Page 1
Bedienungsanleitung
des Plattenspielers
mmf-9.1
Page 2
Page 3
Inhalt Seite
1 Diagramm ……………………………………………………. 3
2 Stückliste Zubehör …………………………………………...
4
3 Zum Produkt …………………………………………………. 5
4 Sicherheitsrichtlinien ………………………………………… 6
5 Vor Inbetriebnahme …………………………………………. 6
6 Montage ………………………………………………………. 7-9
7 Aufstellung ……………………………………………………. 9
8 Anschluss …………………………………………………….. 10
9 Bedienung ……………………………………………………. 10
10 Reinigung und Wartung …………………………………….. 10
11 Technische Spezifikation …………………………………… 11
12 Fehlerbeseitigung …………………………………………… 12
13 Service ……………………………………………………….. 12
14 Verpackungsanleitung ……………………………………... 13
15
16
Garantiebestimmungen ……………………………………..
Entsorgung / Umwelt ………………………………………...
2
14
14
Page 4

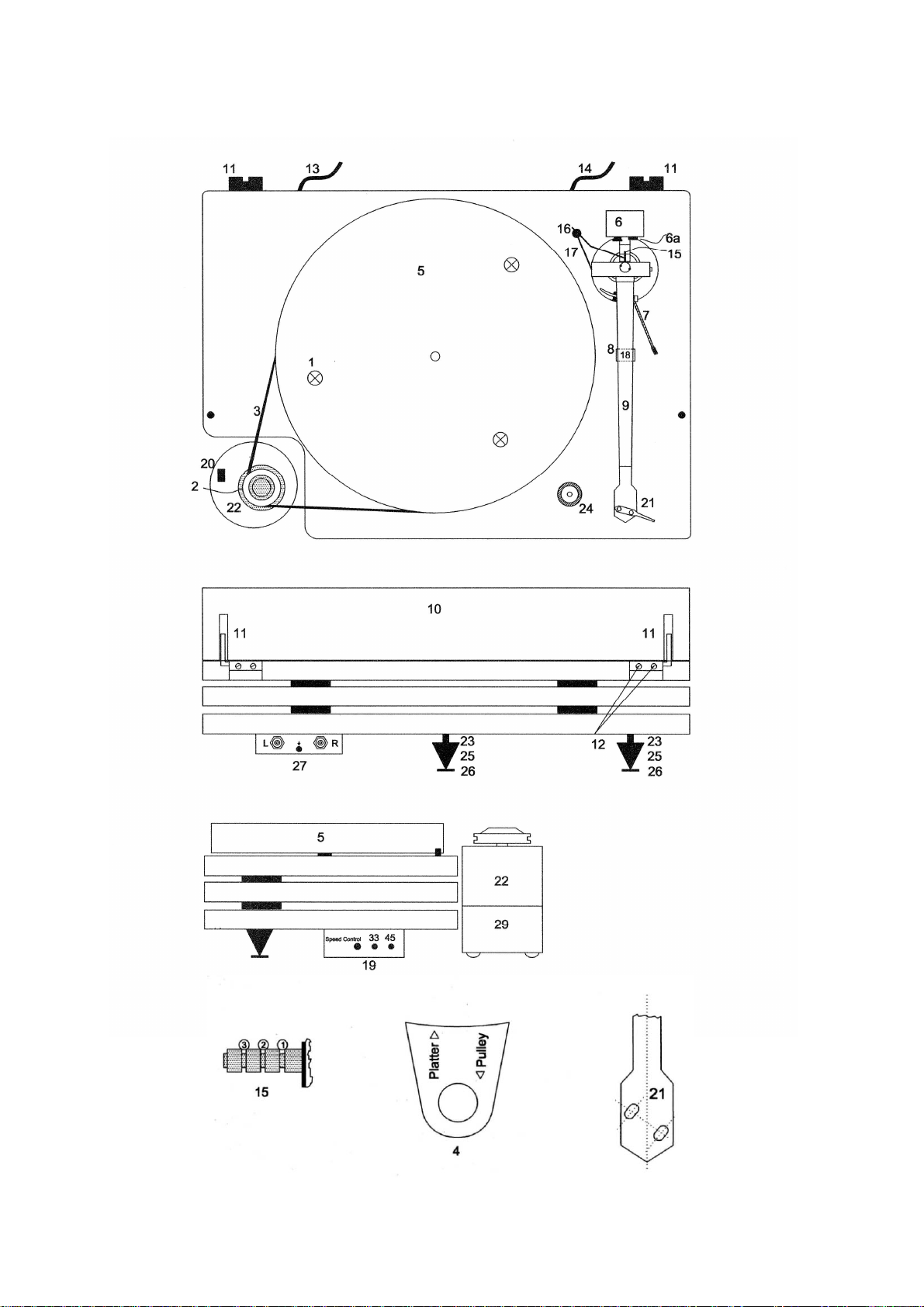

1. Diagramm
3
Page 5
2. Stückliste
Zubehör
1. 3 x Schrauben zur
Transportsicherung
2. 1 x Riemenscheibe
3. 1 x Antriebsriemen
4. 1 x Abstandslehre für Motor
5. 1 x Plattenteller mit Filzmatte
6. 1 x Tonarm Gegengewicht mit Skala
(6a)
7. 1 x Tonarm Lift
8. 1 x Tonarm Halter
9. 1 x Tonarm
10. 1 x Staubschutz Haube
11. 2 x Aufhängung Haube
12. 4 x Befestigungsschrauben für
Haube (10)
13. 1 x Stromanschluss zum externen
Transformator
14. 1 x Audio Kabel
15. 1 x Anti-Skating Finger
16. 1 x Anti-Skating Gewicht
17. 1 x Anti-Skating Rute
18. 1 x Tonarm Sicherungsband
19. 1 x Speed Control
20. 1 x Hauptschalter (on/off)
21. 1 x Tonarmkopf
22. 1 x Antrieb auf Basis
23. 3 x Gewindeschrauben
24. Wasserauge (Libelle)
25. Ausrichtbare Spikefüße
26. Teller für Spikes
27. Cinch Ausgang
(Teile im Beutel befindlich)
1 x 45 rpm Adapter
1 x Antriebsriemen (3)
1 x Anti-Skate Gewicht (16)
1 x Schlüssel um den Tonarm zu
justieren
1 x Schlüssel um das VTA zu justieren
(leicht gebogen)
1 x Schablone zur Ausrichtung des
Tonabnehmer Systems
1 x Anleitung
1 x Hochwertige Audio Kabel
3 x höhenverstellbare Spikes (25)
4 x Teller für Spikes (26) - 3 werden
benötigt
1 Paar weiße Handschuhe
4
Page 6
Herzlichen Glückwunsch zum Kauf
Vielen Dank, dass Sie sich für den Kauf
Der Motor befindet sich außerhalb des
Ihres neuen Plattenspielers
eines music hall mmf-9.1
Plattenspielers entschieden haben.
3. Zum Produkt
Jedes Bauteil wurde sorgfältig
ausgewählt, mit dem Ziel, höchsten
Klanganforderungen zu entsprechen. Die
Präzision und die intelligente
Konstruktion machen eine Installation
dieses Gerätes für Jedermann leicht
zugänglich. Die Bedienung ist ebenfalls
einfach und beschränkt sich auf das Not wendige mit dem Ziel der höchsten
akustischen Wertschätzung.
Bitte nehmen Sie sich einige Minuten
Zeit, um die Anleitung sorgfältig zu
studieren.
Hiernach sollten Sie in der Lage sein,
das Gerät technisch einwandfrei
anzuschließen, um beste Klangresultate
zu erzielen.
Ihr music hall mmf-9.1 ist ein Riemen
angetriebener Plattenspieler, der
Schallplatten in zwei Geschwindigkeiten
abspielen kann.
Er verfügt über ein einzigartiges Trippel
Sandwich Chassis, deren Lagen durch
sechs Halbkugeln aus Sorbothane,
einem high tech Material mit
hervorragenden
Absorbtionseigenschaften, getrennt sind.
Die gefälligen Spikes, die Reglung der
Laufgeschwindigkeiten und die Schalter
mit den elektronischen Teilen befinden
sich auf der unteren Platte. Die sensiblen
Komponenten, die den Klang
reproduzieren sind das Lager und der
Arm mit dem Tonabnehmer. Sie befinden
sich hingegen auf der oberen Platte. Die
Mittlere Ebene erfüllt die
Funktion einer weiteren wichtigen Dämpfung.
4
Chassis vor der linken vorderen Ecke
des Spielers. Eine elektronische
Geschwindigkeitsreglung sorgt für eine
konstante Netzfrequenz. Durch
Betätigung der Speedbox kann die
Drehgeschwindigkeit von 33
rpm geändert werden.
Der Motor ist sehr laufruhig und steht
zusätzlich auf einer schweren Basis,
die den Motor vor äußere Einflüsse
schützen.
Der Plattenteller hat einen
Durchmesser von 30cm und ist aus
Acryl hergestellt. Der Plattenteller sitzt
auf einem invertierten Keramiklager,
welches für ein sehr leises
Laufverhalten mit sehr geringen
Reibungen sorgt.
Der hochwertige einteilige Karbon
Tonarm 9cc aus dem Hause Project ist
vielfältig justierbar. Der Mittelpunkt des
Gegengewichts befindet sich auf
gleicher Höhe wie die Nadel. Es ist
vom Arm entkoppelt und wirkt als
zusätzliche Resonanzdämpfung.
Der mmf-9.1 Plattenspieler vereint
hochwertige, perfekt aufeinander
abgestimmte Komponenten, die Ihnen
viele Jahre musikalische Freuden
bereiten werden.
1/3
auf 45
5
Page 7
4. Sicherheitsrichtlinien
Dieses Produkt ist konstruiert und produziert
gewiesen auf dem Kaufbeleg, in Kraft.
nach strikten Qualitäts- und Sicherheitsstandards. Sie sollten sich folgender
Installations- und Bedienungshinweisen bewusst
sein:
a) Nehmen Sie die Sicherheits-
hinweise ernst
Lesen Sie die gesamte Anleitung, bevor Sie den
Plattenspieler in Betrieb nehmen. Verwahren Sie
diese Anleitung sorgfältig. Nehmen Sie alle
Sicherheitshinweise in der Bedienungsanleitung
und am Gerät ernst.
h) Stromkabel
Verbinden Sie den Plattenspieler mit dem
beiliegenden Stromkabel. Modifizieren Sie
das Stromkabel nicht. Versuchen Sie nicht
die Masseverbindung und- oder die Polung
zu verändern. Benutzen Sie keine Verlängerungskabel. Achten Sie bei der Verlegung
des Stromkabels darauf, dass es nicht
verdreht oder geknickt wird.
i) Längere unbenutzte Zeitphasen
Wenn das Gerät für eine längere Zeit unbenutzt bleibt, sollten Sie das Stromkabel vom
Netz nehmen.
b) Kontakt mit Flüssigkeiten
Verhindern Sie, dass der Plattenspieler mit
Flüssigkeiten in Kontakt gerät. Sollte es trotzdem
passiert sein, trennen Sie umgehend den
Netzstecker von der Stromversorgung und
bringen das Gerät zu einem autorisierten music
hall Händler zur Überprüfung. Vermeiden Sie
Berührungen der Strom führenden
Steckverbindungen am Gerät oder an den
externen Netzteilen.
c) Hitze
Halten Sie das Gerät fern von offenem Feuer,
Kerzen, Heizung oder anderen Hitze liefernden
Geräten.
d) Klima
Dieser Plattenspieler wurde für den Gebrauch
bei Temperaturen zwischen 5° - und 35° Celsius
konstruiert. Sie sollten einen Betrieb außerhalb
dieser Werte vermeiden.
e) Aufstellung
Stellen Sie den Plattenspieler auf einem ebenen
Untergrund. Wir empfehlen, alle music hall
Einheiten in ein geprüftes hifi Rack zu stellen.
Positionieren Sie den Plattenspieler leicht
zugängig.
f) Reinigung
Verwenden Sie zur Reinigung und zum
Entstauben ein trockenes faserfreies Tuch.
Verwenden Sie keine Flüssigreiniger.
g) Stromversorgung
Verbinden Sie das Gerät ausschließlich mit
einem Stromnetz, das vom Typ und der
Voltangabe mit den Angaben auf der Rückseite
des Plattenspielers übereinstimmt.
j) Beschädigung
Nehmen Sie das Gerät in folgenden Fällen
sofort außer Betrieb und lassen es von einer
autorisierten Fachwerkstatt inspizieren:
Das Stromkabel oder der Stecker ist
beschädigt.
Flüssigkeit dringt in das Gerät.
Das Gerät wurde Regen ausgesetzt.
Das Gerät hat eine Fehlfunktion.
Das Gerät wurde fallen gelassen oder
beschädigt.
Aus dem Gerät tritt Rauch oder
fremder Geruch aus.
5. Vor Inbetriebnahme
Bitte halten Sie sich an diese Bedienungsanleitung. Zu den Installations- und Bedienungshinweisen erhalten Sie wertvolle
Informationen die Ihnen zu einem optimalen
Klangergebnis verhelfen sollen.
Bitte kontaktieren Sie den autorisierten
music hall Fachhändler bei weiteren auftretenden Fragen.
Verwahren Sie die vollständige Verpackung
für einen eventuellen späteren Gebrauch.
Bei einer Versendung des Gerätes in einer
anderen Verpackung verfallen eventuelle
Garantieansprüche, die durch
unsachgemäße Verpackung hervorgerufen
wurden.
Verwahren Sie die Kaufquittung, da Sie im
Falle einer Inanspruchnahme von Garantieleistungen als Garantiebeleg gilt. Die
Garantiezeit tritt mit dem Kaufdatum, aus-
6
Page 8
6. Montage
Der music hall mmf-9.1 wird in Einzelteilen
bzw. Baugruppen sorgfältig für einen sicheren
Transport verpackt. Bitte beachten Sie
folgende Vorgehensweise für eine Montage:
1. Nehmen Sie alle Teile aus dem Karton und
überprüfen diese anhand der Teileliste auf
Vollständigkeit. (Das graue Plastikrohr über
dem Motor ist Bestandteil der Verpackung)
2. Entfernen Sie die 3 Schrauben zur
Transportsicherungen (1) und bewahren Sie
diese für einen späteren Gebrauch sorgsam
auf.
3. Schrauben Sie die drei Spikes (25) in die
vorgesehenen Gewinde (23) auf der
Unterseite der Bodenplatte. Benutzen Sie die
beiliegenden Teller (26) als Unterlage für die
Spikes.
4. Justieren Sie die Höhe der Spikes (25) des
Plattenspielers anhand des Wasserauges
(24). Die korrekte Ausrichtung haben Sie
erreicht, wenn das Auge in der Mitte des
Ringes verweilt.
5. Stellen Sie den Motor (22) auf die
dazugehörigen Basis (29) in die vordere linke
Aussparung des Trippel Sandwich-Chassis.
6. Führen Sie das Powerkabel unter dem
Plattenspieler durch bis zum
Geschwindigkeitsregler (19). Auf dessen
Rückseite befindet sich die Buchse für den
Stromanschluss. Verbinden Sie den Stecker
des Stromkabels mit der Buchse des
Geschwindigkeitsreglers.
7. Verbinden Sie das kleine Kabel aus dem
Gehäuse des Geschwindigkeitsreglers (19)
mit der Buchse auf der Rückseite des Motors
(22).
8. Entfernen Sie die rote Plastikkappe vom
Lagerfinger unterhalb des Plattentellers (5).
Zentrieren Sie den Plattenteller (5) über das
Lager. Lassen Sie diesen vorsichtig bis zum
Einrasten in das Lager gleiten. Legen Sie nun
die Filzmatte auf den Plattenteller.
9. Justieren Sie den Abstand des Antriebes
(22) und der Basis (29) zum Chassis mit der
beiliegenden Schablone (4): Legen Sie das
Loch der Schablone über die Riemenscheibe
(2) des Antriebes (22). Platzieren Sie nun den
Antrieb mit der Basis (29) so, dass der Radius
der Schablone den Plattenteller eben berührt
und zugleich kein Kontakt des Antriebes zu
dem Trippel-Sandwich-Chassis besteht.
10. Installieren sie den Antriebsriemen.
Hierzu legen Sie zunächst den Riemen um
die Riemenscheibe des Antriebs (2) und
anschließend um den Plattenteller (5), so
dass dieser ohne sich zu verdrehen mittig an
der Außenkante des Acryltellers anliegt.
11. Zur Montage des Gegengewichts (6) auf
den Tonarm (9) begeben Sie sich vor den
Plattenspieler. Drehen Sie das Gegengewicht
(6), entgegen dem Uhrzeigersinn, vorsichtig
so von hinten auf die Achse des Tonarms (9),
dass die Skalierung zu Ihnen zeigt. Eine
genaue Justierung erfolgt in den nächsten
Schritten.
12. Entfernen Sie das Sicherungsband (18)
des Tonarms (9) um die Tonarm Aufnahme
(8).
13. Stellen Sie sicher, dass der Tonarm (9)
auf der Tonarm Aufnahme (8) liegt. Entfernen
Sie den Plastik Nadelschutz am
Tonabnehmer (21) durch ein leicht nach unten
gerichtetes Ziehen. Bewahren Sie den
Nadelschutz für einen späteren Einsatz auf.
14. Zur Justierung stellen Sie im ersten Schritt
eine Balance des Tonarms her: Führen Sie
zunächst den Tonarm zwischen die Tonarm
Aufnahme (8) und dem Plattenteller (5).
Beachten Sie hierbei, dass die Nadel des
Tonabnehmers zu keiner Zeit weder Kontakt
zu dem Chassis noch zum Plattenteller hat.
Bringen Sie nun den Tonarm durch leichte
Drehungen des Gegengewichts (6) in
Balance. Der Tonarm sollte nun parallel zum
Plattenteller ausgependelt sein und hat keine
Auflage.
15. Im nächsten Schritt stellen Sie das
Andruckgewicht des Tonarms auf den
Plattenteller ein. Halten Sie mit Ihrer rechten
Hand den hinteren Teil des Gegengewichts
7
Page 9
fest, so dass es sich bei den folgenden
19.
Führen Sie die Staubschutzhaube (10) in
Feineinstellungen nicht bewegt. Mit der
linken Hand drehen Sie das skalierte
Stellrad am Gegengewicht in die
Ausgangsstellung „0“. Der Tonarm sollte
sich noch immer in Balance befinden. Sollte
das nicht der Fall sein, nehmen Sie sich
bitte den Punkt 14 noch einmal vor.
16. Stellen Sie nun das Andruckgewicht des
Tonarms auf exakt 1,75g ein, indem Sie
durch vorsichtiges Drehen des gesamten
Gegengewichts (6) auf einen Wert zwischen
17 und 18 an der Skalierung (6a) einstellen.
(Beachten Sie, dass die Skalierung (6a)
keinen Dezimalpunkt hat. 1,0 g ist auf der
Skala die Einstellung 10. 1,75g Entspricht
einer Einstellung zwischen der Skalierung
17 und 18.)
17. Der Tonabnehmer benötigt eine
Einspielzeit von 24 – 50 Stunden. Nach
dieser Phase können Sie leichte
Feinjustierungen nach Ihrem Gehör
vornehmen. Sie werden signifikante
Veränderungen des Klanges wahrnehmen
und entsprechend Ihres subjektiven
Empfindens einstellen.

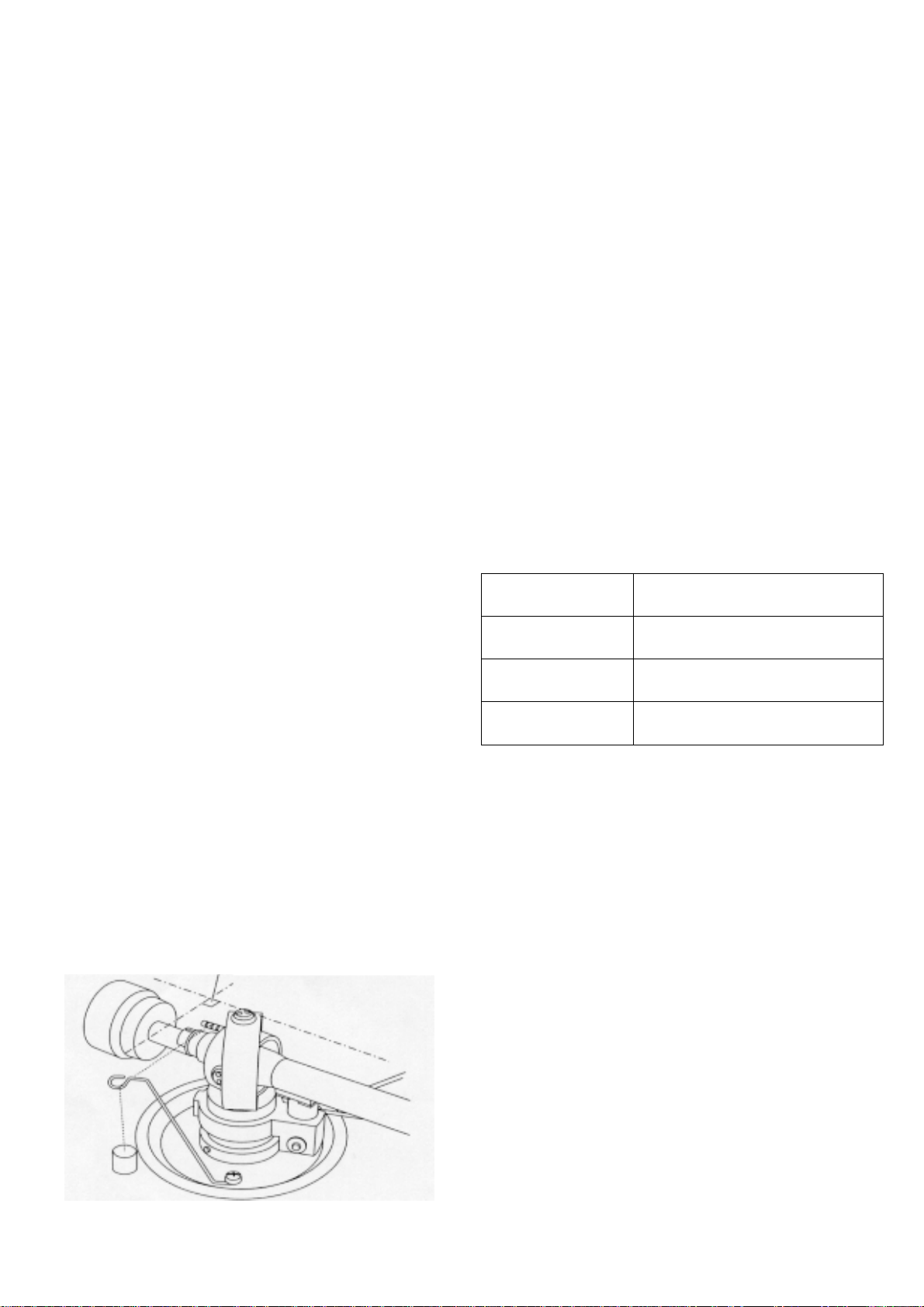

18. Hängen Sie das Anti-Skating Gewicht
(16) an den Tonarm. Dieses bewirkt einen
Ausgleich der natürlichen Rotationskräfte,
die während des Abspielvorgangs am
Tonarm entstehen. Das Anti-Skating
Gewicht hängt an einem Nylonfaden, an
dessen Ende sich eine Öse befindet. Führen
Sie den Nylonfaden durch die Aufnahme der
Rute (17) und an die mittlere Nut des
Fingers (15) am Tonarm. Das Anti-Skating
Gewicht (16) sollte nun zwischen dem
Chassis und der Rute hängen. Sollte das
nicht der Fall sein, biegen Sie vorsichtig die
Rute weg vom Tonarm bis das Gewicht frei
hängt.
die dafür vorgesehene Hauben Aufhängung
(11) auf der Rückseite des Plattenspielers.
Montage anderer Tonabnehmer:
Falls Sie den montierten Tonabnehmer durch
ein anderes System ersetzten möchten,
beachten Sie bitte folgendes:
Grundsätzlich können Sie alle Tonabnehmer
mit einem Lochabstand von 12,7mm (0,5 inch)
verwenden. Zum Montieren eines neuen Tonabnehmers gehen Sie wie folgt vor:
Lassen Sie den Nadelschutz auf dem
Tonabnehmer. Stecken Sie das System mit
dem Nadelschutz auf den Tonarmkopf mit dem
Fingerlift (21) und befestigen beide mit den
vorgesehenen Schrauben des neuen Systems.
Verbinden Sie die Kabel des Tonarms (9) wie
folgt:
Weiß
Rot
Grün
Blau

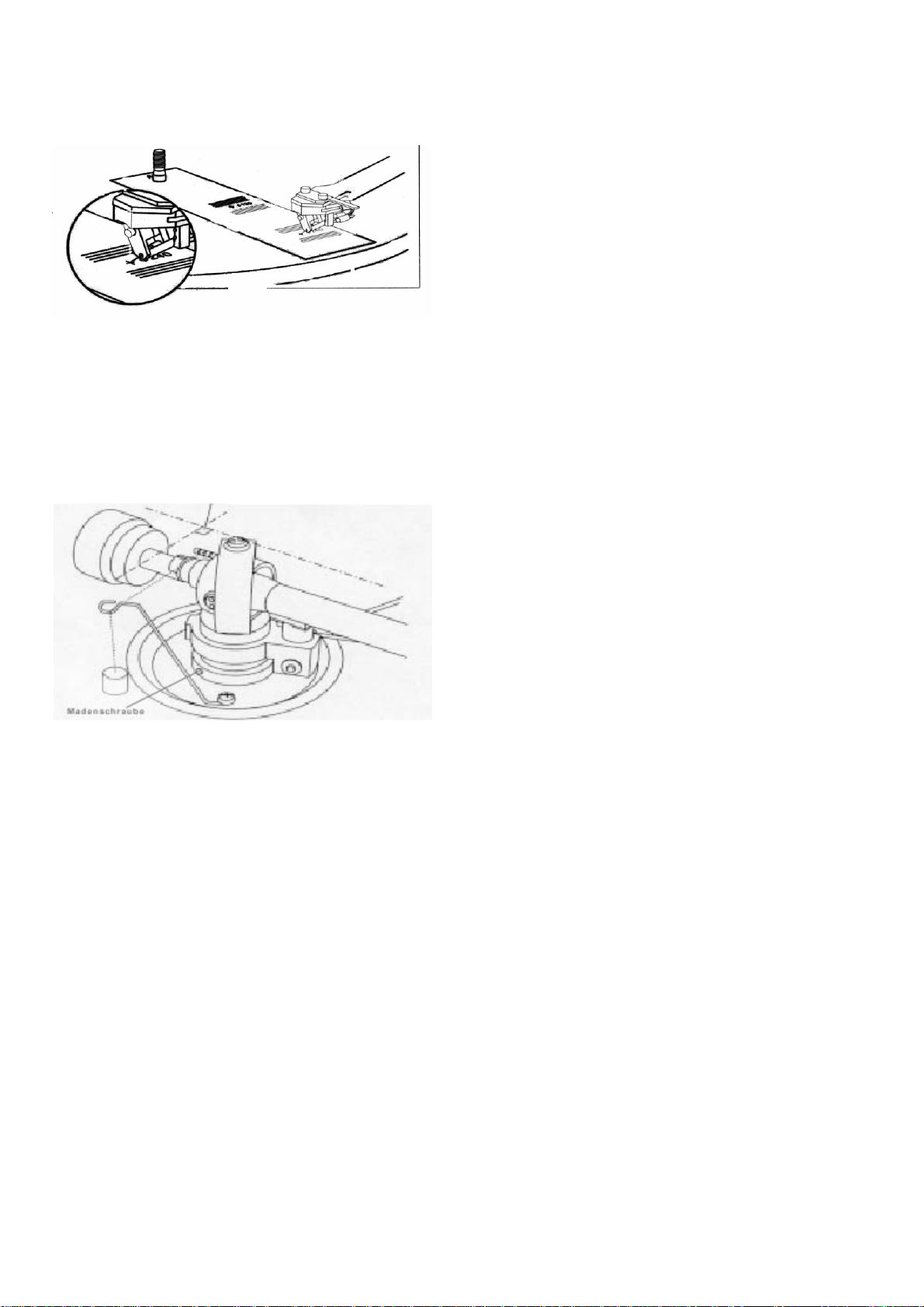

Um ein optimales Klangergebnis zu erzielen,
sollte der Tonabnehmer äußerst präzise im
Tonarmkopf montiert werden. Hierzu nehmen
Sie die Tangential Vorlage, die Sie in dem
Zubehörbeutel finden. Es handelt sich hierbei
um ein mit Linien bedrucktes Stück weißen
Karton. Legen Sie das Loch der Vorlage über
die Achse des Plattentellers und richten diese in
Richtung Tonabnehmer aus. Führen Sie den
Tonarm (9) zum Plattenteller und legen die
Nadel exakt auf die eingezeichneten Punkte
130- und 250mm. Bei Korrekter Ausrichtung ist
die Front des Tonabnehmers parallel zu den
Linien auf der Tangential Vorlage (siehe Skizze
auf nächster Seite).
Linker Kanal positiv (L+)
Rechter Kanal positiv (R+)
Rechter Kanal negativ (R-)
Linker Kanal negativ (L-)
8
Page 10
Ist das nicht der Fall, versetzen Sie den
Tonabnehmer vor bzw. zurück, bis eine
parallele Ausrichtung gegeben ist. Ziehen Sie
nun die Schrauben des Tonabnehmers fest.
Verstellmöglichkeit des vertikalen (VTA)
Abtastwinkels:
Die VTA Einstellung des Goldring Eroica H
Systems wurde werksseitig vorgenommen.
Zur VTA Einstellung eines anderen Tonabnehmers, legen Sie bitte eine Schallplatte auf.
Lockern Sie die beiden Madenschrauben an
der hinteren Seite der Tonarmbasis.
Bitte bedenken Sie, dass der Azimuth
werksseitig eingestellt ist und normaler Weise
bei dem eingebauten System keine weitere
Justierung benötigt. Überprüfen Sie die
korrekte Einstellung durch folgende
Vorgehensweise:
Platzieren Sie den Tonarm (9) in die Mitte einer
auf dem Plattenteller liegenden, sich nicht
drehenden Schallplatte. Kontrollieren Sie, ob
die Nadel senkrecht in der Rille steht. Ist dies
nicht der Fall, sollten Sie den Azimuth neu
justieren. Lösen Sie die kleine Schraube am
Tonarm, die seitlich unterhalb des Anti-Skating
Fingers (15) sitzt nur leicht, bis sich der Tonarm
drehen lässt. Stellen Sie den Tonarm so ein,
dass die Nadel nun senkrecht in der Rille der
Schallplatte-, bzw. der Nadelkopf parallel zur
Schallplatte liegt.
Bei korrekter Einstellung ziehen Sie die kleine
Schraube am Tonarm wieder fest.
Überprüfen Sie abschließend das Ergebnis
akustisch auf seine Wirksamkeit, indem Sie die
klanglichen Veränderungen des Plattenspielers beurteilen. Der Klang sollte nun weite
Räumlichkeit und große Tiefenstaffelung
zeigen.
Beachten Sie: Bereits kleine Veränderungen
des Azimuths bewirken große Klangunterschiede.
Achtung: Lösen Sie nicht die vertikalen
Kreuzschlitz Schrauben. Diese befestigen den
Anti-Skating Arm an der Basis. Bewegen Sie
den Tonarm (9) an der Aufhängung hoch und
runter bis dieser sich parallel zur Oberfläche
der Schallplatte befindet (seitliche
Betrachtung).
Auch bei dieser Einstellung können Sie eine
Feinabstimmung nach Ihrem Gehör
vornehmen. Bereits geringfügige Veränderungen lassen sich leicht wahrnehmen.
Nach Findung der Optimalen Einstellung
ziehen sie nun die horizontalen Einstellungsschrauben wieder fest.
Verstellmöglichkeit des horizontalen
(Azimuth) Abtastwinkels:
Azimuth bezeichnet man als den Winkel der
Nadel zur Rille der Schallplatte. Vom Kopf des
Tonabnehmers betrachtet sollte die
Nadel senkrecht in der Rille der Schallplatte
liegen.
7. Aufstellung
Montage mit Bodenkontakt:
Stellen Sie den Plattenspieler vorzugsweise auf
das oberste Bord eines stabilen waagerecht
ausgerichteten Audio Racks. Der Standort
sollte weitestgehend frei von externen
Schwingungen sein.
Wandmontage:
Diese Art der Montage ist bei schwingenden
Bodenbelegen wie z.B. Holz oder Laminat zu
bevorzugen. Die Wandhalterung sollte sehr
solide sein. Das Bord auf dem der
Plattenspieler stehen soll, darf nicht mit der
Wandhalterung verschraubt oder verklebt sein.
Allgemeine Tipps:
Bedenken Sie dass Sie Kindern oder
Haustieren den Zugang zu Ihrem Plattenspieler durch eine gut gewählte Platzierung
9
Page 11
nicht ermöglichen. Der Plattenspieler sollte
Rückwärtig mindestens 7,5 cm (3 inches)
Freiraum haben, damit Sie die
Staubschutzhaube problemlos öffnen können.
8. Anschluss
Verbinden Sie den Phono Eingang Ihres
Verstärkers bzw. Vorverstärkers durch das
Cinchkabel (14) mit den Cinch Ausgängen
des Plattenspielers (27).
Entnehmen Sie den technischen Daten des
Tonabnehmers ob MM oder MC gewählt
werden muss.
Stromanschluss:
Das Netzteil des Plattenspielers befindet sich
in einer weißen Schachtel auf der Unterseite
der Hartschaum Verpackung. Stecken Sie
den kleinen Stecker rückseitig in die 16Volt
Buche des Motors. Gehen Sie nun mit dem
Schukostecker ans Stromnetz. Kontrollieren
Sie die Verbindungen noch einmal und stellen
den Motor durch Betätigung des Schalters
„ON“ (20) ein. Der Plattenteller sollte sich nun
drehen.
9. Bedienung:
Legen Sie eine Schallplatte auf den Plattenteller (5).
Drücken Sie den Hauptschalter (20) auf dem
Antriebsgehäuse in Stellung „ON“.
Entfernen Sie (sofern dieses noch nicht
geschehen ist) den Nadelschutz und heben
Sie den Tonarm mit Hilfe des Tonarm Lifts (7)
an. Lenken Sie die Nadel über eine der
äußeren Rillen der Schallplatte und senken
den Tonarmlift (7) so dass die Nadel die
Schallplatte erreicht.
Möchten Sie den Lauf der Schallplatte
beenden, betätigen Sie erneut den Tonarm
Lift (7) und führen den Tonarm zurück in den
Tonarm Halter. Drücken Sie nun den
Hauptschalter in Stellung „OFF“
10. Reinigung und Wartung
Der mmf-9.1 ist ein langlebiges Produkt.
Dennoch sollten Sie folgende Hinweise bei
der Reinigung bzw. Wartung beachten:
Vor jeder Rei nigung sollte der Kunststoff
Nadelschutz angelegt werden.
Bord
Das obere Bord des Plattenspielers ist aus
einer Hochglanz veredelten mitteldichten Holz
Faserplatte (MDF) gefertigt. Der Plattenspieler
sollte weder hohen Temperaturen noch direkter
Sonneneinstrahlung ausgesetzt werden.
Verwenden Sie zur Reinigung ein weiches
Tuch, welches trocken, maximal leicht feucht
sein kann.
Verzichten Sie auf Reinigungsmittel.
Filzauflage
Die Filzauflage können Sie vom Plattenteller
nehmen und vorsichtig Ausklopfen.
Antrieb
Der Antrieb ist mit einem selbst schmierenden
Lager ausgestattet.
Kontrollieren Sie regelmäßig die Riemenscheibe (2). Auf ihr könnten sich Gummiablagerungen des Riemens befinden. Entfernen
Sie zur Säuberung den Riemen mittels des
beiliegenden Werkzeuges (19) und reinigen
Sie die Riemenscheibe (2) mit einem Wattestäbchen, welches Sie leicht mit Isoprophyl
Alkohol benetzen. Der Riemen sollte mehrere
Jahre fehlerfrei arbeiten. Diesen können Sie zur
selben Zeit wie die Riemenscheibe reinigen,
ziehen Sie dazu den Gummiriemen durch ein
staubfreies weiches Tuch.
Sollten Sie den Plattenspieler längere Zeit nicht
benutzen, ist es ratsam, den Riemen vom
Antriebsrad (4) zu nehmen damit er geschont
wird.
Das Lager des Plattentellers enthält einige
Tropfen teflonhaltiges Synthetiköl. Bei
Laufproblemen kontrollieren Sie bitte das Lager.
Falls es trocken ist, geben Sie wenige Tropfen
eines handelsüblichen Synthetiköls (z.B. Mobil
1) nach.
Staubschutzhaube
Säubern Sie den Staubschutz mit handelsüblichen Acryl- oder Kunststoffreiniger.
Verwenden Sie auch hier ein weiches,
staubfreies Tuch. Gehen Sie sehr behutsam
vor. Der Staubschutz kann bei unsachgemäßer
Behandlung beschädigt werden.
Nadel
Entfernen Sie den Kunststoff Nadelschutz.
Benutzen Sie zur Reinigung der Nadel spezielle feine Bürsten oder Pads aus dem Phono
Zubehör. Wir empfehlen auf den Einsatz von
Reinigungsalkohol zu verzichten.
10
Page 12
11. Technische Spezifikation: mmf-9.1
Stromversorgung: 230V/50Hz bzw. 115V/60Hz
Stromaufnahme: 2 Watt
Geschwindigkeit: 33ú / 45 rpm (elektronisch regelbar)
Geschwindigkeitsabweichung: ± 0.9%
Rumpel Max: > -70 db
Tracking force: 10 - 30 mN
Länge des Tonarms: 24 cm
Plattenteller Durchmesser: 30cm
Gewicht des Plattentellers: 2.7kg
Maße inkl. Staubschutzdeckel: 46.4 x 33.7 x 18,4 cm ( Breite x Tiefe x Höhe)
Gewicht: 17 kg
Tonabnehmer: Siehe Beiblatt
__________________________________________________________________
music hall behält sich das Recht vor, technische Änderungen vorzunehmen.
11
Page 13
12. Fehlerbeseitigung
music hall Plattenspieler werden
sorgfältig produziert und unterliegen sehr
hohen Qualitätsanforderungen. Sollte
dennoch aus irgendeinem Grunde Ihr
Plattenspieler nicht wie gewünscht
spielen, nehmen Sie sich bitte etwas Zeit
um die Liste der potentiellen Probleme
durchzulesen.
Falsche Einstellung der
Geschwindigkeit
Überdehnter oder verunreinigter
Riemen
Das Lager des Plattentellers ist
trocken oder beschädigt
13. SERVICE
Der Plattenteller dreht sich nicht
obwohl der Plattenspieler
eingeschaltet ist:
Der Plattenspieler ist nicht mit der
Stromversorgung verbunden
Kein Strom in dem Hausanschluss
Der Riemen ist nicht korrekt
montiert
Kein Signal auf einem oder beiden
Kanälen:
Keine Verbindung zwischen
Plattenspieler und Verstärker /
Vorverstärker
Der Phono Eingang am Verstärker
ist nicht gewählt
Schlechter oder gebrochener
Kontakt
Der Verstärker ist nicht
eingeschaltet
Der Tonabnehmer ist nicht mit
dem Tonarmkopf verkabelt
Keine Lautsprecher sind
angeschlossen
Lautes Summen am Phono Eingang:
Keine Erdung des Tonabneh-
mers, Tonarms oder des Audio
Kabels zum Verstärker
Masse Schleife
Der Plattenspieler steht zu dicht
an den Lautsprechern
Verzerrungen von einem oder beiden
Kanälen:
Falsche Belegung am
Verstärkereingang
MM / MC Einstellung am
Verstärker / Vorverstärker ist
falsch gewählt
Auf der Nadel befindet sich Staub
Sollte ein Problem auftreten, das Sie
nicht selbst beheben können,
kontaktieren Sie bitte Ihren music hall
Fachhändler.
Dieser wird Ihnen sicher schnell helfen
können.
Ein Zurücksenden des Gerätes sollte
nur über den Fachhändler im
Originalkarton und in einer originalen
Verpackung erfolgen. Ansonsten haftet
der Versender für eventuelle
Transportschäden.
12
Page 14

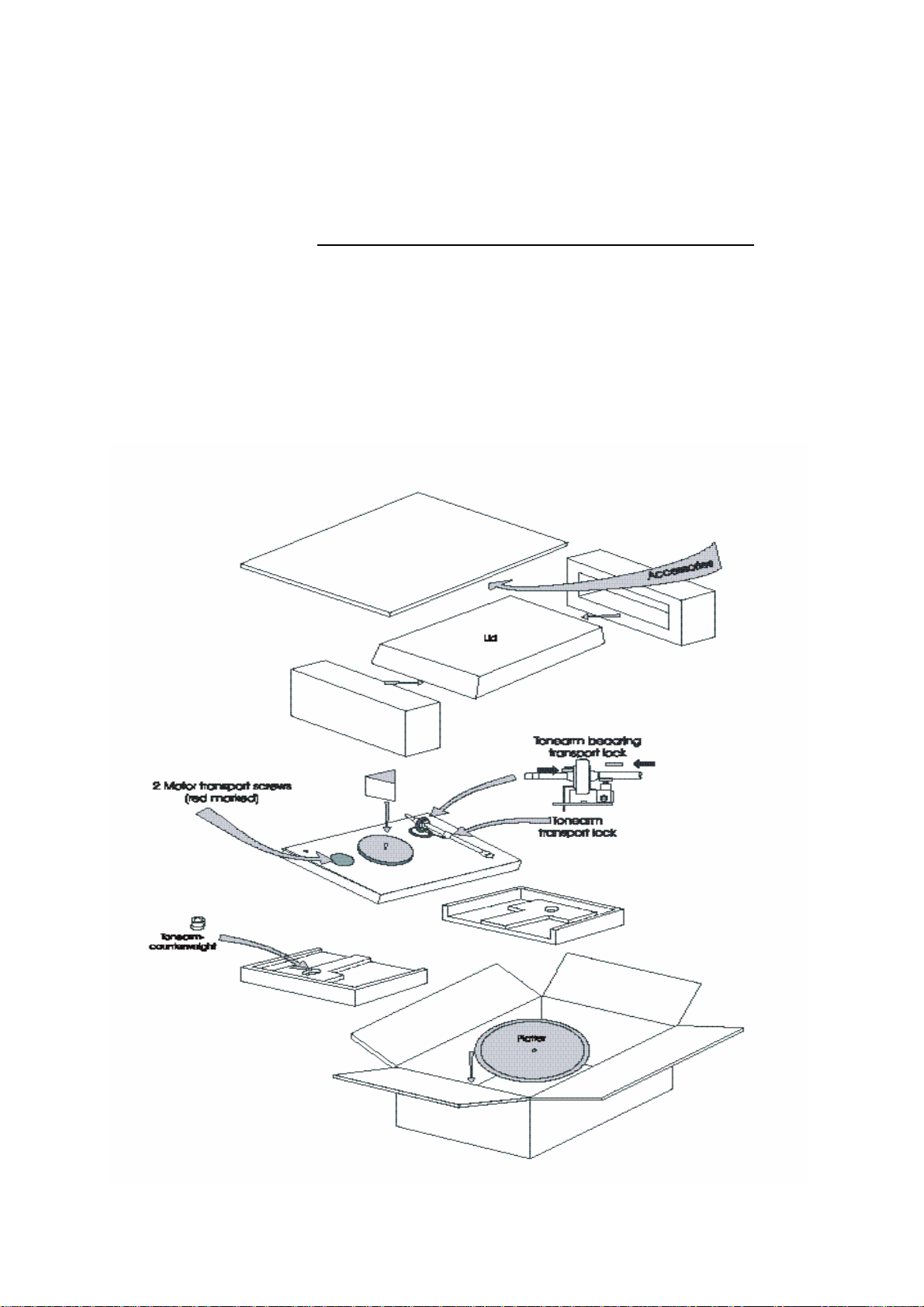

14. Verpackungsanleitung
Bitte verpacken Sie folgende Teile in die beiliegenden Kunststofftüten:
Staubschutz Haube (10)
Anti-Skating Gewicht (16)
Gegengewicht (6) ! Wichtig: Für einen Transport unbedingt abnehmen !
Plattenteller (5)
Riemen (3)
Spikes / Teller (25/26)
Sichern Sie die Nadel mit dem Nadelschutz, den Sie auf den Tonabnehmer
schieben. Fixieren Sie den Tonarm (9) auf dem Tonarmhalter mit dem
Sicherungsband (18). Sichern sie die Basen mit den Transportschrauben
(1)Verpacken Sie den Plattenspieler vorsichtig und gewissenhaft im Originalkarton
wie die Skizze verdeutlicht:
13
Page 15
15. Garantiebestimmung
Die Garantiezeit beträgt 2 Jahre nach dem Kaufdatum. Sie sind berechtigt, Ihren
Plattenspieler im Bedarfsfalle bei jedem music hall Vertragshändler zur Reparatur
zu bringen. Der Kaufbeleg muss bei jeder Reparatur innerhalb der Garantiezeit dem
Händler vorgelegt werden. Die Garantieleistung für Ihren music hall Pattenspieler
umfasst alle Ersatzteile und die Lohnkosten für Reparaturleistungen. Keine Garantie
wird für einen unsachgemäßen Gebrauch übernommen. Ebenso verfällt der
Garantieanspruch nach Öffnen sowie technischen Veränderungen von nicht autorisierten Personen. Für auf dem Transport zur Servicewerkstatt entstandene Schäden
ist eine Haftung des Vertriebes ausgeschlossen.
Bei Inanspruchnahme einer Garantieleistung
Der Plattenspieler sollte im Originalkarton zu dem Händler gebracht oder geliefert
werden, bei dem Sie das Gerät gekauft haben.
Für eine sichere Anlieferung durch ein Transportunternehmen zur
Reparaturwerkstatt, kann keine Verantwortung übernommen werden. Daher wird
empfohlen eine Transportversicherung gegen Verlust, Diebstahl und Beschädigung
mit der Post, dem Paketdienst oder der Spedition abzuschließen.
16. Entsorgung / Umwelt
music hall Produkte werden aus umweltverträglichen Materialien hergestellt, die den
internationalen Vorschriften zur Entsorgung von Altgeräten entsprechen.
Für eine nach jahrelangem Gebrauch anfallende eventuelle Entsorgung
wenden Sie sich an Ihre lokale Entsorgungsstätte.
Altgeräte gehören nicht in den Hausmüll.
Dieser Plattenspieler erfüllt die Unbedenklichkeit geltender Produktrichtlinien
RoHS
Bei der Produktion dieses Plattenspielers wurde auf die Verwendung gefährlicher
Stoffe im Sinne der geltenden EG Richtlinien verzichtet.
14
Page 16
Im Vertrieb von
Loading...
