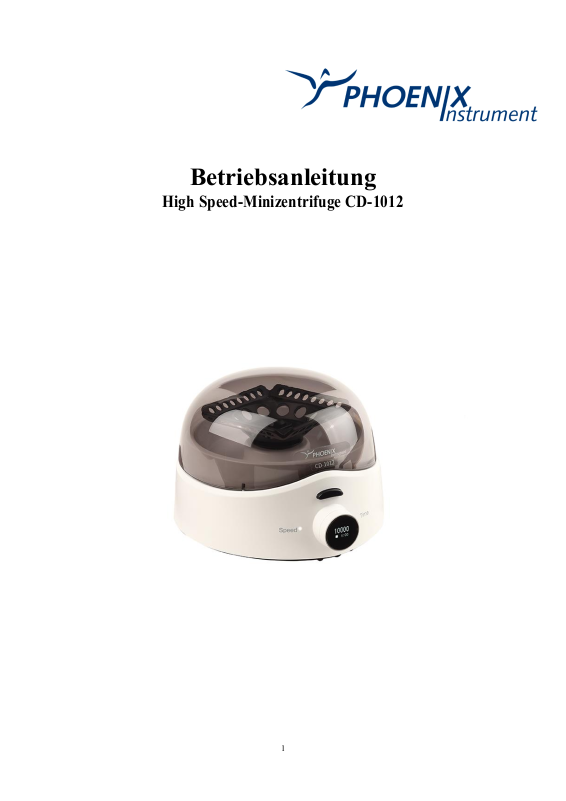

Betriebsanleitung

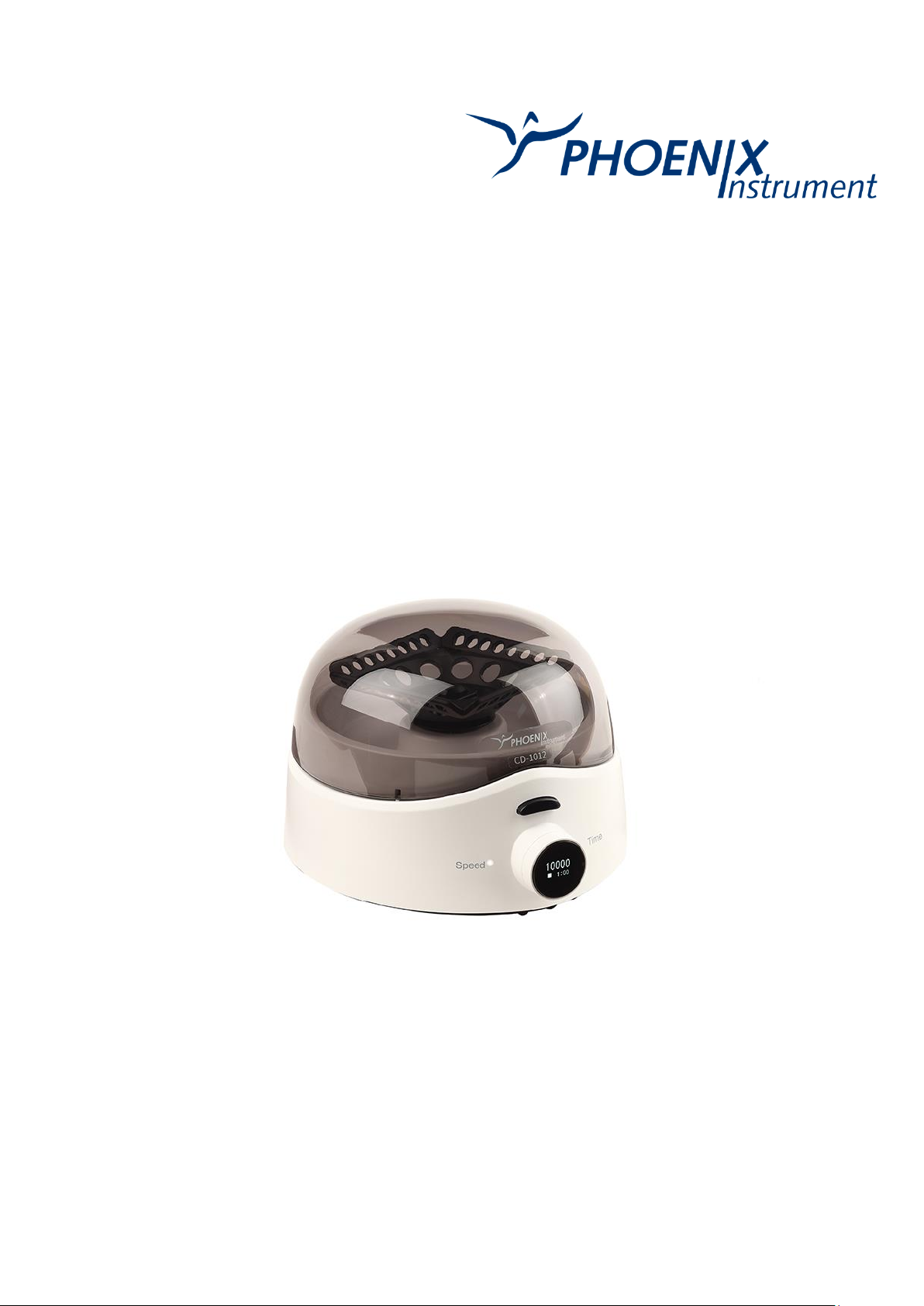

High Speed-Minizentrifuge CD-1012

2

Vor der Inbetriebnahme lesen Sie bitte diese Bedienungsanleitung und
Sicherheitshinweise sorgfältig durch.

Vielen Dank, dass Sie sich für ein Phoenix Gerät entschieden haben.

Garantie

Wir garantieren, dass dieses Gerät frei von Herstellungs- und Materialfehlern ist und
gewähren bei normalen Gebrauch eine Garantie für 2 Jahre (ab Rechnungsdatum). Bei
Eingriffen in das Gerät außerhalb unserer Werkstatt oder Kundendienst entfällt
jeglicher Garantieanspruch.

Service

Sollten Sie Hilfe benötigen, steht Ihnen unsere Werkstatt jederzeit zur Verfügung.
Schicken Sie das Gerät an Ihren Lieferanten oder direkt an uns.

Phoenix Instrument GmbH
Heinkelstraße 4, 30827 Garbsen
Telefon [phone] Fax [phone]

[email protected] www.phoenix-instrument.de

Beachten Sie dabei folgendes:

• Sorgen Sie für eine stabile Verpackung

• Legen Sie die Kopie der Originalrechnung bei

• Nennen Sie Anschrift, Namen, Abteilung, Tel., Email

• Legen Sie bitte eine Beschreibung des Fehlers bei

Sicherheitshinweise

Allgemeine Vorsichtsmaßnahmen

Lesen Sie die folgenden Hinweise sorgfältig durch.

Folgen Sie den Anleitungen und Sicherheitsmaßnahmen dieser Betriebsanleitung, um
die Zentrifuge sicher zu bedienen.
Die Sicherheitshinweise sind wie folgt gekennzeichnet:

ACHTUNG und WARNUNG mit dem Symbol

3

WARNUNG Gefahr für eine Person
ACHTUNG mögliche Beschädigung des Gerätes

WARNUNG

⚫ Diese Zentrifuge ist nicht explosionssicher. Nicht in explosionsgefährdeten

Räumen betreiben.

⚫ Nicht in der Nähe von entflammbaren Gasen oder Chemikalien betreiben.
⚫ Gefährliche Güter nur in einem Mindestabstand von 30 cm lagern.
⚫ Vorsicht bei Bearbeitung giftiger oder radioaktiver Proben, beachten Sie

die entsprechenden Sicherheits-Vorschriften.

⚫ Nach Bearbeitung toxischer Proben, unbedingt Gerät und Rotor

dekontaminieren.

⚫ Bevor Sie unseren Kundendienst in Anspruch nehmen, reinigen bzw.

dekontaminieren Sie das Gerät.

⚫ Berühren Sie das Netzkabel oder den Ein/Aus-Schalter nicht mit feuchten

Händen.

⚫ Halten Sie einen Mindestabstand vom Gerät während es in Betrieb ist.
⚫ Versuchen Sie nicht, die Zentrifugendeckel währen des Laufes zu öffnen.
⚫ Reparaturen, Demontagen, oder technische Änderungen sind nur durch

unseren Kundendienst zugelassen.

WARNUNG

⚫ Die Zentrifuge muss auf einer ebenen und festen Unterlage (Tisch) positioniert
werden.

⚫ Überprüfen Sie, dass die Zentrifuge waagerecht steht, bevor Sie diese

einschalten.

4

⚫ Überprüfen Sie, dass der Zentrifugendeckel vollständig zu öffnen ist (70°).
⚫ Vorsicht: Klemmen Sie nicht Ihre Finger in der Abdeckung.
⚫ Verändern Sie nicht den Standort der Zentrifuge, während diese in Betrieb ist.
⚫ Sobald sich Flüssigkeit in der Rotorkammer befindet, reinigen Sie diese

umgehend. Entfernen Sie alle Objekte und Bruchstücke aus der Rotorkammer.

⚫ Beachten Sie am Rotor:
⚫ Verwenden Sie keinen Rotor der Beschädigungen aufweist!
⚫ Setzen Sie die Höchstgeschwindigkeit nie höher als es das eingesetzte

Rotorzubehör erlaubt (Rotor oder Zubehör).

⚫ Beladen Sie den Rotor immer gleichmäßig
⚫ Übersteigen Sie nicht das maximal erlaubte Ungleichgewicht.
⚫ Verwenden Sie Rotor und Röhrchen entsprechend den technischen Vorgaben.
⚫ Sollten während des Betriebes Störungen auftreten stoppen Sie die Zentrifuge

umgehend und verständigen Sie unseren Kundendienst

Lieferumfang

Zentrifuge mit Rotor
Netzteil
Adapter für 0,5 ml, 12 Stück
Adapter für 0,2 ml, 12 Stück
Anleitung

Technische Daten

Maximale Geschwindigkeit

2.000 – 10.0000 rpm, increment: 1.000 rpm

Maximale RCF

7490 × g, increment: 10 × g

Maximale Kapazität

12 x 0,5/1,5/2 ml, 4×PCR8 strips,
44 x 0,2 ml PCR tubes

Timer

10 sek. – 20 min.

Motor

Gleichstrommotor

Netzanschluss

110-240V; 50Hz/60Hz; 40 W

Geräuschpegel

<58 dB (A)

Beschleunigung Stufen
Verzögerung Stufen

1
2

Abmessungen und Gewicht

18 x 21 x 13 cm (BxTxH) 1,5 kg

5

Konformitätserklärung

Die Konstruktion erfolgte nach folgenden Standards und Sicherheits-Standards:
EN 61010-1 Safety Requirements for Electrical Equipment for

MeasurementControl, and Laboratory Use – Part 1: General
Requirements

EN 61326-1 Electrical equipment for measurement, control and laboratory use -

EMC requirements - Part 1: General requirements

EN 61000-3-2 Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for

harmonic current emissions

EN 61000-3-3 Electromagnetic compatibility (EMC) - Part 3-3: Limits - Limitation

of voltage changes, voltage fluctuations and flicker

EN 61010-2-020 Safety requirements for electrical equipment for measurement,

control, and laboratory use - Part 2-020: Particular requirements for

laboratory centrifuges
2014/35/EU Low Voltage Directive
2014/30/EU Electromagnetic Compatibility Directive
2015/863/EU RoHS Directive

Bei Veränderungen am Gerät erlischt die Verantwortung des Herstellers und die
Garantie.

Aufstellungsbedingungen

Netzanschluss 110-240 V 50/60Hz 2A
Umgebungstemperatur 2 – 40° C
Relative Feuchte < 80%
Keine Vibrationen und Luftzug am Aufstellungsort
Keine Staubbelastung oder explosive, korrosive Gase in der Umgebung

Transport und Lagerung

Lagertemperatur -40 – 55° C
Relative Feuchte max. 93%

6

Installation

Dieses Kapitel beschreibt die Hinweise für eine ordnungsgemäße Installation.
Beachten Sie die Netzspannung und eine korrekte Erdung (Schukostecker!).

Ort der Aufstellung

• Stellen Sie das Gerät auf eine ebene und stabile Fläche. Beachten Sie:

• Die Zentrifuge muss mit allen 4 Füßen die Unterlage/Tisch berühren. Nicht

auf einer zu glatten, rutschigen Unterlage positionieren.

• Die ideale Umgebungstemperatur beträgt 20° C +/- 5° C, vermeiden Sie

direkte Sonneneinstrahlung

• Halten Sie auf beiden Seiten 10 cm und auf der Rückseite 30 cm Abstand

Auspacken des Gerätes

Entnehmen Sie das Gerät der Verpackung und überprüfen Sie die Lieferung auf
Vollständigkeit. Entfernen Sie die Transportsicherung am Rotor.

Falls möglich, lagern Sie die originale Verpackung für einen späteren Transport ein.

7

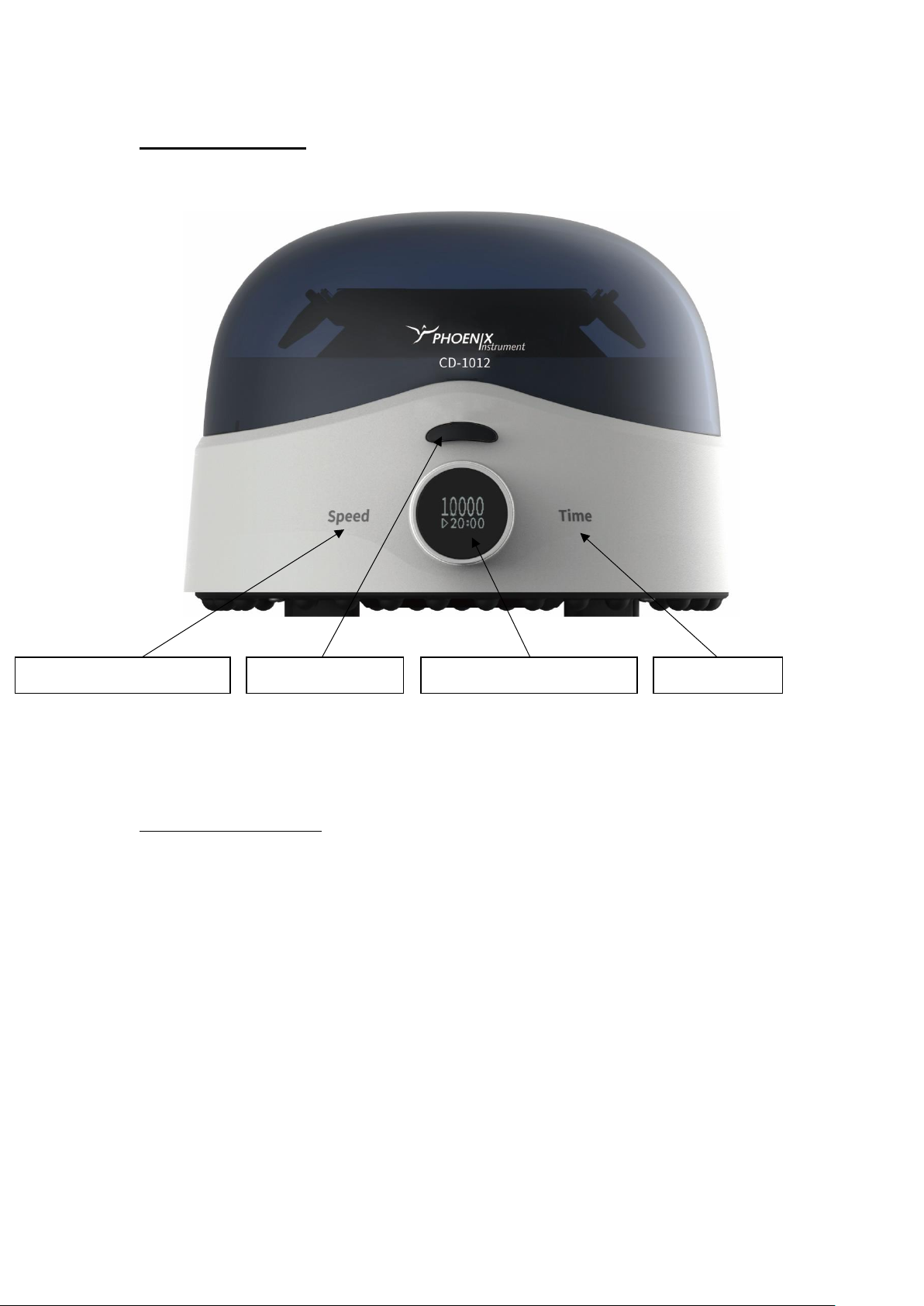

Bedienelemente

Abbildung 1: Frontansicht

Einbau des Rotors

• Stellen Sie sicher, dass die Zentrifugenkammer sauber und trocken ist.

• Stellen Sie sicher, dass der Rotor keine Anzeichen von Korrosion, Rissen oder

Beschädigungen aufweist.

• Setzen Sie den Rotor auf die Motorwelle auf und drücken diesen mit beiden

Händen vorsichtig nach unten bis er einrastet.

• Zur Demontage des Rotors ziehen Sie diesen mit beiden Händen vorsichtig von

der Motorwelle ab

Einstellung Geschwindigkeit

Deckelentriegelung

Einstellung Zeit

OLED-Anzeige / Start - Stop

8

Vorbereitung des Rotors

Bereiten Sie die Probe vor.
Injizieren Sie die Probe in das Röhrchen

WARNUNG: Überfüllen Sie die Zentrifugen-Röhrchen nicht,
beachten Sie die Kapazität des Röhrchens.
Die Röhrchen müssen immer ausbalanciert in den Rotor eingesetzt werden

Auch wenn diese Zentrifuge das Ausbalancieren mittels Auge erlaubt, empfehlen wir
ein sorgfältigeres Ausbalancieren, zum Beispiel unter Einsatz einer Waage

Betreiben Sie die Zentrifuge nie unter nicht ausbalancierten Bedingungen.

Überprüfen des Rotors

WARNUNG
Sobald Sie Beschädigungen am Rotor bemerken, arbeiten Sie nicht weiter
und verständigen Sie den Kundendienst.

Es dürfen nur Phoenix Instrument Originalrotoren eingesetzt werden.

Symmetrische Beladung des Rotors

Die Zentrifugen-Röhrchen müssen gleiche Gewichte haben und gleichmäßig im Rotor
verteilt sein. Auch wenn die Zentrifuge leichte Unwuchten toleriert, sollte immer auf
gleichmäßige Beladung geachtet werden.
Überprüfen Sie den festen Sitz des Rotors auf der Antriebswelle

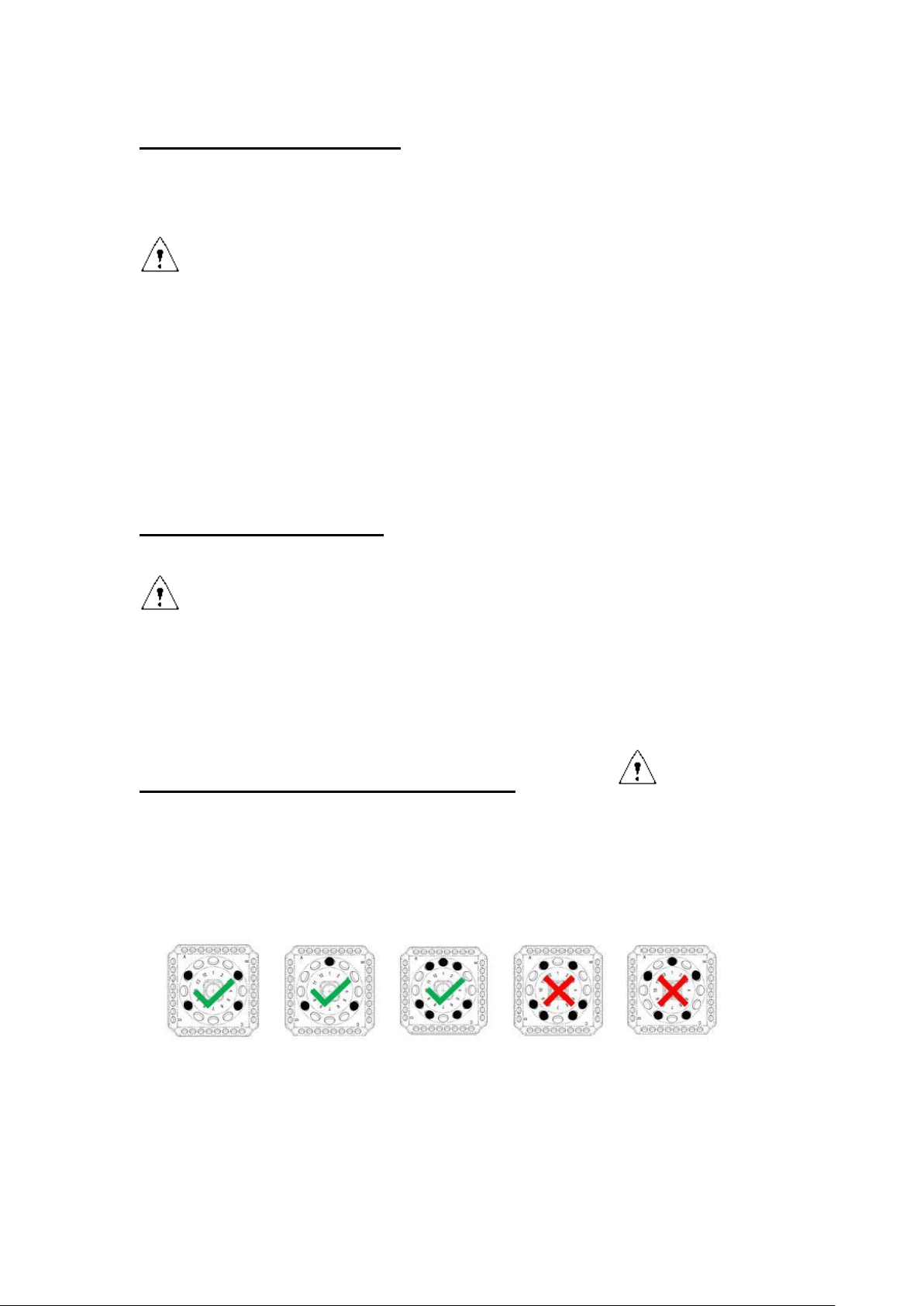

Abbildung 2: Symmetrische Beladung des Rotors

9

Betrieb Achtung

• Bewegen Sie die Zentrifuge nicht während des Laufs.

• Betreiben Sie die Zentrifuge nicht, wenn sich Fremdteile darin befinden.

• Halten Sie den Zentrifugenraum sauber.

• Sollte die Zentrifuge seltsame Geräusche während des Laufes machen, stoppen

Sie den Lauf sofort.

Bedienung:

• Schließen Sie das Netzteil an. Drücken Sie den Netzschalter auf der Rückseite

der Zentrifuge. Die OLED-Anzeige leuchtet auf.

• Drücken Sie die Deckelentriegelung, öffnen Sie den Deckel und platzieren Sie

die mit Proben beladenen Zentrifugenröhrchen symmetrisch auf dem Rotor,

ohne Flüssigkeit zu verschütten. Achten Sie darauf, die Röhrchen vorher zu
nivellieren und symmetrisch im Rotor zu verteilen (siehe Abbildung 2).

• Schließen Sie den Deckel und berühren Sie die Touch-Felder "Speed" oder

"Time" rechts und links der QLED-Anzeige um die Geschwindigkeit oder den
Timer durch drehen des äußeren Ringes der Anzeige einzustellen.

• Drücken Sie die OLED-Bildschirm-Taste, um die Zentrifuge zu starten. Die

Zentrifuge stoppt nach Ablauf des Timers oder durch erneuten Druck auf die
OLED-Bildschirm-Taste.

• Entnehmen Sie die Proben und schalten das Gerät aus.

10

Reinigung und Wartung

⚫ Bitte beachten Sie die Reinigungshinweise der Zentrifuge, um eine Gefahr der

Beschädigung zu vermeiden.

⚫ Ultraviolettstrahlung führt zum Verblassen der Farben (starkes Sonnenlicht);

decken Sie in diesem Fall die Zentrifuge mit einem Tuch ab.

⚫ Zur Regelmäßigen Reinigung wischen Sie die Zentrifuge nur mit einem Tuch,

angefeuchtet mit einer neutralen Reinigungsflüssigkeit, ab.

⚫ Sterilisieren Sie das Gerät mit 70% Alkohol.
⚫ Der Rotor ist nicht autoklavierbar
