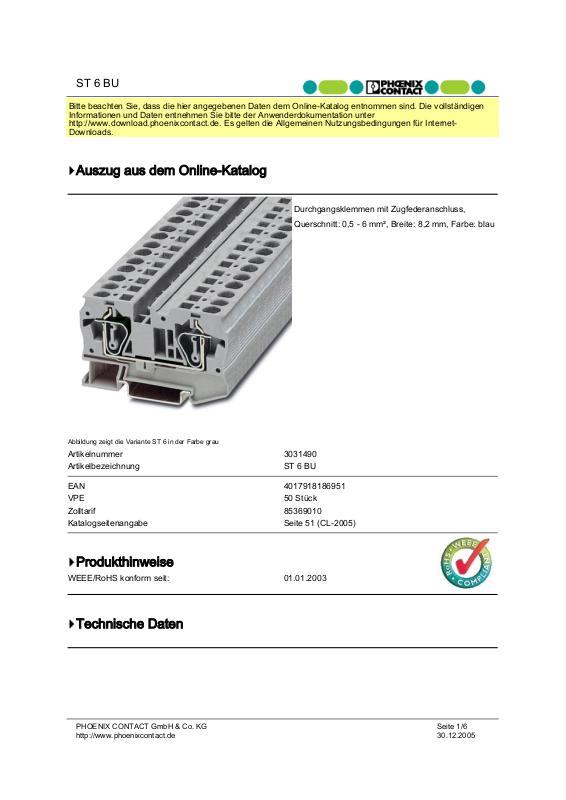

Page 1
ST 6 BU
6
Bitte beachten Sie, dass die hier angegebenen Daten dem Online-Katalog entnommen sind. Die vollständigen
Informationen und Daten entnehmen Sie bitte der Anwenderdokumentation unter
http://www.download.phoenixcontact.de. Es gelten die Allgemeinen Nutzungsbedingungen für InternetDownloads.
Auszug aus dem Online-Katalog
Durchgangsklemmen mit Zugfederanschluss,
Querschnitt: 0,5 - 6 mm², Breite: 8,2 mm, Farbe: blau

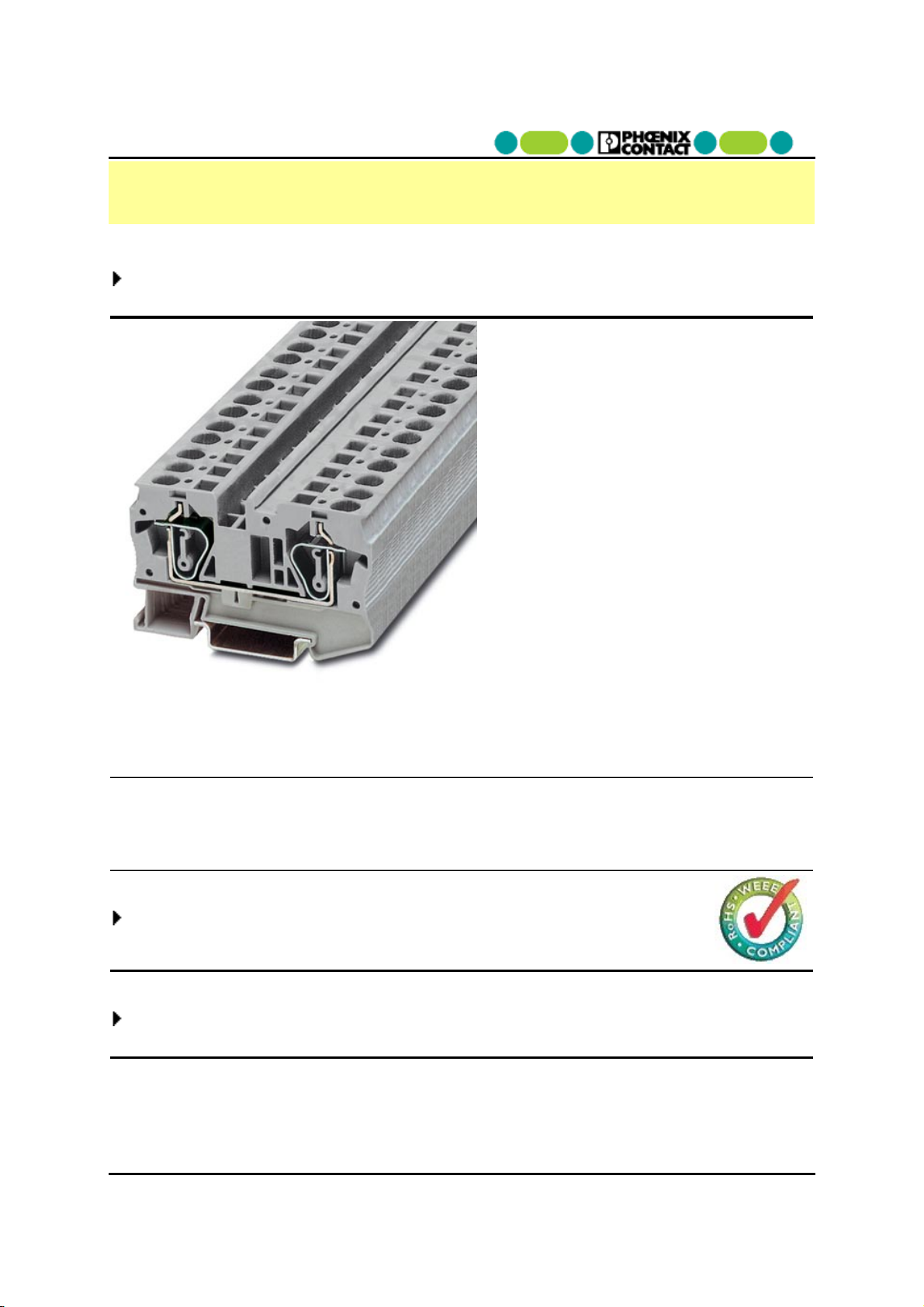

Abbildung zeigt die Variante ST 6 in der Farbe grau
Artikelnummer 3031490
Artikelbezeichnung ST 6 BU
EAN 4017918186951
VPE 50 Stück
Zolltarif 85369010
Katalogseitenangabe Seite 51 (CL-2005)
Produkthinweise
WEEE/RoHS konform seit: 01.01.2003
Technische Daten
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 1/
Page 2
ST 6 BU
6
Allgemein
Anzahl der Etagen 1
Anzahl der Anschlüsse 2
Farbe blau
Isolierstoff PA
Brennbarkeitsklasse nach UL 94 V0
Maße
Breite 8,2 mm
Länge 69,5 mm
Höhe NS 35/7,5 43,5 mm
Höhe NS 35/15 51 mm
Technische Daten
Belastungsstrom maximal 52 A (bei 10 mm
2
Bemessungsstoßspannung 8 kV
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe I
Anschluss gemäß Norm IEC/ DIN VDE
Nennstrom I
Nennspannung U
52 A
N
800 V
N
Offene Seitenwand ja
Anschlussdaten
Leiterquerschnitt starr min 0,2 mm
Leiterquerschnitt starr max 10 mm
Leiterquerschnitt flexibel min 0,2 mm
Leiterquerschnitt flexibel max 6 mm
2
2
2
2
Leiterquerschnitt AWG/kcmil min 24
Leiterquerschnitt AWG/kcmil max 8
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit
Kunststoffhülse min
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit
0,5 mm
6 mm
0,5 mm
6 mm
0,5 mm
1,5 mm
2
2
2
2
2
2
Kunststoffhülse max
Anschlussart Zugfederanschluss
Abisolierlänge 12 mm
Lehrdorn A5
Leiterquerschnitt)
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 2/
Page 3
ST 6 BU
6
Approbationen
Approbationslogos
CUL
Nennspannung U
Nennstrom I
AWG/kcmil 24-8
UL
Nennspannung U
Nennstrom I
AWG/kcmil 24-8
600 V
N
50 A
N
600 V
N
50 A
N
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 3/
Page 4
ST 6 BU
6
Zubehör
Artikel Bezeichnung Beschreibung
Brücken
3030284 FBS 2-8 Steckbrücke, zum Querbrücken in der Klemmenmitte, 2-polig,
Farbe: rot
3030297 FBS 3-8 Steckbrücke, zum Querbrücken in der Klemmenmitte, 3-polig,
Farbe: rot
3030307 FBS 4-8 Steckbrücke, zum Querbrücken in der Klemmenmitte, 4-polig,
Farbe: rot
3030310 FBS 5-8 Steckbrücke, zum Querbrücken in der Klemmenmitte, 5-polig,
Farbe: rot
3030323 FBS 10-8 Steckbrücke, zum Querbrücken in der Klemmenmitte, 10-polig,
Farbe: rot
Markierung
1050512 ZB 8:SO/CMS Zackband, 10-teilig, trennbar, Sonderbeschriftung, beschriftet
nach Kundenangaben
0804934 ZBFM 8:SO/CMS Sonderbeschriftung Zackbandmatte, flach, 50-teilig, trennbar,
beschriftet nach Kundenangaben
Montage
3030721 ATP-ST 4 Abteilungstrennplatte, zur optischen und elektrischen Trennung
von Klemmengruppen, Breite: 2 mm, Farbe: grau
3024481 ATP-ST 6 Abteilungstrennplatte, zur optischen und elektrischen Trennung
von Klemmengruppen, Breite: 2 mm, Farbe: grau
3022218 CLIPFIX 35 Schnellmontage-Endhalter, für 35 mm NS 35/7,5 oder NS 35/15
Tragschiene, bestückbar mit Zackband ZB 8 und ZB 8/27,
Klemmleistenmarker KLM 2 und KLM, Breite: 9,5 mm, Farbe:
grau
3030433 D-ST 6 Deckel, Breite: 2,2 mm, Farbe: grau
1201442 E/UK Endhalter, zur Abstützung der Elektroniksockel, bei senkrechter
Montage sind je 2 erforderlich
0801762 NS 35/ 7,5 CU UNPERF
2000MM
0801733 NS 35/ 7,5 PERF 2000MM Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 7,5 mm,
0801681 NS 35/ 7,5 UNPERF 2000MM Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 7,5 mm,
1201756 NS 35/15 AL UNPERF
2000MM
1201895 NS 35/15 CU UNPERF
2000MM
1201730 NS 35/15 PERF 2000MM Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 15 mm,
1201714 NS 35/15 UNPERF 2000MM Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 15 mm,
1201798 NS 35/15-2,3 UNPERF
2000MM
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, Höhe 7,5
mm, Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, profil-gezogen, hohe Ausführung,
ungelocht 1,5 mm dick, Material: Aluminium, Höhe 15 mm,
Breite 35 mm, Länge 2 m
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, 1,5 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, 2,3 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 4/
Page 5
ST 6 BU
6
Stecker/Adapter
3030925 PAI-4 Prüfadapter, für Prüfstecker PS und Sicherheitsprüfstecker mit
einem Durchmesser von 4 mm, kontaktiert im Brückenschacht
3031005 PS-8 Anreih-Prüfstecker, zur individuellen Konfektionierung von
Prüfsteckerleisten, für UT-, ST- und QT-Klemmen, beschriftbar
mit ZBF 8, Farbe: rot
3030860 RB ST 6-(2,5/4) Brücke, 2-polig
Werkzeug
1204520 SZF 2-0,8X4,0 Schraubendreher, Klinge: 0,8 x 4,0 x 100 mm, Länge 180 mm
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 5/
Page 6
ST 6 BU
6
Adresse
PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstr. 8
32825 Blomberg
Germany
Tel +49 5235 3 00
Fax +49 5235 3 41200
http://www.phoenixcontact.de
Phoenix Contact
Technische Änderungen vorbehalten
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 6/
