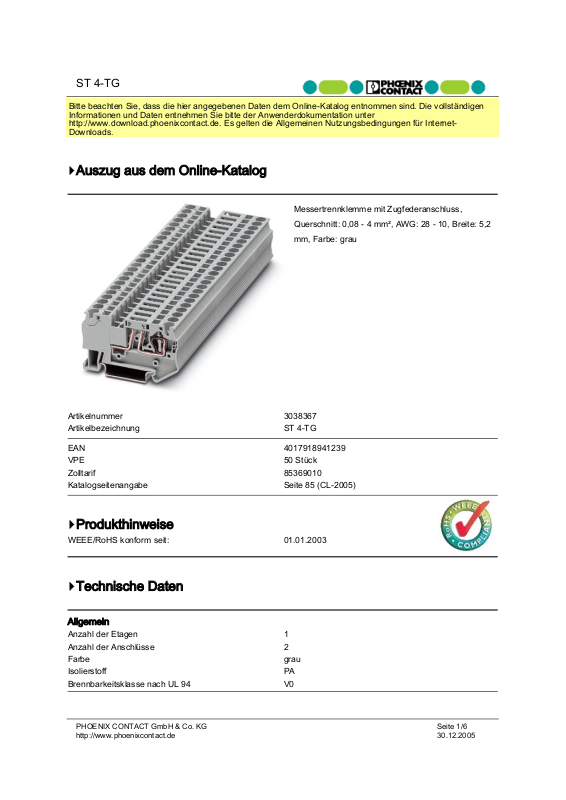

Page 1
ST 4-TG
6
Bitte beachten Sie, dass die hier angegebenen Daten dem Online-Katalog entnommen sind. Die vollständigen
Informationen und Daten entnehmen Sie bitte der Anwenderdokumentation unter
http://www.download.phoenixcontact.de. Es gelten die Allgemeinen Nutzungsbedingungen für InternetDownloads.
Auszug aus dem Online-Katalog

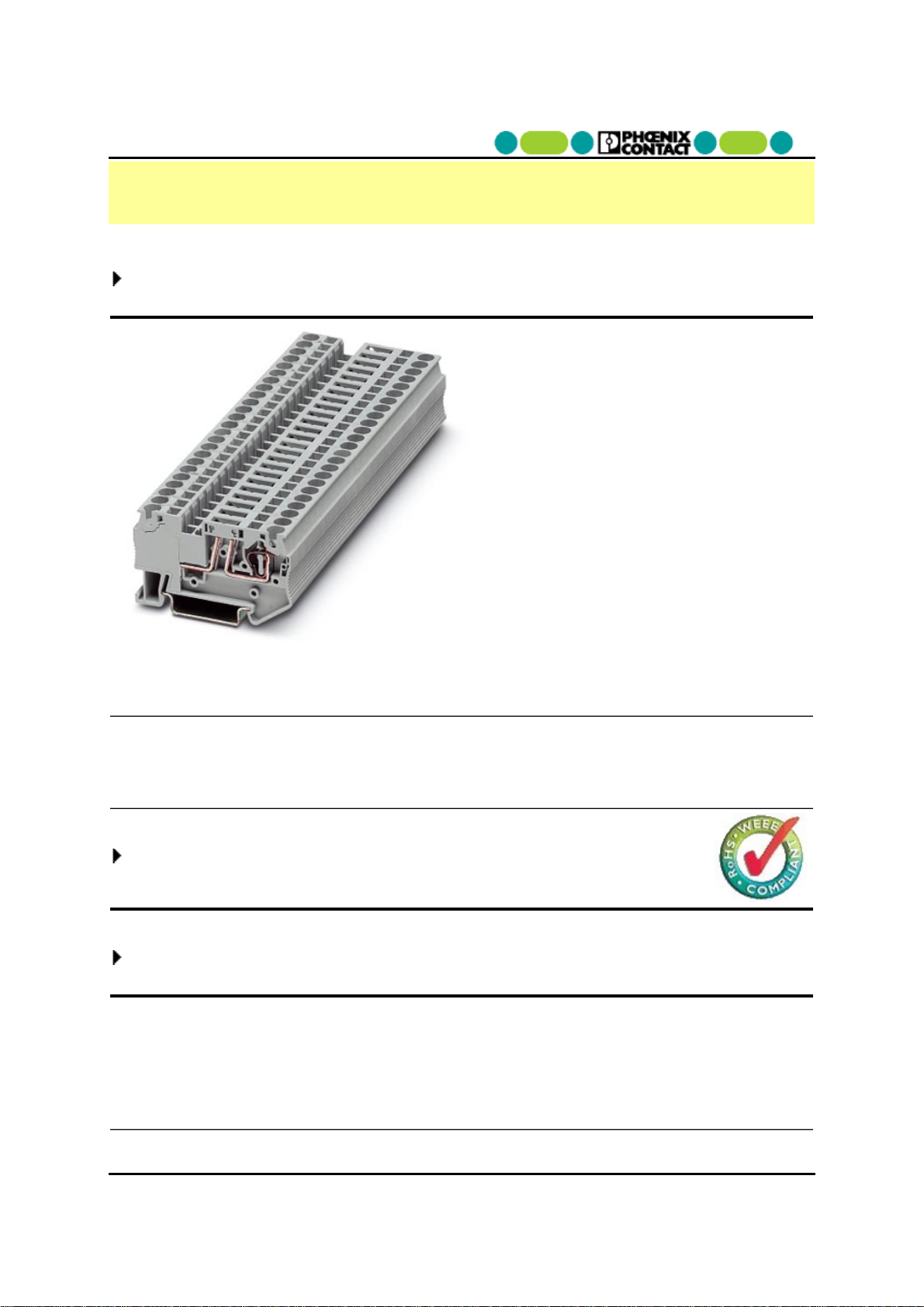

Messertrennklemme mit Zugfederanschluss,
Querschnitt: 0,08 - 4 mm², AWG: 28 - 10, Breite: 5,2
mm, Farbe: grau
Artikelnummer 3038367
Artikelbezeichnung ST 4-TG
EAN 4017918941239
VPE 50 Stück
Zolltarif 85369010
Katalogseitenangabe Seite 85 (CL-2005)
Produkthinweise
WEEE/RoHS konform seit: 01.01.2003
Technische Daten
Allgemein
Anzahl der Etagen 1
Anzahl der Anschlüsse 2
Farbe grau
Isolierstoff PA
Brennbarkeitsklasse nach UL 94 V0
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 1/
Page 2
ST 4-TG
6
Maße
Breite 6,2 mm
Länge 61,5 mm
Höhe NS 35/7,5 36,5 mm
Höhe NS 35/15 44 mm
Technische Daten
Belastungsstrom maximal 16 A (bei 6 mm
2
Leiterquerschnitt)
Bemessungsstoßspannung 6 kV
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe I
Anschluss gemäß Norm IEC/ DIN VDE
Nennstrom I
Nennspannung U
16 A (bei 6 mm
N
400 V
N
Anschlussdaten
Leiterquerschnitt starr min 0,08 mm
Leiterquerschnitt starr max 6 mm
Leiterquerschnitt flexibel min 0,08 mm
Leiterquerschnitt flexibel max 4 mm
2
2
2
Leiterquerschnitt)
2
2
Leiterquerschnitt AWG/kcmil min 28
Leiterquerschnitt AWG/kcmil max 10
Leiterquerschnitt flexibel m. Aderendhülse ohne
0,25 mm
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse ohne
4 mm
Kunststoffhülse max
Leiterquerschnitt flexibel m. Aderendhülse m.
0,25 mm
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse m.
4 mm
2
2
2
2
Kunststoffhülse max
Anschlussart Zugfederanschluss
Abisolierlänge 10 mm
Lehrdorn A4
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 2/
Page 3
ST 4-TG
6
Approbationen
CUL
Nennspannung U
Nennstrom I
AWG/kcmil 28-10
UL
Nennspannung U
Nennstrom I
AWG/kcmil 28-10
300 V
N
10 A
N
300 V
N
10 A
N
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 3/
Page 4
ST 4-TG
6
Zubehör
Artikel Bezeichnung Beschreibung
Brücken
3030336 FBS 2-6 Steckbrücke, zum Querbrücken in der Klemmenmitte, 2-polig,
Farbe: rot
3030242 FBS 3-6 Steckbrücke, zum Querbrücken in der Klemmenmitte, 3-polig,
Farbe: rot
3030255 FBS 4-6 Steckbrücke, zum Querbrücken in der Klemmenmitte, 4-polig,
Farbe: rot
3030349 FBS 5-6 Steckbrücke, zum Querbrücken in der Klemmenmitte, 5-polig,
Farbe: rot
3030271 FBS 10-6 Steckbrücke, zum Querbrücken in der Klemmenmitte, 10-polig,
Farbe: rot
3030365 FBS 20-6 Steckbrücke, zum Querbrücken in der Klemmenmitte, 20-polig,
Farbe: rot
Markierung
3030954 WST 4 Warnabdeckung, 5-polig, für Klemmenbreite: 6,2 mm
Montage
3030721 ATP-ST 4 Abteilungstrennplatte, zur optischen und elektrischen Trennung
von Klemmengruppen, Breite: 2 mm, Farbe: grau
Stecker/Adapter
3002885 ISH 4/0,5 Isolierstop-Hülse, verhindert das ungewollte Klemmen der
Isolierung bei kleineren Querschnitten, Querschnittsbereich:
0,25-0,5 mm²/ 0,75-1 mm²
3002898 ISH 4/1,0 Isolierstop-Hülse, verhindert das ungewollte Klemmen der
Isolierung bei kleineren Querschnitten, Querschnittsbereich:
0,25-0,5 mm² / 0,75-1 mm²
3030925 PAI-4 Prüfadapter, für Prüfstecker PS und Sicherheitsprüfstecker mit
einem Durchmesser von 4 mm, kontaktiert im Brückenschacht
3036709 PS-4/E Einzel-Prüfstecker, für ST- und QT-Klemmen, beschriftbar mit
ZBFM 4
3030996 PS-6 Anreih-Prüfstecker, zur individuellen Konfektionierung von
Prüfsteckerleisten, für UT-, ST-, DT- und QT-Klemmen,
beschriftbar mit ZBF 6, Farbe: rot
Werkzeug
1204517 SZF 1-0,6X3,5 Schraubendreher, Klinge: 0,6 x 3,5 x 100 mm, Länge 180 mm
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 4/
Page 5
ST 4-TG
6
Ergänzende Produkte
Artikel Bezeichnung Beschreibung
Allgemein
3038956 P-FIX Durchgangsverbinder, isoliert, Farbe: grau
3036806 P-FU 5X20 Sicherungsstecker, Farbe: schwarz
Montage
3036796 P-CO Bauelementestecker, einsetzbar in allen Zugfeder-
Grundtrennklemmen QTC 1,5-TG, ST 2,5...-TG und STS 2,5TG, Farbe: grau
Stecker/Adapter
3036783 P-DI Trennstecker, einsetzbar in allen Zugfeder-Grundtrennklemmen
ST 2,5...-TG und STS 2,5- TG, Farbe: orange
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 5/
Page 6
ST 4-TG
6
Adresse
PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstr. 8
32825 Blomberg
Germany
Tel +49 5235 3 00
Fax +49 5235 3 41200
http://www.phoenixcontact.de
Phoenix Contact
Technische Änderungen vorbehalten
