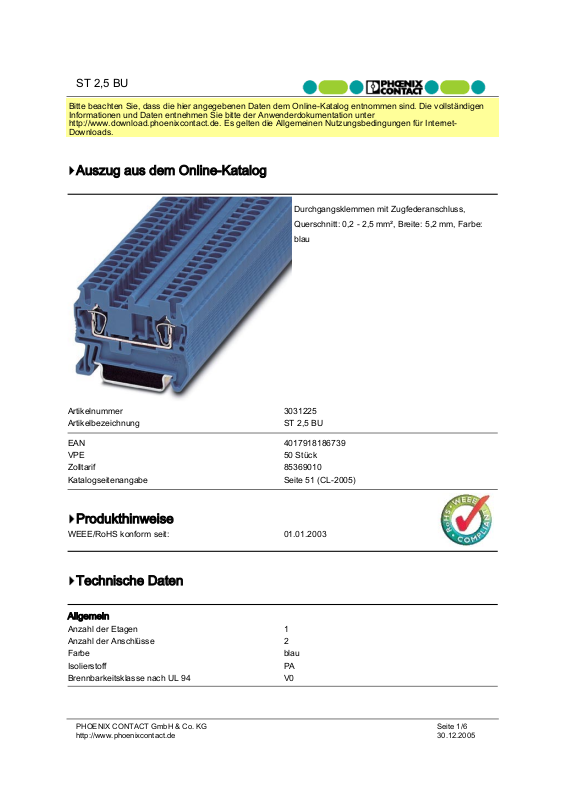

ST 2,5 BU
6
Bitte beachten Sie, dass die hier angegebenen Daten dem Online-Katalog entnommen sind. Die vollständigen
Informationen und Daten entnehmen Sie bitte der Anwenderdokumentation unter
http://www.download.phoenixcontact.de. Es gelten die Allgemeinen Nutzungsbedingungen für InternetDownloads.
Auszug aus dem Online-Katalog

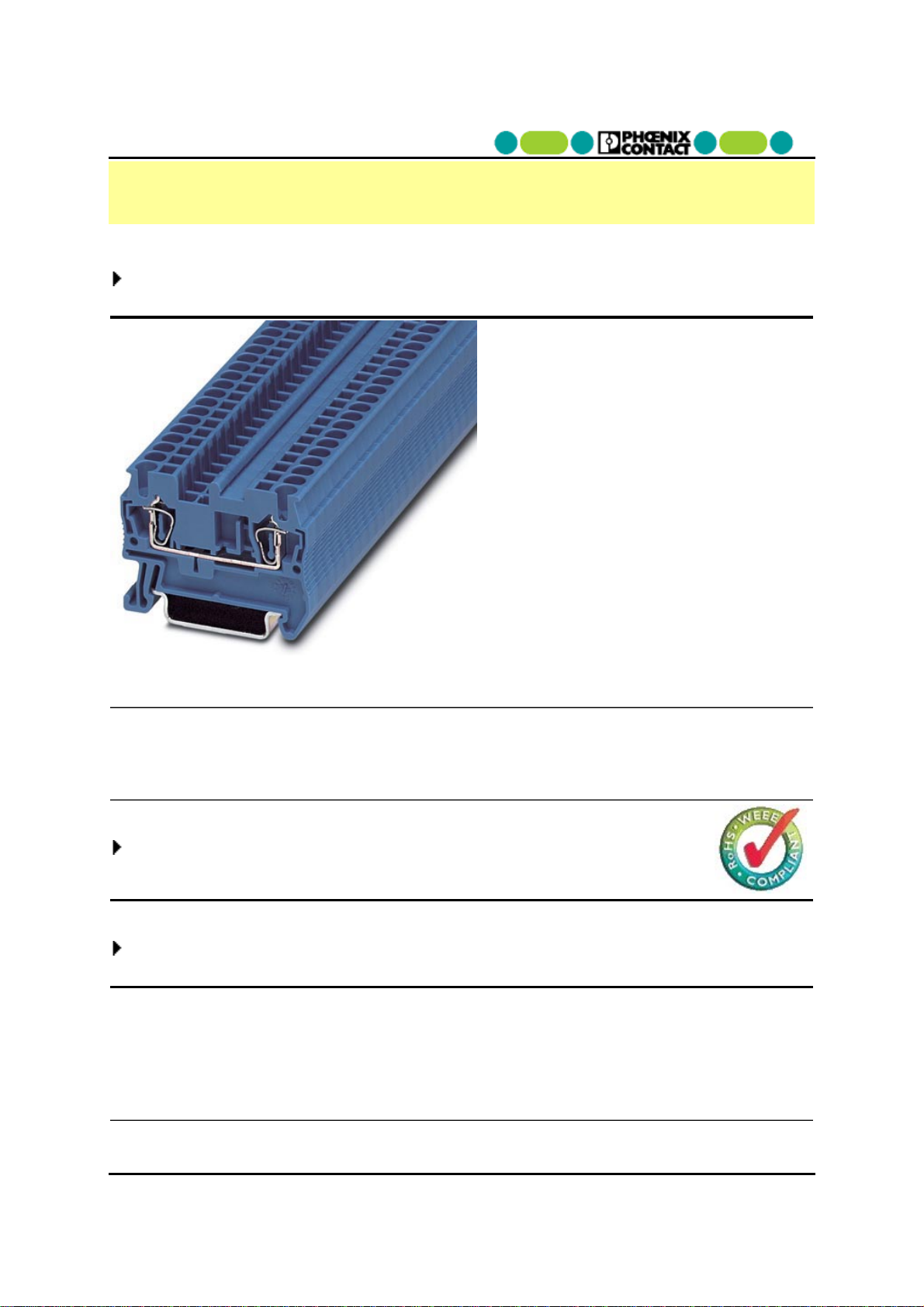

Durchgangsklemmen mit Zugfederanschluss,
Querschnitt: 0,2 - 2,5 mm², Breite: 5,2 mm, Farbe:
blau
Artikelnummer 3031225
Artikelbezeichnung ST 2,5 BU
EAN 4017918186739
VPE 50 Stück
Zolltarif 85369010
Katalogseitenangabe Seite 51 (CL-2005)
Produkthinweise
WEEE/RoHS konform seit: 01.01.2003
Technische Daten
Allgemein
Anzahl der Etagen 1
Anzahl der Anschlüsse 2
Farbe blau
Isolierstoff PA
Brennbarkeitsklasse nach UL 94 V0
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 1/
Page 2
ST 2,5 BU
6
Maße
Breite 5,2 mm
Länge 48,5 mm
Höhe NS 35/7,5 36,5 mm
Höhe NS 35/15 44 mm
Technische Daten
Belastungsstrom maximal 28 A (bei 4 mm
2
Leiterquerschnitt)
Bemessungsstoßspannung 8 kV
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe I
Anschluss gemäß Norm IEC/ DIN VDE
Nennstrom I
Nennspannung U
28 A (bei 4 mm
N
800 V
N
2
Leiterquerschnitt)
Offene Seitenwand ja
Anschlussdaten
Leiterquerschnitt starr min 0,08 mm
Leiterquerschnitt starr max 4 mm
Leiterquerschnitt flexibel min 0,08 mm
Leiterquerschnitt flexibel max 2,5 mm
2
2
2
2
Leiterquerschnitt AWG/kcmil min 28
Leiterquerschnitt AWG/kcmil max 12
Leiterquerschnitt flexibel m. Aderendhülse ohne
0,25 mm
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse ohne
2,5 mm
Kunststoffhülse max
Leiterquerschnitt flexibel m. Aderendhülse m.
0,25 mm
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse m.
2,5 mm
Kunststoffhülse max
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit
0,5 mm
Kunststoffhülse min
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit
0,5 mm
2
2
2
2
2
2
Kunststoffhülse max
Anschlussart Zugfederanschluss
Abisolierlänge 10 mm
Lehrdorn A3
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 2/
Page 3
ST 2,5 BU
6
Approbationen
Approbationslogos
CUL
Nennspannung U
Nennstrom I
AWG/kcmil 28-12
UL
Nennspannung U
Nennstrom I
AWG/kcmil 28-12
600 V
N
20 A
N
600 V
N
20 A
N
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 3/
Page 4
ST 2,5 BU
6
Zubehör
Artikel Bezeichnung Beschreibung
Brücken
3030161 FBS 2-5 Steckbrücke, zum Querbrücken in der Klemmenmitte, 2-polig,
Farbe: rot
3030174 FBS 3-5 Steckbrücke, zum Querbrücken in der Klemmenmitte, 3-polig,
Farbe: rot
3030187 FBS 4-5 Steckbrücke, zum Querbrücken in der Klemmenmitte, 4-polig,
Farbe: rot
3030190 FBS 5-5 Steckbrücke, zum Querbrücken in der Klemmenmitte, 5-polig,
Farbe: rot
3030213 FBS 10-5 Steckbrücke, zum Querbrücken in der Klemmenmitte, 10-polig,
Farbe: rot
3030226 FBS 20-5 Steckbrücke, zum Querbrücken in der Klemmenmitte, 20-polig,
Farbe: rot
Markierung
3030941 WST 2,5 Warnabdeckung, 5-polig, für Klemmenbreite: 5,2 mm
1050295 ZB 5:SO/CMS Zackband, 10-teilig, trennbar, Sonderbeschriftung, beschriftet
nach Kundenangaben
0803647 ZBFM 5:SO/CMS Sonderbeschriftung Zackbandmatte, flach, 120-teilig, trennbar,
beschriftet nach Kundenangaben
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 4/
Page 5
ST 2,5 BU
6
Montage
3030721 ATP-ST 4 Abteilungstrennplatte, zur optischen und elektrischen Trennung
von Klemmengruppen, Breite: 2 mm, Farbe: grau
3022218 CLIPFIX 35 Schnellmontage-Endhalter, für 35 mm NS 35/7,5 oder NS 35/15
Tragschiene, bestückbar mit Zackband ZB 8 und ZB 8/27,
Klemmleistenmarker KLM 2 und KLM, Breite: 9,5 mm, Farbe:
grau
3030417 D-ST 2,5 Deckel, Breite: 2,2 mm, Länge: 48,5 mm, Farbe: grau
1201442 E/UK Endhalter, zur Abstützung der Elektroniksockel, bei senkrechter
Montage sind je 2 erforderlich
0801762 NS 35/ 7,5 CU UNPERF
2000MM
0801733 NS 35/ 7,5 PERF 2000MM Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 7,5 mm,
0801681 NS 35/ 7,5 UNPERF 2000MM Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 7,5 mm,
1201756 NS 35/15 AL UNPERF
2000MM
1201895 NS 35/15 CU UNPERF
2000MM
1201730 NS 35/15 PERF 2000MM Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 15 mm,
1201714 NS 35/15 UNPERF 2000MM Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 15 mm,
1201798 NS 35/15-2,3 UNPERF
2000MM
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, Höhe 7,5
mm, Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, profil-gezogen, hohe Ausführung,
ungelocht 1,5 mm dick, Material: Aluminium, Höhe 15 mm,
Breite 35 mm, Länge 2 m
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, 1,5 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, 2,3 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Stecker/Adapter
3002843 ISH 2,5/0,2 Isolierstop-Hülse, Farbe: weiß
3002856 ISH 2,5/0,5 Isolierstop-Hülse, Farbe: grau
3002869 ISH 2,5/1,0 Isolierstop-Hülse, Farbe: schwarz
0201744 MPS-MT Prüfstecker, bestehend aus: Metallteil für 2,3-mm-Durchmesser-
Buchsenloch
3030925 PAI-4 Prüfadapter, für Prüfstecker PS und Sicherheitsprüfstecker mit
einem Durchmesser von 4 mm, kontaktiert im Brückenschacht
3030983 PS-5 Anreih-Prüfstecker, zur individuellen Konfektionierung von
Prüfsteckerleisten, für UT-, ST-, DT- und QT-Klemmen,
beschriftbar mit ZBF 5, Farbe: rot
0201647 RPS Reduzierstecker, zum Übergang von 4-mm-Durchmesser-
Prüfsteckerbuchse, Isolierung: Grau
Werkzeug
1204517 SZF 1-0,6X3,5 Schraubendreher, Klinge: 0,6 x 3,5 x 100 mm, Länge 180 mm
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 5/
Page 6
ST 2,5 BU
6
Adresse
PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstr. 8
32825 Blomberg
Germany
Tel +49 5235 3 00
Fax +49 5235 3 41200
http://www.phoenixcontact.de
Phoenix Contact
Technische Änderungen vorbehalten
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 6/
