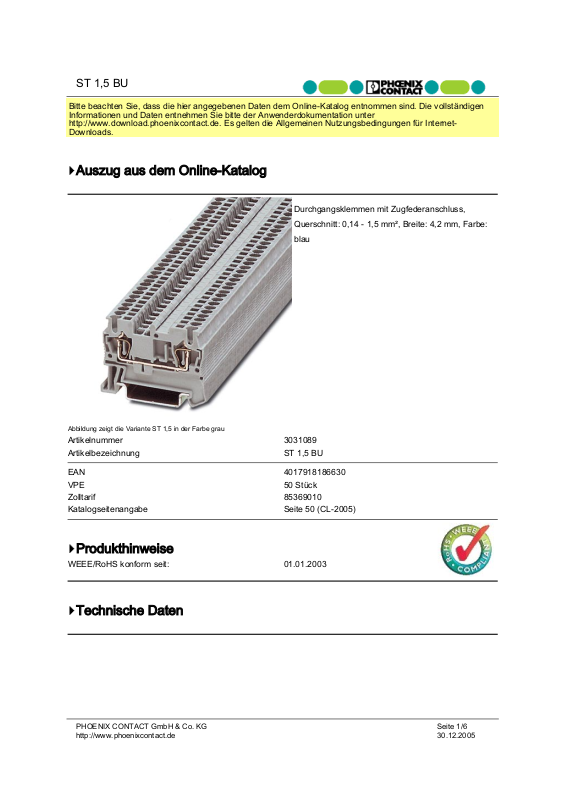

Page 1
ST 1,5 BU
6
Bitte beachten Sie, dass die hier angegebenen Daten dem Online-Katalog entnommen sind. Die vollständigen
Informationen und Daten entnehmen Sie bitte der Anwenderdokumentation unter
http://www.download.phoenixcontact.de. Es gelten die Allgemeinen Nutzungsbedingungen für InternetDownloads.
Auszug aus dem Online-Katalog
Durchgangsklemmen mit Zugfederanschluss,
Querschnitt: 0,14 - 1,5 mm², Breite: 4,2 mm, Farbe:
blau

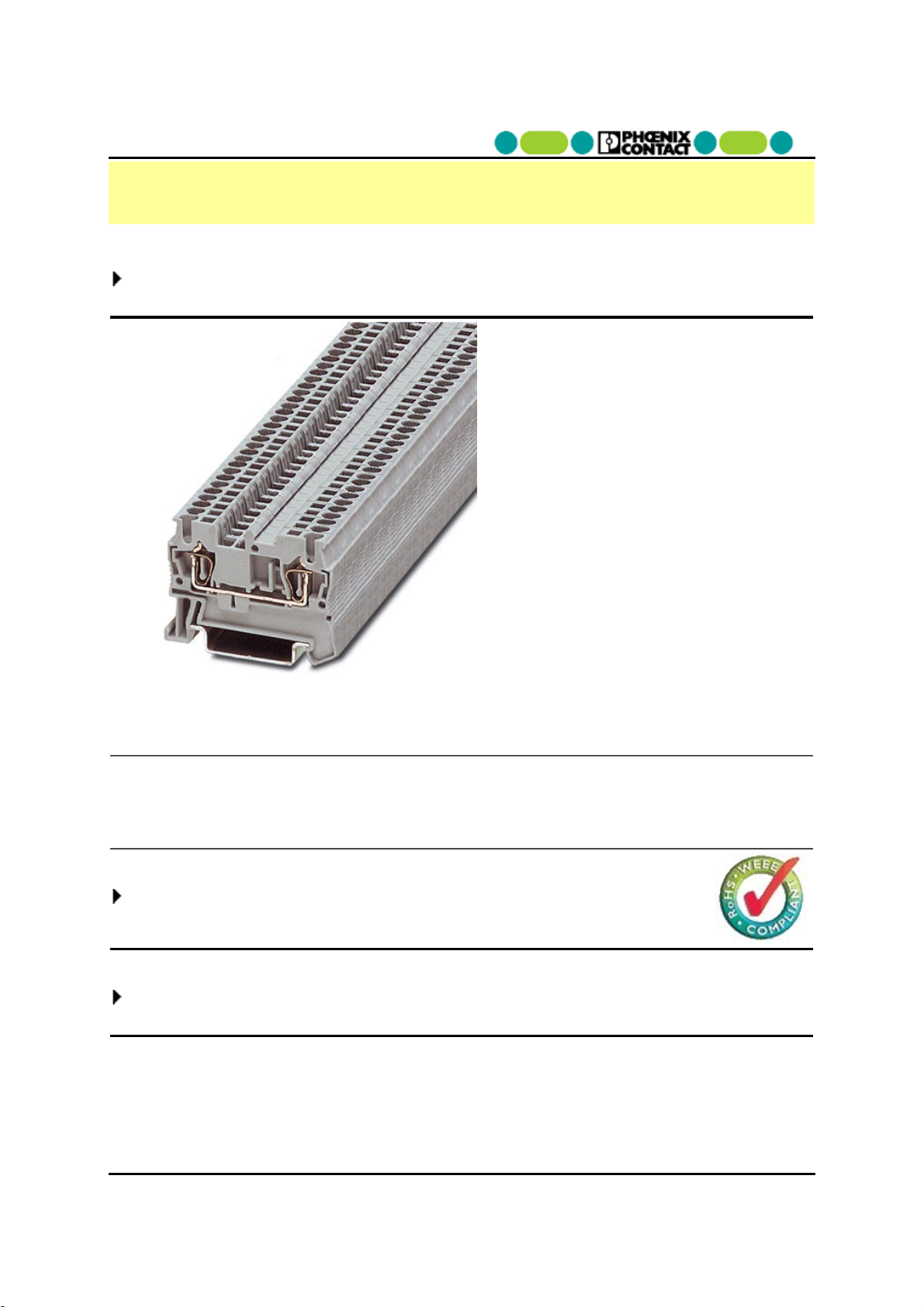

Abbildung zeigt die Variante ST 1,5 in der Farbe grau
Artikelnummer 3031089
Artikelbezeichnung ST 1,5 BU
EAN 4017918186630
VPE 50 Stück
Zolltarif 85369010
Katalogseitenangabe Seite 50 (CL-2005)
Produkthinweise
WEEE/RoHS konform seit: 01.01.2003
Technische Daten
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 1/
Page 2
ST 1,5 BU
6
Allgemein
Anzahl der Etagen 1
Anzahl der Anschlüsse 2
Farbe blau
Isolierstoff PA
Brennbarkeitsklasse nach UL 94 V0
Maße
Breite 4,2 mm
Länge 48,5 mm
Höhe NS 35/7,5 36,5 mm
Höhe NS 35/15 44 mm
Technische Daten
Belastungsstrom maximal 17,5 A (bei 1,5 mm
Bemessungsstoßspannung 6 kV
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe I
Anschluss gemäß Norm IEC/ DIN VDE
Nennstrom I
Nennspannung U
Offene Seitenwand ja
Anschlussdaten
Leiterquerschnitt starr min 0,08 mm
Leiterquerschnitt starr max 1,5 mm
Leiterquerschnitt flexibel min 0,08 mm
Leiterquerschnitt flexibel max 1,5 mm
Leiterquerschnitt AWG/kcmil min 28
Leiterquerschnitt AWG/kcmil max 16
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit
Kunststoffhülse min
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit
Kunststoffhülse max
Anschlussart Zugfederanschluss
Abisolierlänge 10 mm
Lehrdorn A1
17,5 A
N
500 V
N
0,25 mm
1,5 mm
0,25 mm
1,5 mm
0,5 mm
0,5 mm
2
2
2
2
2
2
2
2
2
2
2
Leiterquerschnitt)
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 2/
Page 3
ST 1,5 BU
6
Approbationen
Approbationslogos
CSA
Nennspannung U
Nennstrom I
AWG/kcmil 26-14
CUL
Nennspannung U
Nennstrom I
AWG/kcmil 26-14
UL
Nennspannung U
Nennstrom I
AWG/kcmil 26-14
300 V
N
15 A
N
300 V
N
15 A
N
300 V
N
15 A
N
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 3/
Page 4
ST 1,5 BU
6
Zubehör
Artikel Bezeichnung Beschreibung
Brücken
3030116 FBS 2-4 Steckbrücke, zum Querbrücken in der Klemmenmitte, 2-polig,
Farbe: rot
3030129 FBS 3-4 Steckbrücke, zum Querbrücken in der Klemmenmitte, 3-polig,
Farbe: rot
3030132 FBS 4-4 Steckbrücke, zum Querbrücken in der Klemmenmitte, 4-polig,
Farbe: rot
3030145 FBS 5-4 Steckbrücke, zum Querbrücken in der Klemmenmitte, 5-polig,
Farbe: rot
3030158 FBS 10-4 Steckbrücke, zum Querbrücken in der Klemmenmitte, 10-polig,
Farbe: rot
3030352 FBS 20-4 Steckbrücke, zum Querbrücken in der Klemmenmitte, 20-polig,
Farbe: rot
Markierung
3030958 WST 1,5 Warnabdeckung, 5-polig, für Klemmenbreite: 4,2 mm
0805823 ZB 4:SO/CMS Zackband, 10-teilig, trennbar, Sonderbeschriftung, beschriftet
nach Kundenangaben
0803634 ZBFM 4:SO/CMS Sonderbeschriftung Zackbandmatte, flach, 100-teilig, trennbar,
beschriftet nach Kundenangaben
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 4/
Page 5
ST 1,5 BU
6
Montage
3030721 ATP-ST 4 Abteilungstrennplatte, zur optischen und elektrischen Trennung
von Klemmengruppen, Breite: 2 mm, Farbe: grau
3022218 CLIPFIX 35 Schnellmontage-Endhalter, für 35 mm NS 35/7,5 oder NS 35/15
Tragschiene, bestückbar mit Zackband ZB 8 und ZB 8/27,
Klemmleistenmarker KLM 2 und KLM, Breite: 9,5 mm, Farbe:
grau
3030417 D-ST 2,5 Deckel, Breite: 2,2 mm, Länge: 48,5 mm, Farbe: grau
1201442 E/UK Endhalter, zur Abstützung der Elektroniksockel, bei senkrechter
Montage sind je 2 erforderlich
0801762 NS 35/ 7,5 CU UNPERF
2000MM
0801733 NS 35/ 7,5 PERF 2000MM Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 7,5 mm,
0801681 NS 35/ 7,5 UNPERF 2000MM Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 7,5 mm,
1201756 NS 35/15 AL UNPERF
2000MM
1201895 NS 35/15 CU UNPERF
2000MM
1201730 NS 35/15 PERF 2000MM Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 15 mm,
1201714 NS 35/15 UNPERF 2000MM Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 15 mm,
1201798 NS 35/15-2,3 UNPERF
2000MM
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, Höhe 7,5
mm, Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, profil-gezogen, hohe Ausführung,
ungelocht 1,5 mm dick, Material: Aluminium, Höhe 15 mm,
Breite 35 mm, Länge 2 m
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, 1,5 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, 2,3 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Stecker/Adapter
3206131 ISH 1,5/0,2 Isolierstop-Hülse, Farbe: weiß
3031034 ISH 1,5/0,5 Isolierstop-Hülse, Farbe: grau
0201744 MPS-MT Prüfstecker, bestehend aus: Metallteil für 2,3-mm-Durchmesser-
Buchsenloch
3030925 PAI-4 Prüfadapter, für Prüfstecker PS und Sicherheitsprüfstecker mit
einem Durchmesser von 4 mm, kontaktiert im Brückenschacht
3030970 PS-4 Anreih-Prüfstecker, zur individuellen Konfektionierung von
Prüfsteckerleisten, für ST 1,5...Klemmen, beschriftbar mit ZBF 4,
Farbe: rot
0201647 RPS Reduzierstecker, zum Übergang von 4-mm-Durchmesser-
Prüfsteckerbuchse, Isolierung: Grau
Werkzeug
1204504 SZF 0-0,4X2,5 Schraubendreher, Klinge: 0,4 x 2,5 x 100 mm, Länge 180 mm
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.de 30.12.2005
Seite 5/
Page 6
ST 1,5 BU
6
Adresse
PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstr. 8
32825 Blomberg
Germany
Tel +49 5235 3 00
Fax +49 5235 3 41200
http://www.phoenixcontact.de
Phoenix Contact
Technische Änderungen vorbehalten
