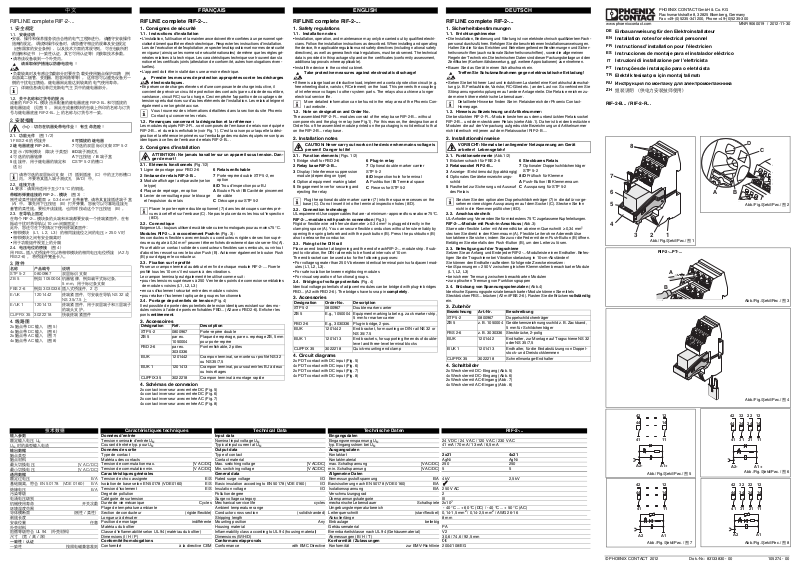

Page 1

中文 FRANÇAIS ENGLISH DEUTSCH

ENFRESITPTTRRU

1 Bridge shaft for FBD 2-6 2Relay base RIF-2-B... 3 Display / Interference suppression

module (depending on type)

4 Optional equipment marking label 5 Engagement lever for securing and

ejecting the relay

6 Plug-in relay 7 Optional double marker carrier

STP 5-2

8/D Inspection hole for terminal A Pushbutton / B Terminal space C Recess for STP 5-2

Abb./Fig./Şekil/Рис./ 图 1

RIF-2-...PT-...

Abb./Fig./Şekil/Рис./ 图 3

I L

A 1

Abb./Fig./Şekil/Рис./ 图 4

A2- A1+

Abb./Fig./Şekil/Рис./ 图 5

A2 A1

Abb./Fig./Şekil/Рис./ 图 7

123222

143424

113121

A2 A1

Abb./Fig./Şekil/Рис./ 图 8

A2- A1+

322242

342444

113121

Abb./Fig./Şekil/Рис./ 图 6

Abb./Fig./Şekil/Рис./ 图 2

1 Brückenschacht für FBS 2-6 2Relaissockel RIF-2-B... 3 Anze ige- / Entstörmodul (typabhängig) 4 Optionales Gerätekennzeichnungs-

schild

5 Rasthebel zur Sicherung und Auswurf

des Relais

6 Steckbares Relais 7 Optionaler Doppelschildchenträger

STP 5-2

8/D Prüfloch für Klemme A Push-Button / B Klemmenraum C Aussparung für STP 5-2

1 Ligne de pontage pour FBD 2-6 2 Embase de relais RIF-2-B... 3 Module affichage / antiparasite (selon

le type)

4 Plaque de repérage, en option 5 Levier de verrouillage pour le blocage

et l'expulsion du relais

6 Relais enfichable 7 Porte-repère double STP 5-2, en

option

8/D Trou d'inspection pour BJ A Bouton Push / B Cavité de pincement

de câble

C Découpe pour STP 5-2

1 FBS 2-6 的桥接井 2 继电器底座 RIF-2-B... 3 显示 / 抑制模块（取决于类型） 4 可选的机器铭牌 5 连接杆，用于继电器的锁定和

送出

6 可插拔的继电器 7 可选的双层标识支架 STP 5-2 8/D端子测试孔 A 下压按钮 / B 端子盒 C STP 5-2 的槽口

RIFLINE complete RIF-2-...

1. 安全规定

1.1. 安装说明

•安装、操作和保养服务须由合格的电气工程师进行。请遵守安装操作指南的规定。调试和操作设备时，请您遵守相应的规章及安全规定

（还有国家的安全条例）、以及技术方面的常规守则。可在包装所附

的指南和证书（一致性认证，其它可用认证等）内获取技术参数。

•请将该设备装到一个外壳内。

请采取保护措施以防静电放电！

•负载较高时及有感应负载部分时要在负载处使用触点保护回路（例如游离二极管、变阻器、阻容网络等等）。这样您可以避免设备另一侧的干扰电压馈给。继电器因此能达到较高的电气使用寿命。

详细信息请见菲尼克斯电气主页中的继电器部分。

1.2. 关于名称和订货号的提示

成套的 RIF-2-R... 模块由未配套的继电器底座 RIF-2-B... 和可插拔的继电器组成（见图 1）。因此在成套模块的包装上所印的名称与订货号与继电器底座 RIF-2-B... 上的名称与订货号不一致。

2. 安装指南

小心：切勿在机器处带电作业！有生命危险！

2.1. 功能元件（图 1/2）

请将可选的双层标识支架（7）插到插座（C）中的正方形槽口内。不要将其插入端子测试孔（8/D）中。

2.2. 连接方法

UL 要求：请采用适用于至少 75 °C 的铜线。带蝶形弹簧连接的 RIF-2-... 模块（图 3）：

刚性或柔性线的截面 ≥ 0.34 mm² 且带套管，请将其直接插进端子盒

（A）中。事先用下压按钮（B）打开弹簧，您就可以可靠地连接无

套管的柔性线。要松开该接线，也同样按动这个下压按钮（B）。

2.3. 在导轨上固定

在每个 RIF-2-... 模块条的头端和末端都要安装一个终端紧固件。在有振动干扰时将导轨以 10 cm 间隔固定！此外，您还可在下列情况下使用终端紧固件：

•相邻模块（L1、L2、L3）的相同接线位之间的电压 > 250 V 时

•相邻模块之间有安全隔离时

•用于功能组件视觉上的分隔

2.4. 电压电位的桥接（图 4）

用 FBS... 插入式桥接件可以将相邻模块的相同电压电位桥接（A2 与 FBS 2-6）。将桥接件完全卡入。

3. 附件

名称产品编号说明

STP 5-2 0800967 双层标识支架 ZB 5 例如 1050004 机器铭牌，例如扁平式标记条，

FBS 2-6 例如 3030336 插入式桥接件，2 芯 E/UK 1201442 终端紧固件，可安装在导轨 NS 32 或

E/UK 1 1201413 终端紧固件，用于双层端子和三层端子

CLIPFIX 35 3022218 快装终端紧固件

4. 线路图

2x 触点带 DC 输入（图 5） 4x 触点带 DC 输入（图 6） 2x 触点带 AC 输入（图 7） 4x 触点带 AC 输入（图 8）

5 mm，用于标记条支架

NS 35/7.5 上

的端头支护。

RIFLINE complete RIF-2-...

1. Consignes de sécurité

1.1. Instructions d'installation

•L’installation, l’utilisation et la maintenanc e doivent être confiées à un personnel spécialisé dûment qualifié en électrotechnique. Respecter les instructions d'installation. Lors de l’exécution et de l’exploitation, respecter les dispositions et normes de sécurité en vigueur (ainsi que les normes de sécurité nationales) de même que les règles g énérales relatives à la technique. Les caractéristiques techniques se trouvent dans la notice et les certificats joints (attestation de conformité, autres homologations éventuelles).

•L'appareil doit être installé dans une armoire électrique.

Prendre les mesures de protection appropriées contre les décharges électrostatiques.

•En présence de charges élevées et d'une composante de charge inductive, il convient de prévoir un circuit d e protection des contacts (par ex. diode de roue libre, varistance, circuit RC) sur la charge. Ceci empêche l'apparition de couplages de tensions perturbatrices sur d'autres éléments de l'installation. Les relais atteignent également une longévité accrue.

Vous trouverez des informations détaillées dans la section du site Phoenix Contact qui concerne les relais.

1.2. Remarques concernant la désignation et la référence :

Les modules équipés RIF-2-R... sont composés de l'embase de relais non équipée RIF-2-B... et du relais enfichable (voir Fig. 1). C'est la raison pour laquelle la désignation et la référence imprimées sur l'emballage des modules équipés ne sont pas

identiques à celles de l'embase de relais RIF-2-B....

2. Consignes d'installation

ATTENTION : Ne jamais travailler sur un appareil sous tension. Danger de mort !

2.1. Eléments fonctionnels (Fig.1/2)

Placer le porte-repère double optionnel (7) dans les découpes carrées prévues à cet effet sur l'embase (C). Ne pas le placer dans les trous d'inspection (8/D).

2.2. Connectique

Exigence UL : toujours utiliser des câbles de cuivre homologués pour au moins 75 °C. Modules RIF-2-... à raccordement Push-In (Fig. 3) : les conducteurs flexibles avec embouts ou conducteurs rigides de section supérieure ou égale à 0,34 mm² peuvent être enfichés directement dans le serre-fils (A).

Pour établir un contact solide des conducteurs flexibles sans embouts, ouvrir tout d'abord les ressorts avec le bouton Push (B). Actionner également le bouton Push (B) pour dégager le conducteur.

2.3. Fixation sur le profilé

Poser un crampon terminal au début et en fin de chaque module RIF-2-.... Fixer le

profilé tous les 10 cm s'il est soumis à des vibrations. Le crampon terminal peut également être utilisé comme suit :

•pour les tensions supérieures à 250 V entre des points de connexion semblables de modules voisins (L1, L2, L3)

•en cas d'isolement sécurisé entre des modules voisins

•pour réaliser l'isolement optique de groupes fonctionnels

2.4. Pontage de potentiels de tension (Fig. 4)

Il est possible de ponter des potentiels de tension identiques existant sur des modules voisins à l'aide de ponts enfichables FBD... (A2 avec FBD 2-6). Enficher les ponts entièrement.

3. Accessoires

Désignation Réf. Description

STP 5-2 0800967 Porte-repère double ZB 5 par ex.

FBD 2-6 par ex.

E/UK 1201442 Crampon terminal, se monte sur profilé NS 32

1050004

3030336

E/UK 1 1201413 Crampon terminal, pour soutenir les BJ à deux

CLIPFIX 35 3022218 Crampon terminal à montage rapide

4. Schémas de connexion

2x contact inverseur avec entrée DC (Fig. 5) 4x contact inverseur avec entrée DC (Fig. 6) 2x contact inverseur avec entrée AC (Fig. 7) 4x contact inverseur avec entrée AC (Fig. 8)

Plaque de repérage, par ex. re pérage ZB, 5 mm pour porte-repère Pont enfichable, 2 pôles

ou NS 35/7,5

ou trois étages

RIFLINE complete RIF-2-...

1. Safety regulations

1.1. Installation notes

•Installation, operation, and maintenance may only be carried out by qualified electricians. Follow the installation instructions as described. When installing and operating the device, the applicable regulations and safety directives (including national safety directives), as well as general technical regulations, must be observed. The technical data is provided in this package slip and on the certificates (conformity assessment, additional approvals where applicable).

•Install the device in the control cabinet.

Take protective measures against electrostatic discharge!

•If there is a large load and inductive load, implement a cont act protection cir cuit (e.g. freewheeling diode, varistor, RC element) on the load. This prevents the coupling of interference voltages to other system parts. The relays also achieve a longer electrical service life.

More detailed information can be found in the relay area of the Phoenix Contact website.

1.2. Note on designation and Order No.

The assembled RIF-2-R... modules consist of the relay base RIF-2-B... without components and the plug-in relay (see Fig.1). For this reason, the designation and Order No. of the assembled module printed on the packaging is not identical to that on the RIF-2-B... relay base.

2. Installation notes

CAUTION: Never carry out work on the device when mains voltage is present! Danger to life!

2.1. Function elements (Figs. 1/2)

Plug the optional double marker carrier (7) into the square recesses on the base (C). Do not insert it into the terminal inspection holes (8/D).

2.2. Connection technology

UL requirement: Use copper cables that are - at minimum - approved for use above 75°C. RIF-2-...-modules with push-in connection (Fig.3): Rigid or flexible wire with ferrule diameter ≥ 0.34 mm² is plugged directly in the clamping space (A). You can secure flexible conductors without ferrule reliably by

opening the spring beforehand with the pushbutton (B). Press the pushbutton (B) also to release the conductor.

2.3. Fixing to the DIN rail

Place an end bracket at beginning and the end of eachRIF-2-... module strip. If subject to vibration, the DIN rail needs to be fixed at intervals of 10 cm The end bracket can be used also for the following purposes:

•For voltages greater than 250 V between iden tical terminal points of adjacent modules (L1, L2, L3).

•For safe isolation between neighboring modules

•For visual separation of functional groups.

2.4. Bridging of voltage potentials (Fig. 4)

Identical voltage potentials of adjacent modules can be bridged with plug-in bridges FBD... (A2 with FBD 2-6). The bridges have to snap in completely.

3. Accessories

Designation Order No. Description

STP 5-2 0800967 Double marker carrier ZB 5 E.g., 1050004 Equipment marking label e.g. zack marker strip,

FBD 2-6 E.g., 3030336 Plug-in bridge, 2-pos. E/UK 1201442 End bracket, for mounting on DIN rail NS 32 or

E/UK 1 1201413 End brackets, for supporting the ends of double-

CLIPFIX 35 3022218 Quick-mounting end clamp

4. Circuit diagrams

2x PDT contact with DC input (Fig. 5) 4x PDT contact with DC input (Fig. 6) 2x PDT contact with DC input (Fig. 7) 4x PDT contact with DC input (Fig. 8)

5 mm for marker carrier

NS 35/7.5

level and three-level terminal blocks

RIFLINE complete RIF-2-...

1. Sicherheitsbestimmungen

1.1. Errichtungshinweise

•Die Installation, Bedienung und Wartung ist von elektrotechnisch qualifiziertem Fachpersonal durchzuführen. Befolgen Sie die beschriebenen Installationsanweisungen. Halten Sie die für das Errichten und Betreiben geltende n Bestimmungen und Sicherheitsvorschriften (auch nationale Sicherheitsvorschriften), sowie die allgemeinen Regeln der Technik ein. Die technischen Daten sind dieser Packungsbeilage und den Zertifikaten (Konformitätsbewertung, ggf. weitere Approbationen) zu entnehmen.

•Bauen Sie das Gerät in einen Schaltschrank ein.

Treffen Sie Schutzmaßnahmen gegen elektrostatische Entladung!

•Sehen Sie bei höherer Last und induktivem Lastanteil eine Kontaktschutzbeschaltung (z. B. Freilaufdiode, Varistor, RC-Glied etc.) an der Last vor. So verhindern Sie Störspannungseinkopplungen auf andere Anlagenteile. Die Relais erreichen zudem eine höhere elektrische Lebensdauer.

Detaillierte Hinweise finden Sie im Relaisbereich der Phoenix ContactHomepage.

1.2. Hinweis zu Bezeichnung und Artikelnummer:

Die bestückten RIF-2-R...-Module bestehen aus dem unbestückten Relaissockel RIF-2-B... und dem steckbaren Relais (siehe Abb.1). Daher ist bei den bestückten Modulen die auf der Verpackung aufgedruckte Bezeichnung und Artikelnummer

nicht identisch mit jenen auf dem Relaissockel RIF-2-B....

2. Installationshinweise

VORSICHT: Niemals bei anliegender Netzspannung am Gerät arbeiten! Lebensgefahr!

2.1. Funktionselemente (Abb.1/2)

Stecken Sie den optionalen Doppelschildchenträger (7) in die dafür vorgesehenen viereckigen Aussparungen auf dem Sockel (C). Stecken Sie ihn nicht in die Klemmenprüflöcher (8/D).

2.2. Anschlusstechnik

UL-Anforderung: Verwenden Sie für mindestens 75 °C zugelassene Kupferleitungen. RIF-2-...-Module mit Push-in-Anschluss (Abb.3): Starre oder flexible Leiter mit Aderendhülse ab einem Querschnitt ≥ 0,34 mm²

stecken Sie direkt in den Klemmraum (A). Flexible Leiter ohne Aderendhülse kontaktieren Sie sicher, indem Sie zuvor die Feder mit dem Push-Button (B) ö ffnen. Betätigen Sie ebenfalls den Push-Button (B), um den Leiter zu lösen.

2.3. Befestigung auf der Tragschiene

Setzen Sie an Anfang und Ende jeder RIF-2-...-Modulleiste einen Endhalter. Befestigen Sie die Tragschiene bei Vibrationsbelastung in 10-cm-Abständen! Sie können den Endhalter außerdem für folgende Zwecke einsetzen:

•bei Spannungen > 250 V zwischen gleichen Klemmstellen benachbarter Module (L1, L2, L3)

•bei sicherer Trennung zwischen benachbarten Modulen

•zur optischen Trennung von Funktionsgruppen

2.4. Brückung von Spannungspotenzialen (Abb.4)

Identische Spannungspotenziale benachbarter Module können Sie mittels Steckbrücken FBS... brücken (A2 mit FBS 2-6). Rasten Sie die Brücken vollständig ein.

3. Zubehör

Bezeichnung Art.-Nr. Beschreibung

STP 5-2 0800967 Doppelschildchenträger ZB 5 z. B. 1050004 Gerätekennzeichnungsschild z. B. Zackband,

FBS 2-6 z. B. 3030336 Steckbrücke, 2-polig E/UK 1201442 Endhalter, zur Montage auf Tragschiene NS 32

E/UK 1 1201413 Endhalter, für die Endabstützung von Doppel-

CLIPFIX 35 3022218 Schnellmontage-Endhalter

4. Schaltbilder

2x Wechsler mit DC-Eingang (Abb. 5) 4x Wechsler mit DC-Eingang (Abb. 6) 2x Wechsler mit AC-Eingang (Abb. 7) 4x Wechsler mit AC-Eingang (Abb. 8)

5 mm für Schildchenträger

oder NS 35/7,5

stock- und Dreistockklemmen

PHOENIX CONTACT GmbH & Co. KG Flachsmarktstraße 8, 32825 Blomberg, Germany

www.phoenixcontact.com

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

MNR 9060019 / 2012-11-30

Einbauanweisung für den Elektroinstallateur Installation notes for electrical personnel Instructions d’installation pour l’électricien Instrucciones de montaje para el instalador eléctrico Istruzioni di installazione per l’elettricista Instruções de instalação para o eletricista Elektrik tesisatçısı için montaj talimatı Инструкция по монтажу для электромонтажника

组装说明（供电力安装技师使用）

RIF-2-B... / RIF-2-R...

输入参数

技术数据 Caractéristiques techniques Technical Data Technische Daten RIF-2-...

额定输入电压 U UN时的典型输入电流

输出数据

触点类型触点材料最大切换电压 [V AC/DC] 最小切换电压 [V AC/DC]

通用数据

额定过电压 E/A 基础隔离，符合 EN 50178 （VDE 0160） E/A

绝缘电压 E/A 污染等级电涌电压级别机械使用寿命开关次数环境温度范围导体横断面（刚性 / 柔性）剥线长度安装位置任意外壳材料阻燃等级符合 UL 94 （外壳材料）尺寸（宽 / 高 / 深）

一致性 / 认证

一致性按照电磁兼容准则

Données d’entrée Input data Eingangsdaten

Tension nominale d'entrée U Courant d'entrée typ. pour U

Données de sortie Output data Ausgangsdaten

Type de contact Type of contact Kontaktart 2x21 4x21 Matériau des contacts Contact material Kontaktmaterial AgNi AgNi Tension de commutation max. [V AC/DC] Max. switching voltage [V AC/DC] max. Schaltspannung [V AC/DC] 250 250 Tension de commutation min. [V AC/DC] Min. switching voltage [V AC/DC] min. Schaltspannung [V AC/DC] 5 5

Caractéristiques générales General data Allgemeine Daten

Tension de choc assignée E/S Rated surge voltage I/O Bemessungsstoßspannung E/A 4 kV 2,5 kV Isolation de base selon EN 50178 (VDE 0160) E/S Basic insulation according to EN 50178 (VDE 0160) I/O Basisisolierung nach EN 50178 (VDE 0160) E/A

Tension d'isolement E/S Insulation voltage I/O Isolationsspannung E/A 250 V AC Degré de pollution Pollution degree Verschmutzungsgrad 2 Catégorie de surtension Surge voltage category Überspannungskategorie III Durée de vie mécanique Cycles Mechanical service life cycles mechanische Lebensdauer Schaltspiele 2x10 Plage de température ambiante Ambient temperature range Umgebungstemperaturbereich - 40 °C ... + 60 °C (DC) / - 40 °C ... + 50 °C (AC) Section de conducteur (rigide/flexible) Conductor cross section (solid/stranded) Leiterquerschnitt (starr/flexibel) 0,14-1,5 mm2 / 0,14-2,5 mm2 / AWG 26-16 Longueur à dénuder Stripping length Abisolierlänge 8 mm Position de montage indifférente Mounting position Any Einbaulage beliebig Matériau du boîtier Housing material Gehäusematerial PA Classe d'inflammabilité selon UL 94 (matériau du boîtier) Inflammability class according to UL 94 (housing material) Brennbarkeitsklasse nach UL 94 (Gehäusematerial) V2 Dimensions (l / H / P) Dimensions (W/H/D) Abmessungen (B / H / T) 30,6 / 74,6 / 92,5 mm

Conformité/homologations Conformance/approvals Konformität / Zulassungen c

Conformité à la directive CEM Conformance with EMC Directive Konformität zur EMV-Richtlinie 2004/108/EG

Nominal input voltage U Typical input current at U

Eingangsnennspannung U typ. Eingangsstrom bei U

24 V DC / 24 V AC / 120 V AC / 230 V AC 41 mA / 70 mA / 13 mA / 6,5 mA

Dok.-Nr.: 83133830 - 00© PHOENIX CONTACT 2012 105274 - 00

Page 2

1 Caixa de ponte para FBS 2-6 2Base de relés RIF-2-B... 3 Módulo indicador / supressor (depen-

dendo do tipo)

4 Placa opcional de identificação do

dispositivo

5 Alavanca de engate para travar e

ejetar o relé

6 Relé conectável 7 Porta-plaquetas duplo opcional

STP 5-2

8/D Orifício de teste para borne A Push-Button / B Encaixe fêmea para

os bornes

C Recesso para STP 5-2

1 Ramo di ponte per FBS 2-6 2Base relè RIF-2-B... 3 Modulo di visualizzazione e protezione

dai disturbi (in funzione del tipo)

4 Targhetta identificativa opzionale del

dispositivo

5 Leva di incastro per il fissaggio e la ri-

mozione del relè

6 Relè a innesto 7 Portacartellini doppio opzionale

STP 5-2

8/D Foro di controllo per morsetto A Pulsante / B Area morsetti C Vano di apertura per STP 5-2

1 Entrante de puente para FBS 2-6 2 Zócalo de relé RIF-2-B... 3 Módulo de indicación / antiparasitario

(en función del tipo)

4 Í?ndice de señalización de aparatos

opcional

5 Pestaña de encaje para fijación y ex-

pulsión del relé

6 Relé enchufable 7 Soporte doble opcional para índices

STP 5-2

8/D Orificio de inspección para borne A Botón Push / B Receptáculo de co-

nexión

C Escotadura para alineación de

STP 5-2

1 FBS 2-6 için köprü kanalı 2Röle ayağı RIF-2-B... 3 Gösterge- / Parazit giderici modül (türe

bağlı)

4 İsteğe bağlı cihaz tanım levhası 5 Röleyi emniyete almak ve çıkarmak

için kilitleme kolu

6Geçme röle 7 İsteğe bağlı çift levha taşıyıcı STP 5-2 8/D Klemens için test deliği A Basma düğme / B Klemens alanı C STP 5-2 için yuva

RIFLINE complete RIF-2-...

1 Ряды шунтирования для FBS 2-6 2 Релейный блок RIF-2-B... 3 Модуль индикации/подавления помех

(в зависимости от типа)

4 Опционная табличка для маркировки

устройств

5 Ручка-фиксатор для защиты и извлечения

реле

6 Вставное реле 7 Опционный двойной держатель

маркировочных элементов STP 5-2

8/D Контрольное отверстие для клеммы A Кнопка Push / B Гнездо клеммы C Гнездо для STP 5-2

1. Требования по технике безопасности

1.1. Указания по монтажу

•Монтаж, управление и работы по техобслуживанию разрешается выполнять только квалифицированным специалистам по электротехническому оборудованию. Соблюдать приведенные инструкции по монтажу. При установке и эксплуатации соблюдать действующие инструкции и правила техники безопасности (в том числе и национальные предписания по технике безопасности), а также общие технические правила. Технические данные приведены в данной инструкции по использованию и сертификатах (сертификат об оценке соответствия, при необходимости в других сертификатах).

•Устройство встроить в шкаф управления.

Должны быть предприняты меры по защите от электростатических разрядов!

•При повышенной нагрузке и частично индуктивной нагрузке необходимо предусмотреть цепь защиты контактов нагрузки (например, безынерционный диод, варистор, RC-звено и т.п.). Это позволит избежать наводки помех на другие части установки. Кроме того, увеличивается срок службы реле.

Подробные указания содержатся на домашней странице фирмы Phoenix Contact в разделе "Реле".

1.2. Указание к обозначению и номеру артикула:

Укомплектованные модули RIF-2-R... состоят из неукомплектованного релейного блока RIF- 2-B... и вставного реле (см. рис.1). Поэтому обозначение и номер артикула на упаковке

укомплектованных модулей не соответствуют обозначению и номеру артикула на релейном

блоке RIF-2-B....

2. Указания по монтажу

ВНИМАНИЕ: Никогда не работать при включенном сетевом напряжении! Опасно для жизни!

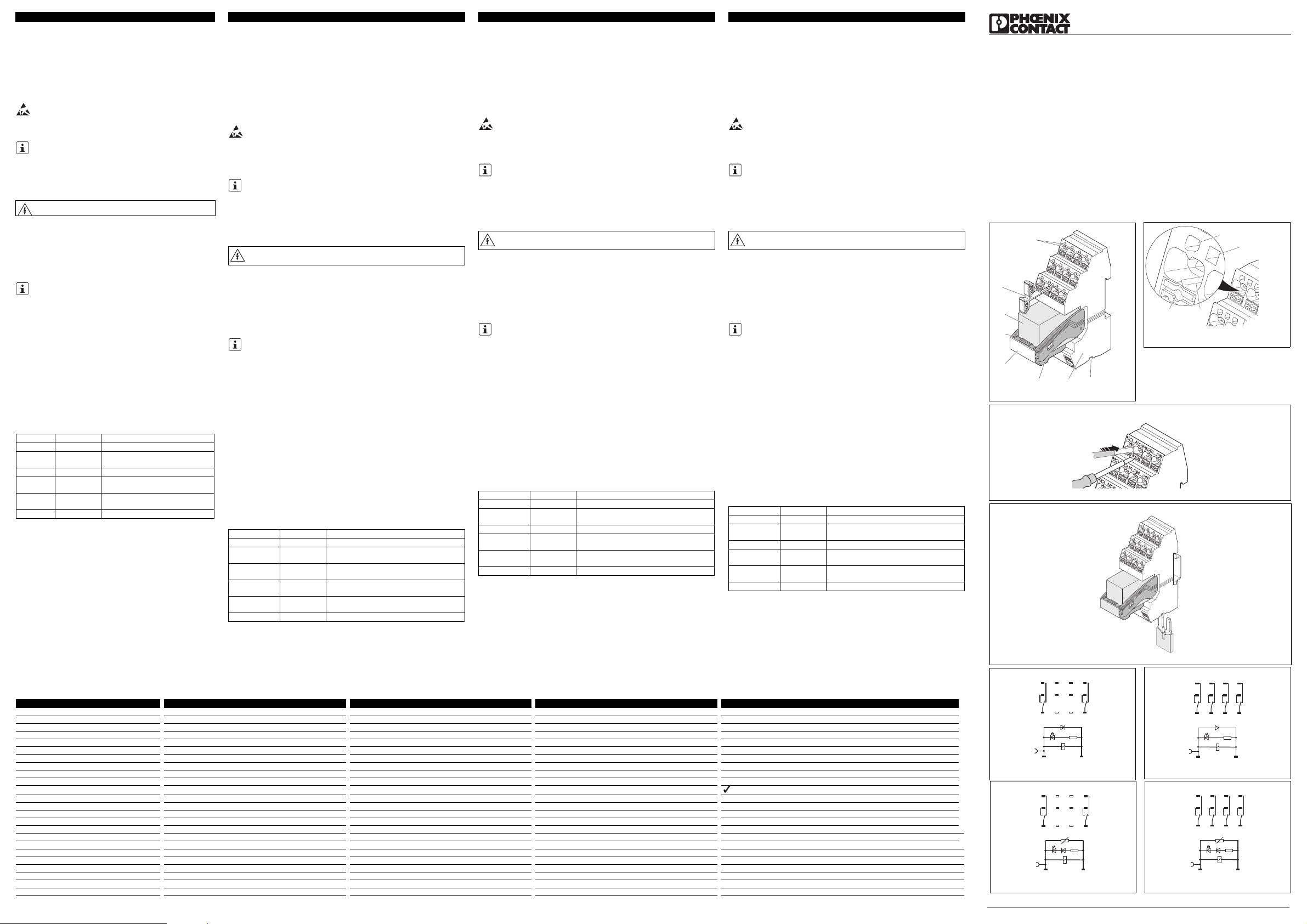

2.1. Функциональные элементы (рис. 1/2)

Вставить опционный двойной держатель маркировочных элементов (7) в предназначенные для этого четырехугольные гнезда на блоке (C). Держатель не вставлять в контрольные отверстия для клемм (8/D).

2.2. Способ подключения

Требование UL: для мин. 75°C использовать допущенные фирмой медные проводники. Модули RIF-2-... с зажимами Push-In (рис. 3): Жесткие или гибкие проводники с кабельными наконечниками сечением от ≥ 0,34 мм² непосредственно вставлять в гнезда клемм (А). Для надежного присоединения гибких

проводников без кабельного наконечника сначала необходимо отжать пружины нажатием кнопки Push (B). Для отсоединения проводников также необходимо нажать кнопку Push (B).

2.3. Крепление на монтажной рейке

В начале и конце каждой модульной колодки RIF-2-... установить концевой держатель. В условиях вибрационной нагрузки монтажную рейку необходимо закреплять на расстоянии 10 см! Кроме того, концевой держатель можно использовать в следующих целях:

•если напряжение между одинаковыми клеммами расположенных рядом модулей > 250 В (L1, L2, L3)

•для безопасного разделения смежных модулей

•для визуального разделения функциональных групп

2.4. Перемыкание потенциалов напряжений (рис. 4)

Одинаковые потенциалы смежных модулей можно объединять с помощью перемычек FBS... (A2 посредством FBS 2-6). Полностью защелкнуть перемычки!

3. Принадлежности

Обозначение Арт. №Описание

STP 5-2 0800967 Двойной держатель маркировочных элементов ZB 5 например,

FBS 2-6 например,

E/UK 1201442 Концевой держатель, для установки на монтажную рейку

E/UK 1 1201413 Концевой держатель служит в качестве концевой опоры

CLIPFIX 35 3022218 Концевой держатель для быстрого монтажа

4. Схемы

2x переключающих контакта со входом постоянного тока (рис. 5) 4x переключающих контакта со входом постоянного тока (рис. 6) 2x переключающих контакта со входом переменного тока (рис. 7) 4x переключающих контакта со входом переменного тока (рис. 8)

1050004

3030336

Табличка для маркировки устройств, например, планка Zack, 5 мм, для держателя маркировочных табличек Перемычка, 2-полюсная

NS 32 или NS 35/7,5

для двух- и трехъярусных клеммных модулей

RIFLINE complete RIF-2-...

1. Güvenlik talimatları

1.1. Montaj uyarıları

•Montaj, kullanım ve bakım çalışmaları uzman bir elektrik teknisyeni tarafından yapılmalıdır. Tanımlanan montaj uyarılarına uyulmalıdır. Montaj ve işletme için geçerli talimatları ve güvenlik önlemleri (ulusal talimatlar da dahil) ile genel teknik mevzuatlara uyulmalıdır. Teknik bilgiler bu ambalaj talimatından ve onay belgelerinden (uygunluk değerlendirmesi, gerektiğinde diğer olası onaylar) alınabilir.

•Cihazı bir kontrol panosuna monte edin.

Elektrostatik boşalmaya karşı gerekli önlemleri alın!

•Daha fazla yük ve endüktif yük kısmı olduğunda yük üzerinde temas koruması anahtarlaması uygulayın (örn. serbest hareket diyodu, varistör, RC parçası vb.). Böylece başka sistem parçalarına arızalı akım endüksiyonunu önlemiş olursunuz. Ayrıca, röleler daha uzun elektrik kullanım ömrüne sahip olur.

Ayrıntılı bilgileri Phoenix Contact-Web Sayfasında Röle Bölümü'nde bulabilirsiniz..

1.2. Tanımlama ve ürün numarası ile ilgili bilgi:

Dolu olanRIF-2-R...modülleri boş röle tabanından RIF-2-B... ve geçme röleden oluşur (bakınız şek.1). Bu nedenle dolu olan modüllerde ambalajındaki tanımlama

ve ürün numarası, röle ayağı üzerindekilerle aynı değildir. RIF-2-B....

2. Montaj bilgileri

Dikkat: Cihazda şebeke gerilimi varken kesinlikle çalışılmamalıdır! Hayati tehlike!

2.1. Fonksiyon elemanları (Şekil 1/2)

İsteğe göre çift levha taşıyıcısını (7) bunun için taban üzerinde öngörülen kare yuvalara takın (C). Onu klemens test deliklerine takmayın (8/D).

2.2. Bağlantı tekniği

UL talebi: En az 75 °C için izin verilen bakır teller kullanın. RIF-2-...--İtme bağlantılı modülleri (Şekil 3): Kesiti ≥ 0,34 mm² itibaren olan damar ucu kılıflı sabit veya esnek iletkenleri

doğrudan sıkıştırma yerine takınız (A). Damar ucu kılıfı olmayan esnek iletkenlerin kontaktını, önceden butona (B) basarak yayı açtığınızda emniyetli bir şekilde sağlayabilirsiniz. İletkeni çözmek için de butona (B) basınız.

2.3. Taşıyıcı raya sabitleme

Her RIF-2-...-modül bloğunun başına ve sonuna birer uç tutucu yerleştirin. Titreşim sonucu yük olduğunda taşıyıcı rayı 10 cm'lik aralıklarla sabitleyin! Uç tutucuyu ayrıca aşağıdaki amaçlar için kullanabilirsiniz:

•Gerilim > 250 V iken, komşu modüllerin (L1, L2, L3) iki eşit klemens noktası arasına

•komşu modüller arasına güvenli ayırım için

•fonksiyon gruplarının optik ayrımı için

2.4. Gerilim potansiyellerinin köprülenmesi (Şekil 4)

Komşu modüllerin aynı olan gerilim potansiyellerini FBS... atlama kablolarıyla köprüleyebilirsiniz (A2 ile FBS 2-6). Atlama kablolarını tamamen takın!

3. Aksesuar

Tanımlama Ürün No. Açıklama

STP 5-2 0800967 Çift levha taşıyıcı ZB 5 örn. 1050004 Cihaz tanım levhası, örn. levha taşıyıcı için tırtıllı

FBS 2-6 örn. 3030336 Geçme köprü, 2 uçlu E/UK 1201442 Uç tutucu, taşıyıcı bara NS 32 veya NS 35/7,5

E/UK 1 1201413 Uç tutucu, çift katlı

CLIPFIX 35 3022218 Uç tutucu hızlı montajı

4. Bağlama şeması

2x Değiştirici, DC girişli (Şek. 5) 4x Değiştirici, DC girişli (Şek. 6) 2x Değiştirici, AC girişli (Şek. 7) 4x Değiştirici, AC girişli (Şek. 8)

band, levha taşıyıcısı için 5 mm

üzerine monte etmek için

desteği için

ve üç katlı klemenslerin uç

RIFLINE complete RIF-2-...

1. Normas de segurança

1.1. Avisos de instalação

•A instalação, operação e manutenção devem ser executadas por pessoal eletrotécnico qualificado. Siga as instruções de instalação descritas. Observar a legislação e as normas de segurança vigentes para a instalação e operação (inclusive normas de segurança nacionais), bem como as regras técnicas gerais. Os dados técnicos devem ser consultados neste folheto e nos certificados (avaliação da conformidade e eventuais outras certificações).

•Instalar o dispositivo num armário de distribuição.

Tomar medidas de proteção contra descargas eletrostáticas!

•No caso de carga mais elevada e componente indutivo na carga, prever um circuito de proteção de contato (diodo Schottky, varístor, RC, etc.) na carga. Assim, é possível evitar a transferência de tensão de interferência para outros componentes do sistema. Além disso, os relés terão uma vida útil elétrica maior.

Informações detalhadas sobre os relés podem ser encontradas na homepage da Phoenix Contact.

1.2. Nota sobre a identificação e o código:

Os módulos equipados RIF-2-R... consistem numa base de relé desmontada RIF2-B... e de um relé plugável (veja fig.1). Portanto, no caso do módulo equipado, a identificação e o código impressos na embalagem não são idênticos com as da

base do relé RIF-2-B....

2. Instruções de instalação

CUIDADO: Nunca trabalhar com tensão de rede conectada no dispositivo! Perigo de vida!

2.1. Elementos funcionais (fig.1/2)

Encaixe o porta-plaqueta duplo opcional (7) nos respectivos recessos quadrados do soquete (C). Atenção para não encaixá-lo nos orifícios de teste dos bornes (8/D).

2.2. Tecnologia de conexão

Requisito UL: Utilize condutores de cobre certificados para uma temperatura mínima de 75 °C. RIF-2-...-Módulos com conexão Push-In (fig.3): Condutores rígidos ou flexíveis com terminal tubular com uma bitola ≥ 0,34 mm² devem ser inseridos diretamente no borne fêmea (A). Condutores flexíveis sem terminal tubular podem ser conectados de forma segura mediante abertura prévia da mola usando o botão Push (B). Para soltar o condutor, utilize também o botão (B) Push.

2.3. Montagem sobre o trilho de fixação

Colocar um suporte terminal no início e no final de cada régua do móduloRIF-2-.... No

caso de incidência de vibração, prender os trilhos de fixação a uma distância de 10 cm! O suporte terminal também pode ser utilizado para outras finalidades, como:

•para tensões > 250 V entre as mesmas posições de bornes dos módulos adjacentes (L1, L2, L3)

•para uma desconexão segura entre os módulos adjacentes

•para uma desconexão ótica dos grupos de função

2.4. Ponte de potenciais de tensão (fig.4)

Para potenciais de tensão idênticos em módulos adjacentes podem ser feitos jumpeamentos através dos jumpers FBS... (A2 com FSB 2-6). Engatar os jumpers comple-

tamente.

3. Acessórios

Denominação Código Descrição

STP 5-2 0800967 Porta-plaquetas duplo ZB 5 ex.1050004 Placa opcional de identificação do dispositivo,

FBS 2-6 e x.3030336 Jumper plugável, 2 polos E/UK 1201442 Suporte terminal, para montagem sobre trilho de

E/UK 1 1201413 Suporte terminal, para o apoio final dos bornes

CLIPFIX 35 3022218 Suporte terminal - montagem rápida

4. Esquemas de conexões

2x inversor com entrada DC (fig. 5) 4x inversor com entrada DC (fig. 6) 2x inversor com entrada AC (fig. 7) 4x inversor com entrada AC (fig. 8)

ex. fita de identificação de 5 mm para porta-plaquetas

fixação NS 32 ou NS 35/7,5

de dois e de três níveis

ITALIANOPORTUGUÊSРУССКИЙ TÜRKÇE ESPAÑOL

RIFLINE complete RIF-2-...

1. Disposizioni di sicurezza

1.1. Note di installazione

•L'installazione, l'utilizzo e la manutenz ione devono essere eseguiti da personale elettrotecnico qualificato. Seguire le istruzioni di installazione descritte. Rispettare le prescrizioni e le norme di sicurezza valide per l'installazione e l'utilizzo (norme di sicurezza nazionali incluse), nonché le regole tecniche generali. I dati tecnici sono riportati in questa documentazione allegata e nei certificati (valutazione di conformità ed eventuali ulteriori omologazioni).

•Integrare il dispositivo in un armadio di comando.

Adottare misure di protezione contro le scariche elettrostatiche!

•In caso di carico superiore e parte di carico induttivo, predisporre un circuito di protezione dei contatti (ad esempio diodo di smorzamento, varistore, elemento RC, ecc.) sul carico . In questo modo si impedisce l'allacciamento di tensioni perturbatrici in altre parti dell'impianto. I relè garantiscono inoltre una maggiore durata elettrica.

Per ulteriori informazioni consultare l'area relativa ai relè nella home page di Phoenix Contact.

1.2. Note su denominazione e codice articolo:

I moduli assemblati RIF-2-R... sono composti dalla base relè non assemblata RIF2-B... e dal relè a innesto (vedere fig. 1). Per questo motivo per i moduli assemblati, la denominazione e il codice articolo riportati sulla confezione non coincidono con

quelli indicati sulla base relè RIF-2-B....

2. Note per l'installazione

ATTENZIONE: Non eseguire mai interventi sul dispositivo con la tensione di rete inserita! Pericolo di morte!

2.1. Elementi funzionali (fig. 1/2)

Inserire il portacartellini doppio opzionale (7) negli appositi vani di apertura quadrangolari sulla base (C). Non inserirlo nei fori di controllo dei morsetti (8/D).

2.2. Connessione

Requisito UL: utilizzare linee in rame omologate per almeno 75 °C. Moduli RIF-2-... con connessione Push-In (fig. 3) :

Conduttori rigidi o flessibili con capocorda montato con sezione ≥ 0,34 mm² - inserire direttamente nell'area di fissaggio (A). I conduttori flessibili senza capicorda montati si collegano in maniera sicura aprendo prima la molla con il pulsante a pressione (B). Per liberare il conduttore premere nuovamente il pulsante a pressione (B).

2.3. Fissaggio sulla guida di montaggio

All'inizio e alla fine di ogni morsettiera RIF-2-... impiegare un supporto finale. In caso di vibrazioni fissare la guida di montaggio a 10 cm di distanza! Il supporto finale può essere impiegato anche:

•in presenza di tensioni > 250 V fra punti di connessione identici di moduli affiancati (L1, L2, L3)

•per la separazione sicura tra moduli affiancati

•per la separazione ottica di gruppi funzionali

2.4. Ponticellamento di potenziali di tensione (fig. 4)

I potenziali di tensione identici di moduli affiancati possono essere ponticellati con jumper FBS... (A2 con FBS 2-6). Innestare completamente i ponticelli.

3. Accessori

Denominazione Codice Descrizione

STP 5-2 0800967 Portacartellini doppio ZB 5 ad esempio

FBS 2-6 ad esempio

E/UK 1201442 Supporto finale, per l'installazione su guida di

E/UK 1 1201413 Supporto fina le per bloccare morsetti a due e tre

CLIPFIX 35 3022218 Supporto finale a montaggio rapido

4. Schemi elettrici

2x contatti di scambio con ingresso DC (fig. 5) 4x contatti di scambio con ingresso DC (fig. 6) 2x contatti di scambio con ingresso AC (fig. 7) 4x contatti di scambio con ingresso AC (fig. 8)

1050004

3030336

Targhetta identificativa, ad esempio striscia di etichette, 5 mm per portacartellini

Jumper a 2 poli

montaggio NS 32 o NS 35/7,5

piani

RIFLINE complete RIF-2-...

1. Normas de seguridad

1.1. Indicaciones de instalación

•L a instalación, el manejo y el mantenimiento deben ser ejecutados por personal especializado, cualificado en electrotecnia. Siga las instrucciones de instalación descritas. Para la instalación y el manejo, cumpla las disposiciones y normas de seguridad vigentes (también las normas de seguridad nacionales), así como las reglas generales de la técnica. Encontrará los datos técnicos en este prospecto y en los certificados (Evaluación de conformidad y otras aprobaciones, si fuera necesario).

•Instale el dispositivo en un armario de control.

¡Tome medidas de protección contra descargas electrostáticas!

•Provea en caso de cargas altas y con componente inductivo un circuito de pr otección (p.ej. diodo de libre circulación, varistor, elemento RC, etc.) en la carga. Impedirá así acoplamientos de tensión parásita en otras partes de la instalación. Los relés alcanzarán además una vida útil eléctrica más prolongada.

Encontrará información detallada en el apartado de relés de la página internet de Phoenix Contact.

1.2. Nota sobre identificación y código:

Los módulos RIF-2-R... equipados constan del zócalo de relé RIF-2-B... sin equipar y del relé enchufable (véase fig.1). Por ello, la denominación y el código impresos en el paquete de los módulos equipados no son idénticos a los que figuran en el

zócalo de relé RIF-2-B....

2. Indicaciones de instalación

ATENCIÓN: ¡Nunca trabaje en el dispositivo estando aplicada la tensión de red! ¡Peligro de muerte!

2.1. Elementos funcionales (fig.1/2)

Introduzca el soporte doble opcional para índices (7) en las escotaduras cuadrangulares del zócalo (C) provistas a tal efecto. No lo introduzca en los orificios de inspección del borne (8/D).

2.2. Técnica de conexión

Requerimiento UL: Utilice cables de cobre homologados para al menos 75 °C. Módulos RIF-2-... con conexión Push-In (fig.3): Conecte los conductores rígidos o flexibles con punteras a partir de una sección ≥ 0,34 mm² directamente en el receptáculo de conexión (A). Los conductores flexi-

bles sin punteras se conectan de forma segura abriendo previamente el resorte con el botón Push (B). Accione igualmente este botón (B) para soltar el conductor.

2.3. Fijación sobre los carriles

Coloque al principio y al final de cada módulo de conexiones RIF-2-... un soporte final. ¡Si están sometidos a vibraciones, fije los carriles simétricos con separaciones de 10 cm! Puede además utilizar el soporte final para los siguientes propósitos:

•para tensiones > 250 V entre puntos de embornaje iguales de módulos c ontiguos (L1, L2, L3)

•para una separación segura entre módulos contiguos

•para una separación óptica de grupos de funciones

2.4. Puenteado de potenciales de tensión (fig.4)

Los potenciales de tensión idénticos de bornes contiguos pueden puentearse mediante puentes enchufables FBS... (A2 con FBS 2-6). Encaje los puentes por com-

pleto.

3. Accesorios

Denominación Código Descripción

STP 5-2 0800967 Soporte doble para índices ZB 5 p. ej. 1050004 Í?ndice de señalización de aparatos p. ej. tira

FBS 2-6 p. ej. 3030336 Puente enchufable, 2 polos E/UK 1201442 Soporte final, para montaje sobre carril simétrico

E/UK 1 1201413 Soporte final, para apoyo final de los bornes de

CLIPFIX 35 3022218 Soporte final de montaje rápido

4. Diagramas de contactos

2x contacto conmutado con entrada DC (fig. 5) 4x contacto conmutado con entrada DC (fig. 6) 2x contacto conmutado con entrada AC (fig. 7) 4x contacto conmutado con entrada AC (fig. 8)

Zack, 5 mm para soporte para señalización

NS 32 o NS 35/7,5

dos y tres pisos

Входные данные Giriş verileri Dados da entrada Dati di ingresso Datos de entrada

Входное номинальное напряжение U Типовой входной ток при U

Выходные данные Çıkış verileri Dados de saída Dati di uscita Datos de salida

Тип контактов Kontak türü Tipo de contato Tipo contatti Tipo de contacto 2x21 4x21 Материал контакта Kontak malzemesi Material do contato Materiale dei contatti Material del contacto AgNi AgNi Макс. коммутационное напряжение [В перем./пост. тока] maks. şalter voştajı [V AC/DC] tensão máx. de comutação [V AC/DC] Tensione di commutazione max [V AC/DC] Tensión máx. de conmutación [V AC/DC] 250 250 Мин. коммутационное напряжение [В перем./пост. тока]min. şalter voltajı [V AC/DC] tensão mín. de comutação [V AC/DC] Tensione di commutazione min [V AC/DC] Tensión mín. de conmutación [V AC/DC] 5 5

Общие характеристики Genel Veriler Dados gerais Dati generali Datos generales

Расчетное импульсное напряжение вход/выход Anma darbe gerilimi E/A Tensão de choque de dimensionamento E/A Tensione impulsiva di dimensionamento E/A Tensión transitoria de dimensionamiento E/S 4 kV 2,5 kV

Основная изоляция согласно EN 50178 (VDE 0160) вход/выход Temel yalıtım EN 50178 (VDE 0160)'ye göre E/A Isolamento básico conforme EN 50178 (VDE 0160) E/A Isolamento base a norma EN 50178 (VDE 0160) E/A Aislamiento básico según EN 50178 (VDE 0160) E/S Напряжение изоляции вход/ Степень загрязнения Kirlenme derecesi Grau de impurezas Grado di inquinamento Grado de polución 2 Категория перенапряжения Yüksek gerilim kategorisi Categoria de sobretensão Categoria di sovratensione Categoría de sobretensión III Механическая долговечность коммутационные циклы Mekanik servis süresi Açma-kapatma sayısı vida útil mecânica ciclos de comutação Durata meccanica cicli Vida útil mecánica operaciones 2x10 Диапазон окружающих температур Ortam sıcaklığı aralığı Faixa de temperatura ambiente Range temperature ambiente Margen de temperatura ambiente - 40 °C ... + 60 °C (DC) / - 40 °C ... + 50 °C (AC) Сечение провода (жесткий/гибкий) Kablo kesiti (sert / esnek) Bitola do condutor (rígido/flexível) Sezione conduttore (rigido / flessibile) Sección de conductor (rígida/flexible) 0,14-1,5 mm2 / 0,14-2,5 mm2 / AWG 26-16 Длина зачищаемой части İzolasyon sıyırma uzunluğu Comprimento de decapagem Lunghezza del tratto da spelare Longitud de pelado 8 mm Монтажное положение на выбор Montaj konumu isteğe göre Posição de montagem Livre Posizione d’installazione a piacere Posición para el montaje discrecional Материал корпуса Muhafazanın malzemesi Material da caixa Materiale custodia Material de la carcasa PA Класс воспламеняемости согласно UL 94 (материал корпуса)UL 94 uyarınca tutuşabilme sınıfı (muhafaza malzemesi) Classe de inflamabilidade conforme UL 94 (material da caixa) Classe di combustibilità a norma UL 94 (materiale della custo-

Размеры (Ш х В х Г) Boyutlar (G / Y / D) Dimensões (L / A / P) Dimensioni (L / A / P) Dimensiones (An / Al / P) 30,6 / 74,6 / 92,5 mm

Соответствие / сертификаты Uygunluk / Onaylar Conformidade / Certificações Conformità/Omologazioni Conformidad/homologaciones c

Соответствует Директиве по ЭМС Uygunluk EMU Direktifi Conformidade Com diretiva CEM Conformità alla direttiva EMC Conformidad con la directiva CEM 2004/108/EG

Технические характеристики Teknik Veriler Dados técnicos Dati tecnici Datos técnicos RIF-2-...

Nominal giriş gerilimi U UN için tip. giriş akımı típ. corrente de entrada com U

выход İzolasyon gerilimi E/A Tensão de isolamento E/A Tensione di isolamento E/A Tensión de aislamiento E/S 250 V AC

Tensão nominal de entrada U

Tensione nominale d'ingresso U Corrente d’ingresso tipica a U

dia)

Tensión nominal de entrada U Corriente típica de entrada para U

Clase de combustibilidad según UL 94 (material de la carcasa) V2

24 V DC / 24 V AC / 120 V AC / 230 V AC 41 mA / 70 mA / 13 mA / 6,5 mA
