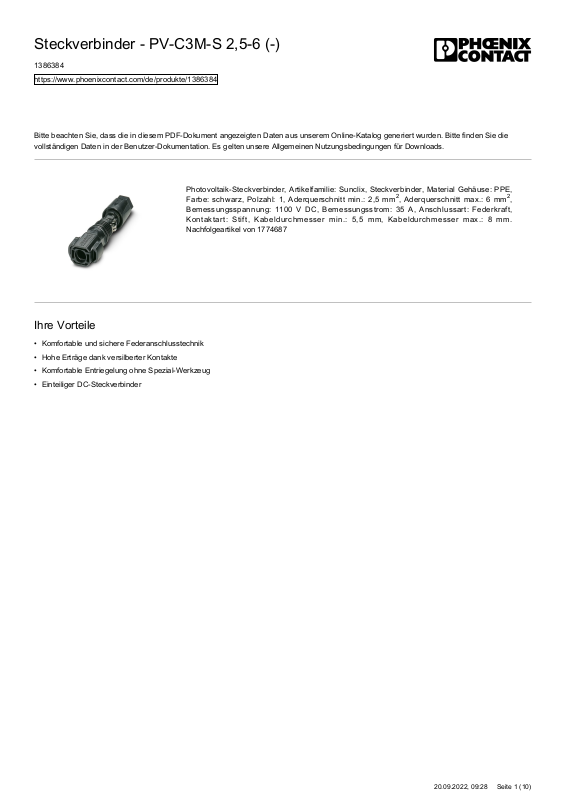

PHOENIX-CONTACT PV C3M S 2,5 6 Datasheet

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

Bitte beachten Sie, dass die in diesem PDF-Dokument angezeigten Daten aus unserem Online-Katalog generiert wurden. Bitte finden Sie die
vollständigen Daten in der Benutzer-Dokumentation. Es gelten unsere Allgemeinen Nutzungsbedingungen für Downloads.

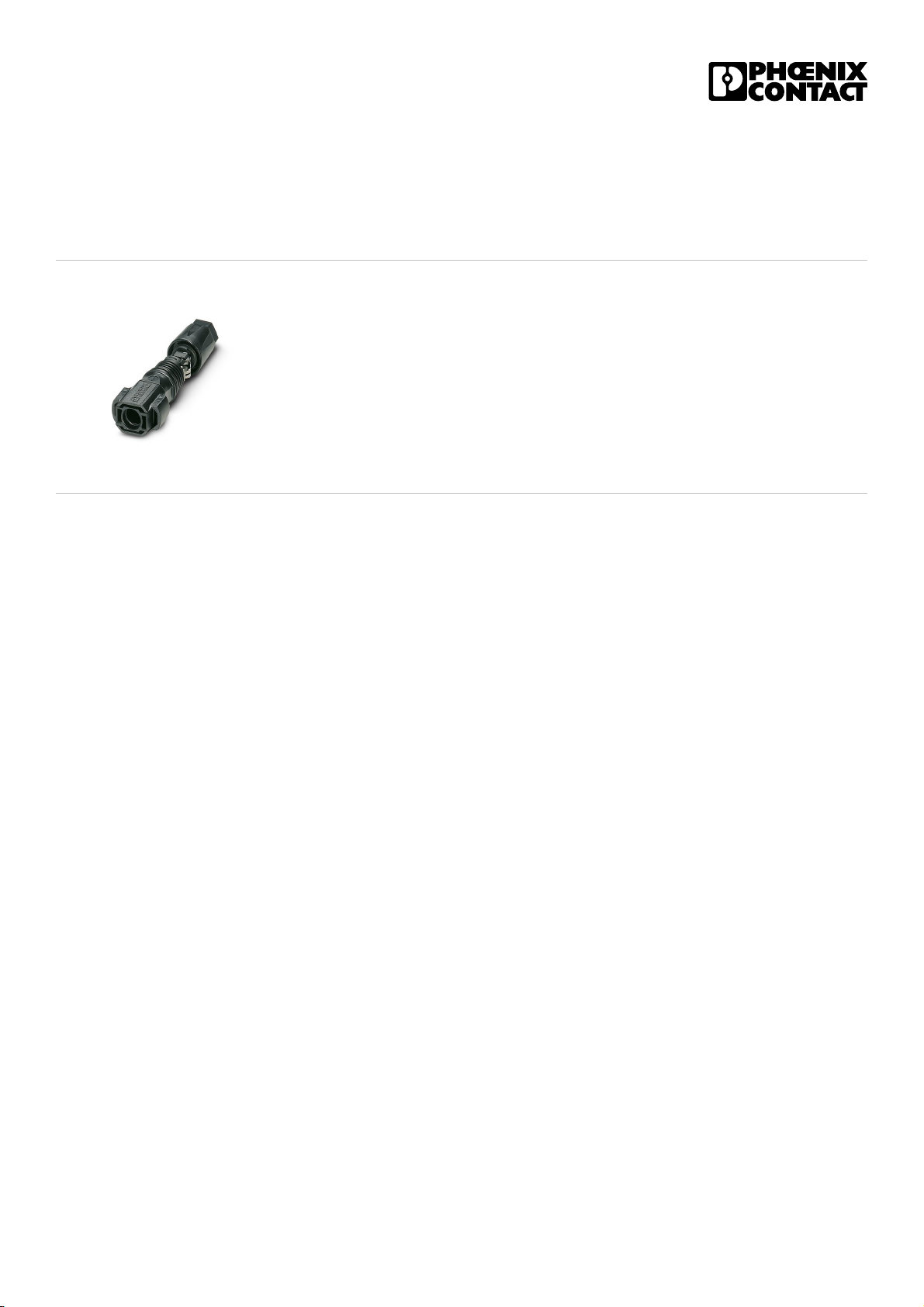

Photovoltaik-Steckverbinder, Artikelfamilie: Sunclix, Steckverbinder, Material Gehäuse: PPE,
Farbe: schwarz, Polzahl: 1, Aderquerschnitt min.: 2,5 mm2, Aderquerschnitt max.: 6 mm2,
Bemessungsspannung: 1100 V DC, Bemessungsstrom: 35 A, Anschlussart: Federkraft,
Kontaktart: Stift, Kabeldurchmesser min.: 5,5 mm, Kabeldurchmesser max.: 8 mm.
Nachfolgeartikel von 1774687

Ihre Vorteile

Komfortable und sichere Federanschlusstechnik•

Hohe Erträge dank versilberter Kontakte•

Komfortable Entriegelung ohne Spezial-Werkzeug•

Einteiliger DC-Steckverbinder•

20.09.2022, 09:28 Seite 1 (10)

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

Technische Daten

Hinweise

Bestellhinweis: Nachfolgeartikel von 1774687

Sicherheitshinweis

Sicherheitshinweis

• WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb.
Die Produkte sind regelmäßig auf Beschädigungen zu
überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb.
Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht
möglich.

• WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal
darf unter Berücksichtigung der nachfolgenden
Sicherheitshinweise das Produkt installieren und betreiben. Das
Fachpersonal muss mit den Grundlagen der Elektrotechnik
vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen
und zu vermeiden. Das entsprechende Symbol auf der
Verpackung weist darauf hin, dass für Installation und Betrieb
elektrotechnisch fachkundiges Personal erforderlich ist.

WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt
oder getrennt werden. Eine Nichtbeachtung sowie eine
unsachgemäße Verwendung können Personen- und/oder
Sachschäden zur Folge haben.

• Die Produkte sind für Einsatzbereiche im Anlagen-,
Steuerungs- und Elektrogerätebau geeignet.

• Konfektionierte Produkte dürfen nicht manipuliert oder
unsachgemäß geöffnet werden.

• Verwenden Sie nur Gegenstecker, die nach den in den
technischen Daten angegebenen Normen spezifiziert sind (z.B.
die im Zubehör des Produkts im Web unter phoenixcontact.
com/products aufgeführten).

• Bei direkter Verwendung des Produkts in Verbindung mit
Fremdfabrikaten obliegt die Verantwortung dem Anwender.

• Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige
Steckverbindergehäuse geerdet werden

• Achten Sie darauf, dass die Schutz- oder Funktionserde
fachgerecht angeschlossen ist.

• Beachten Sie die zugehörigen technischen Daten. Die Angaben
finden Sie an diesen Stellen:
o Auf dem Produkt
o Auf dem Verpackungsetikett
o In der mitgelieferten Dokumentation
o Im Web unter phoenixcontact.com/products bei dem Produkt

• Die Einbauanweisungen / Design In-Unterlagen im
Downloadbereich im Web unter phoenixcontact.com/products bei
dem Produkt sind zu beachten.

• Verschließen Sie nicht gesteckte Steckverbinder mit einer
Schutzkappe. Das passende Zubehör ist im Zubehörbereich des
Artikels im Web unter phoenixcontact.com/products bei dem
Produkt zu finden

• Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig
von den Umgebungsbedingungen kann sich die Oberfläche des
Steckverbinders weitergehend erwärmen. In dem Fall ist der
Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN

20.09.2022, 09:28 Seite 2 (10)

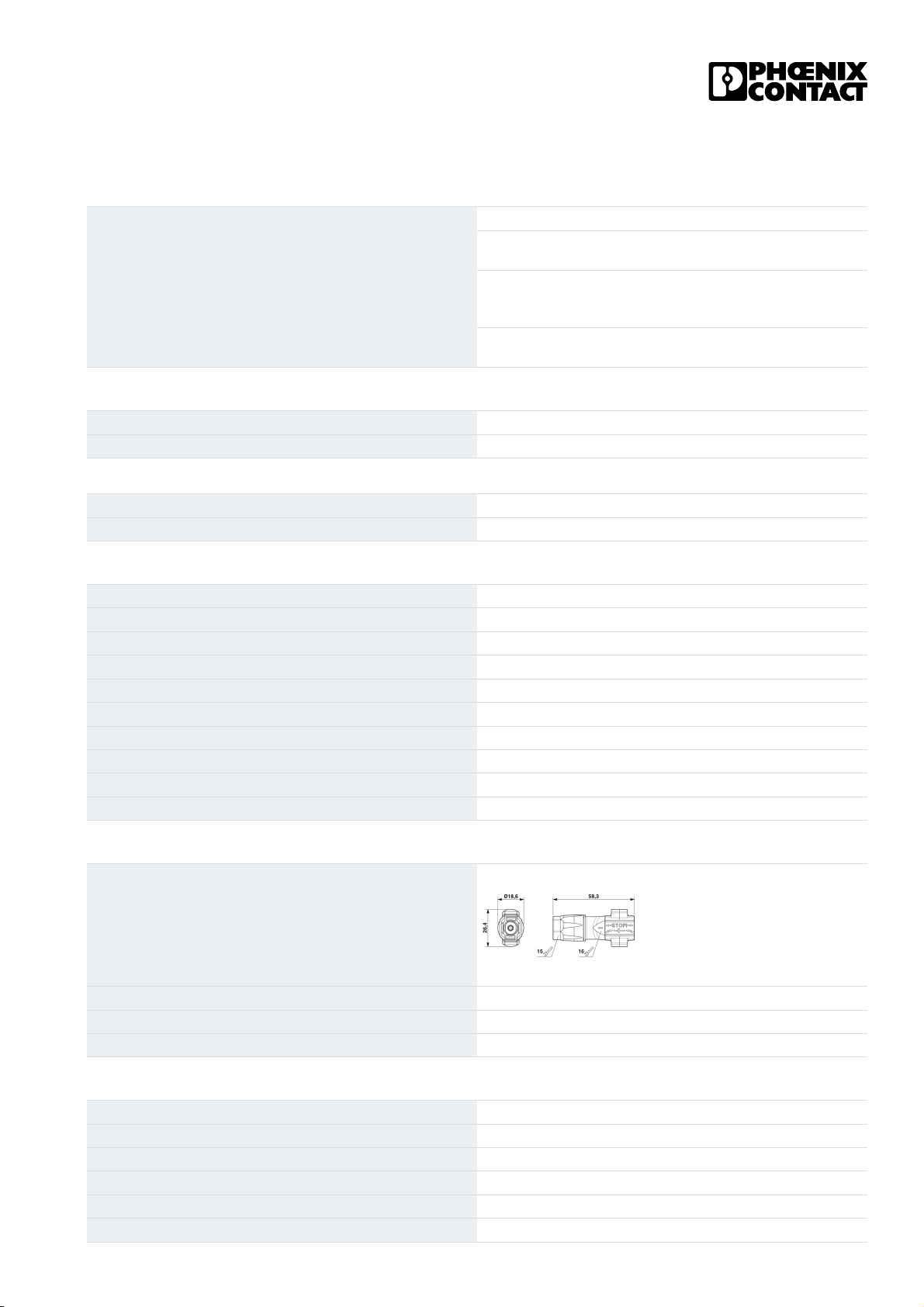

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

Artikeleigenschaften

Produkttyp Photovoltaik-Steckverbinder

Polzahl 1

Isolationseigenschaften

Schutzklasse II

Verschmutzungsgrad 2

ISO 13732-1:2008-12) verantwortlich.

• Betreiben Sie den Steckverbinder nur im vollständig gesteckten
und verriegelten Zustand.

• Achten Sie darauf, dass beim Verlegen der Leitung die
Zugbelastung auf den Steckverbindern nicht oberhalb der
normativ festgelegten Grenzen liegt.

• Beachten Sie den minimalen Biegeradius der Leitung. Verlegen
Sie die Leitung ohne sie zu tordieren.

Elektrische Eigenschaften

Bemessungsspannung (III/2) 1100 V

Nennspannung ATD 1100 V DC (III/2) gemäß IEC62852:2014/AMD1:2020

Bemessungsstoßspannung 12,8 kV

Bemessungsstoßspannung (II/2) 12 kV

Bemessungsstoßspannung (III/2) 12 kV

Bemessungsstoßspannung (III/3) 12,8 kV

Bemessungsstrom (6,0 mm²) 35 A (gemäß IEC62852:2014/AMD1:2020)

Bemessungsstrom (4,0 mm²) 30 A (gemäß IEC62852:2014/AMD1:2020)

Bemessungsstrom (2,5 mm²) 20 A (gemäß IEC62852:2014/AMD1:2020)

Übergangswiderstand ≤ 0,45 mΩ (im gesteckten Zustand (ohne Leitung))

Maße

Maßzeichnung

Breite 18,6 mm

Höhe 26,4 mm

Länge 58,3 mm

Materialangaben

Farbe schwarz

Farbe des Gehäuseteils schwarz

Material PPE (Gehäuse)

Brennbarkeitsklasse nach UL 94 V0

Isolierstoffgruppe III

Isolierstoff mPPE

20.09.2022, 09:28 Seite 3 (10)

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

Material Kabeldichtung EPDM

Material Kontakt Cu-Legierung

Material Kontaktoberfläche Ag

Material Kontaktträger PA 6.6 V0

Material O-Ring EPDM

Material Verschraubung PPE

Material Gehäuse PPE

Steckverbinder

Steckzyklen 100

Kabel / Leitung

Leitungstyp gemäß IEC62930

Einzelader, Querschnitt 2,5 mm² 6 mm²

Abisolierlänge der Einzelader 15 mm

Auszugskraft der Leitung > 330 N

5,5 mm ... 8 mmLeitungsaußendurchmesser

5,5 mm ... 8 mm

Mechanische Eigenschaften

Mechanische Daten

Steckkraft 45 N ±10N

Ziehkraft 250 N ±50N (in verriegeltem Zustand)

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen

Schutzart (gesteckt) IP66 /IP68 (2 m / 24 h)

Schutzart (ungesteckt) IP20

Schutzart IP66 / IP68 (2 m / 24 h)

Umgebungstemperatur (Betrieb) -40 °C ... 85 °C (in Abhängigkeit der Derating-Kurve)

Umgebungstemperatur (Montage) -5 °C ... 50 °C

Normen und Bestimmungen

Normen/Bestimmungen IEC62852:2014/AMD1:2020

20.09.2022, 09:28 Seite 4 (10)

58,3

15

16

Ø18,6

26,4

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

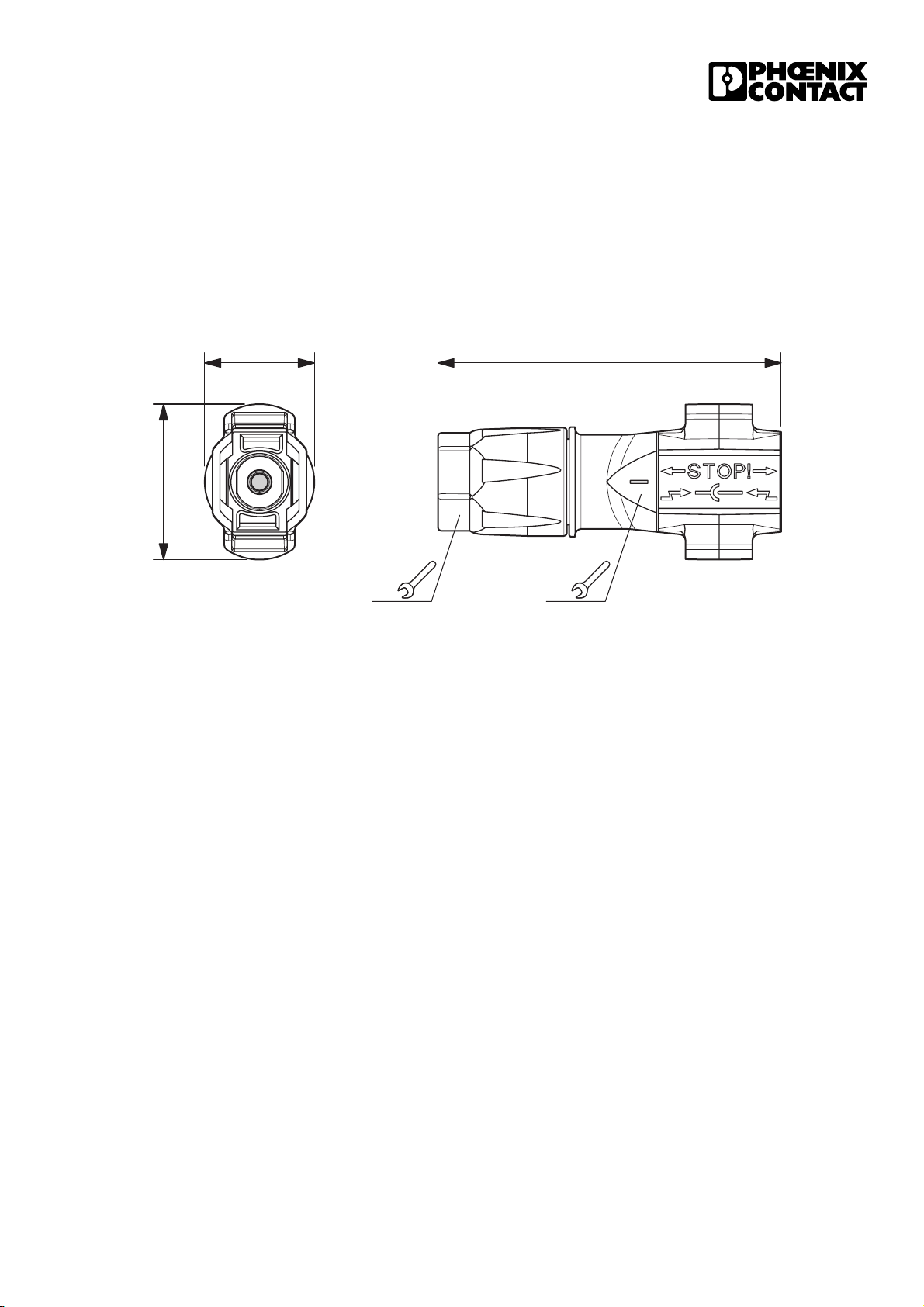

Zeichnungen

Maßzeichnung

20.09.2022, 09:28 Seite 5 (10)

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

Zulassungen

TÜV Rheinland



Zulassungs-ID: R 60165497-0001

20.09.2022, 09:28 Seite 6 (10)

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

Klassifikationen

ECLASS

ECLASS-11.0 27440109

20.09.2022, 09:28 Seite 7 (10)

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

Zubehör

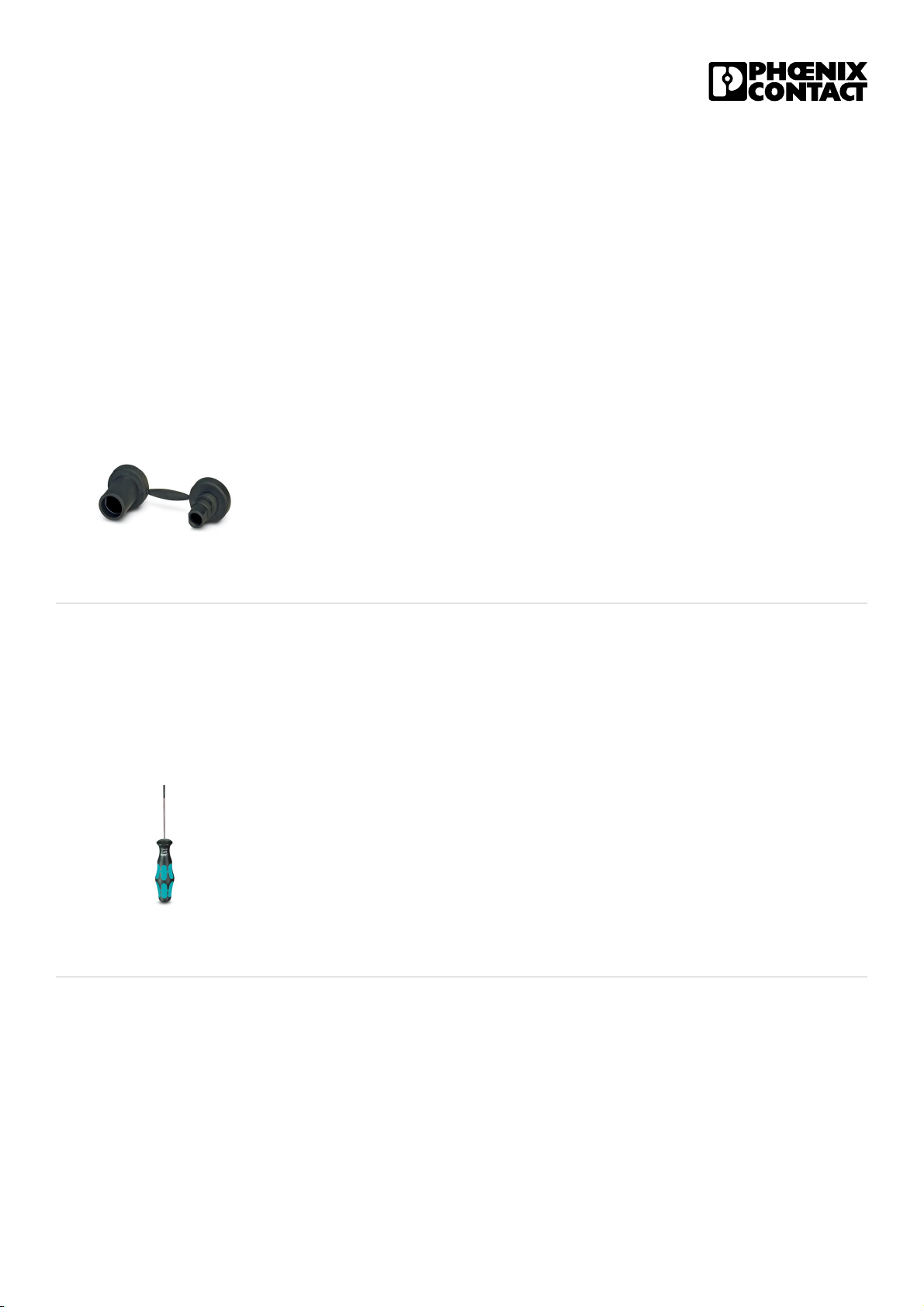

Schutzkappe

Schutzkappe - PV-C PROTECTION CAP - 1785430

https://www.phoenixcontact.com/de/produkte/1785430

Photovoltaik-Steckverbinder, Artikelfamilie: Sunclix, Schutzkappe, Farbe:
schwarz. selbstdichtend, ohne Verriegelung, Set besteht aus: 1Schutzkappe für
Stecker- und 1Schutzkappe für Kupplungsseite

Schraubendreher

Schraubendreher - SZF 1-0,6X3,5 - 1204517

https://www.phoenixcontact.com/de/produkte/1204517

Betätigungswerkzeug, für ST-Klemmen, auch als Schlitz-Schraubendreher
geeignet, Größe: 0,6 x 3,5 x 100 mm, 2-Komponentengriff, mit Abrollschutz

20.09.2022, 09:28 Seite 8 (10)

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

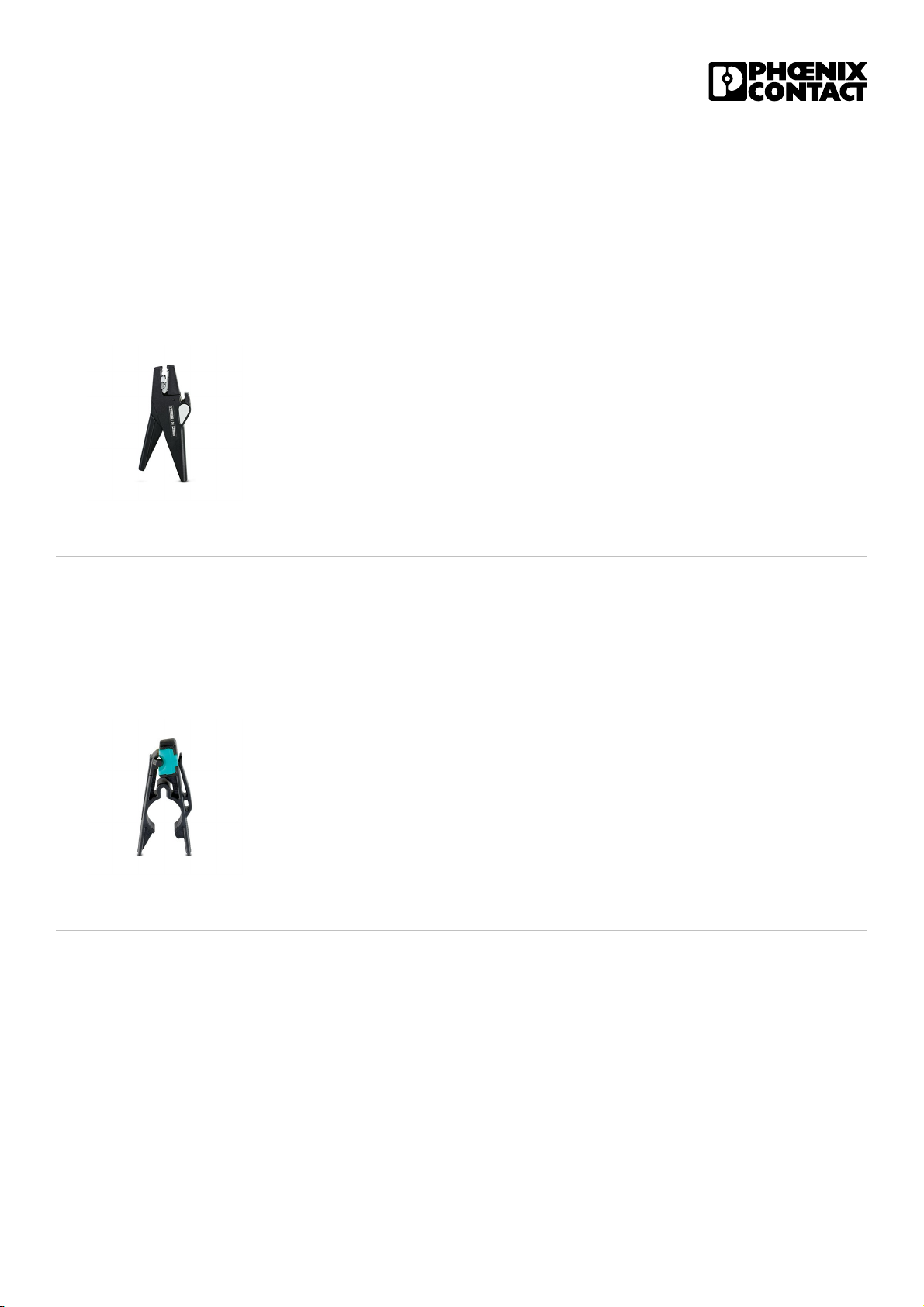

Abisolierzange

Abisolierzange - QUICK WIREFOX 6 SC - 1207637

https://www.phoenixcontact.com/de/produkte/1207637

Abisolierwerkzeug

Abisolierwerkzeug - WIREFOX-D SR 6-1 - 1212511

https://www.phoenixcontact.com/de/produkte/1212511

Abisolierzange für kurzschlussfeste Leitungen, Abisolierbereich: 1,5 bis 6 mm2,
Drahtschneiden bis 6 mm2, Kabelstopper bis 18 mm

Abisolierwerkzeug, für marktübliche Solarleitungen von 2,5, 4 und 6 mm2, mit
Längenanschlag 15 mm, für SUNCLIX Feldstecker

2

20.09.2022, 09:28 Seite 9 (10)

Steckverbinder - PV-C3M-S 2,5-6 (-)

1386384

https://www.phoenixcontact.com/de/produkte/1386384

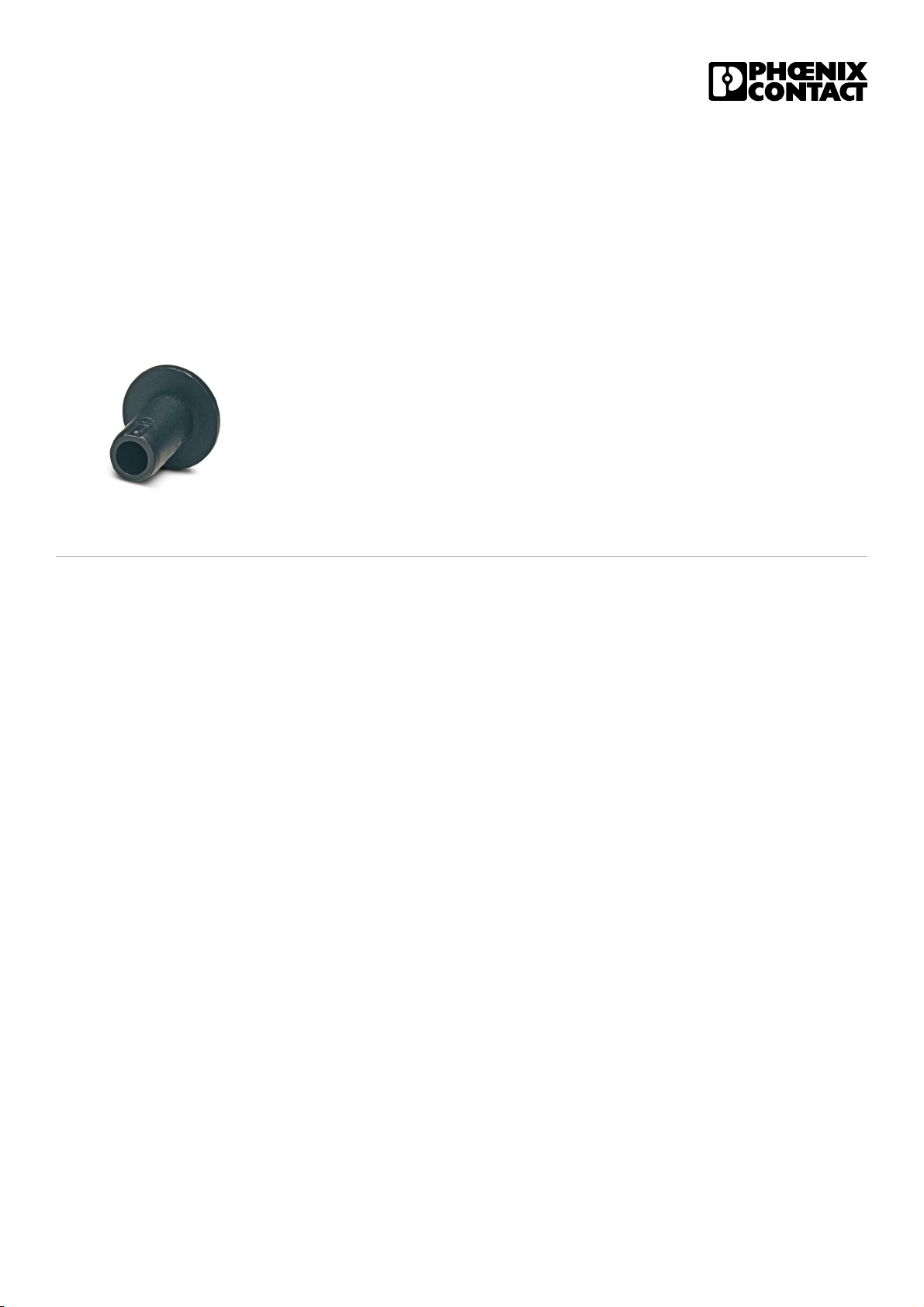

Blindstopfen

Blindstopfen - PV-C PLUG - 1775631

https://www.phoenixcontact.com/de/produkte/1775631

Photovoltaik-Steckverbinder, Artikelfamilie: Sunclix, Blindstopfen, Farbe:
schwarz

Phoenix Contact 2022 © - Alle Rechte vorbehalten
