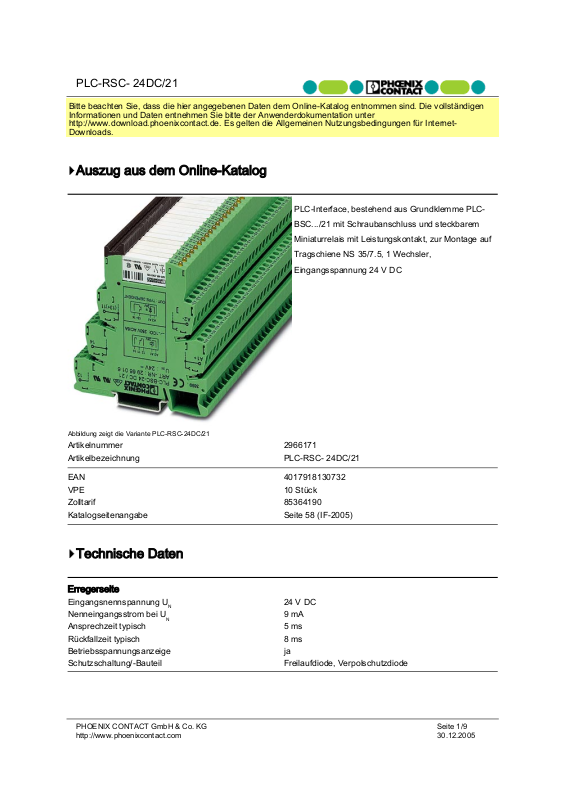

Page 1
PLC-RSC- 24DC/21
9
Bitte beachten Sie, dass die hier angegebenen Daten dem Online-Katalog entnommen sind. Die vollständigen
Informationen und Daten entnehmen Sie bitte der Anwenderdokumentation unter
http://www.download.phoenixcontact.de. Es gelten die Allgemeinen Nutzungsbedingungen für InternetDownloads.
Auszug aus dem Online-Katalog
PLC-Interface, bestehend aus Grundklemme PLC-
BSC.../21 mit Schraubanschluss und steckbarem
Miniaturrelais mit Leistungskontakt, zur Montage auf
Tragschiene NS 35/7.5, 1 Wechsler,
Eingangsspannung 24 V DC

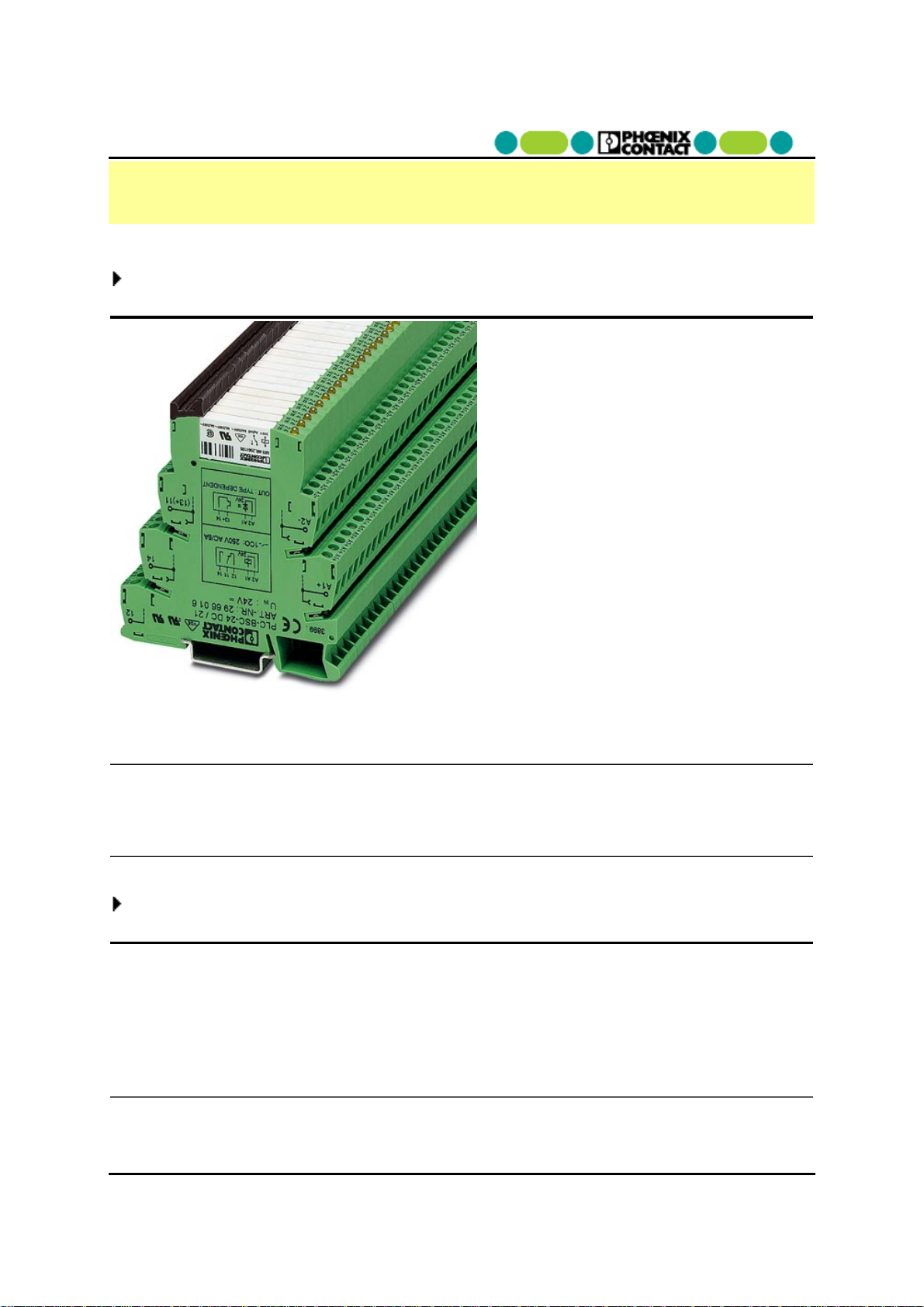

Abbildung zeigt die Variante PLC-RSC-24DC/21
Artikelnummer 2966171
Artikelbezeichnung PLC-RSC- 24DC/21
EAN 4017918130732
VPE 10 Stück
Zolltarif 85364190
Katalogseitenangabe Seite 58 (IF-2005)
Technische Daten
Erregerseite
Eingangsnennspannung U
Nenneingangsstrom bei U
Ansprechzeit typisch 5 ms
Rückfallzeit typisch 8 ms
Betriebsspannungsanzeige ja
Schutzschaltung/-Bauteil Freilaufdiode, Verpolschutzdiode
24 V DC
N
9 mA
N
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.com 30.12.2005
Seite 1/
Page 2
PLC-RSC- 24DC/21
9
Kontaktseite
Kontaktausführung Einfachkontakt, 1 Wechsler
Kontaktmaterial AgSnO
Schaltspannung maximal 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2,
L3) zwischen gleichen Klemmen benachbarter Module
ist die Trennplatte PLC-ATP zu setzen. Eine
Potenzialbrückung erfolgt dann mit FBST 8PLC...oder...FBST 500...)
Schaltspannung maximal 250 V AC
Schaltspannung maximal 250 V DC
Schaltspannung minimal 12 V AC/DC
Schaltspannung minimal 12 V AC
Schaltspannung minimal 12 V DC
Einschaltstrom maximal (auf Anfrage)
Schaltstrom minimal 10 mA
Grenzdauerstrom 6 A
Abschaltleistung (ohmsche Last) maximal 140 W (bei 24 V DC)
Abschaltleistung (ohmsche Last) maximal 20 W (bei 48 V DC)
Abschaltleistung (ohmsche Last) maximal 18 W (bei 60 V DC)
Abschaltleistung (ohmsche Last) maximal 23 W (bei 110 V DC)
Abschaltleistung (ohmsche Last) maximal 40 W (bei 220 V DC)
Abschaltleistung (ohmsche Last) maximal 1500 VA (bei 250 V AC)
Schaltleistung minimal 120 mW
Allgemeine Daten
Länge 80 mm
Höhe 94 mm
Breite 6,2 mm
Prüfspannung Relaiswicklung/Relaiskontakt 4 kV AC (50 Hz, 1 min)
Umgebungstemperatur (Betrieb) -20 °C ... 60 °C
Betriebsart 100 % ED
Lebensdauer mechanisch 2 x 10
Normen/Bestimmungen IEC 60664
Normen/Bestimmungen IEC 60664 A
Normen/Bestimmungen DIN VDE 0110
Normen/Bestimmungen DIN EN 50178/VDE 0160 (in relevanten Teilen)
Normen/Bestimmungen DIN EN 50178/VDE 0160
Normen/Bestimmungen IEC 60255/DIN VDE 0435 (in relevanten Teilen)
Verschmutzungsgrad 3
Überspannungskategorie III
7
Schaltspiele
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.com 30.12.2005
Seite 2/
Page 3
PLC-RSC- 24DC/21
9
Anschlussdaten
Anschlussart Schraubanschluss
Leiterquerschnitt starr min 0,14 mm
Leiterquerschnitt starr max 2,5 mm
Leiterquerschnitt flexibel min 0,14 mm
Leiterquerschnitt flexibel max 2,5 mm
Leiterquerschnitt AWG/kcmil min 26
Leiterquerschnitt AWG/kcmil max 14
Abisolierlänge 8 mm
Schraubengewinde M 3
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.com 30.12.2005
Seite 3/
Page 4
PLC-RSC- 24DC/21
9
Approbationen
Approbationslogos
CUL
Bemerkung Eingang
Nennspannung U
AWG/kcmil 30-12
Bemerkung Ausgang
Nennspannung U
Nennstrom I
AWG/kcmil 30-12
UL
Bemerkung Eingang
Nennspannung U
AWG/kcmil 30-12
Bemerkung Ausgang
Nennspannung U
Nennstrom I
AWG/kcmil 30-12
24 V
N
250 V
N
6 A
N
24 V
N
250 V
N
6 A
N
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.com 30.12.2005
Seite 4/
Page 5
PLC-RSC- 24DC/21
9

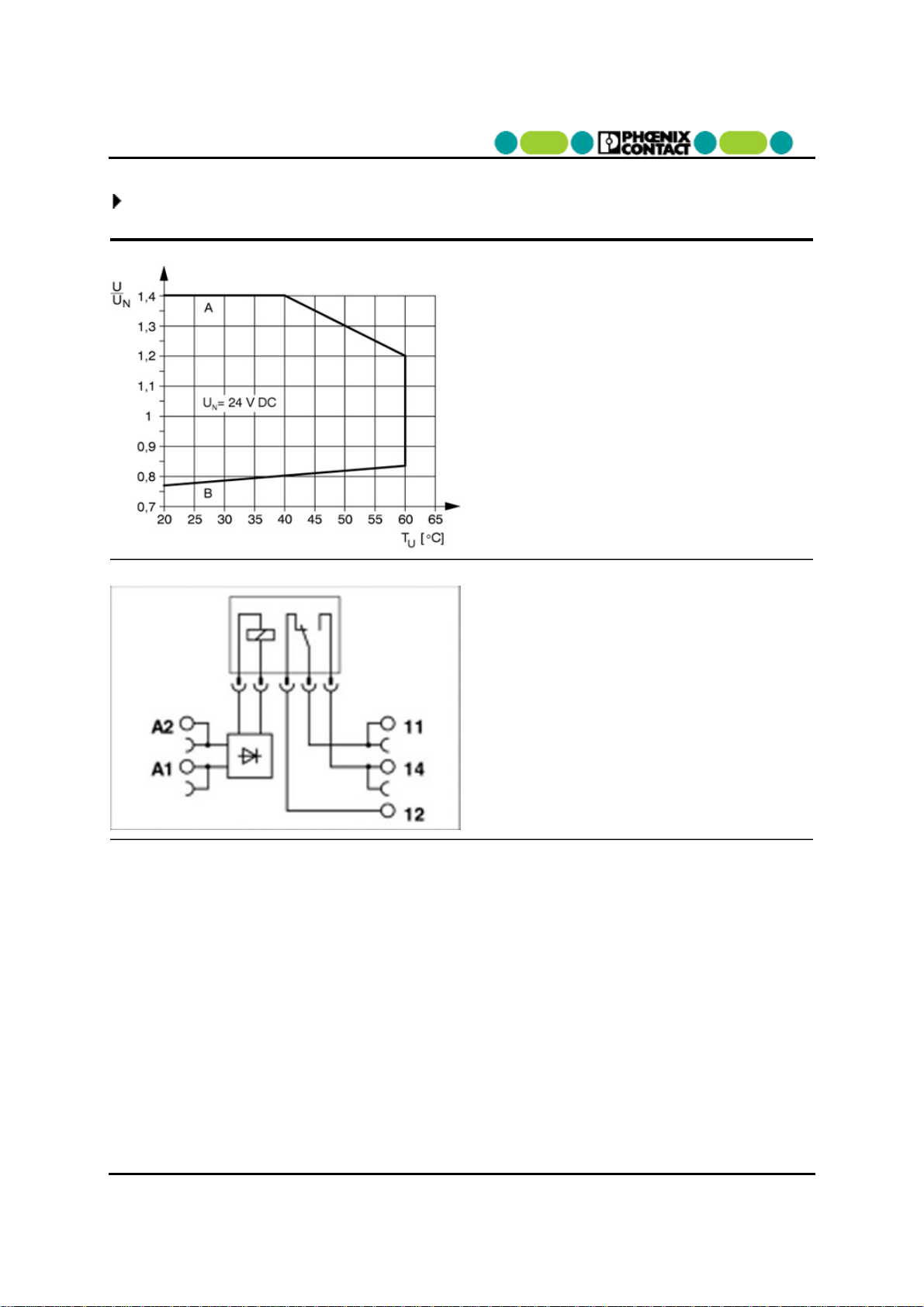

Zeichnungen
Diagramm
Schaltplan
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.com 30.12.2005
Seite 5/
Page 6
PLC-RSC- 24DC/21
9
Logo
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.com 30.12.2005
Seite 6/
Page 7
PLC-RSC- 24DC/21
9
Zubehör
Artikel Bezeichnung Beschreibung
Brücken
2966812 FBST 6-PLC BU Steckbrücke, 2-polig, 6 mm lang, isoliert, zur Potenzialverteilung
bei PLC, Farbe des Isolierstoffes: blau
2966825 FBST 6-PLC GY Steckbrücke, 2-polig, 6 mm lang, isoliert, zur Potenzialverteilung
bei PLC, Farbe des Isolierstoffes: grau
2966236 FBST 6-PLC RD Steckbrücke, 2-polig, 6 mm lang , isoliert, zur
Potenzialverteilung bei PLC, Farbe des Isolierstoffes: rot
2967688 FBST 8-PLC GY Steckbrücke, 2-polig, 8 mm lang, isoliert, zur Potenzialverteilung
bei PLC, mit Trennplatte, Farbe des Isolierstoffes: grau
2967691 FBST 14-PLC BK Steckbrücke, 2-polig, 14 mm lang, isoliert, zur
Leistungserhöhung bei PLC...IC und PLC..HC, Farbe des
Isolierstoffes: schwarz
2966692 FBST 500-PLC BU Endlossteckbrücke, 500 mm lang, isoliert, beliebig ablängbar,
zur Potenzialverteilung bei PLC..., Farbe des Isolierstoffes: blau
2966838 FBST 500-PLC GY Endlossteckbrücke, 500 mm lang, isoliert, beliebig ablängbar,
zur Potenzialverteilung bei PLC..., Farbe des Isolierstoffes: grau
2966786 FBST 500-PLC RD Endlossteckbrücke, 500 mm lang, isoliert, beliebig ablängbar,
zur Potenzialverteilung bei PLC..., Farbe des Isolierstoffes: rot
Markierung
1051016 ZB 6,LGS:FORTL.ZAHLEN Zackband, 10-teilig, längs bedruckt: mit den Zahlen 1-10, 11-20
usw. bis 991-1000, Farbe: weiß
5060935 ZB 6/WH-100:UNBEDRUCKT Zackband, unbedruckt: zum Selbstbeschriften mit B-STIFT, ZB-
T oder CMS-System, Großpackung, ausreichend für die
Beschriftung von 1000 Klemmen, für eine Klemmenbreite von
6,2 mm, Farbe: weiß
1051003 ZB 6:UNBEDRUCKT Zackband unbedruckt, Streifen mit 10 Schildchen zum
Selbstbeschriften mit B-STIFT oder CMS-System, für
Klemmenbreite: 6,2 mm, Farbe: weiß
PHOENIX CONTACT GmbH & Co. KG
http://www.phoenixcontact.com 30.12.2005
Seite 7/
Page 8
PLC-RSC- 24DC/21
9
Montage
0801762 NS 35/ 7,5 CU UNPERF
2000MM
0801733 NS 35/ 7,5 PERF 2000MM Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 7,5 mm,
0801681 NS 35/ 7,5 UNPERF 2000MM Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 7,5 mm,
0801377 NS 35/ 7,5 V2A UNPERF
2000MM
1201756 NS 35/15 AL UNPERF
2000MM
1201895 NS 35/15 CU UNPERF
2000MM
1201730 NS 35/15 PERF 2000MM Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 15 mm,
1201714 NS 35/15 UNPERF 2000MM Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 15 mm,
1201798 NS 35/15-2,3 UNPERF
2000MM
2966841 PLC-ATP BK Isolationsplatte, 2 mm dick, ist am Anfang und Ende jeder PLC-
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, Höhe 7,5
mm, Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Edelstahl V2A, ungelocht, Höhe
5,5 mm, Breite 15 mm, Länge: 2 m
Hutprofil-Tragschiene, profil-gezogen, hohe Ausführung,
ungelocht 1,5 mm dick, Material: Aluminium, Höhe 15 mm,
Breite 35 mm, Länge 2 m
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, 1,5 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, 2,3 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Klemmenleiste zu setzen. Weiterhin dient sie zur: -optischen
Trennung von Gruppen, -sicheren Trennung unterschiedlicher
Spannungen benachbarter PLC-Interfaces nach DIN VDE 0106101, -Trennung
