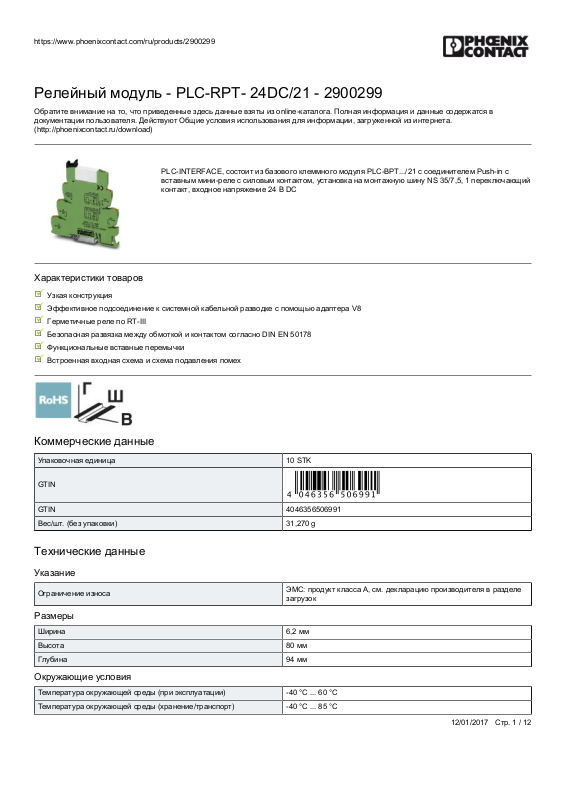

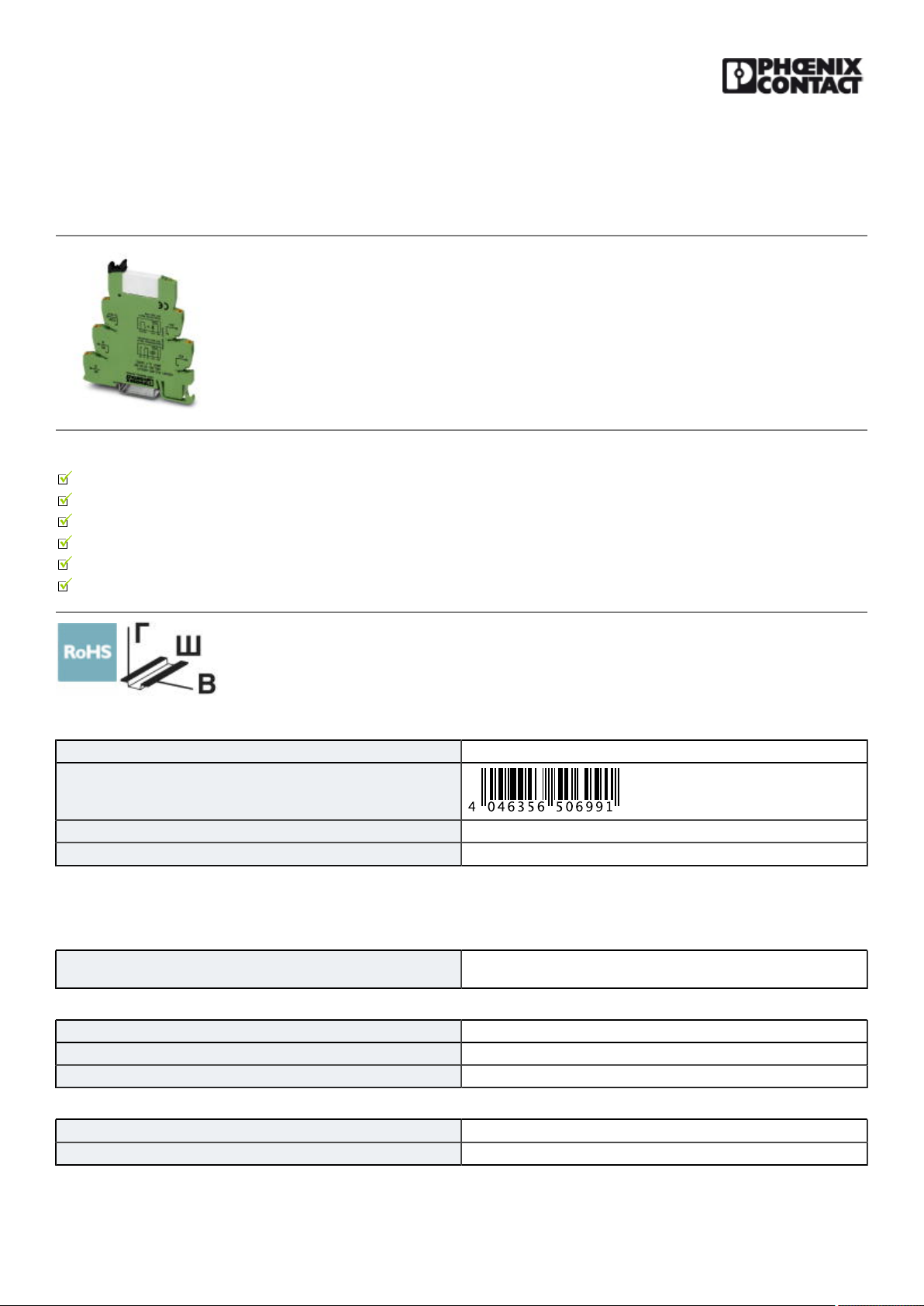

Релейный модуль-PLC-RPT- 24DC/21-2900299
Обратите внимание на то, что приведенные здесь данные взяты из online-каталога. Полная информация и данные содержатся в
документации пользователя. Действуют Общие условия использования для информации, загруженной из интернета.
(http://phoenixcontact.ru/download)
PLC-INTERFACE, состоит из базового клеммного модуля PLC-BPT.../21 с соединителем Push-in с
вставным мини-реле с силовым контактом, установка на монтажную шину NS 35/7,5, 1 переключающий
контакт, входное напряжение 24 В DC
Характеристики товаров
Узкая конструкция
Эффективное подсоединение к системной кабельной разводке с помощью адаптера V8
Герметичные реле по RT-III
Безопасная развязка между обмоткой и контактом согласно DIN EN 50178
Функциональные вставные перемычки
Встроенная входная схема и схема подавления помех
Коммерческие данные
Упаковочная единица 10 STK
GTIN
GTIN 4046356506991
Вес/шт. (без упаковки) 31,270 g
Технические данные
Указание
Ограничение износа
Размеры
Ширина 6,2 мм
Высота 80 мм
Глубина 94 мм
Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
ЭМС: продукт класса А, см. декларацию производителя в разделе
загрузок
12/01/2017Стр.1/12
Page 2
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Технические данные
Активная часть
Входное номинальное напряжение U
Типовой входной ток при U
Время срабатывания, типовое 5 мс
Время возврата, типовое 8 мс
Защитная схема Защита от переполюсовки Диод защиты от переполюсовки
Индикация рабочего напряжения LED желт.
Мощность потерь при номинальных условиях 0,22 Вт
N
N
Контактная часть
Исполнение контакта 1 переключающий контакт
Тип коммутационного контакта Одинарный контакт
Материал контакта AgSnO
Максимальное напряжение переключения
Минимальное напряжение переключения 5 В (при100 мA)
Минимальный коммутационный ток 10 мА (при 12 В)
Максимальный пусковой ток 10 A (4 с)
Макс. ток продолжительной нагрузки 6 A
Мощность отключения (активная нагрузка), максимальная 140 Вт (при 24 В DC)
Коммутационная способность согласно DIN VDE 0660 / МЭК 60947 2 A (при 24 В, DC13)
24 В DC
9 мА
Защитный диод Защитный диод
250 В AC/DC (Если напряжение между одинаковыми клеммами
расположенных рядом модулей превышает 250 В (L1, L2, L3), то
необходимо установить разделительную пластину PLC-ATP. Затем
мостовое соединение потенциалов производится с помощью FBST
8-PLC...или...FBST 500...)
20 Вт (При 48 В DC)
18 Вт (При 60 В DC)
23 Вт (При 110 В DC)
40 Вт (При 220 В DC)
1500 ВА (При 250 В AC)
0,2 A (при 110 В, DC13)
0,1 A (при 220 В, DC13)
3 A (при 24 В, AC15)
3 A (при 120 В, AC15)
3 A (при 230 В, AC15)
Параметры подключения на стороне входа
Наименование, подключение Активная часть
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0,14 мм² ... 2,5 мм²
Сечение гибкого провода 0,14 мм² ... 2,5 мм²
Сечение проводника AWG 26 ... 14
Параметры подключения на стороне выхода
12/01/2017Стр.2/12
Page 3
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Технические данные
Параметры подключения на стороне выхода
Наименование, подключение Контактная часть
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0,14 мм² ... 2,5 мм²
Сечение гибкого провода 0,14 мм² ... 2,5 мм²
Сечение проводника AWG 26 ... 14
Общие сведения
Если напряжение между одинаковыми клеммами расположенных
Указание
Испытательное напряжение, обмотка реле / релейный контакт 4 кВ AC (50 Гц, 1 мин)
Режим работы 100 % ED
Степень защиты RT III (Реле)
Долговечность механическая
Класс воспламеняемости согласно UL 94 V0
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
рядом модулей превышает 250 В (L1, L2, L3), то необходимо
установить разделительную пластину PLC-ATP. Затем мостовое
соединение потенциалов производится с помощью FBST 8PLC...или...FBST 500...
2 x 107 коммутационных циклов
Стандарты и предписания
Подключение согласно стандарту CUL
Наименование Стандарты / нормативные документы
Стандарты / нормативные документы МЭК60664
МЭК60664A
DIN VDE 0110
DIN EN 50178/DIN VDE 0160 (соотв. разделы)
DIN EN 50178/VDE 0160
МЭК 60255/DIN VDE 0435 (соотв. разделы)
Степень загрязнения 3
Категория перенапряжения III
Класс воспламеняемости согласно UL 94 V0
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации
производителя во вкладке «Загрузки»
Чертежи
12/01/2017Стр.3/12
Page 4
https://www.phoenixcontact.com/ru/products/2900299
A1
A2
11
14
12
Релейный модуль-PLC-RPT- 24DC/21-2900299

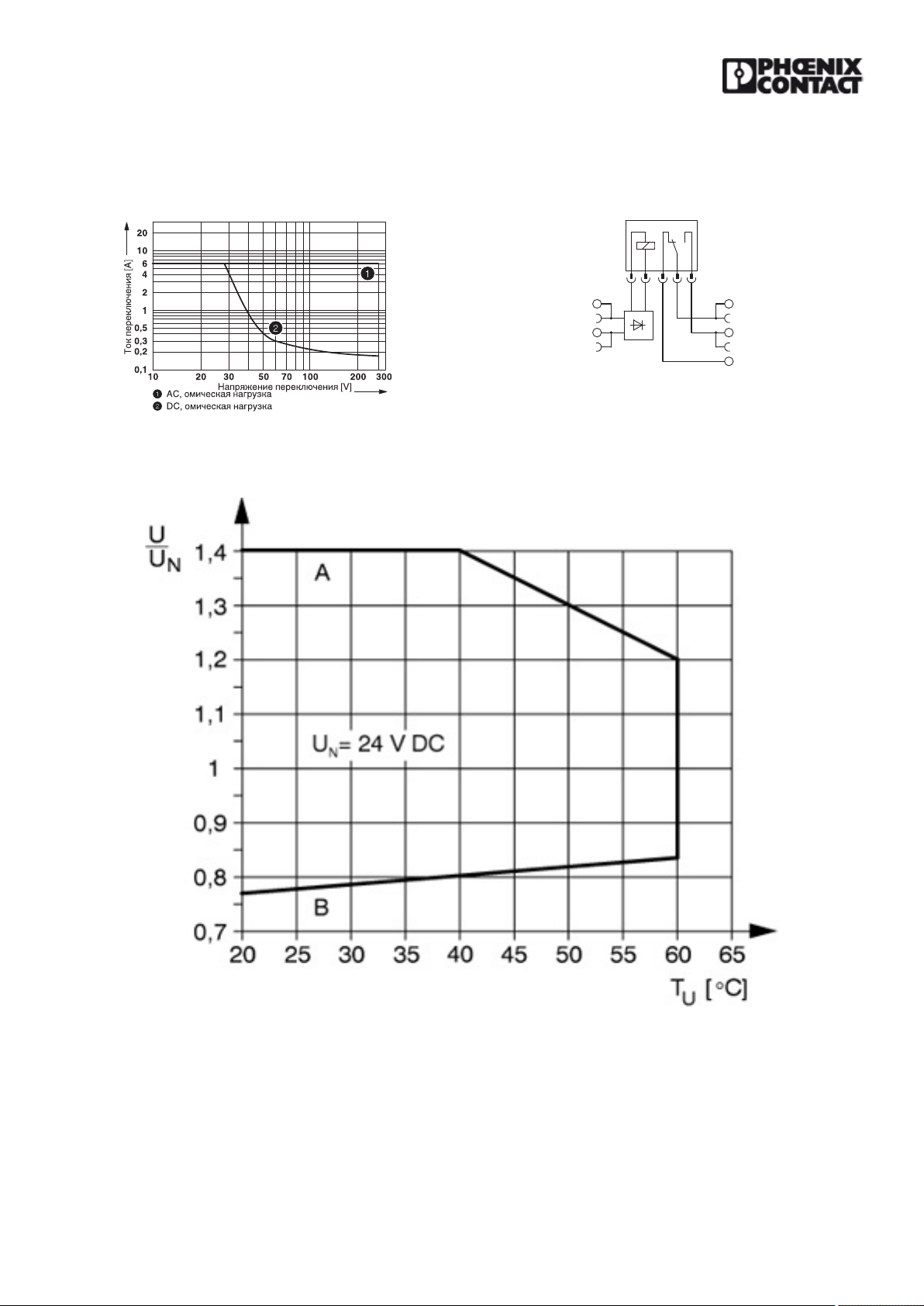

Мощность отключения
Диаграмма
Электрическая схема
Диаграмма
Кривая A
максимально допустимое напряжение при длительной нагрузке U
. при предельном токе продолжительной нагрузки на стороне
макс
контактов (см. соответствующие технические данные)
Кривая B
минимальное допустимое напряжение трогания Uan после предвозбуждения (см. соответствующие технические данные)
12/01/2017Стр.4/12
Page 5
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Содержимое комплекта

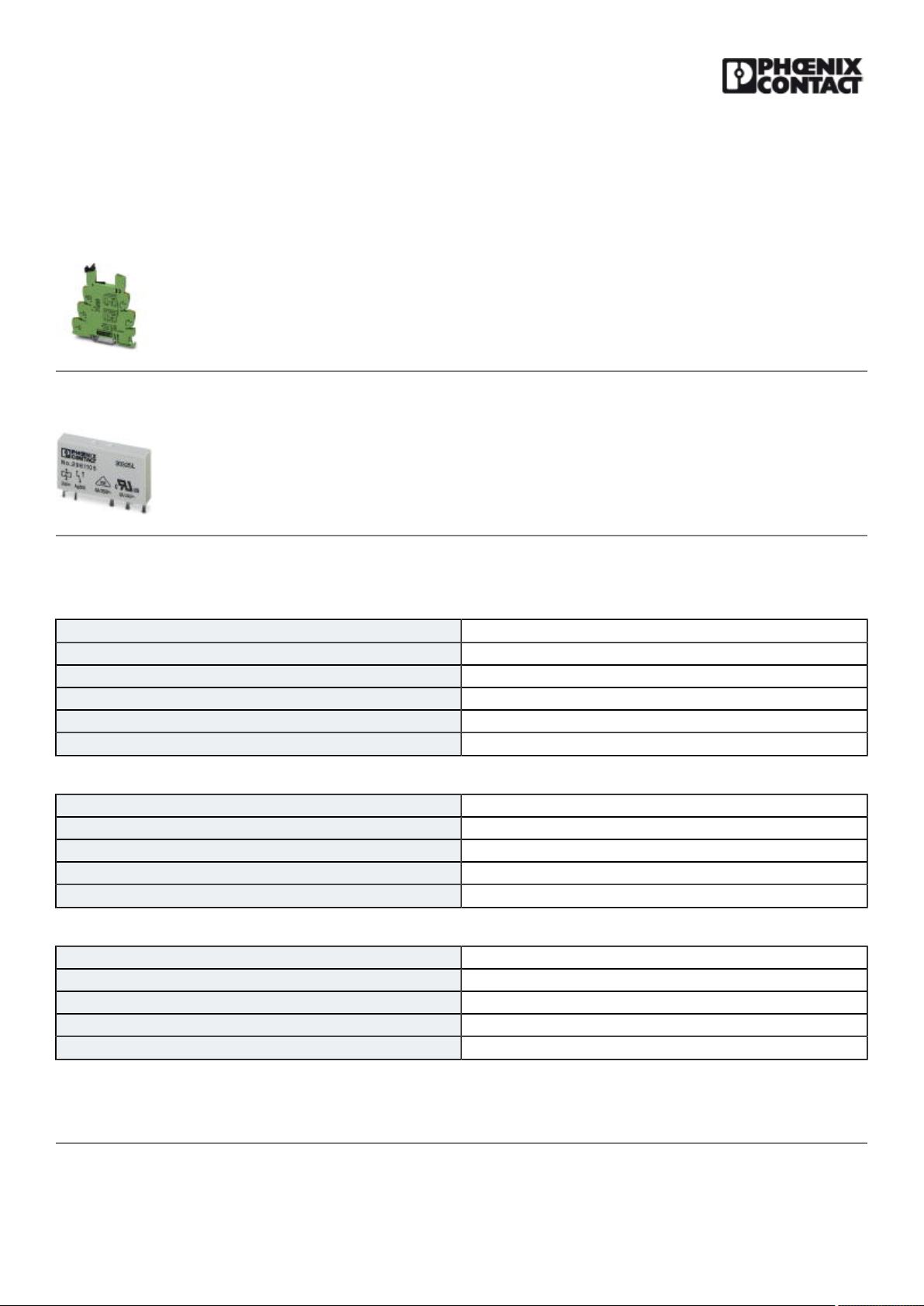

Базовый модуль-PLC-BPT- 24DC/21-2900445
6,2 мм основная клемма PLC с зажимом рush-in, без реле или полупроводниковых реле, для монтажной рейки
NS 35/7,5, 1 переключающий контакт, входное напряжение 24 В DC
Одиночное реле-REL-MR- 24DC/21-2961105
Вставное миниатюрное силовое реле с силовым контактом, 1 переключающий контакт, входное напряжение
24 В DC
Классификация
eCl@ss
eCl@ss 5.0 27371601
eCl@ss 5.1 27371601
eCl@ss 6.0 27371601
eCl@ss 7.0 27371601
eCl@ss 8.0 27371601
eCl@ss 9.0 27371601
ETIM
ETIM 2.0 EC001437
ETIM 3.0 EC001437
ETIM 4.0 EC001437
ETIM 5.0 EC001437
ETIM 6.0 EC001437
UNSPSC
UNSPSC 6.01 30211916
UNSPSC 7.0901 39121515
UNSPSC 11 39121515
UNSPSC 12.01 39121515
UNSPSC 13.2 39122334
Сертификаты
Сертификаты
12/01/2017Стр.5/12
Page 6
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Сертификаты
Сертификаты
UL Recognized / UL Listed / cUL Recognized / cUL Listed / EAC / RC FRT / EAC / DNV GL / cULus Recognized / cULus Listed
Сертификация для взрывоопасных зон
Подробности сертификации
UL Recognized
UL Listed
cUL Recognized
cUL Listed
EAC
RC FRT
http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 238705
http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 172140
http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 238705
http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 172140
EAC-Zulassung
B.00094
EAC
7500651.22.01.00244
DNV GL https://www.dnvgl.de/ TAE0000196-01
cULus Recognized
http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm
12/01/2017Стр.6/12
Page 7
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Сертификаты
cULus Listed

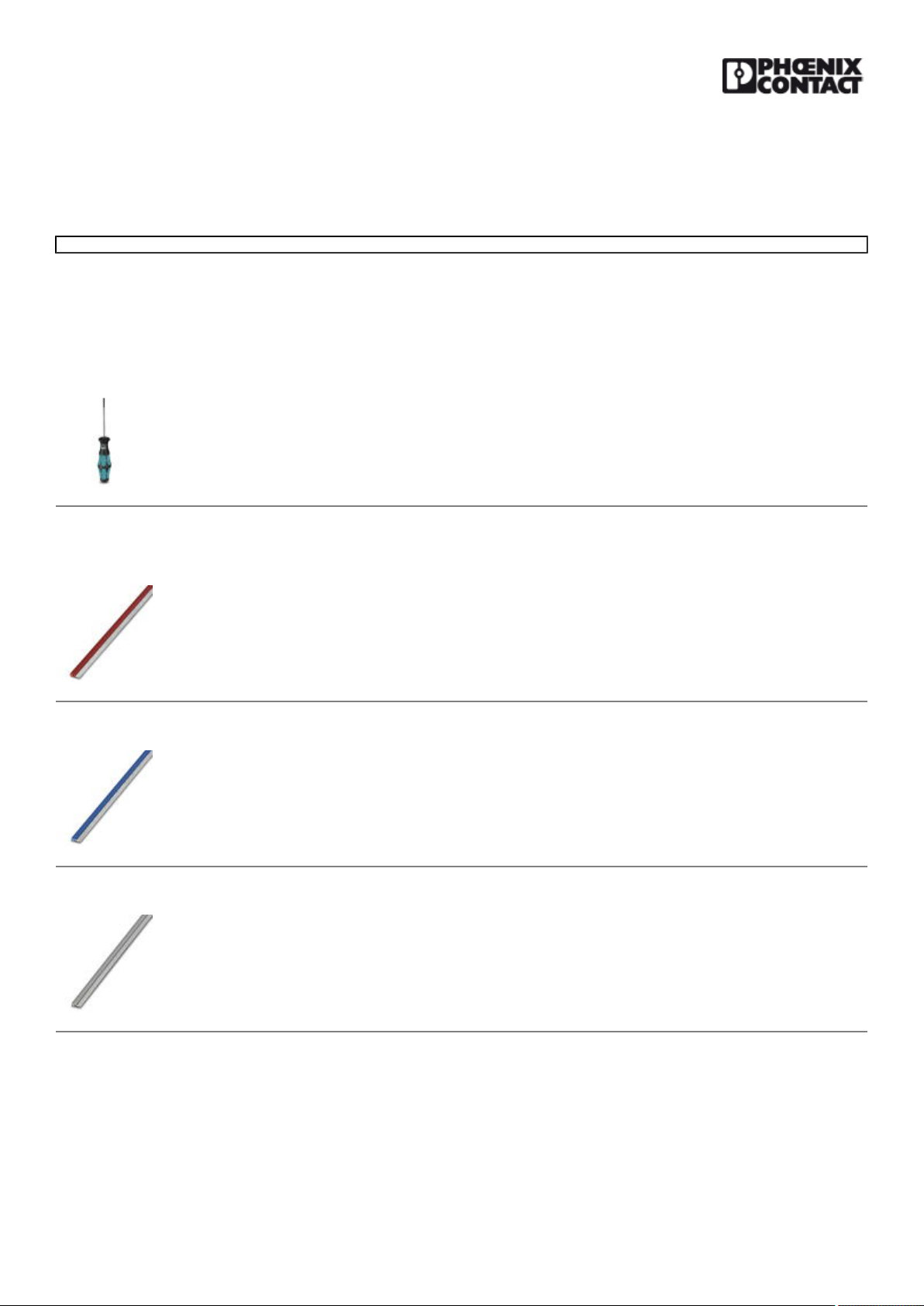

Принадлежности
Принадлежности
Отвертка
Отвертка-SZF 1-0,6X3,5-1204517
Инструмент для затягивания винтовых клемм / отжима пружин клемм ST, возможно использование в качестве
шлицевой отвертки, размер: 0,6 x 3,5 x 100 мм, 2-компонентная ручка, защита от соскальзывания руки
Перемычка
Нарезаемые перемычки-FBST 500-PLC RD-2966786
Нарезаемые перемычки, Длина:500 мм, Цвет:красный
Нарезаемые перемычки-FBST 500-PLC BU-2966692
Нарезаемые перемычки, Длина:500 мм, Цвет:синий
Нарезаемые перемычки-FBST 500-PLC GY-2966838
Нарезаемые перемычки, Длина:500 мм, Цвет:cерый
12/01/2017Стр.7/12
Page 8
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Принадлежности

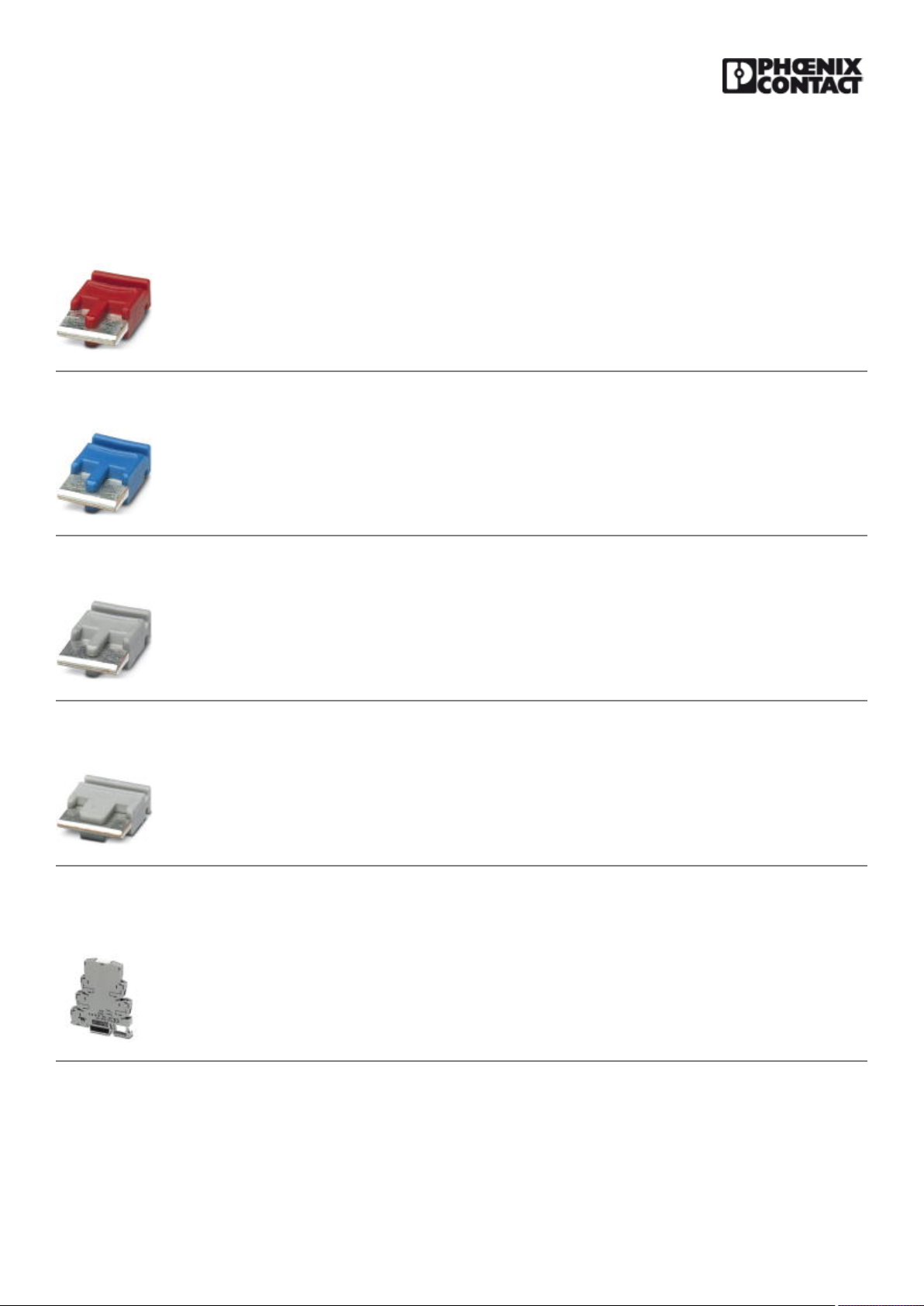

Перемычка-FBST 6-PLC RD-2966236
Перемычка, Длина:6 мм, Полюсов:2, Цвет:красный
Перемычка-FBST 6-PLC BU-2966812
Перемычка, Длина:6 мм, Полюсов:2, Цвет:синий
Перемычка-FBST 6-PLC GY-2966825
Перемычка, Длина:6 мм, Полюсов:2, Цвет:cерый
Перемычка-FBST 8-PLC GY-2967688
Перемычка, Длина:8 мм, Полюсов:2, Цвет:cерый
Модуль питания
Клеммный модуль питания-PLC-ESK GY-2966508
Клеммный модуль питания, обеспечивает несколько потенциалов (до 4), устанавливается на NS 35/7.5
Монтажная рейка
12/01/2017Стр.8/12
Page 9
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Принадлежности

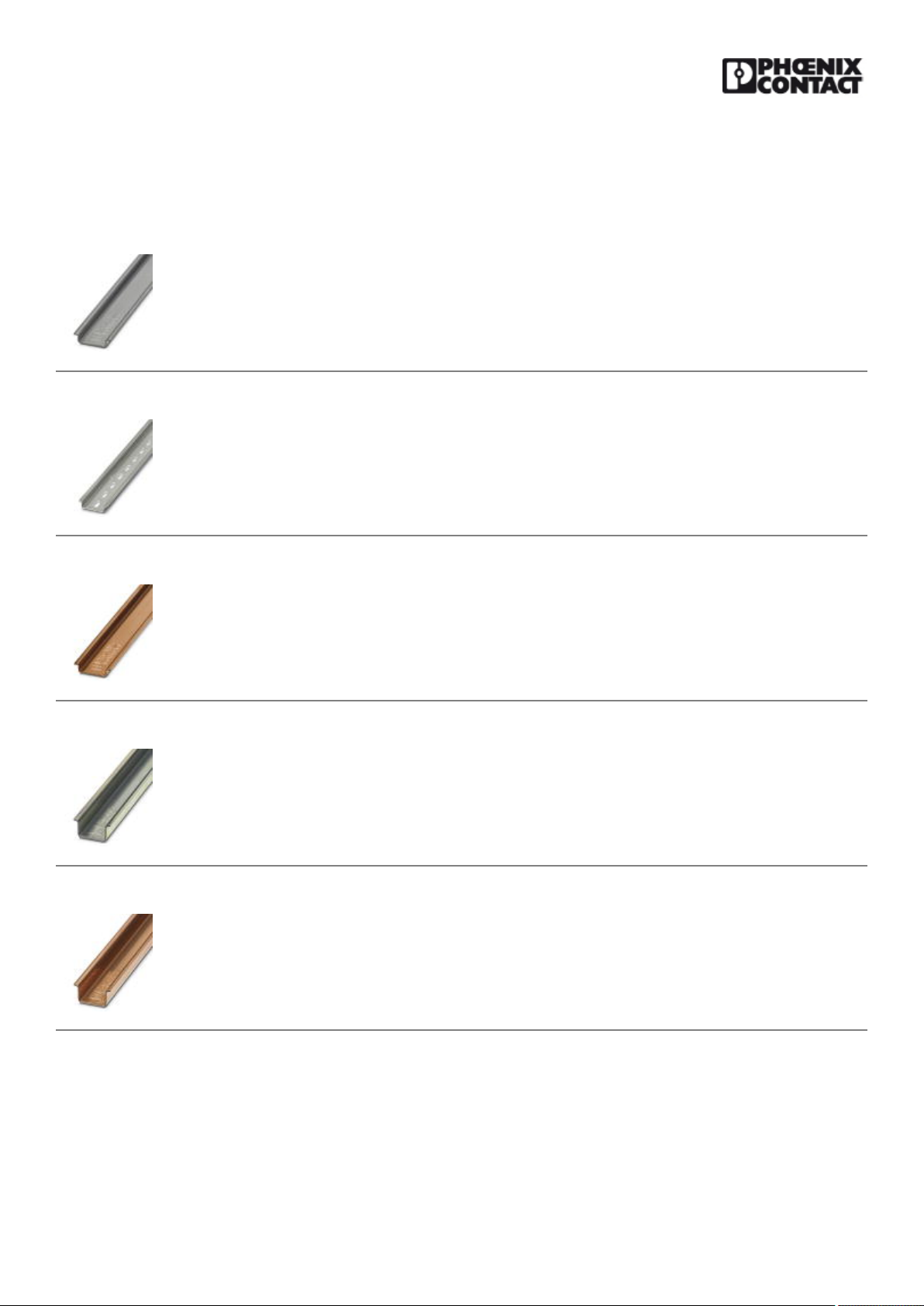

Несущая рейка без перфорации-NS 35/ 7,5 V2A UNPERF 2000MM-0801377
Несущая рейка без перфорации, Ширина:35 мм, Высота:7,5 мм, Длина:2000 мм, Цвет:cеребристый
DIN-рейка, с перфорацией-NS 35/ 7,5 PERF 2000MM-0801733
Несущая рейка, материал: оцинкованная и пассивированная сталь, с перфорацией, высота 7,5 мм, ширина 35
мм, длина: 2000 мм
Несущая рейка без перфорации-NS 35/ 7,5 CU UNPERF 2000MM-0801762
DIN-рейка, материал: медь, без отверстий, высота 7,5 мм, ширина 35 мм, длина: 2 м
Несущая рейка без перфорации-NS 35/15 UNPERF 2000MM-1201714
Несущая рейка, материал: сталь, без отверстий, высота 15 мм, ширина 35 мм, длина: 2 м
Несущая рейка без перфорации-NS 35/15 CU UNPERF 2000MM-1201895
DIN-рейка, материал: медь, без отверстий, толщина 1,5 мм, высота 15 мм, ширина 35 мм, длина: 2 м
12/01/2017Стр.9/12
Page 10
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Принадлежности

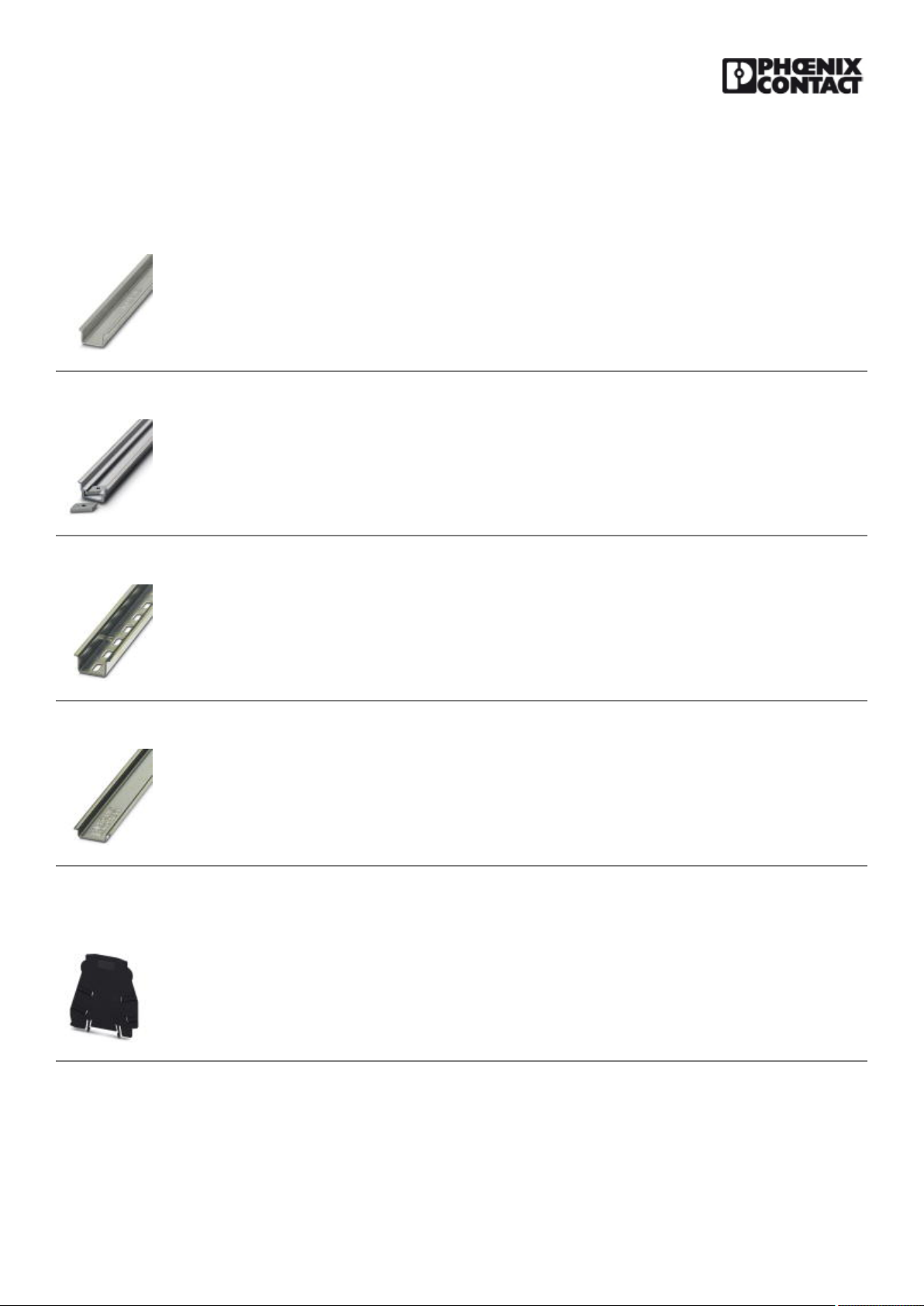

Несущая рейка без перфорации-NS 35/15-2,3 UNPERF 2000MM-1201798
Несущая рейка без перфорации, Ширина:35 мм, Высота:15 мм, Длина:2000 мм, Цвет:cеребристый
Несущая рейка без перфорации-NS 35/15 AL UNPERF 2000MM-1201756
Несущая рейка, глубокотянутая, высокое исполнение, без перфорации, толщина 1,5 мм, материал: алюминий,
высота 15 мм, ширина 35 мм, длина 2000 мм
DIN-рейка, с перфорацией-NS 35/15 PERF 2000MM-1201730
Несущая рейка, материал: оцинкованная и пассивированная сталь, с перфорацией, высота 15 мм, ширина 35
мм, длина: 2000 мм
Несущая рейка без перфорации-NS 35/ 7,5 UNPERF 2000MM-0801681
DIN-рейка, материал: сталь, без отверстий, высота 7,5 мм, ширина 35 мм, длина: 2 м
Разделительная пластина
Разделительная пластина-PLC-ATP BK-2966841
Изоляционная пластина, толщина 2 мм, устанавливается в начале и конце каждой клеммной колодки PLC.
Служит для: оптической развязки групп, безопасного разделения различных напряжений расположенных
рядом интерфейсных модулей PLC в соотв. с DIN VDE 0106-101, разделения
Соединительный модуль
12/01/2017Стр.10/12
Page 11
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Принадлежности

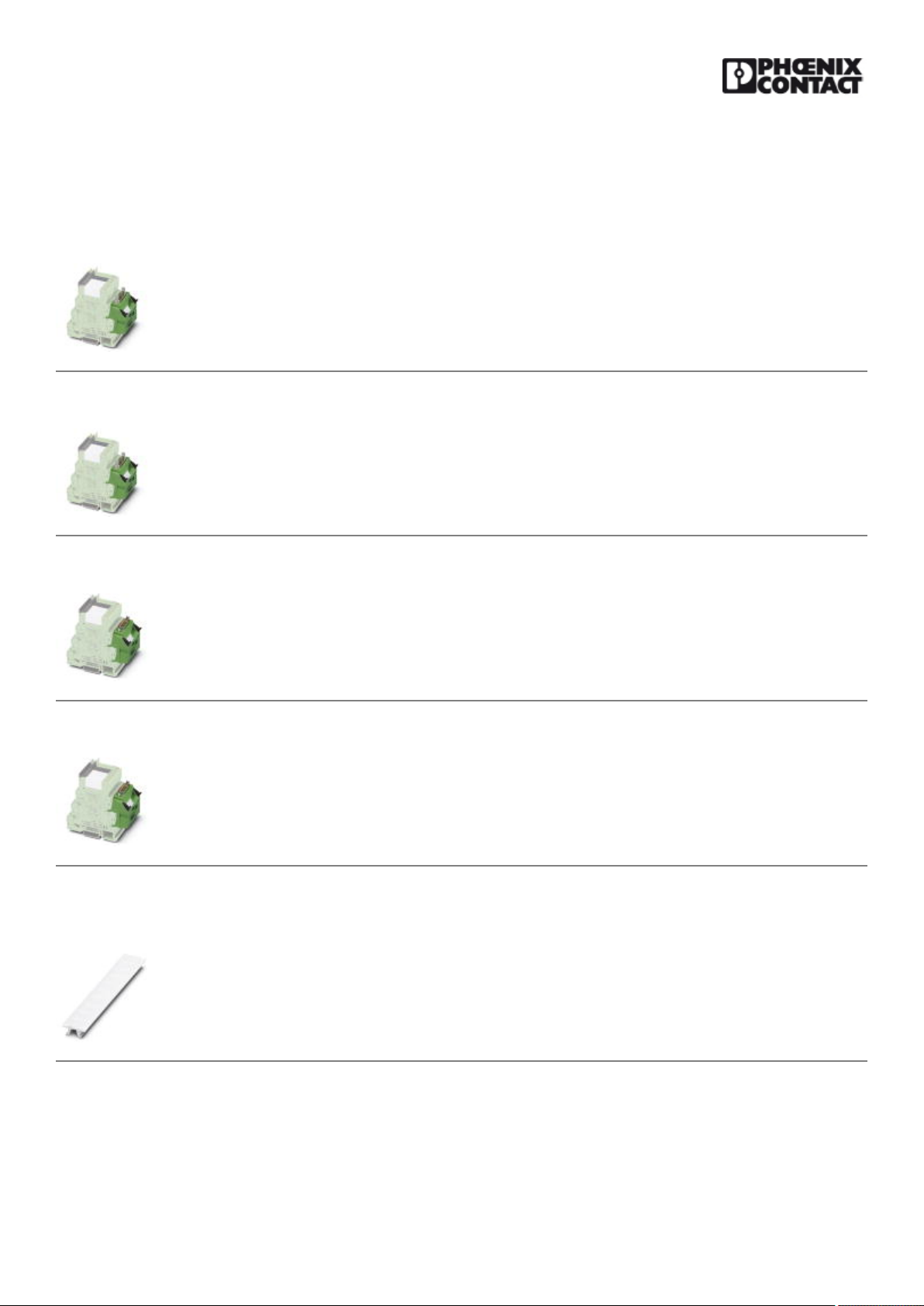

Подсоединение к системе-PLC-V8/FLK14/OUT-2295554
Подсоединение к системе-PLC-V8/FLK14/OUT/M-2304102
Подсоединение к системе-PLC-V8/D15S/OUT-2296058
Подсоединение к системе-PLC-V8/D15B/OUT-2296061
Маркировка для клемм, без надписей
Планка Zack-ZB 6:UNBEDRUCKT-1051003
Планка Zack, Полоса, белый, без маркировки, маркируется с помощью: Плоттер, Тип монтажа: Крепление в
высоких пазах для табличек, для клемм шириной: 6,2 мм, Размер маркировочного поля: 6,15 х 10,5 мм
12/01/2017Стр.11/12
Page 12
https://www.phoenixcontact.com/ru/products/2900299
Релейный модуль-PLC-RPT- 24DC/21-2900299
Принадлежности

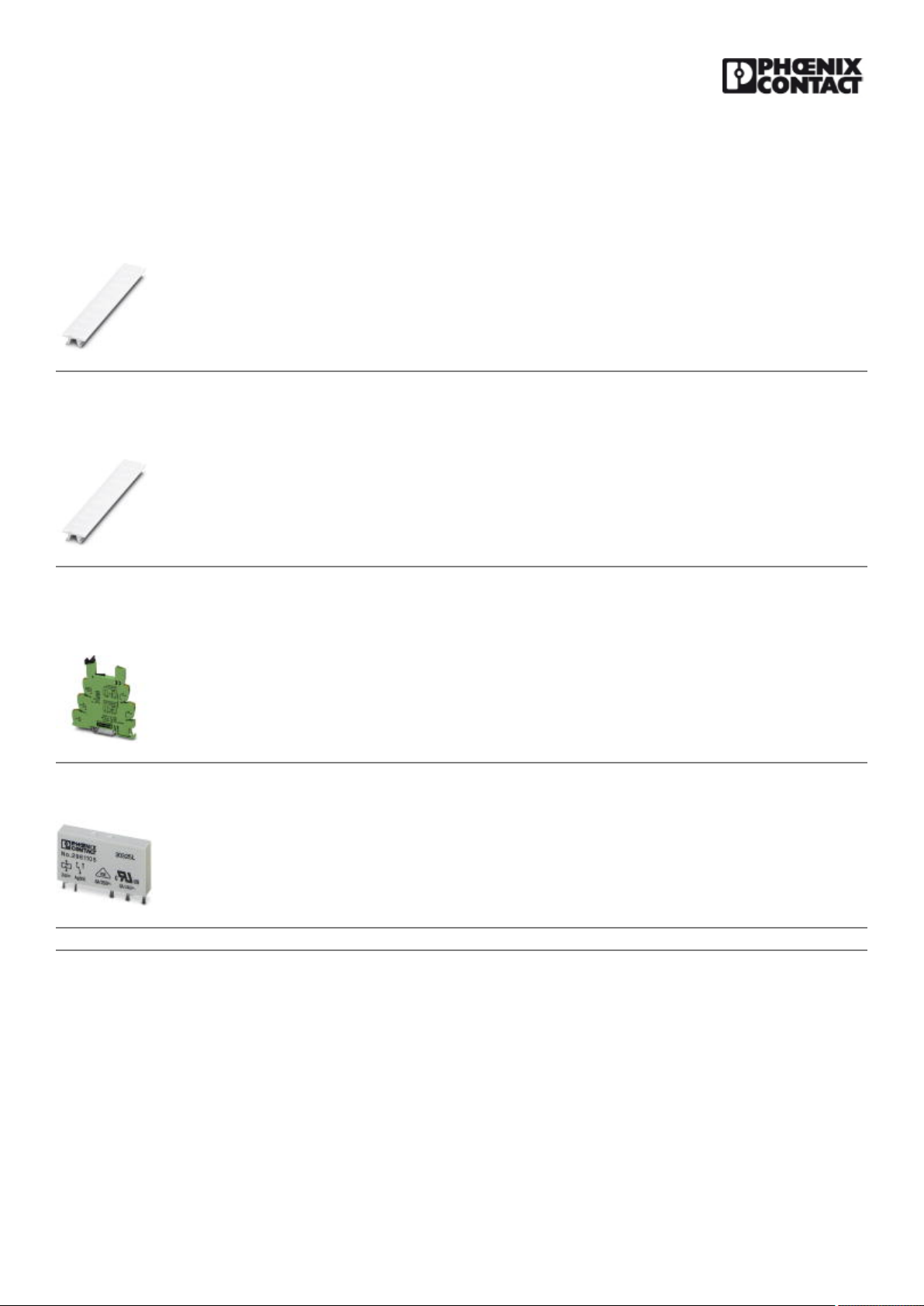

Планка Zack-ZB 6/WH-100:UNBEDRUCKT-5060935
Планка Zack, Полоса, белый, без маркировки, маркируется с помощью: Плоттер, Тип монтажа: Крепление в
высоких пазах для табличек, для клемм шириной: 6,2 мм, Размер маркировочного поля: 6,15 х 10,5 мм
Маркировка для клемм, с надписями
Планка Zack-ZB 6,LGS:FORTL.ZAHLEN-1051016
Планка Zack, Полоса, белый, с маркировкой, маркируется с помощью: Плоттер, надписи вдоль:нумерация
по порядку 1-10, 11-20 и т.д. до 491-500, Тип монтажа: Крепление в высоких пазах для табличек, для клемм
шириной: 6,2 мм, Размер маркировочного поля: 6,15 х 10,5 мм
Запчасти
Базовый модуль-PLC-BPT- 24DC/21-2900445
6,2 мм основная клемма PLC с зажимом рush-in, без реле или полупроводниковых реле, для монтажной рейки
NS 35/7,5, 1 переключающий контакт, входное напряжение 24 В DC
Одиночное реле-REL-MR- 24DC/21-2961105
Вставное миниатюрное силовое реле с силовым контактом, 1 переключающий контакт, входное напряжение
24 В DC
Phoenix Contact 2017 © - all rights reserved
http://www.phoenixcontact.com
12/01/2017Стр.12/12
Loading...
