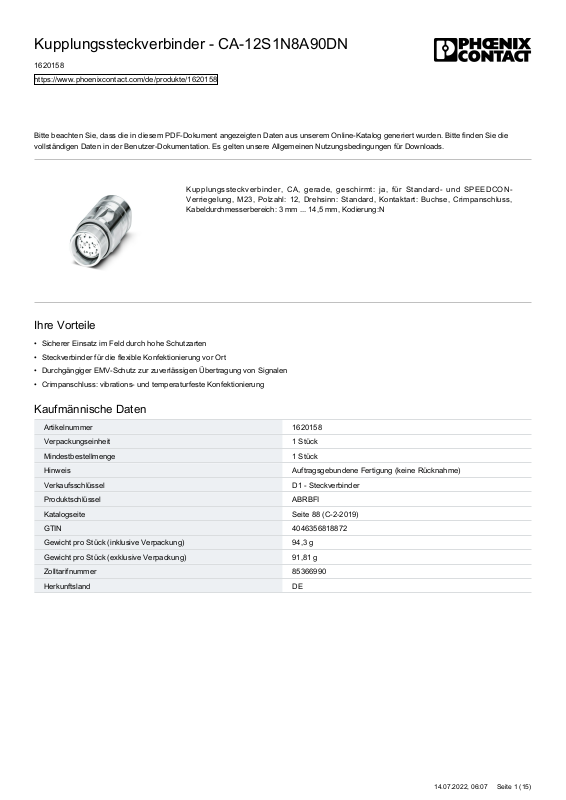

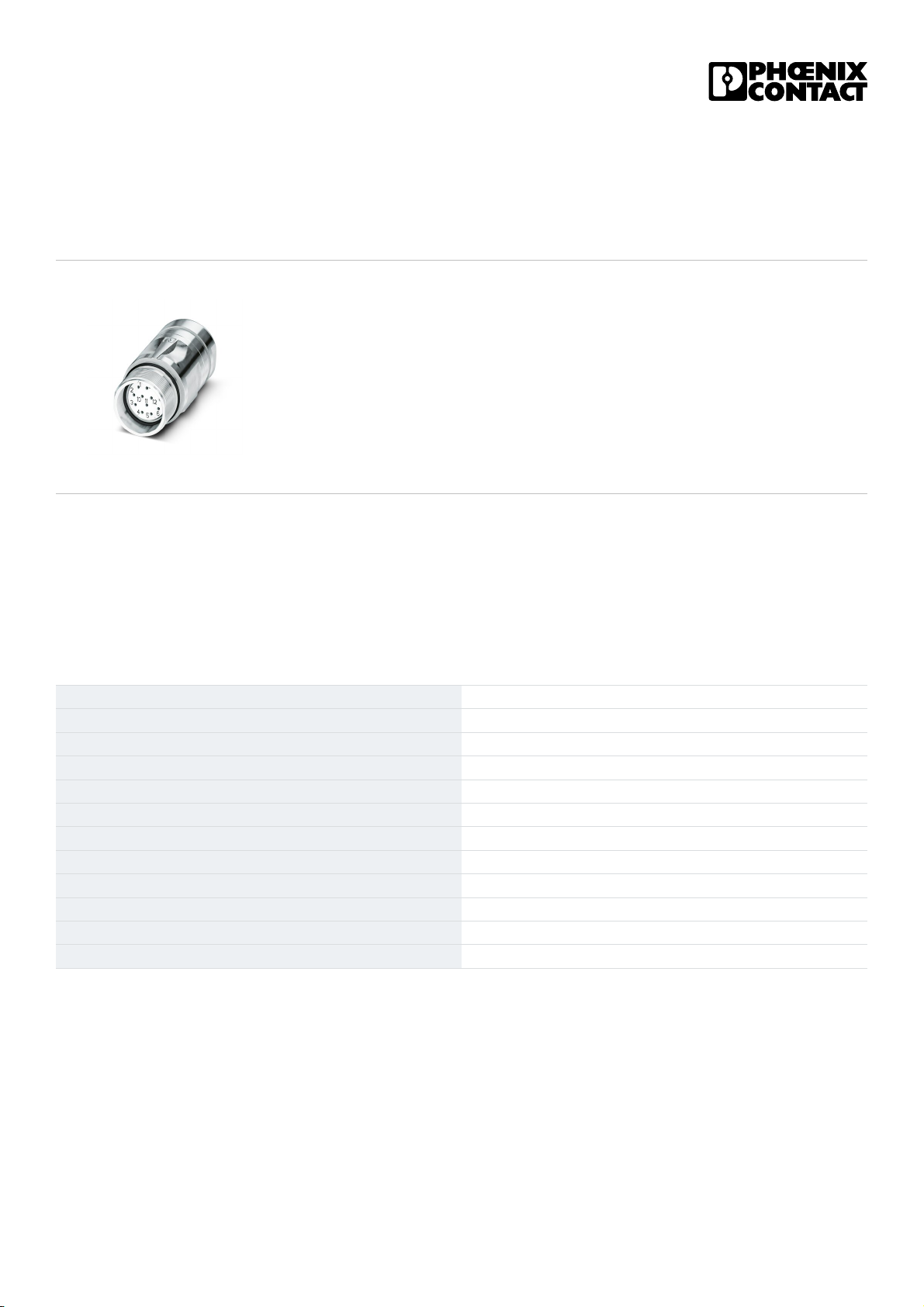

Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Bitte beachten Sie, dass die in diesem PDF-Dokument angezeigten Daten aus unserem Online-Katalog generiert wurden. Bitte finden Sie die
vollständigen Daten in der Benutzer-Dokumentation. Es gelten unsere Allgemeinen Nutzungsbedingungen für Downloads.
Kupplungssteckverbinder, CA, gerade, geschirmt: ja, für Standard- und SPEEDCONVerriegelung, M23, Polzahl: 12, Drehsinn: Standard, Kontaktart: Buchse, Crimpanschluss,
Kabeldurchmesserbereich: 3 mm ... 14,5 mm, Kodierung:N
Ihre Vorteile
Sicherer Einsatz im Feld durch hohe Schutzarten•
Steckverbinder für die flexible Konfektionierung vor Ort•
Durchgängiger EMV-Schutz zur zuverlässigen Übertragung von Signalen•
Crimpanschluss: vibrations- und temperaturfeste Konfektionierung•
Kaufmännische Daten
Artikelnummer 1620158
Verpackungseinheit 1 Stück
Mindestbestellmenge 1 Stück
Hinweis Auftragsgebundene Fertigung (keine Rücknahme)
Verkaufsschlüssel D1 - Steckverbinder
Produktschlüssel ABRBFI
Katalogseite Seite 88 (C-2-2019)
GTIN 4046356818872
Gewicht pro Stück (inklusive Verpackung) 94,3 g
Gewicht pro Stück (exklusive Verpackung) 91,81 g
Zolltarifnummer 85366990
Herkunftsland DE
14.07.2022, 06:07 Seite 1 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Technische Daten
Hinweise
Bestellhinweis: Crimpkontakte 12 x 1 mm separat bestellen
Artikeleigenschaften
Produkttyp Rundsteckverbinder (kabelseitig)
Umgebungsbedingungen
Umgebungstemperatur (Betrieb) -40 °C ... 125 °C
Steckverbinder
Anschluss 1
Bauform Kopf Buchse
Isolierkörper
Hinweis Bestellhinweis: Crimpkontakte Ø 1 mm separat bestellen
Kodierung N
Material Isolierkörper PA 6.6
Anschlussart Crimpanschluss
Kontaktausführung Buchse
Anwendung Signal
Polzahl 12
Drehsinn Standard
Steckgesicht 12
Kontaktdurchmesser Signalkontakte
Litzenquerschnitt Signalkontakte min.
Litzenquerschnitt Signalkontakte max.
Nennstrom je Signalkontakt 8 A
Bemessungsspannung Signalkontakt 48 VAC
Bemessungsstoßspannung 1,5 kV
Überspannungskategorie III
Verschmutzungsgrad 3
1 mm
0,08 mm²
1 mm²
Gehäuse
Material Gehäuse Drehteile: Kupfer-Zink Legierung (CuZn), Druckgussteile: Zink
(GD-Zn)
Verriegelungsart für Standard- und SPEEDCON-Verriegelung
Pg-Verschraubung ohne
Schutzart (gesteckt) IP67
Gewindeart M23
Dichtung
Leitungsaußendurchmesser 3 mm ... 14,5 mm
14.07.2022, 06:07 Seite 2 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Material Dichtung NBR
14.07.2022, 06:07 Seite 3 (15)
59,4
≈
M23x1
Ø26,4
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Zeichnungen

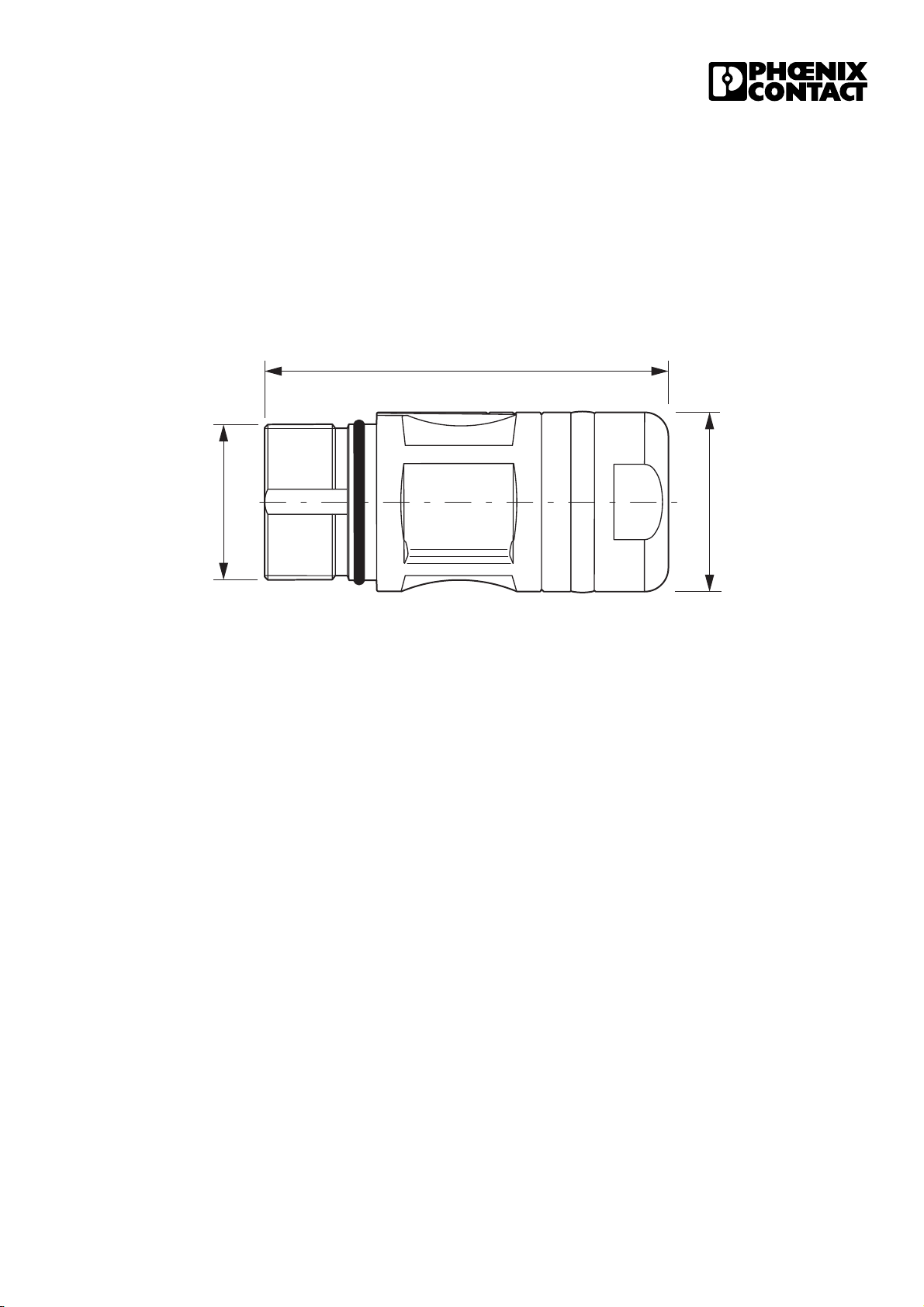

Maßzeichnung
14.07.2022, 06:07 Seite 4 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Zulassungen
cUL Recognized
Zulassungs-ID: E335019-20141210
UL Recognized
Zulassungs-ID: E335019-20141210
Nennspannung U
48 V 4 A - 20 -
Nennspannung U
48 V 6 A - 20 -
N
N
Nennstrom I
Nennstrom I
N
N
Querschnitt AWG Querschnitt mm
Querschnitt AWG Querschnitt mm
2
2
cULus Recognized
14.07.2022, 06:07 Seite 5 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Klassifikationen
ECLASS
ECLASS-9.0 27440102
ECLASS-10.0.1 27440102
ECLASS-11.0 27440102
ETIM
ETIM 8.0 EC002635
UNSPSC
UNSPSC 21.0 39121400
14.07.2022, 06:07 Seite 6 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Environmental Product Compliance
REACh SVHC Lead 7439-92-1
China RoHS
Zeitraum für bestimmungsgemäße Verwendung (EFUP):
50Jahre
Informationen über gefährliche Substanzen finden Sie in der
Herstellererklärung unter "Downloads"
14.07.2022, 06:07 Seite 7 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Zubehör

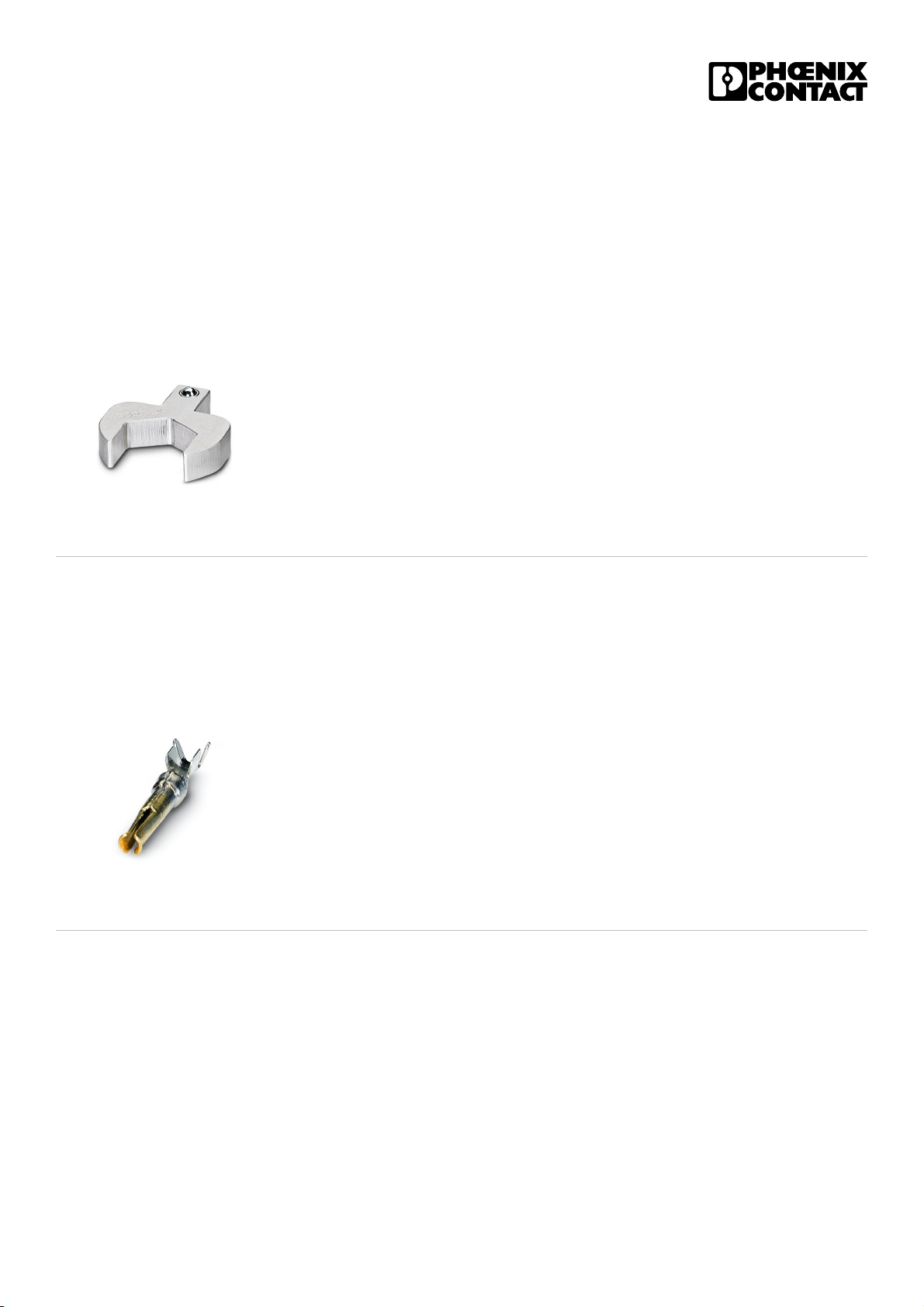

Crimpkontakt

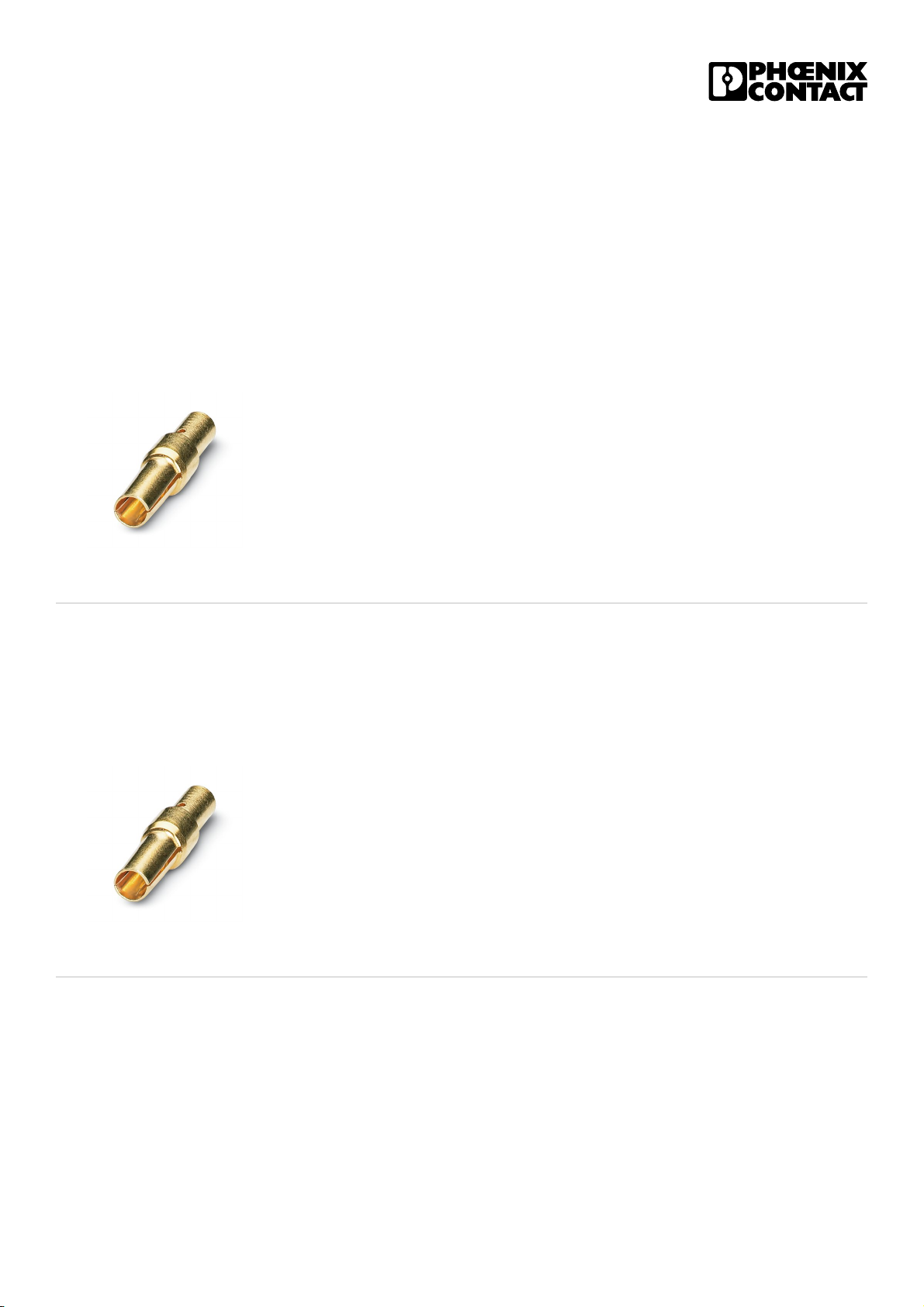

Crimpkontakt - RC-11S2000 - 1596772
https://www.phoenixcontact.com/de/produkte/1596772
Crimpkontakt, gedreht, Einzelkontakt, Kontaktdurchmesser: 1 mm,
Crimpbereich: 0,08 mm2 ... 0,22 mm2, Alternativprodukt nach RoHS II ohne
Ausnahme 6c (Pb< 0.1 %): 1241093
Crimpkontakt
Crimpkontakt - RC-12S2000 - 1599600
https://www.phoenixcontact.com/de/produkte/1599600
Crimpkontakt, gedreht, Einzelkontakt, Kontaktdurchmesser: 1 mm,
Crimpbereich: 0,14 mm2 ... 0,56 mm
2
14.07.2022, 06:07 Seite 8 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158

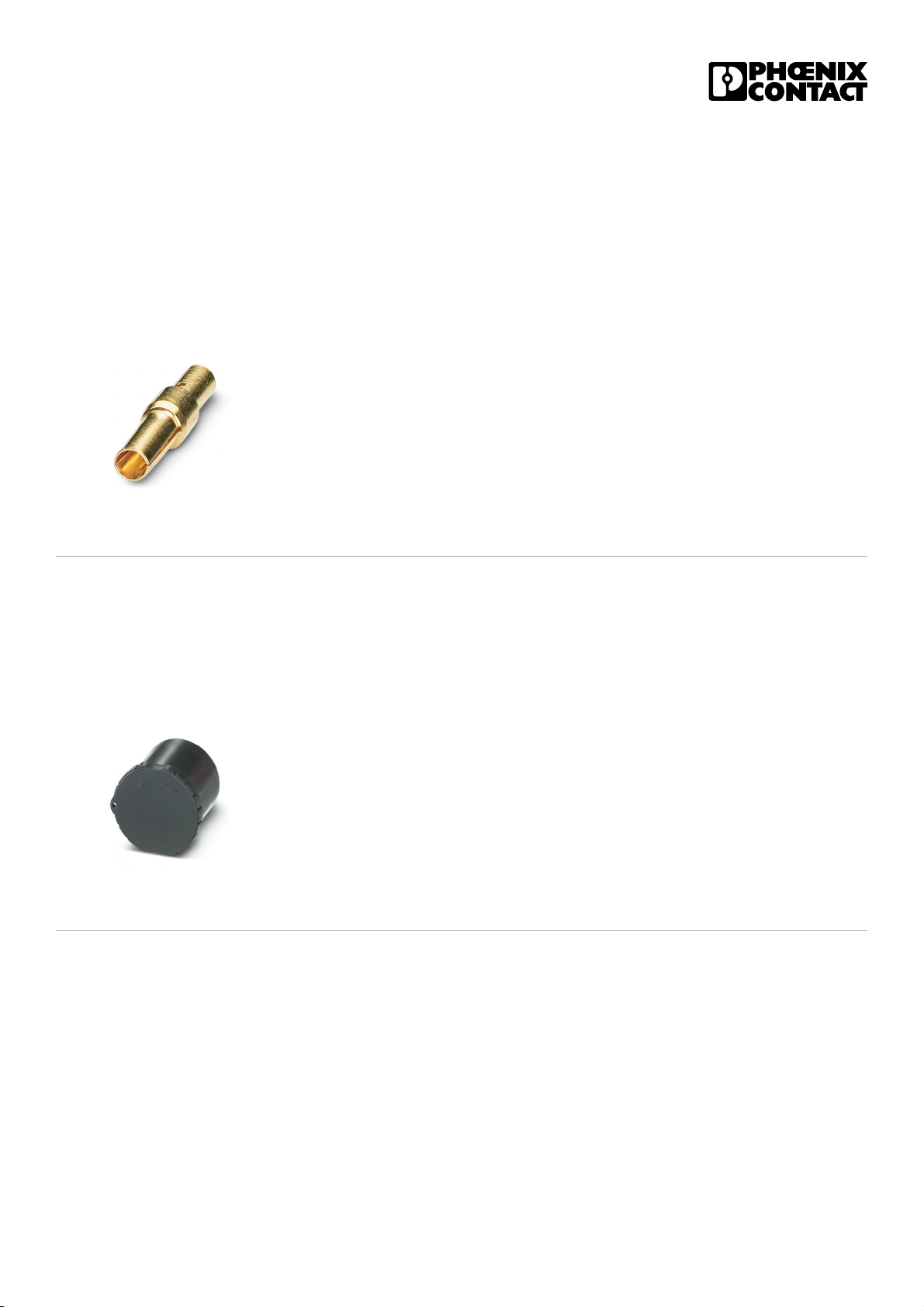

Crimpkontakt
Crimpkontakt - RC-1KS2000 - 1602998
https://www.phoenixcontact.com/de/produkte/1602998
Schutzkappe
Schutzkappe - SF-Z0019 - 1607449
https://www.phoenixcontact.com/de/produkte/1607449
Crimpkontakt, gedreht, Einzelkontakt, Kontaktdurchmesser: 1 mm,
Crimpbereich: 0,5 mm2 ... 1 mm
Kunststoffschutzkappe, mit Öse, IP40 für Steckverbinder mit M23Außengewinde, Serie RF, SF
2
14.07.2022, 06:07 Seite 9 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158

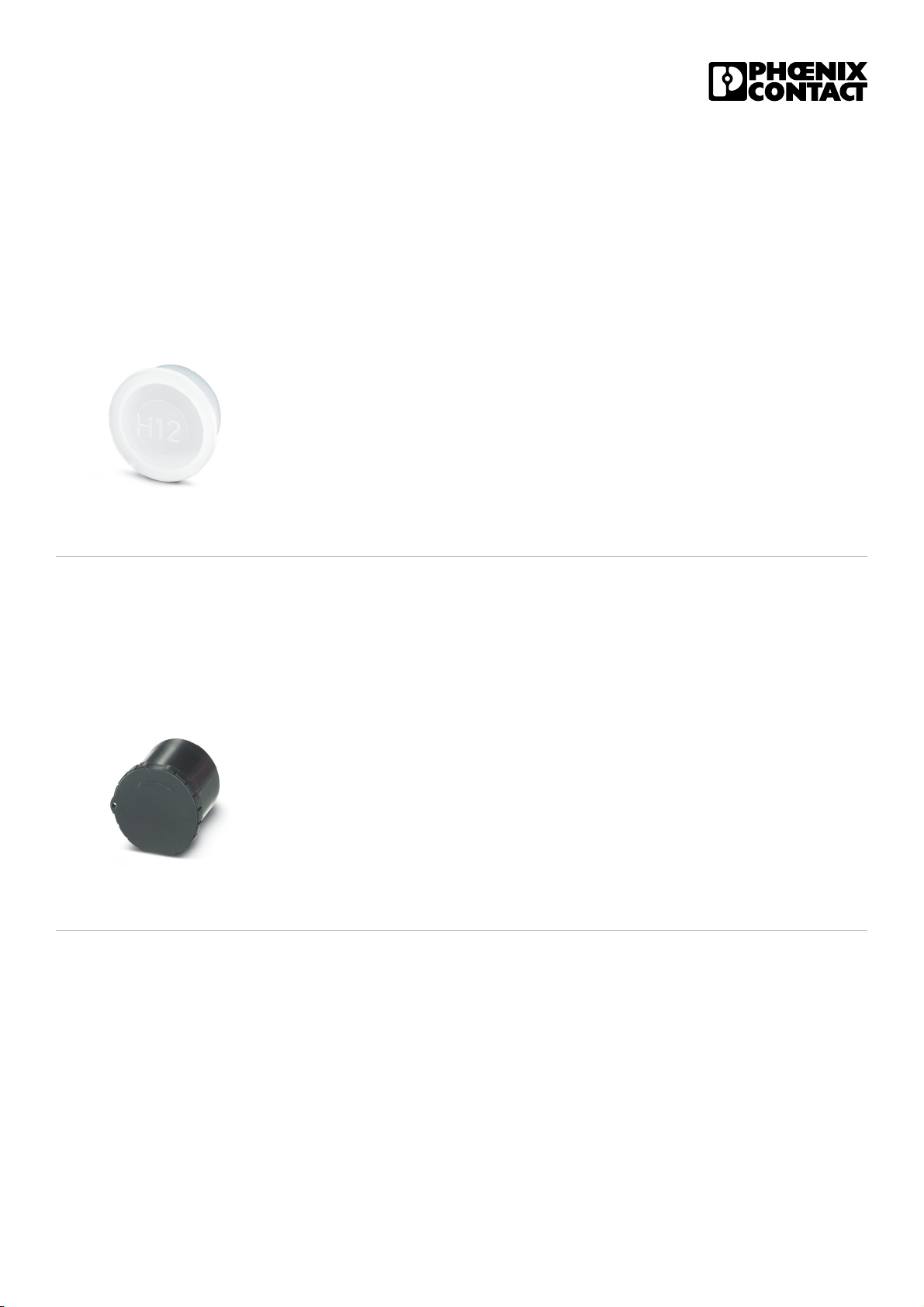

Schutzkappe
Schutzkappe - RC-Z2059 - 1604225
https://www.phoenixcontact.com/de/produkte/1604225
Kunststoffschutzkappe für Seckverbinder mit M23-Außengewinde
Kunststoff-Staubschutzkappe antistatisch
Kunststoff-Staubschutzkappe antistatisch - RC-Z2469 - 1611797
https://www.phoenixcontact.com/de/produkte/1611797
Kunststoffschutzkappe, antistatisch, für Steckverbinder Serie RF, SF, CA, RC,
mit M23-Außengewinde
14.07.2022, 06:07 Seite 10 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Metall-Schutzkappe

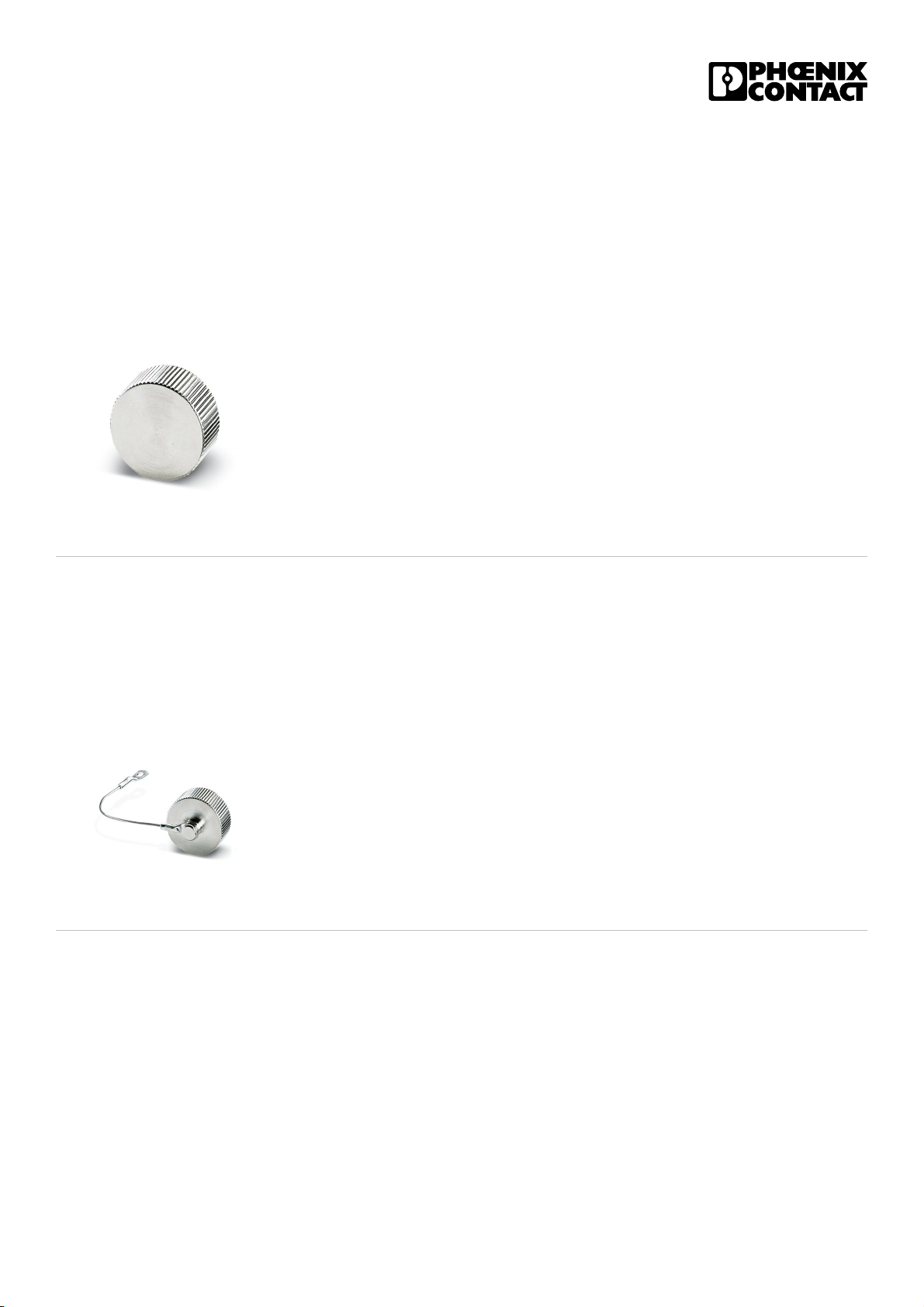

Metall-Schutzkappe - RC-Z2104 - 1604260
https://www.phoenixcontact.com/de/produkte/1604260
Metallschutzkappe für Signalsteckverbinder mit M23-Außengewinde
Metall-Schutzkappe
Metall-Schutzkappe - RC-Z2068 - 1604236
https://www.phoenixcontact.com/de/produkte/1604236
Metallschutzkappe mit Stahlseil für Signalsteckverbinder mit M23-Außengewinde
14.07.2022, 06:07 Seite 11 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Farbmarkierung

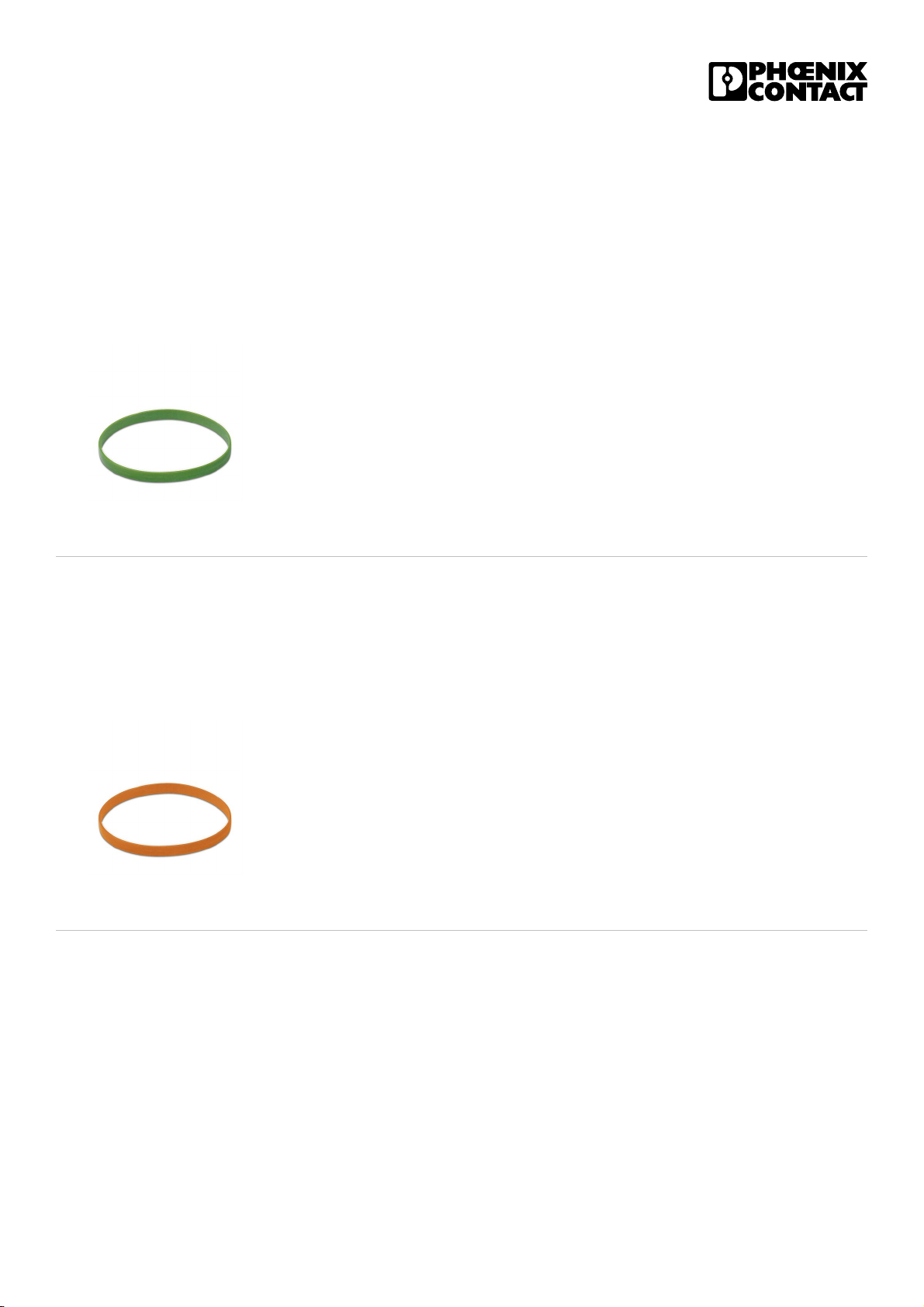

Farbmarkierung - RF-Z0014 - 1620588
https://www.phoenixcontact.com/de/produkte/1620588
Farbmarkierung, Farbe: grün
Farbmarkierung
Farbmarkierung - RF-Z0015 - 1620592
https://www.phoenixcontact.com/de/produkte/1620592
Farbmarkierung, Farbe: orange
14.07.2022, 06:07 Seite 12 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158

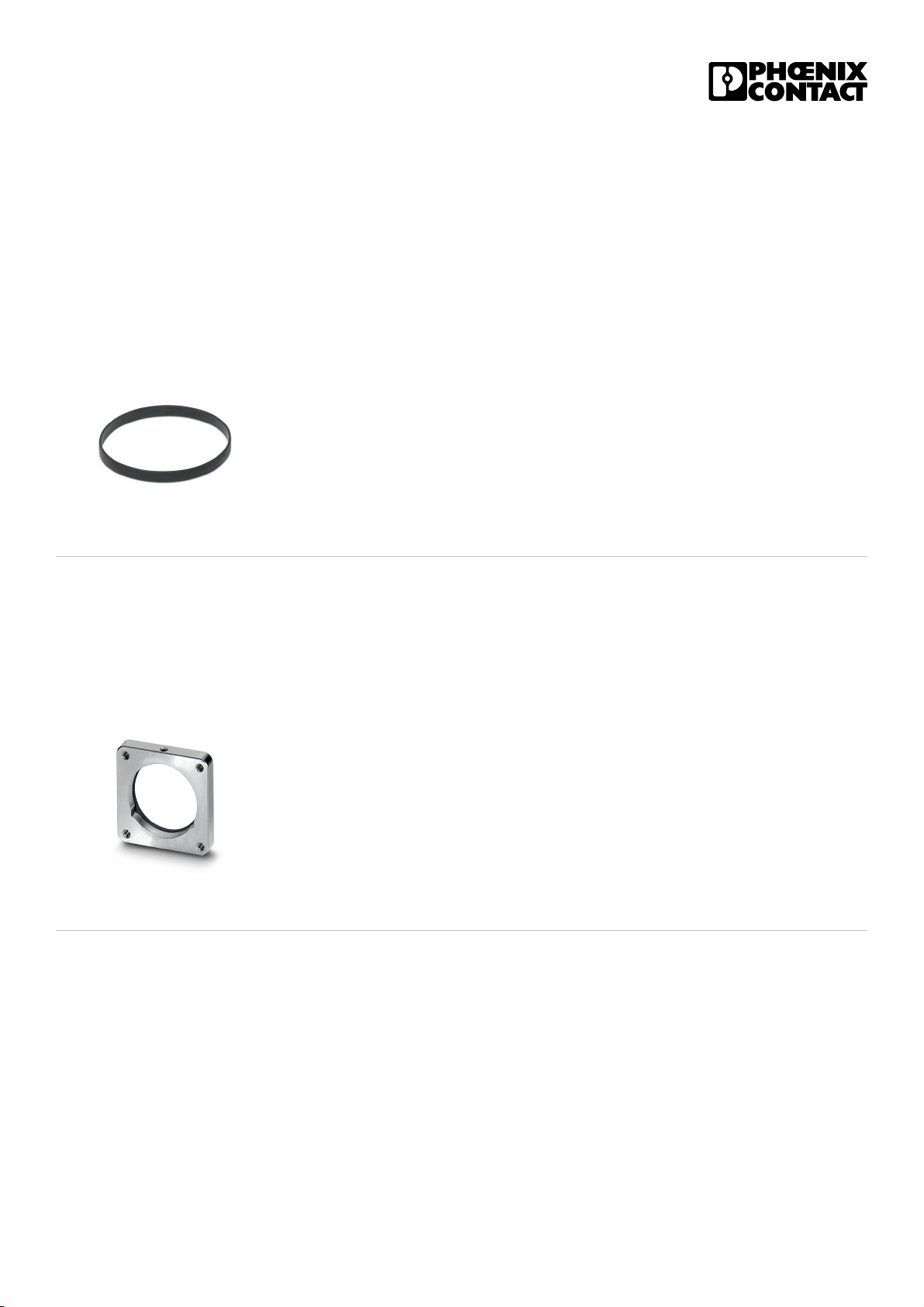

Farbmarkierung
Farbmarkierung - RF-Z0016 - 1620593
https://www.phoenixcontact.com/de/produkte/1620593
Farbmarkierung, Farbe: schwarz
Vierkant-Montageflansch
Vierkant-Montageflansch - RF-Z0003 - 1607905
https://www.phoenixcontact.com/de/produkte/1607905
Vierkant-Montageflansch, Axialdichtung, 4xM3, Flanschmaß: 35mm x 35mm,
Serie: RF
14.07.2022, 06:07 Seite 13 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Spezialschraubenschlüssel
Spezialschraubenschlüssel - RF-Z0007 - 1614347
https://www.phoenixcontact.com/de/produkte/1614347
Spezialschraubenschlüssel, Serie: RF
Crimpkontakt
Crimpkontakt - RC-22S2000 - 1603327
https://www.phoenixcontact.com/de/produkte/1603327
Crimpkontakt, gerollt, Einzelkontakt, Kontaktdurchmesser: 1 mm, Crimpbereich:
0,22 mm2 ... 0,56 mm2, Einzelkontakt
14.07.2022, 06:07 Seite 14 (15)
Kupplungssteckverbinder - CA-12S1N8A90DN
1620158
https://www.phoenixcontact.com/de/produkte/1620158
Crimpkontakt

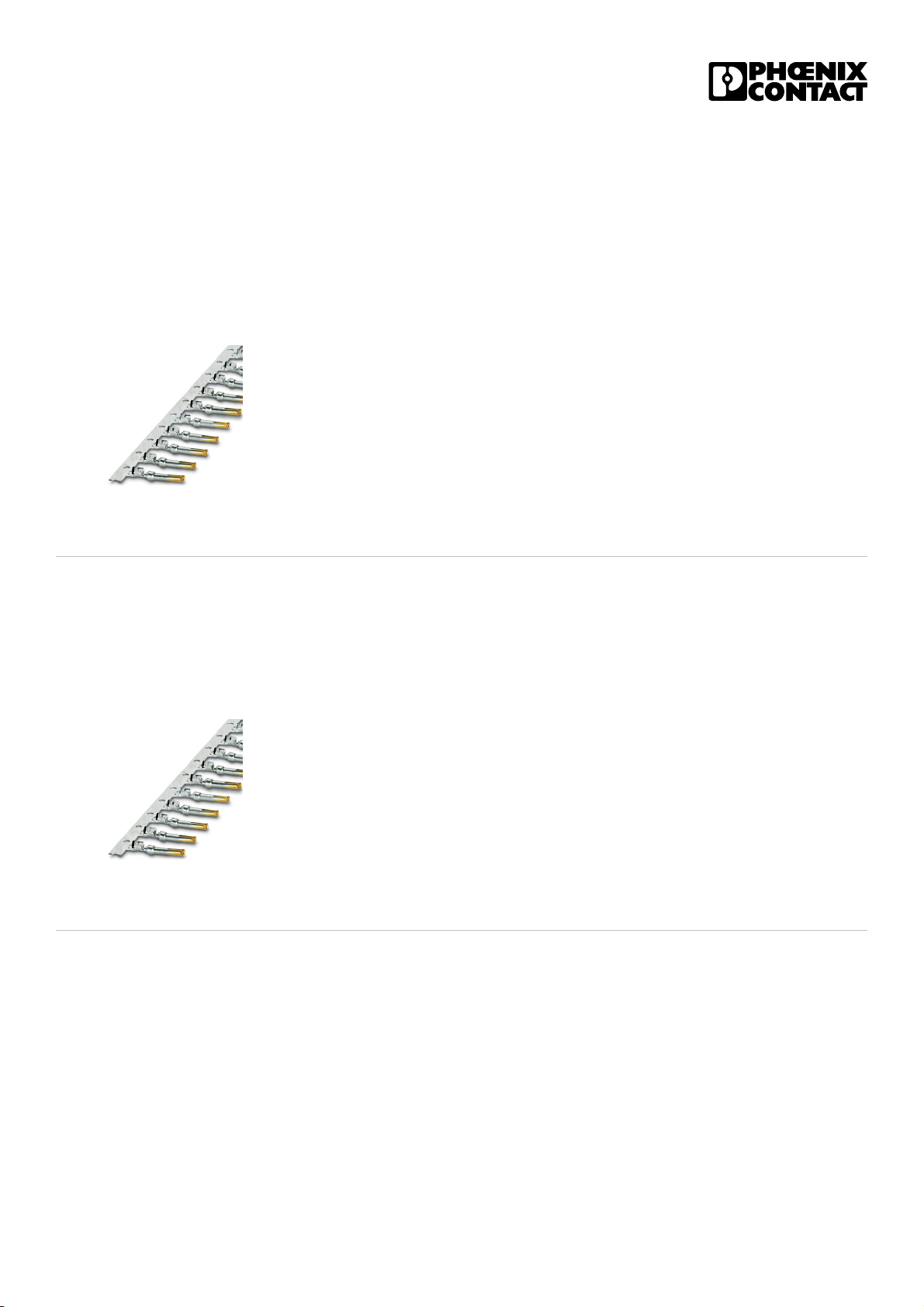

Crimpkontakt - RC-22S2300 - 1603330
https://www.phoenixcontact.com/de/produkte/1603330
Crimpkontakt
Crimpkontakt - RC-22S2400 - 1603332
https://www.phoenixcontact.com/de/produkte/1603332
Crimpkontakt, gerollt, Bandware, Anzahl Teile pro Band: 500,
Kontaktdurchmesser: 1 mm, Crimpbereich: 0,22 mm2 ... 0,56 mm
Crimpkontakt, gerollt, Anzahl Teile pro Band: 10000, Kontaktdurchmesser: 1
mm, Crimpbereich: 0,22 mm2 ... 0,56 mm
2
2
