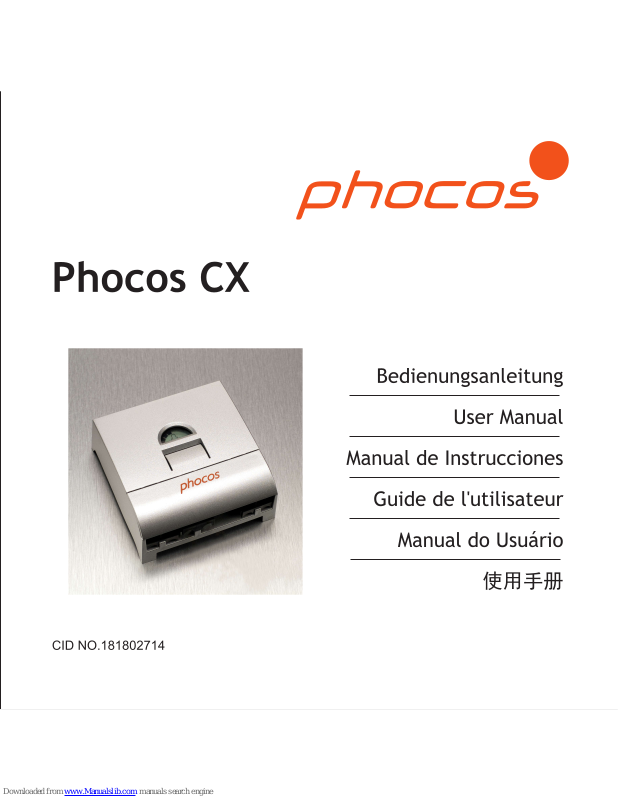

Phocos CX

Programmierbarer Solar-Laderegler mit Nachtlicht-Funktion

Bedienungsanleitung (Deutsch)

Sehr geehrter Kunde,

Wir bedanken uns für den Kauf eines Phocos Produktes. Vor Benutzung lesen Sie sich bitte die Anleitung sorgfältig und gründlich durch.

Mit Ihrem neuen CX Regler steht Ihnen ein nach dem neuesten Stand der Technik entwickeltes Gerät zur V erfügung, das sich durch besondere Features auszeichnet, wie beispielsweise:

Funktionsbeschreibung

Der Regler dient dem Schutz des Akkumulators vor Überladung durch den Solargenerator und Tiefentladung durch die Verbraucher. Die Ladung erfolgt durch eine mehrstufige Ladecharakteristik, die zusätzlich temperaturkompensiert ist, um eine optimale Batterieladung zu erzielen. Der Regler erkennt selbständig die Batteriespannung und stellt sich automatisch auf 12V oder 24V Betrieb ein. Mit der Taste können die Verbraucher ein- und ausgeschaltet werden. Der Regler kann für die Nachtlicht-Anwendungen programmiert werden Der Regler verfügt über einen Ausgang, der in Verbindung mit bestimmten

Multifunktions-LCD Display Programmierbarer Tiefentladeschutz mit neuem ALVD (Adaptiver Tiefentladeschutz) Ausgereifte programmierbare Nachtlicht-Funktion Eingebauter Ein-Jahres-Daenalogger Überschuss-Energie-Funktion EEM zur besseren Ausnutzung Ihrer Solaranlage Vollständiger elektronischer Schutz

Diese Anleitung gibt Ihnen Hinweise zur Installation, zum Betrieb, zur P rogrammierung und zur Fehlerbehebung. Lesen Sie sie im eigenen Interesse sorgfältig durch. Beachten Sie bitte unbedingt die Sicherheits- und V erwendungs-Hinweise am Ende dieser Anleitung.

Montage und Anschluss

Das Gerät ist nur für die Anwendung im Innenbereich geeignet. Das Gerät muss vor Witterungseinflüssen wie direkter Sonneneinstrahlung oder Nässe geschützt werden. Der Regler darf nicht in Feuchträumen wie z.B. Bädern montiert werden. Da der Laderegler zur Bestimmung der Ladespannung die Temperatur erfasst, müssen Regler und Batterie im selben Raum untergebracht werden.

Da sich der Regler im Betrieb erwärmen kann, muss er auf einem nicht brennbaren Untergrund montiert werden.

HINWEIS: Schließen Sie den Regler in jedem Fall in der nachfolgend angegebenen Reihenfolge an, um Anschlussfehler zu vermeiden.

Öffnen Sie die Klemmenraum-Abdeckung des Reglers

Verbrauchern (z.B. Phocos BCM und DCL) das Verwenden von ÜberschussEnergie in der Solaranlage erlaubt. Desweitereu ist eine Schnittstelle vorhanden, die mittels eines Schnittstellenadapters (Zubehör CX-I) genutzt werden kann. Der Regler besitzt eine Reihe von Schutz- und Anzeigefunktionen.

Entfernen Sie die Schrauben der Zugentlastungs-Bügel und nehmen Sie die Zugentlastungs-Bügel ab

Befestigen Sie den Regler mit für den Untergrund geeigneten Schrauben (SchaftDurchmesser 4-5mm, Kopf-durchmesser max. 9mm, kein Senkkopf) an der vorgesehen Stelle. Beachten Sie, dass die Schrauben auch die Kräfte der Anschlusskabel aufnehmen müssen. Achten Sie auf ausreichenden Abstand zwischen Regler und Boden oder Decke. Dies ist zur einwandfreien Belüftung erforderlich.

Alternativ kann der Regler mit einer als Zubehör erhältlichen Montageplatte (CXDR2) auf 35 mm DIN Hutschienen montiert werden. V erwenden Sie dazu die mit der Montageplatte mitgelieferten Befestigungsschrauben.

Schließen Sie die Zuleitungen zur Batterie polrichtig an. Um spannungsfrei zu arbeiten, schließen Sie die Kabel zuerst an den Regler, dann an die Batterie an. Achten Sie auf die Zuleitungslänge (mind 30 bis ca. 100 cm) und die Kabelquerschnitte:

CX10: mind 2.5 mm

CX20: mind 4 mm

CX40: mind 10 mm

Verpolter Anschluss wird akustisch signalisiert.

WARNUNG: Falls die Batterie verpolt angeschlossen wurde, gibt der Regler an den Lastklemmen ebenfalls eine verpolte Spannung ab. Schließen Sie in diesem Zustand keinesfalls Verbraucher an!

HINWEIS: Der Regler verfügt über eine Ladeleitungskompensation, die Spannungsabfälle bis 250mV an den Ladeleitungen ausregeln kann.

HINWEIS: Beachten Sie auch die Hinweise des Batterieherstellers. Unmittelbar an der Batterie sollte eine Schmelz-Sicherung angebracht werden, um eventuelle Kurzschlüsse in den Batterieleitungen abzusichern. Die Sicherung muss dem Nennstrom des Ladereglers entsprechen: CX10: 15A, CX20: 30A, CX40: 50A

Schließen Sie die Zuleitungen zum Solargenerator polrichtig an. Um spannungsfrei zu arbeiten, schließen Sie die Kabel zuerst an den Regler, dann an den Solargenerator an. Achten Sie auf die Kabelquerschnitte:

CX10: mind 2.5 mm

CX20: mind 4 mm

CX40: mind 10 mm

HINWEIS: Die Plus und Minus Leitung zum Solargenerator müssen dicht nebeneinander liegen, um elektromagnetische Effekte zu minimieren.

HINWEIS: Solarmodule liefern Strom, sobald sie dem Sonnenlicht ausgesetzt sind. Beachten Sie unbedingt die Hinweise des Modulherstellers.

Um spannungsfrei zu arbeiten, schalten Sie mit einem Tastendruck den Lastausgang aus. Schließen Sie die Zuleitungen zum Gleichstrom-V erbraucher polrichtig an. Achten Sie auf die Kabelquerschnitte:

CX10: mind 2.5 mm

CX20: mind 4 mm

CX40: mind 10 mm

Befestigen Sie die Zugentlastungs-Bügel.

Sofern Sie den Überschuss-Ausgang des Reglers nutzen, gehen Sie wie folgt vor:

Ziehen Sie den grünen Stecker im Klemmenraum ab.

Klemmen Sie die Überschuss-Steuerleitung wie nebenan gezeigt an.

Verbinden Sie die Steuerleitung polrichtig mit dem Überschuss-Eingang des entsprechenden V erbrauchers (z.B. Phocos BCM und DCL).

Stecken Sie den grünen Stecker wieder an den CX.

Elektronische Verbraucher, wie Relais, Steuereingänge oder Motoren, können den CX Laderegler durch magnetische Induktion beim Ausschalten beschädigen.

Um dies zu verhindern, schließen Sie die Diode (wie 1N5401...1N5408) in Sperrrichtung zwischen Last+ und Last- wie im linken Diagramm angezeigt an.

Schließen Sie die KlemmenraumAbdeckung.

Damit ist Ihr Regler nun vollständig angeschlossen.

Erdung des Solarsystems

Beachten Sie, dass die Plus-Leitungen im Regler auf gleichem Potenzial liegen, nicht die Minus-Leitungen. Sollte eine Erdung des Systems notwendig sein, darf dies nur an den Plus-Leitungen geschehen.

Sicherung

Selbsttest

Sobald der Regler über die Batterie oder den Solargenerator polrichtig mit Spannung versorgt wird, führt er einen Selbsttest durch. Zuerst laufen innerhalb von 0,5 Sekunden alle LCD Symbole durch, dann wird für eine Sekunde die FirmwareVersion in kodierter Form (bestimmte Symbole) angezeigt (dies ist für ServiceZwecke gedacht). Erst dann wechselt die Anzeige in den Normalbetrieb.

Systemspannung

Der Regler stellt sich selbsttätig auf 12 oder 24 V Systemspannung ein. Sobald die Spannung bei Inbetriebnahme 20,0 V überschreitet, stellt sich der Regler auf 24V Betrieb ein.

Sollte die Batteriespannung bei Inbetriebnahme nicht im normalen Bereich (ca. 12 bis 15,5 V oder ca. 24 bis 31,0 V) liegen, so wird dies entsprechend angezeigt (siehe Fehlerbeschreibung).

Batterietyp

Der Regler ist werksseitig auf den Betrieb mit Bleiakkumulatoren mit flüssigem Elektrolyt (geschlossene Batterie) eingestellt. Wenn Sie einen Bleiakkumulator mit

HINWEIS: Sollte das Gerät in ein Fahrzeug eingebaut werden, dessen BatterieMinus an Masse liegt, so dürfen am Regler angeschlossene Verbraucher und das Modul keinesfalls mit der Fahrzeug Masse verbunden sein, da dies den Überladeschutz, den Tiefentladeschutz und die elektronische ÜberstromSicherung überbrückt.

Inbetriebnahme

Hinweise zum Betrieb

Anzeigefunktionen im Normalbetrieb

Eine Erwärmung des Reglers im Betrieb ist normal. Sollte keine ausreichende Belüftung gegeben sein (z.B. in einem nicht belüfteten Schaltschrank), begrenzt der Regler den Solarladestrom automatisch, um eine Überhitzung zu verhindern. Im Betrieb benötigt der Laderegler keine besondere W artung oder Pflege. Entfernen Sie gelegentlich Staub mit einem trockenen Tuch.

Es ist sehr wichtig, dass der Bleiakkumulator regelmäßig (zumindest monatlich) immer wieder vollständig geladen wird. Andernfalls wird die Bleibatterie dauerhaft geschädigt.

Die Volladung kann vom Laderegler nur dann durchgeführt werden, wenn nicht gleichzeitig zu viel Energie entnommen wird. Achten Sie darauf, wenn Sie zusätzliche Verbraucher an die Solaranlage anschließen.

Im Normalbetrieb zeigt der Regler den Ladezustand der Batterie an. Jede Änderung des Ladezustandes nach unten wird akustisch signalisiert. Die Ladezustände werden wie folgt angezeigt:

festgelegtem Elektrolyt (Gel oder Vlies, verschlossen) verwenden, können Sie die Ladecharakteristik im Hauptmenü 1 einstellen (siehe umseitig). Es wird dann die Ausgleichsladung des Reglers deaktiviert.

Bei Unklarheiten über die erforderliche Einstellung wenden Sie sich an Ihren Händler.

Last Manuell ein

Last Manuell aus

Die Prozent-Angabe entspricht dabei der bis zum Tiefentlade-Abschaltpunkt entnehmbaren Energie in Relation zur vollgeladenen Batterie.

Solange der Solargenerator ausreichend Spannung zur Ladung der Batterie liefert, werden abwechselnd mit dem Ladezustand nach oben laufende Balken angezeigt. Im Normalbetrieb kann durch kurzes Drücken der Taste die Last an- und wieder ausgeschaltet werden. Dies wird im Display durch das Lampensymbol angezeigt:

Ein Ansprechen des Tiefentladeschutzes sowie eine Reihe weiterer Fehlerzustände werden ebenfalls signalisiert: Siehe dazu Abschnitt “Fehlerbeschreibung“.

Tiefentladeschutz

Der Regler verfügt über 5 verschiedene Modi zum Schutz der Batterie gegen Tiefentladung.

1. Abschaltung 11.4 V (bei Last-Nennstrom) bis 11.9 V (bei keinem Laststrom). Normal-Modus mit guten Batterieschutz-Eigenschaften.

2. Abschaltung 11.0 V (bei Last-Nennstrom) bis 11.75 V (bei keinem Laststrom). Modus mit tieferem Abschaltpunkt. Batterie wird stärker zyklisiert, dies kann zu geringerer Batterielebensdauer führen.

>80%

60..80% 35..60%

10..35%

<10%

Lastabwurf

Blinkt

3x 5x 25x

3. Abschaltung 11.0 V bis 12.2 V abhängig vom Laststrom und von vorangegangenen Ladezyklen. Diese adaptive Betriebsart dient zur Erhöhung der Batterie-Lebensdauer, da sich die Batterie nach starker Entladung wieder voll aufladen kann. Maximale Batterie-Lebensdauer.

4. Abschaltung 11.5 V fix, geeignet falls Verbraucher direkt an die Batterie angeschlossen sind (z.B. Wechselrichter) und der Regler nicht den gesamten Laststrom erfassen kann.

5. Abschaltung 11.0 V fix, geeignet falls Verbraucher direkt an die Batterie angeschlossen sind (z.B. Wechselrichter) und der Regler nicht den gesamten Laststrom erfassen kann. Modus mit tieferem Abschaltpunkt. Batterie wird stärker zyklisiert, dies kann zu geringerer Batterielebensdauer führen.

Werksseitig ist der Modus 1 voreingestellt. Die Einstellung des Modus erfolgt im Hauptmenü 2 (siehe umseitig).

Bei Unklarheiten über die Wahl des richtigen Modus wenden Sie sich an Ihren Händler, da dies nur in Zusammenhang mit der eingesetzten Batterie beurteilt werden kann.

Überschuss-Management Funktion EEM

Der Regler verfügt über eine eingebaute Überschuss-Management-Funktion. Diese erlaubt es in V erbindung mit speziellen Verbrauchern (z.B. P hocos BCM oder DCL), Energie zu nützen, die sonst vom Laderegler abgeregelt werden muss. Sie können durch diese Funktion Ihre Solaranlage noch besser ausnutzen. Ebenso wird die Batterie geschont, da mehr Energie direkt aus dem Solargenerator genützt wird. Informieren Sie sich bei Ihrem Händler über die verfügbaren Verbraucher.

Der Regler verfügt über eine ausgereifte Nachtlicht-Funktion. Diese steuert den Lastausgang für Beleuchtung bei Dunkelheit und ist in weiten Bereichen programmierbar.

Es gibt 2 Betriebsarten: GANZE NACHT und ABEND/MORGEN. Die Betriebsart wird im Hauptmenü 3 gewählt.

Nachtlicht-Funktion

Die Verbindung zwischen Überschuss-Verbraucher und Regler erfolgt gemäß Bild 8 (Signalleitungen).

Datalogger

Der CX-Laderegler beinhaltet einen Datalogger. Dieser Datalogger sammelt die Leistungsdaten Ihres PV-Systems, einschließlich max. und min. Batteriespannung, Ladezustand der Batterie, max. und. min. Laststrom usw. Mit diesen historischen Leistungsdaten können Sie Ihr System analysieren, was hilfreich ist, um das Verhalten Ihrer PV-Anlage besser zu verstehen.

Mit der Phocos CXI-Schnittstelle und der CXCOM-Software kann auf den Datalogger mittels Computer zugegriffen werden. Historische Daten können ausgelesen und auf dem Computerbildschirm angezeigt werden.

In der Betriebsart ABEND/MORGEN kann im Hauptmenü 4 die ABEND-Charakteristik und im Hauptmenü 5 die MORGEN Charakteristik eingestellt werden (siehe Programmierung).

Beachten Sie, dass der Regler in jedem Fall den Lastausgang abschaltet, sobald der Tiefentladeschutz anspricht. Der Tiefentladeschutz hat Vorrang gegenüber der Nachtlicht-Funktion.

Mitternacht wird als Mitte zwischen Sonnenuntergang und Sonnenaufgang ermittelt, es ist deshalb keine Uhrzeiteinstellung nötig. Es kann einige Tage dauern, bis der Regler Mitternacht „gelernt“ hat. Diese Art der Nachterkennung birgt gewisse Ungenauigkeiten, allerdings entfällt jegliches Nachstellen einer Uhr. “Mitternacht“ des Reglers kann von der tatsächlichen Uhrzeit 0.00 Uhr ortsbedingt abweichen. Der Regler unterscheidet zwischen Tag und Nacht an Hand der Leerlaufspannung des Solarmoduls. Im Hauptmenü 6 kann die Tag/Nacht Erkennungs-Schwelle individuell an die lokale Situation und das verwendete Solarmodul angepasst werden.

Licht ans

1/2

GANZE NACHT

ABEND Zeit

Mittemacht

MORGEN Zeit

Anzahl

Stunden

Licht ans

Licht ein

oder

Zeit bis

Mittemacht

Zeit ab

Mittemacht

oder

Anzahl

Stunden

Der Regler verfügt über eine akustische Signalfunktion, die den Wechsel des Ladezustandes signalisiert. Diese Funktion kann im Hauptmenü 7 auf Wunsch abgeschaltet werden.

Die beiden Spannungswerte vor und nach dem Schrägstrich gelten für 12 V bzw. 24 V Systemspannung.

Um den Wert einzustellen, empfiehlt es sich, die Solarmodul-Leerlaufspannung zum Zeitpunkt der Dämmerung, bei der der Regler ein bzw. ausschalten soll, zu messen und dann entsprechend der Beschreibung im Hauptmenü einzustellen.

Signalton abschalten

7.7/15.4V

4.9/9.8V

(Werkseinstellung)

1.0/2.0V

Einstellbereich Schaltschwelle

Schaltpunkt Tag>Nacht Schaltpunkt Nacht>Tag

Verlauf Leerlaufspannung Solarmodul

Der Regler ist mit einer seriellen Schnittstelle ausgestattet. Diese kann über ein als Sonderzubehör (CX-I) erhältliches Interface an einen PC angeschlossen werden (siehe Beschreibung Interface). Im Hauptmenü 8 können dazu Einstellungen vorgenommen werden.

Schnittstelle

Schutzfunktionen

Der Regler ist an seinen Anschlüssen gegen fehlerhaften Betrieb geschützt:

Batterie verpolt

uneingeschränkt.

Akust. Warnung

-------

------- -------

Varistor 56 V, 2.3 J Bis 40 V

Am Solargenerator-

Anschluss

Am Last-

Anschluss

Am Batterie-

Anschluss

Uneingeschränkt

Batterie richtig

gepolt

Uneingeschränkt Normalbetrieb

Uneingeschränkt Uneingeschränkt

UneingeschränktUneingeschränktUneingeschränkt

Gegen Überlastung

geschützt. V erbraucher

können u. U. geschädigt

werden.

Ja, nicht bei 24V

Systemspannung

Ja, sofern nur Batterie

angeschlossen.

Akustische W arnung

Verpolung

Kurzschluss

Uneingeschränkt.

WICHTIG:

Absicherung direkt

an der Batterie.

Überstrom

Regler begrenzt

Strom

Durch Abschaltung

Thermische

Überlastung

Unterspannung

Überspannung

Rückstrom

Leerlauf

Regler begrenzt

Strom

Durch Abschaltung

Lastanschluss wird

abgeschaltet

Lastanschluss wird

abgeschaltet

Lastanschluss wird

abgeschaltet

Normaler

Betriebszustand

WARNUNG: Die Kombination verschiedener Fehler kann dem Regler Schaden zufügen. Beheben Sie unbedingt zuerst den Fehler, bevor sie das Gerät weiter anschließen

Uneingeschränkt

Fehlerbeschreibung

AbhilfeFehler Anzeige Ursache

Verbraucher haben keine

Energie

Batteriezuleitung

oder Batterie-

Sicherung defekt,

Batterie hochohmig

Batterie ist

tiefentladen

Überstrom /

Kurzschluss

Verbraucher

Regler ist

überhitzt und hat

Verbraucher

abgeschaltet

Batteriespannung

ist zu hoch (> 15,5

bzw. 31 V)

Überprüfen, ob fremde

Energiequellen die

Batterie laden. Falls

nicht, ist der Regler

defekt.

Last schaltet

automatisch zu, wenn

Batterie nachgeladen

wurde

Alle Verbraucher

abschalten. Überstrom / Kurzschluss beseitigen. Regler schaltet nach ca.

1 min wieder ein

Überprüfen, ob Regler einwandfrei belüftet ist. Nach Abkühlung werden V erbraucher selbsttätig

eingeschaltet

Batterie-Zuleitungen

und Sicherung

überprüfen, Batterie

überprüfen.

Sie gelangen in das Programmier Hauptmenü mit einem langen Tastendruck. Das Programmiermenü finden Sie in der nächsten Spalte. Beachten Sie, dass Sie das Hauptmenü erst beim letzten Menüpunkt verlassen

Programmierung

Fehlerbeschreibung (Fortsetzung)

Abhilfe

Fehler

Ursache

Regler begrenzt

Modulstrom

Batterie ist nach

kurzer Zeit wieder

entladen

Batterie wird

tagsüber nicht

geladen

Batterieverpolung

Summer-

Dauerton

Keine laufenden

Balken

Modul-Nennstrom

des Reglers ist

überschritten

Batterie hat

Kapazität verloren

Modulleitung

unterbrochen oder

verpolt

Batterie verpolt

angeschlossen

Regler ist überhitzt

Maximalstrom des

Solargenerators

überprüfen.

Batterie austauschen

Unterbrechung/

Verpolung beseitigen

Batterie richtig

anschließen

Regler an eine Stelle

mit besserer Belüftung

montieren

können, sobald Sie es aufgerufen haben. Zur Programmierung empfehlen wir deshalb, die gewünschten Einstellungen vor

der Programmierung in der Spalte neben dem Menü zu notieren und dann die gesamte Programmierung in einem Zug durchzuführen. Dies vereinfacht den Vorgang und verhindert Fehler.

Sämtliche Programmeinstellungen werden in einem nichtflüchtigen Speicher abgelegt und bleiben auch erhalten, wenn der Regler von der Spannungsversorgung getrennt wird.

Sollten Sie den Regler auf seine werksseitigen Einstellungen zurücksetzen wollen, können Sie das im Hauptmenü 9 vornehmen.

Bestimmungsgemäße Verwendung

Der Laderegler ist ausschließlich für den Einsatz in photovoltaischen Anlagen mit 12 oder 24 Volt Nennspannung und nur für den Betrieb mit geschlossenen oder verschlossenen Bleiakkumulatoren geeignet.

Durch Drücken der Taste für 8 Sekunden im Normalbetrieb wird die Programmiersperre aktiviert (langer Signalton), um ungewollte Veränderungen der Einstellungen zu verhindern. Ein weiterer 8-Sekunden Druck löst die Sperre wieder (langer Signalton).

Programmier-Sperre

Allgemeine Sicherheits- und Verwendungshinweise

Für Schäden durch nicht bestimmungsgemäßen Gebrauch, durch nicht Beachtung dieser Anleitung oder der Angaben des Batterieherstellers kann keinerlei Haftung übernommen werden, insbesondere nicht für Schäden an der Batterie. Dies gilt auch für unsachgemäße Wartung, Betrieb, fehlerhafte Installation und falsche Systemdimensionierung. Ein Öffnen des Gerätes führt zum Verlust des Gewährleistungsanspruches.

Akkumulatoren enthalten große Mengen gespeicherter Energie. Vermeiden Sie unter allen Umständen ein Kurzschließen des Akkumulators. Zur Sicherheit empfehlen wir, direkt an der Batterie eine Schmelzsicherung (träge) anzubringen.

Durch den Betrieb von Batterieanlagen können brennbare Gase entstehen. V ermeiden Sie unter allen Umständen die Bildung von Funken oder das V erwenden von offenem Feuer oder Licht. Sorgen sie für ausreichende Belüftung des Raumes, in dem die Batterien betrieben werden.

V ermeiden Sie ein Berühren oder Kurzschließen der stromführenden Leiter und Kontakte. Beachten Sie, dass die Spannungen an einzelnen Kontakten bis zum doppelten der Batterienennspannung betragen können. Arbeiten Sie nur mit isoliertem Werkzeug, auf trockenem Untergrund und mit trockenen Händen.

Halten Sie Kinder von Batterie und Laderegler fern. Bitte beachten Sie auch die sicherheitstechnischen Hinweise des

Batterieherstellers. Bei Zweifel oder Widersprüchen wenden Sie sich an Ihren Installateur oder Fachhändler.

Haftungsausschluss

Sicherheitshinweise

Änderungen vorbehalten. Version:20170829 Hergestellt in China Phocos AG Magirus-Deutz-Str. 12 89077 Ulm Germany www.phocos.com

Systemnennspannung Spannung Hauptladung Spannung Ausgleichsladung Spannung Erhaltungsladung Tiefenentladeschutz

Lastzuschaltspannung Temperaturführung Max. Modulstrom

Max. Laststrom

Abmessungen Gewicht Max. Kabelquerschnitt Eigenverbrauch Temperaturbereich Schutzklasse

12 / 24 V, automatische Erkennung

14.4 / 28.8 V (25°C), 0.5-2 h

14.8 / 29.6 V (25°C), 2 h

13.7 / 27.4 V (25°C)

11.0 -12.2 / 22.0 - 24.4 V entsprechend Programmierung

12.8 / 25.6 V

-4 mV/Zelle*K 10 / 20 / 40 A entspr. Typenbezeichnung bei 25°C Umgebungstemperatur (ohne Laststrom bei 50°C) 10 / 20 / 40 A entspr. Typenbezeichnung bei 25°C Umgebungstemperatur (ohne Modulstrom bei 50°C) 92 x 93 x 38 mm (b x h x t) CX10, CX20: 168 gr, CX40: 179gr

16 mm

(AWG #6)

< 10 mA

-25 bis + 50 °C IP 22

Technische Daten

RoHS

ISO9001:2000

Batterietyp flüssiger

Elektrolyt (geschlossen)

Programmier-Ebene(blinkt)

Ihre

Anzeige-Ebene

Hauptmen

Ladezustand

Last ein/aus

Kurzer Tastendruck

< 1 Sekunde

Langer Tastendruck

> 1 Sekunde

Werk

Einstellung

Batterietyp GEL

(verschlossen)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

Tiefentladeschutz

Stromgeführt 11.4 - 11.9 V

Tiefentladeschutz

Stromgeführt 11.0 - 11.75 V

Tiefentladeschutz Adaptiv /

Stromgeführt 11.0 - 12.2 V

Tiefentladeschutz Fix 11.5 V

Tiefentladeschutz Fix 11.0 V

Nachtlichtfunktion AUS

Nachtlichtfunktion

GANZE NACHT

Nachtlichtfunktion

ABEND/MORGEN

Nachtlichtfunktion

ABEND AUS

Nachtlichtfunktion MORGEN

AUS

Nachterkennungs-Schwelle

1.0/2.0 V Solarspannung

Nachterkennungs-Schwelle

1.6 /3.1 V Solarspannung

Nachterkennungs-Schwelle

2.1/4.2 V Solarspannung

Nachterkennungs-Schwelle

2.7/5.4 V Solarspannung

Nachterkennungs-Schwelle

3.2/6.5 V Solarspannung

Nachterkennungs-Schwelle

3.8/7.6 V Solarspannung

Nachterkennungs-Schwelle

4.4/8.8 V Solarspannung

Nachterkennungs-Schwelle

4.9/9.8 V Solarspannung

Nachterkennungs-Schwelle

5.5/11.0 V Solarspannung

Nachterkennungs-Schwelle

6.0/12.1 V Solarspannung

Nachterkennungs-Schwelle

6.6/13.2 V Solarspannung

Nachterkennungs-Schwelle

7.2/14.3 V Solarspannung

Nachterkennungs-Schwelle

7.7/15.4 V Solarspannung

Nachtlichtfunktion ABEND

1 STD

Nachtlichtfunktion MORGEN

1 STD

Nachtlichtfunktion ABEND

2 STD

Nachtlichtfunktion MORGEN

2 STD

Nachtlichtfunktion ABEND

3 STD

Nachtlichtfunktion MORGEN

3 STD

Nachtlichtfunktion ABEND

4 STD

Nachtlichtfunktion MORGEN

4 STD

Nachtlichtfunktion ABEND

5 STD

Nachtlichtfunktion MORGEN

5 STD

Nachtlichtfunktion ABEND

BIS 4 STD vor Mitternacht

Nachtlichtfunktion MORGEN

AB 2 STD nach Mitternacht

Nachtlichtfunktion ABEND

BIS 3 STD vor Mitternacht

Nachtlichtfunktion MORGEN

AB 3 STD nach Mitternacht

Nachtlichtfunktion ABEND

BIS 2 STD vor Mitternacht

Nachtlichtfunktion MORGEN

AB 4 STD nach Mitternacht

Nachtlichtfunktion ABEND

BIS 1 STD vor Mitternacht

Nachtlichtfunktion MORGEN

AB 5 STD nach Mitternacht

Nachtlichtfunktion ABEND

BIS Mitternacht

Nachtlichtfunktion MORGEN

AB 6 STD nach Mitternacht

Signalton AUS

Signalton EIN

Schnittstelle ÜBERSCHUSS &

AKTUELLE DATEN

Schnittstelle ÜBERSCHUSS &

DATENLOGGER

Schnittstelle BIDIREKTIONAL,

KEIN ÜBERSCHUSS

Individuelle Einstellung

behalten

Auf Werkseinstellung

zurücksetzen

Datum der

eigenen Einstellung:

Programmable Solar Charge Controller with Nightlight Function

User Manual (English)

Phocos CX

Dear Customer,

Thank you for buying Phocos product. Please read the instruction carefully and thoroughly before using the product.

Multifunctional LCD display Programmable Low Voltage Disconnect with new ALVD (Adaptive Low Voltage

Disconnect)

Sophisticated programmable nightlight function Built-in 1 year datalogger Excess Energy Management (EEM) for better utilization of your solar system Complete electronic protection

This manual gives important recommendations for installing, using and programming as well as remedies in case of problems with the controller. Read it carefully in your own interest and mind the safety and usage recommendations at the end of this manual.

Description of Functions

The charge controller protects the battery from being overcharged by the solar array and from being deep discharged by the loads. The charging characteristics include several stages which includes automatic adoption to the ambient temperature. The charge controller adjusts itself automatically to 12V or 24V system voltage. The push button allows switching the load on and off. The charge controller can be programmed for lighting applications. The controller provides a control output for special loads that make use of excess energy, such as Phocos DCL DC voltage converter and BCM DC battery charger.

Your new CX controller is a state-of-the art device which was developed according to the latest available technical standards. It comes with a number of outstanding features, such as:

Open the terminal lid.

Mounting and Connecting the Charge Controller

REMARK: Connect the controller by following the steps described below to avoid installation faults.

Additionally , it has a serial interface which can be used with an optional interface adapter (CX-I) for functions of datalogger. The charge controller has a number of safety and display functions.

The regulator is intended for indoor use only . Protect it from direct sunlight and place it in a dry environment. Never install it in humid rooms (like bathrooms).

The regulator measures the ambient temperature to adopt the charging voltages, therefore it must be installed in the same room as the battery.

The regulator warms up during operation. It shall be installed on a non flammable surface only.

Remove the screws from the strain relief and take off the strain relief bridges.

Mount the controller to the wall with screws that fit to the wall material. Use screws with 4 to 5 mm shaft and max. 9 mm head diameter, no counter sink. Mind that the screws have to carry also the force applied by the wiring. Mind also the minimum required distance to floor and ceiling, this is necessary for ventilation reasons.

A DIN Rail mounting plate is available as an accessory (CX-DR2). This allows mounting the controller on a standard 35mm DIN rail. Use the screws supplied with the mounting plate to fix it to the controller.

Connect the wires leading to the battery with correct polarity. To avoid any voltage on the wires, first connect the controller, then the battery. Mind the recommended wire length (min 30 cm to max approx. 100 cm) and the wire size:

CX10: min 2.5 mm

CX20: min 4 mm

CX40: min 10 mm

Wrong polarity will cause a permanent warning sound.

WARNING: If the battery is connected with reverse polarity, the load terminals will also have the wrong polarity. Never connect loads during this condition!

REMARK: The controller has a built-in voltage drop compensation which automatically compensates battery wire voltage drops of up to 250 mV.

REMARK: Mind the recommendations of your battery manufacturer. We strongly recommend connecting a fuse directly to the battery to protect any short circuit at the battery wiring. The fuse must take the charge controller nominal current: CX10: 15A, CX20: 30A, CX40: 50A

Connect the wires leading to the solar array with correct polarity. To avoid any voltage on the wires, first connect the controller, then the solar array. Mind the recommended wire size:

CX10: min 2.5 mm

CX20: min 4 mm

CX40: min 10 mm

REMARK: place positive and negative wire close to each other to minimize electromagnetic effects.

REMARK: Solar panels provide voltage as soon as exposed to sunlight. Mind the solar panel manufacturer's recommendations in any case.

To avoid voltage at the load terminal, push the button to shut off the load output. Connect the wires leading to the loads with correct polarity. Mind the recommended wire size:

CX10: min 2.5 mm

CX20: min 4 mm

CX40: min 10 mm

Fasten the strain relieves.

If you intend to use the Excess Energy Management output, follow these steps:

a. Remove the green terminal block in the terminal compartment.

b. Mount the excess energy signal wires as shown in the picture beside.

c. Connect the signal wires to the excess energy management input of the appropriate load (e.g. Phocos DCL DC voltage converter and Phocos BCM DC battery charger).

d. Reconnect the green terminal block to the CX.

Some equiptment, like relays, gates or motors, can damage the CX controller by magnetic induction, when it switches off.

To prevent this, reverse connect the diode (such as 1N5401 .. 1N5408) between LOAD + and LOAD - as shown in the left diagram.

Be aware that the positive terminals of the CX controller are connected internally and therefore have the same electrical potential. If any grounding is required, always do this on the positive wires.

Now you have successfully connected your CX controller.

Close the terminal lid.

Grounding the Solar System

Fuse

Self Test

As soon as the controller is supplied with power either from the battery or the solar array, it starts a self test routine. This is indicated first by running LCD bars for approx. 0.5 seconds, and then the firmware version is displayed in coded symbols for about another second (this is for service purposes only). Then the display changes to normal operation.

System Voltage

The controller adjusts itself automatically to 12 V or 24 V system voltage. As soon as the voltage at the time of start-up exceeds 20.0 V, the controller

implies a 24 V system. If the battery voltage is not within the normal operation range (approx. 12 to

15.5V or approx. 24 to 31 V) at start-up, a status display according to the section ERROR DESCRIPTION occurs.

Battery Type

The controller is preset to operate with lead acid batteries with liquid electrolyte. If you intend to use a VRLA battery (GEL type) you can adjust the controller in

Starting up the Controller

REMARK: If the CX is used in a vehicle which has the battery negative on the chassis, loads and solar panels connected to the regulator must not have an electric connection to the car body. Otherwise the overcharge protection, the Low Voltage Disconnect and the electronic fuse function of the controller is short circuited.

Recommendations for Use

The regulator warms up during normal operation. If there is insufficient ventilation (e.g. in an installation cabinet), the controller limits the solar charge current to prevent overheating.

The regulator does not need any maintenance or service. Remove dust with a dry tissue.

It is important that the battery gets fully charged frequently (at least monthly). Otherwise the battery will be permanently damaged.

A battery can only be fully charged if not too much energy is drawn during charging. Keep that in mind, especially if you install additional loads.

Display Functions

In normal operation mode the controller displays the state of charge (available energy) of the battery. Any change of the state of charge (SOC) to a lower status is additionally signalled acoustically.

System conditions are displayed as follows:

Programming Menu 1 (see back page). The equalization charge is deactivated then. In case of any doubts consult your dealer.

Low Voltage Disconnect Function

The controller has 5 different modes to protect the battery from being deep discharged:

Load Manually ON

Load Manually OFF

Special conditions are shown in the LC display if the Low Voltage Disconnect function shuts off the load output or in case of various other error conditions. See section ERROR DESCRIPTION for details.

Mode 1: Disconnect at 11.4 V (at nominal load current) up to 11.9 V (at no load current). Normal operation mode for good battery protection.

Mode 2: Disconnect at 11.0 V (at nominal load current) up to 11.75 V (at no load

The percentage corresponds to the available energy until Low V oltage Disconnect in relation to a fully charged battery.

As long as the solar array supplies enough voltage to charge the battery, this is indicated by up-moving bars alternately to the state of charge display.

In normal operation the loads can be switched on and off by pushing the button. This is indicated in the display:

>80%

60..80% 35..60%

10..35%

<10%

Load disconnect

Flashes

3x 5x 25x

Excess Energy Management Function EEM

The controller provides a built-in excess energy management function. This function, in combination with especially designed loads (e.g. Phocos DCL DC voltage converter , Phocos BCM DC battery charger), allows to make use of excess energy which would be lost otherwise because of the overcharge protection of the battery. A better utilization of the solar system is the benefit. Also the battery treatment is improved because more energy comes directly from the solar panel instead of the battery. Ask you dealer about available loads that can make use of excess energy. To connect your Excess Energy load with the controller, see picture 8 (signal wires).

The controller is preset to Mode 1 from the factory. Use Programming Menu 2. to change the setting (see back page).

In case of doubts which mode to choose, consult your dealer because this has to be evaluated depending on the battery used.

current). Mode with lower disconnection point. Battery is cycled deeper, this can shorten battery lifetime.

Mode 3: Disconnect at 11.0 V to 12.2 V depending on load current and previous charging cycles. This adaptive mode leads to longer lifetime of the battery because it allows recovery of the battery by full recharge. Maximum battery life.

Mode 4: Disconnect at 11.5 V fixed setting. Appropriate if bypass loads draw current directly from battery.

Mode 5: Disconnect at 11.0 V fixed setting. Appropriate if bypass loads draw current directly from battery. Mode with lower disconnection point. Battery is cycled deeper, this can shorten battery lifetime.

Nightlight Function

The CX controller comes with a sophisticated nightlight function. It controls the load output at night and is widely programmable. There are 2 modes available:

DUSK T O DAWN and EVENING/MORNING. The mode can be selected in Programming Menu 3.

Datalogger

The CX controller provides a built-in datalogger. The datalogger gathers 1 year performance data of your PV system, including max. and min. battery voltage, battery state of charge, max. charging current and max. load current, etc. System performance can be easily analyzed with these historical data, thus helping you to know your PV system better.

With Phocos CXI computer interface and CXCOM application software, the CX datalogger can be accessed by a computer. History data can be read and displayed by CXCOM.

If EVENING/MORNING is selected, Programming Menu 5 allows choosing the MORNING timing behaviour, and Programming Menu 4 allows choosing the EVENING timing behaviour.

Mind that the load output is switched off as soon as the battery has reached the Low V oltage Disconnect threshold. The Low Voltage Disconnect has priority above the nightlight function.

"Mid of night" is detected automatically as the middle between dusk and dawn, no real time setting is required. It may take some days until the controller has "learnt" midnight. This method can cause some inaccuracy but avoids any clock readjustment. The controller's "Mid of night" can be different from the real time midnight depending on your location.

The controller recognizes day and night based on the solar array open circuit voltage. In Programming Menu 6 this day/night threshold can be modified according to the requirements of the local conditions and the solar array used.

Light off

1/2 1/2

Dusk to Dawn

Evening Timing

Mid of night

Morning Timing

Number of

hours

Light on

Time to mid of

night

Light off

Light on

Time to mid

after night

Number of

hours

The two voltage levels before/ after the slash are valid for 12 V and 24 V systems respectively.

To find the right value, we recommend measuring the solar array open circuit voltage at the time when twilight has reached the level when the controller should switch on/off. This value (the closest available) can then be set according to the description in the programming section.

Switching off the Acoustic Signal

The controller has an acoustic signal which indicates the change of the state of charge. This function can be deactivated in Programming Menu 7.

7.7/15.4V

4.9/9.8V

(Factorysetting)

1.0/2.0V

Threshold setting range

Switching point day>Night

Curve of open-circuit voltage solar array

Switching point Night>day

Using the interface

The controller comes with a serial interface, which can be connected to a PC with an optional interface adapter (CX-I) (see interface adapter manual for details). In Programming Menu 8 the behaviour of the serial interface can be modified.

Safety Features

The controller is protected against wrong installation or use:

At the solar

terminal

At the battery

terminal

At the load

terminal

Battery connected

with correct

polarity

Unrestricted Normal operation Unrestricted

Battery connected

with wrong

polarity

Unrestricted

Unrestricted.

Acoustic W arning

Unrestricted

Reverse polarity

Yes, not at 24V

system voltage.

Acoustic Warning

Yes, if only the

battery is

connected.

Load output is protected, but loads might be

damaged.

Short circuit Unrestricted

Unrestricted.

CAUTION: Battery

must be

protected by

fuse.

Unrestricted

Overcurrent

Controller limits

current.

-------

Controller switches

off load terminal.

Thermal overload

Controller is

electronically

protected.

-------

Controller switches

off load terminal.

No connection

Unrestricted

Unrestricted Unrestricted

Reverse current

Unrestricted ------- -------

Overvoltage Varistor 56 V, 2.3 J Max. 40 V

Controller switches

off load terminal.

Undervoltage Normal operation

Controller switches

off load terminal.

Controller switches

off load terminal.

WARNING: The combination of different error conditions may cause damage to the controller. Always remove an error before you continue connecting the controller!

Display

Battery is low

Load will reconnect as soon as battery is

recharged.

Overcurrent /

Short circuit of

loads

Switch off all loads. Remove short circuit. Controller will switch on load automatically

after max 1 minute.

Controller is

thermally

overloaded and has

disconnected the

loads.

Battery wires or

battery fuse

damaged, battery

has high resistance

Check battery

wires, fuses and

battery.

Error Description

Loads are not

supplied

Error condition Reason Remedy

Battery voltage

too high

(>15.5 / 31.0 V)

Check proper

ventilation of

controller. After cooling down the loads are reconnected

automatically.

Check if other sources

overcharge the battery.

If not, controller is

damaged.

Error Description (continued)

Display

Battery has low

capacity

Change battery

Solar array

faulty or wrong

polarity

Check Solar array and

wiring

Battery is

connected with

reverse polarity

Solar array

exceeds nominal

current of

controller.

Check solar array

current.

Battery is flat

after short time

Error condition Reason Remedy

Controller is

thermally

overloaded

Remove reverse

polarity

Mount controller at a

location with better

ventilation

Battery is not

being charged

during daytime

Battery wrong

polarity

Controller limits

solar current

No up-moving

bars

Permanent

sound

Programming Your CX

You enter the programming mode with a long push on the button. The programming menu structure is described in the right column. Mind that once you have entered the programming menu you can exit it at the

last item only.

We therefore recommend that you first note down your required settings in the check boxes beside the menu structure and then do the programming in one go. This makes programming easier and avoids errors.

All programming settings are stored in a non-volatile memory and remain stored even if the controller was disconnected from the battery.

If you want to reset the controller to the factory settings, choose Programming Menu 9.

Programming Lock-out

By pushing the button for 8 sec in normal operation mode the programming lockout is activated to prevent any accidental settings change. Another 8 sec push releases the lock-out.

General Safety and Usage Recommendations

Intended Use

The charge regulator is intended for use in photovoltaic systems with 12 V or 24V nominal voltage. It shall be used with vented or sealed (VRLA) lead acid batteries only.

Safety Recommendations

Batteries store a large amount of energy. Never short circuit a battery under

all circumstances. We recommend connecting a fuse (slow acting type, according to the nominal regulator current) directly to the battery terminal.

Batteries can produce flammable gases. Avoid making sparks, using fire or any naked flame. Make sure that the battery room is ventilated.

Avoid touching or short circuiting wires or terminals. Be aware that the voltages on specific terminals or wires can be up to double the battery voltage. Use isolated tools, stand on dry ground and keep your hands dry.

Keep children away from batteries and the charge regulator. Please observe the safety recommendations of the battery manufacturer. If

in doubt, consult your dealer or installer.

Liability Exclusion

The manufacturer shall not be liable for damages, especially on the battery, caused by use other than as intended or as mentioned in this manual or if the recommendations of the battery manufacturer are neglected. The manufacturer shall not be liable if there has been service or repair carried out by any unauthorised person, unusual use, wrong installation, or bad system design.

Opening case voids warranty.

Technical Data

Subject to change without notice. V ersion:20170829 Made in China Phocos AG Magirus-Deutz-Str. 12 89077 Ulm Germany www.phocos.com

Nominal voltage Absorption voltage Equalization voltage Float voltage Load disconnect voltage Load reconnect voltage Temperature compensation Max. solar panel current

Max. load current

Dimensions Weight Max. wire size Self consumption Ambient temperature range Case protection

12 / 24 V, automatic recognition

14.4 / 28.8 V (25

°C

), 0.5-2h

14.8 / 29.6 V (25

°C

), 2 h

13.7 / 27.4 V (25

°C

)

11.0-12.2 / 22.0 -24.4 V depending on setting

12.8 / 25.6 V

-4 mV/cell*K 10 / 20 / 40 A according to model number @ 25°C (without load current at 50

°C

) 10 / 20 / 40 A according to model number @ 25°C (without solar current at 50

°C

) 92 x 93 x 38 mm (w x h x d) CX10, CX20: 168 gr, CX40: 179gr

16 mm

(AWG #6)

< 10 mA

-25 to + 50

°C

IP 22

RoHS

ISO9001:2000

Battery type

liquid electrolyte

Programming Menu (flashing)

Your

Display Menu

Main Menu

State of Charge

Load on/off

Short push

< 1 Second

Long push

> 1 Second

Factory

Setting

Battery type

GEL (VRLA)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

Low voltage disconnect current

compensated 11.4-11.9 V

Low voltage disconnect current

compensated 11.0-11.75 V

LVD current compensated/

adaptive 11.0 - 12.2 V

Low voltage disconnect 11.5 V

Low voltage disconnect 11.0 V

Nightlight function OFF

Nightlight function

DUSK TO DAWN

Nightlight function

EVENING/MORNING

Nightlight function

EVENING OFF

Nightlight function

MORNING OFF

Day/Night threshold

1.0/2.0 V Solar voltage

Day/Night threshold

1.6/3.1 V Solar voltage

Day/Night threshold

2.1/4.2 V Solar voltage

Day/Night threshold

2.7/5.4 V Solar voltage

Day/Night threshold

3.2/6.5 V Solar voltage

Day/Night threshold

3.8/7.6 V Solar voltage

Day/Night threshold

4.4/8.8 V Solar voltage

Day/Night threshold

4.9/9.8 V Solar voltage

Day/Night threshold

5.5/11.0 V Solar voltage

Day/Night threshold

6.0/12.1 V Solar voltage

Day/Night threshold

6.6/13.2 V Solar voltage

Day/Night threshold

7.2/14.3 V Solar voltage

Day/Night threshold

7.7/15.4 V Solar voltage

Nightlight function

EVENING 1 HR

Nightlight function

MORNING 1 HR

Nightlight function

EVENING 2 HRS

Nightlight function

MORNING 2 HRS

Nightlight function

EVENING 3 HRS

Nightlight function

MORNING 3 HRS

Nightlight function

EVENING 4 HRS

Nightlight function

MORNING 4 HRS

Nightlight function

EVENING 5 HRS

Nightlight function

MORNING 5 HRS

Nightlight function EVENING

TO 4 HRS before mid of night

Nightlight function MORNING

FROM 2 HRS after mid of night

Nightlight function EVENING

TO 3 HRS before mid of night

Nightlight function MORNING

FROM 3 HRS after mid of night

Nightlight function EVENING

TO 2 HRS before mid of night

Nightlight function MORNING

FROM 4 HRS after mid of night

Nightlight function EVENING

TO 1 HR before mid of night

Nightlight function MORNING

FROM 5 HRS after mid of night

Nightlight function EVENING

TO mid of night

Nightlight function MORNING

FROM 6 HRS after mid of night

Buzzer OFF

Buzzer ON

Serial interface EXCESS

ENERGY & CURRENT DATA

Serial interface EXCESS

ENERGY & DATALOGGER

Serial interface BIDIRECTIONAL,

NO EXCESS ENERGY

Keep individual settings

Reset to factory preset

Date of your

own settings:

Phocos CX

Estimado Usuario,

Muchas gracias por adquirir un producto de Phocos. Por favor, antes de utilizar este producto lea las instrucciones detenidamente y al completo.

Controlador de Carga Solar Programable con Función de Alumbrado Nocturno

Manual de Instrucciones (Español)

Este manual da recomendaciones claves para la instalación, utilización y programación, así como soluciones en caso de que tenga problemas con el controlador. Por su propio bien, léalo detenidamente; en particular, las recomendaciones sobre uso y seguridad descritas en las últimas páginas.

Con su nuevo controlador CX, Ud. posee un aparato moderno que ha sido diseñado siguiendo los últimos criterios técnicos disponibles. Incorpora toda una serie de características sobresalientes, como:

Visualización LCD multifuncional Función de Desconexión por Bajo Voltaje con un nuevo ALVD (Desconexión Adaptada a Bajo Voltaje) Sofisticada función programable de alumbrado nocturno. Registrador de datos de 1 año incorporado Manejo de Exceso de Energía (EEM) para el mejor rendimiento de su sistema solar Protección electrónica completa

Descripción de las Funciones

El controlador de carga protege a la batería contra posible sobrecarga del modulo solar y evita que sea fuertemente descargada durante los consumos. Las características de carga comprenden diversos estadios que incluyen la adaptación automática a la temperatura ambiente. El controlador de carga se ajusta automáticamente al sistema de voltaje de 12V o 24V. El botón permite activar o desactivar la carga. El controlador de carga puede programarse para funciones de alumbrado.

Montaje y Conexión del Controlador de Carga

El controlador proporciona una salida para consumos especiales que hacen uso del exceso de energía, como las de los Refrigeradores Solares Phocos DCL y BCM. Además, dispone de una interfaz que puede utilizarse con un adaptador (CX-I) de interfaz opcional. El controlador de carga tiene varias funciones de seguridad y de operatividad.

El regulador debe funcionar únicamente en interiores. Protéjalo de la luz directa del sol y colóquelo en un lugar seco. No debe instalarlo nunca en habitaciones húmedas (como baños).

El regulador registra la temperatura ambiente para adoptar los voltajes de carga; por lo tanto, debe ser instalado en la misma habitación que la batería.

El regulador se calienta durante su funcionamiento. Debe instalarse únicamente sobre una superficie no inflamable.

OBSERVACIÓN: Para evitar errores de instalación, conecte el controlador siguiendo los pasos descritos a continuación.

Abra la tapa del borne.

Quite los tornillos de los protectores y saque los puentes de los mismos.

Fije el controlador a la pared con tornillos adecuados a la superficie de la misma. Use tornillos de 4 a 5 mm. de eje y 9 mm. de diámetro. Tenga en cuenta que los tornillos deben soportar la fuerza aplicada en el cableado. Considere también una mínima distancia de separación entre suelo y techo, para obtener una óptima ventilación.

Dispone como accesorio de una placa de instalación con carril DIN (CX-DR2). Permite montar el controlador en un carril DIN estándar de 35mm. Para fijar la placa de instalación al controlador, use los tornillos suministrados.

Conecte el cableado a la batería con la polaridad correcta. Para evitar voltaje en los cables, conecte primero el controlador y luego la batería. Tenga en cuenta la longitud de cable recomendada (mín. de 30 cm. a máx. aprox.de 100 cm.) y el tamaño del cable:

CX10: mín. 2.5 mm

CX20: mín. 4 mm

CX40: mín. 10 mm

La polaridad incorrecta causará un permanente sonido de advertencia.

ADVERTENCIA: Si se conecta la batería con polaridad inversa, la polaridad de los bornes de carga será también incorrecta. !No conecte nunca cargas bajo estas condiciones!

OBSERVACIÓN: El controlador lleva incorporado un compensador de caída de voltaje que compensa automáticamente las caídas de voltaje hasta los 250 mV.

OBSERVACIÓN: Siga las recomendaciones del fabricante de su batería. Recomendamos encarecidamente conectar un fusible directamente a la batería para evitar cortocircuitos en el cableado de la misma. El fusible debe tener la corriente nominal del controlador de carga: CX10: 15A, CX20: 30A, CX40: 50A

Conecte con la polaridad correcta los cables dirigidos al módulo solar. Para evitar voltajes en los cables, conecte primero el controlador y luego el módulo solar. Tenga en cuenta el tamaño de cable recomendado:

CX10: mín. 2.5 mm

CX20: mín. 4 mm

CX40: mín. 10 mm

Para evitar voltaje en el borne presione el botón para cerrar la salida del consumo. Conecte con la polaridad correcta los cables dirigidos a los consumos. Tenga en cuenta el tamaño de cable recomendado:

CX10: mín. 2.5 mm

CX20: mín. 4 mm

CX40: mín. 10 mm

OBSERVACIÓN: para minimizar los efectos electromagnéticos coloque el cable positivo al lado del cable negativo.

OBSERVACIÓN: Los paneles solares suministran voltaje en cuanto quedan expuestos a la luz del sol. Siga en todos los casos las recomendaciones del fabricante del panel solar.

Ajuste los protectores

Si quiere utilizar la salida de Manejo de Exceso de Energía, efectúe los pasos siguientes

a. Quite el bloque de color verde en el compartimiento del borne.

b. Disponga las capas de señal de exceso de energía tal como se muestra en la imagen contigua.

c. Conecte las capas de señal a la salida de manejo de exceso de energía del consumo apropiado (Ej. Phocos DCL, BCM).

d. Reconecte el bloque verde del borne al CX.

Algunos equipos, como relés, compuertas o motores, pueden dañar el controlador CX por inducción magnética, cuando se desconecta.

Para prevenir esto, conectar inversamente el diodo (como 1N5401 ... 1N5408) entre la CARGA + y la CARGA -, como se muestra en el diagrama de la izquierda.

Cierre la tapa del borne.

Ha conectado adecuadamente su controlador CX.

Toma de tierra del Sistema Solar

Tenga en cuenta que los bornes positivos del controlador CX están conectados internamente y, por lo tanto, tienen el mismo potencial eléctrico. Si se requiere toma de corriente, efectúela siempre en los cables positivos.

Fusible

Test Automático

Acto seguido a que el controlador reciba corriente, ya sea de una batería o de un módulo solar, éste ejecuta un autotest rutinario. Se da indicación del mismo con barras LCD durante aprox. 0.5 segundos, luego se muestra el microprograma en símbolos codificados durante otro segundo (éste es un procedimiento propio al funcionamiento). Luego la visualización cambia a funcionamiento normal.

Voltaje del Sistema

El controlador de carga se ajusta automáticamente al sistema de voltaje de 12V o 24V.

Si durante el encendido el voltaje excede de 20.0 V, el controlador cambia a un sistema de 24 V.

Si el voltaje de la batería no está dentro de la escala normal de funcionamiento (ca. 12 a 15.5 V o aprox. 24 a 31 V), se muestra un MENSAJE DE ERROR.

Tipo de Batería

El controlador está programado para funcionar con baterías de plomo de electrolito

OBSERVACIÓN: Si se utiliza el CX en un vehículo que tenga el negativo de la batería en el chasis, los consumos conectados al regulador no deben tener una conexión eléctrica a la carrocería. De otro modo la protección contra sobrecarga, la función de Desconexión por Bajo V oltaje y el fusible electrónico del controlador sufrirán un cortocircuito.

Activar el controlador

líquido. Si quiere utilizar una batería VRLA (tipo GEL) puede ajustar el controlador con el Menú de Programación 1 (ver página trasera). En ese caso se desactivará la carga de ecualización. Si tiene alguna duda consulte con el vendedor.

Recomendaciones de Uso

Funciones de Visualización

El regulador se calienta mientras está en funcionamiento. Si la ventilación es insuficiente (Ej. dentro de un armario), el controlador limita la corriente de carga solar para prevenir el sobrecalentamiento.

El regulador no requiere ningún mantenimiento o revisión. Quite el polvo con un trapo seco.

Es importante que la batería se cargue completamente con frecuencia (al menos una vez por mes). De otro modo, la batería estará permanentemente dañada.

Una batería solo puede estar completamente cargada si durante los consumos no se pierde mucha energía. Tenga esto en cuenta, especialmente si instala consumos adicionales.

En el modo de funcionamiento normal el controlador muestra el estado de carga (energía disponible) de la batería. Adicionalmente, cualquier descenso del estado de la carga (SOC) se señala acústicamente.

Las condiciones del sistema se muestran de la manera siguiente:

Función de Desconexión por Bajo Voltaje

El porcentaje indica la relación de energía disponible de una batería completamente cargada, al mínimo indicado con Desconexión por Bajo Voltaje.

Si el módulo solar suministra suficiente voltaje a la carga de la batería, se indica por medio de barras en movimiento alternado mostrando el estado de carga. Durante el funcionamiento se puede activar o desactivar la carga presionando el botón. Se indica esto en el visualizador:

Si la función de Desconexión por Bajo Voltaje desactiva la carga o se dan otras condiciones de error, se indica en el visualizador LC. Para más detalles consulte la sección DESCRIPCIÓN DE ERRORES.

El controlador tiene 5 modos diferentes para proteger a la batería de una descarga profunda:

Modo 1: Desconecta de 11.4 V (a corriente de carga nominal) hasta 11.9 V (a falta de corriente). Modo de funcionamiento normal para una buena protección

Carga manual ON

Carga manual OFF

>80%

60..80% 35..60%

10..35%

<10%

Desconexión de

Carga

Luz

intermitente

3x 5x 25x

Función de Manejo de Exceso de Energía EEM

El controlador dispone de una función incorporada de manejo de exceso de energía. Esta función, en combinación con consumos especialmente diseñados (Ej. Phocos BCM, DCL ), permite utilizar el exceso de energía, el cual se perdería de otra forma,

de la batería. Modo 2: Desconecta a 11.0 V (con corriente de carga nominal) hasta 11.75 V

(a falta de corriente). Modo con punto de desconexión inferior. El ciclo de esconexión es mayor, circunstancia que puede acortar la vida útil de la batería.

Modo 3: Desconecta a 11.0 V o 12.2 V dependiendo de la corriente de carga y de los ciclos de carga previos. Este modo asegura una vida más larga para la batería ya que permite que ésta sea completamente recargada. Óptima vida útil de la batería.

Modo 4: Desconecta con el parámetro fijo de11,5 V. Apropiado si otros consumos retiran corriente directamente de la batería.

Modo 5: Desconecta con el parámetro fijo de 11,0 V. Apropiado si otros consumos retiran corriente directamente de la batería. Modo con punto de desconexión inferior. El ciclo de desconexión es mayor, circunstancia que puede acortar la vida útil de la batería

Salido de fábrica, el controlador está programado en el Modo 1. Uso Programación del Menú 2. para cambiar el parámetro (ver página trasera).

En caso de que dude sobre el modo a escoger, consulte con el vendedor ya que éste dependerá de la batería que utilice.

El controlador CX dispone de una sofisticada función de alumbrado nocturno. Controla el consumo durante la noche y su programación es muy flexible. Dispone de 2 modos:

ANOCHECER A AMANECER y TARDE/MAÑANA. Se puede seleccionar el modo en el Menú de Programación 3.

Función de Alumbrado Nocturno

Registrador de datos

El controlador CX proporciona un registrador de datos incorporado. El registrador de datos recoge los datos del rendimiento anual de su sistema PV, incluyendo el voltaje de batería máx. y mín. , el estado de carga de la batería, la corriente de carga máx. y la máx. corriente del consumo , etc. El rendimiento del sistema puede analizarse con facilidad con este historial de datos, que le ayudan a conocer mejor su sistema PV.

Con la interfaz de ordenador del Phocos CXI y el software de aplicación del CXCOM, puede accederse por ordenador al registrador de datos CX. Con el CXCOM puede leerse y visualizarse el historial de datos.Ê

debido a la protección de la batería contra sobrecargas. De este modo se aprovecha mejor el sistema solar. Además, la batería estará mejor protegida debido a que se proporcionará más energía directamente del panel solar en vez de desde la batería. Pregunte al vendedor sobre los consumos disponibles que puedan utilizar el exceso de energía.

Para conectar al controlador su consumo de Exceso de Energía, véase la imagen 8 (capas de señal).

método puede causar alguna inexactitud pero evita reajustar el tiempo. La “Medianoche” del controlador puede diferir del tiempo real de medianoche, dependiendo del lugar.

El controlador reconoce el día y la noche basándose en el circuito de voltaje del módulo solar. En el Menú de Programación 6 el umbral de día/noche puede modificarse de acuerdo con los requisitos de las condiciones locales y del módulo solar en uso.

Si se escoge TARDE/MAÑANA, el Menú de Programación 5 permite elegir el ciclo de Mañana y el Menú de Programación 4 permite elegir el ciclo de TARDE.

Tenga en cuenta que se desconecta el consumo tan pronto como la batería llega al límite de Desconexión por Bajo Voltaje. La Desconexión por Bajo Voltaje tiene prioridad respecto a la función de alumbrado nocturno.

“Medianoche” se detecta automáticamente como el punto intermedio entre anochecer y amanecer, no se requiere un parámetro de tiempo real. Puede que lleve varios días hasta que el controlador registre el punto de medianoche. Este

Luz off

1/2 1/2

Atardecer a Amanecer

Programación de Tarde

Medianoche

Programación de Mañana

Número de

horas

Luz on

Hasta

medianoche

Luz off

Luz on

Hasta después

de medianoche

Número de

horas

El controlador dispone de una señal acústica que indica el cambio en el estado de la carga. Puede desactivarse esta función en el Menú de Programación 7.

Los dos niveles de voltaje antes/después del cambio son válidos para sistemas de 12 V y 24 V respectivamente.

Para hallar el valor adecuado, recomendamos medir el circuito de voltaje del módulo solar cuando la luz crepuscular debiera encender o apagar el controlador. Entonces, este valor puede programarse (lo más ajustado posible) de acuerdo con la descripción dada en la sección de programación.

Desactivar la Señal Acústica

7.7/15.4V

4.9/9.8V

(Parámetro de fábrica)

1.0/2.0V

Límite de oscilación de los parámetros

Punto de cambio día>Noche

Curva de voltaje del circuito abierto del módulo solar

Punto de cambio Noche>día

El controlador dispone de una interfaz de serie, la cual puede conectarse a un PC con un adaptador(CX-I) de interfaz opcional (para más detalles ver el manual de adaptador de interfaz). Puede modificarse la operatividad de la interfaz de serie en el Menú de Programación 8.

El controlador está protegido contra una instalación o uso erróneos:

Uso de la interfaz

Características de Seguridad

-------

------- -------

Varistor 56 V, 2.3 J

Undervoltage

En el borne de

carga

En el borne de la

instalación solar

En el borne de

la batería

Batería conectada

con polaridad

correcta

Totalmente

Funcionamiento

Normal

Totalmente

Totalmente Totalmente

TotalmenteTotalmente

Totalmente Totalmente Totalmente Totalmente

Funcionamiento

Normal

Batería conectada

con polaridad

equivocada

Totalmente.

Aviso Acústico

.La salida de carga

queda protegida,

pero los consumos

pueden verse

alterados

Polaridad inversa

Sí, no con un

sistema de voltaje

de 24V.

Sí, solamente si la

batería está

conectada.

Aviso Acústico

Cortocircuito

PRECAUCIÓN: Debe

protegerse la batería

con un fusible.

Sobrecorriente

El controlador

limita la corriente

El controlador

desactiva el borne

de carga

El controlador

desactiva el borne

de carga

El controlador

desactiva el borne

de carga

El controlador

desactiva el borne

de carga

El controlador está

protegido

electrónicamente

Sobrecarga

térmica

Sin conexión

Corriente Inversa

Sobrevoltaje Máx. 40 V

El controlador

desactiva el borne

de carga.

ADVERTENCIA: La combinación de diferentes circunstancias de error puede dañar al controlador. !Corrija siempre un error antes de proseguir la conexión del controlador!

Descripción de Errores

Solución

Circunstancia

de error

Circunstancia Causa

No se

suministran

los consumos

El consumo se volverá a

conectar tan pronto como

la batería esté recargada

La batería está

baja

Desconectar todos los

consumos. Suprimir

cortocircuito. El controlador

activará automáticamente

el consumo después de 1

minuto, como máximo

Sobre corriente/

Cortocircuito de

consumos

Compruebe que el

controlador tenga una

ventilación adecuada.

Tras enfriarse éste, los

consumos se reconectarán

automáticamente

El controlador está

sobrecargado

térmicamente y ha

desconectado los

consumos

Compruebe que otras

fuentes no estén

sobrecargando la batería.

De otro modo, se dañará

el controlador

El voltaje de la

batería es

demasiado alto

(>15,5 / 31,0 V)

Comprobar los cables y

fusibles de la batería y el estado de la misma.

Los cables o el

fusible de la batería

están dañados, la

batería tiene una

alta resistencia

Programación de su CX

Descripción de Errores (continuación)

Solución

Circunstancia

de error

Circunstancia Causa

El controlador

limita la

corriente solar

La batería queda vacía después de

poco tiempo

La batería no se

carga durante el día

Batería de

polaridad

equivocada

Sonido

permanente

No hay barras

de indicación

Cambiar la batería

La batería tiene

baja capacidad

Comprobar el módulo

Solar y el cableado

Módulo Solar

defectuoso o pola-

ridad equivocada

Corrija la polaridad

inversa de la batería

La batería está

conectada con

polaridad inversa

Coloque el controlador

en una ubicación con

mejor ventilación

El controlador está

sobrecargado

térmicamente

Compruebe la

corriente del módulo

solar

El módulo solar

excede la corriente

nominal del controlador

Entrará en el modo de programación presionando continuadamente en el botón. La estructura del menú de programación se describe en la columna derecha. Tenga en cuenta que una vez que haya entrado en el menú de programación

solamente puede abandonarlo en el último apartado.

Recomendaciones Generales sobre Seguridad y Manejo

Cierre de la programación

Por lo tanto, le recomendamos que primero anote los parámetros que requiera en los cuadros de verificación de la estructura del menú y luego ejecute la programación de una sola vez. Esto facilita la programación y evita errores.

Todos los parámetros de programación se almacenan en una memoria fija, permaneciendo almacenados incluso si el controlador se desconecta de la batería. Si desea restablecer los parámetros originales del controlador, escoja Programación del Menú 9.

Presionando el botón durante 8 segundos en el modo normal de funcionamiento se activa el cierre de la programación para prevenir cualquier cambio accidental de los parámetros. Si presiona durante otros 8 segundos se libera el cierre.

Uso Establecido

El regulador de carga está hecho para ser usado en sistemas fotovoltaicos con 12 V o 24 V de voltaje nominal. Solo se usará con baterías de plomo con aberturas o selladas (VRLA).

Recomendaciones Generales de Seguridad

Las baterías almacenan una gran cantidad de energía. Bajo ninguna circunstancia, no provoque nunca un cortocircuito en la batería. Recomendamos conectar un fusible (de acción lenta, de acuerdo con la corriente del regulador nominal)

Exclusión de Responsabilidad

directamente al borne de la batería . Las baterías pueden producir gases inflamables Evite que se produzcan chispas

a causa del empleo de fuego o de algún tipo de llama. Asegúrese que el espacio de la batería esté bien ventilado.

Evite tocar o provocar cortocircuito en los cables o bornes. Tenga en cuenta que el voltaje en bornes o cables específicos puede doblar el voltaje de la batería. Emplee herramientas aislantes, opere en un lugar seco y mantenga sus manos secas.

Manténgase a los niños alejados de las baterías y del regulador de carga. Por favor, cumpla con las recomendaciones de seguridad del fabricante de la

batería. Si tiene alguna duda, consulte con el vendedor o el instalador.

El fabricante no se responsabiliza de los daños, especialmente en la batería, causados por un uso del controlador diferente para el que está pensado e indicado en este manual o si se no se siguen las recomendaciones del fabricante de la batería. El fabricante no se responsabiliza si se ha llevado a cabo una operación de mantenimiento o reparación por parte de una persona no autorizada; por el uso irregular, la instalación incorrecta o el mal diseño del sistema.

La apertura de la caja anula la garantía.

Sujeto a cambio sin aviso. Versión: 20170829 abricado en China Phocos AG Magirus-Deutz-Str. 12 89077 Ulm Germany www.phocos.com

Voltaje nominal Voltaje de carga profunda Voltaje de flotación Voltaje de desconexión de carga Voltaje de reconexión de carga Compensación de temp. Máx. corriente de panel solar

Máx. corriente de carga Dimensiones Peso Máx. tamaño de cable Autoconsumo Escala de temperatura ambiental Caja de protección

12 / 24 V, reconocimiento automático

14.4 / 28.8 V (25°C), 0.5-2h

13.7 / 27.4 V (25°C), 2 h

11.0-12.2 / 22.0 -24.4 V dependiendo del parámetro

12.8 / 25.6 V

-4 mV/Cell*K 10/20/ 40 A de acuerdo al número de modelo @ 25°C (sin corriente de carga a 50°C) 10 / 20 / 40 A de acuerdo al número de modelo @ 25°C (sin corriente solar a 50°C) 92 x 93 x 38 Mm. (w x h x d) CX10, CX20: 168 gr., CX40: 179gr

16 mm

(AWG #6)

< 10 mA

-25 a + 50 °C

IP 22

Datos Técnicos

RoHS

ISO9001:2000

Tipo de Electrolito

Batería líquido

Menú de Progra-

mación (destello)

Suyo

Menú de

Visualización

Menú

principal

Estado de la

Carga

Carga on/off

Empujón corto

< 1 Segundo

Empujón largo

> 1 Segundo

Fábrica

Parámetro

Tipo de GEL Batería (VRLA)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

Desconexión por bajo corriente

compensada 11.4-11.9 V voltaje

Desconexión por bajo corriente

compensada 11.0-11.75 V voltaje

LVD corriente compensada/

adaptable 11.0 - 12.2 V

Desconexión por bajo

voltaje 11.5 V

Desconexión por bajo

voltaje 11.0 V

Función de alumbrado

nocturno OFF

Función de ATARDECERA

alumbrado AMANECER nocturno

Función de TARDE/MAÑANA

alumbrado nocturno

Función de TARDE OFF

alumbrado nocturno

Función de MAÑANA OFF

alumbrado nocturno

Umbral Día/Noche

1.0/2.0 V Voltage solar

Umbral Día/Noche

1.6/3.1 V Voltage solar

Umbral Día/Noche

2.1/4.2 V Voltage solar

Umbral Día/Noche

2.7/5.4 V Voltage solar

Umbral Día/Noche

3.2/6.5 V Voltage solar

Umbral Día/Noche

3.8/7.6 V Voltage solar

Umbral Día/Noche

4.4/8.8 V Voltage solar

Umbral Día/Noche

4.9/9.8 V Voltage solar

Umbral Día/Noche

5.5/11.0 V Voltage solar

Umbral Día/Noche

6.0/12.1 V Voltage solar

Umbral Día/Noche

6.6/13.2 V Voltage solar

Umbral Día/Noche

7.2/14.3 V Voltage solar

Umbral Día/Noche

7.7/15.4 V Voltage solar

Función de TARDE 1 HR

alumbrado nocturno

Función de MAÑANA 1 HR

alumbrado nocturno

Función de TARDE 2 HRS

alumbrado nocturno

Función de MAÑANA 2 HRS

alumbrado nocturno

Función de TARDE 3 HRS

alumbrado nocturno

Función de MAÑANA 3 HRS

alumbrado nocturno

Función de TARDE 4 HRS

alumbrado nocturno

Función de MAÑANA 4 HRS

alumbrado nocturno

Función de TARDE 5 HRS

alumbrado nocturno

Función de MAÑANA 5 HRS

alumbrado nocturno

Función de alumbrado HASTA

4 HRS antes de la nocturno

TARDE medianoche

Función de MAÑANA MESEDE 2

HRS después de la medianoche

Función de alumbrado HASTA

3 HRS antes de la nocturno

TARDE medianoche

Función de MAÑANA MESEDE 3

HRS después de la medianoche

Función de alumbrado HASTA

2 HRS antes de la nocturno

TARDE medianoche

Función de MAÑANA MESEDE 4

HRS después de la medianoche

Función de alumbrado HASTA

1 HR antes de la nocturno

TARDE medianoche

Función de MAÑANA MESEDE 5

HRS después de la medianoche

Función de alumbrado HASTA

nocturno TARDE medianoche

Función de MAÑANA MESEDE 6

HRS después de la medianoche

Timbre OFF

Timbre ON

Interfaz de serie EXCESO DE

ENERGA & DATOS ACTUALES

Interfaz de serie EXCESO DE

ENERGA & ENTRADA DE DAT OS

Interfaz de serie BIDIRECCIONAL

SIN EXCESO DE ENERGA

Mantener parámetros

individuales

Reprogramar a los

parámetros de fábrica

Fecha de sus propios

parámetros:

Phocos CX

Régulateur de Charge Solaire Programmable comportant une fonction veilleuse

Guide de l'Utilisateur (Français)

Cher Client,

Nous vous remercions pour votre achat d'un de nos produits Phocos. Veuillez lire, avec attention, toutes les instructions avant d'utiliser le produit.

Affichage d'Intensité de Charge Multifonctionnel Débranchement à Basse Tension Programmable avec un nouveau DBVA (Débranchement Adaptif à Basse Tension) Fonction sophistiquée de veilleuse programmable Datalogger intégré d'un an Gestion de Surplus d'Energie (GSE) pour une meilleure utilisation de votre système solaire Protection électronique totale

Avec votre nouvelle unité de commande CX vous avez un système d'avant-garde, qui a été développé selon les dernières techniques, aux normes, disponibles. Il est fourni avec un certain nombre de caractéristiques étonnantes, telles que :

Ce manuel donne des recommandations d'installation importantes, d'utilisation et de programmation, ainsi que des solutions pour résoudre les problèmes rencontrés avec votre contrôleur. Dans votre propre intérêt, lisez le attentivement, et respectez les recommandations de sécurité et d'utilisation à la fin du manuel.

Description des fonctions

Le contrôleur de charge protège la batterie du risque de surcharge par le générateur solaire, et de décharge profonde par les charges. Les caractéristiques de chargement comportent plusieurs étapes qui incluent l'adaptation automatique à la température ambiante. Le contrôleur de charge s'ajuste automatiquement à la tension du système en 12V ou 24V. La touche permet d'allumer et d'éteindre le chargement. Le contrôleur de charge peut être programmé pour des applications d'éclairage.

Montage et Connexion du Contrôleur de charge

Le régulateur n'est prévu que pour une utilisation en intérieur. Le placer dans un environnement sec et à l'abri des rayonnements directs du soleil. Ne jamais l'installer dans des pièces humides (comme une salle de bain).

Le régulateur mesure la température ambiante pour adapter les tensions de chargement. Par conséquent, il doit être installé dans la même pièce que la batterie. Le régulateur chauffe lors de son fonctionnement. Il ne sera installé que sur une surface ininflammable.

REMARQUE : Connectez le contrôleur en suivant les étapes décrites ci-dessous, afin d'éviter les erreurs d'installation.

Ouvrez le couvercle de la borne.

Le contrôleur fournit une sortie de contrôle pour les charges spéciales utilisant le surplus d'énergie, comme les Réfrigérateurs Solaires Phocos BCM et DCL. En plus, il a un interface série qui peut être utilisé avec un adaptateur(CXI) de connexion optionnel. Le contrôleur de charge est équipé de fonctions de sécurité et d'affichage.

Retirez les vis des colliers de serrage et retirez les ponts d'ancrage.

Montez le contrôleur sur le mur avec des vis adaptées au matériel du mur. Utilisez des vis de longueur de 4 à 5 mm et ayant une tête de diamètre de 9 mm maximum, pas fraisées. N'oubliez pas que les vis doivent porter aussi la force appliquée par le câblage. Pensez aussi à la distance minimale exigée du sol et du plafond, c'est nécessaire pour des raisons de ventilation. Une plaque de montage sur rail aux normes DIN est disponible en tant qu'accessoire (CX-DR2). Cette plaque permet de monter le contrôleur sur un rail DIN standard de 35mm. Utilisez les vis fournies avec la plaque de montage pour la fixer au contrôleur.

Connectez les câbles à la batterie avec la polarité adéquate. Afin d'éviter toute tension sur les câbles, connectez tout d'abord le contrôleur et après la batterie. Rappelez-vous que la longueur de câble recommandée est, approximativement, de 30 cm minimum et de 100 cm maximum, et la taille du câble de :

CX10 : min 2.5 mm

CX20 : min 4 mm

CX40 : min 10 mm

Une polarité incorrecte causera une tonalité d'avertissement permanente.

ATTENTION : Si la batterie est connectée en polarité inversée, les bornes de charge auront aussi une polarité incorrecte. Ne jamais connecter les charges dans ces conditions !

REMARQUE : Le contrôleur a une compensation de chute de tension intégrée qui compense automatiquement les chutes de tension des câbles de la batterie jusqu'à 250 mV.

REMARQUE : Respectez les recommandations de votre fabricant de batterie. Nous vous recommandons, fortement, de connecter un fusible directement à la batterie, afin d'éviter tout court-circuit au câblage de la batterie. Le fusible doit prendre le courant nominal du contrôleur de charge: CX10: 15A, CX20: 30A, CX40: 50A

Connectez les câbles au générateur solaire avec la polarité adéquate. Afin d'éviter toute tension sur les câbles, connectez tout d'abord le contrôleur et après le générateur solaire. Respectez les recommandations pour la taille des câbles:

CX10 : min 2,5 mm

CX20 : min 4 mm

CX40 : min 10 mm

REMARQUE : placez le câble positif et le câble négatif près l'un de l'autre, afin de minimiser les effets électromagnétiques.

REMARQUE : Les panneaux solaires fournissent du voltage dès qu'ils sont exposés à la lumière du soleil. Dans tous les cas, respectez les recommandations des fabricants de panneaux solaires.

Afin d'éviter du voltage au régulateur de charge, pressez le bouton pour éteindre la charge. Connectez les câbles aux charges avec la polarité adéquate. Respectez les recommandations pour la taille des câbles:

CX10 : min 2.5 mm

CX20 : min 4 mm

CX40 : min 10 mm

Serrez les colliers de serrage.

Si vous avez l'intention d'utiliser la gestion de surplus d'énergie, suivez ses étapes :

a. Retirez la borne verte du compartiment du terminal.

b. Montez les câbles de signalisation de surplus d'énergie comme indiqué sur la photo.

c. Connectez les câbles de signalisation à l'entrée de la gestion de surplus d'énergie de la charge adéquate (ex. Phocos DCL, BCM).

d. Reconnectez la borne verte au CX.

Certains équipements tels que des relais, des entrées de commande ou des moteurs peuvent endommager le régulateur de charge CX par induction magnétique lorsqu’il se déconnecte.

Afin d’éviter ceci, raccordez la diode (telle que 1N5401… 1N5408) en tension inverse entre LOAD+ (charge+) et LOAD- (charge-) selon le diagramme à gauche.

Fermez le couvercle de la borne.

Vous venez de connecter correctement votre contrôleur CX.

Mise à la masse de votre Système Solaire

Soyez conscient que les bornes positives du contrôleur CX sont connectées en interne et par conséquent, ont le même potentiel électrique. Si une mise à la masse est nécessaire, faites le toujours sur les câbles positifs.

Fusible

REMARQUE : Si le CX est utilisé dans un véhicule qui a le pôle négatif de la batterie sur le châssis, les charges et les panneaux solaires connectés au régulateur ne doivent pas avoir une connexion électrique avec la carrosserie. Sinon, la protection de surcharge, le débranchement à basse tension et la fonction du fusible électronique du contrôleur seront court-circuités.

Mise en marche du Contrôleur

Auto-Contrôle

Dès que le contrôleur est alimenté soit par le batterie, soit par le générateur solaire, il lance un auto-contrôle de routine. C'est indiqué tout d'abord par le lancement des barres d'affichage à cristaux liquides (LCD), pour approximativement

0.5 secondes, puis la configuration microprogrammée est affichée en symboles codés pour une seconde environ (uniquement, pour l'entretien). Puis, l'affichage change en fonctionnement normal.

Voltage du système

Le contrôleur de charge s'ajuste automatiquement à la tension du système en 12V ou 24V.

Dès que le voltage dépasse 20.0 V, au démarrage, le contrôleur applique un système de 24 V.

Si la tension de la batterie n'est pas dans une amplitude normale de fonctionnement (approx.de 12 à 15.5 V ou approx.de 24 à 31 V) au démarrage, un affichage du statut, selon la section DESCRIPTION DES ERREURS, se produit.

Type de batterie

Le contrôleur est préréglé pour fonctionner avec des batteries au plomb avec un électrolyte liquide. Si vous avez l'intention d'utiliser une batterie VRLA (de type GEL - à électrolyte gélifié), vous pouvez ajuster le contrôleur dans la Programmation du Menu 1 (voir en dernière page). La charge d'égalisation est alors désactivée. En cas de doute, veuillez consulter votre distributeur.

Recommandations d'utilisation

Fonctions d'affichage

Le régulateur chauffe lors de son fonctionnement. Si la ventilation est insuffisante (ex. dans un caisson), le contrôleur limite l'intensité de chargement solaire, afin de prévenir une surchauffe.

Le régulateur ne requiert aucun entretien ou maintenance. Enlevez la poussière avec un chiffon sec.

Il est important que la batterie soit fréquemment chargée à pleine capacité (au moins une fois par mois). Sinon elle sera endommagée de façon irrémédiable.

Une batterie peut être entièrement chargée à condition qu'il n'y ait pas trop d'énergie utilisée au cours de son chargement. Ceci est à garder en mémoire, en particulier si vous installez des charges supplémentaires.

En mode normal de fonctionnement, le contrôleur affiche l'état de chargement (énergie disponible) de la batterie. Tout changement de l'état de chargement (SOC) à un statut plus bas est en plus signalé par une sonorité. Les conditions du système sont affichées comme suit:

Chargement Manuallement ALLUME

Le pourcentage correspond à l'énergie disponible jusqu'au débranche-ment à basse tension, dû au chargement complet de la batterie.

Aussi longtemps que le générateur solaire fournit assez de tension pour charger la batterie, c'est indiqué par des barres en mouvement vers le haut, en alternance avec l'état de charge de la batterie.

Lors d'un fonctionnement normal, les charges peuvent être allumées ou éteintes en poussant le bouton. C'est indiqué par le témoin :

Des conditions spéciales sont indiquées par le témoin d'Intensité de Charge, si la Fonction de Débranchement à Basse Tension éteint la charge ou dans le cas de conditions d'erreurs diverses. Pour plus de précisions, se référer à la section DESCRIPTION D'ERREURS

Chargement Manuallement ETEINT

Fonction de Débranchement à Basse Tension

Le contrôleur a 5 modes différents pour éviter que la batterie soit déchargée complètement :

>80%

60..80% 35..60%

10..35%

<10%

Débranchement

de la Charge

Clignotements

3x 5x 25x

Mode 1: Débranche à 11.4 V (à intensité de charge nominale) jusqu'à 11.9 V (à pas d'intensité de charge). Mode normal de fonctionnement pour une bonne protection de la batterie.

Mode 2: Débranche à 11.0 V (à intensité de charge nominale) jusqu'à 11.75 V (à pas d'intensité de charge). Mode au point de déconnexion le plus bas. La batterie est tirée et réenclenchée plus souvent, ceci peut diminuer la vie de la batterie.

Mode 3: Débranche à 11.0 V jusqu'à 12.2 V selon l'intensité de charge et les cycles de chargement antérieurs. Ce mode adaptif accroît la vie de la batterie, car il permet une récupération de la batterie par un rechargement complet. Durée de vie maximale d'une batterie.

Mode 4: Débranche à 11.5 V réglage - paramètre fixé. Approprié si des charges dérivées tirent directement du courant de la batterie.

Mode 5: Débranche à 11.0 V réglage - paramètre fixé. Approprié si des charges dérivées tirent directement du courant de la batterie. Mode au point de déconnexion le plus bas. La batterie est tirée et réenclenchée plus souvent, ceci peut diminuer la vie de la batterie.

Le contrôleur est préréglé sur le Mode 1 à sa sortie usine. Utilisez la Programmation du Menu 2. pour changer le réglage (référez-vous à la dernière page). Si vous avez un doute sur le choix du mode, consultez votre distributeur, car une évaluation doit être faite selon l'utilisation de la batterie.

Fonction Gestion de Surplus d'Energie (GSE)

Le contrôleur fournit une fonction "gestion de surplus d'énergie" intégrée. Cette fonction, combinée avec des charges spécialement conçues (par ex. les Réfrigérateurs/Glacières Solaires Phocos BCM, DCL), permet de mettre à profit le surplus d'énergie qui serait sinon perdu, en raison de la protection de surcharge de la batterie. Il en résulte une meilleure utilisation de l'installation solaire. De plus, l'entretien de la batterie est amélioré, du fait que plus d'énergie provient directement du panneau solaire au lieu de la batterie. Renseignez-vous auprès de votre revendeur à propos des charges disponibles pour valoriser le surplus d'énergie.

Pour connecter votre Surplus d'Energie, chargez avec le contrôleur, se référer à l'image 8 (câbles de signalisation).

Datalogger

Le contrôleur CX est équipé d'un datalogger intégré. Ce datalogger recueille les données résultant d'un an d'utilisation de votre système photovoltaïque, le voltage maximum et minimum de la batterie, la charge de la batterie, le chargement maximum en cours ou la charge maximum en cours etc. Les performances du système peuvent être facilement analysées à l'aide de ces données historiques, elles vous aident donc à mieux connaître votre système photovoltaïque.

Avec l'interface informatique Phocos CXI et le logiciel d'application CXCOM, on peut accéder au datalogger CX grâce à un ordinateur. Les données historiques peuvent être lues et affichées avec CXCOM.

Le contrôleur CX est fournit avec une fonction veilleuse sophistiquée. Il contrôle la charge de sortie la nuit et est largement programmable.

Il y a 2 modes disponibles : DU CRESPUSCULE A L'AUBE et SOIR/MATIN. Le mode peut être sélectionné dans la. Programmation du Menu 3.

Fonction veilleuse

Si SOIR/MATIN est sélectionné, la Programmation du Menu 5 permet de choisir le fonctionnement du minutage MATIN, et la Programmation du Menu 4 permet de choisir le fonctionnement du minutage SOIR.

Rappelez-vous que la charge est éteinte aussitôt que la batterie a atteint le seuil de Débranchement à Basse Tension. Le Débranchement à Basse Tension a la priorité sur la fonction veilleuse.

Le “Milieu de la nuit” est détecté automatiquement comme le milieu entre le crépuscule et l'aube, aucun réglage horaire n'est nécessaire. Ca peut prendre quelques jours avant que le contrôleur est "reconnu" le milieu de la nuit. Cette

1/2 1/2

Du Crépuscule à I'Aube

Programmation du Soir

Milieu de la nuit

Nombre

d'heures

Lumière allumée

Temps jusqu'au

milieu de la nuit

Lumière èteinte

Lumière allumée

Lumière èteinte

Programmation du Matin

Temps après le

milieu de la nuit

Nombre d'heures

méthode peut causer quelques inexactitudes mais évite des réajustements horaires. Le contrôleur "Milieu de la nuit" peut être différent de l'horaire réel du milieu de la nuit selon l'endroit où vous êtes.

La reconnaissance du contrôleur du jour et de la nuit est basée sur la tension en circuit ouvert du générateur solaire. Dans la Programmation du Menu 6 le seuil JOUR/NUIT peut être modifié, selon les exigences des conditions locales et le générateur solaire utilisé.

Les deux niveaux de tension avant/après la barre oblique sont valides, respectivement, pour des systèmes de12 V et 24 V.

Pour trouver la valeur correcte, nous vous recommandons de mesurer la tension en circuit ouvert du générateur solaire lorsque le crépuscule a atteint l'intensité où le contrôleur doit être allumé ou éteint. La valeur (la plus près disponible) peut être paramétrée selon la description dans la section programmée.

7.7/15.4V

4.9/9.8V

(réglage uisine)

1.0/2.0V

Seuil de plage de tri

Point de commutation jour>Nuit

Courbe de tension en circuit ouvert du générateur solaire

Point de commutation Nuit>jour

Le contrôleur est fourni avec un interface série, qui peut être connecté à un PC avec un adaptateur(CX-I) optionnel d'interfaces (se référer au manuel adaptateur d'interfaces pour plus d'informations). Dans la Programmation du Menu 8 le fonctionnement de l'interface série peut être modifié.

Le contrôleur a un signal sonore qui indique les changements d'état de charge. La fonction peut être désactivée dans la Programmation du Menu 7.

Eteindre le Signal Sonore

Utilisation de l'interface

Caractéristiques de Sécurité

Le contrôleur est protégé contre une installation ou une utilisation incorrecte:

-------

------- -------

Varistance 56 V,

2.3 J

Normal operation

Controller

switches off load

terminal.

Au régulateur de

charge

Au terminal solaire

A la borne de la

batterie

Batterie connectée

avec la polarité

adéquate

Illimité Illimité

IllimitéIllimité

IllimitéIllimitéIllimité

Fonctionnement

Normal

Batterie connectée

en polarité

incorrecte

Illimité. Signal

sonore

Sous-tension

Polarité inversée

Surintensité

Surcharge

thermique

Sans connexion

Courant Inverse

Surtension

Oui, pas si la

tension du

système est en 24V

Oui, seulement si la

batterie est

connectée.

Signal sonore

La charge de sortie

est protégée, mais les charges peuvent être endommagées.

Court-circuit

Illimité.

AVERTISSEMENT : La

batterie doit être

protégée par des

fusibles.

Le contrôleur

limite le courant.

Le contrôleur éteint

le régulateur de

charge.

Le contrôleur éteint

le régulateur de

charge.

Le contrôleur est

protégé

électroniquement.

Illimité

Dimension du câble

40 V

Le contrôleur éteint

le régulateur de

charge.

Le contrôleur éteint

le régulateur de

charge.

ATTENTION : La combinaison de conditions d'erreurs différentes peut endommager le contrôleur. Toujours éliminer une erreur avant de continuer de brancher le contrôleur !

Remède

Condition de

l'erreur

Affichage Cause

Les charges ne

sont pas

alimentées

La charge sera reconnectée

aussitôt que la batterie est

rechargée.

La batterie est

faible

Eteindre toutes les charges. Débrancher le court-circuit.

Le contrôleur allumera le

régulateur de charge

automatiquement, après 1

minute au maximum.

Surintensité/ court-

circuit des charges

Vérifiez que la ventilation du

contrôleur est correcte.

Dès que le contrôleur est

refroidi, les charges sont

reconnectées

automatiquement.

Le contrôleur est

surchargé

thermiquement et a

débranché les

charges.

Tension de la

batterie trop élevée

(>15.5 / 31.0 V)

Vérifiez si d'autres sources surchargent la batterie. Si non, le contrôleur est endommagé.

Vérifiez les câbles de la

batterie, les fusibles et la

batterie.

Les câbles de la

batterie ou les

fusibles de la

batterie sont

endommagés, la

batterie ayant une

résistance élevée.

Description d'Erreur

Remède

Condition de

l'erreur

Affichage Cause

Le contrôleur

limite le courant

solaire

La batterie est à

plat après un court

moment

La batterie n'est

pas rechargée

pendant la

journée.

Polarité

incorrecte de

la batterie

Pas de barres en mouvement vers

le haut

Sonorité

permanente

Changez la batterie.

La capacité de la batterie est faible

Vérifiez le générateur

solaire et le câblage.

Générateur solaire

défectueux ou

polarité incorrecte

Retirez la polarité

inversée

La batterie est

connectée avec une

polarité inversée

Installez le contrôleur dans un endroit mieux

ventilé

Le contrôleur est

surchargé

thermiquement

Vérifiez le courant du

générateur solaire.

Le générateur solaire a dépassé le courant

nominal du

contrôleur.

Description d'Erreur (continue)

Programmez votre CX

V ous entrez dans le mode programmation en poussant longuement sur le bouton. La structure du menu de programmation est décrite dans la colonne de droite. Rappelez-vous, qu'une fois entré dans le menu programmation, vous ne pouvez

le quitter qu'au dernier élément.

Par conséquent, nous vous recommandons de noter, tout d'abord, vos paramètres dans les cases à cocher près de la structure du menu et de faire la programmation en une seule fois. Ceci rend la programmation plus facile et évite les erreurs.

Tous les paramètres de programmation sont gardés dans une mémoire non volatile et ne sont pas perdus, même si le contrôleur était débranché de la batterie.

Si vous voulez reprogrammer le contrôleur aux paramètres de l'usine, choisissez la Programmation du Menu 9.

Utilisation prévue

Le régulateur de charge est prévu pour être utilisé dans des systèmes photovoltaïques avec une tension nominale de 12 V ou 24 V. Il sera utilisé avec des batteries au plomb ventilées ou scellées.

Recommandations de Sécurité

Les batteries stockent une grande quantité d'énergie. Ne jamais court-circuiter une batterie, sous aucun prétexte. Nous vous recommandons de connecter un fusible (de type lent, selon le courant nominal du régulateur) directement sur

Programmation verrouillée

Recommandations Générales de Sécurité et d'Utilisation

En poussant le bouton pendant 8 sec. lors d'un mode de fonctionnement normal, la programmation verrouillage est activée, afin de prévenir tout changement de réglage accidentel. En poussant 8 sec. de plus, le verrouillage est retiré.

Le fabricant ne sera pas tenu responsable de tout dégât, en particulier sur la batterie, causé par une utilisation différente de celle prévue ou celle mentionnée dans ce guide, ou si les recommandations du fabricant de la batterie ont été négligées. Le fabricant ne sera pas tenu responsable en cas de maintenance ou de réparation effectuée par une personne non autorisée, d'usage inhabituel, d'installation douteuse, ou de mauvaise conception du système.

Ouvrir le boîtier annule la garantie.

la borne de la batterie. Les batteries sont susceptibles de produire des gaz inflammables. Evitez de

produire des étincelles, du feu ou toute autre flamme nue. S'assurer que la pièce de la batterie est bien ventilée.

Evitez de toucher ou de court-circuiter des câbles ou des bornes. Avoir à l'esprit que les tensions sur des bornes ou câbles spécifiques peuvent être jusqu'à deux fois plus élevées que la tension de la batterie. Utilisez des outils isolés. Tenez- vous sur un sol sec et gardez les mains bien sèches.

Placez les batteries et le régulateur de charge hors de portée des enfants. Veuillez suivre les instructions de sécurité du fabricant de la batterie. En cas

de doute, consulter votre revendeur ou installateur.

Exclusions de responsabilité

Soumis à modification sans préavis. V ersion: 20170829 Fabriqué en Chine Phocos AG Magirus-Deutz-Str. 12 89077 Ulm Germany www.phocos.com

Fiche technique

Tension nominale Tension survoltée Tension flottante Tension de débranchement de charge Tension de rebranchement de charge Compensation de température Intensité de charge max.

Intensité de débit max.

Dimensions Poids Dimension du câble maximale Autoconsommation Amplitude de température ambiante Protection du boîtier

12 / 24 V, reconnaissance automatique

14.4 / 28.8 V (25°C), 0.5-2h

13.7 / 27.4 V (25°C), 2 h

11.0-12.2 / 22.0 -24.4 V, selon le réglage

12.8 / 25.6 V

-4 mV/cellule*K 10 / 20 / 40 A, selon le numéro de modèle @ 25°C (sans courant solaire à 50°C) 10 / 20 / 40 A, selon le numéro de modèle @ 25°C (sans courant solaire à 50°C) 92 x 93 x 38 mm (l x h x p) CX10, CX20 : 168 gr, CX40 : 179gr

16 mm

(AWG #6)

< 10 mA

-25 à + 50 °C

IP 22

RoHS

ISO9001:2000

Type de batterie

liquide électrolyte

Menu de Programmation

(clignotant)

Votre

principal

Etat de

Chargement

Charge allumée/

éteinte

Short push

< 1 Second

Long push

> 1 Second

Usine

Réglage

Type de batterie

GEL (VRLA)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

Débranchement à bas voltage

courant compensé 11.4-11.9 V

Débranchement à bas voltage

courant compensé 11.0-11.75 V

Courant compensé LVD/

adaptif 11.0 - 12.2 V

Débranchement à bas voltage

11.5 V

Débranchement à bas voltage

11.0 V

Fonction veilleuse ETEINTE

Fonction veilleuse DU

CRESPUSCULE L'AUBE

Fonction veilleuse

SOIR/MATIN

Fonction veilleuse

SOIR ETEINTE

Fonction veilleuse

MATIN ETEINTE

Seuil Jour/Nuit

1.0/2.0 V Voltage Solaire

Seuil Jour/Nuit

1.6/3.1 V Voltage Solaire

Seuil Jour/Nuit

2.1/4.2 V Voltage Solaire

Seuil Jour/Nuit

2.7/5.4 V Voltage Solaire

Seuil Jour/Nuit

3.2/6.5 V Voltage Solaire

Seuil Jour/Nuit

3.8/7.6 V Voltage Solaire

Seuil Jour/Nuit

4.4/8.8 V Voltage Solaire

Seuil Jour/Nuit

4.9/9.8 V Voltage Solaire

Seuil Jour/Nuit

5.5/11.0 V Voltage Solaire

Seuil Jour/Nuit

6.0/12.1 V Voltage Solaire

Seuil Jour/Nuit

6.6/13.2 V Voltage Solaire

Seuil Jour/Nuit

7.2/14.3 V Voltage Solaire

Seuil Jour/Nuit

7.7/15.4 V Voltage Solaire

Fonction veilleuse

SOIR 1 HR

Fonction veilleuse

MATIN 1 HR

Fonction veilleuse

SOIR 2 HRS

Fonction veilleuse

MATIN 2 HRS

Fonction veilleuse

SOIR 3 HRS

Fonction veilleuse

MATIN 3 HRS

Fonction veilleuse

SOIR 4 HRS

Fonction veilleuse

MATIN 4 HRS

Fonction veilleuse

SOIR 5 HRS

Fonction veilleuse

MATIN 5 HRS

Fonction veilleuse SOIR Jusqu'au

4 HRS avant le milieu de la nuit

Fonction veilleuse MATIN DE 2

HRS après le milieu de la nuit

Fonction veilleuse SOIR Jusqu'au

3 HRS avant le milieu de la nuit

Fonction veilleuse MATIN DE 3

HRS après le milieu de la nuit

Fonction veilleuse MATIN DE 4

HRS après le milieu de la nuit

Fonction veilleuse MATIN DE 5

HRS après le milieu de la nuit

Fonction veilleuse MATIN DE 6

HRS après le milieu de la nuit

Vibreur Eteint

Vibreur Allumé

SURPLUS D' ENERGIE de I'Interface

série & DONNEES ACTUELLES

'Interface série BIDIRECTIONNEL,

PAS DE SURPLUS D'ENERGIE

Gardez vos paramètres

individuels

Reprogrammer aux

paramètres de I'usine

Date de vos paramètres

personnels:

Fonction veilleuse SOIR Jusqu'au

2 HRS avant le milieu de la nuit

Fonction veilleuse SOIR Jusqu'au

1 HR avant le milieu de la nuit

Fonction veilleuse SOIR Jusqu'au

milieu de la nuit

SURPLUS D' ENERGIE de I'Interface

série & ENERGIESTREUR DE

DONNEES

Phocos CX

Controlador de carga para energia solar programável com função noice/dia

Manual do usuário (português)

Estimado cliente,

Muito obrigado por adquirir um produto Phocos. Antes da utilização, leia todas as instruções com atenção.

Com o seu novo controlador CX você tem à sua disposição um equipamento desenvolvido com base no mais recente estado da tecnologia que se distingue por características especiais, como:

Tela LCD multifunções Proteção contra descarga profunda programável com a nova ALVD (desconexão por baixa tensão adaptativa) Sofisticada função noite/dia programávelrado

Este manual dá indicações para instalação, operação, programação e eliminação de erros. No seu próprio interesse, leia-o com atenção. Observe com atenção as indicações de segurança e de utilização no final deste manual.

O controlador destina-se à proteção do acumulador contra sobrecarga do gerador solar e contra a descarga profunda através da corrente de consumo. O processo de carga ocorre através de uma curva de carga em vários níveis, com compensação adicional de temperatura, de forma a alcançar uma carga ideal da bateria. O controlador reconhece de forma autônoma a tensão de bateria e coloca-se automaticamente no modo de operação em 12V ou 24V. As correntes de consumo podem ser ligadas e desligadas através da tecla frontal. O controlador pode ser programado para aplicações noite/dia

Descrição das funções

“Datalogger” para um ano integrado Função de gerenciamento do excesso de energia (EEM) para um melhor aproveitamento da energia do seu painel solar Proteção eletrônica completa

O controlador dispõe de uma saída que, em combinação com determinadas correntes de consumo (por ex., Phocos BCM e DCL), permite a utilização do excesso de energia do painel solar. Além disso, está disponível uma interface que pode ser utilizada mediante um adaptador (acessório CXI). O controlador oferece uma série de funções de sinalização e de proteção.

Montagem e conexão

O equipamento é adequado para utilização em interiores somente. Deve ser protegido de condições atmosféricas adversas bem como a radiação solar direta ou a umidade. O controlador não deve ser montado em ambientes úmidos como, por exemplo, banheiros. Uma vez que o controlador de carga detecta a temperatura para determinar a tensão de carga, o controlador e a bateria devem ser instalados no mesmo ambiente. Visto que o controlador pode aquecer durante a operação, deve ser montado sobre uma base de material não inflamável.

NOTA: Conecte sempre o controlador na sequência indicada a seguir para evitar erros de instalação.

Abra a tampa do compartimento

de terminais do controlador

Retire os parafusos dos prensa-cabos e remova os grampos

Fixe o controlador à base com parafusos adequados (diâmetro 4-5 mm, diâmetro da cabeça máx. 9 mm) no local previsto. Considere que os parafusos tem de suportar também as tensões dos cabos de conexão. Certifique-se de que existe distância suficiente entre o controlador e o solo ou o teto. Isto é necessário para uma ventilação perfeita. Alternativamente, o controlador pode ser montado com uma placa de montagem (CXDR2) sobre um trilho DIN de 35 mm, disponível como acessório. Neste caso, utilize os parafusos de fixação fornecidos com a placa de montagem.

Conecte os cabos de alimentação à bateria com a polaridade correta. Para trabalhar de modo seguro sem tensão, conecte os cabos primeiro ao controlador e somente após à bateria. Observe os comprimentos indicados (mín. 30 a 100 cm) e as secções recomendadas dos condutores:

CX10: mín. 2.5 mm

CX20: mín. 4 mm

CX40: mín. 10 mm

Uma conexão com polaridade indevida é sinalizada acusticamente.

AVISO: Caso a bateria tenha sido ligada com a polaridade invertida, o controlador transmite aos terminais do consumidor uma tensão com polaridade igualmente invertida. Nesta condição, não ligue em situação alguma usuários/consumidores.

NOTA: O controlador dispõe de uma compensação de perda de tensão capaz de corrigir quedas de tensão de até 250mV nos cabos de ligação.

NOTA: Considere também as indicações do fabricante da bateria. Um fusível convencional deverá ser instalado diretamente á bateria para proteger contra um eventual curto-circuito nos cabos da bateria. O fusível deve de corresponder à corrente nominal do controlador de carga: CX10: 15A, CX20: 30A, CX40: 50A

Ligue os cabos de alimentação ao painel solar com a polaridade correta. Para trabalhar sem tensão, conecte os cabos primeiro ao controlador e só depois ao painel solar. Observe as seções recomendadas dos condutores:

CX10: mín. 2.5 mm

CX20: mín. 4 mm

CX40: mín. 10 mm

NOT A: Os cabos positivo e negativo do painel solar devem ficar instalados passados, paralelos, de forma a minimizar fenômenos eletromagnéticos.

NOTA: Os módulos solares fornecem energia assim que expostos à luz solar. Observe com atenção as indicações do fabricante do módulo.

Para trabalhar sem tensão, desligue a saída de carga pressionando a tecla frontal. Conecte os cabos de alimentação ao consumidor com a polaridade correta. Observe as secções recomendadas dos condutores:

CX10: mín. 2.5 mm

CX20: mín. 4 mm

CX40: mín. 10 mm

Phocos CX10, CX20, CX40 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
