Page 1
Phocos CMLsolid 30
Solar charge controller
Bedienungsanleitung
User Manual
Manual del usuario
Manuel de l'utilisateur
Manual de Usuário
用户说明书
CID：181815512
Page 2
CONTENTS
Bedienungsanleitung
User Manual
Manual de Instrucciones
Guide de l'utilisateur
Manual do Usuãrio
用户说明书
1 - 19
20 - 37
38 - 56
57 - 75
76 - 95
96 - 113
Page 3
Sehr geehrter Kunde,
Herzlichen Glückwunsch zum Kauf Ihres Phocos Produktes! Bitte lesen Sie die Anweisungen sorgfältig
und gründlich durch, bevor Sie das Produkt in Betrieb nehmen. Ihr neuer CMLsolid 30 ist ein
hochwertiges Gerät, welches nach den jüngsten verfügbaren technischen Standards entwickelt
wurde. Es ist ausgestattet mit einer Reihe von herausragenden Eigenschaften:
Eindeutige, leicht ablesbare Anzeige des Ladezustands
Akustisches Signal bei Ladezustands-Änderung
Tiefentladeschutz ladezustands- oder spannungsgesteuert
Ausgang zum ferngesteuerten Ein-/ Ausschalten des Wechselrichters
USB-Standardanschluss für das Laden von externen Geräten
Max. 16 mm2 Anschlussklemmen
Vollständiger elektronischer Schutz
WICHTIGE ALLGEMEINE SICHERHEITSHINWEISE
BITTE BEWAHREN SIE DIESE ANWEISUNGEN AUF
Dieses Handbuch enthält wichtige Anweisungen für die Installation, den Anschluss und den sicheren
Betrieb des CMLsolid 30.
FEUERGEFAHR: BITTE LADEREGER IM ABSTAND VON 0,5 m ZUR BATTERIE ANSCHLIESSEN!
Batterietyp: Bleisäurebatterien, (GEL, AGM, flüssigsäure Batterien)
1
DE
Page 4
Systemnennspannung der Batterie: 12 oder 24 V
Batteriesicherung: Bitte verwenden Sie eine flinke Sicherung mit einem minimalen Ausschaltvermögen von 1000 A an der Batterieseite.
Wir empfehlen die flinke Sicherung (z. B. Kfz-Sicherung) so nah wie möglich am Batteriepol
anzubringen. Der maximale Bemessungsstrom sollte dem 1,5 fachen des Nominalstroms des
Ladereglers entsprechen. Bitte versuchen Sie nicht, die Produkte von Phocos zu zerlegen oder zu
reparieren. Phocos Laderegler enthalten keine Teile die vom Anwender selbst repariert werden
können.
Bitte beachten Sie alle aufgeführten Anweisungen in Bezug auf externe Sicherungen/Stromkreisunterbrecher.
Wartung und Installationshinweise
Bei der Installation oder beim Arbeiten an der PV-Anlage, bitte immer zuerst die PV Solarmodule vom
Laderegler trennen um eventuelle Schäden am Laderegler zu vermeiden!
Bitte überprüfen Sie, dass alle Kabel-/Leitungsverbindungen fest mit den Anschlüssen und
Verbindungsstecker angeschlossen sind, um nicht durch lose oder schlechte Verbindungen eine
Hitzeentwicklung zu verursachen.
Bitte schließen Sie zuerst eine Sicherung oder einen Unterbrecher in der Nähe der Batterie an, bevor
Sie den Laderegler einstellen oder anschließen.
Bitte betreiben und montieren Sie den Laderegler in trockener Umgebung.
Hochspannungsrisiken
Der Betrieb dieses Gerätes kann Hochspannung erzeugen, was bei unsachgemäßer Installation oder
Verwendung zu schweren Verletzungen bis hin zum Tod führen kann.
Solarmodule generieren hohe Gleichstrom-Spannungen!
2
DE
Page 5
Stromnetz- und Ladestromrisiken
Stellen Sie bitte sicher, dass die Kabel immer an den passenden Anschluss/Klemmen angeschlossen
sind.
Ein Stromschlag kann tödlich sein. Generell kann jeder Stromschlag gesundheitsgefährdend sein.
CE-Kennzeichnung
Dieses Produkt entspricht den Richtlinien für die CE-Kennzeichnung.
Funktionsbeschreibung
Der Laderegler schützt die Batterie vor Überladung durch den Solargenerator und Tiefentladung
durch die Verbraucher. Die Ladung erfolgt durch eine mehrstufige Ladecharakteristik, die
zusätzlich temperaturkompensiert ist, um eine optimale Batterieladung zu erzielen.
Der Laderegler erkennt selbstständig die Batteriespannung und stellt sich automatisch auf 12 V
oder 24 V Betrieb ein.
Der Laderegler besitzt eine Reihe von Schutz- und Anzeigefunktionen.
Montage und Erdung
Der Laderegler ist nur für die Anwendung im Innenbereich geeignet. Bitte schützen Sie den
Laderegler vor Witterungseinflüssen wie direkter Sonneneinstrahlung oder Nässe und montieren Sie
ihn in trockener Umgebung. Der Laderegler darf nicht in Feuchträumen (wie z. B. Baderäume)
montiert werden. Der Laderegler misst zur Bestimmung der Ladespannung die Temperatur.
Laderegler und Batterie müssen im selben Raum untergebracht werden. Da sich der Regler im
Betrieb erwärmen kann, muss er auf einem nicht brennbaren Untergrund montiert werden.
3
DE
Page 6

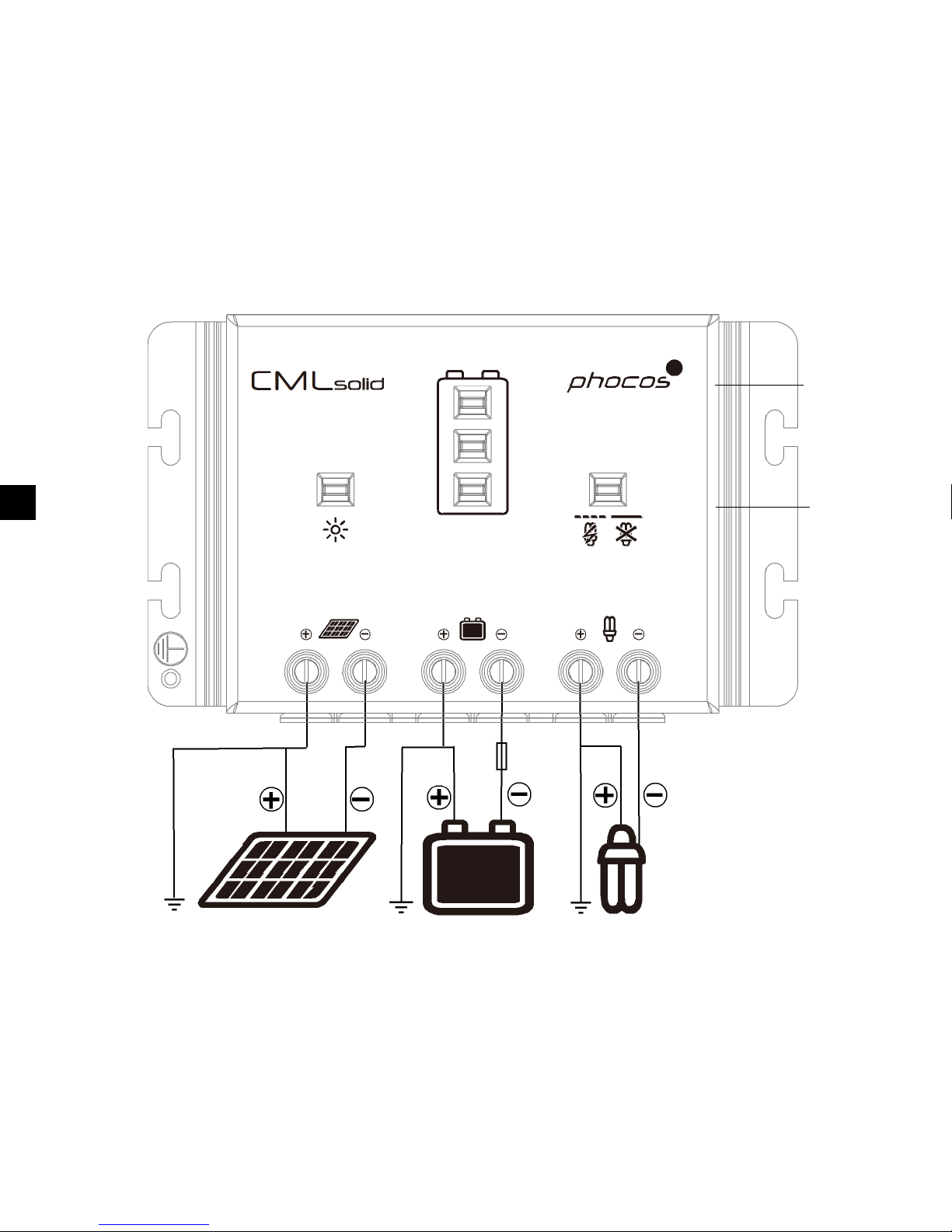

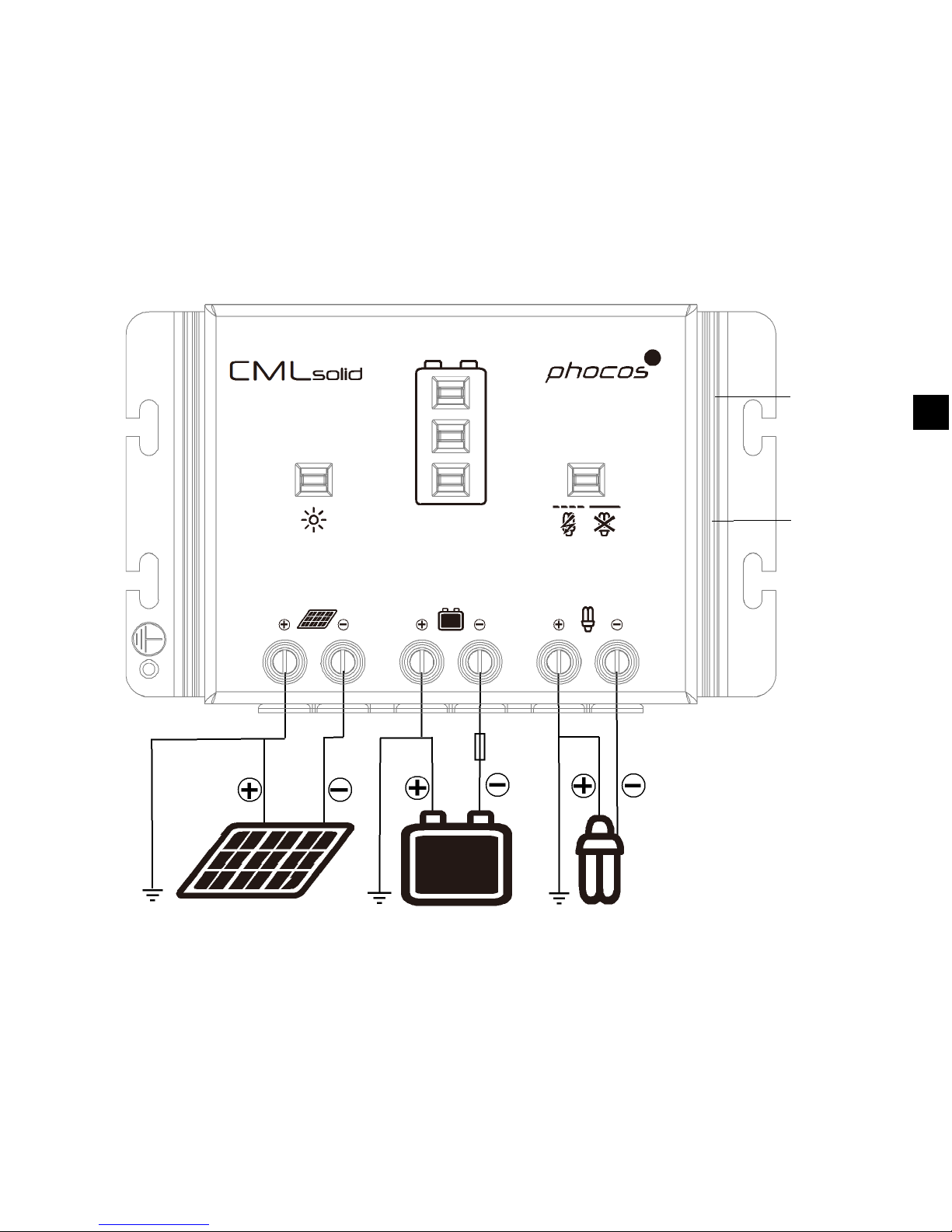

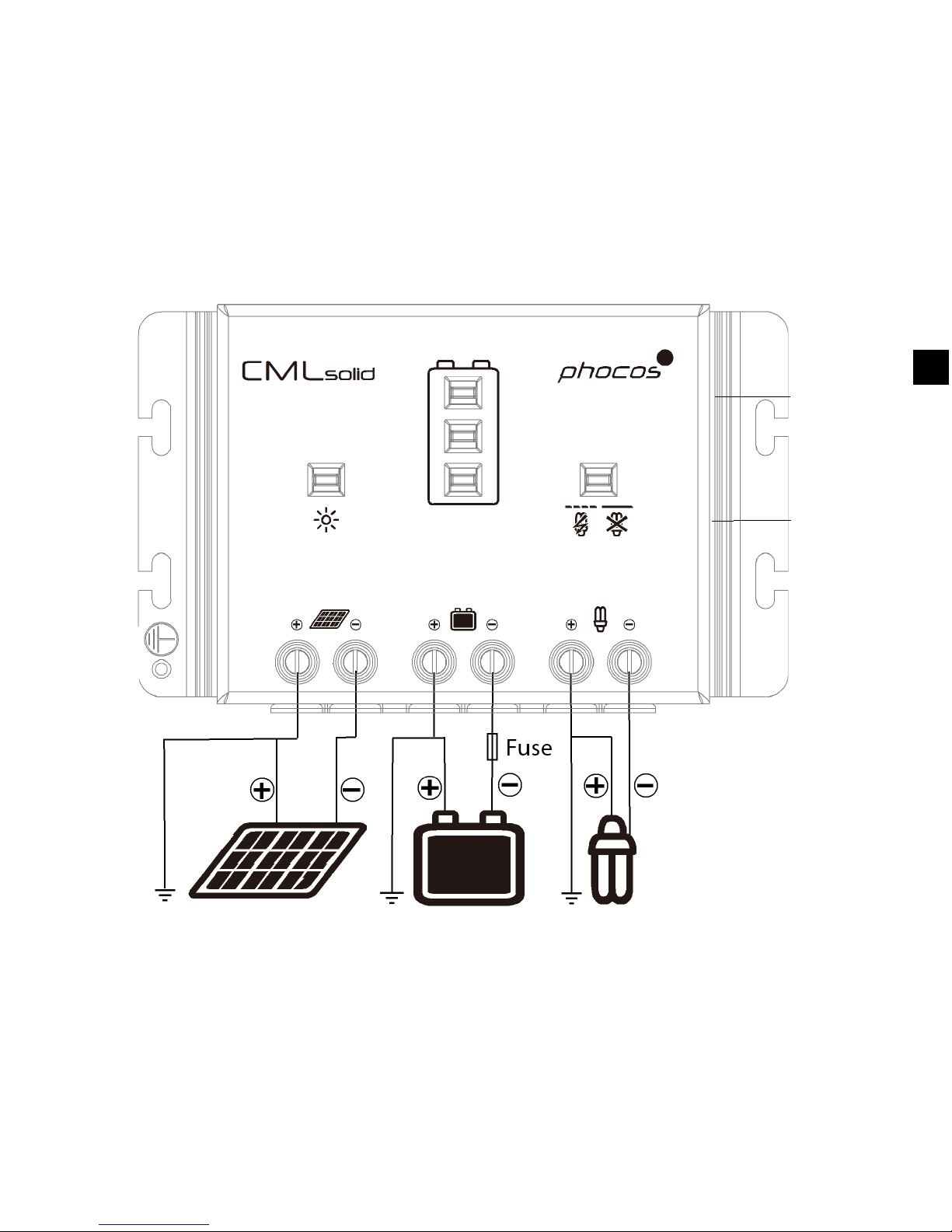

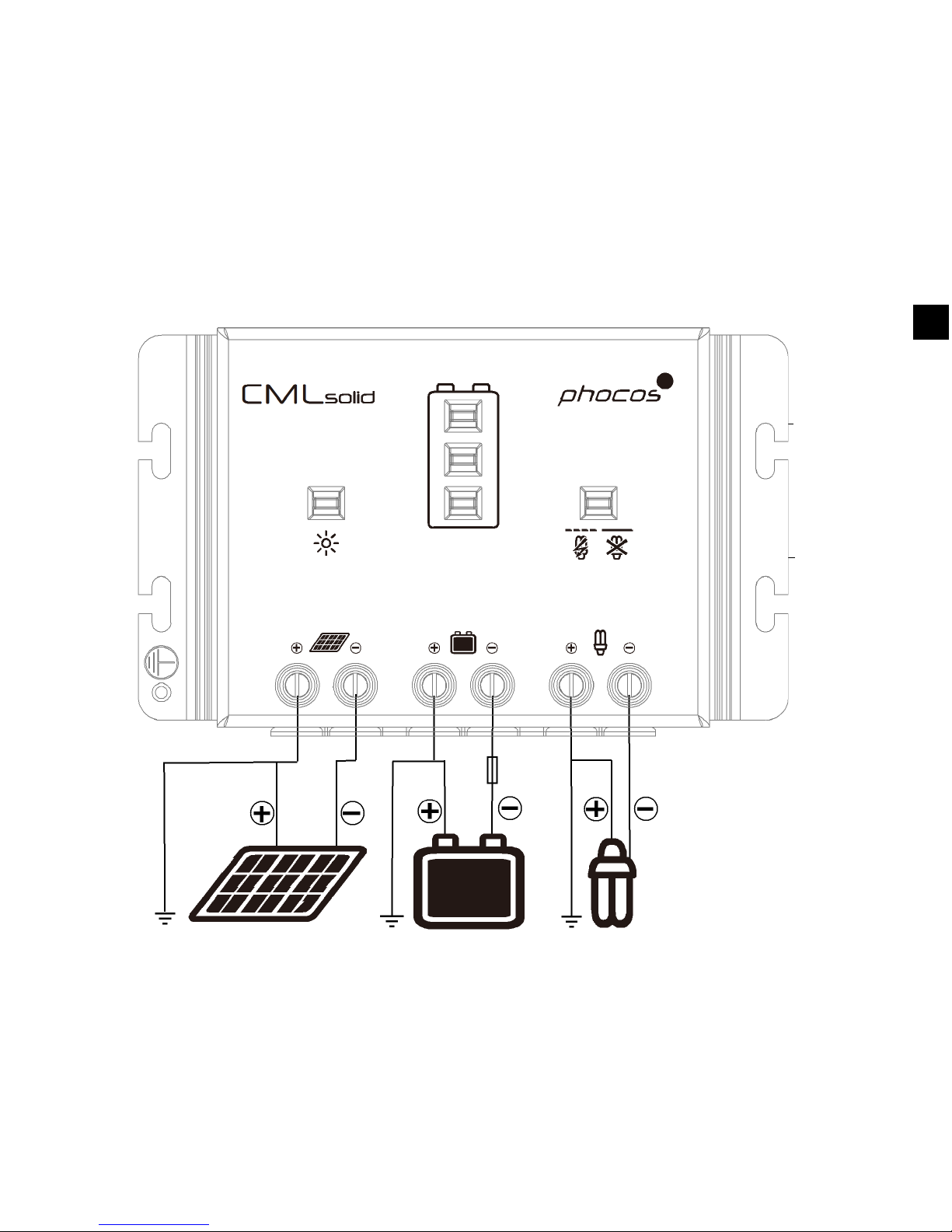

Bitte schließen Sie den Laderegler in jedem Fall in der nachfolgend angegebenen Reihenfolge an, um
Anschlussfehler zu vermeiden.

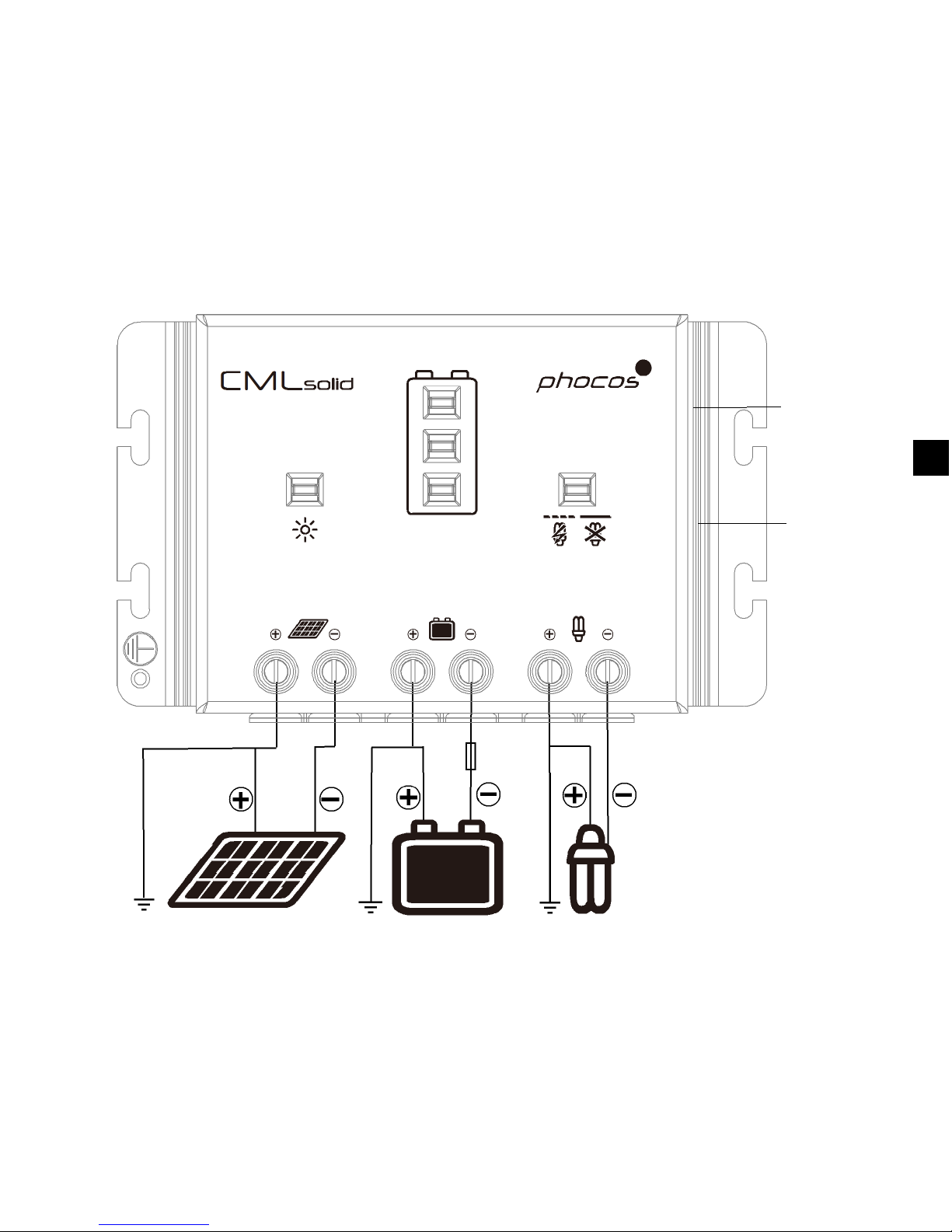

Beachten Sie folgende Anschlussreihenfolge bei der Inbetriebnahme des Systems:
1. Verbinden Sie die Batterie mit dem Laderegler – Plus und Minus
2. Verbinden Sie die PV Module mit dem Laderegler – Plus und Minus
3. Verbinden Sie die Last mit dem Laderegler – Plus und Minus
Befolgen Sie bitte die Reihenfolge in umgekehrter Folge beim Abbau des Systems!
Um spannungsfrei zu arbeiten, schließen Sie bitte die Kabel zuerst an den Regler, dann an die
Batterie und zuletzt an die PV Module an.
Für die Last gilt, bitte zuerst die Kabel an die Last anschließen, dann am Regler.
Empfohlener mindest Kabelquerschnitt: 10 mm2
Vergewissern Sie sich, dass die Kabellänge zwischen Batterie und Laderegler so kurz wie nur
möglich ist.
Bedenken Sie, dass die positiven Anschlüsse des CMLsolid zusammengeführt sind und deshalb
das gleiche elektrische Potential haben. Sollte eine Erdung des Systems nötig sein, darf dies nur
an den Plus-Leitungen geschehen. Für die Erdung des Laderegler Gehäuses ist auch eine
separate Erdungsklemme vorhanden.
4
DE
Page 7
5

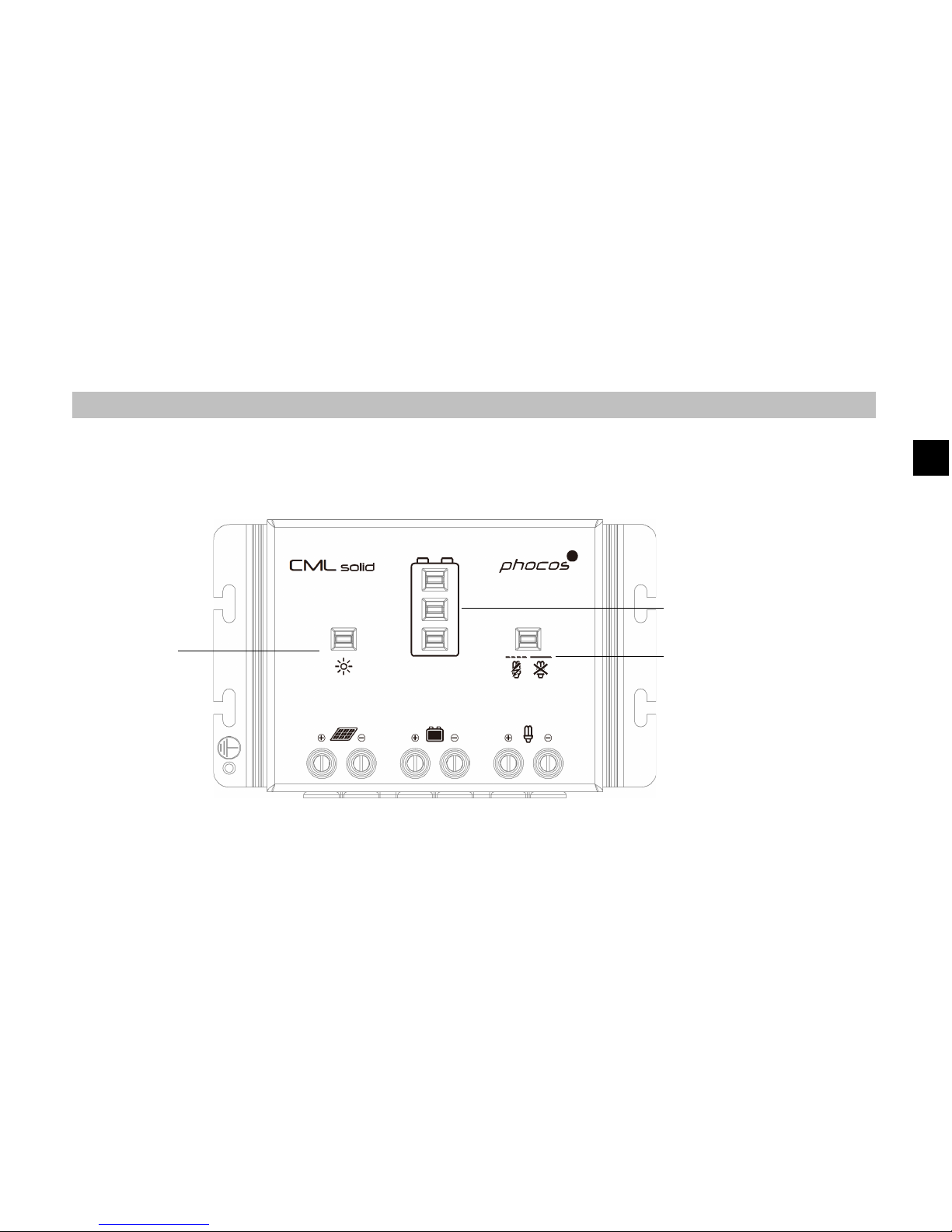

Erdungsklemme
Anschluss zum
fernsteuern
eines
Wechselrichters
USB
Anschluss
DE
Sicherung
Page 8
HINWEIS: Sollte das Gerät in ein Fahrzeug eingebaut werden, dessen Batterie-Minus an der Masse
liegt, so dürfen am Regler angeschlossene Verbraucher und das Modul keinesfalls mit der Fahrzeug
Masse verbunden sein, da dies den Überladeschutz, den Tiefentladeschutz und die elektronische
Überstrom-Sicherung überbrückt.
HINWEIS: Beachten Sie die Hinweise des Batterieherstellers. Unmittelbar an der Batterie sollte eine
Schmelz-Sicherung angebracht werden, um eventuelle Kurzschlüsse in den Batterieleitungen
abzusichern. Die Sicherung muss dem Nennstrom des Ladereglers entsprechen: 45 A.
Inbetriebnahme des Ladereglers
Selbsttest
Sobald der Laderegler über die Batterie mit Spannung versorgt wird, führt er einen Selbsttest durch.
Erst dann wechselt die Anzeige in den Normalbetrieb um.
Systemspannung
Der Laderegler stellt sich selbstständig auf 12 V oder 24 V Systemspannung ein. Sobald die Spannung
bei Inbetriebnahme 18 V überschreitet, stellt sich der Laderegler auf 24 V Betrieb ein. Sollte die
Batteriespannung bei Inbetriebnahme nicht im normalen Bereich liegen, so wird dies entsprechend
angezeigt. Siehe FEHLERBESCHREIBUNG
Batterietyp
Der Laderegler ist werkseitig für den Betrieb mit Bleiakkumulatoren mit festem Elektrolyt (GEL oder
AGM Batterien) eingestellt. Wenn Sie einen Bleiakkumulator mit flüssigem Elektrolyt verwenden,
können Sie die Ladecharakteristik einstellen (siehe auch Einstellungen). Es wird dann die
Ausgleichsladung aktiviert. Bei Unklarheiten über die erforderlichen Einstellungen wenden Sie sich
bitte an Ihren Händler.
6
DE
Page 9
Hinweise zum Betrieb
Eine Erwärmung des Ladereglers im Betrieb ist normal. Im Betrieb benötigt der Laderegler keine
besondere Wartung oder Pflege. Entfernen Sie gelegentlich Staub mit einem trockenen Tuch. Es ist
sehr wichtig, dass der Bleiakkumulator regelmäßig (zumindest monatlich) immer wieder vollständig
geladen wird. Andernfalls wird die Bleibatterie dauerhaft geschädigt. Die Vollladung kann vom
Laderegler nur dann durchgeführt werden, wenn nicht gleichzeitig zu viel Energie entnommen wird.
Achten Sie insbesondere darauf, wenn Sie zusätzliche Verbraucher an die Solaranlage anschließen.

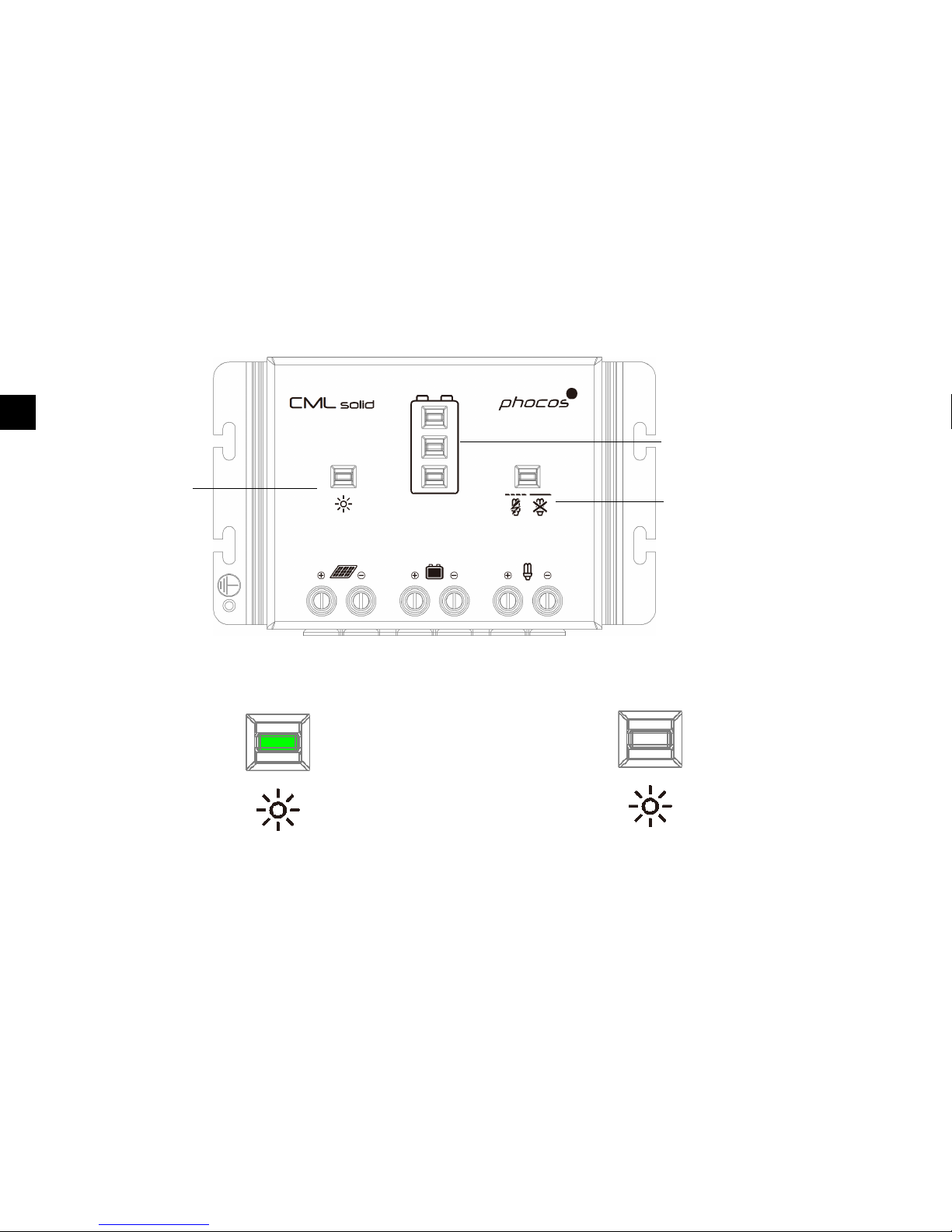

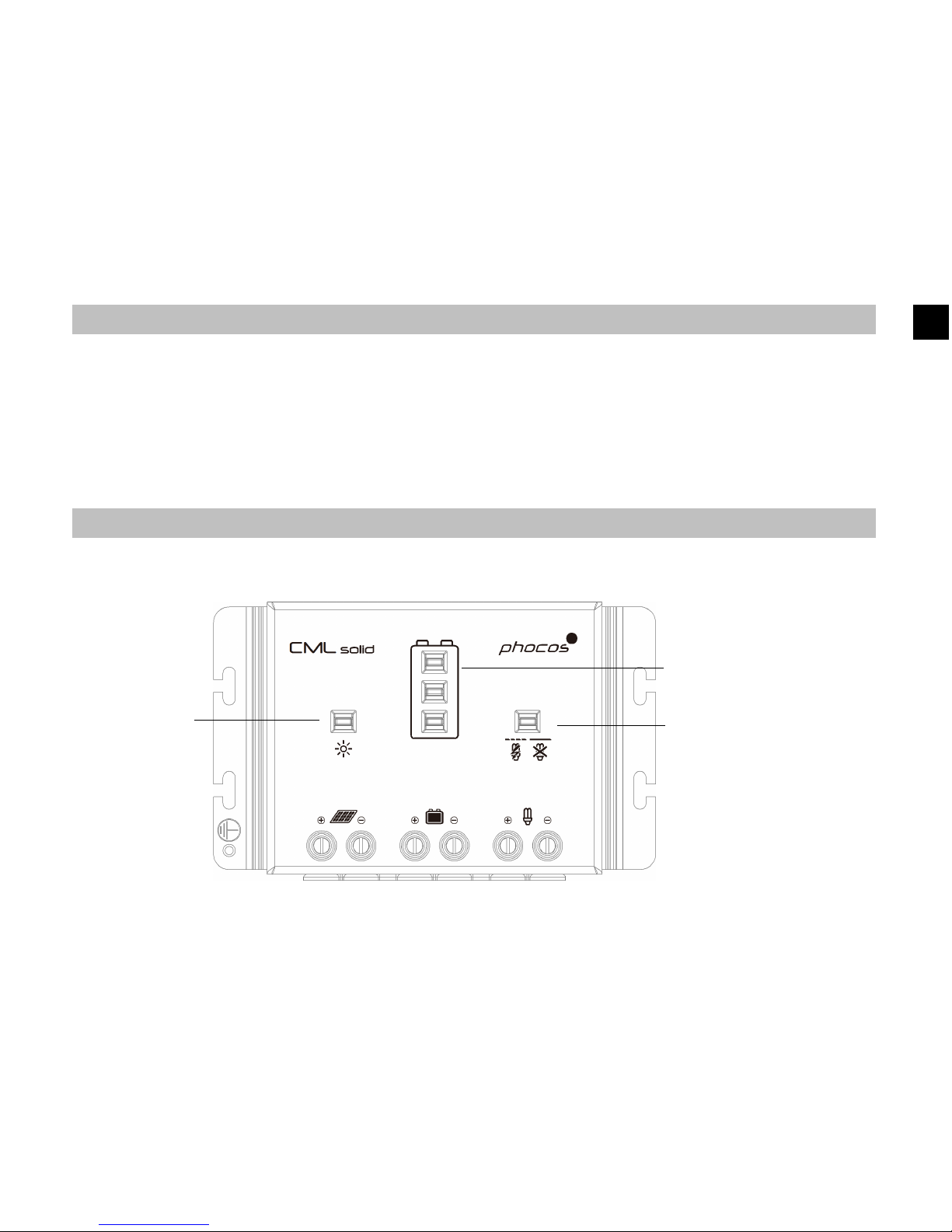

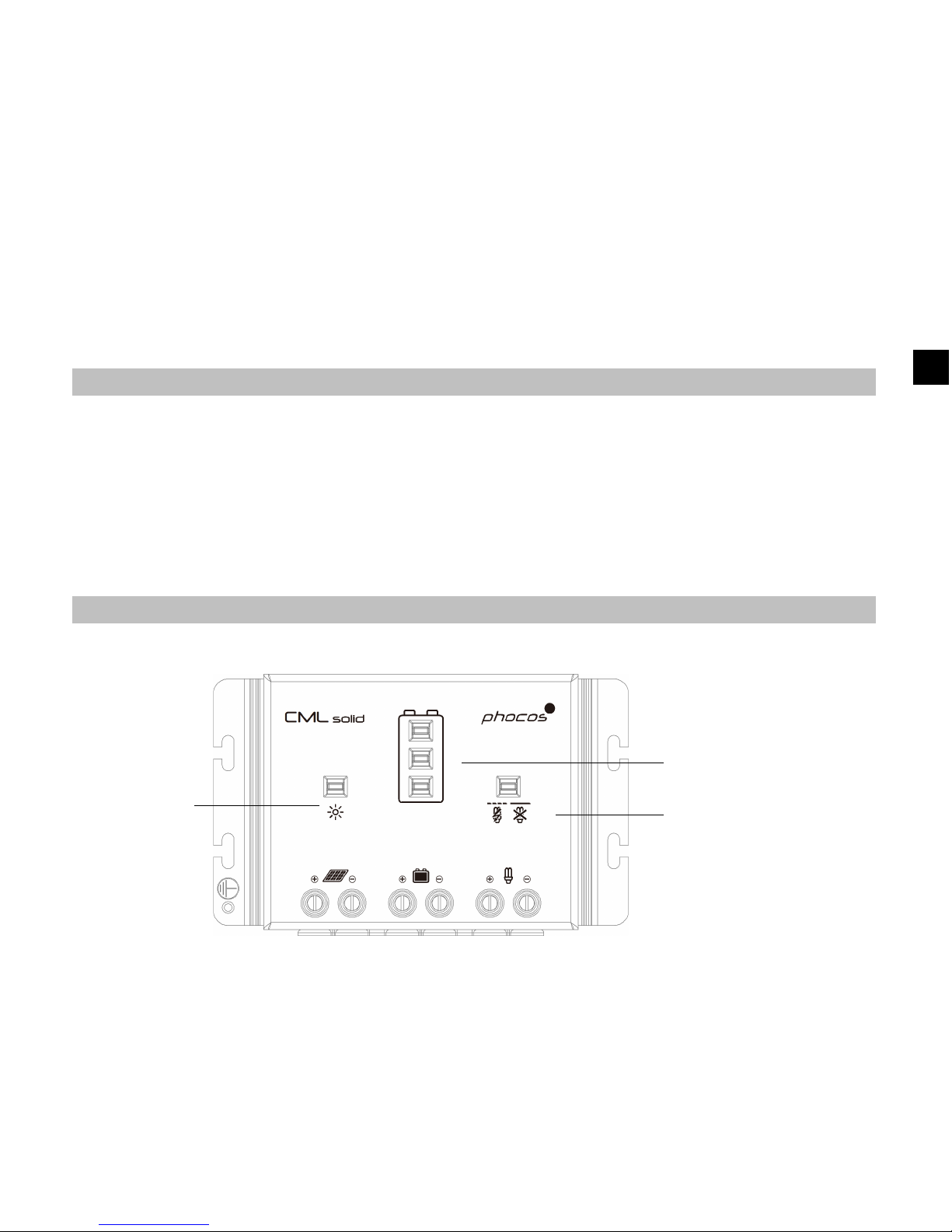

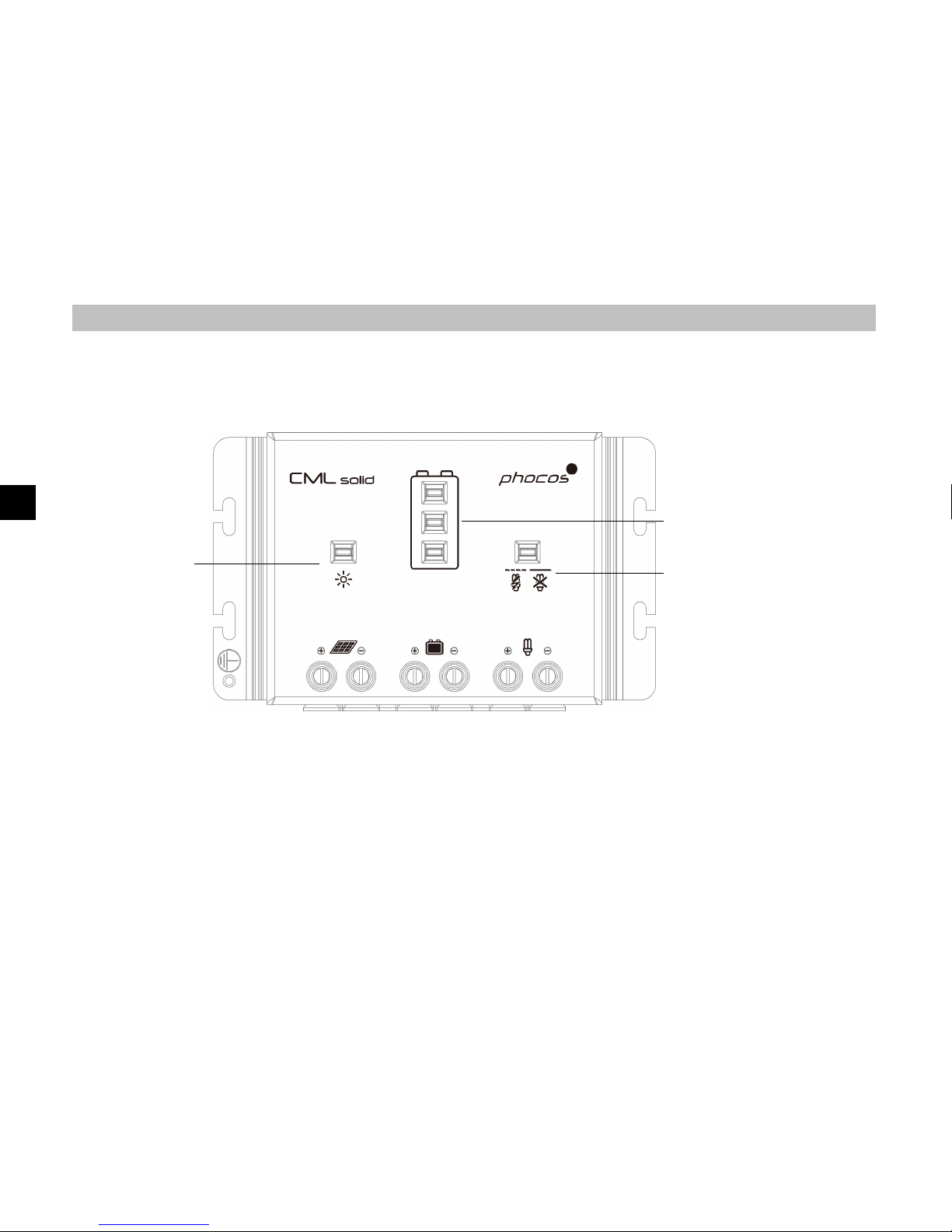

Anzeigefunktionen im Normalbetrieb
Der Laderegler verfügt über 5 LEDs und ein akustisches Warnsignal.
Ladeanzeige
7
Ladezustandsanzeige
Lastzustandsanzeige
DE
Page 10
Im Normalbetrieb, zeigt der Laderegler den Ladezustand der Batterie und die Ladung durch das
Solarmodul an. Jede Änderung des Ladezustandes (SOC) nach unten wird akustisch durch den
Laderegler signalisiert.

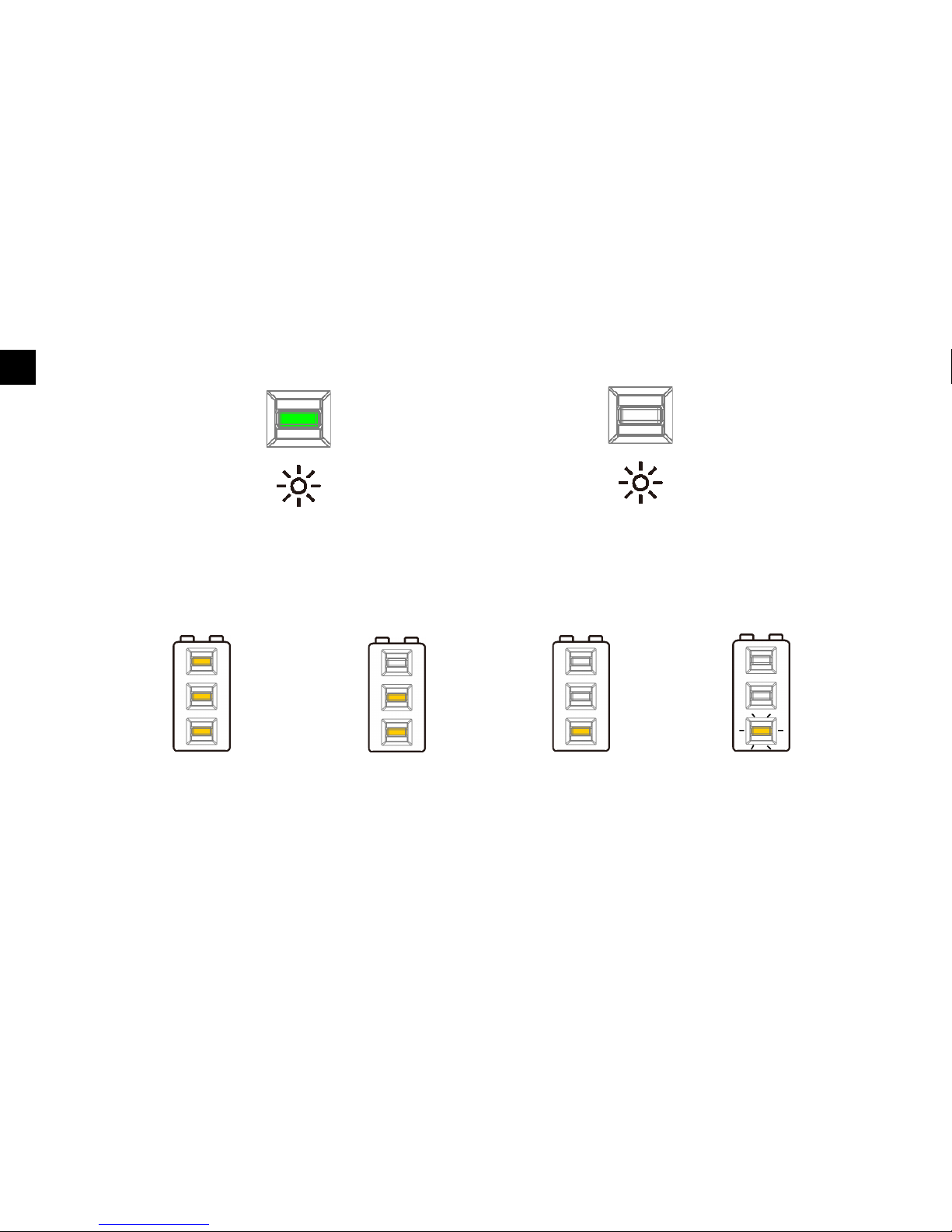

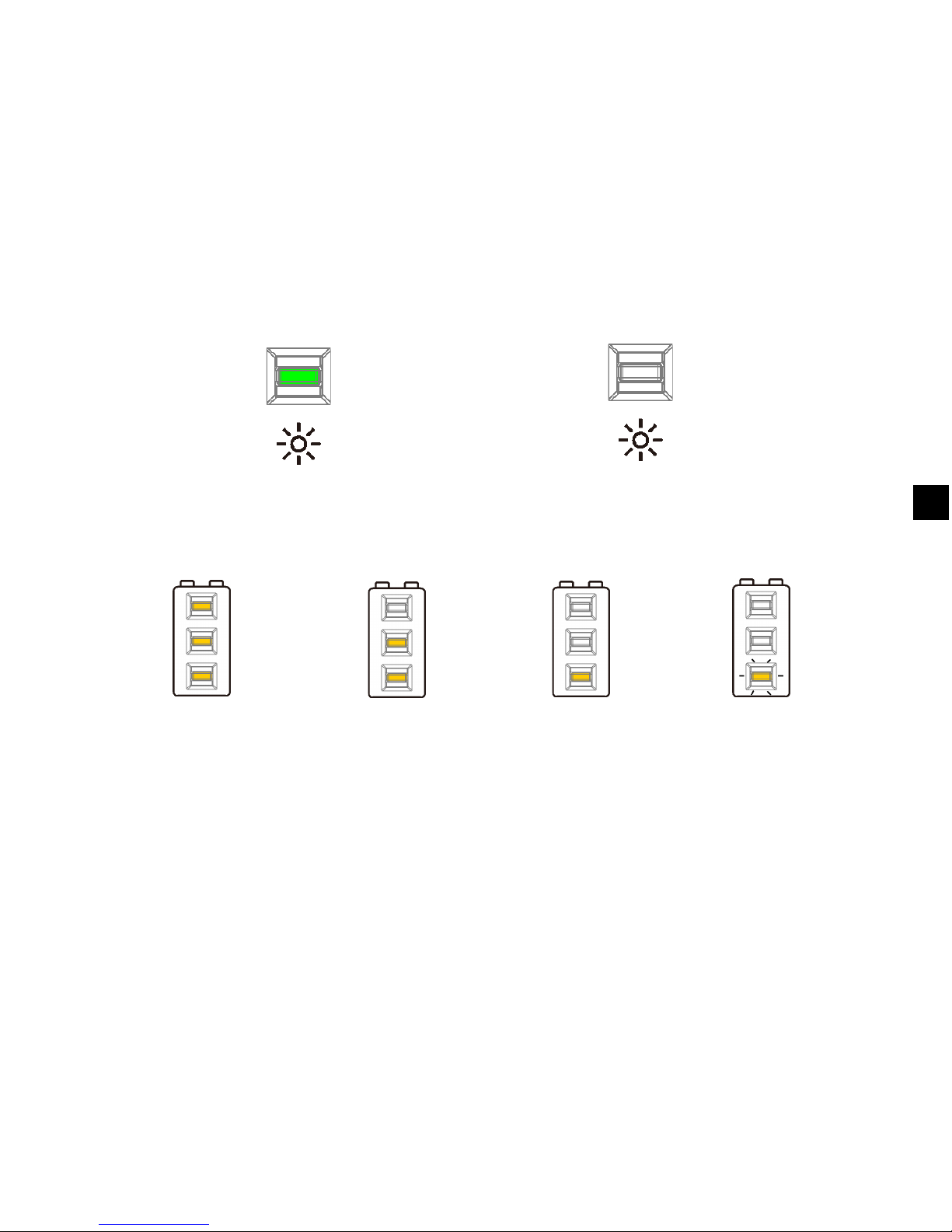

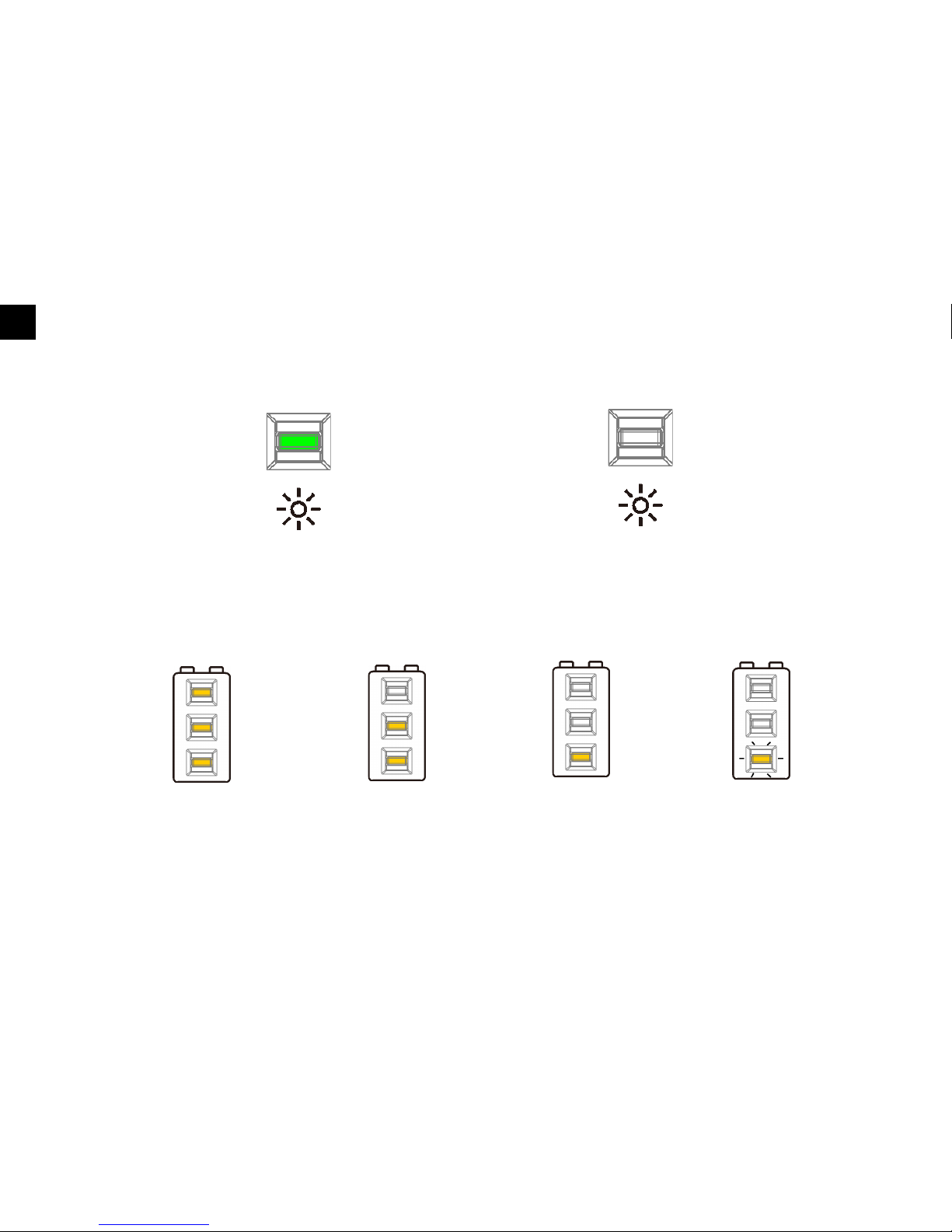

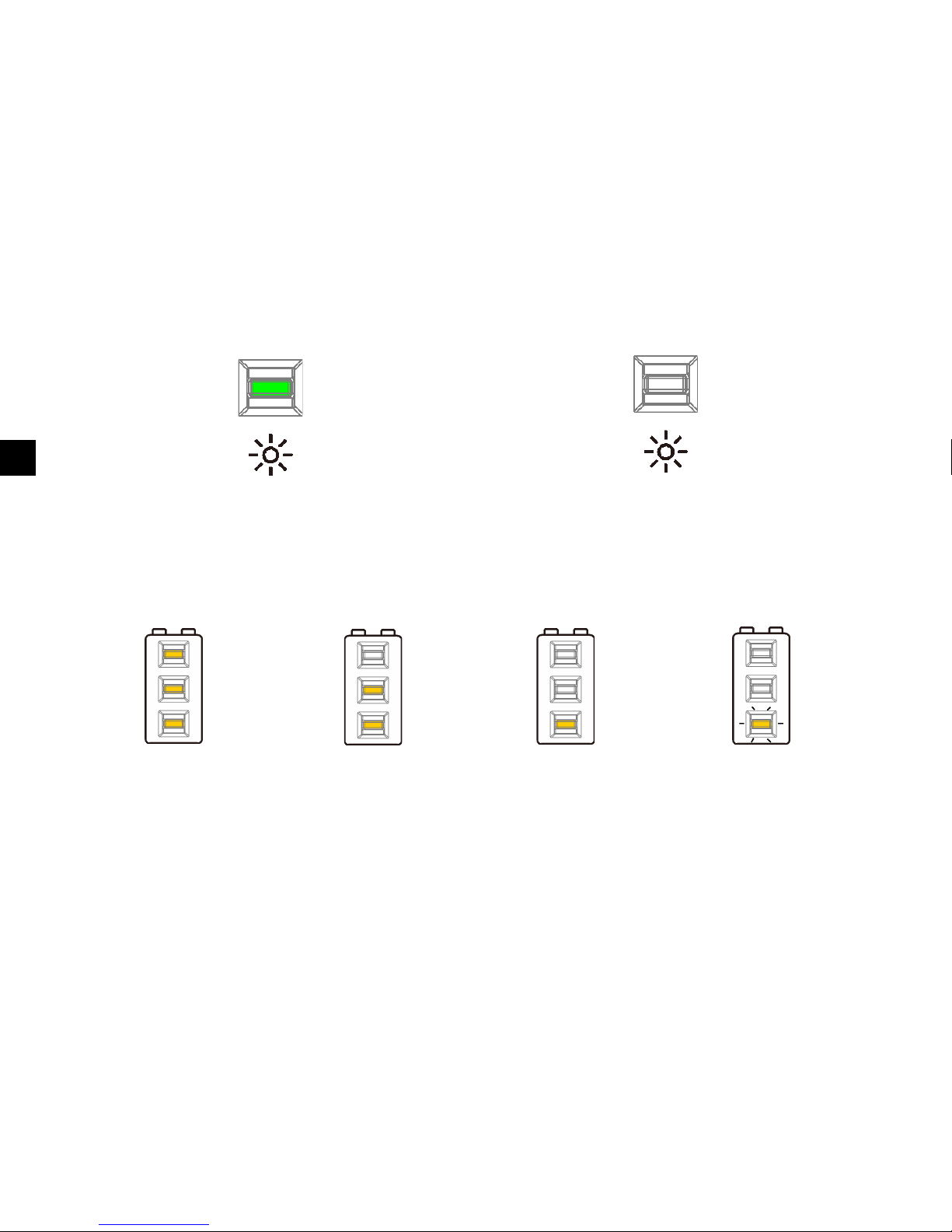

Ladungsanzeige
Solaranlage liefert Strom Solaranlage liefert keinen Strom
Grüne LED leuchtet Grüne LED leuchtet nicht
Ladezustandsanzeige
> 75 %
25 % - 75 %
< 25 %
< 10%
3 LEDs AN 2 LEDs AN 1 LED AN 1 LED Blinkt
Die Prozent-Angabe entspricht dabei der bis zum Tiefentlade-Abschaltpunkt entnehmbaren Energie
in Relation zur vollgeladenen Batterie.
8
DE
Page 11

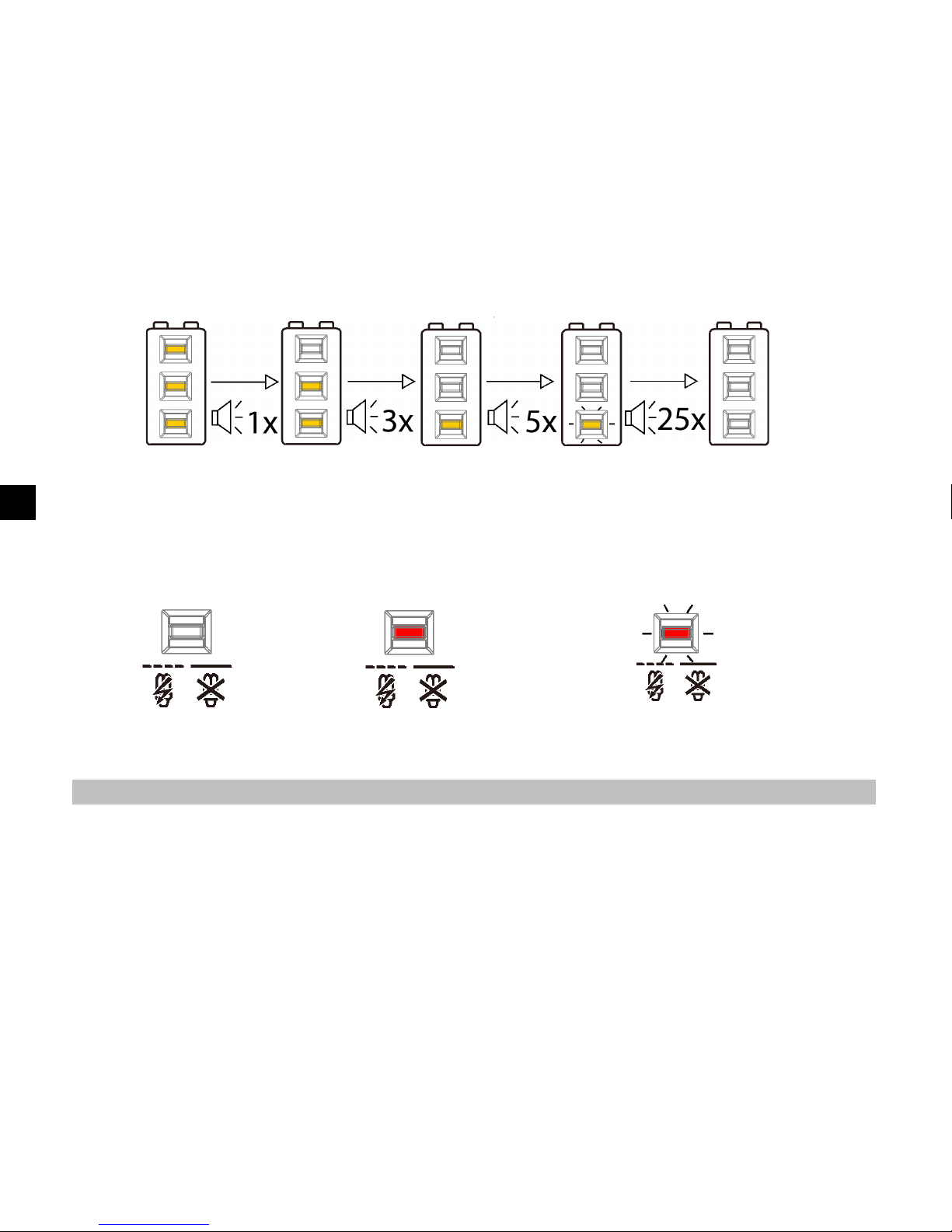

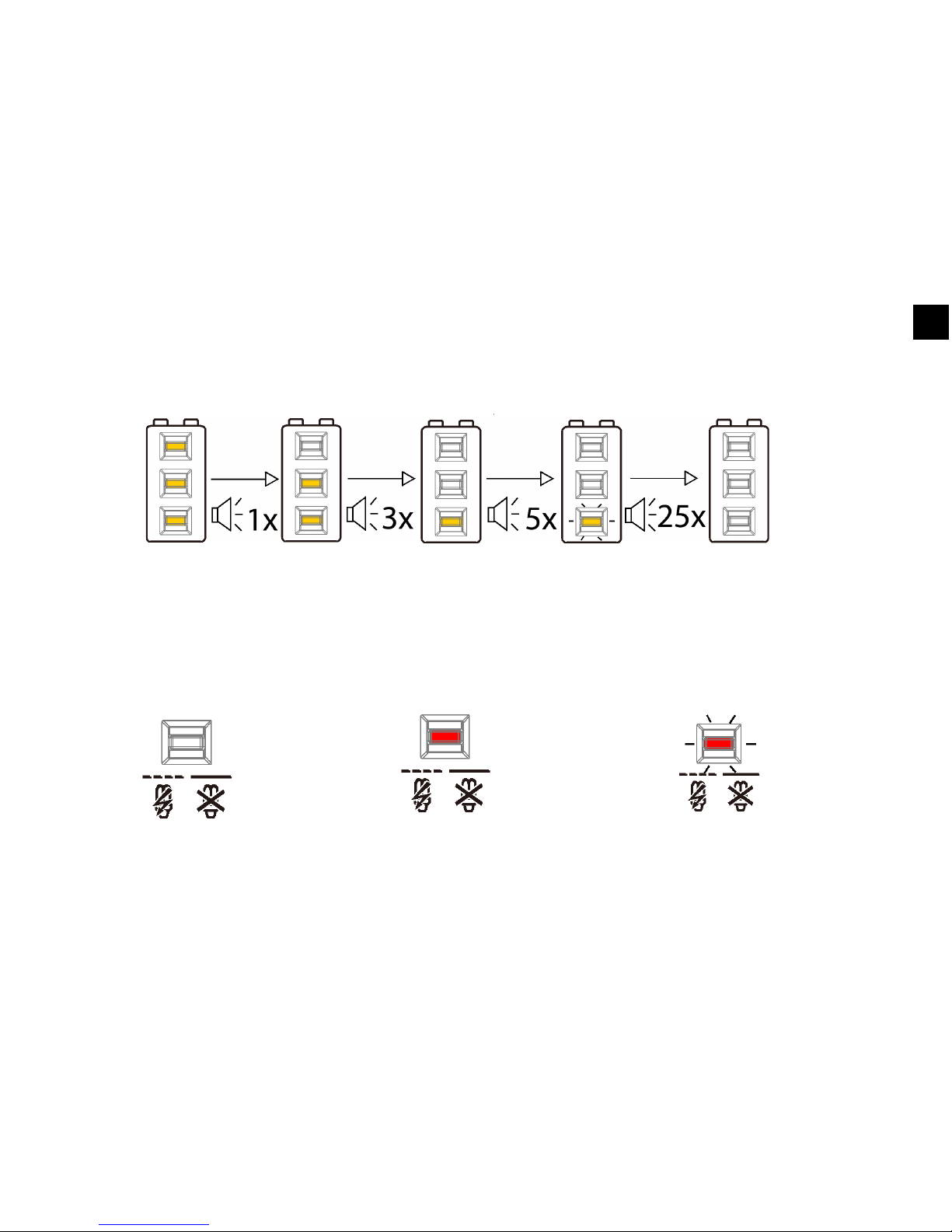

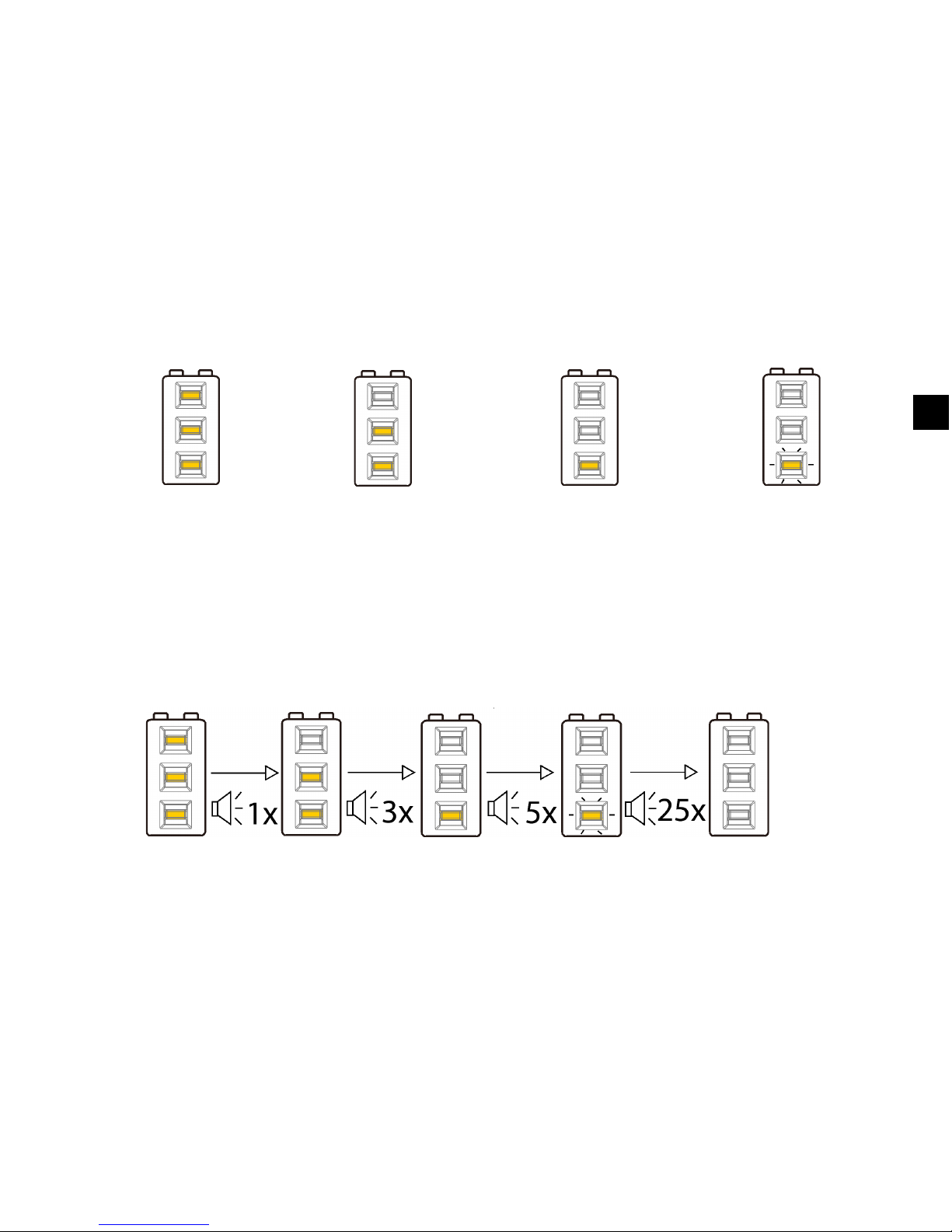

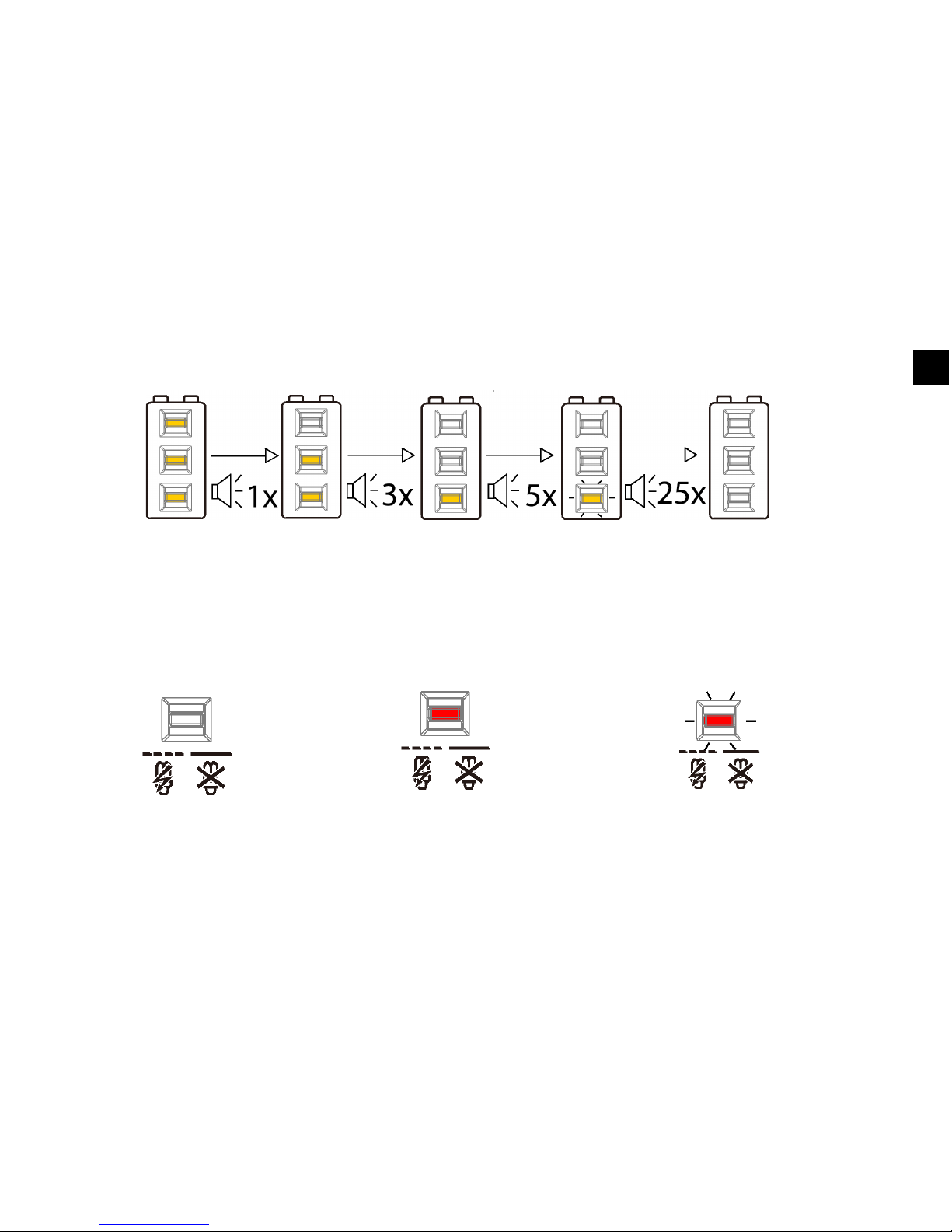

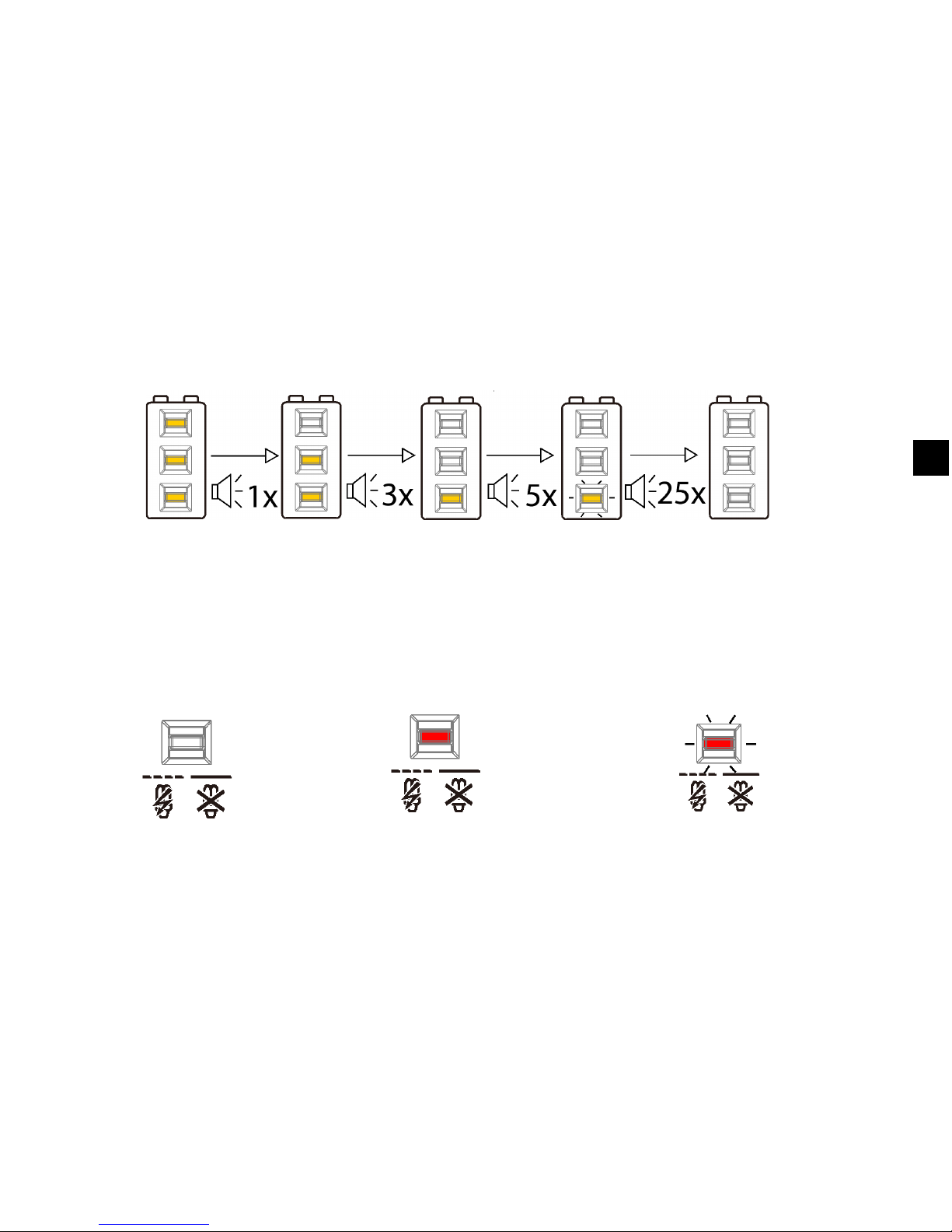

Akustische Signale
Bei einem Wechsel des Ladezustandes (SOC) nach unten wird dies durch eine entsprechende Anzahl
von Signaltönen signalisiert:
Die Lastabschaltung erfolgt ca. 1 Minute nach einer Serie von 25 Signaltönen.

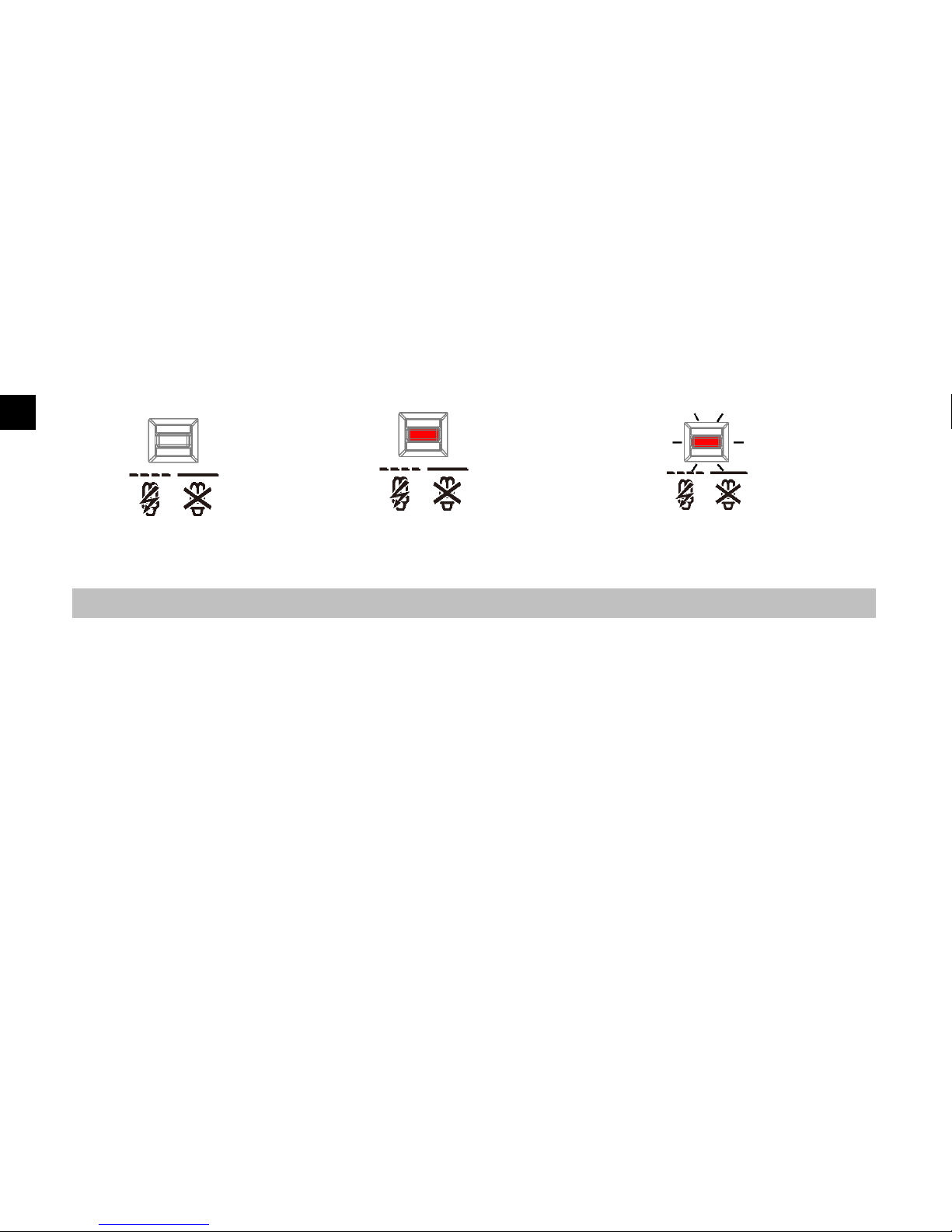

Lastzustandsanzeige
Der Laderegler schaltet bei Tiefentladung und bei Überlastung/Lastkurzschluss den Lastausgang ab.
Dies wird angezeigt durch:
Normalbetrieb Tiefentladeschutz Überlast oder Lastkurzschluss
Rote LED aus Rote LED an Rote LED blinkt
9
DE
Page 12
Tiefentladeschutz (LVD)
Der Regler verfügt über 2 verschiedene Modi zum Schutz der Batterie gegen Tiefentladung:
1. Ladezustandsgesteuert: Abschaltung bei 11,4 V/22,8 V (bei Last-Nennstrom) bis 11,9
V/23,8 V (bei keinem Laststrom). Modus mit guten Batterieschutz-Eigenschaften.
2. Spannungsgesteuert: Abschaltung 11,0 V/22,0 V fix, geeignet falls Verbraucher direkt
an die Batterie angeschlossen sind und der Laderegler nicht den gesamten Laststrom
erfassen kann.
Werkseitig ist der Modus 1 voreingestellt. Die Einstellung des Modus ist unten beschrieben.
Einstellungen
Der Laderegler kann auf besondere Betriebsanforderungen eingestellt werden. Mit Hilfe von drei DIP
Schaltern an der linken Seite des Reglers können folgende Einstellungen vorgenommen werden.

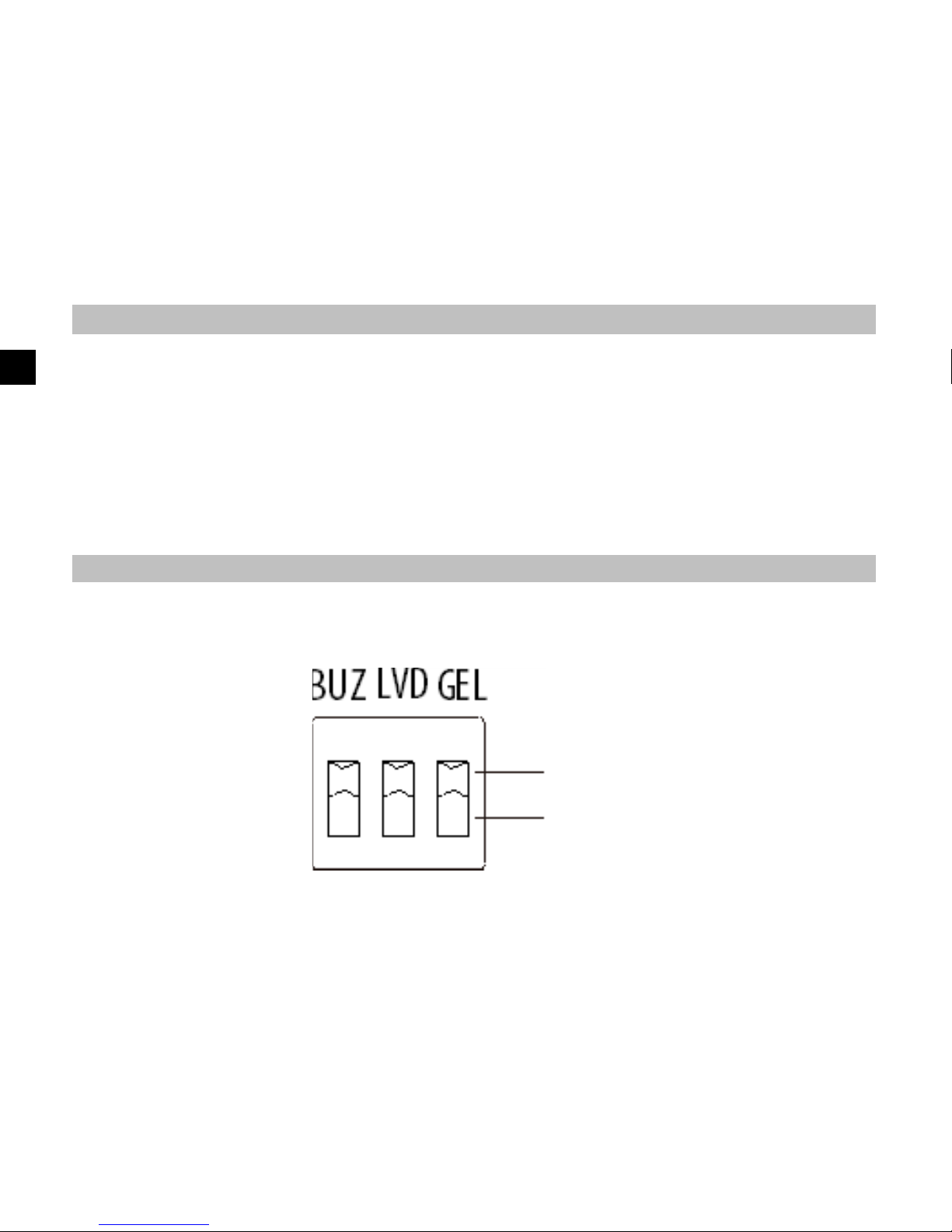

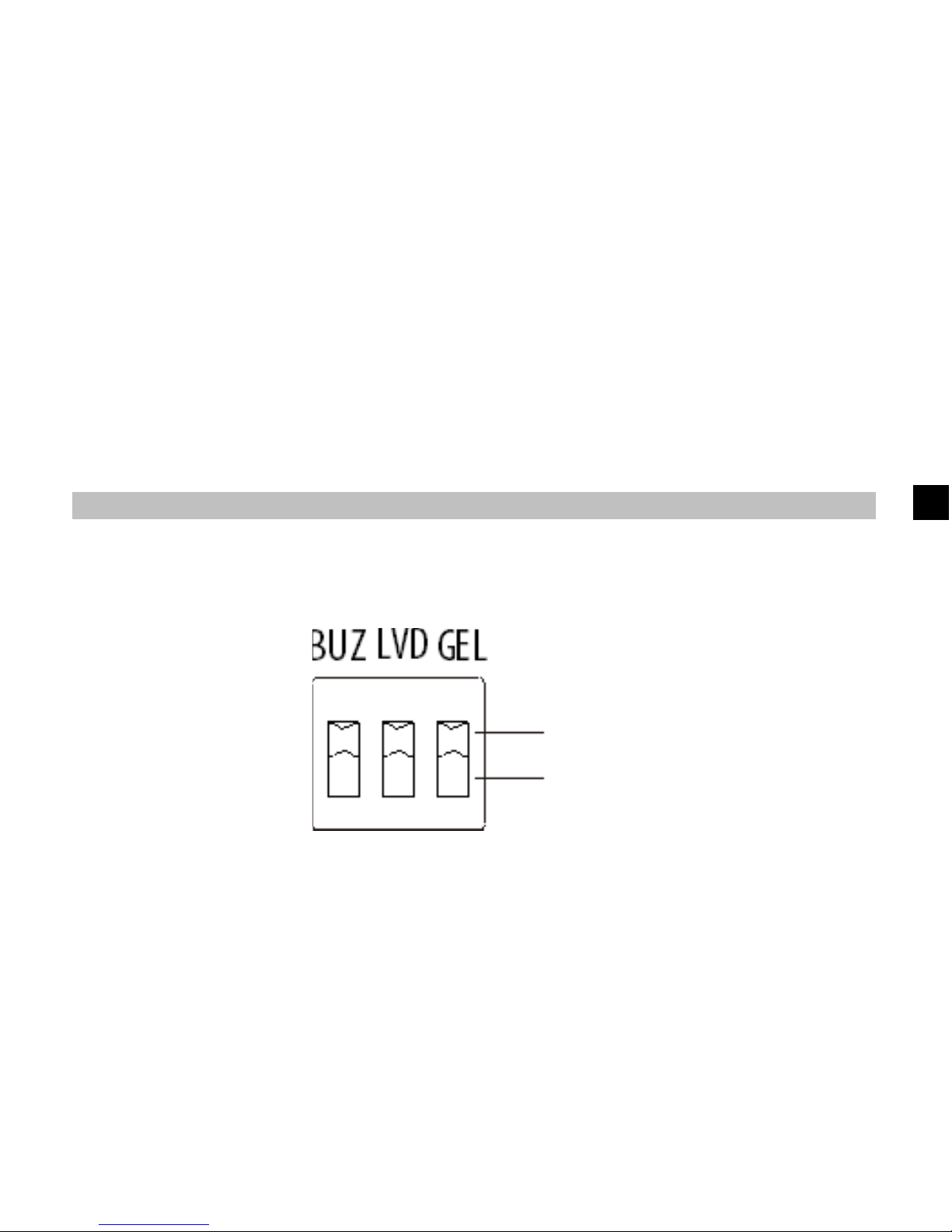

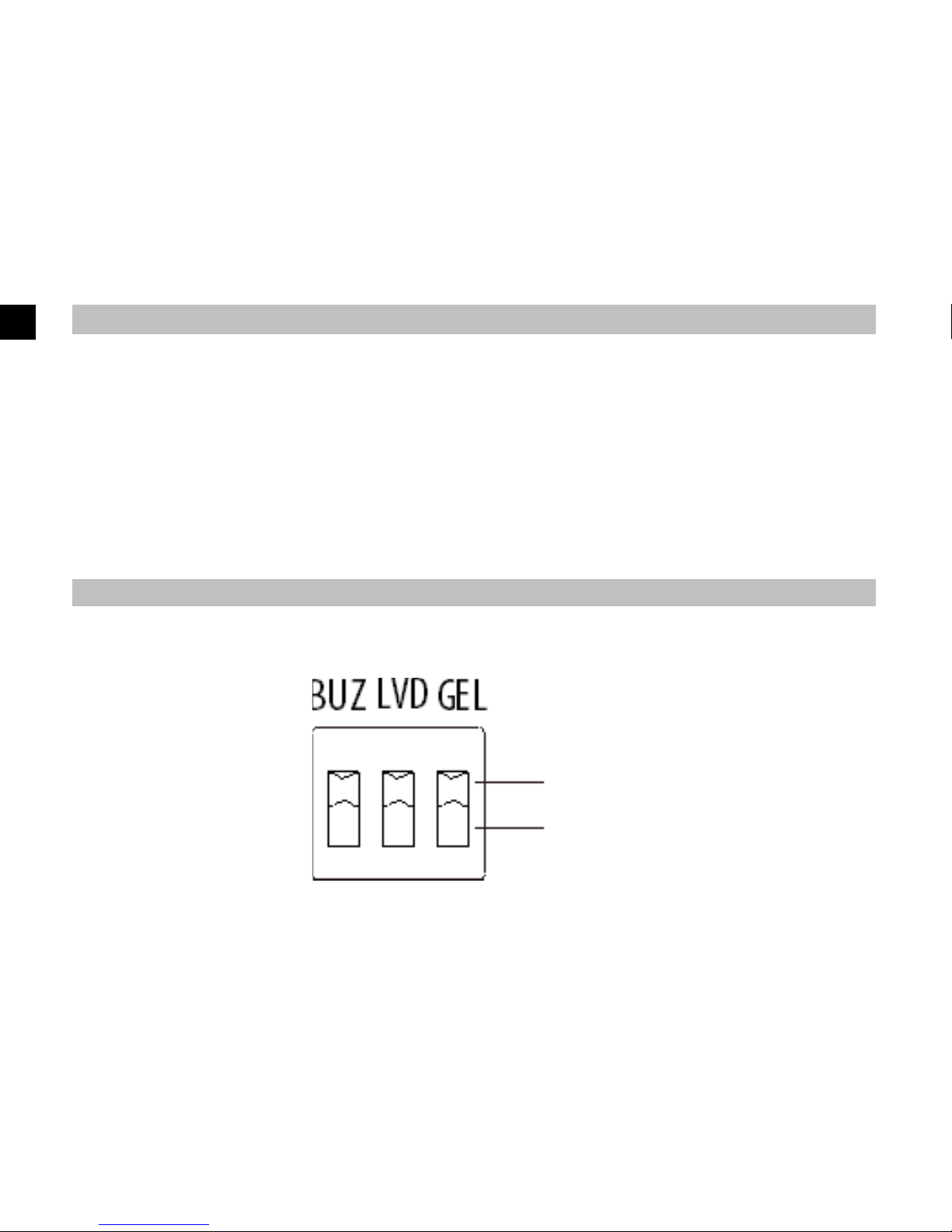

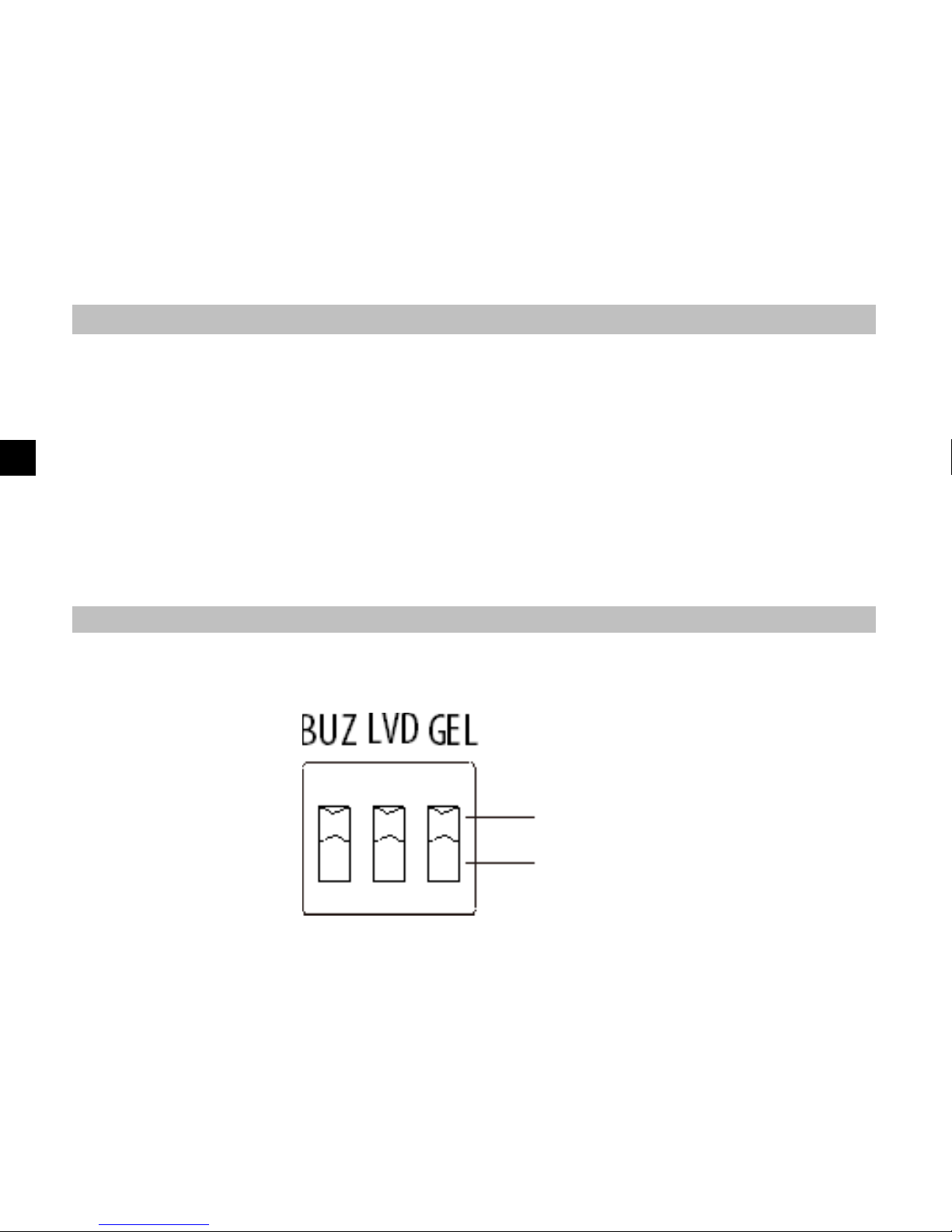

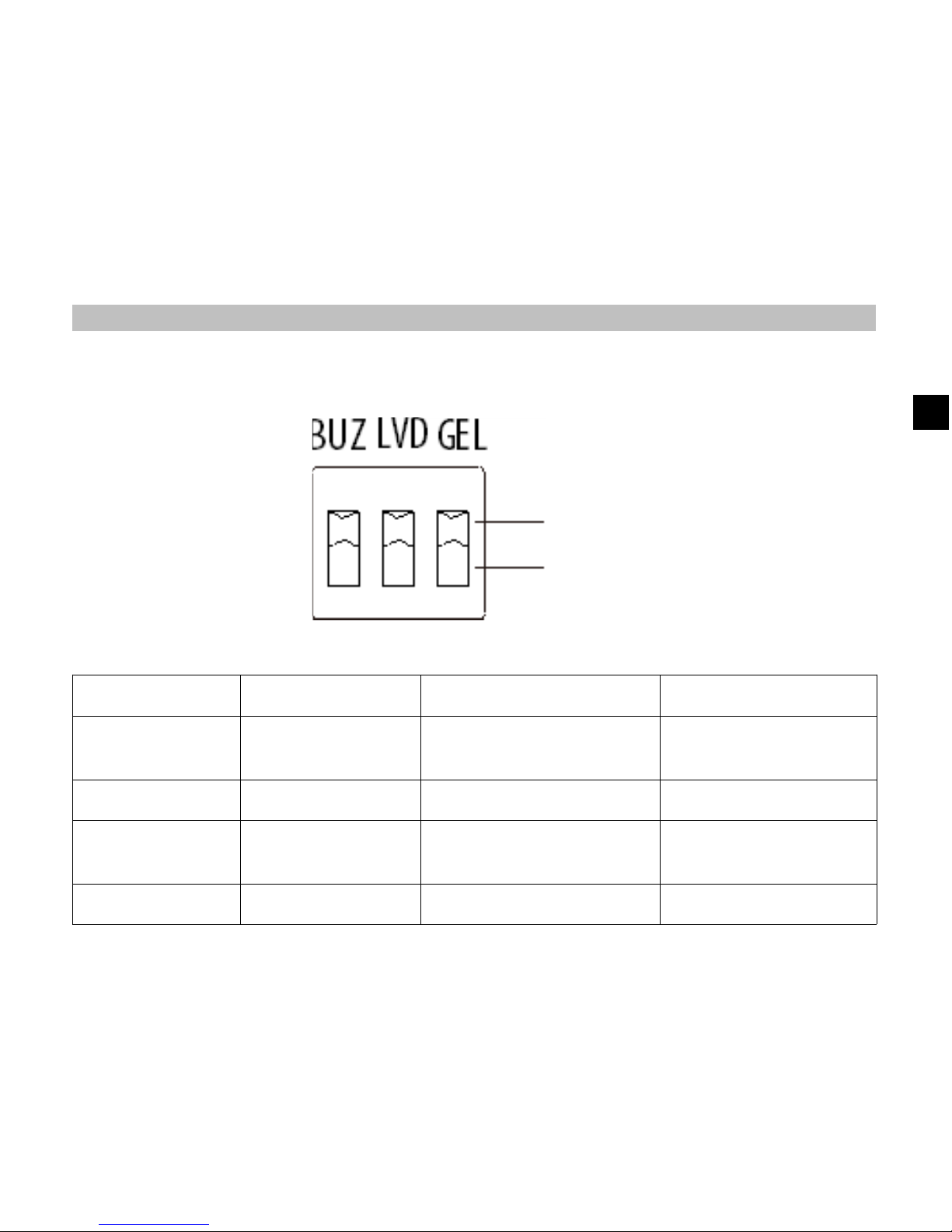

Die drei DIP Schalter befinden sich an der linken Seite des Ladereglers.
10
AN
AUS
DE
Page 13
DIP Schalter BUZ LVD GEL
Funktion Akustischer Alarm
Funktion des
Tiefentladeschutzes
Batterietyp
Einstellung An Alarm An Ladezustandsgesteuert GEL (VRLA Batterie)
Einstellung
Aus
Alarm Aus Spannungsgesteuert Flüssigsäure Batterie
Werks-
einstellung
Alarm An Ladezustandsgesteuert GEL (VRLA Batterie)
Schutzfunktionen
An den PVAnschlüssen
An den BatterieAnschlüssen
An den LastAnschlüssen
Verpolung Geschützt
Warnung: Rote LED
leuchtet (1)
Geschützt (1)
Kurzschluss Geschützt (2) Geschützt (3) Geschützt (2)
Überstrom --- --- Schaltet verzögert aus (4)
Rückstrom Geschützt --- ---
11
DE
Page 14
An den PVAnschlüssen
An den BatterieAnschlüssen
An den LastAnschlüssen
Überspannung Max. 50 V Max. 50 V
Schaltet über 15,5/31.0 V
aus
Unterspannung --- --- Schaltet aus
Übertemperatur
Reduziert den Ladestrom bei Übertemperatur und schaltet die Last aus, wenn die
Temperatur einen hohen Wert erreicht hat.
(1) Der Laderegler kann sich selbst schützen, aber angeschlossene Verbraucher können beschädigt
werden.
(2) Kurzschluss: Maximales Abschaltvermögen < 400 A
(3) Die Batterie muss durch eine Sicherung geschützt werden, oder sie kann im Falle eines
Kurzschlusses dauerhaft beschädigt werden.
(4) >200% Nennstrom: Abschaltung nach 3 Sekunden Verzögerung
WARNUNG: Die Kombination verschiedener Fehler kann dem Laderegler Schaden zufügen. Bitte
beheben Sie unbedingt zuerst den Fehler, bevor Sie mit dem Anschließen des Geräts fortfahren.
Weitere Ausgänge
USB Anschluss
Der USB-Anschluss liefert 5 V für Kleingeräte wie Mobiltelefone, Tablet PCs und Musikspieler mit einer
Stromaufnahme von bis zu 800 mA.
Warnung: Verbinden Sie das zu ladende Gerät mit nichts anderem! Der Negative USB-Kontakt wird
mit dem negativen Lastanschluss verbunden.
12
DE
Page 15

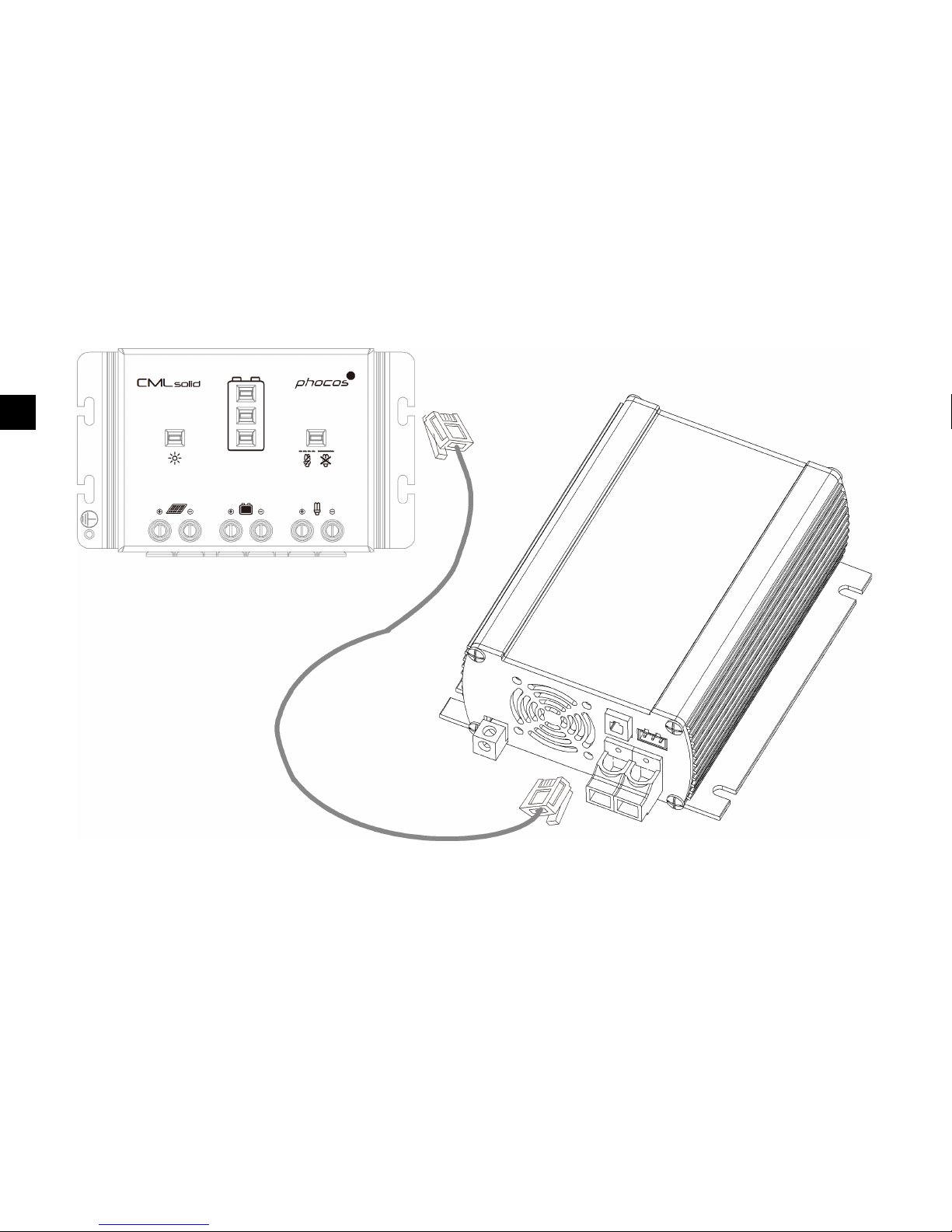

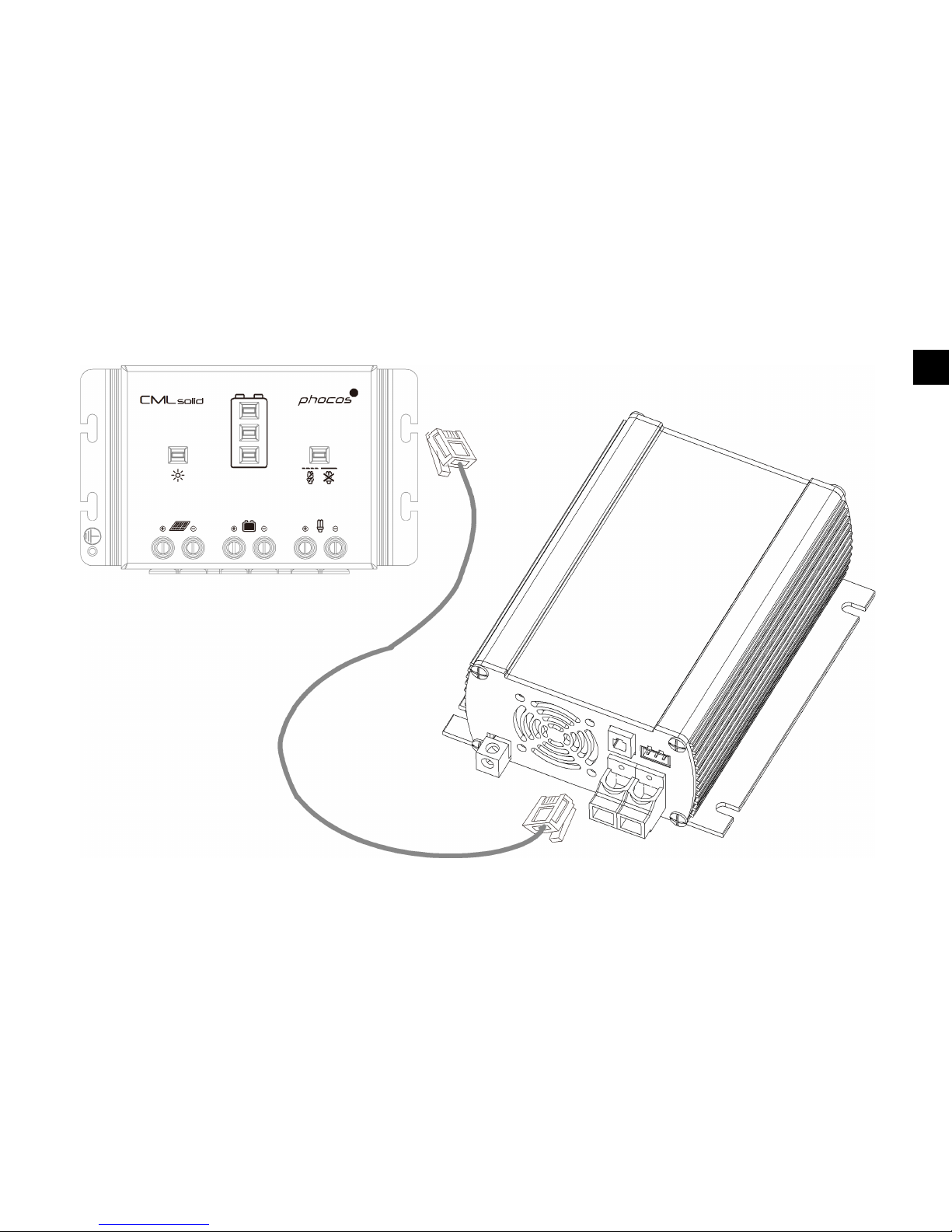

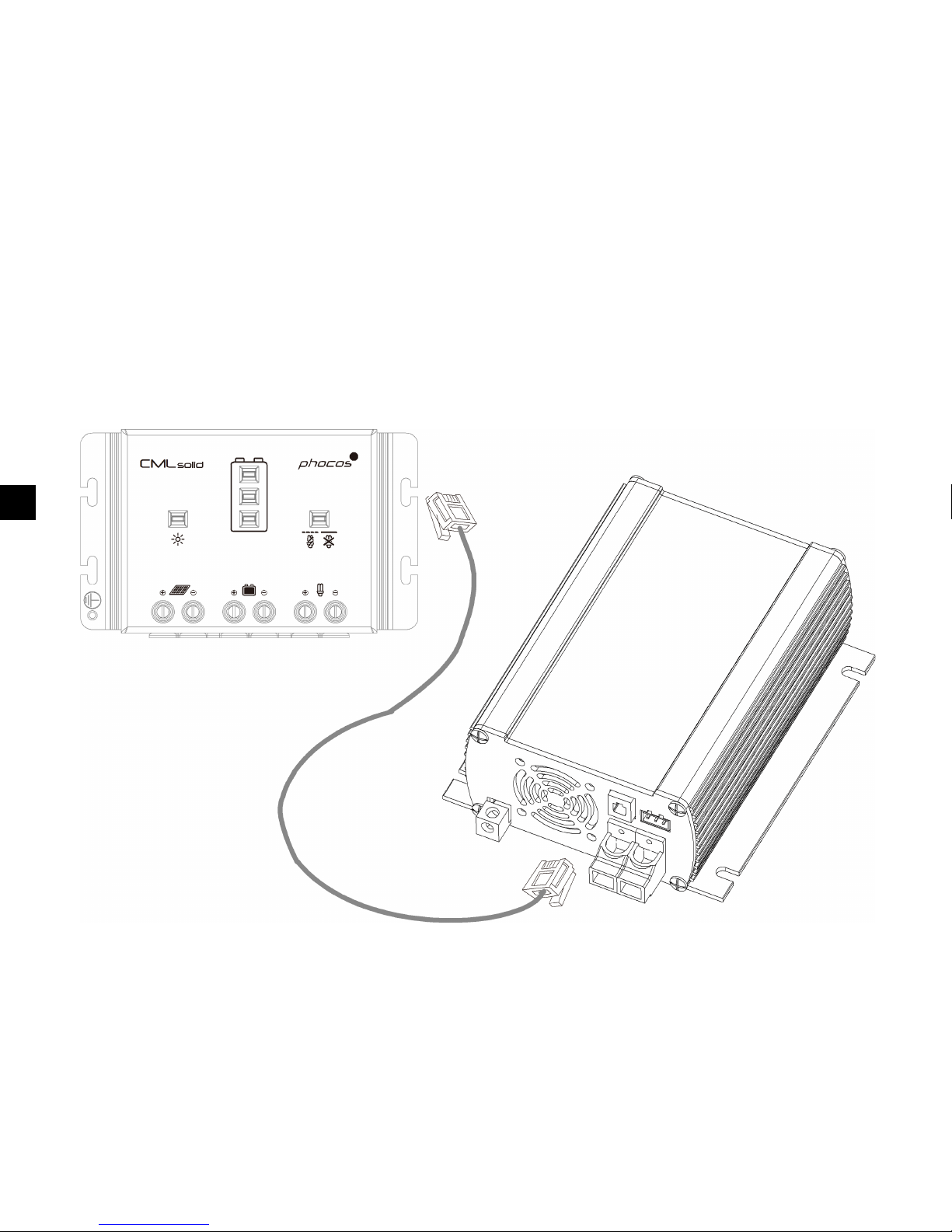

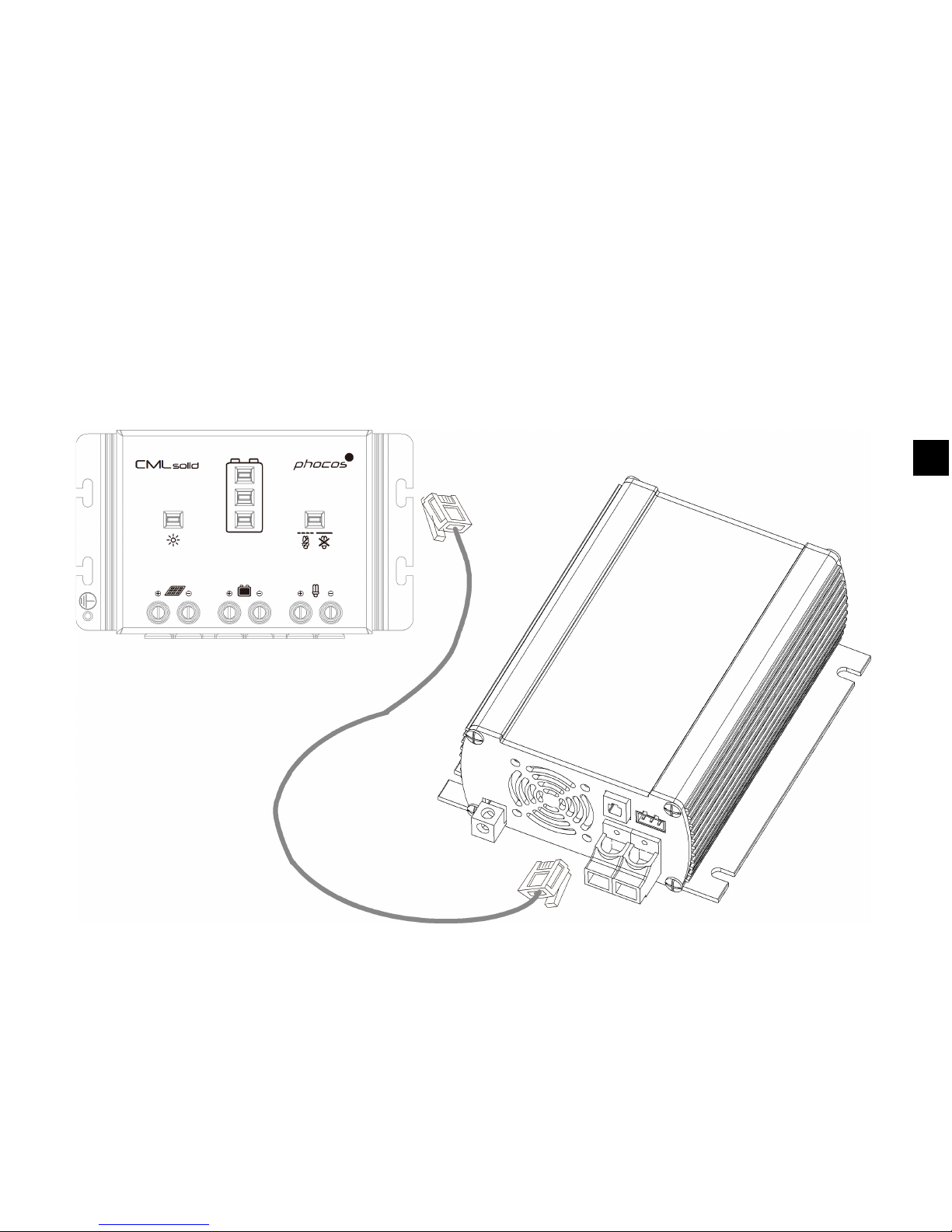

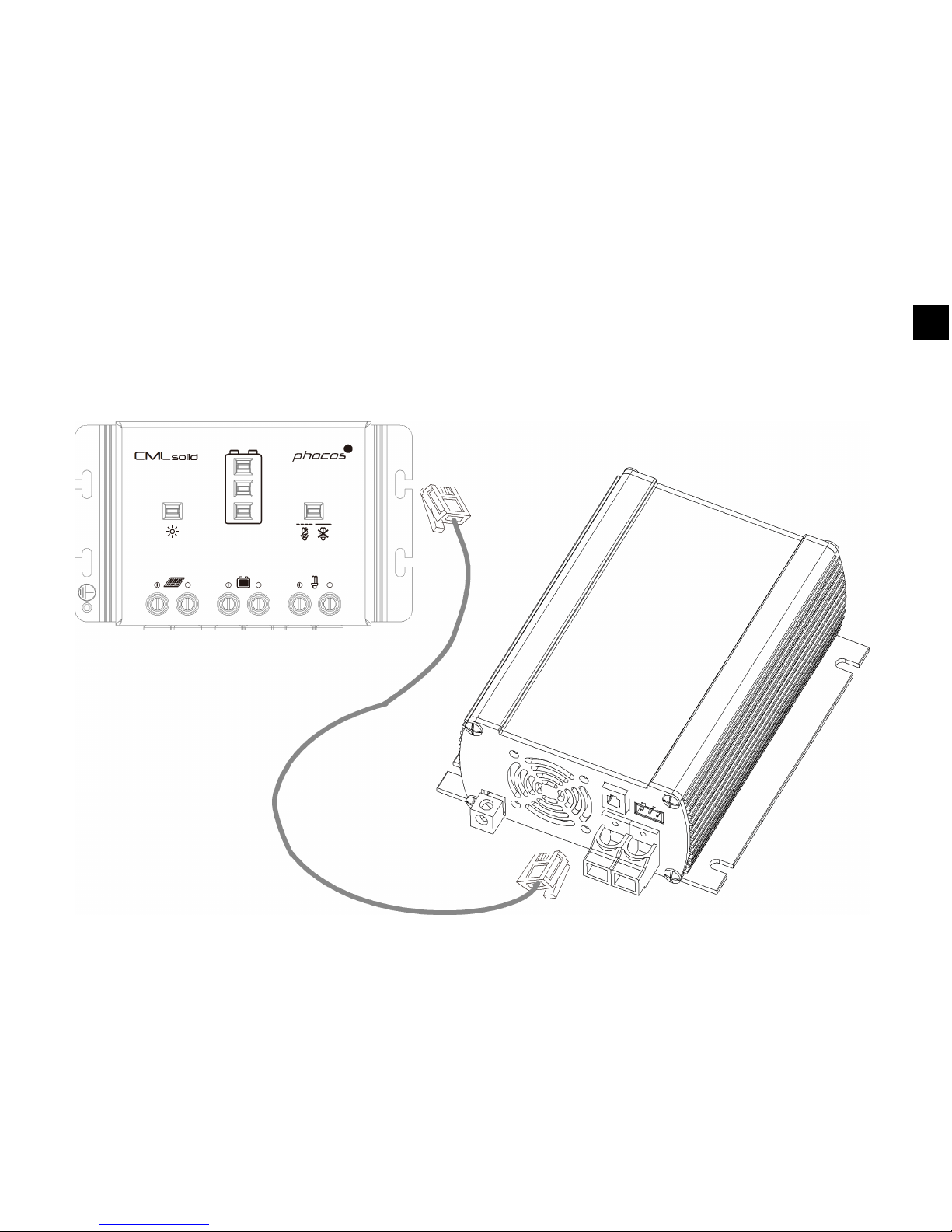

Fernsteuerungsanschluss für einen Wechselrichter
Zur Steuerung der Phocos Wechselrichter Serie SI 350, SI 700 oder SI 1500 durch die
Tiefentladeschutz-Funktion (LVD) des Ladereglers ist eine 6p4c Modularbuchse vorhanden. Der
Wechselrichter wird bei Lastüberstrom nicht abgeschaltet.
13
DE
Page 16
Der CMLsolid 30 Anschluss zur Fernsteuerung der Wechselrichter ist für direkte Verwendung von
Modbus- oder 1:1-Telefonkabeln ausgelegt. Verbinden Sie bitte den Wechselrichter direkt mit der
Batterie. Die Ladezustandssteuerung (SOC) kann nicht verwendet werden, weil der CMLsolid 30 die
Stromaufnahme des Wechselrichters nicht messen kann.

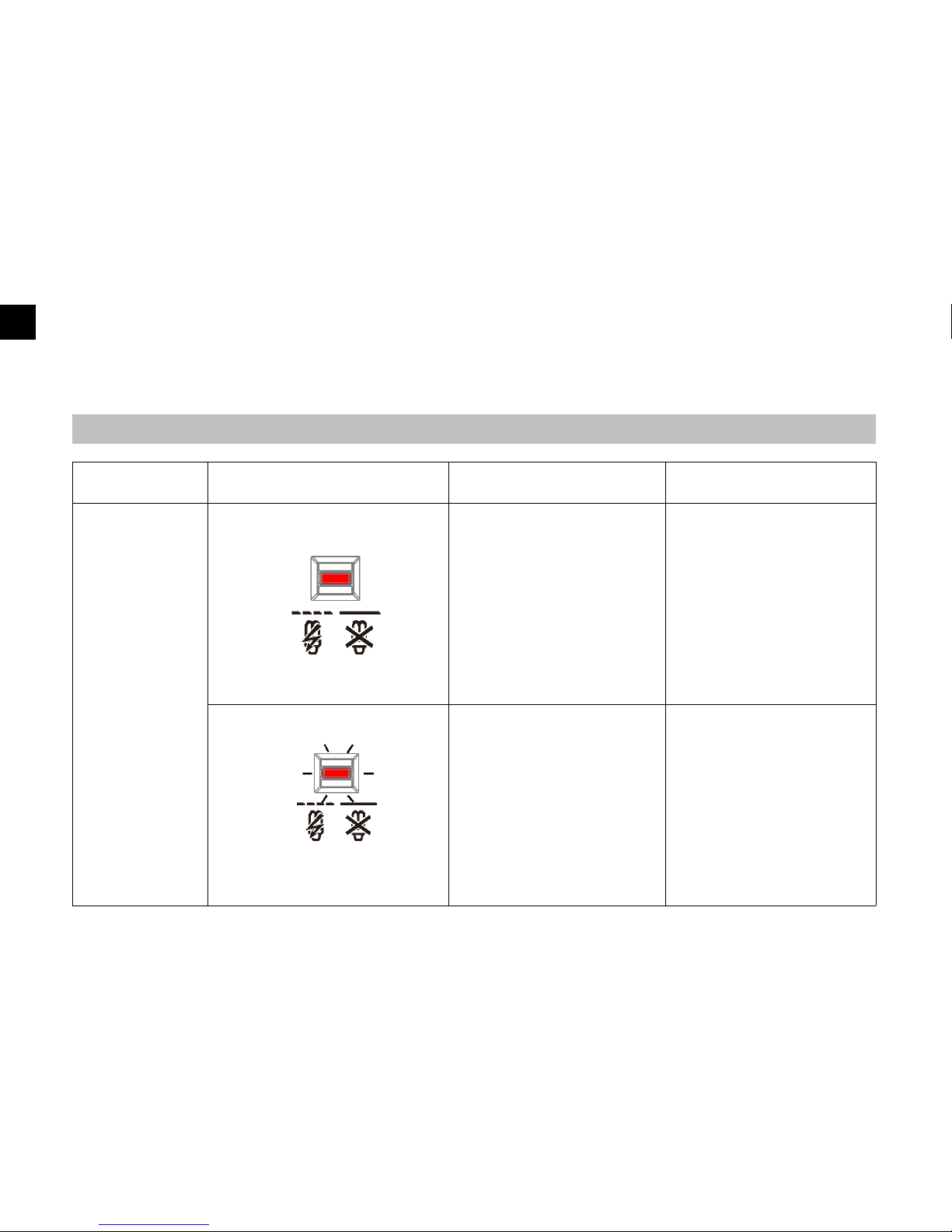

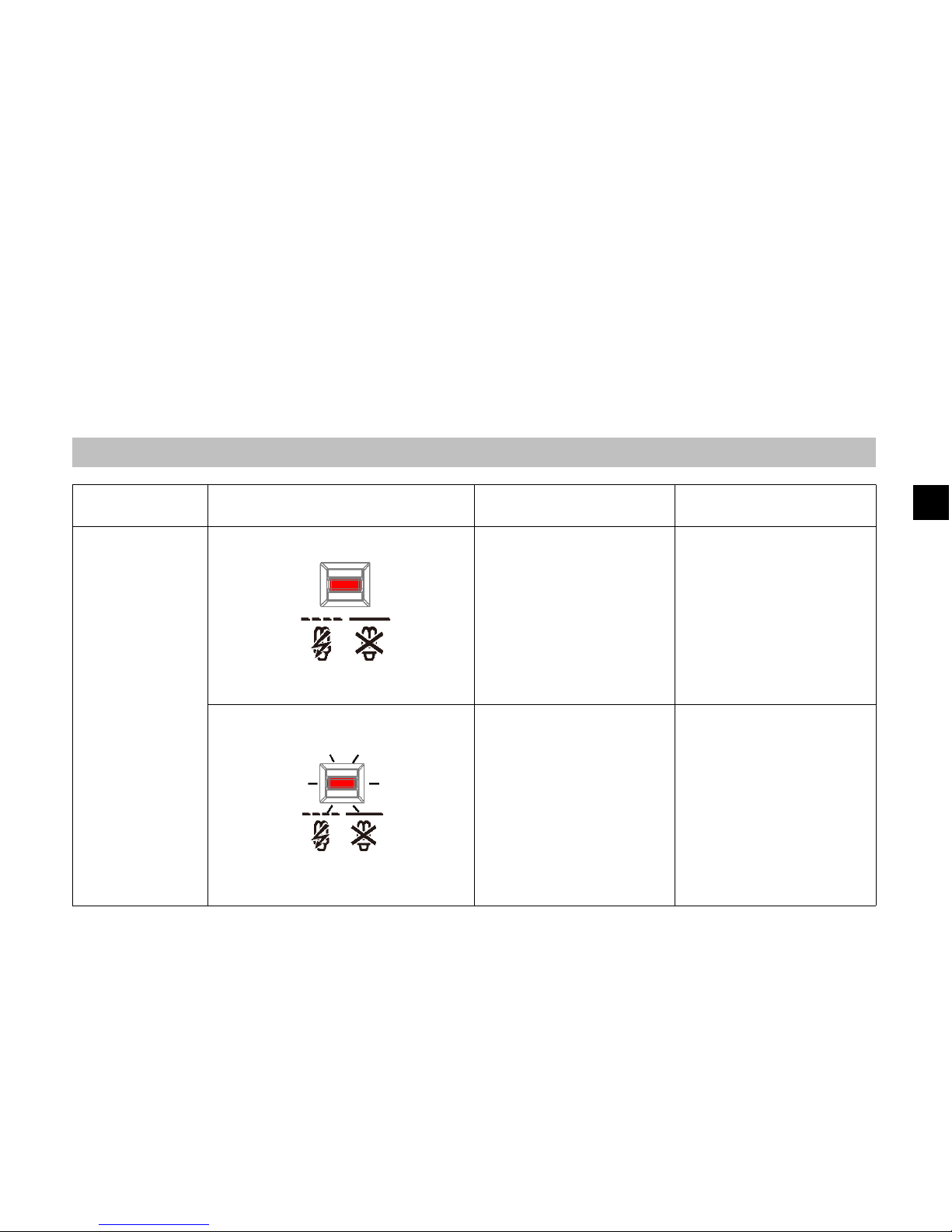

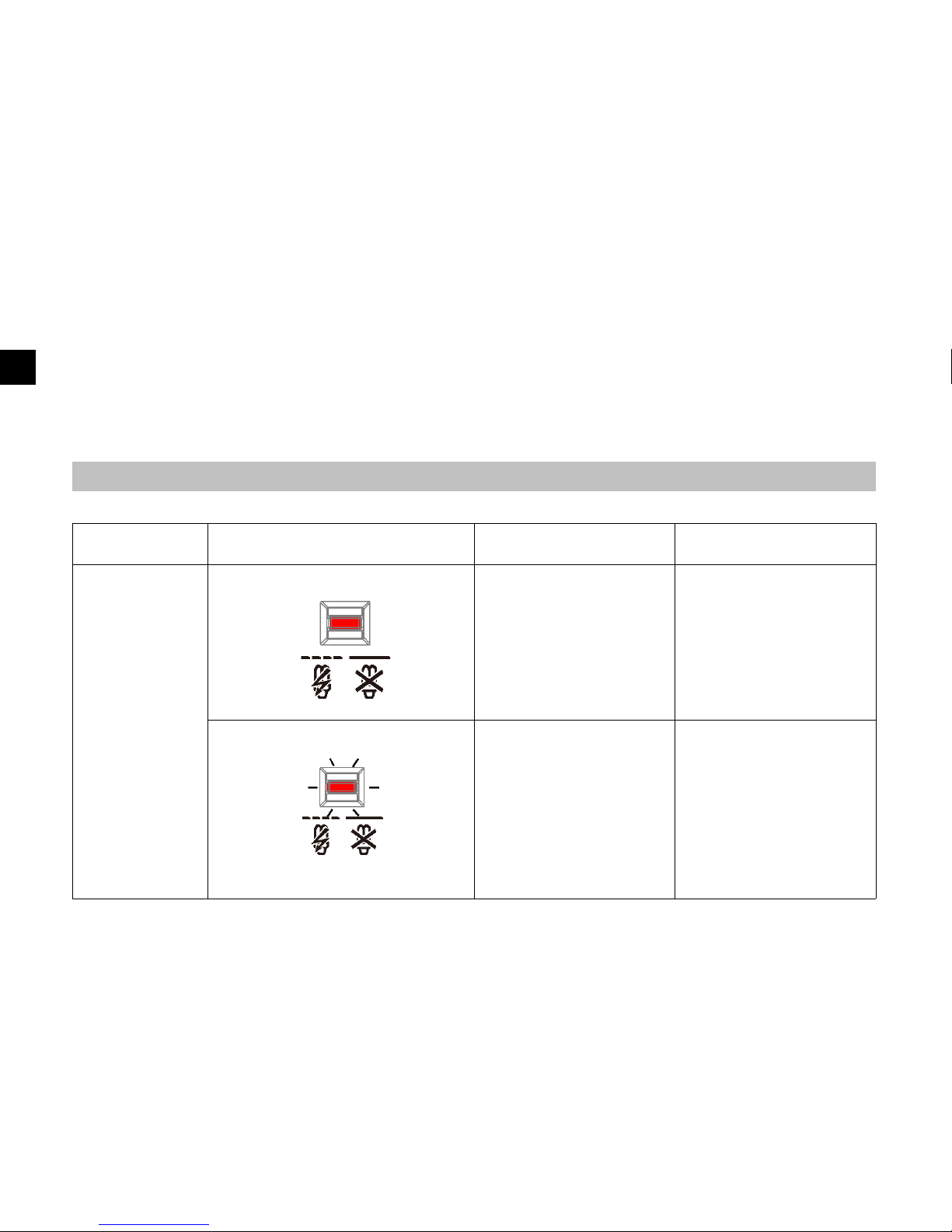

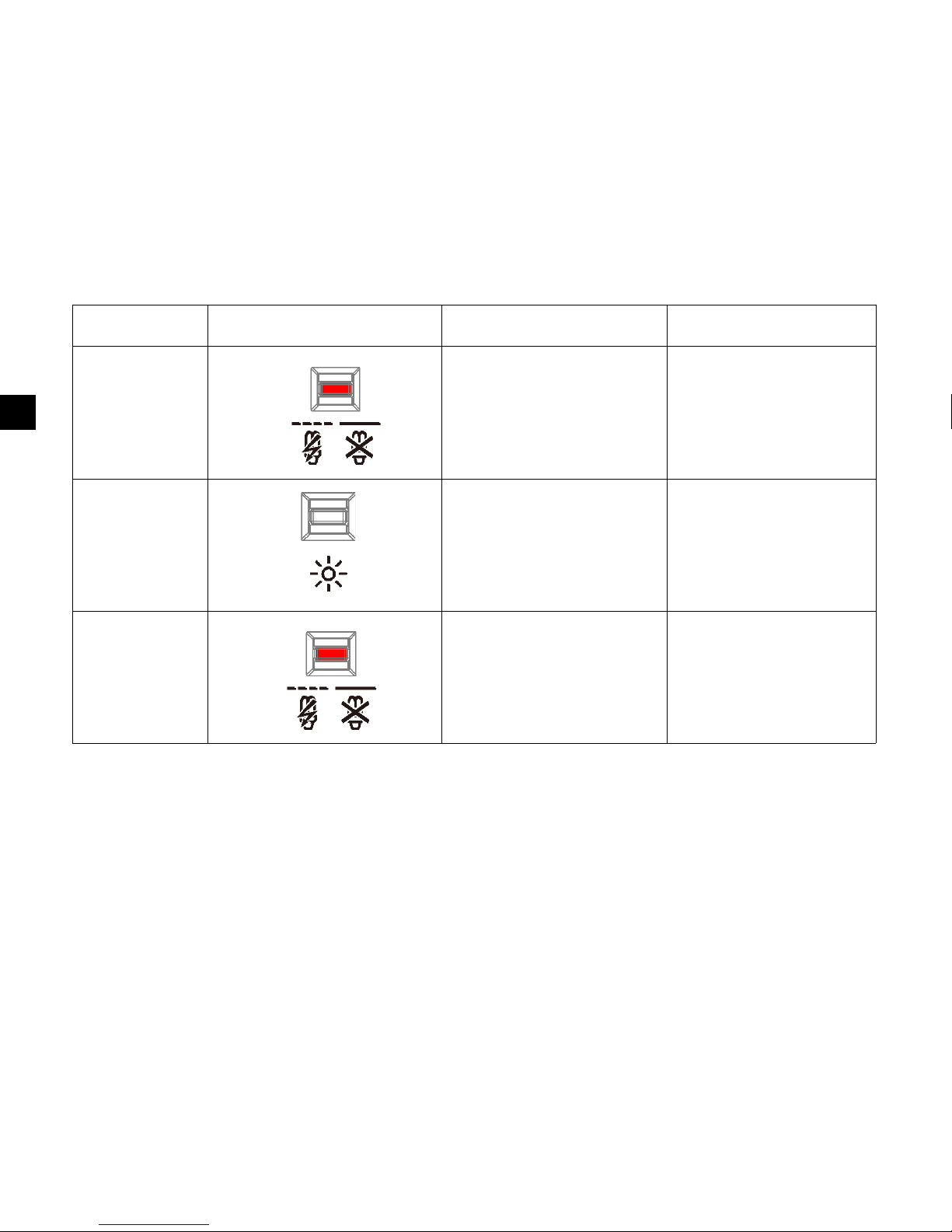

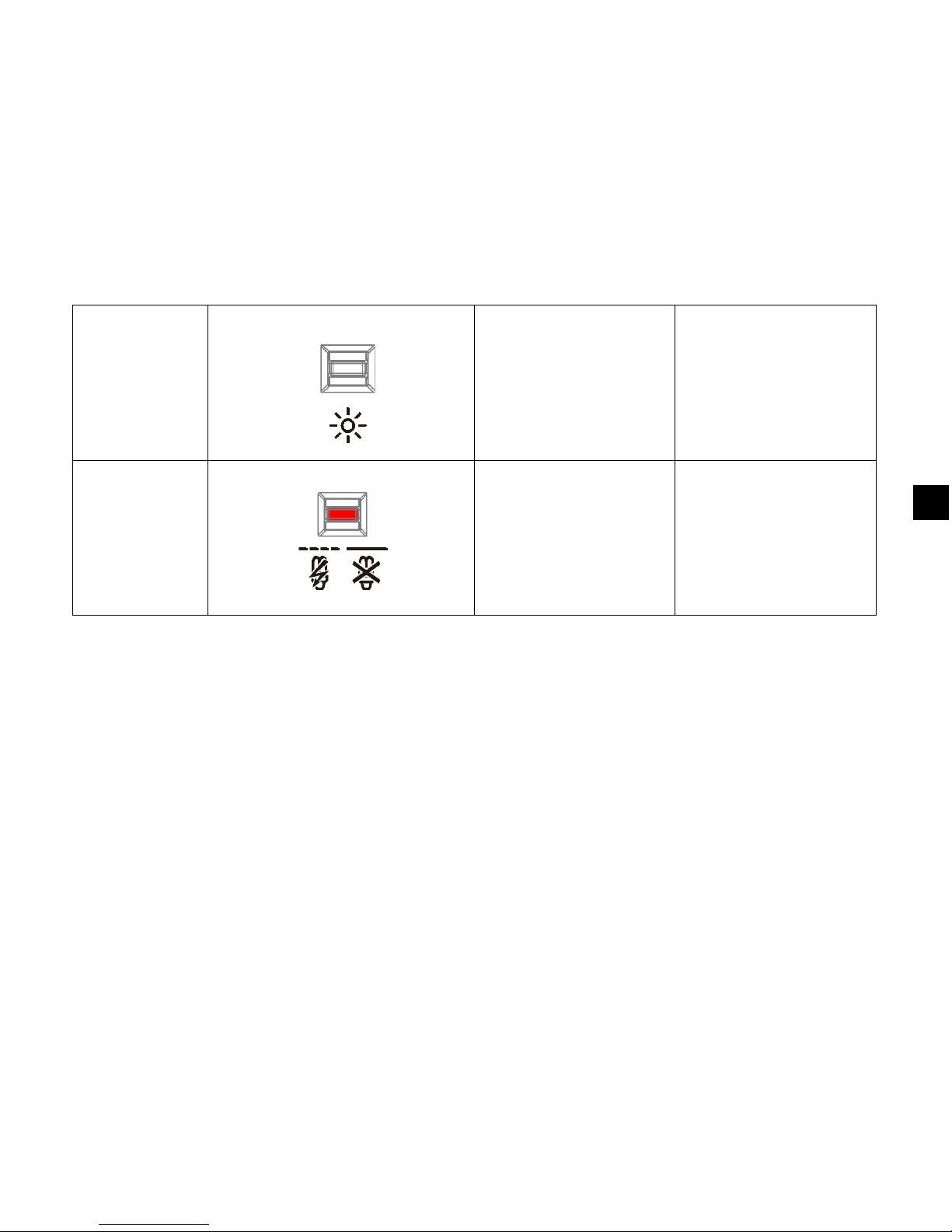

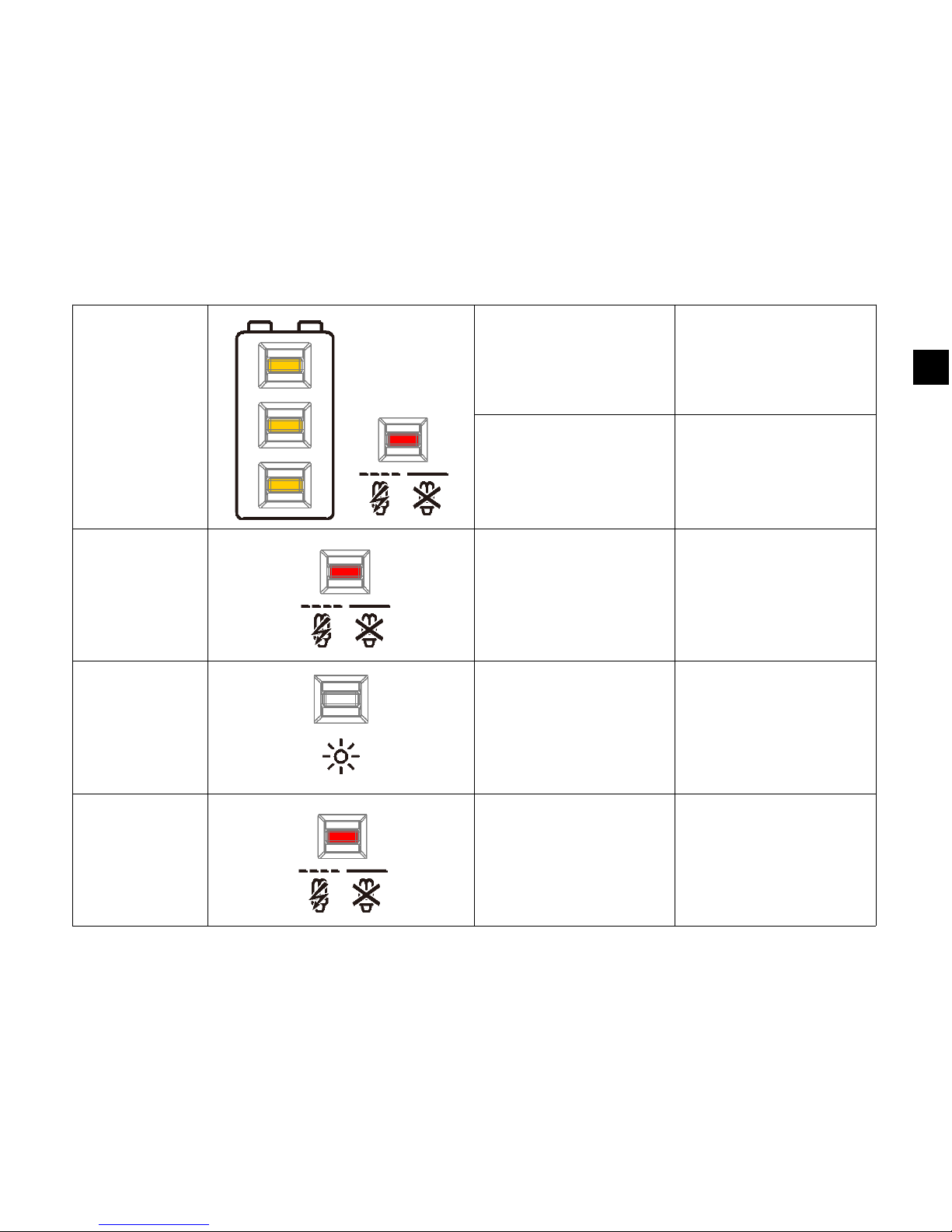

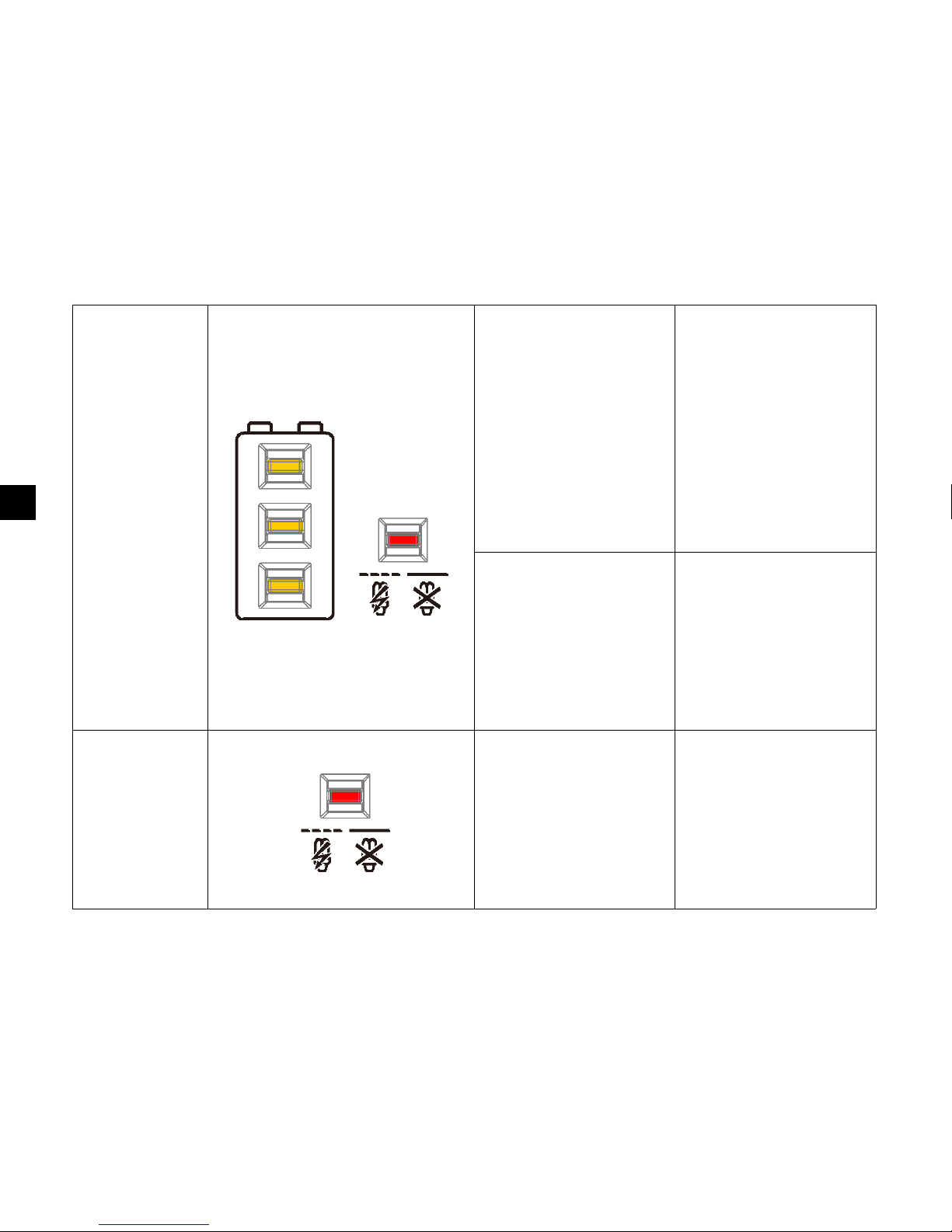

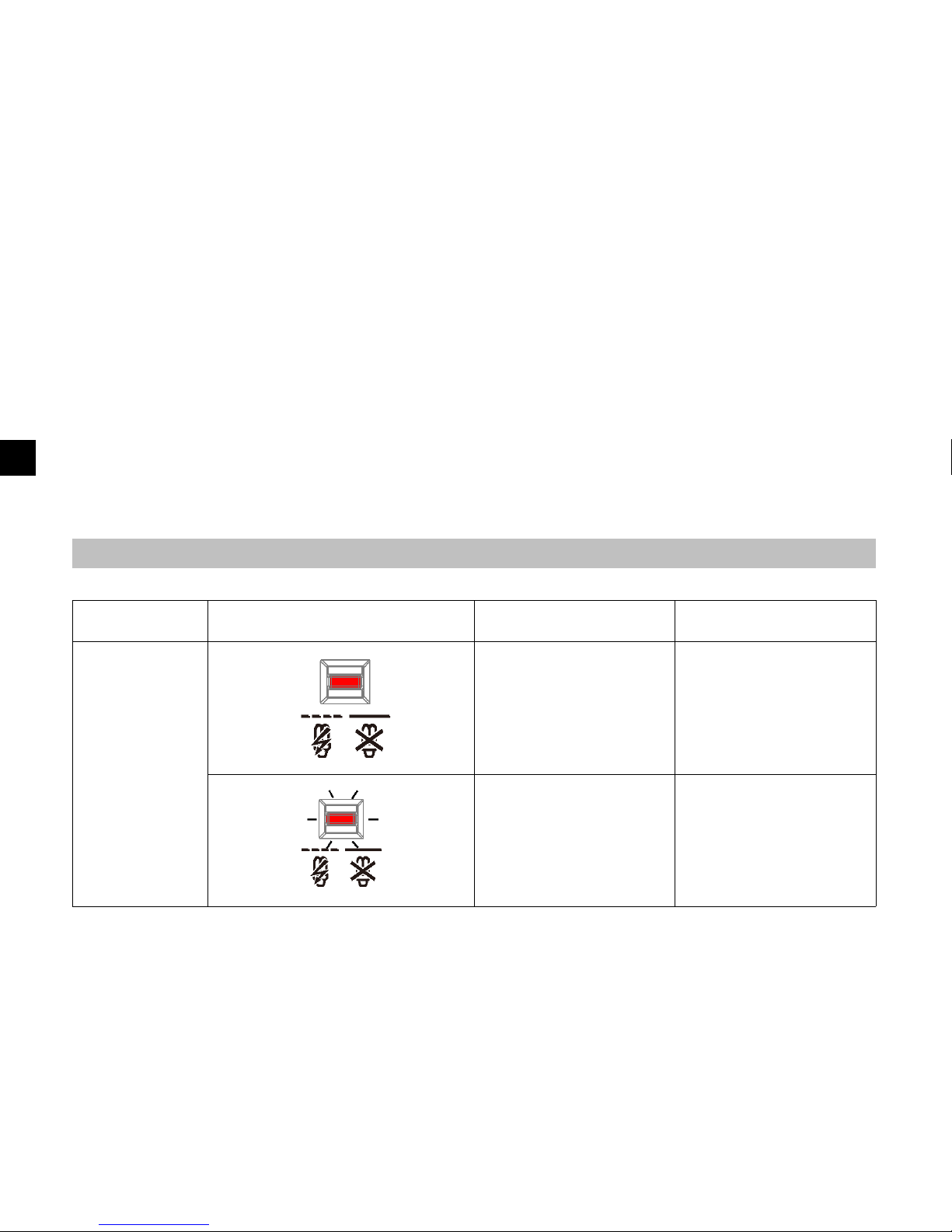

Fehlerbeschreibung

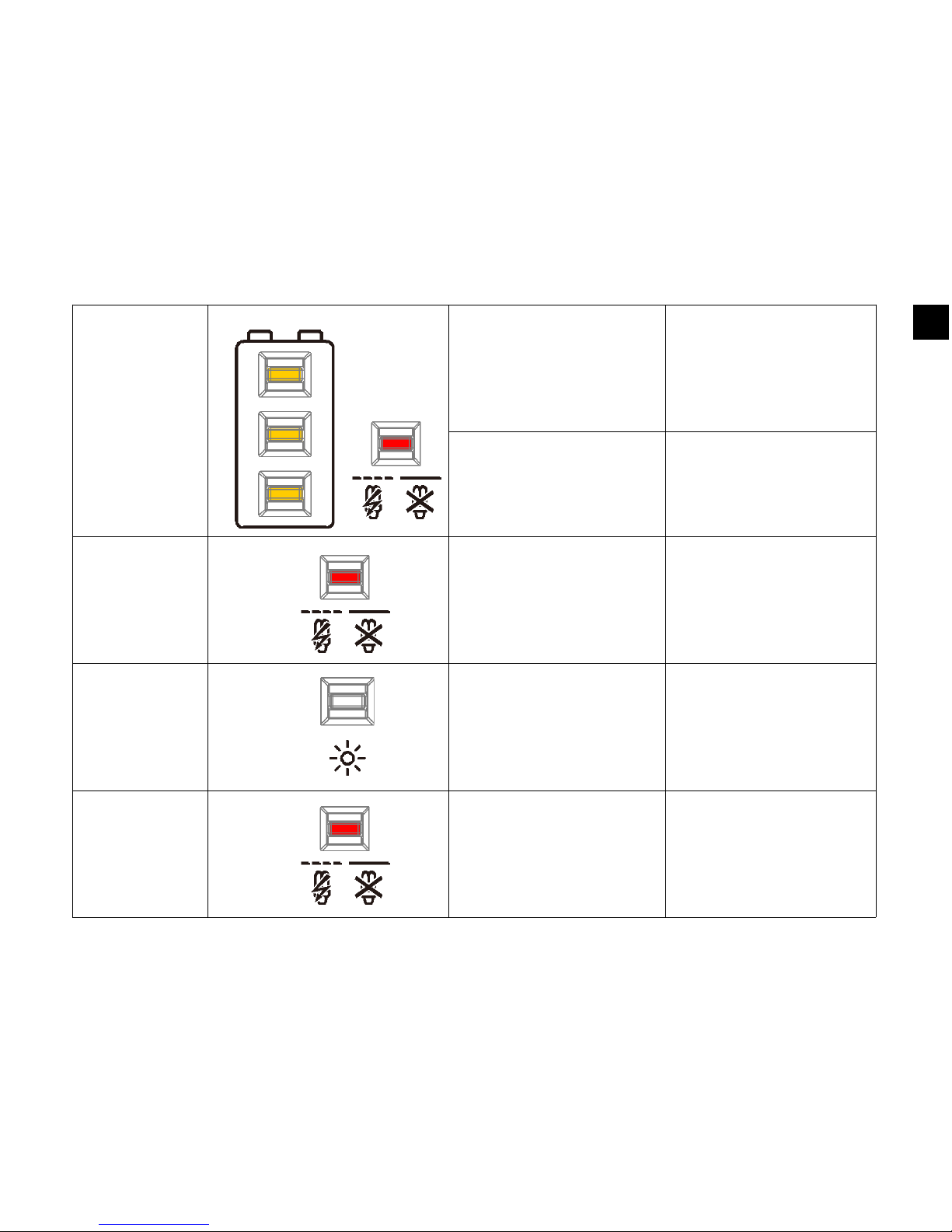

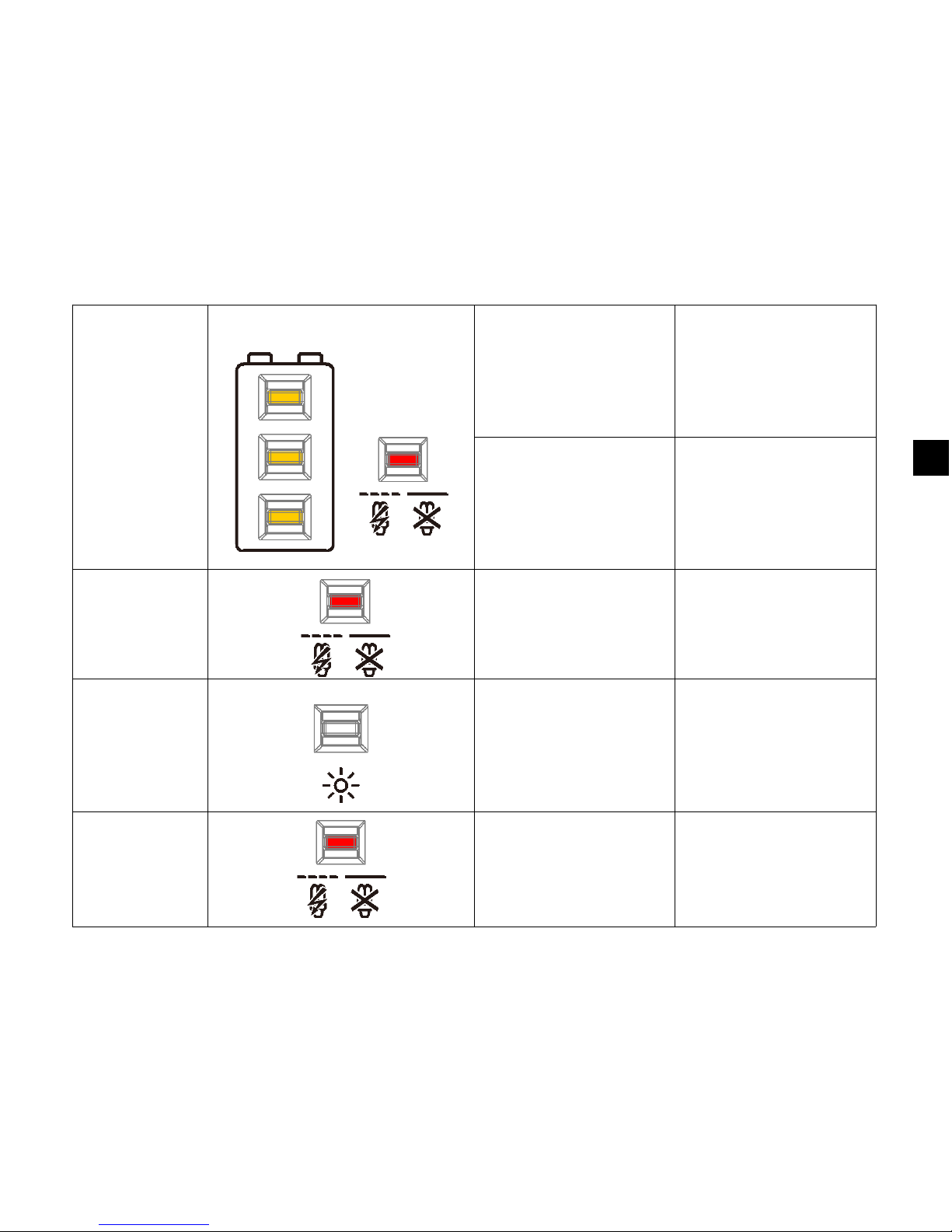

Fehler LED Anzeige Ursache Fehlerbehebung

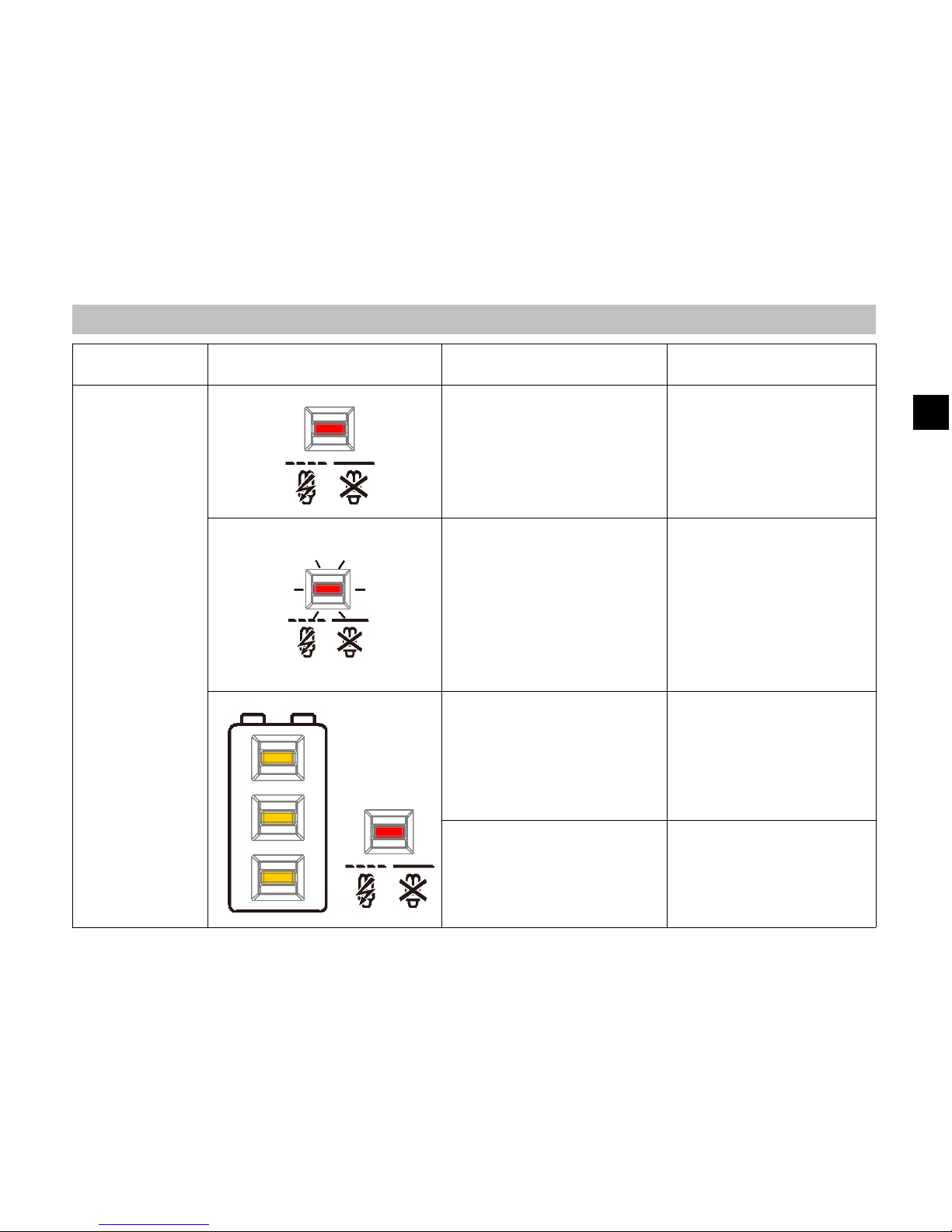

Verbraucher
haben keine
Energie
Batterie ist tiefentladen
(Rote LED an)
Last schaltet
automatisch zu, wenn
die Batterie
nachgeladen wurde
Überstrom/Kurzschluss
Verbraucher (Rote LED
blinkt)
Alle Verbraucher
abschalten. Beheben
Sie den
Kurzschluss/Überstrom.
Der Laderegler schaltet
die Verbraucher
automatisch nach ca. 1
Min. wieder ein.
14
DE
Page 17
Verbraucher
haben keine
Energie
Batteriespannung ist zu
hoch (> 15,5/31,0 V)
Überprüfen Sie, ob
fremde Energiequellen
die Batterie laden. Falls
nicht, ist der Laderegler
defekt.
Batteriezuleitung oder
Batteriesicherung defekt,
Batterie hochohmig
Bitte überprüfen Sie die
Batteriezuleitungen,
Sicherungen und die
Batterie
Batterie ist
nach kurzer
Zeit wieder
entladen
Batterie hat Kapazität
verloren (Rote LED
leuchtet)
Batterie austauschen
Batterie wird
tagsüber nicht
geladen
Modulleitung
unterbrochen oder
verpolt (Grüne LED aus)
Unterbrechung/
Verpolung beseitigen
Batterie-
Verpolung
Batterie verpolt
angeschlossen (Rote LED
leuchtet)
Batterie richtig
anschließen
15
DE
Page 18
Technische Daten
Bemerkung: Die Spannungswerte vor und nach dem Schrägstrich gelten jeweils für 12 V bzw. 24 V
Systeme.
Technische Daten CMLsolid 30
Systemnennspannung 12/24 V, automatische Erkennung
Max. Ladestrom 30 A**
Max. Laststrom 30 A**
Spannung Erhaltungsladung 13,8/27,6 V(25 °C)
Spannung Hauptladung 14,4/28,8 V (25 °C), 0,5 Std. (täglich)
Boost Ladung
14,4/28,8 V (25 °C), 2 Std.
Aktivierung: Batteriespannung < 12,3/24,6 V
Ausgleichsladung
14,8/29,6 V (25 °C), 2 Std.
Aktivierung: Batteriespannung < 12,1/24,2 V
(mindestens einmal alle 30 Tage)
Überspannungsschutz 15,5/31,0 V
Tiefentladeschutz 11,4-11,9/22,8-23,8 V durch SOC
16
DE
Page 19
Abschaltspannung 11,0/22,0 V durch Spannung
Wiedereinschaltspannung 12,8/25,6 V
Unterspannungsschutz 10,5/21,0 V
Max. PV-Spannung 50 V
Max. Batteriespannung 50 V
Temperaturkompensation (Ladespannung) −4,2 mV/K per cell
Ruhestromaufnahme 10 mA
Erdung Positiv Erdung
Umgebungstemperatur -40 bis +50 °C
Max. Höhe 4.000 m ü. NN
Batterietyp Blei (GEL, AGM, Flüssigsäure)
Abmessungen (BxHxT) 140 x 90 x 40 mm
Gewicht 420 g
Max. Kabelquerschnitt 16 mm²
Schutzklasse IP20
17
DE
Page 20
**: Siehe Graph der Ladezustandssteuerung (Sicherer Betriebsbereich).
18

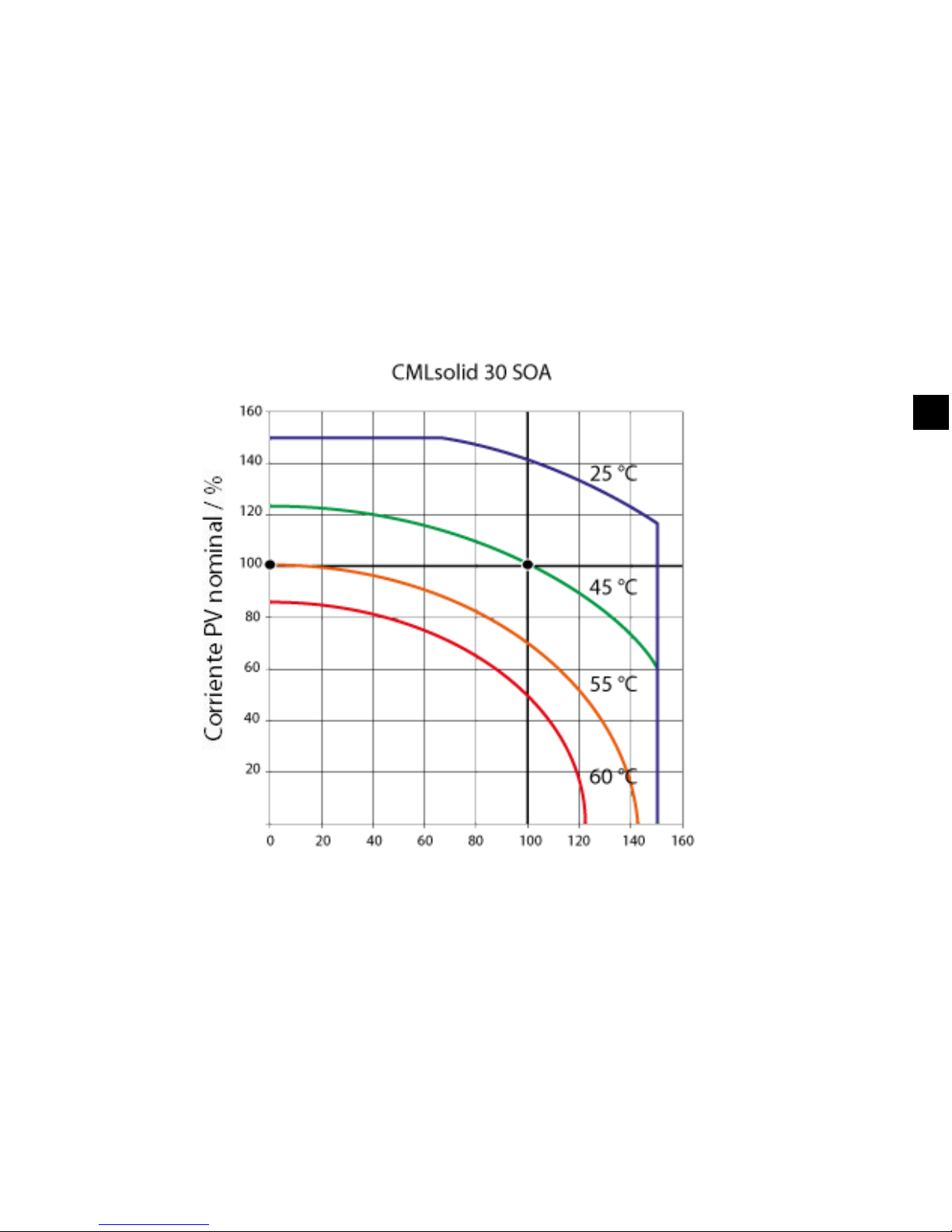

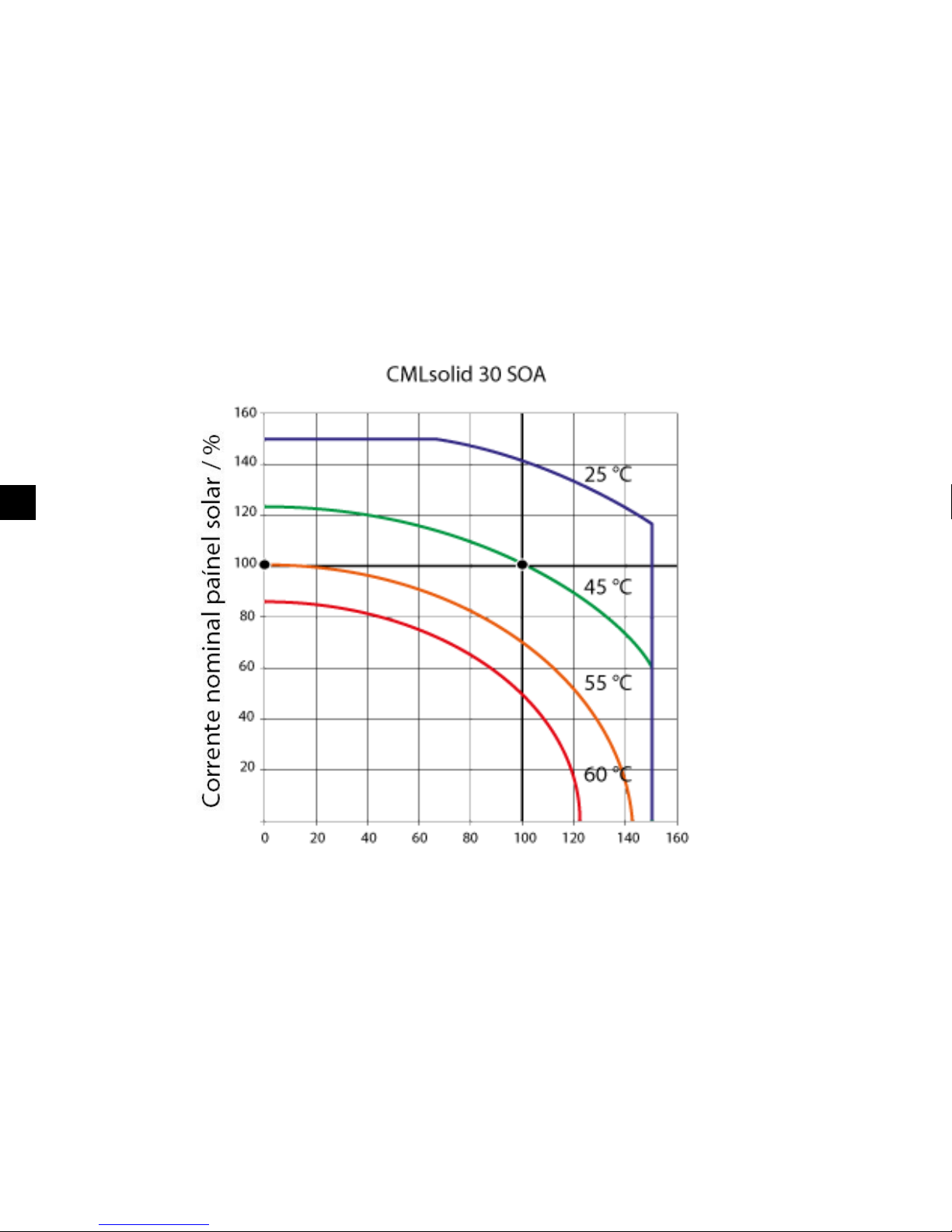

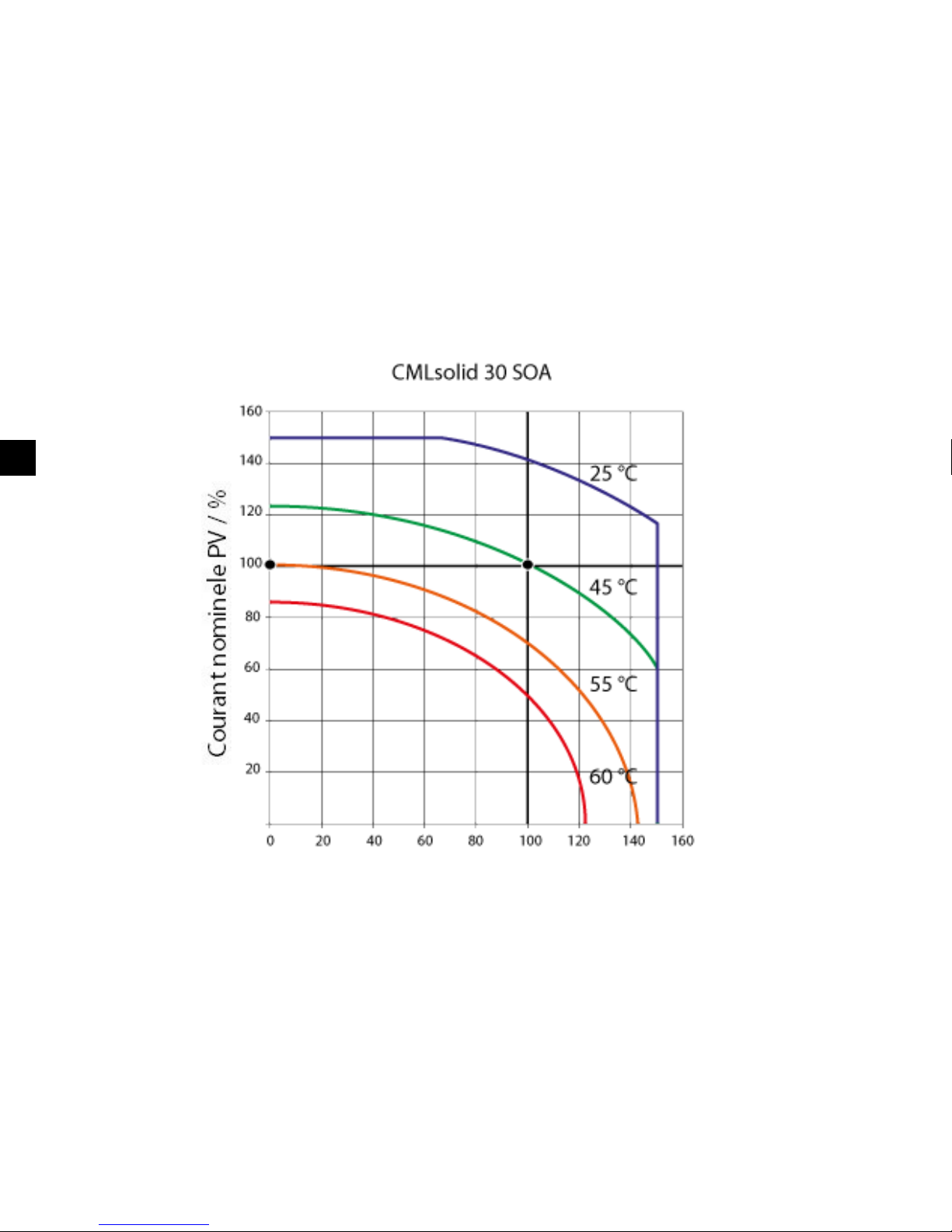

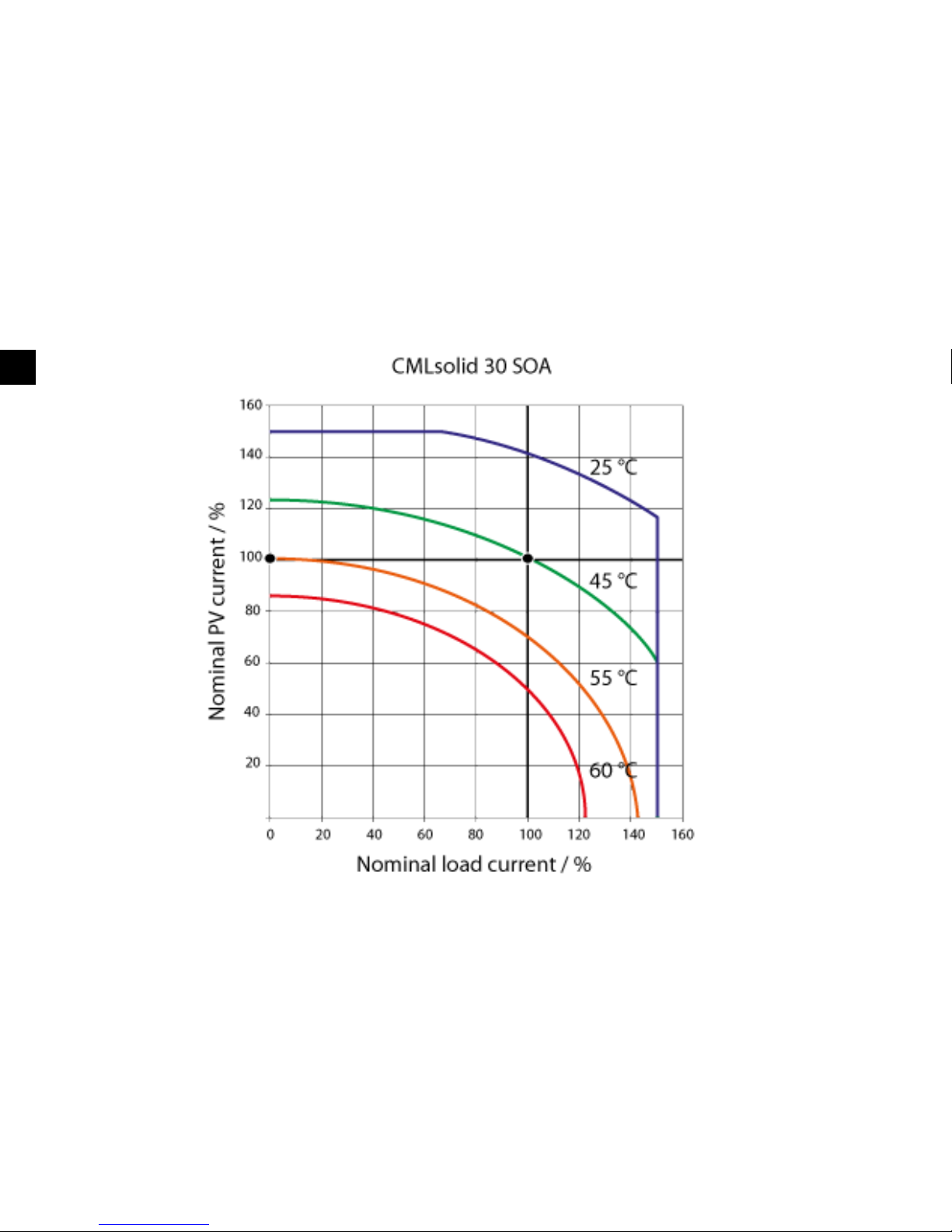

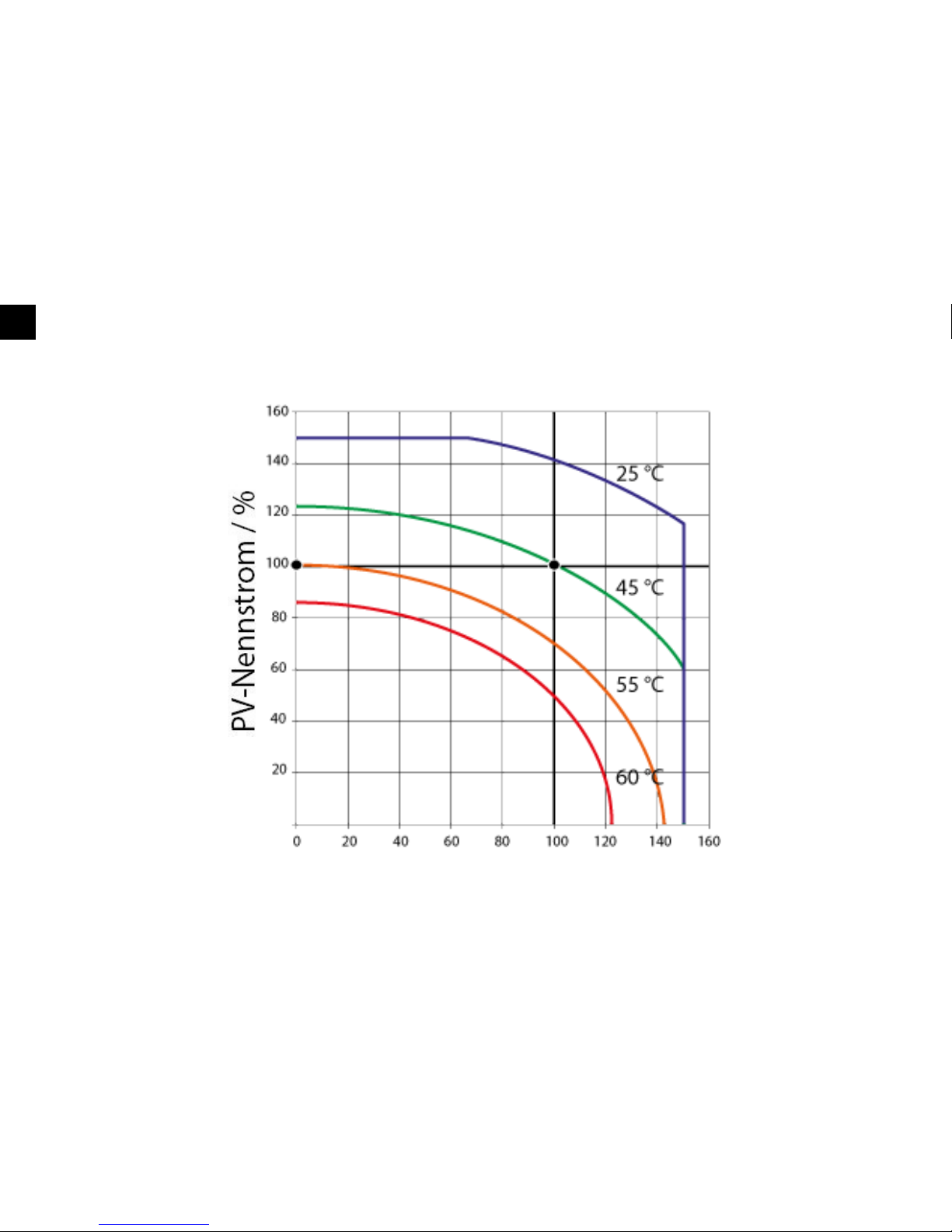

CMLsolid 30 Sicherer Betriebsbereich
Nennlaststrom / %
DE
Page 21
Haftungsausschluss
Der Hersteller haftet nicht für Schäden, insbesondere an der Batterie, die durch eine nicht wie
vorgesehene oder wie im Handbuch beschriebene Verwendung entstehen, oder wenn die
Empfehlungen des Batterieherstellers missachtet werden. Der Hersteller haftet nicht, wenn
Reparaturen oder Kundendienst von nicht autorisierten Personen durchgeführt wurden, bei
unsachgemässer Gebrauch, falscher Installation oder falscher Systemauslegung.
Änderungen vorbehalten. Version: 20130624
Hergestellt in einem der folgenden Ländern:
Deutschland - China - Bolivien - Indien
Phocos AG - Deutschland
www.phocos.com
19
ISO9001
RoHS
DE
Page 22
Dear Customer,
Congratulations on buying your Phocos product! Please read the instructions carefully and
thoroughly before using the product. Your new CMLsolid 30 controller is a “state-of-the-art” device
which was developed in accordance with the latest available technical standards. It comes with a
number of outstanding features, such as:
Clear, readable display of the state of charge
Acoustic signal when the state of charge changes
Low voltage disconnect regulated by state of charge or voltage
Remote output terminal to switch on/off an Inverter
Mobile charger for external devices using USB standard connector
Max. 16 mm2 connector binding posts
Complete electronic protection
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
This manual contains important instructions for CMLsolid 30 controller that shall be followed during
installation, operation and maintenance of the charge controller.
RISKS OF FIRE , USE CONTROLLER WITHIN 0,5 m OF BATTERIES!
Battery type: Lead acid, (GEL, AGM, flooded)
Nominal voltage rating of the battery: 12 or 24 V
20
EN
Page 23
Battery fuse: Use a fast acting fuse with a minimum interrupt rating of 1000 A on the battery side. We
recommend to use a fast acting melting fuse (e. g. car type fuses) as close as possible to the battery
terminal. The maximum current rating should be 1.5 times of the nominal current of the charge
controller.
Please do not disassemble or attempt to repair Phocos products. Phocos charge controllers do not
contain user serviceable parts.
Please observe all instructions with regards to external fuses/breakers as indicated.
Maintenance and installation notes
When installing or working on the PV system, please disconnect the PV (solar) modules from the
charge controller first, to prevent any damages to the charge controller!
Please verify that all cable/wire connections are tightly fastened to the connectors/binding posts in
order to avoid any bad or loose connections that could result in excessive heating.
Please install a fuse or breaker near the battery before installing or adjusting the controller!
Please install and operate the controller in a dry environment.
High voltage risks
Operation of this device may produce high voltages which can cause severe injuries or death in case
of improper installation or operation of the device.
PV modules can generate high DC voltages!
Make sure the cables are always connected to the correct terminal. An electrical shock c an be lethal.
In general, any electric shock can be dangerous to your health.
CE labeling
The product is CE compliant.
21
EN
Page 24
Description of Functions
The charge controller protects the battery from being overcharged by the solar array and from
being deep discharged by the loads. The charging characteristics include several stages which
include automatic adaptation to the ambient temperature.
The charge controller adjusts itself automatically to 12V or 24V system voltage.
The charge controller has a number of safety and display functions.
Connecting and Grounding
The controller is intended for indoor use only. Protect it from direct sunlight and place it in a dry
environment. Never install it in humid rooms (like bathrooms). The controller measures the ambient
temperature to determine the charging voltage. Controller and battery must be installed in the same
room. The controller warms up during operation, and should therefore be installed on a non
flammable surface only.
Connect the controller by following the steps described below to avoid installation faults.
Observe the following connection sequence when installing the system:
1. Connect the battery to the charge controller – plus and minus.
2. Connect the photovoltaic modules to the charge controller – plus and minus.
3. Connect the load to the charge controller – plus and minus.
Follow the reverse procedure when uninstalling!
To avoid any voltage on the wires, first connect the wire to the controller, then to the battery,
photovoltaic modules. But for load, first connect the wire to the load, then to the controller.
Recommended minimum wire size: 10 mm2;
Make sure the wire length between battery and controller is as short as possible.
22
EN
Page 25
23
Grounding
Post
Remote
Terminal
for inverter
USB
connector
EN
Page 26
Be aware that all positive connections of CMLsolid 30 controller are common and therefore have
the same electrical potential. If any grounding is required, always do this on the positive wire.
The charge controller casing can be grounded by means of an existent dedicated grounding
post.
REMARK: If the device is used in a vehicle which has the battery negative on the chassis, loads
connected to the regulator must not have an electric connection to the car body. Otherwise the Low
Voltage Disconnect function and the electronic fuse function of the controller are short circuited.
REMARK: Mind the recommendations of your battery manufacturer. We strongly recommend
connecting a fuse directly to the battery to protect any short circuit at the battery wiring. The fuse
must correspond to the nominal current of the charge controller: 45 A.
Starting up the controller
Self Test
As soon as the controller is supplied with power either from the battery, it starts a self test routine.
Then the display changes to normal operation.
System Voltage
The controller adjusts itself automatically to 12 V or 24 V system voltage. As soon as the voltage at the
time of start-up exceeds 18.0 V, the controller assumes a 24 V system. If the battery voltage is not
within the normal operation range at start-up, a status display according to the section ERROR
DESCRIPTION occurs.
Battery Type
The controller is preset to operate with lead-acid batteries with solid electrolyte (GEL type or AGM
type). If you intend to use a lead-acid battery with liquid electrolyte, you can adjust the charging
24
EN
Page 27
characteristics (see "Settings"). The equalization charge modus is added then. In case of any doubts
consult your dealer.
Recommendations for Use
The controller warms up during normal operation.
The controller does not need any maintenance or service. Remove dust with a dry tissue.
It is important that the battery gets fully charged frequently (at least monthly). Otherwise the battery
will be permanently damaged.
A battery can only be fully charged if not too much energy is drawn during charging. Keep that in
mind, especially if you install additional loads.
Display Functions in normal operation
The controller is equipped with 5 LEDs and an acoustic warning signal.
Charge LED
25
State of charge LED
Load status LED
EN
Page 28
In normal operation, the controller shows the state of charge of the battery and the solar panel
activity. Any change of the state of charge (SOC) to a lower status is additionally signaled acoustically.
Charge display
Solar array supplies electricity Solar array does not supply electricity
Green LED on Green LED off
State of charge display
> 75 %
25 % - 75 %
< 25 %
< 10%
3 Yellow LEDs on 2 Yellow LEDs on 1 Yellow LED on 1 Yellow LED flashes
The percentage corresponds to the available energy until Low Voltage Disconnect with respect to a
fully charged battery.
26
EN
Page 29
Acoustic signals
A change in the state of charge (SOC) to a lower status is indicated by an acoustic signal.
The loads are disconnected approx. 1 minute after a series of 25 tones.
Load status display
In case of deep discharge or overload/short-circuit of load, the load output is switched off. This is
indicated by:
Normal operation Low voltage disconnect Overload or Short-circuit of load
Red LED off Red LED on Red LED flashing
27
EN
Page 30
Low Voltage Disconnect Function
The controller has 2 different modes to protect the battery from being deeply discharged:
1. State of charge controlled: Disconnect at 11.4 V/22.8 V (at nominal load current) up to
11.9 V/23.8 V (at no load current). Normal operation mode for safe battery protection.
2. Voltage controlled: Disconnect at 11.0 V/22.0 V fixed setting. Appropriate if bypass
loads draw current directly from the battery.
The controller is preset to Mode 1 from the factory. Changing the mode setting is described below.
Settings
The controller can be configured for special operation. With three DIP switches on the left of
controller, the following settings can be configured:
Three DIP switches are available on the left side of controller
28
ON
OFF
EN
Page 31
DIP Switch BUZ LVD GEL
Function Acoustic alarm signal
Function of low voltage
disconnect
Battery type
Setting on Alarm on State of charge controlled GEL (VRLA battery)
Setting off Alarm off Voltage controlled Flooded battery
Factory setting Alarm on State of charge controlled GEL (VRLA battery)
Safety Features
PV terminals Battery terminals Load terminals
Reverse polarity Protected Warning: Red LED on (1) Protected (1)
Short circuit Protected (2) Protected (3) Protected (2)
Over current --- ---
Switches off with a
delay (4)
Reverse current Protected --- ---
Over voltage Max. 50 V Max. 50 V
Switches off above
15.5/31.0 V
29
EN
Page 32
PV terminals Battery terminals Load terminals
Under voltage --- --- Switches off
Over temp.
Reduces the charging current if over temperature occurs and switches off
the load if the temperature reaches high level.
(1) Controller can protect itself, but any connected loads might be damaged.
(2) Short circuit: Maximum interruption current capacity < 400 A.
(3) Battery must be protected by a fuse, or it might be permanently damaged in case of short circuit.
(4) >200% nominal current: disconnect with 3s delay
WARNING: The combination of different error conditions may cause damage to the controller.
Always remove the fault condition before you continue with connecting the controller!
Auxiliary terminals
USB connector
USB connector for delivering 5V to small appliances like for charging Cell phones, compact portable
computers, small music players; with up to 800 mA of current consumption.
Warning: Do not connect the charging device anywhere else! USB-Negative contact is connected to
Load negative.
Remote terminal for inverter
A modular 6p4c RJ tpye connector is available to control any inverter of the Phocos inverter SI series,
SI 350, SI 700 or SI 1500 by the LVD function of the charge controller. The inverter will not be switched
off at load over current.
30
EN
Page 33
31
EN
Page 34
The CMLsolid 30 connector for remote control of inverters is designed to directly make use of
Modbus or phone 1:1 connected type cables.
Connect the inverter directly to the battery. The SOC function can not be used then, because the
CMLsolid 30 can't measure the current drawn by the inverter under these setting.
Error Description
Error Display Reason Remedy
Loads are not
supplied
Battery is low
(Red LED on)
Load will reconnect as
soon as battery is
recharged.
Overcurrent/Short
circuit of loads/Over
temperature protect
(Red LED flashing)
Switch off all loads.
Remove short circuit.
Controller will switch
on load automatically
after max 1 minute.
32
EN
Page 35
Loads are not
supplied
Battery voltage too
high (>15.5 / 31.0 V)
Check if other sources
overcharge the
battery. If not,
controller is damaged.
Battery cables or
battery fuse damaged,
battery has high
resistance
Check battery wires,
fuses and battery.
Battery is
empty after a
short time
Battery shows low
capacity (Red LED on)
Change battery
Battery is not
being charged
during the day
Solar array faulty or
reverse polarity
(Green LED off)
Remove faulty
connection / reverse
polarity
Battery
reverse
polarity
Battery is connected
with reverse polarity
(Red LED on)
Remove reverse
polarity
33
EN
Page 36
Technical Data
Note: The voltage levels before/after the slash are valid for 12 V and 24 V systems respectively.
Technical Data CMLsolid 30
System voltage 12/24 V auto recognition
Max. charge current 30 A**
Max. load current 30 A**
Float charge 13.8/27.6 V(25 °C)
Main charge 14.4/28.8 V (25 °C), 0.5 h (daily)
Boost charge 14.4/28.8 V (25 °C), 2 h
Activation: battery voltage < 12.3/24.6 V
Equalization 14.8/29.6 V (25 °C), 2 h
Activation: battery voltage < 12.1/24.2 V
(at least one time every 30 days)
Overvoltage protection 15.5/31.0 V
Deep discharge protection,
Cut-off voltage
11.4-11.9/22.8-23.8 V by SOC
11.0/22.0 V by voltage
34
EN
Page 37
Reconnect level 12.8/25.6 V
Undervoltage protection 10.5/21.0 V
Max. panel voltage 50 V
Max. battery voltage 50 V
Temperature compensation
(Charge voltage)
−4.2 mV/K per cell
Self consumption (idle) 10 mA
Grounding Positive grounding
Ambient temperature −40 to +50 °C
Max. altitude 4,000 m above sea level
Battery type Lead acid (GEL, AGM, flooded)
Dimensions (WXHXD) 140 x 90 x 40 mm
Weight 420 g
Max. wire size 16 mm²
Type of protection IP20
35
EN
Page 38
**: Please see graph of SOA (Safe Operating Area)
36
EN
Page 39
Liability Exclusion
The manufacturer shall not be liable for damages, especially on the battery, caused by use other than
as intended or as mentioned in this manual or if the recommendations of the battery manufacturer
are neglected. The manufacturer shall not be liable if there has been service or repair carried out by
any unauthorized person, unusual use, wrong installation, or bad system design.
Subject to change without notice. Version: 20130624
Made in one of the following countries:
Germany - China - Bolivia - India
Phocos AG - Germany
www.phocos.com
37
ISO9001
RoHS
EN
Page 40
Estimado Usuario,
Muchas gracias por adquirir un producto de Phocos. Antes de utilizar este producto, lea las
instrucciones detenidamente y al completo. Su nuevo controlador CMLsolid 30 es un aparato
moderno que ha sido diseñado siguiendo los últimos criterios técnicos posibles. Incorpora toda una
serie de características sobresalientes, como:
Visualización clara y legible del estado de la carga
Señal acústica cuando el estado de la carga cambia
Desconexión por bajo voltaje controlado por el estado de la carga o por el voltaje de la bateria
Terminal remoto de salida para el encendido/apagado del inversor
Cargador móvil para equipos externos mediante conector USB estándar
Terminales máx. 16 mm
2
Protección electrónica completa
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
GUARDE ESTAS INSTRUCCIONES
Este manual contiene instrucciones importantes para el controlador CMLsolid 30 que se han de
seguir durante la instalación, operación y el mantenimiento del controlador de carga.
PELIGRO DE INCENDIO; NO UTILICE EL CONTROLADOR A MÁS DE 0,5m alejado DE LAS BATERÍAS
Tipo de batería: Plomo (GEL, AGM, liquida)
Potencia de voltaje nominal de la batería: 12 ó 24 V
Fusible de la batería: utilice un fusible de acción rápida con una capacidad nominal mínima de
38
ES
Page 41
corriente de interrupción de 1000 A en el lado de la batería. Recomendamos utilizar un fusible de
fusión rápida (p. ej. tipo de fusibles para automóviles) situado lo más próximo posible al borne de la
batería. La capacidad máxima de corriente debería ser 1,5 veces la corriente nominal del controlador
de carga.
No intente reparar ni desarmar los productos Phocos. Los controladores de carga Phocos no
contienen partes reutilizables para el usuario.
Tenga en cuenta todas las instrucciones en lo que respecta a fusibles externos/interruptores tal como
se indica.
Información sobre el mantenimiento y la instalación
Durante la instalación o el uso del sistema FV, desconecte en primer lugar los módulos FV (solares)
del controlador de carga para evitar daños en el controlador de carga.
Verifique que todas las conexiones de los cables están bien ancladas a los conectores/puertos de
conexión para evitar la existencia de cables sueltos o mal colocados que pudieran provocar un
calentamiento excesivo.
Instale un fusible o interruptor cerca de la batería antes de proceder con la instalación o ajuste del
controlador.
Instale y utilice el controlador en un ambiente seco.
Riesgos de alto voltaje
La utilización de este equipo puede producir un alto voltaje que podría provocar lesiones graves o la
muerte en caso de una mala instalación o un uso inadecuado del aparato.
Los módulos FV pueden generar altos voltajes de CC.
Asegúrese de que los cables están conectados a los bornes correctos. Una descarga eléctrica puede
ser mortal. En general, cualquier descarga eléctrica puede ser peligrosa para la salud.
Marca CE
Producto provisto del marcado CE.
39
ES
Page 42
Descripción de las funciones
El controlador de carga protege a la batería contra posible sobrecarga del módulo solar y evita
que sea fuertemente descargada durante los consumos. Las características de la carga
comprenden diversos estadios que incluyen la adaptación automática a la temperatura
ambiente.
El controlador de carga se ajusta automáticamente al sistema de voltaje de 12V o 24V.
El controlador de carga tiene varias funciones de seguridad y visualización.
Montaje y aterrizage
El controlador está pensado únicamente para su uso en interiores. Protéjalo de la luz directa del sol y
colóquelo en un lugar seco. No debe instalarlo nunca en habitaciones húmedas (como baños). El
controlador mide la temperatura ambiente para determinar el voltaje de la carga. El controlador y la
batería deben instalarse en la misma habitación. El controlador se calienta durante su
funcionamiento y, por lo tanto, ha de instalarse únicamente sobre una superficie no inflamable. Para
evitar errores de instalación, conecte el controlador siguiendo los pasos descritos a continuación.
Tenga en cuenta la siguiente secuencia de conexión cuando ponga en marcha el sistema:
1. Conecte la batería al controlador de carga – polo positivo y polo negativo.
2. Conecte los módulos fotovoltaicos al controlador de carga – polo positivo y polo negativo.
3. Conecte el consumo al controlador de carga – polo positivo y polo negativo.
Siga el procedimiento inverso a la hora de desinstalar el sistema.
Para evitar voltaje en el cableado, conecte en primer lugar el cable al controlador y después a la
batería de los módulos fotovoltaicos. Sin embargo, para el consumo, conecte primero el cable al
consumo y a continuación al controlador.
Tamaño mínimo recomendado de los cables: 10 mm2;
40
ES
Page 43
41
Terminal
de control
remoto del
inversor
Conector
USB
Posición
de toma
de tierra
ES
Fusible
Page 44
Asegúrese de que la longitud de los cables entre la batería y el controlador sea lo más corta
posible.
Tenga en cuenta que los bornes positivos del controlador CMLsolid 30 están conectados
internamente y, por lo tanto, tienen el mismo potencial eléctrico. Si se requiere toma de tierra,
efectúela siempre en los cables positivos. El cabinete del controlador de carga poduá ser
aterrisado a través de un terminal dedicado disponible para esta funcción.
OBSERVACIÓN: Si se utiliza el aparato en un vehículo que tenga el negativo de la batería en el chasis,
los consumos conectados al regulador no deben tener una conexión eléctrica a la carrocería; de otro
modo, se produciría un cortocircuito en las funciones de Desconexión por Bajo Voltaje y de fusible
electrónico.
OBSERVACIÓN: Siga las recomendaciones del fabricante de su batería. Recomendamos
encarecidamente conectar un fusible directamente a la batería para protejer el cableado de la misma.
El fusible debe estar de acuerdo con la corriente nominal del controlador de carga: 45 A.
Activar el controlador
Test automático
En cuanto el controlador recibe corriente, ya sea de una batería o de un módulo solar, se activa un
test automático rutinario. A continuación, la visualización cambia a funcionamiento normal.
Voltaje del sistema
El controlador de carga se ajusta automáticamente al sistema de voltaje de 12 V o 24 V. Si durante el
encendido, el voltaje excede de 18,0 V, el controlador cambia a un sistema de 24 V. Si durante el
encendido, el voltaje de la batería no está dentro de la escala normal de funcionamiento, se muestra
un MENSAJE DE ERROR.
42
ES
Page 45
Tipo de batería
El controlador está programado para funcionar con baterías de plomo con electrolito sólido (tipo GEL
o tipo AGM). Si piensa usar la batería de plomo con electrolito líquido, puede ajustar las
características de carga (véase “Configuración”). En ese caso se activará la carga de ecualización. Si
tiene alguna duda, consulte con el vendedor.
Recomendaciones de uso
El controlador se calienta mientras está en funcionamiento.
El controlador no requiere ningún mantenimiento o revisión. Retire el polvo con un paño seco.
Es importante que la batería se cargue completamente con frecuencia (al menos una vez al mes). De
otro modo, la batería estará permanentemente dañada.
Una batería solo puede estar completamente cargada si durante los consumos no se pierde mucha
energía. Tenga esto en cuenta, especialmente si instala consumos adicionales.
Funciones de visualización en funcionamiento normal
El controlador dispone de 5 LEDs y de una señal acústica de aviso.
En funcionamiento normal, el controlador muestra el estado de la carga de la batería y la carga de los
paneles solares. Cualquier descenso del estado de la carga (SOC) se señala además acústicamente.
43
ES
Page 46
Visualización
de la carga
Visualización de la carga
El módulo solar suministra electricidad El módulo solar no suministra electricidad
LED verde encendido LED verde apagado
44
Visualización del
estado de la carga
Visualización del
estado del consumo
ES
Page 47
Visualización del estado de la carga
> 75 %
25 % - 75 %
< 25 %
< 10%
3 LEDs amarillos encendidos 2 LEDs amarillos encendidos 1 LED amarillo encendido 1 LED amarillo parpadea
El porcentaje indica la relación entre la energía disponible de una batería cargada completamente y
el mínimo indicado con Desconexión por Bajo Voltaje.
Señales acústicas
El descenso del estado de la carga (SOC) se indica mediante una señal acústica.
Se desconectan los consumos aprox. 1 minuto después de una serie de 25 pitidos.
45
ES
Page 48
Visualización del estado del consumo
En caso de descarga profunda o sobrecarga/cortocircuito del consumo, se desconecta la salida del
consumo. Esto se indica por:
Funcionamiento normal Desconexión por Bajo Voltaje Sobrecarga o Cortocircuito del consumo
LED rojo apagado LED rojo encendido LED rojo parpadea
Función de Desconexión por Bajo Voltaje
El controlador tiene 2 modos diferentes para proteger la batería de una descarga profunda:
1. Estado de la carga controlado: Desconecta de 11,4 V/22,8 V (a corriente de carga nominal) hasta
11,9 V/23,8 V (a falta de corriente). Modo de funcionamiento normal para una buena protección de la
batería.
2. Voltaje controlado: Desconecta en el parámetro fijo de 11,5 V/23,0 V. Apropiado si otros consumos
retiran corriente directamente de la batería.
Salido de fábrica, el controlador está programado en el Modo 1. Más adelante se describe cómo
cambiar la configuración del modo.
46
ES
Page 49
Configuración
El controlador puede configurarse para funcionamientos especiales. Con los tres interruptores DIP
situados en el lateral izquierdo del controlador, podrá configurar los siguientes ajustes:
Tres interruptores DIP situados en el lateral izquierdo del controlador
Interruptor DIP BUZ LVD GEL
Función
Señal de alarma
acústica
Función de desconexión
por bajo voltaje
Tipo de batería
Ajuste activado Alarma activada Estado de carga controlado GEL (batería VRLA)
Ajuste
desactivado
Alarma desactivada Voltaje controlado Batería inundada
Ajuste de factoría Alarma activada Estado de carga controlado GEL (batería VRLA)
47
ENCENDIDO
APAGADO
ES
Page 50
Características de Seguridad
Bornes FV Bornes de la batería Bornes de consumo
Polaridad inversa Protegido
Precaución: LED rojo
encendido (1)
Protegido (1)
Cortocircuito Protegido (2) Protegido (3) Protegido (2)
Sobrecorriente --- ---
Se apaga con retardo
(4)
Corriente inversa Protegido --- ---
Sobrevoltaje Máx. 50 V Máx. 50 V
Se apaga por encima
de 15,5/31,0 V
Subvoltaje --- --- Se apaga
Sobrecalentamiento
Reduce la corriente de carga si se produce un sobrecalentamiento y
desconecta el consumo si la temperatura es demasiado alta.
(1) El controlador se protege a sí mismo pero se pueden dañar otros consumos conectados.
(2) Cortocircuito: Protección electrónica limitada contra sobrecorriente < 400 A.
(3) La batería se ha de proteger mediante un fusible o se puede dañar permanentemente en caso de
cortocircuito.
(4) >200% corriente nominal: desconectar con un retardo de 3s
48
ES
Page 51
ADVERTENCIA: La combinación de diferentes circunstancias de error puede dañar el controlador.
¡Corrija siempre un error antes de proseguir con la conexión del controlador!
Conectores/Terminales auxiliares
Conector USB
Conector USB para suministro de energía de 5V para pequeños dispositivos como carga de teléfonos
móviles, ordenadores portátiles, reproductores de música pequeños; hasta 800 mA de consumo de
corriente.
Advertencia: ¡No conecte el aparato en proceso de carga en otro lugar! Contacto negativo de USB
está conectado al consumo negativo.
Terminal de control remoto del inversor
Disponible un conector modular 6p4c tipo ”RJ” para controlar cualquier inversor de la serie SI de
inversores Phocos, SI 350, SI 700 o SI 1500 en la función de detección de bajo voltaje del controlador
de carga. El inversor no se apaga cuando se produce una sobrecorriente en el consumo.
El conector CMLsolid 30 para el control remoto de inversores está diseñado para funcionar
directamente con el protocolo Modbus y con cables de conexión telefónica 1:1.
Conecte el inversor directamente a la batería. La función de descenso del estado de la carga (SOC)
nonose puede utilizar entonces porque el conector CMLsolid 30 no puede medir la corriente que
llega del inversor.
49
ES
Page 52
50
ES
Page 53
Descripción de errores
Error Visualización de errores Causa Solución
No se
suministran
los consumos
La batería está baja
(LED rojo encendido)
El consumo se volverá a
conectar tan pronto
como la batería esté
cargada.
Sobrecorriente/Cortocircui
to de consumos/proteger
de sobretemperatura
(LED rojo parpadea)
Desconectar todos los
consumos. Eliminar
cortocircuito. El
controlador activará
automáticamente el
consumo después de
máx. 1 minuto.
El voltaje de la batería es
demasiado alto
(>15,5 / 31,0 V)
Compruebe que otras
fuentes no estén
sobrecargando la
batería. De otro modo,
se dañará el controlador.
Los cables o el fusible de la
batería están dañados; la
batería tiene una
resistencia elveada
Compruebe los cables y
fusibles de la batería, y el
estado de la misma.
51
ES
Page 54
Error Visualización de errores Causa Solución
La batería se
vacía después
de poco
tiempo.
La batería tiene baja
capacidad (LED rojo
encendido).
Cambie la batería.
La batería no
se carga
durante el día.
Módulo solar defectuoso
o polaridad equivocada
(LED verde apagado)
Corrija la conexión
defectuosa / polaridad
inversa
Batería con
polaridad
equivocada
La batería está conectada
con polaridad inversa
(LED rojo encendido)
Corrija la polaridad
inversa de la batería
52
ES
Page 55
Datos técnicos
Nota: Los niveles de voltaje antes/después de la barra son válidos para sistemas de 12 V y de 24 V
respectivamente.
Datos técnicos CMLsolid 30
Voltaje del sistema 12/24 V autoreconocimiento
Corriente de carga máx. 30 A**
Corriente de consumo máx. 30 A**
Carga de flotación 13,8/27,6 V (25 °C)
Carga principal 14,4/28,8 V (25 °C), 0,5 h (diariamente)
Carga rápida 14,4/28,8 V (25 °C), 2 h
Activación: voltaje batería < 12,3/24,6 V
Ecualización 14,8/29,6 V (25 °C), 2 h
Activación: voltaje batería < 12,1/24,2 V (al
menos una vez cada 30 días)
Protección sobrevoltaje 15,5/31,0 V
Protección de descarga profunda,
Tensión de corte (o de bloqueo)
11,4-11,9/22,8-23,8 V en estado de la carga
11,0/22,0 V en voltaje
53
ES
Page 56
Nivel de reconexión 12,8/25,6 V
Protección subvoltaje 10,5/21,0 V
Voltaje máx. panel 50 V
Voltaje máx. batería 50 V
Compensación de temperatura
(Voltage carga)
−4,2 mV/K por célula
Autoconsumo (idle) 10 mA
Toma de tierra Positive aterrisado
Temperatura ambiente −40 a +50 °C
Altitud máx. 4.000 m sobre el nivel del mar
Tipo de batería Plomo (GEL, AGM, inundado)
Dimensiones (LxAxA) 140 x 90 x 40 mm
Peso 420 g
Longitud máx. cableado 16 mm²
Tipo de protección IP20
54
ES
Page 57
**: Véase gráfica de SOA (Safe Operating Area)
55
Corriente consumo nominal / %
ES
Page 58
Exención de responsabilidad
El fabricante no se hace responsable de los daños causados, especialmente en la batería, por otro uso
que no sea el previsto o mencionado en este manual o si se descuidan las recomendaciones del
fabricante de la batería. El fabricante no se hace responsable si se han llevado a cabo reparaciones a
cargo de personal no autorizado o por un uso inusual, una mala instalación o un mal diseño del
sistema.
Sujeto a cambios sin aviso. Versión: 20130624
Hecho en uno de los siguientes países:
Alemania - China - Bolivia - India
Phocos AG - Alemania
www.phocos.com
56
ISO9001
RoHS
ES
Page 59
Cher Client,
Merci beaucoup d’avoir acheté un produit Phocos! Veuillez lire avec attention toutes les instructions
avant d’utiliser le produit. Votre nouveau régulateur de charge solaire CMLsolid 30 a été développé
d’après les plus récentes techniques et conformément aux normes actuellement en vigueur. Il
présente un certain nombre de caractéristiques spécifiques, telles que:
Affichage clair et lisible de l’état de charge
Signal sonore en cas de changement de l’état de charge
Déconnexion basse tension contrôlée soit par l’état de charge soit par la tension
Conecteurs de contrôle à distance pour la mise en marche/arrêt de l’onduleur
Chargeur portable pour les périphériques externes équipés d’un port USB standard
Bornes de raccordement de 16 mm2 au maximum
Protection électronique totale
CONSIGNES DE SÉCURITÉ IMPORTANTES
CONSERVEZ CES INSTRUCTIONS
Ce manuel contient des instructions importantes pour installation, operation, maintenance du
régulateur de charge solaire CMLsolid 30. Ces instructions doivent être scrupuleusement suivies lors
de l’installation et l’entretien du régulateur de charge.
RISQUE D’INCENDIE, UTILISER LE RÉGULATEUR À 0,5 m DE DISTANCE DES BATTERIES!
Type de batterie: plomb-acide (GEL, AGM, ouverte)
Tension nominale de la batterie: 12 V ou 24 V
57
FR
Page 60
Fusible de la batterie: utilisez un fusible à action rapide avec une valeur de coupure minimale de
1000A du côté de la batterie. Nous recommandons l’utilisation d’un fusible à action rapide (fusibles
pour voitures, par exemple) à installer le plus près possible du bornier de la batterie. Le courant
nominal doit correspondre au maximum à 1,5 fois le courant nominal du régulateur de charge.
Veuillez ne pas démonter ni essayer de réparer par vous-même un produit Phocos. Les régulateurs de
charge Phocos ne contiennent aucune pièce pouvant être réparée par l’utilisateur. Veillez en outre à
respecter scrupuleusement toutes les instructions qui concernent les fusibles et les disjoncteurs
externes.
Remarques concernant l’entretien et l’installation
Lors de l’installation ou d’opérations effectuées sur le système photovoltaïque, veillez à débrancher
les panneaux photovoltaïques du régulateur de charge afin d’éviter tout endommagement du
régulateur!
Veuillez également vérifier que tous les raccordements de câbles et de fils sont suffisamment serrés
au niveau des bornes de connexion pour éviter de mauvaises connexions ou des connexions
desserrées pouvant aboutir à une surchauffe.
Veuillez également installer un fusible ou un disjoncteur près de la batterie avant d’installer ou régler
l’appareil!
Le régulateur doit être installé et utilisé uniquement dans un endroit sec.
Risques liés à la haute tension
Le fonctionnement du régulateur de charge peut générer une haute tension pouvant causer des
blessures graves, voire mortelles en cas d’installation ou d’utilisation non conforme de l’appareil.
Les panneaux photovoltaïques peuvent générer des tensions continues élevées! Vérifiez que tous les
câbles soient toujours correctement raccordés aux bornes prévues. Une décharge électrique peut
entraîner la mort. De manière générale, toute décharge électrique présente un risque pour votre
santé.
58
FR
Page 61
Marquage CE
Le présent produit est conforme aux normes CE.
Description des fonctions
Le régulateur de charge protège la batterie contre les risques de surcharge liés aux panneaux
solaires et de décharge profonde liée aux charges. Le processus de chargement s’effectue en
plusieurs étapes qui incluent l’adaptation automatique à la température ambiante.
Le régulateur de charge s’ajuste automatiquement à la tension du système en 12 V ou 24 V.
Le régulateur de charge est équipé de nombreuses fonctions de sécurité et d’affichage.
Branchement et mise à la terre
Le régulateur de charge doit impérativement être installé à l’intérieur, à l’abri de l’humidité et des
rayons du soleil directs. En aucun cas il ne doit être installé dans un endroit humide, tel qu’une salle
de bain. Le régulateur mesure la température ambiante afin d’adapter la tension de charge. La
batterie et le régulateur doivent être installés dans la même pièce. Lors de son fonctionnement, la
température du régulateur augmente considérablement, il est donc important de l’installer
uniquement sur une surface non inflammable.
Raccordez le régulateur en suivant les étapes décrites ci-dessous afin d’éviter les erreurs d’installation.
Respectez les étapes de branchement suivantes lors de la mise en service du système:
1. Branchez la batterie au régulateur de charge en respectant les polarités (+ et -).
2. Raccordez les panneaux photovoltaïques au régulateur de charge en respectant les polarités
(+ et -).
3. Raccordez les charges au régulateur de charge en respectant les polarités (+ et -).
59
FR
Page 62
Pour débrancher le régulateur de charge, suivez ces mêmes instructions en sens inverse!
Pour éviter tout risque de tension sur les câbles, raccordez d’abord le fil au régulateur, avant de le
relier à la batterie et aux panneaux photovoltaïques. Cependant pour la charge, il convient de
tout d’abord brancher le fil sur la charge avant de le raccorder au régulateur.
La dimension minimale recommandée pour les câbles est de 10 mm2.
Veillez en outre à ce que le câble qui relie la batterie au régulateur de charge soit le plus court
possible.
Vérifiez que les bornes positives du régulateur CMLsolid 30 soient raccordées entre elles et, par
conséquent, qu’elles aient le même potentiel électrique. Si une mise à terre est requise, elle doit
toujours être effectuée sur les fils positifs (+). Une borne de mise à la terre prévue à cet effet
permet de relier le boîtier du régulateur de charge à la terre.
NOTE: si le dispositif est utilisé dans un véhicule dont le châssis est équipé d’une batterie négative,
les charges raccordées au régulateur ne doivent pas être en contact électrique avec la carrosserie de
la voiture. Dans le cas contraire, la fonction de déconnexion basse tension et celle du fusible du
régulateur seraient court-circuitées.
NOTE: prenez en compte les recommandations du fabricant de votre batterie. Nous recommandons
vivement de brancher un fusible directement sur la batterie afin d’éviter tout court-circuit au niveau
du câblage de celle-ci. Le fusible utilisé doit être adapté au courant nominal du régulateur de charge,
à savoir 45 A.
60
FR
Page 63
61
Borne de
mise à la
terre
Borne de
contrôle à
distance de
l’onduleur
Port USB
FR
Fusible
Page 64
Mise en marche du régulateur de charge solaire
Autocontrôle
Dès que le régulateur est alimenté par la batterie, il lance un autocontrôle de routine. Puis, l’affichage
passe en fonctionnement normal.
Tension du système
Le régulateur de charge s’ajuste automatiquement à la tension du système en 12 V ou 24 V. Dès que
la tension dépasse 18,0 V au démarrage, le régulateur passe automatiquement en 24 V. Si la tension
de la batterie ne se situe pas dans la plage normale de fonctionnement au démarrage, cela est
signalé sur l’écran d’affichage (voir chapitre DESCRIPTION DES ERREURS).
Type de batterie
Le régulateur est préréglé pour fonctionner avec des batteries au plomb comportant des électrolytes
solides (de type GEL ou AGM). Si vous avez l’intention d’utiliser une batterie au plomb avec des
électrolytes liquides, vous pouvez modifier les caractéristiques de charge (voir PARAMÈTRES). La
charge d’égalisation est alors activée. En cas de doute, veuillez contacter votre distributeur.
Recommandations d’utilisation
Le régulateur de charge chauffe lors qu’il fonctionne normalement.
Le régulateur ne requiert aucun entretien ni aucune maintenance. Enlevez la poussière avec un
chiffon sec. Il est important que la batterie soit fréquemment chargée jusqu’à pleine capacité (au
moins une fois par mois). Le cas échéant elle sera endommagée de façon irrémédiable. Une batterie
62
FR
Page 65
peut être entièrement chargée à condition qu’il n’y ait pas trop d’énergie consommée au cours de
son chargement. Ceci est à garder en mémoire, en particulier si vous installez des charges
supplémentaires.
Fonctions d’affichage en cours de fonctionnement normal
Le régulateur de charge est équipé de 5 LED et d’un dispositif d’alerte sonore.
Affichage de
la charge
En fonctionnement normal, le régulateur de charge indique le niveau de charge de la batterie et la
charge provenant des panneaux photovoltaïques. Tout changement de l’état de charge (SOC) vers un
statut inférieur est en plus indiqué par un signal sonore.
63
Affichage de l’état de
charge
Affichage du statut de
la charge
FR
Page 66
Affichage de la charge
Les panneaux solaires fournissent de l’électricité Les panneaux solaires ne fournissent pas d’électricité
(LED verte allumée) (LED verte éteinte)
Affichage de l’état de charge
> 75 %
25 % - 75 %
< 25 %
< 10%
3 LED jaunes allumées 2 LED jaunes allumées 1 LED jaune allumée 1 LED jaune clignote
Les pourcentages correspondent à l’énergie disponible jusqu’à la déconnexion basse tension liée à
un chargement complet de la batterie.
64
FR
Page 67
Signaux sonores
Tout changement de l’état de charge (SOC) vers un statut inférieur est indiqué par un signal sonore.
Les charges sont débranchées automatiquement environ 1 minute après une série de 25 signaux
sonores.
Affichage du niveau de charge
En cas de décharge profonde ou de surcharge/court-circuit de la charge, la sortie de la charge est
automatiquement déconnectée. Ceci est indiqué comme suit:
Fonctionnement normal Déconnexion basse tension Surcharge ou court-circuit de la charge
LED rouge éteinte LED rouge allumée LED rouge clignote
65
FR
Page 68
Fonction de déconnexion basse tension
Le régulateur dispose de 2 modes différents pour éviter que la batterie ne se décharge
complètement.
1. État de charge régulé: déconnexion à 11,4 V/22,8 V (avec courant de charge nominal)
jusqu’à 11,9 V/23,8 V (sans courant de charge nominal). Ce mode de fonctionnement
normal protège bien la batterie.
2. Tension régulée: déconnexion à 11,5 V/23,0 V (paramètres préréglés). Ce mode est
approprié si des charges dérivées consomment directement du courant de la batterie.
Le régulateur est préréglé sur le mode 1 à sa sortie d’usine. Le changement des paramètres est décrit
ci-dessous.
Paramètres
Le régulateur de charge peut être configuré pour un fonctionnement spécifique. Les trois
commutateurs DIP situés sur le côté gauche du régulateur permettent de modifier les paramètres
comme suit:
66
MARCHE (ON)
ARRÊT (OFF)
FR
Page 69
Commutateur DIP BUZ LVD GEL
Fonction Signal sonore
Fonction déconnexion
basse tension
Type de batterie
Mise en marche Alarme allumée État de charge vérifié GEL (batterie VRLA)
Arrêt Alarme éteinte Tension vérifiée Batterie ouverte
Paramétrage d’usine Alarme allumée État de charge vérifié GEL (batterie VRLA)
Dispositifs de sécurité
Bornes des panneaux
solaires
Bornes de batterie Bornes des charges
Polarité inversée Protégées
Avertissement: LED
rouge allumée (1)
Protégées (1)
Court-circuit Protégées (2) Protégées (3) Protégées (2)
Surintensité --- ---
Extinction après un
laps de temps (4)
Courant inverse Protégées ---
---
67
FR
Page 70
Bornes des panneaux
solaires
Bornes de batterie Bornes des charges
Surtension 50 V maxi 50 V maxi
Extinction à partir de
15,5 V/31,0 V
Sous-tension --- --- Extinction
Surchauffe
Réduction du courant de charge en cas de surchauffe et extinction des
charges si la température atteint un niveau élevé.
(1) Le régulateur est équipé d’un dispositif d’autoprotection, mais les charges branchées peuvent être
endommagées.
(2) Court-circuit : Protection électronique contre les surintensités limitée : < 400 A.
(3) La batterie doit être protégée par un fusible pour ne pas être définitivement endommagée en cas
de court-circuit.
(4) >200 % du courant nominal : déconnexion au bout de 3 secondes.
AVERTISSEMENT: La combinaison de différentes sources d’erreurs peut endommager le régulateur.
Pour cette raison, veillez à corriger toute erreur avant de poursuivre les étapes de branchement du
régulateur!
Bornes auxiliaires
Port USB
Le port USB permet de fournir 5 V pour des petites applications comme le rechargement de
téléphones portables, d’ordinateurs portables et de lecteurs de type mp3 ; consommant jusqu’à 800
68
FR
Page 71
mA de courant.
AVERTISSEMENT: Ne branchez pas le dispositif de rechargement sur d’autres bornes! Le contact
négatif du port USB est connecté à la borne négative de la charge.
Bornes de contrôle à distance de l’onduleur
69
FR
Page 72
Un connecteur modulaire de type 6p4c type “RJ” est disponible pour contrôler chaque onduleur de la
série SI de Phocos, à savoir SI 350, SI 700 et SI 1500 pour le mode de fonctionnement LVD du
régulateur de charge. L’onduleur n’est pas mis hors-fonction dans le cas d’une surcharge.
Le connecteur de contrôle à distance des onduleurs dont le régulateur CMLsolid 30 est équipé est
conçu pour être utilisé directement avec les câbles reliés à un protocole modbus ou à un téléphone
(connexion 1:1).
Branchez l’onduleur directement sur la batterie. Dans ce cas, la fonction SOC ne peut pas être utilisée
car le régulateur CMLsolid 30 ne peut mesurer le courant consommé par l’onduleur.
Description des erreurs
Erreur Affichage Cause Solution
Les charges ne
sont pas
alimentées
La batterie est faible
(LED rouge allumée)
La charge sera
reconnectée aussitôt
que la batterie sera
rechargée
Surtension/court-
circuit des
charges/Protection
contre la surchauffe
(LED rouge clignote)
Le régulateur mettre la
charge
automatiquement en
route après 1 minute
maxi.
70
FR
Page 73
Les charges ne
sont pas
alimentées
La tension de la
batterie est trop
élevée (>15,5 V/31,0 V)
Vérifier si d’autres
sources surchargent la
batterie. Le cas
contraire, le régulateur
est endommagé
Les câbles ou le fusible
de la batterie sont
endommagés, la
batterie présente une
résistance élevée
Vérifier les câbles de la
batterie, les fusibles et
la batterie.
La batterie se
décharge
après une
brève période
La capacité de la
batterie est faible (LED
rouge allumée)
Changer la batterie
La batterie ne
se recharge
pas au cours
de la journée
Les panneaux solaires
sont mal branchés ou
la polarité est
incorrecte (LED vert
éteinte)
Enlever le mauvais
raccordement/inverser
la polarité
La polarité de
la batterie est
incorrecte
La batterie est
branchée avec des
polarités inversées
(LED rouge allumée)
Corriger les polarités
inversées
71
FR
Page 74
Fiche technique
NOTE: les niveaux de tension figurant avant/après la barre transversale (slash) désignent respectivement
des systèmes 12 V et 24 V.
Fiche technique CMLsolid 30 CMLsolid 30
Tension du système 12/24 V (reconnaissance automatique)
Courant de charge maximum 30 A**
Courant de charge maximum 30 A**
Charge de maintien 13,8/27,6 V(25 °C)
Charge principale 14,4/28,8 V (25 °C), 0.5 h (par jour)
Charge forcée 14,4 V/28,8 V (25 °C), 2h
Activation: tension de la batterie < 12,3 V/24,6 V
Égalisation 14,8 V/29,6 V (25 °C), 2h
Activation: tension de la batterie < 12,1 V/24,2 V
(au moins 1 fois par mois)
Protection contre les surcharges 15,5/31,0 V
Protection contre la décharge profonde,
tension de coupure
11,4-11,9/22,8-23,8 V by SOC
11,0/22,0 V by voltage
72
FR
Page 75
Niveau de reconnexion 12,8/25,6 V
Protection contre les sous-tensions 10,5/21,0 V
Tension maximale du panneau 50 V
Tension maximale de la batterie 50 V
Compensation de la température (tension de
charge)
−4,2 mV/K par cellule
Autoconsommation (au ralenti) 10 mA
Mise à la terre Mise à la terre positive
Température ambiante −40 à + 50 °C
Altitude maximale 4000 m au-dessus du niveau de la mer
Type de batterie Plomb-acide (GEL, AGM, ouverte)
Dimensions (l x h x p) 140 x 90 x 40 mm
Poids 420 g
Dimension maximale du câble 16 mm²
Type de protection IP20
73
FR
Page 76
**: Veuillez consulter le graphique de l’aire de sécurité (SOA)
74
Courant nominele charge / %
FR
Page 77
Exclusions de responsabilité
Le fabricant ne peut être tenu responsable des dommages, en particulier sur la batterie, causé par
une utilisation non-conforme à celle prévue ou mentionnée dans ce manuel, ou si les
recommandations du fabricant de la batterie n’ont pas été respectées. Le fabricant ne peut être tenu
pour responsable si des opérations de maintenance ou de réparation ont été effectuées par des
personnes non autorisées, des utilisations inhabituelles, des mauvaises installations, ou des
mauvaises conceptions du système.
Sous réserve de modifications sans préavis.
Version: 20130624
Fabriqué dans un des pays suivants:
Allemagne - Chine - Bolivie - Inde
Phocos AG - Allemagne
www.phocos.com
75
ISO9001
RoHS
FR
Page 78
Prezado Cliente
Obrigado por ter adquirido um produto da Phocos! Por gentileza leia o manual todo,
cuidadosamente antes de usar o produto. Este novo controlador CMLsolid 30 constitui um
dispositivo de tecnologia de ponta desenvolvido conforme os padrões da técnica mais avançados.
Está equipado com uma série de características que se destacam, como:
Painel indicador do estado de carga, claro e legível
Sinal acústico quando houver mudança no estado de carga
Função de desconexão por baixa tensão (LVD) controlada por estado de carga ou por tensão
Terminal de saída remoto para ativar/desativar um inversor
Controlador de carga para dispositivos eletrônicos portáteis utilizando conectores USB padrão.
Terminais de conexão para condutores com até 16 mm
2
Proteção eletrônica completa
INSTRUÇÕES DE SEGURANÇA IMPORTANTES
ACONSELHAMOS GUARDAR ESTE MANUAL
Este manual contém recomendações importantes que deverão ser seguidas durante a instalação,
operação e manutenção do controlador de carga CMLsolid 30.
PERIGO DE INCÊNDIO, UTILIZAR O CONTROLADOR EM DISTÂNCIAS DE NO MÌNIMO DISTANTE 0,5m
DAS BATERIAS!
Próprio para baterias tipo: chumbo-ácida, (GEL, AGM, Líquida)
76
PO
Page 79
Tensão nominal da bateria: 12V ou 24 V
Fusível no circuito da bateria: Utilize o fusível de ação rápida com capacidade nominal de corrente
compatível com o circuito e uma capacidade de interrupção (curto-circuito) mínima de 1000 A no
lado da bateria. Recomendamos a utilização de fusível de ação rápida (por exemplo, fusíveis
automotivos) instalados o mais próximo possível do polo/terminal da bateria.
A corrente máxima de carga não deverá exceder a 1,5 vezes à corrente nominal do controlador de
carga. Por gentileza não desmonte ou tente consertar os produtos da Phocos. Os controladores de
carga da Phocos não contêm peças que possam ser reparadas pelo usuário. Leia por favor, todas as
instruções com respeito às indicações quanto ao uso de fusíveis externos/disjuntores.
Observações sobre manutenção e instalação
Antes de instalar ou colocar o sistema fotovoltaico em funcionamento, desconecte os painéis FV
(solares) do controlador, a fim de prevenir qualquer dano ao controlador de carga!
Verifique se todos os condutores e cabos de conexão estão bem conectados aos terminais, a fim de
evitar mau contato ou conexões soltas que possam levar a um sobreaquecimento. Instale por favor, o
fusível ou disjuntor próximo à bateria antes de iniciar a instalação ou ajustes do controlador!
Instale e utilize o controlador em lugar seco.
Perigo de tensão elevada
A utilização deste dispositivo pode produzir tensões elevadas, o que pode causar graves danos ou
até a acidentes fatais em caso de instalação ou utilização indevida.
Os painéis fotovoltaicos podem gerar tensão elevada em corrente contínua (CC)! Assegure-se que os
condutores estejam sempre conectados ao terminal correto. Um choque elétrico por utilização
indevida do equipamento pode ser letal.
Choques elétricos, de modo geral, podem ser perigosos para a sua saúde.
77
PO
Page 80
Marcação CE
O produto está conforme para utilização da marca CE.
Descrição das funções
O controlador de carga protege a bateria de sobrecargas do painel solar e de descargas
profundas pelos consumidores. As características de carga incluem vários estágios de carga,
dentre eles, o ajuste automática à temperatura ambiente.
O controlador de carga se ajusta automaticamente a sistemas com tensão de 12V ou 24V.
O controlador de carga também a presenta uma série de sinalizações na sua face frontal.
Montagem e apresenta
O controlador foi projetado apenas para uso interno. Instale controlador em lugar seco e abrigado da
luz do sol. Nunca instale o controlador em recintos úmidos (como banheiros por exemplo).
O controlador mede a temperatura ambiente para determinar a tensão de carga da bateria. Tanto o
controlador como a bateria devem ser instalados num mesmo local. O controlador se aquece quando
em funcionamento, por isso, deve ser afixado sobre uma superfície de material não inflamável.
Objetivando evitar problemas de instalação,
Por gentileza observar a seguinte sequencia de conexão ao colocar o sistema em
funcionamento:
1. Conecte a bateria ao controlador de carga terminais – positivo e negativo
2. Conecte os painéis fotovoltaicos ao controlador de carga terminais – positivo e negativo
3. Conecte a carga consumidor ao controlador – positivo e negativo
Siga o procedimento inverso caso necessite desinstalar!
78
PO
Page 81
Para evitar qualquer tensão indesejada nos condutores, conecte primeiro os condutores ao
“controlador”, depois à “bateria” e depois aos “painéis fotovoltaicos”. No caso do
consumidor/carga, conecte primeiro s condutores à carga e depois ao controlador.
Seção mínima recomendada para os condutores: 10 mm2;
Assegure-se que a distância de instalação entre bateria e controlador seja a menor possível.
Observe que os terminais positivos do controlador CMLsolid 30 são conectados internamente
entre si e, por isso, têm o mesmo potencial elétrico. Caso seja necessário uma conexão de
aterramento, então sempre utilize os terminais/condutores “positivos” para este fim. O gabinete
do controlador de charga podera ser aterrado atwaves de um terminal dedicado, disponivel para
esta função.
OBSERVAÇÕES: Caso o controlador de carga seja utilizado em veículo cujo polo negativo da bateria
esteja conectado ao chassis, então as cargas conectadas ao controlador de carga não poderão ter
conexão elétrica com o chassis/consumidores do veiculo. Caso contrário, ocorrera um curto-circuito
danificado a função Desconexão por Baixa Tensão (LVD) da proteção eletrônica, do controlador.
OBSERVAÇÕES: Siga as recomendações do fabricante da bateria. Recomendamos veementemente
conectar um fusível de proteção diretamente ao polo da bateria, a fim de evitar quaisquer riscos a
estes condutores. O fusível deve ser compatível com a corrente nominal do controlador de carga:
recomendamos no máximo a capacidade nominal de 45 A.
79
PO
Page 82
80
Terminal
para
aterramento
Terminal/
Contato
para
controle de
inversores
Conector
USB
PO
Fusível
Page 83
Inicialização do controlador
Autoteste
Assim que a bateria tiver sido conectada ao controlador, este inicia uma rotina de autoteste. Na
sequência, passa então para a operação normal.
Tensão do sistema
O controlador automaticamente se autoajusta à tensão do sistema 12 V ou 24 V. Sistemas com tensão
> 18 V. São reconhecidos como sistemas 24 V. Caso a tensão da bateria não se encontre dentro dos
limites esperados, o controlador exibirá a indicação de falha.
Tipos de baterias
O controlador de carga foi projetado para o funcionamento com baterias tipo chumbo-ácida com
eletrólito imobilizado (GEL ou AGM). Caso seja desejado utilizar baterias de chumbo-ácida com
eletrólito líquido, as características de carga poderão ser ajustadas (vide “Configurações”). Neste caso
o processo de carga será ampliado, incluindo a equalização. Em caso de dúvidas, consulte seu
revendedor.
Recomendações para uso
O controlador de cargas se aquece durante “operação normal”.
O controlador não requer manutenção ou serviço. Remova qualquer poeira com um pano seco. É
importante que a bateria esteja sempre carregada, com frequência (ao menos uma vez por mês).
Caso contrário será permanentemente danificada.
A bateria somente atingirá plena carga quando não houver demanda excessiva de energia durante o
processo de carga. Lembre-se deste fato em especial quando instalar consumidores adicionais.
81
PO
Page 84
Sinalização por LED em operação normal
O controlador está equipado com 5 LEDs e um sinalizador acústico.
Geração
Durante operação normal, o controlador mostra o estado de carga da bateria e da energia recebida
dos painéis solares. Qualquer alteração no estado de carga (SOC) para uma condição crítica, será
também sinalizada através de sinal acústico.
82
Estado de carga (SOC)
Consumidor/Carga
PO
Page 85
Sinalização do processo de carga
O painel solar fornece energia O painel solar não fornece energia.
LED verde aceso LED verde apagado
Exibição do estado de carga
> 75 %
25 % - 75 %
< 25 %
< 10%
3 LEDs amarelos ligados 2 LEDs amarelos ligados 1 LED amarelo ligado 1 LED amarelo piscando.
Percentagem correspondente à energia disponível em relação á bateria completamente carregada,
até chegar ao estado Desconexão por Baixa Tensão (LVD).
Sinais Acústicos
Uma alteração no Estado da Carga (SOC) para um estado de carga inferior/crítica é sinalizada através
sinal acústico.
83
PO
Page 86
Os consumidores serão desconectadas aproximadamente 1 minuto após uma sequência de 25 tons.
Condição de consumidor
Ocorrendo descarga profunda ou sobrecarga/curto-circuito da carga, a saída do controlador será
desligada. Isto é sinalizado da seguinte forma:
Operação normal Desconexão baixa tensão Sobrecarga ou curto-circuito terminal carga
LED vermelho desligado LED vermelho ligado LED vermelho piscando
Função Desconexão por Baixa Tensão (LVD)
O controlador de carga possui 2 diferentes modalidades para proteger a bateria de uma descarga
total:
1. Controle por estado de carga: desconecta em 11.4 V/22.8 V (na corrente nominal) até
84
PO
Page 87
11.9 V/23.8 V (sem fluxo de corrente). Esta a modalidade de operação oferece uma boa
proteção para a bateria.
2. Controle por tensão: Desconecta ao atingir os níveis de tensão de bateria de 11.5V/
23.0 V.
Apropriado para circuitos com mais de um consumidor ligado diretamente à bateria. O controlador
está pré-ajustado de fábrica no modo 1. Para alterar esta configuração, vide descrição abaixo.
Configurações
O controlador de cargas pode também ser configurado para condições de operação específicas.
Através de três interruptores “DIP” no lado esquerdo do controlador, poderão ser feitas as as
seguintes configurações:
Três interruptores tipo “DIP” encontram se no lado esquerdo do controlador de carga
85
Ligar (ON)
Desligar (OFF)
PO
Page 88
Interruptores
“DIP”
BUZ LVD GEL
Função
Função sinalização
acústica
Desconexão por Baixa
Tensão
Tipo de bateria
Ajuste on Ligado Estado de carga “GEL” (bateria VRLA)
Ajuste off Desligado Tensão bateria Eletrólito liquido
Progresso de
carga
Ligado Estado de carga “GEL” (bateria VRLA)
Funções de segurança
Terminais painel solar Terminais bateria Terminais consuidor
Polaridade inversa Proteção ativa
Sinalização: LED
vermelho ligado (1)
Proteção ativa (1)
Curto-circuito Proteção ativa (2) Proteção ativa (3) Proteção ativa (2)
Sobrecarga --- --- Desliga com retardo(4)
Corrente inversa Protegido --- ---
86
PO
Page 89
Terminais painel solar Terminais bateria Terminais consuidor
Sobretensão Max. 50 V Max. 50 V
Desliga com tensão
acima de 15.5/31.0 V
Subtensão --- --- Desliga
Sobreaquecimento
Reduz a corrente de carga em caso de sobreaquecimento e desconecta a
carga na temperatura limite.
(1) O controlador de cargas se autoprotege, consumidores poderão todavia ser danificados.
(2) Curto-circuito: Capacidade máxima de interrupçaõ < 400 A.
(3) A bateria deverá estar protegida por fusível ou diseuntor ou será permanentemente danificado
por curto circuito.
(4) Corrente nominal>200%: desconecta com 3 s de retardo
Cuidado: Uma combinação de diferentes falhas poderá danificar o controlador. Elimine sempre
qualquer condição de falha antes de prosseguir com as conexões do controlador!
Terminais auxiliares
Terminais/Conectores Auxiliares Conector USB
O conector USB fornece 5 V e destinado à alimentação de pequenos aparelhos, como por exemplo
telefones celulares, pequenos computadores tocadores com uma corrente consumo de até 800 mA.
Cuidado: Não conecte o conector USB a qualquer outro ponto elétrico do sistema! O contato
negativo do conector USB está diretamente conectado ao polo negativo da bateria.
87
PO
Page 90
Terminal remoto para controle de inversores Phocos
Um conector modular tipo 6p4c está disponível para controlar qualquer inversor da série Phocos: SI
350, SI 700 ou SI 1500 na função desconexão por baixa tensão (LVD) do controlador de carga. O
inversor não se ligará na condição de sobrecarga.
88
PO
Page 91
O terminal para controle remoto de inversores disponível no controlador de carga CMLsolid 30 foi
projetado para a utilização direta com inversores de energia da série SI da Phocos Conexão através de
conectores tipo (MODBUS) utilizando conector padrão RJ; conexão 1:1 Nesta modalidade o inversor
deverá ser conectado diretamente com á bateria. A função SOC (Estado de carga) não devera ser
utilizada neste caso, pois o CMLsolid30 não mede o nível de corrente demandada pelo inversor.
Sinalizações de falha
Sinalização LED Causa Solução
Não há
energia
Bateria com baixa
carga
(LED vermelho ligado)
Carga será
reconectada tão logo a
bateria seja
recarregada.
Sobrecorrente/Curto-
circuito na
carga/Proteção contra
Sobreaquecimento
(LED vermelho pisca)
Consumidores
desconectados.
Eliminar curto-circuito.
O controlador se
reconectará
automaticamente
após 1 minuto.
89
PO
Page 92
Não há
energia
Tensão de bateria
elevada
(>15.5 / 31.0 V)
Verificar se há outras
fontes de energia
sobrecarregando a
bateria. Neste caso,
desconectar
imediatamente, caso
contrario controlador
está danificado.
Condutores ou fusíveis
da bateria estão
danificados, bateria
com resistência
interna elevada.
Verifique os
condutores e fusíveis
da bateria e também a
bateria propriamente
dita.
Vida reduzida
da bateria
Baixa Capacidade da
bateria (LED vermelho
ligado)
Troque a bateria
90
PO
Page 93
Caso não
tenha sido
carregada
durante o
processo de
carga.
Painel solar defeituoso
ou polaridade
invertida (LED verde
desligado)
Remova a conexão
invertida/inverta a
polaridade
Polaridade
incorreta da
bateria
Bateria está conectada
com polaridade
inversa
(LED vermelho ligado)
Correção da
polaridade
91
PO
Page 94
Especificações técnicas
Nota: Níveis de tensão indicados antes e após da barra “/” são aplicáveis para sistemas em 12 V e 24 V
respectivamente.
Especificações Técnicas CMLsolid 30
Tensão de sistema 12/24 V reconhecimento automático
Máxima corrente de carga 30 A**
Máxima corrente de consumo 30 A**
Tensão de flutuação 13.8/27.6 V(25 °C)
Nível de tensão carga principal 14.4/28.8 V (25 °C), 0.5 h (diariamente)
Nível de tensão carga rápida 14.4/28.8 V (25 °C), 2 h
Nível de tensão conexão do consumidor: Tensão
da bateria < 12.3/24.6 V
Nível de tensão equalização
Nível de tensão equalização
14.8/29.6 V (25 °C), 2 h
Atuação da equalização: Tensão da bateria
< 12.1/24.2 V (ao menos uma vez a cada 30 dias)
Ativação da proteção contra sobretensão 15.5/31.0 V
Ativação da proteção contra descarga profunda 11.4-11.9/22.8-23.8 V estado controlado por “SOC”
92
PO
Page 95
Tensão de corte desconexão por sub tensão: 11.0/22.0 V estado controlado por tensão
Reconexão, níveis de tensão 12.8/25.6 V
Proteção contra sub tensão 10.5/21.0 V
Tensão máxima de painel 50 V
Tensão máxima de bateria 50 V
Compensação de temperatura(Tensão de carga) −4.2 mV/K por célula da bateria
Autoconsumo (repouso) < 10 mA
Condutor-terra Positivo aterrado
Baixa de temperatura armazenagem −40 à +50 °C
Altitude máx. 4,000 m acima do nível do mar
Tipos de bateria Chumbo-ácida (GEL, AGM, Líquida)
Dimensões (LXAXP) 140 x 90 x 40 mm
Peso 420 g
Seção máxima condutor 16 mm²
Grau de proteção tipo IP20
93
PO
Page 96
**:Vide gráfico da SOA (Área de proteção segura)
94
Corrente nominal consumidor / %
PO
Page 97
Exclusão de responsabilidade
O fabricante não se responsabiliza por danos, especialmente na bateria, resultantes do uso indevido
ou adverso ao descrito neste manual ou da não observância das recomendações feitas pelo
fabricante da bateria. O fabricante não se responsabiliza pelos serviços ou reparos efetuados por
pessoas não autorizadas, uso indevido, instalação incorreta ou mal desempenho do sistema.
Sujeito a alterações sem aviso prévio. Versão: 20130624
Fabricado em um dos países seguintes
Alemanha - China - Bolívia - Índia
Phocos AG – Alemanha
www.phocos.com
95
ISO9001
RoHS
PO
Page 98
亲爱的用户 ：非常感 谢您选用伏科产品！在使用本产品前，请 仔细阅读 本手册。新一 代的
CMLsolid 30 控制器，是一款根据最新技术标准开发的，代表最新工业水平的产品。此产品拥有
许多卓越的特征：
清晰易读的充电状态显示
当蓄电池容量改变时，会发出声音信号
放电保护模式可设置为，基于蓄电池容量状态或者电压
提供可控制逆变器开关的接口
USB 接口可为移动设备（手机、MP3 等）充电
最大 16 平方毫米的接线端子
全面采用电子保险
安全建议
请注重以下说明！
此产品使用手册提供了 CMLsolid 30 控制器一些包括安装、使用、编程和安全操作等在内的重要
建议，在安装控制器之前，请仔细阅读本手册。
为预防火灾风险，请在蓄电池 0.5m 范围内安装控制器！
蓄电池类型：铅酸蓄电池 (GEL, AGM, 液体)
系统电压：12 或者 24 V，自动识别。
蓄电池保险丝：我们建议在靠近蓄电池端子处安装一个快动作型保险丝（例如汽车保险丝）。保
96
CH
Page 99
险丝最大额定电流应该是控制器正常充电电流的的 1.5 倍。
请不要私自拆卸或修理伏科产品，伏科控制器未设置用户可以自行修理的部件！
请严格遵守上述提到的关于保险丝、断路器的安装要求！
维修及安装警告：
安装控制器时，请依次连接蓄电池、太阳能组件、负载；当从系统中拆除控制器时，请依次断开
负载、太阳能组件、蓄电池，以防止损坏控制器！
请确认连接控制器的所有线缆连接处是否紧密牢固，以避免因连接松动导致控制器过热的情况发
生！
请调整控制器位置，使保险丝或断路器以及控制器尽量靠近蓄电池！
请在干燥的环境下安装和设置控制器！
高压危险：
错误的安装和操作可能会产生高电压，这可能会导致严重受伤或死亡！
高电压一般由太阳能组件产生。
请确保电缆连接到正确的终端。错误的连接可能导致触电，一般情况下，任何触电都可能危及健
康甚至生命。
CE 认证：
此产品已通过 CE 认证。
97
CH
Page 100
功能描述
控制器主要用来保护蓄电池，避免能量源自太阳能电池板的过度充电，及负载运行造成的过
度放电。充电特性包括几个阶段，控制器可以根据环境温度自动调节充电电压 ------自动温
度补偿。
控制器自动识别 12 V 或 24 V 系统电压。
本产品拥有一系列的保护和显示功能。
接线和接地
控制器最好只在户内使用，避免阳光直射，放置于干燥环境里。一定不要安装在潮湿的房间里
（例如浴室）。如果需要在户外使用，请做好控制器的防尘和防水。控制器可以检测周围温度以
调节充电电压，因此控制器必须和蓄电池安装在同一房间内。控制器运行期间自身温度要升高，
所以要将其安装在不易燃的表面上。
请按照下述步骤安装控制器，以避免错误安装。
请一定遵循下述安装步骤：
1. 连接蓄电池与控制器 – 正极和负极
2. 连接太阳能电池板与控制器 – 正极和负极
3. 连接负载和控制器 – 正极和负极
拆除控制器时，请按照反顺序进行！
为了避免电缆上的电压，请首先连接线缆至控制器端，然后是蓄电池、太阳能电池板。但是
对于负载，请先连接线缆至负载端，然后是控制器。
推荐线径:10 mm2。
线缆上的压降过高会引起的控制器误判，因此请确保蓄电池和控制器之间的电缆尽可能得短。
98
CH
Loading...
