Phocos CIS-CU User Manual

Phocos CIS-CU

Bedienungsanleitung
User Manual
Manual de Instrucciones
Guide de l'utilisateur
Manual do Usu ã rio

用户说明书

CID：181812513

CONTENTS

Bedienungsanleitung

User Manual

Manual de Instrucciones

Guide de l'utilisateur

Manual do Usuãrio

用户说明书

1-15

16-30

31-45

46-61

62-77

78-91

1

Phocos CIS-CU

Fernsteuerung
Bedienungsanleitung

Sehr geehrter Kunde,
Wir bedanken uns für den Kauf eines Phocos Produktes. Mit der
Fernsteuerung CIS-CU besitzen Sie ein modernes Gerät, das gemäß
den neuesten verfügbaren technischen Standards entwickelt
wurde. Vor Benutzung lesen Sie sich bitte die Anleitung sorgfältig und
gründlich durch. Diese Anleitung gibt Ihnen Hinweise zur Installation,
zum Betrieb, zur Programmierung und zur Fehlerbehebung. Lesen Sie sie
im eigenen Interesse sorgfältig durch.

Gebrauchsanweisung

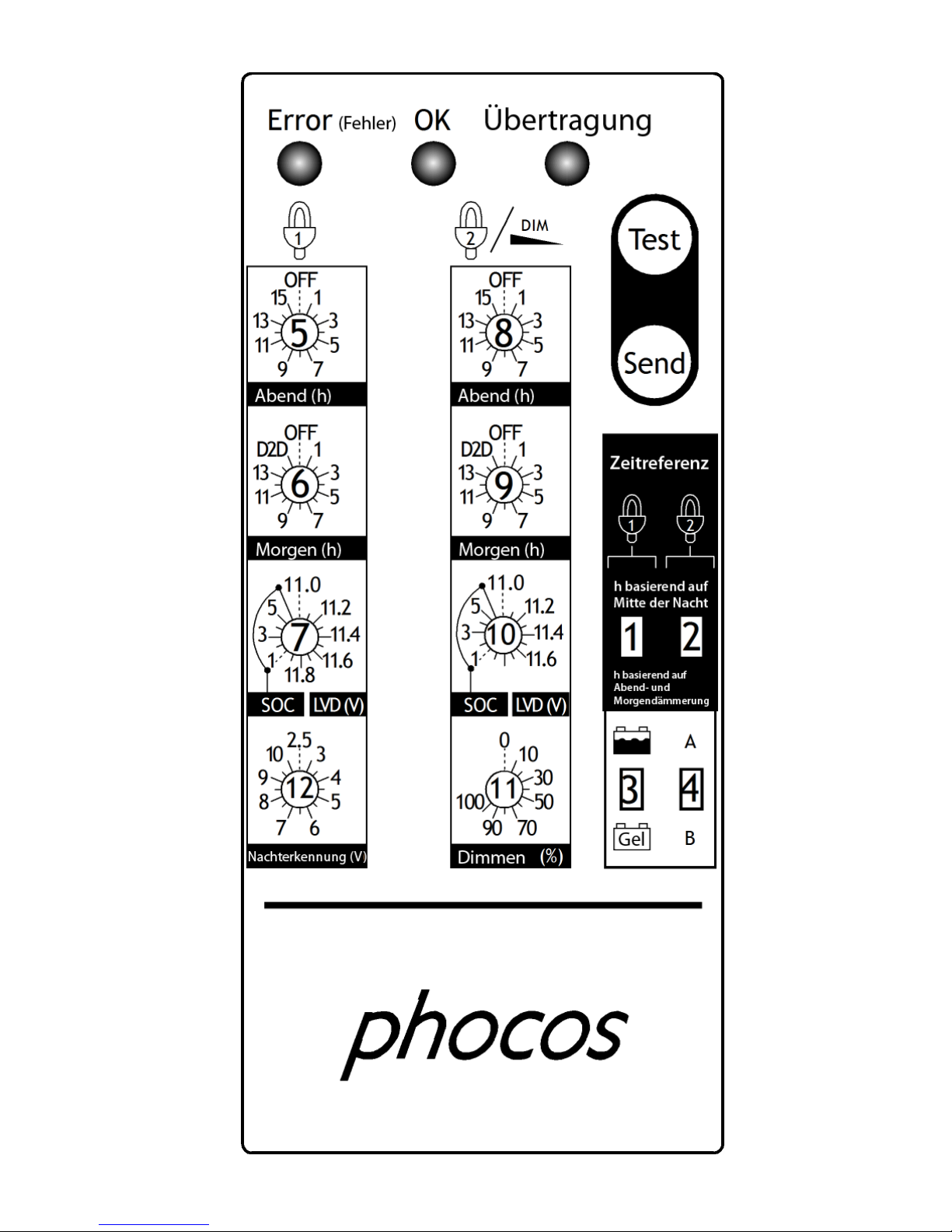

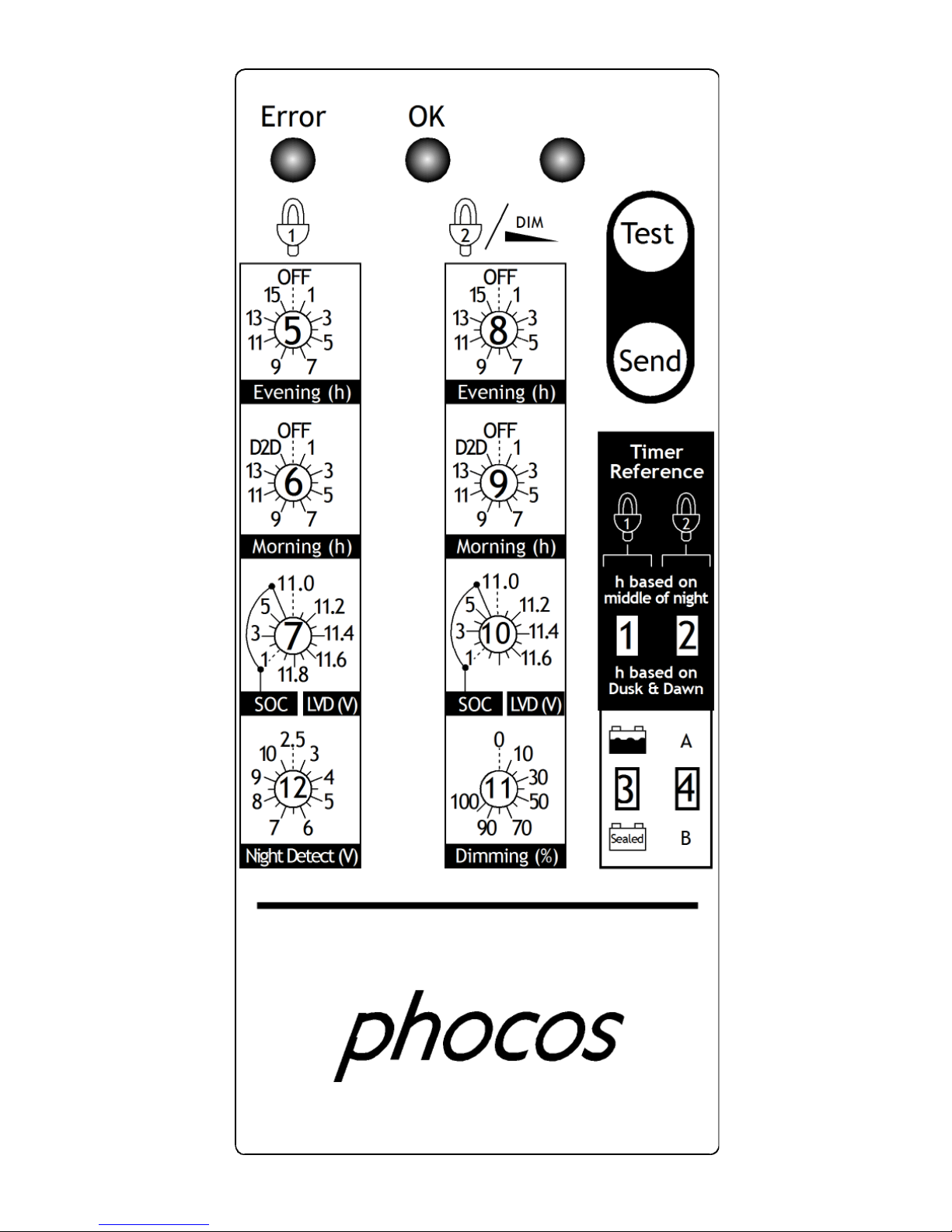

 Konfigurieren des CIS Laderegler via Infrarot Übertragung
 Klare und einfache Bedienoberfläche
 Bedienoberfläche: LEDs, Dreh- und Schiebeschalter, Tasten
 Stromversorgung: 2 X AA Batterien

HINWEIS: Für weitere Informationen bzgl. der Einstellung der CIS­CU Fernbedienung laden Sie sich bitte kostenlos von unserer
Webseite http://www.phocos.com/downloads die CISCOM Software
herunter. Die CISCOM Software dient zur Simulation und
Programmierung der Zeiteinstellungen von CIS Ladereglern.

2

3

Benutzung der CIS-CU Fernbedienung

Die Konfiguration des CIS mit der CIS-CU ist sehr einfach.
Setzen Sie alle Schalter in die gewünschte Einstellung ---> Drücken Sie die
"Send" Taste ---> und warten Sie auf die Rückmeldung.

Buzzer-Rückmeldung

Nach Übertragung Programmier-Fehler
Nach Übertragung Programmierung Erfolgreich
Nach Drücken der Test Taste Test Befehl Übertragung
Nach dem Drücken Batterien Leer

LED-Rückmeldung

"Error (Fehler)" nach "Senden" Programmier-Fehler
"Error" während "Senden" Batterie Schwach
"Error" Batterien leer
"OK" nach "Senden" Programmierung erfolgreich
"Senden" Übertragung

Tasten

Test Last(en) an für 2 Minuten

1

Send Übertragung aller Einstellungen

2

1)

Wenn durch drücken der Taste ein Lastabwurf (LVD / SOC,

Überstrom) verursacht werden sollte, wird die Last abgeschalten.

2)

Bei dieser Aktion werden alle Einstellungen an den CIS Laderegler
gesendet. Stellen Sie sicher, dass Sie nur jeweils einen CIS
Laderegler programmieren.

4

Last-Steuerfunktion (Doppellast-Laderegler)

Last 1 Last 2

Zeitreferenz 1 2 Stunden basierend auf Mitte der

Nacht oder Abend- und

Morgendämmerung
Abend (h) 5 8 1-15 Stunden
Morgen (h) 6 9 1-14 Stunden und D2D Abend- bis

Morgendämmerungs-Modus
SOC LVD (V) 7 10 Ladezustand (SOC) und

Spannungsgesteuert (LVD)

1)

Spannungsgesteuert (LVD): Lastabwurf bei einer fixen Spannung

zwischen 11,0/22,0 V und 11,9/23,8 V (Schritt 0,1 V).

2)

Ladezustandsgesteuert (SOC): Lastabwurf bei
11,00 V/22,00 V bis 11,70 V/23,40 V (SOC1),
11,12 V/22,24 V bis 11,76 V/23,52 V (SOC2),
11,25 V/22,50 V bis 11,83 V/23,63 V (SOC3),
11,38 V/22,72 V bis 11,89 V/23,78 V (SOC4),
11,51 V/23,02 V bis 11,96 V/23,92 V (SOC5),
11,64 V/23,28 V bis 12,02 V/24,04 V (SOC6).

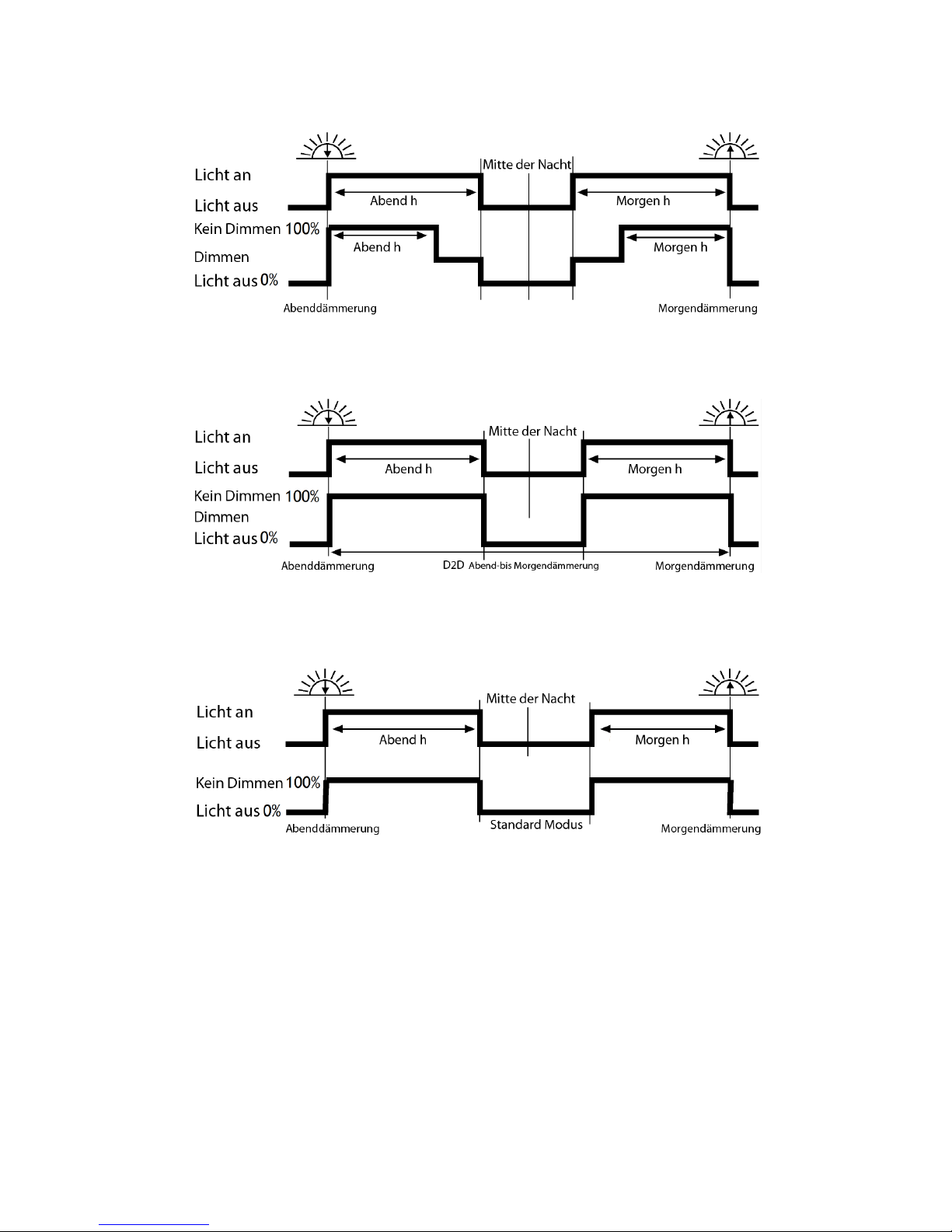

 Abend/Morgen Modus

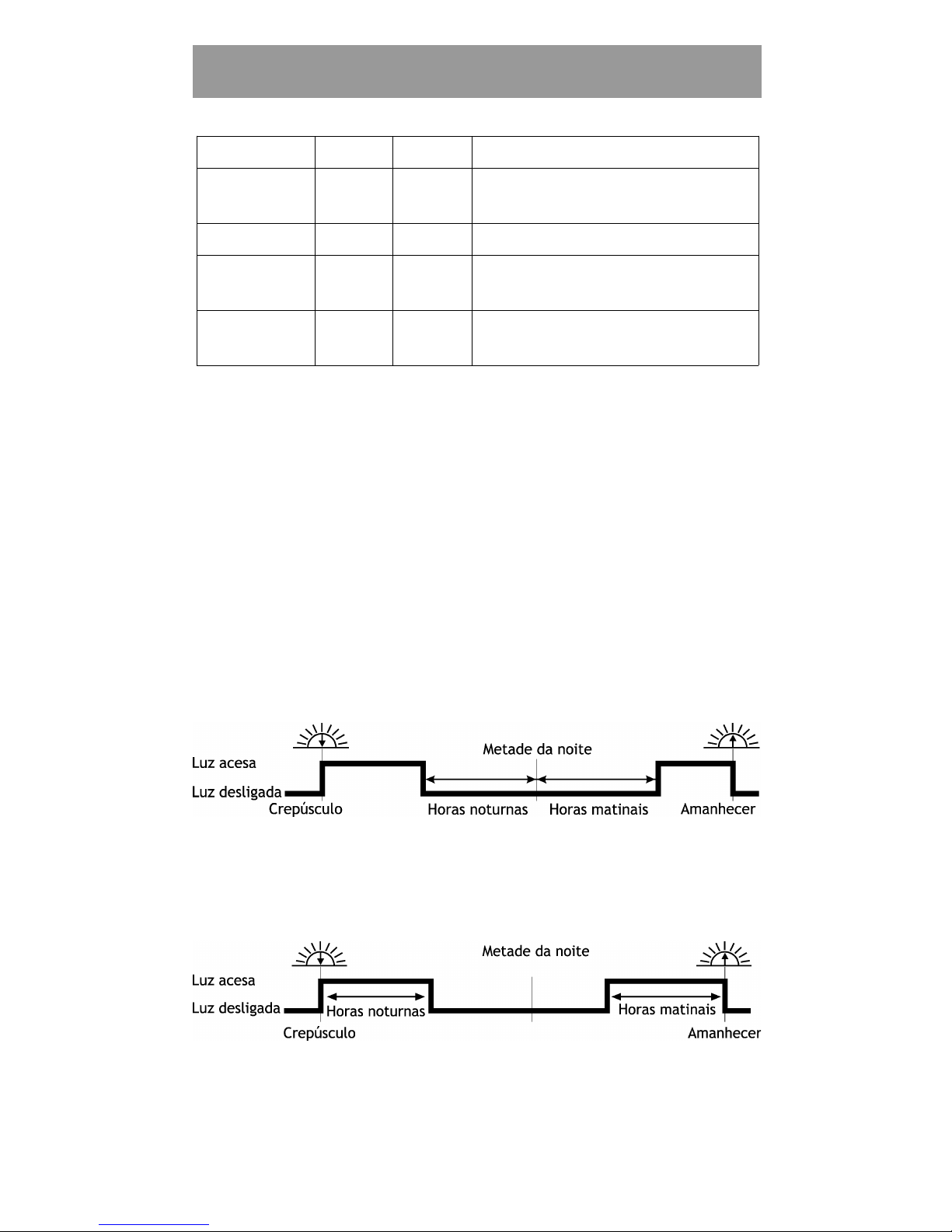

Stunden basierend auf der Mitte der Nacht (Schiebeschalter nach
oben).

Stunden basierend auf Abend- und Morgendämmerung
(Schiebeschalter nach unten).

5

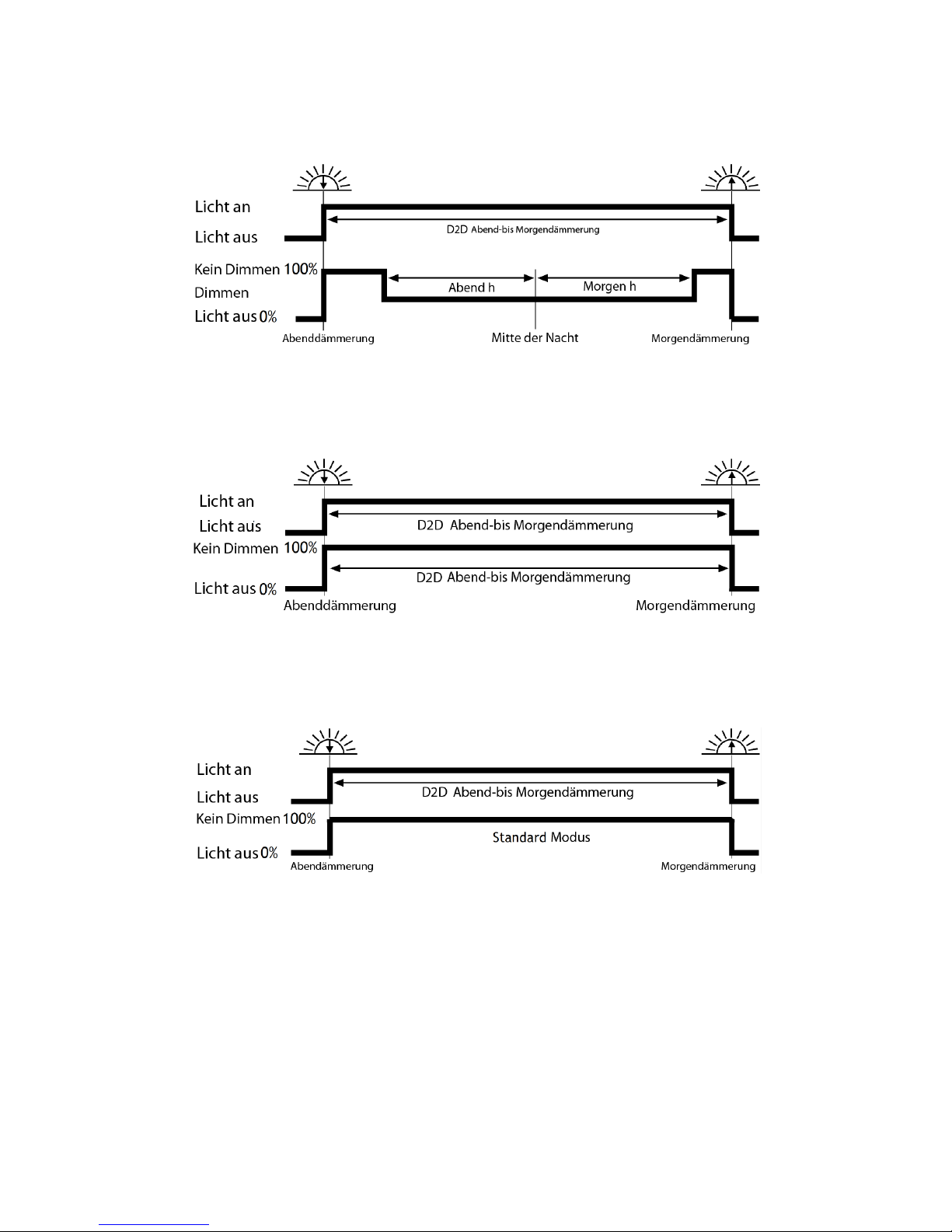

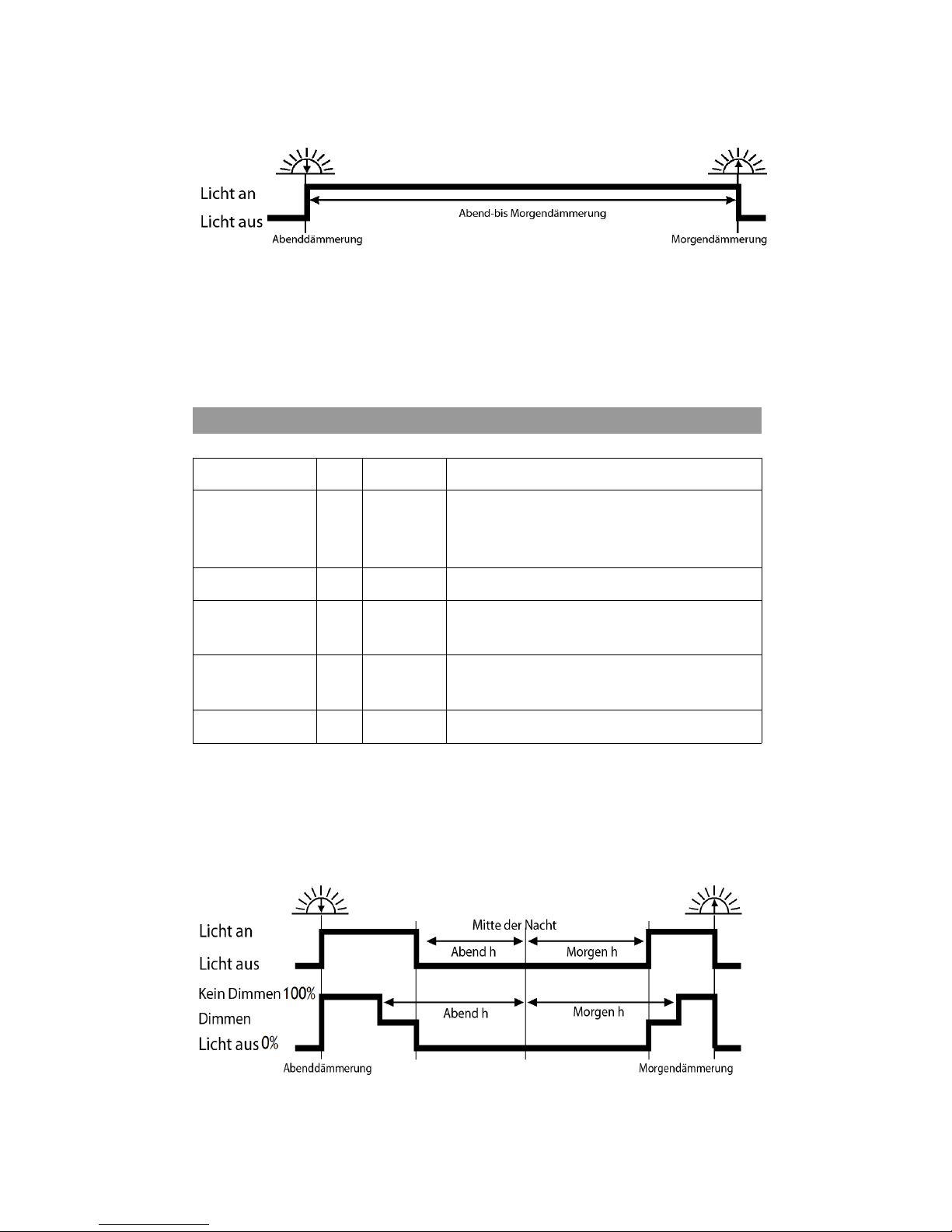

 Abend- bis Morgendämmerungs-Modus
D2D bedeutet Abend- bis Morgendämmerungs-Modus
(Drehschalter 6 und 9)

 Standardladeregler-Modus (Morgen h und Abend h OFF)
Schaltet Morgen- und Abendstunden aus und aktiviert den
Standardladeregler-Modus. Lasten sind immer an, wenn kein
Lastabwurf (LVD/SOC, Überstrom) eintritt.

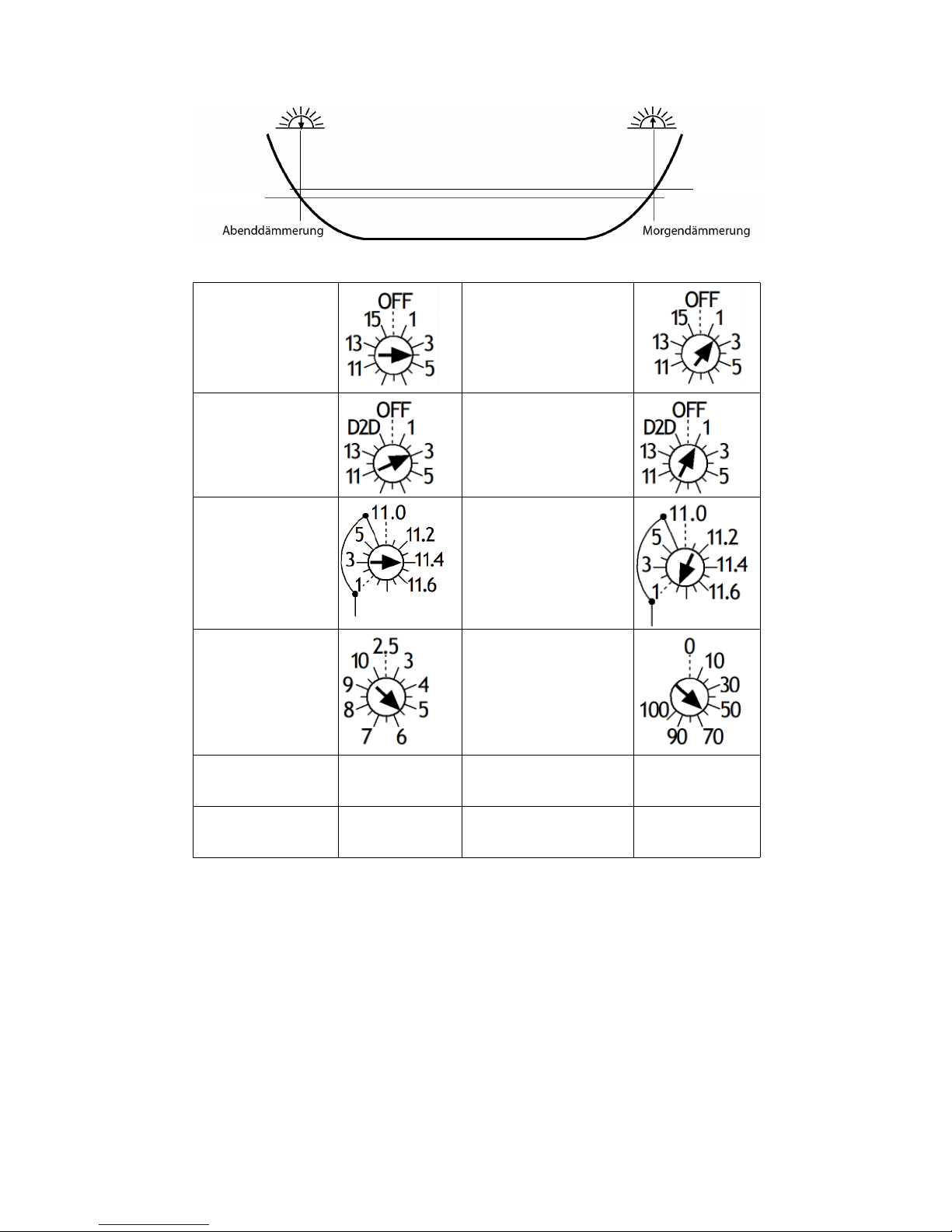

Last-Steuerfunktion (Einzellast-Laderegler)

Last Dimmen

Zeitreferenz 1 2 Stunden basierend auf der Mitte der

Nacht oder Abend- und

Morgendämmerung
Abend (h) 5 8 1-15 Stunden
Morgen (h) 6 9 1-14 Stunden und D2D Abend- bis

Morgendämmerungs-Modus
SOC LVD (V) 7 10 Ladezustand (SOC) und

Spannungsgesteuert (LVD)
Dimmen (%) N/A 11

Dimmwert (0-100%, Schritt 10%)

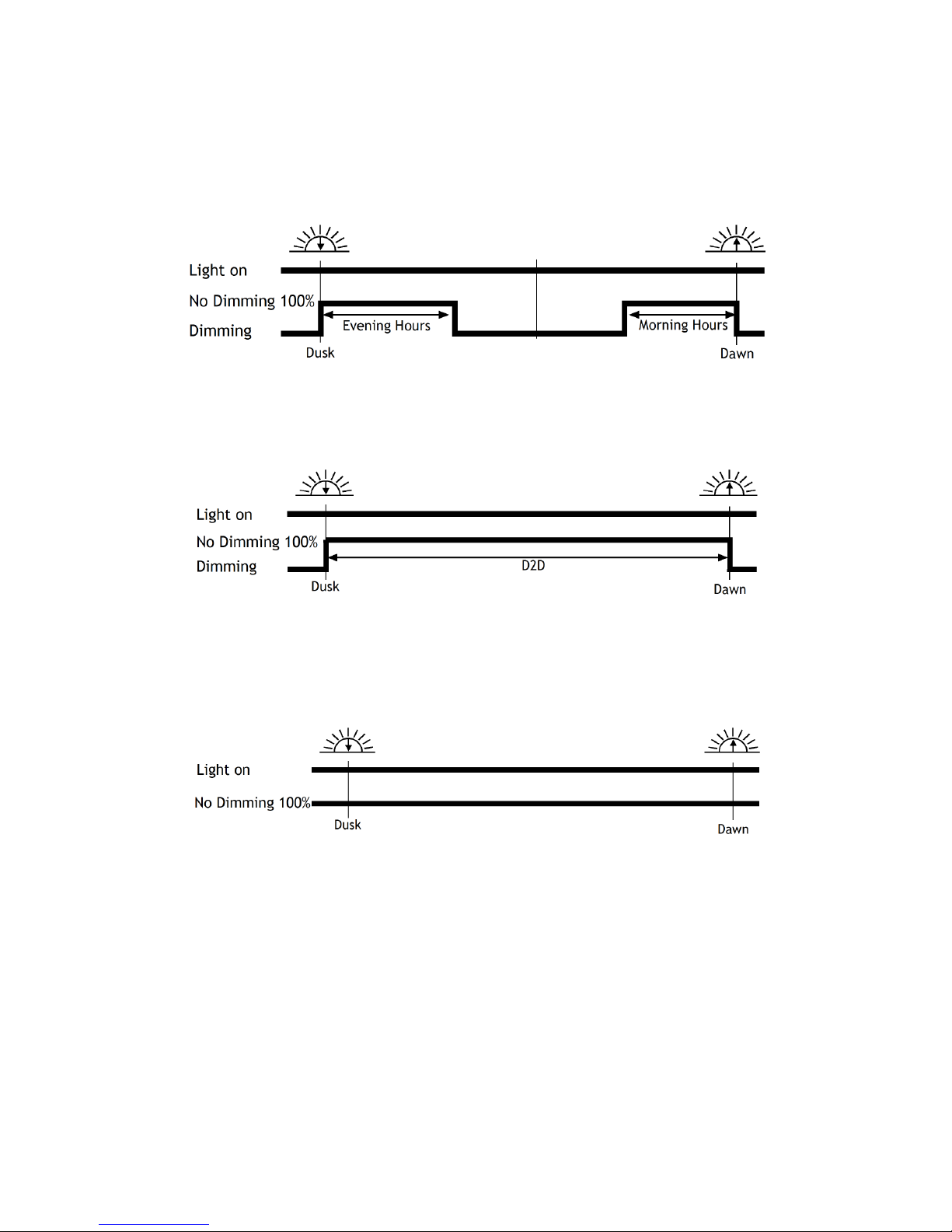

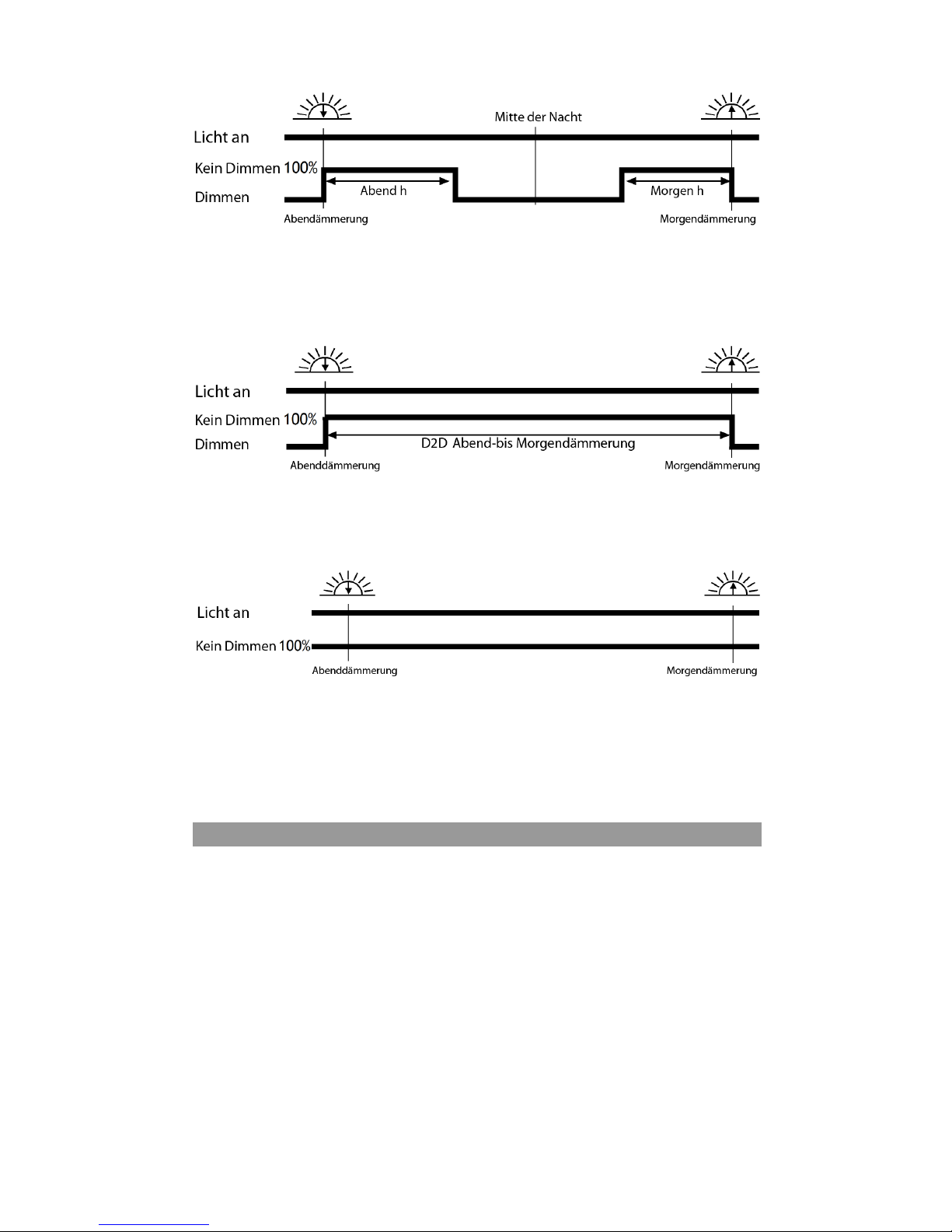

 Abend/Morgen Modus

1. Stunden basierend auf Mitte der Nacht (Schiebeschalter nach oben)

6

2. Stunden basierend auf Abend- und Morgendämmerung
(Schiebeschalter nach unten)

3. Last Abend/Morgen, Dimmen D2D (Abend- bis Morgendämmerung)
(Drehschalter 9).

4. Last Abend/Morgen, Dimmen Off

1

Modus.

1)

Schalten Sie Morgen- und Abendstunden aus, um den
Standardladeregler-Modus zu aktivieren. Lasten sind immer an, wenn
kein Lastabwurf (LVD/SOC, Überstrom) eintritt.

7

 Abend- bis Morgendämmerungs-Modus

1. Last D2D Abend- bis Morgendämmerungs-Modus, Dimmen
Abend/Morgen-Modus

2. Last D2D Abend- bis Morgendämmerungs-Modus, Dimmen D2D
Abend- bis Morgendämmerungs-Modus

3. Last D2D Abend-bis Morgendämmerungs-Modus, Dimmen
OFF-Modus

3.

 Standardladeregler-Modus (Morgen h and Abend h OFF)
Schalten Sie Morgen- und Abendstunden aus, um den
Standardladeregler-Modus zu aktivieren. Lasten sind immer an wenn
keine Lastunterbrechung (LVD/SOC, Überstrom) eintritt.

8

1. Last Standard, Dimmen Abend/Morgen Modus

2. Last Standard, Dimmen D2D Abend- bis Morgendämmerungs­Modus

3. Last Standard, Dimmen Off-Modus

Anmerkung: Dimmen kann abhängig vom Batterie SOC sein.
Setzen Sie einen Wert durch Drehung des Schalters 10; falls die
Batteriespannung unter diesen Wert fällt, wird die Dimm-Funktion
aktiviert.

Nachterkennungs-Funktion

Nachterkennung (V) (Drehschalter 12) wird benutzt, um die
Nachterkennungsspannung festzulegen. Für den Laderegler startet die
Abenddämmerung, wenn die Spannung auf diesen Wert fällt.
Morgendämmerung startet, wenn die Spannung wieder bis zur
Tagerkennungsspannung steigt. Diese entspricht der Nachterkennung
+1,5V. Um den geeigneten Wert zu finden, empfehlen wir, die
Leerlaufspannung der Solaranlage zu messen, wenn die Dämmerung den
Wert erreicht hat, an dem der Laderegler den beginn der Nacht
erkennen soll.

Anmerkung:
Schiebeschalter 4 ist reserviert für zukünftige Anwendungen.

9

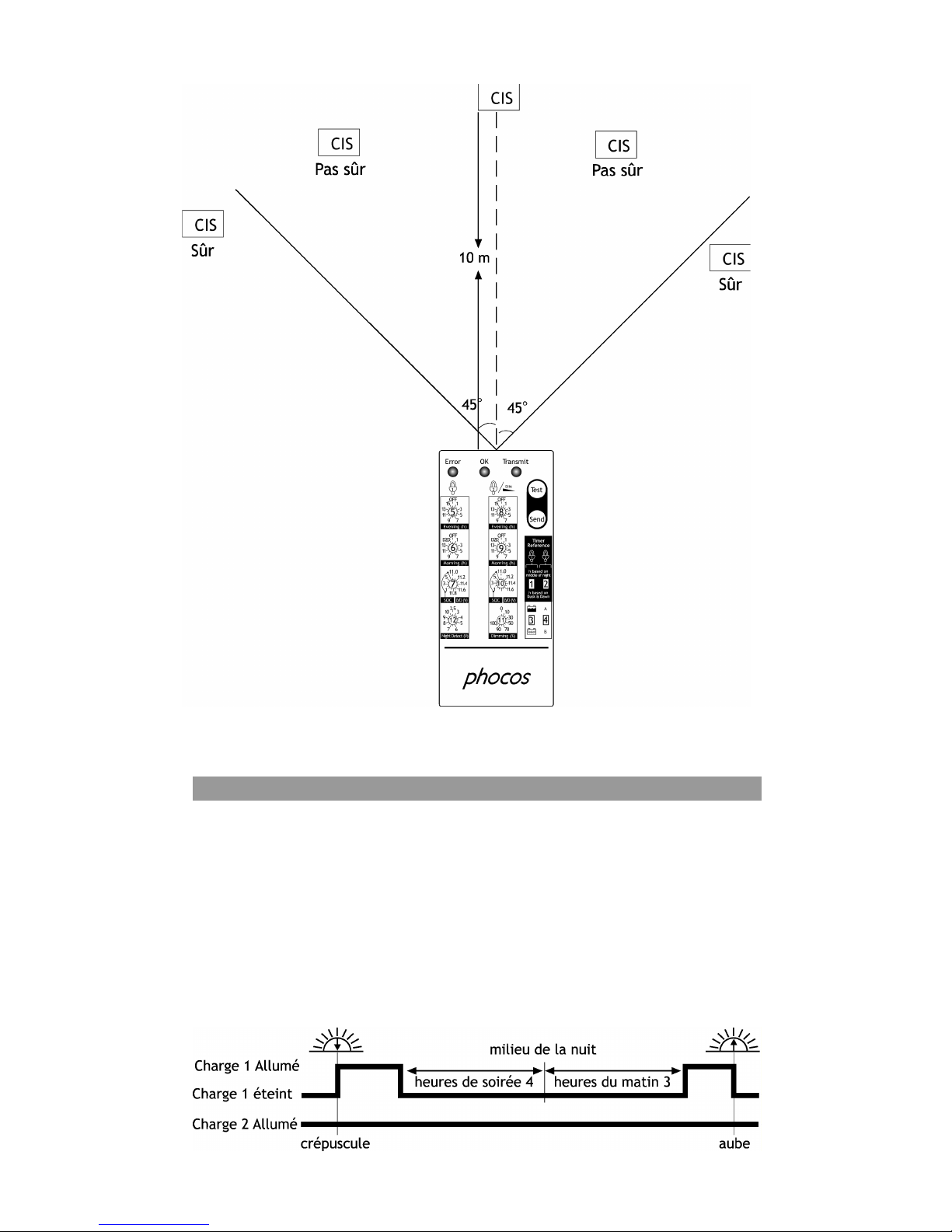

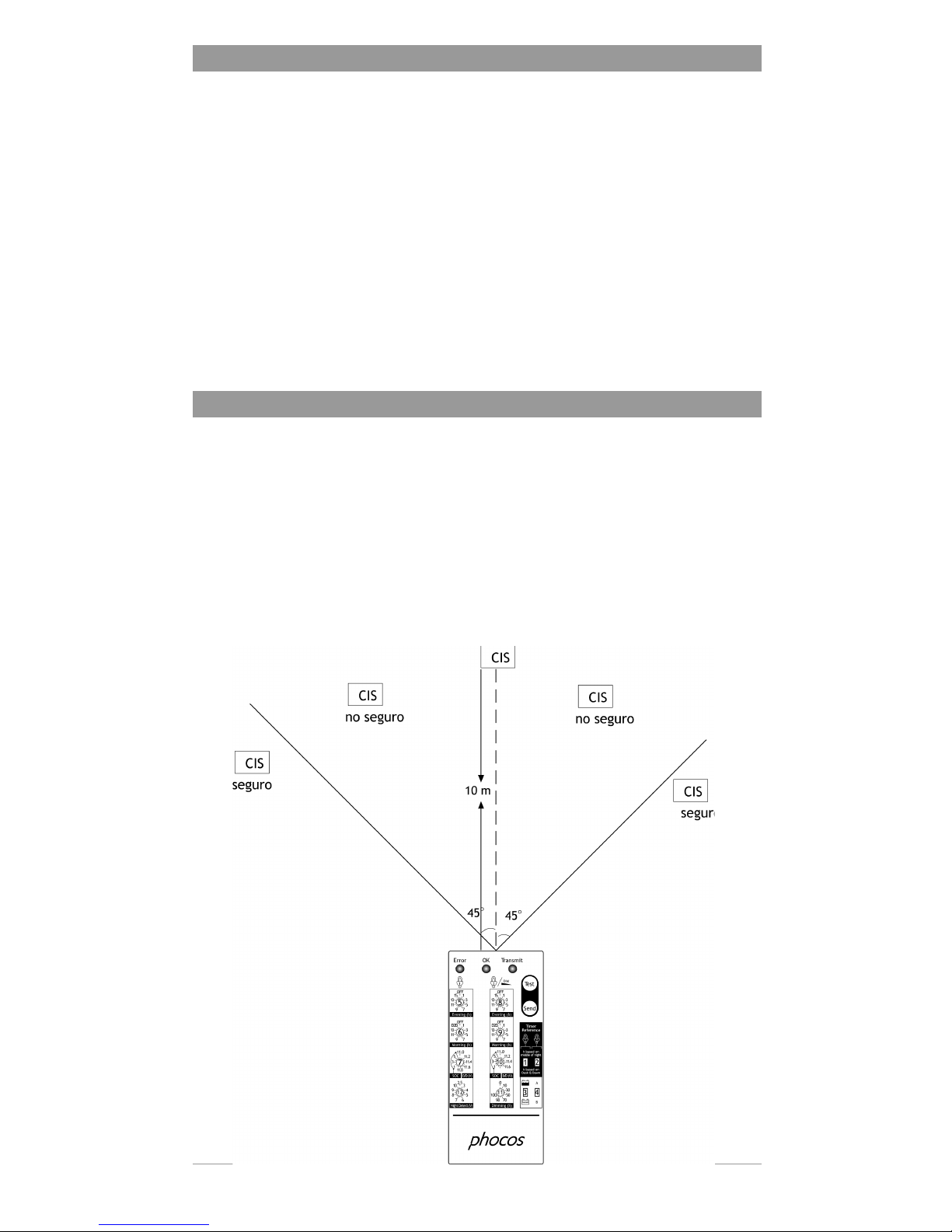

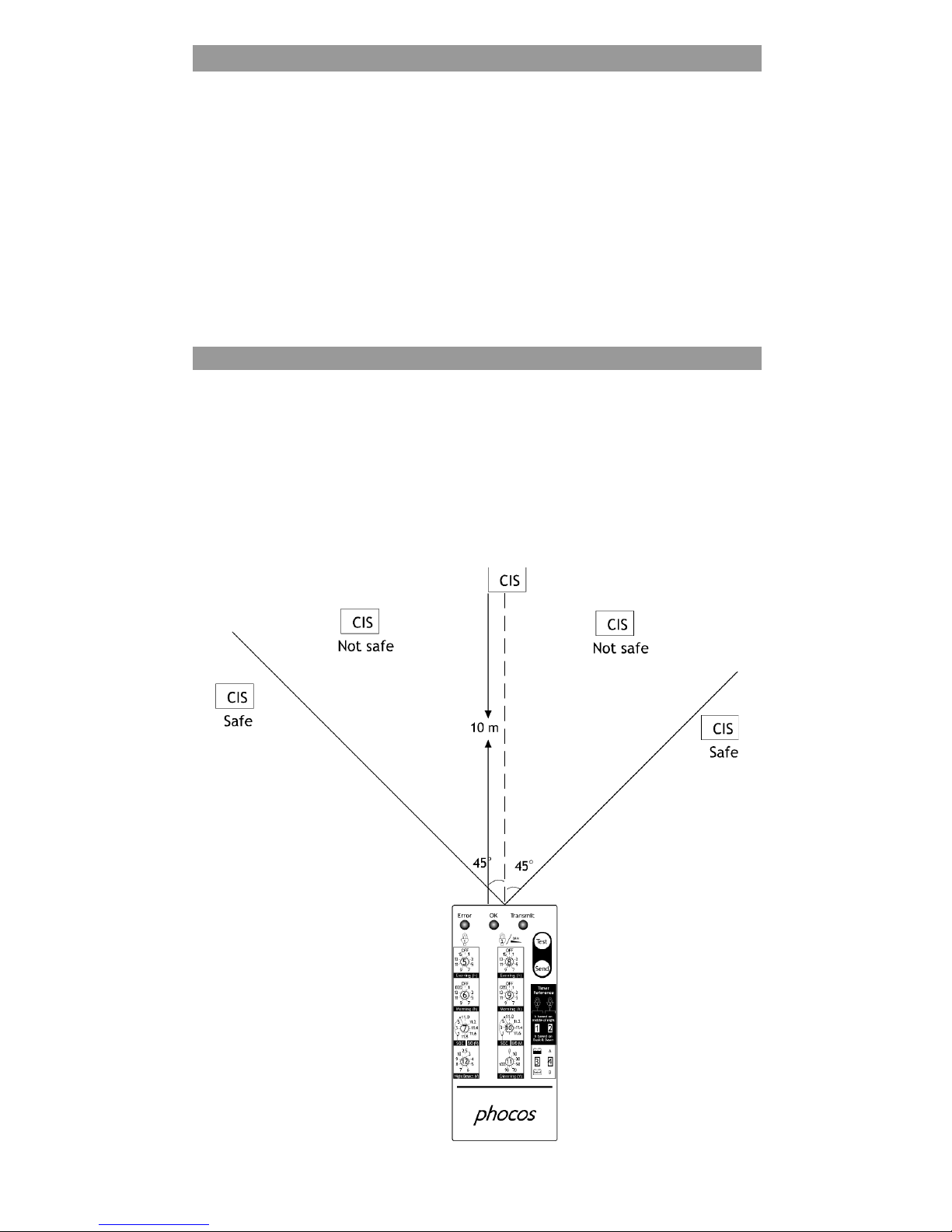

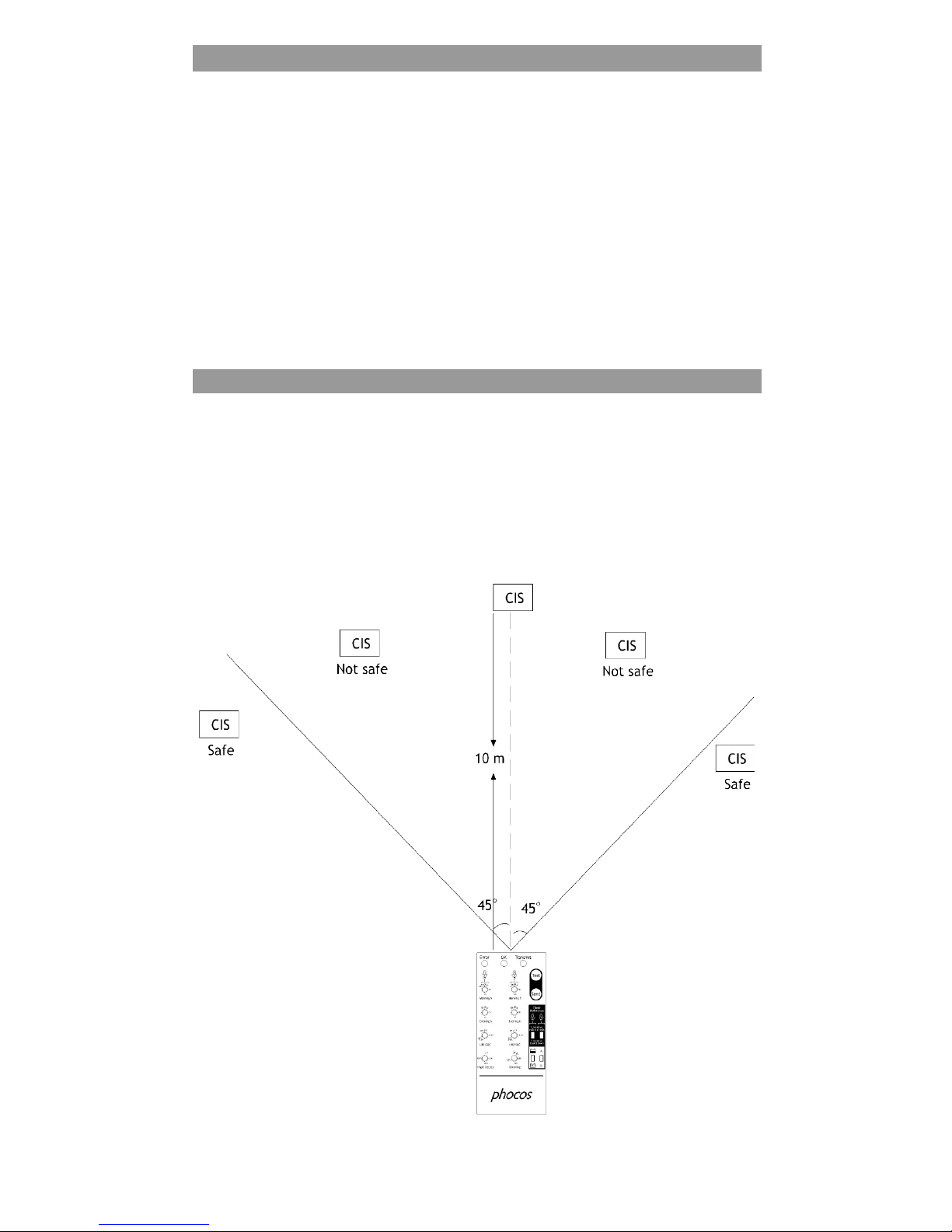

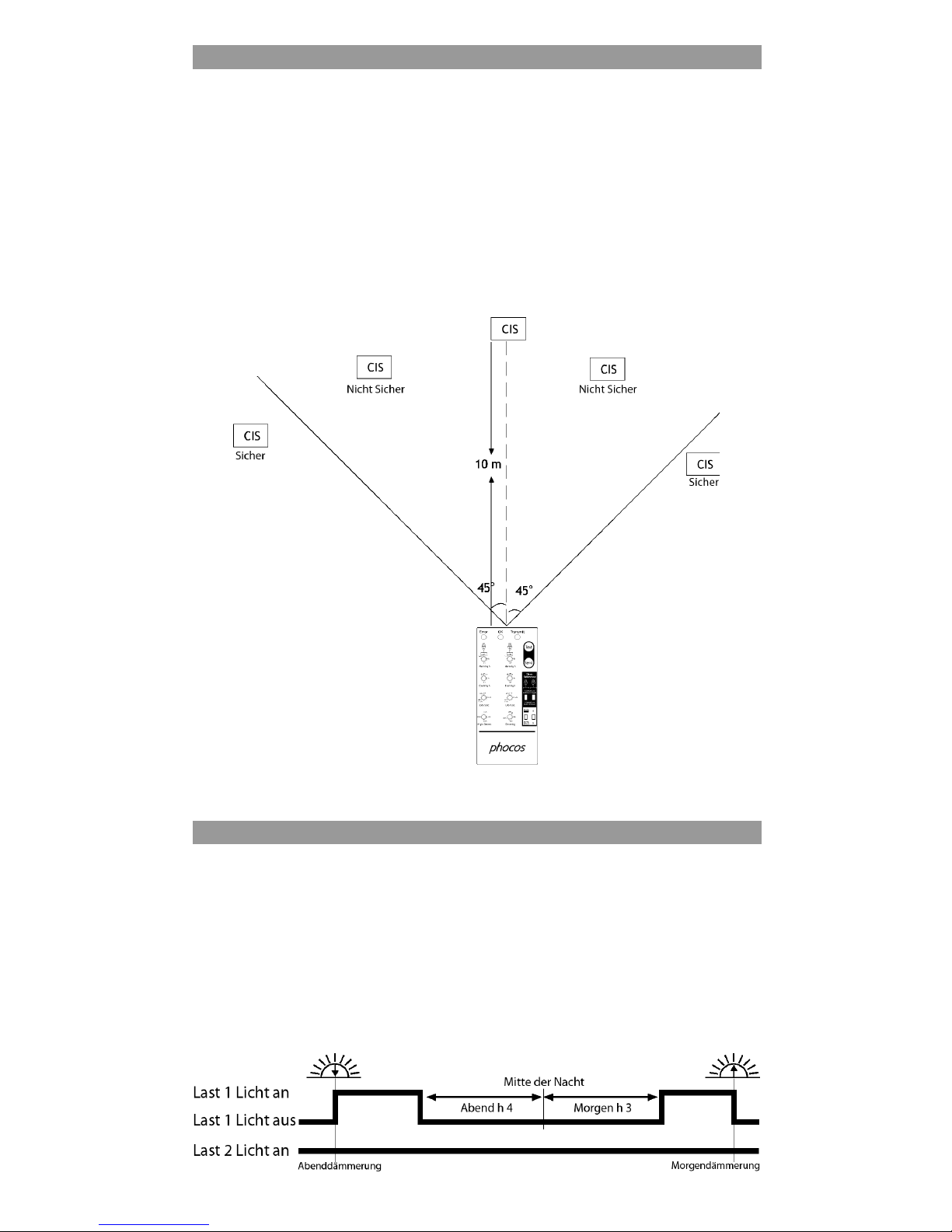

CIS-CU Reichweite

Die CIS-CU kann den CIS Laderegler in einer Reichweite von bis zu
10m Entfernung ansteuern. Vorrausgesetzt Sie sind so positioniert,
das die CIS-CU direkt auf den CIS Laderegler ausgerichtet ist.
Wenn Sie mehr als einen CIS Laderegler konfigurieren möchten,
vergewissern Sie sich, dass Sie auch nur einen CIS Laderegler auf
einmal in Ihrer Nähe konfigurieren. Um sicher zu sein, behalten Sie
einen kurzen Abstand zum Laderegler und eine große Entfernung
zu den anderen Ladereglern, wie unten dargestellt.

Beispiel-Konfigurationen

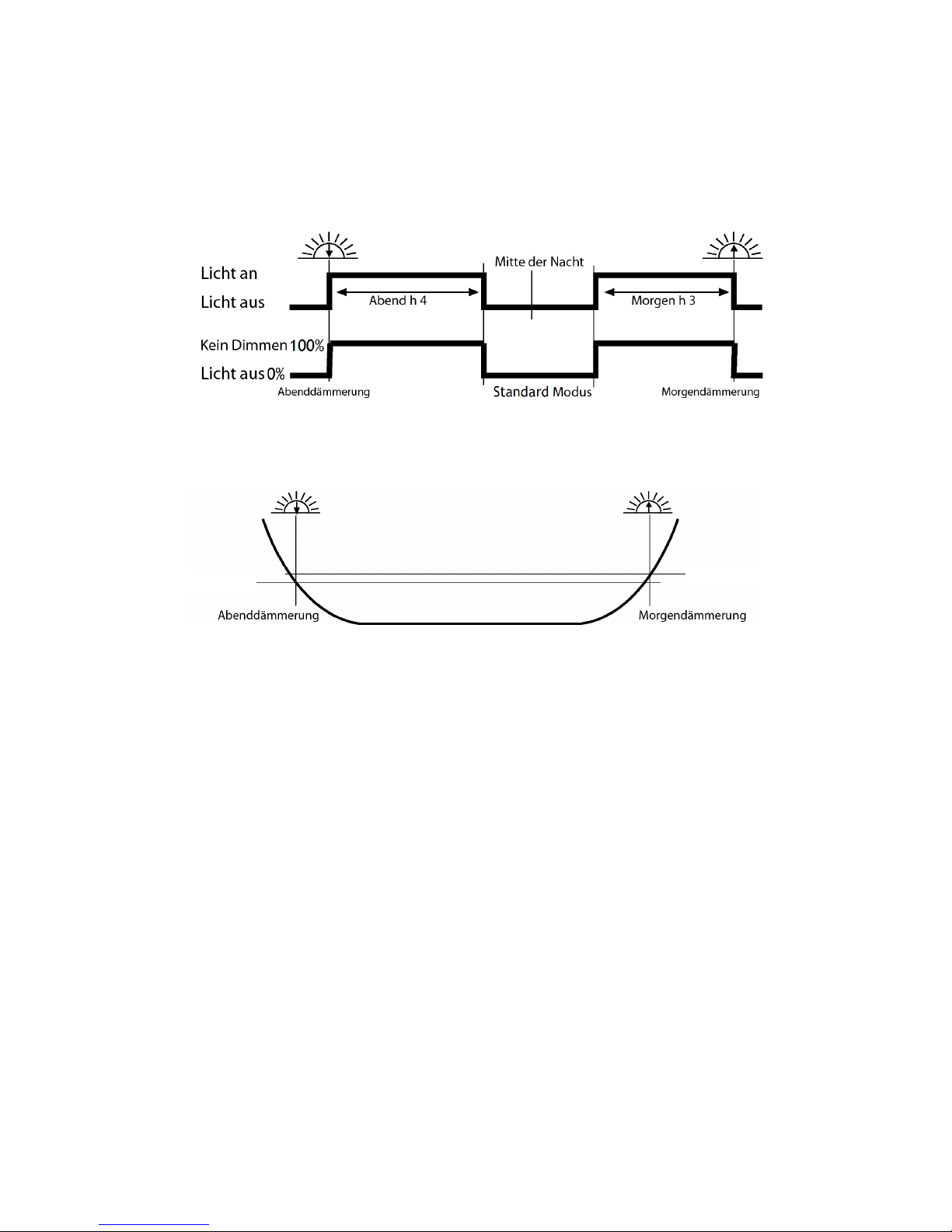

 CIS05/10/20-2L (Doppellast)
Last 1: Doppelter Zeitschalter (Last bis 4 h zur Mitte der Nacht, ab 3 h
nach Mitte der Nacht), LVD: 11,4 V.
Last 2: Standardladeregler, LVD: 11,9 V.
Batterie Typ: Flüssigsäure, Nachterkennung: 5,5 V.

Last Steuer-Funktion:

10

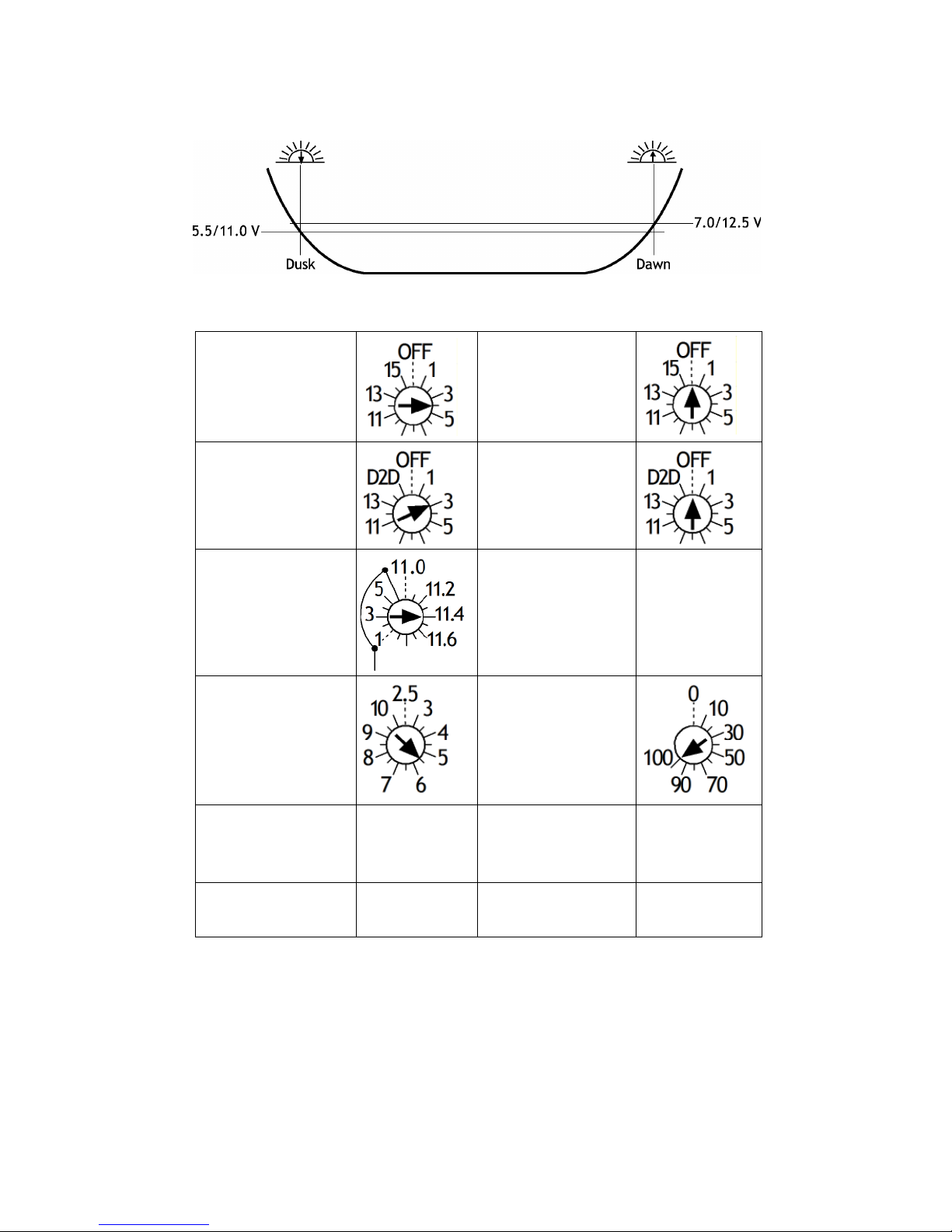

Nacht- und Tagerkennungs-Spannung (Leerlaufspannung):

Abend (h)
Last 1
(Drehschalter 5)

Abend (h)
Last 2
(Drehschalter 8)

Morgen (h)
Last 1
(Drehschalter 6)

Morgen (h)
Last 2
(Drehschalter 9)

SOC LVD (V)
Last 1
(Drehschalter 7)

SOC LVD (V)
Last 2
(Drehschalter 10)

Nachterkennung (V)
Last 1 und Last 2
(Drehschalter 12)

Dimmen (%)
(Drehschalter 11)

--

Zeitreferenz
Last 1

Nach oben Zeitreferenz

(Schiebeschalter 2)

--

Zeitreferenz
Last 2

Nach oben

11

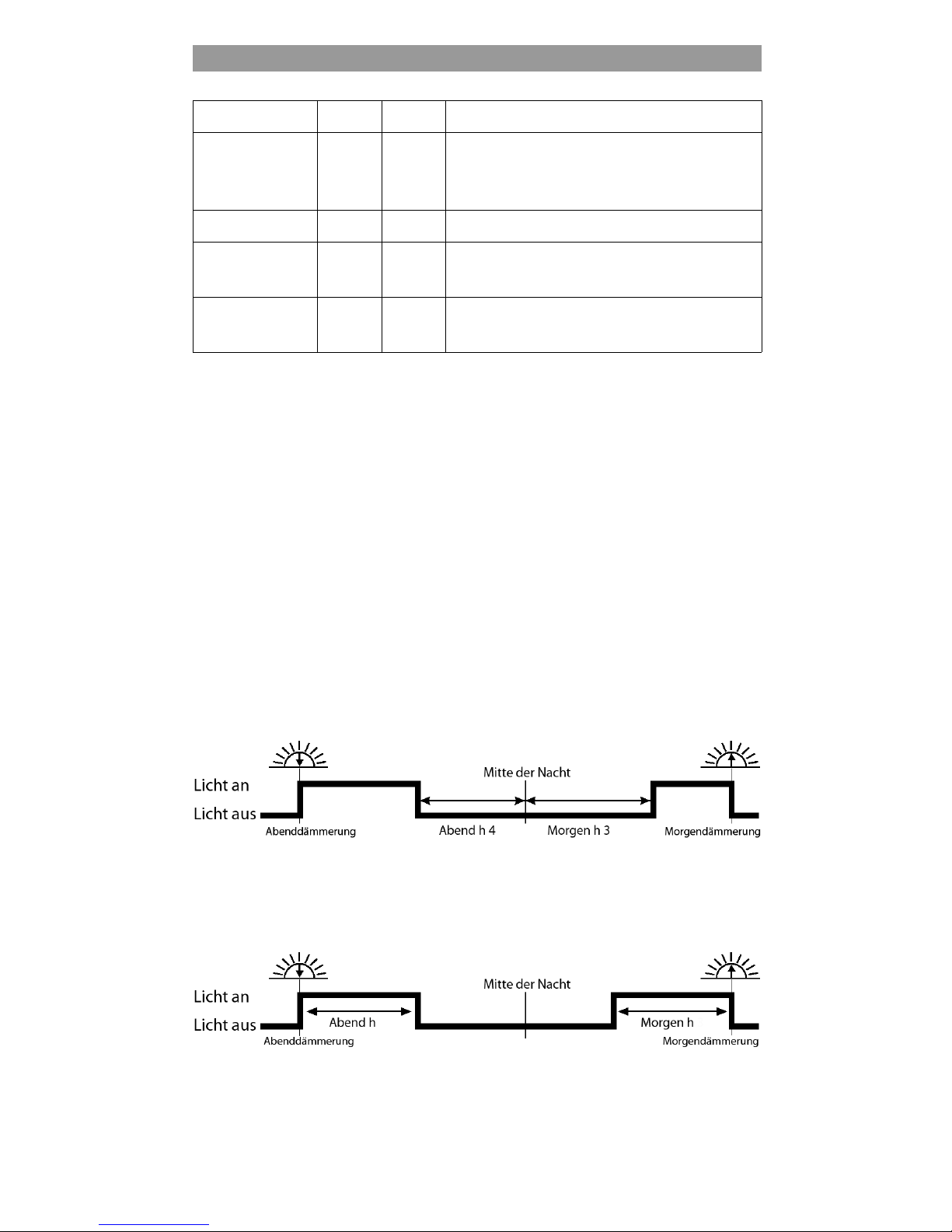

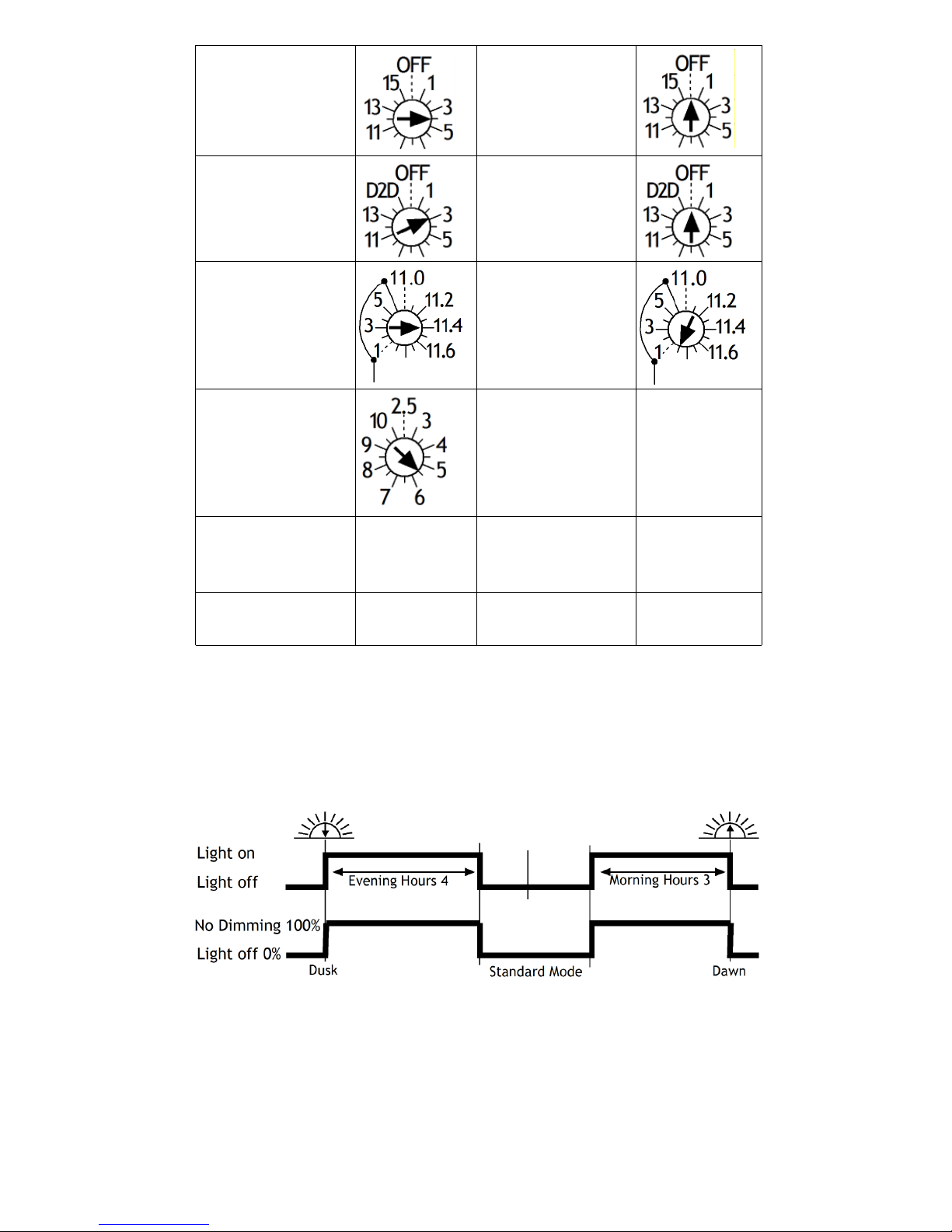

 CIS05/10/20 (Einfache Last, kein Dimmen)

1. Doppelter Zeitschalter (Last bei 4 h nach der Abenddämmerung,
3 h vor der Morgendämmerung), LVD: 11,4 V, kein Dimmen, Gel
Batterie, Nachterkennung: 5,5 V.

Last Steuer-Funktion:

Nacht- und Tagerkennungsspannung (Leerlaufspannung):

12

5,5/11,0 V

7,0/12,5 V

Abend (h)
Last
(Drehschalter 5)

Abend (h)
Dimmen
(Drehschalter 8)

Morgen (h)
Last
(Drehschalter 6)

Morgen (h)
Dimmen
(Drehschalter 9)

SOC LVD (V)
Last
(Drehschalter 7)

SOC LVD (V)
Dimmen
(Drehschalter 10)

--

Nachterkennung
(V) Last und
Dimmen
(Drehschalter 12)

Dimmen (%)
(Drehschalter 11)

Zeitreferenz Last Nach unten Zeitreferenz

(Schiebeschalter

2)

--

Zeitreferenz
Dimmen

Nach unten

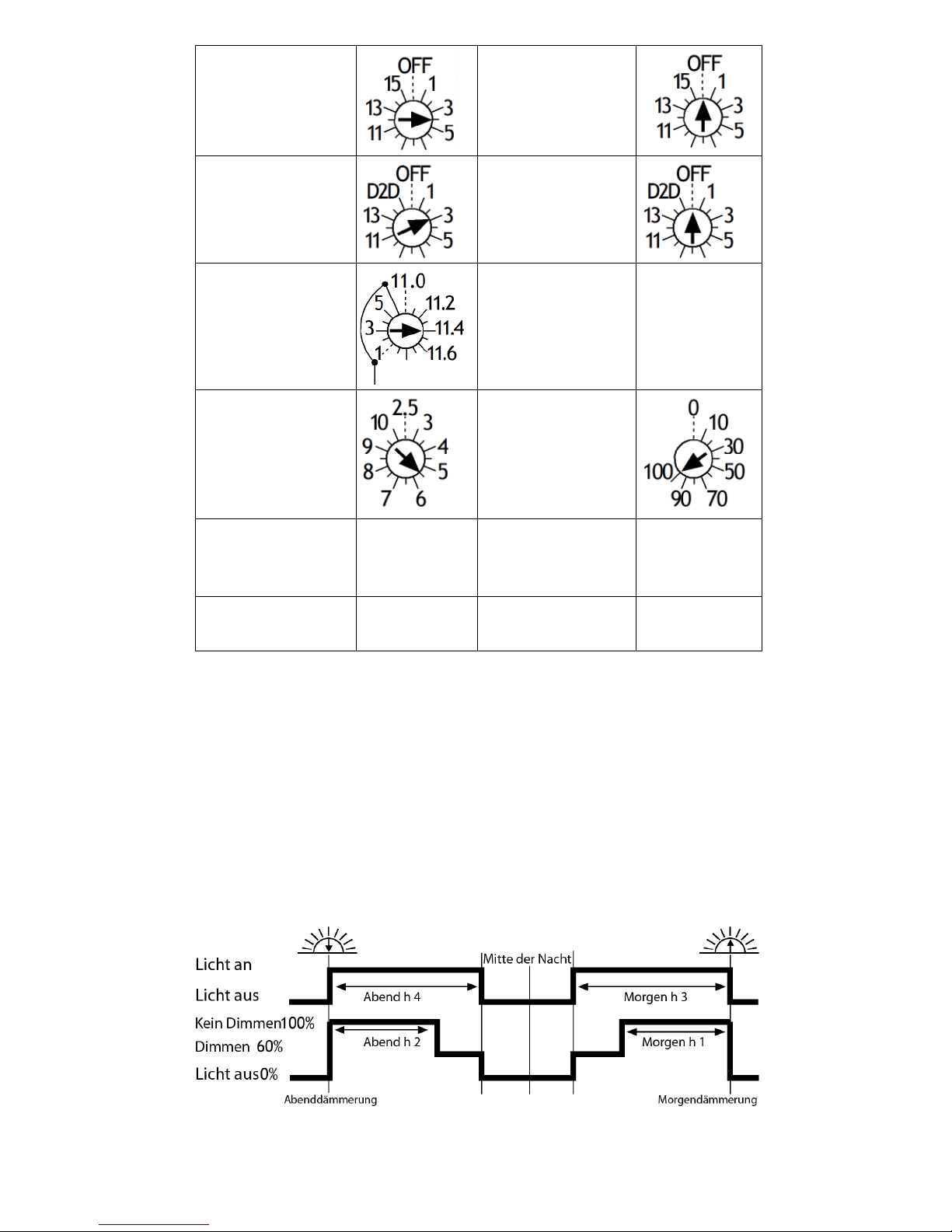

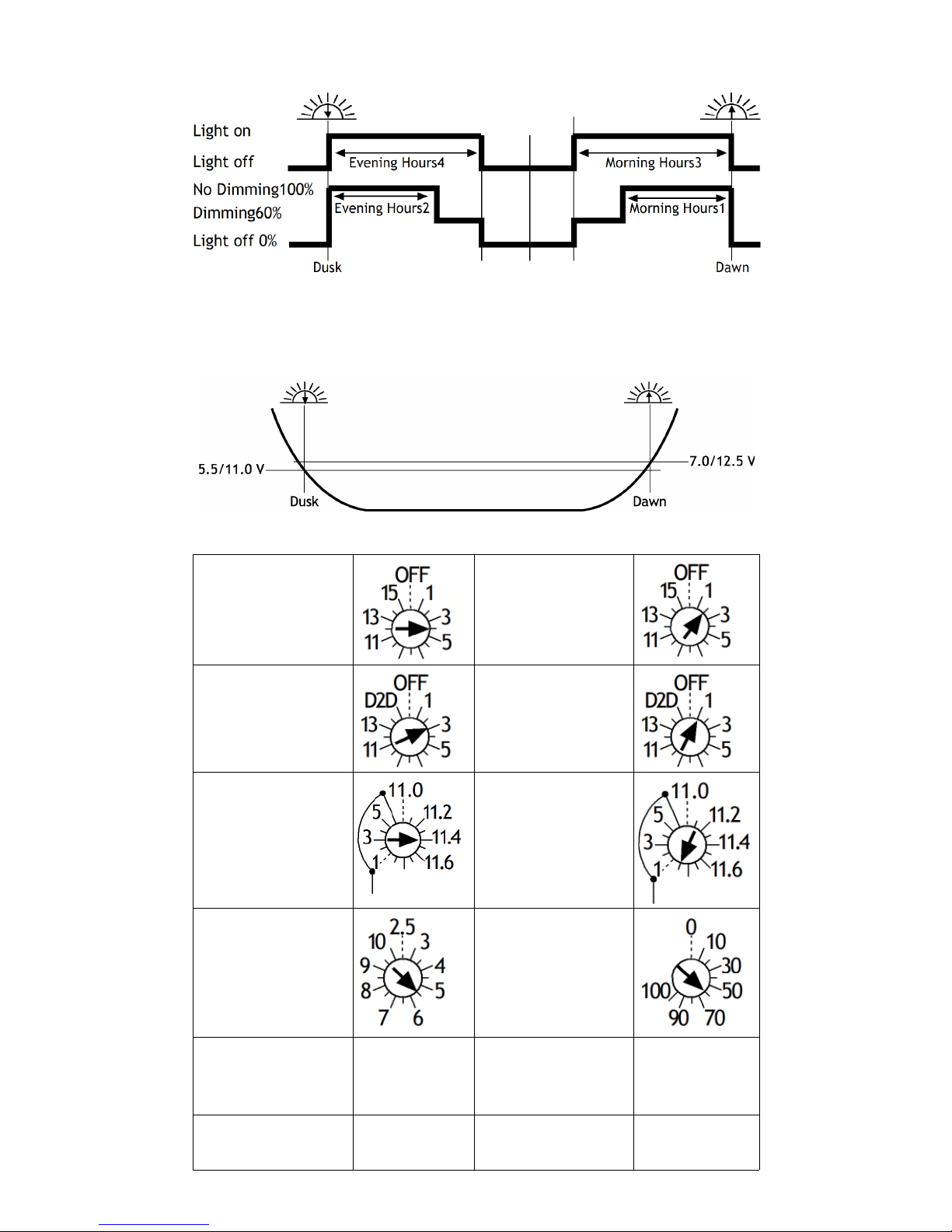

 CIS05/10/20 (Einfache Last, Dimmen)

Doppelter Zeitschalter (Last bei 4 h nach der Abenddämmerung, 3 h
vor der Morgendämmerung), LVD: 11,4 V, Dimmen (Abend h 2,
Morgen h 1, Dimmen LVD 11,9 V), Gel Batterie, Dimmwert: 60%,
Nachterkennung: 5,5 V.
Anmerkung: Dimmen wird auch aktiviert, falls die Batterie unter 11,9 V
fällt.

Last Steuer- Funktion:

13

Nacht- und Tagerkennungs-Spannung (Leerlaufspannung):

Abend (h)
Last
(Drehschalter 5)

Abend (h)
Dimmen
(Drehschalter 8)

Morgen (h)
Last
(Drehschalter 6)

Morgen (h)
Dimmen
(Drehschalter 9)

SOC LVD (V)
Last
(Drehschalter 7)

SOC LVD (V)
Dimmen
(Drehschalter 10)

Dimmen (%)
(Drehschalter 11)

Nachterkennung (V)
Last und Dimmen
(Drehschalter 12)

Zeitreferenz
Last

Nach unten Zeitreferenz

(Schiebeschalter 2)

Nach unten

Zeitreferenz
Dimmen

Nach unten

14

5,5/11,0 V

7,0/12,5 V

Technische Daten

Leistungsaufnahme Max. 100 mA
Laufzeit Bis zu 20 k Programmierungen mit

2.000 mAh Batterien
Abmessungen 70 mm x 135 mm x 24 mm
Gewicht 150 g (ohne Batterien)
Schutzart IP22
Umgebungstemperatur -40 bis +60 °C

Haftungsausschluss

Der Hersteller haftet nicht für Schäden, insbesondere an der
Batterie, die durch eine nicht wie vorgesehene oder wie im
Handbuch beschriebene Verwendung entstehen oder wenn die
Empfehlungen des Batterieherstellers missachtet werden. Der
Hersteller haftet nicht, wenn Reparaturen oder Kundendienst von
nicht autorisierten Personen durchgeführt wurden, bei
unsachgemäßem Gebrauch, falscher Installation oder falscher
Systemauslegung.

Änderungen jeder Art vorbehalten, selbige können ohne
Version: 20170809
Hergestellt in China
Phocos AG
Magirus-Deutz-Str. 12
89077 Ulm
Germany
www.phocos.com

15

ISO9001

RoHS

16

Phocos CIS-CU

Control Unit
User Manual

Dear Client,
Thank you very much for buying a Phocos product. With your new CIS-CU
remote control you own a state-of-the art device which was developed
according to the latest technical standards available.
This manual gives important recommendations for installing, using and
programming etc. In your own interest, please read it carefully.

General Product Description

 Configures CIS charge controllers via infrared data link
 Simple and clear configuration interface
 User interface: LEDs, rotary switches, toggle switches, buttons
 Power supply: 2 X AA battery

REMARK: For further information regarding the configuration of the
CIS-CU remote control please download for free the CISCOM
software from our website http://www.phocos.com/downloads/
software. The CISCOM software is helpful for simulation and
programming of the timer settings of the CIS charge controller
series.

17

18

Transmit

How to use CIS-CU

Configuring your CIS using the CIS-CU is very easy.
Set all switches to desired settings ---> Press "Send" button ---> Wait
for response.

Buzzer Response

After transmitting Programming error
After transmitting Programming successful
After pressing test button Test command transmitted
After pressing button CIS-CU battery empty

LED Response

"Error" after "Transmit" Programing error
"Error" while "Transmit" Low battery
"Error" Battery empty
"OK" after "Transmit" Programming successful
"Transmit" Transmitting

Push Buttons

Test Load(s) on for 2 minutes

1

Send Transmit all settings

2

1)

If pressing the button causes a load disconnect event (LVD/SOC, over

current) the load will be switched off.

2)

This action will send all the settings to the CIS controller. Be sure to

program only one CIS at a time.

19

Load Control Function (Dual Load Controller)

Load 1 Load 2

Timer Reference 1 2 Hours based on middle of

night or dusk and dawn
Evening (h) 5 8 1-15 hours
Morning (h) 6 9 1-14 hours and D2D (Dusk to

Dawn) mode
SOC LVD (V) 7 10 State of charge (SOC) and

voltage controlled (LVD)

1)

Voltage controlled (LVD):

Disconnect at a fixed voltage between 11.0/22.0V and 11.9/23.8V (step

0.1V).

2)

State of charge (SOC) controlled:
Disconnect at 11.00 V/22.00 V to 11.70 V/23.40 V (SOC1), 11.12 V/22.24
V to 11.76 V/23.52 V (SOC2), 11.25 V/22.50 V to 11.83 V/23.63 V (SOC3),

11.38 V/22.72 V to 11.89 V/23.78 V (SOC4), 11.51 V/23.02 V to 11.96
V/23.92 V (SOC5), 11.64 V/23.28 V to 12.02 V/24.04V (SOC6).

 Evening/Morning modes

Hours based on middle of night (toggle switch up).

Hours based on Dusk & Dawn (toggle switch down).

20

Middle of night

Middle of night

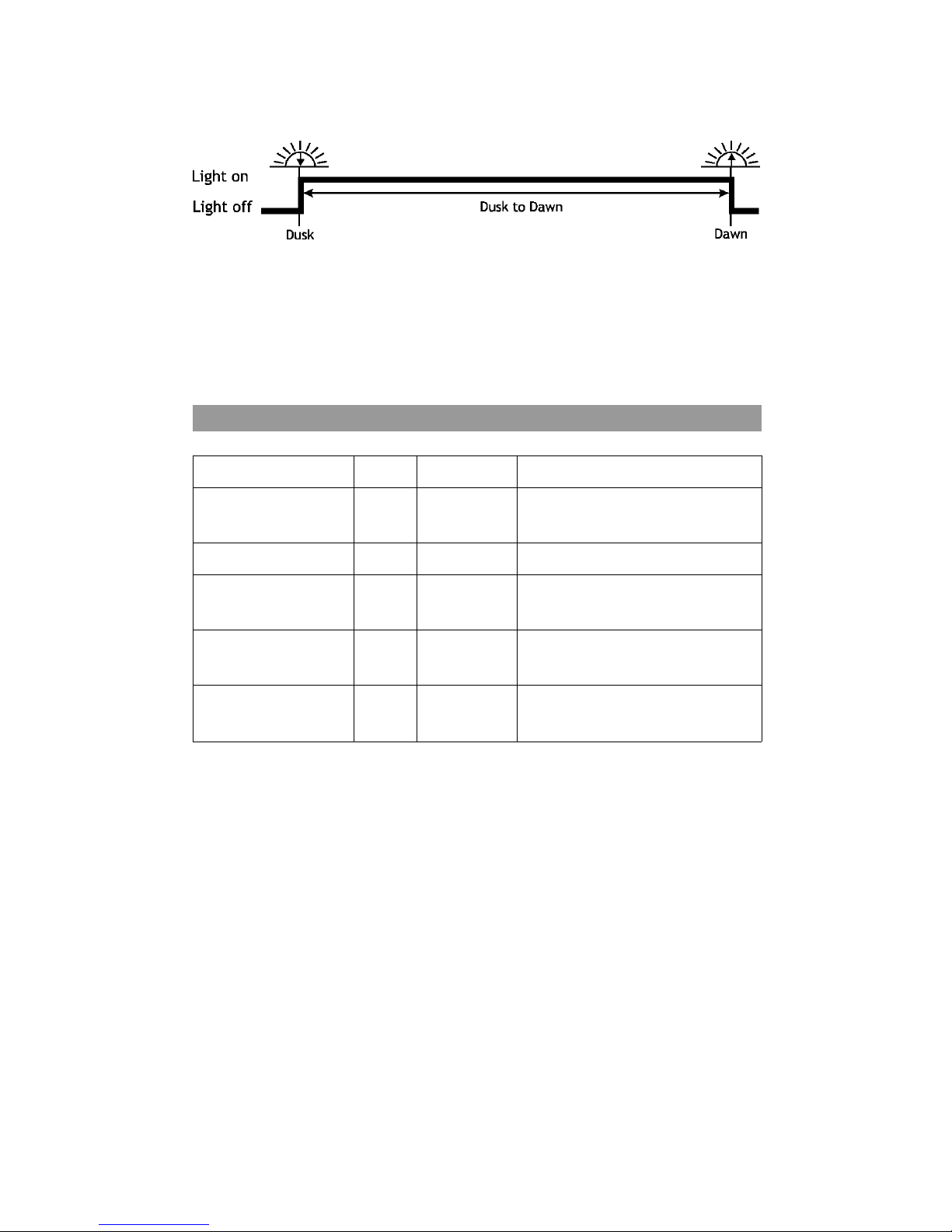

 Dusk to Dawn mode

D2D means Dusk to Dawn mode. (Rotary switch 6 and 9)

 Standard controller mode (Morning h and Evening h OFF)

Switch off both morning and evening hours to activate standard
controller mode. Loads are always on if no load disconnect event
(LVD/SOC, over current) happens.

Load Control Function (Single Load Controller)

Load Dimming

Timer Reference 1 2 Hours based on middle of

night or dusk and dawn
Evening (h) 5 8 1-15 hours
Morning (h) 6 9 1-14 hours and D2D (Dusk

to Dawn) mode
SOC LVD (V) 7 10 State of charge (SOC) and

voltage controlled (LVD)
Dimming (%) N/A 11

Dimming values (0-100%,

step 10%)

21

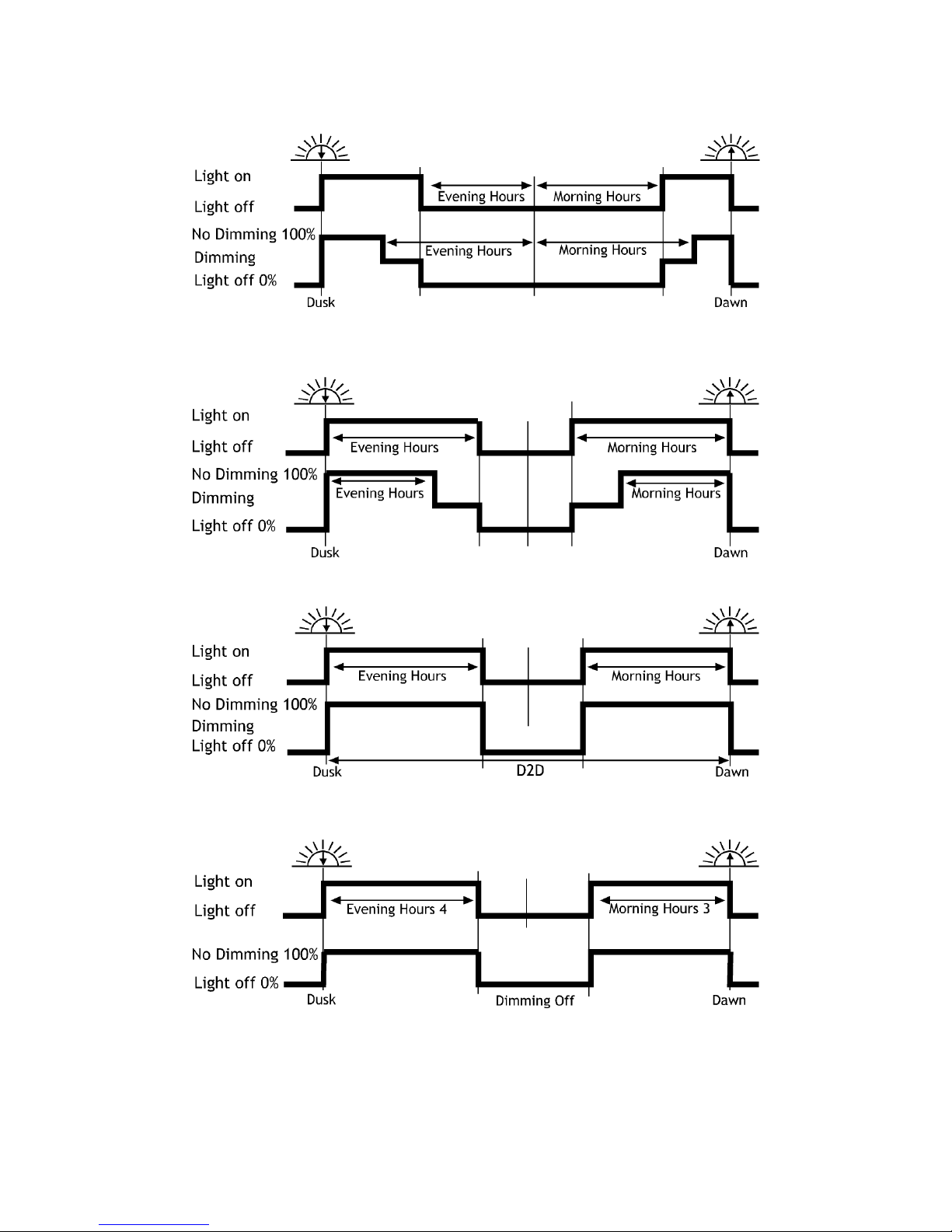

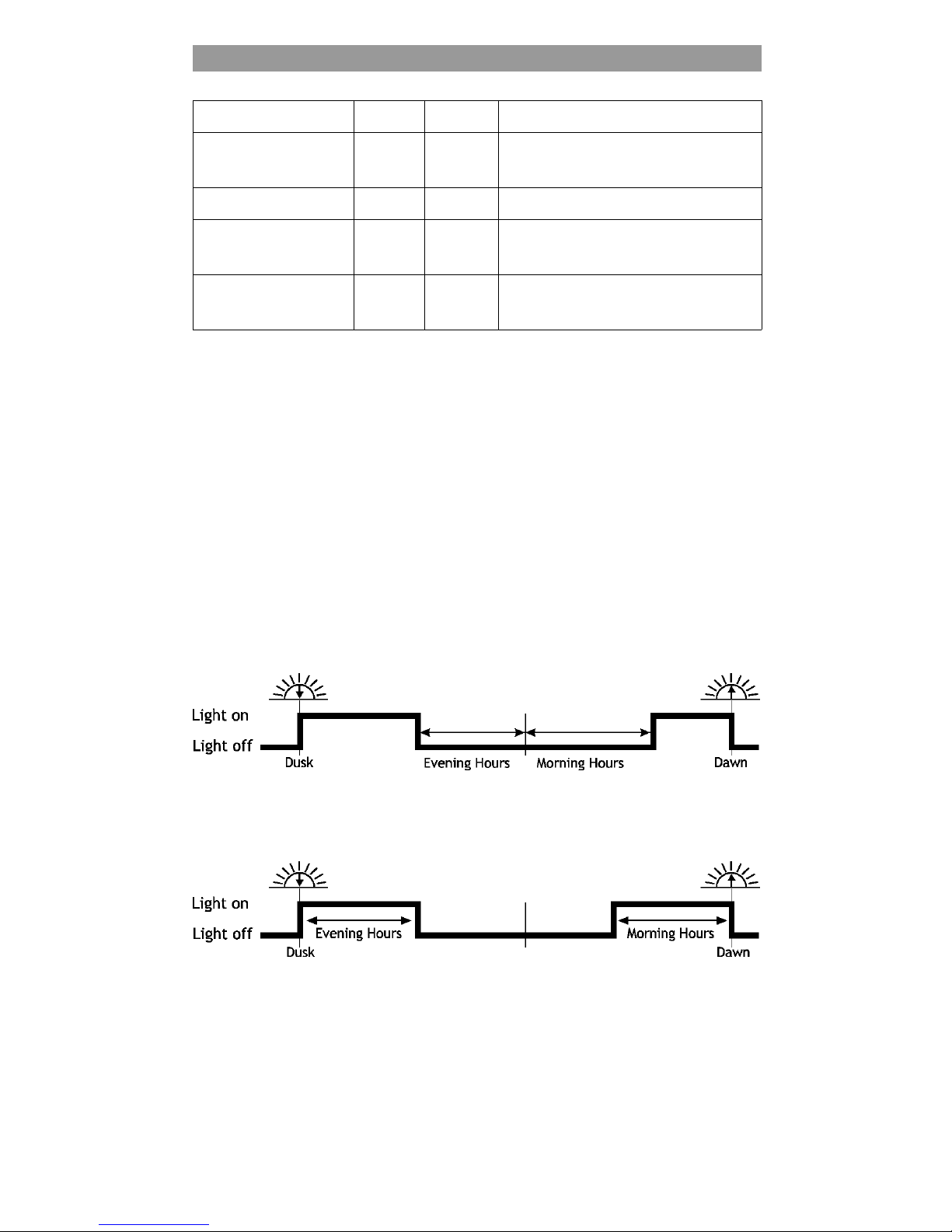

 Evening/Morning modes

1. Hours based on middle of night (toggle switch up).

2. Hours based on Dusk & Dawn (toggle switch down).

3. Load Evening/Morning, Dimming D2D (Dusk to Dawn) (rotary switch 9).

4. Load Evening/Morning, Dimming Off1 Mode.

1)

Switch off both morning and evening hours to activate dimming
off mode. Loads are always on if no load disconnect event happens
(LVD/SOC, over current) .

22

Middle of night

Middle of night

Middle of night

Middle of night

 Dusk to Dawn mode

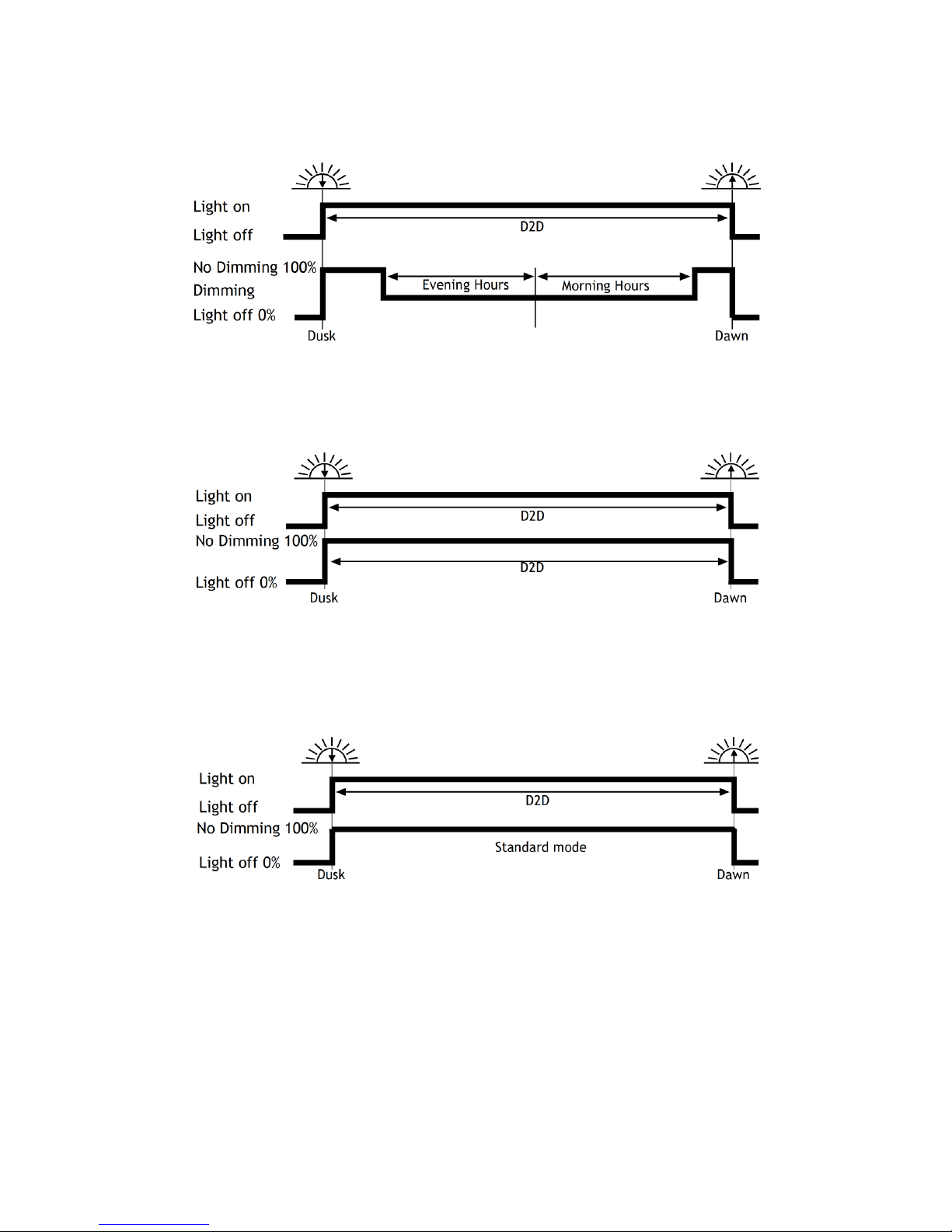

1. Load D2D mode, dimming evening/morning mode

2. Load D2D mode, dimming D2D mode

3. Load D2D mode, dimming off mode

23

Middle of hight

 Standard controller mode (Morning h and Evening h OFF)

Switch off both morning and evening hours to activite standard
controller mode. Loads are always on if no load disconnect event
(LVD/SOC, over current) happens.

1. Load standard, dimming Evening/Morning mode

2. Load standard, dimming D2D mode

3. Load standard, dimming off mode

NOTE: Dimming can also be activated based on battery SOC/LVD. Set a
value using rotary switch 10; if the battery voltage falls below the
value, the dimming function is activated.

24

Middle of night

Night Detection Function

Night detect (V) (rotary switch 12) is used to set the night detection
voltage. For the controller, dusk starts when the panel voltage falls
to this value. Dawn starts when voltage rises to the day detection
voltage, which equals night detection + 1.5 V. To find the
appropriate value, we recommend measuring the solar array open
circuit voltage at the time when twilight has reached the level when
the controller should assume night has begun.
CIS factory default is 8 V.

NOTE: Toggle Switch 4 is reserved for future use.

CIS-CU Working Range

The CIS-CU can operate at up to 10 m distance from the CIS
provided you are positioned and the CIS-CU is pointed directly in
front of the CIS unit.
If you would like to configure more than one CIS, be sure to have
visual proximity/contact to only one CIS unit at a time. To assure this,
keep a minimum angle and distance to the others as shown below.

25

Configuration Examples

 CIS05/10/20-2L (Dual Load)

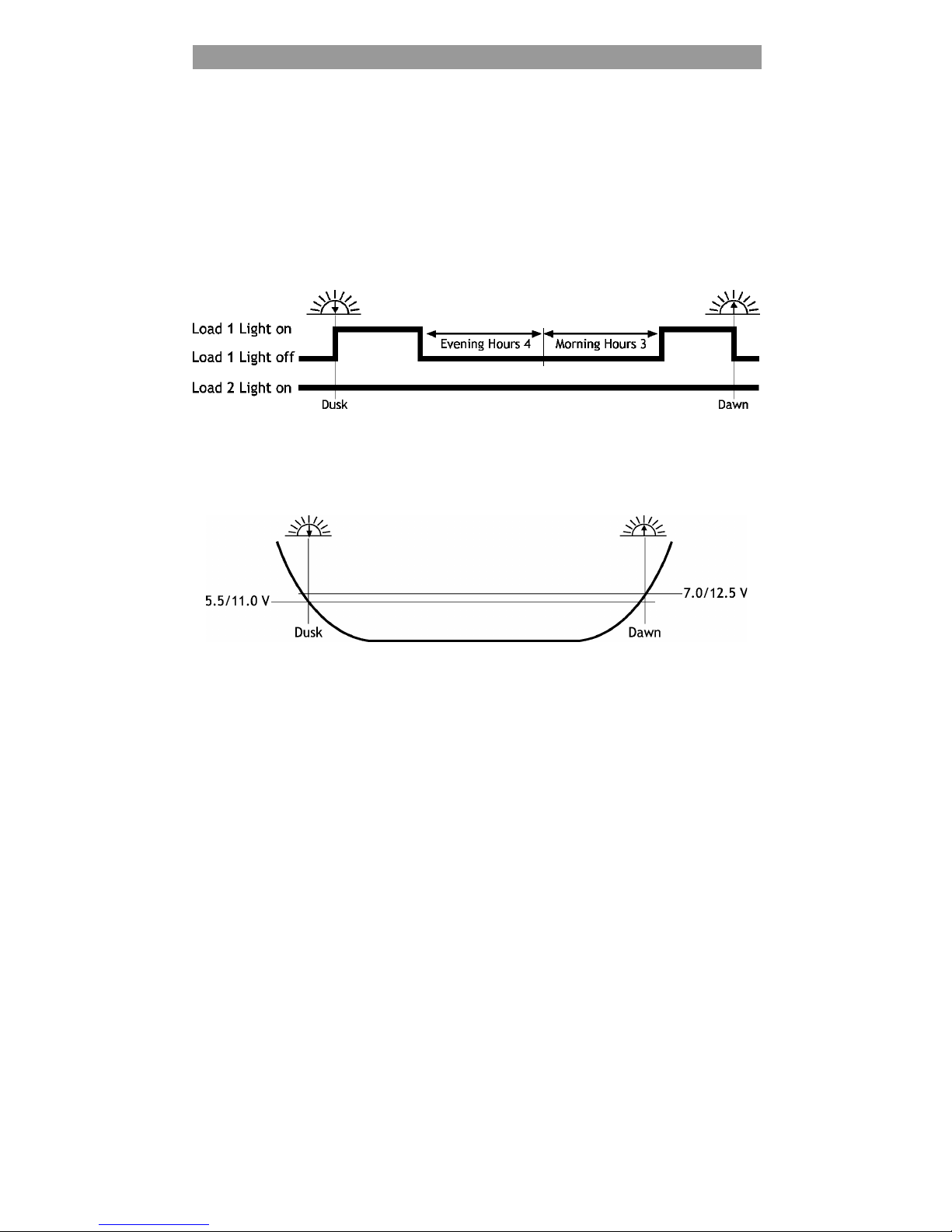

Load 1: Dual timer (Load on till 4 hours to middle of night, from 3 hours
after middle of night), LVD: 11.4 V.
Load 2: Standard controller, LVD: 11.9 V.
Battery type: flooded, night detection: 5.5 V.

Load control function:

Night and day detection voltage (solar open circuit voltage):

26

Middle of hight

Evening (h)
Load 1
(Rotary Switch 5)

Evening (h)
Load 2
(Rotary Switch 8)

Morning (h)
Load 1
(Rotary Switch 6)

Morning (h)
Load 2
(Rotary Switch 9)

SOC LVD (V)
Load 1
(Rotary Switch 7)

SOC LVD (V)
Load 2
(Rotary Switch 10)

Night Detection (V)
Load 1 and Load 2
(Rotary Switch 12)

Dimming (%)
(Rotary Switch 11)

Don't Care

Timer Reference
Load 1
(Toggle Switch 1)

UP Timer Reference

Load 2
(Toggle Switch 2)

Don't Care

Battery Type
(Toggle Switch 3)

UP

 CIS05/10/20 (Single Load, No Dimming)

1. Dual timer (load on for 4 hours after dusk, 3 hours before dawn), LVD: 11.4
V, no dimming, sealed battery, night detect: 5.5 V.
Load control function:

27

Middle of night

Night and day detection voltage (solar open circuit voltage):

Evening (h)
Load
(Rotary Switch 5)

Evening (h)
Dimming
(Rotary Switch 8)

Morning (h)
Load
(Rotary Switch 6)

Morning (h)
Dimming
(Rotary Switch 9)

SOC LVD (V)
Load
(Rotary Switch 7)

SOC LVD (V)
Dimming
(Rotary Switch 10)

Don't Care

Night Detection (V)
Load and Dimming
(Rotary Switch 12)

Dimming (%)
(Rotary Switch 11)

Timer Reference
Load
(Toggle Switch 1)

Down Timer Reference

Dimming
(Toggle Switch 2)

Don't Care

Battery Type
(Toggle Switch 3)

Down

 CIS05/10/20 (Single Load, Dimming)

Dual timer (load on for 4 hours after dusk, 3 hours before dawn), LVD: 11.4
V, dimming (evening h 2, morning h 1, dimming LVD 11.9 V), sealed
battery, dimming value: 60%, night detection: 5.5 V.

NOTE: Dimming will also be activated if battery falls below 11.9 V.

28

Load control function:

Night and day detection voltage (solar open circuit voltage):

Evening (h)
Load
(Rotary Switch 5)

Evening (h)
Dimming
(Rotary Switch 8)

Morning (h)
Load
(Rotary Switch 6)

Morning (h)
Dimming
(Rotary Switch 9)

SOC LVD (V)
Load
(Rotary Switch 7)

SOC LVD (V)
Dimming
(Rotary Switch 10)

Night Detection (V)
Load and Dimming
(Rotary Switch 12)

Dimming (%)
(Rotary Switch 11)

Timer Reference
Load
(Toggle Switch 1)

Down Timer Reference

Dimming
(Toggle Switch 2)

Down

Battery Type
(Toggle Switch 3)

Down

29

Middle of night

Technical Data

Power consumption Max. 100 mA
Run-time Up to 20 k programmings with

2000 mAh batteries
Dimensions 70 mm x 135 mm x 24 mm
Weight 150 g (without batteries)
Type of protection IP22
Ambient temperature -40 to +60 °C

Liability Exclusion

The manufacturer shall not be liable for damages, especially on the
battery, caused by use other than as intended or as mentioned in
this manual or if the recommendations of the battery manufacturer
are neglected. The manufacturer shall not be liable if there has been
service or repair carried out by any unauthorized person, or for
unusual use, wrong installation, or bad system design.

Subject to change without notice.
Version: 20170809
Made in China
Phocos AG
Magirus-Deutz-Str. 12
89077 Ulm
Germany
www.phocos.com

30

ISO9001

RoHS

31

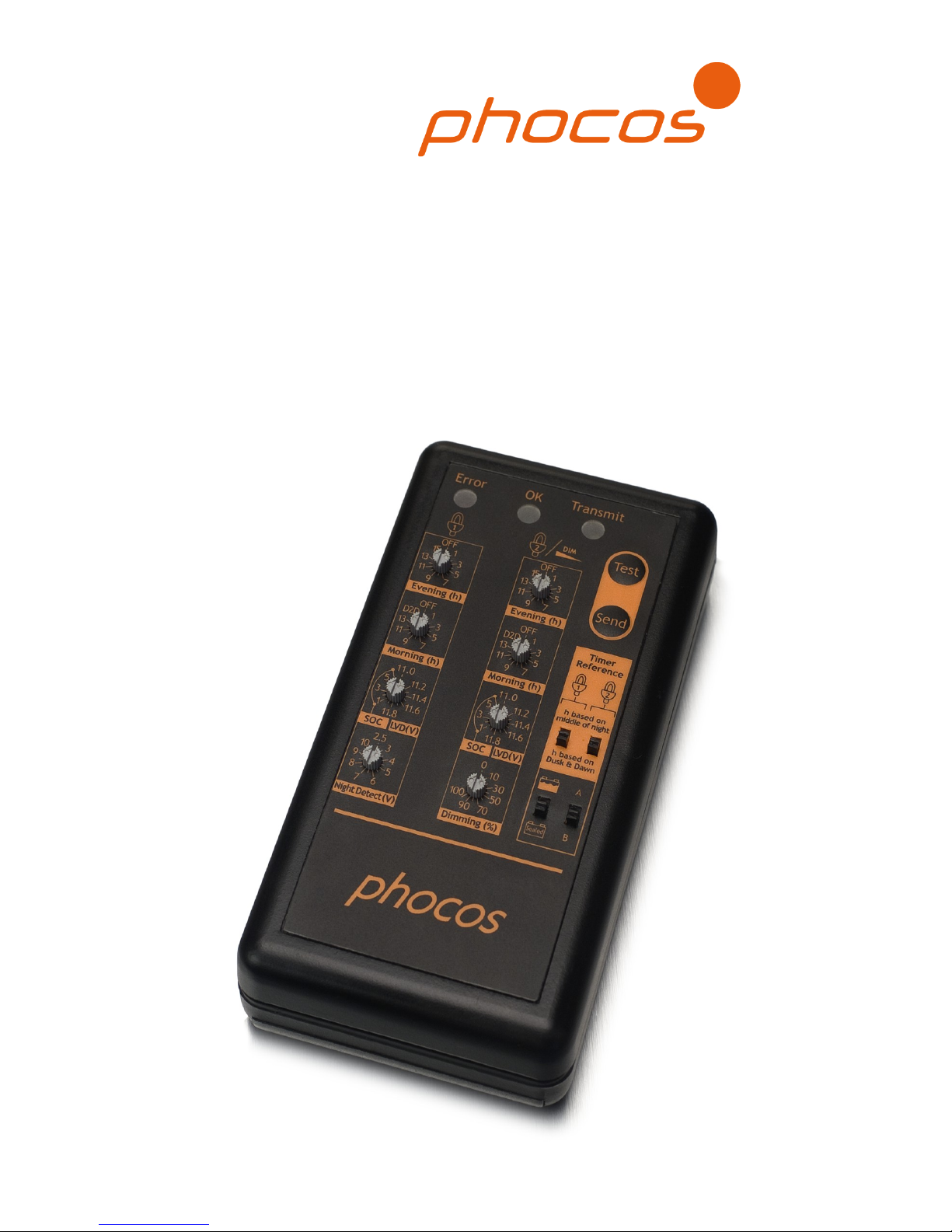

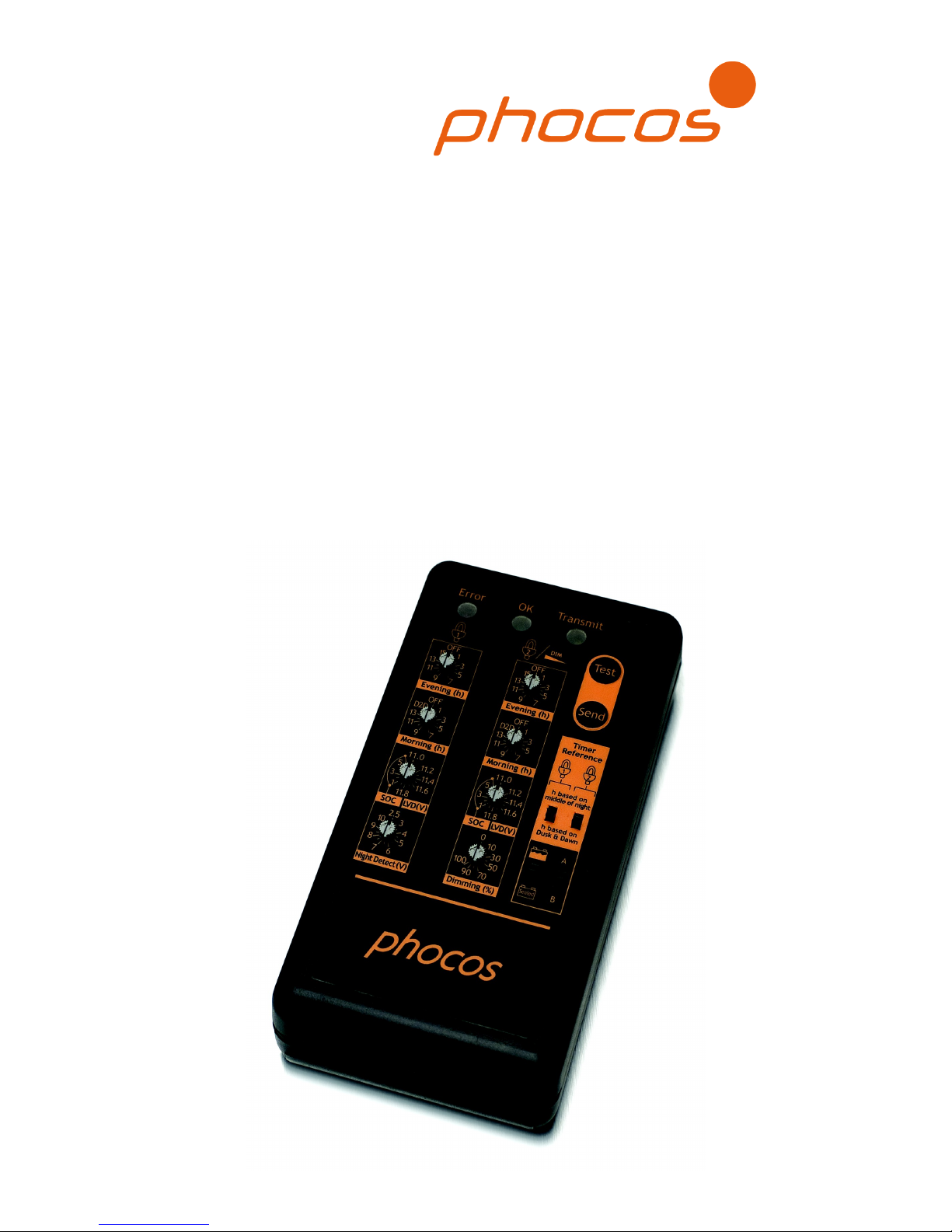

Phocos CIS-CU

Unidad de Control
Manual de instrucciones

Estimado Usuario,
Muchas gracias por adquirir un producto de Phocos. Por favor, antes
de utilizar este producto lea las instrucciones detenidamente y al
completo.

Descripción general del producto

 Configurar controladores de carga CIS mediante conexión por

infrarrojo

 Interfaz de usuario simple y clara
 Interfaz de usuario: LEDs, interruptores giratorios,interruptores

deslizantes, botones

 Suministro de energía: 2 pilas AA

NOTA: Para obtener mayor información sobre la configuración del
control remoto del CIS-CU, descargue de forma gratuita el software
CISCOM desde nuestro sitio web
http://www.phocos.com/downloads/software. El software CISCOM
es útil para la simulación y la programación de los ajustes del
temporizador de los reguladores de carga de la serie CIS.

32

33

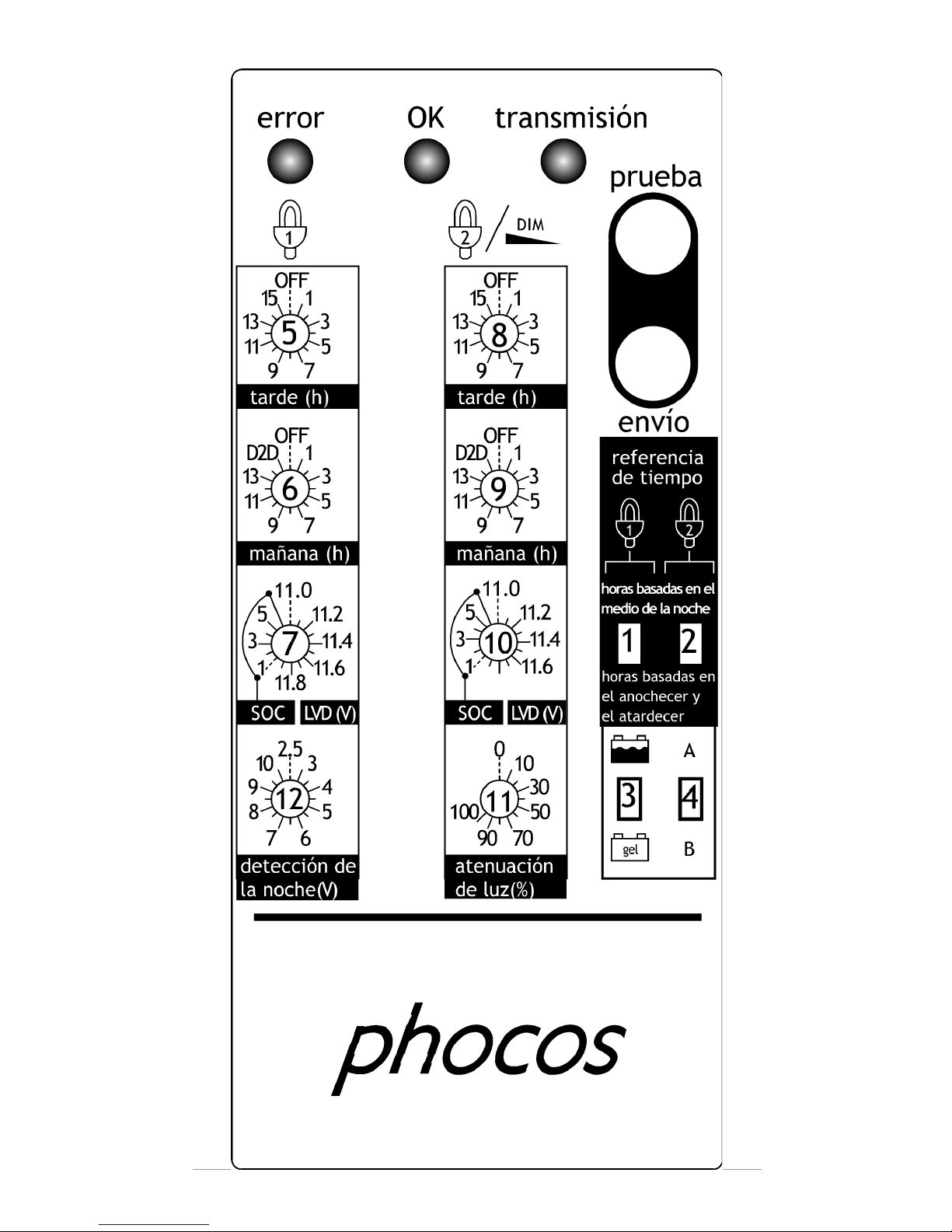

Modo de empleo del CU

La configuración del CIS mediante el CU es muy fácil.
Coloque todos los interruptores en los ajustes deseados ---> Apriete
el botón de envío “Send” ---> Espere la reacción.

Reacción de zumbido

Después de transmitir Error de programación
Después de transmitir Programación exitosa
Después de apretar el botón de prueba Transmitido el comando

de prueba

Después de apretar el botón Pilas del CU vacías

Reacción de LED

"Error" después de la "transmisión" Error de programación
"Error" durante la "transmisión" Pilas casi vacías
"Error" Pilas vacías
"OK" después de la "transmisión" Programación exitosa
"Transmitir" Transmisión

Botones

Test (Prueba) Carga(s) encendida(s) por 2 minutos

1

Send (Envío) Transmisión de todos los ajustes

2

1)

Si al apretar el botón se desconecta la carga(LVD/SOC,

sobrecorriente), se apagará la carga.

2)

Esta acción enviará todos los ajustes al controlador CIS. Asegúrese de

programar un solo CIS cada vez.

34

Función de control de carga(controlador de carga doble)

Carga 1 Carga 2

Referencia de
tiempo

1 2 Horas basadas en el medio de la

noche o anochecer y amanecer
Tarde (h) 5 8 1-15 horas
Mañana (h) 6 9 1-14 horas y D2D modo del

anochecer al amanecer
SOC LVD (V) 7 10 Estado de la carga (SOC) y

tensión controlada (LVD)

1)

Tensión controlada (LVD):Se desconecta a una tensión fija entre

11.0/22.0V y 11.9/23.8V (Salto 0.1V).

2)

Estado de la carga (SOC) controlado:Se desconecta en

11.00 V/22.00 V hasta 11.70 V/23.40 V(SOC1),

11.12 V/22.24 V hasta 11.76 V/23.52 V(SOC2),

11.25 V/22.50 V hasta 11.83 V/23.63 V(SOC3),

11.38 V/22.72 V hasta 11.89 V/23.78 V(SOC4),

11.51 V/23.02 V hasta 11.96 V/23.92 V(SOC5),

11.64 V/23.28 V hasta 12.02 V/24.04 V(SOC6).

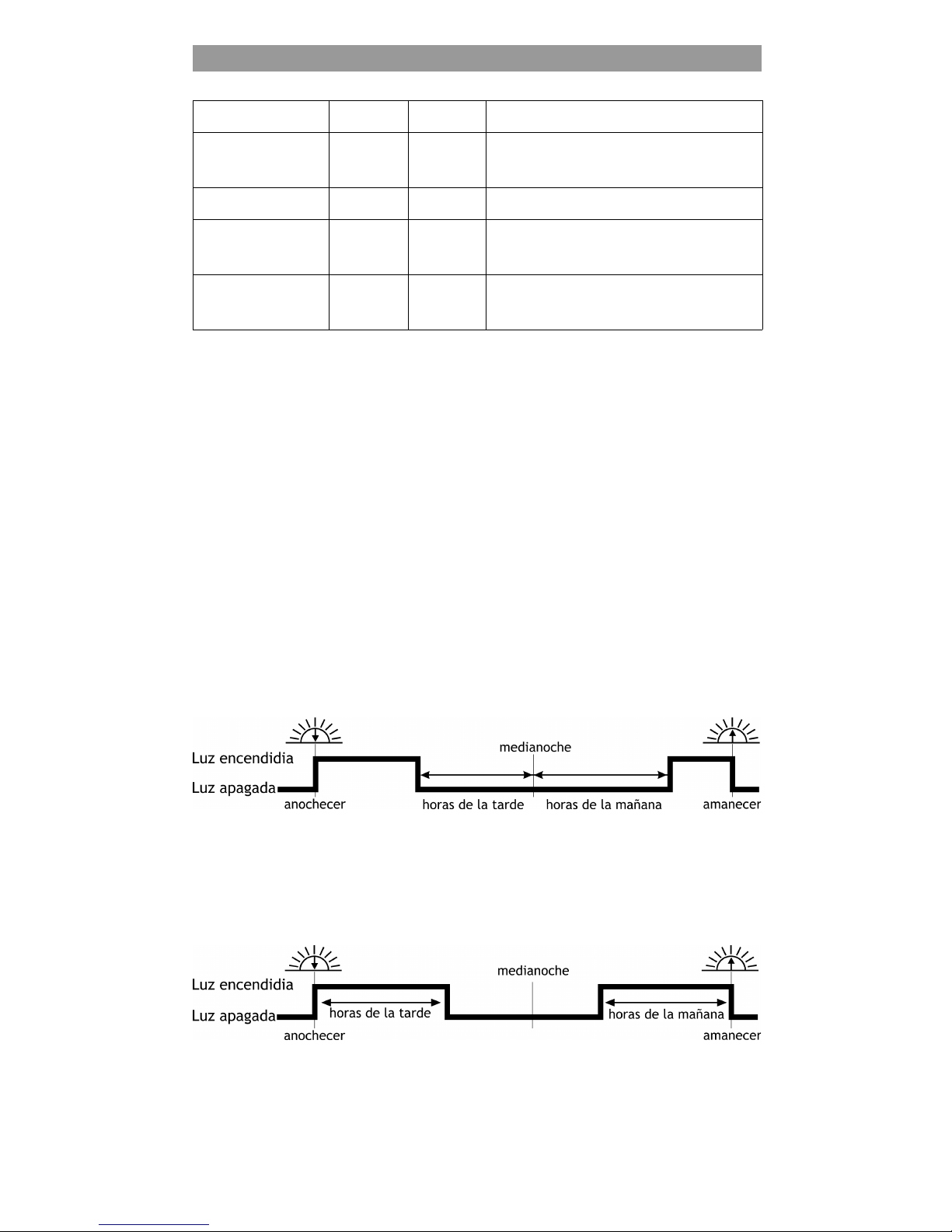

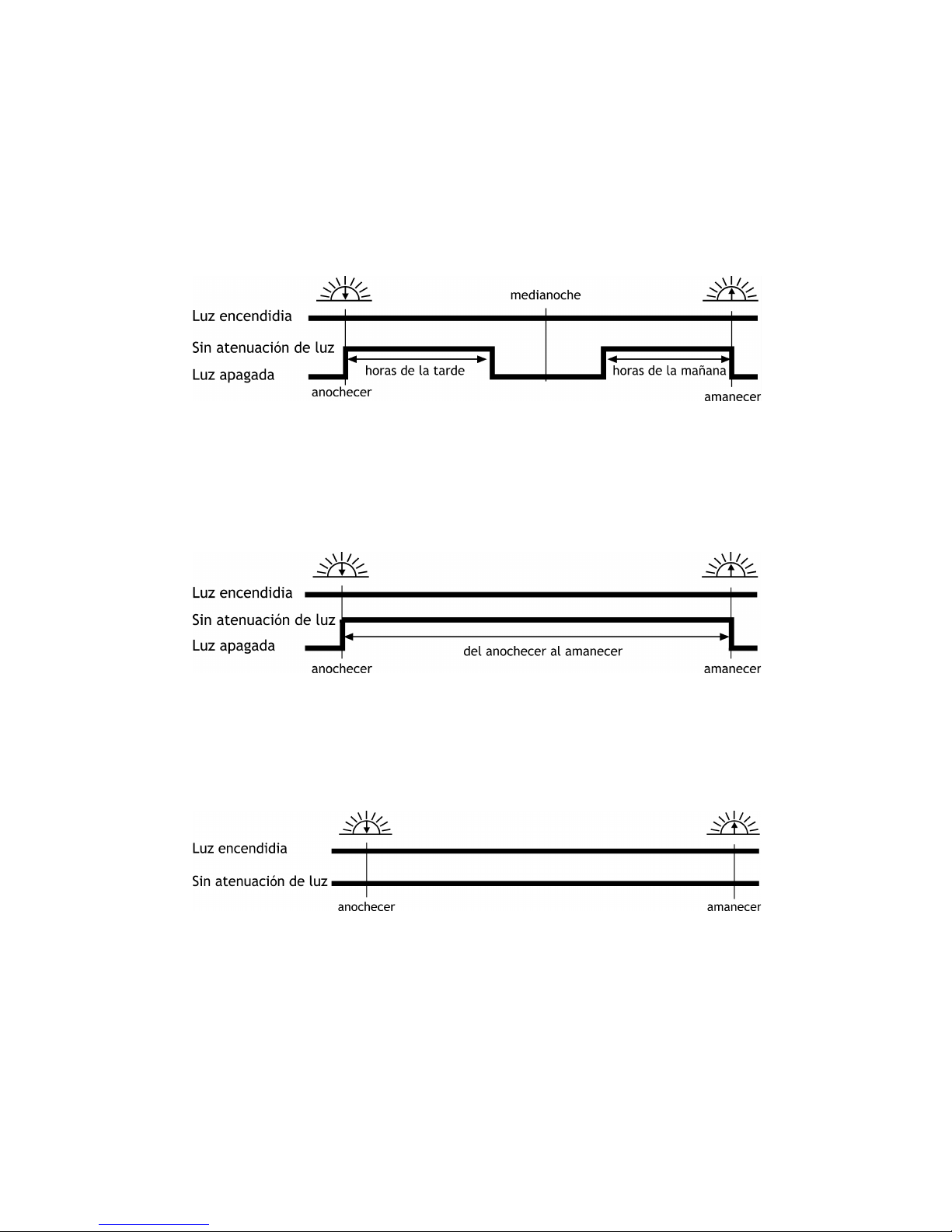

 Modo tarde/mañana

Horas basadas en el medio de la noche (interruptor deslizante hacia
arriba).

Horas basadas en anochecer y amanecer (interruptor deslizante hacia
abajo).

35

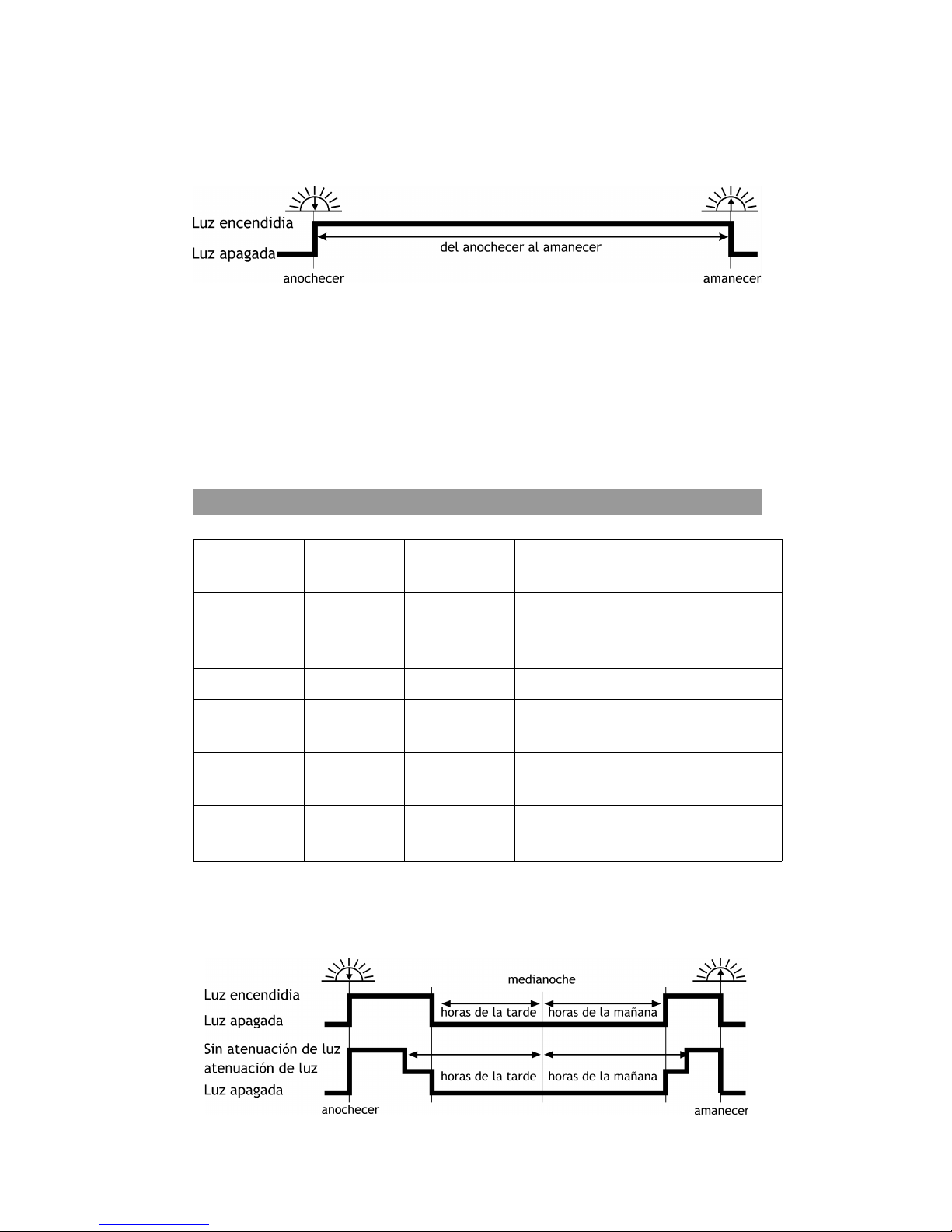

 Modo del anochecer al amanecer

D2D significa modo del anochecer al amanecer. (Interruptores
giratorios 6 y 9)

 Modo controlador estándar (horas de la mañana y de la tarde

apagadas)

Apague las horas de la mañana y de la tarde para activar el modo
controlador estándar. Las cargas están siempre encendidas si no ocurre
una desconexión de la carga (LVD/SOC, sobrecorriente).

Función de control de carga (controlador de carga simple)

Carga Atenuación

de luz

Referencia
de tiempo

1 2 Horas basadas en el medio de

la noche o anochecer y

amanecer
Tarde (h) 5 8 1-15 horas
Mañana (h) 6 9 1-14 horas y modo D2D (del

anochecer al amanecer)
SOC LVD (V) 7 10 Estado de la carga (SOC) y

tensión controlada (LVD)
Atenuación

de luz (%)

No
disponible

11

Valores de atenuación de luz

(0-100%, salto 10%)

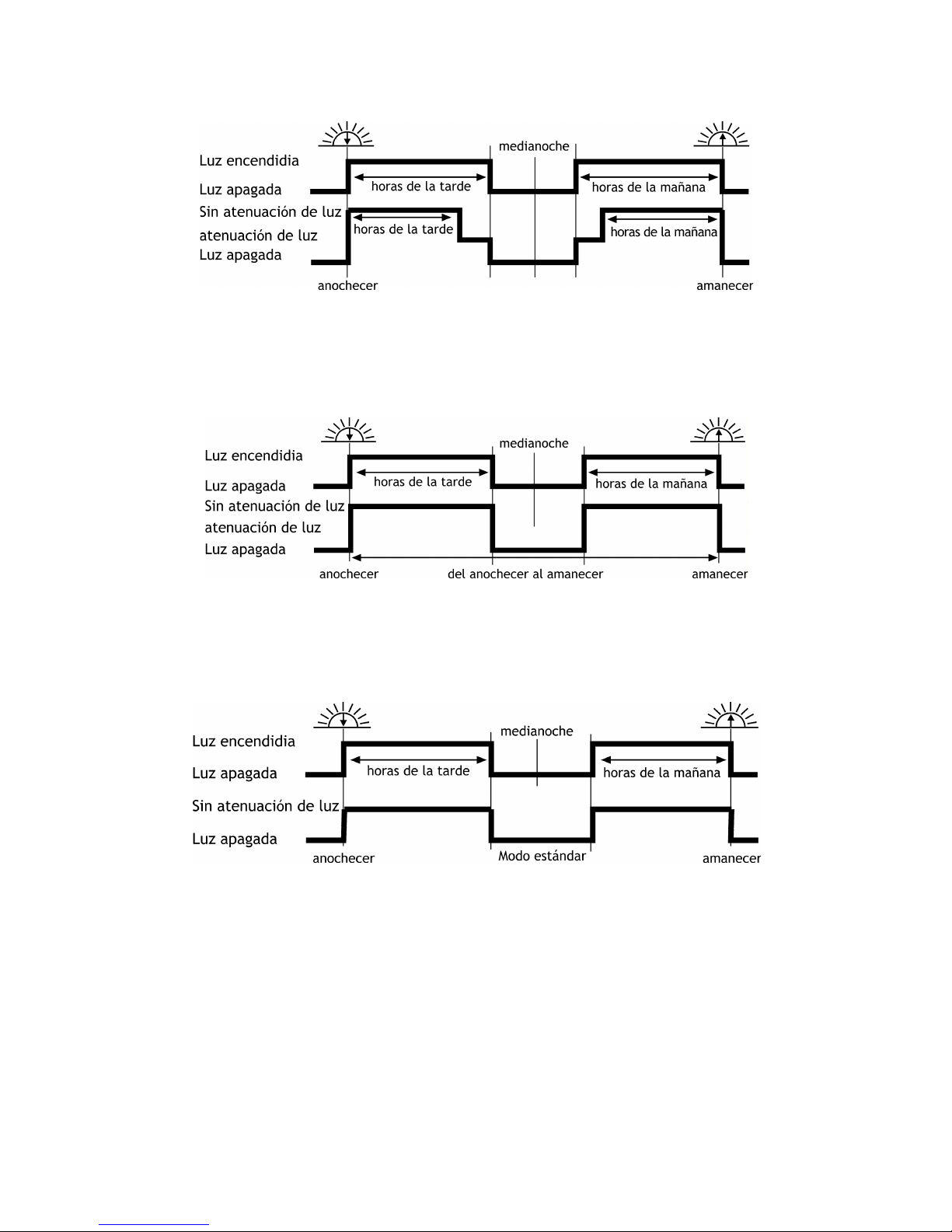

 Modos de tarde/mañana

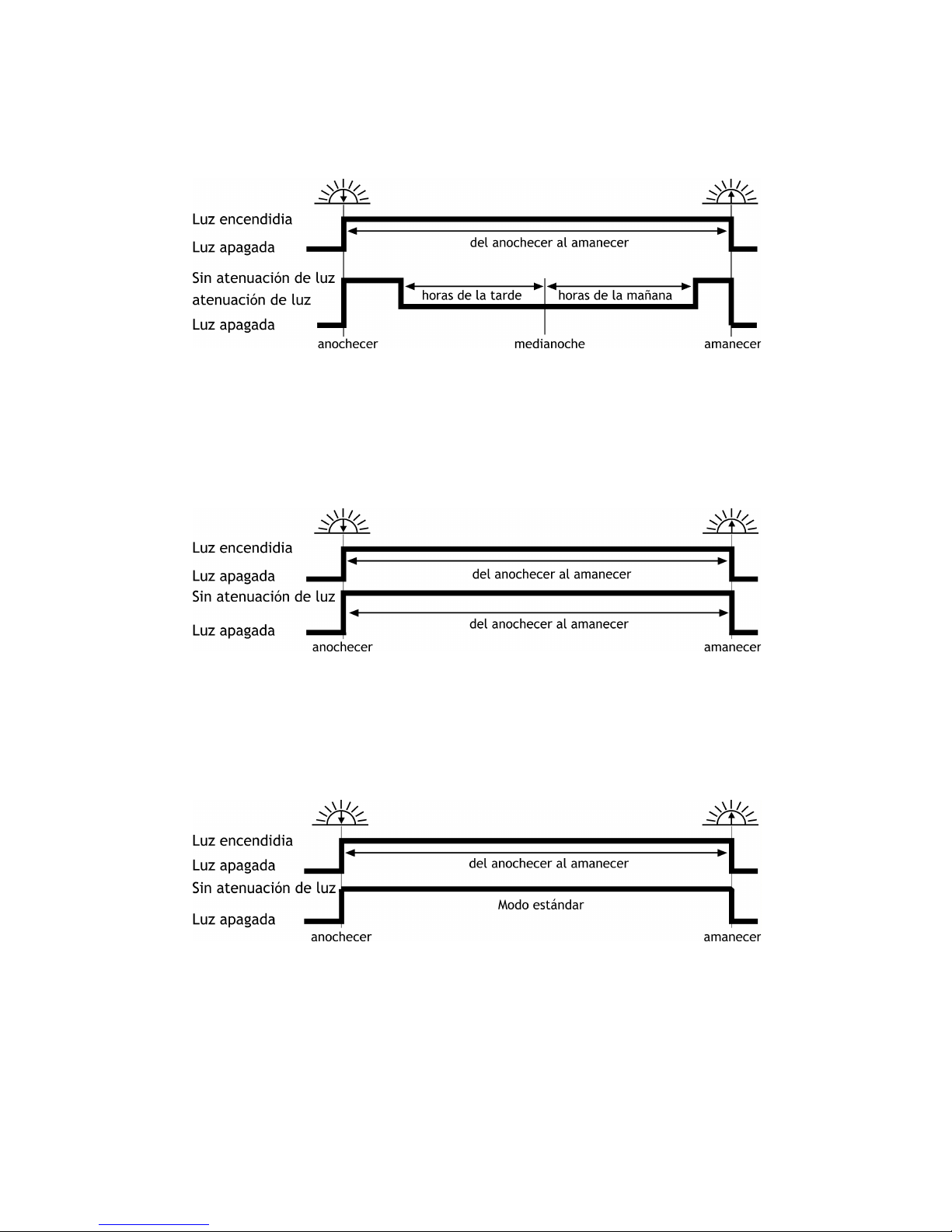

1. Horas basadas en el medio de la noche (interruptor deslizante hacia
arriba).

36

2. Horas basadas en anochecer y amanecer (interruptor deslizante hacia
abajo).

3. Carga tarde/mañana, atenuación de luz D2D (del anochecer al
amanecer) (interruptor giratorio 9).

4. Carga tarde/mañana, modo de apagado (OFF1) de atenuación de
luz.

1)

Apague las horas de la mañana y de la tarde para activar el modo
de apagado de atenuación de luz. Las cargas están siempre
encendidas si no ocurre una desconexión de la carga (LVD/SOC,
sobrecorriente).

37

 Modo del anochecer al amanecer

1. Modo de carga D2D del anochecer al amanecer, modo de
atenuación de luz tarde/mañana

2. Modo de carga D2D del anochecer al amanecer, modo de
atenuación de luz D2D del anochecer al amanecer

3. Modo de carga D2D del anochecer al amanecer, modo de apagado de
atenuación de luz

38

 Modo de controlador estándar (horas de la mañana y la tarde

apagadas)

Apague las horas de la mañana y la tarde para activar el modo de
controlador estándar. Las cargas están siempre encendidas si no
ocurre una desconexión de la carga (LVD/SOC, sobrecorriente).

1. Carga estándar, modo de atenuación de luz tarde/mañana

2. Carga estándar, modo de atenuación de luz D2D del anochecer al
amanecer

3. Carga estándar, modo de apagado de atenuación de luz

NOTA: La atenuación de luz puede ser activada también mediante el SOC
(estado de la carga) de las pilas. Determine un valor usando el
interruptor giratorio 10; y si la tensión de las pilas cae por debajo de
dicho valor, se activará la función de atenuación de luz.

39

Función de detección de la noche

La detección de la noche (V) (interruptor giratorio 12) se emplea para
fijar la tensión de detección de la noche. Para el controlador el anochecer
comienza cuando la tensión del panel cae hasta este valor. El
amanecer comienza cuando la tensión sube hasta la tensión de
detección del día, la cual concuerda con la de detección de la noche +

1.5 V. Para determinar el valor apropiado, recomendamos medir la tensión
de la instalación solar en circuito abierto en el momento en que el
crepúsculo haya alcanzado el nivel que, para el controlador, será el
indicador de que ha comenzado la noche. El ajuste de fábrica del CIS
es de 8V.

NOTA: El interruptor deslizante 4 está reservado para usos futuros.

Alcance del CU

El CU puede funcionar a una distancia del CIS de hasta 10 m,
siempre y cuando usted esté bien situado y el CU apunte de forma
directa hacia el controlador CIS.
Si usted desea configurar más de un CIS, asegúrese de tener
proximidad/contacto visual con un solo controlador CIS cada vez.
Para garantizarlo, guarde un ángulo y distancia mínimos de los otros
CIS como se demuestra debajo.

40

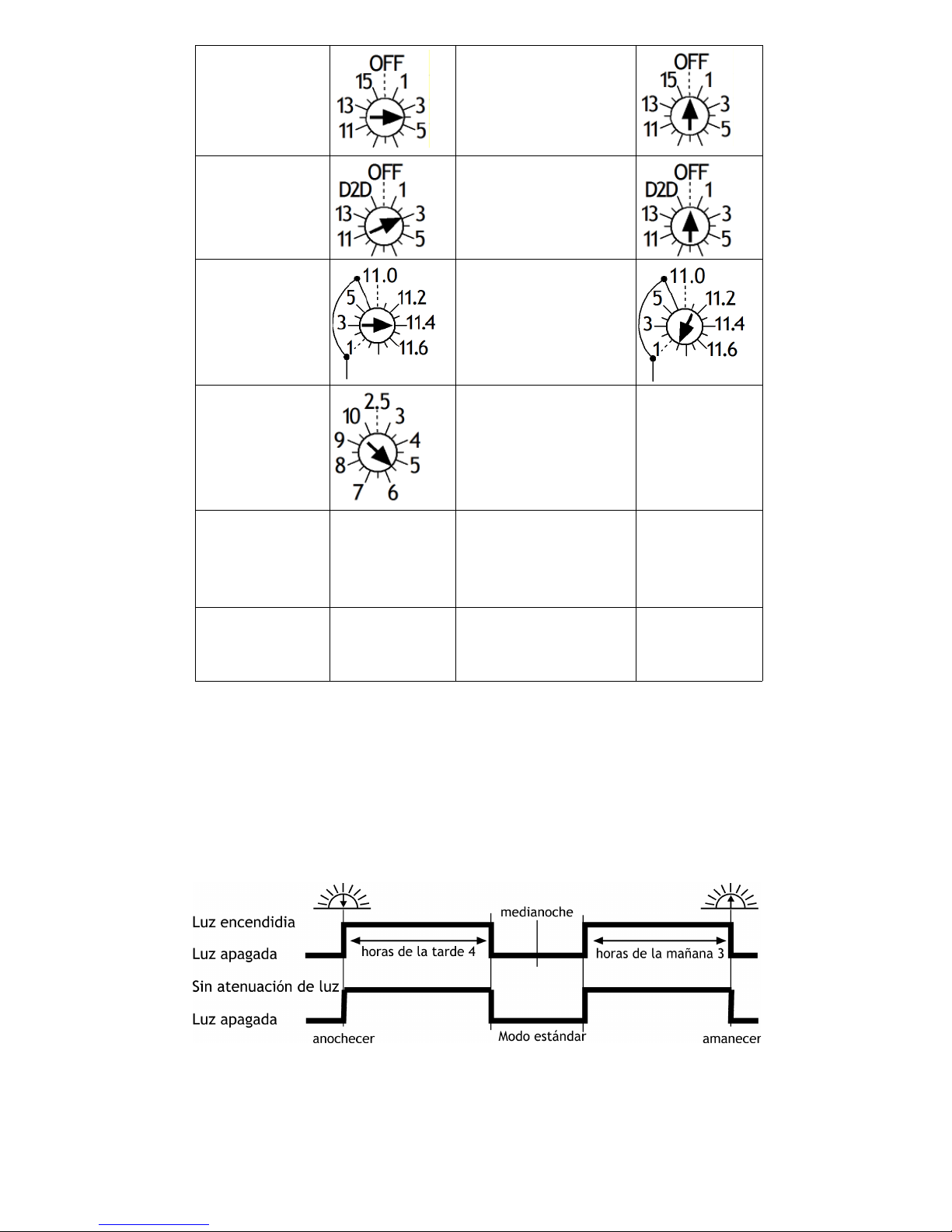

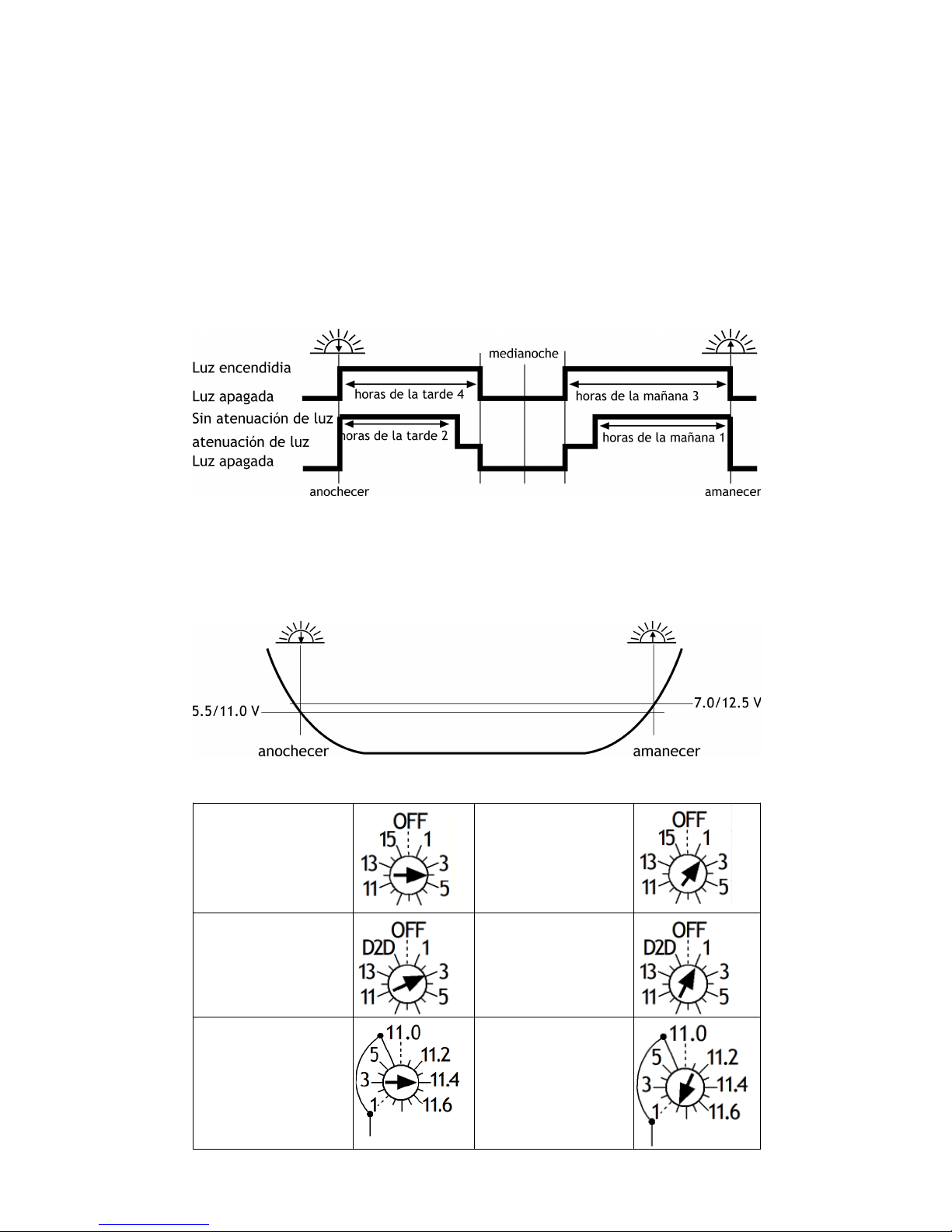

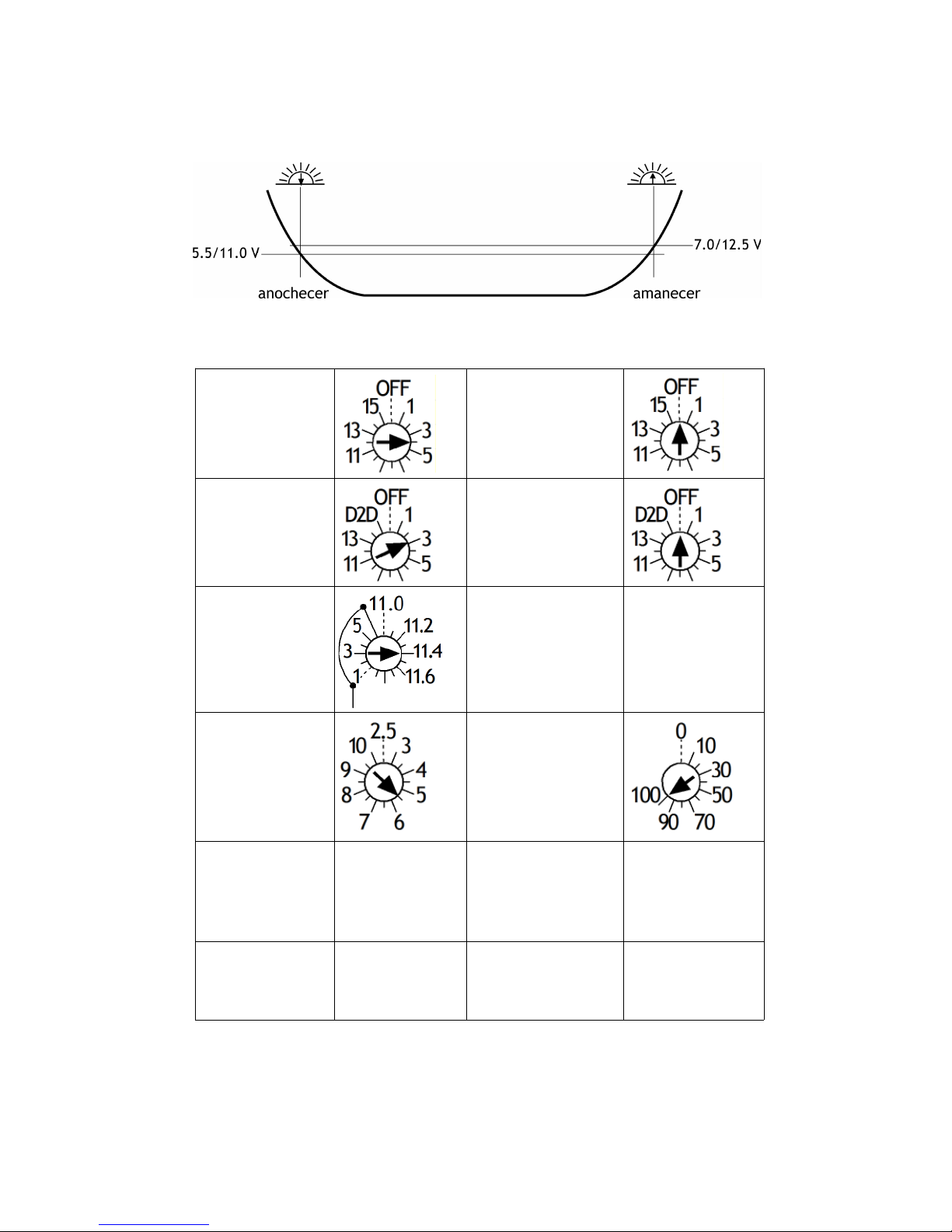

Ejemplo de configuraciones

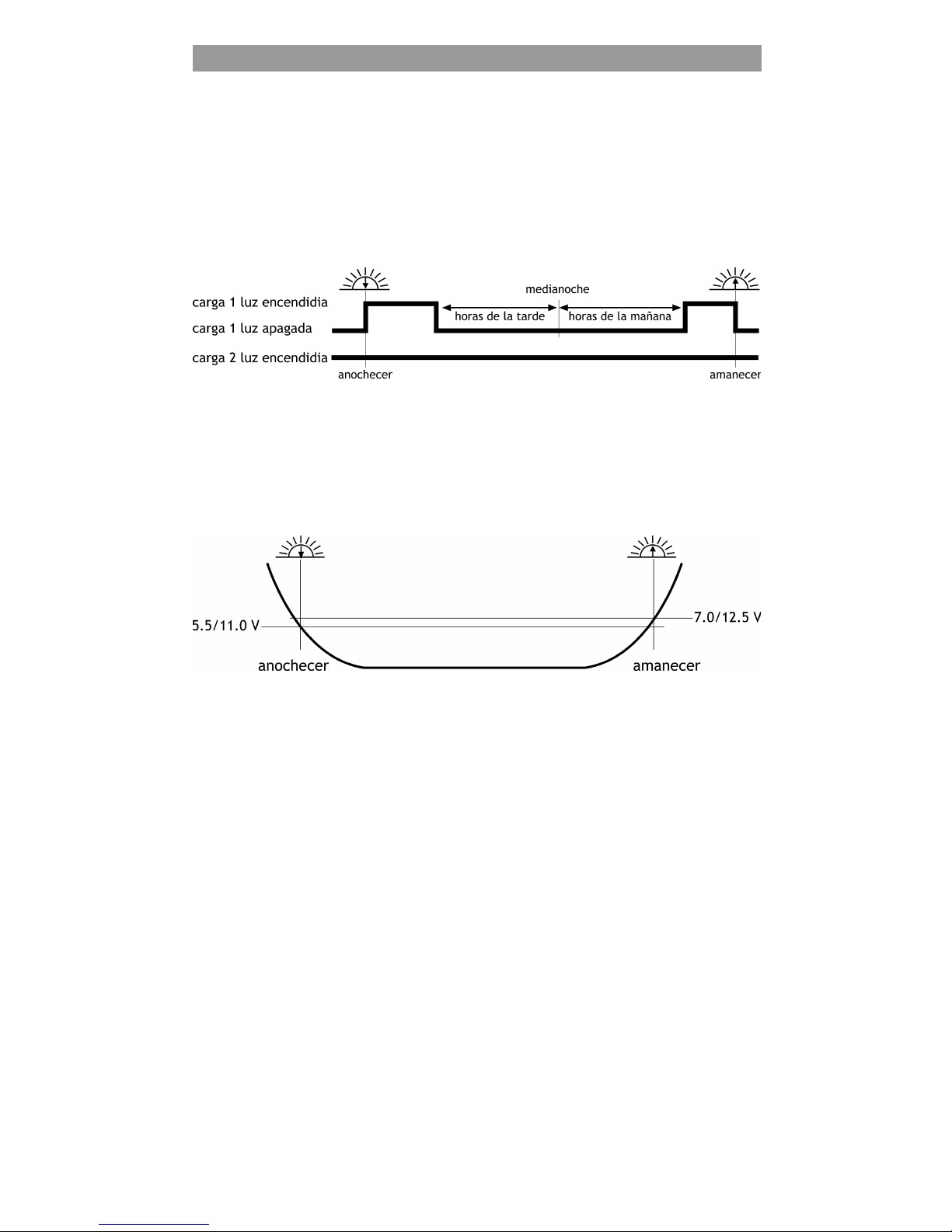

 CIS05/10/20-2L (Carga doble)
Carga 1: Temporizador doble (Carga hasta 4 horas hasta la
medianoche, 3 horas después de la medianoche), LVD: 11.4 V.
Carga 2: Controlador estándar, LVD: 11.9 V.
Tipo de batería: Inundada, detección de noche: 5.5 V.

Función de control de carga:

Tensión de detección de la noche y el día (tensión solar en circuito
abierto):

41

Tarde (h)
(interruptor
giratorio 5)

Tarde (h)
(interruptor giratorio

8)

Mañana (h)
(interruptor
giratorio 6)

Mañana (h)
(interruptor giratorio

9)

SOC LVD (V)
(interruptor
giratorio 7)

SOC LVD (V)
(interruptor giratorio

10)

Detección de la
noche (V)
(interruptor
giratorio 12)

Atenuación de luz (%)
(interruptor giratorio

11)

Da igual

Referencia de
tiempo
(interruptor
deslizante 1)

Hacia arriba Referencia de

tiempo
(interruptor
deslizante 2)

Da igual

La batería
(interruptor
deslizante 3)

Hacia arriba

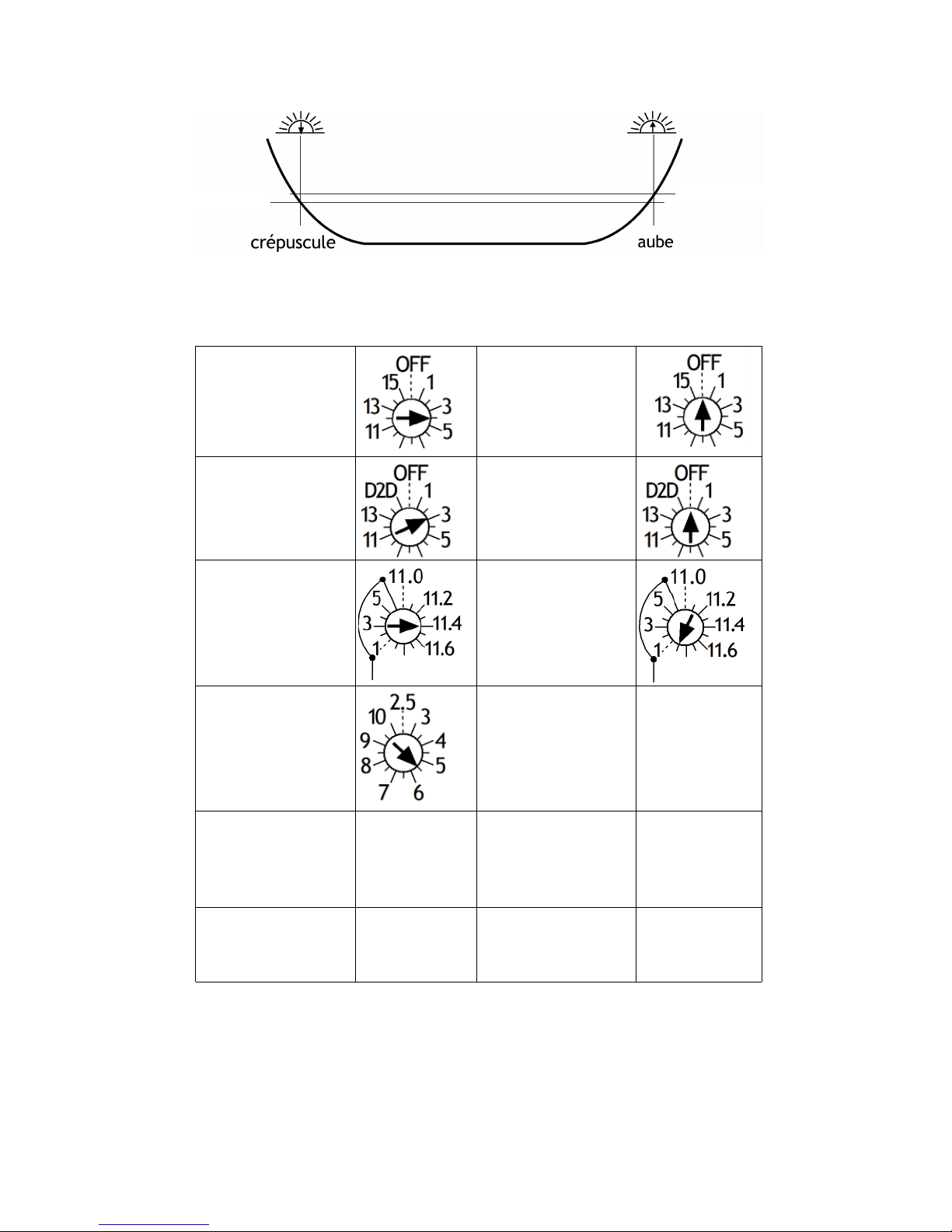

 CIS05/10/20 (Carga simple, sin atenuación de luz)

1. Temporizador doble (Carga 4 horas después del anochecer, 3 horas antes
del amanecer), LVD: 11.4 V, sin atenuación, batería de gel, detección de la
noche: 5.5 V.

Función de control de carga:

42

Tensión de detección de la noche y el día (tensión solar en circuito
abierto):

Tarde (h)
(interruptor
giratorio 5)

Tarde (h)
(interruptor
giratorio 8)

Mañana (h)
(interruptor
giratorio 6)

Mañana (h)
(interruptor
giratorio 9)

SOC LVD (V)
(interruptor
giratorio 7)

SOC LVD (V)
(interruptor
giratorio 10)

Da igual

Detección de la
noche (V)
(interruptor
giratorio 12)

Atenuación de luz
(%)
(interruptor
giratorio 11)

Referencia de
tiempo
(interruptor
deslizante 1)

Hacia abajo Referencia de

tiempo
(interruptor
deslizante 2)

Da igual

La batería
(interruptor
deslizante 3)

Hacia abajo

43

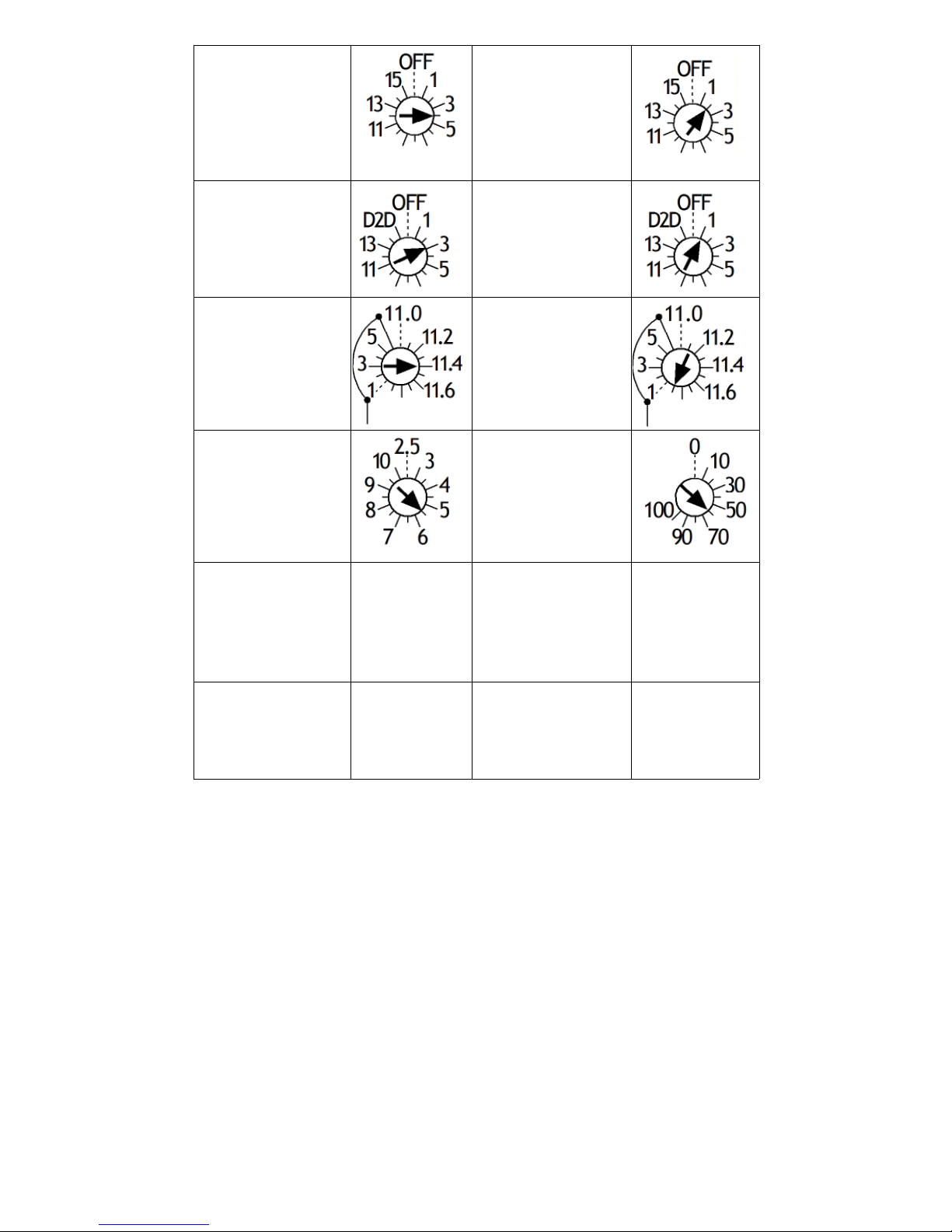

 CIS05/10/20 (Carga simple, atenuación de luz)

Temporizador doble (Carga 4 horas después del anochecer, 3 horas antes
del amanecer), LVD: 11.4 V, atenuación de luz (tarde h 2, mañana h 1,
atenuación de luz LVD 11.9 V), batería de gel, valor de atenuación de luz:
60%, detección de noche: 5.5 V.

NOTA: La atenuación también se activará si la batería está por debajo de
los 11.9V.

Función de control de carga:

Tensión de detección de la noche y el día (tensión solar en circuito
abierto):

Tarde (h)
(interruptor
rotatorio 5)

Tarde (h)
(interruptor
rotatorio 8)

Mañana (h)
(interruptor
rotatorio 6)

Mañana (h)
(interruptor
rotatorio 9)

SOC LVD (V)
(interruptor
rotatorio 7)

SOC LVD (V)
(interruptor
rotatorio 10)

44

Atenuación de luz
(%)
(interruptor
rotatorio 11)

Detección de la
noche (V)
(interruptor
rotatorio 12)

Referencia de
tiempo
(interruptor
deslizante 1)

Hacia abajo Referencia de

tiempo
(interruptor
deslizante 2)

Hacia abajo

La batería
(interruptor
deslizante 3)

Hacia abajo

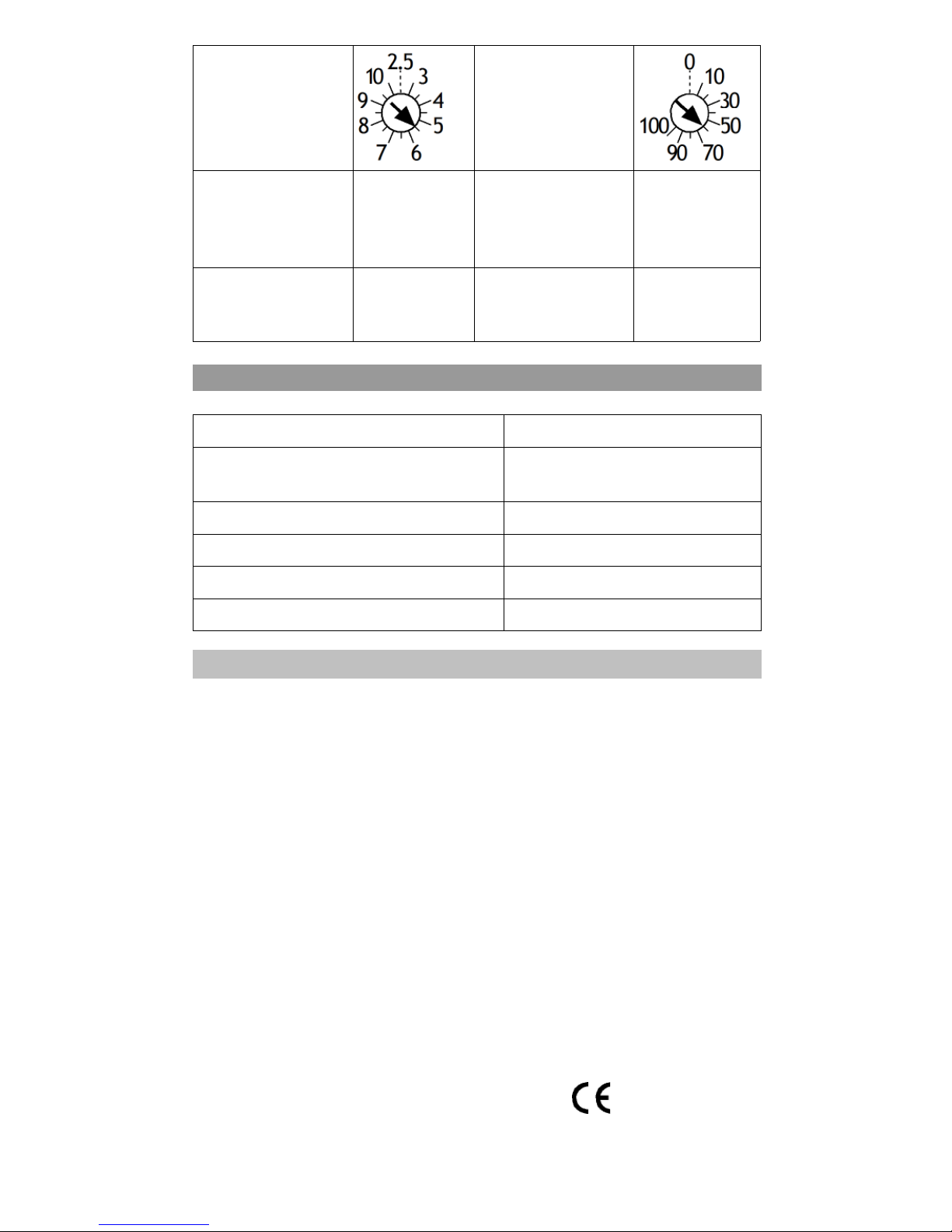

Datos técnicos

Consumo de energía máx. 100 mA
Duración Programaciones de hasta 20

k con pilas de 2000mAh
Dimensiones 70 mm x 135 mm x 24 mm
Peso 150 g (sin pilas)
Protección de la caja IP22
Límite de temperatura ambiente -40 to +60 °C

Exclusión de responsabilidad

El fabricante no se hará responsable por daños, especialmente a la
batería, por otro uso que no sea el previsto o mencionado en este
manual, o si no se cumplen las recomendaciones del fabricante de
la batería. El fabricante no se hará responsable si se ha llevado a
cabo mantenimiento o reparación por parte de cualquier persona
no autorizada, uso inusual, instalación incorrecta, o un mal diseño
del sistema.

Sujeto a cambios sin previo aviso. Versión: 20170809
Hecho en China
Phocos AG
Magirus-Deutz-Str. 12
89077 Ulm
Germany

www.phocos.com

45

RoHS

ISO9001

46

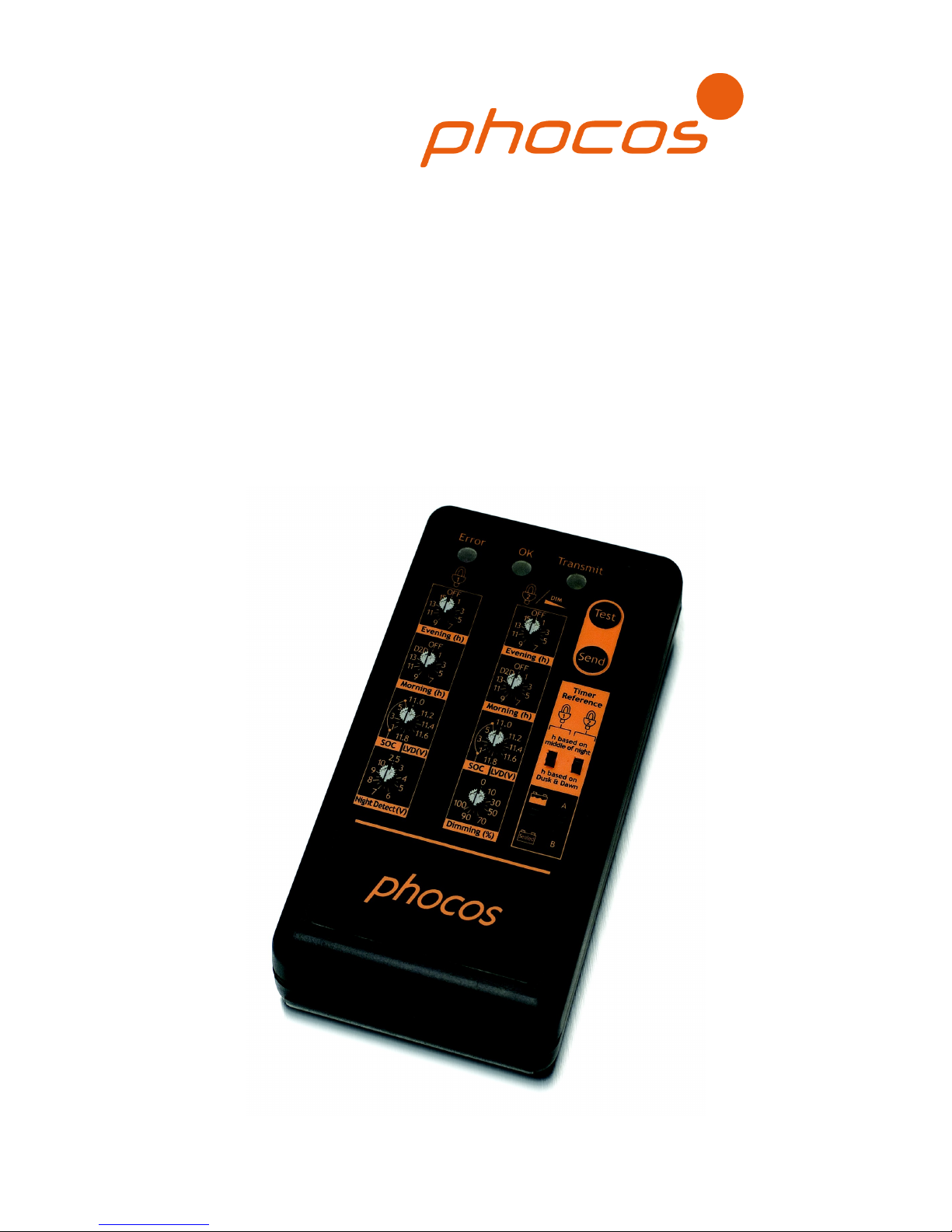

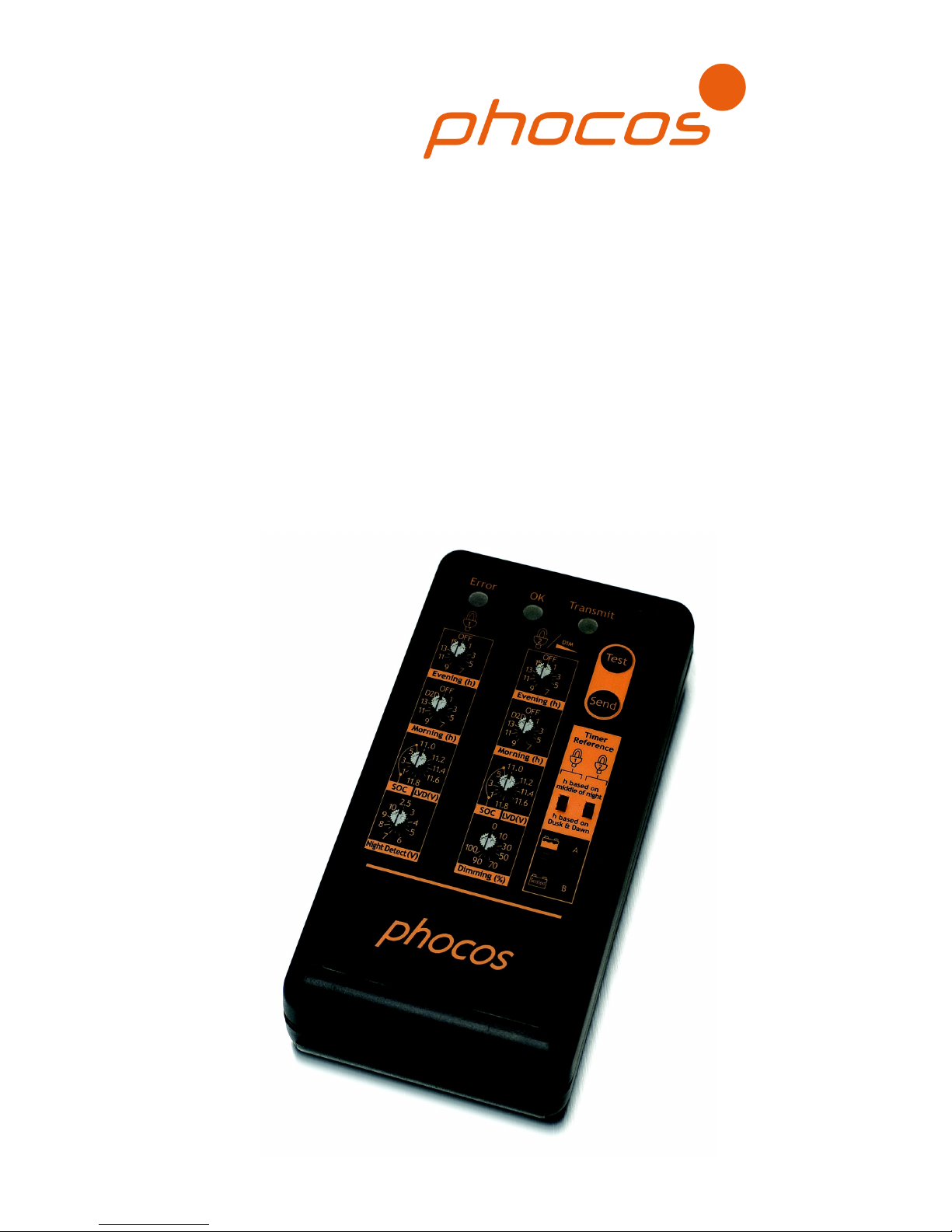

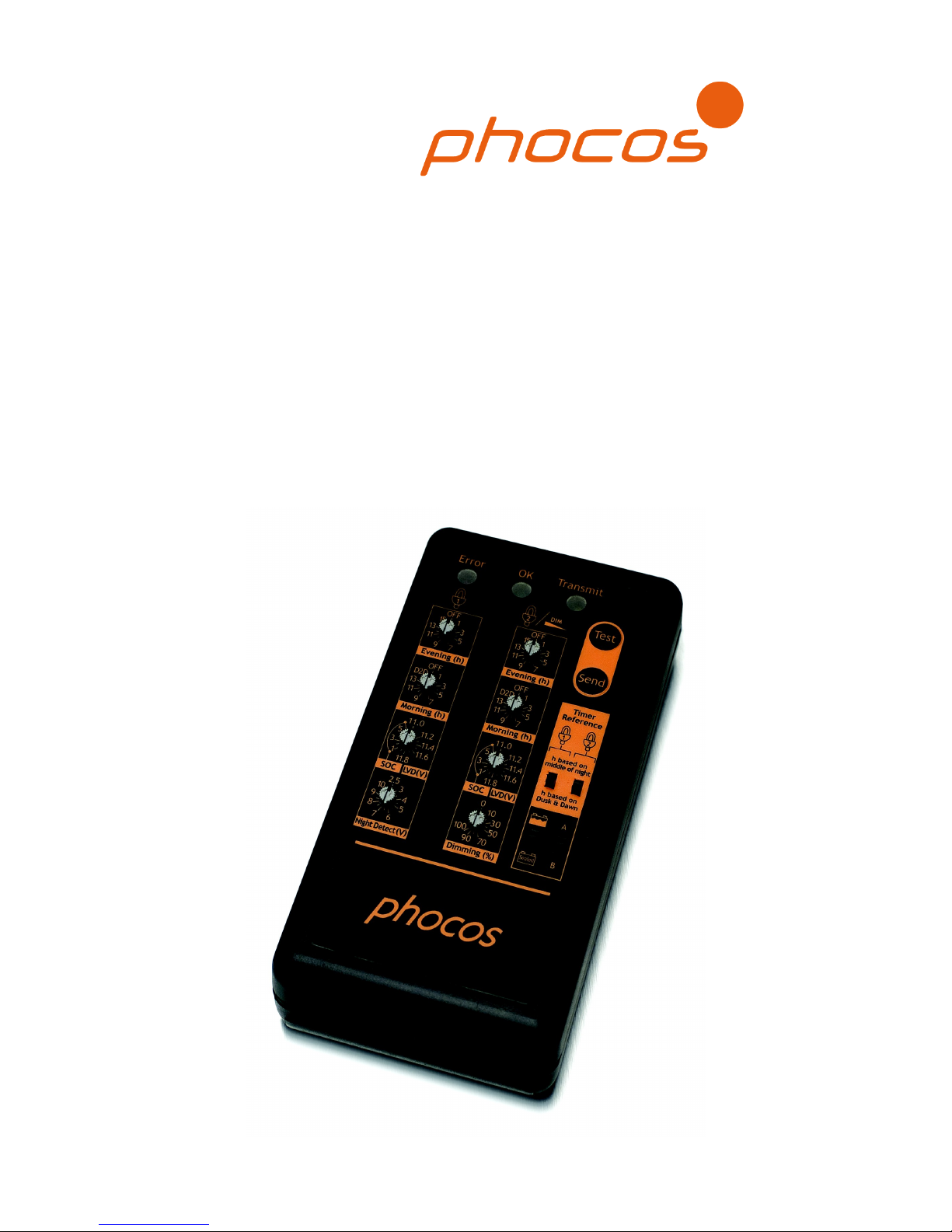

Phocos CIS-CU

Télécommande
Guide de l'Utilisateur

Cher Client,
Nous vous remercions pour votre achat d'un de nos produits Phocos.
Avec votre nouvelle télécommande CIS-CU, vous possédez un
appareil de pointe conçu selon les tout derniers standards
techniques disponibles. Veuillez lire avec attention toutes les
instructions avant d'utiliser le produit.

Description Générale du Produit

 Permet de configurer des régulateurs de charge CIS via un

échange de données infrarouge

 Panneau de commande simple et clair
 Interface de l’utilisateur : LED, commutateurs rotatifs,

interrupteurs à bascule, boutons

 Alimentation : 2 piles AA

REMARQUE : Pour de plus amples informations concernant la
configuration de la télécommande CIS-CU veuillez télécharger
gratuitement le logiciel CISCOM de notre site Internet
http://www.phocos.com/downloads/software. Le logiciel CISCOM
vous assistera pour la simulation et la programmation des
paramètres du temporisateur de la série CIS de régulateurs de
charge.

47

48

Envoi

Référence
temps

Utilisation de la télécommande

La configuration du régulateur CIS se fait très facilement via la
télécommande.
Configurer les boutons comme désiré ---> Appuyer sur « Envoi » --->
Attendre la réponse.

Réponse du vibreur sonore

Après la transmission Erreur de programmation
Après la transmission Programmation réussie
Après avoir appuyé sur le

bouton test

Transmission de la demande
de test

Après avoir appuyé sur
le bouton

Piles de la télécommande
vides

Réponse LED

« Erreur » après « transmission » Erreur de programmation
« Erreur » pendant « Transmission » Piles faibles
« Erreur » Piles vides
« OK » après « Transmission » Programmation réussie
« Transmission » Transmission en cours

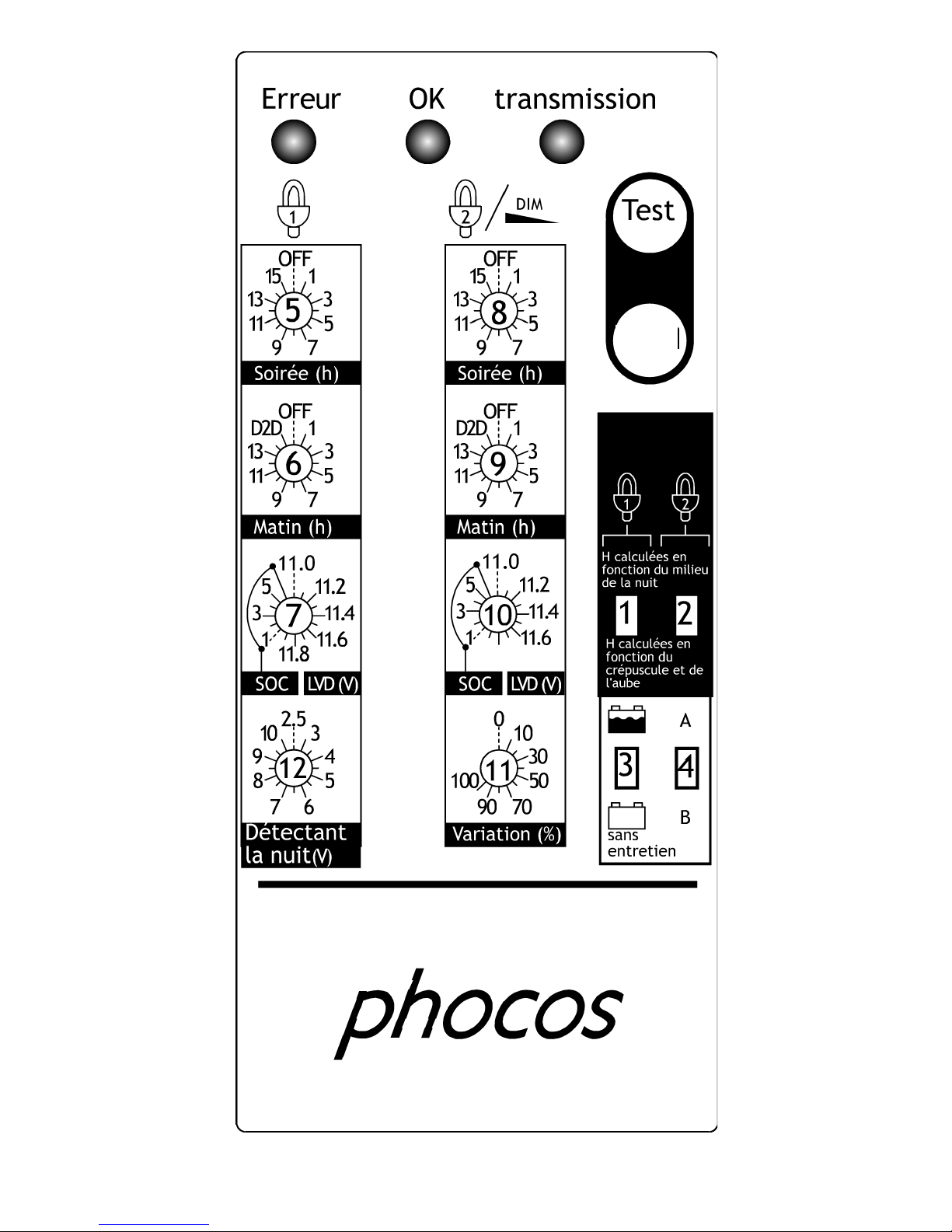

Boutons poussoirs

Test

Charge(s) activée(s) pendant 2 minutes

1

Envoi Transmission de tous les paramètres.

2

1) Si en appuyant sur la touche vous déclenchez un délestage (LVD/SOC,
surintensité), la charge est mise hors tension.

2) Cette action envoie tous les paramètres au régulateur CIS. Assurez­vous de ne programmer qu’un seul régulateur CIS à la fois.

49

Fonction commandant la charge (régulateur double
charge)

Charge 1 Charge 2

Référence
minuterie

1 2 heures calculées en fonction du

milieu de la nuit ou du

crépuscule et de l’aube
Soirée (h) 5 8 1-15 heures
Matin (h) 6 9 1-14 heures et mode D2D (aube

à crépuscule)
SOC LVD

(V)

7 10 État de charge (SOC) et

déclenchement de la tension

(LVD)

1)

Déclenchement de la tension (LVD) :
Déconnecté à une tension fixe comprise entre 11,0 V / 22,0 V et 11,9
V / 23,9 V (par palier de 0,1 V).

2)

Commande de l’état de charge (SOC) : Déconnecté à
11,00 V/22,00 V jusqu'à 11,70 V/23,40 V(SOC1),
11,12 V/22,24 V jusqu'à 11,76 V/23,52 V(SOC2),
11,25 V/22,50 V jusqu'à 11,83 V/23,63 V(SOC3),
11,38 V/22,72 V jusqu'à 11,89 V/23,78 V(SOC4),
11,51 V/23,02 V jusqu'à 11,96 V/23,92 V(SOC5),
11,64 V/23,28 V jusqu'à 12,02 V/24,04 V(SOC6).

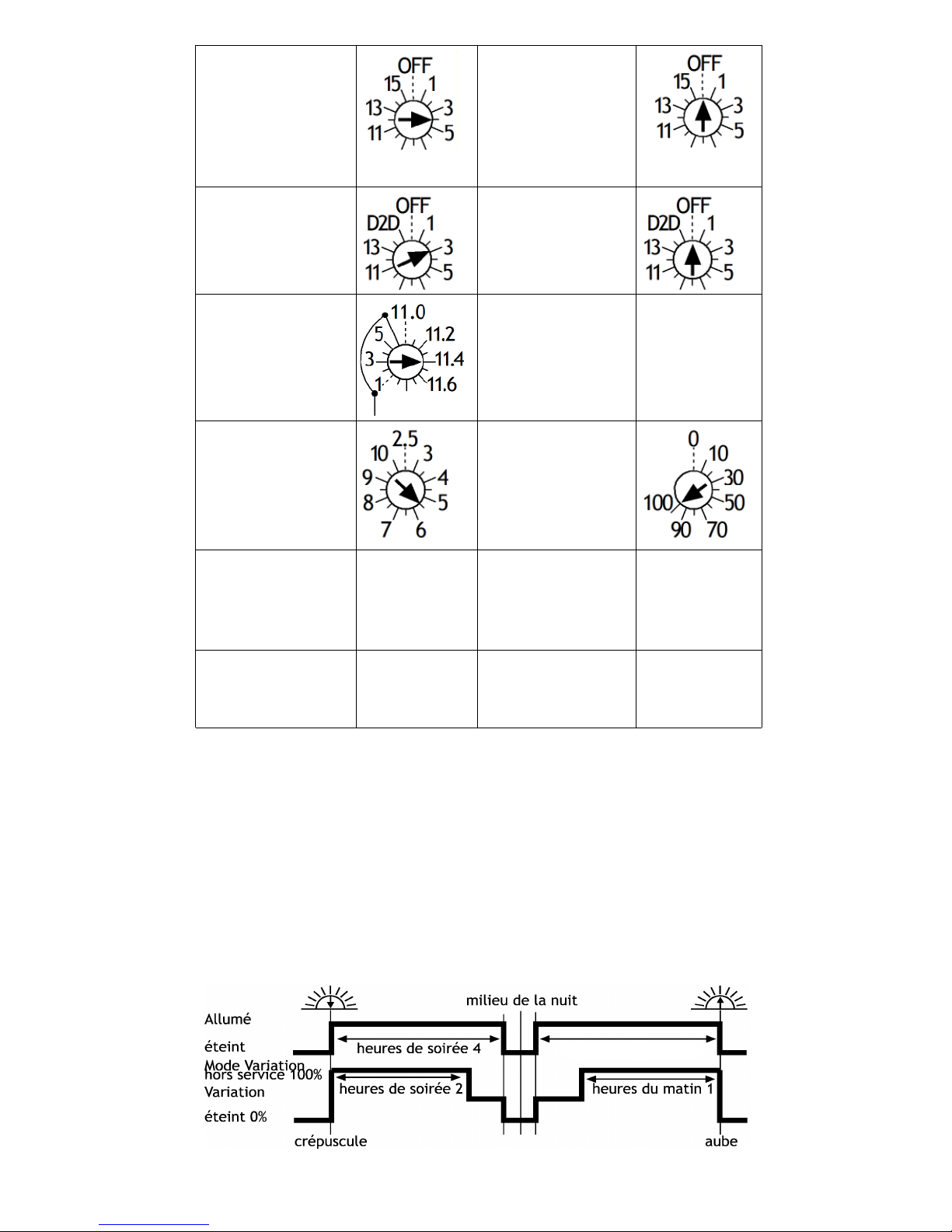

 Modes soirée/matin

Heures calculées en fonction du milieu de la nuit (mettre
l’interrupteur à bascule vers le haut).

50

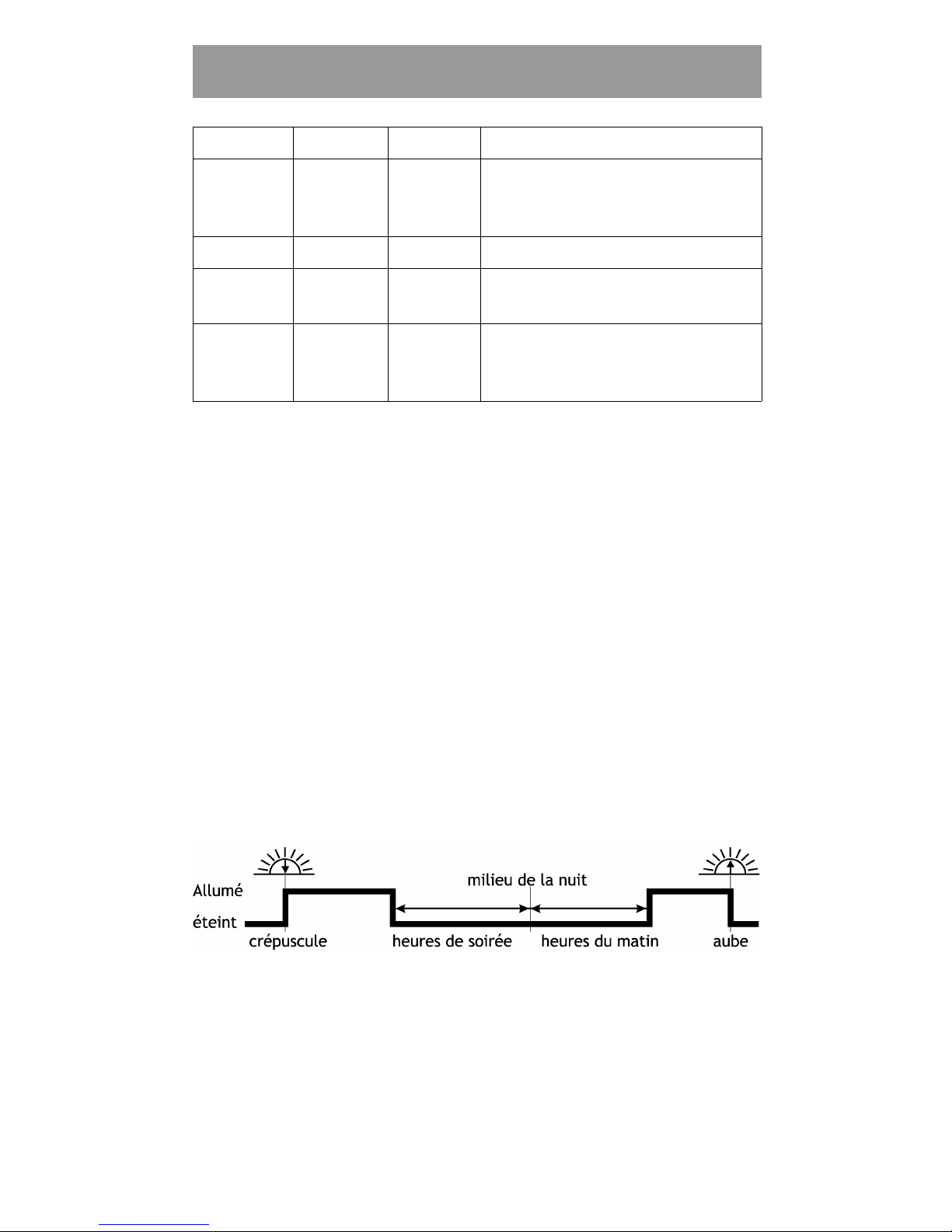

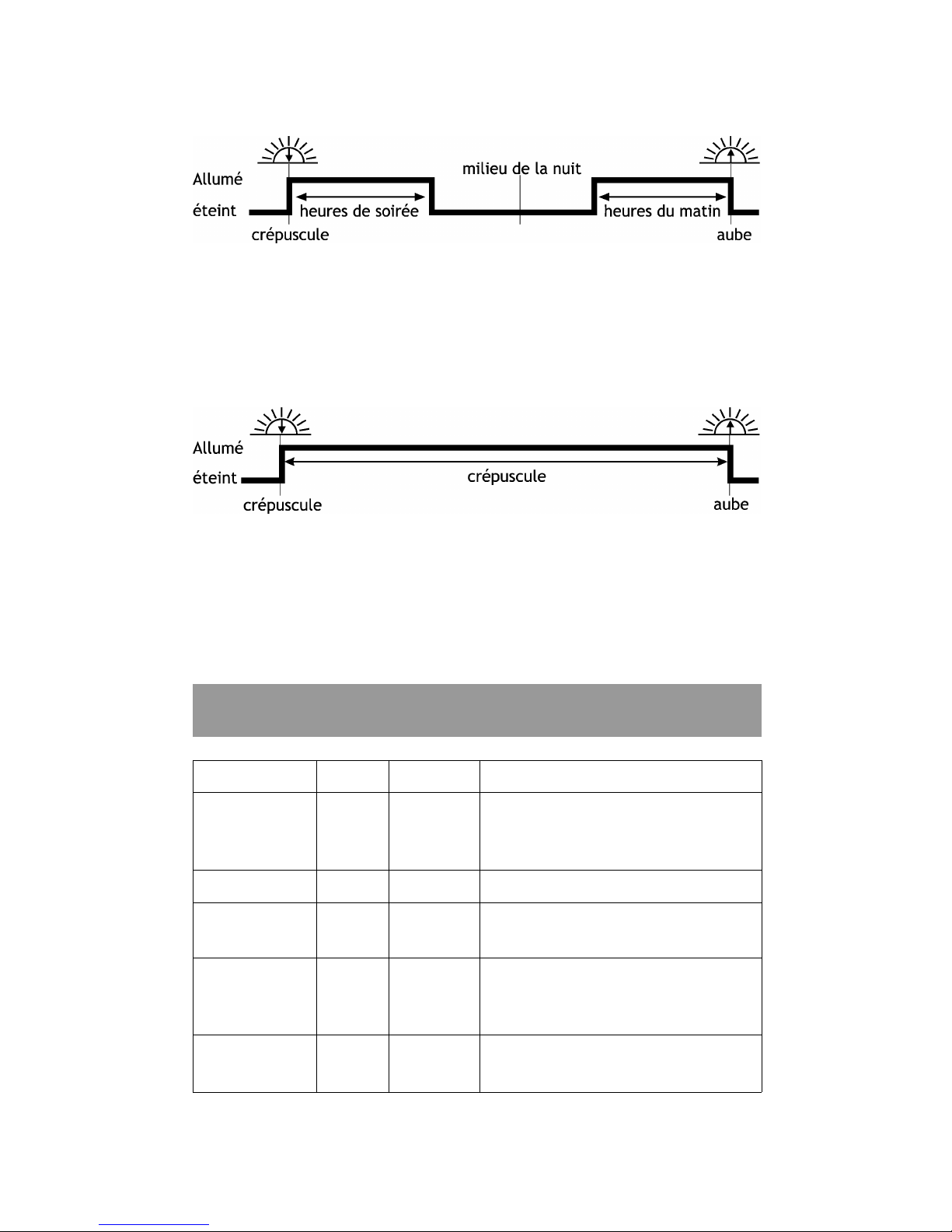

Heures calculées en fonction du crépuscule et de l’aube
(interrupteur vers le bas).

 Mode crépuscule/aube
D2D signifie mode crépuscule à l’aube (Commutateurs rotatifs 6 et

9)

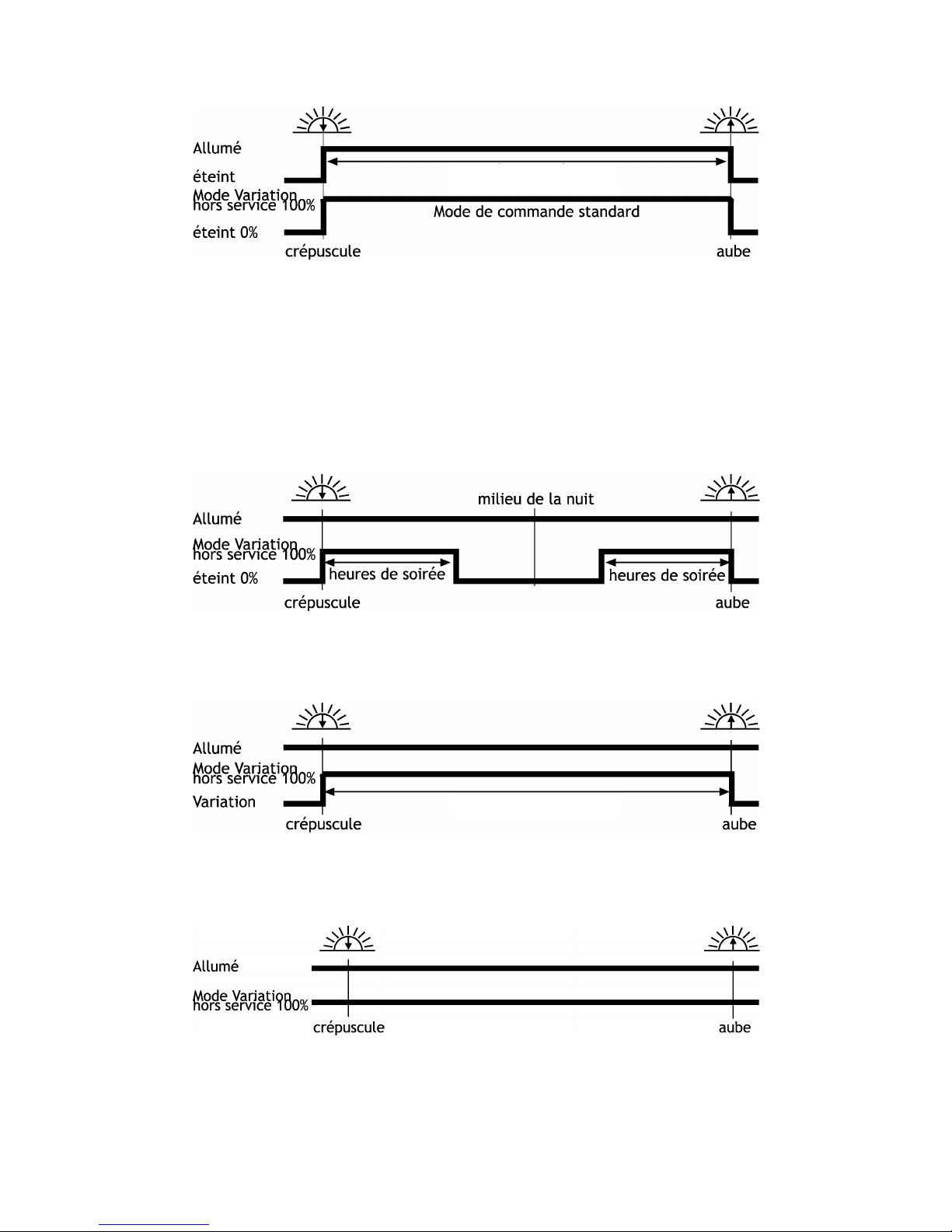

 Mode de commande standard (H matin et H soirée hors service)
Désactiver les heures de matin et de soirée pour avoir accès au
mode de commande standard. Les charges restent toujours sous
tension si aucun incident ne survient (LVD/SOC, surintensité).

Fonction commandant la charge (régulateur charge
SIMPLE)

Charge Variation

Référence
minuterie

1 2 heures calculées en fonction du

milieu de la nuit ou du

crépuscule et de l’aube
Soirée (h) 5 8 1-15 heures
Matin (h) 6 9 1-14 heures et mode D2D (aube

à crépuscule)
SOC LVD (V) 7 10 État de charge (SOC) et

déclenchement de la tension

(LVD)
Variation (%) N/A 11

Valeurs DE VARIATION (0-100 %,

PAR PALIER DE 10 %)

51

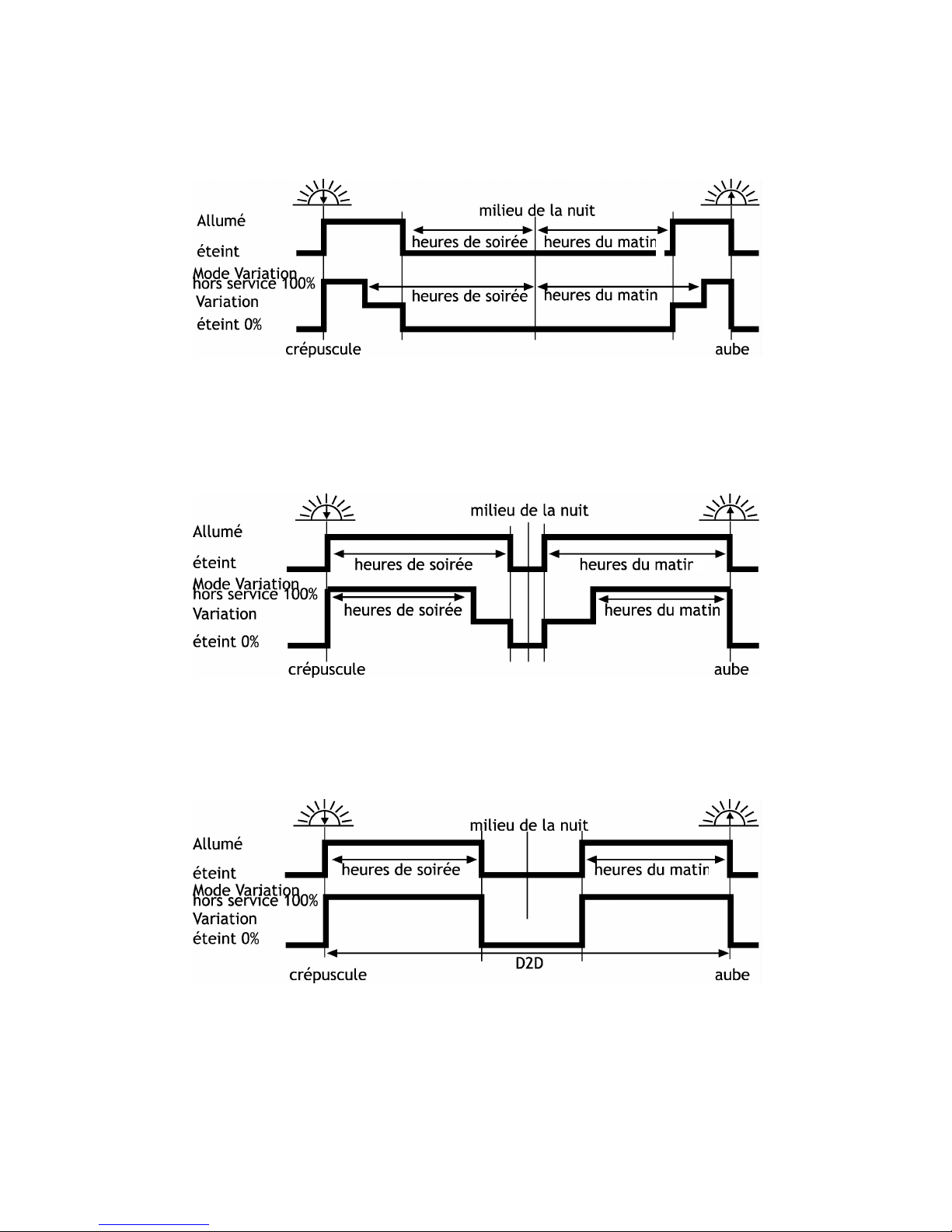

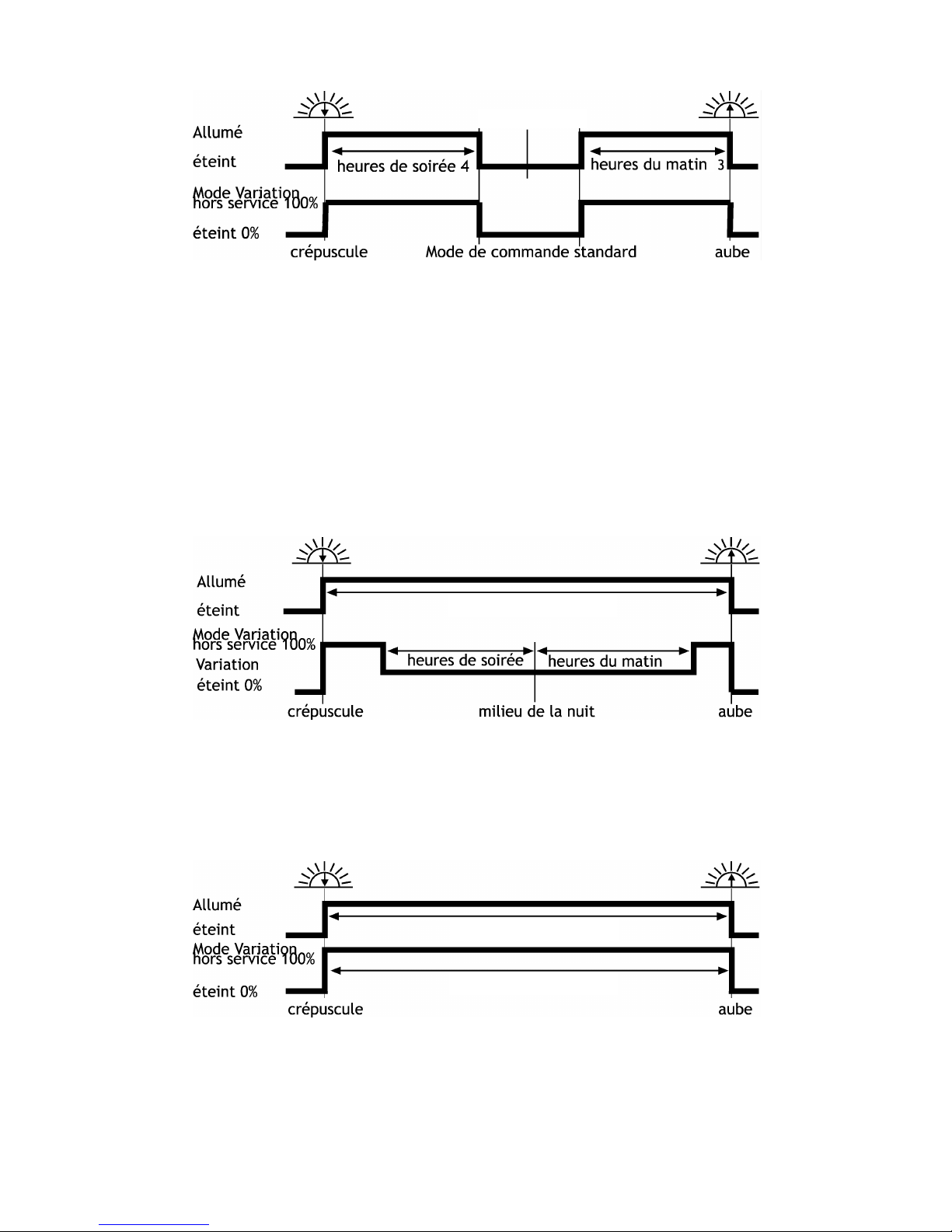

 Modes soirée/matin

1. Heures calculées en fonction du milieu de la nuit (mettre l’interrupteur à
bascule vers le haut).

2. Heures calculées en fonction du crépuscule et de l’aube (interrupteur à
bascule vers le bas).

3. Charge Soirée/Matin, Variation D2D (crépuscule à l’aube) (commutateur rotatif 9).

52

4. Charge Soirée/Matin, Variation Hors service1.

1) Désactiver les heures du matin et de soirée pour mettre le mode
Variation hors service. Les charges restent toujours sous tension si
aucun incident ne survient (LVD/SOC, surintensité).

 Mode crépuscule/aube

1. 1. Charge mode D2D, mode Variation Soirée/Matin

2. Charge mode D2D, mode Variation D2D

53

Milieu de la nuit

D2D (crépuscule à aube)

D2D (crépuscule à aube)

D2D (crépuscule à aube)

3. Charge mode D2D, mode Variation hors service

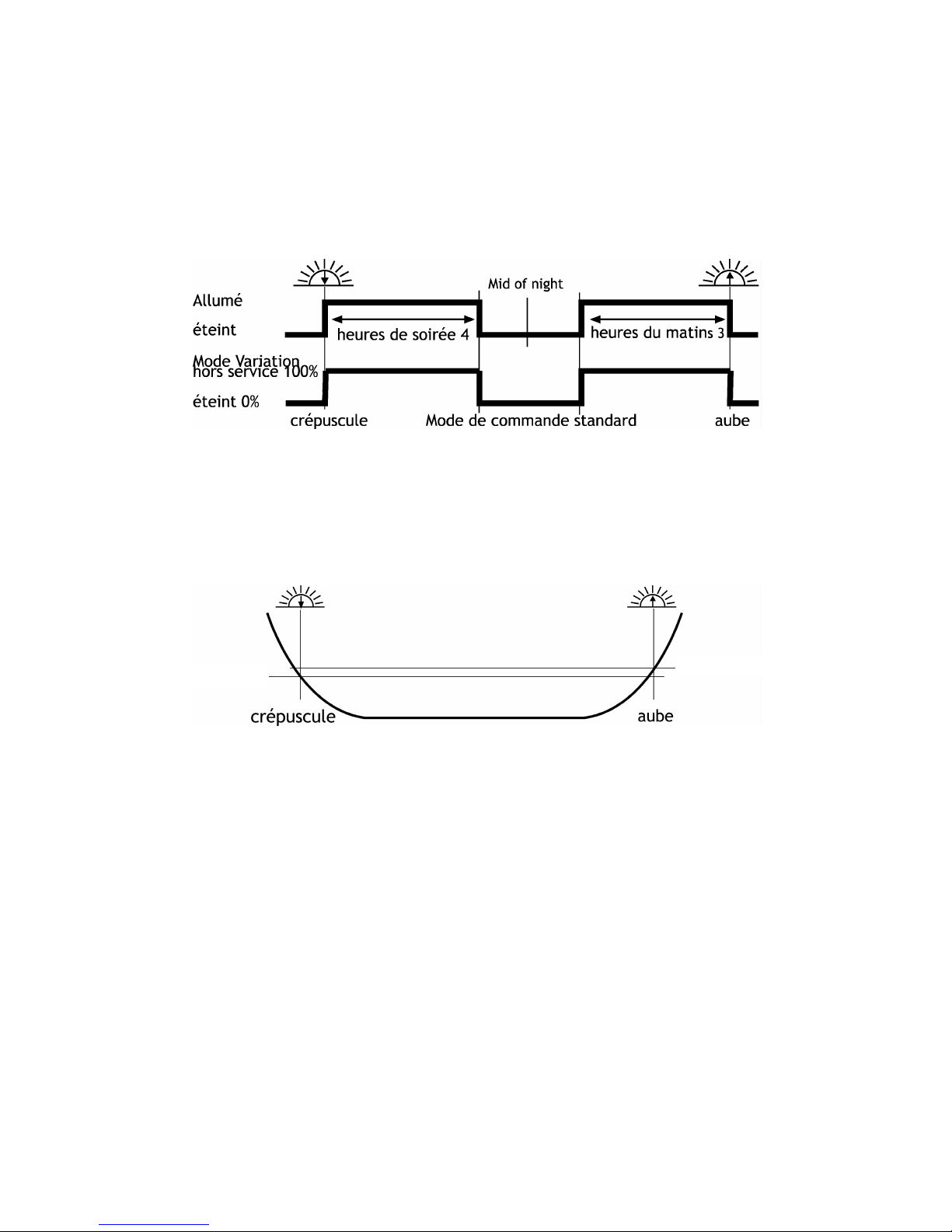

 Mode de commande standard (H matin et H soirée hors service)
Désactiver les heures de matin et de soirée pour avoir accès au mode
de commande standard. Les charges restent toujours sous tension si
aucun incident ne survient (LVD/SOC, surintensité).

1. Charge standard, mode Variation Soirée/Matin

2. Charge standard, mode Variation D2D

3. Charge standard, mode Variation hors service

Remarque : Il est possible d’activer le mode de variation depuis l’état
de charge (SOC) de la batterie. Définir une valeur à l’aide du
commutateur rotatif 10 ; si la tension de la batterie chute en dessous
de cette valeur, la fonction de variation s’active.

54

D2D (crépuscule à aube)

D2D (crépuscule à aube)

D2D (crépuscule à aube)

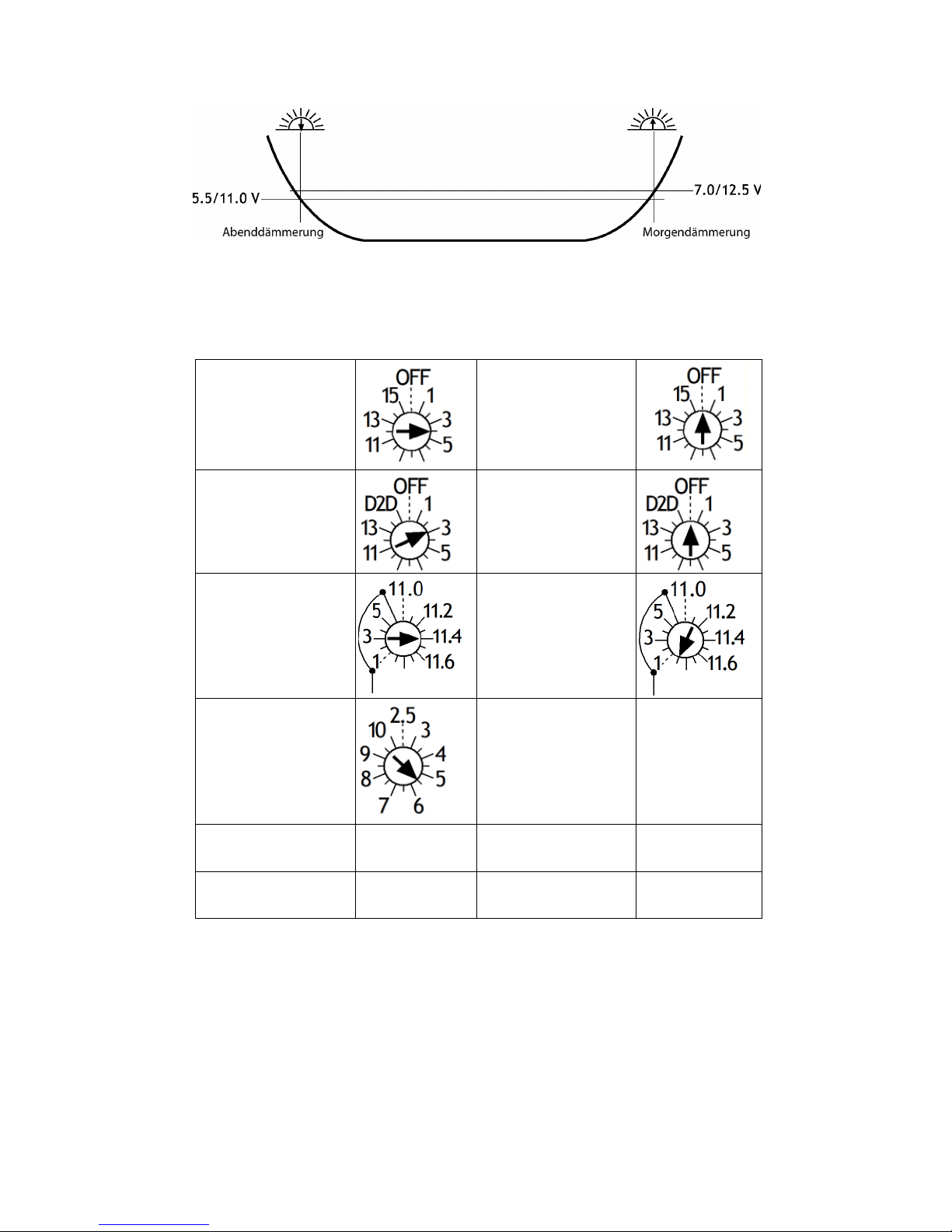

Fonction détectant la nuit

La détection de la nuit (V) (commutateur rotatif 12) sert à définir la
tension du mode Détection Nuit. Pour le régulateur, l’aube
commence lorsque la tension du panneau chute et atteint cette
valeur. Le crépuscule démarre lorsque la tension augmente pour
attendre la valeur de la Tension de Détection Jour, qui correspond à
la Détection Nuit + 1,5 V. Pour connaître la valeur la plus adaptée,
nous vous recommandons de mesurer la tension à vide du
générateur solaire lorsque le crépuscule a atteint le niveau que le
régulateur identifie comme le début de la nuit. Le réglage par
défaut du régulateur CIS est 8 V.

Remarque : L’interrupteur à bascule 4 est réservé à un usage
ultérieur.

Portée de la télécommande

La télécommande peut fonctionner à une distance pouvant
atteindre 10 m, sous réserve que vous vous trouviez bien en face du
régulateur CIS et que la télécommande soit parfaitement orientée
face à ce dernier.
Si vous souhaitez paramétrer plus d’un régulateur CIS, assurez-vous
de rester à proximité de l’appareil que vous êtes en train de
configurer avant de passer à un autre. Il suffit pour cela de conserver
un angle et une distance minimum par rapport aux autres, comme
illustré ci-après.

55

Exemples de configuration

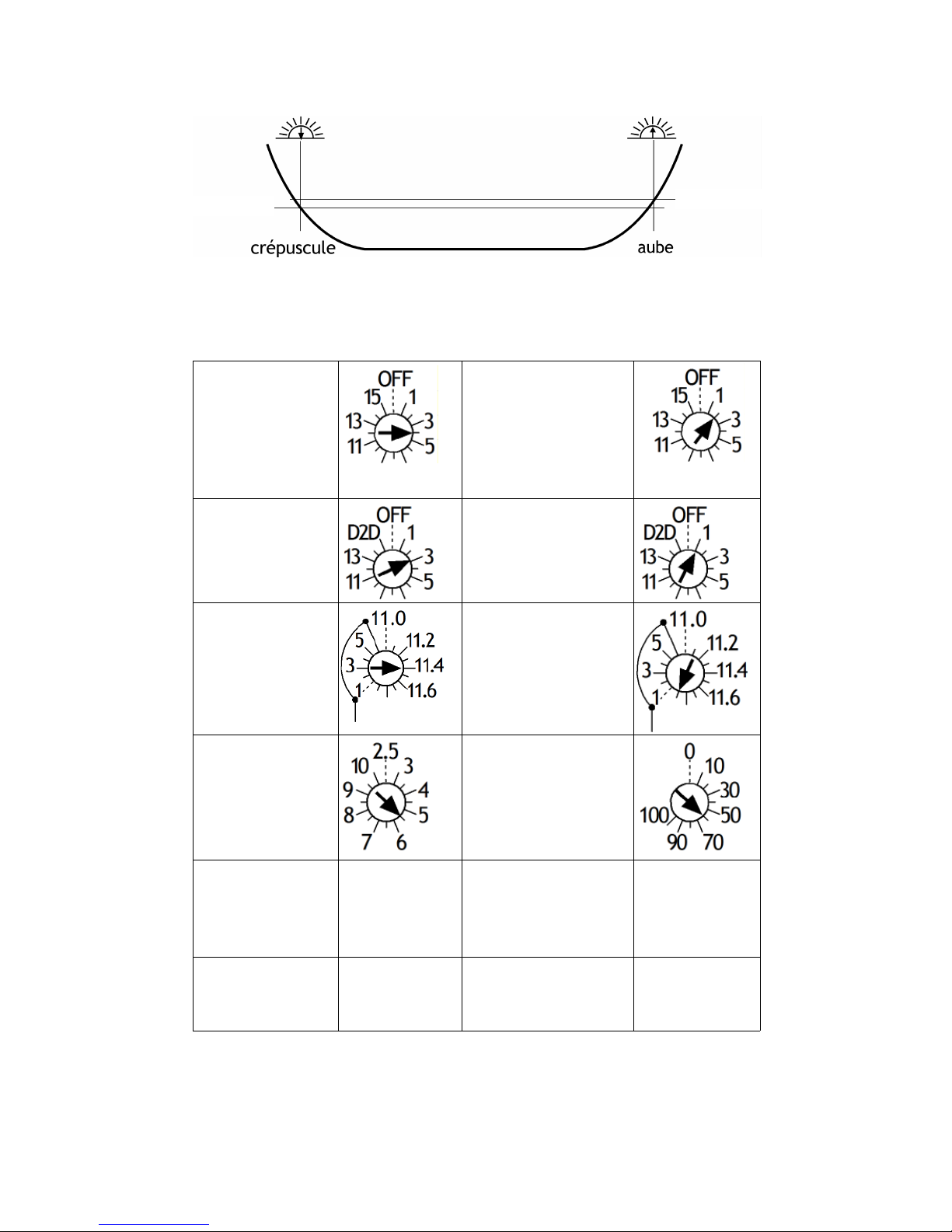

 CIS05/10/20-2L (Double charge)
Charge 1 : minuterie (charge activée jusqu’à 4 heures en fonction du
milieu de la nuit, au moins 3 heures après le milieu de la nuit), LVD :
11,4 V.
Charge 2 : contrôleur standard, LVD : 11,9 V.
Type de batterie : sans entretien, détection nuit : 5,5 V.

Fonction commandant la charge :

56

Tension de détection de la nuit et du jour (tension à vide solaire) :

Soirée (h)
(commutateur
rotatif 5)

Soirée (h)
(commutateur
rotatif 8)

Matin (h)
(commutateur
rotatif 6)

Matin (h)
(commutateur
rotatif 9)

SOC LVD (V)
(commutateur
rotatif 7)

SOC LVD (V)
(commutateur
rotatif 10)

Détection Nuit (V)
(commutateur
rotatif 12)

Variation (%)
(commutateur
rotatif 11)

--

Référence
minuterie
(interrupteur à
bascule 1)

VERS LE
HAUT

Référence
minuterie
(interrupteur à
bascule 2)

--

Batterie le type
(interrupteur à
bascule 3)

VERS LE
HAUT

57

5,5 / 11,0 V

7,0 / 12,5 V

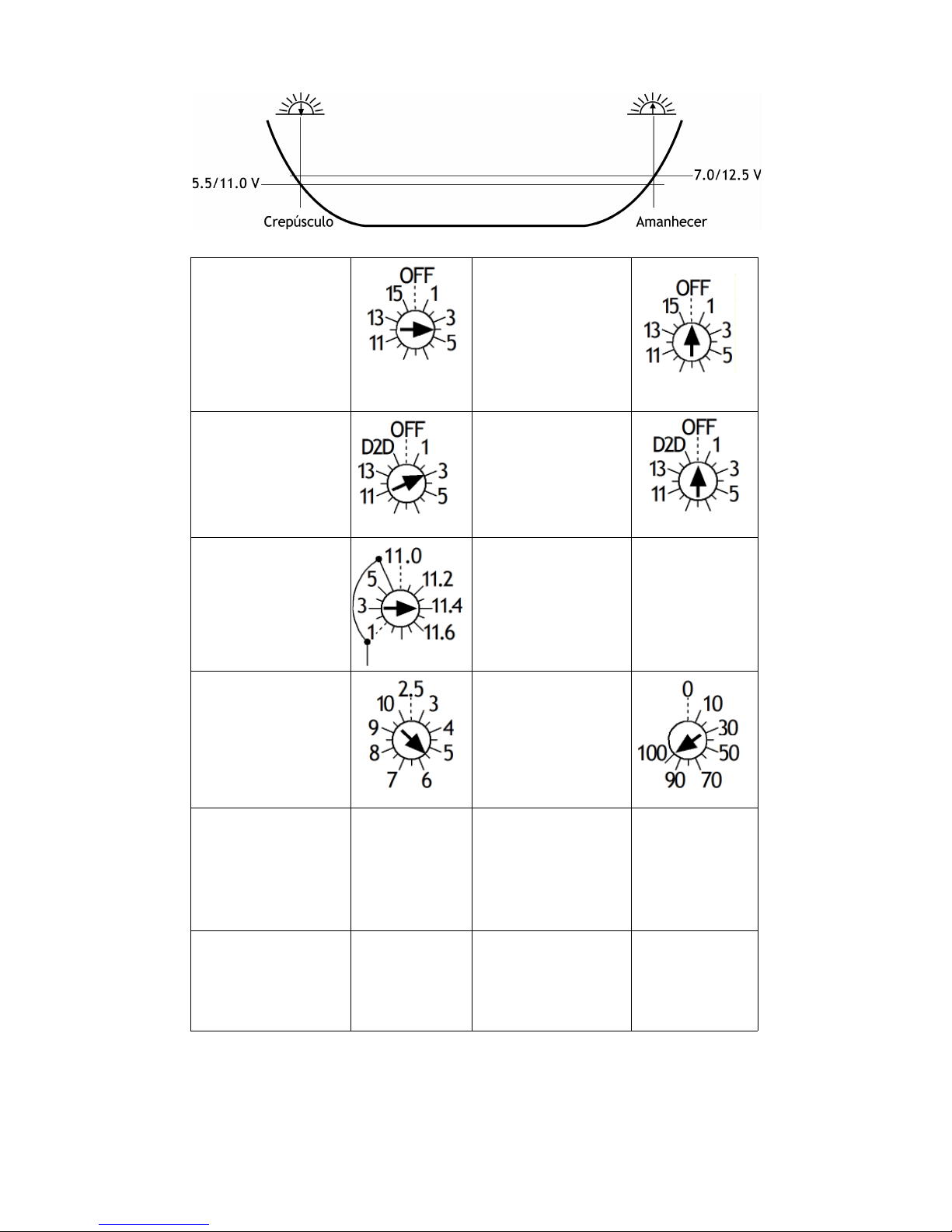

 CIS05/10/20 (charge simple, pas de variation)

1. Double minuterie (charge activée pendant 4 heures après l’aube,
3 heures avant le crépuscule), LVD : 11,4 V, pas de variation, batterie
sans entretien, détection nuit : 5,5 V.

Fonction commandant la charge :

Tension de détection de la nuit et du jour (tension à vide solaire) :

58

5,5 / 11,0 V

7,0 / 12,5 V

Soirée (h)
(commutateur
rotatif 5)

Soirée (h)
(commutateur
rotatif 8)

Matin (h)
(commutateur
rotatif 6)

Matin (h)
(commutateur
rotatif 9)

SOC LVD (V)
(commutateur
rotatif 7)

SOC LVD (V)
(commutateur
rotatif 10)

--

Détection Nuit
(V)
(commutateur
rotatif 12)

Variation (%)
(commutateur
rotatif 11)

Référence
minuterie
(interrupteur à
bascule 1)

Vers le bas Référence

minuterie
(interrupteur à
bascule 2)

--

Type de batterie
(interrupteur à
bascule 3)

Vers le bas

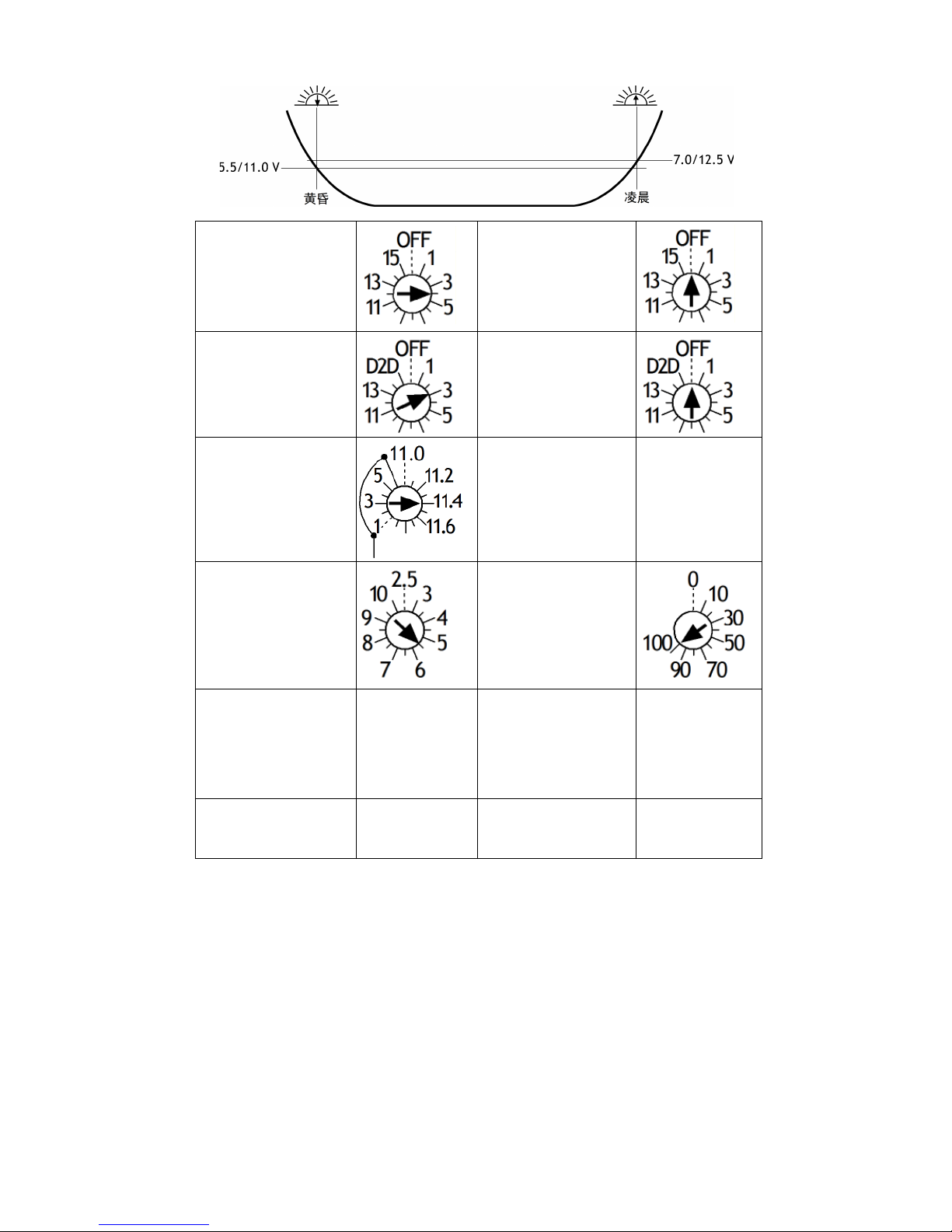

 CIS05/10/20 (charge simple, avec variation)
Double minuterie (charge activée pendant 4 heures après l’aube, 3
heures avant le crépuscule), LVD : 11,4 V, variation (soirée 2 h, matin
1 h, variation LVD 11,9 V), batterie sans entretien, valeur de
variation : 60 %, détection nuit : 5,5 V.
Remarque : Le mode variation s’active également si la batterie chute en
dessous de 11,9 V.

Fonction commandant la charge :

59

heures du matin 3

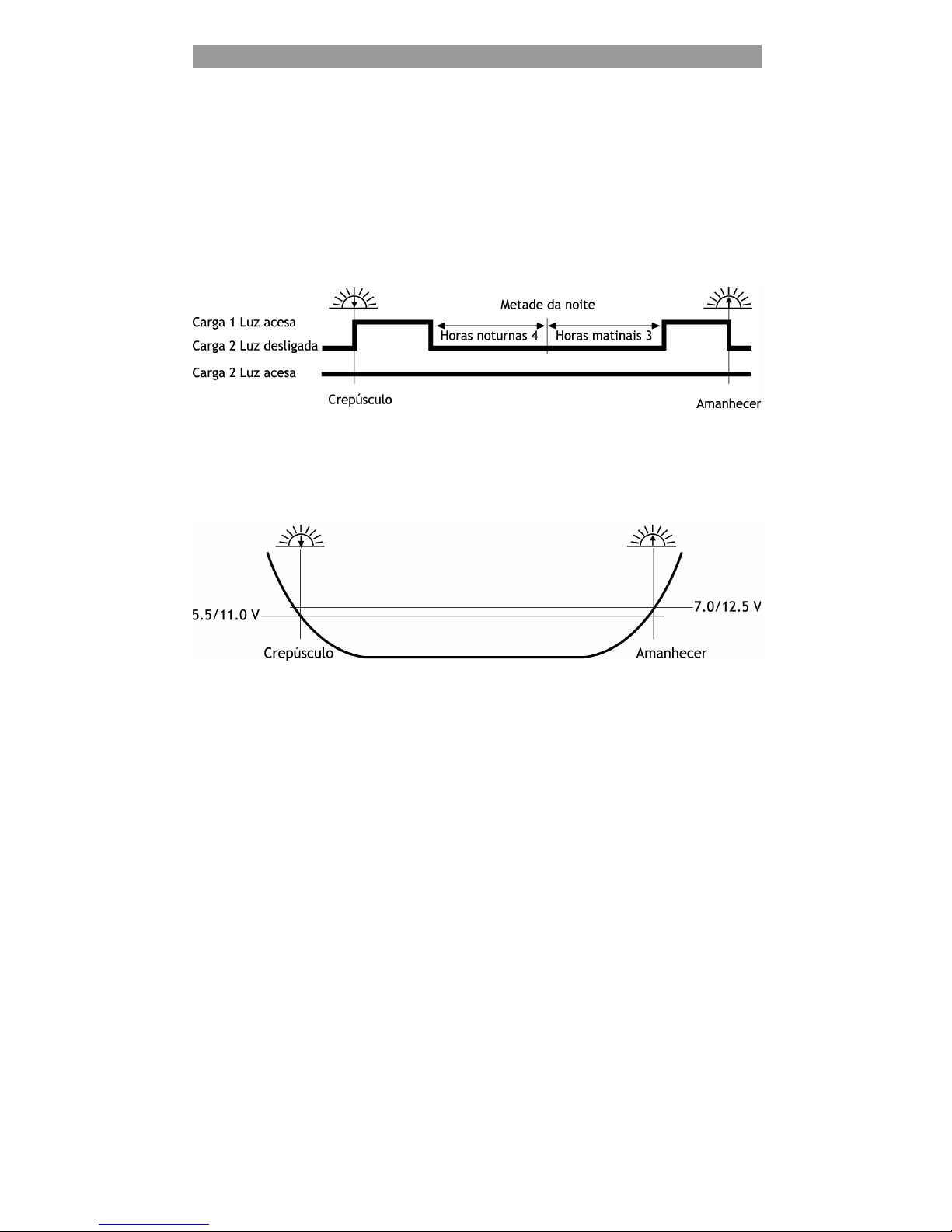

Tension de détection de la nuit et du jour (tension à vide solaire) :

Soirée (h)
(commutateur
rotatif 5)

Soirée (h)
(commutateur
rotatif 8)

Matin (h)
(commutateur
rotatif 6)

Matin (h)
(commutateur
rotatif 9)

SOC LVD (V)
(commutateur
rotatif 7)

SOC LVD (V)
(commutateur
rotatif 10)

Détection Nuit
(V)
(commutateur
rotatif 12)

Variation (%)
(commutateur
rotatif 11)

Référence
minuterie
(interrupteur à
bascule 1)

Vers le bas Référence

minuterie
(interrupteur à
bascule 2)

Vers le bas

Type de batterie
(interrupteur à
bascule 3)

Vers le bas

60

5,5 / 11,0 V

7,0 / 12,5 V

Caractéristiques techniques

Consommation 100 mA max.
Temporisation programmable jusqu’à 20 k avec

les piles de 2000 mAh
Dimensions 70 mm x 135 mm x 24 mm
Poids 150 g (sans les piles)
Protection du boîtier IP22
Température ambiante - 40°C à + 60°C

Clause de non-responsabilité

Le fabricant ne pourra être tenu responsable des dommages, plus
particulièrement concernant la batterie, résultants d'une utilisation
autre que celle pour laquelle l'appareil est prévu, telle qu'elle est
décrite ou mentionnée dans ce mode d'emploi, ou si les
recommandations du fabricant de la batterie ne sont pas
respectées. Le fabricant ne pourra être tenu responsable en cas de
maintenance ou de réparation réalisée par toute personne non
habilitée, d'utilisation inappropriée, d'installation incorrecte ou
d'une mauvaise conception du système.

Spécifications soumises à des modifications sans préavis.
Version: 20170809
Fabriqué en Chine
Phocos AG
Magirus-Deutz-Str. 12
89077 Ulm
Germany

www.phocos.com

61

ISO9001

RoHS

62

Phocos CIS-CU

Unidade de controle
Instruções de uso

Descrição Geral do Produto

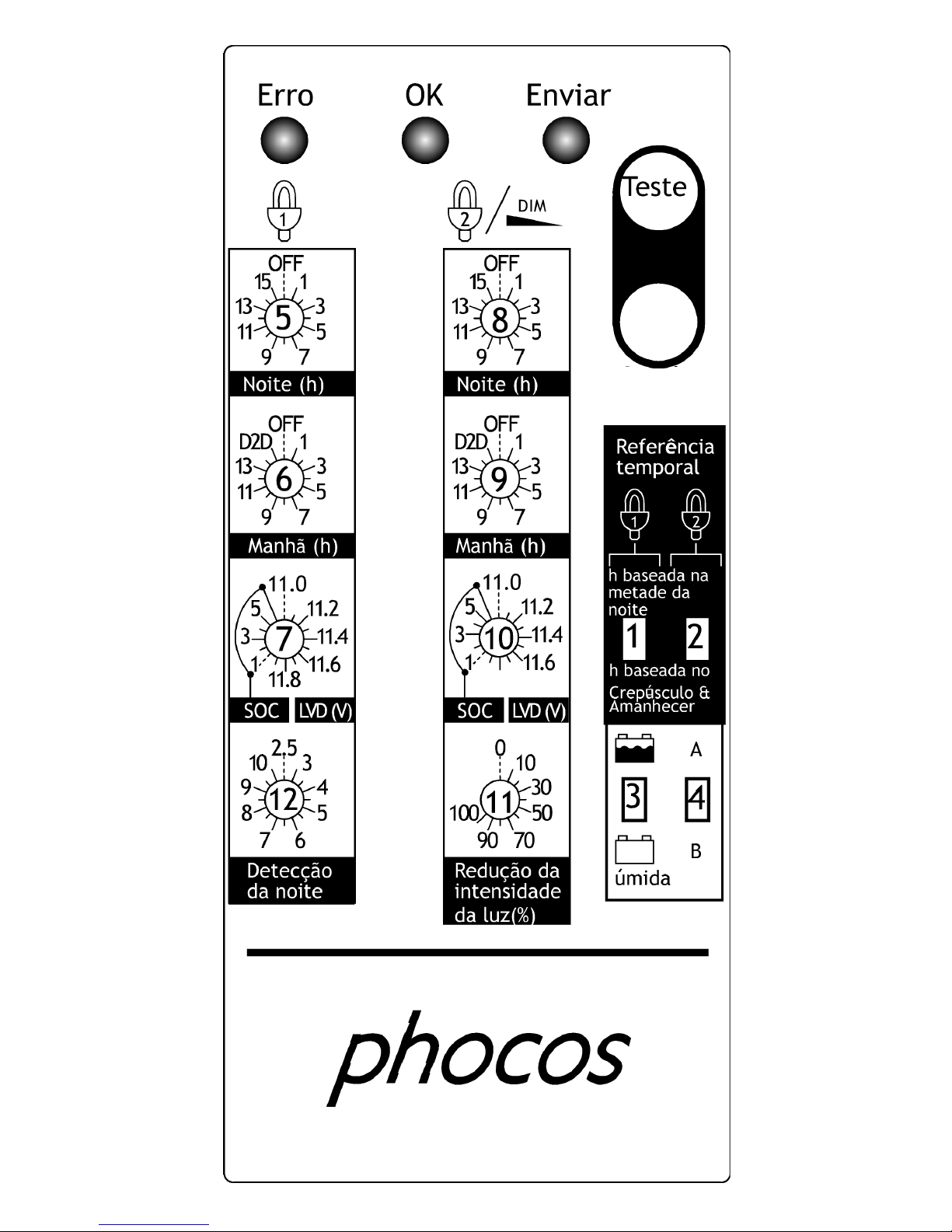

 Configuração dos controles de carga CIS através de um canal de

dados infravermelho

 Interface de manejo simples e claro
 Interface do usuário: LEDs, comutadores rotativos, comutadores com

ação de cotovelo, teclas

 Fonte de alimentação: 2 X bateria AA

OBSERVAÇÃO: Para obter maiores informações sobre a
configuração/ajustes no controle remoto CIS-CU faça o download
grátis do nosso site http://www.phocos.com/downloads/software
do software CISCOM. O software CISCOM é útil para simulação e
programação do temporizador dos controladores de carga da CIS.

63

64

Send
(Enviar)

Como utilizar uma UC (Unidade de controle)

É muito fácil configurar o CSI através da UC.
Para efetuar os ajustes desejados nos comutadores ---> Premer a
tecla Enviar "Send" ---> Aguardar reação.

Reação da cigarra

Após a transmissão Erro de programação
Após a transmissão Programação bem-sucedida
Após premer a tecla de testes Transmissão do Comando de

Testes

Após Premer Tecla Bateria da UC descarregada

Reação LED

"Erro" após "Enviar" Erro de programação
"Erro" Durante "Envio" Bateria Fraca
"Erro" Bateria Descarregada
"OK" após "Enviar" Programação bem-sucedida
"Enviar" Enviando

Teclas

Teste

Carga(s) ligada(s) por 2 minutos

1

Send (Enviar)

Envio de todos os ajustes

2

1)

Se ao premer a tecla ocorrer um evento de desconexão de carga
(LVD - diretiva baixa tensão/SOC – estado da carga, sobrecorrente), a
carga será desligada.

2)

Esta ação irá enviar todos os ajustes ao controlador CIS. Assegure-se de

programar somente um CIS de cada vez.

65

Função de Controle de Carga (Controlador de Carga
Dupla)

Carga 1 Carga 2

Referência
temporal

1 2 Baseada nas horas da metade da

noite, ou crepúsculo e amanhecer
Noite (h) 5 8 1-15 horas
Manhã (h) 6 9 1-14 horas e modo D2D

(crepúsculo ao amanhecer)
SOC LVD (V) 7 10 Estado da carga (SOC) e

controlado pela tensão (LVD)

1)

Tensão controlada (LVD):
Rejeição de carga a uma tensão fixada entre 11.0/22.0V e 11.9/23.8V
(Passo 0.1V).

2)

Estado de carga (SOC) controlado:
Rejeição de carga em 11.00 V/22.00 V até 11.70/23.40 V (SOC1), 11.12
V/22.24 V até 11.76/23.52 V(SOC2), 11.25 V/22.50 V até 11.83 V/23.63 V
(SOC3), 11.38 V/22.72 V até 11.89 V /23.78 V (SOC4), 11.51 V/23.02 V até

11.96 V/23.92 V (SOC5), 11.64 V/23.28 V até 12.02 V/24.04 V (SOC6).

 Modo noturno/matinal

Baseado nas horas da metade da noite (comutador com ação de cotovelo
para cima)

Baseado nas horas do Crepúsculo & Amanhecer (comutador com ação
de cotovelo para baixo).

66

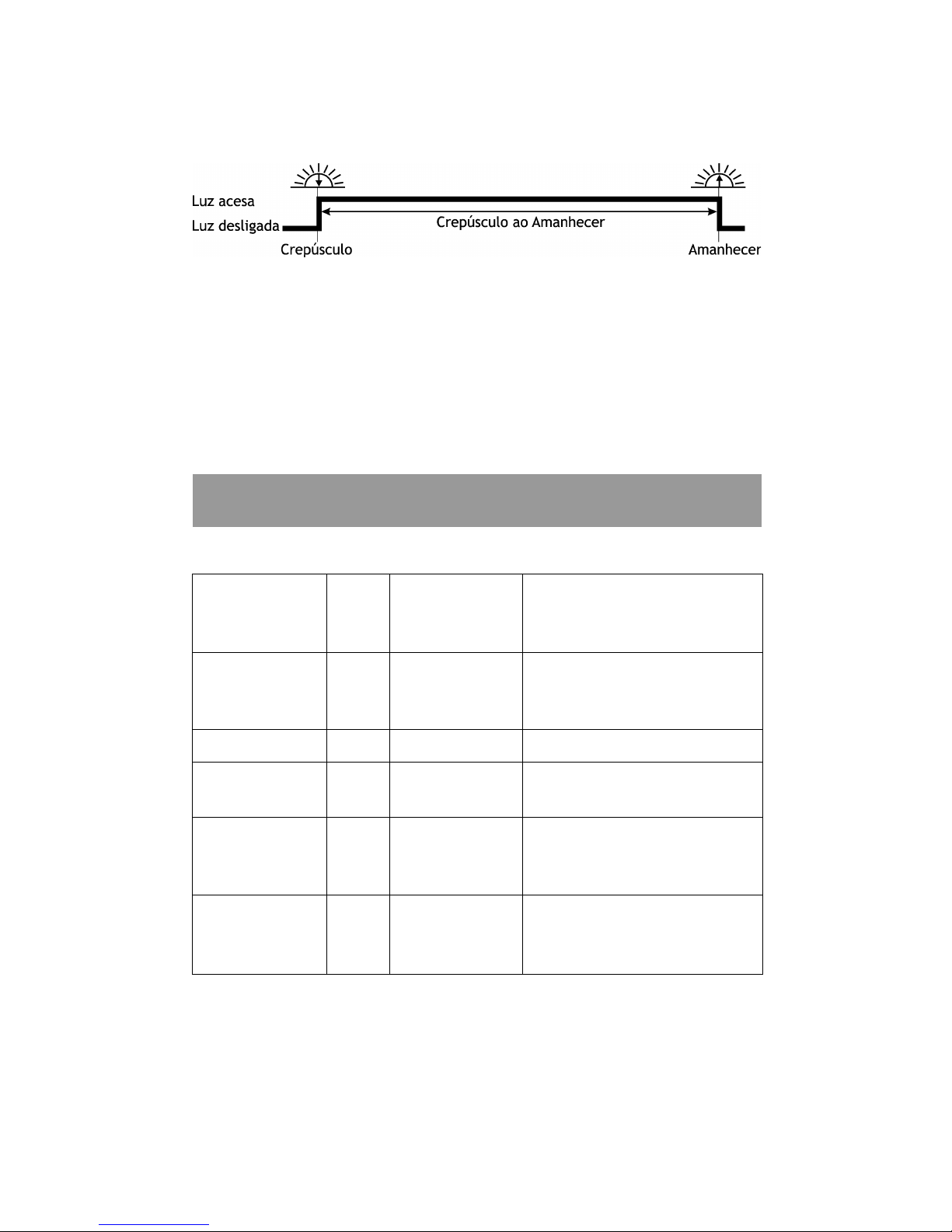

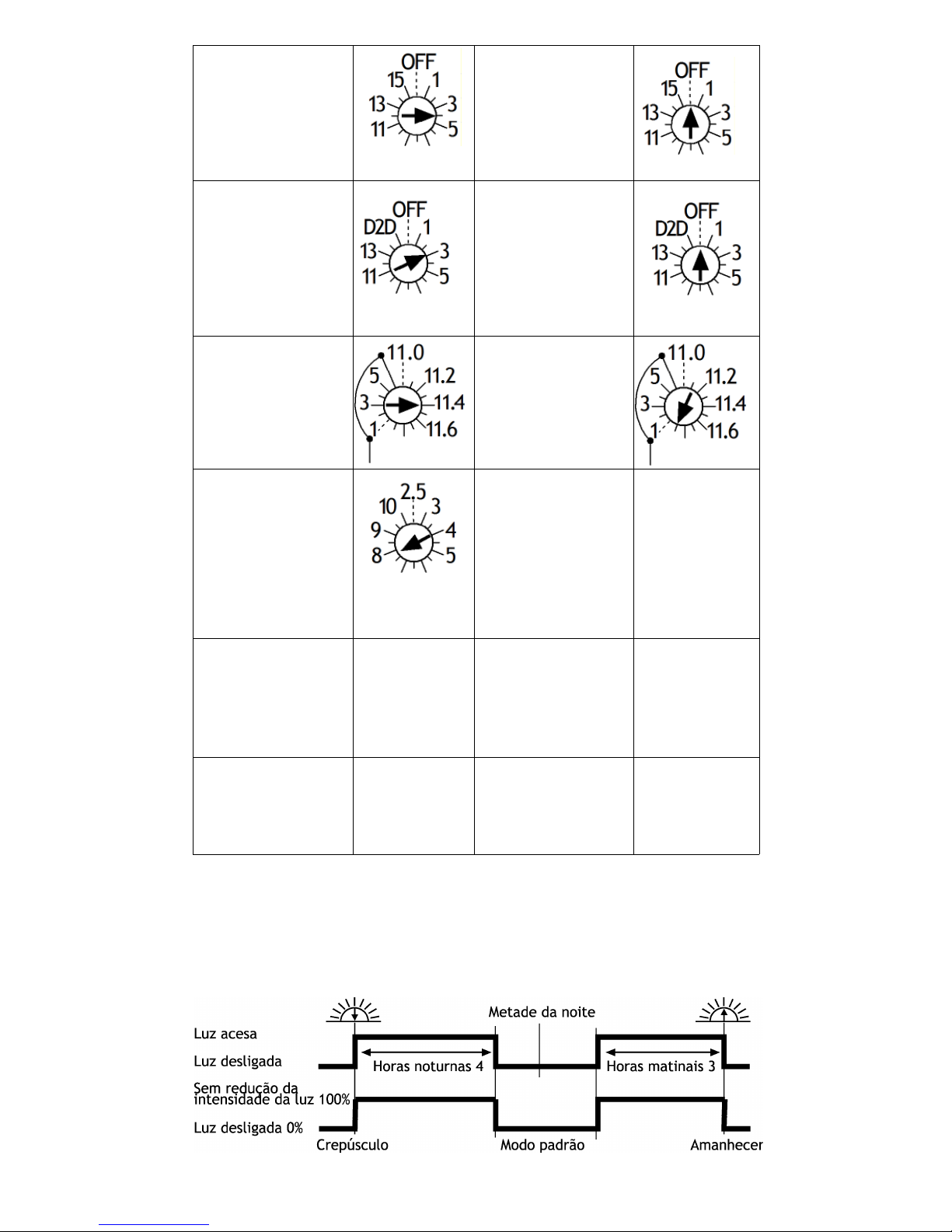

 Modo crepúsculo ao amanhecer
D2D quer dizer modo Crepúsculo ao Amanhecer. (Comutador
rotativo 6 e 9)

 Modo de Controle Padrão (h matinais e h noturnas DESLIGADO)
Desligar tanto as horas matinais quanto noturnas para ativar o

modo de controle padrão. As cargas estarão sempre ligadas se não
houver uma rejeição de carga (LVD - diretiva baixa tensão/SOC –
estado da carga, sobrecorrente).

Função de Controle de Carga (Controlador de Carga
Única)

Carga Redução da

intensidade da
luz

Referência
temporal

1 2 Baseada nas horas da

metade da noite, ou

crepúsculo e amanhecer
Noite (h) 5 8 1-15 horas
Manhã (h) 6 9 1-14 horas e modo D2D

(crepúsculo ao amanhecer)
SOC LVD (V) 7 10 Estado da carga (SOC) e

controlado pela tensão

(LVD)
Redução da

intensidade da
luz (%)

Não se
aplica

11

Valores de redução da

intensidade da luz (0-100%,

passo 10%)

67

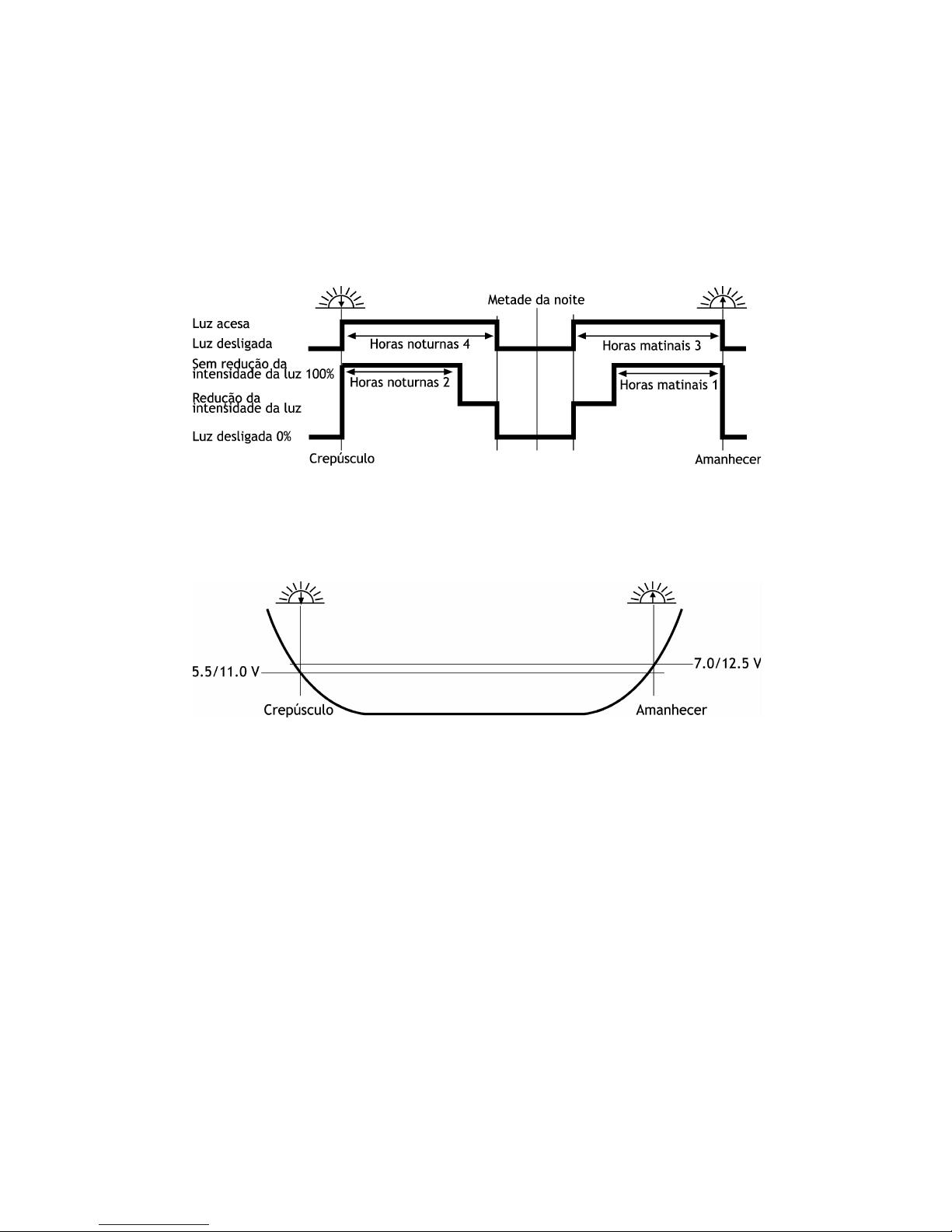

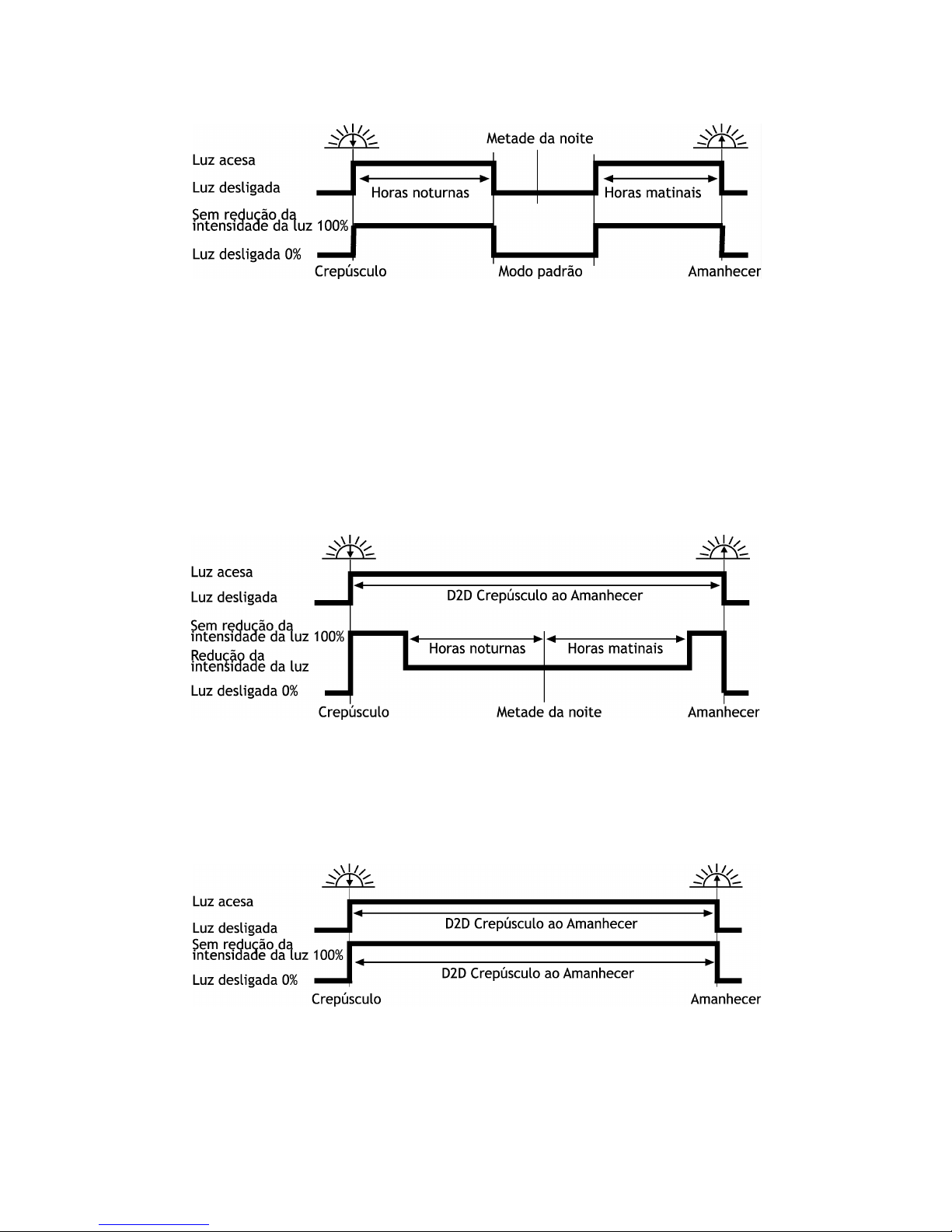

 Modo noturno/matinal

1. Baseado nas horas da metade da noite (comutador com ação de
cotovelo para cima)

2. Baseado nas horas do Crepúsculo & Amanhecer (comutador com ação
de cotovelo para baixo).

3. Carga noturna/matinal, redução da intensidade da luz D2D (Crepúsculo ao
Amanhecer) (comutador rotativo 9).

68

4. Carga noturna/matinal, redução da intensidade da luz modo
Desligado1.

1)

Desligar tanto as horas matinais quanto noturnas para ativar o
modo de redução da intensidade da luz. As cargas estarão sempre
ligadas se não houver uma rejeição de carga (LVD - diretiva baixa
tensão/SOC – estado da carga, sobrecorrente).

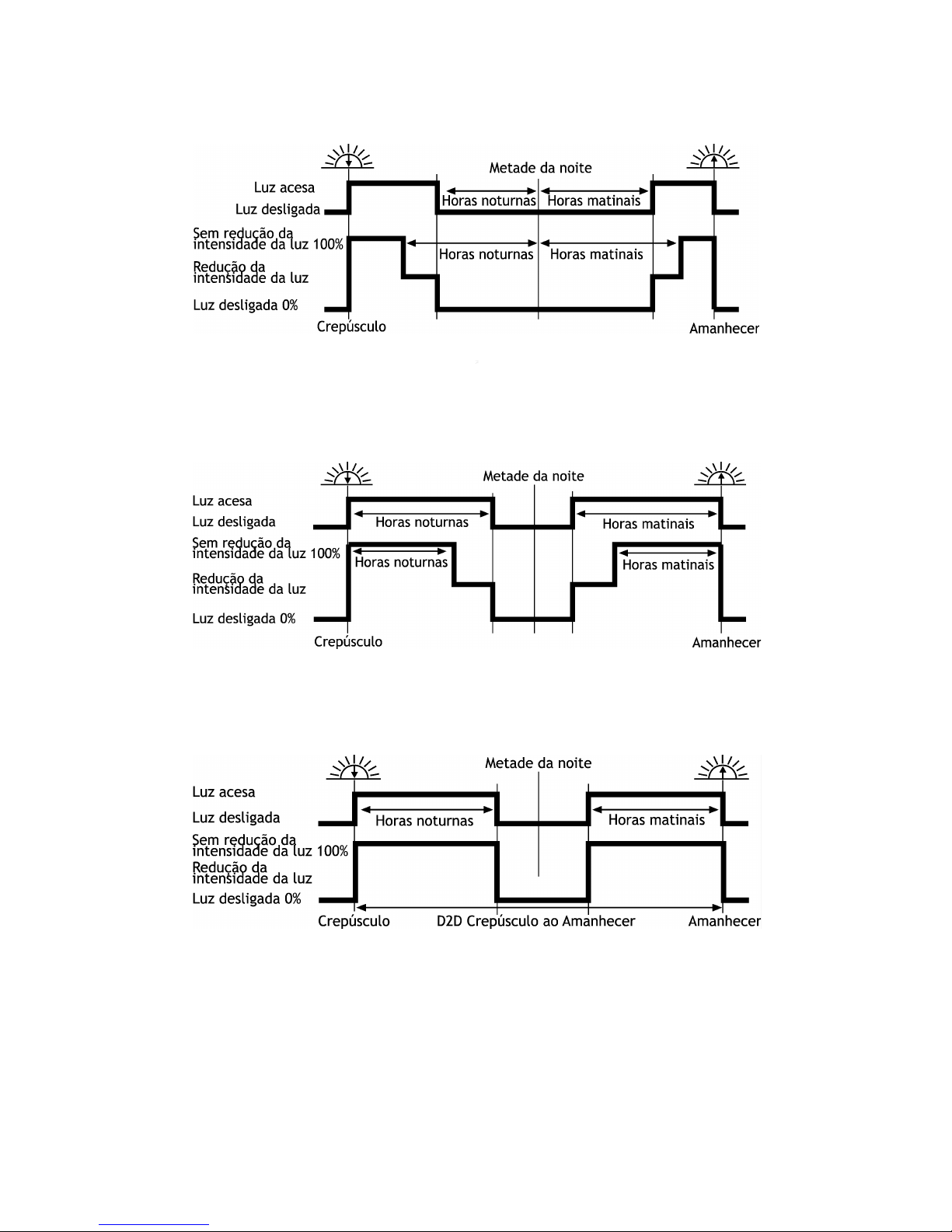

 Modo Crepúsculo ao Amanhecer

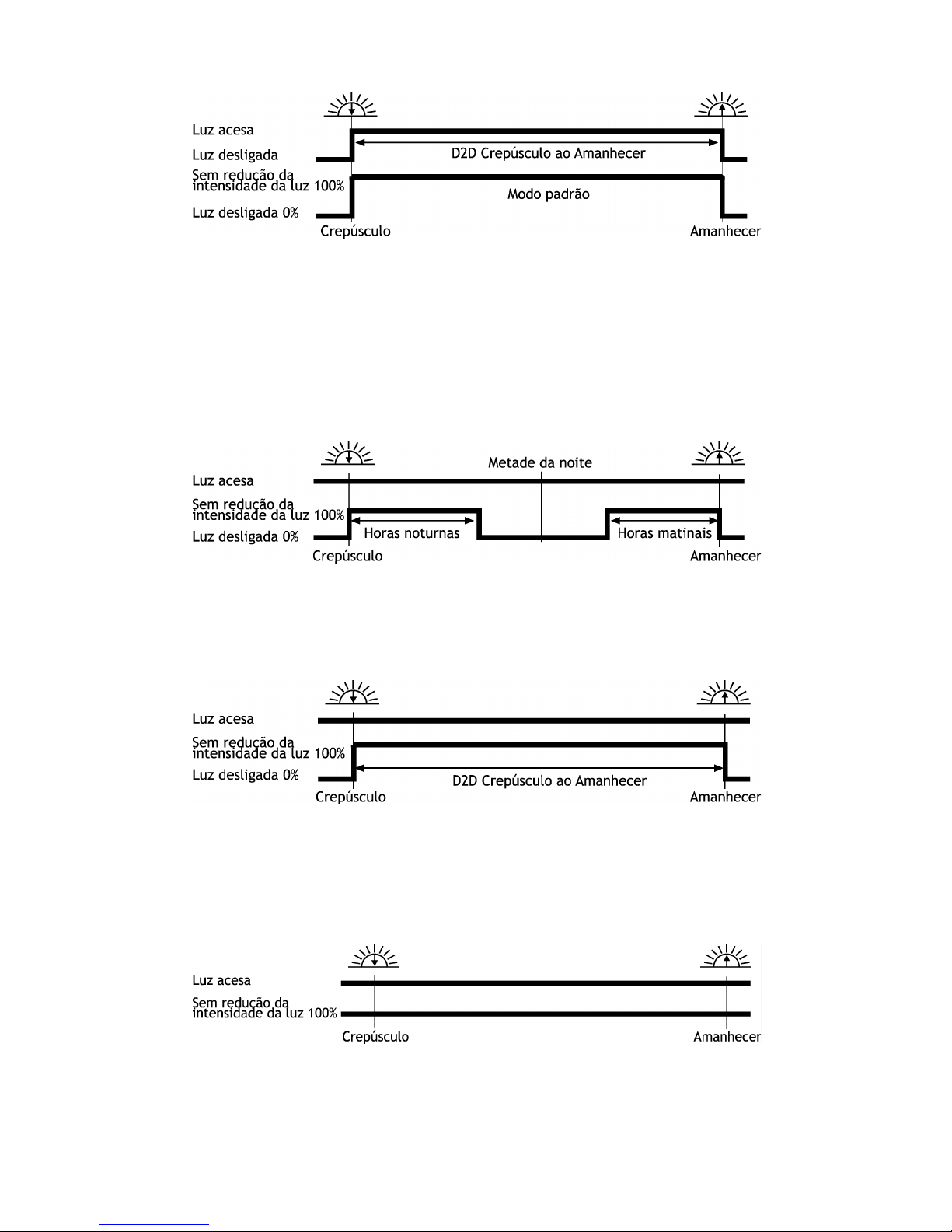

1. Carga modo D2D, modo de redução da intensidade da luz
noite/manhã

2. Carga modo D2D, redução da intensidade da luz do modo D2D

69

3. Carga modo D2D, modo redução da intensidade da luz DESLIGADO

 Modo de Controle Padrão (h matinais e h noturnas DESLIGADO)

Desligar tanto as horas matinais quanto noturnas para ativar o
modo de controle padrão. As cargas estarão sempre ligadas se não
houver uma rejeição de carga (LVD - diretiva baixa tensão/SOC –
estado da carga, sobrecorrente).

1. Carga modo padrão, redução da intensidade da luz noturna/matinal

2. Carga modo padrão, redução da intensidade da luz modo D2D

3. Carga modo padrão, modo redução da intensidade da luz
desligado

Observação: A redução da intensidade da luz pode ser ativada com
base no estado da carga da bateria. Ajuste um valor através do
comutador rotativo 10; se a tensão da bateria cair abaixo do valor, a
função de redução da intensidade da luz será ativada.

70

Função de Detecção da Noite

A detecção da noite (V) (comutador rotatório 12) é usada para
ajustar a tensão da detecção da noite. Para o controlador, o
crepúsculo inicia quando a tensão do painel cai a este valor. O
amanhecer começa quando a tensão sobe até a Tensão de Detecção
Diurna, que é igual à Detecção Noturna + 1.5 V. Para encontrar o
valor apropriado, recomendamos a medição da tensão de circuito
aberto do arranjo solar ao mesmo tempo em que o crepúsculo tenha
atingido o nível no qual o controlador suponha que a noite tenha
começado. O valor CIS predefinido de fábrica é 8V.
Observação: O comutador com ação de cotovelo 4 está reservado
para uso futuro.

Intervalo de trabalho da UC

A UC pode operar em até 10 m de distância do CIS contanto que
você esteja posicionado e a UC esteja sendo apontada diretamente
para a parte frontal da unidade CIS.
Para configurar mais de um CSI, assegure-se que tem uma
proximidade/contato visual somente com uma unidade CIS a cada
vez. Para garantir isso, mantenha um ângulo mínimo além da
distância mostrada abaixo.

71

Exemplos de Configuração

 CIS05/10/20-2L (Carga Dupla)
Carga 1: Minuteria dupla (carga ligada até 4 horas para a metade da
noite, a partir de 3 horas a partir da metade da noite), LVD: 11.4 V.
Carga 2: controlador padrão, LVD: 11.9V.
Tipo de bateria: Úmida, detecção da noite: 5.5 V.

Função de Controle de Carga:

Tensão de Detecção Noite e Dia (tensão solar de circuito aberto):

72

Noite (h)
(Comutador
rotativo 5)

Noite (h)
(Comutador rotativo

8)

Manhã (h)
(Comutador rotativo

6)

Manhã (h)
(Comutador
rotativo 9)

SOC LVD (V)
(Comutador
rotativo 7)

SOC LVD (V)
(Comutador rotativo

10)

Detecção Noturna
(V)
(Comutador rotativo

12)

Redução da
intensidade da luz
(%)

(Comuta
dor
rotativo

11)

Não importa

Referência
temporal
(Comutador com
ação de cotovelo

1)

Para cima Referência

temporal
(Comutador com
ação de cotovelo 2)

Não importa

Tipo de bateria
(Comutador com
ação de cotovelo

3)

Para cima

 CIS05/10/20 (Carga única, sem redução da intensidade da luz)

1. Minuteria dupla (carga ligada por 4 horas após crepúsculo, 3 horas antes
do amanhecer), LVD 11.4 V, sem redução da intensidade da luz, bateria
selada, detecção da noite: 5.5 V.
Função de Controle de Carga:

73

Tensão de Detecção Noite e Dia (tensão solar de circuito aberto):

Noite (h)
(Comutador
rotativo 5)

Noite (h)
(Comutador rotativo

8)

Manhã (h)
(Comutador
rotativo 6)

Manhã (h)
(Comutador
rotativo 9)

SOC LVD (V)
(Comutador
rotativo 7)

SOC LVD (V)
(Comutador rotativo

10)

Não importa

Detecção Noturna
(V)
(Comutador
rotativo 12)

Redução da
intensidade da luz
(%)
(Comutador rotativo

11)

Referência
temporal
(Comutador com
ação de cotovelo

1)

Para baixo Referência

temporal
(Comutador com
ação de cotovelo 2)

Não importa

Tipo de bateria
(Comutador com
ação de cotovelo

3)

Para baixo

74

 CIS05/10/20 (Carga única, redução da intensidade da luz)
Minuteria dupla (carga ligada por 4 horas após crepúsculo, 3 horas antes
do amanhecer), LVD 11.4 V, redução da intensidade da luz (noite h 2,
manhã h 1, redução da intensidade da luz LVD 11.9 V), bateria selada,
valor de redução da intensidade da luz: 60%, detecção da noite: 5.5 V.
Observação: A redução da intensidade da luz também será ativada se a
bateria ficar abaixo de 11.9V.

Função de Controle de Carga:

Tensão de Detecção Noite e Dia (tensão solar de circuito aberto):

75

Noite (h)
(Comutador
rotativo 5)

Noite (h)
(Comutador rotativo

8)

Manhã (h)
(Comutador
rotativo 6)

Manhã (h)
(Comutador
rotativo 9)

SOC LVD (V)
(Comutador
rotativo 7)

SOC LVD (V)
(Comutador rotativo

10)

Detecção Noturna
(V)
(Comutador
rotativo 12)

Redução da
intensidade da luz
(%)
(Comutador rotativo

11)

Referência
temporal
(Comutador com
ação de cotovelo

1)

Para baixo Referência

temporal
(Comutador com
ação de cotovelo 2)

Para baixo

Tipo de bateria
(Comutador com
ação de cotovelo

3)

Para baixo

76

Dados técnicos

Consumo de energia Máx. 100 mA
Tempo de execução Programações de até 20 k com

baterias 2000mAh
Dimensões 70 mm x 135 mm x 24 mm
Peso 150 g (sem baterias)
Proteção da caixa IP22
Intervalo da temperatura

ambiente

-40 a +60 °C

Cláusula de Exclusão de Responsabilidade

O fabricante não será responsável por danos, especialmente na
bateria, causados pelo uso indevido além destes especificados neste
manual ou se as recomendações do fabricante de bateria forem
negligenciadas. O fabricante não será responsável se o
equipamento for reparado por pessoal não autorizado, se for usado
indevidamente, instalado fora das especificações fornecidas ou caso
seja utilizado em configurações incorretas do sistema.

Sujeito a alterações sem aviso prévio. Versão: 20170809
Fabricado em China
Phocos AG
Magirus-Deutz-Str. 12
89077 Ulm
Germany

www.phocos.com

77

RoHS

ISO9001

78

Phocos CIS-CU

遥控器
用户说明书

亲爱的用户：
非常感谢您选择 Phocos 产品。新一代的 CIS-CU 遥控器，是一款
根据最新的技术标准开发的，代表最新工业技术发展水平的产品。
此产品说明书提供一些与控制器有关的重要建议，包括安装、使
用、编程等。使用产品前请仔细阅读此说明书。

产品描述

 设置 CIS 系列控制器的专用红外线遥控器
 界面设计简单清晰易懂
 用户界面包括: LEDs, 旋转开关, 拨码开关, 按键
 电源: 2 X AA 电池

备注：有关 CIS-CU 遥控器程序设置的更详细的信息，请从我们的
网站下载免费的 CISCOM 模拟软件，以便了解详细的程序设置方
法。下载地址: http://www.phocos.com/downloads/softwar。

79

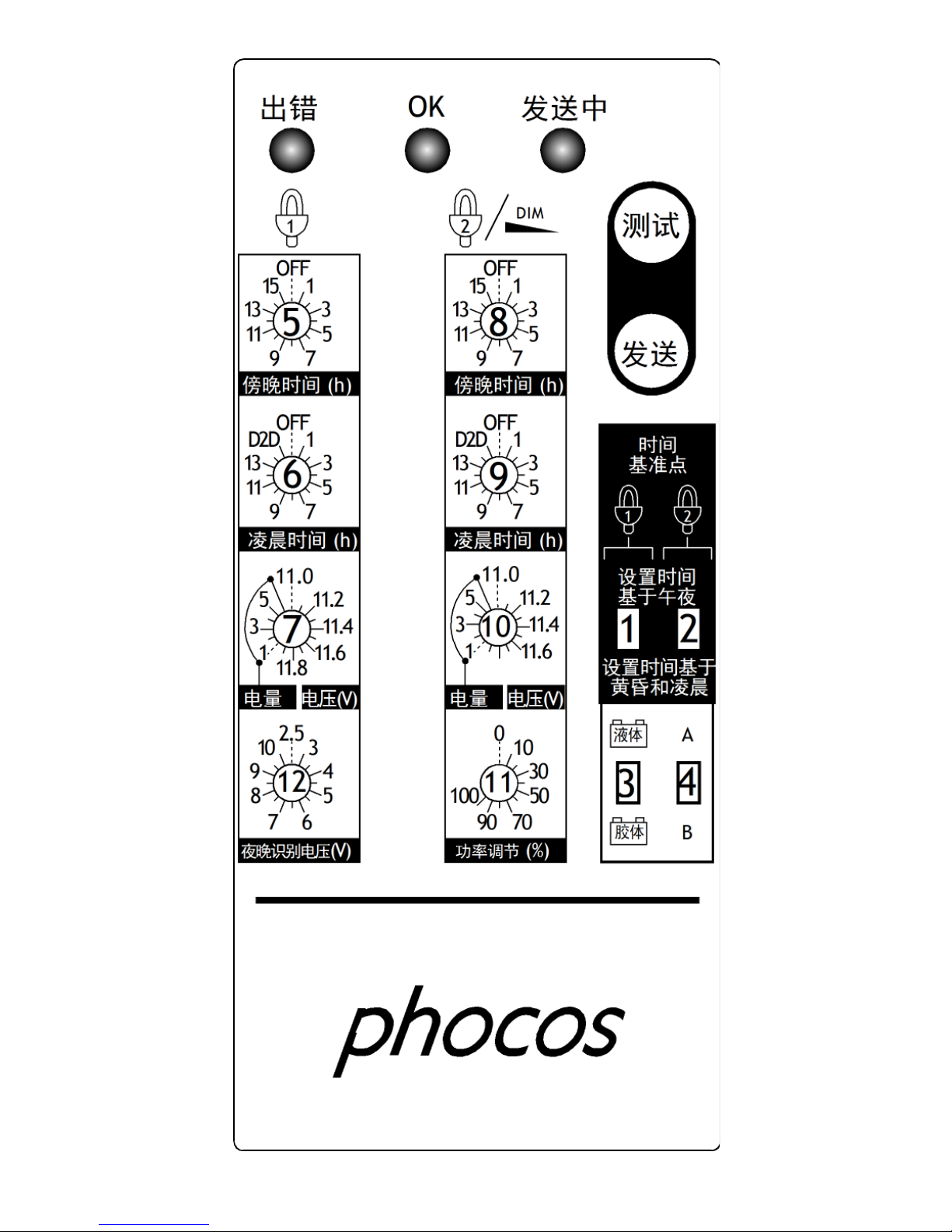

80

CU 使用方法

通过 CU 遥控器可以很方便的设置 CIS 控制器。
把所用的开关拨到合适的位置 ---> 按"Send" 键 ---> 等待响应。

蜂鸣器响应

“Transmit” 灯亮后 设置失败
“Transmit” 灯亮后 设置成功
按“Test”键后 测试命令发送成功
按键后 CU 电池没电

LED

响应

"Transmit" 灯亮后 "Error" 灯亮 设置失败
"Transmit" 和 "Error" 同时亮 电池电量低
"Error" 灯亮 电池没电
"Transmit" 灯亮后 "OK" 灯亮 设置成功
"Transmit" 灯亮 正在发送设置到 CIS 控制器

按键功能

Test

测试功能，打开负载 2 分钟

1

Send

发送所有设置

2

1)

如果按编程按钮打开负载后，导致系统进入 LVD(放电保护)、

过流保护等状态，负载会自动关闭。当系统处于 LVD 状态时，测
试功能不可用。

2)

按“Send”键会发送所有设置到 CIS 控制器。请确定同时只设置一

台 CIS 控制器。

81

负载控制功能 (双负载 CIS 控制器)

遥控器上标识 负载 1 负载 2

Timer Reference 1 2

设置时间基于午夜或黄昏和凌晨

Evening (h) 5 8

夜晚时间 1-15 小时

Morning (h) 6 9

清晨时间 1-14 小时和 D2D(黄昏
到凌晨)模式

SOC LVD (V) 7 10

低压保护模式为电池电量控制

(SOC)或电压控制(LVD)

1）

蓄电池电量方式(SOC)控制：断开负载在

11.00 V/22.00 V 至 11.70/23.40 V(SOC1),

11.12 V/22.24 V 至 11.76/23.52 V (SOC2),

11.25 V/22.50 V 至 11.83/23.63 V (SOC3),

11.38 V/22.72 V 至 11.89/23.78 V (SOC4),

11.51 V/23.02 V 至 11.96 / 23.92 V (SOC5),

11.64 V/23.28 V 至 12.02/24.04 V (SOC6)。

2）

蓄电池电压(LVD)控制：切断负载电压固定值，11.0 / 22.0 V

至 11.9 / 23.8 V。(精度 0.1 V)

注释：斜线前后的数值分别代表在 12 V 和 24 V 系统中的电压值。

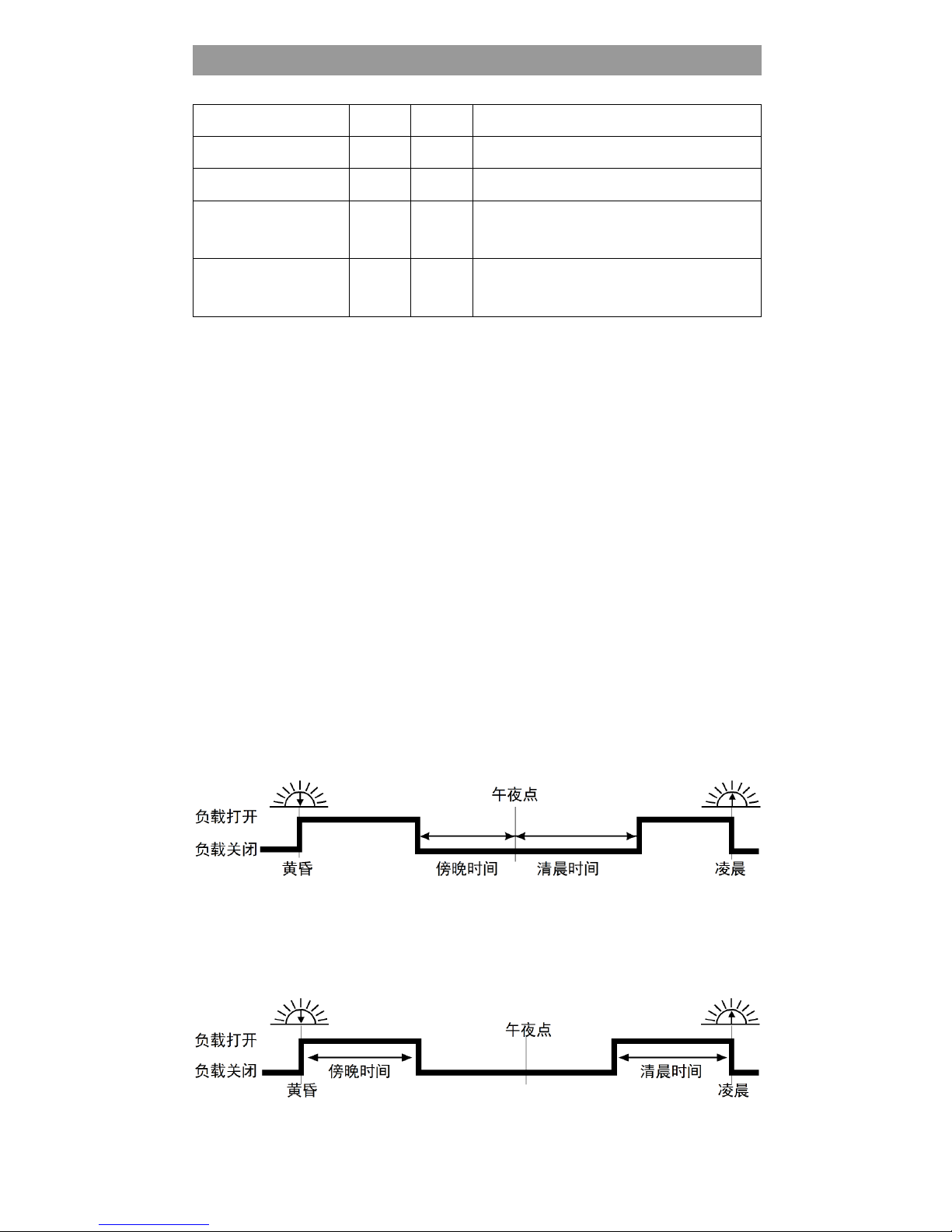

 夜晚/清晨两段式

设置时间基于午夜(拨码开关位于上方)

设置时间基于黄昏和凌晨(拨码开关位于下方)

82

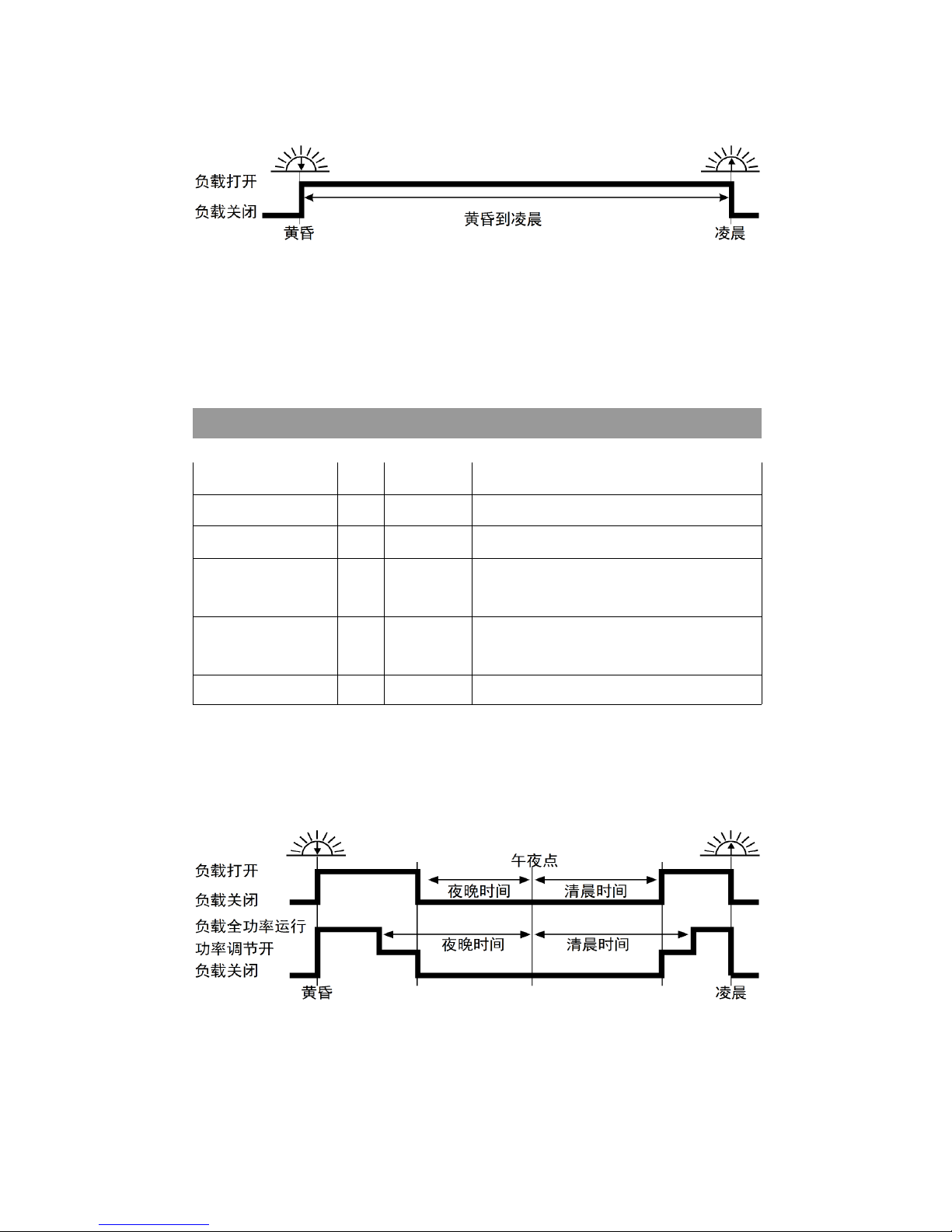

 黄昏到凌晨模式

在遥控器上用 D2D 表示黄昏到凌晨模式 。(旋转开关 6 和 9)

 通用控制器模式，Morning (h) 和 Evening (h) 都在 OFF 位置

Morning (h) 和 Evening (h) 都在 OFF 的位置时，控制器的负载控

制模式是通用控制器模式。在这种模式下，如果没有负载切断的
事件发生(LVD/SOC, 过流)，负载一直有输出。

负载控制功能 (单负载带功率调节功能的 CIS 控制器)

遥控器上标识 负载 功率调节

Timer Reference 1 2

设置时间基于午夜或黄昏和凌晨

Evening (h) 5 8

夜晚时间 1-15 小时

Morning (h) 6 9

清晨时间 1-14 小时和 D2D(黄昏
到凌晨)模式

SOC LVD (V) 7 10

低压保护模式为电池电量控制

(SOC)或电压控制(LVD)

Dimming (%) N/A 11 功率调节百分比(0-100%, 精度 10%)

 夜晚/清晨两段式

1. 设置时间基于午夜(拨码开关位于上方)

83

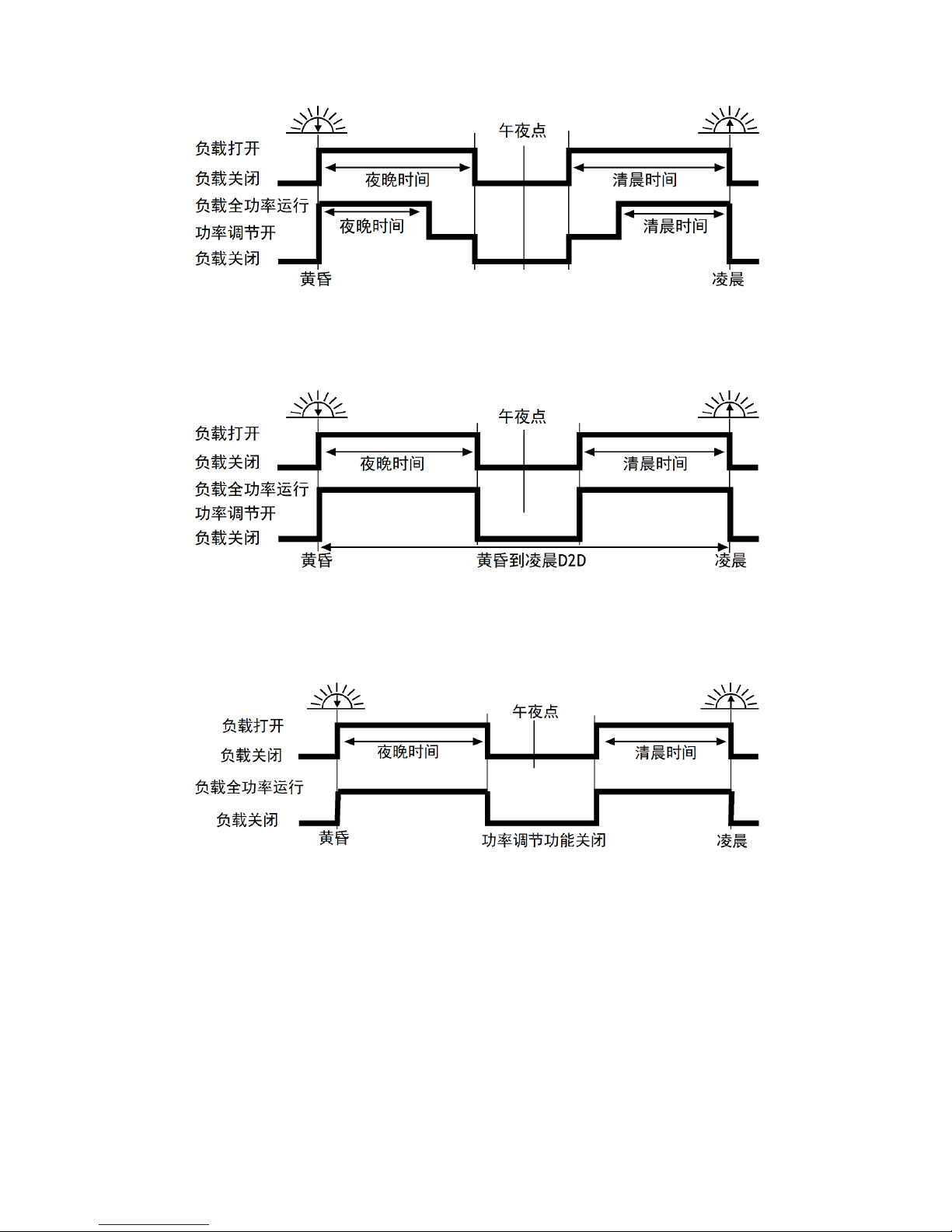

2. 设置时间基于黄昏和凌晨(拨码开关位于下方)

3. 负载夜晚/清晨两段式,功率调节功能黄昏到凌晨(旋转开关 9).

4. 负载夜晚/清晨两段式, 功率调节功能关闭

1

1)

旋转开关 8 (Evening (h))和 9 (Morning (h)) 都拨到 OFF 的位置，

关闭功率调节功能。

84

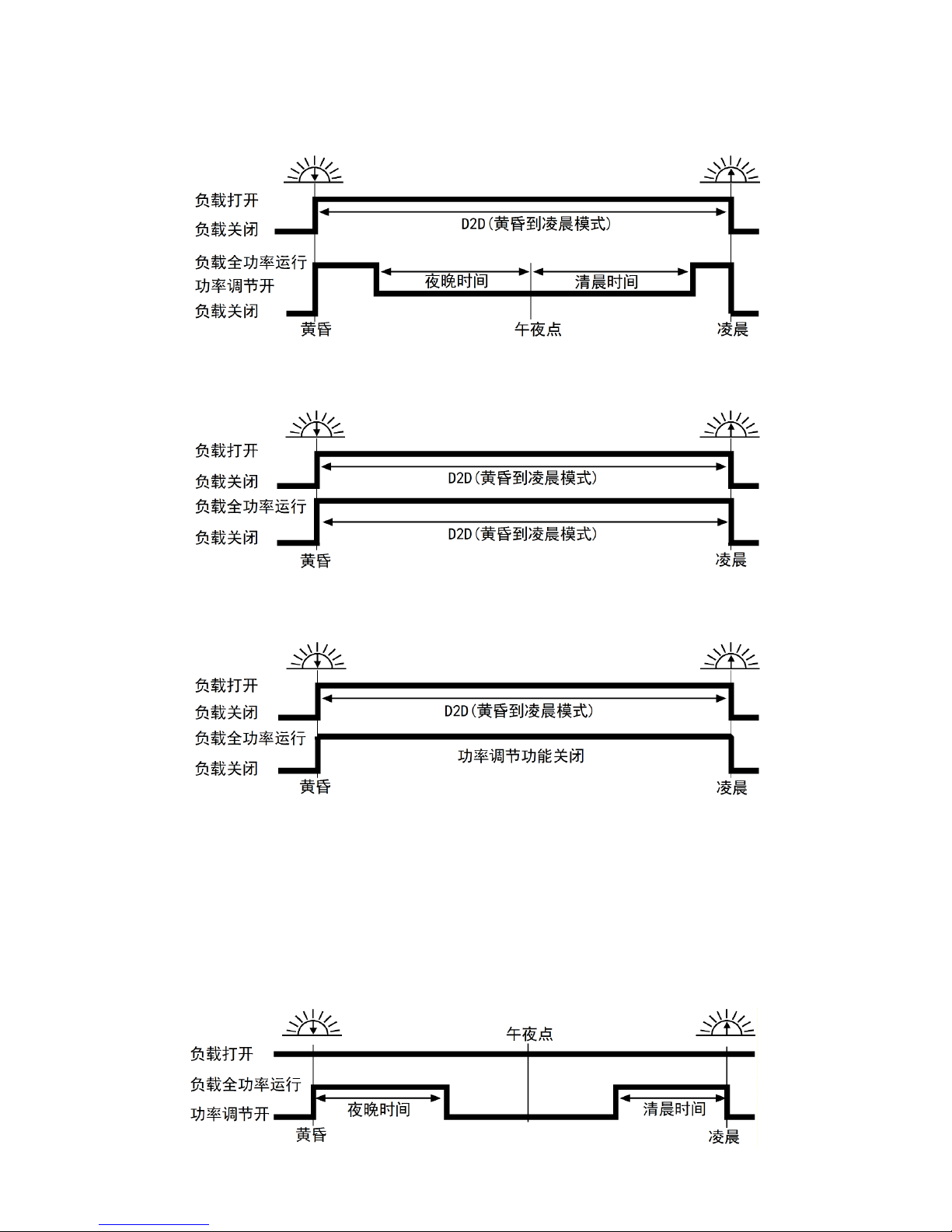

 黄昏到凌晨模式

1. 负载黄昏到凌晨模式, 功率调节功能夜晚/清晨两段式

2. 负载黄昏到凌晨模式, 功率调节功能黄昏到凌晨模式

3. 负载黄昏到凌晨模式, 功率调节功能关闭

 通用控制器模式 (Morning (h) 和 Evening (h) 都拨到 OFF )

Morning (h) 和 Evening (h) 都在 OFF 的位置时，控制器的负载控

制模式是通用控制器模式。在这种模式下，如果没有负载切断的
事件发生(LVD/SOC, 过流)，负载一直有输出。

1. 负载通用控制器模式, 功率调节功能傍晚/清晨两段式

85

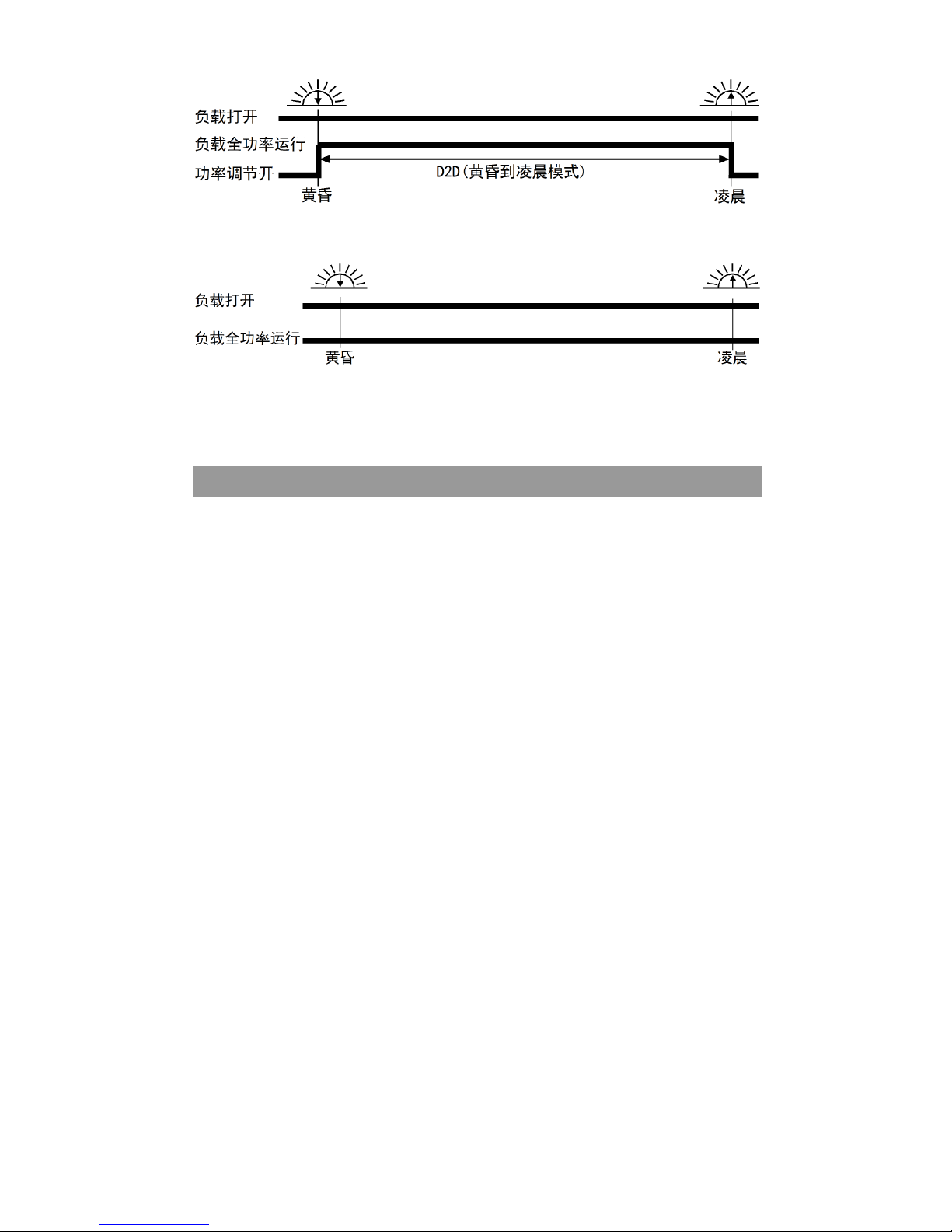

2. 负载通用控制器模式, 功率调节功能黄昏到凌晨模式

3. 负载通用控制器模式, 功率调节功能关闭

注释: 功率调节功能也有低压保护功能(SOC/LVD)，旋转开关 10 用
于设置其数值。如果蓄电池电压低于设定值，负载调节功能开。

夜晚识别功能

CIS 控制器通过测量太阳能电池板的开路电压识别 (Night detect
(V) 旋转开关 12)。当太阳能电池板电压降到设定值时，控制器认

为傍晚开始。太阳能电池板电压升到白天识别电压时，控制器认
为白天开始，白天识别电压=夜晚识别电压+1.5 V。我们推荐，
用户在黄昏来临或凌晨来临时（在用户需要控制器打开或关闭负
载端时），测量太阳能电池板的开路电压。根据这个数值可以设
置你想要的白天夜晚识别电压。
CIS 夜晚识别电压出厂设置值为 8 V。

注释: 拨码开关 4 预留，供将来使用。

86

CU 有效工作范围

CU 的最长有效距离是 10 m。在这种情况下，CU 方向必须要对准
CIS 控制器才能有效传输。

如果在很小的范围内有多个 CIS 控制器，进行设置时就很有可能
影响到其他控制器。为了避免这一情况的发生，在设置 CIS 时，

请保证其他的控制器在下图所示的范围(角度和距离)之外。

设置实例

 CIS05/10/20-2L (双负载控制器)
负载 1: 夜晚/清晨两段式 (负载在午夜前 4 小时关闭，午夜后 3 小
时打开，直到凌晨关闭), 低压保护电压(LVD): 11.4 V。
负载 2: 通用控制器模式, 低压保护电压(LVD): 11.9V。
蓄电池类型: 液体蓄电池, 夜晚识别电压: 8.0 V.

负载运行图解:

87

CH

夜晚和白天识别电压(太阳能端开路电压):

Evening (h)

傍晚时间
负载 1

(旋转开关 5)

Evening (h)

傍晚时间
负载 2

( 旋转开关 8)

Morning (h)

凌晨时间
负载 1

(旋转开关 6)

Morning (h)

凌晨时间
负载 2

( 旋转开关 9)

SOC LVD (V)

低压保护
负载 1

(旋转开关 7)

SOC LVD (V)

低压保护
负载 2

( 旋转开关 10)

Night Detect (V)

夜晚识别电压
负载 1 和负载 2

( 旋转开关 12)

Dimming (%)

功率调节
( 旋转开关 11)

不起作用

Timer Reference
负载 1 时间基准
(拨码开关 1)

上

Timer Reference
负载 2 时间基准
(拨码开关 2)

不起作用

蓄电池类型
(拨码开关 3)

上

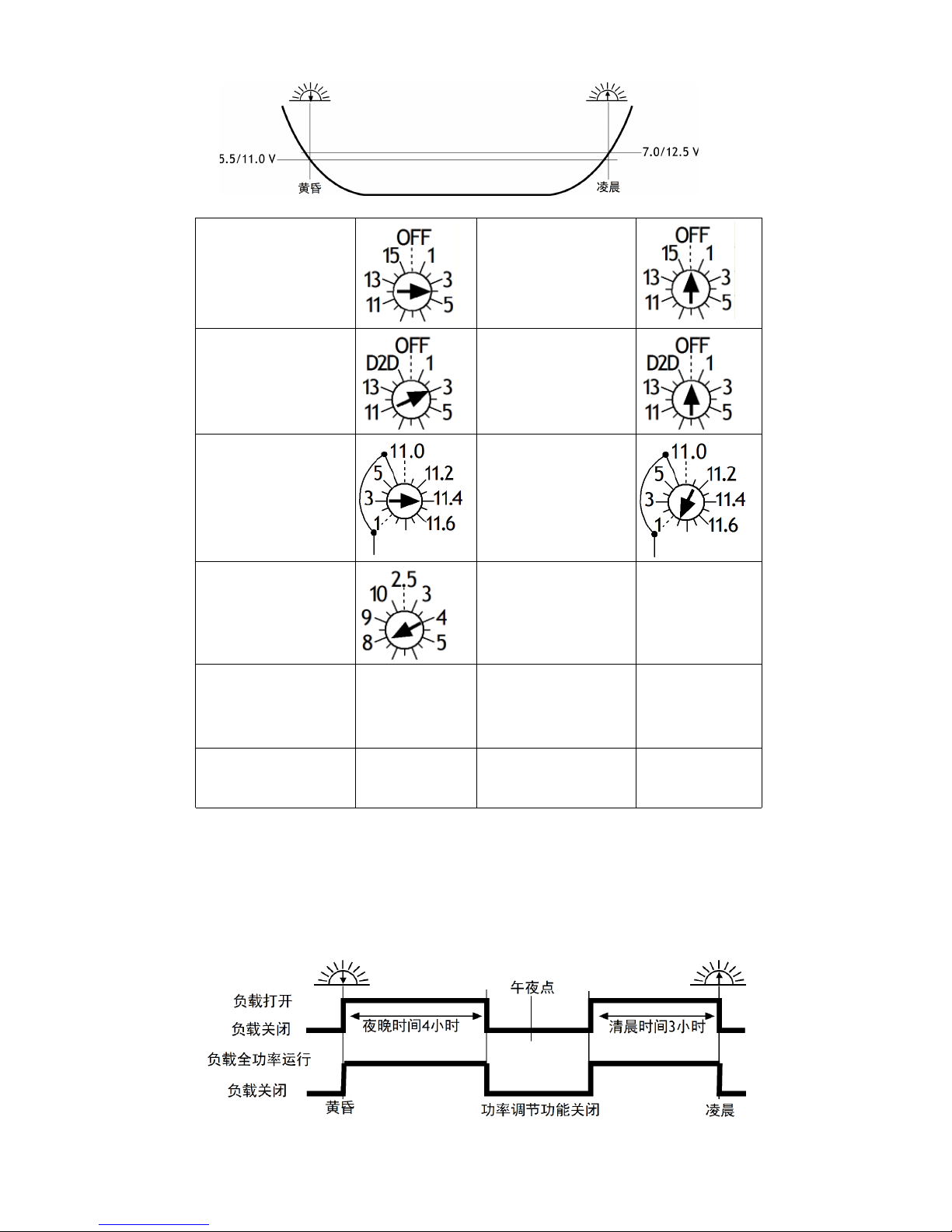

 CIS05/10/20 (单负载, 功率调节功能关)
负载：夜晚/清晨两段式 (负载旁晚开启 4 小时，凌晨开启 3 小时),
低压保护电压(LVD): 11.4 V, 胶体蓄电池, 夜晚识别电压: 5.5 V。
功率调节功能关闭。

负载运行图解:

88

夜晚和白天识别电压(太阳能端开路电压):

Evening (h)

傍晚时间
负载

(旋转开关 5)

Evening (h)

傍晚时间
功率调节功能

( 旋转开关 8)

Morning (h)

凌晨时间
负载

(旋转开关 6)

Morning (h)

凌晨时间
功率调节功能

( 旋转开关 9)

SOC LVD (V)

低压保护
负载

(旋转开关 7)

SOC LVD (V)

低压保护
功率调节功能
( 旋转开关 10)

不起作用

Night Detect (V)

夜晚识别电压
负载和功率调节

( 旋转开关 12)

Dimming (%)

功率调节功能

( 旋转开关 11)

Timer Reference

负载时间基准
(拨码开关 1)

下

Timer Reference

功率调节时间基
准
(拨码开关 2)

不起作用

蓄电池类型
(拨码开关 3)

下

 CIS05/10/20 (单负载, 功率调节开)

负载：夜晚/清晨两段式 (负载旁晚开启 4 小时，凌晨开启 3 小时),
低压保护电压(LVD): 11.4 V, 胶体蓄电池, 夜晚识别电压: 5.5 V。
功率调节功能：夜晚时间 2 小时, 清晨时间 1 小时,功率调节低压保
护电压 11.9 V, 功率调节值 60%。

注释: 如果蓄电池电压低于 11.9 V，功率调节功能也会开启。

负载运行图解:

89

夜晚和白天识别电压(太阳能端开路电压):

Evening (h)

傍晚时间
负载

(旋转开关 5)

Evening (h)

傍晚时间
功率调节功能

( 旋转开关 8)

Morning (h)

凌晨时间
负载

(旋转开关 6)

Morning (h)

凌晨时间
功率调节功能

( 旋转开关 9)

SOC LVD (V)

低压保护
负载

(旋转开关 7)

SOC LVD (V)

低压保护
功率调节功能

( 旋转开关 10)

Night Detect (V)

夜晚识别电压
负载和功率调节

( 旋转开关 12)

Dimming (%)

功率调节功能

( 旋转开关 11)

Timer Reference

负载时间基准
(拨码开关 1)

下

Timer Reference

功率调节时间基
准
(拨码开关 2)

下

蓄电池类型
(拨码开关 3)

下

90

技术参数

遥控器自消耗电流 最大 100 mA

2000 mAh 电池使用寿命 可成功设置高于 20000 次 CIS 控制器

尺寸

70 mm x 135 mm x 24 mm

重量 150 g (除去电池重量)

防护等级

IP22

环境温度范围

-40 to +60 °C

免责声明

生产商不承担，由于违反本手册建议或提及的规范，以及忽视蓄
电池生产商的建议而造成的任何损坏。如果有由非生产商指定人

员提供维护服务、不正常使用、错误安装或者错误的系统设计情
况出现，生产商不承担任何责任。

如有更改，恕不另行通知。版本: 20170809
中国制造
青岛伏科太阳有限公司

www.phocos.com

91

ISO9001

RoHS
