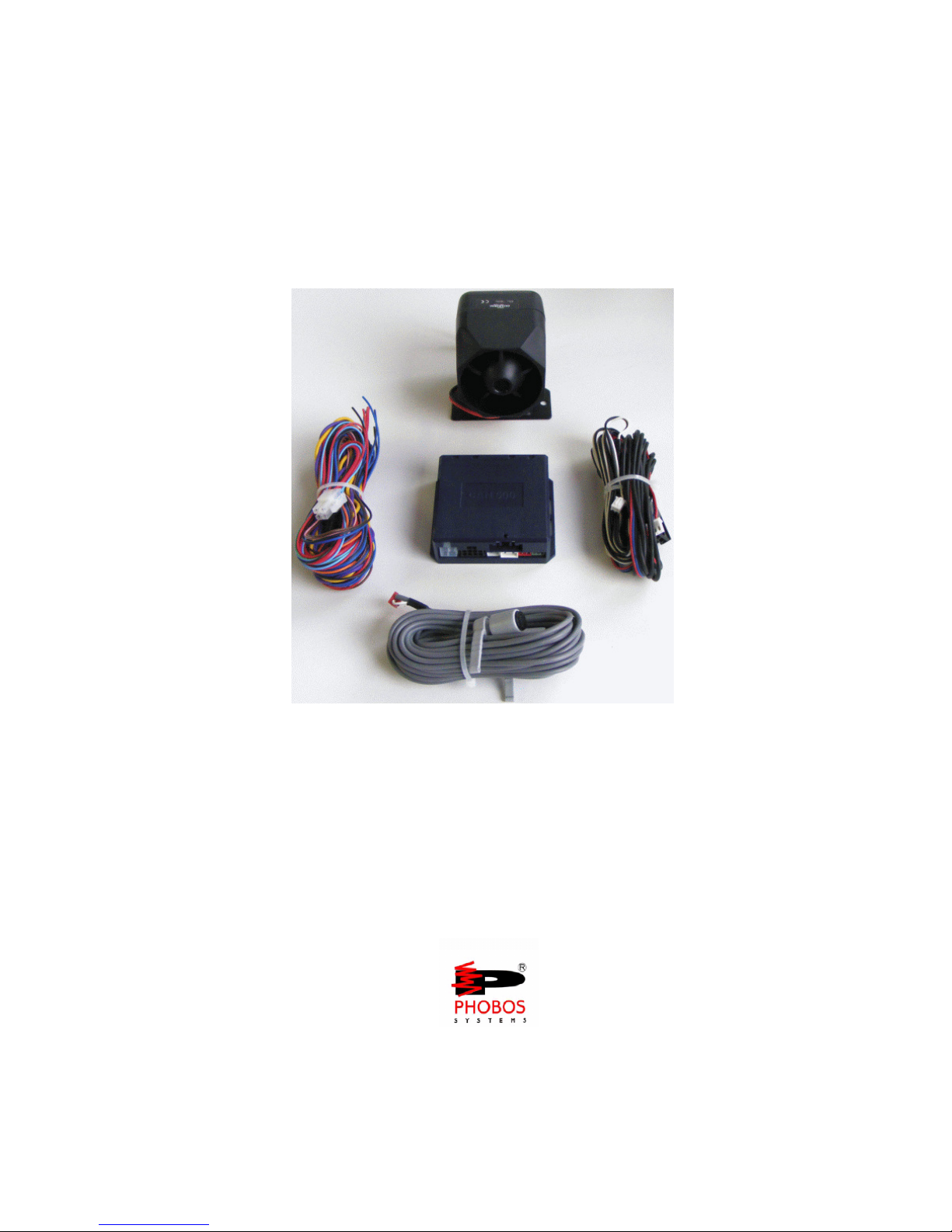

DS500 CAN

DS500 CAN U

CANBUS modulárny autoalarm • Užívateľský manuál CANBUS modulární autoalarm • Uživatelský manuál CANBUS CAR SECURITY ALARM • User’s manual

Ver.1.07

Page 2

Vlastnosti CANBUS alarmu

 Ultrazvukový senzor pri verzii DS500 CAN U.  2 nezávislé prídavné vstupy pre senzory.  Spínané napätie prídavných senzorov.  Možnosť aktivácie alarmu bez senzorov.  Vstavaný imobilizačný okruh.  Servisný režim.  Možnosť núdzového odstavenia alarmu.  Logika otvárania kufra.  Pamäť poplachu 5 udalostí.  Stav systému je ukladaný v pamäti aj pri výpadku napájania.  Signalizácia ak bol alarm v neštandardnom stave.  Signalizácia otvorených dverí, kufra, kapoty pri aktivácii alarmu.  Funkcia REAKTIVÁCIE.  Možnosť funkcie IMOBILIZÉRA.  Detekcia poplachu od originálneho alarmu (pri niektorých vozidlách).  Priame ovládanie svetiel cez CANBUS (pri niektorých vozidlách).  Programovanie a aktualizácia firmvéru cez USB .  Možnosť analôgovo ovládať odomykanie a zamykanie vozidla (s Modulom DO).  Možnosť použiť prídavné diaľkové ovládanie (s Modulom DO).

Funkcie alarmu

1. Aktivácia a uzamknutie dverí

Stlačte tlačidlo na OEM ovládači – svetlá bliknú pre potvrdenie aktivácie alarmu. Centrálne zamykanie uzamkne dvere. LED bude svietiť 10 sekúnd, potom bude pomaly blikať.

2. Aktivácia s vypnutím senzorov.

Ak nechávate vo vozidle osobu alebo zviera, je možné aktivovať alarm a vyradiť snímanie senzorov (ultrazvukový a prídavné senzory).

1. Pred aktiváciou alarmu stlačte a držte servisné tlačidlo (dokiaľ LED nezačne rýchlo blikať).

2. Opustite vozidlo, zatvorte dvere a stlačte tlačidlo na ovládači.

3. Siréna pípne 2x, bliknú svetlá a uzamknú sa dvere centrálnym zamykaním.

4. LED bude svietiť 10 sekúnd, potom bude pomaly blikať.

3. Deaktivácia alarmu a odomknutie dverí

Stlačte tlačidlo na OEM ovládači – svetlá bliknú, centrálne zamykanie odomkne dvere. LED bude blikať pokiaľ nebudú dvere otvorené. Ak sa počas doby kým sa neotvoria dvere aktivuje niektorý zo vstupov (kufor, kapota,..) siréna 3x pípne. Ak sa neotvoria dvere alebo kufor do 30 sekúnd, alarm sa automaticky reaktivuje viď bod.5.

4. Otvorenie kufra

Je možné ovládať otvorenie kufra tlačidlom (ak sa tlačidlo nachádza na originálnom ovládači) Po stlačení tlačidla sa otvorí kufor a vypnú sa prídavné senzory, ultrazvukové senzory ako aj snímanie vstupu kufra. Počas otvorenia kufra LED rýchlo bliká. Po zatvorení kufra sa alarm opäť uvedie do aktívneho stavu – sledujú sa všetky vstupy.

Upozornenie! Táto funkcia sa môže líšiť pri rôznych značkách automobilov.

5. Reaktivácia

Po deaktivácii alarmu LED zostáva blikať, dokiaľ sa dvere alebo kufor neotvoria. Po 30 sekundách nastane reaktivácia alarmu t.j. alarm sa sám aktivuje, centrálne zamykanie uzamkne dvere. Ak sa otvoria dvere alebo kufor odpočítavanie reaktivácie sa preruší a LED zhasne.

Page 3

6. Upozornenie na aktivovaný vstup

Ak sú pri aktivácii alarmu otvorené dvere, kufor alebo kapota, alarm na toto upozorní pípnutím sirény 3x. Alarm sa aktivuje, ale otvorenú časť nebude ďalej sledovať.

7. Poplach

Aktivovaný alarm vyvolá poplach v prípade ak sa narušia strážené vstupy: dvere, kufor, kapota, ultrazvukový senzor, prídavné senzory a zapaľovanie. Dĺžka poplachu je 30 sekúnd – svetlá blikajú, siréna húka. LED bliká v kratších intervaloch. Každý zo vstupov môže vyvolať poplach 4x , následne je tento vstup blokovaný (pre prípad falošného poplachu).

Stlačením tlačidla počas poplachu sa poplach preruší, ale alarm zostáva naďalej aktivovaný. Stlačením tlačidla počas poplachu sa poplach preruší, alarm sa deaktivuje a odomknú sa dvere.

Núdzové odstavenie alarmu

Alarm je možné núdzovo odstaviť v prípade, ak ovládač nefunguje alebo sa stratil. Postup núdzového odstavenia s vlastným PIN kódom:

1. Otvorte dvere kľúčom (spustí sa poplach).

2. Zapnite zapaľovanie.

3. Stlačte servisné tlačidlo toľko krát aké je prvé číslo Vášho PIN kódu. Intervaly medzi stlačeniami musia byť

kratšie ako 1 sekunda.

4. Po zadaní čísla počkajte 2 sekundy, LED blikne pre potvrdenie prijatia kódu.

5. Opakujte postup od bodu 3 pre ďalšie 3 čísla Vášho PIN kódu.

Po správnom zadaní sa systém deaktivuje. Pôvodný PIN kód (1111) odporúčame zmeniť v montážnom stredisku pri preberaní vozidla.

Servisný režim

Alarm umožnuje vykonávanie rôznych servisných úkonov ako napríklad: testovanie CANBUS pripojenia, testovanie analógových vstupov, nastavenie a testovanie ultrazvukových senzorov, testovanie prídavných senzorov atď.

Servisný režim je rozdelený do 5 úrovní. Úroveň č.1 – zistenie až 5-tich posledných príčin poplachu Úroveň č.2 – testovanie reakcie na otvorenie dverí, kufra a kapoty Úroveň č.3 – Testovanie 2 prídavných vstupov (senzorov) Úroveň č.4 – Testovanie a nastavenie citlivosti ultrazvukových senzorov. Úroveň č.5 – návrat k prednastaveným hodnotám

Vstup do servisného režimu

1. Vypnite a zapnite zapaľovanie

2. Stlačte a držte servisné tlačidlo

3. Po približne 10 sekundách siréna 1x pípne. Pustite servisné tlačidlo.

Systém je v servisnom režime na úrovni č.1 (čítanie pamäte poplachu)

Pre výstup zo servisného režimu vypnite zapaľovanie.

Page 4

Úroveň č.1 - čítanie pamäte poplachu

Po vstúpení na túto úroveň LED bude cyklicky vyblikávať posledných 5 príčin poplachu. Počet bliknutí LED zodpovedá nasledujúcim udalostiam :

Počet bliknutí LED Príčina poplachu

1 vodičové dvere (CAN signál) 2 ostatné dvere (CAN signál) 3 vstavaný kapotový spínač (CAN signál) 4 prídavný kapotový spínač (analog) 5 kufor (CAN signál) 6 ultrazvukový senzor 7 prídavný senzor 1 8 prídavný senzor 2 9 zapaľovanie

10 vstavaný alarm

Pre vstup na úroveň č.2 stlačte a držte servisné tlačidlo aspoň 3 sekundy, siréna 2x pípne.

Úroveň č.2 – testovanie vstupov dverí, kufra a kapoty (LED bliká 2x)

Aktivovanie (otvorenie) niektorého z vyššie uvedených vstupov (okrem zapaľovania, prídavných a ultrazvukových vstupov) bude signalizované pípnutím sirény.

Deaktivovanie (zatvorenie) jedného vstupu nie je signalizované.

Deaktivovanie (zatvorenie) jedného vstupu, ak boli aktivované (otvorené) viaceré bude signalizované pípnutím sirény.

Pre vstup na úroveň č.3 stlačte a držte servisné tlačidlo aspoň 3 sekundy, siréna 3x pípne.

Úroveň č.3 – test prídavných senzorových vstupov (LED bliká 3x)

Aktivácia prídavných senzorov je signalizovaná pípnutím sirény.

Pre vstup na úroveň č.4 stlačte a držte servisné tlačidlo aspoň 3 sekundy, siréna 4x pípne.

Úroveň č.4 – test vstupov ultrazvukového senzora

Aktivácia ultrazvukového senzora je indikovaná sériou pípnutí. LED počtom bliknutí indikuje aktuálne nastavenú citlivosť (1-8) Krátkym stlačením servisného tlačidla je možné nastaviť citlivosť v poradí (1-2-3-4-5-6-7-8-1-2-3-4...)

Po testovaní alebo nastavení ultrazvukových senzorov, je možné ukončiť servisný režim vypnutím zapaľovania.

Pre vstup na úroveň č.5 stlačte a držte servisné tlačidlo aspoň 3 sekundy, siréna 5x pípne.

Úroveň č.5 – návrat k prednastaveným hodnotám

Po vstupe na túto úroveň sa nastaví továrenský kód typu vozidla a značka vozidla.

(Továrenské nastavenie typu vozidla: Volkswagen Golf V /Golf VI, Volkswagen Jetta, Volkswagen Passat B6, Volkswagen Touran, Volkswagen Tiguan, Skoda Octavia II, Skoda Superb, Seat Leon, Toledo)

Zistenie stavu zapaľovania

Alarm umožnuje sledovať stav zapaľovania dvoma metódami:

1. Analógovo – pripojením oranžového vodiča priamo na vodiče zapaľovania.

2. CANBUS – prečítaním informácie zo zbernice. Táto metóda nevyžaduje nájdenie vodiča zapaľovania priamo v aute. Dôležité upozornenie!

1. Detekcia cez CANBUS nie je zatiaľ možná pre VW Touareg, Porshe Cayenne a Mercedes S-Class W221. Pri týchto vozidlách musí byť oranžový vodič pripojený na vodiče zapaľovania (+15).

2. Pri niektorých vozidlách sa oranžový vodič používa na monitorovanie iných signálov. Preto nesmie byť pripojený na vodiče zapaľovania, ale musí byť pripojený podľa montážneho listu.

Vždy dôkladne preštudujte montážny list ku konkrétnemu typu vozidla – potrebné zapojenia vodičov

a konektorov.

Page 5

Dvojitá funkcia niektorých vodičov.

V niektorých prípadoch majú oranžový (zapaľovanie) a hnedý (pager) vodič iné funkcie. V niektorých vozidlách sa oranžový vodič pripája na +12V (napr. zistenie stavu motora pre kufor) a niekde je hnedý vodič použitý ako pomocná kostra (uzamknutie dverí).

Vždy dôkladne preštudujte montážny list ku konkrétnemu typu vozidla – potrebné zapojenia vodičov

a konektorov.

Programovanie

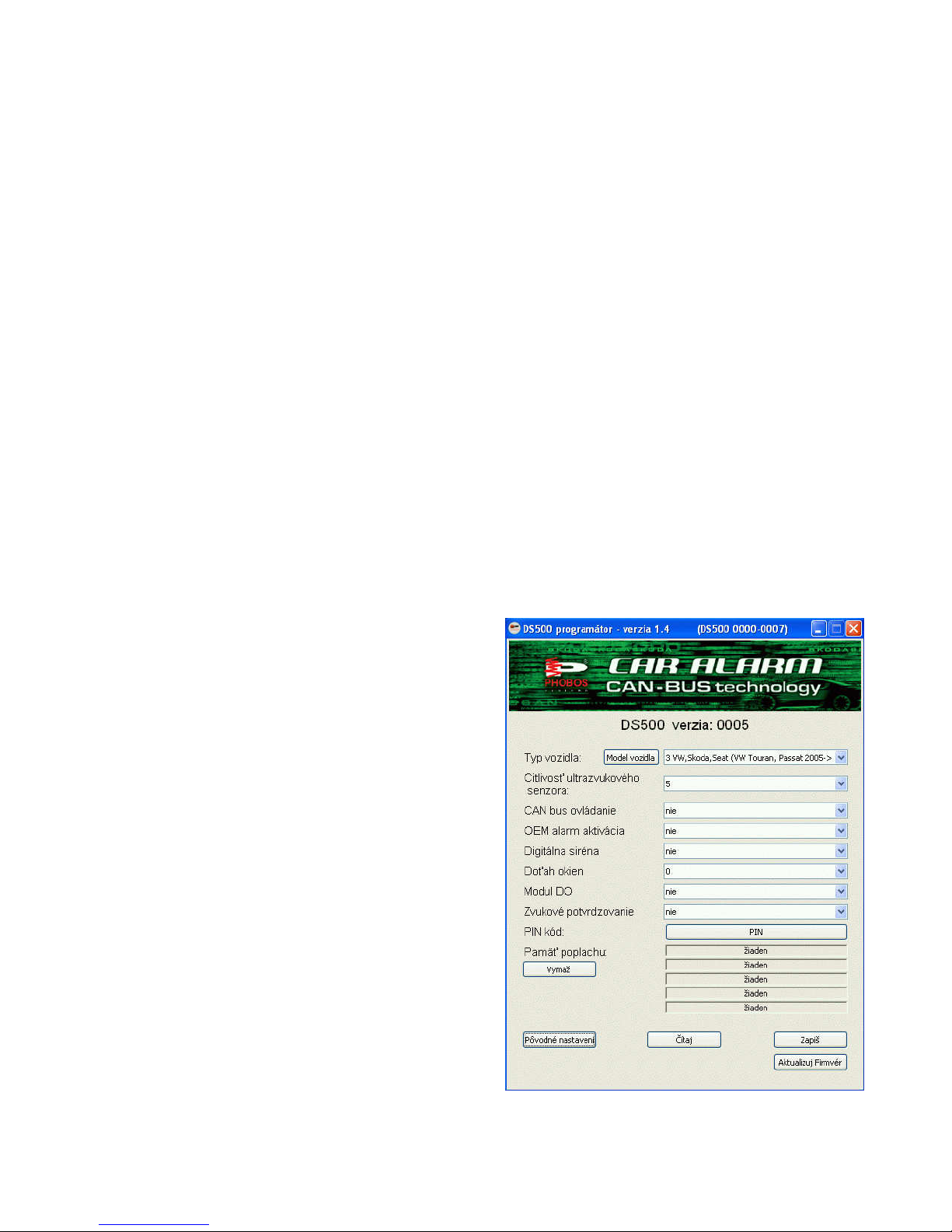

Nastavenie parametrov alarmu sa prevádza pripojením cez USB port počítača a dodávaným softvérom. Softwér umožnuje nastaviť tieto parametre:

- Typ vozidla – je možné nastaviť značku a typ vozidla.

- Citlivosť ultrazvukového senzora - nastaviť citlivosť ultrazvukového senzora.

- CAN bus ovládanie - nastaviť ovládanie svetiel a doťahu okien cez CANBUS zbernicu pri niektorých značkách vozidiel (VW, Audi, Seat, Skoda, Mercedes, Mitsubishi).

- OEM alarm aktivácia – zapnúť/vypnúť aktiváciu poplachu vstavaným alarmom vozidla .

- Digitálna siréna – ovládanie digitálnej sirény (pozn. Digitálna siréna nie je k týmto modelom dodávaná).

- Doťah okien – nastaví čas dotahu okien s Modulom DO.

- Modul DO – je možné nastaviť používanie špeciálneho modulu pre ovládanie centrálneho zariadenia (odomknutie, zamknutie dverí) diaľkovým ovládačom a doťah okien. O možnosti použitia tohto modulu sa

informujte u dodávateľa alarmu.

- Zvukové potvrdzovanie – potvrdzovanie aktivácie a deaktivácie alarmu sirénou.

- PIN kód – umožnuje nastaviť núdzový PIN kód pre deaktiváciu alarmu.

- Pamäť poplachu – zobrazuje posledných 5 udalostí ktoré vyvolali poplach.

- Pôvodné nastavenie – nastavenie pôvodných hodnôt alarmu od výrobcu.

- Čítaj – prečítanie aktuálnej konfigurácie alarmu.

- Zapiš – zápis nastavených hodnôt konfigurácie do alarmu.

- Aktualizuj Firmvér – aktualizácia zoznamu vozidiel a funkcií v alarme

Program „DS500Programátor“ nainštalujte skôr ako pripojíte alarm k PC ! Pripojte koncovku miniUSB do alarmu. Následne pripojte USB koncovku do príslušného USB portu na PC. Pri prvom pripojení je nutné nainštalovať ovládač. Po nainštalovaní ovládača je možné používať program na nastavenie alarmu kedykoľvek je pripojený alarm k PC. (Inštalačné súbory sú umiestnené na CD alebo internetovej stránke distribútora).

Page 6

Vlastnosti CANBUS alarmu

 Ultrazvukový snímač u verze DS500 CAN U.  2 nezávislé přídavné vstupy pro snímače.  Spínané napětí přídavných snímačů.  Možnost aktivace alarmu bez snímačů.  Vestavěný imobilizační okruh.  Servisní režim.  Možnost nouzového odstavení alarmu.  Logika otevírání kufru.  Paměť poplachu 5-ti událostí.  Stav systému je ukládán v paměti i v případě výpadku napájení.  Signalizace byl-li alarm v nestandardním stavu.  Signalizace otevřených dveří, kufru, kapoty při aktivaci alarmu.  Funkce REAKTIVACE.  Možnost funkce IMOBILIZÉRU.  Detekce poplachu od originálního alarmu (u některých vozidel).  Přímé ovládání světel přes CANBUS (u některých vozidel).  Programování a aktualizace firmware přes USB.  Možnost ovládat odomykání a zamykání vozidla (s Modulem DO).  Možnost použití přídavního dálkového ovládání (s Modulom DO).

Funkce alarmu

1. Aktivace a uzamknutí dveří

Stiskněte tlačítko na OEM ovladači – světla bliknou pro potvrzení aktivace alarmu. Centrální zamykání uzamkne dveře. LED bude svítit 10 sekund, potom bude pomalu blikat.

2. Aktivace s vypnutím senzorů

Necháváte-li ve vozidle osobu anebo zvíře, pak je možné aktivovat alarm a vyřadit snímání snímačů (ultrazvukový a přídavné snímače).

5. Před aktivací alarmu stiskněte a držte servisní tlačítko (dokud nezačne LED rychle blikat).

6. Opusťte vozidlo, zavřete dveře a na ovladači stiskněte tlačítko .

7. Siréna 2x pípne, světla bliknou a dveře se uzamknou centrálním zamykáním.

8. LED bude svítit 10 sekund, potom bude pomalu blikat.

3. Deaktivace alarmu a odemknutí dveří

Stiskněte tlačítko na OEM ovladači – světla bliknou, centrální zamykání odemkne dveře. LED bude blikat dokud se neotevřou dveře. Pokud se během doby, dokud se neotevřou dveře, aktivuje některý ze vstupů (kufr, kapota,..), siréna 3x pípne. Pokud se dveře anebo kufr neotevřou do 30 sekund, alarm se automaticky reaktivuje viz bod.5.

4. Otevření kufru

Otevření kufru lze ovládat tlačítkem (nachází-li se tlačítko na originálním ovladači). Po stisknutí tlačítka se kufr otevře a vypnou se přídavné snímače, ultrazvukové snímače a rovněž snímání vstupu kufru. Během otevření kufru LED rychle bliká. Po zavření kufru se alarm opět uvede do aktivního stavu – jsou sledovány všechny vstupy.

Upozornění! Tato funkce může být u různých značek automobilů odlišná.

5. Reaktivace

Po deaktivaci alarmu LED stále bliká, dokud se dveře anebo kufr neotevřou. Po 30 sekundách nastane reaktivace alarmu tj. alarm se sám aktivuje, centrální zamykání uzamkne dveře. Pokud dojde k otevření dveří nebo kufru, odpočítávání reaktivace se přeruší a LED zhasne.

Page 7

6. Upozornění na aktivovaný vstup

Jsou-li při aktivaci alarmu otevřené dveře, kufr anebo kapota, pak na toto alarm upozorní 3x pípnutím sirény. Alarm se zaktivuje, ale otevřenou část nebude dále sledovat.

7. Poplach

Aktivovaný alarm vyvolá poplach v případě, že jsou narušeny hlídané vstupy: dveře, kufr, kapota, ultrazvukový snímač, přídavné snímače a zapalování. Délka poplachu je 30 sekund – světla blikají, siréna houká. LED bliká v kratších intervalech. Každý ze vstupů může vyvolat poplach 4x , následně je tento vstup blokován (pro případ falešného poplachu).

Stisknutím tlačítka během poplachu se poplach přeruší, ale alarm zůstává i nadále aktivován. Stisknutím tlačítka během poplachu se poplach přeruší, alarm se deaktivuje a odemknou se dveře.

Nouzové odstavení alarmu

Alarm lze nouzově odstavit v případě, že nefunguje anebo se ztratil ovladač. Postup nouzového odstavení vlastním PIN kódem:

1. Otevřete dveře klíčem (spustí se poplach).

2. Zapněte zapalování.

3. Stiskněte servisní tlačítko tolikrát, jaké je první číslo Vašeho PIN kódu. Intervaly mezi stisknutími musí být

kratší než 1 sekunda.

4. Po zadání čísla počkejte 2 sekundy, LED blikne pro potvrzení přijetí kódu.

5. Opakujte postup od bodu 3 pro další 3 čísla Vašeho PIN kódu.

Po správném zadání se systém deaktivuje. Původní PIN kód (1111) doporučujeme změnit v montážním středisku při přebírání vozidla.

Servisní režim

Alarm umožňuje provádění různých servisních úkonů, jako například: testování CANBUS připojení, testování analogových vstupů, nastavení a testování ultrazvukových snímačů, testování přídavných snímačů atd.

Servisní režim je rozdělen do 5 úrovní. Úroveň č.1 – zjištění až 5-ti posledních příčin poplachu. Úroveň č.2 – testování reakce na otevření dveří, kufru a kapoty. Úroveň č.3 – testování 2 přídavných vstupů (snímačů). Úroveň č.4 – testování a nastavení citlivosti ultrazvukových snímačů. Úroveň č.5 – návrat k přednastaveným hodnotám.

Vstup do servisního režimu.

1. Vypněte a zapněte zapalování.

2. Stiskněte a držte servisní tlačítko.

3. Po přibližně 10 sekundách siréna 1x pípne. Pusťte servisní tlačítko.

Systém je v servisním režimu na úrovni č.1 (čtení paměti poplachu).

Pro vystoupení ze servisního režimu vypněte zapalování.

Page 8

Úroveň č.1 - čtení paměti poplachu

Po vstupu na tuto úroveň bude LED cyklicky vyblikávat posledních 5 příčin poplachu. Počet bliknutí LED odpovídá následujícím událostem:

Počet bliknutí LED Příčina poplachu

1 Dveře řidiče (CAN signál) 2 Ostatní dveře (CAN signál) 3 Vestavěný kapotový spínač (CAN signál) 4 Přídavný kapotový spínač (analog) 5 Kufr (CAN signál) 6 Ultrazvukový snímač 7 Přídavný snímač 1 8 Přídavný snímač 2 9 Zapalování

10 Vestavěný alarm

Pro vstup na úroveň č.2 stiskněte a držte servisní tlačítko alespoň 3 sekundy, siréna 2x pípne.

Úroveň č.2 – testování vstupů dveří, kufru a kapoty (LED bliká 2x)

Aktivace (otevření) některého z výše uvedených vstupů (kromě zapalování, přídavných a ultrazvukových vstupů) bude signalizováno pípnutím sirény.

Deaktivace (zavření) jednoho vstupu není signalizováno.

Deaktivace (zavření) jednoho vstupu, bude signalizováno pípnutím sirény, pokud jich bylo aktivováno (otevřeno) více.

Pro vstup na úroveň č.3 stiskněte a držte servisní tlačítko alespoň 3 sekundy, siréna 3x pípne.

Úroveň č.3 – test přídavných vstupů snímačů (LED bliká 3x)

Aktivace přídavných snímačů je signalizována pípnutím sirény.

Pro vstup na úroveň č.4 stiskněte a držte servisní tlačítko alespoň 3 sekundy, siréna 4x pípne.

Úroveň č.4 – test vstupů ultrazvukového snímače

Aktivace ultrazvukového snímače je indikována sérií pípnutí. LED indikuje počtem bliknutí aktuálně nastavenou citlivost (1-8). Krátkým stisknutím servisního tlačítka lze nastavit citlivost v pořadí (1-2-3-4-5-6-7-8-1-2-3-4...).

Po testování anebo nastavení ultrazvukových snímačů lze ukončit servisní režim vypnutím zapalování.

Pro vstup na úroveň č.5 stiskněte a držte servisní tlačítko alespoň 3 sekundy, siréna 5x pípne.

Úroveň č.5 – návrat k přednastaveným hodnotám

Po vstupu na tuto úroveň se nastaví továrenský kód typu vozidla a značka vozidla.

(Tovární nastavení typu vozidla: Volkswagen Golf V /Golf VI, Volkswagen Jetta, Volkswagen Passat B6, Volkswagen Touran, Volkswagen Tiguan, Škoda Octavia II, Škoda Superb, Seat Leon, Toledo).

Zjištění stavu zapalování

Alarm umožňuje sledovat stav zapalování dvěmi metodami:

3. Analogově – připojením oranžového vodiče přímo na vodiče zapalování.

4. CANBUS – přečtením informace ze sběrnice. Tato metoda nevyžaduje nalezení vodiče zapalování přímo v autě.

Důležité upozornění !

3. Detekce přes CANBUS zatím není možná u VW Touareg, Porshe Cayenne a Mercedes S-Class W221. U těchto vozidel musí být oranžový vodič připojen na vodiče zapalování (+15).

4. U některých vozidel se oranžový vodič používá na monitorování jiných signálů. Proto nesmí být připojen na vodiče zapalování, ale musí být připojen podle montážního listu.

Vždy důkladně prostudujte montážní list ke konkrétnímu typu vozidla – nutné zapojení vodičů

a konektorů.

Page 9

Dvojitá funkce některých vodičů.

V některých případech mají oranžový (zapalování) a hnědý (pager) vodič jiné funkce. V některých vozidlech se oranžový vodič připojuje na +12V (např. zjištění stavu motoru pro kufr) a někde je hnědý vodič použit jako pomocná kostra (uzamknutí dveří).

Vždy důkladně prostudujte montážní list ke konkrétnímu typu vozidla – nutné zapojení vodičů

a konektorů.

Programování

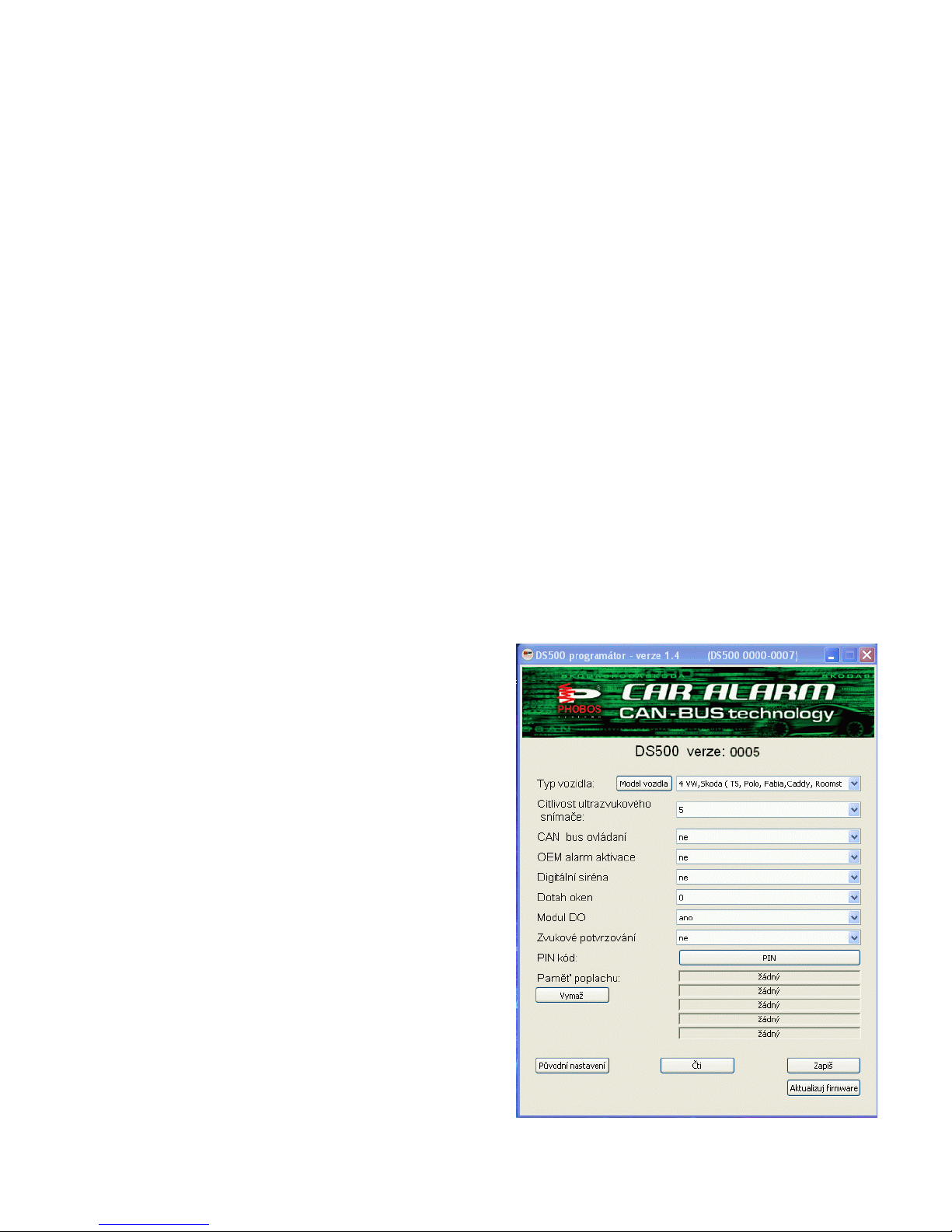

Nastavení parametrů alarmu se provádí připojením přes USB port počítače s dodávaným programem. Pomocí programu lze provést následující úkony:

- Typ vozidla – umožní nastavit značku a typ vozidla.

- Citlivosť ultrazvukového snímače – umožní nastavit citlivost ultrazvukového snímače.

- CAN bus ovládaní – umožní nastaviť ovládaní svetel a dotahu oken přes CANBUS zbernici při některých značkách vozidel (VW, Audi, Seat, Skoda, Mercedes, Mitsubishi).

- OEM alarm aktivace – zapnut/vypnut aktivaci poplachu vestavěným alarmem vozidla.

- Digitální siréna – ovládaní digitalní sirény (pozn. Digitální siréna není k tomuto modelu dodávaná).

- Dotah oken – nastavení času dotahu oken s Modulem DO.

- Modul DO – umožní nastavit používaní speciálního modulu pro ovládaní centrálního zařízení (odemknutí, zamknutí dveří) dálkovým ovládečem a dotah oken. O možnostech použití modulu se informujte

u dodavatele alarmu.

- Zvukové potvrzování – umožní potvrzování aktivace a deaktivace alarmu sirénou.

- PIN kód – umoží nastavit nouzový PIN kód pro deaktivaci alarmu.

- Paměť poplachu – umožní přečíst posledních 5 událostí, které vyvolaly poplach.

- Původní nastavení – nastavení původních hodnot konfigurace alarmu od výrobce.

- Čti – pročte aktualní konfiguraci alarmu.

- Zapiš – zapsání nastavených hodnot konfigurace do alarmu.

- Aktualizuj firmware – aktualizace zoznamu vozidel a funkcí v alarme.

Program „DS500programátor“ nainstalujte dříve než připojíte alarm k PC ! Koncovku miniUSB připojte do alarmu. Následně připojte USB koncovku do příslušného USB portu na PC. Při prvním připojení je nutné nainstalovat ovladač. Po nainstalování ovladače lze program používat pro nastavení alarmu kdykoliv je alarm připojen k PC. (Instalační soubory jsou umístěny na CD anebo internetové stránce distributora.)

Page 10

Features of the DS500 CAN vehicle security system

 in version DS500 CAN U is ultrasonic sensor inculded.  2 separate inputs for sensors.  Switched supply of additonal sensors.  possibility to activate alarm without certain sensors beeing active.  built-in ultrasonic motion detector (optional).  valet (service) mode option.  trunk release button logic.  memory of alarm triggering for 5 cases.  state of system is saved also, if power is suddenly cut.  signalisation, if alarm was in nonstandard state.  signalisation of door open, trunk, bonnet by activating of alarm.  function of reactivation.  option to activate IMMOBILISER.  detection of alarm state from original alarm ( in certain vehicles).  direct command of lights trough CANBUS ( in certain vehicles).  programing and updates of firmware trough USB.  optional control of central locking with RF Module.  optional remote control with RF Module.

Alarm functions

1. ARMING AND CLOSING DOOR LOCKING SYSTEM

Press the button on the OEM remote – light will blink confirms the vehicle security system arming and the central door locking will close. The LED will light constantly and after 10 seconds it will start to blink slowly.

2. ARMING WITH INTERIOR MOTION DETECTOR AND ADDITIONAL SENSOR DISABLED

If the ALARM is armed with any person or animal in the vehicle, their movement will trigger the alarm. To avoid such situation, the system can be armed without interior motion detector and additional sensors. To do so, before arming the system - press and hold the valet switch (until the LED starts to blink rapidly).

Exit the vehicle, close all doors and press the button of the remote - two siren chirps confirm arming without interior motion detector and additional sensor. The light will blink to confirm the vehicle security system arming and the central door locking is closed. The LED will light constantly and after 10 seconds it will start to blink slowly.

3. DISARMING AND OPENING THE CENTRAL DOOR LOCKING SYSTEM

Press the button of the remote – the light will blink confirming - disarming of ALARM, central door locking system will be open. The status LED will start blinking until any door is opened and then will go off. If the alarm was triggered during the driver’s absence, the ALARM signalizes it with three siren chirps. The siren will chirps 3 times, if no input will be activated (trunk, bonnet ...), before doors opening. If the doors will not be opened until 30 second´s, alarm will activate automaticly. See chapter 6.

4. TRUNK RELEASE BUTTON LOGIC

It´s possible to command openning of trunk by button ( if the button is on original remote ) After pressing button will open the trunk. Additional sensor´s, ultrasonic sensor´s and detection of input of trunk will go of. During trunk opening LED will be blinking quickly. After closing of trunk the alarm will get again in active state – all inputs will be active.

IMPORTANT! This feature is car depended and can work differently in some cars.

Page 11

5. Rearming

If disarmed, LED will stay blinking until the door or trunk will not open. After 30 seconds will alarm activate automaticly, central door lock will close the doors. If the doors or trunk will open, the count down will stop and LED will go of.

6. Attention – activated input

If any doors, bonnet or trunk is not closed when arming, the ALARM signalizes it with three siren chirps. The system will be armed, but the opened door / bonnet / trunk will not be monitored (armed).

7. Alarm triggered

Activated alarm will trigger, from the inputs: doors, trunk, bonnet, ultrasonic sensor, additional sensors and ignition. Duration of alarm triggering is 30 seconds – light´s are blinking , siren chirps. LED is blinking in short interval´s. Each from inputs can trigger alarm state 4 times, afterwards is this input deactivated for the case of false alarm trigering.

Pressing button during alarm trigger will cancel alarm state, but the alarm will stay activated. Pressing buton during alarm trigger will cancel alarm state, but the alarm will deactivate and the doors will open.

Emergency disarming

Alarm has a procedure of emergency unsetting the security system in case of the remote control is inoperative or not available (not working or lost). In order to unset the system with PIN code:

1. Open the door with the key (the alarm will trigger).

2. Turn the ignition on.

3. Press and hold the valet switch according your PIN CODE. Interval´s between pressings must be shorter than 1 second.

4. After entering number wait 2 seconds. LED will blink as confirmation for accepting of code entered

5. Repeat procedure from point 3 for next 3 number´s of our PIN CODE.

If the PIN code is correct the alarm will disarm itself and enter the service mode. We recommend to change factory setting (1111) after receiving car from mounting center.

Service mode

Alarm enables to make different service task´s for instance: testing of CAN BUS connection, testing of analog input´s, setting and testing of ultrasonic sensor´s, additional sensor´s etc.

Service mode is divided in 5 level´s. Level nr.1 – detecting of 5 reason´s of alarm triggering and deleting of alarm memory Level nr.2 – testing of reaction on opening of doors, trunk and bonnet Level nr.3 – testing of 2 additional input´s (sensor´s) Level nr.4 – testing and setup of sensitivity for ultrasonic sensor´s. Level nr.5 – return to features from factory

Entrance in service mode

1. Turn of ignition

2. Turn on ignition

3. Press and hold valet switch

4. After 10 seconds, siren chirps once. Release valet switch.

System is in service mode on level nr.1 ( reading of alarm memory)

To exit service mode turn of ignition.

Page 12

Level nr.1 – reading of alarm memory

Number of LED blinking means following:

LED blink Reason of alarm trigger

1 Driver´s door (CAN signal) 2 Other door´s (CAN signal) 3 Built in bonnet switch (CAN signal) 4 Additional bonnet switch (analog) 5 Trunk (CAN signal) 6 Ultrasonic sensor 7 Additional sensor 1 8 Additional sensor 2 9 Ignition

10 Factory alarm

For entering level nr.2 press and hold service button at least 3 second´s, siren chirps 2 times.

Level nr.2 – testing of inputs - door, trunk and bonnet (LED blink 2 times)

Activating (opening) of some higher mentioned inputs (exept ignition, additional sensor´s, ultrasonic inputs ) will be

signalised by siren chirp. Deactivation (closing) of one input is not signalised. Deactivation (closing) of one input, if more were activated (opened) will be signalised by siren chirp.

To enter level nr.3, press and hold service button at least 3 seconds, siren chirps 3 times.

Level nr.3 – testing of additional sensors inputs (LED blink 3 times)

Activation of additional sensors is signalised by siren chirp.

To enter level nr.4 press and hold service button at least 3 seconds, siren chirps 4 times.

Level nr.4 – testing of additional sensors inputs

Activation of utrasonic sensor is indicated by series of chirps.

Number of LED blinks indicates setted sensitivity(1-8)

Short pressing of valet switch enables set sensitivity in order (1-2-3-4-5-6-7-8-1-2-3-4...)

After testing or setup of ultrasonic sensors, is possible to end service mode by turning of ignition.

To enter level nr.5 press and hold service button at least 3 seconds, siren chirps 5 times.

Level nr.5 – return to default setting

After entering this mode, will be setted factory code of vehicle type and brand name.

(Factory setting of type of the vehicle: Volkswagen Golf V /Golf VI, Volkswagen Jetta, Volkswagen Passat B6, Volkswagen Touran, Volkswagen Tiguan, Skoda Octavia II, Skoda Superb Seat Leon, Toledo)

Ignition Switch state detection methods

Alarm enables to use 2 methods to check state of ignition:

5. Analogicaly – connecting orange wire directly on wires of ignition.

6. CANBUS – reading information on bus. This method requires to find wire from ignition directly in car. IMPORTANT !

5. Detection trough CANBUS is now not possible for VW Touareg, Porshe Cayenne a Mercedes S-Class W221. In

these cars must be orange wire connected on wires of ignition (+15).

6. In some vehicles is orange wire used for monitoring of other signals. Therefore can´t be connected on wires of ignition, but must be connected according mounting list.

Always precisely read mounting list tu certain type of car – necessary connection of wires and

connectors.

Page 13

Dual function of some wires.

In some cases have orange wire ( ignition) and brown (pager) different functions . In some vehicles is orange wire connected on +12V (e.g. to found out state of car, for trunk) and somewhere is brown wire used used as additional ground (door locking).

Always precisely read mounting list tu certain type of car – necessary connection of wires and

connectors.

Programming

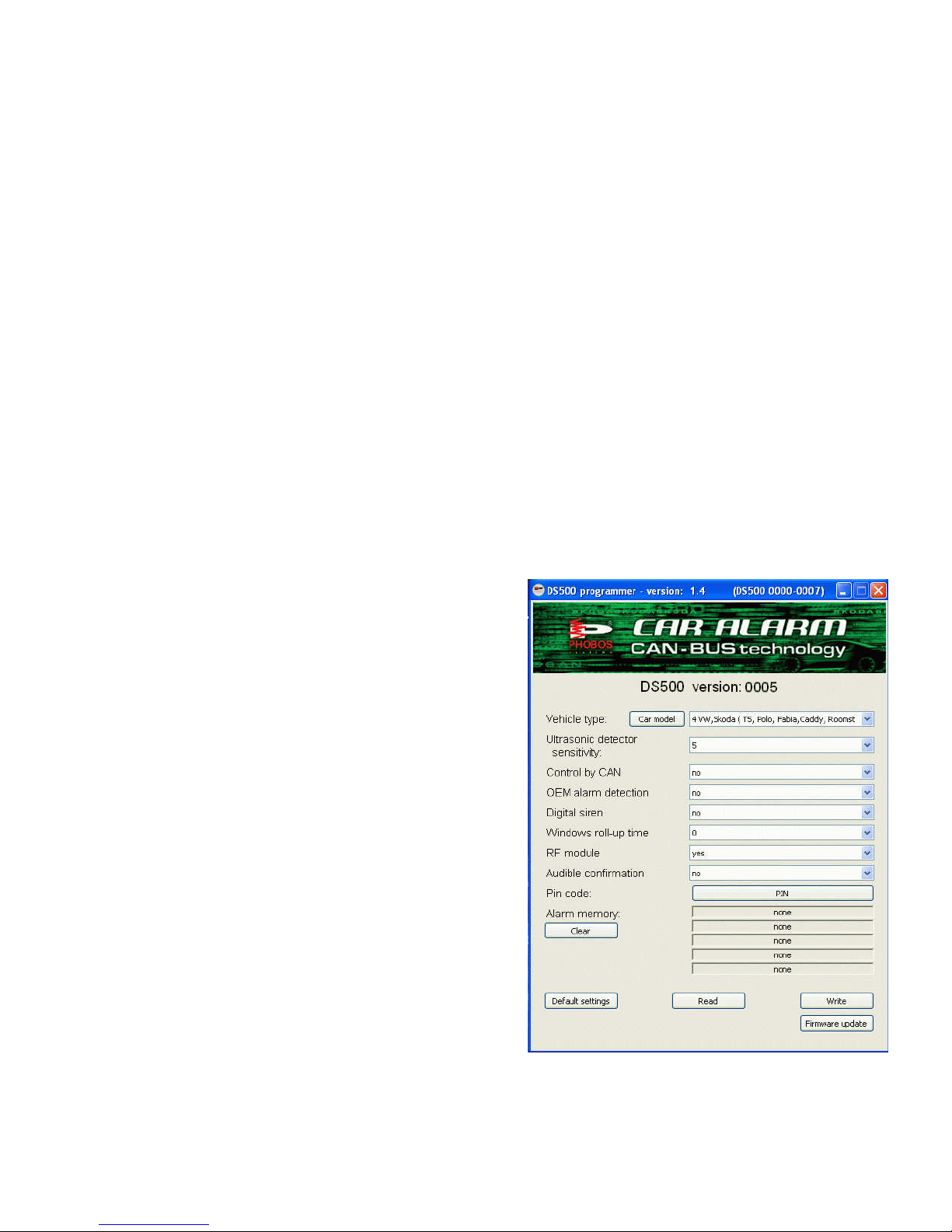

Setup of parameters is done trough USB port, PC and supplied software. Software enables to set following :

- Vehicle type – set brand name and type of vehicle

- Ultrasonic detector sensitivity – set sensitivity of ultrasonic sensor.

- Control by CAN – enabling car control of lights and automatic closing of windows via CANBUS for some cars (VW, Audi, Seat, Skoda, Mercedes, Mitsubishi).

- OEM alarm detection – when function is enabled and OEM alarm is triggered, alert will be via DS500 alarm.

- Digital siren – enable to use digital siren (Note: Digital siren is not supplied in this model).

- Windows roll-up time – set roll-up time of windows with RF Module.

- RF Module – when this option is enabled, then using of special module is possible. RF Module provide control central locking by wire connection (analogue) and enables to use added remote control. For

information about RF Module, please contact distributor of alarm.

- Audible confirmation – set audible confirmation when alarm is armed or disarmed.

- PIN code – set emergency PIN code to disarm alarm.

- Alarm memory – read 5 last incidents, which triggered alarm

- Default settings – set factory configuration values.

- Read – read settings from alarm.

- Write – write settings to alarm.

- Firmware update – update list of cars and firmware in alarm.

Before connecting alarm to PC, install software „DS500Programmer“ ! Connect miniUSB in alarm and afterwards connect USB to assigned USB port in PC. In case you are connecting it first time it´s necessary to install USB driver, then is possible to use software anytime is alarm connected to PC. ( Instalation files are placed on CD or on web site of distributor).
