Page 1

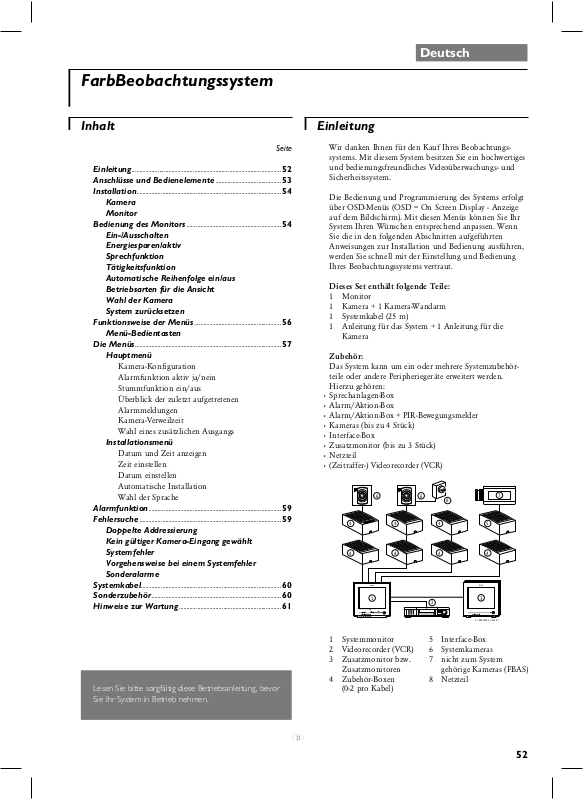

FarbBeobachtungssystem

Deutsch

Inhalt

Einleitung..................................................................................................52

Anschlüsse und Bedienelemente ...........................................53

Installation...............................................................................................54

Kamera Monitor

Bedienung des Monitors ..............................................................54

Ein-/Ausschalten Energiesparen/aktiv Sprechfunktion Tätigkeitsfunktion Automatische Reihenfolge ein/aus Betriebsarten für die Ansicht Wahl der Kamera System zurücksetzen

Funktionsweise der Menüs.........................................................56

Menü-Bedientasten

Die Menüs................................................................................................57

Hauptmenü

Kamera-Konfiguration Alarmfunktion aktiv ja/nein Stummfunktion ein/aus Überblick der zuletzt aufgetretenen Alarmmeldungen Kamera-Verweilzeit Wahl eines zusätzlichen Ausgangs

Installationsmenü

Datum und Zeit anzeigen Zeit einstellen Datum einstellen Automatische Installation Wahl der Sprache

Alarmfunktion.......................................................................................59

Fehlersuche .............................................................................................59

Doppelte Addressierung Kein gültiger Kamera-Eingang gewählt Systemfehler Vorgehensweise bei einem Systemfehler Sonderalarme

Systemkabel............................................................................................60

Sonderzubehör.....................................................................................60

Hinweise zur Wartung...................................................................61

Deutschd

Seite

Einleitung

Wir danken Ihnen für den Kauf Ihres Beobachtungssystems. Mit diesem System besitzen Sie ein hochwertiges und bedienungsfreundliches Videoüberwachungs- und Sicherheitssystem.

Die Bedienung und Programmierung des Systems erfolgt über OSD-Menüs (OSD = On Screen Display - Anzeige auf dem Bildschirm). Mit diesen Menüs können Sie Ihr System Ihren Wünschen entsprechend anpassen. Wenn Sie die in den folgenden Abschnitten aufgeführten Anweisungen zur Installation und Bedienung ausführen, werden Sie schnell mit der Einstellung und Bedienung Ihres Beobachtungssystems vertraut.

Dieses Set enthält folgende Teile:

1 Monitor 1 Kamera + 1 Kamera-Wandarm 1 Systemkabel (25 m) 1 Anleitung für das System + 1 Anleitung für die

Kamera

Zubehör:

Das System kann um ein oder mehrere Systemzubehörteile oder andere Peripheriegeräte erweitert werden. Hierzu gehören:

• Sprechanlagen-Box

• Alarm/Aktion-Box

• Alarm/Aktion-Box + PIR-Bewegungsmelder

• Kameras (bis zu 4 Stück)

• Interface-Box

• Zusatzmonitor (bis zu 3 Stück)

• Netzteil

• (Zeitraffer-) Videorecorder (VCR)

6 6

4 4

Colour Observation system

talkaction menu

view

+ next

auto

Colour Observation Monitor

CL 66610005_005a.AI

Lesen Sie bitte sorgfältig diese Betriebsanleitung, bevor Sie Ihr System in Betrieb nehmen.

1 Systemmonitor 5 Interface-Box 2 Videorecorder (VCR) 6 Systemkameras 3 Zusatzmonitor bzw. 7 nicht zum System

Zusatzmonitoren gehörige Kameras (FBAS)

4 Zubehör-Boxen 8 Netzteil

(0-2 pro Kabel)

Page 2

Netzstromversorgung:

Der Monitor ist für eine Netzspannung von 100-240V~, 50/60Hz ausgelegt. Vom Systemmonitor aus werden die Kameras und die Systemzubehör-Boxen durch das Systemkabel mit einer sicheren Niederspannung (16-32V _) gespeist.

Der Systemmonitor, die Kameras und das Zubehör werden automatisch eingeschaltet, wenn der Systemmonitor mit dem Netzschalter an der Rückseite des Monitors eingeschaltet wird.

Anschlüsse und Bedienelemente

Nach-oben L

Es gibt zwei Möglichkeiten:

Menü aus

• Diese Taste wählt den folgenden Kamera-Eingang

(Videobild + Ton).

Menü ein

• Diese Taste erhöht oder ändert den Wert einer gewählten

Menü-Option.

Auto/folgende N

Es gibt zwei Möglichkeiten:

Menü aus

• Diese Taste schaltet die Funktion “automatische

Reihenfolge” ein/aus.

Hinweis: Die Funktion “automatische Reihenfolge” kann nur aktiviert werden, wenn mehr als eine Kamera angeschlossen ist.

Menü ein

• Diese Taste wählt die folgende Menü-Option.

Ansicht J

Durch Drücken dieser Taste wird zwischen den verschiedenen Betriebsarten für die Ansicht gewählt.

23 4 5 6 7 8

Colour Observation system

talk action

11 12 13 14 15

+ next

910

view

auto

CL 66610005_002.AI

1 Mikrofon 2 Sprechen H

Nach Drücken dieses Knopfes ist die optional lieferbare Gegensprechanlage sprechbereit (zum Hören die Taste loslassen).

Tätigkeit I

Über diesen Knopf können Sie bei Anschluß einer optional lieferbaren Alarm-/Action-Box beispielsweise eine Tür öffnen.

Menü M

OSD-Menü (On Screen Display - Anzeige auf dem Bildschirm) ein/aus.

Hinweis: Wenn innerhalb von 30 Sekunden keine Taste gedrückt wird, wird das Menü automatisch ausgeschaltet.

Es kann aus folgenden Betriebsarten gewählt werden:

• Betriebsart “Kamera”

• Betriebsart “Kamerafolge”

• VCR-Eingang

Kontroll-Leuchtdiode für die

Systembetriebsart

Es gibt folgende Betriebsarten:

• Strom ein (Leuchtdiode ist grün)

• Energiesparen (Leuchtdiode ist rot)

• Stumm (Leuchtdiode ist gelb)

• Alarm während Energiesparen/Stummfunktion

(Leuchtdiode blinkt rot)

Energiesparen/aktiv

Bild und Ton des Monitors aus/ein.

Lautstärke

Lautstärkeregler für den Ton der Kamera oder der Intercom-Box (Sonderzubehör).

Farbton

Farbtonregler

Hinweis: Bei dem europäischen Modell hat dieser Regler keine Funktion.

Farbe

Farbintensitätsregler

Nach-unten K

Es gibt zwei Möglichkeiten:

Menü aus

• Diese Taste wählt den vorhergehenden Kamera-Eingang

(Videobild + Ton).

Menü ein

• Diese Taste verringert oder ändert den Wert einer

gewählten Menü-Option.

Helligkeit

Helligkeitsregler

Kontrast

Kontrastregler

(

Page 3

slave

out

power

gnd

CL 66610005_003.AI

1234

video audio

in out

camera in

max 24V 2A

out

aux

VCR

18 20 21

out

alarm



Kamera

Es erleichtert die Installation der Kamera, wenn Sie sie zusammen mit dem Systemmonitor zu dem Bereich mitnehmen, der beobachtet werden soll. Mit dem Monitor können Sie an Ort und Stelle kontrollieren, ob die Kamera den gewünschten Bereich ganz erfaßt. Ausführliche Angaben zur Installation der Kamera entnehmen Sie bitte der Bedienungsanleitung für die Kamera.

16 Kamera-Eingänge (1 bis 4)

17 VCR-Ein-/Ausgang

Am VCR-Ausgang liegen Bild und Ton des gewählten Kamera-Eingangs an.

Zusatzausgang

Ausgang, an dem Bild und Ton von einer der 4 KameraEingange anliegen (menügesteuert).

Zweitausgang

Anschluß für einen Zusatzmonitor, über den Bild und Ton der angewählten Kamera zu empfangen sind.

Alarmausgangskontakt (Arbeitskontakt/

Ruhekontakt)

Bei einem Alarm kann dieser potentialfreie Kontakt (Arbeitskontakt/Ruhekontakt; max. 24V/2A) einen Videorecorder, eine Sirene oder einen Telefonwähler aktivieren.

Netzschalter

Beobachtungssystem ein/aus.

Installation

Monitor

Wenn die Kameras installiert sind, kann der Monitor installiert werden.

1 Den Monitor auf einem stabilen Untergrund aufstellen

(mindestens 3 cm an jeder Seite des Monitors zur Belüftung freilassen).

3cm

Colour Observation System

talk action menu_+

view

nextauto

Bevor das Beobachtungssystem benutzt werden kann, müssen Systemmonitor, Kameras und Sonderzubehör installiert werden. Dieses Kapitel beschreibt die Installation des Systemmonitors und einer Kamera. Ausführlichere Informationen über die Installation und die Bedienung von Kamera und Zubehör entnehmen Sie bitte den betreffenden Bedienungsanleitungen.

Hinweis: Wenn der Systemmonitor mit dem Netzschalter an der Rückseitedes Monitors eingeschaltet wird,tastet derMonitor alle Kamera-Eingängeab (=Systemüberprüfung). Aufdiese Weisewird überprüftundregistriert,an welche Kamera-EingängeKameras undZubehörangeschlossensind(=Kamera-Konfiguration).

Nach einer Änderung der Konfiguration muß das System erneut abgetastet werden. Daher das System grundsätzlich ausschal- ten, wenn eine Kamera oder ein Zubehörteil hinzugefügt oder entfernt wird. Es genügt nicht, wenn lediglich die Energiespartaste gedrückt wird.

CL 66610005_010.AI

2 Die Kameras und eventuelles Sonderzubehör an den

Monitor anschließen.

3 Den Monitor an das Netz anschließen.

4 Den Netzschalter einschalten (21) und warten, bis das

Kamerabild erscheint.

5 Erforderlichenfalls kann die Qualität des Kamerabildes

mit den Reglern für KontrastT, Helligkeit(und/oder FarbeSan der Vorderseite des Monitors verbessert werden.

Bedienung des Monitors

Wenn Kameras, Monitor und Zubehör installiert sind, können Sie mit Ihrem Beobachtungssystem arbeiten.

Page 4

Ein-/Ausschalten

Die Taste an der Rückseite des Monitors drücken.

max 24V 2A

out

alarm



gnd



power

CL 66610005_011.AI

1 Einschalten

Der Monitor wird eingeschaltet.

In diesem Fall erscheint der folgende Text auf dem Systemmonitor:

PHILIPS

BEOBACHTUNGSSYSTEM

VERSION x.x

SYSTEMPRÜFUNG

(x.x = Versionsnummer)

Nach etwa 30 Sekunden oder nach dem Drücken einer Taste erscheint das Kamerabild auf dem Systemmonitor.

Hinweis: Bei der ersten Installation oder nach dem Hinzufügen oder Entfernen von einer oder mehreren Kameras oder Zubehörteilen erscheint der Text GEÄNDERTE KONFIGURATION auf dem Systemmonitor. Hiermit zeigt der Monitor an, daß er die neue Konfiguration des Systems gespeichert hat.

2 Ausschalten

Der Monitor wird ausgeschaltet (System-Kontroll-Leuchtdiode ist aus).

Energiesparen/aktiv

+ next

auto

view

Sprechfunktion

talk action menu

CL 66610005_015.AI

Zum Sprechen durch die Intercom (Sonderzubehör) Hdrücken. Die Taste loslassen, damit der Besucher mit Ihnen sprechen kann.

Türklingelfunktion:

Bei Drücken des Türklingelknopfes auf der Gegensprechanlage ertönt ein Summer und erscheint das Symbol u auf der oberen linken Bildschirmhälfte. Der Bildschirm schaltet auf die entsprechende Kamera an der Türklingel um.

Hinweis: Die Sprechtaste und die Türklingelfunktion können nur zusammen mit einem Intercomn-Box (Sonderzubehör) aktiviert werden.

Tätigkeitsfunktion

talk action menu

CL 66610005_016.AI

Idrücken, um z.B. eine Tür zu öffnen. Solange I gedrückt wird, ertönt ein Summton, und das

SymbolUwird links oben auf dem Systemmonitor angezeigt. Wenn mehrere Kameras zum System gehören, erfolgt die Tätigkeit in dem Aktion-Box für den gewählten Kamera-Eingang.

Hinweis: Die Aktionstaste funktioniert nur zusammen mit einem Alarm/Aktion-Box (Sonderzubehör).

Automatische Reihenfolge ein/aus

CL 66610005_012.AI

1 Aktiv

Bild und Ton des Monitors sind eingeschaltet (Strom-Kontroll-Leuchtdiode ist grün)

2 Energiesparen

Bild und Ton des Monitors sind ausgeschaltet. Die Kamera sendet weiterhin Bilder und Ton zum VCR-

Ausgang, Zweitausgang (SLAVE) und Zusatzausgang (ZUSATZ). Auch die Alarmfunktionen bleiben aktiv. In der Energiespar-Betriebsart kann man zwischen zwei Funktionen wählen (die Wahl erfolgt menügesteuert):

• Nicht-Stummfunktion (System-Kontroll-Leuchtdiode ist

rot)

• Stummfunktion (System-Kontroll-Leuchtdiode ist gelb)

• aus

+ next

auto

view

CL 66610005_017.AI

Der Monitor zeigt das Bild (und den Ton) von einer der angeschlossenen Kameras. Die Nummer des gewählten Kamera-Eingangs wird oben links auf dem Systemmonitor angezeigt. Durch Drücken von Kbzw. Lwird der folgende bzw. vorhergehende Kamera-Eingang gewählt.

• ein

Der Monitor schaltet in der gewählten Reihenfolge langsam von Kamera zu Kamera. Die Nummer der Kameraleitung und das Symbol

werden oben auf dem Bildschirm angezeigt.

Page 5

Hinweis: Die Auto-Taste funktioniert nur, wenn:

• Betriebsart “Kamera” gewählt ist

• das Beobachtungssystem mit mindestens zwei Kameras

ausgerüstet ist

• kein Menü angezeigt wird

Während des Rücksetzens ertönt ein Piepton, und auf dem Systemmonitor erscheint folgender Text:

PHILIPS

BEOBACHTUNGSSYSTEM

VERSION x.x

Betriebsarten für die Ansicht

+ next

Es können folgende Betriebsarten für die Ansicht gewählt werden:

1 Betriebsart “Kamera”

Der Monitor gibt Bild und Ton von einer der installierten Kameras wieder. Die Nummer des gewählten KameraEingangs erscheint oben auf dem Systemmonitor. Durch Drücken von Kbzw. Lwird der folgende bzw. vorhergehende Kamera-Eingang gewählt.

2 Betriebsart “Kamerafolge”

Der Monitor schaltet langsam zwischen den Bildern (Bild + Ton) der angeschlossenen Kameras hin und her. Oben auf dem Bildschirm erscheinen die Nummer der Kameraleitung und das SymbolV.

Hinweis: Diese Betriebsart kann nur aktiviert werden, wenn das Beobachtungssystem mit mehr als einer Kamera ausgerüstet ist.

3 VCR-Eingang

Der Monitor gibt Bild und Ton des VCR wieder. Links oben auf dem Systemmonitor wird das Symbol angezeigt.

auto

view

CL 66610005_018.AI

STANDARDEINSTELLUNGEN

Nach etwa 30 Sekunden oder nach dem Drücken einer Taste verschwindet die Meldung vom Systemmonitor.

Hinweis: Nach dem Rücksetzen des Systems sind alle Einstellungen für die Konfiguration des Systems gelöscht. Das System dann mit der automatischen Installationsfunktion (AUT. INSTALL.) abtasten (siehe Installationsmenü). Der Systemmonitor registriert wieder die Konfiguration der Kamera.

Funktionsweise der Menüs

Mit den OSD-Menüs lassen sich verschiedene Systemregelfunktionen einstellen.

Es können folgende Menüs gewählt werden:

ÜBERBLICK

16:35:59 01:11:32 04:23:45 23:59:12 13:15:00 03:02:27

INSTALLATIONSMENÜ

CL 66610005_021d.AI

KAMERA ALARM STILL ÜBERBLICK FOLGEZEIT ZUZATZ INSTAL.

HAUPTMENÜ

: 1 2 _ 4 : J N _ J : ON : : 15 S : 1 :

Die Menü-Bedientasten

94-12-23 95-02-22 96-05-06 96-06-02 96-08-18 96-08-30

ANZEIGE ZEIT DATUM  AUT. INSTALL. SPRACHE

STROM ALARM1 TREN.1 KURZ4 FEHLR1 SCHTZ2

LINKS 13:12:46 96-09-19   DEUTSCH

Wahl der Kamera

+ next

auto

view

CL 66610005_019.AI

Durch Drücken von Kbzw. Lwird der vorhergehende bzw. folgende Kamera-Eingang gewählt.

System zurücksetzen

Indem Kund Lmindestens drei Sekunden lang gleichzeitig gedrückt werden und dabei der Netzschalter an der Rückseite des Systemmonitors eingeschaltet wird, kann man den Systemmonitor auf die Werkseinstellungen einstellen.

Die Bedienung der Menüs erfolgt über folgende Bedientasten:

1 Menü M

• Schaltet das Hauptmenü ein/aus

Hinweis: Wenn innerhalb von 30 Sekunden keine Taste gedrückt wird, wird das OSD-Menü automatisch ausgeschaltet.

• Wählt von einem Sub-Menü aus das vorhergehende

Menü.

2 Folgende N

• Wählt die folgende Menü-Option.

3 Nach-unten/nach-oben K/L

• Verringert, erhöht oder ändert den Wert einer gewählten

Menü-Option.

• Wählt das folgende Menü, wenn das Symbol

angezeigt

wird.

Page 6

Die Menüs

Hauptmenü

Die folgenden Abschnitte beschreiben die Optionen des Hauptmenüs:

Kamera-Konfiguration (KAMERA)

Über die Kamera-Konfiguration kann man sehen, welche Kamera-Eingänge (1 bis 4) benutzt werden.

• Das Hauptmenü einschalten.

Hinter dem Text “KAMERA” erscheinen die Nummern der Kamera-Eingänge, an die eine Kamera angeschlossen ist.

KAMERA : 1 2 - 4

Alarmfunktion aktiv ja/nein (ALARM)

Mit dieser Funktion kann man die Alarmfunktion der angeschlossenen Kamera-Eingänge ein- oder ausschalten.

• J

Die Alarmfunktion dieses Kamera-Eingangs ist eingeschaltet.

• N

Die Alarmfunktion dieses Kamera-Eingangs ist nicht eingeschaltet. Bei der Auslösung eines Alarms durch einen AlarmKasten werden Summton, Alarmrelais und die Hilfsalarminformation nicht aktiviert. Dem Überblick der zuletzt aufgetretenen Alarmmeldungen wird dieser Alarm nicht hinzugefügt. Sonderalarme bleiben immer ausgeschaltet.

“ALARM” aus dem Hauptmenü wählen:

• Ndrückendrücken, bis der Kamera-Eingang, der

aktiviert bzw. deaktiviert werden soll, optisch hervorgehoben ist.

Der Alarmausgangskontakt wird aktiviert, Informationen werden zum Zusatzmonitor gespeist, und diese Alarmmeldung wird der Tabelle der zuletzt aufgetretenen Alarmmeldungen hinzugefügt.

Hinweis: Kamerabild und -ton werden grundsätzlich zum VCR-Ausgang und zum Zweitausgang gespeist.

Aus dem Hauptmenü die Option STILL wählen:

• Ndrücken, bis der Text nach (STUMM) optisch

hervorgehoben ist.

• Zum Deaktivieren (AUS) bzw. Aktivieren (EIN) der

Stummfunktion auf Kbzw. Ldrücken.

Überblick der zuletzt aufgetretenen Alarm-

meldungen (ÜBERBLICK)

Wenn die Option ÜBERBLICK gewählt wird, erscheint eine Liste mit dem Datum, der Zeit, der Art des Alarms und der Nummer des Kamera-Eingangs für die 9 zuletzt aufgetretenen Alarmmeldungen.

ÜBERBLICK

94-12-23 95-02-22 96-05-06 96-06-02 96-08-18 96-08-30

Aus dem Hauptmenü die Option ÜBERBLICK wählen:

• Ndrücken, bis das Symbol

ÜBERBLICK aufleuchtet.

• Kbzw. Ldrücken.

Die Überblicksliste erscheint.

• Für die Rückkehr ins Hauptmenü Mdrücken.

Hinweis: Die Fehleranzeigen werden im Abschnitt “Sonderalarme” erläutert.

16:35:59 01:11:32 04:23:45 23:59:12 13:15:00 03:02:27

STROM ALARM1 TREN.1 KURZ4 FEHLR1 SCHTZ2

CL 66610005_023d.AI

hinter

ALARM :■J N-N

↓

ALARM : J

N -N

■

↓

•Zum Aus- bzw. Einschalten der Alarmfunktion des gewähl-

ten Kamera-Eingangs Kbzw. L drücken.

↓

ALARM : J

Stummfunktion ein/aus (SILENT)

J -N

■

Die Stummfunktion kann benutzt werden, wenn sich der Monitor in der Betriebsart “Energiesparen” befindet.

• Stummfunktion AUS

Bei einem Alarm schaltet der Monitor automatisch auf die Betriebsart “aktiv”. Der Monitor gibt das Bild und den Ton des Kamera-Eingangs wieder, dem die Alarm/ Aktion-Box (die den Alarm ausgelöst hat) zugeordnet ist.

• Stummfunktion EIN

Bei einem Alarm bleibt der Monitor in der Betriebsart “Energiesparen”. Es werden weder Bild noch Ton wiedergegeben, und die System- Kontroll-Leuchtdiode blinkt rot.

Kamera-Verweilzeit (DWELL TIME)

Mit dieser Option kann der Zeitintervall zwischen zwei Folgen geändert werden (1 bis 30 Sekunden).

Hinweis: Diese Betriebsart kann nur gewählt werden, wenn das System mit mindestens 2 Kameras ausgerüstet ist.

Aus dem Hauptmenü die Option FOLGEZEIT wählen:

• Ndrücken, bis die tatsächliche Verweilzeit

optisch hervorgehoben ist.

• Zum Erhöhen bzw. Verringern der Verweilzeit K

bzw. Ldrücken.

Wahl eines zusätzlichen Ausgangs (AUX.)

Mit dieser Option kann man wählen, welches Ausgangssignal, d.h. von welcher Kamera, zum Zusatzausgang geschidet wird.

Aus dem Hauptmenü die Option ZUSATZ wählen:

• Ndrücken, bis die Nummer des aktuell gewählten

Kamera-Eingangs hinter ZUSATZ optisch hervorgehoben ist.

• Zum Wählen der Nummer des vorhergehenden bzw.

folgenden Kamera-Eingangs Kbzw. L drücken.

Page 7

Installationsmenü (INSTALL MENU)

Aus dem Hauptmenü die Option INSTALL wählen:

• Ndrücken, bis das Symbol

aufleuchtet.

• Kbzw. Ldrücken.

Jetzt erscheint das Installationsmenü.

• Zum Verlassen des Installationsmenüs M drücken.

Jetzt erscheint das Hauptmenü. Das Installationsmenü enthält folgende Optionen:

INSTALLATIONSMENÜ

ANZEIGE ZEIT DATUM  AUT. INSTALL. SPRACHE

Die Optionen des Installationsmenüs werden in den folgenden Abschnitten beschrieben.

hinter INSTALL

LINKS 13:12:46 96-09-19   DEUTSCH

CL 66610005_024d.AI

Datum einstellen (DATE)

Mit dieser Option kann man das Datum ändern.

Aus dem Installationsmenü DATUM wählen:

• NZum Einschalten der DATUM drücken.

Das Jahr leuchtet auf.

DATUM :■9■7-09-19

• Zum Ändern der Einstellung für das Jahr Kbzw.

Ldrücken.

• Ndrücken.

Der Monat leuchtet auf.

DATUM : 97-■0■9-19

• Zum Ändern der Einstellungen für den Monat K

bzw. Ldrücken.

• Ndrücken.

Der Tag leuchtet auf.

Datum und Zeit anzeigen (DISPLAY)

Mit dieser Option kann man wählen, ob und wo die Zeit und das Datum auf dem Systemmonitor angezeigt werden sollen (links unten, rechts unten bzw. AUS).

Aus dem Installationsmenü ANZEIGE wählen:

• Ndrücken, bis der Text nach (ANZEIGE) optisch

hervorgehoben ist.

• Zum Wählen zwischen LINKS, RECHTS oder AUS

Kbzw. Ldrücken.

Zeit einstellen (TIME)

Mit dieser Option kann man die Uhr des Systemmonitors stellen.

Aus dem Installationsmenü ZEIT wählen:

ZEIT :■2■3:15:41

• Zum Ändern der Einstellung der Stunden K bzw.

Ldrücken.

• Ndrücken.

Die Minuten leuchten auf.

ZEIT : 23:■1■5:41

• Zum Ändern der Einstellung der Minuten K

bzw. Ldrücken.

• Ndrücken.

Die Sekunden leuchten auf.

ZEIT : 23:15:■4■1

• Zum Anhalten der Uhr Kbzw. Ldrücken.

Die Sekunden werden auf Null gestellt.

ZEIT : 23:15:■0■0

• Zum Ändern der Einstellung der Sekunden K

bzw. Ldrücken.

• Ndrücken.

DATUM : 97-09-■1■9

• Zum Ändern der Einstellungen für den Tag K

bzw. Ldrücken.

Automatische Installation (AUT. INSTALL)

Mit dieser Option kann man die Konfiguration des Systems überprüfen.

Aus dem Installationsmenü AUT. INSTALL wählen:

• Ndrücken.

• Zum Starten des Installationsverfahrens Koder

Ldrücken.

Auf dem Systemmonitor erscheint der Text SYSTEMPRÜFUNG.

Nach etwa 20 Sekunden können folgende Texte auf dem Systemmonitor erscheinen:

AUTOM. INSTALL. BEENDET

Das System ist einwandfrei installiert. Nach etwa 30 Sekunden oder nach dem Drücken einer Taste erscheint wieder das Installationsmenü.

GEÄNDERTE KONFIGURATION

Das System wurde geändert: seit der letzten Überprüfung des Systems wurden dem System eine oder mehrere Kameras oder Zubehörteile hinzugefügt oder sie wurden aus dem System entfernt. Nach dem Drücken einer Taste erscheint wieder das Installationsmenü.

Wahl der Sprache (LANGUAGE)

Mit dieser Option kann man die Sprache der OSDMenüs wählen (English, Français, Deutsch, Português oder Español).

Aus dem Installationsmenü die Option SPRACHE wählen:

• Ndrücken, bis die gewählte Sprache aufleuchtet.

• Zum Ändern der Sprache Kbzw. L

drücken.

Page 8

Alarmfunktion

Fehlersuche

Wenn ein Fühler einer Alarm/Aktion-Box (Sonderzubehör) triggert, wird die Alarmfunktion des Systems aktiviert.

Bei einem Alarm:

1 Monitor in der aktiven Betriebsart:

• Der Monitor schaltet auf den Kamera-Eingang, dem die

Alarm/Aktion-Box zugeordnet ist.

• Die blinkende Meldung “AL” und die Nummer des

Kamera-Eingangs werden unten auf dem Systemmonitor angezeigt.

• Ein Summton ertönt bis zu 3 Minuten lang.

• Der Alarmausgangskontakt wird bis zu 15 Minuten lang

aktiviert (akust. Warnsignal, Sirene oder Telephonwähler).

• Die Alarminformationen werden bis zu 3 Minuten lang

zum Zusatzmonitor (Sonderzubehör) gespeist.

• Die Alarmmeldung wird der Tabelle der zuletzt

aufgetretenen Alarmmeldungen hinzugefügt.

2 Monitor in Energiespar-Betriebsart:

Es gibt zwei Möglichkeiten:

• Nicht-Stumm-Betriebsart (Stummfunktion aus)

Der Monitor schaltet auf die aktive Betriebsart, siehe “Monitor in der aktiven Betriebsart”.

• Stumm-Betriebsart (Stummfunktion ein)

Der Alarmausgangskontakt wird bis zu 15 Minuten lang aktiviert (akust. Warnsignal, Sirene oder Telefonwähler). Die Alarminformationen werden bis zu 3 Minuten lang zum Zusatzmonitor (Sonderzubehör) gespeist. Die Alarmmeldung wird der Tabelle der zuletzt aufgetretenen Alarmmeldungen hinzugefügt.

Alarm zurücksetzen:

Sobald eine beliebige Taste gedrückt wird, wird der Alarm zurückgesetzt. Der Monitor kehrt in die Betriebsart zurück, in der er sich befand, bevor der Alarm ausgelöst wurde. Wenn die Ursache des Alarms nicht beseitigt wurde, zeigt der Monitor die Alarmmeldung weiterhin an (sie blinkt jedoch nicht). Sobald die Ursache des Alarms beseitigt wurde, verschwindet die Alarmmeldung.

Wenn während einer Alarmmeldung keine Taste gedrückt wird, setzt der Monitor die Alarmmeldung automatisch nach spätestens 15 Minuten zurück. Der Systemmonitor kehrt in die Betriebsart zurück, in der er sich befand, bevor der Alarm ausgelöst wurde. Die blinkende Alarmmeldung wird so lange angezeigt, bis eine beliebige Taste gedrückt wird. Wenn eine Taste gedrückt wird, gibt es zwei Möglichkeiten:

1 Die Ursache des Alarms wurde nicht beseitigt: der

Monitor zeigt die Alarmmeldung weiterhin an (sie blinkt jedoch nicht).

2 Die Ursache des Alarms wurde beseitigt: die

Alarmmeldung erlischt.

Hinweis: Nach dem Zurücksetzen eines Kabelkurzschlußalarms bleibt die Alarmmeldung auf dem Systemmonitor. Damit die Meldung vom Bildschirm verschwindet, zunächst den Monitor ausschalten, dann den Kurzschluß im Kabel beheben, und den Monitor dann wieder einschalten.

Doppelte Addressierung

Wenn der Systemmonitor zwei Boxen mit der gleichen Einstellung für dieSchalter CAMERA # und Boxnummer (BOX) erfaßt, wird folgende Fehlermeldung angezeigt:

DOPPELTE ADDRESSIERUNG

“Zubehörname”

EINGANG X/X

Erläuterung:

EINGANG X/X

die Nummern der wirklichen KameraEingänge, an die die doppelt adressierten Boxen angeschlossen sind.

Sobald eine beliebige Taste gedrückt wird, verschwindet die Meldung vom Systemmonitor.

Hinweis: Obwohl die Kameras normal in Betrieb sind, funktionieren alle anderen Komponenten im System nicht.

Kein gültiger Kamera-Eingang gewählt

Die Kameranummer eines Intercom-Boxs oder Alarm/Intercom-Boxs kann nicht auf einen KameraEingang eingestellt werden, an den keine Kamera angeschlossen ist. Wenn der Systemmonitor die Wahl eines ungültigen Kamera-Eingangs erfaßt, wird folgende Meldung angezeigt:

FÜR EINGANG X “Zubehörname”

WURDE KEINE GÜLTIGE

KAMERA GEWÄHLT

• Den Systemmonitor ausschalten.

• Die Nummer der Leitung mit dem Schalter “CAMERA #”

im Box ändern (siehe die Anleitung für den Box).

• Den Systemmonitor einschalten.

Hinweis: Obwohl die Kameras normal in Betrieb sind, funktionieren alle anderen Komponenten im System nicht.

Systemfehler

Wenn während einer SYSTEMPRÜFUNG ein Systemfehler festgestellt wird, ertönt ein Piepton. Auf dem Systemmonitor erscheint folgender Text:

BEOBACHTUNGSSYSTEM

VERSION x.x

SYSTEMFEHLER

SERVICE ERFORDERLICH

Sobald eine beliebige Taste gedrückt wird, verstummt der Piepton und die Meldung verschwindet vom Systemmonitor.

Page 9

Vorgehensweise bei einem Systemfehler

Sonderzubehör

1 Den Systemmonitor ausschalten, 10 Sekunden lang

warten, und den Systemmonitor dann wieder einschalten (Netzschalter an der Rückseite des Systemmonitors).

2 Falls während einer SYSTEMPRÜFUNG die Fehler-

meldung erneut angezeigt wird, sollte der Servicedienst gerufen werden.

Sonderalarme

Ein Sonderalarm erfolgt bei dem folgende Fehlersituationen:

• TREN. Das Systemkabel wurde durchschnitten.

• KURZ Kurzschluß im Systemkabel.

• STROM Die Hauptstromleitung wurde abgeschaltet.

• SCHUTZ Ein Sicherheitsdetektor im Haus wurde aktiviert.

• FALL Ein Fehler innerhalb der Systemkommuni-

kation zu einem Detektor ist aufgetreten.

• Zum Abbrechen des Alarms eine beliebige Taste drücken.

Wenn die Alarmmeldung immer noch auf dem Systemmonitor angezeigt wird, sollte der Servicedienst gerufen werden.

Hinweis: Im Fall eines Kurzschlusses im Systemkabel wird die Stromversorgung der betroffenen Kamera unterbrochen.

Das Beobachtungssystem kann um ein oder mehrere Zubehörteile oder andere Peripheriegeräte erweitert werden. Dieses Systemzubehör läßt sich einfach in die gewünschte Kameraleitung einbauen.

Intercom-Box

Die Intercomn-Box hat eine Türklingelfunktion, d.h., es ertönt ein Summton, wenn jemand auf die Türklingel der Intercom drückt. Wenn die Türklingel gedrückt wird, schaltet der Monitor auf den Kamera-Eingang, dem die Intercom-Box zugeordnet ist. Über die Intercom-Box kann man dann mit der Person neben der Intercom-Box sprechen.

Alarm/Intercom-Box

Mit einem Alarm/Tätigkeits-Box kann man eine Tür aus der Entfernung öffnen, oder das Beobachtungssystem um gesonderte Infrarotmelder, Magnettürkontakte usw. erweitern.

Alarm/Aktion-Box + PIR-Bewegungsmelder

Diese Alarm/Action-Box ist mit einem zusätzlichen passiven Infrarot-Bewegungsmelder ausgestattet.

Hinweis: An eine Kameraleitung können bis zu zwei Boxen für die Gegensprechanlage und zwei Alarm/Action-Boxen mit oder ohne Infrarot-Bewegungsmelder angeschlossen werden.

Systemkabel

Für die Verbindungen zwischen Systemmonitor und Kamera wird ein 25 m langes Systemkabel mitgeliefert. Für optimale Bild- und Tonqualität sollte bei einer Verlängerung der Verbindung grundsätzlich ein 4-adriges paar verseittes Kabel verwendet werden. Die höchstzulässige Kabellänge beträgt 300 m. Kabel und Stecker sind allgemein erhältlich. Es ist darauf zu achten, daß die Stecker gemäß der unten-stehenden Abbildung an das Kabel angeschlossen werden.

4-5

2-3

Wenn das Systemkabel länger ist als 200 m, sollte ein Netzteil für die Speisung von Zubehör oder Kamera eingesetzt werden (siehe Sonderzubehör). Die höchstzulässige Kabellänge beträgt 300 m.

2-3

CL 66610005_006.AI

Interface-Box

Mit Hilfe der Schnittstellen-Box besteht die Möglichkeit, normale Video- und Audiosignale über das Systemkabel einzuspeisen oder herauszufiltern (z.B. für den Anschluß von Kameras Dritter oder einer Kassenschnittstelle).

Netzteil

Wenn das Kamerakabel länger als 200 m ist, muß dieses Teil zur Stromversorgung der Kamera eingesetzt werden.

Farbüberwachungsmonitor

Mit diesem Monitor kann das überwachungssystem um mehrere Beobachtungsposten (Zusatzmonitore) erweitert

werden. Zusatzmonitore liefern das gleiche Kamerabild wie der Systemmonitor. Die Monitore haben einen

4-5

Anschluß für einen eventuellen weiteren Zusatzmonitor.

Zeitraffer-VCR

Dieser VCR zeichnet die Bilder aus dem Beobachtungssystem auf. Durch die Zeitrafferfunktion kann der VCR die Aufnahmezeit eines Bandes verlängern. Die Aufnahmezeit eines E-180-Bandes wird - je nach VCR-Typ - auf einen Tag oder sogar einen Monat verlängert. Philips hat verschiedene Typen von ZeitrafferVideorecordern im Sortiment.

Schutzgehäuse für die Kamera

Wenn die Kamera im Freien eingesetzt werden soll, muß zum Schutz der Kamera vor Regen und Schnee ein Schutzgehäuse verwendet werden.

Vorsicht: Die Stecker, die für das Beobachtungssystem verwendet werden, haben die gleiche Größe wie normale Telefonstecker. Unter keinen Umständen Telefongeräte an das Beobachtungssystem anschließen.

Page 10

Hinweise zur Wartung

Lüftung

Lüftungsöffnungen grundsätzlich freihalten, damit der Monitor nicht zu heiß werden kann. Den Monitor nicht in der unmittelbaren Nähe von Wärmequellen aufstellen.

Reinigen

Den Monitor und das Äußere der Kamera mit einem feuchten, nicht-fusselnden Lappen oder einem Lederimitat-Lappen abwischen.

Zur Reinigung des Kamera-Objektivs einen speziellen Reinigungslappen verwenden. NIE Reinigungsflüssigkeiten auf der Grundlage von Alkohol, Brennspiritus, Ammoniak usw. benutzen!

Direkten Kontakt mit Wasser vermeiden.

Warnung: Die Rückseite des Monitors darf nur von qualifizierten Wartungstechnikern abgenommen werden.

Page 11

Technical specifications

0System monitor

Picture tube 14", 90° deflection, 0.65mm pitch TV grade Resolution (Line pairs) TV standard Mains supply voltage Power consumption

Camera power supply System synchronisation

Camera inputs Slave monitor output Microphone

• Frequence range

Alarm output

• 4-pole screwblock N.O./N.C. contact + system ground

• Contact rating

VCR

• Video input BNC (1Vpp, input impedance 75Ohm)

• Audio input

• Video output

• Audio output

AUX.

• Video output BNC (1Vpp, output impedance 75Ohm)

• Audio output

System cable Weight Dimensions (hxwxd) Ambient temperature

• Operating +10...+45°C

• Storage

Ambient humidity

340 TVL PAL, 625 lines, 50Hz, 2:1 100 - 240V

+/-10%, 50/60Hz

70W max. (without cameras) 110W max. (with 4 cameras at 200m.) 16-32V

, short-circuit protected

Monitor locks to the mains Cameras lock to H and V of the monitor 4 (system interface) 1 (system interface) electret 300 - 3kHz

,2A

24V

Cinch (0.5Vpp, input impedance 10kOhm) BNC (1Vpp, output impedance 75Ohm) Cinch (0.5Vpp, output impedance 1kOhm)

Cinch (0.5Vpp, output impedance 1kOhm) 4-wire dual twisted pair ‘telephone’ cable 12kg 320x350x370mm.

-25...+70°C

93...98%RH max.

Specifications may change without notice.

122
