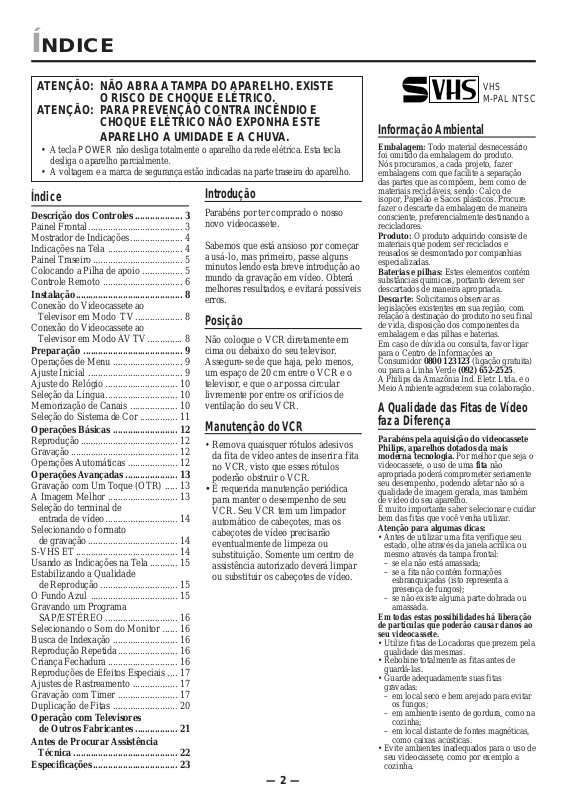

Philips VR999/78 User Manual [pt]

ÍNDICE

ATENÇÃO: NÃO ABRA A TAMPA DO APARELHO. EXISTE

O RISCO DE CHOQUE ELÉTRICO.

ATENÇÃO: PARA PREVENÇÃO CONTRA INCÊNDIO E

CHOQUE ELÉTRICO NÃO EXPONHA ESTE
APARELHO A UMIDADE E A CHUVA.

•

A tecla POWER não desliga totalmente o aparelho da rede elétrica. Esta tecla
desliga o aparelho parcialmente.

•

A voltagem e a marca de segurança estão indicadas na parte traseira do aparelho.

Índice

Descrição dos Controles ................... 3

Painel Frontal...................................... 3

Mostrador de Indicações..................... 4

Indicações na Tela .............................. 4

Painel Traseiro .................................... 5

Colocando a Pilha de apoio ................ 5

Controle Remoto ................................ 6

Instalação........................................... 8

Conexão do Videocassete ao

Televisor em Modo TV................... 8

Conexão do Videocassete ao

Televisor em Modo AV TV.............. 8

Preparação ........................................ 9

Operações de Menu ............................ 9

Ajuste Inicial ...................................... 9

Ajuste do Relógio ............................. 10

Seleção da Língua............................. 10

Memorização de Canais ................... 10

Seleção do Sistema de Cor ............... 11

Operações Básicas .......................... 12

Reprodução....................................... 12

Gravação........................................... 12

Operações Automáticas .................... 12

Operações Avançadas..................... 13

Gravação com Um Toque (OTR) ..... 13

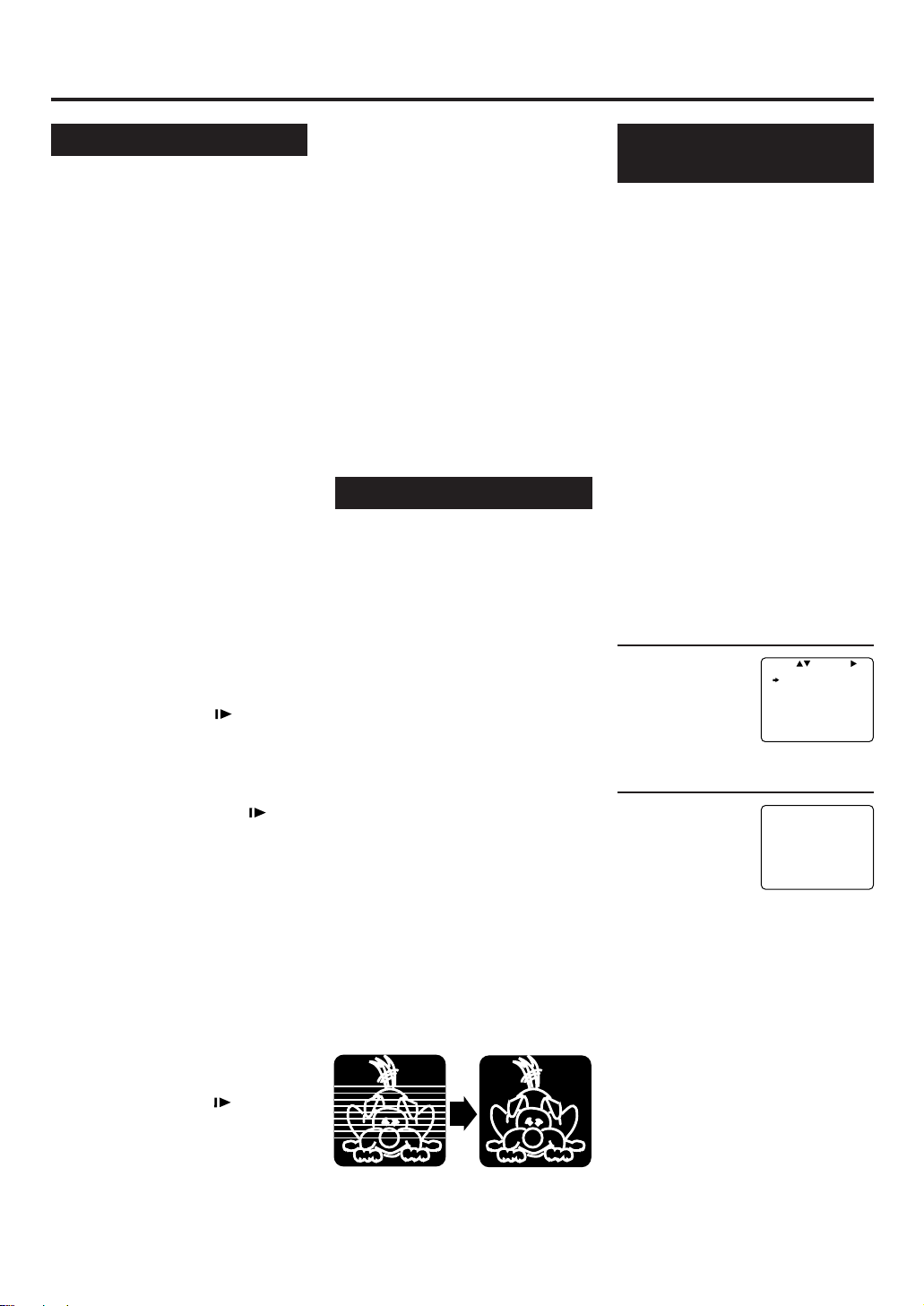

A Imagem Melhor ............................ 13

Seleção do terminal de

entrada de vídeo............................. 14

Selecionando o formato

de gravação .................................... 14

S-VHS ET......................................... 14

Usando as Indicações na Tela ........... 15

Estabilizando a Qualidade

de Reprodução ............................... 15

O Fundo Azul ................................... 15

Gravando um Programa

SAP/ESTÉREO ............................. 16

Selecionando o Som do Monitor ...... 16

Busca de Indexação .......................... 16

Reprodução Repetida........................ 16

Criança Fechadura ............................ 16

Reproduções de Efeitos Especiais .... 17

Ajustes de Rastreamento .................. 17

Gravação com Timer ........................ 17

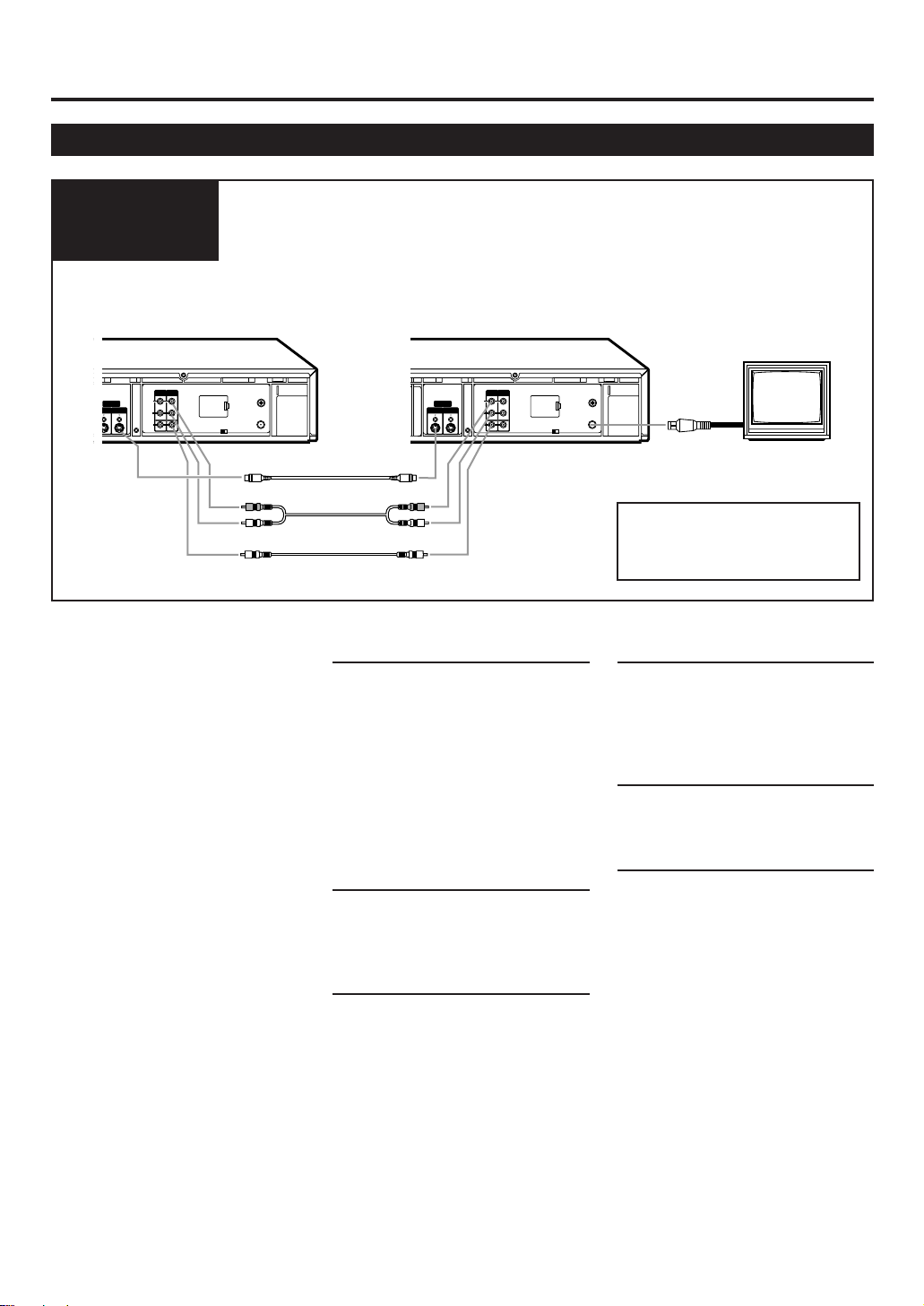

Duplicação de Fitas .......................... 20

Operação com Televisores

de Outros Fabricantes ................. 21

Antes de Procurar Assistência

Técnica.......................................... 22

Especificações.................................. 23

Introdução

Parabéns por ter comprado o nosso
novo videocassete.

Sabemos que está ansioso por começar
a usá-lo, mas primeiro, passe alguns
minutos lendo esta breve introdução ao
mundo da gravação em vídeo. Obterá
melhores resultados, e evitará possíveis
erros.

Posição

Não coloque o VCR diretamente em
cima ou debaixo do seu televisor.
Assegure-se de que haja, pelo menos,
um espaço de 20 cm entre o VCR e o
televisor, e que o ar possa circular
livremente por entre os orifícios de
ventilação do seu VCR.

Manutenção do VCR

• Remova quaisquer rótulos adesivos
da fita de vídeo antes de inserir a fita
no VCR, visto que esses rótulos
poderão obstruir o VCR.

• É requerida manutenção periódica
para manter o desempenho de seu
VCR. Seu VCR tem um limpador
automático de cabeçotes, mas os
cabeçotes de vídeo precisarão
eventualmente de limpeza ou
substituição. Somente um centro de
assistência autorizado deverá limpar
ou substituir os cabeçotes de vídeo.

— 2 —

VHS
M-PAL NTSC

Informação Ambiental

Embalagem: Todo material desnecessário
foi omitido da embalagem do produto.
Nós procuramos, a cada projeto, fazer
embalagens com que facilite a separação
das partes que as compõem, bem como de
materiais recicláveis, sendo: Calço de
isopor, Papelão e Sacos plásticos. Procure
fazer o descarte da embalagem de maneira
consciente, preferencialmente destinando a
recicladores.
Produto: O produto adquirido consiste de
materiais que podem ser reciclados e
reusados se desmontado por companhias
especializadas.
Baterias e pilhas: Estes elementos contém
substâncias químicas, portanto devem ser
descartados de maneira apropriada.
Descarte: Solicitamos observar as
legislações existentes em sua região, com
relação à destinação do produto no seu final
de vida, disposição dos componentes da
embalagem e das pilhas e baterias.
Em caso de dúvida ou consulta, favor ligar
para o Centro de Informações ao
Consumidor 0800 123123 (ligação gratuita)
ou para a Linha Verde [phone].
A Philips da Amazônia Ind. Eletr. Ltda. e o
Meio Ambiente agradecem sua colaboração.

A Qualidade das Fitas de Vídeo
faz a Diferença

Parabéns pela aquisição do videocassete
Philips, aparelhos dotados da mais
moderna tecnologia. Por melhor que seja o

videocassete, o uso de uma fita não
apropriada poderá comprometer seriamente
seu desempenho, podendo afetar não só a
qualidade de imagem gerada, mas também
de vídeo do seu aparelho.
É muito importante saber selecionar e cuidar
bem das fitas que você venha utilizar.

Atenção para algumas dicas:

• Antes de utilizar uma fita verifique seu
estado, olhe através da janela acrílica ou
mesmo através da tampa frontal:
– se ela não está amassada;
– se a fita não contém formações

esbranquiçadas (isto representa a
presença de fungos);

– se não existe alguma parte dobrada ou

amassada.

Em todas estas possibilidades há liberação
de partículas que poderão causar danos ao
seu videocassete.

• Utilize fitas de Locadoras que prezem pela
qualidade das mesmas.

• Rebobine totalmente as fitas antes de
guardá-las.

• Guarde adequadamente suas fitas
gravadas:
– em local seco e bem arejado para evitar

os fungos;

– em ambiente isento de gordura, como na

cozinha;

– em local distante de fontes magnéticas,

como caixas acústicas.

• Evite ambientes inadequados para o uso de
seu videocassete, como por exemplo a
cozinha.

DESCRIÇÃO DOS CONTROLES

Painel Frontal

1 2 3 4 5 6 7 8

VR 999 S-VHS HI-FI STEREO

POWER

S-VHS ET

SMART PICTURE

OPEN

BILINGUAL

S

UPER VHS

ET

Open the lid.

Abre a tampa.

1 Tecla POWER

• Liga e desliga o VCR.

VCR/TV

TO OPEN

HI-FI STEREO SMARTPICTURE

MENU/EXIT

/OK

13

BILINGUAL

+8
4
0
6

-

15

dB

12

NORM

SP

VCR

14

6 Compartimento da fita

Local onde é inserida a fita de vídeo.

• Ajusta o VCR para gravação sem
assistir (gravação com timer) depois
de ajustado com timer está completo.
(✈ ver página 17)

2 Botão S-VHS ET

Quando pressionado seleciona o modo
de gravação S-VHS ET. A lâmpada

7 Tecla REC/OTR ¶ (Gravação/

Gravação com um toque)

• Pressione uma vez para iniciar a

• Inicie a gravação de 30 minutos a 6

(o botão propriamente) acender-se-á.
(✈ ver página 14)

3 Tecla de Imagem Melhor

Selecione o modo de Imagem Melhor.
(✈ ver página 13)

4 Tecla VCR/TV de seleção do

sinal que vai ao televisor

Pressione para selecionar a fonte do
sinal (do TV ou do VCR) recebido pelo
seu televisor. Pressionando esta tecla
liga e desliga o indicador VCR.

Quando o indicador VCR estiver aceso:

O sintonizador do videocassete fica
ativo para o TV. Não se pode selecionar
os canais no televisor.

Quando o indicador VCR estiver apagado:

O sintonizador do TV fica ativo para si
próprio. Para poder ver um outro canal
no televisor enquanto grava um canal
selecionado com o sintonizador do
videocassete. (✈ ver página 12)

5 T ecla MENU/EXIT

Mostra o menu principal.
Pressione novamente para sair de
operação do menu. (✈ ver página 9).

8 Tecla STOP/EJECT § de

ejeção

Para a fita quando a fita estiver em
movimento. (✈ ver página 12)
Pressione essa tecla novamente se
quiser ejetar a fita quando a fita não
está em movimento. (✈ ver página 12)

9 Anel SHUTTLE

• Avanço ou rebobinagem rápida

• Inicia a busca visual rápida em

10 Conector de entrada S-VIDEO

IN

Use um cabo de S-Vídeo para conectar
esse conector no conector de saída de
vídeo de outro VCR ou de uma câmara.
(✈ ver página 20)

9

STOP/EJECT

CHANNEL

REC/OTR

PLAYPAUSE/STILL

18171615

VIDEOS-VIDEO

L AUDIO R

10

gravação. (✈ ver página 12)

horas. Quando pressionar esta tecla
mais que uma vez, o tempo de
gravação é acrescido em intervalos
de minutos. (✈ ver página 13)

quando a fita não está em
movimento. (✈ ver página 12)

avanço ou retrocesso durante o modo
de reprodução ou congelamento da
imagem. (✈ ver página 17)

1211

F

O

R

D

W

N

I

A

R

W

D

E

R

VHS
M-PAL NTSC

19

11 Conector de entrada VIDEO

Use um cabo de vídeo para conectar
esse conector no conector de saída de
vídeo de outro VCR ou de uma câmara.
(✈ ver página 20)

12 Conectores de entrada de

AUDIO

Use em cabo de áudio para conectar
esses conectores nos conectores de
saída de outro VCR ou de uma câmara.
(✈ ver página 20)

13 Tecla 3/OK

Muda a seleção quando os menus estão
sendo usados. (✈ ver página 9)

14 Mostrador de indicações

Ver página 4.

1 5 IR (infrared) sensor do

controle remoto

Recebe os sinais do (IR) controle
remoto sem fio.

16 Teclas CHANNEL ▲ / ▼

• Pressione-as para mudar de canal no
videocassete.
Libere quando estiver no canal
desejado.

• Move o cursor para cima e para baixo,
quando os menus estão sendo usados.
(✈ ver página 9)

• Ajusta a sintonia durante uma
reprodução, ou quando a imagem está
congelada, ou durante uma
reprodução em câmera lenta.
(✈ ver página 17)

17 Tecla PAUSE/STILL 8 de

Imagem Congelada

Para a fita durante a gravação (pausa)
ou reprodução (imagem congelada).
(✈ ver página 12, 17)
Pressione-a novamente para retomar à
gravação normal.
Pressione a tecla PLAY 3 para retomar
à reprodução.
Pressione por mais de 2 segundos
durante uma reprodução para ver uma
imagem em câmera lenta.
(✈ ver página 17)

18 Tecla PLAY 3 de

reprodução

Inicie a reprodução normal.
(✈ ver página 12)

19 Disco Jog

Avança ou retrocede a moldura de
imagem em imagem durante o modo de
imagem em câmara lenta (Still). (✈ ver
página 12)

— 3 —

D

ESCRIÇÃO DOS

Mostrador de Indicações

+8

4
0
6

-15dB
NORM

678 9

1 Indicador do nível de áudio

Indica o nível do sinal de áudio.

2 Indicadores do modo de

funcionamento

‡‡

‡: Acende durante a gravação.

‡‡
##

#: Acende durante a reprodução.

##
**

*: Acende durante a pausa.

**

3 Indicador TIMER

Acende-se quando o VCR for ajustado
para gravação sem assistir (gravação
com timer). (✈ ver página 18)

4 Indicador S-VHS

É exibido quando você está
reproduzindo uma fita gravada em
formato S-VHS (ou S-VHS ET) ou
quando está gravando em uma fita com
formato S-VHS (ou S-VHS ET).

VCR

C

ONTROLES

3

4 52 1

SP SLP

5 Indicadores de velocidade

Indica a velocidade da fita durante a
gravação e a reprodução.
SP – velocidade padrão
SLP – velocidade superprolongada

6 Indicador do nível de áudio

Indica o modo de saída de áudio
atualmente selecionado.
(✈ ver página 16)
NORM (normal):

Acende-se na reprodução de uma
fita com som mono.

:

Acende-se na reprodução de
programa estéreo.

7 Indicador de fita inserida

Acende-se caso haja uma fita inserida
no VCR.

(CONTINUAÇÃO)

8 Indicador VCR

Acende-se quando o temporizador de
TV interno no VCR estiver ativo para o
TV.

9 Relógio digital / Contador/

Indicador de canal

• Normalmente indica a hora atual.

• Quando a fita estiver inserida, indica
um contador de tempo.
Se rebobinar sempre completamente
as suas fitas, e reinicializar o
contador, pode usar a referência dada
por este contador como índice, para
saber onde começa um determinado
programa.

• Indica o número do canal
selecionado através de um
sintonizador de TV interno no
videocassete.
A indicação “L-1 ou L-F” significa
que foi selecionado um sinal de
entrada de fonte externa.

Indicação na Tela

A seguinte informação (estado da operação VCR) aparece na tela do TV. (✈ ver página 15)

Modo de operação

Tipo de recepção

Preparação de uma Imagem

Melhor (SmartPicture)

Modo de cor

Tempo restante de gravação

Velocidade da fita

STOP

STEREO
SAP

NATURAL

PAL-M
TEMPO
RESTANTE 05:59 ÍNDICE -1
SLP 0:00:00 HIFI

23:00
CAN. 12

— 4 —

Hora atual
Nº de canal

Contador de
tempo e memória do
contador

Número do índice
Modo de saída de som

Notas sobre a informação indicada

• Quando reproduzir uma fita fina tal como
a fita cassete T-160 ou uma fita cassete
compacta (VHS-C), a indicação da
duração de fita restante piscará.

Painel Traseiro

1

S-VIDEO

IN OUT

6

7 8 9 10

1 Cabo de alimentação CA

(corrente alternada)

Ligue o cabo de alimentação CA a uma
tomada da rede de corrente alternada.

2 Conector de entrada

(entrada) AUDIO IN

Para conectar esse conector no conector
de saída de áudio de outro VCR.
(✈ ver página 20)

3 Conector de saída (saída)

AUDIO OUT

Para conectar esse conector no conector
de entrada de áudio de outro VCR.
(✈ ver página 8)

23

IN OUT

R

AUDIO

L

(MONO)

VIDEO

4

ANT. IN

RF OUT

CH3 CH4

11

4 Compartimento da Pilha Lítio

Coloque a pilha de lítio. (Lêr instruções
em baixo)

5 Terminal ANT. IN de entrada

da antena

Ligue a sua antena ou cabo de TV a
cabo neste terminal. (✈ ver página 8)

6 Conector de entrada

(entrada) S-VIDEO IN

Para conectar esse conector no conector
de saída de S-video de outro VCR.
(✈ ver página 20)

5

7 Conector de saída (saída) S-

VIDEO OUT

Para conectar esse conector no conector
de entrada de S-vídeo de outro VCR.
(✈ ver página 20)

8 Conector de entrada

(entrada) VIDEO IN

Para conectar esse conector no conector
de saída de vídeo de outro VCR.
(✈ ver página 20)

9 Conector de saída (saída)

VIDEO OUT

Para conectar esse conector no conector
de entrada de vídeo de outro VCR.
(✈ ver página 8)

10 Chave CH3/CH4 de seleção

de canal de vídeo

Ajuste o canal de saída de vídeo para
aquele que não estiver em utilização
para transmissão normal de TV, na sua
área. (✈ ver página 8)

1 1 Terminal RF OUT de ligação

de TV

Utilize o cabo de ligação fornecido para
ligar este terminal ao terminal de
entrada de antena UHF/VHF do
televisor. (✈ ver página 8)

Colocando a pilha de apoio

Para inserir a pilha de lítio:

IMPORTANTE

Antes de inserir a pilha de lítio, ligue o cabo de alimentação CA a uma tomada de
rede (✈ ver página 8). Se não o fizer, a pilha de apoio será utilizada imediatamente,
causando danos a pilha.

1 Abra a tampa do compartimento

da pilha de lítio.

IN OUT

R

AUDIO

L

(MONO)

VIDEO

CH3 CH4

ANT. IN

RF OUT

3 Recoloque a tampa.

IN OUT

R

AUDIO

L

(MONO)

VIDEO

CH3 CH4

ANT. IN

RF OUT

Para remover a pilha:

2 Instale a pilha —CR2025 —

respeitando a polaridade indicada
dentro do compartimento da pilha.

IN OUT

R

AUDIO

L

(MONO)

VIDEO

CH3 CH4

ANT. IN

RF OUT

S-VIDEO

IN OUT

IN OUT

R

AUDIO

L

(MONO)

VIDEO

CH3 CH4

ANT. IN

RF OUT

Pressione esta parte com
um material macio, como a
ponta de um lápis, etc. (Não

use material metálico).

Nota:

Sem esta pilha de lítio, este videocassete
pode manter os parâmetros memorizados
sobre o timer (temporizador) e o relógio,
apenas durante alguns minutos, se
acontecer uma falha de energia.

AVISO
Sobre a pilha de Lítio

A pilha usada neste aparelho pode
causar queimadura ou incêndio, se
for mal utilizada. Não a recarregue,
não a desmonte, não a aqueça
acima dos 100º C, e não a queime.
Substitua a pilha com outra
fabricada pela Panasonic
(Matsushita Electric), Sanyo, Sony
ou Maxell CR2025; a utilização de
outras pilhas pode representar um
risco de incêndio ou explosão.

• Descarte de maneira apropriada.

• Mantenha-a fora do alcance de
crianças.

• Não a desmonte e não a destrua
pelo fogo.

— 5 —

DESCRIÇÃO DOS CONTROLES

Controle Remoto

(CONTINUAÇÃO)

14
15

16

17
18

19
20

/OK

21
22

23
24

25
26

/OTR

27

FWD

28

10
11

12

13

1
2

3

4
5

6

CBL / DBS

VCR/TV

123

START STOP DATE

456

DBS DAILY

789

SPEED

-

REW FF

7
8

9

SMARTPICTURE

JOG/SHTL

REV

POWER

QUICK PROGRAMMING

+

-+-

0

STILL/SLOW

PLAY

STOP

MENU

EXIT/STATUS

TIMER

INDEX AUDIO/MUTE

VCRTV

EJECT

WEEKLY

CLEAR

+

CHVOL

REC

Usando esse controle remoto
para operar a TV

Você pode usar esse controle remoto
para operar a sua TV.
Para operar TV de outro fabricantes,
veja página 21.

1 Tecla CBL/DBS

Não pode ser usado para este modelo.

2 T ecla POWER

Antes de usar esta tecla, pressione a tecla
VCR ou TV para selecionar a fonte
desejada.

• Depois de pressionar a tecla VCR:
– Ligue e desligue o seu VCR.
– Utilize-a para ajustar o VCR para

gravações temporizadas após
realizar os ajustes do timer.
(✈ ver página 18)

• Depois de pressionar a tecla TV,
ligue ou desligue a TV.

3 Tecla VCR/TV de seleção do

sinal que vai ao televisor

Pressione para selecionar a fonte do
sinal (do TV ou do VCR) recebido pelo
seu televisor. Pressionando esta tecla
liga e desliga o indicador VCR.

Quando o indicador VCR estiver aceso:

O sintonizador do VCR fica ativo para o
TV. Não se pode selecionar os canais no
televisor.

Quando o indicador VCR estiver apagado:

O sintonizador do TV fica ativo para si
próprio. Para poder ver um outro canal
no televisor enquanto grava um canal
selecionado com o sintonizador do
VCR. (✈ ver página 12)

4 Tecla SPEED de velocidade

da fita

Selecione a velocidade de gravação SP ou
SLP. Durante a reprodução, a velocidade
da fita é selecionada automaticamente
(SP, LP, SLP). (✈ ver página

12, 18)

5 Tecla STILL/SLOW –

Ajusta a velocidade de reprodução no
sentido reverso durante uma reprodução
em câmera lenta. (✈ ver página 17)
Pressione-a PLAY 3 para retomar a
reprodução.

6

Tecla PLAY 3 / 5 de reprodução

Antes de usar esta tecla, pressione a tecla
VCR ou TV para selecionar a fonte
desejada.

• Depois de pressionar o VCR:
– Inicia a reprodução normal.

(✈ ver página 12)

– Move o cursor para cima enquanto

usar os menus. (✈ ver página 9)

• Somente para alguns televisores
Philips:
Depois de pressionar a tecla TV, no
controle remoto, opere os menus de
TV.

7 Tecla REW 1 / 2 de

rebobinagem

Antes de usar esta tecla, pressione a tecla
VCR ou TV para selecionar a fonte
desejada.

• Depois de pressionar o VCR:
– Rebobine a fita durante a

reprodução, inicie a busca a visual
rápida em retrocesso.
(✈ ver página 12)

– Retorne ao menu anterior

enquanto usar os menus.
(✈ ver página 9)

• Somente para alguns televisores
Philips:
Depois de pressionar a tecla TV no
controle remoto, opere os menus de
TV.

— 6 —

8 Tecla STOP 7 /

• Depois de pressionar o VCR:

– Pára a fita. (✈ ver página 12)
– Move o cursor para baixo

enquanto usar os menu.
(✈ ver página 9)

• Somente para alguns televisores
Philips:
Depois de pressionar a tecla TV no
controle remoto, opere os menus de
TV.

9 Teclas VOL

∞∞

∞ de parada

∞∞

55

∞∞

5 /

∞ de

55

∞∞

controle de volume

Para mudar o volume de som do TV.
Selecione o volume desejado.

10 Tecla EXIT/ST ATUS de

obtenção de indicação da
situação

Antes de usar esta tecla, pressione a tecla
VCR ou TV para selecionar a fonte
desejada.

• Depois de pressionar o VCR:
– Pressione para ver o display

Relógio/Contador/Canal ou para
ver o display na tela.
(✈ ver página 15)

– Para sair do menu da TV enquanto

usar os menus. (✈ ver página 9)

• Depois de pressionar o TV:

Para alguns televisores Philips:

– Para ver o display da TV.
– Para sair do menu da TV enquanto

usar os menus.
Para televisor de outros fabricantes
funciona como tecla ENTER se for
necessário, pressione ENTER depois
de selecionar o número do canal.

11 Tecla de Imagem Melhor

Selecione o modo de Imagem Melhor.
(✈ ver página 13)

1 2 Botão JOG/SHTL (Shuttle)

Ativa o disco JOG e o anel SHUTTLE
no controle remoto quando a luz (do
próprio botão) se acende. (✈ ver página 17)

13 Disco Jog

Avança ou retrocede a moldura de
imagem em imagem durante o modo de
imagem em câmara lenta (Still).

(✈ ver página 17)

14 Tecla TV

Faz com que o controle remoto esteja
pronto para operar o TV.

15 Tecla VCR

Faz com que o controle remoto esteja
pronto para operar o VCR.

16 Tecla EJECT 0 de ejeção

Ejeta a fita. (✈ ver página 12)

17 Teclas numéricas

(0, 1, 2, 3, 4, 5, 6, 7, 8 e 9)

Antes de usar esta tecla, pressione a tecla
VCR ou TV para selecionar a fonte
desejada.

• Pressione para selecionar um canal
do televisor ou do videocassete.

Para selecionar um canal de 1 a 9,
pressione 0 seguido do número do
canal que você deseja.

Por exemplo, para o canal 4,
pressione 0 e depois 4.

• Esses botões também são usados
para programar gravações com o
timer. (✈ ver página 18)

18

Tecla CLEAR de cancelamento

• Cancela uma gravação temporizada

planejada. (✈ ver página 19)

• Re-ajuste o contador para 0:00:00.

19 Tecla STILL/SLOW

Pára a fita durante a gravação (pausa),
ou durante a reprodução (imagem
congelada). (✈ ver páginas 12, 16)
Pressione a tecla novamente para
retomar a gravação normal.
Pressione-a PLAY 3 para retomar à
reprodução.
Pressione por mais de 2 segundos
durante uma reprodução para ver
imagem em câmera lenta.
(✈ ver página 16)

20 Tecla STILL/SLOW +

Para ajustar a velocidade de reprodução
no sentido progressivo, durante uma
reprodução em câmera lenta.
(✈ ver página 17)

21 Tecla FF ¡/ 3/ OK

Antes de usar esta tecla, pressione a tecla
VCR ou TV para selecionar a fonte
desejada.

• Depois de pressionar o VCR:
– Pressione para avançar rápido a

fita. Inicia a busca visual rápida
em avanço durante um modo de
reprodução. (✈ ver página 12)

– Selecione um item no menu do

VCR ou pressione para avançar
para o próximo menu.
(✈ ver página 9)

• Somente para alguns televisores
Philips:
Depois de pressionar a tecla TV no
controle remoto, opere os menus de
TV.

22 Tecla MENU de obtenção da

indicação do menu

Antes de usar esta tecla, pressione a tecla
VCR ou TV para selecionar a fonte
desejada.

• Depois de pressionar o VCR, acessa o
menu principal. (✈ ver página 9)

• Somente para algun televisor Philips.
Depois de pressionar a tecla TV no
controle remoto, acessa o menu
principal da TV.

23 Teclas CH ▲ / ▼ de seleção

de canais no videocassete*

Antes de pressionar esta tecla, pressione
o VCR ou TV.

• Depois de pressionar a tecla VCR,
trocar de canais no VCR, até o canal
desejado.

• Depois de pressionar a tecla TV, trocar
de canais no TV, até o canal desejado.

24 Tecla TIMER

Mostra o menu para gravação com
timer. (✈ ver páginas 17, 19)

25 Tecla AUDIO/MUTE

Antes de pressionar esta tecla, pressione
o VCR ou TV.

• Depois de pressionar o VCR,
selecione o modo de saída de som.
(✈ ver página 16)

• Depois de pressionar a tecla TV no
controle remoto, desliga o som da
TV.

26 Tecla INDEX 4 / ¢

Para localizar um índice marcado no
início de cada gravação.
(✈ ver página 15)

27 Tecla REC/OTR de gravação

• Pressione a tecla uma vez para iniciar
a gravação. (✈ ver página 12)

• Inicia a gravação de 30 minutos a 6
horas. Quando pressionar esta tecla
mais que uma vez, o tempo de
gravação

é incrementado em

intervalos de 30 minutos.
(✈ ver página 13)

28 Anel SHUTTLE

Inicia a busca visual rápida em avanço
ou retrocesso durante o modo de
reprodução ou congelamento da
imagem. (✈ ver página 17)

Para inserir as pilhas:

1 Remova a tampa do

compartimento das pilhas
localizado no fundo do controle
remoto.

CUIDADO
Quanto à substituição de pilhas

Não misture pilhas novas com velhas.
(Também nunca misture pilhas
alcalinas com pilhas comuns.)

2 Instale duas pilhas – R6(SUM-3)/

AA – respeitando a polaridade
indicada dentro do compartimento
das pilhas.

— 7 —

3 Recoloque a tampa.

Nota

Este controle remoto e suas pilhas são
acessórios fornecidos.
Certifique-se que estão incluídos.
Além disso, veja em “Especificações” que
outros acessórios estão incluídos.

INSTALAÇÃO

Conexão do Videocassete ao Televisor em Modo TV

Diagrama de

Conexões

1 Desligue do televisor as conexões da antena, e o cabo de força da

tomada AC.
2 Ligue as conexões da antena a entrada de RF do VCR.
3 Ligue o videocassete ao televisor usando o cabo coaxial de RF.
4 Ligue o videocassete e o TV a tomadas de rede.

Insira a pilha de apoio. Ver pág. 5.

5

Antena externa

Cabo

Selecione canal de saída 3 ou 4

Ajuste o chave CH3/CH4 ao canal CH3 ou CH4 da TV local
que não esteja em utilização.
Se ambos os canais são utilizados, selecione o canal
que lhe proporciona a melhor imagem na reprodução da fita.

Para assistir a uma fita de vídeo no televisor, selecione
no TV o mesmo canal (3 ou 4) que selecionou neste
videocassete.

AVISO

Não ligue os cabos das tomadas de rede
antes de completar todas as ligações.

Antena interna

R

S-VIDEO

AUDIO

IN OUT

L

VIDEO

Parte traseira

do videocassete

IN OUT

(MONO)

CH3 CH4

RF OUT

ANT. IN

ANT. IN

RF OUT

Cabo coaxial de RF
(fornecido)

Tomada da rede

CH4

ou

CH3

TV

Parte traseira do TV

Para terminal 75 ohm

Para terminal
300 ohm

Parte traseira do videocassete

IN OUT

R

S-VIDEO

AUDIO

IN OUT

L

(MONO)

VIDEO

CH3 CH4

Chave

CH3/CH4

CH 3 CH 4

Tomada da rede

ANT. IN

RF OUT

Conexões do VCR ao Televisor em Modo AV TV

Com esta ligação, você pode obter melhor imagem e melhor som ao reproduzir uma fita.

Para ver esta imagem de VCR na TV,

selecione a entrada de vídeo na TV onde
VCR está conectada.

• Se o seu televisor tiver um conector de
entrada S-Video, obterá uma melhor
qualidade de imagem se utilizar um cabo
S-Video para ligar o VCR ao seu televisor.

NOTA:

Se o seu televisor não é do tipo estéreo, pode
ligar o seu videocassete ao seu sistema de áudio,
para reproduzir o som HI-FI em estéreo.
Consulte também o manual fornecido com o seu
sistema de áudio.

Para tomadas de saída
VIDEO/AUDIO

Parte traseira do videocassete

IN OUT

R

S-VIDEO

AUDIO

IN OUT

L

(MONO)

VIDEO

Para
conectores de
saída S-video

— 8 —

ANT. IN

RF OUT

CH3 CH4

Cabo de áudio

Cabo de vídeo
Cabo S-vídeo

Parte traseira do TV

Para conectores de
vídeo ou S-video e
conectores de
entrada de áudio
