Page 1

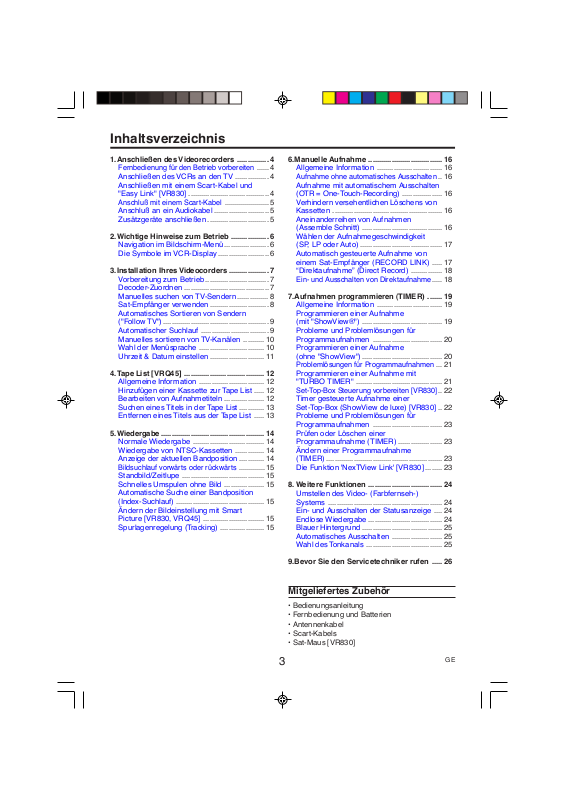

Inhaltsverzeichnis

1.Anschließen des Videorecorders ............... 4

Fernbedienung für den Betrieb vorbereiten ......

Anschließen des VCRs an den TV ................ 4

Anschließen mit einem Scart-Kabel und

"Easy Link" [VR830] ...................................... 4

Anschluß mit einem Scart-Kabel ......................

Anschluß an ein Audiokabel .......................... 5

Zusätzgeräte anschließen ............................. 5

2.Wichtige Hinweise zum Betrieb .................. 6

Navigation im Bildschirm-Menü..................... 6

Die Symbole im VCR-Display ........................ 6

3.Installation Ihres Videocorders ................... 7

Vorbereitung zum Betrieb.............................. 7

Decoder-Zuordnen ........................................ 7

Manuelles suchen von TV-Sendern............... 8

Sat-Empfänger verwenden............................ 8

Automatisches Sortieren von Sendern

("Follow TV").................................................. 9

Automatischer Suchlauf ................................ 9

Manuelles sortieren von TV-Kanälen .......... 10

Wahl der Menüsprache ............................... 10

Uhrzeit & Datum einstellen .......................... 11

4.Tape List [VRQ45] ...................................... 12

Allgemeine Information ............................... 12

Hinzufügen einer Kassette zur Tape List ..... 12

Bearbeiten von Aufnahmetiteln ................... 12

Suchen eines Titels in der Tape List ............ 13

Entfernen eines Titels aus der Tape List ..... 13

5.Wiedergabe ................................................. 14

Normale Wiedergabe .................................. 14

Wiedergabe von NTSC-Kassetten .............. 14

Anzeige der aktuellen Bandposition ............ 14

Bildsuchlauf vorwärts oder rückwärts .............

Standbild/Zeitlupe ....................................... 15

Schnelles Umspulen ohne Bild ................... 15

Automatische Suche einer Bandposition

(Index-Suchlauf) .......................................... 15

Ändern der Bildeinstellung mit Smart

Picture [VR830, VRQ45] ............................. 15

Spurlagenregelung (Tracking) ..................... 15

6.Manuelle Aufnahme ................................... 16

Allgemeine Information ............................... 16

Aufnahme ohne automatisches Ausschalten .. Aufnahme mit automatischem Ausschalten

(OTR = One-Touch-Recording) ................... 16

Verhindern versehentlichen Löschens von

Kassetten .................................................... 16

Aneinanderreihen von Aufnahmen

(Assemble Schnitt) ...................................... 16

Wählen der Aufnahmegeschwindigkeit

(SP, LP oder Auto) ....................................... 17

Automatisch gesteuerte Aufnahme von

einem Sat-Empfänger (RECORD LINK) ..... 17

“Direktaufnahme” (Direct Record) ............... 18

Ein- und Ausschalten von Direktaufnahme .....

7.Aufnahmen programmieren (TIMER) ....... 19

Allgemeine Information ............................... 19

Programmieren einer Aufnahme

(mit "ShowView®") ...................................... 19

Probleme und Problemlösungen für

Programmaufnahmen ................................. 20

Programmieren einer Aufnahme

(ohne "ShowView")...................................... 20

Problemlösungen für Programmaufnahmen ... Programmieren einer Aufnahme mit

"TURBO TIMER" ......................................... 21

Set-Top-Box Steuerung vorbereiten [VR830] .. Timer gesteuerte Aufnahme einer Set-Top-Box (ShowView de luxe) [VR830] .. 22 Probleme und Problemlösungen für

Programmaufnahmen ................................. 23

Prüfen oder Löschen einer

Programmaufnahme (TIMER) ..................... 23

Ändern einer Programmaufnahme

(TIMER) ....................................................... 23

Die Funktion 'NexTView Link' [VR830] ........ 23

8. Weitere Funktionen ................................... 24

Umstellen des Video- (Farbfernseh-)

Systems ...................................................... 24

Ein- und Ausschalten der Statusanzeige .... 24

Endlose Wiedergabe ................................... 24

Blauer Hintergrund ...................................... 25

Automatisches Ausschalten ........................ 25

Wahl des Tonkanals .................................... 25

9.Bevor Sie den Servicetechniker rufen ..... 26

Mitgeliefertes Zubehör

• Bedienungsanleitung

• Fernbedienung und Batterien

• Antennenkabel

• Scart-Kabels

• Sat-Maus [VR830]

Page 2

VR630/39

VR730/39

VR732/39

VCR

VR830/39

VRQ45/39

VRQ45

Page 3

BEDIENUNGSANLEITUNG

Herzlichen Glückwunsch zum Kauf Ihres neuen Philips-Videorecorders (VCR). Dies ist eines der fortschrittlichsten aber gleichzeitig bedienungsfreundlichsten Modelle auf dem Markt. Nehmen Sie sich bitte die Zeit, zuerst diese Bedienungsanleitung durchzulesen, bevor Sie Ihren VCR in Betrieb nehmen. Sie enthält wichtige Informationen und Hinweise zum Betrieb. Der VCR sollte nicht sofort nach dem Transport von einem kalten an einen warmen Ort oder einen Ort mit hoher Luftfeuchtigkeit eingeschaltet werden. Warten Sie immer mindestens drei Stunden nach dem Transport des Geräts. Der VCR benötigt diese Zeit, um sich der klimatischen Umgebung (Temperatur, Luftfeuchtigkeit, usw.) anzupassen

Diese Bedienungsanleitung wurde auf umweltfreundlichem, chemikalienfreiem Papier gedruckt.

Entsorgen Sie alte Batterien immer sachgemäß, indem Sie sie an Batteriesammelstellen abgeben.

Entsorgen Sie die Verpackung des Geräts richtig und umweltfreundlich, indem Sie das Ver packungsmaterial bei einer Sammelstelle abgeben oder die Materialien richtig zur Entsorgung sortieren.

Dieses elektronische Gerät enthält zahlreiche Materialien, die sich zum Recycling eignen. Bitte erkundigen Sie sich nach Möglichkeiten zum Recycling Ihres alten Geräts.

Dieser VCR dient zur Aufnahme und Wiedergabe von VHS-Videokassetten. Kassetten mit der Markierung VHS-C (VHS-Kompaktkassetten für Camcorder) können nur mit einem entsprechenden Adapter verwendet werden.

Wir wünschen Ihnen viel Freude an Ihrem neuen VCR.

Wichtige Hinweise zum Betrieb

Gefahr: Hochspannung!

Keine Gehäuseteile entfernen, da sonst die Gefahr elektrischer Schläge besteht!

Der VCR enthält keine vom Anwender zu

wartenden Teile. Bitte überlassen Sie alle Wartungsarbeiten dem qualifizierten Fachpersonal.

Sobald der VCR an der Netzspannung

angeschlossen ist, sind Teile des Gerätes ständig in Betrieb. Um den VCR ganz auszuschalten muß der Netzstecker aus der Steckdose gezogen werden.

Stellen Sie sicher, daß für ausreichende

Luftzirkulation durch die Lüftungsschlitze am VCR gesorgt ist. Stellen Sie das Gerät nur auf einer festen Unterlage ab.

Stellen Sie sicher, daß keine Fremdkörper

oder Flüssigkeiten in den VCR eindringen. Stellen Sie keine Vasen o.ä. auf den VCR. Sollte Flüssigkeit eingedrungen sein, sofort den Netzstecker des Gerätes ziehen und das Gerät dem Kundendienst zur Prüfung einreichen.

Stellen Sie keine brennbaren Gegenstände

(wie etwa Kerzen) auf das Gerät. Achten Sie darauf, daß Kinder keine

Gegenstände in Öffnungen oder Belüftungsschlitze des Gerätes stecken.

PAL SECAM

SHOWVIEW ist ein eingetragenes Warenzeichen der Gemstar Development Corporation. Das SHOWVIEW-System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Für VR830

Damit Sie Ihr Gerät bei Fragen an den Kundendienst oder im Falle eines Diebstahls identifizieren können, tragen Sie die Seriennummer im Feld unten ein. Die Seriennummer (PROD.NO.) ist auf dem Typenschild an der Rückseite des Geräts aufgedruckt. Außerdem schlagen wir vor, daß Sie die MODELL-NR. Ihres VCRs hier kennzeichnen.

Modell-Nr. : VR630/39, VR730/39, VR732/39, VR830/39, VRQ45/39

PROD. NR. ...........................

Dieses Gerät stimmt mit den Richtlinien der Direktiven 73/23/EEC, +89/336/EEC +93/68EEC überein.

Technische Daten

Betriebsspannung: 220-240V/50Hz Leistungsaufnahme: 20 W Leistungsaufnahme (ausgeschaltet): unter 4W Umspulzeit: Ca. 100 Sekunden

(Kassette E-180)

Abmessungen in cm (B/T/H): 36,0 x 22,6 x 9,2 Zahl der Videoköpfe: 4 Zahl der Audioköpfe (HiFi): 2 Aufnahme-/Wiedergabezeit:

3 Stunden (SP) (Kassette E-300) 6 Stunden (LP) (Kassette E-300)

Page 4

1. Anschließen des Videorecorders

RF OUT

AV1 (TV)

AERIAL

Fernbedienung für den Betrieb vorbereiten

Die Fernbedienung und die dazugehörigen Batterien sind getrennt im originalen VCR-Karton verpackt. Sie müssen vor dem Gebrauch der Fernbedienung die Batterien einlegen.

1. Nehmen Sie die Fernbedienung und die

mitgelieferten Batterien (2 Stück) heraus.

2. Öffnen Sie das Batteriefach der

Fernbedienung und setzen Sie die Batterien polaritätsrichtig ein, entsprechend den

Markierungen im Batteriefach. Die Fernbedienung ist jetzt betriebsbereit. Ihre Reichweite beträgt ca. 5 Meter.

Anschließen des VCRs an den TV

Die erforderlichen Kabelverbindungen müssen hergestellt werden, bevor Sie TV-Programme mit Ihrem VCR aufnehmen und wiedergeben können. Wir empfehlen die Verwendung eines Scart-Kabels zur Verbindung von TV und VCR.

Was ist ein Scart-Kabel?

Das Scart- oder Euro-AV-Kabel ist die universelle Verbindung zur Übertragung von Bild-, Ton- und Steuersignalen. Durch diese Verbindung erfolgt die Bild- und Tonübertragung ohne Qualitätsverlust.

Anschließen mit einem Scart-Kabel und "Easy Link" [VR830]

Legen Sie die folgenden Kabel bereit: ein Antennenkabel (1, mitgeliefert), ein spezielles Scart-Kabel (2, mitgeliefert).

1. Schalten Sie Ihr TV-

Gerät aus.

2. Entfernen Sie den

Antennenkabelstecker vom TV-Gerät. Stecken Sie ihn in

AERIAL

)

V (T 1

R E

U O F

die Buchse AERIAL hinten am VCR ein.

3. Stecken Sie ein

Ende des mitgelieferten Antennenkabels in

AV1 (TV)

RF OUT

AERIAL

RF OUT

die Buchse RF OUT an der Rückseite des VCRs und das andere Ende in die Antenneneingangsbuchse an der Rückseite des TVs ein.

4. Stecken Sie ein

Ende des ScartKabels (für Easy Link) in die ScartBuchse AV1(TV) an

AV1(TV)

der Rückseite des VCRs und das andere Ende in die dafür vorgesehene Scart-Buchse am TV ein (siehe Bedienungsanleitung des TV).

Mein TV hat mehrere Scart-Buchsen. Welche sollte ich verwenden?

Siehe Bedienungsanleitung des vorhandenen TVs, um zu bestimmen, welche Buchse "Easy Link" unterstützt.

L I N K

Was ist Easy Link?

Easy Link ist ein System, das erweiterte Kommunikation zwischen den verschiedenen Elementen der Audio- und Video-Kette (TV, VCR, DVD, Dolby-Surround-Verstärker usw...) erlaubt. Wenn sowohl Ihr TV als auch Ihr VCR mit einem der folgenden Merkmale ausgestattet sind: Easy Link, NextView Link, Megalogic, Datalogic, Cinema Link, Q-Link, Smart Link (alle gegenseitig kompatibel), kann Ihr VCR Informationen mit Ihrem TV austauschen. So werden zum Beispiel die TVKanäle bei der ersten Installation automatisch in der gleichen Reihenfolge vom TV zum Videorecorder übertragen.

5. Schalten Sie das TV-Gerät ein.

6. Stecken Sie den Netzstecker in eine

Netzbuchse.

7. Schalten Sie diesen VCR ein.

8. Die Spracheinstellung erscheint im TV-

Bildschirm.

WÄHLEN K L

FRANÇAIS

→DEUTSCH

NEDERLANDS

FORTSETZEN=MENU

Dann lesen Sie den Abschnitt "Vorbereitung zum Betrieb" im Kapitel "Installation Ihres VCRs".

Page 5

Anschluß mit einem Scart-Kabel

Legen Sie die folgenden Kabel bereit: ein Antennenkabel (1, mitgeliefert), ein Scart-Kabel (2,mitgeliefert).

1. Schalten Sie den TV aus.

Entfernen Sie den Antennenkabelstecker vom TV. Stecken Sie ihn in die Buchse AERIAL hinten am VCR ein.

2. Stecken Sie ein Ende

des mitgelieferten Antennenkabels in die Buchse RF OUT an der Rückseite des VCRs und das andere Ende in die Antenneneingangsbuchse an der Rückseite des TVs ein.

3. Stecken Sie ein Ende

des Scart-Kabels in die Scart-Buchse AV1 (TV) an der Rückseite des VCRs und das andere Ende in die dafür vorgesehene Scart-Buchse am TV ein (siehe Bedienungsanleitung des TVs).

4. Schalten Sie den TV ein.

5. Stecken Sie den Netzstecker in eine

Netzsteckdose.

Mein TV hat mehrere Scart-Buchsen. Welche sollte ich verwenden?

Wählen Sie die Scart-Buchse, die für den Video-Ausgang ebenso wie für den Video-Eingang geeignet ist.

Mein TV bietet ein Wahlmenü für die Scart-Buchse an.

Wählen Sie “TV” als Anschlußquelle für diese Scart-Buchse.

6. Wenn die Verbindung richtig hergestellt wurde

und Ihr TV automatisch auf die Programmnummer für die Scart-Buchse umgeschaltet wurde, erscheint folgendes Anzeigebild:

AERIAL

)

IA R E

U O F

AV1 (TV)

RF OUT

AERIAL

RF OUT

AV1 (TV)

AERIAL

RF OUT

AV1(TV)

Mein Bildschirm ist leer.

* Viele TVs werden mit einem durch das Scart-Kabel gesandten Steuersignal auf die Programmnummer für die Scart-Buchse umgeschaltet. * Wenn der TV nicht automatisch auf die Programmnummer für die Scart-Buchse umschaltet, ändern Sie manuell die entsprechende Programmnummer am TV (siehe Bedienungsanleitung des TVs).

Anschluß an ein Audiokabel

Das folgende Kabel muß vorhanden sein: Audiokabel

1. Schalten sie das

Fernsehgerät aus.

2. Schließen sie ein

Ende des roten und weißen Audiokabels in die rote und weiße

AV1 (TV)

AUDIO OUTPUT L/R

AUDIO

IR-SAT

OUTPUT

L AERIAL

RF OUT R

AudioAusgangsbuchse (AUDIO OUTPUT L/R) an der Rückseite des Videorecorders an, während das andere Ende an die Audio-Eingangsbuchse an der Rückseite des Fernsehgerätes angeschlossen wird.

3. Schließen Sie das Netzkabel an die

Wandsteckdose an.

4. Schalten Sie Ihr Fernsehgerät ein und wählen

Sie eine Programmnummer, die für Videowiedergabe auf Ihrem Fernsehgerät benutzt wird. (Siehe hierfür die Bedienungsanleitung des Fernsehgeräts.)

Zusätzgeräte anschließen

Sie können zusätzliche Geräte wie Decoder, Sat-Empfänger, Camcorder usw. an die Buchse AV2 (DECODER) anschließen.

AV2(DECODER)

WÄHLEN K L

FRANÇAIS

→DEUTSCH

NEDERLANDS

FORTSETZEN=MENU

Dann lesen Sie den Abschnitt “Vorbereitung zum Betrieb” im Kapitel “Installation Ihres VCRs”.

Page 6

2. Wichtige Hinweise zum Betrieb

Einschalten

Sie können den VCR mit der Taste einschalten.

Automatisches Ausschalten

Wenn der VCR mehrere Minuten lang nicht verwendet wird, schaltet er automatisch aus. Diese Funktion kann deaktiviert werden (z.B. wenn der VCR als TV-Empfänger verwendet werden soll). Weitere Einzelheiten siehe Abschnitt “Automatisches Ausschalten” im Kapitel “Andere Funktionen”.

Zeitanzeige im Display

Wenn Sie den VCR mit ausgeschaltet haben, wird die Uhrzeit im Display gezeigt, z.B. “18:00”. Wenn die Uhrzeit nicht eingestellt ist, erscheint “--:--” im Display.

Leistungsaufnahme

Der VCR sollte immer am Netz angeschlossen bleiben, um nicht die Verwendung des TVs oder programmierter Aufnahmen zu beeinträchtigen. Ihr VCR verbraucht im Ruhezustand weniger als 4W.

Stromausfall/Trennung vom Netz

STANDBY/ON y

Die Senderprogrammierung bleibt bei Stromausfall bis zu 10 Jahre erhalten, Uhrzeit und Timer-Daten bleiben bis zu 1 Minute erhalten.

Navigation im Bildschirm-Menü

Sie können viele Funktionen und Einstellungen Ihres VCRs über das Bildschirm-Menü prüfen/ ändern. Die einzelnen Funktionen werden über die Fernbedienung gewählt wie folgt:

Aufrufen des Menüs: mit Wählen: mit Eingeben oder Ändern Ihrer Wahl: mit den

Zifferntasten

Speichern oder bestätigen: mit Löschen: mit Beenden: mit

o B

0...9

oder mit

CLEAR

STATUS/EXIT

AUSWÄHLEN K L WEITER B →TIMER

AUFNAHME EINST. VCR EINSTELLUNGEN TUNER EINSTELLUNGEN GRUNDEINSTELLUNGEN

ENDE=EXIT

o B

B 1

Die Symbole im VCR-Display

Die folgenden Symbole können im Display des VCRs erscheinen:

Der VCR ist eingeschaltet. Eine Kassette ist eingelegt. Anzeige von Programmnummer, Zeit oder

Zählwerk. Wenn Sie aufnehmen. Wenn eine Aufnahme programmiert wurde.

Page 7

3. Installation Ihres Videocorders

Vorbereitung zum Betrieb

Dieses Kapitel beschreibt wie die Installation erfolgt. Der Videorecorder sucht und speichert automatisch alle verfügbaren Sender.

"Zielen" Sie richtig.

Im folgenden Abschnitt müssen Sie die Fernbedienung zum ersten Mal verwenden. Richten Sie die Vorderseite der Fernbedienung auf den VCR und nicht auf den TV.

Anschließen zusätzlicher Geräte

Nachdem Sie zusätzliche Geräte (Sat-Empfänger usw.) über das Antennenkabel angeschlossen haben, schalten Sie diese ein. Der automatische Kanalsuchlauf erkennt und speichert sie.

1. Wählen Sie die gewünschte Sprache für das

Bildschirm-Menü durch Drücken von

Was ist ein Bildschirm-Menü?

Das mehrsprachige Menü auf dem Bildschirm vereinfacht die Bedienung ihres VCR. Alle Einstellung und/oder Funktionen werden auf Ihrem TV-Bildschirm in der Sprache Ihrer Wahl angezeigt.

2. Drücken Sie

3. Bestätigen Sie mit

Der automatische TV-Kanalsuchlauf beginnt.

BITTE WARTEN

START ENDE

❚❚❚❚❚❚❚❚❚❚❚

■■■■■■■■■■■■

Ist der VCR über Easy Link mit dem TV verbunden, so übernimmt der VCR automatisch alle Fernsehprogramme in der gleichen Reihentolge wie im TV gespeichert. [Für VR830]

DATENÜBERTRAGUNG

BITTE WARTEN...

o B

4. “ZEIT” und “DATUM” erscheinen im TV-Bild.

ZEIT --:--

DATUM --/--/--

SMART CLOCK [EIN]

ENDE=EXIT

5. Prüfen Sie die Anzeige von “ZEIT”. Wenn

erforderlich, ändern Sie die Zeitanzeige mit den Zifferntasten

0...9

6. Prüfen Sie, ob die Anzeigen für “TAG”,

“MONAT” und “JAHR” korrekt sind.

7. Wenn alle Informationen korrekt sind,

speichern Sie sie durch Drücken von

STATUS/EXIT

Sat-Empfänger

Wenn Sie einen Sat-Empfänger anschließen, lesen Sie bitte den Abschnitt “Verwendung des Sat-Empfängers”.

Decoder

Wenn Sie einen Decoder anschließen, müssen Sie diesen installieren, wie im nächsten Abschnitt beschrieben.

Damit ist die Vorbereitung zum Betrieb abgeschlossen.

Decoder-Zuordnen

Manche TV-Kanäle übertragen codierte TVSignale, die nur mit gekauften oder gemieteten Decodern betrachtet werden können. einen solchen Decoder an diesen VCR anschließen.

Die folgende Funktion aktiviert den angeschlossenen Decoder automatisch für den gewünschten TV-Kanal.

1. Schalten Sie den TV ein. Wenn erforderlich,

wählen Sie die Programmnummer für den VCR-Betrieb.

2. Verwenden Sie

o B

Wahl des TV-Kanals, dem der Decoder zugewiesen werden soll.

3. Drücken Sie

erscheint.

4. Verwenden Sie

EINSTELLUNGEN” zu wählen. Dann drücken

B 1

Sie

. Das Hauptmenü

o B

Sie können

oder

, um “TUNER

0...9

zur

Der VCR findet beim Suchlauf keine TV-Kanäle.

*Wählen Sie Programmnummer 1 am TV. Können Sie den gespeicherten TV-Kanal am TV sehen? Wenn nicht, prüfen Sie den Kabelanschluß der Antenne (Antennensteckdose), des VCRs und des TVs *

Bitte haben Sie etwas Geduld. Der VCR sucht den gesamten Frequenzbereich ab, um die größtmögliche Anzahl von TV-Kanälen zu finden und zu speichern. Es ist möglich, daß die TV-Kanäle in Ihrem Wohngebiet in einem höheren Frequenzbereich ausgestrahlt werden. Sobald dieser Bereich bei der Suche erreicht wird, erkennt der VCR die TV-Kanäle.

Page 8

5. Verwenden Sie

SUCHLAUF” zu wählen. Dann drücken Sie

B 1

6. Verwenden Sie

zu wählen.

7. Verwenden Sie

o B

MAN. SUCHLAUF

SYSTEM [ L ] PROG. P55 KANAL 055

→DECODER [AUS]

ÜBERSPRINGEN [AUS]

AUSWÄHLEN K L WEITER B ENDE=EXIT

o B

B 1

(Decoder eingeschaltet.)

8. Zum Beenden drücken Sie

Wie kann ich den Decoder ausschalten?

Verwenden Sie

B 1

, um “MAN.

, um “DECODER”

, um “EIN” zu wählen.

STATUS/EXIT

, um “AUS” zu wählen

(der Decoder schaltet aus).

Der Decoder ist nun diesem TV-Kanal zugewiesen.

Manuelles suchen von TV-Sendern

Es kann vorkommen, daß bei der ersten Installation nicht alle TV-Kanäle gefunden und gespeichert werden. In diesem Fall müssen die fehlenden TV-Kanäle manuell gesucht und gespeichert werden.

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

Das Hauptmenü erscheint.

3. Drücken Sie

EINSTELLUNGEN” zu wählen. Dann drücken

B 1

Sie

4. Verwenden Sie

SUCHLAUF” zu wählen. Dann drücken Sie

B 1

5. Wählen Sie “SYSTEM.” mit

Dann drücken Sie

6. Wählen Sie "L" oder "BG" mit

o B

B 1

, um “TUNER

, um “MAN.

o B

B 1

8. Mit

o B

oder

0...9

wählen Sie die gewünschte Programmnummer, die für den TV-Kanal verwendet werden soll, z.B. “P01”. Dann drücken Sie

B 1

Was ist ein Sonderkanal?

TV-Sender werden auf bestimmten vorgegebenen Frequenzbereichen übertragen. Diese Bereiche sind in Kanäle unterteilt. Eine bestimmte Frequenz/ein Kanal ist jedem TV-Sender zugewiesen. Bestimmte Frequenzbereiche werden als Sonderkanäle bezeichnet (Hyperband-Kanäle).

9. Wählen Sie “KANAL” mit

bestätigen Sie mit

B 1

gewünschten Kanal mit

o B

. Dann geben Sie den

0...9

ein.

, und

Wenn Sie "ÜBERSPRINGEN" für einen Kanal eingestellt haben, wird dieser Kanal ignoriert, wenn mit

oder

Ich kenne die Kanäle für meine TV-Sender nicht.

In diesem Fall drücken Sie

durch die Kanäle weitergeschaltet wird.

–

o B

in “KANAL”, um den automatischen Kanalsuchlauf zu starten. Eine weiterlaufende Kanalnummer erscheint im TV-Bildschirm. Setzen Sie den automatischen Suchlauf fort, bis Sie den gewünschten TV-Kanal gefunden haben.

10.Speichern Sie den TV-Kanal mit

B 1

11.Zum Suchen nach anderen TV-Kanälen

beginnen Sie jeweils bei Schritt 5.

12.Zum Beenden drücken Sie

STATUS/EXIT

Sat-Empfänger verwenden

Sender von einem Sat-Empfänger (angeschlossen an die Buchse AV2 (DECODER)) werden auf dem VCR unter der Programmnummer "AV2" empfangen. Dazu wählen Sie die Programmnummer "AV2" mit 0.0.2. Die TV-Sender des Sat-Empfänger müssen direkt am Satellitenempfänger gewählt werden.

MAN. SUCHLAUF →SYSTEM [ L ]

PROG. P55 KANAL 055 DECODER [AUS] ÜBERSPRINGEN [AUS]

AUSWÄHLEN K L WEITER B ENDE=EXIT

7. Wählen Sie "PROG." mit

drücken Sie

B 1

o B

. Dann

Page 9

Automatisches Sortieren von Sendern ("Follow TV")

Der automatische Suchlauf speichert die Sender in eine vorgegebene Reihenfolge. Diese Reihenfolge kann von der Reihenfolge der TV-Kanäle in ihrem TV abweichen. Follow TV ändert die Reihenfolge der im VCR gespeicherten TV-Kanäle entsprechend der Reihenfolge der Kanäle im TV. Dies funktioniert nur, wenn der Anschluß AV1 (TV) und der TV des Videorecorders und der TV über ein ScartKabel miteinander verbunden sind.

1. Schalten Sie den TV ein. Wenn erforderlich,

wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Wählen Sie “TUNER EINSTELLUNGEN” mit

o B

4. Wählen Sie “FOLLOW TV” mit

und bestätigen Sie mit

5. “P:01” erscheint im VCR-Display.

6. Wählen Sie die Programmnummer “1” am TV.

Ich kann mein TV-Gerät nicht auf die Programmnummer "1" umschalten.

* Wenn Sie zusätzliche Geräte an die Buchse AV2 (DECODER) angeschlossen haben, schalten Sie diese bitte ab. Wegen anderer angeschlossener Geräte konnte dieses TV-Gerät nicht auf die Programmnummer der Scart-Buchse umgeschaltet werden.

7. Bestätigen Sie mit

Fernbedienung. Der VCR vergleicht die Senderbelegung von TV und VCR. Findet der VCR den gleichen Sender wie am TV, speichert er ihn unter "P:01".

. Das Hauptmenü

und bestätigen Sie mit

AUSWÄHLEN K L WEITER B

AUTOMAT. SUCHLAUF MAN. SUCHLAUF

→FOLLOW TV

VERSCHIEBEN

ENDE=EXIT

B 1

o B

B 1

an der VCR-

B 1

"KEIN TV-SIGNAL" erscheint auf dem Bildschirm. Der VCR empfängt kein Videosignal vom TV.

Prüfen Sie die Stecker am Scart-Kabel. Lesen Sie in der Bedienungsanleitung des TVs, welche Scart-Buchse für Videosignale verwendet wird. Wenn das nicht hilft, kann diese Funktion nicht verwendet werden. Bitte lesen Sie dann den Abschnitt "Manuelles Sortieren von TV-Kanälen".

8. Warten Sie, bis die nächste Nummer, z.B.

"P:02" im Display erscheint.

9. Wählen Sie die nächste Programmnummer

am TV, z.B. "2".

10.Bestätigen Sie mit

B 1

11.Wiederholen Sie Schritt 8 bis 10, bis Sie allen

TV-Kanälen eine Programmnummer zugewiesen haben.

12.Beenden Sie mit

STATUS/EXIT

Automatischer Suchlauf

Bei der Installation werden alle verfügbaren Sender gesucht und gespeichert. Wenn sich die Kanalbelegung Ihres Kabel-TV oder des Sat-TVAnbieters ändert oder wenn Sie den VCR z.B. nach einem Umzug neu installieren, können Sie diesen Vorgang erneut starten. Dabei werden die bereits gespeicherten Kanäle durch die neuen überschrieben.

Was ist die Funktion von Easy Link?

Mit Easy Link werden TV-Kanäle immer vom TV zum VCR übertragen. Wird ein neuer TVKanal am TV-Gerät eingestellt, erfolgt die Übertragung zum VCR automatisch.

1. Schalten Sie den TV ein. Wenn erforderlich,

wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Wählen Sie "TUNER EINSTELLUNGEN" mit

o B

4. Wählen Sie "AUTMAT. SUCHLAUF" mit

. Das Hauptmenü

und bestätigen Sie mit

BITTE WARTEN

B 1

o B

START ENDE

❚❚❚❚❚❚❚❚❚❚❚

■■■■■■■■■■■■

Page 10

5. Der automatische Programmsuchlauf startet.

Der VCR speichert, alle verfügbaren Sender. Dieser Vorgang kann mehrere Minuten dauern.

6. Wenn der Programmsuchlauf beendet ist,

erscheint am Bildschirm kurz die Meldung "ABGESCHLOSSEN".

Manuelles sortieren von TV-Kanälen

Wenn Ihnen nach dem automatischen Sendersuchlauf die Reihenfolge der Sendersortierung nicht gefällt, können Sie die gespeicherten Sender umsortieren und unerwünschte löschen

Die Uhr wird automatisch eingestellt.

Wenn Sie einen TV-Kanal, der TXT/PDC ausstrahlt, unter der Programmnummer "P01" speichern, werden Datum und Uhrzeit ständig automatisch aktualisiert. Deshalb werden Zeitumstellungen wie z.B. Umstellung auf Sommerzeit automatisch vorgenommen.

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Wählen Sie “TUNER EINSTELLUNGEN” mit

o B

4. Wählen Sie “VERSCHIEBEN” mit

und bestätigen Sie mit

VERSCHIEBEN

P01: 02 P06: 90 P02: 03 P07: 99 P03: 05 P08: 121 P04: 10 P09: 124 P05: 74 P10: 130

AUSWÄHLEN K L WEITER B ENDE=EXIT

. Das Hauptmenü

und bestätigen Sie mit

B 1

o B

B 1

6. Bestätigen Sie mit

7. Bewegen Sie den gewählten Kanal mit

zu der Programmnummer, die Sie

zuweisen wollen.

8. Bestätigen Sie mit

B 1

9. Zum Zuweisen weiterer TV-Kanäle zu einer

Programmnummer wiederholen Sie Schritt 5 bis 8.

10.Bestätigen Sie die Zuweisung des TV-Kanals

mit VERSCHIEBEN.

11.Zum VERSCHIEBEN des Hauptmenüs

drücken Sie

STATUS/EXIT

Wahl der Menüsprache

Sie können aus einer der angebotenen Sprachen für die Bildschirm-Menüanzeige (OSD) wählen. Im Display des VCRs aber erscheint nur Englisch, egal welche Sprache für OSD gewählt ist.

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Wählen Sie “GRUNDEINSTELLUNGEN” mit

o B

4. Wählen Sie “SPRACHE” mit

bestätigen Sie mit

5. Wählen Sie die gewünschte Sprache mit

o B

6. Zum Beenden drücken Sie

. Das Hauptmenü

und bestätigen Sie mit

B 1

WÄHLEN K L

FRANÇAIS

→DEUTSCH

NEDERLANDS

ENDE=EXIT

o B

STATUS/EXIT

o B

B 1

und

5. Mit

o B

wählen Sie den

gespeicherten TV-Kanal.

Page 11

Uhrzeit & Datum einstellen

Zeigt das Display eine falsche Zeit oder "--:--" , müssen Datum und Uhrzeit manuell neu eingestellt werden. Ist auf Speicherplatz 1 ein Sender gespeichert, der TXT/PDC (Teletext/PDC) ausstrahlt, werden Zeit/Datum automatisch übernommen. (SMART CLOCK)

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Wählen Sie “GRUNDEINSTELLUNGEN” mit

o B

4. Wählen Sie “UHR” mit

bestätigen Sie mit

5.Prüfen Sie die Zeit in “ZEIT”. Wenn

erforderlich, ändern Sie die Zeiteinstellung mit

0...9

6. Prüfen Sie “TAG”, “MONAT” und “JAHR” auf

gleiche Weise.

7. Wählen Sie “SMART CLOCK” EIN oder AUS

B 1

mit

8. Zum Beenden drücken Sie Wenn Zeit/Datum trotz manueller

Einstellung falsch gezeigt wird

Mit Smart Clock werden die Informationen für Zeit/Datum von dem unter "P01" gespeicherten TV-Kanal entnommen Wollen Sie diese automatische Zeitkorrektur

ausschalten, wählen Sie "AUS" für die Funktion Smart Clock. Sie können diese Funktiion jederzeit wieder aktivieren, indem Sie "EIN" für "SMART CLOCK" wählen.

und bestätigen Sie mit

ZEIT --:--

DATUM --/--/--

SMART CLOCK [EIN]

ENDE=EXIT

. Das Hauptmenü

o B

B 1

STATUS/EXIT

B 1

und

Page 12

4. Tape List [VRQ45]

Allgemeine Information

"Tape List" hilft, den Überblick darüber zu behalten, welcher Film auf welcher Kassette ist. "Tape List" bietet auch schnellen und leichten Zugriff zu Aufnahmen. Wenn gewünscht, spult der VCR zum Anfang der gewählten Aufnahme vor und startet die Wiedergabe automatisch.

Kann ich bereits bespielte Kassetten zur Tape List hinzufügen?

Ja. Bitte beachten Sie, daß Tape List bis zu 9 Kassetten und maximal 50 Titel verwalten kann.

Hinzufügen einer Kassette zur Tape List

Sie können jede gewünschte Kassette zur "Tape List" hinzufügen. Bitte beachten Sie, daß der Vorgang zum Hinzufügen von bereits bespielten Kassetten länger dauert als bei neuen (leeren) Kassetten.

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Kennzeichnen Sie die Kassette mit einer

Nummer von 1 bis 9.

3. Setzen Sie die Kassette in den VCR ein.

4. Geben Sie die Kassettennummer mit den

Zifferntasten Der VCR prüft kurz die eingesetzte Kassette. "KASSETTE WIRD GEPRÜFT" erscheint im TV-Bildschirm.

0...9

an der Fernbedienung ein.

TAPE LIST

KASSETTE WIRD GEPRÜFT

BITTE WARTEN...

- - - - - - - - - - - - - - - - - - - - - - -

PWR.

Ich sehe eine Kassettennummer und eine Übersicht über alle Aufnahmen auf dieser Kassette.

* Sie haben eine Nummer gewählt, die bereits in der Tape List enthalten ist und eine Aufnahme enthält.

Nach "KASSETTE WIRD GEPRÜFT" sehe ich im Bildschirm die Meldung "SUCHEN... BITTE WARTEN"

Es befinden sich bereits Aufnahmen auf der Kassette. Diese Kassette wird nach Aufnahmen abgesucht und zur Tape List hinzugefügt.

Warum muß ich die Kassettennummer notieren?

Beim der Suche nach vorhandenen Aufnahmen müssen Sie die entsprechende Kassette (Kassettennummer) einsetzen.

Wie viele Kassetten kann ich in der Tape List speichern?

Sie können bis zu 9 Kassetten speichern. Sie können maximal 50 Titel im Tape Manager speichern.

Ich sehe die Meldung "TAPE LIST VOLL" im Bildschirm.

Die maximale Anzahl von Kassetten/Titeln ist erreicht. Wenn Sie weitere Kassetten oder Titel hinzufügen wollen, müssen Sie Titel (Aufnahmen) oder Kassetten aus der Tape List löschen.

Bearbeiten von Aufnahmetiteln

In der Tape List werden alle Aufnahmen von mehr als 10 Minuten Länge (LP = 20 Minuten) mit Kassetten-Nummer, Aufnahmetitel und Aufnahmelänge angezeigt. Der TV-Kanal, Zeit und Datum werden als Titel gespeichert. Der Titel dieser Aufnahme kann nur geändert werden, nachdem die Aufnahme fertig ist. Zur Titeländerung braucht die betreffende Kassette nicht im VCR eingesetzt zu sein. Im folgenden wird beschrieben, wie Sie Titel nach Wunsch bearbeiten können.

AUSWÄHLEN K L WEITER B NR. TITEL LÄNGE 1 BBC 11:10 01:12 35M

CNN 12:10 13:12 25M BBC1 10:30 23:12 120M

2 MTV 23:30 10:10 40M

BBC1 22:25 28:12 125M

ENDE=EXIT ÄNDERN=MENU

Page 13

1. Drücken Sie

TAPE LIST

an der Fernbedienung. Eine Übersicht über alle gespeicherten Titel/ Kassetten von der Tape List erscheint im Bildschirm.

Ich sehe die Meldung "TAPE LIST LEER".

* Es befinden sich keine Aufnahmen in der Tape List. Darum ist es nicht möglich, einen Titel hinzuzufügen oder zu ändern.

2. Verwenden Sie

o B

, um den zu

bearbeitenden Titel zu wählen.

3. Drücken Sie

4. Verwenden Sie

s 0 B 1

, um die Position zu wählen, wo der Buchstabe/das Symbol/die Nummer geändert oder neu eingegeben werden soll.

5. Ändern Sie das gewünschte Symbol mit

o B

6. Wiederholen Sie Schritt 4 und 5, bis die

gewünschten Änderungen vorgenommen sind.

7. Speichern Sie den neuen Titel mit

"GESPEICHERT" erscheint kurz.

8. Wenn Sie weitere Titel ändern wollen,

wiederholen Sie Schritt 3 bis Schritt 7.

9. Zum Beenden drücken Sie

TAPE LIST

Suchen eines Titels in der Tape List

Diese Funktion kann verwendet werden, um schnell und leicht eine in der Tape List gespeicherte Aufnahme zu finden. Der VCR spult automatisch zum Anfang der gewählten Aufnahme vor und startet die Wiedergabe automatisch.

1. Drücken Sie

2. Eine Übersicht über alle gespeicherten

Aufnahmen in der Tape List erscheint im Bildschirm.

3. Wählen Sie den zur Wiedergabe gewünschten

Titel mit

Was bedeuten die Anzeigen im Bildschirm?

"NR" = Kassettennummer "TITEL" = Titel (TV-Kanal, Zeit, Datum) "LÄNGE" = Länge der Aufnahme

TAPE LIST

AUSWÄHLEN K L WEITER B NR. TITEL LÄNGE 1 BBC 11:10 01:12 35M

CNN 12:10 13:12 25M BBC1 10:30 23:12 120M

2 MTV 23:30 10:10 40M

BBC1 22:25 28:12 125M

ENDE=EXIT ÄNDERN=MENU

o B

an der Fernbedienung.

Ich sehe die Meldung "KASSETTE 5 EINLEGEN" im Bildschirm.

* Die gewählte Aufnahme befindet sich auf der Tape-List-Kassette mit der angezeigten Kassettennummer. Setzen Sie die entsprechende Kassette ein. Nach einer kurzen Prüfung spult der VCR zum Anfang der gewählten Aufnahme vor und startet die Wiedergabe.

Ich will den Suchlauf aufheben

* Wenn Sie den Suchlauf aufheben wollen, drücken Sie

4. Bestätigen Sie mit

STATUS/EXIT

TAPE LIST

SUCHEN

BITTE WARTEN...

- - - - - ❙ - - - - - - -

ENDE=EXIT

B 1

. Der VCR spult zum Anfang der gewählten Aufnahme und startet die Wiedergabe automatisch.

Entfernen eines Titels aus der Tape List

Sie können nicht mehr benötigte Titel löschen, um Platz im Speicher der Tape List für neue Aufnahmen zu schaffen. Wenn alle Titel einer Kassette gelöscht sind, wird auch die Kassettennummer aus der Tape List entfernt.

1. Drücken Sie

AUSWÄHLEN K L WEITER B NR. TITEL LÄNGE 1 BBC 11:10 01:12 35M

CNN 12:10 13:12 25M BBC1 10:30 23:12 120M

2 MTV 23:30 10:10 40M

BBC1 22:25 28:12 125M

ENDE=EXIT ÄNDERN=MENU

TAPE LIST

an der Fernbedienung.

2. Eine Übersicht über alle gespeicherten

Aufnahmen in der Tape List erscheint im Bildschirm.

3. Wählen Sie den zu löschenden Titel mit

4. Drücken Sie

CLEAR

Der Kassetteninhalt wird nicht gelöscht!

WARNUNG: Dieser Titel wurde nur aus dem Speicher der Tape List entfernt. Der Bandinhalt bleibt vorhanden, bis er durch eine neue Aufnahme überschrieben wird!

o B

Page 14

5. Wiedergabe

Normale Wiedergabe

Mit diesem VCR können VHS-Videokassetten abgespielt werden. Sie können den VCR mit der Fernbedienung oder mit den Tasten an der Vorderseite bedienen. Ihr VCR kann nur Standard-VHS-Kassetten bespielen und abspielen.

1. Setzen Sie eine Kassette in den

Kassetteneinschub. Die Kassette wird automatisch eingezogen. “ ” erscheint im Display.

Ich sehe " " im Display. * Der VCR wartet auf die Eingabe einer Kassettennummer aus der "Tape List". Weitere Informationen über die Tape List finden Sie im Kapitel "Tape List". Wenn Sie die Tape List nicht verwenden, unterbrechen Sie mit

o B

DIGITAL STUDIO PICTURE CONTROL

Philips hat ein System entwickelt, das die bestmögliche Wiedergabequalität erzielt. Bei alten und häufig abgespielten Videokassetten verringert dieses System Bildstörungen. Bei neuen oder hochwertigen Kassetten betont es die Detailwiedergabe.

Schlechte Bild-/Tonqualität

Bei der Wiedergabe von Leihvideos oder alten, qualitativ minderwertigen Kassetten ist es nicht möglich, Bild- und Tonstörungen vollständig auszufiltern. Dies ist keine Fehlfunktion des Gerätes. Siehe Abschnitt "Spurlagenregelung".

2. Drücken Sie

Bandes zu starten.

3. Zum Stoppen der Wiedergabe drücken Sie

4. Zum Ausgeben der Kassette drücken Sie

C / A

Automatisches Ausschalten bei Sonderfunktionen

Einige Funktionen (z.B. Pause, Standbild) schalten automatisch nach Ablauf einer bestimmten Zeit aus, um die Kassette zu schonen und Strom zu sparen.

o B

, um die Wiedergabe des

C / A

oder

bei gestoppter Wiedergabe.

am VCR.

Wiedergabe von NTSC-Kassetten

Kassetten, die im NTSC-Farbfernsehstandard bespielt sind (z.B. amerikanische Kassetten) können auf diesem VCR abgespielt werden. Die Wiedergabe funktioniert aber nur bei PALTVs, die für eine Bildfrequenz von 60 Hz geeignet sind.

Anzeige der aktuellen Bandposition

Auf dem Bildschirm wird die abgelaufene Spielzeit in Stunden, Minuten und Sekunden angezeigt: z. B. 0:02:45. SP/LP: zeigt die Aufzeichnungsgeschwindigkeit Ihrer Kassette. "VER 0:06" zeigt die verbliebene Restspielzeit auf dem Band in Stunden und Minuten an. Bei Wiedergabe einer NTSC-Kassette zeigt der VCR "VER -:--".

Wie kann ich das Zählwerk auf "0:00:00" stellen?

Sie können das Zählwerk mit "0:00:00" stellen. Wenn Sie eine Kassette einlegen, wird das Zählwerk automatisch auf "0:00:00" gestellt.

Das Zählwerk zählt nicht weiter.

Dies kann auftreten, wenn keine Aufnahmen auf einem Bandteil sind. Deshalb kann der VCR keine Informationen vom Band lesen. Dies ist keine Fehlfunktion des Gerätes. Der Bildschirm zeigt "-0:01:20". Wenn Sie eine Kassette von der Bandposition "0:00:00" zurückspulen, zeigt das Zählwerk z.B. "-0:01:20" an (die Kassette wird zu 1 Minute und 20 Sekunden vor "0:00:00" zurückgespult).

"-:--" erscheint im "VER" Zählwerk.

Dieses Zählwerk erkennt die eingelegte Kassettenläng automatisch. Die Spielzeit muß nach eingelegter Kassette erst berechnet werden. Deshalb erscheint zuerst "-:--" und erst nachdem das Band einige Sekunden gelaufen ist, erscheint die korrekte Spielzeit.

CLEAR

auf

Muß ich die Wiedergabegeschwindigkeit bei Wiedergabe von LP-Aufnahmen ändern?

Bei der Wiedergabe wird die richtige Bandgeschwindigkeit automatisch eingestellt. Weitere Informationen siehe Abschnitt "Wählen der Aufnahmegeschwindigkeit (SP oder LP)" im Kapitel "Manuelle Aufnahme".

Page 15

Bildsuchlauf vorwärts oder rückwärts

1. Während der Wiedergabe drücken Sie

(rückwärts) oder zweimal.

2. Zum Fortsetzen der Wiedergabe drücken Sie

o B

B 1

(vorwärts) ein- oder

Standbild/Zeitlupe

1. Während der Wiedergabe drücken Sie

STILL

, um den Bandlauf zu stoppen und

ein Standbild zu sehen.

2. Während der Wiedergabe drücken Sie

SLOW

um die Wiedergabegeschwindigkeit zu verringern.

3. Zur Fortsetzung der Wiedergabe drücken Sie

o B

. Zeitraffer und Standbild/Zeitlupe verringern die Bildqualität. Der Ton ist stummgeschaltet. Es ist keine Fehlfunktion des VCRs.

Schnelles Umspulen ohne Bild

1. Stoppen Sie den Bandlauf mit

2. Drücken Sie

s 0

(rückwärts) oder

B 1

(vorwärts).

3. Zum Stoppen an einer bestimmten Bandstelle

drücken Sie

Automatische Suche einer Bandposition (Index-Suchlauf)

Bei jedem Aufnahmestart wird eine Indexmarkierung auf dem Band aufgezeichnet. Diese Aufzeichnungen lassen sich später schnell auf einfachen Tastendruck auffinden.

1. Zum Aufsuchen der vorhergehenden Marke

zuerst

2. Zum Aufsuchen der nächsten Markierung

drücken Sie

3. Sobald der VCR diese Markierung erreicht,

schaltet er auf Wiedergabe.

INDEX

und dann

INDEX

s 0

und dann

drücken.

B 1

Ändern der Bildeinstellung mit Smart Picture [VR830, VRQ45]

Sie können die Bildeinstellung ändern, während ein Band abgespielt wird.

1. Drücken Sie

SMART PICTURE

. Dadurch wird die

aktuelle Bildeinstellung gezeigt.

2. Drücken Sie

SMART PICTURE

erneut, um die gewünschte Bildeinstellung zu wählen. "NATÜRLICH": für alle Arten von Filmen (natürliches Bild). "BRILLIANT": für schnelle Bewegung, Sport

(detailliertes Bild) "WEICH": für gemietete Bänder (Störungen werden unterdrückt) "SCHARF": für Zeichentrickfilme (scharfes Bild)

Diese Einstellung wird nicht geändert, bis die Kassette ausgeworfen wird.

Spurlagenregelung (Tracking)

Zum manuellen optimieren der Spurlage während Wiedergabe und Zeitlupe drücken Sie

PROGRAMME

Die Spurlagenregelung wird auf automatische Regelung zurückgestellt, wenn Sie drücken, eine Kassette einlegen oder VCR drücken. Um vertikales Zittern des Standbildes zu vermeiden, drücken Sie

PROGRAMME

–

oder

–

oder

PROGRAMME –

o B

–

Page 16

6. Manuelle Aufnahme

Allgemeine Information

Verwenden Sie "Manuelle Aufnahme", um eine spontane Aufnahme zu machen (z.B. eines momentan laufenden Programmes). Zum manuellen Starten oder Stoppen einer Aufnahme siehe Abschnitt "Aufnahme ohne automatisches Ausschalten". Zum manuellen Starten aber mit automatischen Stoppen einer Aufnahme siehe Abschnitt "Aufnahme mit automatischem Ausschalten" (z.B. wenn nicht bis zum Bandende aufgezeichnet werden soll). Zum sofortigen Aufnehmen des laufenden Programms lesen Sie den Abschnitt "Direktaufnahme". Zum Aufnahmen eines Programms über Satellitensteuerung lesen Sie den Abschnitt "Automatische Aufnahme von einem Sat-

Empfänger".

Aufnahme ohne automatisches Ausschalten

1. Setzen Sie eine Kassette ein.

Verwendung der Funktion "Tape List"

Zum Speichern einer Aufnahme in der "Tape List" oder zur Verwendung einer "Tape List"Kassette geben Sie die Kassettennummer mit

0...9

ein. Weitere Informationen über die Funktion "Tape List" finden Sie im Kapitel "Tape List". Wenn Sie die Funktion Tape List nicht weiter verwenden wollen, unterbrechen Sie mit

RECORD/OTR

2. Wählen Sie mit

Programmnummer, z.B. "P:01".

3. Zum Starten der Aufnahme drücken Sie

RECORD/OTR

4. Zum Stoppen der Aufnahme drücken Sie

oder

–

, die gewünschte

Aufnahme mit automatischem Ausschalten (OTR = One-Touch-Recording)

1. Setzen Sie eine Kassette ein.

Verwendung der Funktion "Tape List"

Zum Speichern einer Aufnahme in der "Tape List" oder zur Verwendung einer "Tape List"Kassette geben Sie die Kassettennummer mit den Zifferntasten

0...9

an der Fernbedienung ein. Die Kassette wird geprüft. Weitere Informationen über die "Tape List" finden Sie im Kapitel "Tape List". Wenn Sie die Funktion Tape List nicht weiter verwenden, unterbrechen

RECORD/OTR

Sie mit

2. Wählen Sie mit

Programmnummer.

3. Drücken Sie

RECORD/OTR

4. Bei jedem Drücken von

oder

–

die gewünschte

RECORD/OTR

–

werden

der Aufnahmezeit 30 Minuten hinzugefügt.

Verhindern versehentlichen Löschens von Kassetten

Videokassetten (mit Ausnahme von Leih- und Kauf Kassetten) haben eine Löschschutzzunge oder einen Schieber an der Schmalseite der Kassette. Um eine wichtige Aufnahme nicht versehentlich zu überspielen (löschen) kann die Löschschutzzunge herausgebrochen werden. Wenn Sie später auf einer derartig schreibgeschützen Kassette aufnehmen wollen, decken Sie die Aussparung einfach mit einem Stück Klebeband ab bzw. schieben den Schieber nach rechts.

Aneinanderreihen von Aufnahmen (Assemble Schnitt)

Wenn Sie auf einer bereits bespielten Kassette eine weitere Aufnahme anfügen, kann zwischen alter und neuer Aufnahme eine kurze Leerstelle (Flackern) entstehen oder das Bild kann "durchrollen“. Um diese Erscheining zu vermeiden, verfahren Sie wie folgt:

1. Suchen Sie die Bandposition der alten

Aufnahme auf, an der Sie die neue anfügen wollen.

2. Spielen Sie die letzte Minute der alten

Aufnahme ab (Wiedergabe).

3. Drücken Sie

die neue Aufnahme beginnen soll, und drüchen Sie

RECORD/OTR

STILL

bei der Bandposition, wo

Page 17

4. Jetzt starten Sie die Aufnahme normal durch

Drücken von

RECORD/OTR

Fernbedienung.

5. Stoppen Sie die Aufnahme mit

an der

Wählen der Aufnahmegeschwindigkeit (SP, LP oder Auto)

Die Einstellung LP erlaubt es, die Aufnahmedauer zu verdoppeln. (zum Beispiel sechs Stunden an Stelle von drei Stunden auf einer Kassette des Typs E180).

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

Drücken Sie

3. Drücken Sie

EINST.” zu wählen. Dann drücken Sie zur Bestätigung.

Wählen Sie “AUFN.GESCHW.” mit

5. Wählen Sie die gewünschte

Aufnahmegeschwindigkeit mit

6. Zum Beenden drücken Sie

"SP"/"LP"/"AUTO"

"SP": Abkürzung für StandardPlay (normale Aufnahmegeschwindigkeit). Bietet optimale Bildqualität. "LP": Abkürzung für LongPlay (halbe Aufnahmegeschwindigkeit, doppelte Aufnahmezeit). Erlaubt 8 Stunden Aufnahme auf einer 4-StundenKassette (E420) mit leicht verringerter Bildqualität. "AUTO": Abkürzung für AUTOmatic Long Play. Ist nicht ausreichend Platz auf dem Band zur Aufzeichnung eines Programms mit Normalgeschwindigkeit, so erfolgt die Aufnahme automatisch mit "LP" (LOngPlay). Andernfalls wird mit "SP" (StandardPlay) aufgenommen.

. Das Hauptmenü erscheint

o B

AUSWÄHLEN K L WEITER B

→AUFN. GESCHW. [SP]

DIRECT RECORD [AUS] RECORD LINK [AUS]

ENDE=EXIT

, um “AUFNAHME

STATUS/EXIT

B 1

o B

B 1

Automatisch gesteuerte Aufnahme von einem Sat-Empfänger (RECORD LINK)

Der ausgeschaltete VCR startet die Aufnahme, wenn ein Videosignal über das angeschlossene Scart-Kabel erkannt wird. Wenn Ihr Sat-Empfänger eine Programmierfunktion hat, startet die Aufnahme automatisch sobald der Sat-Empfänger einschaltet.

1. Verwenden Sie ein Scart-Kabel zum Verbinden

der Scart-Buchse AV2 (DECODER) am VCR mit der entsprechenden Scart-Buchse am Sat-Empfänger.

2. Schalten Sie das TV-Gerät ein. Wenn erforderlich,

wählen Sie die Programmnummer für den VCR.

3. Drücken Sie

4. Drücken Sie

EINST.” zu wählen. Dann drücken Sie

Bestätigung.

5. Wählen Sie “RECORD LINK” mit

Wählen Sie "EIN" mit

7. Zum Beenden drücken Sie

8. Setzen Sie eine Kassette ein.

9. Programmieren Sie den Sat-Empfänger mit

der erforderlichen Information (Programmnummer des TV-Kanals, Anfangszeit, Endzeit). Wenn erforderlich siehe Bedienungsanleitung des Sat-Empfängers.

10.Schalten Sie den VCR mit Der VCR ist jetzt aufnahmebereit.

Der Aufnahmebeginn und das Aufnahmeende werden über die Scart-Buchse AV2 (DECODER) gesteuert.

. Das Hauptmenü erscheint.

o B

AUSWÄHLEN K L WEITER B

AUFN. GESCHW. [SP]

DIRECT RECORD [AUS] →RECORD LINK [AUS] ENDE=EXIT

, um “AUFNAHME

B 1

STATUS/EXIT

STANDBY/ON y

o B

B 1

zur

Page 18

“Direktaufnahme” (Direct Record)

Wird die Aufnahme manuell gestartet, übernimmt der abgeschaltete VCR den aktuell am TV eingestellten Sender. Stellen Sie sicher, daß die Anschlüsse am VCR (AV1/TV) und am TV richtig über ein Scart-Kabel verbunden sind.

1. Am TV wählen Sie die Programmnummer, von

der aufgenommen werden soll.

2. Drücken Sie

RECORD/OTR

ausgeschaltetem VCR.

3. Beenden Sie die Aufnahme mit

Wie funktioniert die Direktaufnahme?

bei

Der VCR informiert sich über das Scart-Kabel welches Programm vom TV empfangen wird, schaltet sein Empfangsteil auf den gleichen Sender und startet die Aufnahme. Wechseln Sie nicht die Programme bis zum Aufnahmestart des VCR, um den Suchlauf nicht zu stören.

Ein- und Ausschalten von Direktaufnahme

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Drücken Sie

EINST.” zu wählen. Dann drücken Sie zur Bestätigung.

4. Wählen Sie “AUS” in “DIRECT RECORD”

oder “EIN” mit

5. Zum Beenden drücken Sie

. Das Hauptmenü

o B

B 1

, um “AUFNAHME

STATUS/EXIT

B 1

AUSWÄHLEN K L WEITER B

AUFN. GESCHW. [SP]

→DIRECT RECORD [AUS]

RECORD LINK [AUS]

ENDE=EXIT

6. Schalten Sie mit

STANDBY/ON y

aus.

Page 19

7. Aufnahmen programmieren (TIMER)

Allgemeine Information

Nutzen Sie die TIMER (Programmaufnahme) zum automatischen Starten und Stoppen einer Aufnahme zu einem späteren Zeitpunkt oder Datum. Der VCR schaltet zur richtigen Zeit auf die richtige Programmnummer und beginnt die Aufnahme. Bei diesem VCR können sie bis zu acht Aufnahmen für einen Zeitraum von bis zu einem Jahr vorprogrammieren. Um eine Programmaufnahme zu machen, benötigt Ihr VCR folgende Informationen: *Das Datum für die Aufnahme *Die Programmnummer des TV-Kanals *Die Anfangs- und Endzeit der Aufnahme *VPS/PDC ein oder aus Alle diese Informationen stehen im "TIMER"-Block.

Was ist "VPS/PDC"?

"VPS" (Video Programming System)/"PDC" (Programme Delivery Control) werden verwendet, um den Start und die Dauer von Aufnahmen zu steuern. Wenn das Programm früher beginnt oder später endet als geplant, schaltet der VCR dennoch zur richtigen Zeit aus und ein.

Was muß ich über "VPS/PDC" wissen?

Normalerweise ist die Startzeit gleich mit der VPS/PDC-Zeit. Zeigt die Programmzeitschrift eine andere VPS/PDC-Zeit als die tatsächlich geplante Startzeit des Programms, z.B. "20:10 (VPS/PDC 20:14)", müssen Sie die VPS/PDCZeit auf die Minute genau eingeben. Wenn Sie eine Startzeit eingeben wollen, die von der VPS/ PDC-Zeit abweicht, müssen Sie VPS/PDC ausschalten.

Programmieren einer Aufnahme (mit "ShowView®")

Dank dieses Programmiersystems brauchen Sie nicht länger mühsam Datum, Programmnummer, Anfangs- und Endzeit einzugeben. Die gesamte benötigte Information zur Programmierung ist in der ShowView-Programmiernummer enthalten. Sie können diese ShowView-Nummer in den meisten Fernsehzeitschriften im Programmteil neben dem betreffenden Programm aufgeführt finden.

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

3. Geben Sie die vollständige ShowView-

Nummer ein. Diese Nummer hat bis zu 9 Stellen und wird normalerweise neben der Programm-Anfangszeit auf der Programmseite in Ihrer Fernsehzeitschrift aufgeführt, z.B. wie 1-234-5 oder 1 234 5.

SV/V

an der Fernbedienung.

Wenn Sie einen Fehler machen, können Sie die Eingabe mit

4. Drücken Sie

CLEAR

löschen.

ShowView

Nr. : 1 2 3 4 5 - - - -

EINSTELLEN=SHOWVIEW ÄNDERN=CLEAR ENDE=EXIT

SV/V

5. Wählen Sie EINMALIG, TÄGLICH oder

WÖCHENTLICH (einmal, täglich oder

o B

wöchentlich) Aufnahme mit Dann drücken Sie

ShowView

→EINMALIG TÄGLICH WÖCHENTLICH

AUSWÄHLEN K L WEITER B ENDE=EXIT

B 1

Wählen von einmaliger, täglicher oder wöchentlicher Aufnahme.

Unter Verwendung von

o B

wählen Sie unter den folgenden Optionen: "EINMALIG": Einmalige Aufnahme "TÄGLICH": Wiederholte tägliche Aufnahme (Montag bis Freitag) "WÖCHENTLICH": Wiederholte wöchentliche Aufnahme (jede Woche am gleichen Tag)

Die folgende Meldung erscheint im Bildschirm: "Prog. No. --".

* Die Programmnummer des TV-Kanals wurde durch ShowView nicht erkannt. Wählen Sie mit den Zifferntasten

0...9

an der Fernbedienung die entsprechende Programmnummer (Name) des TV-Kanals.

Die folgende Meldung erscheint im Bildschirm: "FEHLER".

* Die eingegebene ShowView-Nummer ist falsch. Korrigieren Sie Ihre Eingabe oder beenden Sie mit

STATUS/EXIT

. * Prüfen Sie Zeit/Datum (siehe Kapitel "Installation Ihres VCRs", Abschnitt "Einstellung von Zeit und Datum"). * Eine tägliche Aufnahme wurde für den falschen Tag eingegeben. Tägliche Programmierung kann nur für Aufnahmen von Montag bis Freitag verwendet werden.

Die folgende Meldung erscheint im Bildschirm: "TIMER UNVOLLSTÄNDIG".

* Der Kanal ist falsch.

Page 20

6. Die decodierten Daten erscheinen nach der

Bestätigung. Sie können zurückgehen, um die Daten zu ändern. Wählen Sie das entsprechende Eingabefeld mit Ändern Sie die Daten mit

0...9

B 1

CLEAR

7. Wenn alle Informationen korrekt sind, drücken

STATUS/EXIT

Sie

. Die Programmierinformation

wird in einem TIMER-Block gespeichert.

Einschalten von "VPS/PDC" im Eingabefeld "START"

Wählen Sie "VPS/PDC" mit

B 1

CLEAR

. Drücken Sie "1", um "VPS/PDC" auszuschalten, oder drücken Sie "2", um "VPS/PDC" einzuschalten.

Aufnahme von einem Sat-Kanal [VR830]

Wenn Sie von einem Sat-Kanal aufnehmen wollen, wählen Sie "PROG." SAT = "2". Dann geben Sie die Sat-Programmnummer mit

0...9

ein.

8. Setzen Sie eine Kassette mit vorhandener

Löschschutzzunge (ohne Löschschutz) ein.

Verwendung der Funktion "Tape List"

Zum Speichern einer Aufnahme in der "Tape List" oder zur Verwendung einer "Tape List"Kassette geben Sie die Kassettennummer mit den Zifferntasten

0...9

an der Fernbedienung ein. Die Kassette wird geprüft. Weitere Informationen über die "Tape List" finden Sie im Kapitel "Tape List". Wenn Sie die Tape List nicht verwenden, unterbrechen Sie mit

STANDBY/ON y

9. Schalten Sie mit

programmierte Aufnahme funktioniert nur, wenn der VCR mit

STANDBY/ON y

aus. Die

ausgeschaltet wurde. Wenn einer der TIMER-Blöcke bereits verwendet wird, leuchtet "AUFNAHME" im VCR-Display auf.

Probleme und Problemlösungen für Programmaufnahmen

Der VCR arbeitet nicht.

* Während einer Programmaufnahme kann der VCR nicht bedient werden. Wenn Sie die Programmaufnahme aufheben wollen, drücken

C / A

Sie

"FÜR TIMER AUFNAHME BITTE VCR ABSCHALTEN" blinkt im TV-Bildschirm

* Der VCR wurde mehrere Minuten vor dem Beginn einer Programmaufnahme eingeschaltet. Schalten Sie den VCR mit

STANDBY/ON y

Aufnahme (Timer) funktioniert nur, wenn der VCR ausgeschaltet ist.

Die Kassette wird während der Aufnahme ausgeworfen.

* Das Bandende wurde während der Aufnahme erreicht.

aus. Die programmierte

Fehlermeldung: " " blinkt im VCR-Display.

* Es ist keine Kassette eingesetzt. Setzen Sie eine Kassette ein und schalten Sie den VCR

STANDBY/ON y

mit

Die Kassette wurde ausgeworfen, sobald die Taste

aus.

STANDBY/ON y

gedrückt wurde.

* Es ist eine Kassette mit abgebrochener Löschschutzzunge eingesetzt. Heben Sie den Löschschutz auf (Kapitel "Manuelle Aufnahme", Abschnitt "Verhindern versehentlichen Löschens von Kassetten"), oder setzen Sie eine andere Kassette ein.

Fehlermeldung: "ALLE TIMER BELEGT"

* Wenn diese Fehlermeldung nach dem Drücken von

erscheint, sind alle TIMER-

SV/V

Blöcke bereits programmiert. Es können keine weiteren Aufnahmen programmiert werden. Wenn Sie eine programmierte Aufnahme (TIMER-Block) löschen wollen, wählen Sie die Programmnummer im Menü TIMER LIST und drücken

CLEAR

Programmieren einer Aufnahme (ohne "ShowView")

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

Drücken Sie

3. Wählen Sie "TIMER" mit

drücken Sie

. Das Hauptmenü erscheint.

o B

B 1

4. Wählen Sie EINMALIG, TÄGLICH oder

WÖCHENTLICH (einmal, täglich oder wöchentlich) Aufnahme mit Dann drücken Sie

o B

. Wenn alle TIMER-Blöcke bereits verwendet werden, erscheint "ALLE TIMER BELEGT" im TV-Bildschirm.

AUSWÄHLEN K L WEITER B

→EINMALIG

TÄGLICH WÖCHENTLICH TIMER ÜBERSICHT

ENDE=EXIT

5. Wählen Sie den TIMER-Block mit

Wählen von einmaliger, täglicher oder wöchentlicher Aufnahme

o B

Unter Verwendung von

Sie unter den folgenden Optionen: "EINMALIG": Einmalige Aufnahme "TÄGLICH": Wiederholte tägliche Aufnahme (Montag bis Freitag) "WÖCHENTLICH": Wiederholte wöchentliche Aufnahme (jede Woche am gleichen Tag)

0...9

, wählen

, Dann

Page 21

6. Mit den Tasten

TURBO TIMER

PWR.

(Startzeit), “STOP” (Endzeit), “PROG.”

0...9

können Sie “START”

(Programmnummer), “VPS/PDC” und “DATUM” einstellen.

Programmnummern von Scart-Buchse “AV1” und “AV2”

Sie können auch Programmaufnahmen von externen Quellen über die Scart-Buchse AV1 (TV) oder AV2 (DECODER) programmieren.

7. Wenn alle Eingaben korrekt sind, drücken Sie

STATUS/EXIT

einem TIMER-Block gespeichert.

8. Setzen Sie eine Kassette mit vorhandenem

. Die Programmierinformation wird in

Löschschutzzunge (ohne Löschschutz) ein.

Verwendung der Funktion "Tape List"

Zum Speichern einer Aufnahme in der "Tape List" oder zur Verwendung einer "Tape List"-Kassette geben Sie die Kassettennummer mit den Zifferntasten Die Kassette wird geprüft. Weitere Informationen über die "Tape List" finden Sie im Kapitel "Tape List". Wenn Sie die Tape List nicht verwenden, unterbrechen Sie mit

9. Schalten Sie mit Die Programmaufnahme arbeitet nur, wenn der VCR

STANDBY/ON y

mit

0...9

an der Fernbedienung ein.

STANDBY/ON y

ausgeschaltet ist.

Problemlösungen für Programmaufnahmen

Fehlermeldung: ' ' blinkt im VCR-Display

• Es ist keine Kassette eingesetzt. Setzen Sie eine Kassette ein und schalten Sie den VCR mit

STANDBY/ON y

• Es ist eine Kassette mit abgebrochener Löschschutzzunge eingesetzt. Heben Sie den Löschschutz auf (Kapitel “Manuelle Aufnahme”, Abschnitt “Verhindern versehentlichen Löschens von Kassetten”), oder setzen Sie eine andere Kassette ein.

Die Kassette wird während der Aufnahme ausgeworfen

• Das Bandende wurde während der Aufnahme erreicht.

Der VCR reagiert nicht

• Während einer Programmaufnahme kann der VCR nicht bedient werden. Wenn Sie die Programmaufnahme aufheben wollen, drücken

C / A

Sie

•

Das Bandende wurde während der Aufnahme erreicht.

Fehlermeldung: ‘ALLE TIMER BELEGT’

* Wenn diese Fehlermeldung erscheint, nachdem Sie "EINMALIG", "TÄGLICH" oder "WÖCHENTLICH" im TIMER-Menü gewählt und

B 1

gedrückt haben, sind alle TIMER-Blöcke bereits programmiert. Es können keine weiteren Aufnahmen programmiert werden. Wenn Sie eine programmierte Aufnahme (TIMER-Block) löschen oder prüfen wollen, wählen Sie die Programmnummer im Menü TIMER LIST und drücken .

aus.

am VCR.

aus.

Programmieren einer Aufnahme mit "TURBO TIMER"

Mit dieser Funktion ist die Programmierung einer Aufnahme innerhalb der nächsten 24 Stunden schnell und leicht ausführbar. Die Ausführung der Programmierung wird wie folgt erklärt. (Die rechts abgebildeten Daten dienen lediglich als Beispiele.)

1. Drücken Sie

"STA" erscheint kurz im VCR-Display. Nach 2 Sekunden erscheint die aktuelle Uhrzeit (Startzeit) im Display. Die Aufnahme-Startzeit läßt sich mit

2. Drücken Sie

"End" erscheint kurz im

VCR-Display. Nach 2 Sekunden erscheint die Endzeit im Display. (Die Vorgabe-Einstellung ist mit der Startzeit identisch.) Die Aufnahme-Endzeit läßt sich mit

3. Drücken Sie

"Pro" erscheint kurz im VCR-Display. Nach 2 Sekunden erscheint die VorgabeProgrammnummer im Display. Die gewünschte Programmnummer läßt sich mit einstellen.

4. Drücken Sie

Die aktuelle Programmnummer erscheint im Display. Die Programmierung ist damit abgeschlossen.

5. Setzen Sie eine Kassette mit vorhandener

Löschschutzzunge (ohne Löschschutz) ein.

Verwendung der Funktion "Tape List"

Zum Speichern einer Aufnahme in der "Tape List" oder zur Verwendung einer "Tape List"Kassette geben Sie die Kassettennummer mit

ein. Weitere Informationen über die Funktion "Tape List" finden Sie im Kapitel "Tape List". Wenn Sie die Funktion "Tape List" nicht weiter verwenden wollen, unterbrechen Sie mit

STANDBY/ON y

TURBO TIMER

o B

einstellen.

o B

TURBO TIMER

o B

PWR.

einstellen.

PWR.

Page 22

6. Schalten Sie mit

STANDBY/ON y

aus. Die programmierte Aufnahme funktioniert nur, wenn der VCR mit

STANDBY/ON y

ausgeschaltet wurde.

Set-Top-Box Steuerung vorbereiten [VR830]

Mit der Sat-Maus kann Ihr VCR Sendungen wählen, die Sie über Ihre Set-Top-Box empfangen. Sie benötigen die Sat-Maus-Funktion zur Programmierung eines TVKanals, den Sie nur über Ihren Sat-Empfänger empfangen können. Eine Liste von Set-Boxen, die mit der Sat-Maus gesteuert werden können, ist am Ende dieses Abschnitts aufgeführt.

Anschließen Ihrer Sat-Maus

Schließen Sie die Sat-Maus an die Buchse IR-SAT an der Rückseite Ihres Videorecorders an. Dann setzen Sie die Sat-Maus auf die SetTop-Box und stellen sicher, daß das Infrarotsignal, das von der Unterseite der SatMaus ausgestrahlt wird, nicht abgedeckt ist.

1. Schalten Sie die Set-Top-Box ein.

2. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

3. Drücken Sie

erscheint.

4. Wählen Sie "AUFNAHME EINST." mit

5. Wählen Sie "SAT IR-CODE NR." mit

Sie die IR-CODE-Nummer mit

6. Nachdem Sie die letzte Nummer eingegeben

haben, schaltet die Set-Top-Box automatisch zur Programmnummer 12 um.

Wenn Ihre Set-Top-Box nicht auf diese Programmnummer umschaltet, können Sie eine andere der aufgeführten Code-Nummern probieren. Stellen Sie auf jeden Fall sicher, daß das Infrarot-Elektronikauge auf der Set-Top-Box nicht abgedeckt ist.

7. Bestätigen Sie die richtige Code-Nummer mit

B 1

8. Beenden Sie mit

. Das Hauptmenü

und bestätigen Sie mit

und drücken Sie

AUSWÄHLEN K L WEITER B

AUFN. GESCHW [SP] DIRECT RECORD [AUS] RECORD LINK [AUS]

→SAT. IR-CODE NR. [- -]

ENDE=EXIT

B 1

STATUS/EXIT

B 1

o B

. Dann geben

0...9

ein.

o B

IR-CODE table

TYPE MODEL

ASTRON CANAL+ ECHOSTAR GRUNDIG HUMAX NOKIA NOKIA NOKIA NOKIA PA CE PA CE PANASONIC PHILIPS PHILIPS SAGEM SAGEM TPS TPS XCOM XCOM

Xena 1500 Canalsatellite D-2500-IP Digibox GDS 200/1 F1-AVCI D-BOX 9200S 9800S 9850 T DTR730 IM BSKYB 2200 TU-DSB 30 DTX 6371 BCI / 185B / 196 ISD 3100 ISD 3200 Thomson Sagem CDTV200 CDTV350

IR-CODE.NR

8,13 1 11 3 2 5 5 6 6 12 3 3 4 4 10,14 10,14 10,14 10,14 7 9

Timer gesteuerte Aufnahme einer Set-Top-Box (ShowView de luxe) [VR830]

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Wählen Sie "TIMER" mit

drücken Sie

. Das Hauptmenü

B 1

o B

4. Wählen Sie EINMALIG, TÄGLICH oder

WÖCHENTLICH (einmal, täglich oder wöchentlich) Aufnahme mit Dann drücken Sie

B 1

o B

. Wenn alle TIMER-Blöcke bereits verwendet werden, erscheint "ALLE TIMER BELEGT" im TV-Bildschirm.

5.Wählen Sie den TIMER-Block mit

EINMALIG

TIMER 1 START 11:30 STOP 12:30

PROG. VCR=1,SAT=2

ÄNDERN=CLEAR ENDE=EXIT

0...9

6. Über Tastenbedienung können Sie "START"

(Startzeit) und "STOP" (Endzeit) eingeben. Für "PROG." (Programmnummer) wählen Sie "SAT" mit "2". Geben Sie die SatProgrammnummer mit das "DATUM" mit

7. Wenn alle Eingaben korrekt sind, drücken Sie

STATUS/EXIT

. Die Programmierinformation wird

0...9

ein. Geben Sie

ein.

in einem TIMER-Block gespeichert.

. Dann

Page 23

8. Setzen Sie eine Kassette mit vorhandener

Löschschutzzunge (ohne Löschschutz) ein.

9. Schalten Sie mit

STANDBY/ON y

aus. Die programmierte Aufnahme funktioniert nur, wenn der VCR mit

STANDBY/ON y

ausgeschaltet wurde.

Probleme und Problemlösungen für Programmaufnahmen

Der VCR reagiert nicht

* Während einer Programmaufnahme kann der VCR nicht bedient werden. Wenn Sie die Programmaufnahme aufheben wollen, drücken Sie

C /

. * Das Bandende wurde während der Aufnahme erreicht. Schalten Sie den VCR mit programmierte Aufnahme (Timer) funktioniert nur, wenn

STANDBY/ON y

aus. Die

der VCR ausgeschaltet ist.

Die Meldung "FÜR TIMER AUFNAHME BITTE VCR ABSCHALTEN" erscheint im Bildschirm

* Der VCR wurde mehrere Minuten vor dem Beginn einer Programmaufnahme eingeschaltet.

‘ ’ blinkt im VCR-Display

* Es ist keine Kassette eingesetzt. Setzen Sie eine Kassette ein und schalten Sie den VCR mit

STANDBY/ON y

aus.

Die Kassette wird während der Aufnahme ausgeworfen.

* Das Bandende wurde während der Aufnahme erreicht.

Die Fehlermeldung ‘GESPERRTE KASSETTE AUFNAHME NICHT MÖGL’ erscheint kurz im Bildschirm, und dann wird die Kassette ausgeworfen.

* Es war eine Kassette mit abgebrochener Löschschutzzunge eingesetzt. Heben Sie den Löschschutz auf (Kapitel "Manuelle Aufnahme", Abschnitt "Verhindern versehentlichen Löschens von Kassetten"), oder setzen Sie eine andere Kassette ein.

Fehlermeldung: ‘FEHLER’

* Wenn diese Fehlermeldung erscheint, nachdem Sie

TURBO TIMER

Aufzeichnung mit einer anderen Aufzeichnung überlagert.

gedrückt haben, wird die Timer-

Fehlermeldung: ‘ALLE TIMER BELEGT’

* Wenn diese Fehlermeldung nach dem Drücken von

TURBO TIMER

erscheint, sind alle TIMER-Blöcke bereits programmiert. Es können keine weiteren Aufnahmen programmiert werden. Wenn Sie eine programmierte Aufnahme (TIMER-Block) löschen oder prüfen wollen, wählen Sie die Programmnummer im Menü TIMER ÜBERSICHT und drücken

CLEAR

Prüfen oder Löschen einer Programmaufnahme (TIMER)

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

. Das Hauptmenü

3. Drücken Sie

o B

wählen. Dann drücken Sie

4. Wählen Sie “TIMER ÜBERSICHT” mit

, und drücken Sie

, um “TIMER” zu

B 1

zur

o B

Bestätigung.

AUSWÄHLEN K L WEITER B

EINMALIG TÄGLICH WÖCHENTLICH

→TIMER ÜBERSICHT ENDE=EXIT

5. Wählen Sie den Timer-Block mit

Zum Löschen der Aufnahme drücken Sie

7. Zum Beenden drücken Sie

8. Schalten Sie den VCR mit

B 1

STATUS/EXIT

STANDBY/ON y

CLEAR

aus.

Ändern einer Programmaufnahme (TIMER)

Schalten Sie das TV-Gerät ein. Wenn erforderlich,

wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Drücken Sie

wählen. Dann drücken Sie

4. Wählen Sie “EINMALIG”, “TÄGLICH” oder

“WÖCHENTLICH” mit drücken Sie

5. Wählen Sie einen TIMER-Block mit

. Das Hauptmenü

o B

B 1

, um “TIMER” zu

B 1

o B

. Dann

0...9

. (Die blinkende Zahl zeigt einen leeren TIMERBlock.an.)

EINMALIG TIMER - 1 2 3 4 5 6 7 8 -

WÄHLE TIMER NUMMER ENDE=EXIT

6. Zum Löschen der Information drücken Sie

CLEAR

, und geben Sie die richtige Information

0...9

mit

7. Zum Beenden drücken Sie

8. Schalten Sie den VCR mit

ein.

STATUS/EXIT

STANDBY/ON y

aus.

Die Funktion 'NexTView Link' [VR830]

Dieser Videorecorder ist mit der Funktion 'NexTView Link' ausgestattet. Wenn Ihr Fernsehgerät mit der Funktion 'NexTView' ausgestattet ist, können Sie TV-Sendungen am Fernsehgerät für eine Aufnahme markieren. Diese TV-Sendungen werden anschließend automatisch in einen TIMER-Block des Videorecorders übertragen. Für nähere Informationen lesen Sie die Bedienungsanleitung des Fernsehgerätes.

Page 24

8. Weitere Funktionen

Umstellen des Video- (Farbfernseh-) Systems

Wenn Sie Videokassetten wiedergeben wollen, die auf anderen VCRs aufgezeichnet wurden oder wenn Sie von externen Quellen aufnehmen wollen (über die Scart-Buchse), kann die automatische Video-( Farbfernseh-) SystemUmschaltung zu Farbverfälschung führen. Sie können die automatische FarbfernsehsystemUmschaltfunktion wie folgt deaktivieren.

Video- (Farbfernseh-) Systeme

In Mitteleuropa ist das PAL-System (Phase Alternation Line) Standard. Frankreich verwendet das SECAM-System (Séquentiel à mémoire). In den USA und Japan empfangen TV-Zuschauer ihre Programme in Form von NTSC-Signalen (National Television System Committee).

1. Drücken Sie

SYSTEM

an der Fernbedienung, um so das Farbfernseh- (Video-) System falls bekannt bereits vorher zu wählen und so Unterbrechungen vor dem Aufnahmestart oder bei der Wiedergabe zu vermeiden.

Bei jedem Drücken von

SYSTEM

schaltet die Anzeige der Reihe nach zwischen AUTO, PAL, SECAM und ME-SECAM um.

AUTO

2. Nach 5 Sekunden verschwindet die Anzeige.

Wie kann ich zu "Automatischer Umschaltung" zurückschalten?

Auch wenn Sie die Programmnummer ändern, wird die Einstellung des Video- (Farbfernseh-) Systems für die Aufnahme bewahrt. Wenn Sie die Kassette auswerfen, schaltet das Video- (Farbfernseh-) System für die Wiedergabe auf "AUTO" (automatische Umschaltung) zurück.

Ein- und Ausschalten der Statusanzeige

Zusammen mit dem Bildschirm-Menü zeigt auch die Statusanzeige Informationen über den aktuellen Betriebszustand (Zählwerk, Wiedergabe, Aufnahme, TV-Kanal usw.) auf dem Bildschirm an. Sie können diese Anzeige ausschalten, so daß die Statusanzeige beim Kopieren von Kassetten nicht mit aufgezeichnet wird.

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Drücken Sie

. Das Hauptmenü

o B

, um “VCR

EINSTELLUNGEN” zu wählen. Dann drücken

B 1

Sie

Wählen Sie “STATUS ANZEIGE” mit

5. Wählen Sie “EIN” oder “AUS” mit

zur Bestätigung.

AUSWÄHLEN K L WEITER B

ENDLOS WIED. [EIN]

→STATUS ANZEIGE [EIN]

BLAUER HINTERG. [EIN] AUTO. ABSCHALT. [AUS]

ENDE=EXIT

o B

B 1

Welche Einstellungen kann ich wählen?

“EIN”: Zeigt die Statusanzeige nur einige Sekunden lang. “AUS”: Schaltet die Statusanzeige aus.

6. Zum Beenden drücken Sie

STATUS/EXIT

Endlose Wiedergabe

Diese Funktion dient dazu, eine Kassette immer wieder abzuspielen. Ist das Bandende erreicht, spult der VCR zurück und beginnt die Wiedergabe erneut. Diese Funktion wird wie

folgt ein- und ausgeschaltet.

Drücken Sie

2. Drücken Sie

. Das Hauptmenü erscheint.

o B

, um “VCR

EINSTELLUNGEN” zu wählen. Dann drücken

B 1

Sie

Wählen Sie “ENDLOS WIED.” mit

4. Schalten Sie die Funktion mit

zur Bestätigung.

AUSWÄHLEN K L WEITER B →ENDLOS WIED. [EIN]

STATUS ANZEIGE [EIN] BLAUER HINTERG. [EIN] AUTO. ABSCHALT. [AUS]

ENDE=EXIT

B 1

o B

auf

“EIN”. Wenn Sie “AUS” wählen, ist die Endloswiedergabe ausgeschaltet.

5. Zum Beenden drücken Sie

STATUS/EXIT

6. Setzen Sie eine Kassette ein.

Verwendung der Funktion "Tape List"

Zum Speichern einer Aufnahme in der "Tape List" oder zur Verwendung einer "Tape List"Kassette geben Sie die Kassettennummer mit

0...9

ein. Weitere Informationen über die Funktion "Tape List" finden Sie im Kapitel "Tape List".

7. Starten Sie die Endloswiedergabe mit

o B

Page 25

Blauer Hintergrund

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

Drücken Sie

3. Drücken Sie

EINSTELLUNGEN” zu wählen. Dann drücken Sie

4. Drücken Sie

HINTERG.” zu wählen. Dann drücken Sie

B 1

5. Wählen Sie “AUS” (kein blauer Hintergrund)

oder “EIN” (blauer Hintergrund) mit

. Das Hauptmenü erscheint.

o B

B 1

zur Bestätigung.

o B

zur Bestätigung.

AUSWÄHLEN K L WEITER B

ENDLOS WIED. [EIN] STATUS ANZEIGE [EIN]

→BLAUER HINTERG. [EIN]

AUTO. ABSCHALT. [AUS]

ENDE=EXIT

, um “VCR

, um “BLAUER

B 1

. Wenn Sie “AUS” wählen, verschwindet die Bildschirmanzeige.

6. Zum Beenden drücken Sie

STATUS/EXIT

Automatisches Ausschalten

Wenn Sie den VCR einige Minuten lang in bestimmten Betriebsarten nicht bedient haben (z.B. bei STOP-Betriebsart), schaltet er automatisch aus. Diese Funktion können sie ausschalten, um den VCR als TV-Empfänger zu verwenden.

1. Schalten Sie das TV-Gerät ein. Wenn

erforderlich, wählen Sie die Programmnummer für den VCR.

2. Drücken Sie

erscheint.

3. Drücken Sie

EINSTELLUNGEN” zu wählen. Dann drücken

B 1

Sie

4. Wählen Sie “AUTO. ABSCHALT.” mit

5. Wählen Sie “AUS” (kein automatisches

Ausschalten) oder “EIN” (automatisches Ausschalten) mit

6. Zum Beenden drücken Sie

. Das Hauptmenü

o B

, um “VCR

zur Bestätigung.

AUSWÄHLEN K L WEITER B

ENDLOS WIED. [EIN] STATUS ANZEIGE [EIN] BLAUER HINTERG. [EIN]

→AUTO. ABSCHALT. [EIN]

ENDE=EXIT

B 1

STATUS/EXIT

o B

Wahl des Tonkanals

Sie können den gewünschten Tonkanal bei der Wiedergabe oder beim Fernsehen über den VCR wählen. Dadurch können Sie z.B. bei zweisprachigen Ausstrahlungen die gewünschte Sprache wählen.

1. Drücken Sie

AUDIO

. Dadurch wird die aktuelle

Toneinstellung gezeigt.

2. Drücken Sie

AUDIO

, bis die gewünschte

Einstellung im Display erscheint.

•

Beim Empfang von zweisprachigen Sendungen:

Modus

HAUPTTON

= TON 1

UNTERTON

= TON 2

HAUPTTON

+UNTERTON

AUDIO-AUSGANG

Haupt-Audio

Haupt-

R L R L R

Audio

Sub-Audio Sub-Audio

Haupt-Audio

Sub-Audio

Anzeige im

TV-Bildschirm

KANAL 1

KANAL 2

KANAL 1 KANAL 2

• Empfang von Stereosendungen:

Modus

Stereo

Mono

•

Bei Wiedergabe des bespielten Bandes im

AUDIO-AUSGANG

L R L

R L

L R

L Audio R Audio L Audio L Audio R Audio R Audio

L+R Audio L+R Audio

Anzeige im

TV-Bildschirm

STEREO

LINKS

RECHTS

HiFi-Modus:

Anzeige im

Audio

TV-Bildschirm

Stereo

STEREO

LINKS

RECHTS

MONO

GEMISCHT

Modus

Stereo

Mono

Mischung

AUDIO-AUSGANG

Hi Fi L Audio

Hi Fi R Audio

Hi Fi L Audio

Hi Fi R Audio

Normal Audio

Hi Fi L Audio

Normales

Hi Fi R Audio

Normales

Page 26

Bevor Sie den Servicetechniker rufen

Wenn Sie die Anweisungen in dieser Bedienungsanleitung gelesen haben und dennoch Probleme bei der Bedienung Ihres Videorecorders haben, könnte dies folgenden Ursachen haben.

Ihr VCR reagiert nicht auf Tastendruck:

*Es ist keine Netzversorgung vorhanden; prüfen

Sie den Netzanschluß.

*Eine Programmaufnahme wird ausgeführt;

wenn nötig, können Sie diese abbrechen. Siehe dazu “Prüfen oder Löschen einer Programmaufnahme” im Kapitel “Programmieren einer Aufnahme”.

*Es liegt eine technische Störung vor; trennen

Sie das Gerät etwa 60 Sekunden lang von der Netzversorgung und schließen Sie es dann erneut an. Wenn diese Maßnahmen keine Abhilfe schaffen, können Sie Ihren VCR auf die werkseitigen Standardeinstellungen zurücksetzen.

Zurücksetzen des Geräts auf werkseitige Standardeinstellungen

*Achtung:

Alle gespeicherten Informationen (TV-Kanäle, Zeit und Datum, TIMER) gehen verloren.

1.Schalten Sie diesen VCR mit aus.

2.Halten Sie die Tasten

PROGRAMME

länger gedrückt.

Die Kassette sitzt im VCR fest:

*Keine Gewalt anwenden. Ziehen Sie den

Netzstecker kurz ab, und wieder einstecken.

Die Fernbedienung funktionert nicht:

*Möglicherweise ist die Fernbedienung nicht

richtig auf den VCR gerichtet; zielen Sie direkt auf die Vorderseite des Geräts.

*Es liegt ein technisches Problem vor: Nehmen

Sie die Batterien heraus, warten Sie 10 Sekunden und setzen Sie die Batterien wieder ein.

*Die Batterien sind verbraucht: Setzen Sie

frische Batterien ein.

Kein Bild bei der Wiedergabe:

*Es ist keine Aufnahme auf der Kassette

vorhanden: Setzen Sie eine andere Kassette ein.

*Sie haben die falsche Programmnummer am

TV für die VCR-Wiedergabe gewählt: Am TV muß die Programmnummer für VCRWiedergabe eingestellt sein.

*Die Verbindung zwischen TV-Gerät und VCR ist

unterbrochen: Prüfen Sie die Kabelverbindung.

gleichzeitig 2 Sekunden oder

RECORD

STANDBY/ON y

und

Schlechte Bildqualität bei der Wiedergabe:

*Ihr TV ist nicht richtig eingestellt. *Die Kassette ist abgenutzt oder von

minderwertiger Qualität: Verwenden Sie eine

neue Kassette. *Die Spurlage ist nicht richtig eingestellt. *Lesen Sie im Kapitel “Spurlagenregelung” den

Abschnitt “optimale Spurlagenregelung“.

Keine Aufnahme möglich:

*Der gewünschte TV-Kanal ist nicht gespeichert,

oder Sie haben die falsche Programmnummer

gewählt: Prüfen Sie die gespeicherten TV-

Kanäle. *Eine Kassette mit entfernter Löschschutzzunge

ist eingesetzt (Aufnahme unmöglich): Setzen

Sie eine Kassette mit vorhandenem

Löschschutzzunge ein, oder heben Sie den

Löschschutz auf. Einzelheiten siehe Abschnitt

“Verhindern versehentlichen Löschens von

Kassetten” im Kapitel “Manuelle Aufnahme”. *"VPS/PDC" ist eingeschaltet, aber die “VPS/

PDC Zeit” ist falsch: Geben Sie die “VPS/PDC

Zeit” genau auf die Minute ein. Lassen Sie Ihre

Antenne prüfen.

Bild- und Tonstörungen beim TV-Empfang:

*Lesen Sie im Kapitel “Installation Ihres VCRs”

unter “Einstellung des HF-Ausgangskanals”

nach. *Lassen Sie Ihre Antenne prüfen.

Der falsche TV-Kanal wurde gewählt, nachdem Sie eine Aufnahme mit ShowView programmiert haben

*1. Geben Sie die ShowView-

Programmiernummer des gewünschten TVKanals ein.

2. Prüfen Sie die Programmnummer/den

Kanalnamen im Eingabefeld "PROG. "

3. Wenn dies nicht mit dem gewünschten TV-

Kanal übereinstimmt, wählen Sie das Eingabefeld und ändern Sie die Programmnummer/den Kanalnamen.

4. Bestätigen Sie mit Sie können aber auch die für Ihr Land

zuständige Kundenberatung anrufen. Die Telefonnummer finden Sie auf der Rückseite dieser Bedienungsanleitung. Halten Sie die Modellnummer (MODEL NO) und die Produktionsnummer (PROD.NO.) bereit.

STATUS/EXIT

Page 27

PHILIPS NORGE AS

Sandstuveien 70, PO Box 1, Manglerud N-0612 Oslo

NORWAY

Phone: 2274 8250

OY PHILIPS AB

Sinikalliontie 3, 02630 Espoo

FINLAND

puh. 09 615 80 250

PHILIPS AUSTRIA GMBH

Triesterstrasse 64 1101 Wien

AUSTRIA

Tel: 0810 001 203

PHILIPS INFO CENTER

Alexanderstrasse 1 20099 Hamburg

GERMANY

Tel: 0180-53 56 767

PHILIPS PORTUGUESA, S.A.

Consumer Information Centre Rua Dr. António Loureiro Borge, nr. 5 Arquiparque, Miraflores P-2795 L-A-VEHLA

PORTUGAL

Phone: 021-4163063

PHILIPS CE, The Philips Centre,

420 - 430 London Road, Croydon, Surrey CR9 3 QR

UNITED KINGDOM

Phone: 0208-665-6350

PHILIPS KUNDTJÄNST

Kottbygatan 7, Akalla, 16485 Stockholm

SWEDEN

Phone: 08-598 52 250

PHILIPS POLSKA

AL. Jerozolimskie 195B 02-222 Warszawa

POLSKA

TEL.: (022)-571-0-571

PHILIPS SERVICE

V Mezihori 2 180 00 Prage

CZECH REPUBLIC

Phone: (02)-3309 9240

PHILIPS Iberia, S.A.

C/Martinez Villergas, 49 28027 MADRID

SPAIN

Phone: 902-11 33 84

SERVICE CONSOMMATEURS PHILIPS

BP 0101 75622 Paris Cédex 13

FRANCE

Phone: 0825-889 789

PHILIPS ELECTRONICS IRELAND LIMITED

Consumer Information Centre Newstead, Clonskeagh

DUBLIN 14

Phone: 01-7640292

PHILIPS CONSUMER ELECTRONICS

Servizio Consumatori Via Casati 23 20052 Monza - Milano

ITALY

Phone: 800 820026

PHILIPS MAGYARORSZÁG KFT.

Fehérvári út 84. Budapest 1119

HUNGARY

Phone: (01)-382-1700

PHILIPS CONSUMENTENLIJN

t.a.v. betreffende afdeling Postbus 102 5600 AC Eindhoven

NETHERLANDS

Phone: 0900-8406

PHILIPS KUNDECENTER

Frederikskaj 6, DK-1780 Copenhagen V

DENMARK

Tlf: 8088 2814

PHILIPS REPRESENTATION OFFICE

Ul. Usacheva 35a 119048 MOSCOW

RUSSIA

Phone: 095-937 9300

PHILIPS INFO CENTER

Fegistrasse 5 8957 Spreitenbach

SUISSE

Tel.: 0844-800 544

PHILIPS CUSTOMER CARE CENTER

Twee Stationsstraat 80/ 80 Rue des Deux Gares 1070 BRUSSEL/BRUXELLES

BELGIUM (for BENELUX)

Tel: 070-222303

3103 166 3293.1 0VMN02975/HC468FD*****
