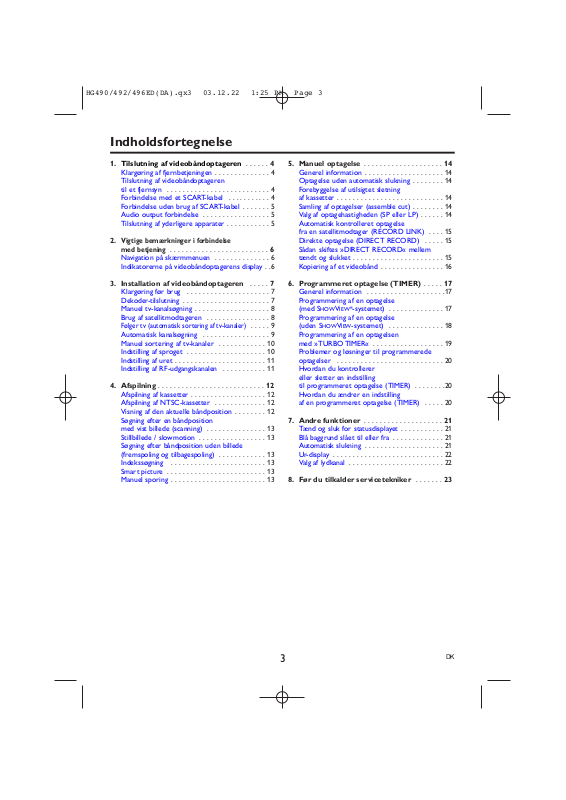

Indholdsfortegnelse

1. Tilslutning af videobåndoptageren . . . . . . 4

Klargøring af fjernbetjeningen . . . . . . . . . . . . . . 4

Tilslutning af videobåndoptageren

til et fjernsyn . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Forbindelse med et SCART-kabel . . . . . . . . . . . 4

Forbindelse uden brug af SCART-kabel . . . . . . . 5

Audio output forbindelse . . . . . . . . . . . . . . . . . 5

Tilslutning af yderligere apparater . . . . . . . . . . . 5

Vigtige bemærkninger i forbindelse med betjening

Navigation på skærmmenuen . . . . . . . . . . . . . . 6

Indikatorerne på videobåndoptagerens display . .6

3. Installation af videobåndoptageren . . . . . 7

Klargøring før brug . . . . . . . . . . . . . . . . . . . . . 7

Dekoder-tilslutning . . . . . . . . . . . . . . . . . . . . . . 7

Manuel tv-kanalsøgning . . . . . . . . . . . . . . . . . . . 8

Brug af satellitmodtageren . . . . . . . . . . . . . . . . 8

Følger tv (automatisk sortering af tv-kanaler)

Automatisk kanalsøgning . . . . . . . . . . . . . . . . . 9

Manuel sortering af tv-kanaler . . . . . . . . . . . . 10

Indstilling af sproget . . . . . . . . . . . . . . . . . . . . 10

Indstilling af uret . . . . . . . . . . . . . . . . . . . . . . . 11

Indstilling af RF-udgangskanalen . . . . . . . . . . . 11

4. Afspilning . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Afspilning af kassetter . . . . . . . . . . . . . . . . . . . 12

Afspilning af NTSC-kassetter . . . . . . . . . . . . . 12

Visning af den aktuelle båndposition . . . . . . . . 12

Søgning efter en båndposition

med vist billede (scanning) . . . . . . . . . . . . . . . 13

Stillbillede / slowmotion . . . . . . . . . . . . . . . . . 13

Søgning efter båndposition uden billede

(fremspoling og tilbagespoling) . . . . . . . . . . . . 13

Indekssøgning . . . . . . . . . . . . . . . . . . . . . . . . 13

Smart picture . . . . . . . . . . . . . . . . . . . . . . . . . 13

Manuel sporing . . . . . . . . . . . . . . . . . . . . . . . . 13

. . . . . . . . . . . . . . . . . . . . . . . . . 6

. . . . . 9

5. Manuel optagelse . . . . . . . . . . . . . . . . . . . . 14

Generel information . . . . . . . . . . . . . . . . . . . . 14

Optagelse uden automatisk slukning . . . . . . . . 14

Forebyggelse af utilsigtet sletning

af kassetter . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Samling af optagelser (assemble cut) . . . . . . . . 14

Valg af optagehastigheden (SP eller LP) . . . . . . 14

Automatisk kontrolleret optagelse

fra en satellitmodtager (RECORD LINK) . . . . 15

Direkte optagelse (DIRECT RECORD) . . . . . 15

Sådan skiftes »DIRECT RECORD« mellem

tændt og slukket . . . . . . . . . . . . . . . . . . . . . . . 15

Kopiering af et videobånd . . . . . . . . . . . . . . . . 16

6. Programmeret optagelse (TIMER) . . . . . 17

Generel information . . . . . . . . . . . . . . . . . . . .17

Programmering af en optagelse

(med SHOWVIEW®-systemet) . . . . . . . . . . . . . . 17

Programmering af en optagelse

(uden SHOWVIEW-systemet) . . . . . . . . . . . . . . 18

Programmering af en optagelsen

med »TURBO TIMER« . . . . . . . . . . . . . . . . . . 19

Problemer og løsninger til programmerede

optagelser . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Hvordan du kontrollerer eller sletter en indstilling

til programmeret optagelse (TIMER) . . . . . . . .20

Hvordan du ændrer en indstilling

af en programmeret optagelse (TIMER) . . . . . 20

7. Andre funktioner . . . . . . . . . . . . . . . . . . . . 21

Tænd og sluk for statusdisplayet . . . . . . . . . . . 21

Blå baggrund slået til eller fra . . . . . . . . . . . . . 21

Automatisk slukning . . . . . . . . . . . . . . . . . . . . 21

Ur-display . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Valg af lydkanal . . . . . . . . . . . . . . . . . . . . . . . . 22

8. Før du tilkalder servicetekniker . . . . . . . 23

VR750/02

VR750/16 VR752/16

VCR

(VR750/16)

BETJENINGSVEJLEDNING

Tak fordi du købte en Philips videobåndoptager. Den er en af

markedets mest avancerede videobåndoptagere, samtidig med at den er en af de nemmeste at betjene.Tag dig tid til at læse denne brugsanvisning, før du tager din videobåndoptager i anvendelse. Brugsanvisningen indeholder vigtige informationer og bemærkninger vedrørende betjening og brug.

Videobåndoptageren bør ikke tændes umiddelbart efter, at den er blevet flyttet fra et koldt til et varmt sted eller omvendt, eller under forhold med ekstrem meget fugt. Vent mindst tre timer, efter at apparatet er blevet transporteret.

PA L

Videobåndoptageren behøver tid til at blive akklimatiseret med hensyn til temperatur, luftfugtighed m.m.

Denne videobåndoptager er til optagelse og afspilning af VHS-videokassetter. Kassetter med VHS-C-mærkat (VHS-kassetter til camcordere) kan kun anvendes i kombination med en passende adapter.

Vi håber, at du vil få meget glæde af din nye videobåndoptager.

Vigtige bemærkninger vedrørende anvendelse

Fare: Højspænding!

Fjern ikke topafskærmningen, da der ellers er risiko for elektrisk stød!

For at reducere risikoen for brand eller

elektrisk stød, må dette udstyr ikke udsættes for regn eller fugt.

Videobåndoptageren indeholder ikke nogen

komponenter, som du selv kan reparere. Overlad alt vedligeholdelsesarbejde til kvalificeret servicepersonale.

Efter at videobåndoptageren er blevet tilsluttet

til en strømførende stikkontakt, vil der være nogle komponenter, der konstant er i drift. Du skal tage netledningens stik ud af stikkontakten for at afbryde videobåndoptageren fuldstændigt.

Sørg for at luft kan cirkulere frit gennem

ventilationshullerne i videobåndoptageren. Anbring ikke apparatet på et ustabilt underlag.

Sørg for at der ikke kan trænge genstande eller

væske ind i videobåndoptageren.Anbring ikke vaser eller lignende på videobåndoptageren. Hvis der kommer væske ind i videobåndoptageren, skal du øjeblikkeligt tage netledningens stik ud af stikkontakten og kontakte forhandleren eller vores kundeservice for vejledning.

Anbring ikke brandbare genstande på apparatet

(levende lys m.m.). Sørg for at børn ikke stikker genstande ind

gennem åbninger eller ventilationshuller.

Denne brugsanvisning er trykt på ikkeforurenende papir.

Aflevér gamle batterier på dertil beregnede indsamlingssteder.

For at beskytte miljøet bedes du anvende de faciliteter, der er til rådighed i dit land, når du skal bortskaffe emballagen til denne videobåndoptager.

Dette elektroniske apparat indeholder mange materialer, der kan genanvendes. Forhør dig om muligheder for genanvendelse, når du skal kassere dit udtjente apparat.

HOWVIEW er et af Gemstar Development

Corporation registreret varemærke. SHOWVIEW-systemet fremstilles på licens af Gemstar Development Corporation.

Serienummeret kan anføres nedenfor for at din maskine kan identificeres ved servicespørgsmål eller tyveri. Serienummeret (PROD. NO.) er trykt på mærkepladen, der er fastgjort bag på videoen. Det anbefales også, at du sætter et mærke ved VCR MODEL NO..

MODEL NO. VR750/02 VR750/16

PROD. NO. ..............................................

Dette produkt overholder bestemmelserne i direktiv 73/23/EEC +89/336/EEC +93/68 EEC.

VR752/16

Specifikationer

Spænding: 220-240 V / 50 Hz Strømforbrug: Maks. 25 W Strømforbrug (standby): Mindre end 3 W Tilbagespolingstid:

68-78 sekunder (for en E-180-kassette)

Dimensioner (bxdxh): 43,5x22,6x9,2 cm Antal videohoveder: 4 Antal audiohoveder (Hi-Fi): 2 Spilletid (optagelse/afspilning):

3 timer (SP) (for en E-180-kassette) 6 timer (LP) (for en E-180-kassette)

Medfølgende tilbehør

• Brugsanvisning

• Fjernbetjening og to batterier

• Antennekabel

1.Tilslutning af videobåndoptageren

Klargøring af fjernbetjeningen

Fjernbetjeningen og dens batterier er pakket særskilt i videobåndoptagerens originale emballage. Du er nødt til at sætte batterierne i fjernbetjeningen før brug.

1. Tag fjernbetjeningen og de medfølgende

to batterier ud.

2. Åbn fjernbetjeningens batterirum,

og anbring batterierne som vist på illustrationen,

og luk derefter batterirummet. Fjernbetjeningen er nu klar til brug. Den rækker cirka 7 meter.

Tilslutning af videobåndoptageren til et fjernsyn

De nødvendige kabler skal forbindes, før du kan optage eller afspille tv-programmer ved hjælp af din videobåndoptager. Vi anbefaler, at du bruger et SCART-kabel til at forbinde dit fjernsyn og videobåndoptageren.

Hvad er et SCART-kabel?

Et SCART-kabel, også kaldet Euro AV-kabel, tjener som en universalforbindelse for billede, lyd og kontrolsignaler. Med denne type forbindelse sker der praktisk talt ikke nogen kvalitetsforringelse under overføring af billede eller lyd.

• Du kan kun opnå Hi-Fi-lyd på fjernsynet med et SCART-kabel.

2. Sæt den ene ende af

det medfølgende antennekabel ind i RF OUT-udgangen bag på videobåndoptageren, og den anden ende ind i antenneindgangsbøsningen bag på fjernsynet.

3. Sæt den ene ende af

SCART-kablet ind i SCART-bøsning AV1 (til tv) bag på videobåndoptageren, og den anden ende ind i den SCART-bøsning på fjernsynet, der er reserveret til videobåndoptagerbrug (se brugsanvisningen til dit fjernsyn).

AV 1 (TV)

RF OUT

O I

D U A

U P T

U O

A I R

U O

(TV)

O I

D U A

U P T

U O

L IA R

AV1(TV

)

4. Tænd fjernsynet.

5. Sæt netledningens stik i en vægstikkontakt

som tændes.

Mit fjernsyn har flere SCART-bøsninger. Hvilken skal jeg bruge?

Vælg den SCART-bøsning, der passer til både videoudgang og videoindgang.

Mit tv har en konfigurationsmenu til SCART-stik.

Konfigurér dette SCART-stik som Input-Output.

6. Hvis forbindelsen blev udført korrekt, og dit

fjernsyn automatisk blev skiftet til programnummeret for SCART-bøsningen, vil du se følgende skærmbillede:

WÄHLEN KL

→DEUTSCH

ENGLISH ESPAÑOL FRANÇAIS ITALIANO NEDERLANDS SVENSKA

FORTSETZEN=MENU

Forbindelse med et SCART-kabel

Gør følgende kabler klar:

- Et antennekabel (1, medfølger)

- Et SCART-kabel (2, medfølger ikke)

Tag antennekabelstikket ud af dit fjernsyn. Sæt det ind i AERIAL-indgangen bag på videobåndoptageren.

Læs derefter afsnittet »Klargøring før brug« i kapitlet »Installation af videobåndoptageren«.

Min skærm er blank

• Mange fjernsyn skifter til programnummeret svarende til SCART-bøsningen ved hjælp af et

AERIAL

AV 1 (TV)

O I

D U A

U P T

U O

A I R

U O

kontrolsignal, der sendes gennem SCART-kablet.

• Hvis fjernsynet ikke automatisk skifter til SCARTbøsningens programnummer, skal du manuelt skifte til det relevante programnummer på dit fjernsyn (se brugsanvisningen til dit fjernsyn).

Forbindelse uden brug af SCART-kabel

RF OUT

AV 2 (DECODER)

AV 1 (TV)

AERIAL

AUDIO

OUTPUT

(

)

(

)

AV2(DECODER

)

AV 1 (TV)

RF OUT

AV 1 (TV)

AERIAL

Hav et antennekabel klar (medfølger).

1. Sluk fjernsynet.

2. Tag antennekabel-

stikket ud af antenneindgangsbøsningen på dit fjernsyn. Sæt det ind i AERIAL-indgangen bag på videobåndoptageren.

3. Sæt den ene ende af

det medfølgende antennekabel ind i RF OUT-udgangen bag på videobåndoptageren, og den anden ende ind i antenneindgangsbøsningen bag på fjernsynet.

4. Sæt netledningens stik i en vægstikkontakt

som tændes.

5. Tænd fjernsynet og vælg det programnummer,

der bruges til gengivelse af video på fjernsynet (se brugsanvisningen til dit fjernsyn).

6. Start fjernsynets kanalsøgning manuelt, som hvis

du skulle gemme en ny tv-kanal, indtil næste skærm vises (se betjeningsvejledningen for dit fjernsyn).

WÄHLEN KL

→DEUTSCH

ENGLISH ESPAÑOL FRANÇAIS ITALIANO NEDERLANDS SVENSKA

FORTSETZEN=MENU

Programnummer for videobåndoptagerbrug

Du har nu gemt et programnummer til brug for din videobåndoptager, på samme måde som i forbindelse med en regulær TV-kanal. Fremover skal dette programnummer bruges til afspilning af billeder og lyd fra videobåndoptageren (»video-båndoptager« tv-kanal).

Audio output forbindelse

Hav et audiokabel klar (medfølger ikke).

1. Sluk for tv-apparatet.

2. Indsæt den ene ende af

) V

(

IO D U

U P T

U O

L L A

I R

audio-kablet i de tilsvarende røde og hvide AUDIO OUTPUT L/R stik bag på videomaskinen og den anden ende i tilsvarende audio input stik bag på tv-apparatet.

Tilslutning af yderligere apparater

Du kan tilslutte yderligere apparater, såsom dekoder, satellitmodtager, camcorder m.m. til bøsningen AV2 (DECODER).

Jeg kan ikke se noget skærmbillede til indstilling af sprog

• Tjek kabelforbindelserne.

• Gentag kanalsøgningen på fjernsynet.

7. Gem denne programnummerindstilling

på fjernsynet til videobåndoptagerdrift.

Læs derefter afsnittet »Klargøring før brug« i kapitlet »Installation af videobåndoptageren«.

Programnumre på »AV2« SCART-bøsning og A/V TILSLUTNINGER PÅ FRONT

Hvis du benytter SCART-bøsning AV2 (DEKODER), vælger du programnummer »AV2« med 0.0.2. Hvis du benytter A/V TILSLUTNINGER PÅ FRONT, vælger du programnummer »AV3« med 0.0.3.

PWR. REC

Vigtige bemærkninger i forbindelse med betjening

Sådan tænder du

Du kan tænde videobåndoptageren med et tryk

STANDBY/ON

på knappen.

Automatisk slukning

Hvis videobåndoptageren ikke anvendes i flere minutter, slukker den automatisk af sig selv. Denne funktion kan slås fra (eksempelvis når du ønsker at anvende videobåndoptageren som tvmodtager). Læs mere herom i afsnittet »Automatisk slukning« i kapitlet »Andre funktioner«.

Klokkeslæt på display

Hvis man slukker videobåndoptageren med

STANDBY/ON

knappen, vises klokkeslættet på displayet, eksempelvis som »18:00«. Hvis uret ikke er blevet indstillet, vises »--:--«.

Strømforbrug

Videobåndoptageren bør altid tilsluttes lysnettet på en sådan måde, at det ikke påvirker brugen af fjernsynet eller timerprogrammerede optagelser. Hvis displayet er blevet slukket, forbruger din videoafspiller mindre end 3 W i standby.

Strømafbrydelse/ingen strøm

Kanalinformation bevares i op til 1 år, og klokkeslæt og timerinformation bevares i op til 1 minut.

Navigation på skærmmenuen

Du kan kontrollere/ændre mange funktioner og indstillinger på sin videobåndoptager ved hjælp af skærmmenuen. De individuelle funktioner vælges på følgende måde:

B- K

STOP

C-L

Fremkald af menuen: Benyt .

SELECT KL CHOOSE B

→TIMER

RECORD SET UP VCR SET UP TUNER SET UP INITIAL SET UP

END=EXIT

For at vælge: Benyt eller .

PLAY

Til at indtaste eller ændre dit valg:

Benyt talknapperne eller benyt

C-L

STOP

eller .

0..9

Til at gemme og bekræfte: Benyt . Til at annullere: Benyt . Til at afslutte: Benyt .

CLEAR

STATUS/EXIT

PLAY B-K

FWD 1- B

Indikatorerne på videobåndoptagerens display

Følgende indikatorer lyser i videobåndoptagerens display under følgende omstændigheder:

Når videobåndoptageren er tændt.

Når du sætter en kassette i videobåndoptageren.

Visning af programnummeret for tv-kanalen, klokkeslæt, RF-kanal.

Under en optagelse.

Når du har indstillet til en timeroptagelse.

3. Installation af videobåndoptageren

Klargøring før brug

Dette kapitel fotæller dig, hvordan du gør klar til brug. Videobåndoptageren opsporer og lagrer automatisk alle tilgængelige tv-kanaler.

»Peg« rigtigt

I de følgende afsnit skal du bruge fjernbetjeningen for første gang. Når du bruger fjernbetjeningen, skal du altid rette forenden mod videobåndoptageren og ikke mod fjernsynet.

Tilslutning af yderligere apparater

Hvis du har forbundet yderligere apparater (satellitmodtager, etc.) gennem antennekablet, skal du tænde for dem. Den automatiske kanalsøgning vil genkende dem og lagre dem.

1. Vælg det ønskede sprog til brug for på-skærm-

menuerne ved at trykke på eller

STOP C-L

2. Tr yk på .

3. Bekræft med .

Den automatiske tv-kanalsøgning starter.

Videobåndoptageren finder ikke nogen tv-kanaler under søgningen

• Vælg kanal 1 på fjernsynet.

Kan du se den lagrede tv-kanal på fjernsynet? Hvis ikke, skal du kontrollere kabeltilslutningen for antennen (antenneindgang), videobåndoptager og fjernsyn.

• Videobåndoptageren afsøger hele frekvensom-

rådet for at finde og lagre det størst mulige antal tv-kanaler. Det kan ske, at tv-kanalerne i dit land udsendes i et højere frekvensområde. Så snart dette område nås under søgningen, vil videobåndoptageren finde tv-kanalerne.

P+

PLEASE WAIT

START FINISH

❚❚❚❚❚❚❚❚❚❚❚

PLAY B-K

❚❚❚❚❚❚❚❚❚❚❚❚

4. Displayet for tidsindstilling vises på tv-skærmen.

TIME --:--

DATE --/--/--

SMART CLOCK [ON]

END=EXIT

5. Kontrollér »TIME« for korrekt klokkeslæt.

Om nødvendigt korrigeres klokkeslættet ved hjælp af talknapperne .

0..9

6. Kontrollér »DAY«,»MONTH«, og »YEAR«.

Om nødvendigt korrigeres de ved hjælp af talknapperne .

0..9

7. Når alle informationer er korrekte, gemmes

indstillingerne ved at trykke på .

Dette afslutter klargøringen før brug.

Satellitmodtager

Hvis du tilslutter en satellitmodtager, bedes du læse afsnittet »Brug af satellitmodtageren«.

Dekoder

Hvis du tilslutter en dekoder, er du nødt til at installere den som beskrevet i næste afsnit.

STATUS/EXIT

Dekoder-tilslutning

Nogle tv-kanaler transmitterer kodede tv-signaler, der kun kan ses korrekt ved hjælp af en købt eller lejet dekoder. Du kan tilslutte sådan en dekoder til denne videobåndoptager. Følgende funktion vil automatisk aktivere den tilsluttede dekoder for den ønskede tv-kanal.

1. Tænd fjernsynet. Hvis det er nødvendigt, skal du

vælge programnummeret for videobåndoptagerbrug.

P–

2. Benyt eller for at vælge det

P+

programnummer, du ønsker at tildele dekoderen.

3. Tr yk på . Hovedmenuen vises.

4. Benyt eller til at vælge

»TUNER SET UP«.Tryk derefter på .

0..9

STOP C - LPLAY B - K

FWD 1- B

5. Benyt eller til at vælge

STOP C - LPLAY B - K

»MANUAL TUNING«.Tryk derefter på

FWD 1- B

6. Benyt eller til at vælge

STOP C-LPLAY B-K

»DECODER«.

MANUAL TUNING

PROG. P55 CHANNEL 055

→DECODER [OFF]

SKIP [OFF]

SELECT KL CHOOSE B END=EXIT

7. Benyt til at vælge »ON«.

FWD 1- B

(Dekoder tændt).

Hvordan kan jeg slukke for dekoderen?

FWD 1- B

Benyt til at vælge »OFF« (Dekoder slukket).

8. Tr yk på for at afslutte.

STATUS/EXIT

Dekoderen er nu blevet tildelt dette programnummer.

Manuel tv-kanalsøgning

I visse tilfælde kan det forekomme, at ikke alle tvkanaler bliver fundet og gemt ved første installation. I sådanne tilfælde må de manglende eller kodede tvkanaler søges og lagres manuelt.

1. Tænd fjernsynet.

Hvis det er nødvendigt, skal du vælge programnummeret for videobånd-optagerbrug.

2. Tr yk på . Hovedmenuen vises.

Benyt eller til at vælge

4. Benyt eller

»TUNER SET UP«.Tryk derefter på .

STOP C-LPLAY B-K

FWD 1- B

STOP C-LPLAY B-K

til at vælge »MANUAL TUNING«. Tr yk derefter på .

FWD 1- B

Med ,

66.

STOP C-LPLAY B-K

vælger du det programnummer, du ønsker at bruge til tv-kanalen, f.eks. »P:01«. Tr yk derefter på .

FWD 1- B

67. Vælg »CHANNEL« med eller

Indtast derefter den ønskede kanal med

Hvis du sætter »SKIP« til ON, kan du springe over kanalerne, når du trykker på eller .

Jeg kender ikke kanalerne på mine tv-stationer

I sådanne tilfælde trykker du på eller

STOP C-L

kanalsøgning. Et skiftende kanalnummer vises på tvskærmen. Fortsæt den automatiske søgning, indtil du har fundet den ønskede tv-kanal.

68. Gem tv-kanalen med .

og bekræft med .

»CHANNEL« for at starte den automatiske

FWD 1- B

eller

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

0..9

P–

69. For at søge efter andre tv-kanaler begynder du

igen fra punkt 5.

10. Tr yk på

STATUS/EXIT

Brug af satellitmodtageren

Satellitkanaler fra en satellitmodtager (tilsluttet et SCART-stik AV2 (DECODER) ) modtages på videoen. Vælg programnummer »AV2« med 0.0.2. Du skal vælge den satellitkanal, der skal modtages med satellitmodtageren, direkte på selve modtageren.

MANUAL TUNING

→PROG. P55

CHANNEL 055 DECODER [OFF] SKIP [OFF]

SELECT KL CHOOSE B END=EXIT

5. Vælg »PROG.« med eller

Tr yk derefter på

FWD 1- B

STOP C-LPLAY B-K

+ 16 hidden pages
