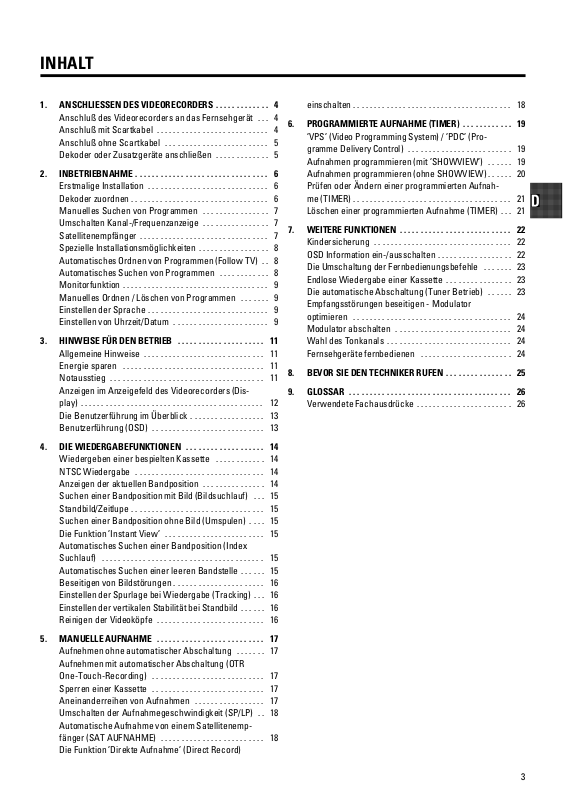

INHALT
1. ANSCHLIESSEN DES VIDEORECORDERS 4.............
Anschluß des Videorecorders an das Fernsehger¨at 4...
Anschluß mit Scartkabel 4...........................
Anschluß ohne Scartkabel 5.........................
Dekoder oder Zusatzger¨ate anschließen 5.............
2. INBETRIEBNAHME 6................................
Erstmalige Installation 6.............................
Dekoder zuordnen 6.................................
Manuelles Suchen von Programmen 7................
Umschalten Kanal-/Frequenzanzeige 7................
Satellitenempf¨anger 7...............................
Spezielle Installationsm¨oglichkeiten 8.................
Automatisches Ordnen von Programmen (Follow TV) 8..
Automatisches Suchen von Programmen 8............
Monitorfunktion 9...................................
Manuelles Ordnen / L¨oschen von Programmen 9.......
Einstellen der Sprache 9.............................
Einstellen von Uhrzeit/Datum 9.......................
3. HINWEISE F¨UR DEN BETRIEB 11.....................
Allgemeine Hinweise 11.............................
Energie sparen 11..................................
Notausstieg 11.....................................
Anzeigen im Anzeigefeld des Videorecorders (Dis-
play) 12............................................
Die Benutzerf¨uhrung im¨Uberblick 13..................
Benutzerf¨uhrung (OSD) 13...........................
einschalten 18......................................
6. PROGRAMMIERTE AUFNAHME (TIMER) 19............
’VPS’ (Video Programming System) / ’PDC’ (Pro-
gramme Delivery Control) 19.........................
Aufnahmen programmieren (mit ’SHOWVIEW’) 19......
Aufnahmen programmieren (ohne SHOWVIEW) 20......
Pr¨ufen oder¨Andern einer programmierten Aufnah-
me (TIMER) 21......................................
L¨oschen einer programmierten Aufnahme (TIMER) 21...
7. WEITERE FUNKTIONEN 22...........................
Kindersicherung 22.................................
OSD Information ein-/ausschalten 22..................
Die Umschaltung der Fernbedienungsbefehle 23.......
Endlose Wiedergabe einer Kassette 23................
Die automatische Abschaltung (Tuner Betrieb) 23......
Empfangsst¨orungen beseitigen - Modulator
optimieren 24......................................
Modulator abschalten 24............................
Wahl des Tonkanals 24..............................
Fernsehger¨ate fernbedienen 24......................
8. BEVOR SIE DEN TECHNIKER RUFEN 25................
9. GLOSSAR 26.......................................
Verwendete Fachausdr¨ucke 26.......................
4. DIE WIEDERGABEFUNKTIONEN 14...................
Wiedergeben einer bespielten Kassette 14............
NTSC Wiedergabe 14...............................
Anzeigen der aktuellen Bandposition 14...............
Suchen einer Bandposition mit Bild (Bildsuchlauf) 15...
Standbild/Zeitlupe 15................................
Suchen einer Bandposition ohne Bild (Umspulen) 15....
Die Funktion ’Instant View’ 15........................
Automatisches Suchen einer Bandposition (Index
Suchlauf) 15.......................................
Automatisches Suchen einer leeren Bandstelle 15......
Beseitigen von Bildst¨orungen 16......................
Einstellen der Spurlage bei Wiedergabe (Tracking) 16...
Einstellen der vertikalen Stabilit¨at bei Standbild 16......
Reinigen der Videok¨opfe 16..........................
5. MANUELLE AUFNAHME 17..........................
Aufnehmen ohne automatischer Abschaltung 17.......
Aufnehmen mit automatischer Abschaltung (OTR
One-Touch-Recording) 17...........................
Sperren einer Kassette 17...........................
Aneinanderreihen von Aufnahmen 17.................
Umschalten der Aufnahmegeschwindigkeit (SP/LP) 18..
Automatische Aufnahme von einem Satellitenemp-
f¨anger (SAT AUFNAHME) 18.........................
Die Funktion ’Direkte Aufnahme’ (Direct Record)
3
&
AUF EINEN BLICK
Die Fernbedienung
EJECT J Kassettenauswerfen: Die eingelegte Kassette
auswerfen
STANDBY m
CLEAR (CL)
SYSTEM
MONITOR
TIMER k
Abschalten: Ger¨at abschalten, Funktion abbrechen,
programmierte Aufnahme (TIMER) abbrechen, Kindersicherung ein-/ausschalten
L¨oschen: Letzte Eingabe l ¨oschen/programmierte Aufnahme (TIMER) l¨oschen
Sonderfunktionen: z.B.:Testbild einschalten
SP/LP : Die Aufnahmegeschwindigkeit
SP/LP
(LongPlay/StandardPlay) umschalten
TV Monitor : Zwischen Fernsehempfang und Wiedergabe vom Videorecorder umschalten
Zifferntasten:0-9
0-9
W¨ahlen: Funktionen w ¨ahlen
SELECT
TIMER: Aufnahmen programmieren mit SHOWVIEW
oder programmierte Aufnahmen ¨andern/l¨oschen
Men¨u: Aufrufen/Beendendes Hauptmen¨us
MENU
Speichern/Best¨atigen:Speichern/Best ¨atigen der
OK
Eingabe
W¨ahlen: Nach links
D
W¨ahlen: Nach rechts
C
W¨ahlen: Zeile aufw ¨arts w ¨ahlen
P q
W¨ahlen: Zeile abw ¨arts w ¨ahlen
P r
PLAY G
[
STOP h
I
INDEX E
RECORD/OTR n
STILL R
Sq
Sr
TV y
TV m
TV q
TV r
Wiedergeben: Eine bespielte Kassette wiedergeben
R¨uckspulen: Bei STOP oder STANDBY: R¨uckspulen, bei WIEDERGABE: Bildsuchlauf
r¨uckw ¨arts
Pause/Stop: Das Band stoppen, außer bei programmierten Aufnahmen (TIMER)
Vorspulen: Bei STOP oder STANDBY: Vorspulen, bei WIEDERGABE:Bildsuchlauf vorw¨arts
Index suchen: In Verbindung mit [ / I die vorherige/n¨achste Aufnahmemarkie-
rung auf dem Band suchen
Aufnehmen: Das aktuell eingestellte Programm aufnehmen.
Standbild: Das Band stoppen und das aktuelle Bild als Standbild zeigen.
Zus¨atzliche TV Funktionen
TV Lautst¨arke: TV Lautst¨arke erh¨ohen
TV Lautst¨arke: TV Lautst¨arke verringern
TV Ton aus: TV Ton vollst¨andig aus-/einschalten
Abschalten : TV abschalten
TV Programmnummer : TV Programmnummer aufw¨arts
TV Programmnummer : TV Programmnummer abw¨arts
&
Die Ger¨atevorderseite
STANDBY m Abschalten: Ger¨at abschalten, Funktion abbrechen, programmierte Aufnahmen (TIMER)
RECORD n
PROGRAMME r
PROGRAMME q
STOP/EJECT ?
[
I
PLAY G
abbrechen
Aufnehmen: Das aktuell eingestellte Programm aufnehmen.
W¨ahlen:Programmnummer/Zeile abw¨arts.
W¨ahlen:Programmnummer/Zeile aufw¨arts
Pause/Stop, Kassette auswerfen: Das Band stoppen, bei STOPwird die eingelegte
Kassette ausgeworfen
R¨uckspulen: Bei STOP oder STANDBY: R¨uckspulen, bei WIEDERGABE: Bildsuchlauf
r¨uckw ¨arts
Vorspulen: Bei STOP oder STANDBY: Vorspulen, bei WIEDERGABE:Bildsuchlauf vorw¨arts
Wiedergeben: Eine bespielte Kassette wiedergeben
Hinter der Abdeckung links an der Front:
Buchse Audio-Eingang Links/Rechts : Anschluß von Camerarecordernoder Videorecor-
dern (Programmnummer ’
Buchse Video-Eingang: Anschluß von Camerarecordern oder Videorecordern(Programm-
E3’)
nummer ’
E3’)
Die Ger¨ater¨uckseite
4 Netzbuchse: Anschluß f ¨ur das Netzkabel
AUX OUT L R
EXT.2 AV 2
EXT.1 AV 1
2
3
Buchsen Audio-Ausgang Links/Rechts : Anschluß f¨ur eine HiFi-Anlage.
Buchse Scart 2: Anschluß f¨ur einen Satelliten-Empf¨anger, Dekoder, Videorecorder o.¨a.
(Programmnummer ’
Buchse Scart 1: Anschluß f¨ur das Fernsehger¨at (Programmnummer ’E1’)
Buchse Antenneneingang: Anschluß f¨ur die Antenne
Buchse Antennenausgang: Anschluß f¨ur das Fernsehger¨at
E2’)
BEDIENUNGSANLEITUNG PHILIPS VR600/02
Herzlichen Gl¨uckwunsch zum Kauf eines der fortschrittlich-
sten und bedienungsfreundlichsten Videorecorder (VCR) auf
dem Markt. Sie k¨onnen damit Kassetten im VHS-Standard
aufnehmen und wiedergeben.
Bitte lesen Sie diese Bedienungsanleitung vor der ersten
Inbetriebnahme.
Sicherheits- und andere Hinweise
AGef ¨ahrliche Hochspannung im Ger¨at! Nicht ¨offnen!
Sie setzen sich der Gefahr eines elektrischen Schlages aus!
ADas Ger ¨at enth¨alt keine Teile, die vomKunden repariert werden
k¨onnen. Wenn das Ger¨at an der Netzspannung angeschlossen
ist, sind Teile des Ger¨ates st¨andig in Betrieb. Umdas Ger ¨at ganz
auszuschalten, muß der Netzstecker ausder Steckdose gezogen werden.
BAchten Sie darauf, daß die Bel¨uftungs¨offnungen des Ger¨ates
frei bleiben.
BAchten Sie darauf, daß keine Gegenst¨ande oder Fl¨ussigkeiten in
das Ger¨at gelangen. Wenn Fl¨ussigkeit eingedrungen ist,sofort
den Netzstecker des Ger¨ates ziehen und den Kundendienst zu
Rate ziehen.
Um Ihr Ger¨at bei eventuellem Diebstahl identifizieren zu
k¨onnen, tragen Sie hier die Seriennummer ein. Sie findendie
Seriennummer (PROD.NO:) am Typenschild an der Ger¨ater ¨uckseite:
MODEL NO. VR600/02
PROD.NO: ......
Dieses Produkt stimmt mitden Anforderungen der Richtlinie
73/23/EWG + 89/336/EWG +93/68 EWG ¨uberein.
Technische Daten
Abmessungen in cm (B/H/T): 38.0/9.3/26.0
Stromverbrauch (Standby): weniger als 6W (Energiesparbe-
trieb)
Netzspannung: 220-240V/50Hz
Anzahl der K¨opfe: 4 Video / 2 Audio
Umspulgeschwindigkeit: ca. 100 Sekunden (KassetteE-180)
Aufnahme/Wiedergabegeschwindigkeit: SP (Standard Play)4
Stunden (Kassette E-240) / LP (Long Play) 8 Stunden (Kassette
E-240)
BDas Ger ¨at sollte nicht unmittelbar nach dem Transport von
einem kalten in einen warmenRaum bzw. umgekehrt oder bei
extrem hoher Luftfeuchtigkeit benutzt werden.
Warten Sie mindestens drei Stunden mitder Installation.
C Diese Bedienungsanleitung ist aufumweltfreundlichem Papier
gedruckt.
C Geben Sie verbrauchte Batterien beientsprechenden Sammel-
stellen ab.
C Nutzen Sie die in Ihrem Land angebotenen M¨oglichkeiten zur
umweltfreundlichen Entsorgung der Ger¨ateverpackung.
C Dieses elektronische Ger¨at enth¨alt viele Materialien, die wie-
derverwertet werden k¨onnen. Informieren Sie sich ¨uber die
M¨oglichkeiten der Wiederverwertung Ihres alten Ger¨ates.
DSHOWVIEW ist ein eingetragenes Warenzeichen der
Gemstar Development Corporation.Das SHOWVIEW System wurde hergestellt unter derLizenz der Gemstar
Development Corporation.
1
Besondere Funktionen Ihres Videorecorders
Philips entwickelte ein System um die bestm¨ogliche Wiedergabequalit¨at zu
erreichen. Bei alten, oft benutzten Videokassettenwerden die St¨orungen
vermindert. Bei sehr guten Kassetten werden dieDetails hervorgehoben.
Wenn Sie Ihren Videorecorder an das Fernsehger¨at und die Steckdose
angeschlossen haben, werden Sie ¨uber ein OSD Bild begr¨ußt. Sie brauchen nur
der Information in der ’Intelligenten Hilfszeile’zum n¨achsten Bedienschritt
folgen. Genießen Sie die automatische Sendersuche/Speicherung und die
automatische Uhreinstellung.
Mit Ihrer Videorecorder Fernbedienung k¨onnen Sie die wichtigsten Funtionen
Ihres Fernsehger¨ates ben¨utzen, auch wenn es kein Philips Ger¨at ist.
Wir garantieren, daß Ihr Videorecorder den Wechsel indas n¨achste Jahrtausend ohne Probleme absolviert.
Aufnahmen mit Ihrem Videorecorder k¨onnen von einem externen Satellitenempf¨anger gesteuert werden.
Mit Hilfe dieser Funktion ¨ubernimmt der Videorecorderautomatisch die
Programmeinstellungen Ihres Fernsehger¨ates.
Nur ein Tastendruck, und der Videorecorder informiertsich, welches Programm
vom Fernsehger¨at empfangen wird, und nimmt dieses auf.
Einfaches Programmiersystem f¨ur Videorecorder. Das Programmieren von
Aufnahmen wird so einfach wie das Telefonieren. Geben Sie diezur Sendung
geh¨orende Nummer ein. Diese Nummer finden Sie ihrem bevorzugten Fernsehmagazin.
Das Pr¨azisionslaufwerk von Philips mit kurzen Umspulzeiten und automatischer
Bandl¨angenerkennung.
2
1. ANSCHLIESSEN DES VIDEORECORDERS
Anschluß des Videorecorders an das
Fernsehger¨at
Wir empfehlen Ihnen die Verwendung eines Scartkabels. Sie
erhalten so die bestm¨ogliche Bild/Tonqualit¨at.
Wenn Sie ihren Videorecorder zum ersten Mal installieren,
lesen Sie:
E Wenn Ihr Fernsehger¨at mit einer Scartbuchse ausgestat-
tet ist und Sie ein Scartkabel verwenden, den Abschnitt
’Anschluß mit Scartkabel’,
E Wenn Sie kein Scartkabelverwenden, den Abschnitt
’Anschluß ohne Scartkabel’.
Anschluß mit Scartkabel
f Verbinden Sie mit dem Netzkabel die Netzbuchse 4
an der R¨uckseite des Videorecorders mit der Steckdose.
g Wenn Ihr Fernsehger¨at automatisch auf die Programm-
nummer z.B.: ’EXT’, ’0’ oder ’AV’ umschaltet,sehen Sie
am Bildschirm folgenden Text:
GL¨UCKWUNSCH
ZU IHREM NEUEN
PHILIPS VIDEORECORDER
ZUM FORTSETZEN DR¨UCKE OK
DWenn das Fernsehger ¨at nicht automatisch auf die
Programmnummer z.B.: ’EXT’, ’0’ oder ’AV’ umschaltet, w¨ahlen Sie am Fernsehger¨at die entsprechende
Programmnummer manuell an (siehe Bedienungsanleitung des Fernsehger¨ates).
h Lesen Sie anschließend im Kapitel ’INBETRIEBNAHME’
den Abschnitt ’Erstmalige Installation’.
a Schalten Sie das Fernsehger¨at aus.
b Ziehen Sie den Stecker des Antennenkabels aus dem
Fernsehger¨at. Stecken Sie ihn in die Buchse 2 an der
R¨uckseite des Videorecorders.
c Verbinden Sie mit Hilfe des beigepackten Antennenka-
bels die Buchse 3 des Videorecorders mit der Antennen-Eingangsbuchse des Fernsehger¨ates.
d Verbinden Sie mit einem Scartkabel die Scartbuchse
EXT.1 AV 1 an der R¨uckseite Ihres Videorecorders mit der
entsprechenden Scartbuchse des Fernsehger¨ates (siehe
Bedienungsanleitung des Fernsehger¨ates).
e Schalten Sie das Fernsehger¨at ein.
4
Anschluß ohne Scartkabel
a Schalten Sie das Fernsehger¨at aus.
b Ziehen Sie den Stecker des Antennenkabels aus dem
Fernsehger¨at. Stecken Sie ihn in die Buchse 2 an der
R¨uckseite des Videorecorders.
c Verbinden Sie mit Hilfe des beigepackten Antennenka-
bels die Buchse 3 des Videorecorders mit der Antennen-Eingangsbuchse des Fernsehger¨ates.
Dekoder oder Zusatzger¨ate anschließen
Sie k¨onnen Zusatzger¨ate wie Dekoder, Satellitenempf¨anger,
Camcorder u.¨a. an die Buchse EXT.2 AV 2 anschließen.
Sie k¨onnen eine HIFI-Stereoanlage an die Buchsen
AUX OUT L R (Audio-Ausgang Links/Rechts) anschließen.
d Verbinden Sie mit dem Netzkabel die Netzbuchse 4
an der R¨uckseite des Videorecorders mit der Steckdose.
e Schalten Sie das Fernsehger¨at ein, und w¨ahlen Sie die
Programmnummer, die f¨ur die Videorecorder-Wiedergabe vorgesehen ist (siehe Bedienungsanleitung des Fernsehger¨ates).
f Stimmen Sie das Fernsehger¨at im UHF-Frequenzbereich
so ab, daß dieses Bild erscheint.
DDer Videorecorder ’sendet’ auf Kanal CH36/ Fre-
quenz 591MHz.
GL¨UCKWUNSCH
ZU IHREM NEUEN
PHILIPS VIDEORECORDER
ZUM FORTSETZEN DR¨UCKE OK
g Lesen Sie anschließend im Kapitel ’INBETRIEBNAHME’
den Abschnitt ’Erstmalige Installation’.
5
2. INBETRIEBNAHME
Erstmalige Installation
¨
a
Offnen Sie das Batteriefach der Fernbedienung und legen
Sie die Batterien wie abgebildet ein.
b Schließen Sie das Batteriefach.
c Best¨atigen Sie das angezeigte Bild am Bildschirm mit der
Taste OK der Fernbedienung.
d W¨ahlen Sie mit der Taste P r oder P q die
gew¨unschte Sprache f¨ur die Bildschirmanzeige (OSD).
Das Anzeigefeld am Videorecorder zeigt nur englische
Texte.
e Best¨atigen Sie mit der Taste OK .
Der automatische Programmsuchlauf startet. AmBildschirm erscheint:
SUCHE 00
h Best¨atigen Sie mit der Taste OK .
¨
i
Uberpr¨ufen Sie in gleicher Weise ’JAHR’, ’MONAT’,
’DATUM’. Best¨atigen Sie jede Zeile mit der Taste OK .
j Nachdem Sie die Zeile ’DATUM’ best¨atigt haben, schaltet
der Videorecorder ab.
Die erstmalige Installation ist beendet.
DWenn Sie einen Dekoder angeschlossen haben,
m¨ussen Sie diesen wie im n¨achsten Abschnitt
beschrieben installieren.
DWenn Sie einen Satellitenempf ¨anger angeschlossen
haben, lesen Sie den Abschnitt ’Satellitenempf¨anger’.
Dekoder zuordnen
Einige Sendeanstalten senden kodierte Fernsehprogramme,
die nur mit einem gekauften oder gemieteten Dekoder gesehen werden k¨onnen. Sie k¨onnen an diesen Videorecorder
einen solchen Dekoder (Descrambler) anschließen. Mitder
folgenden Funktion wird der angeschlossene Dekoder automatisch f¨ur das gew¨unschte Fernsehprogramm aktiviert.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b W¨ahlen Sie am Videorecorder mit den Tasten P q ,
P r oder mit den Zifferntasten der Fernbedienung 0-9
das Fernsehprogramm, f¨ur das Sie den Dekoder zuordnen
wollen.
Warten Sie, bis alle Fernsehprogramme gefunden sind.
Das kann einige Minuten dauern.
f Wenn der Programmsuchlauf beendet ist, erscheintam
Bildschirm ’FERTIG’. Anschließend erscheint zur¨Uberpr¨ufung ’ZEIT’, ’JAHR’, ’MONAT’, ’DATUM’.
ZEIT 20:00
JAHR 1999
MONAT 01
DATUM 01
------------------------
-/+ 0-9 OK
¨
g
Uberpr¨ufen Sie die in der Zeile ’ZEIT’ angezeigte
Uhrzeit. Ver¨andern Sie bei Bedarf die Uhrzeit mit den
Zifferntasten 0-9 der Fernbedienung.
6
c Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
d W¨ahlen Sie mit der Taste P q oder P r die Zeile
’MANUELLE SUCHE’.
e Best¨atigen Sie mit der Taste OK .
f Dr¨ucken Sie die Taste INDEXE . Im Anzeigefeld des Vi-
deorecorders erscheint ’DEC’.
CH21
g Best¨atigen Sie mit der Taste OK .
h Beenden Sie mit den Tasten OK und dann STANDBYm .
Der Dekoder ist nun diesem Fernsehprogramm zugeordnet.
Manuelles Suchen von Programmen
f W¨ahlen Sie mit den Tasten P q , P r oder mit den Zif-
ferntasten 0-9 die Programmnummer, die Sie diesem
Fernsehprogramm zuordnen wollen, z.B.: ’P01’.
g Best¨atigen Sie mit der Taste OK .
Wenn Sie weitere Fernsehprogramme zuordnen wollen,
wiederholen Sie die Schritte d bis g .
In einigen Sonderf¨allen k¨onnen mit dem ’Automatischen
Programmsuchlauf’ nicht alle Fernsehprogramme (z.B.:kodierte Fernsehprogramme) gefunden werden. Dann k¨onnen Sie mit
dieser Methode die Fernsehprogramme manuell einstellen.
DSie k ¨onnen f ¨ur die manuelle Suche von Programmen
die Anzeigeart Kanal oder Frequenz w¨ahlen. Lesen
Sie dazu den n¨achsten Abschnitt ’Umschalten Kanal-/Frequenzanzeige’.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
c W¨ahlen Sie mit der Taste P r oder P q die Zeile
’MANUELLE SUCHE’, und best¨atigen Sie mit der Taste
OK .
CH 26 P01
h Beenden Sie mit der Taste STANDBY m .
Umschalten Kanal-/Frequenzanzeige
Bei Bedarf k¨onnen Sie f¨ur die ’Manuelle Sendersuche’
zwischen der Anzeigeart ’Kanalnummer’ oder ’Frequenz’w¨ahlen.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
c W¨ahlen Sie mit der Taste P q oder P r die Zeile
’KANAL/FREQUENZ’ und best¨atigen Sie mit der Taste
OK .
d W¨ahlen Sie mit der Taste P q ’KANAL’ oder
’FREQUENZ’ und best¨atigen Sie mit der Taste OK .
e Beenden Sie mit der Taste STANDBY m .
-----------------------SUCHE g+ 0-9 OK
d Halten Sie die Taste P q mehrmals gedr¨uckt, bis Sie
das gew¨unschte Fernsehprogramm gefunden haben. Am
Bildschirm erscheint eine sich ¨andernde Kanalnummer
oder Frequenz.
DWenn Sie den Kanal oder die Frequenz des ge-
w¨unschten Fernsehprogrammes kennen, k¨onnen Sie
die Daten mit den Zifferntaste 0-9 der Fernbedienung eingeben.
DF¨ur Sonder-/ Hyperbandkan¨ale geben Sie vor der
ersten Kanalziffer eine ’9’ ein. Die Anzeige ¨andert
sich dann von ’CH’ auf ’CA’. Beispiel: F¨ur den
Sonderkanal ’S 30’ geben Sie ’9 30’ ein.
e Best¨atigen Sie mit der Taste OK .
Satellitenempf¨anger
Die Programme des Satellitenempf¨angers empfangen Sie ¨uber
die Scartbuchse EXT.2 AV 2 .
W¨ahlen Sie dazu mit den Tasten P q oder P r die Programmnummer ’E2’. Die Programme des Satellitenempf¨angers
m¨ussen am Satellitenempf¨anger gew¨ahlt werden.
7
Spezielle Installationsm¨oglichkeiten
Sie k¨onnen aus folgenden Installationsm¨oglichkeiten w¨ahlen,
um den Videorecorder Ihren speziellen Bed¨urfnissen anzupassen.
Automatisches Ordnen von Programmen
(Follow TV)
DErscheint im Anzeigefeld ’NOTV’ (kein Signal vom
Fernsehger¨at), k¨onnen die Fernsehprogramme nicht
automatisch zugeordnet werden. Lesen Sie dann
den Abschnitt ’Manuelles Ordnen von Fernsehprogrammen’.
g Warten Sie, bis im Anzeigefeld z.B.: ’TV02’ erscheint.
h W¨ahlen Sie am Fernsehger¨at die n¨achste Programmnum-
mer z.B.: ’2’.
Durch diese Funktion erh¨alt der Videorecorder die gleiche
Programmabfolge wie das Fernsehger¨at. Das funktioniert aber
nur wenn der Videorecorder (Buchse EXT.1 AV 1 ) und das
Fernsehger¨at mit einem Scartkabel verbunden sind. Zusatzger¨ate die Sie an die Buchse EXT.2 AV 2 angeschlossen haben,
m¨ussen abgeschaltet sein.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
UHR
OSD
PROGRAMMZUORDNUNG
KANAL/FREQUENZ
MANUELLE SUCHE
AUTOMAT. SUCHLAUF
SPRACHE
FOLLOW TV
DIREKTE AUFNAHME
Z¨AHLWERK
------------------------
-/+ OK
c W¨ahlen Sie mit der Taste P r oder P q die Zeile
’FOLLOW TV’.
d Dr¨ucken Sie die Taste OK . Im Anzeigefeld des Videore-
corders erscheint ’TV01’.
i Best¨atigen Sie mit der Taste OK der Videorecorder -
Fernbedienung.
DFalls Sie ein falsches Fernsehprogramm zugeordnet
hatten, gelangen Sie mit der Taste CLEAR (CL) einen
Schritt zur¨uck.
j Wiederholen Sie die Schritte g bis i , bis alle
Fernsehprogramme zugeordnet sind.
k Beenden Sie mit der Taste STANDBY m .
Automatisches Suchen von Programmen
Der Videorecorder sucht f¨ur Sie alle verf¨ugbaren Programme.
Wenn Sie den automatischen Programmsuchlauf wiederholt
starten wollen, gehen Sie wie folgt vor:
a Schalten Sie Ihr Fernsehger¨at ein. W¨ahlen sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
c W¨ahlen Sie mit der Taste P r oder P q die Zeile
’AUTOMAT. SUCHLAUF’.
d Dr¨ucken Sie Taste OK . Der automatische Programm-
suchlauf startet.
TV01
e W¨ahlen Sie am Fernsehger¨at die Programmnummer ’1’.
f Best¨atigen Sie mit der Taste OK der Videorecorder -
Fernbedienung. Der Videorecorder vergleicht die Fernsehprogramme von Fernsehger¨at und Videorecorder.
Wenn der Videorecorder das gleiche Fernsehprogramm
wie am Fernsehger¨at gefunden hat, speichert er es auf
’P01’ ab.
8
SUCHE 00
e Wenn der Programmsuchlauf beendet ist, erscheintam
Bildschirm ’FERTIG’.
Wie Sie ein Fernsehprogramm manuell suchen k¨onnen, lesen
Sie im Abschnitt ’Manuelles Suchen von Programmen’.
Monitorfunktion
Einstellen der Sprache
Sie k¨onnen zwischen Fernseh- und Videorecorderempfang mit
der Taste MONITOR hin- und herschalten. Das funktioniert
aber nur, wenn Ihr Fernsehger¨at ¨uber ein Scartkabel mit dem
Videorecorder verbunden ist und auf diese Umschaltung
reagiert.
Manuelles Ordnen / L¨oschen von
Programmen
Sie k¨onnen ein gespeichertes Fernsehprogramm einer beliebigen Programmnummer zuordnen oder ein unerw¨unschtes
Fernsehprogramm l¨oschen.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
c W¨ahlen Sie mit der Taste P r oder P q die Zeile
’PROGRAMMZUORDNUNG’ und best¨atigen Sie mit der
Taste OK .
P01 CH26
Sie k¨onnen eine von mehreren Sprachen f¨ur die Bildschirmanzeige (OSD) w¨ahlen. Das Anzeigefeld am Videorecorder zeigt
nur englische Texte.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
c W¨ahlen Sie die Zeile ’SPRACHE’ und best¨atigen Sie mit
der Taste OK .
d W¨ahlen Sie Ihre Sprache mit der Taste P r oder
P q und best ¨atigen Sie mit der Taste OK .
e Beenden Sie mit der Taste STANDBY m .
Einstellen von Uhrzeit/Datum
DWenn auf Programmnummer ’P01’ ein Fernsehpro-
gramm, das TXT/PDC ausstrahlt, gespeichert ist,
werden die Uhrzeit und das Datum automatisch
¨ubernommen.
Wenn die Uhrzeit im Anzeigefeld nicht richtig angezeigtwird,
oder das Anzeigefeld ’--:--’ zeigt, m¨ussen Sie die Uhr
manuell einstellen.
------------------------
-/+ CL OK
d W¨ahlen Sie mit der Taste P r oder P q das Programm
aus, dem Sie eine Programmnummer (beginnend mit
’P01’) zuordnen wollen.
e Best¨atigen Sie diese Zuordnung mit der Taste OK .
DWenn Sie ein unerw ¨unschtes Programm l¨oschen
wollen, dr¨ucken Sie die Taste CLEAR (CL) .
f Wiederholen Sie die Schritte dbis e, bis Sie alle
gew¨unschten Programme einer Programmnummer zugeordnet haben.
g Beenden Sie mit der Taste STANDBY m .
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
c W¨ahlen Sie mit der Taste P r oder P q die Zeile ’UHR’
und best¨atigen Sie mit der Taste OK .
ZEIT 20:00
JAHR 1999
MONAT 01
DATUM 01
------------------------
-/+ 0-9 OK
¨
d
Uberpr¨ufen Sie die in der Zeile ’ZEIT’ angezeigte
Uhrzeit. Ver¨andern Sie bei Bedarf die Uhrzeit mit den
Zifferntasten 0-9 der Fernbedienung.
e Best¨atigen Sie mit der Taste OK .
¨
f
Uberpr¨ufen Sie in gleicher Weise ’JAHR’, ’MONAT’,
’DATUM’. Best¨atigen Sie jede Zeile mit der Taste OK .
9
g Beenden Sie mit der Taste STANDBY m .
10
3. HINWEISE F¨UR DEN BETRIEB
Allgemeine Hinweise
DEinschalten k ¨onnen Sie mit der Taste STOP h ,
0-9 oder durch Einschieben einer Kassette.
DWenn der Videorecorder mehrere Minuten lang
nicht benutzt wird, schaltet er sich automatischab.
Lesen Sie im Kapitel ’Weitere Funktionen’, den
Abschnitt ’Die Automatische Abschaltung (Tuner
Betrieb)’.
DWenn Sie den Videorecorder mit der Taste
STANDBY m abgeschaltet haben, erscheint im Anzei-
gefeld die aktuelle Uhrzeit, z.B.: ’18:00’.
Ist die Uhr nicht eingestellt, erscheint ’--:--’.
DLassen Sie den Videorecorder st¨andig am Netz
angeschlossen, damit programmierte Aufnahmen
und der Fernsehbetrieb m¨oglich sind. Der Energieverbrauch betr¨agt weniger als 6W (Energiesparbetrieb).
DWenn der Videorecorder vom Netz getrennt ist,
bleiben die Senderdaten ca. 1 Jahr und die Uhr- und
Timerdaten ca. 7 Stunden gespeichert.
Energie sparen
Sie k¨onnen zwischen zwei M¨oglichkeiten des Abschaltens
w¨ahlen.
Abschalten mit Uhranzeige: Schalten Sie mit der Taste
STANDBY m ab. Die Uhrzeit bleibt sichtbar.
Energie sparen: Dr¨ucken Sie die Taste STANDBY m zweimal.
Die Uhrzeit im Anzeigefeld erlischt.
Notausstieg
Das Ger¨at und die Fernbedienung haben einen ’Notausstieg’.
Sie k¨onnen jede Funktion mit der Taste STANDBY m abbrechen.
Immer wenn Sie Bedienprobleme haben, k¨onnen Sie leicht
abbrechen und neu beginnen.
Sie k¨onnen unbesorgt die Bedienung ¨uben. Egal welche
Tasten Sie bet¨atigen, Sie k¨onnen keine Besch¨adigung des
Ger¨ates verursachen.
11
Anzeigen im Anzeigefeld des
Videorecorders (Display)
Im Anzeigefeld Ihres Videorecorders k¨onnen folgende Symbole aufleuchten:
In diesem Anzeigebereich wird die jeweilige Betriebsart als Symbol angezeigt.
LP Wenn w¨ahrend der Wiedergabe eine LP (Long Play)
Aufnahme erkannt wurde.
Wenn die Kindersicherung eingeschaltet ist.
Wenn eine Satellitenaufnahme programmiert wurde.
DEC Wenn ein Dekoder dem aktuellen Programm zuge-
ordnet wurde.
Wenn w¨ahrend der Wiedergabe ein HiFi Ton erkannt
wurde, oder wenn ein HiFi Ton empfangen wird.
Wenn eine Aufnahme l¨auft.
Wenn eine Aufnahme programmiert wurde, oder
wenn eine programmierte Aufnahme l¨auft.
D Wenn t¨aglich wiederholte Aufnahmen programmiert
wurden
W Wenn w¨ochentlich wiederholte Aufnahmen pro-
grammiert wurden.
Wenn eine Kassette eingelegt wurde.
DATE Wenn dasDatum f¨ur die Eingabe/Anzeige der
programmierten Aufnahme gew¨ahlt wurde.
START Wenn die Startzeit f¨ur die Eingabe/Anzeige der
programmierten Aufnahme gew¨ahlt wurde.
PROG. Wenn die Programmnummer f¨ur die Eingabe/Anzei-
ge der programmierten Aufnahme gew¨ahlt wurde.
END Wenn die Endzeit f¨ur die Eingabe/Anzeige der
programmierten Aufnahme gew¨ahlt wurde.
Video Programme System/Programme Delivery Con-
trol: wenn ein VPS oder PDC Code ¨ubertragen wird.
Anzeige von Programmnummer / Anzeige der Band-
position / Sendername / Funktion.
Anzeige der Bandposition in Sekunden, nur wenn
auf die Anzeigeart ’LINEARES Z¨AHLW.’ umge-
schaltet wurde.
12
Die Benutzerf¨uhrung im¨Uberblick
Das OSD - Men¨u bietet Ihnen folgende M¨oglichkeiten. N¨ahere Hinweise lesen Sie in den entsprechenden Kapiteln.
UHR
OSD
PROGRAMMZUORDNUNG
KANAL/FREQUENZ
MANUELLE SUCHE
AUTOMAT. SUCHLAUF
SPRACHE
FOLLOW TV
DIREKTE AUFNAHME
Z¨AHLWERK
------------------------
-/+ OK
ZEIT 20:00
JAHR 1999
MONAT 01
DATUM 01
------------------------
-/+ 0-9 OK
Kapitel ’INBETRIEBNAHME - Einstellung von Uhr-
zeit/Datum’
Benutzerf¨uhrung (OSD)
Mit OSD (On Screen Display) werden die entsprechenden
Funktionen als Men¨u am Bildschirm des Fernsehger¨ates
eingeblendet. Sie k¨onnen so Ihre Einstellungen bequem
¨uberpr¨ufen. Eine¨Ubersicht der Men¨us sehen Sie auf dieser
Seite. Am unteren Bildschirmrand werden in einer Hilfszeile
die wichtigsten Tastenfunktionen angezeigt.
E Aufrufen des Men¨us: Mit der Taste MENU .
OSD
EIN
AUS
------------------------
-/+ OK
Kapitel ’WEITERTE FUNKTIONEN - OSD Information
ein-/ausschalten’
E W¨ahlen einer Zeile: Mit der Taste P r oder P q .
E Eingeben/Ver ¨andern: Mit den Tasten 0-9 oder der Taste
P r oder P q .
E Abbrechen: Mit der Taste MENU .
E Speichern/Best ¨atigen: Mit der Taste OK .
E Beenden des Men ¨us: Mit der Taste STANDBY m .
P01 CH26
------------------------
-/+ CL OK
Kapitel ’INBETRIEBNAHME - Manuelles Ordnen von
------------------------
Kapitel ’INBETRIEBNAHME - Umschalten Kanal-/Fre-
Programmen’
KANAL
FREQUENZ
-/+ OK
quenzanzeige’
13
4. DIE WIEDERGABEFUNKTIONEN
Wiedergeben einer bespielten Kassette
a Schieben Sie eine Kassette wie abgebildet in das
Kassettenfach. Im Anzeigefeld erscheint v.
b Dr¨ucken Sie die Wiedergabetaste PLAY G .
c Zum Stoppen dr¨ucken Sie die Taste STOP h .
d Zum Entnehmen der Kassette dr¨ucken Sie die Taste
STOP/EJECT ? am Ger¨at.
Sie k¨onnen auch die Taste EJECT J auf der Fernbedienung benutzen.
DManche Funktionen schalten sich nach einiger Zeit
automatisch ab (z.B.: Pause, Standbild, Suchlauf).
Dadurch wird die Kassette geschont und unn¨otiger
Stromverbrauch vermieden.
Anzeigen der aktuellen Bandposition
Mit der Taste OK k¨onnen Sie die aktuelle Bandposition am
Bildschirm anzeigen.
Bei Bedarf k¨onnen Sie f¨ur die Bandposition zwischen der
Anzeigeart ’LINEARES Z¨AHLW.’ (Anzeige der aktuellen
Bandposition in Stunden/Minuten/Sekunden) oder
’VERBLEIB. ZEIT’w¨ahlen.
DW¨ahrend der NTSC-Wiedergabe ist nur die Anzeige-
art ’LINEARES Z¨AHLW.’m¨oglich.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
c W¨ahlen Sie mit der Taste P q oder P r die Zeile
’Z¨AHLWERK’ und best¨atigen Sie mit der Taste OK .
d W¨ahlen Sie mit der Taste P q die entsprechende An-
zeigeart und best¨atigen Sie mit der Taste OK .
DWenn Sie die Anzeige ’LINEARES Z¨AHLW.’ auf
’0:00:00’ stellen wollen, dr¨ucken Sie die Taste
CLEAR (CL) .
NTSC Wiedergabe
Kassetten, die im NTSC-Standard (z.B.: amerikanischeKassetten) mit anderen Videorecordern aufgenommen wurden, k¨onnen Sie mit diesem Videorecorder wiedergeben. Das
funktioniert aber nur bei PAL-Fernsehger¨aten, die f¨ur eine
Bildfrequenz von 60Hz geeignet sind.
DW¨ahrend der NTSC-Wiedergabe sind einige Sonder-
funktionen (z.B.: Standbild) nicht m¨oglich.
e Beenden Sie mit der Taste STANDBY m .
DDieser Videorecorder erkennt die eingelegte Kasset-
tenl¨ange automatisch.
DBei neu eingelegten Kassetten muß f¨ur die
Anzeigeart ’VERBLEIB. ZEIT’ die Spielzeit erst
berechnet werden. Der Videorecorder zeigt daher
zuerst ’-:--’ und erst nach einigen Sekunden Bandbewegung die Spielzeit.
DWenn auf einer Bandposition keine Aufnahme vor-
handen ist bleibt, in der Anzeigeart ’LINEARES
Z¨AHLW.’, das Z¨ahlwerk stehen.
14
Suchen einer Bandposition mit Bild
(Bildsuchlauf)
a Dr¨ucken Sie w¨ahrend der Wiedergabe die Taste [
(R¨ucklauf) oder I (Vorlauf) ein- oder mehrmals.
b Unterbrechen Sie an der gew¨unschten Position mit der
Taste PLAY G .
DDie Bildqualit ¨at ist beim Bildsuchlauf beeintr¨achtigt.
Der Ton ist abgeschaltet.
Standbild/Zeitlupe
a Dr¨ucken Sie die Taste STILL R . Das Bild bleibt stehen.
Automatisches Suchen einer Bandposition
(Index Suchlauf)
Bei jedem Aufnahmestart wird eine Indexmarkierungauf das
Band geschrieben.
a Um die n¨achste oder vorherige Markierung zu suchen,
dr¨ucken Sie die Taste INDEX E und anschließend die Taste I , oder [ .
b Wenn der Videorecorder die Markierung findet, schaltet
er automatisch auf Wiedergabe.
Automatisches Suchen einer leeren
Bandstelle
b Jedesmal, wenn Sie die Taste STILL R wieder dr¨ucken,
bewegt sich das Bild um einen Schritt weiter.
c Wenn Sie die Taste STILL R gedr ¨uckt halten, wird das
Bild in Zeitlupe wiedergegeben.
d Wenn Sie die Taste I mehrmals dr¨ucken, k¨onnen Sie
die Geschwindigkeit der Wiedergabe in mehreren Schritten ¨andern.
W¨ahrend der Zeitlupe ist der Ton abgeschaltet.
Suchen einer Bandposition ohne Bild
(Umspulen)
a Stoppen Sie das Band mit der Taste STOP h .
b Dr¨ucken Sie die Taste [ (R ¨ucklauf) oder I (Vor-
lauf).
c Unterbrechen Sie an der gew¨unschten Position mit der
Taste STOP h .
Sie k¨onnen f¨ur eine neue Aufnahme eine leere Bandstelle
(mindestens 1 Minute unbespielt) suchen, z.B.:anschließend
an bereits vorhandene Aufnahmen einer Kassette.
a Dr¨ucken Sie die Taste INDEXE und anschließend die
Taste STOP h .
b Wenn der Videorecorder die entsprechende Bandposi-
tion findet, schaltet er automatisch auf auf Wiedergabe
und dann auf Pause.
DWenn bis zum Kassettenende keine leere Bandstelle
gefunden wurde, wird die Kassette ausgeworfen.
Die Funktion ’Instant View’
Mit dieser Funktion k¨onnen Sie w¨ahrend des Umspulens, auf
Bildsuchlauf umschalten.
a Wenn Sie die Taste [ oder I w¨ahrend des Um-
spulens dr¨ucken und gedr¨uckt halten, schalten Sie auf
Bildsuchlauf um.
b Wenn Sie die Taste loslassen, schaltet derVideorecorder
automatisch auf Umspulen zur¨uck.
15
Beseitigen von Bildst¨orungen
Wenn die Bildqualit¨at schlecht ist, f¨uhren Sie folgende
Schritte durch:
Einstellen der Spurlage bei Wiedergabe
(Tracking)
a Halten Sie w¨ahrend der Wiedergabe die Taste P q ge-
dr¨uckt, bis im Anzeigefeld ’TRAC’(TRACking = Spurlage)
erscheint.
b Halten Sie die Taste P r oder P q gedr¨uckt, bis die
Wiedergabequalit¨at am besten ist.
c Warten Sie einige Sekunden, bis die Anzeige ’TRAC’
erlischt. Diese Einstellung bleibt bis zurEntnahme der
Kassette erhalten.
Einstellen der vertikalen Stabilit¨at bei
Standbild
Wenn das Standbild vertikal zittert, k¨onnen Sie das Standbild
folgendermaßen verbessern.
a Halten Sie w¨ahrend des Standbildes die Taste P q oder
P r gedr ¨uckt, bis die Standbildqualit¨at am besten ist.
Diese Einstellung wird automatisch gespeichert.
DBeachten Sie jedoch, daß bei Kassetten von
schlechter Qualit¨at trotzdem St¨orungen auftreten
k¨onnen.
Reinigen der Videok¨opfe
Wenn w¨ahrend der Wiedergabe horizontale St¨orstreifen auftreten, k¨onnen Sie die Videok¨opfe reinigen.
a Halten Sie w¨ahrend der Wiedergabe die Taste
PLAY G gedr ¨uckt, bis im Anzeigefeld ’HEAD’ (Videokopf-
reinigung) erscheint. Die Videok¨opfe werden gereinigt.
Danach schaltet der Videorecorder automatisch auf
Wiedergabe zur¨uck.
16
5. MANUELLE AUFNAHME
Verwenden Sie die ’Manuelle Aufnahme’, um spontan eine
Aufnahme (z.B.: eine laufende Fernsehsendung) zu starten.
E Wenn Sie eine Aufnahme selbst starten und beenden
wollen, lesen Sie den Abschnitt ’Aufnehmen ohne automatischer Abschaltung’.
E Wenn Sie eine Aufnahme selbst starten aber automatisch
beenden wollen, lesen Sie den Abschnitt ’Aufnehmen mit
automatischer Abschaltung’.
E Wenn Sie eine gerade laufende Fernsehsendung aufneh-
men wollen, lesen Sie den Abschnitt ’Direkte Aufnahme’.
E Wenn eine Aufnahme automatisch durch einen Satelli-
tenempf¨anger gesteuert werden soll, lesen Sie den
Abschnitt ’Automatische Aufnahme von einem Satellitenempf¨anger’.
Aufnehmen ohne automatischer
Abschaltung
a Legen Sie eine Kassette ein.
b W¨ahlen Sie mit der Taste P q oder P r die Pro-
grammnummer von der Sie aufnehmen m¨ochten,
z.B.:’P01’. Im Anzeigefeld erscheint:
ARDARDARD
Aufnehmen mit automatischer Abschaltung
(OTR One-Touch-Recording)
a Legen Sie eine Kassette ein.
b W¨ahlen Sie mit der Taste P q oder P r die Pro-
grammnummer, von der Sie aufnehmen m¨ochten.
c Dr¨ucken Sie auf der Fernbedienung die Taste
RECORD/OTR n .
d Dr¨ucken Sie auf der Fernbedienung die Taste
RECORD/OTR n mehrmals, bis Sie die gew¨unschte Ab-
schaltzeit erreicht haben.
DWenn Sie diese Eingabe l¨oschen wollen, dr¨ucken
Sie die Taste CLEAR (CL) .
Sperren einer Kassette
Damit Sie eine wichtige Aufnahme nicht versehentlich l¨oschen, k¨onnen Sie die hierf¨ur vorgesehene Lasche (Aufnahmesperre) an der Schmalseite der Kassette miteinem
Schraubendreher herausbrechen bzw. die Aufnahmesperre
nach links schieben. Wenn Sie die Aufnahmesperre aufheben
wollen, k¨onnen Sie die¨Offnung mit einem Klebeband wieder
verschließen bzw. die Aufnahmesperre wieder nach rechts
schieben.
DWenn ein Fernsehprogramm eine Programmbe-
zeichnung sendet, sehen Sie diese im Anzeigefeld.
DDie Programmnummern ’E1’ und ’E2’ sind f¨ur
Aufnahmen von externen Quellen (via Scartbuchse
EXT.1 AV 1 und EXT.2 AV 2 ) vorgesehen. Die Pro-
grammnummer ’E3’ ist f¨ur Aufnahmen von den
Frontbuchsen VIDEO und L AUDIO R vorgesehen.
c Zum Aufnehmen dr¨ucken Sie auf der Fernbedienung die
Taste RECORD/OTR n oder am Videorecorder die Taste
RECORD n .
0:00
d Mit der Taste STOP h beenden Sie die Aufnahme.
Aneinanderreihen von Aufnahmen
Damit zwischen aneinandergereihten Aufnahmen kein Flimmern entsteht, f¨uhren Sie folgende Schritte aus:
a Suchen Sie w¨ahrend der Wiedergabe die richtige Band-
position.
b Dr¨ucken Sie auf der Fernbedienung die Taste STOP h .
Im Anzeigefeld erscheint ’9’.
c Beginnen Sie die Aufnahme wie gewohnt mit der Taste
RECORD/OTR n der Fernbedienung.
17
Umschalten der Aufnahmegeschwindigkeit
(SP/LP)
Sie k¨onnen die Aufnahmegeschwindigkeit halbieren, damit Sie
zum Beispiel auf einer Kassette ’E240’(= 4:00 Stunden) bis zu
8:00 Stunden aufnehmen k¨onnen.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b W¨ahlen Sie bei eingeschaltetem Videorecorder vor der
Aufnahme mit der Taste SP/LP die Aufnahmegeschwindigkeit. Im Anzeigefeld erscheint:
’LP’: LongPlay = halbe Aufnahmegeschwindigkeit (doppelte Aufnahmedauer).
’SP’: StandardPlay = normale Aufnahmegeschwindigkeit.
DDie Qualit ¨at bei Longplay-Aufnahmen ist schlechter
als bei Standardplay-Aufnahmen.
DWenn Sie die Funktion w¨ahrend einer Aufnahme
abbrechen wollen, dr¨ucken Sie auf der Fernbedienung die Taste STANDBY m .
Die Funktion ’Direkte Aufnahme’ (Direct
Record) einschalten
Wenn diese Funktion eingeschaltet ist, ¨ubernimmt beim Start
der Aufnahme der Videorecorder ¨uber das Scartkabel die
Programmnummer vom Fernsehger¨at.
DDer Videorecorder muß abgeschaltet sein .
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
DW¨ahrend der Wiedergabe wird die richtige Ge-
schwindigkeit automatisch gew¨ahlt.
Automatische Aufnahme von einem
Satellitenempf¨anger (SAT AUFNAHME)
Diese Funktion k¨onnen Sie nur verwenden, wenn Sie einen
Satellitenempf¨anger besitzen, der ¨uber ein Scartkabel und
eine Programmierfunktion andere Ger¨ate steuern kann.
a Verbinden Sie mit einem Scartkabel die Scartbuchse
EXT.2 AV 2 des Videorecorders mit der entsprechenden
Scartbuchse des Satellitenempf¨angers.
b Legen Sie eine Kassette ein. Schalten Sie mit derTaste
STANDBY m der Fernbedienung ab.
c Halten Sie auf der Fernbedienung die Taste MONITOR
gedr¨uckt, bis im Anzeigefeld ’SAT.P’ erscheint.
Jetzt ist der Videorecorder in Aufnahmebereitschaft.Die
Aufnahme startet und endet gesteuert ¨uber die Scartbuchse EXT.2 AV 2 .
DWenn die Funktion eingeschaltet ist erscheint bei
abgeschaltetem Videorecorder im Anzeigefeld ’x’.
c W¨ahlen Sie mit der Taste P r oder P q die Zeile
’DIREKTE AUFNAHME’.
d Best¨atigen Sie mit der Taste OK .
e W¨ahlen Sie mit der Taste P q ’EIN’. Wenn Sie ’AUS’
w¨ahlen, wird die Funktion ausgeschaltet.
f Best¨atigen Sie mit der Taste OK .
g W¨ahlen Sie am Fernsehger¨at die Programmnummer von
der Sie aufnehmen m¨ochten.
h Dr¨ucken Sie bei abgeschaltetem Videorecorder auf der
Fernbedienung die Taste RECORD/OTR n .
DW¨ahlen Sie am Fernsehger¨at erst dann eine neue
Programmnummer, wenn im Anzeigefeld die ’Suchanzeige’ verschwindet. Das kann bis zu einer Minute
dauern.
DWenn im Anzeigefeld ’NOTV’ erscheint, wurde die
Programmnummer im Videorecorder nicht gefunden.
Lesen Sie dann den Abschnitt ’Aufnehmen ohne
automatischer Abschaltung’.
DWenn Sie die Funktion vor einer Aufnahme abbre-
chen wollen, halten Sie die Taste MONITOR gedr¨uckt, bis im Anzeigefeld ’SAT.P’ erlischt.
18
6. PROGRAMMIERTE AUFNAHME (TIMER)
Verwenden Sie die programmierte Aufnahme, um eine Aufnahme zu einem sp¨ateren Zeitpunkt automatisch zu starten
und zu beenden.
F¨ur jede programmierte Aufnahme braucht der Videorecorder
folgende Informationen:
* das Datum der Aufnahme
* die Programmnummer des Fernsehprogrammes
* die Startzeit und die Endzeit der Aufnahme
* VPS/PDC ein oder aus
Der Videorecorder speichert alle obengenannten Informationen in einem sogenannten TIMER-Block. Sie k¨onnen bis zu 6
TIMER Bl¨ocke einen ganzen Monat im voraus programmieren.
’VPS’ (Video Programming System) / ’PDC’
(Programme Delivery Control)
Mit ’VPS/PDC’ steuert der Fernsehsender den Beginn und die
Dauer der programmierten Aufnahme. Wenn eine Fernsehsendung fr¨uher beginnt oder sp¨ater endet als vorgesehen,
schaltet sich der Videorecorder zur richtigen Zeit ein und aus.
Normalerweise ist die Startzeit gleich derVPS/PDC-Zeit.
Wenn eine abweichende VPS/PDC-Zeit angegeben ist, z.B.:
’20.15 (VPS/PDC 20.14)’, m¨ussen Sie beim Programmieren die
VPS/PDC-Zeit ’20.14’ minutengenau eingeben.
Wenn Sie eine abweichende Zeit eingeben wollen, m¨ussen
Sie ’VPS/PDC’ abschalten.
Aufnahmen programmieren (mit
’SHOWVIEW’)
Durch die Eingabe der SHOWVIEW-Programmiernummer erh¨alt der Videorecorder alle wichtigen Informationen zum
Programmieren einer Aufnahme.
c Geben Sie die gesamte SHOWVIEW-Nummer ein. Diese
bis zu neunstellige Nummer finden Sie in Ihrer Programmzeitschrift neben der Startzeit der jeweiligenFernsehsendung.
z.B.: 5-312-4 oder 5 312 4
Geben Sie 53124 als SHOWVIEW-Nummer ein.
Wenn Sie sich vertippt haben, l¨oschen Sie die Eingabe
mit der Taste CLEAR (CL) .
SHOWVIEW
53124----
EINMAL
-----------------------D/WgSELECT L¨OSCHENgCL
0-9 OK
d W¨ahlen Sie t¨aglich oder w¨ochentlich wiederholte Auf-
nahmen mit der Taste SELECT .
’D’: Aufnahmen t¨aglich von Montag bis Freitag.
’W’: Aufnahmen jede Woche am gleichen Tag.
e Best¨atigen Sie mit der Taste OK . Nach der Best¨atigung
erscheinen die entsprechenden Daten am Bildschirm.
DAT. PROG START V/P ENDE
01 01 20:00 21:30
-----------------------¨ANDERN gTIMER L¨OSCHENgCL
V/P g SELECT OK
DWenn SHOWVIEW das Fernsehprogramm nicht er-
kennt, erscheint am Bildschirm ’W¨AHLE
PROGRAMM’. W¨ahlen Sie mit den Zifferntasten
0-9 der Fernbedienung statt ’E2’ die gew¨unschte
Programmnummer und best¨atigen Sie mit der Taste
OK .
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie die Taste TIMER auf der Fernbedienung.
DWenn am Bildschirm ’KODEFEHLER’ erscheint, ist
die SHOWVIEW Nummer falsch, oder es wurde das
falsche Datum eingegeben. Wiederholen Sie die
Eingabe, oder beenden Sie mit der Taste
STANDBY m .
DWenn am Bildschirm ’T¨AGLICH FEHLER’ er-
scheint, wurde das falsche Datum eingegeben.
T¨agliche Aufnahmen k¨onnen nur f¨ur die Wochentage Montag bis Freitag programmiert werden.
DW¨ahlen Sie ’VPS/PDC’ ein oder aus mit der Taste
SELECT .
19
DWenn Sie f ¨ur eine Aufnahme eine sp¨atere Endzeit
w¨ahlen wollen, dr¨ucken Sie die Taste P q . Jedes
Mal, wenn Sie die Taste P q dr¨ucken, f¨ugen Sie 15
Minuten hinzu.
f Wenn die Daten richtig sind, dr¨ucken Sie die Taste OK .
DDie Daten wurden in einem TIMER-Block gespei-
chert.
g W¨ahlen Sie mit der Taste SP/LP die Aufnahmegeschwin-
digkeit (SP/LP).
h Legen Sie eine Kassette ohne Aufnahmesperre ein.
Aufnahmen programmieren (ohne
SHOWVIEW)
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie die Taste TIMER auf der Fernbedienung
zweimal.
c W¨ahlen Sie mit der Taste P q oder P r den freien TI-
MER-Block. Dr¨ucken Sie die Taste TIMER .
i Schalten Sie mit der Taste STANDBY m ab.
Die programmierte Aufnahme funktioniert nur, wenn der
Videorecorder mit der Taste STANDBY m abgeschaltet ist.
DWenn ein oder mehrere Aufnahmen programmiert
wurden, leuchtet im Anzeigefeld ’k’.
DW¨ahrend eine programmierte Aufnahme l¨auft, k ¨on-
nen Sie das Ger¨at nicht manuell bedienen. Wenn Sie
die programmierte Aufnahme abbrechen wollen,
dr¨ucken Sie die Taste STANDBYm .
DWenn der Videorecorder einige Minuten vor dem
Beginn einer programmierten Aufnahme eingeschaltet ist, blinkt am Bildschirm ’TIMER AUFNAHME’.
DWenn w ¨ahrend einer programmierten Aufnahme
das Kassettenende erreicht wird, wird die Kassette
automatisch ausgeworfen.
DFalls Sie vergessen haben, eine Kassette einzule-
gen, erscheint am Bildschirm der Hinweis ’KEINE
KASSETTE’. Im Anzeigefeld blinkt ’k’.
DWenn Sie versehentlich eine Kassette mit Aufnah-
mesperre eingelegt haben, wird die Kassette automatisch ausgeworfen.
DWenn nach dem Dr ¨ucken der Taste TIMER am
Bildschirm ’TIMER VOLL’ erscheint, sind alle TIMER-Bl¨ocke programmiert. W¨ahlen Sie danach mit
der Taste P q oder P r den TIMER-Block den
Sie pr¨ufen oder l¨oschen wollen.
DDie Programmnummern ’E1’ und ’E2’ sind f¨ur die
Aufnahmen von externen Quellen (via Scartbuchsen
EXT.1 AV 1 oder EXT.2 AV 2 ) vorgesehen.
DAT. PROG START V/P ENDE
01 01 20:00 21:30
-----------------------N¨ACHST gTIMER L¨OSCHENgCL
-/+ 0-9 D/WgSELECT OK
d Mit der Taste TIMER , C oder D w¨ahlen Sie zwi-
schen den Eingabefeldern ’DAT.’ (Datum), ’PROG’
(Programmnummer), ’START’ (Startzeit), ’ENDE’(Endzeit).
Sie k¨onnen mit den Tasten P q , P r oder mit den Zifferntasten 0-9 Daten eingeben oder ver ¨andern.
DW¨ahlen Sie t ¨aglich oder w¨ochentlich wiederholte
Aufnahmen im Eingabefeld ’DAT.’ mit der Taste
SELECT .
’D’: Aufnahmen t¨aglich von Montag bis Freitag.
’W’: Aufnahmen jede Woche am gleichen Tag.
DSchalten Sie ’VPS/PDC’ ein oder aus im Eingabefeld
’START’ mit der ´Taste SELECT .
e Wenn die Daten richtig sind, dr¨ucken Sie die Taste OK .
DDie Daten wurden in einem TIMER-Block gespei-
chert.
f Legen Sie eine Kassette ohne Aufnahmesperre ein.
DW¨ahlen Sie die Aufnahmegeschwindigkeit (SP/LP)
mit der Taste SP/LP .
g Schalten Sie mit der Taste STANDBY m ab.
Die programmierte Aufnahme funktioniert nur, wenn der
Videorecorder mit der Taste STANDBY m abgeschaltet ist.
20
DWenn ein oder mehrere Aufnahmen programmiert
wurden, leuchtet im Anzeigefeld ’k’.
DW¨ahrend eine programmierte Aufnahme l¨auft, k ¨on-
nen Sie das Ger¨at nicht manuell bedienen. Wenn Sie
die programmierte Aufnahme abbrechen wollen,
dr¨ucken Sie die Taste STANDBYm .
DWenn der Videorecorder einige Minuten vor dem
Beginn einer programmierten Aufnahme eingeschaltet ist, blinkt am Bildschirm ’TIMER AUFNAHME’.
DWenn w ¨ahrend einer programmierten Aufnahme
das Kassettenende erreicht wird, wird die Kassette
automatisch ausgeworfen.
DFalls Sie vergessen haben, eine Kassette einzule-
gen, erscheint am Bildschirm der Hinweis ’KEINE
KASSETTE’. Im Anzeigefeld blinkt ’k’.
DWenn Sie versehentlich eine Kassette mit Aufnah-
mesperre eingelegt haben, wird die Kassette automatisch ausgeworfen.
DWenn nach dem Dr ¨ucken der Taste TIMER am
Bildschirm ’TIMER VOLL’ erscheint, sind alle TIMER-Bl¨ocke programmiert. W¨ahlen Sie danach mit
der Taste P q oder P r die programmierte Aufnahme (TIMER-Block) die Sie pr¨ufen oder l¨oschen
wollen.
DDie Programmnummern ’E1’ und ’E2’ sind f¨ur
Aufnahmen von externen Quellen (via Scartbuchsen
EXT.1 AV 1 oder EXT.2 AV 2 ) vorgesehen.
h Achten Sie darauf, daß eine Kassette ohne Aufnahme-
sperre eingelegt ist. Schalten Sie mit der Taste
STANDBY m ab.
DDie programmierte Aufnahme funktioniert nur, wenn
der Videorecorder mit der Taste STANDBY m abge-
schaltet ist.
DDie programmierte Aufnahme erfolgt immer in der
Aufnahmegeschwindigkeit (SP/LP) die vor der Aufnahme gew¨ahlt wurde.
L¨oschen einer programmierten Aufnahme
(TIMER)
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie die Taste TIMER auf der Fernbedienung
zweimal.
c W¨ahlen Sie mit der Taste P r oder P q die program-
mierte Aufnahme (TIMER), die Sie l¨oschen wollen.
d Dr¨ucken Sie die Taste CLEAR (CL) .
e Best¨atigen Sie mit der Taste OK .
Pr¨ufen oder¨Andern einer programmierten
Aufnahme (TIMER)
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie die Taste TIMER auf der Fernbedienung
zweimal.
c W¨ahlen Sie mit der Taste P r oder P q die program-
mierte Aufnahme (TIMER), die Sie pr¨ufen oder ¨andern
wollen.
d Dr¨ucken Sie die Taste TIMER .
e W¨ahlen Sie das Eingabefeld mit der Taste D oder
C .
¨
f
Andern Sie die angezeigten Daten mit der Taste P r ,
P q oder mit den Tasten 0-9 .
g Best¨atigen Sie mit der Taste OK .
21
7. WEITERE FUNKTIONEN
Kindersicherung
Diese Funktion sch¨utzt Ihren Videorecorder vor unbefugter
Benutzung. Alle Tastenfunktionen sind gesperrt.
DProgrammierte Aufnahmen erfolgen trotz Kindersi-
cherung und k¨onnen auch nicht abgebrochen werden.
a Dr¨ucken Sie bei eingeschaltetem Videorecorder einige
Sekunden lang die Taste STANDBYm auf der Fernbedie-
nung. Im Anzeigefeld des Videorecorders erscheint {.
Verwahren Sie die Fernbedienung an einem sicheren Ort.
b Wenn Sie die Kindersicherung abschalten wollen, dr¨uk-
ken Sie nochmals einige Sekunden lang die Taste
STANDBYm . Im Anzeigefeld des Videorecorders erlischt
{.
DWenn bei aktivierter Kindersicherung eine Taste
gedr¨uckt wird, blinkt f¨ur einige Sekunden im Anzeigefeld {.
OSD Information ein-/ausschalten
Sie k¨onnen die Bildschirmanzeige (OSD) der aktuellen Betriebsinformation ein- oder ausschalten.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
UHR
OSD
PROGRAMMZUORDNUNG
KANAL/FREQUENZ
MANUELLE SUCHE
AUTOMAT. SUCHLAUF
SPRACHE
FOLLOW TV
DIREKTE AUFNAHME
Z¨AHLWERK
------------------------
-/+ OK
c W¨ahlen Sie mit der Taste P r oder P q die Zeile ’OSD’
und best¨atigen Sie mit der Taste OK .
d W¨ahlen Sie mit der Taste P q eine der M¨oglichkeiten
aus.
’EIN’: Die OSD Information erscheint bei jeder angew¨ahlten Betriebsart f¨ur einige Sekunden und erlischt
dann.
’AUS’: Die OSD Information ist abgeschaltet.
e Best¨atigen Sie mit der Taste OK .
22
Die Umschaltung der
Fernbedienungsbefehle
Wenn Sie zwei Videorecorder, die auf den gleichen Fernbedienungsbefehl reagieren verwenden, k¨onnen Sie die Fernbedienung und den entsprechenden Videorecorder umschalten.
Endlose Wiedergabe einer Kassette
Sie k¨onnen eine Kassette endlos wiedergeben. Wenn das
Kassetten- oder das Aufnahmeende erreicht wurde, wirddie
Kassette an den Anfang zur¨uckgespult und die Wiedergabe
startet erneut.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Dr¨ucken Sie auf der Fernbedienung die Taste MENU .
Das Hauptmen¨u erscheint.
UHR
OSD
PROGRAMMZUORDNUNG
KANAL/FREQUENZ
MANUELLE SUCHE
AUTOMAT. SUCHLAUF
SPRACHE
FOLLOW TV
DIREKTE AUFNAHME
Z¨AHLWERK
------------------------
-/+ OK
c Dr¨ucken Sie auf der Fernbedienung die Taste SELECT
und die Zifferntaste 2 gleichzeitig um die Fernbedienung
auf VCR 2 umzuschalten.
DWenn Sie auf VCR1 zur¨uckschalten wollen, dr¨ucken
Sie die Taste SELECT und die Zifferntaste 1 gleichzeitig.
d Best¨atigen Sie mit der Taste OK .
Am Bildschirm erscheint z.B. folgende Meldung:
VCR 2 OK. Danach schaltet der Videorecorder automatisch ab.
DNach einem Wechsel der Batterien der
Fernbedienung wird diese wieder auf VCR 1 zur¨uckgeschaltet.
a Legen Sie eine Kassette ein.
b Dr¨ucken Sie die Taste PLAY G
c Dr¨ucken Sie auf der Fernbedienung die Taste
MONITOR und am Videorecorder die Taste PLAY G
gleichzeitig.
Im Anzeigefeld erscheint:
REP
d Wenn Sie die Funktion beenden wollen, wiederholen Sie
Schritt c .
DW¨ahrend der Endloswiedergabe reagiert keine an-
dere Taste. Nach einem Stromausfall startet die
Wiedergabe wieder automatisch.
Die automatische Abschaltung (Tuner
Betrieb)
Wenn der Videorecorder in einigen Funktionen (z.B.: Stop)
mehrere Minuten nicht bedient wird, schaltet er automatisch
ab. Sie k¨onnen diese automatische Abschaltung ausschalten,
um den Videorecorder als Fernsehempf¨anger (Tuner) zu
verwenden.
a Halten Sie die Taste STOP h gedr¨uckt, bis im Anzeige-
feld +erscheint.
b W¨ahlen Sie die gew¨unschte Programmnummer mit der
Taste P r , P q oder mit den Zifferntasten 0-9 .
c Wenn Sie nicht mehr fernsehen wollen, schalten Sieden
Videorecorder mit der Taste STANDBY m ab.
23
Empfangsst¨orungen beseitigen - Modulator
optimieren
Bei ’Anschluß ohne Scartkabel’ kann es vorkommen, daß an
Ihrem Empfangsort die Modulatorfrequenz (591MHz oder UHF
Kanal 36) von einem Fernsehsender belegt ist.
Wenn der Videorecorder eingeschaltet ist, wird beimEmpfang
eines oder mehrerer Fernsehsender, die Bildqualit¨at der
Fernsehsendungen am Fernsehger¨at beeintr¨achtigt.
a Achten Sie darauf, daß keine Kassette eingelegt ist.
Dr¨ucken Sie bei abgeschaltetem Videorecorder einige
Sekunden lang die Taste SYSTEM , bis im Anzeigefeld
die Modulatorfrequenz z.B.: ’M591’ (591 MHz/Kanal36)
erscheint. Der Videorecorder sendet nun auf dieser
Freuqenz/ diesem Kanal folgendes Testbild.
Wahl des Tonkanals
Sie k¨onnen den gew¨unschten Tonkanal w¨ahrend TunerBetrieb, Stop oder Wiedergabe ausw¨ahlen. Das ist insbesondere bei mehrsprachigen Ton¨ubertragungen von Bedeutung.
a Dr¨ucken Sie die Taste SELECT . Die aktuelle Einstellung
wird am Bildschirm angezeigt.
b Wenn Sie die Taste SELECT mehrmals dr¨ucken, k¨onnen
Sie aus den vier angezeigten M¨oglichkeiten w¨ahlen
(’STEREO’, ’RECHTS’, ’LINKS’, ’MONO’).
DW¨ahrend der Wiedergabe k¨onnen Sie eine f¨unfte
M¨oglichkeit w¨ahlen, die Funktion ’GEMISCHT’. Sie
h¨oren dann den Mono-Ton der normalen (linearen)
Tonspur gemeinsam mit dem Ton der Stereo-Tonspur. So k¨onnen Sie Aufnahmen, die auf einem
anderen Videorecorder nachvertont wurden, wiedergeben.
MODULATOR 591
------------------------
-/+
EIN/AUS gCL OK
Modulator abschalten
Wenn sich eine Bild-/Tonst¨orung nicht beseitigen l¨aßt, k¨onnen
Sie den eingebauten Modulator abschalten.
Das ist aber nur m¨oglich, wenn Sie ein Scartkabel als
Verbindung zum Fernsehger¨at verwenden. Der ’Anschluß
ohne Scartkabel’ ist bei abgeschaltetem Modulator nicht
m¨oglich.
a Schalten Sie das Fernsehger¨at ein. W¨ahlen Sie falls
erforderlich die Programmnummer f¨ur den Videorecorder.
b Achten Sie darauf, daß keine Kassette eingelegt ist.
c Halten Sie die Taste SYSTEM 3 Skunden lang gedr¨uckt,
bis im Anzeigefeld z. B. M591 erscheint.Anschließend
dr¨ucken Sie die Taste CLEAR (CL) bis ’MOFF’ (Modulator
abgeschaltet) erscheint.
d Beenden Sie mit der Taste STANDBY m .
DWenn auf der Kassette kein Stereoton aufgezeich-
net ist, schaltet der Videorecorder automatisch auf
Mono-Ton um.
Fernsehger¨ate fernbedienen
Diese Fernbedienung ist mit einigen firmenspezifischenFernsteuerkodes f¨ur Fernsehger¨ate ausger¨ustet.
Sie k¨onnen mit dem Tastenblock TV folgende Funktionen
verwenden:
Sq Lautst¨arke plus
Sr Lautst¨arke minus
TV y Ton abschalten
TV m Abschalten
TV q Programm plus
TV r Programm minus
a Halten Sie die Taste TV m gedr¨uckt, und w¨ahlen Sie mit
den Zifferntasten 0-9 den entsprechenden Fernsteuerkode.
Eine¨Ubersicht der verf¨ugbaren Fernsteurerkodes finden
Sie auf der letzten Seite dieser Bedienungsanleitung.
24
DWenn f ¨ur Ihr Fernsehger¨at der gew¨ahlte Kode nicht
funktioniert, oder Sie Ihren TV-Hersteller nichtin der
Liste finden, k¨onnen Sie alle Kodes der Reihe nach
probieren.
8. BEVOR SIE DEN TECHNIKER RUFEN
Sollten Sie Probleme mit der Bedienung Ihres Videorecorders
haben, k¨onnte das eine der unten genannten Ursachen haben.
Sie k¨onnen aber auch die f¨ur Ihr Land zust¨andige Kundenbera-
tung anrufen.
Die Telefonnummer finden Sie in der beigepackten Garantieinformation.
Das Ger¨at reagiert nicht auf Tastendruck:
• Keine Netzversorgung:Netzversorgung ¨uberpr ¨ufen
• ProgrammierteAufnahme l ¨auft gerade: Programmierte
Aufnahme mit der Taste
• Endloswiedergabe eingeschaltet:Endloswiedergabe abschalten.
• Technische St¨orung: F¨ur 30 Sekunden den Netzstecker ziehen,
wieder anschließen. Wenn das nicht hilft,k ¨onnen Sie :
1. Netzstecker ziehen.
2. Die Taste
und den Netzstecker einstecken.
3. Wenn im Anzeigefeld ’--:--’oder ’E1’ erscheint, die Taste
loslassen. Alle Datenspeicher(Programme, Uhrzeit, TIMER)
werden r¨uckgesetzt (gel ¨oscht).
STANDBY m am Ger¨at dr¨ucken und gedr ¨uckt halten,
STANDBY m abbrechen.
Kassette klemmt:
• Keine Gewalt anwenden.Kurz den Netzstecker ziehen, wieder
anschließen.
Programmierte Aufnahme funktioniert nicht:
• TIMER-Block falschprogrammiert: TIMER-Bl¨ocke ¨uberpr¨ufen.
• Uhr/Datum nichtrichtig eingestellt: Uhr/Datum ¨uberpr¨ufen.
• Kassette mit Aufnahmesperreeingesetzt: Aufnahmesperre auf-
heben.
• ’PDC’ oder ’VPS’eingeschaltet, aber ’PDC/VPS -Zeit’ nicht
korrekt: ’PDC/VPS’-Zeit minutengenaueingeben. Antenne ¨uberpr¨ufen.
• Nach einer ’programmiertenAufnahme mit SHOWVIEW’ stimmt
die Programmnummer des TIMER Blocksnicht mit der gew¨unschten Programmnummer ¨uberein: Nach der Best¨atigung
der SHOWVIEW Programmiernummermit der Taste
TIMER-Block best¨atigen. Danach ver¨andern Sie imEingabefeld
PROG’ die angezeigte Programmnummerund best ¨atigen mit der
’
Taste
TIMER .
TIMER den
Bild-/Tonst¨orungen beim Fernsehempfang
• Lesen Sie imKapitel ’WEITERE FUNKTIONEN’, den Abschnitt
’Empfangsst¨orungen beseitigen- Modulator optimieren, sowie
’Modulator abschalten’.
• Lassen Sie IhreAntennenanlage ¨uberpr ¨ufen.
Fernbedienung funktioniert nicht:
• Fernbedienung nicht RichtungGer ¨at gehalten: Mit der Fernbedienung auf das Ger¨at ’zielen’.
• Batterien schwach:Batterien erneuern.
• Fernbedienungsbefehle falsch:Lesen Sie im Kapitel ’Weitere
Funktionen’ den Abschnitt ’Umschaltender Fernbedienungsbefehle’.
Keine Wiedergabe vom Videorecorder:
• Keine Aufnahme auf derKassette: Kassette wechseln.
• Am Fernsehger¨at die Programmnummerf ¨ur den Videorecorder
falsch angew¨ahlt oder falsch eingestellt: Am Fernsehger¨at die
richtige Programmnummer w¨ahlen.
• Verbindungskabel zwischenFernsehger ¨at und Videorecorder
unterbrochen: Verbindungskabel ¨uberpr¨ufen.
Schlechte Wiedergabe vom Videorecorder:
• Fernsehger¨at nicht richtig eingestellt.
• Kassette abgen¨utzt oder von minderer Qualit¨at: Neue Kassette
verwenden.
• Spurlage nicht richtigeingestellt, Videok¨opfe verschmutzt: Lesen
Sie im Kapitel ’WIEDERGABEFUNKTIONEN’den Abschnitt Reinigen der Videok¨opfe
Keine Aufnahme m¨oglich:
• Fernsehprogrammnicht gespeichert oder falsch gew¨ahlt: Gespeicherte Fernsehprogramme ¨uberpr¨ufen.
• Kassette mit Aufnahmesperreeingelegt: Aufnahmesperre
aufheben.
25
9. GLOSSAR
Verwendete Fachausdr¨ucke
Aktuelle Bandposition : Die Bandstelle die jetztwiedergege-
ben wird.
Externe Quelle : Ein ¨uber eine Buchse (z.B.: Scartbuchse)
angeschlossenes Ger¨at, das Audio-/Videosignale an den
Videorecorder ¨ubertr¨agt.
Indexmarkierung : Eine Markierung die zu Beginn jeder
Aufnahme automatisch auf das Band aufgenommen wird.
Diese Markierung (Kennzeichnung der Aufnahme) kann mit
der Funktion Indexsuchlauf gesucht werden.
Scartkabel : Auch Euro-AV Kabel genannt. Dieses standardisierte Kabel erm¨oglicht eine unkomplizierte Verbindung von
verschiedenen Audio-, Videoger¨aten, Computer und Fernsehger¨aten.¨Uber diese Leitung k¨onnen neben Audio und Videosignale auch andere Signale ¨ubertragen werden.
TV-System : Es gibt unterschiedliche Systemezur¨Ubertragung
des Fernsehsignals z.B. PAL, SECAM, PALBG, SECAM DK,
SECAM L/L´, NTSC,.. Welches System ¨ubertragen wird, h¨angt
von dem entsprechenden Land ab.
TXT : Auch Teletext, Fasttext, Videotext,FLOF,.. bezeichnet.
OTR : One Touch Recording (Eintasten Aunahme) Mit Dieser
Funktion k¨onnen Sie die Abschaltzeit in Abst¨anden von 30
Minuten w¨ahlen.
Modulator : Eine elektronische Baugruppe im Videorekorder
um Audio/Videosignale ¨uber das Antennenkabel zu ¨ubertragen. Ihr Fernsehger¨at empf¨angt diese Signale wie das Signal
eines Fernsehsenders.
Modulatorfrequenz : Diese Frequenz/Kanal gibt an, auf welcher Frequenz/welchem Kanal das Audio/Videosignal ¨ubertragen wird.
UHF Frequenzbereich : Kanal 21 bis 69. DerVideorecorder
’sendet’ auf Kanal 36/ Frequenz 591MHz.Diese Frequenz/Kanal
kann ver¨andert werden (siehe den Abschnitt ’Empfangsst¨orungen beseitigen-Modulator optimieren’).
OSD (On Screen Display) : Das gr¨oßte m ¨ogliche Anzeigefeld
des Videorecorders - Der Bildschirm Ihres Fernsehger¨ates.
26
Remote codes
Acura 02 GoldStar 15, 20, 27 Proline 31
Adyson 20 Goodmans 07, 10, 20, 29, 36 Protech 02, 12, 20, 23, 25, 38
Akai 18, 33 Gorenje 35 Quelle 03, 04, 33
Akura 21, 25 Graetz 33 Questa 07
Alba 02, 07, 21 Granada 10, 18, 20 Rank Arena 07
Allorgan 28 Grandin 26 Rediffusion 33
Amplivision 20 Grundig 17 Rex 25
Amstrad 02 HCM 02, 26 Roadstar 02, 21, 25, 38
Anitech 02 Hanseatic 30, 33 SEG 07, 20, 25
Arcam 19, 20 Hinari 02, 07, 21 SEI 12, 28
Asuka 21 Hisawa 26, 40 Saba 15
Audiosonic 15 Hitachi 05, 07, 08, 13, 15, 20, 22 Saisho 02, 04, 25
BPL 26 Huanyu 19, 36 Salora 33
BSR 28 Hypson 25, 26 Sambers 12
BTC 21 ICE 20, 25 Samsung 01, 02, 20, 25, 27, 35
Basic Line 02, 21 ICeS 21 Sandra 19
Baur 03, 33 ITT 33 Sanyo 04, 07, 10, 18
Beko 35 Imperial 23, 35, 38 Schaub Lorenz 33
Binatone 20 Inno Hit 10 Schneider 21, 23, 37
Blaupunkt 17 Interfunk 23, 33 Sei-Sinudyne 03
Blue Sky 21 Intervision 12, 20, 25 Sentra 06
Blue Star 26 Isukai 21 Sharp 07, 11
Bondstec 23 JVC 07, 09 Shorai 28
Boots 20 Kaisui 02, 19, 20, 21, 26 Siarem 12
Brandt 15 Kathrein 01 Siemens 17
Britannia 19 Kingsley 19 Silver 07
Bush 02, 07, 21, 26, 28, 36, 42 Koyoda 02 Sinudyne 12, 28
CGE 23 Leyco 10, 25, 28 Solavox 05
CS Electronics 19 Lloytron 05 Sonitron 18
CTC 23 Luxor 33 Sonoko 02
Carrefour 07 M Electronic 02, 13, 15, 20, 32, 36, 41 Sonolor 18
Cascade 02 Magnadyne 12, 23 Sony 03, 04, 07
Cimline 02 Magnafon 12 Soundwave 38
Clatronic 23, 35 Manesth 20, 25, 30 Standard 02, 20, 21
Condor 30, 35 Marantz 01 Sunkai 28, 31
Contec 02, 07, 19 Matsui 02, 04, 06, 07, 10, 18, 20, 28, 39 Susumu 21
Crown 02, 35, 38 Memorex 02 Tandy 10, 20, 21
Cybertron 21 Metz 34 Tashiko 07, 20
Daewoo 02, 36 Mitsubishi 07, 14, 16 Tatung 10, 20
Dainichi 21 Mivar 19, 27 Tec 20, 23
Dayton 02 Multitech 02, 12, 19 Technema 30
De Graaf 18 Neckermann 01 Technics 24
Decca 10 Nikkai 05, 06, 10, 19, 21, 25 Telefunken 15
Dixi 02 Nobliko 12 Telemeister 30
Dual 42 Nokia 33, 41 Teletech 02
Dual Tec 20 Nordmende 15 Teleton 20
Elite 21, 30 Oceanic 33 Tensai 21, 28, 29, 30
Elta 02 Orion 28, 30, 31 Texet 19, 21
Emerson 33 Osaki 05, 10, 20, 21, 25 Thomson 15
Ferguson 15 Oso 21 Thorn 06, 10, 33
Fidelity 19, 33 Osume 05, 10 Tomashi 26
Finlandia 18, 32 Otake 29 Toshiba 06, 07
Finlux 10, 13, 32 Otto Versand 01, 03, 07, 20, 30 Uher 30
Firstline 02, 19, 20, 23, 28, 31 Palladium 35, 38 Ultravox 12
Fisher 18, 20, 35 Panama 20, 25 Universum 13, 25, 32, 35
Flint 40 Panasonic 24, 34 Videosat 23
Formenti 30 Pathe Cinema 19, 30 Videotechnic 20
Frontech 23, 25 Pausa 02 Visa 02
Fujitsu 10 Perdio 30 Vision 30
Funai 25, 28 Phase 05 Waltham 20
GEC 10, 20 Philco 23 Watson 30
GPM 21 Philips 01, 36 Watt Radio 12
Geloso 02 Pioneer 15 Wega 07
Genexxa 21 Profex 02, 33 White Westinghouse 19, 30
Yoko 20, 25
Loading...
