Philips VR330 User Manual [fi]

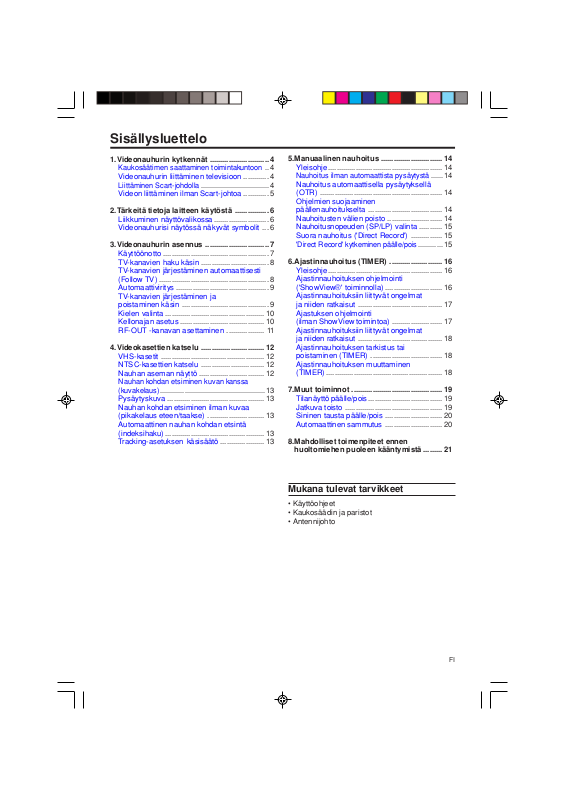

Sisällysluettelo

1.Videonauhurin kytkennät ............................ 4

Kaukosäätimen saattaminen toimintakuntoon ..

Videonauhurin liittäminen televisioon ............ 4

Liittäminen Scart-johdolla ..................................

Videon liittäminen ilman Scart-johtoa ............ 5

2.Tärkeitä tietoja laitteen käytöstä ................ 6

Liikkuminen näyttövalikossa .......................... 6

Videonauhurisi näytössä näkyvät symbolit ... 6

3.Videonauhurin asennus .............................. 7

Käyttöönotto .................................................. 7

TV-kanavien haku käsin ................................ 8

TV-kanavien järjestäminen automaattisesti

(Follow TV) .................................................... 8

Automaattiviritys ............................................ 9

TV-kanavien järjestäminen ja

poistaminen käsin ......................................... 9

Kielen valinta ...............................................10

Kellonajan asetus ........................................ 10

RF-OUT -kanavan asettaminen .................. 11

4.Videokasettien katselu .............................. 12

VHS-kasetit ................................................. 12

NTSC-kasettien katselu .............................. 12

Nauhan aseman näyttö ............................... 12

Nauhan kohdan etsiminen kuvan kanssa

(kuvakelaus) ....................................................

Pysäytyskuva .............................................. 13

Nauhan kohdan etsiminen ilman kuvaa

(pikakelaus eteen/taakse) ........................... 13

Automaattinen nauhan kohdan etsintä

(indeksihaku) ............................................... 13

Tr acking-asetuksen käsisäätö ..................... 13

5.Manuaalinen nauhoitus ............................. 14

Yleisohje ...................................................... 14

Nauhoitus ilman automaattista pysäytystä ......

Nauhoitus automaattisella pysäytyksellä

(OTR) .......................................................... 14

Ohjelmien suojaaminen

päällenauhoitukselta ................................... 14

Nauhoitusten välien poisto .......................... 14

Nauhoitusnopeuden (SP/LP) valinta ........... 15

Suora nauhoitus ('Direct Record') ............... 15

'Direct Record' kytkeminen päälle/pois ............

6.Ajastinnauhoitus (TIMER) ......................... 16

Yleisohje ...................................................... 16

Ajastinnauhoituksen ohjelmointi

('ShowView®' toiminnolla) ........................... 16

Ajastinnauhoituksiin liittyvät ongelmat

ja niiden ratkaisut ........................................ 17

Ajastuksen ohjelmointi

(ilman ShowView toimintoa) ........................ 17

Ajastinnauhoituksiin liittyvät ongelmat

ja niiden ratkaisut ........................................ 18

Ajastinnauhoituksen tarkistus tai

poistaminen (TIMER) .................................. 18

Ajastinnauhoituksen muuttaminen

(TIMER) ....................................................... 18

7.Muut toiminnot ........................................... 19

Tilanäyttö päälle/pois................................... 19

Jatkuva toisto .............................................. 19

Sininen tausta päälle/pois ........................... 20

Automaattinen sammutus ........................... 20

8.Mahdolliset toimenpiteet ennen

huoltomiehen puoleen kääntymistä ......... 21

Mukana tulevat tarvikkeet

• Käyttöohjeet

• Kaukosäädin ja paristot

• Antennijohto

1FI2

KÄYTTÖOHJEET

Onnittelut viisaasta ostoksesta. Philipsvideonauhuri on yksi kehittyneimmistä ja helppokäyttöisimmistä videonauhureista, mitä tällä hetkellä on saatavana. Tutustu ennen laitteen käyttöönottoa huolella tähän ohjekirjaan, sillä se sisältää tärkeitä tietoja laitteen käytöstä. Videonauhuria ei saa laittaa päälle heti kun se on tuotu kylmästä lämpimään tai päinvastoin eikä myöskään erittäin kosteissa olosuhteissa. Odota kuljetuksen jälkeen ainakin kolme tuntia ennen kuin kytket videonauhurin päälle. Laite tarvitsee tämän ajan sopeutuakseen ympäristön olosuhteisiin (lämpötila, ilman kosteus jne.).

Tätä videonauhuria käytetään VHSvideokasettien nauhoitukseen ja katselemiseen. Kasetteja, joissa on VHS-C –merkintä (Videokameroihin tarkoitetut VHS-kasetit) voidaan käyttää sopivan adapterin kanssa.

Toivotamme hyviä katseluhetkiä uuden videonauhurisi kanssa.

PAL

Tärkeitä ohjeita ja varoituksia

Vaara: Korkea jännite!

Älä avaa laitteen kantta – Sähköiskun vaara!

Videonauhurissa ei ole osia, joita käyttäjä

voisi itse korjata. Kaikki huoltotyöt on syytä jättää pätevän huoltomiehen tehtäväksi.

Kun videonauhuri on liitetty sähköverkkoon,

sen jotkut virtapiirit ovat aina päällä. Nauhuri voidaan sammuttaa täydellisesti vain irrottamalla sen johto pistorasiasta.

Var mista, että ilma pääsee kiertämään

vapaasti laitteen tuuletusaukkojen läpi. Älä aseta videonauhuria epävakaalle alustalle.

Var mista, ettei videonauhurin sisälle pääse

nestettä tai vieraita esineitä. Älä aseta kukkamaljakkoja tms. videonauhurin päälle. Jos laitteeseen kaatuu nestettä, irrota nauhurin johto heti sähköverkosta ja soita laitteen myyjälle.

Älä aseta laitteen päälle palonarkoja esineitä

(kynttilöitä tms.).

Var mista, etteivät lapset työnnä vieraita

esineitä laitteen tuuletus- tai muihin aukkoihin.

Nämä käyttöohjeet on painettu luontoa kuormittamattomalla menetelmällä valmistetulle paperille.

Vie aina käytetyt paristot niille varattuihin keräilypisteisiin.

Toimita videonauhurin pakkausmateriaalit asianmukaiseen jätteenkäsittelyyn – näin suojelet ympäristöä.

Tässä elektronisessa laitteessa on paljon kierrätettäviä materiaaleja. Ota selvää käytetyn laitteesi kierrätysmahdollisuuksista.

SHOWVIEW on Gemstar Development

Corporationin rekisteröity tavaramerkki.

SHOWVIEW-järjestelmä on valmistettu

Gemstar Development Corporationin lisenssillä.

Jotta voisit tunnistaa laitteesi varkaustapauksessa tai huollon yhteydessä, kirjoita laitteen sarjanumero alla olevaan tilaan. Laitteen sarjanumero (PROD.NO) on laitteen takana olevassa tyyppikilvessä.

MALLI: VR330/02

Sarjanumero ...........................

Tämä laite täyttää direktiivien 73/23/EEC +89/336/EEC +93/68EEC

vaatimukset.

Tekniset tiedot

Jännite: 220–240V/50 Hz Tehon tarve: 20W Tehon tarve (valmiustilassa):

alle 4W (Kellonäytön PWR-tunnus pois päältä) Takaisinkelausaika: noin 100 sekuntia (kasetti E-180) Mitat cm/ft (leveys x syvyys x korkeus):

36.0 x 22.6 x 9.2 / 1.2 x 0.3 x 0.9

Kuvapäiden lukumäärä: 2 Nauhoitus/toistoaika:

3 tuntia (SP) (kasetti E-180) 6 tuntia (LP) (kasetti E-180)

1. Videonauhurin kytkennät

Kaukosäätimen saattaminen toimintakuntoon

Kaukosäädin ja sen paristot on pakattu erikseen nauhurin alkuperäiseen pakkaukseen. Kaukosäätimen paristot täytyy laittaa paikalleen ennen käyttöä.

1. Ota esiin kaukosäädin ja paristot (2 kpl).

2. Avaa kaukosäätimen paristokotelon kansi ja

laita paristot paikalleen kuvan osoittamalla

tavalla. Sulje paristokotelon kansi. Kaukosäädin on nyt toimintavalmis. Sen kantama on noin 5 m.

Videonauhurin liittäminen televisioon

Ennen TV-ohjelmien nauhoitusta tai katselua videonauhurin liitäntäjohdot pitää kytkeä. Suosittelemme nauhurin liittämistä televisioon Scartjohdolla.

Mikä on Scart-johto?

Scart- tai EuroAV- johto on standardiliitäntä kuva-, ääni- ja ohjaussignaaleille. Sen avulla kuvaa ja ääntä voidaan siirtää ilman havaittavaa laadun heikkenemistä.

Liittäminen Scart-johdolla

Ota esille seuraavat johdot: antennijohto (1, mukana pakkauksessa), Scart-johto (2, ei mukana)

1. Irrota antennijohdon

pistoke televisiosta ja

liitä se videonauhurin

takaseinässä olevaan

AERIAL-liitäntään.

AERIAL

IA R E

2.Työnnä pakkauksessa

mukana olleen antennijohdon toinen pää videonauhurin

RF OUT

AERIAL

RF OUT

takaseinässä olevaan RF OUT-liitäntään ja toinen pää television takaseinässä olevaan antenniliitäntään.

3. Liitä Scart-johdon

toinen pää videonauhurin takaseinässä olevaan Scart-

AERIAL

RF OUT

liitäntään TV ja toinen pää televisiossa olevaan videonauhurille varattuun Scart-liitäntään (ks. televisiosi käyttöohjeet).

4. Laita television virta päälle.

5. Liitä videonauhurin virtajohto pistorasiaan.

Televisiossani on useita Scart-liitäntöjä. Mitä niistä minun pitäisi käyttää?

Valitse se Scart-liitäntä, joka toimii sekä videolähtönä että -tulona.

Televisiossani on valikko Scart-liittimen valintaan.

Valitse tämän Scart-liitännän tyypiksi 'TV'.

6. Jos liitit johdot oikein ja televisiosi siirtyi

automaattisesti Scart-kanavalle, television ruutuun tulee seuraava kuva:

SELECT K L

DEUTSCH

→ENGLISH

ESPAÑOL FRANÇAIS ITALIANO NEDERLANDS SVENSKA

PUSH MENU TO CONTINUE

Lue sitten kohta 'Käyttöönotto' luvusta 'Videonauhurin asennus'.

Televisioni ruutu on tyhjä

* Useat televisiot siirtyvät Scart-kanavalle automaattisesti Scart-johdon kautta saamansa ohjaussignaalin avulla. * Jos televisiosi ei siirry Scart-kanavalle automaattisesti, etsi Scart-liitännälle varattu kanavanumero käsin (Katso ohjeet televisiosi käyttöohjekirjasta).

Videon liittäminen ilman Scartjohtoa

Ota antennijohto esille:

Kytke televisio pois päältä.

Irrota antennista tulevan johdon

pistoke television antenniliitännästä ja työnnä se videon takaseinässä olevaan AERIAL-liitäntään.

3. Työnnä pakkauksessa

mukana olleen antennijohdon toinen pää videon takaseinässä olevaan RF OUT -liitäntään ja toinen pää television takaseinässä olevaan antenniliitäntään.

4. Liitä videonauhurin virtajohto pistorasiaan.

5. Kytke television virta päälle ja valitse

televisiosta videokanava (ks. television käyttöohje).

6. Valittuaasi videokanavan numeron aloita

kanavan etsintä (kuten silloin kun kanavapaikalle tallettaa jonkin televisiokanavan tälle kanavapaikalle) ja jatka etsintää kunnes ruutuun tulee tämän näköinen valikko.

SELECT K L

DEUTSCH

→ENGLISH

ESPAÑOL FRANÇAIS ITALIANO NEDERLANDS SVENSKA

PUSH MENU TO CONTINUE

AERIAL

RF OUT

AERIAL

RF OUT

Videokanavan kanavanumero

Olet nyt tallettanut tämän nauhurin videokanavan numeron televisiosi videokanavan paikalle tavallisen TV-kanavan tavoin, ja videonauhojen katseluun käytetään tästä lähtien aina tätä kanavaa.

Ruutuun ei tule kielivalikkoa

* Tarkista johtojen liitännät. * Toista television kanavanhaku.

7.Talleta löytynyt videokanava television

videokanavapaikalle.

Lisätietoja kappaleessa 'Käyttöönotto'.

2. Tärkeitä tietoja laitteen käytöstä

Nauhurin päällekytkeminen

Nauhuri voidaan kytkeä päälle painamalla

STANDBY/ON y

Automaattinen virran katkaisu

Jos nauhuria ei käytetä useaan minuuttiin, se kytkeytyy automaattisesti pois päältä. Tämä toiminto voidaan ohittaa (esim. jos haluat käyttää nauhuria TV-vastaanottimena). Lisätietoja luvun 'Automaattinen sammutus', kohdassa 'Muut toiminnot'.

Kellonaika näytössä

Jos olet sammuttanut nauhurin painamalla

STANDBY/ON y

, näytössä näkyy kellonaika esim. '18:00'. Jos kellonaikaa ei ole asetettu, näytössä näkyy '--:--'.

Virrankulutus

Nauhurin tulee olla aina kytkettynä seinäpistorasiaan, jottei TV:n katselu tai ajastinnauhoitusten suorittaminen häiriinny. Nauhurisi virrankulutus on alle 4W.

Sähkökatkos

Kanavatiedot säilyvät enintään 10 vuotta; kellonaika ja ajastintiedot enintään 1 minuutin.

Liikkuminen näyttövalikossa

Voit tarkistaa/muuttaa monia nauhurisi toimintoja ja asetuksia kuvaruutuvalikon avulla. Yksittäiset toiminnot valitaan kaukosäätimen avulla seuraavasti: Avaa valikko painamalla Suorita valinta Syötä tai muuta valintasi numeropainikkeilla

o B

tai

o B

. Tallenna tai vahvista painamalla Peruuta painamalla Lopeta painamalla

SELECT K L CHOOSE B →TIMER

RECORD SET UP VCR SET UP TUNER SET UP INITIAL SET UP

END=EXIT

painikkeilla.

CLEAR

STATUS/EXIT

B 1

0...9

Videonauhurisi näytössä näkyvät symbolit

Seuraavat symbolit voivat näkyä nauhurisi näytöllä:

Kun nauhurisi on päällä. Kun olet laittanut kasetin nauhurin pesään. Osoittaa TV-kanavan numeron/ kellonajan/RF-kanavan. Nauhoitus on käynnissä.

Ajastinnauhoitus asetettu.

3. Videonauhurin asennus

Käyttöönotto

Tässä luvussa käsitellään videonauhurin valmistelua käyttökuntoon. Videonauhuri etsii ja tallettaa kaikki paikkakunnalla näkyvät TV-kanavat autom

aattisesti.

'Tähtää' oikein Tässä toiminnossa tarvitset ensimmäisen kerran kaukosäädintä. Muista aina osoittaa kaukosäätimellä videonauhuria eikä televisiota.

Lisälaitteiden liitäntä

Kytke kaikkien videonauhuriin antennijohdon kautta liitettyjen lisälaitteiden virta päälle, jotta automaattinen kanavanhaku pystyy löytämään ja tallettamaan niiden kanavat.

o B

1. Valitse kuvaruutuvalikkojen kieli

painikkeilla.

Mikä on kuvaruutuvalikko?

Monikielinen kuvaruutuvalikko tekee videon käyttämisen helpoksi. Kaikki asetukset ja toiminnot tulevat näkyviin television ruudulle valitsemallasi kielellä.

2. Paina

3. Aloita kanavahaku painamalla

kestää useita minuutteja.

PLEASE WAIT

START FINISH

❚❚❚❚❚❚❚❚❚❚❚

■■■■■■■■■■■■

. Haku voi

4. Haun jälkeen ruutuun tulee valikko ajan ja

päivämäärän (TIME/DATE) asettamista varten.

TIME --:- DATE --/--/--

SMART CLOCK [ON]

END=EXIT

5.Ta r kista ruudussa näkyvä aika ('TIME'). Jos

tarpeen, aseta oikea aika numeronäppäimillä

0...9

6.Ta r kista päivämäärä 'DATE','MONTH','YEAR'

ja muuta tarvittaessa.

7.Kun tiedot ovat oikein, tallenna ne painamalla

STATUS/EXIT

Nyt videonauhuri on valmis käyttöön.

Videonauhuri ei löydä haun aikana yhtään TV-kanavaa

*Valitse televisiosta kanava 1. Näetkö ruudussa tämän kanavan ohjelmaa? Jos et näe, tarkista antennin, videonauhurin ja television väliset liitännät. *Videonauhuri käy läpi koko televisiolähetyksille varatun taajuusalueen löytääkseen kaikki mahdolliset kanavat. Jos kaikki paikkakunnalla näkyvät televisiokanavat toimivat korkealla taajuusalueella, kestää jonkin aikaa ennen kuin haku saavuttaa tämän taajuusalueen, mutta sen jälkeen kanavat löytyvät nopeasti.
