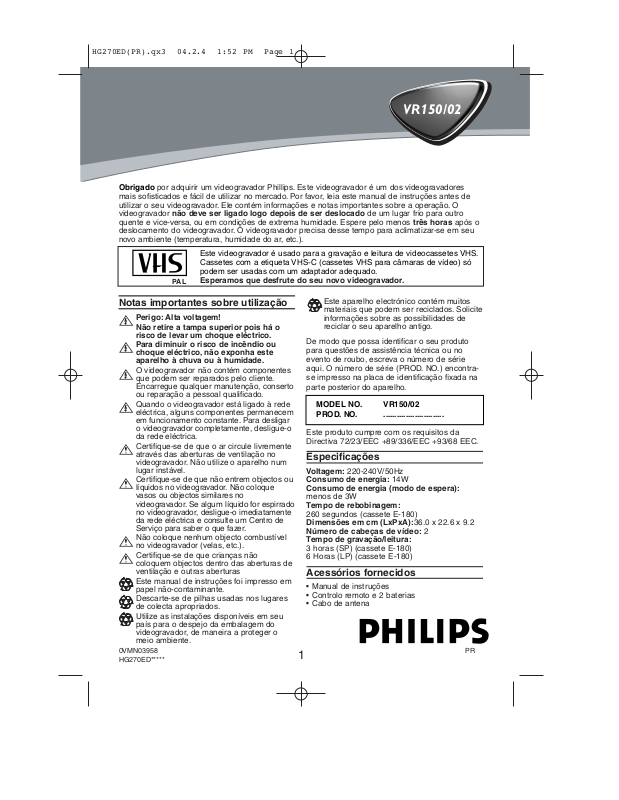

Philips VR150/02 User Manual [pt]

VR150/02

Obrigado por adquirir um videogravador Phillips. Este videogravador é um dos videogravadores

mais sofisticados e fácil de utilizar no mercado. Por favor, leia este manual de instruções antes de
utilizar o seu videogravador. Ele contém informações e notas importantes sobre a operação. O
videogravador não deve ser ligado logo depois de ser deslocado de um lugar frio para outro
quente e vice-versa, ou em condições de extrema humidade. Espere pelo menos três horas após o
deslocamento do videogravador. O videogravador precisa desse tempo para aclimatizar-se em seu
novo ambiente (temperatura, humidade do ar, etc.).

Este videogravador é usado para a gravação e leitura de videocassetes VHS.
Cassetes com a etiqueta VHS-C (cassetes VHS para câmaras de vídeo) só
podem ser usadas com um adaptador adequado.

Esperamos que desfrute do seu novo videogravador.

PA L

Notas importantes sobre utilização

Perigo: Alta voltagem!

"

Não retire a tampa superior pois há o
risco de levar um choque eléctrico.

Para diminuir o risco de incêndio ou

"

choque eléctrico, não exponha este
aparelho à chuva ou à humidade.

O videogravador não contém componentes

"

que podem ser reparados pelo cliente.
Encarregue qualquer manutenção, conserto
ou reparação a pessoal qualificado.

Quando o videogravador está ligado à rede

"

eléctrica, alguns componentes permanecem
em funcionamento constante. Para desligar
o videogravador completamente, desligue-o
da rede eléctrica.

Certifique-se de que o ar circule livremente

!

através das aberturas de ventilação no
videogravador. Não utilize o aparelho num
lugar instável.

Certifique-se de que não entrem objectos ou

!

líquidos no videogravador. Não coloque
vasos ou objectos similares no
videogravador. Se algum líquido for espirrado
no videogravador, desligue-o imediatamente
da rede eléctrica e consulte um Centro de
Serviço para saber o que fazer.

Não coloque nenhum objecto combustível

!

no videogravador (velas, etc.).
Certifique-se de que crianças não

!

coloquem objectos dentro das aberturas de
ventilação e outras aberturas

Este manual de instruções foi impresso em
papel não-contaminante.

Descarte-se de pilhas usadas nos lugares
de colecta apropriados.

Utilize as instalações disponíveis em seu
país para o despejo da embalagem do
videogravador, de maneira a proteger o
meio ambiente.

0VMN03958
HG270ED*****

Este aparelho electrónico contém muitos
materiais que podem ser reciclados. Solicite
informações sobre as possibilidades de
reciclar o seu aparelho antigo.

De modo que possa identificar o seu produto
para questões de assistência técnica ou no
evento de roubo, escreva o número de série
aqui. O número de série (PROD. NO.) encontra­se impresso na placa de identificação fixada na
parte posterior do aparelho.

MODEL NO. VR150/02

PROD. NO. ...........................

Este produto cumpre com os requisitos da
Directiva 72/23/EEC +89/336/EEC +93/68 EEC.

Especificações

Voltagem: 220-240V/50Hz
Consumo de energia: 14W
Consumo de energia (modo de espera):

menos de 3W

Tempo de rebobinagem:

260 segundos (cassete E-180)

Dimensões em cm (LxPxA):36.0 x 22.6 x 9.2
Número de cabeças de vídeo: 2
Tempo de gravação/leitura:

3 horas (SP) (cassete E-180)
6 Horas (LP) (cassete E-180)

Acessórios fornecidos

• Manual de instruções

• Controlo remoto e 2 baterias

• Cabo de antena

1

PR

2

PR

1. Descrição dos controlos

1 2 3

4 5 6

7 8 9

0

STILL

STOP

MENU

REW FWD

PLAYSTATUS/EXIT CLEAR

REC STANDBY/ON

TV-PROG.TV-VOL

MUTE SYSTEM

PP

STANDBY/ON PROGRAMME RECORD STOP/EJECT REW. PLAY FWD.

RF OUT

TV

AERIAL

Controle remoto

Botões de funcionalidade do

videogravador

Para gravar o canal TV seleccionado

neste momento.

Para ligar ou desligar o

videogravador, e para interromper uma função.

Prima para seleccionar os canais no

videogravador.

Para escolher o número de
programa. Durante a reproduVão, prima para
regular a tracVão.

Para ter acesso ou retirar a
exposição da condição no ecrã do VCR. Para
sair dos menus no ecrã.

Para apagar a última entrada. Para
apagar uma gravação programada (TIMER).
Para restabelecer o contador do tempo decorrido
no modo da reprodução, gravação ou parada.

Para parar a cassete e reproduzir
uma imagem passo a passo. (excepto durante
avanço rápido e recuo rápido)

Não funciona com este modelo.

Para charmar o menu principal do

videogravador.

Quando a leitura da cassete
estiver parada, prima para avançar a cassete
em alta velocidade. Durante a leitura, prima para
avançar a cassete com a imagem no ecrã.
Utilize também para armazenar ou confirmar as
entradas nos menus.

Quando a leitura da cassete
estiver parada, prima para rebobinar a cassete
em alta velocidade. Durante a leitura, prima para
rebobinar a cassete com a imagem no ecrã.
Utilize também para retornar o cursor no menu.

Para reproduzir uma cassete,
seleccione um elemento no menu do
videogravador.

Para parar a cassete, seleccione
um item no menu do videogravador.

Botões de funcionalidade de TV

Para eliminar o som do televisor.

Prima novamente para restaurar o volume.

Para ajustar o

volume do televisor.

Para seleccionar um

número de programa no televisor.

TV-PROG.

–

TV-PROG.

+

TV-VOL5

–

TV-VOL5

+

MUTE

STOP

C- L

PLAY

B- K

REW

0- s

FWD

1- B

MENU

SYSTEM

STILL 2

CLEAR

STATUS/EXIT

P–P

+

0..9

STANDBY/ON

yy

REC I

É possível utilizar este controlo remoto para utilizar algumas funções dos televisores
PHILIPS.

3

PR

2. Notas importantes para a operação

Navegação nos menus no ecrã

Pode verificar/alterar muitas funções e definições
do seu videogravador através dos menus no
ecrã. As funções individuais são seleccionadas
através do controlo remoto como segue:

Para chamar o menu: .

Para seleccionar: ou .
Para introduzir ou alterar sua selecção:

Botões numéricos ou ou

.

Para armazenar ou confirmar: .
Para cancelar: .
Para terminar: .

Símbolos que aparecem no
mostrador do videogravador

Os seguintes símbolos podem ilum-inase no
mostrador do videogravador:

Quando liga o videogravador.
Quando coloca uma cassete no cassete.
Exibe o número do programa do canal de

TV/horas/canal RF.
Ao gravar.
Ao programar um programa.

STATUS/EXIT

CLEAR

FWD 1- B

STOP

C-L

PLAY B-K

0..9

STOP

C-L

PLAY

B- K

MENU

SELECT KL CHOOSE B

→TIMER

RECORD SET UP
VCR SET UP
TUNER SET UP
INITIAL SET UP

END=EXIT

Para ligar o videogravador

Pode ligar o videogravador com o botão .

Desligamento automático

Se o videogravador não for usado durante vários minutos, ele é desligado automaticamente. Esta
função pode ser desactivada (por exemplo, se quiser utilizar o videogravador como um receptor de
TV). Para mais informações, leia a secção “Desligamento automático” no capítulo “Outras funções”.

Horas no mostrador

Ao desligar o videogravador com , as horas são visualizadas no mostrador (por
exemplo, “18:00”).
Se o relógio não tiver sido definido, aparecerá “--:--”.

Consumo de energia

O videogravador deve ficar ligado sempre à rede eléctrica de modo a não afectar o uso do televisor
ou gravações programadas.
Se o visor tiver sido desligado, o videogravador consome menos 3W em espera.

No caso de corte ou falta de energia

As informações dos canais permanecem armazenadas até 1 ano, e as informações das horas e
temporizador permanecem armazenadas até 1 minuto.

minute.

STANDBY/ON

yy

STANDBY/ON

yy

Frente do seu videogravador

Para ligar ou desligar o

videogravador, e para interromper uma função.

Para escolher
o número de programa. Durante a reproduVão,
prima para regular a tracVão.

Para gravar o canal de TV

seleccionado actualmente.

Quando a leitura da cassete estiver
parada, prima para avançar a cassete em alta
velocidade. Durante a leitura, prima para
avançar a cassete com a imagem no ecrã.

Quando a leitura da cassete estiver
parada, prima para rebobinar a cassete em alta
velocidade. Durante a leitura, prima para
rebobinar a cassete com a imagem no ecrã.

Para reproduzir uma cassete.

Para parar a cassete.

Parte de trás do seu videogravador

Para ligar um televisor.

Para ligar o cabo da antena.

Para ligar um televisor.

RF OUT

AERIAL

TV

STOP/EJECT

PLAY

REW.

FWD.

RECORD

PROGRAMME-PROGRAMME+

STANDBY/ON

yy

PWR. REC

Preparação do controlo remoto para
operação

O controlo remoto e suas pilhas vêm embalados
separadamente na embalagem original do
videogravador. Deve instalar as pilhas no
controlo remoto antes do uso.

1.

1.Retire o controlo remoto e as pilhas incluídas

(2 pilhas).

2.

2.Abra a tampa do compartimento das pilhas

do controlo remoto e coloque as pilhas como
mostrado na ilustração. A seguir, feche a

tampa do compartimento das pilhas.
Agora o controlo remoto está pronto para uso. Seu
raio de acção é de aproximadamente 7 metros.

Ligação do videogravador ao
televisor

As ligações de cabo
necessárias devem ser feitas
previamente para que se
possa gravar ou ler programas
de TV com o videogravador.
Recomendamos que utilize um cabo Scart para
fazer a ligação entre o televisor e o videogravador.

Ligação com um cabo Scart

Prepare os seguintes cabos:

- Cabo de antena (1, fornecido)

- Cabo Scart (2, não fornecido)

1.

1.

Desligue o cabo de antena

do televisor. Insira-o

na tomada AERIAL

na parte posterior do

videogravador.

2.

2.

Insira uma

extremidade do cabo

de antena fornecido

na tomada RF OUT

na parte posterior do

videogravador, e a

outra extremidade na

tomada de entrada de antena na parte

posterior do televisor.

3.

3.Ligue uma

extremidade do
cabo Scart à
tomada Scart “TV”
na parte posterior
do videogravador e a outra extremidade à
tomada Scart no televisor reservada para
operação de videogravador (consulte o
manual de instruções do seu televisor).

4.

4.Ligue o televisor.

5.

5.Insira o cabo de alimentação a uma tomada

eléctrica.

6.

6.Se a ligação for feita correctamente e o seu

televisor for comutado automaticamente para
o número de programa destinado para a
tomada Scart, verá a seguinte imagem:

Depois, leia a secção “Preparativos para
utilização” no capítulo “Instalação do
videogravador”.

PR

3. Ligação do videogravador

O que é um cabo Scart?

O cabo Scart ou Euro AV serve como um
conector universal para sinais de imagem, som
e controlo. Com este tipo de ligação, não há
praticamente nenhuma perda de qualidade
durante a transferência de imagem ou som.

Meu televisor tem várias tomadas Scart.
Qual tomada devo utilizar?

Seleccione a tomada Scart adequada para saída
de vídeo, bem como para entrada de vídeo.

O meu televisor tem um menu de
configuração para a ficha scart.

Configure esta tomada scart como entrada-saída.

4

WÄHLEN KL

→DEUTSCH

ENGLISH
ESPAÑOL
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA

FORTSETZEN=MENU

Não aparece nada em meu ecrã

• Muitos televisores são comutados para o
número de programa destinado para a
tomada Scart através de um sinal de controlo
enviado pelo cabo Scart.

• Se o televisor não for comutado
automaticamente para o número de programa
da tomada Scart, mude manualmente para o
número de programa correspondente em seu
televisor (consulte o manual de instruções do
televisor).

T

T

12

AERIAL

V

L
A
I

R

E

A

T
U

O

F

R

V

RF OUT

L
A
I

R

E

A

T
U
O

F

R

TV

L
A
I

R

E

A

T
U

O

F

R

TV

PR

Ligação sem um cabo Scart

Tenha pronto o cabo da antena
(fornecido).

1.

1.Desligue o televisor.

2.

2.Desligue o cabo de

antena da tomada de
entrada de antena do
televisor. Insira-o na
tomada AERIAL na
parte posterior do videogravador.

3.

3.Insira uma

extremidade do cabo
de antena fornecido
na tomada RF OUT
na parte posterior do
videogravador, e a
outra extremidade na tomada de entrada de
antena na parte posterior do televisor.

4.

4.Insira o cabo de alimentação a uma tomada

eléctrica.

5.

5.Ligue o televisor e seleccione o número de

programa usado para leitura de vídeo em seu
televisor (consulte o manual de instruções do
televisor).

6.

6.Inicie a procura manual de canal de TV tal

como se pretendesse guardar um novo canal
de TV até que apareça o ecrã seguinte
(consulte as instruções de operação do seu
televisor).

7.

7.Armazene esta definição de número de

programa no televisor para operação de

videogravador.
Depois, leia a secção “Preparativos para
utilização” no capítulo “Instalação do
videogravador”.

WÄHLEN KL

→DEUTSCH

ENGLISH
ESPAÑOL
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA

FORTSETZEN=MENU

Não aparece um ecrã de selecção de idioma

• Verifique as ligações de cabo.

• Repita a procura de canais no televisor.

Número de programa para operação de
videogravador

Agora armazenou um número de programa
para uso do videogravador como faria para
armazenar um canal de TV normal. Este
número de programa deve ser usado no futuro
para a leitura do videogravador (canal de TV
para “videogravador”).

5

AERIAL

V

T

L
A
I

R
E
A

T

U

O
F
R

V
T

RF OUT

L
A
I

R
E

A

T
U

O

F

R

Preparativos para utilização

Este capítulo descreve como fazer os
preparativos para utilização. O videogravador
procura e armazena automaticamente os canais
de TV disponíveis.

1.

1.Seleccione o idioma desejado para os menus

no ecrã premindo ou .

2.

2.Prima .

3.

3.Confirme com .

A procura automática de canais de TV
começará.

4.

4.Aparece o mostrador de acerto do relógio no

ecrã do televisor.

5.

5.Acerte as horas com os botões de números

.

6.

6.Acerte “DAY”, “MONTH” e “YEAR” com os

botões de números .

7.

7.Se todas as

informações estiverem correctas, armazene-

as premindo .
Agora os preparativos para utilização estão
feitos.

Procura manual dos canais de TV

Às vezes nem todos os canais de TV são
encontrados e armazenados durante os
preparativos para utilização. Neste caso, os
canais de TV codificados ou omitidos devem ser
procurados e armazenados manualmente.

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “TUNER SET UP” com

ou e confirme com .

4.

4.Seleccione “MANUAL TUNING” com

ou e confirme com

.

5.

5.Seleccione “PROG.” com ou

e confirme com .

6.

6.Utilize ou

ou

para
seleccionar o número de programa que
deseja utilizar para o canal de TV como, por
exemplo, “P01”, e confirme com .

7.

7.Seleccione “CHANNEL” com ou

e confirme com . A

seguir, introduza o canal desejado com

.
Se definir “SKIP” para um canal, tal canal
será ignorado quando passar pelos canais
com ou .

8.

8.

Armazene o canal de TV com .

9.

9.Para procurar outros canais de TV, comece

de novo desde o passo 5.

10.

10.Para acabar, prima

.

STATUS/EXIT

FWD 1- B

P-P+

0..9

FWD 1- BSTOP C-L

PLAY B-K

FWD 1- B

0..9

STOP C-LPLAY B-K

FWD 1- B

STOP C-L

PLAY B-K

FWD 1- B

STOP C-LPLAY B-K

FWD 1- B

STOP C-L

PLAY B-K

MENU

STATUS/EXIT

0..9

0..9

P+

MENU

STOP C-LPLAY B-K

“Aponte” correctamente

Nas seguintes secções, precisará utilizar o
controlo remoto pela primeira vez. Ao utilizá-lo,
aponte sempre a frente do controlo remoto
para o videogravador e não para o televisor.

Ligação de componentes adicionais

Depois de fazer a ligação de componentes
adicionais (receptor de satélite, etc.) com o
cabo de antena, ligue-os. A seguir, a procura
automática de canais será realizada.

PLEASE WAIT

START FINISH

❚❚❚❚❚❚❚❚❚❚❚

❚❚❚❚❚❚❚❚❚❚❚❚

O videogravador não encontra nenhum
canal de TV durante a procura

• Seleccione o canal 1 no televisor. Pode ver o
canal de TV armazenado no televisor?
Se não puder, verifique a ligação dos cabos
da antena (tomada para antena),
videogravador, televisor.

•O videogravador realiza a procura em toda a
gama de frequências para encontrar e
armazenar o maior número possível de
canais de TV. É possível que os canais de TV
em seu país sejam transmitidos numa gama
de frequências mais alta. Assim que essa
gama for atingida durante a procura, o
videogravador encontrará os canais de TV.

TIME --:--

DATE --/--/--

END=EXIT

4. Instalação do videogravador

Não sei os canais para minhas estações de
TV

Neste caso, prima ou em
“CHANNEL” para iniciar a procura automática de
canais. O número de canal começará a mudar no
ecrã do televisor. Continue a procura automática
até encontrar o canal de TV desejado.

STOP C-LPLAY B-K

MANUAL TUNING

→PROG. P55

CHANNEL 055
SKIP [OFF]

SELECT

KL CHOOSE B

END=EXIT

6

PR

Sintonização automática

Durante a instalação, todos os canais de TV
disponíveis são procurados e armazenados. Se
as designações de canal de seu provedor de TV
por cabo ou satélite mudarem, ou se estiver a
instalar de novo o videogravador (quando mudar
de casa, por exemplo), pode realizar este
procedimento de novo. Isso substituirá os canais
de TV já armazenados pelos novos canais.

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “TUNER SET UP” com

ou e confirme com .

4.

4.Seleccione “AUTO TUNING” com

ou e confirme com .

5.

5.A procura automática de canais de TV

começará. Isso permite que o videogravador
armazene todos os canais de TV disponíveis.
Este procedimento pode levar vários minutos.

6.

6.Quando a procura de canais de TV é

finalizada, “COMPLETED” aparece
brevemente no ecrã do televisor.

Ordenar manualmente os canais TV

Depois de realizar a procura automática de
canais, pode não gostar da sequência na qual
certos canais de TV foram alocados para as
posições de programa (números de programa)
no videogravador. Poderá usar esta função para
ordenar individualmente os canais de TV já
memorizados.

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.

Seleccione “TUNER SET UP” com

e confirme com .

4.

4.Seleccione “MOVE” com ou

e confirme com .

5.

5.Utilize ou para

seleccionar o canal de TV armazenado que
deseja mudar.

6.

6.Confirme com .

7.

7.Mova o canal seleccionado com ou

para o número de programa que

deseja designar.

8.

8.Confirme com .

9.

9.Para designar outros canais de TV para um

número de programa, repita os passos de 5
a 8.

10.

10.Para acabar, prima .

STATUS/EXIT

FWD 1- B

STOP C-L

PLAY B-K

FWD 1- B

STOP C-LPLAY B-K

FWD 1- B

STOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

FWD 1- B

STOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

PR

PLEASE WAIT

START FINISH

❚❚❚❚❚❚❚❚❚❚❚

❚❚❚❚❚❚❚❚❚❚❚❚

MOVE

→P01: 02 P06: 90

P02: 03 P07: 99
P03: 05 P08: 121
P04: 10 P09: 124
P05: 74 P10: 130

SELECT

KL CHOOSE B

END=EXIT

7

Definição do idioma

Pode mudar o idioma do menu do ecrã do
televisor. Porém, o visor do videogravador só
apresentará texto em inglês independentemente
desta definição.

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “INITIAL SET UP” com

ou e confirme com .

4.

4.Seleccione “LANGUAGE” com ou

e confirme com .

5.

5.Seleccione o idioma desejado com

ou .

6.

6.Para acabar, prima .

Definição do relógio

Se o mostrador exibir uma hora incorrecta ou
“--:--”, a hora e a data devem ser definidas
manualmente.

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “INITIAL SET UP” com

ou e confirme com .

4.

4.Seleccione “CLOCK” com ou

e confirme com .

5.

5.Verifique a hora em “TIME”. Se necessário,

mude a hora com .

6.

6.Verifique os dados em “DAY”, “MONTH” e

“YEAR” da mesma maneira.

7.

7.Para acabar, prima .

Definição do canal de saída RF

Em alguns locais de recepção, é possível que
um canal de TV seja transmitido na mesma
frequência (ou similar) do videogravador.

Resultado: Assim que o videogravador é ligado,
a qualidade da recepção para esse canal ou
mesmo vários outros canais de TV será
deteriorada.
Os seguintes passos mostram como se pode
alterar a frequência de transmissão predefinida
(canal de saída RF) no videogravador.

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “INITIAL SET UP” com

ou e confirme com .

4.

4.Seleccione “RF OUT” com ou

e confirme com .

5.

5.Prima .

6.

6.Utilize , ou para

seleccionar um canal que não seja
transmitido entre os canais 22 e 69 em sua
área.

7.

7.Prima

.

8.

8.Para acabar, prima .

STATUS/EXIT

FWD 1- B

0..9

STOP C-LPLAY B-K

FWD 1- B

FWD 1- BSTOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

STATUS/EXIT

0..9

FWD 1- BSTOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

STATUS/EXIT

STOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

SELECT KL

DEUTSCH

→ENGLISH

ESPAÑOL
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA

END=EXIT

TIME --:--

DATE --/--/--

END=EXIT

O que é canal de saída RF?

Este componente electrónico no videogravador
permite que o aparelho transmita sinais de
áudio e vídeo através do cabo de antena.
Esses sinais podem ser recebidos num
televisor exactamente como os canais de TV.

O que é frequência de canal de saída RF?

Esta frequência ou canal indica a frequência ou
canal no qual o sinal de áudio ou vídeo é
transmitido.

SELECT KL CHOOSE B

→RF OUT CH 36

END=EXIT

Se não conseguir obter imagem e som isentos
de interferências ligue o videogravador e o
aparelho de TV com um cabo scart. Depois
desligue o modulador incorporado.
Prima repetidamente até aparecer “--”
próximo de “RF OUT CH” no ecrã do televisor.
Depois confirme com .

FWD 1- B

STOP C-L

8

PR

Reproduzir cassetes

Pode operar o videogravador utilizando o
controlo remoto ou os botões no painel frontal
do videogravador.

Se premir , , ou

quando o aparelho está em espera,
a energia é automaticamente ligada.
Paralelamente, se já estiver colocada uma
cassete, o funcionamento correspondente será
iniciado.
O videogravador apenas pode gravar e
reproduzir cassetes VHS padrão.

1.

1.

Coloque uma cassete na abertura para
cassete. A cassete entra automaticamente.

“”aparece no mostrador.

2.

2.Prima para visualizar a cassete,

aparecerá “PLAY” no mostrador.

3.

3.Para parar a leitura, prima ou

no videogravador.

4.

4.Para ejectar a cassete, prima

quando o videogravador parar a leitura.

Leitura de cassetes NTSC

O vídeo gravador pode também reproduzir os
cassetes gravados no NTSC padrão (por
exemplo: os cassetes Americanos). Embora, isto
só funciona nos aparalhos de televisão PAL
apropriados para a freqüência de quadro de
60Hz.

Visualização da posição actual da fita

As seguintes informações aparecem no ecrã:
Um contador indica a posição actual da fita
como, por exemplo, 0:02:45, com as horas,
minutos e segundos.
SP/LP indica a velocidade de gravação da
cassete.

Procura de uma posição na fita com
imagem (exploração)

1.

1.

Durante a reprodução, prima
(recuar) ou (avançar).

2.

2.Se quiser procurar em velocidade super

elevada, prima mais uma vez ou

. (Esta função não funcionará para
uma cassete gravada em modo SP no
padrão NTSC.)

3.

3.Prima para continuar a leitura.

PLAY B-K

FWD 1- B

REW0- s

FWD 1- B

REW0- s

STOP/EJECT

STOP/EJECT

STOP C-L

PLAY B-K

REW0- s

FWD 1- BSTOP C-LPLAY B-K

PR

9

5. Leitura

DIGITAL STUDIO PICTURE

A Phillips desenvolveu um sistema que produz
a melhor qualidade de leitura possível. Para
cassetes velhas e usadas com frequência, este
sistema reduz a interferência. Para cassetes
novas ou de alta qualidade, ele enfatiza os
detalhes.

Baixa qualidade da imagem e som

Ao ler cassetes de aluguer, cassetes velhas ou
de baixa qualidade, pode não ser possível
filtrar a interferência de imagem e som
completamente. Isso, entretanto, não é um
defeito do seu aparelho. Leia a secção “Tracção
manual”.

Desactivação automática de funções
especiais

Muitas funções (imagem congelada, por
exemplo) são desactivadas automaticamente
após um breve momento para proteger a
cassete e economizar energia.

Não preciso mudar a velocidade de leitura
ao ler gravações LP?

Durante a reprodução, a velocidade correta
será escolhida automaticamente. Para mais
informações, leia a secção “Selecção da
velocidade de gravação (SP ou LP)” no capítulo
“Gravação manual”.

Como posso reposicionar o contador a
“0:00:00”?

Pode reposicionar o contador a “0:00:00”
premindo .

Ao colocar uma cassete no videogravador, o
contador é reposicionado automaticamente a
“0:00:00”.

CLEAR

O contador não se move

Isso ocorre quando não há gravações numa
porção da fita. Isso não é uma falha do
videogravador.

“-0:01:20” aparece no ecrã

Se rebobinar uma cassete da posição
“0:00:00”, o contador mostrará, por exemplo, “­0:01:20” (cassete foi rebobinada a 1 minuto e
20 segundos antes de “0:00:00”).

Imagem congelada

1.

1.Durante uma leitura, prima para

congelar a imagem.

2.

2.Prima para continuar a leitura.

Procura de uma posição na fita sem
imagem (avanço rápido e rebobinagem)

1.

1.Pare a cassete com .

2.

2.Prima (rebobinagem) ou

(avanço). “Fr” ou “FF” aparecerá
no ecrã durante 5 segundos e depois,
aparecerá o contador de tempo real.

3.

3.Para parar a cassete, prima .

Tracção manual

Para regular manualmente a tracVão durante a
reproduVão, prima ou

.

A tracção retornará ao modo de regulação
automática quando premir , colocar
uma cassete, ou premir .

Para eliminar a instabilidade vertical de uma
imagem congelada, prima

ou .

P-P+

PROGRAMME

-

PROGRAMME

+

PLAY B-K

STOP C-L

P-P+

PROGRAMME

-

PROGRAMME

+

STOP C-L

FWD 1- B

REW0- s

STOP C-L

PLAY B-K

STILL

2

PR

10

A exploraVão e uma imagem congelada
interfere com a qualidade do quadro

•O som desliga-se. Isto não é uma falha no
seu vídeo gravador. Quando o quadro
comeVa a vibrar verticalmente, estabilize o
quadro pressionando

ou no modo Still

(Congelado).

• Se você premer para congelar a
imagem, geralmente verá linhas de ruído no
ecrã do TV. Isso é normal. Porém, toda vez

que você premer as linhas
mudarão de posição

STILL 2

STILL 2

P-P+

PROGRAMME

-

PROGRAMME

+

Informações gerais

Utilize a “Gravação manual” para fazer
gravações instantâneas (por exemplo, um
programa a ser transmitido actualmente).

Se você quiser arrancar e deter uma gravação
manualmente, leia a seção

“Gravação sem

desligação automática”.

Se quiser iniciar uma gravação manualmente
mas deseja que a mesma seja parada
automaticamente, leia a secção

“Gravação com

desligamento automático” (por exemplo, para

não gravar até ao fim da cassete).

Gravação sem desligação
automática

1.

1.Coloque uma cassete.

2.

2.Utilize para seleccionar o número

de programa que deseja gravar como, por
exemplo, “P01”.

3.

3.Para iniciar a gravação, prima .

4.

4.Para parar a gravação, prima .

Gravação com desligamento
automático (OTR [Gravação de um
toque])

1.

1.Coloque uma cassete.

2.

2.Utilize para seleccionar o número

de programa que deseja gravação.

3.

3.Prima .

4.

4.Cada vez que premir , 30 minutos

serão adicionados ao tempo de gravação.

5.

5.Para parar a gravação, prima .

Prevenção contra apagamento
acidental das cassetes

Todas as cassetes (excepto as cassetes de
aluguer e cassetes comerciais já gravadas) têm
uma patilha de segurança em sua parte
posterior.
Para evitar a gravação sobre gravações
importantes (apagar), pode retirar esta patilha
de segurança.
Se decidir gravar numa cassete protegida de
novo, simplesmente cubra o orifício com uma
fita adesiva ou deslize a patilha para a direita.

Alinhamento das gravações
(corte de montagem)

Ao adicionar uma gravação a uma cassete que
já contenha uma ou mais gravações nela, um
pequeno espaço em branco (trémulo) pode
aparecer entre as gravações antiga e nova ou a
própria imagem pode tremeluzir.
Para reduzir a ocorrência desse fenómeno, siga
o seguinte procedimento:

1.

1.Encontre a posição na fita da gravação

antiga onde deseja inserir uma nova
gravação.

2.

2.Assista ao último minuto da gravação antiga

(leitura).

3.

3.Prima na posição onde a nova

gravação deve começar, e em seguida prima

.

4.

4.Agora inicie a gravação como de costume

premindo no controlo remoto.

5.

5.Para parar a gravação, prima .

Selecção da velocidade de gravação
(SP ou LP)

A velocidade LP permite duplicar a duração de
gravação (por exemplo, seis horas ao invés de
três horas numa cassete E180).

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “RECORD SETUP” com

ou e confirme com

.

4.

4.Seleccione a velocidade de gravação

desejada com

.

5.

5.Para terminar, prima .

STATUS/EXIT

FWD 1- B

FWD 1- B

STOP C-LPLAY B-K

MENU

STOP C-L

REC I

REC I

STILL

22

STOP C-L

REC I

REC I

P-P+

STOP C-L

REC I

P-P+

6. Gravação manual

ACASSETE PROTEGIDA IMPOSSÍVEL
GRAVAR” no ecrã, e depois a cassete é
ejectada.

Foi carregada uma cassete sem patilha de
segurança. Cubra o orifício com fita adesiva ou
introduza uma nova cassete.

11

PR

SELECT KL CHOOSE B

→RECORD SPEED [SP]

END=EXIT

“SP” / “LP”

SP: Standard Play (velocidade de gravação
normal) oferece uma qualidade de imagem de
primeira classe.
LP: Long Play (metade da velocidade de
gravação, tempo de gravação duplicado). 6
horas podem ser gravadas numa cassete de 3
horas (E180) com uma qualidade de imagem
um pouco reduzida.

Informações gerais

Utilize a programação com temporizador para
iniciar e parar automaticamente uma gravação
numa hora ou data posterior. O videogravador
mudará para o número de programa definido e
começará a gravação na hora correcta. Com
este videogravador, é possível programar até
oito gravações dentro de um período de um ano.
Para fazer uma gravação programada, o
videogravador precisa saber:

•a data desejada para a gravação

•o número de programa do canal de TV

•a hora inicial e hora final de gravação
Essas informações são armazenadas num bloco
do temporizador(TIMER).

Programação de uma gravação

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “TIMER” com ou

e confirme com .

4.

4.Seleccione “ONCE”, “DAILY” ou “WEEKLY”

(frequência da gravação) com ou

e confirme com .

5.

5.Seleccione o bloco de Temporizador

pretendido com .

6.

6.Introduza a Hora de início (START), Hora de

fim (STOP), Número do programa (PROG.) e
a data (DATE) com .

7.

7.Quando todas as entradas estiverem

correctas, prima . A informação
da programação será armazenada num bloco
do temporizador.

8.

8.Coloque uma cassete com a patilha de

segurança intacta (desprotegida).

9.

9.Desligue o videogravador com

.
A gravação programada só funcionará se o
videogravador for desligado com

.

Maneira de verificar ou apagar uma
gravação programada (temporizador)

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “TIMER” com ou

e confirme com .

4.

4.Seleccione “TIMER LIST” com ou

e confirme com

.

5.

5.Seleccione o bloco do temporizador com

.

6.

6.Para cancelar a gravação, prima .

7.

7.Para acabar, prima

.

8.

8.

Desligue o videogravador com

.

STANDBY/ON

yy

STATUS/EXIT

CLEAR

FWD 1- B

FWD 1- BSTOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

STANDBY/ON

yy

STANDBY/ON

yy

STATUS/EXIT

0..9

0..9

FWD 1- BSTOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

PR

7. Programação de uma gravação (Temporizador)

SELECT KL CHOOSE B

→ONCE

DAILY
WEEKLY
TIMER LIST

END=EXIT

Mensagem de erro: “FULL”

Se esta mensagem de erro aparecer depois de
premir

, então, todos os blocos de
TEMPORIZADOR já foram programados. Não é
possível programar mais gravações. Se
pretender apagar ou verificar uma gravação
programada (bloco de TEMPORIZADOR),
seleccione o número do programa no menu
TIMER LIST e prima

.

CLEAR

FWD 1- B

Programe os números do soquete SCART
da “TV”

Você pode também programar as gravaVões
desde fontes externas por meio do soquete
SCART. Escolha o número de programa, “A/V
IN” com 0.0.

12

SELECT KL CHOOSE B

ONCE
DAILY

WEEKLY

→TIMER LIST

END=EXIT

O bloco TIMER desapareceu quando premi

.

Já verificou todas as gravações programadas.
Se as quiser verificar novamente, repita os
passos 2 a 5.

FWD 1- B

Selecção de gravações de uma só
vez/diárias/semanais

“ONCE”: Gravação de uma só vez
“DAILY”: Gravações diárias de segunda a

sexta-feira

“WEEKLY”: Gravações semanais

(cada semana no mesmo dia)

13

PR

Maneira de alterar uma gravação
programada (temporizador)

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “TIMER” com ou

e confirme com .

4.

4.Seleccione “ONCE”, “DAILY” ou “WEEKLY”

com ou e confirme com

.

5.

5.

Seleccione um bloco do temporizador com

. (O número intermitente indica um bloco

do temporizador vazio.)

6.

6.Prima para apagar as informações e

introduza as informações correctas com .

7.

7.Para acabar, prima .

8.

8.Desligue o videogravador com

.

Problemas e soluções para
gravações programadas

STANDBY/ON

yy

STATUS/EXIT

0..9

CLEAR

0..9

FWD 1- B

STOP C-LPLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

ONCE

TIMER - 1 2 3 4 5 6 7 8 -

SELECT TIMER NUMBER
END=EXIT

Mensagem de erro: “ ” pisca no mostrador
do videogravador

• Não há uma cassete colocada. Coloque uma
cassete e desligue o videogravador usando

.

A cassete foi ejectada logo que o botão

foi premido

•Foi introduzida uma cassete sem a patilha de
segurança.
Desfaça a protecção contra apagamento
(secção “Prevenção contra apagamento
acidental das cassetes” no capítulo “Gravação
manual”) ou coloque uma cassete diferente.

“TURN OFF VCR FOR TIMER RECORDING”
(desligar VCR para gravação temporizador)
fica intermitente no ecrã do televisor

•O videogravador foi ligado poucos minutos
antes do início de uma gravação programada.

Desligue o videogravador com .
Agravação programada (temporizador) só
funcionará se o videogravador for desligado.

A cassete é ejectada durante a gravação

•A fita chegou no fim durante a gravação.

O videogravador não responde

• Durante uma gravação programada, não é
possível operar o videogravador
manualmente. Se quiser cancelar a gravação

programada, prima .

STOP/EJECT

STANDBY/ON

yy

STANDBY/ON

yy

STANDBY/ON

yy

PR

8. Outras funções

Activação e desactivação da
visualização de estado

Junto com o menu no ecrã, a visualização de
estado também mostra informações sobre o estado
da operação actual (contador, leitura, gravação,
canal de TV, etc.) no ecrã do televisor. É possível
desactivar a informação sobre o estado da
operação de modo que a visualização de estado
não seja gravada durante a cópia de cassetes.

1.

1.

Ligue o televisor. Se necessário, seleccione o
número de programa para o videogravador.

2.

2.

Prima . O menu principal aparecerá.

3.

3.

Seleccione “VCR SET UP” com ou

e confirme com .

4.

4.

Seleccione “STATUS DISPLAY” com
ou .

5.

5.

Seleccione “ON” ou “OFF” com .

6.

6.

Para acabar, prima .

Activação e desactivação do fundo
azul

Se pretender que o ecrã do televisor fique
totalmente azul quando receber um sinal fraco,
defina “BLUE BACKGROUND” (fundo azul) para
“ON” (ligado). O ecrã ficará congelado e o som será
silenciado. Caso contrário, se pretender receber o
sinal fraco, defina “BLUE BACKGROUND” (fundo
azul) para “OFF” (desligado).

1.

1.Ligue o televisor. Se necessário, seleccione o

número de programa para o videogravador.

2.

2.Prima . O menu principal aparecerá.

3.

3.Seleccione “VCR SET UP” com ou

e confirme com .

4.

4.Seleccione “BLUE BACKGROUND” com

ou .

5.

5.Seleccione “OFF” (fundo azul desactivado)

ou “ON” (fundo azul activado) com

.

6.

6.Para acabar, prima .

Desligamento automático

Se não utilizar o videogravador durante alguns
minutos em certos modos (modo de paragem, por
exemplo), ele muda automaticamente para o modo
de espera. Pode cancelar esta função para utilizar
o videogravador como um receptor de televisão.

1.

1.

Ligue o televisor. Se necessário, seleccione o
número de programa para o videogravador.

2.

2.

Prima . O menu principal aparecerá.

3.

3.

Seleccione “VCR SET UP” com ou

e confirme com .

4.

4.

Seleccione “AUTO STANDBY” com
ou .

5.

5.

Seleccione “OFF” (desligamento automático
desactivado) ou “ON” (desligamento automático
activado) com .

6.

6.

Para acabar, prima .

Visualização do Relógio

Esta função permite-lhe desligar o visor do
videogravador. É de utilidade no caso de se
sentir perturbado pelo brilho do visor ao ver
televisão numa sala escura. Reduz igualmente o
consumo de energia.

1.

1.

Ligar o televisor. Se for necessário,
seleccione o número do programa para o
videogravador.

2.

2.Prima . O menu principal aparece.

3.

3.Seleccione “VCR SET UP” usando

ou e confirme com .

4.

4.Seleccione “CLOCK

DISPLAY” usando ou .

5.

5.Seleccione “OFF” (sem relógio) ou “ON” (com

relógio) com .

6.

6.Para terminar, prima .

STATUS/EXIT

FWD 1- B

STOP C-LPLAY B-K

FWD 1- B

STOP C-L

PLAY B-K

MENU

STATUS/EXIT

FWD 1- B

STOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

STATUS/EXIT

FWD 1- B

STOP C-LPLAY B-K

FWD 1- B

STOP C-L

PLAY B-K

MENU

STATUS/EXIT

FWD 1- B

STOP C-L

PLAY B-K

FWD 1- BSTOP C-L

PLAY B-K

MENU

SELECT KL CHOOSE B

→STATUS DISPLAY [ON]

BLUE BACKGROUND[ON]
AUTO STANDBY [ON]
CLOCK DISPLAY [ON]

END=EXIT

Que definições posso escolher?

“ON”: Mostra a visualização de estado durante

apenas alguns segundos.

“OFF”: Desactiva a visualização de estado.

SELECT KL CHOOSE B

STATUS DISPLAY [ON]

→BLUE BACKGROUND[ON]

AUTO STANDBY [ON]
CLOCK DISPLAY [ON]

END=EXIT

14

SELECT KL CHOOSE B

STATUS DISPLAY [ON]
BLUE BACKGROUND[ON]

→AUTO STANDBY [ON]

CLOCK DISPLAY [ON]

END=EXIT

SELECT KL CHOOSE B

STATUS DISPLAY [ON]
BLUE BACKGROUND[ON]
AUTO STANDBY [ON]

→CLOCK DISPLAY [ON]

END=EXIT

PR

Má qualidade de imagem quando reproduz
uma cassete:

•O televisor não está regulado correctamente.

•A cassete está muito gasta ou é de baixa
qualidade: Utilize uma cassete nova.

•A tracção não foi regulada correctamente:
Regule a tracção seguindo as instruções na
secção “Tracção manual”.

Não é possível gravar:

•O canal de TV que deseja gravar não foi
armazenado ou seleccionou o número de
programa errado: Verifique os canais de TV
armazenados.

•A cassete colocada está sem a patilha de
segurança (não é possível gravar numa
cassete assim): Coloque uma cassete com a
patilha de segurança intacta. Para mais
informações, consulte a secção “Prevenção
contra apagamento acidental das cassetes”
no capítulo “Gravação Manual”.

Interferência da imagem ou som na
recepção do televisor:

• Consulte a secção “Definição do canal de
saída RF” no capítulo “Instalação do
videogravador”.

•Verifique a antena.

9. Antes de solicitar assistência técnica

INa maioria das vezes, a causa de um problema
é uma operação incorrecta. Portanto, verifique
os seguintes itens antes de assumir um mal
funcionamento do videogravador.

O videogravador não responde mesmo que
um botão seja premido:

• Não há fornecimento de energia: Verifique o
fornecimento de energia.

• Uma gravação programada está a ser feita
actualmente: Se quiser, cancele a gravação
programada. Consulte a secção “Problemas e
soluções para gravações programadas” no
capítulo “Programação de uma gravação
(Temporizador)”.

•Ocorreu um problema técnico: Desligue o
cabo de alimentação durante uns 60
segundos, e ligue-o de novo.
Se isso não resolver o problema, restaure o
videogravador às suas definições de fábrica.

Restauração dos dispositivos às suas
definições de fábrica:
* Atenção: Todas as informações armazenadas

(canais de TV, hora e data, temporizador)
serão apagadas.

1.

Desligue o videogravador com .

2.Prima e ao mesmo

tempo durante 2 segundos ou mais.

A fita está emaranhada no videogravador:

• Não utilize força. Retire a ficha de corrente
por agora. Então chame um técnico.

O controlo remoto não funciona:

•O controlo remoto não está apontado para o
videogravador: Aponte o controlo remoto para
o videogravador.

•Ocorreu um problema técnico: Retire as
pilhas, espere uns 10 segundos e coloque-as
de novo.

• As pilhas esgotaram-se: Troque as pilhas.

Não há imagem quando reproduz uma
cassete:

• Não há nenhuma gravação na cassete:
Troque a cassete.

• Seleccionou o número de programa errado no
televisor para a leitura da cassete: No
televisor, seleccione o número de programa
correcto para o videogravador.

•O cabo que liga o televisor e o videogravador
afrouxou-se: Verifique o cabo.

PROGRAMME+

STOP/EJECT

STANDBY/ON

yy

15

Ta mbém você pode chamar ao centro de

serviço ao cliente

em seu pais.
Os números de telefone podem se encontrar na
página 16 do presente Manual de Instruções.
Tenha à mão o número do modelo (MODEL
NO.) e o número de produção (PROD. NO.) do
videogravador.

PR

PHILIPS NORGE AS

Sandstuveien 70,
PO Box 1, Manglerud
N-0612 Oslo

NORWAY

Phone: [phone]

OY PHILIPS AB

Linnoitustie 11,
02600 Espoo

FINLAND

puh. 09 615 80 250

PHILIPS KUNDTJÄNST

Kista Entré
Knarrarnäsgatan 7
164 85 Stockholm

SWEDEN

Tel: [phone]

PHILIPS POLSKA

Al. Jerozolimskie 195B
02-222 Warszawa

POLSKA

TEL.: [phone]

INFOLINKA PHILIPS

Safránkova 1
150 00 Praha 5

CZECH REPUBLIC

TEL.: [phone]

PHILIPS Iberia, S.A.

C/Martinez Villergas, 49
28027 MADRID

SPAIN

Phone: [phone]

PHILIPS AUSTRIA GMBH

Triesterstrasse 64
1101 Wien

AUSTRIA

Tel: [phone]

PHILIPS INFO CENTER

Alexanderstrasse 1
20099 Hamburg

GERMANY

Tel: [phone]

SERVICE CONSOMMATEURS PHILIPS

BP 0101
75622 Paris Cédex 13

FRANCE

Phone: [phone]

PHILIPS ELECTRONICS IRELAND LIMITED

Consumer Information Centre
Newstead, Clonskeagh

DUBLIN 14

Phone: [phone]

PHILIPS CONSUMER ELECTRONICS

Servizio Consumatori
Via Casati 23
20052 Monza - Milano

ITALY

Phone: [phone]

PHILIPS MAGYARORSZÁG KFT.

Fehérvári út 84/a.
Budapest 1119

HUNGARY

Phone: [phone]

PHILIPS PORTUGUESA, S.A.

Consumer Information Centre
Rua Dr. António Loureiro Borge, nr. 5
Arquiparque, Miraflores
P-2795 L-A-VEHLA

PORTUGAL

Phone: [phone]

PHILIPS CE, The Philips Centre,

420 - 430 London Road,
Croydon, Surrey
CR9 3 QR

UNITED KINGDOM

Phone: [phone]

PHILIPS KUNDECENTER

Frederikskaj 6,
1780 København V

DANMARK

Tlf.: 80 88 28 14

PHILIPS REPRESENTATION OFFICE

Ul. Usacheva 35a
119048 MOSCOW

RUSSIA

Phone: [phone]

PHILIPS INFO CENTER

Fegistrasse 5
8957 Spreitenbach

SUISSE

Tel.: [phone]

PHILIPS CUSTOMER CARE CENTER

Twee Stationsstraat 80/
80 Rue des Deux Gares
1070 BRUSSEL/BRUXELLES

BELGIUM (for BENELUX)

Tel: [phone]

PHILIPS CONSUMENTENLIJN

Postbus 102 5600 AC Eindhoven

NEDERLAND

Tel.: [phone]

16
