Page 1
Vision
Page 2
2
English Page 4
• Keep pages 3 and 30 open when reading these
operating instructions.
Français Page 6
• Pour le mode d'emploi: dépliez les pages
3 et 30.
Deutsch Seite 8
• Schlagen Sie beim Lesen der Gebrauchsanweisung Seiten 3 und 30 auf.
Nederlands Pagina 10
• Sla bij het lezen van de gebruiksaanwijzing de
pagina's 3 en 30 op.
Italiano Pagina 12
• Prima di usare l'apparecchio, aprite le pagine 3
e 30 e leggete attentamente le istruzioni per
l'uso.
Español Página 14
• Desplegar las páginas 3 y 30 al leer las
instrucciones de manejo.
Português Página 16
• Durante a leitura do modo de emprêgo,
desdobre e verifique as pág. 3 e 30.
Dansk Side 18
• Hold side 3 og 30 opslået mens De læser
brugsanvisningen.
Norsk Side 20
• Slå opp på side 3 og 30 før De leser videre.
Svenska Sid 22
• Ha sidan 3 och 30 utvikt när ni läser bruksanvisningen.
Suomi Sivu 24
• Pidä sivut 3 ja 30 auki samalla kun luet
käyttöohjetta.
Ελληνικά Σελίδα 26
• Για τις οδηγίες χρήσεως, ανοίξτε τις
σελίδες 3 και 30.
Page 3
3
6
4
1b
1
2
1a
3
5
1
2
6
9
7
8
13
11
10
15
14
MIN
MAX
12
16
17
18
19
2
1
2
Page 4
4
English
• To enable recycling, the plastics of
the product have been coded.
• The cardboard packaging has
been made of recycled material and is entirely
suitable for recycling.
Important
• Before using for the first time, check if
the dustbag is placed correctly.
• Never suck up water (or any other
liquid). Never pick up ashes until they
are cold.
• When picking up fine dust, the pores of
the dustbag may become clogged.
This will obstruct the air passage.
Subsequently, the dustbag needs
replacement, although the bag might be
far from full.
• Only use this vacuum cleaner with the
special double-sided non-chlorine paper
dustbags type Philips Oslo+or Oslo
+
Hygiene (closeable).
• Never use the vacuum cleaner without
the motor protection filter.
f
Getting the vacuum cleaner ready for use:
• Connecting the hose: press firmly ("Click!")
(fig. 1a).
- To disconnect: press the knob and pull the
hose out of the vacuum cleaner (fig. 1b).
• To connect the nozzle, the tube and the
handle: insert the narrowed section into the
wider section while rotating a little (fig. 2). To
disconnect: pull while rotating.
• Nozzles:
- Combi nozzle. This nozzle is convertible for
use on either carpets (w4ithout brush, fig. 3) or
hard floors (with brush, fig. 4);
- Small nozzle, brush nozzle and crevice
nozzle. These can be found in the special
storage compartment (fig. 5-9);
• Pull the mains plug out of the vacuum cleaner
(fig. 10) and insert into the wall socket.
• Press the on/off switch (I) (fig. 11).
• The electronic suction power control on the
vacuum cleaner enables smooth suction
power adjustment (fig. 12).
MAX = maximum suction power.
MIN = maximum suction power.
- Move the slide towards MAX until the desired
suction power is obtained.
Medium suction power is advisable for
general use. (See also the section on the
Philips “Turbomax” motor.)
Minimum suction power is advisable for
dusting using the brush nozzle and for cleaning
curtains, cloths, etc.
Maximum suction power is advisable for
cleaning very dirty carpets and hard floors.
• The suction power control at the hand grip
enables you to reduce suction power (fig. 13).
This extra facility is advisable if you wish to
apply lower suction power for a short period.
Insufficient suction power?
Please check:
- if the slide on the vacuum cleaner is in the
required position;
- if the control at the hand grip is in "open"
position;
- if the dustbag is full;
- if the nozzle, tube or hose is blocked up.
To remove the obstruction, let the air stream in
opposite direction through the hose and/or
tube.
Park & Stop
If you wish to interrupt vacuum cleaning, you can
place the tube clip into the rest (fig. 14).
You can slide the clip along the tube to change
the height.
In one movement the tube is parked in a
convenient position (fig. 15) and the motor is
switched off.
When you lift the tube from the rest the motor will
start again automatically.
Philips “Turbomax” motor
Your vacuum cleaner is equipped with the
very powerful Philips “Turbomax” motor.
As long as the dustbag is more or less
empty, medium suction power will be quite
enough for general use. This saves
energy and makes vacuuming easy.
As the dustbag becomes more and more
full, you can select higher suction power.
This ensures that the dustbag will be filled
entirely.
Page 5
5
Storage
- Switch the vacuum cleaner off (fig. 16).
- Remove the mains plug from the wall socket.
- Rewind the mains cord by pressing the
cordwinder pedal (i) (fig. 17).
- Hitch the lower tube onto the vacuum cleaner
(fig. 18-19). You can slide the clip along the
tube to change the height.

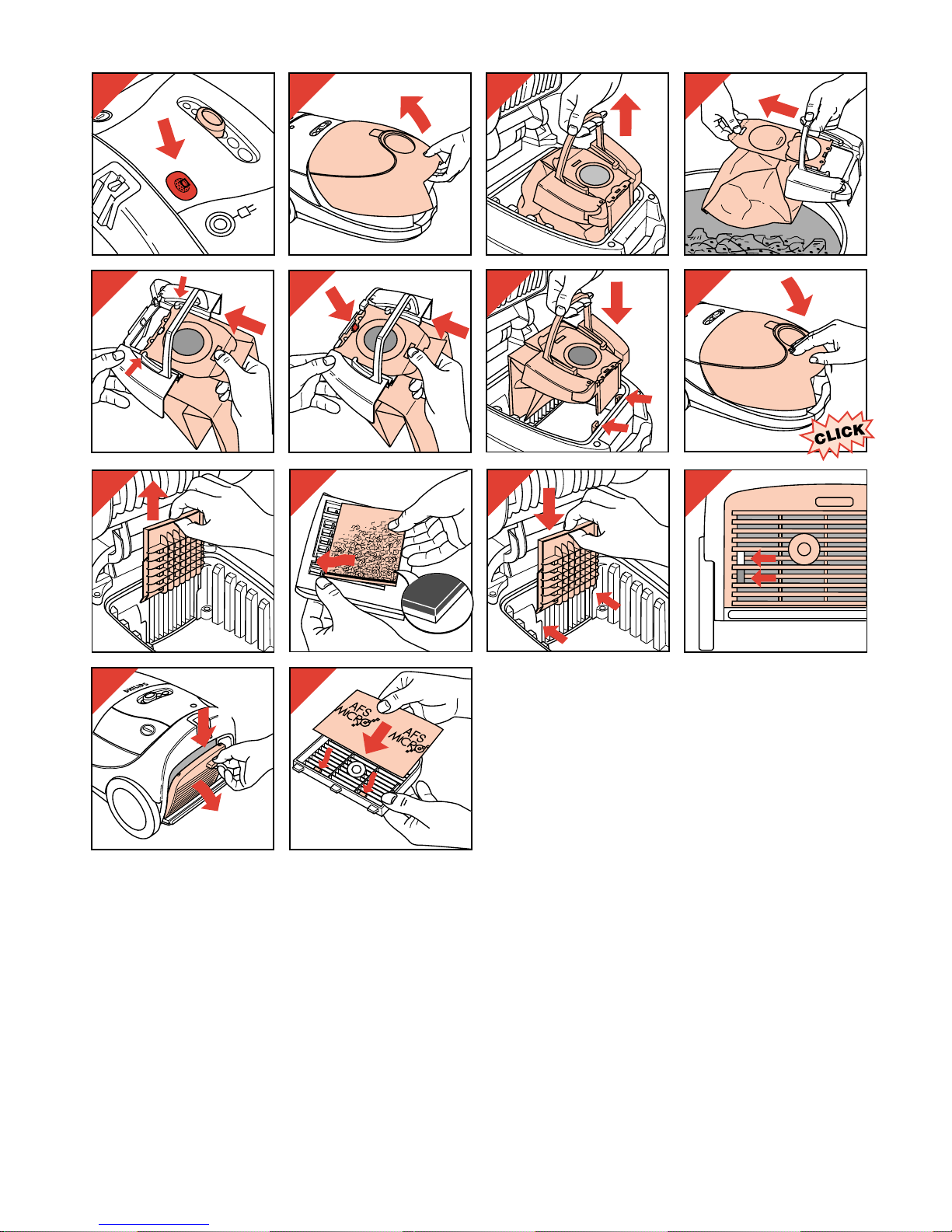

Replacing the dustbag
The "dustbag full indicator" will indicate when the
dustbag is full (fig. 20).
- Switch the vacuum cleaner off (fig. 16).
- Remove the hose (fig. 1b).
- Open the cover (fig. 21).
- Remove the cassette with the full dustbag
(fig. 22).
- Remove the full dustbag from the cassette by
pulling the cardboard tag (fig. 23).
This automatically closes the dustbag.
- Discard the full dustbag.
- Slide the cardboard front plate of the new
dustbag into the two slots of the cassette as far
as possible (fig. 24-25).
- Position the cassette and the new dustbag in
the vacuum cleaner (fig. 26).
- Bend the rear part of the dustbag downwards.
- Close the cover ("Click!") (fig. 27).
Note: If no dustbag has been placed into the
cassette, the cover cannot be closed.
Replacing the motor protection filter
After having removed the full dustbag, you can
see the removable holder with the motor
protection filter.
Replace the motor protection filter when placing
the first of a new set of dustbags.
You can take the holder to the dustbin and shake
the filter out there. Hygienic: you need not touch
the filter.
Position the new filter with the white side towards
the dustbag (fig. 28-30).
Press the holder with the new filter firmly into
place to ensure that it fits in correctly at the
bottom.
Replacing the AFS-Micro filter
The indicator will help you determine if the AFSMicro filter needs replacing (fig. 31).
One new AFS-Micro filter is supplied with each
set of original Philips dustbags Oslo
+
(type nr.
HR 6938 or servicenr. 4822 015 70049) or Oslo
+
Hygiene (closeable) (type nr. HR 6938-OSH or
service nr. 4822 015 70057).
See figs. 32-33 on how to proceed.
- Position the lower edge of the new filter
properly behind the ridges of the holder.
- When closing the holder, ensure that the filter
fits in completely.
Replacing the mains cord
If the mains cord of this appliance is damaged, it
must only be replaced by Philips or their service
representative, as special tools and/or parts are
required.
For U.K. only:
Fitting a different plug
This appliance is fitted with a BS 1363 13 Amp.
plug.
Should you need to replace the plug, connect the
wires as follows:
Brown wire to the Live (L) terminal of the new
plug.
Blue wire to the Neutral (N) terminal of the new
plug.
Always fit the same value of fuse as that originally
supplied with your appliance.
Only use BS 1362 approved fuses.
As a guide only: Appliances under 700 W can
have a 3 Amp. fuse (red) and all others should
have a 13 Amp. fuse (brown).
When disposing of an old plug (particularly the
moulded type which has been cut from the mains
cord) always remove the fuse as the plug could
be dangerous if ever inserted in a live socket.
Before cutting the plug off, temporarily tie a knot
in the mains cord to prevent it being inadvertantly
drown into the cordwinder.
After fitting the new plug, untie this knot.
Obtaining dustbags / filters
In case you have any difficulties obtaining
dustbags or accessories for this vacuum cleaner,
please either phone 01480 493 000 or write to:
MPP Marketing Ltd., P.O. Box 40, St. Ives,
Huntingdon, Cambridgeshire. PE17 4XS.
Page 6
Français
• Pour permettre le recyclage, les
plastiques du produit ont été
codifiés.
• Le carton de l'emballage est
composé de matériaux recyclés et entièrement
recyclables.
Important
• Avant d'utiliser l'appareil pour la
première fois, vérifier si le sac à
poussière est dans la bonne position.
• N'aspirez jamais de l'eau (ou tout autre
liquide). N'aspirez jamais de cendres
avant qu'elles ne soient complètement
froides.
• Lorsque vous aspirez de la poussière
très fine (plâtre, cendres, etc), les pores
du sac à poussières peuvent s'obstruer.
Cela réduit le passage de l'air. Ensuite,
le sac à poussières doit être changé,
bien qu’il soit à moitié plein.
• Utilisez uniquement l'aspirateur avec le
sac papier double épaisseur sans
addition de chlore type Philips Oslo+ ou
Oslo+ Hygiène (fermable).
• N'utilisez jamais l'aspirateur sans le filtre
de protection moteur.
f
Utilisation
• Raccordez le flexible: pressez fermement
("Clic!") (fig. 1a).
- Pour le retirer: pressez le bouton et tirez sur
le tuyau (fig. 1b).
• Pour raccorder le suceur, les tubes et la
poignée: inserez la section rétrécie dans la
section la plus large en tournant un peu (fig.2).
Pour les retirer: Tirer en tournant un peu.
• Suceurs
- Suceur combiné. Ce suceur est convertible
et peut être utilisé sur moquettes ou tapis (sans
brosse, fig. 3) ou sols durs (avec brosse, fig. 4);
- Petit suceur, suceur brosse, suceur long
se trouvent dans le compartiment de
rangement (fig. 5-9).
• Tirez la fiche hors de l'aspirateur (fig. 10) et
insérez la dans la prise de courant.
• Pressez l'interrupteur marche/arrêt (I)
(fig. 11).
• Le contrôle de puissance éléctronique sur
l'aspirateur permet le réglage de la puissance
d'aspiration (fig. 12).
MAX = puissance d'aspiration maximum.
MIN = puissance d'aspiration minimum.
- Réglez le curseur vers MAX jusqu'à la
puissance d'aspiration désirée.
Une puissance moyenne est conseillée pour
une utilisation courante.
Une puissance minimum est conseillée pour
nettoyer les rideaux, tissus, etc.
Un maximum de puissance d'aspiration est
conseillée pour nettoyer tapis et sols durs très
sales.
• Le contrôle de puissance à la poignée vous
permet de réduire la puissance d'aspiration
(fig. 13). Cette option est utile si vous désirez
une faible puissance d'aspiration pour une
courte durée.
Manque de puissance d'aspiration?
Vérifiez avant tout:
- si le curseur de réglage sur l'aspirateur est
dans la position désirée;
- si le contrôle de puissance à la poignée est en
position "ouverte";
- si le sac à poussières est plein;
- si le suceur, tube ou tuyau n’est pas obstrué.
Pour enlever l'obstruction, faites passer le flux
d'air en aspirant dans la direction opposée par le
tube ou le tuyau.
Pause silence
Si vous désirez interrompre le nettoyage, vous
pouvez placer le clip du tube dans le support
(fig. 14). Vous pouvez glisser le clip le long du
tube pour changer la hauteur. Le tube est ainsi
rangé dans une position convenable (fig. 15) et le
moteur est à l’arrêt. Quand vous reprenez le tube
le moteur démarrera de nouveau automatiquement.
moteur PHILIPS TURBO MAX
Votre aspirateur est équipé avec le moteur
Philips super puissant “TURBO MAX”.
Tant que le sac n’est que partiellement rempli, la
puissance d’aspiration du reglage moyen sera
suffisante pour un usage normal. Ceci permettra
d’économiser l'énergie, et rendra l'aspiration
plus facile. Quand le sac à poussières se
remplira de plus en plus, vous pouvez
selectionner une puissance d'aspiration
superieure.
Ceci vous permettra de pouvoir remplir le sac à
poussieres complètement.
6
Page 7
7
Rangement
- Arrêtez l'aspirateur (fig. 16).
- Enlevez la fiche de la prise de courant.
- Enroulez le cordon d'alimentation en pressant
lapédale de l'enrouleur (i) (fig. 17).
- Accrochez le tube sur l'aspirateur (fig. 18-19).
Vous pouvez faire glisser le clip le long du tube
pour changer la hauteur.
Remplacement du sac à poussières
Le "témoin de remplissage du sac" vous indiquera
quand le sac à poussières est plein (fig. 20).
- Arrêtez l'aspirateur (fig. 16).
- Enlevez le tuyau (fig. 1b).
- Ouvrez le couvercle (fig. 21).
- Enlevez la cassette avec le sac à poussières
plein (fig. 22).
- Retirez le sac à poussières plein de la cassette
en tirant sur la languette en carton (fig. 23).
Hygiénique: le sac à poussières est
automatiquement fermé!
- Jetez le sac plein.
- Glissez la languette en carton du nouveau sac
à poussières dans les deux rainures de la
cassette aussi loin que possible (fig. 24-25).
- Placez la cassette avec le nouveau sac à
poussières (fig. 26).
- Courbez la partie arrière du sac vers le bas.
- Fermez le couvercle ("Clic!") (fig. 27). Note: Le
couvercle ne peut se fermer que si un sac est
positionné correctement sur la cassette porte
sacs.
Remplacement du filtre moteur
Après avoir enlevé le sac à poussières plein,
vous pouvez voir le support détachable avec le
filtre de protection moteur.
Remplacez le filtre protection moteur chaque fois
que vous entamez un paquet de sacs neufs.
Vous pouvez porter le support jusqu'à la poubelle
pour jeter le filtre. Hygiénique: vous n’avez plus
besoin de toucher le filtre.
Positionnez le nouveau filtre avec le côté blanc
vers le sac à poussières (fig. 28-30).
Pressez le support avec le nouveau filtre
fermement sur le fond.
Remplacement du Microfiltre AFS
L'indicateur permet de déterminer si le Microfiltre
AFS a besoin d'être remplacé (fig. 31).
Un nouveau Microfiltre AFS est livré avec chaque
paquet de sacs à poussières Philips Oslo+
(type nr. HR 6938 ou service nr. 4822 015 70049)
ou Oslo+ Hygiène (hermétique) (type nr.
HR 6938-OSH ou service nr. 4822 015 70057).
Voir figs. 32-33.
- Positionnez le bord inférieur du filtre
correctement derrière les arêtes du support.
- En refermant le support, assurez-vous que le
filtre s'adapte correctement.
Remplacement du cordon d'alimentation
Si le cordon d'alimentation de cet appareil est
endommagé,il doit être remplacé par Philips ou
un Centre Service Agréé Philips Appareils
Domestiques, car des outils spéciaux sont
nécessaires.
Page 8
8
Deutsch
• Die Kunststoffe am Gerät sind
gekennzeichnet worden, um ihre
Wiederverwendung zu ermöglichen.
• Die Verpackung besteht aus Altmaterial und ist vollständig wiederverwertbar.
WICHTIG
• Bevor Sie diese Anwendung zum ersten
Mal nutzen, müssen Sie prüfen, ob sich
der Staubbeutel in der richtigen Stellung
befindet.
• Schließen Sie das Gerät nur an eine
Schutzkontakt-Steckdose an.
• Saugen Sie niemals Wasser oder andere
Flüssigkeiten mit dem Staubsauger auf.
• Wenn Sie feinen Staub aufsaugen,
können die Poren des Staubbeutels
verstopft werden. Dadurch wird der
Luftdurchgang behindert.
Der Staubbeutel muß dann ausgewechselt werden, auch wenn er noch
nicht voll ist.
• Verwenden Sie in diesem Staubsauger
nur den doppelwandigen PapierStaubbeutel Type Philips HR 6939/Oslo+.
• Verwenden Sie den Staubsauger niemals
ohne Motorschutzfilter.
f
Vor dem Gebrauch
• Saugschlauch anschließen: Fest eindrücken,
(“Klick”, Abb. 1a).
- Saugschlauch lösen: Drücken Sie den
Auslöseknopf, und ziehen Sie den Schlauch
aus dem Gerät (Abb. 1b).
• Rohre, Düsen und Griff anschließen:
Stecken Sie das dünnere Ende des Rohres
unter gleichzeitigem Drehen in das weitere
Ende des anderen Teiles (Abb. 2).
Lösen: unter Drehen herausziehen.
• Die Düsen:
- Universaldüse, verstellbar zum Saugen auf
Teppichboden (ohne Bürste, Abb. 3) oder auf
hartem Boden (mit Bürste, Abb. 4).
- Schmale Düse, Bürstendüse und
Fugendüse sind in einem besonderen Fach
untergebracht (Abb. 5 bis 9).
• Ziehen Sie das Netzkabel aus dem Gerät
(Abb. 10), und stecken Sie den Netzstecker in
die Steckdose.
• Ein-/Ausschalter (I) drücken (Abb. 11).
• Die elektronische Saugleistungskontrolle
ermöglicht die stufenlose Einstellung der
Saugkraft des Geräts (Abb. 12).
MAX = Maximale Saugleistung
MIN = Minimale Saugleistung
- Verstellen Sie den Schiebeschalter in Richtung
MAX, wenn Sie die Saugleistung erhöhen
wollen.
Minimale Saugleistung ist angebracht, wenn
Sie die Bürstendüse verwenden und beim
Reinigen von Vorhängen, Kleidung usw.
Für den allgemeinen Gebrauch ist eine
mittlere Einstellung zu empfehlen.Maximale
Saugleistung ist bei stark verschmutzten
Teppichen und für die Reinigung von
Hartfußböden angebracht.
• Auch mit dem Saugleistungsregler im Griff
(Abb. 13) können Sie die Saugleistung
herabsetzen. Das empfiehlt sich, wenn Sie nur
für kurze Zeit mit geringerer Leistung saugen
wollen.
Bei ungenügender Saugleistung
Prüfen Sie:
- Ist der Schieber am Saugleistungsregler auf
eine niedrige Position eingestellt?
- Ist der Saugleistungsregler im Handgriff offen?
- Ist der Staubbeutel voll?
- Ist die Düse, das Rohr oder der Saugschlauch
verstopft? Saugen Sie dann die Luft in
umgekehrter Richtung durch Düse, Rohr oder
Schlauch.
Philips “Turbomax”-Motor
Ihr Staubsauger ist mit dem leistungsstarken
Philips “Turbomax” -Motor ausgestattet.
Solange der Staubsaugerbeutel leer oder nur
mäßig gefüllt ist, reicht eine mittlere
Saugleistung für den üblichen Gebrauch völlig
aus. So sparen Sie Energie, und das
Staubsaugen fällt leichter.
Wenn sich der Staubsaugerbeutel nach und
nach füllt, können Sie eine höhere Saugleistung
einstellen. Auf diese Weise wird der Staubbeutel
gründlich gefüllt.
Page 9
Kurzzeitige Unterbrechung
Wenn Sie das Staubsaugen für kurze Zeit
unterbrechen wollen, können Sie den Rohrhaken
am Staubsauger einhaken (Abb. 14).
Den Rohrhaken können Sie verstellen, indem Sie
ihn verschieben.
So ist das Rohr augenblicklich sicher plaziert
(Abb. 15), und der Motor ist ausgeschaltet.
Der Motor wird wieder eingeschaltet, sobald Sie
das Rohr herausnehmen.
Aufbewahrung
- Schalten Sie das Gerät mit dem Ein-/Aus-
schalter aus (Abb. 16).
- Ziehen Sie den Netzstecker aus der
Steckdose.
- Drücken Sie Kabelwickler-Taste (i), bis das
Netzkabel vollständig aufgewickelt ist
(Abb. 17).
- Haken Sie das untere Rohrende am
Staubsauger ein (Abb. 18 und 19).
- Verstellen Sie den Rohrhaken, indem Sie ihn
bei Bedarf am Rohr verschieben.
Staubbeutel auswechseln
Die Füllstandsanzeige informiert Sie, wenn der
Staubbeutel voll ist (Abb. 20).
- Schalten Sie das Gerät mit dem Ein-/Ausschalter aus (Abb. 16).
- Nehmen Sie den Schlauch ab (Abb. 1b).
- Öffnen Sie den Deckel (Abb. 21).
- Nehmen Sie den Staubbeutelhalter mit dem
vollen Staubbeutel heraus (Abb. 22).
- Nehmen Sie den vollen Staubbeutel an der
Pappscheibe aus dem Staubbeutelhalter
heraus (Abb. 23). Der Staubbeutel wird bei
Oslo+ Hygiene automatisch verschlossen.
- Geben Sie den vollen Staubbeutel zum Müll.
- Führen Sie die Pappscheibe des neuen
Staubbeutels genau in die Schlitze des Staubbeutelhalters bis zum Anschlag ein (Abb. 24
und 25).
Setzen Sie nun den Staubbeutelhalter mit dem
neuen Staubbeutel ein (Abb. 26).
- Biegen Sie das hintere Ende des Staubeutels
nach unten.
- Schließen Sie den Deckel (“Klick”) (Abb. 27).
Hinweis: Ist der Staubbeutel nicht richtig
eingesetzt, läßt sich der Deckel nicht
schließen.
Motorschutzfilter auswechseln
Jede neue Packung mit Staubbeuteln enthält
einen Motorschutzfilter. Nehmen Sie diesen
neuen Filter heraus, um ihn gegen den alten
auszuwechseln.
Wenn Sie den vollen Staubbeutel aus dem Gerät
genommen haben, sehen Sie den alten
Motorschutzfilter.
Sie können den Filterhalter über dem Mülleimer
ausschütteln. Der alte Motorschutzfilter fällt
heraus, ohne daß Sie ihn berühren.
Setzen Sie den neuen Filter so ein, daß die
weiße Seite zum Staubbeutel zeigt
(Abb. 28 bis 30).
Achten Sie darauf, daß der neue Filter an seinem
unteren Rand dicht aufsitzt.
AFS-Micro-Filter auswechseln
Die Anzeige hilft Ihnen, zu entscheiden, ob der
AFS-Micro-Filter ausgewechselt werden muß
(Abb. 31).
In jeder neuen Packung Philips Staubbeutel
Oslo+ (Type HR 6938,
Service-Nr. 4822 015 70049) oder Oslo+
Hygiene, verschließbar, (Type HR 6938-OSH,
Service-Nr. 4822 015 70057) ist ein neuer AFSMicro-Filter enthalten.
Gehen Sie beim Auswechseln vor, wie in den
Abb. 32 und 33 gezeigt.
- Legen Sie das untere Ende des neuen Filters
glatt hinter das untere Ende der Filterhalters.
- Achten Sie beim Schließen des Filterhalters
darauf, daß der Filter genau sitzt.
Das Netzkabel auswechseln
Wenn das Netzkabel defekt oder beschädigt ist,
muß es von einer durch Philips autorisierten
Werkstatt ersetzt werden, da für die Reparatur
Spezial-Werkzeug und/oder spezielle Teile
benötigt werden.
Staubbeutel
Sollten Sie die Zusatzteile oder passende
Staubbeutel bei Ihrem Händler nicht erhalten
können, so wenden Sie sich bitte an das Philips
Info Center in Ihrem Lande, in Deutschland
(0180) 535 67 67.
9
Page 10
10
Nederlands
• Voor recycling zijn op de kunststof
onderdelen materiaalmerktekens
aangebracht.
• De verpakking is vervaardigd van
kringloopkarton en is volledig geschikt voor
recycling.
Belangrijk
• Controleer, vóór het eerste gebruik, of
de stofzak op de juiste wijze is geplaatst.
• Zuig nooit water (of andere vloeistof) op.
Zuig as alleen op als deze geheel
afgekoeld is.
• Bij het opzuigen van fijn stof kan het
voorkomen dat de poriën van de stofzak
verstopt raken. Daardoor wordt dan de
luchtdoorvoer belemmerd. De stofzak
dient dan te worden vervangen, al is
deze wellicht nog niet vol.
• Gebruik de stofzuiger alleen met de
speciale dubbelwandige, ongebleekte
Philips stofzakken Oslo+of Oslo
+
Hygiene (afsluitbaar).
• Gebruik de stofzuiger nooit zonder
motorbeschermingsfilter.
f
Voor gebruik gereed maken:
• Slang aansluiten: stevig aandrukken ("Klik!")
(fig. 1a).
- Losnemen: druk op de knop en trek de slang
uit de stofzuiger (fig. 1b).
• Mondstuk, buis en handgreep vastkoppelen:
het versmalde gedeelte in het wijdere gedeelte
schuiven terwijl u deze wat draait (fig. 2).
Losmaken: trekken en draaien.
• Mondstukken:
- Combi-mondstuk, omschakelbaar voor
gebruik op tapijt (zonder borstel, fig. 3), of
harde vloeren (met borstel, fig. 4);
- Klein mondstuk, borstelmondstuk en
spleetzuiger. Deze vindt u in de speciale
bergplaats (fig. 5-9);
• Stekker uit de stofzuiger trekken (fig. 10) en in
het stopcontact steken.
• Aan/uit schakelaar (I) indrukken (fig. 11).
• De elektronische zuigkrachtregeling op de
stofzuiger stelt u in staat de zuigkracht traploos
te regelen (fig. 12).
MAX = maximale zuigkracht.
MIN = minimale zuigkracht.
- Schuif de regelaar naar MAX tot de gewenste
zuigkracht is bereikt.
Gemiddelde zuigkracht wordt aanbevolen
voor algemeen gebruik. (Zie ook het gedeelte
over de Philips “Turbomax” motor.)
Minimale zuigkracht is aan te bevelen voor
stofafnemen met behulp van het
borstelmondstuk en voor het zuigen van
gordijnen, kleedjes e.d.
Maximale zuigkracht is aan te bevelen voor
het zuigen van erg vuil tapijt en harde vloeren.
• De zuigkrachtregeling op de handgreep stelt u
in staat de zuigkracht te verminderen (fig. 13).
Deze extra mogelijkheid wordt aanbevolen als u
gedurende korte tijd verminderde zuigkracht wilt
toepassen.
Onvoldoende zuigkracht?
Controleer:
- of de regelaar op de stofzuiger in de gewenste
stand staat;
- of de regelaar aan de handgreep in stand
"open" staat;
- of de stofzak vol is;
- of er een verstopping is in het mondstuk, de
buis of de slang.
Als dit het geval is, laat de lucht dan in tegengestelde richting door slang en/of buis gaan.
"Parkeerstand"
Als u het stofzuigen wilt onderbreken, kunt u de
buishaak in de speciale houder zetten (fig. 14).
Desgewenst kunt u de buishaak langs de buis
naar een andere hoogte verschuiven.
In één beweging "parkeert" u de buis in een
gemakkelijke stand (fig. 15) en wordt de motor
uitgeschakeld. Wanneer u de buis uit de houder
tilt, start de stofzuiger vanzelf weer.
Philips “Turbomax” motor
Uw stofzuiger is uitgerust met de zeer
krachtige Philips “Turbomax” motor.
Zolang de stofzak nog min of meer leeg is,
zal gemiddelde zuigkracht ruim voldoende
zijn voor algemeen gebruik. Dit spaart
energie en maakt het stofzuigen
gemakkelijk.
Wanneer de stofzak voller wordt, kunt u
een hogere zuigkracht instellen. De
stofzak wordt dan maximaal gevuld.
Page 11
11
Opbergen
- Schakel de stofzuiger uit (fig. 16).
- Haal de stekker uit het stopcontact.
- Druk op het snoerpedaal (i) om het snoer op
te rollen (fig. 17).
- Haak de onderste buis vast (fig. 18-19).
Desgewenst kunt u de buishaak langs de buis
naar een andere hoogte verschuiven.
Stofzak vervangen
Als de stofzak vol is, wordt dit aangegeven door
de "Stofzak vol" indicator (fig. 20).
- Schakel de stofzuiger uit (fig. 16).
- Verwijder de slang (fig. 1b).
- Zet de kap open (fig. 21).
- Verwijder de cassette met de volle stofzak
(fig. 22).
- Verwijder de volle stofzak uit de cassette door
aan de kartonnen lip te trekken (fig. 23).
Hygiënisch: de stofzak wordt automatisch
gesloten!
- Gooi de volle stofzak weg.
- Schuif de kartonnen frontplaat van de nieuwe
stofzak zo ver mogelijk in beide sleuven van de
cassette (fig. 24-25).
- Breng de cassette met de nieuwe stofzak op
zijn plaats (fig. 26).
- Duw het achterste gedeelte van de stofzak naar
beneden.
- Sluit de kap ("Klik!") (fig. 27).
N.B.: Als geen stofzak in de houder is geplaatst,
kunt u de kap niet sluiten.
Motorbeschermingsfilter vervangen
Als u de volle stofzak hebt verwijderd, ziet u aan
de motorzijde de uitneembare houder met het
oude motorbeschermingsfilter.
Vervang het motorbeschermingsfilter als u de
eerste van een nieuwe set stofzakken plaatst.
U kunt het filter boven de afvalbak uit de houder
schudden. Hygiënisch: u hoeft het filter niet aan
te raken
Plaats het nieuwe filter met de witte zijde naar de
stofzak toe gericht (fig. 28-30).
Druk de houder met het nieuwe filter stevig op
zijn plaats, zodat het aan de onderzijde goed
aansluit.
AFS-Micro filter vervangen
Met behulp van de indicator kunt u vaststellen of
het AFS-Micro filter aan vervanging toe is
(fig. 31).
Een nieuw AFS-Micro filter wordt meegeleverd bij
elke set originele Philips stofzakken Oslo
+
(typenr. HR 6938 of servicenr. 4822 015 70049)
of Oslo+Hygiene (afsluitbaar) (typenr.
HR 6938-OSH of servicenr. 4822 015 70057).
Voor vervangen: zie fig. 32-33.
- Zet de onderste zijde van het nieuwe filter goed
achter de randjes van de houder.
- Let erop dat het filter recht in de houder zit
wanneer u deze sluit.
Snoer vervangen
Indien het snoer van dit apparaat is beschadigd,
dient het uitsluitend te worden vervangen door
een door Philips daartoe aangewezen reparateur,
omdat voor de reparatie speciale
gereedschappen en/of onderdelen vereist zijn.
Page 12
12
Italiano
• La plastica è stata codificata per
permettere il riciclaggio.
• L'imballo di cartone è costituito da
materiale già riciclato e
nuovamente riciclabile.
IMPORTANTE
• Prima di usare l'apparecchio per la
prima volta, controllate che il sacco per
la polvere si trovi nella posizione
corretta.
• Non aspirate mai acqua o altri liquidi.
Non aspirate la cenere fino a quando
non è completamente fredda.
• Aspirando polvere molto sottile, i pori
del sacchetto raccoglipolvere
potrebbero ostruirsi, bloccando il
passaggio dell'aria.
In questo caso il sacchetto
raccoglipolvere dovrà essere sostituito,
anche se non sarà completamente
pieno.
• L'aspirapolvere va usato esclusivamente
con gli speciali sacchetti in carta a
doppio strato modello Philips "Oslo+" o
"Oslo + Hygiene" (richiudibile).
• Non usate mai l'aspirapolvere senza il
filtro di protezione del motore.
f
Messa a punto dell'aspirapolvere prima
dell'uso:
• Per collegare il tubo flessibile: inseritelo e
premetelo ("Click!") (fig. 1a).
- Per disinserirlo: girate l'anello e togliete,
tirando, il tubo flessibile (fig. 1b).
• Per collegare i tubi, la bocchetta e il
manico: inserite la sezione stretta in quella più
larga e nel contempo girare leggermente il
tutto (fig. 2). Per staccare le due parti, girare e
tirare nello stesso tempo.
• Bocchette:
- Bocchetta Combi. Questa bocchetta serve a
pulire sia i tappeti (senza la spazzola, fig. 3)
che i pavimenti (con la spazzola, fig. 4);
- Bocchetta piccola, spazzola, bocchetta a
lancia e bocchetta per termosifoni. Sono
riposte nello speciale comparto (fig. 5-9);
• Estraete il cavo di alimentazione
dall'apparecchio (fig. 10) ed inserite la spina
nella presa di alimentazione.
• Premete l'interruttore acceso/spento (I)
(fig. 11).
• Il dispositivo elettronico di controllo
dell'aspirazione sull'aspirapolvere permette di
regolare la potenza di aspirazione (fig. 12).
MAX = potenza massima di aspirazione
MIN = potenza minima di aspirazione.
- Spostare il cursore verso l'indicazione MAX
fino ad ottenere la potenza di aspirazione
desiderata.
La potenza media di aspirazione è consigliata
per l'uso generale.
La potenza minima di aspirazione è
consigliata per l'uso con la spazzola e per
pulire tende, tessuti ecc.
La potenza massima di aspirazione è
consigliata per pulire tappeti molto sporchi e
pavimenti duri.
• Il dispositivo di controllo posto sul manico
permette di ridurre la potenza di aspirazione
(fig. 13), consentendovi di utilizzare una
potenza ridotta per un breve periodo di tempo.
La potenza di aspirazione è insufficiente?
Controllate:
- che il cursore dell'aspirapolvere sia nella
posizione desiderata;
- che il dispositivo sul manico sia in posizione
"aperta";
- che il sacchetto raccoglipolvere non sia pieno;
- che la bocchetta, il tubo e il tubo flessibile non
siano ostruiti.
Per rimuovere le ostruzioni, fate passare un
getto d'aria attraverso il tubo e/o il flessibile, in
direzione opposta.
PHILIPS TURBOMAX MOTOR
Il vostro aspirapolvere è dotato del motore
Philips "Turbomax", molto potente.
Finché il sacchetto raccoglipolvere è più o meno
vuoto, la media potenza di aspirazione sarà più
che sufficiente per l'uso generale. Questo
permette risparmio di energia e rende
l'aspirazione più semplice.
Dal momento in cui il sacchetto raccoglipolvere
sarà quasi pieno, voi potrete selezionare una
potenza di aspirazione più elevata. Questo ne
assicurerà il completo riempimento prima della
sostituzione.
Page 13
13
Interruzione momentanea
Se desiderate interrompere momentaneamente
l'aspirazione, sistemate il gancio del tubo nella
posizione indicata nella fig. 14.
Potete anche spostare il gancio per modificare
l'altezza.
Con un unico movimento, il tubo si trova in una
posizione facilmente accessibile (fig. 15) e con il
motore spento.
Non appena alzerete il tubo, il motore si rimetterà
automaticamente in funzione.
Come riporre l'aspirapolvere
- Spegnete l'apparecchio (fig. 16).
- Togliete la spina dalla presa di alimentazione.
- Per riavvolgere il cavo, utilizzate il pratico
comando a pedale (i) (fig. 17).
- Fissate il tubo inferiore all'aspirapolvere
(fig. 18-19). Potete anche spostare il gancio
per modificare l'altezza.
Sostituzione del sacchetto raccoglipolvere
La spia luminosa "Dustbag full" (sacchetto pieno)
vi segnala quando occorre sostituire il sacchetto
raccoglipolvere (fig. 20).
- Spegnete l'apparecchio (fig. 16).
- Togliete il tubo (fig. 1b).
- Aprite il coperchio (fig. 21).
- Estraete l'apposito supporto con il sacchetto
raccoglitore (fig. 22).
- Togliete il sacchetto raccoglipolvere dal
supporto tirando il bordo in cartone (fig. 23).
Il sacchetto raccoglipolvere è igienico e si
chiude automaticamente!
- Gettate il sacchetto pieno.
- Inserite la parte anteriore del nuovo sacchetto
raccoglipolvere nelle due fessure del supporto
come indicato nelle figure 24-25.
- Posizionate il supporto con il nuovo sacchetto
raccoglipolvere (fig. 26).
- Piegate la parte posteriore del sacchetto
raccoglipolvere verso il basso.
- Chiudete il coperchio ("Click!") (fig. 27).
Nota: Se non avete inserito il sacchetto nel
supporto, il coperchio non si chiuderà.
Sostituzione del filtro di protezione del motore
Dopo aver tolto il sacchetto raccoglipolvere pieno,
potete vedere il supporto asportabile con il filtro
di protezione del motore.
Sostituite questo filtro quando inserirete il primo
sacchetto raccoglipolvere di una nuova
confezione.
Portate il supporto sopra il bidone della
spazzatura e scuotete il filtro. L'operazione è
igienica in quanto il filtro non viene neppure
toccato.
Posizionate il nuovo filtro con la parte bianca
rivolta verso il sacchetto raccoglipolvere
(fig. 28-30).
Premete il supporto contro il nuovo filtro e
controllate che sia inserito correttamente.
Sostituzione del micro filtro AFS.
L'apposito indicatore vi suggerirà quando
sostituire il micro filtro AFS (fig. 31).
Viene fornito un nuovo micro filtro AFS con ogni
confezione di sacchetti raccoglipolvere originali
Philips modello Oslo+ (modello n° HR 6938 o
4822 015 70049) o Oslo+ Hygiene (richiudibile)
(modello n° HR 6938-OSH o 4822 015 70057).
Le figg. 32-33 vi indicano come procedere.
- Posizionate il bordo inferiore del nuovo filtro
dietro le coste in rilievo del supporto.
- Richiudendo il supporto, controllate che il filtro
sia stato inserito in modo corretto.
Sostituzione del cavo di alimentazione
Il cavo d'alimentazione di questo apparecchio
dovrà essere sostituito soltanto presso un Centro
di Assistenza Philips o un rivenditore autorizzato
in quanto potrebbero essere necessari parti e/o
utensili speciali.
Page 14
14
Español
• Para facilitar su reciclado se han
codificado los plásticos del
producto.
• El embalaje de cartón se ha
fabricado con material reciclado y es
totalmente apto para su reciclamiento.
Importante
• Antes de utilizar el aparato por primera
vez, compruebe la debida instalación de
la bolsa del polvo.
• No aspiren nunca agua (o cualquier otro
líquido).
No aspiren nunca cenizas hasta que no
estén frías.
• Cuando recojan polvo fino, los poros de
la bolsa para el polvo pueden taponarse,
obstruyendo, con ello, el paso del aire.
En tal caso, la bolsa para el polvo debe
ser sustituida aunque quizás esté lejos
de estar llena.
• Usen este aspirador solo con las bolsas
especiales de papel sin clorar de doble
cara para el polvo de los tipos Oslo+ o
bien Oslo+ Hygiene (cerrable).
• No usen nunca este aspirador sin el filtro
protector del motor.
f
Cómo preparar el aspirador para el uso :
• Conexión de la manguera : Presionen
firmemente (" Click ") (fig. 1a).
- Desconexión de la manguera : Presionen el
botón y saquen la manguera del aspirador
(fig. 1b).
• Conexión de la boquilla, los tubos y la
empuñadura : Inserten la parte estrecha en la
sección ancha, haciendo un movimiento
giratorio (fig. 2). Para desconectarla: tire,
haciendo un movimiento giratorio.
• Boquillas :
- Boquilla combinada. Esta boquilla es
convertible ya sea para usar en alfombras (sin
cepillo, fig. 3) o en suelos duros (con cepillo,
fig. 4).
- Boquilla pequeña, boquilla con cepillo,
boquilla estrecha y boquilla para radiadores.
Pueden hallarlas en el especial
compartimiento para almacenaje (figs. 5 - 9).
• Saquen la clavija para la red del aspirador
(fig. 10) y enchúfenla en un enchufe mural.
• Presionen el interruptor de paro / marcha
(I)(fig. 11).
• El control electrónico del poder
succionador sobre el aspirador permite el
ajuste continuo del poder succionador (fig. 12).
MAX = Máximo poder succionador.
MIN = Mínimo poder succionador.
- Muevan el botón deslizante hacia MAX hasta
obtener el poder succionador deseado.
El poder succionador medio es aconsejable
para usos generales.
El poder succionador mínimo es aconsejable
para quitar el polvo usando la boquilla cepillo y
para limpiar cortinas, ropas, etc.
El poder succionador máximo es
aconsejable para limpiar alfombras muy sucias
y suelos duros.
• El control del poder succionador en la
empuñadura les permite reducir el poder
succionador (fig. 13).
Esta posibilidad extra es aconsejable si desean
aplicar un menor poder succionador durante un
período corto.
Insuficiente poder succionador ?
Comprueben :
- Si se el botón deslizante sobre el aspirador
está en la posición requerida.
- Si el control de la empuñadura está en
posición "abierto".
- Si la bolsa para el polvo está llena.
- Si la boquilla, el tubo o la manguera están
obstruidos.
Para eliminar la obstrucción, hagan que el flujo
de aire circule en sentido contrario a través de
la manguera y / o tubo.
Motor Philips Turbomax
Su aspirador está equipado con el muy potente
motor Philips Turbomax. Mientras la bolsa para
el polvo esté más o menos llena, el poder
succionador medio será totalmente suficiente
para usos generales. Ello ahorrará energía y
hará más fácil la aspiración.
Conforme la bolsa para el polvo se llene más y
más, pueden seleccionar un más alto poder
succionador.
Ello asegura que la bolsa para el polvo se
llenará completamente.
Page 15
15
Estacionamiento y Parada
Si desean interrumpir la limpieza por aspiración,
pueden colocar la brida del tubo en el
descansadero (fig. 14). Pueden deslizar la brida a
lo largo del tubo para cambiar la altura.
Con un movimiento el tubo está "aparcado" en
una posición conveniente (fig. 15) y el motor está
parado. Cuando alcen el tubo del descansadero,
el motor se pondrá, de nuevo, automáticamente
en marcha.
Almacenamiento
- Paren el aspirador (fig. 16).
- Desenchufen la clavija para la red del enchufe
mural.
- Recojan el cable de red presionando el pedal
del recogedor del cable (i) (fig. 17).
- Enganchen el tubo más bajo sobre el aspirador
(fig. 18 - 19).
Pueden deslizar la brida a lo largo del tubo
para cambiar la altura.
Sustitución de la bolsa para el polvo
El "Indicador de llenado de la bolsa para el polvo"
les indicará cuando la bolsa para el polvo esté
llena (fig. 20).
- Desconecten el aspirador (fig. 16).
- Quiten la manguera (fig. 1b).
- Abran la cubierta ( fig. 21 ).
- Quiten el chasis con la llena bolsa para el
polvo (fig. 22).
- Quiten la llena bolsa para el polvo del chasis
estirando de la cartela de cartón (fig. 23).
¡ Higiénico : La bolsa se cierra
automáticamente !
- Tiren la llena bolsa para el polvo.
- Deslicen, tanto como sea posible, la placa
frontal de cartón de la nueva bolsa para el
polvo en las dos ranuras del chasis
(fig. 24 - 25).
- Coloquen el chasis con la nueva bolsa para el
polvo (fig. 26).
- Doblen hacia abajo la parte trasera de la bolsa
para el polvo.
- Cierren la cubierta (" Click ") (fig. 27).
Nota : Si no se ha colocado bolsa para el polvo
en el chasis, la cubierta no puede cerrarse.
Sustitución del filtro protector del motor
Después de haber quitado la llena bolsa para el
polvo, pueden ver el soporte desmontable con el
filtro protector del motor.
Sustituyan el filtro protector del motor cuando
coloquen la primera bolsa de un nuevo conjunto
de bolsas para el polvo.
Pueden sacar el soporte del receptáculo para el
polvo y sacudir el filtro una vez extraído.
Higiénico : No necesitan tocar el filtro.
Coloquen el nuevo filtro con el lado blanco hacia
la bolsa para el polvo (figs. 28 - 30).
Presionen el soporte con el nuevo filtro
firmemente en su lugar para asegurarse de que
se fija correctamente al fondo.
Sustitución del filtro "AFS - Micro Filter"
El indicador les indicará si el filtro "AFS - Micro
Filter" necesita ser cambiado (fig. 31).
Un "AFS - Micro Filter" nuevo es suministrado
con cada conjunto original Philips de bolsas para
el polvo Oslo+ (tipo nº HR 6938 o nº de
servicio 4822 015 70049) o Oslo+ Hygiene
(cerrable) (tipo nº HR 6938-OSH o nº de servicio
4822 015 70057).
Vean como proceder en las figuras 32 - 33.
- Posicionen adecuadamente el borde inferior
del nuevo filtro detrás de los rebordes del
soporte.
- Cuando cierren el soporte, asegúrense de que
el filtro encaja completamente.
Sustitución del cable de alimentación
Si el cable de alimentación de este aparato es
dañado, solo puede ser reemplazado por Philips
o su servicio oficial, ya que son precisas
herramientas y / o piezas especiales.
Page 16
16
Português
• O símbolo à direita indica que os
plásticos utilizados neste produto
são reciclados.
• A embalagem de cartão foi feita com
material reciclado e é inteiramente reciclável.
Importante
• Antes de usar o aparelho pela primeira
vez, verifique a posição correcta do saco
de pó.
• Nunca aspire água (ou outros líquidos).
Nunca aspire cinzas que ainda estejam
quentes.
• Quando se aspiram poeiras muito finas,
os poros do saco do aspirador podem
ficar entupidos, obstruindo assim a
passagem de ar.
Se tal se verificar, o saco deverá ser
substituído, ainda que esteja longe de
estar cheio.
• Utilize apenas os sacos de papel
próprios para este aspirador - sacos de
parede dupla sem cloro, tipo Philips
Oslo+ ou Oslo+ Hygiene.
• Nunca utilize o aspirador sem o filtro de
protecção do motor.
f
Preparação do aspirador para utilização:
• Ligação da mangueira: carregue firmemente
(“Clique”) (fig. 1a).
- Para desligar: prima o botão e puxe a
mangueira para fora (fig. 1b).
• Ligação do bocal, dos tubos e da pega:
introduza a parte mais estreita do tubo na
extremidade mais larga do outro tubo, girandoa um pouco (fig. 2). Para desencaixar: puxar
enquanto girar.
• Bocais:
- Bocal combinado. Este bocal é convertível e
utiliza-se em alcatifas (sem escova, fig. 3) ou
soalho (com escova, fig. 4);
- Bocal pequeno, escova, bico e bocal
radiador. Encontram-se guardados no
compartimento especial para arrumação
(fig. 5-9);
• Puxe a ficha para fora do aspirador (fig. 10) e
introduza-a na tomada da parede.
• Carregue no botão on/off (I) (fig. 11).
•O controlo electrónico da potência de
aspiração do aspirador permite o ajuste fácil
da força de sucção (fig. 12).
MAX = potência máxima de aspiração.
MIN = potência mínima de aspiração.
• Desloque o comutador em direcção à
indicação MAX até à posição desejada.
Potência de aspiração média para uma
utilização generalizada.
Potência de aspiração mínima para aspirar
com o bocal de escova e para a limpeza de
cortinados, tecidos, etc.
Potência máxima de aspiração para limpar
carpetes muito sujas e soalhos muito duros.
•O controlo da potência de aspiração da
pega permite reduzir a força da sucção
(fig. 13). Esta função extra recomenda-se
quando se pretende aplicar uma potência mais
baixa durante um período curto de tempo.
Insuficiente potência de aspiração?
Verifique, por favor:
- se o comutador do aspirador está na posição
correcta;
- se o controlo da pega está na posição “aberto”;
- se o saco do lixo está cheio;
- se o bocal, o tubo ou a mangueira estão
obstruídos.
Para os desobstruir, faça circular o ar na
direcção contrária através da mangueira e/ou
do tubo.
Philips “Turbomax” motor
O seu aspirador está equipado com o potente
motor Philips “Turbomax”.
Enquanto o saco do pó estiver meio vazio,
bastará utilizar uma potência de sucção média
para uma aplicação generalizada. Poupar-se-á
energia e o trabalho será simplificado.
Quando o saco do pó começar a ficar mais
cheio, poderá seleccionar uma potência de
sucção elevada. Deste modo, o saco ficará
totalmente cheio.
Page 17
17
Parqueamento e Paragem
Se quiser interromper a limpeza, poderá colocar
o gancho do tubo na posição de descanso
(fig. 14).
Para mudar a altura, faça deslizar o gancho ao
longo do tubo.
Assim, com um único movimento, o tubo ficará
“parqueado” convenientemente (fig. 15) e o motor
desligar-se-á.
Quando se levanta o tubo da posição de
descanso, o motor recomeçará a trabalhar
automaticamente.
Arrumação
- Desligue o aspirador (fig. 16).
- Retire a ficha da tomada de corrente.
- Enrole o fio carregando no pedal do enrolador
do cabo (i) (fig. 17).
- Prenda a parte inferior do tubo ao aspirador
(fig. 18-19).
Poderá deslizar o gancho ao longo do tubo
para lhe mudar a altura.
Substituição do saco de papel
Quando o saco de papel estiver cheio, o
aspirador apresentará essa indicação (fig. 20).
- Desligue o aspirador (fig. 16).
- Retire a mangueira (fig. 1b).
- Abra a cobertura (fig. 21).
- Retire a cassete contendo o saco cheio
(fig. 22).
- Retire o saco da cassete puxando a
extremidade de cartão (fig. 23).
Oslo+ Hygiene: o saco de papel fecha-se
automaticamente!
- Deite o saco fora.
- Faça deslizar a placa de cartão do novo saco
para os dois encaixes da cassete, o máximo
que for possível (fig. 24-25).
- Introduza a cassete com o saco de papel novo
(fig. 26).
- Dobre a parte de trás do saco para baixo.
- Feche a cobertura (“Clique”!) (fig. 27).
Nota: Se não tiver sido colocado nenhum saco
na cassete, a cobertura não se fechará.
Substituição do filtro de protecção do motor
Após retirar o saco de papel cheio, poderá ver o
suporte amovível com o filtro de protecção do
motor.
Substitua o filtro de protecção do motor quando
colocar o primeiro saco de papel de um novo
conjunto.
O suporte pode ser despejado sacudindo-o para
o caixote do lixo. Hygienic: não precisa de tocar
no filtro.
Coloque o novo filtro com a parte branca na
direcção do saco de papel (fig. 28-30).
Pressione o suporte com o novo filtro e verifique
se fica bem encaixado na parte inferior.
Substituição do Micro-filtro AFS
Substitua o Micro-filtro AFS quando o indicador
assim o assinalar (fig. 31).
Um Micro-filtro AFS novo é fornecido com cada
conjunto de sacos originais Philips Oslo+ (tipo nr.
HR 6938 ou nº de serviço 4822 015 70049) ou
Oslo+ Hygiene (tipo nr. HR 6938-OSH ou nº de
serviço 4822 015 70057).
Consulte as figs. 32-33 para ver como proceder.
- Coloque o canto inferior do novo filtro por
detrás das saliências do suporte.
- Quando fechar o suporte, certifique-se que o
filtro está completamente encaixado.
Substituição do cabo de alimentação
Se o cabo de alimentação deste aparelho se
danificar, deverá ser substituído apenas por um
representante Philips ou um seu técnico, uma vez
que se torna necessária a utilização de
ferramentas e/ou peças especiais.
Page 18
18
Dansk
• Plastikdelene i dette produkt er
mærket med henblik på genbrug.
• Papemballagen er ligeledes
fremstillet af genbrugsmateriale.
Vigtigt.
• Før apparatet tages i brug, skal man
kontrollere, om støvposen er anbragt
korrekt.
• Forsøg aldrig at opsuge vand (eller
andre væsker). Støvsug aldrig aske før
den er helt kold.
• Hvis De støvsuger fint støv, kan
papirstøvposens porer blive tilstoppede.
Dette vil hindre luften i at passere, så
støvposen skal udskiftes, også selvom
den ikke er helt fuld.
• Brug kun de specielle dobbeltsidede,
ublegede papirstøvposer i denne
støvsuger, Philips type Oslo+ eller Oslo+
Hygiene (der kan lukkes).
• Brug aldrig støvsugeren uden
motorbeskyttelsesfilter.
f
Sådan gøres støvsugeren klar til brug.
• Slangen tilsluttes: Den trykkes hårdt ind, til
der høres et "klik" (fig. 1a).
- Slangen tages af: Tryk på knappen og træk
slangen ud af støvsugeren (fig. 1b).
• Samling af mundstykke, rør og håndtag:
Sæt det tynde rør ind i det tykke, mens der
drejes en smule (fig. 2). Adskillelse: træk,
mens der drejes.
• Mundstykker:
- Kombimundstykke: Til støvsugning af
tæpper (uden børste, fig. 3) eller hårde gulve
(med børste, fig. 4).
- Lille mundstykke, børstemundstykke,
møbelmundstykke og radiatormundstykke:
Disse mundstykker findes i det specielle
opbevaringsrum (fig. 5-9).
• Ledningen trækkes ud af støvsugeren
(fig. 10), og stikket sættes i stikkontakten, som
tændes.
• Tryk på tænd/sluk-kontakten (I) (fig. 11).
• Støvsugerens elektroniske
sugestyrkekontrol giver mulighed for trinløs
regulering af sugestyrken (fig. 12).
MAX = maksimum sugestyrke.
MIN = minimum sugestyrke.
- Skydekontakten skydes mod MAX, til den
ønskede sugestyrke opnås.
Middel sugestyrke anbefales ved normal
støvsugning.
Minimum sugestyrke anbefales, når De
bruger børstemundstykket eller støvsuger
gardiner, beklædningsgenstande o.lign.
Maksimum sugestyrke anbefales til
støvsugning af meget snavsede tæpper og
hårde gulve.
• Sugestyrken kan også reduceres ved at åbne
sugestyrkereguleringen i håndtaget (fig. 13).
Dette anbefales især, hvis De blot ønsker at
reducere sugestyrken et kort øjeblik.
For svag sugestyrke ?
Kontrollér:
- om skydekontakten på støvsugeren er rigtigt
indstillet.
- om sugestyrkereguleringen i håndtaget står
åben.
- om støvposen er fuld.
- om mundstykke, rør eller slange er tilstoppet.
En eventuel tilstoppelse fjernes ved at lade luft
blæse i modsat retning gennem slange og/eller
rør.
"Parkér og stop".
Ønskes støvsugningen midlertidigt afbrudt, kan
rørklemmen placeres i hvilebeslaget (fig. 14).
Klemmen kan skydes op og ned på røret, til
den har den rigtige højde. Så er røret
"parkeret" i en passende stilling (fig. 15), og
motoren slukkes.
Så snart røret løftes igen, tænder motoren
automatisk.
Philips “Turbomax”-motor
Denne støvsuger er udstyret med den meget
kraftige Philips “Turbomax”-motor. Derfor er
mellemste sugestyrke fuldt tilstækkeligt ved
almindelig støvsugning, så længe støvposen er
mere eller mindre tom. Det sparer energi og gør
støvsugningen let.
Efterhånden som støvposen bliver mere fuld,
kan man vælge en kraftigere sugestyrke, hvilket
sikrer at støvposen altid kan fyldes helt, inden
den skal udskiftes.
Page 19
19
Opbevaring.
- Sluk for støvsugeren (fig. 16).
- Tag stikket ud af stikkontakten.
- Rul netledningen tilbage i støvsugeren ved at
trykke på knappen for ledningsoprul (i)
(fig. 17).
- Hæng den nederste del af støvsugerrøret fast
på støvsugeren (fig. 18-19). Klemmen kan
skydes op og ned på røret, til den har den
rigtige højde.
Udskiftning af støvpose.
Kontrollampen for "fuld støvpose" lyser, når
støvposen er fuld (fig. 20).
- Sluk for støvsugeren (fig. 16).
- Tag støvsugerslangen af (fig. 1b).
- Luk låget op (fig. 21).
- Tag kassetten med den fyldte støvpose op
(fig. 22).
- Tag støvposen ud af kassetten (fig. 23).
Hygienic: Støvposen lukker automatisk!
- Bortkast den fyldte støvpose.
- Pappladen på den nye støvpose skydes ind i
de to slidser i kassetten så langt, den kan
komme (fig. 24-25).
- Sæt kassetten med den nye støvpose på plads
i støvsugeren (fig. 26).
- Bøj det bageste stykke af støvposen nedad.
- Luk låget så der høres et "klik" (fig. 27).
Bemærk: Hvis der ikke er en støvpose i
kassetten, kan låget ikke lukkes.
Udskiftning af motorbeskyttelsesfilteret.
Kassetten med motorbeskyttelsesfilteret ses, når
den fyldte støvpose er taget ud.
Filteret udskiftes hver gang, der tages hul på en
ny pakke støvposer.
Tag kassetten ud og ryst filteret ud i
affaldsspanden. Hygienic: De behøver ikke at
røre ved filteret.
Anbring det nye filter i kassetten med den hvide
side vendende mod støvposen (fig. 28-30).
Sørg for at kassetten med det nye filter sidder
korrekt på plads, d.v.s. helt i bund.
Udskiftning af AFS-mikrofilteret.
Indikatoren viser, om AFS-mikrofilteret trænger til
udskiftning (fig. 31).
Der medleveres et nyt AFS-mikrofilter med hver
ny pakke originale Philips støvposer Oslo+
(type HR 6938 eller
servicenummer 4822 015 70049)
eller Oslo+ Hygienic (der kan lukkes)
(type HR 6938-OSH eller
servicenummer 4822 015 70057).
Se fig. 32-33 hvorledes filteret udskiftes.
- Anbring den nederste kant af det nye filter
korrekt bag holderens kanter.
- Sørg for at filteret er sat helt ind, før De lukker
holderen.
Udskiftning af netledningen.
Hvis netledningen beskadiges, skal De enten
henvende Dem til Deres forhandler eller direkte til
Philips, da der kræves specialværktøj og/eller
dele til udskiftningen.
Page 20
20
Norsk
• For resirkulasjon er plasten på
produktet kodet.
• Kartongemballasjen er laget av
resirkulert materiale og er
fullstendig egnet for resirkulering.
Viktig
• Undersøk om støvposen er satt riktig i
før støvsugeren brukes for første gang.
• Forsøk aldri å suge opp vann eller annen
væske.
Støvsug aldri aske før den er helt kald.
• Ved støvsuging av fint støv, kan porene i
støvposen bli tilstoppet. Dette vil hindre
luftpassasjen. Følgelig må støvposen
byttes, muligens lenge før den er full.
• Bruk bare støvsugeren med den
spesielle, doble, ikke klorblekede
papirposen av type Philips Oslo+ eller
Oslo+ Hygiene (lukkbar).
• Bruk aldri støvsugeren uten
motorbeskyttelses filter.
f
Klargjøring av støvsugeren før bruk:
• Tilkobling av slangen: Trykk godt fast ("klikk")
(fig. 1a).
- Frakobling: Trykk på knappen og trekk
slangen ut av støvsugeren (fig. 1b).
• Tilkobling av munnstykker, rør og håndtak:
sett den smale rørdelen i den vide delen
samtidig som du vrir litt (fig. 2). For å frakoble:
Vri og trekk.
• Munnstykker:
- Kombimunnstykke: Dette munnstykket kan
forandres for bruk på enten tepper (uten
børste, fig. 3) eller på harde gulv (med børste,
fig. 4);
- Lite munnstykke, børstemunnstykke,
fugemunnstykke og radiatormunnstykke.
Disse er å finne i det spesielle oppbevaringsrommet (fig. 5-9).
• Trekk nettstøpselet ut av støvsugeren og sett
det i veggkontakten (fig. 10).
• Trykk ned på/av-bryteren (I) (fig. 11).
• Den elektroniske sugekraftkontrollen på
støvsugeren gjør det mulig å justere
sugekraften trinnløst (fig. 12).
"MAX" = maksimum sugekraft.
"MIN" = minimum sugekraft.
Beveg skyveren mot "MAX" til ønsket
sugekraft er oppnådd.
Medium sugekraft anbefales for generelt bruk.
Minimum sugekraft anbefales for støvsuging
med børstemunnstykke og for støvsuging av
gardiner, klær etc.
Maksimum sugekraft anbefales for
støvsuging av svært skitne tepper og harde
gulv.
• Sugekraftkontrollen på håndtaket gjør det
mulig å redusere sugekraften (fig. 13).
Denne ekstra muligheten anbefales hvis De
ønsker lavere sugekraft en kort stund.
Utilstrekkelig sugekraft?
Vennligst kontroller:
- om skyveren på støvsugeren er satt til riktig
posisjon.
- om sugekontrollen på håndtaket er i "åpen"
posisjon.
- om støvposen er full: bytt den.
- om munnstykket, rør eller slange er blokkert.
For å fjerne hindringen, la luften strømme i
motsatt retning gjennom slange og/eller rør.
Parkering og stopp
Hvis De ønsker å avbryte støvsugingen kan
rørklipsen plasseres i holderen (fig. 14). De kan
skyve rørklipsen langs røret for å forandre
høyden.
I en bevegelse er røret plassert i en praktisk
posisjon (fig. 15) og motoren er slått av. Hvis De
løfter røret fra holderen vil motoren automatisk
starte igjen.
Philips Turbomax motor
Deres støvsuger er utstyrt med den meget
sterke “Philips Turbomax” motoren.
Så lenge støvposen er mer eller mindre tom, vil
medium sugekraftkontrollen være mer enn nok
for vanlig bruk. Denne innstillingen sparer energi
og gjør støvsugingen lett.
Ettersom støvposen bli mer og mer full, kan De
velge en høyere sugekraft. På denne måten
sørger man for at støvposen fylles helt opp.
Page 21
21
Oppbevaring
- Slå av støvsugeren (fig. 16).
- Trekk ut støpselet fra stikkontakten.
- Rull opp nettledningen ved å trykke ned
ledningsvinnepedalen (i) (fig. 17).
- Heng det nedre røret fast til støvsugeren
(fig. 18-19).
De kan skyve rørklipsen langs røret for å
forandre høyden.
Bytte av støvposer
Støvpose full indikatoren vil vise når støvposen er
full (fig. 20).
- Slå av støvsugeren (fig. 16).
- Fjern slangen (fig. 1b).
- Ta opp dekselet (fig. 21).
- Ta bort kassetten med den fulle støvposen
(fig. 22).
- Fjern støvposen fra kassetten ved å trekke i
papptungen (fig. 23). Hygiene: Støvposen
lukkes automatisk.
- Kast den fulle støvposen.
- Skyv papp-platen på den nye støvposen så
langt som mulig inn i kassetten (fig. 24-25).
- Plasser kassetten med den nye støvposen
tilbake på plass (fig. 26).
- Bøy bakerste del av støvposen nedover.
- Lukk dekselet ("klikk!") (fig. 27).
• Hvis ingen støvpose er plassert i kassetten,
kan ikke dekselet lukkes!
Bytte av motorbeskyttelses filter
Etter å ha fjernet den fulle støvposen kan De se
den avtagbare holderen med motorbeskyttelses
filter. Bytt motorbeskyttelses filter når den første
av et nytt sett støvposer tas i bruk. De kan ta med
holderen til søppelbøtten og riste ut filteret der.
Hygienisk: De trenger ikke å berøre filteret.
Plasser det nye filteret i holderen med den hvite
siden mot støvposen (fig. 28-30). Trykk holderen
med det nye filteret godt på plass for å sikre at
det passer nøyaktig i bunnen.
Bytte av mikrofilter
Indikatoren vil hjelpe Dem å avgjøre om det er
behov for å bytte mikrofilter (fig. 31). Et nytt
mikrofilter leveres med hvert sett originale Philips
støvposer Oslo+ (type nr. HR 6938 eller Service
nr. 4822 015 70049) eller Oslo+ Hygiene
(lukkbar) (type nr. HR 6938-OSH eller service nr.
4822 015 70057).
Se fig. 32-33 hvordan De skal gå frem.
- Plasser den nederste enden av det nye filteret
godt bak rillene i holderen.
- Når holderen lukkes forsikre Dem om at filteret
passer godt.
Bytte av nettledning
Hvis nettledningen på dette apparatet er skadet
må den bare erstattes av Philips eller av
autorisert servicerepresentant da spesielt verktøy
og/eller deler er nødvendig.
Støvposer
Hvis De har problemer med å skaffe til veie
støvposer eller annet utstyr til denne
støvsugeren, vennligst ring telefon
22 74 82 50 eller skriv til Philips Forbrukertjeneste, Postboks 1, Manglerud, 0612 OSLO.
Page 22
22
Svenska
Läs först hela bruksanvisningen! Spara den!
Spara köpbevis och kvitto!
• För att möjliggöra återanvändning
av plastmaterialet har plastdelarna
i dammsugaren märkts med
materialtyp.
• Förpackningen är gjord av
returmaterial, som i sin tur kan återanvändas.
Viktigt
• Kontrollera innan Du använder
dammsugaren för första gången att
dammpåsen sitter rätt.
• Sug aldrig upp vatten eller andra
vätskor.
• Se upp, så att ingen glöd finns kvar om
du suger ur askkoppar eller en öppen
spis.
• Mycket fint damm, såsom kalk, cement,
slipdamm och liknande sätter snabbt
igen dammpåsens porer. Därigenom
hindras luftströmmen och sugförmågan
blir dålig. Påsen måste då bytas trots att
den kanske inte alls är full.
• Till denna dammsugare skall användas
endast speciella dubbelväggiga
dammpåsar av oblekt papper, Philips
OSLO+ eller OSLO+ Hygiene
(förslutningsbar).
• Använd aldrig dammsugaren utan
motorskyddsfilter.
f
Så här ställer du i ordning dammsugaren för
användning:
• Sätt i slangen: Tryck in den hårt så att den
fastnar med ett (“klick”), fig 1a.
- Att lossa slangen: Tryck in knappen och drag
slangen ut ur dammsugaren, fig 1b.
• Sätt ihop röret med munstycke och
handtag: Tryck in den smala delen i den
grövre och vrid någrot, fig 2. För att ta isär:
drag och vrid samtidigt.
• Munstycken:
- Kombimunstycke. Detta munstycke kan
ställas in för antingen mattor (utan borste, fig 3)
eller för hårda golv (med borste, fig 4).
- Litet möbelmunstycke, borste,
fogmunstycke och radiatormunstycke.
Dessa munstycken finns förvarade i ett
speciellt förvaringsutrymme i dammsugaren,
fig 5-9.
• Drag ut nätsladden och sätt i stickproppen i ett
vägguttag, fig 10.
• Tryck på start/stopp-knappen (I), fig 11.
• Med sugkraftreglaget kan du ställa in önskad
sugkraft, fig 12.
MAX = Maximum sugkraft.
MIN = Minimum sugkraft.
- Skjut reglaget i riktning mot MAX tills önskad
sugkraft är uppnådd.
Medelstark sugkraft rekommenderas för
normal användning.
Svag sugkraft rekommenderas vid
dammsugning med dammborsten för gardiner
och kläder etc.
Hög sugkraft rekommenderas vid
dammsugning av starkt smutsade mattor och
för mattor med lång lugg samt hårda golv.
• För tillfällig reduktion av sugkraften, öppna
skjutluckan på rörskaftets handtag, fig 13.
Om dammsugaren suger dåligt.
Se efter om:
- sugkraftreglaget står i önskat läge.
- skjutluckan på rörskaftets handtag är öppen.
- dammpåsen är full.
- något har fastnat i rör, munstycke eller slang.
Du kan i de flesta fall rensa rör och slang
genom att suga baklänges.
Philips “Turbomax” motor
Din dammsugare är försedd med en mycket
motorstark Philips “Turbomax” motor. Så länge
dammsugarpåsen är mer eller mindre tom
räcker det om sugkraftinställningen är i
medelstarkt läge för normal användning.
Inställningen sparar energi och underlättar
dammsugningen.
Allt eftersom dammsugarpåsen blir fulld kan du
öka sugkraftinställningen.
Detta innebär att dammsugarpåsen kommer att
helt fylld.
Page 23
23
Parkeringsstöd med stopp
Om du tillfälligt vill avbryta dammsugningen,
placera röret med sin plasthållare i
parkeringsstödet, fig 14.
Du kan flytta plasthållaren på röret för att ändra
höjden på röret.
Med en rörelse placeras röret i parkeringsstödet,
fig 15 samtidigt som dammsugaren automatiskt
stannar.
När röret avlägsnas ur parkeringsstödet startar
dammsugaren automatiskt.
Förvaring
- Stanna dammsugaren med ett tryck på
start/stopp-tangenten, fig 16.
- Drag ut stickproppen ur vägguttaget.
- Drag in sladden med ett tryck på pedalen till
sladdvindan (i), fig 17.
- Haka fast röret i dammsugaren, fig 18-19. Du
kan flytta plasthållaren på röret för att ändra
höjden på röret.
Så här byter du dammpåse
Dammindikatorn “påsen full” indikerar när påsen
måste bytas, fig 20.
- Stäng av dammsugaren, fig 16.
- Lossa slangen, fig 1b.
- Öppna locket, fig 21.
- Tag ut hållaren med den fulla
pappersdammpåsen, fig 22.
- Lossa pappersdammpåsen från hållaren
genom att dra i pappskölden, fig 23.
Påsen “Oslo+hygien” försluts automatiskt.
- Kasta den fulla pappersdammpåsen.
- Skjut in pappskölden på den nya påsen i
påshållarens två spår så långt som möjligt,
fig 24 - 25.
- Sätt tillbaka hållaren med den nya
pappersdammpåsen i dammsugaren, fig 26.
- Böj den bakre delen av pappersdammpåsen
neråt.
- Stäng dammsugaren - “Klick”, fig 27.
Obs! Om ingen pappersdammpåse satts i
hållaren går det inte att stänga luckan.
Så här byter du motorskyddsfilter
Sätt i ett nytt motorskyddsfilter varje gång du
öppnar en ny förpackning pappersdammpåsar
Philips OSLO+.
När du tagit ut hållaren med pappersdammpåsen
syns motorskyddsfiltret.
Du kan ta hållaren med motorskyddsfiltret till
sopkorgen och skaka ur filtret utan att röra det
med fingrarna, vilket gör det hygieniskt.Sätt det
nya filtret i hållaren med den vita sidan av filtret
mot pappersdammpåsen fig 28 - 30.
Tryck hållaren med sitt nya filter ordentligt på
plats. Förvissa dig om att det tätar ordentligt i
botten.
Så här byter du utblåsningsfiltret AFS-Mikro
Indikatorn, fig 31, ger besked om när du bör byta
utblåsningsfilter.
Ett nytt AFS-mikro filter medföljer varje
förpackning av original Philips
pappersdammpåsar OSLO+ (typ nr. HR 6938
reservdelsnummer 4822 015 70049) eller OSLO+
hygien (förslutningsbar) (typ nr. HR6938-OSH
reservdelsnummer 4822 015 70057).
Fig 32 - 33 visar hur bytet går till.
- Placera den undre delen av det nya filtret
ordentligt bakom kanterna på hållaren.
- När hållaren med filtret sätts på plats, förvissa
dig om att hållaren sitter korrekt monterad.
Byte av nätsladd
Om sladden på denna dammsugare skadas
måste den bytas av Philips eller av deras
serviceombud, eftersom specialverktyg och/eller
speciella delar krävs.
Page 24
24
Suomi
• Kierrätyksen helpottamiseksi
tuotteen muovit on koodattu.
• Pakkauslaatikko on tehty
uusiomateriaalista ja sopii
uudelleen kierrätykseen.
Tärkeää
• Ennen käytöönottoa on tarkastettava,
että pölypussi on oikeassa asennossa.
•Älä ime vettä (tai muuta nestettä)
imuriin. Imuroi tuhkakupit ja takat, vasta
kun tuhka on jäähtynyt.
• Imuroitaessa hienoa pölyä saattavat
pölypussin huokoset tukkeutua. Tämä
estää ilman kierron. Pölypussi on
vaihdettava, vaikkei se vielä olisikaan
täynnä.
• Käytä tässä imurissa vain alkuperäisiä
kaksipuolisia valkaisemattomia
paperisia pölypusseja, Philips Oslo+ tai
Oslo+ Hygiene (suljettava).
•Älä käytä imuria ilman moottorin-
suojasuodatinta.
• Ennen kuin yhdistät laitteen
pistorasiaan, tarkista, että laitteen
arvokilven jännitemerkintä vastaa
paikallista verkkojännitettä.
•Älä irrota pistotulppaa pistorasiasta
johdosta vetämällä.
• Pidä huoli, etteivät terävät kulmat,
kuumuus tai kemikaalit pääse
vahingoittamaan liitosjohtoa.
•Älä taivuta liitosjohtoa tiukalle mutkalle.
•Älä käytä laitteen puhdistamiseen vettä.
•Älä käytä roiskesuojaamatonta laitetta
kosteissa tiloissa.
•Älä anna lasten käyttää laitetta ilman
valvontaa.
f
Pölynimurin käyttöönotto:
• Letkun kiinnitys: paina kunnolla (“Naps!”)
(kuva 1a).
- Irrotus: paina nuppia ja vedä letku irti
pölynimurista (kuva 1b).
• Suuttimen, putkien ja kahvan kiinnitys:
työnnä kapeampi osa leveämpään kiertäen
niitä samalla hiukan (kuva 2). Irrottaminen:
vedä samalla hiukan.
• Suuttimet:
- Lattia- ja mattosuutin. Tämä suutin on
säädettävissä matoille (ilman harjaa, kuva 3) tai
koville lattiapinnoille (harjan kanssa,
kuva 4);
- Tekstiilisuutin, pölysuutin, rakosuutin ja
patterisuutin. Näille on oma säilytyslokero
(kuvat 5-9);
• Vedä pistotulppa esiin imurista (kuva 10) ja
työnnä pistorasiaan.
• Paina käynnistyskytkintä (I) (kuva 11).
• Imurissa oleva elektroninen imutehonsäädin
mahdollistaa portaattoman säädön (kuva 12).
MAX = suurin imuteho.
MIN = pienin imuteho.
- Siirrä liukusäädintä MAX-asentoon päin,
kunnes imuteho on sopiva.
Keskisuuri imuteho soveltuu tavalliseen
imurointiin.
Pienin imuteho on suositeltava pölyjen
imurointiin käytettäessä pölysuutinta sekä
verhojen, vaatteiden yms. puhdistukseen.
Suurin imuteho on tarpeen imuroitaessa
likaisia mattoja ja kovia lattiapintoja.
• Kahvassa olevalla ilmamääränsäätimellä
voidaan pienentää imutehoa (kuva 13). Tämä
on erittäin kätevä mahdollisuus, silloin kun
pienempää imutehoa halutaan käyttää vain
hetken.
Imuteho ei riitä
Tarkista:
- onko imurissa oleva liukusäädin oikeassa
asennossa;
- onko kahvassa oleva säädin “auki”;
- onko pölypussi täynnä;
- onko suutin, putki tai letku tukkeutunut.
Tukkeuma on helpoin poistaa ohjaamalla
ilmavirta toisinpäin letkun ja/tai putken läpi.
Philips Turbomax-moottori
Pölynimurissa on erittäin tehokas Philips
Turbomax-moottori.
Silloin kun pölypussi on lähes tyhjä, keskiteho
riittää hyvin tavalliseen imurointiin. Tämä
säästää energiaa ja helpottaa imurointia. Kun
pölypussi alkaa täyttyä yhä enemmän, voit valita
suuremman imutehon. Näin varmistetaan, että
pölypussi täyttyy kokonaan.
Page 25
25
Imuroinnin keskeyttäminen & virran katkaisu
Jos haluat keskeyttää imuroinnin hetkeksi, voit
asettaa putkenpitimen tukeen (kuva 14).
Voit siirtää pitimen putkea pitkin sopivalle
korkeudelle. Yhdellä liikkeellä putki on nyt
kätevässä säilytysasennossa (kuva 15) ja virta on
katkaistu.
Kun nostat putken tuesta, moottori käynnistyy
automaattisesti uudelleen.
Säilytys
- Katkaise imurista virta painamalla
käynnistyskytkintä (kuva 16).
- Irrota pistotulppa pistorasiasta.
- Kelaa liitosjohto sisään painamalla
kelauspainiketta (i) (kuva 17).
- Kiinnitä alempi putki imuriin (kuva1 18-19). Voit
siirtää pitimen putkea pitkin sopivalle
korkeudelle.
Pölypussin vaihto
”Pölypussin täyttymisen ilmaisin” osoittaa, milloin
pölypussi on täynnä (kuva 20).
- Katkaise imurista virta (kuva 16).
- Irrota letku (kuva 1b).
- Avaa kansi (kuva 21).
- Poista kannatin täysinäisen pölypussin kanssa
(kuva 22).
- Poista pölypussi kannattimesta vetämällä
pahvikielekkeestä (kuva 23). Hygieenistä:
pölypussi sulkeutuu automaattisesti!
- Hävitä täysinäinen pölypussi.
- Työnnä uuden pölypussin pahvinen vahvike
kannattimen kahteen uraan niin pitkälle kuin se
menee (kuvat 24-25).
- Aseta kannatin uuden pölypussin kanssa
paikalleen (26).
- Taivuta pölypussin takaosa alaspäin.
- Sulje kansi. (“Naps!”) (Kuva 29).
Huom. Kantta ei voi sulkea, ellei kannattimeen
ole asetettu pölypussia.
Moottorin suojasuodattimen vaihto
Poistettuasi ensin täysinäisen pölypussin näet
moottorin suojasuodattimen irrotettavan kotelon.
Vaihda moottorin suojasuodatin samalla, kun otat
käyttöön uuden pölypussipakkauksen
ensimmäisen pussin.
Voit viedä kotelon jäteastialle ja ravistaa
suodattimen suoraan sinne. Hygienistä: ei tarvitse
koskettaa suodatinta.
Aseta uuden suodattimen valkoinen puoli
pölypussiin päin (kuva 28-30).
Paina kotelo uuden suodattimen kanssa kunnolla
paikalleen ja varmista, että kotelo painuu alas
asti.
AFS-mikrosuodattimen vaihto
Ilmaisin auttaa päättämään milloin AFSmikrosuodatin on vaihdettava (kuva 31).
Jokaisessa alkuperäisessä Philipspölypussipakkauksessa Oslo+ (tuotenumero
HR 6938 tai varaosanumero 4822 015 70049) tai
Oslo+ Hygiene (suljettava)
(tuotenumero HR 6938.OSH tai varaosanumero
4822 015 70057) on mukana yksi uusi AFSmikrosuodatin.
Katso vaihto-ohjeet kuvista 32-33.
- Aseta uuden suodattimen alareuna kunnolla
telineen kielekkeiden taakse.
- Kun asetat telineen takaisin, varmista, että
suodatin on kokonaan sisällä.
Liitosjohdon vaihto
Tarkista liitosjohdon kunto säännöllisesti. Jos
tämän laitteen verkkoliitosjohto vaurioituu, se on
korvattava erikoisjohdolla.
Ota yhteys lähimpään Philips-myyjään tai Philipshuoltoon.
Oikeus muutoksiin varataan.
Page 26
• Pύγχη:
– Πέλµα. Mπορεί να χρησιµοποιηθεί σε
χαλιά (χωρίς βούρτσα, εικ. 3) ή σε κανονικά
πατώµατα (µε βούρτσα, εικ. 4).
– Mικρ Pύγχος, βουρτσάκι, ρύγχος
επίπλων, ρύγχος για καλοριφέρ. Bρίσκονται
στον ειδικ' αποθηκευτικ' χώρο
εξαρτηµάτων (εικ. 5-9).
• Tραβήξτε το καλώδιο ρεύµατος απ' την
σκούπα (εικ. 10) και τοποθετήστε το στην
πρίζα.
• Πατήστε τον διακπτη ON/OFF (I) (εικ. 11).
• Hλεκτρονική ρύθµιση ισχύος πάνω στην
σκούπα σας επιτρέπει να χρησιµοποιείτε
την σκούπα σε πολλά επίπεδα
απορροφητικής ισχύος (εικ. 12).
MAX = µέγιστη ισχύς απορροφητικ'τητας
MIN = ελάχιστη ισχύς απορροφητικ'τητας
Mετακινείστε τον δείκτη προς το MAX
µέχρι να επιτύχετε το επιθυµητ' επίπεδο
ισχύος.
H µεσαία ισχύς απορροφητικτητας
συνιστάται για γενική χρήση.
H ελάχιστη ισχύς απορροφητικτητας
συνιστάται για ξεσκ'νισµα στο οποίο θα
χρησιµοποιήσετε το ειδικ' εξάρτηµα
βουρτσάκι για κουρτίνες, υφάσµατα κ.λ.π.
H µέγιστη ισχύς απορροφητικτητας
συνιστάται για καθαρισµ' πολύ βρώµικων
χαλιών, µοκετών και σκληρών πατωµάτων.
• H ρύθµιση ισχύος απορροφητικ'τητας στην
χειρολαβή της σκούπας σας επιτρέπει να
µειώνετε την απορροφητικ'τητα (εικ. 13).
H ευκολία αυτή σας παρέχεται και
συνιστάται σε περίπτωση που επιθυµείτε
λιγ'τερη απορροφητικ'τητα για σύντοµο
χρονικ' διάστηµα.
• Για να µπορεί να γίνει
ανακύκλωση των υλικών απ' τα
οποία κατασκευάστηκε αυτή η
σκούπα τα πλαστικά µέρη της
που είναι ανακυκλωµένα είναι
κωδικοποιηµένα ......
• Tο χαρτοκιβώτιο που είναι η συσκευασία
της σκούπας έχει κατασκευαστεί απ' υλικ'
που ανακυκλώνεται επίσης.
ΣHMANTIKO
• Πριν χρησιµοποιήσετε τη συσκευή για
πρώτη φορά, θα πρέπει να βεβαιωθείτε
τι η σακούλα τής σκνης βρίσκεται
στη σωστή θέση.
• Mη χρησιµοποιείτε την σκούπα για να
σκουπίσετε υγρά οποιουδήποτε είδους.
• Mη χρησιµοποιείτε την σκούπα για να
σκουπίσετε τυχν στάχτες που δεν
έχουν κρυώσει.
• Yπάρχει περίπτωση ταν σκουπίσετε
πολύ λεπτή σκνη αυτή να φράξει τους
πρους της χαρτοσακούλας µε
αποτέλεσµα να µειωθεί η
απορροφητικτητα της σκούπας.
Στην περίπτωση αυτή η σακούλα πρέπει
να αντικατασταθεί άσχετα µε το αν
είναι ή χι γεµάτη.
• Xρησιµοποιείτε την σκούπα µνο µε
γνήσιες χαρτοσακούλες 2πλου
τοιχώµατος - µη χλωριούχες της Philips
στους τύπους Oslo+ή Oslo+Hygiene
(µε στµιο που κλείνει).
• Mη χρησιµοποιείτε την σκούπα χωρίς να
έχετε τοποθετηµένο το φίλτρο
προστασίας του µοτέρ.
Ελληνικά
f
O∆HΓIEΣ XPHΣHΣ:
• Eνώστε τον σωλήνα σπιράλ στο στ'µιο της
σκούπας πατώντας προς τα κάτω ώσπου να
ακουσθεί ένα ‘’κλικ’’. (εικ. 1α).
• Για να αποσυνδέσετε τον σωλήνα σπιράλ
απ' το στ'µιο της σκούπας πατήστε το
πλαϊν' στο σωλήνα κουµπί και τραβήξτε
(εικ. 1β).
• Για να συνδέσετε το στµιο αναρρφησης,
τον τηλεσκοπικ σωλήνα και τη χειρολαβή:
Βάλτε το στεν'τερο τµήµα µέσα στο
φαρδύτερο τµήµα περιστέφοντάς το
ελαφρά (εικ. 2). Για την αποσύνδεση:
τραβήξτε προς τα έξω περιστρέφοντας.
26
Κινητήρας “Τurbomax” της Philips
Η σκούπα σας είναι εφοδιαµένη µε τον υπέρ
ισχυρ κινητήρα “Τurbomax” της Philips.
Οσο η σακούλα είναι αρκετά άδεια η µεσαία
ισχύς αναρρφησης θα είναι αρκετή για
γενική χρήση. Αυτ µειώνει την κατανάλωση
ρεύµατος και κάνει το σκούπισµα εύκολο.
Οταν η σακούλα κοντεύει να γεµίσει
µπορείτε να επιλέξετε µεγαλύτερη ισχύ.
Αυτ σας εξασφαλίζει τι η σακούλα θα
γεµίσει εντελώς.
Page 27
27
Mη ικανοποιητική απορροφητικτητα;
Παρακαλώ ελέξτε:
– Eίναι ο διακ'πτης ρύθµισης ισχύος στην
κανονική θέση;
– Eίναι ο ρυθµιστής ισχύος της χειρολαβής
στην θέση ‘’ανοιχτ'ς’’;
– Eίναι γεµάτη η χαρτοσακκούλα;
– Eίναι µπλοκαρισµένα απ' σκουπίδα το
ρύγχος, οι σωλήνες ή το σπιράλ σωλήνας;
Για να διώξετε τυχ'ν σκουπίδια που
εµποδίζουν βάλτε τους σωλήνες στην
αντίθετη κατεύθυνση προς την ροή του
αέρα απ' µέσα τους.
“Παρκάρισµα” και σταµάτηµα της σκούπας
Eάν επιθυµείτε να διακ'ψετε το σκούπισµα,
µπορείτε να τοποθετήσετε το κλιπς του
σωλήνα στην ειδική υποδοχή (εικ. 14).
Mπορείτε να προσαρµ'σετε το στήριγµα του
σωλήνα σε 'ποιο ύψος επιθυµείτε εσείς.
Mε µια κίνηση ο σωλήνας τώρα είναι
σταθεροποιηµένο σε µια πολύ βολική θέση
και το κοντέρ έχει κλείσει.
@ταν σηκώσετε ξανά τον σωλήνα απ' αυτήν
την θέση το µοτέρ θα ξαναλειτουργήσει
αυτ'µατα.
Aποθήκευση
– Kλείστε τον διακ'πτη της σκούπας (εικ. 16).
– Bγάλτε την πρίζα.
– Mαζέψτε το καλώδιο πατώντας το ειδικ'
κουµπί (i) (εικ. 17).
– ‘’Στερεώστε’’ τον κάτω σωλήνα στην
σκούπα (εικ. 18-19). Mπορείτε να αλλάξετε
το ύψος τοποθετώντας το στήριγµα του
σωλήνα σ’ 'ποι σηµείο του εσείς θέλετε.
Aλλαγή σακκούλας
O δείκτης του π'σο γεµάτη είναι η σακκούλα
θα το δείξει αν η σακκούλα γεµίσει (εικ. 20).
– Kλείστε την σκούπα µε τον διακ'πτη
(εικ. 16).
– Bγάλτε το στ'µιο (εικ. 1β).
– Aνοίχτε το καπάκι (εικ. 21).
– Bγάλτε την σακκούλα µε την θήκη της
(εικ. 22).
– Πάρτε την σακκούλα απ' την θήκη της
(εικ. 23).
Yγιεινή: η σακκούλα αυτ'µατα κλείνει.
– Πετάξτε την γεµάτη σακκούλα.
– Γλυστρήστε το χαρτονένιο µπροστιν' της
νέας σακκούλας µέσα στις δύο εγκοπές
της κασέτας 'σο πηγαίνει (εικ. 24-25).
– Tοποθετείστε την κασέτα µε την νέα
σακκούλα (εικ. 26).
Λυγίστε το πίσω µέρος της σακκούλας
προς τα κάτω.
– Kλείστε το καπάκι (κλικ!) (εικ. 27).
Σηµείωση: Aν δεν τοποθετηθεί σακκούλα
στην θήκη-κασέτα, το καπάκι της σκούπας
δεν κλείνει.
Aντικατάσταση φίλτρου προστασίας του
κινητήρα
Aφού βγάλετε την γεµάτη σακκούλα
µπορείτε να δείτε τη θήκη µε το φίλτρο του
κινητήρα.
Aντικαταστείστε το φίλτρο, 'ταν τοποθετείτε
την πρώτη σακκούλα απ' ένα νέο σετ.
Mπορείτε απ' την θήκη να βγάζετε
τινάζοντας (σε κατάλληλο µέρος) το φίλτρο
χωρίς να το ακουµπήσετε.
Tοποθετείστε το νέο φίλτρο µε την άσπρη
πλευρά προς την σακούλα (εικ. 28-30).
Πιέστε την θήκη µε το φίλτρο να σταθεί
σωστά στη θέση της (να προσαρµοστεί σωστά
στο κάτω µέρος).
Aντικατάσταση του µικρού φίλτρου AFS
O δείκτης θα σας βοηθήσει αν το φίλτρο AFS
θέλει αντικατάσταση (εικ. 31).
Nέο φίλτρο AFS υπάρχει µε κάθε σετ απ'
σακκούλες της Φίλιπς Oslo+(αριθµ. HR 6938
ή 4822 015 70049) ή Oslo+ Hygiene (κλειστού
τύπου) (αριθµ. HR 6938-OSH ή
4822 015 70057).
∆είτε εικ'νες 32-33 για την διαδικασία που
χρειάζεται.
– Tοποθετείστε το κάτω άκρο του νέου
φίλτρου κατάλληλα πίσω απ' τις γρίλιες
της θήκης.
– @ταν κλείνετε την θήκη βεβαιωθείτε 'τι το
φίλτρο έχει τοποθετηθεί σωστά.
Aποκατάσταση καλωδίου
Aν το καλώδιο ρεύµατος της συσκευής
καταστραφεί πρέπει να αντικατασταθεί απ'
ίδιο καλώδιο απ' το Service της εταιρείας.
Page 28
28
Page 29
29
Page 30
30
20
21
22
23
24
25
26
27
28
30
29
32
2
1
31
33
Page 31
31
Page 32
4222 000 44514
;
Loading...
