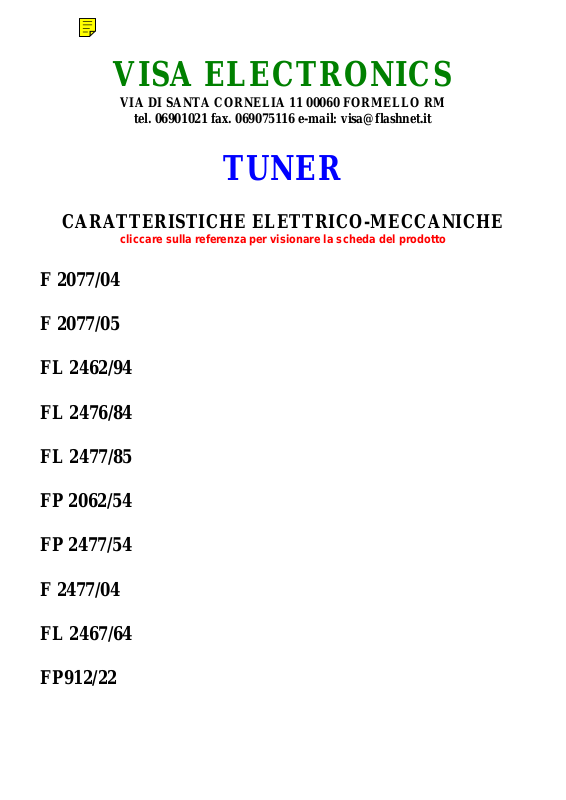

VISA ELECTRONICS

VIA DI SANTA CORNELIA 11 00060 FORMELLO RM

tel. [phone] fax. [phone] e-mail: [email protected]

TUNER

CARATTERISTICHE ELETTRICO-MECCANICHE

cliccare sulla referenza per visionare la scheda del prodotto

F 2077/04

F 2077/05

FL 2462/94

FL 2476/84

FL 2477/85

FP 2062/54

FP 2477/54

F 2477/04

FL 2467/64

FP912/22

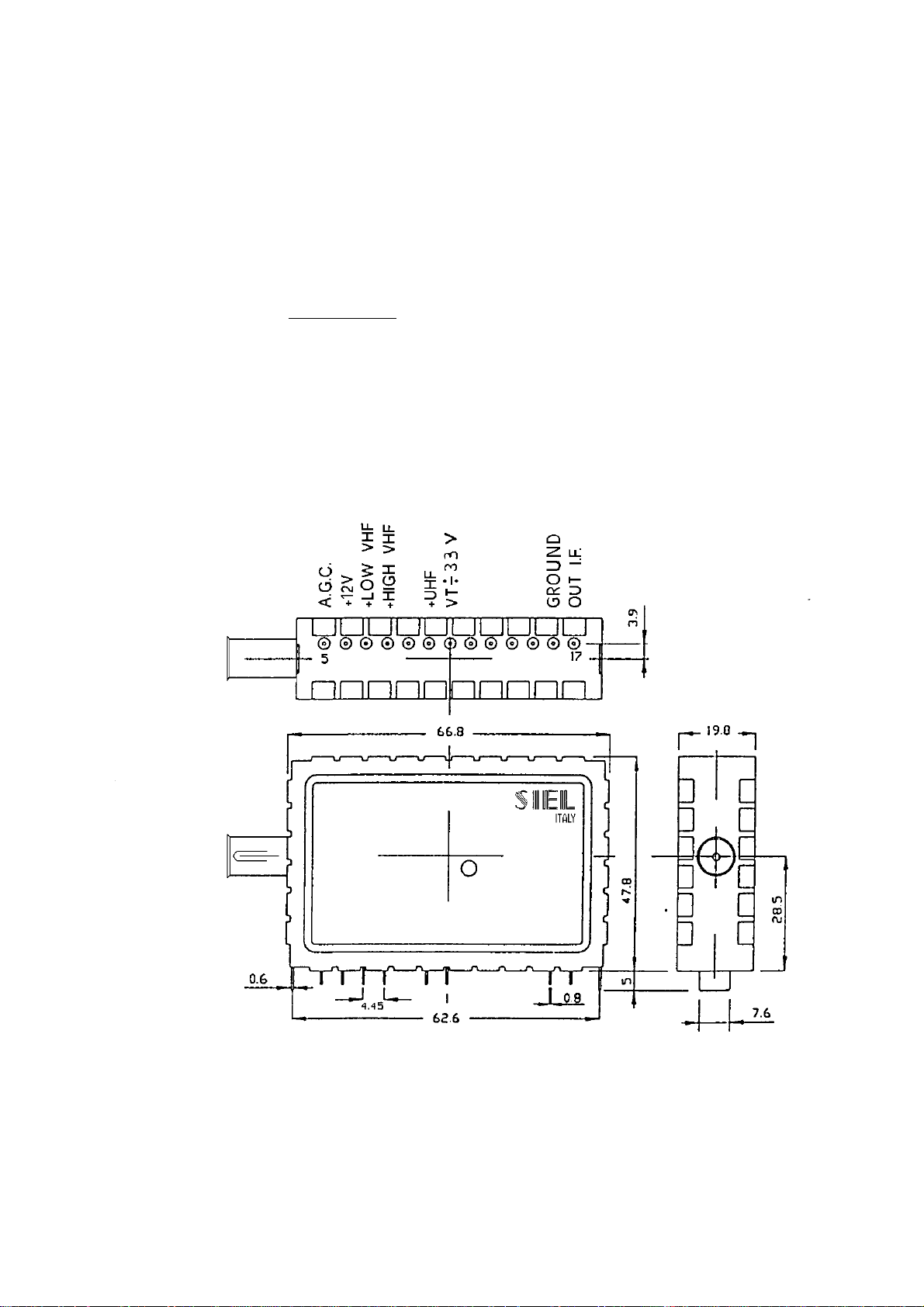

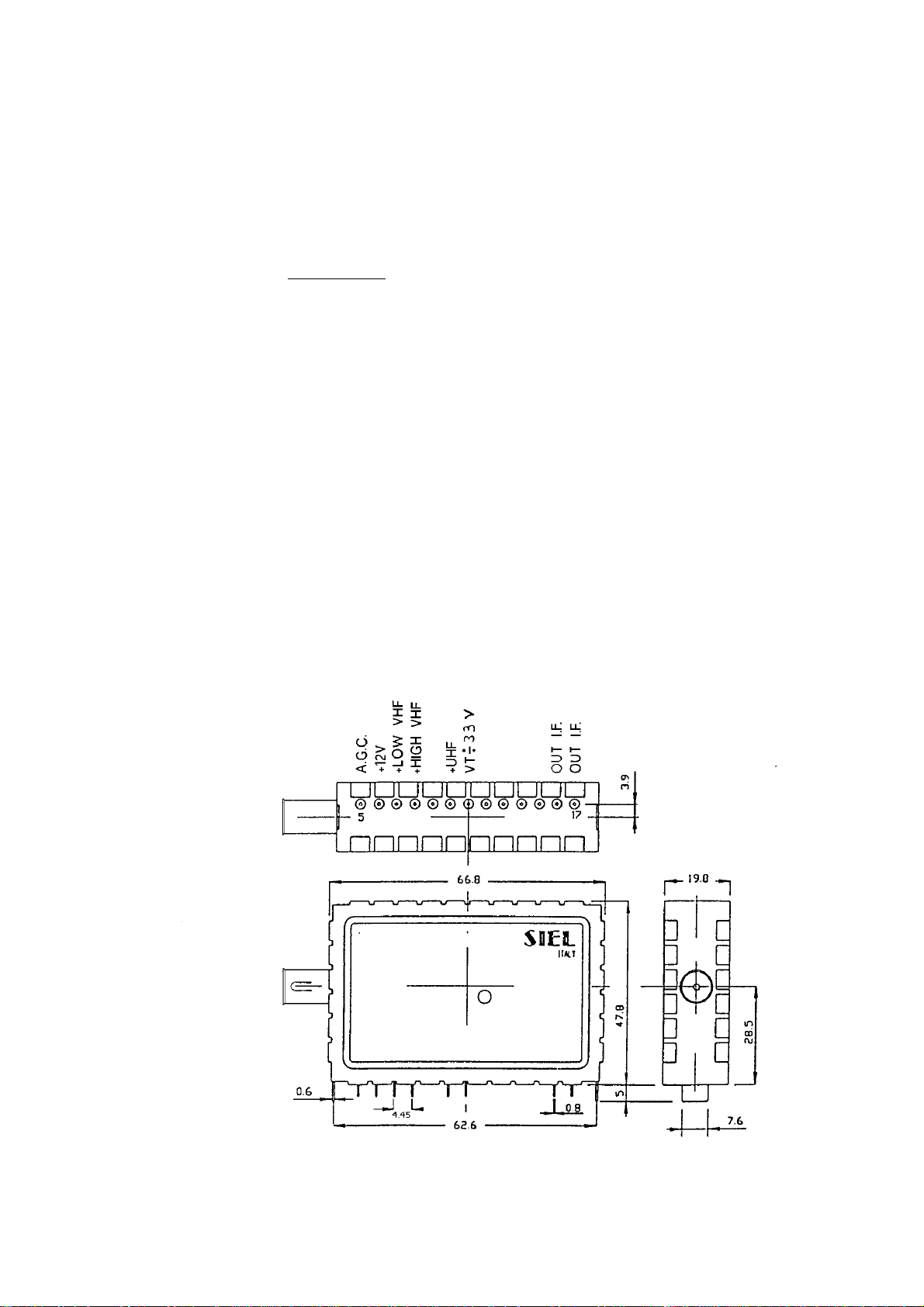

TUNER F 2077/04

Caratteristiche elettrico-meccaniche

Sintonizzatore CATV in meccanica standard Philips serie 700 con uscita di
frequenza intermedia bilanciata.Il sistema di controllo è il classico “sintesi di
tensione” con commutazione di bande separate (I°-III°-UHF)
COD.920007. Rif.Philips UV711 - UV915

E’ disponibile anche nelle varianti:
F 2076/04 Cod.920006 caratteristiche elettriche come sopra; la boccola di
antenna è più lunga dello standard (38 mm) per essere adattato a diversi telai.
Rif. Philips UV615S - UV617 - UV815

F 2078/04 Cod.920008 caratteristiche elettriche come sopra; la boccola di
antenna è più lunga dello standard (32 mm) per essere adattato a diversi telai.
Rif. Philips UV915IEC

ritorna alla pagina iniziale

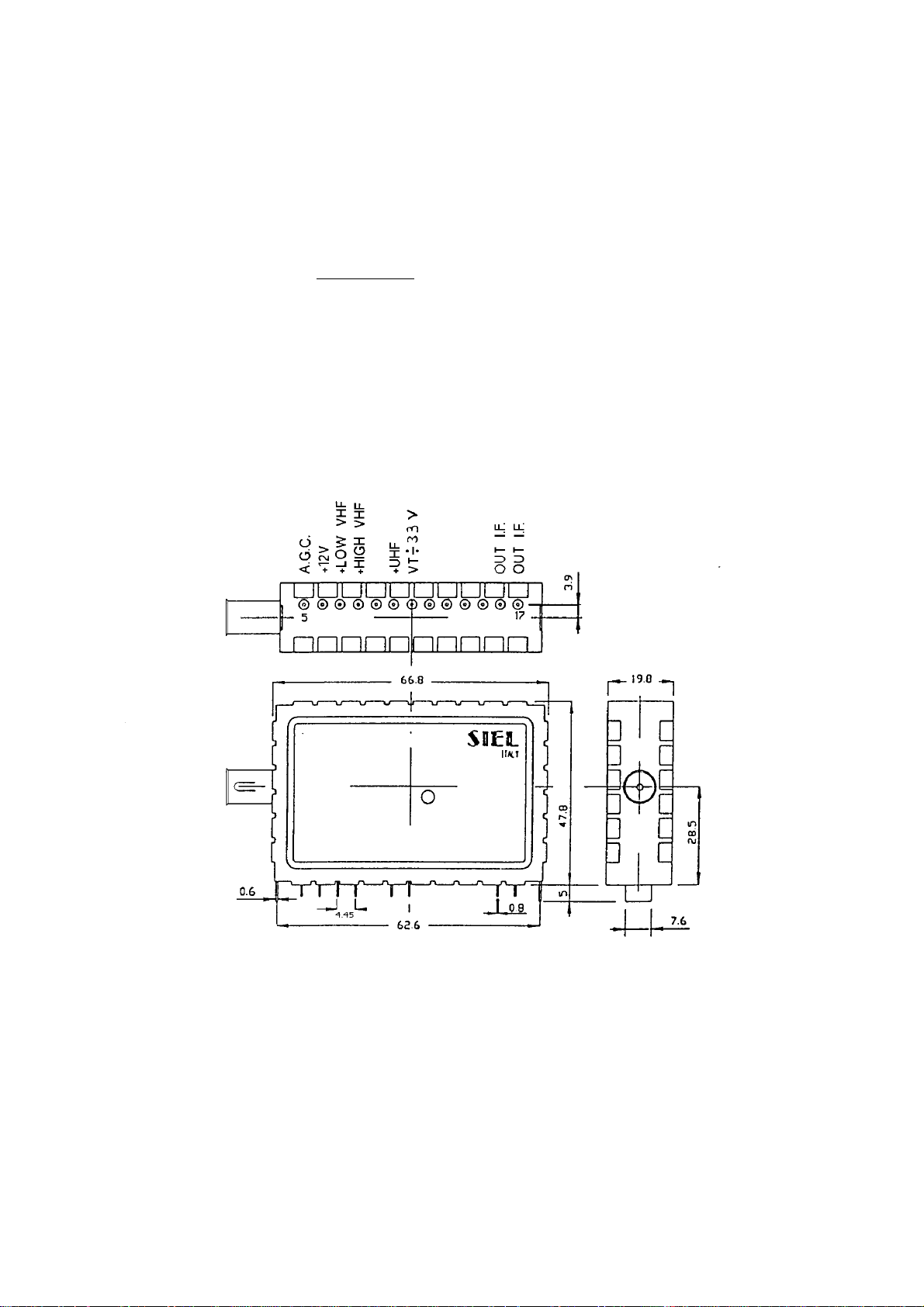

TUNER F 2077/05

Caratteristiche elettrico-meccaniche

Sintonizzatore CATV in meccanica standard Philips serie 700, con uscita di
frequenza intermedia sbilanciata.Può essere utilizzato come tuner generico in
tutti quei tv che hanno il controllo di sintonia con il classico sistema di
commutazione di bande separate (I°-III°-UHF) controllato in tensione
COD.920013 Rif.Philips: UV913 - UV917
BAR CODE 8010545200133

ritorna alla pagina iniziale

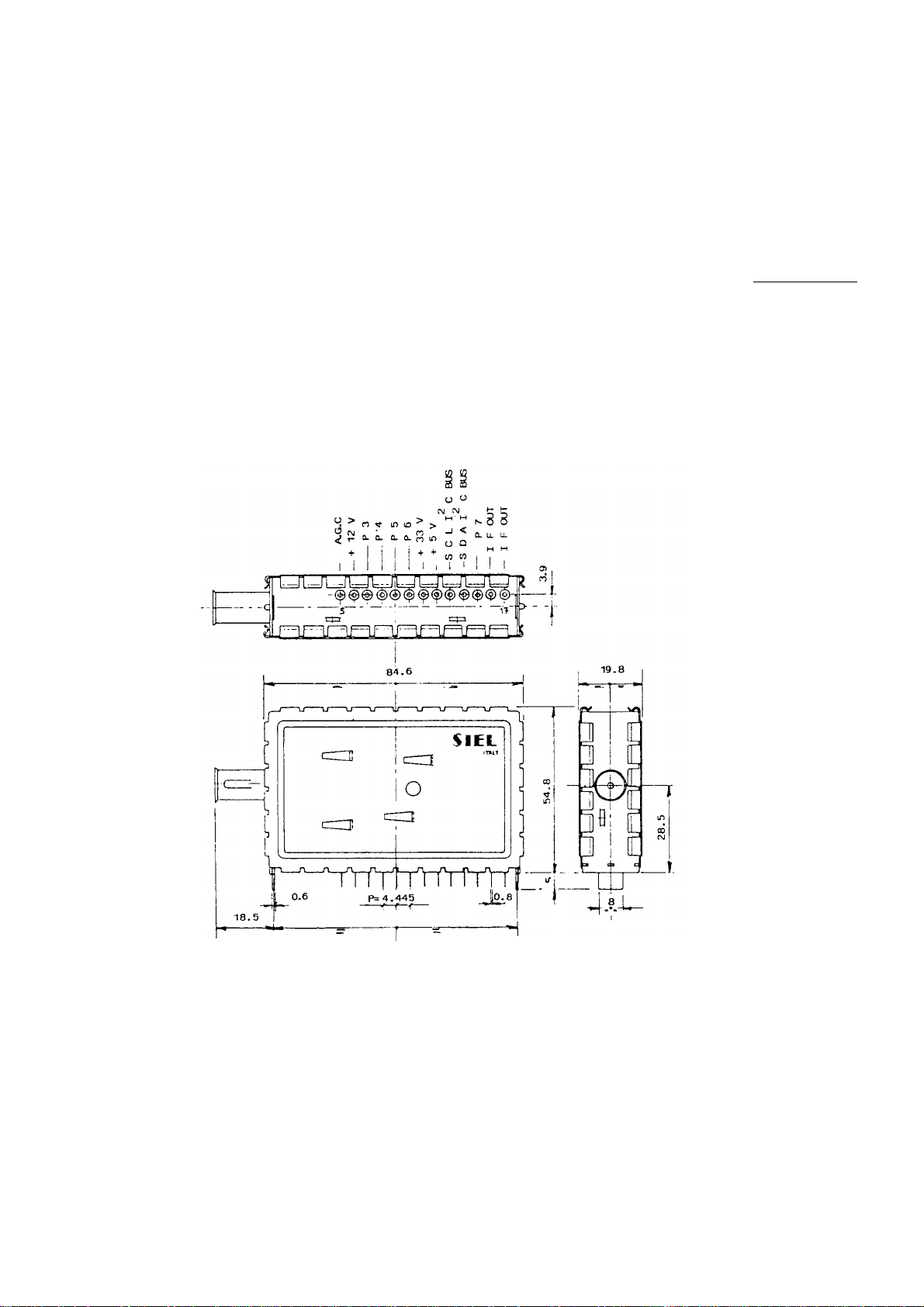

TUNER FL 2462/94

Caratteristiche elettrico-meccaniche

Sintonizzatore iperbanda in meccanica standard Philips serie 600, PLL tipo
SIEMENS I2CBUS con uscita di frequenza intermedia bilanciata.
COD.920702.

ritorna alla pagina iniziale

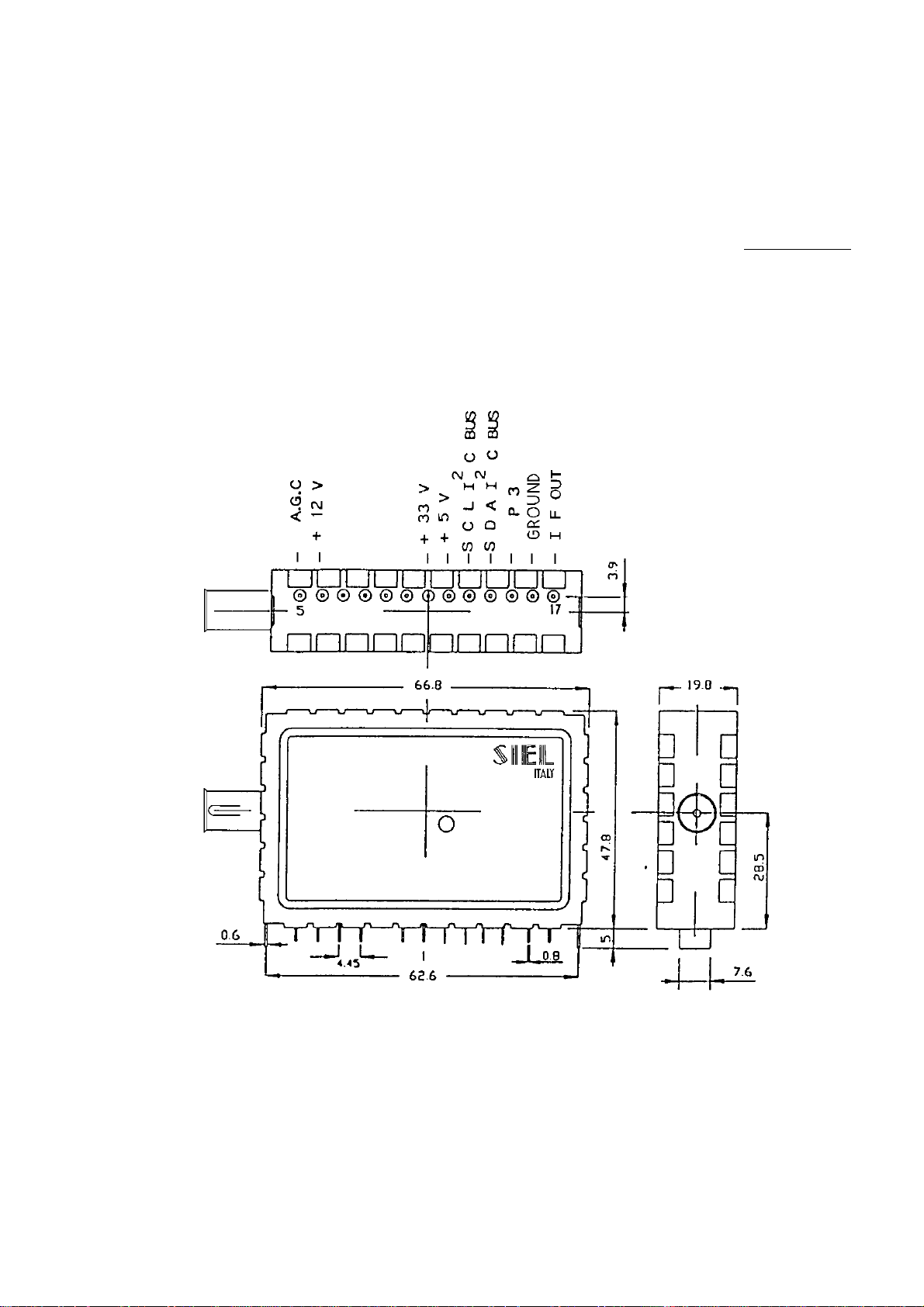

TUNER FL 2476/84

Caratteristiche elettrico-meccaniche

Sintonizzatore iperbanda in meccanica standard Philips serie 700, PLL tipo
Philips TSA 5512 I2BUS con uscita di frequenza intermedia bilanciata. Il
connettore d’antenna da 36mm lo rende idoneo a sostituire i modelli originali
realizzati in meccanica Philips serie 600.
E’ disponibile anche nella variante FL 2477/84 con connettore d’antenna da
14,5 mm per i telai più moderni che prevedono la meccanica Philips serie 700
Sostituisce il precedente modello FL 2462/84

COD.920752. Rif.Philips UV816PLL - UV916EPLL

ritorna alla pagina iniziale

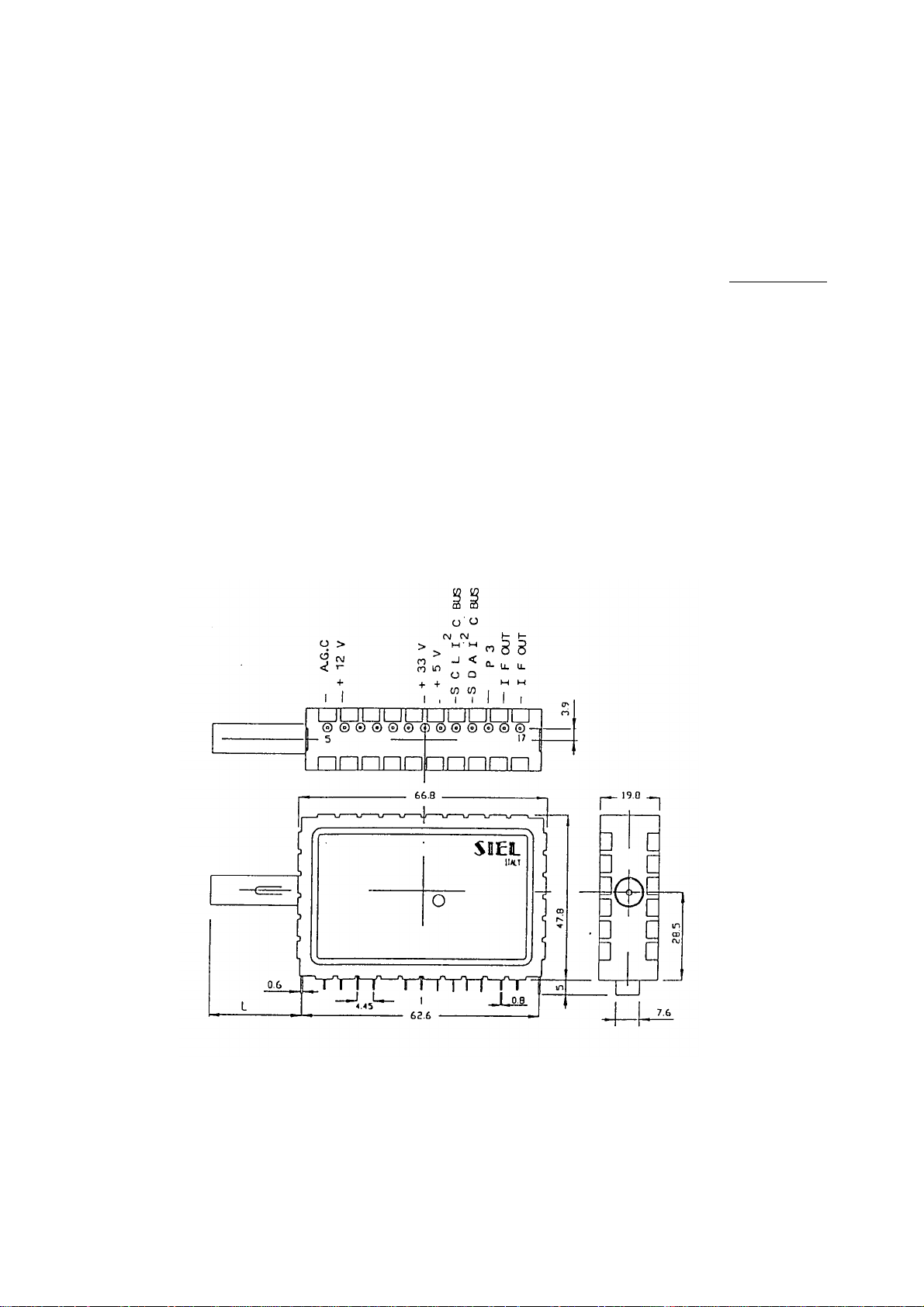

TUNER FL 2477/85

Caratteristiche elettrico-meccaniche

Sintonizzatore iperbanda in meccanica standard Philips serie 700, PLL tipo
Philips TSA 5512 I2BUS con uscita di frequenza intermedia sbilanciata.
COD.920773 Rif Philips UV 914 PLL-UV 917 PLL

ritorna alla pagina iniziale

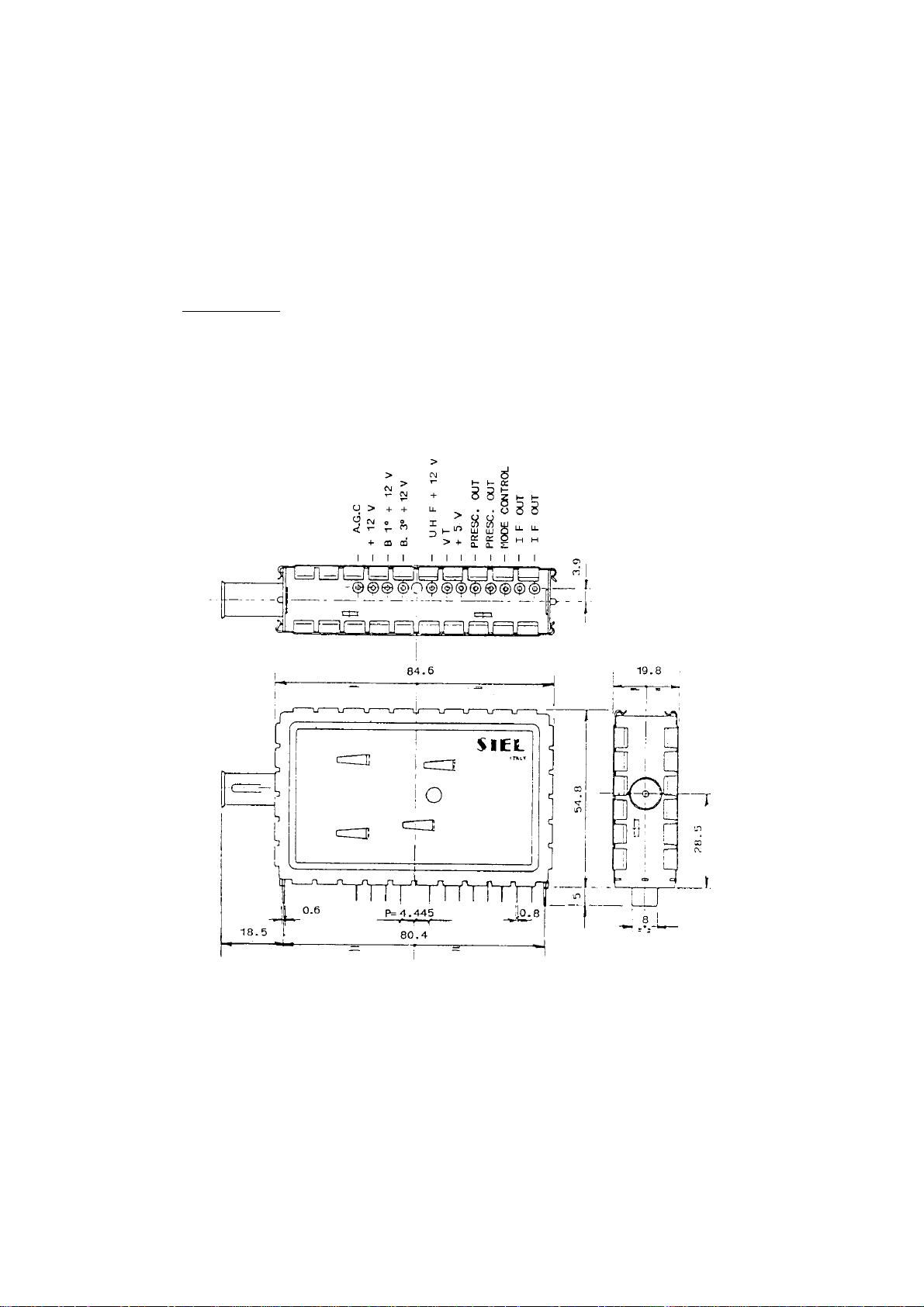

TUNER FP 2062/54

Caratteristiche elettrico-meccaniche

Sintonizzatore CATV in meccanica standard Philips serie 600, Prescaler tipo
SDA4212 (divisione di frequenza X64 o X256) con uscita di frequenza
intermedia bilanciata.Come negli originali Philips la connessione del pin 15
stabilisce la divisione X64 oppure X256. COD.920001.
Rif. Philips: UV616S/256 - UV616/6456 - UV618/256 - UV618/6456

ritorna alla pagina iniziale

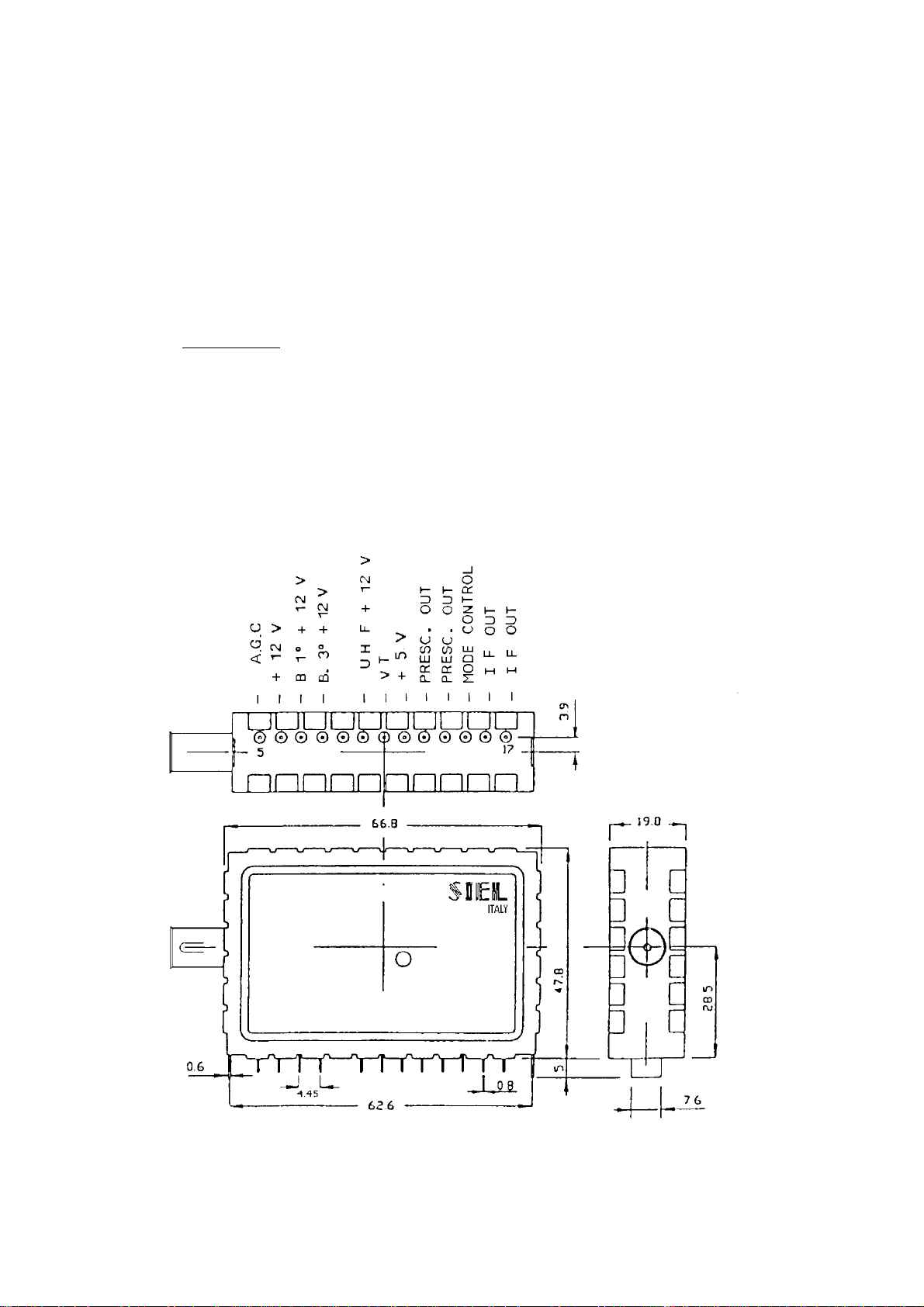

TUNER FP 2477/54

Caratteristiche elettrico-meccaniche

Sintonizzatore iperbanda in meccanica standard Philips serie 700, Prescaler
tipo SDA4212 (divisione di frequenza X64 o X256) con uscita di frequenza
intermedia bilanciata.Come negli originali Philips la connessione del pin 15
stabilisce la divisione X64 oppure X256. COD.920792.
Rif. Philips: UV816/256 - UV816/6456 - UV916/256 - UV916/6456
BAR CODE 8010545207927

ritorna alla pagina iniziale

TUNER F 2477/04

Caratteristiche elettrico-meccaniche

Sintonizzatore iperbanda in meccanica standard Philips serie 700 con uscita
di frequenza intermedia bilanciata.Il sistema di controllo è il classico “sintesi
di tensione” con commutazione di bande separate (I°-III°-UHF)
COD.920752 Rif.Philips UV 915
Bar code: 8010545207521

ritorna alla pagina iniziale

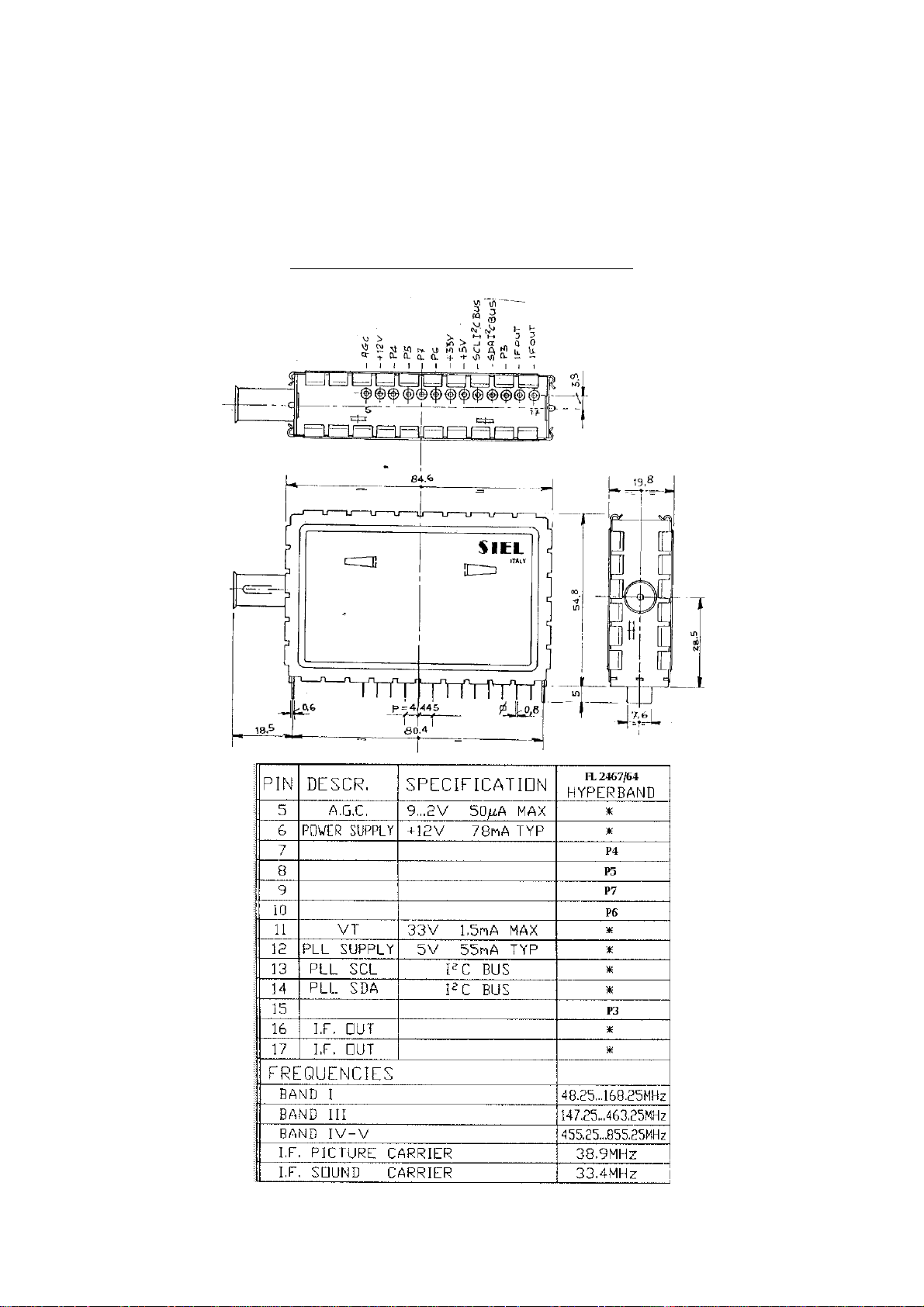

TUNER FL 2467/64

Caratteristiche elettrico-meccaniche
sintonizzatore di tipo HYPER BANDA in meccanica standard Philips serie 600 con uscita di media
frequenza adatta a pilotare direttamente il filtro ceramico SAW.
COD. 920710.

Caratteristiche meccaniche ed elettriche

ritorna alla pagina iniziale

FP 912/22

caratteristiche elettrico-meccaniche:

Può sostituire il modello FP 912/02 tagliando gli ultimi tre piedini in caso di
mancanza dei fori;

inoltre può sostituire il modello FP 912/12 sollevando il piedino dell’integrato
collegato a massa, quello in alto a destra.
