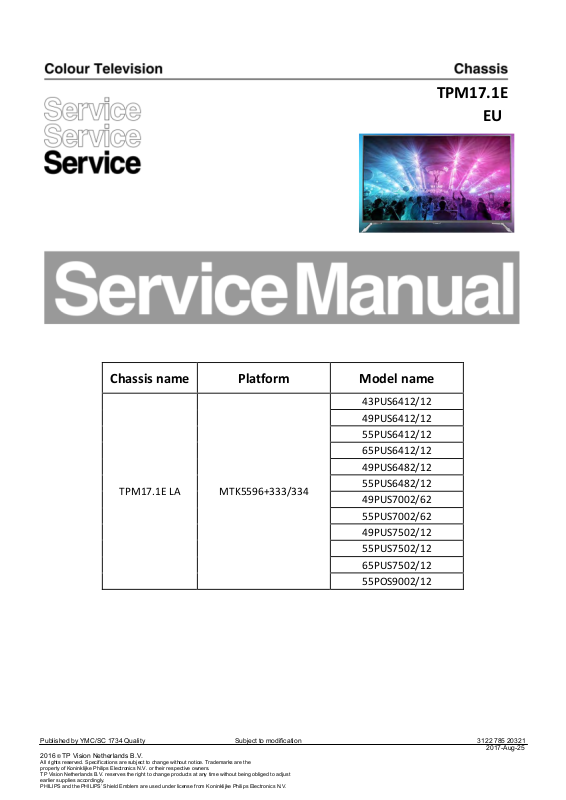

TPM17.1E
EU
Chassis name Platform Model name
43PUS6412/12
49PUS6412/12
55PUS6412/12
65PUS6412/12
49PUS6482/12
TPM17.1E LA MTK5596+333/334
55PUS6482/12
49PUS7002/62
55PUS7002/62
49PUS7502/12
55PUS7502/12
65PUS7502/12
55POS9002/12
Published by YMC/SC 1734 Quality Subject to modification 3122 785 20321
2016
© TP Vision Netherlands B.V.
All rights reserved. Specifications are subject to change without notice. Trademarks are the
property of Koninklijke Philips Electronics N.V. or their respective owners.
TP Vision Netherlands B.V. reserves the right to change products at any time without being obliged to adjust
earlier supplies accordingly.
PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.
2017-Aug-25
Page 2
1.Product inforamtion……….……………………………………………………………………………………3
2.Connections overview……..…..…..………………..…………………………………………………………4
3.Mechanical Instructions………………….…………………………………………………………………….5
Cable dressing (43" 6412 series)…………….……………………………………………………………5
Cable dressing (49" 6412 series)…………….……………………………………………………………5
Cable dressing (55" 6412 series)…………….……………………………………………………………6
Cable dressing (65" 6412 series)…………….……………………………………………………………6
Cable dressing (49"/55" 6482/7002 series)……………………………………………………………………7
Cable dressing (49"/55"/65" 7502 series)…………………………………………………………………………7
Cable dressing (55" 9002 series)…………………………………………………………………………8
Assembly/Panel Removal ………………………………………………………………………………………9
4.Service Modes…………….……………….………………….…………………………………………….….15
5.Software upgrading, Error Code and Panel Code………...……………………………………………..19
6.Circuit Descriptions…..……………………….………………………………………………………………24
7.IC Data Sheet……...……………………………………………………………………………………….…..32
8.Circuit Diagrams……………...……………………………………………………………………………….35
8.1 715G8620 PSU………………………………………………………………………..……………………35
8.2 715G8672 PSU………………………………………………………………………..……………………39
8.3 715G8682 PSU………………………………………………………………………..……………………43
8.4 715G8886 PSU………………………………………………………………………..……………………47
8.5 715G8579 SSB………………………………………………………………………..…………………51
8. 6 715G8465 SSB………………………………………………………………………..…………………74
8.7 715G8694 IR/LED Panel………………………………………………………………………………99
8.8 715G8623 IR/LED Panel………………………………………………………………………………100
8.9 715G8555 Keyboard control panel…………………………………..……………………………….101
8.10 715G7088 Keyboard control panel…………………………………..……………………………….102
9.Styling Sheet……………….…………………….……………………………………………………………..103
6412 series 43"…….………………………………………………………………………………………….103
6412 series 49"…….………………………………………………………………………………………….104
6412 series 55"…….………………………………………………………………………………………….105
6412 series 65"…….………………………………………………………………………………………….106
6482 series 49"…….………………………………………………………………………………………….107
7002 series 49"…….………………………………………………………………………………………….108
6482/7002 series 55"………………………………………………………………………………………….109
7502 series 49"/55"…………………………………………………………………………………………….110
7502 series 65"…………………………………………………………………………………………….111
9002 series 55"……………………………………………………………………………………………. 112
Page 3
1. Product information
Page 4
2. Connections Overview
CI
USB1
AUDIO
OUT
NETWORK
TUNER
SAT
SERV.U
USB2
Headphone
HDMI1
HDMI2
HDMI4 YPbPr
HDMI3
Page 5
3. Mechanical Instructions
3.1 Cable Dressing
ECN1107
EY BOARD
CONTROL
IR/LED BOARD
J
(1056)
ECN1108
MAIN POWER SUPPLY
A
(1054)
ECN601
(1184)
ECN1190
CN9201
CN9102
ECN1108
Cable dressing (43" 6412 series)
ECN1161
ECN1110
CN1161
CN111 0
CN1108
ECN601
CN1190 CN1107
1
(1184)
SSB (1053)
B
ECN1110
WIFI MODULE
W
(Wifi01)
Cable dressing (49" 6412 series)
Page 6
ECN1108
ECN601
ECN1190
ECN1107
ECN1162
ECN601
ECN1110
Cable dressing (55" 6412 series)
ECN1107
CN9201
E
KEY BOARD
CONTROL
MAIN POWER SUPPLY
A
(1054)
ECN1108
ECN601
CN9102
ECN1190
ECN1110
ECN1161
CN1161
CN111 0
CN1108
CN1107 CN1190
SSB (1053)
B
1
ECN601
IR/LED BOARD
J
(1056)
WIFI MODULE
W
(1184)
(Wifi01)
(1184)
Cable dressing (65" 6412 series)
Page 7
ECN601
ECN601
KEY MODUEAL
IR BOARD (1056)
ECN1190
MAIN POWER SUPPLY (1054)
A
A A A
ECN1108 ECN601
LOUD SPEAKER(1184)
ECN1162
SSB(1053)
B
LOUD SPEAKER(1184)
ECN1110
W WIFI MODUEL
W
Cable dressing (49"/55" 6482/7002 series)
ECN1106
ECN1160
ECN1190
ECN1190
ECN1108
ECN601
ECN1110
ECN601
ECN1108
ECN1161
ECN1106
Cable dressing (49"/55"/65" 7502 series)
Page 8
ECN1190
MAIN POWER SUPPLY
A
(1054)
CN9201
CN9102
ECN9201
CN9102
ECN1161
ECN1110
ECN601
ECN1108
ECN603
ECN1160
CN1160
CN1161
CN111 0
CN1108
CN1107
CN1190
SSB (1053)
B
EE
KEY BOARD
CONTROLK
IR BOARD
J
(1056)
ECN1108
(1184)
ECN603
LED BOARD
ALC
(1068)
W
ECN1110
WIFI MODULE
(Wifi01)
ECN603
(1184)
Cable dressing (55" 9002 series)
Page 9
3.2 Assembly/Panel Removal
3.2.1 Stand removal
1. Remove the fixation screws [1] that secure the stand
2. Take the stand bracket out from the set.
Page 10
3.2.2 IR board Control Unit
1. Unplug the connector from the SSB.
Caution: be careful, as these are very fragile connectors!
1. Remove all the fixation screws [1] and connector from the IR board control unit.
3. Remove the IR lens, IR board from the DECO_REAR_COVER.
When defective, replace the whole unit.
Page 11
3.2.3 Rear Cover
Warning: Disconnect the mains power cord before removing the rear cover.
1. Remove fixation screws [2] and [3] that secure the base assy..
2. Gently lift the rear cover from the TV. Make sure that wires and cables are not damaged while lifting the rear cover from the set.
( 6482 series)
(7502 series)
Page 12
3.2.4 Keyboard Control Unit
1. Release the connector from the SSB Board.
Caution: be careful, the Keyboard is catch on the Back cover, please be careful to avoid damage the fragile connectors!
2. Remove all the fixation screws from the keyboard control panel [1] and take it out from the Back cover
When defective, replace the whole unit.
(49" 6482 series)
(55" 6482 series)
Page 13
(55" 9002 series)
3.2.5 Small Signal Board (SSB)
Caution: it is mandatory to remount all different screws at their original position during re-assembly. Failure to do so may result in damaging the
SSB.
1. Release the clips from the LVDS connector that connect with the SSB[1].
Caution: be careful, as these are very fragile connectors!
2. Unplug all other connectors [2] .
3. Remove all the fixation screws from the SSB [3].
4. The SSB can now be shifted from side connector cover, then lifted and taken out of the I/O bracket.
3.2.6 Power Supply Unit (PSU)
Caution: it is mandatory to remount all different screws at their original position during re-assembly. Failure to do so may result in damaging the
PSU.
1. Gently unplug all connectors from the PSU.
Page 14
3. Remove all fixation screws from the PSU.
3. The PSU can be taken out of the set now.
3.2.7 Speakers
1. Gently release the tapes that secure the speaker cables.
2. Unplug the speaker connector from the SSB.
3. Take the speakers out.
When defective, replace the both units.
3.2.8 WIFI module
1. Unplug the connector from the SSB. .
2. Remove fixation screw that secure the WIFI module,
When defective, replace the whole unit.
3.2.9 LCD Panel
1. Remove the SSB as described earlier.
2. Remove the PSU as described earlier.
3. Remove the keyboard control panel as described earlier.
4. Remove the stand bracket as described earlier.
5. Remove the IR/LED as described earlier.
6. Remove the fixations screws that fix the metal clamps to the front bezel. Take out those clamps.
7. Remove all other metal parts not belonging to the panel.
8. Lift the LCD Panel from the bezel.
When defective, replace the whole unit.
Page 15
4. Service Modes
4.1 Service Modes
The Service Mode feature is split into following parts:
Service Alignment Mode (SAM).
Factory Mode.
Customer Service Mode (CSM).SAM and the Factory mode offer features, which can be used by the Service engineer to repair/align a TV set.
SAM and the Factory mode offer features, which can be used by the Service engineer to repair/align a TV set. Some features are:
Make alignments (e.g. White Tone), reset the error buffer(SAM and Factory Mode).
Display information (“SAM” indication in upper right corner of screen, error buffer, software version, operating hours,options and option codes,
sub menus).
The CSM is a Service Mode that can be enabled by the consumer. The CSM displays diagnosis information, which the customer can forward to the
dealer or call centre. In CSM mode, “CSM”, is displayed in the top right corner of the screen. The information provided in CSM and the purpose of
CSM is to:
Increase the home repair hit rate.
Decrease the number of nuisance calls.
Solved customers’ problem without home visit.
Note: For the new model range, a new remote control (RC) is used with some renamed buttons. This has an impact on the activation of the Service
modes. For instance the old “MENU” button is now called “HOME” (or is indicated by a “house” icon).
4.2 Service Alignment Mode (SAM)
Purpose
To modify the NVM.
To display/clear the error code buffer.
To perform alignments.
Specifications
Operation hours counter (maximum five digits displayed).
Software version, error codes, and option settings display.
Error buffer clearing.
Option settings.
Software alignments (White Tone).
NVM Editor.
Set screen mode to full screen (all content is visible).
How to Activate SAM
To activate SAM, use one of the following methods:
Press the following key sequence on the remote control transmitter: “062596” , directly followed by the “INFO/OK” button. Do not allow the
display to time out between entries while keying the sequence.
Or via ComPair.
After entering SAM, the following items are displayed,
with “SAM” in the upper right corner of the screen to indicate that the television is in Service Alignment Mode.
How to Navigate
In the SAM menu, select menu items with the UP/DOWN keys on the remote control transmitter. The selected item will be indicated. When not
all menu items fit on the screen, use the UP/DOWN keys to display the next/previous menu items.
Page 16
With the “LEFT/RIGHT” keys, it is possible to:
– (De) activate the selected menu item.
– (De) activate the selected sub menu.
– Change the value of the selected menu item.
When you press the MENU button once while in top level SAM, the set will switch to the normal user menu (with the SAM mode still active in the
background).
How to Store SAM Settings
To store the settings changed in SAM mode (except the RGB Align settings), leave the top level SAM menu by using the POWER button on the
remote control transmitter or the television set. The mentioned exceptions must be stored separately via the STORE button.
How to Exit SAM
Use one of the following methods:
Switch the set to STANDBY by pressing the mains button on the remote control transmitter or the television set.
Via a standard RC-transmitter, key in “00” sequence.
Note : When the TV is switched “off” by a power interrupt while in SAM, the TV will show up in “normal operation mode” as soon as the power is
supplied again. The error buffer will not be cleared.
SAM mode overview
4.3 Factory mode:
Purpose
To perform extended alignments.
Specifications
Displaying and or changing Panel ID information.
Displaying and or changing Tuner ID information.
Error buffer clearing.
Various software alignment settings.
Testpattern displaying.
Page 17
Public Broadcasting Service password Reset.
etc.
How to Activate the Factory mode
To activate the Factory mode, use the following method:
Press the following key sequence on the remote control transmitter: from the “menu/ho me” press “1999”, directly followed by the
“Back/Return” button. Do not allow the display to time out between entries while keying the sequence.
After entering the Factory mode, we can see many items displayed, use the UP/D OWN keys to display the next/previous menu items
Factory mode overview
How to Exit the Factory mode
Use one of the following methods:
Select EXIT_FACTORY from the menu and press the “OK” button.
Note : When the TV is switched “off” by a power interrupt, or normal switch to “stand-by” while in the factory mode, the TV will show up in “normal
operation mode” as soon as the power is supplied again. The error buffer will not be cleared.
4.4 Customer Service Mode (CSM)
Purpose
The Customer Service Mode shows error codes and information on the TVs operation settings.The call centre can instruct the customer (by
telephone) to enter CSM in order to identify the status of the set.This helps the call centre to diagnose problems and failures in the TV set before
making a service call.
The CSM is a read-only mode; therefore, modifications are not possible in this mode.
Specifications
Ignore “Service unfriendly modes”.
Page 18
Line number for every
line (to make CSM language independent).
Set the screen mode to full
screen (all contents on screen is visible).
After leaving the Customer Service Mode, the original settings are restored.
Possibility to use “CH+” or “CH-” for channel surfing, or enter the specific channel number on the RC.
How to Activate CSM
To activate CSM, press the following key sequence on a standard remote control transmitter: “123654” (do not allow the display to time out
between entries while keying the sequence). After entering the Customer Service Mode, the following items are displayed. use the Right/Left keys
to display the next/previous menu items
Note: Activation of the CSM is only possible if there is no (user) menu on the screen!
CSM Overview
How to Navigate
By means of the “CURSOR-DOWN/UP” knob (or the scroll wheel) on the RC-transmitter, can be navigated through the menus.
How to Exit CSM
To exit CSM, use one of the following methods.
Press the MENU/HOME button on the remote control transmitter.
Press the POWER button on the remote control transmitter.
Press the POWER button on the television set.
Page 19
5. Software Upgrading, Error code and Panel Code
5.1 Software Upgrading
Step 1: Ready for F/W Upgrade
1. Rename the software as “autorun.upg”
Prepare a USB memory.
2.
3. Copy the software to USB flash disk(root directory).
Note the version of this F/W before you change the software file name.
Step 2: F/W Upgrade
1. Plug the USB memory on the USB port on the side I/O port of TV (Please connect to USB 2.0 port, not recommend USB3.0 port)
2.
AC on (Power plug)
3. TV will take a few minutes the downloading to detect the software, and then upgrade automatically as detect the software
Page 20
4. Press OK to start software upgrade

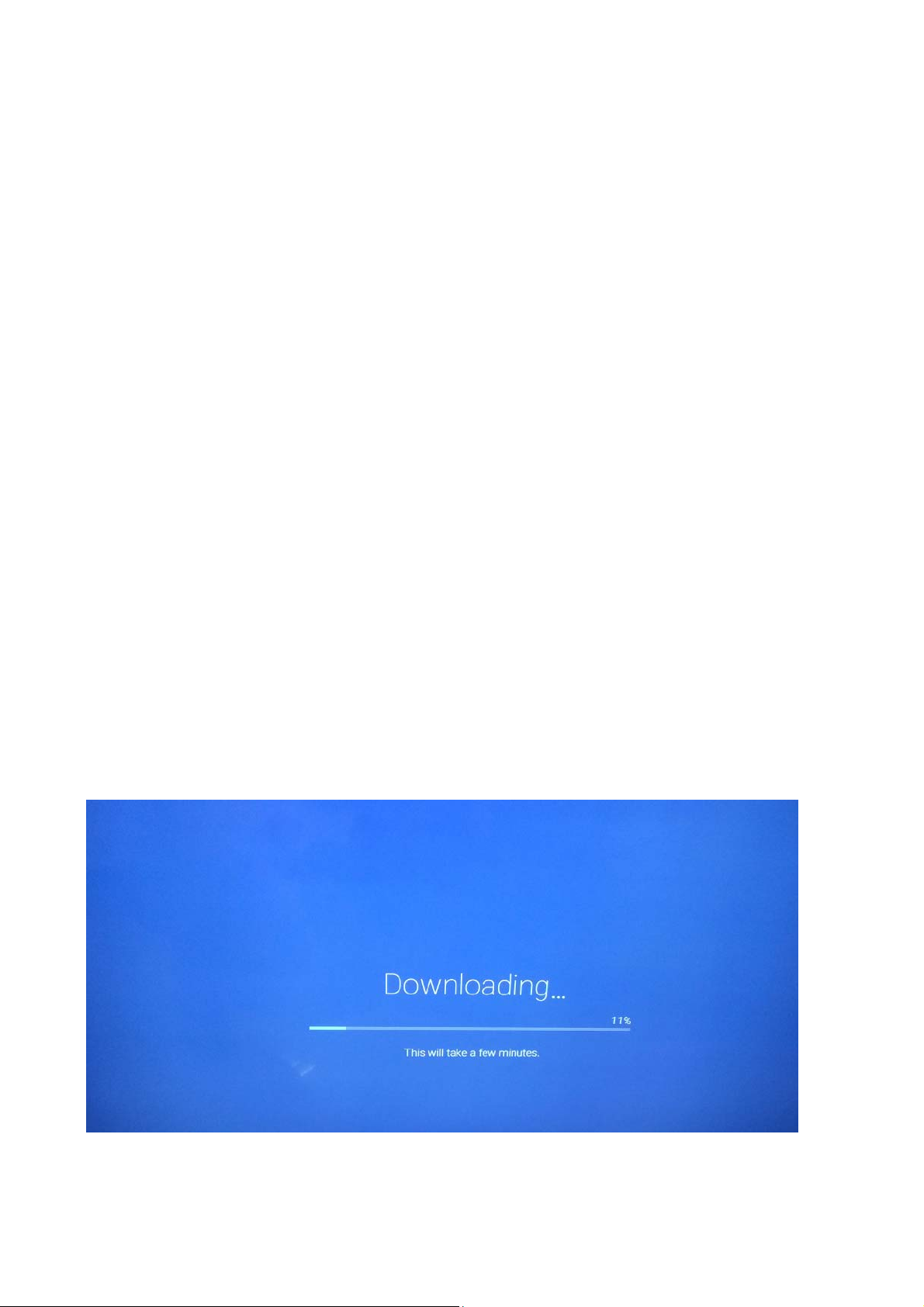

5. Upgrade in progress
Page 21
Step 3: Check the SW version
1. After burning software, TV will restart
Press “Menu+1999+back”, enter Factory mode to check if the software version is correct
2.
Caution: Please make sure that software upgrade is finished before unplug the USB and AC power!
5.2 Error Code
5.2.1 Introduction
Error codes are required to indicate failures in the TV set. In principle a unique error code is a vailable for every:
• Activated (SW) protection.
• Failing I2C device.
• General I2C error.
The last five errors, stored in the NVM, are shown in the Service menu’s. This is called the error buffer.
The error code buffer contains all errors detected since the last time the buffer was erased. The buffer is written from left to right. When an error occurs that
is not yet in the error code buffer, it is displayed at the left side and all other errors shift one position to the right.
An error will be added to the buffer if this error differs from any error in the buffer. The last found error is displayed on the left.
An error with a designated error code never leads to a deadlock situation. It must always be diagnosable (e.g. error buffer via OSD or blinking LED).
In case a failure identified by an error code automatically results in other error codes (cause and effect), only the error code of the MAIN failure is displayed.
5.2.2 How to Read the Error Buffer
You can read the error buffer in three ways:
• On screen via the SAM/CSM (if you have a picture).
Example:
– ERROR: 000 000 000 000 000 : No errors detected
– ERROR: 013 000 000 000 000 : Error code 13 is the last and only detected error
– ERROR: 034 013 000 000 000 : Error code 13 was detected first and error code 34 is the last detected (newest) error
• Via the blinking LED procedure (when you have no picture).
Page 22
5.2.3 Error codes overview
In this chassis only “layer 2” error codes are available and point to problems on the SSB. They are triggered by LED blinking
when CSM is activated. Only the following layer 2 errors are defined:
5.2.4 How to Clear the Error Buffer
The error code buffer is cleared in the following cases:
• By using the CLEAR command in the SAM menu
• By using the CLEAR command in the Factory mode:
• By using the following key sequence on the remote control transmitter: “ 062599” directly followed by the OK button.
• If the contents of the error buffer have not changed for 50 hours, the error buffer resets automatically.
Note: If you exit SAM by disconnecting the mains from the television set, the error buffer is not reset.
Page 23
5.3 Panel Code
Press the following key sequence on a standard RC transmitter: “062598” directly followed by MENU and “xxx”, where “xxx” is a 3 digit decimal value
of the panel type: see column “Display Code” in below tab. After resetting the Display Code, restart the set immediately.
CTN_ALT
BOM#
43PUS6412/12
49PUS6412/12
49PUS6482/12
49PUS7002/62
49PUS7502/12
TPT430U3-EQYSHM.G S1T 005 100
TPT490U2-EQYSHM.G SC1T 006 101
TPT490U2-EQYSHM.G SC1S 009 110
TPT490U2-EQYSHM.G SC1S 009 126
TPT490U2-EQLSJA.G SC4E 011 112
55PUS6412/12
55PUS6412/12
55PUS6412/12
55PUS6482/12 TPT550U2-EQYSHM.G S1AA 010 111
55PUS7002/62
55PUS7502/12
55POS9002/12
65PUS6412/12
65PUS6412/12
65PUS6412/12
65PUS7502/12
TPT550U2-EQYSHM.G S1AB 007 119
TPT550U2-EQYSKM.G S5E 017 124
TPT550U2-EQYSHM.G S1AA 010 127
TPT550U2-EQLSKA.G S5A 012 113
LC550AQD-GJAB KR LGD 016 117
TPT650UA-QVN06.U S300H 008 120
TPT650U2-FN04.S SG01C 019 132
TPT650UA-QVN06.U S300A 008 120
TPT650UA-EQLSKM.G S5A 013 114
Panel Type Display Code Setting Set Option Code
TPT550U2-EQYSHM.G 007 102
Page 24
6. Circuit Descriptions
6.1 Introduction
The TPM17.1E LA is a new chassis launched in EU in 2017. The whole range is covered by MT5596UGIJ+ NT72333/NT72334 platform. The major deltas
versus its predecessor support DVB-C, DVB-T, DVB-T2, DVB-S, DVB-S2 with also USB3.0,WIFI/multi-media, Video out
The TPM17.1E LA LA chassis comes with the following stylings:
series xxPUS64x2/xx
series xxPUS7x02/xx
OLED 55POS9002/12
6.1.1 Implementation
Key components of this chassis are:
SCALER MT5596UGIJ HSFBGA-899
SCALER NT72333TBG/BA TFBGA_484
SCALER NT72334TBG/BA HSBGA-670
DEMODULATOR SI2169-D60-GMR QFN-48
FLASH MX25L1606EM2I-12G 16Mb SOP-8(200m)
EMMC THGBMHG7C2LBAIL 16GB BGA-153

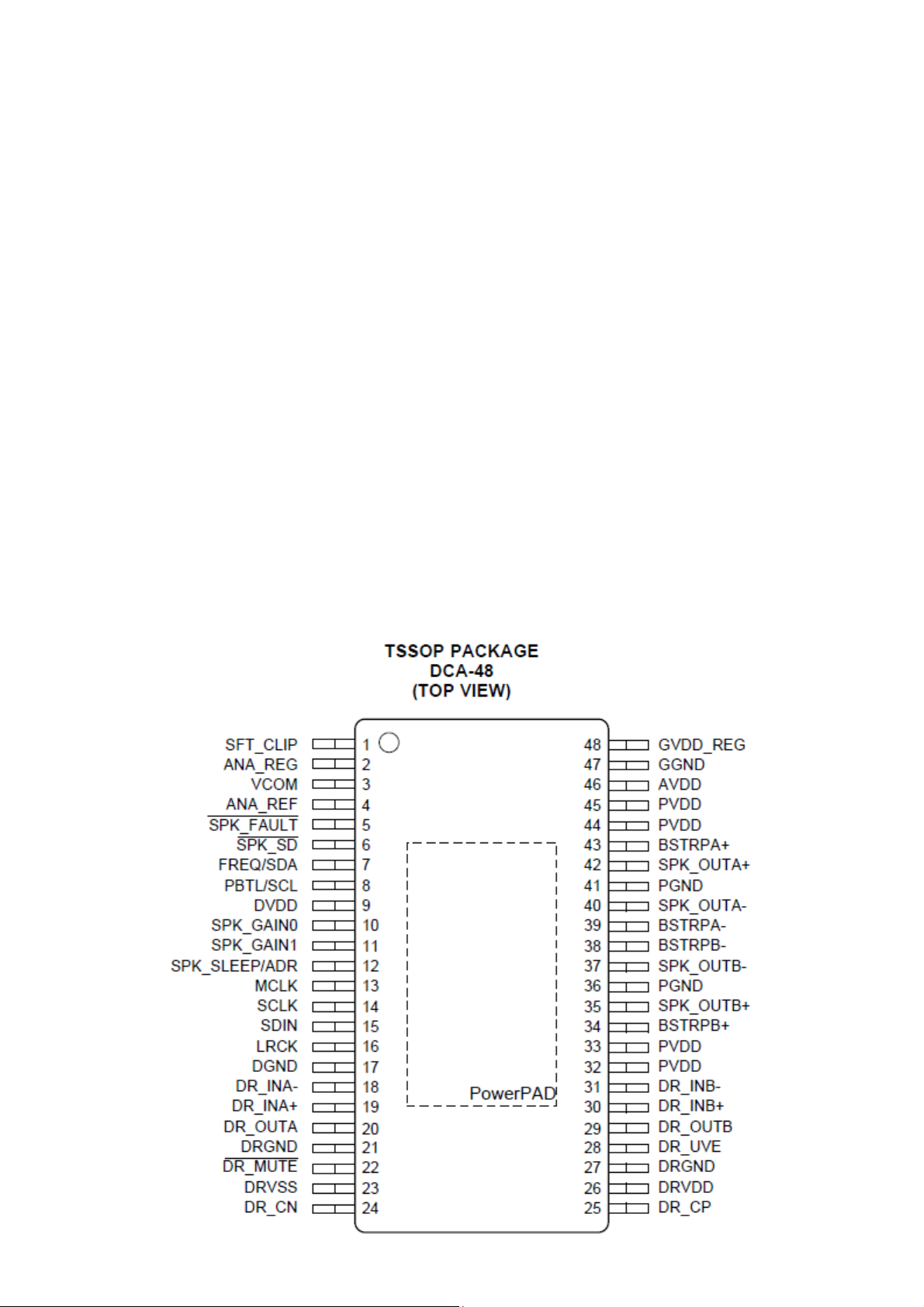

AUDIO TAS5760LDDCAR 20W TSSOP-48
TUNER EUROPE TDSY-G480D
TUNER EUROPE TDQS-A701F
6.1.2 Block diagram
Page 25
6.2 Power Supply
Power architecture of this platform.
6.2.1 Power Supply Unit
All power supplies are a black box for Service. When defective, a new board must be ordered and the defective one must be returned, unless the main fuse
of the board is broken. Always replace a defective fuse with one with the correct specifications! This part is available in the regular market.
Consult the Philips Service web portal for the order codes of the boards.
Important delta’s with the platform are:
• New power architecture for LED backlight
• “Boost”-signal is now a PWM-signal + continuous variable
The control signals are:
• PS-ON
• Lamp “on/off”
• DIM (PWM) (not for PSDL)
In this manual, no detailed information is available because of design protection issues.
• +12 output (on-mode)
• +3V5_STB (on-standby)
• +12V_audio (audio AMP power)
• Output to the display; in case of
- IPB: High voltage to the LCD panel
- PSL and PSLS (LED-driver outputs)
- PSDL (high frequent) AC-current.
6.2.2 Diversity
The diversity in power supply units is mainly determined by the diversity in displays.
The following displays can be distinguished:
• CCFL/EEFL backlight: power panel is conventional IPB
• LED backlight:
Page 26
- side-view LED without scanning: PSL power panel
- side-view LED with scanning: PSLS power panel
- direct-view LED without 2D-dimming: PSL power panel
- direct-view LED with 2D-dimming: PSDL power panel.
PSL stands for Power Supply with integrated LED-drivers.
PSLS stands for a Power Supply with integrated LED-drivers with added Scanning functionality (added microcontroller).
PSDL stands for a Power Supply for Direct-view LED backlight with 2D-dimming.
6.3 DC/DC Converters
The on-board DC/DC converters deliver the following voltages(depending on set execution):
• +3V5-SB, permanent voltage for the Stand-by Power system
• +3V3-STANDBY,voltage for IR/Key board
• +12V, input from the power supply for the panel common(active mode)
• +12V, input from the power supply for LNB supply
• +3V3-EMMC, voltage for EMMC when TV on
• +1V8 -EMMC-IO, voltage for EMMC when TV on
• +1V5-DDR, voltage for DDR
• TUNER_3V3, supply voltage for tuner
• +5V-SW, input intermediate supply voltage for USB Power
• +12V-AUDIO1 for the AUDIO AMP
• +3.3VA_T2, +1.2V_T2 voltage for Demodulator IC channel decoder
• +5V-WIFI,voltage for WIFI

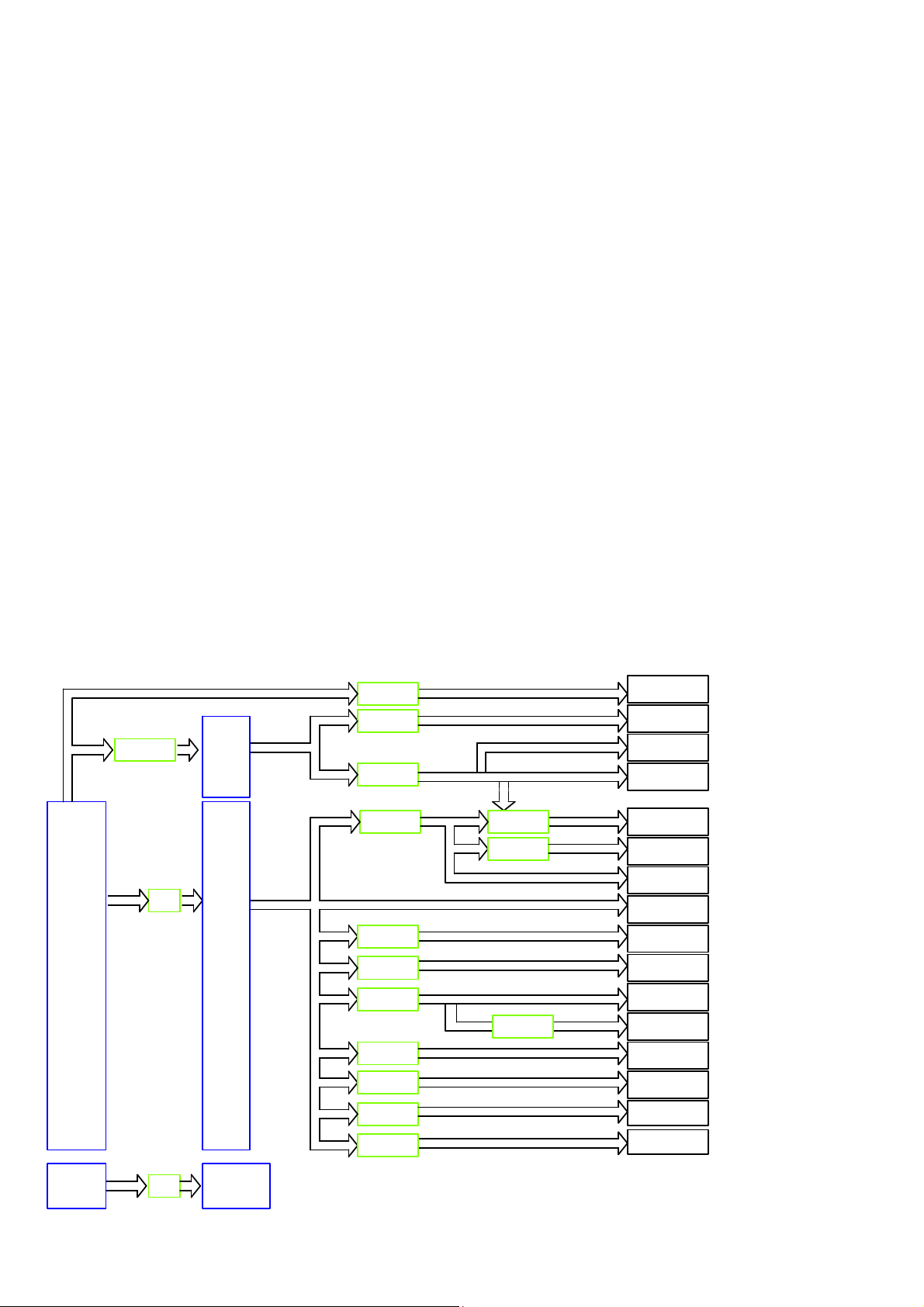

6.3.1 Power tree
Main_12V
U4309
RT6217
Q4304
SM3201
+3V5-SB
+12V
+3V5-SB
+3V5-SB
+12V
+12V
+12V
+12V
+12V
+12V
+12V
+12V
+12V
U4251
RT6217
U4308
G9661
U4304
RT9193-33GB
U1701
SY8368
U1708
RT7299
U707
G9661
U4301
RT7297
U751
MP8124DF
U4103
G5318RE1D
U4100
TPS563201
U4405
AOZ1360
+5V-WIFI
+1V0-AVDD
+3V3-STANDBY
+5V_SW
+5V_SW
+5V_SW
+1V0-VCCK
DV12
+3V3/ +3V3-AVDD
TUNER_LNB
+0V9-NT
+2V5-NT
AMBI-POWER
power for RC off
U4302
RT8079ZQW
U705
AZ1117-33
U4303
G9661
+1V5-DDR
+3V3_TUNER
+1V8-EMMC-IO
600 mA
WiFi & BT/ VCC
MT5596/ AVDD1V0-STB
MT5596/ AVDD33-ETH-STB
MT5596/ AVDD33-STB
MT5596/ DDRV
DDR (X 5)/ VDD
TUNER/ TU3.3V
CI/ VCC
USB/ +5V-USB
T-CON/ Panel VCC
MT5596/ VCCK
MT5596/ AVDD10_DDR
DEMOD/ VDD-core
MT5593U+/ AVDD33-LVDS/
VCC-3V3
NT72333/ PWR-3.3V
NT72334
MT5596/ eMMC 1.8V
Tuner/ VCC for LNB
(Satellite)
NT72333/ Core 0.9V
NT72334
NT72333/ VDD2.5V
NT72334
Ambilight
AU_12V
Q4306
SM3201
+12V-AUDIO
Page 27
6.3.2 Power layout SSB
L4304 +3.5V_SB
C4457 +12V AMBI
C777 TUNER LNB
C4344 +1.8V EMMC-IO
CM47 +1.5V DDR
L4101 +2.5V NT
C4309 +3.3V STANDBY
Power SSB Top View
Page 28
C4259 +5V WIFI
Power SSB Bottom View
Page 29
6.4 Front-End Analogue and DVB-T, DVB-C, DVB-S;ISDB-T r eception
6.4.1 DVB-C part
The Front-End for analogue tuner consist of the following key components:
• TUNER EUROPE TDSY-G480D
• TUNER EUROPE TDQS-A701F
• SCALER MT5596UGIJ HSFBGA-899
Below find a block diagram of the front-end application for DVB-C part.
6.4.2 DTB-T/T2 part
The Front-End for DVT part consist of the following key components:
• TUNER EUROPE TDSY-G480D
• TUNER EUROPE TDQS-A701F
• SCALER MT5596UGIJ HSFBGA-899
• DEMODULATOR Si2169-C60-GMR QFN-48
Below find a block diagram of the front-end application for DTV part.
Page 30
6.4.3 DTB-S2 part
The Front-End for DVT part consist of the following key components:
• TUNER EUROPE TDSY-G480D
• TUNER EUROPE TDQS-A701F
• SCALER MT5596UGIJ HSFBGA-899
• DEMODULATOR Si2169-C60-GMR QFN-48
Below find a block diagram of the front-end application for DTV part.
6.5 HDMI
Refer to below for the application.
Page 31
The following HDMI connector can be used:
• HDMI 1: HDMI input ( TV digital interface support HDMI1.4/HDCP1.3) with digital audio/PC DVI input/ARC
• HDMI 2: HDMI input ( TV digital interface support HDMI1.4/HDCP1.3) with digital audio/PC DVI input/ARC
• HDMI 3: HDMI input ( TV digital interface support HDMI1.4/HDCP1.3) with digital audio/PC DVI input/ARC
• HDMI 4: HDMI input ( TV digital interface support HDMI1.4/HDCP1.3) with digital audio/PC DVI input/ARC
• +5V detection mechanism
• Stable clock detection mechanism
• MHL 2.0 function only for HDMI4
• Audio return channel(ARC)
• TMDS output control
• HPD control
• CEC control
6.6 Video and Audio Processing - MT5596UGIJ
The MT5596UGIJ is the main audio and video processor (or System-on-Chip) for this platform. It has the following features:
• Worldwide multi-standard analog TV demodulator
• DVB-T/DVB-C /ISDB-T demodulators
• UHD@60Hz direct drive
• Powerful CPU core
• 3D graphic support OpenGL ES 1.1/2.0/3.0/3.1
• A transport de-multiplexer
• A muti-standard video decoder (including VP9)
• Rich format audio codec
• H.264 & VP8 encoder
• HDMI 2.0 receiver with 3D support
• MHL 3.0 & Standby Charging
• 2D/3D converter
• Ethernet MAC+PHY
• Local dimming (LED backlight)
• Two-link LVDS, V-by-one
The MediaTek MT5596UGIJ family consists of a DTV front-end demodulator, a backend decoder and a TV controller and offers high integration for
advanced applications. It integrates a transport de-multiplexer, a high definition video decoder, an audio decoder, a two-link LVDS transmitter, a V-by-One
transmitter, and a NTSC/PAL/SECAM TV decoder with a 3D comb filter (NTSC/PAL). The MT5596UGIJ enables consumer electronics manufacturers to
build high quality, low cost and feature-rich DTV.
World-Leading Audio/Video Technology: The MT5596UGIJ supports Full-HD MPEG1/2/4/h.264/DiviX/VC1/RM/AVS/VP6/VP8 and UHD H.264/AVC,
H.265/HEVC, VP9 video decoder standards, and JPEG. The MT5596UGIJ also supports MediaTek MDDiTM de-interlace solution which can reach very
smooth picture quality for motions. A 3D comb filter added to the TV decoder recovers great details for still pictures. The special color processing
technology provides a natural, deep colors and true studio quality video. Moreover, the MT5596UGIJ family has built-in high resolution and high-quality
audio codec.
Rich Features for High Value Products: The MT5596UGIJ family enables true single-chip experience. It integrates high-quality HDMI2.0, high speed VGA
ADC, two-link LVDS, V-by-One, USB2.0/3.0 receiver, Ethernet MAC+PHY, Quad core CPU and 512K bytes L2 cache, OpenGL ES 1.1/2.0/3.0/3.1,
OpenCL 1/0/1.1/1.2 compliant 3D graphic engine, and DVB-T/DVB-C /ISDB-T demodulators.
All New UHD@60Hz Experience: The MT5596UGIJ family provides consumers with UHD 60Hz direct drive.
WW Common Platform Capability: The MT5596UGIJ family supports, DVB-T, DVB-C, and ISDB-T demodulation functions. It reserves transport stream
inputs for external demodulators for other countries or areas. TV maker can easily port the same UI to worldwide TV models. First-class adjacent and
co-channel rejection capability grants excellent reception. Professional error-concealment provides stable, smooth and mosaic-free video quality.
Page 32
7. IC Data Sheets
7.1 MT5596UGIJ (IC U9400)
Page 33
7.2 NT72333TBG/BA (IC U3100)
Page 34
7.3 TAS5760LDDCAR (IC U5100)
Page 35
8.Circuit Diagrams
8.1 A 715G8620 PSU(For 43” 6412 Series)
8-1-1 AC Input
CN9905
NC
!
F9903
T5A H 250V
F9901
NC
T5AH/250V
T5AL/250V
FB9901
BEAD
1 2
!
SG9901
DSPL-501N-A21F
!
NR9901
2R
1 2
NR9902
t
2R
1 2
t
L
!
!
!
CN9901
1 2
3
1
2
4
!
AC 2P
RV9901
680V
!
FB9902
BEAD
1 2
C9911
!
22pF 5% 250V
C9912
!
22pF 5% 250V
!
C9901
470NF 275V
4
3
L9901
1
2
SG9902
DSPL-501N-A21F
12mH
C9913
220PF 250V
!
!
!
C9914
220PF 250V
!
C9902
470NF 275V
!
4
3
L9902
12mH
1
2
N
!
!
1
3
D12D1
NC
8
U9901
CAP004DG-TL
N
R9905
510K +-1% 1/4W
R9906
510K +-1% 1/4W
4
NC
C9908
47PF
NC5D26D27NC
R9904NCR9903
R9902
510K +-1% 1/4W
NC
R9901
510K +-1% 1/4W
HS9901
HEAT SINK
HS9902
NC
For BD9901
1
2
1
2
CN9902
NC
L1N
2
BR
4
FB9903
BEAD
1 2
!
2
BD9901
TS25P06G-S-02
+
-
3
220PF 250V
1
Vsin
C9923
L
э
эLay IE
Page 36

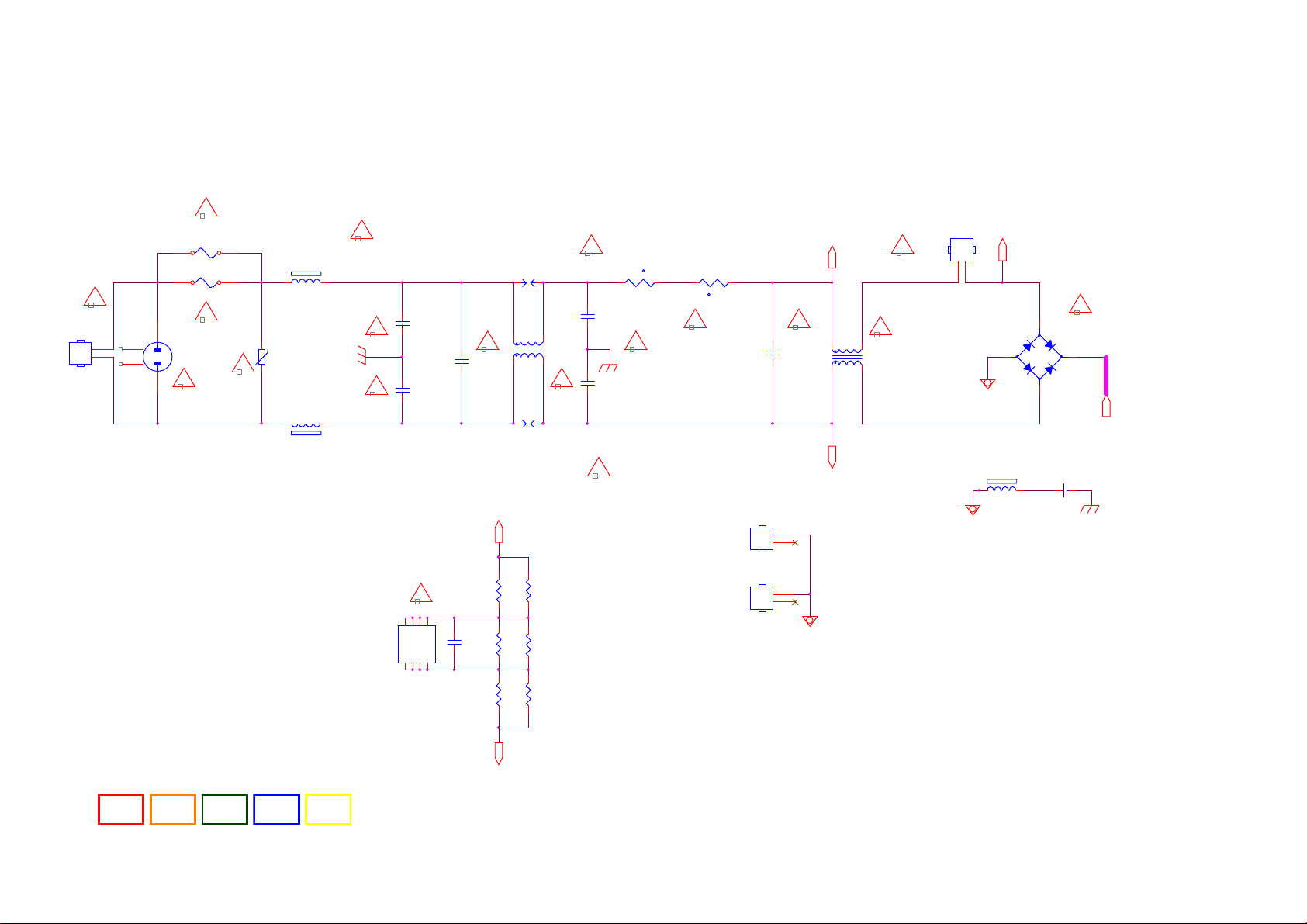

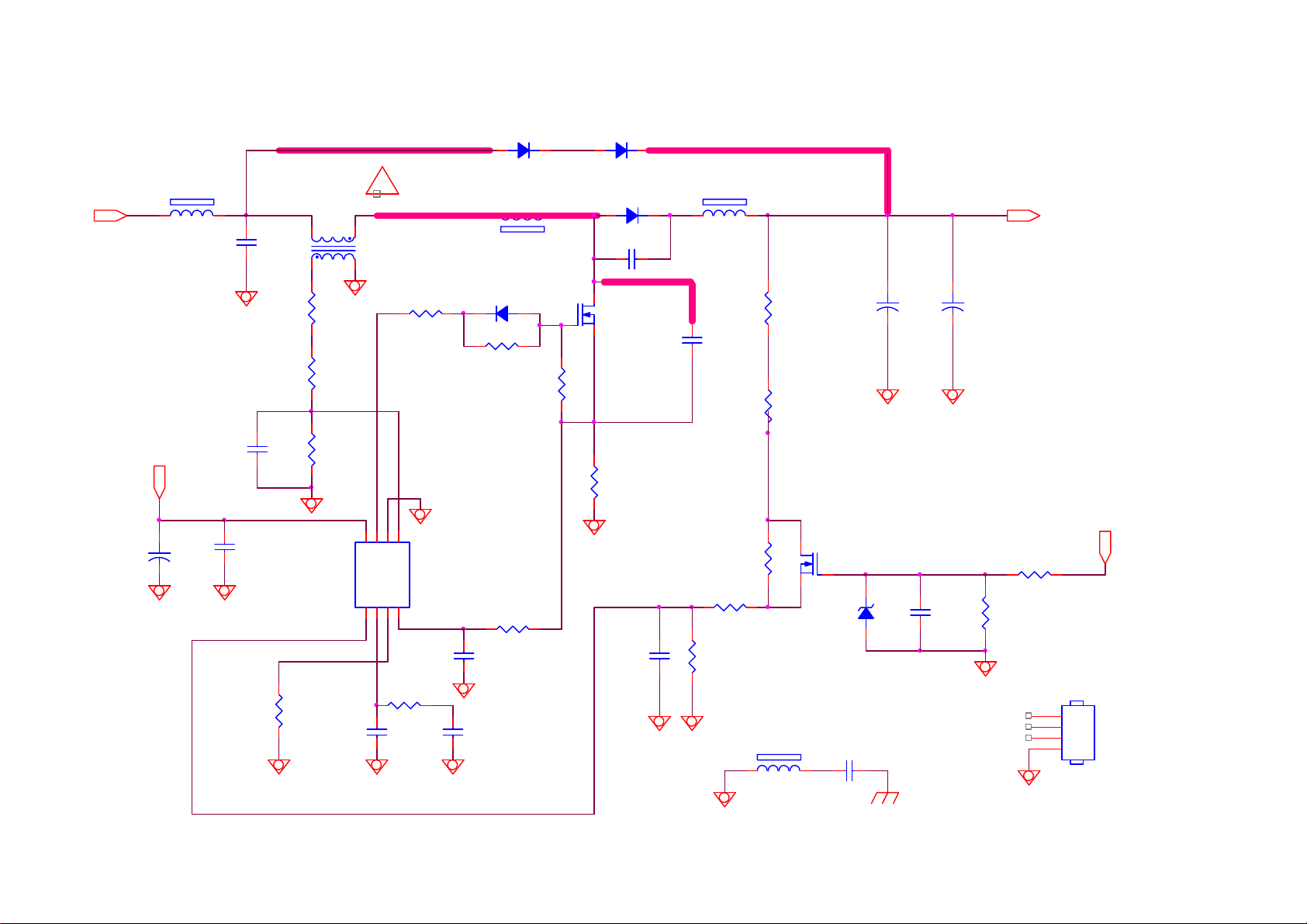

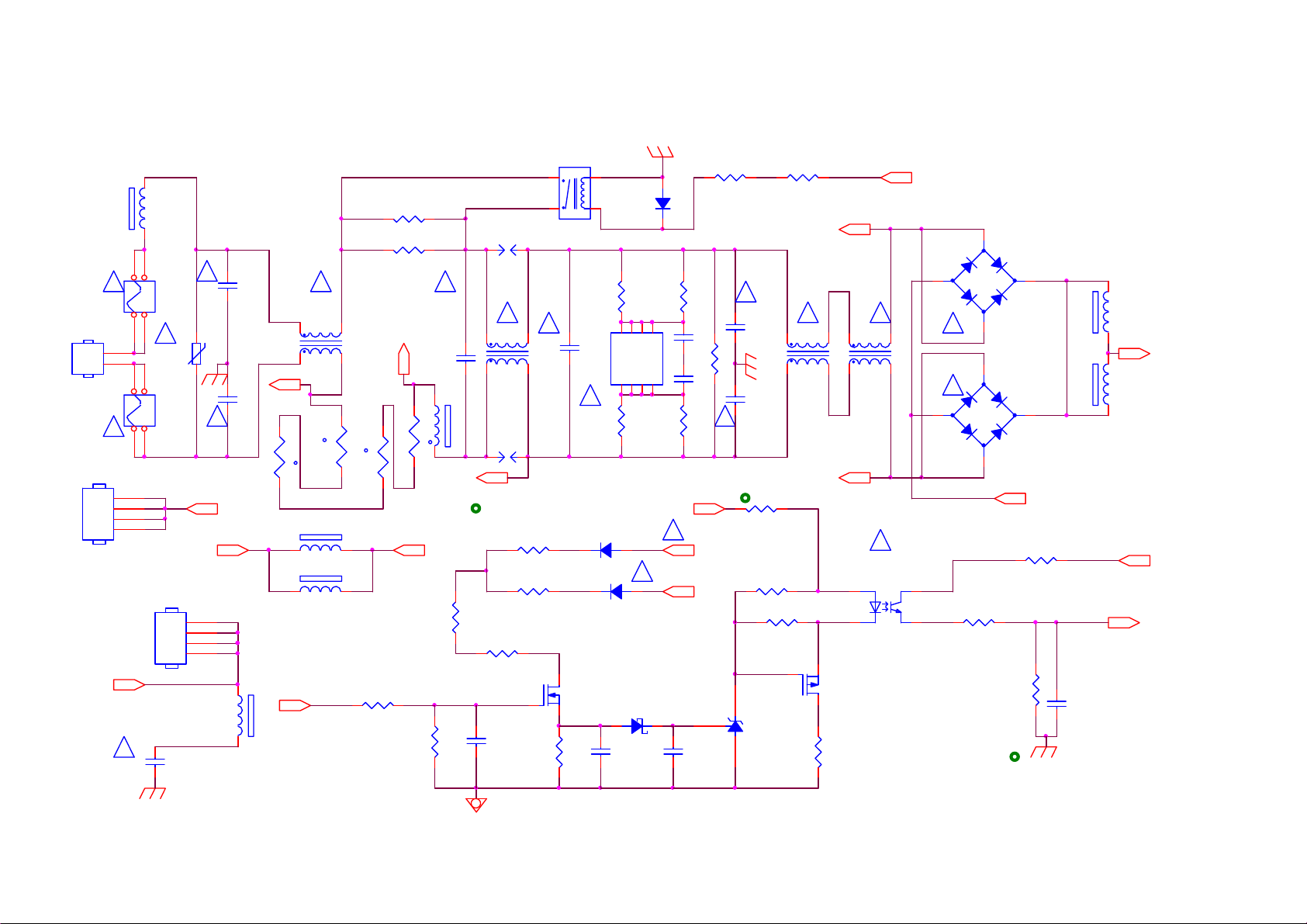

8-1-2 PFC
Vsin
C9812
10UF 50V
FB9801
BEAD
1 2
VCC_ON
+
C9813
100N 50V
C9820
1UF 450V
C9811
47P 50V
L9801
5
1
R9804
240uH
10K 1/8W 1%
R9805
10K 1/8W 1%
R9806
2K 1/8W 1%
!
4 3
8
R9807
10R 1/ 8W 5%
6
5
U9801
LD7591T
ZCD
OUT7VCC
GND
D9812
S8KC
FB9803
JUMP WIRE - -
D9802
SS1060FL
R9808
33R 1/8W 5%
D9811
S8KC
D9801
R9809
10K 1/8W
FMNS-1106S
C9803
NC
Q9801
TK18A60V
R9801
0.1R
1 2
FB9802
JUMP WIRE - -
1 2
C9808
47PF
R9814
NC
R9817
1.5M 1/4W 1%
R9818
1.5M 1/4W 1%
Q9802
MTN1 27KN 3
+
C9801
82uF 450V
+
C9802
82uF 450V
HV
R9815
10K OHM 5% 1/8W
VCC_ON
R9812
24K9 1%
INV1COMP2RAMP3CS
4
R9813
10K 1/8W
C9805
47nF 50V
R9810
1K OHM +-5% 1/8W
C9807
220pF 50V
C9806
470NF 50V
C9809
330PF 50V
R9802
0R05
R9811
19K1 +-1% 1/8W
FB9804
1 2
BEAD
ZD 9801
NC
C9924
1 2
220PF 250V
C9810
100N 50V
R9816
100K OHM 5% 1/8W
HS9801
1
2
3
4
For Q9801, D9802
HEAT SIN K
Page 37

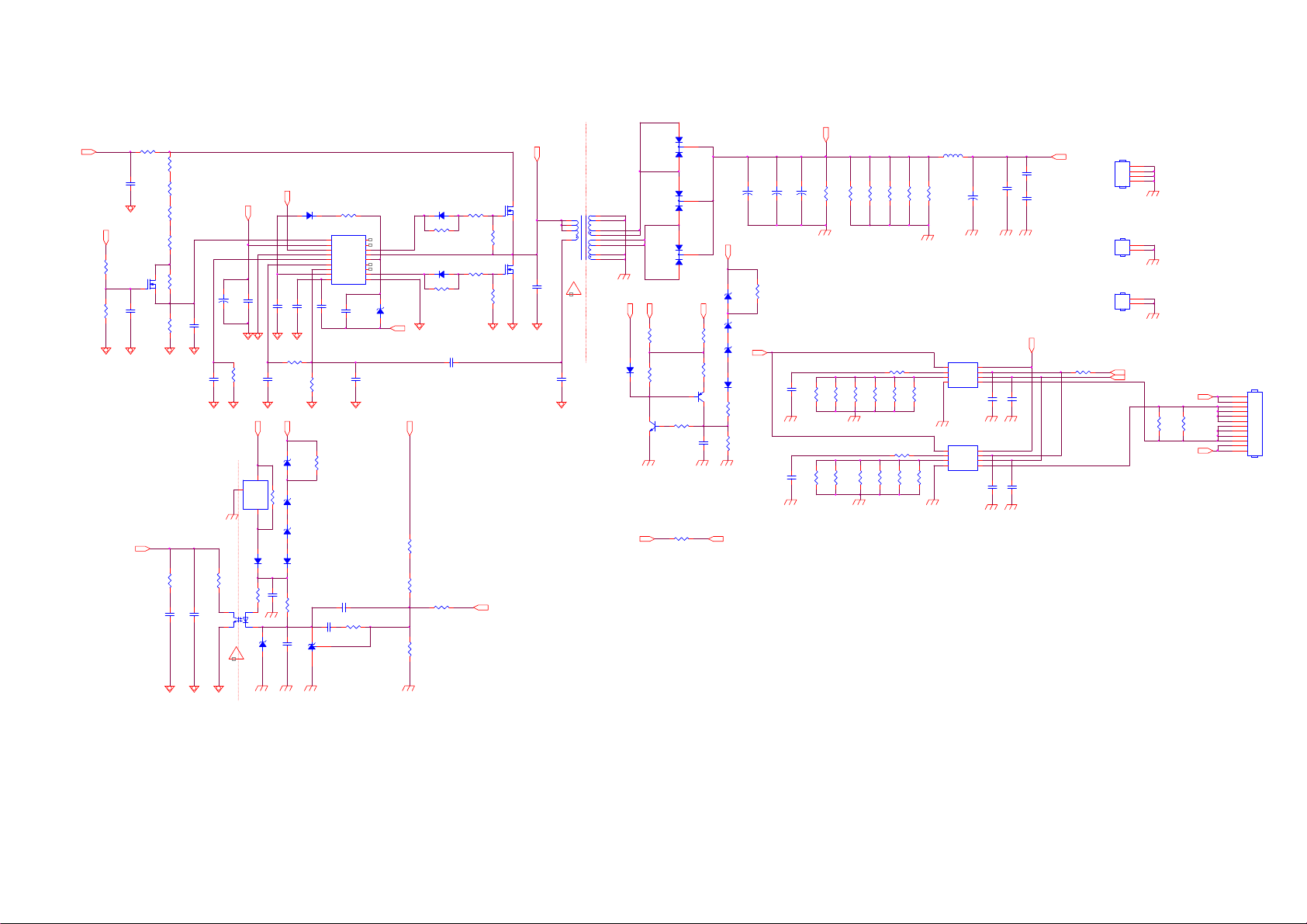

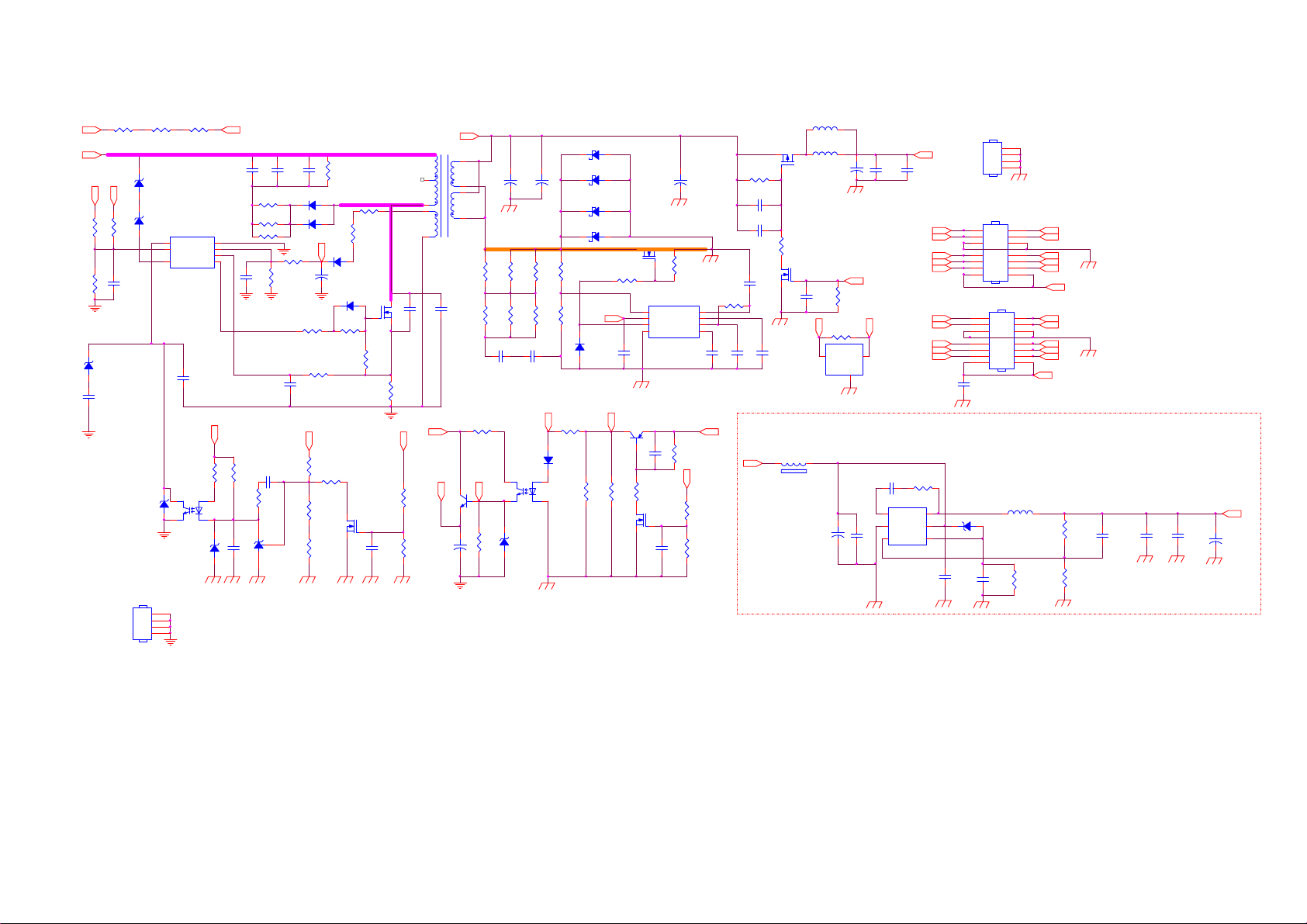

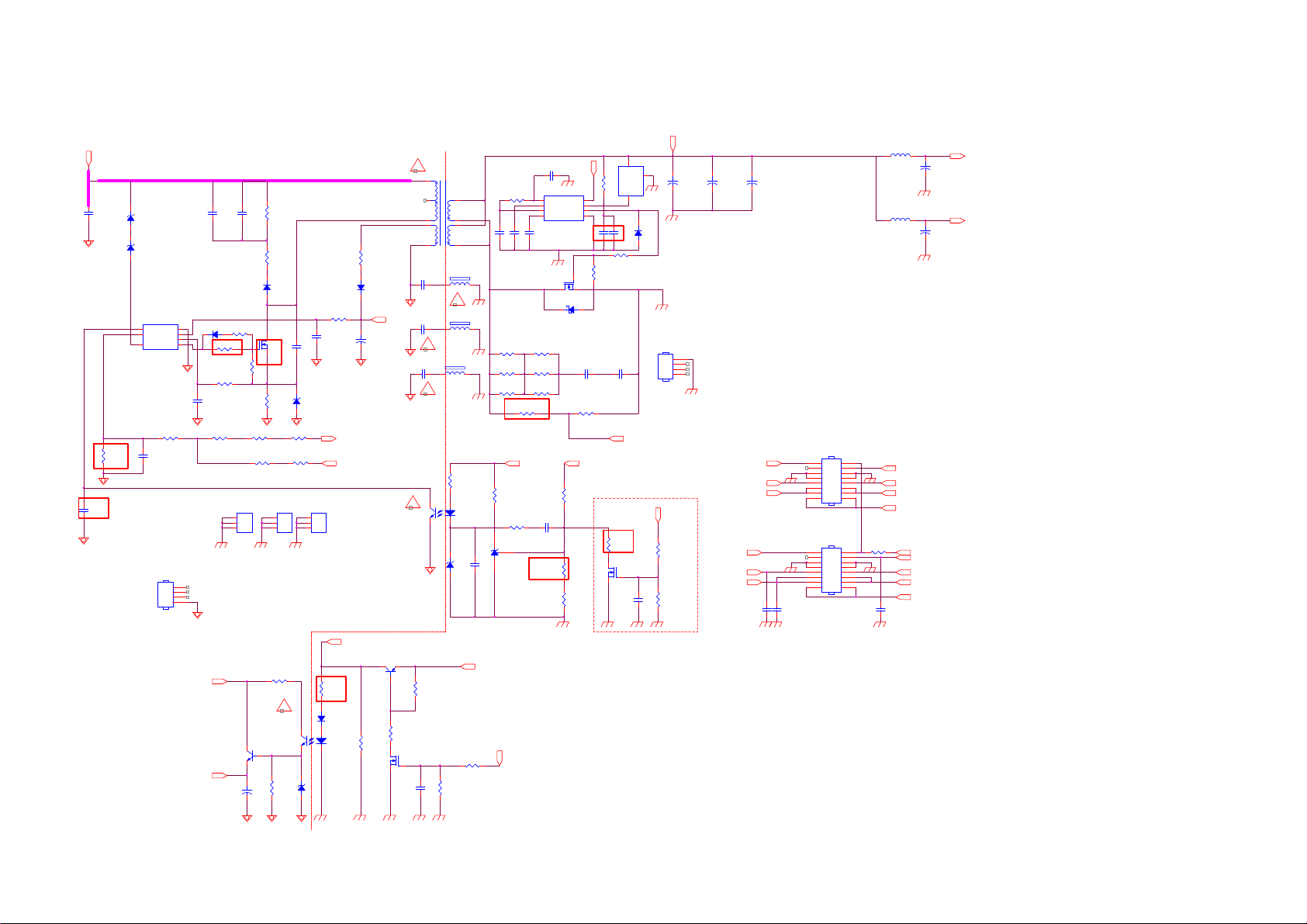

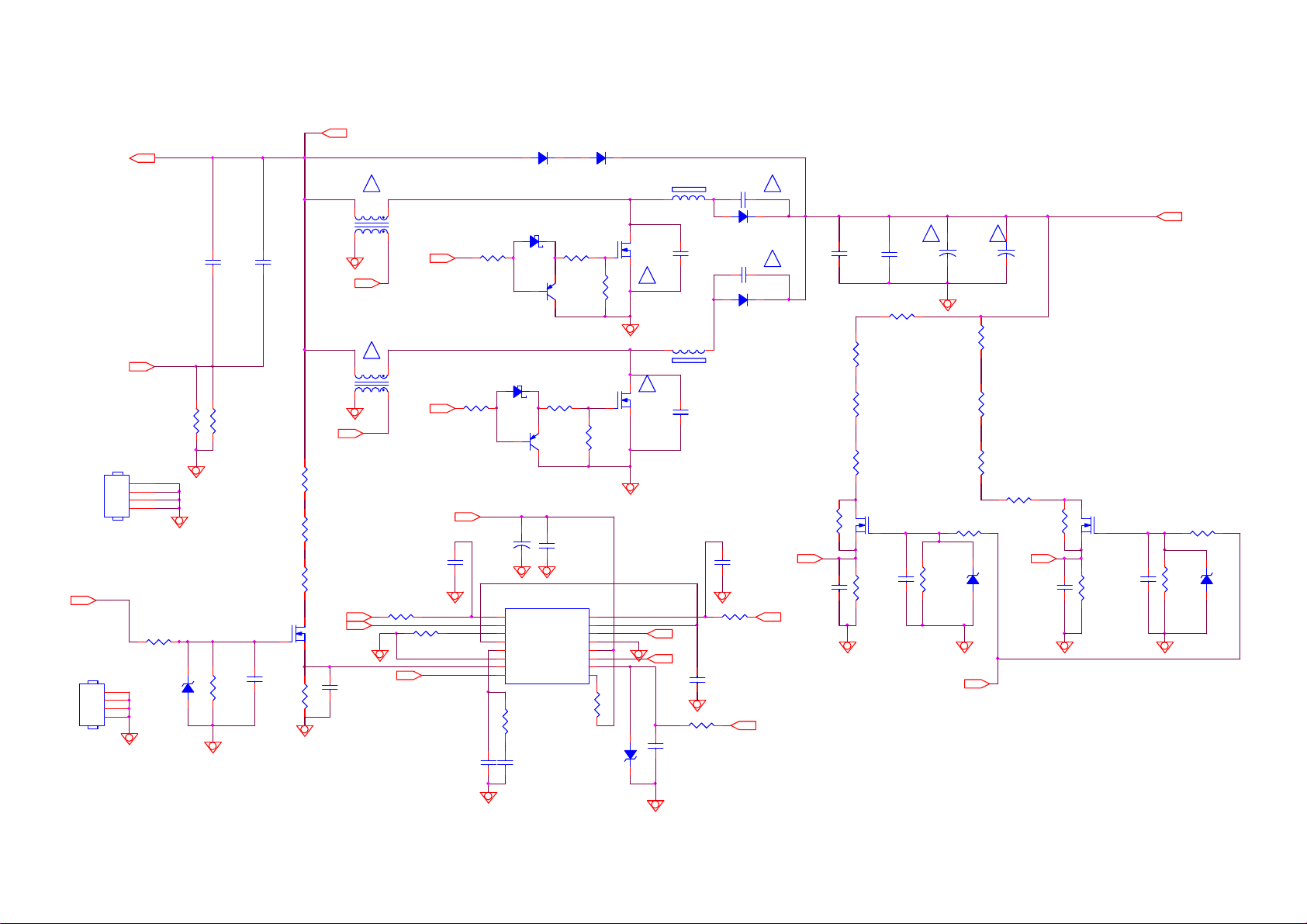

8-1-3 Main Power
HV
C9113
1NF
C9103
2.2nF 50V
ZD9105
BZT52-B39
R9141
47K 1/8W 1%
1 2
1 2
ZD9104
BZT52-B39
1
2
U9101
FB/OLP
BR
ST4DRV
SSC3S121A
R9150
0R05
C9144
4.7UF 50V
HS9101
HEAT SINK
For Q9101
GND
VCC
OCP
8
7
6
5
C9102
470PF 50V
1
2
3
4
C9111
1.5NF
D9103
SS1060FL
10K OHM +-5% 1/8W
200 OHM 1/4W
620K 1% 1/4W
+VCC 1
VCC_ON
R9106
82 OHM
R9103
R9127
BTC4672M3
10UF 50V
C9120
NC
C9401
R9104
10R 1/8W 5%
R9107
GND1
1
GND
2
GND
3
GND
GND
Q9401
R9114
620K 1% 1/4W
R9156
4.7M 5% 1/8W
+
R9402
R9147
82K 2W
R9142
22R 5%
D9102
SARS01-V1
Q9101
TK11A65 D
R9101
0.3R 5%
1
2
3
R9401
3K
20K 1/8W 1%
GND2
GND
GND
GND
GND
!
U9401
EL817M(X)
620K 1% 1/4W
C9115
47PF
ZD9109
BZT52-B15
1 2
R9113
R9157
0 OHM +-5% 1/8W
GND3
1
GND
2
GND
3
GND
GND
4 3
ZD9401
BZT52-B16
1 2
5.1 OHM 1/4W
C9139
100N 50V
From AC L
R9403
1K 1/4W
D9401
1N4148W
1 2
R9155
Haier project 需加入 12V switch
+
C9107
C9106
470UF 25V
470UF 25V
BL_ON/OFF
+12V_A
+12V
BL_ON/OFF
+12V_A
+12V
C9141
1uF
C9142
1uF 50V
CN9102
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CONN
CN9101
2
4
6
8
10
12
14
16
NC
R9128
0R05 1/4W
1
3
5
7
9
11
13
15
Haier project 需加入 5V DC to DC
L9105
3UH
L9106
3UH
C9146
100NF 50V
PS_ON
+12V_A
+12V
+3.5/+5V
C9110
470UF 25V
C9112
470UF 25V
DIM
PS_ON
+12V_A
+12V
+3.5/+5V
+12V
+
+12V_A
+
SYNC
R9125
C9137
1N 50V
R9129
6.2K 1%
3
IN
GND
OUT
4R7 1/4W 5%
1
C9121
4.7UF 50V
R9126
10 OHM 1/4W
Q9106
2N7002K
U9105
NC
2
D9106
SS1060FL
C9140
.
12VS
DV5
1N 50V
HS9102
HEAT SINK
For
Q9105
+
C9105
2200uF 25V
3.5V/40mA:
R9140:10.5K
R9136:0ohm
R9139:3K
R9116:1.3K
NR9901,NR9902:1.5R
1
2
3
4
R9130
100K 1%
R9131
100K 1/8W 1%
+
COLD HOT
new part(ER31)
!
T9101
POWER X'F MR
567
4
2
+VCC1
C9920
470pF 250V
C9921
NC
C9922
470PF 250V
1
!
1 2
1 2
FB9904
1 2
R9112
3.3 OHM 1/4W
D9104
FR107G-A0
C9145
47UF 50V
+
!
BR
+VCC1
1 2
4 3
!
1 2
DV5
Q9402
MMBT390 6
2 3
1
R9406
1K5 1% 1/8W
R9405
10K OHM
R9404
10K 1/4W
Q9403
2N7002K
R9408
C9402
510K 1% 1/8W
100N 50V
11
8
10
FB9101
BEAD
!
FB9103
NC
BEAD
R9119
1K5 1% 1/8W
U9102
EL817M(X)
ZD9106
BZT52-B15
100R 1/8W 5%
R9407
C9143
1uF
12VS
33K +-1% 1/4W
C9132100N 50V
27 OHM 1/4W
27 OHM 1/4W
27 OHM 1/4W
Standby
PS_ON
R9124
C9131 100P 50V
R9108
27 OHM 1/4W
R9109
27 OHM 1/4W
R9110
27 OHM 1/4W
R9122
10K 1/4W
12VS
R9118
1K OHM +-5% 1/8W
R9121
1K 1/8W 1%
U9103
AS431AN-E1
1K5 1% 1/8W
,э
C9130
100N 50V
1
Timin g
2
Pred
3
VR
Adj4GND
C9133
47P 50V
Q9105
TK22A 10N 1
R9132
R9133
R9134
C9118
470NF 50V
R9115
R9116
2K2 1/8W 1%
SYNC
U9104
SYNC
Vdd
MOSG- C
SP6018ES8RGB
D9108
SR815-01
12VS
R9120
9K1 1/8W 1%
120R
8
7
6
5
C9134
4.7UF 50V
1 2
C9136
1N 50V
R9123
5.1K 1/4W
R9117
5.1K 1/4W
Standby
Page 38

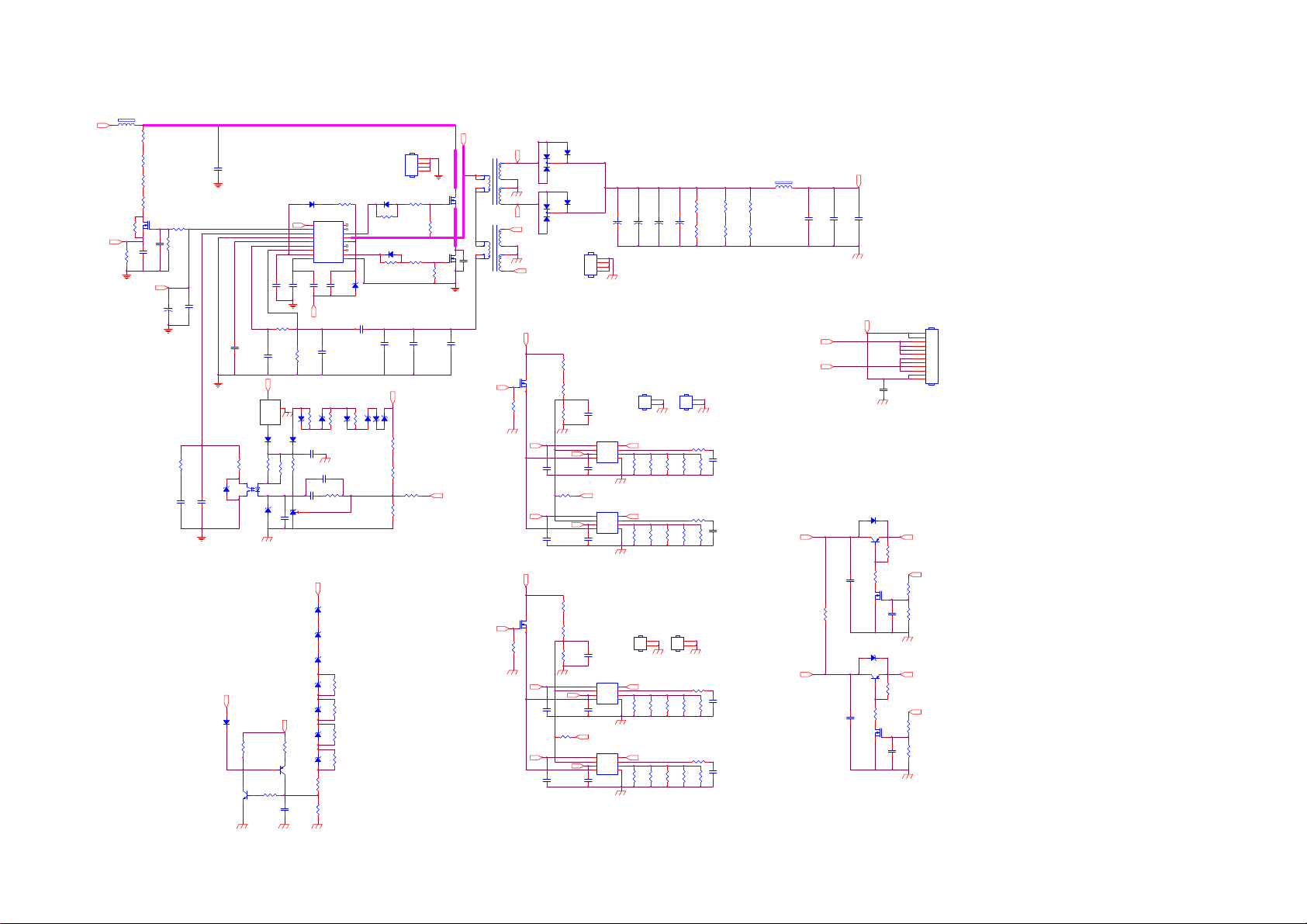

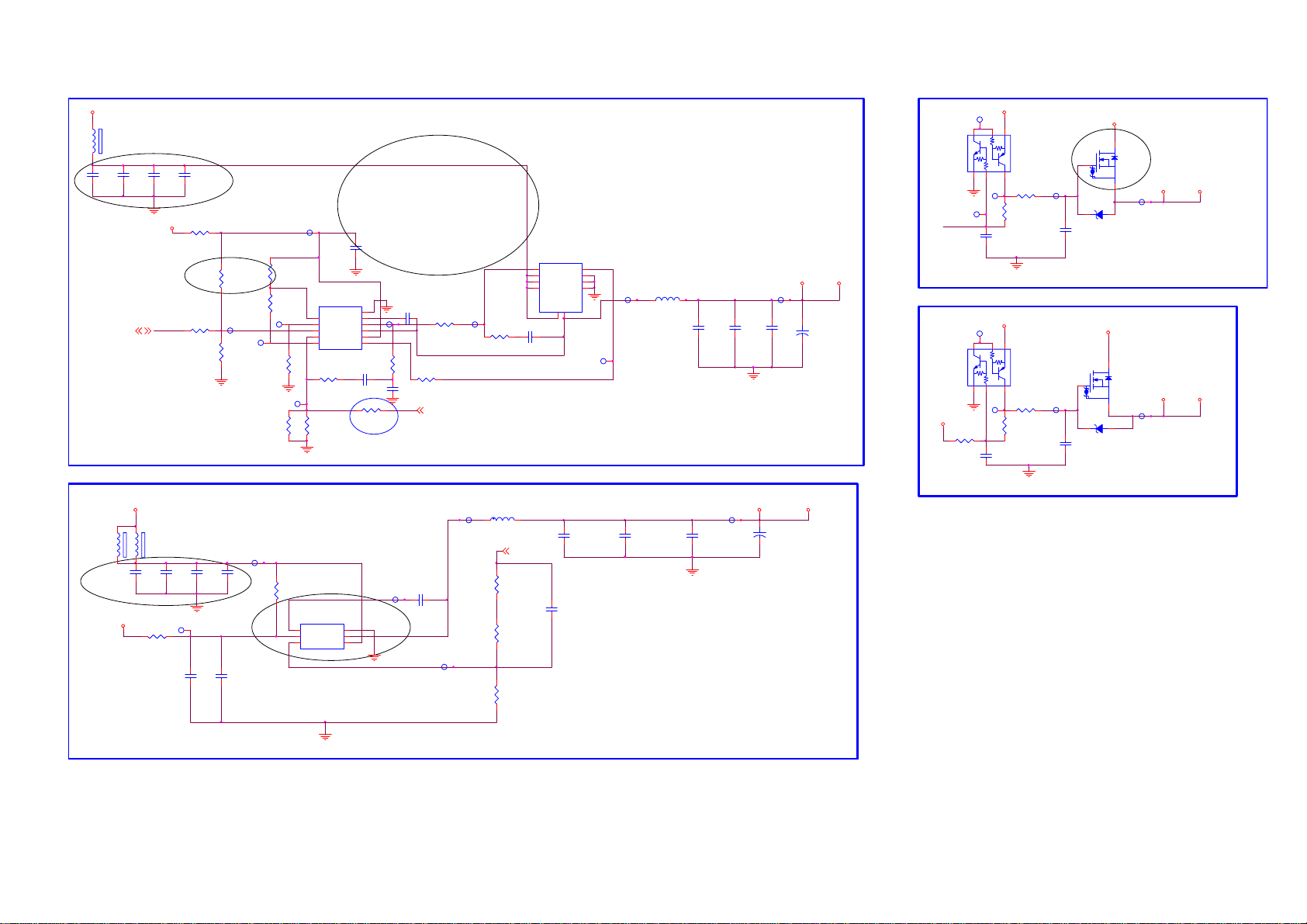

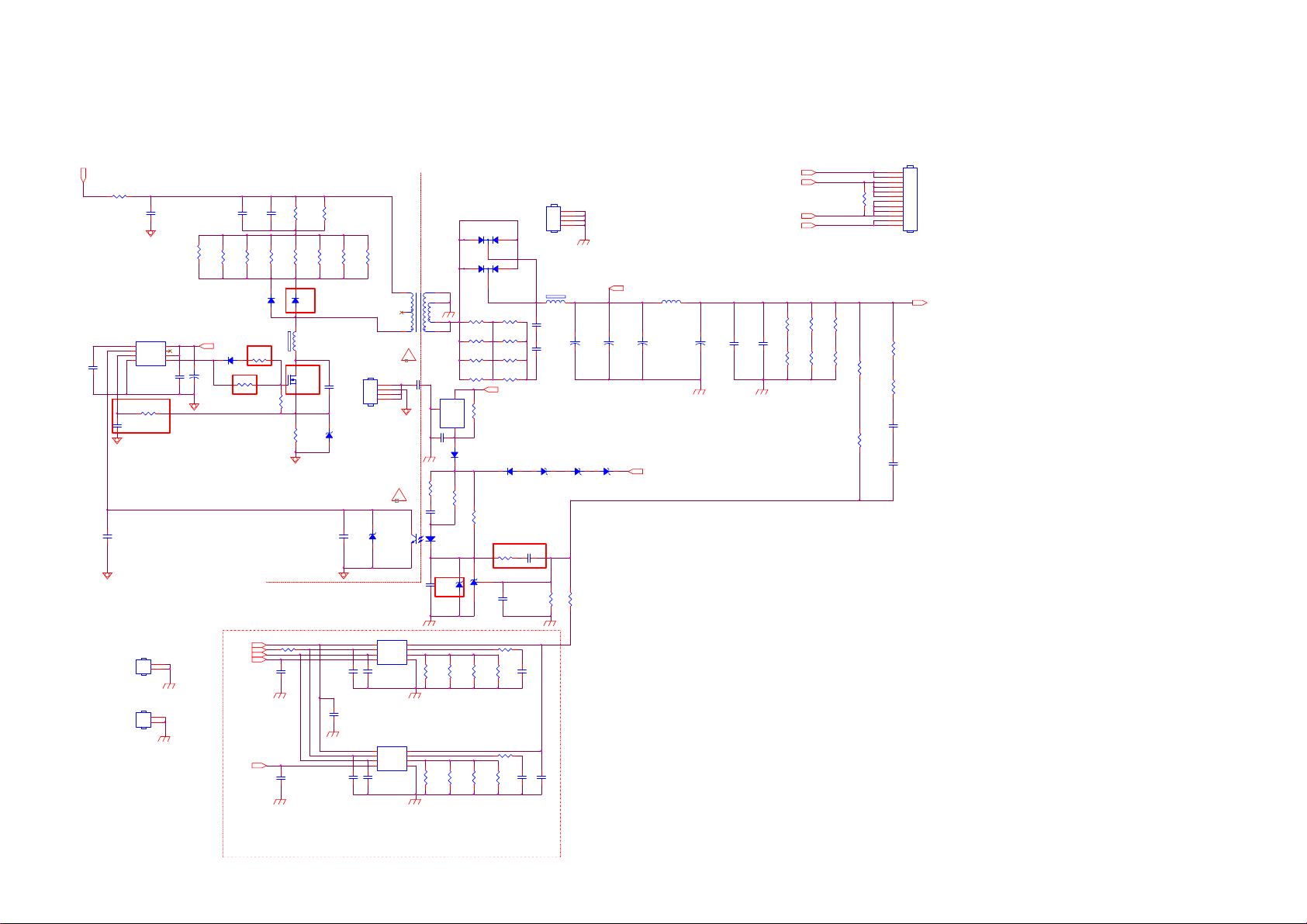

8-1-4 LED
HV
R8605
0R1
C8610
470NF 50V
C8637
470P 50V
C8601
1N 50V
C8617
1NF
U8601
1
8
CT
VCC
2
7
FB
NC
3
6
CS
VCC
5
GND4OUT
PF6002AS
C8602
100N 50V
R8603
470 OHM 1/4W
For LPB function
CN9201 = 14 pin CONN (311GW200C14AAX);
CN8101 = NC;
D8109 = NC;
D8106 = FMNS-1106S (093G 52905);
C8107,C8108 = 120uF/100V (367G515X 121JKZ);
C8109 = NC;
C8110 = 47uF/100V (067G 5154709KT);
C8117 = NC;
C8126 = NC;
C8132 = 1N/500V (065G120610272K Y);
R8116 = TBD (need panel spec);
R8112 = TBD (need panel spec);
R8113 = TBD (need panel spec);
R8114 = TBD (need panel spec);
R8308 = TBD (need panel spec);
R8309 = TBD (need panel spec);
R8310 = TBD (need panel spec).
C8106=4.7nF
R8111=470K
C8620
1.5NF
R8655
160R 1%
R8654
160R 1%
VCC_ON
D8606
SS1060FL
+
C8640
10UF 50V
47OHM +-5% 1/8W
160R 1%
R8602
CN8601
+VLED
C8626
2.2NF
C8632
2.2NF
-VLED-1
-VLED-2
+VLED
R8651
100K
R8648
100K
R8656
0 OHM 5% 1/8W
For LPB function
R8652
R8653
100K
100K
R8650
R8649
100K
100K
COLD
HOT
C8604
NC
R8657
R8601
22R
160R 1%
R8604
10K 1/4W
R8658
SARS01-V1
D8604
R8659
200 OHM 1/4W
1 2
R8606
82K 2W
R8660
200 OHM 1/4W
D8603
SARS01-V1
FB8602
JUMP WIRE - -
Q8601
TK11A65D
R8617
0R18 5%
C8623
100P 50V
R8607
82K 2W
1 2
R8662
200 OHM 1/4W
C8603
47PF
ZD8608
BZT52-B18
200 OHM 1/4W
For Q8601
HEAT SINK
ZD8607
BZT52-B18
R8663
HS8603
1 2
T8601
POWER X'FMR 22:10
3
4
5
new part(PQ38)
!
C9919
NC
1
2
3
4
NC
1K OHM +-5% 1/8W
!
1 2
4 3
U8603
EL817M(X)
C8625
NC
6
7
10
11
NC
U8602
2
GND
C8607
R8615
C8633
4N7 50V
ZD8603
BZT52-B27
123
123
R8620
300 OHM 1/4W
R8621
300 OHM 1/4W
R8637
300 OHM 1/4W
R8639
300 OHM 1/4W
3
IN
OUT
1
D8607
NC
R8609
1K OHM +-5% 1/8W
1 2
300 OHM 1/4W
300 OHM 1/4W
300 OHM 1/4W
300 OHM 1/4W
R8630
NC
R8610
3K9 1/8W 5%
20K +-5% 1/8W
U8604
AS431AN-E1
C8624
100P 50V
D8602
FCF10A40
D8601
FCF10A40
R8622
R8623
R8638
R8640
12VS
D8608
1N4148W
R8611
6.2K OHM +-1% 1/8W
BZT52-B5V6
1 2
C8638
0.1uF 50V
R8613
C8611
100PF 500V
C8612
100PF 500V
ZD8604
HS8604
HEAT SINK
FB8601
BEAD
For
D8601/D8602
1
2
3
4
1 2
+
ZD8605
BZT52-B6V8
1 2
R8614
13K 1/8W 1%
C8605
120UF 100V
ZD8606
BZT52-B6V8
1 2
+
C8606
120UF 100V
VLED
L8601
3UH
+
C8608
120UF 100V
VLED
+
C8609
47uF 100V
1
2
3
4
5
6
7
8
9
10
11
12
CONN
+24V for PSU function
R8616
36K 1/8W 1%
R8612
36K 1/8W 1%
R8628
NC
R8629
NC
C8635
NC
C8636
NC
+VLED
HS8601
For IC8103
HEAT SINK
HS8602
For IC8105
HEAT SINK
C8618
NC
C8619
NC
C8622
NC
U8605
1
8
DIM
COMP
2
7
EN
GM
3
6
VCC
ISET
5
LED4GND
TPV101AD
C8613
100N 50V
1
2
3
C8615
100N 50V
U8606
DIM
EN
VCC
LED4GND
TPV101AD
R8624
1oHM 1% 1/4W
One channel 0.465A:2Rx3/20Rx1
One channel 0.6A:1.5Rx3
One channel 0.777A:1.5Rx2/1Rx1/3.9Rx1
One channel 0.56A:1.5Rx2/3.9Rx2
One channel for 3D-SG mode
0.966A:1.5Rx3/0.82Rx1
8
COMP
7
GM
6
ISET
5
R8631
1oHM 1% 1/4W
One channel 0.465A:2Rx3/20Rx1
One channel 0.6A:1.5Rx3
One channel 0.777A:1.5Rx2/1Rx1/3.9Rx1
One channel 0.56A:1.5Rx2/3.9Rx2
One channel for 2D mode
1.166A:1Rx2/1.5Rx1/0.82Rx1
R8618
10K 1/4W
DIM
BL_ON/OFF
12VS
1
2
1
2
-VLED-1
C8634
NC
-VLED-2
C8631
NC
This block is for LPB functi on use,
for PSU function all cancel.
R8625
1.2R 1%
R8632
1.2R 1%
R8626
1.2R 1%
R8633
1.2R 1%
R8619
0 OHM +-5% 1/8W
R8627
1.2R 1%
R8636
0 OHM +-5% 1/8W
R8634
1.2R 1%
C8614
1uF
C8616
1uF
C8621
NC
Page 39
8.2 A 715G8672 PSU(For 49”/55 6412 / 6482/ 7502 Series)

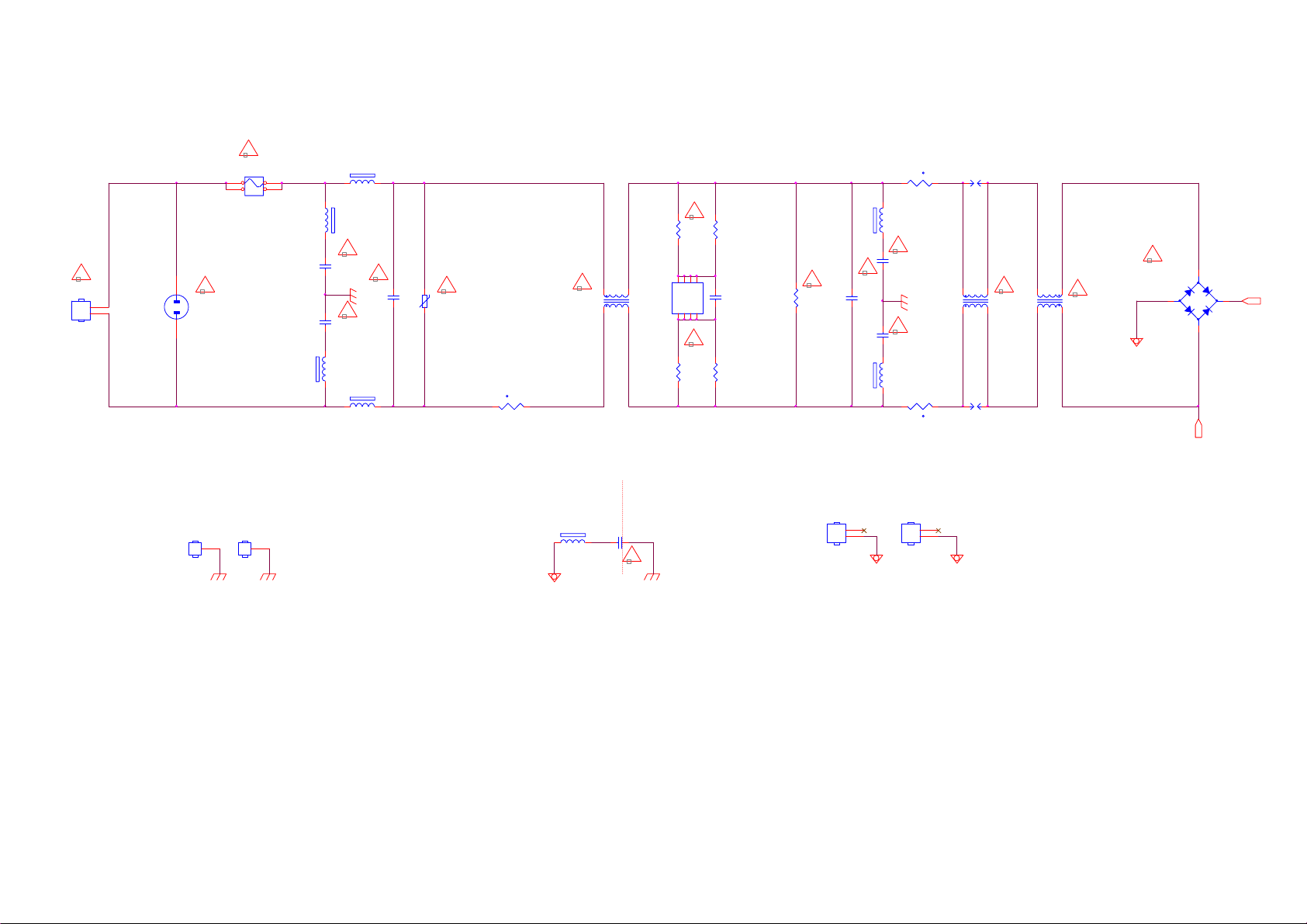

8-2-1 AC Input
!
!
CN9901
NC
F9901
T5AH/250V
1 2
3 4
!
1 2
1
2
CN9902
AC 2P
FB9901
BEAD
1 2
FB9905
NC
1 2
!
C9911
NC
!
C9901
470nF 275V
!
C9912
NC
1 2
FB9904
NC
FB9902
BEAD
1 2
!
RV9901
680V
NR9901
1R
t
NR9903
1 2
1R
!
R9904
R9901
750K
750K
3
1
L9901
12mH
!
4
3
1
2
4
D12D1
C9907
NC
NC
U9901
CAP004DG-T L
47PF
NC5D26D27NC
8
R9903
NC
!
!
R9902
R9905
750K
750K
1 2
FB9906
BEAD
1 2
!
C9913
47pF 250V
!
C9902
470nF 275V
!
C9914
220PF 250V
FB9907
BEAD
1 2
NR9902
1 2
1R
t
t
SG9901
DSPL-501N-A21F
4
3
1
2
SG9902
DSPL-501N-A21F
L9902
12mH
!
2
BD9901
!
1
2
!
L9903
0.25mH
4
3
GBJ2508_FU N
Vsin
+
4
-
1
3
N
HS9901
NC
1
2
GND2
NC
FB9903
GND4
1
1
NC
BEAD
1 2
HOT COLD
C9916
!
220PF 250V
HS9902
HEAT SINK
1
2
Page 40

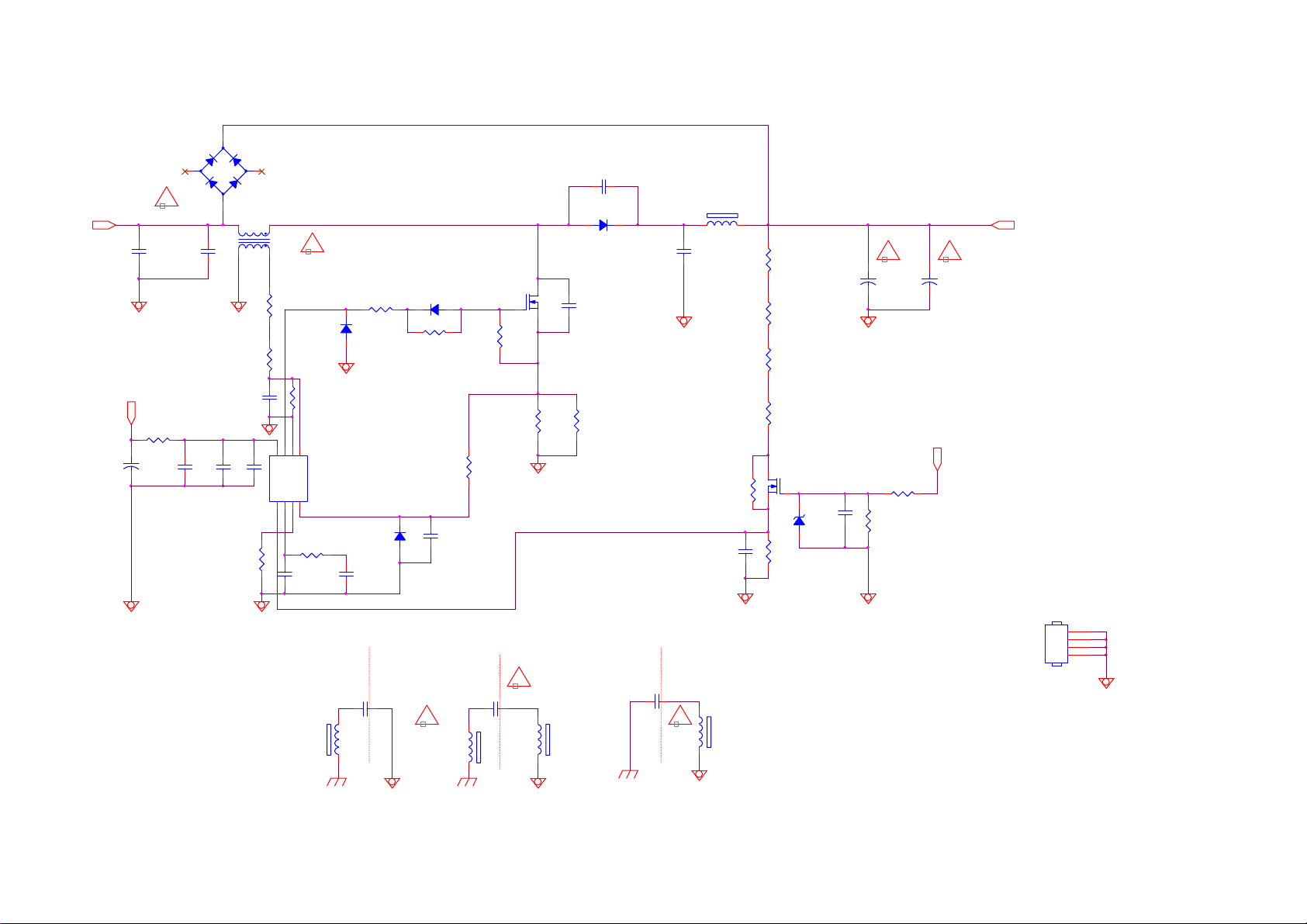

8-2-2 PFC LD7591T
!
Vsin
C9819
1uF
+VCC2
R9819
0R05 1/4W
C9808
+
22UF 50V
C9809
100N 50V
2
C9806
1uF
C9815
100N 50V
27K +-1% 1/8W
1
BD9801
KBP208G-C
+
-
4
6 4
R9815
15K 1/8W 1%
R9801
15K 1/8W 1 %
C9807
47P 50V
C9816
100N 50V
R9813
3
C9801 47PF
!
FB9805
1 2
BEAD
100K 1%
100K 1%
100K 1%
R9818
NC
C9810
470PF 50V
1 2
FB9804
BEAD
R9806
R9810
R9820
R9804
2.7M 1%
Q9802
MTN1 27KN 3
ZD9802
NC
1 2
R9811
19K1 +-1% 1/8W
C9814
100N 50V
!
C9803
+
68uF 450V
R9817
10K OHM
R9816
100K 1/8W 1%
+
+VCC 2
!
C9804
68uF 450V
Vbus
For Q9801/D9802
HS9801
1
2
3
4
HEAT SINK
1 3
L9801
200uH
8
INV1COMP2RAMP3CS
!
R9807
2K 1/8W 1%
6
5
LD7591T
ZCD
OUT7VCC
GND
U9801
4
10K 1/8W 1%
R9814
C9812
47N 50V
COLD HOT
FB9802
BEAD
D9805
C9813
0.47UF 50V
1 2
C9818
330PF 250V
R9802
33ohm 1/4W +/-5%
SS1060FL
56 OHM +-5% 1/4W
D9806
SS1060FL
D9804
SS1060FL
R9803
C9811
1NF
!
FB9801
127R
R9805
10K 1/8W 1%
R9812
470R 1%
COLD
C9820
1 2
680PF 250V
Q9801
TK31 A60W
HOT
D9802
FMNS-1106S
C9802
10NF 1KV
C9817
100PF
R9808
R9809
0.15R
0.15R
!
1 2
FB9803
BEAD
COLD HOT
C9821
100PF 250V
Page 41

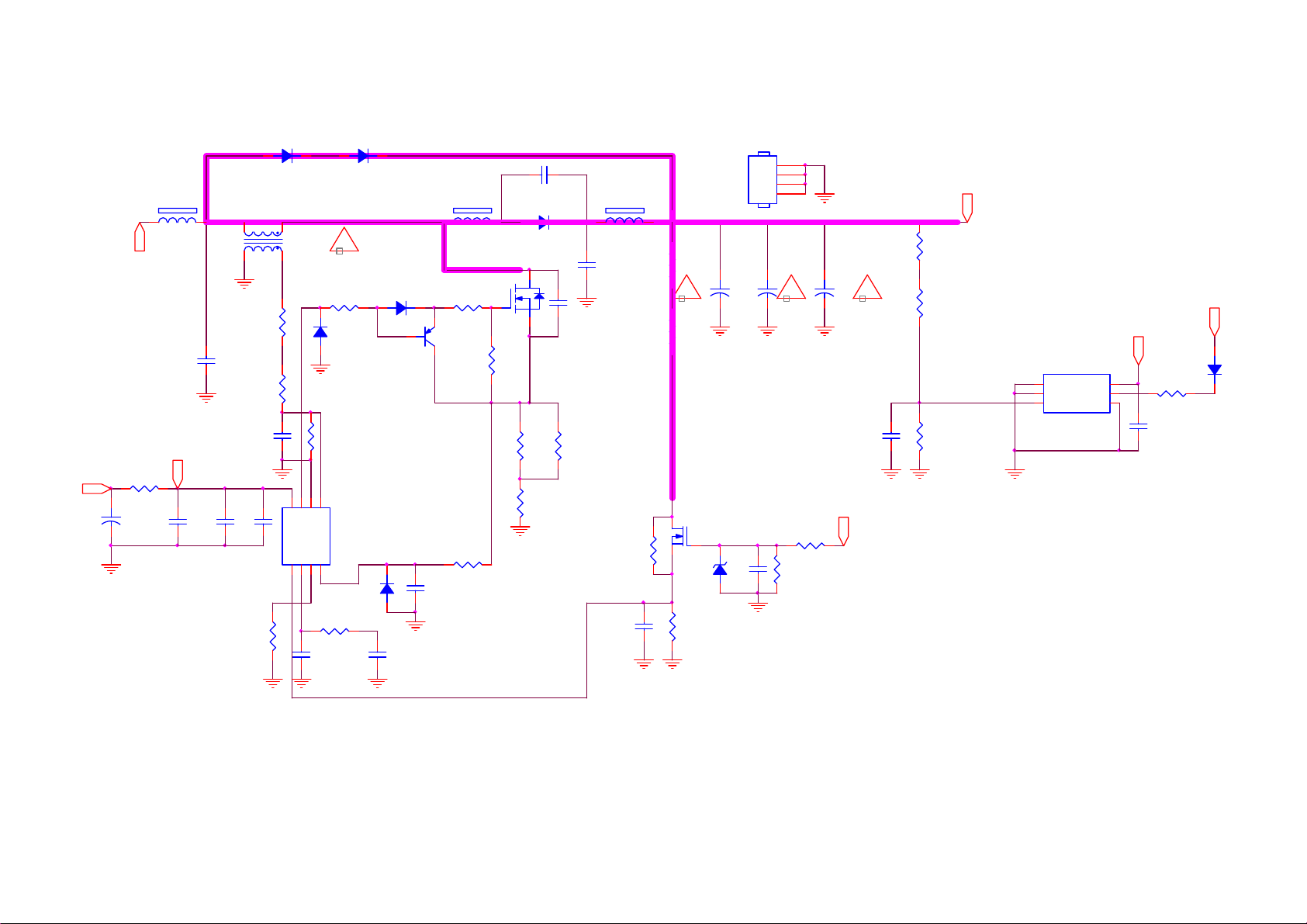

8-2-3 Main power SSC3S121A
Vbus
2.2NF
ZD9111
BZT52-B30
U9101
1
FB/OLP
GND
2
BR
VCC
OCP
ST4DRV
SSC3S121A
R9135
4.7 MOHM +-5% 1/4W
+VCC 2
+VCC 1
C9116
R9140
39R 5%
R9150
39R 5%
8
7
6
5
1uF
C9141
C9112
2.2nF
Q9102
Vbus
N
R9163
620K +-1% 1/4W
1 2
R9162
620K +-1% 1/4W
R9161
620K +-1% 1/4W
R9102
C9127
47K 1/8W 1%
2.2UF 25V
C9128
2.2UF 25V
ZD9112
BZT52-B30
1 2
For Q9101
HS9101
1
2
3
4
HEAT SINK
+
HOT
ZD9107
BZT52-B15
1 2
BTC4672M3
R9154
C9123
2.2NF
D9101
SARS02
D9110
1N4148W
10ohm 1/4W +/-1%
C9150
22UF 50V
4
EL817M(X)
HOT
R9153
3K 1/8W +/-1%
20K 1/8W 1%
C9104
680PF 50V
U9102
!
4
1 2
+VCC1
R9141
75K
D9103
FR107G-A0
+
C9103
47UF 50V
R9108
R9104
330 OHM 1% 1/8W
12VS
R9119
1K5 +-1% 1/8W
1
2 3
ZD9106
BZT52-B15
1 2
U9103
EL817M(X)
!
ZD9109
BZT52-B16
D9102
SS1060FL
COLD
R9118
4.7K 1/8W
NC
C9114
LED_OVP
1
2 3
R9114
0R05 4A 1/4W
R9127
0R05 4A 1/4W
Q9101
TK11A65D
R9107
82 OHM
C9121
220N 50V
R9121
1K 1/8W 1%
U9104
TL431G-AE2-R
COLD
R9155
2Kohm 1/4W +/-5%
D9108
1N4148W
R9156
3K 1/8W +/-1%
R9164
R9109
10K 1/8W 1%
R9120
R9115
DV5
3K 1/8W +/-1%
HOT
C9145
47PF
R9101
0.24R
12VS
9.1K 1%
R9128
6.2K OHM +-1% 1/ 8W
2K2 1/8W 1%
R9116
5
4
3
2
1
5
4
3
2
1
Q9105
2N7002K
1K5 +-1% 1/8W
Q9109
2SA1797
R9157
10K 1/8W 1%
Q9108
2N7002K
T9101
POWER X'FMR
T9102
NC
C9142
100N 50V
C9147
0.1uF 50V
!
8
7
6
10
11
12
COLD
6
10
7
9
R9113
R9134
R9158
1K5 +-1% 1/8W
R9160
510K 1% 1/8W
NC
NC
DV5
10K OHM
R9129
R9130
330K 1/8W 5%
R9159
51 OHM 1/4W
12VS
R9110
27 OHM
R9131
27 OHM
C9139
2.2nF 50V
12VS
PS_ON
+
C9110
470uF 25V
R9111
27 OHM
R9132
27 OHM
C9140
2.2nF 50V
Q9104
L9101
NC
1.1uH
R9142
+
+
C9106
R9122
R9123
5K1 +-5% 1/8W
470uF 25V
D9116
SR810-05
D9117
NC
D9106
SR810-05
D9104
NC
8.2K 1/4W
D9105
SS1060FL
C9107
12VS
+
C9108
470uF 25V
1 2
1 2
1 2
1 2
R9126
10 OHM 1% 1/4W
470uF 25V
Q9111
MTE011N10RFP
8
SYNC
7
Vdd
6
MOSG-C
5
GND
4.7UF
C9124
R9117
5.1KR 1%
R9124
33KOHM +-1% 1/4W
U9111
1
Timin g
2
Pred
3
VR
4
Adj
SP6018ES8RGB
+3.5V
C9136
47P 50V
+12V
+12V +12V
C9188
NC
+
C9109
470uF 25V
R9112
27 OHM
R9133
27 OHM
NC
C9120
NC
C9119
NC
R9143
NC
Q9110
NC
C9122
For Q9111 Q9104
HS9102
1
2
C9133
0.1uF 50V
C9135
0.1uF 50V
ON/OFF DIM
C9143
1uF
3
4
HEAT SINK
C9134
100PF 50V
12VS
R9310
NC
+
NC
C9301
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CN9101
CONN
L9102
3UH
R9145
NC
NC
NC
C9302
+12V_A +12V_A
+12V
C9144
NC
PS_ON
1 2
ZD9301
NC
1 2
1
2
3
C9303
C9177
+
+
D9115
NC
R9165
NC
PGND
VIN
AGND
VCC4FB
U9301
NC
NC
+3.5V
NC
C9113
470UF 25V
C9115
470UF 25V
EN
COMP
+12V
+12V_A
DV5
L9303
8
7
LX
6
5
NC
NC
C9310
R9302
NC
C9306
C9307NCC9308
NC
NC
R9303
NC
R9304NCR9305
NC
C9305
+
NC
+3.5V
R9306
NC
NC
C9309
R9307
NC
R9308
NC
Page 42
8-2-4 LED Driver SSC9522S
R8101
+VCC2
10K OHM
R8162
MTN127KN3
R8163
10K 1/8W 1%
FB_LLC
Q8106
0.1R
C8101
1NF
C8142
1MOHM
R8102
R8103
1MOHM
R8104
1MOHM
1MOHM
R8150
R8161
NC
100N 50V
R8105
C8102
16K9 1/8W 1%
100NF 50V
U8107
NC
R8116
2K43 1/8W 1%
10N 50V
C8115
C8114
4.7uF 10V
Vbus
+
C8105
4
C8103
0.47UF 50V
R8117
470R 1%
U8102
EL817M(X)
!
D8104
3
1
3
1
3
1
R8126
0 OHM +-5% 1/8W
R8127
2K 1/8W 1%
Q8104
MMBT3906
R8128
1K 1/8W 1%
R8166
0R05 1/4W
FMX-23S
2
D8109
NC
2
D8105
FMX-23S
2
+
C8188
82uF 100V
VLED1
R8188
NC
ZD8120
BZT52-B13
1 2
ZD8112
BZT52-B15
1 2
NC
R8129
FB_LED
ZD8113
BZT52-B15
1 2
R8130
D8155
1K 1/8W 1%
1N4148W
R8159
5.1KR 1%
R8164
C8125
0.1uF 50V
1K 1/8W 1%
+12V
VS
FB_LLC
+VCC2
22UF 50V
NC
R8106
+12V
3
2
GND
1
D8106
SS1060FL
1.5K OHM
R8119
1
2 3
C8104
IN
OUT
0.1uF 50V
1 2
C8110
R8107
470R 1/8W 1%
C8106
560PF 50V
VLED1
1 2
R8174
0R05 4A 1/4W
1 2
1 2
D8107
SS1060FL
C8155
NC
ZD8104
BZT52-B30
D8101
UF4007
1uF
BZT52-B2V4
ZD8110
BZT52-B2V4
ZD8102
BZT52-B2V4
ZD8103
R8120
3K 1/8W +/-1%
NC
C8124
C8111
47P 50V
TL431G-AE2-R
R8108
200R 1%
C8123
0.1uF 50V
U8103
R8173
1
2
3
4
5
6
7
8
C8112
NC
R8109
10ohm +/-1% 1/8W
U8101
SSC9522S
Vsen
Vcc
FB
VGH
GND
Css
OC
RC
Reg
RV9COM
5PF
COLD HOT
C8122
NC
R8125
39K 1/8W 1%
D8102
R8110
SS1060FL
10ohm +/-1% 1/8W
18
NC
17
NC
16
15
VS
14
VB
13
NC
12
NC
11
VGL
10
1uF
C8133
1 2
C8107
1nF 50V
ZD8101
BZT52-B15
VS
VLED1
R8121
R8122
R8123
7.5KOHM +-1% 1/8W
36K 1/8W 1%
33K 1/8W 1%
R8111
47R 1%
D8103
SS1060FL
R8114
47R 1%
R8124
12K 1/8W 1%
100PF
R8113
10ohm +/-1% 1/8W
FB_LED
R8112
10K 1/8W 1%
R8115
10K 1/8W 1%
T8101
POWER X'FMR
7
4
Q8101
TK10A50D
Q8102
C8113
TK10A50D
100PF
8
3
2
9
10
1
11
12
5
6
!
LED_OVP +12V DV5
COLD HOT
D8108
C8109
27nF
SS1060FL
Q8103
MMBT3904
TPV101_VCC
VLED1
L8101
3UH
C8120
+
+
C8116
82uF 100V
C8136
4.7UF
4.7UF
C8137
R8175NCR8176NCR8177
R8118
150K 1/4W
C8117
82uF 100V
R8135
R8145
R8146
1.2R 1%
1.2R 1%
R8147
R8148
1.2R 1%
1.2R 1%
1.2R 1%
R8139
1.2R 1%
150K 1/4W
R8151
0 OHM +-5% 1/8W
R8136
R8137
1.2R 1%
R8152
0 OHM +-5% 1/8W
R8140
1.2R 1%
R8178NCR8179
1.2R 1%
R8141
1.2R 1%
+
NC
R8138
1.2R 1%
R8142
1.2R 1%
C8118
47UF 100V
U8105
1
8
DIM
COMP
2
7
EN
GM
3
6
VCC
ISET
5
LED4GND
TPV101AD
U8106
1
8
DIM
COMP
2
7
EN
GM
3
6
VCC
ISET
5
LED4GND
TPV101AD
C8119
1NF 500V
C8127
C8129NCC8130
0.1uF 50V
C8121
0.1uF 50V
DIM
NC
1uF
C8128
1uF
+VLED
R8155
10K OHM
For
D8104,D8109,D8105
HS8101
HEAT SINK
1
2
3
4
For IC8105
HS8102
HEAT SINK
1
2
For IC8106
HS8103
HEAT SINK
1
2
ON/OF FC8108
TPV101_VCC
CN8601
+VLED
R8144
R8143
0R05 4A 1/4W
+VLED
1
2
3
4
5
6
7
8
9
10
11
0R05 4A 1/4W
12
CONN
Page 43
8.3 A 715G8682 PSU(For 55”/65” 6482/ 7002 Series)

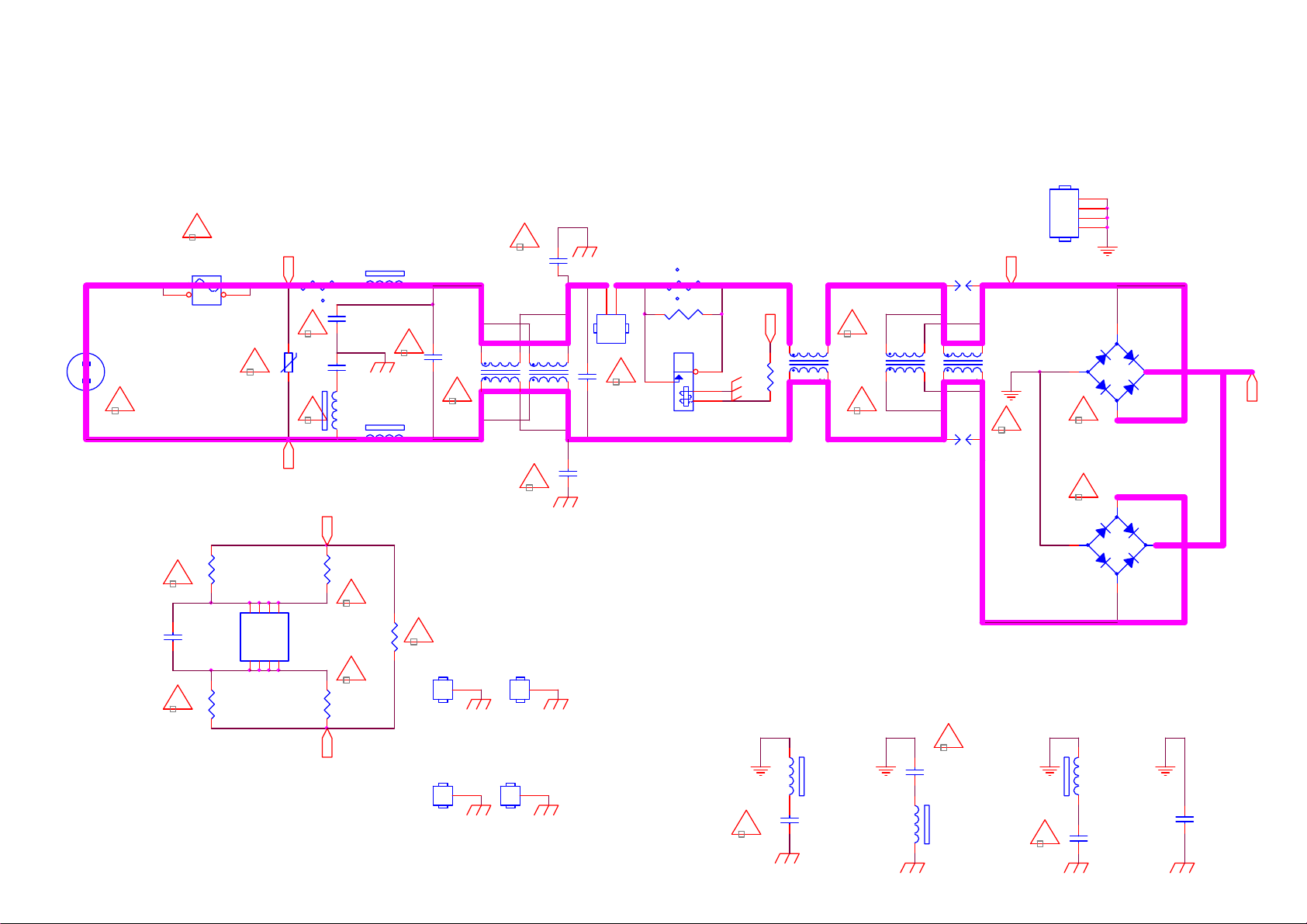

8-3-1 AC Input
!
F9901
1 2
3 4
T6.3AH 250V
2
NR9901
1 2
1.5R
!
1 2
CN9901
AC 2P
!
!
!
R9903
NC_1MOHM +-5% 1/4W
C9903
NC_47PF
R9907
NC_1MOHM +-5% 1/4W
!
U9901
NC_C AP004DG-TL
1
NC
8
3
D12D1
RV9901
680V
!
1
4
NC
NC5D26D27NC
FB9901
1 2
900R
t
C9911
22PF 250V
C9912
22PF 250V
FB9905
BEAD
FB9902
1 2
1 2
900R
2
R9904
NC_1MOHM +-5% 1/4W
!
R9905
1M 5%
!
R9908
NC_1MOHM +-5% 1/4W
1
!
!
C9901
470NF 275V
GND 1
GND
GND 3
GND
HS9901
HEAT SIN K
1
2
3
4
!
!
1 2
FB9917
2
-
3
2
-
3
127R
C9917
680PF 250V
GND
+
+
GND
1
Vsin
1
C9918
NC
!
C9913
220PF 250V
2
1
N
CN9902
3
NC
1
L9903
NC
2
2
!
1
!
L9901
8mH
1
4
C9902
470NF 275V
C9914
220PF 250V
4
!
1
3
GND 2
GND
NR9903
5R
t
NR9902
5R
SW9901
NC
1 2
1 2
DV5
!
4
R9299
NC
3
1
2
3
L9905
1
2
0.25mH
!
1
L9904
4
NC
t
L
4
SG9901
DSPL-501N-A21F
2
2
1
3
SG9902
DSPL-501N-A21F
3
4
BR_IN
L9902
8mH
!
BD9901
TS10P06G-04
4
GND
BD9902
TS10P06G-04
4
!
1 2
FB9904
127R
C9915
1000pF 250V
GND
1 2
C9916
1NF 250V
FB9916
NC_BEAD
GND
!
GND4
1
1
GND
GND
!
Page 44
8-3-2 PFC
+VCC 2
C9808
+
22UF 50V
GND
1 2
Vsin
R9819
0R05 1/4 W
100N 50V
FB9801
BEAD
C9806
1UF 450V
C9809
GND
HVvcc
C9815
100N 50V
D9801
IN 5408G-04
L9801
1
6
3
4
GND
R9815
30K 1/8W 1%
R9801
0R05
C9807
47P 50V
GND
C9816
100N 50V
R9813
30KOHM +-1% 1/8W
GND
D9802
IN5408 G-04
!
170uH
R9803
75 OHM
D9805
SS1060FL
GND
R9807
1.8KOHM +-1% 1/8W
6
5
8
LD7591T
ZCD
OUT7VCC
GND
U9801
INV1COMP2RAMP3CS
4
10K 1/8W
R9814
C9812
47N 50V
SS1060FL
GND GND
D9806
D9804
SS1060FL
Q9803
MMBT2907A
C9811
1NF
C9813
0.47uF 50V
27 OHM
GND
1 2
FB9804
NC_B EAD
R9802
1
R9805
10K 1/8W
R9812
470R 1%
C9801 47PF
D9803
FMNS-1106S
C9802
NC
2
Q9801
IPA60R 190P6
3
R9808
0.082R
R9800
0.024R
GND
C9817
100PF
R9809
0.082R
1 2
FB9803
BEAD
R9820
1.5M 1%
GND
R9804
1.5M 1%
R9818
NC_0R 05 1/4W
C9810
470PF 50V
GND GND
HEAT SIN K
Q9802
MTN127KN3
ZD9801
NC
R9811
19K1 +-1% 1/8W
For Q9801
HS9801
C9803
68uF 450V
+
GND GND
10K OHM +-5% 1/8W
C9814
100P 50V
1 2
1
2
3
4
C9804
68uF 450V
+
! ! !
R9817
R9816
100K 1/8W
GND
GND
C9805
68uF 450V
+
GND
C9819
NC_470PF 50V
GND GND GND
HVvcc
Vbus
R9821
NC_1.5M 1%
R9822
NC_1.5M 1%
R9824
NC_15K 1/ 8W 1%
U9802
1
ISEN
2
GND
VSEN3IREF
NC_LD8105GL
VCC
OUT
6
5
4
+VCC 1
R9825
NC_ 510R 1%
C9818
NC_ 100N 50V
PFC_ OVP
D9810
NC_1N4148W
Page 45
8-3-3 Main Power
R9136
620K 1/4W
10M
R9165
C9128
4.7uF 50V
1 2
1 2
R9137
620K 1/4W
ZD9102
BZT52-B39
ZD9103
BZT52-B39
BR_IN
Vbus
BR_out
R9163
R9162
+VCC1
13K 1%
56K 1/8W +/-1%
GND
ZD9101
BZT52-B4V3
1 2
C9102
4.7uF 25V
GND
ZD9107
BZT52-B15
GND
HS9101
1
2
3
4
HEAT SINK
1
FB/OLP
2
BR
ST4DRV
4
1 2
GND
R9138
620K 1/4W
U9101
SSC3S121A
C9112
2.2nF 50V
U9102
EL817M(X)
GND
VCC
OCP
R9119
ZD9106
1.5K OH M
BZT52-B15
8
7
6
5
12VS
1
2 3
1 2
BR_out
R9144
R9118
4.7K 1/8W
1uF
C9114
C9116
62R
GND
2.2NF
U9104
R9140
62R
R9150
62R
C9141
100nF 50V
C9121
220N 50V
AS431AN-E1
C9117NCC9123
NC
GND
R9121
1K 1/8W 1%
SARS01-V1
GND
R9113
5R1 1%
R9106
10R 1%
C9104
470PF 50V
R9120
R9116
2.2NF
SARS01-V1
9K1 1/8W 1%
100 OHM 1% 1/8W
D9101
D9109
+VCC1
R9108
R9104
150 OHM 1/4W
12VS
R9141
75K
R9114
2.2 OHM 1/4 W
R9127
2.2 OHM 1/ 4W
D9103
PG1010R
+
C9103
100UF 50V
D9102
GND
R9115
TK13A65U
SS1060FL
R9107
82 OHM
R9128
NC_6.2KOHM +-1% 1/8W
2.2K OHM 1%
Q9105
NC_2N7002K
Q9101
GND
L9101
12VS
T9101
5
12
4
6
11
3
2
7
1
POWER X'FMR
C9149
C9145
100PF
NC_10PF
R9109
10K 1/8W
R9101
0R2 5%
+VCC1
DV5
Q9102
BTC4672M3
+VCC2
R9129
NC_10K OHM
+
R9130
C9146
22UF 50V
NC_330K 1% 1/8W
C9142
NC_0.1uF 50V
R9153
3K
PFC_OVP
R9154
20K 1/8W 1%
R9110
27 OHM
R9131
27 OHM
C9139
1NF
4
BZT52-B16
1 2
+
C9110
R9111
R9132
U9103
EL817M(X)
ZD9109
+
2200uF 25V
27 OHM 1/4W
27 OHM
C9140
1NF
LLC_OVP
C9111
R9112
R9133
1
2 3
2200uF 25V
27 OHM
27 OHM
R9123
R9155
2Kohm 1/ 4W
D9108
1N4148W
R9122
5K1 +-5% 1/8W
SS1060FL
R9156
3K 1%
D9106
NC_SK810C
D9104
NC_SK810C
10K 1/4W
D9105
D9107
SR810-05
D9100
SR810-05
R9164
3K 1%
1 2
1 2
1 2
1 2
R9126
10 OHM 1/4W
7812
DV5
Q9111
MTE011N10RFP-0-UB-S
U9111
8
SYNC
7
Vdd
6
MOSG -C
5
GND
SP6018ES8RGB
4.7UF
C9124
Q9109
BTB1424AM3
NC
C9148
R9157
10K OHM
Q9108
2N7002K
C9147
0.1uF 50V
+
C9109
470uF 25V
R9117
5.1K 1/4W
Timi ng
Pred
VR
Adj
R9158
1K5 +-1% 1/8W
PS_ON
R9159
51 OHM 1/4W
R9160
510K 1% 1/8W
1
2
3
4
12VS
R9142
100KOHM +-5% 1/8W
R9124
33K +-1% 1/4W
C9135
100nF 50V
C9136
47P 50V
12VS
MTB15P04FP
C9120
NC_1uF
C9119
NC
C9133
100nF 50V
GND
NC_1.1uH
L9102
Q9104
1.1uH
C9115
+
DV5
R9145
510K 1% 1/8W
IN3OUT
GND
2
C9144
NC
12VS
470UF 25V
Q9110
2N7002K
R9143
100K 1/8W
C9122
0.1uF 50V
7812
R9125
4.7 OH M
1
C9134
100PF 50V
U9112
NC
Power Saving需加入3.5V DC to DC
FB9301 127R
1 2
C9301
470UF 25V
C9303
100NF 50V
1
2
+
C9302
1uF
ON/OF F
U9301
BS
GND
FB3EN
SY8113BADC
C9143
1uF
+12V
+12V
+12V
R9304
2R2
LX
IN
+12V
3D
3D
+12V
+12V
C9309
1uF 50V
6
5
4
C9310
NC
ZD9301
BZT52-B5V1
15
13
11
9
7
5
3
1
10
12
14
16
HS9102
HEAT SINK
CN9102
CONN
2
4
6
8
CN9101
NC-CONN
1 2
C9304
100NF 50V
1
2
3
4
16
14
12
10
8
6
4
2
L9301
4.7uH
DIM
PS_ON
+12V
+12V
+12V
+5V
1
DIM ON/OF F
3
PS_ON
5
7
9
+12V
11
+12V
13
+12V +12V
15
+5V
Vout = 0.6V * (1 + R9302/R9303)
= 0.6V * (1 + 100/20.5)
= 3.53V
Vout = 0.6V * (1 + R9302/R9303)
= 0.6V * (1 + 100/13.5)
= 5.04V
Vout = 0.6V * (1 + R9302/R9303)
= 0.6V * (1 + 100/19.6)
= 3.66V
R9302
10K 1/8W 1%
R9303
R9301
5K1
1.96KOHM +-1% 1/8W
C9305
100PF 50V
C9306
10UF 16V
C9307
10UF 16V
+
+5V
C9308
470UF 25V
Page 46
8-3-4 LLC
FB8601
1 2
Vbus
BEAD
R8620
1M 1% 1/4W
R8601
LLC_VSEN
R8691
NC_0R05 1/ 4W
R8614
16K9 1/8W 1%
GND
1M 1% 1/4W
R8602
1M 1% 1/4W
R8605
1M 1% 1/4W
Q8611
MTN127KN3
R8689
1K OHM +-5% 1/8W
R8690
10K OHM +-5% 1/8W
C8690
100P 50V
C8609
0.1uF 50V
+VCC2
+
C8614
22UF 50V
C8601
NC_10NF 1KV
GND
C8615
0.1uF 50V
GND
C8619
6482 55" ZD8606:13B ZD8607:13B ZD8605:7.5B
6162 65" ZD8606:7.5B ZD8607:7.5B ZD8605:9.1B
6412 65" ZD8606:7.5B ZD8607:7.5B ZD8605:9.1B
7502 65" ZD8606:18B ZD8607:18B ZD8605:18B
C8629
GND
R8629
47K +-5% 1/8W
C8630
10nF 50V
1 2
ZD8608
BZT52-B15
4.7UF
GND
6482 55" ZD8610:22B ZD8611:22B ZD8612:22B
6162 65" ZD8610:18B ZD8611:20B ZD8612:20B
6412 65" ZD8610:18B ZD8611:20B ZD8612:20B
7502 65" ZD8610:27B ZD8611:30B ZD8612:30B
LLC_OVP
D8612
SS1060FL
1
2
3
4
GND
Change F
Q8602
TK10A50D
R8617
C8618
15nF
TPV101_COMP
Q8601
TK10A50D
R8613
10K 1/8W 1%
GND
100PF
C8649
NC
VS
C8646
T8601
5
6 11
1
2
350uH
T8602
5
6 11
1
2
350uH
LED_VCC
LED_VCC
8
8
12
7
7
8
8
12
7
-VLED-1
Q8606
NC
R8625
NC
-VLED-2
Q8603
NC
R8657
NC
D8602
3
NC
2
D8603
1
FMXA-2203SE
D8604
3
NC
2
D8606
1
FMXA-2203SE
HS8606
7
DIM
C8625
NC
DIM
DIM
C8638
NC
DIM
LED_VCC
LED_VCC
C8633
NC
C8643
NC
3D_VCC
3D_VCC
R8621
NC
R8623
NC
R8626
NC
R8641
0 OHM +-5% 1/8W
R8652
NC
R8656
NC
R8658
NC
R8669
0 OHM +-5% 1/8W
HEAT SINK
C8647
NC
1
2
3
C8626
100N 50V
1
2
3
100N 50V
C8648
NC
1
2
3
C8639
100N 50V
LED_VCC
1
2
3
C8644
NC
+
+
NC
C8606
C8607
C8605
220UF 100V
220UF 100V
1
2
3
6582 55" 51.8V - 44.8V I:2.609A - 2.361A
4
6162 65" 41.4V - 35.4V I:3.455A - 3.126A
6512 65" 42.0V - 36.0V I:3.969A - 3.591A
7502 65" 70.4V - 57.8V I:1.68A - 1.524A
HS8602
1
2
HEAT SINK
U8602
TPV101_COMP
8
DIM
COMP
7
SLP
GM
6
VCC
ISET
5
LED4GND
TPV101 AD
R8633
R8634
1.5R 1/4W
1.5R 1/4W
LED_VCC
U8603
TPV101_COMP
8
DIM
COMP
7
SLP
GM
6
VCC
ISET
5
LED4GND
TPV101 AD
C8634
U8604
DIM
SLP
VCC
LED4GND
TPV101 AD
U8605
DIM
SLP
VCC
LED4GND
NC_TPV101AD
R8645
R8644
1.5R 1/4W
1.5R 1/4W
HS8604
1
2
HEAT SINK
TPV101_COMP
8
COMP
7
GM
6
ISET
5
R8661
R8662
1.5R 1/4W
1.5R 1/4W
TPV101_COMP
8
COMP
7
GM
6
ISET
5
R8674
R8675
NC
NC
+
R8635
1.2R 1%
R8646
1.2R 1%
R8676
NC
R8607
47K 1/4W
+
NC
C8608
R8608
47K 1/4W
HS8603
1
2
6482 55" R8633:1.5R R8634:1.5R R8635:1.8R R8636:2 .2R R8637:2.2R
HEAT SINK
6162 65" R8633:1.5R R8634:1.5R R8635:1.2R R8636:1 .2R R8637:1.2R
6462 65" R8633:1.5R R8634:1.5R R8635:1.2R R8636:1 .2R R8637:1.2R
7502 65" R8633:1.5R R8634:1.5R R8635:1.8R R8636:2 .2R R8637:2.0R
R8628
0 OHM +-5% 1/8W
C8624
4.7UF
R8636
R8637
1.2R 1%
1.2R 1%
R8643
0 OHM 5% 1/8W
C8632
4.7UF
R8648
R8647
1.2R 1%
1.2R 1%
HS8605
1
2
NC_HEAT SINK
R8660
0 OHM +-5% 1/8W
C8637
4.7UF
R8663
R8665
R8664
1.2R 1%
1.2R 1%
1.2R 1%
R8673
NC
C8642
NC
R8677
R8678
NC
NC
FB8602
1 2
BEAD
R8609
R8611
47K 1/4W
47K 1/4W
R8610
R8612
47K 1/4W
47K 1/4W
-VLED-2
-VLED-1
6482 55" HS8602/HS8603/HS8604
6162 65" HS8602/HS8603/HS8604
6462 65" HS8602/HS8603/HS8604
7502 65" HS8602/HS8604
LED_VCC
R8653
0 OHM +-5% 1/8W
3D_VCC
C8603
2N2 500V
C8602
10NF 1KV
C8635
C8640
0.1uF 50V
0.1uF 50V
VLED
C8604
2N2 500V
VLED
1N4148W
Q8604
MMBT3906
ZD8620
NC_BZT52-B6V2
1 2
Q8607
NC_MMBT3906
D8610
R8650
10K 1/8W 1%
Q8605
2N7002K
C8636
R8666
NC_10K 1/8W 1%
Q8608
NC_2N7002K
C8641
C8622
2N2 500V
+12V
R8649
10K 1/8W 1%
R8651
R8654
0.1uF 50V
510K 1% 1/8W
+12V
R8659
NC_10K 1/8W 1%
R8668
NC
R8672
NC_510K 1% 1/8 W
CN8601
1
2
3
4
5
6
7
8
9
10
11
12
CONN
ON/OFF
51OHM +-5% 1/8W
3D
NC_51OHM +-5% 1/8W
HS8601
HEAT SINK
R8604
D8605
R8603
D8601
10 OHM
UF4007
U8601
LLC_VSEN
1
18
Vsen
NC
2
17
Vcc
NC
3
16
FB
VGH
4
15
GND
VS
5
14
Css
VB
6
13
OC
NC
7
12
RC
NC
8
11
Reg
VGL
10
RV9COM
SSC9522S
C8613
5PF
1uF
1uF
47P 50V
C8610
C8612
C8611
GND
R8618
470 OHM 1/8W
1uF
U8608
NC_L78L09ACU TR
R8630
U8606
470 OHM 1/4W
EL817M(X)
ZD8609
R8670
2K 1/8W 1%
1Kohm +-1% 1/4W
Q8610
MMBT3904
R8619
C8621
180R 1%
560PF 50V
12VS
R8688
3
0R05 1/4W
ZD8602
IN
2
NC
1 2
GND
OUT
1
D8608
D8609
1N4148W
NC_1N4148W
R8631
R8622
R8632
3.3K OHM 1% 1/8W
3.3K OHM 1% 1/8W
20K +-5% 1/8W
12 34
C8631
NC_1uF
U8607
1 2
AS431AZTR-G1
BZT52-B30G
6482 55" R8627:100K R8638:62K R8642:10K R8640:1 8K
6162 65" R8627:91K R8638:36K R8642:10K R8640:15 K
6412 65" R8627:91K R8638:36K R8642:10K R8640:15 K
7502 65" R8627:150K R8638:62K R8642:10K R8640:1 5K
12VS
R8671
1K 1/8W 1%
Q8609
MMBT3906
R8680
C8645
0.1uF 50V
VS
R8687
0R05 1/4W
ZD8603
NC
C8623
NC_0.1uF 50V
C8628
0.1uF 50V
NC
ZD8613
NC
ZD8614
NC
ZD8615
NC
ZD8616
C8627
100pF 50V
VLED
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
R8639
39K 1/8W 1%
ZD8610
BZT52-B20
ZD8611
BZT52-B20
ZD8612
BZT52-B20
R8679
100R 1%
R8681
1K 1/8W 1%
C8620
1nF 50V
ZD8601
BZT52-B15
R8686
0R05 1/4W
ZD8604
NC_BZT52-B16G
1 2
BZT52-B9V1G
ZD8605
R8682
0R05 1/4W
R8683
0R05 1/4W
R8684
0R05 1/4W
R8685
0R05 1/4W
1 2
C8616
100PF
1 2
SS1060FL
R8606
82 OHM
SS1060FL
1 2
BZT52-B7V5
ZD8606
D8607
R8616
82 OHM
1 2
C8617
15nF
VLED
ZD8607
BZT52-B7V5
R8627
91K OHM 1%
R8638
36K 1%
R8640
15K 1/4W 1%
R8642
10K 1/8W 1%
10 OHM
R8615
10 OHM
10K 1/8W 1%
Page 47
8.4 A 715G8886 PSU(For 55” 9002 Series)
8-4-1 Input stage
FB9905
5A 250V
F9901
! !
CN9901
CONN
!
F9902
5A 250V
HEAT SINK
(for BD9902)
HS9901
(for BD9901)
HEAT SINK
BD_OUT-
C9920
NC/ 680PF 250V
BEAD
1 2
!
C9901
1 2
1
2
1 2
HS9902
1
2
3
4
680V
3 4
!
RV9901
3 4
TH3
1
2
3
4
FB9904
BEAD
C9902
!
TH9905
0.7R 3. 6W
BD_OUT-
FB9909
FB9910
1 2
NC/ 220PF 250V
NC/ 220PF 250V
!
TH9902
4
1
TH3
1 2
t
1 2
1 2
BEAD
NTCR 2R 20% 3.6W
!
L9904
3
10uH
2
t
TH 9906
1 2
0.7R 3. 6W
BEAD
+VCC2
R9927
1K OHM 5% 1/8W
NTCR 2R 20% 3.6W
TH9901
C9903
470NF 305V
TH 4
FB9906
BEAD
1 2
1 2
t
t
TH9904 0.7R 3. 6W
1 2
TH9903
0.7R 3.6W
TH4
R9924
1M 1%
R9914
1
4
BO
R9913 1M 1%
R9925 1M 1%
MTN 127K N3
10K 1/8W 1%
SG9901
DSPL-501N-A21F
!
2
C9904
3
8mH
L9901
SG9902
DSPL-501N-A21F
R9912 1M 1%
Q9902
R9926
68K 1%
100P 50V
C9914
SW9901 RELAY
3 1
4
750K 1/4W
!
470NF 305V
750K 1/4W
C9915
2
D9904
750K 1/4W
R9901
3
1
D12D1
NC
U9901
CAP004DG-T L
8
!
R9903
IN4007-52 1 1000
D9901
!
IN4007-52 1 1000
D9902
D9903
1 2
SS1060FL
2.2U F 50V
C9916
100N 50V
R9928 2 OHM 1%
US1M_HF
R9902
4
NC
NC5D26D27NC
R9904
750K 1/4W
+VCC 2
!
L
N
R9905 NC _3.9M OHM +-5% 1/ 2W
!
C9910
100PF 500V
C9909
100PF 500V
!
3.9K OH M 1% 1/ 8W
2.2K OH M 1% 1/ 8W
R9929 0R05
C9905
330PF 250V
C9906
330PF 250V
R9918
10K OHM 1% 1/8W
U9904
AS431AN-E1
R9917
R9916
!
1
4
8mH
L9902
L
L9903
4
2
1
3
10uH
N
EL817M(X)
1
2 3
CPH3351
Q9903
R9915
8.2K 1% 1/ 8W
!
3
2
!
U9903
DV5
4
-
!
!
4
-
4
R9923
12.7K OH M 1% 1/8W
2
+
3
3
+
2
0 OHM 1/8W
R9920
10K 1/8W 1%
BD9901
D25JAB60V
1
BD9902
D25JAB60V
1
BD_OUT-
R9921
1 2
FB9901
127R
BD_OUT+
1 2
FB9902
127R
+12V
ACD
C9918
4.7nF 50V
Page 48
8-4-2 PFC stage
BD_OUT+
BD_OUT-
HS9801
1
2
3
4
HEAT SINK
(for Q9803, D9805)
+VCC2
R9840
1K 1/4W
HS9802
1
2
3
4
HEAT SINK
(For Q9804, D9806)
1UF 450V
R9801
0.02R
ZD9804
BZT52-B18
C9801
1 2
C9802
1UF 450V
R9802
0.02R
STD1NK60T4
R9841
10KOHM
Q9807
C9826
100N 50V
R9812
ZCDB
R9809
3.3M OHM 1% 1/4W
R9810
3.3M OHM 1% 1/4W
R9811
3.3M OHM 1% 1/4W
VSENSE
162K OHM 1% 1/8W
L9801
450uH
L9802
450uH
ZCDB
ZCDA
C9811
1NF 50V
M+
8 11
8 11
!
2
10
!
2
10
R9813
24K 1/8W 1%
HVSEN
GDA
GDB
+VCC2
C9812
68P 50V
R9814
124K 1%
R9806
22R 1%
C9815
68N 50V
1 2
R9803
22R 1%
D9804
SS1060FL
1 2
C9813
22uF 50V
U9801
UCC 28063DR
1
ZCDB
2
VSENSE
3
TSET
4
PHB
5
COMP
6
AGND
7
VINAC
HVSEN8PWMCNTL
10K 1/8W 1%
R9815
47K 1/8W 1%
D9801
S8KC
D9803
SS1060FL
R9804
22R 1%
Q9801
MMBT2907A
R9807
22R 1%
Q9802
MMBT2907A
+
C9814
100NF 50V
ZCDA
VREF
PGND
R9816
C9816
0.47uf 10% 50V
R9805
10K 1/4W
R9808
10K 1/4W
GDA
VCC
GDB
CS
BZT52-B3V6
D9802
S8KC
16
15
14
13
12
11
10
9
ZD9803
Q9803
TK39A60W
!
!
Q9804
TK39A60W
1 2
FB9801
1 2
127R
C9803
100PF
FB9802
127R
C9805
100PF
GDA
GDB
R9818
C9817
3.3NF 50V
C9804
100PF
D9805
FMN-1106S
C9806
100PF
D9806
FMN-1106S
1 2
C9818
68P 50V
R9817
24K 1/8W 1%
C9819
220NF 50V
330R 1/8W 5%
!
!
HVSEN
ZCDA
BD_OUT-
2M 1%
R9823
C9820
1NF 50V
R9820
R9821
2M 1%
R9822
2M 1%
NC
C9807
470PF
C9821
100N 50V
R9824
82K 1% 1/8W
C9808
10NF 1KV
R9819
2M 1%
Q9805
STD1NK60T4
!
+
C9810
150uF 450V
R9825
2M 1%
R9826
2M 1%
R9831
1K 1/4W
R9832
10KOHM
+VCC2
B+
!
+
C9809
150uF 450V
R9827
2M 1%
R9828
2M 1%
R9829
NC
VSENSE
C9822
ZD9801
1NF 50V
BZT52-B18
1 2
Q9806
STD1NK60T4
R9830
124K 1%
C9823
100N 50V
R9833
1K 1/4W
R9834
10KOHM
1 2
ZD9802
BZT52-B18
Page 49
8-4-3 12V power stage
B+
R9104
R9103
150K 1% 1/8W
C9102
330nF
10nf 10% 50v
R9113
51K 1/8W 1%
C9105
100NF 50V
C9107
220pF 5% 50V
R9114
82 OHM
C9104
R9116
100K 1/8W 1%
1M 1%
R9105
20M
FB_LLC
CL
R9115
120 OHM 5% 1/8W
C9101
2.2NF
STB
HOT
+VCC1
+VCC2
22uF 50V
+VCC2
+VCC3
22uF 50V
R9120
3K
Q9104
BTC4672M3
R9121
+
C9119
C9120
+
Q9105
BTC4672M3
NC/20K
1 2
R9122
3K
R9123
NC/20K
1 2
C9106
0.47uF 50V
4
ZD9102
BZT52-B18
4
ZD9103
BZT52-B16
R9102
3.3M 1/4W
U9105
EL817M(X)
U9106
EL817M(X)
R9101
3.3M 1/4W
Q9103
MMBT3906
R9117
47K +-5% 1/8W
C9114
4N7 50V
COLD
LLC_OVP
R9145
2K OHM 1% 1/8W
1
2 3
R9151
2K OHM 1% 1/8W
1
2 3
D9101
1N4007
C9103
1NF
U9101
SSC3S910
1
VSEN
2
VCC
3
FB
4
ADJ
5
CSS
6
CL
7
RC
8
PL
SB9GND
C9113
10nf 10% 50v
DV5
R9148
R9154
C9118
10N 50V
10KOHM
10KOHM
Bo
ST
NC
VGH
VS
VB
NC
REG
VGL
Q9111
MMBT3906
Q9114
MMBT3906
R9147
10KOHM
R9153
10KOHM
Q9113
2N7002K
18
17
16
15
14
13
12
11
10
R9118
47K +-5% 1/8W
R9119
10KOHM
U9103
EL817M(X)
R9146
1K5
Q9112
2N7002K
C9144
100N 50V
R9152
1K5
C9145
100N 50V
10R 1/8W 5%
C9108
100NF 50V
D9103
10R 1/8W 5%
R9110
REG
C9115
2.2UF 50V
+12VS
12 34
R9106
R9150
510K
R9156
510K
R9109
2R2 +-5% 1/8W
US1M_HF
R9142
5.1K
R9149
100R
R9930
R9155
100R
1 2
ZD9101
BZT52-B15
D9104
1N4148W
R9111
82 OHM
Q9110
2N7002K
C9143
100N 50V
0 OHM 1/8W
D9102
1N4148W
R9107
82 OHM
Q9101
TK13A50D
R9108
10KOHM
Q9102
TK13A50D
R9112
10KOHM
C9148
47uF 100V
+VCC1
+
C9116
100NF 50V
R9144
100R
R9143
510K
+12VS
PS_ON/OFF
DV5
ACD
PANEL_ON/OFF
C9110
100PF
D9105
US1M_HF
+
C9117
47uF 100V
HS9101
HEAT SINK
DV5
FB_LLC
C9109
1NF
1
2
3
4
1K 1/8W 1%
L9101
+12VS
3.0uH+-10%
HOT COLD
+
+
C9123
C9124
NC/1nF 50V
100 OHM 1%
4.7K
R9161
1500uF 25V
R9127
1K OHM 1% 1/8W
TK58A06N1
R9130
47K 1/8W 1%
C9139
10N 50V
C9141
100NF 50V
AS431AN-E1
U9108
C9125
R9129 2R2 +-5% 1/8W
C9140
NC/47N 50 V
R9162
30K 1/8W 1
1500uF 25V
12
10
9
8
7
11
C9908
1NF 250V
NC/680PF 250 V
680PF 250V
1500uF 25V
R9128
NC/10 OHM 1% 1/ 4W
Q9106
C9128
T9101
485uH
4
6
1
2
C9111
C9112
15nF
R9172
2R2 1%
100PF
FB9903
127R
1 2
C9919
C9921
+12VS
ZD9106
+VCC1
U9104
EL817M(X)
4
R9124
10K 1/8W 1%
CL
ZD9104
BZT52-B5V6
HOT
Q9115
COLD
1 2
BZT52-B15
1 2
1 2
R9157
D9107
2K 1/8W 5%
SS1060
1
2 3
R9158
MMBT3904
R9159
1K 1/8W 1%
+12VS
R9125
R9126
0R05 1/8W
1N 50V
C9122
C9121
220N 50V
4
BZT52-B15
U9107
EL817M(X)
ZD9105
R9160
1
2 3
3.9K OHM 1% 1/ 8W
1 2
+
1 2
C9129 47PF 50V
+12V
3.0uH+-10%
R9178 10K 1/8W 1%
VD24VSS
3
EN
VD1
2
PGND
VDD
1
VG2
VG1
MP6922LGS-Z
U9102
ZD9107
BZT52-B4V7
+12V
R9163
9.1K OHM 1% 1/8W
R9165
2K 1/8W 1%
R9166
1.8K OHM 1% 1/8W
L9102
5
6
7
8
R9132
47K 1/8W 1%
R9164
5K6 +-1% 1/8W
C9126
470UF 25V
DV5
C9150
R9131
2R2 +-5% 1/8W
R9138
30K 1/8W 1
C9133
NC/2.2UF 50V
C9134 1uF 50V
MMBT3906
R9179
10K 1/8W 1%
1uF 50V
+
C9127
470UF 25V
1K OHM 1% 1/8W
C9131
C9130
2.2UF 50V
47PF 50V
MTB5D0P03FP-0-UB-S
Q9109
47K 1/8W 1%
Q9118
R9180
33K 1/8W 1%
Q9116
2N7002K
C9142
100N 50V
+
470UF 25V
R9134
R9133
10 OHM 1% 1/8W
Q9107
TK58A06N1
R9139
1 2
D9110 SS1060FL
47K 1/8W 1%
C9146
0.1uF 50V
Standby
R9167
100R
510K
R9168
C9149
1 2
D9109
R9181
+
D9108
1 2
SS1060FL
SS1060FL
PS_ON/OFF
ACD
0.1uF 50V
100N 50V
+12V
+12V
R9135
NC/ 10 OHM 1% 1/ 4W
C9132
NC/1nF 50V
L9103
3.0uH+-10%
Q9117
2N7002K
C9138
100NF 50V
C9147
C9922
C9135
DV5
+
C9136
470UF 25V
R9141
100R
D9106
1 2
SS1060FL
R9140
510K 1% 1/8W
CN9101
2
4
6
8
10
12
14
16
15
13
11
9
7
5
3
1
CN9103 NC/C ONN
CN9102
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN
HEAT SINK
+
470UF 25V
CONN
1
3
5
7
9
11
13
15
16
14
12
10
8
6
4
2
HS9102
1
2
3
4
HS9103
1
2
3
4
HEAT SINK
+12V_T
C9137
0.1uF 50V
T-CON_ON/OFF
+12V +12V
T-CON_ON/OFF
PANEL_ON/OFF
+12V_T
+24V_A +24V_A
Page 50

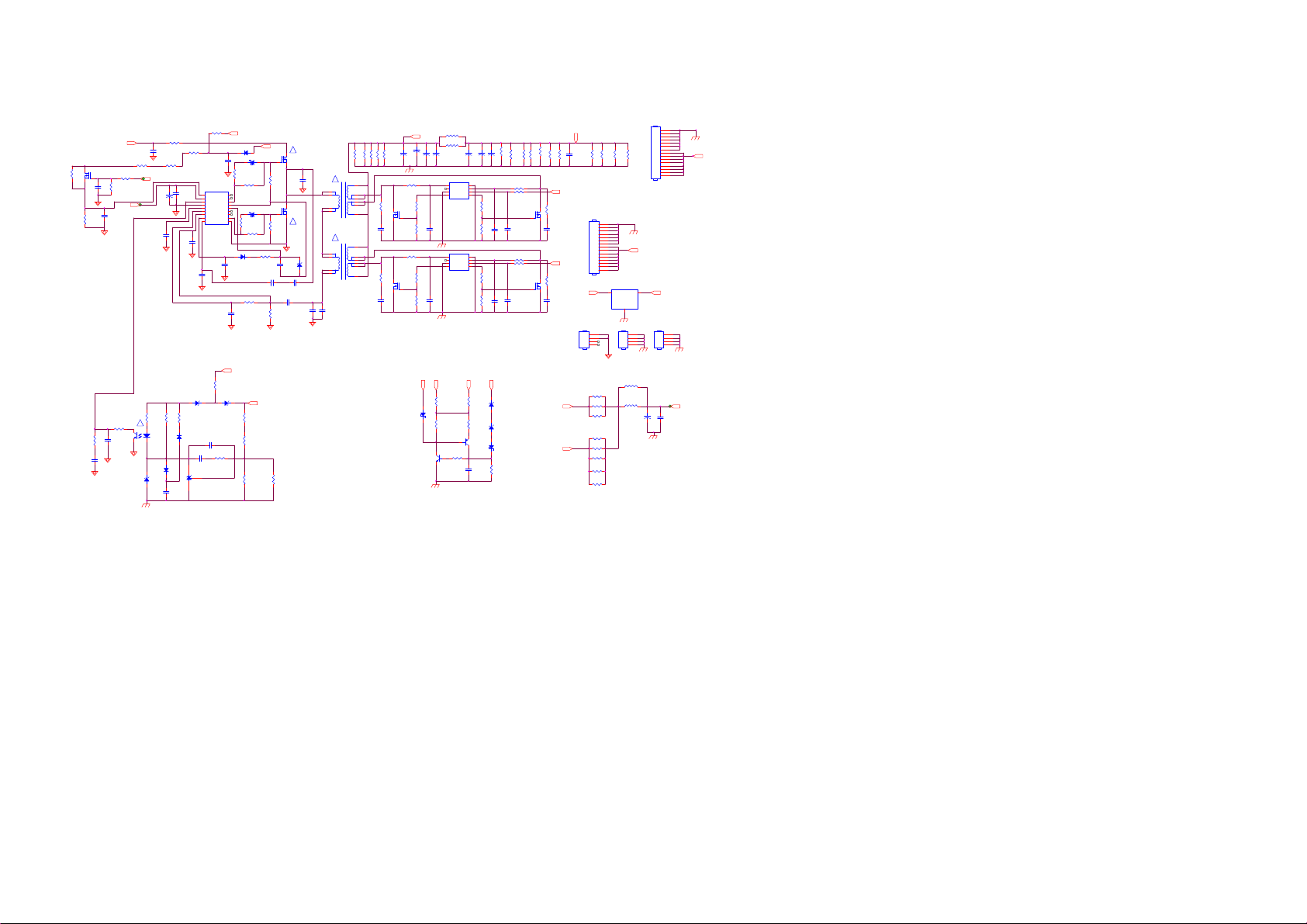

8-4-3 24V power stage
R9201 0R1
C9201
R9252
NC/0R05
R9215
2K4 +/-1% 1/8W
C9242
0.1UF 50V
R9205
12K 1/8W
Q9209
STD1NK60T4
C9217
4.7UF 25V
R9254
10K 1/8W 1%
C9202
100NF 50V
R9216
C9216
10nf 10% 50v
B+
R9253
+VCC3
560 OHM 1/8W
R9204 110K 1%
1K 1/8W 1%
43
R92021M 1%
10NF 1KV
R9203300K 1% 1/2W
+VCC3
C9203
+
C9204
100NF 50V
22uF 50V
C9206
1nF 50V
C9205
0.47uf 10% 50V
47P 50V
R9243
R9244
R9245
100 OHM 1%
10K 1/8W 1%
!
12
2.4K OHM 1% 1/8W
D9205
U9204
IN4148W RH G
EL817M(X)
D9204
IN4148W RH G
ZD9204
BZT52-B22
1 2
C9241
470NF 50V
C9243
1 2
ZD9203
BZT52-B5V6
C9240
100NF 50V
U9205
AS431AN-E1
1
2
3
4
5
6
7
8
R9267 0R1
C9247
U9201
Vsen
Vcc
FB
GND
Css
OC
RC
Reg
RV9COM
SSC9522S
0R05
R9261
C9239
NC
R9242
1K 1/8W 1%
10NF 1KV
NC
NC
VGH
VS
VB
NC
NC
VGL
C9212
1nF 50V
1 2
ZD9202
NC/BZT52-B5V6G
D9203
18
17
16
15
14
13
12
11
10
C9209
1UF
+24VS
B+
D9208 F R107G-A0
D9201 SS1060FL
R9206
10 OHM 1/8W
R9207
68OHM +-5% 1/8W
D9202
SS1060FL
R9209
10 OHM 1/8W
R9210
68OHM +-5% 1/8W
US1M_HF
R9213
1K 1/8W 1%
180 OHM 1% 1/8W
R9239
15K 1/8W 1%
R9240
2K 1/8W 1%
1.96K OHM 1% 1/8W
R9241
1 2
1 2
R9212
10R 1/8W 5%
+24V
C9210
10PF 3KV
M+
10K 1/8W
10K 1/8W
R9208
R9211
R9214
R9262
100K 1/8W 1%
0R05
R9270
2K4
0R05
0R05
0R05
0R05
0R05
0R05
0R05
U9206
OUT3IN
HS9202
HEAT SINK
R9271
2K4
2
3.0uH+-10%
3.0uH+-10%
CN9201
1
2
3
4
5
6
7
8
9
+24V
10
11
12
13
14
15
CONN
+24V
1
+24VS
GND
HS9203
1
1
2
2
3
3
4
4
HEAT SINK
L9204
L9203
+
C9238
0.47UF 50V
C9237
470UF 35V
900R 5%
R9264
900R 5%
R9272
!
Q9201
TK13A5 0D
C9207
330PF
Q9202
TK13A5 0D
!
ZD9201
BZT52-B15
C9208
1UF
1 2
C9211
10PF 3KV
C9213
100PF
27nF
C9214
2K4
!
1
2
6
5
210uH
T9201
!
1
2
6
5
210uh
T9202
C9215
27nF
C9219
R9273
R9265
R9266
2K4
900R 5%
1000UF 35V
8
9
1K OHM 1% 1/8W
10
11
12
R9221
10 OHM 1% 1/4W
7
TK56A12N1
Q9203
1nF 50V
C9226
8
9
10
11
12
1K OHM 1% 1/8W
7
R9231
10 OHM 1% 1/4W
TK56A12N1
1nF 50V
C9231
47K 1/8W 1%
L9201
3.0uH+-10%
+24VS
L9202
C9220
3.0uH+-10%
C9221
+
+
+
+
C9222
1000UF 35V
470UF 35V
1000UF 35V
1000UF 35V
U9202
VD24VSS
3
EN
2
R9220
R9229
Q9205
R9233
R9222
2R2 +-5% 1/8W
R9223
47K 1/8W 1%
R9232
2R2 +-5% 1/8W
PGND
1
VG2
MP6922LGS-Z
C9227
10PF 50V
U9203
VD24VSS
3
EN
2
PGND
1
VG2
MP6922LGS-Z
C9232
10PF 50V
LLC_OVP DV5 +12VS
R9246
NC
1 2
D9206
SS1060FL
R9247
2K 1/8W 1%
Q9208
MMBT3904
1K OHM 1% 1/8W
R9218
R9259
R9258
R9217
900R 5%
5.1KR 1%
5.1KR 1%
900R 5%
R9219
C9223
C9224 470UF 35V
+
+
+
C9246
5.1KR 1%
470UF 35V
R9226
5
6
VD1
VDD
VG1
VD1
VDD
VG1
1K OHM 1% 1/8W
7
8
R9227
10 OHM 1% 1/8W
R9224
2R2 +-5% 1/8W
R9225
47K 1/8W 1%
5
6
7
8
R9234
2R2 +-5% 1/8W
R9235
47K 1/8W 1%
C9228
C9233
10PF 50V
10PF 50V
C9229
2.2UF 50V
R9236
1K OHM 1% 1/8W
R9237
10 OHM 1% 1/8W
C9234
2.2UF 50V
Q9204
TK56A12N1
Q9206
TK56A12N1
+24V
0R05 1/8W
R9249
ZD9205
BZT52-B15
1 2
R9250
1K OHM 1% 1/8W
ZD9206
BZT52-B15
1 2
1 2
Q9207
D9207
MMBT3906
SS1060FL
R9248
R9251
C9236
1K 1/8W 1%
100NF 50V
R9268
R9269
+24V
R9263
R9260
2K4
900R 5%
R9228
10 OHM 1% 1/4W
C9230
1nF 50V
R9238
10 OHM 1% 1/4W
C9235
1nF 50V
2K4
900R 5%
C9225
0.47UF 50V
MP6922
CN9202
1
2
3
4
5
6
7
8
9
10
11
12
13
MP6922
14
15
NC/CONN
MP6922
HS9201
1
2
3
4
HEAT SINK
R9255
R9256
+24VS +24V_A
R9257
R9173
R9174
+12VS
R9175
R9176
R9177
Page 51
8.5 B 715G8579 SSB(For43”/ 49”/55”/65” 64x2/7002 Series)

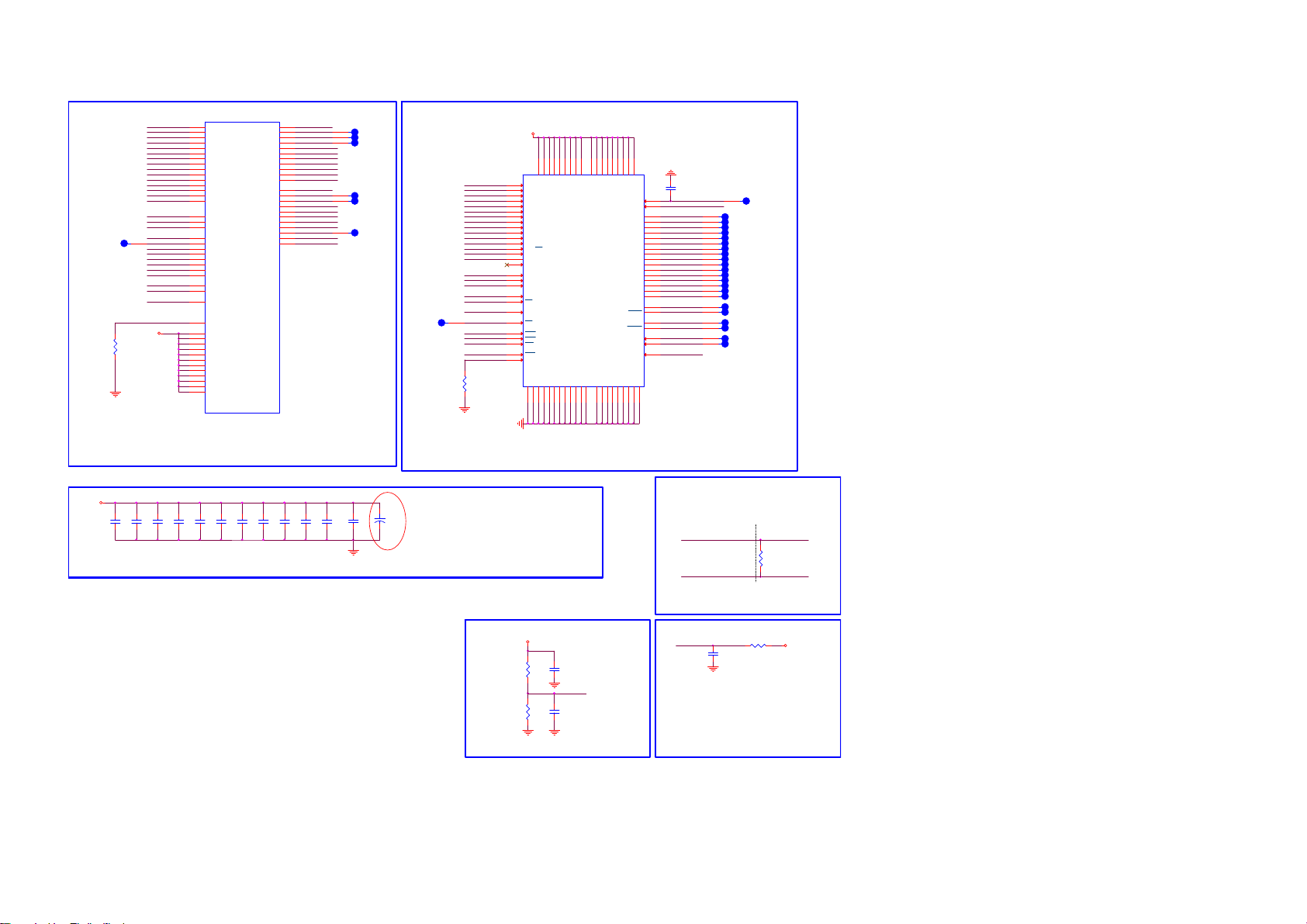

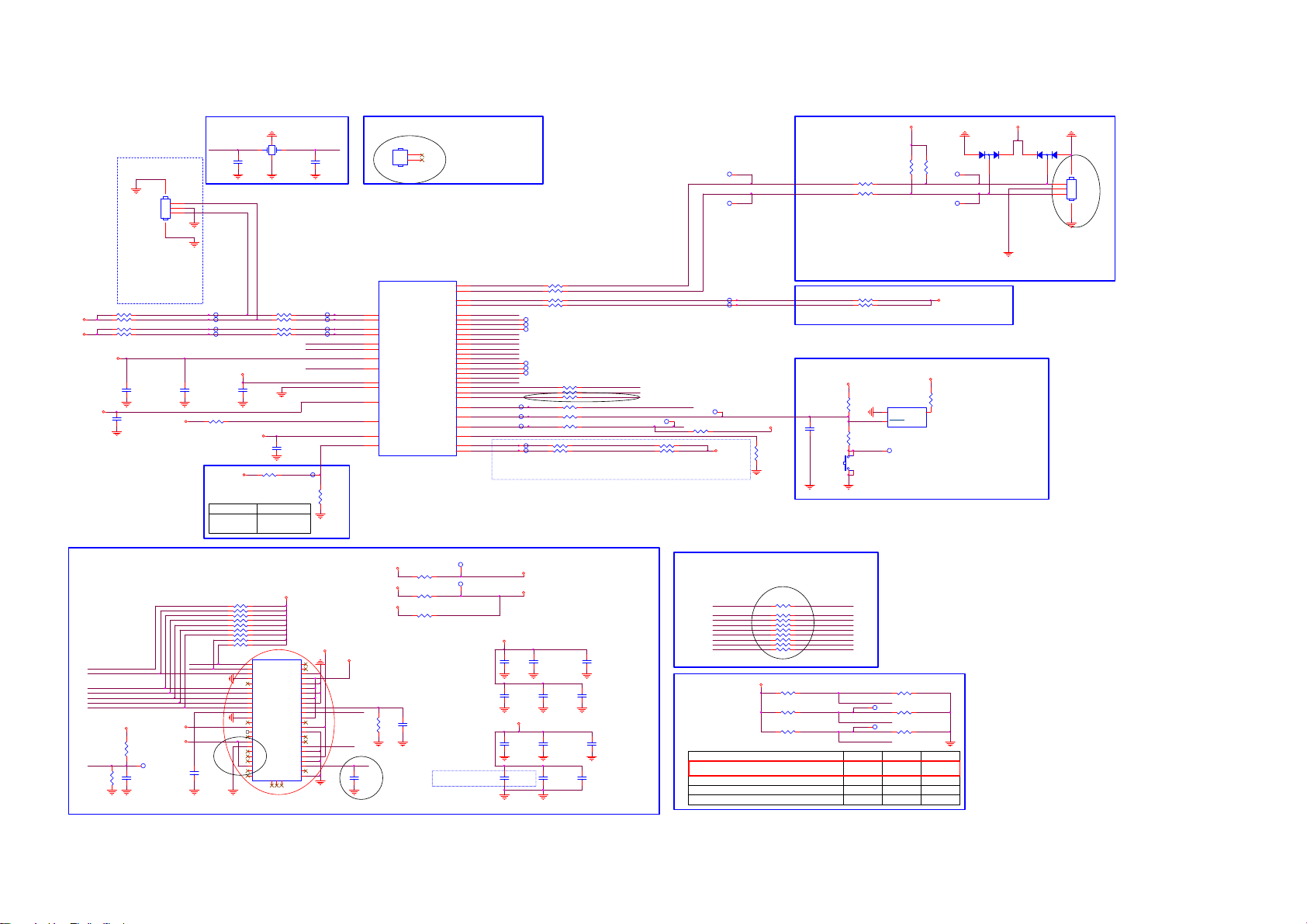

8-5-1 SOC-EMMC
+3V3
+3V3
+3V3-STANDBY
R9411 2.2K 1/16W
R9405
R9414 2.2K 1/16W
R9416
Analog Power
+3V3-STANDBY
C9405
100NF 16V
DEBUG
add text
I2C-SSB
2.2K 1/16W
2.2K 1/16W
C9402
NC/10UF 6.3V X5R +-20%
CN1020
4 5
NC/CONN 3P
1
2
3
SDA-SSB
SCL-SSB
SDA-SET
SCL-SET
AVDD1V0_STB
TP9441
TP9442
TP9443
TP9444
C9403
NC/100N16V
24MHz CRYSTAL
XTAL I
+3V3-STANDBY
R9423
0R05 OHM
+3V3-STANDBY
POR
R9431: NA
R9432: Mount
X9400
12 43
24MHz
C9400
10PF 50V
R9412 10 OHM 1/16W
R9413 10 OHM 1/16W
R9415
R9417 10 OHM 1/16W
C9404
NC/100N16V
AVDD1V0_STB
C9407
100NF 16V
R9431 4.7K 1/16W
External Reset Internal POR
R9431: Mount
R9432: NA
C9401
10PF 50V
10 OHM 1/16W
R9432
NC/0R05 OH M
XTAL O
XTAL I
XTAL O
AVDD33_PDW_S TB
+V-EMMC-I O
AVDD33_RGB_STB
AVDD33_PLL_STB
AVDD10_PDW_S TB
AVDD10_ETH_STB
POR-SELECT
TP9445
TP9475
TP9476
TP9477
TP9478
MT5596 HEAT SINK
X90G201005300000BF
HS9400
1
2
HEAT SINK
U9400-7
AU36
OSDA0
AV37
OSCL0
AT37
OSDA1
AR36
OSCL1
H37
XTAL I
H38
XTAL O
R29
AVDD33_PDW _STB
AN38
VCC3IO_EMMC
R30
AVDD33_RGB_STB
M25
AVSS33_RGB
R28
AVDD33_PLL_STB
W38
AVDD10_PDW _STB
W37
AVDD10_ETH_STB
V36
POR_OPT
MT5596UGIJ
Updated on 2016/4/22
AG36
U0TX
AF37
U0RX
AP36
U1TX
AR37
U1RX
AJ38
POWE__B
AH38
POOE__B
AJ33
POCE1__B
AM35
POCE0__B
AK35
PDD7
AJ36
PDD6
AJ35
PDD5
AN37
PDD4
AM37
PDD3
AL37
PDD2
AM36
PDD1
AL34
PDD0
AH35
PARB__B
AJ37
PACLE
AL38
PAALE
AK36
EMMC_CLK
AN35
EMMC_RSTB
AK34
EMMC_DS
AE35
OPWRSB
R35
ORESETB
V32
OIRI
G20
FSRC_WR
AE37
STB_SCL
AE38
STB_SDA
EMMC-C MD
EMMC-D7
EMMC-D6
EMMC-D5
EMMC-D4
EMMC-D3
EMMC-D2
EMMC-D1
EMMC-D0
EMMC-CLK
EMMC-DS
R9406 10 OHM 1/16W
R9407 10 OHM 1/16W
R9408 10 OHM 1/16W
R9404 10 OHM 1/16W
TP9400
TP9401
TP9402
TP9403
TP9404
TP9405
R9474 22 OHM 1/16W
R9472 0R05 OHM
R9488 0R05 OHM
TP9472
R9421 10 OHM 1/16W
R9422 10 OHM 1/16W
TP9473
R9424 10 OHM 1/16W
TP9474
R9426 10 OHM 1/16W
TP9465
R9428 10 OHM 1/16W
TP9464
I2C-signals double space
where possible GND shield
SOC-TX-SERVICE
SOC-RX-SERVIC E
SOC-TX-BO
SOC-RX-BO
EMMC-RESETn
E2MC-CLK
E2MC-DS
STANDBY
SOC-RESET-IN n
RC-IR
SCL-BE
SDA-BE
Updated on 2016/3/9
TP9436
R9445 N C/10K+-5%1/16W
R9427
R9429
2K2 1/16W 5%
2K2 1/16W 5%
TP9437
TP9439
TP9440
TP9433
+3V3-STANDBY
+3V3-STANDBY
R9430
4.7K 1/16W
D9402
LBAV99WT1G
132
+3V3-STANDBY
2
D9403
LBAV99WT1G
3
CONN
CN1300
1
4 5
1
2
3
SOC-TX-SERVICE
SOC-RX-SERVICE
4.7K 1/16W
R9402 100OHM1/16W
R9403 100OHM1/16W
R9400
+3V3-STANDBY
R9401
4.7K 1/16W
TP9462
TP9463 TP9438
Updated R/A on 2016/4/18
Only used on w/o back-IO product
For co de do wnload,de bugging, factory ali gnment a nd co mpair mode.
R9409 4.7K 1/16W
R9410 4.7K 1/16W
+3V3
BO serial interface
Reset IC
+3V3-STANDBY
R9418
10K+-5%1/16W
C9406
100NF 16V
R9425
NC/100OHM1/16W
SW9400
U9401
1
GND
2
RESET(RESET)
RT9818C-29GVL
TP9480
+3V3-STANDBY
3
VDD
R9419
0R05 OHM
EMMC
E2MC -CMD
E2MC-D2
E2MC-D3
E2MC-D4
E2MC-D5
E2MC-D6
E2MC-D7
EMMC-RESETn
NC/10K+-5%1/16W
R9434
+V-EMMC-IO
R9471
4.7K 1/16W
C9419
NC/10UF 6.3V X5R +-20%
TP9421
E2MC-D0
E2MC-D1
+V-EMMC-IO
+3V3-EMMC
C9423
1uF 10V
Updated on 2016/3/10
EMMC VCC/VCCQ Power
R9440 NC/ 10K+-5%1/16W
R9441 NC/ 10K+-5%1/16W
R9442 NC/ 10K+-5%1/16W
R9443 NC/ 10K+-5%1/16W
R9447 NC/ 10K+-5%1/16W
R9448 NC/ 10K+-5%1/16W
R9450 NC/ 10K+-5%1/16W
R9453 NC/ 10K+-5%1/16W
R9456 NC/ 10K+-5%1/16W
+V-EMMC-IO
U9403
THGBMHG7C2LBAIL
A3
DAT0
A4
DAT1
A5
DAT2
A6
VSS
A7
NC
B2
DAT3
B3
DAT4
B4
DAT5
B5
DAT6
B6
DAT7
C2
VDDI
C4
Vssq
C5
NC
C6
Vccq
D4
A1 index
E5
NC
E6
Vcc
E7
Vss
E8
NC
E9
NC
E10
NC
F5
Vcc
F10
NC
G3
NC
NCB1NCC1NC
N1
Updated 18AC on 2016/1/26
+3V3
R9444 0R05 OHM
+3V3
R9433 NC/ 0R05 OHM
+1V8-EMMC-I O
R9435 0R05 OHM
+3V3-EMMC
+V-EMMC-IO
P10
NC
P7
NC
P6
Vssq
P5
Vccq
P4
Vssq
P3
Vccq
N5
Vssq
N4
Vccq
N2
Vssq
M6
E2MC-CLK
CLK
M5
CMD
Vccq
RSTN
E2MC -CMD
M4
K10
NC
K9
Vcc
K8
Vss
K7
NC
K6
NC
K5
EMMC-RESETn
J5
VSS
J10
Vcc
H10
Vss
H5
DS
G10
NC
G5
Vss
E2MC-DS
C9446
4.7PF 50V
R9468
C9424
NC/10PF 50V
NC/10K+-5%1/16W
Updated on 2016/3/9
TP9419
+3V3-EMMC
TP9420
Close to Main Chip
+3V3-EMMC
10UF 6.3V
+3V3-EMMC
+V-EMMC-I O
C9410
100NF 16V
C9413
100NF 16V
+V-EMMC-I O
C9416
C9420
1uF 10V
C9411
10UF 6.3V
C9417
10UF 6.3V
C9414
100NF 16V
C9421
100NF 16V
C9412
10UF 6.3V
C9415
100NF 16V
C9422
100NF 16V
C9418
10UF 6.3V
Place resistors close to eMMC
E2MC-D0
E2MC-D1
E2MC-D2
E2MC-D3
E2MC-D4
E2MC-D5
E2MC-D6
E2MC-D7
R9446 0R05 OHM
R9449 0R05 OHM
R9451 0R05 OHM
R9454 0R05 OHM
R9457 0R05 OHM
R9458 0R05 OHM
R9459 0R05 OHM
R9460 0R05 OHM
R9465 0R05 OHM
EMMC-CMD E2MC -C MD
EMMC-D0
EMMC-D1
EMMC-D2
EMMC-D3
EMMC-D4
EMMC-D5
EMMC-D6
EMMC-D7
Updated on 2016/3/15
STRAPPING
resistors close to each other
and in logical way
ICE moce + 24M + ROM to eMMC boo t from
eMMC pins (share pins w/s NA ND)
ICE mode + 24M + serial boot
ICE moce + 24M + ROM to 60bi t EC C Nand boot
ICE mode + 24M + serial boot (wit h GPIO)
+3V3-STAND BY
R9475 NC/ 4.7K 1/16W
R9476 NC/ 4.7K 1/16W
R9477 NC/ 4.7K 1/16W
STRAPPING LED-PWM2 LED-PWM1
LED-PWM0
TP9456
LED-PWM1
TP9457
LED-PWM2
LED-PWM0
0
0
0
R9467 10K+-5%1/16W
R9470 10K+-5%1/16W
R9473 10K+-5%1/16W
0
1
1 0
0 0
1
0
1
Page 52

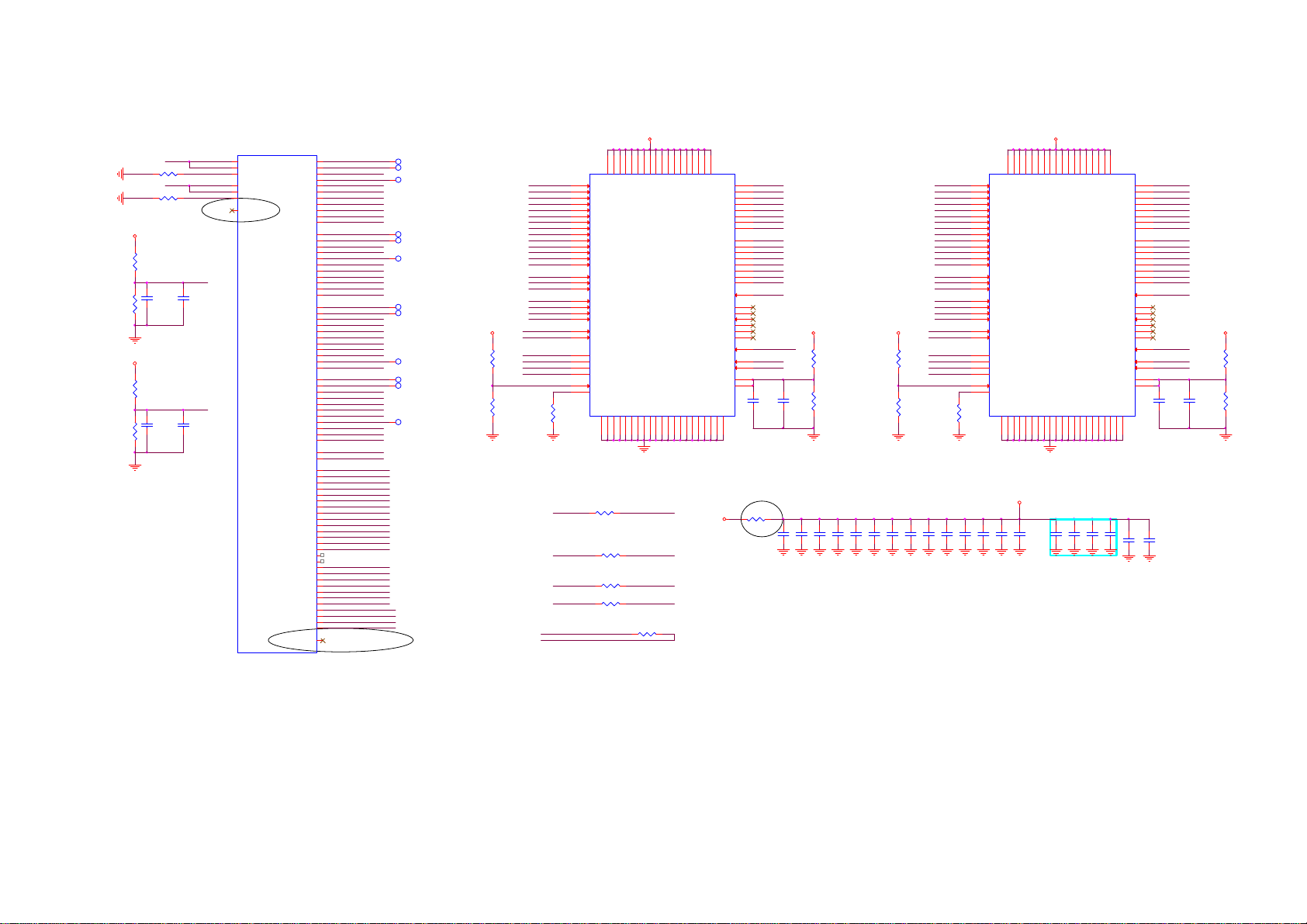

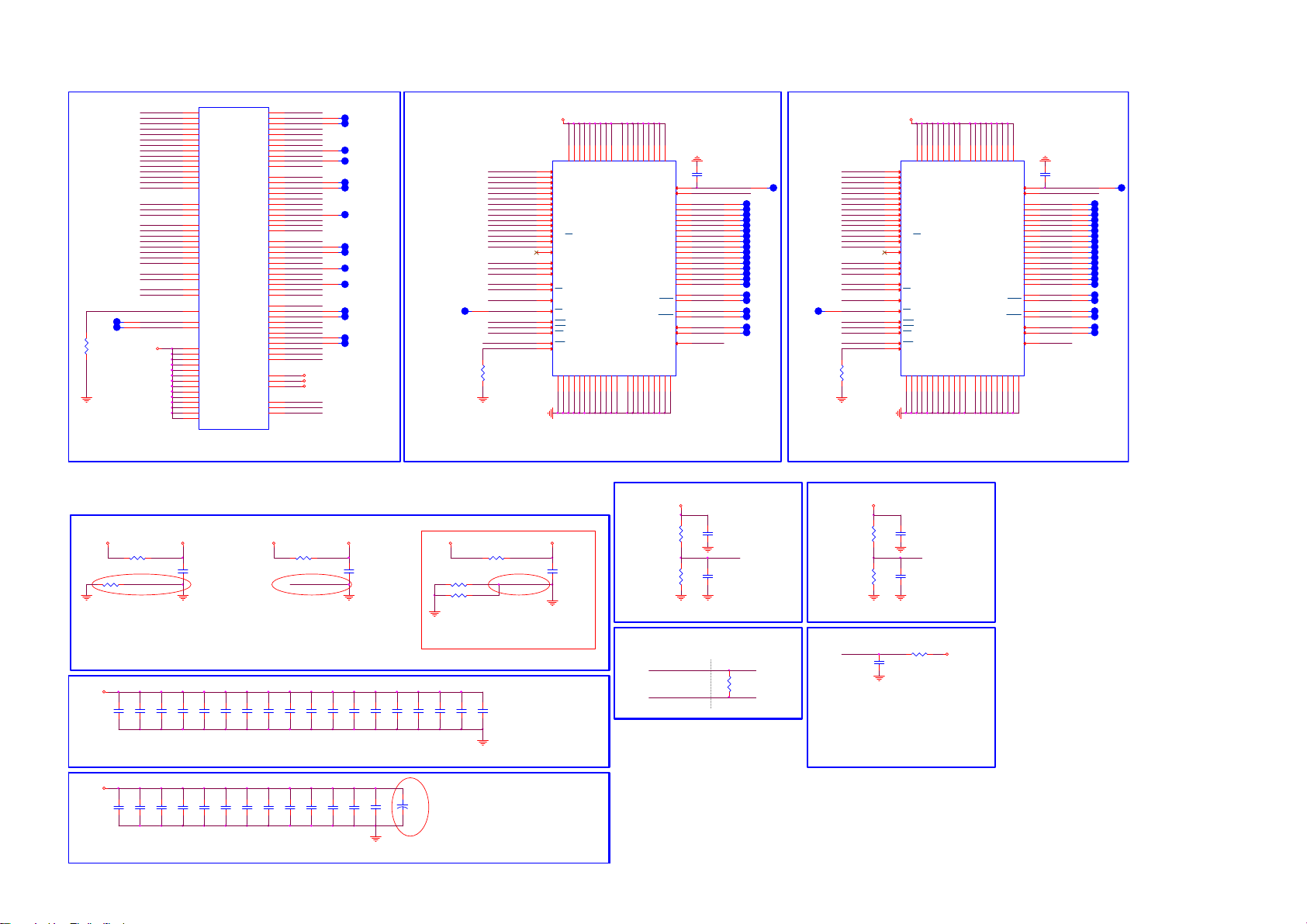

8-5-2 SOC-DDR3-1-2
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCS
ARCSD
ARRAS
ARCAS
ARWE
ARODT
ARCKE
ARRESET#
ARCLK
ARCLK#
DDRVREF_A1
DDRVREF_A2
ARTN
1
MTP96
MTP97
RM158
47 OHM 1/16W
MEMTP
1
MEMTN
DDRV
U9400-1
AE4
AG6
AF7
AF4
AG5
AG7
AJ6
AJ5
AL4
AH4
AD7
AK6
AF6
AK5
AM4
AD5
AE3
AD6
AB5
AB4
AA5
AA6
AB7
AB6
AA7
AK4
AJ2
AE10
AF10
AB8
AM8
AC10
AC9
AD10
AK16
AK17
AJ10
AJ11
AJ8
AJ9
AK10
AK11
Y4
Y5
V1
W9
Y6
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCS
ARCSD
ARRAS
ARCAS
ARWE
ARODT
ARCKE
ARRESET#
ARCLK
ARCLK#
DDRVREF_A1
DDRVREF_A2
ARTN
MEMTP
MEMTN
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKA
MT5596UGIJ
ARDQM0
ARDQS0
ARDQS0#
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQM1
ARDQS1
ARDQS1#
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQM2
ARDQS2
ARDQS2#
ARDQ16
ARDQ17
ARDQ18
ARDQ19
ARDQ20
ARDQ21
ARDQ22
ARDQ23
ARDQM3
ARDQS3
ARDQS3#
ARDQ24
ARDQ25
ARDQ26
ARDQ27
ARDQ28
ARDQ29
ARDQ30
ARDQ31
AVDD33_DDR
AVDD10_DDR
AVDD10_DDR
AVSS_DDR
AVSS_DDR
AVSS_DDR
AD1
AC1
AC2
Y2
AG2
Y1
AG3
W1
AH3
W2
AH2
AC3
AD2
AE2
AF1
AB3
AG1
Y3
AF2
AB2
AF3
AB1
AN2
AM3
AN1
AK2
AT2
AK1
AU1
AJ1
AU2
AJ3
AR4
AM1
AP1
AP2
AR2
AL2
AT1
AK3
AP3
AL3
AR3
AM2
G1
AV20
AF15
G2
AU20
AF14
ARDQM0
ARDQS0
ARDQS0#
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQM1
ARDQS1
ARDQS1#
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQM2
ARDQS2
ARDQS2#
ARDQ16
ARDQ17
ARDQ18
ARDQ19
ARDQ20
ARDQ21
ARDQ22
ARDQ23
ARDQM3
ARDQS3
ARDQS3#
ARDQ24
ARDQ25
ARDQ26
ARDQ27
ARDQ28
ARDQ29
ARDQ30
ARDQ31
AVSS33_DDR
AVSS_DDR
AVSS_DDR
MT5596 DDR 32b #1
AVDD33_DDR
AVDD10_DDR
AVDD10_DDR
1
MTP197
1
MTP198
1
MTP199
1
MTP200
1
MTP201
1
MTP202
1
MTP203
1
MTP204
1
MTP205
1
MTP206
1
MTP207
1
MTP208
1
MTP209
1
MTP210
1
MTP211
MTP285
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCLK
ARCLK#
ARCKE
1
ARCS
ARRAS
ARCAS
ARWE
ARRESET#
A_ZQ1
RD1
240 OHM +-1% 1/16W
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
VREF_D Q
VREF_C A
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
LDQS
UDQS
UDQS
U9101
K4B4G1646E-BCMA
H9
H1
M8
E3
F7
F2
F8
H3
H8
G2
H7
D7
C3
C8
C2
A7
A2
B8
A3
F3
G3
C7
B7
E7
LDM
D3
UDM
K1
ODT
G9
CD60
100NF 16V
DDRVREF_A1
A_VREFC A1
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQS0
ARDQS0#
ARDQS1
ARDQS1#
ARDQM0
ARDQM1
ARODT
DDR3#1
DDRV
(356G0615004608) (356G0615004608)
U9102
K4B4G1646E-BCMA
N3
ARA0
ARA1
MTP226
1
1
MTP1
1
MTP2
1
MTP3
1
MTP4
1
MTP5
1
MTP6
1
MTP7
1
MTP8
1
MTP9
1
MTP10
1
MTP11
1
MTP12
1
MTP13
1
MTP14
1
MTP15
1
MTP16
1
MTP19
1
MTP20
1
1
1
1
MTP17
MTP18
MTP22
MTP21
MTP286
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCLK
ARCLK#
ARCKE
1
ARCSD
ARRAS
ARCAS
ARWE
ARRESET#
A_ZQ2
RD2
240 OHM +-1% 1/16W
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
R9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
H9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
VREF_D Q
VREF_CA
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
LDQS
UDQS
UDQS
LDM
UDM
ODT
CD61
100NF 16V
H1
M8
E3
ARDQ16
F7
ARDQ17
F2
ARDQ18
F8
ARDQ19
H3
ARDQ20
H8
ARDQ21
G2
ARDQ22
H7
ARDQ23
D7
ARDQ24
C3
ARDQ25
C8
ARDQ26
C2
ARDQ27
A7
ARDQ28
A2
ARDQ29
B8
ARDQ30
A3
ARDQ31
F3
ARDQS2
G3
ARDQS2#
C7
ARDQS3
B7
ARDQS3#
E7
ARDQM2
D3
ARDQM3
K1
ARODT
G9
DDRVREF_A2
A_VREFC A2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
MTP50
MTP51
MTP52
MTP53
MTP54
MTP55
MTP56
MTP57
MTP58
MTP59
MTP60
MTP61
MTP62
MTP63
MTP64
MTP65
MTP68
MTP69
MTP66
MTP67
MTP71
MTP70
MTP227
1
DDR3#2
+3V3 AVDD33_DDR
RM192
0R05 OHM
AVSS33_DDR
RM347
NC/0R05 OH M
DDRV
CD6
CD5
100NF 16V
100NF 16V
DDRV
CD18
CD158
100NF 16V
100NF 16V
+1V0-VCCK
RM193
CM61
1UF 10V
0R05 OHM
AVSS_DDR
Keep a trace from the GND of Cap to Main Chip
CD7
CD9
CD10
CD12
CD163
100NF 16V
100NF 16V
CD21
CD22
100NF 16V
100NF 16V
CD11
100NF 16V
100NF 16V
CD23
CD24
100NF 16V
100NF 16V
CM249
100NF 16V
100NF 16V
100NF 16V
CD25
CD165
CD159
100NF 16V
100NF 16V
100NF 16V
+1V0-V CCK AVDD10_DDR AVDD10_DDR
R9112
CM60
100NF 16V
R9115
0R05 OHM
R9116
0R05 OHM
0R05 OHM
AVSS_DDR
Reserved on bottom side.
CD168
CD148
CD167
100NF 16V
100NF 16V
100NF 16V
CM52
CD164
CD170
100NF 16V
100NF 16V
CM255
CM250
CD166
100NF 16V
100NF 16V
100NF 16V
100NF 16V
DRAM Decoupling: Place close to DRAM#1
+
10UF 6.3V
CD2
CD13
CD161
CD160
100NF 16V
100NF 16V
C9173
100NF 16V
NC/100UF 16V
Reserved for EMI on 2015/12/04
DRAM Decoupling: Place close to DRAM#2
CM70
1UF 10V
DDR3#1 Ref Volt. DDR3#2 Ref Volt.
1KOHM +-1% 1/16W
1KOHM +-1% 1/16W
RD16
RD20
DDRV
CD8
100NF 16V
A_VREFC A1
CD15
100NF 16V
1KOHM +-1% 1/16W
1KOHM +-1% 1/16W
RD18
RD22
DDRV
CD4
100NF 16V
A_VREFCA2
CD17
100NF 16V
Near DRAM Near DRAM
Differential Clock
NEAR Main Chip
ARCLK
ARCLK#
Close to DRAM
ARCLK
RD8
100R 1/16W 1%
ARCLK#
PU/PD resistors
ARRESET#
RM70
NC/4.7K 1/ 16W
CM269
NC/100N16V
DDRV
Page 53

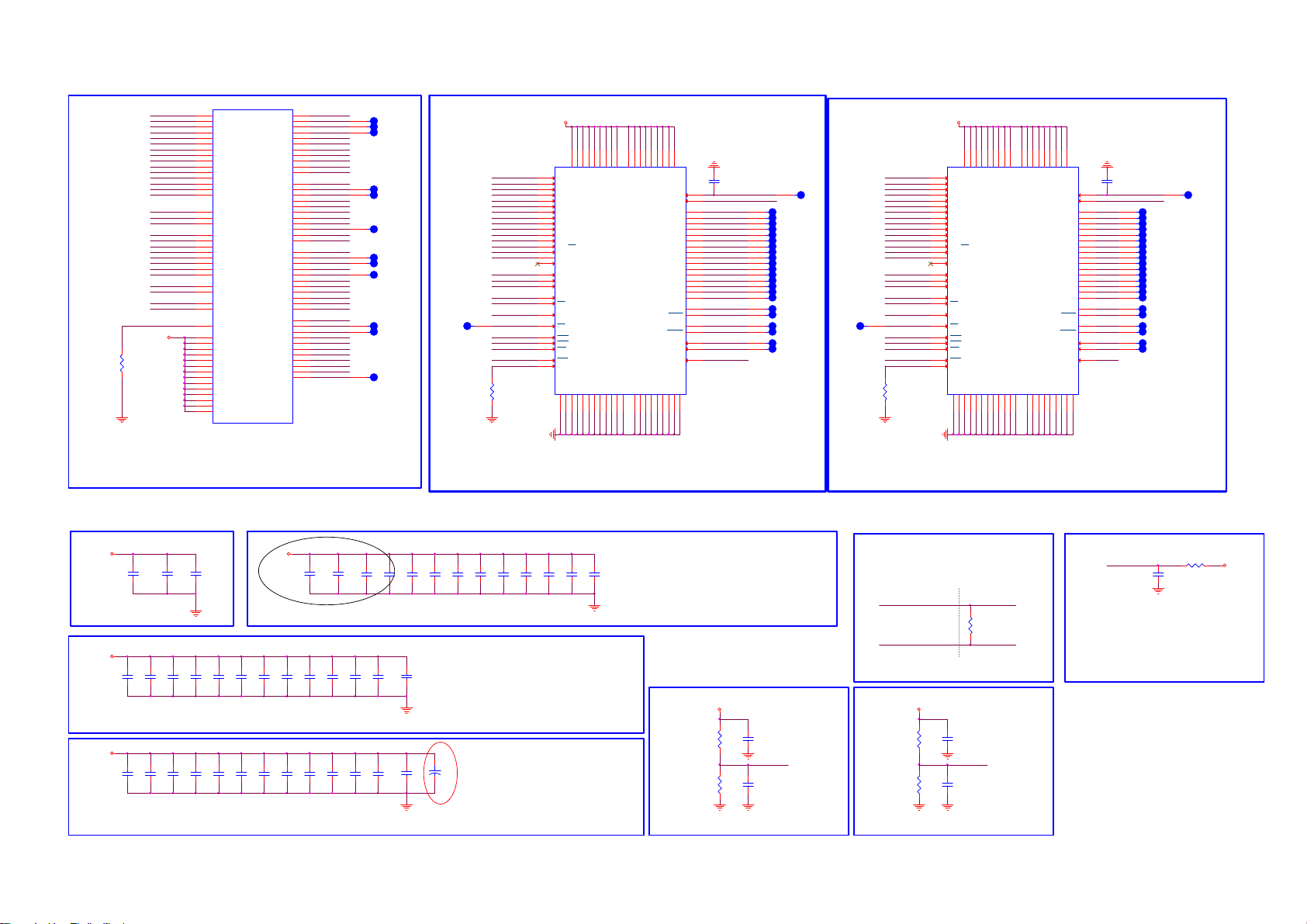

8-5-3 SOC-DDR3-3-4
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCS
BRCSD
BRCAS
BRWE
BRODT
BRCKE
BRRESET#
BRCLK
BRCLK#
DDRVREF_B1
DDRVREF_B2
BRTN
DDRV
RM129
47 OHM 1/16W
AR12
AN14
AR15
AN17
AN16
AN10
AR13
AR17
AN18
AN13
AR10
AR18
AM19
AH10
AP15
AP13
AP14
AP18
AP16
AP17
AP11
AP12
AP10
AV11
AK12
AK13
AK14
AK15
AF13
AR9
AR7
AP7
AP9
AN9
AP6
AR6
AV2
AL9
AK7
AK8
AK9
AL6
AL7
AL8
AH9
U9400-2
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCS
BRCSD
BRRAS
BRCAS
BRWE
BRODT
BRCKE
BRRESET#
BRCLK
BRCLK#
DDRVREF_B1
DDRVREF_B2
BRTN
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKB
DDRV_CKB
DDRV_CKB
MT5596UGIJ
BRDQM0
BRDQS0
BRDQS0#
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQM1
BRDQS1
BRDQS1#
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQM2
BRDQS2
BRDQS2#
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQM3
BRDQS3
BRDQS3#
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
AU7
AU6
AT6
AU4
AT10
AU3
AU10
AT3
AU11
AV3
AT11
AV6
AT8
AU8
AT9
AU5
AU9
AR5
AV8
AV5
AV9
AT5
AT15
AV15
AU15
AT13
AU18
AU12
AT18
AT12
AT19
AV12
AU19
AR14
AU16
AT16
AV17
AT14
AV18
AU13
AU17
AU14
AT17
AV14
BRDQM0
BRDQS0
BRDQS0#
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQM1
BRDQS1#
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQM2
BRDQS2
BRDQS2#
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQM3
BRDQS3
BRDQS3#
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
1
MTP212
1
MTP213
1
MTP214
BRA0
1
BRA1
BRA2 BRDQS1
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12 BRRAS
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCLK
BRCLK#
BRCKE
BRCS
BRRAS
BRCAS
BRWE
BRRESET#
B_ZQ1
RD69
240 OHM +-1% 1/16W
1
MTP215
1
MTP216
1
MTP217
1
MTP218
1
MTP219
1
MTP220
1
MTP221
1
MTP222
1
MTP223
MTP287
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
(356G0615004608)
U9201
K4B4G1646E-BCMA
H9
H1
VREF_DQ
M8
VREF_CA
E3
DQL0
F7
DQL1
F2
DQL2
F8
DQL3
H3
DQL4
H8
DQL5
G2
DQL6
H7
DQL7
D7
DQU0
C3
DQU1
C8
DQU2
C2
DQU3
A7
DQU4
A2
DQU5
B8
DQU6
A3
DQU7
F3
LDQS
G3
LDQS
C7
UDQS
B7
UDQS
E7
LDM
D3
UDM
K1
ODT
G9
CD62
100NF 16V
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQS0
BRDQS0#
BRDQS1
BRDQS1#
BRDQM0
BRDQM1
BRODT
DDRVREF _B1
B_VREFCA1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
MTP99
MTP100
MTP101
MTP102
MTP103
MTP104
MTP105
MTP106
MTP107
MTP108
MTP109
MTP110
MTP111
MTP112
MTP113
MTP114
MTP117
MTP118
MTP115
MTP116
MTP120
MTP119
MTP228
MTP288
1
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCLK
BRCLK#
BRCKE
BRCSD
BRRAS
BRCAS
BRWE
BRRESET#
B_ZQ2
RD70
240 OHM +-1% 1/16W
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
(356G0615004608)
U9202
K4B4G1646E-BCMA
H9
VREF_D Q
VREF_C A
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
LDQS
UDQS
UDQS
LDM
UDM
ODT
G9
CD63
H1
M8
100NF 16V
E3
BRDQ16
F7
BRDQ17
F2
BRDQ18
F8
BRDQ19
H3
BRDQ20
H8
BRDQ21
G2
BRDQ22
H7
BRDQ23
D7
BRDQ24
C3
BRDQ25
C8
BRDQ26
C2
BRDQ27
A7
BRDQ28
A2
BRDQ29
B8
BRDQ30
A3
BRDQ31
F3
BRDQS2
G3
BRDQS2#
C7
BRDQS3
B7
BRDQS3#
E7
BRDQM2
D3
BRDQM3
K1
BRODT
DDRVREF_B2
B_VREFCA2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
MTP14 8
MTP14 9
MTP15 0
MTP15 1
MTP15 2
MTP15 3
MTP15 4
MTP15 5
MTP15 6
MTP15 7
MTP15 8
MTP15 9
MTP16 0
MTP16 1
MTP16 2
MTP16 3
MTP16 6
MTP16 7
MTP16 4
MTP16 5
MTP16 9
MTP16 8
1
MTP229
DDRV
Provision
DDRV
CD26
NC/10UF 6.3V X5R +-20%
CD53
100NF 16V
CM248
1UF 10% 16 V
CD162
NC/10UF 6.3V X5R +-20%
CD118
CD127
CD172
100NF 16V
100NF 16V
100NF 16V
CD54
CD135
100NF 16V
DDRV
Provision
CM50
CD169
100NF 16V
100NF 16V
100NF 16V
CM198
CM236
10UF 6. 3V
CM230
100NF 16V
1UF 10% 16V
Updated on 2016/3/15
CD58
CD55
CD141
100NF 16V
100NF 16V
100NF 16V
CM233
CM234
NC/100N16V
NC/100N16V
10UF 6. 3V
CD116
CD171
100NF 16V
CM232
CM237
CM229
NC/100N16V
NC/100N16V
NC/100N16V
DRAM Decoupling: Place near DRAM#3
DDRV
CD49
CD50
CD128
CD130
CD139
100NF 16V
CD125
100NF 16V
100NF 16V
100NF 16V
CD48
CD129
CD134
100NF 16V
100NF 16V
100NF 16V
100NF 16V
CD56
CD57
CD51
100NF 16V
100NF 16V
100NF 16V
+
10UF 6. 3V
C9266
CD124
100NF 16V
100UF 16V
Reserved for EMI on 2015/12/04
DRAM Decoupling: Place near DRAM#4

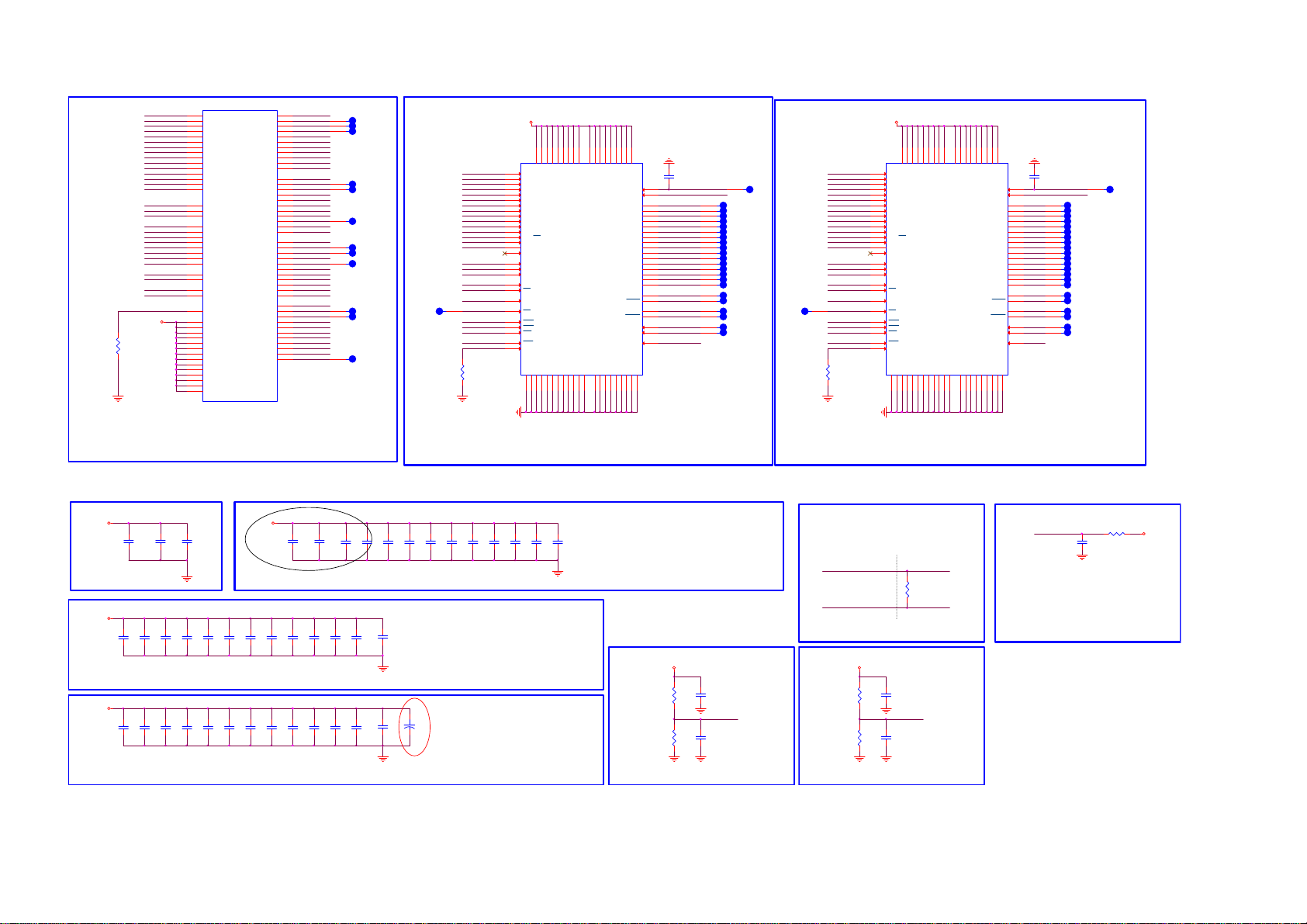

DDR3#3 MT5596 DDR 32b #2
Damping and Termination
for CLK
CM231
CM254
CD144
CM253
CM251
NC/100N16V
NC/100N16V
NC/100N16V
NC/100N16V
NC/100N16V
DDR3#3 Ref Volt. DDR3#4 Ref Volt.
1KOHM +-1% 1/16W
1KOHM +-1% 1/16W
RD60
RD67
DDRV
CM57
100NF 16V
B_VREFCA1
CD45
100NF 16V
Close to MainChip
BRCLK
BRCLK#
DDRV
RD61
1KOHM +-1% 1/16W
RD65
1KOHM +-1% 1/16W
Close to DRAM
RD71
100R 1/16W 1%
CM65
100NF 16V
B_VREFCA2
CD117
100NF 16V
BRCLK
BRCLK#
DDR3#4
PU/PD resistors
BRRESET#
NC/4.7K 1/ 16W
CM270
NC/100N16V
RM116
DDRV
Near DRAM Near DRAM
Page 54

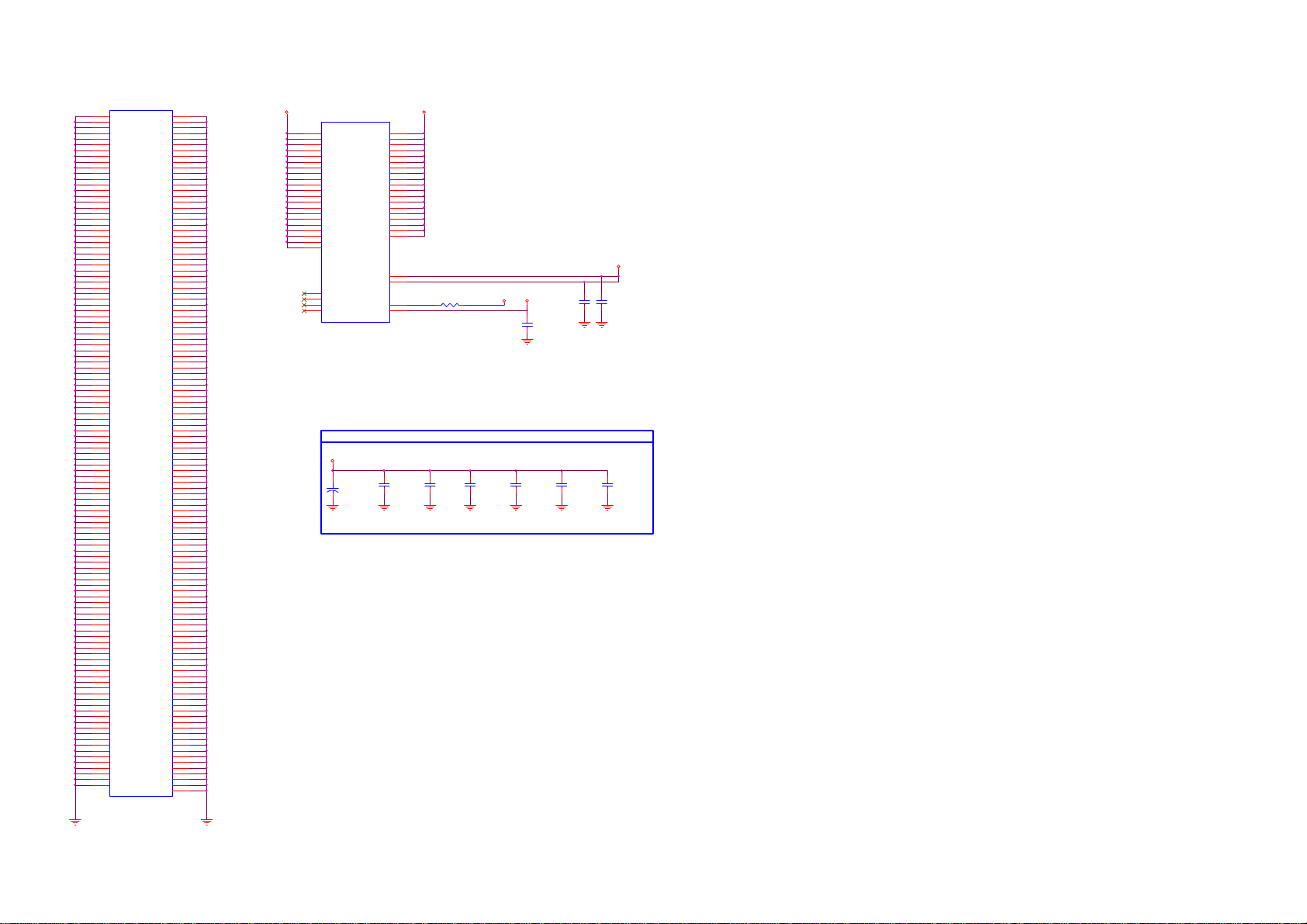

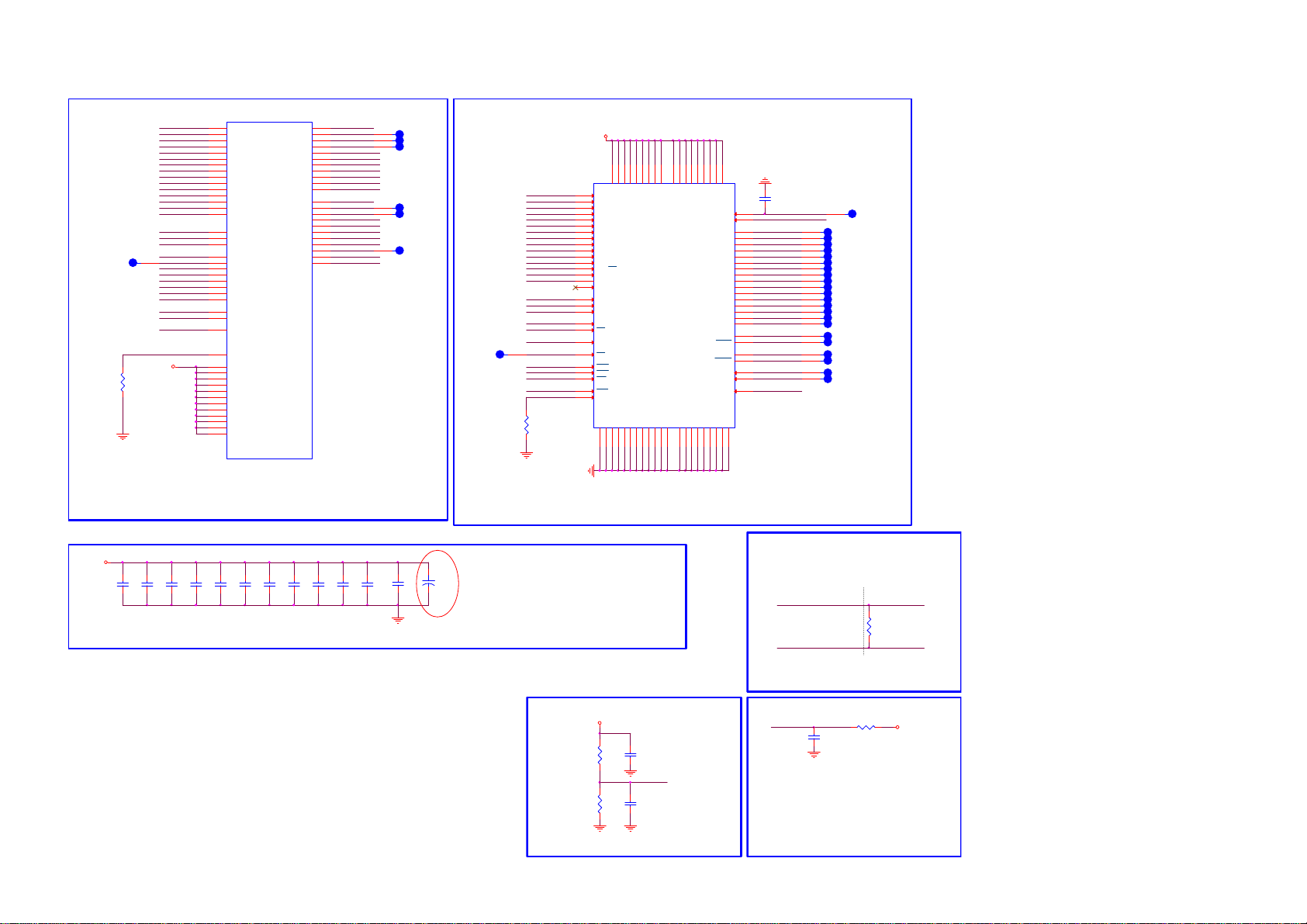

8-5-4 SOC-DDR3-5
CRA0
CRA1
CRA2
CRA3
CRA4
CRA5
CRA6
CRA7
CRA8
CRA9
CRA10
CRA11
CRA12
CRA13
CRA14
CRBA0
CRBA1
CRBA2
CRCS
1
MTP29 0
CRCSD
CRRAS
CRCAS
CRWE
CRODT
CRCKE
CRRESET#
CRCLK
CRCLK#
DDRVREF_C1
CRTN
DDRV
RM339
47 OHM 1/1 6W
U5
K7
U4
K8
U9
H7
U8
H8
U6
R4
H5
U7
K5
P7
P9
P8
H6
P4
P5
H1
G4
U10
AM5
AM6
AM7
AN4
AN5
AN6
AP4
AP5
N10
T10
P10
J5
J4
T6
T4
L5
L6
L8
L7
T7
U9400-13
MT5596UGIJ
CRA0
CRA1
CRA2
CRA3
CRA4
CRA5
CRA6
CRA7
CRA8
CRA9
CRA10
CRA11
CRA12
CRA13
CRA14
CRBA0
CRBA1
CRBA2
CRCS
CRCSD
CRRAS
CRCAS
CRWE
CRODT
CRCKE
CRRESET#
CRCLK
CRCLK#
DDRVREF_C1
CRTN
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKC
CRDQM0
CRDQS0
CRDQS0#
CRDQ0
CRDQ1
CRDQ2
CRDQ3
CRDQ4
CRDQ5
CRDQ6
CRDQ7
CRDQM1
CRDQS1
CRDQS1#
CRDQ8
CRDQ9
CRDQ10
CRDQ11
CRDQ12
CRDQ13
CRDQ14
CRDQ15
N1
CRDQM0
CRDQS0
CRDQS0#
CRDQ0
CRDQ1
CRDQ2
CRDQ3
CRDQ4
CRDQ5
CRDQ6
CRDQ7
CRDQM1
CRDQS1
CRDQS1#
CRDQ8
CRDQ9
CRDQ10
CRDQ11
CRDQ12
CRDQ13
CRDQ14
CRDQ15
1
MTP273
1
MTP274
1
MTP275
CRA0
1
CRA1
CRA2
CRA3
CRA4
CRA5
CRA6
CRA7
CRA8
CRA9
CRA10
CRA11
CRA12
CRA13
CRA14
CRBA0
CRBA1
CRBA2
CRCLK
CRCLK#
CRCKE
CRCS
CRRAS
CRCAS
CRWE
CRRESET#
C_ZQ1
RD90
240 OHM +-1% 1/ 16W
1
MTP276
1
MTP277
1
MTP278
MTP289
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
(356G0615004608)
U9301
K4B4G1646E-BCMA
H9
VREF_DQ
VREF_CA
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
LDQS
UDQS
UDQS
LDM
UDM
ODT
G9
CD64
H1
M8
100NF 16V
E3
CRDQ0
F7
CRDQ1
F2
CRDQ2
F8
CRDQ3
H3
CRDQ4
H8
CRDQ5
G2
CRDQ6
H7
CRDQ7
D7
CRDQ8
C3
CRDQ9
C8
CRDQ10
C2
CRDQ11
A7
CRDQ12
A2
CRDQ13
B8
CRDQ14
A3
CRDQ15
F3
CRDQS0
G3
CRDQS0#
C7
CRDQS1
B7
CRDQS1#
E7
CRDQM0
D3
CRDQM1
K1
CRODT
DDRVREF_C1
C_VREFC A1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
MTP230
MTP231
MTP232
MTP233
MTP234
MTP235
MTP236
MTP237
MTP238
MTP239
MTP240
MTP241
MTP242
MTP243
MTP244
MTP245
MTP282
MTP283
MTP280
MTP281
MTP246
MTP284
1
MTP279
N3
N2
K2
T2
J2
U2
H2
V2
H3
U1
M3
P2
P1
R3
K3
R2
K1
P3
L1
R1
L2
DDRV
MT5596 DDR 16b
DDR3#5
Differential Clock
+
CD20
CD19
CM252
100NF 16V
100NF 16V
CD143
CD146
CD152
100NF 16V
100NF 16V
100NF 16V
CM54
CD153
CD149
100NF 16V
100NF 16V
CD145
100NF 16V
100NF 16V
100NF 16V
10UF 6.3V
CM53
100NF 16V
C9320
CM247
100UF 16V
Reserved for EMI on 2015/12/04
DRAM Decoupling: Place close to DRAM#5
DDR3#5 Ref Volt.
1KOHM +-1% 1/16W
1KOHM +-1% 1/16W
RD92
RD93
DDRV
Near DRAM
CM246
100NF 16V
C_VREFC A1
CD151
100NF 16V
Close to MainChip
CRCLK
CRCLK#
PU/PD resistors
CRRESET#
CM271
NC/10 0N16V
RM330
NC/4.7K 1/16W
Close to DRAM
CRCLK
RD94
100R 1/16W 1%
CRCLK#
DDRV
Page 55

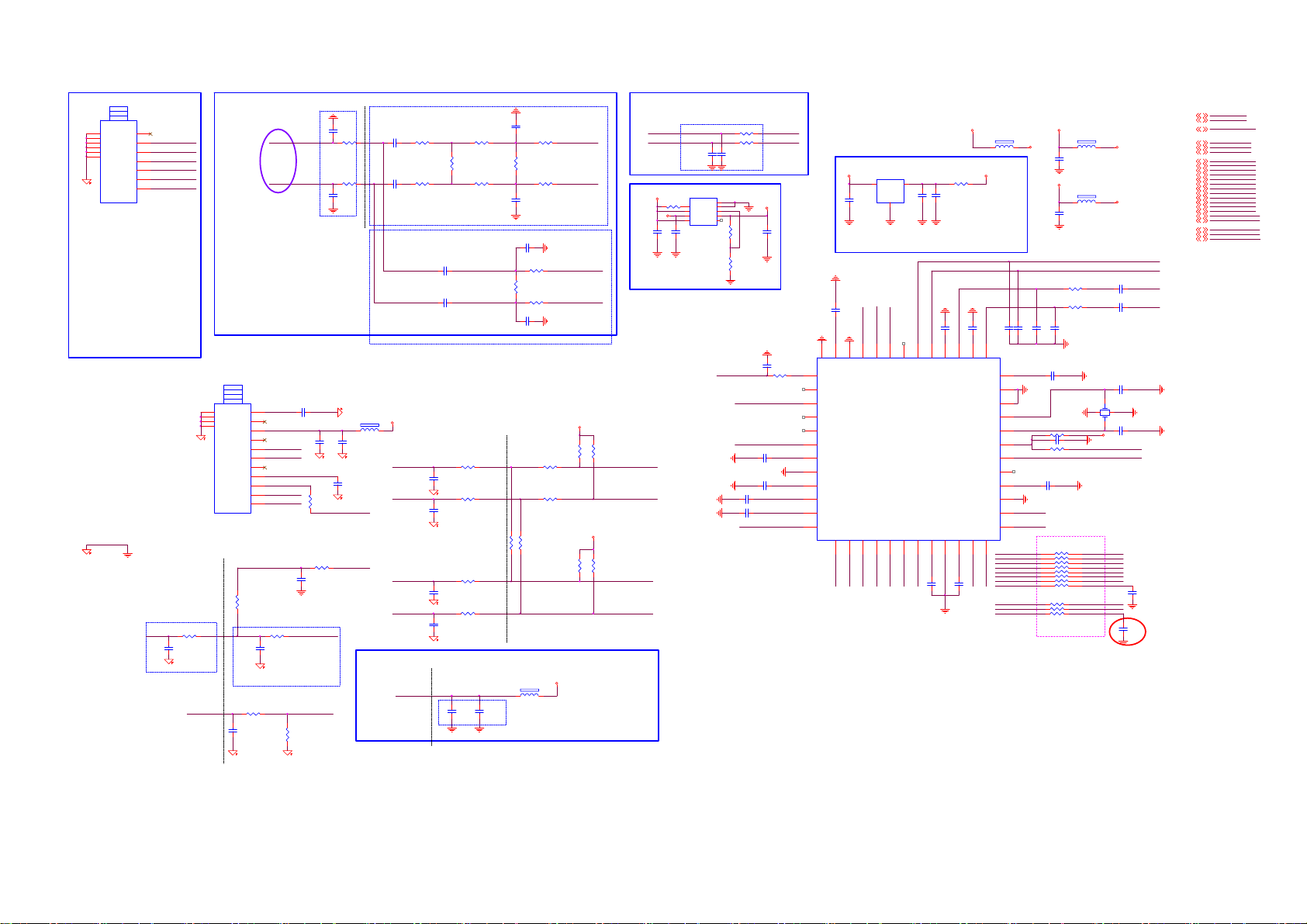

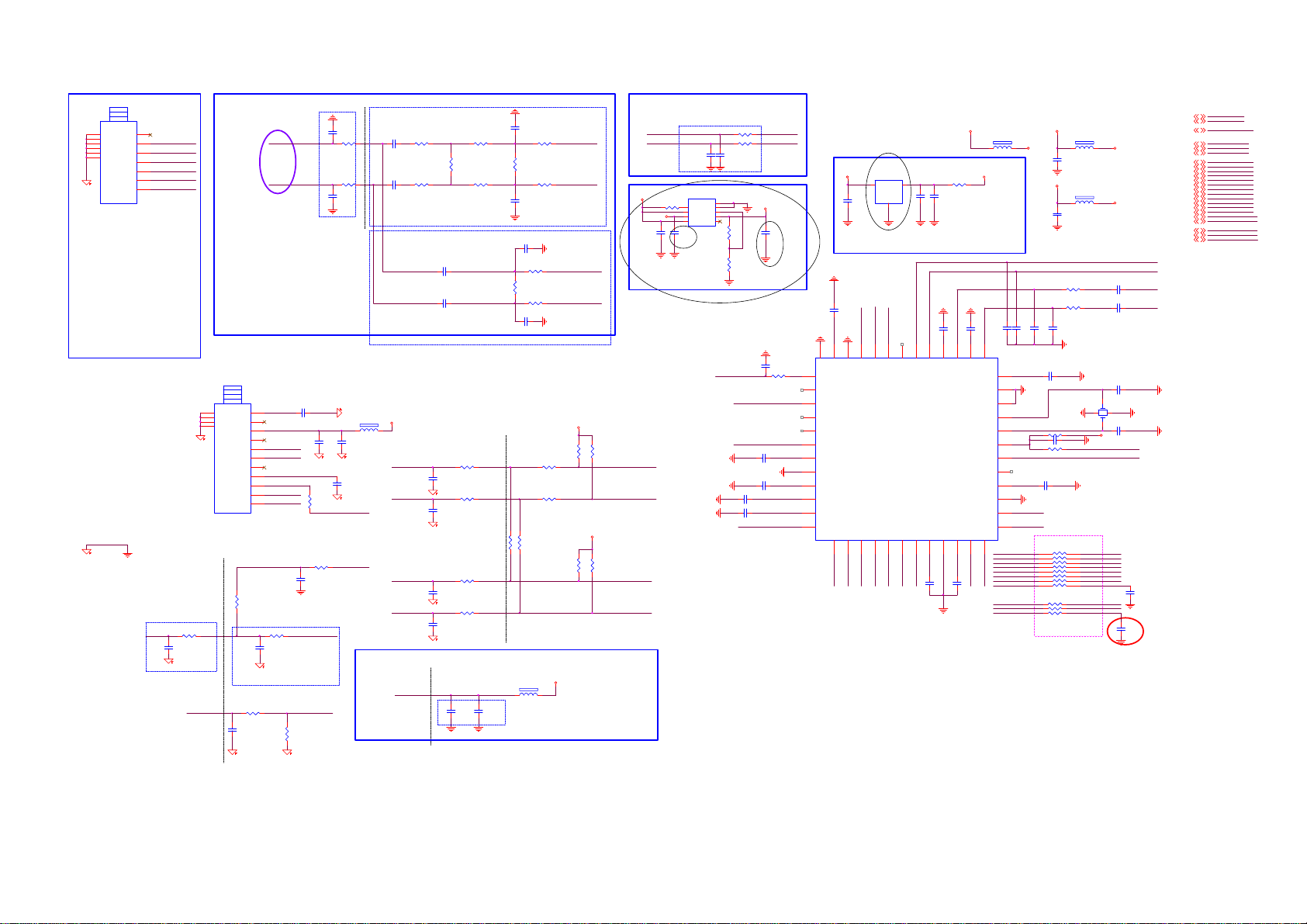

8-5-5 FE-TUNER-DEMOD-TPV
GND_Tuner
IF AGC
DIF(N)
DIF(P)
TUNER
1
2
TUNER_3V3
3
TUNER_SDA
SDA
4
TUNER_SCL
SCL
5
IF_N_TU
6
IF_P_TU
7
IF_AGC_T
Differential Pair
TU201
8
Ant. PWR
TH1
9
TH2
10
+B1(+3. 3V)
TH3
11
TH4
12
TH5
13
TH6
IF PATH
IF_P_TU
IF_N_TU
TUNER
NC/10PF 50V
NC/10PF 50V
C201
R214
0R05 1/10W
R226
0R05 1/10W
C202
C203
1uF 10V
C204
1uF 10V
R201
0R05 1/16W
R202
0R05 1/16W
R203
NC/1.8K 1/16W
R204
0R05 1/16W
R205
0R05 1/16W
Closed to Tuner
C224
1uF 10V
C225
1uF 10V
TU202
GND_Tuner
EXT IF AGC
TUNER
IF_AGC_T
C218
10NF 50V
GND_Tuner
Close to TUNER
12
13
14
15
GND_Tuner
R227
4K7 1/16W 5%
1
TH1
LNB A
TH2
2
TH3
NC
TH4
3
TU3.3V
4
NC
5
QP Output
6
IP Output
7
NC
8
AGC
9
X-OU T
10
SDA
11
SCL
R236
0R05 1/16W
Close to DeMOD
C219
2.2nF 50V
GND_Tuner GND_Tuner
TUNER_LNB
+3V3_S2_TUNER
RF_AGC_S 2_TUNER
C217
47NF 16V
GND_Tuner
R229
10K 1/16W 5%
QP
IP
X-OU T
S2_SDA
S2_SCL
R225
10K 1/16W 5%
IF_AGC_S 2_TUNER RF_AGC_S 2_TUNER
R228
NC/0R05 1/16W
C222
1NF
C212
0.1uF
GND_Tuner
R245
NC/0R05 1/16W
R209
0R05 OHM
C207
NC/47NF 16V
T2_I F_A GC _TU NE R
GND_Tuner
FB203
120R 3A
1 2
C220
22UF 20% 6.3V
GND_Tuner
C221
1NF
GND_Tuner
CLK_IN_OUT
AGC-ANA-SOC
updated on 2015/8/25
T/C/T2_TUNER_3V3
+3V3_TUNER
TUNER I2C PULL UP
TUNER
TUNER_SDA
TUNER_SCL
GND_Tuner
GND_Tuner
updated on 2015/5/11
TUNER
S2_SDA
GND_Tuner
S2_SCL
GND_Tuner
TUNER
TUNER_3V3
C208
NC/33PF 50V
C209
NC/33PF 50V
C215
NC/33PF 50V
C216
NC/33PF 50V
C210
100NF 16V
R210
100R 1/16W 5%
R211
100R 1/16W 5%
0R05 1/16W
R220
100R 1/16W 5%
R217
100R 1/16W 5%
C211
1UF 10V
R223
Closed to Tuner
C205
NC/47PF 50V
R206
NC/1.8K 1/16W
C206
NC/47PF 50V
C227
NC/47PF 50V
R252
NC/1.8K 1/16W
C228
NC/47PF 50V
R224
0R05 1/16W
FB214
120R 3A
1 2
TU_FAT_IN2+
R207
0R05 1/16W
TC IF
TU_FAT_IN2-
R208
0R05 1/16W
Closed to MT5593
R240
0R05 1/16W
R248
0R05 1/16W
Closed to Demod
+3V3_TUNER
R212
NC/4K7 1/16W 5%
R221
NC/0R05 1/16W
R222
NC/0R05 1/16W
R218
4K7 1/16W 5%
+3V3_TUNER
T2_I F_P
T2 I F
T2_I F_N
+3V3_TUNER
R213
NC/4K7 1/ 16W 5%
R219
4K7 1/16W 5%
TU_FAT_IN2-
+5V-SW
+3V3
C766 1U F 10% 16V
DEMOD POWER
SDA-FE
SCL-FE
S2_TUN_SDA
S2_TUN_SCL
R255
10K 1/16W 5%
C213
NC/47PF 50V
U707
1
POK
2
VEN
3
VIN
VPP4NC
G9661
C764
10UF 6.3V 20%
E-Pad
GND
ADJ
VO
Close to Main Chip
R215
0R05 1/16W
R216
0R05 1/16W
C214
NC/47PF 50V
9
8
7
6
5
R230
5.6K 1%
R232
10K +-1% 1/ 16W
100NF 16V
IF_AGC_S2_TUNER
13V/18V_SW
DISEQC_OUT
C234 10PF 50V
C235 10PF 50V
TS_T2_VAL
TER- IF p-S OC 22
+3V3
DV12
C254
100NF 16V
C255
100NF 16V
C238
TER- IF n-S OC 22
DEMOD_RST 19
DEMOD_TSCLK 19
DEMOD_TSDATA0 19
DEMOD_TSDATA1 19
DEMOD_TSDATA2 19
DEMOD_TSDATA3 19
DEMOD_TSDATA4 19
DEMOD_TSDATA5 19
DEMOD_TSDATA6 19
DEMOD_TSDATA7 19
DEMOD_TSSYNC 19
DEMOD_TSVAL 19
LNB_LINEDROP 16,19
TUN_LNB 16,19
13V/18V_SW 16
DISEQC_ OUT 16
T2_IF _N
T2_IF _P
QP
IP
C240
NC/22PF 50V
NC/22PF 50V
TER-I Fp- SOC TU_FAT_IN2+
TER-I Fn- SOC
U705
+5V-SW +3V3_TUNER
AZ1117CD-3.3
2
VI3VO
GND
DV12
C789
10UF 6.3V 20%
R231
4K7 1/16W 5%
C232 100NF 16V
C233 100NF 16V
SCL-FE
SDA-FE
U201
+1.2V_T2
+3.3V_T2
C231
C749
10uF 10V
1
TUNER VCC Fr om +5 V_S W
C258 100N F 16V
+1.2V_T2
48
49
EPad
1
MP_A
VDD_Vcore
2
MP_B
3
GPIO_0
4
DISEQC_CMD
5
DISEQC_IN
6
DISEQC_OUT
7
VDD_Vcore
8
GND
9
VDD_VIO
10
SCL_Host
11
SDA_Host
12
TS_VLD
TS_SYNC13TS_CLK14TS_D0/SER15TS_D116TS_D217TS_D318TS_D419VDD_Vcore20GND21VDD_VIO22TSD523TSD6
TS_T2_SYN C
S2_TUN_SCL
S2_TUN_SDA
46
47
45
GND
SCL_T
SDA_T
SI2169-D60-GMR
TS_T2_CL K
TS_T2_DQ 0
TS_T2_DQ 1
CLK_IN_OUT
44
42
43
NC
CLK_IN_OUT
TS_T2_DQ 4
TS_T2_DQ 3
TS_T2_DQ 2
100NF 16V
+3.3VA_T2
FB211
120R 3A
1 2
(205mA/20mil)
R4289
0R051/8W
10uF 10V
10uF 10V
C781
C780
C249
C251
100NF 16V
100NF 16V
40
38
39
41
TC_ADC_P
RC_ADC_N
+1.2V_T2
C236
S_ADC_QN
S_ADC_QP
XTAL_I/CLK_IN
TS_ERR/GPI O_1
+3.3V_T2
TS_T2_DQ 5
C237
100NF 16V
37
VDD_Vana
S_ADC_IN
ADDR
XTAL_O
RESETB
VDD_Vcore
24
S_ADC_IP
GND
MP_D
MP_C
GND
TSD7
TS_T2_DQ 6
C246 NC/10PF 50V
36
35
34
33
32
31
30
29
28
+1.2V_T2
27
26
25
TS_T2_DQ7
TS_T2_DQ6
TS_T2_DQ5
TS_T2_DQ4
TS_T2_DQ3
TS_T2_DQ2
TS_T2_DQ1
TS_T2_DQ0
TS_T2_SYNC
TS_T2_VAL
TS_T2_CLK
+3V3
C247 NC/10PF 50V
+3.3VA _T2
LNB_EN
TS_T2_ DQ 7
+3.3V_ T2
C260
10UF 6.3V 20%
+1.2V_ T2
C259
10UF 6.3V 20%
R242 51OHM 1/16W +/-5%
R244 51OHM 1/16W +/-5%
C250 NC/10PF 50V
C248 NC/10PF 50V
C245 100NF 16V
R238 4K7 1/16W 5%
C242 100NF 16V
R237 22R 1/16W 5%
C239 100N F 16V
RP201
22R
1
2
3
4
1
2
3
4
RP202
22R
R233 22R 1/16W 5%
R234 22R 1/16W 5%
R235 22R 1/16W 5%
FB210
120R 3A
1 2
FB212
120R 3A
1 2
8
DEMOD_TSDATA7
7
DEMOD_TSDATA6
6
DEMOD_TSDATA5
5
DEMOD_TSDATA4
8
DEMOD_TSDATA3
7
DEMOD_TSDATA2
6
DEMOD_TSDATA1
5
DEMOD_TSDATA0
C244 NC/6.8PF 50V
1
X201
2 4
16MHZ
3
C243 NC/6.8PF 50V
+3V3
DEMOD_RST
T2_I F_A GC _TU NE R
DEMOD_TSSYNC
DEMOD_TSVAL
DEMOD_TSCLK
Close to U201
TER- IF p-S OC
TER- IF n-S OC
TUNER_LNB 16
AGC-ANA-SOC 22
LNB_EN 16
TUNER_LNB
AGC-ANA-SOC
SCL-FE
SCL-FE 22
SDA-FE
SDA-FE 22
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSDATA1
DEMOD_TSDATA2
DEMOD_TSDATA3
DEMOD_TSDATA4
DEMOD_TSDATA5
DEMOD_TSDATA6
DEMOD_TSDATA7
DEMOD_TSSYNC
DEMOD_TSVAL
LNB_LINEDROP
TUN_LNB
13V/18V_SW
LNB_EN
DISEQC_OUT
Page 56

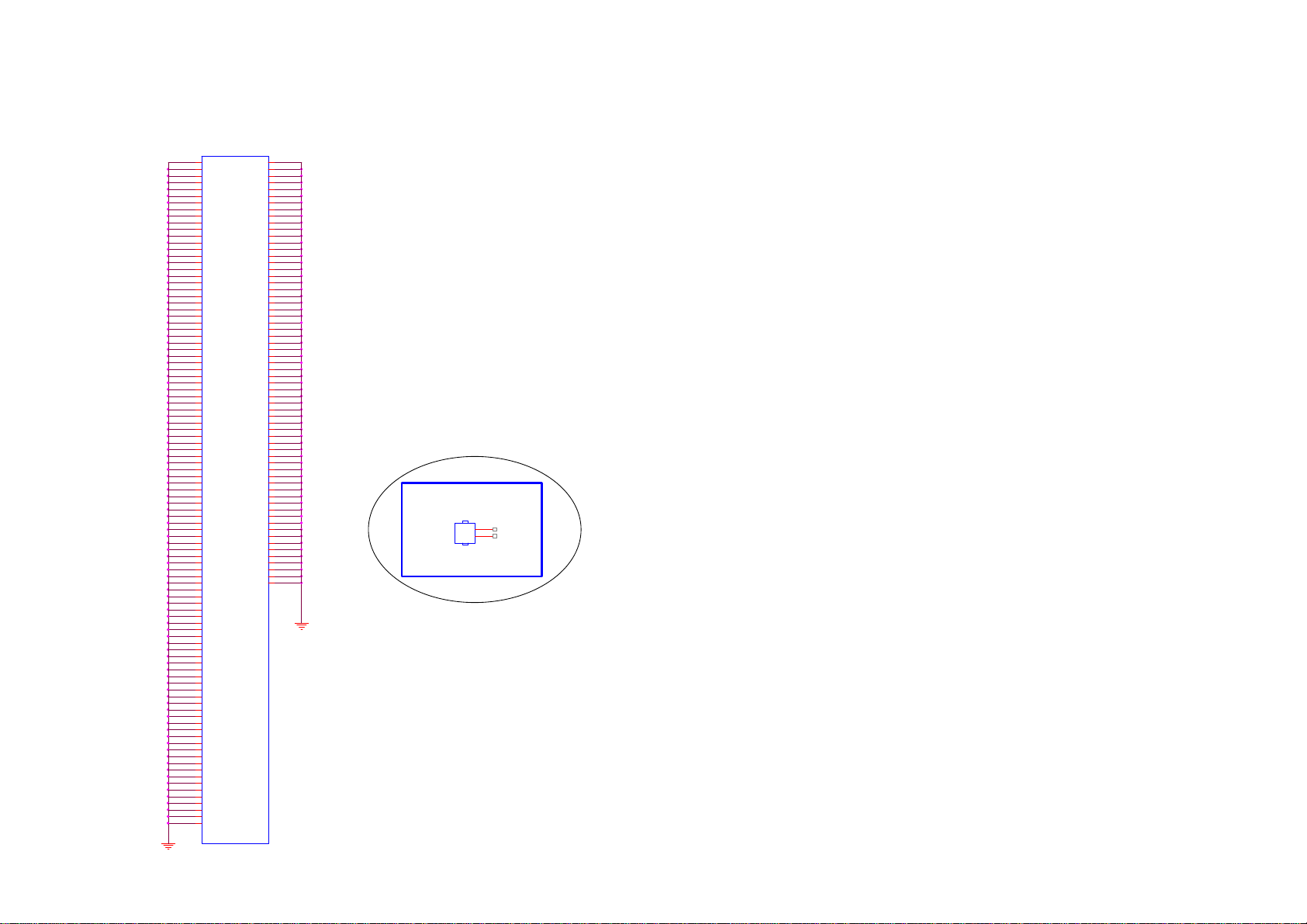

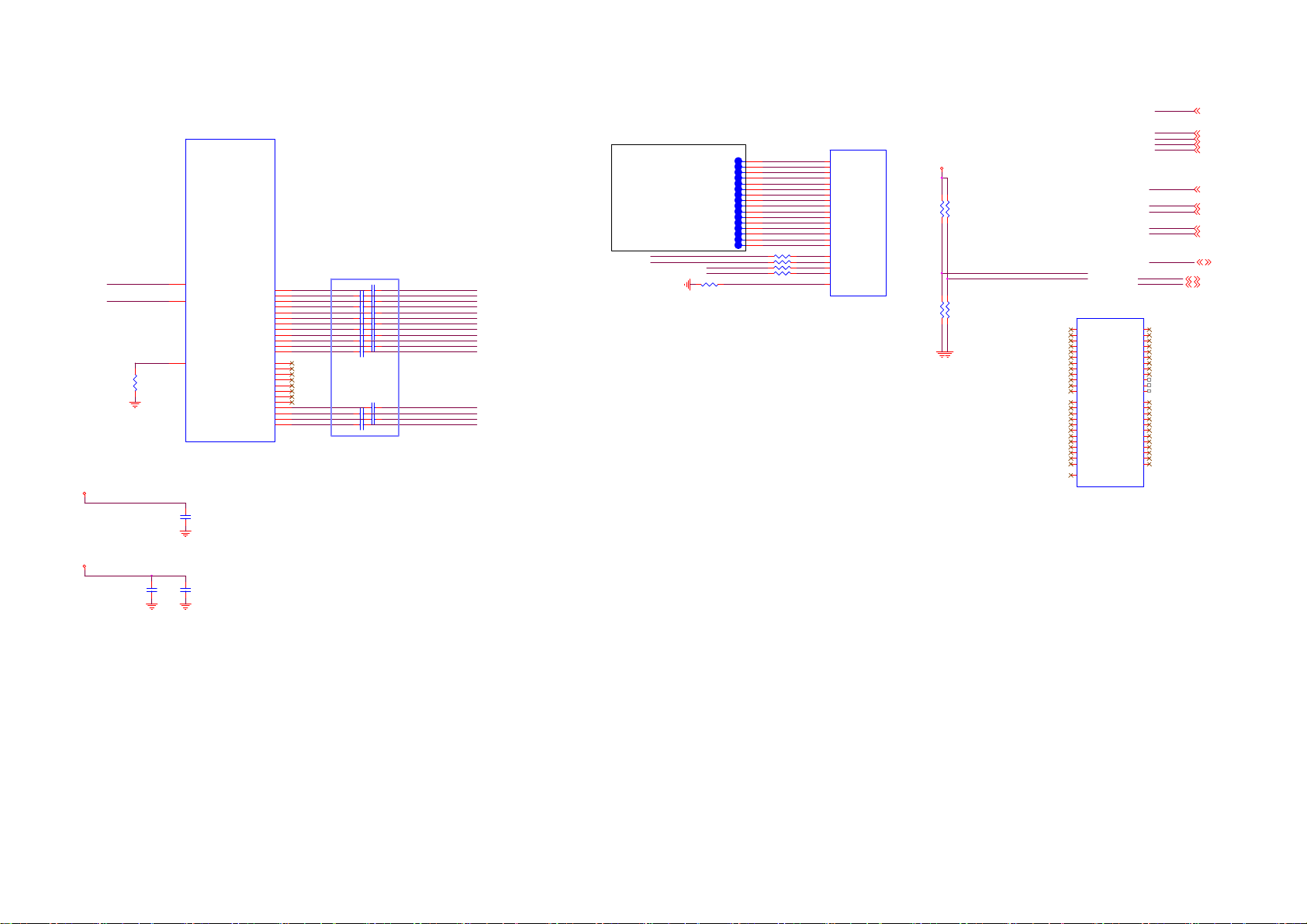

8-5-6 BE-NT72333a-Vx1-INPUT
U9400-3
R3263
6.8K 1/16W
AV22
M28
AU22
AVDD10_LVDS_STB
AVDD33_LVDSA
REXT_VPLL
MT5596UGIJ
C3424
100NF 16V
+3V3
AVDD10_LVDS_STB
AVDD33_LVDSA
AVDD33_LVDSA
AE0P
AE0N
AE1P
AE1N
AE2P
AE2N
AECKP
AECKN
AE3P
AE3N
AE4P
AE4N
AO0P
AO0N
AO1P
AO1N
AO2P
AO2N
AOCKP
AOCKN
AO3P
AO3N
AO4P
AO4N
AU26
AV26
AR26
AT26
AR25
AT25
AU24
AV24
AR24
AT24
AR23
AT23
AU30
AV30
AR30
AT30
AR29
AT29
AU28
AV28
AR28
AT28
AR27
AT27
SOC-AE0p
SOC-AE0n
SOC-AE1p
SOC-AE1n
SOC-AE2p
SOC-AE2n
SOC-AECLKp
SOC-AECLKn
SOC-AE3p
SOC-AE3n
SOC-AE4p
SOC-AE4n
SOC-AO3p
SOC-AO3n
SOC-AO4p
SOC-AO4n
SPLASH-ON
SPLASH-ON 8, 19
SCL-DISP
SCL-DISP 8,9
SDA-DISP
SDA-DISP 8,9
RXA0N
RXA0P
RXA1N
RXA1P
RXA2N
RXA2P
RXACKN
RXACKP
RXA3N
RXA3P
RXA4N
RXA4P
RXB0N
RXB0P
RXB1N
RXB1P
RXB2N
RXB2P
RXBCKN
RXBCKP
RXB3N
RXB3P
RXB4N
RXB4P
SCL-BE
SDA-BE
SOC-3D-LR
BE-RESETn
BE-PWR-EN
SOC-HTPDn
SOC-LOCKn
WIFI -RESETn
VRX_HTPD_BN
VRX_LOCK_BN
Y3
Y4
AA1
AA2
AA3
AA4
AB3
AB4
AD1
AC1
AF2
AE2
AD2
AC2
AD3
AC3
AF4
AE4
AD4
AC4
AD5
AC5
AF6
AE6
SCL-BE 2,8
SDA-BE 2,8
SOC-3D-LR 8,19
BE-RESETn 8, 19
BE-PWR-EN 13,19
SOC-HTPDn 19
SOC-LOCKn 19
WIFI -RESETn 19 ,24
VRX_HTPD_BN19,24
VRX_LOCK_BN19,24
U3100C
1
TP3708 BEAD_PROBE_5X25_X_SML-OA
TP3707 BEAD_PROBE_5X25_X_SML-OA
TP3710 BEAD_PROBE_5X25_X_SML-OA
TP3709 BEAD_PROBE_5X25_X_SML-OA
TP3712 BEAD_PROBE_5X25_X_SML-OA
TP3711 BEAD_PROBE_5X25_X_SML-OA
TP3714 BEAD_PROBE_5X25_X_SML-OA
TP3713 BEAD_PROBE_5X25_X_SML-OA
TP3716 BEAD_PROBE_5X25_X_SML-OA
TP3715 BEAD_PROBE_5X25_X_SML-OA
TP3718 BEAD_PROBE_5X25_X_SML-OA
TP3717 BEAD_PROBE_5X25_X_SML-OA
TP3720 BEAD_PROBE_5X25_X_SML-OA
TP3719 BEAD_PROBE_5X25_X_SML-OA
TP3722 BEAD_PROBE_5X25_X_SML-OA
TP3721 BEAD_PROBE_5X25_X_SML-OA
VRX_HTPD_AN SOC-HTPDn
VRX_LOCK_AN SOC-LOCKn
VRX_HTPD_BN
VRX_LOCK_BN
VB1_RX6P
C3003 100NF 16V
VB1_RX6N
C3002 100NF 16V
VB1_RX7P
C3005 100NF 16V
VB1_RX7N
C3004 100NF 16V
VB1_RX8P
C3007 100NF 16V
VB1_RX8N
C3006 100NF 16V
VB1_RX9P
C3009 100NF 16V
VB1_RX9N
C3008 100NF 16V
VB1_RX10P
C3011 100NF 16V
VB1_RX10N
C3010 100NF 16V
VB1_RX11P
C3013 100NF 16V
VB1_RX11N
C3012 100NF 16V
VB1_RX4P
C3023 100NF 16V
VB1_RX4N
C3022 100NF 16V
VB1_RX5P
C3025 100NF 16V
VB1_RX5N
C3024 100NF 16V
Vx1 to NT333
R5185
12K 1% 1/16W
VB1_RX4N
1
VB1_RX4P
1
VB1_RX5N
1
VB1_RX5P
1
VB1_RX6N
1
VB1_RX6P
1
VB1_RX7N
1
VB1_RX7P
1
VB1_RX8N
1
VB1_RX8P
1
VB1_RX9N
1
VB1_RX9P
1
VB1_RX10N
1
VB1_RX10P
1
VB1_RX11N
1
VB1_RX11P
R5184 100R 1/16W 1%
R5186 100R 1/16W 1%
R5182 100R 1/16W 1%
R5183 100R 1/16W 1%
N1
VRX0N
N2
VRX0P
N3
VRX1N
N4
VRX1P
P3
VRX2N
P4
VRX2P
R1
VRX3N
R2
VRX3P
T3
VRX4N
T4
VRX4P
U1
VRX5N
U2
VRX5P
U3
VRX6N
U4
VRX6P
V3
VRX7N
V4
VRX7P
AA7
GPC_8/VRXHTP_A
AA6
GPC_9/VRXLOCK_A
AA9
GPC_10_VRXHTP_B
AA8
GPC_11_VRXLOCK_B
R5
VBORX_REXT
NT72333
+3V3
R3339 10K+-5%1/16W
SOC-HTPDn
SOC-LOCKn
R3338 NC/27K
R3340 NC/27K R3337 10K+-5%1/16W
AF10
AE10
AD10
AC10
AD11
AC11
AF12
AE12
AD12
AC12
AD13
AC13
AF14
AE14
AA14
AD6
AC6
AD7
AC7
AF8
AE8
AD8
AC8
AD9
AC9
U3100B
RXC0N
RXC0P
RXC1N
RXC1P
RXC2N
RXC2P
RXCCKN
RXCCKP
RXC3N
RXC3P
RXC4N
RXC4P
RXD0N
RXD0P
RXD1N
RXD1P
RXD2N
RXD2P
RXDCKN
RXDCKP
RXD3N
RXD3P
RXD4N
RXD4P
LVDSRX_TST
NT72333
+1V0-AVDD
AVDD10_LVDS_STB
C3425
C3426
100NF 16V
1uF 10V
Page 57

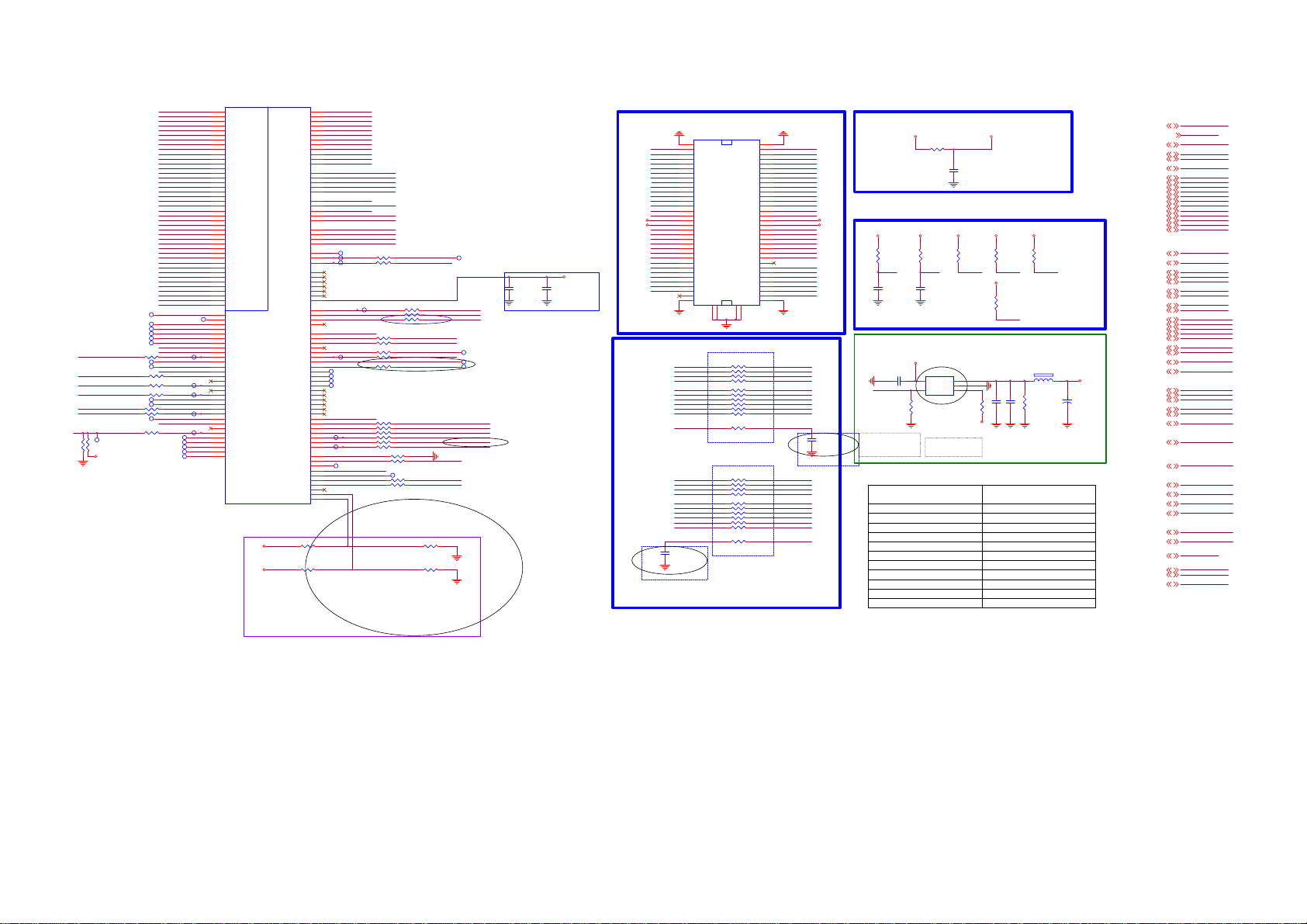

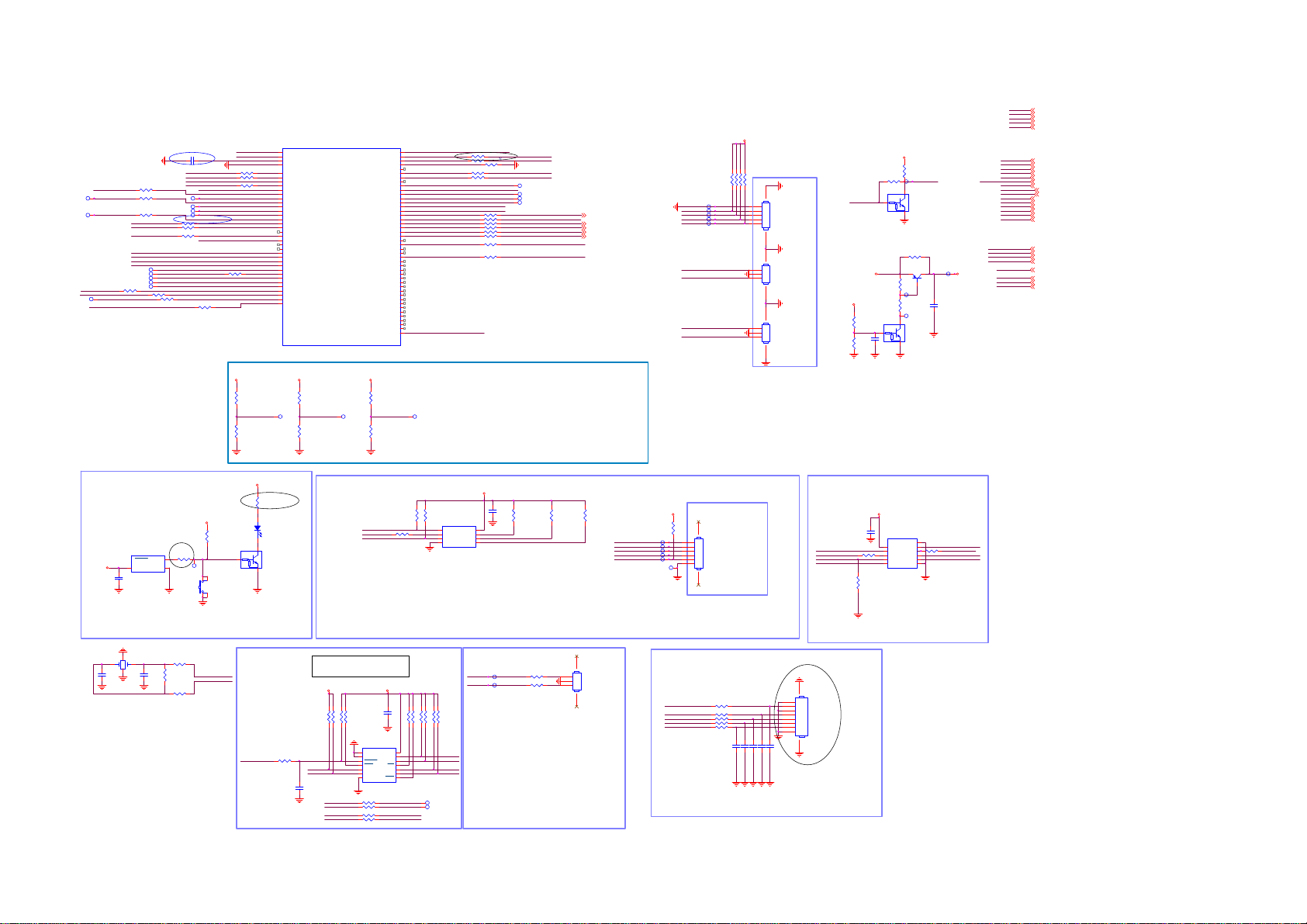

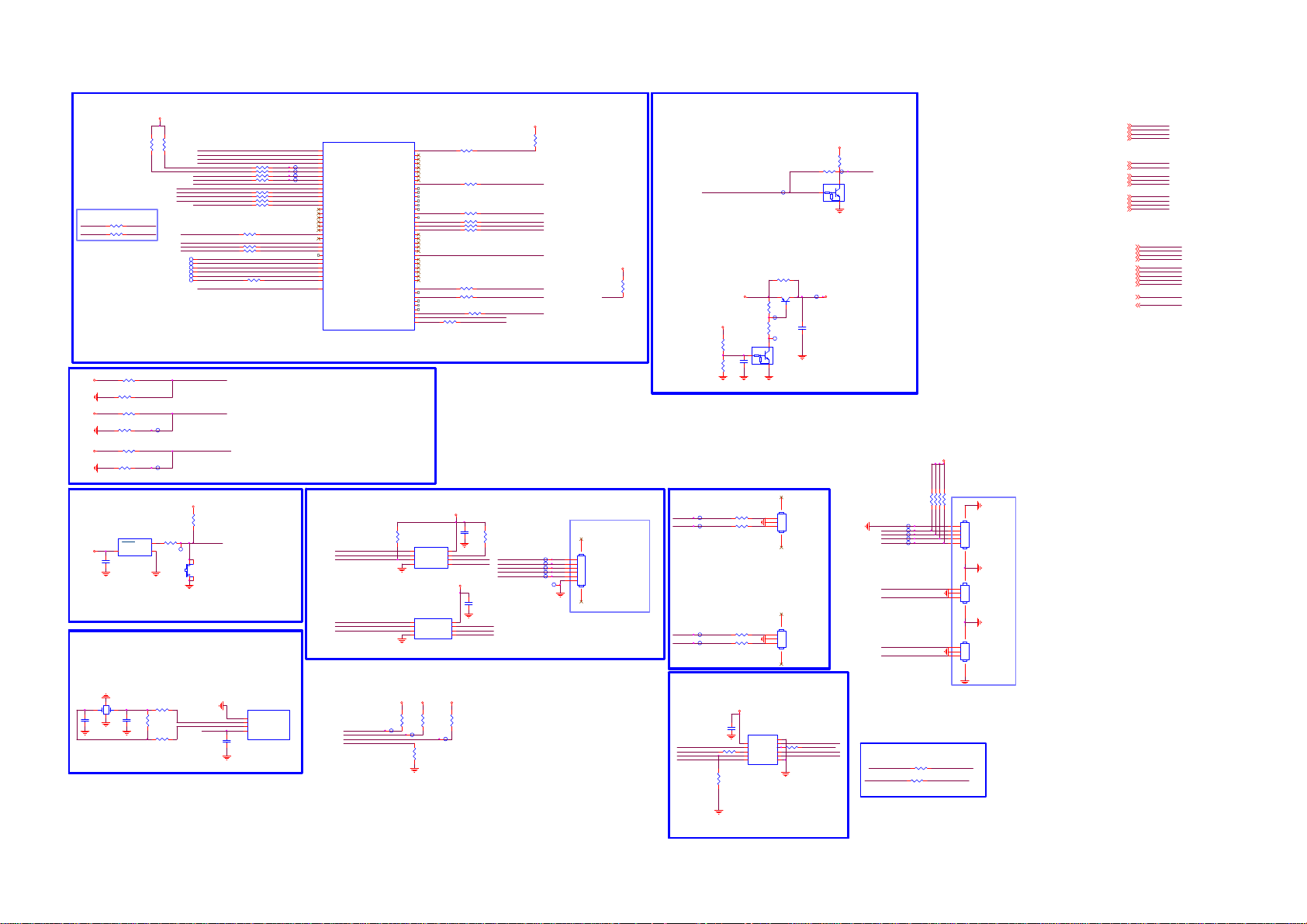

8-5-7 BE-NT72333b-GPIO
NT72333 GPIO
Prevision
R3191 NC /0R05 OHM
SCL-DI SP
R3192 NC/ 0R05 OHM
SDA-DISP
+3V3-NT
+3V3-NT
+3V3-NT
FRC RE SET
+3V3-NT
C3102
100N16V
FRC 12MHz CRYSTAL
Layout: XTAL add GND
guard trace and
Keepout.
1
C3106
2 4
10PF 50V
4.7K 1/16W
10K+-5%1/16W
NC/10K+-5%1/ 16W
10K+-5%1/16W
R3126
10K+-5%1/16W
U3101
RT9818C-29GVL
3
X310 0
3
12MHZ
R3137
SCL-BE
SDA-BE
R3149
R3125
R3123
NC/10K+-5%1/ 16W
R3127
R3130
NC/10K+-5%1/ 16W
RESET(RESET)
VDD
C3107
10PF 50V
To Flash
GND
+3V3-NT
From MT5593
TP3118
TP3119
470 OHM 1/16W
2
1
R3175
100OHM1/16W
R3178
1M 1/16W
R3186
100OHM1/16W
R3154
R3131
4.7K 1/16W
7/29
4.7K 1/16W
TP3677
BE-RESETn
NT-UAR T-TX
NT-UART-RX
NT-DSU-TX
NT-DSU-RX
SCL-DISP
SDA-DISP
SCL-BE
SDA-BE
I2C_LOOPTH
NT-SPI-DI
NT-SPI-DO BS0
NT-SPI-CLK BS1
NT-SPI-CS BS2
BL-DIM1n
BL-I-CTRLn
NT-AMBI-SPI-SWITCH
NT-AMBI-SPI-MOSI
NT-AMBI-SPI-CLK
M_SPI1_DI
TP3142
M_SPI1_DO
TP3143
M_SPI1_CLK
TP3144
M_SPI1_CSN
TP3145
SOC-3D-LR
TP3146
TP3147
SI2C_ADDR_SEL
NT-FLASH-HIZn
I2C_LOOPTH
SI2C_ADDR_SEL
+3V3-NT
R3145
BE-RESETn
SW3100
Add text
BE-RESETn
U3100E
J1
GPA_0/UART_TX
H4
GPA_1/UART_RX
H3
GPA_2/DSU_TX
G4
GPA_3/DSU_RX
J4
R3105 47 OH M 1/16W
TP3111
GPA_4/MI2C_SC L
J3
TP3112
R3107 47 OH M 1/16W
R3109 47 OH M 1/16W
R3103 47 OH M 1/16W
R3108 47 OHM 1/ 16W
R3106 22 OHM 1/ 16W
R3104 22 OHM 1/ 16W
R3236 NC/0R05 OHM
R3237 NC/22 OHM 1/16W
R3151 22 OH M 1/16W
R3142 22 OH M 1/16W
NT-3D-IR
R3136 22 OHM 1/16W
FLASH_HIZN: Dedicated GPIO which make SPI FLASH IF Hi-Z
H: GPIOA [12..9] Normal mode (Default)
L: GPIOA [12..9] HI-Z for SPI FLASH burn code by External
Flash Writer (For Factory update Flash application)
I2C_LOOPTH: Dedicated GPIO which make I2C Loopth
(GPIOA_6,7 Loopth to GPIOA_4,5: SoC I2C signal will Loopth
to Panel side)
H: I2C Loop through mode.
L: Normal mode. (Default)
SI2C ADDR(PU)
H: Address 0x34H(Default)
L: Address 0x30H
GPA_5/MI2C_SD A
K4
TP3113
GPA_6/SI2C_SCL
L1
TP3114
GPA_7/SI2C_SDA
K3
GPA_8/I2C_THROUGH
AD17
GPA_9/M_SPI0_DI
AF17
GPA_10/M_SPI0_DO
AE17
GPA_11/M_SPI0_CK
AD16
GPA_12/M_SPI0_CS
G3
GPA_13/V_PWMOUT_0
G2
GPA_14/V_PWMOUT_1
G1
GPA_15/V_PWMOUT_2
F4
GPA_16/V_PWMOUT_3
F3
GPA_17/V_PWMOUT_4
E2
GPA_18/V_PWMOUT_5
E1
GPA_19/V_PWMOUT_6
D2
GPA_20/V_PWMOUT_7
D1
GPA_21/PWM_DIM_IN1
C2
GPA_22/LED_SPI 1_SDI
C1
GPA_23/LED_SPI 1_SDO
B2
GPA_24/LED_SPI 1_SCK
GPA_25/LED_SPI 1_CSB1GPIOB25
H25
GPA_26/M_SPI1_DI
H24
GPA_27/M_SPI1_DO
H23
GPA_28/M_SPI1_CK
J24
GPA_29/M_SPI1_CS
M4
GPA_30/3D_LR _I
GPA_31/3D_LR _O1M3GPIOB31/(SELLVDS)
G8
SI2C_ADDR_SEL
NT72333
FRC FLASH
NT-SPI-CS BS2
NT-SPI-DI
NT-SPI-WP
NT-SPI-CS
NT-SPI-DI
NT-SPI-WP
FRC STRAPPING
MTEST pin need connect
to GND for normal mode.
U3100F
F12
MTEST
K25
XTAL_ OU T
XO
K26
XTAL_IN
XI
AD15
MRESET
C3108
NT72333
100N16V
NT-SPI-DO BS0
NT-SPI-CLK BS1
NT-SPI-CS BS2
GPIOB00
GPIOB01
GPIOB02
GPIOB03
GPIOB04
GPIOB05
GPIOB06
GPIOB07
GPIOB08
GPIOB09
GPIOB10
GPIOB11
GPIOB12
GPIOB13
GPIOB14
GPIOB15
GPIOB16
GPIOB17
GPIOB18
GPIOB19
GPIOB20
GPIOB21
GPIOB22
GPIOB23
GPIOB24
GPIOB26
GPIOB27
GPIOB28
GPIOB29
GPIOB30
GPC_0/3D_LD _O2
GPC_1/2D_LR _O3
GPC_2/3D_EN
GPC_3/AGIN G_EN
GPC_4/BLU_2D LDIM_EN
GPC_5/PWR ON
GPC_6/SPI_ WP
GPC_7/BS3
FLASH_HIZN
+3V3-NT
R3128
TP3125
BS3
C26
E26
B26
E25
F26
C25
F25
D26
D25
B25
A25
F24
F23
G24
G23
H26
A2
F5
F6
F7
H5
H6
H7
J5
J6
J7
L5
L6
L7
M6
M7
L4
AB17
AB16
L2
L3
AC17
AA17
AC16
AF16
AC15
R3121 22 OH M 1/16W
Wide
R3147
10K+-5%1/16W
U3102
1
CS#
VCC
2
SO/SIO1
HOLD#
3
WP#
SCLK
GND4SI/SIO0
MX25L1606EM2I-12G
7/22
Narrow (not possible
with current solder
paste stencil)
U3103
1
CS#
2
SO/SIO1
HOLD#
3
WP#
GND4SI/SIO0
NC/MX25L1606EM1I-12G
+3V3-NT
R3129
10K+-5%1/16W
10K+-5%1/16W
TP3126
R3141
10K+-5%1/16W
R3118 22 OHM 1/16W
R3134 22 OHM 1/ 16W
R3111 22 OH M 1/16W
R3112 22 OH M 1/16W
R3115 22 OH M 1/16W
R3119 22 OH M 1/16W
R3135 33R 1/ 16W 5%
R3140 33R 1/ 16W 5%
R3120 22 OH M 1/16W
+3V3-NT
C3100
100N16V
8
7
NT-SPI-HOLD
6
NT-SPI-CLK BS1
5
NT-SPI-DO BS0
+3V3-NT
8
VCC
7
NT-SPI-HOLD
6
NT-SPI-CLK
SCLK
5
NT-SPI-DO
+3V3-NT
R3146
10K+-5%1/16W
TP3127
BS3
NT-FLASH-HIZn
C3104
NC/100N16V
R3148
10K+-5%1/16W
NT-SPI-CLK
NT-SPI-CS
NT-SPI-DO
NT-SPI-DI
NT-FLASH-HIZn
+3V3-NT
NT-3D-EN
NT-CTRL-DISP6
NT-BL-ONn
NT-CTRL-DISP1
NT-CTRL-DISP2
NT-CTRL-DISP4
NT-LCD-PWR-ON
NT-3D-LR
SOC_3D_EN
From MT5593 TCON control
NT-SPI-WP
TP3693
TP3694
TP3695
TP3696
TP3697
R3139
10K+-5%1/16W
To Panel Tcon
To Panel Tcon
TO FLASH
TP3698
11/25
SOC_3D_EN
Programming
7 8
CN1042
1
2
NC/CONN
3
4
5
6
Add text
NT-SPI-FLASH
+3V3-NT
R3138
NC/10K+-5%1/ 16W
BACKLI G HT DIMMING
BL-DIM1n
+3V3-NT
+12V-DI SP
R3152
NC/22K 1/16W
R3153
C3103
NC/22K 1/ 16W
NC/1uF 10V
DEBUG
TP3700
SCL-BE
SDA-BE
TP3699
TP3702
SCL-DISP
SDA-DISP
TP3701
AM BI SPI SWITCH
C3121
100N16V
NT-AMBI-SPI-CLK
AMBI-SPI-CLK
NT-AMBI-SPI-SWI TCH
SOC-AMBI-SPI-CLK
R3231
R3238 NC/4.7K 1/ 16W
22 OHM 1/16W
R3144
NC/10K+-5%1/16W
R3150
NC/4.7 K 1/16W
Q3105
NC/LMUN5211T1G
R1
1
R2
R3197 NC /47 OHM 1/16W
R3198 NC /47 OHM 1/16W
R3232 NC /47 OHM 1/16W
R3233 NC /47 OHM 1/16W
+3V3
NX3L4684TK
U3604
1
VCC
2
1Y1
3
1Z
4
1S
1Y05GND
3 2
E-PAD
2Y1
2Y0
R3143
0R05 OHM
Q3103
NC/BTA1576S3
2 3
1
TP3138
TP3136
4 5
1
2
3
4 5
1
2
3
11
10
9
2Z
8
2S
7
6
TP3134
CN1023
NC/CONN 3P
I2C-BE
Add text
CN1025
NC/CONN 3P
Add text
I2C-DISP
R3230
22 OHM 1/16W
R3101
NC/0R05 OHM
R1
1
R2
TP3670
+3V3-DI SP
C3101 NC/ 100N16V
NT-AMBI-SPI-MOSI
AMBI-SPI-MOSI
NT-AMBI-SPI-SWITCH
SOC-AMBI-SPI-MOSI
+3V3-DI SP
R3100
1K
BL-DIM1
TP3135
3 2
Q3100
LMUN5211T1G
NT-DSU-RX
NT-DSU-TX
NT-UART-RX
NT-U AR T-TX
NT-DSU-TX
NT-DSU-RX
NT-U AR T-TX
NT-UART-RX
Prevision for SPI from SOC
SOC-AMBI-SPI-CLK
SOC-AMBI-SPI-MOSI
R3242
TP3133
TP3129
TP3130
TP3131
TP3132
R3241
NC/0R05 OHM
NC/0R05 OHM
R3113 4.7K 1/16W
R3116 4.7K 1/16W
+3V3-NT
Layout:
Place t ogether
R3117 4.7K 1/16W
R3114 4.7K 1/16W
AMBI-SPI-CLK
AMBI-SPI-MOSI
6 7
1
2
3
4
5
4 5
1
2
3
4 5
1
2
3
CN1014
NC/CONN
CN1012
CONN 3P
Add text
NT-DSU
CN1013
NC/CONN 3P
Add text
NT-UART
BL-I-CTRLn
BL-I-CTRLn 15,19
NT-BL-ONn
NT-BL-ONn 15
BL-DIM1
BL-DIM1 9,15
BL-DIM1n
BL-DIM1n 19
NT-CTRL-DISP1
NT-CTRL-DISP1 9,18
NT-CTRL-DISP2
NT-CTRL-DISP2 9
NT-CTRL-DISP4
NT-CTRL-DISP4 9
NT-3D-LR
NT-3D-LR 9
NT-CTRL-DISP6
NT-CTRL-DISP6 9,18
SCL-DISP
SCL-DISP 9
SDA-DISP
SDA-DISP 9
SCL-BE
SCL-BE 2
SDA-BE
SDA-BE 2
SOC-AMBI-SPI-CLK
SOC-AMBI-SPI-CLK 19
SOC-AMBI-SPI-MOSI 19
SOC-AMBI-SPI-MOSI
AMBI-SPI-CLK
AMBI-SPI-CLK 23
AMBI-SPI-MOSI
AMBI-SPI-MOSI 23
SOC-3D-LR
SOC-3D-LR 19
NT-3D-IR
NT-3D-IR 18,23
NT-LCD-PWR-ON
NT-LCD-PWR-ON 9,15,18
BE-RESETn
BE-RESETn 7
BE-PWR-EN
BE-PWR-EN 7,13
SOC_3D_EN
SOC_3D_E N 7
NT-3D-EN
NT-3D-EN 9
Page 58

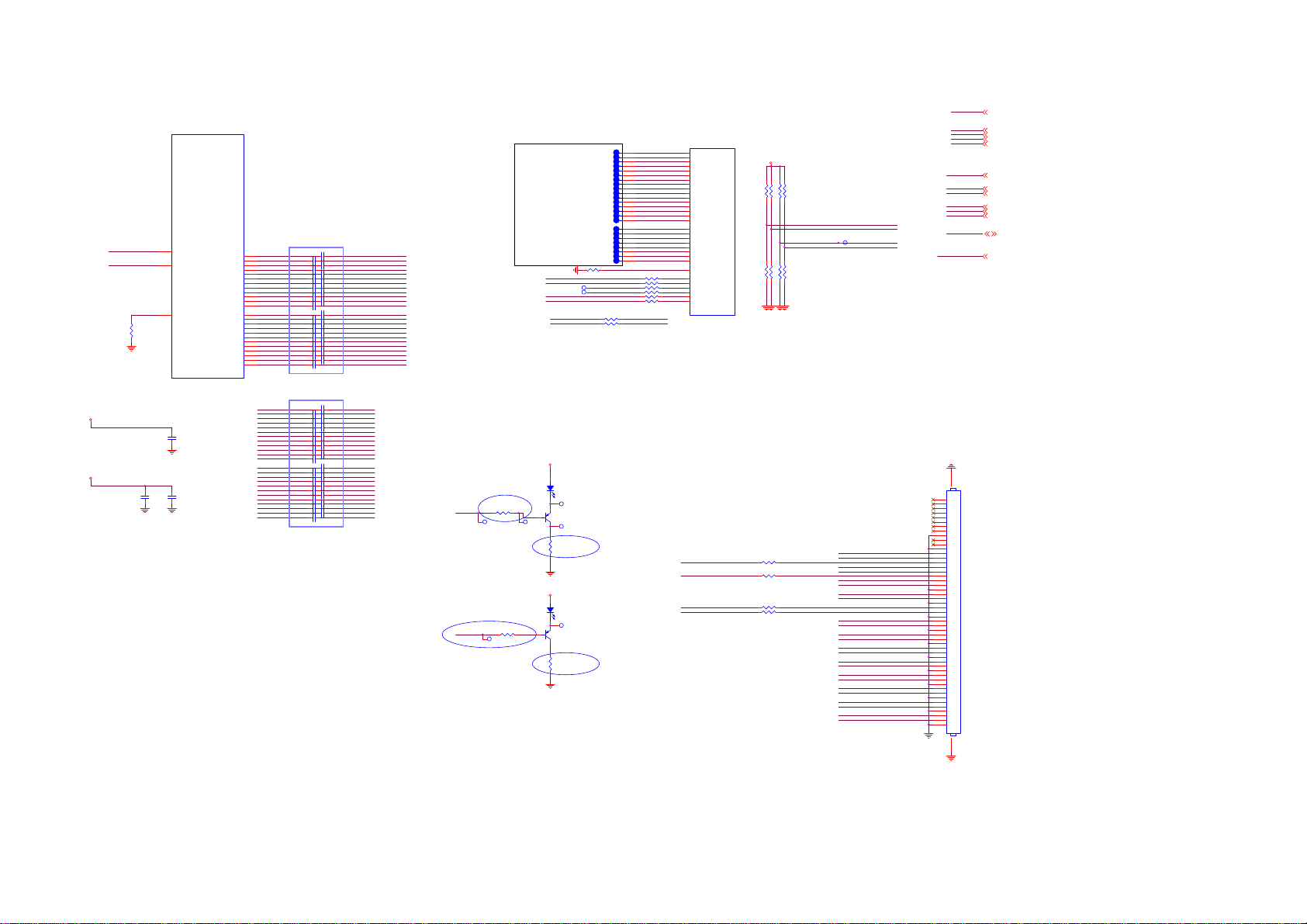

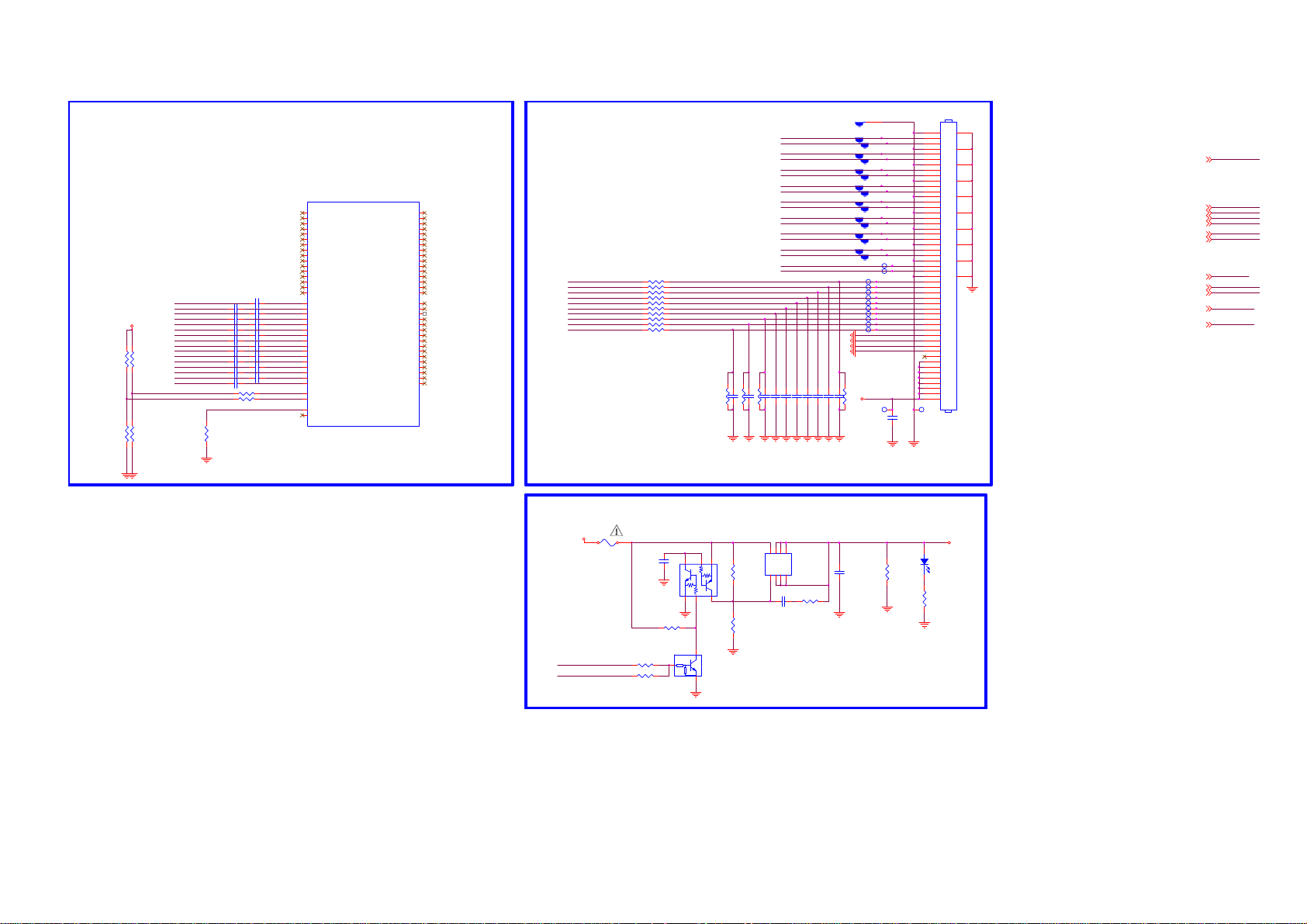

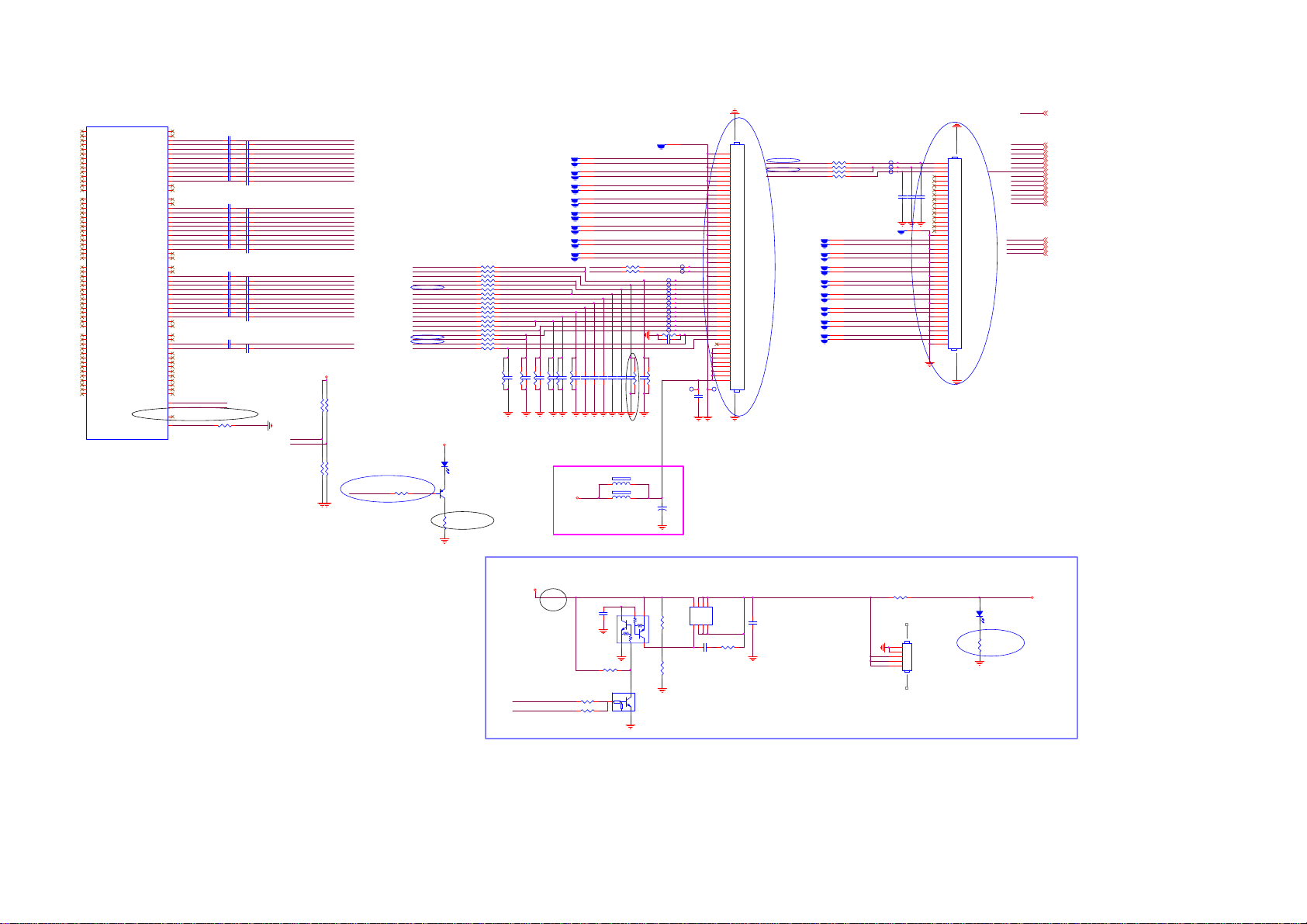

8-5-8 BE-NT72333c-TX-VB1
NT 72333 V-B Y-1 OUTPUT
The CAP place near MainIC
NT-VB1-TX8n
+2V5-NT
NT-VB1-TX8p
NT-VB1-TX9n
NT-VB1-TX9p
NT-VB1-TX10n
NT-VB1-TX10p
NT-VB1-TX11n
NT-VB1-TX11p
NT-VB1-TX12n
R3319 15KOHM 1/16W
R3318 15KOHM 1/16W
R3326 NC/39K 1/16W 5%
NT-VB1-TX12p
NT-VB1-TX13n
NT-VB1-TX13p
NT-VB1-TX14n
NT-VB1-TX14p
NT-VB1-TX15n
NT-VB1-TX15p
NT-LOCKn
NT-HTPDn
R3327 NC/39K 1/16W 5%
C3308 100N16V
C3309 100N16V
C3320 100N16V
C3321 100N16V
C3322 100N16V
C3323 100N16V
C3324 100N16V
C3325 100N16V
C3326 100N16V
C3327 100N16V
C3328 100N16V
C3329 100N16V
C3330 100N16V
C3331 100N16V
C3332 100N16V
C3333 100N16V
R3219
12K +-1% 1/16W
V-BY-1 OUTPUT to Display
NT-VB1-TX15p
NT-VB1-TX15n
NT-VB1-TX14p
NT-VB1-TX14n
NT-VB1-TX13p
NT-VB1-TX13n
NT-VB1-TX12p
NT-VB1-TX12n
U3100D
D4
ML1OUT0_N
C4
ML1OUT0_P
B4
ML1OUT1_N
A4
ML1OUT1_P
D5
ML1OUT2_N
C5
ML1OUT2_P
D6
ML1OUT3_N
C6
ML1OUT3_P
B6
ML1OUT4_N
A6
ML1OUT4_P
D7
ML1OUT5_N
C7
ML1OUT5_P
D8
ML1OUT6_N
C8
ML1OUT6_P
B8
ML1OUT7_N
A8
ML1OUT7_P
D9
ML1OUT8_N_LANE0
C9
ML1OUT8_P_LANE0
D10
ML1OUT9_N_LANE1
C10
ML1OUT9_P_LANE1
B10
ML1OUT10_N_LANE2
A10
ML1OUT10_P_LANE2
D11
ML1OUT11_N_LANE3
C11
ML1OUT11_P_LANE3
D12
ML1OUT12_N_LANE4
C12
ML1OUT12_P_LANE4
B12
ML1OUT13_N_LANE5
A12
ML1OUT13_P_LANE5
D13
ML1OUT14_N_LANE6
C13
ML1OUT14_P_LANE6
D14
ML1OUT15_N_LANE7
C14
ML1OUT15_P_LANE7
F8
R3322 100OHM1/16W
R3321 100OHM1/16W
VBOTX_LOCKN
F9
VBOTX_HTPDN
F10
VBOTX_EXT_SWING
F11
VBOTX_TEST_OUT
NT72333
ML2OUT0_N
ML2OU T0_P
ML2OUT1_N
ML2OU T1_P
ML2OUT2_N
ML2OU T2_P
ML2OUT3_N
ML2OU T3_P
ML2OUT4_N
ML2OU T4_P
ML2OUT5_N
ML2OU T5_P
ML2OUT6_N
ML2OU T6_P
ML2OUT7_N
ML2OU T7_P
ML2OUT8_N
ML2OU T8_P
ML2OUT9_N
ML2OU T9_P
ML2OUT10_N
ML2OUT10_P
ML2OUT11_N
ML2OUT11_P
ML2OUT12_N
ML2OUT12_P
ML2OUT13_N
ML2OUT13_P
ML2OUT14_N
ML2OUT14_P
ML2OUT15_N
ML2OUT15_P
B14
A14
D15
C15
D16
C16
B16
A16
D17
C17
D18
C18
B18
A18
D19
C19
D20
C20
B20
A20
D21
C21
D22
C22
B22
A22
D23
C23
D24
C24
B24
A24
SCL
SDA
3D_EN
L/R SYNC_I
L/R SYNC_O
NT-CTRL-DISP1
NT-CTRL-DISP2
NT-CTRL-DISP4 NT-CTRL-DISP4
NT-CTRL-DISP6
SCL-DISP
SDA-DISP
NT-3D-EN
NT-3D-LR
TCON -L R
BL-DIM1
R3305 NC/100OH M1/16W
R3306 NC/100OH M1/16W
R3308 NC/100OH M1/16W
R3309 NC/100OH M1/16W
R3310 NC/10OHM1/16W
R3311 NC/10OHM1/16W
R3312 NC/100OH M1/16W
R3313 NC/100OH M1/16W
R3314 NC/100OH M1/16W
R3315 NC/100OH M1/16W
C3334 NC/100pF 50V
R3356 0R05 OHM
NT-VB1-TX11p
NT-VB1-TX11n
NT-VB1-TX10p
NT-VB1-TX10n
NT-VB1-TX9p
NT-VB1-TX9n
NT-VB1-TX8p
NT-VB1-TX8n
NT-LOCKn
NT-HTPDn
R3358 NC/0R05 OHM
C3338 NC /47pF 50V
C3335 NC/1nF 50V
R3357 NC/0R05 OHM
C3339 NC /47pF 50V
C3337 NC/1nF 50V
C3336 NC/100pF 50V
TP-0.1X0.6
1
TP3814
1
TP3758
1
TP3773
1
TP3759
1
TP3760
1
TP3761
1
TP3762
1
TP3763
1
TP3764
1
TP3765
1
TP3766
1
TP3767
1
TP3768
1
TP3770
1
TP3769
1
TP3771
1
TP3772
TP3644
TP3645
TP3630
TP3631
TP3632
TP3633
TP3634
TP3635
TP3636
TP3637
TP3638
TP3639
R3352 0R05 OHM
C3341 NC/1nF 50V
C3342 NC/1nF 50V
C3340 NC/1nF 50V
C3343 NC/100pF 50V
+12V-DISP
TP3641
C3344
NC/ 100N16V
TP3640
CN1161
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
NT-CTRL-DISP1 8,18
NT-CTRL-DISP2 8
NT-CTRL-DISP4 8
NT-CTRL-DISP6 8,18
NT-LCD-PWR-ON 8,15,18
TCON-PWR-EN 7
BL-DIM1
BL-DIM1 8,15
NT-CTRL-DISP1
NT-CTRL-DISP2
NT-CTRL-DISP4
NT-CTRL-DISP6
NT-3D-LR
NT-3D-LR 8
TCON -L R
TCON -L R 19
NT-3D-EN
NT-3D-EN 8
SDA-DISP
SDA-DISP 8
SCL-DISP
SCL-DISP 8
NT-LCD-PWR-ON
TCON-PWR-EN
+12V-DISP
R3330
47K 1/16W
R3333
10K+-5%1/16W
Q3304
AON4421
5
4
S
C3348
100N16V
D6D7D
8
D1D2D3G
R3331
47 OHM 1/16W
C3346
NC/100N16V
R3334
1.5K 1/8W
+12V-DI SP
1 2
LED3306
NC/GPTS060 33GC1-PB
+12V-DISP
R3329
NC/4.7K 1/16W
+12V
NT-LCD-PWR-ON
TCON-PWR-EN
F3300
1 2
T 8A 72V
C3345
22NF 25V
Q3301
LMUN5313DW1T1G
R3332
100K 1/16W
R3335 0R05 OH M
R3336 NC/0R05 OHM
1
6
123 4
R1
R2
5
3 2
Q3302
LMUN5211T1G

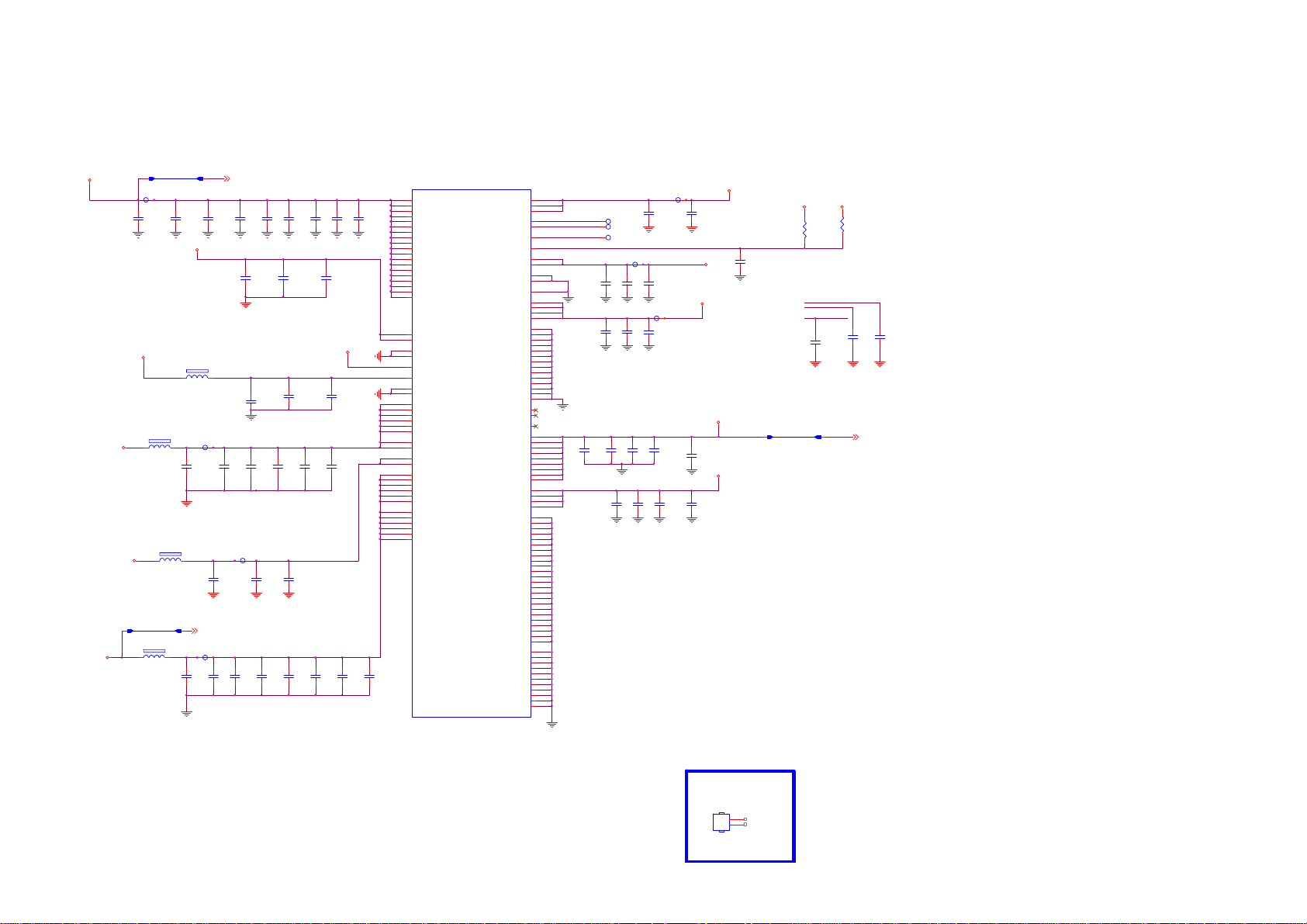

Page 59

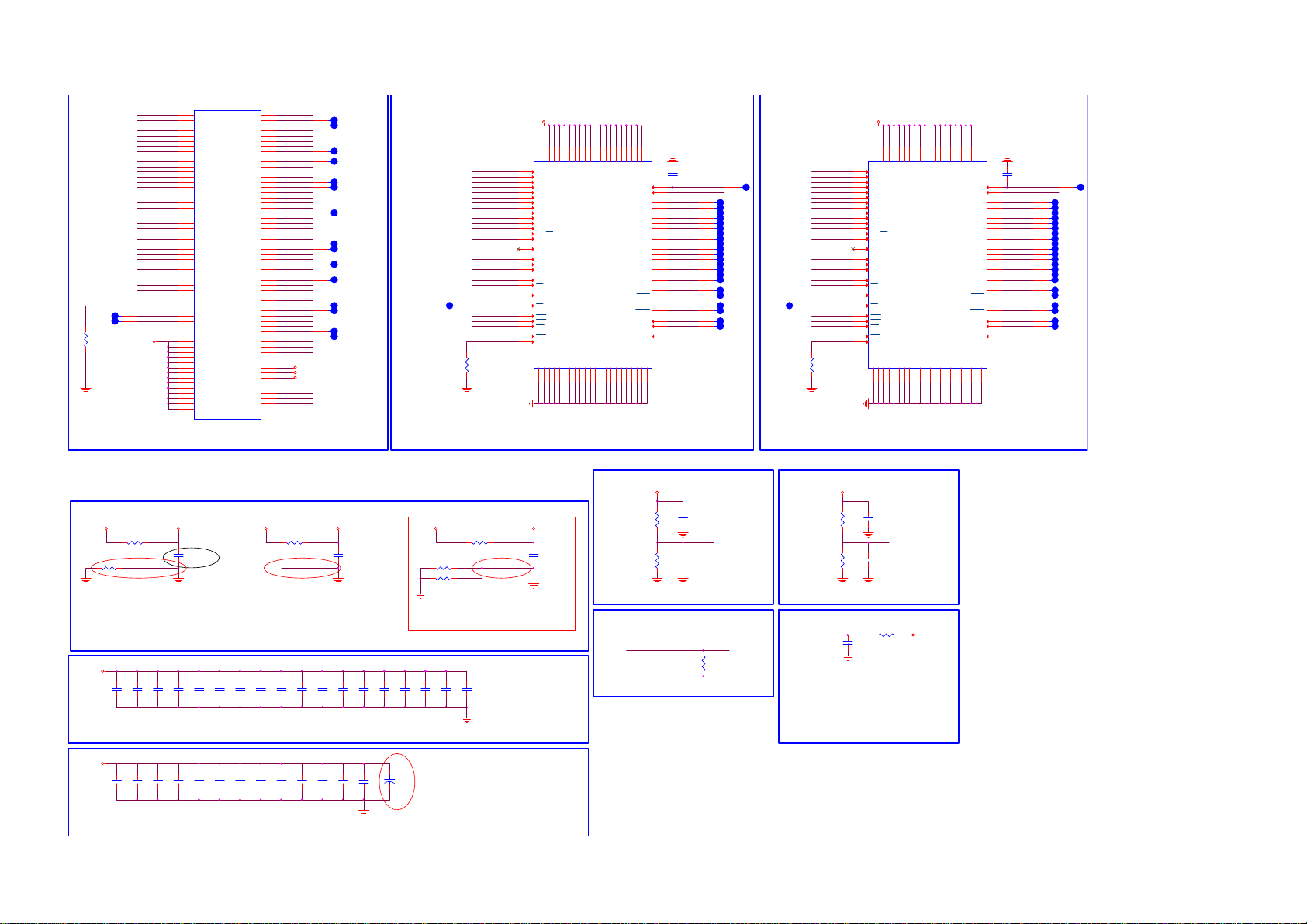

8-5-9 BE-NT72333d-POWER
NT72333 POWER
+1V1-NT
+1V8-NT
+1V1-NT
1 2
+1V8-N T
1 2
CS3400
CON2SIG0125
TP3401
C3400
C3401
22uF 6.3V
+1V8-N T
FB3601
1 2
30R
FB3603
1 2
30R
CS3301
CON2SIG0125
FB3602
1 2
30R
C3402
100NF 16V
+2V5-NT
FB3607
1 2
30R
TP3664
C3501
22uF 6.3V
22uF 6.3V
C3507
SENSE+1V1-NT 13
C4861
100NF 16V
C3502
100NF 16V
C3535
22uF 6.3V
SENSE+1V8-NT 13
TP3655
C3506
C3508
100NF 16V
C3540
TP3657
U3100G
J9
CORE11V
J10
CORE11V
J11
CORE11V
J12
CORE11V
K9
CORE11V
C4859
C4849
22uF 6.3V
22uF 6.3V
C4862
22uF 6.3V
C4850
100NF 16V
10NF 50V
C3541
100NF 16V
100NF 16V
C3543
10NF 50V
+1V8-NT
55mA
C3522
C3521
C3520
22uF 6.3V
10NF 50V
100NF 16V
185mA
C3504
C3503
100NF 16V
C3515
C3505
100NF 16V
10NF 50V
100NF 16V
K10
C4846
CORE11V
K11
10NF 50V
CORE11V
K12
CORE11V
P21
CORE11V
P22
CORE11V
P23
CORE11V
P24
CORE11V
R21
CORE11V
R22
CORE11V
R23
CORE11V
R24
CORE11V
U15
CORE11V
U16
CORE11V
U17
CORE11V
K21
DDR_D LL_25V
L21
DDR_D LL_25V
K22
GND_DDR_APLL
L22
GND_DDR_APLL
Y23
DDR_MMULDO_18V
W23
VDD_CLK_18V
T12
GND_DDR_CLK
U12
GND_DDR_CLK
W21
DDR_MMU_18V
W22
DDR_MMU_18V
Y21
DDR_MMU_18V
Y22
DDR_MMU_18V
AA22
DDR_MMU_18V
AB22
DDR_MMU_18V
W20
DDR_VDDA_MMU_18V
Y20
DDR_VDDA_MMU_18V
T13
VDD_DDR_11V
U13
VDD_DDR_11V
AC23
MCM_D DR_ MMU_18 V
AD23
MCM_D DR_ MMU_18 V
AE23
MCM_D DR_ MMU_18 V
AC24
MCM_D DR_ MMU_18 V
AD24
MCM_D DR_ MMU_18 V
AE24
MCM_D DR_ MMU_18 V
W24
MCM_D DR_ MMU_18 V
W25
MCM_D DR_ MMU_18 V
W26
MCM_D DR_ MMU_18 V
Y24
MCM_D DR_ MMU_18 V
Y25
MCM_D DR_ MMU_18 V
Y26
MCM_D DR_ MMU_18 V
DDR_MMU_18V_OUT
PWR_33V_25V_18V
55mA
C3537
C3536
100NF 16V
10NF 50V
110mA
C3510
C3511
C3509
10NF 50V
100NF 16V
C3512
C3514
100NF 16V
100NF 16V
10NF 50V
100NF 16V
NT72333
IO33V
IO33V
IO33V
IO33V_OUT
IO33V_OUT
VDD_MPLL_25V
VDD_MPLL_25V
MPLL_GND
MPLL_GND
EFUSE_25V
LVDSRX_25V
LVDSRX_25V
LVDSRX_25V
LVDSRX_25V
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
LVDSRX_GND
VBORX_11V
VBORX_11V
VBORX_VCO11V
TX_25V
TX_25V
TX_25V
TX_25V
TX_25V
TX_25V
TX_25V
TX_25V
TX_25V
VBORX_25V
VBORX_25V
VBORX_25V
VBORX_25V
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
TX_GND
VBORX_GND
VBORX_GND
VBORX_GND
VBORX_GND
VBORX_GND
VBORX_GND
VBORX_GND
VBORX_GND
VBORX_GND
VBORX_GND
VBORX_GND
L25
L26
L24
J2
AE16
L23
K23
G21
H21
G22
H22
AA15
V7
V8
W7
W8
Y5
AA5
AB5
AB6
AB7
AB8
AB9
AB10
AB11
AB12
AB13
AB14
AC14
AD14
W10
W11
V11
F13
F14
F15
F17
F18
F19
G17
G18
G19
R7
R8
T7
T8
C3
D3
E10
E11
E12
E13
E14
E15
E16
E17
E18
E19
E20
E21
E22
E23
E24
E3
E4
E5
E6
E7
E8
E9
M5
N5
P5
T5
U5
V5
W1
W2
W3
W4
W5
IO33V_OUT1
IO33V_OUT2
VDD_MMU_18V_OUT
0mA
TP3402 TP
TP3403 TP
TP3404 TP
24mA
TP3649
C3117 10NF 50V
C3118 100N F 16V
70mA for LVDS;
0mA for VB1
C3354
10NF 50V
C3218
10NF 50V
C3355
100NF 16V
C3349
C3217
C3356
100NF 16V
C3350
10NF 50V
TP3669
100NF 16V
C3429
100NF 16V
C3119
C3216
22uF 6.3V
C3357
100NF 16V
C3351
100NF 16V
TP3652
22uF 6.3V
100NF 16V
+3V3-NT
C3432
22uF 6.3V
PWR_33V_25V_18V
+2V5-NT
C3120
100NF 16V
+2V5-NT
+2V5-NT
C3353
22uF 6.3V
+2V5-NT
C3352
22uF 6.3V
1 2
CS3300
CON2SIG0125
+1V8-N T +3V3 -NT
R4801
0R05 1/16W
IO33V_OUT1
IO33V_OUT2
VDD_MMU_18V_OUT
C3431
100NF 16V
R4802
NC/0R 05 1/16W
C3433
100NF 16V
SENSE+2V5-NT 13
C3434
100NF 16V
The POWER CAP NEAR Main IC
NT72333 Heat Sink
HS3100
HEAT SINK
X90G202000200000HG
1
2
Page 60

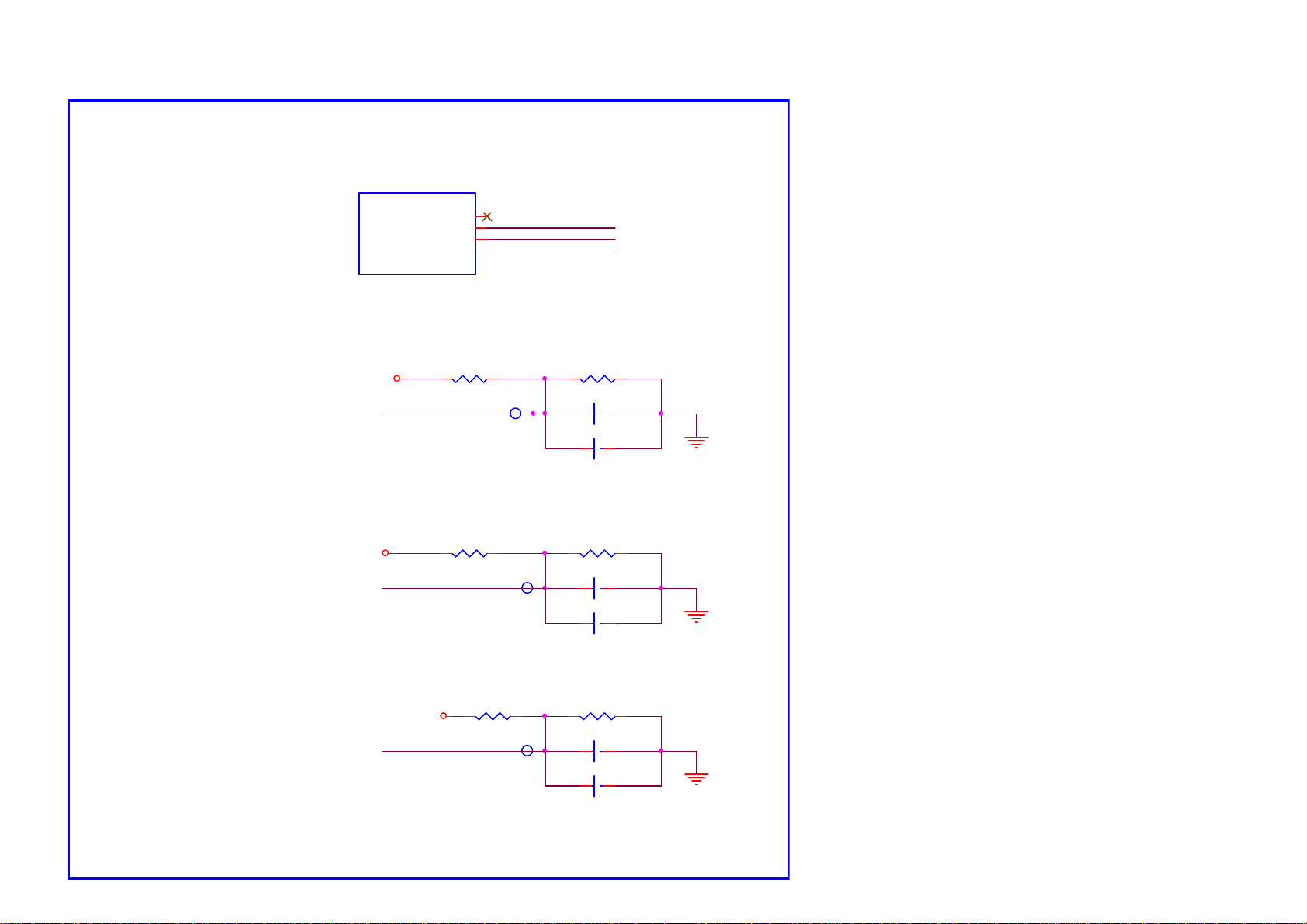

8-5-10 BE-NT72333e-DDR
NT72333 DD R
U3100A
NT72333
NC
DDR_VREF
MCM_A_VREF
MCM_B_VREF
T14
U22
FRC_MMU_VREF
U26
FRC_DDRA_VREF
AF25
FRC_DDRB_VREF
+1V8- NT
FRC_MMU_VREF
+1V8- NT
FRC_DDRA_VREF
+1V8-N T
FRC_DDRB_VREF
R3506
1KOHM +-1% 1/16W
TP3660
R3511
1KOHM +-1% 1/16W
TP3661
R3513
1KOHM +-1% 1/16W
TP3662
R3507
1KOHM +-1% 1/16W
C3500
100NF 16V
C3516
100NF 16V
R3512
1KOHM +-1% 1/16W
C3517
100NF 16V
C3518
100NF 16V
R3514
1KOHM +-1% 1/16W
C3533
100NF 16V
C3534
100NF 16V
VREF voltage divider

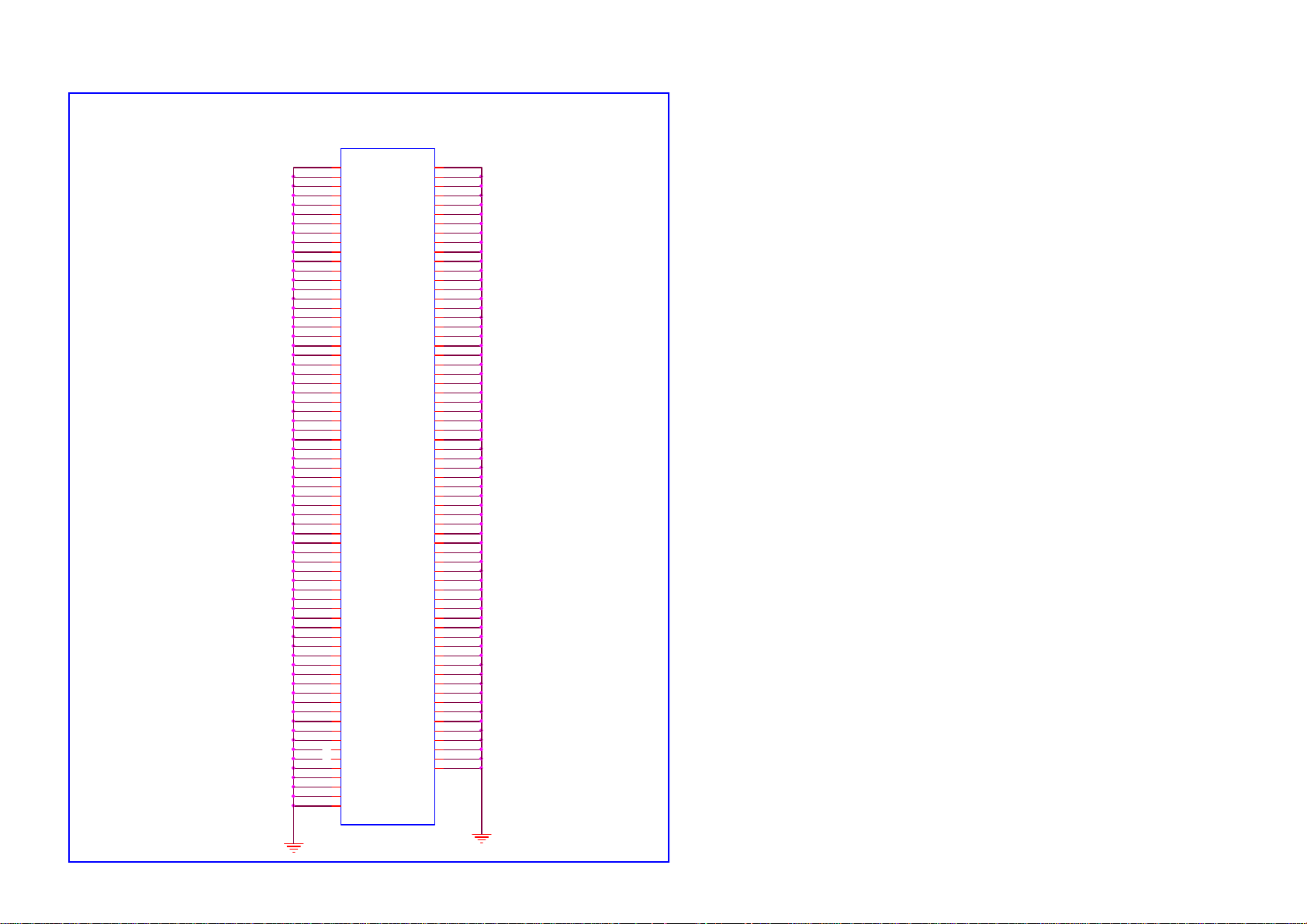

Page 61
8-5-11 BE-NT72333f-GND
NT72333 GN D
F21
F22
G10
G11
G12
G13
G14
G15
J22
J23
K24
L10
L11
L12
L13
L14
L15
L16
L17
M10
M11
M12
M13
M14
M15
M16
M17
N10
N11
N12
N13
N14
N15
N16
N17
P10
P11
P12
P13
P14
P15
P16
P17
R10
R11
R12
R13
R14
R15
R16
R17
T10
T11
T15
T16
T17
G9
L9
M9
N6
N7
N9
P6
P7
P9
R6
R9
T6
T9
U3100H
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
NT72333
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
U6
U9
U10
U11
U20
U21
U23
U24
U25
V6
V9
V10
V20
V21
V22
V23
V24
V25
V26
W6
W9
Y6
Y7
Y8
Y9
Y10
Y11
Y12
Y13
Y14
Y15
Y16
Y17
Y18
Y19
AA10
AA11
AA12
AA13
AA16
AA20
AA21
AB15
AB20
AB21
AC20
AC21
AC22
AC25
AC26
AD20
AD21
AD22
AD25
AD26
AE20
AE21
AE22
AE25
AE26
AF20
AF21
AF22
AF23
AF24
Page 62

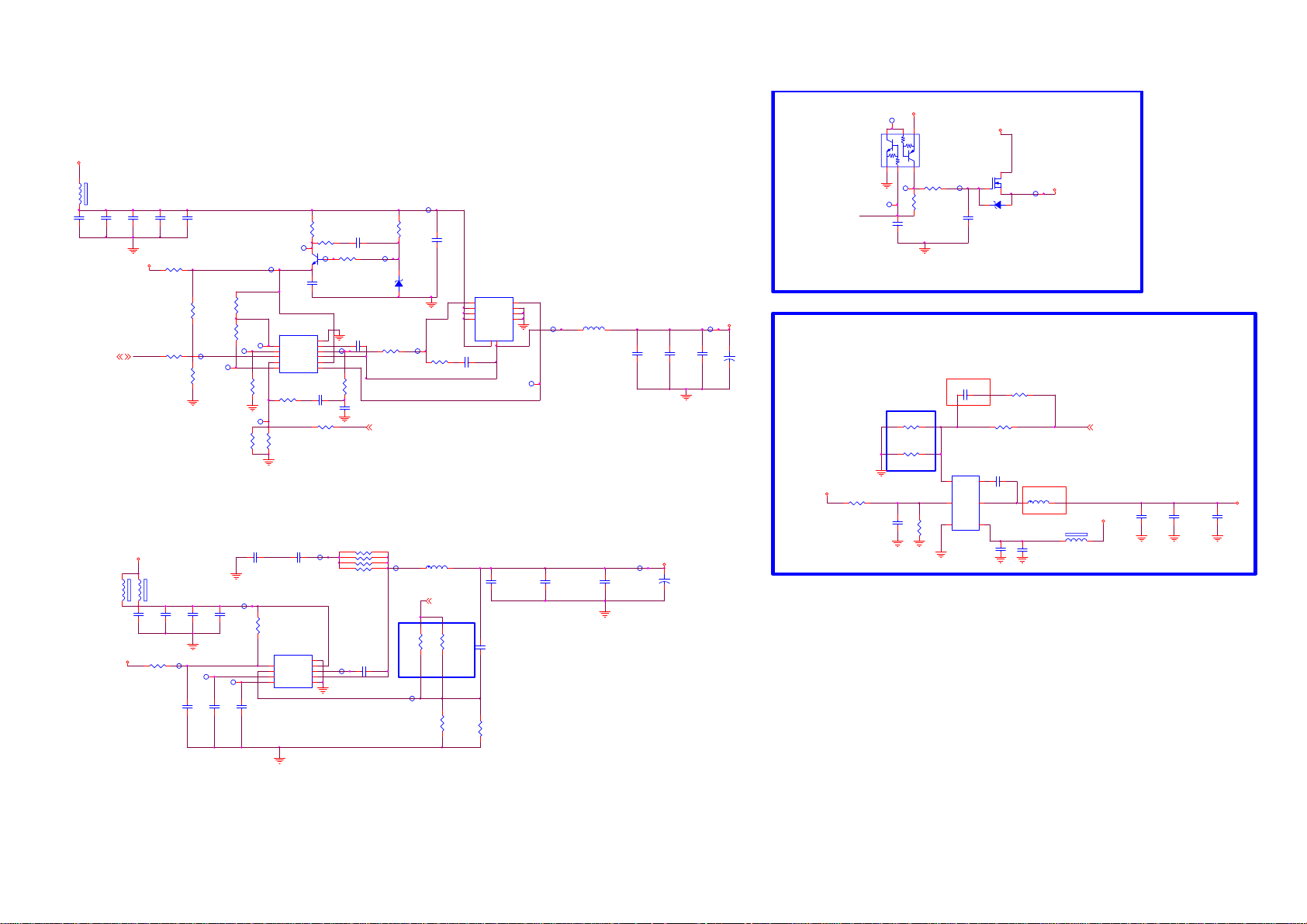

8-5-12 DCDC-Novatek-POWER
FRC_1.1V
+12V
1 2
FB4100
30R 1A
C4101
C4100
10uF 16V
BE-PWR-EN 7
C4102
10uF 16V
10uF 16V
+5V-SW
C4103
R4110
1 OHM 5% 1/16W
R4111
100OHM1/16W
C4104
10uF 16V
TP4116
12K//200K = 11.32K
10uF 16V
R4109
NC/47K 1/ 16W
TP4117
R4135
100K 1/16W
R4112
100K 1/16W
+1V1-NT- OK
R4114
100K 1/16W
TP4118
100K 1/16W
TP4113
R4134
NC/200K 1%
NC/1 OH M 5% 1/16W
NC/LBC 847BWT1G
TP4109
TP4112
R4116
R4100
Q4102
1
PGOOD
2
TRI P
3
EN
4
FB
RF5DL
R4139
47K 1/16W
0.72Vref
R4120
10K 1/16W 1%
TP4108
C4113
U4103
GND
BST
DH
VCC
G5318RE1D
R4102
NC/1 OH M 5% 1/16W
TP4111
NC/100OH M1/16W
10UF 16V
11
10
TP4115
9
8
LX
7
6
C4148
1nF 50V
R4115
5.6K 1%
R4113
R4140
C4117
NC/10000pF 50V
C4109
100N16V
10K+-5%1/16W
C4149
470PF 50V
SENSE+1V1-NT 10
TP4110
R4117
10OHM1/16W
R4101
ZD4100
NC/LUDZS5.6B
1 2
NC/2. 2K 1/16W
TP4106
TP4107
C4106
R4132
3R3 1/16W 5%
10UF 16V
U4102
AON7932
1
G1
2
D1
3
D1
D14S2
S1/D29D1
10
C4110
220PF 50V
FRC_2.5V
+12V
1 2
FB4101
30R 1A
C4122
+3V3-N T
Novatek
1A DC/DC
1 2
FB4102
NC/30R 1A
10uF 16V
R4123
10K+-5%1/16W
C4116
C4130
NC/1nF 50V
NC/1nF 50V
TP4121
C4125
100NF 16V
TP4124
1UF 10% 16V
C4139
R4124
NC/27K 1/ 16W 5%
1
2
3
2.2nF 50V
U4100
EN
FB
BOOT
PVCC
SS4GND
RT7277GSP
GND
VIN
SW
C4123
C4124
10uF 16V
NC/10U F 16V
TP4122
TP4123
C4129
C4128
1nF 50V
TP4119
9
8
7
6
5
TP4126
RP4100
4
5
3
6
2
7
1
8
NC/22R
C4127
0.1uF 25V
0.765Vref
TP4120
TP4125
R4121
150K 1%
L4101
1.5uH
SENSE+2V5-NT 10
R4133
33K 1%
R4131
12K +-1% 1/16W
C4126
NC/100pF 50V
33K//150K = 27.05K
R4125
NC/150K 1/ 16W 5%
G2
S2
S2
C4118
22uF 6.3V
12K
8
7
6
5
TP4114
TP4105
9/25 update
C4119
22uF 6.3V
L4100
1uH
C4120
22uF 6.3V
C4111
TP4101
22uF 6.3V
+2V5-N T
C4112
+
C4146
22uF 6.3V
C4121
NC/100U F 16V
TP4100
FRC_3.3V
+1V1-N T
+
C4114
22uF 6.3V
NC/100U F 16V
FRC_1.8V
+1V1-N T-OK
TP4130
6
123 4
TP4129
C4163
100NF 16V
+12V
5
TP4128
Q4100
LMUN5313DW1T1G
R4103
10K+-5%1/16W
R4136
220K OHM
TP4127
C4108
100NF 16V
C4115
ZD4101
UDZSN P5.6B
220pF 50V
+3V3
Q4101
AO3414
TP4103
1 2
R4104 0R05 1/16W
1.5A MAX
+3V3-NT
15K//348K = 14.38K
+2V5-N T
R4126
10K+-5%1/16W
R4106
15K 1%
R4107
348K 1%
R4108
C4131
NC/36K 1%
1nF 50V
0.6Vref
1
2
U4101
FB
EN
GND3IN
SY8104ADC
R4105 30K OH M +-1% 1/16W
C4135
6
BS
0.1uF 50V
5
LX
4
C4136
100NF 16V
L4102
2.2uH
C4132
10uF 16V
3.3A
FB4103
30R 1A
SENSE+1V8-NT 10
+12V
1 2
C4133
22uF 6.3V
C4134
22uF 6.3V
9/25 update
C4137
22uF 6.3V
+1V8-NT

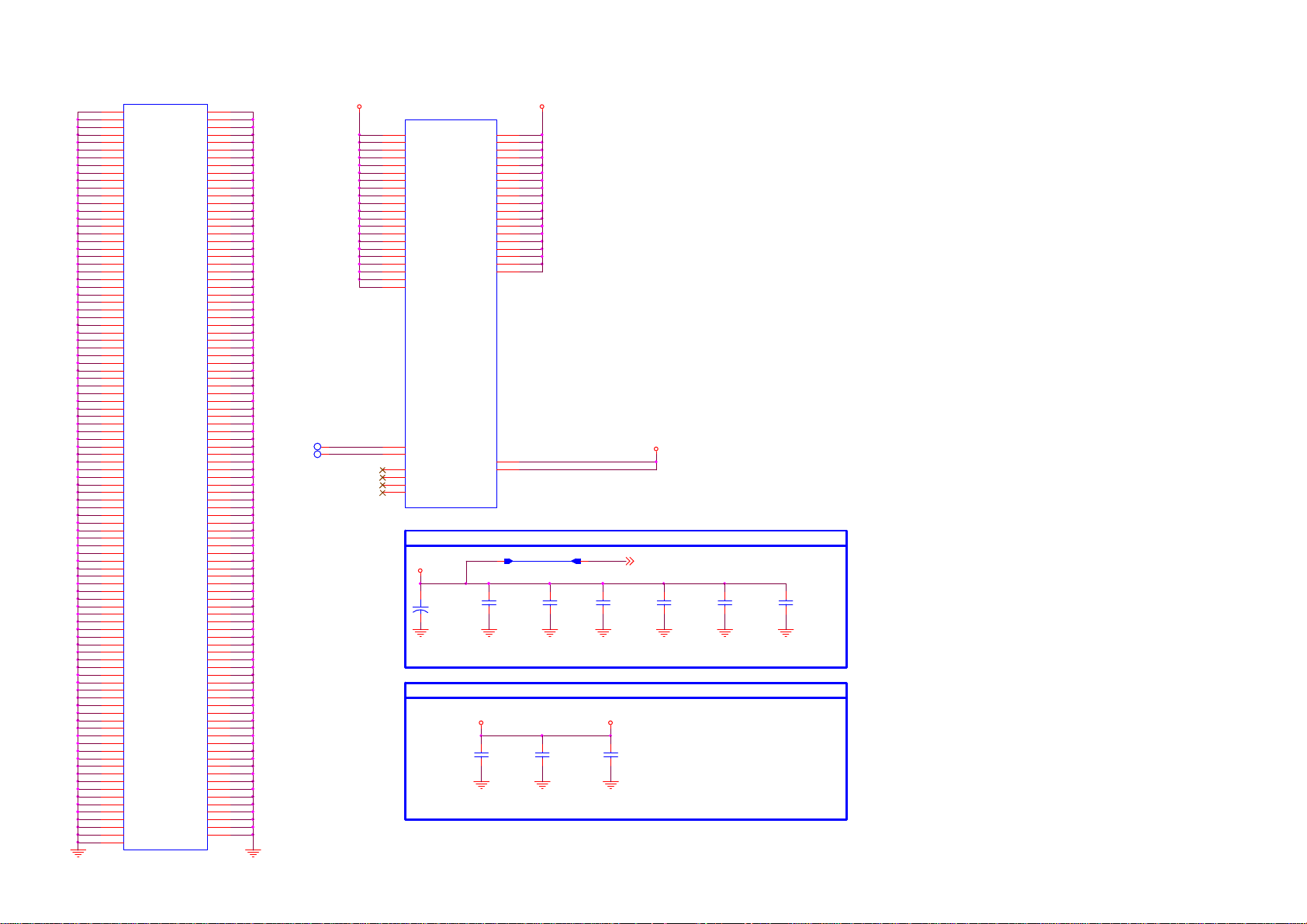

Page 63
8-5-13 DCDC-SOC-VCCK-DVSS
U9400-11
AA15
AA16
AA17
AA18
AA19
AA20
AA21
AA22
AA23
AA24
AA8
AB14
AB15
AB16
AB17
AB18
AB19
AB20
AB21
AB22
AB23
AB24
AB36
AC14
AC15
AC16
AC17
AC18
AC19
AC36
AC4
AC7
AC8
AD15
AD16
AD17
AD18
AD19
AD4
AD9
AE9
AF35
AF5
AF8
AF9
AG4
AG8
AH5
AJ36
AJ7
AK21
AK26
AK28
AL12
AL15
AL5
AM10
AM11
AM12
AM13
AM15
AM16
AM17
AM9
AN3
AN7
AN8
AP21
AP23
AP24
AP26
AP27
AP28
AP29
AP31
AP34
AR11
AR16
AR19
AT4
AT7
B31
B33
B37
C17
C19
C20
E22
E26
F12
J31
F9
G5
J3
J6
K6
K9
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
MT5593UGIJ
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
L31
L9
M20
M21
M22
M23
M31
N18
N19
N20
N21
N23
N9
P15
P16
P17
P18
P19
P20
P21
P22
P23
P24
P6
R15
R16
R17
R18
R19
R20
R21
R22
R23
R24
T15
T16
T17
T18
T19
T20
T21
T22
T23
T24
T3
T8
T9
U15
U16
U17
U18
U19
U20
U21
U22
U23
U24
U3
U32
V15
V16
V17
V18
V19
V20
V21
V22
V23
V24
W14
W15
W16
W17
W18
W19
W20
W21
W22
W23
W24
W3
W6
W8
Y14
Y15
Y16
Y17
Y18
Y19
Y20
Y21
Y22
Y23
Y24
Y7
Y8
TP4212
TP4211
TP-A RMP LL
TN- AR MPLL
U9400-12
AC25
VCCK
AC26
VCCK
AC27
VCCK
AD20
VCCK
AD21
VCCK
AD22
VCCK
AD23
VCCK
AD24
VCCK
AD25
VCCK
AD26
VCCK
AD27
VCCK
Y26
VCCK
Y27
VCCK
AE20
VCCK
AE21
VCCK
AE22
VCCK
AE23
VCCK
AE24
VCCK
AE25
VCCK
AE26
VCCK
AE27
VCCK
N14
TP_A RMPLL
M14
TN_ ARMPL L
A1
NC
A38
NC
AV1
NC
AV38
NC
MT5593UGIJ
+1V0-VCCK
+
3V3 IO Po wer
4.7UF 10% 10V
AA25
VCCK
AA26
VCCK
AA27
VCCK
AB25
VCCK
AB26
VCCK
AB27
VCCK
AC20
VCCK
AC21
VCCK
AC22
VCCK
AC23
VCCK
AC24
VCCK
W27
VCCK
W26
VCCK
Y25
VCCK
W25
VCCK
V27
VCCK
V26
VCCK
V25
VCCK
U26
VCCK
F1
VCC3IO_A
AK38
VCC3IO_B
Core Power
1 2
C4200
NC/ 100UF 16V
C4207
C4201
10UF
Close to Main Chip
+1V0-VCCK +1V0-VCCK
CS4200
CON2SI G0125
C4202
100NF 16V
C4208
100NF 16V
C4203
100NF 16V
+3V3- IO +3V3
+3V3-I O
SENSE+1V0-VCCK 15
C4209
NC/ 100N16V
C4204
100NF 16V
C4205
100NF 16V
C4206
22uF 6.3V
Page 64

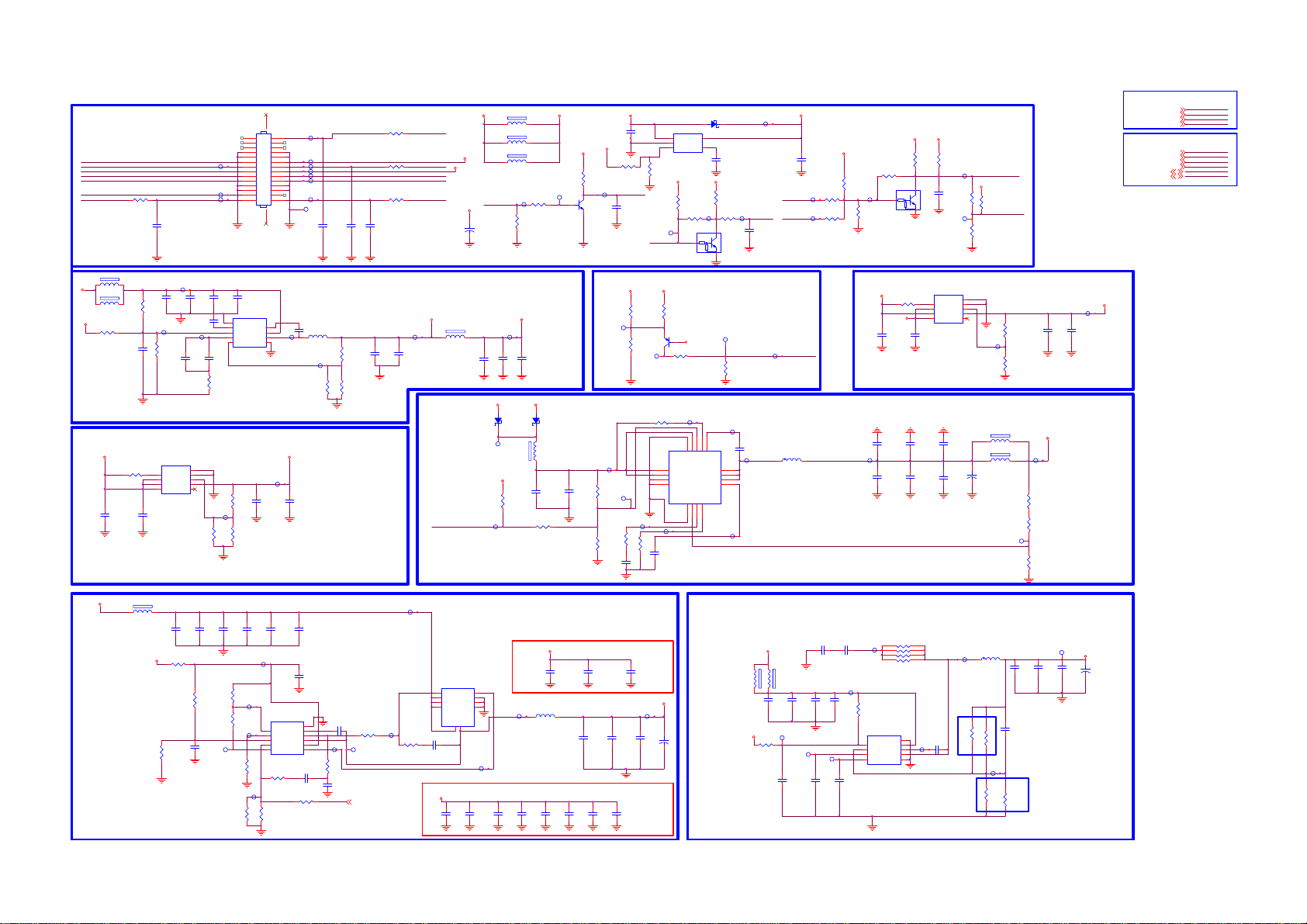

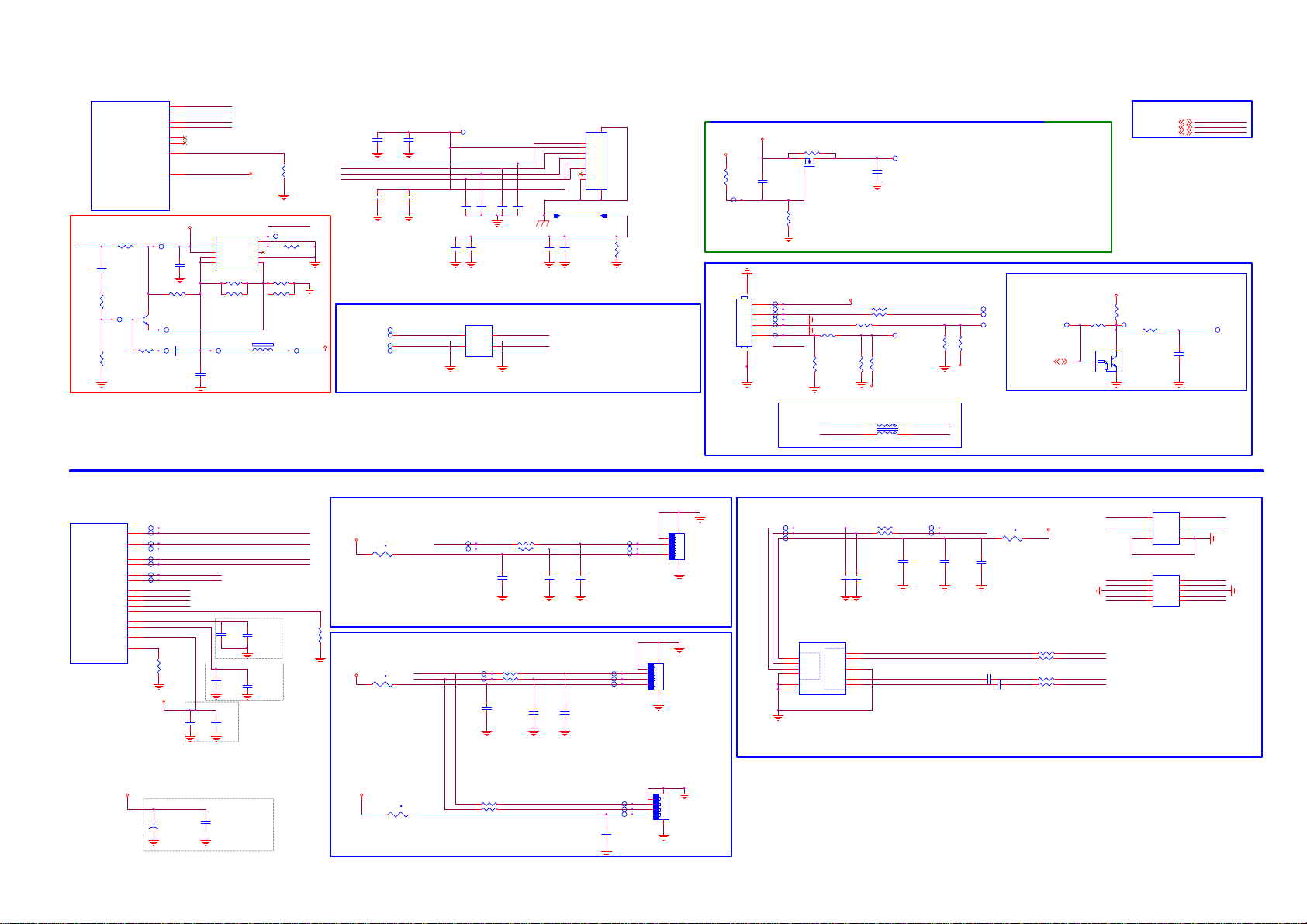

8-5-14 DCDC-SYSTEM-POWER1
DC POWER INPUT
+12V
+3V5-SB
+12V-AMBI +12V-AMBI
+12V +12V
+12V-AUDIO +12V-AU DIO
POWER-ON
BL-DIM1
FB4300
1 2
+12V
1 2
+5V-SW
R4329
100OHM1/16W
FB4301
30R 1A
NC/30R 1A
R4327
NC/27K 1/16W 5%
C4324
R4316 10 0OHM1/16W
C4302 NC/1nF 50V
TP4343
C4338
C4364
10UF 16V
TP4344
R4331
1nF 50V
C4325
10K+-5%1/16W
+1V8 F ro m +3V3
+3V3
10K+-5%1/16W
C4356
10UF 6.3V X5R +-20%
+12V
R4374
FB4306
1 2
30R 1A
1
POK
2
VEN
3
VIN
VPP4NC
C4354
1uF 10V
+5V-SW
1 OHM 5% 1/16W
NC/10K+-5%1/ 16W
U4303
G9661
R4351
R4379
E-Pad
GND
ADJ
VO
C4348
C4342
22NF 25V
TP4345
100pF 50V
9
8
7
6
5
10uF 16V
10K+-5%1/16W
9/13
CN1190
29 30
1 2
TP4301
3 4
5 6
7 8
9 10
11 12
TP4316
13 14
TP4306
TP4312
TP4309
15 16
17 18
19 20
21 22
23 24
25 26
27 28
TP4311
TP4319
TP4315
TP4317
TP4318
TP4308
C4306 NC/1 nF 50V
C4339 NC/1 nF 50V
C4381 NC/1 nF 50V
To PSU
C4327
100NF 16V
C4383
NC/10uF 16V
10UF 16V
C4384
0.8Vref
R4376
R4353
C4365
TP4353
18K OHM
C4349
10UF 16V
120K 1%
3.3nF 50V
R4334
6.8K 1/16W
10uF 16V
TP4369
9
8
7
6
5
R4356
39K 1/16W 5%
R4364
U4301
GND
SS
EN
COMP
RT7297CHZSP
0.8Vref
R4350
0.8V
4.7K 1/16W 1%
R4375
4.7K 1/4W
C4350
10uF 16V
TP4366
R4354
100K 1/16W
TP4367
TP4368
R4361
100K 1/16W
TP4370
BOOT
VIN
SW
GND4FB
C4352
10uF 16V
1
2
3
TP4341
TP4321
C4343
10UF 6.3V
1
PGOOD
2
TRIP
3
EN
4
FB
RF5DL
R4372
47K 1/16W
0.7Vref
R4365
12K +-1% 1/16W
+1V8-EMMC-IO
C4344
10UF 6.3V
C4353
C4379
10uF 16V
C4372
U4306
GND
BST
DH
LX
VCC
G5318RE1D
C4351
100N16V
L4300
3.6uH
TP4342
10uF 16V
10uF 16V
11
10
9
8
7
6
C4391
1nF 50V
R4363
4K7 1/16W 1%
R4335
R4373
R4332
22K 1/16W
C4363
100N16V
TP4371
10K+-5%1/16W
C4392
470PF 50V
C4376
68K 1/16W 1%
R4336
1M 1%
R4358
10OHM1/16W
TP4373
SENSE+1V0-VCC K 14
TP4364
C4328
22uF 6.3V
TP4365
3R3 1/16W 5%
NT-LCD-PWR -ON
R4347 NC/100OHM1/16W
+12V
BL-I-CTRL
R4308 NC/100OHM1/16W
BL-ON
R4318 10 0OHM1/16W
+3V3-AVDD
TP4320
22uF 6.3V
DRAM Power
DDR-PWR-EN
C4366
R4360
220pF 50V
+1V0-VC CK
C4326
100UF 16V
9/13
1 2
120R 3A
1
G1
2
D1
3
D1
D14S2
+12V
FB4307 NC/ 120R/3000 mA
FB4308 NC/ 120R/3000 mA
FB4309 NC/ 120R/3000 mA
+12V
+12V-AMBI
STANDBY
+12V
+
AVDD3V3/DVDD3V3
FB4302
C4385
100NF 16V
+3V5-SB
TP4356
R4340
TP4355
U4305
AON7932
8
G2
7
S2
6
S2
5
S1/D29D1
10
TP4372
C4370
C4371
100N16V
100N16V
TP4330
10UF 6.3V X5R +-20%
100N16V
+3V3
R4320
4.7K 1/16W
R4324
47K 1/16W
C4361
1uF 10V
+5V-SW
C4340
22K 1/16W
1 2
D4302
FB340M
1 2
120R 3A
FB4303
10UF 16V
R4342
100OHM1/16W
+1V0-VCCK
L4302
1uH
+12V-AUDIO
R4309
TP4331
C4341
C4378
22uF 6.3V
1 2
1 2
1 2
TP4314
C4330
1 2
D4301
FB340M
SUP-DDR
+3V5-SB
10K+-5%1/16W
TP4363
To create VB1 return path
C4360
100N16V
C4374
100N16V
C4359
100N16V
+3V5-SB
C4323
1UF 10V
+3V5-SB
+3V5-SB
+1V0-VCCK From +12V
Close to main chip
C4386
100N16V
R4378
R4377
100K 1/16W 5%
1K 1/16W
POWER-ON
TP4313
Q4301
C4301
MMBT3904
100N16V
9/3
TP4334
BL-I-CTRLn
+12V +12V-AUD IO
R4348
NC/22K 1/16W
TP4360
R4352
MMBT3906
15K 1%
TP4361
R4337 100K 1/16W
TP4354
R4338
TP4352
NC/0R05 OHM
R4344
R4343
C4347
3.3nF 50V
NC/10K+-5%1/16W
C4357
100NF 16V
C4367
C4368
22uF 6.3V
C4387
100N16V
7K5 1/16W 5%
22uF 6.3V
C4388
100N16V
TP4351
C4380
180K
R4345
C4358
100NF 16V
TP4328
TP4350
C4346
10000pF 50V
+1V0-VCCK
C4369
22uF 6.3V
1
2
3
4
D4300 NC/F B340M
1 2
1
5
VIN
VOUT
2
GND
4
EN3BP
U4304
C4345
RT9193-33GB
R4322
NC/0R05 OHM
1
Q4302
TP4332
R1
R2
22NF 25V
R4315
NC/10K+-5%1/ 16W
R4323
NC/0R05 OHM
TP4333
3 2
+3V3 +3V3
R4314
NC/4.7K 1/16W
NC/PDTC114EU
12V drop detect
R4349
22K 1/16W
9/22 update
Q4303
R4355
22K 1/16W
TP4357
U4302
VIN
VIN
GND
GND
+3V3-STAN DBY
100K 1/16W
14
17
16
15
EN
VIN
GND
PGOOD
AGND5FB6COMP7RT/SYNC
8
R4359
13
BOOT
SW
SW
SW
SS/TR
RT8079ZQW
TP4358
TP4349
TP4359
12
11
10
9
TUNER VCC From +12V
+
NC/100U F 16V
BL-I-CTRL
C4337
NC/10UF 6.3V X5R +-20%
C4332
100N16V
TP4347
1 2
FB4105
30R 1A
+3V3
TP4325
+12V
C4319
R4371
1K 1/16W
1 2
TP4329
NT-BL-ONn
SOC-BL-ONn
FB4106
NC/30R 1A
C4321
10UF 16V
TP4148
C4311
+3V3-STANDBY
TP4335
TP4336
12V-DETECT
L4301
1.5uH
10UF 16V
TP4147
1nF 50V
C4309
1UF 10V
NC/1nF 50V
C4390
C4318
R4319
0R05 OHM
R4325
NC/1K 1/16W
C4315
NC/10UF 16V
TP4146
1UF 10% 16V
R4310
C4314
+3V3
NC/4.7K 1/16W
C4316
10UF
TP4346
10UF
C4313
NC/1nF 50V
TP4149
100N16V
2.2nF 50V
R4312
10K+-5%1/16W
NC/PDTC114EU
TP4337
R4311
4.7K 1/16W
+3V3-AVDD
C4336
10UF 6.3V
C4333
C4375
TP4142
R4366
NC/27K 1 /16W 5%
U4307
1
EN
2
FB
3
PVCC
SS4GND
RT7277GSP
Q4300
R1
1
R2
10K+-5%1/16W
+5V-SW
C4334
10UF
C4382
10UF
RP4372
5
6
7
8
NC/22R
GND
VIN
BOOT
SW
R4328
BL ON&Dimmng Control
+3V3
+5V-SW
R4307
R4306
NC/2.2K 1/16W
NC/10K+-5%1/16W
3 2
C4300
NC/10UF
1
2
3
C4331
1uF 10V
100K 1/16W
U4300
POK
VEN
VIN
VPP4NC
G9661
TP4338
TP4339
E-Pad
BL-ON
+3V3
R4321
R4317
NC/220K OH M
1%
POWER-OK
R4326
100K 1/16W
1%
+1V0-AVDD F ro m +3 V3- AVDD
9
8
GND
7
ADJ
6
VO
5
0.8Vref
TP4340
R4330
1.65K 1%
R4333
5.1K 1%
TP4323
C4329
C4373
10UF 6.3V
10UF 6.3V
+1V0-AVDD
POWER control
12V-DETECT 17,19
POWER-OK 19
NT-LCD-PWR -ON 8,9,18
STANDBY 2
DDR-PWR-EN 19
POWER-ON 18
BL-I-CTRLn
BL-I-CTRLn 8,19
SOC-BL-ONn
SOC-BL-ONn 7
NT-BL-ONn
NT-BL-ONn 8
BL-DIM1
BL-DIM1 8,9
12V-DETECT
POWER-OK
NT-LCD-PWR -ON
STANDBY
DDR-PWR-EN
POWER-ON
Vout=0.8x(1+1.65/5.1)=1.0588V
+1V5-DDR From +5V-SW/+3V3-SB
C4335
1uF 10V
C4362
100N16V
FB4305 120R 3A
FB4304 120R 3A
+
0.827Vref
1 2
1 2
C4377
NC/100UF 16V
240 OHM +-1% 1/16W
+1V5-DDR
TP4324
R4339
8.2K 1%
11/25
R4341
TP4348
R4346
10K 1/16W
3A DC/DC
Vout =0.827x (1+8.44K/10K) = 1.525V
DV12 From +12V
4
3
2
1
TP4143
L4103
1.5uH
TP4150
DV12
+
C4310
C4317
C4320
22uF 6.3V
NC/100U F 16V
C4389
22uF 6.3V
22uF 6.3V
22K//10K=6.875K
C4322
9
8
TP4145
7
6
5
C4312
0.1uF 25V
R4370
0.765Vref
NC/100pF 50V
R4368
10K 1/16W 1%
22K 1/16W 1%
TP4144
12K//1M=11.858K
R4369
R4367
1M 1%
12K +-1% 1/16W
Page 65

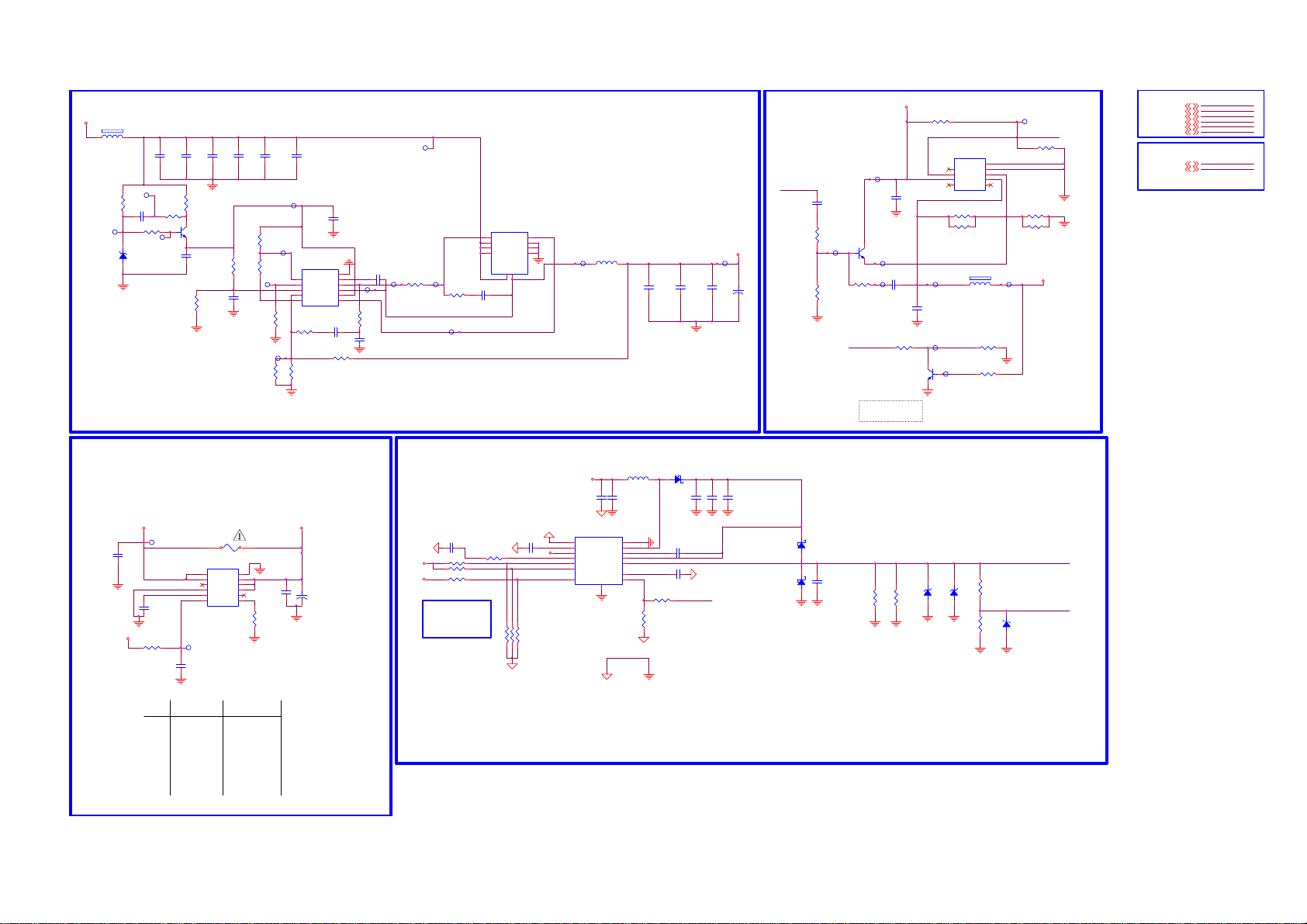

8-5-15 VCCK & DVSS
+12V
FB4400
1 2
120R 3A
C4400
10UF 16V
TP4414
R4402
C4411
R4400
NC/1 OHM 5% 1/16W
2.2K 1/16W
TP4413
NC/10000pF 50V
R4403
100OHM1/16W
ZD4400
LUDZS5. 6B
TP4412
1 2
C4401
10UF 16V
R4401
1 OHM 5% 1/16W
Q4400
MMBT3904
C4413
10UF 16V
R4416
10K+-5%1/16W
+3V5-SB
+5V-SW from +12V
TP4409
C4402
C4403
C4405
10K+-5%1/16W
10UF 16V
R4406
470KOHM 5% 1/1 6W
C4420
NC/10U F 16V
R4412
20K 1/16W 1%
R4404
100K 1/16W
TP4415
100K 1/16W
TP4416
TP4411
R4409
C4404
10UF 16V
TP4410
10UF 16V
1
PGOOD
2
TRI P
3
EN
4
FB
RF5DL
R4414
NC/47K 1/ 16W
0.7Vref
R4413
2.7K 1%
C4412
U4401
GND
BST
DH
LX
VCC
G5318RE1D
C4421
NC/1nF 50V
R4411
15K 1%
8A DC/DC
10UF 16V
C4414
11
100N16V
TP4420
NC/10K+-5%1/ 16W
C4438
NC/470PF 50V
TP4419
R4407
10OHM1/16W
TP4407
R4408
3R3 1/16W 5%
TP4418
10
9
8
7
6
R4415
1
2
3
AON7932
C4415
220pF 50V
U4400
G1
D1
D1
D14S2
10
8
G2
7
S2
6
S2
5
S1/D29D1
TP4406
L4400
1uH
TP4400
C4416
C4417
22uF 6.3V
C4418
22uF 6.3V
Vout = 0. 7x (1+R1/ R2)= 0.7x (1+ 15/2. 379 )=5 . 11V
10UF 16V
R4405
Wi-Fi Power Control
WIFI-PW R-EN
+5V-SW
+
C4419
22uF 6.3V
NC/100U F 16V
WIFI-PWR-EN :
Enable : High
Disable : Low
C4453
47N16V
R4435
22K 1/16W
TP4423
R4437
100K 1/16W
TP4422
9/22 update
Q4401
MMBT3904
TP443 5
R4436
47K 1/16W
TP4436
WIFI -PWR-EN
WIFI-OCP :
Disable : Low
10K+-5%1/16W
R4441
NC/4. 7K 1/16W
U4418
1
NC
2
EN
3
VIN
VOUT
NC4NC
TP4421
22uF 6.3V
TP4437
MMBT3904
R4431
120K 1%
R4432
NC/1M 1/16W
WIFI-OCP
TP443 8
RT9048GSP
FB4403
1 2
120R 3A
C4435
C4460
100NF 16V
R4438
22uF 6.3V
C4436
Q4402
Vout=0.5*(1+120/(22//270))=3.45
9
GND
8
GND
7
ADJ
6
5
R4440
NC/10K+-5%1/ 16W
R4439
10K+-5%1/16W
TP4439
WIFI-PWR-EN
R4425
4.7K 1/16W
Change to RT9048
updated on 2015/5/11
R4434
22K 1/16W
R4433
270K 1/16W
+3V3-WI FI
TP440 3
LNB POWER Control
LNB_EN 6
LNB_LINEDROP 19
13V/18V_SW 6
TUNE R_LN B 6
DISEQC_OUT 6
TUN _LN B 19
WiFi POWER Control
WIFI-OCP 7
WIFI -PWR-EN 19
LNB_EN
LNB_LINED ROP
13V/18V_SW
TUN ER_ LNB
DISEQC_OUT
TUN _LN B
WIFI-OCP
WIFI-PWR-EN
AMBILIGHT PROTECTION
+12V-AMBI
TP4441
C4457
1uF 25V
C4454
47NF 16V
+3V3
R4430
10K+-5%1/16W
F4400
C4457
C4459
C4458
R4430
C4456
C4455
R4429
U4404
U4405
C4454
R4428
TP4442
U4405
1
IN
2
IN
3
NC
4
GND
5
SS
EN6SET
AOZ1360DIL
C4456
100NF 16V
X
X
X
X
NA
NA
NA
NA
NA
NA
NA
NA
F4400
1 2
NC/T 2A 63V
GND
OUT
OUT
OUT
NC
LNB POWER SUPPLY
+12V
C776
C772
10UF 16V
100NF 16V
AMBI-POWER
3.3NF 50V
C758
+3V3
12
11
10
9
C4458
8
7
1uF 25V
R4428
47K 1/16W
+
C4459
NC/22uF 16V
+3V3
LINEDROP
LO : 13V/18V
HI : 14V/19V
R777 N C/10K 1/16W 5%
R763 N C/10K 1/16W 5%
R769 10K 1/ 16W 5%
60.4K 1%
R766
C759
220NF 16V
LNB_EN
LNB_LINED ROP
13V/18V_SW
R776 100K 1/16W 5%
R774 100K 1/16W 5%
R775 N C/100K 1/16W 5%
U751
MP8124DF-LF-Z
8
AGND
PGND
11
BYPASS
SW
12
+12V
VDD
BST
10
COMP
VBOOST
2
EN
VOUT
1
LINEDR OP
TCAP
13V/18V14EXTM
EPAD
15
100K 1/16W 5%
D750
L752
FB340M
10uH
1 2
C755
10UF 10% 25V
4
3
5
C754
6
0.1uF 25V
7
9
C761
13
22NF 25V
DISEQC_OUT
R760
R768
33R 1/16W 5%
7/22
C783
C760
10UF 10% 25V
10UF 10% 25V
D752
FB340M
D751
FB340M
1 2
1 2
C777
100nF 50V
ESD & Surge
Protect
R772 2.2K 1/4W
R773 2.2K 1/4W
ZD751
1 2
1 2
NC/PJSD24CW
R4293
4.99K 1/16W 1 %
TUN ER_ LNB
R4292
34.8K 1/16W
ZD750
PJSD24CW
1 2
ZD4103
MM3Z3V6B
TUN _LN B
Add f or Unicable
NA
X
X
X
X
X
X
X
X
NA
NA
NA
NC for PUT 6401 models
Page 66

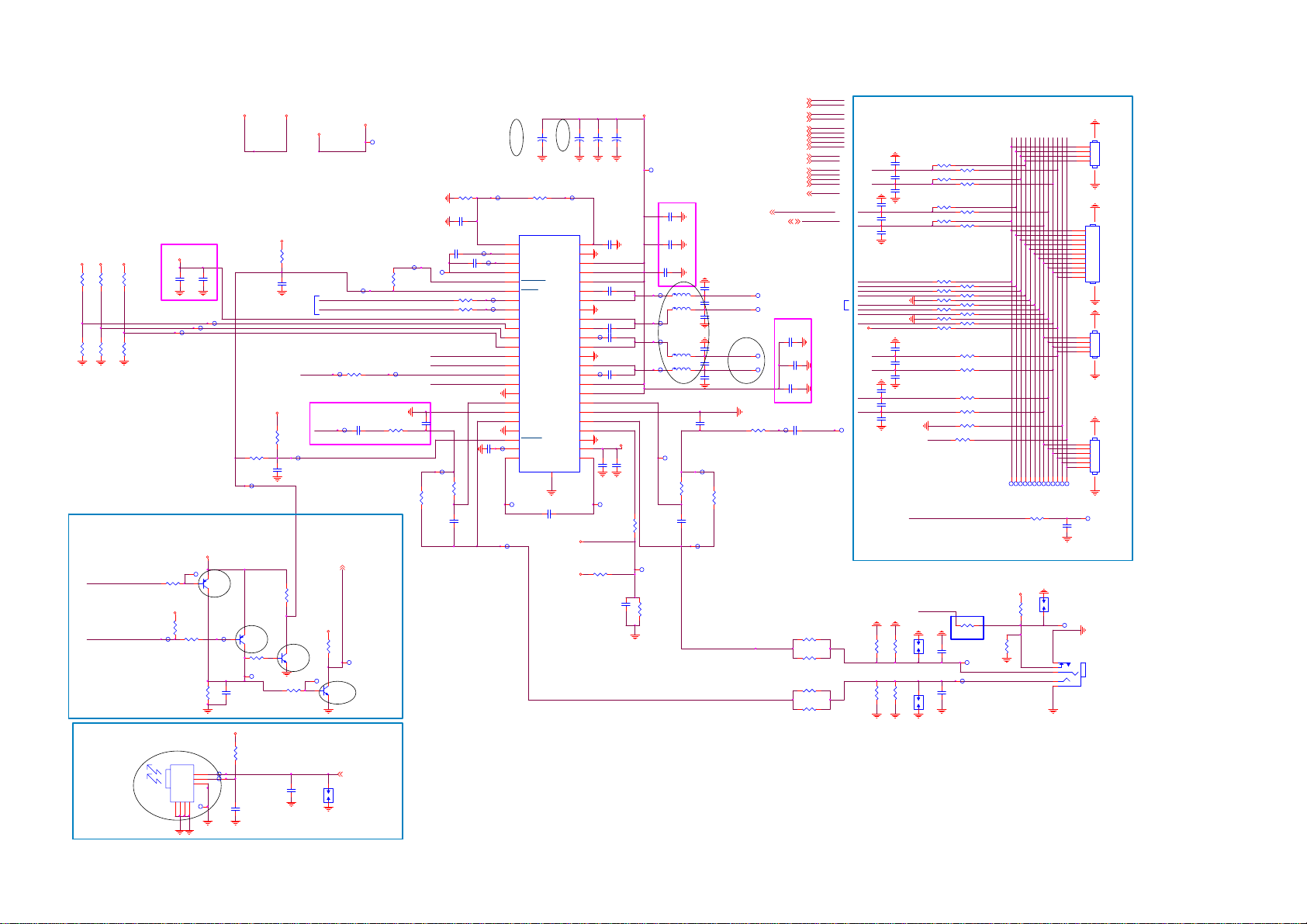

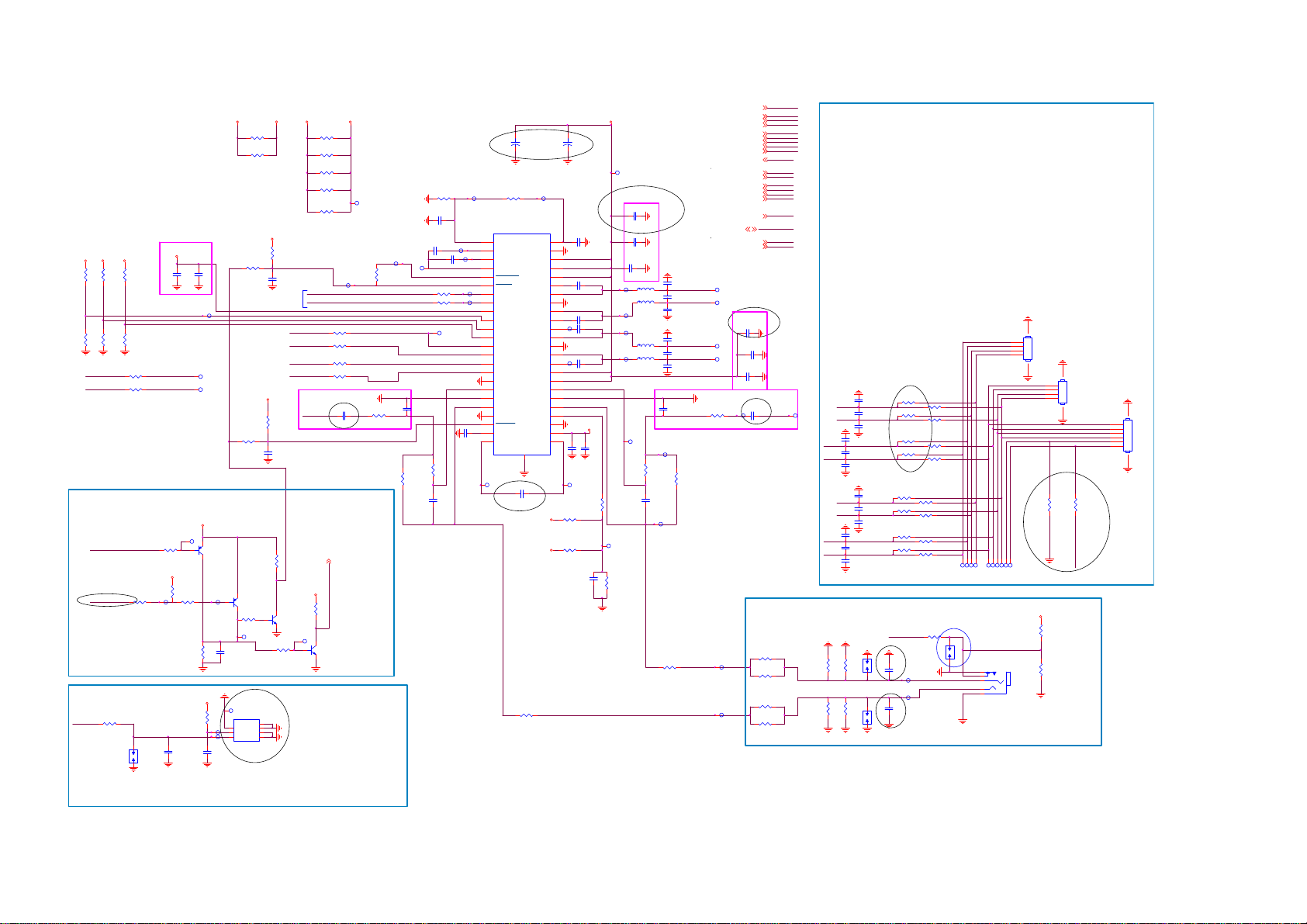

8-5-16 AUDIO-1st-CLASS-D-AMP
+3V3-AUD IO1
Close to TAS5760LD
+3V3
+3V3
+3V3
R5119
R5117
10K+-5%1/16W
10K+-5%1/16W
R5137
R5136
NC/10K+-5%1/16W
NC/10K+-5%1/16W
+3V3-AUDIO1
C5120
TP5161
1UF16V
TP5162
C5121
100N16V
TP5163
R5149
0R05 OHM
TP5128
R5120
NC/10K+-5%1/16W
R5138
10K+-5%1/16W
MUTE CIRCUIT
+3V3
OPTICAL
TP5134
R5157
100K 1/16W
+3V3
10K+-5%1/16W
10K+-5%1/16W
10K+-5%1/16W
CN1302
7
R5160
TP5133
Q5100
MMBT3906
10K+-5%1/16W
9/22 update
9/22 update
Q5101
R5162
R5170
1
VIN
2
VCC
3
GND
TH14TH25TH36TH4
TP5118
MMBT3906
TP5129
R5168
10K+-5%1/16W
TP5130
C5155
10NF 50V
+3V3
R5177
1 OHM 5% 1/16W
TP5117
TP5116
100NF 16V
C5159
Updated on 2015/10/30
Change to 088G 359 9B AT for Customer Request to 7P
12V-DETECT
AUDIO-RESETn
SPDIF
+3V3
Use I2C net type
+3V3
NC/10K+-5%1/16W
R5158
9/22 update
AUDIO-PD
+3V3
R5118
NC/10K+-5%1/16W
C5123
100N16V
SOC-I2S-SD0
R5144
TP5164
C5146
NC/1uF 10V
AUDIO-PD1n
10K+-5%1/16W
Q5102
MMBT3904
R5171
10K+-5%1/16W
SPDIF-OUT
C5158
10PF 50V
+12V-AUDIO1
TP5132
SDA-SSB
SCL-SSB
TP5167
R5141
0R05 OHM
C5143
TP5165
AUDIO-HP-L
1uF 10V
Close to TAS5760LD
AUDIO-PD2n
AUDIO-PD2n
+3V3
R5163
TP5131
9/22 update
Q5103
MMBT3904
SPDIF-OUT 22
1 2
S7314
SPG_0001-0015
+12V-AUDIO
TP5170
TP5127
TP5166
R5145
12K +-1% 1/16W
18
R5122
1K 1/16W
TP5124
R5150
NC/1UF16V
C5116
1UF16V
TP5123
SOC-I2S-MCLK
SOC-I2S-BCLK
SOC-I2S-LRCK
C5140
470PF 50V
TP5143
R5151
27K 1/16W 1%
C5150
R5110
NC/47K 1/16W
C5112
R5127 47 OHM 1/16W
R5130 47 OHM 1/16W
43K 1/16W
68PF 50V
C5119
1UF16V
TP5168
TP5169
1UF16V
C5145
TP5125
TP5126
TP5160
TP5137
TP5122
TP5144
10
11
13
14
15
16
17
18
19
20
21
22
23
24
TAS5760LD
+
220UF 16V
R5111
47K 1/16W
U5100
1
SFT_CLIP
2
AVDD_REG
3
VCOM
4
AVSS
5
SPK_FAULT
6
SPK_SD
7
SDA/FREQ
8
SCL/PBTL
9
DVDD
SPK_GAIN0
SPK_GAIN1
SPK_MUTE12SPK_OUTB-
MCLK
SCLK
SDIN
LRCLK
DGND
DR_INA-
DR_INA+
DR_OUTA
DRGND
DR_MUTE
DRVSS
DR_CN
C5149
1uF 10V
9/3 9/3
C5101
GVDD_REG
GGND
AVDD
PVDD
PVDD
BSTRPBA+
SPK_OUTA+
PGND
SPK_OUTA-
BSTRPA-
BSTRPB-
PGND
SPK_OUTB+
BSTRPB+
PVDD
PVDD
DR_INB-
DR_INB+
DR_OUTB
DR_UVP
DRGND
DRVDD
DR_CP
E-PAD
49
+12V-AUDIO1
220UF 16V
TP5121
+3V3
+
C5103
220UF 16V
48
47
46
45
44
43
42
41
40
39
TP5155
38
37
36
35
TP5156
34
33
32
31
30
29
28
27
26
25
TP5145
9/22
R5156
NC/150K 1/16W 5%
470PF 50V
+
C5104
C5118
1UF16V
+3V3-AUDIO1
C5152
+
220UF 16V
C5124
220NF 25V
C5128
220NF 25V
C5129
220NF 25V
C5134
220NF 25V
C5147 100N16V
22K 1/16W
R5154
C5105
C5148 1UF16V
TP5141
+12V-AUDIO1
TP5120
Close to TAS5760LD
(in the same or der)
C5122
TP5150
TP5151
TP5152
TP5153
TP5140
R5159
3.9K 1/16W
C5107
10UF 16V
C5113
1UF16V
100N16V
L5100
10UH 20%
L5101
10UH 20%
L5102
10UH 20%
L5103
10UH 20%
9/3
43K 1/16W
68PF 50V
TP5138
TP5139
R5152
C5151
1UF16V
C5125
C5126
NC/1UF 16V
C5127
1UF16V
1UF16V
C5130
C5132
NC/1UF 16V
C5135
1UF16V
C5141
470PF 50V
R5153
12V-DETECT
12V-DETECT 15, 19
AUDIO-RESETn
AUDIO-RESETn 18,19,25
AUDIO-HP-R
AUDIO-HP-R 22
AUDIO-HP-L
AUDIO-HP-L 22
SOC-I2S-MCLK
SOC-I2S-MCLK 18,22
SOC-I2S-BCLK
SOC-I2S-BCLK 18 ,22
SOC-I2S-LRCK
SOC-I2S-LRCK 18,2 2
SOC-I2S-SD0
SOC-I2S-SD0 18,22
SOC-I2S-SD1
SOC-I2S-SD1 18,22
SDA-SSB
SDA-SSB 2,18
SCL-SSB
SCL-SSB 2,18
LSPK2p
LSPK2p 18
LSPK2n
LSPK2n 18
RSPK2p
RSPK2p 18
RSPK2n
RSPK2n 18
AMP-PD2n
AMP-PD2n 18
TP5146
TP5147
TP5148
TP5149
R5146
SPEAKER-DETECTn
TP5157
C5108
10UF 16V
C5114
1UF16V
C5137
100N16V
C5144
1uF 10V
Use I2C net type
HP-DETECTn
Close to TAS5760LD
(in the same or der)
AUDIO-HP-R
HP-DETECTn 19
SPEAKER-DETECTn 19
LSPK1p
LSPK1n
7/22
RSPK1n
RSPK1p
12K +-1% 1/16W
27K 1/16W 1%
TP5158
LSPK1p
LSPK1n
RSPK1p
RSPK1n
SOC-I2S-MCLK
SOC-I2S-BCLK
SOC-I2S-LRCK
SOC-I2S-SD0
SCL-SSB
SDA-SSB
AUDIO-PD1n
AUDIO-RESETn
+3V3
LSPK2p
LSPK2n
RSPK2p
RSPK2n
C5111
10NF 50V
C5115
10NF 50V
C5117
10NF 50V
C5138
NC/10000pF 50V
C5139
NC/10000pF 50V
C5142
NC/10000pF 50V
HEADPH ONE
R5165
33 OHM 1/16W
R5169
33 OHM 1/16W
R5173
33 OHM 1/16W
R5176
33 OHM 1/16W
R5166
1K 1/16W
R5167
R5174
R5175
1K 1/16W
SPEAKER CONNECTOR
All speaker connectors use same footprint
C5106
10NF 50V
C5109
10NF 50V
C5110
10NF 50V
C5131
NC/10000pF 50V
C5133
NC/10000pF 50V
C5136
NC/10000pF 50V
1K 1/16W
1K 1/16W
R5123 N C/0R05 OHM
R5125 N C/0R05 OHM
R5128 N C/0R05 OHM
R5131 N C/0R05 OHM
R5133 N C/0R05 OHM
R5135 N C/0R05 OHM
AMP-PD2n
SPEAKER-DETECTn
HP-DETECTn
1 2
S7313
C5153
SPG_0001-0015
1 2
C5156
S7312
SPG_0001-0015
R5105 0R05 OH M
R5107 0R05 OH M
R5113 0R05 OH M
R5115 0R05 OH M
R5139
NC/0R05 OH M
R5140
NC/0R05 OH M
R5142
NC/0R05 OH M
R5143
NC/0R05 OH M
R5147
NC/0R05 OH M
R5148
NC/0R05 OHM
Close to SOC
R5180
100R 1/16W 5%
TP5113
100NF 16V
TP5114
100NF 16V
R5106
NC/0R05 OH M
R5108
NC/0R05 OH M
R5114
NC/0R05 OH M
R5116
NC/0R05 OH M
R5124 NC/0R 05 OHM
R5126 NC/0R 05 OHM
R5129 NC/0R 05 OHM
R5132 NC/0R 05 OHM
R5134 NC/0R 05 OHM
TP5100
Place TP5119 close to CN1105
R5181
TP5103
TP5101
TP5102
+3V3
R5179
4K7 1/16W 5%
NC/47K 1/16W 5%
Updated on 2015/6/4
088G302C5B1ACL(low)
TP5104
TP5105
R5178
0R05 OHM
5 6
1
2
3
4
CONN
CN1100
1
2
3
4
5
6
7
8
9
10
11
NC/CONN
CN1102
12 13
5 6
1
2
3
4
NC/CONN
CN1101
7 8
1
2
3
4
5
6
NC/CONN 6P
CN1105
TP5106
TP5107
TP5108
TP5109
TP5110
TP5111
TP5112
TP5119
C5160
NC/10000pF 50V
1 2
S7315
SPG_0001-0015
TP5115
CN1301
3
4
2
5
1
PHONE JACK 5P
Page 67

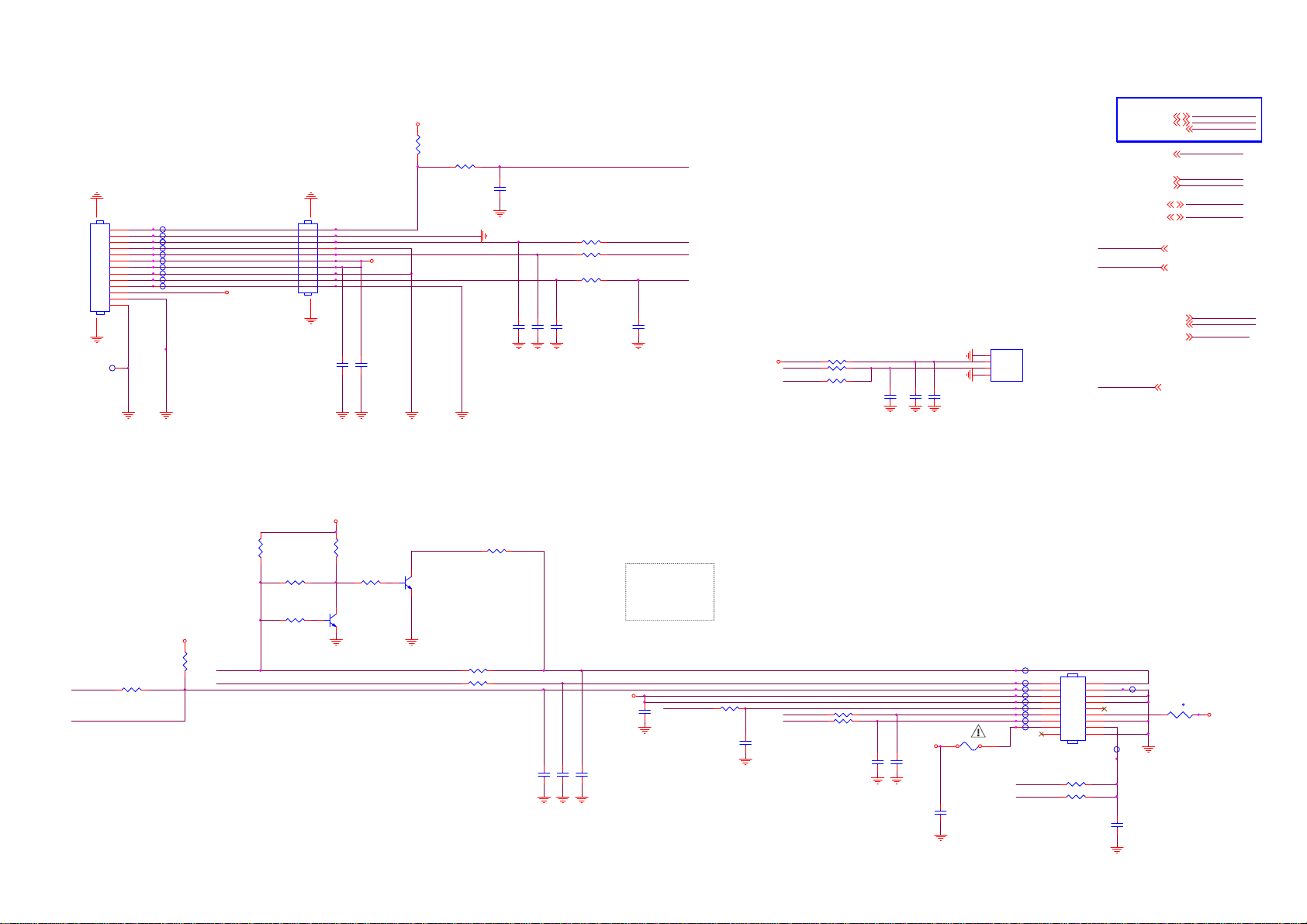

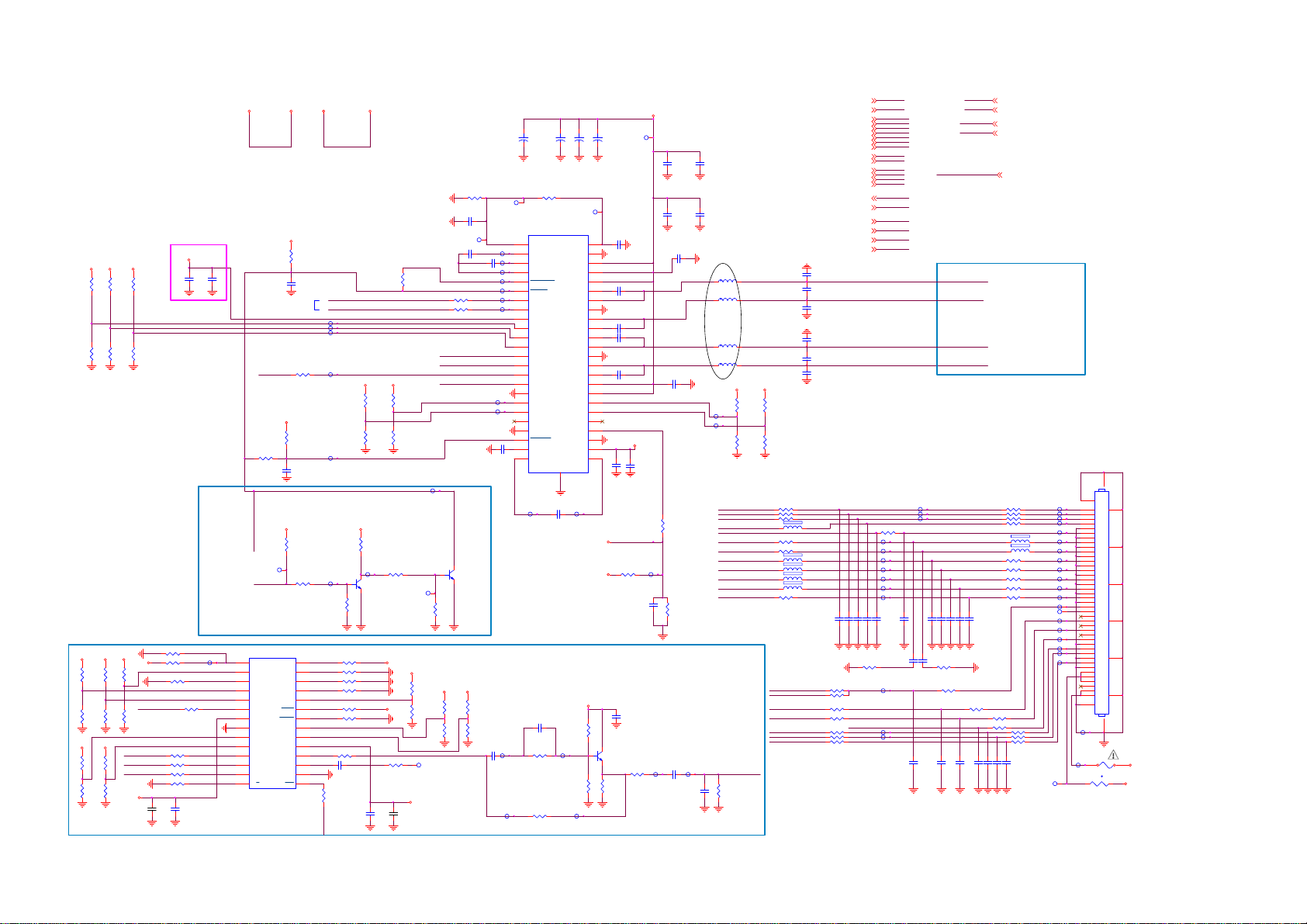

8-5-17 AUDIO-2nd-CLASS-D-AMP
+3V3-AUDIO2
+3V3
+3V3 +3V3
R5212
NC/10K+-5%1/16W
R5217
NC/10K+-5%1/16W
R5213
NC/10K+-5%1/16W
R5218
NC/10K+-5%1/16W
+3V3-AUDIO2
C5215
R5214
NC/10K+-5%1/16W
R5219
NC/10K+-5%1/16W
C5216
NC/1UF 16V
NC/100N16V
SOC-I2S-SD1
R5234
NC/0R05 OH M
AUDIO-PD2n
TP5279
AMP-PD2n
MUTE CIRCUIT
+3V3
R5296
R5306
NC/2.2K 1/ 16W
NC/2.2K 1/ 16W
R5295
R5307
NC/2.2K 1/ 16W
NC/2.2K 1/ 16W
+3V3
+3V3
R5316
R5317
NC/2.2K 1/ 16W
NC/2.2K 1/ 16W
R5315
R5318
NC/2.2K 1/ 16W
R5320
R5300
NC/2.2K 1/ 16W
SOC-I2S-BCLK
SOC-I2S-LRCK
SOC-I2S-SD1
+3V3
NC/2.2K 1/ 16W
SOC-I2S-MCLK
NC/2.2K 1/ 16W
+3V3
C5275
R5302 NC/2.2K 1/16W
R5301 NC/2.2K 1/16W
R5290 NC/ 47 OHM 1/16W
R5303 NC/47 OHM 1/16W
R5304 NC/47 OHM 1/16W
R5291 NC/47 OHM 1/16W
R5299 NC/2.2K 1/16W
C5274
NC/100N16V
NC/2.2U F 16V
R5319 NC/2.2K 1/16W
+3V3
+3V3
TP5295
U5201
1
CSS
2
COPY/C
3
L
4
CLK1
5
CLK0
6
MCLK
7
Vio
8
DGND
9
FMT0
10
FMT1
11
SCLK
12
SYNC
13
SDATA
14
M/S
NC/DI T4096IPWR
+3V3
+3V3
R5211
NC/10K+-5%1/16W
Use I2C net type
R5220
NC/0R05 OH M
+3V3
R5227
NC/10K+-5%1/16W
C5238
NC/1uF 10V
+3V3
R5243
NC/100K 1/16W
R5251
NC/10K+-5%1/16W
MODE
U
V
BLS
BLSM
EMPH
AUDIO
MONO
MDAT
VDD
TX+
TX-
DGND
RST
+12V-AUDIO2
C5218
NC/100N16V
NC/10K+-5%1/16W
28
27
26
25
24
23
22
21
20
19
18
R5321 NC/47 OHM 1/16W
17
16
15
AUDIO-RESET n
+12V-AUDIO
SDA-SSB
SCL-SSB
TP5286
TP5287
TP5288
TP5284
+3V3
TP5283
+3V3
R5244
NC/100K 1/16W
TP5278
TP5282
Q5201
NC/LBC847BW T1G
R5254
R5292 NC/2.2K 1/16W
R5293 NC/2.2K 1/16W
R5294 NC/2.2K 1/16W
R5314 NC/2.2K 1/16W
R5297 NC/2.2K 1/16W
R5298 NC/2.2K 1/16W
C5276
NC/100N16V
R5305
NC/47 OHM 1/16W
R5221
NC/10K+-5%1/16W
R5228
NC/10K+-5%1/16W
NC/10K+-5%1/16W
R5288
NC/100OHM1/16W
C5272
NC/100N16V
R5210
NC/1K 1/16W
+3V3
R5222
NC/10K+-5%1/16W
R5229
NC/10K+-5%1/16W
R5247
NC/10K+-5%1/16W
+3V3
+3V3
R5308
+3V3
R5309
C5273
NC/2.2U F 16V
TP5280
TP5281
R5255
NC/2.2K 1/ 16W
NC/2.2K 1/ 16W
TP5317
+5V-SW
R5206
NC/47K 1/16W
C5258
NC/1UF16V
TP5264
C5212
C5213
NC/1UF16V
NC/1UF 16V
R5215 NC/47 OHM 1/16W
R5216 NC/47 OHM 1/16W
SOC-I2S-MCLK
SOC-I2S-BCLK
SOC-I2S-LRCK
Q5200
NC/LBC847BW T1G
+3V3
+3V3
NC/2.2K 1/ 16W
R5310
R5312
NC/2.2K 1/ 16W
R5311
R5313
NC/2.2K 1/ 16W
NC/2.2K 1/ 16W
+
+
+
NC/220UF 16V
GVDD_REG
BSTRPBA+
SPK_OUTA+
SPK_OUTA-
SPK_OUTB+
E-PAD
49
C5243
NC/1uF 10V
C5203
GGND
BSTRPA-
BSTRPB-
BSTRPB+
DR_INB-
DR_INB+
DR_OUTB
DR_UVP
DRGND
DRVDD
DR_CP
NC/220UF 16V
TP5227
AVDD
PVDD
PVDD
PGND
PGND
PVDD
PVDD
TP5277
+12V-AUDIO2
+
C5204
C5205
NC/220UF 16V
C5257
48
47
NC/1UF 16V
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
+3V3
TP5228
TP5265
TP5266
TP5267
TP5268
TP5269
TP5270
TP5271
TP5272
TP5273
C5236
NC/1UF 16V
C5201
NC/220UF 16V
R5207
NC/47K 1/16W
U5200
1
SFT_CLIP
2
AVDD_REG
3
VCOM
4
AVSS
5
SPK_FAULT
6
SPK_SD
7
SDA/FREQ
8
SCL/PBTL
9
DVDD
10
SPK_GAIN0
11
SPK_GAIN1
SPK_MUTE12SPK_OUTB-
13
MCLK
14
SCLK
15
SDIN
16
LRCLK
17
DGND
18
DR_INA-
19
DR_INA+
20
DR_OUTA
21
DRGND
22
DR_MUTE
23
DRVSS
24
DR_CN
NC/TAS5760LD
TP5276
AUDIO MODULE S PDIF OUTPUT
+3V3
C5267
TP5294
NC/100N16V
TP5291
C5269
NC/10PF 50V
R5282
NC/2K7
R5237
NC/0R05 OH M
TP5293
NC/4.7K 1/ 16W
R5284
TP5292
NC/4.7K 1/ 16W
R5283
Q5202
NC/LBC847BW T1G
R5285
TP5226
C5220
NC/220NF 25V
C5225
NC/220NF 25V
C5226
NC/220NF 25V
C5231
NC/220NF 25V
+3V3-AUDIO2
C5240 N C/1UF16V
C5239 NC/ 100N16V
NC/22K 1/16W
R5248
NC/150K 1/16W 5%
C5247
NC/470PF 50V
C5268
NC/100N16V
R5286
NC/47 OHM 1/16W
NC/180R 1/ 16W 5%
+12V-AUDIO2
R5239
TP5275
TP5290
C5206
NC/10UF 16V
C5208
NC/1UF 16V
C5214
NC/100N16V
C5234
NC/100N16V
R5256
NC/3.9K 1/ 16W
C5270
NC/100N16V
NC/22pF 50V
C5271
TP5289
C5207
NC/10UF 16V
C5210
NC/1UF 16V
9/3
L5200
NC/10UH 20%
L5201
NC/10UH 20%
L5202
NC/10UH 20%
L5203
NC/10UH 20%
+3V3
TP5251
TP5252
RC-IR
POWER-ON
NT-LCD-PWR-ON
SOC-TX-BO
SOC-RX-BO
SOC-I2S-LRCK
SOC-I2S-BCLK
SOC-I2S-SD0
SOC-I2S-SD1
SOC-I2S-SD2
SOC-I2S-SD3
SOC-I2S-MCLK
AUDIO-MODULE-SPDIF
R5287
NC/120 OHM 1/16W
+3V3
R5224
R5223
NC/10K+-5%1/16W
NC/10K+-5%1/16W
R5230
R5231
NC/10K+-5%1/16W
NC/10K+-5%1/16W
R5235 NC/100OHM1/16W
1 2
FB5200 NC /220R
R5241 NC/100OHM1/16W
R5249 NC/100OHM1/16W
1 2
FB5202 NC /220R
1 2
FB5203 NC /220R
1 2
FB5204 NC /220R
1 2
FB5205 NC /220R
SOC-3D-IR
NT-3D-IR
NT-CTRL-DISP6
NT-CTRL-DISP1
SDA-SSB
SCL-SSB
AUDIO-RESETn
NT-LCD-PWR-ON 8,9,15
AUDIO-RESETn 17,19,25
SOC-I2S-MCLK 17,22
SOC-I2S-BCLK 17, 22
SOC-I2S-LRCK 17,22
SOC-I2S-SD0 17,22
SOC-I2S-SD1 22
SOC-I2S-SD2 22
SOC-I2S-SD3 22
SDA-SSB 2,17
SCL-SSB 2,17
LSPK2p 17
LSPK2n 17
RSPK2p 17
RSPK2n 17
AMP-PD2n 17
AUDIO-PD2n 17
RC-IR 2,23,25
POWER-ON 15
SOC-3D-IR 19,23
NT-3D-IR 8,23
NC/1UF 16V
C5217
C5221
NC/1UF 16V
C5223
NC/1UF 16V
NC/1UF 16V
C5227
C5230
NC/1UF16V
C5232
NC/1UF 16V
C5237 NC/1nF 50V
C5241 NC/1nF 50V
C5235 NC/1nF 50V
NC/22 OHM 1/16W
R5265 NC/0R05 OHM
R5266 NC/100OHM1/16W
R5278 NC/47 OHM 1/16W
R5276 NC/47 OHM 1/16W
R5270 NC/47 OHM 1/16W
NT-LCD-PWR-ON
AUDIO-RESETn
SOC-I2S-MCLK
SOC-I2S-BCLK
SOC-I2S-LRCK
SOC-I2S-SD0
SOC-I2S-SD1
SOC-I2S-SD2
SOC-I2S-SD3
SDA-SSB
SCL-SSB
LSPK2p
LSPK2n
RSPK2p
RSPK2n
AMP-PD2n
AUDIO-PD2n
RC-IR
POWER-ON
SOC-3D-IR
NT-3D-IR
R5242 NC/47 OHM 1/16W
TP5233
TP5234
TP5235
TP5236
TP5237
TP5238
TP5239
C5242 NC/1nF 50V
C5244 NC/10PF 50V
C5259 NC/10PF 50V
C5245
NC/47pF 50V
R9517
TP5240
TP5248
TP5249
AUDIO-MODULE-SPDIF
TP5229
TP5230
TP5231
C5248 NC/ 330pF 50V
C5249 NC/ 330pF 50V
C5246
NC/47pF 50V
R9516
NC/22 OHM 1/16W
R5267 NC/0R05 OHM
C5253 NC /100pF 50V
C5262 N C/100N16V
SOC-TX-BO
SOC-TX-BO 2
SOC-RX-BO
SOC-RX-BO 2
NT-CTRL-DISP1
NT-CTRL-DISP1 8,9
NT-CTRL-DISP6
NT-CTRL-DISP6 8,9
AUDIO-MODULE-SPD IF 22
SPEAKER connection
LSPK2p
LSPK2n
connector on 1st
CLASS-D schematic
RSPK2n
RSPK2p
BO AUDIO connector
R5226 NC/100OHM1/16W R5225 NC/100OHM1/16W
R5233 NC/100OHM1/16W R5232 NC/100OHM1/16W
R5236 NC/100OHM1/16W
R5238 NC/100OHM1/16W
1 2
FB5206 NC /220R
1 2
FB5207 NC /220R
R5253 NC/100OHM1/16W
R5258 NC/100OHM1/16W
R5260 NC/100OHM1/16W
R5262 NC/100OHM1/16W
R5264 NC/0R05 OHM R5263 NC/100OHM1/16W
C5250 NC/ 330pF 50V
C5251 NC/ 330pF 50V
C5252 NC/1nF 50V
R5259 NC/0R05 OHM
R5252 NC/0R05 OHM
R5246 NC/0R05 OHM
R5269 NC/0R05 OHM R5268 NC/47 OHM 1/16W
R5271 NC/0R05 OHM
R5273 NC/100OHM1/16W R5272 NC/100OHM1/16W
C5254 N C/10PF 50V
C5255 N C/10PF 50V
C5256 NC/10PF 50V
C5264 N C/100N16V
C5266 NC/1nF 50V
TP5217
TP5200
TP5201
TP5202
TP5203
TP5204
TP5205
TP5206
TP5207
TP5208
TP5209
TP5210
TP5211
TP5212
TP5218
TP5220
TP5222
TP5224
TP5213
TP5214
TP5215
CN1103
51
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
50
TP5225
F5200
1 2
TP5216
1 2
TH5200 NC/PTCR
48 49
42
43
44
45
46
47
NC/T 2A 63V
t
+12V
+3V3
Page 68

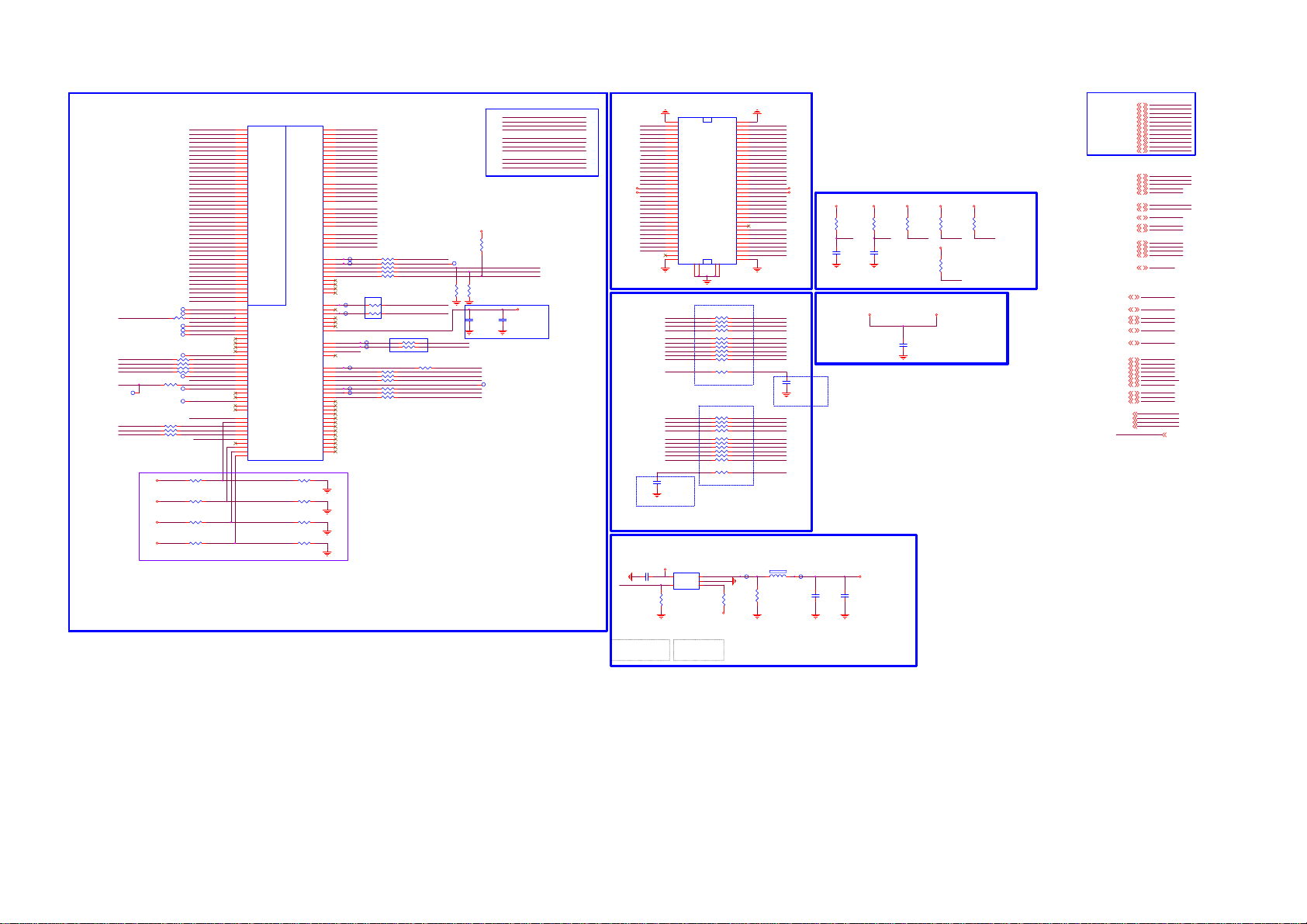

8-5-18 SOC-GPIO & PCMCIA
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
SOC-LOCKn
TP6106
SOC-HTPDn
TP6107
TCON-L R
R6160 NC/100OH M1/16W
12V-DETECT
CI-OCP
TP6108
CI-RESET
TP6109
CI-PWR-EN
TP6110
GFX-HTPDn
TP6111
SOC-3D-LR
R6153 NC/100OHM1/16W
SOC-3D-IR
R6154 NC/100OHM1/16W
EEPROM-WP
R6155 10OHM1/16W R6156 10OHM1/16W
AUDIO-RESETn
R6157 10OHM1/16W
HP-DETECTn
TP6112
LNB_LINEDROP
TP6115
KEYBOARD
AMBI-TEMP
TUN_LNB
+3V3
+3V3
+3V3
+3V3
YPBPR-DETECT
USB-RESETn
TP6114 R6173 10OHM1/16W
CAMERA-PWR-EN
TP6116
SCART-STATUS
R6163 10OHM1/16W
R6164 10OHM1/16W
R6165 10OHM1/16W
POWER-OK
R6167 6.8K 1/16W
R6174 6.8K 1/16W
R6176 6.8K 1/16W
R6179 6.8K 1/16W
Place resistors
close to SOC
E11
E12
D13
D12
D11
D10
F16
E15
E13
C10
E14
D15
F14
B10
D14
G16
D17
AK25
AL27
AM27
AN27
AN28
AM28
AL28
AR37
AU38
AN36
AM36
AK37
E10
L34
P35
L35
E33
L33
M33
J35
U37
N35
N34
C1
C2
B1
C3
B2
A2
A3
A4
A5
C9
C8
B6
B8
A8
A7
B7
C7
B5
C5
B4
F8
E5
D4
E6
D5
C4
B9
D3
F5
E4
B3
F4
E9
D6
C6
E8
D8
DIVERSITY-1
DIVERSITY-2
DIVERSITY-3
DIVERSITY-4
U9400-8
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
GPIO42
GPIO43
GPIO44
GPIO45
GPIO46
GPIO47
GPIO48
GPIO49
GPIO50
GPIO51
GPIO52
GPIO53
GPIO54
GPIO55
GPIO56
GPIO57
GPIO58
GPIO59
GPIO60
GPIO61
GPIO62
GPIO63
GPIO64
GPIO65
GPIO66
ADIN0_SRV
ADIN1_SRV
ADIN2_SRV
ADIN3_SRV
ADIN4_SRV
ADIN5_SRV
ADIN6_SRV
ADIN7_SRV
ADIN8_SRV
ADIN9_SRV
MT5593UGIJ
GPIO0
DEMOD_RST
GPIO1
DEMOD_TSCLK
GPIO2
DEMOD_TSDATA0
GPIO3
DEMOD_TSDATA1
GPIO4
DEMOD_TSDATA2
GPIO5
DEMOD_TSDATA3
GPIO6
DEMOD_TSDATA4
GPIO7
DEMOD_TSDATA5
GPIO8
DEMOD_TSDATA6
GPIO9
DEMOD_TSDATA7
GPIO10
DEMOD_TSSYNC
GPIO11
DEMOD_TSVAL
GPIO12
GPIO13
GPIO14
GPIO15
CI_TSDATA0
GPIO16
CI_TSSYNC
GPIO17
GPIO18
GPIO19
PVR_TSCLK
GPIO20
PVR_TSVAL
GPIO21
PVR_TSSYNC
GPIO22
PVR_TSDATA0
PVR_TSDATA1
GPIO23
GPIO24
GPIO25
GPIO26
GPIO27
GPIO28
GPIO29
GPIO30
GPIO31
GPIO32
GPIO33
GPIO34
GPIO35
GPIO36
GPIO37
GPIO38
GPIO39
GPIO40
GPIO41
VCC3IO_SD
LED_PWM0
LED_PWM1
LED_PWM2
LED_PWM3
OPCTRL10
OPCTRL11
OPCTRL12
OPCTRL13
OPCTRL14
OPCTRL15
OPCTRL16
OPCTRL17
OPCTRL18
OPCTRL19
OPCTRL20
R6168 6.8K 1/16W
R6175 NC/10K+-5%1/ 16W
R6177 NC/10K+-5%1/ 16W
R6178 NC/10K+-5%1/ 16W
CI_INT
CI_TSCLK
CI_TSVAL
SPI_CLK1
SPI_CLK
SPI_DATA
SPI_CLE
OPWM0
OPWM1
OPWM2
OPWM3
OPWM4
OPWM5
OPWM6
OPWM7
OPWM8
SD_D0
SD_D1
SD_D2
SD_D3
SD_CMD
SD_CLK
OPCTRL0
OPCTRL1
OPCTRL2
OPCTRL3
OPCTRL4
OPCTRL5
OPCTRL6
OPCTRL7
OPCTRL8
OPCTRL9
E20
A14
D19
F22
G22
H22
H23
G23
F25
F23
D20
F20
A10
C14
C13
B13
A13
B12
D18
E17
F17
G17
C12
B11
A11
C11
AP38
AL30
AP37
AN35
AL36
AM35
AL34
AK35
AK34
D1
E2
E1
F2
D2
F3
D9
AA33
AA32
AF37
AG36
R34
R36
R33
W35
Y34
T35
N33
U35
R35
Y33
AC35
AB37
AC32
AG33
AE33
AD33
AD32
AC33
AD37
AD38
AD36
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSDATA1
DEMOD_TSDATA2
DEMOD_TSDATA3
DEMOD_TSDATA4
DEMOD_TSDATA5
DEMOD_TSDATA6
DEMOD_TSDATA7
DEMOD_TSSYNC
DEMOD_TSVAL
CI_INT
CI_TSCLK
CI_TSDATA0
CI_TSSYNC
CI_TSVAL
PVR_TSCLK
PVR_TSVAL
PVR_TSSYNC
PVR_TSDATA0
PVR_TSDATA1
SPI_CLK1
SPI_CLK
SPI_DATA
SPI_CLE
TP6143
TP6144
TP6148
TP6149
LED-PWM0
LED-PWM1
LED-PWM2
TP6132
TP6136
TP6137
R6146 NC/10OH M
R6147 10OHM
R6152 10OHM1/16W
R6182 10OHM1/16W
R6181 10OHM1/16W
Place close
to SOC
R6148 10OHM1/16W
R6149 10OHM1/16W
R6150 10OHM1/16W
TP6141
R6151 10OHM1/16W
TP6142
Place close
to SOC
R6169 10OHM1/16W
R6170 10OHM1/16W
R6171 10OHM1/16W
R6172 10OHM1/16W
R6159 10OHM1/16W
BL-I-CTRLn
BL-DIM1n
SOC-AMBI-SPI-MOSI
SOC-AMBI-SPI-CLK
TP6105
R6180
C6131
100N16V
LED1
LED2
WIFI-IRQn
WIFI -PWR-EN
LAN-PWR-EN
DDR-PWR-EN
MHL-PWR-EN
HDMI-ARC-SEL0
HDMI-ARC-SEL1
BT-IRQn
+3V3
R6183
100K 1/16W
100K 1/16W
C6132
NC/100N 16V
SPI_CLK1 CI_CD2#
SPI_CLE CI_IOWR#
CI_TSCLK CI_CE1#
CI_TSVAL CI_OE#
CI_TSSYNC CI_WE#
PVR_TSDATA0 CI_IREQ#
PVR_TSVAL CI_VS1#
R6184
100K 1/16W
AUDIO-MODULE-DETECT
AUDIO-MODULE-PAIRED
SPEAKER-DETECTn
+3V3
Place close
to SOC
TP6113 R6158 10OHM1/16W
CI_CD1# SPI_CLK
CI_IORD# SPI_DATA
CI_REG# CI_INT
CI_WAIT# PVR_TSDATA1
PCMCIA Slot
CI_VCC
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_CE1#
CI_A10
CI_OE#
CI_A11
CI_A9
CI_A8
CI_A13
CI_A14
CI_WE#
CI_IREQ#
CI_MIVAL_R
CI_MCLKI_R
CI_A12
CI_A7
CI_A6
CI_A5
CI_A4
CI_A3
CI_A2
CI_A1
CI_A0
CI_D0
CI_D1
CI_D2
CN1303
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
PCMCIA CAR
CI_MDI5
CI_MDI4
CI_MIVAL
CI_MDI3
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI6
CI_MDI7
CI_MCLKI
GND
D3
D4
D5
D6
D7
CE1#
A10
OE#
A11
A9
A8
A13
A14
WE#
READY#:I REQ#
VCC
VPP1
A16
A15
A12
A7
A6
A5
A4
A3
A2
A1
A0
D0
D1
D2
WP#
GND
GND
CD1#
D11
D12
D13
D14
D15
CE2#
VS1#
IORD#
IOWR#
A17
A18
A19
A20
A21
VCC
PCMCIA
VPP2
A22
A23
A24
A25
VS2#
RESET
WAIT#
INPACK
REG#
BVD2#:SPKR
BVD1#:STSCHG
D8
D9
D10
CD2#
GND
69697070717172
72
R6101 47R 1/16W 5%
R6102 47R 1/16W 5%
R6103 47R 1/16W 5%
R6104 47R 1/16W 5%
R6105 47R 1/16W 5%
R6106 47R 1/16W 5%
R6107 47R 1/16W 5%
R6108 47R 1/16W 5%
R6109 47R 1/16W 5%
R6110 47R 1/16W 5%
R6111 47R 1/16W 5%
Closed to Main Chip
35
36
CI_CD1#
37
CI_MDO3_R
38
CI_MDO4_R
39
CI_MDO5_R
40
CI_MDO6_R
41
CI_MDO7_R
42
CI_CE2#
43
CI_VS1#
44
CI_IORD#
45
CI_IOWR#
46
CI_MISTRT_R
47
CI_MDI0_R
48
CI_MDI1_R
49
CI_MDI2_R
50
CI_MDI3_R
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
CI_MDI4_R
CI_MDI5_R
CI_MDI6_R
CI_MDI7_R
CI_MCLKO_R
CI-RESET
CI_WAIT#
CI_REG#
CI_MOVAL_R
CI_MOSTRT_R
CI_MDO0_R
CI_MDO1_R
CI_MDO2_R
CI_CD2#
CI_MDI5_R
CI_MDI4_R
CI_MIVAL_R
CI_MDI3_R
CI_MISTRT_R
CI_MDI0_R
CI_MDI1_R
CI_MDI2_R
CI_MDI6_R
CI_MDI7_R
CI_MCLKI_R
CI_VCC
CI_VCC CI_VCC
CI 3V3 PWR Cap.
C6101
NC/10PF 50V
CI_DVDD3V3
R6124
10K 1/16W 5%
C6104
100NF 16V
Closed to CI Conne ctor
+3V3
R6126
R6125
10K 1/16W 5%
10K 1/16W 5%
CI_CD2# CI_VS1#
C6105
100NF 16V
C6103
100NF 16V
CI_DVDD3V3
CI_VCC CI _DVDD3V3 CI_DVDD3V3
CI_WAIT# CI_CD1#
CI_VCC
R6127
10K 1/16W 5%
R6129
10K 1/16W 5%
CI_IREQ#
CI_VCC
R6128
10K 1/16W 5%
CI_CE2#
Closed to CI SLOT
PVR_TSCLK
CI_TSDATA0
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
PVR_TSSY NC
C6102
NC/10PF 50V
R6112 47R 1/16W 5%
R6113 47R 1/16W 5%
R6114 47R 1/16W 5%
R6115 47R 1/16W 5%
R6116 47R 1/16W 5%
R6117 47R 1/16W 5%
R6118 47R 1/16W 5%
R6119 47R 1/16W 5%
R6120 47R 1/16W 5%
R6121 47R 1/16W 5%
R6122 47R 1/16W 5%
Closed to CI SLOT
CI_MOVAL_R
CI_MOSTRT_R
CI_MDO0_R
CI_MDO1_R
CI_MDO2_R
CI_MDO3_R
CI_MDO4_R
CI_MDO5_R
CI_MDO6_R
CI_MDO7_R
CI_MCLKO_R
Parallel TS from DEMOD
DEMOD_RST 6
DEMOD_TSCLK 6
DEMOD_TSSYNC 6
DEMOD_TSVAL 6
DEMOD_TSDATA0 6
DEMOD_TSDATA1 6
DEMOD_TSDATA2 6
DEMOD_TSDATA3 6
DEMOD_TSDATA4 6
DEMOD_TSDATA5 6
DEMOD_TSDATA6 6
DEMOD_TSDATA7 6
LNB_LINED ROP 16
12V-DETECT 15,17
AUDIO-RESETn 17, 18,25
YPBPR-DETECT 22
SCART-STATUS 22
KEYBOARD 23
POWER-OK 15
WIFI-PWR-EN 16
LAN-PWR-EN 24
DDR-PWR-EN 15
HDMI-ARC-SEL0 21
HDMI-ARC-SEL1 21
MHL-PW R-EN 20
SOC-AMBI-SPI-MOSI 8
SOC-AMBI-SPI-CLK 8
AUDIO-MODULE-DETECT 22
AUDIO-MODULE-PAIR ED 22
SPEAKER-DETECTn 17
HP-DETECTn 17
Closed to Main Chip
Place close
to SOC
CI Bus Power Control
+5V-SW: Trace width > 60 mil
+5V-SW
C6206
1UF 10% 16V
CI-PWR-EN CI-OCP
R6215
4.7K 1/16W
CI_PWR_EN :
Enable : High
Disable : Low
CLOSE TO CI CONN E CTOR
U6201
1
5
VOUT
VIN
2
GND
4
OCB3EN
APL3511CBI-TRG
+3V3
CI_OCP :
Disable : Low
R6220
4.7K 1/16W
FB6209
120R 3A
TP6200
1 2
R6216
10K+-5%1/16W
TP6202
Regulato r for 30 0mA output Current
C6207
100N16V
C6209
10UF 10V
CI_VCC
LED-PWM0 2
LED-PWM1 2
LED-PWM2 2
TUN_ LN B 16
EEPROM-WP 2
BT-IRQn 24
AMBI-TEMP 23
LED1 23
LED2 23
SOC-LOCKn 7
SOC-HTPDn 7
SOC-3D-LR 8
BL-DIM1n 8
SOC-3D-IR 18,23
BL-I-CTRLn 8,15
WIFI-IRQn 24
TCON-L R
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSSYNC
DEMOD_TSVAL
DEMOD_TSDATA0
DEMOD_TSDATA1
DEMOD_TSDATA2
DEMOD_TSDATA3
DEMOD_TSDATA4
DEMOD_TSDATA5
DEMOD_TSDATA6
DEMOD_TSDATA7
LED-PWM0
LED-PWM1
LED-PWM2
LED1
LED2
LNB_LINED ROP
TUN_ LN B
EEPROM-WP
SOC-LOCKn
SOC-HTPDn
SOC-3D-LR
SOC-3D-IR
BL-I-CTRLn
BL-DIM1n
WIFI-IRQn
12V-DETECT
AUDIO-RESETn
YPBPR-DETECT
SCART-STATUS
KEYBOARD
POWER-OK
WIFI-PWR-EN
LAN-PWR-EN
DDR-PWR-EN
HDMI-ARC-SEL0
HDMI-ARC-SEL1
MHL-PW R-EN
BT-IRQn
AMBI-TEMP
SOC-AMBI-SPI-MOSI
SOC-AMBI-SPI-CLK
AUDIO-MODULE-DETECT
AUDIO-MODULE-PAIRED
SPEAKER-DETECTn
HP-DETECTn
TCON- LR 9
tem number in function group 6 sub-group1
Page 69

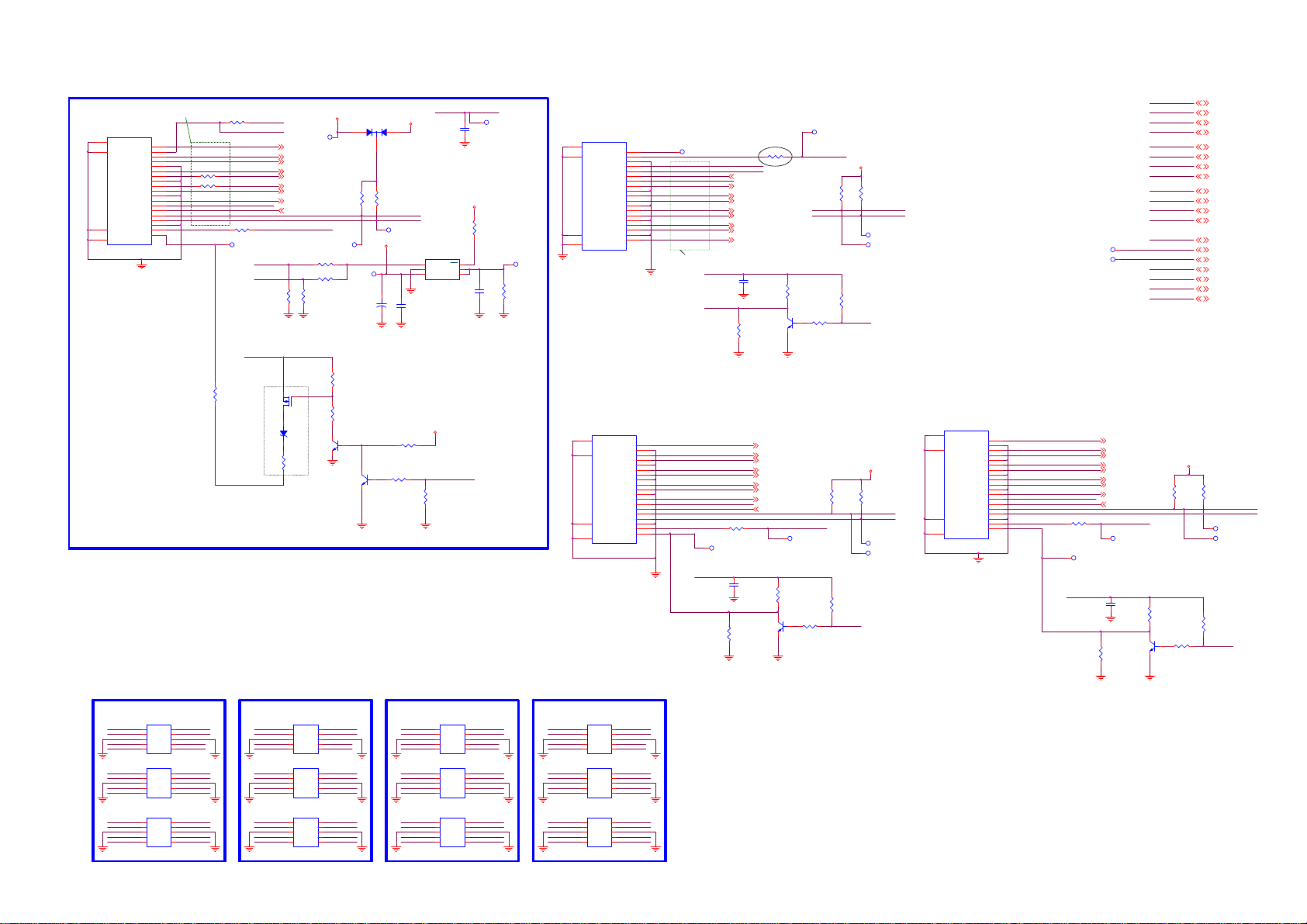

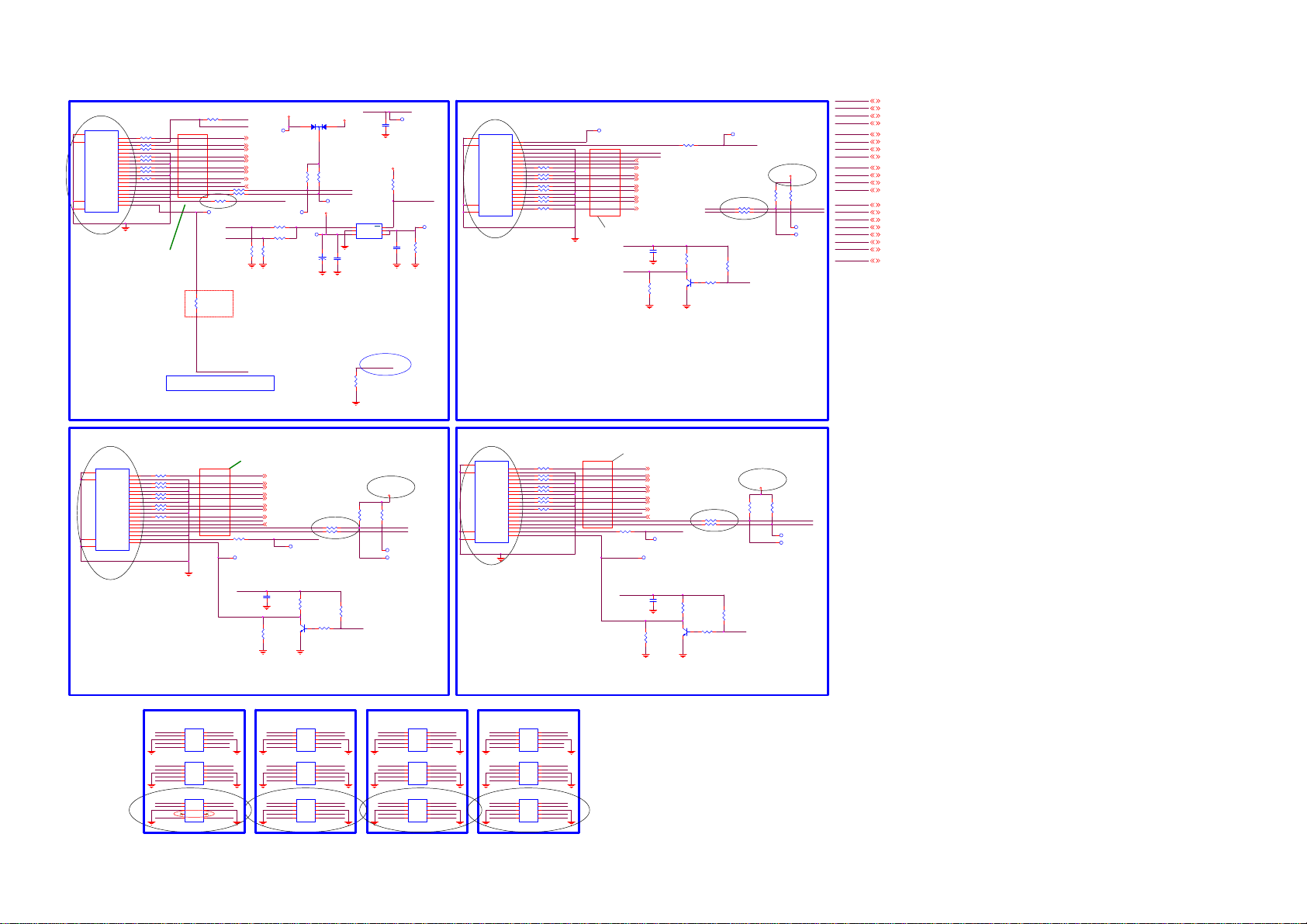

8-5-19 HDMI-INPUTS
HDMI4 Connected to RX port 0
CN1308
20
SHLD0
1
TMDSD2+
SHLD2
SHLD3
SHLD1
HDMI 19P
DSHLD0
TMDSD 2-
TMDSD1+
DSHLD1
TMDSD 1-
TMDSD0+
DSHLD2
TMDSD 0TMDSC+
CSHLD0
TMDSC-
DDC_GND
2
3
4
5
6
7
8
9
10
11
12
13
CEC
14
NC
15
SCL
16
SDA
17
18
VCC5
19
HPD
22
23
21
7/22
0R05 OHM
0R05 OHM
OPWR0_5V
HPD0
R7144
0R05 OHM
R7161
R7162
R7157
1K 1/16W
TP7326
R7154
33R 1/16W 5%
HDMI0-HPD-CBU S
HDMI0-RX2P
HDMI0-RX2N
HDMI0-RX1P
HDMI0-RX1N
HDMI0-RX0P
HDMI0-RX0N
HDMI0-RXCP
HDMI0-RXCN
HDMI-CEC-IN
HDMI0-ARC
SCL0
SDA0
MHL-P WR -EN
CD-SENSE
OPWR0_5V
MHL-S ENS E
CD-SENSE
R7168
100K 1/16W
HDMI0-RX2P 21
HDMI0-RX2N 21
HDMI0-RX1P 21
HDMI0-RX1N 21
HDMI0-RX0P 21
HDMI0-RX0N 21
HDMI0-RXCP 21
HDMI0-RXCN 21
HDMI0-ARC 21
HDMI0-5V
NC/0R 05 OHM
R7155
330K +-5% 1/16W
EC SMD 220UF 20% 16V 6.3*7.7
Q7101
AO3401A
1 3
ZD7100
BAT54
MMBT3904
R7105
820R
TP7315
R7166
0R05 OHM
R7167
Q7100
+5V-SW
47K 1/16W
TP7314
MMBT3904
R7141
TP7312
220uF 16V
R7100
10K 1/16W 5%
R7101
100R 1/16W 5%
Q7105
D7105
LBAT54CWT1G
132
+5V-SW
+
C7109
R7150
47K 1/16W
HDMI0-SCL
HDMI0-SDA
TP7313
OPWR0_5V
C7112
1uF 10V
R7102
20K 1/16W 5%
R7103
47K 1/16W 5%
CD-SENSE
CD-SENSE
C7111
100N16V
+3V3-STAN DBY
HDMI0-5V track minimum 0.5mm
U7122
1
6
EN
OC
2
5
GND
OUT
4
IN3OUT
G529A1TB1U
+3V3-STANDBY
MHL-S ENS E
R7104
300K
TP7325
R7151
10K+-5%1/16W
OPWR0_5V
C7105
10UF 16V
TP7311
R7156
10K+-5%1/16W
HDMI3 Connected to RX port 1
Located at right side IO (looking from backside TV)
CN1307
21
SHLD1
19
HPD1
HPD
SHLD3
SHLD2
SHLD0
HDMI 19P
VCC5
DDC_GND
TMDSCCSHLD0
TMDSC+
TMDSD0-
DSHLD2
TMDSD 0+
TMDSD1-
DSHLD1
TMDSD 1+
TMDSD2-
DSHLD0
TMDSD 2+
18
17
16
SDA
15
SCL
14
NC
13
CEC
12
11
10
9
8
7
6
5
4
3
2
1
23
22
20
TP7324
OPWR1_5V
SDA1
SCL1
HDMI1-ARC
HDMI1-ARC 21
HDMI-CEC-IN
HDMI1-RXCN
HDMI1-RXCN 21
HDMI1-RXCP
HDMI1-RXCP 21
HDMI1-RX0N
HDMI1-RX0N 21
HDMI1-RX0P
HDMI1-RX0P 21
HDMI1-RX1N
HDMI1-RX1N 21
HDMI1-RX1P
HDMI1-RX1P 21
HDMI1-RX2N
HDMI1-RX2N 21
HDMI1-RX2P
HDMI1-RX2P 21
PCB Layout for TMDS RX signals:
Differential impedance 100 Ohm
OPWR1_5V
HPD1
R7106
100K 1/16W
C7107
100N16V
1K 1/16W
MMBT3904
HDMI2 Connected to RX port 2
CN1306
20
SHELL1
1
D2+
2
D2 Shield
SHELL3
SHELL4
SHELL2
HDMI 19P
D1 Shield
D0 Shield
CK Shield
CE Remote
DDC CLK
DDC DATA
HP DET
3
D2-
4
D1+
5
6
D1-
7
D0+
8
9
D0-
10
CK+
11
12
CK-
13
14
NC
15
16
17
GND
18
+5V
19
22
23
21
OPWR2_5V
HPD2
HPD2
OPWR2_5V
100K 1/16W
TP7318
R7112
HDMI2-RX2P
HDMI2-RX2N
HDMI2-RX1P
HDMI2-RX1N
HDMI2-RX0P
HDMI2-RX0N
HDMI2-RXCP
HDMI2-RXCN
HDMI-CEC-IN
HDMI2-ARC
SCL2
R7158
1K 1/16W
C7106
100N16V
HDMI2-RX2P 21
HDMI2-RX2N 21
HDMI2-RX1P 21
HDMI2-RX1N 21
HDMI2-RX0P 21
HDMI2-RX0N 21
HDMI2-RXCP 21
HDMI2-RXCN 21
HDMI2-ARC 21
Q7103
MMBT3904
R7160
Q7102
HDMI2-5V
R7110
1K 1/16W
R7109
1K 1/16W
TP7317
1K 1/16W
R7113
R7146
47K 1/16W
SCL1
SDA1
4K7 1/16W 5%
R7107
1K 1/16W
R7111
4K7 1/16W 5%
TP7323 TP
HDMI1-5V
R7108
R7149
47K 1/16W
HDMI2-HPD
HDMI1-5V
HDMI1-HPD
HDMI2-5V
R7148
47K 1/16W
TP7321
TP7322
R7147
47K 1/16W
HDMI2-SCL
HDMI2-SDA SDA2
TP7319
TP7320
HDMI1-SCL
HDMI1-SDA
TP7330
TP7331
HDMI1 Connected to RX port 3
Located at bottom side IO left (look ing from backside TV)
CN1305
20
SHELL1
1
D2+
2
D2 Shield
SHELL3
SHELL4
SHELL2
HDMI 19P
D1 Shield
D0 Shield
CK Shield
CE Remote
DDC CLK
DDC DATA
HP DET
3
D2-
4
D1+
5
6
D1-
7
D0+
8
9
D0-
10
CK+
11
12
CK-
13
14
NC
15
16
17
GND
18
+5V
19
22
23
21
HPD3
OPWR3_5V
HPD3
HDMI3-RX2P
HDMI3-RX2N
HDMI3-RX1P
HDMI3-RX1N
HDMI3-RX0P
HDMI3-RX0N
HDMI3-RXCP
HDMI3-RXCN
HDMI-CEC-IN
HDMI3-ARC
SCL3
SDA3
R7159
1K 1/16W
TP7310
OPWR3_5V
R7116
100K 1/16W
HDMI3-RX2P 21
HDMI3-RX2N 21
HDMI3-RX1P 21
HDMI3-RX1N 21
HDMI3-RX0P 21
HDMI3-RX0N 21
HDMI3-RXCP 21
HDMI3-RXCN 21
HDMI3-ARC 21
HDMI3-5V
TP7307
C7110
100N16V
MMBT3904
Q7104
HDMI0-SCL
HDMI1-SCL
HDMI2-SCL
HDMI3-SCL
HDMI0-SDA
HDMI1-SDA
HDMI2-SDA
HDMI3-SDA
HDMI0-HPD-CBU S
HDMI1-HPD
HDMI2-HPD
HDMI3-HPD
MHL- PW R- EN
HDMI-CEC-IN
MHL- SEN SE
HDMI0-5V
HDMI1-5V
HDMI2-5V
HDMI3-5V
HDMI3-5V
R7152
47K 1/16W
R7114
1K 1/16W
4K7 1/16W 5%
R7117
1K 1/16W
R7115
HDMI0-SCL 21
HDMI1-SCL 21
HDMI2-SCL 21
HDMI3-SCL 21
HDMI0-SDA 21
HDMI1-SDA 21
HDMI2-SDA 21
HDMI3-SDA 21
HDMI0-HPD-CBUS 21
HDMI1-HPD 21
HDMI2-HPD 21
HDMI3-HPD 21
MHL-PWR-EN 19
HDMI-CEC-IN 21
MHL-S ENS E 21
HDMI0-5V 21
HDMI1-5V 21
HDMI2-5V 21
HDMI3-5V 21
R7153
47K 1/16W
TP7308
TP7309
HDMI3-HPD
HDMI3-HPD
HDMI3-SCL
HDMI3-SDA
HDMI0 ESD
U7120
1
HDMI0-RX2P
CH1
NC
2
HDMI0-RX2N
CH2
NC
3
GND
VN
VN
4
HDMI0-RX1P
CH3
CH45NC
NC/AOZ8804DI
U7121
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ8804DI
U7119
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ8804DI
NC
NC
NC
VN
NC
NC
NC
VN
NC
HDMI0-RX1N
HDMI0-RX0P
HDMI0-RX0N
GND
HDMI0-RXCP
HDMI0-RXCN
SCL0
SDA0 SDA0
GND
OPWR0_5V
HPD0 HPD0
10
HDMI0-RX2P
9
HDMI0-RX2N
8
7
HDMI0-RX1P
6
HDMI0-RX1N
10
HDMI0-RX0P
9
HDMI0-RX0N
8
7
HDMI0-RXCP
6
HDMI0-RXCN
10
9
8
7
6
GND
GND
SCL0
GND
OPWR0_5V
HDMI1 ESD
HDMI1-RX2P
HDMI1-RX2N
GND
HDMI1-RX1P
HDMI1-RX1N
HDMI1-RX0P
HDMI1-RX0N
GND
HDMI1-RXCP
HDMI1-RXCN
SCL1
SDA1
GND
HPD1
U7124
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
U7125
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
U7123
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
HDMI2 ESD
10
HDMI1-RX2P
NC
9
HDMI1-RX2N
NC
8
GND
VN
7
HDMI1-RX1P
NC
6
HDMI1-RX1N
10
HDMI1-RX0P
NC
9
HDMI1-RX0N
NC
8
GND
VN
7
HDMI1-RXCP
NC
6
HDMI1-RXCN
10
SCL1
NC
9
SDA1
NC
8
GND
VN
7
OPWR1_5V OPWR1_5V
NC
6
HPD1
U7114
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
U7115
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
U7113
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
10
HDMI2-RX2P
NC
9
HDMI2-RX2N
NC
8
VN
7
HDMI2-RX1P
NC
6
HDMI2-RX1N
10
HDMI2-RX0P
NC
9
HDMI2-RX0N
NC
8
VN
7
HDMI2-RXCP
NC
6
HDMI2-RXCN
10
NC
9
NC
8
VN
7
OPWR2_5V
NC
6
HDMI2-RX2P
HDMI2-RX2N
GND
HDMI2-RX1P
HDMI2-RX1N
HDMI2-RX0P
HDMI2-RX0N
GND
HDMI2-RXCP
HDMI2-RXCN
SCL2
SDA2
GND
OPWR2_5V
HPD2 HPD2
GND
GND
SCL2
SDA2
HDMI3 ESD
GND
U7117
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
U7118
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
U7116
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ 8804DI
10
HDMI3-RX2P
NC
9
HDMI3-RX2N
NC
8
VN
7
HDMI3-RX1P
NC
6
HDMI3-RX1N
10
HDMI3-RX0P
NC
9
HDMI3-RX0N
NC
8
VN
7
HDMI3-RXCP
NC
6
HDMI3-RXCN
10
NC
9
NC
8
VN
7
NC
6
HDMI3-RX2P
HDMI3-RX2N
GND
HDMI3-RX1P
HDMI3-RX1N
HDMI3-RX0P
HDMI3-RX0N
GND
HDMI3-RXCP
HDMI3-RXCN
SCL3
SDA3
GND
OPWR3_5V OPWR3_5V
HPD3
GND
GND
SCL3
SDA3
HPD3
GND
Page 70
8-5-20 HDMI-SOC-ARC
HDMI-CEC-IN CEC
HDMI-C EC-IN 20
HDMI0-SCL 20
HDMI1-SCL 20
HDMI2-SCL 20
HDMI3-SCL 20
HDMI0-SDA 20
HDMI1-SDA 20
HDMI2-SDA 20
HDMI3-SDA 20
HDMI0-5V 20
HDMI1-5V 20
HDMI2-5V 20
HDMI3-5V 20
HDMI0-HPD-CBUS 20
HDMI1-HPD 20
HDMI2-HPD 20
HDMI3-HPD 20
MHL-S ENSE 20
HDMI0-SCL
HDMI1-SCL
HDMI2-SCL
HDMI3-SCL
HDMI0-SDA
HDMI1-SDA
HDMI2-SDA
HDMI3-SDA
HDMI0-5V
HDMI1-5V
HDMI2-5V
HDMI3-5V
HDMI0-H PD-CBUS
HDMI1-HPD
HDMI2-HPD
HDMI3-HPD
MHL-SENSE
MHL-SENSE
R7214
NC/10K+-5 %1/16W
R7200
100OHM1/16W
+1V0-AVDD-HDMI
+1V0-AVDD-HDMI
+3V3-AVDD-HDMI
U9400-6
G24
HDMI_CEC
F26
HDMI_0_SCL
G30
HDMI_1_SCL
G31
HDMI_2_SCL
D34
HDMI_3_SCL
F27
HDMI_0_SDA
G28
HDMI_1_SDA
F33
HDMI_2_SDA
D33
HDMI_3_SDA
G26
HDMI_0_PWR5V
E30
HDMI_1_PWR5V
E31
HDMI_2_PWR5V
E34
HDMI_3_PWR5V
F28
HDMI_0_HPD_CBUS
F30
HDMI_1_HPD
F31
HDMI_2_HPD
F34
HDMI_3_HPD
F24
MHL_ SEN SE
B30
AVDD10_H DMI
A30
AVDD10_H DMI
P27
AVDD33_H DMI
P28
AVDD33_H DMI
MT5593UGIJ
HDMI_0_RX_0
HDMI_0_RX_0B
HDMI_0_RX_1
HDMI_0_RX_1B
HDMI_0_RX_2
HDMI_0_RX_2B
HDMI_0_RX_C
HDMI_0_RX_CB
HDMI_1_RX_0
HDMI_1_RX_0B
HDMI_1_RX_1
HDMI_1_RX_1B
HDMI_1_RX_2
HDMI_1_RX_2B
HDMI_1_RX_C
HDMI_1_RX_CB
HDMI_2_RX_0
HDMI_2_RX_0B
HDMI_2_RX_1
HDMI_2_RX_1B
HDMI_2_RX_2
HDMI_2_RX_2B
HDMI_2_RX_C
HDMI_2_RX_CB
HDMI_3_RX_0
HDMI_3_RX_0B
HDMI_3_RX_1
HDMI_3_RX_1B
HDMI_3_RX_2
HDMI_3_RX_2B
HDMI_3_RX_C
HDMI_3_RX_CB
A20
B20
A19
B19
A18
B18
A21
B21
C23
D23
C22
D22
A22
B22
A24
B24
A26
B26
C25
D25
C24
D24
C26
D26
C28
D28
A28
B28
C27
D27
C29
D29
HDMI0-RX0P 20
HDMI0-RX0N 20
HDMI0-RX1P 20
HDMI0-RX1N 20
HDMI0-RX2P 20
HDMI0-RX2N 20
HDMI0-RXCP 20
HDMI0-RXCN 20
HDMI1-RX0P 20
HDMI1-RX0N 20
HDMI1-RX1P 20
HDMI1-RX1N 20
HDMI1-RX2P 20
HDMI1-RX2N 20
HDMI1-RXCP 20
HDMI1-RXCN 20
HDMI2-RX0P 20
HDMI2-RX0N 20
HDMI2-RX1P 20
HDMI2-RX1N 20
HDMI2-RX2P 20
HDMI2-RX2N 20
HDMI2-RXCP 20
HDMI2-RXCN 20
HDMI3-RX0P 20
HDMI3-RX0N 20
HDMI3-RX1P 20
HDMI3-RX1N 20
HDMI3-RX2P 20
HDMI3-RX2N 20
HDMI3-RXCP 20
HDMI3-RXCN 20
Analog Power
+3V3-AVDD
+5V-SW
R7202
1K 1/16W 5%
C7211
NC/10NF 50V
+3V3-AVDD-HD MI
Q7106
AO3414
R7201
100K 1/16W 5%
TP7425
C7202
100N16V
+1V0-AVDD
+1V0-AVDD-HD MI
C7200
100N16V
C7201
NC/1uF 10V
HDMI-ARC-SEL1
HDMI-ARC-SEL0
ARC
Schield ARC
HDMI-ARC-SEL1 19
HDMI-ARC-SEL0 19
ARC 22
Goes to Analog Video schema
Goes to PCMCIA schema
TP7428
TP7426
TP7429
HDMI1-ARC 20
C7206
10PF 50V
TP7419
R7203
100R 1/16W 1%
ARC0
ARC3
R7212
100R 1/16W 1%
HDMI2-ARC 20
C7207
10PF 50V
TP7420
TP7423
+3V3
ARC2
ARC1
HDMI-ARC-SEL0
HDMI-ARC-SEL1
TP7424
R7209
NC/10K+-5%1/ 16W
HDMI3-ARC 20
C7208
10PF 50V
C7205
1uF 10V
TP7421
R7206
100R 1/16W 1%
TP7427
R7211
100R 1/16W 1%
HDMI0-ARC 20
Each individual filter close to corresponding HDMI connector
HDMIx-ARC schield as much as possible with ground tracks
+5V-SW
16
15
14
13
12
11
10
9
74HC4051PW
U7201
VCC
Y2
Y1
Y0
Y3
S0
S1
S2
R7213
0R05 OHM
C7209
10PF 50V
1
Y4
2
Y6
3
Z
4
Y7
5
Y5
6
E
7
VEE
8
GND
Schield these nets in layout
ARC0
ARC1
ARC2
ARC3
TP7422
R7204
100R 1/16W 1%
1uF 10V
ARC-BUFF
TP7417
R7205
56R 1/16W 5%
HDMI-ARC-SEL0
HDMI-ARC-SEL1
TP7416
R7207
82R 1%
R7208
75 OHM +-1% 1/16W
R7215
NC/10K+-5%1/ 16W
L
L
H
+3V3C7204
R7216
NC/10K+-5%1 /16W
SN74LVC1G125D CKR
5
VCC
4
NC/0R05 OHM
HDMI-ARC-SEL0 HDMI-ARC-SEL1
C7210
100N16V
U7202
R7210
pin1 Lo w = enab le
1
OE
2
A
GND3Y
L
H
L
H H
ARC
Schield ARC
Output
HDMI0
HDMI1
HDMI2
HDMI3
Audi o Return Channel (ARC)
TP7418
Page 71
8-5-21 SCART-YPbPr-CVBS
CN1309
3
B
4
1
A
2
TP7506
ZD7500
NC/TVM1G5R5M100R
1 2
1 2
ZD7501
NC/TVM1G5R5M100R
CN1310
PHONE JACK 4P
5
4
3
2
1
TP7507
DVI-AU DIO- IN (T O P )
CN1317
NC/AUDIO ANALOG IN JACK
2
3
1
TP7534
TP7537
DVI-AUDIO- IN (SIDE)
AUDIO - MO DU LE- SPDIF OU T ( S IDE )
+3V3
S7500
SPG_0001-0015
TP7524
1 2
TP7503
S7501
SPG_0001-0015
1 2
S7502
SPG_0001-0015
TP7504
1 2
TP7505
1 2
S7503
SPG_0001-0015
S7512
SPG_0001-0015
TP7532
1 2
TP7533
1 2
S7513
SPG_0001-0015
Place TP7537 close to CN1317
R7570
0R05 OHM
C7559
NC/10000pF 50V
R7535 2.2K 1/ 16W
R7539 2.2K 1/ 16W
4 5
add text
I2C-FE
CN1022
NC/CONN 3P
1
2
3
9/13
10NF 50V
C7500
C7505
10NF 50V
10NF 50V
C7511
C7512
10NF 50V
NC/10000pF 50V
C7556
C7557
NC/10000pF 50V
AUDIO-MODULE-PAIRED
SCL-FE
SDA-FE
C7502
1UF16V
C7503
1UF16V
1UF16V
C7508
1UF16V
C7513
C7570 NC/1UF16V
TP7508
SCART-CVBS-I N
NC/4. 7K 1/16W
R7500
R7503
NC/4. 7K 1/16W
Close to SoC
NC/4.7K 1/16W
R7504
R7514
C7571 NC/1UF16V
NC/4.7K 1/16W
FB7318
1 2
NC/30R
R7571
NC/0R05 OHM
ADCINP_DEMOD
ADCINN_DEMOD
C7525
NC/47pF 50V
IF_AGC_5593
10K+-5%1/16W
C7529
47N16V
TP7509
R7543
75OHM 1/16W
C7501
NC/470PF 50V
R7501
30Kohm 1/16W +/ -5%
R7502
30Kohm 1/16W +/ -5%
C7504
NC/470PF 50V
NC/470PF 50V
C7506
R7505
30Kohm 1/16W +/ -5%
R7512
30Kohm 1/16W +/ -5%
C7514
NC/470PF 50V
AUDIO-MOD ULE-SPDIF
AUDIO-MODULE-DETECT
R7524
0R05 OHM
R7527
0R05 OHM
C7526
NC/47pF 50V
R7530
C7534
R7547
47PF 50V
100OHM1/16W
SCART-AUD IO-R
SCART-AUD IO-L
47N16V
1. Add ground shielding
for all SCART and YPBPR
and DVI signals of Audio
& Video.
U9400-4
B36
YPBPR-AUDIO-R
YPBPR-AUDIO-L
DVI-AUDIO-R
DVI-AUDIO-L
+3V3-AVDD
VMID-AADC
C7515
100NF 16V
TER-I Fp-AN A
TER-I Fn-AN A
TP7502
R7537 10OHM1/16W
R7540 10OHM1/16W
1UF16V
C7532
C7538
AGC-ANA
SCART-CVBS
C7509
100NF 16V
TP7500
TP7501
RF_AGC
C7516
1uF 10V
D37
A37
C38
B38
B35
A36
C37
M26
D38
M24
F38
F37
L26
L27
B14
C15
E18
F18
J36
J38
K35
K34
H38
H37
AIN_R0
AIN_L0
AIN_R1
AIN_L1
AIN_R2
AIN_L2
AIN_R3
AIN_L3
AVDD33_AADC
VMID_AADC
AVSS33_CLN
MT5593UGIJ
U9400-5
ADCINP_DEMOD
ADCINN_DEMOD
LOUTP
LOUTN
IF_AGC
RF_AGC
OSCL2
OSDA2
CVBS_COM
CVBS3P
CVBS2P
CVBS1P
CVBS0P
SIF_COM
MT5593UGIJ
AR0_ADAC
AL0_ADAC
AR1_ADAC
AL1_ADAC
AR2_ADAC
AL2_ADAC
AVDD33_ADAC
ASPDIFI
ASPDIFO0
ASPDIFO1
AOLRCK
AOMCLK
AOSDATA4
AOSDATA3
AOSDATA2
AOSDATA1
AOSDATA0
HSYNC
VSYNC
VGA_SDA
VGA_SCL
COM1
COM0
VDACX_OUT
AVDD33_VI DEO_STB
AVDD33_XTAL_STB
AVDD33_DEMOD_STB
AVSS33_XTAL
AVSS33_DEMOD
AOBCK
COM
SOG
PB1P
PR1P
Y1P
SOY1
PB0P
PR0P
Y0P
SOY0
RP
GP
BP
D36
C35
D35
E36
C36
E35
M27
AR38
AB34
G27
AM31
AN30
AP36
AN33
AM33
AL31
AM30
AN31
R37
T36
N37
P37
R38
P36
P38
U36
T37
M38
M36
L38
M37
N36
K37
K36
J37
L36
L37
K33
M35
G37
G38
N25
N24
AUDIO-HP-R
AUDIO-HP-L
AUDIO-HTV-R
AUDIO-HTV-L
C7507
100NF 16V
R7511 47 OHM 1/16W
R7573 47 OHM 1/16W
R7513 47 OHM 1/16W
R7515 47 OHM 1/16W
R7516 47 OHM 1/16W
R7517 47 OHM 1/16W
R7518 47 OHM 1/16W
R7519 47 OHM 1/16W
R7520 47 OHM 1/16W
9/14
SCART-COM
SCART-G
SCART-R
SCART-B
SCART-FB
TUNER-BYPASS-OUT
+3V3-STANDBY
C7539
100NF 16V
+3V3-AVDD
C7510
10UF 6.3V X5R +-20%
C7517
C7521
18pF 50V
R7572 10OHM1/16W
+3V3-STANDBY
C7536
C7535
100NF 16V
1uF 10V
TP7510
TP7511
TP7512
ARC 21
TP7513
ADCINP_DEMOD
ADCINN_DEMOD
AUDIO-HP-R
AUDIO-HP-L
TP7515
NC/0R05 OHM
10K+-5%1/16W
R7534
IF_AGC_5593
SPDIF-OUT
ARC
SCART-STATUS
6
7
4
5
1
2
3
R7538
RCA JACK
CN1311
Q7500
MMBT3904
10K+-5%1/16W
R7532
+3V3-AVDD
C
B
A
YPBPR-DETECT
IF_AGC_5593 6
SPDIF-OUT 17
ADCINP_DEMOD 6
ADCINN_D EMOD 6
SCART-STATUS 19
AUDIO-HP-R 17
AUDIO-HP-L 17
Close to connector
1 2
PR-IN-0
1 2
PB-IN-0
Y-IN-0
1 2
SOC-I2S-SD 3 18
ZD7510
NC/TVM1G5R5M100R
1 2
ZD7511
NC/TVM1G5R5M100R
1 2
ZD7512
NC/TVM1G5R5M100R
1 2
SOC-I2S-SD 0
SOC-I2S-SD 1
SOC-I2S-SD 2
SOC-I2S-SD3
SCL-FE
SDA-FE
YPBPR-DETECT
SOC-I2S-BCLK
SOC-I2S-LR CK
SOC-I2S-MCLK
AUDIO-HTV-L
AUDIO-HTV-R
SOC-I2S-BC LK
SOC-I2S-LRCK
SOC-I2S-MCLK
SOC-I2S-SD3
SOC-I2S-SD2
SOC-I2S-SD1
SOC-I2S-SD0
SPG_0001-0015
SPG_0001-0015
SPG_0001-0015
S7506
S7505
S7504
0R05 OHM
75OHM 1/16W
R7549
75OHM 1/16W
R7548
75OHM 1/16W
R7536
10OHM1/16W
TP7525
TP7526
TP7527
TP7528
TP7529
TP7530
TP7531
R7551
0R05 OHM
R7546
0R05 OHM
R7531
R7529
SOC-I2S-SD0 17,18
SOC-I2S-SD1 18
SOC-I2S-SD2 18
SCL-FE 6
SDA-FE 6
YPBPR-DETECT 19
SOC-I2S-BCLK 17, 18
SOC-I2S-LRCK 17,18
SOC-I2S-MCLK 17,18
AUDIO-HTV-L 25
AUDIO-HTV-R 25
updated on 2015/5/11
AUDIO-MODULE-SPDIF
AUDIO-MODULE-DETECT
AUDIO-MODULE-PAIRED
SPDIF-OUT
ARC
C7524
C7518
TP7535
TP7536
C7519
18pF 50V
18pF 50V
C7522
C7523
18pF 50V
18pF 50V
18pF 50V
R7544
75OHM 1/16W
C7558
18pF 50V
YPBPR-PR
YPBPR-PB
YPBPR-COM
YPBPR-Y
YPBPR-SOY
YPBPR-CVBS
33P50V
C7520
Close to SoC
C7542 10NF 50V
C7537 10NF 50V
C7533 10NF 50V
C7530 10NF 50V
C7528 1.5NF 50V
C7527 47NF 16V
R7507
R7521
47pF 50V
R7506
NC/10K+-5%1/ 16W
R7525
NC/100K 1/16W
100OHM1/16W
100OHM1/16W
100OHM1/16W
100OHM1/16W
100OHM1/16W
NC/10K+-5%1/ 16W
NC/100K 1/16W
R7550
R7545
R7541
R7533
R7528
AUDIO-MODULE-SPDIF 18
AUDIO-MODULE-DETECT 19
AUDIO-MODULE-PAIRED 19
+3V3
R7508
R7509
R7510
NC/10K+-5%1/ 16W
NC/10K+-5%1/ 16W
R7526
R7522
R7523
NC/100K 1/16W
NC/100K 1/16W
10PF 50V
C7541
10PF 50V
C7540
R75420R05 OHM
10PF 50V
C7531
NC/10K+-5%1/ 16W
NC/100K 1/16W
SCART-AUDIO-R
SCART-AUDIO-L
1 2
9/13
C7545
R7552
NC/470PF 50V
NC/4.7K 1/16W
R7555
30Kohm 1/16W +/-5%
R7557
30Kohm 1/16W +/-5%
R7558
C7549
NC/470PF 50V
NC/4. 7K 1/16W
C7546
1UF16V
1UF16V
C7547
10000pF 50V
S7507
C7543
1 2
1 2
SCART-STATUS
S7509
C7551
10000pF 50V
R7560
51K 1/16W 5%
R7563
10K+-5%1/16W
R7565
SCART-FB
10OHM1/16W
R7566
75 OHM +-1% 1/16W
S7515
S7516
1 2
SPG_0001-0015
1 2
TP7516
TP7517
TP7518
SPG_0001-0015
TP7519
TP7523
NC/BZT52-B6V2S
SCART-AUDIO-R-IN
SCART-AUDIO-L-IN
SCART-FS-IN
NC/RLZ13B
SCART-FB-I N
SCART-CVBS-I N
1 2
S7514
SPG_0001-0015
ZD7507
ZD7505
1 2
1 2
NC/BZT52-B6V2S
ZD7506
ZD7508
NC/TVM1G5R5M100R
1 2
ZD7509
NC/TVM1G5R5M100R
1 2
CN1312
SCART 21P
2
4
6
8
10
12
14
16
18
20
TP7514
388G355HLB1EAT update 6/5
1
3
5
7
9
11
13
15
17
19
21
Close to connector Close to SoC
S7508
SPG_0001-0015
S7510
SPG_0001-0015
S7511
SPG_0001-0015
1 2
1 2
1 2
SCART-B-IN
SCART-G-IN
SCART-R-IN
TP7520
TP7521
TP7522
ZD7502
NC/TVM1G5R5M100R
1 2
ZD7503
NC/TVM1G5R5M100R
1 2
ZD7504
NC/TVM1G5R5M100R
1 2
R7553
0R05 OHM
R7561
0R05 OHM
R7568
0R05 OHM
R7556
R7564
R7567
R7554100OH M1/16W
C7548
10PF 50V
75OHM 1/16W
C7553
10PF 50V
75OHM 1/16W
C7554
10PF 50V
75OHM 1/16W
R7559 100OHM1/16 W
R7562 100OHM1/16 W
R7569100OHM1/16W
C7544 10000pF 50V
C7550 10000pF 50V
C7552 10000pF 50V
C7555 10000pF 50V
SCART-B
SCART-COM
SCART-G
SCART-R
Page 72
8-5-22 CTRL-CONNECTORS
AL+KEY
CN1106
14 15
1
TP840 0
2
TP840 1
3
TP840 2
TP840 3
4
TP840 4
5
TP840 5
6
TP840 6
7
TP840 7
8
TP840 8
9
TP840 9
10
TP841 0
11
12
13
COMM
TP8411
AMBI-POWER
NC/CONN
11 12
CN1107
1
2
3
4
5
6
7
8
9
10
Ambilight SPI cotrol
LED1
LED2
STANDBY
AMBI-SPI-C LK 8
AMBI-SPI-MOSI 8
AMBI-TEMP 19
KEYBOAR D 19
NT-3D-IR 8,18
SOC-3D- IR 18,19
SDA-SET 2
SCL-SET 2
AUDIO-RESETn 17, 18,19,25
+3V3-STAN DBY
R8401
6K8 1%
R8420 0R05 OHM
C8400
100PF 50V
R8418 47 OHM 1/16W
C8408
C8409
100PF 50V
R8419 47 OHM 1/16W
R8410 100OHM1/16W
NC/100pF
C8407
100PF 50V
AMBI-POWER
C8415
C8416
22uF 25V
100NF 16V
KEYBOAR D
AMBI-SPI-C LK
AMBI-SPI-MOSI
AMBI-TEMP
1uF 10V
C8411
Debug IR receiver
+3V3-STAN DBY
R8001 NC/ 100OHM1/16W
RC-IR
R8002 NC/10OHM
RC-HTV
R8003 NC/ 10OHM1/16W
C8001
U8000
1
GND
2
Vs
3
OUT
4
GND
C8002
C8003
NC/1uF 10V
NC/10PF 50V
NC/TSOP75236TT
NC/100N 16V
KEYBOARD
LED1 19
LED2 19
RC-HTV
RC-HTV 25
RC-IR
RC-IR 2, 18,25
STANDBY 2,15
AMBI-SPI-C LK
AMBI-SPI-MOSI
AMBI-TEMP
NT-3D-IR
SOC-3D -IR
SDA-SET
SCL-SET
AUDIO-R ESETn
RC-IR
R8406 100OHM1/16W
RC-HTV
+3V3-S TAND BY
R8440
10K+-5%1/16W
Wordmark Driver
R8413
NC/10K+-5%1/16W
R8415
NC/0R 05 OHM
R8417
NC/10K+-5%1/16W
LED2
LED1
+3V3-S TAND BY
R8414
NC/10K+-5%1/16W
NC/10K+-5%1/16W
Q8401
NC/LBC 847BWT1G
R8416
Q8400
NC/LBC 847BWT1G
R8404 100OHM1/16W
R8405 100OHM1/16W
R8411 NC/ 100OHM1/16W
10PF 50V
C8405
100PF 50V
C8403
TO SENSO R BOARD (CIP)
LED1, LED2:
Enable: High
Disable: Low
LED2 is wordmark
+3V3-STAN DBY
100PF 50V
C8404
100N 50V
C8402
KEYBOAR D
R8403
NC/10OHM
TP8412
TP8413
TP8414
TP8416
TP8415
T 2A 63V
NC/10U F 16V
TP8417
TP8418
TP8419
TP8420
SCL-SET
R8407 10OHM1/16W
SDA-SET
C8401
NC/100pF 50V
R8408 10OHM1/16W
F8202
1 2
+12V
C8417
C8418
10PF 50V
10PF 50V
C8419
1
3
5
7
9
11
13
15
17
NT-3D-IR
R8409 NC/ 10OHM1/16W
SOC-3D-IR
R8412 NC/ 10OHM
CN1108
CONN
2
4
TP8421
6
8
10
12
14
16
18
TP8422
C8406
NC/100PF 50V
TH8205
PTCR
1 2
t
+3V3
Page 73
8-5-23 CTRL-ETHERNET-PHY
U9400-10
MT5593UGIJ
LAN-PWR-EN
R8257
4.7K 1/16W
C4462
47N16V
R8249
22K 1/16W
TP8221
R8252
100K 1/16W
TXVP_0
TXVN_0
RXVP_1
RXVN_1
PHYLED1
PHYLED0
REXT
AVDD33_ETH
TP8220
Q8203
MMBT3904
R8251
47K 1/16W
W37
W38
Y37
Y38
AA34
AB35
V38
P29
C8247
NC/0R05 OH M
R8211
TP8216
TP8217
+3V5-SB
C8249
100N16V
ETHERNET-TXp
ETHERNET-TXn
ETHERNET-RXp
ETHERNET-RXn
REXT
+3V3-LAN
1
2
3
22uF 6.3V
TP8219
C8248
22uF 6.3V
VIN
VIN
VOUT
VOUT4BP/ADJ
R8250
68K 1/16W 1%
R8253
NC/1M 1/16W
RT9187GSP
U8203
GND
GND
1 2
+3V3-LAN
EN
NC
FB8200
120R 3A
ETHERNET PHY
R8203
24K1/16W
LAN-PWR-EN
TP8218
9
R8254
8
7
NC/4. 7K 1/16W
6
5
R8256
22K 1/16W
R8255
470KOHM 5% 1/16W
+3V3-L AN
TP8222
RJ45 8P
TP8204
RJ45
C8204
388G342H8B2VGN
7/27
C8214 NC/ 10000pF 50V
C8208 NC/ 10000pF 50V
C8205
NC/10000pF 50V
C8218 NC/ 10000pF 50V
C8235 NC/ 10000pF 50V
7/22
C8206
NC/1uF 25V
1 2
ETHERNET-TXp
ETHERNET-TXn
ETHERNET-RXp
ETHERNET-RXn
C8200
100NF 16V
C8202
100NF 16V
C8201
10000pF 50V
C8203
10000pF 50V
NC/1uF 25V
SEPARATE GROUND
Replacement for ESD protection device IP4294CZ10-TBR
ETHERNET-TXp
TP8210
ETHERNET-TXn
TP8211
ETHERNET-RXp
TP8212
ETHERNET-RXn
TP8213
U8201
1
CH1
NC
2
CH2
NC
3
VN
4
CH3
NC
CH45NC
NC/AOZ8804D I
10
ETHERNET-TXp
9
ETHERNET-TXn
8
VN
7
ETHERNET-RXp
6
ETHERNET-RXn
9
1
P1
2
P2
3
P3
4
P4
5
P5
6
P6
7
P7 NC
8
P8
10
CS8201 C ON2SIG050
C8207
NC/10000pF 50V
TH1
TH2
R8245
0R05 OHM
+3V3-USB Power
+3V3
Prevent USB leakage from WIFI module
+5V-SW
R8239
1K 1/16W
TP8455
R8238 NC/ 0R05 OHM
C8240
NC/10000pF 50V
9 10
CN1110
1
TP8446
2
TP8440
3
TP8441
4
TP8442
5
TP8443 TP8208
6
7
TP8444
8
WIFI-RESET
CONN
NC/0R05 OH M
For EMI reserve
TP8215
+3V3-USB
Q8201
AO3414
Use wide track 0.5mm for local +3V3 and +3V3-USB
Position FET close to Soc AVDD33_USB/AVDD33SS_USB pins
R8240
Also 100nF close to Soc pins
100K 1/16W
C8239
100NF 16V
Wi-Fi Control
R8209
USB_WIFI_Dn
USB_WIFI_Dp
10OHM1/16W
R8204
NC/10K+-5%1/16W
USB_WIFI_Dn
USB_WIFI_Dp
+3V3-WI FI
R8200 NC/2R2 +-5% 1/16W
R8201 NC/2R2 +-5% 1/16W
R8202 0R05 OHM
BT-IRQn
TP8209
R8210
R8207
10K+-5%1/16W
+3V3-WI FI
L8201
2
3
90OHM
WIFI-IRQn
NC/10K+-5%1/16W
1
USB-WIFI-Dn
4
USB-WIFI-Dp
USB-WIFI-Dn
USB-WIFI-Dp
R8206
+3V3-WI FI
TP8206
TP8207
R8208
10K+-5%1/16W
Optional circuit
for WIFI-RESET
TP6125
WIFI -RESETn 7
Ethernet/BT control
Place onlocation with space
+3V3-WI FI
R8247
10K+-5%1/16W
TP6122
R8246
0R05 OHM
3 2
R1
1
Q8202
NC/LMUN 5211T1G
R2
LAN-PWR-EN 19
WIFI-IRQn 19
BT-IRQn 19
R8248
0R05 OHM
WIFI-R ESET
C8241
10NF 50V
LAN-PWR-EN
WIFI-IRQn
BT-IRQn
TP6124
USB
U9400-9
MT5593UGIJ
USB_DP_P0
USB_DM_P0
USB_DP_P1
USB_DM_P1
USB_DP_P2
USB_DM_P2
USB_DP_P3
USB_DM_P3
SSUSB_TXP
SSUSB_TXN
SSUSB_RXP
SSUSB_RXN
SSUSB_VRT
AVDD33_USB
AVDD33_SSUSB
AVDD10_SSUSB
USB_VRT_P0
A16
B16
A17
B17
C31
D31
AA37
AA38
B34
A34
B32
A32
A35
N28
A33
A31
B15
5K1 1/16W 5%
+5V-SW
TP8461
TP8462
TP8463
TP8464
TP8465
TP8466
TP8467
TP8468
USB-SS-TXp
USB-SS-TXn
USB-SS-RXp
USB-SS-RXn
USB-SS-VRT
+3V3-USB
+3V3-USB
+1V0-USB-SS
USB-VRT-P0
R8219
+1V0-AVDD
+
C8210
NC/100UF 16V
USB-WIFI-Dp
USB-WIFI-Dn
+3V3-USB
+3V3-USB
C8225
100N16V
NEAR SOC
C8229
C8228
100N16V
1uF 10V
NEAR USB PORTS
C9445
NC/10UF 16V
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
Near SOC
C8222
C8223
1uF 10V
NC/100N 16V
Near SOC
C8224
1uF 10V
USB-EXT0-Dp
USB-EXT0-Dn
USB-EXT1-Dp
USB-EXT1-Dn
USB-EXT2-Dp
USB-EXT2-Dn
R8217
5K1 1/16W 5%
USB PORT 0
+5V-SW
1 2
TH8201 PTCR
current 750mA
USB PORT 1
+5V-SW
1 2
TH8202 PTCR
current 750mA
+5V-SW
1 2
TH8204 NC/PTCR
EQUAL LENGTH and
EQUAL LENGTH and
DIFFERENTIAL
USB-EXT0-Dp
USB-EXT0-Dn
t
USB-EXT1-Dp
USB-EXT1-Dn
t
C8237
100N16V
R8225 NC/2R2 +-5% 1/ 16W
t
R8226 NC/2R2 +-5% 1/ 16W
IMPEDANCE 90ohm
TP8451
R8215 2R2 +-5% 1/16W
TP8452
R8216 2R2 +-5% 1/16W
C8236
100N16V
NC/10PF 50V
CU3/CU4 is reserved
for performance .
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
TP8449
R8221 2R2 +-5% 1/16W
TP8450
R8222 2R2 +-5% 1/16W
C8220
NC/10PF 50V
CU3/CU4 is reserved
for performance .
C8212
USB-EXT1-Dp-R
USB-EXT1-Dn-R
C8221
NC/10PF 50V
USB-HTV-Dp-R
USB-HTV-Dn-R
USB-EXT0-Dp-R
USB-EXT0-Dn-R
C8211
NC/10PF 50V
TP8434
TP8435
TP8436
CN1315 update 2015/06/04
Was:388G352G6B1ACL(High)
Is: 088G352F6B3ACL(Low)
C8242
NC/100N16V
TP8456
TP8457
TP8458
TP8437
TP8438
TP8439
4
3
2
1
4
3
2
1
6 5
4
3
2
1234
1
6 5
USB CONN
1234
CN1315
6 5
NC/USB CONN
1234
CN1320
Reserve for HTV
USB CONN
CN1314
USB PORT 2
USB3.0
TP8445
TP8447
TP8448
DIFFERENTIAL
IMPEDANCE 90ohm
USB-EXT2-Dp-R
USB-EXT2-Dn-R
C8216
C8215
NC/10PF 50V
NC/10PF 50V
CN1316
5
RXN
1
VCC
2
D-
3
D+
4
GND
10
HAND1
11
HAND2
USB CONN 9P
CN1316 update 2015/06/04
Was: 388G352G911AXH(High)
Is: 388G352F911AXH(Low)
6
USB3.0
RXP
7
GND
USB2.0
8
TXN
9
TXP
R8213 2R2 +-5% 1/16W
R8214 2R2 +-5% 1/16W
C8213
10UF 6.3V 20%
10UF 6.3V 20%
USB-SS-RXn-R
USB-SS-RXp-R
USB-SS-TXn-R
USB-SS-TXp-R
C8209
TP8453
TP8454
USB-EXT2-Dp
USB-EXT2-Dn
C8238
100NF 16V
TH8203
1 2
PTCR
current 900mA
C8217
100NF 16V
C8219
100NF 16V
+5V-SW
t
R8218 0R05 OHM
R8220 0R05 OHM
0R05 OHM
R8223
R8224
0R05 OHM
USB-SS-RXn
USB-SS-RXp
USB-SS-TXn
USB-SS-TXp
USB-EXT2-Dn-R
USB-EXT2-Dp-R
USB-SS-RXn-R
USB-SS-RXp-R
USB-SS-TXn-R
USB-SS-TXp-R
U8251
1
CH1
NC
2
CH2
NC
VN3VN
NC/AOZ8802AD I
U8252
1
CH1
NC
2
CH2
NC
3
VN
VN
4
CH3
NC
CH45NC
NC/AOZ8804D I
6
USB-EXT2-Dn-R
5
USB-EXT2-Dp-R
4
10
USB-SS-RXn-R
9
USB-SS-RXp-R
8
7
USB-SS-TXn-R
6
USB-SS-TXp-R
Page 74
8.6 B 715G8465 SSB(For 55” POS9002 Series)
8-6-1 SOC-EMMC
+3V3
+3V3
+3V3-STANDBY
I2C-SSB
R9411 2.2K 1/16W
R9405
R9414 2.2K 1/16W
R9416
Analog Power
+3V3-STANDBY
C9405
100NF 16V
DEBUG
4 5
add text
2.2K 1/16W
2.2K 1/16W
C9402
NC/10UF 6.3V X5R +-20%
CN1020
NC/CONN 3P
1
2
3
SDA-SSB
SCL-SSB
SDA-SET
SCL-SET
AVDD1V0_STB
24MHz CRYSTAL
12 43
C9400
10PF 50V
TP9441
TP9442
TP9443
TP9444
+3V3-STANDBY
C9403
NC/100N16V
R9423
0R05 OHM
+3V3-STANDB Y
C9404
NC/100N16V
AVDD1V0_STB
C9407
100NF 16V
R9431 NC /4.7K 1/16W
POR
Internal POR External Reset
R9431: NA
R9432: Mount
X940 0
24MHz
C9401
10PF 50V
R9412 10 OHM 1/16W
R9413 10 OHM 1/16W
10 OHM 1/16W
R9415
R9417 10 OHM 1/16W
R9431: Mount
R9432: NA
0R05 OHM
XTAL I
XTAL O
AVDD33_PDW_STB
+V-EMMC-IO
AVDD33_RGB_STB
AVDD33_PLL_STB
AVDD10_PDW_STB
AVDD10_ETH_STB
R9432
XTAL O XTAL I
POR-SELECT
TP9445
TP9475
TP9476
TP9477
TP9478
MT5596 HEAT SINK
X90G20100530000ABF
AU36
AV37
AT37
AR36
H37
H38
R29
AN38
R30
M25
R28
W38
W37
V36
HS9400
HEAT SINK
U9400-7
OSDA0
OSCL0
OSDA1
OSCL1
XTAL I
XTAL O
AVDD33_PDW _STB
VCC 3IO _EMMC
AVDD33_RGB_STB
AVSS33_RGB
AVDD33_PLL_STB
AVDD10_PDW _STB
AVDD10_ETH_STB
POR_OPT
MT5596UGIJ
+3V3-STA NDBY
1
2
Updated on 2017/1/4
U0TX
U0RX
U1TX
U1RX
POWE__B
POOE__B
POCE1__B
POCE0__B
PDD7
PDD6
PDD5
PDD4
PDD3
PDD2
PDD1
PDD0
PARB__B
PACLE
PAALE
EMMC_C LK
EMMC_R STB
EMMC_DS
OPWRSB
ORESETB
OIRI
FSRC_WR
STB_SCL
STB_SDA
AG36
AF37
AP36
AR37
AJ38
EMMC-CMD
AH38
AJ33
AM35
AK35
EMMC-D7
AJ36
EMMC-D6
AJ35
EMMC-D5
AN37
EMMC-D4
AM37
EMMC-D3
AL37
EMMC-D2
AM36
AL34
AH35
AJ37
EMMC-D1
AL38
EMMC-D0
AK36
EMMC-CLK
AN35
AK34
EMMC-DS
AE35
R35
V32
G20
AE37
AE38
TP9472
TP9473
TP9474
TP9465
TP9464
I2C-signals double space
where possible GND shield
R9406 10 OH M 1/16W
R9407 10 OH M 1/16W
R9408 10 OH M 1/16W
R9404 10 OH M 1/16W
TP9400
TP9401
TP9402
TP9403
TP9404
TP9405
R9474 22 OHM 1/16W
R9472 0R05 OHM
R9488 0R05 OHM
R9421 10 OHM 1/16W
R9422 10 OHM 1/16W
R9424 10 OHM 1/16W
R9426 10 OHM 1/16W
R9428 10 OHM 1/16W
SOC-TX-SERVICE
SOC-RX-SERVICE
SOC-TX-BO
SOC-RX-BO
E2MC-CLK
EMMC-RESETn
E2MC-DS
STANDBY
SOC-RESET-INn
RC-IR
SCL-BE
SDA-BE
Updated on 2016/3/9
TP9436
R9445 NC/10K+-5%1/16W
R9427 NC /2.2K 1/16W
R9429 NC/2.2K 1/16 W
Updated on 2016/9/13
TP9437
TP9438
TP9439
TP9440
TP9433
+3V3-STANDB Y
+3V3-STANDBY
R9430
4.7K 1/16W
R9400
R9401
SOC-TX-SERVICE
SOC-RX-SERVICE
4.7K 1/16W
R9402 100 OHM 1/16W
R9403 100 OHM 1/16W
4.7K 1/16W
TP9462
TP9463
For code download,debugging,factory alignment and compair mode.
R9409 4.7K 1/16W
R9410 4.7K 1/16W
+3V3
BO serial interface
Reset IC
R9418
27K 1/16W 1%
C9406
100NF 16V
Updated on 2016/9/13
R9425
20K OHM 1/16W 1%
U9401
1
GND
2
RESET(RESET)
NC/R T9818C-29GVL
+3V3-STANDBY +3V3-STANDBY
R9419
NC/0R05 OHM
3
VDD
RESET
Internal
27K 1%
R9418
20K 1%
R9425
U9401
R9431
R9432
R9419 0R NC
NC
NC 4K7
0R
D9402
LBAV99WT1G
132
External
+3V3-STANDBY
D9403
LBAV99WT1G
1
2
3
4 5
1
2
3
Updated R/A on 2016/4/18
Updated 18AC on 2016/11/15
Only used on w/o back-IO product
10K
NC
Yes
NC
CN1300
CONN
LED-PWM1 19
LED-PWM0 19
LED-PWM2 19
SCL-BE 8
SDA-BE 8
SCL-SSB 17,18
SDA-SSB 17,18
RC-IR 23,25
STANDBY 15
SCL-SET 23
SDA-SET 23
SOC-TX-SERVICE 25
SOC-RX-SERVICE 25
LED-PWM1
LED-PWM0
LED-PWM2
SCL-BE
SDA-BE
SCL-SSB
SDA-SSB
RC-IR
STANDBY
SCL-SET
SDA-SET
SOC-TX-SERVICE
SOC-RX-SERVICE
EMMC
E2MC- CMD
E2MC-D2
E2MC-D3
E2MC-D4
E2MC-D5
E2MC-D6
E2MC-D7
EMMC-RESETn
NC/10K+-5%1/16W
R9434
+V-EMMC-I O
R9471
4.7K 1/16W
C9419
NC/10UF 6.3V X5R +-20%
TP9421
E2MC-D0
E2MC-D1
+V-EMMC-I O
+3V3-EMMC
C9423
1uF 10V
Updated on 2016/3/10
EMMC VCC/VCCQ Power
R9440 NC/10K+-5%1/16W
R9441 NC/10K+-5%1/16W
R9442 NC/10K+-5%1/16W
R9443 NC/10K+-5%1/16W
R9447 NC/10K+-5%1/16W
R9448 NC/10K+-5%1/16W
R9450 NC/10K+-5%1/16W
R9453 NC/10K+-5%1/16W
R9456 NC/10K+-5%1/16W
+V-EMMC -IO
U9403
THGBMHG7C2LBAI L
A3
DAT0
A4
DAT1
A5
DAT2
A6
VSS
A7
NC
B2
DAT3
B3
DAT4
B4
DAT5
B5
DAT6
B6
DAT7
C2
VDDI
C4
Vssq
C5
NC
C6
Vccq
D4
A1 index
E5
NC
E6
Vcc
E7
Vss
E8
NC
E9
NC
E10
NC
F5
Vcc
F10
NC
G3
NC
NCB1NCC1NC
N1
Updated 18AC on 2016/1/26
RSTN
TP9461
TP9460
+3V3
I2C ADDRESS "0x98"
C9444
NC/0.22UF
U9415
1
SDA
2
SCL
3
ALERT
GND4A2
NC/TMP75AIDGKR
+3V3
R9480
R9481
8
V+
7
A0
6
A1
5
R9482
NC/10OHM1/ 16W
TP9452
NC/10 OHM 1/16W
NC/10OHM1/ 16W
R9483
NC/1 0 OHM 1/16W
TP9453
TP9451
R9484
R9485
NC/10OHM 1/16W
NC/1 0 OHM 1/16W
+3V3
R9444 0R05 OHM
+3V3
R9433 NC /0R05 OHM
+1V8-EMMC-IO
R9435 0R05 OHM
+3V3-E MMC
+V-EMMC- IO
P10
NC
P7
NC
P6
Vssq
P5
Vccq
P4
Vssq
P3
Vccq
N5
Vssq
N4
Vccq
N2
Vssq
M6
CLK
CMD
Vccq
NC
Vcc
Vss
NC
NC
VSS
Vcc
Vss
NC
Vss
E2MC-CLK
M5
E2MC-CMD
M4
K10
K9
K8
K7
K6
K5
EMMC-RESETn
J5
J10
H10
H5
DS
G10
G5
E2MC-DS
C9446
4.7PF 50V
R9468
C9424
NC/10PF 50V
NC/10K+-5%1/16W
Updated on 2016/3/9
TP9419
+3V3-EMMC
TP9420
Close to Main Chip
+3V3-EMMC
10UF 6. 3V
+3V3-EMMC
+V-EMMC-IO
C9410
100NF 16V
C9413
100NF 16V
+V-EMMC-I O
C9416
C9420
1uF 10V
C9411
10UF 6.3V
C9417
10UF 6.3V
C9414
100NF 16V
C9421
100NF 16V
C9412
10UF 6. 3V
C9415
100NF 16V
C9418
10UF 6.3V
C9422
100NF 16V
Place resistors close to eMMC
E2MC-CMD EMMC-CMD
R9446 0R05 OHM
E2MC-D0
R9449 0R05 OHM
E2MC-D1
R9451 0R05 OHM
E2MC-D2
R9454 0R05 OHM
E2MC-D3
R9457 0R05 OHM
E2MC-D4
R9458 0R05 OHM
E2MC-D5
R9459 0R05 OHM
E2MC-D6
R9460 0R05 OHM
E2MC-D7
R9465 0R05 OHM
Updated on 2016/3/15
STRAPPING
resistors close to each other
and in logical way
ICE moce + 24M + ROM to eMMC boot from
eMMC pins (share pins w/s NAND)
ICE mode + 24M + serial boot
ICE moce + 24M + ROM to 60bit ECC Nand boot
ICE mode + 24M + serial boot(with GPIO)
+3V3-STANDBY
R9475 NC/4.7K 1/16W
R9476 NC/4.7K 1/16W
R9477 NC/4.7K 1/16W
EMMC-D0
EMMC-D1
EMMC-D2
EMMC-D3
EMMC-D4
EMMC-D5
EMMC-D6
EMMC-D7
TEMPERAT URE SENSOR
SDA-SSB
SCL-SSB
Placed at bottom side of
the board between SCART
and HDMI connectors
R9467 10K 5% 1/16W
LED-PWM0
TP9456
R9470 10K 5% 1/16W
LED-PWM1
TP9457
R9473 10K 5% 1/16W
LED-PWM2
LED-PWM0 LED-PWM1 LED-PWM2 STRAPPING
00
0
0
0
0
1
01
R9478 NC/47 OH M 1/16W
R9479 NC/47 OH M 1/16W
1
0
1
Page 75
8-6-2 SOC-DDR3-1-2
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCS
ARCSD
ARRAS
ARCAS
ARWE
ARODT
ARCKE
ARRESET#
ARCLK
ARCLK#
DDRVREF_A1
DDRVREF_A2
ARTN
1
MEMTP
MTP96
1
MTP97
DDRV
RM158
47 OHM 1/16W
U9400-1
AE10
AF10
AC10
AD10
AK16
AK17
AK10
AK11
AE4
AG6
AF7
AF4
AG5
AG7
AJ6
AJ5
AL4
AH4
AD7
AK6
AF6
AK5
AM4
AD5
AE3
AD6
AB5
AB4
AA5
AA6
AB7
AB6
AA7
AK4
AJ2
AB8
AM8
AC9
AJ10
AJ11
AJ8
AJ9
Y4
Y5
V1
W9
Y6
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCS
ARCSD
ARRAS
ARCAS
ARWE
ARODT
ARCKE
ARRESET#
ARCLK
ARCLK#
DDRVREF_A1
DDRVREF_A2
ARTN
MEMTP
MEMTN
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKA
MT5596UGIJ
ARDQM0
ARDQS0
ARDQS0#
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQM1
ARDQS1
ARDQS1#
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQM2
ARDQS2
ARDQS2#
ARDQ16
ARDQ17
ARDQ18
ARDQ19
ARDQ20
ARDQ21
ARDQ22
ARDQ23
ARDQM3
ARDQS3
ARDQS3#
ARDQ24
ARDQ25
ARDQ26
ARDQ27
ARDQ28
ARDQ29
ARDQ30
ARDQ31
AVDD33_DDR
AVDD10_DDR
AVDD10_DDR
AVSS_DDR
AVSS_DDR
AVSS_DDR
AD1
AC1
AC2
Y2
AG2
Y1
AG3
W1
AH3
W2
AH2
AC3
AD2
AE2
AF1
AB3
AG1
Y3
AF2
AB2
AF3
AB1
AN2
AM3
AN1
AK2
AT2
AK1
AU1
AJ1
AU2
AJ3
AR4
AM1
AP1
AP2
AR2
AL2
AT1
AK3
AP3
AL3
AR3
AM2
G1
AV20
AF15
G2
AU20
AF14
ARDQM0
ARDQS0
ARDQS0#
ARDQ0
ARDQ1
ARDQ2
ARDQ3
ARDQ4
ARDQ5
ARDQ6
ARDQ7
ARDQM1
ARDQS1
ARDQS1#
ARDQ8
ARDQ9
ARDQ10
ARDQ11
ARDQ12
ARDQ13
ARDQ14
ARDQ15
ARDQM2
ARDQS2
ARDQS2#
ARDQ16
ARDQ17
ARDQ18
ARDQ19
ARDQ20
ARDQ21
ARDQ22
ARDQ23
ARDQM3
ARDQS3
ARDQS3#
ARDQ24
ARDQ25
ARDQ26
ARDQ27
ARDQ28
ARDQ29
ARDQ30
ARDQ31
AVSS33_DDR
AVSS_DDR
AVSS_DDR
MT5596 DDR 32b #1
AVDD33_DDR
AVDD10_DDR
AVDD10_DDR
1
MTP197
1
MTP198
1
MTP199
1
MTP200
1
MTP201
1
MTP202
1
MTP203
1
MTP204
1
MTP205
1
MTP206
1
MTP207
1
MTP208
1
MTP209
1
MTP210
1
MTP211
MTP285
ARA0
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCLK
ARCLK#
ARCKE
1
ARCS
ARRAS
ARCAS MEMTN
ARWE
ARRESET#
A_ZQ1
RD1
240 OHM 1% 1/16W
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
DDRV
(356G0615004608) (356G0615004608)
VREF_DQ
VREF_CA
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
LDQS
UDQS
UDQS
U9101
K4B4G1646E-BCMA
H9
LDM
UDM
ODT
G9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
ARA0
CD60
100NF 16V
H1
M8
E3
ARDQ0
F7
ARDQ1
F2
ARDQ2
F8
ARDQ3
H3
ARDQ4
H8
ARDQ5
G2
ARDQ6
H7
ARDQ7
D7
ARDQ8
C3
ARDQ9
C8
ARDQ10
C2
ARDQ11
A7
ARDQ12
A2
ARDQ13
B8
ARDQ14
A3
ARDQ15
F3
ARDQS0
G3
ARDQS0#
C7
ARDQS1
B7
ARDQS1#
E7
ARDQM0
D3
ARDQM1
K1
ARODT
DDRVREF_A1
A_VREFCA1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
MTP1
MTP2
MTP3
MTP4
MTP5
MTP6
MTP7
MTP8
MTP9
MTP10
MTP11
MTP12
MTP13
MTP14
MTP15
MTP16
MTP19
MTP20
MTP17
MTP18
MTP22
MTP21
MTP226
1
MTP286
ARA1
ARA2
ARA3
ARA4
ARA5
ARA6
ARA7
ARA8
ARA9
ARA10
ARA11
ARA12
ARA13
ARA14
ARBA0
ARBA1
ARBA2
ARCLK
ARCLK#
ARCKE
1
ARCSD
ARRAS
ARCAS
ARWE
ARRESET#
A_ZQ2
RD2
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
240 OHM 1% 1/16W
VREF_DQ
VREF_CA
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
LDQS
UDQS
UDQS
U9102
K4B4G1646E-BCMA
H9
LDM
UDM
ODT
G9
CD61
100NF 16V
H1
M8
E3
ARDQ16
F7
ARDQ17
F2
ARDQ18
F8
ARDQ19
H3
ARDQ20
H8
ARDQ21
G2
ARDQ22
H7
ARDQ23
D7
ARDQ24
C3
ARDQ25
C8
ARDQ26
C2
ARDQ27
A7
ARDQ28
A2
ARDQ29
B8
ARDQ30
A3
ARDQ31
F3
ARDQS2
G3
ARDQS2#
C7
ARDQS3
B7
ARDQS3#
E7
ARDQM2
D3
ARDQM3
K1
ARODT
DDRVREF_A2
A_VREFCA2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
MTP50
MTP51
MTP52
MTP53
MTP54
MTP55
MTP56
MTP57
MTP58
MTP59
MTP60
MTP61
MTP62
MTP63
MTP64
MTP65
MTP68
MTP69
MTP66
MTP67
MTP71
MTP70
MTP227
1
DDR3#1 DDR3#2
DDRV
DDRV
RM347
NC/0R05 OHM
CD5
100NF 16V
CD18
100NF 16V
RM192
0R05 OHM
AVSS33_DDR
CD6
CD158
AVDD33_DDR
CM61
1UF 6.3V
Updated on 2016/11/30
Keep a trace from the GND of Cap to Main Chip
CD7
CD9
CD163
100NF 16V
100NF 16V
100NF 16V
100NF 16V
CD21
CD23
CD22
100NF 16V
100NF 16V
100NF 16V
100NF 16V
+1V0-VC CK +3V3
CD10
CD12
CD11
100NF 16V
100NF 16V
100NF 16V
CD24
CD25
CD159
100NF 16V
100NF 16V
100NF 16V
AVDD10_DD R +1V0-VC CK AVDD10_DDR
RM193
0R05 OHM
AVSS_DDR
CM60
100NF 16V
R9115
0R05 OHM
R9116
0R05 OHM
R9112
0R05 OHM
AVSS_DDR
Reserved on bottom side.
CM249
CD168
CD148
CD167
100NF 16V
100NF 16V
100NF 16V
100NF 16V
CM52
CD164
CD170
100NF 16V
100NF 16V
CM255
CM250
CD166
100NF 16V
100NF 16V
100NF 16V
100NF 16V
DRAM Decoupling: Place close to DRAM#1
+
10UF 6.3V
CD2
CD13
CD165
CD161
CD160
100NF 16V
100NF 16V
100NF 16V
C9173
100NF 16V
NC/100UF 16V
Reserved for EMI on 2015/12/04
DRAM Decoupling: Place close to DRAM#2
CM70
1UF 10V
DDRV
RD16
1KOHM +-1% 1/16W
RD20
1KOHM +-1% 1/16W
CD8
100NF 16V
A_VREFCA1
CD15
100NF 16V
Differential Clock
NEAR Main Chip
ARCLK
ARCLK#
Close to DRAM
ARCLK
RD8
100R 1/16W 1%
ARCLK#
DDR3#2 Ref Volt. DDR3#1 Ref Volt.
1KOHM +-1% 1/16W
1KOHM +-1% 1/16W
DDRV
RD18
A_VREFCA2
RD22
Near DRAM Near DRAM
PU/PD resistors
ARRESET#
RM70
NC/4.7K 1/16W
CM269
NC/100N16V
CD4
100NF 16V
CD17
100NF 16V
DDRV
Page 76
8-6-3 SOC-DDR3-3-4
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCS
BRCSD
BRRAS
BRCAS
BRWE
BRODT
BRCKE
BRRESET#
BRCLK
BRCLK#
DDRVR EF_B1
DDRVR EF_B2
BRTN
DDRV
RM129
47 OHM 1/16W
AR12
AN14
AR15
AN17
AN16
AN10
AR13
AR17
AN18
AN13
AR10
AR18
AM19
AH10
AP15
AP13
AP14
AP18
AP16
AP17
AP11
AP12
AR9
AR7
AP7
AP10
AP9
AN9
AP6
AR6
AV2
AV11
AL9
AK12
AK13
AK14
AK15
AK7
AK8
AK9
AL6
AL7
AL8
AH9
AF13
U9400-2
BRA0
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCS
BRCSD
BRRAS
BRCAS
BRWE
BRODT
BRCKE
BRRESET#
BRCLK
BRCLK#
DDRVR EF_B1
DDRVR EF_B2
BRTN
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKB
DDRV_CKB
DDRV_CKB
MT5596UGIJ
BRDQM0
BRDQS0
BRDQS0#
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQM1
BRDQS1
BRDQS1#
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQM2
BRDQS2
BRDQS2#
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQM3
BRDQS3
BRDQS3#
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
AU7
BRDQM0
AU6
AT6
AU4
AT10
AU3
AU10
AT3
AU11
AV3
AT11
AV6
AT8
AU8
AT9
AU5
AU9
AR5
AV8
AV5
AV9
AT5
AT15
AV15
AU15
AT13
AU18
AU12
AT18
AT12
AT19
AV12
AU19
AR14
AU16
AT16
AV17
AT14
AV18
AU13
AU17
AU14
AT17
AV14
BRDQS0
BRDQS0#
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQM1
BRDQS1
BRDQS1#
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQM2
BRDQS2
BRDQS2#
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQM3
BRDQS3
BRDQS3#
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
1
MTP21 2
1
MTP21 3
1
MTP21 4
BRA0
1
MTP21 5
1
MTP21 6
1
MTP21 7
1
MTP21 8
1
MTP21 9
1
MTP22 0
1
MTP22 1
1
MTP22 2
1
MTP22 3
MTP287
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCLK
BRCLK#
BRCKE
1
BRCS
BRRAS
BRCAS
BRWE
BRRESET#
B_ZQ1
RD69
240 OHM 1% 1/16W
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
(356G0615004608)
U9201
K4B4G1646E-BCMA
H9
VREF_DQ
VREF_CA
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
LDQS
UDQS
UDQS
LDM
UDM
ODT
G9
DDRV
(356G0615004608)
U9202
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
BRA0
1
BRA1
BRA2
BRA3
BRA4
BRA5
BRA6
BRA7
BRA8
BRA9
BRA10
BRA11
BRA12
BRA13
BRA14
BRBA0
BRBA1
BRBA2
BRCLK
BRCLK#
BRCKE
BRCSD
BRRAS
BRCAS
BRWE
BRRESET#
B_ZQ2
CD62
H1
M8
E3
F7
F2
F8
H3
H8
G2
H7
D7
C3
C8
C2
A7
A2
B8
A3
F3
G3
C7
B7
E7
D3
K1
100NF 16V
BRDQ0
BRDQ1
BRDQ2
BRDQ3
BRDQ4
BRDQ5
BRDQ6
BRDQ7
BRDQ8
BRDQ9
BRDQ10
BRDQ11
BRDQ12
BRDQ13
BRDQ14
BRDQ15
BRDQS0
BRDQS0#
BRDQS1
BRDQS1#
BRDQM0
BRDQM1
BRODT
DDRVR EF_B1
B_VREFCA1
MTP22 8
1
1
MTP99
1
MTP100
1
MTP101
1
MTP102
1
MTP103
1
MTP104
1
MTP105
1
MTP106
1
MTP107
1
MTP108
1
MTP109
1
MTP110
1
MTP111
1
MTP112
1
MTP113
1
MTP114
1
MTP117
1
MTP118
1
MTP115
1
MTP116
1
MTP120
1
MTP119
MTP288
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
RD70
240 OHM 1% 1/16W
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
VREF_DQ
VREF_CA
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
LDQS
UDQS
UDQS
K4B4G1646E-BCMA
H9
H1
M8
E3
F7
F2
F8
H3
H8
G2
H7
D7
C3
C8
C2
A7
A2
B8
A3
F3
G3
C7
B7
E7
LDM
D3
UDM
K1
ODT
G9
BRDQ16
BRDQ17
BRDQ18
BRDQ19
BRDQ20
BRDQ21
BRDQ22
BRDQ23
BRDQ24
BRDQ25
BRDQ26
BRDQ27
BRDQ28
BRDQ29
BRDQ30
BRDQ31
BRDQS2
BRDQS2#
BRDQS3
BRDQS3#
BRDQM2
BRDQM3
BRODT
CD63
100NF 16V
DDRVREF_B2
B_VREFCA2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
MTP14 8
MTP14 9
MTP15 0
MTP15 1
MTP15 2
MTP15 3
MTP15 4
MTP15 5
MTP15 6
MTP15 7
MTP15 8
MTP15 9
MTP16 0
MTP16 1
MTP16 2
MTP16 3
MTP16 6
MTP16 7
MTP16 4
MTP16 5
MTP16 9
MTP16 8
1
MTP229
DDRV
Provision
DDRV
DDRV
MT5596 DDR 32b #2 DDR3#3
DDRV
CD26
NC/10 UF 6.3V X5R +-20%
CD53
100NF 16V
CD128
100NF 16V
CM248
1UF 10% 16V
CD162
NC/10 UF 6.3V X5R +-20%
CD118
CD127
CD172
100NF 16V
100NF 16V
100NF 16V
CD54
CD135
100NF 16V
Provision
100NF 16V
CM198
CM236
CM230
CM233
10UF 6.3 V
1UF 10% 16V
CM234
100NF 16V
NC/10 0N16V
NC/10 0N16V
Updated on 2016/3/15
CM50
CD169
100NF 16V
100NF 16V
CD58
CD55
CD141
100NF 16V
100NF 16V
100NF 16V
10UF 6.3 V
CD116
CD171
100NF 16V
DRAM Decoupling: Place near DRAM#3
+
CD49
CD50
CD56
CD130
CD139
CD125
100NF 16V
100NF 16V
100NF 16V
CD48
CD129
CD134
100NF 16V
100NF 16V
100NF 16V
CD51
100NF 16V
100NF 16V
100NF 16V
100NF 16V
10UF 6.3 V
CD57
CD124
100NF 16V
CM232
CM231
CM254
CD144
CM253
CM237
CM229
NC/10 0N16V
NC/10 0N16V
NC/10 0N16V
C9266
100UF 16V
CM251
NC/10 0N16V
NC/10 0N16V
NC/10 0N16V
NC/10 0N16V
NC/10 0N16V
DDRV
RD60
1KOHM +-1% 1/16W
RD67
1KOHM +-1% 1/16W
CM57
100NF 16V
B_VREFCA1
CD45
100NF 16V
Damping and Termination
for CLK
Close to MainChip
BRCLK
BRCLK#
DDR3#4 Ref Volt. DDR3#3 Ref Volt.
DDRV
RD61
1KOHM +-1% 1/16W
RD65
1KOHM +-1% 1/16W
Close to DRAM
RD71
100R 1/16W 1%
CM65
100NF 16V
B_VREFCA2
CD117
100NF 16V
BRCLK
BRCLK#
DDR3#4
PU/PD resistors
BRRESET#
NC/4.7K 1/16W
CM270
NC/100N16V
RM116
DDRV
Reserved for EMI on 2015/12/04
DRAM Decoupling: Place near DRAM#4
Near DRAM Near DRAM
Page 77
8-6-4 SOC-DDR3-5
CRA0
CRA1
CRA2
CRA3
CRA4
CRA5
CRA6
CRA7
CRA8
CRA9
CRA10
CRA11
CRA12
CRA13
CRA14
CRBA0
CRBA1
CRBA2
CRCS
1
MTP290
CRCSD
CRRAS
CRCAS
CRWE
CRODT
CRCKE
CRRESET#
CRCLK
CRCLK#
DDRVREF_C1
CRTN
DDRV
RM339
47 OHM 1/ 16W
J5
U5
K7
J4
U4
K8
U9
H7
U8
H8
T6
U6
R4
H5
U7
K5
T4
P7
L5
L6
L8
P9
P8
L7
T7
H6
P4
P5
H1
G4
U10
AM5
AM6
AM7
AN4
AN5
AN6
AP4
AP5
N10
T10
P10
U9400-13
CRA0
CRA1
CRA2
CRA3
CRA4
CRA5
CRA6
CRA7
CRA8
CRA9
CRA10
CRA11
CRA12
CRA13
CRA14
CRBA0
CRBA1
CRBA2
CRCS
CRCSD
CRRAS
CRCAS
CRWE
CRODT
CRCKE
CRRESET#
CRCLK
CRCLK#
DDRVREF_C1
CRTN
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV
DDRV_CKC
MT5596UGIJ
CRDQM0
CRDQS0
CRDQS0#
CRDQ0
CRDQ1
CRDQ2
CRDQ3
CRDQ4
CRDQ5
CRDQ6
CRDQ7
CRDQM1
CRDQS1
CRDQS1#
CRDQ8
CRDQ9
CRDQ10
CRDQ11
CRDQ12
CRDQ13
CRDQ14
CRDQ15
N1
CRDQM0
N3
N2
K2
T2
J2
U2
H2
V2
H3
U1
M3
P2
P1
R3
K3
R2
K1
P3
L1
R1
L2
CRDQS0
CRDQS0#
CRDQ0
CRDQ1
CRDQ2
CRDQ3
CRDQ4
CRDQ5
CRDQ6
CRDQ7
CRDQM1
CRDQS1
CRDQS1#
CRDQ8
CRDQ9
CRDQ10
CRDQ11
CRDQ12
CRDQ13
CRDQ14
CRDQ15
1
MTP273
1
MTP274
1
MTP275
CRA0
1
CRA1
CRA2
CRA3
CRA4
CRA5
CRA6
CRA7
CRA8
CRA9
CRA10
CRA11
CRA12
CRA13
CRA14
CRBA0
CRBA1
CRBA2
CRCLK
CRCLK#
CRCKE
CRCS
CRRAS
CRCAS
CRWE
CRRESET#
C_ZQ1
RD90
240 OHM 1% 1/16W
1
MTP276
1
MTP277
1
MTP278
MTP289
DDRV
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
R9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC
T3
A13
T7
A14
M7
NC_A15
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK
K9
CKE
L2
CS
J3
RAS
K3
CAS
L3
WE
T2
RST
L8
ZQ
VSSA9VSSB3VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSST9VSSQB1VSSQB9VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
(356G0615004608)
U9301
K4B4G1646E-BCMA
H9
H1
VREF_D Q
M8
VREF_CA
E3
DQL0
F7
DQL1
F2
DQL2
F8
DQL3
H3
DQL4
H8
DQL5
G2
DQL6
H7
DQL7
D7
DQU0
C3
DQU1
C8
DQU2
C2
DQU3
A7
DQU4
A2
DQU5
B8
DQU6
A3
DQU7
F3
LDQS
G3
LDQS
C7
UDQS
B7
UDQS
E7
LDM
D3
UDM
K1
ODT
G9
CD64
100NF 16V
CRDQ0
CRDQ1
CRDQ2
CRDQ3
CRDQ4
CRDQ5
CRDQ6
CRDQ7
CRDQ8
CRDQ9
CRDQ10
CRDQ11
CRDQ12
CRDQ13
CRDQ14
CRDQ15
CRDQS0
CRDQS0#
CRDQS1
CRDQS1#
CRDQM0
CRDQM1
CRODT
DDRVREF_C1
C_VREFCA1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
MTP230
MTP231
MTP232
MTP233
MTP234
MTP235
MTP236
MTP237
MTP238
MTP239
MTP240
MTP241
MTP242
MTP243
MTP244
MTP245
MTP282
MTP283
MTP280
MTP281
MTP246
MTP284
MTP279
DDRV
MT5596 DDR 16b
DDR3#5
Differential Clock
+
CD19
CM252
100NF 16V
CD146
CD152
100NF 16V
100NF 16V
CD20
CD143
100NF 16V
100NF 16V
CM54
CD153
CD149
100NF 16V
100NF 16V
CD145
100NF 16V
100NF 16V
100NF 16V
10UF 6.3V
CM53
100NF 16V
C9320
CM247
100UF 16V
Reserved for EMI on 2015/12/04
DRAM Decoupling: Place clos e to DRAM#5
DDR3#5 Ref Volt.
1KOHM +-1% 1/16W
1KOHM +-1% 1/16W
RD92
RD93
DDRV
Near DRAM
CM246
100NF 16V
C_VREF CA1
CD151
100NF 16V
Close to MainChip
CRCLK
CRCLK#
PU/PD resistors
CRRESET#
RM330
NC/4. 7K 1/16W
CM271
NC/100N 16V
Close to DRAM
CRCLK
RD94
100R 1/16W 1%
CRCLK#
DDRV
Page 78
8-6-5 FE-TUNER-DEMOD-TPV
GND_Tuner
IF AGC
DIF(N)
DIF(P)
TUNER
1
2
TUNE R_ 3V3
3
TUNE R_ SD A
SDA
4
TUNE R_ SC L
SCL
5
IF_N_TU
6
IF_P_TU
7
IF_AGC_T
Differential Pair
TU20 1
8
Ant. PWR
TH1
9
TH2
10
+B1(+3. 3V)
TH3
11
TH4
12
TH5
13
TH6
IF PATH
IF_P_TU
IF_N_TU
TUNER
NC/10PF 50V
NC/10PF 50V
C201
R214
0R05 1/10W
R226
0R05 1/10W
C202
C203
1uF 10V
C204
1uF 10V
R201
0R05 1/16W
R202
0R05 1/16W
R203
NC/1. 8K 1/16W
R204
0R05 1/16W
R205
0R05 1/16W
Closed to Tuner
C224
1uF 10V
C225
1uF 10V
TU202
GND_Tuner
12
13
14
15
GND_Tuner
EXT IF AGC
TUNER
IF_AGC_T
GND_Tuner
C218
10NF 50V
R227
4K7 1/16W 5%
Close to TUNER
RF_AGC_S2_ TUNER IF_AGC_S2_TUNER
TH1
TH2
TH3
TH4
0R05 1/16W
LNB A
NC
TU3.3 V
NC
QP Output
IP Output
NC
AGC
X-OU T
SDA
SCL
R236
Close to DeMOD
C219
2.2nF 50V
1
TUNER_LNB
2
3
+3V3_S2_TUNER
4
5
6
7
8
RF_AGC_S2_ TUNER
9
10
11
C217
47NF 16V
GND_Tuner
R229
10K 1/16W 5%
X-OU T
S2_SDA
S2_SCL
R225
10K 1/16W 5%
R228
NC/0R 05 1/16W
GND_Tuner GND_Tuner
C222
1NF
QP
IP
GND_Tuner
R245
NC/0R 05 1/16W
C207
NC/47N F 16V
T2_IF_AGC_TUNER
GND_Tuner
C212
C220
0.1uF
22UF 20% 6.3V
GND_Tuner
C221
1NF
GND_Tuner
CLK_IN_OUT
AGC-ANA-SOC
R209
0R05 OHM
updated on 2015/8/25
FB203
+3V3_TUNER
120R 3A
1 2
TUNER I2C PULL UP
TUNER
TUNE R_ SD A
TUNE R_ SC L
updated on 2015/5/11
TUNER
S2_SDA
S2_SCL
T/C/T2_TUNER_3V3
TUNER
TUNER_3V3
GND_Tuner
GND_Tuner
GND_Tuner
GND_Tuner
C208
NC/33PF 50V
C209
NC/33PF 50V
C215
NC/33PF 50V
C216
NC/33PF 50V
C210
100NF 16V
R210
100R 1/16W 5%
R211
100R 1/16W 5%
R223
0R05 1/16W
R220
100R 1/16W 5%
R217
100R 1/16W 5%
C211
1UF 10V
Closed to Tuner
C205
NC/47PF 50V
R206
NC/1.8K 1/16W
C206
NC/47PF 50V
C227
NC/47PF 50V
R252
NC/1.8K 1/16W
C228
NC/47PF 50V
R224
0R05 1/16W
FB214
120R 3A
1 2
TU_FA T_IN 2+
R207
0R05 1/16W
TC I F
TU_FA T_IN 2-
R208
0R05 1/16W
Closed to MT5593
R240
0R05 1/16W
R248
0R05 1/16W
Closed to Demod
R212
NC/4K7 1/16W 5%
R221
NC/0R 05 1/16W
R222
NC/0R 05 1/16W
R218
4K7 1/16W 5%
+3V3_TUNER
T2_IF _P
T2 I F
T2_IF _N
+3V3_TUNER
+3V3_TUN ER
R213
NC/4K7 1/ 16W 5%
R219
4K7 1/16W 5%
TU_F AT_ IN 2-
+5V-SW
R255
10K 1/16W 5%
+3V3
C766
1UF 10% 16V
Updated on 2016/6/22
DEMOD POWER
SDA-FE
SCL-FE
S2_TUN_SDA
S2_TUN_SCL
Close to M ai n Chip
C213
C214
NC/47PF 50V
NC/47PF 50V
U707
9
E-Pad
1
8
POK
GND
2
7
VEN
ADJ
3
6
VIN
VO
5
VPP4NC
R230
5.6K 1%
G9661
C764
10UF 6.3V 20 %
10K 1% 1/16W
R232
Updated on 2016/6/16
IF_AGC_S2_TUNER
13V/18V_SW
R215
0R05 1/16W
R216
0R05 1/16W
C231
100NF 16V
DISEQC_OUT
C234 10PF 50V
C235 10PF 50V
TS_T2_VAL
DV12
C232 100NF 16V
C233 100NF 16V
TER-I F p-S OC TU _FA T_I N2 +
TER-I F n-S OC
C789
10UF 6.3V 20%
R231
4K7 1/16W 5%
+1.2V_ T2
+3.3V_ T2
SCL-FE
SDA-FE
Updated on 2016/9/22
U705
BL1117-33CY
3
VOUT2VIN
GND
C749
10uF 10V
1
TUNER VCC From +5V_SW
C258 100NF 16V
+1.2V_ T2
U201
48
49
EPad
1
MP_A
VDD_Vcore
2
MP_B
3
GPIO_0
4
DISEQC_CMD
5
DISEQC_IN
6
DISEQC_OUT
7
VDD_Vcore
8
GND
9
VDD_VIO
10
SCL_Host
11
SDA_Host
12
TS_VLD
TS_SYNC13TS_CLK14TS_D0/SER15TS_D116TS_D217TS_D318TS_D419VDD_Vcore20GND21VDD_VIO22TSD523TSD6
TS_T2_SYNC
S2_TUN_SC L
S2_TUN_SD A
47
46
45
GND
SCL_T
SDA_T
SI2169-D60-GMR
TS_T2_CLK
TS_T2_DQ1
TS_T2_DQ0
CLK_IN_OUT
44
43
NC
CLK_IN_OUT
TS_T2_DQ2
TS_T2_DQ3
100NF 16V
TER-I F p-S OC 22
+3V3
DV12
C254
100NF 16V
C255
100NF 16V
TER- IF n-S OC 22
DEMOD_RST 19
DEMOD_TSCLK 19
DEMOD_TSDATA0 19
DEMOD_TSDATA1 19
DEMOD_TSDATA2 19
DEMOD_TSDATA3 19
DEMOD_TSDATA4 19
DEMOD_TSDATA5 19
DEMOD_TSDATA6 19
DEMOD_TSDATA7 19
DEMOD_TSSYNC 19
DEMOD_TSVAL 19
LNB_LINEDROP 16,19
TUN_LNB 16,19
13V/18V_SW 16
DISEQC_OUT 16
T2_IF _N
T2_IF _P
QP
IP
C240
NC/22PF 50V
C238
NC/22PF 50V
C246 NC/10PF 50V
C247 NC/10PF 50V
+3.3VA _T2
+1.2V_ T2
TS_T2_ DQ 7
TS_T2_ DQ 6
TS_T2_ DQ 5
TS_T2_ DQ 4
TS_T2_ DQ 3
TS_T2_ DQ 2
TS_T2_ DQ 1
TS_T2_ DQ 0
TS_T2_ SY NC
TS_T2_ VAL
TS_T2_ CLK
+3V3
C250 NC/10PF 50V
C245 100NF 16V
R238 4K7 1/16W 5%
C242 100NF 16V
R237 22R 1/16W 5%
C239 100NF 16V
LNB_EN
TS_T2_DQ7
R233 22R 1/16W 5%
R234 22R 1/16W 5%
R235 22R 1/16W 5%
+3.3V_T2
FB210
120R 3A
1 2
C260
10UF 6.3V 20%
+1.2V_T2
FB212
120R 3A
1 2
C259
10UF 6.3V 20%
R242 51OHM 1/16W +/-5%
R244 51OHM 1/16W +/-5%
C248 NC/10PF 50V
RP201
22R
1
8
2
7
3
6
4
5
1
8
2
7
3
6
4
5
RP202
22R
C244 NC/6.8PF 50V
1
2 4
3
C243 NC/6.8PF 50V
+3V3
DEMOD_RST
T2_IF_AGC_TUNER
DEMOD_TSDATA7
DEMOD_TSDATA6
DEMOD_TSDATA5
DEMOD_TSDATA4
DEMOD_TSDATA3
DEMOD_TSDATA2
DEMOD_TSDATA1
DEMOD_TSDATA0
DEMOD_TSSYNC
DEMOD_TSVAL
DEMOD_TSCLK
X201
16MHZ
+3.3VA_T2
FB211
120R 3A
1 2
(205mA/ 20mil)
+3V3_TUNER +5V-SW
R4289
0R05 1/8W
10uF 10V
10uF 10V
C781
C780
C249
C251
100NF 16V
100NF 16V
39
41
42
RC_ADC_N
TS_T2_DQ4
C236
38
40
37
36
VDD_Vana
S_ADC_IP
S_ADC_IN
S_ADC_QP
TC_ADC_P
S_ADC_QN
+1.2V_T2
XTAL_I/CLK_IN
TS_ERR/GPIO_1
+3.3V_T2
C237
100NF 16V
VDD_Vcore
TS_T2_DQ5
ADDR
XTAL _ O
RESETB
MP_D
MP_C
24
TS_T2_DQ6
35
GND
34
33
32
31
30
29
28
27
GND
26
25
TSD7
Close to U201
TER- IF p-S OC
TER- IF n-S OC
TUNER_LNB 16
AGC-ANA-SOC 22
LNB_EN 16
TUNER_LNB
AGC-ANA-SOC
SCL-FE
SCL-FE 22
SDA-FE
SDA-FE 22
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSDATA1
DEMOD_TSDATA2
DEMOD_TSDATA3
DEMOD_TSDATA4
DEMOD_TSDATA5
DEMOD_TSDATA6
DEMOD_TSDATA7
DEMOD_TSSYNC
DEMOD_TSVAL
LNB_LINED ROP
TUN_ LN B
13V/18V_SW
LNB_EN
DISEQC_OUT
Page 79
8-6-6 BE-NT7234a-Vx1-INPUT
MT5596 Vx1 OUTPUT
U9400-3
R3263
6.8K 1/16W
AV22
M28
AU22
AVDD10_LVDS_STB
AVDD33_LVDSA
REXT_VPLL
MT5596UGIJ
AECKP
AECKN
AOCKP
AOCKN
AVDD10_LVDS_STB
AVDD33_LVDSA
NT334 Vx1 INPUT
Add on 2015/10/23
On BOTTOM layer
AU26
SOC-AE0p
AE0P
AV26
SOC-AE0n
AE0N
AR26
SOC-AE1p
AE1P
AT26
SOC-AE1n
AE1N
AR25
SOC-AE2p
AE2P
AT25
SOC-AE2n
AE2N
AU24
SOC-AECLKp
AV24
SOC-AECLKn
AR24
SOC-AE3p
AE3P
AT24
SOC-AE3n
AE3N
AR23
SOC-AE4p
AE4P
AT23
SOC-AE4n
AE4N
AU30
SOC-AO0p
AO0P
AV30
SOC-AO0n
AO0N
AR30
SOC-AO1p
AO1P
AT30
SOC-AO1n
AO1N
AR29
SOC-AO2p
AO2P
AT29
SOC-AO2n
AO2N
AU28
SOC-AOCLKp
AV28
SOC-AOCLKn
AR28
SOC-AO3p
AO3P
AT28
SOC-AO3n
AO3N
AR27
SOC-AO4p
AO4P
AT27
SOC-AO4n
AO4N
VB1_RX6P
C3003 100NF 16V
VB1_RX6N
C3002 100NF 16V
VB1_RX7P
C3005 100NF 16V
VB1_RX7N
C3004 100NF 16V
VB1_RX8P
C3007 100NF 16V
VB1_RX8N
C3006 100NF 16V
VB1_RX9P
C3009 100NF 16V
VB1_RX9N
C3008 100NF 16V
VB1_RX10P
C3011 100NF 16V
VB1_RX10N
C3010 100NF 16V
VB1_RX11P
C3013 100NF 16V
VB1_RX11N
C3012 100NF 16V
VB1_RX0P
C3015 100NF 16V
VB1_RX0N
C3014 100NF 16V
VB1_RX1P
C3017 100NF 16V
VB1_RX1N
C3016 100NF 16V
VB1_RX2P
C3019 100NF 16V
VB1_RX2N
C3018 100NF 16V
VB1_RX3P
C3021 100NF 16V
VB1_RX3N
C3020 100NF 16V
VB1_RX4P
C3023 100NF 16V
VB1_RX4N
C3022 100NF 16V
VB1_RX5P
C3025 100NF 16V
VB1_RX5N
C3024 100NF 16V
Vx1 to
NT334
GFX-HTPDn
GFX-LOCKn
VRX_LOCK_AN
TP4433
TP4434
TP3707 BEAD_PROBE_5X25_X_SML-OA
TP3708 BEAD_PROBE_5X25_X_SML-OA
TP3709 BEAD_PROBE_5X25_X_SML-OA
TP3710 BEAD_PROBE_5X25_X_SML-OA
TP3711 BEAD_PROBE_5X25_X_SML-OA
TP3712 BEAD_PROBE_5X25_X_SML-OA
TP3713 BEAD_PROBE_5X25_X_SML-OA
TP3714 BEAD_PROBE_5X25_X_SML-OA
TP3715 BEAD_PROBE_5X25_X_SML-OA
TP3716 BEAD_PROBE_5X25_X_SML-OA
TP3717 BEAD_PROBE_5X25_X_SML-OA
TP3718 BEAD_PROBE_5X25_X_SML-OA
TP3719 BEAD_PROBE_5X25_X_SML-OA
TP3720 BEAD_PROBE_5X25_X_SML-OA
TP3721 BEAD_PROBE_5X25_X_SML-OA
TP3722 BEAD_PROBE_5X25_X_SML-OA
TP3723 BEAD_PROBE_5X25_X_SML-OA
TP3724 BEAD_PROBE_5X25_X_SML-OA
TP3725 BEAD_PROBE_5X25_X_SML-OA
TP3726 BEAD_PROBE_5X25_X_SML-OA
TP3727 BEAD_PROBE_5X25_X_SML-OA
TP3728 BEAD_PROBE_5X25_X_SML-OA
TP3729 BEAD_PROBE_5X25_X_SML-OA
TP3730 BEAD_PROBE_5X25_X_SML-OA
R5185
12K 1% 1/16W
VRX_HTPD_AN SOC-HTPDn
VRX_LOCK_AN SOC-LOCKn
VRX_HTPD_BN
VRX_LOCK_BN
R76030R05 OHM
R76020R05 OHM
1
VB1_RX4P
1
VB1_RX4N
1
VB1_RX5P
1
VB1_RX5N
1
VB1_RX6P
1
VB1_RX6N
1
VB1_RX7P
1
VB1_RX7N
1
VB1_RX8P
1
VB1_RX8N
1
VB1_RX9P
1
VB1_RX9N
1
VB1_RX10P
1
VB1_RX10N
1
VB1_RX11P
1
VB1_RX11N
1
VB1_RX0P
1
VB1_RX0N
1
VB1_RX1P
1
VB1_RX1N
1
VB1_RX2P
1
VB1_RX2N
1
VB1_RX3P
1
VB1_RX3N
R5184 100R 1/16W 1%
R5186 100R 1/16W 1%
R5182 100R 1/16W 1%
R5183 100R 1/16W 1%
R7595 100R 1/16W 1%
R7596 100R 1/16W 1%
VRX_HTPD_BN VRX_HTPD_AN
VRX_LOCK_BN
AM26
AM29
AM28
AM31
AH30
AG31
AG30
AG32
AH28
AG28
AD31
AD32
AL26
AK27
AK26
AL28
AK28
AK29
AL29
AK31
AK30
AL31
AK32
AL32
AJ31
AJ32
AJ30
AF32
AE30
AF26
AF28
U5000B
VRX0P
VRX0N
VRX1P
VRX1N
VRX2P
VRX2N
VRX3P
VRX3N
VRX4P
VRX4N
VRX5P
VRX5N
VRX6P
VRX6N
VRX7P
VRX7N
VRX8P
VRX8N
VRX9P
VRX9N
VRX10P
VRX10N
VRX11P
VRX11N
VRXREXT
VRXHTP_A
VRXLOCK_A
VRXHTP_B
VRXLOCK_B
VRXHTP_C
VRXLOCK_C
VNT72334TBG
+3V3
R3341 10K 5% 1/ 16W
R3342 10K 5% 1/ 16W
R3337 10K 5% 1/ 16W
GFX-HTPDn
GFX-LOCKn
SOC-HTPDn
TP3204
SOC-LOCKn
R3343 NC/27K
R3344 NC/27K
R3338 NC/27K R3339 10K 5% 1/ 16W
R3340 NC/27K
SPLASH-ON
SCL-DISP
SDA-DISP
SCL-BE
SDA-BE
SOC-3D-LR
BE-RESETn
BE-PWR-EN
SOC-HTPDn
SOC-LOCKn
GFX-HTPDn
WIFI-R ESETn
GFX-LOCKn
SPLASH-ON 8,19
SCL-DISP 8,9
SDA-DISP 8,9
SCL-BE 2,8
SDA-BE 2,8
SOC-3D-LR 8,19
BE-RESETn 8,19
BE-PWR-EN 13, 19
SOC-HTPDn 19
SOC-LOCKn 19
GFX-HTPDn 19
WIFI-R ESETn 19,24
GFX-LOCKn 19
+3V3
+1V0-AVDD
AVDD33_LVDSA
AVDD10_LVDS_STB
C3426
1uF 10V
C3424
100NF 16V
C3425
100NF 16V
SOC-AE0p
SOC-AE0n
SOC-AE1p
SOC-AE1n
SOC-AE2p
SOC-AE2n
SOC-AECLKp
SOC-AECLKn
SOC-AE3p
SOC-AE3n
SOC-AE4p
SOC-AE4n
SOC-AO0p
SOC-AO0n
SOC-AO1p
SOC-AO1n
SOC-AO2p
SOC-AO2n
SOC-AOCLKp
SOC-AOCLKn
SOC-AO3p
SOC-AO3n
SOC-AO4p
SOC-AO4n
SOC-VB1-TX2p
C3027 NC/100N 16V
SOC-VB1-TX2n
C3026 NC/100N 16V
SOC-VB1-TX3p
C3029 NC/100N 16V
SOC-VB1-TX3n
C3028 NC/100N 16V
SOC-VB1-TX4p
C3031 NC/100N 16V
SOC-VB1-TX4n
C3030 NC/100N 16V
SOC-VB1-TX5p
C3033 NC/100N 16V
SOC-VB1-TX5n
C3032 NC/100N 16V
SOC-VB1-TX6p
C3035 NC/100N 16V
SOC-VB1-TX6n
C3034 NC/100N 16V
SOC-VB1-TX7p
C3037 NC/100N 16V
SOC-VB1-TX7n
C3036 NC/100N 16V
GF X- VB 1 -T X0 p
C3039 NC/100N 16V
GF X- VB 1 -T X0 n
C3038 NC/100N 16V
GF X- VB 1 -T X1 p
C3041 NC/100N 16V
GF X- VB 1 -T X1 n
C3040 NC/100N 16V
GF X- VB 1 -T X2 p
C3043 NC/100N 16V
GF X- VB 1 -T X2 n
C3042 NC/100N 16V
GF X- VB 1 -T X3 p
C3045 NC/100N 16V
GF X- VB 1 -T X3 n
C3044 NC/100N 16V
SOC-VB1-TX0p
C3047 NC/100N 16V
SOC-VB1-TX0n
C3046 NC/100N 16V
SOC-VB1-TX1p
C3049 NC/100N 16V
SOC-VB1-TX1n
C3048 NC/100N 16V
Add on 2016/6/24 for Debug
Updated on 2017/1/13
Updated on 2016/12/14
GFX-LOCKn
R3215 47K 1/16W
TP3221
GPTS06033GC1-PB
SOC-LOCKn
R3217 47K 1/16W
TP3222
Updated on 2016/12/14
Updated on 2017/1/13
TP3220
LED3205
+3V3-NT
1
+3V3-NT
1
LED3203
GPTS06033GC1-PB
1 2
Add text
GFX-LOCKn
TP3218
2 3
Q3200
LBC857BWT1G
TP3219
R3216
5K1 1/16W 5%
Updated on 2017/1/13
1 2
Add text
PQ-LOCKn
TP3223
2 3
Q3201
LBC857BWT1G
R3218
5K1 1/16W 5%
Updated on 2017/1/13
MT5596 Vx1 OUTPUT for Debug
GFX-VB1-TX0n
GFX-HTPDn
GFX-LOCKn
SOC-HTPDn
SOC-LOCKn
R3211 N C/100OHM1/1 6W
R3212 N C/100OHM1/1 6W
R3213 N C/100OHM1/1 6W
R3214 N C/100OHM1/1 6W
Add on 2016/6/27
Updated 18AC on 2016/9/12
GFX-VB1-TX0p
GFX-VB1-TX1n
GFX-VB1-TX1p
GFX-VB1-TX2n
GFX-VB1-TX2p
GFX-VB1-TX3n
GFX-VB1-TX3p
SOC-VB1-TX0n
SOC-VB1-TX0p
SOC-VB1-TX1n
SOC-VB1-TX1p
SOC-VB1-TX2n
SOC-VB1-TX2p
SOC-VB1-TX3n
SOC-VB1-TX3p
SOC-VB1-TX4n
SOC-VB1-TX4p
SOC-VB1-TX5n
SOC-VB1-TX5p
SOC-VB1-TX6n
SOC-VB1-TX6p
SOC-VB1-TX7n
SOC-VB1-TX7p
CN1155
NC/CONN 51P
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
52 53
Page 80
8-6-7 BE-NT7234b-GPIO
NT334 CONTROL
Add on 2015/12/15
C3108 100NF 16V
NT-SPI-CS BS2
NT-SPI-CLK BS1
NT-SPI-DI
BL-DIM2
R3102 NC /0R05 OH M
BL-DIM4
TP4380
TP4385
dd on 2015/12/15
TP3111
R3112 NC /0R05 OH M
BL-DIM8
R3122 NC /0R05 OHM
NT-AMBI-SPI-SWITCH
NT-AMBI-SPI-CLK
NT-AMBI-SPI-MOSI LED_SPI1_DO
NT-DSU-TX
NT-DSU-RX
NT-UAR T-TX
NT-UART-RX
TP4374
TP4375
TP4376
TP4377
TP4378
SOC-3D-LR 3D_LR_IN _VIDEO
R5066 33R 1/ 16W 5%
NT-CTRL-DISP5_NT-3D-LR
NT-3D-IR
LDM-SPI-VSYNC
R4949 33R 1/16W 5%
R5054 33R 1/16W 5%
NT-SPI-DO BS0
TP4381
TP4382
TP4383
TP4384
R5193 NC/ 33R 1/16W 5%
R5188 33R 1/16W 5%
R5189 33R 1/16W 5%
M_SPI1_CSN
M_SPI1_CLK
M_SPI1_DI
M_SPI1_DO
3D_LR_IN_OSD
R3137 NC/22 OH M 1/16W
BL-DIM1n
BL-DIM3
BL-DIM5
BL-DIM6
BL-DIM7
BL-I-CTRLn
XTAL_ OU T
XTAL_ I N
BE-RESETn
R7604 47 OH M 1/16W
R7600 33R 1/16W 5%
R7605 47 OH M 1/16W
LED_SPI1_CS
LED_SPI1_CK
R7601 33R 1/16W 5%
FRC_3.3V
R5191
10K 5% 1/16W
SI2C_ADDR _SEL
R5190
NC/10K+-5%1 /16W
U5000D
T31
XI
T30
XO
P28
SYS-RST
AJ2
TESTM
AL1
GPIOA00/M_SPI0_CS/BS2
AJ1
GPIOA01/M_SPI0_CK/BS1
AL2
GPIOA02/M_SPI0_DI
AK2
GPIOA03/M_SPI0_DO/ BS0
W27
GPIOA04/VPWM0/LED _SPI0_CS0
W28
GPIOA05/VPWM1/LED _SPI0_SCK
Y28
GPIOA06/VPWM2/LED _SPI0_SDI
V32
GPIOA07/VPWM3/LED _SPI0_SDO
V31
GPIOA08/VPWM4/LED _SPI0_CS1
V30
GPIOA09/VPWM5/LED _SPI0_CS2
W30
GPIOA10/VPWM6/LED _SPI0_CS3
Y30
GPIOA11/VPWM7/LED _SPI0_STT
AD26
GPIOA12/LED_SPI1_C S
AA26
GPIOA13/LED_SPI1_C K
AB28
GPIOA14/LED_SPI1_D I
AB27
GPIOA15/LED_SPI1_D O
Y32
GPIOA16/PWM_OUT-1
AA32
GPIOA17/PWM_IN- 1
Y31
GPIOA18/PWM_IN- 2
N26
GPIOA19/DSU-TX
M26
GPIOA20/DSU-RX
N28
GPIOA21/UART-TX
N27
GPIOA22/UART-RX
U27
GPIOA23/M_SPI1_CS
U26
GPIOA24/M_SPI1_CK
V26
GPIOA25/M_SPI1_DI
W26
GPIOA26/M_SPI1_DO
AC30
GPIOA27/3D_LR_IN_OSD
AC31
GPIOA28/3D_LR_IN
AC32
GPIOA29/3D_IR_OUT_0_M
Y27
GPIOA30/3D_IR_OUT_1_M
Y26
GPIOA31/3D_IR_OUT_2_M
VNT72334TBG
FRC_3.3V
R5192
NC/10K+-5%1 /16W
TP4443
TP
R5194
10K
I2C_THROUGH
GPIOB01/MI2C_SCL
GPIOB02/MI2C _SDA
GPIOB05/SI2C_SCL
GPIOB06/SI 2C_SDA
GPIOB08/MSPI1_WP
GPIOB09/MSPI0_WP
GPIOB13/M_SPI0_IF_H IZ
GPIOB14/I2C_THROUGH
GPIOB15/LOCK/CRD/SFC
GPIOB16/CTG_1
GPIOB17/CTG_2
GPIOB18/CTG_3
GPIOB19/CTG_4
GPIOB20/CTG_5
GPIOB21/CTG_6
GPIOB22/CTG_7
GPIOB23/CTG_8
GPIOB24/CTG_9
GPIOB25/CTG_10
GPIOB26/CTG_11
GPIOB27/CTG_12
GPIOB28/CTG_13
GPIOB29/CTG_14
GPIOB30//CTG_15
GPIOB31/CTG_16
GPIOC06/ CTG_17
GPIOC07/ CTG_18
GPIOC08/ CTG_19
GPIOC09/ CTG_20
GPIOC10/ CTG_21
GPIOC11/ CTG_22
GPIOC12/ CTG_23
GPIOC13/ CTG_24
GPIOC14/ CTG_25
GPIOC15/ CTG_26
GPIOC16/ CTG_27
GPIOC17/SI2C_ADDR _SEL
FRC_3.3V
TP4444
TP
AB30
GPIOB00
T27
GPIOB_01
T28
AC28
GPIOB03/BS3
AC27
GPIOB04
AA31
AA30
R26
GPIOB07
U28
AK1
T26
GPIOB10
AC26
GPIOB11
AB26
GPIOB12
AH26
AG26
E28
E27
E26
F26
G26
G27
G28
H28
H27
H26
J26
K26
K27
K28
L28
L27
L26
H15
H14
F13
H13
H11
J13
G12
J12
H12
G13
J14
AM2
FLASH_HIZN: Dedicated GPIO which make SPI FLASH IF Hi-Z
H: GPIOA [3..0] and GPIOA[26..23] Normal mode (Default)
L: GPIOA [3..0] and GPIOA[26..23] HI-Z for SPI FLASH burn code by External
Flash Writer (For Factory update Flash application)
R5196
10K
TP4445
NT-FLASH-HIZ n
TP
R5195
NC/10K+-5% 1/16W
R7608 NC/ 47 OHM 1/16W
GPIOB_02
R7609 NC/ 47 OHM 1/ 16W
GPIOB_03
GPIOB_05
R7606 47 OHM 1/16W
R7607 47 OHM 1/16W
GPIOB_08 M_SPI1_WPN
GPIOB_09 M_SPI0_WPN NT-SPI-WP
NT-CTRL-DISP9
NT-CTRL-DISP7
NT-CTRL-DISP8
GPIOB_13 NT-FLASH -HIZn
GPIOB_14 I2C_THROUGH
GPIOB_15
GPIOB_16
GPIOB_17
GPIOB_18
GPIOB_19
GPIOB_20
GPIOB_22
GPIOB_25
GPIOC_17 SI 2C_ADDR_ SEL
I2C_THROUGH: Dedicated GPIO which make I2C Loopth
(GPIOB_5,6 Loopth to GPIOB_1,2: SoC I2C signal will Loopth
to Panel side)
H: I2C Loop through mode.
L: Normal mode. (Default)
SI2C ADDR(PD)
H: Address 0x34H(Default)
L: Address 0x30H
NT-CTRL-DISP3
R5061
10K 1/16W
R5048 33R 1/16W 5%
R5049 33R 1/16W 5%
R5050 33R 1/16W 5%
R5051 33R 1/16W 5%
R5052 33R 1/16W 5%
R5047 33R 1/16W 5%
R5053 33R 1/16W 5%
R5056 33R 1/16W 5%
Updated on 2016/11/24
SCL-DISP
SDA-DISP
SCL-BE
SDA-BE
TP4379
TP3113
TP3110
TP3109
NT-BL-ONn
SPLASH-ON
NT-CTRL-DISP1
NT-CTRL-DISP2
NT-CTRL-DISP4
NT-CTRL-DISP6
NT-AMBI-SPI-SWITCH
NT-LCD-PW R-ON
NVT CONTROL BL
NT-BL-ONn 9,15
NT-CTRL-DISP1 9
NT-CTRL-DISP2 9
NT-CTRL-DISP4 9
NT-CTRL-DISP6 9
SPLASH-ON
SPLASH-ON 19
BL-I-CTRLn
BL-I-CTRLn 15, 19
NT-BL-ONn
NT-BL-ONn 9,15
BL-DIM1
BL-DIM1 9,15
BL-DIM1n
NT-CTRL-DISP9
NT-CTRL-DISP1
NT-CTRL-DISP2
NT-CTRL-DISP3
NT-CTRL-DISP4 GPIOB_06
NT-CTRL-DISP6
NT-CTRL-DISP7
NT-CTRL-DISP8
SCL-DISP
SDA-DISP
SCL-BE
SDA-BE
SCL-AMBI
SDA-AMBI
SOC-AMBI-SPI-CLK
SOC-AMBI-SPI-MOSI
AMBI-SPI-CLK
AMBI-SPI-MOSI
SOC-3D-LR
NT-LCD-PWR-ON
BE-RESETn
BE-PWR-EN
BL-DIM1n 19
NT-CTRL-DISP9 9
NT-CTRL-DISP1 9
NT-CTRL-DISP2 9
NT-CTRL-DISP3 9
NT-CTRL-DISP4 9
NT-CTRL-DISP5_NT-3D-LR 9
NT-CTRL-DISP6 9
NT-CTRL-DISP7 9
NT-CTRL-DISP8 9
SCL-DISP 9
SDA-DISP 9
SCL-BE 2
SDA-BE 2
SCL-AMBI 23
SDA-AMBI 23
SOC-AMBI-SPI-CLK 19
SOC-AMBI-SPI-MOSI 19
AMBI-SPI-CLK 23
AMBI-SPI-MOSI 23
SOC-3D-LR 19
NT-LCD-PWR-ON 9,15
BE-RESETn 19
BE-PWR-EN 13,19
NT-DSU-RX
NT-DSU-TX
NT-UART-RX
NT-U AR T-TX
NT-DSU-TX
NT-DSU-RX
NT-U AR T-TX
NT-UART-RX
TP3133
TP3129
TP3130
TP3131
TP3132
R3113 4.7K 1/16W
R3116 4.7K 1/16W
+3V3-NT
Layout:
Place together
R3117 4.7K 1/16W
R3114 4.7K 1/16W
1
2
3
4
5
1
2
3
1
2
3
6 7
CN1014
CONN
4 5
CN1012
CONN 3P
NT-DSU
4 5
CN1013
CONN 3P
NT-UART
NC/22K 1/16W
NC/22K 1/ 16W
+12V-D ISP
R3152
R3153
BL-DIM1n
+3V3-NT
NC/10K+-5%1 /16W
NC/LMUN5211T1G
C3103
NC/1uF 10V
R3101
0R05 OHM
1
R3144
R3150
NC/4. 7K 1/16W
Q3105
R1
1
R2
R1
R2
+3V3-DI SP
3 2
NC/0R05 OHM
NC/BTA1576S3
3 2
R3100
NC/1K
TP3135
Q3100
NC/LMUN 5211T1G
R3143
Q3103
2 3
1
TP3138
TP3136
BL-DIM1
TP3670
C3101 NC/100N16V
NT-CTRL-DI SP5_NT-3D-LR
+3V3-DISP
GPTS06033GC1-PB
BE-RESETn
SW3100
XTAL _ O U T
XTAL _ I N
+3V3-N T
LED3102
R1
1
R2
BE-I2C-MUX
BE-RESETn
R3142
5K1 1/16W 5%
1 2
Add text
BE-RESETn
3 2
Q3104
LMUN5211T1G
R3183 NC/100OHM1/16W
C3109
NC/100N16V
NT-SPI-CS BS2
NT-SPI-DI
NT-SPI-WP
7502 : R3169 & R3174 : 2K2
902F : R3169 & R3174 : 1K2
+3V3-D ISP
R3164 NC/10K
R3163 NC/10K
R3162 NC/4.7K 1/16W
SDA-DISP
SCL-DISP
R3161 NC/4.7K 1/16W
SDA-BE
SCL-BE
SDA-BE
SCL-BE
C3105
NC/100N16V
U3104
1
A0
2
A1
3
RESET
4
INT0
5
SD0
6
SC0
GND7INT1
NC/PCA9543APWR
R3191 NC/0R05 OHM
R3192 NC/0R05 OHM
R3193 NC/0R05 OHM
R3194 NC/0R05 OHM
FLASH
R3146
10K 5% 1/16W
R3151 47 OHM 1/16W
+3V3-NT
R3166 NC/10K
R3167 NC/10K
14
VCC
13
SDA
12
SCL
11
INT
10
SC1
9
SD1
8
SDA-DISP
SCL-DISP
SDA-AMBI
SCL-AMBI
R3169 2.2K 1/16W
R3174 2.2K 1/16W
R3147
10K 5% 1/16W
1
2
3
R3170 NC/2.2K 1/16W
R3176 NC/2.2K 1/16W
TP3701
TP3702
Wide
U3102
CS#
SO/SIO1
WP#
GND4SI/SIO0
MX25L1606EM2I-12G
SDA-BE
SCL-BE
SCL-AMBI
SDA-AMBI
HOLD#
VCC
SCLK
SCL-BE
SDA-BE
+3V3-NT
C3100
R3148
10K 5% 1/16W
100NF 16V
8
7
NT-SPI-HOLD
6
NT-SPI-CLK BS1
5
NT-SPI-DO BS0
DEBUG
TP3700
TP3699
R3197 47 OHM 1/16W
R3198 47 OHM 1/16W
R3155
10K 5% 1/16W
AM BI SPI SWITCH
R3156
10K 5% 1/16W
NT-SPI-CLK
NT-SPI-CS
NT-SPI-DO
NT-SPI-DI
NT-FLASH-HIZ n
4 5
CN1023
1
2
NC/CONN 3P
3
Add text
I2C-BE
+3V3-NT
NC/1K 1/16W
TP3693
TP3694
TP3695
TP3696
TP3697
TP3698
2Ddimming
BL-DIM2
BL-DIM4
LDM-SPI-VSYNC
BL-DIM3
BL-DIM8
Programming
7 8
R3149
CN1042
1
2
3
Add text
4
NT-SPI-FLASH
5
6
R3225 NC/10 OHM 1/16W
R3242 NC/10 OHM 1/16W
R3243 NC/10 OHM 1/16W
R3244 NC/10 OHM 1/16W
R3245 NC/10 OHM 1/16W
+3V3
C3121
NX3L4684TK
NC/100N16V
U3604
11
E-PAD
1
10
VCC
R3231
R3238 NC/4.7K 1/16W
22 OHM 1/16W
2
3
4
1Y1
1Z
1S
1Y05GND
NT-AMBI-SPI-CLK
AMBI-SPI-CLK
NT-AMBI-SPI-SWITCH
SOC-AMBI-SPI-CLK
9 10
CN1156
1
NC/CONN
2
LDM-SPI-CLK
3
4
LDM-SPI-MOSI
5
LDM-SPI-VSYNC
6
LDM-SPI-MISO
7
LDM-SPI-CS
8
C3220 NC/10PF 50V
C3221 NC/10PF 50V
C3222 NC/10PF 50V
C3224 NC/10PF 50V
C3223 NC/10PF 50V
NT-AMBI-SPI-MOSI
2Y1
9
AMBI-SPI-MOSI
2Z
8
NT-AMBI-SPI-SWITCH
2S
7
SOC-AMBI-SPI-MOSI
2Y0
6
R3230
22 OHM 1/16W
Updated 18AC on 2016/3/21
RESET
Updated on 2017/01/04
U3101
RT9818C-29GVL
RESET(RESET)
3
+3V3-N T
VDD
C3102
100NF 16V
X3100
12 43
12MHZ
C3106
10PF 50V
Updated on 2017/1/13
4.7K 1/16W
R3154
0R05 OHM
2
1
GND
TP3677
BE-RESETn
R3175
100 OHM 1/16W
R3178
C3107
10PF 50V
1M 1/16W
R3186
100 OHM 1/16W
+3V3-NT
R3145
Add text
Page 81
8-6-8 BE-NT7234c-TX-VB1
NT334 V-BY-1 OUTPUT
U5000C
H2
H1
G3
H3
F2
F3
E1
F1
E3
E2
C2
D3
B1
C1
A2
B2
B3
A3
C4
C3
B5
C5
A6
A5
C6
B6
C8
C7
A8
B8
B9
A9
C10
C9
B11
C11
A12
A11
C12
B12
C14
C13
A14
B14
B15
A15
C16
C15
B17
C17
A18
A17
C18
B18
C20
C19
MTXA0P
MTXA0N
MTXA1P
MTXA1N
MTXA2P
MTXA2N
MTXACKP
MTXACKN
MTXA3P
MTXA3N
MTXA4P
MTXA4N
MTXA5P
MTXA5N
MTXB0P
MTXB0N
MTXB1P
MTXB1N
MTXB2P
MTXB2N
MTXBCKP
MTXBCKN
MTXB3P
MTXB3N
MTXB4P
MTXB4N
MTXB5P
MTXB5N
MTXC0P
MTXC0N
MTXC1P
MTXC1N
MTXC2P
MTXC2N
MTXCCKP
MTXCCKN
MTXC3P
MTXC3N
MTXC4P
MTXC4N
MTXC5P
MTXC5N
MTXD0P
MTXD0N
MTXD1P
MTXD1N
MTXD2P
MTXD2N
MTXDCKP
MTXDCKN
MTXD3P
MTXD3N
MTXD4P
MTXD4N
MTXD5P
MTXD5N
VNT72334TBG
MTXE0P
MTXE0N
MTXE1P_VTX0P
MTXE1N_VTX0N
MTXE2P_VTX1P
MTXE2N_VTX1N
MTXECKP_VTX2P
MTXECKN_VTX2N
MTXE3P_VTX3P
MTXE3N_VTX3N
MTXE4P_VTX4P
MTXE4N_VTX4N
MTXE5P
MTXE5N
MTXF0P
MTXF0N
MTXF1P_VTX5P
MTXF1N_VTX5N
MTXF2P_VTX6P
MTXF2N_VTX6N
MTXFCKP_VTX7P
MTXFCKN_VTX7N
MTXF3P_VTX8P
MTXF3N_VTX8N
MTXF4P_VTX9P
MTXF4N_VTX9N
MTXF5P
MTXF5N
MTXG0P
MTXG0N
MTXG1P_VTX10P
MTXG1N_VTX10N
MTXG2P_VTX11P
MTXG2N_VTX11N
MTXGC K P_ V TX1 2 P
MTXGCKN_VTX12N
MTXG3P_VTX13P
MTXG3N_VTX13N
MTXG4P_VTX14P
MTXG4N_VTX14N
MTXG5P
MTXG5N
MTXH0P
MTXH0N
MTXH1P_VTX15P
MTXH1N_VTX15N
MTXH2P_VTX16P
MTXH2N_VTX16N
MTXH C K P_ V TX1 7 P
MTXHCKN_VTX17N
MTXH3P_VTX18P
MTXH3N_VTX18N
MTXH4P_VTX19P
MTXH4N_VTX19N
MTXH5P
MTXH5N
VTXHTP
VTXLOCK
TEST_O UT
EXT_SWING
The CAP place near Main IC
A20
B20
B21
mTXE1P
A21
mTXE1N
C22
mTXE2P
C21
mTXE2N
B23
mTXECKP
C23
mTXECKN
A24
mTXE3P
A23
mTXE3N
C24
mTXE4P
B24
mTXE4N
C26
C25
A26
B26
B27
mTXF1P
A27
mTXF1N
C28
mTXF2P
C27
mTXF2N
B29
mTXFCKP
C29
mTXFCKN
A30
mTXF3P
A29
mTXF3N
C30
mTXF4P
B30
mTXF4N
C32
C31
D31
D32
E30
mTXG1P
D30
mTXG1N
F31
mTXG2P
F30
mTXG2N
G32
mTXGCKP
F32
mTXGCKN
G30
mTXG3P
G31
mTXG3N
J30
mTXG4P
H30
mTXG4N
J32
J31
K31
K32
L30
mTXH1P
K30
mTXH1N
M31
M30
N32
M32
N30
N31
R30
P30
R32
R31
J16
NT-HTPDn
H16
NT-LOCKn
D29
J17
C5332 100NF 16V
C5333 100NF 16V
C5334 100NF 16V
C5335 100NF 16V
C5336 100NF 16V
C5337 100NF 16V
C5338 100NF 16V
C5339 100NF 16V
C5340 100NF 16V
C5341 100NF 16V
C5342 100NF 16V
C5343 100NF 16V
C5344 100NF 16V
C5345 100NF 16V
C5347 100NF 16V
C5349 100NF 16V
C5346 100NF 16V
C5348 100NF 16V
C5359 100NF 16V
C5358 100NF 16V
C5351 100NF 16V
C5353 100NF 16V
C5350 100NF 16V
C5352 100NF 16V
C5355 100NF 16V
C5357 100NF 16V
C5354 100NF 16V
C5356 100NF 16V
C5361 100NF 16V
C5360 100NF 16V
C5363 100NF 16V
C5362 100NF 16V
Updated on 2016/3/14
R5187
12K 1% 1/16W
VB1_TX0P NT-VB1-TX0p
VB1_TX0N NT-VB1-TX0n
VB1_TX1P NT-VB1-TX1p
VB1_TX1N NT-VB1-TX1n
VB1_TX2P NT-VB1-TX2p
VB1_TX2N NT-VB1-TX2n
VB1_TX3P NT-VB1-TX3p
VB1_TX3N NT-VB1-TX3n
VB1_TX4P NT-VB1-TX4p
VB1_TX4N NT-VB1-TX4n
VB1_TX5P NT-VB1-TX5p
VB1_TX5N NT-VB1-TX5n
VB1_TX6P NT-VB1-TX6p
VB1_TX6N NT-VB1-TX6n
VB1_TX7P NT-VB1-TX7p
VB1_TX7N NT-VB1-TX7n
VB1_TX8P NT-VB1-TX8p
VB1_TX8N NT-VB1-TX8n
VB1_TX9P NT-VB1-TX9p
VB1_TX9N NT-VB1-TX9n
VB1_TX10P N T-VB1-TX10p
VB1_TX10N NT-VB1-TX10n
VB1_TX11P N T-VB1-TX11p
VB1_TX11N NT-VB1-TX11n
VB1_TX12P N T-VB1-TX12p
VB1_TX12N NT-VB1-TX12n
VB1_TX13P N T-VB1-TX13p
VB1_TX13N NT-VB1-TX13n
VB1_TX14P N T-VB1-TX14p
VB1_TX14N NT-VB1-TX14n
VB1_TX15P N T-VB1-TX15p
VB1_TX15N NT-VB1-TX15n
+3V3-NT
R3318 10K 1% 1/ 16W
R3319 10K 1% 1/ 16W
NT-HTPDn
NT-LOCKn
R3327 NC/10K +-1% 1/16W
R3326 NC/10K +-1% 1/16W
Added on 2016/9/2
Added on 2016/9/2
Added on 2016/9/2
GPTS06033GC1-PB
NT-LOCKn
R3320 47K 1/16W
Updated on 2017/1/4
NT-CTRL-DISP5_NT-3D-LR
NT-CTRL-DISP1
NT-CTRL-DISP2
NT-CTRL-DISP3
NT-CTRL-DISP4
NT-CTRL-DISP9
NT-CTRL-DISP6
SCL-DISP
SDA-DISP
NT-CTRL-DISP3
NT-CTRL-DISP5_NT-3D-LR
NT-CTRL-DISP4
BL-DIM1
SCL-DISP
SDA-DISP
NT-CTRL-DISP3
NT-CTRL-DISP7
NT-BL-ONn
NT-CTRL-DISP6
+3V3-NT
1 2
LED3305
2 3
1
Q3300
LBC857BWT1G
R3323
5K1 1/16W 5%
R3303 NC/100OHM1/16W
R3305 NC/100OHM1/16W
R3306 NC/100OHM1/16W
R3307 NC/100OHM1/16W
R3308 NC/100OHM1/16W
R3349 NC/100OHM1/16W
R3309 NC/100OHM1/16W
R3310 NC/10OHM1/16W
R3311 NC/10OHM1/16W
R3312 NC/100OHM1/16W
R3313 NC/100OHM1/16W
R3314 NC/100OHM1/16W
R3315 NC/100OHM1/16W
R3346 NC/10OHM1/16W
R3347 NC/10OHM1/16W
R3345 NC/100OHM1/16W
R3348 NC/100OHM1/16W
R3350 NC/100OHM1/16W
R3317 NC/100OHM1/16W
C3361 NC/100pF 50V
R3355 0R05 OHM
Add text
NT-LOCKn
Updated on 2017/1/13
TP3758
TP3773
TP3759
TP3760
TP3761
TP3762
TP3763
TP3764
TP3765
TP3766
TP3767
TP3768
TP3769
TP3770
TP3771
TP3772
R3356 0R05 OHM
R3357 NC/ 0R05 OHM
C3335 NC/1nF 50V
C3334 NC/100pF 50V
C3359 NC/100pF 50V
R3353 0R05 OHM
C3360 NC/100pF 50V
R3354 0R05 OHM
Add on 2016/11/18 for 902F
+12V-DISP
1
NT-VB1-TX7p
1
NT-VB1-TX7n
1
NT-VB1-TX6p
1
NT-VB1-TX6n
1
NT-VB1-TX5p
1
NT-VB1-TX5n
1
NT-VB1-TX4p
1
NT-VB1-TX4n
1
NT-VB1-TX3p
1
NT-VB1-TX3n
1
NT-VB1-TX2p
1
NT-VB1-TX2n
1
NT-VB1-TX1p
1
NT-VB1-TX1n
1
NT-VB1-TX0p
1
NT-VB1-TX0n
NT-LOCKn
NT-HTPDn
C3338 NC/47pF 50V
C3337 NC/1nF 50V
R3358 NC/ 0R05 OHM
C3336 NC/100pF 50V
Close to CN1161
R3302 100 OHM 1/16W
R3304 100 OHM 1/16W
R3361 NC/ 0R05 OHM
C3341 NC/1nF 50V
C3339 NC/47pF 50V
C3342 NC/1nF 50V
C3340 NC/1nF 50V
FB3608 120R 3A
1 2
FB3609 120R 3A
1 2
V-BY-1 OUTPUT to Displ ay
CN1161
1
TP3814
TP3644
TP3645
TP3630
TP3631
TP3632
TP3633
TP3634
TP3635
TP3636
TP3637
TP3638
TP3639
TP3646
TP3647
R3316 0R05 OHM
C3362 NC/100N16V
R3352 0R05 OHM
C3343 NC/100pF 50V
TP3641
C3344
NC/100N 16V
+
C3358
220UF 16V
52 53
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
TP3640
CONN 51P
Updated 18AC on 2016/5/5
311GF050P51ADP
Updated 18AC on 2016/8/18
311GF050A51ADE
Add on 2016/11/15
Added on 2016/9/2
NT-CTRL-DISP4 NT-CTRL-DISP4
NT-CTRL-DI SP5_NT-3D-LR
NT-CTRL-DISP8
NT-CTRL-DISP4
Added on 2016/9/2
TP377 4
TP378 9
TP377 5
TP377 6
TP377 7
TP378 8
TP377 9
TP378 0
TP378 1
TP378 2
TP378 3
TP378 4
TP378 5
TP378 6
TP378 7
TP377 8
R3351 NC/100OHM1/16W
R3300 NC/ 100OHM1/16W
R3359 NC/100OHM1/16W
R3301 NC/ 100OHM1/16W
1
NT-VB1-TX15p
1
NT-VB1-TX15n
1
NT-VB1-TX14p
1
NT-VB1-TX14n
1
NT-VB1-TX13p
1
NT-VB1-TX13n
1
NT-VB1-TX12p
1
NT-VB1-TX12n
1
NT-VB1-TX11p
1
NT-VB1-TX11n
1
NT-VB1-TX10p
1
NT-VB1-TX10n
1
NT-VB1-TX9p
1
NT-VB1-TX9n
1
NT-VB1-TX8p
1
NT-VB1-TX8n
TP3703
TP3642
TP3643
TP3815
C3314 NC/1nF 50V
CN1160
C3312 NC/ 100pF 50V
1
42 43
1
2
3
4
5
6
7
8
9
10
11
12
13
C3363 NC/ 100pF 50V
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
CONN 41P
Updated 18AC on 2016/5/5
311GF050P41BDP
Updated 18AC on 2016/8/18
311GF050A41ADE
BL-DIM1
NT-BL-ONn
NT-CTRL-DISP9
NT-CTRL-DISP1
NT-CTRL-DISP2
NT-CTRL-DISP3
NT-CTRL-DISP4
NT-CTRL-DISP5_NT-3D-LR
NT-CTRL-DISP6
NT-CTRL-DISP7
NT-CTRL-DISP8
SCL-DISP
SDA-DISP
SCL-BE
SDA-BE
NT-LCD-PWR-ON
BE-RESETn
BE-PWR-EN
TCON- PWR -EN
BL-DIM1 8,15
NT-BL-ONn 8,15
NT-CTRL-DISP9 8
NT-CTRL-DISP1 8
NT-CTRL-DISP2 8
NT-CTRL-DISP3 8
NT-CTRL-DISP4 8
NT-CTRL-DISP5_NT-3D-LR 8
NT-CTRL-DISP6 8
NT-CTRL-DISP7 8
NT-CTRL-DISP8 8
SCL-DISP 8
SDA-DISP 8
SCL-BE 2,8
SDA-BE 2,8
NT-LCD-PWR-ON 8,15
BE-RESETn 8,19
BE-PWR-EN 13,19
TCON-PWR-EN 19
+12V-DISP
+12V
Delete on 2016/8/18
NT-LCD-PWR-ON
TCON-PWR-EN
C3345
22NF 25V
LMUN5313DW1T1G
R3335 0R05 OHM
R3336 NC/0R05 OHM
Q3301
R3332
100K 1/16W
1
6
123 4
R1
R2
3 2
5
Q3302
LMUN5211T1G
R3330
47K 1/16W
R3333
10K 1/16W 5%
AON4421
5
4
Q3304
S
C3348
100NF 16V
D6D7D
8
D1D2D3G
R3331
47 OHM 1/16W
C3346
NC/100N16V
+12V-DISP
R3360
0 OHM 5% 1/8W
6 7
1
2
3
4
5
CN1162
CONN
1 2
LED3306
GPTS06033GC1-PB
R3329
100K 1/16W
Updated on 2017/1/13
+12V-DI SP
Page 82
8-6-9 BE-NT7234d-POWER
NT334 POWER
U5000E
D12
GND_VTX
D13
GND_VTX
D14
GND_VTX
D15
GND_VTX
D16
GND_VTX
D17
GND_VTX
D18
GND_VTX
D19
GND_VTX
D20
GND_VTX
D21
GND_VTX
D22
GND_VTX
D23
GND_VTX
D24
GND_VTX
D25
GND_VTX
D26
GND_VTX
D27
GND_VTX
D28
GND_VTX
E12
GND_VTX
E13
GND_VTX
E14
GND_VTX
E15
GND_VTX
E16
GND_VTX
E17
GND_VTX
E18
GND_VTX
E19
GND_VTX
E20
GND_VTX
E21
GND_VTX
E22
GND_VTX
E23
GND_VTX
E24
GND_VTX
E25
GND_VTX
E29
GND_VTX
F6
GND_VTX
F7
GND_VTX
F8
GND_VTX
F9
GND_VTX
F14
GND_VTX
F16
GND_VTX
F17
GND_VTX
F18
GND_VTX
F19
GND_VTX
F20
GND_VTX
F21
GND_VTX
F22
GND_VTX
F23
GND_VTX
F24
GND_VTX
F25
GND_VTX
F29
GND_VTX
G6
GND_VTX
G15
GND_VTX
G18
GND_VTX
G19
GND_VTX
G20
GND_VTX
G21
GND_VTX
G22
GND_VTX
G23
GND_VTX
G24
GND_VTX
G25
GND_VTX
G29
GND_VTX
H19
GND_VTX
H20
GND_VTX
H21
GND_VTX
H22
GND_VTX
H23
GND_VTX
H24
GND_VTX
H25
GND_VTX
H29
GND_VTX
J19
GND_VTX
J20
GND_VTX
J21
GND_VTX
J22
GND_VTX
J24
GND_VTX
J29
GND_VTX
K29
GND_VTX
L29
GND_VTX
M29
GND_VTX
N20
GND_VTX
N21
GND_VTX
N22
GND_VTX
N23
GND_VTX
N29
GND_VTX
P29
GND_VTX
R29
GND_VTX
AA25
VRX_GND
AB25
VRX_GND
AC25
VRX_GND
AD25
VRX_GND
AD29
VRX_GND
AD30
VRX_GND
AE26
VRX_GND
AE27
VRX_GND
AE28
VRX_GND
AE29
VRX_GND
AF27
VRX_GND
AF31
VRX_GND
AH29
VRX_GND
AJ26
VRX_GND
AJ27
VRX_GND
AJ28
VRX_GND
AJ29
VRX_GND
VCCA_0.9V
VRX_0.9V
VDD25_DLL
VTX_2.5V
VRX_2.5V
VNT72334TBG
RESERVE HEAT-SINK AREA for Main Chip.
Suggest HEAT-SINK Connect to GND.
VCORE_0.9V
CLK_MPLL_1.5V
VDD15_CLK
VDD15_LDO
VDD_MMU_1.5V
VTERM_1.2V_2.5V
MPLL_3.3V
These POWER CAP PLACE at Layer4, just for debug use.
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VCORE
VDD_IO
VDD_IO
VDD_IO
VDD_IO
VDD_IO
VDDQ_18
VDD15_MPLL
VCCA_3V3_MPLL
GNDA_MPLL
GNDA_MPLL
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_DDR
VDD_MMU_M
VDD_MMU_M
VDD_MMU_M
VDD_MMU_M
VDD_MMU_M
VDD_MMU_M
VDD_MMU_M
VDDA_MMU_M
VDDA_MMU_M
VDD15_LDO_M
VDD15_LDO_M
VDD25_DLL_M
GND_DDR_APLL_M
VDD15_CLK_M
GND_CLK_M
VCCA_DDR_M
VDD_MMU_S
VDD_MMU_S
VDD_MMU_S
VDD_MMU_S
VDD_MMU_S
VDD_MMU_S
VDD_MMU_S
VDDA _MMU_ S
VDDA _MMU_ S
VDD15_LDO_S
VDD15_LDO_S
VDD25_DLL_S
GND_DDR_APLL_S
VDD15_CLK_S
GND_CLK_S
VCCA_DDR_S
VRX_25V
VRX_25V
VRX_25V
VRX09V
VRX09V
VTX_25V
VTX_25V
VTX_25V
VTX_25V
VTX_25V
VTX_25V
VTX_25V
VTX_25V
VTERM
VTERM
VTERM
VTERM
VTERM
VTERM
VTERM
VTERM
C5305
10uF 6.3V
C5308
10uF 6.3V
C5306
10uF 6.3V
C5321
10uF 6.3V
C5325
10uF 6.3V
C5309
10uF 6.3V
C5219
10uF 6.3V
C5319
10uF 6.3V
C5224
10uF 6.3V
C5307
10uF 6.3V
C5324
10uF 6.3V
C5310
10uF 6.3V
P19
P20
P21
P22
R19
R21
R22
T19
T20
U20
U21
V20
V21
V24
V25
W20
W25
Y20
Y21
Y24
Y25
AH1
AH2
J15
P26
P27
R24
T25
U25
T24
U24
U3
U4
V1
V2
V3
V4
V5
V6
V7
W1
W2
W4
W5
W7
U18
U19
V18
V19
W18
W19
Y19
R17
R18
T17
T18
P15
R15
T15
T13
Y18
AC18
AC20
AC21
AC22
AD18
AD19
AD20
AC17
AD16
AC16
AD15
AC15
AF17
AE18
AD17
AA18
AB24
AC24
AD24
AA24
Y23
K19
K20
L19
L20
L21
M19
M20
M21
J23
K21
K22
K23
L22
L23
M22
M23
VCORE_0.9V
VDD_IO_3.3V
VDDQ_18: It's for
EFUSE. Customer
connect to GND.
CLK_MPL L_1.5V
MPLL_3.3V
DDR_1.5V_A B
VDD_MMU_1.5V
VDD15_LDO
VDD25_DLL
VDD15_CLK
VCCA_0.9V
VDD_MMU_1.5V
VDD15_LDO
VDD25_DLL
VDD15_CLK
VCCA_0.9V
VRX_2.5V
VRX_0.9V
VTX_2.5V
VTERM_1.2V_2.5V
VCORE_0.9V
VCCA_0.9V
VRX_0.9V
CLK_MPLL_1.5V
VDD15_CLK
VDD15_LDO
DDR_1.5V_AB
VDD_MMU_1.5V
VDD25_DLL
VRX_2.5V
VTX_2.5V
MPLL_3.3V
VDD_IO_3.3V
C5154
C5157
10NF 50V
100NF 16V
VTERM_1.2V_2.5V
C5331
C5181
C5222
100NF 16V
C5302
100NF 16V
10NF 50V
C5170
100NF 16V
C5173
NC/100NF 16V
C5164
100NF 16V
C5167
100NF 16V
C5184
100NF 16V
C5317
100NF 16V
100NF 16V
C5197
100NF 16V
C5198
100NF 16V
C5201
100NF 16V
C5161
100NF 16V
100NF 16V
VRX_0.9V path default set
to NC.(Use internal LDO)
C5327
NC/100NF 16V
C5168
100NF 16V
C5171
100NF 16V
C5174
C5192
100NF 16V
100NF 16V
C5182
C5323
C5330
100NF 16V
100NF 16V
C5196
100NF 16V
C5199
100NF 16V
C5211
C5202
100NF 16V
100NF 16V
Default: +2.5V.
+1.2V for P2P EPI Use only
C5311
C5329
100NF 16V
100NF 16V
C5304
100NF 16V
The POWER CAP PLACE NEAR Main IC
Please add a 22uF cap for the
CLK/DLL/MPLL power IF.
C5178
100NF 16V
C5185
100NF 16V
C5175
100NF 16V
C5303
22uF 6.3V
100NF 16V
100NF 16V
C5320
100NF 16V
C5314
22uF 6.3V
C5169
C5186
C5315
100NF 16V
C5200
22uF 6.3V
C5165
100NF 16V
C5193
100NF 16V
C5162
C5176
100NF 16V
C5322
100NF 16V
100NF 16V
C5326
22uF 6.3V
C5209
22uF 6.3V
C5183
100NF 16V
100NF 16V
VCCA_0.9V
C5313
22uF 6.3V
C5163
NC/22uF 6.3V
CLK_MPLL_1.5V
C5172
22uF 6.3V
VDD15_CLK
C5166
22uF 6.3V
VDD15_LDO
C5177
22uF 6.3V
DDR_1.5V_AB
C5179
C5180
22uF 6.3V
100NF 16V
C5189
C5188
C5190
100NF 16V
100NF 16V
VDD25_DLL
VRX_2.5V
VTX_2.5V
VTERM_1.2V_2.5V
MPLL_3.3V
VDD_IO_3.3V FRC_3.3V
Updated on 2015/10/28
VCORE_0.9V
C5187
C5318
22uF 6.3V
VDD_MMU_1.5V
1 2
1 2
C5195
22uF 6.3V
22uF 6.3V
FB4311
1 2
120R 3A
FB4321
1 2
NC/120R 3A
FB4310
1 2
120R 3A
FB4318
1 2
120R 3A
FB4314
1 2
120R 3A
Updated on 2016/4/27
R7611
0R05 1/8W
C5312
C5328
22uF 6.3V
22uF 6.3V
FB4320
1 2
120R 3A
1 2
C5316
22uF 6.3V
C5191
22uF 6.3V
FB4312
120R 3A
FB4313
120R 3A
Updated on 2015/10/16
R7597
0R05 1/4W
FB4322
1 2
120R 3A
FB4315
1 2
120R 3A
1 2
R7598
0R05 1/4W
FRC_0.9V
R7599
0R05 1/4W
Updated on 2015/10/16
FRC_0.9V
FRC_0.9V
FRC_0.9V VRX_0.9V
FRC_0.9V
FRC_1.5V
FRC_1.5V
FRC_1.5V
FRC_1.5V
FRC_1.5V
FRC_1.5V
FRC_1.5V
FRC_1.5V
Updated on 2016/4/27
R7612
0R05 1/8W
C5194
22uF 6.3V
FRC_2.5V
FRC_2.5V
CS3300
CON2SIG0125
FRC_2.5V
FRC_2.5V
FRC_2.5V
FRC_2.5V
FRC_2. 5V
FRC_3.3V
FRC_3.3V
FRC_3.3V
CS3301
CON2SIG0125
FRC_0.9V
FRC_1.5V
SENSE+2V5-NT 13
SENSE+0V9-NT 13
FRC_1.5V
Page 83
8-6-10 BE-NT7234e-DDR
NT334 DDR A-B
U5000A
A_VREF
B_VREF
C5228
100N 16V
C5233
100N 16V
R1
R2
T1
AB1
AB2
AC1
AC2
A_VREFCA
A_VREFDQ
A_ZQ
B_VREFCA
B_VREFDQ
B_ZQ
MLDO_OUT
VNT72334TBG
A_VREF
R7584
240R 1%
B_VREF
R7585
240R 1%
Updated on 2016/3/14
DDR_1.5V_AB
R7583
1K 1/16W 1%
DDR_1.5V_AB
R7578
R7587
C5290
1N 50V
C5281
1N 50V
R7575
1K 1/16W 1%
1K 1/16W 1%
1K 1/16W 1%
C_DQSLP
C_DQSLN
C_DQL0
C_DQL1
C_DQL2
C_DQL3
C_DQL4
C_DQL5
C_DQL6
C_DQL7
C_DML
C_DQSUP
C_DQSUN
C_DQU0
C_DQU1
C_DQU2
C_DQU3
C_DQU4
C_DQU5
C_DQU6
C_DQU7
C_DMU
D_DQSLP
D_DQSLN
D_DQL0
D_DQL1
D_DQL2
D_DQL3
D_DQL4
D_DQL5
D_DQL6
D_DQL7
D_DML
D_DQSUP
D_DQSUN
D_DQU0
D_DQU1
D_DQU2
D_DQU3
D_DQU4
D_DQU5
D_DQU6
D_DQU7
D_DMU
S_CLKP
S_CLKN
S_A0
S_A1
S_A2
S_A3
S_A4
S_A5
S_A6
S_A7
S_A8
S_A9
S_A10
S_A11
S_A12
S_A13
S_A14
S_A15
S_BA0
S_BA1
S_BA2
S_CASN
S_RASN
S_WEN
S_RESETN
C_CSN
D_CSN
S_ODT
S_CKE
SLDO_OUT
AJ7
C_DQSLP
AK8
AL5
AJ11
AM5
AK12
AK4
AM13
AJ4
AJ12
AK11
AM9
AL9
AJ10
AJ6
AM11
AK6
AJ9
AM7
AK10
AL7
AJ5
AJ19
AK20
AL17
AJ23
AM17
AK24
AK16
AM25
AJ16
AJ24
AK23
AM21
AL21
AJ22
AJ18
AM23
AK18
AJ21
AM19
AK22
AL19
AJ17
AJ14
AK14
AG19
AH16
AG21
AG24
AG15
AH24
AF16
AH22
AG16
AH19
AG13
AH18
AH15
AH21
AF15
AF14
AG22
AH13
AF22
AG18
AF19
AF18
AF21
AL3
AK15
AF24
AF13
AJ25
TP7550
C_DQSLN
TP7551
C_DQL0
C_DQL1
TP7552
C_DQL2
C_DQL3
C_DQL4
C_DQL5 S_A3
C_DQL6
C_DQL7
C_DML
C_DQSUP
TP7553
C_DQSUN
TP7554
C_DQU0
C_DQU1
C_DQU2
TP7556
C_DQU3
C_DQU4
C_DQU5
C_DQU6
C_DQU7
C_DMU
D_DQSLP
TP7557
D_DQSLN
TP7558
D_DQL0
D_DQL1
D_DQL2
D_DQL3
D_DQL4
D_DQL5
D_DQL6
D_DQL7
D_DML
D_DQSUP
D_DQSUN
D_DQU0
D_DQU1
D_DQU2
D_DQU3
D_DQU4
D_DQU5
D_DQU6
D_DQU7
D_DMU
S_CLKP
S_CLKN
S_BA0
S_BA1
S_BA2
S_CASN
S_RASN
S_WEN
S_RSTN
S_CS0N
S_CS1N
S_ODT
S_CKE
S_A0
S_A1
S_A2
S_A3
S_A4
S_A5
S_A6
S_A7
S_A8
S_A9
S_A10
S_A11
S_A12
S_A13
TP7559
TP7560
TP7561
TP7562
R7591
NC/1K 1/16W 1%
R7576
NC/1K 1/16W 1%
Updated on 2016/3/14
S_A0
S_A1
S_A2
S_A3
S_A4
S_A5
S_A6
S_A7
S_A8
S_A9
S_A10
S_A11
S_A12
S_A13
S_BA0
S_BA1
S_BA2
DDR_S_CKE
S_RASN
S_CASN
S_WEN
S_CLKP
S_CLKN
C_DQSLP
C_DQSLN
C_DQSUP
C_DQSUN
DDR_S_CS0N
U5004
K4B1G1646I-BCK0
N3
P7
P3
N2
P8
P2
R8
R2
T8
R3
L7
R7
N7
T3
M2
N8
M3
K9
J3
K3
L3
J7
K7
F3
G3
C7
B7
L2
L8
R7582
240R 1%
S_ODT
S_CKE
S_CS0N
S_CS1N
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10/AP
A11
A12/BCn
A13
BA0
BA1
BA2
CKE
RASn
CASn
WEn
CLK
CLKn
DQSL
DQSLn
DQSU
DQSUn
CSn
ZQ
B1
R7581
0R05 1/16W
R7588
0R05 1/16W
R7589
0R05 1/16W
R7592
0R05 1/16W
S_CLKP
S_CLKN
DDR_1.5V_CD
A1
A8
C1
C9
D2
VDDQ1
VDDQ2
VDDQ3
VDDQ4
VDDQ5
DDR3 DRAM
VSSQ1
VSSQ2
VSSQ4
VSSQ5
VSSQ6
VSSQ3
B9
E2
E8
D8
D1
DDR_S_ODT
DDR_S_CKE
DDR_S_CS0N
DDR_S_CS1N
R7577
100R 1/16W 1%
DDR_1.5V_CD
U5005
F1
H2
H9
B2
D9
G7
K2
K8
N1
N9
R1
R9
E3
C_DQL0
DQL0
F7
VDD1
VDD3
VDD2
VDD4
VDD5
VDD6
VDD7
VDDQ6E9VDDQ7
VDDQ8
VDDQ9
VSS1
VSSQ7F9VSSQ8
E1
G1
G9
VDD8
VSS9
VSS8
VSS2G8VSSQ9
VSS3
VSS4
VSS5
VSS6
VSS7
A9
B3
P1
P9
T1
T9
M1
VDD9
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
RESETn
DMU
VREFCA
VREFDQ
VSS11
VSS10
J2
M9
C_DQL1
F2
C_DQL2
F8
C_DQL3
H3
C_DQL4
H8
C_DQL5
G2
C_DQL6
H7
C_DQL7
D7
C_DQU0
C3
C_DQU1
C8
C_DQU2
C2
C_DQU3
A7
C_DQU4
A2
C_DQU5
B8
C_DQU6
A3
C_DQU7
T2
S_RSTN
M7
NC1
L9
NC2
T7
A14
J1
NC4
J9
NC5
L1
NC6
K1
DDR_S_ODT
ODT
D3
C_DMU
E7
C_DML
DML
M8
H1
C5296
1N 50V
VSS12
J8
C5295
100N 16V
R7579
1K 1/16W 1%
R7586
1K 1/16W 1%
R7590
NC/1K 1/16W 1%
R7594
NC/1K 1/16W 1%
Updated on 2016/4/27
R7610
FRC_1.5V
0R05 1/8W
C5288
C5285
C5278
22UF 6. 3V
22UF 6. 3V
C5287
C5301
100NF 16V
C5293
C5279
100NF 16V
100NF 16V
100NF 16V
DDR POWER CAP PLACE NEAR DDR IC
K4B1G1646I-BCK0
S_A0
S_A1
S_A2
S_A4
S_A5
S_A6
S_A7
S_A8
S_A9
S_A10
S_A11
S_A12
S_A13
S_BA0
S_BA1
S_BA2
DDR_S_CKE
S_RASN
S_CASN
S_WEN
S_CLKP
S_CLKN
D_DQSLP
D_DQSLN
D_DQSUP
D_DQSUN
DDR_S_CS1N
C5282
C5299
C5277
100NF 16V
100NF 16V
100NF 16V
100NF 16V
R7593
240R 1%
C5297
N3
P7
P3
N2
P8
P2
R8
R2
T8
R3
L7
R7
N7
T3
M2
N8
M3
K9
J3
K3
L3
J7
K7
F3
G3
C7
B7
L2
L8
100NF 16V
C5300
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10/AP
A11
A12/BCn
A13
BA0
BA1
BA2
CKE
RASn
CASn
WEn
CLK
CLKn
DQSL
DQSLn
DQSU
DQSUn
CSn
ZQ
100NF 16V
DDR_1.5V_CD
A1
A8
C1
C9
D2
VDDQ1
VDDQ2
VDDQ3
VDDQ4
DDR3 DRAM
CL11(1600MHz) CL11(1600MHz)
VSSQ1
VSSQ2
VSSQ4
VSSQ5
VSSQ3
B1
B9
E2
E8
D8
D1
C5298
C5291
100NF 16V
100NF 16V
F1
H2
H9
B2
D9
G7
K2
K8
N1
N9
R1
R9
VDD2
VSS3
P1
VDD3
VSS4
P9
C5294
NC/100NF 16V
DQL0
VDD4
VDD5
VDD6
VDD7
VDD8
VDD9
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
RESETn
NC1
NC2
A14
NC4
NC5
NC6
ODT
DMU
DML
VREFCA
VREFDQ
VSS9
VSS8
VSS11
VSS10
VSS5
VSS6
VSS7
J2
J8
A9
B3
T1
T9
M9
C5284
C5280
NC/100NF 16V
NC/100NF 16V
VDD1
VDDQ6E9VDDQ7
VDDQ8
VDDQ9
VDDQ5
VSS1
VSSQ6
VSSQ7F9VSSQ8
VSS2G8VSSQ9
E1
G1
G9
M1
CAP C5247~C5250
PLACE at Layer4,
just for debug
use.
C5289
NC/100NF 16V
E3
D_DQL0
F7
D_DQL1
F2
D_DQL2
F8
D_DQL3
H3
D_DQL4
H8
D_DQL5
G2
D_DQL6
H7
D_DQL7
D7
D_DQU0
C3
D_DQU1
C8
D_DQU2
C2
D_DQU3
A7
D_DQU4
A2
D_DQU5
B8
D_DQU6
A3
D_DQU7
T2
S_RSTN
M7
L9
T7
J1
J9
L1
K1
D3
E7
M8
H1
VSS12
C5286
C5292
22UF 6. 3V
DDR_S_ODT
D_DMU
D_DML
C5229
1N 50V
22UF 6. 3V
DDR_1.5V_CD DDR_1.5V_CD DDR_1.5V_CD DDR_1.5V_C D
C5283
100N 16V
R7574
1K 1/16W 1%
R7580
1K 1/16W 1%
Page 84
8-6-11 BE-NT7234f- GROUND
NT334 GROUND
U5000F
AA1
GND
AA2
GND
AA3
GND
AA4
GND
AA5
GND
AA6
GND
AA7
GND
AA19
GND
AA20
GND
AA21
GND
AA22
GND
AA29
GND
AB3
GND
AB4
GND
AB6
GND
AB7
GND
AB19
GND
AB20
GND
AB21
GND
AB29
GND
AC3
GND
AC4
GND
AC6
GND
AC8
GND
AC9
GND
AC10
GND
AC29
GND
AD1
GND
AD2
GND
AD3
GND
AD4
GND
AD5
GND
AD6
GND
AD7
GND
AD14
GND
AD22
GND
AE1
GND
AE2
GND
AE3
GND
AE4
GND
AE5
GND
AE6
GND
AE12
GND
AE13
GND
AE14
GND
AE15
GND
AE16
GND
AE17
GND
AE19
GND
AE20
GND
AE21
GND
AE22
GND
AF1
GND
AF2
GND
AF11
GND
AF12
GND
AF20
GND
AF23
GND
AG8
GND
AG9
GND
AG10
GND
AG11
GND
AG12
GND
AG25
GND
AH4
GND
AH5
GND
AH6
GND
AH7
GND
AH8
GND
AH9
GND
AH10
GND
AH11
GND
AH12
GND
AH25
GND
AJ3
GND
AJ8
GND
AJ13
GND
AJ15
GND
AJ20
GND
AK3
GND
AK5
GND
AK7
GND
AK9
GND
AK13
GND
AK17
GND
AK19
GND
AK21
GND
AK25
GND
AL11
GND
AL13
GND
AL15
GND
AL23
GND
AL25
GND
AM3
GND
AM15
GND
F15
GND
G16
GND
G17
GND
H17
GND
H18
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
GND
J18
L4
L5
M1
M2
M3
M4
M5
N1
N2
N3
N4
N5
N6
N13
P1
P2
P3
P4
P5
P6
P14
P23
P24
P25
R3
R4
R5
R6
R23
R25
T2
T3
T4
T5
T6
T21
T22
T23
T29
T32
U1
U2
U5
U6
U7
U22
U23
U29
U30
V22
V23
V29
W22
W23
W29
Y1
Y2
Y3
Y4
Y6
Y7
Y22
Y29
HS5001
HEAT SINK
1
2
VNT72334TBG
Page 85
8-6-12 DCDC-Novatek-POWER
+12V
1 2
FB4100
30R 1A
C4100
Updated on 2015/5/15
BE-PWR-EN 19
Updated on 2016/11/30
C4101
10UF 16V
10UF 16V
C4102
C4103
10UF 16V
10UF 16V
R4110
+5V-SW
1 OHM 5%
R4111
100 OHM 1/16W
Novatek
6A DC/DC
R4109
NC/47K 1/ 16W
TP4116
R4135
100K 1/16W
R4114
100K 1/16W
TP4118
TP4117
R4134
NC/220K OH M
TP4109
R4112
100K 1/16W
+1V1-NT-O K
R4116
100K 1/16W
TP4113
Updated on 2016/3/29
C4113
10UF 16V
U4103
GND
1
PGOOD
BST
2
TRI P
DH
3
EN
LX
4
FB
VCC
RF5DL
G5318RE1D
C4148
R4139
1NF
47K 1/16W
R4120
10K 1/16W
R4115
3K 1/16W 1%
Updated on 2015/10/16
Updated to 3K6 1% on 2015/11/5
Updated to 3K 1% on 2017/1/4
C4109
11
100NF 16V
10
TP4115
9
8
7
6
R4140
10K 5% 1/16W
C4149
470PF 50V
R4117
10 OHM 1/16W
R4122
0R05 OHM
SENSE+0V9-NT 10
U4102
AON7932
TP4106
R4132
3R3 1/16W 5%
1
2
3
C4110
220pF 50V
G1
D1
D1
D14S2
10
8
G2
7
S2
6
S2
5
TP4105
S1/D29D1
TP4114
Vout=0.7*(1+3.6/10) = 0.91
L4100
1uH
+12V
TP4130
5
6
Q4100
LMUN5313DW1T1G
123 4
R4103
10K 5% 1/16W
R4136
220K OHM
Q4105
LMUN5313DW1T1G
R4118
10K 5% 1/16W
R4138
220K OHM
TP4127
C4108
C4115
TP4128
TP4129
+1V1-NT-O K
C4163
100NF 16V
+0V9-NT
TP4100
C4111
C4112
22UF 6.3V
C4146
22UF 6.3V
FRC_0. 9V
+12V
+3V3-NT
R4137
47K 1/16W
TP4131
5
6
123 4
TP4132
C4164
47NF 16V
+
C4114
22UF 6.3V
NC/100U F 16V
100NF 16V
TP4133
100NF 16V
1
1
ZD4101
MM3Z5 V6B
ZD4102
MM3Z5 V6B
+3V3
+1V5-DDR
3
2
3
2
Q4104
AO3416
Q4101
AO3416
TP4103
TP4104
+3V3-N T
+1V5-N T
Updated on 2015/5/15
FRC_3. 3V
FRC_1. 5V
L4101
TP4120
1 2
FB4101
30R 1A
1 2
+3V3-NT
C4122
10K 1/16W 5%
FB4102
Updated on 2016/11/30
NC/30R 1A
C4123
C4124
10UF 16V
10UF 16V
TP4122
R4123
C4128
TP4121
C4125
100NF 16V
NC/10U F 16V
1NF
C4129
NC/1U F16V
R4124
NC/10K 1/ 16W 5%
U4100
TPS563201DDCR
VBST
EN
VFB
GND
1
2
SW
3
VIN
6
5
4
Updated on 2016/10/4
TP4126
0.768Vref
C4127
100NF 25V
TP4125
2.2uH
R4121
22K 1%
R4133
680R 1%
R4131
10K 1% 1/16W
Vout=0.768*(1+22.68/10) = 2 .51
SENSE+2V5-NT 10
C4118
22UF 20% 6.3V
C4126
NC/100pF 50V
C4119
22UF 20% 6.3V
TP4101
C4120
22UF 20% 6.3V
+2V5-NT +12V
+
C4121
NC/100UF 16V
FRC_2.5V
Page 86
8-6-13 DCDC-SOC-VCCK-DVSS
AC14
AC15
AC16
AC17
AC18
AC19
AD14
AD15
AD16
AD17
AD18
AD19
AD36
AG33
AG34
AH27
AH30
AH32
AH33
AH34
AH36
AH37
AM10
AM11
AM12
AM13
AM15
AM16
AM17
AM21
AM22
AM27
AM28
AN21
AN24
AN27
AN28
AN36
AR11
AR16
AR19
AA15
AA16
AA17
AA18
AA19
AA20
AA21
AA22
AA23
AA24
AB14
AB15
AB16
AB17
AB18
AB19
AB20
AB21
AB22
AB23
AB24
AJ32
AJ34
AK32
AK33
AK37
AL12
AL15
AL21
AL22
AL23
AL33
AL35
AL36
AP23
AP25
AP27
AP29
AC4
AC7
AC8
AD4
AD9
AG4
AG8
AH5
AM9
AN3
AN7
AN8
A17
A19
AA8
AE9
AF5
AF8
AF9
AL5
AT4
AT7
B17
B19
B21
C13
C18
C20
E27
E35
E5
F35
F9
G12
G29
G33
G34
G35
G36
U9400-11
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
MT5596 UGI J
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
DVSS
AA25
AA26
AA27
AB25
AB26
AB27
AC20
AC21
AC22
AC23
AC24
W27
W26
Y25
W25
V27
V26
V25
U26
F1
AP38
N27
AU21
C4201
10UF 6.3V 20%
+1V0-VCCK +1V0-VCCK
R4126 0R05 OHM
C4202
100NF 16V
+3V3-AVDD
100NF 16V
C4203
100NF 16V
C4210
DV12
C4204
100NF 16V
C4208
100NF 16V
C4205
100NF 16V
+3V3
C4209
100NF 16V
C4206
22UF 6.3V
G5
G7
H32
H33
H34
H35
H36
J3
J32
J33
J34
J35
J36
J6
J7
J9
K33
K6
K9
K10
L32
L33
L34
L9
L10
M20
M21
M22
M23
M8
N18
N19
N20
N21
N22
N23
N9
P15
P16
P17
P18
P19
P20
P21
P22
P23
P24
P6
R15
R16
R17
R18
R19
R20
R21
R22
R23
R24
T15
T16
T17
T18
T19
T20
T21
T22
T23
T24
T3
T8
T9
U15
U16
U17
U18
U19
U20
U21
U22
U23
U24
U3
V15
V16
V17
V18
V19
V20
V21
V22
V23
V24
W14
W15
W16
W17
W18
W19
W20
W21
W22
W23
W24
W3
W6
W8
Y14
Y15
Y16
Y17
Y18
Y19
Y20
Y21
Y22
Y23
Y24
Y7
Y8
AC25
AC26
AC27
AD20
AD21
AD22
AD23
AD24
AD25
AD26
AD27
AE20
AE21
AE22
AE23
AE24
AE25
AE26
AE27
AV38
Y26
Y27
A1
A38
AV1
U9400-12
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
NC
NC
NC
AVDD33_DTMB
NC
AVDD1V2_DTMB
MT5596UGIJ
Core Power
+1V0-VCCK
+
C4200
NC/100UF 16V
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCCK
VCC3I O_A
VCC3I O_B
Page 87
8-6-14 DCDC-SYSTEM-POWER1
DC POWER INPUT
Updated on 2016/5/27
Add on 2015/7/21
R4378 NC/0R05 OHM
+3V5-SB
Main_12V
Main_12V
AU_12V AU_12V
POWER-ON
BL-DIM1
+12V
+5V-SW
R4316 100 OHM 1/16W
C4302 NC /1nF 50V
FB4300
NC/30R 1A
1 2
FB4301
1 2
30R 1A
R4327
R4329
NC/27K 1/16W 5%
10K 1/16W 5%
1NF
C4324
FB4327
NC/30R 1A
1 2
Main_12V
FB4326
1 2
30R 1A
Add for ADB on 2016/11/7
5*22/122 = 0.9
6.6 * 22/122 = 1.19
12*22/122 = 2.16
+1V8 From +3V3
TP4343
C4364
10UF 16V
R4331
NC/10K 1/16W 5%
R4391
R4389
100K 1/16W
NC/10K+-5%1/16W
R4403
NC/22K 1/16W
R4386
6.8K 1/16W
+3V3
10K 1/16W 5%
10UF 6.3V
C4356
AVDD1V0-STB From +3V6-STB
10K 1/16W 5%
10UF 6.3V
C4395
Updated on 2016/1/11
CN1190
2
1
TP4319
4
3
TP4315
6
5
TP4317
8
7
TP4318
10
9
12
11
14
13
TP4307
16
15
TP4309
C4327
100NF 16V
C4338
10UF 16V
TPS563201DDCR
6
5
4
C4399
C4326
10UF 16V
C4401
Add on 2016/5/23
NC/1NF
Vout=0.791*(1+100/(22//120)) = 5.04
Vout=0.791*(1+100/(36//120)) = 3.64
Vout=0.791*(1+100/(39//120)) = 3.47
Vout=0.791*(1+150/(47)) = 3.315
U4303
R4374
1
POK
2
VEN
3
VIN
VPP4NC
G9661
C4354
1uF 10V
U4308
R4382
1
POK
2
VEN
3
VIN
VPP4NC
G9661
C4396
1uF 10V
CONN
To P SU
U4301
1
GND
VBST
2
SW
EN
VIN3VFB
TP4341
Updated on 2016/10/4
C4308
10UF 16V
100NF 16V
NC/AZ1117CH -1.8TRE1
U4305
3
1
9
E-Pad
8
GND
7
ADJ
6
VO
5
TP4353
R4376
18K OHM
9
E-Pad
8
GND
7
ADJ
6
VO
5
TP4362
R4380
NC/18K OHM
TP4308
TP4311
VOUT2VIN
ADJ(GND)
4
0.8V
0.8V
C4323 NC /1nF 50V
C4381 NC /1nF 50V
C4351
100NF 16V
L4300
2.2uH
R4332
33K 1/16W 1%
R4336
200R 1%
TP4342
R4335
10K 1% 1/16W
Updated on 2016/3/25
C4400
NC/100NF 25V
RT6217EHGJ8F
5
GND4BOOT
3
6
20R +-1% 1/16W
SW
EN
2
7
VIN
NC
1
8
MODE
FB
U4309
Add on 2016/5/23
4
+1V8-EMMC-IO
TP4321
C4344
R4350
10UF 6.3V
C4343
10UF 6.3V
4.7K 1/16W
R4375
4.7K 1/16W
Vout=0.8*(1+4.7/(4.7//18)) = 1.808
TP4322
C4394
R4381
10UF 6.3V
C4393
10UF 6.3V
1.6K 1/16W
R4383
5.1K 1%
Vout=0.8*(1+1.6/5.1) = 1.05
Updated on 2016/5/27
C4339 NC /1nF 50V
C4376
C4325 NC /100pF 50V
Vout=0.768*(1+33.2/10) = 3.31
R4387
R4392
0R05 OHM
R4105
0R05 1/10W
BL-I-CTRL
R4308 NC/100OHM1/16 W
Main_12V
Main_12V
NT-LCD-PWR-ON
R4325 NC/100 O HM 1/16W
2D/3D_SELECT
R4313 NC/100 O HM 1/16W
BL-ON
R4318 100 OHM 1/16W
Updated on 2015/5/15
+3V3-AVDD
TP4320
C4328
22UF 6.3V
22UF 6.3V
Add on 2016/5/23
C4397
100NF 16V
+1V0-AVDD +3V5-SB AVDD1V0_STB
+12V +12V-AUDIO
Updated on 2016/4/1
AVDD3V3/DVDD3V3
FB4302
1 2
120R 3A
C4385
Updated on 2016/5/6
L4304
4.7uH
R4385
100K 1%
R4390
120K 1%
R4388
39K 1/16W 1%
Updated on 2016/8/24
FB4307 NC /120R/3000m A
1 2
FB4308 NC /120R/3000m A
1 2
FB4309 NC /120R/3000m A
1 2
TP4330
STANDBY
R4324
47K 1/16W
+3V3
TP4314
C4330
10UF 6.3V
100NF 16V
C4307
68PF 50V
R4393
0R05 OHM
Add on 2016/5/23
+3V5-SB +3V3-STANDBY
+3V5-SB
R4309
4K7 1/16W 5%
TP4331
POWER-ON
TP4313
R4320
4.7K 1/16W
Q4301
C4301
MMBT3904
100nF 50V
+12V-AUDIO +12V
R4348
Add on 2016/3/4
C4361
1uF 10V
C4406
22UF 6.3V
NC/22K 1/16W
TP4360
R4352
110K 1%
ZD4301
MM3Z3V6 B- HAF
1 2
Updated on 2017/01/13
+3V5-SB
FB4328
1 2
120R 3A
C4306
22UF 6.3V
C4407
C4398
100NF 16V
+3V5-SB
R4108
NC/0R05 1/10W
Add on 2016/9/13
R4340
DDR-PWR-EN
TP4355
DRAM Power
3A DC/DC
Vout=0.827x ( 1+8.44K/10K) = 1.525V
+12V
FB1709 120R 3A
1 2
1 2
FB1710 120R 3A
8A DC/DC
Vout=0.6x ( 1+ 16.82K/24K) =
1.02V for VCCK
+12V PWR_EN
NC/0R05 1/10W
1
VIN
2
GND
EN3BP
C4355
1UF 10V
R4314
NC/4.7K 1/16W
TP4334
BL-I-CTRLn
NC/PDTC114EU
R4349
10K 1% 1/16W
23
BTA1576S3
Q4303
R4355
22K 1/16W
TP4361
POWER-ON
1uF 10V
Normal:High
Stand_By :Low
POWER-ON
+5V-SW
1 2
1 2
D4301
FB340M
SUP-DDR
Updated on 2016/11/18
+3V5-SB
C4340
100NF 16V
10K 1/16W 5%
R4342
100 OHM 1/16W
C1746
C1745
10uF 16V
10uF 16V
R849 100K 1%
R848
68KOHM 1/16W +/-5%
Add on 2016/8/24
R4107
5
VOUT
4
U4304
C4345
RT9193-33GB
22NF 25V
+3V3 +3V3
R4315
NC/10K+-5%1/16W
R4323
TP4332
NC/0R05 OHM
R4322
TP4333
3 2
NC/0R05 OHM
R1
1
R2
Q4302
12V drop detect
Updated on 2017/01/13
TP4359
1
+3V3-STAND BY
R4357
0R05 OHM
R4359
100K 1/16W
OPWRSB_PWR > +12V =3ms
R4305
10K 1/16W 5%
Updated footprint on 2016/3/17
D4302
FB340M
TP4354
+
C4341
10UF 25V
R4338
TP4352
NC/0R05 OHM
R4344
R4343
C4347
3.3nF 50V
NC/10K+-5%1/16W
R1746
100K 1/16W 5%
14
1
PGOOD
2
RT/SYNC
GND
3
GND
4
PVIN
5
PVIN
6
VIN
C1747
100NF 16V
FB7COMP
E-Pad
8
15
C1759
180PF 50V
C8437
10UF 6.3V
Updated on 2015/7/6
R4104
0R05 1/10W
C4309
1UF 10V
1 2
NT-BL-ONn
BL-I-CTRL
TP4335
C4337
NC/10UF 6.3V X5R +-20%
12V-DETECT
Main_12V +12V
8
7
6
5
SM3201PSQA-TRG
C4303
1UF 10% 16V
R4317
10K 1/16W 5%
R4321
5K1 1/16W 5%
3
Q4305
AO3416
1
2
R4337 100K 1/16W
U4302
1
VIN
2
VIN
3
GND
4
GND
TP4351
TP4350
7K5 1/16W 5%
C4346
10000pF 50V
180K
R4345
PGOOD
U1708
RT7299BHGQW
C1744100NF 16V
13
BOOT
12
LX
11
LX
10
PWR_EN
EN
9
SS/TR
C1756 10NF 50V
R1754
680R 1/16W 5%
C1760
8.2NF 50V
Add on 2016/3/4
ZD4300
MM3Z3V6B-HAF
+3V3
R4312
R4310
10K 1/16W 5%
NC/4.7K 1/16W
NC/PDTC114EU
R4319
0R05 OHM
TP4337
R4311
4.7K 1/16W
+3V3-AVDD
R4328
10K 1/16W 5%
+5V-SW
C4336
10UF 6.3V
Vout=0.8x(1+1.8/5.1)=1.082V
+12V +12V-AMBI
FB4324
NC/120R/3000mA
1 2
Q4304
1
D
D
2
D
D
3
D
D
G4S
+
C4305
NC/100UF 16V
R4304
22K 1/16W
TP4357
TP4358
C4332
15
16
17
13
14
100NF 16V
EN
VIN
GND
BOOT
12
TP4347
PGOOD
SW
11
SW
10
SW
9
SS/TR
AGND5FB6COMP7RT/SYNC
8
RT8079ZQW
TP4349
L1700 1.5UH
R1748
16K 1%
R1750
C1758
820R 1%
NC/470PF 50V
Updated on 2017/01/04
R1752
24K 1%
+3V3
+5V-SW
R4307
R4306
NC/2.2K 1/16W
NC/10K+-5%1/16W
Q4300
R1
1
R2
+1V0 -AVDD Fro m +3V3 -AVDD
1
POK
2
VEN
3
VIN
VPP4NC
C4331
1uF 10V
1 2
If PSU has 3V3SB , all
conponents are existi ng.
If PSU has 3V3SB, all
conponents are NC.
POWER-ON
Normal:High
Stand_By:Low
POWER-ON
C174810uF 16V
C174910uF 16V
+1V0-VCCK
BL-ON
TP4338
3 2
C4300
NC/10UF
U4300
9
E-Pad
8
GND
7
ADJ
6
VO
5
G9661
FB4323
120R 3A
L4301
1.5uH
C175010uF 16V
10K 1/16W 5%
+1V0-VCC K
C175110uF 16V
R4347
10UF 6.3V
10UF 6.3V
C1752 100NF 16V
R4330
1.8K 1%
TP4340
R4333
5.1K 1%
AU_12V
R4377
10K 1/16W 5%
1
C4334
C4333
10UF 6.3V
TP4346
C4382
C4375
10UF 6.3V
To create VB1 return path
C4371
C4370
C4359
100NF 16V
100NF 16V
100NF 16V
3
2
C4304
1UF 10% 16V
C4360
100NF 16V
C4329
FB4325
NC/120R/3000m A
1 2
Q4306
8
D
7
D
6
D
5
SM3201PSQA-TRG
6K8 1/16W 5%
R4384
5K1 1/16W 5%
Q4307
AO3416
10UF 6.3V
+1V0-VCCK
C4374
100NF 16V
NT-LCD-PWR-ON
2D/3D_SELECT
NT-CTRL-DISP3
DDR-PWR-EN
PGOOD
C4373
1
D
2
D
3
D
G4S
R4326
C4335
1uF 10V
C4362
100NF 16V
C4378
22UF 6.3V
12V-DETECT
12V-DETECT 17,19
BL-I-CTRLn
BL-I-CTRLn 8,19
NT-BL-ONn
NT-BL-ONn 8,9
NT-LCD-PWR-ON 8,9
BL-DIM1
BL-DIM1 8 ,9
2D/3D_SELECT 19
STANDBY
STANDBY 2
NT-CTRL-DISP3 8,9
DDR-PWR-EN 19
PGOOD 16
TP4323
R4106
NC/0R05 1/10W
10UF 6.3V
+12V-AUDIO
R4303
10KOHM
FB4305 120R 3A
1 2
FB4304 120R 3A
1 2
+
C4377
NC/100UF 1 6V
TP4348
Close to main chip
C4357
100NF 16V
C4387
C4386
100NF 16V
100NF 16V
C4388
100NF 16V
+1V0-AVDD
10K 1/16W
8.2K 1%
R4341
240R 1%
R4346
+1V5-DDR
DDRV
TP4324
R4339
Close to DDR power source
Updated on 2016/1/26
C4358
100NF 16V
Add on 2016/3/15
CM48
1UF 10% 16V
CM47
CM49
100NF 16V
CD106
CD121
10UF 6.3V
10UF 6.3V
10UF 6.3V
CM51
CM55
100NF 16V
100NF 16V
Item number in function group 4 sub-group 3
Page 88
8-6-15 VCCK & DVSS
+12V
FB4400
1 2
120R 3A
C4400
10UF 16V
TP4414
R4402
C4411
R4400
NC/1 OHM 5% 1/16W
2.2K 1/16W
TP4413
NC/10000pF 50V
R4403
100OHM1/16W
ZD4400
LUDZS5. 6B
TP4412
1 2
C4401
10UF 16V
R4401
1 OHM 5% 1/16W
Q4400
MMBT3904
C4413
10UF 16V
R4416
10K+-5%1/16W
+3V5-SB
+5V-SW from +12V
TP4409
C4402
C4403
C4405
10K+-5%1/16W
10UF 16V
R4406
470KOHM 5% 1/1 6W
C4420
NC/10U F 16V
R4412
20K 1/16W 1%
R4404
100K 1/16W
TP4415
100K 1/16W
TP4416
TP4411
R4409
C4404
10UF 16V
TP4410
10UF 16V
1
PGOOD
2
TRI P
3
EN
4
FB
RF5DL
R4414
NC/47K 1/ 16W
0.7Vref
R4413
2.7K 1%
C4412
U4401
GND
BST
DH
LX
VCC
G5318RE1D
C4421
NC/1nF 50V
R4411
15K 1%
8A DC/DC
10UF 16V
C4414
11
100N16V
TP4420
NC/10K+-5%1/ 16W
C4438
NC/470PF 50V
TP4419
R4407
10OHM1/16W
TP4407
R4408
3R3 1/16W 5%
TP4418
10
9
8
7
6
R4415
1
2
3
AON7932
C4415
220pF 50V
U4400
G1
D1
D1
D14S2
10
8
G2
7
S2
6
S2
5
S1/D29D1
TP4406
L4400
1uH
TP4400
C4416
C4417
22uF 6.3V
C4418
22uF 6.3V
Vout = 0. 7x (1+R1/ R2)= 0.7x (1+ 15/2. 379 )=5 . 11V
10UF 16V
R4405
Wi-Fi Power Control
WIFI-PW R-EN
+5V-SW
+
C4419
22uF 6.3V
NC/100U F 16V
WIFI-PWR-EN :
Enable : High
Disable : Low
C4453
47N16V
R4435
22K 1/16W
TP4423
R4437
100K 1/16W
TP4422
9/22 update
Q4401
MMBT3904
TP443 5
R4436
47K 1/16W
TP4436
WIFI -PWR-EN
WIFI-OCP :
Disable : Low
10K+-5%1/16W
R4441
NC/4. 7K 1/16W
U4418
1
NC
2
EN
3
VIN
VOUT
NC4NC
TP4421
22uF 6.3V
TP4437
MMBT3904
R4431
120K 1%
R4432
NC/1M 1/16W
WIFI-OCP
TP443 8
RT9048GSP
FB4403
1 2
120R 3A
C4435
C4460
100NF 16V
R4438
22uF 6.3V
C4436
Q4402
Vout=0.5*(1+120/(22//270))=3.45
9
GND
8
GND
7
ADJ
6
5
R4440
NC/10K+-5%1/ 16W
R4439
10K+-5%1/16W
TP4439
WIFI-PWR-EN
R4425
4.7K 1/16W
Change to RT9048
updated on 2015/5/11
R4434
22K 1/16W
R4433
270K 1/16W
+3V3-WI FI
TP440 3
LNB POWER Control
LNB_EN 6
LNB_LINEDROP 19
13V/18V_SW 6
TUNE R_LN B 6
DISEQC_OUT 6
TUN _LN B 19
WiFi POWER Control
WIFI-OCP 7
WIFI -PWR-EN 19
LNB_EN
LNB_LINED ROP
13V/18V_SW
TUN ER_ LNB
DISEQC_OUT
TUN _LN B
WIFI-OCP
WIFI-PWR-EN
AMBILIGHT PROTECTION
+12V-AMBI
TP4441
C4457
1uF 25V
C4454
47NF 16V
+3V3
R4430
10K+-5%1/16W
F4400
C4457
C4459
C4458
R4430
C4456
C4455
R4429
U4404
U4405
C4454
R4428
TP4442
U4405
1
IN
2
IN
3
NC
4
GND
5
SS
EN6SET
AOZ1360DIL
C4456
100NF 16V
X
X
X
X
NA
NA
NA
NA
NA
NA
NA
NA
F4400
1 2
NC/T 2A 63V
GND
OUT
OUT
OUT
NC
LNB POWER SUPPLY
+12V
C776
C772
10UF 16V
100NF 16V
AMBI-POWER
3.3NF 50V
C758
+3V3
12
11
10
9
C4458
8
7
1uF 25V
R4428
47K 1/16W
+
C4459
NC/22uF 16V
+3V3
LINEDROP
LO : 13V/18V
HI : 14V/19V
R777 N C/10K 1/16W 5%
R763 N C/10K 1/16W 5%
R769 10K 1/ 16W 5%
60.4K 1%
R766
C759
220NF 16V
LNB_EN
LNB_LINED ROP
13V/18V_SW
R776 100K 1/16W 5%
R774 100K 1/16W 5%
R775 N C/100K 1/16W 5%
U751
MP8124DF-LF-Z
8
AGND
PGND
11
BYPASS
SW
12
+12V
VDD
BST
10
COMP
VBOOST
2
EN
VOUT
1
LINEDR OP
TCAP
13V/18V14EXTM
EPAD
15
100K 1/16W 5%
D750
L752
FB340M
10uH
1 2
C755
10UF 10% 25V
4
3
5
C754
6
0.1uF 25V
7
9
C761
13
22NF 25V
DISEQC_OUT
R760
R768
33R 1/16W 5%
7/22
C783
C760
10UF 10% 25V
10UF 10% 25V
D752
FB340M
D751
FB340M
1 2
1 2
C777
100nF 50V
ESD & Surge
Protect
R772 2.2K 1/4W
R773 2.2K 1/4W
ZD751
1 2
1 2
NC/PJSD24CW
R4293
4.99K 1/16W 1 %
TUN ER_ LNB
R4292
34.8K 1/16W
ZD750
PJSD24CW
1 2
ZD4103
MM3Z3V6B
TUN _LN B
Add f or Unicable
NA
X
X
X
X
X
X
X
X
NA
NA
NA
NC for PUT 6401 models
Page 89
8-6-16 DCDC-SYSTEM-POWER2
+12V to +5V-SW
Updated on 2016/5/23
+12V
+12V
R1725
100K 1/16W 5%
PGOOD
R1726
33K 1/16W 5%
R1730
0R05 1/4W
R1756
100OHM
Updated on 2016/11/30
C1714
C1713
C1715
100nF 16V
100nF 16V
10UF 16V
C1723
4.7UF 6. 3V
C1712
NC/1U F 10% 16V
Updated on 2016/11/30
Vout=0.6x (1+10K/1.3K) = 5.21V
AMBILIGHT PROTECTION
TP4441
F4400
1 2
NC/T 2A 63V
U4405
1
12
IN
GND
2
11
IN
OUT
3
10
NC
OUT
4
9
GND
OUT
5
8
SS
NC
7
EN6SET
AOZ1360DIL
C4454
47NF 16V
TP4442
2 Sided ambilight 3|4 Sided ambilight
U4404
X
X
X
X
NA
NA
NA
NA
NA
R4428
47K 1/16W
C4456
100NF 16V
NA
X
X
X
X
X
X
X
X
1uF 25V
C4458
1uF 25V
C4457
+12V-AMBI
+3V3
R4430
10K 5% 1/16W
F4400
C4457
C4459
C4458
R4430
C4456
U4405
C4454
R4428
AMBI-POWER
U1701
8
7
1
5
9
SY8368QNC
R1724
120K 1/16W 5%
IN
IN
EN
LDO
GND
TP4440
FB4331
NC/30R 1A
1 2
Main_12V
FB4329
1 2
30R 1A
2
PG
C1711
6
100N 16V
BS
LX
FB
ILMT
R1729
2.2R 1%
10
L1701
2.2UH
4
3
R1727
10K 1% 1/16W
R1728
1.3K 1%
Updated on 2016/11/30
C1722
22NF 25V
100N 16V
10UF 10V
C1716
R9452
1K 1/16W 5%
R4425
+5V-SW
10UF 10V
10UF 10V
10UF 10V
C1719
C1718
C1717
C1720
WIFI-PWR-EN :
Enable : High
Disable : Low
4.7K 1/16W
C4404
R4402
R4395
NC/100K 1/16W
NC/10K+-5%1/ 16W
C4403
R4401
NC/1NF
6.8K 1/16W
C4310
C4348
10UF 16V
10UF 16V
Vout=0.791*(1+100/(22//120)) = 5. 04
Updated on 2016/8/18
100NF 16V
RT6217EHGJ8F
GND4BOOT
3
SW
2
VIN
1
MODE
5
6
EN
7
NC
8
FB
U4310
C4402
NC/100NF 25V
R4400
20R +-1% 1/16W
R4397
0R05 OHM
Add on 2016/5/23
Add on 2016/5/23
L4305
C4410
4.7uH
100NF 16V
Updated on 2016/5/6
C4312
R4398
68PF 50V
100K 1%
R4394
0R05 OHM
Add on 2016/5/23 Add on 2016/5/23
R4396
120K 1%
R4399
22K 1/16W
LNB_EN
LNB_LINED ROP
13V/18V_SW
TUNER_LNB
+5V-WI FI
FB4403
1 2
120R 3A
C4311
C4409
22UF 6.3V
22UF 6.3V
C4408
100NF 16V
DISEQC_OUT
TUN_LNB
PGOOD WIFI-PWR-EN
C4405
1uF 10V
Updated on 2016/11/8
LNB POWER SUPPLY
C759
220NF 16V
R766
3.3NF 50V
60.4K 1%
+3V3
LINEDROP
LO : 13V/18V
HI : 14V/19V
C758
R777 N C/10K 1/16W 5%
R763 N C/10K 1/16W 5%
R769 10K 1/ 16W 5%
LNB_EN
LNB_LINED ROP
13V/18V_SW
R775 NC /100K 1/16W 5%
R776 100K 1/ 16W 5%
R774 100K 1/ 16W 5%
+12V
100N 16V
8
AGND
11
BYPASS
12
VDD
10
COMP
2
EN
1
LINEDROP
13V/18V14EXTM
+12V
C772
U751
VBOOST
MP8124GD Z
PGND
SW
BST
VOUT
TCAP
100K 1/16W 5%
C776
10UF 16V
4
3
5
6
7
9
13
D750
L750
FB340M
10uH
1 2
C755
C760
10uF 25V
10uF 25V
C754
0.1uF 25V
C761
22NF 25V
DISEQC_OUT
R760
33R 1/16W 5%
R768
VBOOST
C762
10uF 25V
FB340M
D751
FB340M
1 2
D752
1 2
C777
100N 50V
ESD & Surge
Protect
R772 2.2K 1/4W
R773 2.2K 1/4W
1 2
ZD751
NC/PJSD24CW
1 2
R4293
4.99K 1/16W 1%
TUNER _LN B
R4292
34.8K 1/16W
ZD750
PJSD24CW
1 2
ZD4103
MM3Z3V 6B
TUN_LNB
Add for Unicable
WIFI-PWR-EN
WIFI -PWR-EN 19
LNB_EN 6
LNB_LINEDROP 19
13V/18V_SW 6
TUNER_LNB 6
DISEQC_OUT 6
TUN_LNB 19
PGOOD 15
Page 90
8-6-17 AUDIO-1st-CLASS-D-AMP
+3V3-AUDIO1
R5100
0R05 OHM
R5102
0R05 OHM
Close to TAS5760LD
R5120
NC/10K+-5%1/ 16W
R5138
10K 5% 1/16W
R5336 0R05 OHM
R5338 0R05 OHM
+3V3-AUDIO1
C5120
AUDIO-HP-L
AUDIO-HP-R
R5121
0R05 OHM
C5121
1UF16V
100NF 16V
TP5163
TP5179
TP5180
R5149
0R05 OHM
+3V3
R5119
R5136
SOC-HP-L
SOC-HP-R
+3V3 +3V3
R5117
10K 5% 1/16W
R5137
NC/10K+-5%1/ 16W
10K 5% 1/16W
NC/10K+-5%1/ 16W
MUTE CIRCUIT
+3V3
TP5133
2 3
1
12V-DETECT
AMP-SHUTDOWNn
Rename on 2016/9/6
SPDIF
SOC-SPDIF
R5161
TP5134
0R05 OHM
R5147 0R05 O HM
SPDIF-OUT
1 2
C5158
10PF 50V
S7314
SPG_0001-0015
R5157
100K 1/16W
+3V3
10K 5% 1/16W
10K 5% 1/16W
10K 5% 1/16W
1 OHM 5%
R5160
R5162
100NF 16V
BTA1576S3
Q5100
R5170
+3V3
R5177
TP5116
TP5117
C5159
TP5129
1
C5155
10000pF 50V
TP5118
CN1302
3
2
1
2 3
Q5101
BTA1576S3
R5168
10K 5% 1/16W
TP5130
GND
VCC
VIN
JACK 3P
R5158
10K 5% 1/16W
AUDIO-PD
TH1
TH2
TH3
TH4
Updated 18AC (388G359G7B1AHC) on 2016/ 6/16
+3V3
+3V3
R5118
NC/10K+-5%1/ 16W
C5123
100NF 16V
Use I2C net type
+3V3
R5144
NC/10K+-5%1/ 16W
C5146
NC/1uF 10V
Q5102
LBC847BWT1G
R5171
10K 5% 1/16W
4
5
6
7
+12V-AUDIO1
SDA-SSB
SCL-SSB
SOC-I2S-MCLK
SOC-I2S-BCLK
SOC-I2S-SD0
SOC-I2S-LRCK
AUDIO-HP-L
Close to TAS5760LD
Updated on 2017/1/9
AUDIO-PD1n
+3V3
R5163
10K 5% 1/16W
TP5132
+12V-AUDIO +12V-AUD IO1
R5101
0R05 OHM
R5103
0R05 OHM
R5104
0R05 OHM
R5109
0R05 OHM
TP5170
R5112
0R05 OHM
TP5127
R52400R05 OHM
R53220R05 OHM
R51410R05 OHM
R53250R05 OHM
R5145
C5143
12K 1% 1/16W
1UF16V
18
AUDIO-PD2n
AUDIO-PD2n
LBC847BWT1G
Q5103
Updated on 2016/12/13 Change to EC80
R5110
NC/47K 1/ 16W
C5112
NC/1U F16V
C5116
C5119
1UF16V
R5122
1K 1/16W
TP5124
R5150
470PF 50V
27K 1/16W 1%
1UF16V
TP5123
R5127 47 OHM 1/16W
R5130 47 OHM 1/16W
TP5171
C5140
R5151
43K 1/16W
68P 50V
C5150
TP5122
U5100
1
SFT_CLIP
2
AVDD_REG
TP5125
3
VCOM
TP5126
4
AVSS
5
SPK_FAULT
6
SPK_SD
7
SDA/FREQ
TP5168
8
SCL/PBTL
TP5169
9
DVDD
10
SPK_GAIN0
11
SPK_GAIN1
SPK_MUTE12SPK_OUTB-
13
MCLK
14
SCLK
15
SDIN
16
LRCLK
17
DGND
18
DR_INA-
19
DR_INA+
20
DR_OUTA
21
DRGND
22
DR_MUTE
C5145
23
DRVSS
24
1UF16V
DR_CN
TAS5760LD
TP5144
Updated on 2016/12/10
+
220uF 16V
R5111
47K 1/16W
C5149
1UF 10% 16V
R5172
0R05 OHM
C5101
GVDD_REG
BSTRPBA+
SPK_OUTA+
SPK_OUTA-
BSTRPA-
BSTRPB-
SPK_OUTB+
BSTRPB+
DR_INB-
DR_INB+
DR_OUTB
DR_UVP
DRGND
DRVDD
E-PAD
49
+12V-AUD IO1
GGND
AVDD
PVDD
PVDD
PGND
PGND
PVDD
PVDD
DR_CP
TP5121
+3V3
220uF 16V
48
47
46
45
44
43
42
41
40
39
TP5155
38
37
36
35
TP5156
34
33
32
31
30
29
28
27
26
25
TP5145
R5155
0R05 OHM
R5156
NC/150K 1/16W 5%
470PF 50V
+
C5104
C5118
1UF16V
+3V3-AUDIO1
C5152
C5124
220NF 25V
C5128
220NF 25V
C5129
220NF 25V
C5134
220NF 25V
C5147 100NF 16V
22K 1/16W
12V-DETECT
12V-DETECT 15,19
AMP-SHUTDOWNn
AMP-SHUTDOWNn 19,25
SOC-HP-R
SOC-HP-R 22
SOC-HP-L
SOC-HP-L 22
SOC-I2S-MCLK
SOC-I2S-MCLK 18,22
SOC-I2S-BCLK
SOC-I2S-BCLK 18,22
SOC-I2S-LRCK
SOC-I2S-LRCK 18, 22
SOC-I2S-SD0
SOC-I2S-SD0 22
SOC-I2S-SD1
SOC-I2S-SD1 18,22
AUDIO-PD1n
AUDIO-PD1n 25
TP5120
Updated on 2016/12/10
Close to TAS5760LD
(in the same order)
C5107
10UF 16V
C5113
1UF16V
C5122
100NF 16V
L5100
TP5150
10UH 20%
C5126
L5101
NC/1UF 16V
10UH 20%
TP5151
TP5152
L5102
10UH 20%
C5132
L5103
TP5153
TP5140
C5148 1UF16V
R5154
TP5141
R5159
3.9K 1/16W
10UH 20%
43K 1/16W
68P 50V
TP5138
NC/1UF 16V
C5141
470PF 50V
TP5139
R5152
R5153
C5151
R5164
0R05 OHM
1UF16V
C5125
C5127
1UF16V
1UF16V
C5130
C5135
1UF16V
27K 1/16W 1%
HP-DETECTn 19
TP5146
LSPK1p
TP5147
LSPK1n
TP5148
RSPK1n
TP5149
RSPK1p
R5146
12K 1% 1/16W
Close to TAS5760LD
Updated on 2017/1/9
TP5135
TP5136
SDA-SSB
SDA-SSB 2,18
SCL-SSB
SCL-SSB 2,1 8
LSPK2p
LSPK2p 18
LSPK2n
LSPK2n 18
RSPK2p
RSPK2p 18
RSPK2n
RSPK2n 18
SOC-SPDIF
SOC-SPDIF 22
HP-DETECTn
SDA-SET
SDA-SET 2,23
SCL-SET
SCL-SET 2, 23
Updated on 2016/12/10
C5108
10UF 16V
Close to TAS5760LD
(in the same order)
C5114
1UF16V
C5137
100NF 16V
C5144
1UF16V
AUDIO-HP-R
TP5157
HEADP HONE
R5165
33 OHM 1/16W
R5169
33 OHM 1/16W
R5173
33 OHM 1/16W
R5176
33 OHM 1/16W
TP5158
Add on 2016/12/10
C5131
10000pF 50V
LSPK2p
C5133
10000pF 50V
LSPK2n
C5136
10000pF 50V
C5138
10000pF 50V
RSPK2p
C5139
10000pF 50V
RSPK2n
C5142
10000pF 50V
C5106
10000pF 50V
LSPK1p
C5109
10000pF 50V
LSPK1n
C5110
10000pF 50V
C5111
10000pF 50V
RSPK1p
C5115
10000pF 50V
RSPK1n
C5117
10000pF 50V
With HP-DETECT signal available
HP-DETECTn
Updated on 2015/11/12
1 2
S7313
R5166
1K 1/16W
R5167
R5174
R5175
1K 1/16W
1K 1/16W
1K 1/16W
Updated on 2015/11/12
TP5113
C5153
100NF 16V
SPG_0001-0015
TP5114
1 2
C5156
S7312
100NF 16V
SPG_0001-0015
R5236 NC/0R 05 OHM
R5139
0R05 OHM
R5237 NC/0R 05 OHM
R5140
0R05 OHM
R5238 NC/0R 05 OHM
R5142
0R05 OHM
R5241 NC/0R 05 OHM
R5143
0R05 OHM
R5105 NC/0R05 OHM
R5106
0R05 OHM
R5107 NC/0R05 OHM
R5108
0R05 OHM
R5113 NC/0R05 OHM
R5114
0R05 OHM
R5115 NC/0R05 OHM
R5116
0R05 OHM
Add on 2016/1/23
R5181 100 OHM 1/16W
1 2
S7517
Add on 2016/1/23
5 6
1
2
3
4
TP5107
TP5106
TP5111
TP5105
TP5110
TP5104
TP5109
TP5112
TP5103
TP5108
PHONE JACK 5P
SPG_0001-0015
3
4
2
5
1
CN1301
Updated on 2015/6/4
P/N : 088G302C5B1ACL
PHONE JACK R/A 5P BLACK H=6.2mm
CN603
CONN
+3V3
R5179
R5180
1
2
3
4
R5226 NC/0R 05 OHM
4K7 1/16W 5%
47K 1/16W
5 6
NC/CONN
CN601
R5235
NC/0R05 OHM
AMP-SHUTD OWNn
Add on 2016/12/10
7 8
1
2
3
4
5
6
CONN 6P
CN602
Page 91
8-6-18 AUDIO-2nd-CLASS-D-AMP
+3V3-AUDIO2 +3V3
Close to TAS5760LD
+3V3 +3V3
R5212
10K 5% 1/16W
R5217
NC/10K+-5%1/16W
+3V3-AUDIO2
+3V3
C5215
C5216
1UF16V
R5214
R5213
10K 5% 1/16W
10K 5% 1/16W
R5219
R5218
NC/10K+-5%1/16W
NC/10K+-5%1/16W
100NF 16V
SOC-I2S-MCLK
SOC-I2S-BCLK
SOC-I2S-SD1
SOC-I2S-LRCK
MUTE CIRCUIT
R5234
0R05 OHM
AUDIO-PD2n
AMP-PD2n
R5200
0R05 OHM
R5202
0R05 OHM
R5209
0R05 OHM
Use I2C net type
R5330 0R05 OHM
R5332 0R05 OHM
R5220 0R05 OHM
R5328 0R05 OHM
+3V3
+3V3
TP5279
+12V-AUDIO2
+3V3
R5211
NC/10K+-5%1/16W
C5218
100NF 16V
R5227
NC/10K+-5%1/16W
C5238
NC/1uF 10V
R5243
NC/100K 1/16W
R5251
NC/10K 5% 1/ 16W
NC/10K+-5%1/16W
+12V-AUDIO
R5201
0R05 OHM
R5203
0R05 OHM
R5204
0R05 OHM
R5205
0R05 OHM
R5208
0R05 OHM
SDA-SSB
SCL-SSB
TP5286
TP5287
TP5288
TP5178
+3V3
TP5177
TP5283
+3V3
R5244
NC/100K 1/ 16W
TP5278
TP5282
Q5201
NC/LBC 847BWT1G
R5254
Set NC on 2017/01/04
TP5175
+3V3
R5221
NC/10K+-5%1/16W
R5228
10K 5% 1/16W
R5247
NC/10K 5% 1/16W
R5210
1K 1/16W
R5222
NC/10K+-5%1/16W
R5229
10K 5% 1/16W
TP5281
R5255
NC/10K+-5%1/16W
R5206
NC/47K 1/16W
C5258
NC/1U F16V
TP5264
C5212
1UF16V
1UF16V
R5215 47 OHM 1/16W
R5216 47 OHM 1/16W
TP5280
Q5200
NC/LBC 847BWT1G
C5213
TP5272
TP5273
C5236
1UF16V
TP5265
TP5266
TP5267
TP5268
TP5269
TP5270
TP5271
+
C5203
220UF 16V
R5207
47K 1/16W
U5200
1
SFT_CLIP
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
TAS5760LD
GVDD_REG
AVDD_REG
VCOM
AVSS
SPK_FAULT
SPK_SD
SDA/FR EQ
SCL/PBTL
DVDD
SPK_GAIN0
SPK_GAIN1
SPK_MUTE12SPK_OUTB-
MCLK
SCLK
SDIN
LRCLK
DGND
DR_INA-
DR_INA+
DR_OUTA
DRGND
DR_MUTE
DRVSS
DR_CN
TP5276
BSTRPBA+
SPK_OUTA+
SPK_OUTA-
BSTRPA-
BSTRPB-
SPK_OUTB+
BSTRPB+
DR_INB-
DR_INB+
DR_OUTB
DR_UVP
DRGND
DRVDD
DR_CP
E-PAD
49
C5243
1UF 10% 16V
GGND
PGND
PGND
Updated on 2017/1/9
Heat Sink
24*9
HS5200
HEAT SINK
90T0066101
TP5227
AVDD
PVDD
PVDD
PVDD
PVDD
TP5277
+12V-AUDIO2
1
2
+
C5205
220UF 16V
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
+3V3
+12V-AUDIO2
TP5226
C5257
1UF16V
C5220
220NF 25V
C5225
220NF 25V
C5226
220NF 25V
C5231
220NF 25V
+3V3-AUDIO2
C5240 1U F16V
C5239 100N F 16V
22K 1/16W
R5239
R5245
TP5274
0R05 OHM
R5248
NC/150K 1/ 16W 5%
C5247
470PF 50V
Add on 2016/9/13
C5214
C5234
100NF 16V
R5256
3.9K 1/16W
C5206
10UF 16V
C5208
1UF16V
100NF 16V
C5207
10UF 16V
Updated on 2017/1/9
C5210
1UF16V
L5200
10UH 20%
L5201
10UH 20%
L5202
10UH 20%
L5203
10UH 20%
+3V3 +3V3
R5223
TP5251
NC/10K+-5%1/16W
TP5252
R5230
10K 5% 1/16W
SOC-I2S-MCLK 17,22
SOC-I2S-BCLK 17,22
SOC-I2S-LRCK 17,22
SOC-I2S-SD0 17,22
SOC-I2S-SD1 22
SDA-SSB 2, 17
SCL-SSB 2,17
LSPK2p 17
LSPK2n 17
RSPK2p 17
RSPK2n 17
1UF16V
C5217
C5221
NC/1U F16V
C5223
1UF16V
1UF16V
C5227
C5230
NC/1U F16V
C5232
1UF16V
R5224
NC/10K+-5%1/16W
R5231
10K 5% 1/16W
SOC-I2S-MCLK
SOC-I2S-BCLK
SOC-I2S-LRCK
SOC-I2S-SD0
SOC-I2S-SD1
SDA-SSB
SCL-SSB
LSPK2p
LSPK2n
RSPK2p
RSPK2n
AUDIO-PD2n
AUDIO-PD2n 17
RC-IR
RC-IR 2, 23,25
SPEAKER connection
LSPK2p
LSPK2n
connector on 1st
CLASS-D schematic
RSPK2n
RSPK2p
Page 92
8-6-19 PCMCIA
TP6117
TP6119
TP6110
TP6108
R3224
NC/10K
TP3217
+3V3
TP6112
R3239NC/10OHM1/16W TP3225
TP6120
TP6111
R6158 10 OHM 1/16W
R6148 10 OHM 1/16W
R6149 10 OHM 1/16W
TP6115
TP6116
R6172 10 OHM 1/16W
R6173 10 OHM 1/16W
TP6114
R3221 10 OHM 1/16W
SOC-CTRL-DISP1
SOC-CTRL-DISP2
SOC-CTRL-DISP3
SOC-CTRL-DISP4
SOC-CTRL-DISP5
BE-RESETn
LNB_LINE DROP
SOC-AMBI-SPI -MOSI
SOC-AMBI-SPI -CLK
HDMI-ARC -SEL0
HDMI-ARC -SEL1
SPLASH-ON
R3223
10K 5% 1/16W
CI_A0
CI_A1
CI_A2
CI_A3
CI_A4
CI_A5
CI_A6
CI_A7
CI_A8
CI_A9
CI_A10
CI_A11
CI_A12
CI_A13
CI_A14
CI_MCLKI
CI_MIVAL
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_D0
CI_D1
CI_D2
CI_D3
CI_D4
CI_D5
CI_D6
CI_D7
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
USB_EN_P0
TP6118
USB_EN_P2
CI_PWR _EN
CI_OCP
CI_RESET
HP-DETECTn
SOC-HTPDn
SOC-LOCKn
SOC-BL-ONn
GFX-HTPDn
GFX-LOCKn
TP6148
TP6149
CAMERA-PWR-EN
TP6137
USB-RESETn
2D/3D_SE LECT
TP3235
TP3206
TP3207
TP3208
TP3209
TP3210
U9400-8
D6
GPIO0
CI_A0
E6
GPIO1
CI_A1
E4
GPIO2
CI_A2
D1
GPIO3
CI_A3
D2
GPIO4
CI_A4
C1
GPIO5
CI_A5
C2
GPIO6
CI_A6
C3
GPIO7
CI_A7
A8
GPIO8
CI_A8
A9
GPIO9
CI_A9
D11
GPIO10
CI_A10
B10
GPIO11
CI_A11
A2
GPIO12
CI_A12
C8
GPIO13
CI_A13
C7
GPIO14
CI_A14
B3
GPIO15
CI_MCLKI
A4
GPIO16
CI_MIVAL
B8
GPIO17
CI_MISTRT
D8
GPIO18
CI_MDI0
D7
GPIO19
CI_MDI1
B6
GPIO20
CI_MDI2
B5
GPIO21
CI_MDI3
B4
GPIO22
CI_MDI4
A3
GPIO23
CI_MDI5
B2
GPIO24
CI_MDI6
B1
GPIO25
CI_MDI7
C6
GPIO26
CI_D0
C5
GPIO27
CI_D1
D3
GPIO28
CI_D2
D13
GPIO29
CI_D3
E12
GPIO30
CI_D4
F11
GPIO31
CI_D5
C12
GPIO32
CI_D6
D12
GPIO33
CI_D7
C4
GPIO34
CI_MDO0
D4
GPIO35
CI_MDO1
D5
GPIO36
CI_MDO2
E13
GPIO37
CI_MDO3
E11
GPIO38
CI_MDO4
F10
GPIO39
CI_MDO5
E10
GPIO40
CI_MDO6
C11
GPIO41
CI_MDO7
B12
GPIO42
G15
GPIO43
F15
GPIO44
E3
GPIO45
F2
GPIO46
D9
GPIO47
A12
GPIO48
AP31
GPIO49
AL25
GPIO50
AP30
GPIO51
AM29
GPIO52
AM26
GPIO53
AN25
GPIO54
AL26
GPIO55
AT35
GPIO56
AT34
GPIO57
AT38
GPIO58
AP37
GPIO59
AR34
GPIO60
F4
GPIO61
B24
GPIO62
B13
GPIO63
E15
GPIO64
F3
GPIO65
G16
GPIO66
AT33
GPIO67
AV36
GPIO68
AR35
GPIO69
AM30
GPIO70
AR31
GPIO71
AT31
GPIO72
MT5596UGIJ
+3V3
+3V3
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSDATA1
DEMOD_TSDATA2
DEMOD_TSDATA3
DEMOD_TSDATA4
DEMOD_TSDATA5
DEMOD_TSDATA6
DEMOD_TSDATA7
DEMOD_TSSYNC
DEMOD_TSVAL
CI_INT
CI_TSCLK
CI_TSDATA0
CI_TSSYNC
CI_TSVAL
PVR_TSCLK
PVR_TSVAL
PVR_TSSYNC
PVR_TSDATA0
PVR_TSDATA1
SPI_CLK1
SPI_CLK
SPI_DATA
SPI_CLE
OPWM0
OPWM1
OPWM2
SD_D0
SD_D1
SD_D2
SD_D3
SD_CMD
SD_CLK
VCC3IO_SD
LED_PWM0
LED_PWM1
LED_PWM2
LED_PWM3
OPCTRL0
OPCTRL1
OPCTRL2
OPCTRL3
OPCTRL4
OPCTRL5
OPCTRL6
OPCTRL7
OPCTRL8
OPCTRL9
OPCTRL10
OPCTRL11
OPCTRL12
OPCTRL13
OPCTRL14
OPCTRL15
OPCTRL16
OPCTRL17
OPCTRL18
OPCTRL19
OPCTRL20
OPCTRL21
OPCTRL22
OPCTRL23
OPCTRL24
ADIN0_SRV
ADIN1_SRV
ADIN2_SRV
ADIN3_SRV
ADIN4_SRV
ADIN5_SRV
ADIN6_SRV
ADIN7_SRV
ADIN8_SRV
ADIN9_SRV
R6167 6.8K 1/16W
R6174 6.8K 1/16W
D23
DEMOD_RST
D21
DEMOD_TSCLK
F22
DEMOD_TSDATA0
C23
DEMOD_TSDATA1
A24
DEMOD_TSDATA2
E23
DEMOD_TSDATA3
F23
DEMOD_TSDATA4
G23
DEMOD_TSDATA5
C25
DEMOD_TSDATA6
G25
DEMOD_TSDATA7
D22
DEMOD_TSSYNC
E22
DEMOD_TSVAL
E9
CI_INT CI_REG#
F12
CI_TSCLK CI_CE1#
E7
CI_TSDATA0
A6
CI_TSSYNC CI_WE#
C10
CI_TSVAL CI_OE#
F5
PVR_TSCLK
D10
PVR_TSVAL CI_VS1#
C9
PVR_TSSYNC
A5
PVR_TSDATA0 CI_IREQ#
E8
PVR_TSDATA1 CI_WAIT#
F6
SPI_CLK1 CI_CD2 #
F13
SPI_CLK CI_CD1#
A10
SPI_DATA CI_IORD#
B9
SPI_CLE CI_IOWR#
AT36
TP6133
AN30
TP6144
AU38
TP6143
C15
C14
A14
B14
B16
A16
A13
Y36
LED-PWM0
W33
LED-PWM1
AG37
LED-PWM2
AG38
T34
HDMI0-MHL-OC
T33
T32
V33
U33
V34
TP6132
P34
V35
U34
TP9482
W32
TP9483
AB33
TP9484
AE36
TP9485
AC34
AC33
AD33
AD35
AD34
AB34
AF35
12V-DETECT
AF34
AF36
AM25
AN26
TP3236
AL29
AN29
M33
SCART-STATUS
R33
M36
TP3238
F31
YPBPR-DETECT
M32
USB_OCP_P0/P2
R34
K32
V38
R36
P33
Place resistors
close to SOC
R6147 NC/10OH M
R6146 NC/10OH M
R6150 10 OHM 1/16W
TP6141
R6151 10 OHM 1/16W
R3234 10 OH M 1/16W
R6159 10 OHM 1/16W TP6109
R6153 NC/100 OHM1/16W
R6154 NC/100 OHM1/16W
R6156 10 OHM 1/16W
R6160 10 OHM 1/16W
Add on 2016/9/6
R6169 10 OHM 1/16W
R6170 10 OHM 1/16W
R6171 100 OHM 1/16W
R3240 10 OHM 1/16W
R6157 10 OHM 1/16W
R3222 10 OHM 1/16W TP3234
R6152 10K 5% 1/16W
R6163 10 OHM 1/16W
TP3237
R6164 10 OHM 1/16W
R6165 10 OHM 1/16W
Updated on 2016/1/21
DIVERSITY-1
R6168 3.9K 1/16W
DIVERSITY-2
R6175 NC/15KOHM 1/16W
BL-DIM1n
TP6105
BL-I-CTRLn
LED1
LED2
BE-PWR-EN
Updated on 2015/12/15
BT-IRQn
SOC-3D-LR
SOC-3D-IR
TP9481
WIFI-IRQn
MHL-PWR-EN
TP6113
AMP-RESETn
TP6121
WIFI-P WR-EN
LAN-PWR-EN
DDR-PWR-EN
TCON-PWR-EN
AMP-SHUTDOWNn
WIFI-RESETn
KEYBOARD
AMBI-TEMP
TUN_ LN B
C6131
100NF 16V
NC/100N 16V
Rename on 2016/9/6
C6132
+3V3
Place
close to
SOC
CI Slot
CN1303
1
GND
2
CI_D3
D3
3
CI_D4
D4
4
CI_D5
D5
5
CI_D6
D6
6
CI_D7
D7
7
CI_CE1#
CE1#
8
CI_A10
A10
9
CI_OE#
OE#
10
CI_A11
A11
11
CI_A9
A9
12
CI_A8
A8
13
CI_A13
A13
14
CI_A14
A14
15
CI_WE#
WE#
16
CI_IREQ#
READY#:IREQ#
CI_MIVAL_R
CI_MCLKI_R
CI_A12
CI_A7
CI_A6
CI_A5
CI_A4
CI_A3
CI_A2
CI_A1
CI_A0
CI_D0
CI_D1
CI_D2
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
CI_MDI5
CI_MDI4
CI_MIVAL
CI_MDI3
CI_MISTRT
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI6
CI_MDI7
CI_MCLKI
PVR_TSCLK
CI_TSDATA0
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
PVR_TSSYNC
C1504
10PF 50V
VCC
VPP1
A16
A15
A12
A7
A6
A5
A4
A3
A2
A1
A0
D0
D1
D2
WP#
GND
69697070717172
PCMCIA CAR
Closed to Main Chip
R1524 47R 1/16W 5%
R1525 47R 1/16W 5%
R1526 47R 1/16W 5%
R1527 47R 1/16W 5%
R1528 47R 1/16W 5%
R1529 47R 1/16W 5%
R1530 47R 1/16W 5%
R1531 47R 1/16W 5%
R1532 47R 1/16W 5%
R1534 47R 1/16W 5%
R1535 47R 1/16W 5%
CI_VCC
CI_VCC CI_VCC
Closed to Main Chip
Place close
to SOC
35
GND
36
CD1#
37
D11
38
D12
39
D13
40
D14
41
D15
42
CE2#
43
VS1#
44
IORD#
45
IOWR#
46
A17
47
A18
48
A19
49
A20
50
A21
51
VCC
52
PCMCIA
VPP2
53
A22
54
A23
55
A24
56
A25
57
VS2#
58
RESET
59
WAIT#
60
INPACK
61
REG#
62
BVD2#:SPKR
63
BVD1#:STSCHG
64
D8
65
D9
66
D10
67
CD2#
68
GND
72
R1513 47R 1/16W 5%
R1514 47R 1/16W 5%
R1515 47R 1/16W 5%
R1516 47R 1/16W 5%
R1517 47R 1/16W 5%
R1518 47R 1/16W 5%
R1519 47R 1/16W 5%
R1520 47R 1/16W 5%
R1521 47R 1/16W 5%
R1522 47R 1/16W 5%
R1523 47R 1/16W 5%
Stuff on 2015/07/24
Closed to CI SLOT
Stuff on 2015/07/24
CI_CD1#
CI_MDO3_R
CI_MDO4_R
CI_MDO5_R
CI_MDO6_R
CI_MDO7_R
CI_CE2#
CI_VS1#
CI_IORD#
CI_IOWR#
CI_MI STRT_R
CI_MDI0_R
CI_MDI1_R
CI_MDI2_R
CI_MDI3_R
CI_MDI4_R
CI_MDI5_R
CI_MDI6_R
CI_MDI7_R
CI_MCLKO_R
CI_RESET
CI_WAIT#
CI_REG#
CI_MOVAL_R
CI _MOSTR T_R
CI_MDO0_R
CI_MDO1_R
CI_MDO2_R
CI_CD2#
CI_MDI5_R
CI_MDI4_R
CI_MIVAL_R
CI_MDI3_R
CI_ MIS TRT_ R
CI_MDI0_R
CI_MDI1_R
CI_MDI2_R
CI_MDI6_R
CI_MDI7_R
CI_MCLKI_R
CI_MOVAL_R
CI_ MOSTR T_R
CI_MDO0_R
CI_MDO1_R
CI_MDO2_R
CI_MDO3_R
CI_MDO4_R
CI_MDO5_R
CI_MDO6_R
CI_MDO7_R
CI_MCLKO_R
CI_VCC
C1508
10PF 50V
Closed to CI SLOT
CI 3V3 PWR Cap.
+3V3
R1506 0R05 1/16W
CI_DVDD3V3
CI_DVDD3V3
R1508
R1507
10K 1/16W 5%
10K 1/16W 5%
CI_CD2#
C1507
C1506
100NF 16V
100NF 16V
Closed to CI Connector
CI Bus Power Control
1UF 10% 16V
C1551
CI_PWR _EN
CI_PWR_EN :
Enable : High
Disable : Low
Parrel TS Output to PCMCIA
damping used to close Main Ch ip
CLOSE TO CI CONNECTOR
+5V-SW
Updated 18AC on 2016/11/8
U102
5
OUT
IN
GND
4
G5250M1T1U
R1553
4K7 1/16W 5%
CI_OCP :
Disable : Low
CI_MISTRT
CI_MIVAL
CI_MCLKI
CI_MDI0
CI_MDI1
CI_MDI2
CI_MDI3
CI_MDI4
CI_MDI5
CI_MDI6
CI_MDI7
CI_DVD D3V3
C1505
100NF 16V
CI_DVDD3V3 CI_VCC
R1509
R1510
10K 1/16W 5%
10K 1/16W 5%
CI_VS1# CI_CD1# CI_WAIT#
CI_VCC
R1512
10K 1/16W 5%
CI_IREQ#
1
2
CI_OCP
OC3EN
4K7 1/16W 5%
R1554
C1582 100NF 16V
+3V3
Regulator for 300mA output Current
Parrel TS Output to Main Chip
damping used to close PCMCIA
CI_VCC
R1511
10K 1/16W 5%
CI_CE2#
FB1550 120R 3A
1 2
C155310UF 10V
R1555
10K 1/16W 5%
CI_MOSTRT
CI_MOVAL
CI_MCLKO
CI_MDO0
CI_MDO1
CI_MDO2
CI_MDO3
CI_MDO4
CI_MDO5
CI_MDO6
CI_MDO7
MHL- PW R- EN 20
DDR-PWR-EN 15
SOC-AMBI-SPI-CLK 8
SOC-AMBI-SPI-MOSI 8
12V-DETECT 15,17
DEMOD_RST 6
DEMOD_TSCLK 6
DEMOD_TSDATA0 6
DEMOD_TSDATA1 6
DEMOD_TSDATA2 6
DEMOD_TSDATA3 6
DEMOD_TSDATA4 6
DEMOD_TSDATA5 6
DEMOD_TSDATA6 6
DEMOD_TSDATA7 6
DEMOD_TSSYNC 6
DEMOD_TSVAL 6
AMBI-TEMP 23
AMP-SHUTDOWN n 17,25
BL-DIM1n 8
BL-I-CTRLn 8,15
SOC-HTPDn 7
SOC-LOCKn 7
WIFI-IRQn 24
WIFI-PWR-EN 16
DDR-PWR-EN 15
LAN-PWR-EN 24
LED-PWM0 2
LED-PWM1 2
LED-PWM2 2
LED1 23
LED2 23
KEYBOARD 23
CI_VCC
C1554
+
NC/100UF 16V
SOC-3D-LR 8
HDMI-ARC -SEL0 21
HDMI-ARC -SEL1 21
MHL-PW R- EN 20
LNB_LINEDROP 16
TUN_ LN B 16
GFX-HTPDn 7
HP-DETECTn 17
GFX-LOCKn 7
TCON-PWR-EN 9
BE-RESETn 8
BE-PWR-EN 13
SPLASH-ON 8
WIFI-RESETn 24
HDMI0-MHL-OC 20
YPBPR-DETECT 22
USB_OCP_P0/P2 24
MHL-PWR-EN
2D/3D_SE LECT
2D/3D_SELECT 15
DDR-PWR-EN
SOC-AMBI-SPI -CLK
SOC-AMBI-SPI -MOSI
12V-DETECT
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSDATA1
DEMOD_TSDATA2
DEMOD_TSDATA3
DEMOD_TSDATA4
DEMOD_TSDATA5
DEMOD_TSDATA6
DEMOD_TSDATA7
DEMOD_TSSYNC
DEMOD_TSVAL
AMBI-TEMP
AMP-SHUTDOWN n
BT-IRQn
BT-IRQn 24
BL-DIM1n
BL-I-CTRLn
SOC-HTPDn
SOC-LOCKn
WIFI-IRQn
WIFI-PWR-EN
DDR-PWR-EN
LAN-PWR-EN
LED-PWM0
LED-PWM1
LED-PWM2
LED1
LED2
KEYBOAR D
SOC-3D-LR
HDMI-ARC-SEL0
HDMI-ARC-SEL1
MHL- PW R- EN
LNB_LINEDROP
TUN_ LN B
GFX-HTPDn
HP-DETECTn
GFX-LOCKn
TCON-PWR-EN
BE-RESETn
BE-PWR-EN
SPLASH-ON
WIFI-RESETn
HDMI0-MHL-OC
YPBPR-DETECT
USB_EN_P0 24
USB_EN_P2 24
USB_EN_P0
USB_EN_P2
USB_OCP_P0/P2
Page 93
8-6-20 HDMI-INPUTS
HDMI4 Connected to RX port 0
CN1308
20
SHLD0
1
R7126 4R7 1/16W 5%
TMDSD2+
2
22
DSHLD0
SHLD2
3
R7127 4R7 1/16W 5%
TMDSD2-
4
R7128 4R7 1/16W 5%
TMDSD1+
5
DSHLD1
6
R7129 4R7 1/16W 5%
TMDSD1-
7
R7161 4R7 1/16W 5%
TMDSD0+
8
DSHLD2
9
R7162 4R7 1/16W 5%
TMDSD0-
10
R7130 4R7 1/16W 5%
TMDSC+
11
CSHLD0
12
R7131 4R7 1/16W 5%
TMDSC-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
23
VCC5
SHLD3
19
HPD
21
SHLD1
HDMI 19P
Updated on 2016/3/14 Updated on 2016/3/14
PCB Layout for RX signals: CommonMode 27.5 Ohm
Differential impedance 90 Ohm
OPWR0_5V
SCL0
SDA0
HPD0
R7144
0R05 OHM
MHL-SENSE
CD-SENSE
HDMI0-RX2P
HDMI0-RX2N
HDMI0-RX1P
HDMI0-RX1N
HDMI0-RX0P
HDMI0-RX0N
HDMI0-RXCP
HDMI0-RXCN
HDMI-CEC-IN
HDMI0-ARC
R7118 100R 1/16W 5%
R7119 100R 1/16W 5%
R7157
22R 1/16W 5%
Updated on 2015/12/11
TP7326
MHL-PWR-EN
CD-SENSE
R7168
100K 1/16W
R7154
4R7 1/16W 5%
+5V-SW
TP7315
HDMI0-RX2P 21
HDMI0-RX2N 21
HDMI0-RX1P 21
HDMI0-RX1N 21
HDMI0-RX0P 21
HDMI0-RX0N 21
HDMI0-RXCP 21
47K 1/16W
HDMI0-RXCN 21
HDMI0-ARC 21
HDMI0-5V
Powerline for MHL = 0.5mm
TP7314
+5V-SW track minimum 0.5mm
R7166
0R05 OHM
R7167
NC/0R05 OHM
R7155
NC/330K +-5% 1/16W
R7141
TP7312
220uF 16V
D7105
LBAT54CWT1G
132
C7109
need fine tune
Use double space clearance for
HDMI0-HPD-CBUS to avoid crosstalk
CD-SENSE
OPWR0_5V
100nF cap close to pin 2 of HDMI connector
R7150
47K 1/16W
HDMI0-SCL
HDMI0-SDA
TP7313
+5V-SW
+
C7112
1uF 10V
CD-SENSE
C7111
100NF 16V
+3V3-STANDBY
OPWR0_5V track minimum 0.5mm
U7122
6
1
EN
OC
2
5
OPWR0_5V
GND
OUT
4
IN3OUT
G529A1TB1U
R7151
10K 5% 1/16W
10UF 16V
TP7325
HDMI0-MHL-OC
C7105
TP7311
R7156
10K 5% 1/16W
CN1307
21
SHLD1
23
SHLD3
22
SHLD2
20
SHLD0
HDMI 19P
HDMI3 Connected to RX port 1
TP7324
HPD1
HDMI1-ARC
HDMI-CEC-IN
HDMI1-RXCN
HDMI1-RXCP
HDMI1-RX0N
HDMI1-RX0P
HDMI1-RX1N
HDMI1-RX1P
HDMI1-RX2N
HDMI1-RX2P HDMI1-SCL SCL1
PCB Layout for TMDS RX signals:
Differential impedance 90 Ohm
OPWR1_5V
HPD1
100K 1/16W
OPWR1_5V
SDA1
SCL1
HDMI1-ARC 21
HDMI1-RXCN 21
HDMI1-RXCP 21
HDMI1-RX0N 21
HDMI1-RX0P 21
HDMI1-RX1N 21
HDMI1-RX1P 21
HDMI1-RX2N 21
HDMI1-RX2P 21
R7106
DDC_GND
TMDSCCSHLD0
TMDSC+
TMDSD0-
DSHLD2
TMDSD0+
TMDSD1-
DSHLD1
TMDSD1+
TMDSD2-
DSHLD0
TMDSD2+
19
HPD
18
VCC5
17
16
SDA
15
SCL
14
NC
13
CEC
12
R7177 4R7 1/16W 5%
11
10
R7176 4R7 1/16W 5%
9
R7175 4R7 1/16W 5%
8
7
R7174 4R7 1/16W 5%
6
R7173 4R7 1/16W 5%
5
4
R7172 4R7 1/16W 5%
3
R7171 4R7 1/16W 5%
2
1
R7170 4R7 1/16W 5%
C7107
100NF 16V
MMBT3904
Q7102
1K 1/16W
HDMI0-SCL
HDMI0-SCL 21
HDMI1-SCL
HDMI1-SCL 21
HDMI2-SCL
HDMI2-SCL 21
HDMI3-SCL
HDMI3-SCL 21
TP7323 TP
R7109
1K 1/16W
SDA1
Add on 2015/12/9
R7108
4.7K 1/16W
R7107
1K 1/16W
HDMI1-5V
Updated on 2015/12/9
R7120 100R 1/16W 5%
R7121 100R 1/16W 5%
HDMI1-HPD
R7146
47K 1/16W
OPWR1_5V
47K 1/16W
R7160
HDMI0-SDA
HDMI0-SDA 21
HDMI1-SDA
HDMI1-SDA 21
HDMI2-SDA
HDMI2-SDA 21
HDMI3-SDA
HDMI3-SDA 21
HDMI0-HPD-CBU S
HDMI0-HPD-CBU S 21
HDMI1-HPD
HDMI1-HPD 21
HDMI2-HPD
HDMI2-HPD 21
HDMI3-HPD
MHL-PWR-EN
HDMI-CEC-IN
MHL-SENSE
HDMI0-5V
HDMI1-5V
HDMI2-5V
HDMI3-5V
HDMI0-MHL-OC
HDMI3-HPD 21
MHL-PWR-EN 19
HDMI-CEC-IN 21
MHL-SENSE 21
HDMI0-5V 21
HDMI1-5V 21
HDMI2-5V 21
HDMI3-5V 21
HDMI0-MHL-OC 19
R7148
HDMI1-SDA
TP7321
TP7322
HDMI0-HPD-CBU S
ECBUS Impedance: 35 < Z=50 < 57.5ohm
Capacitance: < 80pF
HDMI2 Connected to RX port 2
Located at bottom side IO right (looking from backside TV)
CN1306
20
SHLD0
1
R7132 4R7 1/16W 5%
TMDSD2+
2
22
DSHLD0
SHLD2
3
R7133 4R7 1/16W 5%
TMDSD2-
4
R7134 4R7 1/16W 5% R7145 4R7 1/16W 5%
TMDSD1+
5
DSHLD1
6
R7135 4R7 1/16W 5%
TMDSD1-
7
R7136 4R7 1/16W 5%
TMDSD0+
8
DSHLD2
9
R7137 4R7 1/16W 5%
TMDSD0-
10
R7138 4R7 1/16W 5%
TMDSC+
11
CSHLD0
12
R7139 4R7 1/16W 5%
TMDSC-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
23
VCC5
SHLD3
19
HPD
21
SHLD1
HDMI 19P
OPWR2_5V
HPD2
Updated on 2016/3/14
Locate all ESD devices very close to its corresponding connector
Use for each ground pin a direct via to GND
HDMI0 ESD
U7120
1
HDMI0-RX2P
HDMI0-RX2N
GND
HDMI0-RX1P
HDMI0-RX1N
HDMI0-RX0P
HDMI0-RX0N
GND
HDMI0-RXCP
HDMI0-RXCN
SCL0
SDA0
GND
HPD0
10
CH1
NC
2
9
CH2
NC
3
8
VN
VN
4
7
CH3
NC
6
CH45NC
NC/AOZ8804DI
U7121
1
10
CH1
NC
2
9
CH2
NC
3
8
VN
VN
4
7
CH3
NC
6
CH45NC
NC/AOZ8804DI
U7119
1
10
CH1
NC
2
9
CH2
NC
3
8
VN
VN
4
7
CH3
NC
6
CH45NC
NC/AOZ8804DI
Updated on 2015/5/21
Updated on 2016/3/4
PCB Layout for TMDS RX signals:
Differential impedance 90 Ohm
HDMI2-RX2P
HDMI2-RX2N
HDMI2-RX1P
HDMI2-RX1N
HDMI2-RX0P
HDMI2-RX0N
HDMI2-RXCP
HDMI2-RXCN
HDMI-CEC-IN
HDMI2-ARC
SCL2
SDA2
R7158
1K 1/16W
TP7318
OPWR2_5V
HPD2
R7112
100K 1/16W
HDMI1 ESD
HDMI0-RX2P
HDMI0-RX2N
GND
HDMI0-RX1P
HDMI0-RX1N
HDMI0-RX0P
HDMI0-RX0N
GND
HDMI0-RXCP
HDMI0-RXCN
SCL0
SDA0
GND
HPD0
HDMI2-RX2P 21
HDMI2-RX2N 21
HDMI2-RX1P 21
HDMI2-RX1N 21
HDMI2-RX0P 21
HDMI2-RX0N 21
HDMI2-RXCP 21
HDMI2-RXCN 21
HDMI2-ARC 21
HDMI2-5V
TP7317
C7106
100NF 16V
Q7103
MMBT3904
U7124
1
HDMI1-RX2P
2
HDMI1-RX2N
3
GND
4
HDMI1-RX1P
HDMI1-RX1N
NC/AOZ8804DI
U7125
1
HDMI1-RX0P
2
HDMI1-RX0N
3
GND
4
HDMI1-RXCP
HDMI1-RXCN
NC/AOZ8804DI
U7123
1
SCL1
2
SDA1
3
GND
4
HPD1
NC/AOZ8804DI
Updated on 2015/5/21
R7122 100R 1/16W 5%
R7123 100R 1/16W 5%
Add on 2015/12/9
R7110
1K 1/16W
4.7K 1/16W
R7113
1K 1/16W
10
CH1
NC
9
CH2
NC
8
VN
VN
7
CH3
NC
6
CH45NC
10
CH1
NC
9
CH2
NC
8
VN
VN
7
CH3
NC
6
CH45NC
10
CH1
NC
9
CH2
NC
8
VN
VN
7
CH3
NC
6
CH45NC
R7111
HDMI1-RX2P
HDMI1-RX2N
HDMI1-RX1P
HDMI1-RX1N
HDMI1-RX0P
HDMI1-RX0N
HDMI1-RXCP
HDMI1-RXCN
OPWR1_5V OPWR1_5V
HDMI2-HPD
GND
GND
SCL1
SDA1
GND
HPD1
MHL-SENSE
R7104
300K
Updated on 2015/12/9
OPWR2_5V
R7149
R7147
47K 1/16W
47K 1/16W
HDMI2-SCL
HDMI2-SDA
TP7319
TP7320
HDMI2 ESD
HDMI2-RX2P
HDMI2-RX2N
GND
HDMI2-RX1P
HDMI2-RX1N
HDMI2-RX0P
HDMI2-RX0N
GND
HDMI2-RXCP
HDMI2-RXCN
SCL2
SDA2
GND
OPWR2_5V
HPD2
Updated on 2015/5/21
U7114
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ8804DI
U7115
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ8804DI
U7113
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ8804DI
HDMI1 Connected to RX port 3
Located at bottom side IO left (looking from backside TV)
CN1305
20
SHLD0
1
R7140 4R7 1/16W 5%
TMDSD2+
2
22
DSHLD0
SHLD2
3
R7142 4R7 1/16W 5%
TMDSD2-
4
R7143 4R7 1/16W 5%
TMDSD1+
5
DSHLD1
6
TMDSD1-
7
R7163 4R7 1/16W 5%
TMDSD0+
8
DSHLD2
9
R7164 4R7 1/16W 5%
TMDSD0-
10
R7165 4R7 1/16W 5%
TMDSC+
11
CSHLD0
12
R7169 4R7 1/16W 5%
TMDSC-
13
CEC
14
NC
15
SCL
16
SDA
17
DDC_GND
18
23
VCC5
SHLD3
19
HPD
21
SHLD1
HDMI 19P
PCB Layout for TMDS RX signals:
Differential impedance 90 Ohm
HDMI3-RX2P
HDMI3-RX2N
HDMI3-RX1P
HDMI3-RX1N
HDMI3-RX0P
HDMI3-RX0N
HDMI3-RXCP
HDMI3-RXCN
HDMI-CEC-IN
HDMI3-ARC
SCL3
SDA3
OPWR3_5V
R7159
HPD3
1K 1/16W
HDMI3-RX2P 21
HDMI3-RX2N 21
HDMI3-RX1P 21
HDMI3-RX1N 21
HDMI3-RX0P 21
HDMI3-RX0N 21
HDMI3-RXCP 21
HDMI3-RXCN 21
HDMI3-ARC 21
TP7307
TP7310
HDMI3-5V
R7124 100R 1/ 16W 5%
R7125 100R 1/ 16W 5%
Add on 2015/12/9
Updated on 2015/12/9
OPWR3_5V
R7152
R7153
47K 1/16W
47K 1/16W
HDMI3-SCL
HDMI3-SDA
TP7308
TP7309
Updated on 2016/3/14
OPWR3_5V
C7108
100NF 16V
R7114
1K 1/16W
R7115
HPD3
R7116
100K 1/16W
HDMI3 ESD
U7117
1
10
HDMI2-RX2P
NC
9
HDMI2-RX2N
NC
8
VN
7
HDMI2-RX1P
NC
6
HDMI2-RX1N
10
HDMI2-RX0P
NC
9
HDMI2-RX0N
NC
8
VN
7
HDMI2-RXCP
NC
6
HDMI2-RXCN
10
NC
9
NC
8
VN
7
OPWR2_5V
NC
6
HDMI3-RX2P
HDMI3-RX2N
GND
GND
HDMI3-RX1P
HDMI3-RX1N
HDMI3-RX0P
HDMI3-RX0N
GND
GND
HDMI3-RXCP
HDMI3-RXCN
SCL2
SCL3
SDA2
SDA3
GND
GND
HPD2
HPD3
10
HDMI3-RX2P
CH1
NC
2
9
HDMI3-RX2N
CH2
NC
3
8
VN
VN
4
7
HDMI3-RX1P
CH3
NC
6
HDMI3-RX1N
CH45NC
NC/AOZ8804DI
U7118
1
10
HDMI3-RX0P
CH1
NC
2
9
HDMI3-RX0N
CH2
NC
3
8
VN
VN
4
7
HDMI3-RXCP
CH3
NC
6
HDMI3-RXCN
CH45NC
NC/AOZ8804DI
U7116
1
10
CH1
NC
2
9
CH2
NC
3
8
VN
VN
4
7
CH3
NC
6
CH45NC
NC/AOZ8804DI
Updated on 2015/5/21
GND
GND
SCL3
SDA3
GND
OPWR3_5V OPWR3_5V
HPD3
MMBT3904
4.7K 1/16W
HDMI3-HPD
HDMI3-HPD
R7117
Q7104
1K 1/16W
Page 94
8-6-21 HDMI-SOC-ARC
Clearance = 2 x tracewidth for all SCL and SDA
HDMI-CEC-IN
HDMI-CEC-IN 20
HDMI0-SCL 20
HDMI1-SCL 20
HDMI2-SCL 20
HDMI3-SCL 20
HDMI0-SDA 20
HDMI1-SDA 20
HDMI2-SDA 20
HDMI3-SDA 20
HDMI0-5V 20
HDMI1-5V 20
HDMI2-5V 20
HDMI3-5V 20
HDMI0-HPD-C BUS 20
HDMI1-HPD 20
HDMI2-HPD 20
HDMI3-HPD 20
MHL-SENSE 20
HDMI0-SCL
HDMI1-SCL
HDMI2-SCL
HDMI3-SCL
HDMI0-SDA
HDMI1-SDA
HDMI2-SDA
HDMI3-SDA
HDMI0-5V
HDMI1-5V
HDMI2-5V
HDMI3-5V
HDMI0-HPD-C BUS
HDMI1-HPD
HDMI2-HPD
HDMI3-HPD
MHL-SENSE
R7214
NC/10K+-5%1/16W
R7200
100 OHM 1/16W
AVDD10_HDMI_STB
AVDD10_HDMI_STB
AVDD10_ECBUS_STB
AVDD33_HDMI
AVDD33_HDMI
AVDD33_ECBUS_STB
HDMI TMDS signals
U9400-6
G28
CEC
HDMI_CEC_1
D25
HDMI_CEC_2
E28
HDMI_0_SCL
F28
HDMI_1_SCL
E32
HDMI_2_SCL
E33
HDMI_3_SCL
E29
HDMI_0_SDA
F29
HDMI_1_SDA
F32
HDMI_2_SDA
F33
HDMI_3_SDA
F25
HDMI_0_PWR5V
F30
HDMI_1_PWR5V
E30
HDMI_2_PWR5V
F34
HDMI_3_PWR5V
B25
HDMI_0_HPD_C BUS
G31
HDMI_1_HPD
E31
HDMI_2_HPD
E34
HDMI_3_HPD
E25
MHL_SENSE
B37
AVDD10_HDMI_STB
A37
AVDD10_HDMI_STB
A25
AVDD10_ECBUS_STB
P27
AVDD33_HDMI
P28
AVDD33_HDMI
M29
AVDD33_ECBUS_STB
MT5596UGIJ
HDMI_0_RX_0
HDMI_0_RX_0B
HDMI_0_RX_1
HDMI_0_RX_1B
HDMI_0_RX_2
HDMI_0_RX_2B
HDMI_0_RX_C
HDMI_0_RX_CB
HDMI_1_RX_0
HDMI_1_RX_0B
HDMI_1_RX_1
HDMI_1_RX_1B
HDMI_1_RX_2
HDMI_1_RX_2B
HDMI_1_RX_C
HDMI_1_RX_CB
HDMI_2_RX_0
HDMI_2_RX_0B
HDMI_2_RX_1
HDMI_2_RX_1B
HDMI_2_RX_2
HDMI_2_RX_2B
HDMI_2_RX_C
HDMI_2_RX_CB
HDMI_3_RX_0
HDMI_3_RX_0B
HDMI_3_RX_1
HDMI_3_RX_1B
HDMI_3_RX_2
HDMI_3_RX_2B
HDMI_3_RX_C
HDMI_3_RX_CB
Differential 100 Ohm nets
C27
D27
C26
D26
A26
B26
A28
B28
A30
B30
C29
D29
C28
D28
C30
D30
C32
D32
A32
B32
C31
D31
C33
D33
C35
D35
C34
D34
A34
B34
A36
B36
HDMI0-RX0P 20
HDMI0-RX0N 20
HDMI0-RX1P 20
HDMI0-RX1N 20
HDMI0-RX2P 20
HDMI0-RX2N 20
HDMI0-RXCP 20
HDMI0-RXCN 20
HDMI1-RX0P 20
HDMI1-RX0N 20
HDMI1-RX1P 20
HDMI1-RX1N 20
HDMI1-RX2P 20
HDMI1-RX2N 20
HDMI1-RXCP 20
HDMI1-RXCN 20
HDMI2-RX0P 20
HDMI2-RX0N 20
HDMI2-RX1P 20
HDMI2-RX1N 20
HDMI2-RX2P 20
HDMI2-RX2N 20
HDMI2-RXCP 20
HDMI2-RXCN 20
HDMI3-RX0P 20
HDMI3-RX0N 20
HDMI3-RX1P 20
HDMI3-RX1N 20
HDMI3-RX2P 20
HDMI3-RX2N 20
HDMI3-RXCP 20
HDMI3-RXCN 20
MT5596 Port0 = HDMI/ MHL input
MT5596 Port3 = HDMI 2.0 input
Analog Power
+5V-SW
R7202
1K 1/16W 5%
+3V3-AVDD
C7211
NC/10NF 50V
+1V0-AVDD
AVDD33_HDMI
Q7106
AO3414
TP7425
C7202
100NF 16V
Prevent HDMI leakage from HDMI device.
R7201
100K 1/16W 5%
+3V3-STAN DBY
AVDD33_ECBUS_STB
AVDD1V0_STB
C7213
100NF 16V
AVDD10_HDMI_STB
C7200
100NF 16V
AVDD10_ECBUS_STB
C7203
100NF 16V
C7201
1uF 10V
HDMI-ARC -SEL1
HDMI-ARC -SEL0
ARC
Schield ARC
HDMI-ARC-SEL1 19
HDMI-ARC-SEL0 19
ARC 22
TP7428
TP7426
TP7429
HDMI1-ARC 20
C7206
10PF 50V
TP7419
R7203
100R 1/16W 1%
ARC0
ARC3
R7212
100R 1/16W 1%
FB7200
1 2
120R
HDMI2-ARC 20
C7207
10PF 50V
TP7420
+3V3
ARC2
ARC1
HDMI-ARC-SEL0
HDMI-ARC-SEL1
TP7424
R7209
NC/10K+-5%1/16W
FB7201
1 2
120R
HDMI3-ARC 20
C7208
10PF 50V
C7205
1uF 10V
TP7421
R7206
100R 1/16W 1%
TP7427
R7211
100R 1/16W 1%
HDMI0-ARC 20
Each individual filter close to corresponding HDMI connector
HDMIx-ARC schield as much as possible with ground tracks
+5V-SW
16
15
14
13
12
11
10
9
FB7202
1 2
120R
U7201
VCC
Y2
Y1
Y0
Y3
S0
S1
S2
74HC4051PW
R7213
0R05 OHM
1 2
C7209
10PF 50V
1
Y4
2
Y6
3
Z
4
Y7
5
Y5
6
E
7
VEE
8
GND
Schield these nets in layout
ARC0
ARC1
ARC2
FB7203
ARC3
120R
TP7422
R7204
100R 1/16W 1%
1uF 10V
ARC-BUFF
TP7417
R7205
56R 1/16W 5%
HDMI-ARC-SEL0
HDMI-ARC-SEL1
+3V3C7204
TP7416
R7207
56R 1/16W 5%
R7208
180R 1/16W 1%
R7215
NC/10K+-5%1/16W
SN74LVC1G125DCKR
HDMI-ARC-SEL1 HDMI-ARC-SEL0
LL
L
H
HH
R7216
NC/10K+-5%1/16W
5
VCC
4
NC/0R05 OH M
C7210
100NF 16V
U7202
GND3Y
R7210
pin1 Lo w = ena ble
1
OE
2
A
H
L
ARC
Schield ARC
Output
HDMI0
HDMI1
HDMI2
HDMI3
Audio Return Ch annel (ARC)
TP7418
Page 95
8-6-22 SCART-YPbPr-CVBS
Updated on 2016/2/22
CN1317
4
2
5
3
6
7
1
PHONE JA CK 7P
Updated on 2016/8/18
Only used on w/o back-IO product
Updated 18AC on 2016/12/14
NC/AZ 5125-01H. R7G
ZD7502
SPG_0001-0015
1 2
SPG_0001-0015
1 2
ZD7503
NC/AZ5125-01H.R7G
10000pF 50V
C7500
C7505
10000pF 50V
S7508
S7510
C7502
1UF16V
C7503
1UF16V
1 2
1 2
Close to SoC
NC/4.7K 1/16W
C7501
R7500
NC/470PF 50V
R7501 30Kohm 1/16W +/-5%
R7502 30Kohm 1/16W +/-5%
C7504
R7503
NC/470PF 50V
NC/4.7K 1/16W
1. Add ground shielding
for all SCART and YPBPR
and DVI signals of Audio
& Video.
U9400-4
D38
+3V3-AVDD
VMID-AADC
C7515
100NF 16V
YPBPR-AUDIO-R
YPBPR-AUDI O-L
C7509
NC/100N16V
C7516
1UF 6.3V
G37
E37
F38
E38
B38
C38
F37
M26
G38
M24
AIN_R0
AIN_L0
AIN_R1
AIN_L1
AIN_R2
AIN_L2
AIN_R3
AIN_L3
AVDD33_AADC
VMID_AADC
AVSS33_CLN
MT5596UGIJ
AVDD33_ADAC
AR0_ADAC
AL0_ADAC
AR1_ADAC
AL1_ADAC
AR2_ADAC
AL2_ADAC
ASPDIFI
ASPDIFO0
ASPDIFO1
AOBCK
AOLRCK
AOMCLK
AOSDATA4
AOSDATA3
AOSDATA2
AOSDATA1
AOSDATA0
C36
D36
E36
F36
C37
D37
M27
AU37
AA35
F27
AU32
AU33
AV33
AV31
AU31
AV32
AU34
AV34
SOC-HP-R
SOC-HP-L
AUDIO-HTV-R
AUDIO-HTV-L
C7507
100NF 16V
R7511 47 OHM 1/16W
R7573 47 OHM 1/16W
R7513 47 OHM 1/16W
R7515 47 OHM 1/16W
R7516 47 OHM 1/16W
R7517 47 OHM 1/16W
R7518 47 OHM 1/16W
R7519 47 OHM 1/16W
R7520 47 OHM 1/16W
1 2
FB7500
NC/120R
+3V3-AVDD
C7510
10UF 6.3V
SOC-I2S- SD0
SOC-I2S- SD0 1 7
SOC-I2S- SD1
SOC-I2S- SD1 1 8
SCL-FE 6
SDA-FE 6
YPBPR-DETECT 19
SOC-I2S-BC LK 17,18
SOC-I2S-LRCK 17,18
SOC-I2S-MCL K 17,18
+3V3
ARC
C7517
C7522
C7521
NC/47pF 50V
NC/47pF 50V
NC/47pF 50V
C7519
C7523
NC/47pF 50V
C7558
C7524
C7518
33pF 50V
18PF 50V
NC/47pF 50V
NC/47pF 50V
NC/10K+-5%1 /16W
R7521
R7525
C7520
47pF 50V
NC/100K 1/16W
R7506
R7507
SOC-SPDIF
R7510
R7508
R7509
NC/10K+-5%1 /16W
R7526
NC/100K 1/16W
NC/10K+-5%1 /16W
NC/10K+-5%1 /16W
NC/10K+-5%1 /16W
TP7526
TP7527
TP7528
TP7529
TP7530
R7522
R7523
NC/100K 1/16W
NC/100K 1/16W
NC/100K 1/16W
SCL-FE
SDA-FE
YPBPR-DETECT
SOC-I2S-BCLK
SOC-I2S-LRCK
SOC-I2S-MCLK
SOC-I2S-BCLK
SOC-I2S-LRCK
SOC-I2S-MCLK
SOC-I2S-SD3
SOC-I2S-SD2
SOC-I2S-SD1
SOC-I2S-SD0
AGC-ANA-SOC 6
SOC-SPDIF 17
TER- IF p-S OC 6
TER-I Fn- SOC 6
SOC-HP-R 17
SOC-HP-L 17
AUDIO-HTV-R 25
AUDIO-HTV-L 25
AGC-ANA-SOC
SOC-SPDIF
TER-I Fp- SOC
TER-I Fn- SOC
ARC
ARC 21
SOC-HP-R
SOC-HP-L
AUDIO-HTV-R
AUDIO-HTV-L
I2C-signals double space
where possible GND shield
R7535 2.2K 1/16W
+3V3
R7539 2.2K 1/16W
CN1022
4 5
debug
add text
I2C-FE
NC/CONN 3P
1
2
3
C7525
C7529
0R05 OHM
0R05 OHM
C7526
NC/47pF 50V
R7530
10K 5% 1/16W
R7524
R7527
SCL-FE
SDA-FE
TP7508
TER-I Fp- SOC
TER-I Fn- SOC
NC/47pF 50V
Close to MT5596
AGC-ANA-SOC
47NF 16V
TP7509
Close to connector Close to S oC
TER-I Fp- ANA
TER-I Fn- ANA
Updated on 2016/3/15
TP7538
R7537 10 OHM 1/16W
R7540 10 OHM 1/16W
Close to SoC
YPBPR-PR
C7542 10000pF 50V
U9400-5
J37
ADCINP_DEMOD
J38
ADCINN_DEMOD
D14
IF_AGC
E14
1
RF_AGC
E20
OSCL2
F20
OSDA2
CVBS_COM
CVBS3P
CVBS2P
CVBS1P
CVBS0P
SIF_COM
MT5596U GI J
AVDD33_VIDEO_STB
AVDD33_DEMOD_STB
L35
L36
M35
M34
K36
K35
HSYNC
VSYNC
VGA_SDA
VGA_SCL
VDACX_OUT
AVSS33_DEMOD
COM1
COM0
COM
SOG
PB1P
PR1P
SOY1
PB0P
PR0P
SOY0
RP
GP
BP
Y1P
Y0P
U36
U37
R37
T35
U35
R38
T36
V37
U38
P36
P35
N36
P37
P38
M37
L38
L37
M38
N35
K34
TUNER-BYPASS-OUT
P30
AVDD33_VIDEO_STB
L29
AVDD33_DEMOD_STB
N24
R7572 10 OHM 1/16W
+3V3-STANDBY
C7535
100NF 16V
Updated on 2016/11/30
C7536
1UF 6.3V
TP7535
R7544
75OHM 1/16W
TP7536
YPBPR-PB
C7537 10000pF 50V
YPBPR-COM
C7533 10000pF 50V R7541
YPBPR-Y
C7530 10000pF 50V
YPBPR-SOY
C7528 1.5N F 50V
YPBPR-CVBS CVBS
C7527 47NF 16V
CVBS_COM
C7538 1uF 10V
ǐ
R7550
100 OHM 1/16W
10PF 50V
C7541
10PF 50V
C7540
R7545
100 OHM 1/16W
100 OHM 1/16W
10PF 50V
R7533
100 OHM 1/16W
R7528
100 OHM 1/16W
R7543
0R05 OHM
Updated on 2016/3/16
C7531
0R05 OHM
R7551
75OHM 1/16W
R7549
75OHM 1/16W
R7548
0R05 OHM
R7546
R75420R05 OHM
75OHM 1/16W
R7536
0R05 OHM
R7531
10 OHM 1/16W
R7529
Updated on 2016/6/6
CN1312
Updated on 2016/8/18
Only used on w/o back-IO product
PHONE JACK 7P
dated 18AC on 2016/12/14
Close to connector
PR-IN-0
PB-IN-0
Y-IN-0
ZD7514
1 2
NC/TVM1G5R5M100R
S7519 SPG_0001-0015
Y-IN-0
PB-IN-0
PR-IN- 0
1 2
ZD7516
1 2
NC/TVM1G5R5M100R
S7521 SPG_0001-0015
1 2
4
2
5
3
6
7
1
TP7510
TP7511
TP7512
NC/0R05 OHM
R7538
10K 5% 1/16W
R7534
ZD7515
1 2
NC/TVM1G5R5M100R
S7520 SPG_0001-0015
1 2
LBC847BWT1G
Q7500
R7547
0R05 OHM
YPBPR-DETECT
10K 5% 1/16W
R7532
+3V3-AVDD
Add on 2016/3/16
Page 96
8-6-23 CTRL-CONNECTORS
14 15
TP8411
RC-IR
R8406 100 O HM 1/16W
RC-HTV
CN1106
1
2
3
4
5
6
7
8
9
10
11
12
13
COMM
TP8400
TP8401
TP8403
TP8404
TP8405
TP8408
TP8409
TP8410
+3V3-STAND BY
R8440
10K 5% 1/16W
AL+KEY
AMBI-POWER
NC/CONN
Wordmark Dri ver
R8413
NC/10K+-5%1/16W
R8415
NC/0R05 OH M
R8417
NC/1 0K+-5%1/16W
LED2
LED1
Add on 2016/4/22
11 12
CN1107
1
2
3
4
5
6
7
8
9
10
+3V3-STANDBY
R8412
0R05 1/16W
AMBI-POWER
C8415
C8416
22uF 25V
100NF 16V
R8414
NC/1 0K+-5%1/16W
R8416
NC/1 0K+-5%1/16W
Q8401
NC/LBC847BW T1G
C8412
Q8400
NC/LBC847BW T1G
R8409
NC/0R05 1/ 16W
R8420
0R05 OHM
C8413
NC/1uF 10V
NC/1 0UF 6.3V X5R +-20%
R8424
R8423
0R05 OHM
0R05 OHM
R8411 N C/100OHM1/16W
R8404 100 OHM 1/16W
R8405 100 OHM 1/16W
AMBI-SPI-CL K
+3V3-STANDBY
R8401
6K8 1%
R8402
0R05 OHM
C8400
100pF 50V
R8418 47 OHM 1/16W
R8419 47 OHM 1/16W
R8431 NC /10OHM
R8410 100 OHM 1/16W
C8409
100pF 50V
NC/100pF
C8408
C8407
100pF 50V
R8432 NC /10OHM
1 2
TH8407
NC/PTCR
t
+3V3
KEYBOAR D
AMBI-SPI-CL K
AMBI-SPI-MOSI
SCL-AMBI
AMBI-TEMP
SDA-AMBI
1uF 10V
C8411
Debug IR receiver
+3V3-STANDBY
R8001 NC /100 OHM 1/16W
RC-IR
R8002 NC /10 OHM 1/16W
U8000
1
GND
2
Vs
3
OUT
4
GND
C8001
C8002
NC/1uF 10V
NC/10PF 50V
NC/TSOP75236TT
C8003
NC/100NF 16V
AMBI-SPI-MOSI
AMBI-TEMP
SCL-AMBI
SDA-AMBI
KEYBOAR D
RC-IR
RC-HTV
SDA-SET
SCL-SET
LED1
LED2
AMBI-SPI-CL K 8
AMBI-SPI-MOSI 8
AMBI-TEMP 19
SCL-AMBI 8
SDA-AMBI 8
KEYBOARD 19
RC-IR 2,25
RC-HTV 25
SDA-SET 2
SCL-SET 2
LED1 19
LED2 19
TO SENSOR BOARD (CIP)
LED1, LED2:
Enable: High
Disable: Low
LED2 is wordmark
+3V3-STANDBY
100N 50V
10PF 50V
100pF 50V
100pF 50V
C8403
C8404
C8405
C8402
KEYBOARD
R8403
0R05 OHM
AZ5123-01H
ZD8401
SCL-SET
R8407 10 OHM 1/16W
SDA-SET
C8401
NC/100pF 50V
R8408 10 OHM 1/16W
C8417
C8418
10PF 50V
10PF 50V
1 2
Updated on 2016/12/14
Updated on 2016/1/11
TP8412
TP8413
TP8414
TP8417
TP8418
TP8419
CN1108
1
3
5
7
9
11
13
CONN
2
4
TP8421
6
8
10
12
14
+3V3
Delete on 2016/8/18
Page 97
8-6-24 CTRL-ETHERNET-PHY
U9400-10
MT5596UGIJ
10UF 6.3V 20%
AVDD33_ETH_STB
+3V3-STANDBY
C4608
4K7 1/16W 5%
R4605
+3V3
TXVP_0
TXVN_0
RXVP_1
RXVN_1
PHYLED1
PHYLED0
REXT
LAN-PWR-EN
D4601 BAS316WS
NC/4K7 1/16W 5%
+3V3-STAND BY
AA37
AA38
AB37
AB38
AA36
AB32
Y37
P29
R4602
ETHERNET-TXp
ETHERNET-TXn
ETHERNET-RXp
ETHERNET-RXn
REXT
U4601
5
IN
4
G5250M1T1U
R4604
100K 1/16W 5%
+3V3-LAN
+3V3-LAN
Updated on 2016/4/7
1
+3V3-LAN
OUT
2
GND
OC3EN
4K7 1/16W 5%
R4603
+3V3-STANDBY
ETHERNET PHY
R8203
24K1/16W
C4607
100NF 16V
Must be differential 100ohm
TP8204
RJ45
C8204
NC/1uF 25V
388G342H8B2VGN
C8205
NC/10000pF 50V
U8201
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ8804D I
C8214 N C/10000pF 50V
C8218 N C/10000pF 50V
C8235 N C/10000pF 50V
C8208 N C/10000pF 50V
C8206
NC/1uF 25V
SEPARATE GROUND
10
ETHERNET-TXp
NC
9
ETHERNET-TXn
NC
8
VN
7
ETHERNET-RXp
NC
6
ETHERNET-RXn
C8200
C8201
10000pF 50V
100NF 16V
ETHERNET-TXp
ETHERNET-TXn
ETHERNET-RXp
ETHERNET-RXn
C8202
C8203
100NF 16V
10000pF 50V
Must be differential 100ohm
Replacement for ESD protection device IP4294CZ10-TBR
ETHERNET-TXp
TP8210
ETHERNET-TXn
TP8211
ETHERNET-RXp
TP8212
ETHERNET-RXn
TP8213
1
P1
2
P2
3
P3
4
P4
5
P5
6
P6
7
P7 NC
8
P8
RJ45 8P
CS1 CON2SIG050
1 2
TO CHASSIS-GND
C8207
NC/10000pF 50V
9
CN1313
TH1
TH2
10
R8245
0R05 OHM
Place close to RJ45 connector on Top layer
CN1110
1
3
5
7
9
Updated on 2016/3/28
Optional circuit
for WIFI-RESET
TP6125
WIFI-RESETn 19
CONN
2
4
6
8
WIFI-RESET
10
R8209
NC/0R05 OH M
Place onlocation with space
+3V3-STAND BY
R8247
10K 5% 1/16W
TP6122
R8246
0R05 OHM
3 2
R1
1
Q8202
NC/LMUN5211T1G
R2
Wi-Fi Control
+5V-WIF I
R8200 NC/2R 2 +-5% 1/16W
L8201
142
R8201 NC/2R 2 +-5% 1/16W
R8202 0R05 OH M
10 OHM 1/16W
R8204
R8207
NC/10K+-5%1/16W
Updated on 2016/8/18
WIFI-RESET
R8248
0R05 OHM
C8241
10000pF 50V
3
90OHM
BT-IRQn
R8210
10K 5% 1/16W
+3V3-STANDBY
TP6124
Updated on 2016/8/24
USB-WIFI-Dn
USB-WIFI-Dp
WIFI-IRQn
R8206
NC/10K+-5%1/16W
+3V3-STAND BY
Updated on 2016/8/18
LAN-PWR-EN
WIFI-IRQn
BT-IRQn
USB_EN_P0
USB_EN_P2
USB_OCP_P0/P2
LED2
TP8207
TP8208
R8208
10K 5% 1/16W
LAN-PWR-EN 19
USB_EN_P0 19
USB_EN_P2 19
USB_OCP_P0/P2 19
LED2 19, 23
WIFI-IRQn 19
BT-IRQn 19
USB
U9400-9
AVDD33_USB_STB
AVDD10_SSUSB_STB
MT5596UGIJ
USB_DP_P0
USB_DM_P0
USB_DP_P1
USB_DM_P1
USB_DP_P2
USB_DM_P2
USB_DP_P3
USB_DM_P3
SSUSB_TXP
SSUSB_TXN
SSUSB_RXP
SSUSB_RXN
SSUSB_VRT
AVDD33_USB
AVDD33_SSUSB
USB_VRT_P0
+5V-SW
C17
D17
E18
TP8469
F18
TP8470
D19
C19
AC38
AC37
A20
B20
B18
A18
B22
N28
N29
L28
A21
AVDD10_SSUSB_STB
A22
USB-VRT-P0
5K1 1/16W 5%
+
C8210
100UF 16V
Add on 2016/8/18
USB-EXT2-Dp
USB-EXT2-Dn
USB-WIFI-D p
USB-WIFI-D n
TP8468
USB-SS-TXp
USB-SS-TXn
USB-SS-RXp
USB-SS-RXn
USB-SS-VRT
AVDD33_USB
AVDD33_USB_STB
AVDD33_SSUSB
R8219
+1V0-AVDD
NEAR USB PORTS
R8217
5K1 1/16W 5%
C8228
1UF 6.3V
C9445
NC/10UF 16V
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
R8234 0R05 OH M
R8235 0R05 OH M
C8250
NC/1UF 6.3V
+3V3-STAND BY
C8222
1UF 6.3V
Near SOC
C8225
NC/100N16V
C8229
100NF 16V
NEAR SOC
C8224
1UF 6.3V
USB-EXT0-Dp
USB-EXT0-Dn
C8242
100NF 16V
Near SOC
Near SOC
+3V3-AVDD
+5V-SW
1 2
TH8201 NC/PTCR
current 750mA
Add on 2016/11/8
+5V-SW
C4610
1UF 10% 16V
USB_EN_P0
4K7 1/16W 5%
Change to 16V on 2016/11/25
G524D3T11U
5
IN
4
R4609
USB PORT 0
USB-EXT0-Dp
USB-EXT0-Dn
t
U4602
1
VOUT
FLG3EN
GND
2
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
R8215 2R2 +-5% 1/16W
R8216 2R2 +-5% 1/16W
C8236
100NF 16V
NC/10PF 50V
+5V-USB_0
USB_OCP_P0
R4610
1K2 OHM
R4614
10K 5% 1/16W
Add on 2017/01/04
6 5
4
USB-EXT0-Dp-R
USB-EXT0-Dn-R
+3V3
USB_OCP_P0/P2
6.8K 1/16W
R4607
C8211
NC/10PF 50V
C8212
3
TP8437
2
TP8438
1234
1
TP8439
D8200
1 2
FB340M
Add on 2016/4/21
For software Service
USB CONN
CN1314
Main_12V
USB PORT 2
USB3.0
D8201
1 2
FB340M
Add on 2016/9/22
For software Service
EQUAL LENGTH and
DIFFERENTIAL
IMPEDANCE 90ohm
TP8445
TP8447
TP8448
USB-EXT2-Dp-R
USB-EXT2-Dn-R
C8215
NC/10PF 50V
R8213 2R2 +-5% 1/16W
R8214 2R2 +-5% 1/16W
C8213
10UF 6.3V 20%
C8216
NC/10PF 50V
Updated on 2016/11/15
+5V-SW
C4611
1UF 10% 16V
Change to 16V on 2016/11/25
CN1316
5
USB-SS-RXn-R
RXN
1
2
3
4
10
11
VCC
DD+
USB2.0
GND
HAND1
HAND2
USB CONN 9P
USB3.0
Main_12V
6
USB-SS-RXp-R
RXP
7
GND
8
USB-SS-TXn-R
TXN
9
USB-SS-TXp-R
TXP
USB_EN_P2
4K7 1/16W 5%
C8209
10UF 6.3V 20%
R4612
USB-EXT2-Dn-R
USB-EXT2-Dp-R
USB-SS-RXn-R
USB-SS-RXp-R
USB-SS-TXn-R
USB-SS-TXp-R
USB-EXT2-Dp
USB-EXT2-Dn
C8238
100NF 16V
G524D3T11U
5
IN
4
U8251
1
CH1
2
CH2
VN3VN
NC/AOZ8802ADI
U8252
1
CH1
2
CH2
3
VN
4
CH3
CH45NC
NC/AOZ8804D I
U4603
VOUT
FLG3EN
GND
2
NC
NC
NC
NC
VN
NC
1
6
USB-EXT2-Dn-R
5
USB-EXT2-Dp-R
4
10
9
8
7
6
+5V-USB_2
R4613
10K 5% 1/16W
Add on 2017/01/04
R8218 0R05 OHM
R8220 0R05 OHM
0R05 OHM
C8217
R8223
100NF 16V
C8219
R8224
100NF 16V
0R05 OHM
USB-SS-RXn-R
USB-SS-RXp-R
USB-SS-TXn-R
USB-SS-TXp-R
TH8203
t
1 2
NC/PTCR
current 900mA
Add on 2016/11/8
R4611
15K 1/16W 5%
USB_OCP_P0/P2 USB_OCP_P2
USB-SS-RXn
USB-SS-RXp
USB-SS-TXn
USB-SS-TXp
+5V-SW
Page 98
8-6-25 HTV
+12V
R5485
NC/10K 5% 1/16W
NC/1K 1/16W
R5475
NC/4K3
anti-pop CKT for dc on/off
H: SPK output
L: SPK mute
TP5408
TP5409
CN1319
1
2
3
4
5
6
7
8
9
10
NC/RJ45 CONN
C5452
NC/470PF 50V
NC/10K 5% 1/16W
NC/200OHM1/16W
R5484
NC/200OHM1/16W
(10p10c) Yellow
ZD5415
C5448
NC/MLVG0402
NC/470PF 50V
1 2
R5468
R5476
AMP-SHUTDOWNn
AUDIO-HTV-L
AUDIO-HTV-R
Bathroom SPK
ZD5410
1 2
R5477
NC/1K 1/16W
R5472
NC/1K 1/16W
C5454
NC/150pF 50V
C5455
NC/150pF 50V
C5445
NC/MLVG0402
NC/470PF 50V
+3V3-STANDBY
R5482
NC/10K 5% 1/16W
R5469
TP5400
NC/0R05 OHM
Q5413
TP5402
NC/MMBT3904
C5463
NC/100NF 16V
+3V3-STANDBY
R5463
NC/10K 5% 1/16W
NC/10UF 6.3V
ESD
NC/MLVG0402
ZD5419
1 2
FB5415 NC/120R 3A
1 2
FB5416 NC/120R 3A
R5461
NC/0R05 OHM
R5465
NC/22K 1/16W
R5466
NC/2K7
+5V-SW
C5459
C5453
S5401
NC/1NF
SPG_0001-0015
NC/1NF
TP5418
TP5419
C5456
R5467
NC/0R05 OHM
C5444
NC/1NF
(EMI)
1 2
1 2
S5402
SPG_0001-0015
SPK-
SPK+
S5403
1
2
3
1 2
SPG_0001-0015
CN1318
NC/PHONE JACK
High=8.5mm
BLACK
RC-HTV
1 2
FB5417
1 2
+3V3-STANDBY
R5483
NC/22K 1/16W
TP5404
NC/100 OHM 1/16W
Q5415
NC/MMBT3904
C5462
TP5416
TP5412
NC/100NF 16V
TP5426
C5461
NC/47NF 16V
NC/33K 1/16W 5%
TP5430
C5464
NC/47NF 16V
NC/33K 1/16W 5%
PWR-STATUS
SOC-RX-UART
SOC-TX-UART
SOC-TX-RS232
SOC-RX-RS232
IR-HTV-IN
DET-IR-CON
IR-HTV-OUT
TP5450
TP5451
TP5452
TP5453
ZD5416
ZD5413
C5450
C5447
NC/MLVG0402
NC/470PF 50V
NC/MLVG0402
NC/470PF 50V
1 2
1 2
R5489
TP5403
R5480
NC/0R05 OHM
C1
C2
TP5413
R5478
NC/33K 1/16W 5%
TP5423
R5486
NC/33K 1/16W 5%
C3
R5481
NC/33K 1/16W 5%
R5487
R5488
HTV CONN
Serial bus:
UART = TTL/CMOS logic level
RS232 = RS232 levels
SOC-RX-UART
SOC-TX-UART
DET-IR-CON
IR-HTV-OUT
SOC-TX-RS232
SOC-RX-RS232
IR-HTV-IN
PWR-STATUS
ZD5411
C5451
NC/MLVG0402
NC/470PF 50V
NC/MLVG0402
1 2
1 2
U5405
NC/TPA2011D1YFFR
INEN
VO+
Q5410
NC/MMBT3904
NC/120R 3A
AUDIO- PD1n
A1
IN+
A2
GND
A3
VO-
VDDB1PVDDB2PGND
B3
+3V3-STANDBY +12V
R5462
NC/10K 5% 1/16W
R5464
NC/22K 1/16W
Q5411
NC/MMBT3904
For sequence control
+3V3-STANDBY
R5470
NC/10K 5% 1/16W
TP5401
R5473
Q5412
NC/MMBT3904
AC off anti-pop CKT
+3V3-STANDBY
R5471
NC/22K 1/16W
TP5406
TP5405
Q5414
NC/MMBT3904
R5474
NC/510R 1/16W 5%
TP5411
C5458
NC/1N F 50V
C5457
NC/1NF 50V
R5479
NC/510R 1/16W 5%
Updated on 2016/4/21
1 2
FB5414 N C/220 R
TP5444
1 2
FB5413 N C/220 R
TP5445 +3V3-STANDBY
1 2
FB5410 N C/220 R
TP5446
1 2
TP5447
FB5411 N C/220 R
1 2
TP5448
FB5412 N C/220 R
1 2
FB5409 N C/220 R
TP5449
ZD5414
ZD5412
C5446
C5449
NC/470PF 50V
NC/MLVG0402
NC/MLVG0402
NC/470PF 50V
1 2
1 2
IR IN/OUT
To meet IRIN
impedance 10Kohm
+3V3-STANDBY
R5498
NC/10K 5% 1/16W
TP5422
NC/1K 1/16W
Q5417
R5456
NC/0R 05 OHM
C5437
NC/100NF 16V
NC/NX7002AK
C5442
NC/10UF 6.3V 20%
TP5436
C5439 N C/100NF 16V
C5440 N C/100NF 16V
C5441 N C/100NF 16V
R5401
NC/100 OHM 1/16W
RS232 LEVEL SHIFT
R5404
C5443
NC/100NF 16V
TP5421
TP5420
TP5437
TP5438
TP5439
TP5441
IR-HTV-OUT
R5407
NC/10K 5% 1/16W
IR-HTV-IN
Q5418
NC/MMBT3904
C5435
NC/100N16V
U5404
1
C1+
2
V+
3
C1-
4
C2+
5
C2-
6
V-
7
T2out
R2in8R2out
NC/ST3232CTR
TP5435
TP5424
+3V3-STANDBY
RC-HTV
VCC
GND
T1out
R1in
R1out
T1in
T2in
R5403
NC/11K 1%
TP5425
R5405
NC/0R05 OHM
U5406
16
15
14
13
12
11
10
9
+3V3-STANDBY
Q5419
NC/NX7002AK
+3V3-STANDBY
5 3
2 4
R5406
NC/0R05 OHM
1
NC/74LVC1G17GV
TP5433
TP5434
TP5442
TP5443
R5496
NC/11K 1%
IR SWITCH
U5407
NC/TS5A3157DCKR
1
NO
2
GND
NC3COM
TP5427
Serial bus:
UART = TTL/CMOS logic level
RS232 = RS232 levels
R5454 NC/0R05 OHM
R5455 NC/0R05 OHM TP5440
R5457 NC/1.8K 1/16W ZD5417
R5458 NC/0R05 OHM
AUDIO-PD1n
RC-HTV
RC-IR
SOC-RX-SERVICE
SOC-TX-SERVICE
AMP-SHUTDOWNn
AUDIO-HTV-L
AUDIO-HTV-R
R5402
NC/33K 1/16W
DET-IR-CON
R5499
NC/22K 1/16W
6
IR-DET-SW
IN
5
V+
4
TP5428
H:NO-COM
L:NC-COM
SOC-TX-RS232
SOC-RX-RS232
R5460 N C/0R05 OHM
R5459 N C/0R05 OHM
AUDIO-HTV-L 22
AUDIO-HTV-R 22
TP5429
R5400
NC/0R05 OHM
SOC-RX-UART
SOC-TX-UART
AUDIO-PD 1n 17
RC-HTV 23
RC-IR 2,23
SOC-RX-SERVICE 2
SOC-TX-SERVICE 2
AMP-SHUTDOWNn 17,19
+3V3-STANDBY
R5497
NC/22K 1/ 16W
RC-IR
C5469
NC/100NF 16V
C5438
NC/470PF 50V
R5495
NC/10K 5% 1/16W
Q5416
NC/MMBT3904
+3V3-STANDBY
C5468
NC/100NF 16V
SOC-RX-SERVICE
SOC-TX-SERVICE
C5436
NC/470PF 50V
IR-DET-SW
EN
R720
NC/0R05 1/16W
+12V
U702
1
VIN
2
VIN
3
VIN
4
VIN
C708
C716
NC/100NF 16V
NC/10UF 16V
NC/TPS2590RSAR
R721
NC/68K 1/16W 1%
Current Limit 201K/90=2.2A
12V OUT PUT CURRENT PROT ECTION
12
11
10
9
CT
R703
NC/100K 1/10W 1%
R704
12V_OUT
C740 NC/1UF 10% 16V
C711 NC/470NF 16V
C719 NC/100NF 16V
NC/MLVS0603M04
R727
switch
NC/0R05 1/16W
14
15EN16
17
FLT
GND13GND
E-PAD
VOUT
VOUT
VOUT
GND5RTRY6ILIM7IFLT
8
R709 NC/ 22K 1%
NC/0R05 1/10W
ZD701
1 2
C734
NC/100NF 16V
R725
NC/22K 1/16W 5%
12V_OUT
Q703
NC/MMBT3904
----><----|
+3V3-STANDBY +3V3-STANDBY
R724
NC/22K 1/16W 5%
switch
NC/10uF 10V
CN702
3
2
1
NC/JACK
EN
C741
Page 99
8.7J 715G8694 IR/LED Panel
8-7-1 LED&IR&Light sensor
Page 100
8.8 J 715G8623 IR/LED Panel
8-8-1 IR
CN201
10 11
10 11
6 7
1
2
3
4
5
6
7
8
9
NC/CONN
1
2
3
4
5
6
7
8
9
NC/CONN
CN203
1
2
3
4
5
CONN
CN202
LED_R
RC-IR
LS_SCL
LS_SDA
LED_R
RC-IR
LS_SCL
LS_SDA
LED_R
RC-IR
3V3SB
DVD3V3
3V3SB
DVD3V3
ZD200 ZD201 near U212 pin
3V3SB
IR_power
RC-IR
ZD200
AZ5123-01H
ZD201
AZ5123-01H
1 2
1 2
U212
1
GND
2
VCC
3
Vout
4
GND
TSOP75436TR
Light Sensor
LS_SCL
LS_SDA
DVD3V3
R225 0R 05 1/16W
R222
R221
10K 1/16W 5%
10K 1/16W 5%
R226 NC/ 0R05 1/16W
DVD3V3
R223
R224
0R05 1/16W
NC/0R05 1/16W
C222 1uF 10V
C221 100N 16V
U221
JSA-1130
1
ADDR
INT
2
VDD
SDA
GND3SCL
6
5
4
R223
NC 0x44
JSA-1130
JSA-1130 0R NC 0R
TSL25715
Digital Light Sensor
R225 R224 R227 R226
NC NC 0R 0R
0R 0R NC NC 0R
R227 NC /0R05 1/16W
R228 0R 05 1/16W
R229 0R 05 1/16W
R228
NC
LS_SDA
LS_SCL
R229
0R 0R
0R 0R
NC
I2C ADDR
0x45 NC NC
0x29
Standby LED
C211
1UF 6. 3V
3V3SB
R211
100R 1/ 16W 5%
C212
NC/1U F 6.3V
IR Receiver
IR_power
LED_R
1K 1/16W 5%
LED201
GPSS008RC4
Red
R202
3V3SB
R201
10K 1/16W 5%
1 2
Q201
BC847BW
ZD203 NC/AZ 5123-01H
ZD202 NA/AZ512 3-01H
1 2
1 2
ZD202 ZD203 near LED201
