TPM17.1A
Chassis name Platform Model name
32PHT5102/98
32PHT5102/79
32PHT5102/56
32PHT5102/71
32PHT5102S/67
TPM17.1A LA MT5800
32PHT5102S/98
43PFT5102/98
43PFT5102/79
43PFT5102/56
43PFT5102/71
43PFT5102S/98
49PFT5102/71
Published by Doris.zheng 1738 Quality Subject to modification 3122 785 20411
© TP Vision Netherlands B.V.
2017
All rights reserved. Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips Electronics N.V. or their respective owners. TP Vision Netherlands B.V. reserves the right to change products at any time without being obliged to adjust earlier supplies accordingly. PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.
2017-Sep-22
Page 2
1.Product inforamtion……….……………………………………………………………………………………3
2.Connections overview……..…..…..………………..…………………………………………………………5
3.Mechanical Instructions………………….…………………………………………………………………….7
Cable dressing (32" 5102 series)………………………………………………………………………………7 Cable dressing (32PHT5102/71)……………………………………………………………………………7 Cable dressing (43" 5102 series)………………………………………………………………………………8 Cable dressing (43PFT5102/71)………………………………………………………………………………8
Cable dressing (49" 5102/71 series)……………………………………………………………………………9 Assembly/Panel Removal ………………………………………………………………………………………9
4.Service Modes…………….……………….………………….…………………………………………….….14

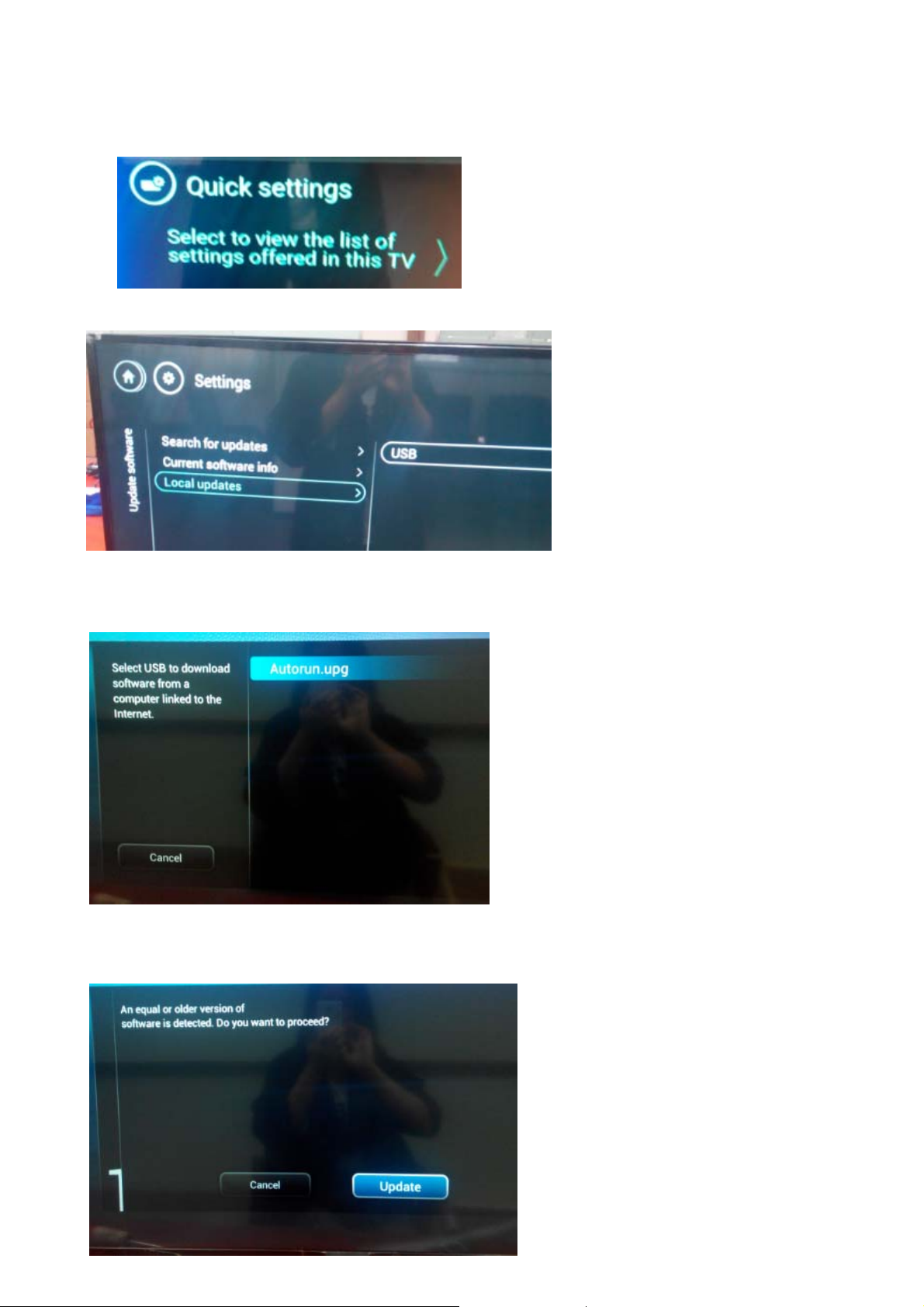

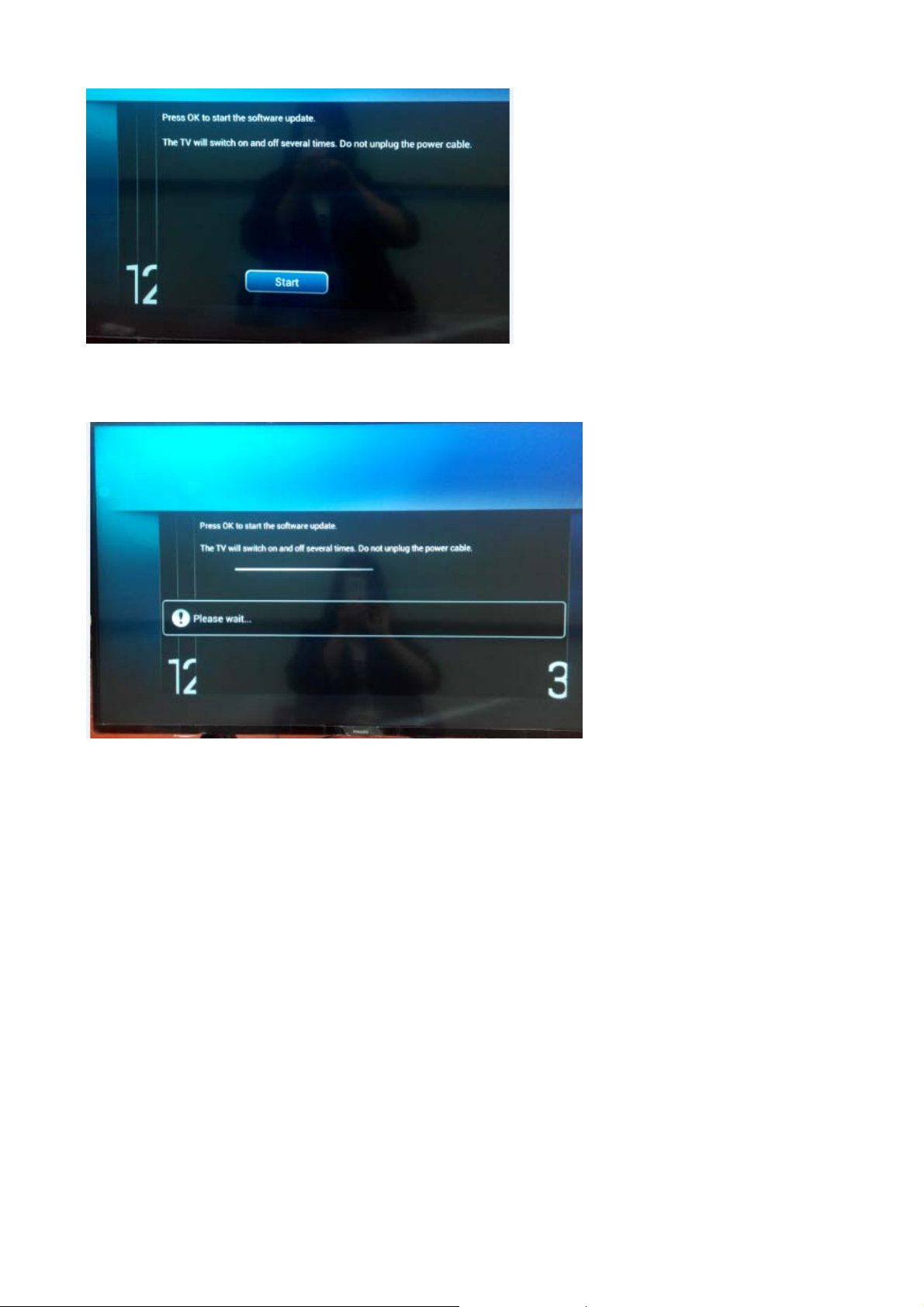

5.Software upgrading, Error Code and Panel Code………...……………………………………………..18

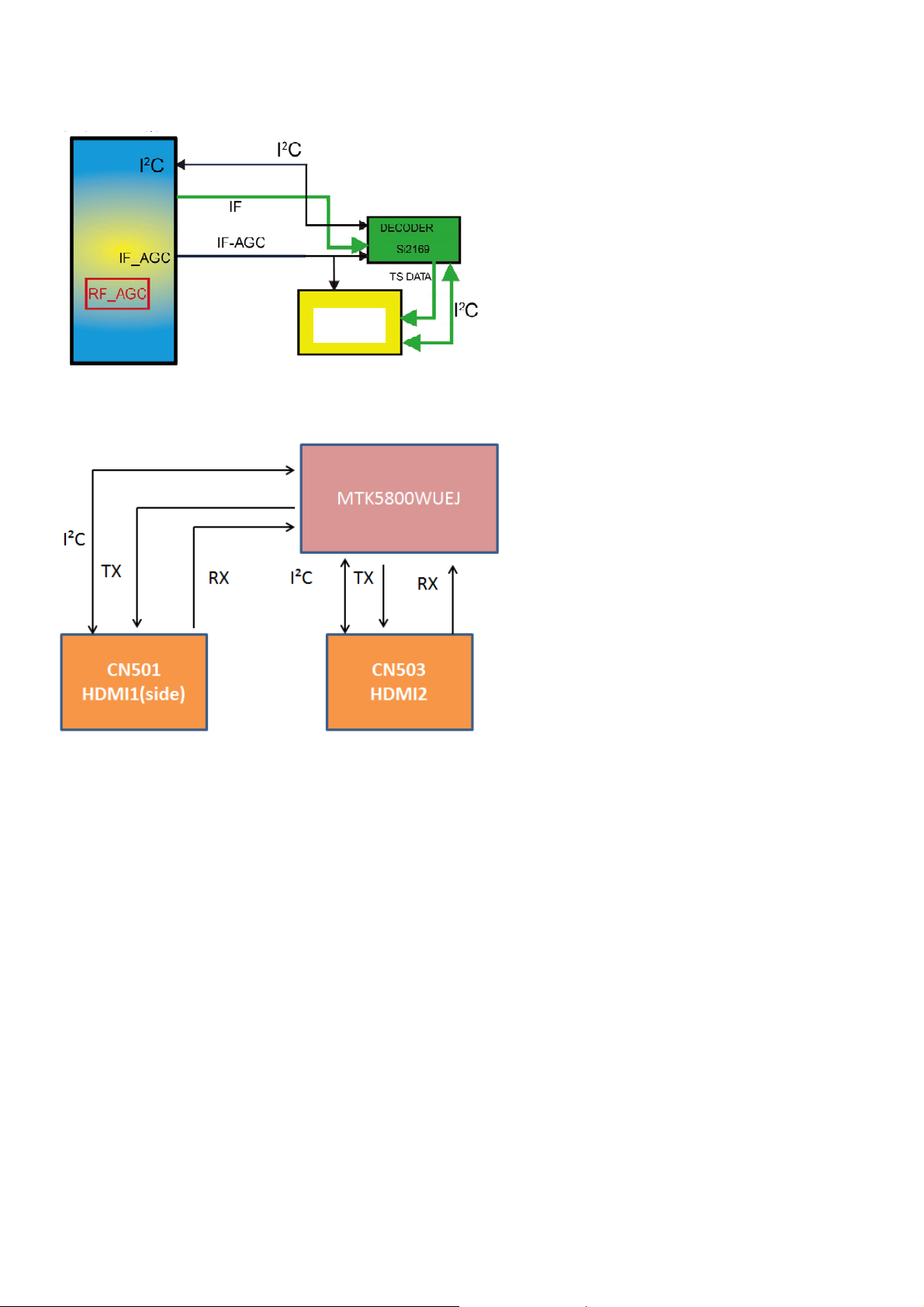

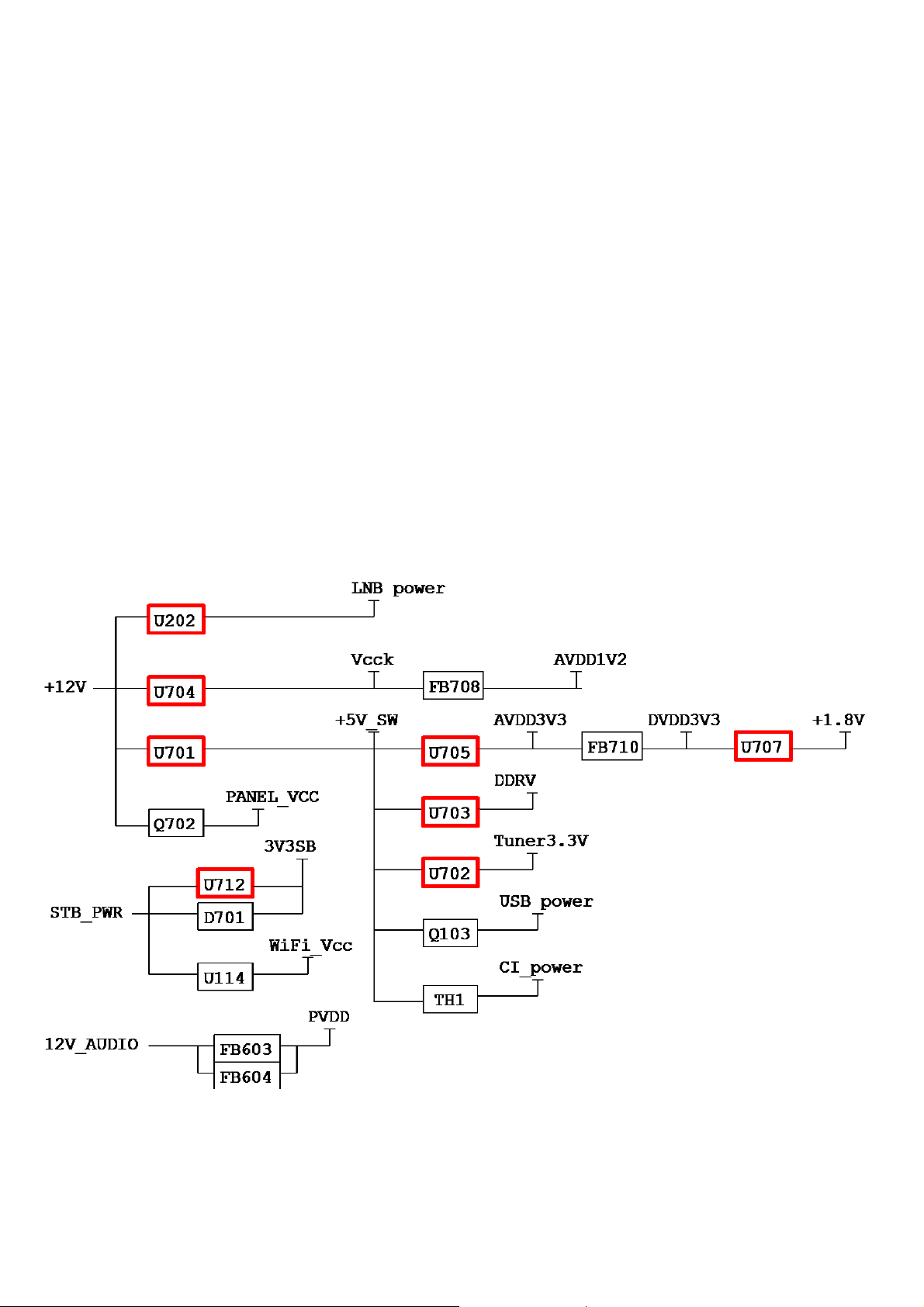

6.Circuit Descriptions…..……………………….………………………………………………………………23

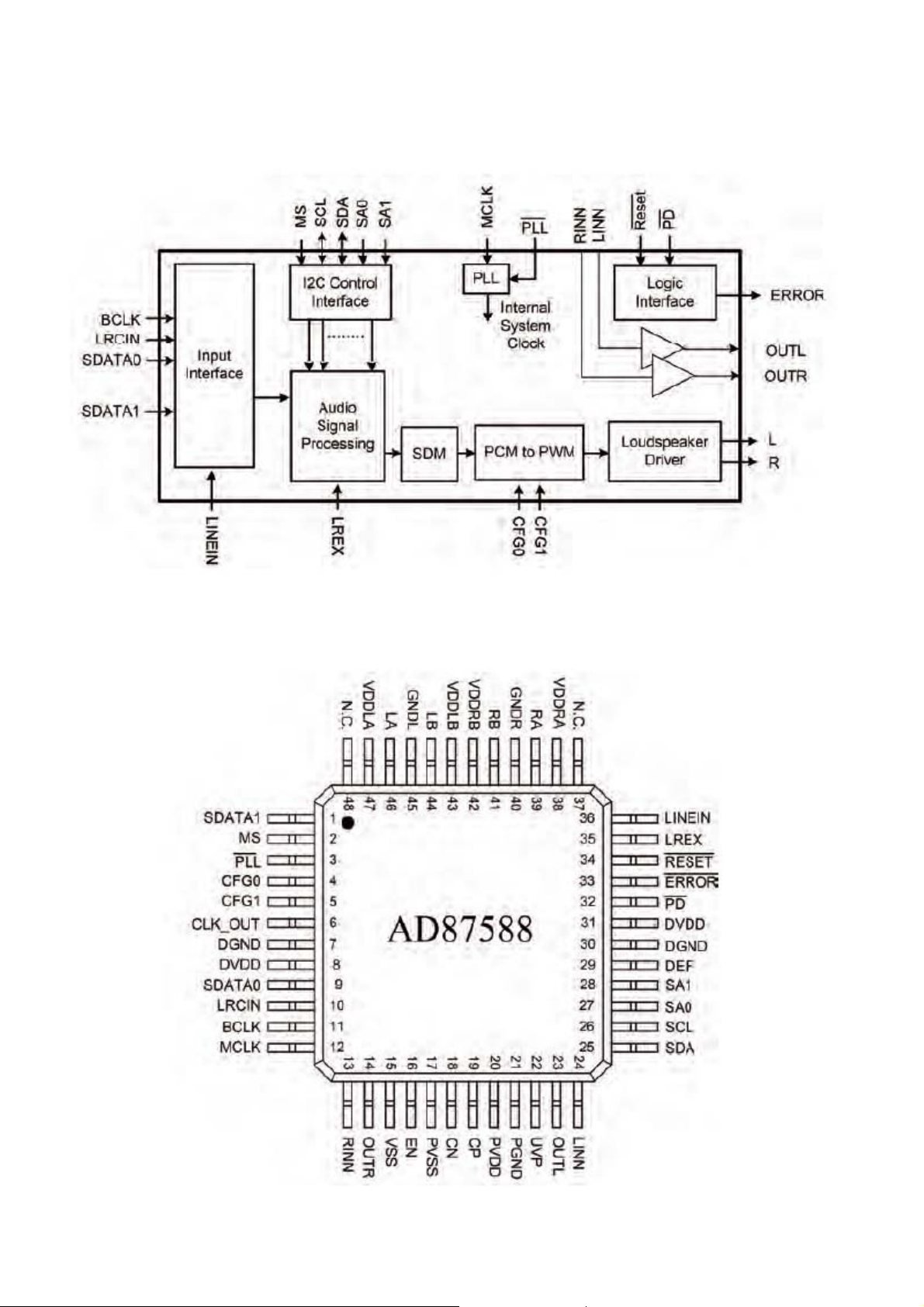

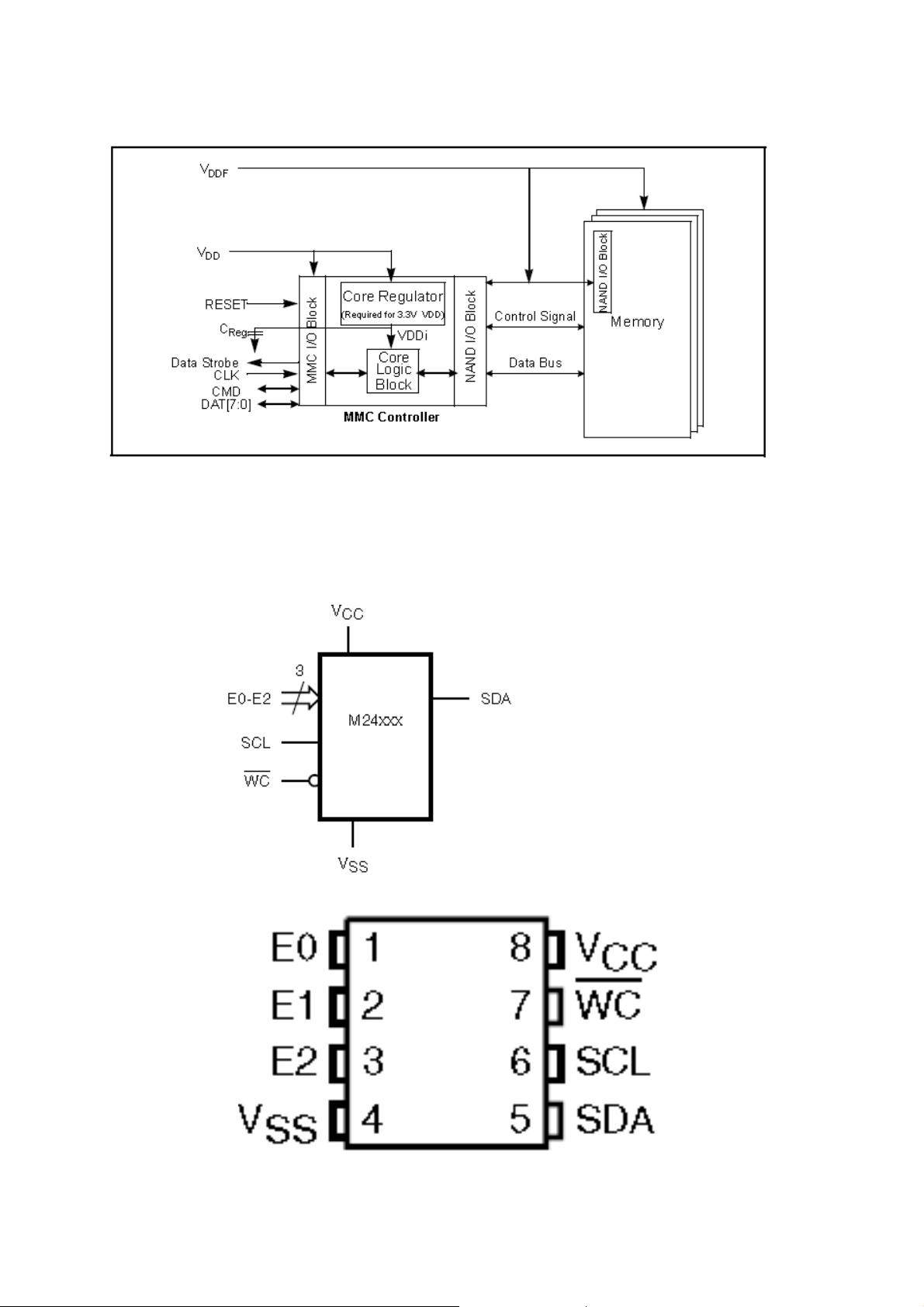

7.IC Data Sheet……...……………………………………………………………………………………….…..32

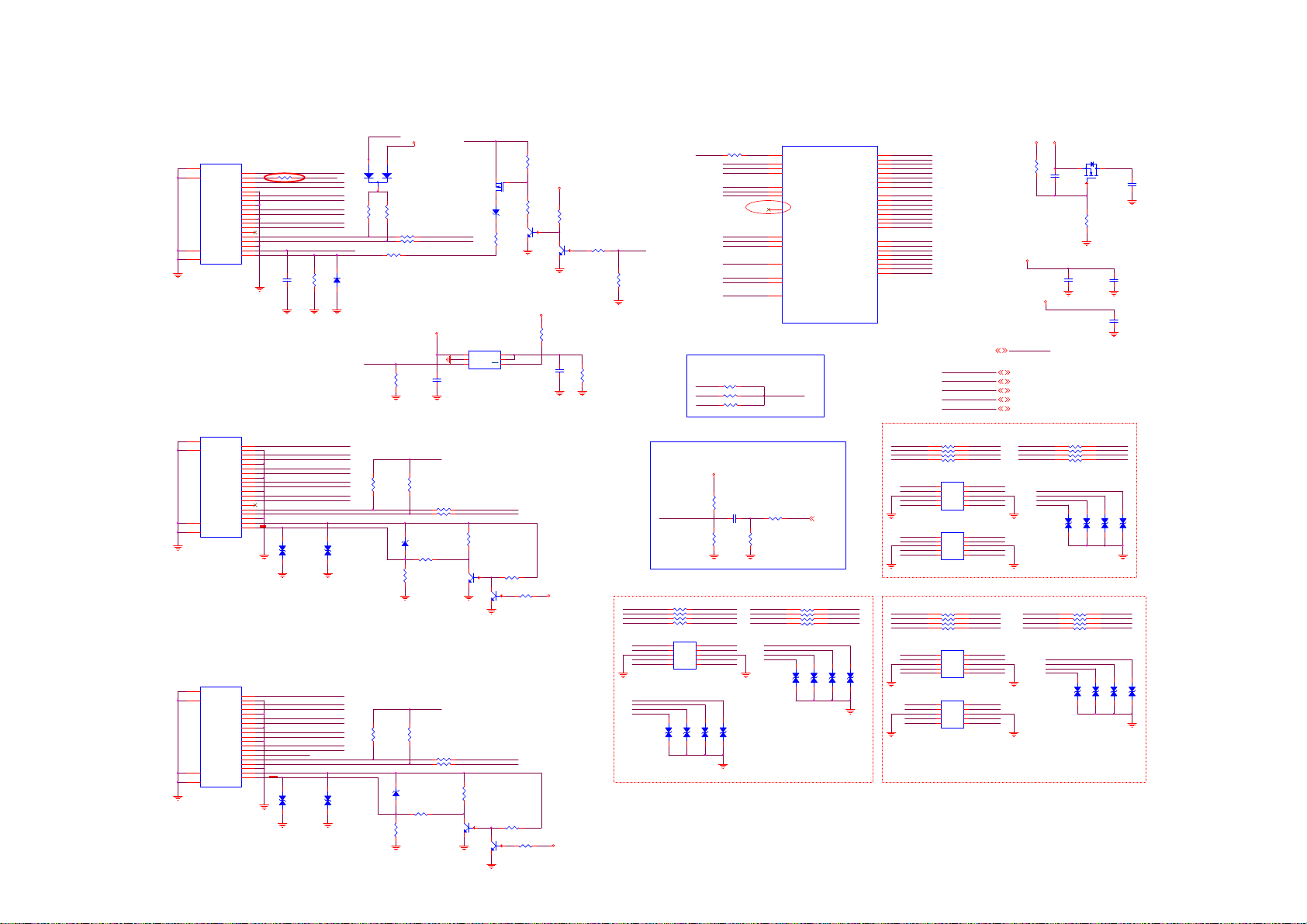

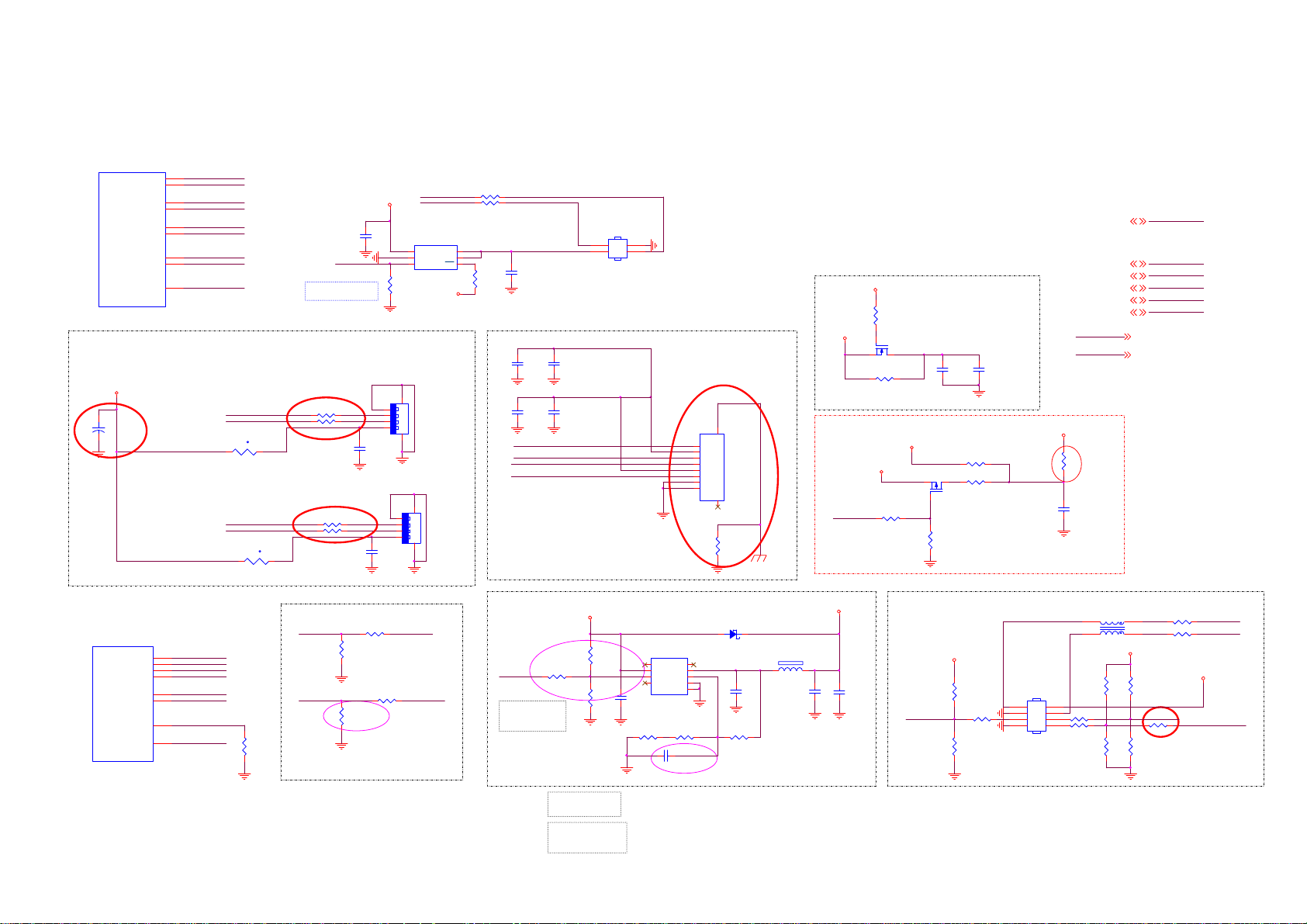

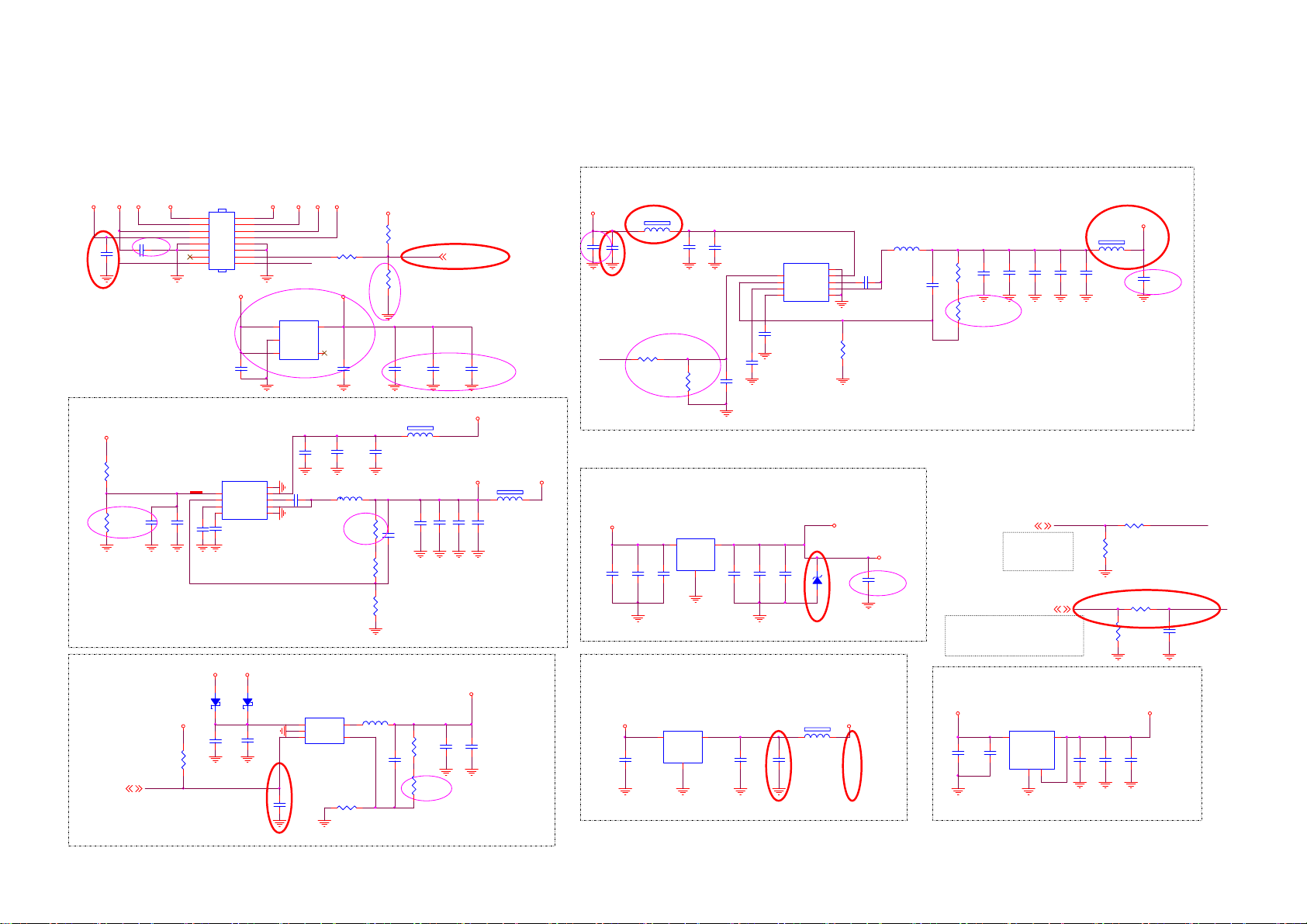

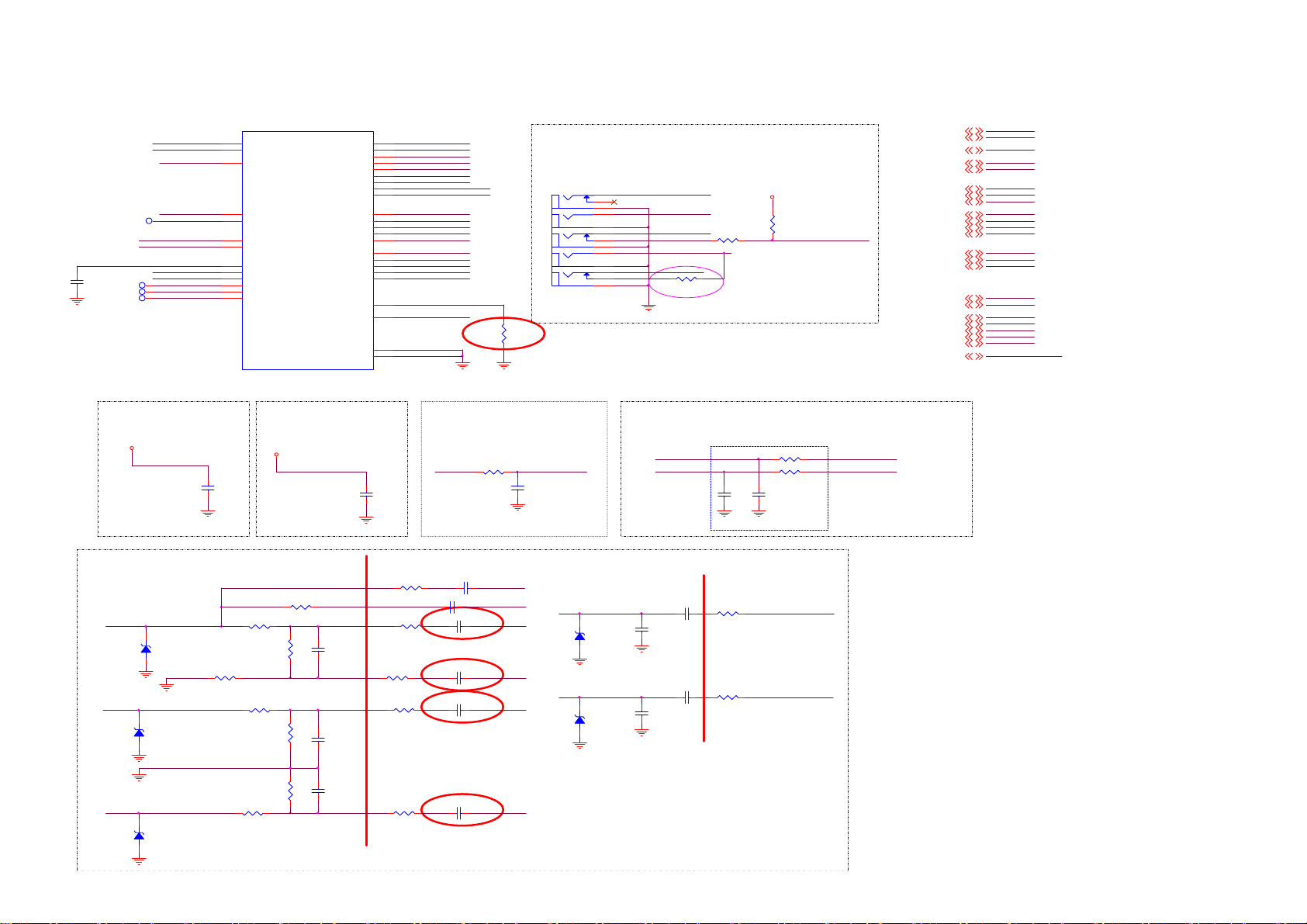

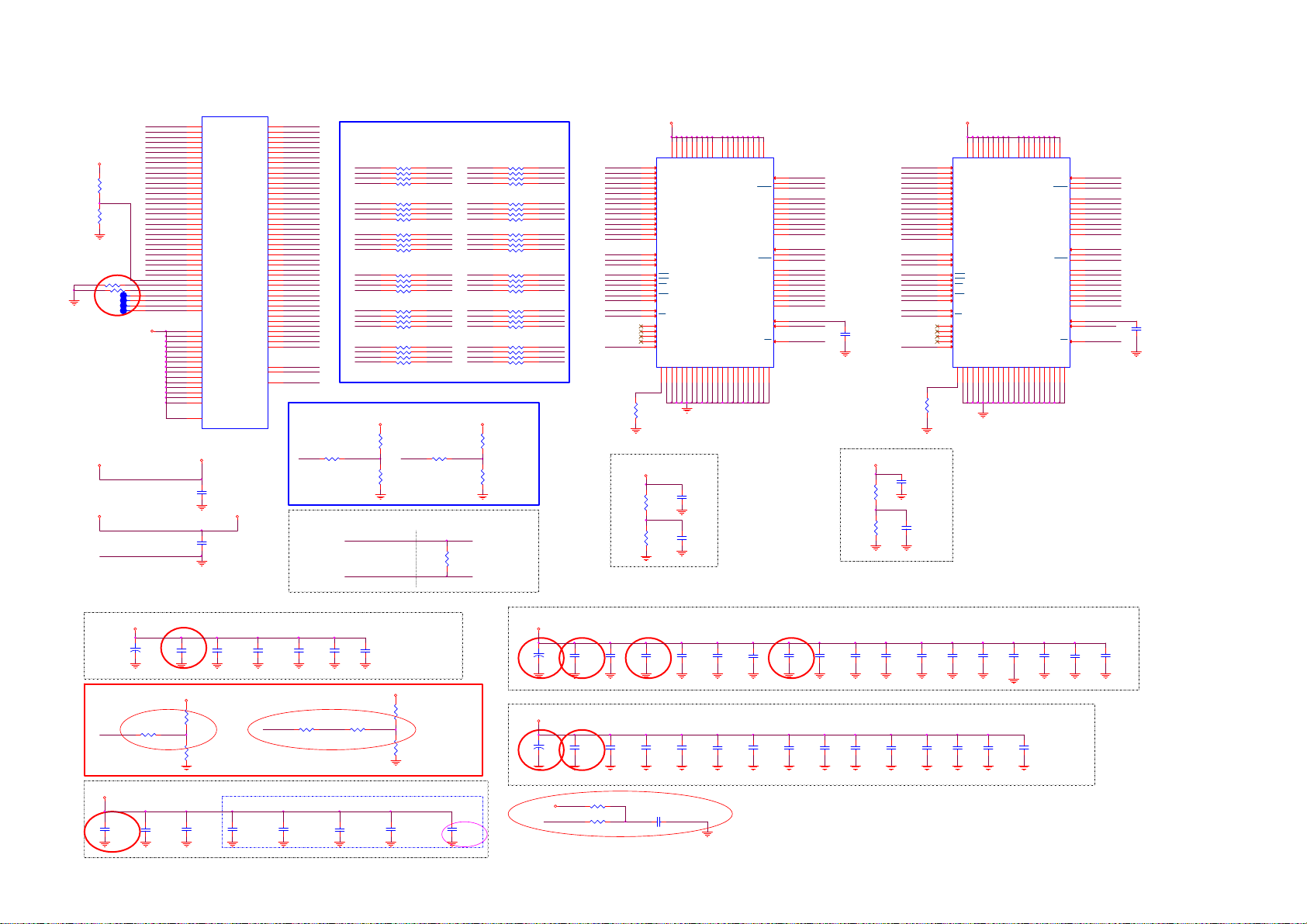

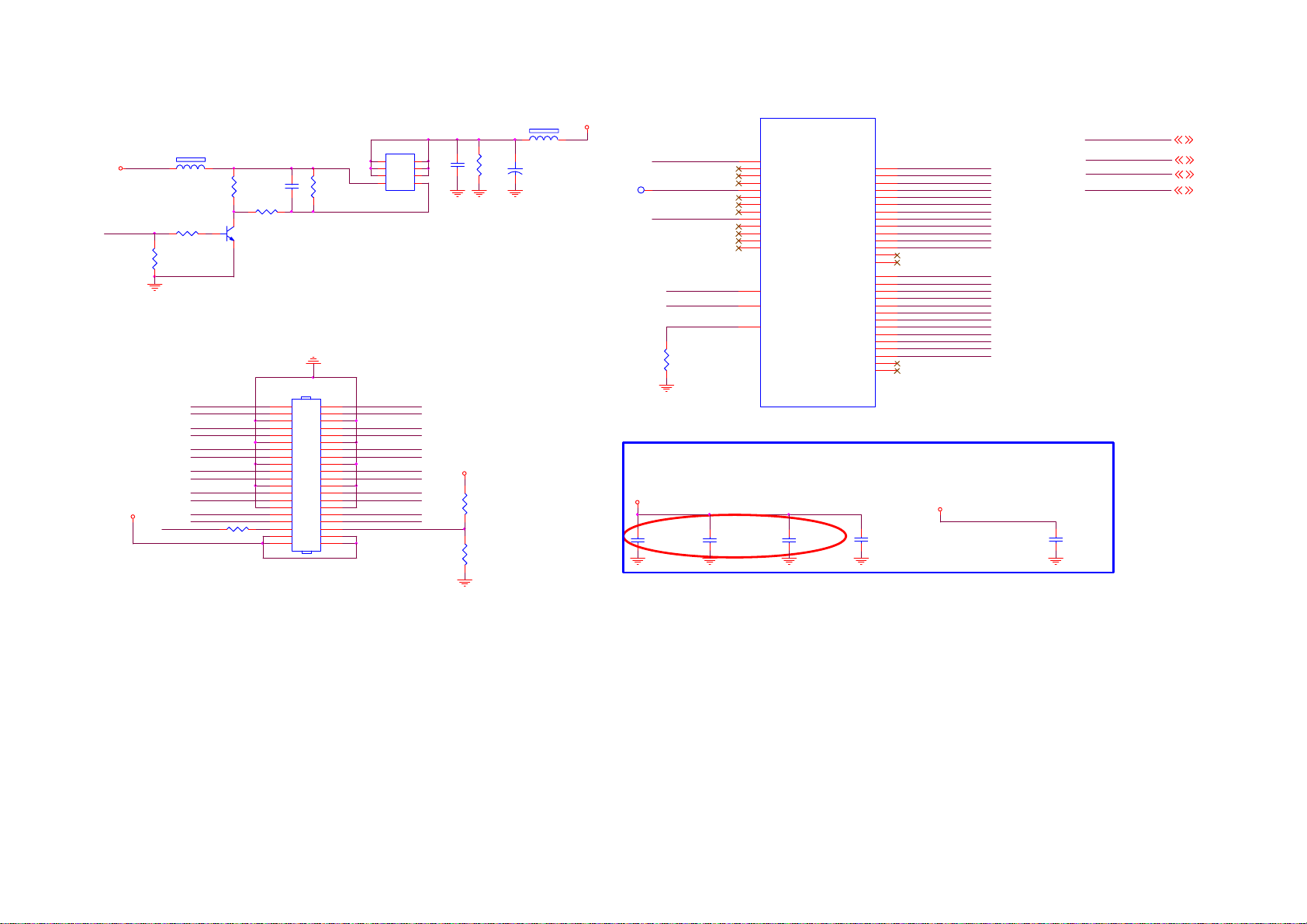

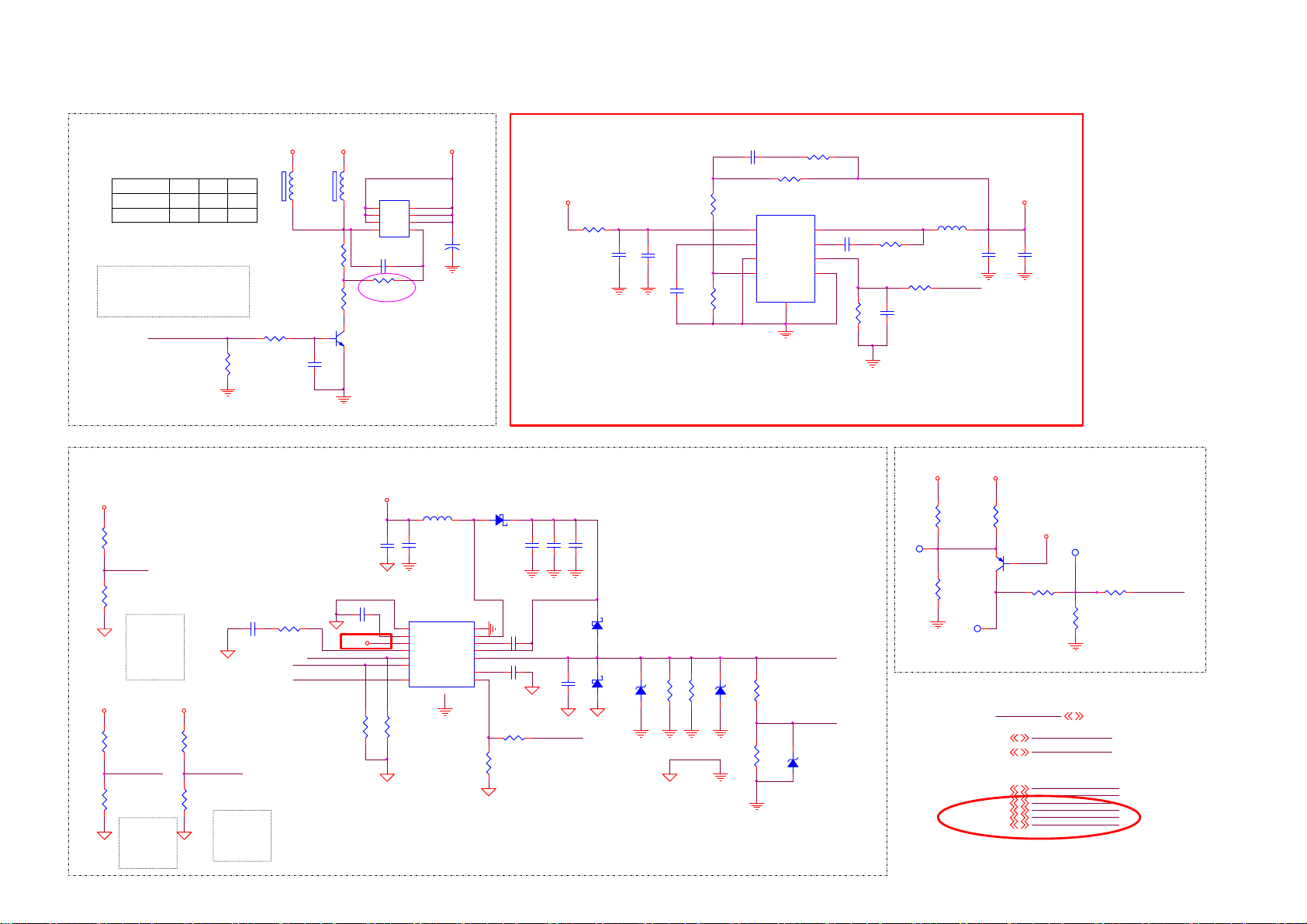

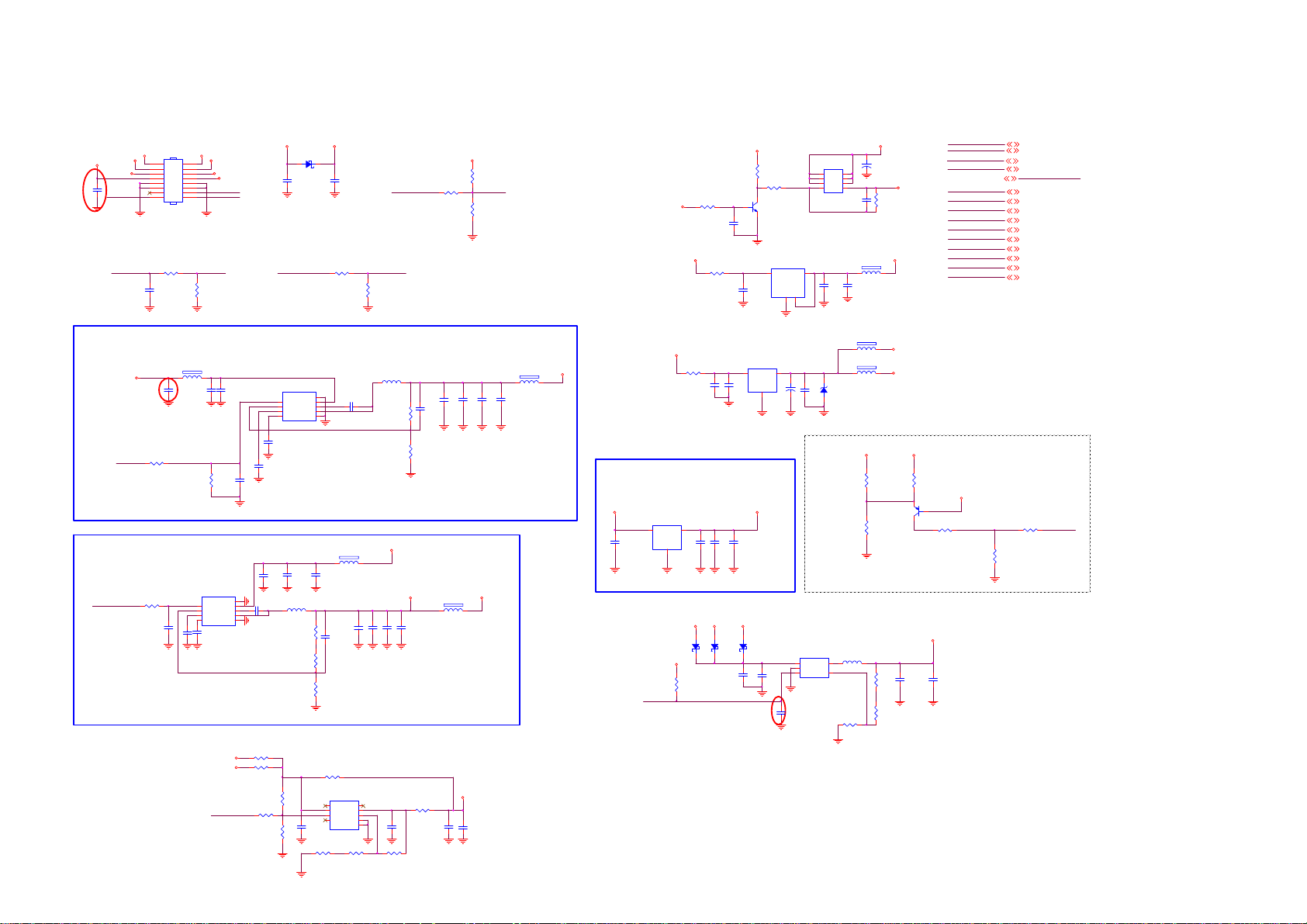

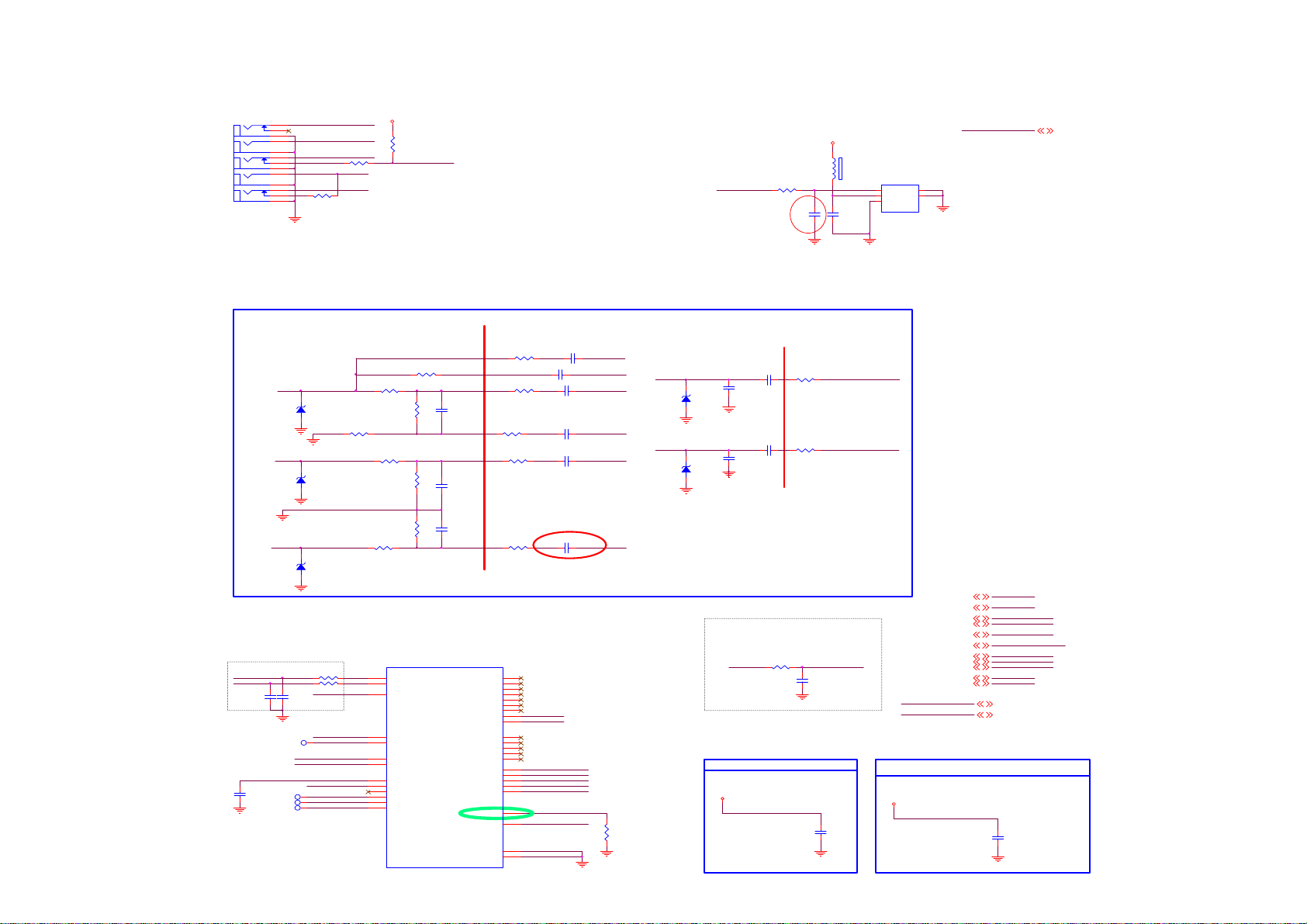

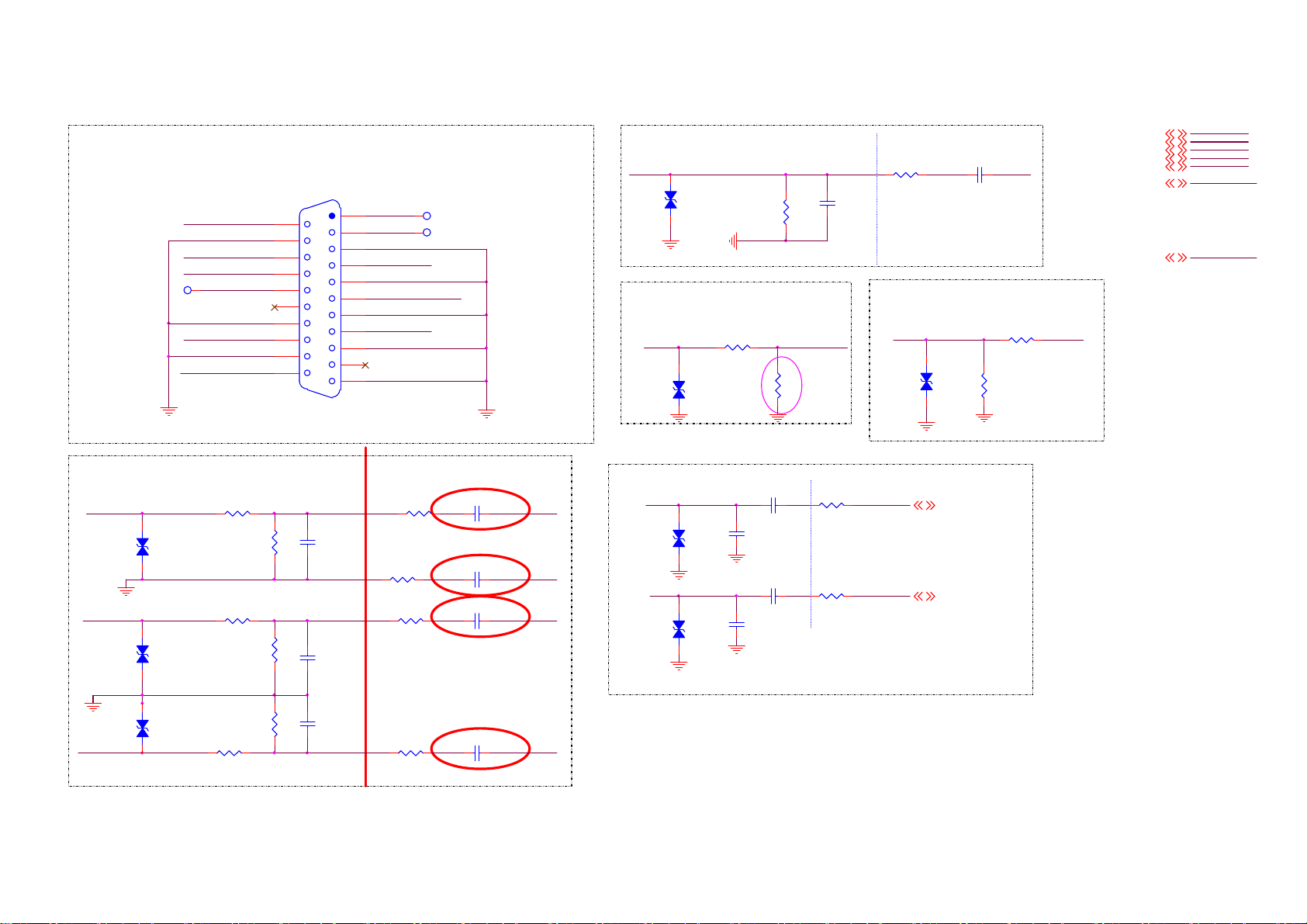

8.Circuit Diagrams……………...……………………………………………………………………………….36

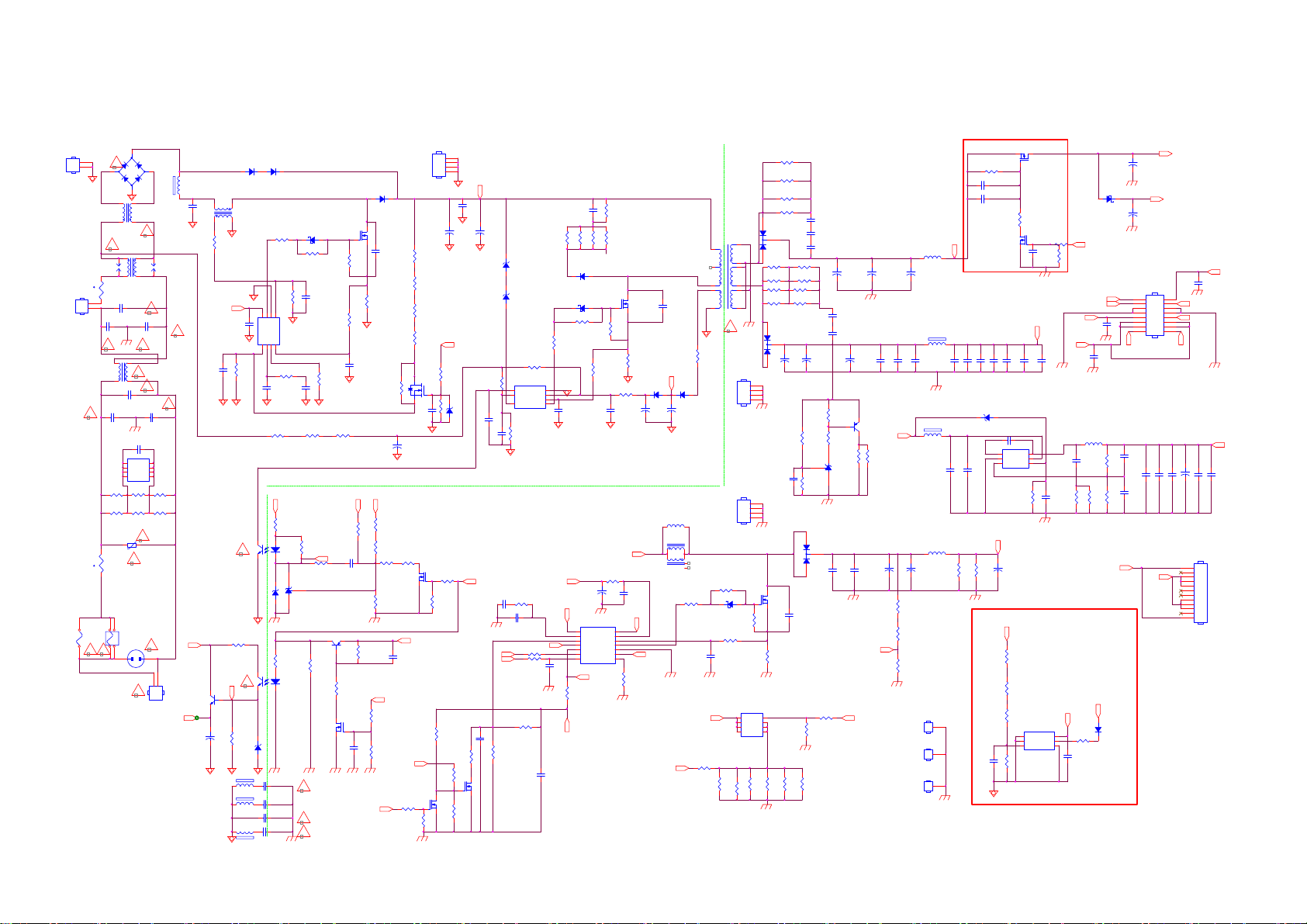

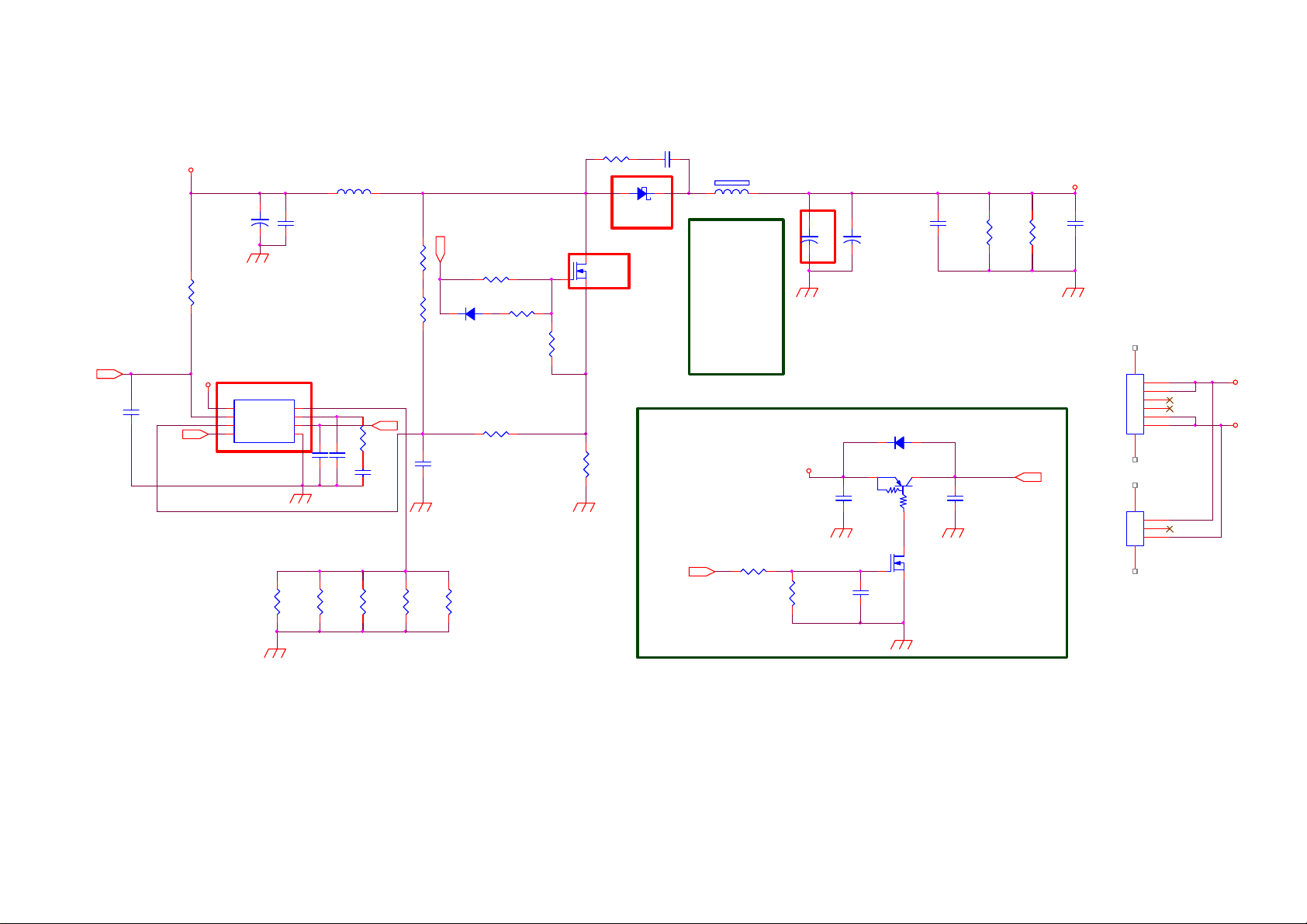

8.1 A 715G7734 PSU……………………………………………………………..……………………36
8.2 A 715G7574 PSU……………………………………………………………..……………………38

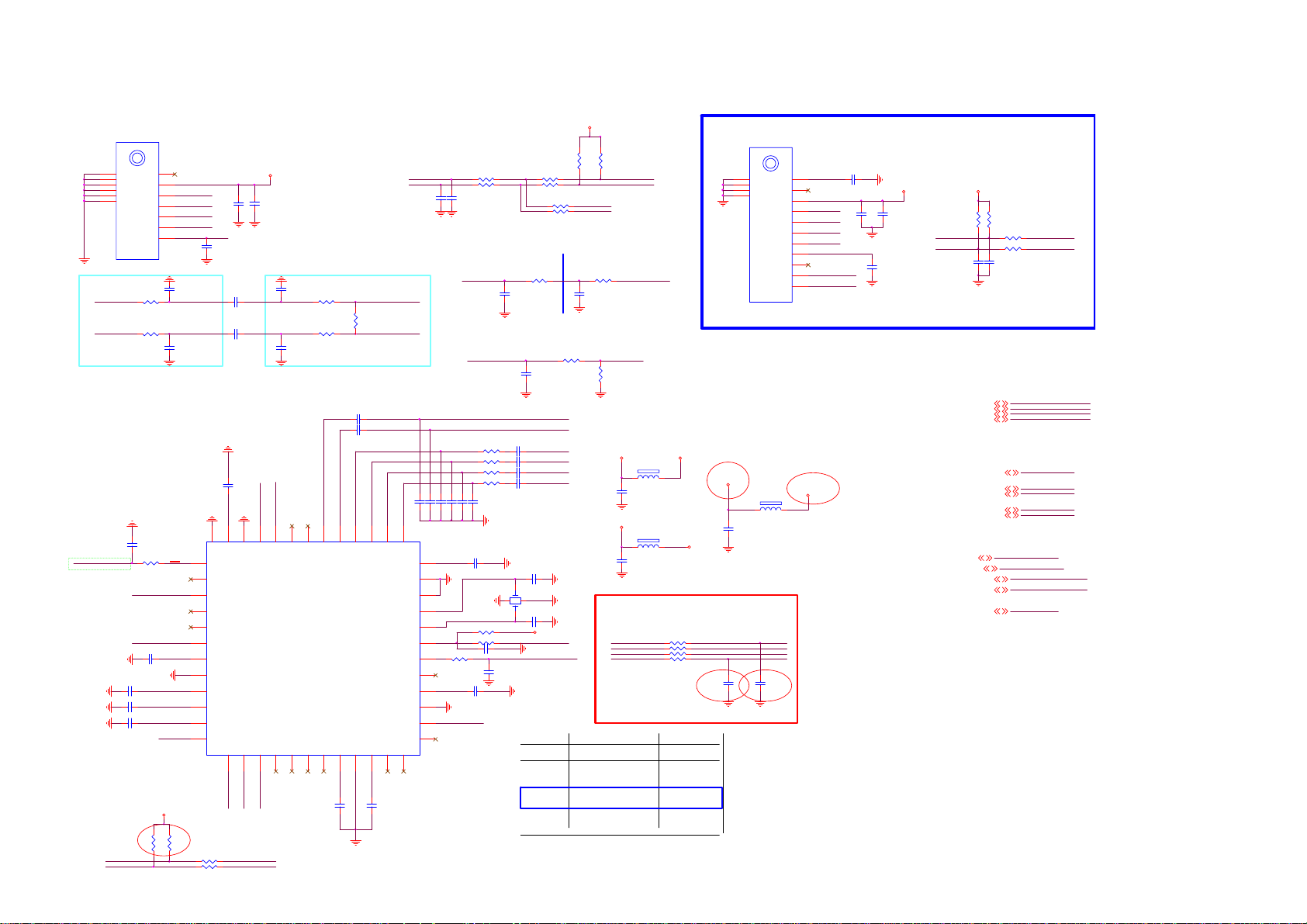

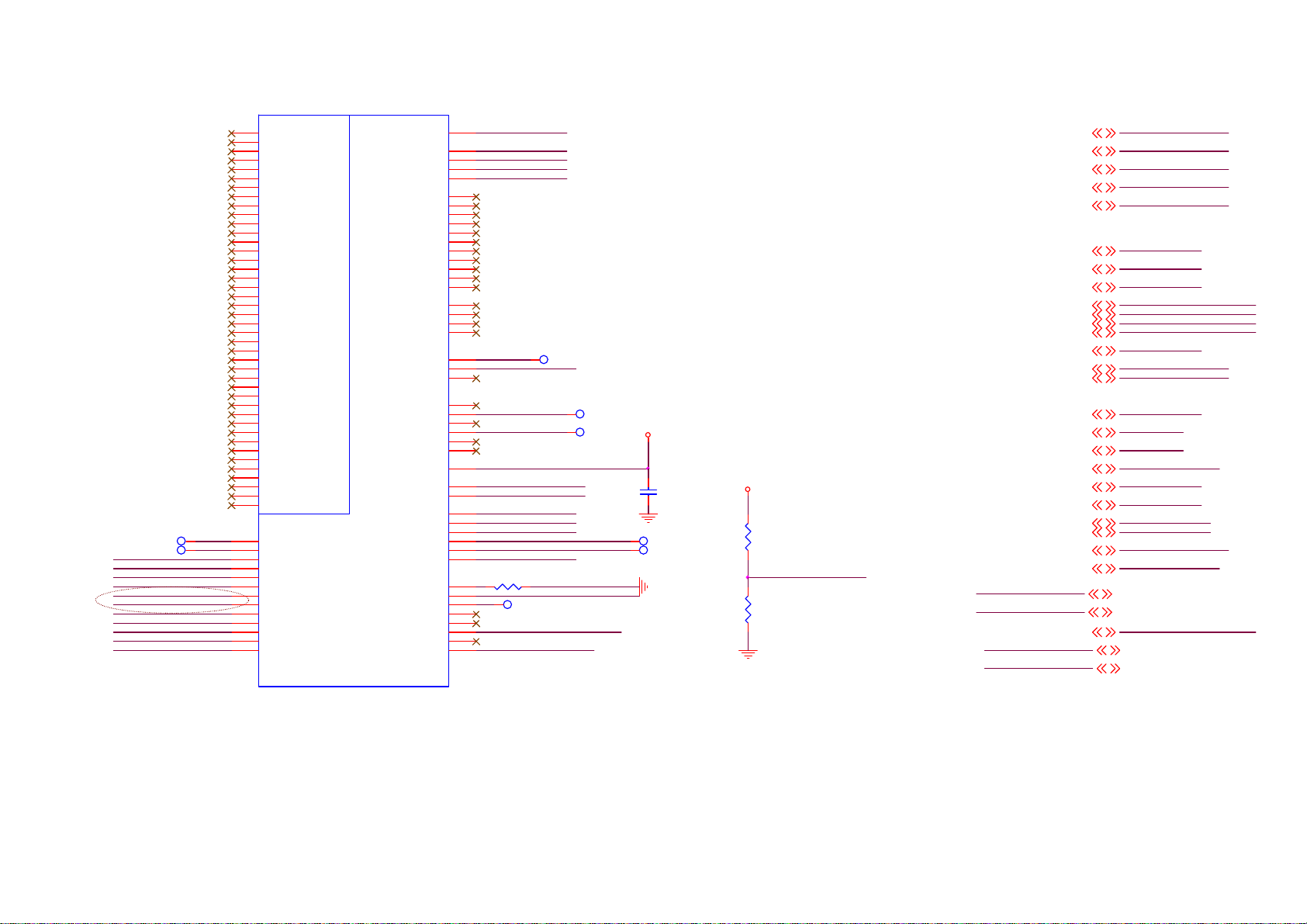

8.3 B 715G8198 SSB…………………………………………………………………………………..39
8.4 B 715G8251 SSB(for 5102/71)………………………………………..…………………………………55
8.5 J 715G8009 IR/LED Panel……………………………………..…………………………………66

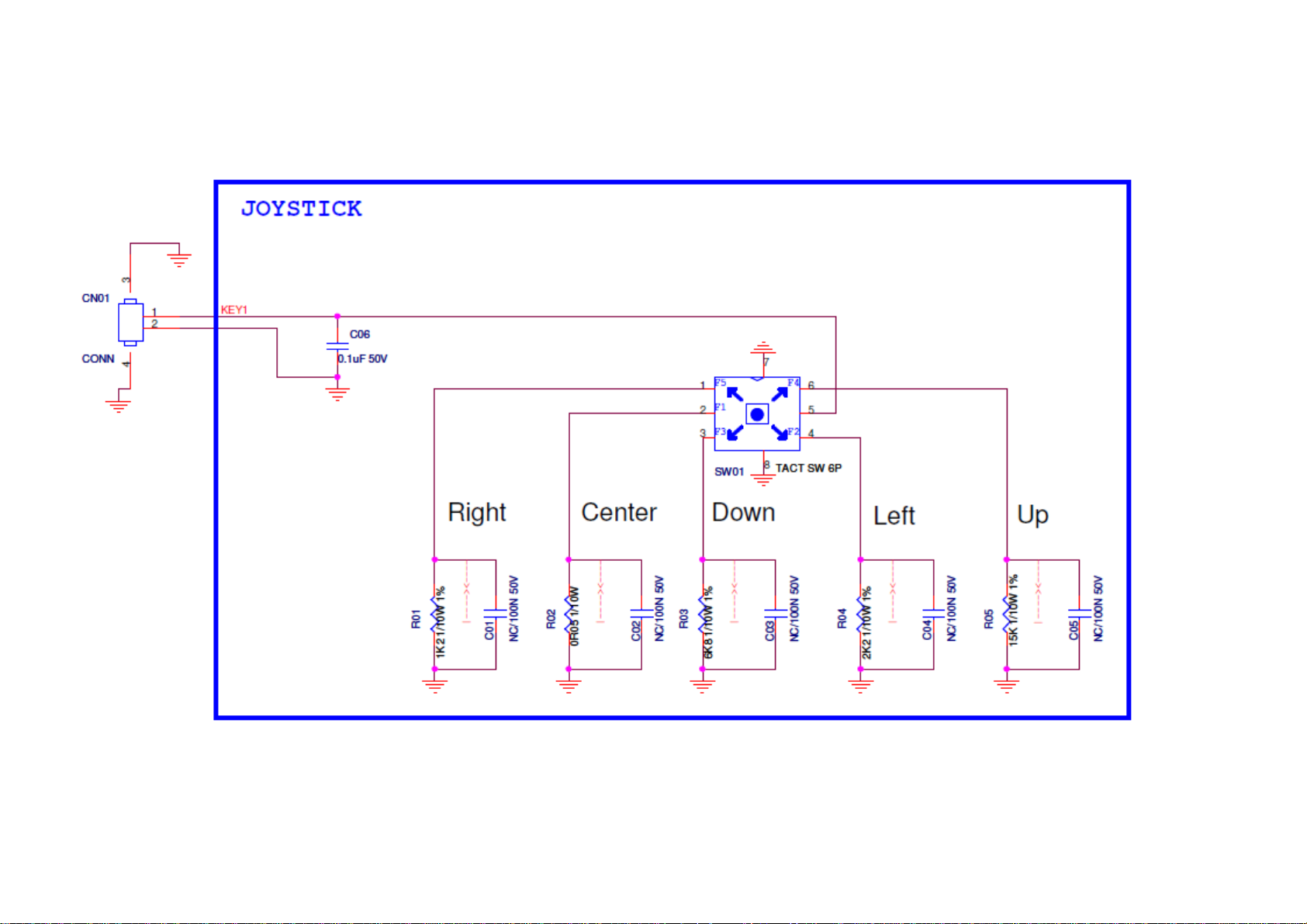

8.6 E 715G7088 Keyboard control panel………………………..…………………………………67

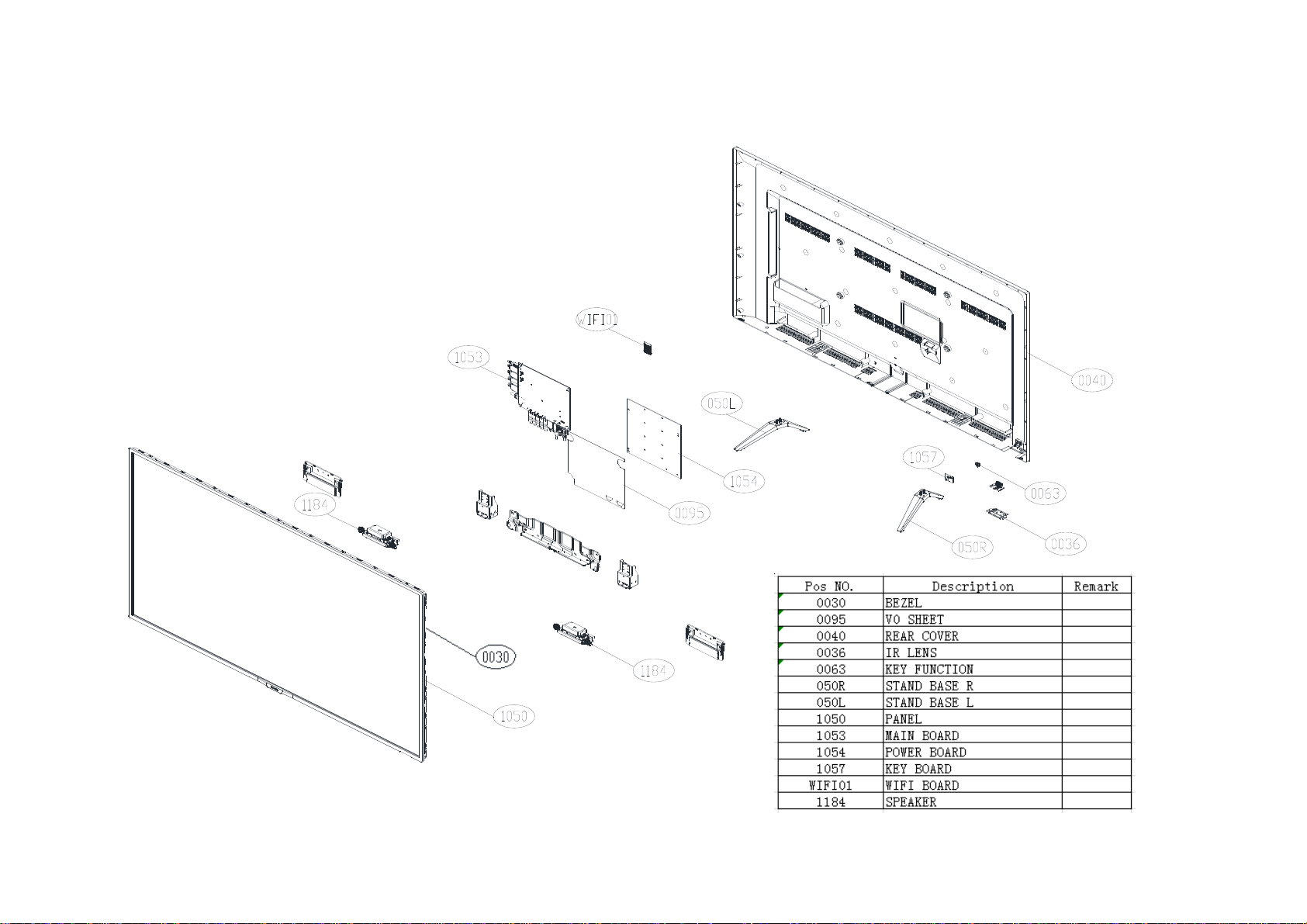

9.Styling Sheet……………….…………………….……………………………………………………………..68
5102 series 32"………………………………………………………………………………………………….68 5102 series 43"………………………………………………………………………………………………….69
5102 series 49"………………………………………………………………………………………………….70
Published by Doris.zheng 1738 Quality Subject to modification 3122 785 20411
© TP Vision Netherlands B.V.
2017
All rights reserved. Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips Electronics N.V. or their respective owners. TP Vision Netherlands B.V. reserves the right to change products at any time without being obliged to adjust earlier supplies accordingly. PHILIPS and the PHILIPS’ Shield Emblem are used under license from Koninklijke Philips Electronics N.V.
2017-Sep-22
Page 3
1. Product information
Product information is subject to change without notice.
For detailed procuct information,please visit
www.philips.com/support
Display
Type
Diagonal screen size
• 32PHT5102: 80 cm / 32 inch
Display resolution
1366 x 768p
Diagonal screen size
• 43PFT5102: 108 cm / 43 inch
Display resolution
1920 x 1080p
Diagonal screen size
• 49PFT5102: 123 cm / 49 inch
Display resolution
1920 x 1080p
Input resolution
Video formats
Resolution — Refresh rate
• 480i - 60 Hz
• 480p - 60 Hz
• 576i - 50 Hz
• 576p - 50 Hz
• 720p - 50 Hz, 60 Hz
• 1080i - 50 Hz, 60 Hz
• 1080p - 24 Hz, 25 Hz, 30 Hz
Computer formats
Resolutions (amongst others)
• 640 x 480p - 60 Hz
• 800 x 600p - 60 Hz
• 1024 x 768p - 60 Hz
• 1280 x 768p - 60 Hz
• 1360 x 765p - 60 Hz
• 1360 x 768p - 60 Hz
• 1280 x 1024p - 60 Hz
• 1920 x 1080p - 60 Hz23.5
32PHT5102
• without TV stand:
Width 732.5 mm - Height 429.6 mm - Depth 63.6 mm
- Weight ± 4.92 kg
• with TV stand:
Width 732.5 mm - Height 492 mm - Depth 179.2 mm
- Weight ± 5.05 kg
43PFT5102
• without TV stand:
Width 968.2 mm - Height 562.4 mm - Depth 63.6mm -
Weight ± 8.45 kg
• with TV stand:
Width 968.2 mm - Height 624.8 mm - Depth 193.9
mm - Weight ± 8.58 kg
49PFT5102
• without TV stand:
Width 968.2 mm - Height 562.4 mm - Depth 63.6mm -
Weight ± 8.45 kg
• with TV stand:
Width 968.2 mm - Height 624.8 mm - Depth 193.9
mm - Weight ± 8.58 kg
Connectivity
TV Side
• HDMI 1 in - MHL
• USB 1
• USB 2
• Headphones - Stereo mini-jack 3.5mm
TV Rear
• CVBS/Y Pb Pr : CVBS/Y Pb Pr, Audio L/R
• HDMI 2 in - ARC
• Digital Audio out-Optical
• Network LAN - RJ45
• Antenna (75 ohm)
• Serv.U
Sound
• HD Stereo
• Output power (RMS) : 20W
• Dolby® Digital Plus
• DTS 2.0+ Digital out ™
Dimensions and Weights
Multimedia
Page 4
Connections
• USB 2.0
• Ethernet LAN RJ-45
• Wi-Fi 802.11a/b/g/n (built-in)
Supported USB file systems
• FAT 16, FAT 32, NTFS
Playback formats
• Containers : 3GP, AVCHD, AVI, MPEG-PS, MPEG-TS,
MPEG-4, Matroska (MKV), Quicktime (MOV, M4V,
M4A), Windows Media (ASF/WMV/WMA)
• Video Codecs : MPEG-1, MPEG-2, MPEG-4 Part 2,
MPEG-4 Part 10 AVC (H.264), VC-1, WMV9, HEVC,
VP9
• Audio Codecs : AAC, HE-AAC (v1/v2), AMR-NB,
Dolby Digital, Dolby Digital Plus, DTS 2.0 + Digital
Out™, MPEG-1/2/2.5 Layer I/II/III (includes MP3),
WMA (v2 to v9.2), WMA Pro (v9/v10)
• Subtitles :
– Formats : SAMI, SubRip (SRT), SubViewer (SUB),
MicroDVD (TXT), mplayer2 (TXT), TMPlayer (TXT)
– Character encodings : UTF-8, Central Europe and,
Eastern Europe (Windows-1250), Cyrillic
(Windows-1251), Greek (Windows-1253), Turkish
(Windows-1254), Western Europe (Windows-1252)
• Image Codecs : JPEG
• Limitations :
Reception
• Aerial input : 75 ohm coaxial (IEC75)
• Tuner bands : Hyperband, S-Channel, UHF, VHF
• DVB : DVB-T2, DVB-C (cable) QAM
• Analogue video playback : SECAM, PAL
• Digital video playback : MPEG2 SD/HD
(ISO/IEC13818-2), MPEG4 SD/HD (ISO/IEC 14496-10)
• Digital audio playback (ISO/IEC 13818-3).
Power
• Mains power : AC 110-240V +/-10%
• Ambient temperature : 5°C to 35°C
• Power saving features : Eco mode, Picture mute (for
radio), Auto switch-off timer, Eco settings menu.
The power rating stated on the product typeplate is
the power consumption for this product during
normal household use (IEC 62087 Ed.2). The
maximum power rating, stated between brackets, is used
for electrical safety (IEC 60065 Ed. 8.0).
Page 5

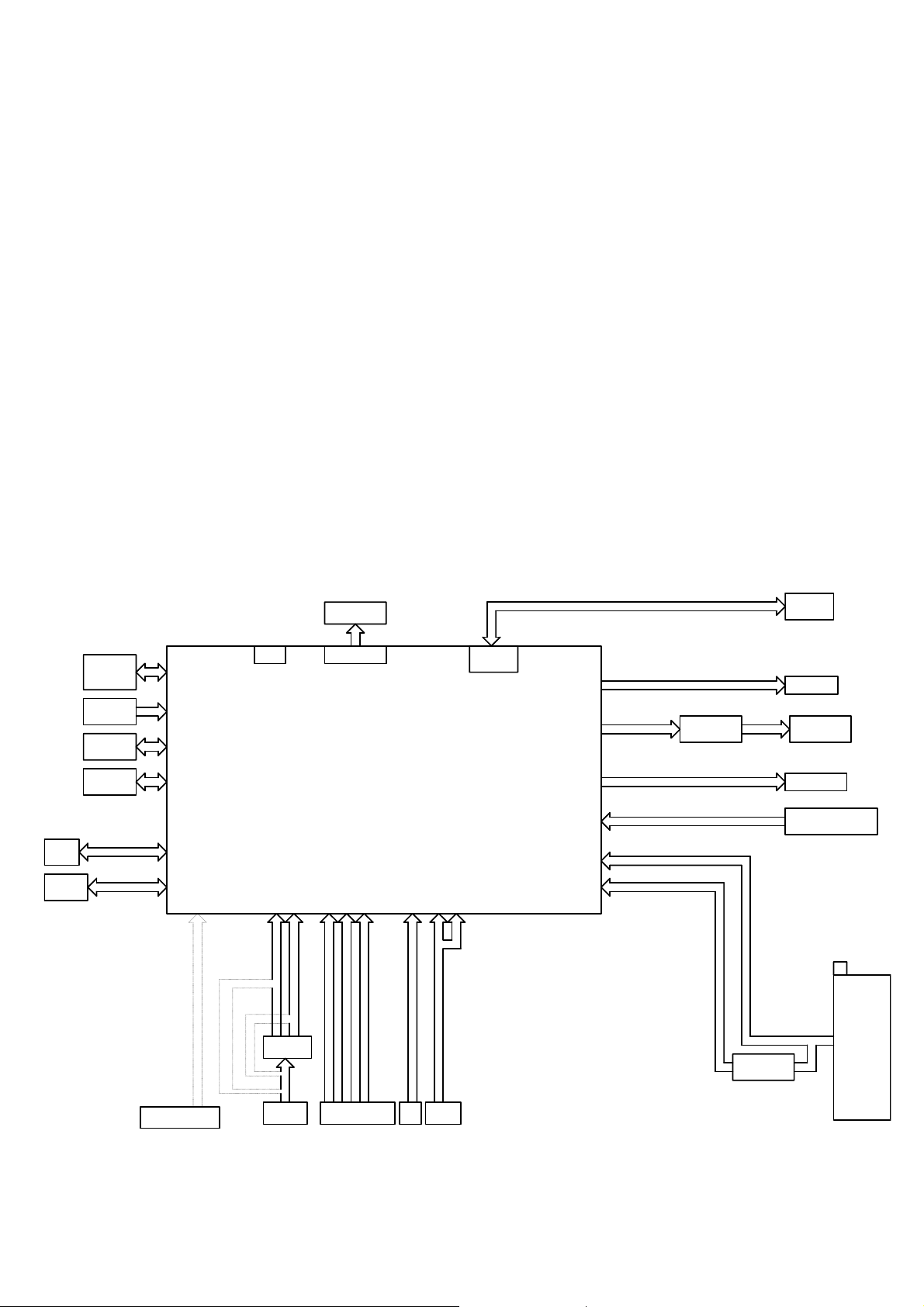

2. Connections Overview
SCALER
SERVICE CONNECTOR
NETWORK
DDR
YPBPR
HDMI
HDMI
TUNER
TUNER
DDR
Digtal
Digtal
Audio
Audio
Out
Out
( 715G8198M )
USB HDMI
USB HDMI
Page 6
( 715G8251M )
Page 7
3. Mechanical Instructions
MAIN POWER SUPPLY
LOUDSPEAKER
/
(1054)
SSB
LOUDSPEAKER
WIFI MODULE
/
(1054)
3.1 Cable Dressing
E
CONTROL
IR
IR
J
J
KEY BOARD
LED BOARD
LED BOARD
ECN167
ECN167
A
A
ECN605
W
W
(Wifi01)
(1054)
(1184)
CN8601
CN9101
ECN408
ECN701
ECN164
CN701
CN408
CN
CN
CN
ECN605
ECN605
CN401
167
605
164
B
(1053)
(1184)

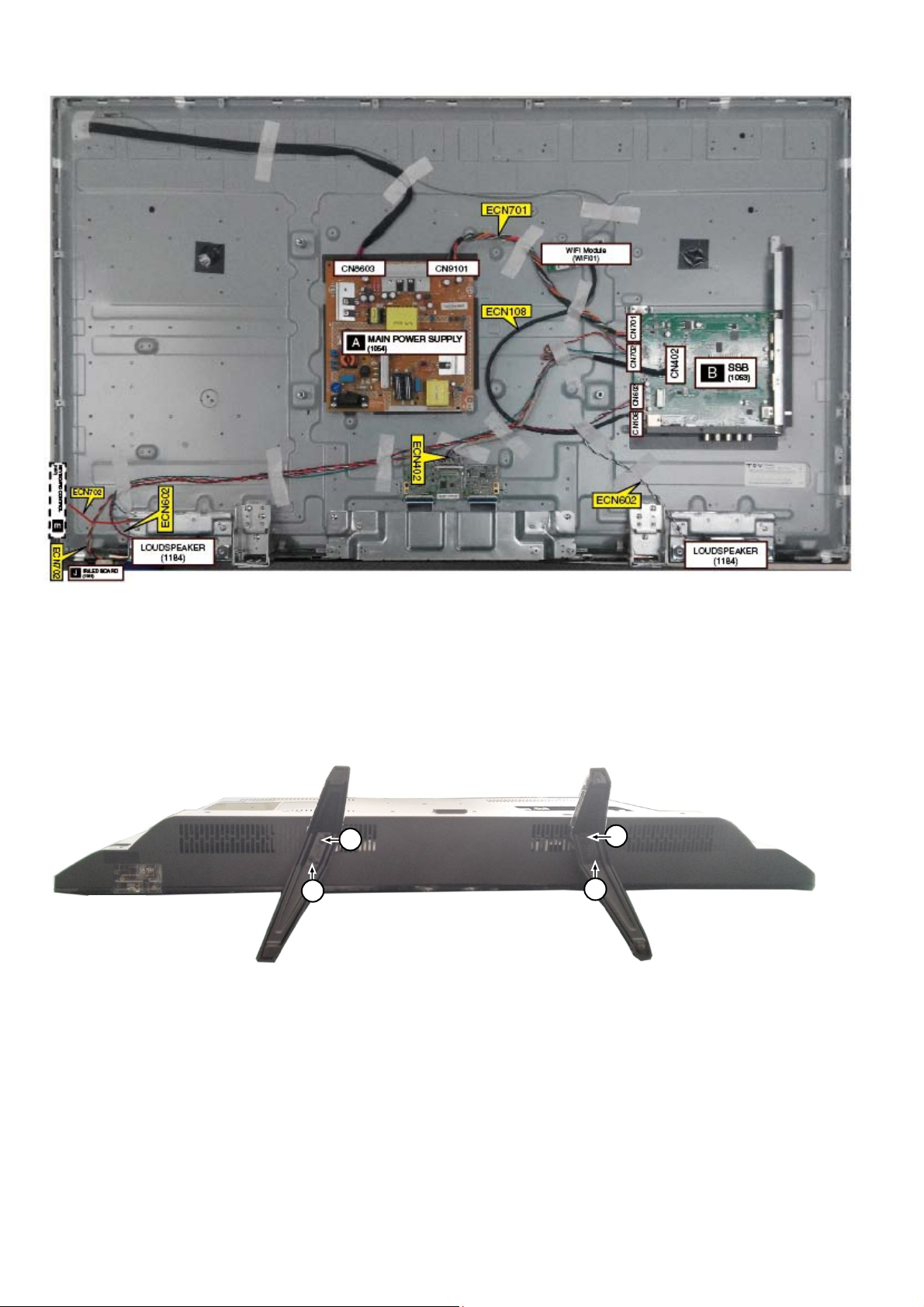

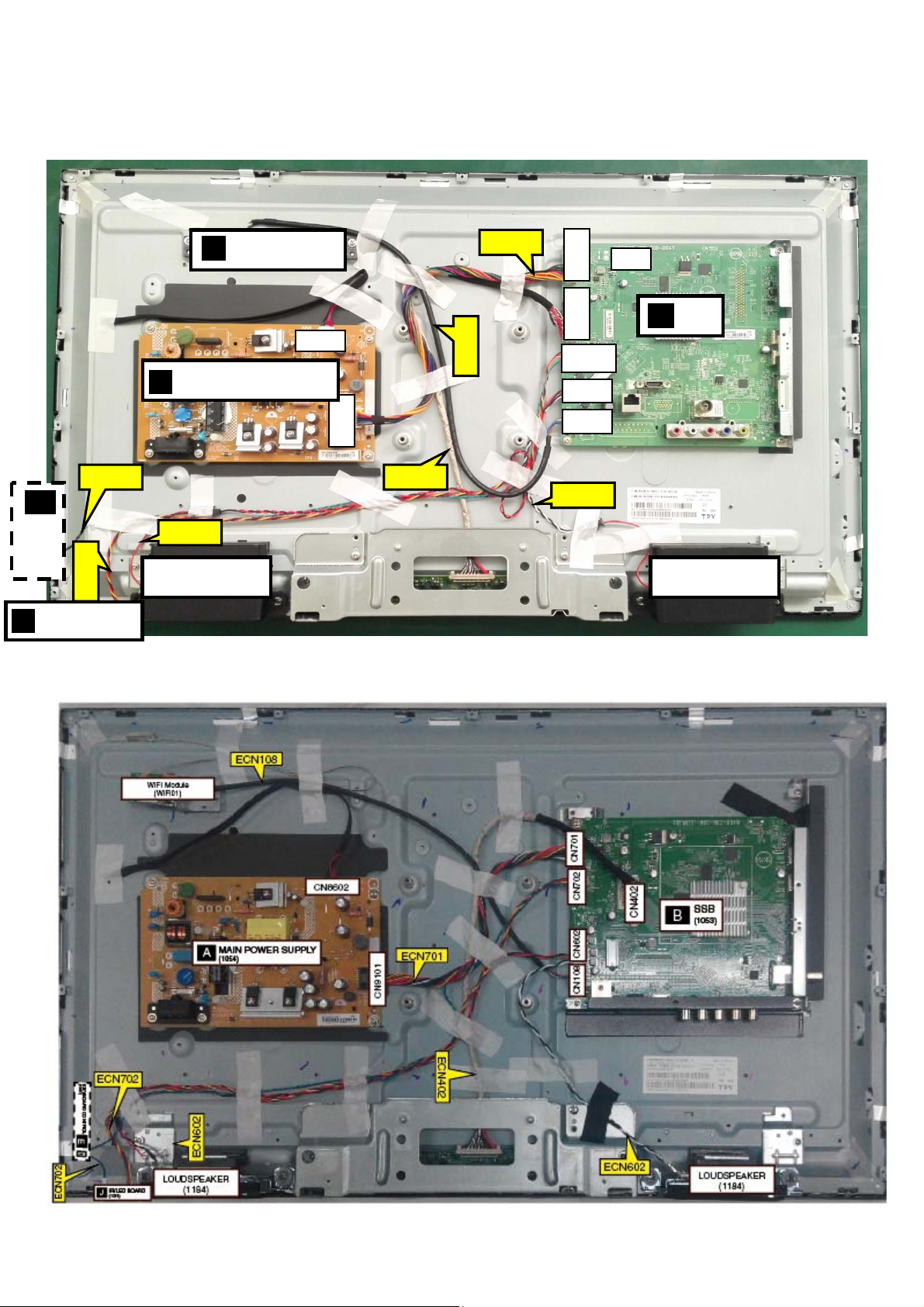

Cable dressing (32" 5102 series)
Cable dressing (32PHT5102/71)
Page 8
SSB
LOUDSPEAKER
/
(1054)
LOUDSPEAKER
WIFI MODULE
ECN701
CN8603
MAIN POWER SUPPLY
A
(1054)
E
KEY BOARD
CONTROL
ECN167
ECN167 TO KEY
CN9101
ECN408
ECN164
CN701
CN408
CN
CN
CN
CN401
167
605
164
A
(1053)
ECN605
ECN605
W
(Wifi01)

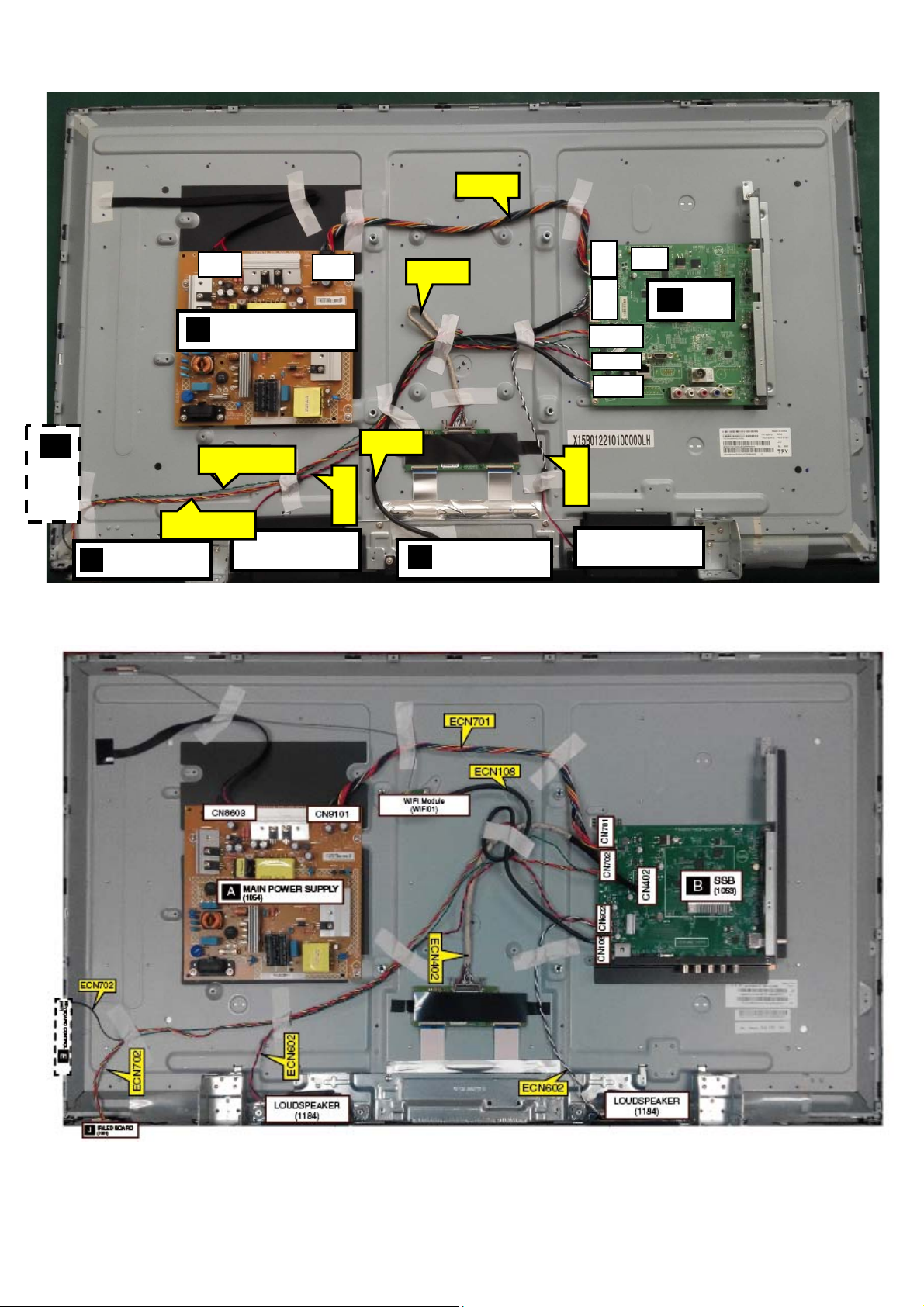

Cable dressing (43" 5102 series)
(1184)
IR
J
ECN167 TO IR
LED BOARD
(1184)
Cable dressing (43PFT5102/71)
Page 9
3.2 Assembly/Panel Removal
3.2.1 Stand removal
1. Remove the fixation screws [1] that secure the stand
2. Take the stand bracket out from the set.
2

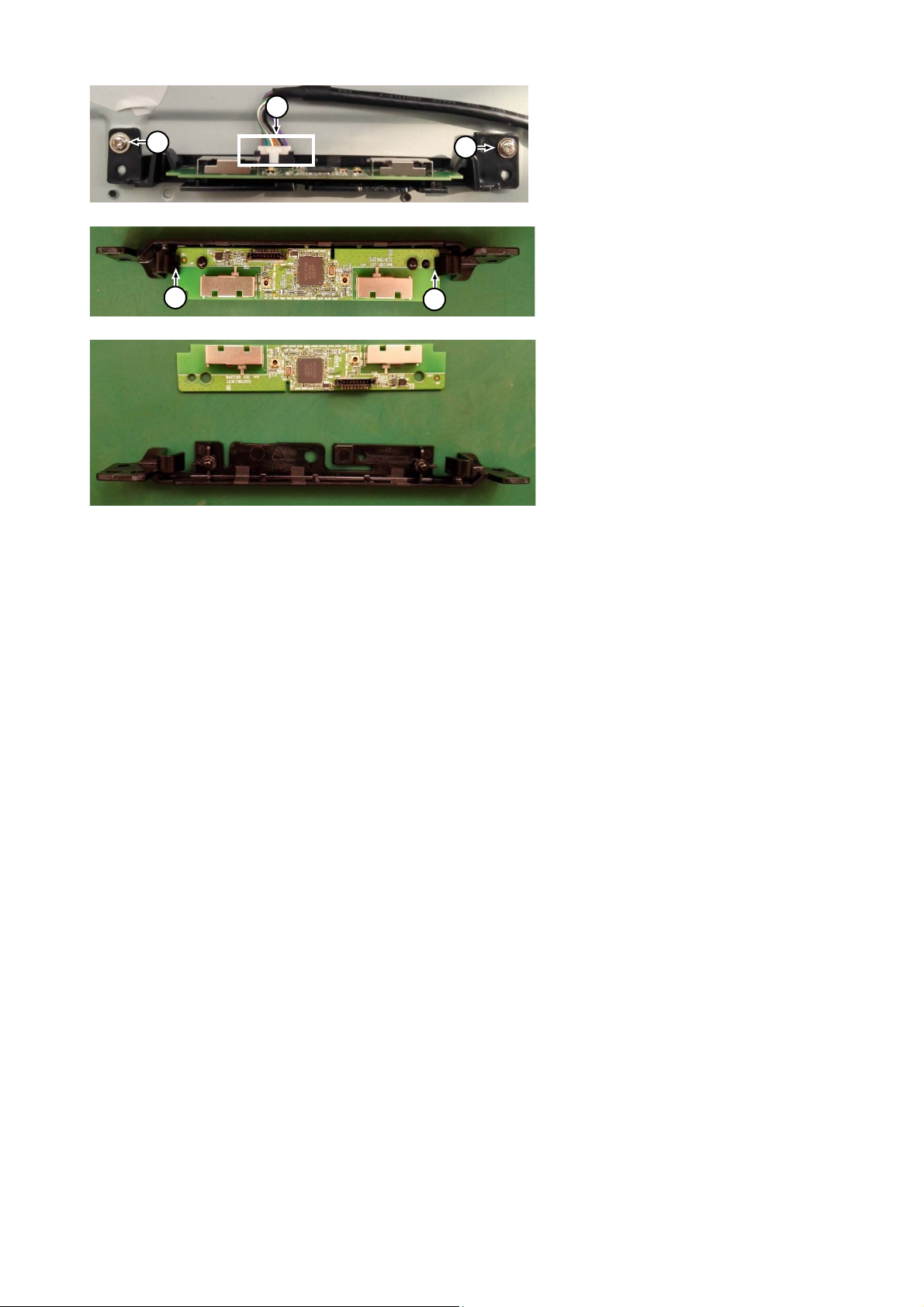

3.2.2 IR board Control Unit
1
Cable dressing (49" 5102/71 series)
1
1
1
1
1. Unplug the connector from the SSB.
Caution: be careful, as these are very fragile connectors!
1. Remove all the fixation screws [1],and connector [2] from the IR board control unit.
When defective, replace the whole unit.
Page 10
2

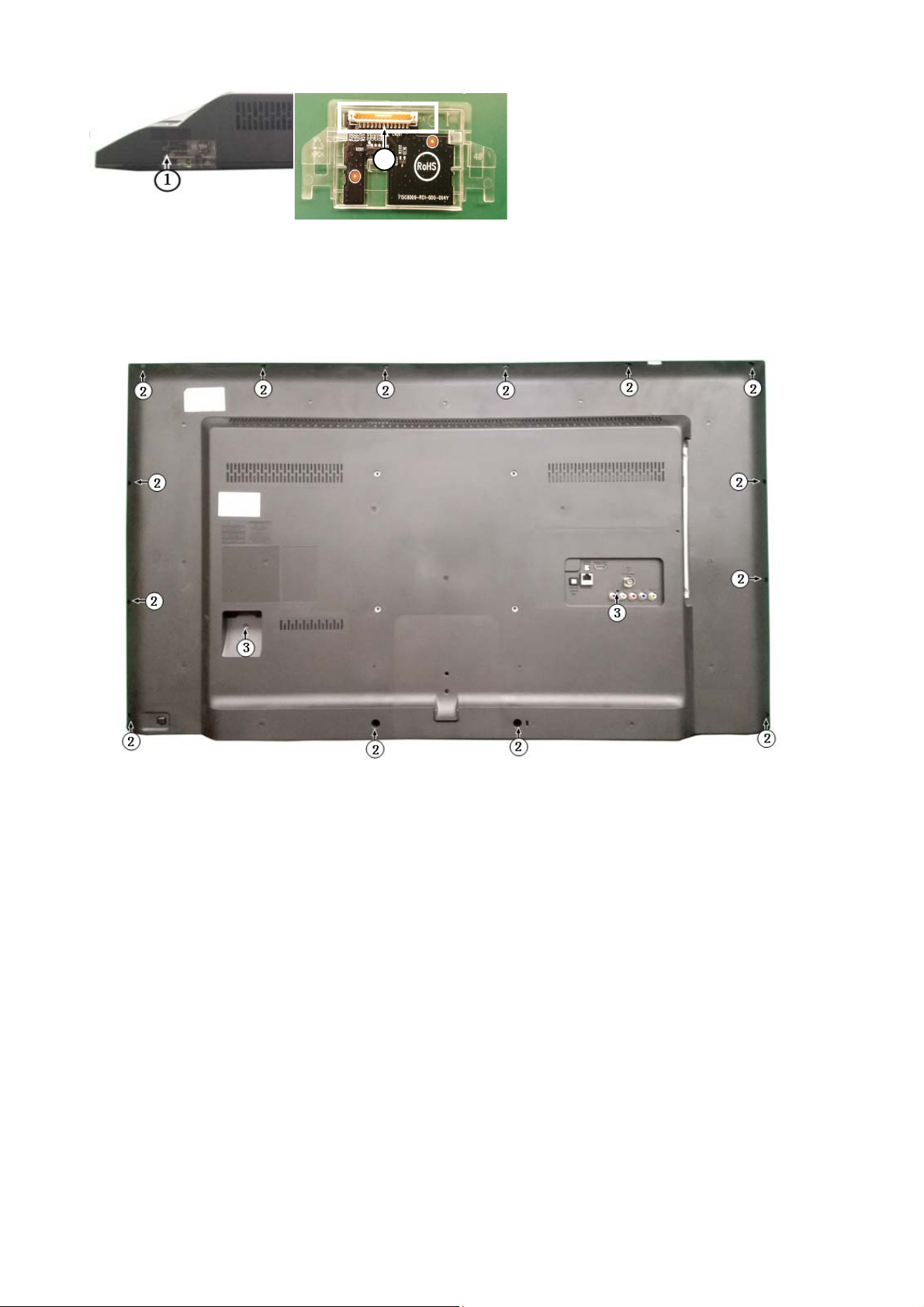

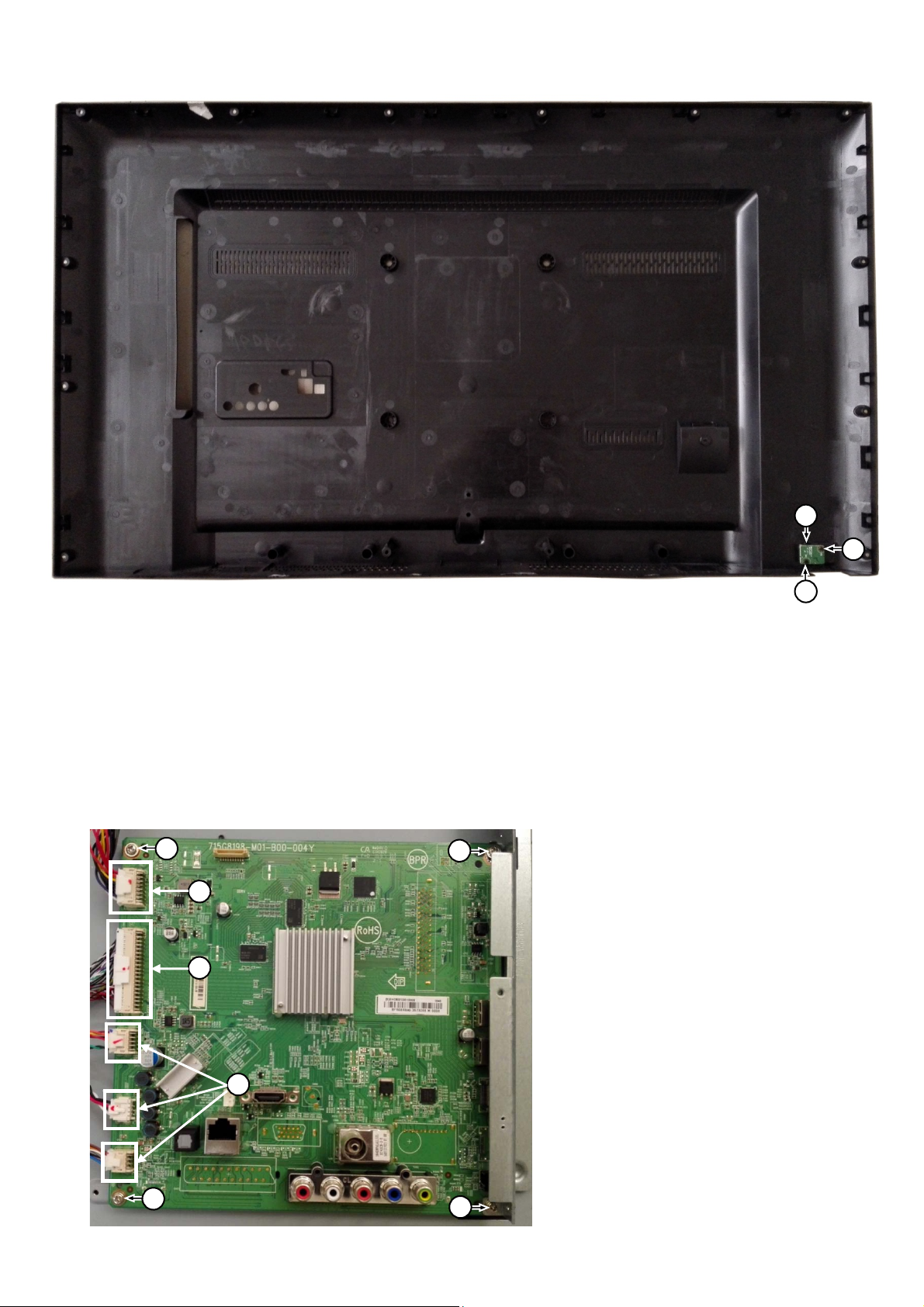

3.2.2 Rear Cover
Warning: Disconnect the mains internal cable(MB to IR board) before removing the rear cover.
1. Remove fixation screws [2] and [3] that secure the back cover..
2. Gently lift the rear cover from the TV. Make sure that wires and cables are not damaged while lifting the rear cover from the set.
3.2.3 Keyboard Control Unit
1. Release the connector [1] from the SSB Board. Caution: be careful, the Keyboard is catch on the Back cover, please be careful to avoid damage the fragile connectors!
2. Remove all the fixation screws from the keyboard control panel [1] and take it out from the Back cover
When defective, replace the whole unit.
Page 11
1

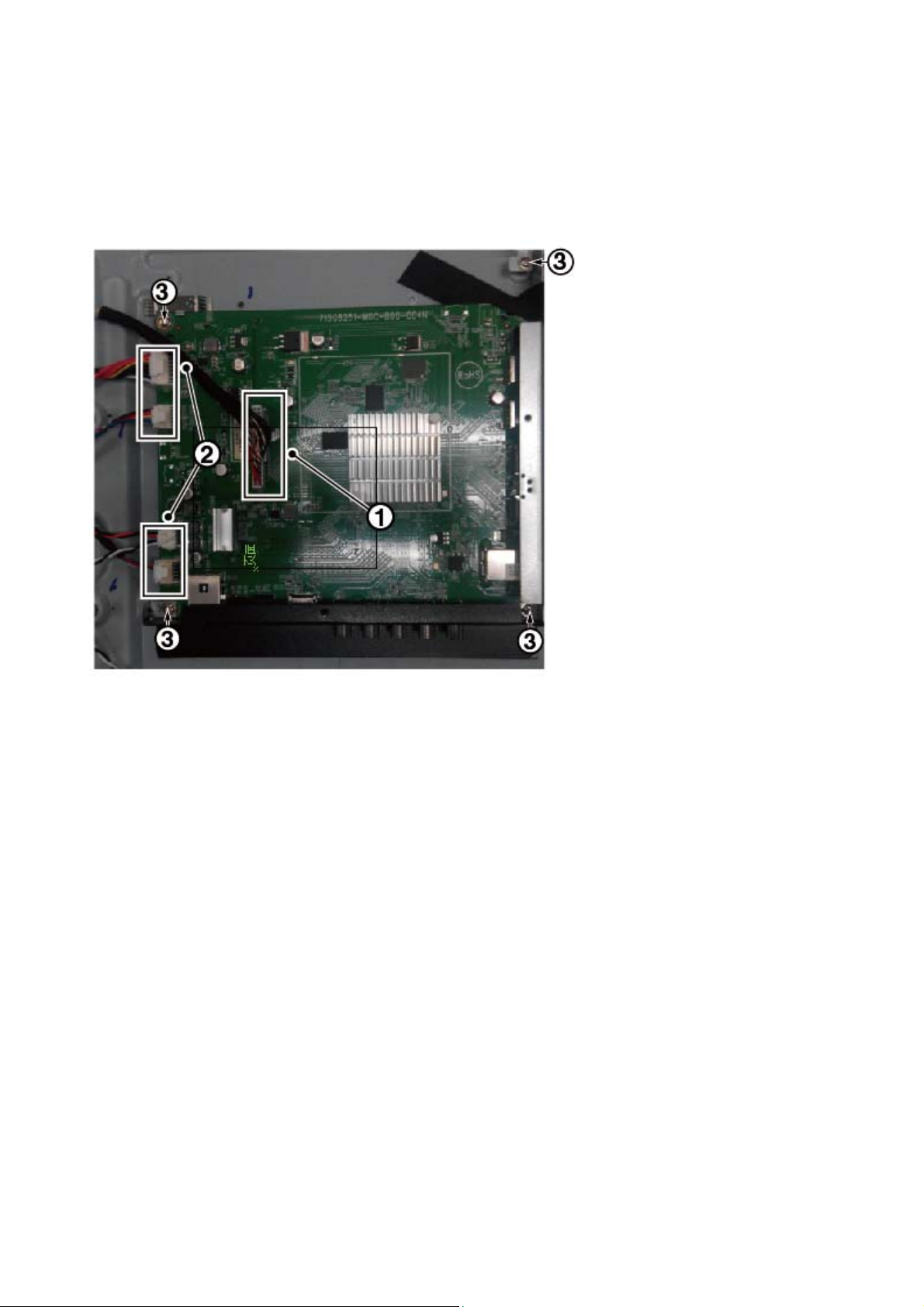

3.2.4 Small Signal Board (SSB)
Caution: it is mandatory to remount all different screws at their original position during re-assembly. Failure to do so may result in damaging the
SSB.(for 715G8198 )
1. Release the clips from the LVDS connector that connect with the SSB[1].
Caution: be careful, as these are very fragile connectors!
2. Unplug all other connectors [2] .
3. Remove all the fixation screws from the SSB [3].
4. The SSB can now be shifted from side connector cover, then lifted and taken out of the I/O bracket.
3
2
3
1
2
2
2
3
3
Page 12
(For 715G8251 )
1. Release the clips from the LVDS connector that connect with the SSB[1].
Caution: be careful, as these are very fragile connectors!
3. Unplug all other connectors [2] .
3. Remove all the fixation screws from the SSB [3].
4. The SSB can now be shifted from side connector cover, then lifted and taken out of the I/O bracket.
3.2.5 Power Supply Unit (PSU)
Caution: it is mandatory to remount all different screws at their original position during re-assembly. Failure to do so may result in damaging the
PSU.
1. Gently unplug all connectors from the PSU.
4. Remove all fixation screws from the PSU.
3. The PSU can be taken out of the set now.
3.2.7 Speakers
1. Gently release the tapes that secure the speaker cables.
2. Unplug the speaker connector from the SSB.
3. Take the speakers out.
When defective, replace the both units.
3.2.8 WIFI module
1. Unplug the connector [1] from the SSB..
2. Remove fixation screw [2] that secure the WIFI module,
3. Pull down [3] and take WIFI module out of FRAME COVER PCB
When defective, replace the whole unit.
Page 13
1
2
3 3
3.2.9 LCD Panel
1. Remove the SSB as described earlier.
2. Remove the PSU as described earlier.
3. Remove the keyboard control panel as described earlier.
4. Remove the stand bracket as described earlier.
5. Remove the IR/LED as described earlier.
6. Remove the fixations screws that fix the metal clamps to the front bezel. Take out those clamps.
7. Remove all other metal parts not belonging to the panel.
8. Lift the LCD Panel from the bezel.
When defective, replace the whole unit.
2
Page 14
4. Service Modes
4.1 Service Modes
The Service Mode feature is split into following parts:
Service Alignment Mode (SAM).
Factory Mode.
Customer Service Mode (CSM).SAM and the Factory mode offer features, which can be used by the Service engineer to repair/align a TV set.
SAM and the Factory mode offer features, which can be used by the Service engineer to repair/align a TV set. Some features are:
Make alignments (e.g. White Tone), reset the error buffer(SAM and Factory Mode).
Display information (“SAM” indication in upper right corner of screen, error buffer, software version, operating hours,options and option codes,
sub menus).

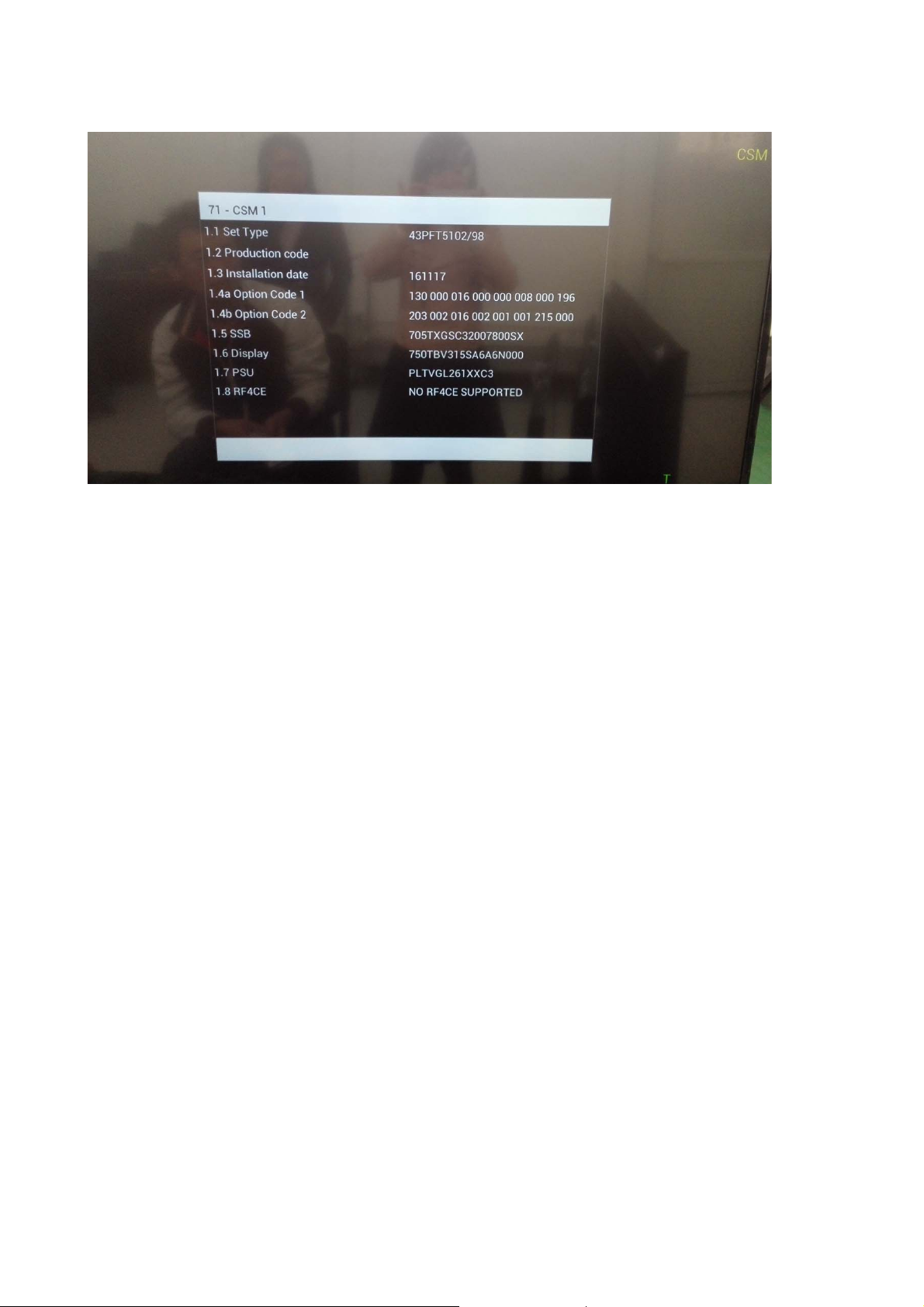

The CSM is a Service Mode that can be enabled by the consumer. The CSM displays diagnosis information, which the customer can forward to the
dealer or call centre. In CSM mode, “CSM”, is displayed in the top right corner of the screen. The information provided in CSM and the purpose of
CSM is to:
Increase the home repair hit rate.
Decrease the number of nuisance calls.
Solved customers’ problem without home visit.
Note: For the new model range, a new remote control (RC) is used with some renamed buttons. This has an impact on the activation of the Service
modes. For instance the old “MENU” button is now called “HOME” (or is indicated by a “house” icon).
4.2 Service Alignment Mode (SAM)
Purpose
To modify the NVM.
To display/clear the error code buffer.
To perform alignments.
Specifications
Operation hours counter (maximum five digits displayed).
Software version, error codes, and option settings display.
Error buffer clearing.
Option settings.
Software alignments (White Tone).
NVM Editor.
Set screen mode to full screen (all content is visible).
How to Activate SAM
To activate SAM, use one of the following methods:
Press the following key sequence on the remote control transmitter: “062596”, directly followed by the “INFO/OK” button. Do not allow the
display to time out between entries while keying the sequence.
Or via ComPair.

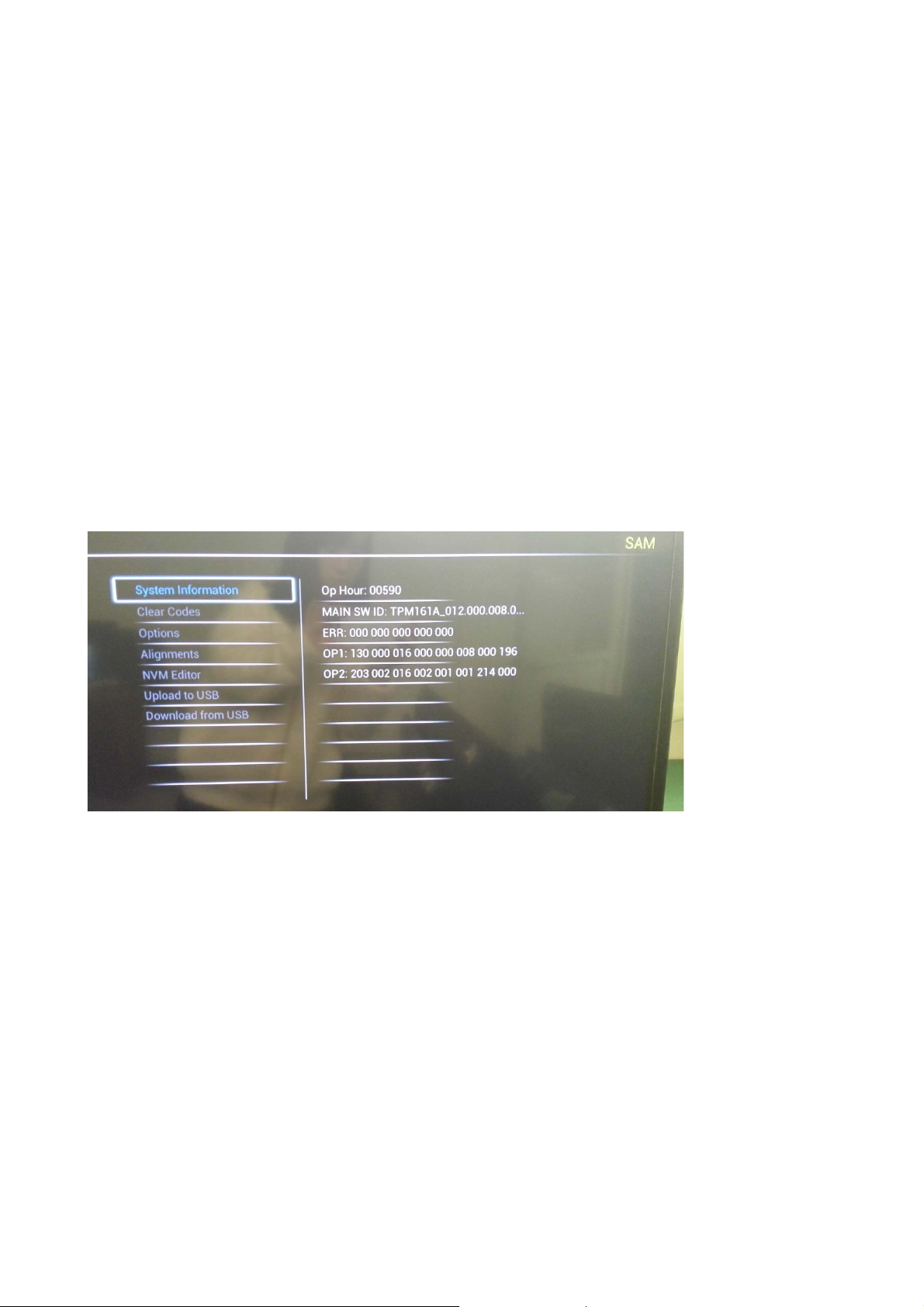

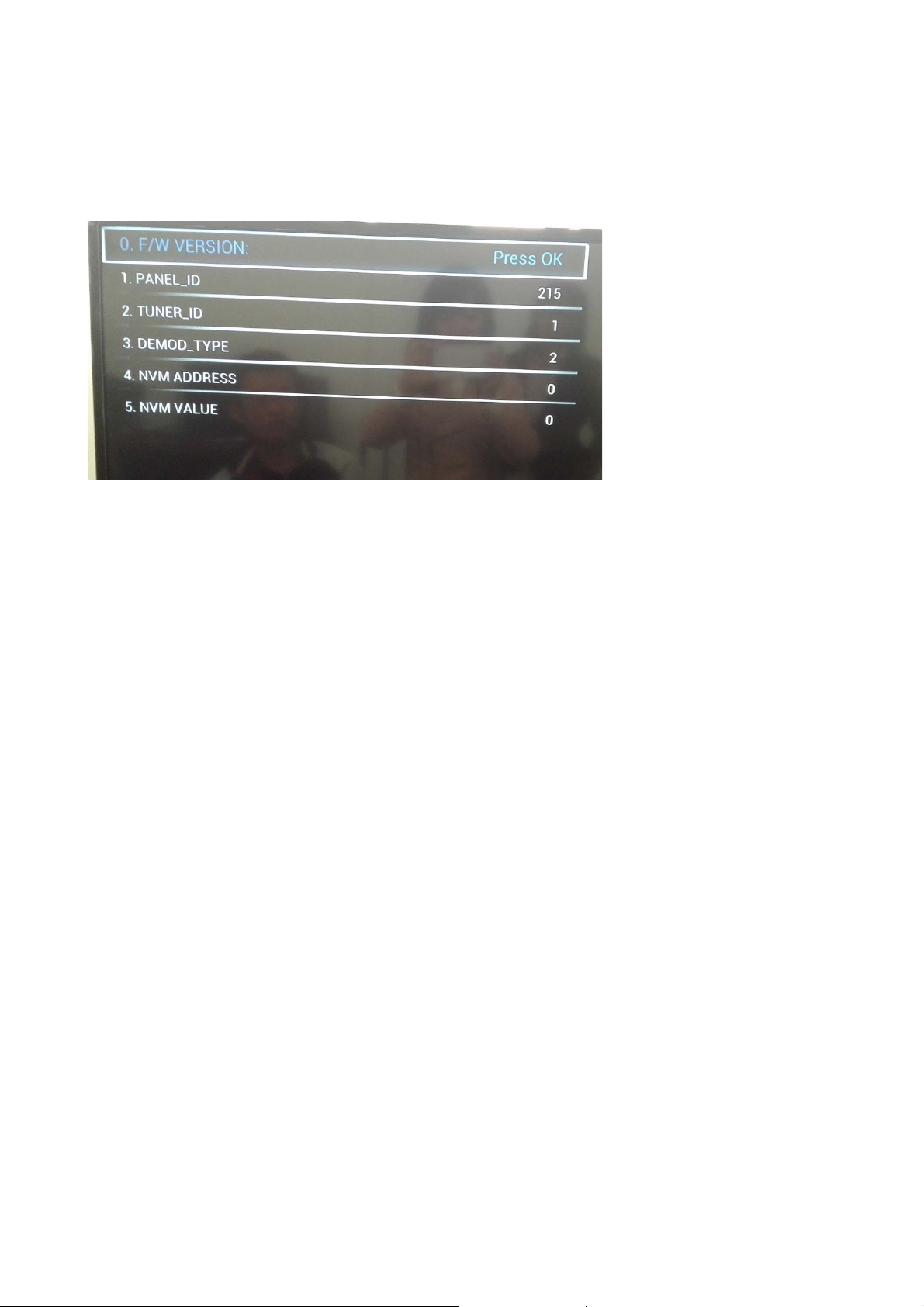

After entering SAM, the following items are displayed,
with “SAM” in the upper right corner of the screen to indicate that the television is in Service Alignment Mode.
How to Navigate
In the SAM menu, select menu items with the UP/DOWN keys on the remote control transmitter. The selected item will be indicated. When not
all menu items fit on the screen, use the UP/DOWN keys to display the next/previous menu items.
Page 15
With the “LEFT/RIGHT” keys, it is possible to:
– (De) activate the selected menu item. – (De) activate the selected sub menu. – Change the value of the selected menu item.
When you press the MENU button once while in top level SAM, the set will switch to the normal user menu (with the SAM mode still active in the
background).
How to Store SAM Settings
To store the settings changed in SAM mode (except the RGB Align settings), leave the top level SAM menu by using the POWER button on the
remote control transmitter or the television set. The mentioned exceptions must be stored separately via the STORE button.
How to Exit SAM
Use one of the following methods:
Switch the set to STANDBY by pressing the mains button on the remote control transmitter or the television set.
Via a standard RC-transmitter, key in “00” sequence.
Note: When the TV is switched “off” by a power interrupt while in SAM, the TV will show up in “normal operation mode” as soon as the power is
supplied again. The error buffer will not be cleared.
SAM mode overview
4.3 Factory mode:
Purpose
To perform extended alignments.
Specifications
Displaying and or changing Panel ID information.
Displaying and or changing Tuner ID information.
Error buffer clearing.
Various software alignment settings.
Testpattern displaying.
Public Broadcasting Service password Reset.
etc.
How to Activate the Factory mode
To activate the Factory mode, use the following method:
Page 16
Press the following key sequence on the remote control transmitter: from the “menu/home” press “1999”, directly followed by the
“Back/Return” button. Do not allow the display to time out between entries while keying the sequence.
After entering the Factory mode, we can see many items displayed, use the UP/DOWN keys to display the next/previous menu items
Factory mode overview
How to Exit the Factory mode
Use one of the following methods:
Select EXIT_FACTORY from the menu and press the “OK” button.
Note: When the TV is switched “off” by a power interrupt, or normal switch to “stand-by” while in the factory mode, the TV will show up in “normal
operation mode” as soon as the power is supplied again. The error buffer will not be cleared.
4.4 Customer Service Mode (CSM)
Purpose
The Customer Service Mode shows error codes and information on the TVs operation settings.The call centre can instruct the customer (by
telephone) to enter CSM in order to identify the status of the set.This helps the call centre to diagnose problems and failures in the TV set before
making a service call.
The CSM is a read-only mode; therefore, modifications are not possible in this mode.
Specifications
Ignore “Service unfriendly modes”.
Line number for every
line (to make CSM language independent).
Set the screen mode to full
screen (all contents on screen is visible).
After leaving the Customer Service Mode, the original settings are restored.
Possibility to use “CH+” or “CH-” for channel surfing, or enter the specific channel number on the RC.
How to Activate CSM
To activate CSM, press the following key sequence on a standard remote control transmitter: “123654” (do not allow the display to time out
between entries while keying the sequence). After entering the Customer Service Mode, the following items are displayed. use the Right/Left keys
to display the next/previous menu items
Note: Activation of the CSM is only possible if there is no (user) menu on the screen!
Page 17
CSM Overview
How to Navigate
By means of the “CURSOR-DOWN/UP” knob (or the scroll wheel) on the RC-transmitter, can be navigated through the menus.
How to Exit CSM
To exit CSM, use one of the following methods.
Press the MENU/HOME button on the remote control transmitter.
Press the POWER button on the remote control transmitter.
Press the POWER button on the television set.
Page 18
5. Software Upgrading, Error code and Panel Code
5.1 Software Upgrading
5.1.1. The following update is for .pkg file.
1. Rename the file to “upgrade_loader.pkg”
Prepare a USB memory.
2.
3. Copy the software to USB flash disk(root directory).

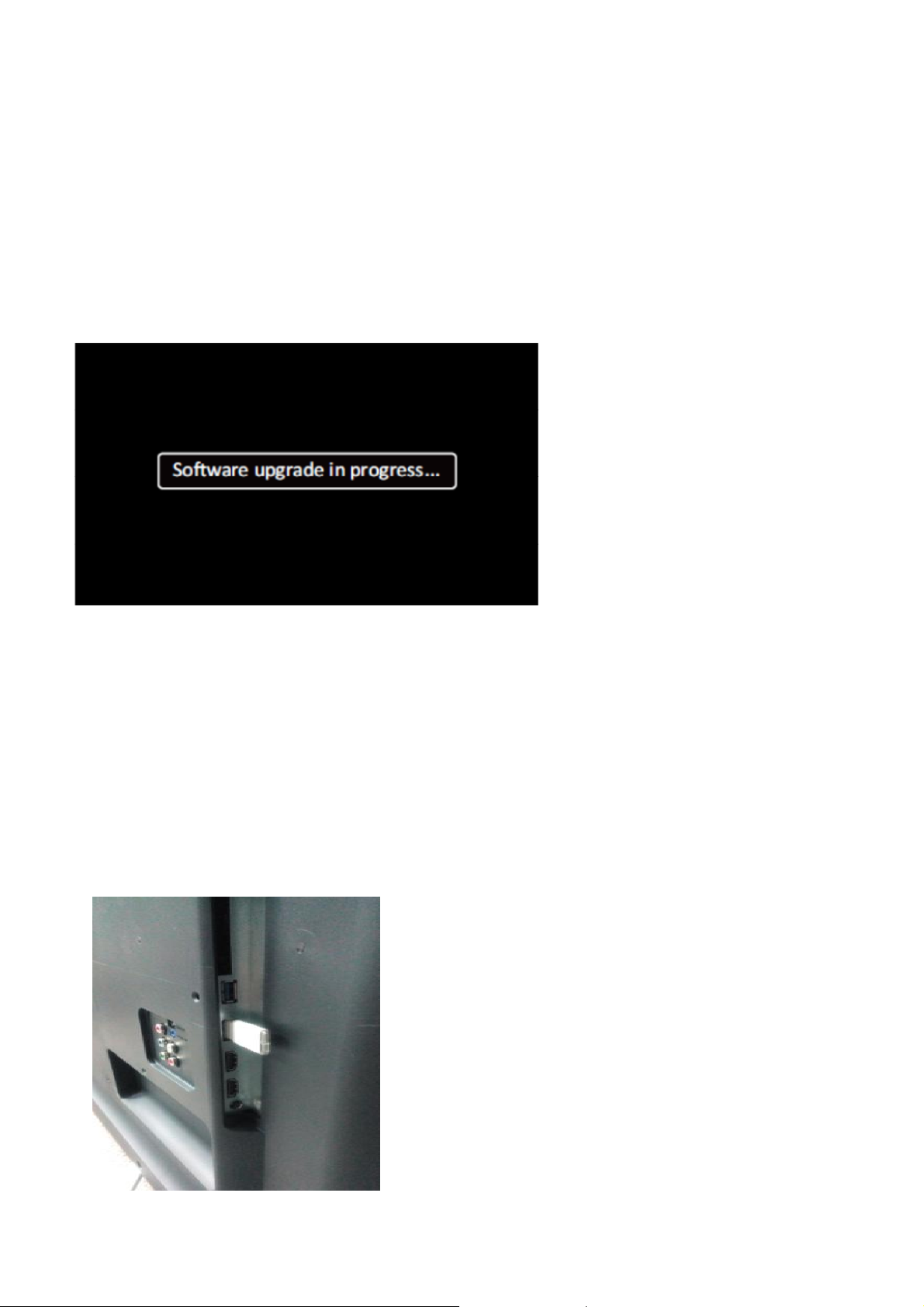

4. Switch off the TV and Insert the USB memory stick that contains the software update files in one of the TV’s USB 2.0 ports.
Note: It contains USB3.0 port, if connect on it, the software may can’t be detected.
5. Switch on the TV. The TV will detect the USB memory s tick automatically. Then a window jumps out as below
6. When the TV software is updated, the TV will turn on again automatically. Remove your USB flash drive.
7. We can enter in CSM or Factory mode to check the current software version.
5.1.2. The following update is for .upg file.
Step 1: Ready for F/W Upgrade
1. Rename the file to “autorun.upg”
2.
Prepare a USB memory.
3. Copy the software to USB flash disk(root directory).
4. Switch on the TV and Insert the USB memory stick that contains the software update files in one of the TV’s USB 2.0 ports
Note the version of this F/W before you change the software file name.
Page 19
Step 2: F/W Upgrade
1. Press [Quick settings], then Choose [Update Software] in the Settings menu
2.
Choose [Local Updates], then press OK.
3. Select the file that you downloaded and press OK
4. Choose [Update], then choose [Start] on following step
Page 20
5. Upgrade in progress
Step 3: Check the SW version
1. After burning software, TV will restart
2.
Press “Menu+1999+back”, enter Factory mode to check if the software version is correct
Caution: Please make sure that software upgrade is finished before unplug the USB and AC power!
5.2 Error Code
5.2.1 Introduction
Error codes are required to indicate failures in the TV set. In principle a unique error code is available for every:
• Activated (SW) protection.
• Failing I2C device.
• General I2C error.
The last five errors, stored in the NVM, are shown in the Service menu’s. This is called the error buffer.
The error code buffer contains all errors detected since the last time the buffer was erased. The buffer is written from left to right. When an error occurs that
is not yet in the error code buffer, it is displayed at the left side and all other errors shift one position to the right.
An error will be added to the buffer if this error differs from any error in the buffer. The last found error is displayed on the left.
An error with a designated error code never leads to a deadlock situation. It must always be diagnosable (e.g. error buffer via OSD or blinking LED).
In case a failure identified by an error code automatically results in other error codes (cause and effect), only the error code of the MAIN failure is displayed.
Page 21
5.2.2 How to Read the Error Buffer
You can read the error buffer in three ways:
• On screen via the SAM/CSM (if you have a picture).
Example:
– ERROR: 000 000 000 000 000: No errors detected
– ERROR: 013 000 000 000 000: Error code 13 is the last and only detected error
– ERROR: 034 013 000 000 000: Error code 13 was detected first and error code 34 is the last detected (newest) error
• Via the blinking LED procedure (when you have no picture).

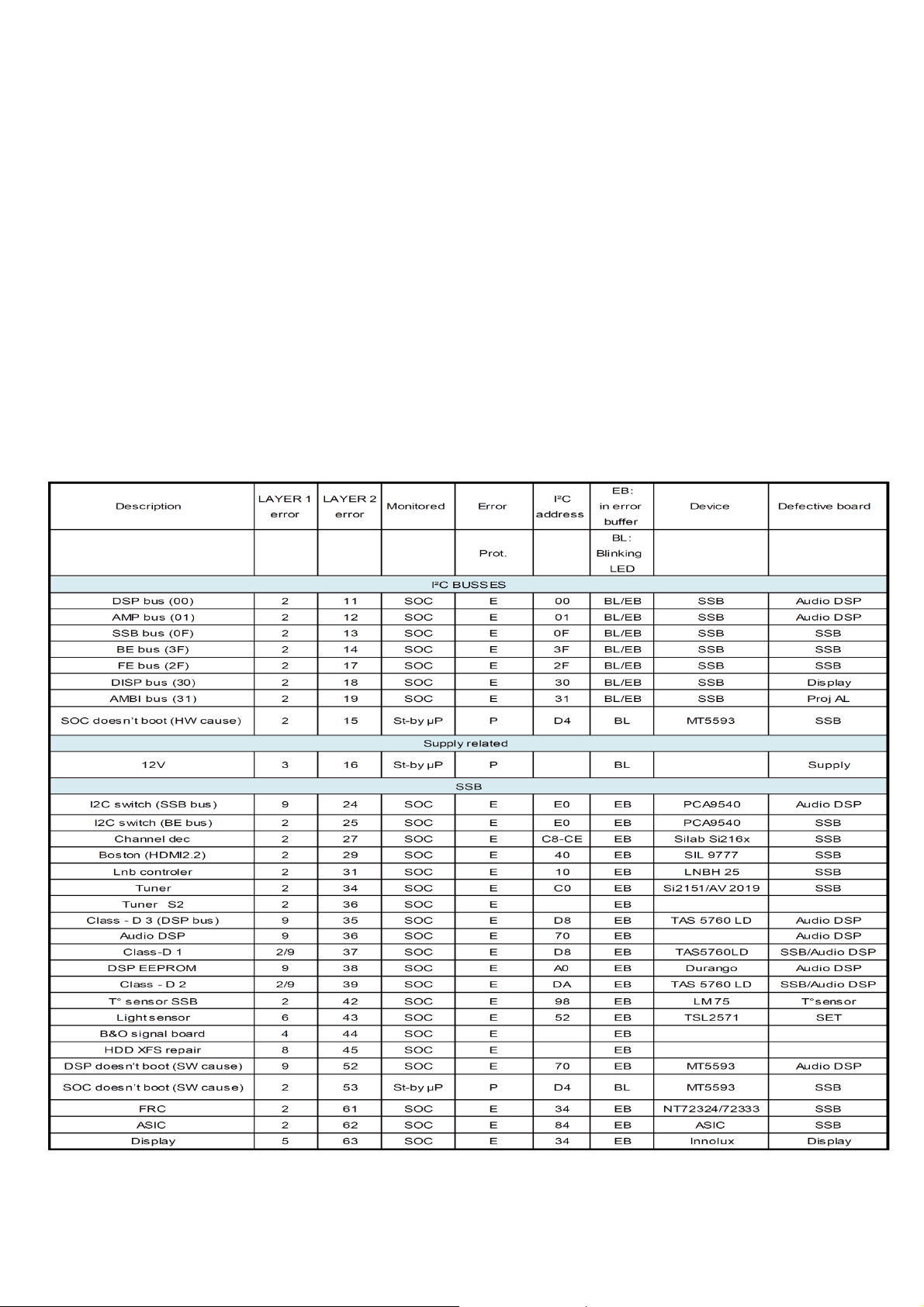

5.2.3 Error codes overview
In this chassis only “layer 2” error codes are available and point to problems on the SSB. They are triggered by LED blinking
when CSM is activated. Only the following layer 2 errors are defined:
5.2.4 How to Clear the Error Buffer
The error code buffer is cleared in the following cases:
• By using the CLEAR command in the SAM menu
Page 22
• By using the CLEAR command in the Factory mode:
• By using the following key sequence on the remote control transmitter: “062599” directly followed by the OK button.
• If the contents of the error buffer have not changed for 50 hours, the error buffer resets automatically.
Note: If you exit SAM by disconnecting the mains from the television set, the error buffer is not reset.
5.3 Panel Code
Press the following key sequence on a standard RC transmitter: “062596” directly followed by MENU and “xxx”, where “xxx” is a 3 digit decimal value
of the panel type: see column “Display Code” in below tab. After resetting the Display Code, restart the set immediately.
CTN_ALT BOM# Panel Type Display Code
32PHT5102/98
32PHT5102/98 32PHT5102/79
32PHT5102/79 32PHT5102/56
32PHT5102/56
32PHT5102/71
32PHT5102/71
43PFT5102/98 43PFT5102/79 43PFT5102/56
43PFT5102/71
49PFT5102/71
TPT315B5-1A058.L S24C XM 214
TPT315B5-1A058.L S24F WH TBD
TPT315B5-1A058.L S24C XM 214
TPT315B5-1A058.L S24F WH TBD
TPT315B5-1A058.L S24C XM 214
TPT315B5-1A058.L S24F WH TBD
TPT315B5-1A058.L S24C XM 214
TPT315B5-1A058.L S24F WH TBD
TPT430H3-DUYSHA.G S1BC XM 215
TPT430H3-DUYSHA.G S1BC XM 215
TPT430H3-DUYSHA.G S1BC XM 215
TPT430H3-HVN01.U S082D XM TBD
TPT490F2-FHBN0.K S8940R XM 216
Page 23
6. Circuit Descriptions
6.1 Introduction
The TPM17.1A LA is a new chassis launched in AP in 2017. The whole range is covered by MT5800WUEJ platform. The major deltas versus its predecessor support NTSC;PAL-M; PAL-N AND ISDB-T with also multi-media, CEC,ARC,MHL, SPDIF functionality. The TPM17.1A LA chassis comes with the following stylings:
series xxPHT5102/xx
series xxPFT5102/xx
6.1.1 Implementation
Key components of this chassis are:
SCALER MT5800WUEJ BGA-597
DEMODULATOR Si2168-C50-GMR QFN-48
EEPROM AT24C128C-SSHM-B 128K SOIC-8
EEPROM M24128-BRMN6TP 128k SOP-8
NAND FLASH KLM4G1FEPD-B031 4GB FBGA-153
AUDIO AD87588-LG48NAY 20W E-LQFP-48
DRAM K4B4G1646E-BCMA 4Gb FBGA-96

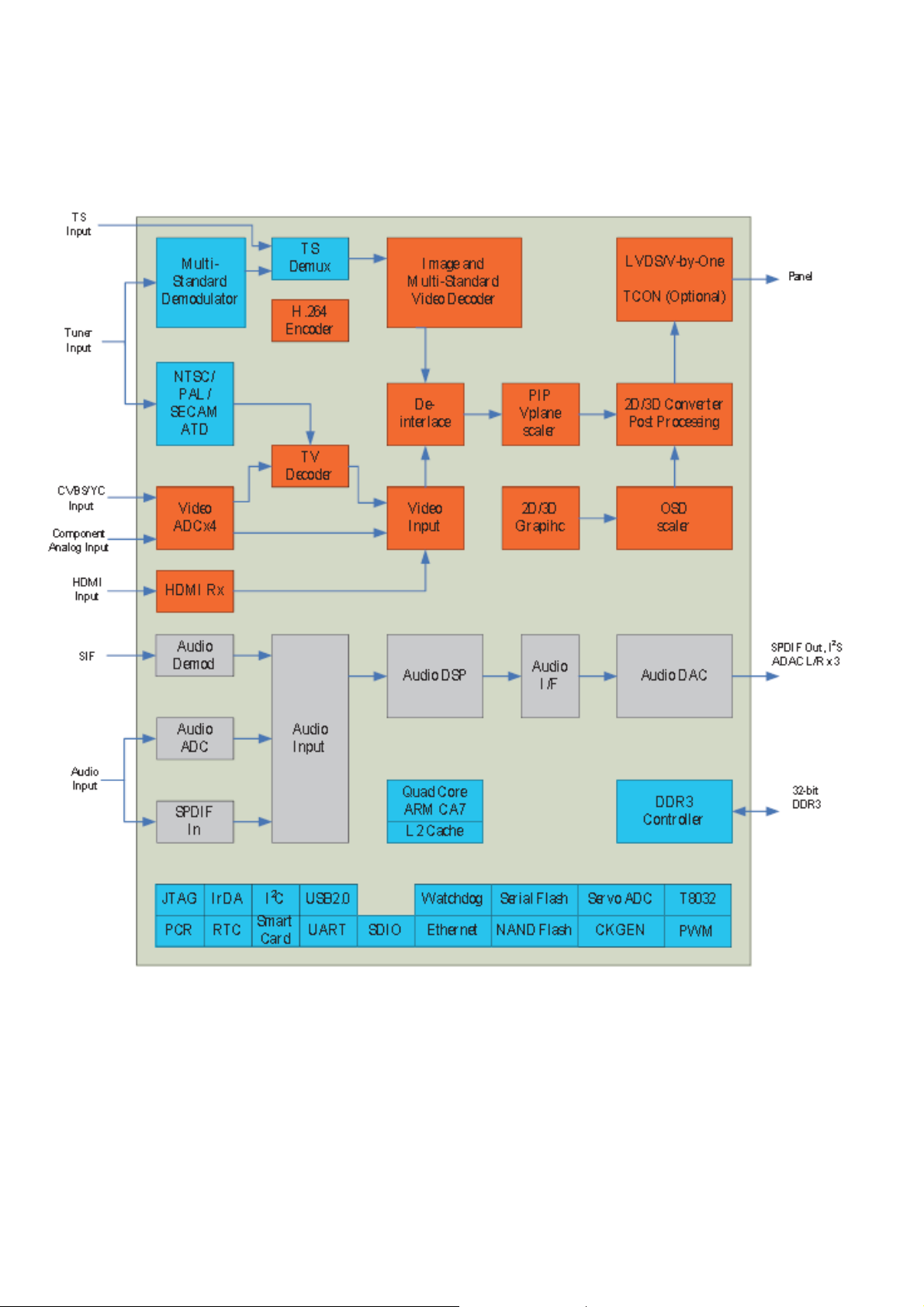

6.1.2 Block diagram
EMMC Flash
Serial Flash
DRAM
IR
JTAG
UART
EMMC INTERFACE
SPI
USB2/3
LVDS
GPIO LVDS Port
Main Chip
UM1
USB0/1
USB1/2
USB HUB
HDMI1
HDMI2
HDMI3
RJ45
Embedded Eth PHY
SPDIF OUT
SPEAKER AMP
HPOUT
LINE IN
Tuner AIF+/AIF-
ISTB-TB TS
CVBS
RGB
YPbPr1
DTV DEMOD
SPDIF OUT
SPEAKER OUT
Headphone Out
LINE IN
TUNER
Wifi Wafer x1
USBx2
HDMIx3
VGA
YPbPr1
Page 24

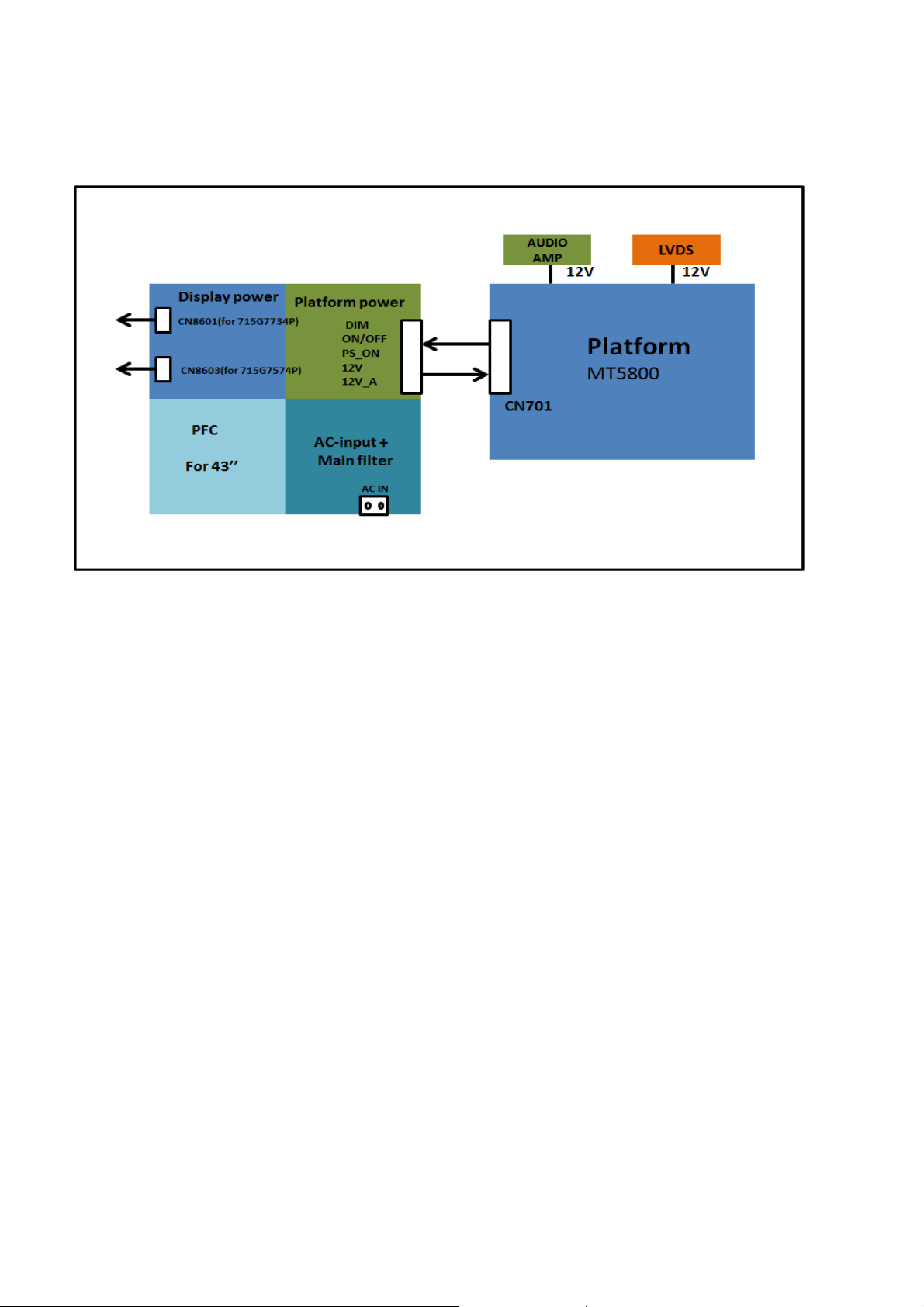

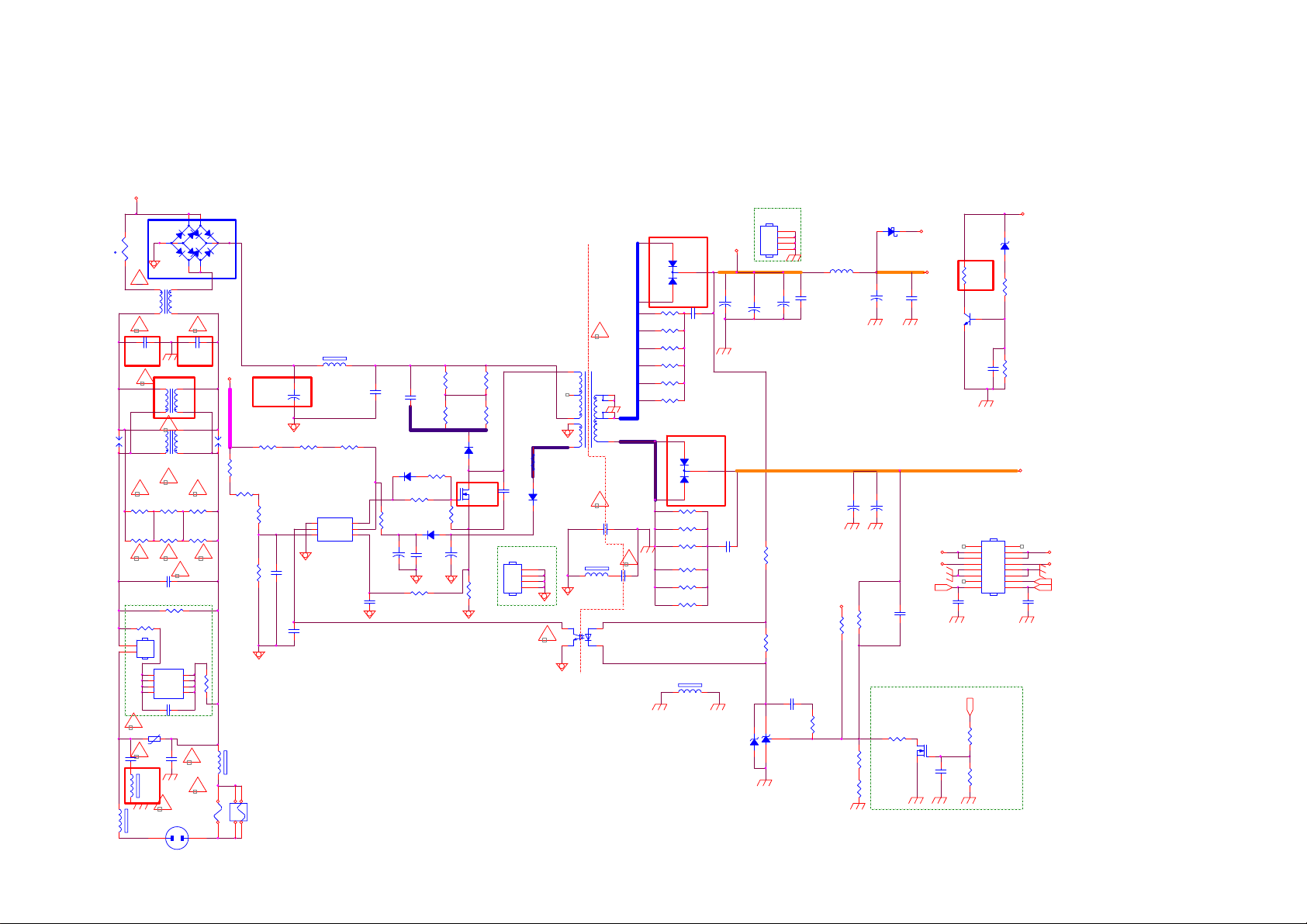

6.2 Power Supply
Power architecture of this platform.
6.2.1 Power Supply Unit
All power supplies are a black box for Service. When defective, a new board must be ordered and the defective one must be returned, unless the main fuse
of the board is broken. Always replace a defective fuse with one with the correct specifications! This part is available in the regular market.
Consult the Philips Service web portal for the order codes of the boards.
Important delta’s with the platform are:
• New power architecture for LED backlight
• “Boost”-signal is now a PWM-signal + continuous variable
The control signals are:
• PS-ON
• Lamp “on/off”
• DIM (PWM) (not for PSDL)
In this manual, no detailed information is available because of design protection issues.
• +12 output (on-mode)
• +12V_audio (audio AMP power)
• Output to the display; in case of
- IPB: High voltage to the LCD panel
- PSL and PSLS (LED-driver outputs)
- PSDL (high frequent) AC-current.
6.2.2 Diversity
The diversity in power supply units is mainly determined by the diversity in displays.
The following displays can be distinguished:
• CCFL/EEFL backlight: power panel is conventional IPB
• LED backlight:
- side-view LED without scanning: PSL power panel
- side-view LED with scanning: PSLS power panel
- direct-view LED without 2D-dimming: PSL power panel
- direct-view LED with 2D-dimming: PSDL power panel.
Page 25
PSL stands for Power Supply with integrated LED-drivers.
PSLS stands for a Power Supply with integrated LED-drivers with added Scanning functionality (added microcontroller).
PSDL stands for a Power Supply for Direct-view LED backlight with 2D-dimming.
6.3 DC/DC Converters
The on-board DC/DC converters deliver the following voltages(depending on set execution):
• +5V_STB_PWR, permanent voltage for the Stand-by Power system
• +3V3SB,voltage for IR/Key board/WIFI
• +12V_PANEL_VCC, input from the power supply for the panel common(active mode)
• +12V, input from the power supply for LNB supply
• DVDD3V3, +1.8V, voltage for EMMC when TV on
• +1.5V_DDRV, A_VREFCA_1, A_VREFCA_2, voltage for DDR
• +3V3_TUNER, supply voltage for tuner
• + 5V_USB, input intermediate supply voltage for USB Power
• +12V_AUDIO ,for the AUDIO AMP
• CI_DVDD3V3,CI_VCC(5V), voltage for Demodulator IC channel decoder
• +3.3V Wi-Fi_VCC, voltage for WIFI

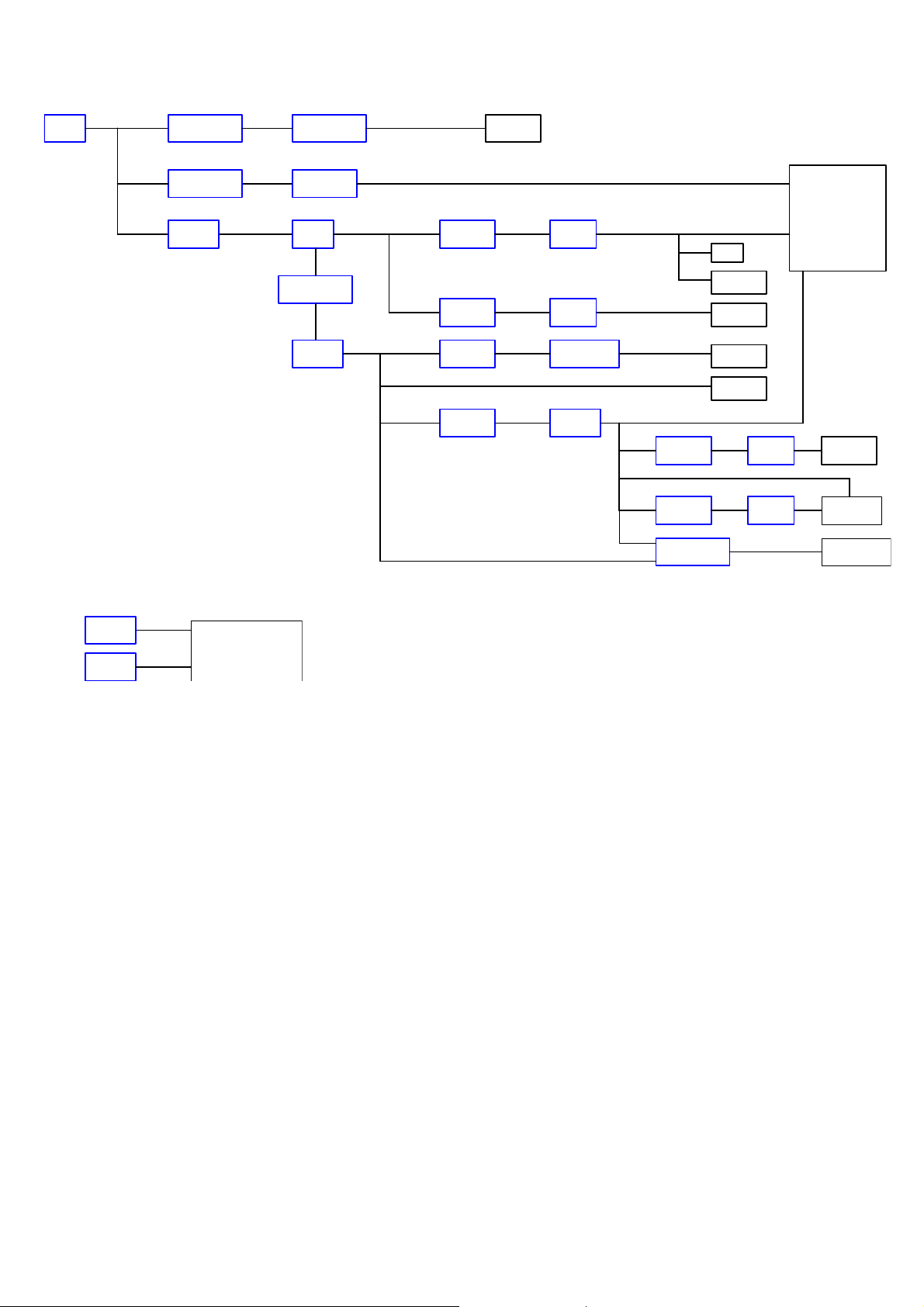

6.3.1 Power tree
(For 715G8198)
Page 26
(For 715G8251)
+12V
Q401
MOS- AON4421 8A
PANELPANEL_VCC
U705
RT6206 5A
U703
RT6206 5A
VCCK
AVDD1V2
5VSB
Q401
MOS- AON4421 8A
+5V_SW
3255mA
1000mA
230mA
1A
U701
AP1117 1A
U706
G5695T 1A
U707
AZ1117 1A
U702
AZ1084 5A
3V3SB
DDRV
TUNER _3V3
AVDD3V3 DVDD3V3
290mA
30mA
153mA
2T2R
1T1R
50mA
U704
AZ1117 1A
U708
G912T63U 1A
U105
SW- AP3511
130mA
IR
RF4CE
DDR*2
TUNER
USB*2
+1.8V
+1.2V_ DEMOD
SOC MT5582
EMMC
Demod IC
WIFI MODULE
12V_Amp
Amp IC - AD87588
AVDD3V3 DVDD3V3
Page 27
6.3.2 Power layout SSB (For 715G8198)
FB712,+5_SW U712,3V3SB
FB702, +5V_SW
FB603, PVDD
L703, Vcck
U705,AVDD3V3
D704,LNB Power
U702, Tuner 3.3V

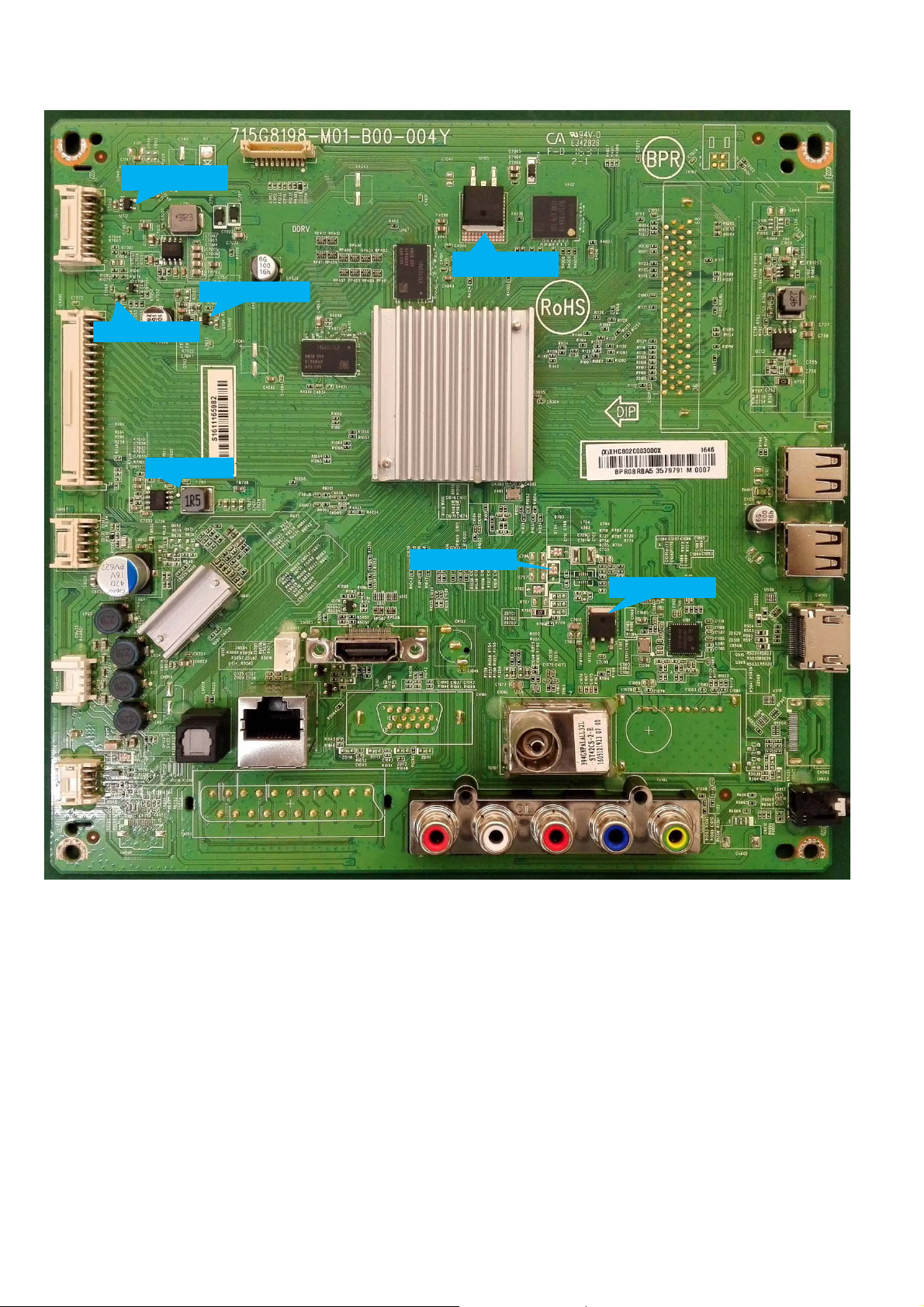

Power SSB Top View
Page 28
U707, +1.8V
L702, DDRV

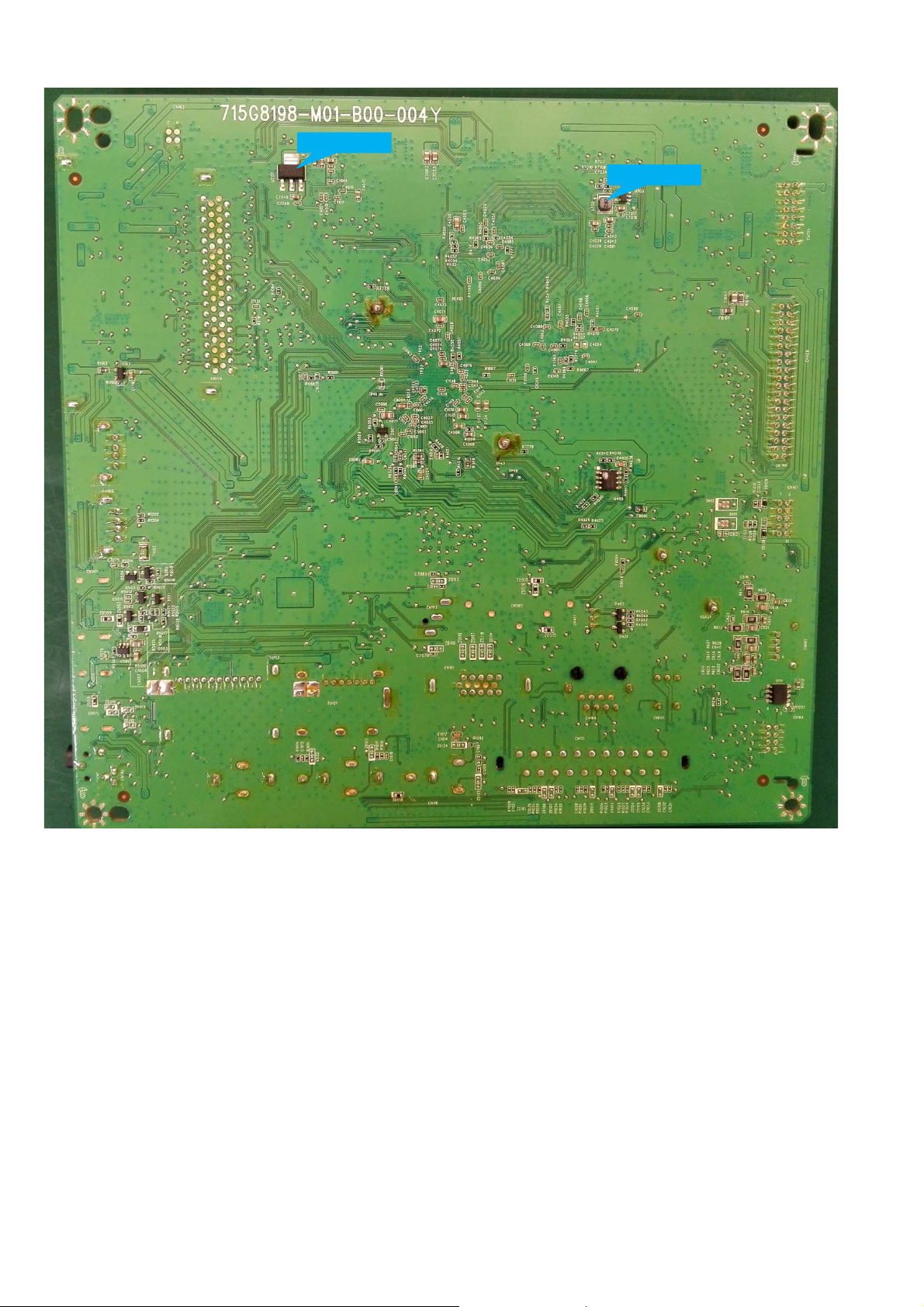

Power SSB Bottom View
Page 29

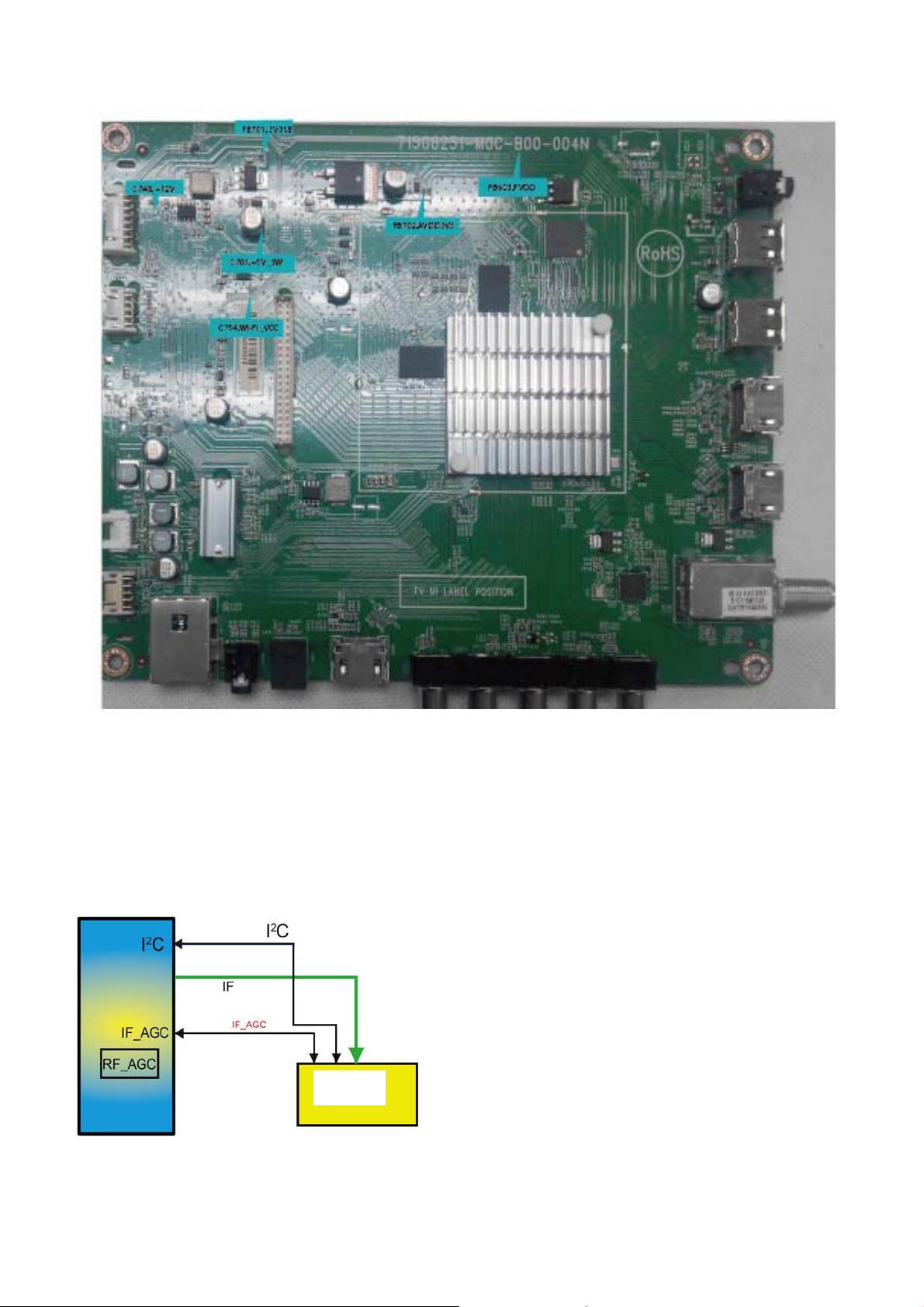

Power layout SSB (For 715G8251)
6.4 Front-End Analogue and DVB-C,DVB-T2; reception
6.4.1 DVB-C part
The Front-End for analogue tuner consist of the following key components:
• TUNER EU ST42CS-2-E
• SCALER MT5800WUEJ BGA-597 Processor

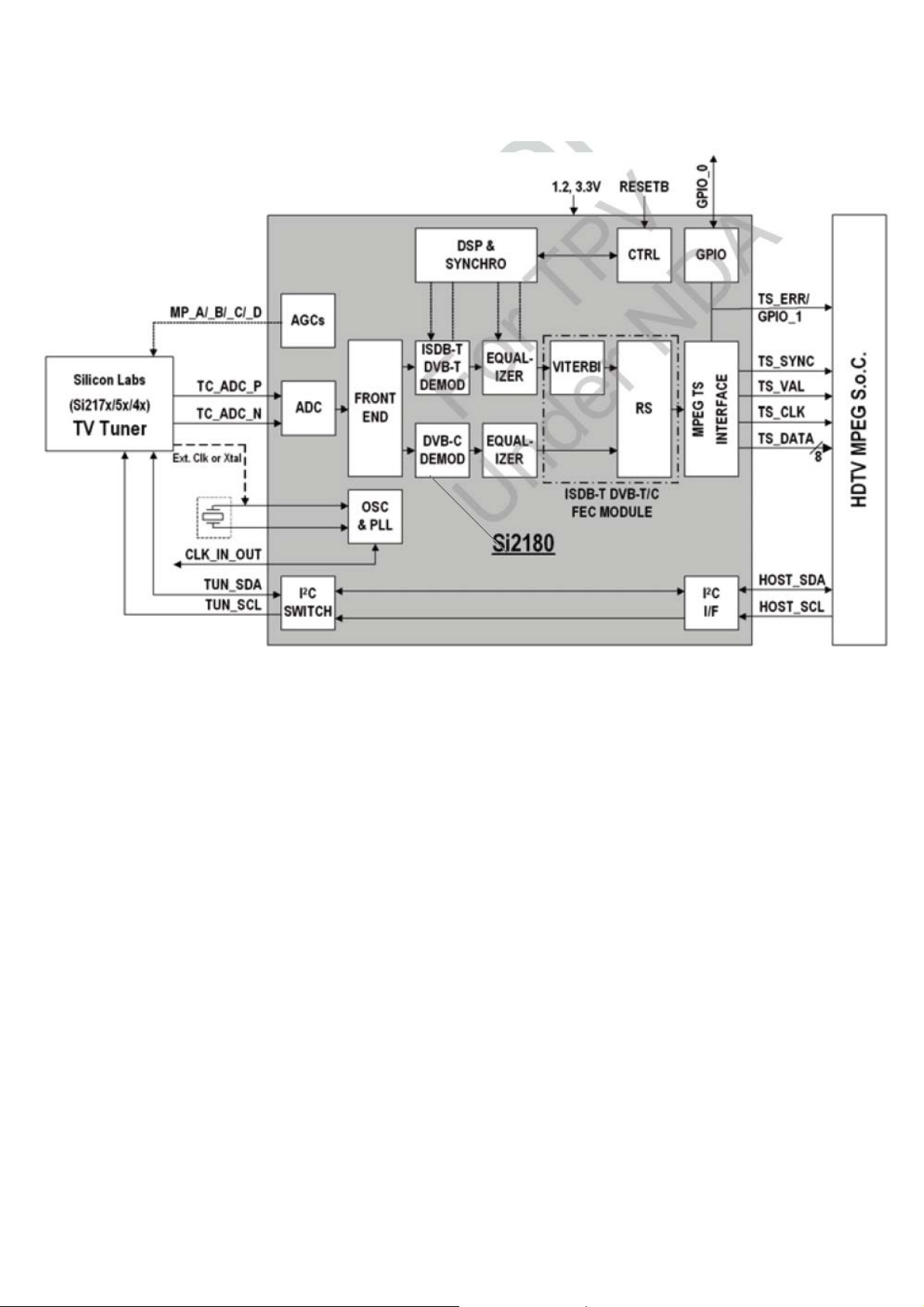

Below find a block diagram of the front-end application for DVB-C part.
MT5800
6.4.2 DTB-T2 part
The Front-End for DVT part consist of the following key components:
• TUNER EU ST42CS-2-E
• SCALER MT5800WUEJ BGA-597 Processor
Page 30
• DEMODULATOR Si2168-C50-GMR QFN-48
Below find a block diagram of the front-end application for DTV part.
MT5800
6.5 HDMI
Refer to below for the application.
The following HDMI connector can be used:
• HDMI 1: HDMI input ( TV digital interface support HDMI1.4/HDCP1.3) with digital audio/PC DVI input/MHL
• HDMI 2: HDMI input ( TV digital interface support HDCP) with digital audio/PC DVI input/ARC
• +5V detection mechanism
• Stable clock detection mechanism
• MHL 2.0 function only for HDMI1
• Audio return channel(ARC) for HDMI2
• TMDS output control
• HPD control
• CEC control
6.6 Video and Audio Processing - MT5800WUEJ
The MT5800WUEJ is the main audio and video processor (or System-on-Chip) for this platform. It has the following features:
1. Worldwide multi-standard analog TV demodulator
2. Powerful quad core CPU
3. 3D graphic support OpenGL ES 2.0
4. A transport de-multiplexer
5. A muti-standard video decoder
6. Rich format audio codec
7. HDMI 1.4a receiver with 3D support
8. MHL 2.0 & Standby Charging
Page 31
9. 2D/3D converter
10. Ethernet MAC+PHY
11. Local dimming (LED backlight)
12. Two-link LVDS, V-by-one
The MediaTek MT5800WUEJ family consists of a DTV front-end demodulator, a backend decoder and a TV controller and offers high integration for
advanced applications. It integrates a transport de-multiplexer, a high definition video decoder, an audio decoder, a two-link LVDS transmitter, a V-by-One
transmitter, and an NTSC/PAL/SECAM TV decoder with a 3D comb filter (NTSC/PAL). The MT5800WUEJ enables consumer electronics manufacturers to
build high quality, low cost and feature-rich DTV.
World-Leading Audio/Video Technology: The MT5800WUEJ supports Full-HD MPEG1/2/4/H.264/HEVC(H.265)/MVC/VP8/VP9 video decoder standards,
and JPEG. The MT5800WUEJ also supports MediaTek MDDiTM de-interlace solution which can reach very smooth picture quality for motions. A 3D comb
filter added to the TV decoder recovers great details for still pictures. The special color processing technology provides a natural, deep colors and true
studio quality video. Moreover, the MT5800WUEJ family has built-in high resolution and high-quality audio codec.
Rich Features for High Value Products: The MT5800WUEJ family enables true single-chip experience. It integrates high-quality HDMI1.4a, high speed
VGA ADC, two-link LVDS, V-by-One, USB2.0 receiver, Ethernet MAC+PHY, quad core CPU and 512K bytes L2 cache, OpenGL ES 1.1/2.0, OpenVG 1.1
compliant 3D graphic engine.
Page 32
7. IC Data Sheets
7.1 MT5800WUEJ (IC U401)
Page 33
7.2 KLM4G1FEPD-B031 (IC U402)
7.3 M24128-BRMN6TP (IC U405)
Page 34
7.4 AD87588 (IC U601)
Page 35
7.5 SI2180-B60-GMR (IC U101--DEMODULATOR)
Page 36
8.Circuit Diagrams
8.1 A 715G7734 PSU (For 32” 5102 Series)
8-1-1 Main Power
A
BD9901 NC/KBJ608G-FUC
12
4
NR9901
2.5R
t
!
3
L9903 4mH
! !
C9903 470PF 250V
!
NC/30mH
124
3
!
SG9902 SG9901
NC NC
!
R9903
R9905
620K +-1% 1/4W
620K +-1% 1/4W
R9904
R9906
620K +-1% 1/4W
620K +-1% 1/4W
! !!
C9901 470nF 275V
R9909
CN9902
2
NC/CONN
N
1
JUMPER
L
U9901
1
NC
2
D1
3
D1 NC4NC
NC/CAP004DG-TL
!
RV9901 680V
!
C9907 100PF 250V
12
FB9909 BEAD
12
!
CN9901
FB9901
AC 2P
127R
4
L9902
L9901 18mH
R9907
NC D2 D2
C9906 NC/47pF
3
-
-
2
124
C9902 470PF 250V
3
124
620K +-1% 1/4W
620K +-1% 1/4W
!
8 7 6 5
!
C9910 100PF 250V
NC/T4AL 250V
12
!!
R9901
R9902
!
F9901
BD9902
3
GBL408-C
1
1
+
+
2
FB9908 BEAD
1 2
A
R9127
3.3M 1/4W
R9128
3.3M 1/4W
R9114 110K
82uF 450V
R9112
510K 1/4W
R9142
3.3M 1/4W
C9801
C9125 1NF
+
510K 1/4W
R9102
1 2
U9101
GND FB BNO3CS
PF6005AG
R9103
510K 1/4W
OUT VCC
6 5 4
NC
C9124 1NF
R9908
12
FB9902 127R
F9902
T4AH/250V
1 2
3 4
C9113
2.2NF
C9102
2.2UF 50V
C9106 330PF 50V
R9146 0 OHM +-5% 1/8W
C9103
2.2NF
R9109
D9104
10R 1/8W 5%
IN4148W
R9110 47R 1%
D9106
IN4148W
+
C9104
0.1uF 50V
R9113 1K 1/4W
R9104 82K OHM 1%
R9105 82K OHM 1%
D9103 FR107G-A0
Q9101 TK6A65D
R9111 10K OHM +-5% 1/8W
+
C9105 10UF50V
R9101
0.27R 2W
R9106 82K OHM 1%
R9107 82K OHM 1%
C9126
100PF
For Q9101
HS9101 HEAT SINK
1 2 3 4
EL817M(X)
R9108 4R7 1/4W 5%
D9105 PR1007G
!
U9102
5
3
4 2
1
4
COLDHOT
!
T9101 POWER X'FMR
!
C9904 1NF 250V
1 2
FB9906 NC
1
23
For D9116/D9102
HS9102 HEAT SINK
1 2
NC/470u F 25V
C9109
470uF 25V
+
1 2
3 4
C9101
C9110
0.1uF 50V
+
R9121 2K4 1/8W 5%
R9122
9.1K OHM
C9117 220nF50V
U9103 TL431G-AE2-R
L9101
3UH
R9123
43K 1/8W 1%
10K OHM +-5% 1/8W
R9124
9.31K +-1% 1/8W
680R 1/8W 1%
+12VS
R9126
R9141
2
C9107
3.3NF 500V
D9102
3
FME-220B
1
FB9302 BEAD
2
+12VS
C9121
470uF 25V
+
C9108 470pF 1KV
ZD9104
BZT52-B16G
D9116
3
FMEN-220A
1
R9115
22 OHM 1/4W
R9116
22 OHM 1/4W
R9148
22 OHM 1/4W
R9149
22 OHM 1/4W
R9117
8
NC
9
R9150
6
NC
7
10
R9120
22 OHM 1/4W
R9140
22 OHM 1/4W
R9138
22 OHM 1/4W
!
R9118
C9908 NC
NC
R9119
NC
R9139
NC
1 2
330UF 35V
C9122
+
R9125 620K 1/8W 1%
D9109 SR34H
1 2
+
C9111
470UF 25V
330UF 35V
C9116
+
R9144
NC/8. 2K 1/8W
+12V_A
+12V
R9130 1K OHM
C9112
0.1uF 50V
Q9102 2N3904
C9119
0.1uF 50V
For 2K17 Αconnector
1 3
+12V
5
Q9106 NC/2N7002K
NC/1N 50V
C9140
7
9 11 13 15
C9128
1NF 50V
PS_ON
R9143 NC/100K 1/8W 1%
R9145 NC/100K 1/8W 1%
+12V_A +12V_A
ON/OFF
C9129
NC
CN9101 CONN
1 2
ZD9101
BZT52-B22
470OHM +-5% 1/8 W
R9131
1K 1/8W
+18V
2 4 6 8 10 12 14 16
+18V
R9129
+12V
PS_ON
DIM
C9127
1NF 50V
Page 37
8-1-2 LED Driver
Vcc2
C8602 220nF50V
OUT
+18V
330UF 35V
R8602 NC
LED-
C8601
U8601 PF7708BS
1
LED
2
VCC
3
CS/OVP OUT4GND
R8615
22K 1/4W
L8602
+
C8605
0.1uF 50V
FB
GM
DIM
C8606
1NF
47uH
OUT
Q8601: 357G0763100601 or
R8616
0 OHM +-5% 1/8W
R8617
62K 1/8W 1%
8 7 6 5
C8607 220pF 50V
DIM
R8603
33K 1/8W 5%
C8603 47nF 50V
357G0763100605
33R 1/8W 5%
D8603
IN4148W R H G
4K7 1/8W 1%
C8610
22pF 50V
R8604
R8608
R8609
10R 1/8W 5%
Q8601 AOD2922
R8647
10K OHM +-5% 1/8W
R8601
0R05
C8617
100PF 500V
1 2
D8601 SR510-22
Add ON/OFF Function
FB8605 BEAD
1 2
220uF 50V
NC/ 100U F 63V
C8612
+
C8616
+
Add OVP Function
+12V
2 3
C8604
0.47UF 50V
C8621
NC/0.1uF 50V
D8604 IN4148W RH G
Q8603 DTA144WN3/S
1
R8612 100K
C8611
0.47UF 50V
R8611 NC
C8623
NC
Vcc2
VLED+
78
45
CN8602 CONN
1 2 3 4 5 6
CN8601 NC/CONN
1 2 3
VLED+
LED-
Q8602
R8652
1.2R 1%
R8653
1.2R 1%
R8654
1.2R 1%
R8655
1.2R 1%
R8656
1.5R 1%
ON/OFF
R8605 1K 1/8W
R8606 330K 1/8W 5%
C8609
0.1uF 50V
2N7002K
Page 38
8.2 A 715G7574 PSU(For 43”/49” 5102 Series)
8-2-1 AC Input
HS9901
HEAT SINK
1 2
NR9901
1.5R CONN-NC
CN9903
NR9900
1.5R
DSPL-501N-A21F
SG9901
t
1 2
2 1
!
12
t
F9902 NC
T5.0AL/250V
!
!
!
2
124
L9903
0.25mH
!
3
220NF 305V
C9913
220PF 250V
!
8mH
L9901
124
C9911
47pF 250V
8 7 6 5
R9901
CAP004DG-TL
750K +-5% 1/4W
R9902 750K +-5% 1/4W
RV9901
680V
F9901
FUSE
1 2
3 4
1 2
1
+
-
4
3
12mH
124
L9902
C9902
!
3
!
C9901
470nF 275V
C9903
47PF
U9901
NC
NC
D1
D2
D1
D2
NC4NC
R9903
330K 1/4W-NC
R9904
330K 1/4W-NC
!
!
T5.0AH/250V
CN9901
AC 2P
!
BD9901
TS10K80-01
3
!
!
C9914
220PF 250V
!
C9912
47pF 250V
1 2 3
!
1
CN9902 CONN-NC
C9821 1UF 450V
DSPL-501N-A21F SG9902
!
R9905
750K +-5% 1/4W
R9906 750K +-5% 1/4W
2
VCC_ON
!
1 2
VCC
FB9803 JUMPER
BTC4672M3
C9137
10UF 50V
R9805
C9808 100P 50V
Q9106
L9801
5
4
1
3
300uH
47K +-1% 1/4W
VCC_ON
C9806
100N 50V
R9169
2Kohm 1/4W +/- 5%
PFC_OVP
+
R9170
20K +-5% 1/8W
1 2
1 2
D9803
D9802
QG806C
QG806C
R9802
10R 1/8W 5%
33R 1/8W 5%
R9814
5K1 1/8W 1%
5
8
6
ZCD
OUT7VCC
GND
U9801 LD7591T
INV1COMP2RAMP3CS
4
R9813
10K OHM +-5% 1/8W
R9818
18.7K 1/8W 1%
C9809 47N 50V
C9810
2.2M 1/4W R9116
12V +24VS 12V
2K 1/8W 1% R9124
12
43
U9103
!
EL817M(X)
U9102
ZD9106
FB9906
127R-NC
FB9907
127R-NC
BZT52-B13G
!
FB9908
127R
TL431G-AE2-R
1 2
R9150 2Kohm 1/4W +/- 5%
12
43
U9104 EL817M(X)
ZD9101
1 2
BZT52-B16G
C9924 470PF 250V
C9921 1NF 250V-NC
C9922 1NF 250V
12
C9923 100PF 250V
D9804
SCS160P
R9803
0.47UF 50V
2.2M 1/4W R9117
R9125 2K 1/8W 5%
!
! !
C9804 47P 50V
12
R9810
470OHM +-5% 1/8W
C9807
220P 50V
R9812 30K 1/8W 1%
2.2M 1/4W R9119
OVP
R9126 1K 1/8W 1%
Q9107 MMBT3906
R9151 10K OHM +-5% 1/8W
Q9801
TK12A 60W
R9806
10K OHM +- 5% 1/ 8W
R9130
91KOHM +-1% 1/ 8W -NC
R9127
C9118
0.47UF 50V
R9152
1K5 +-1% 1/8W
R9153 10K OHM +-5% 1/8W
Q9109 2N7002K
C9133
100N 50V
D9801 MUR460-28
C9819
470PF-NC
R9801
0.15R
R9808
0R05 1/4W-N C
R9173
0 OHM +-5% 1/ 8W
10K 1/8W 1%
R9134
6.2K OHM +-1% 1/8W
R9129
4.3K OHM 1%
PS_ON/OFF
R9154 10K OHM +-5% 1/8W
R9168 330K 1/8W 5%
1K OHM +-5% 1/8W-N C
A3D
100KOHM +-5% 1/8W-N C
R9804
1MOHM +-1% 1/4W
R9807
1MOHM +-1% 1/4W
R9809 750K 1%
R9815 130K 1%
Q9802
3
BSS127
2
+
C9102
1UF 50V
R9138 100R 1/8W 5%
12V
C9135
100N 50V-NC
A3D
1K OHM +-5% 1/8W-N C
R8612
R8611
HS9801
HEAT SINK
1
C9811 100N 50V
Q9103 2N7002K
R9149 100K 1/8W 1%
1 2 3 4
C9132 1NF
+
C9801
47UF 450V
VCC_ON
R9811
10K OHM +-5% 1/8W
R9816
1 2
ZD9103 BZT52-B18
100KOHM +-5% 1/ 8W
R9148
10K OHM +-5% 1/8W
R8631
100N 50V-NC
100KOHM +-5% 1/ 8W -N C
R8633
Q8605
2N7002K-NC
R8632 100KOHM +-5% 1/8W-N C
HV
C8611
R8629 10K 1/8W 1%-NC
Q8604
2N7002K-NC
+
0R05 1/4W
C9130
DV12
BL_ON/OFF
HOT
R9104
C9104
82K 2W
2.2NF
C9802
47UF 450V
ZD9107
BZT52-B39
1 2
ZD9108
BZT52-B39
1 2
4.7M 5% 1/8W
R9909
1 2
3.3NF 50V
R9109
10N 50V
C9103
130K 1%
C8604
R8615
100N 50V
10K OHM +-5% 1/8W
10N 50V-NC
C8605
R8609 0 OHM +-5% 1/8W
DIM
0 OHM +-5% 1/8W
R8610
150K 1/8W +/-1%
R8627 10K 1/8W 1%
R9910
U9101
FB/OLP BR
ST4DRV
SSC3S121A
R8626
R9155
R9157
R9163
R9118
47 OHM 1/ 4W
47 OHM 1/ 4W
47 OHM 1/ 4W
47 OHM 1/ 4W
D9101 SARS01-V1
D9102
SCS160P
R9106
33R 1/8W 5%
R9105 10R 1/8W 5%
8
GND
7
VCC
6
OCP
5
C9139 330P 50V
+12V
C8601 10UF 50V
LED_FB
14
FB
13
GM
12
ADIM
11
VREF
VREF
10
FLAG
9
EN
8
DIM
C8602
1N 50V-NC
R8628 10K OHM +-5% 1/8W
VREF
C8603
1UF 16V
12
R9147 220R 1/8W 5%
C9128
100N 50V
R8614 0 OHM +-5% 1/8W
+
U8601
PF7909S
DIMOUT
VCC
CS OUT GND OVP
RT
FLAG
Q9101
AOTF12N65
R9107 10K OHM +-5% 1/8W
R9101
0.2R 2W
R9135 1R 1/ 8 W 5%
C9101
+24VS
C8612
1NF 50V
DIMOUT
1 2 3 4 5 6 7
R8624
150K 1/8W +/ -1%
22uF50V
LED_OVP
+
D9104
1N4148W
LED_FB
C9119 100PF-NC
VCC
L8604
33uH-NC
L8601
33uH
1
8
L8603
33uH
+
D9103 PG1010R
C9125 47UF 50V
2
1
POWER X'FMR
4 6
R8616
33R 1/8W 5%
C8606
470P 50V
R8630 100R 1/8W 5%
T9102
R9112
3R9 1%
-VLED
1
2
3 4
5
!
R8617
0 OHM +-5% 1/8W
D8603
SCS160P-NC
R8623
10K OHM +-5% 1/8W
R8620
1K OHM +-5% 1/8W
0.3125V
R8607
R8602
1.2R 1%
1.2R 1%
COLD
12
7 9
8 11
6
HS9111
HEAT SINK
HS8601
HEAT SINK
12
5
D
6
D
7
D
8
D
AO4482L
R8603
1 2 3 4
1 2 3 4
Q8603
1.2R 1%
3
2
D9111 TSF20U100C
1
R9132
470 OHM 1/4W
R9102
470 OHM 1/4W
R9167
470 OHM 1/4W
R9144
470 OHM 1/4W
3
1
100K 1/8W 1%
4
G
3
S
2
S
1
S
R8606
1.2R 1%
R9128
100 OHM 1/4W
R9111
100 OHM 1/4W
R9145
100 OHM 1/4W
R9146
100 OHM 1/4W
D9121 FMXA-2202S
2
+
C9121 330uF 35V
R916 2
C9150 1N 50V
Q8601 AOTF4126
0.3V
R8601
0R05
R8604
1oHM 1% 1/ 4W
R9131
470 OHM 1/4W
R9103
470 OHM 1/4W
R9113
470 OHM 1/4W
R9114
470 OHM 1/4W
C9122 330uF 35V
D8601 TSF20U100C
3
1
C8607 47PF-NC
R8605
1oHM 1% 1/ 4W
C9141
2N2 50V
C9143
2N2 50V
C9146
2N2 50V
+
R9165
2K 1/8W 5%
R9166
20K +-5% 1/8W
R9159
9K1 1/8W 1%
2
C8614
3.3NF 500V -N C
R8613
100R 1/8W 5%
R8608
10K OHM +-5% 1/8W
+
C9111 470uF 25V
C9134
470pF 1KV
C9131
470pF 1KV
C9123 330uF 35V-NC
U9105
TL431G-AE2-R
C8613
R9164
3.3NF 500V -N C
+
1K 2W
DIMOUT
Q9104 BTB1424AM3
220uF 50V
LED_OVP
+
C9112 470uF 25V-NC
C9155 1uF
R9160
1K 2W
C8608
R8618
270K 1%
R8619 270K 1%
C9156 1uF
12V
+
+
C9113
470uF 25V
C9157 1uF
+
C8609
220uF 50V
2.5V
R8625 30K 1/8W 1%
L9100 3UH
1 2
FB9102 BEAD
FB9301
1 2
127R
L8602 3UH
GND1 GND-NC
GND2 GND-NC
GND3 GND-NC
+12V
+
1 2
D9107 SR34H-NC
C9145
100N 50V
10K 1/8W 1%
R9306
1.96KOHM +-1% 1/8W
+VLED
D9810
1N4148W/N C
FLAG
C9308 100P 50V
R9305
C9313
4N7 50V/N C
C9124ㄏノ367G515X221HKT
470UF 25V
+
C9115
470UF 25V
10 12 14 16
C9114
+12V_A
DIM
C9120 CN9101 CONN
2 4 6 8
C9302 10uF 16V
-VLED
1N 50V
1 3
PS_ON/OFF
5 7 9
+12V_A
11 13 15
+5.2V
+5.2V
+
C9310 22UF 50V
C9307 10uF 16V
C9312 100N 50V
C9311 1UF 16V-NC
C9309 10uF 16V

ripple noise
CN8603
12 11 10
9 8 7 6 5 4 3 2 1
CONN
R9142
C9116
4.7UF 25V-NC
1UF
C9124 100N 50V
C9151
C9152
1uF
1uF-NC
ZD9102 BZT52-B5V1_R1_00001
12
C9304 100N 50V
U9301
1
BS
2
GND FB3EN
SY8113BADC
C9303
+VLED
+
C8610
220uF 50V
HV
R9821 2Mohm 1/4W +/-1 %/ N C
R9822 2Mohm 1/4W +/-1 %/ N C
R9823 2Mohm 1/4W +/-1 %/ N C
R9824 15K 1/8W 1%/N C
Q9108 AOD4185
R9136 100KOHM +-5% 1/8W
Q9105 2N7002K
+24VS
C9154
C9153
1uF-NC
1uF-NC
6
LX
5
IN
4
R9302
3K 1/8W +/-1%
U9802
1
ISEN
2
GND VSEN3IREF
LD8105GL/NC
R9133 1K OHM +-5% 1/8W
C9305
VCC
OUT
C9306 2N2 50V
1N 50V
6 5 4
+12V
R9143 330K 1/8W 5%
+12V_A
R9303
C9813 100N 50V/NC
PS_ON/OFF
BL_ON/OFF A3D
C9144
100N 50V
L9301
4.7uH
0.6V
R9304
20R 1%
20R 1%
PFC_OVP
VCC
R9825
510OHM +-5% 1/4W/ N C
100KOHM +-5% 1/8W
C9117
12V
C9126
C9148
C9149
1uF
1uF
1uF
C9301
100N 50V
4.7UF 25V
R8621
R8622
47K 1/4W / N C
47K 1/4W / N C
1
1
C9812 470PF 50V/NC
1
Page 39
8.3 B 715G8198SSB
8-3-1 System Power 1
DC POWER INPUT
12V_AUDIO 12V_AL 12V_AL 12V_AUDIO+12V
C7072
C7068
100NF 16V
Add by 2016-0304 For EMI
1NF 50V
INVERTER_ON_OFF
CN701
STB_PWR+12V
2 4 6
8 10 12 14 16
CONN
1 3 5 7 9 11 13 15
STB_PWR
C7042
10UF 6. 3V 20%
STB_PWR
PS_ON/OFF BRIGHT_ADJ
1 2
U712
VIN
VOUT GND EN3NC
G9091-330T11U
12V to Core Powe r
+12V
R7013
100K 1/16W 5%
R7021 33K 1/16W 5%
C7025
1UF 10% 16V
C7026
1UF 10% 16V
U704
9
GND
1 2 3
C7031
C7032
1UF 10% 16V
8.2NF 50V
EN FB
BOOT VREG5 SS4GND
RT6206BHGSP
8
C7024
VIN
7
100N 16V
6
SW
5
Vout=0 .765x (1+ 6.8K/12K) =1.203V Synchronous buck for 5.5A o utput Current
+5V_SW
DRA M Power
OPCTRL1213
FB_PWR_EN
STB_PWR
12
12
D702
D707
FB340M
FB340M
3V3SB
C7023
10UF 10V
100NF 16V
R7008
4.7K1/16W
Modify by 11/26 cost down by 11/30 Vout = 0.6x(1+R1/R2)1.5V
Vout = 0.6*(1+15/10)=1.5V
1 2
C7022
Add by 2016-0307
C7071
NC/ 10U F 10V
C7019
100N 16V
U703
VIN GND EN3VFB
G5695T11U
R7003
100R 1/16W 5%
3V3SB
5
4
C7045
10UF 6.3V 20%
C7020
10uF 16V
L703
1.5uH
(650KHz)
6K8 1%
R7101
0R05 1/16W
R7015
12K 1%
5
LX
4
R7011
3V3SB
R7004
C7021
10uF 16V
R7014
L702
2.2UH
10K 1% 1/16W
R7002
4K7 1/16W 5%
NC/ 22K 1/ 16W 5%
C7073 1NF 50V
1 2
120R 3A
C7033 22P 50V
C7034
NC/100N 16V
OPWRSB
OPWRSB 4,5,17
Modify by 11/26
C7074 1NF 50V
FB707
C7027
C7028
100N 16V
Cost down by 11/30
C7017
R7010 15K 1%
R7108 330R 1%
OPWRSB: Normal: High Stand_by: Low
C7075 1NF 50V
+12V
VCCK
10UF 6.3V
10UF 6.3V
C7029
C7030
DDRV
C7018
10UF 6. 3V 20%
NC/ 100N 16V
FB708
1 2
120R 3A
10UF 6.3V
AVDD1V2
+12V to +5V_SW
+12V
C7078 1NF 50V
Add by 2016-0304 Near CN701 For EMI
+12V
1 2
C7067 100NF 16V
FB701
120R 6A
C7001
10UF 16V
R7001
33K 1/16W 5%
R7007 33K 1/16W 5%
C7013 100NF 16V
+5V_ SW to A\D D3 V3
+5V_SW
C7041
NC/10UF 10V
C7062
10UF 10V
U705 AZ1084CS2-3. 3TRG1
VIN3VOUT
C7063
1
10UF 10V
2
GND
+5V_SW to +3V3_TUNER
U702
AZ1117D-33
2
VI3VO
C7009 1uF 10V
GND
1
C7016
1UF 16V
C7064
L701
C7007 100NF 16V
3.3UH
C7008
22PF 50V
C7015 1UF 16V
1
EN
2
FB
3
VREG5 SS4GND
C7014
8.2NF 50V
U701
GND
BOOT
RT6206BHGSP
22K 1%
9 8
VIN
7 6
SW
5
R7006
Synchronous buck for 5.5A output Current Vout= 0.765x (1+12 4K/22K) = 5.07V
AVDD3V3
10UF 6.3V
C7065 10UF 6.3V
C7066 100NF 16V
1 2
ZD704 BZT52-B3V6
DVDD3V3
C7077 1NF 50V
Add for ESD_2016-0307
Emmc
+3V3_TUNER+5V_SW
FB705
1 2 120R 3A
C7010
C7011
10UF 10V
NC/10UF 10V
Cost down by 11/27
C7003
C7004
C7002
R7005
124K 1%
10UF 10V
100NF 16V
R7009
3.6K +-1% 1/16W
OPCTRL1013,17
BL_ON/OFF: Inverter on: Low Inverter off: High
BL_D I MMIN G10,13
BL_DIMMING(PWM for BRIGHT_ADJ): Max: 0V Min: +3 V3
DVDD3V3
C7040
10UF 6.3V
U707 AZ1117CH-1.8TRE1
3
VIN
C7048 100NF 16V
C7005
10UF 10V
10UF 10V
Cost down by 11/27
BL_ON/OFF
2
VOUT
ADJ(GND)
4
1
4
+5V_SW
FB702
120R 6A C7006
10UF 10V
C7076 1NF 50V
INVERTER ON/OFF
R1075
INVERTER_ON_OFF
0R05 1/16W
R1074
4.7K1/16W
BRIGHT ADJUST
C7039
10UF 6.3V
R10800R 05 1/ 16W
R1081
4.7K1/16W
C7043
10UF 6.3V
+1.8V
C7044 100NF 16V
BL_DIMMING
Modify by 11/26
BRIGHT_ADJ
C1054 NC/ 10U F 16V
Modify by 11/26
Page 40
8-3-2 System Power 2
Panel VCC= 12V or 5V
PANEL VCC
+12V
+5V
PANEL_VCC ON/OFF: Normal:High Stand_By:Low
LVDS_PWR_EN
FB714FB713
Yes
NCNCYes
R7029
10K 1/16W 5%
LNB POWER SUPPLY
DVDD3V3
R718
10K 1/16W 5%
LNB_EN
R719 NC/ 100K 1/ 16W 5%
LNB_EN: Low: di sable High: enable MP8126 Enable Selection
DVDD3V3DVDD3V3
R720
10K 1/16W 5%
LINEDROP
R721 NC/ 100K 1/ 16W 5%
LINEDROP: Low: 13.3/18.3V High: 14.3/19.3V Compensati on Selection
R774 10K 1/16W 5%
13V/18V_SW
R756 NC/ 100K 1/16W 5%
R7024
5.1K
0R
R7027 10K 1/16W 5%
C701
3.3NF 50V
13/18V_SW: High: 18 V Low: 13V
FB713
1 2
NC/ 120R 3A
10K 1/10W 5%
5.1KOHM +-5% 1/10W
C7049
4.7UF 10V
R701
60.4K 1%
R7022
R7024
LNB_EN
LINEDROP
13V/18V_SW
FB714
120R 3A
8
1 2
7 6 5
C7047 1UF 16V
R7023 10K 1/10W 5%
Q704
BC847C
C703
100NF 25V
C702 220NF 16V
+12V
R702
Q702
1
D
D
2
D
D
3
D
D
G4S
AON4421
+12V
L704 10uH
C704 10UF 16V
U202
8
AGND
11
BYPASS
12
VDD
10
COMP
2
EN
1
LINEDROP 13V/18V14EXTM
MP8124GD Z
R703
NC/ 100K 1/16W 5% NC/ 100K 1/16W 5%
PANEL_VCC+12V+5V_SW
C7046
+
PGND
BST
VBOOST
VOUT
TCAP
100UF 16V
SW
USB POWE R
D703
1 2
FB340M
4 3
C708 100NF 25V
5 6 7
9
C709 22NF 25V
13
R704
33 OHM 1/16W
R705 100K 1%
+12V
R758 0R05
Vout = 0.6V (1+( R1/R2 ))
Vout = 0.6V (1+( 100/13.3 ))=5.1V
C707
C705
C706
10UF 25V
10UF 25V
10UF 25V
1 2
C710
100NF 25V
1 2
DISEQC_OUT
C751 10UF 25V
⊙
⊙
D704 FB340M
D705 FB340M
C755 100N 50V
ESD & Surge Protect
ZD701
NC/PJSD24CW
1 2
C752 100NF 25V
R706
2.2K 1/4W
R707
2.2K 1/4W
C754 47pF 50V
R764 0R05 1/16W
8 7 6 5
R757
13.3K 1%
ZD702
NC/PJSD24CW
1 2
R761
R759 100K 1%
U713 SY8234FC C
1
LX
IN SS SGND FB
R708
33K 1%
R709
5.1K 1%
PGND
9
TUNER_LNB
ZD703
1 2
BS EN NC
TUN_LNB
NC/PJSD24CW
2 3 4
Modify by 11/26
0R05 1/16W
C753
100N 50V
R762
R760
2.2 OHM 1/10W
100K 1/16W 5%
C758 10N 50V
Vout = 0.6x(1+ 100/ 13)=5.21V
3.3A
L731
R763
10K 1/16W 5%
12V_AUDIO
TP703
TP
4.7uH
OPWRSB
R7050
22K 1%
R7052 15K 1%
TP702
LVDS_PWR_EN10
C756 10UF 16V
+12V
R7051
NC/22K 1%
TP
OPWRSB
12V-DETECT13
13V/18V_SW15
DISEQC_OUT15
LINEDROP15
LNB_EN13 TUNER_LNB15 TUN _LN B13
+5V_USB
C757 10UF 16V
12V drop det ect (3/ 1 8)
3V3SB
TP701
22K 1%
TP
R7053
100K 1/16W 5%
LVDS_PWR_EN 12V-DETECT
13V/18V_SW DISEQC_OUT LINEDROP LNB_EN TUNER_LNB TUN _LN B
R7055
0R05 1/16W
OPWRSB 3,5,17
12V-DETECT
Q707 BTA1576S3
R7054
Modify by 11/26
Page 41

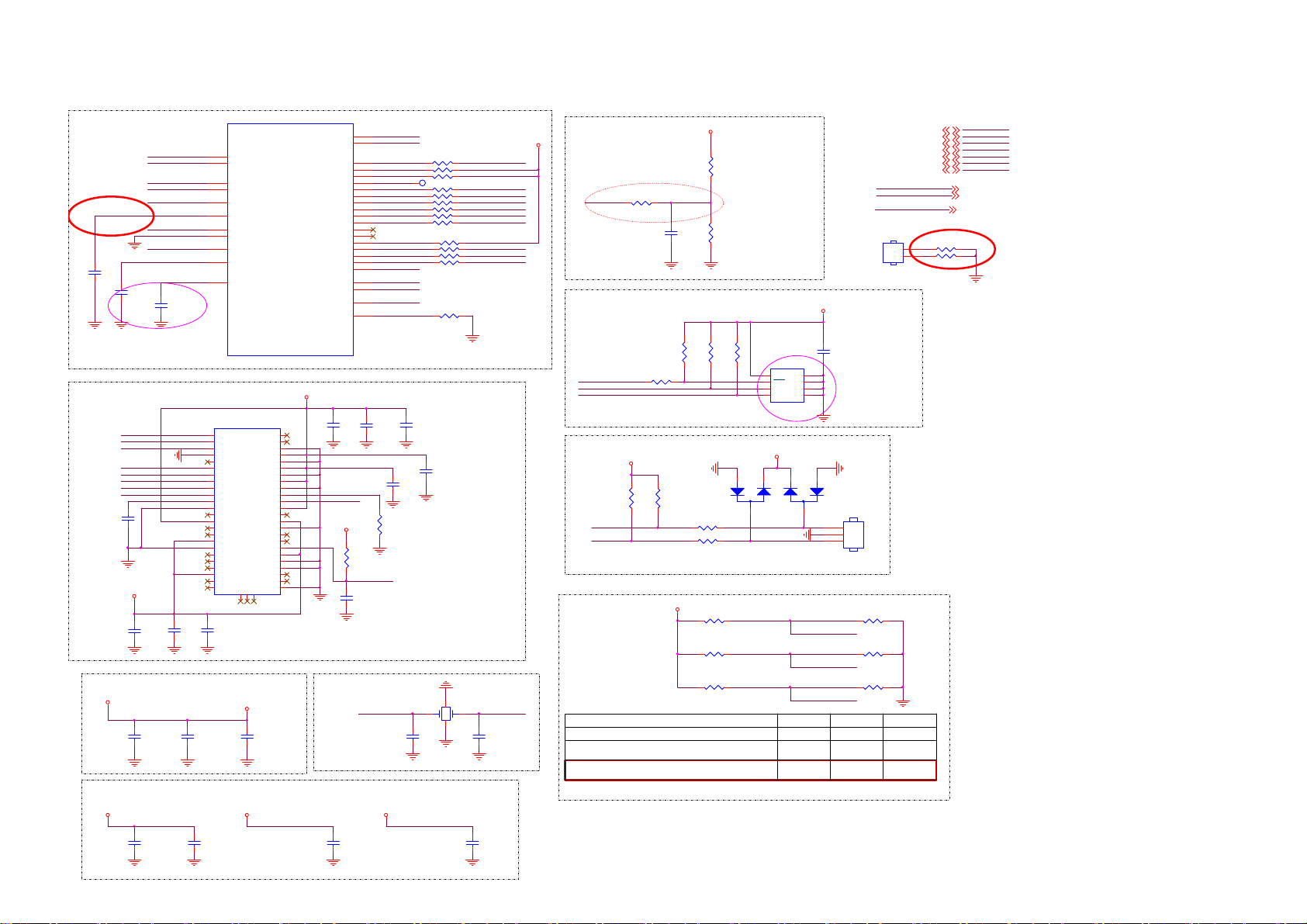

8-3-3 Periphera
U401-6
AE26
OSDA0
AH26
OSCL0
B28
XTALI
B27
XTALO
J22
AVDD33_REG_STB
J1
VCC3IO_EMMC
H24
AVDD33_RGB_STB
K21
AVSS33_RGB
J23
AVDD33_PLL_STB
C4009
4.7UF 6. 3V
U25
Y26
AVDD10_LDO
AVDD10_ELDO
AVDD10_LDO EMMC_ CLK
AVDD10_ELDO
C4007
1uF 16V
OSDA0 OSCL0
XTAL I XTAL O
AVDD33_REG_STB VCC3IO_EMMC+1.8V AVDD33_RGB_STB
AVSS33_RGB AVDD33_PLL_STB
C4008
4.7UF 6. 3V
close to main chip
MT5800WUEJ
EMMC 4GB
PAALE_E PACLE_E PDD2_E
PDD3_E PDD4_E PDD5_E PDD6_E PDD7_E
VDDI
C4001
1uF 10V
DVDD3V3
C4017
10UF 6. 3V 20%
3V3 IO Power
DVDD3V3
Close to Main Chip
C4021
4.7uF 1 0V
E10 F10
C4018
100NF 16V
U402 THGBMDG5D1LBAIT
A3
DAT0
A4
DAT1
A5
DAT2
A6
VSS
A7
NC
B2
DAT3
B3
DAT4
B4
DAT5
B5
DAT6
B6
DAT7
C2
VDDI
C4
Vssq
C5
NC
C6
Vccq
D4
A1 index
E5
NC
E6
Vcc
E7
Vss
E8
NC
E9
NC NC
F5
Vcc NC
G3
NC
C4019
100NF 16 V
C4022 100NF 16V
NCB1NCC1NC
N1
VCC3IO_AB
P10
NC
P7
NC
P6
Vssq
P5
Vccq
P4
Vssq
P3
Vccq
N5
Vssq
N4
Vccq
N2
Vssq
M6
CLK
M5
CMD
M4
Vccq
K10
NC
K9
Vcc
K8
Vss
K7
NC
K6
NC
K5
RSTN
J10
Vcc
J5
VSS
H10
Vss
H5
DS
G10
NC
G5
Vss
C4023 NC/100NF 16V
+1.8V
24MHz CRYSTAL
Anal og Power
3V3SB 3V3SB
C4024
10UF
Cost down by 11/30
C4025 100NF 16V
3V3SB
AVDD33_RGB_STBAVDD33_REG_STB
U0TX
U0RX
POWE#
POOE# POCE1# POCE0#
PDD7 PDD6 PDD5 PDD4 PDD3 PDD2 PDD1
PDD0 PARB# PACLE PAALE
EMMC_CLK EMMC_RST
OPWRSB ORESET#
FSRC_WR
C4011
100NF 16V
EMMC_CLK_E POWE__B_E
DVDD3V3
OIRI
C4026 100NF 16V
T25 T24
J2 N7 M7 L7 P3 N1 N2 N4 M3 L1 N6 P6 N5 L3 K3 P4 P7
R26 L25
L26 AH27
C4012
10UF 6. 3V 20%
R4037
4K7 1/16W 5%
EMMC_ RST
C4016
10UF 6.3V 20%
XTALI
U0TX U0RX
POWE__B POOE__B POCE1__B
TP50 TP
PDD7 PDD6 PDD5 PDD4 PDD3 PDD2
PARB__B PACLE PAALE
EMMC_ RST OPWRSB
ORESETB OIRI FSRC_WR
C4013
100NF 16V
C4015
100NF 16V
R4036 10K 1/16W 5%
AVDD33_PLL_STB
R400247R 1/ 16W 5% R4009NC /4K7 1/ 16 W 5% R4011NC /4K7 1/ 16 W 5%
R400347R 1/ 16W 5% R400447R 1/ 16W 5% R400547R 1/ 16W 5% R400647R 1/ 16W 5% R400847R 1/ 16W 5% R401047R 1/ 16W 5%
R4007NC / 4K7 1/ 16W 5% R401247R 1/ 16W 5% R401347R 1/ 16W 5% R401447R 1/ 16W 5%
POWE__B_E
E-Fuse
R4017 4K7 1/16W 5%
C4014
100NF 16V
X401
1
3
24MHz
2 4
C4002 33pF 50V
PDD7_E PDD6_E PDD5_E PDD4_E PDD3_E PDD2_E
PACLE_E PAALE_E EMMC_CLK_E
XTAL O
C4003 33pF 50V
C4027 100NF 16V
DVDD3V3
Reset
R4019
ORESETB
1K 1/16W 5%
SYSTEM EEPROM
SYS_EEPROM_WP OSCL0 OSDA0
UART
U0TX U0RX
3V3SB
R4042
R4041
R4043
STRAPPING
ICE mode + 24M + serial boot
ICE moce + 24M + ROM to 60bit ECC Nand boot ICE moce + 24M + ROM to eMMC boot from
eMMC pins(share pins w/s NAND)
3V3SB
R4016
16K 1%
Modify by 11/26
R4021
C4010
22K 1%
10NF 50V
R4039
R4038
4K7 1/16W 5%
4K7 1/16W 5%
0R05 1/16W
LBAV99LT1G
D401
4K7 1/16W 5% 4K7 1/16W 5%
R4044 100R 1/16W 5% R4045 100R 1/16W 5%
3V3SB
R4024
NC/10K 1/ 16W 5%
R4029
NC/10K 1/ 16W 5%
R4033
NC/10K 1/ 16W 5%
1
R4040
4K7 1/16W 5%
3
DVDD3V3
C4020
1UF 16V
U405
1
8
E0
VCC
7
2
E1
WC
3
6
E2
SCL
5
VSS4SDA
M24128-BRMN6TP
3V3SB
2
2
---><---|>
---><---|>
1
3
LED_PWM0
LED_PWM1
OPCTRL3
LED_PWM0 LED_PWM1 OPCTRL3STRAPPING
0
0
0 0
OPWRSB3,4,17 SYS_EEPROM_WP13
U0TX U0RX
OIRI
HS401
HEAT SINK
I2C Address "A0"
Pin7 WP HI = > Disable w rite
LO = > Enable Write
LBAV99LT1G
D402
CN401
1 2 3
CONN
R4025
10K 1/16W 5%
R4030
10K 1/16W 5%
R4034
10K 1/16W 5%
01
1
0
OSCL06
OSDA06 OPCTRL313 LED_PWM113,17 LED_PWM013,17
1
R7779 0R05 1/16 W
2
R7778 0R05 1/16 W
0
OPWRSB SYS_EEPROM_WP OSCL0 OSDA0 OPCTRL3 LED_PWM1 LED_PWM0
U0TX 17 U0RX 17
OIRI 17
Add by 2016-0304 For EMI
Page 42

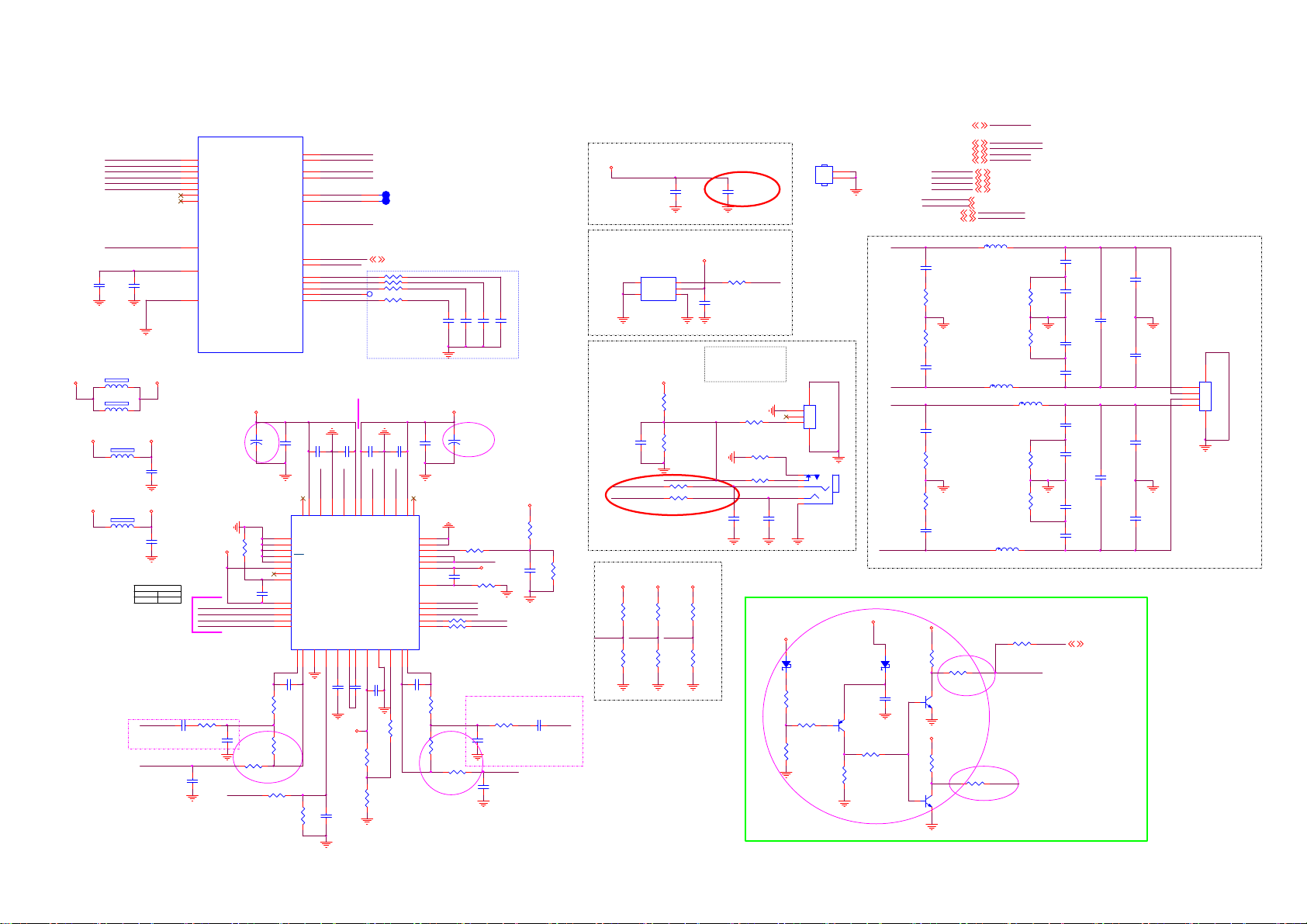

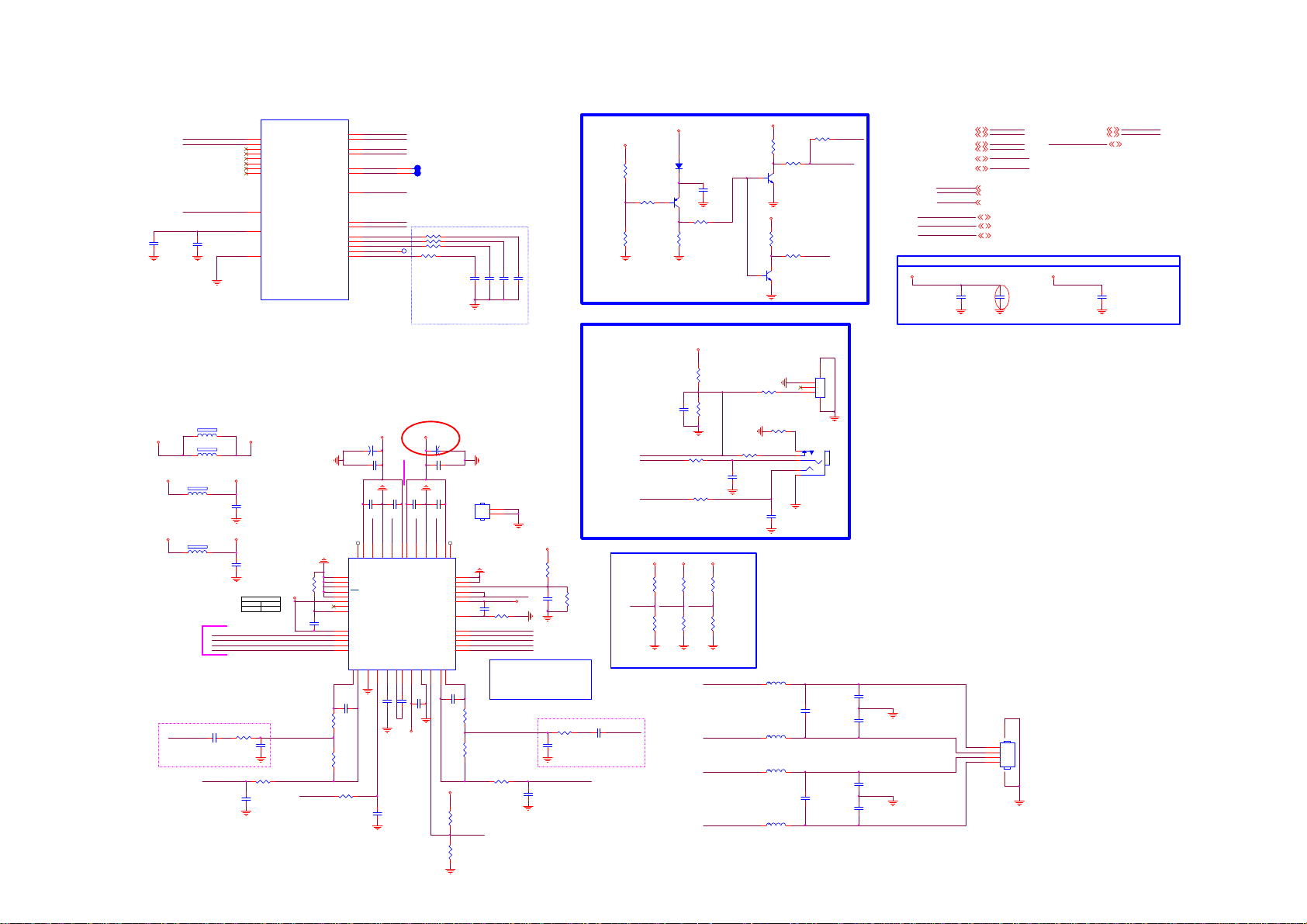

8-3-4 Audio Interface
AIN_R0 AIN_L0 AIN_R1 AIN_L1 AIN_R2 AIN_L2
AVDD33_AAD C
VMID_AADC
C6004
C6003
1UF 16V
100NF 16V
AVSS33_CLN
FB603
120R 3A
12V_AUDIO
DVDD3V3
DVDD3V3
PVDD
12
FB604
120R 3A
12
AUD_V33
FB602
1 2
120R 3A
AUD_V33HP
FB601
1 2
120R 3A
Srereo
CFG0
Independet Gnd shielding
Close to MT5582
AR0_ADAC
HPOUTR
C6012
4.7UF 1 0% 10V
C6011
4.7UF 1 0% 10V
CFG1
HL
C6045
1uF 10V
C22 C24
B23 E23
D23
A22 B22
C23
E21
D22
K19
C6046 1uF 10V
U401-3
AIN_R0 AIN_L0 AIN_R1 AIN_L1 AIN_R2 AIN_L2 AIN_R3 AIN_L3
AVDD33_AAD C
VMID_AADC
AVSS33_CLN
MT5800WUEJ
AUD_V33
SDI LRCLKI BICKI MCLK
R6039
16K 1%
Modify by 11/26
PVDD
C6056
+
NC/220 U F 16V
Close to U601
R601
0R05 1/16W
C6041 330PF 50V
R6064
10R 1/16W 5%
PWRDN-HP
A25
AR0_ADAC
C25
AL0_ADAC
B26
AR1_ADAC
A27
AL1_ADAC
B25
AR2_ADAC
A26
AL2_ADAC
AVDD33_ADAC
F21
AG27
ASPDIFI
AH28
ASPDIF O0
AF27
AOBCK
AD26
AOLRCK
AG28
AOMCLK
AE27
AOSDATA1
AF28
AOSDATA0
C6031
C6014
10UF 16V
0.1uF 25V
LA
46
48
47
U601
LA
NC
VDDLA
49
THERMALPAD
1
SDATA1
2
MS
3
PLL
4
CFG0
5
CFG1
6
CLK_OUT
7
DGND
C6029 1uF 10V
8
DVDD
9
SDATA0
10
LRCIN
11
BCLK
12
MCLK
RINN13OUTR14VSS15EN16PVSS17CN18CP19PVDD20PGND21UVP22OUTL23LINN
C6032
68PF 50V
R6011
43K 1/16W
AUD_V33HP
R6063 16K 1%
R6025
R6037
22R 1/16W 5%
10K 1/16W 5%
AR0_ADAC AL0_ADAC
AR1_ADAC AL1_ADAC
AR2_ADAC AL2_ADAC
AVDD33_ADAC
ARC ASPDIFO0
AOBCK AOLRCK AOMCLK AOSDATA1 AOSDATA0
Spearate VCC trace
C6015
0.1uF 25V
LB
44
45
LB
GNDL
AD87588-LG48NAY
C6035 1uF 10V
C6048 1uF 10V
1 1
R6001 22R 1/16W 5% R6002 22R 1/16W 5% R6003 22R 1/16W 5% TP3 TP R6004
Close to main chip
C6027
0.1uF 25V
RB
41
42
40
43
RB
GNDR
VDDLB
VDDRB
C6036 1uF 10V
C6039 1uF 10V
R6026
1K5 1/16W 5%
R6027
1K 1/16W 5%
TP402 DDR_DEBUG_PAD
TP403 DDR_DEBUG_PAD
ARC 14
22R 1/16W 5%
C6026
0.1uF 25V
RA
39
37
38
RA
NC
VDDRA
LINEIN
LREX
RESET#
ERROR#
PD#
DVDD
DGND
DEF
SA1
SA0 SCL SDA
24
C6040
68PF 50V
R6038
30K OHM
C6023 10UF 16V
36 35 34 33 32 31
30
29 28 27 26 25
SDI
R6041 R6042
R6029
43K 1/16W
R6024 16K 1%
BICKI LRCLKI MCLK
C6005
C6006
10PF 50V
10PF 50V
PVDD
+
C6055
470uF 16V
Close to U601
R603
AMP_PWRDN
C6025 1uF 10V
R602 0R05 1/16W
AMP_DEF AMP_SA1 AMP_SA0
0R05 OHM 0R05 OHM
R6031
10R 1/16W 5%
C6007
C6008
10PF 50V
10PF 50V
Reverse R6062+ Net HPOUTR & R6060+ Net HPOUTL_0304
AUD_V33
R6028
NC/1MOH M 1/16W +/- 5%
0R05 1/16W
AUD_V33
OSCL0 OSDA0
AMP_RESET
C6024 1uF 10V
Close to MT 5582
C6047
R6040 16K 1%
1uF 10V C6042 330PF 50V
HPOUTL
C6049 1uF 10V
Headphone for HTV
I2C Address =0x60 default mode mute
R6043
10K 1/16W 5%
AMP_SA0 AMP_DEFAMP_SA1
AL0_ADAC
Anal og Powe r
AVDD3V3
AVDD33_ADAC
OPTICAL SPDI F OUT
CN601
5
GND
VCC
4
GND
GND
CONNNECTOR
3V3SB
C6010 NC/100NF 16V
HPOUTR
R6062 0R05 1/16W
HPOUTL
R6060 0R05 1/16W
HP isolution
AUD_V33 AUD_V33AUD_V33
NC/10K 1/ 16W 5%
NC/10K 1/ 16W 5%
R6030
R6032
10K 1/16W 5%
10K 1/16W 5%
R6034
R6036
AVDD33_AAD C
C6001 100NF 16V
3
VIN
2 1
R6006 NC/4K 7 1/ 16W 5%
R6008 NC/4K 7 1/ 16W 5%
HPDET#
NC/10K 1/ 16W 5%
10K 1/16W 5%
C6002 10UF 6. 3V 20%
Cost down by 11/30
+5V_SW
R6005
33R 1/16W 5%
C6009 100NF 16V
HPDET# Low: normal High: HP detect
R6068 NC/0R 05 1/ 16W
R6067 0R05 1/16W R623
R6061 NC/0R05 1/16W
HPOUTR_ISO
HPOUTL_ISO
C6013 100NF 16V
R6033
R6035
ASPDIF O0
C6016 100NF 16V
Option
+12V
12
45
1 2 3
CN603
3 4 2
5 1
PHONE J AC K 5P
D602 NC/FB340M
R645 NC/10K
R639
NC/0R 05 1/16W
R640 NC/10K
HS601
1 2
HEAT SINK
CN602
NC/CONN
Anti-pop
1
3V3SB
23
Q603
NC/LMBT3906LT1G
R632 NC/1K 1/16W 5%
R636 NC/100 K 1/ 16W 5%
LB
12
RA
RB
LA
D601 NC/FB340M
C601 NC/10UF
OSDA0 5 OSCL0 5
HPDET# AMP_RESET
L603 22uH
PWRDN-HP
NC/0R 05 1/16W
PWRDN-HP
AR1_ADAC AL1_ADAC AIN_R0 AIN_L0
AIN_R1 8
AIN_L1 8
AIN_R2 9
AIN_L2 9
L604 22uH
L602 22uH
AMP_PWRDN
L601 22uH
R633
0R05 1/16W
R612 10 OHM
R614 10 OHM
10 OHM
R628 10 OHM
PWRDN
100N 50V
100N 50V
100N 50V
100N 50V
PWRDN-HP16
AR1_ADAC17 AL1_ADAC17 AIN_R07 AIN_L07
OSDA0 OSCL0
AMP_RESET13
DVDD3V3
DVDD3V3
AIN_R1
AIN_L1
AIN_R2
AIN_L2
OPCTRL913
C616 470pF 50V
R611 10 OHM
R613 10 OHM
C623 470pF 50V
C630 470pF 50V
R622 10 OHM
R627 10 OHM
C642 470pF 50V
R635 NC/10K
R644
NC/0R05 1/16W
Q601 NC/MMBT3904
R638
NC/10K
Q602 NC/MMBT3904
R659
Modify POP schematic_2016-0307
C615
C618
220N 50V
C621
220N 50V
C624
C629
C634
220N 50V
C640
220N 50V
C643
C6021 100N 50V
C6034 100N 50V
PWRDN 16
C6033
10N 50V
C6038
10N 50V
C6022
10N 50V
C6028
10N 50V
Stereo mode: FB607, FB 610, C628: NC
1
R-
2
R+
3
L-
4
L+
R
56
R­R+ L­L+
CN605 CONN
L
Page 43
8-3-5 Video Interface/YPbPr/CVBS
ADCINP_DEMOD ADCINN_DEMOD
TP98 TP
OSCL1 OSDA1
CVBS_COM
CVBS3P
CVBS2P
TP97 TP TP96 TP TP95 TP
CVBS1P
CVBS0P
SIF_COM
C1002 1uF 10V
Analog Power 1V2
AVDD1V2
AVDD12_DEMOD
YPBPR IN
Y_IN_0
ZD120
NC/UDZSNP5.6B
1 2
PB_IN_0
ZD121
NC/UDZSNP5.6B
1 2
PR_IN_0
ZD122
NC/UDZSNP5.6B
1 2
U401-4
D27
ADCINP_DEMOD
D28
ADCINN_DEMOD
AVDD12_DEMOD
IF_AGC RF_AGC
E27
AVDD12_DEMOD
F15
IF_AGC
E14
RF_AGC
E15
OSCL1
D15
OSDA1
H27
CVBS_COM
H28
CVBS3P
J25
CVBS2P
G28
CVBS1P
G26
CVBS0P
G25
SIF_COM
MT5800WUEJ
Analog Power 3V3
C1003 100NF 16V
NEAR YPBPR CONNECTOR
R1005
-------><-------
R1008 0R05 1/16W
-------><-------
-------><-------
0R05 1/16W
75 OHM +-5% 1/16W
R1011
0R05 1/16W
75 OHM +-5% 1/16W
75 OHM +-5% 1/16W
R1017
0R05 1/16W
3V3SB
R1003 10R 1/16W 5%
R1007
R1014
R1016
HSYNC
VSYNC
COM
SOG VGA_SDA VGA_SCL
COM1
PB1P PR1P
Y1P
SOY1
COM0
PB0P PR0P
Y0P
SOY0
VDACX_OUT
AVDD33_VID EO_STB
AVSS33_XTAL
AVSS33_DEMOD
Y1
C1010 10PF 50V
PB1
C1015 10PF 50V
C1018 10PF 50V
PR1
R27 R28 N26
RP
N28
GP
P28
BP
N27 P27 T28 T27
M25 L28 L27 M26 N25
K26 K25 J26 K27 K28
G27 H23
J20 K20
C1001 100NF 16V
NEAR MT5582
R1002 100R 1/16W 5%
R1006 100R 1/16W 5%
R1009 100R 1/16W 5%
R1012 100R 1/16W 5%
R1018 100R 1/16W 5%
HSYNC VSYNC RP GP BP VGACOM COM SOG VGASDA VGA_SDA VGASCL VGA_SCL
COM1 PB1P PR1P Y1P SOY1
COM0 PB0P PR0P Y0P SOY0
AVDD33_VID EO_STB
75 OHM +-5% 1/16W
AVSS33_XTAL AVSS33_DEMOD
Close to Main Chip
C1004 47NF 16V
C1006 1. 5N F 50V
C1008
10NF 50V
C1011
10NF 50V C1013
10NF 50V
C1019
10NF 50V
R105
R1001
0R05 1/16W
CVBS3P
YPbPr & Audio IN
CN116
E
D
C
B
A
RCA JACK
IF_AGCTIF_AGCAVDD33_VIDEO_STB
C1005
NC/47PF 50V
SOY0
Y0P
COM0
PB0P
PR0P
YBRR_IN0
ZD123
NC/UDZSNP5.6B
1 2
YBRL_I N0
ZD124
NC/UDZSNP5.6B
1 2
OSCL115 OSDA115
CVBS2P8 HSYNC9
VSYNC9
13 12 11 10
9 8 7 6 5
4 3 2 1
Y_IN_0
PB_IN_0
PR_IN_0
R1300
YBRL_I N0
YBRR_IN0
R1302 NC/ 0R 05 1/ 16W
R1301
10K 1/10W 5%
100R 1/16W 5%
3V3SB
DETECT_YPBPRn
RP9 GP9 BP9
VGACOM9 SOG9 VGASDA9 VGASCL9
AIN_R06 AIN_L06 IF_AGCT15
TU_FAT_IN2+15 TU_FAT_IN2-15
SOY18 Y1P8 COM18 PB1P8 PR1P8
OPCTRL713
OSCL1 OSDA1
CVBS2P HSYNC
VSYNC
RP GP BP
VGACOM SOG VGASDA VGASCL
AIN_R0 AIN_L0 IF_AGCT
TU_FAT_IN2+
TU_FAT_IN2­SOY1
Y1P COM1 PB1P PR1P
DETECT_YPBPRnOPCTRL7
IF BPF (Reserved , default is on demod daughter card )
Close to Main Chip
TU_FAT_IN2+ TU_FAT_IN2-
C1007 1UF 16V
---><---|>
C1009
10N 50V
C1012 1UF 16V
---><---|>
C1014
10N 50V
R1013 R1015
C1016
C1017
47PF 50V
47PF 50V
R1004
30Kohm 1/16W +/-5%
R1010
30Kohm 1/16W +/ -5%
51OHM 1/16W +/-5% 51OHM 1/16W +/-5%
AIN_R0
AIN_L0
ADCIN P_DEMOD ADCIN N _DEMOD
NEAR YPBPR CONNECTOR
Page 44
8-3-6 SCART
SCART (Hal f SC ART) -- CVB S+ SV+R GB SCART NC _2016-0305
SCT2_AUR_IN
SCT2_AUL_IN SCT2_FS_IN
TP102
TP
SCT2_FB_IN SCT2_AVI_GND
SCT2_AV_IN
2 4 6
8 10 12 14 16 18 20
1 3 5 7 9 11 13 15 17 19 21
NC/ SCART 21PCN151
SCART IN
SCT2_B_IN
SCT2_G_IN
SCT2_R_IN PR1P
-------><------- -------><-------
ZD104 NC/EGA10603V05A1-B
1 2
-------><-------
ZD105 NC/EGA10603V05A1-B
1 2
12
ZD106
NC/EGA10603V05A1-B
R1024
NC/ 0R 05 1/ 16 W
R1029
0R05 1/1 6W
R1035
0R05 1/16W
R1027
R1031
R1033
NC/ 75 OHM +-5% 1/16W
NC/ 75 OH M +-5% 1/ 16W
C1025
NC/ 10PF 50V
C1028
NC/ 10PF 50V
C1029
NC/ 10PF 50V
R1025 N C / 100R 1/ 16W 5%
R1028 NC / 100R 1/16W 5%
R1030 N C / 100R 1/ 16W 5%
R1036 100R 1/16W 5%
TP101
TP
TP100
SCT2_GB_GND SCT2_B_IN SCT2_GB_GND SCT2_G_IN SCT2_R_GND SCT2_R_IN SCT2_AVO_GND
TP
NEAR MT5582
C1024
NC/ 10N F 50V
C1026
NC/ 10N F 50V
C1027
NC/ 10N F 50V
C1030
NC/ 10N F 50V
Y1P
COM1
PB1P
CVBS IN
SCT2_AV_IN
ZD101 NC/EGA10603V05A1-B
NC/ 75 OH M +-5% 1/16W
1 2
Function Select
SCT2_FS_IN
NC/ 51K 1/ 16W 5%
ZD103
NC/EGA10603V05A1-B
1 2
Au dio Input
SCT2_AUR_IN
ZD108 NC/EGA10603V05A1-B
1 2
SCT2_AUL_IN
ZD109 NC/EGA10603V05A1-B
1 2
CLOSE TO CONNECTER
Close to CONNECTO R
R1020
R1023
C1032
C1034
SCART_FS0
R1026
10K 1/16W 5%
C1031 NC/1uF 10V
NC/10N 50V
NC/1uF 10V
C1033
NC/ 10N 50V
R1037
NC/ 30Kohm 1/16W +/ -5%
R1038
NC/30Kohm 1/ 16W +/ -5%
Close to M T 5582
C1021
NC/47PF 50V
R1019
NC/ 100R 1/ 16W 5%
FAST BLANKING/SOY
SCT2_FB_IN
ZD107
NC/EGA10603V05A1-B
1 2
AIN_R1
AIN_L1
CLOSE TO IC
C1020
NC/ 47N F 16V
AIN_R1 6
AIN_L1 6
CVBS2P
R1032
NC/ 0R 05 1/16W
R1034
NC/ 75R 1/ 16W 1%
(20mil)
SOY1
SOY17 Y1P7 COM17 PB1P7 PR1P7
SCART_FS013
CVBS2P7
SOY1 Y1P COM1 PB1P PR1P
SCART_FS0
CVBS2P
NC/ 75 OH M +-5% 1/ 16W
Page 45

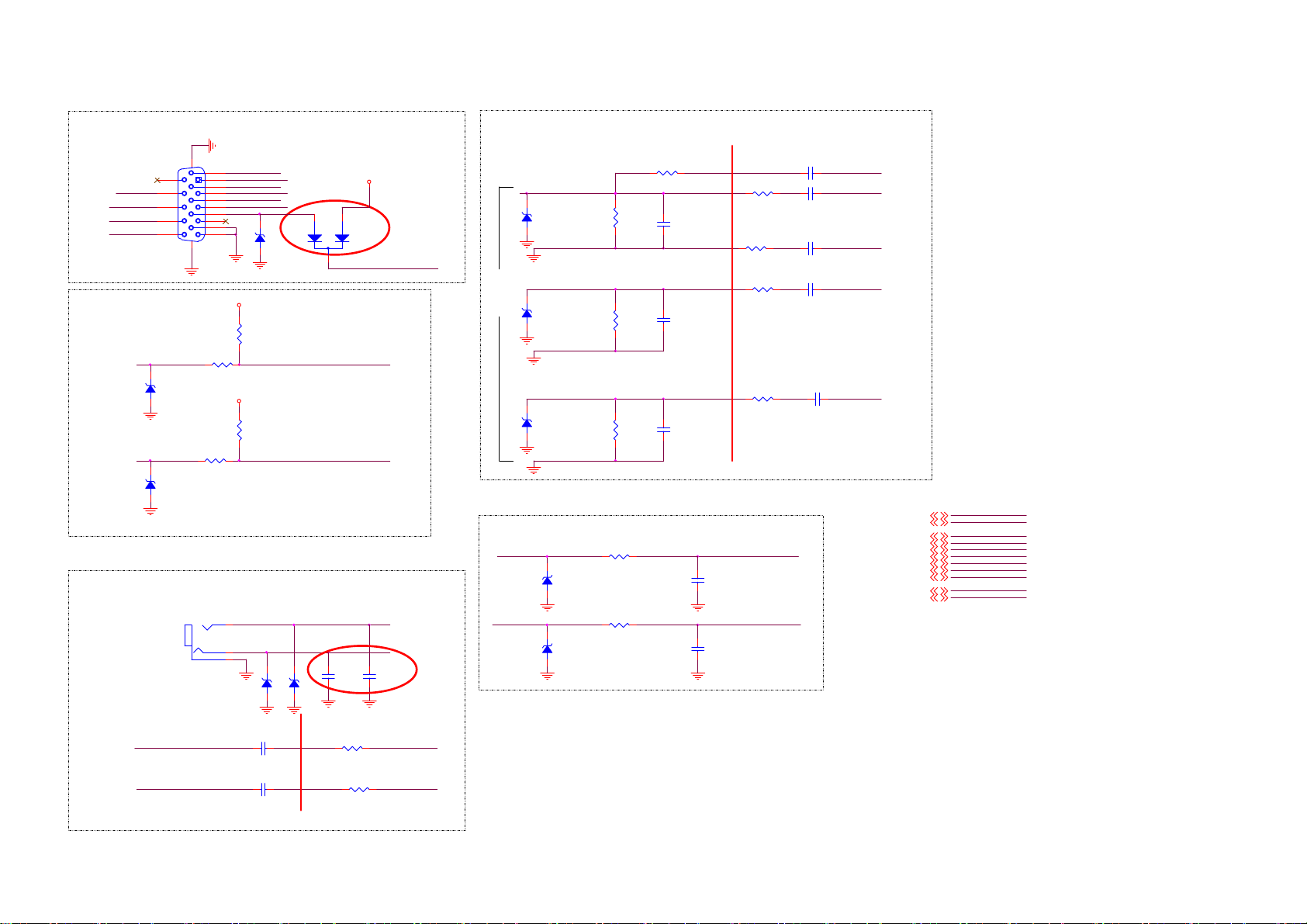

8-3-7 VGA
VGA Input
VGASDA_IN HSYNC# VSYNC# VGASCL_IN
VGA I2C
VGASCL_IN
ZD110
NC/UDZSN P5.6B
NC/UDZSN P5.6B
VGA AUDIO
1 2
VGASDA_IN
ZD111
1 2
VGA Audio Input
VGA_Audio_R_In AIN_R2
VGA_Audio_L_In
CN101
1716
NC/D-SUB 15P
6
RED_GND
1
11 12 13 14 15
----------><---------|
----------><---------|
CN102
NC/PHONE JACK
RED
7
GRN_GND
2
GRN
8
BLU_GND
3
BLU
9
----------><---------|
4 10 5
VGA_PLUGPWR
R1046
NC/100R 1/ 16W 5%
VGA_PLUGPWR
R1050
NC/100R 1/ 16W 5%
3
2 1
Close to CONN.
VGA NC_2016-0305
+5V_SW
1
2
ZD114
NC/UDZSNP5.6B
1 2
R1045 NC/10K 1/ 16W 5%
R1048 NC/10K 1/ 16W 5%
ZD115
NC/UDZSN P5.6B
1 2
C1044
NC/1uF 10V
C1046
NC/1uF 10V
VGA_Audio_R_In
ZD116
NC/UDZSN P5.6B
1 2
D101
3
VGA_PLUGPWR
VGA_Audio_L_In
C7069 NC/470pF 50V
Close t o IC
R1053
NC/30Kohm 1/ 16W +/-5%
R1054
NC/30Kohm 1/ 16W +/-5%
NC/LBAT54CLT1G
VGASCL
VGASDA
C7070 NC/470pF 50V
Cost down by 11/27
Add by 2016-0304 For EMI
AIN_L2
Close to VGA CONN.
R1039
GRN
ZD117
NC/UDZSN P5.6B
1 2
BLU
VGA IN
ZD118
NC/UDZSN P5.6B
1 2
RED RP
ZD119
NC/UDZSN P5.6B
1 2
-------><-------
R1041
NC/75 OH M +-5% 1/16W
GRN_GND
-------><-------
R1044
NC/75 OH M +-5% 1/16W
BLU_GND
-------><-------
R1049
NC/75 OH M +-5% 1/16W
RED_GND
NC/10R 1/ 16W 5%
C1037 NC/10PF 50V
C1040 NC/10PF 50V
C1042 NC/10PF 50V
Close MT5582
R1040
NC/100R 1/ 16W 5%
R1042
NC/100R 1/ 16W 5%
R1043
NC/100R 1/ 16W 5%
R1047
NC/100R 1/ 16W 5%
VGA SYNC SL ICER
HSYNC#
VSYNC#
ZD112
NC/UDZSN P5.6B
1 2
ZD113
NC/UDZSN P5.6B
1 2
R1051 NC/ 2Kohm 1/ 16W +/ -1%
R1052 NC/ 2Kohm 1/ 16W +/ -1%
HSYNC
C1043 NC/5PF 50V
VSYNC
C1045 NC/5PF 50V
C1035 NC/ 1.5nF 50V
C1036 NC/10N 50V
C1038 NC/10N 50V
C1039 NC/10N 50V
C1041 NC/10N 50V
SOG
VGACOM
AIN_R26 AIN_L26
HSYNC7 VSYNC7 RP7 GP7 BP7 VGACOM7 SOG7
VGASDA7 VGASCL7
GP
BP
AIN_R2 AIN_L2
HSYNC VSYNC RP GP BP VGACOM SOG
VGASDA VGASCL
Page 46

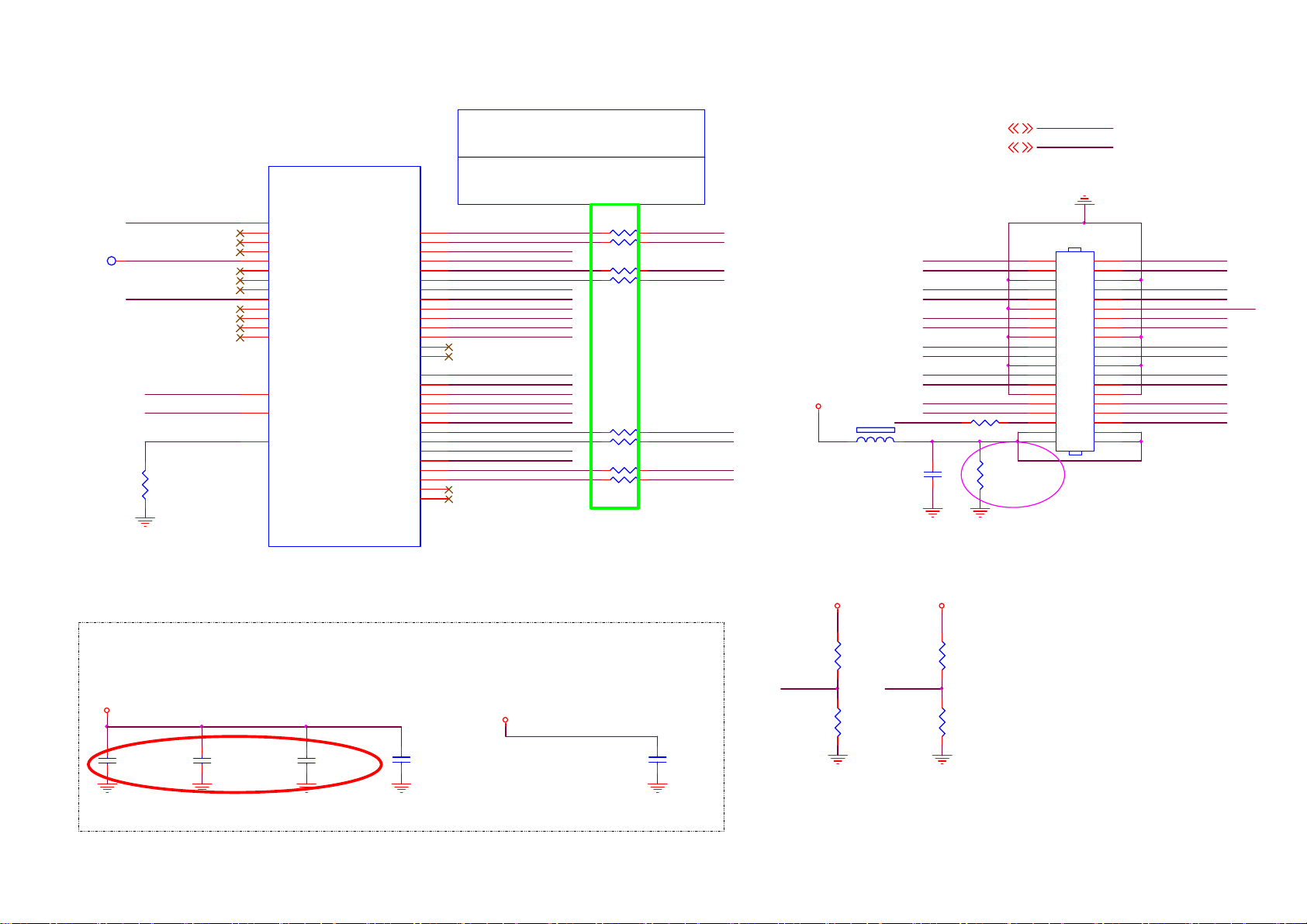

8-3-8 LVDS
TP51 TP
LVDS_SEL
TCON4
LVDS_PWR_ENTCON8
AVDD12_LVDS AVDD33_LVDSA
REXT_VPLL
R1067
24K 1%
AE18 AF18
AD17
AE15 AD15 AC19 AD18 AD19 AC17 AD16 AC15 AC18
AB17
AG14
G22
AF14
U401-2
TCON0 TCON1 TCON2 TCON3 TCON4 TCON5 TCON6 TCON7 TCON8 TCON9 TCON10 TCON11 TCON12
AVDD12_LVDS AVDD33_LVDSA
REXT_VPLL
AE0P AE0N AE1P AE1N AE2P
AE2N AECKP AECKN
AE3P
AE3N
AE4P
AE4N
AE5P
AE5N
AO0P
AO0N
AO1P
AO1N
AO2P
AO2N
AOCKP
AOCKN
AO3P
AO3N
AO4P
AO4N
AO5P
AO5N
LVDS R1056~R1068 mou n t 0 oh m .
VB1
R1056~R1068 mou n t 100NF.
AF19
AE0P
AE19
AE0N
AH19 AG19 AH18 AG18 AF17 AE17 AF16 AE16 AH16 AG16 AG15 AH15
AF24 AE24 AF23 AE23 AH23 AG23 AF22 AE22 AF21 AE21 AH21 AG21 AF20 AE20
AE2P
AE2N
AOCKP
AOCKN
AO4P
AO4N
LVDSTX_AE1PAE1P LVDSTX_AE1NAE1N
LVDSTX_AECKPAECKP LVDSTX_AECKNAECKN LVDSTX_AE3PAE3P LVDSTX_AE3NAE3N LVDSTX_AE4PAE4P LVDSTX_AE4NAE4N
LVDSTX_AO0PAO0P LVDSTX_AO0NAO0N LVDSTX_AO1PAO1P LVDSTX_AO1NAO1N LVDSTX_AO2PAO2P LVDSTX_AO2NAO2N
LVDSTX_AO3PAO3P LVDSTX_AO3NAO3N
LVDS_PWR_EN4
LVDS
R1056 0R05 1/16W R1057 0R05 1/16W
R1060 0R05 1/16W R1061 0R05 1/16W
R1064 0R05 1/16W R1065 0R05 1/16W
R1066 0R05 1/16W C1047 R1068 0R05 1/16W
Close to Main Chip
LVDSTX_AE0P LVDSTX_AE0N
LVDSTX_AE2P LVDSTX_AE2N
LVDSTX_AOCKP LVDSTX_AOCKN
LVDSTX_AO4P LVDSTX_AO4N
PANEL_VCC
FB101
1 2
LVDSTX_AECKP
LVDSTX_AOCKP
LVDSTX_AO1P LVDSTX_AO1N
BL_DIMMING
120R 6A
10uF 16V
LVDS_PWR_EN
BL_DIMMING3,13
R262 N C / 0R 05 1/ 16W
R1070 10K OHM 5% 1/8W
BL_DIMMING
2 4 6
8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
CONN CN408
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39
LVDSTX_AE4NLVDSTX_AE4P LVDSTX_AE3NLVDSTX_AE3P
LVDSTX_AECKN
LVDSTX_AE2NLVDSTX_AE2P
BIT_SEL
LVDSTX_AE1NLVDSTX_AE1P LVDSTX_AE0NLVDSTX_AE0P
LVDSTX_AO4NLVDSTX_AO4P LVDSTX_AO3NLVDSTX_AO3P
LVDSTX_AOCKN
LVDSTX_AO2NLVDSTX_AO2P
LVDSTX_AO0NLVDSTX_AO0P
LVDS_SEL
Analog Power
AVDD1V2
C1048
NC/ 1uF 10V
C1049
NC/1uF 10V
MT5800WUEJ
AVDD12_LVDS
C1050
1uF 10V
C1051 100NF 16V
Cost down by 11/30
AVDD3V3
AVDD33_LVDSA
C1052 100NF 16V
AVDD3V3 AVDD3V3
R259
NC/ 100R 1/ 16W 5%
BIT_SEL LVDS_SEL
R258
NC/ 0R 05 1/ 16W
R261
NC/ 100R 1/16W 5%
R260
NC/ 0R05 1/16W
Page 47
8-3-9 DRAM
For MCM Dram Reserve
DDRV
R4047
NC/1K
DDRVREF_A2
R4049
NC/1K
R4050 120 OHM 1/16W R4051 47R 1/ 16W 5%

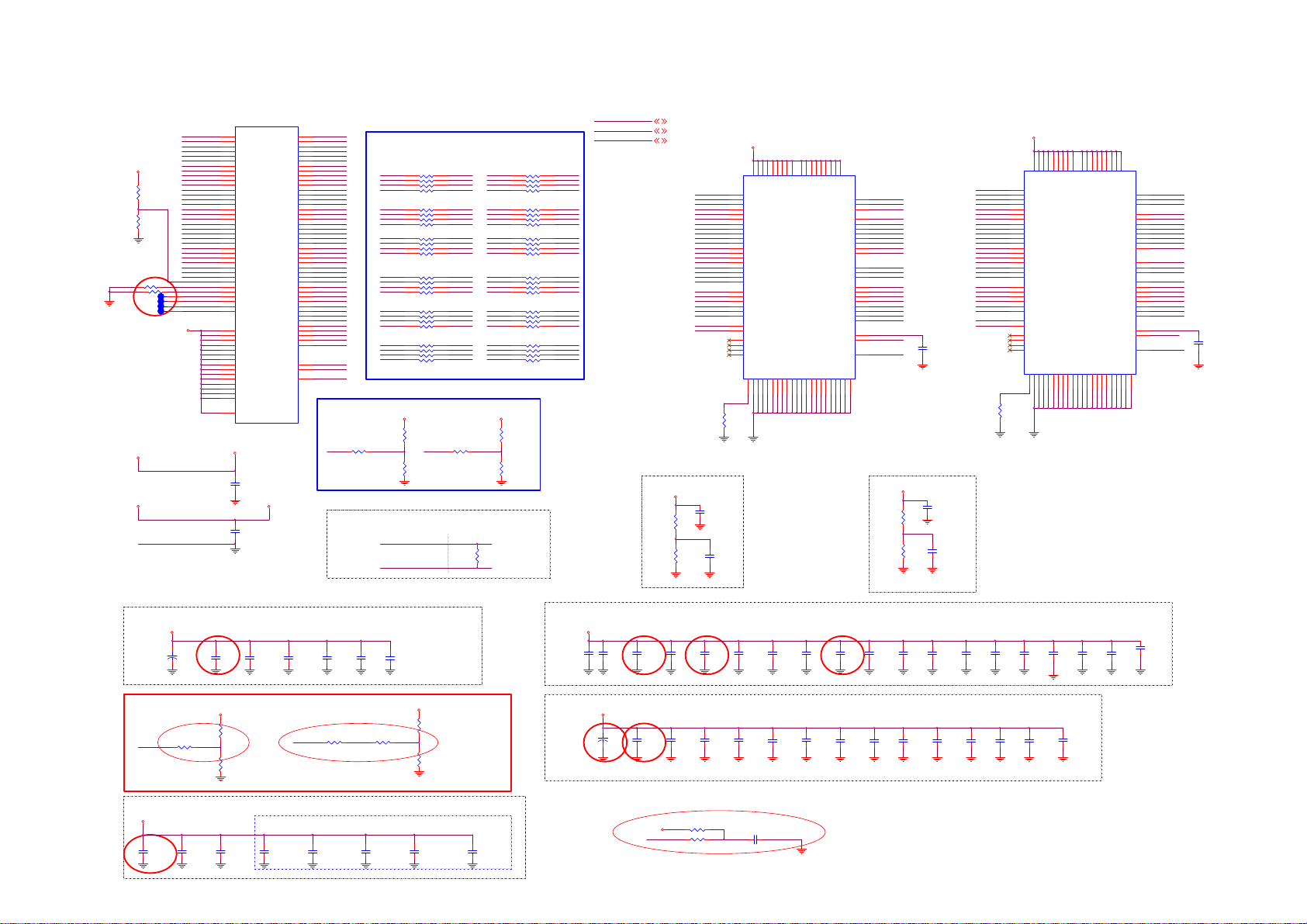

DVDD3V3
AVSS12_DDR
1 1 1 1
TP1DDR_DEBUG_PAD TP2DDR_DEBUG_PAD TP94DDR_DEBU G_PAD TP93DDR_DEBU G_PAD
DDRV
RA0 RA1 RA2 RA3 RA4 RA5 RA6 RA7 RA8 RA9 RA10 RA11 RA12 RA13 RA14 RA15 RBA0 RBA1 RBA2 RCS RCSD RRAS RCAS RWE RODT RCKE RRESET RCLK0 RCLK0B DDRVREF _A1 DDRVREF _A2 ARTP ARTN MEMTP MEMTN
TP_HPCPLL
TN_H PC PLL
AVDD33_DDR
AVDD12_DDR
DDRVA
AB4
AC9
AE3 AE6
AD9
AE4
AC11
AD5
AE9 AE5 AE7
AD11
AE12
AC5 AE10 AE11
AD7
AE8
AC7
V4
W4 AA5 AA6
AC4
W5
W6
U6
AA4
Y4 U5
AE13
W9
W8
Y8
Y9 AC20 AD20
R4
T4
R5
T5
R6
T6
R7
T7
R8
V8
R9
T9
U9
V9
AB12
T8
AVDD33_DDR
U401-1
RA0 RA1 RA2 RA3 RA4 RA5 RA6 RA7 RA8 RA9 RA10 RA11 RA12 RA13 RA14 RA15 RBA0 RBA1 RBA2 RCS# RCSD# RRAS# RCAS# RWE# RODT RCKE RRESET RCLK0 RCLK0# DDRVREF_A1 DDRVREF_A2 ARTP ARTN MEMTP MEMTN TP_HPCPLL TN_HPCPLL
DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV
DDRVA
MT5800WUEJ
C4028
1UF 6.3V
C4033 100NF 16V
AVDD33_DDR AVDD12_DDR
AVSS12_DDR
AVDD12_DDRVCCK
AA3
RDQM0RDQM0
RDQM0
Y2
RDQS0RDQS0
RDQS0
Y1
RDQS0B
RDQS0#
U3
RDQ0RDQ0
RDQ0
AE2
RDQ1RDQ1
RDQ1
T3
RDQ2
RDQ2
AE1
RDQ3
RDQ3
R2
RDQ4RDQ4
RDQ4
AF2
RDQ5RDQ5
RDQ5
R1
RDQ6
RDQ6
AF1
RDQ7
RDQ7
W2
RDQM1RDQM1
RDQM1
AB3
RDQS1
RDQS1
AB2
RDQS1B
RDQS1#
AD2
RDQ8
RDQ8
U1
RDQ9
RDQ9
AD3
RDQ10
RDQ10
U2
RDQ11RDQ11
RDQ11
AC3
RDQ12RDQ12
RDQ12
V1
RDQ13
RDQ13
AC1
RDQ14RDQ14
RDQ14
V2
RDQ15RDQ15
RDQ15
AF8
RDQM2RDQM2
RDQM2
AG7
RDQS2RDQS2
RDQS2
AH7
RDQS2B
RDQS2#
AG3
RDQ16
RDQ16
AG12
RDQ17
RDQ17
AF3
RDQ18
RDQ18
AH12
RDQ19
RDQ19
AG2
RDQ20
RDQ20
AG13
RDQ21
RDQ21
AH2
RDQ22
RDQ22
AH13
RDQ23
RDQ23
AG6
RDQM3
RDQM3
AF9
RDQS3
RDQS3
AG9
RDQS3B
RDQS3#
AF12
RDQ24
RDQ24
AH4
RDQ25
RDQ25
AF11
RDQ26
RDQ26
AG4
RDQ27
RDQ27
AG10
RDQ28
RDQ28
AF5
RDQ29
RDQ29
AH10
RDQ30
RDQ30
AF6
RDQ31
RDQ31
U4
AVDD33_DDR
Y15
AVDD12_DDR
W15
AVSS12_DDR
Support asymmetry /symmetry DRAM
RCS
R4054
47R 1/16W 5%
Differential Clock
NEAR Main Chip
AD/CM Damping
RCLK0
R4064
100R 1/16W 5%
RCLK0B
RP402
1_CAS#2_CAS# 1_RAS#
RP404
1_A7 1_A2 1_A5 1_A0
RP406
1_A3 1_A9 1_A13
RP408
1_BA1 1_A10 1_BA0 1_BA2
RP410
1_A8 1_A14 1_A4 1_A1
RP412
1_A15 1_A12 1_A11 1_A6
DDRV
R4053
NC/10 0R 1/ 16W 5%
R4057
NC/10 0R 1/ 16W 5%
4
5
3
6
2
7
1
8
22R
4
5
3
6
2
7
1
8
22R
4
5
3
6
2
7
1
8
22R
4
5
3
6
2
7
1
8
22R
4
5
3
6
2
7
1
8
22R
4
5
3
6
2
7
1
8
22R
RP401
4
5
2_WE# 2_RODT 2_RODT 2_RODT 2_RODT
2_RAS#
RP403
2_A7 2_A2 2_A5 2_A0
RP405
2_A3 2_A9 2_A13
RP407
2_BA1 2_A10 2_BA0 2_BA2
RP409
2_A8 2_A14 2_A4 2_A1
RP411
2_A15 2_A12 2_A11 2_A6
DDRV
1_RCS 2_RCSDRCSD
RCLK0
RCLK0B
RWE
3
6
2
7
RCAS RCAS
1
8
RRAS
22R
4
5 6 7 8
5 6 7 8
5 6 7 8
5 6 7 8
5 6 7 8
R4052
NC/100 R 1/ 16W 5%
R4056
NC/100 R 1/ 16W 5%
RA7
3
RA2
2
RA5
1
RA0
22R
4
RA3
3
RA9
2
RA13
1
RRESETRR ESET RRESET RRESET
22R
4
RBA1
3
RA10
2
RBA0
1
RBA2
22R
4
RA8
3
RA14
2
RA4
1
RA1
22R
4
RA15
3
RA12
2
RA11
1
RA6
22R
R4055
47R 1/16W 5%
NEAR DRAM
RWE1_WE#
RRAS
DDR3#1
DQSU DQSU
DQU0 DQU1 DQU2 DQU3 DQU4 DQU5 DQU6 DQU7
DQSL DQSL
DQL0 DQL1 DQL2 DQL3 DQL4 DQL5 DQL6 DQL7
VREFDQ VREFCA
DMU
U407
A8
NT5CB256M16DP-EK
D3 C7 B7
D7 C3 C8 C2 A7 A2 B8 A3
E7
DML
F3 G3
E3 F7 F2 F8 H3 H8 G2 H7
H1 M8
L2
CS
B1
RDQM1 RDQS1 RDQS1B
RDQ8 RDQ9 RDQ10 RDQ11 RDQ12 RDQ13 RDQ14 RDQ15
RDQM0 RDQS0 RDQS0B
RDQ0 RDQ1 RDQ2 RDQ3 RDQ4 RDQ5 RDQ6 RDQ7
DDRVREF_A1 A_VREFCA1
1_RCS
C4100 100NF 16V
2_A0 2_A1 2_A2 2_A3 2_A4 2_A5 2_A6 2_A7 2_A8 2_A9 2_A10 2_A11 2_A12 2_A13
2_A14
2_BA0 2_BA1 2_BA2
2_RAS# 2_CAS# 2_WE# 2_RODT RRESET 1_RCKE
RCLK0 RCLK0B
2_A15
N3
1_A0 1_A1 1_A2 1_A3 1_A4 1_A5
RA7 RA2 RA5 RA0
RA3 RA9 RA13
RBA1 RA10 RBA0 RBA2
RA8 RA14 RA4 RA1
RA15 RA12 RA11 RA6
1_A6 1_A7 1_A8 1_A9 1_A10 1_A11 1_A12 1_A13 1_A14
1_BA0 1_BA1 1_BA2
1_RAS# 1_CAS# 1_WE# 1_RODT RRESET RCKE
RCLK0 RCLK0B
1_A15
P7 P3 N2 P8 P2 R8 R2
T8
R3
L7 R7 N7
T3
T7
M2 N8 M3
J3 K3
L3 K1
T2 K9
J7 K7
J1
J9
L1
L9 M7
A_ZQ1
R7777 240R 1%
A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14
BA0 BA1 BA2
RAS CAS WE ODT RST CKE
CK CK
NC1 NC2 NC3 NC4 NC5
B2
VDDR9VDDR1VDDN9VDDN1VDDK8VDDK2VDDG7VDDD9VDD
ZQL8VSST9VSST1VSSP9VSSP1VSSM9VSSM1VSSJ8VSSJ2VSSG8VSSE1VSSA9VSSQG9VSSQG1VSSQF9VSSQE8VSSQE2VSSQD8VSSQD1VSSQB9VSSQ
VDDQH9VDDQH2VDDQF1VDDQE9VDDQD2VDDQC9VDDQC1VDDQA1VDDQ
VSS
B3
DDRVDDRV
DDR3#2
N3
A0
VDDR9VDDR1VDDN9VDDN1VDDK8VDDK2VDDG7VDDD9VDD
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10
R7
A11
N7
A12
T3
A13
T7
A14
M2
BA0
N8
BA1
M3
BA2
J3
RAS
K3
CAS
L3
WE
K1
ODT
T2
RST
K9
CKE
J7
CK
K7
CK
J1
NC1
J9
NC2
L1
NC3
L9
NC4
M7
NC5
ZQL8VSST9VSST1VSSP9VSSP1VSSM9VSSM1VSSJ8VSSJ2VSSG8VSSE1VSSA9VSSQG9VSSQG1VSSQF9VSSQE8VSSQE2VSSQD8VSSQD1VSSQB9VSSQ
A_ZQ2
R7776 240R 1%
B2
VDDQH9VDDQH2VDDQF1VDDQE9VDDQD2VDDQC9VDDQC1VDDQA1VDDQ
VSS
B3
DQSU DQSU
DQU0 DQU1 DQU2 DQU3 DQU4 DQU5 DQU6 DQU7
VREFDQ
VREFCA
DQSL DQSL
DQL0 DQL1 DQL2 DQL3 DQL4 DQL5 DQL6 DQL7
A8
DMU
DML
CS
B1
U406 NT5CB256M16DP-EK
D3
RDQM3
C7
RDQS3
B7
RDQS3B
D7
RDQ24
C3
RDQ25
C8
RDQ26
C2
RDQ27
A7
RDQ28
A2
RDQ29
B8
RDQ30
A3
RDQ31
E7
RDQM2
F3
RDQS2
G3
RDQS2B
E3
RDQ16
F7
RDQ17
F2
RDQ18
F8
RDQ19
H3
RDQ20
H8
RDQ21
G2
RDQ22
H7
RDQ23
H1
DDRVREF_A2
M8
A_VREFCA2
L2
2_RCSD
C4101 100NF 16V
DRAM NT5CB256M16DP-EK 4Gb VFBGA-96 1866
DDR3#1 Ref Volt.
DDRV
R4060
1Kohm 1/16W +/-1 %
A_VREFCA1
R4065
1Kohm 1/16W +/-1 %
C4031 100NF 16V
C4036 100NF 16V
DDR3#2 Ref Volt.
DDRV
R4061
1Kohm 1/16W +/ -1 %
A_VREFCA2
R4062
1Kohm 1/16W +/ -1 %
C4029
100NF 16V
C4034
100NF 16V
CAPs for DRAM IO Power ( Close to DDR#1 )
DDRV
+
C4043
C4044
NC/100UF 16V
22uF 6.3V
DDRV
CAPs for DRAM IO Power ( Close to DDR#2 )
+
C4062
C4061
NC/100UF 16V
22uF 6.3V
R4067 NC / 47K 1/ 16W 5%
DDRV
RRESET
R4070
0R05 1/16W
C4045 10UF 10V
C4063 10UF 10V
C4046
1UF 6.3V
C4064 100NF 16V
C4070 100NF 16V
C4047 100N 50V
C4065 100NF 16V
C4048 100NF 16V
C4066
1UF 6.3V
2014/10/22 Modify
C4049
100NF 16V
C4067 100NF 16V
C4088 22uF 6.3V
C4068
100NF 16V
C4050
4.7UF 10% 16V
C4069
100NF 16V
C4051
100NF 16V
C4089
100NF 16V
C4052
100NF 16V
C4090
100NF 16V
C4053 100NF 16V
C4091
100NF 16V
C4054 NC/100NF 16V
C4092
100NF 16V
C4055
100NF 16V
C4093
1UF 6.3V
C4084
100NF 16V
C4094 NC/22UF 6.3V
C4085
100NF 16V
C4086
1UF 6.3V
C4087
100NF 16V
DDRV
RCKE
C4071 10UF 10V
CAPs for DRAM IO Power ( Close to MT5582 )
DDRV
+
C4038
100UF 16V
R401
56R 1/16W 5%
1_RCKE
C4039 22uF 6.3V
DDRV
R4068
NC/100R 1/16W 5%
R4071
NC/100R 1/16W 5%
C4040
4.7UF 10% 10V
C4041 100NF 16V
Close to Main Chip
C4072
1UF 6.3V
C4073 100NF 16V
C4074 100NF 16V
C4075 100NF 16V
C4042 100NF 16V
R403
0R05 1/16W
C4079
C4081
100NF 16V
10NF 50V
DDRV
R4069
NC/100R 1/16W 5%
R402
1_RODTRODT
2_RODT
56R 1/16W 5%
R4072
NC/100R 1/16W 5%
modify by 11/26
cost down by 11/27
cost down by 11/27
Main Chip Bottom Side
C4076
1UF 6.3V
C4077 100NF 16V
C4078 10uF 6.3V
Page 48
8-3-10 CI Card
CI_D3 CI_D4 CI_D5 CI_D6 CI_D7 CI_CE1# CI_A10 CI_OE# CI_A11 CI_A9 CI_A8 CI_A13 CI_A14 CI_WE# CI_IREQ#
CI_VCC CI_VCC
CI_MIVAL_R CI_MCLKI_R CI_A12 CI_A7 CI_A6 CI_A5 CI_A4 CI_A3 CI_A2 CI_A1 CI_A0 CI_D0 CI_D1 CI_D2
TS5 TS4 TSVALID TS3
TSSY N C TS0 TS1 TS2 TS6 TS7
TSCLK
PVR_TSCLK CI_TSDATA0 CI_MDO0 CI_MDO1
CI_MDO2 CI_MDO2_R CI_MDO3 CI_MDO4 CI_MDO5 CI_MDO6 CI_MDO7
PVR_TSSYNC CI_MCLKO_R
C1062
10PF 50V
Close d to Main Chip
CI Slot
CN159
1
GND
2
D3
3
D4
4
D5
5
D6
6
D7
7
CE1#
8
A10
9
OE#
10
A11
11
A9
12
A8
13
A13
14
A14
15
WE#
16
READY#:IREQ#
17
VCC
18
PCMCIA
VPP1
19
A16
20
A15
21
A12
22
A7
23
A6
24
A5
25
A4
26
A3
27
A2
28
A1
29
A0
30
D0
31
D1
32
D2
33
WP#
34
GND
PCMCIA CARD
R1254 22R 1/ 16W 5% R1251 22R 1/ 16W 5% R1252 22R 1/ 16W 5% R1253 22R 1/ 16W 5%
R1090 22R 1/ 16W 5% R1091 22R 1/ 16W 5% R1092 22R 1/ 16W 5% R1093 22R 1/ 16W 5% R1094 22R 1/ 16W 5% R1096 22R 1/ 16W 5%
R1099 22R 1/ 16W 5%
Close d to Main Chip
Closed to CI SL OT
BVD2#:SPKR
BVD1#:STSCH G
69697070717172
R1100 47R 1/ 16W 5% R1101 47R 1/ 16W 5% R1102 47R 1/ 16W 5% R1103 47R 1/ 16W 5%
R1104 47R 1/ 16W 5% R1105 47R 1/ 16W 5% R1106 47R 1/ 16W 5% R1107 47R 1/ 16W 5% R1108 47R 1/ 16W 5% R1109 47R 1/ 16W 5%
R1110 47R 1/ 16W 5%
IORD#
IOWR#
RESET
WAIT#
INPACK
72
GND
CD1#
D11 D12 D13 D14
D15 CE2# VS1#
A17
A18
A19
A20
A21
VCC
VPP2
A22
A23
A24
A25 VS2#
REG#
D8 D9
D10
CD2#
GND
CI_MISTRT_R CI_MDI0_R CI_MDI1_R CI_MDI2_R CI_MDI6_R CI_MDI7_R
CI_MCLKI_R
CI_MOVAL_R CI _MOSTRT_R CI_MDO0_R CI_MDO1_R
CI_MDO3_R CI_MDO4_R CI_MDO5_R CI_MDO6_R CI_MDO7_R
35 36
CI_CD1#
37
CI_MDO3_R
38
CI_MDO4_R
39
CI_MDO5_R
40
CI_MDO6_R
41
CI_MDO7_R
42
CI_CE2#
43
CI_VS1#
44
CI_IORD#
45
CI_IOWR#
46
CI_MISTRT_R
47
CI_MDI0_R
48
CI_MDI1_R
49
CI_MDI2_R
50
CI_MDI3_R
51 52 53
CI_MDI4_R
54
CI_MDI5_R
55
CI_MDI6_R
56
CI_MDI7_R
57
CI_MCLKO_R
58
CI_RESET
59
CI_WAIT#
60 61
CI_REG#
62
CI_MOVAL_R
63
CI_MOSTRT_R
64
CI_MDO0_R
65
CI_MDO1_R
66
CI_MDO2_R
67
CI_CD2#
68
CI_MDI5_R CI_MDI4_R CI_MIVAL_R CI_MDI3_R
Closed to CI SL O T
C1061
10PF 50V
CI_VCC CI_VCC
CI 3V3 POW E R
DVDD3V3
R1082 0R05 1/16W
Closed to CI Conn ector
+5V_SW
CI_PWR_EN
CI_DVDD3V3
R1083
R1084
10K 1/16W 5%
10K 1/16W 5%
CI_CD2# CI_MCLKO_R
CI_CD1# CI_VS1# CI_WAIT# CI_CE2#
C1056100NF 16V
C1057100NF 16V
Modify 3/18
+5V_SW
1 2
CI Bus Power Control
FB1051
120R 3A
1 2
R1255 22R 1/ 16W 5%
4K7 1/16W 5%
CI_PWR_EN : Enable : High Disable : Low
C1059
1UF 16V
R1062
CI_CD1# CI_CD2# CI_IORD# CI_IOWR#
CI_REG# CI_CE1# CI_OE# CI_WE#
CI_IREQ# CI_WAIT# CI_VS1# CI_RESET
1 2
5 4
Closed to CI SLOT
CI_DVDD3V3
C1055 100NF 16V
CI_VCC
R1085
10K 1/16W 5%
CI_VCC
TH1
t
NC/PTCR
CLOSE TO CI CONNECTOR
+5V_USB
FB1052
NC/120R 3A
U102
APL3511CBI-TRG
1
VOUT
VIN
2
GND
3
OCB
EN
CI_OCP
CI_OCP : Disable : Low
R1112 47R 1/16W 5% R1114 47R 1/16W 5% R1115 47R 1/16W 5% R1116 47R 1/16W 5%
R1117 47R 1/16W 5% R1118 47R 1/16W 5% R1120 47R 1/16W 5% R1121 47R 1/16W 5%
R1122 47R 1/16W 5% R1123 47R 1/16W 5% R1124 47R 1/16W 5% R1125 47R 1/16W 5%
CI_VCCCI_DVDD3V3
R1086
R1087
10K 1/16W 5%
NC/ 10K 1/ 16W 5%
R1089
10K 1/16W 5%
CI_IREQ#
CI_VCC
FB1050 120R 3A
C1119100NF 16V
C105810UF 10V
Regu l ator for 300mA output Curren t
SPI_CLK SPI_CLK1 SPI_DATA SPI_CLE
CI_INT CI_TSCLK CI_TSVAL CI_TSSYNC
PVR _TSDATA0 PVR _TSDATA1 PVR_TSVAL CI_RST
CI_VCCCI_DVDD3V3
R1088
10K 1/16W 5%
1 2
R1063
10K 1/16W 5%
3V3SB
CI_VCC
R1111
3K3 1/16W 5%
R1119 R1164
C1132 10PF 50V
MHL_CI_OC MHL_OC
4.7K1/16W
CI_OCP
8.2K 1/16W
CI_A013 CI_A113 CI_A213 CI_A313 CI_A413 CI_A513 CI_A613 CI_A713 CI_A813 CI_A913 CI_A1013 CI_A1113 CI_A1213 CI_A1313 CI_A1413
CI_D013 CI_D113 CI_D213 CI_D313 CI_D413 CI_D513 CI_D613 CI_D713 CI_MDO013 CI_MDO113 CI_MDO213 CI_MDO313 CI_MDO413 CI_MDO513 CI_MDO613 CI_MDO713
CI_INT13 CI_TSCLK13 CI_TSVAL13 CI_TSSYNC13 CI_TSDATA013
PVR_TSCLK13 PVR_TSVAL13 PVR_TSSYNC13 PVR_TSDATA013 PVR_TSDATA113
SPI_CLK113 SPI_CLK13 SPI_DATA13 SPI_CLE13
CI_RST13
TS713 TS613 TS513 TS413 TS313 TS213 TS113 TS013
TSSY N C13 TSVALID13 TSCLK13
CI_PWR_EN13
MHL_CI_OC13
MHL_OC14
CI_A0 CI_A1 CI_A2 CI_A3 CI_A4 CI_A5 CI_A6 CI_A7 CI_A8 CI_A9 CI_A10 CI_A11 CI_A12 CI_A13 CI_A14
CI_D1 CI_D2 CI_D3 CI_D4 CI_D5 CI_D6 CI_D7 CI_MDO0 CI_MDO1 CI_MDO2 CI_MDO3 CI_MDO4 CI_MDO5 CI_MDO6 CI_MDO7
CI_INT CI_TSCLK CI_TSVAL CI_TSSYNC CI_TSDATA0
PVR_TSCLK PVR_TSVAL PVR_TSSYNC PVR_TSDATA0 PVR_TSDATA1
SPI_CLK1 SPI_CLK SPI_DATA SPI_CLE
CI_RST
TS7 TS6 TS5 TS4 TS3 TS2 TS1 TS0
TSSYNC TSVALID TSCLK
CI_PWR_EN
MHL_CI_OC
MHL_OC
Add by 2016-0304 For EMI
Page 49

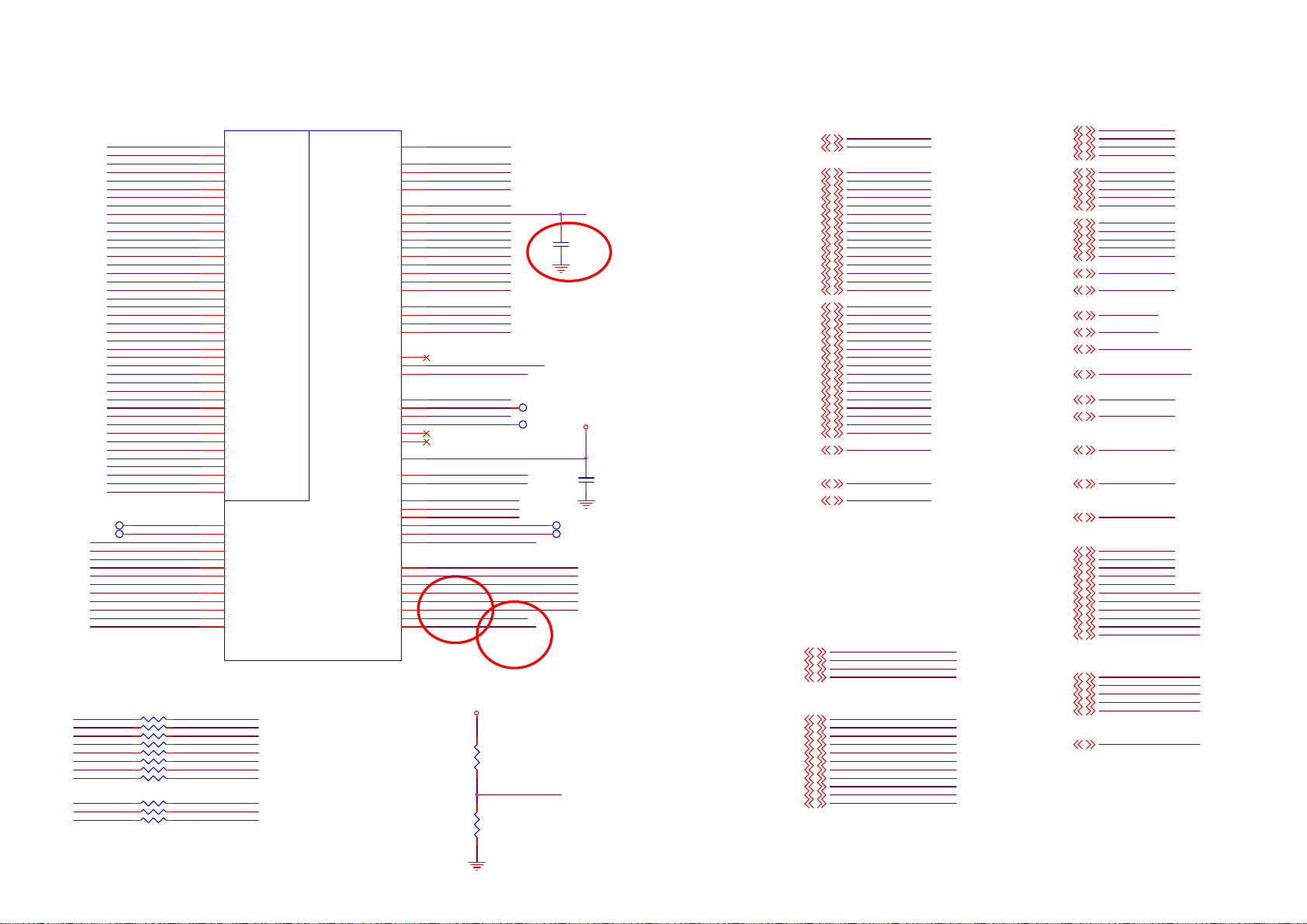

8-3-11 MII/GPIO/ServAD2
U401-7
CI_A0 CI_A1 CI_A2 CI_A3 CI_A4 CI_A5 CI_A6 CI_A7 CI_A8 CI_A9 CI_A10 CI_A11 CI_A12 CI_A13 CI_A14 CI_MCLKI CI_MIVAL CI_MISTRT CI_MDI0 CI_MDI1 CI_MDI2 CI_MDI3 CI_MDI4 CI_MDI5 CI_MDI6 CI_MDI7 CI_D0 CI_D1 CI_D2 CI_D3 CI_D4 CI_D5
CI_D7 CI_MDO0 CI_MDO1 CI_MDO2 CI_MDO3 CI_MDO4 CI_MDO5 CI_MDO6 CI_MDO7
TP47TP TP52 TP TP48TP
WOL_ON/OFF OPCTRL8 BL_ON/OFF OPCTRL10
CI_MDI7 CI_MDI6 CI_MDI5 CI_MDI4 CI_MDI3 CI_MDI2 CI_MDI1 CI_MDI0
CI_MISTRT CI_MIVAL CI_MCLKI
OPCTRL0 OPCTRL1 OPCTRL2Wi-Fi_PWR_EN OPCTRL3 OPCTRL4BT_IRQn OPCTRL5WIFI_IRQn OPCTRL6Wi-Fi-Reset OPCTRL7DETECT_YPBPRn
OPCTRL9HPDET# OPCTRL11MHL_PWR_EN
OPCTRL12FB_PWR_EN
R1126 22 R 1/ 16W 5% R1128 22 R 1/ 16W 5% R1130 22 R 1/ 16W 5% R1132 22 R 1/ 16W 5% R1134 22 R 1/ 16W 5% R1136 22 R 1/ 16W 5% R1138 22 R 1/ 16W 5% R1140 22 R 1/ 16W 5%
R1142 22 R 1/ 16W 5% R1144 22 R 1/ 16W 5% R1146 22 R 1/ 16W 5%
D2 D1 C3 C1 C2
B1 A1 A2
C5
B5
D6
A5 A3
D5
E4
B4 H5 D4 D3
E5
F5 H6 H4
A4
B3 C4
E1
E2 G3 D9
B9
B8
B7 D7
E3
F3 G2
A9
A8
A7 C7 C6
P26 P25 P24 N24 M24 M23 M22 K23 L23 E20 D20 G18 F18
MT5800WUEJ
TS7 TS6 TS5 TS4 TS3 TS2 TS1 TS0
TSSYNC TSVALID TSCLK
CI_A0 CI_A1 CI_A2 CI_A3 CI_A4 CI_A5 CI_A6 CI_A7 CI_A8 CI_A9 CI_A10 CI_A11 CI_A12 CI_A13 CI_A14 CI_MCLKI CI_MIVAL CI_MISTRT CI_MDI0 CI_MDI1 CI_MDI2 CI_MDI3 CI_MDI4 CI_MDI5 CI_MDI6 CI_MDI7 CI_D0 CI_D1 CI_D2 CI_D3 CI_D4 CI_D5 CI_D6 CI_D7 CI_MDO0 CI_MDO1 CI_MDO2 CI_MDO3 CI_MDO4 CI_MDO5 CI_MDO6 CI_MDO7
OPCTRL0 OPCTRL1 OPCTRL2 OPCTRL3 OPCTRL4 OPCTRL5 OPCTRL6 OPCTRL7 OPCTRL8 OPCTRL9 OPCTRL10 OPCTRL11 OPCTRL12
GPIO0 GPIO1 GPIO2 GPIO3 GPIO4 GPIO5 GPIO6 GPIO7 GPIO8 GPIO9 GPIO10 GPIO11 GPIO12 GPIO13 GPIO14 GPIO15 GPIO16 GPIO17 GPIO18 GPIO19 GPIO20 GPIO21 GPIO22 GPIO23 GPIO24 GPIO25 GPIO26 GPIO27 GPIO28 GPIO29 GPIO30 GPIO31 GPIO32 GPIO33 GPIO34 GPIO35 GPIO36 GPIO37 GPIO38 GPIO39 GPIO40 GPIO41
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSSYNC
DEMOD_TSVAL
CI_TSCLK
CI_TSDATA0
CI_TSSYNC
PVR_TSCLK
PVR_TSVAL
PVR_TSSYNC PVR_TSDATA0 PVR_TSDATA1
SPI_DATA
VCC3IO_SD
LED_PWM0 LED_PWM1
ADIN0_SRV ADIN1_SRV ADIN2_SRV ADIN3_SRV ADIN4_SRV ADIN5_SRV ADIN6_SRV ADIN7_SRV
CI_INT
CI_TSVAL
CI_RST
SPI_CLK1
SPI_CLK SPI_CLE
OPWM2 OPWM1 OPWM0
SD_D0 SD_D1 SD_D2 SD_D3
SD_CMD
SD_CLK
GPIO42 GPIO43 GPIO44 GPIO45 GPIO46 GPIO47
E13
DEMOD_RESET
F13
DEMOD_TSCLK
F12
DEMOD_TS0
F11
DEMOD_TSSYNC
G13
DEMOD_TSVALID
D10
CI_INT
D12 E11 F4 E12 B2 E10 A11 F10 B11 C9
G1 C11 D11 C10
AE25 AG26 AF26
K4 L5 L4 L6 K5 H1
H2 R22
R24 J6
J7 G11 H11 H12 G12
K24 L24 J24 E28 F25 F26 H25 H26
CI_TSCLK CI_TSDATA0 CI_TSSYNC CI_TSVAL CI_RST PVR_TSCLK PVR_TSVAL PVR_TSSYNC PVR _TSDATA0 PVR _TSDATA1
SPI_CLK1 SPI_CLK SPI_DATA SPI_CLE
CI_PWR_EN
SD_D0 AMBI-SPI-MOSI SD_D1 SD_D2 AMBI-SPI-CLKCI_D6 SD_D3
LED_PWM0 LED_PWM1 TUN_LNB
ADIN0_SRV SCART_FS0 ADIN1_SRV KEY_PAD0 ADIN2_SRV Ambi-Temp ADIN3_SRV LNB_EN ADIN4_SRV MHL_CI_OC AMP_RESET
BL_DIMMINGOPWM1
Strapping Strapping
12V-DETECT
Bathroom_AUD_EN
SYS_EEPROM_WP
HDMIDET1
HDMIDET2
USB_PWR_EN
TUN_LNB
DIVERSITY3
3V3SB
R1381
10K 1/10W 5%
DIVERSITY3
R1384
10K 1/10W 5%
C1131 10PF 50V
Add by 2016-0304 For EMI
TP44 TP TP45 TP
DVDD3V3
TP53 TP
modify by 11/27
C1400
100NF 16V
OSDA05,6 OSCL05,6
CI_A012 CI_A112 CI_A212 CI_A312 CI_A412 CI_A512 CI_A612 CI_A712 CI_A812 CI_A912 CI_A1012 CI_A1112 CI_A1212 CI_A1312 CI_A1412
CI_D012 CI_D112 CI_D212 CI_D312 CI_D412 CI_D512 CI_D612 CI_D712 CI_MDO012 CI_MDO112 CI_MDO212 CI_MDO312 CI_MDO412 CI_MDO512 CI_MDO612 CI_MDO712
CI_RST12
TUN_LNB4
CI_PWR_EN12
DEMOD_TS015 DEMOD_TSSYNC15 DEMOD_TSVALID15 DEMOD_TSCLK15
TS712 TS612 TS512 TS412 TS312 TS212 TS112 TS012 TSSYNC12 TSVALID12 TSCLK12
OSDA0 OSCL0
CI_A0 CI_A1 CI_A2 CI_A3 CI_A4 CI_A5 CI_A6 CI_A7 CI_A8 CI_A9 CI_A10 CI_A11 CI_A12 CI_A13 CI_A14
CI_D0 CI_D1 CI_D2 CI_D3 CI_D4 CI_D5 CI_D6 CI_D7 CI_MDO0 CI_MDO1 CI_MDO2 CI_MDO3 CI_MDO4 CI_MDO5 CI_MDO6 CI_MDO7
CI_RST
CI_PWR_EN
DEMOD_TS0 DEMOD_TSSYNC DEMOD_TSVALID DEMOD_TSCLK
TS7 TS6 TS5 TS4 TS3 TS2 TS1 TS0 TSSY N C TSVALID TSCLK
CI_TSCLK12 CI_TSVAL12 CI_TSSYNC12 CI_TSDATA012
PVR_TSCLK12 PVR_TSVAL12 PVR_TSSYNC12 PVR_TSDATA012 PVR_TSDATA112
SPI_CLK112 SPI_CLK12 SPI_DATA12 SPI_CLE12 CI_INT12
BL_DIMMING3,10 SYS_EEPROM_WP5
LED_PWM05,17 LED_PWM15,17 12V-DETECT4
Bathroom_AUD_EN17
SCART_FS08 KEY_PAD017
MHL_CI_OC12
Ambi-Temp17
LNB_EN4
OPCTRL216 OPCTRL35 OPCTRL416 OPCTRL516 OPCTRL616 OPCTRL77 OPCTRL816 OPCTRL96 OPCTRL103,17 OPCTRL1114 OPCTRL123
DEMOD_RESET15
AMBI-SPI-MOSI17 AMBI-SPI-CLK17
USB_PWR_EN16
AMBI-SPI-CLK17
AMP_RESET6
CI_TSCLK CI_TSVAL CI_TSSYNC CI_TSDATA0
PVR_TSCLK PVR_TSVAL PVR_TSSYNC PVR_TSDATA0 PVR_TSDATA1
SPI_CLK1 SPI_CLK SPI_DATA SPI_CLE CI_INT
BL_DI MMI NG
SYS_EEPROM_WP
LED_PWM0 LED_PWM1 12V-DETECT
Bathroom_AUD_EN
SCART_FS0 KEY_PAD0
MHL_CI_OC
Ambi-Temp
LNB_EN
OPCTRL2 Wi-Fi_PWR_EN OPCTRL3 OPCTRL4 BT_IRQn OPCTRL5 WIFI_IRQn OPCTRL6 Wi-Fi-Reset
DETECT_YPBPRnOPCTRL7 WOL_ON/OFFOPCTRL8 HPDET#OPCTRL9
BL_ON/OFFOPCTRL10 MHL_PWR_ENOPCTRL11
FB_PWR_ENOPCTRL12
DEMOD_RESET AMBI-SPI-MOSI AMBI-SPI-CLK USB_PWR_EN AMBI-SPI-CLK
AMP_RESET
Page 50

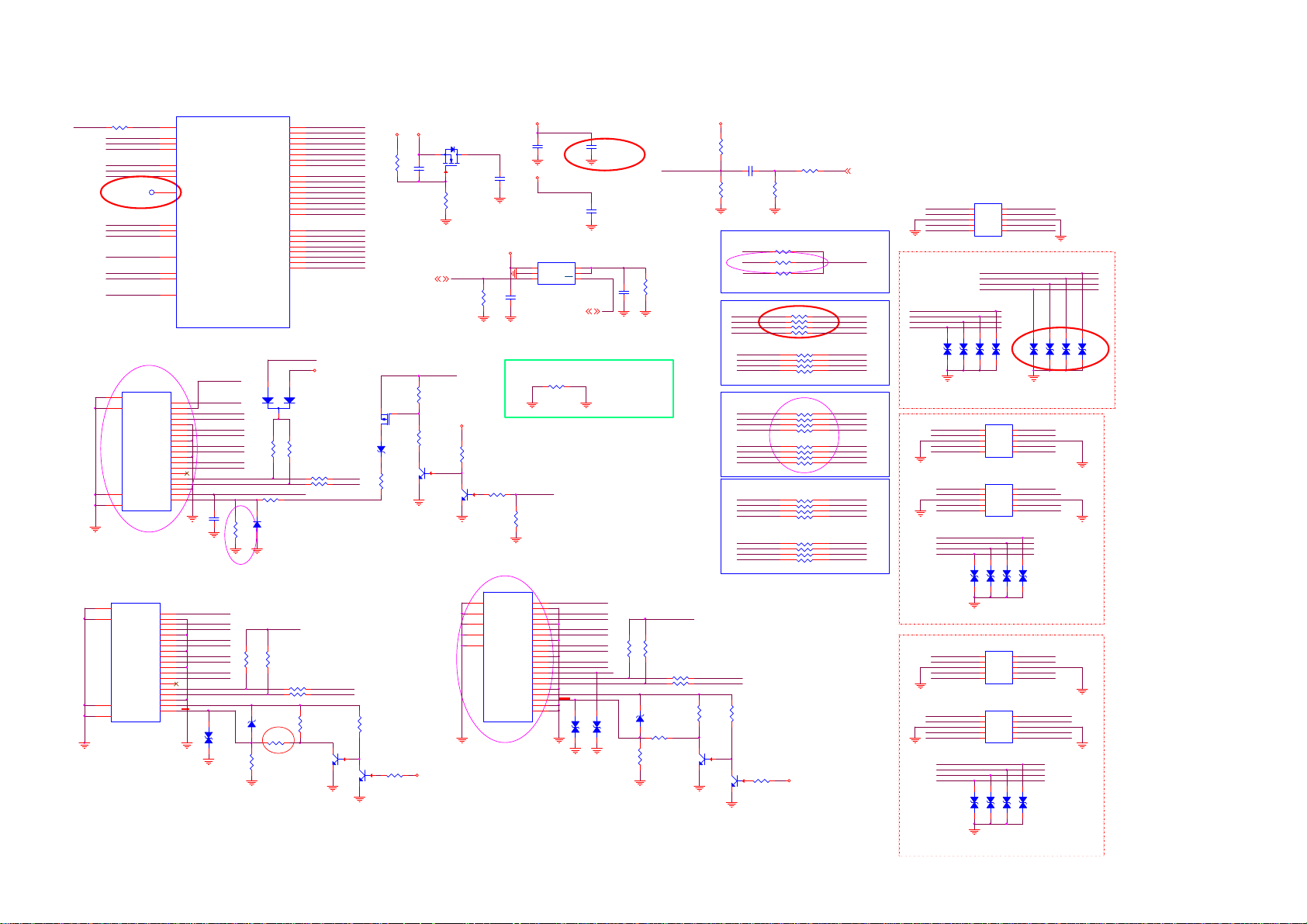

8-3-12 HDMI
U401-5
HDMI_CEC
R5002 100R 1/ 16W 5%
HDMI_0_SCL HDMI_1_SCL HDMI_2_SCL
HDMI_0_SDA HDMI_1_SDA HDMI_2_SDA
HDMI_0_HPD _CBUS HDMI_1_HPD HDMI_2_HPD
MHL_SENSE
AVDD12_HDMI1 AVDD12_HDMI2
AVDD33_HDMI
C19
CEC
HDMI_CEC
C16
HDMI_0_SCL
D19
HDMI_1_SCL
U23
HDMI_2_SCL
D16
HDMI_0_SDA
G19
HDMI_1_SDA
U24
HDMI_2_SDA
E18
TP49TP
HDMI_0_PWR5V
E17
HDMI_0_HPD_C BUS
F19
HDMI_1_HPD
T22
HDMI_2_HPD
E16
MHL_SENSE
A14
AVDD12_HDMI
U26
AVDD12_HDMI
G20
AVDD33_HDMI
MT5800WUEJ
HDMI 0 INPUT (MHL) side
NEW
CN501
20
SHLD0
TMDSD2+
22
DSHLD0
SHLD2
TMDSD 2-
TMDSD1+
DSHLD1
TMDSD 1-
TMDSD0+
DSHLD2
TMDSD 0-
TMDSC+ CSHLD0 TMDSC -
CEC SCL
SDA
DDC_GND
23
VCC5
SHLD3
HPD
21
SHLD1
HDMI 19P
HDMI 1 INPUT Side
CN502
20
SHLD0
TMDSD 2+
22
DSHLD0
SHLD2
TMDSD 2­TMDSD 1+
DSHLD1 TMDSD 1­TMDSD 0+
DSHLD2 TMDSD 0-
TMDSC +
CSHLD0
TMDSC -
CEC
NC SCL SDA
DDC_GND
23
VCC5
SHLD3
HPD
21
SHLD1
NC/HDMI
MHL_SENSE
1 2 3 4 5 6 7 8 9 10 11 12 13 14
NC
15 16 17 18 19
------><-------
1
RX_1_2
2 3
RX_1_2B
4
RX_1_1
5 6
RX_1_1B
7
RX_1_0
8 9
RX_1_0B
10
RX_1_C
11 12
RX_1_CB
13
CEC_2
14 15
SCL_1
16
SDA_1
17 18
PWR5V_2
19
ZD502
1 2
HDMI1 NC_2016-0305
RX_0_2 RX_0_2B
RX_0_1 RX_0_1B
RX_0_0 RX_0_0B
RX_0_C RX_0_CB
CEC_1
C5011
100NF 16V
NC/EGA10603V05A1-B
SCL_0 SDA_0
R5026
NC/470K 1/16W 5%
HDMI_0_RX_0
HDMI_0_RX_0B
HDMI_0_RX_1
HDMI_0_RX_1B
HDMI_0_RX_2
HDMI_0_RX_2B
HDMI_0_RX_C
HDMI_0_RX_CB
HDMI_1_RX_0
HDMI_1_RX_0B
HDMI_1_RX_1
HDMI_1_RX_1B
HDMI_1_RX_2
HDMI_1_RX_2B
HDMI_1_RX_C
HDMI_1_RX_CB
HDMI_2_RX_0
HDMI_2_RX_0B
HDMI_2_RX_1
HDMI_2_RX_1B
HDMI_2_RX_2
HDMI_2_RX_2B
HDMI_2_RX_C
HDMI_2_RX_CB
PWR5V_1
2
PWR5V_1
2
D503
K A
1
BAS316WS
PWR5V_2
R5029
ZD506
NC/PDZ24B
R5039
1 2
NC/75R 1/ 16W 1% R5037
NC/100K 1/16W 5%
R5017
R5030
NC/47K 1/ 16W 5% NC/47K 1/ 16W 5%
A17
HDMI_0_RX_0
B17
HDMI_0_RX_0B
A16
HDMI_0_RX_1
B16
HDMI_0_RX_1B
A15
HDMI_0_RX_2
B15
HDMI_0_RX_2B
C17
HDMI_0_RX_C
D17
HDMI_0_RX_CB
A20
HDMI_1_RX_0
B20
HDMI_1_RX_0B
A19
HDMI_1_RX_1
B19
HDMI_1_RX_1B
C18
HDMI_1_RX_2
D18
HDMI_1_RX_2B
C21
HDMI_1_RX_C
B21
HDMI_1_RX_CB
W26
HDMI_2_RX_0
W25
HDMI_2_RX_0B
V26
HDMI_2_RX_1
V25
HDMI_2_RX_1B
V28
HDMI_2_RX_2
V27
HDMI_2_RX_2B
Y28
HDMI_2_RX_C
Y27
HDMI_2_RX_CB
MHL--> PORT 1, CN501 ARC--> PORT 3, CN503
+5V_SW
1
D502
LBAT54CLT1G
3
R5018
47K 1/16W 5% 47K 1/16W 5%
100R 1/16W 5% 100R 1/16W 5%
HDMI_0_SCL
R5021
HDMI_0_SDA
R5022
HDMI_0_HPD _CBUS
R5025
33R 1/16W 5%
NC/100R 1/ 16W 5% NC/100R 1/ 16W 5%
HDMI_1_SCL
R5032
HDMI_1_SDA
R5033
R5036 NC/910R
HDMI_1_HPD
3
Q509
NC/MMBT3904
1
NC/MMBT3904
2
Q510
3
1
13
R5041
NC/20K 1/ 16W
2
NC/47K 1/ 16W 5%
Analog Power
+5V_SW AVDD3V3
R5001
Q501
AO3414
1K 1/16W 5%
C5002
NC/10N F 50V
MHL POWER
OPCTRL1113
MHL_CD_SENSE: HDMI Mode: Low MHL Mode: High
PWR5V_1
R5012
10K 1/16W 5%
Q503 AO3401A
R5013
100R 1/16W 5%
D501 BAT54
3
Q504
2
MMBT3904
R5015 820R
1
MMBT3904
R5044
3V3SB
AVDD1V2
AVDD12_HDMI1
AVDD12_HDMI2
4 5
OUT
6
MHL_O CMHL_PWR_ENOPCTRL11
OC
MHL_O C12
PCB Position: (4453,4553)
RX_2_2 RX_2_2B
RX_2_1 RX_2_1B
RX_2_0 RX_2_0B
RX_2_C RX_2_CB
CEC_3 HEAC+_PORT1 SCL_2 SDA_2
PWR5V_3
ZD504
NC/EGA10603V05A1-B
1 2
C5004 NC/4.7UF 6.3V
C5005 100NF 16V
ZD505
NC/EGA10603V05A1-B
1 2
PWR5V_1
C5008 10UF 10V
R5050
NC/PD Z24B
AVDD33_HDMI
R5003
100K 1/16W 5%
R5007
20K 1/16W
cost down by 11/30
3V3SB
R5014
20K 1/16W
3
R5016
2
Q505
47K 1/16W 5%
1
HDMI 2 INPUT (ARC ) Back
CN503
22
SHLD1
23
SHLD2
24
SHLD3
25
SHLD4
26
SHLD5
HDMI 21P
C5003 100NF 16V
AVDD1V2
C5006 100NF 16V
+5V_SW
U501
IN3OUT
2
GND
1
EN
G529A1TB1U
C5007 10UF 10V
R5061
0R05 1/10W
Add for EMI_2016-0307
MHL_SENSE
R5019 300K
1
D2+
2
D2 Shield
3
D2-
4
D1+
5
D1 Shield
6
D1-
7
D0+
8
D0 Shield
9
D0-
10
CK+
11
CK Shield
12
CK-
13
CE Remote
14
NC
15
DDC CLK
16
DDC DATA
17
GND
18
+5V
19
HP DET
20
SHLD_GND1
21
SHLD_GND2
R5100
10K 1/16W 5%
R5051
47K 1/16W 5% 47K 1/16W 5%
ZD507
R5060
1 2
75R 1/16W 1%
R5058
100K 1/16W 5%
HEAC+_PORT1
PWR5V_3
R5053 R5054
100R 1/16W 5% 100R 1/16W 5%
HDMI_2_HPD
+5V_SW
Audio Return Channel (ARC)
R5006
47K 1/16W 5%
C5010
3
1
R5057 910R
Q514
MMBT3904
2
Q515
MMBT3904
R5011
47K 1/16W 5%
HDMI_2_SCL HDMI_2_SDA
3
1
1uF 10V
CEC_1 CEC_2
CEC_3
RX_0_CB RX_0_C RX_0_0B RX_0_0
RX_0_1B RX_0_1 RX_0_2B RX_0_2
RX_1_CB RX_1_C RX_1_0B RX_1_0
RX_1_1B RX_1_1 RX_1_2B RX_1_2
RX_2_CB RX_2_C RX_2_0B RX_2_0
RX_2_1B RX_2_1 RX_2_2B RX_2_2
R5062
20K 1/16W
2 47K 1/16W 5%
ARC_I
R5010
82R
R5020 R5023
R5024 0R05 1/ 16W
R501 5. 1R 1/16W R502 5.1R 1/ 16W R503 5.1R 1/ 16W R504 5.1R 1/ 16W
RP503
RP504 NC/5R1
RP505 NC/5R1
RP507 5R1
RP508 5R1
R5065
R5064
180 OHM 5% 1/16W
0R05 1/16W
NC/0R 05 1/16W
5R1
4
5
3
6
2
7
1
8
4
5
3
6
2
7
1
8
4
5
3
6
2
7
1
8
4
5
3
6
2
7
1
8
4
5
3
6
2
7
1
8
3V3SB
ARC 6
HDMI-CEC
HDMI_CEC
HDMI_0_RX_CB HDMI_0_RX_C HDMI_0_RX_0B HDMI_0_RX_0
Modify by 12/4
HDMI_0_RX_1B
HDMI_0_RX_1
HDMI_0_RX_2B
HDMI_0_RX_2
HDMI_1_RX_CB HDMI_1_RX_C HDMI_1_RX_0B HDMI_1_RX_0
HDMI_1_RX_1B HDMI_1_RX_1 HDMI_1_RX_2B HDMI_1_RX_2
HDMI_2_RX_CB HDMI_2_RX_C HDMI_2_RX_0B HDMI_2_RX_0
HDMI_2_RX_1B HDMI_2_RX_1 HDMI_2_RX_2B HDMI_2_RX_2
cost down by 11/30
HDMI_0_RX_2 HDMI_0_RX_2B GND
HDMI_0_RX_1B
CEC_1 SCL_0 SDA_0 PWR5V_1
GND
HDMI_1_RX_0 HDMI_1_RX_0B
GND
HDMI_1_RX_C HDMI_1_RX_CB
CEC_2 SCL_1 SDA_1 PWR5V_2
GND
HDMI_2_RX_2 HDMI_2_RX_2B
GND
HDMI_2_RX_1 HDMI_2_RX_1B
CEC_3 SCL_2 SDA_2 PWR5V_3
1 2 3 4
ZD508
ZD503
EGA10603V05A1-B
1 2
1 2
HDMI_1_RX_2 HDMI_1_RX_2B
HDMI_1_RX_1 HDMI_1_RX_1B
HDMI_2_RX_0 HDMI_2_RX_0B
HDMI_2_RX_C HDMI_2_RX_CB
U506
CH1
NC
CH2
NC
VN
VN
CH3
NC
CH45NC
NC/TVU1240R 1A
HDMI_0_RX_0
HDMI_0_RX_0B
HDMI_0_RX_C
HDMI_0_RX_CB
ZD509
EGA10603V05A1-B
EGA10603V05A1-B
1 2
U510
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC/TVU1240R1A
U509
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC/TVU1240R1A
ZD511
ZD512
NC/EGA10603V05A1-B
1 2
1 2
U513
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC/TVU1240R1A
U512
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC/TVU1240R1A
ZD516
ZD515
EGA10603V05A1-B
1 2
1 2
10
HDMI_0_RX_2
9
HDMI_0_RX_2B
8 7
HDMI_0_RX_1HDMI_0_RX_1
6
HDMI_0_RX_1B
Add Wh e n U507 NC_2016 -0307
ZD519
ZD513
1 2
ZD517
1 2
10
HDMI_1_RX_2
9
HDMI_1_RX_2B
8 7
HDMI_1_RX_1
6
HDMI_1_RX_1B
10
HDMI_1_RX_0
9
HDMI_1_RX_0B
8 7
HDMI_1_RX_C
6
HDMI_1_RX_CB
ZD514
NC/EGA10603V05A1-B
1 2
10
HDMI_2_RX_0
9
HDMI_2_RX_0B
8 7
HDMI_2_RX_C
6
HDMI_2_RX_CB
10
HDMI_2_RX_2
9
HDMI_2_RX_2B
8 7
HDMI_2_RX_1
6
HDMI_2_RX_1B
ZD518
EGA10603V05A1-B
1 2
ZD520
EGA10603V05A1-B
EGA10603V05A1-B
1 2
1 2
NC/EGA10603V05A1-B
EGA10603V05A1-B
1 2
ZD510
NC/EGA10603V05A1-B
EGA10603V05A1-B
EGA10603V05A1-B
NC NC VN NC
NC NC VN NC
NC NC VN NC
NC NC VN NC
1 2
ZD521
ZD522
EGA10603V05A1-B
EGA10603V05A1-B
1 2
Page 51
8-3-13 Tuner/Demod
T2 TUNER
TU10 1
8
9 10 11 12 13
1
ANT
TH1 TH2
2
3.3V
TH3 TH4
3
TUN_SDA
SDA
TH5 TH6
4
TUN_SCL
SCL
5
TUN_DIF-#T2
IF_N
6
TUN_DIF+#T2
IF_P
7
IF_AGC _T
IF_AGC
ST42CS-2-E
C1070
TUN_DIF-#T2
TUN_DIF+#T2
CLOSE TO TUNER
R1160 0R05 1/16W
R1163 0R05 1/16W
10PF 50V
C
C
C1073 10PF 50V
Demod
C1100 100N 16V
IF_AGC_S2_TUNER
T2 DEMOD I2C
S2T2_DEMOD_SCL S2T2_DEMOD_SDA
TO T2 Demod
R1181
4K7 1/16W 5%
13V/18V_SW
DISEQC_OUT
C1105
+1.2V _T2
100N 16V
+3.3V_T2 +1.2V_T2
C1107 100N 16V
S2T2_DEMOD_SCL
C1109 82pF 50V
S2T2_DEMOD_SDA
C1110 82pF 50V
TS_T2_VAL
DVDD3V3
R1154
4K7 1/16W 5%
TUN_DIF-_DEMOD
TUN_DIF+_DEMOD
1
2
3
4
5
6
7
8
9
10
11
12
R1155 4K7 1/16W 5%
R1157
33R 1/16W 5% 33R 1/16W 5%
R1158
+3V3_TUNER
C1072
C1066
10UF 6.3V
100N 16V
C1067
NC/1NF 50V
C1250
C1251
C1092 100N 16V
+1.2V_T 2
48
49
EPad
MP_A
VDD_Vcore
MP_B
GPIO_0
DISEQC_CMD
DISEQC_IN
DISEQC_OUT
VDD_Vcore
GND
VDD_VIO
SCL_Host
SDA_Host
TS_VLD
TS_SYNC13TS_CLK14TS_D0/SER15TS_D116TS_D217TS_D318TS_D419VDD_Vco re20GND21VDD_VI O22TSD523TSD6
TS_T2_SYNC
C1071 NC/10PF 50V
100NF 16V
100NF 16V
C1074 NC/10PF 50V
S2T2_TUN_SCL
S2T2_TUN_SDA
45
46
47
GND
SCL_T
SDA_T
TS_T2_DQ0
TS_T2_CLK
T_OSC L T_OSD A
44
CLK_IN_OUT
U101
SI2169-C50-GM
42
43
NC
R1162 820R
R1165 820R
Close to Sca l e r(U401)
C1086 100N 16V C1087 100N 16V
40
41
TC_ADC_P
TC_ADC_N
+1.2V_T 2
C1111 100N 16V
From M T5582
R1161
620R 1/16W 5%
39
S_ADC_QP
S_ADC_QN
+3.3V_T 2
C1112 100N 16V
TU_F AT_IN 2-
TU_F AT_IN 2+
38
37
VDD_Vana
S_ADC_IN
ADDR
XTAL_I/CLK_IN
XTAL _O
RESETB
MP_D
MP_C
VDD_Vcore
TS_ERR/GPIO_1
24
TUNER I2C
TUN_SCL TUN_SDA
C1068
22PF 50V
Write:0xC0 Read:0xC1
C1094NC/10PF 50V
C1095100N 16V
C1093NC/10PF 50V
36
+3.3VA_T2
S_ADC_IP
35
GND
34
33
32
31
30
R1186 4K7 1/16W 5%
29
28
27
GND
26
LINEDROP
25
TSD7
+3V3_TUNER
R1151
R1256 R1257
0R05 1/10W 0R05 1/10W
R1156 R1159
R1167
4.7K1/16W
C1075 10NF 50V
+3.3V_T2
NC/ 0R0 5 1/ 10W NC/ 0R0 5 1/ 10W
R1150
4K7 1/16W 5% 4K7 1/16W 5%
T_OSC L T_OSD A
From M T5582
From MT5582
CLOSE TO MT5582
R1168
10K 1/16W 5%
C1077
47NF 16V
From T2 demod
R1166
4K7 1/16W 5%
QN QP IN IP
NC/2 2K 1/ 16W 5%
DEMOD POWER
Demod
NC
T2 Si2168 356G0575048610
Si2166
Si2169 356G0575048613
S2T2_TUN_SCL S2T2_TUN_SDA
R1169
+1.2V_T2
+3.3V_T2
TS_T2_DQ0 TS_T2_SYNC TS_T2_VAL TS_T2_CLK
From T2 Demod
R1152 100R 1/16W 5% R1153 100R 1/16W 5%
C1069
22PF 50V
CLOSE TO Tuner
IF_AGC _T IF_AGCT
C1076 10NF 50V
CLOSE TO Tuner
IF_AGC _T T2_IF_AGC_TUNER
TUN_DIF+_DEMOD TUN_DIF-_DEMOD
R1174 NC/51R R1175 51R R1176 NC/51R R1177 51R
C1097100N 16V
C1098NC/10PF 50V
C1096NC/10PF 50V
R1184 4K7 1/16W 5% R1185 22R 1/16W 5%
C1104 100N 16V
C1108
100N 16V
C1101 100N 16V
C1102 5.6pF 50V
1
2 4
3
C1103 5.6pF 50V
C1106 100N 16V
C1088 NC/100N 16V C1089 100N 16V C1090 NC/100N 16V C1091 100N 16V
X10 1
16MHz
DEMOD_RESET
T2_IF_AGC_TUNER
Model
H (T/C)
T (T2)
K (S2)
S (T2/S2)
FB107 120R 3A
1 2
C1084 10UF 6.3V
FB108 120R 3A
1 2
C1085 10UF 6.3V
AVDD1V2
DVDD3V3
R103 22R 1/16W 5% R1178 22R 1/ 16W 5% R1179 22R 1/ 16W 5% R1180 22R 1/ 16W 5%
Tuner
TU101
TU101
TU101/TU102
TU101/TU102
S2 TU N ER
TU102
12
TH1
13
TH2
14
TH3
15
TH4
QP Output
IP Output
TDQS-A751F
+3.3VA_T2
FB150 120R 3A
1 2
C1200 10UF 6.3V
DEMOD_TS0 DEMOD_TSSYNC DEMOD_TSVALID
DEMOD_TSCLK
C103
C104
10PF 50V
10PF 50V
LGTuner with DVB-S/S2
1
TUNER_LNB
LNB A
2
NC
3
+3V3_VCC_S2
TU3. 3V
4 5 6 7 8 9 10 11
DVDD3V3
QN QP IP IN
IF_AGC _S2_TUNER
S2_TUNER_SDA S2_TUNER_SCL
X-O UT
NC
NC
AGC
SDA SCL
C1078 1NF 50V
C1079
100N 16V
K model : Samsung DNBU02112IH2
+3V3_TUNER
C1080
10UF 6.3 V
C1083 1NF 50V
CLOSE T O T UNER
S2_TUNER_SDA S2_TUNER_SCL
C1081
33pF 50V
DEMOD_TSSYNC13 DEMOD_TSVALID13 DEMOD_TSCLK13 DEMOD_TS013
IF_AGCT7
TU_F AT_ IN 2+7 TU_F AT_ IN 2-7
OSCL17 OSDA17
LINEDROP4 13V/18V_SW4
DISEQC_OUT4
DEMOD_RESET13
R1170
2K7
TUNER_LNB4
+3V3_TUNER
33pF 50V
R1171
2K7
R1172 22R 1/16W 5% R1173 22R 1/16W 5%
C1082
S2T2_TUN_SDA S2T2_TUN_SCL
IF_AGCT
TU_F AT_IN 2+ TU_F AT_IN 2-
OSCL1 T_OSCL OSDA1 T_OSDA
LINEDROP
13V/18V_SW
TUNER_LNB DISEQC_OUT
DEMOD_RESET
DEMOD_TSSYNC DEMOD_TSVALID DEMOD_TSCLK DEMOD_TS0
Page 52

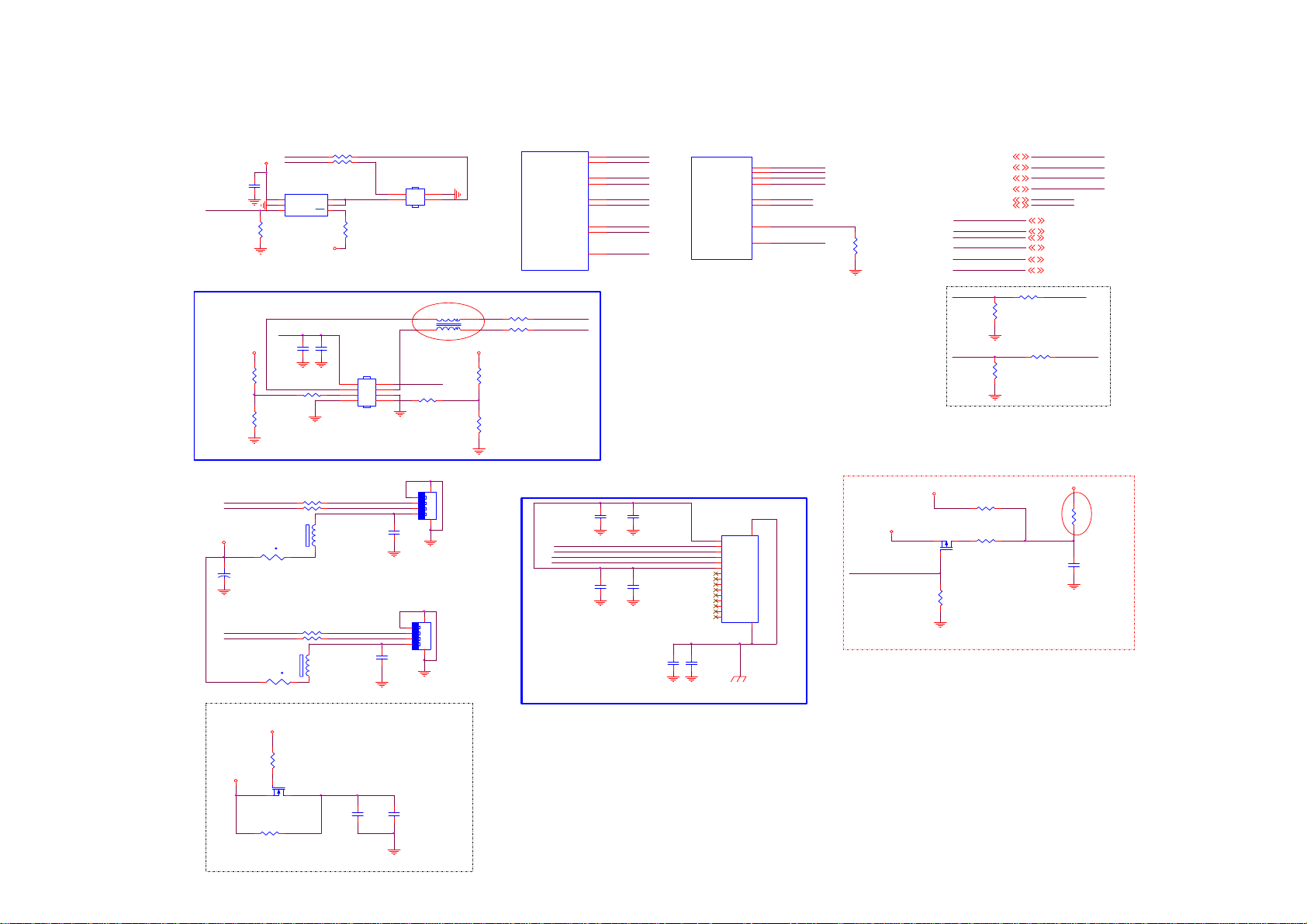

8-3-14 USB/WIFI/RJ45
U401-8
MT5800WUEJ
USB PORT 1
+5V_USB
+
C1121
100UF 16V
USB PORT 2
B12
USB_DP_P0
A12
USB_DM_P0
C13
USB_DP_P1
D13
USB_DM_P1
D14
USB_DP_P2
C14
USB_DM_P2
AD28
USB_DP_P3
AD27
USB_DM_P3
F23
AVDD33_USB
EQUAL LENGTH and DIFFERENTIAL IMPEDANCE 90ohm
cost down by 11/26
EQUAL LENGTH and DIFFERENTIAL IMPEDANCE 90ohm
USB_DP_P0 USB_DM_P0
USB_DP_P1 USB_DM_P1
USB_DP_P2 USB_DM_P2
USB_DP_P3 USB_DM_P3 USB_PWR_EN
AVDD33_USB
USB_DP_P1 USB_DM_P1
1 2
TH101 PTCR
USB_DP_P2 USB_DM_P2
1 2
TH102 PTCR
t
t
1uF 10V
HI = > POWER ON LO = > P OWER OFF
Modify by 11/26
R1197 2.2R 1% R1198 2.2R 1%
Modify by 11/26
R1202 2.2R 1% R1204 2.2R 1%
C111
+5V_USB
4 3 2 1
C101
NC/10UF 25V
C102
NC/10UF 25V
USB PORT 0
To HTV USB Connector
USB_DP_P0 USB_DM_P0
40mil
U106 NC/G529A1TB1U
4
IN3OUT
2 1
R1069
4.7K1/16W
65
1234
4 3 2 1
CN163 USB CONN
65
1234
GND EN
CN165 USB CONN
OUT
3V3SB
5 6
OC
R102 2.2R 1% R101 2.2R 1%
C1149 NC/47UF 6. 3V
R1055
4.7K1/16W
Reserve USB Power cont r ol f or Hot el TV
C1125
C1124
10NF 50V
0.1uF 25V
C1127
C1126
10NF 50V
0.1uF 25V
TXVP_0 TXVN_0
RXVP_1 RXVN_1
SEPARATE GROUND
CN162
NC/CONN
2 1
4 3
RJ45_388G342KEF4VGN H=16.9_2016-0308
RJ45
CN166
1
P1
2
P2
3
P3
4
P4
5
P5
6
P6
7
P7 NC
8
P8
9
TH1
TH2
RJ45 CONN
10
R1199 NC/0R05 1/ 16W
AVDD3V3
WOL_ON/OFF
+5V_SW
R1193 10K 1/10W 5%
R1195
NC/0R05 1/ 16W
3V3SB
R1192
0R05 1/16W
Q107 AO3414
AVDD3V3
AVDD33_USB
C1116 1UF 25V
R1196
NC/0R05 1/ 16W
R1191
Q108 AO3401A
R1208 10K 1/16W 5%
C1115 100NF 16V
0R05 1/16W
AVDD33_ETH
3V3SB
C1117
100NF 16V
USB_PWR_EN13
OPCTRL213 OPCTRL813 OPCTRL413 OPCTRL513 OPCTRL613
PWRDN-HP
PWRDN
R104 NC/0R05 1/ 16W
USB_PWR_EN
OPCTRL2 Wi-Fi_PWR_EN OPCTRL8 WOL_ON/ OFF OPCTRL4 BT_IRQn OPCTRL5 WIFI_IRQn OPCTRL6 Wi-Fi-Reset
PWRDN-HP 6
PWRDN 6
ETHERNET PHY
U401-9
MT5800WUEJ
TXVP_0 TXVN_0 RXVP_1 RXVN_1
PHYLED 1 PHYLED 0
REXT
AVDD33_ETH
AB27 AB26 AC25 AC26
AA25 AA26
AB28
AB25
PHYLED 1
TXVP_0 TXVN_0 RXVP_1 RXVN_1
PHYLED 1 PHYLED 0 PWRDN
REXT
AVDD33_ETH
R1209 24K 1%
PHYLED 0
R13520R05 1/16W
R1350 NC/ 10K 1/ 16 W 5%
R1353 0R05 1/16W
R1351 10K 1/16W 5%
PWRDN-HP
Modify 3/18
Wi-Fi Power Control
Wi-Fi_PWR_EN
Wi-Fi_PWR_EN : Enable : High Disable : Low
R1214
NC/ 10K 1/ 16 W 5%
Wi-Fi_OCP : Disable : Low
Wi-Fi_PWR_EN : Enable : High Disable : Low
STB_PWR
NC/10K 1/10W 5%
R1213
10K 1/10W 5%
C1120
R1207
10UF 10V
R1129
3 2 1
330R 1%
U114
RT9048GSP
NC4NC VIN
VOUT
EN
ADJ
NC
GND GND
C1129 NC/100NF 16V
5 6 7 8 9
R1127
20K 1%
D4012
NC/FB340M
1 2
C1128
22UF 10V
R1223
120K 1%
Vout=0.5x (1+R1/R2)
FB111
1 2 120R 3A
Wi-Fi_VCC
C1122
10UF 10V
C1123 100N 16V
Wi-Fi CONNECTOR
3V3SB
R1218
10K 1/16W 5%
WIFI_IRQn
R1211
0R05 1/16W
R1210
NC/10K 1/16W 5%
CN164
2
1
4
3
6
5
R1203 0R05 1/16W
8
7
R1205 0R05 1/16W
CONN
311GW200C08ABL
3 2
R1219
0R05 1/16W
L103
90OHM
R1221
4
R1201
1
R1212
Wi-Fi_VCC
R1148
10K 1/10W 5%
Wi-Fi_VCC
Wi-Fi-Reset
R1241 NC/0R 0 5 1/ 16W
Add R1241_2016-0307
R1149
NC/ 10K 1/ 10 W 5% NC/ 10K 1/ 16 W 5%
2R2 1/16W 5% 2R2 1/16W 5%
Wi-Fi_VCC
USB_DM_P3
USB_DP_P3
BT_IRQn
Page 53

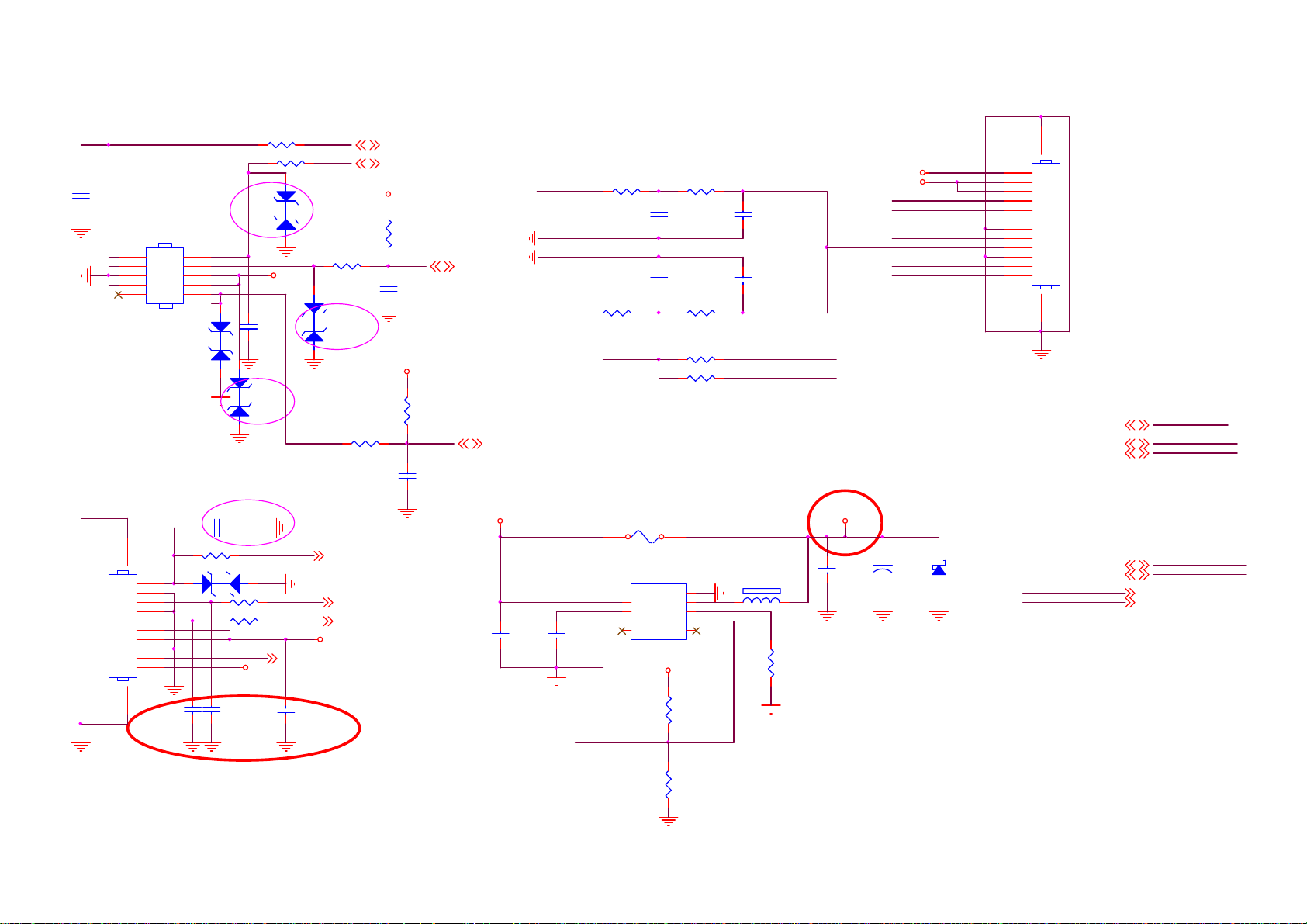

8-3-15 IR/Keypad Conector
C1302
100NF 16V
LED_W/B/G
2 4 6 8
10
CN168 CONN
1112
1 2 3 4 5 6 7 8 9 10
CN167
1
LED_R
3 5 7 9
ADC1
12
ZD128
CONN
AZ5123-01H
C1154 NC/ 4 70pF 50V
R4501 100R 1/16W 5% ZD127 AZ5123-01H
1 2
R1232 NC/ 0R 05 1/ 16W R1233 NC/ 0R 05 1/ 16W
Ambi-Temp
R1224 NC / 100R 1/ 16 W 5%
R1216 100R 1/ 16W 5%
12
ZD129
AZ5123-01H
IR
3V3SB
12
C1303
100NF 16V
12
ZD131
NC/AZ5123-01H
Ambi-Temp 13
DVDD3V3
R1215
10K 1/16W 5%
R1217
100R 1/ 16W 5%
C1130
100pF 50V
ZD130
AZ5123-01H
R1228
100R 1/16 W 5%
C1133
100NF 16V
KEY_PAD0 13
AMBI-SPI-CLK 13 AMBI-SPI-MOSI 13
AMBI-POW ER
LED_PWM1 5,13 LED_PWM0 5,13
3V3SB
OIRI
3V3SB
6.8K1/16W
KEY_PAD0
R1226
OIRI 5
KEY_PAD0 13
12V_AL
HTV Module
AL1_ADAC
AR1_ADAC
C1147
1UF 10% 16V
C1148
NC/ 22N 50V
Close to MT5581
R6051
NC/200R 1/ 16W 5%
R6050
NC/200R 1/ 16W 5%
OIRI
R6052
NC/ 5 10R 1/ 16W 5%
C6054
NC/ 1n F 50V
C6051
NC/ 1n F 50V
R6053
NC/ 5 10R 1/ 16W 5%
R6065 100R 1/16W 5% R6066 100R 1/16W 5%
C6052
NC/10NF 50V
NC/10NF 50V
AL PR OTECTI O N
F101
NC/2A 63V
U115
NC/ APL3546 A KAI -TRG
GND
1
VIN
VOUT
2
SS
ISET
3
GND
EN
NC4NC
DVDD3V3
9 8 7 6 5
FB113
1 2
NC/ 120R 3A
C6053
3V3SB
+5V_SW
OPWRSB IR_SSB IR_RC
Bathroom_AUD_EN Bathroom_L_R
U0TX U0RX
IR_RC IR_SSB
Add AMBI_POWER net 2016-0304
R1229
NC/510K 1%
AMBI-POW ER
C1146
NC/1UF 16V
For sh u t d o wn 12V
C1145
+
NC/100UF 16V
9 8 7 6 5 4 3 2 1
U0TX U0RX
CN606
NC/CONN
13 14
OPWRSB3,4,5 AR1_ADAC6
AL1_ADAC6
OPCTRL103,13
Bathroom_AUD_EN13
OPWRSB
AR1_ADAC AL1_ADAC
AMBI_PWR_EN
Bathroom_AUD_EN
U0TX 5 U0RX 5
12 11 10
D3
NC/SR24
1 2
C1152
NC/22PF 50V
C1151
NC/22PF 50V
C1153 NC/ 100N F 16V
Add & Reserve For EMI 2016-0304
AMBI_PWR_EN
R1230
NC/10K 1/16W 5%
R1231 NC/10K 1/16W 5%
Page 54

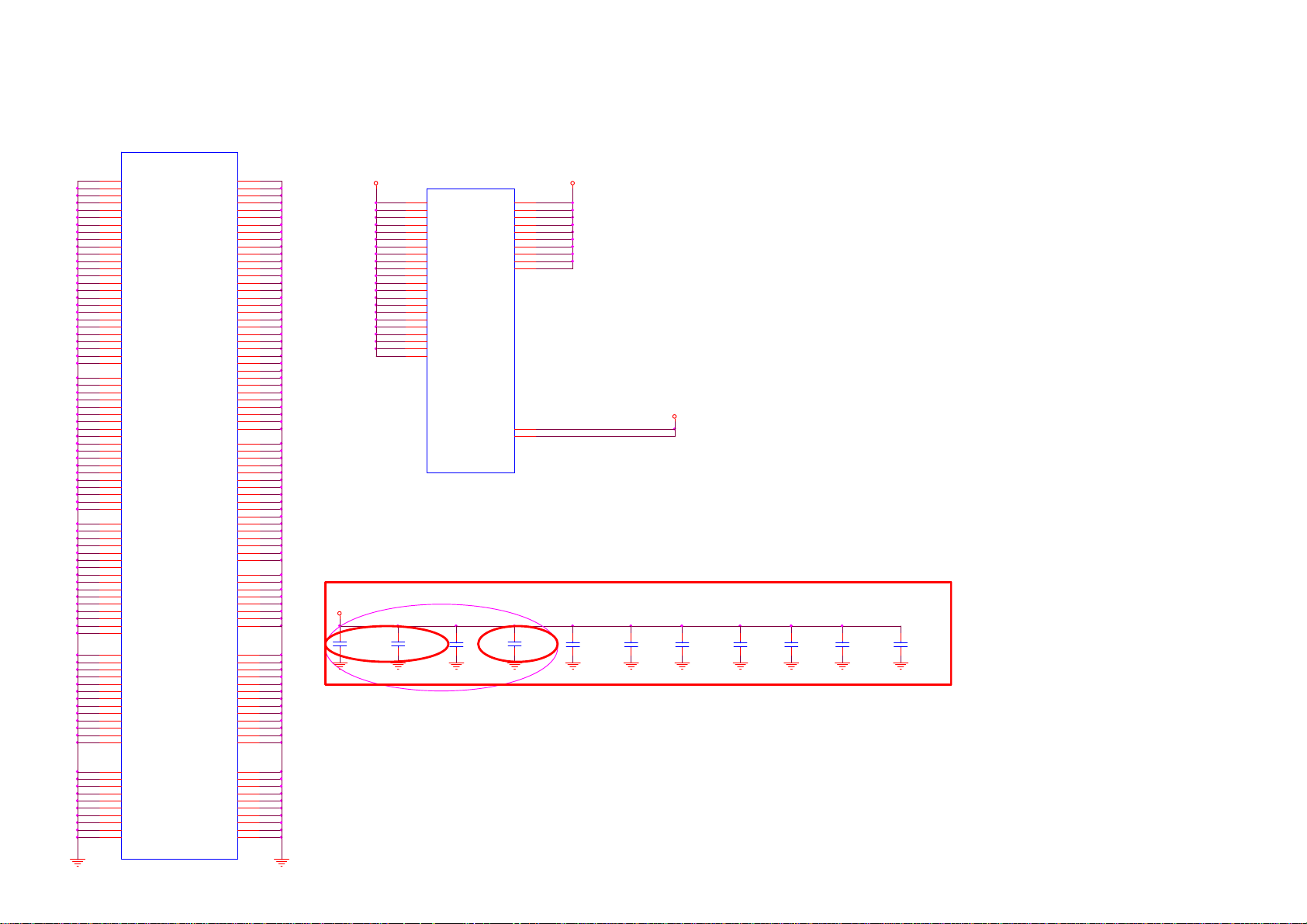

8-3-16 IR/Keypad Conector
U401-11
AB1
AG1 AC2
AD4
AF4
AB5
AH6
AF7
AA8
AB9
AH9
K10
M10 N10
AF10
K11 M11
N11 P11 R11
U11 V11
W11
AB11
C12 C15
K17 M17
N17 P17 R17
U17 V17
K18
M20 N20
AB20
E22 P22
AC22 AC23
AC24
D24
DVSS DVSS
L2
DVSS DVSS
H3
DVSS
J3
DVSS
N3
DVSS
R3
DVSS
V3
DVSS
Y3
DVSS
M4
DVSS DVSS DVSS
J5
DVSS
P5
DVSS DVSS
E6
DVSS
F6
DVSS
G6
DVSS
K6
DVSS DVSS
E7
DVSS
F7
DVSS
G7
DVSS
H7
DVSS
U7
DVSS
W7
DVSS DVSS
E8
DVSS
F8
DVSS
G8
DVSS
H8
DVSS
U8
DVSS DVSS
E9
DVSS
F9
DVSS
G9
DVSS
K9
DVSS
L9
DVSS
M9
DVSS
N9
DVSS DVSS DVSS DVSS
L10
DVSS DVSS
DVSS DVSS DVSS
L11
DVSS DVSS DVSS DVSS DVSS
T11
DVSS DVSS DVSS DVSS DVSS DVSS DVSS
J17
DVSS DVSS
L17
DVSS DVSS DVSS DVSS DVSS
T17
DVSS DVSS DVSS
J18
DVSS DVSS
L18
DVSS
DVSS DVSS DVSS DVSS DVSS DVSS
T23
DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
K12 L12 M12 N12 P12 R12 T12 U12 V12 W12 K13 L13 M13 N13 P13 R13 T13 U13 V13 W13 AB13 AC13 AD13 AF13 G14 J14 K14 L14 M14 N14 P14 R14 T14 U14 V14
W14 AD14 AE14 J15 K15 L15 M15 N15 P15 R15 T15 U15 V15 J16 K16 L16 M16
N16 P16 R16 T16 U16 V16 W16 AB16
M18 N18 P18 R18 T18 U18 V18 AB18 L19 M19 N19 AB19 L20
Y25 AD25 AF25 C26 D26 E26 T26 C27 A28 C28
VCCK POWER
Bottom Side Capacitors
VCCK
C1134 22uF 6.3V
U401-10
Y16
VCCK
W17
VCCK
Y17
VCCK
W18
VCCK
Y18
VCCK
P19
VCCK
R19
VCCK
T19
VCCK
U19
VCCK
V19
VCCK
W19
VCCK
Y19
VCCK
P20
VCCK
R20
VCCK
T20
VCCK
U20
VCCK
V20
VCCK
W20
VCCK
Y20
VCCK
U21
VCCK
V21
VCCK
W21
VCCK
MT5800WUEJ
C1135 10uF 6.3V
cost down by 11/30
VCC3IO_A VCC3IO_B
C1136
4.7UF 6.3V
VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK
Y21 W22 Y22 AA22 AB22 Y23 AA23 AB23 AA24 AB24
G21 F22
C1137 10uF 6.3V
VCCKVCCK
VCC3IO_A VCC3IO_B
C1138 100NF 16V
C1139 100NF 16V
VCC3IO_AB
C1140 100NF 16V
C1141 100NF 16V
C1142 100NF 16V
C1143 100NF 16V
C1144 100NF 16V
MT5800WUEJ
Page 55
8.4 B 715G8251SSB( FOR 32”/43”/49 5102/71 serials)
8-4-1 POWER SYSTEM
12V_Amp
C747
100NF 16V
BL_ON/OFF_PRE
Add by 0321 For EMI
BRIGHT ADJUST
BL_DIMMING Max:+3 V3 Min: 0V
12V_AL
+12V
BL_ADJ_PR E
STB_PWR
CN701
2 4 6
8 10 12 14 16
CONN
C707 NC 10UF 16V
R720
0R05 1/16W
1 3 5 7 9 11 13 15
STB_PWR
12V_AL
BL_ADJ
R714
4.7K1/16W
+12V
12V_Amp
PS_ON_PRE BL_ADJ_PRE
C755
10UF 6.3V 20%
D703 FOR AP REGION USED
BL_ON/OFF
BL_ON/OFF_PRE BL_ON/OFF
D703
1 2
NC FB340M
3V3SBSTB_PWR
C756
R722
0R05 1/16W
10UF 6.3V 20%
BL_ON/OFF: Inverter on: High Inverter off: Low
R718
4K7 1/16W 5%
R705
100R 1/16W 5%
3V3SB
R703
4K7 1/16W 5%
R708
NC 22K 1/16W 5%
OPWRSB BL_ADJ
BL_ON/OFF FB_PWR_EN
7 VCCK AVDD1V2 +5V_SW 3V3SB AVDD3V3 DVDD3V3 +1.8V DDRV Wi-Fi_PWR_EN Wi-Fi_VCC
12V-DETECT
OPWRSB 5 BL_ADJ 7,8
BL_ON/OF F 7 OPCTRL12 7
12V-DETECT
VCCK 5 AVDD1V2 5 +5V_SW 5 3V3SB 5 AVDD3V3 5 DVDD3V3 5 +1.8V 5 DDRV 5 Wi-Fi_PWR_EN5 Wi-Fi_VCC 5
Q702
AON4421
D D D
8 7 6 5
100nF 50V
C702
1 2
120R 3A C705 10uF 16V
+
FB701
+5V_SW
C701 220UF 16V
R709 100K 1/10W
5VSB
3V3SB
100nF 50V
C703
R713 0R05 1/10W
C704
1uF 10V
5VSB
R704 10K 1/10W
R707 47K 1/10W 5%
Q703 BC847N3
U701
3
AP1117E33L-13-77
1
D
2
D
3
D G4S
VOUT2VIN
C706 100NF 16V
ADJ(GND )
4
1
4
OPWRSB: Normal: High Stand_by: Low
OPWRSBPS_ON_PR E
(+5V _SW ON/OFF): Normal: High Stand_By: Low
VCCK
5VSB
R711
1K 1/10W
+12V to 5VSB
FB705
+12V
Add by 0321 For EMI
+12V
1 2
C748
100NF 16V
R730 100K 1/16W 5%
NC 22K 1/16W 5%
120R 6A
12V to Core Power
PS_ON_PRE
R701
0R05 1/16W
C733
1UF 10% 16V
1UF 10% 16V
Vout=0.765x (1+6.8K/12K) = 1.203V
C735
C719
10UF 16V
R732
1 2 3
U705
EN FB VREG5 SS4GND
RT6206BHGSP
C736
8.2NF 50V
STB_PWR
Wi-Fi_PWR_EN
1UF 16V
BOOT
5VSB
C720 100NF 16V
C727
GND
VIN SW
9 8 7 6 5
10K 1/10W 5%
R745
10K 1/16W 5%
10K 1/10W 5%
C722 1UF 16V
100N 16V
C731 100N 16V
R1070 NC 0R05 OH M
R1068
0R05 OHM
R744
R746
C721
8.2NF 50 V
C728
U703
1
EN
2
FB
3
VREG5 SS4GND
RT6206BHGSP
C729
10uF 16V
L702
3.3uH 30m OH M 6A
(650KHz)
R738
0R05 1/16W
6K8 1%
R742
12K 1%
GND
BOOT
R737
VIN
SW
C750 10UF 10V
L701
C713 100NF 16V
3.3UH
124K 1%
22K 1%
R724
R727
9 8 7 6 5
Vout=0.765x (1+124K/22K) = 5.07V
GND GND
ADJ
100N 16V
C737
R748 13K 1%
10UF 10V
C738
5 6 7 8 9
+12V
VCCK
10UF 10V
10UF 10V
C739
C740
C752 22UF 10V
R749 120K 1%
Vout=0.5x (1+R1/R2)
C730
10uF 16V
R747
330R 1%
3 2 1
C741 22P 50V
NC4NC VIN EN NC
FB708
1 2
120R 3A
R1072 NC 0R05
RT9048GSP
VOUT
U710
C718 22PF 50V
R1071 0R05 OHM
C753 10UF 10V
C714 100NF 16V
FB709
120R 3A
1 2
C715
10UF 10V
Wi-Fi_VCC
AVDD1V2
C754 100NF 16V
C716
10UF 10V
C717
10UF 10V
FB704
1 2
120R 6A
FB702
120R 3A
1 2
+5V_SW
R723
5VSB
0R05 1/10W C710
100NF 16V
U702 AZ1084CS2-3. 3TRG1
VIN3VOUT
C711 10uF 16V
1
GND
100UF 16V
2
+
ZD701
C709
BZT52-B3V6
100NF 16V
C712
1 2
+5V to 1.8V FOR EMMC
DVDD3V3
10UF 6.3 V
C723
DRAM Power
U704
AZ1117CD -1.8TRG1
3
OUT2IN
GND
1
C724
STB_PWR
12
D704
NC FB340M
3V3SB
R734
4.7K1/16W
FB_PWR_EN
H:ENABLE FB L:DISABLE FB
10UF 6.3 V
10UF 6.3 V
C726
C725
5VSB +5V_SW
12
D701
FB340M
C742
100NF 16V
+1.8V
100NF 16V
LT: D704 NC AP: D701, D702 NC
12
D702
FB340M
C743
10uF 16V
C749
Add by 0321
NC 10UF 10V
1 2
U706
VIN GND EN3VFB
G5695T11U
5
LX
2.2uH
4
FB703
120R 3A
1 2
R725
L703
R741 10K 0.5% 1/1 6W
22K 1%
R728 15K 1%
R736 15K 1%
R739
0R05 1/16W
AVDD3V3
DVDD3V3
12V drop detect (3/18)
+12V12V_Amp
R726
Low drop dete ct
NC/22K 1%
3V3SB
Q706 BTA1576S3
R731
C732 10UF 6.3V 20%
DDRV
C734
NC/100 N 16 V
22K 1%
R733
100K 1/16W 5%
R729
12V-DETECT
0R05 1/16W
H:NORMAL L:12V DROP
Vout = 0.6x(1+R1/R2)1.5V
Vout = 0.6*(1+15/10)=1.5V
Page 56

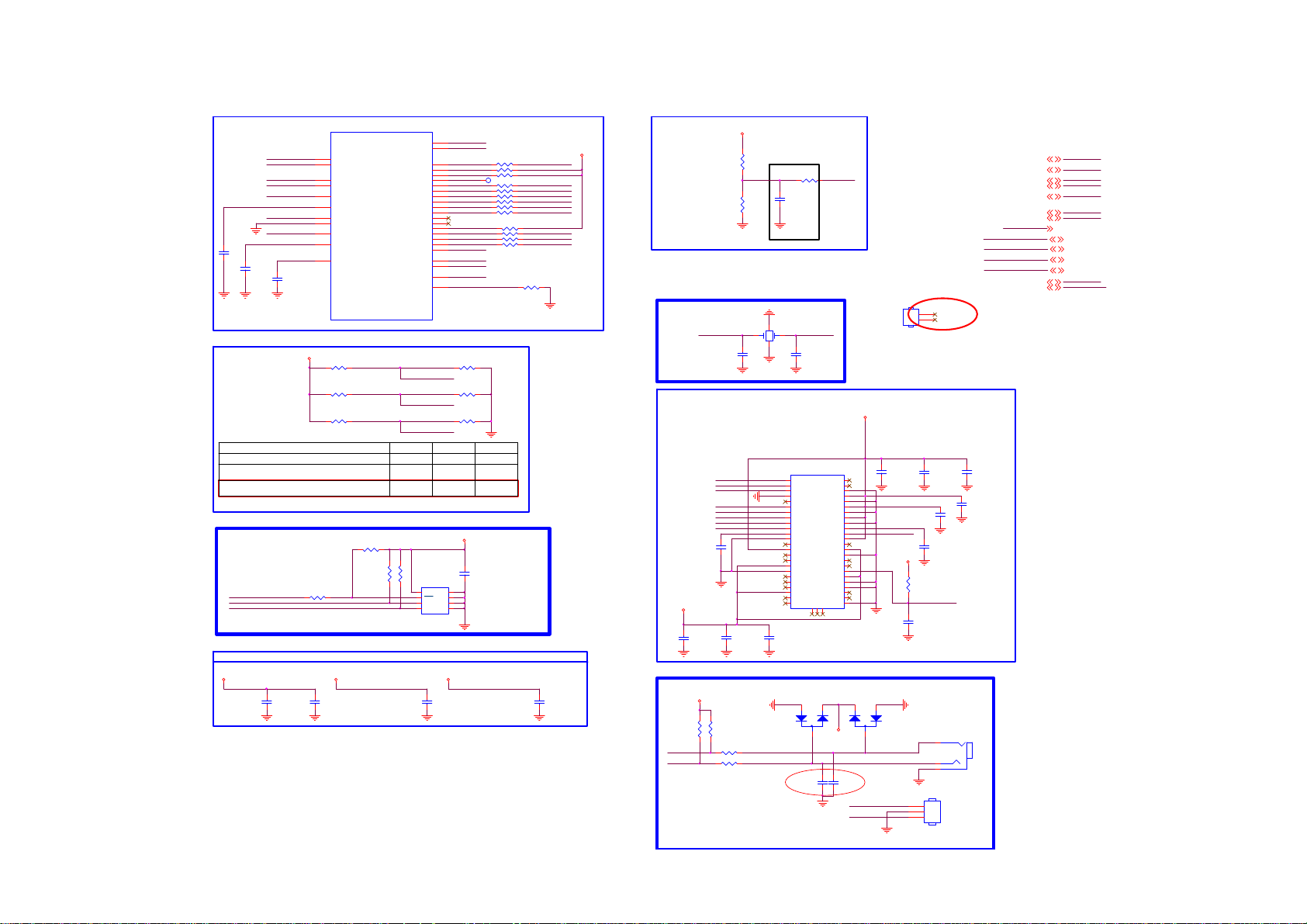

8-4-2 PERIPHERAL
U401-6
AE26
C4002
1UF 16V
OSDA0 OSCL0
XTAL I XTAL O
AVDD33_R EG_STB VCC 3I O_EMMC+1.8V AVDD33_R GB_STB
AVSS33_RGB AVDD33_PLL_ STB
AVDD10_LDO EMMC_ CLK
AVDD10_ELDO
C4003
4.7UF 10% 10V
C4004
4.7UF 10% 10V
AH26
B28 B27
J22
J1
H24
K21 J23
U25
Y26
OSDA0 OSCL0
XTAL I XTAL O
AVDD33_REG_STB VCC3IO_EMMC AVDD33_RGB_STB
AVSS33_RGB AVDD33_PLL_STB AVDD10_LDO
AVDD10_ELDO
close to main chip
MT5800WUEJ
STRAPPING
STRAPPING
ICE mode + 24M + serial boot
ICE moce + 24M + ROM to 60bit ECC Nand boot ICE moce + 24M + ROM to eMMC boot from
eMMC pins(share pins w/s NAND)
SYSTEM EEPROM
SYS_EEPR OM_WP OSCL0 OSDA0
3V3SB
R4026
0R05 1/16W
R4015
NC 10K 1/16W 5%
R4017
NC 10K 1/16W 5%
R4019
NC 10K 1/16W 5%
4K7 1/16W 5%
Analog Pow e r
AVDD33_R EG_STB
C4021
10UF 10V
3V3SB
C4022 100NF 16V
R4021
R4023
2.2K 1/10W
AVDD33_R GB_STBAVDD33_R EG_STB
T25
U0TX
T24
U0RX
J2
POWE#
N7
POOE#
M7
POCE1#
L7
POCE0#
P3
PDD7
N1
PDD6
N2
PDD5
N4
PDD4
M3
PDD3
L1
PDD2
N6
PDD1
P6
PDD0
N5
PARB#
L3
PACLE
K3
PAALE
P4
EMMC_CLK
P7
EMMC_RST
R26
OPWRSB
L25
ORESET#
L26
OIRI
AH27
FSRC_WR
R4016
LED_PWM0
LED_PWM1
OPCTRL3
LED_PWM0
R4024
2.2K 1/1 0W
M24128-BRMN6TP
10K 1/16W 5%
R4018
10K 1/16W 5%
R4020
10K 1/16W 5%
LED_PWM1 OPCTRL3
0
0
1
0 0
0
0
DVDD3V3
C4013
1UF 16V
U402
1
8
E0
VCC
7
2
E1
WC
3
6
E2
SCL
5
VSS4SDA
3V3SB3V3SB
C4023 100NF 16V
U0TX U0RX
POWE__B
R400147R 1/ 16W 5%
POOE__B
R40924K7 1/16W 5%
POCE1__B
R40914K7 1/16W 5%
TP2 TP
PDD7
R400447R 1/ 16W 5%
PDD6
R400547R 1/ 16W 5%
PDD5
R400647R 1/ 16W 5%
PDD4
R400747R 1/ 16W 5%
PDD3
R400947R 1/ 16W 5%
PDD2
R401047R 1/ 16W 5%
PARB__B
R4093 4K7 1/16W 5%
PACLE
R4011 47R 1/16W 5%
PAALE
R4012 47R 1/16W 5% R4013 47R 1/16W 5%
EMMC_ RST OPWRSB
ORESETB OIRI
FSRC_WR
1
0
I2C Address "A0"
Pin7 WP HI = > Disab le w rite LO = > Enab le Write
AVDD33_PLL_STB
POWE__B_E
PDD7_E PDD6_E PDD5_E PDD4_E PDD3_E PDD2_E
PACLE_E PAALE_E EMMC_CLK_E
E-Fuse
R4014 4K7 1/16W 5%
C4024 100NF 16V
AVDD3V3
Reset
3V3SB
R4008
22K 1%
Close to U401 < 500mil
24MHz CRYSTAL
XTAL I
EMMC 4GB
PAALE_E PACLE_E PDD2_E
PDD3_E PDD4_E PDD5_E PDD6_E PDD7_E
VDDI
C4012
1uF 10V
DVDD3V3
C4016
C4015
3V3SB
100NF 16V
R4028
4K7 1/16W 5%
R4029
100R 1/16W 5% 100R 1/16W 5%
R4030
10UF 6.3V 20%
R4027
4K7 1/16W 5%
U0RX U0RX#
R4002
16K 1%
1
24MHz
2 4
C4005 30PF
C4017
100NF 16V
U0TX#U0TX
Add for EMI 2016-0803
1K 1/16W 5%
X401
3
A3 A4 A5 A6 A7 B2 B3 B4 B5
B6 C2 C4 C5 C6 D4
E5
E6
E7
E8
E9
E10
F5
F10
G3
LBAV99LT1G
D401
R4003
C4001 100NF 16V
DAT0 DAT1 DAT2 VSS NC DAT3 DAT4 DAT5 DAT6 DAT7 VDDI Vssq NC Vccq A1 index NC Vcc Vss NC NC NC Vcc NC NC
1
C4006 30PF
C4180 1NF
XTAL O
3
NCB1NCC1NC
N1
2
3V3SB
ORESETB
+1.8V
U403
P10
NC
P7
NC
P6
Vssq
P5
Vccq
P4
Vssq
P3
Vccq
N5
Vssq
N4
Vccq
N2
Vssq
M6
CLK
M5
CMD
M4
Vccq
K10
NC
K9
Vcc
K8
Vss
K7
NC
K6
NC
K5
RSTN
J10
Vcc
J5
VSS
H10
Vss
H5
DS
G10
NC
G5
Vss
THGBMDG5D1LBAIT
2
C4179 1NF
U0TX# U0RX#
3
C4007
100NF 16V
EMMC_CLK_E POWE__B_E
1
LBAV99LT1G
D402
---><---|>
---><---|>
DVDD3V3
HS401
HEAT SINK
R4025
4K7 1/16W 5%
C4014
1 2
C4008
10UF 6.3V 20%
C4011
100NF 16V
C4025 NC 22P 50V
EMMC_ RST
NC 10UF 6. 3V 20%
CN401
2
3 1
PHONE J AC K
CN403
1 2 3
NC CONN
close to mainchip less than 500mil
4
OPWRSB
7
SYS_EEPR OM_WP
14
OSCL0
14
OSDA0
7
OPCTRL3
7,12
LED_PWM1
7,12
LED_PWM0
OIRI
3V3SB
AVDD3V3 DVDD3V3 +1.8V
U0RX U0TX16
Add by 2016-0803 For EMI R4179 & R4180_Delete 2016-0804
C4009
100NF 16V
C4010
100NF 16V
OPWRSB SYS_EEPR OM_WP OSCL0
OSDA0 OPCTRL3
LED_PWM1 LED_PWM0
OIRI
3V3SB 5 AVDD3V3 5 DVDD3V3 5 +1.8V 5 U0RX
U0TX
12
Page 57
8-4-3 DRAM
For MCM Dram Reserve
DDRV
R4047
NC/1K
DDRVREF_A2
R4049
NC/1K
R4050 120 OH M 1/16W R4051 47R 1/ 16W 5%
1
TP1DDR_DEBU G_PAD
1
TP95D DR_DEBU G_PAD
1
TP94D DR_DEBU G_PAD
1
TP93D DR_DEBU G_PAD
DDRV
AVDD3V3
AVSS12_DDR
RA0 RA1 RA2 RA3 RA4 RA5 RA6 RA7 RA8 RA9 RA10 RA11 RA12 RA13 RA14 RA15 RBA0 RBA1 RBA2 RCS RCSD RRAS RCAS RWE RODT RCKE RRESET RCLK0 RCLK0B DDRVREF_A1 DDRVREF_A2 ARTP ARTN MEMTP MEMTN
TP_HPCPLL
TN_H PCP LL
AVDD33_DDR
AVDD12_DDR
DDRVA
AB4 AC9 AE3 AE6 AD9 AE4
AC11
AD5 AE9 AE5
AE7 AD11 AE12
AC5 AE10 AE11
AD7
AE8
AC7
V4
W4 AA5 AA6 AC4
W5
W6
U6
AA4
Y4 U5
AE13
W9
W8
Y8
Y9 AC20 AD20
R4
T4
R5
T5
R6
T6
R7
T7 R8 V8 R9
T9 U9 V9
AB12
T8
AVDD33_DDR
U401-1
RA0 RA1 RA2 RA3 RA4 RA5 RA6 RA7 RA8 RA9 RA10 RA11 RA12 RA13 RA14 RA15 RBA0 RBA1 RBA2 RCS# RCSD# RRAS# RCAS# RWE# RODT RCKE RRESET RCLK0 RCLK0# DDRVREF_A1 DDRVREF_A2 ARTP ARTN MEMTP MEMTN TP_HPCPLL TN_H PCPL L
DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV DDRV
DDRVA
MT5800WUEJ
C4028
1UF 6.3V
C4033
100NF 16V
AVDD33_DDR AVDD12_DDR
AVSS12_DDR
AVDD12_DDRVCCK
AA3
RDQM0RDQM0
RDQM0
Y2
RDQS0RDQS0
RDQS0
Y1
RDQS0B
RDQS0#
U3
RDQ0RDQ0
RDQ0
AE2
RDQ1RDQ1
RDQ1
T3
RDQ2
RDQ2
AE1
RDQ3
RDQ3
R2
RDQ4RDQ4
RDQ4
AF2
RDQ5RDQ5
RDQ5
R1
RDQ6
RDQ6
AF1
RDQ7
RDQ7
W2
RDQM1RDQM1
RDQM1
AB3
RDQS1
RDQS1
AB2
RDQS1B
RDQS1#
AD2
RDQ8
RDQ8
U1
RDQ9
RDQ9
AD3
RDQ10
RDQ10
U2
RDQ11RDQ11
RDQ11
AC3
RDQ12RDQ12
RDQ12
V1
RDQ13
RDQ13
AC1
RDQ14RDQ14
RDQ14
V2
RDQ15RDQ15
RDQ15
AF8
RDQM2RDQM2
RDQM2
AG7
RDQS2RDQS2
RDQS2
AH7
RDQS2B
RDQS2#
AG3
RDQ16
RDQ16
AG12
RDQ17
RDQ17
AF3
RDQ18
RDQ18
AH12
RDQ19
RDQ19
AG2
RDQ20
RDQ20
AG13
RDQ21
RDQ21
AH2
RDQ22
RDQ22
AH13
RDQ23
RDQ23
AG6
RDQM3
RDQM3
AF9
RDQS3
RDQS3
AG9
RDQS3B
RDQS3#
AF12
RDQ24
RDQ24
AH4
RDQ25
RDQ25
AF11
RDQ26
RDQ26
AG4
RDQ27
RDQ27
AG10
RDQ28
RDQ28
AF5
RDQ29
RDQ29
AH10
RDQ30
RDQ30
AF6
RDQ31
RDQ31
U4
AVDD33_DDR
Y15
AVDD12_DDR
W15
AVSS12_DDR
Support asymmetry /symmetry DRAM
RCS 1_RC S 2_RCSD
R4054
47R 1/16W 5%
AD/CM Damping
RP401
4
5
2_WE#
2_RAS#
RP403
2_A7 2_A2 2_A5 2_A0
RP405
2_A3 2_A9 2_A13 RRESET
RP407
2_BA1 2_A10 2_BA0 2_BA2
RP409
2_A8 2_A14 2_A4 2_A1
RP411
2_A15 2_A12 2_A11 2_A6
DDRV
Differential Clock
NEAR Main Chip
RCLK0
3
6
2
7
1
8
4
5
3
6
2
7
1
8
4
5
3
6
2
7
1
8
4
5
3
6
2
7
1
8
4
5
3
6
2
7
1
8
4
5
3
6
2
7
1
8
22R
R4052
NC 100R 1/ 16W 5%
RCSD
R4056
NC 100R 1/ 16W 5%
RWE
2_RODT2_RODT RCAS RRAS
22R
RA7
RA2
RA5
RA0
22R
RA3
RA9
RA13
22R
RBA1
RA10
RBA0
RBA2
22R
RA8
RA14
RA4
RA1
22R
RA15 RA15
RA12
RA11
RA6
R4055
47R 1/16W 5%
NEAR DRAM
RP402
4
1_WE# RWE
3 2
1_CAS#2_CAS#
1
1_RAS#
RP404
4
1_A7
3
1_A2
2
1_A5
1
1_A0
RP406
4
1_A3
3
1_A9
2
1_A13
1
RP408
4
1_BA1
3
1_A10
2
1_BA0
1
1_BA2
RP410
4
1_A8
3
1_A14
2
1_A4
1
1_A1
RP412
4
1_A15
3
1_A12
2
1_A11
1
1_A6
DDRV
R4053
NC 100R 1/16W 5%
R4096
NC 100R 1/16W 5%
RCLK0
R4086
100R 1/16W 5%
RCLK0BRCLK0B
VCCK AVDD3V3 DDRV
5 6
2_RODT2_RODT
7
RCAS
8
RRAS
22R
5
RA7
6
RA2
7
RA5
8
RA0
22R
5
RA3
6
RA9
7
RA13
8
RRESETRRESETRRES ET
22R
5
RBA1
6
RA10
7
RBA0
8
RBA2
22R
5
RA8
6
RA14
7
RA4
8
RA1
22R
5 6
RA12
7
RA11
8
RA6
22R
VCCK 5 AVDD3V3 5 DDRV 5
1_A0 1_A1 1_A2 1_A3 1_A4 1_A5 1_A6 1_A7 1_A8 1_A9 1_A10 1_A11 1_A12 1_A13 1_A14 1_A15 1_BA0 1_BA1 1_BA2
1_RAS# 1_CAS# 1_WE# 1_RODT RRESET RCKE
RCLK0 RCLK0B
N3 P7 P3 N2 P8 P2 R8 R2
T8
R3
L7 R7 N7
T3
T7 M7 M2 N8 M3
J3 K3
L3 K1
T2 K9
J7 K7
J1
J9
L1
L9
A_ZQ1
R4083 240R 1%
DDRV
A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 NC NC NC BA0 BA1 BA2
/RAS /CAS /WE ODT /RESET CKE
CK /CK
NC1 NC2 NC3 NC4
L8
R9
ZQ
T9
DDR3#1
H9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
VSSA9VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSS
VSS
B3
G9
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
DQSU
/DQSU
DQU0 DQU1 DQU2 DQU3 DQU4 DQU5 DQU6 DQU7
DQSL
/DQSL
DQL0 DQL1 DQL2 DQL3 DQL4 DQL5 DQL6 DQL7
VREFDQ VREFCA
U407 NT5CB256M16DP-EK
D3
DMU
C7 B7
D7 C3 C8 C2 A7 A2 B8 A3
E7
DML
F3 G3
E3 F7 F2 F8 H3 H8 G2 H7
H1 M8
L2
/CS
VSSQB9VSSQB1VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
RDQM1 RDQS1 RDQS1B
RDQ8 RDQ9 RDQ10 RDQ11 RDQ12 RDQ13 RDQ14 RDQ15
RDQM0 RDQS0 RDQS0B
RDQ0 RDQ1 RDQ2 RDQ3 RDQ4 RDQ5 RDQ6 RDQ7
DDRVREF_A1 A_VREFCA1
1_RCS
C4155 100NF 16V
2_A0 2_A1 2_A2 2_A3 2_A4 2_A5 2_A6 2_A7 2_A8 2_A9 2_A10 2_A11 2_A12
2_A13 2_A14 2_A15
2_BA0
2_BA1
2_BA2
2_RAS#
2_CAS#
2_WE#
2_RODT
RRESET
1_RCKE
RCLK0
RCLK0B
A_ZQ2
R4090 240R 1%
N3
N2
R8 R2
R3 R7
N7
M7 M2 N8 M3
P7 P3
P8 P2
T8 L7
T3 T7
J3 K3 L3 K1 T2 K9
J7 K7
J1 J9 L1 L9
DDRV
A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 NC NC NC BA0 BA1 BA2
/RAS /CAS /WE ODT /RESET CKE
CK /CK
NC1 NC2 NC3 NC4
L8
R9
ZQ
T9
DDR3#2
H9
VDDB2VDDD9VDDG7VDDK2VDDK8VDDN1VDDN9VDDR1VDD
U408 NT5CB256M16DP-EK
VDDQA1VDDQA8VDDQC1VDDQC9VDDQD2VDDQE9VDDQF1VDDQH2VDDQ
D3
RDQM3
DMU
C7
RDQS3
DQSU
B7
RDQS3B
/DQSU
D7
RDQ24
DQU0
C3
RDQ25
DQU1
C8
RDQ26
DQU2
C2
RDQ27
DQU3
A7
RDQ28
DQU4
A2
RDQ29
DQU5
B8
RDQ30
DQU6
A3
RDQ31
DQU7
E7
RDQM2
DML
F3
RDQS2
DQSL
G3
RDQS2B
/DQSL
E3
RDQ16
DQL0
F7
RDQ17
DQL1
F2
RDQ18
DQL2
F8
RDQ19
DQL3
H3
RDQ20
DQL4
H8
RDQ21
DQL5
G2
RDQ22
DQL6
H7
RDQ23
DQL7
H1
DDRVREF_A2
VREFDQ
M8
A_VREFCA2
VREFCA
L2
/CS
VSSQB9VSSQB1VSSQD1VSSQD8VSSQE2VSSQE8VSSQF9VSSQG1VSSQ
VSSA9VSSE1VSSG8VSSJ2VSSJ8VSSM1VSSM9VSSP1VSSP9VSST1VSS
VSS
B3
G9
2_RCSD
C4156 100NF 16V
DRAM NT5CB64M16GP-EK 4G FBGA-96
DDR3#1 Ref Volt.
DDRV
R4094
1Kohm 1/16W +/-1%
A_VREFCA1
R4095
1Kohm 1/16W +/-1%
C4031
100NF 16V
C4036 100NF 16V
DDR3#2 Ref Volt.
DDRV
R4089
1Kohm 1/16W +/- 1%
A_VREFCA2
R4154
1Kohm 1/16W +/- 1%
C4029
100NF 16V
C4034
100NF 16V
CAPs for DRAM IO Power ( Close to MT5582 )
DDRV
DDRV
RCKE
C4071 10UF 10V
+
C4038
100UF 16V
R401
56R 1/16W 5%
Close to Main Chip
1UF 6.3V
1_RCKE
C4072
C4039 22uF 6.3V
DDRV
R4068
NC/100R 1/ 16W 5%
R4071
NC/100R 1/ 16W 5%
C4073 100NF 16V
C4040
4.7UF 10% 10V
C4074 100NF 16V
C4042
C4041
100NF 16V
100NF 16V
R403
RODT 1_RODT
0R05 1/16W
C4075 100NF 16V
C4079 100NF 16V
R402
C4076
1UF 6.3V
C4081
10NF 50V
2_RODT
56R 1/16W 5%
DDRV
R4087
NC/100R 1/ 16W 5%
R4072
NC/100R 1/ 16W 5%
C4077 100NF 16V
modify by 11/26
Main Chip Bottom Side
C4078 10UF
C4170 22uF 6.3V
cost down by 11/27
DDRV
C4043 22uF 6.3V
cost down by 11/27
DDRV
+
C4061
NC 100UF 16V
CAPs for DRAM IO Power ( Close to DDR#1 )
C4045 10UF 10V
C4046
1UF 6.3V
C4047 100N 50V
C4048 100NF 16V
C4044 22uF 6.3V
CAPs for DRAM IO Power ( Close to DDR#2 )
C4063 10UF 10V
R4088 R4070
0R05 1/16W
C4064 100NF 16V
NC/47K 1/16W 5%
100NF 16V
C4070 100N F 16V
1UF 6.3V
C4062 22uF 6.3V
DDRV
RRESET
C4065
C4066
C4049
100NF 16V
C4067 100NF 16V
2014/10/22 Modify
C4158 22uF 6.3V
C4068
100NF 16V
C4050
4.7UF 10% 16V
C4069
100NF 16V
C4051
100NF 16V
C4154
100NF 16V
C4052
100NF 16V
C4157
100NF 16V
C4053 100NF 16V
C4150
100NF 16V
C4054
NC 100NF 16V
C4151
100NF 16V
C4055
100NF 16V
C4153
1UF 6.3V
C4084
100NF 16V
C4152 NC/22UF 6. 3V
C4085
100NF 16V
C4086
1UF 6.3V
C4087 100NF 16V
Page 58
8-4-4 MII/GPIO
U401-7
TP97TP TP96TP
OPCTRL2Wi-Fi_PWR_EN OPCTRL3 OPCTRL4RESET_RF4CE# OPCTRL5WIFI_IRQn
DETECT_YPBPRn WOL_ON/OFF OPCTRL8
BL_ON/OFF OPCTRL10
OPCTRL6Wi-Fi-Reset
OPCTRL9HPDET# OPCTRL11MHL_PWR_EN
OPCTRL12FB_PWR_EN
P26 P25
P24 N24 M24 M23 M22
K23
L23
E20 D20 G18
F18
D2 D1 C3 C1 C2 B1 A1 A2 C5 B5 D6 A5 A3 D5 E4 B4 H5 D4 D3 E5 F5 H6 H4 A4 B3 C4 E1 E2 G3 D9 B9 B8 B7 D7 E3 F3 G2 A9 A8 A7 C7 C6
CI_A0 CI_A1 CI_A2 CI_A3 CI_A4 CI_A5 CI_A6 CI_A7 CI_A8 CI_A9 CI_A10 CI_A11 CI_A12 CI_A13 CI_A14 CI_MCLKI CI_MIVAL CI_MISTRT CI_MDI0 CI_MDI1 CI_MDI2 CI_MDI3 CI_MDI4 CI_MDI5 CI_MDI6 CI_MDI7 CI_D0 CI_D1 CI_D2 CI_D3 CI_D4 CI_D5 CI_D6 CI_D7 CI_MDO0 CI_MDO1 CI_MDO2 CI_MDO3 CI_MDO4 CI_MDO5 CI_MDO6 CI_MDO7
OPCTRL0 OPCTRL1 OPCTRL2 OPCTRL3 OPCTRL4 OPCTRL5 OPCTRL6 OPCTRL7 OPCTRL8 OPCTRL9 OPCTRL10 OPCTRL11 OPCTRL12
GPIO0 GPIO1 GPIO2 GPIO3 GPIO4 GPIO5 GPIO6 GPIO7 GPIO8 GPIO9 GPIO10 GPIO11 GPIO12 GPIO13 GPIO14 GPIO15 GPIO16 GPIO17 GPIO18 GPIO19 GPIO20 GPIO21 GPIO22 GPIO23 GPIO24 GPIO25 GPIO26 GPIO27 GPIO28 GPIO29 GPIO30 GPIO31 GPIO32 GPIO33 GPIO34 GPIO35 GPIO36 GPIO37 GPIO38 GPIO39 GPIO40 GPIO41
DEMOD_RST
DEMOD_TSCLK
DEMOD_TSDATA0
DEMOD_TSSYNC
DEMOD_TSVAL
CI_TSCLK
CI_TSDATA0
CI_TSSYNC
CI_TSVAL
PVR_TSCLK PVR_TSVAL
PVR_TSSYNC PVR_TSDATA0 PVR_TSDATA1
SPI_CLK1
SPI_DATA
VCC3IO_SD
LED_PWM0 LED_PWM1
ADIN0_SRV ADIN1_SRV ADIN2_SRV ADIN3_SRV ADIN4_SRV ADIN5_SRV ADIN6_SRV ADIN7_SRV
CI_INT
CI_RST
SPI_CLK SPI_CLE
OPWM2 OPWM1 OPWM0
SD_D0 SD_D1 SD_D2 SD_D3
SD_CMD
SD_CLK
GPIO42 GPIO43 GPIO44 GPIO45 GPIO46 GPIO47
E13
DEMOD_RESET
F13
DEMOD_TSCLK
F12
DEMOD_TS0
F11
DEMOD_TSSYNC
G13
DEMOD_TSVALID
D10 D12 E11 F4 E12 B2 E10 A11 F10 B11 C9
G1 C11 D11 C10
AE25 AG26 AF26
K4 L5
SD_D1
L4 L6
SD_D3
K5 H1
H2 R22
LED_PWM0
R24
LED_PWM1
J6 J7 G11 H11 H12 G12
K24 L24
ADIN1_SRV KEY_PAD0
J24 E28 F25 F26 H25 H26
DETECT_YPBPRn change t o O PCTRL 7 2016-0803
MT58 00WUEJ
TP47
BL_ADJOPWM1
Strapping Strapping
12V-DETECT
Bathroom_AUD_EN
SYS_EEPROM_WP
USB_PWR_EN
R4075 10K+-5%1/16W
TP46 TP
AMP_RESET
DIVERSITY3
TP7 TP TP8 TP
AVDD3V3
C4088
100NF 16V
TP50 TP TP51 TP
3V3SB
R4059
10K 1/10W 5 %
R4060
10K 1/10W 5 %
DIVERSITY3
4
BL_ON/OFF
4,8
BL_ADJ
4
OPCTRL12
9
DETECT_YPBPRn
7,10
OPCTRL11
11
OPCTRL5
11
OPCTRL6
11
Wi-Fi_PWR_EN
DEMOD_RESET7,13
14
OPCTRL9
7,11
5
SYS_EEPROM_WP
5,12
LED_PWM0
5,12
LED_PWM1
4
12V-DETECT
12
KEY_PAD0
5
OPCTRL3
5,14
OSDA0
5,14
OSCL0 OPCTRL2
3V3SB AVDD3V3
Bathroom_AUD_EN13
USB_PWR_EN AMP_RESET
DEMOD_TSSYNC7,13 DEMOD_TSVALID7,13 DEMOD_TSCLK7,13 DEMOD_TS013
OPCTRL8
RESET_RF4CE#16
OPCTRL10 BL_ON/OFF
BL_ADJ
FB_PWR_ENOPCTRL12
DETECT_YPBPRn
MHL_PWR_ENOPCTRL11
OPCTRL5 WIFI_IRQn OPCTRL6 Wi-Fi-Reset
OPCTRL2 Wi-Fi_PWR_EN
DEMOD_TSSYNC DEMOD_TSVALID DEMOD_TSCLK DEMOD_TS0
DEMOD_RESET
HPDET#OPCTRL9
OPCTRL8 WOL_ON/OFF
SYS_EEPROM_WP
LED_PWM0 LED_PWM1 12V-DETECT KEY_PAD0
OPCTRL3
OSDA0 OSCL0
OPCTRL2 Wi-Fi_PWR_EN
RESET_RF4CE#
3V3SB 5 AVDD3V3 5
Bathroom_AUD_EN
USB_PWR_EN 5 AMP_RESET 5
Page 59
8-4-5 LVDS
+12V
PANEL POWER 1:ON ; 0:OFF
PANEL_ON
4.7K 1/10W
PANEL_VCC
R4066
LVDS
BL_ADJ
FB401 120R 6A
1 2
R4065
4.7K 1/10W
LVDSTX_AE4P
LVDSTX_AECKP LVDSTX_AE2P
LVDSTX_AE0P
LVDSTX_AO3P LVDSTX_AOCKP
LVDSTX_AO1P LVDSTX_AO1N
0.1uF
R4063
4.7K 1/10W
R4064
150K 1/10W 5% Q402 LMBT3904LT1G
R4033
0R05 1/16W
C4089
2 4 6
8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
CN402
CONN
R4061
100K 1/10W
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39
Q401
8
D
D
7
D
D
6
D
D
5
G4S
AON4421
LVDSTX_AE4N LVDSTX_AE3NLVDSTX_AE3P
LVDSTX_AECKN
LVDSTX_AE2N LVDSTX_AE1NLVDSTX_AE1P
LVDSTX_AE0N
LVDSTX_AO4NLVDSTX_AO4 P LVDSTX_AO3N
LVDSTX_AOCKN
LVDSTX_AO2NLVDSTX_AO2 P
LVDSTX_AO0NLVDSTX_AO0 P
LVDS_SEL
AE18 AF18 AD17 AE15 AD15 AC19 AD18 AD19 AC17 AD16 AC15 AC18 AB17
AG14
G22
AF14
U401-2
TCON 0 TCON 1 TCON 2 TCON 3 TCON 4 TCON 5 TCON 6 TCON 7 TCON 8 TCON 9 TCON 10 TCON 11 TCON 12
AVDD12_LVDS AVDD33_LVDSA
REXT_VPLL
MT5800WUEJ
AE0P AE0N AE1P AE1N AE2P
AE2N AECKP AECKN
AE3P
AE3N
AE4P
AE4N
AE5P
AE5N
AO0P
AO0N
AO1P
AO1N
AO2P
AO2N AOCKP
AOCKN
AO3P
AO3N
AO4P
AO4N
AO5P
AO5N
AF19
AE0P LVDSTX_AE0P
AE19
AE0N LVDSTX_AE0N
AH19 AG19 AH18
AE2P LVDSTX_AE2P
AG18
AE2N LVDSTX_AE2N
AF17 AE17 AF16 AE16 AH16 AG16 AG15 AH15
AF24 AE24 AF23 AE23 AH23 AG23 AF22
AOCKP LVDSTX_AOCKP
AE22
AOCKN LVDSTX_AOCKN
AF21 AE21 AH21
AO4P LVDSTX_AO4P
AG21
AO4N LVDSTX_AO4N
AF20 AE20
BL_ADJ
AVDD1V2
LVDSTX_AE1PAE1P LVDSTX_AE1NAE1N
LVDSTX_AECKPAECKP LVDSTX_AECKNAECKN LVDSTX_AE3PAE3P LVDSTX_AE3NAE3N LVDSTX_AE4PAE4P LVDSTX_AE4NAE4N
LVDSTX_AO0PAO0P LVDSTX_AO0NAO0N LVDSTX_AO1PAO1P LVDSTX_AO1NAO1N LVDSTX_AO2PAO2P LVDSTX_AO2NAO2N
LVDSTX_AO3PAO3P LVDSTX_AO3NAO3N
AVDD3V3 DVDD3V3
BL_ADJ 4,7
AVDD1V2 5 AVDD3V3 5 DVDD3V3 5
FB711
PANEL_VCC
1 2
+
C4090 220UF 16V
120R 6A
TP17 TP
LVDS_SEL TCON0
TCON4
PANEL_ON TCON8
AVDD12_LVDS AVDD33_LVDSA
REXT_VPLL
R4067
24K 1%
1
C4111
2 3
0.1uF
R4062 1K8 +-5% 1/8W
Analog Power
DVDD3V3
R4084 NC 10K 1/16W
R4085 NC 10K 1/16W
AVDD1V2
NC/1U F 16V
C4091
C4092
NC/1UF 16V
AVDD12_LVDS
C4093
1UF 16 V
Cost down part
C4094 100NF 16V
AVDD3V3
AVDD33_LVDSA
C4095 100NF 16V
Page 60
8-4-6 YPbPr/CVBS/SPDIF INTERFACE
CN101
13 12
E
11 10
D
9 8 7
C
6 5
B
4 3 2
A
1
RCA JACK 13P
YPbPr for AP 388G078G157ACL CVBS for LT
R1001
NC 0R05 1/ 16W
Y_IN_0
PB_IN_0
PR_IN_ 0
YBRL_IN 0
YBRR_IN0
3V3SB
R1094 10K 1/16W
R1097 100R 1/16W 1%
DETECT_YPBPRn
SPDIF_OUT
R601
33R 1/16W 5%
Add for EMI 2016-0803
C4181
120PF 50V
DVDD3V3
12
C601 100NF 16V
FB1001 120R 3A
SPDIF OUT
CN601
3
VIN
2
VCC
1
GND
CONN
DVDD3V3
5
TH2
4
TH1
DVDD3V3 5
YPBPR IN
NEAR Y PB PR CONNECTOR
Y_IN_0
ZD123 NC UDZSNP5.6B
1 2
PB_IN_0
ZD124 NC UDZSNP5.6B
1 2
PR_IN_ 0
ZD125 NC UDZSNP5.6B
1 2
Close to Main Chip
D_IFP D_IFN
C4159
NC 47pF 50V
C4112 1uF 10V
TP18 TP
CVBS_COM
TP10 TP TP11 TP TP12 TP
R4031
51R 1% C4160
NC 47pF 50V
OSCL1 OSDA1
-------><-------
R1009 0R05 1/ 16W
-------><-------
-------><-------
R4032 51R 1%
AVDD12_DEMOD
IF_AGC RF_AGC
CVBS3P CVBS1P
CVBS0P SIF_COM
R1005
0R05 1/16W
R1008
75 OHM +-5% 1/16W
R1012
0R05 1/16W
R1014
75 OHM +-5% 1/16W
R1015
75 OHM +-5% 1/16W
R1016
0R05 1/16W
U401-4
D27
ADCINP_DEMOD
D28
ADCINN_DEMOD
E27
AVDD12_DEMOD
F15
IF_AGC
E14
RF_AGC
E15
OSCL1
D15
OSDA1
H27
CVBS_COM
H28
CVBS3P
J25
CVBS2P
G28
CVBS1P
G26
CVBS0P
G25
SIF_COM
MT5800WUEJ
R100410R 1/ 16W 5%
C1006 10PF 50V
C1011 10PF 50V
C1012 10PF 50V
AVDD33_VIDEO_STB
Y1
PB1
PR1
HSYNC
VSYNC
VGA_SDA
VGA_SCL
COM1
PB1P
PR1P SOY1 COM0
PB0P
PR0P SOY0
VDACX_OUT
AVSS33_XTAL
AVSS33_DEMOD
NEAR MT5581
R1003 100R 1/ 16W 5%
R1006 100R 1/ 16W 5%
R1010 100R 1/ 16W 5%
R1013 100R 1/ 16W 5%
R1017 100R 1/ 16W 5%
R27 R28 N26
RP
N28
GP
P28
BP
N27
COM
P27
SOG
T28 T27
M25 L28 L27 M26
Y1P
N25 K26
K25 J26 K27
Y0P
K28
CBVS out for field test
G27 H23
J20 K20
C1001 47NF 16V
C1002 1.5NF 50V
C1005
10NF 50V
C1007
10NF 50V
C1008
10NF 50V
C1013
10NF 50V
TXD_RF4CE RXD_RF4CE
COM0 PB0P PR0P Y0P SOY0
AVDD33_VIDEO_STB
AVSS33_XTAL AVSS33_DEMOD
CVBS3P
SOY0
Y0P
COM0
PB0P
PR0P
R123
75 OHM +-5% 1/16W
YBRR_IN0
ZD126
NC UDZSNP5.6B
YBRL_IN0
ZD127
NC UDZSNP5.6B
---><---|>
C1003
10N 50V
1 2
---><---|>
C1009
10N 50V
1 2
Close to Main Chip
IF_AGC IF_AGCT
Analog Power 1V2
AVDD1V2
C1004 1U F 16V
C1010 1U F 16V
R1007
30Kohm 1/16W +/-5%
R1011
30Kohm 1/16W +/-5%
NEAR Y PBPR CONNECTOR
ATSC Only
R101
10K 1%
C4099 47NF 16V
AVDD12_DEMOD
C4097 100NF 16V
AIN_R0
AIN_L0
TXD_RF4CE RXD_RF4CE
13 13
14 7
DETECT_YPBPRn
13 13 13
14 14
AVDD1V2 3V3SB
Analog P ow er 3V3
3V3SB
D_IFP D_IFN
SPDIF_ OUT
IF_AGCT OSCL1 OSDA1
AIN_R0 AIN_L0
AVDD33_VIDEO_STB
TXD_RF4CE RXD_RF4CE
D_IFP D_IFN
SPDIF_ OUT
DETECT_YPBPRn
IF_AGCT OSCL1 T_OSCL OSDA1 T_OSDA
AIN_R0 AIN_L0
AVDD1V2 5 3V3SB 5
C4098 100NF 16V
Page 61
8-4-7 HDMI
HDMI1+MHL(side)
CN102
20
SHLD0
1
TMDSD2+
SHLD2
SHLD3 SHLD1
HDMI 19P
DSHLD0 TMDSD 2­TMDSD1+
DSHLD1 TMDSD 1­TMDSD0+
DSHLD2 TMDSD 0-
TMDSC+
CSHLD0
TMDSC-
DDC_GND
VCC5
2 3 4 5 6 7 8 9 10 11 12 13
CEC
14
NC
15
SCL
16
SDA
17 18 19
HPD
22
23 21
HDMI2(side)
CN103
20
SHLD0
1
TMDSD2+
SHLD2
SHLD3 SHLD1
HDMI 19P
DSHLD0 TMDSD 2­TMDSD1+
DSHLD1 TMDSD 1­TMDSD0+
DSHLD2 TMDSD 0-
TMDSC+
CSHLD0
TMDSC-
DDC_GND
VCC5
2 3 4 5 6 7 8 9 10 11 12 13
CEC
14
NC
15
SCL
16
SDA
17 18 19
HPD
22
23 21
HDMI3(down)
CN104
20
SHLD0
1
TMDSD2+
SHLD2
SHLD3 SHLD1
HDMI 19P
DSHLD0 TMDSD 2­TMDSD1+
DSHLD1 TMDSD 1­TMDSD0+
DSHLD2 TMDSD 0-
TMDSC+
CSHLD0
TMDSC-
DDC_GND
VCC5
2 3 4 5 6 7 8 9 10 11 12 13
CEC
14
NC
15
SCL
16
SDA
17 18 19
HPD
22
23 21
MHL TMDS impedance: Zdiff=90ohm, Zcome=27.5ohm
R1078 5.1R 1/16W
HEAC+_PORT2#
SCL_0 SDA_0
------><-------
CEC_2 SCL_1
SDA_1
PWR5V_2
ZD101
EGA10603V05A1-B
1 2
SCL_2 SDA_2
ZD104
EGA10603V05A1-B
1 2
MHL_SENSE
R1028NC 470K 1/16W 5%
C1014100NF 16V
PWR5V_3
RX_0_2 RX_0_2B
RX_0_1
RX_0_1B
RX_0_0 RX_0_0B
RX_0_C
RX_0_CB CEC_1
2
K
D1003BAS316WS
A
1
MHL_CD_SENSE: HDMI Mode: Low MHL Mode: High
RX_1_2 RX_1_2B
RX_1_1 RX_1_1B
RX_1_0 RX_1_0B
RX_1_C
RX_1_CB
ZD102
EGA10603V05A1-B
1 2
RX_2_2 RX_2_2B
RX_2_1 RX_2_1B
RX_2_0 RX_2_0B
RX_2_C
RX_2_CB CEC_3
ZD105
EGA10603V05A1-B
1 2
PWR5V_1
1
2
3
47K 1/16W 5%
R1020
47K 1/16W 5%
R1025 100R 1/ 16W 5%
R1026
33R 1/16W 5%
MHL POWER
MHL_P WR_ EN
R1033
47K 1/16W 5%
R1042
47K 1/16W 5%
PDZ24B
R1048
100K 1/16W 5%
D1001
LBAT54CLT1G
R1021
R1031 300K
PDZ24B
ZD103
1 2
ZD106
1 2
+5V_SW
R1023
100R 1/16W 5%
10UF 10V
PWR5V_2
R1034
47K 1/16W 5%
R1038
75R 1/16W 1%
R1040 100K 1/16W 5%
PWR5V_3
R1043
47K 1/16W 5%
R1047
75R 1/16W 1%
HDMI_0_SCL HDMI_0_SDA
HDMI_0_HPD _CBUS
+5V_SW
C1015
R1035 100R 1/ 16 W 5% R1036 100R 1/ 16 W 5%
HDMI_1_HPD
MMBT390 4
R1044 100R 1/ 16 W 5% R1045 100R 1/ 16 W 5%
HDMI_2_HPD
Q106
MMBT3904
Q104
U104
IN3OUT
2
GND
1
EN
G529A1TB1U
3
1
MMBT390 4
R1046 910R
3
1
MMBT390 4
PWR5V_1
R1037 910R
Q105
2
Q107
2
Q101 AO3401A
13
OUT
OC
HDMI_1_SCL HDMI_1_SDA
3
1
HDMI_2_SCL HDMI_2_SDA
3
1
R1024 820R
D1002
BAT54
MMBT3904
4 5 6
R1039
2
R1049
2
3
Q102
1
R1030
3K3 1/16W 5%
MHL_O C
20K 1/16W
R1041
47K 1/16W 5%
20K 1/16W
R1050
47K 1/16W 5%
R1018
10K 1/16W 5%
R1019
100R 1/16W 5%
2
Q103
MMBT3904
3V3SB
C1016
10UF 10V
3V3SB
3V3SB
3V3SB
3
1
PWR5V_1
R1022
20K 1/16W
2
R1027
47K 1/16W 5%
R1032
10K 1/16W 5%
HDMI_CEC CEC
Delete TP49 for EMI 2016-0803
MHL_S ENS EPWR5V_1
R1029 300K
HDMI-CEC
CEC_1
R1085
CEC_2
R1086
CEC_3
R1087 0R 05 1/ 16W
Audio Retu rn Channel (ARC)
RX_0_CB
R501 5.1R 1/16W
RX_0_C
R502 5.1R 1/16W
RX_0_0B
R503 5.1R 1/16W
RX_0_0
R504 5.1R 1/16W
HDMI_0_RX_2 HDMI_0_RX_2B
HDMI_0_RX_1 HDMI_0_RX_1B
HDMI_0_RX_CB HDMI_0_RX_C HDMI_0_RX_0B HDMI_0_RX_0
ZD111
HEAC+_PORT2#
U102
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC TVU1240R1 A
ZD112
1 2
NC TVM0G5R5M261R-KB
+5V_SW
R1054
47K 1/16W 5%
HDMI_0_RX_CB HDMI_0_RX_C HDMI_0_RX_0B HDMI_0_RX_0
10
HDMI_0_RX_2
NC
9
HDMI_0_RX_2B
NC
8
VN
7
HDMI_0_RX_1
NC
6
HDMI_0_RX_1B
ZD114
ZD113
1 2
1 2
NC TVM0G5R5M261R-KB
NC TVM0G5R5M261R-KB
R4074100R 1/16W 5%
HDMI_0_SCL HDMI_1_SCL HDMI_2_SCL
HDMI_0_SDA HDMI_1_SDA HDMI_2_SDA
HDMI_0_HPD_CBUS HDMI_1_HPD HDMI_2_HPD
MHL_SENSE
AVDD12_HD MI1 AVDD12_HD MI2
AVDD33_HD MI
0R05 1/16W
0R05 1/16W
C1017
1uF 10V
R1059 47K 1/16W 5%
1 2
NC TVM0G5R5M261R-KB
C19 C16
D19 U23
D16 G19 U24
E18
E17 F19 T22
E16
A14 U26
G20
R1055
180ohm 1/16W +/-5%
R1061
82R
RX_0_1B RX_0_1 RX_0_2B RX_0_2
CEC_1 SCL_0 SDA_0 PWR5V_1
U401-5
HDMI_CEC HDMI_0_SCL
HDMI_1_SCL HDMI_2_SCL
HDMI_0_SDA HDMI_1_SDA HDMI_2_SDA
HDMI_0_PWR5V
HDMI_0_HPD_CBUS HDMI_1_HPD HDMI_2_HPD
MHL_SENSE
AVDD12_HD MI AVDD12_HD MI
AVDD33_HD MI
MT5800WUEJ
HDMI_CEC
RP102 5R1
5 6 7 8
ZD107
ZD108
1 2
NC TVM0G5R5M261R-KB
NC TVM0G5R5M261R-KB
Analog Power
+5V_SW
AVDD3V3
AVDD1V2
CEC_2 SCL_1 SDA_1 PWR5V_2
C4115
10NF 50V
100K 1/16W 5%
RP104 5R1
5 6 7 8
ZD115
NC TVM0G5R5M261R-KB
RP106 5R1
CEC_3 SCL_2 SDA_2 PWR5V_3
ZD119
R4069
1 2
5 6 7 8
C4147 100NF 16V
ZD116
NC TVM0G5R5M261R-KB
Q403
AO3414
AVDD12_HDMI2
4 3 2 1
ZD117
1 2
NC TVM0G5R5M261R-KB
4 3 2 1
ZD120
1 2
NC TVM0G5R5M261R-KB
NC TVM0G5R5M261R-KB
ZD121
1 2
AVDD33_HD MI
C4149 100NF 16V
HDMI_1_RX_1B HDMI_1_RX_1 HDMI_1_RX_2B HDMI_1_RX_2
ZD118
1 2
NC TVM0G5R5M261R-KB
HDMI_2_RX_1B HDMI_2_RX_1 HDMI_2_RX_2B HDMI_2_RX_2
ZD122
1 2
NC TVM0G5R5M261R-KB
C4148
4.7UF 6. 3 V
1 2
NC TVM0G5R5M261R-KB
1 2
C4116 100NF 16V
A17 B17 A16 B16 A15 B15 C17 D17
A20 B20 A19 B19 C18 D18 C21 B21
W26 W25 V26 V25 V28 V27 Y28 Y27
HDMI_0_RX_0 HDMI_0_RX_0B HDMI_0_RX_1 HDMI_0_RX_1B HDMI_0_RX_2 HDMI_0_RX_2B HDMI_0_RX_C HDMI_0_RX_CB
HDMI_1_RX_0 HDMI_1_RX_0B HDMI_1_RX_1 HDMI_1_RX_1B HDMI_1_RX_2 HDMI_1_RX_2B HDMI_1_RX_C HDMI_1_RX_CB
HDMI_2_RX_0 HDMI_2_RX_0B HDMI_2_RX_1 HDMI_2_RX_1B HDMI_2_RX_2 HDMI_2_RX_2B HDMI_2_RX_C HDMI_2_RX_CB
RX_1_C RX_1_0
HDMI_1_RX_0 HDMI_1_RX_0B
HDMI_1_RX_C HDMI_1_RX_CB
HDMI_1_RX_2 HDMI_1_RX_2B
HDMI_1_RX_1 HDMI_1_RX_1B
RX_2_CB RX_2_C RX_2_0B RX_2_0
HDMI_2_RX_0 HDMI_2_RX_0B
HDMI_2_RX_C HDMI_2_RX_CB
HDMI_2_RX_2 HDMI_2_RX_2B
HDMI_2_RX_1 HDMI_2_RX_1B
AVDD1V2 +5V_SW 3V3SB AVDD3V3 DVDD3V3
RP103 5R1
5 6 7 8
U103
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC TVU1240R1 A
U106
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC TVU1240R1 A
RP105 5R1
5 6 7 8
U107
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC TVU1240R1 A
U108
1
CH1
2
CH2
3
VN
4
CH3 CH45NC
NC TVU1240R1 A
7
OPCTRL11
R4073
1K 1/16W 5%
AVDD1V2
AVDD12_HD MI1
OPCTRL11 MHL_PWR_EN
AVDD1V2 5 +5V_SW 5 3V3SB 5 AVDD3V3 5 DVDD3V3 5
4
HDMI_1_RX_CB HDMI_1_RX_C HDMI_1_RX_0B HDMI_1_RX_0
HDMI_1_RX_0 HDMI_1_RX_0B
HDMI_1_RX_C HDMI_1_RX_CB
HDMI_1_RX_2 HDMI_1_RX_2B
HDMI_1_RX_1 HDMI_1_RX_1B
HDMI_2_RX_CB HDMI_2_RX_C HDMI_2_RX_0B HDMI_2_RX_0
HDMI_2_RX_0 HDMI_2_RX_0B
HDMI_2_RX_C HDMI_2_RX_CB
HDMI_2_RX_2 HDMI_2_RX_2B
HDMI_2_RX_1 HDMI_2_RX_1B
RX_1_1BRX_1_CB RX_1_1 RX_1_2BRX_1_0B RX_1_2
RX_2_1B RX_2_1 RX_2_2B RX_2_2
3 2 1
10
NC
9
NC
8
VN
7
NC
6
10
NC
9
NC
8
VN
7
NC
6
4 3 2 1
10
NC
9
NC
8
VN
7
NC
6
10
NC
9
NC
8
VN
7
NC
6
HDMI_0_RX_0
HDMI_0_RX_0B
HDMI_0_RX_1
HDMI_0_RX_1B
HDMI_0_RX_2
HDMI_0_RX_2B
HDMI_0_RX_C
HDMI_0_RX_CB
HDMI_1_RX_0
HDMI_1_RX_0B
HDMI_1_RX_1
HDMI_1_RX_1B
HDMI_1_RX_2
HDMI_1_RX_2B
HDMI_1_RX_C
HDMI_1_RX_CB
HDMI_2_RX_0
HDMI_2_RX_0B
HDMI_2_RX_1
HDMI_2_RX_1B
HDMI_2_RX_2
HDMI_2_RX_2B
HDMI_2_RX_C
HDMI_2_RX_CB
14
ARC
4
HDMI_0_RX_1B
3
HDMI_0_RX_1
2
HDMI_0_RX_2B
1
HDMI_0_RX_2
ZD109
ZD110
1 2
1 2
1 2
NC TVM0G5R5M261R-KB
NC TVM0G5R5M261R-KB
Page 62
8-4-8 USB/WIFI/RJ45
USB_DP_P0
+5V_SW
USB_DM_P0
C1033
NC 1uF 10V
USB_PWR_EN
NC G529A1TB1U
IN3OUT
2
GND
1
EN
U711 R1089 NC 4.7K1/16W
Wi-Fi CONNECTOR
Wi-Fi_VCC
C1034
10uF 25V
3V3SB
R4057
10K 1/10W 5%
Wi-Fi-Reset
R4058 NC 10K 1/10W 5%
R1079 NC 2. 2R 1% R1088 NC 2. 2R 1%
4 5
OUT
6
OC
3V3SB
Add L103 for EMI 2016-0803
C1035 10uF 25V
R1066
0R05 1/16W
R1090 NC 4.7K1/16W
CN108
2 4 6 8
CONN
U401-8
NC CONN
4
2
3
1
CN704
MT5800WUEJ
90OHM
1
2 3
L103
1
Wi-Fi_VCC
3 5 7
R1069 0R05 1/16W
4
WIFI_IRQn
3V3SB
R1067 10K 1/16W 5%
R1064 2. 2R 1% R1065 2. 2R 1%
R1063 NC 10K 1/16W 5%
USB_DP_P0 USB_DM_P0
USB_DP_P1 USB_DM_P1
USB_DP_P2 USB_DM_P2
USB_DP_P3 USB_DM_P3
AVDD33_USB
USB_DP_P3 USB_DM_P3
B12 A12
C13 D13
D14 C14
AD28 AD27
F23
USB_DP_P0 USB_DM_P0
USB_DP_P1 USB_DM_P1
USB_DP_P2 USB_DM_P2
USB_DP_P3 USB_DM_P3
AVDD33_USB
U401-9
AVDD33_ETH
MT5800WUEJ
TXVP_0
TXVN_0 RXVP_1 RXVN_1
PHYLED 1 PHYLED 0
REXT
AB27 AB26 AC25 AC26
AA25 AA26
AB28
AB25
TXVP TXVN RXVP RXVN
PHYLED 1 PHYLED 0
REXT
AVDD33_ETH
R1084 24K 1%
7,11
OPCTRL8
7,11
OPCTRL5
7
OPCTRL6 OPCTRL2
14
PWRDN-HP
14
PWRDN
DVDD3V3 AVDD3V3
3V3SB +5V_SW
Wi-Fi_VCC USB_PWR_EN
PHYLED 1
PHYLED 0
OPCTRL8 WOL_ON/ OFF OPCTRL5 WIFI_IRQn OPCTRL6 W i-Fi-Reset OPCTRL2 Wi-Fi_PW R_EN
R1080 0R05 1/ 16W
R1081 10K 1/16W 5%
R1082 0R05 1/ 16W
R1083 10K 1/16W 5%
PWRDN-HP PWRDN
DVDD3V3 5 AVDD3V3 5
3V3SB 5
+5V_SW 5 Wi-Fi_VCC 5 USB_PWR_EN 5
PWRDN -HP
PWRDN
+5V_SW
USB_DP_P1 USB_DM_P1
+
C1022
100UF 16V
USB_DP_P2 USB_DM_P2
AVDD3V3
TH101
PTCR
1 2
TH10 2
PTCR
1 2
+5V_SW
R124 10K 1/10W 5%
Q109 AO3414
R125
NC 0R05 1/16W
R1073 2.2R 1% R1074 2.2R 1%
t
R1075 2.2R 1% R1076 2.2R 1%
t
1 2
1 2
FB107
120R 3A
FB106
120R 3A
AVDD33_USB
C140 1UF 25V
C1025
10UF 25V
C1024
4 3 2 1
10UF 25V
4 3 2 1
C141 100NF 16V
65
1234
65
1234
CN105 USB CONN
CN106 USB CONN
ETHERNET PHY
C1027
C1028
0.1uF 25V
10NF 50V
SMD/0402
TXVP TXVN RXVP RXVN
C1029
C1030
0.1uF 25V
10NF 50V
SMD/0402
100NF 16V
SEPARATE GROUND
C1031
AVDD33_ETH
3V3SB
R129 NC 0R05 1/16W
C142
100NF 16V
C1032
10NF 50V
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15
RJ45
TCT P1 TD+ P2 TD- P3 RD+ P4 RD- P5 RCT P6 NC P7 NC P8 NC P9 NC P10 NC P11 Y- P12 Y+ P13 G- P14 G+ P15
16
17
CN107
TH1
TH2
RJ45 15P
3V3SB
WOL_ON/OFF
10K 1/16W 5%
H: DISABLE L:ENABLE
AVDD3V3
R128
Q110 AO3401A
R126
NC 0R05 1/16W
R127 0R05 1/16W
Page 63

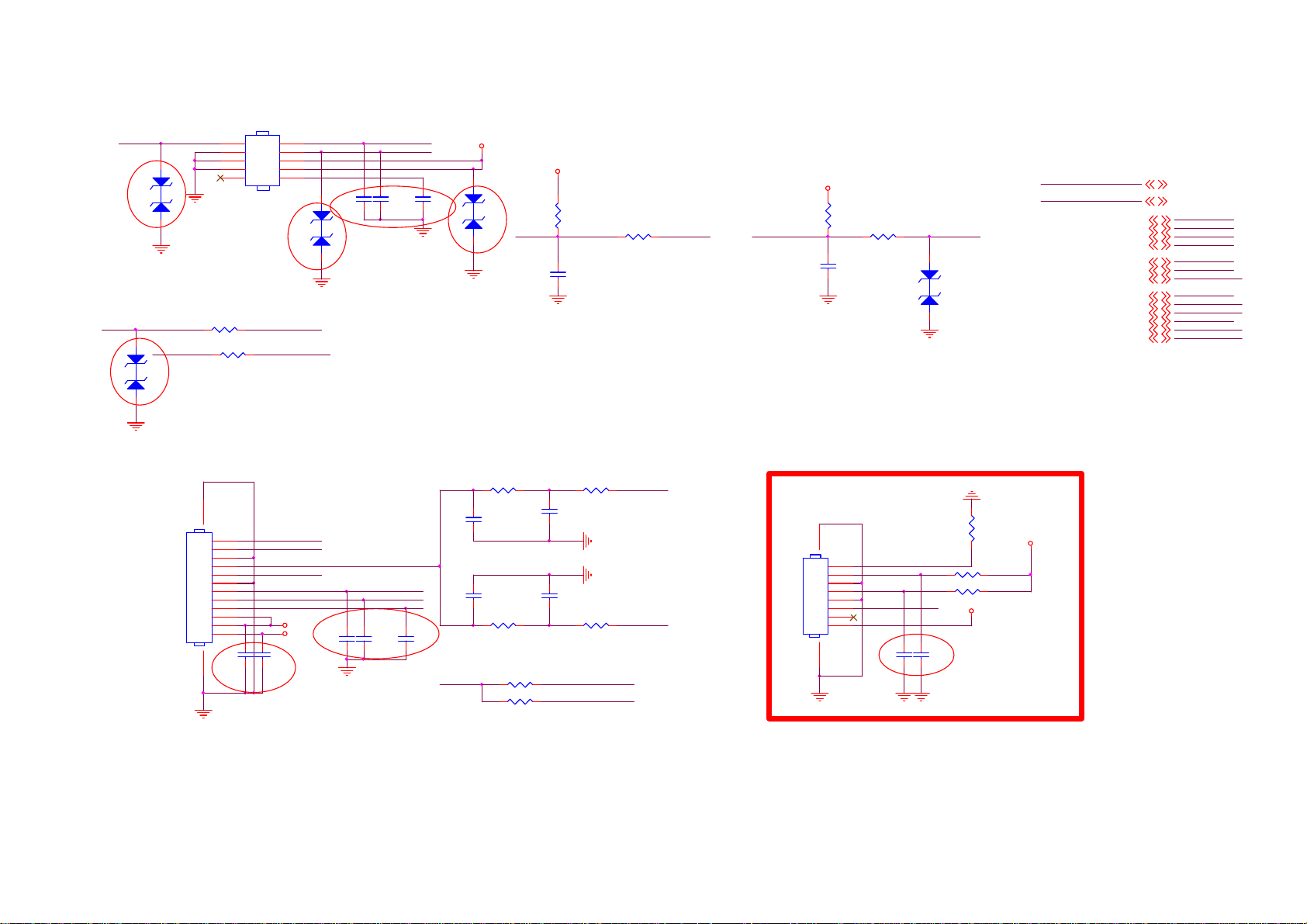

8-4-9 KEY/IR/RF4CE
LED_W/B/G
12
ZD702
Add for ESD 2016-0926
LED_R
ZD705
AZ5123-01H
12
Add for ESD 2016-0926
AZ5123-01H
CN702
2 4 6 8
10
CONN
Add f or ESD 2016-0926
R4141
100R 1/ 16W 5%
R4142 100R 1/ 16W 5%
1 3 5 7 9
ZD704
LED_PWM0
LED_PWM1LED_W/B/G
12
C4171
1NF
AZ5123-01H
LED_R
IR
ADC1
C4172 1NF
ZD703
C4173 1NF
Add for EMI 2016-0803
Add f or ESD 2016-0926
3V3SB
12
AZ5123-01H
OIRI
3V3SB
R4148
10K 1/16W 5%
C4138
100pF 50V
R4149
100R 1/ 16W 5%
3V3SB
R4143
6.8K1/16W
IR
KEY_PAD0
100NF 16 V
C4137
R4144
AZ5123-01H
100R 1/ 16W 5%
12
ZD401
ADC1
+5V_SW 3V3SB
5,7 5,7 5 7
LED_PWM0 LED_PWM1 OIRI KEY_PAD0
TXD_RF4CE RXD_RF4CE RESET_RF4CE#16
OPWRSB AL1_ADAC16 AR1_ADAC16 U0RX U0TX16 Bathroom_AUD_EN16
+5V_SW 5 3V3SB 5
LED_PWM0 LED_PWM1 OIRI KEY_PAD0
TXD_RF4CE RXD_RF4CE
RESET_RF4CE#
OPWRSB AL1_ADAC AR1_ADAC U0RX U0TX Bathroom_AUD_EN
HTV Module
CN705
1314
1 2 3 4 5 6 7 8 9 10 11
NC CONN
12
C4182
100NF 16V
U0RX U0TX
Bathroom_L_R Bathroom_AUD_EN
IR_RC IR_SSB OPWRSB
+5V_SW
C4174
3V3SB
C4183 100NF 1 6V
NC 1NF
Add for EMI 2016-0803
C4175 NC 1NF
C4176 NC 1NF
OIRI IR_RC
R4076 NC 510R 1/ 16W 5%
C4117 NC 10N F 50V
C4119 NC 10N F 50V
R4078 NC 510R 1/ 16W 5%
R4080 NC 100R 1/16W 5%
R4081 NC 100R 1/16W 5%
R4077 NC 200R 1/ 16W 5%
C4118 NC 1NF
C4120 NC 1NF
R4079 NC 200R 1/ 16W 5%
IR_SSB
AL1_ADAC
AR1_ADAC
RF4 C E Interface
R4145
NC 10K 1/16W 5%
R4146 NC 4. 7K 1/ 16W R4147 NC 4. 7K 1/ 16W
3V3SB
C4082
RESET_RF4CE#
NC 120PF 50V
HI : NORMAL LO: RESET ACTIVE
3V3SB
CN703
1 2 3 4 5 6 7 8
NC CONN
NC 120P F 50V
0.5mm FFC conn
RESET_RF4CE#
TXD_RF4CETXD_RF4CE RXD_RF4CE
OIRI
C4083
910
Add C4082/C4083 f or EM I 2016-0803
Page 64
8-4-10 AMP
C4139 100NF 16V
12V_Amp
VMID_AADC
DVDD3V3
1 2
DVDD3V3
1 2
AR0_ADAC
AIN_R0 AIN_L0
AVDD33_AADC
C4140
1UF 16V
AVSS33_CLN
FB601
120R 3A
12
FB602
120R 3A
12
AUD_V33
FB603
120R 3A
AUD_V33HP
FB604
120R 3A
Independet Gnd shielding
SDI LRCLKI BICKI MCLK
Close to MT 5581
C615 1uF 10V
HPOUTR
C22 C24 B23 E23 D23 A22 B22 C23
E21
D22
K19
PVDD
C602
4.7UF 10% 10V
C603
4.7UF 10% 10V
Srereo
CFG0
L
R603 16K 1%
C616
330PF 50V
10R 1/16W 1%
U401-3
AIN_R0 AIN_L0 AIN_R1 AIN_L1 AIN_R2 AIN_L2 AIN_R3 AIN_L3
AVDD33_AADC
VMID_AADC
AVSS33_CLN
MT5800WUEJ
R606
C617 1uF 10V
10K 1/16W 5%
10K 1/16W 5%
NC 0R05 1/ 16W
C633 100NF 16V
HPOUTL_ISO
C632
100NF 16V
DVDD3V3
R625
DVDD3V3
R631
R636
R626 0R05 1/16W
Q602 BC847C
R632 0R05 1/16W
Q603 BC847C
Add by 0321 For HTV
R638 NC 0R05 1/16W
R637 0R05 1/16W
L601 15UH
L602 15UH
L603 15UH
L604 15UH
3 2 1
CN603
3 4 2
5 1
PHONE JAC K 5P
C626
470NF 50V
C629
470NF 50V
R639 0R05 1/16W
PWRDN
PWRDN-HP
4 5
AMP_PWRDN
CN604 NC CONN
C627 33nF 50V
C628 33nF 50V
C630 33nF 50V
C631 33nF 50V
11
PWRDN-HP
11
PWRDN
9
AIN_R0
9
AIN_L0
10,14
ARC
7
OPCTRL9
OSDA0 OSCL0
ASPDIFO0
3V3SB
AVDD3V3 DVDD3V3
Analog P ow er
AVDD3V3
AVDD33_ADAC
AR0_ADAC
AL0_ADAC
AR1_ADAC
AL1_ADAC
AR2_ADAC
AL2_ADAC
AVDD33_ADAC
ASPDIFI
ASPDIFO0
AOBCK AOLRCK AOMCLK
AOSDATA1 AOSDATA0
A25 C25
B26 A27
B25 A26
F21
AG27 AH28
AF27 AD26 AG28 AE27 AF28
AR0_ADAC AL0_ADAC
AR1_ADAC AL1_ADAC
AR2_ADAC AL2_ADAC
AVDD33_ADAC
ARC
ASPDIFO0
AOSDATA1
TP14
1
DDR_DEBUG_PAD
1
DDR_DEBUG_PAD
TP15
R4150 22R 1/16W 5% R4151 22R 1/16W 5% R4152 22R 1/16W 5%
TP16 TP
R4153
22R 1/16W 5%
Close to main chip
C4141
BICKI LRCLKI
MCLK
SDI
C4142
C4144
C4143
10PF 50V
10PF 50V
10PF 50V
10PF 50V
Mute CKT
R623
10K 1/16W 5%
R628
10K 1/16W 5%
+12V
Headphone for HTV
Modufy by 1014
PVDD
Close to U601
R634
0R05 1/16W
AUD_V33
CFG1
H
PWRDN-HP
C604
NC 220uF 16V
C606
10UF 16V
C608
0.1uF 25V
48
47
NC
VDDLA
49
THERMALPAD
1
SDATA1
2
MS
3
PLL
4
CFG0
5
CFG1
6
CLK_OUT
7
DGND
C612 1uF 10V
8
DVDD
9
SDATA0
10
LRCIN
11
BCLK
12
MCLK
RINN13OUTR14VSS15EN16PVSS17CN18CP19PVDD20PGND21UVP22OUTL23LINN
C618
68PF 50V
R604
43K 1/16W
R605 16K 1%
R607
22R 1/16W 5%
+
LA
46
LA
Spearate VCC trace
C609
0.1uF 25V
45
GNDL
C619
0.1uF 25V
C634 1uF 10V
LB
44
LB
C620 1uF 10V
AUD_V33HP
43
C610
0.1uF 25V
42
VDDLB
VDDRB
470uF 16V
RB
41
RB
C621 1uF 10V
PVDD
40
C605
0.1uF 25V
GNDR
+
C607 10UF 16V
C611
RA
39
RA
LINEIN
LREX
RESET#
ERROR#
DVDD
DGND
DEF
SDA
AUD_V33HP
38
37
VDDRA
PD#
SA1 SA0 SCL
24
68PF 50V
R610
1K 1/16W 5%
R611
1K 1/16W 5%
NC
C622
PWRDN-HP
Close t o U601
HS601
HEAT SINK
U601 AD87588-LG48NAY
36 35 34 33 32 31
30
R635
0R05 1/16W 29 28 27 26 25
R608
43K 1/16W
R609 16K 1%
1 2
C613 1uF 10V
10R 1/16W 1%
AUD_V33
R602
AUD_V33
AMP_DEF AMP_SA1 AMP_SA0
OSCL0 OSDA0
HP GAIN
1MOHM 1/16W +/-5%
C614 1uF 10V
AMP_RESET
AMP_PWRDN
L: -( R609/R613 ) R: -( R605/R603 )
Close to MT 5581
R613 16K 1%
C624 330PF 50V
R612
C625
1uF 10V
R640 NC 10K 1/16W 5%
C623
1uF 10V
HPOUTL
AL0_ADAC
3V3SB
D601 NC BAS316WS
23
R627
1
BC857BW
0R05 1/16W
Q601
R630
R629
100K 1/16W 5%
Anti-Pop CKT
3V3SB
R633
NC 4K7 1/16W 5%
C636
NC 100NF 16V
HPDET# HPOUTR
AUD_V33
R614
NC 10K 1/16W 5%
R617
10K 1/16W 5%
AUD_V33
R615
NC 10K 1/16W 5%
R618
10K 1/16W 5%
R621
0R05 1/16W
HPOUTL
AMP_SA0 AMP_SA1LBAMP_DEF
I2C Address =0x60 default mode mute
C635 NC 10UF 6. 3V
4.7K 1/16W
R622 NC 4K7 1/16W 5%
HPOUTR_ISO
R620
0R05 1/16W
AUD_V33
R616
NC 10K 1/16W 5%
R619
10K 1/16W 5%
LA
RA
RB
C4145 100NF 16V
LSPK+
LSPK­RSPK+ RSPK-
OSDA0
OSCL0 SPDIF_OUT
CN602
AIN_R0 AIN_L0
ARC HPDET#
3V3SB 5 AVDD3V3 5 DVDD3V3 5
4 3 2 1
PWRDN-HP PWRDN
C4146 10UF 16V
cost down part 065G060310605M M
5 6
AL1_ADAC16 AR1_ADAC16
AMP_RESET
5 5
9
AVDD3V3
AVDD33_AADC
C4096 100NF 16V
AL1_ADAC AR1_ADAC
AMP_RESET 5
Page 65

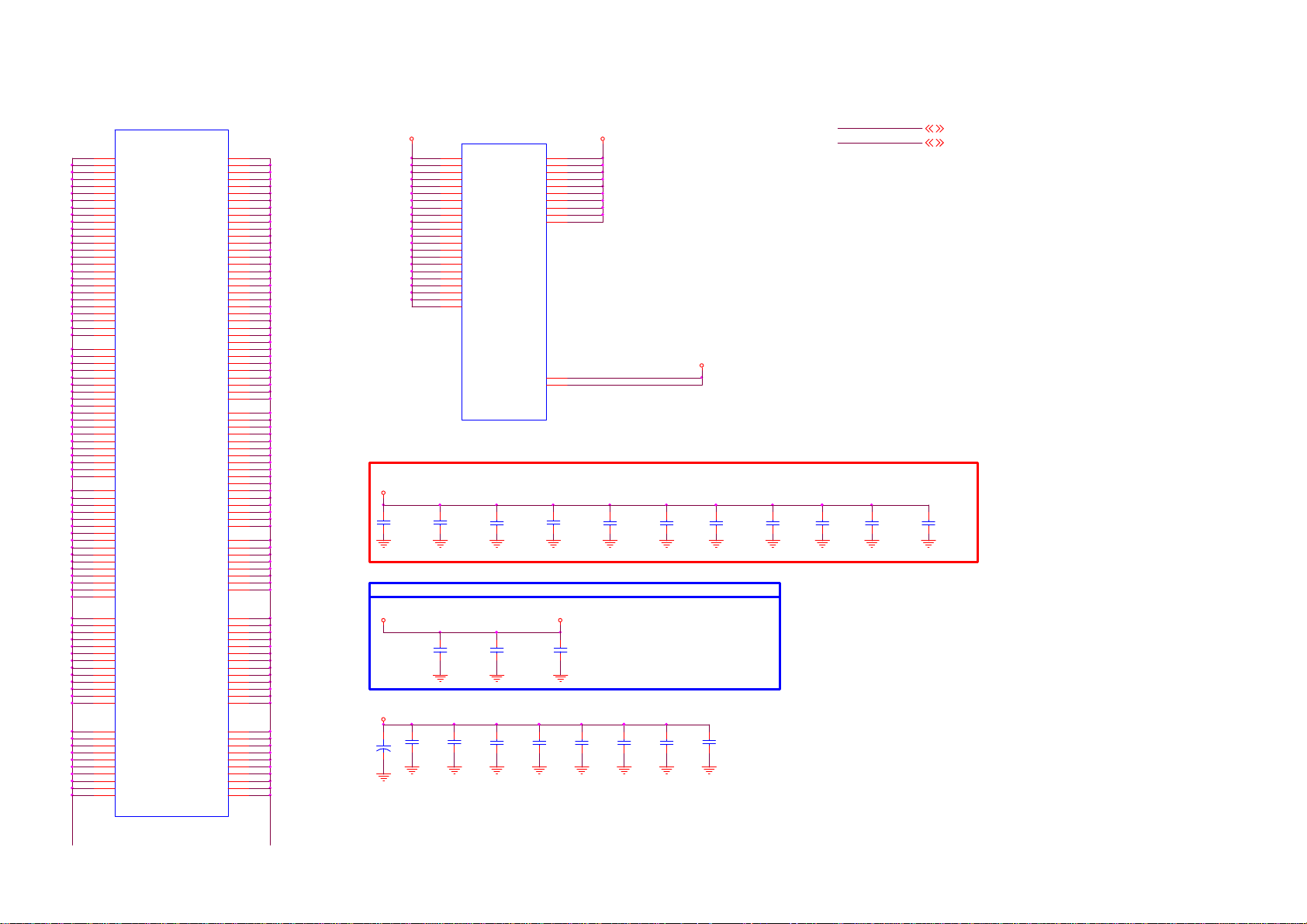

8-4-11 VCCK/DVSS
U401-11
AB1
DVSS
AG1
DVSS
L2
DVSS
AC2
DVSS
H3
DVSS
J3
DVSS
N3
DVSS
R3
DVSS
V3
DVSS
Y3
DVSS
M4
DVSS
AD4
DVSS
AF4
DVSS
J5
DVSS
P5
DVSS
AB5
DVSS
E6
DVSS
F6
DVSS
G6
DVSS
K6
DVSS
AH6
DVSS
E7
DVSS
F7
DVSS
G7
DVSS
H7
DVSS
U7
DVSS
W7
DVSS
AF7
DVSS
E8
DVSS
F8
DVSS
G8
DVSS
H8
DVSS
U8
DVSS
AA8
DVSS
E9
DVSS
F9
DVSS
G9
DVSS
K9
DVSS
L9
DVSS
M9
DVSS
N9
DVSS
AB9
DVSS
AH9
DVSS
K10
DVSS
L10
DVSS
M10
DVSS
N10
DVSS
AF10
DVSS
K11
DVSS
L11
DVSS
M11
DVSS
N11
DVSS
P11
DVSS
R11
DVSS
T11
DVSS
U11
DVSS
V11
DVSS
W11
DVSS
AB11
DVSS
C12
DVSS
C15
DVSS
J17
DVSS
K17
DVSS
L17
DVSS
M17
DVSS
N17
DVSS
P17
DVSS
R17
DVSS
T17
DVSS
U17
DVSS
V17
DVSS
J18
DVSS
K18
DVSS
L18
DVSS
M20
DVSS
N20
DVSS
AB20
DVSS
E22
DVSS
P22
DVSS
AC22
DVSS
T23
DVSS
AC23
DVSS
AC24
DVSS
D24
DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS DVSS
K12 L12 M12 N12 P12 R12 T12 U12 V12 W12 K13 L13 M13 N13 P13 R13 T13 U13 V13 W13 AB13 AC13 AD13 AF13 G14 J14 K14 L14 M14 N14 P14 R14 T14 U14 V14
W14 AD14 AE14 J15 K15 L15 M15 N15 P15 R15 T15 U15 V15 J16 K16 L16 M16
N16 P16 R16 T16 U16 V16 W16 AB16
M18 N18 P18 R18 T18 U18 V18 AB18 L19 M19 N19 AB19 L20
Y25 AD25 AF25 C26 D26 E26 T26 C27 A28 C28
VCCK VCCK
W17 W18
W19
W20
W21
Y16 Y17 Y18
P19 R19
U19 V19
Y19 P20 R20
U20 V20
Y20 U21 V21
T19
T20
U401-10
VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK
MT5800WUEJ
VCCK POWER
Bottom Side Capacitors
VCCK
C4110 22UF 16V
C4100 10UF 16V
3V3 IO Po w er
AVDD3V3 VCC3IO_AB
VCCK
C4169
+
NC 100UF 16V
Close to Main Chip
C4018
4.7uF 10V
C4168
C4166
10UF 16V
22UF 16V
VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK VCCK
VCC3IO_A VCC3IO_B
C4101
4.7UF 10% 10V
C4019 100NF 16V
C4161 100NF 16V
Y21 W22 Y22 AA22 AB22 Y23 AA23 AB23 AA24 AB24
G21 F22
C4102 10UF 16V
C4162 100NF 16V
VCC3IO_A VCC3IO_B
C4020 NC/ 100N F 16V
C4163 100NF 16V
C4103 100NF 16V
C4164 100NF 16V
C4104 100NF 16V
C4165 100NF 16V
VCC3I O_AB
C4105 100NF 16V
C4167 22UF 16V
C4106 100NF 16V
VCCK AVDD3V3
C4107 100NF 16V
C4108 100NF 16V
VCCK 5 AVDD3V3 5
C4109 100NF 16V
MT5800WUEJ
Page 66
8.5 J 715G8009 IR/LED Panel

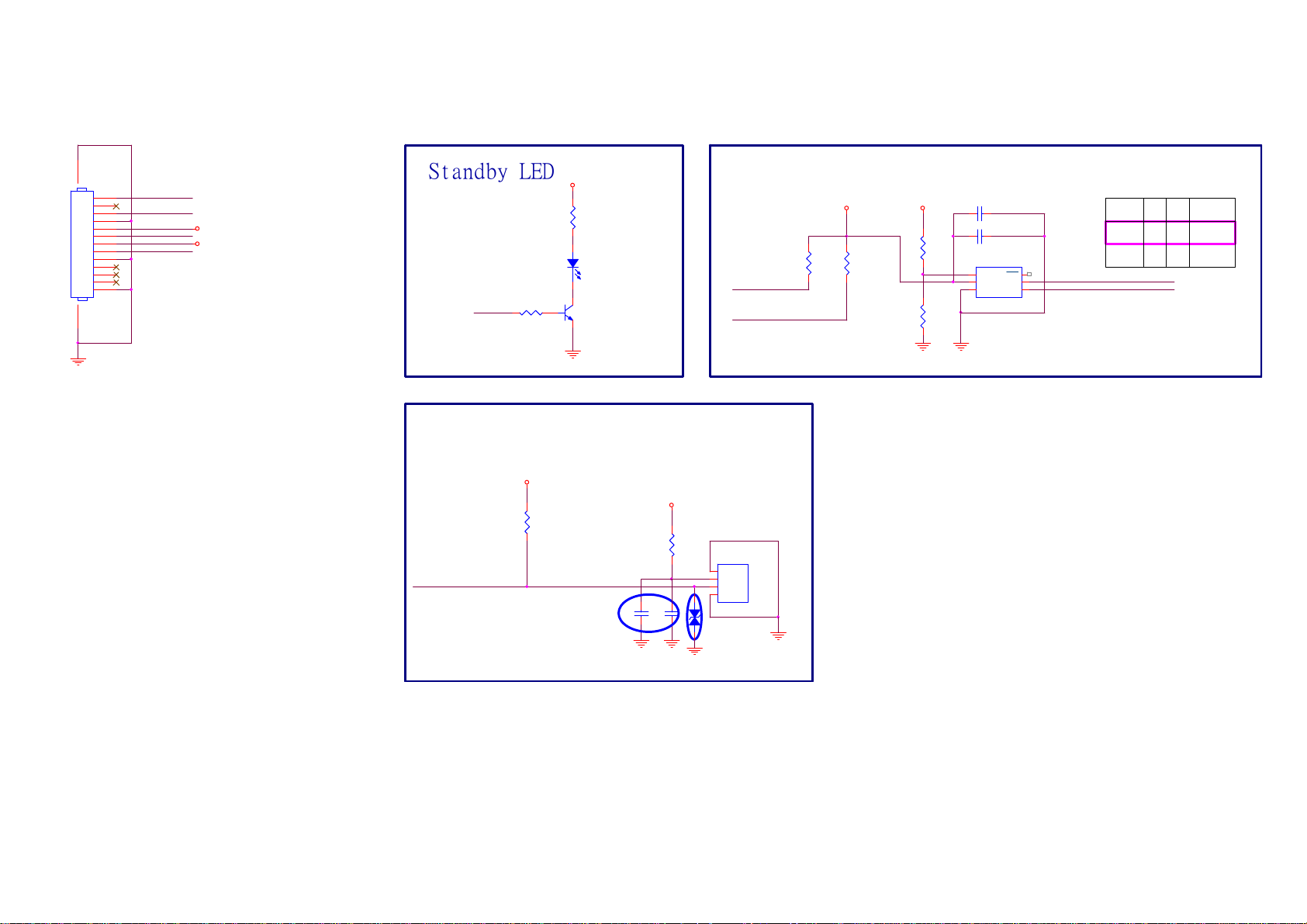

8-5-1 IR & LED & Light Sensor
Standby LED
1415
CN201
1 2 3 4 5 6 7 8 9 10 11 12 13
LED_R RC-IR
LS_SCL LS_SDA
3V3SB DVD3V3
LED_R
1K 1/16W 5%
LED201
GPSS008RC4
R202
3V3SB
12
Red
Q201 BC847BW
R201 100R 1/16W 5%
Light Sensor
R221
LS_SCL
LS_SDA
NC/ 10K 1/ 16W 5%
DVD3V3
R222
DVD3V3
NC/ 10K 1/ 16W 5%
R223
NC/ 0R 05 1/16W
R224
NC/ 0R 05 1/16W
C222 N C / 1uF 10V
C221 N C / 100N 16V
U221 NC/ J SA-1130
1
ADDR
INT
2
VDD
SDA
GND3SCL
I2C addr
R223R224
0R
JSA-1130
6 5 4
JSA-1130NCNC 0R
LS_SDA LS_SCL
0x44
0x45
Digital Light Sensor
IR Receiver
3V3SB
3V3SB
R203
NC/ 2K7 1/16W 5%
RC-IR
1uF 10V
C201
C202
1uF 10V
Close to U201
R204
100R 1/16W 5%
TSOP75436TR
1 2 3 4
12
ZD201
MLVG0402
Close to U201
GND VCC Vout GND
U201
Page 67
8.6 E 715G7088 Keyboard control panel
8-6-1 Key
Page 68
9. Styling Sheets

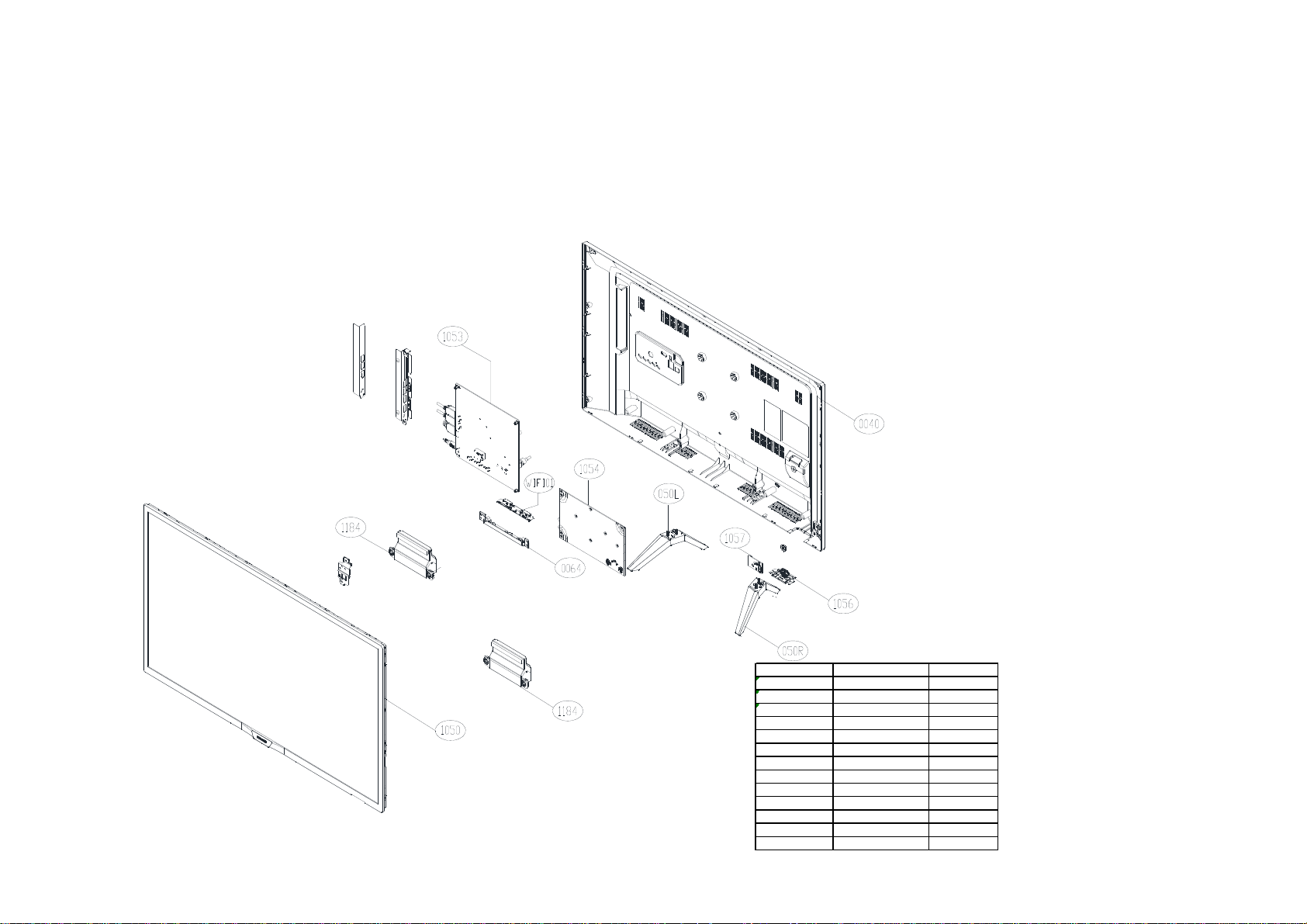

9.1 5102 series 32"
Pos NO. Description Remark
0030 BEZEL 0040 REAR COVER 0064 PCB_FRAME 050R STAND BASE R 050L STAND BASE L 1050 PANEL 1176 Remote Control No Display 1053 MIAN BOARD 1054 POWER BOARD 1056 IR BOARD 1057 KEY BOARD
WIFI01 WIFI BOARD
1184 SPEAKER
Page 69

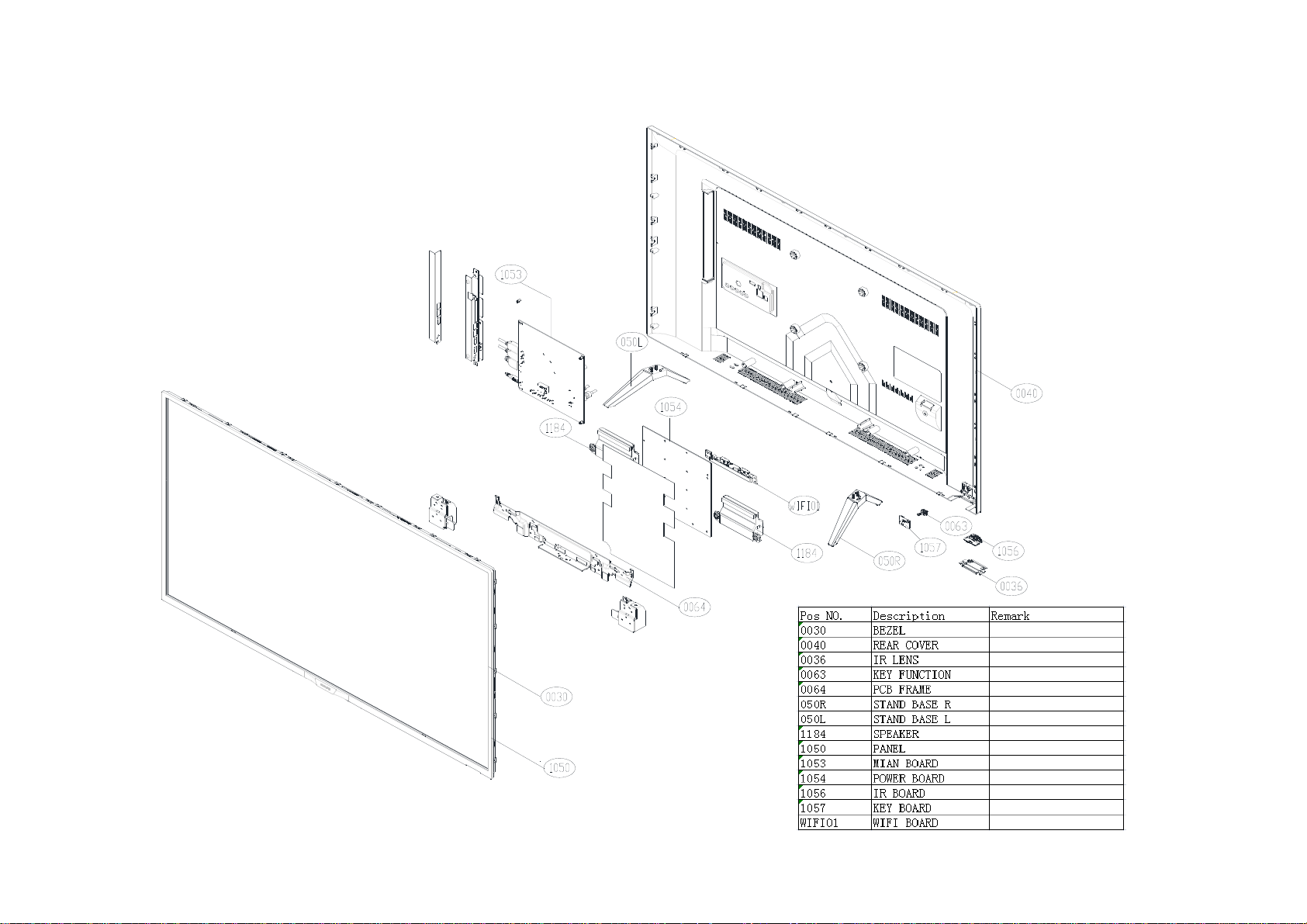

9.2 5102 series 43"
Page 70
9.3 5102 series 49"
Loading...
