PHILIPS SQM7442 User guide [pl]

User manual

Felhasználói kézikönyv

Mode d'emploi

Manual del usuario

Gebruiksaanwijzing

Benutzerhandbuch

Instrukcja obsługi

Příručka pro uživatele

Brugervejledning

Käyttöopas

Manuale utente

Brukerhåndbok

Manual do utilizador

Manual de utilizare

Príručka užívateľa

Uporabniški priročnik

Ръководство за потребителя

1

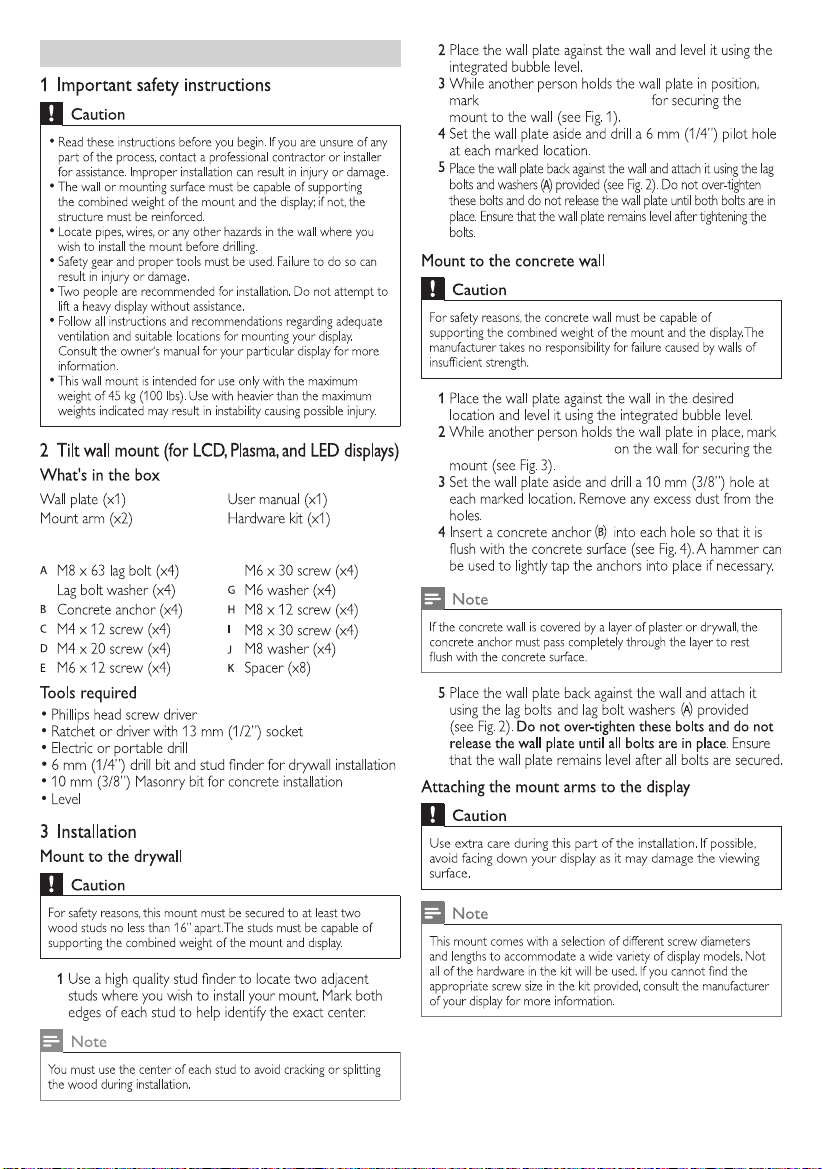

EN

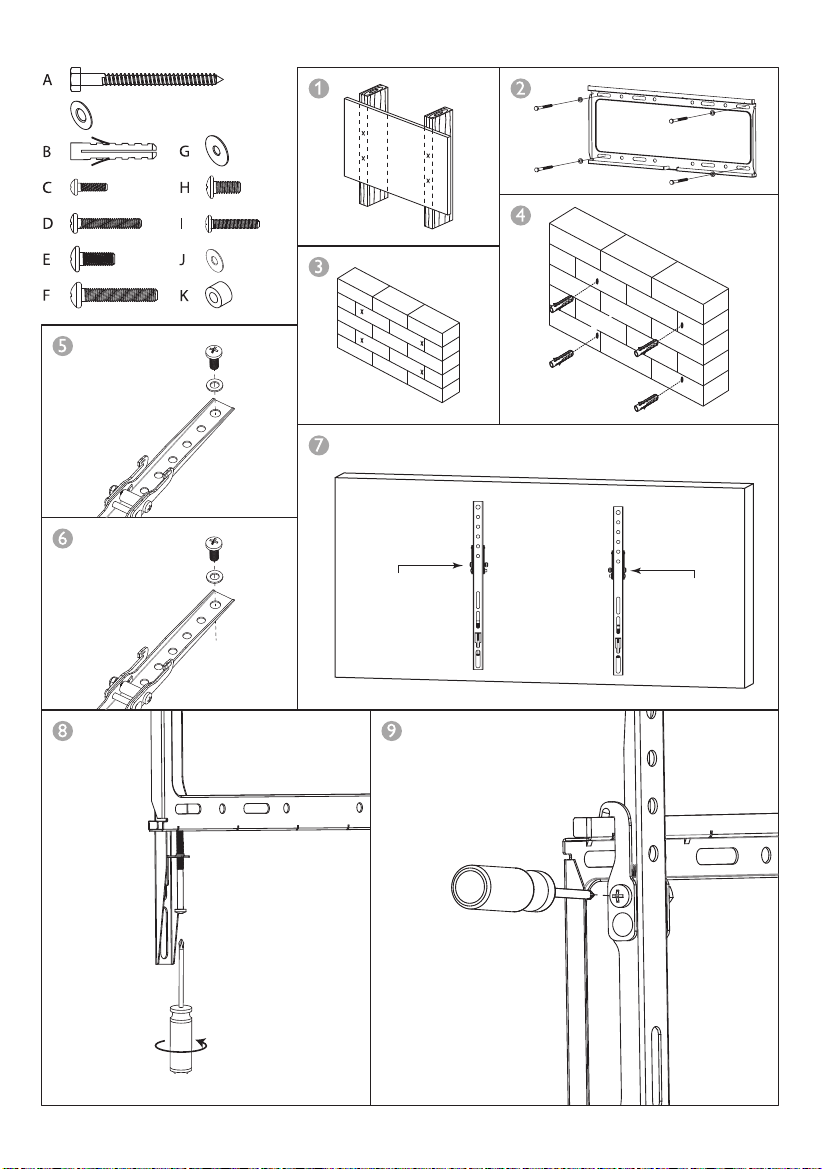

Hardware kit

four locations (two per stud)

four evenly spaced locations

F

2

C E H

K

G

K

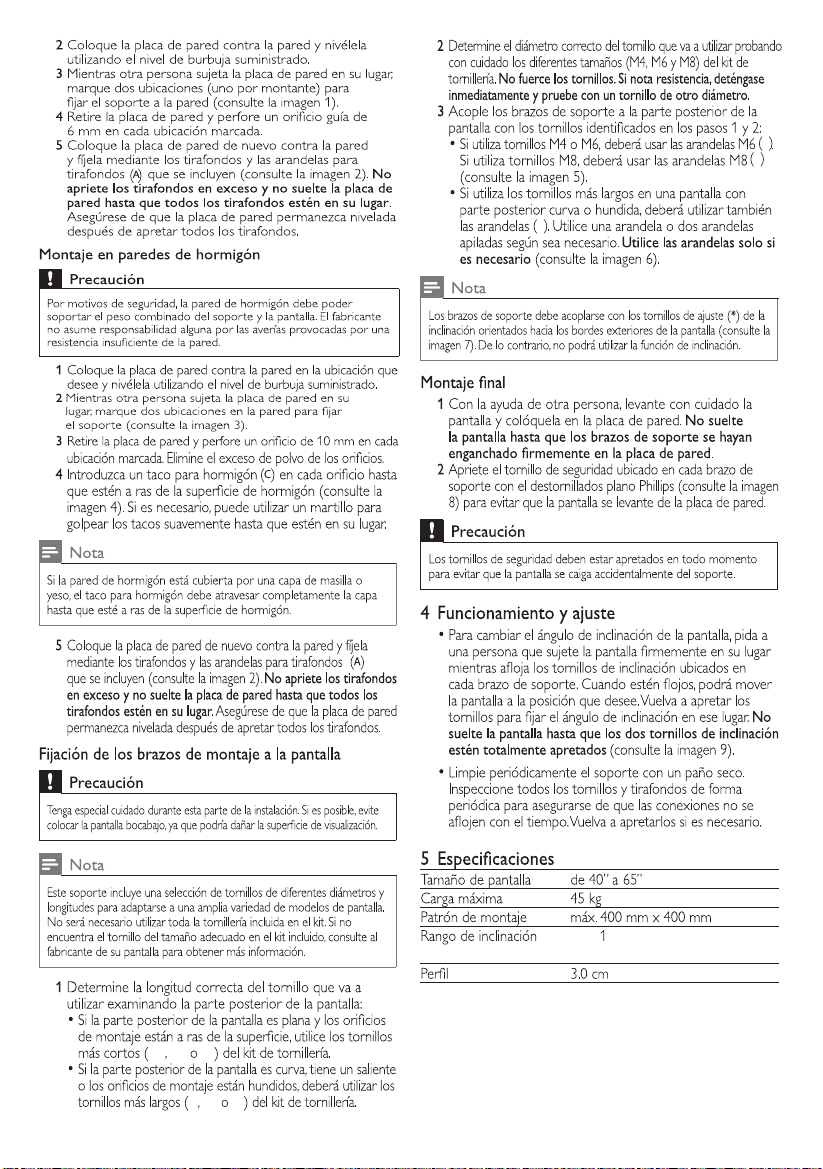

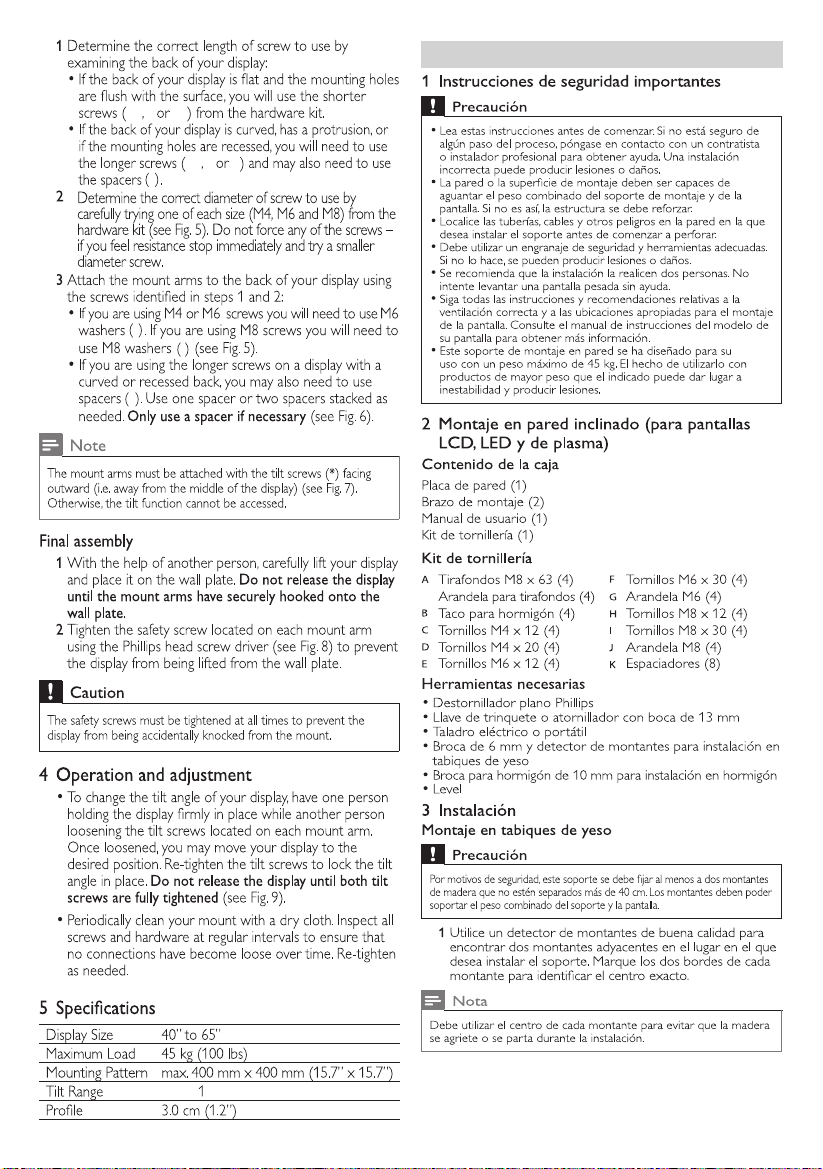

ES

D F I

J

up to ° up tilt and 3° down tilt

3

G

J

K

C E H

D F I

hasta ° de inclinación superior y 3° de
inclinación inferior

4

FR

1 Consignes de sécurités importantes

Attention

• Lisez attentivement ces consignes avant de commencer. Si
vous avez un doute sur un point quelconque de
l'opération, contactez un sous-traitant ou un installateur
professionnel pour obtenir de l'aide. Un montage inadapté
pourrait entraîner une blessure ou des dommages
matériels.

• Le mur ou la surface de xation doivent pouvoir supporter
le poids combiné du support de xation et de l'écran ; si ce
n'est pas le cas, la structure doit être renforcée.

• Avant de percer, localisez les tuyaux, câbles ou autres
obstacles présents dans le mur où vous souhaitez xer le
support.

• Utilisez du matériel de sécurité et les outils adéquats. Dans
le cas contraire, cela peut entraîner une blessure ou des
dommages matériels.

• Il est préférable d'être deux pour procéder à l'installation.
Ne tentez pas de soulever un écran lourd sans vous faire
aider.

• Suivez toutes les instructions et les recommandations
relatives à l'aération et aux surfaces de xation adaptées
pour l'installation de votre écran. Pour plus d'informations,
reportez-vous au manuel d'utilisation de votre écran.

• Ce support de xation murale est conçu pour être utilisé
uniquement avec un poids maximum de 45 kg. Son
utilisation avec des charges plus lourdes que celles
indiquées pourrait entraîner l'instabilité du montage et
s'avérer dangereuse.

Fixation sur un mur en béton

2 Support mural inclinable (pour les écrans LCD,
Plasma et DEL)

Contenu de l'emballage

Plaque murale (x1) Bras de montage (x2)
Kit de montage (x1) Mode d'emploi (x1)

Kit de montage

A Tire-fond M8 x 63 (x4)
Rondelle de tire-fond (x4)
B Vis à béton (x4)
C Vis M4 x 12 (x4)
D Vis M4 x 20 (x4)
E Vis M6 x 12 (x4)

F Vis M6 x 30 (x4)
G Rondelle M6 (x4)
H Vis M8 x 12 (x4)
I Vis M8 x 30 (x4)
J Rondelle M8 (x4)
K Entretoise (x8)

Outils nécessaires

• Tournevis à tête Phillips

• Clé à cliquet ou tournevis avec prise de 13 mm

• Perceuse électrique ou portable

• Mèche de 6 mm (1/4 po) et détecteur de montants pour

montage dans un mur en placoplâtre

• Foret pour maçonnerie de 10 mm (3/8 po) pour montage
dans du béton

• Level

Fixation de la plaque de support à l'écran

3 Installation

Montage mural sur placoplâtre

Attention

Pour des raisons de sécurité, ce support doit être xé sur au
moins deux montants de bois espacés d'au moins 40 cm.
Les montants doivent pouvoir supporter le poids combiné
du support et de l'écran.

5

1 Utilisez un détecteur de goujons de haute qualité pour
localiser deux montants voisins où vous souhaitez installer
votre support.

Remarque

Choisissez le centre du montant pour éviter de ssurer ou de
fendre le bois pendant l'installation.

2

Placez la plaque murale contre le mur à l'emplacement
souhaité et mettez-la de niveau à l'aide du niveau à bulle
intégré.

3

Pendant qu'une autre personne maintient la plaque
murale en place, marquez quatre emplacements
équidistants sur le mur pour installer le support (voir g. 1).

4

Laissez la plaque murale de côté et percez un trou pilote
de 6 mm à chaque emplacement marqué.

5

Appliquez à nouveau la plaque murale contre le mur et
xez-la à l'aide des tire-fonds et des rondelles (A) fournis
(voir g. 2). Ne serrez pas trop ces boulons et maintenez la
plaque murale tant que tous les boulons ne sont pas en
place. Assurez-vous que la plaque murale reste à niveau
après avoir serré les boulons.

Attention

Pour des raisons de sécurité, le mur en béton doit pouvoir
supporter le poids combiné du support de xation et de
l'écran. Le fabricant décline toute responsabilité en cas de
problème lié à un défaut de solidité des murs.

1 Placez la plaque murale contre le mur à l'emplacement
souhaité et mettez-la de niveau à l'aide du niveau à bulle
intégré.
2 Pendant qu'une autre personne maintient la plaque murale
en place, marquez quatre emplacements équidistants sur
le mur pour installer le support (voir g. 3).
3 Laissez la plaque murale de côté et percez un trou de 8
mm à chaque emplacement marqué. Nettoyez les trous
que vous venez de faire s'ils contiennent de la poussière.
4 Insérez une vis à béton (C) dans chaque trou de sorte
qu'elle se trouve au niveau de la surface du mur (voir g.

4). Si nécessaire, enfoncez délicatement les vis à l'aide
d'un marteau pour les mettre en place.
5 Appliquez à nouveau la plaque murale contre le mur et
xez-la à l'aide des tire-fonds et des rondelles (A)
fournis (voir g. 2). Ne serrez pas trop ces boulons et
maintenez la plaque murale tant que tous les boulons ne
sont pas en place. Assurez-vous que la plaque murale
reste à niveau après avoir serré les boulons.

Attention

Soyez particulièrement prudent au cours de cette partie de
l'installation. Si possible, évitez d'orienter l'écran vers le bas
car cela risquerait de l'endommager.

Remarque

Ce support est fourni avec un assortiment de diérentes vis
pour s'adapter à un grand nombre de modèles d'écran.
Toutes les pièces fournies dans le kit ne seront pas utilisées.
Si vous ne trouvez pas de vis de la taille appropriée dans le
kit fourni, consultez le fabricant de votre écran pour plus
d'informations.

1 Déterminez la longueur de vis adéquate en examinant
l'arrière de votre écran :

• Si l'arrière de votre écran est plat et que les orices de
montage sont au niveau de la surface, vous utiliserez les
vis les plus courtes (C, E ou H) du kit de montage.

• Si l'arrière de votre écran est incurvé ou présente une
saillie, ou bien si les orices de montage sont encastrés,
vous devrez utiliser les vis plus longues (D, F ou I) et
éventuellement les entretoises (K).
2 Déterminez le diamètre exact des vis à utiliser en essayant
les vis de diérentes tailles (M4, M6 et M8) du kit de
montage (voir g. 5). Ne forcez pas les vis : si vous sentez
une résistance, arrêtez immédiatement de visser et essayez
une vis d'un diamètre plus petit.
3 Fixez les bras du support à l'arrière de l'écran à l'aide des
vis identiées aux étapes 1 et 2 :

• Si vous utilisez les vis M4 ou M6, vous devrez utiliser les
rondelles M6 (G). Si vous utilisez les vis M8, vous
devrez utiliser les rondelles M8 (J) (voir g. 5).

• Si vous utilisez les vis plus longues sur un écran dont
l'arrière est incurvé ou encastré, vous devrez peut-être
également utiliser les entretoises. Utilisez une entretoise
ou les deux entretoises empilées si nécessaire. N'utilisez
une entretoise que si nécessaire (voir g. 6).

Remarque

Les bras du support doivent être xés avec les vis d‘inclinaison
(*) dirigées vers l’extérieur (c‘est-à-dire dans la direction
opposée au centre de l’écran) (voir g. 7). Dans le cas contraire,
la fonction d‘inclinaison est inaccessible.

Assemblage final

1 Avec l'aide d'une autre personne, soulevez avec

précaution votre écran pour le placer sur la plaque murale.
Maintenez l'écran jusqu'à ce que les bras soient
solidement insérés dans la plaque murale.
2 Serrez la vis de sécurité située sur chaque bras de montage
en utilisant le tournevis Phillips pour empêcher l'écran de
se soulever de la plaque murale (voir g. 8).
3 Nettoyez régulièrement le support avec un chion sec.
Vériez régulièrement toutes les vis et les éléments pour
vous assurer qu'ils ne se sont pas desserrés au l du temps.
Resserrez les vis si nécessaire.

4 Fonctionnement et réglage

• Pour modier l'angle d'inclinaison de votre écran,
demandez l'aide de deux personnes : la première doit
maintenir fermement l'écran tandis que la seconde
desserrera les vis d'inclinaison situées sur chaque bras du
support. Une fois les vis desserrées, vous pouvez
positionner l'écran à l'emplacement souhaité. Resserrez les
vis d'inclinaison pour verrouiller l'angle d'inclinaison.
Maintenez l'écran tant que les deux vis d'inclinaison ne
sont pas complètement serrées (voir g. 9).

• Nettoyez régulièrement le support avec un chion sec.
Vériez régulièrement toutes les vis et les éléments pour
vous assurer qu'ils ne se sont pas desserrés au l du temps.
Resserrez les vis si nécessaire.

Attention

Les vis de sécurité doivent toujours être serrées à fond an
d'empêcher toute chute accidentelle de l'écran.

5 Spécifications

Taille de l'écran 40 à 65 pouces

Charge maximale 45 kg

Modèle de montage 400 mm x 400 mm maximum

Plage d'inclinaison jusqu'à 1 ° vers le haut et 3 ° vers le bas

Prol 3,0 cm

CS

1 Důležité bezpečnostní pokyny

Upozornění

• Než začnete, přečtěte si tyto pokyny. Pokud si nejste jistí
kteroukoli částí postupu, obraťte se na profesionálního
dodavatele či řemeslníka, aby vám pomohl. Nesprávná
montáž může způsobit vážné zranění nebo škody.

• Stěna či montážní povrch musí dokázat udržet součet
hmotností držáku a displeje. Pokud tomu tak není, je
potřeba konstrukci zpevnit.

• Před vrtáním nejprve zkontrolujte, jestli ve stěně, kam si
držák přejete namontovat, nejsou potrubí, elektrická vedení
nebo jiná riziková místa.

• Používat je nutné bezpečnostní prostředky a vhodné
nářadí. Pokud tak neučiníte, může to vést k úrazu či škodě.

• Doporučuje se, aby montáž prováděli dva lidé. Nepokouše
jte se zvedat těžký displej bez pomoci.

• Řiďte se všemi pokyny a doporučeními týkajícími se
přiměřeného větrání a vhodných míst pro montáž vašeho
displeje. Více informací najdete v příručce majitele vašeho
konkrétního displeje.

• Tento držák na stěnu je určený k použití maximálně s
hmotností 45 kg (100 liber). Při použití s větší než uvedenou
maximální hmotností může dojít k nestabilitě vedoucí k
možnému úrazu.

2 Výklopný držák na stěnu (pro displeje LCD,
plazmové a LED)

Obsah balení

Zadní strana (x1) Montážní rameno (x2)
Sada šroubů a kování (x1) Uživatelská příručka (x1)

Sada šroubů a kování

A Kotevní šroub M8 x 63 (x4)
Podložka kotevního šroubu (x4)
B Ukotvení do betonu (x4)
C Šroub M4 x 12 (x4)
D Šroub M4 x 20 (x4)
E Šroub M6 x 12 (x4)

F Šroub M6 x 30 (x4)
G Podložka M6 (x4)
H Š roub M 8 x 1 2 (x4)
I Šroub M8 x 30 (x4)
J P odložka M 8 ( x4)
K Vložka (x8)

Potřebné nářadí

• Šroubovák Phillips

• Elektrická nebo přenosná vrtačka

• Západka nebo ovladač s 13 mm (1/2") zásuvkou

• 6 mm (1/4”) vrták a detektor svorníků pro montáži do

sádrokartonu

• 10 mm (3/8”) zednický vrták při montáži do betonu

• Úroveň

3 Montáž

Montáž do sádrokartonu

Upozornění

Z bezpečnostních důvodů musí být tento držák upevněný
alespoň na dva dřevěné nosníky, které jsou od sebe
vzdáleny minimálně 40 cm (16"). Svorníky musí být schopné
udržet součet hmotnosti držáku a displeje.

1 Použijte kvalitní hledačku svorníků, pomocí které najdete
dva sousedící svorníky, na které chcete držák namontovat.

6

Note

Aby při montáži nedošlo k prasknutí nebo rozštípnutí dřeva,
musíte použít střed svorníku.

2 Umístěte zadní stranu zpátky na stěnu na požadované
místo a vyrovnejte ji pomocí zabudované vodováhy.
3 Zatímco jiná osoba drží zadní stranu na místě, označte na
zdi čtyři rovnoměrně vzdálené body, kam se držák upevní
(viz obr. 1).
4 Dejte zadní stranu bokem a vyvrtejte v obou označených
místech 6 mm (1/4”) vodicí otvor.
5 Umístěte zadní stranu zpátky ke zdi a upevněte ji pomocí
přiložených kotevních šroubů a podložek (A) (viz obr. 2).
Tyto šrouby neutahujte příliš a zadní stranu nepouštějte,
dokud nejsou všechny šrouby na místě. Přesvědčte se, že
zadní strana zůstala i po upevnění šroubů vodorovná.

Montáž do betonové zdi

Upozornění

Z bezpečnostních důvodů musí být betonová zeď schopná
udržet součet hmotnosti držáku a displeje. Výrobce nenese
žádnou odpovědnost za závady způsobené zdí o
nedostatečné nosnosti.

1 Umístěte zadní stranu zpátky na stěnu na požadované
místo a vyrovnejte ji pomocí zabudované vodováhy.

2 Zatímco jiná osoba drží zadní stranu na místě, označte na
zdi čtyři rovnoměrně vzdálené body, kam se držák upevní
(viz obr. 3).
3 Dejte zadní stranu bokem a vyvrtejte v obou označených
místech 10 mm (3/8”) otvor. Z otvorů odstraňte všechen
přebytečný prach.
4 Do každého otvoru vložte ukotvení do betonu (B), tak aby
bylo zarovnané s povrchem betonu (viz obr. 4). V případě
potřeby je možné použít k lehkému zatlučení ukotvení na
místo kladivo.
5 Umístěte zadní stranu zpátky ke zdi a upevněte ji pomocí
přiložených kotevních šroubů a podložek (C) (viz obr. 5).
Tyto šrouby neutahujte příliš a zadní stranu nepouštějte,
dokud nejsou všechny šrouby na místě. Přesvědčte se, že
zadní strana zůstala i po upevnění šroubů vodorovná.

Připojení desky displeje k displeji

Upozornění

V této části montáže dávejte mimořádný pozor. Pokud je to
možné, nepokládejte displej předkem dolů, aby nedošlo k
poškození povrchu.

Note

Tento držák se dodává s různými šrouby, které se hodí na
různé modely displejů. Nebude použit veškerý obsah sady.
Pokud v přiložené sadě nenajdete správnou velikost šroubu,
požádejte o další informace výrobce svého displeje.

1 Určete správnou délku šroubu tím, že ho vyzkoušíte na
zadní straně svého displeje:

• Pokud je zadní strana vašeho displeje plochá a montážní
otvory jsou zapuštěné do povrchu, použijete ze sady
šroubů a kování kratší šrouby (C, E nebo H).

• Jestliže je zadní strana vašeho displeje prohnutá, má
výčnělky nebo jestliže jsou montážní otvory zahloubené,
budete potřebovat delší šrouby (D, F nebo I) a může být
potřeba použít i vložky (K).

2 Určete správný průměr šroubu, který se má použít,
pečlivých vyzkoušením jednotlivých velikostí (M4, M6 a
M8) ze sady šroubů a kování (viz obr. 5). Netlačte na žádný
šroub silou – pokud ucítíte odpor, okamžitě zastavte a
zkuste šroub s menším průměrem.
3 Pomocí šroubů vybraných v krocích 1 a 2 připojte na zadní
stranu displeje montážní rameno.

• Pokud používáte šrouby M4 nebo M6, budete muset
použít podložky M6 (G). Pokud používáte šrouby M8,
budete muset použít podložky M8 (J) (viz obr. 5).

• Pokud používáte delší šrouby na displej s prohnutou
nebo zahloubenou zadní stranou, můžete potřebovat i
vložky. Podle potřeby použijte jednu nebo dvě vložky za
sebou. Vložku použijte jen tehdy, když je to nutné (viz
obr. 6).

Note

Montážní ramena musí být připojena pomocí sklápěcích
šroubů (*) směřujících ven (tj. pryč od středu displeje) (viz
obr. 7). Jinak nebude možný přístup k funkci sklopení.

Závěrečné sestavení

1 S pomocí jiné osoby opatrně zvedněte svůj displej a

umístěte ho na zadní stranu. Nepouštějte displej až do
chvíle, kdy budou montážní ramena pevně zaháknutá do
zadní strany.
2 Utáhněte bezpečnostní šroub nacházející se na každém
montážním rameni pomocí šroubováku Phillips, abyste
zabránili zvednutí displeji ze zadní strany (viz obr. 8).

Upozornění

Bezpečnostní šrouby je potřeba utahovat pokaždé, aby se
zabránilo tomu, že displej omylem vypadne z držáku.

4 Ovládání a nastavení

• Pokud chcete změnit úhel sklopení displeje, musí jedna
osoba držet displej pevně na místě, zatímco jiná osoba
uvolňuje sklápěcí šrouby nacházející se na jednotlivých
montážních ramenech. Po uvolnění můžete svůj displej
přemístit do požadovaného polohy. Úhel sklopení zajistíte
opětovným utažením sklápěcích šroubů. Nepouštějte
displej, dokud nejsou oba sklápěcí šrouby zcela utaženy
(viz obr. 9).

• Pravidelně držák čistěte suchým hadříkem. Všechny šrouby
a kování v pravidelných intervalech kontrolujte, abyste
zaručili, že se nějaký spoj v průběhu času neuvolnil. V
případě potřeby je znovu utáhněte.

5 Specifikace

Velikost displeje 40” až 65”

Maximální nosnost 45 kg (100 liber)

Montážní vzor Max. 400 mm x 400 mm (15,7” x 15,7”)

Rozsah sklopení až 1° nahoru a 3° dolů

Prol 3,0 cm (1,2”)

7

DA

1 Vigtige sikkerhedsinstruktioner

Forsigtig

• Læs disse instruktioner, før du begynder. Hvis du er i tvivl
om eventuelle dele af processen, skal du kontakte en
professionel leverandør eller installatør for at få hjælp.
Forkert montering kan medføre person- eller tingskade.

• Væggen eller monteringsoveraden skal kunne bære
beslagets og skærmens samlede vægt. Ellers skal
underlaget forstærkes.

• Lokaliser rør, ledninger eller eventuelt andre farer i væggen,
hvor du ønsker at montere beslaget, før du borer.

• Der skal anvendes sikkerhedsudstyr og korrekt værktøj. Hvis
dette ikke overholdes, kan det medføre person- eller
tingskade.

• Det anbefales, at to personer udfører monteringen. Forsøg
ikke at løfte en tung skærm uden hjælp fra andre.

• Følg alle instruktioner og anbefalinger vedrørende
tilstrækkelig ventilation og passende placeringer ved
montering af skærmen. Der henvises til brugervejledningen
for den specikke skærm, hvor du nder ere oplysninger.

• Dette vægbeslag er kun beregnet til brug med en maks.
vægt på 45 kg (100 lbs). Hvis det bruges med tungere byrde
end den maksimale vægtangivelse, kan det medføre
ustabilitet og eventuelt medføre personskade.

2 Vippe-/vægbeslag (til LCD-, plasma- og
LED-skærme)

Hvad er der i kassen

Vægplade (x1) Monteringsarm (x2)
Sæt med monteringsdele (x1) Brugervejledning (x1)

Sæt med monteringsdele

A M8 x 63 forskallingsbolt (x4)
Spændeskive (x4)
B Betonanker (x4)
C M4 x 12 skrue (x4)
D M4 x 20 skrue (x4)
E M6 x 12 skrue (x4)

F M6 x 30 skrue (x4)
G M6-spændeskive (x4)
H M8 x 12 skrue (x4)
I M8 x 30 skrue (x4)
J M6-spændeskive (x4)
K Afstandsstykke (x8)

Påkrævede værktøjer

• Skruetrækker med Phillips-hoved

• Skralde eller skruetrækker med 13 mm (1/2") fatning

• Elektrisk eller transportabelt bor

• 6 mm (1/4") borehoved og lægtesøger til montering i

gipsvæg

• 10 mm (3/8") Murbor til montering i betonvæg

• Level

3 Installation

Montering i gipsvæg

Forsigtig

Af sikkerhedshensyn skal dette beslag fastgøres til mindst to
trælægter, som sidder ikke mindre end 16" fra hinanden.
Lægterne skal kunne bære den samlede vægt af beslaget og
skærmen.

1 Brug en lægtesøger for at nde to lægter ved siden af
hinanden, hvor du vil montere beslaget.

Bemærk

Du skal bruge lægtens midterpunkt for at undgå, at træet
revner eller deler sig under monteringen.

2 Anbring vægpladen op ad væggen det ønskede sted, og få
den til at hænge lige ved hjælp af det indbyggede vaterpas.
3 Mens en anden person holder vægpladen på plads,
markeres re steder med samme afstand på væggen til
fastgørelse af beslaget (se g. 1).
4 Sæt vægpladen til side, og bor et 6 mm (1/4") styrehul hvert
af de markerede steder.
5 Anbring igen vægpladen op mod væggen, og fastgør den
ved hjælp af de medfølgende forskallingsbolte og
spændeskiver (A) (se g. 2). Spænd ikke disse bolte for
meget, og slip ikke vægpladen, før alle bolte sidder på
plads. Sørg for, at vægpladen hele tiden er i vater, efter at
boltene er spændt fast.

Montering i betonvæg

Forsigtig

Af sikkerhedshensyn skal betonvæggen kunne klare at bære
den samlede vægt af beslag og skærm. Producenten påtager
sig intet ansvar for fejl forårsaget af vægge, der ikke er
tilstrækkeligt stærke.

1 Anbring vægpladen op ad væggen det ønskede sted, og få
den til at hænge lige ved hjælp af det indbyggede vaterpas.

2 Mens en anden person holder vægpladen på plads,
markeres re steder med samme afstand på væggen til
fastgørelse af beslaget(se g. 3).
3 Sæt vægpladen til side, og bor et 10 mm (3/8") hul hvert af
de markerede steder. Fjern eventuelt overskydende støv
fra hullerne.
4 Sæt et betonanker (B) i hvert hul, så det ugter med
betonoveraden (se g. 4). Der kan om nødvendigt
anvendes en hammer til ganske let at slå ankrene på plads.
5 Anbring igen vægpladen op mod væggen, og fastgør den
ved hjælp af de medfølgende forskallingsbolte og
spændeskiver (A) (se g. 2). Spænd ikke disse bolte for
meget, og slip ikke vægpladen, før alle bolte sidder på
plads. Sørg for, at vægpladen hele tiden er i vater, efter at
boltene er spændt fast.

Fastgørelse af skærmpladen på skærmen

Forsigtig

Vær ekstra omhyggelig med denne del af monteringen.
Undgå om muligt at vende skærmen med forsiden nedad, da
det kan beskadige synsaden.

Bemærk

Dette beslag fås med et udvalg af forskellige skruer, der
passer til en lang række skærmmodeller. Ikke alle
monteringsdele i sættet skal bruges. Hvis du ikke kan nde
en passende skruestørrelse i det medfølgende sæt, skal du
kontakte skærmproducenten for at få ere oplysninger.

1 Find den korrekte skruelængde, der skal bruges, ved at
undersøge bagsiden af skærmen:

• Hvis bagsiden af skærmen er ad, og monteringshullerne
ugter med overaden, skal du bruge de kortere skruer
(C, E eller H) fra sættet med monteringsdele.

8

• Hvis bagsiden af skærmen er buet, har et fremspring, eller
hvis monteringshullerne er forsænket, skal du bruge de
længere skruer (D, F eller I) og eventuelt også
afstandsstyk kerne (K).
2 Bestem den korrekte diameter af skruen, som skal bruges
ved omhyggeligt at prøve med én i hver størrelse (M4, M6
og M8) fra sættet med monteringsdele (se g. 5). Tving ikke
nogle af skruerne i. Hvis du mærker modstand, skal du
straks stoppe og forsøge med en skrue med en mindre
diameter.
3 Fastgør beslagets arme til bagsiden af skærmen ved hjælp
af skruerne som beskrevet i trin 1 og 2:

• Hvis du bruger M4 eller M6-skruer, skal du bruge
M6-spændeskiver (G). Hvis du bruger M8-skruer, skal du
bruge M8-spændeskiver (J) (se g. 5).

• Hvis du bruger de længere skruer på en skærm med en
buet eller forsænket bagside, skal du muligvis også bruge
afstandsstykker. Brug ét afstandsstykke eller to
afstandsstykker oven på hinanden efter behov. Brug kun
et afstandstykke, hvis det er nødvendigt (se g. 6).

Bemærk

Beslagets arme skal fastgøres med vippeskruerne (*)
vendende udad (dvs. væk fra midten af skærmen) (se g. 7).
Ellers kan vippefunktionen ikke aktiveres.

Endelig samling

1 Med hjælp fra en anden person skal du forsigtigt løfte

skærmen og anbringe den på vægpladen. Slip ikke
skærmen, før beslagets arme er fastgjort på krogene på
vægpladen.
2 Spænd sikkerhedsskruen på hver af beslagets arme ved
hjælp af skruetrækkeren til skruer med Phillips-hoved, så
du undgår, at skærmen løftes af vægpladen (se g. 8).

Forsigtig

Sikkerhedsskruerne skal altid være korrekt spændt for at
undgå, at skærmen ved et uheld bliver slået af beslaget.

4 Betjening og justering

• For at ændre skærmens hældningsvinkel skal du få en
person til at holde skærmen godt på plads, mens en anden
person løsner vippeskruerne, der sidder på hver af
beslagets arme. Når de er løsnet, kan du bevæge skærmen
til den ønskede stilling. Efterspænd vippeskruerne for at
fastlåse hældningsvinklen. Slip ikke skærmen, før begge
vippeskruer er spændt helt (se g. 9).

• Rengør jævnligt beslaget med en tør klud. Efterse alle
skruer og monteringsdele med jævne mellemrum for at
sikre, at ingen skrueforbindelser er blevet løse med tiden.
Efterspænd efter behov.

5 Specifikationer

Skærmstørrelse 40" til 65"

Maks. belastning 45 kg (100 lbs)

Monteringsmønster 400 mm x 400 mm (15,7" x 15,7") maks.

Vippeområde Op til 1° op og 3° ned

Prol 3,0 cm (1,2")

DE

1 Wichtige Sicherheitshinweise

Vorsicht

• Lesen Sie diese Anleitung, bevor Sie beginnen. Wenn Sie
sich bei einem beliebigen Teil des Vorgangs nicht sicher
sind, wenden Sie sich an einen Fachmann oder Installateur.
Eine unsachgemäße Montage kann Verletzungen oder
Schäden zur Folge haben.

• Die Wand oder die Oberäche muss das Gesamtgewicht
der Halterung und des Bildschirms halten können.
Andernfalls muss die Wand bzw. die Oberäche verstärkt
werden.

• Suchen Sie vor dem Bohren in der Wand, an der die
Halterung befestigt werden soll, nach Leitungen, Drähten
oder anderen Gefahren.

• Verwenden Sie Sicherheitsausrüstung und das richtige
Werkzeug. Eine Nichtbeachtung kann Verletzungen oder
Schäden zur Folge haben.

• Die Montage sollte mit zwei Personen durchgeführt
werden. Versuchen Sie nicht, einen schweren Bildschirm
alleine anzuheben.

• Befolgen Sie alle Anweisungen und Empfehlungen zur
geeigneten Belüftung und Stelle für die Montage des
Bildschirms. Weitere Informationen nden Sie in der
Bedienungsanleitung des jeweiligen Bildschirms.

• Diese Wandhalterung darf nur mit dem angegebenen
Maximalgewicht von 45 kg (100 lbs.) verwendet werden.
Die Verwendung mit Produkten, deren Gewicht das
Maximalgewicht überschreitet, kann zu Instabilität führen
und ggf. Verletzungen verursachen.

2 Kippbare Wandhalterung (für LCD-, Plasma­ und LED-Bildschirme)

Lieferumfang

PWandplatte (x1) Montagearm (x2)
Befestigungs-Kit (x1) Benutzerhandbuch (x1)

Befestigungs-Kit

A Schlüsselschraube M8 x 63 (x4)

Unterlegscheibe für Schlüsselschraube
B Betonanker (x4)
C Schraube M4 x 12 (x4)
D Schraube M4 x 20 (x4)
E Schraube M6 x 12 (x4)

F Schraube M6 x 30 (x4)
G Unterlegscheibe M6 (x4)

(x4)

H Schraube M8 x 12 (x4)
I Schraube M8 x 30 (x4)
J Unterlegscheibe M8 (x4)
K Abstandhalter (x8)

Erforderliche Werkzeuge

• Phillips Kreuzschlitz-Schraubendreher

• Ratsche oder Knarre mit 13-mm-Sockel (1/2 Zoll)

• Elektrische oder Handbohrmaschine

• Bohrer mit 6 mm (1/4 Zoll) und Balkensuchgerät für die

Installation an Trockenwänden

• Steinbohrer mit 10 mm (3/8 Zoll) für die Installation an
Mauerwerk

• Wasserwaage

3 Montage

Montage an einer Trockenbauwand

Vorsicht

Aus Sicherheitsgründen muss diese Halterung an mindestens
zwei Holzbalken mit mindestens 41 cm (16 Zoll) Abstand
zueinander befestigt werden. Die Balken müssen das
Gesamtgewicht der Halterung und des Bildschirms tragen
können.

9

1 Verwenden Sie ein qualitativ hochwertiges Balkensuch
gerät, um zwei angrenzende Balken zu suchen, an denen
Sie die Halterung montieren möchten.

Hinweis

Sie müssen die Mitte des Balkens verwenden, um Risse oder
Bruchstellen am Holz während der Montage zu vermeiden.

2 Platzieren Sie die Wandplatte in der gewünschten Position
an der Wand, und richten Sie sie mithilfe der integrierten
Wasserwaage aus.
3 Während eine andere Person die Wandplatte in Position
hält, markieren Sie vier Stellen zur Befestigung der
Montagehalterung im gleichen Abstand an der Wand
(siehe Abb. 1).
4 Entfernen Sie die Wandplatte, und bohren Sie eine
Vorbohrung mit 6 mm (1/4 Zoll) an den markierten Stellen.
5 Platzieren Sie die Wandplatte wieder an der Wand, und
befestigen Sie sie mit den im Lieferumfang enthaltenen
Schlüsselschrauben und Scheiben (A) (siehe Abb. 2).
Ziehen Sie die Schrauben nicht zu stark an, und lassen Sie
die Wandplatte erst los, wenn sich alle Schrauben in der
korrekten Position benden. Stellen Sie sicher, dass die
Wandplatte nach dem Anziehen der Schrauben weiterhin
gerade ist.

Montage an einer Betonwand

Vorsicht

Aus Sicherheitsgründen muss die Betonwand das
Gesamtgewicht der Halterung und des Bildschirms tragen
können. Der Hersteller übernimmt keine Verantwortung für
Fehler, die durch Wände mit einer ungenügenden
Tragfähigkeit verursacht werden.

1 Platzieren Sie die Wandplatte in der gewünschten Position
an der Wand, und richten Sie sie mithilfe der integrierten
Wasserwaage aus.

2 Während eine andere Person die Wandplatte in Position
hält, markieren Sie vier Stellen zur Befestigung der
Montagehalterung im gleichen Abstand an der Wand
(siehe Abb. 3).
3 Entfernen Sie die Wandplatte, und bohren Sie ein Loch mit
10 mm (3/8 Zoll) an jeder markierten Stelle. Entfernen Sie
überschüssigen Staub aus den Bohrlöchern.
4 Setzen Sie einen Betonanker (B) in jedes Loch, sodass er
eben mit der Betonäche abschließt (siehe Abb. 4).
Verwenden Sie bei Bedarf einen Hammer, um die Anker
vorsichtig in die richtige Position zu klopfen.
5 Platzieren Sie die Wandplatte wieder an der Wand, und
befestigen Sie sie mit den im Lieferumfang enthaltenen
Schlüsselschrauben und Scheiben (A) (siehe Abb. 2).
Ziehen Sie die Schrauben nicht zu stark an, und lassen Sie
die Wandplatte erst los, wenn sich alle Schrauben in der
korrekten Position benden. Stellen Sie sicher, dass die
Wandplatte nach dem Anziehen der Schrauben weiterhin
gerade ist.

Befestigen der Bildschirmplatte am Bildschirm

Vorsicht

Gehen Sie bei diesem Montageschritt besonders vorsichtig
vor. Vermeiden Sie es nach Möglichkeit, den Bildschirm mit
der Vorderseite nach unten zu legen, da dies den Bildschirm
beschädigen könnte.

Hinweis

Im Lieferumfang der Halterung sind verschiedenen
Schrauben für viele verschiedene Bildschirmmodelle
enthalten. Es werden daher nicht alle Befestigungen des
Befestigungs-Kits verwendet. Falls das Kit keine passenden
Schrauben für Ihren Bildschirm enthält, wenden Sie sich an
den Hersteller Ihres Bildschirms, um weitere Informationen
zu erhalten.

1 Bestimmen Sie die korrekte Länge der zu verwendenden
Schraube, indem Sie die Rückseite Ihres Bildschirms
betrachten:

• Wenn die Rückseite des Bildschirms ach ist und die
Montagebohrungen eben mit der Oberäche
abschließen, verwenden Sie die kürzeren Schrauben (C, E
oder H) aus dem Befestigungs-Kit.

• Wenn die Rückseite des Bildschirms leicht gewölbt ist
oder die Montagebohrungen versenkt sind, müssen Sie
die längeren Schrauben (D, F oder I) und möglicherweise
auch die Abstandhalter (K) verwenden.
2 Ermitteln Sie den richtigen Durchmesser der zu
verwendenden Schraube, indem Sie vorsichtig eine
Schraube der jeweiligen Größe (M4, M6 und M8) aus dem
Befestigungs-Kit einzusetzen versuchen (siehe Abb. 5).
Führen Sie die Schrauben nicht mit Gewalt ein. Wenn Sie
einen Widerstand spüren, brechen Sie den Vorgang sofort
ab, und versuchen Sie es mit einer Schraube mit kleinerem
Durchmesser.
3 Befestigen Sie die Montagearme mit den in den Schritten 1
und 2 ermittelten Schrauben an der Rückseite Ihres
Bildschirms.

• Wenn Sie M4 oder M6-Schrauben verwenden,
benötigen Sie M6-Scheiben (G). Wenn Sie
M8-Schrauben verwenden, benötigen Sie M8-Scheiben
(J) (siehe Abb. 5).

• Wenn Sie die längeren Schrauben bei einem Bildschirm
mit gewölbter oder versetzter Rückseite verwenden,
müssen Sie ggf. auch Abstandhalter verwenden.
Verwenden Sie je nach Bedarf einen Abstandhalter oder
zwei Abstandhalter übereinander. Verwenden Sie bei
Bedarf nur einen Abstandhalter (siehe Abb. 6).

Hinweis

Die Montagearme müssen so montiert werden, dass die
Kippschrauben (*) nach außen zeigen (d. h. weg von der
Mitte des Bildschirms) (siehe Abb. 7). Andernfalls kann die
Kippfunktion nicht genutzt werden.

Endmontage

1 Heben Sie den Bildschirm mit der Hilfe einer anderen

Person vorsichtig an, und legen Sie ihn auf die Wandplatte.
Lassen Sie den Bildschirm erst los, wenn die Montagearme
sicher an der Wandplatte befestigt wurden.
2 Ziehen Sie die Sicherheitsschraube an jedem Montagearm
mit einem Phillips Kreuzschlitz-Schraubendreher an, um zu
verhindern, dass sich der Bildschirm von der Wandplatte
löst (siehe Abb. 8).

Vorsicht

Die Sicherungsschrauben müssen jederzeit festgezogen sein,
um zu verhindern, dass sich der Bildschirm versehentlich von
der Halterung lösen kann.

10

4 Bedienung und Einstellung

• Um den Kippwinkel des Bildschirms zu ändern, bitten Sie
eine andere Person, den Bildschirm festzuhalten, während
Sie die Kippschrauben an jedem Montagearm lockern.
Sobald die Schrauben gelockert wurden, bringen Sie den
Bildschirm in die gewünschte Position. Ziehen Sie die
Kippschrauben erneut an, um den Bildschirm im gewählten
Winkel zu xieren. Lassen Sie den Bildschirm erst los, wenn
beide Schrauben fest angezogen sind (siehe Abb. 9).

• Reinigen Sie die Montagehalterung regelmäßig mit einem
trockenen Tuch. Prüfen Sie alle Schrauben und
Befestigungen in regelmäßigen Intervallen, um sicherzustel
len, dass sich keine Verbindungen mit der Zeit gelockert
haben. Ziehen Sie diese nach Bedarf erneut an.

5 Technische Daten

Bildschirmgröße 102 bis 165 cm (40 bis 65 Zoll)

Maximale Last 45 kg (100 lbs.)

Montageschablone

Kippbereich bis zu 1° nach oben und 3° nach unten

Prol 3,0 cm (1,2 Zoll)

max. 400 mm x 400 mm (15,7 Zoll x 15,7 Zoll)

FI

1 Tärkeitä turvallisuusohjeita

Varoitus

• Lue nämä ohjeet ennen aloittamista. Jos et ole varma
jostakin työvaiheesta, ota yhteyttä alan ammattilaiseen.
Virheellinen asennus voi aiheuttaa henkilö- tai omaisuusva
hinkoja.

• Seinän tai muun kiinnityspinnan on kestettävä kiinnityksen
ja näytön yhteispaino. Muutoin rakennetta on vahvistettava.

• Ennen kuin ryhdyt kiinnittämään telinettä seinään, varmista,
ettei porauskohdan takana ole sähköjohtoja, putkia tai
jotakin muuta, joka ei saa vaurioitua.

• Käytä turvavarusteita ja asianmukaisia työkaluja. Muuten
asennuksesta voi aiheutua henkilö- tai omaisuusvahinkoja.

• On suositeltavaa, että asennuksessa on mukana kaksi
henkilöä. Älä yritä nostaa painavaa näyttöä yksin.

• Noudata näytön asennuksessa kaikkia ilmastointi- ja
asennuspaikkaohjeita ja -suosituksia. Katso lisätietoja
television käyttöoppaasta.

• Tämä seinäteline on tarkoitettu käytettäväksi niin, että
enimmäispainona on 45 kg. Jos ilmoitettu enimmäispaino
ylittyy, se saattaa aiheuttaa epävakautta, joka johtaa
vahinkoihin.

2 Kallistettava seinäteline (LCD-, plasma- ja
LED-näytöille)

Pakkauksen sisältö

Seinälaatta (x 1) Kiinnitysvarsi (x 2)
Tarvikesarja (x 1) Käyttöopas (x 1)

Tarvikesarja

A M8x65 kansiruuvi (x 4)
Kansiruuvien aluslevy (x 4)
B Seinätulppa (x 4)
C M4x12-ruuvi (x 4)
D M4x20-ruuvi (x 4)
E M6x12-ruuvi (x 4)

F M6x30-ruuvi (x 4)
G M6-aluslevy (x 4)
H M8x12-ruuvi (x 4)
I M8x30-ruuvi (x 4)
J M8-aluslevy (x 4)
K Välike (x 8)

Tarvittavat työkalut

• Phillips-ruuvitaltta

• Räikkäavain tai ruuvitaltta, jossa on 13 mm:n (1/2") hylsy

• Sähkö- tai akkupora

• 6 mm:n (1/4") terä ja palkkipaikannin kipsilevyasennukseen

• 10 mm:n (3/8") betoniterä betoniasennukseen

• Vesivaaka

3 Asentaminen

Kiinnittäminen kipsilevyseinään

Varoitus

Turvallisuussyistä teline on kiinnitettävä vähintään kahteen
puupalkkiin, joiden väli on vähintään 40 cm. Palkkien on
kestettävä telineen ja näytön yhteispaino.

1 Etsi laadukkaalla palkkipaikantimella vierekkäiset palkit,
joihin teline kiinnitetään.

Huomautus

Kiinnityskohtien on oltava palkkien keskikohdissa, jotta
puuhun ei tule halkeamia tai sälöjä asennuksen vuoksi.

11

2 Aseta seinälaatta seinää vasten haluamaasi kohtaan.
Tarkista integroidun vesivaa’an avulla, että laatta on
suorassa.
3 Pyydä toista henkilöä pitämään seinälaattaa paikoillaan ja
merkitse seinään neljä säännöllisen välimatkan päässä
olevaa kiinnityskohtaa, joista teline kiinnitetään seinälle
(Katso kuva 1.)
4 Siirrä seinälaatta sivuun ja poraa 6 mm:n (1/4") ohjausreiät
merkittyihin kohtiin.
5 Aseta seinälaatta takaisin seinälle ja kiinnitä se käyttämällä
telineen mukana toimitettuja kansiruuveja ja aluslevyjä (A).
(Katso kuva 2.) Ruuveja ei saa kiristää liian tiukalle, ja
laatasta on pidettävä kiinni niin kauan, kunnes kaikki ruuvit
ovat paikoillaan. Varmista, että laatta on suorassa, kun
ruuvit on kiristetty.

Kiinnittäminen betoniseinään

Varoitus

Turvallisuussyistä betoniseinän on kestettävä telineen ja
näytön yhteispaino. Valmistaja ei vastaa vahingoista, jotka
aiheutuvat telineen kiinnittämisestä seinään, joka ei ole
kantavuudeltaan riittävän vahva.

1 Aseta seinälaatta seinää vasten haluamaasi kohtaan.
Tarkista integroidun vesivaa’an avulla, että laatta on
suorassa.
2 Pyydä toista henkilöä pitämään seinälaattaa paikoillaan ja
merkitse seinään neljä säännöllisen välimatkan päässä
olevaa kiinnityskohtaa, joista teline kiinnitetään seinälle
(Katso kuva 3.)
3 Siirrä seinälaatta sivuun ja poraa 10 mm:n (3/8") reiät
merkittyihin kohtiin. Poista pöly rei'istä.
4 Aseta seinätulpat (B) reikiin betonipinnan tasolle. (Katso
kuva 4.) Tarvittaessa voit naputella tulpat paikoilleen
vasaralla.
5 Aseta seinälaatta takaisin seinälle ja kiinnitä se käyttämällä
telineen mukana toimitettuja kansiruuveja ja aluslevyjä (A).
(Katso kuva 2.) Ruuveja ei saa kiristää liian tiukalle, ja
laatasta on pidettävä kiinni niin kauan, kunnes kaikki ruuvit
ovat paikoillaan. Varmista, että laatta on suorassa, kun
ruuvit on kiristetty.

Näyttölevyn kiinnittäminen näyttöön

Varoitus

Toimi erityisen varovasti tässä asennuksen vaiheessa. Jos
mahdollista, älä aseta televisiota tasolle näyttöpuoli
alaspäin, koska kuvaruutu voi vahingoittua.

Huomautus

Telineen mukana toimitetaan monenlaisia ruuveja
erityyppisiä näyttöjä varten. Et tarvitse kaikkia telineen
mukana toimitettuja tarvikkeita. Jos et löydä omaan
näyttöösi sopivia ruuveja, pyydä lisäneuvoja television
valmistajalta.

1 Määritä oikea ruuvin pituus tutkimalla näytön takaosaa:

• Jos näytön takaosa on tasainen ja kiinnitysreiät ovat
pinnan tasolla, käytä tarvikesarjan lyhyitä ruuveja (C, E tai
H).

• Jos näytön takaosa on kaareva, siinä on ulkonema tai
kiinnitysreiät ovat upotettuina, käytä pidempiä ruuveja (D,
F tai I). Saatat tarvita myös välikkeitä (K).

2 Valitse halkaisijaltaan sopivan kokoiset ruuvit kokeilemalla
tarvikesarjan molempia kokoja (M4, M6 ja M8) (Katso kuva

5.). Älä yritä kiinnittää ruuveja väkisin. Jos tunnet vastusta,
lopeta heti ja kokeile pienempää ruuvia.
3 Kiinnitä kiinnitysvarret näytön taakse vaiheissa 1 ja 2
valituilla ruuveilla.

• Jos käytät M4 tai M6-ruuveja, käytä M6-aluslevyjä (G).
Jos käytät M8-ruuveja, käytä M8-aluslevyjä (J)
(Katso kuva 5.).

• Jos käytät pidempiä ruuveja, koska näytön takaosa on
kaareva tai siinä on syvennys, saatat tarvita myös
välikkeitä. Käytä tarpeen mukaan yhtä välikettä tai kahta
päällekkäin pinottua välikettä. Käytä välikkeitä vain
tarvittaessa (Katso kuva 6.).

Huomautus

Kiinnitysvarret on kiinnitettävä ulospäin suuntautuvilla
kallistusruuveilla (*) (näytöstä poispäin olevilla ruuveilla).
(Katso kuva 7.) Muuten kallistustoimintoa ei voi käyttää.

Viimeinen asennusvaihe

1 Nosta näyttö toisen henkilön avustamana varovasti seinällä

olevan seinälaatan päälle. Älä irrota otetta näytöstä, ennen
kuin kiinnitysvarret ovat kiinnittyneet tukevasti seinälaatta
an.
2 Kiristä kummankin kiinnitysvarren varmistusruuvi
Phillips-ruuvitaltalla, jottei näyttöä pysty nostamaan irti
seinälaatasta (Katso kuva 8.).

Varoitus

Varmistusruuvit on aina kiristettävä, jottei näyttö pääse
vahingossa irtoamaan telineestä.

4 Käyttö ja säädöt

• Näytön kallistusta voi säätää siten, että toinen henkilö pitää
näytöstä tukevasti kiinni ja toinen löysää kiinnitysvarsissa
olevia kallistusruuveja. Kun ruuveja on löysätty, näyttöä
pystyy kallistamaan haluttuun asentoon. Lukitse
kallistuskulma kiristämällä kallistusruuvit uudelleen. Älä
irrota otetta näytöstä, ennen kuin molemmat kallistusruuvit
on kokonaan kiristetty. (Katso kuva 9.)

• Puhdista teline aika-ajoin kuivalla liinalla. Tarkista kaikki
ruuvit ja kiinnitysosat säännöllisesti ja varmista, etteivät
liitännät ole löystyneet. Kiristä tarvittaessa.

5 Tekniset tiedot

Näytön koko 40”–65”

Enimmäiskuorma 45 kg

Kiinnitys (enimmäismitat) 400 mm x 400 mm (15,7” x 15,7”)

Kallistuskulma enintään 1° ylöspäin ja 3° alaspäin

Proili 3,0 cm (1,2”)

12

HU

1 Fontos biztonsági utasítások

Figyelem

• A használat megkezdése előtt olvassa el az utasításokat. Ha
nem biztos a folyamat bármely részében, forduljon
segítségért egy professzionális szakemberhez vagy
szerelőhöz. A helytelen üzembe helyezés személyi sérülést
és kárt okozhat.

• A falnak és a rögzítési felületnek képesnek kell lennie a fali
rögzítő és a kijelző együttes tömegének megtartására,
ellenkező esetben a szerkezetet meg kell erősíteni.

• A fúrás előtt azonosítsa be a falon belüli csövek, vezetékek
és egyéb veszélyforrások helyét a felszerelés kívánt helyén.

• A szerelés során használjon biztonsági védőfelszerelést és
megfelelő szerszámokat. Ennek elmulasztása személyi
sérülést és kárt okozhat.

• A felszerelést két embernek ajánlott elvégeznie. Ne
próbálja meg segítség nélkül megemelni a nehéz kijelzőt.

• Kövesse a megfelelő szellőztetésre és a kijelző rögzítésére
alkalmas helyszín kiválasztására vonatkozó utasításokat és
ajánlásokat. A további tudnivalókkal kapcsolatban tekintse
meg az adott kijelző felhasználói kézikönyvét.

• Ez a fali tartó kizárólag legfeljebb 45 kg tömeg megtartására
képes. A megadott maximális tömegnél nehezebb
termékekkel történő használat az instabilitásból adódóan
baleseteket okozhat.

2 Dönthető fali tartó (LCD, plazma- és LED
kijelzőkhöz)

A doboz tartalma

Fali lemez (1 db) Fali kar (2 db)
Csavarkészlet (1 db) Felhasználói kézikönyv (1 db)

Csavarkészlet

A M8 x 63 facsavar (4 db)
Alátét facsavarhoz (4 db)
B Betondübel (4 db)
C M4 x 12 csavar (4 db)
D M4 x 20 csavar (4 db)
E M6 x 12 csavar (4 db)

F M6 x 30 csavar (4 db)
G M6 alátét (4 db)
H M8 x 12 csavar (4 db)
I M8 x 30 csavar (4 db)
J M8 alátét (4 db)
K Távtartó (8 db)

Szükséges szerszámok

• Csillagfejű csavarhúzó

• Racsnis kulcs vagy csavarhúzó 13 mm-es persellyel

• Elektromos vagy hordozható fúró

• 6 mm-es fúrófej és furatkereső gipszkartonra történő

felszereléshez

• 10 mm-es, kőfalhoz való fúrófej betonra történő
felszereléshez

• Szint

3 Felszerelés

Felszerelés gipszkartonra

Figyelem

Biztonsági okokból a tartót legalább két, fából készült
furathoz rögzíteni kell, amelyeknek legalább 16" távolságra
kell lenniük egymástól. A furatoknak képesnek kell lenniük a
tartó és a kijelző együttes tömegének megtartására.

1 Kiváló minőségű furatkereső használatával keressen két
egymás melletti furatot azon a helyen, ahol a tartót
felszerelni kívánja.

Megjegyzés

Mindenképpen a furat közepét kell használni, hogy
megelőzhető legyen a fa felszerelés közbeni megrepedése
vagy töredezése.

2 Helyezze a fali lemezt a falra a kívánt helyre, és a beépített
szintező segítségével állítsa be, hogy vízszintes legyen.
3 Miközben egy másik személy a helyén tartja a fali lemezt,
jelöljön be a falon négy, egymástól egyenlő távolságra lévő
helyet a tartó rögzítéséhez (lásd: 1. ábra).
4 Tegye félre a fali lemezt, és fúrjon egy-egy 6 mm-es
vezetőlyukat az egyes megjelölt helyeken.
5 Helyezze vissza a fali lemezt a falhoz, és rögzítse a
mellékelt facsavarok és alátétek (A) használatával (lásd: 2.
ábra). A csavarokat ne szorítsa meg túlságosan, és ne
engedje el a fali lemezt, amíg minden csavar a helyére nem
került. Ügyeljen, hogy a fali lemez a csavarok megszorítása
után is vízszintes maradjon.

Felszerelés betonfalra

Figyelem

Biztonsági okokból a betonfalnak képesnek kell lennie a
tartó és a kijelző együttes tömegének megtartására. A gyártó
nem vállal felelősséget a nem megfelelő erősségű falak által
okozott meghibásodásokért.

1Helyezze a fali lemezt a falra a kívánt helyre, és a beépített
szintező segítségével állítsa be, hogy vízszintes legyen.
2 Miközben egy másik személy a helyén tartja a fali lemezt,
jelöljön be a falon négy, egymástól egyenlő távolságra lévő
helyet a tartó rögzítéséhez (lásd: 3. ábra).
3 Tegye félre a fali lemezt, és fúrjon egy-egy 10 mm-es
lyukat a megjelölt helyeken. Távolítsa el a lyukakban
felgyűlt port.
4 Helyezzen egy-egy betondübelt (B) az egyes lyukakba
úgy, hogy egy vonalban legyen a beton felületével (lásd:

4. ábra). A dübelek megfelelő behelyezéséhez szükség
esetén használjon kalapácsot, és noman ütögesse be a
dübeleket.
5 Helyezze vissza a fali lemezt a falhoz, és rögzítse a
mellékelt facsavarok és alátétek (A) használatával (lásd: 2.
ábra). A csavarokat ne szorítsa meg túlságosan, és ne
engedje el a fali lemezt, amíg minden csavar a helyére nem
került. Ügyeljen, hogy a fali lemez a csavarok megszorítása
után is vízszintes maradjon.

A kijelzőlemez és a kijelző csatlakoztatása

Figyelem

A felszerelés ezen része során különös odagyeléssel járjon
el. Ha lehetséges, kerülje a kijelző képernyővel lefelé történő
elhelyezését, mert az károsíthatja a képernyő felületét.

Megjegyzés

A tartó mellé többfajta különböző csavart mellékelünk, hogy
többfajta kijelzőmodellel is használható legyen. Nem
szükséges a hardverkészlet minden részét felhasználni. Ha
nem talál a készletben megfelelő csavarméretet, forduljon
további tájékoztatásért a kijelző gyártójához.

13

1 Határozza meg a csavar megfelelő hosszát a kijelző
hátuljának vizsgálatával:

• Ha a kijelzője hátulja lapos, és a rögzítőfuratok
egybeesnek a felülettel, akkor a hardverkészletben lévő
rövidebb csavarokat (C, E vagy H) kell használni.

• Ha a kijelzője hátulja íves, kiálló rész van rajta, vagy a
rögzítőfuratok süllyesztve vannak, akkor a hosszabb
csavarokat (D, F vagy I) kell használnia, és előfordulhat,
hogy a távtartók (K) használatára is szükség lesz.
2 Határozza meg a csavarok megfelelő átmérőjét úgy, hogy
óvatosan kipróbálja a hardverkészletben megtalálható
egyes méreteket (M4, M6 és M8) (lásd: 5. ábra). Ne
erőltesse a csavarokat – ha ellenállást észlel, azonnal
álljon meg, és próbáljon kisebb átmérőjű csavart használni.
3 Csatlakoztassa a tartókarokat a kijelző hátuljához az 1. és 2.
lépésben azonosított csavarokkal:

• Ha az M4 vagy M6 csavarokat használja, akkor az M6
alátétekre (G) lesz szüksége. Ha az M8 csavarokat
használja, akkor az M8 alátétekre (J) lesz szüksége
(lásd: 5. ábra).

• Ha a hosszabb csavarokat használja egy ívelt vagy
süllyesztett hátú kijelzőn, akkor előfordulhat, hogy
távtartókra is szüksége lesz. Szükség szerint használjon
vagy egy távtartót, vagy két távtartót egymásra helyezve.
Csak akkor használjon távtartót, ha arra valóban szükség
van (lásd: 6. ábra).

Megjegyzés

A tartókarokat kifelé néző (vagyis a kijelző közepétől kifelé
néző) döntésre szolgáló csavarokkal (*) kell csatlakoztatni
(lásd: 7. ábra). Ellenkező esetben a döntési funkció nem lesz
hozzáférhető.

Végső összeszerelés

1 Egy másik személy segítségével óvatosan emelje fel a

kijelzőt, és helyezze rá a fali lemezre. Ne engedje el a
kijelzőt addig, amíg a tartókarok nem rögzültek biztonságos
módon a fali lemezre.
2 Húzza meg a tartókarokon lévő biztonsági csavarokat a
csillagfejű csavarhúzóval, nehogy felemelkedjen a kijelző a
fali lemezről (lásd: 8. ábra).

Figyelem

A biztonsági csavaroknak folyamatosan megszorítva kell
lenniük, hogy megelőzhető legyen a kijelző tartóról történő
véletlen leverése.

5 Műszaki jellemzők

Kijelzőméret 40" és 65" között

Maximális terhelhetőség 45 kg

Szerelőfuratok legfeljebb 400 mm x 400 mm

Döntési tartomány legfeljebb 1° felfelé és 3° lefelé

Prol 3,0 cm

4 Működtetés és beállítás

• A kijelző döntési szögének módosításához egy személy
tartsa biztonságosan a helyén a kijelzőt, miközben egy
másik személy meglazítja az egyes tartókarokon található
döntésre szolgáló csavarokat. A meglazítást követően
mozgassa a kijelzőt a kívánt helyzetbe. A döntési szög
rögzítéséhez szorítsa meg ismét a döntésre szolgáló
csavarokat. A kijelzőt tilos elengedni, amíg mindkét
döntésre szolgáló csavart teljesen meg nem szorították
(lásd: 9. ábra).

• Rendszeresen tisztítsa meg a tartót száraz ronggyal.
Rendszeres időközönként vizsgálja át a csavarokat és a
hardvereket, és ellenőrizze, hogy nem lazult-e meg
valamelyik csatlakozás. Szükség szerint húzza meg a
csavarokat.

14

IT

1 Importanti istruzioni sulla sicurezza

Attenzione

Leggere attentamente le istruzioni prima di iniziare. In caso

•

di dubbi su qualsiasi parte del processo, rivolgersi a un
fornitore o installatore professionale per ricevere
assistenza. Un'eventuale installazione errata può causare
lesioni o danni.
La parete o la supercie di montaggio devono essere in

•
grado di sostenere il peso combinato del supporto e dello
schermo; in caso contrario, la struttura deve essere
rinforzata.
Individuare tubazioni, cavi, o altri pericoli presenti nella

•

parete su cui si desidera installare il supporto prima di
forare.
È necessario utilizzare sistemi di sicurezza e utensili

•
appropriati. Altrimenti, ne possono derivare lesioni
personali o danni.
Si consiglia di eseguire l'installazione in due. Non tentare di

•
sollevare uno schermo pesante senza l'aiuto di un'altra
persona.
Seguire tutte le istruzioni e le raccomandazioni sull'adegua-

•
ta areazione e le posizioni consigliate per il montaggio
dello schermo. Consultare il manuale utente dello schermo
per ulteriori informazioni.
Questo sistema di montaggio a parete è stato progettato

•
per essere usato con un peso massimo di 45 kg. L'uso con
un peso superiore a quello massimo consentito può
causare instabilità e possibili lesioni.

Montaggio su parete in cemento

2 Supporto a parete inclinabile (per schermi LCD,
Plasma, e LED)

Contenuto della confezione

Piastra a muro (X1) Braccio (X2)
Kit bulloneria (X1) Manuale dell'utente (X1)

Kit bulloneria

A Vite mordente M8 x 63 (X4)
Rondella vite mordente (X4)
B Ancoraggio per cemento (X4)
C Vite M4 X 12 (X4)
D Vite M4 X 20 (X4)
E Vite M6 X 12 (X4)

F Vite M6 X 30 (X4)
G Rondella M6 (X4)
H Vite M8 X 12 (X4)
I Vite M8 X 30 (X4)
J Rondella M8 (X4)
K Distanziatore (X8)

Attrezzi necessari

• Cacciavite a testa Phillips

• Chiave o chiave a cricchetto con apertura da 13 mm

• Trapano elettrico o portatile

• Punta del trapano da 6 mm e rilevatore di metalli e tubi per

l'installazione su parete in cartongesso

• Punta del trapano da 10 mm per l'installazione su parete in
cemento

• Level

Fissaggio della piastra per schermo sullo schermo

3 Installazione

Montaggio su cartongesso

Attenzione

Per ragioni di sicurezza, questo sistema di montaggio deve
essere ssato ad almeno due montanti in legno distanti
almeno 16" l'uno dall'altro. I montanti devono poter
sostenere il peso combinato del sistema di montaggio e
dello schermo.

1 Usare un rilevatore di alta qualità per trovare due montanti
adiacenti dove si desidera installare il supporto.

15

Nota

È necessario utilizzare il centro del montante per evitare che
il legno si crepi o rompa durante l'installazione.

2 Posizionare la piastra a parete contro il muro nella
posizione desiderata e livellarla utilizzando la livella a bolla
integrata.
3 Mentre un'altra persona mantiene la piastra a parete in
posizione, segnare quattro punti a eguale distanza sulla
parete per ssare il supporto (vedere Fig. 1).
4 Spostare la piastra e praticare un foro pilota da 6 mm (1/4")
in corrispondenza di ogni punto contrassegnato.
5 Posizionare la piastra nuovamente contro il muro e ssarla
utilizzando le vite mordenti e le rondelle (A) in dotazione
(vedere Fig. 2). Non serrare eccessivamente le viti e non
cessare di sostenere la piastra no a che tutte le viti non
saranno posizionate correttamente. Assicurarsi che la
piastra a parete rimanga a livello dopo aver serrato le viti.

Attenzione

Per ragioni di sicurezza, il muro in cemento deve essere in
grado di supportare il peso combinato del sistema di
montaggio e dello schermo. Il produttore non si assume
alcuna responsabilità per danni causati da muri non in grado
si sostenere il peso in questione.

1 Posizionare la piastra a parete contro il muro nella
posizione desiderata e livellarla utilizzando la livella a bolla
integrata.
2 Mentre un'altra persona mantiene la piastra a parete in
posizione, segnare quattro punti a eguale distanza sulla
parete per ssare il supporto (vedere Fig. 3).
3 Spostare la piastra e praticare un foro da 10 mm (3/8") in
corrispondenza di ogni punto contrassegnato. Rimuovere
la polvere in eccesso dai fori.
4 Inserire un ancoraggio per cemento (B) in ogni foro in
modo che sia a lo con la supercie in cemento (vedere
Fig. 4). È possibile usare un martello per battere
leggermente l'ancoraggio in posizione se necessario.
5 Posizionare la piastra nuovamente contro il muro e ssarla
utilizzando le vite mordenti e le rondelle (A) in dotazione
(vedere Fig. 2). Non serrare eccessivamente le viti e non
cessare di sostenere la piastra no a che tutte le viti non
saranno posizionate correttamente. Assicurarsi che la
piastra a parete rimanga a livello dopo aver serrato le viti.

Attenzione

Prestare la massima attenzione durante questa fase
dell'installazione. Se possibile, evitare di poggiare lo schermo
a faccia in giù, poiché si potrebbe danneggiare.

Nota

Questo sistema di montaggio è fornito con viti di vario tipo
per assicurare la compatibilità con una vasta gamma di
modelli. Non tutta la bulloneria nel kit verrà utilizzata. Se non
si trova la vite appropriata all'interno del kit in dotazione,
consultare il produttore dello schermo per ulteriori
informazioni.

1 Determinare la corretta lunghezza della vite da utilizzare
esaminando il retro dello schermo:

• Se la parte posteriore dello schermo è piatta e i fori per il
montaggio sono a lo della supercie, utilizzare le viti più
corte (C, E o H) presenti nel kit di bulloneria.

• Se la parte posteriore dello schermo è curva, presenta
una protuberanza, o se i fori di montaggio sono incassati,
sarà necessario utilizzare le viti più lunghe (D, F O I) e
potrebbe anche essere necessario utilizzare i distanziatori
(K).
2 Determinare il diametro corretto della vite da utilizzare
provandone con cautela una per dimensione (M4, M6 e
M8) dal kit bulloneria (vedere Fig. 5). Non forzare alcuna
vite: se si avverte resistenza interrompere subito e provare
una vite con diametro minore.
3 Fissare le braccia al retro dello schermo tramite le viti
identicate nei passaggi 1 e 2:

• Se si utilizzano viti M4 o M6 (G), sarà necessario
utilizzare rondelle M6. Se si utilizzano viti M8, sarà
necessario utilizzare rondelle M8 (J) (vedere Fig. 5).

• Se si utilizzano le viti più lunghe su uno schermo curvo o
retro incassato, potrebbe essere necessario usare anche i
distanziatori. Utilizzare uno o due distanziatori impilati
secondo necessità. Usare i distanziatori solo se
necessario (vedere Fig. 6).

Nota

Le braccia del supporto devono essere ssati con le viti di
inclinazione (*) rivolte verso l'esterno (cioè lontano dal
centro dello schermo) (vedere Fig. 7). In caso contrario, la
funzione di inclinazione non sarebbe utilizzabile.

Montaggio finale

1 Con l'aiuto di un'altra persona, sollevare con cautela lo

schermo e posizionarlo sulla piastra a parete. Non smettere
di sostenere lo schermo no a che i bracci non saranno
agganciati in modo sicuro sulla piastra a parete.
2 Serrare la vite di sicurezza che si trova su ciascun braccio
del supporto utilizzando il cacciavite a testa Phillips, per
evitare che lo schermo possa essere sollevato dalla piastra
a parete (vedere Fig. 8).

Attenzione

Le viti di sicurezza devono essere serrate in ogni momento
per evitare che lo schermo venga accidentalmente fatto
cadere dal supporto.

4 Funzionamento e regolazione

• Per modicare l'angolo di inclinazione dello schermo, farsi
aiutare da un'altra persona che tenga lo schermo in
posizione mentre si allentano le viti di inclinazione che si
trovano su ciascun braccio del supporto. Una volta
allentate, è possibile spostare lo schermo nella posizione
desiderata. Serrare nuovamente le viti di inclinazione per
bloccare l'angolo di inclinazione. Non smettere di
sostenere lo schermo no a che entrambe le viti di
inclinazione non saranno completamente serrate (vedere
Fig. 9).

• Pulire periodicamente il supporto con un panno asciutto.
Controllare tutte le viti e la bulloneria a intervalli regolari
per vericare che non si siano allentate nel tempo. Serrare
nuovamente secondo necessità.

5 Specifiche

Dimensioni del display da 40" a 65"

Carico massimo 45 kg

Dima di montaggio 400 mm x 400 mm max

Intervallo di inclinazione no a 1° verso l'alto e 3° verso il basso

Prolo 3,0 cm

NL

1 Belangrijke veiligheidsinstructies

Let op

Lees deze instructies voordat u begint. Als u twijfelt over

•

van enig deel van het proces, neem dan contact op met
een professionele aannemer of installateur voor hulp.
Onjuiste installatie kan tot letsel of schade leiden.
De wand of het bevestigingsoppervlak moet het

•
gecombineerde gewicht van de steun en het beeldscherm
kunnen dragen. Als dit niet het geval is, dient de structuur
te worden versterkt.
Zoek voordat u gaat boren naar buizen, kabels of andere

•

risico's in de muur waarin u de steun wilt bevestigen.
Gebruik veiligheidsuitrusting en het juiste gereedschap. Als

•
u dit niet doet, kan dit tot schade en/of letsel leiden.
We adviseren om de installatie met twee mensen uit te

•
voeren. Probeer niet zonder hulp een zwaar beeldscherm
te tillen.
Volg alle instructies en aanbevelingen met betrekking tot

•
voldoende ventilatie en een geschikte locatie voor het
bevestigen van uw beeldscherm. Raadpleeg de
handleiding van uw beeldscherm voor meer informatie.
Deze wandsteun is geschikt voor een gewicht van

•
maximaal 45 kg. Als u een beeldscherm gebruikt dat
zwaarder is dan het aangegeven maximumgewicht, kan dit
tot instabiliteit leiden met persoonlijk letsel als mogelijk
gevolg.

2 Kantelbaar wandmontagesysteem (voor LCD-,
plasma-, en LED-beeldschermen)

Wat zit er in de doos?

Wandplaat (x1) Bevestigingsarm (x2)
Hardwarekit (x1) Gebruiksaanwijzing (x1)

Hardwarekit

A Schroefspijker M8 x 63 (x4)
Sluitring schroefspijker (x4)
B Plug (x4)
C Schroef M4 x 12 mm (x4)
D Schroef M4 x 20 mm (x4)
E Schroef M6 x 12 mm (x4)

F Schroef M6 x 30 mm (x4)
G M6 sluitring (x4)
H Schroef M8 x 12 mm (x4)
I Schroef M8 x 30 mm (x4)
J M8 sluitring (x4)
K Afstandsstuk (x8)

Benodigd materiaal

• Phillips-kruiskopschroevendraaier

• Ratel met een dopsleutel van13 mm (1/2")

• Elektrische of draagbare boor

• 6 mm boor en balkzoeker voor bevestiging in gipsmuren

• 10 mm steenboor voor bevestiging in betonnen muren

• Level

3 Installatie

Montage op gipsmuren

Let op

Om veiligheidsredenen moet deze steun worden
aangebracht op ten minste twee houten balken die niet
minder dan 40 cm uit elkaar liggen. De balken moeten het
gecombineerde gewicht van de steun en het beeldscherm
kunnen dragen.

1

Gebruik een hoogwaardige balkzoeker om twee
aangrenzende balken te vinden waarin u uw steun kunt
bevestigen.

16

Opmerking

U moet het midden van de balk gebruiken, om te voorkomen
dat het hout barst of splijt tijdens de installatie.

2

Plaats de wandplaat op de gewenste locatie tegen de muur
zorg met behulp van de geïntegreerde waterpas dat deze
vlak ligt.

3

Terwijl iemand anders wandplaat op zijn plaats houdt,
markeert u vier punten op gelijke afstand voor het
bevestigen van de steun aan de wand (zie afb. 1).

4

Leg de wandplaat neer en boor een gat van 6 mm op elke
gemarkeerde plek.

5

Plaats de wandplaat weer tegen de muur en bevestig hem
met de schroefspijkers en borgringen (A) (zie afb. 2). Draai de
schroefspijkers niet te strak aan en laat de wandplaat pas los
als alle schroefspijkers op hun plaats zitten. Zorg dat de
wandplaat vlak blijft als u de schroeven vastdraait.

Montage op een betonnen muur

Let op

Om veiligheidsredenen moet de betonnen muur het
gecombineerde gewicht van de steun en het beeldscherm
kunnen dragen. De fabrikant is niet verantwoordelijk voor de
gevolgen van montage op muren die niet sterk genoeg zijn.

1

Plaats de wandplaat op de gewenste locatie tegen de
muur zorg met behulp van de geïntegreerde waterpas dat
deze vlak ligt.

2

Terwijl iemand anders wandplaat op zijn plaats houdt,
markeert u vier punten op gelijke afstand voor het
bevestigen van de steun aan de wand (zie afb. 3).

3

Leg de wandplaat neer en boor een gat van 10 mm op elke
gemarkeerde plek. Verwijder achtergebleven stof uit de
gaten.

4

plaats in elk gat een plug (B), en zorg dat deze gelijk ligt
met het betonnen oppervlak (zie afb. 4). U kunt de pluggen
zachtjes met een hamer op hun plaats tikken als dat nodig
is.

5

Plaats de wandplaat weer tegen de muur en bevestig hem
met de schroefspijkers en borgringen (A) (zie afb. 2). Draai
de schroefspijkers niet te strak aan en laat de wandplaat
pas los als alle schroefspijkers op hun plaats zitten. Zorg
dat de wandplaat vlak blijft als u de schroeven vastdraait.

De steunarmen moet worden bevestigd met de schroeven
van het kantelmechanisme(*) naar buiten gericht (d.w.z. niet
naar het midden van het beeldscherm) (zie afb. 7). Anders
kan de kantelfunctie kunnen niet worden gebruikt.

Uiteindelijke montage

De veiligheidsschroeven moeten altijd worden vastgedraaid
om te voorkomen dat het beeldscherm per ongeluk uit de
steun wordt gestoten.

4 Werking en afstelling

De beeldschermplaat aan het beeldscherm bevestigen

Let op

Voer dit gedeelte van de installatie extra voorzichtig uit. Leg
uw beeldscherm niet met de schermzijde naar beneden neer
als dat mogelijk is. Dit kan leiden tot schade.

Opmerking

Deze steun wordt geleverd met een aantal verschillende
schroeven om gebruik met een groot aantal beeldscherm­modellen mogelijk te maken. Niet alle hardware in de kit zal
worden gebruikt. Als u niet het juiste formaat schroef vindt in
de meegeleverde kit, neem dan contact op met de fabrikant
van uw beeldscherm voor meer informatie.

1

Bepaal de juiste lengte van schroef door de achterkant
van uw beeldscherm te bekijken:

• Als de achterkant van het beeldscherm plat is en de
montagegaten gelijk liggen met het oppervlak, gebruikt u
de kortere bouten (C, E of H) uit de hardwarekit.

5 Specificaties

Schermgrootte 102 cm (40") 165 cm (65")

Maximale belasting 45 kg

Montagepatroon max. 400 x 400 mm (15,7 x 15,7")

Kantelbereik tot 1° omhoog en 3° naar beneden

Proel 3,0 cm (1,2")

17

• Als de achterkant van het beeldscherm gebogen is of
uitsteekt, of als de montagegaten verzonken zijn, kunt u
de langere schroeven (D, F of I) gebruiken. Mogelijk
moet u ook de afstandsstukken (H) gebruiken.

2

Bepaal de juiste diameter van de schroef door er
voorzichtig één van elk formaat (M4, M6 en M8) te
proberen uit de hardwarekit (zie afb. 5). Zet niet teveel
kracht op de schroeven. Stop onmiddellijk als u weerstand
voelt en probeer een schroef met een kleinere diameter.

3

Bevestig de armen van de steun aan de achterkant van uw
beeldscherm met de schroeven die u bij stap 1 en 2 hebt
uitgezocht:

• Als u de M4 of M6 schroeven gebruikt, dient u de M6
borgringen te gebruiken (G). Als u de M8 schroeven
gebruikt, dient u de M8 borgringen te gebruiken (J)
(zie afb. 5).

• Als u de langere schroeven gebruikt voor een
beeldscherm met een gebogen of verzonken achterkant,
moet u mogelijk ook de afstandsstukken gebruiken.
Gebruik één afstandsstuk of stapel er twee op elkaar als
dat nodig is. Gebruik alleen een afstandsstuk als dat
nodig is (zie afb. 6).

Opmerking

1

Til het beeldscherm voorzichtig op met de hulp van een
andere persoon en plaats het op de wandplaat. Laat het
beeldscherm pas los als de steunarmen goed in de
wandplaat zijn gehaakt.

2

Draai de veiligheidsschroef van de bevestigingsarmen vast
met de Philips kruiskopschroevendraaier om te
voorkomen dat het beeldscherm van de wandplaat wordt
getild (zie afb. 8).

Let op

•

Als u de kantelhoek van uw beeldscherm wilt veranderen,
houdt één persoon het beeldscherm stevig op zijn plaats
terwijl iemand anders de kantelschroeven op de
bevestigingsarmen losdraait. Als deze zijn losgedraaid
kunt uw beeldscherm in de gewenste stand zetten. Zet de
kantelschroeven weer vast om de kantelhoek te
vergrendelen. Laat het beeldscherm pas los als beide
kantelschroeven volledig zijn vastgezet (zie afb. 9).

•

Reinig de steun regelmatig met een droge doek.
Controleer regelmatig alle schroeven en hardware om er
zeker van te zijn dat er in de loop van de tijd geen
verbindingen zijn losgeraakt. Draai de schroeven weer vast
als dat nodig is.

NO

1 Viktige sikkerhetsinstruksjoner

Forsiktig

Les disse instruksjonene før du begynner. Hvis du er usikker

•

på noen deler av prosessen, må du kontakte en
profesjonell leverandør eller installatør for å få hjelp.
Feilinstallasjon kan resultere i personskade eller materiell
skade.
Veggen eller monteringsoveraten må kunne tåle vekten til

•
både selve stativet og skjermen. Hvis ikke må strukturen
forsterkes.
Lokaliser rør, ledninger eller eventuelle andre farer i veggen

•

der du vil montere stativet, før du begynner å drille.
Du må bruke skikkelig verneutstyr og verktøy. Hvis du ikke

•
gjør dette, kan det oppstå personskade eller materiell
skade.
To personer bør utføre installasjonen. Ikke forsøk å bære en

•
tung skjerm på egenhånd.
Følg alle instruksjoner og anbefalinger vedrørende

•
tilstrekkelig ventilasjon og passende plassering av stativet
til skjermen. Se i brukerhåndboken for den aktuelle
skjermen for å få mer informasjon.
Dette veggstativet er bare beregnet for bruk med en vekt

•
på maksimalt 45 kg. Hvis vekten er tyngre enn maksvekten
som er angitt, kan det resultere i ustabilitet og føre til mulig
personskade.

2 Veggstativ som kan vippes (for LCD-, plasma- og
LED-skjermer)

Innholdet i esken

Veggplate (x1) Stativarm (x2)
Skruesett (x1) Brukerhåndbok (x1)

Skruesett

M6 x 30-skrue (x4)

M8 x63 skrubolt (x4)

A

Skive skrubolt (x4)
Betonganker (x4)

B

M4 x 12-skrue (x4)

C

M4 x 20-skrue (x4)

D

M6 x 12-skrue (x4)

E

F

Skive M6 (x4)

G

M8 x 12-skrue (x4)

H

M8 x 30-skrue (x4)

I

Skive M8 (x4)

J

Distansehylse (x8)

K

Nødvendige verktøy

•

Stjerneskrutrekker

•

Skralle eller lignende med pipe 13 mm (1/2")

•

Elektrisk eller bærbar boremaskin

•

6 mm (1/4”) bor og stendersøker for montering på gipsvegg

•

10 mm (3/8”) murbor for montering på betongvegg

•

Nivå

3 Installasjon
Montering på gipsvegg

Forsiktig

Av sikkerhetshensyn må dette stativet festes til minst to
trestendere som ikke er lengre enn 40 cm fra hverandre.
Stenderne må kunne tåle den kombinerte vekten til stativet
og skjermen.

Bruk en stendersøker av god kvalitet for å nne to

1

tilstøtende stendere der du ønsker å montere stativet.

Merk

Du må nne midten på stenderen, slik at treet ikke sprekker
eller splittes under monteringen.

2

Plasser veggplaten på ønsket plassering inntil veggen, og
bring den i vater med det integrerte vaterpasset.

3

Mens en annen person holder veggplaten på plass, setter
du re merker jevnt fordelt på veggen til festing av stativet
(se g. 1).

4

Sett veggplaten til side, og forbor et 6 mm (1/4”) hull ved
hvert av merkene.

5

Plasser veggplaten mot veggen igjen, og fest den ved hjelp
av skruboltene og skivene (A) som følger med (se g. 2). Du
må ikke stramme til skruboltene for mye, og du må ikke
slippe veggplaten før alle skruboltene er på plass.
Kontroller at veggplaten fortsatt er i vater etter at boltene
er strammet.

Montering på betongvegg

Forsiktig

Av sikkerhetshensyn må betongveggen kunne tåle den
kombinerte vekten til stativet og skjermen. Produsenten
påtar seg ikke noe ansvar for feil som skyldes vegger som
ikke er sterke nok.

1

Plasser veggplaten på ønsket plassering inntil veggen, og
bring den i vater med det integrerte vaterpasset.

2

Mens en annen person holder veggplaten på plass, setter
du re merker jevnt fordelt på veggen til festing av stativet
(se g. 3).

3

Sett veggplaten til side, og bor et 10 mm (3/8”) hull ved
hvert av merkene. Fjern overødig støv fra hullene.

4

Sett inn et betonganker (B) i hvert hull, slik at de står i ukt
med betongoveraten (se g. 4). Du kan om nødvendig
banke ankrene lett med en hammer for å få dem på plass.

5

Plasser veggplaten mot veggen igjen, og fest den ved hjelp
av skruboltene og skivene (A) som følger med (se g. 2).
Du må ikke stramme til skruboltene for mye, og du må ikke
slippe veggplaten før alle skruboltene er på plass.
Kontroller at veggplaten fortsatt er i vater etter at boltene
er strammet.

Feste skjermplaten til skjermen

Forsiktig

Vær ekstra forsiktig under denne delen av installasjonen.
Hvis det er mulig, bør du unngå å vende skjermen nedover,
da det kan skade visningsoveraten.

Merk

Dette stativet leveres med forskjellige skruer for en rekke
ulike skjermmodeller. Du vil ikke få bruk for alle skruene i
settet. Hvis du ikke nner riktig skruestørrelse i settet som
følger med, sjekker du med produsenten av skjermen for å få
mer informasjon.

1

Avgjør hvor lange skruer du trenger, ved å undersøke
baksiden av skjermen:

• Hvis baksiden av skjermen er at, og monteringshullene
er i ukt med overaten, må du bruke de kortere skruene
(C, E eller H) i skruesettet.

• Hvis baksiden av skjermen er buet, har en forhøyning,
eller hvis monteringshullene er forsenket, må du bruke
de lengre skruene (D, F eller I), og det kan hende du
også får bruk for distansehylsene (K).

18

Avgjør riktig diameter på skruene ved forsiktig å prøve en

2

av hver størrelse (M4, M6 og M8) du nner i skruesettet (se
g. 5). Ikke bruk for mye makt når du skrur – hvis du
kjenner motstand, stopper du med en gang og prøver en
skrue med mindre diameter.
Fest stativarmene på baksiden av skjermen med skruene

3

du valgte under trinn 1 og 2:

• Hvis du bruker M4 og M6-skruer, må du bruke M6-skiver
(G). Hvis du bruker M8-skruer, må du bruke M8-skiver
(se g. 5).

• Hvis du bruker de lengre skruene på en skjerm med en
buet eller nedsenket bakside, kan det hende du også får
bruk for distansehylsene. Bruk én distansehylse eller to
distansehylser oppå hverandre etter behov. Bare bruk
distansehylser hvis det er nødvendig (se g. 6).

Merk

Stativarmene må festes med vippeskruene (*) vendt utover
(dvs. ikke mot midten av skjermen) (se g. 7). Hvis ikke
kommer du ikke til vippefunksjonen.

Endelig montering

1

Få hjelp av en annen person til å løfte forsiktig skjermen,
og fest den på veggplaten. Ikke slipp skjermen før
stativarmene henger forsvarlig på veggplaten.

2

Stram sikkerhetsskruen på hver av stativarmene med en
stjerneskrutrekker, slik at skjermen ikke kan løftes av
veggplaten (se g. 8).

Forsiktig

Sikringsskruene må være strammet til til enhver tid for å
unngå at skjermen faller ned fra stativet ved et uhell.

4 Bruk og justering

•

Hvis du vil endre vinkelen på skjermen, må én person
holde skjermen godt på plass, mens en annen person
løsner vippeskruene på hver av stativarmene. Når de er
løsnet, kan du ytte skjermen til ønsket posisjon. Stram til
vippeskruene for å låse vinkelen. Ikke slipp skjermen før
begge vippeskruene er godt strammet til (se g. 9).

•

Med jevne mellomrom kan du rengjøre stativet med en
tørr klut. Kontroller alle skruene og festemateriellet
regelmessig for å sikre at ingenting har løsnet over tid.
Stram til ved behov.

5 Spesifikasjoner

Skjermstørrelse 40" til 65"

Maks. belastning 45 kg

Monteringsmønster maks. 400 x 400 mm

Prol 3,0 cm

PL

1 Ważne instrukcje dotyczące bezpieczeństwa

Uwaga

Należy uważnie przeczytać instrukcję przed rozpoczęciem

•

montażu. Jeżeli nie masz pewności co do jakiejkolwiek
części procesu, skontaktuj się z profesjonalnym monterem
lub instalatorem, aby uzyskać pomoc. Nieprawidłowy
montaż może spowodować obrażenia ciała lub straty
mienia.
Ściana lub powierzchnia montażu musi być wystarczająco

•
mocna, aby podtrzymać wspornik z wyświetlaczem; w
przeciwnym razie należy wzmocnić konstrukcję ściany.
Przed wywierceniem otworów zlokalizuj rury, przewody i

•

inne niebezpieczne miejsca w ścianie, na której chcesz
zamontować wspornik.
Należy stosować środki ochrony i odpowiednie narzędzia.

•
Niezastosowanie się do tego zalecenia może spowodować
obrażenia ciała lub uszkodzenie urządzenia.
Proces montażu wymaga pomocy drugiej osoby. Nie

•
próbuj podnosić ciężkiego wyświetlacza samodzielnie.
Należy przestrzegać wszystkich instrukcji i zaleceń

•
dotyczących odpowiedniej wentylacji i wyboru miejsca
montażu. Więcej informacji można znaleźć w instrukcji
obsługi konkretnego wyświetlacza.
Ten wspornik do montażu naściennego jest przeznaczony

•
do użytku wyłącznie, jeśli maksymalne dopuszczalne
obciążenie nie przekracza 45 kg (100 funtów). Obciążenie
produktu wagą większą niż podana waga maksymalna
może spowodować obrażenia.

2 Odchylany wspornik naścienny (do ekranów
LCD, plazmowych i wyświetlaczy LED)

Zawartość opakowania

Uchwyt ścienny (1 szt.) Ramię montażowe (2 szt.)
Zestaw montażowy (1 szt.) Instrukcja obsługi (1 szt.)

Zestaw montażowy

Śruba M6 × 30 (4 szt.)

Śruba M8 x 63 (4 szt.)

A

Podkładka (4 szt.)
Kotwa do betonu (4 szt.)

B

Śruba M4 × 12 (4 szt.)

C

Śruba M4 × 20 (4 szt.)

D

Śruba M6 × 12 (4 szt.)

E

F

Podkładka M6 (4 szt.)

G

Śruba M8 × 12 (4 szt.)

H

Śruba M8 × 30 (4 szt.)

I

Podkładka M8 (4 szt.)

J

Tulejka dystansowa (8 szt.)

K

Potrzebne narzędzia

•

Wkrętak z końcówką krzyżową

•

Klucz lub grzechotka z nasadką 13 mm (1/2”)

•

Wiertarka elektryczna lub akumulatorowa

•

Wiertło do ścian gipsowo-kartonowych i lokalizator proli 6
mm (1/4”)

•

Wiertło do betonu 10 mm (3/8”)

•

Level

3 Montaż

Montaż na ścianie gipsowo-kartonowej

Uwaga

Ze względów bezpieczeństwa wspornik należy przymocow­ać do dwóch belek drewnianych z zachowaniem między
nimi odległości co najmniej 40 cm. Belki muszą być
wystarczająco mocne, aby utrzymać wspornik z
wyświetlaczem.

1

Za pomocą wysokiej jakości lokalizatora proli znajdź dwie
sąsiadujące ze sobą belki w miejscu, gdzie chcesz
zamontować wspornik.

19

Uwaga

Należy celować w środek belki, aby uniknąć pęknięcia lub
rozdzielenia drewna podczas procesu montażu.

Umieść uchwyt ścienny na ścianie w wybranym miejscu i

2

wypoziomuj go za pomocą wbudowanej poziomicy
bąbelkowej.
Poproś drugą osobę o przytrzymanie uchwytu ściennego we

3

właściwej pozycji i zaznacz na ścianie cztery równomiernie
rozmieszczone punkty zamocowania wspornika (zobacz rys. 1).
Odłóż uchwyt ścienny na bok i wywierć otwór o średnicy 6 mm

4

(1/4”) w każdym z zaznaczonych miejsc.
Umieść uchwyt ścienny na ścianie i zamocuj go za pomocą

5

dostarczonych śrub oraz podkładek (A) (zobacz rys. 2). Nie
wkręcaj zbyt mocno tych śrub i nie puszczaj uchwytu
ściennego, dopóki wszystkie śruby nie znajdą się na miejscu. Po
dokręceniu śrub upewnij się, że uchwyt ścienny jest
wypoziomowany.

Montaż na ścianie betonowej

Uwaga

Ze względów bezpieczeństwa betonowa ściana musi być
wystarczająco mocna, aby utrzymać ciężar wspornika z
wyświetlaczem. Producent nie ponosi odpowiedzialności za
wypadki spowodowane niewystarczającą wytrzymałością
ściany.

1

Umieść uchwyt ścienny na ścianie w wybranym miejscu i
wypoziomuj go za pomocą wbudowanej poziomicy
bąbelkowej.

2

Poproś drugą osobę o przytrzymanie uchwytu ściennego we
właściwej pozycji i zaznacz na ścianie cztery równomiernie
rozmieszczone punkty zamocowania wspornika (zobacz rys. 3).

3

Odłóż uchwyt ścienny na bok i wywierć otwór o średnicy
10 mm (3/8”) w każdym z zaznaczonych miejsc. Usuń pył z
otworów.

4

Włóż kotwę do betonu (B) do każdego z otworów tak, aby
zrównała się z powierzchnią betonową (zobacz rys. 4). W
razie potrzeby kotwy do betonu można wbić delikatnymi
uderzeniami młotka.

5

Umieść uchwyt ścienny na ścianie i zamocuj go za pomocą
dostarczonych śrub oraz podkładek (A) (zobacz rys. 2). Nie
wkręcaj zbyt mocno tych śrub i nie puszczaj uchwytu
ściennego, dopóki wszystkie śruby nie znajdą się na
miejscu. Po dokręceniu śrub upewnij się, że uchwyt
ścienny jest wypoziomowany.

Mocowanie uchwytu wyświetlacza do wyświetlacza

Uwaga

Podczas tego etapu montażu należy zachować szczególną
ostrożność. O ile to możliwe, nie należy kłaść wyświetlacza
ekranem w dół, ponieważ może to spowodować
uszkodzenie powierzchni ekranu.

Uwaga

Do wspornika dołączono wiele różnych śrub, aby umożliwić
montaż licznych modeli wyświetlaczy. Nie wszystkie
elementy montażowe z zestawu zostaną użyte. Jeśli nie
możesz znaleźć w zestawie śrub odpowiedniego rozmiaru,
skontaktuj się z producentem wyświetlacza, aby uzyskać
więcej informacji.

1

Określ odpowiednią długość śrub, oglądając tył
wyświetlacza:

• Jeśli tył wyświetlacza jest płaski, a otwory montażowe
znajdują się równo pod powierzchnią, użyj krótszych
śrub (C, E lub H) z zestawu montażowego.

20

• W przypadku, gdy tył wyświetlacza jest zakrzywiony lub

wypukły albo gdy otwory montażowe znajdują się w
zagłębieniu, użyj dłuższych śrub (D, F lub I), a w razie
potrzeby także tulejek dystansowych (K).

2

Dobierz odpowiednią średnicę śrub, starannie wypróbowu­jąc każdy z rozmiarów (M4, M6 oraz M8) z zestawu
montażowego (zobacz rys. 5). Nie wkręcaj śrub na siłę —
jeżeli poczujesz opór, natychmiast wykręć śrubę i wybierz
inną, o mniejszej średnicy.

3

Przymocuj ramiona montażowe do tylnej ścianki
wyświetlacza za pomocą śrub wskazanych w krokach 1 i 2:

• Jeśli korzystasz ze śrub M4 lub M6, użyj podkładek M6
(G). W razie użycia śrub M8 załóż podkładki M8 (J)
(zobacz rys. 5).

• Jeśli używasz długich śrub, a wyświetlacz ma
zakrzywiony lub wklęsły tył, może być konieczne
zastosowanie tulejek dystansowych. W razie potrzeby
użyj tulejek dystansowych (jednej lub dwóch). Z tulejki
dystansowej korzystaj wyłącznie w razie potrzeby
(zobacz rys. 6).

Uwaga

Ramiona montażowe muszą zostać przymocowane za
pomocą śrub regulacji kąta nachylenia (*) skierowanych na
zewnątrz (tzn. z dala od środkowej części wyświetlacza)
(zobacz rys. 7). W przeciwnym razie nie będzie można
regulować pochylenia.

Montaż końcowy

1

Korzystając z pomocy drugiej osoby, ostrożnie unieś
wyświetlacz i umieść go na uchwycie ściennym. Nie
puszczaj wyświetlacza do momentu pewnego osadzenia
ramion montażowych na uchwycie ściennym.

2

Dokręć wkręt zabezpieczający na każdym z ramion
montażowych za pomocą wkrętaka z końcówką krzyżową,
aby uniemożliwić zdjęcie wyświetlacza z uchwytu
ściennego (zobacz rys. 8).

Uwaga

Wkręty zabezpieczające muszą być zawsze dokręcone,
ponieważ uniemożliwiają przypadkowe odczepienie
wyświetlacza od wspornika.

4 Obsługa i regulacja

•

Aby zmienić kąt nachylenia wyświetlacza, jedna osoba
powinna mocno przytrzymać wyświetlacz, a druga
powinna poluzować śruby regulacji kąta nachylenia przy
obu ramionach montażowych. Po poluzowaniu śrub
można ustawić wyświetlacz w żądanym położeniu. Aby
unieruchomić wyświetlacz w nowym położeniu, należy
dokręcić śruby regulacji. Nie wolno puszczać wyświetlac­za, dopóki śruby regulacji kąta nachylenia nie zostaną w
pełni dokręcone (zobacz rys. 9).

•

Okresowo czyść wspornik suchą ścierką. Regularnie
kontroluj wszystkie śruby i inne elementy montażowe,
ponieważ mogą się z czasem obluzować. Dokręcaj
poluzowane elementy.

5 Dane techniczne

Wielkość ekranu od 40 do 65 cali

Maksymalne obciążenie 45 kg (100 funtów)

Standard m ontażu 400 mm × 400 mm (15,7” × 15,7”) maks.

Zakres regulacji pochylenia do 1° w górę i 3° w d ół

Prol 3,0 cm (1,2”)

PT

1 Instruções de segurança importantes

Atenção

Leia estas instruções antes de começar. Se tiver dúvidas

•

sobre qualquer um dos passos do processo, contacte uma
empresa ou um técnico de instalação para obter
assistência. Uma instalação incorrecta pode resultar em
ferimentos ou danos.
A parede, ou a superfície de montagem, tem de ter

•
capacidade para suportar o peso combinado do suporte e
do ecrã; caso contrário, a estrutura tem de ser reforçada.
Localize tubos, os e outros eventuais perigos na parede

•

onde pretende instalar o suporte antes de perfurar a
parede.
É necessário utilizar equipamento de protecção e

•
ferramentas apropriadas. Se não o zer, pode resultar em
ferimentos ou danos.
Recomenda-se que a instalação seja efectuada por duas

•
pessoas. Não tente levantar um ecrã pesado sem ajuda.
Siga todas as instruções e recomendações relativas à

•
ventilação adequada e aos locais apropriados para a
montagem do seu ecrã. Consulte o manual de utilizador
especíco para o seu ecrã para obter mais informações.
Este suporte de parede destina-se a ser utilizado apenas

•
com o peso máximo de 45 kg (100 lbs.). A utilização com
pesos superiores aos valores máximos indicados pode
resultar em instabilidade, o que poderá provocar
ferimentos.

2 Suporte de parede inclinável (para ecrãs LCD,
plasma, e LED)

Conteúdo da embalagem

Placa de parede (1) Braço de montagem (2)
Kit de ferragens (1) Manual do utilizador (1)

Kit de ferragens

A

Parafuso para madeira M8 x63 (4)
Anilha de parafuso para madeira (4)

B

Cavilha para betão (4)

C

Parafuso M4 x 12 (4)

D

Parafuso M4 x 20 (4)

E

Parafuso M6 x 12 (4)

F

Parafuso M6 x 30 (4)

G

Anilha M6 (4)

H

Parafuso M8 x 12 (4)

I

Parafuso M8 x 30 (4)

J

Anilha M8 (4)

K

Espaçador (8)

Ferramentas necessárias

Chave Philips

•

Roquete ou chave-fêmea de 13 mm (1/2")

•

Berbequim eléctrico ou sem os

•

Broca de 6 mm (1/4") e detector de vigas para instalação

•

em placas de gesso cartonado
Broca para alvenaria de 10 mm (3/8") para instalação em

•

betão
Nível

•

3 Instalação
Montagem em placa de gesso cartonado

Atenção

Por razões de segurança, este suporte tem de ser xo, no
mínimo, a duas vigas de madeira com uma distância igual ou
superior a 40 cm (16") entre estas. As vigas têm de ter
capacidade para suportar o peso combinado do suporte e
do visor.

1

Utilize um detector de vigas de alta qualidade para
localizar duas vigas adjacentes onde pretende instalar o
seu suporte.

21

Nota

Tem de usar o centro da viga para evitar rachaduras ou
fendas na madeira durante a instalação.

Encoste a placa de parede à parede na posição

2

pretendida e nivele-a utilizando o nível de bolha
integrado.
Enquanto outra pessoa segura a placa de parede na

3

posição correcta, marque na parede quatro pontos com
espaçamento uniforme para xar o suporte (consulte a g. 1).
Pouse a placa de parede e faça um orifício guia de 6 mm

4

(1/4") em cada um dos pontos marcados.
Encoste novamente a placa de parede à parede e xe-a

5

utilizando os parafusos para madeira e as anilhas (A)
fornecidas (consulte a g. 2). Não aperte excessivamente
estes parafusos e não largue a placa de parede até todos
os parafusos estarem colocados na respectiva posição.
Certique-se de que a placa de parede se mantém
nivelada depois de apertar os parafusos.

Montagem em parede de betão

Atenção

Por motivos de segurança, a parede de betão tem de ser
capaz de suportar o peso combinado do suporte e do ecrã.
O fabricante não assume qualquer responsabilidade por
falhas causadas por paredes com resistência insuciente.

1

Encoste a placa de parede à parede na posição pretendida
e nivele-a utilizando o nível de bolha integrado.

2

Enquanto outra pessoa segura a placa de parede na
posição correcta, marque na parede quatro pontos com
espaçamento uniforme para xar o suporte (consulte a g. 3).

3

Pouse a placa de parede e faça um orifício de 10 mm
(3/8") em cada ponto marcado. Elimine o pó que possa
estar acumulado nos orifícios.

4

Introduza uma cavilha para betão (B) em cada orifício de
forma a não sobressaírem da superfície da parede
(consulte a g. 4). Se necessário, pode utilizar um martelo
para bater com cuidado nas cavilhas até estas estarem
bem posicionadas.

5

Encoste novamente a placa de parede à parede e xe-a
utilizando os parafusos para madeira e as anilhas (A)
fornecidas (consulte a g. 2). Não aperte excessivamente
estes parafusos e não largue a placa de parede até todos
os parafusos estarem colocados na respectiva posição.
Certique-se de que a placa de parede se mantém
nivelada depois de apertar os parafusos.

Fixar a placa do ecrã ao ecrã

Atenção

Tenha um cuidado redobrado durante este passo da
instalação. Se possível, evite pousar o ecrã voltado para
baixo, pois poderá danicar a superfície de visualização.

Nota

Este suporte é fornecido com diversos parafusos diferentes
para assegurar a compatibilidade com uma grande
variedade de modelos de ecrãs. Não serão utilizadas todas
as ferragens incluídas no kit. Se não conseguir encontrar o
tamanho de parafuso adequado no kit fornecido, consulte o
fabricante do seu ecrã para mais informações.

1

Para determinar o comprimento certo do parafuso a
utilizar, analise a parte posterior do ecrã:

• Se a parte posterior do seu ecrã for plana e os orifícios
de montagem estiverem alinhados com a superfície, irá
utilizar os parafusos mais curtos (C, E ou H) do kit de
ferragens.

• Se a parte posterior do ecrã for curva, tiver uma saliência
ou se os orifícios de montagem estiverem numa
reentrância, terá de utilizar os parafusos mais compridos
(D, F ou I) e também poderá necessitar de usar os
espaçadores (K).

2

Determine o diâmetro certo do parafuso a utilizar
experimentando cuidadosamente um de cada tamanho
(M4, M6 e M8) do kit de ferragens (consulte a g. 5). Não
force nenhum dos parafusos. Se sentir alguma resistência
pare imediatamente e experimente um parafuso com um
diâmetro mais pequeno.

3

Fixe os braços do suporte à parte posterior do ecrã
utilizando os parafusos identicados nos passos 1 e 2:

• Se estiver a utilizar parafusos M4 ou M6, terá de utilizar
anilhas M6 (G). Se estiver a utilizar parafusos M8, terá de
utilizar anilhas M8 (J) (consulte a g. 5).

• Se estiver a utilizar os parafusos mais compridos num
ecrã com uma parte posterior curva ou com reentrância,
poderá precisar também de utilizar espaçadores. Utilize
um espaçador ou dois espaçadores encaixados,
conforme necessário. Utilize um espaçador apenas se
necessário (consulte a g. 6).

Nota

Os braços do suporte têm de ser xos com os parafusos de
inclinação (*) voltados para fora (ou seja, voltados para o
lado oposto ao centro do ecrã) (consulte a g. 7). Caso
contrário, não é possível utilizar a função de inclinação.

Montagem final

1

Com a ajuda de outra pessoa, levante cuidadosamente o
ecrã e coloque-o na placa de parede. Não largue o ecrã
antes de os braços de montagem estarem engatados com
segurança na placa de parede.

2

Aperte o parafuso de segurança localizado em cada braço
de montagem utilizando a chave Philips para evitar que o
ecrã seja levantado para fora da placa de parede
(consulte a g. 8).

Atenção

Os parafusos de segurança têm de estar sempre apertados
para evitar que o ecrã seja derrubado do suporte
acidentalmente.

4 Utilização e ajuste

•

Para alterar o ângulo de inclinação do ecrã, é necessário
estar uma pessoa a segurar rmemente no ecrã, enquanto
outra desaperta os parafusos de inclinação localizados em
cada braço do suporte. Depois de desapertados, pode
mover o ecrã para a posição pretendida. Volte a apertar os
parafusos de inclinação para xar o ângulo de inclinação
na posição desejada. Não largue o ecrã antes de os dois
parafusos de inclinação estarem totalmente apertados
(consulte a g. 9).

•

Limpe periodicamente o suporte com um pano seco.
Inspeccione todos os parafusos e ferragens a intervalos
regulares para assegurar que nenhuma ligação cou
desapertada com o passar do tempo. Volte a apertar
conforme necessário.

5 Especificações

Tamanho do ecrã 40" a 65"

Carga máxima 45 kg (100 lbs.)

Padrã o de mont agem máximo de 400 mm x 400 mm (15,7" x 15,7")

Intervalo de inclinação até 1° para cima e 3° para baixo

Perl 3,0 cm (1,2")

RO

1 Instrucţiuni importante privind siguranţa

Precauţie

Citeşte aceste instrucţiuni înainte de a începe. Dacă nu eşti

•

sigur de orice parte a acestui proces, contactează un
contractant sau un instalator profesionist pentru ajutor.
Instalarea incorectă poate provoca vătămări corporale sau
daune materiale.
Peretele sau suprafaţa de montare trebuie să poată susţine

•
greutatea combinată a suportului şi a ecranului; în caz
contrar, structura trebuie ranforsată.
Înainte de a da găuri, identică orice conducte, cabluri sau

•

alte surse de pericol în peretele pe care vrei să instalezi
suportul.
Trebuie să foloseşti echipament de protecţie şi instrumente

•
corespunzătoare. În caz contrar, există riscul de vătămare
corporală sau daune materiale.
Se recomandă ca instalarea să e efectuată de două

•
persoane. Nu încerca să ridici un ecran greu fără ajutor.
Respectă toate instrucţiunile şi recomandările privind

•
ventilarea corespunzătoare şi locaţiile adecvate de
instalare a ecranului. Pentru mai multe informaţii, consultă
manualul ecranului respectiv.
Acest suport de perete este destinat utilizării cu o greutate

•
maximă de 45 kg (100 lbs.). Utilizarea cu greutăţi peste cele
maxime indicate poate să cauzeze instabilitate şi eventuale
vătămări corporale.

2 Suport pe perete rabatabil (pentru ecrane LCD,
cu plasmă și LED)

Ce este în cutie

Placă de montare pe perete (x1) Braţ de montare (x2)
Kit de componente (x1) Manual de utilizare (x1)

Kit de componente

Şurub cu cap hexagonal M8 x63 (x4)

A

Şaibă de şurub cu cap hexagonal (x4)
Ancoră pentru beton (x4)

B

Şurub M4 x 12 (x4)

C

Şurub M4 x 20 (x4)

D

Şurub M6 x 12 (x4)

E

F

Şurub M6 x 30 (x4)

G

Şaibă M6 (x4)

H

Şurub M8 x 12 (x4)

I

Şurub M8 x 30 (x4)

J

Şaibă M8 (x4)

K

Distanţier (x8)

Scule necesare

•

Şurubelniţă Philips

•

Dispozitiv cu clichet sau burghiu cu montură de 13 mm (1/2")

•

Maşină de găurit electrică sau portabilă

•

Burghiu de 6 mm (1/4") şi detector de prole pentru
instalarea pe pereţi de rigips

•

Burghiu de 10 mm (3/8”) pentru zidărie pentru instalarea pe
pereţi de beton
Nivelă

•

3 Instalare

Montarea pe pereţi de rigips

Precauţie

Pentru siguranţă, acest suport trebuie xat pe cel puţin două
prole de lemn aate la o distanţă de cel puţin 16”. Prolele
trebuie să poată susţine greutatea combinată a suportului şi
a ecranului.

1

Foloseşte un detector de prole de înaltă calitate pentru a
găsi două prole adiacente pe care vrei să instalezi
suportul.

22

Notă

Trebuie să foloseşti centrul prolului pentru a evita crăparea
sau despicarea lemnului în timpul instalării.

2

Aşază placa de montare pe perete în locul dorit şi
îndreapt-o folosind nivela cu bulă integrată.

3

În timp ce altă persoană ţine placa de montare pe perete
în poziţie, marchează patru puncte la distanţă egală pe
perete pentru xarea suportului (vezi g. 1).

4

Pune deoparte placa de montare pe perete şi găureşte un
oriciu de ghidare de 6 mm (1/4”) în ecare punct marcat.

5

Aşază placa de montare înapoi pe perete şi ataşeaz-o
folosind şuruburile cu cap hexagonal şi şaibele (A)
furnizate (vezi g. 2). Nu strânge excesiv aceste şuruburi şi
nu da drumul plăcii de montare pe perete până când nu ai
montat toate şuruburile. Asigură-te că placa de montare
pe perete rămâne dreaptă după strângerea şuruburilor.

Montarea pe pereţi de beton

Precauţie

Pentru siguranţă, peretele de beton trebuie să poată susţine
greutatea combinată a suportului şi a ecranului. Producătorul
nu îşi asumă nicio responsabilitate pentru defecţiuni cauzate
de instalarea pe pereţi cu o rezistenţă insucientă.

1

Aşază placa de montare pe perete în locul dorit şi
îndreapt-o folosind nivela cu bulă integrată.

2

În timp ce altă persoană ţine placa de montare pe perete
în poziţie, marchează patru puncte la distanţă egală pe
perete pentru xarea suportului (vezi g. 3).

3

Pune deoparte placa de montare pe perete şi găureşte un
oriciu de 10 mm (3/8”) în ecare punct marcat. Curăţă
oriciile pentru a îndepărta praful în exces.

4

Introdu o ancoră pentru beton (B) în ecare gaură, aşa
încât să e la acelaşi nivel cu suprafaţa din beton (vezi g.

4). Dacă este necesar, poţi folosi un ciocan pentru a bate
uşor ancorele în poziţie.

5

Aşază placa de montare înapoi pe perete şi ataşeaz-o
folosind şuruburile cu cap hexagonal şi şaibele (A)
furnizate (vezi g. 2). Nu strânge excesiv aceste şuruburi şi
nu da drumul plăcii de montare pe perete până când nu ai
montat toate şuruburile. Asigură-te că placa de montare
pe perete rămâne dreaptă după strângerea şuruburilor.

Atașarea plăcii ecranului la ecran

Precauţie

Fii foarte atent în această etapă a instalării. Dacă este posibil,
evită aşezarea ecranului cu faţa în jos, deoarece suprafaţa de
vizionare se poate deteriora.

Notă

Acest suport de montare include o serie de şuruburi diferite
pentru a permite instalarea unei game largi de modele de
ecrane. Nu toate piesele din kit vor  utilizate. Dacă nu
găseşti dimensiunea de şurub corespunzătoare în kitul
furnizat, consultă producătorul ecranului pentru mai multe
informaţii.

1

Stabileşte lungimea corectă a şurubului care trebuie folosit
examinând partea din spate a ecranului:

• Dacă partea din spate a ecranului este dreaptă şi oriciile
de montare sunt la acelaşi nivel cu suprafaţa, vei folosi
şuruburile mai scurte (C, E sau H) din kitul de componente.

• Dacă partea din spate a ecranului este curbată sau are o
protuberanţă sau dacă oriciile de montare sunt
îngropate, va trebui să foloseşti şuruburile mai lungi (D, F
sau I) şi poate  nevoie să foloseşti şi distanţierele (K).

2

Stabileşte diametrul corect al şurubului pe care îl vei folosi
încercând cu grijă unul de ecare dimensiune (M4, M6 şi
M8) din kitul de componente (vezi g. 5). Nu forţa vreun
şurub – dacă întâmpini rezistenţă, opreşte-te imediat şi
încearcă un şurub de diametru mai mic.

3

Ataşează braţele de montare la partea din spate a
ecranului folosind şuruburile identicate la paşii 1 şi 2:

• Dacă foloseşti şuruburi M4 sau M6, vei avea nevoie de
şaibe M6 (G). Dacă foloseşti şuruburi M8, vei avea
nevoie de şaibe M8 (J)(vezi g. 5).

• Dacă foloseşti şuruburile mai lungi pentru un ecran cu
parte posterioară curbată sau adâncită, poate  nevoie
să foloseşti distanţiere. Foloseşte unul sau două
distanţiere stivuite, după cum este necesar. Foloseşte un
distanţier numai dacă este necesar (vezi g. 6).

Notă

Braţele de montare trebuie ataşate cu şuruburile de înclinare
(*) orientate spre exterior (adică nu spre mijlocul ecranului)
(vezi g. 7). În caz contrar, funcţia de înclinare nu poate 
accesată.

Asamblarea finală

1

Cu ajutorul unei alte persoane, ridică cu grijă ecranul şi
aşază-l pe placa de montare pe perete. Nu da drumul
ecranului până când braţele de montare nu s-au xat în
siguranţă pe placa de montare pe perete.

2

Strânge şurubul de siguranţă de pe ecare braţ de
montare folosind şurubelniţa Phillips pentru a împiedica
ridicarea ecranului de pe placa de montare pe perete (vezi
g. 8).

Precauţie

Şuruburile de siguranţă trebuie să e permanent strânse
pentru a preveni căderea accidentală a ecranului de pe
suport.

4 Utilizarea și reglarea

•

Pentru a schimba unghiul de înclinare a ecranului, o
persoană trebuie să ţină ferm ecranul în poziţie în timp ce
o altă persoană slăbeşte şuruburile de înclinare de pe
ecare braţ de montare. Odată slăbite, poţi deplasa
ecranul în poziţia dorită. Strânge la loc şuruburile de
înclinare pentru a bloca unghiul de înclinare în poziţie. Nu
da drumul ecranului până când ambele şuruburi de
înclinare nu sunt complet strânse (vezi g. 9).

•

Curăţă periodic suportul cu o cârpă uscată. Verică toate
şuruburile şi piesele la intervale regulate pentru a te
asigura că racordurile nu s-au slăbit în timp. Strânge-le din
nou după cum este necesar.

5 Specificaţii

Dimensiune ecran 40” - 65”

Sarcină maximă 45 kg (100 lbs.)

Model de montare 400 mm x 400 mm (15,7” x 15,7”) max.

Interval de înclinare până la 1° în sus şi 3° în jos

Prol 3,0 cm (1,2")

23

SK

1 Dôležité bezpečnostné pokyny

Musíte použiť stred trámu, aby drevo počas inštalácie
neprasklo ani sa nerozštiepilo.

Upozornenie

Predtým, než začnete, si prečítajte tieto pokyny. Ak si nie

•

ste istí niektorou časťou postupu, obráťte sa na dodávateľa
alebo inštalatéra, ktorí vám radi pomôžu. Nesprávna
inštalácia môže viesť k zraneniu alebo poškodeniu.
Stena alebo povrch, na ktorý budete držiak montovať, musí

•
byť dostatočne pevný, aby udržal hmotnosť držiaka a
displeja. V opačnom prípade bude potrebné túto
konštrukciu spevniť.
Pred vŕtaním lokalizujte rúrky, drôty alebo akékoľvek iné

•

potenciálne nebezpečenstvo v stene, na ktorú chcete
držiak inštalovať.
Používajte bezpečnostné oblečenie a vhodné nástroje.

•
Nerešpektovanie tohto pokynu môže viesť k zraneniu alebo
poškodeniu.
Odporúča sa, aby inštaláciu vykonávali dve osoby. Ťažký

•
displej nezdvíhajte bez pomoci druhej osoby.
Dodržiavajte všetky pokyny a odporúčania týkajúce sa

•
správneho vetrania a vhodného miesta na inštaláciu
displeja. Ďalšie informácie nájdete v používateľskej príručke
k vášmu konkrétnemu displeju.
Tento nástenný držiak je určený na používanie výlučne s

•
maximálnou hmotnosťou 45 kg (100 libier). Použitie s
vyššou ako uvedenou maximálnou hmotnosťou môže viesť
k nestabilite a spôsobiť zranenie.

Montáž na betónovú stenu

Z bezpečnostných dôvodov musí byť betónová stena
schopná uniesť hmotnosť držiaka spolu s displejom. Výrobca
nenesie žiadnu zodpovednosť za zlyhanie spôsobené
nedostatočnou silou steny.

2 Naklonený nástenný držiak (pre LCD, plazmové
a LED displeje)

Obsah balenia

Nástenná platňa (x1) Upevňovacie rameno (x2)
Súprava materiálu (x1) Návod na používanie (x1)

Súprava materiálu

Skrutka M6 x 30 (x4)

Kotviaca skrutka M8 x 63 (x4)

A

Podložka pre kotviacu skrutku (x4)
Hmoždinka (x4)

B

Skrutka M4 x 12 (x4)

C

Skrutka M4 X 20 (x4)

D

Skrutka M6 x 12 (x4)

E

Potrebné nástroje

•

Krížový skrutkovač

•

Račňový alebo nástrčkový kľúč s 13 mm (1/2-palcovým)
nástavcom

•

Elektrická alebo prenosná vŕtačka

•

6 mm (1/4-palcový) vrták a podpovrchový vyhľadávač
trámov pre inštaláciu do sadrokartónu

•

10 mm (3/8-palcový) vrták do omietky pre inštaláciu do
betónu
Úroveň

•

3 Inštalácia
Montáž do sadrokartónu

Upozornenie

Z bezpečnostných dôvodov, musí byť tento držiak uchytený
aspoň k dvom dreveným trámom, ktoré nesmú byť od seba
vzdialené viac ako 40,6 cm (16 palcov). Trámy musia byť
schopné uniesť kombinovanú hmotnosť držiaka a displeja.

1

Pomocou kvalitného podpovrchového vyhľadávača
vyhľadajte dva vedľa seba stojace trámy, na ktoré chcete
nainštalovať držiak.

F

Podložka M6 (x4)

G

Skrutka M8 x 12 (x4)

H

Skrutka M8 X 30 (x4)

I

Podložka M8 (x4)

J

Rozpera (x8)

K

Pripevnenie platne displeja na displej

Počas tejto časti inštalácie buďte obzvlášť opatrní. Ak je to
možné, neukladajte displej čelom nadol. Mohla by sa tým
poškodiť zobrazovacia plocha.

Tento držiak sa dodáva s rôznymi skrutkami na montáž
širokej škály modelov displejov. Nevyužijete všetok materiál
zo súpravy. Ak ste v dodanej súprave nenašli vhodný rozmer
skrutky, obráťte sa na výrobcu displeja, ktorý vám poskytne
ďalšie informácie.

24

Poznámka

2

Nástennú platňu umiestnite na stenu do požadovanej
polohy a vyrovnajte ho pomocou integrovanej vodováhy.

3

Zatiaľ čo bude druhá osoba držať nástennú platňu na
mieste, na stene označte štyri miesta s rovnomernými
rozostupmi, na ktorých prichytíte držiak (pozri obr. 1).

4

Odložte nástennú platňu nabok a do každého označeného
miesta vyvŕtajte 6 mm (1/4-palcový) vodiaci otvor.

5

Platňu umiestnite opäť na stenu a pripevnite ju dodanými
kotviacimi skrutkami a podložkami (A) (pozri obr. 2).
Neuťahujte tieto skrutky nadmerne a nástennú platňu
nepúšťajte, kým nebudú osadené všetky skrutky.
Skontrolujte, či je nástenná platňa aj po utiahnutí skrutiek
stále rovno.

Upozornenie

1

Nástennú platňu umiestnite na stenu do požadovanej
polohy a vyrovnajte ho pomocou integrovanej vodováhy.

2

Zatiaľ čo bude druhá osoba držať nástennú platňu na
mieste, na stene označte štyri miesta s rovnomernými
rozostupmi, na ktorých prichytíte držiak (pozri obr. 3).

3

Odložte nástennú platňu nabok a do každého označeného
miesta vyvŕtajte 10 mm (3/8-palcový) vodiaci otvor.
Odstráňte z otvorov zvyšný prach.

4

Do každého otvoru vložte hmoždinku (B) tak, aby bola
zarovnaná s povrchom betónovej steny (pozri obr. 4). V
prípade potreby môžete jemným poklepaním kladiva
zasunúť hmoždinky na miesto.

5

Platňu umiestnite opäť na stenu a pripevnite ju dodanými
kotviacimi skrutkami a podložkami (A) (pozri obr. 2).
Neuťahujte tieto skrutky nadmerne a nástennú platňu
nepúšťajte, kým nebudú osadené všetky skrutky.
Skontrolujte, či je nástenná platňa aj po utiahnutí skrutiek
stále rovno.

Upozornenie

Poznámka

1

Prezrite si zadnú stranu displeja a zistite správnu dĺžku
skrutky:

• Ak je zadná strana displeja plochá a montážne otvory sú
zarovno s povrchom, použite kratšie skrutky (C, E alebo
H) zo súpravy materiálu.

• Ak je zadná strana displeja zaoblená, prečnieva alebo sú
montážne otvory zapustené, budete musieť použiť dlhšie
skrutky (D, F alebo I) a pravdepodobne bude potrebné
použiť tiež rozpery (K).

2

Správny priemer skrutky zistíte tak, že zo súpravy
materiálu opatrne skúsite jednu z každej veľkosti (M4, M6
a M8) (pozri obr. 5). Nezatláčajte žiadnu skrutku nasilu –
ak pocítite odpor, okamžite prestaňte a skúste skrutku s
menším priemerom.

3

Pomocou skrutiek popísaných v krokoch 1 a 2 pripojte
ramená držiaka k zadnej časti displeja:

• Ak používate skrutky M4 alebo M6, budete musieť použiť
podložky M6 (G). Ak používate skrutky M8, budete
musieť použiť podložky M8 (J) (pozri obr. 5).

• Ak používate dlhšie skrutky na displej so zaoblenou
alebo zapustenou zadnou stranou, možno bude
potrebné použiť aj rozpery. Podľa potreby použite jednu
rozperu alebo dve rozpery na sebe. Rozpery používajte
len, ak je to potrebné (pozri obr. 6).

Poznámka

Ramená držiaka je potrebné pripojiť otočnými skrutkami (*)
smerujúcimi smerom von (t. j. smerom od stredu displeja)
(pozri obr. 7). V opačnom prípade nebude funkcia nakláňania
možná.

SL

1 Pomembna varnostna navodila

Pozor

Preden začnete, preberite ta navodila. Če ste glede

•

kakšnega dela postopka negotovi, se za pomoč obrnite na
strokovnega izvajalca ali monterja. Nepravilna namestitev
lahko povzroči telesne poškodbe ali poškodbo izdelka.
Stena ali površina mora podpirati skupno težo nosilca in

•
zaslona, sicer je treba strukturo ojačati.
Preden začnete vrtati v steno, preverite položaj cevi, kablov

•

ali drugih nevarnih elementov.
Uporabiti morate varnostno opremo in ustrezno orodje. V

•
nasprotnem primeru lahko pride do telesne poškodbe ali
poškodbe izdelka.
Pri namestitvi priporočamo prisotnost dveh oseb. Težkega

•
zaslona ne dvigajte brez pomoči.
Upoštevajte vsa navodila in priporočila glede ustreznega

•
prezračevanja in primernih mest za namestitev zaslona. Za
več informacij glede vašega zaslona si oglejte navodila za
uporabo.
Ta stenski nosilec se uporablja samo za elemente z

•
največjo težo 45 kg (100 lbs). Če nanj namestite elemente,
ki so težji od predpisane teže, lahko pride do nestabilnosti,
ki lahko povzroči telesne poškodbe.

Konečná montáž

1

Za pomoci druhej osoby displej opatrne nadvihnite a
umiestnite ho na nástennú platňu. Displej nepúšťajte, kým
sa ramená držiaka riadne nezaháknu na nástennú platňu.

2

Pomocou krížového skrutkovača dotiahnite poistnú
skrutku nachádzajúcu sa na každom ramene držiaka, aby
ste zabránili nadvihovaniu displeja z nástennej platne
(pozri obr. 8).

Upozornenie

Poistné skrutky musia byť utiahnuté po celý čas, aby ste
predišli náhodnému zhodeniu displeja z držiaka.

4 Obsluha a nastavenie

•

Ak chcete zmeniť uhol sklonu displeja, jedna osoba musí
pevne držať displej na mieste a druhá uvoľní otočné
skrutky umiestnené na každom ramene držiaka. Po
uvoľnení môžete displej presunúť do požadovanej polohy.
Opätovným dotiahnutím skrutiek uzamknete držiak v
požadovanom uhle sklonu. Displej nepúšťajte, kým
nebudú otočné skrutky úplne utiahnuté (pozri obr. 9).

•

Držiak pravidelne čistite suchou handričkou. Všetky skrutky
a materiál pravidelne kontrolujte, aby ste sa uistili, že sa
spoje časom neuvoľnili. Podľa potreby dotiahnite.

5 Špecifikácie

Veľkosť displeja 40" až 65"

Maximálne zaťaženie 45 kg (100 libier)

Montážny vzor 400 x 400 mm (15,7 x 15,7 palca) max.

Rozsah naklonenia až 1° nahor a 3° nadol

Prol 3,0 cm (1,2 palca)

2 Nagibni stenski nosilec (za zaslone LCD, plazma,
LED)

Kaj je v škatli

Stenska plošča (x 1) Namestitvena ročica (x 2)
Komplet železnine (x 1) Uporabniški priročnik (x 1)

Komplet železnine

Vijak M6 x 30 (x 4)

Lesni vijak M8 x 63 (x 4)

A

Podložka za lesni vijak (x 4)
Zidni vložek (x 4)

B

Vijak M4 x 12 (x 4)

C

Vijak M4 x 20 (x 4)

D

Vijak M6 x 12 (x 4)

E

F
G

Podložka M6 (x 4)

H

Vijak M8 x 12 (x 4)

I

Vijak M8 x 30 (x 4)

J

Podložka M8 (x 4)

K

Distančnik (x 8)

Potrebno orodje

•

Križni izvijač

•

Izvijač z nastavki (13 mm (1/2 palca))

•

Električni ali prenosni vrtalnik

•

3-mm sveder (1/4") in naprava za iskanje stebrov za
namestitev na mavčno ploščo

•

8-mm zidarski sveder (3/8") za namestitev na betonsko
steno
Vodna tehtnica

•

3 Namestitev

Namestitev na mavčno ploščo

Pozor

Iz varnostnih razlogov morate nosilec pritrditi na najmanj dva
lesena stebra, ki sta eden od drugega oddaljena vsaj 40 cm
(16 palcev). Stebra morata podpirati skupno težo nosilca in
zaslona.

S kakovostno napravo za iskanje stebrov poiščite dva

1

sosednja stebra, na katera boste namestili nosilec.

25

Note

Uporabiti morate središče stebra, da preprečite pokanje ali
lomljenje lesa med namestitvijo.

2

Stensko ploščo postavite ob steno na želeno mesto in jo
poravnajte z vgrajeno tehtnico.

3

Pomočnik naj ploščo trdno drži ob steni, vi pa na steni
označite štiri mesta z enakomernim razmakom za pritrditev
nosilca (glejte sliko 1).

4

Stensko ploščo odložite in izvrtajte 6-mm vrtino (1/4”) na
vseh označenih mestih.

5

Stensko ploščo ponovno postavite ob steno in jo pritrdite z
lesnimi vijaki ter priloženimi podložkami (A) (glejte sliko 2).
Vijakov ne privijte preveč, stenske plošče pa ne spustite,
dokler niso vijaki pritrjeni. Poskrbite, da ostane stenska
plošča po privitju vijakov v vodoravnem položaju.

Namestitev na betonsko steno

Pozor

Iz varnostnih razlogov morajo betonske stene podpirati
skupno težo nosilca in zaslona. Proizvajalec ne odgovarja za
napake, ki so posledica nezadostne nosilnosti sten.

1

Stensko ploščo postavite ob steno na želeno mesto in jo
poravnajte z vgrajeno tehtnico.

2

Pomočnik naj ploščo trdno drži ob steni, vi pa na steni
označite štiri mesta z enakomernim razmakom za pritrditev
nosilca (glejte sliko 3).

3

Stensko ploščo odložite in izvrtajte 8-mm vrtino (3/8”) na
vseh označenih mestih. Iz lukenj odstranite morebiten
prah.

4

V vsako luknjo vstavite zidni vložek (B) tako, da se ta
poravna z betonsko površino (glejte sliko 4). Po potrebi
lahko uporabite kladivo in narahlo potolčete po vložkih, da
dosežejo ustrezen položaj.

5

Stensko ploščo ponovno postavite ob steno in jo pritrdite z
lesnimi vijaki ter priloženimi podložkami (A) (glejte sliko 2).
Vijakov ne privijte preveč, stenske plošče pa ne spustite,
dokler niso vijaki pritrjeni. Poskrbite, da ostane stenska
plošča po privitju vijakov v vodoravnem položaju.

Pritrditev plošče zaslona na zaslon

Pozor

V tej fazi namestitve bodite še posebej pozorni. Če je
mogoče, zaslona ne polagajte s sprednjo stranjo navzdol, saj
se lahko poškoduje površina za gledanje.

2

Določite ustrezen premer vijaka, ki ga boste uporabili, in
sicer tako, da poskusite previdno priviti vijaka obeh
velikosti (M4, M6 in M8) iz kompleta železnine (glejte sliko

5). Vijakov ne privijajte na silo – če čutite odpor,
nemudoma prenehajte in poskušajte z vijakom manjšega
premera.

3

Namestitveni ročici pritrdite na hrbtni del zaslona z vijaki,
navedenimi pri 1. in 2. koraku:

• Če uporabljate vijake M4 in M6, morate uporabiti
podložke M6 (G). Če uporabljate vijake M8, morate
uporabiti podložke M8 (J) (glejte sliko 5).

• Če uporabite daljše vijake na zaslonu z zaobljenim ali
vbočenim hrbtnim delom, boste morda potrebovali tudi
distančnike. Po potrebi uporabite enega ali dva
distančnika. Distančnik uporabite samo, če je to
potrebno (glejte sliko 6).

Note

Namestitveni ročici pritrdite z nagibnima vijaka (*),
obrnjenima navzven (stran od sredine zaslona) (glejte sliko

7). V nasprotnem primeru funkcija nagiba ne bo na voljo.

Končna sestava

1

Skupaj s pomočnikom previdno dvignite zaslon in ga
namestite na stensko ploščo. Zaslona ne spustite, dokler
se namestitveni ročici ne zatakneta za stensko ploščo.

2

Privijte varnostni vijak na obeh namestitvenih ročicah s
pomočjo križnega izvijača, da preprečite odstop zaslona s
stenske plošče (glejte sliko 8).

Pozor

Varnostni vijaki morajo biti vedno priviti, s čimer preprečite
padec zaslona ob nenamernem udarcu.

4 Uporaba in prilagajanje

•

Za spreminjanje kota nagiba zaslona naj ena oseba zaslon
trdno drži na mestu, druga oseba pa naj odvije nagibna
vijaka na namestitvenih ročicah. Ko sta vijaka odvita,
premaknite zaslon v želeni položaj. Nagibna vijaka privijte,
da pritrdite zaslon v želenem položaju. Zaslona ne
spustite, dokler nista oba vijaka popolnoma privita (glejte
sliko 9).

•

Nosilec redno čistite s suho krpo. Vijake in železnino
preverjajte v rednih intervalih in poskrbite, da se stiki
sčasoma ne razrahljajo. Po potrebi vijake ponovno privijte.

Note

Nosilcu je priložen širok nabor vijakov, ki ustrezajo različnim
modelom zaslona. Iz kompleta ne boste porabili vse
železnine. Če v priloženem kompletu ne morete najti vijaka
ustrezne velikosti, se za več informacij obrnite na
proizvajalca vašega zaslona.

1

Določite ustrezno dolžino vijaka, ki jo boste uporabili, in
sicer tako, da si ogledate hrbtni del zaslona.

• Če je hrbtni del zaslona raven in so odprtine za
namestitev poravnane s površino, uporabite krajše vijake
(C, E ali H) iz kompleta železnine.

• Če je hrbtni del zaslona zaobljen, ima izboklino ali če so
odprtine za namestitev vbočene, morate uporabiti daljše
vijake (D, F ali I). Morda boste morali uporabiti tudi
distančnike (K).

5 Specifikacije

Velikost zaslona od 40 do 65 palcev

Največja obremenitev 45 kg (100 lbs)

Vzorec za namestitev največ 400 × 400 mm (15,7 × 15,7 palcev)

Razpon nagiba do 1° navzgor in 3° navzdol

Prol 3,0 cm (1,2 palecv)

26

BG

1 Важни инструкции за безопасност

Внимание

•

Прочетете тези инструкции, преди да започнете. Ако не
сте сигурни относно някоя част от процеса, свържете се
с професионален изпълнител или монтажник за помощ.
Неправилното инсталиране може да доведе до
нараняване или повреда.

•

Стената или монтажната повърхност трябва да бъде в
състояние да издържи на комбинираното тегло на
стойката и на дисплея; в противен случай конструкцията
трябва да бъде подсилена.

•

Локализирайте тръбопроводи, кабели или всякакви
други опасности в стената, когато искате да монтирате
конзолата преди пробиване.

•

Трябва да се използват предпазен предавателен
механизъм и подходящи инструменти. В противен
случай това може да доведе до нараняване или
повреда.

•

За инсталирането се препоръчват двама души. Не се
опитвайте да вдигате тежък дисплей без помощ.

•

Следвайте всички инструкции и препоръки по
отношение на подходяща вентилация и подходящи
места за монтиране на вашия дисплей. За повече
информация се консултирайте с ръководството на
притежателя за вашия конкретен дисплей.

•

Тази конзола за стена е предназначена за използване
само при максимално тегло от 45 кг (100 lb).
Използването с по-голямо от максималното посочено
тегло може да доведе до нестабилност, което да
причини нараняване.

2 Накланяне на конзолата (за LCD,
плазмени и LED дисплеи)

Какво има в кутията

Стенна плоча (x1) монтажно рамо (x2)
Комплект с крепежни елементи (x1) ръководство за потребителя (x1)

Комплект с крепежни елементи

A

Винт M8 x 63 (x4)
шайба за винт с квадратна глава

B

дюбел за бетон (x4)

C

M4 x 12 винт (x4)

D

M4 x 20 винт (x4)

E

M6 x 12 винт (x4)

(x4)

F
G
H
I
J
K

M6 x 30 винт (x4)
M6 шайбата (x4)
M8 x 12 винт (x4)
M8 x 30 винт (x4)
M8 шайбата (x4)
втулка (x8)

Необходими инструменти

•

Кръстата отвертка Phillips

•

Тресчотка или отвертка с 13 мм (1/2") гнездо

•

Електрическа или портативна дрелка

•

6 мм (1/4") свредло и детектор за подпори при
инсталиране върху гипсокартон

•

10 мм (3/8") свредло за зидария за инсталиране върху бетон

•

Ниво

3 Инсталиране
Монтиране към гипсокартон

Внимание

От съображения за безопасност тази конзола трябва да
бъде закрепена към най-малко две дървени подпори на
разстояние една от друга не по-малко от 16". Подпорите
трябва да бъдат в състояние да издържат на общото тегло
на конзолата и на дисплея.

1

Използвайте висококачествен детектор за подпори, за да
откриете две съседни подпори, където искате да
инсталирате своята конзола.

Забележка

Трябва да използвате центъра на подпората, за да се
избегне напукване или разцепване на дървото по време
на инсталирането.

2

Поставете стенната плоча до стената на желаното място
и я нивелирайте с помощта на вградения нивелир.

3

Докато друго лице държи стенната плоча в положение,
маркирайте две места (отгоре и отдолу) за закрепване
на конзолата към стената (вижте фиг. 1).

4

Поставете стенната плоча настрани и пробийте 6 мм
(1/4") пилотен отвор на всяко маркирано място.

5

Поставете стенната плоча обратно на стената и я
закрепете с помощта на предоставените винтове с
квадратна глава и шайбите (A) (вижте фиг. 2). Не
пренатягайте тези винтове и не пускайте стенната
плоча, докато не завиете всички винтове. Уверете се, че
стенната плоча остава нивелирана след затягането на
винтовете.

Монтаж към бетонна стена

Внимание

От съображения за безопасност бетонната стена трябва
да бъде в състояние да издържи на общото тегло на
конзолата и на дисплея. Производителят не носи
отговорност за неизправност, причинена от стени с
недостатъчна здравина.

1

Поставете стенната плоча до стената на желаното място
и я нивелирайте с помощта на вградения нивелир.

2

Докато друго лице държи стенната плоча на място,
маркирайте четири места на равно разстояние на
стената за закрепване на конзолата (вижте фиг. 3).

3

Поставете стенната плоча настрани и пробийте 10 мм
(3/8") отвор на всяко маркирано място. Отстранете
излишния прах от отворите.

4

Поставете дюбел за бетон (B) във всеки отвор, така че
да е наравно с бетонната повърхност (вижте фиг. 4).
Може да използвате чук, за да вкарате леко дюбелите
на място, ако е необходимо.

5

Поставете стенната плоча обратно на стената и я
закрепете с помощта на предоставените винтове с
квадратна глава и шайбите (A) (вижте фиг. 5). Не
пренатягайте тези винтове и не пускайте стенната
плоча, докато не завиете всички винтове. Уверете се, че
стенната плоча остава нивелирана след затягането на
винтовете.

Закрепване на плочата на дисплея към дисплея

Внимание

Бъдете много внимателни по време на тази част от
инсталирането. Ако е възможно, избягвайте обръщане на
дисплея надолу, тъй като това може да повреди
зрителната повърхност.

27

Забележка

Тази конзола се доставя с набор от различни винтове за
закрепване на голямо разнообразие от модели на
дисплеи. Не всички крепежни елементи в комплекта ще
се използват. Ако не можете да намерите подходящия
размер на винта в предоставения комплект,
консултирайте се с производителя на вашия дисплей за
повече информация.

1

Определете правилната дължина на винта, който да
използвате, като разгледате задната страна на дисплея:

• Ако задната страна на вашия дисплей е плоска и

монтажните отвори са изравнени с повърхността, вие
ще използва по-къси винтове (C, E или H) от
комплекта с крепежни елементи.

• Ако задната страна на вашия дисплей е изкривена,

има издатина или ако монтажните отвори са
вдлъбнати, ще се наложи да използвате по-дългите
винтове (D, F и I) и също може да се наложи да
използвате втулките (K).

2

Определете правилния диаметър на винта, който ще
използвате, като внимателно изпробвате един от всеки
размер (M4, М6 и М8) от комплекта с крепежни
елементи (вижте фиг. 5). Не прилагайте сила върху
винтовете – ако почувствате съпротивление, спрете
незабавно и опитайте с по-малък диаметър винт.

3

Закрепете рамената на конзолата към задната страна
на вашия дисплей с помощта на винтовете, посочени в
стъпки 1 и 2:

• Ако използвате винтове M6 (G), ще се наложи да

използвате шайби M4 или M6. Ако използвате
винтове M8 (J), ще се наложи да използвате шайби
M8 (вижте фиг. 5).

• Ако използвате по-дългите винтове (K) на дисплей с

извита или вдлъбната задна страна, може да се
наложи използването на втулки. Използвайте една
втулка или две една върху друга, ако е необходимо.
Използвайте втулка само ако е необходимо (вижте
фиг. 6).

Забележка

Рамената на конзолата трябва да бъдат закрепени с
винтовете за накланяне (*), насочени навън (т.е. далеч от
средата на дисплея) (вижте фиг. 7). В противен случай
няма да имате достъп до функцията за накланяне.

4 Експлоатация и настройка

•

За да промените ъгъла на наклон на вашия дисплей,
помолете едно лице да придържа дисплея на място,
докато друг човек разхлабва винтовете за накланяне,
разположени на всяко рамо на конзолата. След като ги
разхлабите, можете да преместите вашия дисплей в
желаното положение. Затегнете отново винтовете за
наклон, за да фиксирате ъгъла на наклон на място. Не
пускайте дисплея, докато не затегнете и двата винта за
наклон (вижте фиг. 9).

•

Периодично почиствайте конзолата със суха кърпа.
Проверявайте редовно всички винтове и крепежни
елементи, за да се гарантира, че няма разхлабени
връзки с времето. Затегнете отново, ако е необходимо.

5 спецификации

Размер на дисплея 40" до 65"

Максимално натоварване 45 кг (100 lb)

Монтажна схема

Диапазон на наклон до 1° и 3° надолу

Профил 3,0 см (1,2")

400 мм x 400 мм (15,7" x 15,7") макс.

Заключителен монтаж

1

С по6ощта на друго лице внимателно повдигнете
дисплея и го поставете на стенната плоча. Не пускайте
дисплея, докато монтажните рамена не са здраво
закачени върху стенната плоча.

2

Затегнете предпазния винт, разположен на всяко рамо
на конзолата, като използвате кръстата отвертка Phillips
за предотвратяване на повдигане на дисплея от стената
плоча (вижте фиг. 8).

Внимание

Предпазните винтове трябва да се затягат по всяко време,
за да се предотврати случайно събаряне на дисплея от
конзолата.

28

7

WK17314
