Philips SQM4122, SQM4122-27 User Manual

Register your product and get support at

www.philips.com/welcome

EN Fixed wall mount 3

Support mural inclinable 9

FR

ES Soporte de pared basculante 15

SQM4122/27

Table of contents

1 Important 3

2 Your xed wall mount

2.1 What’s in the box 4

2.2 What you’ll also need 4

3 Installing your wall mount

3.1 Mounting the wall plate (drywall) 5

3.2 Mounting the wall plate
(concrete/brick installation) 5

3.3 Attaching the mount to the display 6

3

5

4 Final installation and operation

4.1 Final installation 7

5 Guarantee and service 7

2

7

1 Important

Take time to read this manual before you
use your wall mount. It contains important
information and notes regarding operating
your wall mount.

© 2008 Koninklijke Philips Electronics N.V.
All rights reserved. Reproduction in whole
or in part is prohibited without the written
consent of the copyright owner. Trademarks
are the property of Koninklijke Philips
Electronics N.V. or their respective owners.

B Warnings

• Make sure these instructions are read
and thoroughly understood before
attempting installation. If you are
unsure of any part of this installation,
contact a professional installer for
assistance or contact Customer
Service at 1-919- 573-7854.

• This product has been designed
for application on a vertical wall in
commercial and residential buildings,
constructed of wood wall studs or
masonry (solid concrete, brick,
and stone). If you are unsure of
your wall composition or for
assistance with other surfaces,
contact a qualied installer.

• This product is not designed for
use on walls constructed of metal
studs. If you are unsure of your wall
composition or for assistance
with other surfaces, contact a
qualied installer.

• The wall or mounting surface
must be capable of supporting the
combined weight of the mount and
the display; otherwise the structure
must be reinforced.

• Do not exceed the maximum load
capacity of 77 lbs for this product.

• Safety gear and proper tools must
be used. Failure to do so can result
in property damage and/or
serious injury.

• A minimum of two people are
required for this installation. Do not
attempt to install this mount alone
under any circumstance.

• Follow all instructions and
recommendations regarding
adequate ventilation and suitable
locations for mounting your display.
Consult the owner’s manual for your
display for more information.

• This mount is equipped with a safety
device that must be used whenever
the mount holds a display. Not using
the safety device can cause property
damage, serious injury, or death.

2 Your xed wall mount

Congratulations on your purchase and
welcome to Philips!

To fully benet from the support that Philips

offers, register your product at
www.philips.com/welcome.

Designed to t most TV brands with a focus

on safety and ease of use. Includes Easy 1-2-3
installation kit, complete with: all necessary
hardware for mounting on different types

of walls, mounting templates, stud nder

and bubble level. C-UL US listed for weight
capacity up to 77lbs.

3

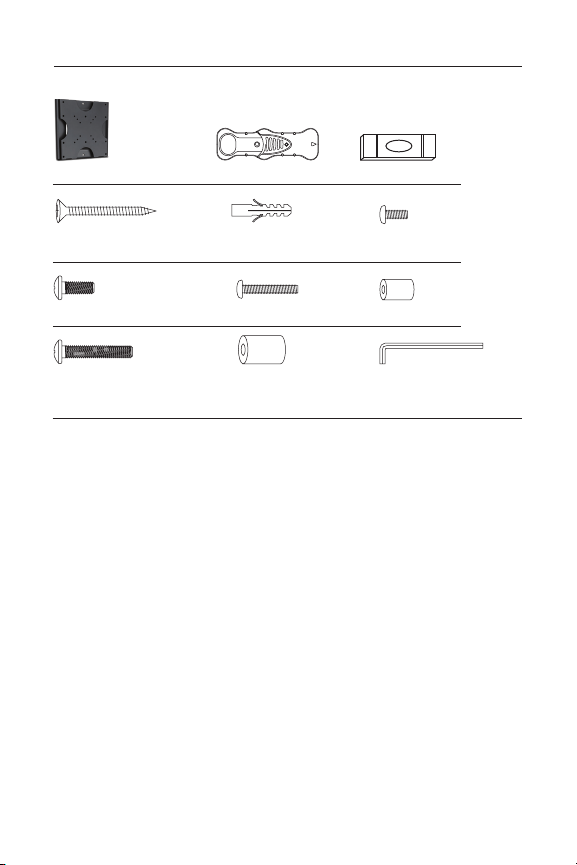

2.1 What’s in the box

Wall mount Stud nder Bubble level

(A) 1 7/8” Drywall Screw (x4) (B) Concrete Anchor (x4) (C) M4x12mm Bolt (x6)

(D) M6x12mm Bolt (x4) (E) M4x30mm Bolt (x4) (F) 3/4” Spacer (x4)

(G) M6x35 Bolt (x4) (H) Large Spacer (x4) (I) Allen Wrench (x1)

2.2 What you’ll also need

• Phillips head screw driver

• Electric or portable drill

• Stud nder and 1/8˝ (3 mm) drill bit for drywall installation

• 5/16˝ (8 mm) masonry bit for concrete installation

4

3 Installing your wall mount

Wall Piece

In this chapter, the basic steps to get you
started are described.

Warning

B

Carefully read the safety precautions
in “Section 1 Important” before you
install the wall mount.

3.1 Mounting the wall plate (drywall)

Warning

B

For safety reasons, this LCD mount
must be secured to a wood stud.
The stud must be capable of supporting
the combined weight of the mount
and display.

1 See enclosed mounting template for

diagram and guide of how to mount
properly on the wall.

2 Using a stud finder, locate and mark the

stud for securing the mount (make sure
your mark is in the center of the stud).
You can use your own stud finder or the
one included in the hardware kit.

Note

D

Once stud has been located you will need to
verify with a hammer and a nail
A) Simply place the nail over your mark on

the wall and tap in with hammer. If the
nail encounters resistance and is secure
in wall you have verified a stud location

B) If it just pushes through with no

resistance you will need to start over
and locate the stud.

3

Using the enclosed mounting template,
place the diagram against the wall and
mark two locations (top and bottom)
on the wall where the mount is to be
Installed. Be sure to use the center of
the stud.

4 With the help of another person, place

the mount against the wall and level it
using the bubble guide.

5 While another person holds the mount

in place, mark two locations (top and
bottom) on the wall where the mount is

to be installed. Be sure to use the center

of the stud. (these marks should line up
with the ones made in step 3 above using
the template).

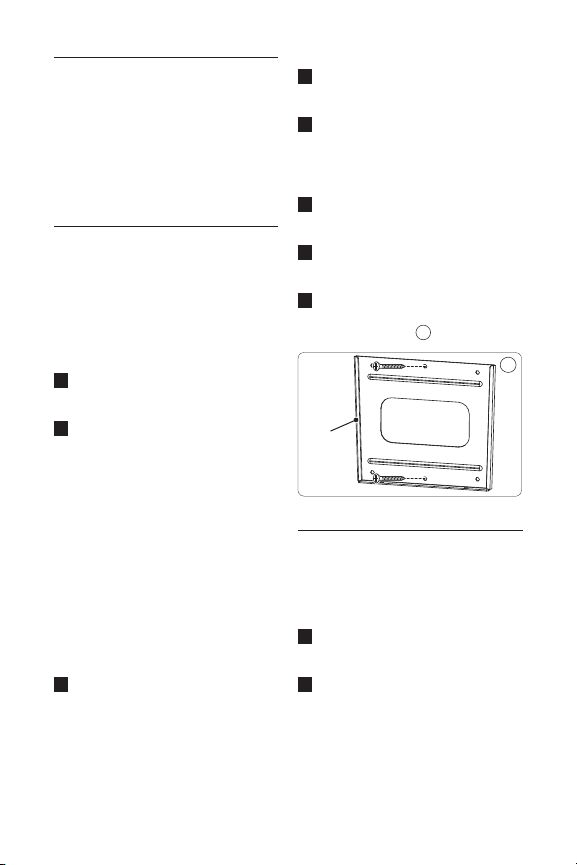

6 Set the mount aside and drill a 1/8”

(3 mm) pilot hole at each marked
location.

7 Place the mount back against the wall

and secure it using the wood screws (A)
provided. Do not over-tighten these
screws and do not release the mount
until all screws are in place.

8 Once both wood screws are in place you

must tighten each one. (note: be sure not
to over tighten). 1

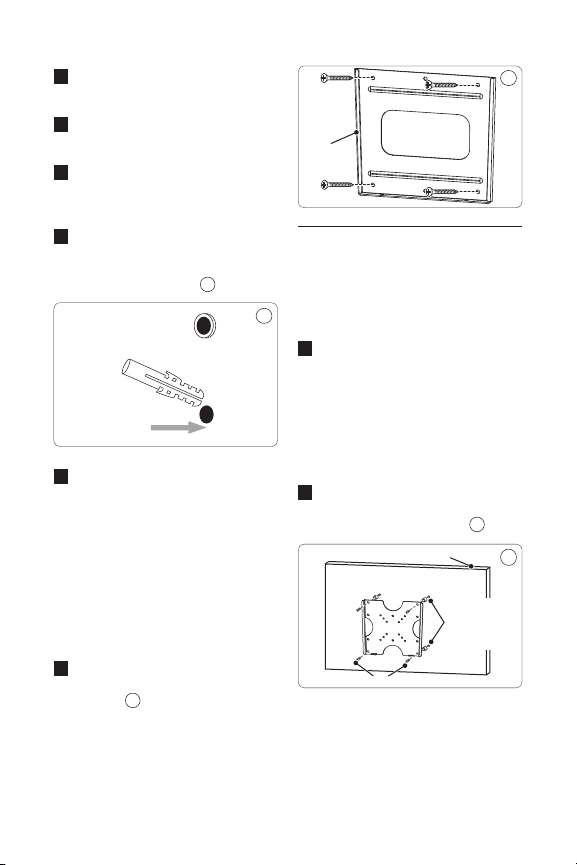

3.2 Mounting the wall plate

(concrete/brick installation)

B

Warning
For safety reasons, the concrete wall
must be capable of supporting the
combined weight of the mount
and display.

1 See enclosed mounting template for

diagram and guide of how to mount

properly on the wall.

1

5

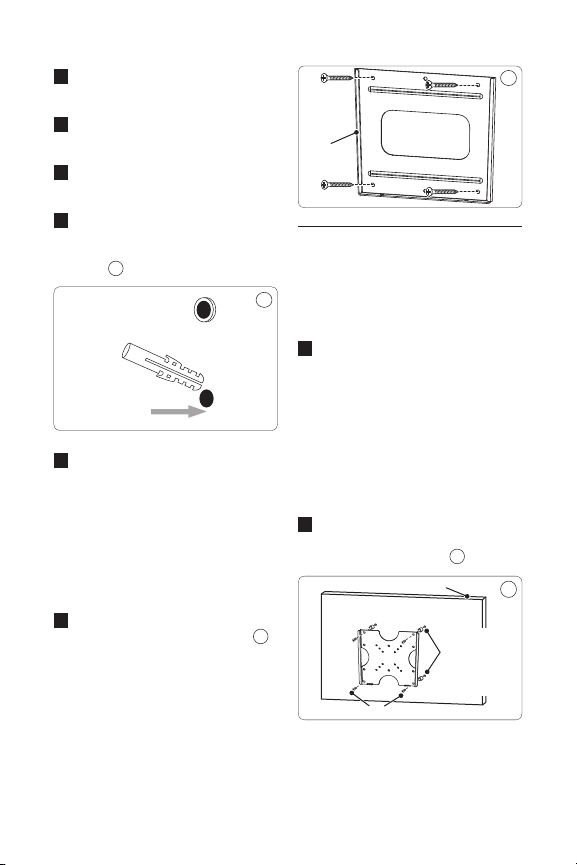

2 Using the enclosed mounting template,

Wall Piece

Display

Spacer

(F or H)

Only if using

C orG

Spacer

(F or H)

Only if using

E or G

Bolt (C, D, E, or G)

place the diagram against the wall and
mark four locations on the wall where
the mount Is to be Installed.

3 With the help of another person, place

the mount against the wall and level it
using the bubble guide.

4 While another person holds the mount

in place, mark four locations on the wall
where the mount is to be installed.

5 Set the mount aside and drill a 5/16”

(8mm) pilot hole at each marked location.
Remove any excess dust from the holes.

6 Insert a Concrete Anchor (B) into each

hole so that it is flush with the concrete
surface. A hammer can be used to lightly
tap the anchors into place if necessary. 2

7 Place the mount back against the wall

and secure it using the wood screws (A)
provided. Do not over-tighten these
screws and do not release the mount
until all screws are in place.

Note

D

If the concrete wall is covered by a
layer of plaster or drywall, the concrete
anchor must pass completely through
the layer to rest ush with the
concrete surface.

8 Once all four wood screws are in place

you must tighten each one. Be sure not
to over tighten. 3

6

3.3 Attaching the mount to the display

B Warning

Make sure the LCD is unplugged before
starting this step of the installation and
never lay the LCD face down as this may
damage the viewing surface.

1 Before attaching the mount to your

2

LCD, you must first determine which

hardware to use. Do this by examining

the back of the LCD. If your LCD has a

flat back, use one of the short bolts (C

or D). If your LCD has a recessed back,

use the longer M4x30mm bolts (E) or

M6x35mm bolts (G) and 3/4” spacers

(F) or (H) large spacers (H).

2 After you have determined the

appropriate bolts, use them to attach

the mount to the back of your LCD. 4

E

Tip
Be careful not to over-tighten the bolts.

3

4

D Note

Display

M4 x 12 Bolt (C)

Installed Wall Piece

Display

For safety reasons it is required that
all 4 bolts are used when mounting
your TV.

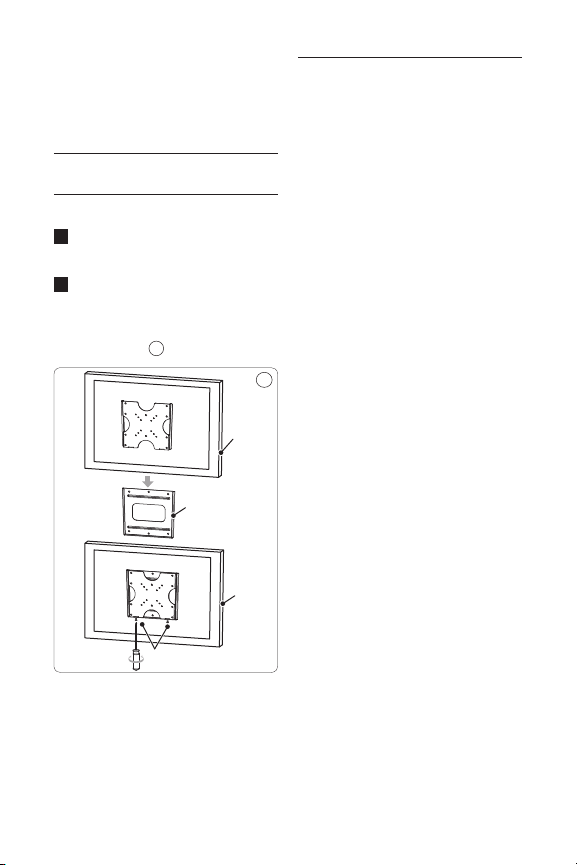

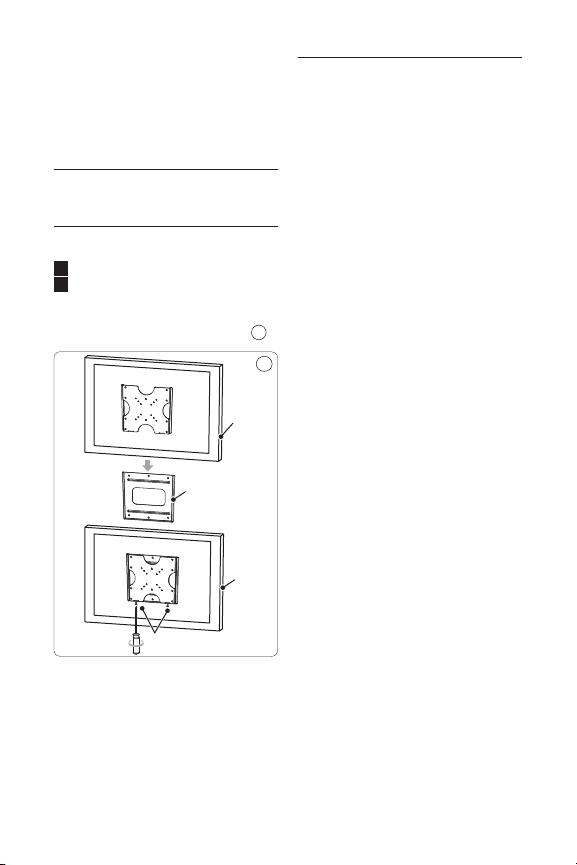

4 Final installation and operation

4.1 Final installation

1 To complete the installation, simply slide

the mount with your LCD attached into
the wall piece.

2 For additional security and stability, insert

the M4x12 bolts into the holes located
on the base of the unit and tighten with a
screwdriver. 5

5 Guarantee and service

Please contact Philips directly if you have any
questions in the installation process of the
wall mount. Call 1-919-573-7854.

Limited Two-Year Warranty
Philips warrants that this product shall be free
from defects in material, workmanship and
assembly, under normal use, in accordance
with the specications and warnings, for two
years from the date of your purchase of
this product. This warranty extends only to
the original purchaser of the product, and
is not transferable. To exercise your rights
under this warranty, you must provide proof
of purchase in the form of an original sales
receipt that shows the product name and the
date of purchase. For customer support or to

5

obtain warranty service, please call

919-573-7854. THERE ARE NO OTHER

EXPRESS OR IMPLIED WARRANTIES.
Philips’ liability is limited to repair or, at its
sole option, replacement of the product.
Incidental, special and consequential damages
are disclaimed where permitted by law. This
warranty gives you specic legal rights. You
may also have other rights that vary from
state to state.

Register your product and get support at
www.philips.com/welcome

B Warning
Insert the M4x12 bolts at the bottom
of the mount to avoid having the display
accidentally knocked off the mount.

7

Table des matières

1 Consignes de sécurité
importantes

2 Votre support mural xe

2.1 Contenu de la boîte 10

2.2 Outils requis 10

3 Installation du support mural

3.1 Installation de la plaque murale
sur un mur de gypse 11

3.2 Installation de la plaque murale
sur un mur de maçonnerie 11

3.3 Fixation du support à l’écran 12

4 Installation nale et
fonctionnement

4.1 Installation nale 13

5 Garantie et service 13

9

9

11

13

8

1 Consignes de sécurité

importantes

Lisez ce manuel attentivement avant d’utiliser
votre support mural. Il contient des informations
importantes concernant l’installation et l’utilisation
du support.

© Koninklijke Philips Electronics N.V., 2008.
Tous droits réservés. La reproduction de la totalité
ou d’une partie du présent manuel est interdite sans
l’autorisation écrite du titulaire du droit d’auteur. Les
marques de commerce sont la propriété de Koninklijke
Philips Electronics N.V. ou de leur détenteur respectif.

B Mise en garde

• Assurez-vous de bien comprendre les

instructions avant d’installer le support
mural. Si vous n’êtes pas certain de
bien comprendre une étape, consultez
un installateur professionnel ou
communiquez avec le service à la
clientèle, au 1 [phone].

• Le suppor t mural est conçu pour être xé
sur les murs d’immeubles commerciaux
ou résidentiels ayant une ossature en bois,
en béton, en briques ou en pierres. Si vous
n’êtes pas certain de la composition du
mur ou si vous voulez installer le support
mural sur une autre surface, consultez un
installateur professionnel.

• Le suppor t mural n’est pas conçu pour être
xé aux murs de gypse dont la structure est
faite de montants métalliques. Si vous n’êtes
pas certain de la composition du mur ou
si vous préférez effectuer l’installation sur
une autre surface, consultez un installateur
professionnel.

• Le mur ou la surface porteuse choisie doit
pouvoir supporter le poids combiné du
support et du téléviseur. Si le poids total
est trop important pour la surface choisie,
celle-ci doit être renforcée.

• Ne dépassez pas la capacité de charge
maximum du support mural, soit 34,93 kg
(77 lb).

• Veuillez utiliser du matériel de protection et
les outils adéquats. Tout manquement à ces
consignes peut engendrer des dommages
matériels, ou des blessures graves.

• L’installation doit être effectuée par au
moins deux personnes. N’essayez pas
d’installer le support mural sans l’aide
d’une autre personne.

• Suivez toutes les instructions et
recommandations concernant le
dégagement autour du téléviseur et
l’emplacement choisi pour le support
mural. Pour en savoir davantage, consultez
la documentation du téléviseur.

• Le suppor t mural est doté d’une vis de
verrouillage de sûreté qui doit être utilisée
lorsqu’un téléviseur y est installé. Si la vis de
sûreté n’est pas utilisée, le support mural
risque de causer des dommages matériels,
des blessures ou même la mort.

2 Votre support mural xe

Félicitations pour votre achat et bienvenue dans le
monde Philips!

Pour bénécier pleinement de l’assistance offerte
par Philips, enregistrez votre produit sur le site
www.philips.com/welcome.

Conçu pour s’adapter à la plupart des marques de
téléviseur, en gardant à l’esprit la sécurité et la facilité
d’utilisation. Comprend une trousse d’installation en
trois étapes faciles avec tout le matériel nécessaire

pour xer le support sur différents types de murs,

des modèles de montage, un détecteur de montant

et un niveau à bulle. Homologué C-UL pour un poids

maximal de 34,92 kg (77 lb).

9

2.1 Contenu de la boîte

Support mural Détecteur de montants Niveau à bulle.

(A) Vis à gypse de 1 7/8 po (x4) (B) Ancrage en béton (x4) (C) Boulon M4x12 mm (x6)

(D) Boulon M6x12 mm (x4) (E) Boulon M4x30 mm (x4) (F) Rondelle d’espacement

(G) Boulon M6x35 (x4) (

2.2 Outils requis

• Tournevis cruciforme

• Perceuse

• Détecteur de montants et mèche de 3 mm (1/8 de po) (pour mur de gypse)

• Mèche de 8 mm (5/16 de po) (pour mur de maçonnerie)

H) Grande rondelle d’espacement (x4)

de 3/4 po (x4)

(I) Clé Allen (x1)

10

3 Installation du support mural

Plaque murale

Cette section explique les étapes de base de
l’installation.

B Avertissement

Avant d’installer le support mural, lisez
attentivement la section 1, Consignes de
sécurité importantes.

3.1 Installation de la plaque murale sur un mur
de gypse

B Avertissement

Pour assurer une installation sécuritaire,
le support mural doit être xé à un montant
en bois. Le montant doit pouvoir supporter
le poids combiné du support et du téléviseur.

1 Repor tez-vous au gabarit de montage fourni

pour savoir comment fixer le support au mur
correctement.

2 À l’aide d’un détecteur de montant, repérez et

marquez l’emplacement du montant ou vous
voulez fixer le support mural, en vous assurant
que la marque est bien au centre du montant.
Vous pouvez utiliser votre détecteur de montant
ou celui livré avec le support mural.

D Remarque

Après avoir marqué le centre du montant, vérifiez la
solidité de l’emplacement en procédant comme suit :
A) Avec un marteau, enfoncez un clou partiellement

sur la marque. Si le clou s’enfonce avec résistance
et qu’il est bien solide, la marque est vis-à-vis un
montant.

B) Si le clou s’enfonce sans résistance, recommencez

la procédure de localisation du montant.

3

Placez le gabarit fourni sur le mur et marquez
l’emplacement des 2 trous (haut et bas) où sera
fixée la plaque murale. Assurez-vous que les
marques sont bien au centre du montant.

4 Avec l’aide d’une autre personne, placez la plaque

sur le mur et utilisez le niveau fourni pour vous
assurer qu’elle est parfaitement horizontale.

5 Pendant que l’autre personne tient la plaque en

place, Assurez-vous que les marques sont bien
au centre du montant. (Ces marques doivent
s’aligner avec celles qui ont été faites à l’étape
3 en utilisant le gabarit.)

6 Mettez la plaque de côté et percez un trou de

guidage de 1/8 po (3 mm) dans les trous de
guidage sur chaque marque.

7 Placez la plaque sur le mur et fixez-la avec les

2 vis à bois fournies (A). Ne relâchez pas la
plaque tant que les vis ne sont pas en place.

8 Une fois toutes les vis à bois placées, vissez-les

chacune solidement. (Remarque : assurez-vous de
ne pas trop les serrer.) 1

1

3.2 Installation de la plaque murale
sur un mur de maçonnerie

B Avertissement

Pour assurer une installation sécuritaire, le mur
de maçonnerie doit pouvoir supporter le poids
combiné du support et du téléviseur.

1 Reportez-vous au gabarit de montage fourni

pour savoir comment fixer le support au mur
correctement.

2 Placez le gabarit fourni sur le mur et marquez

l’emplacement des 4 trous où sera fixé le support
mural.

11

3 Avec l’aide d’une autre personne, placez la plaque

Plaque murale

Écran

Spacer

(F or H)

Only if using

C or D

Boulon (C, D, E ou G)

Entretoise

(F ou H)

Uniquement si

vous utilisez

E ou G

sur le mur et utilisez le niveau fourni pour vous
assurer qu’elle est parfaitement horizontale.

4 Pendant que l’autre personne tient la plaque en

place, marquez l’emplacement des 4 trous où sera
fixé le support mural.

5 Mettez la plaque de côté et percez un trou de

guidage de 8 mm (5/16 de po) sur chaque marque.
Enlevez l’excès de poussière dans les trous.

6 Enfoncez une cheville pour mur de béton (B)

dans chaque trou, pour qu’elle soit bien encastrée
sans dépasser du mur, en utilisant un marteau au
besoin. 2

7 Placez la plaque sur le mur et fixez-la avec les

2 vis à bois fournies (A). Ne relâchez pas la
plaque tant que les vis ne sont pas en place.

D Remarque

Si le mur de maçonnerie est recouvert de
plâtre ou de gypse, les chevilles doivent
traverser complètement la surface externe,
sans dépasser le mur de maçonnerie.

8 Une fois les quatre vis à bois placées, vissez-les

chacune solidement. Ne les serrez pas trop. 3

3.3 Fixation du support à l’écran

B Avertissement

Assurez-vous que l’écran ACL est débranché avant de
commencer cette étape de l’instal-lation et ne déposez
jamais l’écran ACL face contre sol pour éviter tout

2

risque de rayure de la surface.

1 Avant d e fixer le suppor t sur votre écran ACL,

vous devez d’abord dé terminer la quincaillerie
dont vous aurez be soin pour procéde r à
l’installation . Pour ce faire, examinez l’arrière
de votre écran ACL. Si votre le panneau arrière
de votre écran est plat, utilisez des boulons
courts (C ou D). Si l’arrière de votre écran est
en retrait, utilisez des b oulons plus longs M4
de 30 mm (E) o u boulon M6x35 (G) et des
rondelles d’espacement de 3/4 p o (F) ou grande

rondelle d’espac ement (H).

2 Lorsque vous aurez déterminé quels sont les

boulons requis, utilisez-l es pour fixer le support
à l’arrière de votre écran ACL. 4

3

4

12

E

Conseil

Assurez-vous de ne pas trop serrer les boulons.

D Remarque

Écran

Boulon M4 x 12 (C)

Plaque

murale installée

Écran

Pour assurer une installation sécuritaire,
les 4 boulons du diamètre choisi doivent
être utilisés pour xer le téléviseur au
support mural.

4 Installation nale et

fonctionnement

4.1 Installation nale

1 Insérez le support sur la plaque murale.
2 Pour une protection et une stabilité

supplémentaires, insérez les boulons de sécurité
M4 x 12 dans les trous situés sur la base de
l’unité et serrez-les à l’aide d’un tournevis. 5

5 Garantie et service

Si vous avez des questions au sujet du support mural
ou de son installation, communiquez avec le service à
la clientèle de Philips au 1 [phone].

Garantie limitée de deux ans
Philips garantit que ce produit est exempt de défauts
de matériel et de main-d’œuvre, dans des conditions
normales d’utilisation conformes aux spécifications et
aux avertissements, pour une période de deux ans à
compter de la date d’achat du produit. Cette garantie
s’applique uniquement à l’acquéreur initial du produit
et n’est pas cessible. Pour exercer vos droits dans le
cadre de cette garantie, vous devez fournir le reçu
de caisse original sur lequel figure le nom du produit
et la date d’achat. Pour communiquer avec le service
à la clientèle ou obtenir des services en vertu de la
garantie, composez le 919 573-7854. IL N’EXISTE

5

AUCUNE AUTRE GARANTIE EXPRESSE OU
IMPLICITE. La responsabilité de Philips se limite à la
réparation ou, à sa discrétion, au remplacement du
produit. Philips décline toute responsabilité quant aux
dommages accidentels, spéciaux ou induits, lorsque
la loi l’autorise. Cette garantie vous confère des
droits juridiques spécifiques. Vous pouvez également
bénéficier d’autres droits, qui varient selon les pays.

Enregistrez votre produit et obtenez de l’aide sur le
site www.philips.com/welcome.

B Mise en garde

Vous devez serrez la vis de sûreté M4 x
12 pour empêcher que le téléviseur tombe
accidentellement du support.

13

Índice

1 Importante 15

2 Soporte de pared jo

2.1 Contenido del kit 16

2.2 Otros elementos necesarios 16

3 Instalación del soporte

3.1 Montaje de la placa de pared

(para paredes de cartón yeso) 17

3.2 Montaje de la placa de pared

(instalación en hormigón o ladrillo) 17

3.3 Colocación de los brazos en

la pantalla 18

4 Último paso de la instalación 19

4.1 Último paso 19

5 Garantía y servicio técnico 19

15

17

14

1 Importante

Lea este manual con atención antes de
utilizar el soporte de pared, pues contiene
información y datos importantes que le
servirán de gran ayuda.

© 2008 Koninklijke Philips Electronics N.V.
Todos los derechos reservados. Queda
prohibida la reproducción total o parcial
sin la autorización escrita del titular de los
derechos de propiedad intelectual. Las marcas
comerciales son propiedad de Koninklijke
Philips Electronics N.V. o de sus respectivos
titulares.

B Advertencias

• Lea las instrucciones con

detenimiento antes de comenzar
la instalación. Si tiene dudas,
comuníquese con un instalador
profesional o con el servicio de
atención al cliente al 1-919-573-7854.

• Este producto ha sido diseñado para

utilizarse en edicios comerciales
y viviendas, sobre paredes con
vigas de madera o de mampostería
(hormigón, ladrillo o piedra). Si no
sabe con seguridad de qué material
son sus paredes o si desea colocar el
soporte en otro tipo de supercie,
pónganse en contacto con un
instalador profesional.

• Este producto no puede utilizarse

en paredes con vigas de metal. Si no
sabe con seguridad de qué material
son sus paredes o si desea colocar el
soporte en otro tipo de supercie,
pónganse en contacto con un
instalador profesional.

• La pared o supercie debe ser capaz

de sostener el peso del soporte y
de la pantalla. De lo contrario, la
estructura deberá ser reforzada.

• No exceda los 35 kg. de capacidad
de carga máxima del producto.

• Utilice equipos de seguridad y
herramientas apropiadas. De lo
contrario podría ocasionar serios
daños materiales o sufrir lesiones
graves.

• La instalación debe ser realizada
por dos personas o más. No intente
colocar el soporte sin ayuda en
ninguna circunstancia.

• Siga todas las instrucciones y
recomendaciones de ventilación
y ubicación del soporte. Para más
información, consulte el manual de
la pantalla.

• Este soporte incluye un dispositivo
de seguridad que debe utilizarse
siempre para sostener la pantalla.
De lo contrario, pueden ocasionarse
daños materiales, lesiones graves y
hasta la muerte.

2 Soporte de pared jo

Felicitaciones por su compra y bienvenido
a Philips.

Para utilizar los servicios de asistencia técnica
de Philips, registre su producto en
www.philips.com/welcome.

El diseño de este producto se adapta a casi
todas las marcas de televisores y es seguro
y fácil de usar. El kit de instalación simple
incluye todos los accesorios necesarios
para diferentes tipos de pared: plantillas
de montaje, detector de vigas y nivel de
burbuja. Capacidad de hasta 35 kg. conforme
a C-UL US.

15

2.1 Contenido del kit

Soporte Detector de vigas Nivel de burbuja

(A) 4 tornillos para paredes (B) 4 tarugos (C) 6 pernos M4 x 12 mm

de cartón yeso de 1 7/8”

(D) 4 pernos M6 x 12 mm (E) 4 pernos M4 x 30 mm (F) 4 espaciadores de 3/4”

(G) 4 pernos M6 x 35 mm (H) 4 espaciadores grandes (I) 1 llave Allen

2.2 Otros elementos necesarios

• Destornillador Philips

• Taladro eléctrico o portátil

• Detector de vigas y broca de 3 mm (1/8˝) para instalación en paredes de cartón yeso

• Broca de 8 mm (5/16˝) para instalaciones en paredes de hormigón

16

3 Instalación del soporte

Pieza de pared

En este capítulo se describen los pasos básicos
para realizar la instalación.

Advertencia

B

Antes de instalar el soporte de pared,
lea con atención las precauciones de la
“Sección 1: Importante”.

3.1 Montaje de la placa de pared
(para paredes de cartón yeso)

Advertencia

B

Por razones de seguridad, este soporte de
pared para pantallas LCD debe estar sujeto
a una viga de madera La viga debe ser
capaz de sostener el peso del soporte y
de la pantalla.

1 Consulte el diagrama de la plantilla de

montaje incluida en el kit y utilícelo como
guía para colocar el soporte de forma
correcta.

2 Utilice el detector de vigas para ubicar y

marcar el lugar donde colocará el soporte
(recuerde que la marca debe estar en el
centro de la viga). Puede utilizar su propio
detector de vigas o el que se incluye en el kit.

Nota

D

Controle que realmente haya una viga con la ayuda
de un clavo y un martillo
A) Coloque el clavo sobre la marca que realizó

y golpee con el martillo. Si el clavo opone
resistencia y no traspasa la pared, es porque
efectivamente hay una viga.

B) Si traspasa la pared sin oponer resistencia,

significa que en ese lugar no hay una viga y, por
lo tanto, deberá volver a realizar la búsqueda.

3

Utilice la plantilla incluida en el kit, coloque el
diagrama sobre la pared y realice dos marcas
(arriba y abajo) en el lugar donde colocará el
soporte. Recuerde utilizar el centro de la viga.

4 Con la ayuda de alguien, apoye el soporte

sobre la pared y nivélelo con la guía del nivel
de burbuja.

5 Mientras la otra persona sostiene el soporte

en su lugar, realice dos marcas (arriba y abajo)
sobre la pared en el lugar donde colocará el
soporte. Recuerde utilizar el centro de la viga
(estas marcas deben estar alineadas con las
que realizó en el paso 3).

6 Deje el soporte a un lado y haga un 3 mm

(1/8”) en cada uno de los lugares que marcó.

7 Vuelva a apoyar el soporte sobre la pared

y sujételo con los tornillos para madera
suministrados (A). No ajuste demasiado
los tornillos ni suelte el soporte antes de
terminar de colocar todos los tornillos.

8 Una vez que haya completado la operación,

ajústelos. (Nota: no los ajuste demasiado). 1

3.2 Montaje de la placa de pared
(instalación en hormigón o ladrillo)

B

Advertencia
Por razones de seguridad, la pared de
hormigón debe ser capaz de sostener el
peso del soporte y de la pantalla.

1 Consulte el diagrama de la plantilla de

montaje incluida en el kit y utilícelo como guía
para colocar el soporte de forma correcta.

2 Utilice la plantilla incluida en el kit, colóquela

sobre la pared y realice cuatro marcas en el
lugar donde colocará el soporte.

1

17

3 Con la ayuda de alguien, apoye el soporte

Pieza de pared

Pantalla

Spacer

(F or H)

Only if using

C or D

Perno (C, D, E o G)

Espaciador

(F o H)

Sólo si se utiliza

E o G

sobre la pared y nivélelo con la guía del nivel
de burbuja.

4 Mientras la otra persona sostiene el soporte

en su lugar, realice cuatro marcas sobre la
pared, en el lugar donde colocará el soporte.

5 Deje el soporte a un lado y haga un orificio

de 8 mm. (5/16”) en cada uno de los lugares
que marcó. Quite el exceso de polvo de los
agujeros.

6 Con la ayuda de alguien, apoye el soporte

sobre la pared y nivélelo con la guía del
nivel de burbuja. De ser necesario, utilice
un martillo para empujarlos. 2

7 Vuelva a apoyar el soporte sobre la pared

y sujételo con los tornillos para madera
suministrados (A). No ajuste demasiado
los tornillos ni suelte el soporte antes de
terminar de colocarlos todos.

Nota

D

Si la pared de hormigón está cubierta con
yeso o cartón yeso, el tarugo debe traspasar
completamente esa capa y quedar al ras de
la supercie.

8 Una vez que haya completado la operación,

ajústelos. Asegúrese de no ajustarlos
demasiado. 3

3.3 Colocación de los brazos en la pantalla

Advertencia

B

Para evitar daños, no coloque la pantalla boca
abajo y desenchúfela durante esta etapa de la
instalación.

2

1 Antes de colocar el brazo en el montaje ,

examine la parte posterior de la pantalla
para determinar qué herramientas debe
utilizar. Si es plana, utilice uno de los pernos
más cortos que se incluyen en el kit (C o
D). Si es curva o con bajo relieve, utilice
los pernos más grandes M4 x 30 mm (E) o
pernos M6 x 35 (G) y los espaciadores de

3/4” (F) o es paciadores gran des (H).

2 Una vez elegidos los pernos adecuados,

utilícelos para colocar el brazo del soporte
en la parte posterior de su LCD. 4

E Sugerencia
No ajuste demasiado los pernos.

3

4

18

D Nota

Pantalla

Pernos M4 x 12 mm

Pieza de

pared instalada

Pantalla

Por razones de seguridad, debe utilizar
los 4 pernos para colocar el televisor en
el soporte.

4 Último paso de la instalación

4.1 Último paso

1 Para completar la instalación, deslice

el soporte con la pantalla LCD por la
pieza que está montada en la pared.

2 Para más seguridad y estabilidad,

introduzca los pernos M4 x 12 mm
dentro de los orificios ubicados en la
base de la unidad y ajústelos con un
destornillador. 5

5

B Advertencia
Introduzca los pernos M4 x 12 mm en
la parte inferior del soporte para evitar
que la pantalla se caiga.

5 Garantía y servicio técnico

Si desea realizar consultas acerca de
la instalación, no dude en comunicarse
directamente con Philips. Llame al
1-919-573-7854.

Garantía limitada por dos años
Philips garantiza que, en condiciones de
uso normales y de conformidad con las
especificaciones y advertencias, este producto
no presentará defectos de fabricación durante
los 2 años posteriores a la fecha de compra.
Esta garantía se extiende sólo al comprador
original del producto y es intransferible.
Para poder hacer uso de la garantía, se
exige la presentación de un comprobante
de compra original en el que figuren el
nombre del producto y la fecha de compra.
Si desea comunicarse con el servicio de
atención al cliente o solicitar servicios
contemplados en la garantía, llame al
919-573-7854. NO EXISTEN OTRAS
GARANTÍAS EXPRESAS NI IMPLÍCITAS.
La responsa-bilidad de Philips se limita a
la reparación o sustitución del producto,
a su absoluto criterio. La empresa no se
responsabiliza por daños accidentales,
especiales ni consecuentes de conformidad
con las disposiciones legales vigentes. Esta
garantía le otorga derechos legales específicos
al comprador. Asimismo, es posible que
existan otros derechos, que varían de un
estado a otro.

Registre su producto y solicite asistencia
técnica en www.philips.com/welcome

19

© 2008 Koninklijke Philips Electronics

All rights reserved.
