Page 1

User manual

Felhasználói kézikönyv

Mode d'emploi

Manual del usuario

Gebruiksaanwijzing

Benutzerhandbuch

Instrukcja obsługi

Příručka pro uživatele

Brugervejledning

Käyttöopas

Manuale utente

Brukerhåndbok

Manual do utilizador

Manual de utilizare

Príručka užívateľa

Uporabniški priročnik

Ръководство за потребителя

Page 2

Page 3

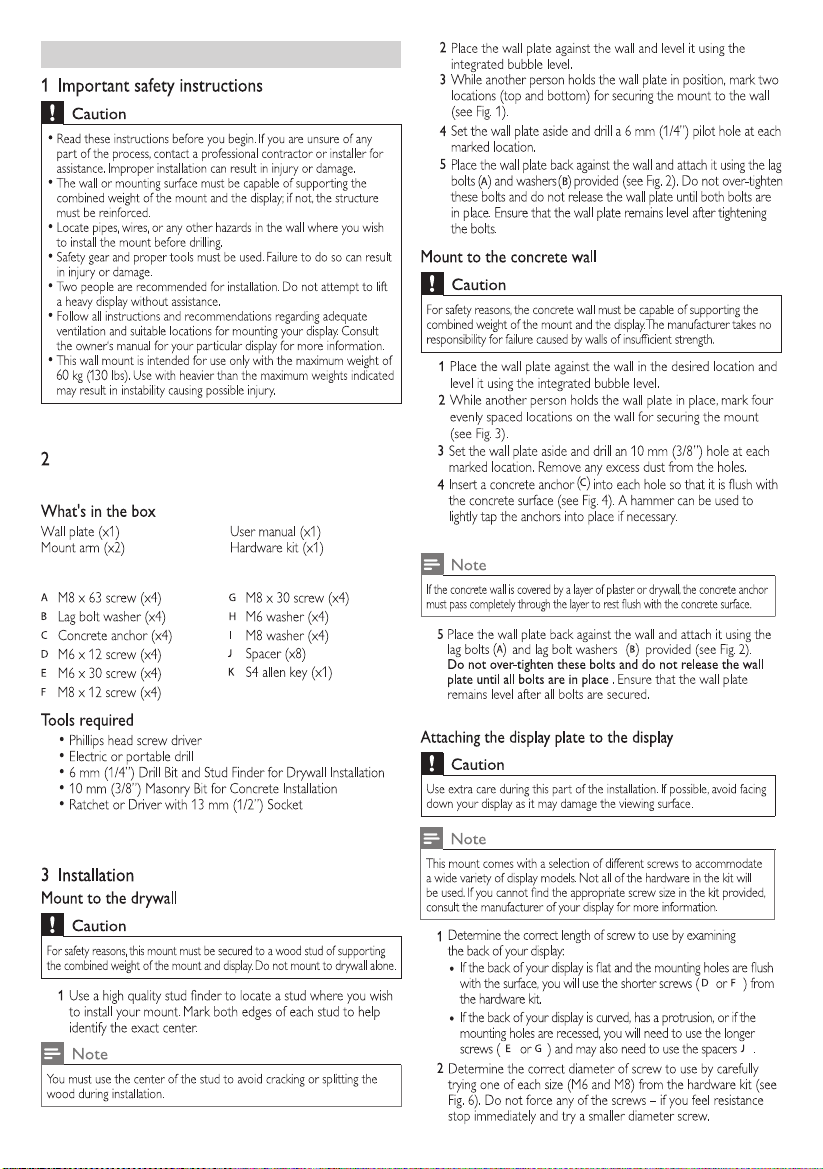

Page 4

Fixed wall mount (for LCD, Plasma, and LED displays)

Hardware kit

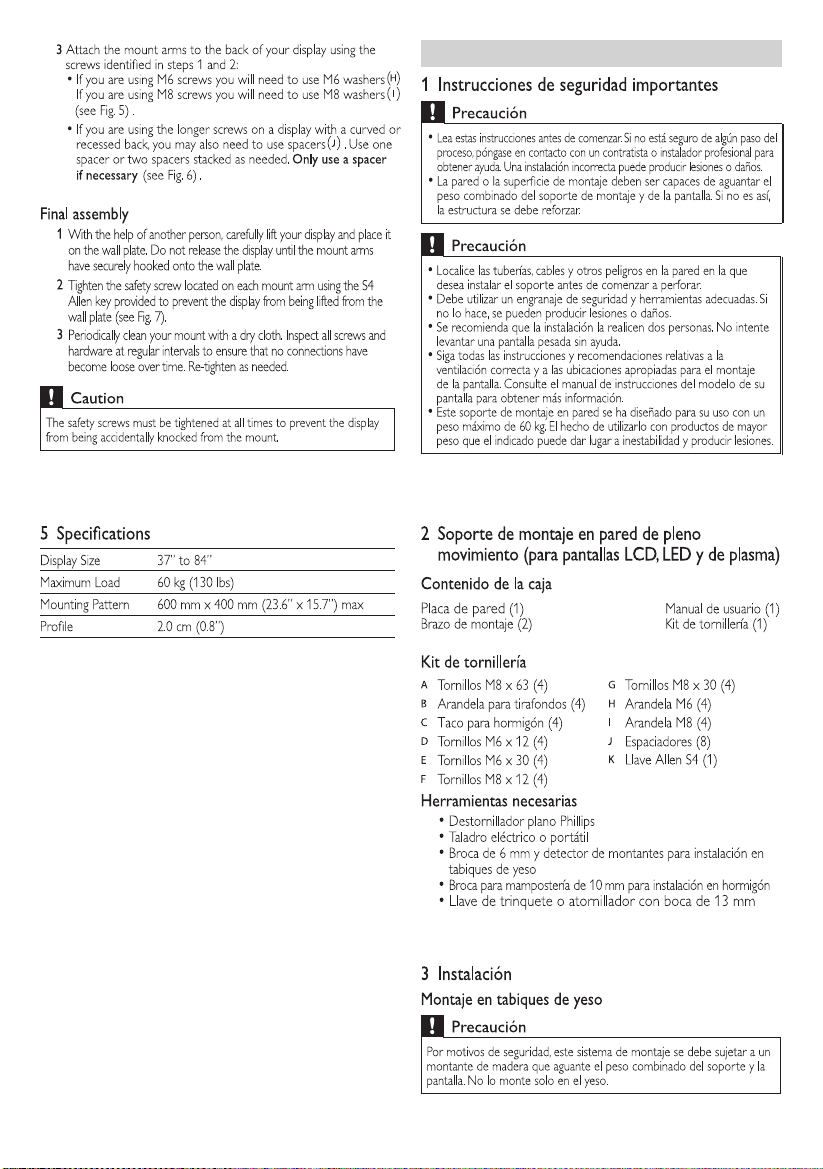

Page 5

3ES4

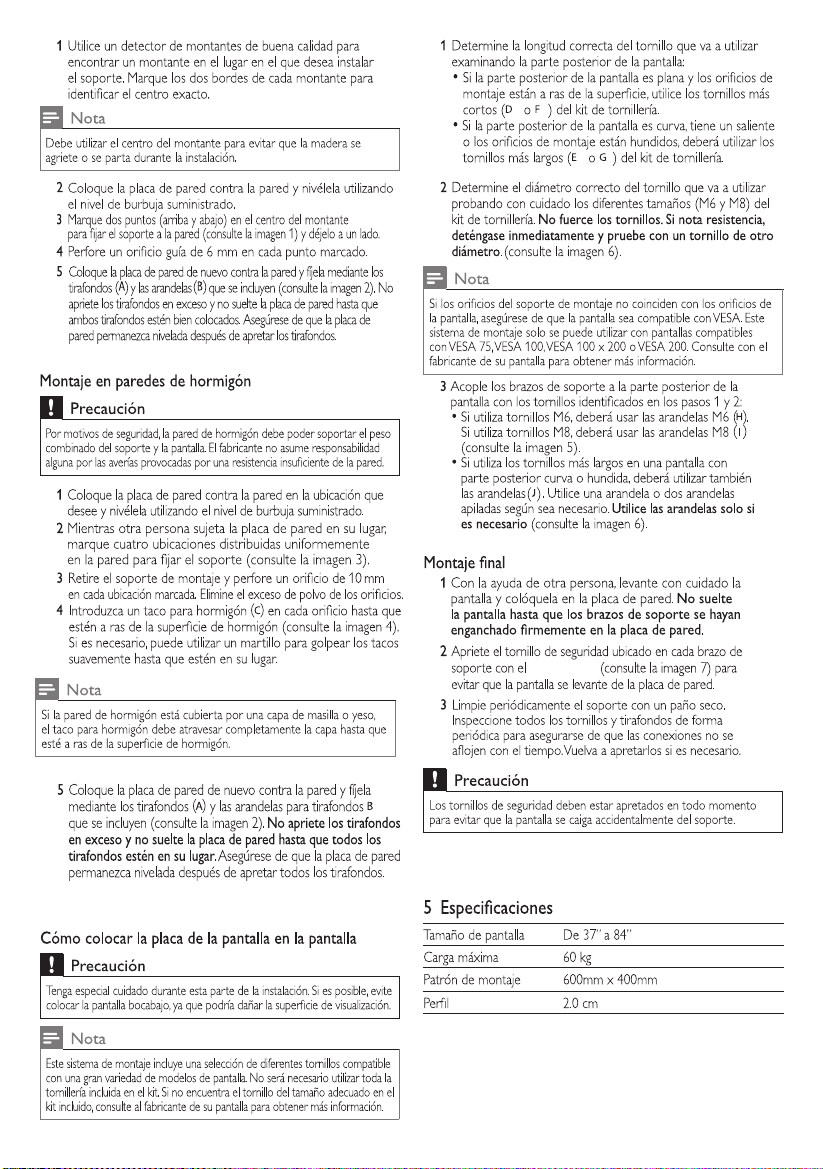

Page 6

llave allen S4

Page 7

1 Consignes de sécurités importantes

1 Utilisez un détecteur de goujons de haute qualité pour

localiser deux montants voisins où vous souhaitez installer votre support. Marquez les deux côtés de chaque montant pour identier le centre exact.

Attention

• Lisez attentivement ces consignes avant de commencer. Si vous avez un doute sur un point quelconque de l'opération, contactez un sous-traitant ou un installateur professionnel pour obtenir de l'aide. Un montage inadapté pourrait entraîner une blessure ou des dommages matériels.

• Le mur ou la surface de xation doivent pouvoir supporter le poids combiné du support de xation et de l'écran ; si ce n'est pas le cas, la structure doit être renforcée.

• Avant de percer, localisez les tuyaux, câbles ou autres obstacles présents dans le mur où vous souhaitez xer le support.

• Utilisez du matériel de sécurité et les outils adéquats. Dans le cas contraire, cela peut entraîner une blessure ou des dommages matériels.

• Il est préférable d'être deux pour procéder à l'installation. Ne tentez pas de soulever un écran lourd sans vous faire aider.

• Suivez toutes les instructions et les recommandations relatives à l'aération et aux surfaces de xation adaptées pour l'installation de votre écran. Pour plus d'informations, reportez-vous au manuel d'utilisation de votre écran.

• Ce support de xation murale est conçu pour être utilisé uniquement avec un poids maximum de 60 kg. Son utilisation avec des charges plus lourdes que celles indiquées pourrait entraîner l'instabilité du montage et s'avérer dangereuse.

2 Support mural ﬁxe (pour les écrans LCD, Plasma

Choisissez le centre du montant pour éviter de ssurer ou de fendre le bois pendant l'installation.

Fixation sur un mur en béton

Pour des raisons de sécurité, le mur en béton doit pouvoir supporter le poids combiné du support de xation et de l'écran. Le fabricant décline toute responsabilité en cas de problème lié à un défaut de solidité des murs.

et DEL)

Contenu de l'emballage

Plaque murale (x1) Bras de montage (x2) Kit de montage (x1) Mode d'emploi (x1)

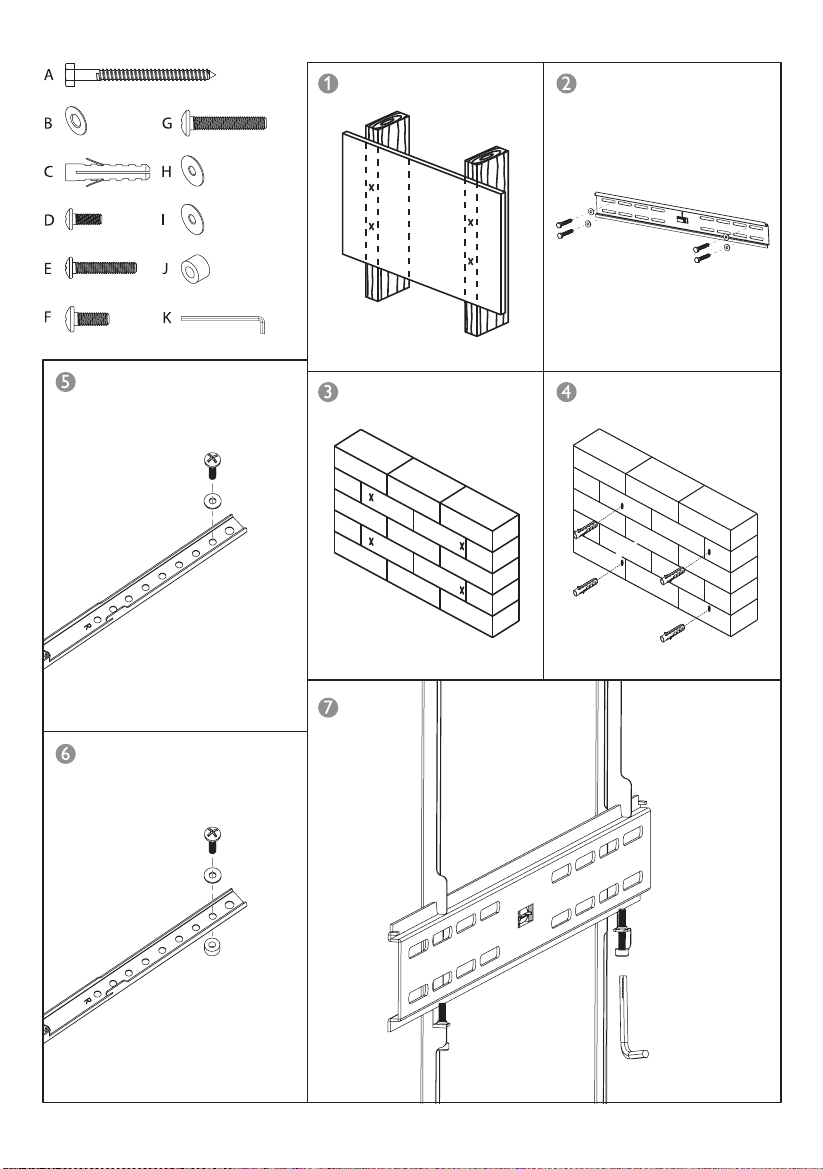

Kit de montage

A Vis M8 x 63 (x4) B Rondelle de tire-fond (x4) C Vis à béton (x4) D Vis M6 x 12 (x4) E Vis M6 x 30 (x4) F Vis M8 x 12 (x4)

G Vis M8 x 30 (x4) H Rondelle M6 (x4) I Rondelle M8 (x4) J Entretoise (x8) K Clé Allen S4 (x1)

Outils nécessaires

• Tournevis à tête Phillips

• Perceuse électrique ou portable

• Mèche de 6 mm (1/4 po) et détecteur de montants pour

montage dans un mur en placoplâtre

• Foret pour maçonnerie de 10 mm (3/8 po) pour montage dans du béton

• Clé à cliquet ou tournevis avec prise de 13 mm

3 Installation

Montage mural sur placoplâtre

Attention

Pour des raisons de sécurité, ce support doit être xé à un montant en bois apte à supporter le poids combiné du support et de l'écran. Ne le xez pas sur une simple cloison sèche.

Fixation de la plaque de support à l'écran

Soyez particulièrement prudent au cours de cette partie de l'installation. Si possible, évitez d'orienter l'écran vers le bas car cela risquerait de l'endommager.

Remarque

Placez la plaque murale contre le mur à l'emplacement souhaité et mettez-la de niveau à l'aide du niveau à bulle intégré. Pendant qu'une autre personne maintient la plaque murale en place, marquez quatre emplacements équidistants sur le mur pour installer le support (voir g. 1). Laissez la plaque murale de côté et percez un trou pilote de 6 mm à chaque emplacement marqué. Appliquez à nouveau la plaque murale contre le mur et xez-la à l'aide des tire-fonds et des rondelles (A et B) fournis (voir g. 2). Ne serrez pas trop ces boulons et maintenez la plaque murale tant que tous les boulons ne sont pas en place. Assurez-vous que la plaque murale reste à niveau après avoir serré les boulons.

Attention

Placez la plaque murale contre le mur à l'emplacement souhaité et mettez-la de niveau à l'aide du niveau à bulle intégré. Pendant qu'une autre personne maintient la plaque murale en place, marquez quatre emplacements équidistants sur le mur pour installer le support.(voir g. 3). Laissez la plaque murale de côté et percez un trou de 10 mm à chaque emplacement marqué. Nettoyez les trous que vous venez de faire s'ils contiennent de la poussière. Insérez une vis à béton (C) dans chaque trou de sorte qu'elle se trouve au niveau de la surface du mur (voir g.

4). Si nécessaire, enfoncez délicatement les vis à l'aide d'un marteau pour les mettre en place. Appliquez à nouveau la plaque murale contre le mur et xez-la à l'aide des tire-fonds et des rondelles (A et B) fournis (voir g. 2). Ne serrez pas trop ces boulons et maintenez la plaque murale tant que tous les boulons ne sont pas en place. Assurez-vous que la plaque murale reste à niveau après avoir serré les boulons.

Attention

Page 8

Remarque

Ce support est fourni avec un assortiment de diérentes vis pour s'adapter à un grand nombre de modèles d'écran. Toutes les pièces fournies dans le kit ne seront pas utilisées. Si vous ne trouvez pas de vis de la taille appropriée dans le kit fourni, consultez le fabricant de votre écran pour plus d'informations.

1 Déterminez la longueur de vis adéquate en examinant l'arrière de votre écran :

• Si l'arrière de votre écran est plat et que les orices de montage sont au niveau de la surface, vous utiliserez les vis les plus courtes (D ou F) du kit de montage.

• Si l'arrière de votre écran est incurvé ou présente une saillie, ou bien si les orices de montage sont encastrés, vous devrez utiliser les vis plus longues (E ou G) et éventuellement les entretoises (J). 2 Déterminez le diamètre exact des vis à utiliser en essayant les vis de diérentes tailles (M6 et M8) du kit de montage (voir g. 6). Ne forcez pas les vis : si vous sentez une résistance, arrêtez immédiatement de visser et essayez une vis d'un diamètre plus petit. 3 Fixez les bras du support à l'arrière de l'écran à l'aide des vis identiées aux étapes 1 et 2 :

• Si vous utilisez les vis M6, vous devrez utiliser les rondelles M6. Si vous utilisez les vis M8, vous devrez utiliser les rondelles M8 (voir g. 5).

• Si vous utilisez les vis plus longues sur un écran dont l'arrière est incurvé ou encastré, vous devrez peut-être également utiliser les entretoises. Utilisez une entretoise ou les deux entretoises empilées si nécessaire. N'utilisez une entretoise que si nécessaire (voir g. 6).

Assemblage ﬁnal

1 Avec l'aide d'une autre personne, soulevez avec

précaution votre écran pour le placer sur la plaque murale. Maintenez l'écran jusqu'à ce que les bras soient solidement insérés dans la plaque murale. 2 Serrez la vis de sécurité située sur chaque bras de montage en utilisant le Clé Allen S4 pour empêcher l'écran de se soulever de la plaque murale (voir g. 7). 3 Nettoyez régulièrement le support avec un chion sec. Vériez régulièrement toutes les vis et les éléments pour vous assurer qu'ils ne se sont pas desserrés au l du temps. Resserrez les vis si nécessaire.

Attention

Les vis de sécurité doivent toujours être serrées à fond an d'empêcher toute chute accidentelle de l'écran.

5 Spéciﬁcations

Taille de l'écran 37 à 84 pouces

Charge maximale 60 kg

Modèle de montage 600 mm x 400 mm maximum

Prol 2,0 cm

1 Důležité bezpečnostní pokyny

Upozornění

• Než začnete, přečtěte si tyto pokyny. Pokud si nejste jistí kteroukoli částí postupu, obraťte se na profesionálního dodavatele či řemeslníka, aby vám pomohl. Nesprávná montáž může způsobit vážné zranění nebo škody.

• Stěna či montážní povrch musí dokázat udržet součet hmotností držáku a displeje. Pokud tomu tak není, je potřeba konstrukci zpevnit.

• Před vrtáním nejprve zkontrolujte, jestli ve stěně, kam si držák přejete namontovat, nejsou potrubí, elektrická vedení nebo jiná riziková místa.

• Používat je nutné bezpečnostní prostředky a vhodné nářadí. Pokud tak neučiníte, může to vést k úrazu či škodě.

• Doporučuje se, aby montáž prováděli dva lidé. Nepokouše jte se zvedat těžký displej bez pomoci.

• Řiďte se všemi pokyny a doporučeními týkajícími se přiměřeného větrání a vhodných míst pro montáž vašeho displeje. Více informací najdete v příručce majitele vašeho konkrétního displeje.

• Tento držák na stěnu je určený k použití maximálně s hmotností 60 kg (130 liber). Při použití s větší než uvedenou maximální hmotností může dojít k nestabilitě vedoucí k možnému úrazu.

2 Pevný držák na stěnu (pro displeje LCD, plazmové a LED)

Obsah balení

Zadní strana (x1) Montážní rameno (x2) Sada šroubů a kování (x1) Uživatelská příručka (x1)

Sada šroubů a kování

A Šroub M8 x 63 (x4) B

Podložka kotevního šroubu (x4) C Ukotvení do betonu (x4) D Šroub M6 x 12 (x4) E Šroub M6 x 30 (x4) F Šroub M8 x 12 (x4)

G Šroub M8 x 30 (x4) H Podložka M6 (x4) I Podložka M8 (x4) J Vložka (x8) K Imbusový klíč S4 (x1)

Potřebné nářadí

• Šroubovák Phillips

• Elektrická nebo přenosná vrtačka

• 6mm (1/4”) vrták a detektor svorníků pro montáži do

sádrokartonu

• 10 mm (3/8”) zednický vrták při montáži do betonu

• Západka nebo ovladač s 13mm (1/2") zásuvkou

3 Montáž

Montáž do sádrokartonu

Upozornění

Z bezpečnostních důvodů je nutné tento držák upevnit na dřevěný svorník, který udrží součet hmotnosti držáku a displeje. Neprovádějte montáž pouze do sádrokartonu.

1 Použijte kvalitní hledačku svorníků, pomocí které najdete

dva sousedící svorníky, na které chcete držák namontovat.

Označte oba konce obou svorníků, abyste mohli najít

přesný střed.

Page 9

Note

Aby při montáži nedošlo k prasknutí nebo rozštípnutí dřeva, musíte použít střed svorníku.

2 Umístěte zadní stranu zpátky na stěnu na požadované místo a vyrovnejte ji pomocí zabudované vodováhy. 3 Zatímco jiná osoba drží zadní stranu na místě, označte na zdi čtyři rovnoměrně vzdálené body, kam se držák upevní. (viz obr. 1). 4 Dejte zadní stranu bokem a vyvrtejte v obou označených místech 6mm (1/4”) vodicí otvor. 5 Umístěte zadní stranu zpátky ke zdi a upevněte ji pomocí přiložených kotevních šroubů a podložek (A a B) (viz obr.

2). Tyto šrouby neutahujte příliš a zadní stranu nepouštějte, dokud nejsou všechny šrouby na místě. Přesvědčte se, že zadní strana zůstala i po upevnění šroubů vodorovná.

Montáž do betonové zdi

Upozornění

Z bezpečnostních důvodů musí být betonová zeď schopná udržet součet hmotnosti držáku a displeje. Výrobce nenese žádnou odpovědnost za závady způsobené zdí o nedostatečné nosnosti.

1 Umístěte zadní stranu zpátky na stěnu na požadované místo a vyrovnejte ji pomocí zabudované vodováhy.

2 Zatímco jiná osoba drží zadní stranu na místě, označte na zdi čtyři rovnoměrně vzdálené body, kam se držák upevní (viz obr. 3). 3 Dejte zadní stranu bokem a vyvrtejte v obou označených místech 10mm (3/8”) otvor. Z otvorů odstraňte všechen přebytečný prach. 4 Do každého otvoru vložte ukotvení do betonu (C), tak aby bylo zarovnané s povrchem betonu (viz obr. 4). V případě potřeby je možné použít k lehkému zatlučení ukotvení na místo kladivo. 5 Umístěte zadní stranu zpátky ke zdi a upevněte ji pomocí přiložených kotevních šroubů a podložek (A a B) (viz obr. 2). Tyto šrouby neutahujte příliš a zadní stranu nepouštějte, dokud nejsou všechny šrouby na místě. Přesvědčte se, že zadní strana zůstala i po upevnění šroubů vodorovná.

Připojení desky displeje k displeji

Upozornění

V této části montáže dávejte mimořádný pozor. Pokud je to možné, nepokládejte displej předkem dolů, aby nedošlo k poškození povrchu.

2 Určete správný průměr šroubu, který se má použít, pečlivých vyzkoušením jednotlivých velikostí (M6 a M8) ze sady šroubů a kování (viz obr. 6). Netlačte na žádný šroub silou – pokud ucítíte odpor, okamžitě zastavte a zkuste šroub s menším průměrem. 3 Pomocí šroubů vybraných v krocích 1 a 2 připojte na zadní stranu displeje montážní rameno.

• Pokud používáte šrouby M6, budete muset použít podložky M6. Pokud používáte šrouby M8, budete muset použít podložky M8 (viz obr. 5).

• Pokud používáte delší šrouby na displej s prohnutou nebo zahloubenou zadní stranou, můžete potřebovat i vložky. Podle potřeby použijte jednu nebo dvě vložky za sebou. Vložku použijte jen tehdy, když je to nutné (viz obr. 6).

Závěrečné sestavení

1 S pomocí jiné osoby opatrně zvedněte svůj displej a

umístěte ho na zadní stranu. Nepouštějte displej až do chvíle, kdy budou montážní ramena pevně zaháknutá do zadní strany. 2 Utáhněte bezpečnostní šroub nacházející se na každém montážním rameni pomocí Imbusový klíč S4, abyste zabránili zvednutí displeji ze zadní strany (viz obr. 7). 3 Pravidelně držák čistěte suchým hadříkem. Všechny šrouby a kování v pravidelných intervalech kontrolujte, abyste zaručili, že se nějaký spoj v průběhu času neuvolnil. V případě potřeby je znovu utáhněte.

Upozornění

Bezpečnostní šrouby je potřeba utahovat pokaždé, aby se zabránilo tomu, že displej omylem vypadne z držáku.

5 Speciﬁkace

Velikost displeje 37” až 84”

Maximální nosnost 60 kg (130 liber)

Montážní vzor 600 mm x 400 mm (23,6” x 15,7”)

Prol 2,0 cm (0,8”)

Note

Tento držák se dodává s různými šrouby, které se hodí na různé modely displejů. Nebude použit veškerý obsah sady. Pokud v přiložené sadě nenajdete správnou velikost šroubu, požádejte o další informace výrobce svého displeje.

1 Určete správnou délku šroubu tím, že ho vyzkoušíte na zadní straně svého displeje:

• Pokud je zadní strana vašeho displeje plochá a montážní otvory jsou zapuštěné do povrchu, použijete ze sady šroubů a kování kratší šrouby (D nebo F).

• Jestliže je zadní strana vašeho displeje prohnutá, má výčnělky nebo jestliže jsou montážní otvory zahloubené, budete potřebovat delší šrouby (E nebo G) a může být potřeba použít i vložky (J).

Page 10

1 Vigtige sikkerhedsinstruktioner

Forsigtig

• Læs disse instruktioner, før du begynder. Hvis du er i tvivl om eventuelle dele af processen, skal du kontakte en professionel leverandør eller installatør for at få hjælp. Forkert montering kan medføre person- eller tingskade.

• Væggen eller monteringsoveraden skal kunne bære beslagets og skærmens samlede vægt. Ellers skal underlaget forstærkes.

• Lokaliser rør, ledninger eller eventuelt andre farer i væggen, hvor du ønsker at montere beslaget, før du borer.

• Der skal anvendes sikkerhedsudstyr og korrekt værktøj. Hvis dette ikke overholdes, kan det medføre person- eller tingskade.

• Det anbefales, at to personer udfører monteringen. Forsøg ikke at løfte en tung skærm uden hjælp fra andre.

• Følg alle instruktioner og anbefalinger vedrørende tilstrækkelig ventilation og passende placeringer ved montering af skærmen. Der henvises til brugervejledningen for den specikke skærm, hvor du nder ere oplysninger.

• Dette vægbeslag er kun beregnet til brug med en maks. vægt på 60 kg (130 lbs). Hvis det bruges med tungere byrde end den maksimale vægtangivelse, kan det medføre ustabilitet og eventuelt medføre personskade.

2 Fast vægbeslag (til LCD-, plasma- og LED-skærme)

Hvad er der i kassen

Vægplade (x1) Monteringsarm (x2) Sæt med monteringsdele (x1) Brugervejledning (x1)

Sæt med monteringsdele

A M8 x 63 skrue (x4) B Spændeskive (x4) C Betonanker (x4) D M6 x 12 skrue (x4) E M6 x 30 skrue (x4) F M8 x 12 skrue (x4)

G M8 x 30 skrue (x4) H M6-spændeskive (x4) I M8-spændeskive (x4) J Afstandsstykke (x8) K S4-unbrakonøgle (x1)

Påkrævede værktøjer

• Skruetrækker med Phillips-hoved

• Elektrisk eller transportabelt bor

• 6 mm (1/4") borehoved og lægtesøger til montering i

gipsvæg

• 10 mm (3/8") Murbor til montering i betonvæg

• Skralde eller skruetrækker med 13 mm (1/2") fatning

3 Installation

Montering i gipsvæg

Forsigtig

Af sikkerhedshensyn skal dette beslag fastgøres til en træplanke for at kunne bære den samlede vægt af beslag og skærm. Monter ikke kun beslaget på en gipsvæg.

1 Brug en lægtesøger for at nde to lægter ved siden af hinanden, hvor du vil montere beslaget. Marker begge kanter af hver lægte for at hjælpe med at nde det præcise midterpunkt.

Bemærk

Du skal bruge lægtens midterpunkt for at undgå, at træet revner eller deler sig under monteringen.

2 Anbring vægpladen op ad væggen det ønskede sted, og få

den til at hænge lige ved hjælp af det indbyggede vaterpas.

3 Mens en anden person holder vægpladen på plads,

markeres re steder med samme afstand på væggen til

fastgørelse af beslaget (se g. 1).

4 Sæt vægpladen til side, og bor et 6 mm (1/4") styrehul hvert

af de markerede steder.

5 Anbring igen vægpladen op mod væggen, og fastgør den

ved hjælp af de medfølgende forskallingsbolte og

spændeskiver (A og B) (se g. 2). Spænd ikke disse bolte

for meget, og slip ikke vægpladen, før alle bolte sidder på

plads. Sørg for, at vægpladen hele tiden er i vater, efter at

boltene er spændt fast.

Montering i betonvæg

Forsigtig

Af sikkerhedshensyn skal betonvæggen kunne klare at bære den samlede vægt af beslag og skærm. Producenten påtager sig intet ansvar for fejl forårsaget af vægge, der ikke er tilstrækkeligt stærke.

1 Anbring vægpladen op mod væggen det ønskede sted

med pilen pegende opad. Sørg for, at den er vandret.

2 Mens en anden person holder vægpladen på plads, markeres re steder med samme afstand på væggen til fastgørelse af beslaget (se g. 3). 3 Sæt vægpladen til side, og bor et 10 mm (3/8") hul hvert af de markerede steder. Fjern eventuelt overskydende støv fra hullerne. 4 Sæt et betonanker (C) i hvert hul, så det ugter med betonoveraden (se g. 4). Der kan om nødvendigt anvendes en hammer til ganske let at slå ankrene på plads. 5 Anbring igen vægpladen op mod væggen, og fastgør den ved hjælp af de medfølgende forskallingsbolte og spændeskiver (A og B) (se g. 2). Spænd ikke disse bolte for meget, og slip ikke vægpladen, før alle bolte sidder på plads. Sørg for, at vægpladen hele tiden er i vater, efter at boltene er spændt fast.

Fastgørelse af skærmpladen på skærmen

Forsigtig

Vær ekstra omhyggelig med denne del af monteringen. Undgå om muligt at vende skærmen med forsiden nedad, da det kan beskadige synsaden.

Bemærk

Dette beslag fås med et udvalg af forskellige skruer, der passer til en lang række skærmmodeller. Ikke alle monteringsdele i sættet skal bruges. Hvis du ikke kan nde en passende skruestørrelse i det medfølgende sæt, skal du kontakte skærmproducenten for at få ere oplysninger.

Page 11

1 Find den korrekte skruelængde, der skal bruges, ved at undersøge bagsiden af skærmen:

• Hvis bagsiden af skærmen er ad, og monteringshullerne ugter med overaden, skal du bruge de kortere skruer (D eller F) fra sættet med monteringsdele.

• Hvis bagsiden af skærmen er buet, har et fremspring, eller hvis monteringshullerne er forsænket, skal du bruge de længere skruer (E eller G) og eventuelt også afstandsstyk kerne (J). 2 Bestem den korrekte diameter af skruen, som skal bruges ved omhyggeligt at prøve med én i hver størrelse (M6 og M8) fra sættet med monteringsdele (se g. 6). Tving ikke nogle af skruerne i. Hvis du mærker modstand, skal du straks stoppe og forsøge med en skrue med en mindre diameter. 3 Fastgør beslagets arme til bagsiden af skærmen ved hjælp af skruerne som beskrevet i trin 1 og 2:

• Hvis du bruger M6-skruer, skal du bruge M6-spændeskiver. Hvis du bruger M8-skruer, skal du bruge M8-spændeskiver (se g. 5).

• Hvis du bruger de længere skruer på en skærm med en buet eller forsænket bagside, skal du muligvis også bruge afstandsstykker. Brug ét afstandsstykke eller to afstandsstykker oven på hinanden efter behov. Brug kun et afstandstykke, hvis det er nødvendigt (se g. 6).

Endelig samling

1 Med hjælp fra en anden person skal du forsigtigt løfte

skærmen og anbringe den på vægpladen. Slip ikke skærmen, før beslagets arme er fastgjort på krogene på vægpladen. 2 Spænd sikkerhedsskruen på hver af beslagets arme ved hjælp af skruetrækkeren til skruer S4-unbrakonøgle, så du undgår, at skærmen løftes af vægpladen (se g. 7). 3 Rengør jævnligt beslaget med en tør klud. Efterse alle skruer og monteringsdele med jævne mellemrum for at sikre, at ingen skrueforbindelser er blevet løse med tiden. Efterspænd efter behov.

Forsigtig

Sikkerhedsskruerne skal altid være korrekt spændt for at undgå, at skærmen ved et uheld bliver slået af beslaget.

5 Speciﬁkationer

Skærmstørrelse 37" til 84"

Maks. belastning 60 kg (130 lbs)

Monteringsmønster 600 mm x 400 mm (23,6" x 15,7") maks.

Prol 2,0 cm (0,8")

1 Wichtige Sicherheitshinweise

Vorsicht

• Lesen Sie diese Anleitung, bevor Sie beginnen. Wenn Sie sich bei einem beliebigen Teil des Vorgangs nicht sicher sind, wenden Sie sich an einen Fachmann oder Installateur. Eine unsachgemäße Montage kann Verletzungen oder Schäden zur Folge haben.

• Die Wand oder die Oberäche muss das Gesamtgewicht der Halterung und des Bildschirms halten können. Andernfalls muss die Wand bzw. die Oberäche verstärkt werden.

• Suchen Sie vor dem Bohren in der Wand, an der die Halterung befestigt werden soll, nach Leitungen, Drähten oder anderen Gefahren.

• Verwenden Sie Sicherheitsausrüstung und das richtige Werkzeug. Eine Nichtbeachtung kann Verletzungen oder Schäden zur Folge haben.

• Die Montage sollte mit zwei Personen durchgeführt werden. Versuchen Sie nicht, einen schweren Bildschirm alleine anzuheben.

• Befolgen Sie alle Anweisungen und Empfehlungen zur geeigneten Belüftung und Stelle für die Montage des Bildschirms. Weitere Informationen nden Sie in der Bedienungsanleitung des jeweiligen Bildschirms.

• Diese Wandhalterung darf nur mit dem angegebenen Maximalgewicht von 60 kg (130 lbs.) verwendet werden. Die Verwendung mit Produkten, deren Gewicht das Maximalgewicht überschreitet, kann zu Instabilität führen und ggf. Verletzungen verursachen.

2 Feste Wandhalterung (für LCD-, Plasma- und LED-Bildschirme)

Lieferumfang

PWandplatte (x1) Montagearm (x2) Befestigungs-Kit (x1) Benutzerhandbuch (x1)

Befestigungs-Kit

A Schraube M8 x 63 (x4) B

Unterlegscheibe für Schlüsselschraube (x4) C Betonanker (x4) D Schraube M6 x 12 (x4) E Schraube M6 x 30 (x4) F Schraube M8 x 12 (x4)

Erforderliche Werkzeuge

• Phillips Kreuzschlitz-Schraubendreher

• Elektrische oder Handbohrmaschine

• Bohrer mit 6 mm (1/4 Zoll) und Balkensuchgerät für die

Installation an Trockenwänden

• Steinbohrer mit 10 mm (3/8 Zoll) für die Installation an Mauerwerk

• Ratsche oder Knarre mit 13-mm-Sockel (1/2 Zoll)

G Schraube M8 x 12 (x4) H Unterlegscheibe M6 (x4) I Unterlegscheibe M8 (x4) J Abstandhalter (x8) K

S4-Innensechskantschlüssel (x1)

3 Montage

Montage an einer Trockenbauwand

Vorsicht

Aus Sicherheitsgründen muss diese Halterung mit einem Holzbalken gesichert werden, der das Gesamtgewicht der Halterung und des Bildschirms tragen kann. Montieren Sie die Halterung nicht ausschließlich an der Trockenbauwand.

Page 12

1 Verwenden Sie ein qualitativ hochwertiges Balkensuch gerät, um zwei angrenzende Balken zu suchen, an denen Sie die Halterung montieren möchten. Markieren Sie beide Kanten jedes Balkens, um die Mitte genau zu ermitteln.

Hinweis

Sie müssen die Mitte des Balkens verwenden, um Risse oder Bruchstellen am Holz während der Montage zu vermeiden.

2 Platzieren Sie die Wandplatte in der gewünschten Position an der Wand, und richten Sie sie mithilfe der integrierten Wasserwaage aus. 3 Während eine andere Person die Wandplatte in Position hält, markieren Sie vier Stellen zur Befestigung der Montagehalterung im gleichen Abstand an der Wand (siehe Abb. 1). 4 Entfernen Sie die Wandplatte, und bohren Sie eine Vorbohrung mit 6 mm (1/4 Zoll) an den markierten Stellen. 5 Platzieren Sie die Wandplatte wieder an der Wand, und befestigen Sie sie mit den im Lieferumfang enthaltenen Schlüsselschrauben und Scheiben (A und B) (siehe Abb. 2). Ziehen Sie die Schrauben nicht zu stark an, und lassen Sie die Wandplatte erst los, wenn sich alle Schrauben in der korrekten Position benden. Stellen Sie sicher, dass die Wandplatte nach dem Anziehen der Schrauben weiterhin gerade ist.

Montage an einer Betonwand

Vorsicht

Aus Sicherheitsgründen muss die Betonwand das Gesamtgewicht der Halterung und des Bildschirms tragen können. Der Hersteller übernimmt keine Verantwortung für Fehler, die durch Wände mit einer ungenügenden Tragfähigkeit verursacht werden.

1 Platzieren Sie die Wandplatte in der gewünschten Position an der Wand, und richten Sie sie mithilfe der integrierten Wasserwaage aus. 2 Während eine andere Person die Wandplatte in Position hält, markieren Sie vier Stellen zur Befestigung der Montagehalterung im gleichen Abstand an der Wand (siehe Abb. 3). 3 Entfernen Sie die Wandplatte, und bohren Sie ein Loch mit 10 mm (3/8 Zoll) an jeder markierten Stelle. Entfernen Sie überschüssigen Staub aus den Bohrlöchern. 4 Setzen Sie einen Betonanker (C) in jedes Loch, sodass er eben mit der Betonäche abschließt (siehe Abb. 4). Verwenden Sie bei Bedarf einen Hammer, um die Anker vorsichtig in die richtige Position zu klopfen. 5 Platzieren Sie die Wandplatte wieder an der Wand, und befestigen Sie sie mit den im Lieferumfang enthaltenen Schlüsselschrauben und Scheiben (A und B) (siehe Abb. 2). Ziehen Sie die Schrauben nicht zu stark an, und lassen Sie die Wandplatte erst los, wenn sich alle Schrauben in der korrekten Position benden. Stellen Sie sicher, dass die Wandplatte nach dem Anziehen der Schrauben weiterhin gerade ist.

Befestigen der Bildschirmplatte am Bildschirm

Vorsicht

Gehen Sie bei diesem Montageschritt besonders vorsichtig vor. Vermeiden Sie es nach Möglichkeit, den Bildschirm mit der Vorderseite nach unten zu legen, da dies den Bildschirm beschädigen könnte.

Hinweis

Im Lieferumfang der Halterung sind verschiedenen Schrauben für viele verschiedene Bildschirmmodelle enthalten. Es werden daher nicht alle Befestigungen des Befestigungs-Kits verwendet. Falls das Kit keine passenden Schrauben für Ihren Bildschirm enthält, wenden Sie sich an den Hersteller Ihres Bildschirms, um weitere Informationen zu erhalten.

1 Bestimmen Sie die korrekte Länge der zu verwendenden

Schraube, indem Sie die Rückseite Ihres Bildschirms

betrachten:

• Wenn die Rückseite des Bildschirms ach ist und die

Montagebohrungen eben mit der Oberäche

abschließen, verwenden Sie die kürzeren Schrauben (D

oder F) aus dem Befestigungs-Kit.

• Wenn die Rückseite des Bildschirms leicht gewölbt ist

oder die Montagebohrungen versenkt sind, müssen Sie

die längeren Schrauben (E oder G) und möglicherweise

auch die Abstandhalter (J) verwenden.

2 Ermitteln Sie den richtigen Durchmesser der zu

verwendenden Schraube, indem Sie vorsichtig eine

Schraube der jeweiligen Größe (M6 und M8) aus dem

Befestigungs-Kit einzusetzen versuchen (siehe Abb. 6).

Führen Sie die Schrauben nicht mit Gewalt ein. Wenn Sie

einen Widerstand spüren, brechen Sie den Vorgang sofort

ab, und versuchen Sie es mit einer Schraube mit kleinerem

Durchmesser.

3 Befestigen Sie die Montagearme mit den in den Schritten 1

und 2 ermittelten Schrauben an der Rückseite Ihres

Bildschirms.

• Wenn Sie M6-Schrauben verwenden, benötigen Sie

M6-Scheiben. Wenn Sie M8-Schrauben verwenden,

benötigen Sie M8-Scheiben (siehe Abb. 5).

• Wenn Sie die längeren Schrauben bei einem Bildschirm

mit gewölbter oder versetzter Rückseite verwenden,

müssen Sie ggf. auch Abstandhalter verwenden.

Verwenden Sie je nach Bedarf einen Abstandhalter oder

zwei Abstandhalter übereinander. Verwenden Sie bei

Bedarf nur einen Abstandhalter (siehe Abb. 6).

Endmontage

1 Heben Sie den Bildschirm mit der Hilfe einer anderen

Person vorsichtig an, und legen Sie ihn auf die Wandplatte.

Lassen Sie den Bildschirm erst los, wenn die Montagearme

sicher an der Wandplatte befestigt wurden.

2 Ziehen Sie die Sicherheitsschraube an jedem Montagearm

mit einem S4-Innensechskantschlüssel an, um zu

verhindern, dass sich der Bildschirm von der Wandplatte

löst (siehe Abb. 7).

3 Reinigen Sie die Montagehalterung regelmäßig mit einem

trockenen Tuch. Prüfen Sie alle Schrauben und

Befestigungen in regelmäßigen Intervallen, um sicherzustel

len, dass sich keine Verbindungen mit der Zeit gelockert

haben. Ziehen Sie diese nach Bedarf erneut an.

Vorsicht

Die Sicherungsschrauben müssen jederzeit festgezogen sein, um zu verhindern, dass sich der Bildschirm versehentlich von der Halterung lösen kann.

5 Technische Daten

Bildschirmgröße 94 bis 213 cm (37 bis 84 Zoll)

Maximale Last 60 kg (130 lbs.)

Montageschablone

Prol 2,0 cm (0,8 Zoll)

max. 600 mm x 400 mm (23,6 Zoll x 15,7 Zoll)

Page 13

1 Tärkeitä turvallisuusohjeita

Varoitus

• Lue nämä ohjeet ennen aloittamista. Jos et ole varma jostakin työvaiheesta, ota yhteyttä alan ammattilaiseen. Virheellinen asennus voi aiheuttaa henkilö- tai omaisuusva hinkoja.

• Seinän tai muun kiinnityspinnan on kestettävä kiinnityksen ja näytön yhteispaino. Muutoin rakennetta on vahvistettava.

• Ennen kuin ryhdyt kiinnittämään telinettä seinään, varmista, ettei porauskohdan takana ole sähköjohtoja, putkia tai jotakin muuta, joka ei saa vaurioitua.

• Käytä turvavarusteita ja asianmukaisia työkaluja. Muuten asennuksesta voi aiheutua henkilö- tai omaisuusvahinkoja.

• On suositeltavaa, että asennuksessa on mukana kaksi henkilöä. Älä yritä nostaa painavaa näyttöä yksin.

• Noudata näytön asennuksessa kaikkia ilmastointi- ja asennuspaikkaohjeita ja -suosituksia. Katso lisätietoja television käyttöoppaasta.

• Tämä seinäteline on tarkoitettu käytettäväksi niin, että enimmäispainona on 60 kg. Jos ilmoitettu enimmäispaino ylittyy, se saattaa aiheuttaa epävakautta, joka johtaa vahinkoihin.

2 Kiinteä seinäteline (LCD-, plasma- ja LED-näytöille)

Pakkauksen sisältö

Seinälaatta (x 1) Kiinnitysvarsi (x 2) Tarvikesarja (x 1) Käyttöopas (x 1)

Tarvikesarja

A M8x63-ruuvi (x 4) B Kansiruuvien aluslevy (x 4) C Seinätulppa (x 4) D M6x12-ruuvi (x 4) E M6x30-ruuvi (x 4) F M8x12-ruuvi (x 4)

G M8x30-ruuvi (x 4) H M6-aluslevy (x 4) I M8-aluslevy (x 4) J Välike (x 8) K S4-kuusiokoloavain (x 1)

Tarvittavat työkalut

• Phillips-ruuvitaltta

• Sähkö- tai akkupora

• 6 mm:n (1/4") terä ja palkkipaikannin kipsilevyasennukseen

• 10 mm:n (3/8") betoniterä betoniasennukseen

• Räikkäavain tai ruuvitaltta, jossa on 13 mm:n (1/2") hylsy

3 Asentaminen

Kiinnittäminen kipsilevyseinään

Varoitus

Turvallisuussyistä teline on kiinnitettävä puupalkkiin (koolinkiin), joka kestää telineen ja näytön yhteispainon. Älä kiinnitä telinettä pelkkään kipsilevyseinään.

1 Etsi laadukkaalla palkkipaikantimella vierekkäiset palkit, joihin teline kiinnitetään. Merkitse palkkien molemmat reunat, jotta pystyt määrittämään kummankin palkin keskikohdan mahdollisimman tarkasti.

Huomautus

Kiinnityskohtien on oltava palkkien keskikohdissa, jotta puuhun ei tule halkeamia tai sälöjä asennuksen vuoksi.

2 Aseta seinälaatta seinää vasten haluamaasi kohtaan.

Tarkista integroidun vesivaa’an avulla, että laatta on

suorassa.

3 Pyydä toista henkilöä pitämään seinälaattaa paikoillaan ja

merkitse seinään neljä säännöllisen välimatkan päässä

olevaa kiinnityskohtaa, joista teline kiinnitetään seinälle

(Katso kuva 1.).

4 Siirrä seinälaatta sivuun ja poraa 6 mm:n (1/4") ohjausreiät

merkittyihin kohtiin.

5 Aseta seinälaatta takaisin seinälle ja kiinnitä se käyttämällä

telineen mukana toimitettuja kansiruuveja ja aluslevyjä (A

ja B). (Katso kuva 2.) Ruuveja ei saa kiristää liian tiukalle,

ja laatasta on pidettävä kiinni niin kauan, kunnes kaikki

ruuvit ovat paikoillaan. Varmista, että laatta on suorassa,

kun ruuvit on kiristetty.

Kiinnittäminen betoniseinään

Varoitus

Turvallisuussyistä betoniseinän on kestettävä telineen ja näytön yhteispaino. Valmistaja ei vastaa vahingoista, jotka aiheutuvat telineen kiinnittämisestä seinään, joka ei ole kantavuudeltaan riittävän vahva.

1 Aseta seinälaatta seinää vasten haluamaasi kohtaan.

Tarkista integroidun vesivaa’an avulla, että laatta on

suorassa.

2 Pyydä toista henkilöä pitämään seinälaattaa paikoillaan ja

merkitse seinään neljä säännöllisen välimatkan päässä

olevaa kiinnityskohtaa, joista teline kiinnitetään seinälle

(Katso kuva 3.)

3 Siirrä seinälaatta sivuun ja poraa 10 mm:n (3/8") reiät

merkittyihin kohtiin. Poista pöly rei'istä.

4 Aseta seinätulpat (C) reikiin betonipinnan tasolle. (Katso

kuva 4.) Tarvittaessa voit naputella tulpat paikoilleen

vasaralla.

5 Aseta seinälaatta takaisin seinälle ja kiinnitä se käyttämällä

telineen mukana toimitettuja kansiruuveja ja aluslevyjä (A

ja B). (Katso kuva 5.) Ruuveja ei saa kiristää liian tiukalle,

ja laatasta on pidettävä kiinni niin kauan, kunnes kaikki

ruuvit ovat paikoillaan. Varmista, että laatta on suorassa,

kun ruuvit on kiristetty.

Näyttölevyn kiinnittäminen näyttöön

Varoitus

Toimi erityisen varovasti tässä asennuksen vaiheessa. Jos mahdollista, älä aseta televisiota tasolle näyttöpuoli alaspäin, koska kuvaruutu voi vahingoittua.

Huomautus

Telineen mukana toimitetaan monenlaisia ruuveja erityyppisiä näyttöjä varten. Et tarvitse kaikkia telineen mukana toimitettuja tarvikkeita. Jos et löydä omaan näyttöösi sopivia ruuveja, pyydä lisäneuvoja television valmistajalta.

1 Määritä oikea ruuvin pituus tutkimalla näytön takaosaa:

• Jos näytön takaosa on tasainen ja kiinnitysreiät ovat

pinnan tasolla, käytä tarvikesarjan lyhyitä ruuveja (D tai

F).

• Jos näytön takaosa on kaareva, siinä on ulkonema tai

kiinnitysreiät ovat upotettuina, käytä pidempiä ruuveja (E

tai G). Saatat tarvita myös välikkeitä (J).

Page 14

2 Valitse halkaisijaltaan sopivan kokoiset ruuvit kokeilemalla tarvikesarjan molempia kokoja (M6 ja M8). (Katso kuva 6.) Älä yritä kiinnittää ruuveja väkisin. Jos tunnet vastusta, lopeta heti ja kokeile pienempää ruuvia. 3 Kiinnitä kiinnitysvarret näytön taakse vaiheissa 1 ja 2 valituilla ruuveilla.

• Jos käytät M6-ruuveja, käytä M6-aluslevyjä. Jos käytät M8-ruuveja, käytä M8-aluslevyjä (Katso kuva 5.).

• Jos käytät pidempiä ruuveja, koska näytön takaosa on kaareva tai siinä on syvennys, saatat tarvita myös välikkeitä. Käytä tarpeen mukaan yhtä välikettä tai kahta päällekkäin pinottua välikettä. Käytä välikkeitä vain tarvittaessa (Katso kuva 6.).

Viimeinen asennusvaihe

1 Nosta näyttö toisen henkilön avustamana varovasti seinällä

olevan seinälaatan päälle. Älä irrota otetta näytöstä, ennen kuin kiinnitysvarret ovat kiinnittyneet tukevasti seinälaatta an. 2 Kiristä kummankin kiinnitysvarren varmistusruuvi S4-kuusiokoloavain, jottei näyttöä pysty nostamaan irti seinälaatasta. (Katso kuva 7.) 3 Puhdista teline aika-ajoin kuivalla liinalla. Tarkista kaikki ruuvit ja kiinnitysosat säännöllisesti ja varmista, etteivät liitännät ole löystyneet. Kiristä tarvittaessa.

1 Fontos biztonsági utasítások

Figyelem

• A használat megkezdése előtt olvassa el az utasításokat. Ha nem biztos a folyamat bármely részében, forduljon segítségért egy professzionális szakemberhez vagy szerelőhöz. A helytelen üzembe helyezés személyi sérülést és kárt okozhat.

• A falnak és a rögzítési felületnek képesnek kell lennie a fali rögzítő és a kijelző együttes tömegének megtartására, ellenkező esetben a szerkezetet meg kell erősíteni.

• A fúrás előtt azonosítsa be a falon belüli csövek, vezetékek és egyéb veszélyforrások helyét a felszerelés kívánt helyén.

• A szerelés során használjon biztonsági védőfelszerelést és megfelelő szerszámokat. Ennek elmulasztása személyi sérülést és kárt okozhat.

• A felszerelést két embernek ajánlott elvégeznie. Ne próbálja meg segítség nélkül megemelni a nehéz kijelzőt.

• Kövesse a megfelelő szellőztetésre és a kijelző rögzítésére alkalmas helyszín kiválasztására vonatkozó utasításokat és ajánlásokat. A további tudnivalókkal kapcsolatban tekintse meg az adott kijelző felhasználói kézikönyvét.

• Ez a fali tartó kizárólag legfeljebb 60 kg tömeg megtartására képes. A megadott maximális tömegnél nehezebb termékekkel történő használat az instabilitásból adódóan baleseteket okozhat.

Varoitus

Varmistusruuvit on aina kiristettävä, jottei näyttö pääse vahingossa irtoamaan telineestä.

5 Tekniset tiedot

Näytön koko 37"–84"

Enimmäiskuorma 60 kg

Kiinnitys (enimmäismitat) 600 mm x 400 mm (23,6” x 15,7”)

Proili 2,0 cm (0,8”)

2 Rögzített fali tartó (LCD, plazma- és LED kijelzőkhöz)

A doboz tartalma

Fali lemez (1 db) Fali kar (2 db) Csavarkészlet (1 db) Felhasználói kézikönyv (1 db)

Csavarkészlet

A M8 x 63 csavar (4 db) B Alátét facsavarhoz (4 db) C Betondübel (4 db) D M6 x 12 csavar (4 db) E M6 x 30 csavar (4 db) F M8 x 12 csavar (4 db)

G M8 x 30 csavar (4 db) H M6 alátét (4 db) I M8 alátét (4 db) J Távtartó (8 db) K S4 imbuszkulcs (1 db)

Szükséges szerszámok

• Csillagfejű csavarhúzó

• Elektromos vagy hordozható fúró

• 6 mm-es fúrófej és furatkereső gipszkartonra történő

felszereléshez

• 10 mm-es, kőfalhoz való fúrófej betonra történő

felszereléshez

• Racsnis kulcs vagy csavarhúzó 13 mm-es persellyel

3 Felszerelés

Felszerelés gipszkartonra

Figyelem

Biztonsági okokból a tartót mindenképpen olyan, fából készült furathoz kell rögzíteni, amely képes a tartó és a kijelző együttes tömegének megtartására. Tilos kizárólag gipszkartonra felszerelni.

1 Kiváló minőségű furatkereső használatával keressen két

egymás melletti furatot azon a helyen, ahol a tartót

felszerelni kívánja. Jelölje meg mindkét furat szélét a

pontos középpont azonosításának elősegítéséhez.

Page 15

Megjegyzés

Mindenképpen a furat közepét kell használni, hogy megelőzhető legyen a fa felszerelés közbeni megrepedése vagy töredezése.

2 Helyezze a fali lemezt a falra a kívánt helyre, és a beépített szintező segítségével állítsa be, hogy vízszintes legyen. 3 Miközben egy másik személy a helyén tartja a fali lemezt, jelöljön be a falon négy, egymástól egyenlő távolságra lévő helyet a tartó rögzítéséhez (lásd: 1. ábra). 4 Tegye félre a fali lemezt, és fúrjon egy-egy 6 mm-es vezetőlyukat az egyes megjelölt helyeken. 5 Helyezze vissza a fali lemezt a falhoz, és rögzítse a mellékelt facsavarok és alátétek (A és B) használatával (lásd: 2. ábra). A csavarokat ne szorítsa meg túlságosan, és ne engedje el a fali lemezt, amíg minden csavar a helyére nem került. Ügyeljen, hogy a fali lemez a csavarok megszorítása után is vízszintes maradjon.

Felszerelés betonfalra

Figyelem

Biztonsági okokból a betonfalnak képesnek kell lennie a tartó és a kijelző együttes tömegének megtartására. A gyártó nem vállal felelősséget a nem megfelelő erősségű falak által okozott meghibásodásokért.

1 Helyezze a fali lemezt a falra a kívánt helyre, és a beépített szintező segítségével állítsa be, hogy vízszintes legyen.

2 Miközben egy másik személy a helyén tartja a fali lemezt, jelöljön be a falon négy, egymástól egyenlő távolságra lévő helyet a tartó rögzítéséhez (lásd: 3. ábra). 3 Tegye félre a fali lemezt, és fúrjon egy-egy 10 mm-es lyukat a megjelölt helyeken. Távolítsa el a lyukakban felgyűlt port. 4 Helyezzen egy-egy betondübelt (C) az egyes lyukakba úgy, hogy egy vonalban legyen a beton felületével (lásd:

4. ábra). A dübelek megfelelő behelyezéséhez szükség esetén használjon kalapácsot, és noman ütögesse be a dübeleket. 5 Helyezze vissza a fali lemezt a falhoz, és rögzítse a mellékelt facsavarok és alátétek (A és B) használatával (lásd: 2. ábra). A csavarokat ne szorítsa meg túlságosan, és ne engedje el a fali lemezt, amíg minden csavar a helyére nem került. Ügyeljen, hogy a fali lemez a csavarok megszorítása után is vízszintes maradjon.

A kijelzőlemez és a kijelző csatlakoztatása

Figyelem

A felszerelés ezen része során különös odagyeléssel járjon el. Ha lehetséges, kerülje a kijelző képernyővel lefelé történő elhelyezését, mert az károsíthatja a képernyő felületét.

1 Határozza meg a csavar megfelelő hosszát a kijelző hátuljának vizsgálatával:

• Ha a kijelzője hátulja lapos, és a rögzítőfuratok egybeesnek a felülettel, akkor a hardverkészletben lévő rövidebb csavarokat (D vagy F) kell használni.

• Ha a kijelzője hátulja íves, kiálló rész van rajta, vagy a rögzítőfuratok süllyesztve vannak, akkor a hosszabb csavarokat (E vagy G) kell használnia, és előfordulhat, hogy a távtartók (J) használatára is szükség lesz. 2 Határozza meg a csavarok megfelelő átmérőjét úgy, hogy óvatosan kipróbálja a hardverkészletben megtalálható egyes méreteket (M6 és M8) (lásd: 6. ábra). Ne erőltesse a csavarokat – ha ellenállást észlel, azonnal álljon meg, és próbáljon kisebb átmérőjű csavart használni. 3 Csatlakoztassa a tartókarokat a kijelző hátuljához az 1. és 2. lépésben azonosított csavarokkal:

• Ha az M6 csavarokat használja, akkor az M6 alátétekre lesz szüksége. Ha az M8 csavarokat használja, akkor az M8 alátétekre lesz szüksége (lásd: 5. ábra).

• Ha a hosszabb csavarokat használja egy ívelt vagy süllyesztett hátú kijelzőn, akkor előfordulhat, hogy távtartókra is szüksége lesz. Szükség szerint használjon vagy egy távtartót, vagy két távtartót egymásra helyezve. Csak akkor használjon távtartót, ha arra valóban szükség van (lásd: 6. ábra).

Végső összeszerelés

1 Egy másik személy segítségével óvatosan emelje fel a

kijelzőt, és helyezze rá a fali lemezre. Ne engedje el a kijelzőt addig, amíg a tartókarok nem rögzültek biztonságos módon a fali lemezre. 2 Húzza meg a tartókarokon lévő biztonsági csavarokat a S4 imbuszkulcs, nehogy felemelkedjen a kijelző a fali lemezről (lásd: 7. ábra). 3 Rendszeresen tisztítsa meg a tartót száraz ronggyal. Rendszeres időközönként vizsgálja át a csavarokat és a hardvereket, és ellenőrizze, hogy nem lazult-e meg valamelyik csatlakozás. Szükség szerint húzza meg a csavarokat.

Figyelem

A biztonsági csavaroknak folyamatosan megszorítva kell lenniük, hogy megelőzhető legyen a kijelző tartóról történő véletlen leverése.

5 Műszaki jellemzők

Kijelzőméret 37" és 84" között

Maximális terhelhetőség 60 kg

Szerelőfuratok legfeljebb 600 mm x 400 mm

Prol 2,0 cm

Megjegyzés

A tartó mellé többfajta különböző csavart mellékelünk, hogy többfajta kijelzőmodellel is használható legyen. Nem szükséges a hardverkészlet minden részét felhasználni. Ha nem talál a készletben megfelelő csavarméretet, forduljon további tájékoztatásért a kijelző gyártójához.

Page 16

1 Importanti istruzioni sulla sicurezza

Attenzione

Leggere attentamente le istruzioni prima di iniziare. In caso

•

di dubbi su qualsiasi parte del processo, rivolgersi a un fornitore o installatore professionale per ricevere assistenza. Un'eventuale installazione errata può causare lesioni o danni. La parete o la supercie di montaggio devono essere in

• grado di sostenere il peso combinato del supporto e dello schermo; in caso contrario, la struttura deve essere rinforzata. Individuare tubazioni, cavi, o altri pericoli presenti nella

•

parete su cui si desidera installare il supporto prima di forare. È necessario utilizzare sistemi di sicurezza e utensili

• appropriati. Altrimenti, ne possono derivare lesioni personali o danni. Si consiglia di eseguire l'installazione in due. Non tentare di

• sollevare uno schermo pesante senza l'aiuto di un'altra persona. Seguire tutte le istruzioni e le raccomandazioni sull'adegua-

• ta areazione e le posizioni consigliate per il montaggio dello schermo. Consultare il manuale utente dello schermo per ulteriori informazioni. Questo sistema di montaggio a parete è stato progettato

• per essere usato con un peso massimo di 60 kg. L'uso con un peso superiore a quello massimo consentito può causare instabilità e possibili lesioni.

2 Montaggio a parete ﬁsso (per schermi LCD, Plasma, e LED)

Contenuto della confezione

Piastra a muro (X1) Braccio (X2) Kit bulloneria (X1) Manuale dell'utente (X1)

Kit bulloneria

A Vite M8 X 63 (X4) B Rondella vite mordente (X4) C Ancoraggio per cemento (X4) D Vite M6 X 12 (X4) E Vite M6 X 30 (X4) F Vite M8 X 12 (X4)

G Vite M8 X 30 (X4) H Rondella M6 (X4) I Rondella M8 (X4) J Distanziatore (X8) K

Chiave a testa esagonale S4 (x1)

Attrezzi necessari

• Cacciavite a testa Phillips

• Trapano elettrico o portatile

• Punta del trapano da 6 mm e rilevatore di metalli e tubi per

l'installazione su parete in cartongesso

• Punta del trapano da 10 mm per l'installazione su parete in cemento

• Chiave o chiave a cricchetto con apertura da 13 mm

3 Installazione

Montaggio su cartongesso

Attenzione

Per ragioni di sicurezza, questo sistema di montaggio deve essere ssato a un montante in legno per sostenere il peso combinato del sistema di montaggio e dello schermo. Non installare su cartongesso da soli.

1 Usare un rilevatore di alta qualità per trovare due montanti adiacenti dove si desidera installare il supporto. Contrassegnare entrambi i bordi di ciascun montante per identicare il centro esatto.

Nota

È necessario utilizzare il centro del montante per evitare che il legno si crepi o rompa durante l'installazione.

2 Posizionare la piastra a parete contro il muro nella posizione desiderata e livellarla utilizzando la livella a bolla integrata. 3 Mentre un'altra persona mantiene la piastra a parete in posizione, segnare quattro punti a eguale distanza sulla parete per ssare il supporto (vedere Fig. 1). 4 Spostare la piastra e praticare un foro pilota da 6 mm (1/4") in corrispondenza di ogni punto contrassegnato. 5 Posizionare la piastra nuovamente contro il muro e ssarla utilizzando le vite mordenti e le rondelle (A e B) in dotazione (vedere Fig. 2). Non serrare eccessivamente le viti e non cessare di sostenere la piastra no a che tutte le viti non saranno posizionate correttamente. Assicurarsi che la piastra a parete rimanga a livello dopo aver serrato le viti.

Montaggio su parete in cemento

Attenzione

Per ragioni di sicurezza, il muro in cemento deve essere in grado di supportare il peso combinato del sistema di montaggio e dello schermo. Il produttore non si assume alcuna responsabilità per danni causati da muri non in grado si sostenere il peso in questione.

1 Posizionare la piastra a parete contro il muro nella posizione desiderata e livellarla utilizzando la livella a bolla integrata. 2 Mentre un'altra persona mantiene la piastra a parete in posizione, segnare quattro punti a eguale distanza sulla parete per ssare il supporto (vedere Fig. 3). 3 Spostare la piastra e praticare un foro da 10 mm (3/8") in corrispondenza di ogni punto contrassegnato. Rimuovere la polvere in eccesso dai fori. 4 Inserire un ancoraggio per cemento (C) in ogni foro in modo che sia a lo con la supercie in cemento (vedere Fig. 4). È possibile usare un martello per battere leggermente l'ancoraggio in posizione se necessario. 5 Posizionare la piastra nuovamente contro il muro e ssarla utilizzando le vite mordenti e le rondelle (A e B) in dotazione (vedere Fig. 2). Non serrare eccessivamente le viti e non cessare di sostenere la piastra no a che tutte le viti non saranno posizionate correttamente. Assicurarsi che la piastra a parete rimanga a livello dopo aver serrato le viti.

Fissaggio della piastra per schermo sullo schermo

Attenzione

Prestare la massima attenzione durante questa fase dell'installazione. Se possibile, evitare di poggiare lo schermo a faccia in giù, poiché si potrebbe danneggiare.

Nota

Questo sistema di montaggio è fornito con viti di vario tipo per assicurare la compatibilità con una vasta gamma di modelli. Non tutta la bulloneria nel kit verrà utilizzata. Se non si trova la vite appropriata all'interno del kit in dotazione, consultare il produttore dello schermo per ulteriori informazioni.

Page 17

1 Determinare la corretta lunghezza della vite da utilizzare esaminando il retro dello schermo:

• Se la parte posteriore dello schermo è piatta e i fori per il montaggio sono a lo della supercie, utilizzare le viti più corte (D o F) presenti nel kit di bulloneria.

• Se la parte posteriore dello schermo è curva, presenta una protuberanza, o se i fori di montaggio sono incassati, sarà necessario utilizzare le viti più lunghe (E O G) e potrebbe anche essere necessario utilizzare i distanziatori (J). 2 Determinare il diametro corretto della vite da utilizzare provandone con cautela una per dimensione (M6 e M8) dal kit bulloneria (vedere Fig. 6). Non forzare alcuna vite: se si avverte resistenza interrompere subito e provare una vite con diametro minore. 3 Fissare le braccia al retro dello schermo tramite le viti identicate nei passaggi 1 e 2:

• Se si utilizzano viti M6, sarà necessario utilizzare rondelle M6. Se si utilizzano viti M8, sarà necessario utilizzare rondelle M8 (vedere Fig. 5).

• Se si utilizzano le viti più lunghe su uno schermo curvo o retro incassato, potrebbe essere necessario usare anche i distanziatori. Utilizzare uno o due distanziatori impilati secondo necessità. Usare i distanziatori solo se necessario (vedere Fig. 6).

Montaggio ﬁnale

1 Con l'aiuto di un'altra persona, sollevare con cautela lo

schermo e posizionarlo sulla piastra a parete. Non smettere di sostenere lo schermo no a che i bracci non saranno agganciati in modo sicuro sulla piastra a parete. 2 Serrare la vite di sicurezza che si trova su ciascun braccio del supporto utilizzando il Chiave a testa esagonale S4, per evitare che lo schermo possa essere sollevato dalla piastra a parete (vedere Fig. 7). 3 Pulire periodicamente il supporto con un panno asciutto. Controllare tutte le viti e la bulloneria a intervalli regolari per vericare che non si siano allentate nel tempo. Serrare nuovamente secondo necessità.

Attenzione

Le viti di sicurezza devono essere serrate in ogni momento per evitare che lo schermo venga accidentalmente fatto cadere dal supporto.

5 Speciﬁche

Dimensioni del display da 37" a 84"

Carico massimo 60 kg

Dima di montaggio 600 mm x 400 mm max

Prolo 2,0 cm

1 Belangrijke veiligheidsinstructies

Let op

Lees deze instructies voordat u begint. Als u twijfelt over

•

van enig deel van het proces, neem dan contact op met een professionele aannemer of installateur voor hulp. Onjuiste installatie kan tot letsel of schade leiden. De wand of het bevestigingsoppervlak moet het

• gecombineerde gewicht van de steun en het beeldscherm kunnen dragen. Als dit niet het geval is, dient de structuur te worden versterkt. Zoek voordat u gaat boren naar buizen, kabels of andere

•

risico's in de muur waarin u de steun wilt bevestigen. Gebruik veiligheidsuitrusting en het juiste gereedschap. Als

• u dit niet doet, kan dit tot schade en/of letsel leiden. We adviseren om de installatie met twee mensen uit te

• voeren. Probeer niet zonder hulp een zwaar beeldscherm te tillen. Volg alle instructies en aanbevelingen met betrekking tot

• voldoende ventilatie en een geschikte locatie voor het bevestigen van uw beeldscherm. Raadpleeg de handleiding van uw beeldscherm voor meer informatie. Deze wandsteun is geschikt voor een gewicht van

• maximaal 60 kg. Als u een beeldscherm gebruikt dat zwaarder is dan het aangegeven maximumgewicht, kan dit tot instabiliteit leiden met persoonlijk letsel als mogelijk gevolg.

2 Vast wandmontagesysteem (voor LCD-, plasma-, en LED-beeldschermen)

Wat zit er in de doos?

Wandplaat (x1) Bevestigingsarm (x2) Hardwarekit (x1) Gebruiksaanwijzing (x1)

Hardwarekit

A M8 x 63 schroef (x4) B Sluitring schroefspijker (x4) C Plug (x4) D Schroef M6 x 12 mm (x4) E Schroef M6 x 30 mm (x4) F Schroef M8 x 12 mm (x4)

G Schroef M8 x 30 mm (x4) H M6 sluitring (x4) I M8 sluitring (x4) J Afstandsstuk (x8) K S4 inbussleutel (x1)

Benodigd materiaal

• Phillips-kruiskopschroevendraaier

• Elektrische of draagbare boor

• 6 mm boor en balkzoeker voor bevestiging in gipsmuren

• 10 mm steenboor voor bevestiging in betonnen muren

• Ratel met een dopsleutel van13 mm (1/2")

3 Installatie

Montage op gipsmuren

Let op

Om veiligheidsredenen moet deze steun worden aangebracht op een houten balk om het gecombineerde gewicht van de steun en het scherm te kunnen dragen. Monteer de steun niet op de gipsplaten zelf.

Gebruik een hoogwaardige balkzoeker om twee aangrenzende balken te vinden waarin u uw steun kunt bevestigen. Markeer beide randen van iedere balk om het exacte midden te bepalen.

Page 18

Opmerking

U moet het midden van de balk gebruiken, om te voorkomen dat het hout barst of splijt tijdens de installatie.

Plaats de wandplaat op de gewenste locatie tegen de muur zorg met behulp van de geïntegreerde waterpas dat deze vlak ligt.

Terwijl iemand anders wandplaat op zijn plaats houdt, markeert u vier punten op gelijke afstand voor het bevestigen van de steun aan de wand (zie afb. 1).

Leg de wandplaat neer en boor een gat van 6 mm op elke gemarkeerde plek.

Plaats de wandplaat weer tegen de muur en bevestig hem met de schroefspijkers en borgringen (A en B) (zie afb. 2). Draai de schroefspijkers niet te strak aan en laat de wandplaat pas los als alle schroefspijkers op hun plaats zitten. Zorg dat de wandplaat vlak blijft als u de schroeven vastdraait.

Montage op een betonnen muur

Let op

Om veiligheidsredenen moet de betonnen muur het gecombineerde gewicht van de steun en het beeldscherm kunnen dragen. De fabrikant is niet verantwoordelijk voor de gevolgen van montage op muren die niet sterk genoeg zijn.

Plaats de wandplaat op de gewenste locatie tegen de muur zorg met behulp van de geïntegreerde waterpas dat deze vlak ligt.

Terwijl iemand anders wandplaat op zijn plaats houdt, markeert u vier punten op gelijke afstand voor het bevestigen van de steun aan de wand (zie afb. 3).

Leg de wandplaat neer en boor een gat van 10 mm op elke gemarkeerde plek. Verwijder achtergebleven stof uit de gaten.

plaats in elk gat een plug (C), en zorg dat deze gelijk ligt met het betonnen oppervlak (zie afb. 4). U kunt de pluggen zachtjes met een hamer op hun plaats tikken als dat nodig is.

Bepaal de juiste lengte van schroef door de achterkant van uw beeldscherm te bekijken:

• Als de achterkant van het beeldscherm plat is en de montagegaten gelijk liggen met het oppervlak, gebruikt u de kortere bouten (D of E) uit de hardwarekit.

• Als de achterkant van het beeldscherm gebogen is of uitsteekt, of als de montagegaten verzonken zijn, kunt u de langere schroeven (E of G) gebruiken. Mogelijk moet u ook de afstandsstukken (J) gebruiken.

Bepaal de juiste diameter van de schroef door er voorzichtig één van elk formaat (M6 en M8) te proberen uit de hardwarekit (zie afb. 6). Zet niet teveel kracht op de schroeven. Stop onmiddellijk als u weerstand voelt en probeer een schroef met een kleinere diameter.

Bevestig de armen van de steun aan de achterkant van uw beeldscherm met de schroeven die u bij stap 1 en 2 hebt uitgezocht:

• Als u de M6 schroeven gebruikt, dient u de M6 borgringen te gebruiken. Als u de M8 schroeven gebruikt, dient u de M8 borgringen te gebruiken (zie afb. 5).

• Als u de langere schroeven gebruikt voor een beeldscherm met een gebogen of verzonken achterkant, moet u mogelijk ook de afstandsstukken gebruiken. Gebruik één afstandsstuk of stapel er twee op elkaar als dat nodig is. Gebruik alleen een afstandsstuk als dat nodig is (zie afb. 6).

Uiteindelijke montage

Til het beeldscherm voorzichtig op met de hulp van een andere persoon en plaats het op de wandplaat. Laat het beeldscherm pas los als de steunarmen goed in de wandplaat zijn gehaakt.

Draai de veiligheidsschroef van de bevestigingsarmen vast met de S4 inbussleutel om te voorkomen dat het beeldscherm van de wandplaat wordt getild (zie afb. 7). Reinig de steun regelmatig met een droge doek.

Controleer regelmatig alle schroeven en hardware om er zeker van te zijn dat er in de loop van de tijd geen verbindingen zijn losgeraakt. Draai de schroeven weer vast als dat nodig is.

Let op

De veiligheidsschroeven moeten altijd worden vastgedraaid om te voorkomen dat het beeldscherm per ongeluk uit de steun wordt gestoten.

De beeldschermplaat aan het beeldscherm bevestigen

5 Speciﬁcaties

Let op

Voer dit gedeelte van de installatie extra voorzichtig uit. Leg uw beeldscherm niet met de schermzijde naar beneden neer als dat mogelijk is. Dit kan leiden tot schade.

Opmerking

Deze steun wordt geleverd met een aantal verschillende schroeven om gebruik met een groot aantal beeldschermmodellen mogelijk te maken. Niet alle hardware in de kit zal worden gebruikt. Als u niet het juiste formaat schroef vindt in de meegeleverde kit, neem dan contact op met de fabrikant van uw beeldscherm voor meer informatie.

Schermgrootte 94 cm (37") 213 cm (84" )

Maximale belasting 60 kg

Montagepatroon max. 600 x 400 mm (23,6" x 15.7")

Proel 2,0 cm (0,8")

Page 19

1 Viktige sikkerhetsinstruksjoner

Forsiktig

Les disse instruksjonene før du begynner. Hvis du er usikker

•

på noen deler av prosessen, må du kontakte en profesjonell leverandør eller installatør for å få hjelp. Feilinstallasjon kan resultere i personskade eller materiell skade. Veggen eller monteringsoveraten må kunne tåle vekten til

• både selve stativet og skjermen. Hvis ikke må strukturen forsterkes. Lokaliser rør, ledninger eller eventuelle andre farer i veggen

•

der du vil montere stativet, før du begynner å drille. Du må bruke skikkelig verneutstyr og verktøy. Hvis du ikke

• gjør dette, kan det oppstå personskade eller materiell skade. To personer bør utføre installasjonen. Ikke forsøk å bære en

• tung skjerm på egenhånd. Følg alle instruksjoner og anbefalinger vedrørende

• tilstrekkelig ventilasjon og passende plassering av stativet til skjermen. Se i brukerhåndboken for den aktuelle skjermen for å få mer informasjon. Dette veggstativet er bare beregnet for bruk med en vekt

• på maksimalt 60 kg. Hvis vekten er tyngre enn maksvekten som er angitt, kan det resultere i ustabilitet og føre til mulig personskade.

2 Fastmontert veggstativ (for LCD-, plasma- og LED-skjermer)

Innholdet i esken

Veggplate (x1) Stativarm (x2) Skruesett (x1) Brukerhåndbok (x1)

Skruesett

M8 x 30-skrue (x4)

M8 x 63-skrue (x4)

Skive skrubolt (x4)

Betonganker (x4)

M6 x 12-skrue (x4)

M6 x 30-skrue (x4)

M8 x 12-skrue (x4)

Skive M6 (x4)

Skive M8 (x4)

Distansehylse (x4)

Unbrakonøkkel S4

Nødvendige verktøy

•

Stjerneskrutrekker

•

Elektrisk eller bærbar boremaskin

•

6 mm (1/4”) bor og stendersøker for montering på gipsvegg

•

10 mm (3/8”) murbor for montering på betongvegg

•

Skralle eller lignende med pipe 13 mm (1/2")

3 Installasjon Montering på gipsvegg

Merk

Du må nne midten på stenderen, slik at treet ikke sprekker eller splittes under monteringen.

Plasser veggplaten på ønsket plassering inntil veggen, og bring den i vater med det integrerte vaterpasset.

Mens en annen person holder veggplaten på plass, setter du re merker jevnt fordelt på veggen til festing av stativet (se g. 1).

Sett veggplaten til side, og forbor et 6 mm (1/4”) hull ved hvert av merkene.

Plasser veggplaten mot veggen igjen, og fest den ved hjelp av skruboltene og skivene (A og B) som følger med (se g.

2). Du må ikke stramme til skruboltene for mye, og du må ikke slippe veggplaten før alle skruboltene er på plass. Kontroller at veggplaten fortsatt er i vater etter at boltene er strammet.

Montering på betongvegg

Forsiktig

Av sikkerhetshensyn må betongveggen kunne tåle den kombinerte vekten til stativet og skjermen. Produsenten påtar seg ikke noe ansvar for feil som skyldes vegger som ikke er sterke nok.

Plasser veggplaten på ønsket plassering inntil veggen, og bring den i vater med det integrerte vaterpasset.

Mens en annen person holder veggplaten på plass, setter du re merker jevnt fordelt på veggen til festing av stativet (se g. 3).

Sett veggplaten til side, og bor et 10 mm (3/8”) hull ved hvert av merkene. Fjern overødig støv fra hullene.

Sett inn et betonganker (C) i hvert hull, slik at de står i ukt med betongoveraten (se g. 4). Du kan om nødvendig banke ankrene lett med en hammer for å få dem på plass.

Plasser veggplaten mot veggen igjen, og fest den ved hjelp av skruboltene og skivene (A og B) som følger med (se g.

2). Du må ikke stramme til skruboltene for mye, og du må ikke slippe veggplaten før alle skruboltene er på plass. Kontroller at veggplaten fortsatt er i vater etter at boltene er strammet.

Feste skjermplaten til skjermen

Forsiktig

Vær ekstra forsiktig under denne delen av installasjonen. Hvis det er mulig, bør du unngå å vende skjermen nedover, da det kan skade visningsoveraten.

Forsiktig

Av sikkerhetshensyn må dette stativet festes til en trestender for å kunne tåle den kombinerte vekten til stativet og skjermen. Må ikke bare monteres til gipsplaten.

Bruk en stendersøker av god kvalitet for å nne to tilstøtende stendere der du ønsker å montere stativet. Marker begge kantene på hver av stenderne for å nøyaktig nne senter.

Merk

Dette stativet leveres med forskjellige skruer for en rekke ulike skjermmodeller. Du vil ikke få bruk for alle skruene i settet. Hvis du ikke nner riktig skruestørrelse i settet som følger med, sjekker du med produsenten av skjermen for å få mer informasjon.

Page 20

Avgjør hvor lange skruer du trenger, ved å undersøke baksiden av skjermen:

• Hvis baksiden av skjermen er at, og monteringshullene er i ukt med overaten, må du bruke de kortere skruene (D eller F) i skruesettet.

• Hvis baksiden av skjermen er buet, har en forhøyning, eller hvis monteringshullene er forsenket, må du bruke de lengre skruene (E eller G), og det kan hende du også får bruk for distansehylsene (J).

Avgjør riktig diameter på skruene ved forsiktig å prøve en av hver størrelse (M6 og M8) du nner i skruesettet (se g.

6). Ikke bruk for mye makt når du skrur – hvis du kjenner motstand, stopper du med en gang og prøver en skrue med mindre diameter.

Fest stativarmene på baksiden av skjermen med skruene du valgte under trinn 1 og 2:

• Hvis du bruker M6-skruer, må du bruke M6-skiver. Hvis du bruker M8-skruer, må du bruke M8-skiver (se g. 5).

• Hvis du bruker de lengre skruene på en skjerm med en buet eller nedsenket bakside, kan det hende du også får bruk for distansehylsene. Bruk én distansehylse eller to distansehylser oppå hverandre etter behov. Bare bruk distansehylser hvis det er nødvendig (se g. 6).

Endelig montering

Få hjelp av en annen person til å løfte forsiktig skjermen, og fest den på veggplaten. Ikke slipp skjermen før stativarmene henger forsvarlig på veggplaten.

Stram sikkerhetsskruen på hver av stativarmene med en unbrakonøkkel S4, slik at skjermen ikke kan løftes av veggplaten (se g. 7).

Med jevne mellomrom kan du rengjøre stativet med en tørr klut. Kontroller alle skruene og festemateriellet regelmessig for å sikre at ingenting har løsnet over tid. Stram til ved behov.

Forsiktig

Sikringsskruene må være strammet til til enhver tid for å unngå at skjermen faller ned fra stativet ved et uhell.

5 Spesiﬁkasjoner

Skjermstørrelse 37" til 84"

Maks. belastning 60 kg

Monteringsmønster maks. 600 x 400 mm

Prol 2,0 cm

1 Ważne instrukcje dotyczące bezpieczeństwa

Uwaga

Należy uważnie przeczytać instrukcję przed rozpoczęciem

•

montażu. Jeżeli nie masz pewności co do jakiejkolwiek części procesu, skontaktuj się z profesjonalnym monterem lub instalatorem, aby uzyskać pomoc. Nieprawidłowy montaż może spowodować obrażenia ciała lub straty mienia. Ściana lub powierzchnia montażu musi być wystarczająco

• mocna, aby podtrzymać wspornik z wyświetlaczem; w przeciwnym razie należy wzmocnić konstrukcję ściany. Przed wywierceniem otworów zlokalizuj rury, przewody i

•

inne niebezpieczne miejsca w ścianie, na której chcesz zamontować wspornik. Należy stosować środki ochrony i odpowiednie narzędzia.

• Niezastosowanie się do tego zalecenia może spowodować obrażenia ciała lub uszkodzenie urządzenia. Proces montażu wymaga pomocy drugiej osoby. Nie

• próbuj podnosić ciężkiego wyświetlacza samodzielnie. Należy przestrzegać wszystkich instrukcji i zaleceń

• dotyczących odpowiedniej wentylacji i wyboru miejsca montażu. Więcej informacji można znaleźć w instrukcji obsługi konkretnego wyświetlacza. Ten wspornik do montażu naściennego jest przeznaczony

• do użytku wyłącznie, jeśli maksymalne dopuszczalne obciążenie nie przekracza 60 kg (130 funtów). Obciążenie produktu wagą większą niż podana waga maksymalna może spowodować obrażenia.

2 Nieruchomy wspornik naścienny (do ekranów LCD, plazmowych i wyświetlaczy LED)

Zawartość opakowania

Uchwyt ścienny (1 szt.) Ramię montażowe (2 szt.) Zestaw montażowy (1 szt.) Instrukcja obsługi (1 szt.)

Zestaw montażowy

Śruba M8 × 30 (4 szt.)

Śruba M8 × 63 (4 szt.)

Podkładka (4 szt.)

Kotwa do betonu (4 szt.)

Śruba M6 × 12 (4 szt.)

Śruba M6 × 30 (4 szt.)

Śruba M8 × 12 (4 szt.)

Potrzebne narzędzia

•

Wkrętak z końcówką krzyżową

•

Wiertarka elektryczna lub akumulatorowa

•

Wiertło do ścian gipsowo-kartonowych i lokalizator proli 6 mm (1/4”)

•

Wiertło do betonu 10 mm (3/8”)

•

Klucz lub grzechotka z nasadką 13 mm (1/2”)

Podkładka M6 (4 szt.)

Podkładka M8 (4 szt.)

Tulejka dystansowa (8 szt.)

Klucz imbusowy S4 (1 szt.)

3 Montaż

Montaż na ścianie gipsowo-kartonowej

Uwaga

Ze względów bezpieczeństwa wspornik musi zostać przymocowany do drewnianej belki zdolnej utrzymać łączny ciężar wspornika z wyświetlaczem. Montaż bezpośrednio na ścianie gipsowo-kartonowej jest zabroniony.

Za pomocą wysokiej jakości lokalizatora proli znajdź dwie sąsiadujące ze sobą belki w miejscu, gdzie chcesz zamontować wspornik. Oznacz obie krawędzi każdej z belek, aby dokładnie wyznaczyć środek.

Page 21

Uwaga

Należy celować w środek belki, aby uniknąć pęknięcia lub rozdzielenia drewna podczas procesu montażu.

Umieść uchwyt ścienny na ścianie w wybranym miejscu i wypoziomuj go za pomocą wbudowanej poziomicy bąbelkowej

Poproś drugą osobę o przytrzymanie uchwytu ściennego we właściwej pozycji i zaznacz na ścianie cztery równomiernie rozmieszczone punkty zamocowania wspornika (zobacz rys. 1).

Odłóż uchwyt ścienny na bok i wywierć otwór o średnicy 6 mm (1/4”) w każdym z zaznaczonych miejsc.

Umieść uchwyt ścienny na ścianie i zamocuj go za pomocą dostarczonych śrub oraz podkładek (A oraz B) (zobacz rys.

2). Nie wkręcaj zbyt mocno tych śrub i nie puszczaj uchwytu ściennego, dopóki wszystkie śruby nie znajdą się na miejscu. Po dokręceniu śrub upewnij się, że uchwyt ścienny jest wypoziomowany.

Montaż na ścianie betonowej

Uwaga

Ze względów bezpieczeństwa betonowa ściana musi być wystarczająco mocna, aby utrzymać ciężar wspornika z wyświetlaczem. Producent nie ponosi odpowiedzialności za wypadki spowodowane niewystarczającą wytrzymałością ściany.

Umieść uchwyt ścienny na ścianie w wybranym miejscu i wypoziomuj go za pomocą wbudowanej poziomicy bąbelkowej

Poproś drugą osobę o przytrzymanie uchwytu ściennego we właściwej pozycji i zaznacz na ścianie cztery równomiernie rozmieszczone punkty zamocowania wspornika (zobacz rys. 3).

Odłóż uchwyt ścienny na bok i wywierć otwór o średnicy 10 mm (3/8”) w każdym z zaznaczonych miejsc. Usuń pył z otworów.

Włóż kotwę do betonu (C) do każdego z otworów tak, aby zrównała się z powierzchnią betonową (zobacz rys. 4). W razie potrzeby kotwy do betonu można wbić delikatnymi uderzeniami młotka.

Umieść uchwyt ścienny na ścianie i zamocuj go za pomocą dostarczonych śrub oraz podkładek (A oraz B) (zobacz rys.

Mocowanie uchwytu wyświetlacza do wyświetlacza

Uwaga

Podczas tego etapu montażu należy zachować szczególną ostrożność. O ile to możliwe, nie należy kłaść wyświetlacza ekranem w dół, ponieważ może to spowodować uszkodzenie powierzchni ekranu.

Określ odpowiednią długość śrub, oglądając tył wyświetlacza:

• Jeśli tył wyświetlacza jest płaski, a otwory montażowe znajdują się równo pod powierzchnią, użyj krótszych śrub (D lub F) z zestawu montażowego.

• W przypadku, gdy tył wyświetlacza jest zakrzywiony lub wypukły albo gdy otwory montażowe znajdują się w zagłębieniu, użyj dłuższych śrub (E lub G), a w razie potrzeby także tulejek dystansowych (J).

Dobierz odpowiednią średnicę śrub, starannie wypróbowując każdy z rozmiarów (M6 oraz M8) z zestawu montażowego (zobacz rys. 6). Nie wkręcaj śrub na siłę — jeżeli poczujesz opór, natychmiast wykręć śrubę i wybierz inną, o mniejszej średnicy.

Przymocuj ramiona montażowe do tylnej ścianki wyświetlacza za pomocą śrub wskazanych w krokach 1 i 2:

• Jeśli korzystasz ze śrub M6, użyj podkładek M6. W razie użycia śrub M8 załóż podkładki M8 (zobacz rys. 5).

• Jeśli używasz długich śrub, a wyświetlacz ma zakrzywiony lub wklęsły tył, może być konieczne zastosowanie tulejek dystansowych. W razie potrzeby użyj tulejek dystansowych (jednej lub dwóch). Z tulejki dystansowej korzystaj wyłącznie w razie potrzeby (zobacz rys. 6).

Montaż końcowy

Korzystając z pomocy drugiej osoby, ostrożnie unieś wyświetlacz i umieść go na uchwycie ściennym. Nie puszczaj wyświetlacza do momentu pewnego osadzenia ramion montażowych na uchwycie ściennym.

Dokręć wkręt zabezpieczający na każdym z ramion montażowych za pomocą klucz imbusowy S4, aby uniemożliwić zdjęcie wyświetlacza z uchwytu ściennego (zobacz rys. 7).

Okresowo czyść wspornik suchą ścierką. Regularnie kontroluj wszystkie śruby i inne elementy montażowe, ponieważ mogą się z czasem obluzować. Dokręcaj poluzowane elementy.

Uwaga

Wkręty zabezpieczające muszą być zawsze dokręcone, ponieważ uniemożliwiają przypadkowe odczepienie wyświetlacza od wspornika.

5 Dane techniczne

Wielkość ekranu od 37 do 84 cali

Maksymalne obciążenie 60 kg (130 funtów)

Sta ndard mont ażu 600 mm × 400 mm (23,6" x 15.7") maks.

Prol 2,0 cm (0,8")

Uwaga

Do wspornika dołączono wiele różnych śrub, aby umożliwić montaż licznych modeli wyświetlaczy. Nie wszystkie elementy montażowe z zestawu zostaną użyte. Jeśli nie możesz znaleźć w zestawie śrub odpowiedniego rozmiaru, skontaktuj się z producentem wyświetlacza, aby uzyskać więcej informacji.

Page 22

1 Instruções de segurança importantes

Atenção

Leia estas instruções antes de começar. Se tiver dúvidas

•

sobre qualquer um dos passos do processo, contacte uma empresa ou um técnico de instalação para obter assistência. Uma instalação incorrecta pode resultar em ferimentos ou danos. A parede, ou a superfície de montagem, tem de ter

• capacidade para suportar o peso combinado do suporte e do ecrã; caso contrário, a estrutura tem de ser reforçada. Localize tubos, os e outros eventuais perigos na parede

•

onde pretende instalar o suporte antes de perfurar a parede. É necessário utilizar equipamento de protecção e

• ferramentas apropriadas. Se não o zer, pode resultar em ferimentos ou danos. Recomenda-se que a instalação seja efectuada por duas

• pessoas. Não tente levantar um ecrã pesado sem ajuda. Siga todas as instruções e recomendações relativas à

• ventilação adequada e aos locais apropriados para a montagem do seu ecrã. Consulte o manual de utilizador especíco para o seu ecrã para obter mais informações. Este suporte de parede destina-se a ser utilizado apenas

• com o peso máximo de 60 kg (130 lbs.). A utilização com pesos superiores aos valores máximos indicados pode resultar em instabilidade, o que poderá provocar ferimentos.

2 Suporte de parede ﬁxo (para ecrãs LCD, plasma, e LED)

Conteúdo da embalagem

Placa de parede (1) Braço de montagem (2) Kit de ferragens (1) Manual do utilizador (1)

Kit de ferragens

Parafuso M8 x 63 (4)

A B

Anilha de parafuso para madeira (4)

Cavilha para betão (4)

Parafuso M6 x 12 (4)

Parafuso M6 x 30 (4)

Parafuso M8 x 12 (4)

Parafuso M8 x 30 (4)

Anilha M6 (4)

Anilha M8 (4)

Espaçador (8)

Chave Allen S4 (1)

Ferramentas necessárias

•

Chave Philips

•

Berbequim eléctrico ou sem os

•

Broca de 6 mm (1/4") e detector de vigas para instalação em placas de gesso cartonado

•

Broca para alvenaria de 10 mm (3/8") para instalação em betão Roquete ou chave-fêmea de 13 mm (1/2")

•

3 Instalação Montagem em placa de gesso cartonado

Atenção

Por razões de segurança, este suporte tem de ser xo a uma viga de madeira que suporte o peso combinado do suporte e ecrã. Não monte apenas na placa de gesso.

Utilize um detector de vigas de alta qualidade para localizar duas vigas adjacentes no local onde pretende instalar o suporte. Marque os dois rebordos de cada viga para ajudar a identicar o centro com exactidão.

Nota

Tem de usar o centro da viga para evitar rachaduras ou fendas na madeira durante a instalação.

Encoste a placa de parede à parede na posição pretendida e nivele-a utilizando o nível de bolha integrado

Enquanto outra pessoa segura a placa de parede na posição correcta, marque na parede quatro pontos com espaçamento uniforme para xar o suporte (consulte a g. 1).

Pouse a placa de parede e faça um orifício guia de 6 mm (1/4") em cada um dos pontos marcados.

Encoste novamente a placa de parede à parede e xe-a utilizando os parafusos para madeira e as anilhas (A e B) fornecidas (consulte a g. 2). Não aperte excessivamente estes parafusos e não largue a placa de parede até todos os parafusos estarem colocados na respectiva posição. Certique-se de que a placa de parede se mantém nivelada depois de apertar os parafusos.

Montagem em parede de betão

Atenção

Por motivos de segurança, a parede de betão tem de ser capaz de suportar o peso combinado do suporte e do ecrã. O fabricante não assume qualquer responsabilidade por falhas causadas por paredes com resistência insuciente.

Encoste a placa de parede à parede na posição pretendida e nivele-a utilizando o nível de bolha integrado

Enquanto outra pessoa segura a placa de parede na posição correcta, marque na parede quatro pontos com espaçamento uniforme para xar o suporte (consulte a g.

3).

Pouse a placa de parede e faça um orifício de 10 mm (3/8") em cada ponto marcado. Elimine o pó que possa estar acumulado nos orifícios.

Introduza uma cavilha para betão (C) em cada orifício de forma a não sobressaírem da superfície da parede (consulte a g. 4). Se necessário, pode utilizar um martelo para bater com cuidado nas cavilhas até estas estarem bem posicionadas.

Fixar a placa do ecrã ao ecrã

Atenção

Tenha um cuidado redobrado durante este passo da instalação. Se possível, evite pousar o ecrã voltado para baixo, pois poderá danicar a superfície de visualização.

Nota

Este suporte é fornecido com diversos parafusos diferentes para assegurar a compatibilidade com uma grande variedade de modelos de ecrãs. Não serão utilizadas todas as ferragens incluídas no kit. Se não conseguir encontrar o tamanho de parafuso adequado no kit fornecido, consulte o fabricante do seu ecrã para mais informações.

Page 23

Para determinar o comprimento certo do parafuso a utilizar, analise a parte posterior do ecrã:

• Se a parte posterior do seu ecrã for plana e os orifícios de montagem estiverem alinhados com a superfície, irá utilizar os parafusos mais curtos (D ou F) do kit de ferragens.

• Se a parte posterior do ecrã for curva, tiver uma saliência ou se os orifícios de montagem estiverem numa reentrância, terá de utilizar os parafusos mais compridos (E ou G) e também poderá necessitar de usar os espaçadores (J).

Determine o diâmetro certo do parafuso a utilizar experimentando cuidadosamente um de cada tamanho (M6 e M8) do kit de ferragens (consulte a g. 6). Não force nenhum dos parafusos. Se sentir alguma resistência pare imediatamente e experimente um parafuso com um diâmetro mais pequeno.

Fixe os braços do suporte à parte posterior do ecrã utilizando os parafusos identicados nos passos 1 e 2:

• Se estiver a utilizar parafusos M6, terá de utilizar anilhas M6. Se estiver a utilizar parafusos M8, terá de utilizar anilhas M8 (consulte a g. 5).

• Se estiver a utilizar os parafusos mais compridos num ecrã com uma parte posterior curva ou com reentrância, poderá precisar também de utilizar espaçadores. Utilize um espaçador ou dois espaçadores encaixados, conforme necessário. Utilize um espaçador apenas se necessário (consulte a g. 6).

Montagem ﬁnal

Com a ajuda de outra pessoa, levante cuidadosamente o ecrã e coloque-o na placa de parede. Não largue o ecrã antes de os braços de montagem estarem engatados com segurança na placa de parede.

Aperte o parafuso de segurança localizado em cada braço de montagem utilizando a chave allen para evitar que o ecrã seja levantado para fora da placa de parede (consulte a g. 7).

Limpe periodicamente o suporte com um pano seco. Inspeccione todos os parafusos e ferragens a intervalos regulares para assegurar que nenhuma ligação cou desapertada com o passar do tempo. Volte a apertar conforme necessário.

Atenção

Os parafusos de segurança têm de estar sempre apertados para evitar que o ecrã seja derrubado do suporte acidentalmente.

5 Especiﬁcações

Tamanho do ecrã 37" a 84"

Carga máxima 60 kg (130 lbs.)

Padrão de montagem

Perl 2,0 cm (0,8")

máximo de 600 mm x 400 mm (23,6" x 15,7")

1 Instrucţiuni importante privind siguranţa

Precauţie

Citeşte aceste instrucţiuni înainte de a începe. Dacă nu eşti

•

sigur de orice parte a acestui proces, contactează un contractant sau un instalator profesionist pentru ajutor. Instalarea incorectă poate provoca vătămări corporale sau daune materiale. Peretele sau suprafaţa de montare trebuie să poată susţine

• greutatea combinată a suportului şi a ecranului; în caz contrar, structura trebuie ranforsată. Înainte de a da găuri, identică orice conducte, cabluri sau

•

alte surse de pericol în peretele pe care vrei să instalezi suportul. Trebuie să foloseşti echipament de protecţie şi instrumente

• corespunzătoare. În caz contrar, există riscul de vătămare corporală sau daune materiale. Se recomandă ca instalarea să e efectuată de două

• persoane. Nu încerca să ridici un ecran greu fără ajutor. Respectă toate instrucţiunile şi recomandările privind

• ventilarea corespunzătoare şi locaţiile adecvate de instalare a ecranului. Pentru mai multe informaţii, consultă manualul ecranului respectiv. Acest suport de perete este destinat utilizării cu o greutate

• maximă de 60 kg (130 lbs.). Utilizarea cu greutăţi peste cele maxime indicate poate să cauzeze instabilitate şi eventuale vătămări corporale.

2 Suport de perete ﬁx (pentru ecrane LCD, cu plasmă și LED)

Ce este în cutie

Placă de montare pe perete (x1) Braţ de montare (x2) Kit de componente (x1) Manual de utilizare (x1)

Kit de componente

Şurub M8 x 63 (x4)

Şaibă de şurub cu cap hexagonal (x4)

Ancoră pentru beton (x4)

Şurub M6 x 12 (x4)

Şurub M6 x 30 (x4)

Şurub M8 x 12 (x4)

Şurub M8 x 30 (x4)

Şaibă M6 (x4)

Şaibă M8 (x4)

Distanţier (x8)

Cheie imbus S4 (x1)

Scule necesare

•

Şurubelniţă Philips

•

Maşină de găurit electrică sau portabilă

•

Burghiu de 6 mm (1/4") şi detector de prole pentru instalarea pe pereţi de rigips

•

Burghiu de 10 mm (3/8”) pentru zidărie pentru instalarea pe pereţi de beton Dispozitiv cu clichet sau burghiu cu montură de 13 mm

• (1/2")

3 Instalare

Montarea pe pereţi de rigips

Precauţie

Pentru siguranţă, acest suport trebuie xat pe un prol de lemn care poate susţine greutatea combinată a suportului şi a ecranului. Nu monta suportul de unul singur pe un perete de rigips.

Foloseşte un detector de prole de înaltă calitate pentru a găsi două prole adiacente pe care vrei să instalezi suportul. Marchează ambele margini ale ecărui prol pentru a ajuta la identicarea exactă a centrului.

Page 24

Notă

Trebuie să foloseşti centrul prolului pentru a evita crăparea sau despicarea lemnului în timpul instalării.

Aşază placa de montare pe perete în locul dorit şi îndreapt-o folosind nivela cu bulă integrată.

În timp ce altă persoană ţine placa de montare pe perete în poziţie, marchează patru puncte la distanţă egală pe perete pentru xarea suportului (vezi g. 1).

Pune deoparte placa de montare pe perete şi găureşte un oriciu de ghidare de 6 mm (1/4”) în ecare punct marcat.

Aşază placa de montare înapoi pe perete şi ataşeaz-o folosind şuruburile cu cap hexagonal şi şaibele (A şi B) furnizate (vezi g. 2). Nu strânge excesiv aceste şuruburi şi nu da drumul plăcii de montare pe perete până când nu ai montat toate şuruburile. Asigură-te că placa de montare pe perete rămâne dreaptă după strângerea şuruburilor.

Montarea pe pereţi de beton

Precauţie

Pentru siguranţă, peretele de beton trebuie să poată susţine greutatea combinată a suportului şi a ecranului. Producătorul nu îşi asumă nicio responsabilitate pentru defecţiuni cauzate de instalarea pe pereţi cu o rezistenţă insucientă.

Aşază placa de montare pe perete în locul dorit şi îndreapt-o folosind nivela cu bulă integrată.

În timp ce altă persoană ţine placa de montare pe perete în poziţie, marchează patru puncte la distanţă egală pe perete pentru xarea suportului (vezi g. 3).

Pune deoparte placa de montare pe perete şi găureşte un oriciu de 10 mm (3/8”) în ecare punct marcat. Curăţă oriciile pentru a îndepărta praful în exces.

Introdu o ancoră pentru beton (C) în ecare gaură, aşa încât să e la acelaşi nivel cu suprafaţa din beton (vezi g.

4). Dacă este necesar, poţi folosi un ciocan pentru a bate uşor ancorele în poziţie.

Aşază placa de montare înapoi pe perete şi ataşeaz-o folosind şuruburile cu cap hexagonal şi şaibele (A şi B) furnizate (vezi g. 5). Nu strânge excesiv aceste şuruburi şi nu da drumul plăcii de montare pe perete până când nu ai montat toate şuruburile. Asigură-te că placa de montare pe perete rămâne dreaptă după strângerea şuruburilor.

Stabileşte lungimea corectă a şurubului care trebuie folosit examinând partea din spate a ecranului:

• Dacă partea din spate a ecranului este dreaptă şi oriciile de montare sunt la acelaşi nivel cu suprafaţa, vei folosi şuruburile mai scurte (D sau F) din kitul de componente.

• Dacă partea din spate a ecranului este curbată sau are o protuberanţă sau dacă oriciile de montare sunt îngropate, va trebui să foloseşti şuruburile mai lungi (E sau G) şi poate  nevoie să foloseşti şi distanţierele (J).

Stabileşte diametrul corect al şurubului pe care îl vei folosi încercând cu grijă unul de ecare dimensiune (M6 şi M8) din kitul de componente (vezi g. 6). Nu forţa vreun şurub – dacă întâmpini rezistenţă, opreşte-te imediat şi încearcă un şurub de diametru mai mic.

Ataşează braţele de montare la partea din spate a ecranului folosind şuruburile identicate la paşii 1 şi 2:

• Dacă foloseşti şuruburi M6, vei avea nevoie de şaibe M6. Dacă foloseşti şuruburi M8, vei avea nevoie de şaibe M8 (vezi g. 5).

• Dacă foloseşti şuruburile mai lungi pentru un ecran cu parte posterioară curbată sau adâncită, poate  nevoie să foloseşti distanţiere. Foloseşte unul sau două distanţiere stivuite, după cum este necesar. Foloseşte un distanţier numai dacă este necesar (vezi g. 6).

Asamblarea ﬁnală

Cu ajutorul unei alte persoane, ridică cu grijă ecranul şi aşază-l pe placa de montare pe perete. Nu da drumul ecranului până când braţele de montare nu s-au xat în siguranţă pe placa de montare pe perete.

Strânge şurubul de siguranţă de pe ecare braţ de montare folosind ridicarea ecranului de pe placa de montare pe perete (vezi g. 7).

Curăţă periodic suportul cu o cârpă uscată. Verică toate şuruburile şi piesele la intervale regulate pentru a te asigura că racordurile nu s-au slăbit în timp. Strânge-le din nou după cum este necesar.

Precauţie

Şuruburile de siguranţă trebuie să e permanent strânse pentru a preveni căderea accidentală a ecranului de pe suport.

Cheie imbus S4

pentru a împiedica

Atașarea plăcii ecranului la ecran

Precauţie

Fii foarte atent în această etapă a instalării. Dacă este posibil, evită aşezarea ecranului cu faţa în jos, deoarece suprafaţa de vizionare se poate deteriora.

Notă

Acest suport de montare include o serie de şuruburi diferite pentru a permite instalarea unei game largi de modele de ecrane. Nu toate piesele din kit vor  utilizate. Dacă nu găseşti dimensiunea de şurub corespunzătoare în kitul furnizat, consultă producătorul ecranului pentru mai multe informaţii.

5 Speciﬁcaţii

Dimensiune ecran 37” - 84”

Sarcină maximă 60 kg (130 lbs.)

Model de montare 600 mm x 400 mm (23,6” x 15,7”) max.

Prol 2,0 cm (0,8")

Page 25

1 Dôležité bezpečnostné pokyny

Upozornenie

Predtým, než začnete, si prečítajte tieto pokyny. Ak si nie

•

ste istí niektorou časťou postupu, obráťte sa na dodávateľa alebo inštalatéra, ktorí vám radi pomôžu. Nesprávna inštalácia môže viesť k zraneniu alebo poškodeniu. Stena alebo povrch, na ktorý budete držiak montovať, musí

• byť dostatočne pevný, aby udržal hmotnosť držiaka a displeja. V opačnom prípade bude potrebné túto konštrukciu spevniť. Pred vŕtaním lokalizujte rúrky, drôty alebo akékoľvek iné

•

potenciálne nebezpečenstvo v stene, na ktorú chcete držiak inštalovať. Používajte bezpečnostné oblečenie a vhodné nástroje.

• Nerešpektovanie tohto pokynu môže viesť k zraneniu alebo poškodeniu. Odporúča sa, aby inštaláciu vykonávali dve osoby. Ťažký

• displej nezdvíhajte bez pomoci druhej osoby. Dodržiavajte všetky pokyny a odporúčania týkajúce sa

• správneho vetrania a vhodného miesta na inštaláciu displeja. Ďalšie informácie nájdete v používateľskej príručke k vášmu konkrétnemu displeju. Tento nástenný držiak je určený na používanie výlučne s

• maximálnou hmotnosťou 60 kg (130 libier). Použitie s vyššou ako uvedenou maximálnou hmotnosťou môže viesť k nestabilite a spôsobiť zranenie.

2 Pevný nástenný držiak (pre LCD, plazmové a LED displeje)

Obsah balenia

Nástenná platňa (x1) Upevňovacie rameno (x2) Súprava materiálu (x1) Návod na používanie (x1)

Súprava materiálu

Skrutka M6 x 30 (x4)

Skrutka M8 x 63 (x4)

Podložka pre kotviacu skrutku (x4)

Hmoždinka (x4)

Skrutka M6 x 12 (x4)

Skrutka M6 x 30 (x4)

Skrutka M8 x 12 (x4)

Podložka M6 (x4)

Podložka M8 (x4)

Rozpera (x8)

Šesťhranný kľúč S4 (x1)

Potrebné nástroje

•

Krížový skrutkovač

•

Elektrická alebo prenosná vŕtačka

•

6 mm (1/4-palcový) vrták a podpovrchový vyhľadávač trámov pre inštaláciu do sadrokartónu

•

10 mm (3/8-palcový) vrták do omietky pre inštaláciu do betónu Račňový alebo nástrčkový kľúč s 13 mm (1/2-palcovým)

• nástavcom

3 Inštalácia Montáž do sadrokartónu

Upozornenie

Z bezpečnostných dôvodov, musí byť tento držiak uchytený do dreveného trámu, ktorý unesie kombinovanú hmotnosť držiaka a displeja. Držiak neinštalujte len do sadrokartónu.

Pomocou kvalitného podpovrchového vyhľadávača trámov vyhľadajte dva vedľa seba stojace trámy, na ktoré chcete nainštalovať držiak. Označte obe hrany každého trámu, aby ste presne určili stred.

Poznámka

Musíte použiť stred trámu, aby drevo počas inštalácie neprasklo ani sa nerozštiepilo.

Nástennú platňu umiestnite na stenu do požadovanej polohy a vyrovnajte ho pomocou integrovanej vodováhy.

Zatiaľ čo bude druhá osoba držať nástennú platňu na mieste, na stene označte štyri miesta s rovnomernými rozostupmi, na ktorých prichytíte držiak (pozri obr. 1).

Odložte nástennú platňu nabok a do každého označeného miesta vyvŕtajte 6 mm (1/4-palcový) vodiaci otvor.

Platňu umiestnite opäť na stenu a pripevnite ju dodanými kotviacimi skrutkami a podložkami (A a B) (pozri obr. 2). Neuťahujte tieto skrutky nadmerne a nástennú platňu nepúšťajte, kým nebudú osadené všetky skrutky. Skontrolujte, či je nástenná platňa aj po utiahnutí skrutiek stále rovno.

Montáž na betónovú stenu

Upozornenie

Z bezpečnostných dôvodov musí byť betónová stena schopná uniesť hmotnosť držiaka spolu s displejom. Výrobca nenesie žiadnu zodpovednosť za zlyhanie spôsobené nedostatočnou silou steny.

Nástennú platňu umiestnite na stenu do požadovanej polohy a vyrovnajte ho pomocou integrovanej vodováhy.

Zatiaľ čo bude druhá osoba držať nástennú platňu na mieste, na stene označte štyri miesta s rovnomernými rozostupmi, na ktorých prichytíte držiak (pozri obr. 3).

Odložte nástennú platňu nabok a do každého označeného miesta vyvŕtajte 10 mm (3/8-palcový) vodiaci otvor. Odstráňte z otvorov zvyšný prach.

Do každého otvoru vložte hmoždinku (C) tak, aby bola zarovnaná s povrchom betónovej steny (pozri obr. 4). V prípade potreby môžete jemným poklepaním kladiva zasunúť hmoždinky na miesto.

Platňu umiestnite opäť na stenu a pripevnite ju dodanými kotviacimi skrutkami a podložkami (A a B) (pozri obr. 5). Neuťahujte tieto skrutky nadmerne a nástennú platňu nepúšťajte, kým nebudú osadené všetky skrutky. Skontrolujte, či je nástenná platňa aj po utiahnutí skrutiek stále rovno.

Pripevnenie platne displeja na displej

Upozornenie

Počas tejto časti inštalácie buďte obzvlášť opatrní. Ak je to možné, neukladajte displej čelom nadol. Mohla by sa tým poškodiť zobrazovacia plocha.

Poznámka

Tento držiak sa dodáva s rôznymi skrutkami na montáž širokej škály modelov displejov. Nevyužijete všetok materiál zo súpravy. Ak ste v dodanej súprave nenašli vhodný rozmer skrutky, obráťte sa na výrobcu displeja, ktorý vám poskytne ďalšie informácie.

Page 26

Prezrite si zadnú stranu displeja a zistite správnu dĺžku skrutky:

• Ak je zadná strana displeja plochá a montážne otvory sú zarovno s povrchom, použite kratšie skrutky (D alebo F) zo súpravy materiálu.

• Ak je zadná strana displeja zaoblená, prečnieva alebo sú montážne otvory zapustené, budete musieť použiť dlhšie skrutky (E alebo G) a pravdepodobne bude potrebné použiť tiež rozpery (J).

Správny priemer skrutky zistíte tak, že zo súpravy materiálu opatrne skúsite jednu z každej veľkosti (M6 a M8) (pozri obr. 6). Nezatláčajte žiadnu skrutku nasilu – ak pocítite odpor, okamžite prestaňte a skúste skrutku s menším priemerom.

Pomocou skrutiek popísaných v krokoch 1 a 2 pripojte ramená držiaka k zadnej časti displeja:

• Ak používate skrutky M6, budete musieť použiť podložky M6. Ak používate skrutky M8, budete musieť použiť podložky M8 (pozri obr. 5).

• Ak používate dlhšie skrutky na displej so zaoblenou alebo zapustenou zadnou stranou, možno bude potrebné použiť aj rozpery. Podľa potreby použite jednu rozperu alebo dve rozpery na sebe. Rozpery používajte len, ak je to potrebné (pozri obr. 6).

Konečná montáž

Za pomoci druhej osoby displej opatrne nadvihnite a umiestnite ho na nástennú platňu. Displej nepúšťajte, kým sa ramená držiaka riadne nezaháknu na nástennú platňu.

Pomocou šesťhranný kľúč S4 dotiahnite poistnú skrutku nachádzajúcu sa na každom ramene držiaka, aby ste zabránili nadvihovaniu displeja z nástennej platne (pozri obr. 7).

Držiak pravidelne čistite suchou handričkou. Všetky skrutky a materiál pravidelne kontrolujte, aby ste sa uistili, že sa spoje časom neuvoľnili. Podľa potreby dotiahnite.

Upozornenie

Poistné skrutky musia byť utiahnuté po celý čas, aby ste predišli náhodnému zhodeniu displeja z držiaka.

1 Pomembna varnostna navodila

Pozor

Preden začnete, preberite ta navodila. Če ste glede

•

kakšnega dela postopka negotovi, se za pomoč obrnite na strokovnega izvajalca ali monterja. Nepravilna namestitev lahko povzroči telesne poškodbe ali poškodbo izdelka. Stena ali površina mora podpirati skupno težo nosilca in

• zaslona, sicer je treba strukturo ojačati. Preden začnete vrtati v steno, preverite položaj cevi, kablov

•

ali drugih nevarnih elementov. Uporabiti morate varnostno opremo in ustrezno orodje. V

• nasprotnem primeru lahko pride do telesne poškodbe ali poškodbe izdelka. Pri namestitvi priporočamo prisotnost dveh oseb. Težkega

• zaslona ne dvigajte brez pomoči. Upoštevajte vsa navodila in priporočila glede ustreznega

• prezračevanja in primernih mest za namestitev zaslona. Za več informacij glede vašega zaslona si oglejte navodila za uporabo. Ta stenski nosilec se uporablja samo za elemente z

• največjo težo 60 kg (130 lbs). Če nanj namestite elemente, ki so težji od predpisane teže, lahko pride do nestabilnosti, ki lahko povzroči telesne poškodbe.

2 Fiksni stenski nosilec (za zaslone LCD, plazma, LED)

Kaj je v škatli

Stenska plošča (x 1) Namestitvena ročica (x 2) Komplet železnine (x 1) Uporabniški priročnik (x 1)

Komplet železnine

Vijak M8 x 63 (x 4)

Podložka za lesni vijak (x 4)

Zidni vložek (x 4)

Vijak M6 x 12 (x 4)

Vijak M6 x 30 (x 4)

Vijak M8 x 12 (x 4)

Vijak M8 x 30 (x 4)

Podložka M6 (x 4)

Podložka M8 (x 4)

Distančnik (x 8)

Imbus ključ S4 (x1)

5 Špeciﬁkácie

Veľkosť displeja 37" až 84"

Maximálne zaťaženie 60 kg (130 libier)

Montážny vzor 600 x 400 mm (23,6 x 15,7 palca) max.

Prol 2,0 cm (0,8 palca)

Potrebno orodje

•

Križni izvijač

•

Električni ali prenosni vrtalnik

•

6-mm sveder (1/4") in naprava za iskanje stebrov za namestitev na mavčno ploščo

•

10-mm zidarski sveder (3/8") za namestitev na betonsko steno Izvijač z nastavki (13 mm (1/2 palca))

•

3 Namestitev

Namestitev na mavčno ploščo

Pozor

Iz varnostnih razlogov morate nosilec pritrditi na leseni steber, ki podpira skupno težo nosilca in zaslona. Nosilca ne nameščajte neposredno na mavčno ploščo.

S kakovostno napravo za iskanje stebrov poiščite dva sosednja stebra, na katera boste namestili nosilec. Označite rob vsakega stebra, da boste lažje določili središče.

Page 27

Note

Uporabiti morate središče stebra, da preprečite pokanje ali lomljenje lesa med namestitvijo.

Stensko ploščo postavite ob steno na želeno mesto in jo poravnajte z vgrajeno tehtnico.

Pomočnik naj ploščo trdno drži ob steni, vi pa na steni označite štiri mesta z enakomernim razmakom za pritrditev nosilca (glejte sliko 1).

Stensko ploščo odložite in izvrtajte 6-mm vrtino (1/4”) na vseh označenih mestih.

Stensko ploščo ponovno postavite ob steno in jo pritrdite z lesnimi vijaki ter priloženimi podložkami (A in B) (glejte sliko 2). Vijakov ne privijte preveč, stenske plošče pa ne spustite, dokler niso vijaki pritrjeni. Poskrbite, da ostane stenska plošča po privitju vijakov v vodoravnem položaju.

Namestitev na betonsko steno

Pozor

Iz varnostnih razlogov morajo betonske stene podpirati skupno težo nosilca in zaslona. Proizvajalec ne odgovarja za napake, ki so posledica nezadostne nosilnosti sten.

Stensko ploščo postavite ob steno na želeno mesto in jo poravnajte z vgrajeno tehtnico.

Pomočnik naj ploščo trdno drži ob steni, vi pa na steni označite štiri mesta z enakomernim razmakom za pritrditev nosilca (glejte sliko 3).

Stensko ploščo odložite in izvrtajte 10-mm vrtino (3/8”) na vseh označenih mestih. Iz lukenj odstranite morebiten prah.

V vsako luknjo vstavite zidni vložek (C) tako, da se ta poravna z betonsko površino (glejte sliko 4). Po potrebi lahko uporabite kladivo in narahlo potolčete po vložkih, da dosežejo ustrezen položaj.

Stensko ploščo ponovno postavite ob steno in jo pritrdite z lesnimi vijaki ter priloženimi podložkami (A in B) (glejte sliko 5). Vijakov ne privijte preveč, stenske plošče pa ne spustite, dokler niso vijaki pritrjeni. Poskrbite, da ostane stenska plošča po privitju vijakov v vodoravnem položaju.

Določite ustrezno dolžino vijaka, ki jo boste uporabili, in sicer tako, da si ogledate hrbtni del zaslona.

• Če je hrbtni del zaslona raven in so odprtine za namestitev poravnane s površino, uporabite krajše vijake (D ali B) iz kompleta železnine.

• Če je hrbtni del zaslona zaobljen, ima izboklino ali če so odprtine za namestitev vbočene, morate uporabiti daljše vijake (E ali G). Morda boste morali uporabiti tudi distančnike (J).

Določite ustrezen premer vijaka, ki ga boste uporabili, in sicer tako, da poskusite previdno priviti vijaka obeh velikosti (M6 in M8) iz kompleta železnine (glejte sliko 6). Vijakov ne privijajte na silo – če čutite odpor, nemudoma prenehajte in poskušajte z vijakom manjšega premera.

Namestitveni ročici pritrdite na hrbtni del zaslona z vijaki, navedenimi pri 1. in 2. koraku:

• Če uporabljate vijake M6, morate uporabiti podložke M6. Če uporabljate vijake M8, morate uporabiti podložke M8 (glejte sliko 5).

• Če uporabite daljše vijake na zaslonu z zaobljenim ali vbočenim hrbtnim delom, boste morda potrebovali tudi distančnike. Po potrebi uporabite enega ali dva distančnika. Distančnik uporabite samo, če je to potrebno (glejte sliko 6).

Končna sestava

Skupaj s pomočnikom previdno dvignite zaslon in ga namestite na stensko ploščo. Zaslona ne spustite, dokler se namestitveni ročici ne zatakneta za stensko ploščo.

Privijte varnostni vijak na obeh namestitvenih ročicah s pomočjo

imbus ključ S4

stenske plošče (glejte sliko 7).

Nosilec redno čistite s suho krpo. Vijake in železnino preverjajte v rednih intervalih in poskrbite, da se stiki sčasoma ne razrahljajo. Po potrebi vijake ponovno privijte.

Pozor

Varnostni vijaki morajo biti vedno priviti, s čimer preprečite padec zaslona ob nenamernem udarcu.

, da preprečite odstop zaslona s

Pritrditev plošče zaslona na zaslon

Pozor

V tej fazi namestitve bodite še posebej pozorni. Če je mogoče, zaslona ne polagajte s sprednjo stranjo navzdol, saj se lahko poškoduje površina za gledanje.

Note

Nosilcu je priložen širok nabor vijakov, ki ustrezajo različnim modelom zaslona. Iz kompleta ne boste porabili vse železnine. Če v priloženem kompletu ne morete najti vijaka ustrezne velikosti, se za več informacij obrnite na proizvajalca vašega zaslona.

5 Speciﬁkacije

Velikost zaslona od 37 do 84 palcev

Največja obremenitev 60 kg (130 lbs)

Vzorec za na mestitev največ 600 × 400 mm (23,6 × 15,7 palcev)

Prol 2,0 cm (0,8 palcev)

Page 28

1 Важни инструкции за безопасност

Внимание

•

Прочетете тези инструкции, преди да започнете. Ако не сте сигурни относно някоя част от процеса, свържете се с професионален изпълнител или монтажник за помощ. Неправилното инсталиране може да доведе до нараняване или повреда.

•

Стената или монтажната повърхност трябва да бъде в състояние да издържи на комбинираното тегло на стойката и на дисплея; в противен случай конструкцията трябва да бъде подсилена.

•

Локализирайте тръбопроводи, кабели или всякакви други опасности в стената, когато искате да монтирате конзолата преди пробиване.

•

Трябва да се използват предпазен предавателен механизъм и подходящи инструменти. В противен случай това може да доведе до нараняване или повреда.

•

За инсталирането се препоръчват двама души. Не се опитвайте да вдигате тежък дисплей без помощ.

•

Следвайте всички инструкции и препоръки по отношение на подходяща вентилация и подходящи места за монтиране на вашия дисплей. За повече информация се консултирайте с ръководството на притежателя за вашия конкретен дисплей.

•

Тази конзола за стена е предназначена за използване само при максимално тегло от 60 кг (130 lb). Използването с по-голямо от максималното посочено тегло може да доведе до нестабилност, което да причини нараняване.

2 Фиксирана конзола за стена (за LCD, плазмени и LED дисплеи)

Какво има в кутията

Стенна плоча (x1) монтажно рамо (x2) Комплект с крепежни елементи (x1) ръководство за потребителя (x1)

Комплект с крепежни елементи

Винт M8 x 63 (x4)

шайба за винт с квадратна глава

дюбел за бетон (x4)

M6 x 12 винт (x4)

M6 x 30 винт (x4)

M8 x 12 винт (x4)

M8 x 30 винт (x4)

M6 шайбата (x4)

(x4)

M8 шайбата (x4)

втулка (x4)

S4 шестограмен ключ (x1)

Необходими инструменти

•

Кръстата отвертка Phillips

•

Електрическа или портативна дрелка

•

6 мм (1/4") свредло и детектор за подпори при инсталиране върху гипсокартон

•

10 мм (3/8") свредло за зидария за инсталиране върху бетон

•

Тресчотка или отвертка с 13 мм (1/2") гнездо

3 Инсталиране Монтиране към гипсокартон

Внимание

От съображения за безопасност тази конзола трябва да бъде закрепена към дървена подпора за поддържане на общото тегло на конзолата и дисплея. Не монтирайте върху самия гипсокартон.

Използвайте висококачествен детектор за подпори, за да откриете две съседни подпори, където искате да инсталирате своята конзола. Маркирайте двата ръба на всяка една подпора, за да идентифицирате точно центъра.

Забележка

Трябва да използвате центъра на подпората, за да се избегне напукване или разцепване на дървото по време на инсталирането.

Поставете стенната плоча до стената на желаното място и я нивелирайте с помощта на вградения нивелир.

Докато друго лице държи стенната плоча в положение, маркирайте две места (отгоре и отдолу) за закрепване на конзолата към стената (вижте фиг. 1).

Поставете стенната плоча настрани и пробийте 6 мм (1/4") пилотен отвор на всяко маркирано място.

Поставете стенната плоча обратно на стената и я закрепете с помощта на предоставените винтове с квадратна глава и шайбите (A и B) (вижте фиг. 2). Не пренатягайте тези винтове и не пускайте стенната плоча, докато не завиете всички винтове. Уверете се, че стенната плоча остава нивелирана след затягането на винтовете.

Монтаж към бетонна стена

Внимание

От съображения за безопасност бетонната стена трябва да бъде в състояние да издържи на общото тегло на конзолата и на дисплея. Производителят не носи отговорност за неизправност, причинена от стени с недостатъчна здравина.

Поставете стенната плоча до стената на желаното място и я нивелирайте с помощта на вградения нивелир.

Докато друго лице държи стенната плоча на място, маркирайте четири места на равно разстояние на стената за закрепване на конзолата (вижте фиг. 3).

Поставете стенната плоча настрани и пробийте 10 мм (3/8") отвор на всяко маркирано място. Отстранете излишния прах от отворите.

Поставете дюбел за бетон (C) във всеки отвор, така че да е наравно с бетонната повърхност (вижте фиг. 4). Може да използвате чук, за да вкарате леко дюбелите на място, ако е необходимо.

Поставете стенната плоча обратно на стената и я закрепете с помощта на предоставените винтове с квадратна глава и шайбите (A и B) (вижте фиг. 5). Не пренатягайте тези винтове и не пускайте стенната плоча, докато не завиете всички винтове. Уверете се, че стенната плоча остава нивелирана след затягането на винтовете.

Закрепване на плочата на дисплея към дисплея

Внимание

Бъдете много внимателни по време на тази част от инсталирането. Ако е възможно, избягвайте обръщане на дисплея надолу, тъй като това може да повреди зрителната повърхност.

Page 29

Забележка

Тази конзола се доставя с набор от различни винтове за закрепване на голямо разнообразие от модели на дисплеи. Не всички крепежни елементи в комплекта ще се използват. Ако не можете да намерите подходящия размер на винта в предоставения комплект, консултирайте се с производителя на вашия дисплей за повече информация.

Определете правилната дължина на винта, който да използвате, като разгледате задната страна на дисплея:

• Ако задната страна на вашия дисплей е плоска и

монтажните отвори са изравнени с повърхността, вие ще използва по-къси винтове (D или F) от комплекта с крепежни елементи.

• Ако задната страна на вашия дисплей е изкривена,

има издатина или ако монтажните отвори са вдлъбнати, ще се наложи да използвате по-дългите винтове (E и G) и също може да се наложи да използвате втулките (J).

Определете правилния диаметър на винта, който ще използвате, като внимателно изпробвате един от всеки размер (М6 и М8) от комплекта с крепежни елементи (вижте фиг. 6). Не прилагайте сила върху винтовете – ако почувствате съпротивление, спрете незабавно и опитайте с по-малък диаметър винт.

Закрепете рамената на конзолата към задната страна на вашия дисплей с помощта на винтовете, посочени в стъпки 1 и 2:

• Ако използвате винтове M6, ще се наложи да

използвате шайби M6. Ако използвате винтове M8, ще се наложи да използвате шайби M8.

• Ако използвате по-дългите винтове на дисплей с

извита или вдлъбната задна страна, може да се наложи използването на втулки. Използвайте една втулка или две една върху друга, ако е необходимо. Използвайте втулка само ако е необходимо (вижте фиг. 7).

Заключителен монтаж

С по6ощта на друго лице внимателно повдигнете дисплея и го поставете на стенната плоча. Не пускайте дисплея, докато монтажните рамена не са здраво закачени върху стенната плоча.

Затегнете предпазния винт, разположен на всяко рамо на конзолата, като използвате кръстата отвертка Phillips за предотвратяване на повдигане на дисплея от стената плоча (вижте фиг. 7).

Периодично почиствайте конзолата със суха кърпа. Проверявайте редовно всички винтове и крепежни елементи, за да се гарантира, че няма разхлабени връзки с времето. Затегнете отново, ако е необходимо.

Внимание

Предпазните винтове трябва да се затягат по всяко време, за да се предотврати случайно събаряне на дисплея от конзолата.

5 спецификации

Размер на дисплея 37" до 84"

Максимално натоварване 60 кг (130 lb)

Монтажна схема

Профил 2,0 см (0,8")

600 мм x 400 мм (23,6" x 15,7") макс.

Page 30

Page 31

Page 32

WK17354
