Ako na to... pre interné napaľovačky
používajúce Nero 7 a LightScribe
Návod na inštaláciu
Výrobok je určený pre použitie na Slovensku.
1
2
Obsah
Spôsob inštalácie ............................................................................................. 3
Aktualizácia .....................................................................................................12
Ako vytlačiť etiketu pomocou LightScribe? ................................................ 16
Ako vytvoriť video disk? ...............................................................................22
Ako vytvoriť dátový alebo audio disk? ........................................................ 29
Ako kopírovať disk? ....................................................................................... 33
Viac informácií alebo potrebnú pomoc ........................................................ 36
Odstránenie možných problémov................................................................. 36
FCC súlad ........................................................................................................ 37
Bezpečnostné opatrenia ................................................................................ 37
Použitie ovládačov, nastavení alebo iných postupov ako sú odporúčané v tomto návode môže mať za následok nebezpečné žiarenie alebo nekorektné fungovanie prístroja.
Spôsob inštalácie
Pozrite si prosím návod na obsluhu vášho PC alebo kontaktujte vášho miestneho
predajcu pre získanie ďalších informácií.
3
4
Tieto položky môžete nájsť v balení: A: Vašu novú mechaniku
B: Tento návod na obsluhu C: Disk obsahujúci softvér Nero D: 4 skrutky v malom balíčku
1
Príklad
Vypnite počítač.
Zatlačte na nenatretú kovovú časť
. časť s chladičom alebo
(napr nenatretú časť skrinky vášho počítača). Týmto zabránite akémukoľvek
poškodeniu vášho počítača elektrostatickým výbojom.
2
3
Príklad
Odpojte sieťovú šnúru od PC.
4
Otvorte váš počítač. Je možné,
5
že budete musieť uvoľniť skrutky, ktoré sa najčastejšie nachádzajú na zadnej strane vášho počítača. Pre podrobnejšie informácie o
danej téme si pozrite návod na obsluhu vášho počítača.
Príklad
Zložte kryt počítača.
6
Príklad
Príklad
5
6
Ak vymieňate mechaniku, vyberte ju von a skontrolujte, ktoré nastavenie má („Master“ alebo „Slave“). Zapamätajte si toto nastavenie a prejdite ku kroku 10.
7
Ak zatiaľ nemáte nainštalovanú žiadnu mechaniku, zapamätajte si „Master“ a prejdite ku kroku 10.
Ak pridávate mechaniku, pozrite si mechaniku, ktorá zotrváva v PC („Master“ alebo „Slave“, viď krok 11), zapamätajte si OTHER nastavenie.
8
9
K dispozícii sú pripojenia (na
10
zadnej strane mechaniky), ktoré budete musieť použiť na pripojenie mechaniky k počítaču.
Zvoľte „Master“ alebo „Slave“ pre
11
polohu prepínača, ako je to možné vidieť v kroku 7, 8 alebo 9.
Prepínač
Master/Slave
IDE
konektor
Konektor
napájania
(počiatočné nastavenie)
Vložte mechaniku do vášho
12
počítača.
Príklad
7
8
Príklad
Nájdite IDE-kábel, ktorý môže vyzerať ako tento príklad: A: Farebný pásik. B: Stupienok a uzavretý otvor. C: Pin1.
13
Pripojte IDE kábel tak, ako je to na príklade A (2 mechaniky) alebo B (len 1 mechanika). Nevoľte 2 „Master“ alebo 2 „Slave“ mechaniky na 1 kábli.
14
Pripojte IDE kábel
15
A: Farebný pásik. B: Stupienok a uzavretý otvor. C: Pin1.
Nájdite voľný sieťový kábel ako je
16
ten na príklade. Všimnite si prosím okraje konektora.
Príklad
Pripojte sieťový kábel k vaše
17
mechanike (okraje od kroku 16 budú na vrchu).
Príklad
Príklad
9
10
Príklad
Upevnite mechaniku pomocou skrutiek (ak je to možné, tak na oboch stranách).
18
Príklad
Vráťte späť na svoje miesto kryt, ktorý ste zložili v kroku 5.
Pripevnite skrutky (ak tam nejaké boli) späť na svoje miesto a opätovne pripojte káble.
19
20
Príklad
Reštartujte váš počítač.
21
Vložte disk obsahujúci program
22
Nero po načítaní Windows.
Zvoľte „Nero 7 Essentials“ a riaďte
23
sa inštrukciami zobrazenými na obrazovke. Keď skončíte, pokračujte nasledujúcou kapitolou.
11
12
Aktualizácia
Spustite program Philips Intelligent Agent. Ak nie je dostupný, zvoľte
„Start“, „(All) Programs“, „Philips Intelligent Agent“, „Philips Intelligent Agent“.
Kliknite na možnosť „Check for updates“.
1
2
Stiahnite si aktualizácie a
3
nainštalujte ich.
Zvoľte možnosť „Start“, „(All)
4
Programs“, „Nero 7 Essentials“, „Nero ProductSetup“.
Zvoľte možnosť „Update your Nero
5
products“ a „Next“.
13
14
Kliknite na „OK“.
6
Kliknite na „OK“.
Môže sa vyskytnúť varovanie Windows Firewall. Kliknite na možnosť „Unblock“ na umožnenie aktualizácie vášho Nero.
7
8
Nero sa stiahne a sám aktualizuje.
9
15
16
Ako vytlačiť etiketu
pomocou
LightScribe?
Spustite „Nero StartSmart Essentials“.
1
2
Zvoľte možnosť „Extra“ a „Print LightScribe label“.
3
4
Na vloženie úplného obrázku, dvakrát kliknite na prázdnu CD oblasť.
Kliknite na možnosť „File“ a otvorte váš obrázok.
17
18

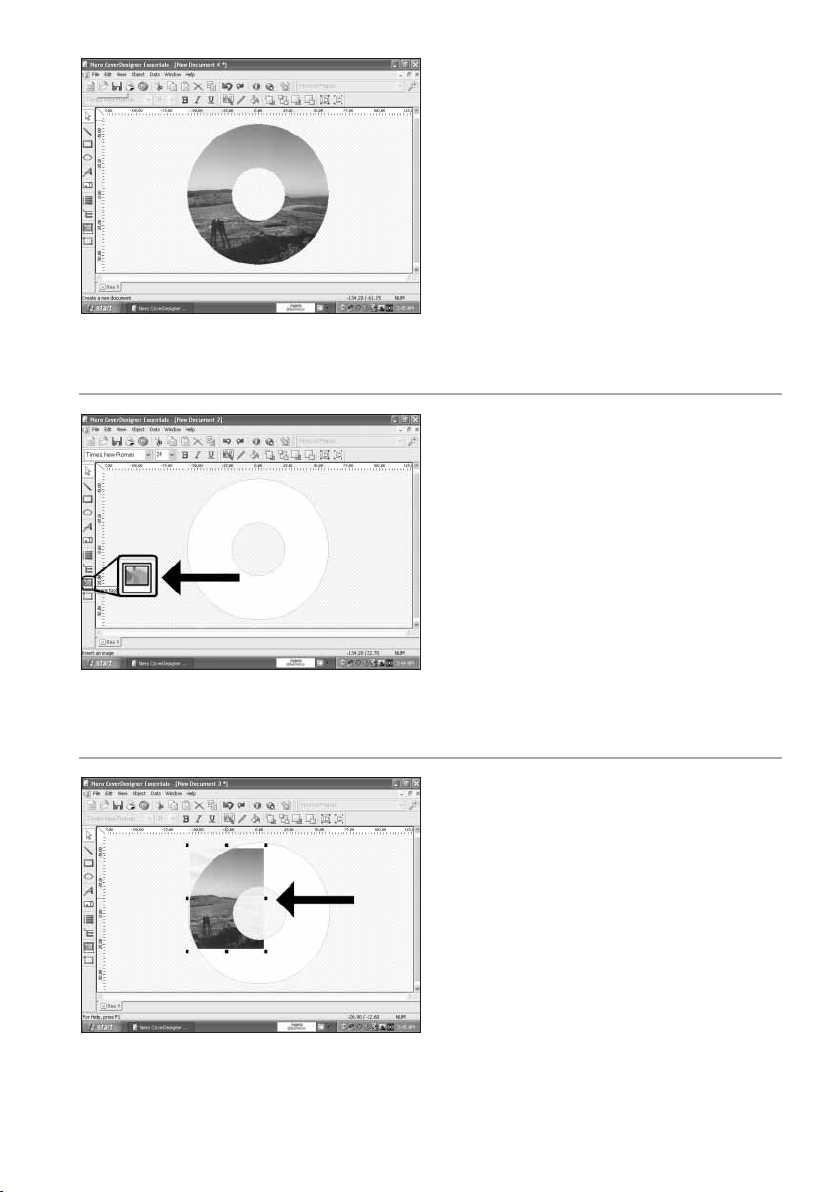

Váš obrázok bude pripojený do oblasti tlače.
5
Pre vloženie obrázku na časť disku, spustite nástroj „image tool“.
Otvorte váš obrázok a vložte ho na miesto, kde ho budete chcieť mať na povrchu CD.
6
7
8

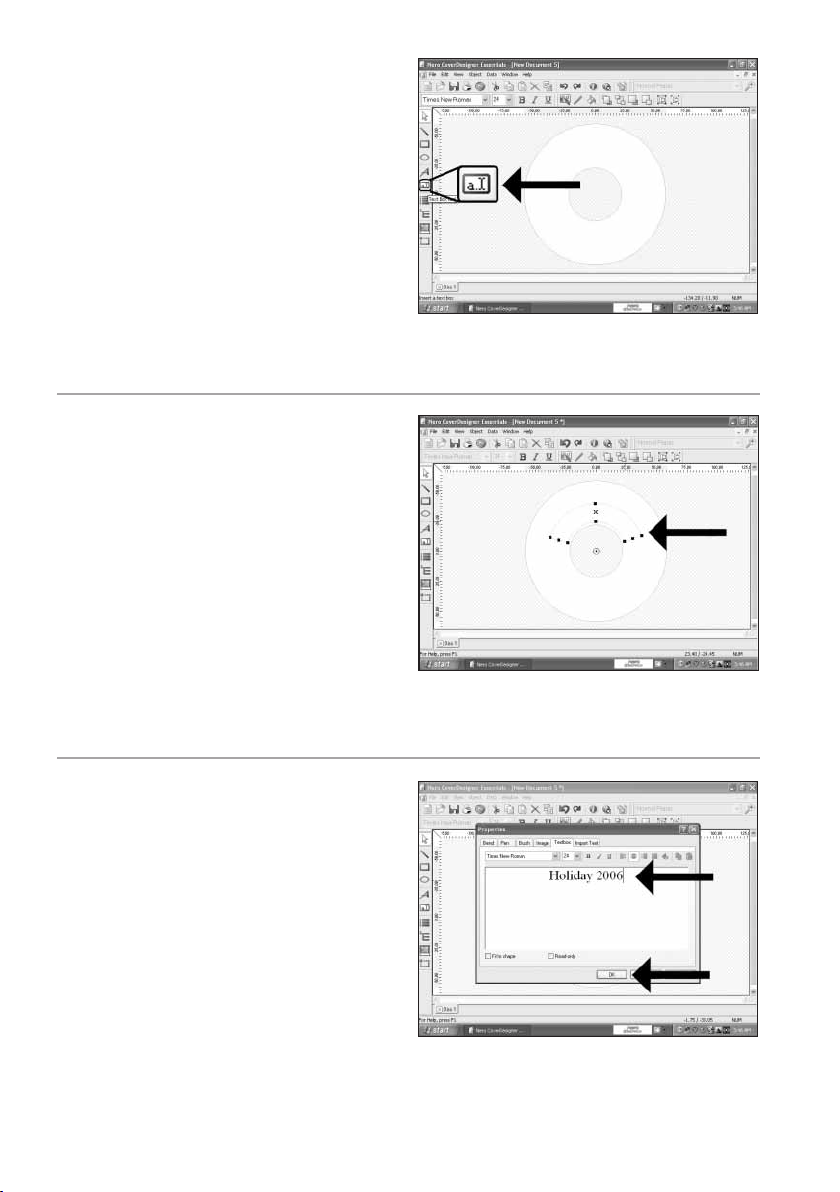

Na zadanie text, zvoľte nástroj „Text Box Tool“.
9
10
Narysujte oblasť, kde chcete vložiť text. Menšia oblasť sa bude tlačiť rýchlejšie.
Dvakrát kliknite na vytvorenú oblasť tlače a zadajte váš text a kliknite na „OK“.
19
20

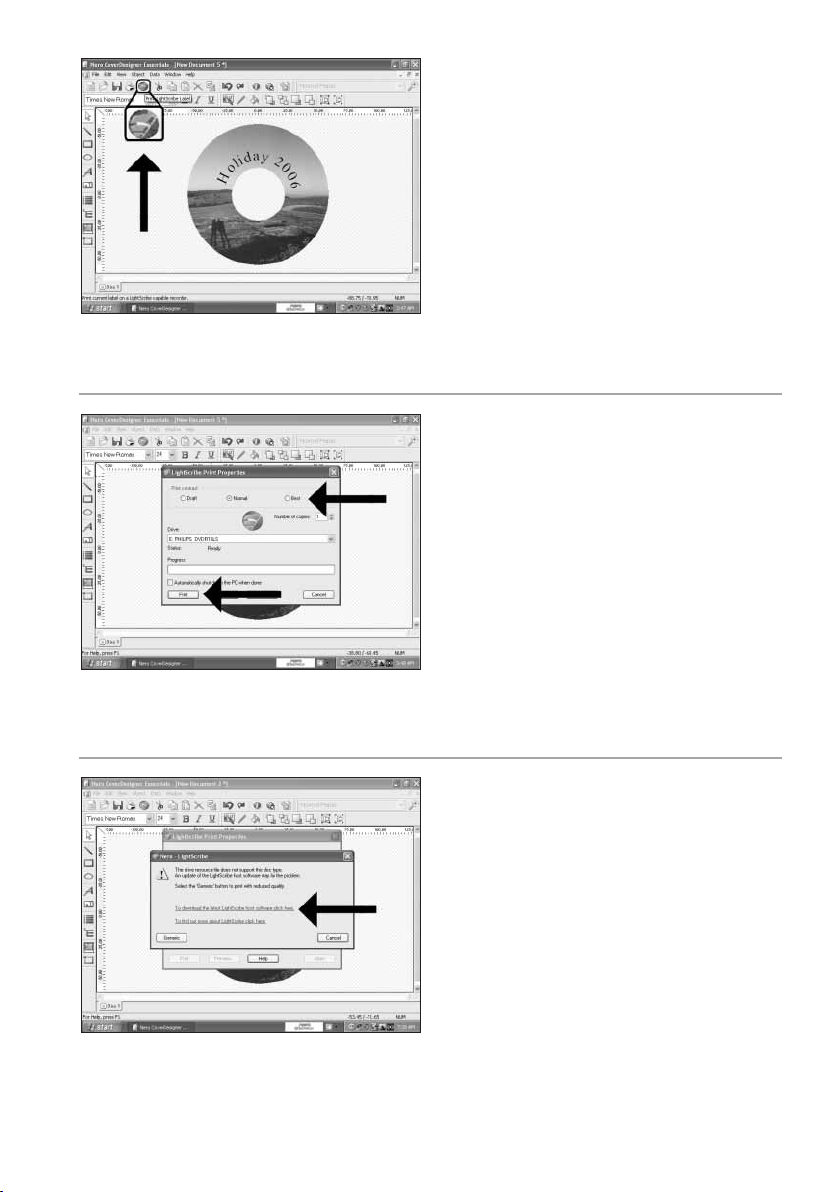

Kliknite na ikonu „Print LightScribe Label“ vtedy, keď bude vaša etiketa pripravená na vytlačenie.
11
Zvoľte kontrast tlače a kliknite na „Print“.
V prípade, ak je váš softvér LightScribe starší, budete musieť aktualizovať tento softvér.
12
13
14
Gratulujeme vám, váš disk bol úspešne vytlačený. Teraz už môžete zatvoriť aplikáciu.
21
22
Ako vytvoriť video
disk?

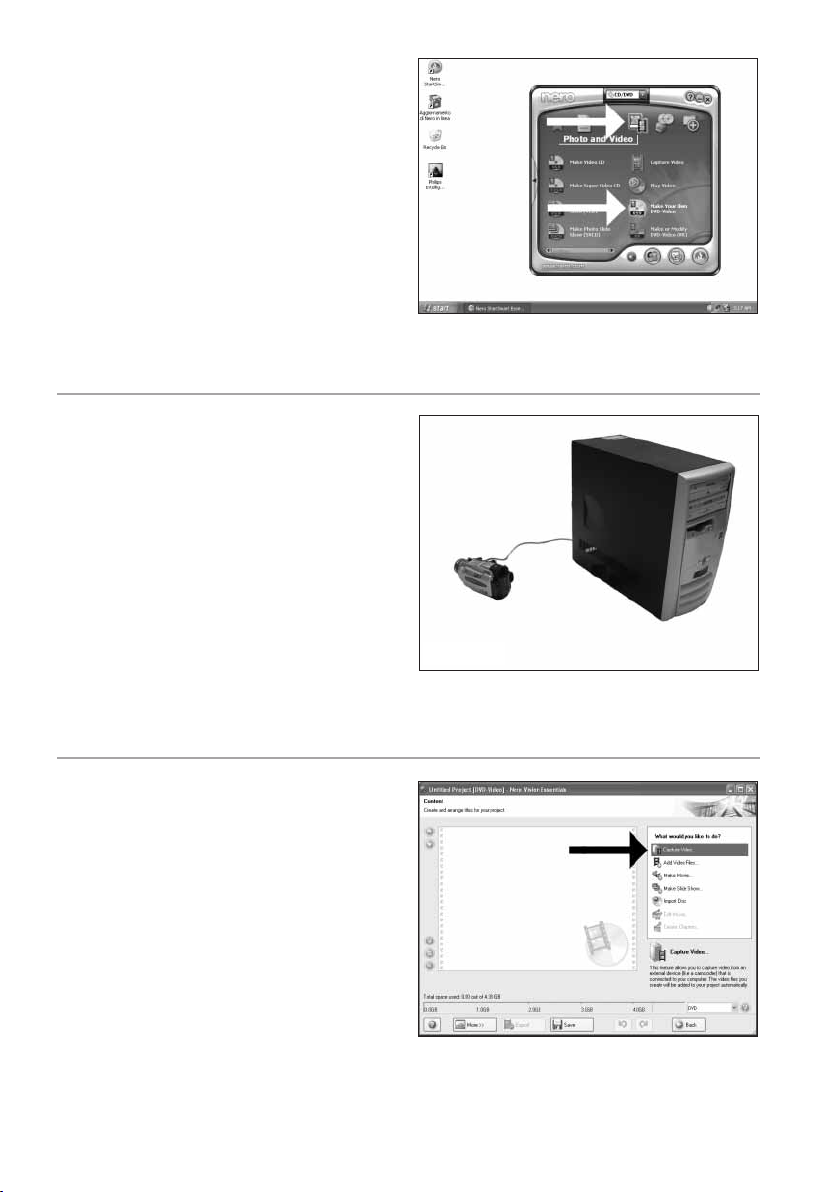

Spustite „Nero StartSmart Essentials“.
1
2
Zvoľte možnosť „Photo and Video“ a „Make your own DVD-Video“.
3
4
Ak budete chcieť zachytiť video z kamery, pripojte ju k vášmu PC. V opačnom prípade prejdite ku kroku
8.
Príklad
Zvoľte možnosť „Capture video“.
23
24
Zvoľte zariadenie na zachytenie (Capture device) a stlačte tlačidlo nahrávania.
5
V priebehu záznamu, uvidíte v danej časti vývoj procesu.
Kliknite na „Next“ vtedy, keď máte zaznamenané všetky video sekvencie.
6
7
8

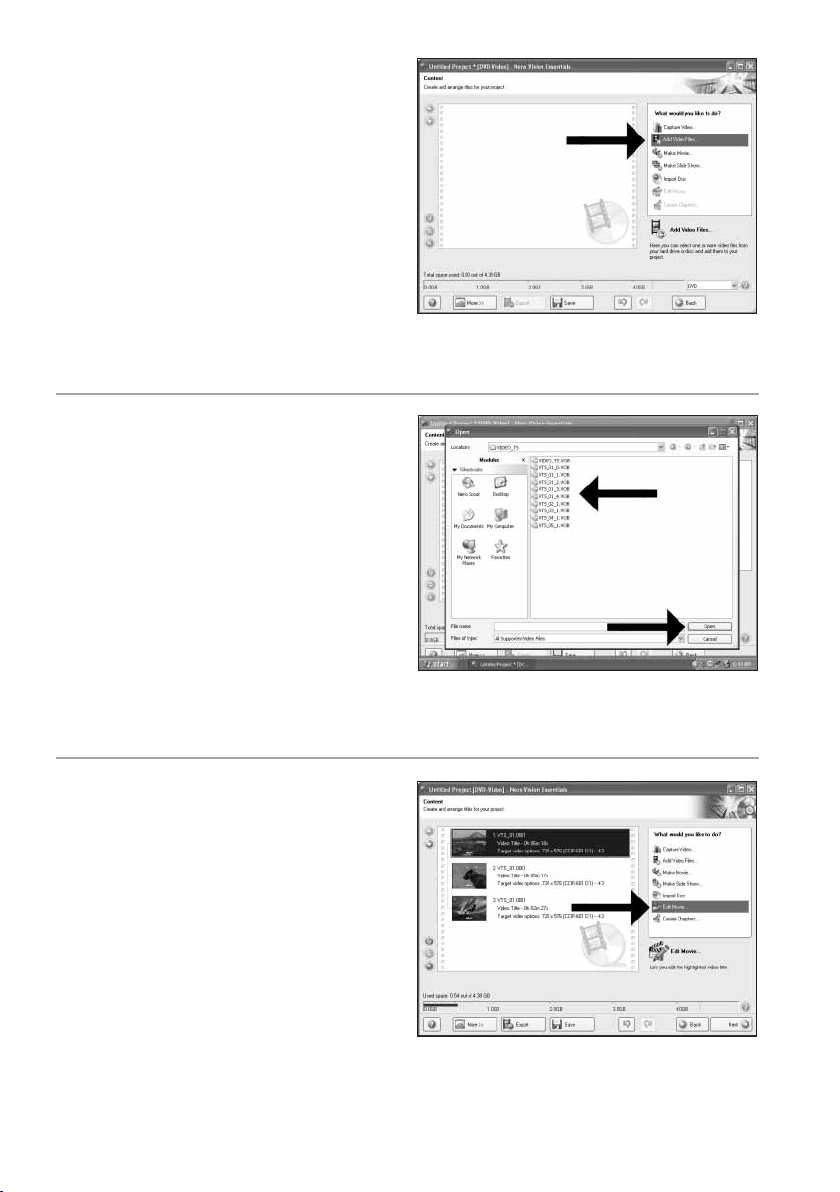

Ak budete chcieť pridať súbory z pevného disku, zvoľte možnosť „Add Video Files“.
9
10
Zvoľte požadované súbory a kliknite na „Open“.
Budete môcť editovať vložené filmy prostredníctvom voľby „Edit Movie“.
25
26
Budete tu môcť pridať video efekty, textové efekty a zmeny.
11
Budete môcť taktiež nastrihať zaznamenané video posúvaním značiek. Po vykonaní danej činnosti, zvoľte „Next“.
Po editovaní všetkých súborov, zvoľte „Next“.
12
13
14
Vložte titul do políčka „Header“ a kliknite na tlačidlo „Edit menu“.
15
16
Budete môcť zmeniť rozmiestnenie, pozadie, pridať tituly,… v tejto časti. Po vykonaní danej činnosti, dvakrát stlačte „Next“.
Prezrite si váš film. Kliknite na „Next“ pre pokračovanie.
27
28
Zvoľte možnosť „Burn to“, vyberte váš rekordér a zvoľte možnosť „Burn“.
17
NeroVision Express vykoná transkódovanie a zápis na váš disk.
Gratulujeme vám, váš disk bol úspešne napálený. Teraz budete môcť zatvoriť aplikáciu.
18
19
Ako vytvoriť dátový
alebo audio disk?
Spustite „Nero StartSmart“.
1
29
30
Zvoľte možnosť „Data“ alebo „Audio“.
2
Pre vytvorenie dátového disku, zvoľte možnosť „Make Data CD“ alebo „Make Data DVD“.
Pre vytvorenie audio disku, zvoľte možnosť „Make Audio CD“.
3
4
5
Kliknite na „Add“.
6
7
Zvoľte všetky súbory, ktoré chcete napáliť a kliknite na „Add“. Kliknite na „Close“ keď máte zvolené všetky požadované súbory.
Skontrolujte si vaše súbory a kliknite na „Next“.
31
32

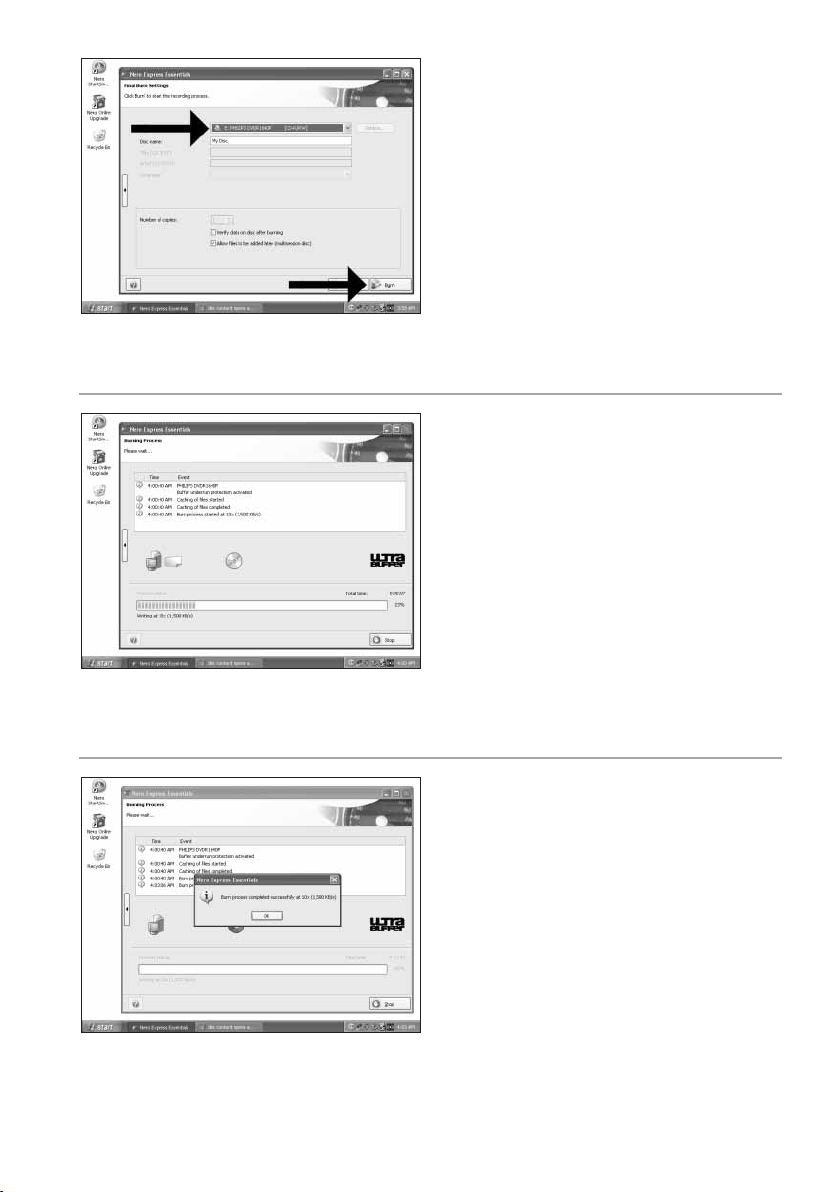

Zvoľte váš rekordér a kliknite na „Burn“.
8
Nero vykoná zápis na disk.
Gratulujeme vám, váš disk bol úspešne napálený. Teraz budete môcť zatvoriť aplikáciu.
9
10
Ako kopírovať disk?
Spustite „Nero StartSmart
1
Essentials“.
33
34

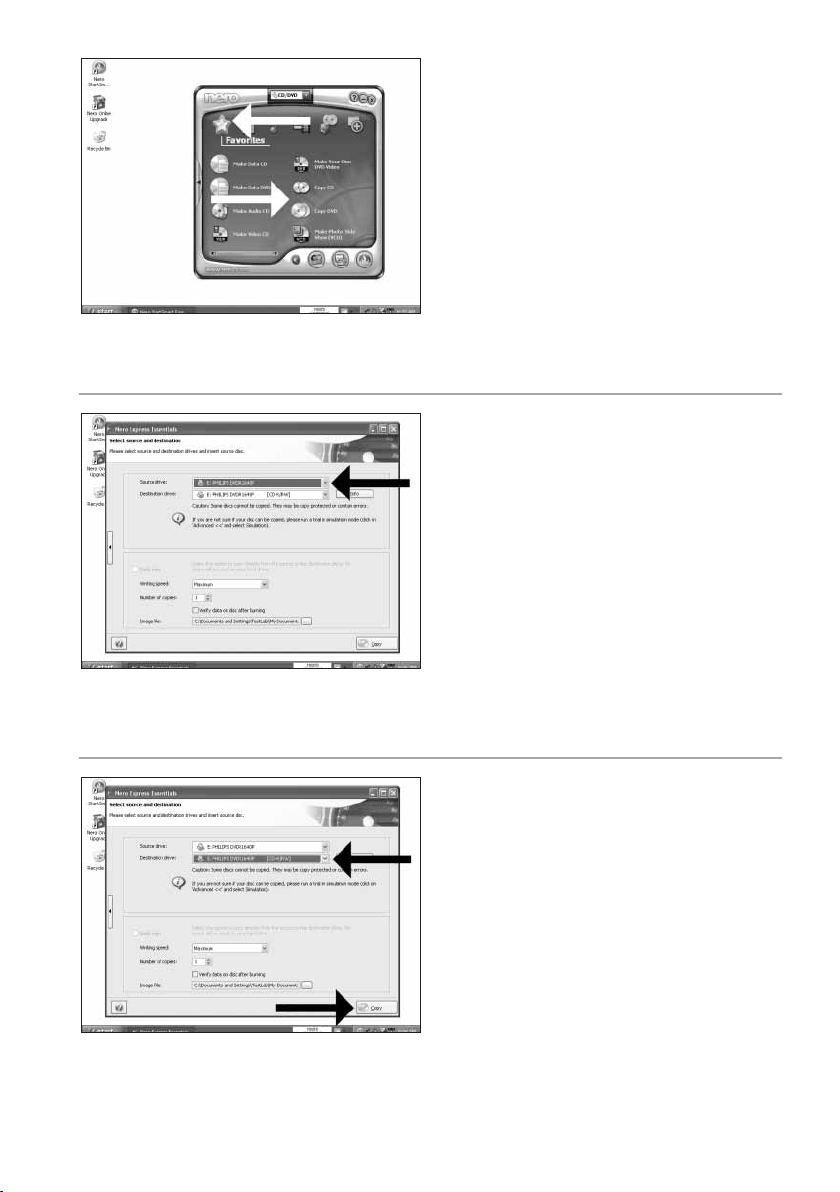

Zvoľte možnosť „Favorites“ a možnosť „Copy CD“ alebo „Copy DVD“.
2
Zvoľte zdrojovú mechaniku.
Zvoľte mechaniku miesta určenia kopírovania a kliknite na „Copy“.
3
4
5

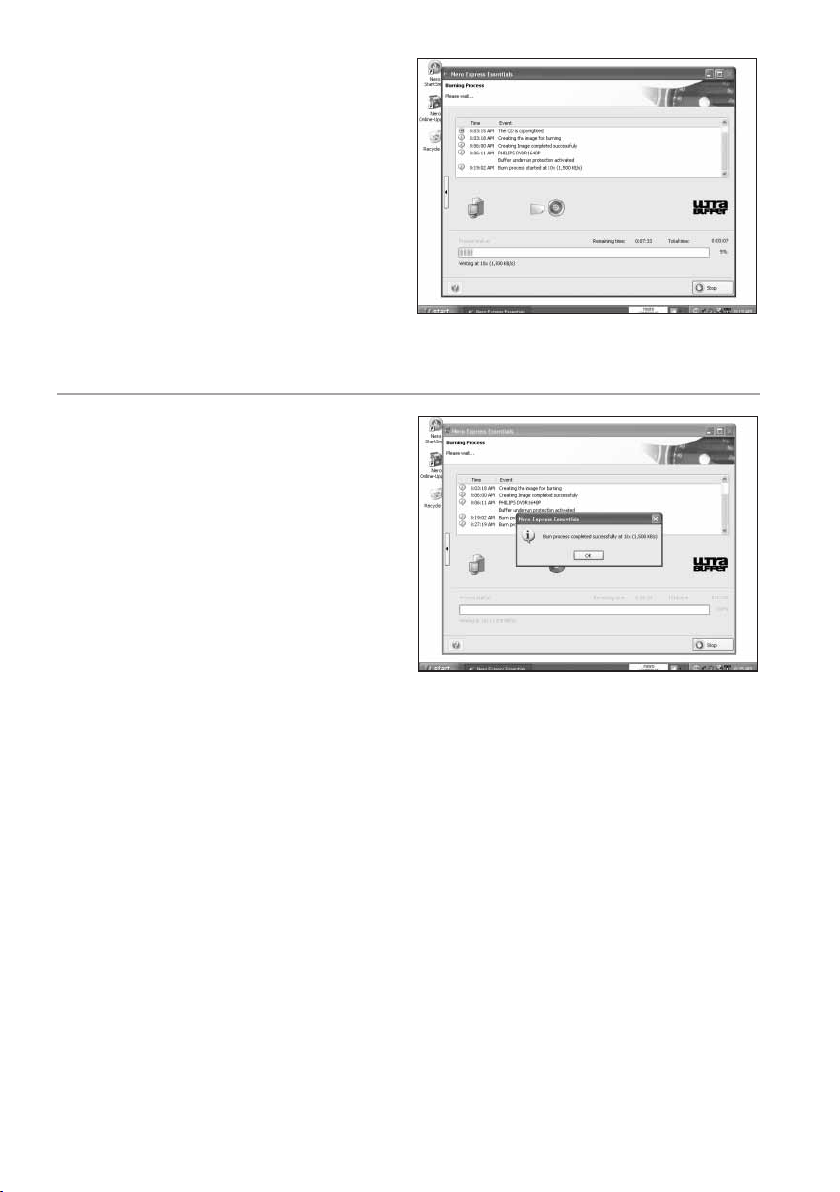

Nero teraz vykoná kopírovanie vášho disku.
6
Gratulujeme vám, váš disk bol úspešne napálený. Teraz budete môcť zatvoriť aplikáciu.
35
36
Viac informácií alebo potrebnú pomoc
Navštívte www.philips.com/storageupdates
Odstránenie možných problémov
Mechaniky optických diskov značky Philips sú vyrobené maximálnou pozornosťou. V prípade nejakých problémov sa často stáva, že samotná mechanika nie je poškodená. Väčšinu z týchto problémov môžete odstrániť jednoducho pomocou nástrojov pomoci poskytovanými spoločnosťou
Philips.
Ak zaznamenáte problémy:
1 Pozrite si prosím informácie v návode „Ako na to…“. 2 Pozrite si podporné webové stránky spoločnosti Philips www.philips.com/storageupdates a
www.philips.com/support pre interaktívnu podporu, odstránenie možných problémov a najnovšie aktualizácie softvéru.
3 Ak sa stretnete s inými výraznejšími problémami v priebehu inštalácie alebo používania,
kontaktujte prosím zákaznícke centrum Philips prostredníctvom e-mailovej adresy alebo telefónnych čísel, ktoré môžete nájsť na www.philips.com/contact.
Ešte pred nárokovaním záručnej opravy mechaniky, musíte požiadať spätné referenčné číslo na www.philips.com/support alebo kontaktovať zákaznícke centrum Philips.
Dodatočné informácie týkajúce sa záruky nájdete v adresári „Philips Warranty“ na disku so softvérom Nero.
„Výroba nepovolených kópií materiálu chráneného proti kopírovaniu vrátane počítačových
programov, súborov, vysielania a zvukových nahrávok, môže byť porušením autorských práv a
znamenať trestný čin. Toto zariadenie by nemalo byť používané na takéto účely“.
WEEE označenie: „Informácia pre spotrebiteľa“.
Vaše zariadenie je vyvinuté a vyrobené s materiálov a komponentov vysokej kvality, ktoré môžu byť
recyklované a opätovne použité. Informujte sa prosím o miestnom systéme separovaného zberu pre elektrické a elektronické výrobky, vrátane tých, ktoré sú označené symbolom prečiarknutého
odpadkového koša. Konajte prosím v súlade s vašimi miestnymi predpismi a nevyhadzujte vaše
Aby ste zabránili nebezpečenstvu udusenia, uchovávajte tento obal mimo dosahu malých detí.
staré zariadenia s bežným domovým odpadom.
VAROVANIE
Plastové obaly môžu byť nebezpečné
FCC súlad
CLASS 1
LASER PRODUCT
Toto zariadenie bolo testované a vyhovuje obmedzeniam pre digitálne zariadenie triedy B, podľa časti 15 FCC smerníc. Tieto obmedzenia sú navrhnuté na poskytovanie primeranej ochrany pred škodlivým rušením pri domácej inštalácii. Toto zariadenie generuje, využíva a môže vyžarovať rádiofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s inštrukciami, môže spôsobovať škodlivé rušenie rádiovej komunikácie. Avšak, nie je žiadna záruka, že toto rušenie sa nevyskytne pri konkrétnej inštalácii. Ak zariadenie spôsobuje škodlivé rušenie rozhlasového alebo televízneho príjmu, čo môže byť určené vypnutím a zapnutím zariadenia, užívateľ môže skúsiť odstrániť rušenie jedným alebo viacerými z nasledujúcich spôsobov:
• Preorientujte alebo premiestnite anténu príjmu.
• Zväčšte vzdialenosť medzi zariadením a prijímačom.
• Pripojte zariadenie k zásuvke v inom obvode ako je pripojený prijímač.
• Požiadajte o pomoc predajcu alebo skúseného rozhlasového/TV technika.
Varovanie: Zmeny alebo úpravy vykonané na tomto zariadení, ktoré nie sú výslovne schválené spoločnosťou Philips, môžu viesť strate FCC práva na používanie tohto zariadenia.
Bezpečnostné opatrenia
LASER
Toto zariadenie využíva laser. Nesnímajte kryt alebo sa nepokúšajte opravovať toto zariadenie pri jeho pripojení z dôvodu možného poškodenia zraku.
UPOZORNENIE NEVIDITEĽNÉ LASEROVÉ ŽIARENIE. PRI OTVORENÍ SA VYVARUJTE ŽIARENIU LÚČOV
LASER
Typ Vlnová dĺžka Výstupný výkon
Rozbiehavosť lúča
Polovodičový laser GaAIAs 775-795 nm (CD) – 660 nm (DVD) (merané nad optikou) Čítanie: 1,4 mW - 2,5 mW Zápis: 90 mW (CD) – 27 mW (DVD) 60 stupňov
37
Dodatočné informácie dostupné na našej webovej stránke: www.philips.com/storageupdates www.philips.com/storage
Právo na zmenu technických údajov vyhradené bez upozornenia. Všetky zobrazené rozmery sú približné. © 2006 Koninklijke Philips Electronics N.V
