Page 1

TYPE SIN 010

ISTRUZIONI PER L'USO

OPERATING INSTRUCTIONS

MODE D’EMPLOI BEDIENUNGSANLEITUNG INSTRUCCIONES DE USO

INSTRUÇÕES PARA USO

GEBRUIKSAANWIJZING

PER LA VOSTRA SICUREZZA LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'USO.

FOR YOUR SAFETY CAREFULLY READ THE OPERATING INSTRUCTIONS.

POUR VOTRE SÉCURITÉ, LISEZ SOIGNEUSEMENT LES INSTRUCTIONS D’EMPLOI.

FÜR IHRE SICHERHEIT LESEN SIE BITTE SORGFÄLTIG DIE BEDIENUNGSANLEITUNG,

BEVOR SIE DAS GERÄT IN BETRIEB SETZEN.

PARA SU SEGURIDAD, LÉALAS ATENTAMENTE.

PARA A SUA SEGURANÇA DEVE LER ATENTAMENTE ESTAS INSTRUÇÕES.

LEES DEZE GEBRUIKSAANWIJZING ZORGVULDIG VOORDAT U DE MACHINE GEBRUIKT.

FOR HOUSEHOLD USE ONLFOR HOUSEHOLD USE ONL

FOR HOUSEHOLD USE ONL

FOR HOUSEHOLD USE ONLFOR HOUSEHOLD USE ONL

Page 2

Congratulazioni, Ci congratuliamo con voi per l'acquisto di questa macchina per caffè espresso, di qualità superiore, e vi ringraziamo per la fiducia accordataci. Prima di mettere in funzione la macchina, vi consigliamo di leggere attentamente le istruzioni per l'uso che vi spiegano come utilizzarla, pulirla e mantenerla in perfetta efficienza. Se avete altre domande, rivolgetevi al rivenditore o direttamente alla nostra casa. Saremo lieti di darVi tutti i chiarimenti desiderati.

Congratulations, Congratulations on choosing this top-quality espresso machine and many thanks for your confidence in our products. Before operating the machine, we recommend you read the following instructions thoroughly which explain how to use, clean and maintain the machine.For any other information, please contact the leader or our company directly. We will be glad to provide you with any explanations you may need.

Félicitations, Nous vous felicitons de l'achat de cette machine pour café express de qialité superieure et Vous remencions pour Votre préférence. Avant de mettre la machine en marche, nous Vous recommandons de lire attentivement ces instructions d'emploi qui expliquent comment employer, nettoyer et conserver la machine en parfait état de functionnement. Si Vous avez des questions à poser, nous Vous prions de contacter le détaillant ou directement notre maison. Nous Vous donnerons avec plaisir toutes les informations nécessaires.

Wir gratulieren Ihnen Kauf dieser Espressomaschine höchster Qualität und danken Ihnen für Ihr Vertrauen. Vor der Inbetriebnahme der Maschine empfehlen wir, diese Bedienungsanleitung sorgfaltig durchzulesen, die Anweisungen über den Gebrauch, die Reinigung und die Pflege der Maschine gibt. Wenn Sie weitere Fragen haben, werden Sie sich bitte an den Handler oder direkt an uns. Wir werden Ihnen gerne alle notwendigen Erklärungen geben.

Felicidades! Congratulándonos con Ud por haber comprado esta máquina para café expreso, de calidad superior, Le agradecemos la confianza depositada en nuestros productos. Antes de poner en marcha el aparado Le aconsejamos lea atentamente las intrucciones de empleo que explican como utilizarla, limpiarla y mantenerla correctamente. En caso tenga más cuestiones, acuda al revendedor o directamente a nuestra casa. Será un placer darle las informaciones deseadas.

Parabens! Està do parabéns pela aquisiçao desta màquina de café espresso, de qualidade superior e agradecemos a confiança demonstrada. Antes de utilizar a màquina é aconselhàvel ler atentamente o manual de instruçoes na qual lhe explicamos como utilizà-la, limpiàla e mantela perfeitas condiçoes. No caso de ter quaquer outras questoes é aconselhàvel contactar o revendedor ou directamente o fabricante. Estaremos ao v/disporpara todos os esclarecimentos desejados.

Gefeliciteerd! Wij feliciteren u met het feit dat u dit espresso-apparaat van topkwaliteit gekocht heeft en wij danken u voor het in ons gestelde vertrouwen. Voordat u het apparaat in gebruik neemt adviseren wij u deze gebruiksaanwijzing aandachtig te lezen. In deze gebruiksaanwijzing wordt namelijk uitgelegd hoe u het apparaat het beste kunt gebruiken, schoonmaken en onderhouden zodat het apparaat lang meegaat.

Page 3

Page 4

Descaler

Page 5

ACID

VINEGAR

Page 6

GENERALITÁ

Indice

1 GENERALITÁ ............................................6

1.1 Per facilitare la lettura ............................ 6

1.2 Impiego di queste istruzioni per l’uso ....... 7

2 DATI TECNICI .......................................... 7

3 NORME DI SICUREZZA ............................ 9

4 INSTALLAZIONE..................................... 11

4.1 Imballaggio ........................................ 11

4.2 Avvertenze di Installazione .................... 11

4.3 Collegamento alla rete elettrica ............ 11

4.4 Riempimento del serbatoio acqua ......... 11

4.5 Caricamento del circuito ...................... 11

5 EROGAZIONE DEL CAFFÈ ...................... 12

5.1 Con portafiltro “Crema” ....................... 12

5.2 Con portafiltro in ottone ....................... 13

6 SCELTA DEL TIPO DI CAFFÈ -

CONSIGLI ............................................. 13

7 EROGAZIONE ACQUA CALDA ............... 13

8 EROGAZIONE DEL VAPORE/ PRE-

PARAZIONE DEL CAPPUCCINO ............. 14

9 PULIZIA ................................................. 14

10 DECALCIFICAZIONE ..............................15

11 SERVIZIO AD INTERVALLI

REGOLARI .............................................15

12 INFORMAZIONI DI CARATTERE

GIURIDICO ............................................ 16

13 SMALTIMENTO ...................................... 16

14 INCONVENIENTI, CAUSE E RIMEDI ........ 17

1 GENERALITÁ

La macchina per caffè è indicata per preparazione di 1 o 2 tazze di caffè espresso ed è dotata di un tubo orientabile per l’erogazione del vapore e dell’acqua calda. I comandi sulla parte frontale dell’apparecchio sono contrassegnati con i simboli di facile interpretazione. Il corpo della macchina dall’elegante design è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• Impiego errato e non conforme agli scopi previsti;

• Riparazioni non eseguite presso centri d’assistenza autorizzati;

• Manomissione del cavo di alimentazione;

• Manomissione di qualsiasi componente della macchina;

• Impiego di pezzi di ricambio e accessori non originali. In questi casi viene a decadere la garanzia.

1.1 Per facilitare la lettura

Il triangolo d’avvertimento indica tutte le istruzioni importanti per la sicurezza dell’utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!

Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina.

Il riferimento ad illustrazioni, parti dell’apparecchio o elementi di comando, ecc. è indicato da numeri o lettere; in questo caso si rimanda all’illustrazione.

Page 7

DATI TECNICI

Le illustrazioni corrispondenti al testo si trovano nel risvolto di copertina. Tenere questa pagina aperta durante la lettura delle istruzioni per l’uso.

1.2 Impiego di queste istruzioni per l’uso

Conservare queste istruzioni per l’uso in un luogo sicuro e allegarle alla macchina per caffè qualora un’altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o soltanto insufficientemente nelle presenti istruzioni, rivolgetevi agli specialisti competenti.

2 DATI TECNICI

Tensione nominale Vedi targhetta posta sull’apparecchio Potenza nominale Vedi targhetta posta sull’apparecchio Materiale corpo Termoplastico Dimensioni (l x a x p) 245 x 310 x 250 Peso 4 kg Lunghezza cavo 1,2 m Pannello di comando Frontale Portafiltro Crema (variabili in funzione dei modelli) Ottone Pannarello Speciale per cappuccini (opzionale) Serbatoio Estraibile Alimentazione Vedi targhetta Serbatoio acqua 2 l Pressione pompa 13-15 bar Caldaia Inox Dispositivi di sicurezza Valvola di sicurezza pressione caldaia

Termostato di sicurezza

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso tecnologico.

Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all’eliminazione dei disturbi radiotelevisivi.

Page 8

NORME DI SICUREZZA

400

200

Misure in millimetri

Page 9

NORME DI SICUREZZA

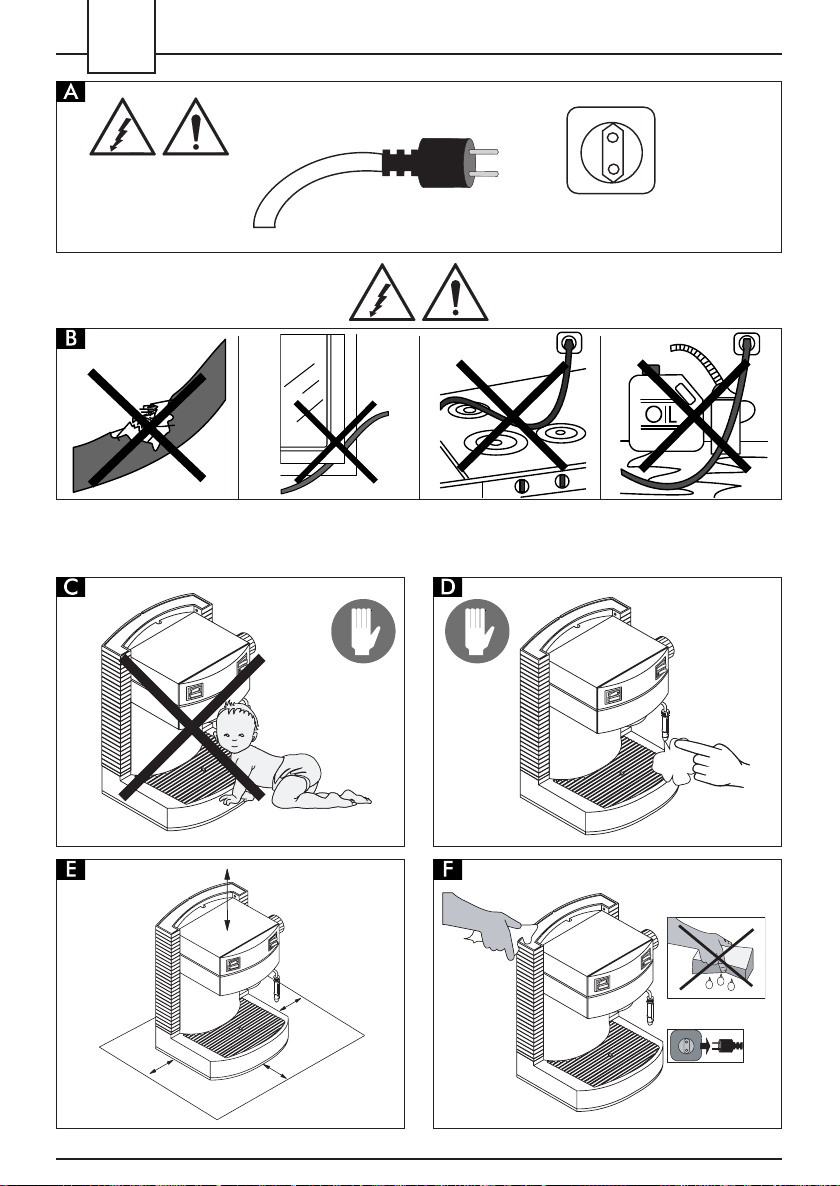

3 NORME DI SICUREZZA

Mai mettere a contatto dell’acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l’acqua calda possono provocare scottature! Mai dirigere il getto di vapore o dell’acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature!

Destinazione d’uso

Usare la macchina unicamente allo scopo per la quale è destinata. La macchina per caffè è prevista esclusivamente per l’impiego domestico. È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che essi comportano! La macchina per caffè deve essere utilizzata solo da adulti.

Alimentazione di corrente

Allacciare la macchina per caffè soltanto ad una presa di corrente adeguata. La tensione deve corrispondere a quella indicata sulla targhetta dell’apparecchio.

Cavo d’alimentazione

Mai usare la macchina per caffè se il cavo d’alimentazione è difettoso. Far sostituire subito da specialisti competenti i cavi e le spine difettosi. Non far passare il cavo d’alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall’olio. Non portare o tirare la macchina per caffè tenendola per il cavo. Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate. Evitare che il cavo d’alimentazione cada liberamente da tavoli o scaffali.

Protezione d’altre persone

Assicurarsi che nessun bambino abbia la possibilità di giocare con la macchina per caffè. I bambini non si rendono conto del pericolo connesso agli elettrodomestici. Non lasciare alla portata dei bambini i materiali utilizzati per imballare la macchina

Pericolo d’ustioni

Evitare di dirigere contro di sé stessi e/o altri il getto di vapore surriscaldato e/o d’acqua calda. Usare sempre le apposite maniglie o manopole. Toccare i beccucci soltanto nella zona provvista di protezioni anti-scottature. Non disinserire (togliere) mai il portafiltro durante l’erogazione del caffè. Durante la fase di riscaldamento dal gruppo erogazione caffè possono uscire gocce d’acqua calda.

Ubicazione

Sistemare la macchina per caffè in un posto sicuro, dove nessuno può rovesciarla o venirne ferito. Acqua calda o vapore surriscaldato potrebbero fuoriuscire: pericolo di scottature! Non usare la macchina per caffè all’aperto. Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme aperte per evitare che la carcassa fonda o comunque si danneggi.

Pulizia

Prima di pulire la macchina, è indispensabile disinserire tutti i tasti e poi staccare la spina dalla presa di corrente. Inoltre, aspettare che la macchina si raffreddi. Mai immergere la macchina nell’acqua! È severamente vietato cercare d’intervenire all’interno della macchina.

Page 10

NORME DI SICUREZZA

Spazio per l’uso e la manute-

zione

Per il corretto e buon funzionamento della macchina per caffè si consiglia quanto segue:

• Scegliere un piano d’appoggio ben livellato;

• Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile;

• Prevedere una distanza minima dalle pareti della macchina come indicato in figura.

Custodia della macchina

Quando la macchina rimane inutilizzata per un periodo prolungato, disinserire la macchina e staccare la spina dalla presa. Custodirla in luogo asciutto e non accessibile ai bambini.

Legenda componenti macchina

Proteggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Mai mettere in funzione una macchina difettosa. Soltanto gli specialisti competenti possono effettuare interventi e riparazioni. Le riparazioni vanno eseguite unicamente da un centro di assistenza autorizzato. Nel caso di interventi non eseguiti a regola d’arte, si declina ogni responsabilità per eventuali danni.

Antincendio

In caso di incendio utilizzare estintori ad anidride carbonica (CO2). Non utilizzare acqua o estintori a polvere.

Accessori (variabili in funzione del modello)

Serbatoio acqua Coperchio serbatoio acqua Interruttore generale Interruttore caffè Interruttore vapore Pomello rubinetto acqua calda/vapore Gruppo erogatore caffè Tubo vapore Spia di pronto macchina Cavo alimentazione Vasca recupero acqua + griglia

Indicatore vaschetta piena Portafiltro Crema Filtro per portafiltro Crema

(Unico per l’erogazione di 1o 2 caffè) Portafiltro in ottone

Filtro 1 caffè per portafiltro in ottone Filtro 2 caffè per portafiltro in ottone Misurino per caffè Pressino

Page 11

MESSA IN FUNZIONE

4 INSTALLAZIONE

Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle “Norme di sicurezza” riportate nel cap. 3.

4.1 Imballaggio

L’imballaggio originale è stato progettato e realizzato per proteggere la macchina durante la spedizione. Si consiglia di conservarlo per un eventuale trasporto futuro.

4.2 Avvertenze di Installazione

Prima di installare la macchina, attenersi alle seguenti prescrizioni di sicurezza:

• sistemare la macchina in un luogo sicuro;

• accertarsi che i bambini non abbiano la possibilità di giocare con la macchina;

• evitare che la macchina venga collocata su superfici molto calde o vicino a fiamme aperte.

La macchina per caffè è ora pronta per essere allacciata.

• Srotolare dal fondo dell’apparecchio la quantità di cavo necessario per il collegamento alla rete elettrica.

• Verificare che l’interruttore generale sia posto su “0” prima di collegare la macchina alla rete elettrica.

• Inserire la spina in una presa di corrente di tensione adeguata.

4.4 Riempimento del serbatoio acqua

• Aprire il coperchio del serbatoio (2).

• Sollevare il serbatoio dell’acqua (1) utilizzando il coperchio. La valvola sul fondo del serbatoio impedisce la fuoriuscita dell’acqua.

• Sciacquarlo e riempirlo con acqua fresca, evitando di immetterne una quantità eccessiva.

• Reinserire il serbatoio nella sua sede.

• Dopo il reinserimento esercitare una leggera pressione sul serbatoio affinché la valvola si innesti. In questo modo la valvola si apre automaticamente.

• Chiudere il coperchio sul serbatoio.

4.3 Collegamento alla rete elettrica

La corrente elettrica può essere

pericolosa! Di conseguenza, attenersi sempre scrupolosamente alle norme di sicurezza.

Non usare mai cavi difettosi! I

cavi e le spine difettosi devono essere sostituiti immediatamente da specialisti autorizzati.

La macchina per caffè deve essere allacciata ad una presa di corrente adeguata. La tensione dell’apparecchio è stata impostata in fabbrica. Verificare che la tensione della rete corrisponda alle indicazioni riportate sulla targhetta d’identificazione posta sul fondo dell’apparecchio.

Immettere nel serbatoio sempre

e soltanto acqua fresca non gassata: Acqua calda nonché altri liquidi possono danneggiare il serbatoio.

Non mettere in funzione la mac-

china senza acqua: accertarsi che ve ne sia a sufficienza all’interno del serbatoio.

4.5 Caricamento del circuito

Prima di ogni messa in funzione, dopo

che la macchina non è stata usata per molto tempo, dopo aver esaurito l’acqua e dopo il prelievo del vapore, il circuito della macchina deve essere ricaricato.

• Premere l’interruttore generale (3), la spia

posta al suo interno si illumina.

Page 12

EROGAZIONE DEL CAFFÈ

• Dirigere il tubo vapore (pannarello) sopra la vasca raccogligocce.

• Aprire il pomello (6) “acqua calda/vapore” ruotandolo in senso antiorario e premere l’interruttore caffè (4).

• Attendere che dal tubo vapore (pannarello) fuoriesca un getto regolare di acqua.

• Premere di nuovo l’interruttore caffè (4) e chiudere il pomello (6) “acqua calda/ vapore” ruotandolo in senso orario.

La macchina ora è pronta per l’erogazione del caffè.

5 EROGAZIONE DEL CAFFÈ

Attenzione! Durante l’erogazione

del caffè è vietato disinserire il portafiltro ruotandolo manualmente in senso orario. Pericolo di ustioni.

• Durante questa operazione la spia di pron-

to macchina (9) può accendersi e spegnersi; tale funzionamento deve essere considerato normale e non un’anomalia.

• Assicurarsi, prima dell’uso, che il pomello

(6) acqua calda/vapore sia chiuso e che il serbatoio acqua della macchina contenga una quantità di acqua sufficiente.

• Accendere la macchina, se questa non è

attiva, con l’interruttore generale (3), la spia posta al suo interno si illumina.

• Attendere che la spia di pronto macchi-

na (9) si accenda, ora la macchina è pronta per l’erogazione del caffè.

Nota: quando il galleggiante livel-

lo (12) si solleva è consigliato vuotare la vasca recupero acqua.

5.1 Con portafiltro Crema

• Inserire il filtro (14) nel portafiltro

Crema (13).

• Inserire dal basso il portafiltro Cre-

ma nel gruppo erogazione (7), ruotandolo da sinistra verso destra fino al suo bloccaggio.

• Lasciare la presa dal manico del portafiltro. Un sistema automatico riporta ora leggermente il manico verso sinistra. Questo movimento garantisce il perfetto funzionamento del portafiltro.

• Posizionare una tazza sotto al portafiltro. Preriscaldare il portafiltro e la tazza premendo l’interruttore caffè (4); l’acqua comincerà ad uscire dal portafiltro (questa operazione si rende necessaria solo per il primo caffè).

• Quando la tazza sarà sufficientemente piena premere nuovamente l’interruttore caffè (4).

• Togliere il portafiltro dalla macchina ruotandolo da destra verso sinistra e vuotare l’acqua residua.

• Con lo speciale portafiltro Crema (13) di cui è dotata la macchina, non occorre cambiare filtro per ottenere uno o due caffè.

• Versare 1 o 2 misurini rasi di caffè macinato nel filtro per ottenere uno o due caffè.

• Pulire il bordo del portafiltro da eventuali residui di caffè.

• Inserire dal basso il portafiltro Crema (13) nel gruppo erogazione (7), ruotandolo da sinistra verso destra, fino al suo bloccaggio completo come visto in precedenza.

• Prelevare 1 o 2 tazzine preriscaldate e posizionarle sotto al portafiltro; verificare che siano correttamente sistemate sotto ai fori di uscita caffè.

• Premere il tasto caffè. Attendere che le tazzine siano sufficientemente piene.

• Premere nuovamente il tasto caffè per fermare l’erogazione del caffè.

• Al termine dell’erogazione attendere qualche secondo, estrarre il portafiltro e vuotarlo dai fondi residui.

Page 13

SCELTA DEL TIPO DI CAFFÈ - EROGAZIONE DELL’ACQUA CALDA

Nota di pulizia: mantenere puli-

to il filtro del portafiltro “Crema” estraendolo dalla propria sede e lavandolo con acqua potabile.

5.2 Con portafiltro in ottone

• Inserire il filtro (16 o 17, da 1 o 2 tazze

secondo il numero di caffè da realizzare) nel portafiltro in ottone (15).

• Inserire dal basso il portafiltro in ot-

tone nel gruppo erogazione (7), ruotandolo da sinistra verso destra fino al suo bloccaggio.

• Posizionare una tazza sotto al

portafiltro. Preriscaldare il portafiltro e la tazza premendo l’interruttore caffè (4); l’acqua comincerà ad uscire dal portafiltro (questa operazione si rende necessaria solo per il primo caffè).

• Quando la tazza sarà sufficientemente

piena premere nuovamente l’interruttore caffè (4).

• Togliere il portafiltro dalla macchina

ruotandolo da destra verso sinistra.

• Versare 1 o 2 misurini rasi di caffè

macinato, in funzione del filtro montato precedentemente, per ottenere uno o due caffè.

• Premere leggermente il caffè utilizzando

il pressino ed eliminare ogni residuo di caffè dal bordo del portafiltro.

• Inserire dal basso il portafiltro in ot-

tone (15) nel gruppo erogatore (7), ruotandolo da sinistra verso destra, fino al suo bloccaggio completo.

• Prelevare 1 o 2 tazzine preriscaldate

e posizionarle sotto al portafiltro; verificare che siano correttamente sistemate sotto ai fori di uscita caffè.

• Premere il tasto caffè. Attendere che le

tazzine siano sufficientemente piene.

• Premere nuovamente il tasto caffè per

fermare l’erogazione del caffè.

• Al termine dell’erogazione estrarre il portafiltro e vuotarlo dai fondi residui.

Nota di pulizia: mantenere puli-

to il filtro del portafiltro estraendolo dalla propria sede e lavandolo con acqua.

6 SCELTA DEL TIPO DI CAFFÈ

- CONSIGLI

In linea di massima si possono utilizzare tutti i tipi di caffè esistenti in commercio. Tuttavia, il caffè è un prodotto naturale ed il suo gusto cambia in funzione dell’origine e della miscela; è preferibile quindi provarne vari tipi, al fine di trovare quello che meglio si addice ai gusti personali. Per migliori risultati si consiglia comunque di utilizzare miscele espressamente preparate per macchine espresso. Il caffè dovrebbe sempre fuoriuscire regolarmente dal portafiltro senza gocciolare. La velocità di fuoriuscita del caffè può essere modificata cambiando leggermente la dose, il grado di macinatura e/o di pressatura del caffè nel filtro.

PRIMA DI ESEGUIRE QUALSIASI

OPERAZIONE RELATIVA ALL’EROGAZIONE DEL VAPORE O DELL’ACQUA CALDA VERIFICARE CHE IL TUBO VAPORE (PANNARELLO) SIA ORIENTATO SOPRA LA VASCA RECUPERO ACQUA.

7 EROGAZIONE DELL’ACQUA

CALDA

• Accendere la macchina, se questa non è

attiva, con l’interruttore generale (3), la spia posta al suo interno si illumina.

• Sistemare una tazza o un bicchiere

Page 14

EROGAZIONE DEL VAPORE - PULIZIA

da tè sotto al tubo vapore (pannarello).

• Aprire il pomello (6) “Acqua calda/vapore” ruotandolo in senso antiorario e premere l’interruttore caffè (4) per la fuoriuscita dell’acqua fino alla quantità desiderata.

• Premere nuovamente l’interruttore caffè (4) e chiudere il pomello (6) ruotandolo in senso orario per interrompere l’erogazione di acqua calda.

Pericolo di scottature!

All’inizio dell’erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo di erogazione può aggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

8 EROGAZIONE DEL VAPORE/

PREPARAZIONE DEL CAPPUCCINO

• Accendere la macchina, se questa non è

attiva, con l’interruttore generale (3), la spia posta al suo interno si illumina.

• Premere l’interruttore (5) vapore, la spia

posta al suo interno si illuminerà. Si spegne la spia di pronto macchina (9).

• Attendere che la spia di pronto macchi-

na (9) si riaccenda, a questo punto la macchina è pronta per l’erogazione del vapore.

• Dirigere il tubo vapore (pannarello)

sopra la vasca raccogligocce, aprire il pomello (6) “Acqua calda/vapore” per qualche istante, in modo da far uscire l’acqua residua dal tubo vapore (pannarello); in breve tempo comincerà ad uscire solo vapore.

• Chiudere il pomello (6).

• Immergere il tubo vapore (pan-

narello) nel liquido da riscaldare e aprire il pomello (6); far ruotare il re-

cipiente con lenti movimenti dal basso verso l’alto per rendere uniforme il riscaldamento.

• Dopo aver utilizzato il vapore per il tempo desiderato chiudere il pomello (6) e riportare in posizione iniziale l’interruttore (5) “Vapore”.

Utilizzando questo sistema con il latte si procede alla preparazio-

ne del cappuccino.

• Procedere con il caricamento del circuito descritto nel par. 4.5 per rendere operativa la macchina.

• Pulire, dopo questa operazione il tubo vapore (pannarello) con un panno umido.

9 PULIZIA

La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.

• Non immergere la macchina nell’acqua e non inserire i componenti nella lavastoviglie.

• Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia.

• Si consiglia di pulire quotidianamente il serbatoio dell’acqua e di riempirlo con acqua fresca.

• Dopo aver riscaldato il latte, prelevare una piccola quantità di acqua calda per la pulizia del tubo e pulirlo esternamente con un panno umido.

• Per la pulizia dell’apparecchio utilizzare un panno morbido inumidito di acqua.

• Per la pulizia del portafiltro procedere come segue:

• Estrarre il filtro, immergerlo in acqua calda e lavarlo con cura.

• Lavare l’interno del portafiltro.

Page 15

DECALCIFICAZIONE - SERVIZIO AD INTERVALLI REGOLARI

• Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale

• Pulire, quando è presente, il pannarello situato sopra il tubo vapore. Per fare questo occorre svitare la ghiera ed estrarre il pannarello dal tubo vapore, smontare il corpo esterno del pannarello. Lavare con acqua corrente e rimontare il pannarello.

Si consiglia di serrare la ghiera in modo adeguato; il pannarello

potrebbe sfilarsi durante il suo utilizzo.

10 DECALCIFICAZIONE

La formazione di calcare avviene con

l’uso dell’apparecchio; la decalcificazione è necessaria quando si osserva una riduzione della portata dell’acqua.

Qualora si voglia eseguirla per-

sonalmente, si può utilizzare un prodotto decalcificante per macchine da caffè di tipo non tossico e/o nocivo, comunemente reperibile in commercio.

Attenzione! Non utilizzare in nessun

caso l’aceto come decalcificante.

l’acqua ruotando il pomello vapore (6) in senso antiorario e premendo l’interruttore caffè (4); per fermare l’erogazione premere nuovamente l’interruttore caffè (4) e ruotare il pomello vapore (6) in senso orario.

• Durante i singoli intervalli si deve lasciare agire il decalcificante per circa 10-15 minuti, scollegando la macchina per mezzo dell’interruttore generale (3).

• Terminata la soluzione decalcificante, estrarre il serbatoio dell’acqua, sciacquarlo e riempirlo con acqua fresca potabile.

• Reinserire il serbatoio nella machina; vuotare 2/3 del contento del serbatoio dell’acqua ruotando il pomello vapore (6) in senso antiorario e premendo l’interruttore caffè (4); per fermare l’erogazione premere nuovamente l’interruttore caffè (4) e ruotare il pomello vapore (6) in senso orario.

• Lasciare riscaldare la macchina e vuotare il rimanente contenuto del serbatoio dell’acqua ruotando il pomello vapore (6) in senso antiorario e premendo l’interruttore caffè (4); per fermare l’erogazione premere nuovamente l’interruttore caffè (4) e ruotare il pomello vapore (6) in senso orario.

• Togliere il serbatoio dell’acqua e vuotarlo dall’acqua residua.

• Miscelare il decalcificante con acqua come specificato sulla confezione del prodotto decalcificante e riempire il serbatoio dell’acqua; inserire il serbatoio nella macchina.

• Accendere la macchina premendo l’interruttore generale.

• Dirigere il tubo vapore sulla vasca raccogligocce.

• Prelevare ad intervalli (una tazza per volta) l’intero contenuto del serbatoio del-

Qualora si utilizzi un prodotto

diverso da quello consigliato si raccomanda di rispettare comunque le istruzioni della casa produttrice riportate sulla confezione del prodotto decalcificante.

11 SERVIZIO AD INTERVALLI

REGOLARI

Il servizio ad intervalli regolari da parte di un Centro di Assistenza Autorizzato prolunga la durata e l’affidabilità della macchina.

Page 16

INFORMAZIONI DI CARATTERE GIURIDICO - SMALTIMENTO

Conservare l’imballo originale che potrà servire da protezione durante il trasporto.

12 INFORMAZIONI DI CARAT-

TERE GIURIDICO

• Le presenti istruzioni per l’uso contengono le informazioni necessarie per l’impiego corretto, per le funzioni operative e la manutenzione accurata dell’apparecchio.

• Queste conoscenze e l’osservanza delle presenti istruzioni rappresentano la premessa per un uso senza pericolo nel pieno rispetto della sicurezza in caso di funzionamento e manutenzione dell’apparecchio.

• Se si desiderano ulteriori informazioni, o se dovessero subentrare particolari problemi che si ritiene nelle presenti istruzioni d’uso non siano stati spiegati con sufficiente chiarezza, preghiamo di rivolgersi al rivenditore locale o direttamente alla ditta costruttrice.

• Inoltre facciamo notare che il contenuto di queste istruzioni d’uso non è parte di una convenzione precedente o già esistente, di un accordo o di un contratto legale e che non ne cambiano la sostanza. Tutti gli obblighi del costruttore si basano sul relativo contratto di compravendita che contiene anche il regolamento completo ed esclusivo riguardo alle prestazioni di garanzia. Le norme di garanzia contrattuali non vengono né limitate né estese in base alle presenti spiegazioni.

• Le istruzioni per l’uso contengono informazioni protette dal diritto d’autore. Non è permesso fotocopiarle o tradurle in un’altra lingua senza previo accordo scritto da parte del Costruttore.

13 SMALTIMENTO

• Rendere inutilizzabile gli apparecchi non più in uso.

• Staccare la spina dalla presa e tagliare il cavo elettrico.

• Consegnare gli apparecchi fuori uso a un centro di raccolta idoneo.

Page 17

INCONVENIENTI, CAUSE E RIMEDI

14 INCONVENIENTI, CAUSE E RIMEDI

Guasto

La macchina non si accende

La pompa è molto rumorosa

Il caffè é troppo freddo

Non si forma la schiuma del latte

Il caffè sgorga troppo velocemente, non si for-

ma la crema Il caffè non sgorga o

sgorga solo a gocce

Il caffè sgorga dai bordi

Cause possibili

Macchina non collegata alla rete elettrica

Manca acqua nel serbatoio (par.4.4)

Spia di “pronto funzionamento” non illuminata quando è stato premuto il tasto caffé.

Portafiltro non inserito per il preriscaldamento (par. 5.1-5.2)

Latte non adatto

Troppo poco caffè nel portafiltro/ macinatura troppo grossa

Caffè vecchio o non adatto Mancanza di acqua Macinatura troppo fine Caffè premuto nel portafiltro Troppo caffè nel portafiltro

Pomello (6) “Acqua calda/vapore” aperto

Macchina calcificata

Doccia otturata Filtro nel portafiltro otturato Portafiltro inserito male nel gruppo

erogazione caffè Bordo superiore del portafiltro spor-

co Guarnizione della caldaia sporca o

usurata Troppo caffè nel portafiltro.

Rimedio

Collegare la macchina alla rete elettrica

Rabboccare con acqua.

Attendere che la spia si illumini

Preriscaldare il portafiltro

Controllare il tenore del grasso

Aggiungere il caffè (par. 5.1-5.2)

Usare una miscela diversa (cap.6) Rabboccare con acqua (par.4.4) Sostituire il tipo di caffè Smuovere il caffè macinato Ridurre la quantità di caffè utiliz-

zando il misurino Chiudere il pomello

Decalcificare la macchina (cap.10)

Pulire l’elemento filtrante Pulire il filtro (cap.9) Inserire correttamente il portafiltro

(par.5.1-5.2) Pulire il bordo del portafiltro

Pulire o sostituire la guarnizione

Ridurre la quantità di caffè utilizzando il misurino

Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

Page 18

GENERAL

Contents

1 GENERAL ............................................... 18

1.1 Guide to the instructions ...................... 18

1.2 How to use these instructions ................ 19

2 TECHNICAL SPECIFICATIONS ................ 19

3 SAFETY REGULATIONS........................... 21

4 INSTALLATION ....................................... 23

4.1 Packaging ........................................... 23

4.2 Installment requirements....................... 23

4.3 Connecting the appliance to the power

supply ................................................. 23

4.4 Filling the water tank ............................ 23

4.5 Priming ............................................... 23

5 COFFEE FLOW....................................... 24

5.1 Using the “Crema” filter holder ............ 24

5.2 Using the brass filter holder .................. 24

6 ADVICE ON CHOICE OF COFFEE .......... 25

7 HOT WATER JET .....................................25

8 HOW TO PREPARE A CAPPUCCINO

COFFEE USING THE STEAM TUBE ..........26

9 CLEANING INSTRUCTIONS ...................26

10 DESCALING ........................................... 26

11 SERVICING ............................................ 27

12 LEGAL INFORMATION ........................... 27

13 DISPOSAL OF THE APPLIANCE ............... 28

14 TROUBLESHOOTING .............................29

1 GENERAL

This coffee machine is designed to make 1 or 2 cups of espresso coffee, and includes an adjustable hot water/steam tube. The switches on the front of the machine are clearly labelled with easy to understand symbols. The machine is elegantly designed for a domestic kitchen and is not suitable for heavy duty, professional use.

Warning: The manufacturers accept no responsibility for eventual faults caused by any of the following:

• Misuse or use contrary to the manufacturer’s recommendations;

• Repairs attempted by persons not belonging to an authorised service centre;

• Mishandling of the mains cable;

• Mishandling of any part of the machine;

• Use of unauthorised spare parts or accessories. In any of the above cases the guarantee will prove null and void.

1.1 Guide to the instructions

The warning triangle indicates all the personal safety instructions. Follow these instructions carefully to avoid injury.

This symbol indicates the most important information for ensuring an optimal use of the machine.

References to diagrams, parts of the appliance or control switches etc. are indicated

by a number or letter. Keep the illustrations to hand.

Page 19

TECHNICAL SPECIFICATIONS

The diagrams referred to in the leaflet are placed in the inside cover flap. Keep these pages open while reading the instructions.

1.2 How to use these instructions

Keep the instructions in a safe place or attach them to the machine for easy consultation by others.

If you desire any further information or have a problem not sufficiently covered by this leaflet please contact our qualified experts.

2 TECHNICAL SPECIFICATIONS

Rated voltage See rating plate on appliance Rated output See rating plate on appliance Body material Thermo-formed plastic Dimensions (l x h x w) 245 x 310 x 250 Weight 4 kg Cable length 1.2 m Control panel Frontal Filter holder “Crema” (depending on model) Brass “Pannarello” Cappuccino optional extra Tank Removable Power supply See rating plate Water tank 2 l Pump pressure 13-15 bar Boiler Stainless steel Safety requirements Pressure safety valve in boiler

Safety thermostat

The manufacturer reserves the right to change the make up of the machine in the light of any technological breakthrough.

The machine complies to the European Standard 89/336/EEC (legislative decree 476

04.12.92), referring to the elimination of broadcasting disturbance.

Page 20

SAFETY REGULATIONS

400

200

Sizes in millimetres

Page 21

SAFETY REGULATIONS

3 SAFETY REGULATIONS

All electrical parts must be kept dry, as the machine may short circuit on contact with water. Steam and boiling water can cause burning. Always point the steam or hot water jet away from any part of the body and be careful when touching the steam/hot water nozzle as it may be hot: danger of burning.

Use of machine

The machine must not be used for anything other than its intended purpose. The coffee machine is designed exclusively for domestic use. Technical alterations or misuse are strictly forbidden owing to the risks that they involve. The coffee maker must be used by adults only.

mains cable or with wet hands. Do not allow the flex to dangle from a shelf or table.

Safeguarding others

Ensure that the machine is out of the reach of children. Children are not aware of the risks involved in electrical appliances. Packing materials must not be left within children’s reach as they represent a potential source of danger.

Burning precautions

Always point the steam/hot water jet away from you. Always use the correct handles or knobs. Only touch the nozzle in the part where it has been insulated for your protection. Do not remove the filter holder while the machine is in use. While the machine is warming up, hot water may drip from the coffee outlet.

Electrical requirements

The coffee machine must be connected to a suitable wall socket. The voltage used must be that indicated on the rating plate.

Mains cable

The coffee maker must not be used if the mains cable flex is defective. If a plug or cable is defective it must be changed immediately by a qualified specialist. Do not locate the mains cable over hot surfaces or round sharp corners and keep it away from oil. Do not carry or pull the machine by the mains cable. Do not unplug the machine by pulling the

Location

The machine must be positioned in a safe place where it cannot be knocked over or cause injury. Hot water or steam may leak, causing possible burning. Do not use the coffee machine outdoors. Do not place the machine near hot surfaces or naked flames as this may damage or melt the cover.

Cleaning Instructions

Before cleaning the machine, all switches must be in the “off” position, and the machine must be unplugged from the wall socket. You must wait for the machine to cool down. Never immerse the machine in water. t is strictly forbidden to tamper with the inside of the machine.

Page 22

SAFETY REGULATIONS

Recommended space for use

and maintenance

To get the best results from the coffee machine, the following is recommended:

• Place the machine on a flat, even surface;

• Choose a position that is well-lit, hygienic and where a wall socket is easily accessible;

• Check that the minimum distances around the machine are as indicated in the diagram.

Storage of the machine

If the machine is to be left unused for a long period, turn it off and unplug it from the wall socket. Keep in a dry place, out of the reach of children. Protect from dirt and dust.

Legend of machine components

Repairs/Maintenance

If the machine stops working, is in any way defective or has been knocked over unplug it immediately from the wall socket. Never use a faulty machine. Repairs or alterations must only be carried out by qualified experts. Repairs or alterations must only be carried out by an authorised service centre. The company will accept no responsibility for damage caused by repairs attempted by unauthorised persons.

Fire risks

Should the machine catch fire, use a carbon dioxide extinguisher. Do not use water or a powder extinguisher.

Accessories (the accessories vary depending on the model)

Water tank Water tank lid Main switch Coffee switch Steam switch Steam/hot water knob Coffee outlet Steam tube Machine on light Mains cable Drip tray + grill

Full tray warning light “Crema” filter holder

Filter for “Crema” filter holder (A single unit for making 1 or 2 cups

of coffee) Brass filter holder

Single cup filter for brass filter holder Twin cup filter for brass filter holder Coffee measure Press

Page 23

START-UP

4 INSTALLATION

For personal safety follow the “Safety regulations” found on Par.3.

4.1 Packaging

The original packaging has been designed to protect the appliance during transportation. You are recommended to keep it for later use.

4.2 Installment requirements

Before installing the machine read the following safety instructions carefully:

• Locate the machine in a safe place;

• Make sure that it is out of the reach of children;

• Do not place the machine on a hot surface or near a naked flame.

The coffee maker is now ready to be connected.

4.3 Connecting the appliance to

the power supply

Electricity can be dangerous, so always follow the safety

regulations carefully.

Never use a faulty cable.

Faulty plugs and cables must be changed immediately by authorised personnel.

The coffee maker must be connected to a suitable wall socket. The voltage of the appliance has been factory-set. The voltage on the rating plate (positioned on the bottom of the appliance) must correspond to that of your house electricity supply.

• Uncoil a length of cable from the cable wind found underneath the appliance, sufficient for the plug to reach the wall socket.

• Check that the main switch is in the “0” position before inserting the plug in the wall socket.

• Plug the appliance into a wall socket carrying the correct voltage.

4.4 Filling the water tank

• Open the tank lid (2).

• Lift the water tank (1) by using the lid. The valve on the bottom of the tank will not allow water to flow out.

• Rinse and fill the tank with fresh water without overfilling.

• Put the tank back in its correct position.

• When the tank is in place, press lightly down on it to insert the valve correctly. The valve will open automatically.

• Close the lid on the tank.

Always fill the tank with fresh, not carbonised water: hot water or

other liquids may damage the tank.

Do not use the coffee maker without water, always check that

there is enough water in the tank.

4.5 Priming

Before using the machine for the first

time, after the appliance has been left unused for a long period or when the water and steam have run out, it is necessary to prime the machine.

• Turn on the main switch (3), the light on the inside will be on.

• Point the steam tube (“Pannarello”) over the drip tray.

• Open the “hot water/steam” knob (6), turning it in an anti-clockwise direction

Page 24

COFFEE FLOW

and press the coffee switch (4).

• Wait until a steady stream of water flows from the tube (“Pannarello”).

• Press the coffee switch (4) again and close the “hot water/steam” knob (6), turning it in a clockwise direction.

The machine is now ready to make a perfect cup of coffee.

5 COFFEE FLOW

Warning! Do not remove the filter

holder by turning it manually in a clockwise direction while the machine is producing coffee. Danger of burning.

• While the machine is working the

“machine on” light (9) will go on and off. This is perfectly normal.

• Before using the machine, make sure that

the “hot water/steam” knob (6) is closed and that there is sufficient water in the tank.

• Turn on the machine. If the coffee maker

is not working the light on the inside of the main switch (3) will light up.

• Wait for the “machine on” light (9) to be

on. Now the coffee maker is ready.

Note: we recommend emptying

the water tray when the level float (12) rises.

5.1 Using the “Crema” filter holder

• Place the filter (14) inside the “Crema”

filter holder (13).

• Fit the “Crema” filter holder into the

coffee outlet socket (7), pushing it upwards and turning it to the right until it locks into place.

• Let go of the filter holder handle.

Automatically the handle will move slightly to the left. This movement guarantees the perfect functioning of the filter holder.

• Place a cup under the filter holder. To warm up the filter holder and the cup, press the coffee switch (4); water will begin to drip from the filter holder (this operation is only necessary for the first cup of coffee).

• When the cup is sufficiently full, press the coffee switch (4) again.

• Remove the filter holder from the machine by turning it to the left and pour out any water that is left inside.

• With the special “Crema” filter holder (13) supplied with the machine, it is not necessary to change the filter to obtain one or two cups of coffee.

• To make one or two cups of coffee, add 1 or 2 even measures of ground coffee to the filter.

• Clean the edges of the filter holder from any excess of coffee grounds.

• Fit the “Crema” filter holder (13) into the coffee outlet socket (7), as explained before, pushing it upwards and turning it to the right until it locks into place.

• Position two warmed cups under the filter holder, making sure that they are

directly under the coffee spouts.

• Press the coffee switch. Wait until the cups are sufficiently filled.

• Press the coffee switch again to stop the coffee flow.

• When the coffee flow has ceased, remove the filter holder and empty out the excess coffee grounds.

Cleaning note: always keep the

“Crema” filter holder clean by removing it and washing it with drinking water.

5.2 Using the brass filter holder

• Place the filter (16 or 17, single or twin

cup, depending on the number of

Page 25

COFFEE FLOW - CHOICE OF COFFEE - HOT WATER JET

coffees you wish to make) in the brass filter holder (15).

• Fit the filter holder into the coffee outlet socket (7), pushing it upwards and turning it to the right until it locks into place.

• When the cup is sufficiently full, press the coffee switch (4) again.

• Remove the filter holder from the machine by turning it to the left.

• To make one or two cups of coffee, add 1 or 2 even measures of ground coffee to the filter, depending on whether you are using the single or twin cup filter.

• Tamp the coffee down lightly using the press and brush off any excess coffee from the edge of the filter holder.

• Fit the brass filter holder (15) into the coffee outlet socket (7), as explained above, pushing it upwards and turning it to the right until it locks into place.

• Position two warmed cups under the filter holder, making sure that they are directly under the coffee spouts.

• Press the coffee switch. Wait until the cups are sufficiently filled.

• Press the coffee switch again to stop the coffee flow.

• When the coffee flow has ceased, remove the filter holder and empty out the excess coffee grounds.

Cleaning hint: when cleaning the filter take it right out of the filter

holder and rinse thoroughly.

6 ADVICE ON CHOICE OF

COFFEE

Practically any type of ground coffee on the market can be used with this machine. Coffee is a natural product and its taste varies, depending on its origin and blend. It is therefore advisable to try a number of different types to discover your own personal preference. For best results use blends specifically ground for espresso machines. The coffee flow should be constant and should not drip. The speed of the coffee flow can be regulated by changing the dosage, the fineness of the grinding and/or by how heavily you tamp down the coffee in the filter.

BEFORE USING THE HOT WATER/

STEAM JET, MAKE SURE THAT THE STEAM TUBE (“PANNARELLO”) IS POSITIONED OVER THE DRIP TRAY.

7 HOT WATER JET

• If the machine is not already on, turn it

on at the main switch (3) which will light up.

• Place a cup or a glass tea cup under

the steam tube (“Pannarello”).

• Open the “Hot water/steam knob (6),

turning it in anti-clockwise direction and press the coffee switch (4) to start the water flow.

• To stop the water flow, press the coffee

switch (4) again, and close the steam knob (6) by turning it in a clockwise direction.

Danger of burning!

When water begins to flow out, it may be very hot. The steam tube does get very hot, so avoid touching it in any way.

Page 26

STEAMING FUNCTION - CLEANING INSTRUCTIONS - DESCALING

8 HOW TO PREPARE A CAP-

PUCCINO COFFEE USING THE STEAM TUBE

• If the machine is not already on, turn it on at the main switch (3) which will light up.

• Press the steam switch (5) which will light up. The “machine on” light (9) will turn off.

• When the “machine on” light (9) comes back on, the machine steam tube is ready to use.

• Point the steam tube (“Pannarello”) over the drip tray and open the “hot water/steam” knob (6) for a few seconds to clear the tube of any excess water. Wait for a few more seconds for steam to flow out.

• Close the knob (6).

• Immerse the tube in the liquid to be heated and open the knob (6). Move the container gently up and down to ensure that the liquid is heated right through.

• When the liquid has reached the required temperature close the knob (6) and turn off the “steam” switch (5).

and do not put any of the components in a dishwasher.

• Do not use sharp objects or abrasive chemical products (solvents) to clean the machine.

• Clean the water tank and fill it with fresh water daily.

• After heating milk, release a small quantity of hot water to clean out the steam tube and wipe the outside of it with a damp cloth.

• Use a damp cloth to wipe down the appliance.

• Clean the filter holder as follows:

• Remove the filter, place it in hot water and wash it carefully.

• Clean the inside of the filter holder.

• Do not dry the machine and/or any of its parts using a microwave and/or conventional oven.

• Clean the “Pannarello” located over the steam tube, if it is fitted on your machine. To do this, unscrew the ring nut, remove the “Pannarello” from the steam tube and take off the external casing. Rinse the “Pannarello” under running water and then put it back together again.

To make a cappuccino heat milk

using the method explained

above.

• Proceed following the priming instructions found in par. 4.5 to operate the machine.

• When you have finished using the steam tube (pannarello) clean with a damp cloth.

9 CLEANING INSTRUCTIONS

Before cleaning the machine, let it cool down and unplug it.

• Do not immerse the coffee maker in water

The ring nut must be closed properly as otherwise the

“Pannarello” may come loose during use.

10 DESCALING

The formation of lime on the inside of

the appliance is inevitable. If you notice a reduction in the water capacity of the appliance it is necessary to descale the machine.

If you wish to descale the appliance yourself, use a descaler

Page 27

DESCALING - LEGAL INFORMATION

especially made for coffee machines. Use a product normally available on the market, that is neither toxic nor harmful.

Warning! Never use vinegar as a descaler.

• Remove the water container and empty out any remaining water.

• Mix the descaling agent with water as directed on the package and pour the solution into the water container; place the water container inside the machine.

• Turn on the machine by pressing the main switch.

• Position the steam tube over the drip tray.

• Empty the entire contents from the water container at intervals (one cup at a time) by turning the steam knob (6) counterclockwise and pressing the coffee switch (4); to cut off flow press the coffee switch (4) again and turn the steam knob (6) clockwise.

• Every time a cup of descaler is released the machine should be turned off at the main switch (3) and left for 10-15 minutes to give the descaling solution time to act.

• When all the descaling agent has been used up, take out the water

container, rinse it out and fill it with fresh drinking water.

• Place the container back inside the machine; empty out 2/3 of the water in the container by turning the steam knob (6) counterclockwise and pressing the coffee switch (4); to cut off flow press the coffee switch (4) again and turn the steam knob (6) clockwise.

• Let the machine heat up and empty out the water remaining in the water container by turning the steam knob (6) counterclockwise and pressing the coffee switch (4); to cut off flow press the coffee

switch (4) again and turn the steam knob (6) clockwise.

If a descaling product that has not

been recommended is used, we do advise the client to follow the manufacturer’s instructions found on the packet.

11 SERVICING

Regular servicing carried out by an authorised service centre will prolong the life and efficiency of the machine. Keep the original packaging as it may prove useful in protecting the machine at a later date.

12 LEGAL INFORMATION

• These instructions include information on

how to use the machine correctly, its functions and its maintenance.

• If these instructions are followed closely

no risks should be run in using the appliance and all necessary safety requirements regarding function and maintenance should be upheld.

• If more information is required or if a

particular problem not dealt with or insufficiently explained in these instructions should arise, the customer should contact his/her local dealer or the manufacturer directly.

• We would also like to bring to the

customer’s attention that these instructions are not part of any previous or existing convention, agreement or legal contract and hence have no legal bearing.

• The obligations of the manufacturer are

based on the relative contract of sale

Page 28

which includes the complete and exclusive regulation regarding guarantee

requirements. The terms of the guarantee are in no way affected by these instructions. The instructions contain information protected by copyright laws. The instructions may not be photocopied or translated into a foreign language without the manufacturer’s written permission.

13 DISPOSAL OF THE

APPLIANCE

• An appliance that is no longer in use must be rendered unworkable.

• Remove the plug and cut the mains cable at the base.

• Take unused appliances to a qualified disposal centre.

DISPOSAL OF THE APPLIANCE

Page 29

TROUBLESHOOTING

14 TROUBLESHOOTING

Problem

The machine does not work

The pump is too noisy

The coffee is too cold

The milk does not froth up

The coffee flow is too fast, and it does not make a creamy coffee

The coffee does not flow or only drips

Coffee is leaking from the filter edges

Possible causes

The machine is not properly connected to the power supply

There is not enough water in the tank (par. 4.4)

Ready light was not on when espresso was made.

The filter holder was not in place while heating up the machine (par. 5.1-5.2)

You are using the wrong type of milk

There is not enough coffee in the filter holder or the coffee is not ground finely enough

The coffee is old or unsuitable There is not enough water in the

machine The coffee is too finely ground Coffee is stuck in the filter holder There is too much coffee in the filter

holder The “Hot water/steam” knob (6) is

open The machine needs descaling The upper filter is blocked The filter in the filter holder is blocked The filter holder has not been fitted

correctly into the coffee outlet socket The top edge of the filter holder is dirty The boiler washer is dirty or worn out There is too much coffee in the filter

holder

Solutions

Connect the machine correctly to the power supply

Fill up the tank

Wait until the ready light comes on

Warm up the filter holder

Check the fat content of the milk

Add coffee (par. 5.1-5.2)

Try a different blend (chap.6) Add water (par.4.4)

Change type of coffee Loosen it Scoop some of it out using the

coffee measure Close it

Descale it (chap.10) Clean the filter element Clean the filter (chap.9) Insert the filter holder correctly

(par.5.1-5.2) Clean the edges of the filter holder Clean or change the washer Scoop some of it out using the

coffee measure

If you should have a problem that is not dealt with in the above table or is not resolved by any of these solutions please contact an authorised service centre.

Page 30

Table des matières

GENERALITE

1 GENERALITE .......................................... 30

1.1 Pour faciliter la lecture.......................... 30

1.2 Comment lire ce mode d’emploi ........... 31

2 CARACTERISTIQUES TECHNIQUES ........ 31

3 NORMES DE SECURITE .......................... 33

4 INSTALLATION ....................................... 35

4.1 Emballage .......................................... 35

4.2 Installation: quelques conseils ............... 35

4.3 Branchement ....................................... 35

4.4 Remplissage du réservoir d’eau ............. 35

4.5 Amorçage du circuit ............................. 35

5 DISTRIBUTION DU CAFÉ ........................ 36

5.1 Avec porte-filtre “Crème” ..................... 36

5.2 Avec porte-filtre en laiton ..................... 37

6 CHOIX DU CAFÉ - QUELQUES CONSEILS . 37

7 DISTRIBUTION D’EAU CHAUDE ............. 37

8 DISTRIBUTION DE LA VAPEUR /

PRÉPARATION D’UN “CAPPUCCINO” ..... 38

9 NETTOYAGE .......................................... 38

10 DÉCALCIFICATION ................................39

11 MAINTENANCE PÉRIODIQUE ................ 39

12 INFORMATIONS À CARACTÈRE JURIDIQUE 40

13 MISE À LA DÉCHARGE ........................... 40

14 DETECTION DE PANNES ET CORRECTIONS . 41

1 GENERALITE

Cette machine à café est en mesure de préparer 1 ou 2 tasses de café expresso et est équipée d’un tube orientable pour la distribution de la vapeur et de l’eau chaude. Des pictogrammes permettent d’identifier facilement les fonctions des commandes, situées sur le frontal de l’appareil. Avec un habillage machine au design élégant, cet appareil a été conçu exclusivement pour un usage domestique et n’est donc pas indiqué pour un fonctionnement continu de type professionnel.

Attention. Le Fabricant décline toute responsabilité en cas de dommages occasionnés par:

• Un usage erroné et non conforme aux fonctions prévues;

• Des réparations non effectuées par un Centre d’Assistance Agréé;

• Une altération du cordon d’alimentation;

• Une altération d’un composant quelconque de la machine;

• L’emploi de pièces détachées et d’accessoires non d’origine. Dans ces cas, la garantie est considérée comme nulle et non avenante.

1.1 Pour faciliter la lecture

Le triangle d’attention indique toutes les instructions importantes, relatives à la sécurité de l’utilisateur. Nous vous prions de suivre scrupuleusement ces indications pour prévenir des accidents graves!

Ce symbole attire l’attention du lecteur sur des informations importantes, pour une meilleure utilisation de la machine.

Dans le texte qui suit, vous trouverez des numéros et des lettres de référence qui vous renvoient à des illustrations, des pièces de l’appareil ou des éléments de commande etc.: consultez-les.

Page 31

CARACTERISTIQUES TECHNIQUES

Les illustrations citées dans le texte se trouvent sur le volet de couverture du mode d’emploi. Lisez ce mode d’emploi en ayant sous les yeux les illustrations.

1.2 Comment lire ce mode d’emploi

Conservez ce mode d’emploi dans un lieu sûr et à proximité de la machine à café, au cas où une autre personne doit l’utiliser.

Si vous souhaitez plus d’informations ou si vous vous trouvez face à un problème non envisagé par cette notice d’instruction, adressez-vous aux techniciens compétents.

2 CARACTERISTIQUES TECHNIQUES

Tension nominale Voir plaquette signalétique de l’appareil Puissance nominale Voir plaquette signalétique de l’appareil Matériau du corps Thermoplastique Dimensions (l x h x p) 245 x 310 x 250 Poids 4 kg Longueur du câble 1,2 m Panneau de commande Frontal Porte-filtre Crema (variables en fonction des modèles) Laiton “pannarello” Dispositif spécial pour “cappuccino” (en option) Réservoir Amovible Alimentation Voir plaquette signalétique Réservoir d’eau 2 l Pression de la pompe 13-15 bars Réchauffeur Inox Dispositifs de sécurité Valve de sécurité pression réchauffeur

Thermostat

Sous réserve de modifications de construction et d’exécution dues au progrès technologique.

Machine conforme à la Directive Européenne 89/336/CEE (Décret législatif 476 du 04/12/92), relative à l’élimination des perturbations radiotechniques.

Page 32

NORMES DE SECURITE

400

200

Mesures en millimètres

Page 33

NORMES DE SECURITE

3 NORMES DE SECURITE

Ne mettez jamais une pièce sous tension au contact de l’eau: danger de courtcircuit! Le vapeur à haute température et l’eau chaude peuvent être à l’origine de brûlure! Ne dirigez jamais le jet de vapeur ou d’eau chaude vers les parties du corps, touchez avec précaution le tube vapeur/ eau chaude: danger de brûlure!

Destination d’emploi

Utilisez la machine uniquement dans le but pour lequel elle a été fabriquée. Cette machine à café a été conçue uniquement pour un usage domestique. Toute modification technique et tout usage illicite sont interdits, vu les risques qu’ils comportent! Cette machine à café doit être utilisée exclusivement par des adultes.

Alimentation en énergie électrique

Branchez la machine à café après avoir vérifié la prise de courant. Vérifiez la tension: elle doit correspondre à celle indiquée sur la plaquette signalétique.

Cordon d’alimentation

N’utilisez jamais la machine à café si le cordon d’alimentation est défectueux. Faites remplacer les câbles et fiches défectueux immédiatement par des techniciens compétents. Ne faites pas passer le câble d’alimentation par des coins ou sur des arêtes vives, au dessus d’objets très chauds et le protéger contre l’huile. Ne déplacez jamais la machine en la tirant par son cordon d’alimentation. N’enlevez pas la prise en la tirant par le cordon. Ne touchez jamais

la fiche avec des mains mouillées. Ne laissez pas pendre le cordon d’alimentation librement d’un table ou d’une étagère.

Sécurité des personnes à proximité

Assurez-vous qu’aucun enfant n’ait la possibilité de jouer avec la machine à café. Les enfants ne se rendent pas compte des dangers liés aux appareils électroménagers. Les composants de l’emballage ne doivent pas être laissés à la portée des enfants car ils représentent une source de danger potentiel.

Danger de brûlure

Evitez de diriger le jet de vapeur à haute température et/ou d’eau chaude vers vous ou toute autre personne. Utilisez toujours les poignées ou les boutons prévus à cet effet. Ne touchez les becs qu’aux endroits équipés de protection anti-brûlure. N’ôtez jamais le porte-filtre pendant la distribution du café. Pendant la phase de réchauffement du distributeur de café, des gouttes d’eau chaude peuvent s’écouler.

Emplacement

Placez la machine à café dans un lieu sûr, où personne ne peut la renverser et où elle ne peut blesser personne. De l’eau chaude et de la vapeur à haute température peuvent s’échapper de la machine: danger de brûlure! N’utilisez pas la machine à café à ciel ouvert. Ne placez pas la machine sur une surface très chaude ou à proximité de flammes nues: la chaleur risque de faire fondre son habillage ou de l’abîmer.

Nettoyage

Avant de nettoyer la machine, désenfoncez tous les boutons et ôtez la fiche de la prise de courant. Attendez un instant que la machine se refroidisse.

Page 34

NORMES DE SECURITE

Ne plongez jamais la machine dans l’eau! Il est sévèrement interdit d’ouvrir la machine et d’intervenir sur un organe interne.

Emplacement pour l’usage et la maintenance

Pour bénéficier des meilleures performances de la machine, nous vous conseillons de:

• Choisir un plan d’appui bien plat;

• Choisir un endroit suffisamment éclairé,

propre et disposant d’une prise de courant facile d’accès;

• Laisser entre la machine et le mur une

distance minimale, comme l’illustre la figure.

Rangement de la machine

Si la machine doit rester inutilisée pendant longtemps, mettez-la hors tension et retirez la fiche de la prise. Conservez-la dans un endroit sec et dont l’accès est interdit aux enfants.

Légende des composants de la machine

Protégez-la contre la poussière et la saleté.

Réparations / Maintenance

En cas de pannes, vices, défaillances ou après une chute, retirez la fiche de la prise. Ne mettez jamais en marche une machine défectueuse. Seuls des techniciens compétents sont autorisés à intervenir sur la machine et à la réparer. Les réparations doivent être effectuées exclusivement par un Centre d’Assistance Agréé. En cas d’interventions non effectuées dans les règles de l’art, le Fabricant décline toute responsabilité pour d’éventuels dommages.

Anti-incendie

En cas d’incendie, utilisez des extincteurs à anhydride carbonique (CO2). N’utilisez ni eau, ni extincteur à poudre.

Accessoires (variables en fonction du modèle)

Réservoir d’eau Couvercle du réservoir d’eau Interrupteur général Interrupteur “café” Interrupteur “vapeur” Robinet “eau chaude/vapeur” Distributeur de café Tube vapeur Témoin lumineux machine prête à

l’emploi Cordon d’alimentation

Cuvette d’écoulement + grille

Voyant indiquant que la cuvette d’égouttoir est pleine

Porte-filtre “Crème” Filtre pour porte-filtre “Crème”

(Un seul pour la distribution d’1 ou 2 cafés)

Porte-filtre en laiton Filtre 1 café pour porte-filtre en laiton Filtre 2 cafés pour porte-filtre en laiton Mesure pour café Presse-café

Page 35

MISE EN SERVICE

4 INSTALLATION

Pour votre sécurité et celle des tiers, respectez scrupuleusement les «Normes de sécurité» (voir chap. 3).

4.1 Emballage

L’emballage d’origine a été conçu et fabriqué pour protéger la machine au cours de son expédition. Nous vous conseillons de le conserver ; il peut vous être encore utile.

4.2 Installation: quelques conseils

Avant d’installer la machine, suivez les conseils de sécurité suivants:

• placez la machine dans un lieu sûr ;

• assurez-vous qu’aucun enfant n’ait la

possibilité de jouer avec la machine ;

• ne posez pas la machine sur une surface

très chaude ou à proximité de flammes nues. Votre machine à café est maintenant prête à être branchée.

4.3 Branchement

Le courant électrique peut être

dangereux. Par conséquent, nous vous prions de suivre toujours et scrupuleusement les normes de sécurité.

N’utilisez jamais de câbles

défectueux! Les câbles et les fiches défectueuses doivent être immédiatement remplacés par des techniciens agréés.

La machine à café doit être branchée sur une prise de courant appropriée. La tension de l’appareil est fixée en usine. Vérifiez si la tension du secteur correspond aux indications reportées sur la plaquette signalétique, sur le fond de l’appareil.

• Déroulez du fond de l’appareil la longueur

de câble nécessaire pour raccorder la machine au réseau électrique.

• Vérifiez si l’interrupteur général est sur «0» avant de raccorder la machine au réseau électrique.

• Enfoncez la fiche dans une prise de courant après avoir vérifié la tension.

4.4 Remplissage du réservoir d’eau

• Ouvrez le couvercle du réservoir (2).

• Soulevez le réservoir d’eau (1) en le tirant par le couvercle. La valve au fond du réservoir empêche l’eau de s’écouler.

• Rincez-le et remplissez-le d’eau froide: ne le remplissez pas à ras bord.

• Remontez le réservoir dans son logement.

• Après quoi, exercez une légère pression sur le réservoir pour encliquer la valve. De cette façon, la valve s’ouvre automatiquement.

• Fermez le couvercle sur le réservoir.

Remplissez le réservoir toujours

et uniquement avec de l’eau froide, non pétillante: de l’eau chaude ou d’autres liquides peuvent abîmer le réservoir.

Ne mettez pas la machine en mar-

che sans eau: assurez-vous qu’elle dispose d’assez d’eau pour fonctionner avant de la mettre en marche.

4.5 Amorçage du circuit

Avant la mise en service de l’appareil,

après une longue période d’inactivité, après avoir terminé l’eau et après la prise de vapeur, le circuit de la machine doit être réarmocé.

• Pressez l’interrupteur général (3), le

témoin lumineux incorporé s’éclaire.

• Dirigez le tube vapeur (“pannarello”) au-

dessus de la cuvette d’écoulement.

• Ouvrez le robinet “eau chaude/vapeur” (6)

Page 36

DISTRIBUTION DU CAFÉ

en le tournant dans le sens inverse des aiguilles d’une montre et pressez l’interrupteur “café” (4).

• Attendez qu’un jet d’eau régulier s’écoule du tube vapeur (“pannarello”).

• Pressez de nouveau l’interrupteur “café” (4) et fermez le robinet “eau chaude/ vapeur” (6) en le tournant dans le sens des aiguilles d’une montre.

Votre machine à café est maintenant prête à distribuer du café.

5 DISTRIBUTION DU CAFÉ

Attention! Pendant la distribution

de café, il est strictement interdit de dévisser le porte-filtre pour le démonter. Danger de brûlure.

• Pendant la distribution de café, le témoin

lumineux de machine prête à l’emploi (9) peut s’allumer et s’éteindre; ce fonctionnement est normal, il ne s’agit pas d’un défaut.

• Avant d’utiliser la machine, assurez-vous que

le robinet “eau chaude/vapeur” (6) est fermé et que le réservoir d’eau de la machine contient une quantité d’eau suffisante.

• Mettez la machine sous tension avec l’in-

terrupteur général (3), le témoin lumineux incorporé s’éclaire.

• Attendez un instant: le témoin de machine

prête à l’emploi (9) doit s’allumer. La machine est maintenant prête à distribuer du café.

Nota bene: quand le flotteur (12)

se soulève, il est recommandé de vider le bac récupérateur d’eau.

5.1 Avec porte-filtre “Crème”

• Introduire le filtre (14) dans le porte-filtre

“Crème” (13).

• Introduire par le bas le porte-filtre “Crème” (13) dans le distributeur (7), et le faire tourner de gauche à droite pour le bloquer.

• Lâchez le manche du porte-filtre. Un système automatique reconduit doucement le manche vers la gauche. Ce mouvement garantit le parfait fonctionnement du porte-filtre.

• Positionnez une tasse en dessous du porte-filtre. Préchauffez le porte-filtre et la tasse en pressant l’interrupteur “café” (4); l’eau commencera à s’écouler du portefiltre (cette opération n’est nécessaire que pour le premier café).

• Quand la tasse sera suffisamment pleine, pressez à nouveau l’interrupteur “café” (4).

• Retirez le porte-filtre de la machine en le tournant de la droite vers la gauche et videz l’eau résiduelle.

• Avec le porte-filtre spécial “Crème” (13) de la machine, le même filtre peut servir pour un ou deux cafés.

• Versez 1 ou 2 mesures remplies à ras bord de café moulu dans le filtre pour obtenir un ou deux cafés.

• Eliminez les résidus de café sur le bord du porte-filtre.

• Introduire par le bas le porte-filtre “Crème” (13) dans le distributeur (7), et le faire tourner de gauche à droite pour le bloquer, comme vu supra.

• Prenez 1 ou 2 tasses préchauffées et positionnez-les en dessous du porte-filtre; vérifiez si elles sont bien placées en dessous des becs distributeurs de café.

• Pressez la touche café. Attendez que le distributeur remplisse les tasses.

• Pressez la touche café à nouveau pour arrêter la distribution de café.

• A la fin de la distribution, attendez quelques secondes, extrayez le porte-filtre et videz-le de son fond de café.

Page 37

CHOIX DU CAFÉ - DISTRIBUTION D’EAU CHAUDE

Note de nettoyage: conserver le

filtre du porte-filtre “Crème” propre: l’extraire de son logement et le laver avec de l’eau potable.

5.2 Avec porte-filtre en laiton

• Insérez le filtre (16 ou 17, à 1 ou 2 tasses

suivant le nombre de cafés souhaité) dans le porte-filtre en laiton (15).

• Introduisez le porte-filtre en laiton par

le bas dans le distributeur (7) et tournez-le de la gauche vers la droite pour le bloquer.

• Positionnez une tasse en dessous du

porte-filtre. Pressez l’interrupteur “café” (4) pour préchauffer le porte-filtre et la tasse ; de l’eau commencera à s’écouler du portefiltre (cette opération n’est nécessaire que pour le premier café).

• Quand la tasse sera suffisamment pleine,

pressez à nouveau l’interrupteur “café” (4).

• Retirez le porte-filtre de la machine

en le tournant de la droite vers la gauche.

• Versez 1 ou 2 mesures remplies à

ras bord de café moulu, en fonction du filtre monté précédemment, pour obtenir un ou deux cafés.

• Pressez légèrement le café en utilisant le

presse-café et éliminez les résidus de café sur le bord du porte-filtre.

• Introduisez le porte-filtre en laiton (15)

par le bas dans le distributeur (7) et tournez-le, de la gauche vers la droite, pour le bloquer.

• Prenez 1 ou 2 tasses préchauffées et

positionnez-les en dessous du porte-filtre; vérifiez si elles sont bien placées en dessous des becs distributeurs de café.

• Pressez la touche café. Attendez que le

distributeur remplisse les tasses.

• Pressez la touche café à nouveau pour

arrêter la distribution de café.

• A la fin de la distribution, extrayez le

porte-filtre et videz-le de son fond de café.

Note de nettoyage: conservez le

filtre du porte-filtre propre: extrayez-le de son logement et lavezle à l’eau.

6 CHOIX DU CAFÉ QUELQUES CONSEILS

En général, vous pouvez utiliser n’importe quel café en vente dans le commerce. Le café est toutefois un produit naturel et son goût change en fonction de l’origine et du mélange; il est donc préférable d’en essayer plusieurs afin de trouver celui qui convient le mieux à votre palais. Nous vous conseillons d’utiliser des mélanges spécialement préparés pour des machines expresso: ils vous offriront à coup sûr de meilleurs résultats. Le café doit toujours s’écouler régulièrement du porte-filtre sans goutter. La vitesse d’écoulement du café peut être modifiée en variant légèrement la dose, le degré de mouture et/ou de tassement du café dans le filtre.

AVANT D’EFFECTUER UNE

QUELCONQUE OPERATION RELATIVE A LA DISTRIBUTION DE VAPEUR OU D’EAU CHAUDE, VERIFIEZ SI LE TUBE VAPEUR (“PANNARELLO”) EST BIEN ORIENTE AU-DESSUS DE LA CUVETTE D’ECOULEMENT.

7 DISTRIBUTION D’EAU

CHAUDE

• Mettez la machine sous tension avec

l’interrupteur général (3), le témoin lumineux incorporé s’éclaire.

• Posez une tasse ou un verre à thé en

dessous du tube vapeur (“pannarello”).

• Ouvrez le robinet «eau chaude/vapeur» (6)

en tournant dans le sens inverse des

Page 38

DISTRIBUTION DE LA VAPEUR - NETTOYAGE

aiguilles d’une montre et pressez l’interrupteur “café” (4) pour faire couler l’eau dans la quantité souhaitée.

• Pressez à nouveau l’interrupteur “café” (4) et fermez le robinet (6) en tournant dans le sens des aiguilles d’une montre pour arrêter la distribution d’eau chaude.

Danger de brûlure!

De petits jets d’eau chaude peuvent s’échapper du distributeur au début du fonctionnement. Le tube du distributeur peut atteindre des températures élevées: ne le touchez jamais directement avec les mains.

8 DISTRIBUTION DE LA

VAPEUR / PRÉPARATION D’UN “CAPPUCCINO”

• Mettez la machine sous tension avec

l’interrupteur général (3), le témoin lumineux incorporé s’éclaire.

• Pressez l’interrupteur “vapeur” (5), son

témoin lumineux incorporé s’éclaire. Le témoin de machine prête à l’emploi s’éteint (9).

• Attendez que le témoin de machine prête

à l’emploi (9) se rallume ; à ce stade, la machine est prête à distribuer de la vapeur.

• Dirigez le tube vapeur (“pannarello”)

au-dessus de la cuvette d’écoulement, ouvrez le robinet «eau chaude/vapeur» (6) pendant quelques instants, pour laisser s’écouler l’eau résiduelle du tube vapeur (“pannarello”); très vite, de la vapeur commencera à sortir du tube.

• Fermez le robinet (6).

• Plongez le tube vapeur (“pannarello”)

dans le liquide à réchauffer et ouvrez le robinet (6); faites tourner le récipient lentement du bas vers le haut pour bien

répartir la chaleur.

• Après quoi, fermez le robinet (6) et remettez l’interrupteur “vapeur” (5) dans sa position initiale.

Si vous utilisez ce système avec du lait, vous préparez un “cap-

puccino”.

• Procédez à l’amorçage du circuit (voir par. 4.5) pour rendre la machine opérationnelle.

• Pour terminer, nettoyez le tube vapeur (pannarello) avec un chiffon humide.

9 NETTOYAGE

Pour la maintenance et le nettoyage, la machine doit être froide et débranchée du réseau électrique.

• Ne plongez pas la machine dans l’eau et ne lavez pas ses composants dans un lave-vaisselle.

• N’utilisez pas d’objets pointus ou de produits chimiques agressifs (solvants) pour le nettoyage.

• Nous vous conseillons de nettoyer quotidiennement le réservoir d’eau et de le remplir avec de l’eau froide.

• Après avoir chauffé du lait, prenez une petite quantité d’eau chaude pour le nettoyage du tube et nettoyez la partie externe avec un chiffon humide.

• Pour nettoyer l’appareil, utilisez un chiffon doux, imbibé d’eau.

• Pour le nettoyage du porte-filtre, procédez comme suit:

• Extrayez le filtre, plongez-le dans de l’eau chaude et lavez-le soigneusement.

• Lavez l’intérieur du porte-filtre.

• N’utilisez pas de four à micro-ondes et/ ou un four traditionnel pour sécher la machine et/ou ses composants

Page 39

DÉCALCIFICATION - MAINTENANCE PÉRIODIQUE

• Nettoyez également le “pannarello”, situé au-dessus du tube vapeur, si la machine en est équipée, naturellement. Pour ce faire, dévissez la bague et extrayez le “pannarello” du tube vapeur, démontez le corps externe du “pannarello”. Lavez le “pannarello” à l’eau courante et remontez-le.

Nous vous conseillons de bien serrer la bague; le “pannarello”

pourrait se dévisser en cours d’usage.

10 DÉCALCIFICATION

Avec le temps, du calcaire se forme à l’intérieur de l’appareil; ce dernier doit être décalcifié quand vous observez une réduction du débit d’eau.

Si vous souhaitez l’effectuer

personnellement, vous pouvez utilisez un produit décalcifiant pour machines à café de type non toxique et/ou nocif, en vente libre.

Attention! N’utilisez jamais du

vinaigre comme décalcifiant.

• Retirer le réservoir d’eau et vider l’eau

résiduelle.

• Mélanger le produit détartrant à de

l’eau en suivant les instructions sur l’emballage du produit et remplir le réservoir avec cette solution; remettre le réservoir en place dans la machine.

• Mettre la machine sous tension avec

l’interrupteur général.

• Diriger le tube vapeur sur la cuvette

d’écoulement.

• Prendre une tasse à intervalle régulier

et vider tout le contenu du réservoir d’eau en tournant le robinet de la vapeur (6) dans

le sens inverse des aiguilles d’une montre et en pressant l’interrupteur de café (4); pour arrêter la distribution, presser à nouveau l’interrupteur de café (4) et tourner le robinet de la vapeur (6) dans le sens des aiguilles d’une montre.

• Entre chaque intervalle, laissez le décalcifiant agir pendant environ 10-15 minutes après avoir mis la machine hors tension avec l’interrupteur général (3).

• La solution détartrante terminée, extraire le réservoir d’eau, le rincer et le remplir d’eau froide potable.

• Remettre le réservoir en place dans la machine; vider 2/3 du réservoir en tournant le robinet de la vapeur (6) dans le sens inverse des aiguilles d’une montre et presser l’interrupteur du café (4); pour arrêter la distribution, presser à nouveau l’interrupteur du café (4) et tourner le robinet de la vapeur (6) dans le sens des aiguilles d’une montre.

• Laisser la machine chauffer et vider le reste du réservoir en tournant le robinet de la vapeur (6) dans le sens inverse des aiguilles d’une montre et en pressant l’interrupteur du café (4); pour arrêter la distribution, presser à nouveau l’interrupteur du café (4) et tourner le robinet de la vapeur (6) dans le sens des aiguilles d’une montre.

• Revissez le filtre dans la bague porte-filtre.

Si vous utilisez un produit

différent que celui préconisé, il est recommandé de respecter les instructions du Fabricant, reportées sur l’emballage du produit décalcifiant.

11 MAINTENANCE PÉRIODIQUE

Si vous recourez au service de maintenance périodique d’un Centre d’Assistance Agréé,

Page 40

INFORMATIONS À CARACTÈRE JURIDIQUE - MISE À LA DÉCHARGE

vous augmentez la durée de vie de votre appareil et sa fiabilité. Conservez l’emballage d’origine qui peut être réutilisé en cas de transport.

12 INFORMATIONS À CARAC-

TÈRE JURIDIQUE

• Ce mode d’emploi contient les informations qui vous sont nécessaires pour bien utiliser l’appareil, connaître toutes ses fonctions et effectuer sa maintenance.

• Ces connaissances et l’observation de ces instructions représentent la condition sine qua non d’un emploi sans danger et du respect de la sécurité en cas de fonctionnement et de maintenance de l’appareil.

• Si vous souhaitez d’autres informations ou si vous vous trouvez face à des problèmes particuliers, non traités dans ce mode d’emploi, nous vous prions de vous adresser au revendeur local ou directement au Fabricant.

• Soulignons également que le contenu de ces instructions ne fait partie d’aucune convention précédente, ni d’accord ou contrat légal qui en modifierait la portée.

• Toutes les obligations du Fabricant se basent sur le contrat d’achat de l’appareil qui contient également le règlement complet et exclusif concernant les conditions de garantie.

• Les instructions contenues dans ce mode d’emploi ne peuvent ni limiter, ni étendre les normes de garantie contractuelles.

• Ce mode d’emploi est une œuvre protégée par les droits d’auteur. Toute reproduction par xérographie ou toute traduction dans une autre langue

est interdite sans l’autorisation écrite préalable du Fabricant.

13 MISE À LA DÉCHARGE

• Mettez hors d’usage les appareils hors service.

• Débranchez l’appareil et coupez le cordon électrique.

• Mettez les appareils hors d’usage à la décharge suivant la réglementation en vigueur.

Page 41

DETECTION DE PANNES ET CORRECTIONS

14 DETECTION DE PANNES ET CORRECTIONS

Symptôme

La machine ne s’allume pas.

La pompe est très bruyante.

Le café est trop froid.

Le lait ne mousse pas.

Le café coule trop vite, la crème ne se forme pas

Le café ne coule pas ou ne coule qu’à gouttes

Le café coule par les bords

Causes possibles

Elle n’est pas branchée.

Le réservoir n’a pas assez d’eau (par.

4.4). Le voyant de la température n’était

pas encore allumé quand vous avez appuyé sur la touche café.

Le porte-filtre n’est pas inséré pour le préchauffement (par. 5.1-5.2).

Le type de lait ne convient pas.

Le porte-filtre ne contient pas assez de café. La mouture est trop grosse.

Le café est vieux ou ne convient pas Plus d’eau Mouture trop fine Café tassé dans le porte-filtre Trop de café dans le porte-filtre

Robinet «eau chaude/vapeur» (6) ouvert

Trop de calcaire. Filtre colmaté Filtre du porte-filtre colmaté Le porte-filtre est mal mis dans le

distributeur de café. Le bord supérieur du porte-filtre est

sale Le joint du réchauffeur est sale ou usé

Remède

Branchez la machine

Faites l’appoint du réservoir d’eau

Attendez que le témoin s’allume

Préchauffez le porte-filtre

Contrôlez la teneur en graisse du lait

Ajoutez du café (par. 5.1-5.2)

Utilisez un autre mélange (chap.6) Faites l’appoint d’eau (par.4.4) Remplacez le type de café Secouez le café pour l’aérer Réduisez la quantité de café en

utilisant la mesure Fermez le robinet

Décalcifiez la machine (chap.10) Nettoyez le filtre Nettoyez le filtre (chap.9) Remontez correctement le porte-

filtre (par.5.1-5.2) Nettoyez le bord du porte-filtre.

Nettoyez ou remplacez le joint

Trop de café dans le porte-filtre

Réduisez la quantité de café en utilisant la mesure

Si vous ne trouvez pas la description du symptôme que vous recherchez ou si le remède conseillé est inefficace, veuillez vous adressez à un Centre d’Assistance Agréé.

Page 42

Inhaltsangabe

ALLGEMEINES

1 ALLGEMEINES........................................ 42

1.1 Zum leichteren Auffinden ...................... 42

1.2 Benutzung dieser Bedienungsanleitung .. 43

2 TECHNISCHE DATEN ............................. 43

3 SICHERHEITSVORSCHRIFTEN .................45

4 INSTALLATION ...................................... 47

4.1 Verpackung ......................................... 47

4.2 Installationshinweise ............................. 47

4.3 Anschluß an die Spannungsversorgung .. 47

4.4 Auffüllen des Wasserbehälters ............... 47

4.5 Laden des Kreislaufs ............................ 47

5 ESPRESSOZUBEREITUNG ....................... 48

5.1 Mit Filterhalter ”Crema” ....................... 48

5.2 Mit Filterhalter aus Messing .................. 49

6 TIPS FÜR DIE WAHL DES RICHTIGEN

ESPRESSOS ............................................ 49

7 HEIßES WASSER MACHEN ..................... 50

8 DAMPF -/CAPPUCINOZUBEREITUNG ..... 50

9 REINIGUNG .......................................... 50

10 ENTKALKUNG ....................................... 51

11 REGELMÄßIGER KUNDENDIENST ........... 52

12 RECHTLICHE INFORMATIONEN ............. 52

13 ENTSORGUNG ......................................52

14 FEHLERSUCHE ....................................... 53

1 ALLGEMEINES

Diese Espressomaschine ist für die Zubereitung von 1-2 Tassen Espresso geeignet. und verfügt über ein drehbares Dampf- und Heißwasserrohr. Die Bedienelemente auf der Vorderseite der Maschine sind durch leichtverständliche Symbole gekennzeichnet. Das Gehäuse der Maschine hat ein elegantes Design und ist für den Hausgebrauch konzipiert worden, nicht aber für den Dauergebrauch bei professionellen Anwendungen.

Achtung: In den folgenden Fällen wird keine Haftung für Schäden übernommen:

• Unsachgemäßer bzw. nicht dem Zweck der Maschine entsprechender Gebrauch;

• Reparaturen, die nicht von autorisierten Servicecentern ausgeführt wurden;

• Eingriffe am Spannungsversorgungskabel;

• Eingriffe an irgendeinem Bauteil der Maschine;

• Verwendung von nicht originalen Ersatzteilen oder Zubehör. In diesen Fällen erlischt auch die Garantie.

1.1 Zum leichteren Auffinden

Das Warndreieck deutet auf alle Informationen hin, die für die Sicherheit des Bedieners wichtig sind. Diese Hinweise sind strengstens einzuhalten, um schwere Unfälle zu vermeiden.

Mit diesem Symbol werden Informationen gekennzeichnet, auf die besonders geachtet werden muß und die die Leistung der Maschine verbessern.

Hinweise auf Abbildungen, Bauteile der Maschine oder Bedienelemente usw. sind

durch Nummern und Buchstaben gekennzeichnet; dadurch wird auf eine Abbildungen verwiesen.

Page 43

TECHNISCHE DATEN

Die Abbildungen, die sich auf den Text beziehen, befinden sich auf der ausklappbaren Innenseite des Umschlags. Diese Innenseite ist beim Lesen der vorliegenden Bedienungsanleitung aufgeklappt zu halten.

1.2 Benutzung dieser Bedienungsanleitung

Diese Bedienungsanleitung an einem sicheren Ort aufbewahren und sie immer der Maschine beifügen, wenn diese von anderen Personen benutzt wird.

Für weitere Informationen oder bei Problemen, die nicht oder nur ungenügend in der vorliegenden Bedienungsanleitung erläutert sind, wenden Sie sich bitte an die entsprechenden Fachhändler.

2 TECHNISCHE DATEN

Nennspannung Siehe Schild auf der Maschine Nennleistung Siehe Schild auf der Maschine Gehäusematerial Thermoplastisch Abmessungen (L x B x H) 245 x 310 x 250 Gewicht 4 kg Kabellänge 1,2 m Bedientafel Vorne Filterhalter “Crema” (je nach Modell verschieden) Messing “Pannarello” Spezialzubehör für Cappuccino (optional) Tank Herausziehbar Spannungsversorgung Siehe Schild Wasserbehälter 2 l Pumpendruck 13-15 bar Heizelement (Inox) Sicherheitsvorrichtungen Überdruckventil

Sicherheitsthermostat

Änderungen an der Konstruktionsweise und Ausführung aufgrund technologischen Fortschritts möglich.

Diese Maschine entspricht der Europäischen Richtlinie 89/336/CEE (Gesetzesdekret 476 vom 04.12.92) über die Funkentstörung.

Page 44

SICHERHEITSVORSCHRIFTEN

400

200

Maße in Milimeter

Page 45

SICHERHEITSVORSCHRIFTEN

3 SICHERHEITSVORSCHRIFTEN

Die unter Spannung stehenden Teile dürfen niemals mit Wasser in Berührung kommen: Kurzschlußgefahr! Der heiße Dampf und das heiße Wasser können zu Verbrennungen führen! Den Dampf bzw. Heißwasserstrahl nie auf Körperteile richten, das Dampf- bzw. Heißwasserrohr nur vorsichtig anfassen: Verbrennungsgefahr!

Gebrauch der Maschine

Die Maschine nur für die vorgesehenen Zwecke verwenden!Diese Espresso-maschine ist nur für den Hausgebrauch konzipiert worden. Die Durchführung technischer Modifikationen sowie unsachgemäßer Gebrauch sind verboten, da diese zu gefährlichen Situationen führen können! Die Espressomaschine darf nur von Erwachsenen bedient werden.

gungskabels von Tischen oder Regalen ist zu vermeiden.

Schutz anderer Personen

Sicherstellen, daß keine Kinder mit der Espressomaschine spielen können. Kinder können die Gefahrensituationen, die durch Haushaltsgeräte entstehen können, nicht abschätzen. Die Teile der Verpackung dürfen nicht in der Reichweite von Kindern gelassen werden, da sie potentiell für Kinder eine Gefahr darstellen.

Verbrennungsgefahr

Wenden Sie den Dampf- bzw. Heißwasserstrahl nie auf sich selbst oder andere. Immer die vorgesehenen Griffe und Drehknöpfe verwenden.Das Dampf- bzw. Heißwasserrohr nur an der vor Verbrennungen geschützten Zone anfassen. Niemals den Siebhalter abziehen, wenn gerade Espresso zubereitet wird. Während des Aufheizens der Baugruppe Espressozubereitung können Tropfen heißen Wassers austreten.

Spannungsversorgung

Die Maschine darf nur an eine geeignete Stromquelle angeschlossen werden. Dabei muß die Spannung mit derjenigen übereinstimmen, die auf dem Schild der Maschine angegeben ist.

Spannungsversorgungskabel

Die Espressomaschine niemals benutzen, wenn das Spannungsversorgungskabel defekt ist. Die defekten Kabel und Stecker sofort vom Fachmann austauschen lassen. Das Spannungsversorgungskabel nicht stark knicken, um scharfe Kanten oder heiße Flächen legen; darüberhinaus ist es vor Öl zu schützen. Die Espressomaschine nicht am Kabel anheben oder ziehen. Den Stecker nicht durch Ziehen am Kabel abziehen oder es mit nassen Händen anfassen. Ein Herabhängen des Spannungsversor-

Aufstellung

Die Espressomaschine an einem sicheren Ort aufstellen, an dem sie niemand umstößt oder sich verletzen kann.Es könnten Dampf und heißes Wasser austreten: Verbrennungsgefahr! Die Espressomaschine nicht im Freien verwenden. Die Espressomaschine nicht auf heiße Flächen stellen oder in die Nähe von offenem Feuer, um ein Schmelzen des Gehäuses bzw. dessen Beschädigung zu vermeiden.

Reinigung

Bevor die Maschine gereinigt wird, müssen alle Tasten auf “Aus” gestellt und dann die Spannungsversorgung der Maschine unterbrochen werden. Dann warten, bis sich die Maschine abkühlt. Die Maschine nie in Wasser tauchen! Es ist strengstens verboten, Eingriffe im Innern der Maschine vorzunehmen.

Page 46

SICHERHEITSVORSCHRIFTEN

Platzbedarf und Wartung

Für eine ordnungsgemäße Funktionsweise der Espressomaschine empfehlen wir folgendes:

• eine ebene Aufstellungsfläche wählen;

• der Aufstellungsort sollte gut beleuchtet und hygienisch sein und über eine leicht zugängliche Spannungsversorgung verfügen.

• Es ist ein Mindestabstand zu den Wänden einzuhalten, wie in der Abbildung angegeben.

Pflege der Maschine

Wenn die Maschine über einen längeren Zeitraum nicht benutzt wird, so ist sie auszuschalten und das Spannungsversorgungskabel abzuziehen. Die Maschine ist an einem trockenen und vor dem Zugriff von Kindern geschützten Ort aufzubewahren. Die Maschine muß vor Staub und Schmutz geschützt werden.

Reparaturen/Wartungsarbeiten

Sollten Defekte, Funktionsstörungen oder Hinweise auf Defekte auftauchen, nachdem die Maschine fallengelassen wurde, so ist sofort das Spannungsversorgungskabel abzuziehen. Niemals eine defekte Maschine einschalten. Nur Fachleute dürfen Reparaturen und Eingriffe vornehmen. Reparaturen dürfen nur bei einem autorisierten Fachhändler durchgeführt werden. Sollten Eingriffe nicht ordnungsgemäß durchgeführt worden sein, so verweigern wir jegliche Verantwortung für auftretende Schäden.

Brandschutzvorschriften

Bei einem Brand sind Kohlendioxyd(CO2)Feuerlöscher zu verwenden. Niemals Wasser oder Trocken-Feuerlöscher benutzen.

Legende der Maschinenkomponente

Wasserbehälter Deckel Wasserbehälter Hauptschalter Espressotaste Dampftaste Drehgriff Heißwasser/Dampf Baugruppe Espressozubereitung Dampfrohr Kontrolleuchte Maschine bereit Spannungsversorgungskabel Tropfwanne + Gitter

Zubehör (je nach Modell)

Wasserstandanzeiger Siebhalter “Crema” Sieb für Siebhalter “Crema”

(baugleich für 1 oder 2 Tassen Espresso) Siebhalter aus Messing

Sieb 1 Espresso für Siebhalter aus Messing

Sieb 2 Espresso für Siebhalter aus Messing

Meßlöffel für Espresso Preßstab

Page 47

INBETRIEBNAHME

4 INSTALLATION

Für Ihre eigene Sicherheit und die der anderen müssen Sie sich strengstens an die “Sicherheitsvorschriften” auf den Seiten abschn. 3.

4.1 Verpackung

Die Originalverpackung ist so konzipiert worden, daß sie die Maschine während des Transportes am besten schützt. Wir empfehlen, sie für einen eventuellen zukünftigen Transport aufzubewahren.

4.2 Installationshinweise

Bevor man zur Installation der Maschine übergeht, muß man die folgenden Sicherheitsvorschriften beachten:

• die Maschine an einem sicheren Ort aufstellen;

• sicherstellen, daß Kinder keinen Zugriff auf die Maschine haben;

• die Maschine nicht auf heiße Flächen oder in die Nähe von offenem Feuer stellen;

Die Espressomaschine ist nun für die Installation bereit.

4.3 Anschluß an die Spannungs-

versorgung

Elektrischer Strom ist sehr

gefährlich! Deshalb sind diese Sicherheitsvorschriften strengstens einzuhalten.

Niemals defekte Spannungsver-

sorgungskabel benutzen. Die defekten Kabel und Stecker sofort vom Fachmann austauschen lassen

Die Espressomaschine darf nur an eine geeignete Stromquelle angeschlossen werden. Die Spannung der Maschine ist werksseitig

eingestellt worden. Überprüfen, ob die Netzspannung mit den Angaben auf dem Identifikationsschild auf dem Maschinenboden übereinstimmt.

• Vom Boden der Maschine die bis zur Steckdose nötige Kabellänge abwickeln.

• Sicherstellen, daß der Hauptschalter auf “0” steht, bevor man die Maschine an die Spannungsversorgung anschließt.

• Den Stecker in eine Steckdose mit geeigneter Spannung einstecken.

4.4 Auffüllen des Wasserbehälters

• Den Deckel des Wasserbehälters (2) öffnen.

• Mit Hilfe des Deckels den Wasserbehälter (1) nach oben herausnehmen. Das Ventil am Boden des Wasserbehälters verhindert ein Ausfließen des Wassers.

• Durchspülen und mit kaltem Wasser füllen, wobei nicht zu viel eingefüllt werden darf.

• Den Wasserbehälter wieder in seinen Sitz stellen.

• Danach den Wasserbehälter leicht andrücken, damit das Ventil einrastet. Dadurch wird das Ventil automatisch geöffnet.

• Den Deckel auf dem Wasserbehälter schließen.

Es darf nur kaltes, nicht

kohlensäure-haltiges Wasser in den Wasserbehälter eingefüllt werden: warmes Wasser oder andere Flüssigkeiten könnten den Wasserbehälter beschädigen. Die Maschine niemals ohne Wasser betreiben: immer erst kontrollieren, ob sich genügend Wasser im Behälter befindet.

4.5 Laden des Kreislaufs

Bevor man die Maschine in Betrieb

nimmt, wenn sie längere Zeit nicht betrieben

Page 48

ESPRESSOZUBEREITUNG

wurde, der Wasservorrat aufgebraucht ist oder nachdem Dampf produziert wurde, muß man den Kreislauf der Maschine nachfüllen.

• Den Hauptschalter (3) betätigen, die Kontrolleuchte im Hauptschalter leuchtet auf.

• Das Dampfrohr (“Pannarello”) über die Tropfwanne bringen.

• Den Drehgriff (6) “Heißes Wasser/ Dampf” öffnen, indem man ihn gegen den Uhrzeigersinn dreht, und dann die Espressotaste (4) drücken.

• Warten, bis aus dem Dampfrohr (“Pannarello”) ein regelmäßiger Wasserstrahl austritt.

• Erneut die Espressotaste (4) drücken und den Drehgriff “Heißes Wasser/Dampf” (6) schließen, indem man ihn im Uhrzeigersinn dreht.

Die Maschine ist nun für die Espressozubereitung bereit.

5 ESPRESSOZUBEREITUNG

Achtung! Während der Espresso-

zubereitung darf der Siebhalter nicht durch Drehen im Uhrzeigersinn ausgerastet werden.Verbrennungsgefahr.

• Während dieses Vorgangs kann die

Kontrolleuchte (9) Maschine betriebsbereit an- und wieder ausgehen, das ist völlig normal und keine Funktionsstörung.

• Vor dem Gebrauch sicherstellen, ob der

Drehgriff “Heißes Wasser/Dampf (6) geschlossen ist und der Wasserbehälter eine ausreichende Menge Wasser enthält.

• Die Maschine mit dem Hauptschalter (3)

einschalten, wenn sie noch nicht in Betrieb ist, wonach die Kontrolleuchte im Hauptschalter aufleuchtet.

• Warten bis die Kontrolleuchte Maschine

betriebsbereit (9) aufleuchtet, nun ist die Maschine für die Espressozubereitung bereit.

Anmerkung: Wenn sich der

Schwimmer (12) nach oben bewegt, sollte die Abtropfschale geleert werden.

5.1 Mit Filterhalter ”Crema”

• Das Sieb (14) in den Siebhalter “Crema”

(13) einsetzen.

• Von unten den Siebhalter “Crema”

in die Zubereitungseinheit (7) einsetzen, indem er von links nach rechts gedreht wird, bis er blockiert.

• Den Griffs des Siebhalters loslassen. Eine

Automatik bringt den Griff nun sanft in die linke Stellung zurück. Diese Bewegung garantiert die ordnungsgemäße Funktion des Siebhalters.

• Eine Tasse unter den Siebhalter stellen.

Den Siebhalter und die Tasse vorwärmen, indem man die Espressotaste (4) drückt; das Wasser beginnt aus dem Siebhalter auszutreten (dieser Vorgang ist nur bei dem ersten Espresso durchzuführen).

• Wenn die Tasse voll genug ist, erneut die

Espressotaste (4) drücken.

• Den Siebhalter von der Maschine durch

Drehen von rechts nach links abziehen und das überflüssige Wasser ausschütten.

• Mit dem speziellen Siebhalter “Crema” (13),

mit dem die Maschine ausgerüstet ist, ist kein Siebwechsel für die Zubereitung von 1 oder 2 Tassen Kaffee erforderlich.

• 1 oder 2 gestrichene Meßlöffel

gemahlenen Espresso in das Sieb geben, um einen oder zwei Espresso zuzubereiten.

• Den Rand des Siebhalters von eventuellen

Kaffeeresten reinigen.

• Von unten den Siebhalter “Crema” (13)

in die Zubereitungseinheit (7) einsetzen, indem er von links nach rechts bis zu seiner vollständigen Blockierung gedreht wird, wie bereits oben beschrieben.

Page 49

WAHL DES RICHTIGEN ESPRESSOS

• 1 bis 2 vorgewärmte Tassen nehmen und unter den Siebhalter stellen; überprüfen, ob sie richtig unter den Espressoaustrittsdüsen positioniert sind.

• Die Espressotaste drücken. Warten, bis die Tassen voll sind.

• Erneut die Espressotaste drücken, um die Espressozubereitung zu stoppen.

• Nach der Espressozubereitung einige Sekunden warten, den Siebhalter abziehen und den Kaffeesatz entfernen.

Reinigungshinweis: das Sieb des

Siebhalters “Crema” säubern, indem er aus der Halterung gezogen und mit Trinkwasser ausgespült wird.

5.2 Mit Filterhalter aus Messing

• Das Sieb (16 oder 17, je nachdem, ob 1

oder 2 Tassen gemacht werden sollen) in den Siebhalter aus Messing (15) einsetzen.

• Den Siebhalter aus Messing (15) von

unten in die Baugruppe Espressozubereitung (7) einsetzen, indem man ihn von links nach rechts bis zum Anschlag dreht.

• Eine Tasse unter den Siebhalter stellen.

• Den Siebhalter und die Tasse vorwärmen,

indem man die Espressotaste (4) drückt; das Wasser beginnt aus dem Siebhalter auszutreten (dieser Vorgang ist nur bei dem ersten Espresso durchzuführen).

• Wenn die Tasse voll genug ist, erneut die

Espressotaste (4) drücken.

• Den Siebhalter von der Maschine durch

Drehen von rechts nach links abziehen.

• 1 oder 2 gestrichene Meßlöffel in das

Sieb geben, je nach eingesetztem Sieb, um einen oder zwei Espresso zuzubereiten.

• Den Espresso leicht mit dem Preßstab

festdrücken, und sämtliche Espressoreste vom Siebhalterrand entfernen.

• Den Siebhalter aus Messing (15) von

unten in die Baugruppe Espressozu-

bereitung (7) einsetzen, indem man ihn von links nach rechts dreht, bis er komplett eingerastet ist.

• 1 bis 2 vorgewärmte Tassen nehmen und unter den Siebhalter stellen; überprüfen, ob sie richtig unter den Espressoaustrittsdüsen positioniert sind.

• Die Espressotaste drücken. Warten, bis die Tassen voll sind.

• Erneut die Espressotaste drücken, um die Espressozubereitung zu stoppen.

• Nach der Espressozubereitung einige Sekunden warten, den Siebhalter abziehen und den Kaffeesatz entfernen.

Hinweis zur Reinigung: das Sieb

des Siebhalters reinigen, indem man ihn aus seinem Sitz zieht und mit Wasser spült.

6 TIPS FÜR DIE WAHL DES

RICHTIGEN ESPRESSOS

Es können alle Arten im Handel erhältlichen Arten von Kaffee verwendet werden. Da Kaffee jedoch ein Naturprodukt ist und sein Geschmack je nach Ursprung und Mischung unterschiedlich ist, sollten Sie verschiedene Kaffeesorten probieren, bis Sie diejenige finden, die Ihrem Geschmack am besten entspricht.Für optimale Ergebnisse empfehlen wir, nur ausdrücklich für die Zubereitung in Espressomaschinen zusammengestellte Mischungen zu verwenden. Der Espresso sollte immer regelmäßig aus dem Siebhalter austreten ohne zu tropfen.Die Austrittsgeschwindigkeit kann verändert werden, indem man die Menge, die Mahlstufe oder den Anpreßdruck im Sieb leicht verändert.

BEVOR SIE DAMPF ODER HEISSES

WASSER AUSTRETEN LASSEN,

Page 50

HEIßES WASSER MACHEN - DAMPF -/CAPPUCINOZUBEREITUNG

MÜSSEN SIE ÜBERPRÜFEN, OB DAS DAMPFROHR (“PANNARELLO”) AUF DIE TROPFWANNE GERICHTET IST.

7 HEIßES WASSER MACHEN

• Die Maschine mit dem Hauptschalter (3) einschalten, wenn sie noch nicht in Betrieb ist, wonach die Kontrolleuchte im Hauptschalter aufleuchtet.

• Eine Tasse oder ein Teeglas unter das Dampfrohr (Pannarello) stellen.

• Den Drehgriff “Heißes Wasser/Dampf (6) öffnen, indem man ihn gegen den Uhrzeigersinn dreht und dann die Espressotaste (4) drückt, wobei man die gewünschte Menge an Wasser austreten läßt.

• Erneut die Espressotaste (4) drücken und den Drehgriff “Heißes Wasser/Dampf (6) schließen, indem man ihn im Uhrzeigersinn dreht, um das Ablassen von heißem Wasser zu stoppen.

Verbrennungsgefahr!

Wenn das heiße Wasser austritt, können am Anfang heiße Spritzer verursacht werden. Das Dampfrohr kann sehr heiß werden; er darf nicht mit bloßen Händen berührt werden.

8 DAMPF -/CAPPUCINOZU-

BEREITUNG

bereit erlischt.

• Warten, bis die Kontrolleuchte Maschine (9) betriebsbereit wieder aufleuchtet, nun ist die Maschine für die Dampfzubereitung bereit.

• Das Dampfrohr (Pannarello) über die Tropfwanne bringen, den Drehgriff

“Heißes Wasser/Dampf (6) kurz öffnen, damit das restliche Wasser aus dem Dampfrohr kommt; nach kurzer Zeit tritt dann reiner Dampf aus.

• Den Drehgriff wieder zudrehen.

• Das Dampfrohr (Pannarello) in die zu erhitzende Flüssigkeit tauchen und den Drehgriff “Heißes Wasser/Dampf (6) öffnen; die Tasse oder das Glas langsam von unten nach oben drehen, damit de Flüssigkeit gleichmäßig erhitzt wird.

• Nachdem genügend Dampf eingelassen wurde, den Drehgriff “Heißes Wasser/ Dampf (6) wieder schließen und erneut die Dampftaste (5) betätigen.

Wenn man das gleiche mit Milch

als Flüssigkeit macht, so erhält

man einen Cappuccino.

• Nun den Kreislauf der Maschine füllen, wie auf par.4.5 beschrieben, wonach die Maschine wieder betriebsbereit ist.

• Nach diesem Vorgang das Dampfrohr (Pannarello) mit einem feuchten Tuch reinigen.

9 REINIGUNG

• Die Maschine mit dem Hauptschalter (3) einschalten, wenn sie noch nicht in Betrieb ist, wonach die Kontrolleuchte im Hauptschalter aufleuchtet.

• Die Dampftaste (5) betätigen, wonach die in ihr liegende Kontrolleuchte auf-leuchtet. Die Kontrolleuchte Maschine (9) betriebs-

Die Wartung und Reinigung der Maschine können nur durchgeführt werden, wenn diese abgekühlt und die Spannungsversorgung unterbrochen ist.

• Die Maschine nie in Wasser tauchen oder in die Geschirrspülmaschine geben.

• Keine scharfen Gegenstände oder ag-

Page 51

REINIGUNG - ENTKALKUNG

gressive chemische Mittel (Lösungsmittel) zum Reinigen verwenden.

• Wir empfehlen, den Wasserbehälter regelmäßig zu reinigen und mit kaltem Wasser zu füllen.

• Nach dem Erhitzen der Milch sollte man eine kleine Menge heißes Wasser ablaufen lassen, um das Rohr zu reinigen; danach das Rohr außen mit einem feuchten Tuch reinigen.

• Die Maschine mit einem feuchten Tuch reinigen.

• Bei der Reinigung des Siebhalters geht man folgendermaßen vor:

• Das Sieb herausnehmen, in heißes Wasser tauchen und sorgfältig reinigen.

• Das Innere des Siebhalters reinigen.

• Die Maschine bzw. ihre Bauteile nie mit Hilfe einer Mikrowelle bzw. eines herkömmlichen Herdes trocknen.

• Den “Pannarello” oberhalb des Dampfrohres reinigen, falls dieser vorhanden ist. Dazu muß man den Zahnkranz abschrauben und den “Pannarello” aus dem Dampfrohr herausziehen, dann das äußere Gehäuse des Pannarello abmontieren. Unter fließendem Wasser waschen und dann den “Pannarello” wieder montieren.

Wir empfehlen, den Zahnkranz

wieder gut festzuziehen; ansonsten könnte der “Pannarello” während des Gebrauchs lose werden.

10 ENTKALKUNG

Beim Gebrauch der Maschine sammelt sich Kalk an; wenn die Maschine weniger Wasser liefert, ist dies ein Zeichen dafür, das sie entkalkt werden muß.

Wenn sie das Entkalken selber durchführen wollen, dann

können Sie ein handels-übliches, ungiftiges Entkalkungsmittel für Kaffeemaschinen verwenden.

Achtung! Auf keinen Fall Essig zum Entkalken verwenden.

• Den Wassertank herausnehmen und das restliche Wasser ausleeren.

• Das Entkalkungsmittel wie auf der Verpackung des Entkalkungsproduktes beschrieben mit Wasser mischen und in den Wassertank füllen; den Wassertank wieder in die Maschine einsetzen.

• Durch Drücken des Hauptschalters die Maschine einschalten.

• Das Dampfrohr über die Auffangwanne richten.

• In Intervallen (jeweils eine Tasse) den gesamten Inhalt des Wassertankes durch Drehen des Dampfknopfes (6) gegen den Uhrzeigersinn und Drücken des Kaffeeschalters (4) entleeren; erneut den Kaffeeschalter (4) drücken, um die Abgabe zu beenden und den Dampfknopf (6) im Uhrzeigersinn drehen.

• Während der einzelnen Intervalle muß man das Entkalkungsmittel ca. 10-15 Minuten einwirken lassen, indem man die Maschine mit dem Hauptschalter (3) ausschaltet.

• Wenn die Entkalkung beendet ist, den Wassertank herausziehen, ausspülen und mit frischem Trinkwasser füllen.

• Den Tank wieder in die Maschine einsetzen, 2/3 des Wassertankinhalts entleeren, indem der Dampfknopf (6) gegen den Uhrzeigersinn gedreht und der Kaffeeschalter (4) gedrückt wird; zum Beenden der Abgabe erneut den Kaffeeschalter (4) drücken und den Dampfknopf (6) im Uhrzeigersinn drehen.

• Die Maschine abkühlen lassen und den

Page 52

RECHTLICHE INFORMATIONEN - ENTSORGUNG

verbleibenden Inhalt des Wassertankes entleeren, indem der Dampfknopf (6) gegen den Uhrzeigersinn gedreht und der Kaffeeschalter (4) gedrückt wird; zum Beenden der Abgabe erneut den Kaffeeschalter (4) drücken und den Dampfknopf (6) im Uhrzeigersinn drehen.

Wenn ein anderes als das

empfohlene Produkt verwendet wird, so sollten die Hinweise des Herstellers auf der Verpackung des Entkalkungsmittels strengstens befolgt werden.

11 REGELMÄßIGER KUNDEN-

DIENST

Der regelmäßige Kundendienst durch einen autorisierten Fachhändler verlängert die Lebensdauer der Maschine und erhöht ihre Zuverlässigkeit. Die Original-Verpackung aufbewahren, da sie zum Schutz während des Transports benutzt werden kann.

ausreichend erläutert wurden, so bitten wir Sie, sich an den örtlichen Fachhändler oder direkt an den Hersteller zu wenden.

• Des weiteren weisen wir darauf hin, daß der Inhalt der vorliegenden Bedienungsanleitung kein Bestandteil einer vorherigen oder vorher existierenden Konvention ist, einer Übereinkunft oder eines rechtskräftigen Vertrags und dessen Inhalt somit nicht ändert.

• Alle Verpflichtungen des Herstellers beziehen sich auf den entsprechenden Kaufvertrag, der auch die kompletten und ausschließlichen Bedingungen über die Garantie enthält.

• Die vertraglichen Garantiebedingungen werden durch die vorliegenden Erläuterungen weder beschnitten noch erweitert.

• Die Bedienungsanleitung enthält Informationen, die urheberrechtlich geschützt sind. Das Fotokopieren oder Übersetzen in eine andere Sprache ohne vorherige schriftliche Genehmigung seitens des Herstellers ist verboten.

12 RECHTLICHE

INFORMATIONEN

• Die vorliegende Bedienungsanleitung enthält alle für den ordnungsgemäßen Gebrauch der Maschine, ihre Funktionen sowie die vorschriftsmäßige Wartung notwendigen Informationen.

• Die Kenntnis der vorliegenden Bedienungsanleitung ist unter Beachtung aller Sicherheitsvorschriften grundlegend für den gefahrenfreien Gebrauch und die Wartung der Maschine.

• Wenn weitere Informationen benötigt werden, oder wenn spezielle Probleme auftauchen sollten, die in der vorliegenden Bedienungsanleitung nicht

13 ENTSORGUNG

• Die nicht mehr in Gebrauch befindlichen Maschinen müssen unbrauchbar gemacht werden.

• Den Stecker aus der Steckdose ziehen und das Spannungsversorgungskabel durchschneiden.

• Die nicht mehr in Gebrauch befindlichen Maschinen bei einer geeigneten Sondermülldeponie abgeben.

Page 53

FEHLERSUCHE

14 FEHLERSUCHE

Fehler

Die Maschinen kann nicht eingeschaltet werden

Die Pumpe ist sehr laut

Der Espresso ist zu kalt

Die Milch wird nicht aufgeschäumt

Der Espresso kommt zu schnell heraus, es bildet sich keine Kaffecreme

Der Espresso kommt nicht heraus oder kommt nur tropfenweise heraus

Der Espresso läuft an den Rändern des Filterhalters aus

Mögliche Ursache

Maschine nicht an die Spannungsversorgung angeschlossen

Kein Wasser im Wasserbehälter (par.4.4)

Temperatur-Kontrollanzeige für Kaffeezubereitung ist noch nicht aufgeleuchtet, nachdem der Kaffeeschalter betätigt wurde.

Filterhalter zum Vorwärmen nicht eingerastet (par. 5.1-5.2)

Milch ist nicht geeignet

Zu wenig Espressopulver im Fiterhalter/zu grob gemahlen

Espresso alt oder nicht geeignet

Kein Wasser vorhanden

Espressopulver zu fein gemahlen

Espressopulver im Filterhalter zu stark festgedrückt

Zuviel Espressopulver im Filterhalter

Drehgriff (6) “Heißes Wasser/Dampf” offen

Maschine verkalkt

Düse verstopft

Filter im Filterhalter verstopft

Filterhalter nicht richtig in die Baugruppe Espressozubereitung eingesetzt

Oberer Rand des Filterhalters verschmutzt

Dichtungen des Heizkessels verschmutzt oder verschlissen

Zuviel Espressopulver im Filterhalter.

Behebung

Die Maschine an die Spannungsversorgung anschließen

Wasser nachfüllen.

Warten, bis die Kontrolleuchte erlischt

Den Filterhalter vorwärmen

Den Fettgehalt überprüfen

Mehr Espressopulver zufügen (par.

5.1-5.2)

Eine andere Espressosorte verwenden (Abschn.6)

Wasser nachfüllen (par.4.4)

Eine andere Espressosorte verwenden

Espressopulver auflockern

Espressopulver mit Hilfe des Meßlöffels aus dem Filterhalter nehmen

Den Drehgriff zudrehen

Maschine entkalken (Abschn.10)

Das Filterelement reinigen

Den Filter reinigen (Abschn.9)

Den Filterhalter richtig einsetzen (par.5.1-5.2)

Den Rand des Filterhalters reinigen

Dichtungen reinigen oder austauschen

Espressopulver mit Hilfe des Meßlöffels aus dem Filterhalter nehmen

Bei Defekten, die nicht in der obigen Tabelle aufgeführt sind, bzw. wenn die vorgeschlagenen Behebungsmethoden nicht funktionieren sollten, wenden Sie sich bitte an einen autorisierten Fachhändler.

Page 54

GENERALIDADES

Índice

1 GENERALIDADES ................................... 54

1.1 Para facilitar la lectura ......................... 54

1.2 Uso de este manual de instrucciones

de uso ................................................ 55

2 DATOS TECNICOS ................................. 55

3 NORMAS DE SEGURIDAD ......................57

4 INSTALACIÓN ....................................... 59

4.1 Embalaje ............................................ 59

4.2 Advertencia para la instalación ............. 59

4.3 Conexión a la red eléctrica ................... 59

4.4 Relleno del depósito agua .................... 59

4.5 Recargar el circuito .............................. 59

5 SUMINISTRO DEL CAFÉ ......................... 60

5.1 Con portafiltro Crema .......................... 60

5.2 Con portafiltro en latón ........................ 61

6 SELECCIÓN DEL TIPO DE CAFÉ -

CONSEJOS ............................................ 61

7 SUMINISTRO DEL AGUA CALIENTE ........ 62

8 SUMINISTRO DEL VAPOR/PREPARACIÓN

DEL CAPUCHINO ..................................62

9 LIMPIEZA ............................................... 62

10 DECALCIFICACIÓN ............................... 63

11 SERVICIO A INTERVALOS

REGULARES ........................................... 64

12 INFORMACIÓN DE CARÁCTER JURÍDICO . 64

13 DESGUACE............................................ 64

14 SOLUCIÓN DE LAS ANOMALÍAS ........... 65

1 GENERALIDADES

La máquina de café está indicada para la preparación de 1 ó 2 tazas de café expreso y está dotada de un tubo orientable para el suministro del vapor y del agua caliente. Los mandos en la parte delantera del aparato están indicados con símbolos de fácil interpretación. El cuerpo de la máquina, de elegante diseño, ha sido proyectado para uso doméstico y no está concebido para un funcionamiento continuo de tipo profesional.

Atención. La empresa está exenta de toda responsabilidad en caso de posibles daños debido a las causas siguientes:

• Uso indebido o diverso del fin para el cual la máquina ha sido diseñada;

• Reparaciones efectuadas en centros de asistencia no autorizados;

• Manipulación del cable de alimentación;

• Manipulación de cualquier componente de la máquina;

• Uso de piezas de recambio y accesorios no originales; En tales casos la garantía pierde su validez.

1.1 Para facilitar la lectura

El triángulo de advertencia indica todas aquellas instrucciones importantes para la seguridad del usuario. ¡Atenerse escrupulosamente a tales indicaciones para evitar graves lesiones!

Este símbolo pone en evidencia la información que hay que leer con mayor atención, para un mejor uso de la máquina.

Las referencias hechas a ilustraciones, a partes del aparato en particular o a elementos de control, etc., están indicadas con números o letras; en tal caso consultar las ilustraciones correspondientes.

Page 55

DATOS TECNICOS

Las ilustraciones correspondientes al texto se encuentran en el dorso de la portada. Tener esta página abierta durante la lectura de las instrucciones de uso.

1.2 Uso de este manual de instrucciones de uso

Conservar estas instrucciones de uso en un lugar seguro y adjuntarlo a la máquina de café en caso que deba ser utilizada por otra persona.

Para ulterior información, o en caso de problemas, no tratados, o tratados parcialmente, en el presente manual de instrucciones, dirigirse a especialistas competentes.

2 DATOS TECNICOS

Tensión nominal Ver tarjeta sobre el aparato Potencia nominal Ver tarjeta sobre el aparato Material cuerpo Termoplástico Dimensiones (I x a x p) 245 x 310 x 250 Peso 4 kg Longitud cable 1,2 m Panel de control Frontal Portafiltro Crema (variables en función de los modelos) Latón “Pannarello” Especial para capuchinos (opcional) Depósito Extraible Alimentación Ver tarjeta Depósito agua 2 l Presión bomba 13-15 bar Caldera Inox Dispositivos de seguridad Válvula de seguridad presión caldera

Termostato de seguridad

Se reserva la facultad de eventuales cambios debido a los avances del progreso tecnológico.

Máquina conforme a la Directiva Europea 89/336/CEE (Decreto legislativo 476 del 04/ 12/92), relativa a la eliminación de las molestias radiotelevisivas.

Page 56

NORMAS DE SEGURIDAD

400

200

Medidas en milímetros

Page 57

NORMAS DE SEGURIDAD

3 NORMAS DE SEGURIDAD

No poner nunca en contacto con el agua las partes por las que pasa corriente eléctrica: ¡peligro de cortocircuito! ¡el vapor a elevada temperatura y el agua caliente pueden provocar quemaduras! No dirigir nunca el chorro de vapor o del agua caliente a partes del cuerpo, tocar con precaución el pitón vapor/agua caliente: ¡peligro de quemaduras!

Destinación de uso

Usar la máquina únicamente para el fin para el cual ha sido diseñada. La máquina de café ha sido diseñada exclusivamente para uso doméstico. A causa de los peligros que comporta, está prohibido efectuar cambios técnicos a la máquina así como usarla de manera indebida. La máquina de café debe ser utilizada solamente por adultos.

Alimentación de corriente

Conectar la máquina de café únicamente a un enchufe de corriente adecuada. La tensión debe corresponder con aquella indicada en la tarjeta del aparato.

Cable de alimentación

No usar nunca la máquina de café si el cable de alimentación presenta algún defecto. Proceder inmediatamente a la sustitución de los cables y los enchufes defectuosos por parte de personal competente. No hacer pasar el cable de alimentación por ángulos y cantos pronunciados, ni por encima de objetos muy calientes; protegerlo de las salpicaduras de aceite. No llevar ni tirar de la máquina de café por el cable. No extraer el enchufe tirando del cable ni

tocarlo con manos mojadas. Evitar que el cable de alimentación cuelgue libremente de mesas o estanterías.

Protección de otras personas

Cerciorarse de que ningún niño use la máquina de café como un juego. Los niños no se dan cuenta del peligro que entrañan los electrodomésticos. Los elementos del embalaje no deben ser dejados al alcance de los niños ya que representan un peligro en potencia.

Peligro de quemaduras

Evitar dirigir el chorro de vapor a elevada temperatura y/o agua caliente sobre si mismos y/u otras personas. Utilizar siempre las asas correspondientes o manoplas. Tocar el pitón únicamente en las zonas expresamente dotadas de protecciones antiquemaduras. No desenchufar (quitar) nunca el portafiltro durante el suministro del café. Durante la fase de calentamiento del grupo de suministro del café pueden derramarse gotas de agua caliente.

Ubicación

Encontrar un lugar seguro para la máquina de café donde nadie pueda tumbarla o hacerse daño. Posibilidad de que se produzcan escapes de agua caliente o de vapor a elevada temperatura: ¡peligro de quemaduras! No utilizar la máquina de café al aire libre. No colocar la máquina en superficies muy calientes o cerca de flamas abiertas con el fin de evitar que la superficie se derrita o resulte dañada.

Limpieza

Antes de efectuar la limpieza es indispensable desactivar todos los mandos y seguidamente desenchufar la toma de

Page 58

NORMAS DE SEGURIDAD

corriente del enchufe correspondiente. Por último, esperar a que la máquina se enfríe. ¡No introducir nunca la máquina en el agua! Está severamente prohibido manipular el interior de la máquina.

Espacio para uso y manutención

Para un buen funcionamiento de la máquina de café se aconseja tener en cuenta los siguientes puntos:

• Escoger un plano de apoyo bien nivelado;

• Escoger un ambiente suficientemente

iluminado, higiénico y con tomas de corriente de fácil acceso;

• Mantener una distancia mínima entre las

paredes y la máquina como se indica en la figura.

Almacenamiento de la máquina

Cuando la máquina no se utiliza durante un largo periodo de tiempo, apagar la máquina y desenchufarla. Guardar la máquina en un lugar seco fuera

del alcance de los niños. Protegerla del polvo y de la suciedad.

Reparaciones: Manutención

Después de una caída, en caso de avería, en caso de observar algún defecto o ante la sospecha de un posible defecto, desenchufar en seguida el aparato. No poner nunca en funcionamiento una máquina defectuosa. Solamente especialistas realmente componentes pueden intervenir en la máquina y efectuar reparaciones. Las reparaciones se efectúan únicamente en centros de asistencia autorizados. En caso de intervenciones que no respeten tales indicaciones, se revocará cualquier responsabilidad en caso de posibles daños.

Antincendio

En caso de incendio utilizar extintores de anhídrido carbónico (CO2). No utilizar agua caliente o extintores a polvo.

Leyenda de los componentes de la máquina

Depósito de agua Tapadera depósito agua Interruptor general Interruptor café Interruptor vapor Pomo grifo agua caliente/vapor Grupo suministrador café Tubo vapor Piloto máquina lista Cable alimentación Recipiente reciclaje agua + rejilla

Accesorios (variables en función del modelo)

Indicador recipiente lleno Portafiltro “Crema” Filtro para portafiltro “Crema” (único

para el suministro de 1 ó 2 cafés) Portafiltro de latón

Filtro 1 café para portafiltro de latón Filtro 2 café para portafiltro de latón Dosificador para el café Prensa-café

Page 59

PUESTA EN MARCHA

4 INSTALACIÓN

Para la propia seguridad y la seguridad de terceros atenerse escrupulosamente a las “Normas de seguridad” indicadas en cap. 3.

4.1 Embalaje

El embalaje original ha sido proyectado y realizado para proteger la máquina durante el envío. Es aconsejable guardarlo para futuros transportes.

4.2 Advertencia para la instalación

Antes de instalar la máquina, seguir rigurosamente las siguientes indicaciones para garantizar la total seguridad:

• Encontrar un lugar seguro para la máquina;

• Cerciorarse de que ningún niño use la

máquina de café como un juego

• No colocar la máquina sobre superficies

demasiado calientes o cerca de flamas

abiertas La máquina de café está lista para ser conectada.

4.3 Conexión a la red eléctrica

¡La corriente eléctrica puede ser

peligrosa! Por lo tanto, seguir siempre minuciosamente las normas de seguridad.

¡No utilizar nunca cables

defectuosos! Los cables y los enchufes defectuosos deben ser sustituidos inmediatamente por parte de especialistas autorizados.

La máquina de café debe ser conectada a una toma de corriente adecuada. La tensión del aparato ha sido determinada en fábrica.

Controlar que la tensión de la red corresponda a las indicaciones señaladas en la tarjeta de identificación colocada en el fondo del aparato.

• Desenrollar del fondo del aparato la cantidad de cable necesario para la conexión a la red eléctrica.

• Controlar que el interruptor general esté en la posición “0” antes de conectar la máquina a la red eléctrica.

• Introducir el enchufe en una toma de corriente de tensión adecuada.

4.4 Relleno del depósito agua

• Abrir la tapadera del depósito (2)

• Extraer el depósito del agua (1) utilizando la tapadera. La válvula colocada en el fondo del depósito impide el escape de agua.

• Aclararlo y llenarlo con agua fresca, evitando llenarlo excesivamente.

• Colocar el depósito de nuevo en su sitio.

• Una vez llenado el depósito, ejercer una leve presión sobre éste con el fin que la válvula se ajuste bien. De este modo la válvula se abre automáticamente.

• Cerrar la tapadera de nuevo sobre el depósito.

Llenar el depósito siempre y

exclusivamente con agua sin gas: El agua caliente, así como otros líquidos pueden provocar averías al depósito. No poner nunca en funcionamiento la máquina sin agua: controlar que haya siempre suficiente agua en el interior del depósito.

4.5 Recargar el circuito

Antes de cada puesta en funcionamiento, después que la máquina no haya sido utilizada durante un largo periodo de tiempo, después de haber agotado el agua

Page 60

SUMINISTRO DEL CAFÉ

y después de haber extraído el vapor de agua, el circuito de la máquina debe ser recargado.

• Presionar el interruptor general (3), el piloto colocado en su interior se encenderá.

• Dirigir el tubo vapor (“Pannarello”) sobre el recipiente recogegotas.

• Abrir el pomo (6) “agua caliente/vapor” haciéndolo girar en dirección contraria a las manecillas del reloj, y presionar el interruptor café (4).

• Esperar que del tubo vapor (“Pannarello”) salga un chorro de agua regular.

• Presionar de nuevo el interruptor café (4) y cerrar el pomo (6) “agua caliente/ vapor) haciéndolo girar en el sentido de las manecillas del reloj.

La máquina ahora está lista para el suministro del café.

5 SUMINISTRO DEL CAFÉ

¡Atención! Durante el suministro

del café está prohibido desactivar el portafiltro haciéndolo girar manualmente en sentido contrario a las manecillas del reloj. Peligro de quemaduras.

• Durante esta operación el piloto de

máquina lista (9) puede encenderse y apagarse; tal funcionamiento debe ser considerado normal y no una anomalía.

• Controlar, antes del uso, que el pomo (6)

agua caliente/vapor esté cerrado y que el depósito del agua de la máquina contenga una cantidad de agua suficiente.

• Encender la máquina, si ésta no está

activada, con el interruptor general (3), el piloto colocado en su interior se iluminará.

• Esperar hasta que el piloto de máquina

lista (9) se encienda; ahora la máquina está lista para el suministro del café.

Nota. Al elevarse el flotador de nivel (12) es conveniente vaciar el

recipiente de recuperación agua.

5.1 Con portafiltro Crema

• Introducir el filtro (14) en el portafiltro “Crema” (13).

• Introducir por la parte inferior el portafiltro “Crema” en el grupo suministro (7), haciéndolo girar de izquierda a derecha hasta que se bloquee.

• Dejar el mango del portafiltro. Un sistema automático mueve ahora ligeramente el mango hacia la izquierda. Este movimiento garantiza el perfecto funcionamiento del portafiltro.

• Colocar una taza de café bajo el portafiltro. Calentar previamente el portafiltro y la taza presionando el interruptor café (4); el agua empezará a subir por el portafiltro (esta operación se hace necesaria solamente para el primer café).

• Cuando la taza esté suficientemente llena presionar nuevamente el interruptor café (4).

• Quitar el portafiltro de la máquina girando de derecha a izquierda y vaciar el agua que sobra.

• Con el portafiltro especial “Crema” (13) del cual está dotado la máquina, no hace falta cambiar el filtro para obtener uno o dos cafés.

• Verter 1 ó 2 dosis rasas de café molido en el filtro para obtener uno o dos cafés.

• Eliminar todos los residuos de café del borde del portafiltro.

• Introducir el portafiltro “Crema” (13) por la parte inferior en el grupo suministro (7), haciéndolo girar de izquierda a derecha, hasta que se bloquee completamente, como se ha visto anteriormente.

• Coger 1 - 2 tacitas calentadas previa-

Page 61

SUMINISTRO DEL CAFÉ - SELECCIÓN DEL TIPO DE CAFÉ

mente y colocarlas bajo el portafiltro; controlar que estén correctamente situadas bajo los orificios de la salida del café.

• Presionar el pulsador café. Esperar que las tacitas estén lo suficientemente llenas.

• Presionar de nuevo el pulsador café para parar el suministro de café.

• Al término del suministro, esperar algunos segundos, extraer el portafiltro y vaciarlo de los residuos situados en el fondo.

Nota sobre la limpieza: mante-

ner limpio el filtro del portafiltro “Crema” extrayéndolo de la propia sede y lavándolo con agua potable.

5.2 Con portafiltro en latón

• Introducir el filtro (16 ó 17, de 1 ó 2 tazas,

según el número de cafés que hay que preparar) en el portafiltro en latón (15).

• Introducir por la parte inferior el

portafiltro en latón en el grupo suministro (7), girándolo de izquierda a derecha hasta que se bloquee.

• Colocar una taza de café bajo el

portafiltro. Calentar previamente el portafiltro y la taza presionando el interruptor café (4); el agua empezará a subir por el portafiltro (esta operación se hace necesaria solamente para el primer café).

• Cuando la taza esté suficientemente

llena, presionar nuevamente el interruptor café (4).

• Quitar el portafiltro de la máquina

girándolo de derecha a izquierda.

• Verter 1 ó 2 dosis rasas de café molido,

en función del filtro montado previamente, para obtener uno o dos cafés.

• Apretar ligeramente el café con el

instrumento adecuado y eliminar todos los residuos de café del borde del portafiltro.

• Introducir por la parte inferior el

portafiltro en latón (15) en el grupo suministro (7), girando de izquierda a derecha, hasta que se bloquee completamente.

• Coger 1 - 2 tacitas calentadas previamente y colocarlas bajo el portafiltro; controlar que estén correctamente situadas bajo los orificios de la salida del café.

• Presionar el pulsador café. Esperar que las tacitas estén lo suficientemente llenas.

• Presionar de nuevo el pulsador café para parar el suministro de café.

• Al término del suministro, esperar algunos segundos, extraer el portafiltro y vaciarlo de los residuos situados en el fondo.

Nota sobre la limpieza: mante-

ner limpio el filtro del portafiltro extrayéndolo de la propia sede y lavándolo con agua.

6 SELECCIÓN DEL TIPO DE

CAFÉ - CONSEJOS

Por regla general puede utilizarse cualquier tipo de café existente en comercio. Sin embargo, el café es un producto natural, y su gusto cambia en función de su origen y de la mezcla; es preferible probar diversos tipos con el fin de encontrar el que se ajuste al gusto personal. Para mejores resultados se aconseja, de todos modos, el uso de mezclas expresamente preparadas para máquinas de café expreso. El café debería subir regularmente del portafiltro sin gotear. La velocidad de subida del café puede modificarse cambiando ligeramente la dosis, el grado de molido y/o de presurizado del café en el filtro.

ANTES DE LLEVAR A CABO

NINGUNA OPERACIÓN RELATIVA AL SUMINISTRO DEL VAPOR O DEL

Page 62

SUMINISTRO DEL AGUA CALIENTE / VAPOR - LIMPIEZA

AGUA CALIENTE CONTROLAR QUE EL TUBO VAPOR (“PANNARELLO”) ESTÉ DIRIGIDO ENCIMA DEL RECIPIENTE DE RECICLAJE DEL AGUA.

7 SUMINISTRO DEL AGUA

CALIENTE

• Encender la máquina, si ésta no está activada , con el interruptor general (3), el piloto colocado en su interior se iluminará.

• Colocar una taza o un vaso de té bajo el tubo vapor (“Pannarello”).

• Abrir el pomo (6) “Agua caliente/vapor” girándolo en sentido contrario a las manecillas del reloj y presionar el interruptor café (4) para la salida del agua hasta que alcance la cantidad deseada.

• Presionar nuevamente el interruptor café (4) y cerrar el pomo (6) haciéndolo girar en el sentido de las manecillas del reloj para interrumpir el suministro de agua caliente.

¡Peligro de quemaduras!

Al inicio del suministro pueden producirse breves salpicaduras de agua caliente. El tubo de suministro puede alcanzar temperaturas elevadas: evitar tocarlo directamente con las manos.

ilumina. El piloto de máquina lista (9) se apaga.

• Esperar a que el piloto de máquina lista (9) se encienda de nuevo; a este punto la máquina está lista para el suministro de vapor.

• Dirigir el tubo vapor (“Pannarello”) encima del recipiente recogegotas, abrir

el pomo (6) “Agua caliente/vapor” durante algunos instantes, para que suba el agua residual del tubo vapor (“Pannarello”); en un breve periodo empezaría a salir solo vapor.

• Cerrar el pomo (6).

• Introducir el tubo vapor (“Pannarello”) en el líquido por calentar y abrir el pomo (6); hacer girar el recipiente con lentos movimientos de bajo a arriba para hacer que el calentamiento sea uniforme.

• Una vez utilizado el vapor durante el tiempo deseado, cerrar el pomo (6) y colocar nuevamente el interruptor en la posición inicial (5) “Vapor”.

Utilizando este sistema con la leche, se procede a la

preparación del capuchino.

• Pasar a cargar el circuito descrito en párr.4.5 para hacer que la máquina sea operativa.

• Limpiar el tubo vapor (pannarello) con un paño húmedo después de efectuar esta operación.

8 SUMINISTRO DEL VAPOR/

PREPARACIÓN DEL CAPUCHINO

• Encender la máquina, si ésta no está activada, con el interruptor general (3), el piloto colocado en su interior se iluminará.

• Presionar el interruptor (5) vapor, el piloto colocado en su interior se

9 LIMPIEZA

La manutención y la limpieza pueden ser efectuadas únicamente cuando la máquina está fría y desconectada de la corriente eléctrica.

• No introducir la máquina en el agua y no introducir sus componentes en el lavavajillas.

Page 63

LIMPIEZA - DECALCIFICACIÓN

• No utilizar objetos puntiagudos o productos químicos agresivos (disolventes) para la limpieza.

• Se aconseja la limpieza cotidiana del depósito del agua y llenarlo con agua fresca.

• Después de haber calentado la leche, extraer una pequeña cantidad de agua caliente para la limpieza del tubo y limpiarlo externamente con un paño húmedo.

• Para la limpieza del aparato, utilizar un paño suave humedecido con agua.

• Para la limpieza del portafiltro, proceder tal y como se indica a continuación:

• Extraer el filtro, introducirlo en agua caliente y lavarlo con atención.

• Lavar el interior del portafiltro.

• No secar la máquina y/o sus componentes utilizando un horno microondas y/o un horno convencional.

• Limpiar, en caso que esté presente, el “Pannarello” situado sobre el tubo vapor. Para hacer esto hay que destornillar la abrazadera y extraer el “Pannarello” del tubo vapor, desmontar el cuerpo externo del “Pannarello”. Lavar con agua corriente y montar de nuevo el “Pannarello”.

Se aconseja apretar la

abrazadera de forma adecuada; el “Pannarello” podría aflojarse durante el uso.

10 DECALCIFICACIÓN

La formación de calcio se produce con el uso del aparato; la decalcificación es necesaria cuando se observa una reducción del volumen de agua.

Si se desea efectuar la limpieza personalmente, se puede utilizar

un producto decalcificador para máquinas de café de tipo atóxico de los diversos que ofrece el mercado.

¡Atención! No utilizar nunca vinagre como decalcificador.

• Extraer el depósito del agua y vaciar el agua residual contenida.

• Mezclar el descalcificador con agua, tal y como se especifica en el envase del

producto descalcificador, y llenar el depósito de agua; introducir el depósito en la máquina.

• Encender la máquina presionando el interruptor general.

• Dirigir el tubo vapor sobre el recipiente recogegoteo.

• Extraer a intervalos (una taza a la vez) el entero contenido del depósito del agua, girando la manecilla vapor (6) en el sentido contrario a las manecillas del reloj manteniendo presionado el interruptor café (4); para interrumpir el suministro presionar de nuevo el interruptor café (4) y girar la manecilla vapor (6) en el sentido de las manecillas del reloj.

• Durante los varios intervalos hay que dejar actuar al decalcificador durante unos 10-15 minutos, desconectando previamente la máquina mediante el interruptor general (3).

• Terminada la solución descalcificadora, extraer el depósito del agua,

secarlo y llenarlo de nuevo de agua fresca potable.

• Introducir de nuevo el depósito en el aparato; vaciar 2/3 de su contenido en

agua girando la manecilla vapor (6) en el sentido contrario a las manecillas del reloj y presionando el interruptor café (4); para interrumpir el suministro de café, presionar de nuevo el interruptor café (4) y girar la manecilla vapor (6) en el sentido

Page 64

INFORMACIÓN DE CARÁCTER JURÍDICO - DESGUACE

de las manecillas del reloj.

• Dejar calentar la máquina y vaciar el contenido restante en el depósito del agua girando la manecilla vapor (6) en el sentido contrario a las manecillas del reloj, y presionando el interruptor café (4); para interrumpir el suministro, presionar de nuevo el interruptor café (4) y girar la manecilla vapor (6) en el sentido de las manecillas del reloj.

Si se utiliza un producto distinto

del aconsejado, se recomienda respetar siempre las instrucciones de la empresa productora que se indican en el envase del producto decalcificador.

11 SERVICIO A INTERVALOS

REGULARES

El servicio a intervalos regulares por parte de un Centro de Asistencia Autorizado prolonga la duración y la fiabilidad de la máquina. Conservar el embalaje original de la máquina que podrá ser útil como protección durante el transporte.

12 INFORMACIÓN DE CARÁC-

TER JURÍDICO

aparato.

• Si se desea obtener ulterior información, o si se observa que en el presente manual de instrucciones de uso no hayan sido explicados con suficiente claridad algunos puntos que se retienen de interés, se ruega que lo comuniquen a su vendedor local o directamente a la empresa fabricante.

• Además, queremos subrayar que el contenido del presente manual no forma parte de una convención anterior o ya existente, ni tampoco de un acuerdo o de un contrato legal los cuales no cambian el sentido.

• Cada una de las obligaciones del constructor se basan en el contrato de compra-venta que contiene también un reglamento completo y exclusivo por lo que concierne las condiciones de la garantía.

• Las normas de garantía contractuales no se limitan ni se prolongan en base a las presentes explicaciones.

• El manual de instrucciones de uso contiene información protegida de derechos de autor.

• No está permitido fotocopiar ni traducirlo a otro idioma sin previo acuerdo por parte del Constructor.

13 DESGUACE

• El presente manual de instrucciones para el uso contiene la información necesaria para un uso correcto, para las funciones operativas y la manutención detallada del aparato.

• Tales contenidos, sumados a la aplicación de los mismos, representan el punto de partida para un uso sin peligro de la máquina, respetando en todo momento las normas de seguridad durante el funcionamiento y la manutención del

• Inutilizar los aparatos en desuso

• Desenchufar el aparato de la corriente y cortar el cable eléctrico.

• Entregar los aparatos en desuso a un centro de recogida idóneo.

Page 65

SOLUCIÓN DE LAS ANOMALÍAS

14 SOLUCIÓN DE LAS ANOMALÍAS

Avería

La máquina no se enciende

La bomba hace mucho ruido

El café sale demasiado frío

No se forma la espuma

El cafè sube con demasiada rapidez, no se forma la crema

El cafè no sale o sale sólo gota a gota

El cafè se sale por los bordes

Causas posibles

Máquina no conectada a la red eléctrica

Falta agua en el depósito (párr.4.4)

Indicador de “listo para funcionamiento no iluminado cuando se ha presionado la tecla del café

Portafiltro no introducido para el calentamiento previo (par. 5.1-5.2)

Leche inadecuada

Demasiado poco cafè en el portafiltro/ molido demasiado grueso

Cafè viejo o inadecuado.

Falta agua Molido demasiado fino Cafè presionado en el portafiltro Demasiado cafè en el portafiltro

Pomo (6) “Agua caliente/ vapor” abierto

Máquina calcificada

Ducha obstruida Filtro en el portafiltro obstruido Portafiltro mal introducido en el grupo

suministro cafè Borde superiore del portafiltro sucio Guarnición de la caldera sucia o

gastada Demasiado café en el portafiltro

Remedio

Conectar la máquina a la red eléctrica

Rellenar con agua

Esperar que el indicador se ilumine

Calentar previamente el portafiltro

Controlar el nivel de grasa

Añadir cafè (párr. 5.1-5.2)

Usar una mezcla distinta (cap.6).

Rellenar con agua (párr.4.4) Sustituir el tipo de cafè Remover el cafè molido Reducir la cantidad de cafè

utilizando el dosificador Cerrar el pomo

Decalcificar la máquina (cap.10)

Limpiar el elemento filtrador Limpiar el filtro (cap.9) Introducir correctamente el

portafiltro (párr.5.1-5.2) Limpiar el borde del portafiltro Limpiar o sustituir la guarnición

Reducir la cantidad de cafè utilizando el dosificador

Para averías que no estén contempladas en la tabla descrita o en caso que los remedios sugeridos no las resuelvan, dirigirse a un centro de asistencia.

Page 66

GENERALIDADE

Índice

1 GENERALIDADE .....................................66

1.1 Para facilitar a leitura ........................... 66

1.2 Uso destas instruções ........................... 67

2 DADOS TECNICOS ................................ 67

3 NORMAS DE SEGURANÇA ..................... 69

4 INSTALAÇÃO ......................................... 71

4.1 Embalagem ........................................ 71

4.2 Advertências para a instalação ............. 71

4.3 Ligação à rede eléctrica ....................... 71

4.4 Enchimento do depósito de água .......... 71

4.5 Carregamento do circuito .................... 71

5 TIRAGEM DO CAFÉ ................................ 72

5.1 Com suporte do filtro Crema ................ 72

5.2 Com suporte do filtro de latão .............. 73

6 ESCOLHA DO TIPO DE CAFÉ -

CONSELHOS .........................................73

7 FORNECIMENTO DE ÁGUA QUENTE ..... 74

8 FORNECIMENTO DE VAPOR/

PREPARAÇÃO DO CAPPUCCINO ........... 74

9 LIMPEZA ................................................ 74

10 DESCALCIFICAÇÃO ............................... 75

11 MANUTENÇÃO PERIÓDICA ................... 76

12 INFORMAÇÕES DE CARÁCTER JURÍDICO . 76

13 DESACTIVAÇÃO DA MÁQUINA ............. 76

14 PROBLEMAS E REMEDIOS ...................... 77

1 GENERALIDADES

A máquina de café é indicada para preparar 1 ou 2 chávenas de café expresso e possui um tubo orientável para fornecer vapor e água quente. Os comandos que se encontram na parte da frente do aparelho estão assinalados com símbolos de fácil interpretação. O corpo da máquina apresenta um designe elegante concebido para uso doméstico e não é indicado para um funcionamento contínuo de tipo profissional.

Atenção. Não se assume qualquer responsabilidade por eventuais danos ocasionados por:

• Uso errado ou não conforme às finalidades previstas;

• Reparações não efectuadas nos centros de assistência autorizados;

• Manipulação do cabo de alimentação;

• Manipulação de qualquer componente da máquina;

• Uso de peças sobressalentes e acessórios não originais; Nesses casos a garantia perde a sua validade.

1.1 Para facilitar a leitura

O sinal de aviso triangular fornece todas as instruções importantes para a segurança do utilizador. Respeite escrupulosamente estas instruções para evitar ferimentos graves!.

Este símbolo evidencia as informações a serem consideradas com maior atenção para uma melhor utilização da máquina.

As referências às ilustrações, às partes do aparelho ou aos elementos de comando,

etc., são indicadas por números ou letras; nesse caso, remete-se às figuras.

Page 67

DADOS TECNICOS

As figuras correspondentes ao texto encontram-se nas orelhas da capa. Mantenha esta página aberta durante a leitura do manual de instruções.

1.2 Uso destas instruções

Conserve estas instruções num lugar seguro e anexe-as à máquina de café se esta tiver que ser utilizada por outra pessoa.

Para outras informações ou no caso de problemas não tratados ou não suficientemente tratados no manual, dirija-se a um técnico qualificado.

2 DADOS TECNICOS

Tensão nominal Consulte a chapa que se encontra no aparelho Potência nominal Consulte a chapa que se encontra no aparelho Material corpo Termoplástico Dimensões (lxhxp) 245 x 310 x 250 Peso 4 Kg Comprimento do cabo de alimentação 1,2 m Painel de comando Frontal Suporte do filtro Crema (variável em função dos modelos) Latão “Pannarello” Especial para cappuccino (opção) Reservatório Amovível Alimentação Consulte a chapa que se encontra no aparelho Reservatório de água 2 l Pressão bomba 13-15 Bar Caldeira Aço Inox Dispositivos de segurança Válvula de segurança pressão da caldeira

Termostato de segurança

Reservamo-nos o direito de modificar a concepção e a realização da máquina se o progresso tecnológico assim o exigir.

Aparelho conforme à Directiva Europeia 89/336/CEE (Decreto Lei 476 de 04/12/92), relativa à eliminação de interferências radiotelevisivas.

Page 68

NORMAS DE SEGURANÇA

400

200

Medida en Milímetros

Page 69

NORMAS DE SEGURANÇA

3 NORMAS DE SEGURANÇA

Não mergulhe em água as partes com corrente eléctrica: perigo de curto-circuito! O vapor e a água quente podem provocar queimaduras! Nunca dirija o jacto de vapor ou da água quente para qualquer parte do corpo, tome precauções quando tiver que tocar o bico do vapor/água quente: perigo de queimaduras!

Destinação de uso

Use a máquina exclusivamente para o fim a que se destina. A máquina de café está prevista exclusivamente para uso doméstico. É expressamente proibido fazer modificações técnicas ou utilizá-la para usos ilícitos, devido aos riscos que daí advêm! A máquina de café deve ser utilizada somente por adultos.

Evite que o cabo penda livremente das mesas ou das prateleiras.

Protecção de terceiros

Mantenha a máquina de café fora do alcance das crianças e assegure-se de que nenhuma delas tenha a possibilidade de brincar com a máquina. As crianças não têm a noção do perigo ligado ao uso dos electrodomésticos. Os elementos da embalagem não devem ser deixados ao alcance das crianças por serem fontes de possíveis perigos.

Perigo de queimaduras

Não dirija para si e/ou para outros o jacto de vapor e/ou de água quente. Use sempre as pegas apropriadas. Toque nos bicos exclusivamente através das partes com protecções contra queimaduras. Nunca retire o suporte do filtro durante o fornecimento do café. Durante a fase de aquecimento do grupo de fornecimento do café podem sair algumas gotas de água quente.

Alimentação de corrente

Ligue a máquina de café a uma tomada de corrente adequada. A tensão de alimentação deve corresponder à indicada na chapa de identificação do aparelho.

Cabo de alimentação

Não utilize a máquina de café se o cabo de alimentação estiver defeituoso. Proceda imediatamente à substituição do cabo e da ficha defeituosos. Não deixe o cabo de alimentação passar por ângulos ou cantos cortantes, sobre objectos muito quentes e não o suje de óleo. Não pegue ou puxe a máquina de café pelo cabo. Não retire a ficha puxando-a pelo fio ou com as mãos molhadas.

Localização

Coloque a máquina de café num lugar seguro, de modo a não poder ser derrubada nem ferir ninguém. A água quente e o vapor poderão sair e provocar queimaduras! Não utilize a máquina de café ao ar livre Não pouse a máquina em superfícies muito quentes e/ou perto do fogo, para evitar que o corpo da máquina se funda ou se danifique.

Limpeza

Antes de limpar a máquina, é indispensável desactivar todos os botões e retirar a ficha da corrente. Além disso, espere que a máquina arrefeça. Nunca mergulhe a máquina na água! É taxativamente proibido fazer modificações dentro da máquina.

Page 70

NORMAS DE SEGURANÇA

Espaço para a utilização e manutenção

Para um correcto funcionamento da máquina de café, aconselha-se o seguinte:

• Escolha um plano de apoio bem nivelado;

• Escolha um ambiente suficientemente iluminado, higiénico e com tomada facilmente acessível;

• Mantenha uma distância mínima da máquina em relação às paredes, como indicado na figura.

Conservação da máquina

Quando a máquina não está a ser utilizada, desligue-a e retire a ficha da tomada. Guarde-a num lugar seco e fora do alcance das crianças. Proteja-a da poeira e da sujeira.

Legenda componentes máquina

Reparações / Manutenção

No caso de avarias, defeitos ou suspeita de defeitos após uma queda, retire imediatamente a ficha da tomada. Nunca ponha a funcionar um aparelho defeituoso. Intervenções e reparações só podem ser efectuadas por técnicos competentes. As reparações devem ser feitas exclusivamente num centro de assistência autorizada. No caso de intervenções mal efectuadas, não assumimos qualquer responsabilidade por eventuais danos.

Normas anti-incêndio

Em caso de incêndio, utilize um extintor de dióxido de carbono (CO2). Nunca utilize água ou extintor de pó.

Acessórios (variáveis em função do modelo)

Reservatório da água Tampa do reservatório da água Interruptor geral Interruptor café Interruptor vapor Torneira água quente / vapor Grupo de fornecimento de café Tubo do vapor Luz de sinalização de máquina pron-

ta para o uso Cabo de alimentação

Recipiente recolhe gotas + grelha

Indicador de recipiente cheio Suporte do filtro “Crema”

Filtro para suporte “Crema” (Único no caso de fornecimento de 1 ou 2 cafés)

Suporte do filtro em latão Filtro para suporte de latão para 1 café

Filtro para suporte de latão para 2 cafés

Doseador para café Prensador

Page 71

COLOCAR EM FUNÇAO E EMPREGO

4 INSTALAÇÃO

Para a sua segurança e a dos outros, siga escrupulosamente as “Normas de segurança” que se encontram no cap. 3.

4.1 Embalagem

A embalagem original foi concebida para proteger o aparelho durante a sua expedição. Aconselha-se guardá-la para uma futura utilização.

4.2 Advertências para a instalação

Antes de instalar a máquina, observe as seguintes indicações de segurança:

• coloque a máquina num lugar seguro;

• mantenha-a fora do alcance das crianças;

• não coloque a máquina perto de superfícies muito quentes ou perto de chamas.

A máquina de café está pronta para ser ligada.

• Desenrole do fundo do aparelho a quantidade de cabo necessária para a ligação à rede eléctrica.

• Certifique-se de que o interruptor geral se encontre na posição “0” antes de ligar o aparelho à rede eléctrica.

• Introduza a ficha numa tomada de corrente com tensão apropriada.

4.4 Enchimento do reservatório de

água

• Abra a tampa do reservatório (2).

• Levante o reservatório da água (1), utilizando a tampa. A válvula no fundo do reservatório impede a saída da água.

• Enxagúe o reservatório e encha-o com água fresca, tendo o cuidado de não enchê-lo demasiado.

• Volte a colocar o reservatório no seu lugar.

• Depois de tê-lo colocado, exerça um ligeira pressão no reservatório para que a válvula se encaixe. Desse modo a válvula abre-se automaticamente.

• Feche a tampa no reservatório.

4.3 Ligação à rede eléctrica

A corrente eléctrica pode ser

perigosa! Observe sempre escrupulosamente as normas de segurança.

Nunca utilize cabos defeituosos!

Os cabos e as fichas defeituosos devem ser imediatamente substituídos por técnicos autorizados.

A máquina de café deve ser ligada a uma tomada adequada. A tensão do aparelho é estabelecida pela fábrica. Certifique-se de que a tensão de rede corresponda às indicações da chapa que se encontra debaixo do aparelho.

Coloque sempre água fresca no

reservatório e nunca gaseificada: água quente ou outros líquidos podem danificar o reservatório.

Não ponha a máquina a funcionar

sem água. Verifique sempre se o reservatório tem água suficiente.

4.5 Carregamento do circuito

Antes de colocar a máquina para

funcionar depois de um longo período de inactividade, depois de ter acabado a água ou ter utilizado o vapor, deve-se carregar o circuito da máquina.

• Pressione o interruptor geral (3); a luz

de sinalização situada no seu interior acender-se-á.

Page 72

FORNECIMENTO DO CAFÉ

• Direccione o tubo de saída do vapor (“pannarello”) sobre o recipiente recolhe gotas.

• Abra a torneira (6) “água quente / vapor” rodando-a em sentido anti-horário e pressione o interruptor de café (4).

• Espere até que saia um jacto regular de água do tubo de vapor (pannarello).

• Pressione novamente o interruptor “café” (4) e feche a torneira (6) “água quente / vapor” rodando-a em sentido horário.

A máquina está pronta para fornecer o café.

5 FORNECIMENTO DO CAFÉ

Atenção! Durante o fornecimento

do café é proibido desencaixar o suporte do filtro rodando-o manualmente em sentido horário. Perigo de queimaduras.

• Durante esta operação a luz de

sinalização de “máquina pronta para o uso” (9) pode piscar; este funcionamento deve ser considerado normal e não um sinal de anomalia.

• Antes do uso, certifique-se que a

torneira (6) “água quente / vapor” esteja fechada e que o reservatório da água da máquina tenha uma quantidade suficiente de água.

• Ligue a máquina mediante o interruptor

geral (3), se ela não estiver ligada; a luz de sinalização acender-se-á.

• Espere que a luz de sinalização de

“máquina pronta para o uso” (9) se ilumine. Agora a máquina está pronta para o fornecimento do café.

Nota: quando a bóia de nível (12)

suspende-se é aconselhável esvaziar o recipiente recolhedor de água.

5.1 Com suporte do filtro Crema

• Coloque o filtro (14) no suporte “Crema” (13).

• Encaixe o suporte do filtro “Crema” debaixo do grupo de saída do café (7),

rodando-o da esquerda para a direita até que se bloqueie.

• Deixe a pega do suporte do filtro. Um sistema automático roda ligeiramente a pega para a esquerda. Este movimento garante o perfeito funcionamento do suporte do filtro.

• Coloque uma chávena debaixo do suporte do filtro. Aqueça previamente o suporte do filtro pressionando o interruptor “café” (4); a água começará a sair do suporte do filtro (esta operação é necessária só para o fornecimento do primeiro café).

• Quando a chávena estiver cheia, pressione novamente o interruptor “café” (4).

• Retire o suporte do filtro da máquina, rodando-o da direita para a esquerda e deite fora a água residual.

• Com o especial suporte do filtro “Crema” (13), não é necessário mudar de filtro para o fornecimento de um ou de dois cafés.

• Deite 1 ou 2 doses de café moído no filtro para fornecer um ou dois cafés.

• Eliminar todos os resíduos de café da borda do suporte do filtro.

• Encaixe o suporte do filtro “Crema” (13) debaixo do grupo de saída do café (7), rodando-o da esquerda para a direita até que se bloqueie completamente, como visto anteriormente.

• Apanhe 1 ou 2 chávenas previamente aquecidas e coloque-as embaixo

do suporte do filtro; certifique-se de que se encontrem debaixo dos furos de saída do café.

• Pressione o botão “café”. Espere que as

Page 73

FORNECIMENTO DO CAFÉ - ESCOLHA DO TIPO DE CAFÉ

chávenas estejam suficientemente cheias.

• Pressione novamente o botão “café” para interromper o fornecimento do café.

• No fim da operação de forne-cimento, espere alguns segundos, desencaixe o suporte do filtro e esvazie-o, retirando os restos de café.

Nota sobre a limpeza: manter

limpo o filtro do suporte “Crema” retirando-o do seu lugar e lavando-o com água potável.

5.2 Com suporte do filtro de latão

• Coloque o filtro (16 ou 17, de 1 ou 2

chávenas, conforme o número de cafés a fazer) no suporte do filtro de latão (15).

• Encaixe o suporte do filtro de latão

debaixo do grupo de saída do café (7) rodando-o da esquerda para a direita até que se bloqueie.

• Coloque uma chávena debaixo do

suporte do filtro. Aqueça previamente o suporte do filtro pressionando o interruptor “café” (4); a água começará a sair do suporte do filtro (esta operação é necessária só para o fornecimento do primeiro café).

• Quando a chávena estiver suficiente-

mente cheia, pressione novamente o interruptor “café” (4).

• Retire o suporte do filtro da máquina,

rodando-o da direita para a esquerda.

• Deite 1 ou 2 doses de café moído,

conforme o filtro precedentemente montado, para obter um ou dois cafés.

• Pressione levemente o café utilizando o

prensador e elimine os eventuais resíduos de café da borda do suporte do filtro.

• Encaixe o suporte do filtro em latão (15)

no grupo de saída do café (7), rodando-o da esquerda para a direita até que se

bloqueie completamente.

• Apanhe 1 ou 2 chávenas previamente aquecidas e coloque-as embaixo do suporte do filtro; certifique-se que se encontrem debaixo dos furos de saída do café.

• Pressione o botão “café”. Espere que as chávenas estejam suficientemente cheias.

• Pressione novamente o botão “café” para interromper o fornecimento do café.

• No fim da operação de fornecimento, retire o suporte do filtro e esvazie-o dos fundos de café resíduos.

Nota sobre a limpeza: mantenha limpo o filtro retirando-o do

suporte e lavando-o com água.

6 ESCOLHA DO TIPO DE CAFÉ

- CONSELHOS

Em geral pode-se utilizar qualquer tipo de café que se encontra à venda. No entanto, o café é um produto natural e o seu gosto muda em função da origem e da mistura; é pois preferível experimentar vários tipos de café até encontrar o que mais lhe agrada. Para um melhor resultado, aconselhamos utilizar misturas preparadas especialmente para máquinas de café expresso. O café deveria sair sempre regularmente pelo suporte do filtro, sem gotejar. A velocidade de saída do café pode ser modificada mudando ligeiramente a dose, o grau de moagem e/ou de prensagem do café no filtro.

ANTES DE EXECUTAR QUALQUER OPERAÇÃO RELATIVA AO

FORNECIMENTO DO VAPOR OU DA

Page 74

FORNECIMENTO DE ÁGUA QUENTE / DE VAPOR - LIMPEZA

ÁGUA QUENTE, VERIFIQUE SE O TUBO DO VAPOR (“PANNARELLO”) ESTEJA ORIENTADO POR CIMA DO RECIPIENTE RECOLHE GOTAS.

7 FORNECIMENTO DE ÁGUA

QUENTE

• Ligue a máquina mediante o interruptor geral (3); a luz de sinalização acenderse-á.

• Coloque uma chávena ou um copo de chá debaixo do tubo do vapor (“pannarello”).

• Abra a torneira (6) “Água quente / vapor” rodando-a em sentido anti-horário, pressione o interruptor “café” (4) e deixe sair a quantidade de água desejada.

• Volte a pressionar o interruptor “café” (4) e feche a torneira (6) rodando-a em sentido horário para interromper a saída da água quente.

Perigo de queimaduras!

No início da saída da água podem acontecer borrifos de água quente. O tubo da saída da água pode alcançar temperaturas elevadas; evite tocá-lo directamente com as mãos.

8 FORNECIMENTO DE VAPOR/

PREPARAÇÃO DO CAPPUCCINO

• Ligue a máquina mediante o interruptor

geral (3), se ela não estiver ligada; a luz de sinalização acender-se-á.

• Pressionar o interruptor (5) “vapor”; a luz

de sinalização acender-se-á. A luz de sinalização de “máquina pronta para o uso” (9) apaga-se.

• Espere que a luz de sinalização de

“máquina pronta para uso” (9) volte a se acender. Agora a máquina está pronta para fornecer vapor.

• Direccione o tubo do vapor em cima do recipiente recolhe gotas, abra a torneira (6) “água quente / vapor” por alguns instantes de modo a deixar sair a água residual do tubo do vapor (“pannarello”); em breve começará a sair só vapor.

• Feche a torneira (6).

• Mergulhe o tubo do vapor (“pannarello”) no líquido que deseja aquecer e abra a torneira (6); rode lentamente o recipiente com movimentos lentos de baixo para cima, para aquecer o líquido de maneira uniforme.

• Depois de ter utilizado o vapor pelo tempo necessário, feche a torneira (6) e volte a pôr na posição inicial o interruptor (5) “Vapor”.

O cappuccino prepara-se utilizando este sistema com o leite.

• Carregue o circuito como indicado na parág. 4.5 para que a máquina possa funcionar.

• Depois dessa operação limpe o tubo do vapor (pannarello) com um pano húmido.

9 LIMPEZA

A manutenção e a limpeza do aparelho só podem ser feitas somente com a máquina fria e desligada da tomada de corrente.

• Não mergulhe a máquina na água e nunca a coloque na máquina de lavar louças.

• Não utilize objectos aguçados ou produtos químicos agressivos (solventes) na sua limpeza.

Page 75

DESCALCIFICAÇÃO

• Aconselha-se limpar todos os dias o reservatório de água e enchê-lo com água fresca.

• Depois de ter aquecido o leite, pode-se tirar um pouco de água quente para limpar o tubo. Use um pano húmido para limpá-lo externamente.

• Para a limpeza do aparelho, utilize um pano macio e húmido.

• Para a limpeza do suporte do filtro, proceda do seguinte modo:

• Retire o filtro, mergulhe-o em água quente e lave-o cuidadosamente.

• Lave o interior do suporte do filtro.

• Não enxugue a máquina e/ou os seus componentes num forno de microondas e/ou convencional.

• Limpe, quando existe, o “Pannarello” colocado sobre o tubo do vapor. Para isso, é preciso desaparafusar o anel de retenção, tirar o “Pannarello” do tubo de vapor e desmontar o corpo externo do tubo. Lave com água corrente e volte a montar o “Pannarello”.

Aconselha-se a apertar o anel de

retenção com cuidado, pois o “Pannarello” pode cair durante a sua utilização.

10 DESCALCIFICAÇÃO

À medida que se usa o aparelho, vai-

se formando sempre um depósito de calcário. A descalcificação é, pois, necessária sempre que se nota uma diminuição da quantidade de água fornecida.

Querendo executar pessoal-

mente a descalcificação do aparelho, utilize um produto descal-

cificante para máquinas de café à venda no comércio.

Atenção! Nunca utilize o vinagre como descalcificante.

• Retire o reservatório de água e esvazieo, retirando a água residual.

• Misture o produto para descalcificação com água, como especificado

na embalagem e encha o reservatório de água; coloque o reservatório na máquina.

• Ligue a máquina apertando o interruptor geral.

• Direccione o tubo de vapor sobre o recipiente recolhe-gotas.

• Retire em intervalos (uma chávena por vez) o conteúdo total do reservatório

de água, girando o botão do vapor (6) em sentido anti-horário e apertando o interruptor do café (4); para interromper o fornecimento aperte novamente o interruptor do café (4) e gire o botão do vapor (6) em sentido horário.

• Em cada intervalo deixe actuar o descalcificante durante cerca de 10-15 minutos, desligando o aparelho através do interruptor geral (3).

• Terminada a solução para descalcificação retire o reservatório de

água, enxagúe-o e encha-o com água fresca potável.

• Recoloque o reservatório na máquina; esvazie 2/3 do conteúdo do reservatório de água girando o botão do vapor (6) em sentido anti-horário e apertando o interruptor do café (4); para interromper o fornecimento aperte novamente o interruptor do café (4) e gire o botão do vapor (6) em sentido horário.

• Deixe a máquina aquecer e esvazie o

Page 76

INFORMAÇÕES DE CARÁCTER JURÍDICO - DESACTIVAÇÃO

conteúdo restante do reservatório de água, girando o botão do vapor (6) em sentido anti-horário e apertando o interruptor do café (4); para interromper o fornecimento aperte novamente o interruptor do café (4) e gire o botão do vapor em sentido horário.

Caso prefira utilizar um produto

diferente do aconselhado, respeite sempre as instruções do fabricante que se encontram na embalagem do produto descalcificante.

11 MANUTENÇÃO PERIÓDICA

A manutenção feita a intervalos regulares por um Centro de Assistência Autorizado prolonga a duração e a eficiência da máquina. Guarde a embalagem original que poderá servir como protecção durante o transporte.

12 INFORMAÇÕES DE

CARÁCTER JURÍDICO

e que não alteram o seu conteúdo. Todas as obrigações do construtor baseiam-se no relativo contrato de compra e venda, que contém também o regulamento completo e exclusivo da garantia. Estas instruções não limitam nem alargam as normas de garantia contratual.

• As instruções para o uso contêm informações protegidas pelos direitos de autor. É proibido fotocopiá-las ou traduzi-las numa outra língua sem o prévio acordo escrito por parte do fabricante.

13 DESACTIVAÇÃO DA

MÁQUINA

• Inutilize os aparelhos fora de uso.

• Retire a ficha da tomada e retire o cabo eléctrico.

• Entregue os aparelhos inutilizados num centro de recolha autorizado.

• Estas instruções contêm as informações necessárias para o uso correcto do aparelho, das suas funções operativas e da sua manutenção cuidadosa.

• Estas informações e o cumprimento das instruções permitem usar o aparelho sem perigo e de forma segura, em caso de problemas de funcionamento e de manutenção do aparelho.

• Se desejar mais informações ou caso se verifiquem problemas que julgue não terem sido tratados com clareza, contacte o revendedor local ou directamente o fabricante.

• Note-se que estas instruções não são parte duma convenção precedente ou já existente, de um acordo ou contrato legal

Page 77

PROBLEMAS E REMEDIOS

14 PROBLEMAS E REMEDIOS

Problemas

O aparelho não acende

A bomba faz muito barulho

O café está muito frio

Não se forma espuma no leite

O café sai muito rapidamente, não se forma

o creme O café não sai ou sai

às gotas

O café sai pelos bordos

Causas possíveis

O aparelho não está ligado à rede eléctrica

Falta água no depósito (par.4.4)

A lâmpada do interruptor “café” (4) não estava apagada quando o interruptor (4) “café” foi premido

O suporte do filtro não está inserido para o pré-aquecimento (par. 5.1-5.2)

Leite não apropriado

Demasiado café no suporte do filtro / moagem demasiado grossa

Café velho ou não apropriado Falta de água Moagem demasiado fina Café premido no suporte do filtro Demasiado café no suporte do filtro

Torneira (6) “Água quente / vapor” aberta

Aparelho com calcário Filtro da cabeça distribuidora obstruído Filtro do suporte do filtro obstruído Suporte do filtro mal encaixado no

grupo de tiragem café Borda superior do suporte do filtro

suja Junta da caldeira suja ou usada Demasiado café no suporte do filtro

Soluções

Ligue o aparelho à rede eléctrica

Encha com água

Aguarde até que a lâmpada se acenda

Aqueça previamente o suporte do filtro

Controle o teor de gordura

Acrescente café (par. 5.1-5.2)

Use outra mistura de café (cap.6) Encha com água (par. 4.4) Substitua o tipo de café Mexa o café moído Reduza a quantidade de café,

utilizando o doseador Feche a torneira

Descalcifique o aparelho (cap.10) Limpe o filtro Limpe o filtro (cap.9) Encaixe correctamente o suporte

do filtro (par.5.1-5.2) Limpe a borda do suporte do fil-

tro Limpe ou substitua a junta Reduza a quantidade de café,

utilizando o doseador

Para as avarias não contempladas na tabela indicada ou no caso que as sugestões dadas não as resolvam, dirija-se a um centro de assistência.

Page 78

Inhoudsopgave

KENMERKEN

1 KENMERKEN .......................................... 78

1.1 Om het lezen te vergemakkelijken ......... 78

1.2 Gebruik van deze gebruiksinstructies ..... 79

2 TECHNISCHE SPECIFICATIES.................. 79

3 VEILIGHEIDSMAATREGELEN ................... 81

4 INSTALLATIE .......................................... 83

4.1 Verpakking .......................................... 83

4.2 Waarschuwingen m.b.t. de installatie..... 83

4.3 Aansluiting op het elektriciteitsnet ......... 83

4.4 Het waterreservoir vullen ...................... 83

4.5 Het circuit vullen .................................. 83

5 AFGIFTE VAN DE KOFFIE ....................... 84

5.1 Met “Crema” filterhouder ..................... 84

5.2 Met messing filterhouder ...................... 85

6 KEUZE VAN HET TYPE KOFFIE - ADVIEZEN 85

7 AFGIFTE VAN HEET WATER .................... 86

8 AFGIFTE VAN DE STOOM /

BEREIDING VAN EEN CAPPUCCINO ......86

9 REINIGING ............................................ 86

10 ONTKALKING ........................................ 87

11 REGELMATIGE SERVICE .......................... 88

12 INFORMATIE VAN JURIDISCHE AARD..... 88

13 VERWERKING ALS AFVAL ....................... 88

14 PROBLEEMOPLOSSING .......................... 89

1 KENMERKEN

Het koffiezetapparaat is geschikt voor het zetten van 1 of 2 kopjes espresso en is voorzien van een verstelbaar buisje voor afgifte van stoom en heet water. De bedieningen op het front van het apparaat zijn voorzien van gemakkelijk te interpreteren symbolen. De machine heeft een elegant design, is ontworpen voor huishoudelijk gebruik, en niet geschikt voor continu, professioneel gebruik.

Let op. Er wordt geen aansprakelijkheid aanvaard voor eventuele schade in het geval van:

• verkeerd gebruik dat niet in overeenstemming is met de beoogde doelen;

• reparaties die niet uitgevoerd zijn bij erkende servicecentra;

• onklaar gemaakte voedingskabel;

• onklaar gemaakte componenten van de machine;

• gebruik van niet-originele vervangingsonderdelen en accessoires. In deze gevallen vervalt de garantie.

1.1 Om het lezen te vergemakkelijken

De waarschuwingsdriehoek geeft alle instructies aan die van belang zijn voor de veiligheid van de gebruiker. Houdt u zich nauwgezet aan deze aanwijzingen om ernstig letsel te vermijden!

Dit symbool geeft de informatie aan die nodig is voor een optimaal gebruik van het apparaat.

Verwijzingen naar illustraties, delen van het apparaat of bedieningselementen enz.

bestaan uit cijfers of letters; in dit geval wordt verwezen naar de illustratie.

Page 79

TECHNISCHE SPECIFICATIES

De illustraties die overeenkomen met de tekst bevinden zich op de flap van de kaft. Houd deze pagina open tijdens het lezen van het instructieboekje.

1.2 Gebruik van deze instructies

Bewaar deze gebruiksinstructies op een veilige plaats en doe deze bij het koffiezetapparaat voor het geval dat iemand anders het apparaat gebruikt.

Wendt u zich voor nadere informatie of in het geval van problemen, die helemaal niet of onvoldoende behandeld zijn in deze instructies, tot vakspecialisten.

2 TECHNISCHE SPECIFICATIES

Nominale spanning Zie plaatje op het apparaat Nominaal vermogen Zie plaatje op het apparaat Materiaal hoofdgedeelte Thermoplastisch Afmetingen (b x h x d) 245 x 310 x 250 Gewicht 4 kg Kabellengte 1,2 m Bedieningspaneel Frontaal Filterhouder Crema (verschillend afhankelijk van de modellen) Messing “Pannarello” Speciaal voor cappuccino (naar keuze) Reservoir Uittrekbaar Voeding Zie plaatje Waterreservoir 2 l Pompdruk 13-15 bar Verwarmingselement Inox Beveiliging Veiligheidsklep druk verwarmingselement

Veiligheidsthermostaat

Wijzigingen in de constructie en de uitvoering, t.g.v. de technologische vooruitgang, voorbehouden.

Machine in overeenstemming met de Europese richtlijn 89/336/EEG (Wetsbesluit 476 van 04/12/92), betreffende de opheffing van radio-/televisiestoringen.

Page 80

VEILIGHEIDSMAATREGELEN

400

200

Afstanden in mm

Page 81

VEILIGHEIDSMAATREGELEN

3 VEILIGHEIDSMAATREGELEN

Laat nooit water in aanraking komen met de onderdelen die onder stroom staan: gevaar voor kortsluiting! De hete stoom en het hete water kunnen brandwonden veroorzaken! Richt nooit stralen stoom of heet water op delen van het apparaat, wees voorzichtig bij het aanraken van het stoom-/heetwatermondstuk: gevaar voor brandwonden!

Gebruik

Gebruik het apparaat uitsluitend voor het doel waarvoor het gemaakt is. Het koffiezetapparaat is uitsluitend bedoeld voor huishoudelijk gebruik. In verband met risico’s is het verboden technische wijzigingen aan te brengen of het apparaat te gebruiken voor ongeoorloofde doeleinden! Het koffiezetapparaat mag uitsluitend worden gebruikt door volwassenen.

te trekken en raak hem niet aan met natte handen. Let erop dat de voedingskabel niet vrij omlaag valt van tafels of schappen.

Bescherming van andere

personen

Controleer of kinderen niet de mogelijkheid hebben met het koffiezetapparaat te spelen. Kinderen realiseren zich de gevaren van elektrische apparaten niet. De onderdelen van het verpakkingsmateriaal mogen niet binnen het bereik van kinderen worden gelaten.

Gevaar voor verbrandingen

Richt de straal hete stoom en/of heet water niet op uzelf of op anderen. Gebruik altijd de handgrepen of knoppen. Raak het mondstuk alleen aan op plaatsen die een antibrandwondenbescherming hebben. Verwijder nooit de filterhouder terwijl de koffie uit het apparaat komt. Tijdens het verwarmen van de koffieafgiftegroep kunnen er druppels heet water naar buiten komen.

Stroomvoeding

Sluit het koffiezetapparaat alleen aan op een geschikt stopcontact. De spanning moet corresponderen met de spanning die wordt aangegeven op het plaatje van het apparaat.

Voedingskabel

Gebruik het koffiezetapparaat nooit als de voedingskabel defect is. Laat defecte kabels en stekkers onmiddellijk door bevoegden vervangen. Laat de voedingskabel niet over hoeken of scherpe randen of over hete voorwerpen lopen, en bescherm hem tegen olie. Draag het koffiezetapparaat niet aan de kabel en trek er niet aan. Haal de stekker niet uit het stopcontact door aan de kabel

Plaatsing

Zet het koffiezetapparaat op een veilige plek, waar niemand het kan omstoten of erdoor verwond kan raken. Heet water of hete stoom zouden naar buiten kunnen komen: gevaar voor brandwonden! Gebruik het koffiezetapparaat niet in de buitenlucht. Zet het apparaat niet op erg warme oppervlakken of in de buurt van open vuur, om te vermijden dat het frame smelt of beschadigd raakt.

Reiniging

Alvorens het apparaat schoon te maken, moeten alle toetsen worden uitgeschakeld en moet de stekker uit het stopcontact worden gehaald. Wacht bovendien tot het

Page 82

VEILIGHEIDSMAATREGELEN

apparaat is afgekoeld. Dompel het apparaat nooit in water onder! Het is streng verboden te proberen reparaties te verrichten aan het binnenwerk van het apparaat.

Ruimte voor het gebruik en onderhoud

Voor een correcte en goede werking van het koffiezetapparaat wordt het volgende geadviseerd:

• Kies een vlakke ondergrond;

• Kies een voldoende verlichte, hygiënische omgeving, met een gemakkelijk te bereiken stopcontact;

• Houd het apparaat op een minimumafstand van de wanden, zoals aangegeven op de afbeelding.

Bewaren van het apparaat

Als het apparaat lange tijd ongebruikt blijft, moet het uitgeschakeld worden en de stekker uit het stopcontact worden gehaald. Bewaar het op een droge plaats, buiten

bereik van kinderen. Bescherm het tegen stof en vuil.

Reparaties / Onderhoud

In geval van storingen, defecten of als er een defect vermoed wordt nadat het apparaat gevallen is, moet de stekker onmiddellijk uit het stopcontact worden gehaald. Zet een defect apparaat nooit aan. Alleen bevoegden mogen ingrepen verrichten. De reparaties mogen uitsluitend worden uitgevoerd in een erkend servicecentrum. In geval van ingrepen die niet zijn uitgevoerd volgens de regels der kunst, wordt alle aansprakelijkheid voor eventuele schade afgewezen.

Brand

In geval van brand moeten blusapparaten met kooldioxyde (CO2) worden gebruikt. Gebruik geen water of poederblusapparaten.

Legenda van de onderdelen van het apparaat

Waterreservoir Deksel waterreservoir Hoofdschakelaar Koffietoets Stoomtoets Knop heetwaterkraan/stoomkraan Koffie-afgiftegroep Stoompijpje Lampje “apparaat gereed!” Voedingskabel Wateropvangbakje + rooster

Accessoires (deze verschillen afhankelijk van het model)

Drijver voor volle lekbak Crema-filterhouder

Filter voor Crema-filterhouder (Eén voor afgifte van 1 of 2 kopjes koffie)

Messing filterhouder Filter 1 kopje koffie voor messing

filterhouder Filter 2 kopjes koffie voor messing

filterhouder Maatschepje voor koffie

Aanduwer

Page 83

EERSTE GEBRUIK

4 INSTALLATIE

Neem, voor uw eigen veiligheid en die van anderen de “Veiligheidsvoorschriften” van hoofdstuk 3 nauwgezet in acht.

4.1 Verpakking

De oorspronkelijke verpakking is ontworpen en gemaakt om het apparaat te beschermen tijdens het transport. Het wordt geadviseerd deze verpakking te bewaren voor eventueel transport in de toekomst.

4.2 Waarschuwingen m.b.t. de

installatie

Houdt u zich voor het installeren van het apparaat aan de volgende veiligheidsvoorschriften:

• zet het apparaat op een veilige plek;

• controleer of kinderen niet met het apparaat kunnen spelen;

• zet het apparaat niet op erg warme oppervlakken of in de buurt van open vuur.

Het koffiezetapparaat is nu gereed om te worden aangesloten.

4.3 Aansluiting op het elektriciteitsnet

Elektriciteit kan gevaarlijk zijn! Houdt u zich daarom nauwgezet

aan de veiligheidsvoorschriften.

met de aanwijzingen op het identificatieplaatje op de onderkant van het apparaat.

• Wikkel uit de bodem van het apparaat de hoeveelheid kabel af die nodig is voor de aansluiting op het elektriciteitsnet.

• Controleer of de hoofdschakelaar op “0” staat voordat u de machine aansluit op het elektriciteitsnet.

• Steek de stekker in een stopcontact met de juiste spanning.

4.4 Het waterreservoir vullen

• Open het deksel van het reservoir (2).

• Til het waterreservoir (1) op met behulp van het deksel. De klep op de bodem van het reservoir verhindert dat er water naar buiten kan lopen.

• Spoel het reservoir en vul het met vers water, maar maak het niet te vol.

• Zet het reservoir weer in zijn behuizing.

• Druk vervolgens zachtjes op het reservoir zodat de klep op zijn plaats komt en automatisch opent.

• Doe het deksel weer op het reservoir.

Vul het reservoir altijd en uitsluitend

met koud, niet koolzuurhoudend water: warm water of andere vloeistoffen kunnen het reservoir beschadigen.

Zet het apparaat nooit aan zonder

dat er water in zit: controleer of er voldoende water in het reservoir zit.

Gebruik nooit defecte kabels!

Defecte kabels en stekkers moeten onmiddellijk worden vervangen door erkende vakspecialisten.

Het koffiezetapparaat moet worden aangesloten op een geschikt stopcontact. De spanning van het apparaat is op de fabriek ingesteld. Controleer of de netspanning overeenkomt

4.5 Het circuit vullen

Als u het apparaat weer wilt aanzetten

nadat het lange tijd niet gebruikt is, moet, nadat het water verbruikt is en er stoom is afgenomen, het circuit van het apparaat weer worden gevuld.

• Druk op de hoofdschakelaar (3), het lampje in de schakelaar zal gaan branden.

Page 84

AFGIFTE VAN DE KOFFIE

• Richt het stoompijpje (“Pannarello”) op het druppelbakje.

• Draai de knop (6) “heet water/stoom” tegen de klok in open, en druk op de koffietoets.

• Wacht tot er een regelmatige waterstroom uit het stoompijpje (“Pannarello”) komt.

• Druk nogmaals op de koffietoets (4) en draai de knop (6) “heet water/stoom” met de klok mee dicht.

Het apparaat is nu gereed voor de afgifte van koffie.

5 AFGIFTE VAN DE KOFFIE

Let op. Het is verboden om de

filterhouder weg te halen door hem met de hand met de klok mee te draaien wanneer de koffie naar buiten komt. Gevaar voor brandwonden.

• Tijdens deze handeling kan het lampje

„apparaat gereed” (9) gaan branden en weer doven; dit is normaal en duidt niet op een storing.

• Controleer vóór het gebruik of de knop (6)

heet water/stoom dichtgedraaid is en of het waterreservoir van het apparaat voldoende water bevat.

• Zet het apparaat zonodig aan met de

hoofdschakelaar (3), het lampje in de schakelaar gaat branden.

• Wacht tot het lampje „apparaat gereed” (9)

gaat branden, het apparaat is nu gereed voor het afgeven van koffie.

Opmerking: als de niveauv-

lotter (12) stijgt, wordt geadviseerd het opvangbakje te legen.

5.1 Met Crema-filterhouder

• Plaats het filter (14) in de Crema-

filterhouder (13).

• Plaats de Crema-filterhouder van onderaf in de afgiftegroep (7), door de houder van links naar rechts te draaien tot hij vastzit.

• Laat het handvat van de filterhouder los. Een automatisch systeem breng het handvat nu nog iets meer naar links. Deze beweging garandeert de perfecte werking van de filterhouder.

• Zet een kopje onder de filterhouder. Laat de filterhouder en het kopje opwarmen door op de koffietoets (4) te drukken; het water begint uit de filterhouder te komen (dit is alleen nodig voor het eerste kopje koffie).

• Druk opnieuw op de koffietoets (4) als het kopje voldoende gevuld is.

• Verwijder de filterhouder uit het apparaat door hem van rechts naar links te draaien, en laat het resterende water weglopen.

• Met de speciale Crema-filterhouder (13) waarover het apparaat beschikt, kan men dezelfde filter gebruiken om één of twee kopjes koffie te zetten.

• Doe 1 of 2 afgestreken maatschepjes gemalen koffie in het filter voor één of twee kopjes koffie.

• Reinig de rand van de filterhouder, verwijder eventuele koffieresten.

• Plaats de Crema-filterhouder (13) van onderaf in de afgiftegroep (7) door de houder van links naar rechts te draaien tot hij vastzit, zoals eerder werd beschreven.

• Pak 1 of 2 voorverwarmde kopjes en zet ze onder de filterhouder: controleer of ze goed onder de openingen staan waar de koffie uitkomt.

• Druk op de koffietoets. Wacht tot de kopjes voldoende vol zijn.

• Druk opnieuw op de koffietoets om de afgifte van koffie te stoppen.

• Wacht na de afgifte een paar seconden, neem de filterhouder weg en verwijder de koffie.

Page 85

AFGIFTE VAN DE KOFFIE - KEUZE VAN HET TYPE KOFFIE

Opmerking m.b.t. de reiniging:

houd het filter van de Cremafilterhouder schoon door het van zijn plaats te halen en met drinkwater om te spoelen.

5.2 Met messing filterhouder

• Breng het filter aan (16 of 17, voor 1 of 2

kopjes al naargelang het aantal kopjes dat u wilt zetten) in de messing filterhouder (15).

• Breng de messing filterhouder van

onderaf aan in de koffie-afgiftegroep (7) door hem van links naar rechts te draaien totdat hij volledig blokkeert.

• Zet een kopje onder de filterhouder.

Verwarm de filterhouder en het kopje voor, door op de koffietoets (4) te drukken; het water begint uit de filterhouder te komen (dit is alleen nodig voor het eerste kopje koffie).

• Druk opnieuw op de koffietoets (4) als

het kopje voldoende vol is.

• Verwijder de filterhouder uit het

apparaat door deze van rechts naar links te draaien.

• Doe 1 of 2 afgestreken maatschepjes

gemalen koffie in het filter, afhankelijk van het eerder gemonteerde filter, om één of twee kopjes koffie te zetten.

• Druk de koffie een beetje aan met de

aanduwer en verwijder koffieresten van de rand van de filterhouder

• Breng de messing filterhouder (15) van

onderaf aan in de koffie-afgiftegroep (7), door hem van links naar rechts te draaien, totdat hij volledig blokkeert.

• Neem 1 of 2 voorverwarmde kopjes

en zet ze onder de filterhouder; controleer of ze goed onder de openingen staan waar de koffie uitkomt.

• Druk op de koffietoets. Wacht tot de

kopjes voldoende vol zijn.

• Druk nogmaals op de koffietoets om de

afgifte van koffie te stoppen.

• Neem na de afgifte de filterhouder weg en verwijder de koffie.

Opmerking m.b.t. de reiniging:

houd het filter in de filterhouder schoon door het van zijn plaats te halen en met drinkwater om te spoelen.

6 KEUZE VAN HET TYPE

KOFFIE - ADVIEZEN

In principe kunnen alle in de handel verkrijgbare soorten koffie worden gebruikt. Koffie is echter een natuurlijk product, en de smaak ervan verandert naar gelang de herkomst en de samenstelling; het verdient derhalve de voorkeur verschillende soorten te proberen, om het type koffie te vinden dat het meest naar uw smaak is. Voor de beste resultaten wordt hoe dan ook aanbevolen koffie te gebruiken die uitdrukkelijk bereid is voor espressoapparaten. De koffie dient altijd regelmatig uit de filterhouder te komen, zonder te druppelen. De snelheid waarmee de koffie naar buiten komt, kan worden gewijzigd door de dosering of de grofheid van de maling iets te veranderen en/of de koffie meer of minder aan te duwen in het filter.

VOORDAT U WERKZAAMHEDEN

GAAT VERRICHTEN MET BETREKKING TOT DE AFGIFTE VAN STOOM OF HEET WATER, MOET U CONTROLEREN OF HET STOOMPIJPJE (“PANNARELLO”) OP HET WATEROPVANGBAKJE GERICHT IS.

7 AFGIFTE VAN HEET WATER

• Zet het apparaat, indien nodig, aan met

de hoofdschakelaar (3), het lampje in de

Page 86

AFGIFTE VAN HEET WATER - AFGIFTE VAN DE STOOM - REINIGING

schakelaar gaat branden.

• Zet een kopje of een theeglas onder het stoompijpje (“Pannarello”).

• Draai de knop (6) “Heet water/stoom” tegen de klok in open en druk op de koffietoets (4) om de gewenste hoeveelheid water naar buiten te laten komen.

• Druk nogmaals op de koffietoets (4) en draai de knop (6) dicht met de klok mee om de afgifte van heet water te stoppen.

Gevaar voor brandwonden!

Aan het begin van de afgifte kunnen er spatten heet water naar buiten komen. De afgiftebuis kan erg heet worden: raak hem niet rechtstreeks met de hand aan.

8 AFGIFTE VAN DE STOOM /

BEREIDING VAN EEN CAPPUCCINO

• Zet het apparaat, indien nodig, aan met

de hoofdschakelaar (3), het lampje in de schakelaar zal gaan branden.

• Druk op de stoomtoets (5), het lampje in

de toets gaat branden. Het lampje “apparaat gereed” (9) zal doven.

• Wacht tot het lampje “apparaat gereed”

(9) weer aangaat, nu kan het apparaat stoom afgeven.

• Richt het stoompijpje (“Pannarello”)

op het druppelbakje, draai de knop (6) “Heet water/stoom” enkele ogenblikken open, zodat het resterende water uit het stoompijpje komt; kort daarna zal er alleen stoom naar buiten komen.

• Draai de knop (6) dicht.

• Steek het stoompijpje (“Pannarello”)

in de vloeistof die verwarmd moet worden en draai de knop (6) open; beweeg de

houder van de vloeistof met een langzame beweging op en neer om de vloeistof gelijkmatig te verwarmen.

• Na het gewenste stroomgebruik moet de knop (6) worden dichtgedraaid en de stoomschakelaar (5) in de beginstand worden teruggebracht.

Door dit systeem toe te passen met melk, kunt u een cappucci-

no bereiden.

• Vul het circuit zoals beschreven in par. 4.5 om het apparaat te kunnen gebruiken.

• Maak het stoompijpje (pannarello) daarna schoon met een vochtige doek.

9 REINIGING

Het onderhoud en de reiniging mogen uitsluitend plaatsvinden als het apparaat is afgekoeld en afgekoppeld van het elektriciteitsnet.

• Dompel het apparaat nooit onder in water en zet de onderdelen niet in de vaatwasmachine.

• Gebruik geen scherpe voorwerpen of agressieve chemische stoffen (oplosmiddelen) om het apparaat schoon te maken.

• Het wordt geadviseerd het waterreservoir dagelijks schoon te maken en met vers water te vullen.

• Na melk te hebben opgewarmd, dient een kleine hoeveelheid warm water te worden afgenomen om het pijpje schoon te maken; het pijpje moet tevens aan de buitenkant worden afgenomen met een vochtige doek.

• Gebruik voor het schoonmaken van het apparaat een in water vochtig gemaakte zachte doek.

• Ga als volgt te werk om de filter-

Page 87

ONTKALKING

houder schoon te maken:

• Verwijder het filter, dompel het onder in warm water en maak het zorgvuldig schoon.

• Maak de filterhouder aan de binnenkant schoon.

• Droog het apparaat en/of de onderdelen ervan nooit in een magnetron en/of een traditionele oven.

• Maak, indien aanwezig, de “Pannarello” schoon die op de stoompijp zit. Hiervoor moet de ringmoer worden losgedraaid en de “Pannarello” worden weggehaald van de stoompijp, en moet het externe gedeelte van de “Pannarello” worden gedemonteerd. Afwassen onder stromend water en de “Pannarello” terugplaatsen.

Het wordt geadviseerd de

ringmoer goed aan te draaien; de “Pannarello” zou tijdens het gebruik los kunnen raken.

10 ONTKALKING

Kalkvorming ontstaat bij het gebruik van het apparaat; ontkalking is noodzakelijk als u ziet dat de hoeveelheid water die afgegeven wordt, vermindert.

Als u het apparaat zelf wilt

ontkalken, kunt u een niet-giftig en/of onschadelijk ontkalkingsmiddel voor koffiezetapparaten gebruiken dat in de handel verkrijgbaar is.

Let op! Gebruik in geen geval

azijn als ontkalkingsmiddel.

• Verwijder het waterreservoir en spoel het

overtollige water weg.

• Meng het ontkalkingsmiddel met

water, zoals op de verpakking van het

product wordt aangeduid, en vul er het waterreservoir mee. Plaats het reservoir weer in het apparaat.

• Zet het apparaat aan met de hoofdschakelaar.

• Richt het stoompijpje op de druppelopvangbak.

• Laat nu met tussenpozen (een kopje per keer) de gehele inhoud van het waterreservoir naar buiten komen, door de knop (6) tegen de wijzers van de klok in te draaien en op de koffietoets te drukken (4). Druk, om de afgifte te stoppen, opnieuw op de koffietoets (4) en draai de knop (6) met de wijzers van de klok mee.

• Laat het ontkalkingsmiddel tijdens de intervallen gedurende 10-15 minuten inwerken, door het apparaat uit te zetten met de hoofdschakelaar (3).

• Is de ontkalkingsoplossing geheel afgevoerd, verwijder dan het waterreservoir, spoel het en vul het met vers drinkwater.

• Plaats het reservoir weer in het apparaat. Leeg 2/3 van de inhoud van het reservoir door de stoomknop (6) tegen de wijzers van de knop in te draaien en door op de koffietoets te drukken (4). Druk, om de afgifte te stoppen, opnieuw op de koffietoets en draai de knop (6) met de wijzers van de klok mee.

• Laat het apparaat opwarmen en voer het overtollige water in het reservoir af door de stoomknop (6) tegen de wijzers van de klok in te draaien, en door op de koffietoets (4) te drukken. Om de afgifte te stoppen drukt men opnieuw op de koffietoets (4), en draait men de stoomknop (6) met de wijzers van de klok mee.

Als er een ander product gebruikt

wordt dan is aanbevolen, wordt hoe dan ook aangeraden de instructies van de fabrikant op de verpakking van het ontkalkingsmiddel op te volgen.

Page 88

INFORMATIE VAN JURIDISCHE AARD - VERWERKING ALS AFVAL

11 REGELMATIGE SERVICE

Regelmatige service door een Erkend Servicecentrum verlengt de levensduur en de betrouwbaarheid van het apparaat. Bewaar de oorspronkelijk verpakking die kan dienen als bescherming tijdens het transport.

12 INFORMATIE VAN

JURIDISCHE AARD

• Deze gebruiksinstructies bevatten de informatie die nodig is voor een correct gebruik, voor de bediening en voor een zorgvuldig onderhoud van het apparaat.

• Deze kennis, en het in acht nemen van deze instructies vormen een voorwaarde om het apparaat zonder risico’s in volledig veilige omstandigheden te kunnen gebruiken en onderhouden.

• Als nadere informatie gewenst wordt, of als er bijzondere problemen ontstaan waarvan men denkt dat die in de gebruiksinstructies niet duidelijk genoeg zijn uitgelegd, verzoeken wij u contact op te nemen met de plaatselijke dealer of rechtstreeks met de fabrikant.

• Wij wijzen er verder op dat de inhoud van deze gebruiksinstructies geen deel uitmaakt van een vorige of al bestaande conventie, overeenkomst of juridisch contract en dat ze er de inhoud niet van veranderen. Alle plichten van de fabrikant zijn gebaseerd op het betreffende verkoopcontract dat ook het volledige en exclusieve regelement bevat met betrekking tot de garantievoorwaarden. De contractuele garantievoorschriften worden noch beperkt, noch uitgebreid op grond van deze uitleg.

• De gebruiksinstructies bevatten informatie

die beschermd wordt door het auteursrecht. Het is verboden deze te fotokopiëren of in een andere taal te vertalen, zonder voorafgaande schriftelijke toestemming van de fabrikant.

13 VERWERKING ALS AFVAL

• Maak het apparaat dat niet meer gebruikt wordt, onbruikbaar.

• Haal de stekker uit het stopcontact en snijd de elektrische kabel door.

• Overhandig het niet meer gebruikte apparaat aan een erkend afvalverzamelcentrum.

Page 89

PROBLEEMOPLOSSING

14 PROBLEEMOPLOSSING

Defect

Het apparaat gaat niet aan.

De pomp maakt veel lawaai.

De koffie is te koud.

Er komt geen schuim.

De koffie komt te snel naar buiten, er ontstaat geen crème.

De koffie komt niet of slechts in druppels naar buiten.

De koffie komt langs de rand naar buiten

Mogelijke oorzaken

Apparaat niet aangesloten op het elektriciteitsnet

Geen water in het reservoir (par.4.4)

Verklikkerlichtje “klaar voor werking” brandt niet als de drukknop “koffie” is ingedrukt.

Filterhouder niet aangebracht voor voorverwarming (par. 5.1-5.2)

Melk niet geschikt

Te weinig koffie in de filterhouder/ te grove maling

Koffie oud of niet geschikt Te weinig water . Te fijne maling. Koffie aangedrukt in de filterhouder. Te veel koffie in filterhouder.

Knop (6) “Heet water/ stoom” open. Kalkaanslag in apparaat . Douche verstopt. Filter in filterhouder verstopt Filterhouder slecht in de koffie-

afgiftegroep geplaatst Bovenrand van filterhouder vuil

Pakking verwarmingselement vuil of versleten

Te veel koffie in filterhouder

Oplossing

Sluit het apparaat aan op het elektriciteitsnet

Water toevoegen

Wachten tot het verklikkerlichtje aangaat.

Filterhouder voorverwarmen

Controleer het vetgehalte op de melk

Koffie toevoegen (par. 5.1-5.2)

Gebruik andere koffie (Hfdst.6) Water toevoegen (par.4.4) Gebruik andere koffie Maak de gemalen koffie los Doe er minder koffie in gebruik

het maatschepje Draai de knop dicht Apparaat ontkalken (Hfdst.10) Filterelement reinigen Maak het filter schoon (Hfdst.9) Breng de filterhouder correct aan

(par.5.1-5.2) Rand van filterhouder schoon-

maken Pakking schoonmaken of

vervangen Doe er minder koffie in Gebruik

het Maatschepje

Voor storingen die niet in bovenstaande tabel te vinden zijn of in het geval de geadviseerde oplossingen geen effect hebben, dient u contact op te nemen met een servicecentrum.

Page 90

___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________ ___________________________________________________________

NOTA - NOTE - BEMERKUNG - NOTE - NOTA - NOTA - OPMERKING

Page 91

NOTA - NOTE - BEMERKUNG - NOTE - NOTA - NOTA - OPMERKING

Page 92

Cod. 1.6.592.27.00 Rev.02 del 15.09.03
