Philips SDV5120/12 User Manual [fr]

Register your product and get support at

www.philips.com/welcome

SDV5120/12

FR Mode d’emploi

Table des matières

1 Important 4

Sécurité 4

Recyclage 4

2 Votre SDV5120 5

Présentation 5

3 Mise en route 6

Installation 6

4 CongurationdeSDV5120 7

Pour une réception VHF/FM 7

Pour une réception UHF 7

Conguration d’un tuner numérique avec

cette antenne 8

5 Foire aux questions 9

6 Garantie et réparation 9

7 Glossaire 10

3 FR

1 Important

Sécurité

Ce manuel contient des informations importantes
sur l’antenne de télévision d’intérieur Philips. Lisez­le attentivement avant de commencer l’installation
et la conguration.

• L’appareil ne doit pas être exposé aux fuites
et aux éclaboussures. Aucun objet rempli
de liquide, par exemple un vase, ne doit
être placé sur l’appareil.

• Pour couper complètement l’alimentation,
débranchez la prise secteur de l’appareil.

• Si la che d’alimentation secteur est utilisée
comme dispositif de sectionnement, celle-ci
doit rester facilement accessible.

• Aucune amme nue, par exemple une
bougie allumée, ne doit être placée sur
l’appareil.

Recyclage

Ne jetez pas ce produit avec les ordures
ménagères ordinaires. Renseignez-vous sur
les dispositions en vigueur dans votre région
concernant la collecte séparée des appareils
électriques et électroniques. La mise au
rebut correcte de l’ancien produit permet de
préserver l’environnement et la santé.

Sur un produit, ce logo signie qu’une
contribution nancière a été versée au système
de récupération et de recyclage national
correspondant.

© 2010 Koninklijke Philips Electronics N.V. Tous
droits réservés. Toute reproduction, partielle
ou intégrale, est interdite sans le consentement
écrit préalable du détenteur des droits d’auteur.
Les marques commerciales sont la propriété de
Koninklijke Philips Electronics N.V. ou de leurs
détenteurs respectifs.

Français

Votre produit a été conçu et fabriqué avec des
matériaux et des composants de haute qualité
pouvant être recyclés et réutilisés.

La présence du symbole de poubelle barrée
indique que le produit est conforme à la directive

européenne 2002/96/CE:

4FR

2 Votre SDV5120

2

3

4

1

65

7

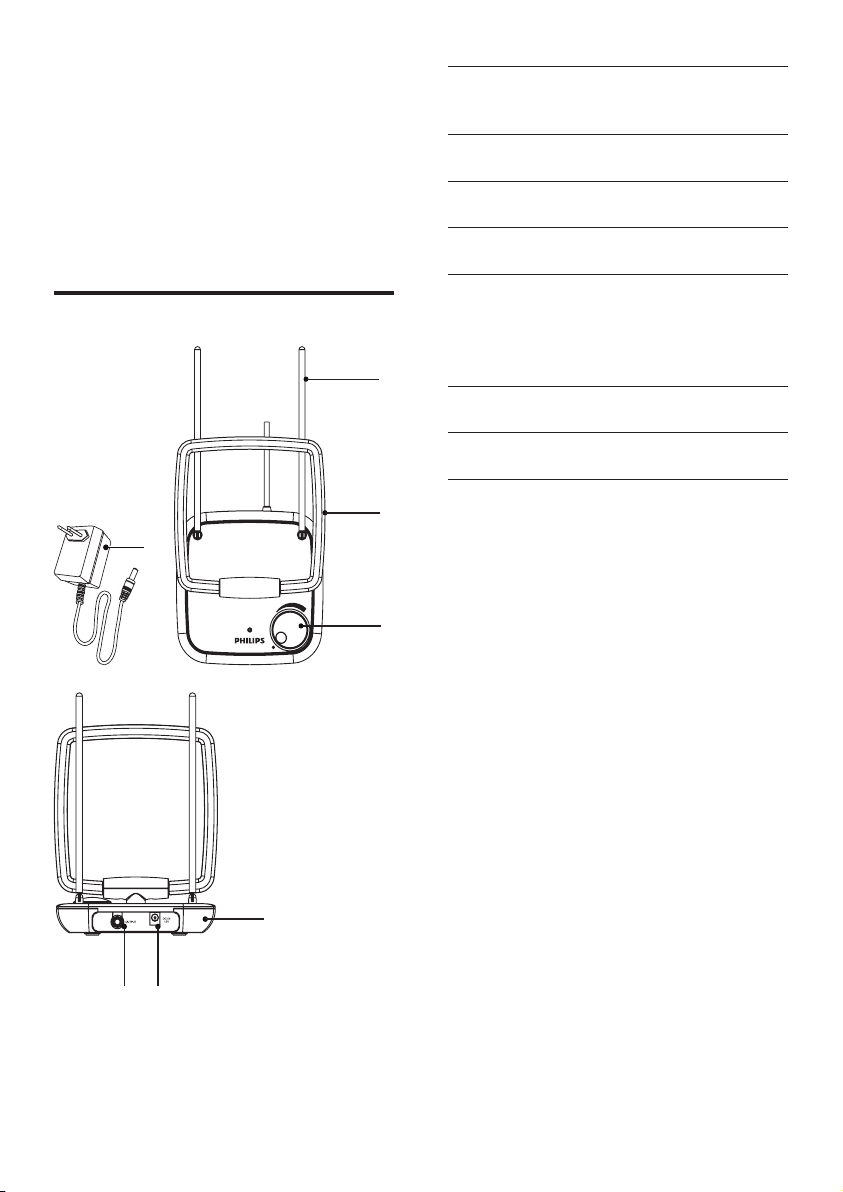

1 Adaptateur secteur 230-

240 V CA/12 V CC (inclus)

Félicitations pour votre achat et bienvenue dans
le monde de Philips !
Pour proter pleinement de l’assistance offerte
par Philips, enregistrez votre produit à l’adresse
suivante : www.philips.com/welcome.

Présentation

2 Bouton de contrôle du gain

3 Antenne tige VHF

4 Antenne cadre UHF

5 Câble coaxial intégré

connecté à la sor tie du signal
(pour une connexion au
téléviseur)

6 Connecteur 12 V CC

7 Support d’antenne

5 FR

3 Mise en route

Pour assurer le fonctionnement correct
de l’antenne, lisez le manuel d’utilisation
de votre téléviseur avant de commencer.
Réglez le téléviseur pour qu’il reçoive le
signal ANTENNA à la place de CABLE ou
SATELLITE.

Installation

Dénitiondel’intensitédusignal

Avant l’installation, déterminez l’emplacement

le plus approprié pour une réception

optimale. Il est important qu’il n’y ait aucun
obstacle entre l’antenne et l’émetteur. Pour de
meilleurs résultats, assurez-vous que l’antenne
fait face à l’émetteur.

3 Branchez la che CC sur l’antenne

et l’alimentation sur une prise 230­240 V CA.

Français

Remarque

Choisissez un emplacement à proximité d’une •
fenêt re : l’antenne identiera clairement la position
de l’émet teur.

Remarque

Pour évi ter les interférences, éloigne z l’ante nne de •
toute surface métallique.

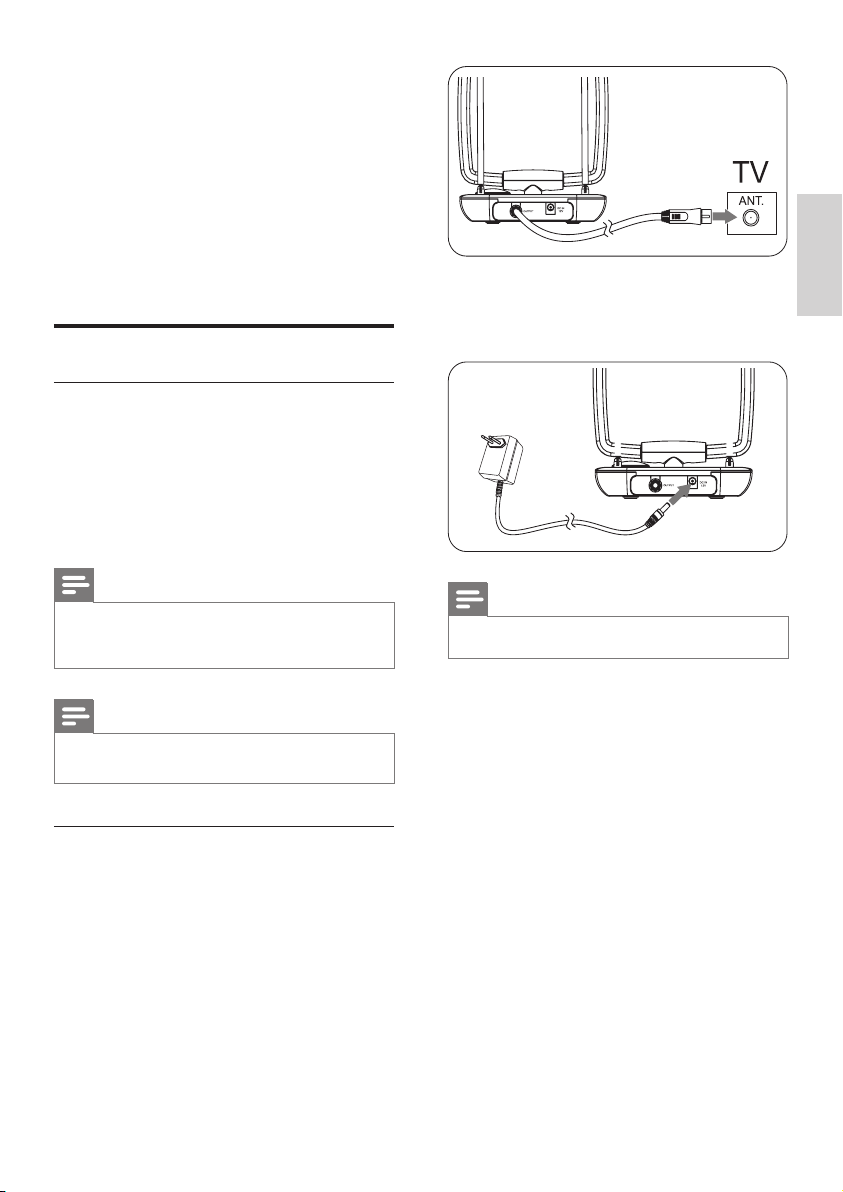

Connexion au téléviseur

1 Une extrémité du câble coaxial est

déjà branchée sur la sortie du signal de
l’antenne.

2 Branchez l’autre extrémité sur l’entrée du

récepteur TV.

Remarque

Veillez à poser votre antenne sur une sur face plane. •

6FR

4 Configuration

de SDV5120

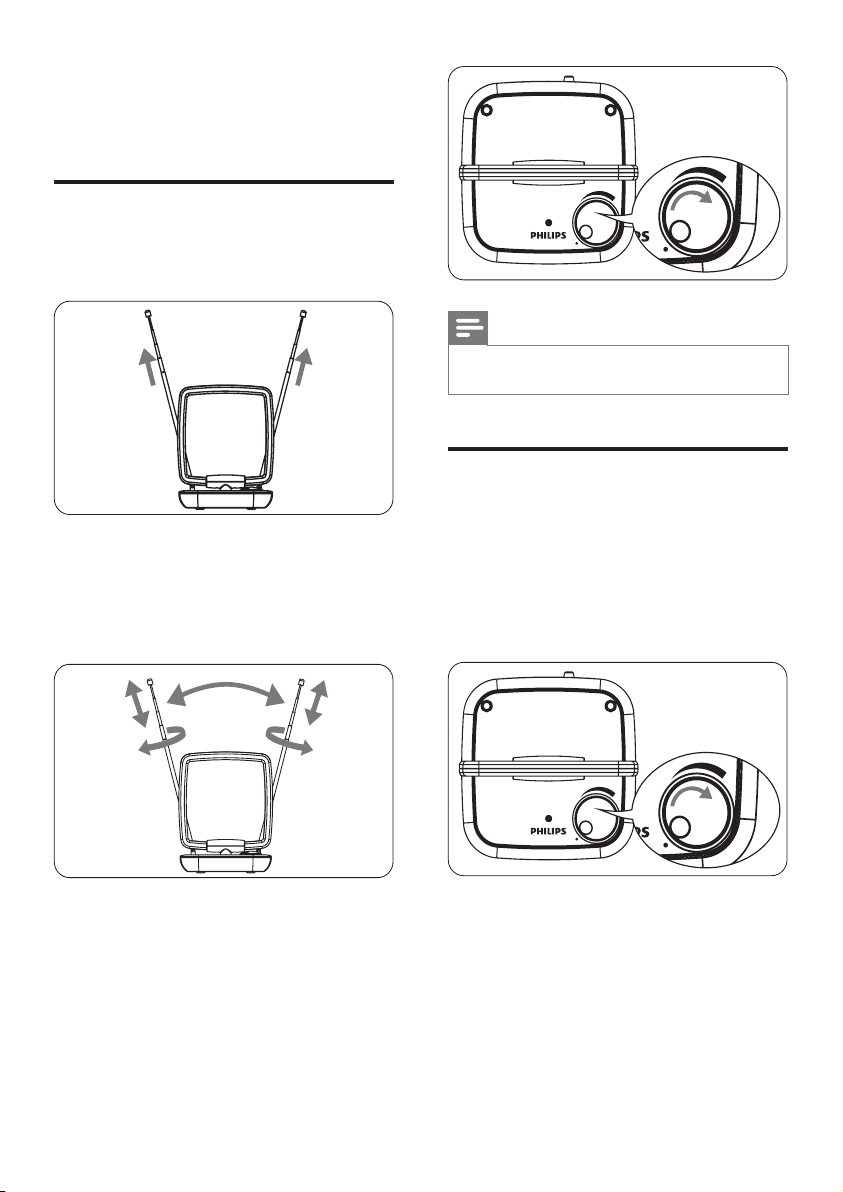

Pour une réception VHF/FM

Déployez les dipôles télescopiques au

1

maximum.

Remarque

Vous pouvez tour ner le bouton de contrôle du gain •
vers la gauche pour obtenir une meilleure réception.

Pour une réception UHF

2 Allumez le téléviseur ou la radio FM, et

choisissez la chaîne/station souhaitée.
Déplacez les dipôles dans plusieurs
directions vers le haut et le bas jusqu’à
obtenir une réception satisfaisante.

3 Pour augmenter la puissance de

l’amplicateur, tournez le bouton
de contrôle du gain vers la position
maximale.

Allumez le téléviseur et choisissez la

1

chaîne/station souhaitée.

2 Pour augmenter la puissance de

l’amplicateur, tournez le bouton
de contrôle du gain vers la position
maximale.

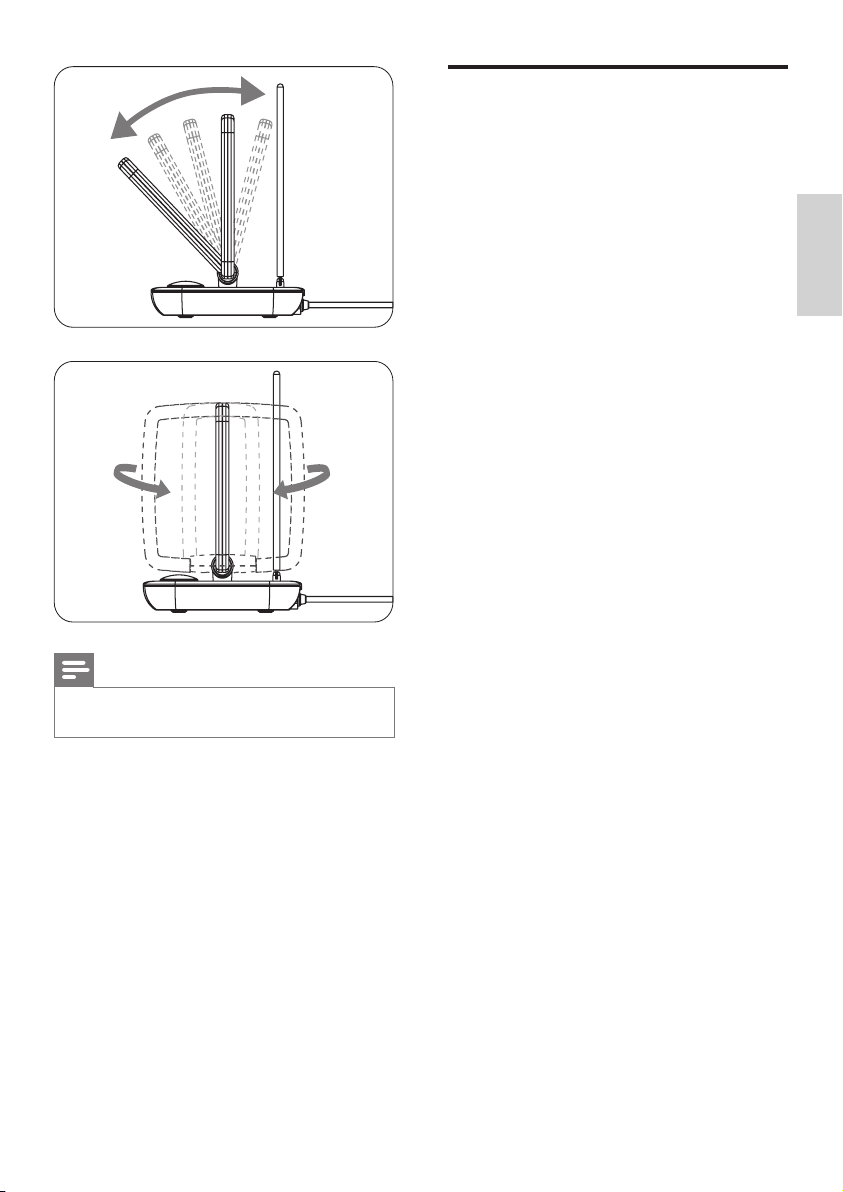

3 Inclinez ou orientez l’antenne cadre

UHF vers l’émetteur jusqu’à obtenir une
réception satisfaisante.

7 FR

Remarque

Vous pouvez tour ner le bouton de contrôle du gain •
vers la gauche pour obtenir une meilleure réception.

Congurationd’untuner

numérique avec cette antenne

Le tuner TV numérique vous permet d’installer
toutes les chaînes disponibles. Ce processus
automatique fait partie de la conguration
du tuner. Assurez-vous que l’antenne a été
congurée correctement pour que le tuner
puisse recevoir les chaînes disponibles.

Il existe deux manières de brancher l’antenne
sur le téléviseur :

Branchez l’antenne sur un tuner •
numérique. Si le signal est sufsamment
puissant, les chaînes peuvent être
enregistrées automatiquement dans le
tu ner.

Branchez directement l’antenne sur le •
téléviseur. Réglez les chaînes analogiques
et trouvez le meilleur emplacement pour
l’antenne. Ensuite, branchez à nouveau
l’antenne sur le tuner numérique. Vériez
que le signal est assez puissant avant
d’installer les chaînes avec le tuner.

Français

8FR

5 Foire aux

questions

Cette antenne peut-elle fonctionner avec des
transmissions analogiques ?

Oui, cette antenne peut recevoir des
émissions de télévision analogiques sur les
bandes passantes UHF et VHF.

cas, vous devez diminuer la puissance de
l’amplicateur pour recevoir une image plus
nette.

Puis-jecongurercetteantenneavecuntuner

numérique ?

Oui, cette antenne peut être congurée avec un
tuner numérique. (see ‘Conguration d’un tuner
numérique avec cette antenne’ on page 15)

Cette antenne peut-elle recevoir des
émissions numériques ou fonctionner avec des
émissions HD-DVB ?

Oui, cette antenne est conçue pour recevoir
des émissions DVB et HDTV numériques sur
les bandes passantes UHF et VHF.

Peut-on brancher l’antenne sur
l’alimentation CC d’un bateau, d’une caravane
ou en camping ?

Oui, vous trouverez une prise
d’alimentation CC à l’arrière de l’antenne.
Branchez votre câble/adaptateur sur l’antenne,
puis sur la source d’alimentation.

Où dois-je placer l’antenne pour obtenir la
meilleure réception possible ?

Choisissez un emplacement à proximité d’une
fenêtre : l’antenne identiera clairement la
position de l’émetteur.

Remarque

Pour obtenir une réce ption optimale, éloignez •
l’antenne de toute surface mét allique an d’éviter les
interférences.

6 Garantie et

réparation

Pour plus d’informations sur la garantie, visitez le
site : www.philips.com/welcome
Pour obtenir une assistance technique, envoyez­nous un e-mail indiquant la référence du
modèle et comportant une description détaillée
du problème à l’adresse : accessorysupport@
philips.com

Comment connaître le niveau de gain

(amplication)nécessairepourrecevoirune

image nette ?

Une fois les dipôles VHF déployés au
maximum, allumez l’amplicateur. Réglez
l’amplicateur sur la position maximale, puis
réduisez selon les besoins. Dans cer tains

9 FR

7 Glossaire

A

Amplicateur

Appareil formé soit d’un circuit monoétage,
soit d’un grand circuit à plusieurs étages,
destiné à créer un gain, c’est-à-dire à rendre
les petits signaux plus grands.

Antenne

Appareil pouvant se présenter sous la forme
d’une tige métallique ou d’un l, servant à
capter un signal de fréquence radio reçu ou à
émettre un signal RF transmis.

C

Câble coaxial

Conducteur en cuivre mono-brin, entouré
d’une couche isolante recouverte d’un ruban
de cuivre blindé et enn d’une enveloppe
isolante. Ligne de transmission à impédance
constante non équilibrée. Dans le domaine
de l’audio, ce type de ligne est souvent utilisé
pour des signaux de niveau bas ou ligne émis
dans des connecteurs RCA .

D

DVB (Digital Video Broadcasting, diffusion

vidéonumérique)

DVB est un ensemble de normes
internationales ouver tes pour la télévision
numérique.

F

FM(FrequencyModulation)

En diffusion radio, méthode de modulation
dans laquelle la fréquence de la tension du
transpor teur varie en fonction de la fréquence
de la tension de modulation.

H

HDTV(High-DenitionTelevision,télévision
hautedénition)

Système d’émission de télévision numérique
doté d’une résolution supérieure à celle
des systèmes traditionnels (téléviseur de
dénition standard ou SDTV). HDTV est
diffusée numériquement. Les anciens systèmes
utilisaient la diffusion analogique, mais on
utilise aujourd’hui des signaux de télévision
numérique (DTV), qui requièrent moins de
bande passante en raison de la compression
vidéo numérique.

U

UHF (Ultra high frequency, ultrahaute

fréquence)

En radio ou télédiffusion : gamme de
fréquences des ondes électromagnétiques
qui se situe entre 300 MHz et 3 GHz
(3 000 MHz).

V

VHF (Very high frequency, très haute

fréquence)

En radio ou télédiffusion : gamme de
fréquences des ondes électromagnétiques qui
se situe entre 30 MHz et 300 MHz.

Français

10FR
