AN<10224>
SC16C554/SC16C654/SC16C554B/SC16C654B
ISA 总线硬件接口示例
Rev._2 — 21 06 2004
文档信息
应用规格书
信息 内容
关键词 应用规格书,ISA 总线硬件接口示例
摘要 本应用规格书描述了如何将一个 SC16C554 / SC16C554B 或一个
SC16C654 / SC16C654B 连接到一个 ISA 总线上。它也适用于
SC16C554DB 和 SC16C654DB。
飞利浦半导体
修订历史
版本 日期 说明
_2 21062004 应用规格书(9397 750 13515)。替代日期为 2003 年 9 月 4 日的旧版本(9397 750
11995)。
变更:
增加了对 SC16C554B、SC16C654B、SC16C554DB、和 SC16C654DB 的参考。
_1 04092003 应用规格书,初始版本(9397 750 11995)。
SC16C554/SC16C654/SC16C554B/SC16C654B ISA 总线硬件接口示例
AN<10224>
联系信息
关于额外的信息,请访问:http://www.semiconductors.philips.com
<12NC> 9397 750 13515
应用规格说明
地址,
:sales.addresses@www.semiconductors.philips.com
Koninklijke Philips Electronics N.V. 2003. All rights reserved.
Rev._2 — 21 06 2004 2 of 8
飞利浦半导体
1. 概述
AN<10224>
SC16C554/SC16C654/SC16C554B/SC16C654B ISA 总线硬件接口示例

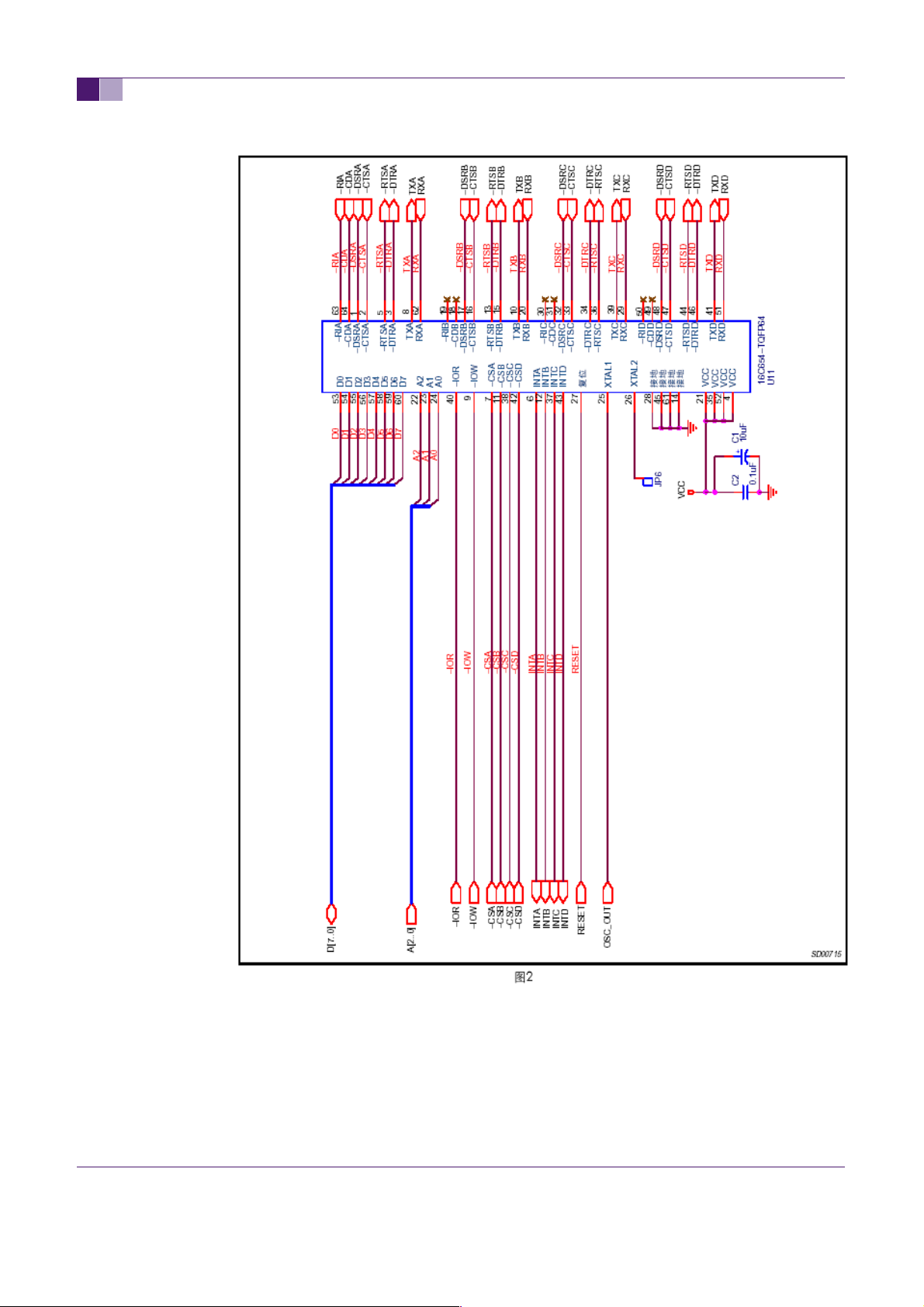

本应用规格书显示了如何将一个SC16C554或一个SC16C654连接到一个ISA总线上。
虽然使用了一个振荡器来驱动芯片的时钟输入,但也可以非常容易地使用一个晶体管来替
代振荡器(关于回路示例,参见数据表)。
UART(通用异步收发两用机)的所有四个通道都以硬接线的方式连接到下列地址
上:
CH A → 3F8 - 3F0
CH B → 2F8 - 2F0
CH C → 3E8 - 3E0
CH D → 2E8 - 2E0
要想使能任何一个上述通道,必须将一根跳线(短接块)安装到JP1上;否则,这些
通道将会被上拉电阻器R1-R4自动禁用。
对于每个信道,硬件中断都可以通过JP2-JP5来选择;下列中断予以支持:
IRQ3,IRQ4,IR5,IRQ6,和IRQ7。
