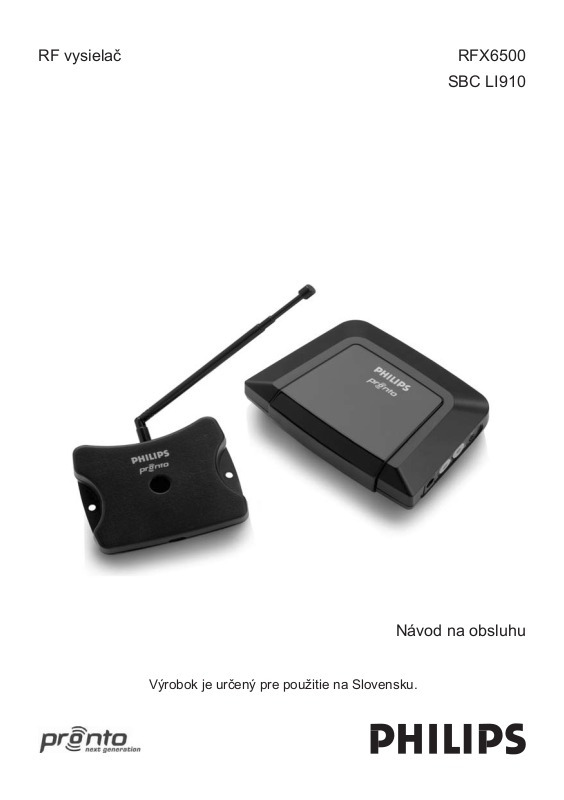

Philips SBCLI910/00 User guide [sk]

RF vysielač

RFX6500

SBC LI910

Návod na obsluhu

Výrobok je určený pre použitie na Slovensku.

1

Obsah

Ako používať RF vysielač ...................................................................................................3

Úvod ..................................................................................................................................................3

Ako nainštalovať RF vysielač ............................................................................................5

Ako pripojiť RF vysielač ....................................................................................................................5

Ako umiestniť jednotku žiariča ..........................................................................................................6

Ako nainštalovať Duálne IR žiariče ...................................................................................................7

Ako umiestniť jednotku prijímača ......................................................................................................8

Ako vykonať viac ...............................................................................................................11

Ako nastaviť ID vysielača ................................................................................................................ 11

Ako sa vyhnúť rušeniu od iných diaľkových ovládačov Pronto .......................................................12

Ako použiť dlhší pripájací kábel ......................................................................................................12

Ako doladiť inštaláciu pomocou prepínačov ...................................................................................12

Ako vypnúť IR žiarič ........................................................................................................................13

Ako nastaviť úrovne výkonu Duálneho IR žiariča ...........................................................................13

Odstránenie možných problémov....................................................................................14

Technické údaje .................................................................................................................

15

RFX6500 - SBCLI910 .........................................................................................................16

FCC súlad .......................................................................................................................................16

CE smernice týkajúce sa R&TTE ....................................................................................................16

Návod na obsluhu RF vysielača

© 2005 Royal Philips Electronics NV

Poznámka:

Všetky práva vyhradené. Reprodukcia celého návodu alebo jeho časti je zakázaná bez predošlého
súhlasu vlastníka autorských práv.

Royal Philips Electronics nezodpovedá za vynechania alebo technické alebo redakčné chyby v tomto
návode alebo za poškodenia priamo alebo nepriamo vyplývajúce z používania RFX6500/SBC LI910
RF vysielača.

Právo na zmenu informácií v tomto návode na obsluhu vyhradené.
Všetky značky alebo názvy výrobkov sú ochranné známky alebo registrované ochranné známky
príslušných spoločností alebo organizácií.

Použitie ovládačov, nastavení alebo iných
postupov ako sú odporúčané v tomto návode
môže mať za následok nebezpečné žiarenie
alebo nekorektné fungovanie prístroja.

2

Ako používať RF vysielač

 Úvod

Infračervené (IR) diaľkové ovládače nepracujú správne keď prekážky medzi diaľkovým ovládačom a

audio/video zariadeniami bránia prevádzkovému signálu. Tento problém môže byť vyriešený pomocou
rádio frekvencie (RF) ktorá nesie IR príkazy. Diaľkový ovládač Pronto v kombinácii s RF vysielačom,
môže ovládať audio/video zariadenia z akejkoľvek virtuálnej pozície.

RF vysielač pozostáva z dvoch jednotiek: prijímača a žiariča. Prijímač prijíma RF signály posielané
diaľkovým ovládačom Pronto. Táto jednotka je pripojená k žiariču, ktorý konvertuje signály na IR
signály. Žiarič potom prenáša IR signály do audio/video zariadení.

RF signály

Pronto Jednotka prijímača Jednotka žiariča

Keď žiarič nemôže dosiahnuť na všetky zariadenia alebo penáša s veľkým množstvom energie,
môžete použiť dodávané Duálne IR žiariče. Môžete nastaviť duálne IR žiariče dvoma spôsobmi:

 Duálne IR žiariče v kombinácii s jednotkou žiariča.
Ak je obmedzený priestor okolo IR prijímačov pri zariadeniach, napríklad v malých miestnostiach.

 Duálne IR žiariče namiesto samotnej jednotky žiariča.
Keď chcete prenášať IR signály veľmi precízne, vypnite jednotku žiariča a ovládajte dané

zariadenia pomocou samotných Duálnych IR žiaričov.

IR signály

3

Ako používať RF vysielač

Situácia B:

RF vysielač ovláda
zariadenia umiestnené
v susednej miestnosti.

Situácia A:

Vaše

zariadenia môžu
byť diaľkovo ovládané,
keď nie sú v zornom lúči
diaľkového ovládača.

Situácia C:

RF vysielač je
umiestnený vo vnútri
malej skrinky, poličky
alebo iného kusu
nábytku spolu s vašimi
zariadeniami.

Rozostavenia v situácii uvedenej hore môžu byť taktiež kombinované. Môžete ovládať všetky RF
vysielače jednotlivo s jedným alebo viacerými diaľkovými ovládačmi Pronto.

4

Ako nainštalovať RF vysielač

Uistite sa, či máte nasledujúce komponenty: jednotka prijímača RF vysielača, jednotka žiariča RF
vysielača, sieťový adaptér, pripájací kábel, Duálne IR žiariče a skrutky.

Inštalácia RF vysielača pozostáva zo 4 hlavných krokov:

 Pripojenie RF vysielača;
 Umiestnenie jednotky žiariča;
 Inštalácia Duálnych IR žiaričov;
 Umiestnenie jednotky prijímača.

 Ako pripojiť RF vysielač

 Pripojte sieťovú šnúru k jednotke žiariča.

 Pripojte sieťový adaptér k sieťovej zásuvke.

Pri pripájaní, začne blikať červená LED dióda na jednotke žiariča.
Po uplynutí niekoľkých sekúnd, LED dióda prestane blikať a zostane svietiť.

Poznámka

LED dióda na jednotke žiariča bude taktiež blikať vtedy, keď jednotka žiariča pošle IR signály do
audio/video zariadení.

 Pripojte pripájací kábel k jednotke žiariča, až pokiaľ nezaklapne.

 Pripojte pripájací kábel k jednotke prijímača, až pokiaľ nezaklapne.

Pri pripájaní, LED dióda na jednotke prijímača zostane svietiť na približne 3 sekundy..
Potom, LED dióda zhasne.

5

Ako nainštalovať RF vysielač

 Ako umiestniť jednotku žiariča

Pre zaistenie optimálnych výsledkov, by mala byť jednotka žiariča umiestnená horizontálne, buď
smerom hore, alebo smerom dole.

Nezabudnite umiestniť jednotku žiariča do stredovej polohy namierenú priamo na audio/video
zariadenia. IR žiarič (tmavé plastové okienko v hornej časti samotnej jednotky žiariča) by mal byť
obzvlášť namierený na zariadenia, keďže IR signály poslané z IR žiariča musia dosiahnuť IR prijímače
daných zariadení.

Pre optimálny IR príjem, umiestnite jednotku žiariča tak, aby boli zariadenia umiestnené v rámci
pracovného rozsahu jednotky žiariča, podľa zobrazenia na obrázku uvedeného nižšie.

IR odrazová oblasť
