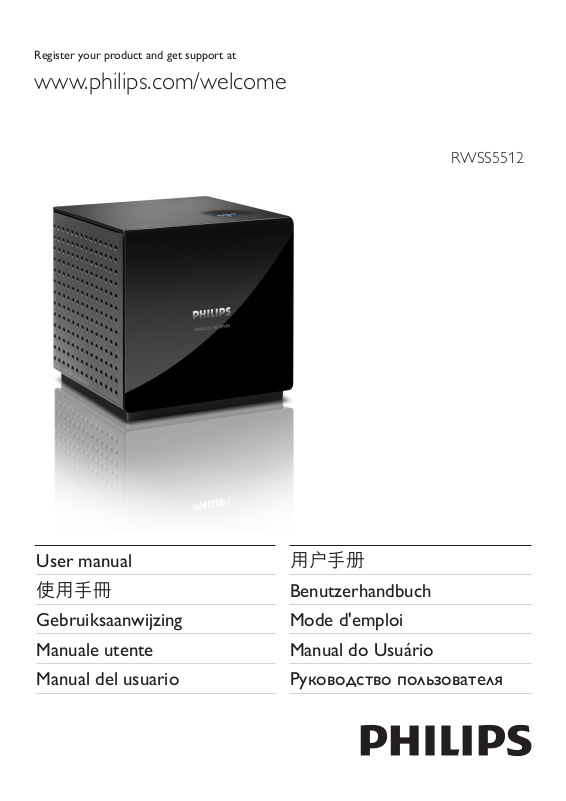

Page 1
Register your product and get support at
www.philips.com/welcome
RWSS5512
User manual
使用手冊
Gebruiksaanwijzing
Manuale utente
Manual del usuario
用户手册
Benutzerhandbuch
Mode d'emploi
Manual do Usuário
Руководство пользователя
Page 2
Sommario
1 Avviso 2
Conformità 2
Importante 2
2 Collegamento 3
Posizionamento del ricevitore wireless 3
Collegamento del trasmettitore wireless 3
Collegamento degli altoparlanti
posteriori al ricevitore wireless 4
Collegamento del cavo di alimentazione 4
3 Risoluzione dei problemi 4
4 Caratteristiche del prodotto 5
Italiano
1
IT
Page 3
1 Avviso
Conformità
Questo prodotto è conforme ai requisiti essenziali
e alle altre disposizioni fondamentali delle direttive
2006/95/EC (bassa tensione), 2004/108/EC (EMC).
* Le funzioni wireless e LAN Ethernet sono
autorizzate solo per l'utilizzo in interni.
Con la presente, Philips Consumer Lifestyle,
dichiara che questo prodotto è conforme ai
requisiti essenziali e ad altre disposizioni correlate
della Direttiva 1999/5/EC.
Una copia della Dichiarazione di conformità CE è
disponibile all'interno della versione PDF (Portable
Document Format) del manuale dell'utente
all'indirizzo Web www.philips.com/support.
Nota
• Questa apparecchiatura è stata sottoposta a test
e dichiarata conforme ai limiti per i dispositivi
digitali di Classe B e C in base all'articolo 15 dei
regolamenti FCC. Tali limiti sono concepiti per
fornire ragionevole protezione da interferenze
dannose per l'utilizzo domestico. Questa
apparecchiatura genera, utilizza e può irradiare
energia di radiofrequenza. Se installata o
utilizzata differentemente da quanto previsto
dalle istruzioni, può provocare interferenze
dannose alle comunicazioni radio. Tuttavia, non
si garantisce che tali interferenze non possano
vericarsi in una par ticolare installazione.
Nel caso l'apparecchiatura provocasse interferenze
dannose alla ricezione radio o televisiva,
determinabili con l'accensione e lo spegnimento
dell'apparecchiatura, si consiglia all'utente di
provare a correggere l'interferenza adottando una
o più delle seguenti misure:
• Cambiare l'orientamento o la posizione
dell'antenna ricevente.
2 IT
• Aumentare la distanza tra l'apparecchiatura e
il ricevitore.
• Collegare l'apparecchiatura a una presa diversa
da quella a cui è connesso il ricevitore.
• Chiedere assistenza al rivenditore o a un
tecnico radio/TV specializzato.
Importante
Leggere attentamente le istruzioni prima di utilizzare
il prodotto. Gli eventuali danni causati dal mancato
rispetto delle istruzioni non sono coper ti dalla garanzia.
Sicurezza
Rischio di scossa elettrica o di incendio!
• Non esporre il prodotto e gli accessori a
pioggia o acqua. Non collocare contenitori
di liquidi, ad esempio vasi, accanto al
prodotto. Se vengono versati dei liquidi
sopra o all'interno del prodotto, scollegarlo
immediatamente dalla presa di corrente. Per
un controllo del prodotto prima dell'uso,
contattare il centro di assistenza clienti Philips.
• Non collocare mai il prodotto e gli accessori
vicino a amme esposte o ad altre fonti di
calore, inclusa la luce diretta del sole.
• Non inserire oggetti nelle aperture di
ventilazione o in altre aperture del prodotto.
• Se si usa la spina di alimentazione o un
accoppiatore per scollegare il dispositivo,
assicurarsi che la spina e l'accoppiatore siano
facilmente accessibili.
• Scollegare il prodotto dalla presa di corrente
in caso di temporali.
• Estrarre sempre il cavo di alimentazione
afferrando la spina e non il cavo.
Rischio di corto circuito o di incendio!
• Prima di collegare il prodotto alla presa
di corrente accertarsi che la tensione
di alimentazione corrisponda al valore
stampato sotto o sul retro dell'apparecchio.
Non collegare mai il prodotto alla presa di
corrente se la tensione è diversa.
Rischio di lesioni o danni al prodotto!
• Non posizionare mai il prodotto o un
qualsiasi oggetto su cavi di alimentazione o
altre attrezzature elettriche.
• Se il prodotto viene trasportato in luoghi
dove la temperatura è inferiore a 5°C,
estrarlo dalla confezione e attendere che la
sua temperatura raggiunga la temperatura
ambiente prima di eseguire il collegamento
alla presa di corrente.
Page 4
Rischio di surriscaldamento!
• Non installare il prodotto in uno spazio
ristretto. Lasciare uno spazio di almeno 10
cm intorno al prodotto per consentirne la
ventilazione. Accertarsi che le aperture di
ventilazione del prodotto non siano mai
coperte da tende o altri oggetti.
Salvaguardia dell'ambiente
Questo prodotto è stato progettato e realizzato
con materiali e componenti di alta qualità, che
possono essere riciclati e riutilizzati.
Quando su un prodotto si trova il simbolo del
bidone dei riuti con una croce, signica che
tale prodotto è soggetto alla Direttiva Europea
2002/96/CE. Informarsi sul sistema di raccolta
differenziata in vigore per i prodotti elettrici ed
elettronici.
Attenersi alle normative locali per lo smaltimento
dei riuti e non gettare i vecchi prodotti nei
normali riuti domestici.
Il corretto smaltimento dei prodotti usati aiuta a
prevenire l'inquinamento ambientale e possibili
danni alla salute.
2 Collegamento
Posizionamento del ricevitore
wireless
Posizionare il ricevitore wireless vicino alla presa
CA e tra gli altoparlanti posteriori. Allineare il
ricevitore wireless al sistema Home Theater, con il
logo Philips rivolto verso quest'ultimo.
WIRELESS
RECEIVER
Nota
• Per una ricezione ottimale, accertarsi che tra il
ricevitore wireless e il sistema Home Theater
non vi siano mobili, pareti o altri oggetti.
Il prodotto contiene batterie che rientrano
nell'ambito della Direttiva Europea 2006/66/CE e
non possono essere smaltite con i normali riuti
domestici.
Informarsi sui regolamenti locali per la raccolta
differenziata delle batterie. Il corretto smaltimento
delle batterie contribuisce a prevenire potenziali
effetti negativi sull'ambiente e sulla salute.
Avvisi regionali
DICHIARAZIONE DI CONFORMITA’
Si dichiara che l’apparecchio sistema Home
Theater, Philips risponde alle prescrizioni dell’art.
2 comma 1 del D.M. 28 Agosto 1995 n. 548.
Fatto a Eindhoven
Philips Consumer Lifestyle
Philips, Glaslaan 2 5616 JB Eindhoven,
The Netherlands
Collegamento del trasmettitore
wireless
Collegare il trasmettitore wireless al connettore
Wireless Rear Audio sul retro del sistema Home
Theater.
IT
Italiano
3
Page 5
Collegamento degli altoparlanti
posteriori al ricevitore wireless
3 Risoluzione dei
problemi
Nota
• Gli altoparlanti posteriori illustrati nella gura
possono variare.
REAR
REAR
LEFT
RIGHT
Collegare gli altoparlanti posteriori sinistro e
destro ai connettori corrispondenti nella par te
posteriore del ricevitore wireless.
Collegamento del cavo di
alimentazione
Avvertenza
• Rischio di danni al prodotto! Assicurarsi che la
tensione dell'alimentazione corrisponda a quella
indicata sul retro o sulla parte inferiore del prodotto.
Collegare i cavi di alimentazione del sistema Home
Theater, del ricevitore wireless e di altri dispositivi
dopo aver effettuato tutti gli altri collegamenti
necessari.
» L'indicatore wireless si accende e il
ricevitore wireless è pronto per essere
utilizzato.
Seguire i passaggi riportati sotto se:
• gli altoparlanti posteriori non emettono alcun
suono;
• l'indicatore sul ricevitore wireless lampeggia
in modo continuo per oltre un minuto.
Per l’Home Theater Blu-ray
1 Collegare il sistema Home Theater, il
trasmettitore wireless e il ricevitore wireless
correttamente (vedere 'Collegamento' a
pagina 3).
2 Inserire un oggetto appuntito nel foro per
l'associazione situato sul retro del ricevitore
wireless.
» La spia sul ricevitore wireless lampeggia
per trenta secondi. Completare i passaggi
rimanenti entro trenta secondi.
3 Impostare il sistema Home Theater sulla
sorgente AUX o MUSIC iLINK.
4 Tenere premuto il tasto di navigazione
(destro) no a che non lampeggia la scritta
PAIRING (ASSOCIAZIONE) sul display del
sistema Home Theater.
» Viene visualizzata la scritta PAIRED
(ASSOCIATO).
• Se viene visualizzata la scritta FAILED
(NON RIUSCITO), ripetere i passaggi
da 1 a 3.
Per l’Home Theater DVD
1 Collegare il sistema Home Theater, il
trasmettitore wireless e il ricevitore wireless
correttamente (vedere 'Collegamento' a
pagina 3).
2 Inserire un oggetto appuntito nel foro per
l'associazione situato sul retro del ricevitore
wireless.
» La spia sul ricevitore wireless lampeggia
per trenta secondi. Completare i passaggi
rimanenti entro trenta secondi.
3 Premere .
4 Premere 1, quindi premere SURR entro
cinque secondi.
» Viene visualizzata la scritta PAIRED
(ASSOCIATO).
• Se viene visualizzata la scritta FAILED
(NON RIUSCITO), ripetere i passaggi
da 1 a 3.
4 IT
Page 6
4 Caratteristiche del
prodotto
Nota
• Speciche e design sono soggetti a modica
senza preavviso.
Ricevitore wireless
• Alimentazione: 110-240 V; ~50-60 Hz
• Potenza totale in uscita: 250 W (RMS)
• Consumo energetico: 50 W
• Consumo energetico in standby: ≤ 0,45 W
• Risposta in frequenza: 150 Hz ~ 20 kHz
• Rapporto segnale/rumore: 65 dB (pesato "A")
• Distorsione: 1%
• Dimensioni (L x A x P): 126 x 131 x 126 (mm)
• Peso: 1,1 kg
Trasmettitore wireless
• Frequenza RF: 5,8 GHz
• Dimensioni (L x A x P): 30 x 8 x 53 (mm)
• Peso: 0,009 kg
Italiano
5
IT
Page 7
Philips Consumer Lifestyle
0C
SGP-1208-CE-RWSS5512/0
.............................................................. ..................................................................... ...................
(Report No. / Numéro du Rapport) (Year in which the CE mark is affixed/ Année au cours
EC DECLARATION OF CONFORMITY
Declare under our responsibility that the electrical product(s):
(Déclarons sous notre propre responsabilité que le(s) produit(s) électrique(s):)
............................................................ .......... ........................................................ ....
(brand name, nom de la marque)(Type version or model, référence ou modèle)
To which this declaration relates is in confirmity with the following harmonized standards:
(Auquel cette déclaration se rapporte, est conforme auxnormes harmoniséessuivantes)
_
Following the provisions of :
(Conformément aux exigences essentielles et autres dispositions pertinentes de:)
And are produced under a quality scheme at least in conformity with ISO 9001 or CENELEC
Permanent Documents
(Et sont fabriquésconformém ent à unequalité au moins conforme àla norme ISO 9001 ou aux Documents Permanents CENELEC)
Safety :NO66615
EMC :NEI-ETSE-1-1111C158
EMF:NEI-ETSP-2-1111C158
RTTE :NEI-ETSP-1-1111C158
Remarks:
(Remarques:)
(DECLARATION DE CONFORMITE CE)
We / Nous, PHILIPS CONSUMER LIFESTYLE B.V.
TUSSENDIEPEN 4, 9206 AD DRACHTEN, THE NETHERLANDS
(Name / Nom de l’entreprise)
(address / adresse)
PHILIPSRWSS5512/00
..............................................................................................
(title, number and date of issue of the standard/titre, numéroet date de parutionde la norme)
EN60065:2002, A1:2006, A11:2008, A2:2010, A12:2011
EN55022:2006, A1:2007
EN61000-4-2:2009
EN61000-4-3:2006; A1:2008; A2:2010
EN62311:2008
IEC62087:2008
IEC62301:2005
EN300 440-1 V1.6.1:2010
EN300 440-2 V1.4.1:2010
EN301 489-1 V1.8.1:2008
EN301 489-3 V1.4.1:2002
2006/95/EC (Low Voltage Directive/ Directive Basse Tension 2006/95/CE )
2004/108/EC (EMC Directive/ Directive EMC 2004/108/CE)
1999/5/EC (R&TTE Directive / Directive R&TTE 1999/5/CE)
2009/125/EC (ErP Directive/ Directive ErP 2009/125/CE)
EC1275/2008 (Regulation for ErP Directive / Reglement pour les ErP Directive)
Wireless Rear Audio
(
product description, descriptiondu produit)
de laquelle le marquage CE a été apposé)
E2012
_
_
6 EN
Drachten, Netherlands, February 21, 2012 A. Speelman, CL Compliance Manager
........................................................... .....................................................................................................
(place,date/ lieu, date)
(signature, name and function /signature, nom et fonction)
Page 8
© 2012 Koninklijke Philips Electronics N.V.
All rights reserved.
Sgpam_1151_RWSS5512_00_v2
Loading...
