107B2 CM24 GSIII
22
9
Go to cover page

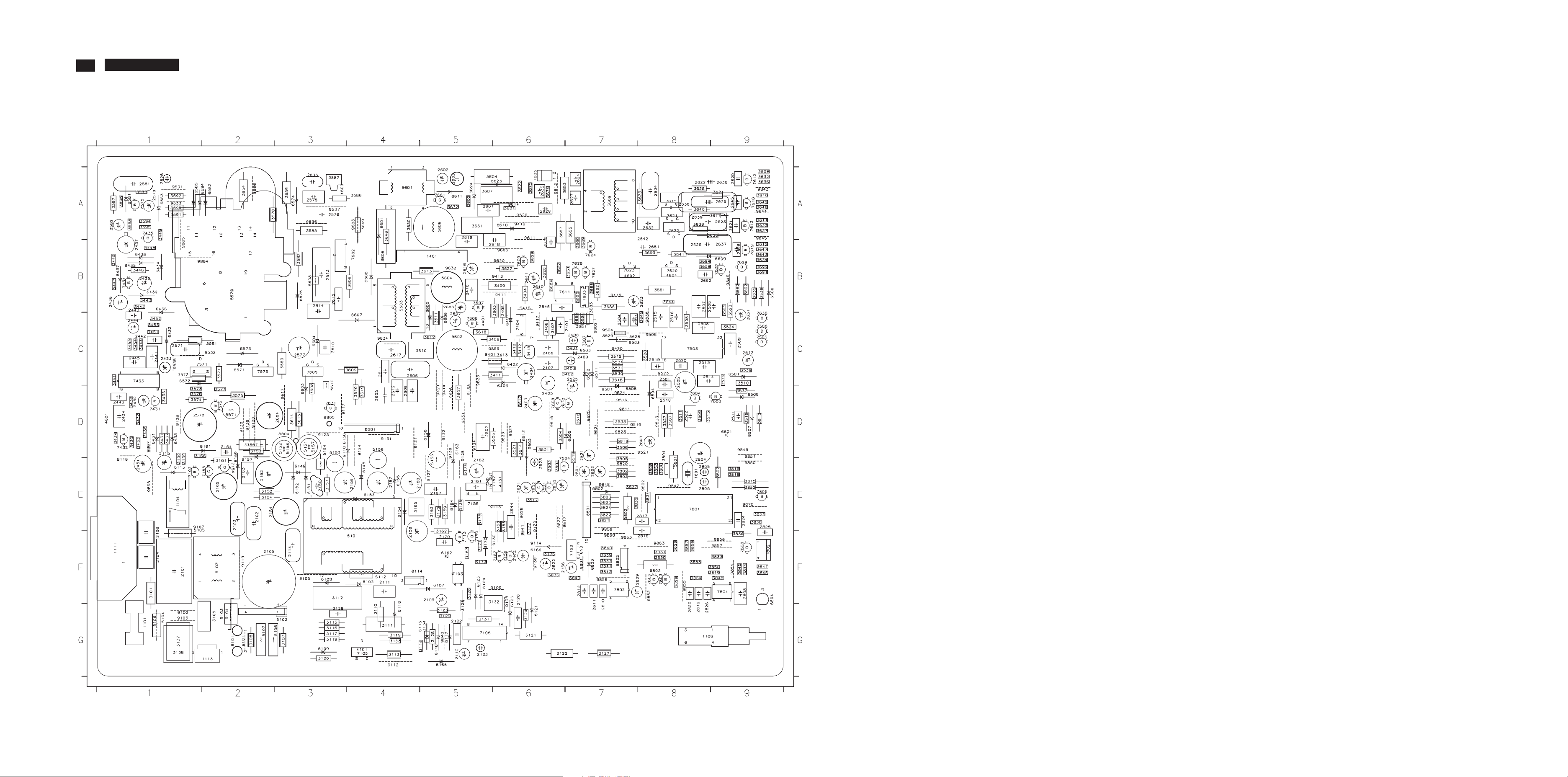

1. Compoments with mapping_Copper track side view
2. SMD_ Copper track side view
3. Copper_Copper track side view

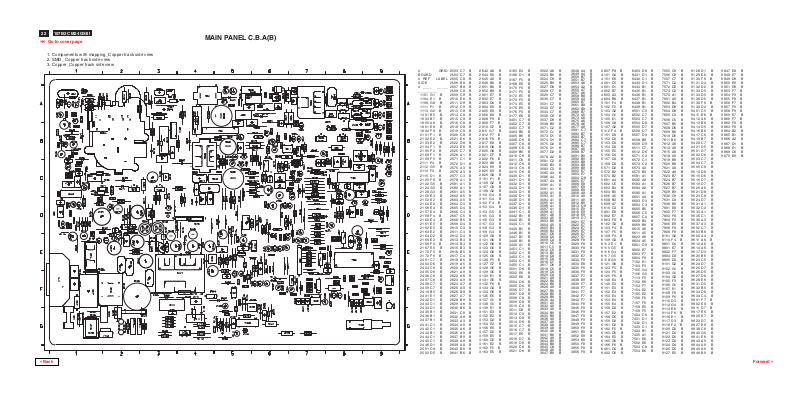

MAIN PANEL C.B.A(B)
# GRID
BOARD
# REF LABEL
SIDE
# ____ _____
_________
1101 G1 B
1104 E1 B
1106 G8 B
1111 F 1 B
1113 G2 B
1401 B5 B
1603 B7 B
1605 A6 B
1801 E8 B
1802 F9 B
2101 F1 B
2102 E2 B
2103 E2 B
2104 F1 B
2105 F2 B
2106 F1 B
2109 F5 B
2111 F4 B
2112 G5 B
2114 F3 B
2115 D1 B
2120 F6 B
2122 G5 B
2123 G5 B
2128 G3 B
2150 E3 B
2152 E2 B
2154 E2 B
2156 E4 B
2157 E4 B
2158 F4 B
2160 E4 B
2161 E5 B
2162 E5 B
2163 E2 B
2164 D2 B
2165 E2 B
2166 F6 B
2167 E5 B
2170 F5 B
2172 F6 B
2401 C7 B
2403 D6 B
2404 C6 B
2405 D6 B
2406 C6 B
2407 C6 B
2408 C7 B
2409 C7 B
2410 B5 B
2431 E1 B
2432 D1 B
2433 C1 B
2434 D1 B
2435 B1 B
2436 B1 B
2437 B1 B
2441 C1 B
2442 C1 B
2443 B1 B
2444 C1 B
2445 C1 B
2446 D1 B
2501 C8 B
2502 D5 B
2503 C7 B
2504 C7 B
2505 C8 B
2506 B8 B
2507 B8 B
2508 C8 B
2509 C9 B
2510 E6 B
2511 D9 B
2512 C9 B
2513 C8 B
2514 C8 B
2515 C8 B
2516 C8 B
2518 D8 B
2519 C8 B
2520 C8 B
2521 E6 B
2522 D8 B
2523 E6 B
2525 C7 B
2526 A1 B
2571 C1 B
2572 D1 B
2575 A3 B
2576 A3 B
2577 C3 B
2578 A1 B
2581 A1 B
2582 A1 B
2601 A5 B
2602 A5 B
2603 A5 B
2604 D3 B
2605 D4 B
2606 C4 B
2607 C5 B
2608 B5 B
2609 D4 B
2610 C3 B
2611 C4 B
2612 D4 B
2613 B3 B
2614 B3 B
2615 B3 B
2616 B5 B
2617 C4 B
2618 B6 B
2619 A5 B
2620 A9 B
2621 A9 B
2622 A8 B
2623 A9 B
2624 A7 B
2625 A9 B
2626 B8 B
2627 A7 B
2628 B9 B
2629 A6 B
2630 B6 B
2631 C9 B
2632 A8 B
2633 A3 B
2634 A8 B
2635 A6 B
2636 A9 B
2637 B9 B
2638 A8 B
2639 A8 B
2640 B6 B
2641 B6 B
2642 A8 B
2644 E6 B
2645 A9 B
2646 B6 B
2651 B8 B
2652 B8 B
2801 E7 B
2802 E7 B
2803 D8 B
2804 E8 B
2805 E8 B
2806 E8 B
2808 F9 B
2809 F7 B
2810 G7 B
2811 G7 B
2812 F7 B
2816 F8 B
2817 E8 B
2819 G8 B
2820 G8 B
2821 D7 B
2822 F6 B
2823 B8 B
2824 E9 B
2825 E9 B
2826 G8 B
3101 F1 B
3106 G2 B
3107 G3 B
3108 G2 B
3110 G4 B
3111 G4 B
3112 F3 B
3113 G4 B
3114 G5 B
3115 G3 B
3116 G3 B
3117 G3 B
3118 G3 B
3119 G4 B
3120 G3 B
3121 G6 B
3122 G6 B
3123 G5 B
3124 G6 B
3125 G5 B
3126 F5 B
3127 G7 B
3128 G5 B
3129 G5 B
3130 E1 B
3131 G5 B
3132 F6 B
3133 G4 B
3134 G5 B
3135 E5 B
3137 G1 B
3138 G1 B
3139 E1 B
3151 E3 B
3152 E2 B
3153 D2 B
3154 E2 B
3156 E6 B
3157 D2 B
3159 E5 B
3160 D2 B
3161 E2 B
3162 F5 B
3163 E5 B
3165 E4 B
3166 D1 B
3167 F5 B
3168 E6 B
3170 F5 B
3171 F5 B
3172 E5 B
3173 F5 B
3174 E5 B
3175 E5 B
3176 F6 B
3177 E6 B
3401 C7 B
3402 C7 B
3403 C7 B
3404 B6 B
3405 B6 B
3406 C6 B
3407 C6 B
3408 C6 B
3409 B6 B
3410 C6 B
3411 C6 B
3412 C6 B
3413 C6 B
3415 C6 B
3430 D1 B
3431 D1 B
3432 D1 B
3433 D1 B
3434 D1 B
3435 D1 B
3436 D1 B
3437 D1 B
3438 D1 B
3441 C1 B
3442 B1 B
3443 B1 B
3444 C1 B
3445 B1 B
3446 B1 B
3447 B1 B
3448 B1 B
3449 A1 B
3451 C1 B
3452 C1 B
3453 C1 B
3454 C1 B
3455 C1 B
3501 D6 B
3502 E6 B
3503 E6 B
3504 D6 B
3505 D6 B
3506 D7 B
3507 D8 B
3508 C8 B
3509 D8 B
3510 C9 B
3511 D8 B
3512 C9 B
3513 D8 B
3514 D6 B
3515 C7 B
3516 C7 B
3517 E6 B
3518 D7 B
3519 D9 B
3520 C8 B
3521 D6 B
3522 A6 B
3523 B9 B
3524 C9 B
3525 B9 B
3527 D8 B
3528 C7 B
3529 C7 B
3530 C7 B
3531 C7 B
3533 D7 B
3534 C7 B
3536 C9 B
3537 D9 B
3538 B9 B
3571 C2 B
3572 C1 B
3573 D1 B
3574 D1 B
3575 D2 B
3576 D1 B
3577 D2 B
3578 A2 B
3581 C2 B
3582 B3 B
3583 C3 B
3585 A3 B
3586 A4 B
3587 A3 B
3590 A1 B
3591 A1 B
3592 A1 B
3593 A1 B
3594 A1 B
3595 A1 B
3596 A1 B
3597 A1 B
3598 A1 B
3601 A6 B
3602 A5 B
3603 B6 B
3604 A5 B
3605 B4 B
3606 B4 B
3607 D5 B
3608 D3 B
3609 C4 B
3610 C5 B
3611 C5 B
3612 C5 B
3613 B5 B
3614 D3 B
3615 D3 B
3616 D7 B
3617 D6 B
3618 C5 B
3619 D4 B
3620 D4 B
3621 A9 B
3622 B6 B
3624 B6 B
3626 A9 B
3627 B6 B
3628 B6 B
3629 B6 B
3630 A4 B
3631 A5 B
3632 A9 B
3633 A9 B
3634 B9 B
3635 B9 B
3636 A9 B
3637 A9 B
3638 A8 B
3639 A8 B
3640 A8 B
3641 B8 B
3642 A9 B
3643 B9 B
3644 B8 B
3645 C8 B
3646 A9 B
3647 B9 B
3648 A4 B
3649 A4 B
3650 B7 B
3651 B7 B
3653 A6 B
3654 A2 B
3655 A7 B
3657 A6 B
3658 B8 B
3659 A3 B
3660 B7 B
3661 B8 B
3662 B9 B
3669 B7 B
3672 A5 B
3673 A8 B
3675 A6 B
3676 A6 B
3677 A9 B
3681 C7 B
3682 B7 B
3683 B7 B
3684 C7 B
3685 C7 B
3686 B7 B
3687 A5 B
3688 B7 B
3691 B9 B
3692 B9 B
3693 B8 B
3694 B8 B
3699 B9 B
3802 E7 B
3803 E7 B
3804 D8 B
3805 E7 B
3806 E8 B
3807 E9 B
3808 E8 B
3809 A9 B
3810 A9 B
3811 A9 B
3812 B9 B
3813 D9 B
3815 E9 B
3816 E9 B
3818 E9 B
3819 D7 B
3821 E7 B
3822 E7 B
3824 E7 B
3825 E7 B
3826 E7 B
3827 E7 B
3828 F8 B
3829 F8 B
3830 F8 B
3831 F8 B
3832 E7 B
3833 F9 B
3834 E8 B
3835 F6 B
3836 F9 B
3837 F7 B
3838 E9 B
3839 F7 B
3840 F7 B
3841 F7 B
3842 F7 B
3843 F7 B
3844 F9 B
3845 F9 B
3846 F9 B
3847 F9 B
3848 F9 B
3849 F9 B
3850 F9 B
3851 E9 B
3852 E9 B
3853 E8 B
3854 F8 B
3855 F8 B
3856 F8 B
3857 F8 B
4101 G4 B
4151 E6 B
4401 C5 B
4601 D1 B
4602 B7 B
4603 A3 B
4604 B8 B
5101 F4 B
5102 F2 B
5103 G2 B
5104 G1 B
5105 E1 B
5106 G3 B
5107 G2 B
5112 F4 B
5151 D3 B
5152 D3 B
5153 D3 B
5154 D3 B
5155 E5 B
5156 D4 B
5157 D3 B
5158 D3 B
5571 D2 B
5572 B2 B
5573 B2 B
5601 A4 B
5602 C5 B
5603 B4 B
5604 B5 B
5606 A5 B
5608 B3 B
5609 A7 B
5610 C3 B
5801 E8 B
5802 E7 B
5803 F8 B
6102 G3 B
6103 F4 B
6107 F5 B
6108 F3 B
6109 G3 B
6113 E1 B
6115 G5 B
6116 G4 B
6117 G5 B
6118 G5 B
6121 G6 B
6123 F5 B
6124 F5 B
6125 F6 B
6148 E4 B
6149 E3 B
6151 E3 B
6152 E3 B
6153 E4 B
6154 E4 B
6155 E4 B
6156 D3 B
6157 E2 B
6158 D5 B
6159 D2 B
6161 D2 B
6162 F5 B
6163 D5 B
6164 E5 B
6165 G5 B
6166 F6 B
6401 C6 B
6402 C6 B
6403 D6 B
6431 D1 B
6432 C1 B
6433 D1 B
6434 B1 B
6435 B1 B
6436 B1 B
6437 B1 B
6438 B1 B
6439 B1 B
6501 C9 B
6502 C7 B
6503 C7 B
6504 D8 B
6505 D7 B
6506 D7 B
6507 D9 B
6508 B9 B
6509 D9 B
6511 C7 B
6512 D6 B
6571 C2 B
6572 C1 B
6573 C2 B
6574 A3 B
6575 B3 B
6581 A1 B
6582 A2 B
6583 A1 B
6584 A2 B
6585 A1 B
6601 A4 B
6603 D3 B
6604 C3 B
6605 B5 B
6606 C5 B
6607 C4 B
6608 B4 B
6609 B9 B
6610 A6 B
6611 A5 B
6623 A6 B
6624 A5 B
6801 D9 B
6802 E7 B
6803 F7 B
6804 F9 B
7102 E1 B
7103 F5 B
7105 G4 B
7106 G5 B
7113 F5 B
7152 E6 B
7153 F7 B
7154 E2 B
7155 E2 B
7156 F6 B
7157 F6 B
7158 E5 B
7159 F5 B
7404 C6 B
7431 D1 B
7432 D1 B
7433 C1 B
7434 B1 B
7435 A1 B
7501 E6 B
7502 E6 B
7503 C8 B
7504 E6 B
7505 C9 B
7506 C9 B
7507 C7 B
7571 C2 B
7572 D2 B
7573 C2 B
7575 A1 B
7601 A5 B
7602 B4 B
7603 D9 B
7604 D8 B
7605 C3 B
7606 C5 B
7607 B5 B
7608 D6 B
7609 B6 B
7610 D6 B
7611 B6 B
7612 A9 B
7613 A9 B
7615 A8 B
7618 A9 B
7619 B9 B
7620 B8 B
7621 A8 B
7622 A8 B
7623 B7 B
7624 B7 B
7626 B7 B
7627 B7 B
7629 B9 B
7630 C9 B
7631 D3 B
7636 B9 B
7801 E8 B
7802 F7 B
7803 F8 B
7804 F9 B
7805 E9 B
7806 F8 B
7808 F9 B
8101 G2 B
8114 F4 B
8601 D4 B
8801 E7 B
8802 F7 B
8804 D3 B
8805 D3 B
9101 G2 B
9102 G1 B
9103 G1 B
9104 G2 B
9105 F3 B
9106 G1 B
9107 E1 B
9108 F6 B
9109 F6 B
9110 D3 B
9112 G4 B
9113 E6 B
9114 F6 B
9116 E1 B
9117 D3 B
9119 F2 B
9120 D2 B
9121 D4 B
9122 D5 B
9123 D3 B
9124 D4 B
9125 D5 B
9127 E5 B
9128 D1 B
9129 E6 B
9130 F6 B
9131 D4 B
9132 D2 B
9133 D5 B
9134 D5 B
9136 D5 B
9138 F6 B
9139 D2 B
9401 C5 B
9411 B6 B
9412 A6 B
9413 B6 B
9414 D5 B
9416 B6 B
9417 C6 B
9419 B7 B
9420 C7 B
9421 D5 B
9501 D7 B
9502 D6 B
9503 C7 B
9504 C7 B
9505 C8 B
9513 D8 B
9515 D6 B
9516 D7 B
9519 D7 B
9520 A6 B
9521 D8 B
9523 C8 B
9524 D7 B
9531 A1 B
9532 C2 B
9533 A1 B
9535 C1 B
9536 A3 B
9537 A3 B
9602 C7 B
9603 B6 B
9605 A4 B
9611 A6 B
9612 A6 B
9614 A6 B
9617 D3 B
9620 B6 B
9623 C5 B
9624 D7 B
9625 D7 B
9626 D5 B
9627 D6 B
9628 E6 B
9631 D5 B
9632 B5 B
9633 D6 B
9634 C4 B
9801 F7 B
9802 E8 B
9811 D7 B
9817 E6 B
9820 E7 B
9823 D7 B
9827 E6 B
9838 C8 B
9840 G5 B
9841 E6 B
9843 A9 B
9844 A9 B
9845 A9 B
9846 B9 B
9847 E8 B
9848 E7 B
9849 D9 B
9850 E9 B
9851 D9 B
9853 F7 B
9854 F9 B
9855 F8 B
9856 F7 B
9857 F9 B
9858 F9 B
9859 E7 B
9860 F7 B
9862 F8 B
9863 F8 B
9864 B2 B
9865 B1 B
9866 A2 B
9867 D1 B
9868 E1 B
9869 C6 B
9870 E9 B
3Back
Forward4
Page 2
107B2 CM24 GSIII
22
9
Go to cover page

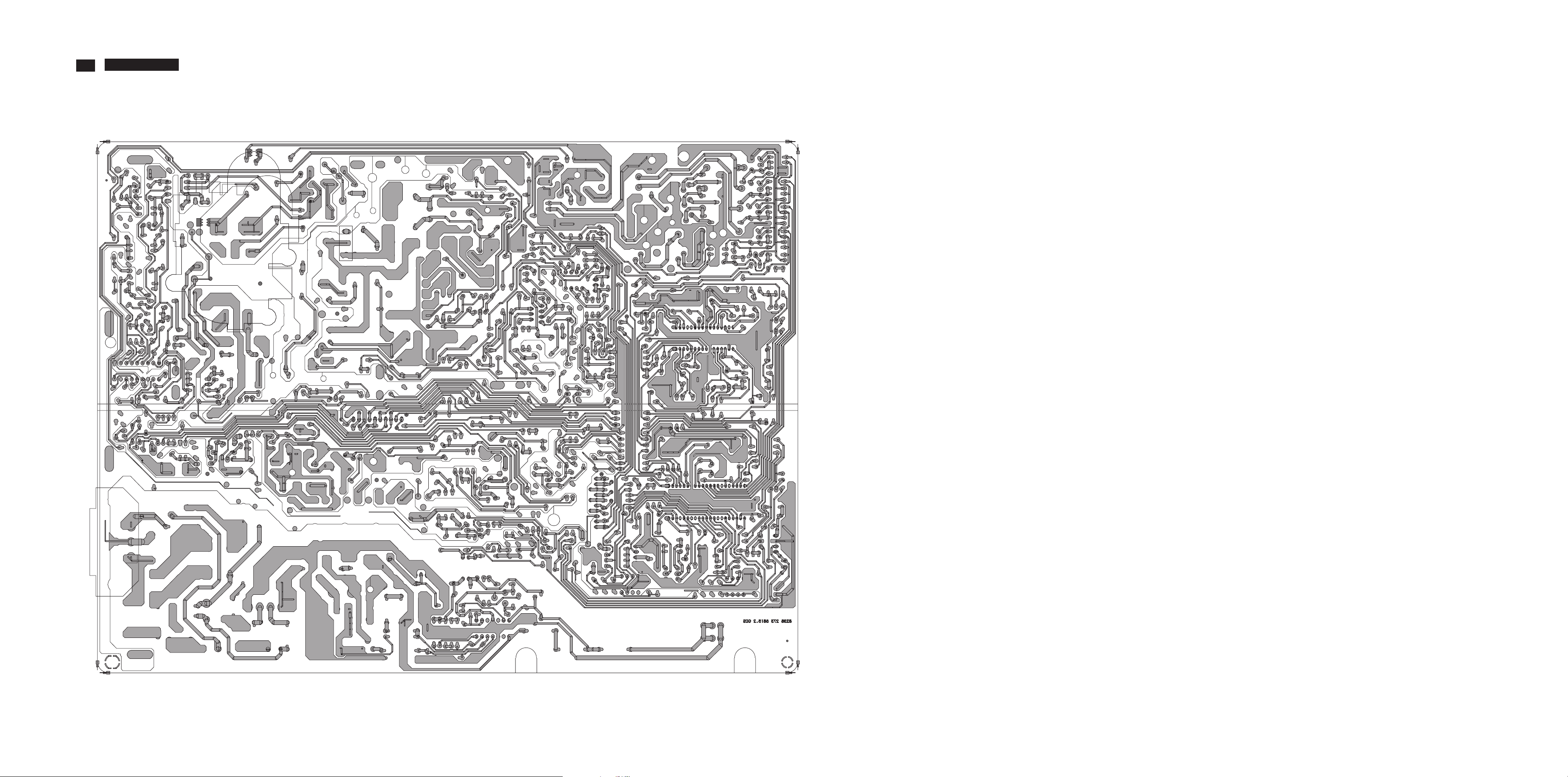

Copper _ copper track side view
MAIN PANEL C.B.A(B)
