Page 1
20
107B2 CM24 GSIII
9
Go to cover page

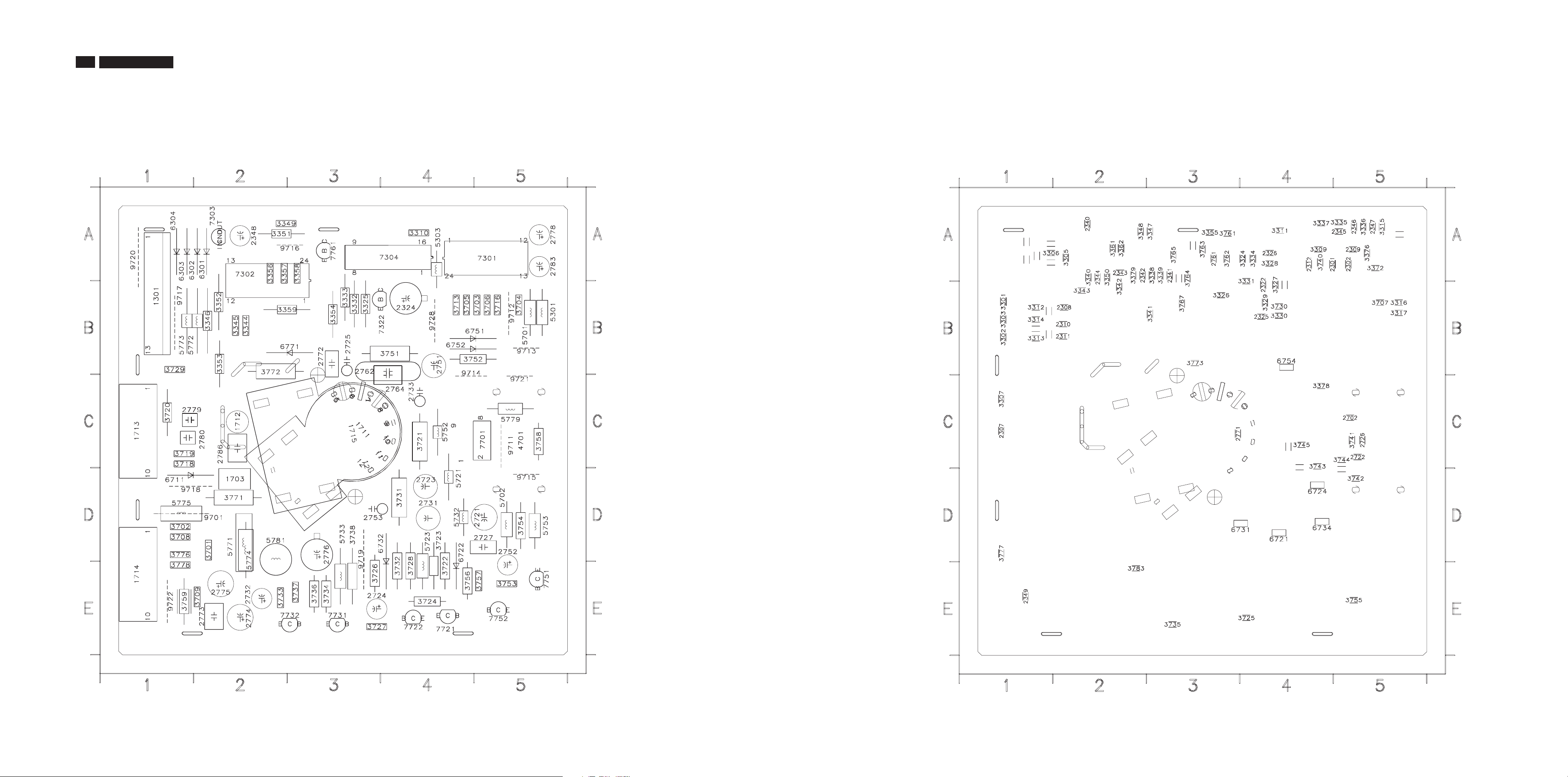

1.Compoments with mapping_Copper track side view
2.SMD_Copper track side view
3.Copper _Copper track side view

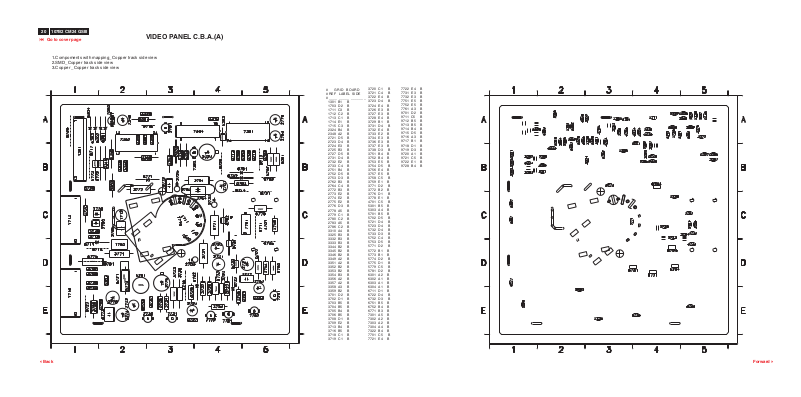

VIDEO PANEL C.B.A.(A)
# GRID BOARD
# REF LABEL SIDE
# ____ _____ _______
1301 B1 B
1703 D2 B
1711 C3 B
1712 C2 B
1713 C1 B
1714 E1 B
1715 C3 B
2324 B4 B
2348 A2 B
2721 D5 B
2723 D4 B
2724 E3 B
2725 B3 B
2727 D5 B
2731 D4 B
2732 E2 B
2733 C4 B
2751 B4 B
2752 D5 B
2753 D3 B
2762 B3 B
2764 C4 B
2772 B3 B
2773 E2 B
2774 E2 B
2775 E2 B
2776 D3 B
2778 A5 B
2779 C1 B
2780 C2 B
2783 A5 B
2786 C2 B
3310 A4 B
3325 B3 B
3332 B3 B
3333 B3 B
3344 B2 B
3345 B2 B
3346 B2 B
3349 A2 B
3351 A2 B
3352 B2 B
3353 B2 B
3354 B3 B
3356 A2 B
3357 A2 B
3358 A3 B
3359 B2 B
3701 D2 B
3702 D1 B
3703 B5 B
3704 B5 B
3705 B4 B
3706 B5 B
3708 D1 B
3709 E2 B
3713 B4 B
3716 B5 B
3718 C1 B
3719 C1 B
3720 C1 B
3721 C4 B
3722 E4 B
3723 D4 B
3724 E4 B
3726 E3 B
3727 E3 B
3728 E4 B
3729 B1 B
3731 D4 B
3732 E4 B
3733 E2 B
3734 E3 B
3736 E3 B
3737 E3 B
3738 D3 B
3751 B4 B
3752 B4 B
3753 E5 B
3754 D5 B
3756 E4 B
3757 E5 B
3758 C5 B
3759 E1 B
3771 D2 B
3772 B2 B
3776 D1 B
3778 E1 B
4701 C5 B
5301 B5 B
5303 A4 B
5701 B5 B
5702 D5 B
5721 D4 B
5723 D4 B
5732 D4 B
5733 D3 B
5752 C4 B
5753 D5 B
5771 D2 B
5772 B1 B
5773 B1 B
5774 D2 B
5775 D1 B
5779 C5 B
5781 D2 B
6301 A2 B
6302 A1 B
6303 A1 B
6304 A1 B
6711 D1 B
6722 D4 B
6732 D3 B
6751 B5 B
6752 B4 B
6771 B3 B
7301 A5 B
7302 A2 B
7303 A2 B
7304 A4 B
7322 B4 B
7701 C5 B
7721 E4 B
7722 E4 B
7731 E3 B
7732 E3 B
7751 E5 B
7752 E5 B
7761 A3 B
9701 D2 B
9711 C5 B
9712 B5 B
9713 B5 B
9714 B4 B
9715 D5 B
9716 A3 B
9717 B1 B
9718 D1 B
9719 D3 B
9720 A1 B
9721 C5 B
9722 E1 B
9728 B4 B
3Back
Forward4
Page 2
20
107B2 CM24 GSIII
9
Go to cover page

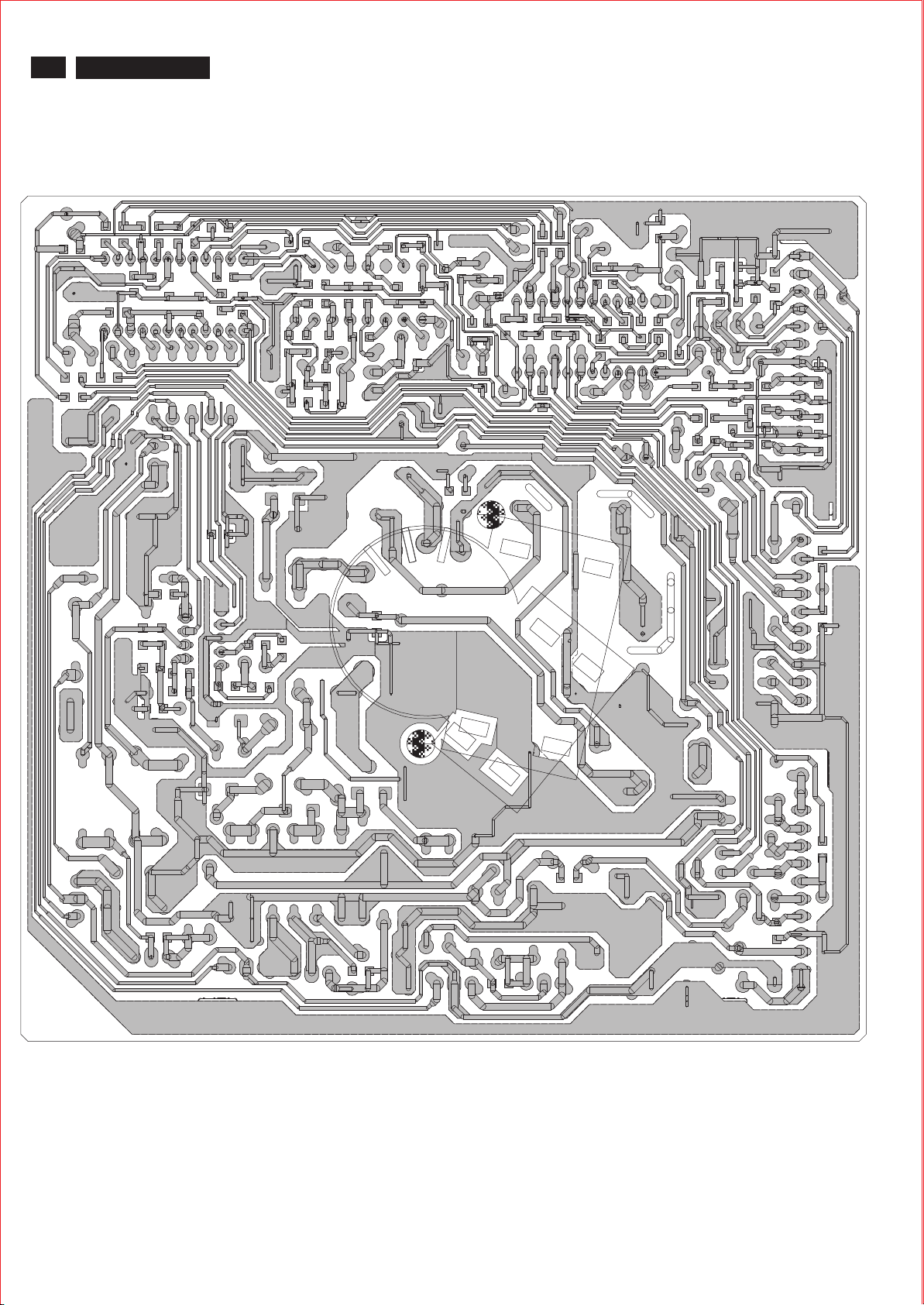

3.Copper_copper track side view
VIDEO PANEL C.B.A.(A)
