RISCO DE CHOQUE ELÉTRICO
Esta fonte trabalha com circuito PFC que eleva a tensão do
primário da fonte para + ou – 380 volts, tenham muito cuidado
ao manuseá-la.
MANUAL DO KIT ADRISERV
Este KIT é destinado apenas para técnicos, caso você não tenha conhecimento em eletrônica não
tente fazer o reparo da placa e encaminhe a mesma a uma pessoa preparada.
Abaixo você encontra o esquema da fonte e logo depois a foto com as ligações que devem ser feitas
para trabalhar com a fonte desconectada da placa principal.
Devido a nossa experiência em reparo de fontes, recomendamos que sejam trocados todos os
componentes que acompanham o kit, e durante a troca utilizar o esquema abaixo para posicionar
corretamente os diodos SMD, pois a inversão dos diodos pode ocasionar a queima do transistor
Q501 e do CI U501, verificar também os componentes C501 e C502 aconteceram muitos casos de
placas mexidas que estavam sem estes componentes ou com os valores trocados, causando o
superaquecimento do transistor Q501.
Este kit serve para as placas PLHC-P984A e PLHE-P986A, que são utilizadas nos modelos:
32PFL3605D, 32PFL3805D, 40PFL3605D e 40PFL3805D.
Vídeo de como trabalhar com a placa fora da TV.
Page 2
Page 3

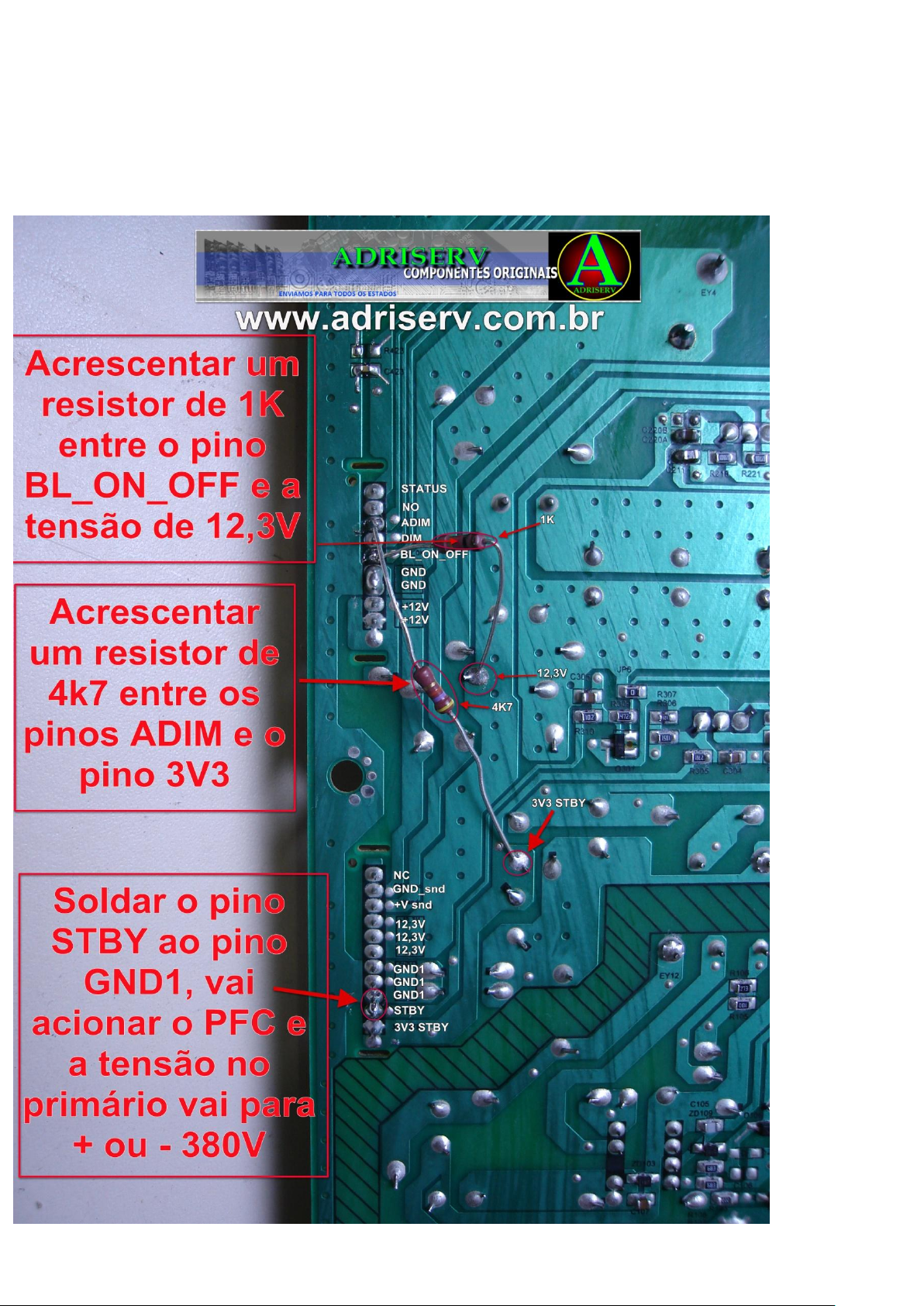

COMO TRABALHAR COM A FONTE DESCONECTADA
Abaixo temos a imagem com as ligações necessárias para se trabalhar com a fonte
desconectada da placa principal, bastando apena conectar as lâmpadas e testar o
funcionamento sem ter necessidade da placa principal.
OBS: Remover todas as ligações após o teste.
