Hier können Sie Ihr Produkt registrieren und Unterstützung erhalten:
Benutzerhandbuch
OR9011
User Manual
OR9011
2 sec.
2 sec.
DAB+
DAB+
Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips!
Um die Unterstützung von Philips optimal nutzen zu können, sollten
Sie Ihr Produkt unter www.philips.com/welcome registrieren.
1 Sicherheit
Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie dieses Produkt
verwenden. Wenn Sie sich bei der Verwendung nicht an die folgenden
Hinweise halten, erlischt Ihre Garantie.
Risiko von Stromschlägen und Brandgefahr!
• Setzen Sie das Gerät sowie das Zubehör weder Regen noch Wasser
aus. Platzieren Sie niemals Behälter mit Flüssigkeiten wie Vasen in der
Nähe des Geräts. Wenn das Gerät außen oder innen mit Flüssigkeit
in Kontakt kommt, ziehen Sie sofort den Netzstecker. Kontaktieren
Sie das Philips Kundendienstzentrum, um das Gerät vor der erneuten
Nutzung überprüfen zu lassen.
• Setzen Sie das Gerät sowie das Zubehör nie offenem Feuer oder
anderen Wärmequellen (z. B. direktem Sonnenlicht) aus.
• Führen Sie keine Gegenstände in die Lüftungsschlitze oder andere
Öffnungen des Produkts ein.
• Wenn der Netzstecker bzw. Gerätestecker als Trennvorrichtung
verwendet wird, muss die Trennvorrichtung frei zugänglich bleiben.
• Trennen Sie das Gerät vor Gewittern vom Netzanschluss.
• Ziehen Sie immer am Stecker, um das Stromkabel vom
Netzanschluss zu trennen, niemals am Kabel.
Kurzschluss- und Feuergefahr!
• Stellen Sie vor dem Verbinden des Geräts mit dem Stromnetz
sicher, dass die Netzspannung mit dem auf der Rückseite des Geräts
aufgedruckten Wert übereinstimmt. Verbinden Sie das Gerät nicht
mit dem Netzanschluss, falls die Spannung nicht mit diesem Wert
übereinstimmt.
• Setzen Sie das Gerät niemals Regen, Wasser, Sonne oder Hitze aus.
• Vermeiden Sie die Ausübung von Kraft auf Steckdosen. Lockere
Steckdosen können Funkenüberschlag oder Feuer verursachen.
Gefahr von Beschädigungen für das Gerät und Verletzungsgefahr!
• Es dürfen keine Flüssigkeiten an das Produkt gelangen.
• Auf das Produkt dürfen keine möglichen Gefahrenquellen gestellt
werden (z. B. mit einer Flüssigkeit gefüllte Gegenstände, brennende
Kerzen).
• Platzieren Sie das Gerät niemals auf Netzkabeln oder anderen
elektrischen Geräten.
• Wenn das Gerät bei Temperaturen unter 5 °C transportier t wird,
packen Sie es aus, und warten Sie, bis es Zimmertemperatur erreicht
hat, bevor Sie es mit dem Netzanschluss verbinden.
Risiko der Überhitzung!
• Stellen Sie dieses Gerät nicht in einem geschlossenen Bereich auf.
Das Gerät benötigt an allen Seiten einen Lüftungsabstand von
mindestens 10 cm.
• Stellen Sie sicher, dass keine Vorhänge und anderen Gegenstände die
Lüftungsschlitze des Geräts abdecken.
Hinweis
• DasTypenschildbendetsichaufderRückseitedesGeräts.
2 Verpackungsinhalt (Abb. 1)
3 Anschließen an die
Stromversorgung (Abb. 2-1)
4 Einschalten (Abb. 2-2)
Drücken Sie den Regler , oder drehen Sie den Regler SOURCE.
» Das Gerät wechselt zu der zuletzt gewählten Quelle.
• Um das Gerät in den Standby-Modus zu schalten, drücken
Sie den Regler
erneut.
5 Einstellen der Uhr (Abb. 3)
1 Halten Sie im Standby-Modus den Regler 2 Sekunden lang
gedrückt.
» (12-Stunden-Format) oder
(24-Stunden-Format) blinkt.
2 Drehen Sie den Regler , um ein Zeitformat auszuwählen,
und drücken Sie dann den Regler
» Die Ziffern der Stundenanzeige blinken.
3 Drehen Sie den Regler , um die Stunde einzustellen, und
drücken Sie dann den Regler
» Die Ziffern der Minutenanzeige blinken.
4 Drehen Sie den Regler , um die Minuten einzustellen.
5 Drücken Sie den Regler zur Bestätigung.
zur Bestätigung.
zur Bestätigung.
6 Hören von UKW-Radiosendern
1 Drehen Sie den Regler SOURCE, um das Gerät in den UKW-
Modus zu schalten.
2 Suchen Sie Radiosender automatisch oder manuell.
Hinweis
• Für einen optimalen Empfang ziehen Sie die Antenne vollständig
heraus, und passen Sie die Position an.
• Sie können maximal 30 UKW-Radiosender programmieren.
Automatische Suche nach einem Radiosender
Drücken Sie SCAN, um die automatische Suche zu aktivieren.
» Wenn ein starker Sender gefunden wird, stoppt der Suchlauf,
und der Radiosender wird gesendet.
Manuelle Suche nach einem Radiosender
Drehen Sie den Regler , bis die Frequenz des gesuchten
Radiosenders angezeigt wird.
Automatisches Speichern von Radiosendern
(Abb. 4)
Halten Sie SCAN gedrückt, um die automatische Suche zu starten.
» Wenn die Suche abgeschlossen ist, wird der erste gespeicherte
Radiosender gesendet.
• Um zu einem gespeicherten Radiosender zu gelangen, drehen Sie
den Regler PRESET, bis die gesuchte Frequenz angezeigt wird.
Manuelles Programmieren von Radiosendern
1 Einstellen eines Radiosenders
2 Drücken Sie die Taste PROGRAM, um den Programmiermodus
zu aktivieren.
3 Drehen Sie den Regler , um eine voreingestellte
Sequenznummer auszuwählen.
4 Drücken Sie den Regler zur Bestätigung.
» Der Radiosender wird mit der ausgewählten Sequenznummer
gespeichert.
5 Wiederholen Sie die Schritte 1 bis 4, um weitere Sender zu
programmieren.
• Um zu einem voreingestellten Radiosender zu gelangen, drehen Sie
den Regler PRESET, bis die gesuchte Frequenz angezeigt wird.
Hinweis
• Wenn Sie einen Radiosender mit der Sequenznummer eines anderen speichern, wird
der vorherige Sender überschrieben.
Anzeigen von RDS-Informationen
Bei RDS (Radio Data System) handelt es sich um einen Dienst, der es
UKW-Sendern ermöglicht, zusätzliche Informationen zu übermitteln.
Wenn Sie einen UKW-Radiosender einstellen, der RDS-Signale
überträgt, wird der Sendername angezeigt.
1 Einstellen eines RDS-Senders.
2 Drücken Sie wiederholt auf INFO, um folgende Informationen
aufzurufen (sofern verfügbar):
• Radio-Text
• Programmart, zum Beispiel [NEWS] (Nachrichten),
[SPORT] (Sport), [POP M] (Popmusik) usw.
• Programm-Service
• Mono/Stereo
• Time (Zeit)
• Datum
RDS-Programmtypen
Programmtyp Beschreibung
NEWS Nachrichten
AFFAIRS Politik und Aktuelles
INFO Spezielle Informationsprogramme
SPORT Sport
EDUCATE Bildung und Weiterbildung
DRAMA Hörspiele und Literatur
CULTURE Kultur, Religion und Gesellschaft
SCIENCE Wissenschaft
VARIED Unterhaltungsprogramme
POP M Popmusik
ROCK M Rockmusik
MOR M Unterhaltungsmusik
LIGHT M Leichte Klassik
CLASSICS Klassische Musik
OTHER M Spezielle Musikprogramme
WEATHER Wetter
FINANCE Finanzen
CHILDREN Kinderprogramme
SOCIAL Gesellschaftsnachrichten
RELIGION Religion
PHONE IN Anrufsendungen
TRAVEL Reiseprogramme
LEISURE Freizeit
JAZZ Jazzmusik
COUNTRY Countrymusik
NATION M Einheimische Musik
OLDIES Oldies
FOLK M Folkmusik
DOCUMENT Dokumentation
TEST Wecktest
ALARM Alarm
Anpassen von UKW-Einstellungen
1 Drücken Sie im UKW-Modus MENU, um auf UKW-Menüs
zuzugreifen.
2 Drehen Sie den Regler , um die Menüs zu durchlaufen.
Scan-Funktion
1 Drücken Sie den Regler , um auf Untermenüs zuzugreifen.
2 Drehen Sie den Regler , um eine Option auszuwählen.
• <Strong stations>: Sucht ausschließlich nach starken
Sendern.
• <All stations>: Sucht nach allen Sendern, unabhängig
davon, ob die Signalstärke eines Senders hoch oder niedrig
ist.
3 Drücken Sie den Regler , um die Option zu bestätigen.
Toneinstellung
1 Drücken Sie den Regler , um auf Untermenüs zuzugreifen.
2 Drehen Sie den Regler , um eine Option auszuwählen.
• <Stereo allowed>: Ermöglicht die Stereowiedergabe,
selbst wenn der Sender nur schwache Stereo-Audiosignale
überträgt.
• <Forced mono>: Verwandelt Stereosignale in Monosignale,
selbst wenn der Sender starke Stereo-Audiosignale
überträgt.
3 Drücken Sie den Regler , um die Option zu bestätigen.
Systemmenüs
1 Drücken Sie den Regler , um auf Systemmenüs zuzugreifen.
2 Drehen Sie den Regler , um ein Untermenü auszuwählen.
• WeitereInformationenndenSieimAbschnitt„Verwenden der
Systemmenüs„.
7 Hören von DAB-Radiosendern
Hinweis
• Für einen optimalen Empfang ziehen Sie die Antenne vollständig
heraus, und passen Sie die Position an.
• Sie können maximal 30 DAB-Radiosender programmieren.
• Wenden Sie sich an einen Händler vor Ort, oder gehen
Sie zu www.WorldDAB.org für die entsprechenden DABFrequenzbereiche in Ihrer Region.

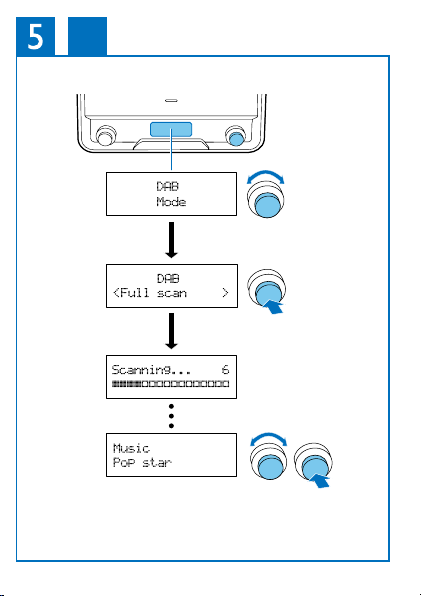

Wenn Sie das Gerät zum ersten Mal
einschalten (Abb. 5)
1 Drehen Sie den Regler SOURCE, um das Gerät in den DAB-
Modus zu schalten.
2 Drehen Sie den Regler , bis das Menü <Full scan>
(Vollständige Suche) angezeigt wird.
3 Drücken Sie den Regler , um die automatische Suche zu
aktivieren.
» Das Gerät speichert automatisch alle Radiosender mit
ausreichender Signalstärke.
» Wenn die Suche abgeschlossen ist, wird der erste gespeicherte
Radiosender gesendet.
4 Drehen Sie den Regler , um ein Zeitformat auszuwählen,
und drücken Sie dann den Regler
Wiedergabe.
Tipp
zum Starten der
• Sie können die Suche erneut starten, um die Liste gespeicherter
Sender zu aktualisieren (Siehe "Verwenden der DAB-Menüs" >
"Erneute Suche").
• Sie können Sender auch manuell einstellen (Siehe "Verwenden der
DAB-Menüs" > "Manuelles Einstellen eines Radiosenders").
Sonderzeichen
Vor dem Namen eines Senders können verschiedene Zeichen
angezeigt werden.
• H: Zeigt an, dass der Sender zu Ihren 10 Lieblingssendern gehör t.
• ?: Zeigt an, dass der Sender nicht verfügbar oder inaktiv ist.
• : Zeigt an, dass der Sender ein primärer Sender mit
sekundärem Service ist.
• : Zeigt an, dass der Sender ein sekundärer Sender ist.
Programmieren von Radiosendern
1 Einstellen eines DAB-Radiosenders.
2 Drücken Sie PROGRAM, um den Programmiermodus zu
aktivieren.
3 Drehen Sie den Regler , um eine voreingestellte
Sequenznummer auszuwählen.
4 Drücken Sie den Regler zur Bestätigung.
» Der Radiosender wird mit der ausgewählten Sequenznummer
gespeichert.
5 Wiederholen Sie die Schritte 1 bis 4, um weitere Sender zu
programmieren.
• Um zu einem voreingestellten Radiosender zu gelangen, drehen Sie
den Regler PRESET, bis die gesuchte Frequenz angezeigt wird.
Hinweis
• Wenn Sie einen Radiosender mit der Sequenznummer eines anderen speichern, wird
der vorherige Sender überschrieben.
Anzeigen von DAB-Informationen
Bei der Anzeige von DAB-Senderinformationen zeigt die erste Zeile
den Sendernamen und die zweite Zeile die Serviceinformationen für
den aktuellen Sender an.
Drücken Sie wiederholt auf INFO, um folgende Informationen
aufzurufen (sofern verfügbar):
• Dynamic Label Segment (DLS)
• Signalstärke
• Programmtyp (PTY)
• Ensemblename
• Frequenz
• Signalfehlerrate
• Codec-Bitrate
• Time (Zeit)
• Datum
Verwenden der DAB-Menüs
1 Drücken Sie im DAB-Modus die Taste MENU, um die DAB-
Menüs aufzurufen.
2 Drehen Sie den Regler , um die Menüs zu durchlaufen.
Einstellen eines gespeicherten Radiosenders
1 Drücken Sie den Regler , um auf die Liste der
gespeicherten Sender zuzugreifen.
• Wenn kein DAB-Sender gespeichert ist, beginnt das Gerät
mit dem automatischen Suchlauf.
2 Drehen Sie den Regler , um einen Sender auszuwählen.
3 Drücken Sie den Regler zum Starten der Wiedergabe.
Erneute Suche
Die vollständige Suche wird für einen Suchlauf nach DAB-Sendern mit
großer Reichweite verwendet.
Drücken Sie den Regler , um die Suche nach verfügbaren DABSendern zu starten.
» Wenn die Suche abgeschlossen ist, wird der erste erkannte
Sender gesendet.
Manuelles Einstellen eines Radiosenders
Mit dieser Funktion können Sie einen bestimmten Sender/eine
bestimmte Frequenz manuell einstellen. Zusätzlich zur Ausrichtung
der Antenne, können Sie auch mit dieser Funktion einen optimalen
Empfang erreichen.
1 Drücken Sie den Regler , um auf die Senderliste
zuzugreifen.
2 Drehen Sie den Regler , um einen Sender zwischen 5A zu
13F auszuwählen.
3 Drücken Sie den Regler , um die Option zu bestätigen.
DRC (Dynamic Range Control)
DRC entfernt oder fügt einen Anpassungsgrad für die Unterschiede
im Dynamikumfang zwischen den Radiosendern hinzu.
1 Drücken Sie den Regler , um auf Untermenüs zuzugreifen.
2 Drehen Sie den Regler , um eine Option auszuwählen.
• <DRC off>: Es wird keine Anpassung durchgeführ t. (Das
Sternchen zeigt die aktuelle Einstellung an.)
• <DRC low>: Es wird eine mittlere Anpassung
durchgeführt.
• <DRC high>: Es wird eine maximale Anpassung
durchgeführt.
3 Drücken Sie den Regler , um die Option zu bestätigen.
Entfernen ungültiger Sender
Mit dieser Option werden alle aktiven Sender aufgelistet. Gleichzeitig
können Sie die Sender löschen, die zwar aufgelistet sind, aber in Ihrer
Region keinen Service bieten. Vor dem Sendernamen eines ungültigen
Senders wird ein Fragezeichen (?) angezeigt.
1 Drücken Sie den Regler , um auf Untermenüs zuzugreifen.
2 Drehen Sie den Regler , um eine Option auszuwählen.
• <No>: Rückkehr zum vorherigen Menü.
• <Yes>: Entfernen ungültiger Sender aus der Senderliste.
3 Drücken Sie den Regler , um die Option zu bestätigen.
Systemmenüs
1 Drücken Sie den Regler , um auf Systemmenüs zuzugreifen.
2 Drehen Sie den Regler , um ein Untermenü auszuwählen.
• WeitereInformationenndenSieimAbschnitt„Verwenden der
Systemmenüs„.
8 Verwenden der Systemmenüs
Verwenden Sie die Systemmenüs für Folgendes:
• Prüfen der Version der aktuellen Software dieses Produkts
• Aktualisieren der Software, und
• Zurücksetzen des Produkts auf Werkseinstellungen.
Prüfen der aktuellen Software-Version
Drücken Sie den Regler , um die aktuelle Software-Version
anzuzeigen.
Zurücksetzen des Produkts
1 Drücken Sie den Regler , um die Optionen anzuzeigen.
2 Drehen Sie den Regler , um eine Option auszuwählen.
• <No>: Rückkehr zum vorherigen Menü.
• <Yes>: Zurücksetzen des Produkts auf Werkseinstellungen.
3 Drücken Sie den Regler , um die Option zu bestätigen.
Aktualisieren der Software
1 Gehen Sie zu www.philips.com/support.
2 SuchenSienachSupportinformationenmit„OR9011/50„als
Suchbegriff.
» Wenn ein Aktualisierungspaket zur Verfügung steht, ist der Link
„Installation instructions„(Installationsanweisungen)unter
„Software & drivers„ (Software und Treiber) verfügbar. Die
genaue Formulierung dieses Linknamens kann in verschiedenen
Sprachen unterschiedlich sein.
3 Klicken Sie auf den Link zur „Installation instructions„.
4 Lesen Sie bitte die Anweisungen zur Software-Aktualisierung
gründlich durch.
5 Folgen Sie den Anweisungen, um die Aktualisierung
durchzuführen.
9 Wiedergabe über ein externes
Gerät (Abb. 6)
Sie können Inhalte von einem externen Audiogerät, zum Beispiel
einem MP3-Player, über dieses Gerät wiedergeben.
1 Drehen Sie den Regler SOURCE, um das Gerät in den MP3-
Link-Modus zu schalten.
2 Verbinden Sie das MP3 Link-Kabel mit:
• der MP3-LINK-Buchse auf der Rückseite dieses Produkts
und
• der Kopfhörerbuchse an dem externen Gerät.
3 Spielen Sie Audioinhalte über das externe Gerät ab (lesen Sie
das entsprechende Benutzerhandbuch).
10 Einstellen der Lautstärke
Drehen Sie den Regler .
11 Fehlerbehebung
Warnung
• Öffnen Sie auf keinen Fall das Gehäuse des Geräts.
Bei eigenhändigen Reparaturversuchen verfällt die Garantie.
Wenn Sie bei der Verwendung dieses Produkts Probleme feststellen,
prüfen Sie bitte die folgenden Punkte, bevor Sie Serviceleistungen
anfordern. Besteht das Problem auch weiterhin, besuchen Sie die
Philips Website unter www.philips.com/support. Wenn Sie Philips
kontaktieren, stellen Sie sicher, dass sich das Produkt in der Nähe
bendetunddieModell-undSeriennummerverfügbarist.
Keine Stromversorgung
• Stellen Sie sicher, dass das AC-Netzkabel ordnungsgemäß
angeschlossen ist.
• Stellen Sie sicher, dass die Steckdose an das Stromnetz angeschlossen
ist.
Kein Ton
• Einstellen der Lautstärke
• Wenn Sie in den MP3-Link-Modus geschaltet haben, vergewissern
Sie sich, dass das externe Audiogerät nicht stummgeschaltet ist.
Keine Reaktion vom Gerät
• Vergewissern Sie sich, dass die Stromversorgung gewährleistet ist.
• Schalten Sie das Gerät aus und anschließend wieder ein.
Schlechter Radioempfang
• Aufgrund der Störungen durch andere elektrische Geräte oder
bauliche Hindernisse wird das Signal schwach. Platzieren Sie das
Gerät an einem störungsfreien Ort.
• Vergewissern Sie sich, dass die Antenne vollständig ausgefahren ist.
Richten Sie die Antenne aus.
Einstellung für Uhrzeit gelöscht
• Entweder wurde das Netzkabel aus der Steckdose gezogen, oder die
Stromversorgung wurde unterbrochen.
• Stellen Sie die Uhrzeit erneut ein.
12 Produktinformationen
Hinweis
• Die Produktinformationen können ohne vorherige Ankündigung geändert werden.
Verstärker
Frequenzgang 60 Hz – 16 kHz, ± 3 dB
Signal/Rausch-Verhältnis > 65 dBA
Aux-Eingang 0,5 V RMS 20 Kiloohm
Tuner
Empfangsbereich UKW: 87,50 bis 108,00 MHz;
Abstimmungsbereich 50 kHz
DAB-Empndlichkeit(EN50248) < -95 dBm
Klirrfaktor < 2 %
Signal/Rausch-Verhältnis > 50 dBA
Anzahl der voreingestellten
Radiosender
DAB: 174,928 bis
239,200 MHz
30 (UKW), 30 (DAB)
Lautsprecher
Lautsprecherimpedanz 4 Ohm
Lautsprechertreiber 2 x 7,6 cm (3") Full Range
Empndlichkeit > 82 dB/m/W
Allgemeine Informationen
AC-Nennleistung 220 bis 240 V~, 50 Hz
Betriebs-Stromverbrauch 10 W
Abmessungen (Hauptgerät) 325 x 175 x 167 mm
Gewicht (Hauptgerät): 3,5 kg
13 Hinweis
ÄnderungenoderModizierungendesGeräts,dienichtausdrücklich
von Philips Consumer Lifestyle genehmigt wurden, können zum
Erlöschen der Betriebserlaubnis führen.
Prüfzeichen
Dieses Produkt entspricht den Richtlinien der
Europäischen Union zu Funkstörungen.
Gerät der GERÄTEKLASSE II mit doppelter
Isolierung und ohne Schutzleiter.
Umweltschutz
Ihr Gerät wurde unter Verwendung hochwertiger
Materialien und Komponenten entwickelt und hergestellt,
die recycelt und wiederverwendet werden können.
BendetsichdiesesSymbol(durchgestrichene
Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies,
dass für dieses Gerät die Europäische Richtlinie 2002/96/
EG gilt. Informieren Sie sich über die örtlichen
Bestimmungen zur getrennten Sammlung elektrischer
und elektronischer Geräte.
Richten Sie sich nach den örtlichen Bestimmungen und entsorgen Sie
Altgeräte nicht über Ihren Hausmüll.
Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und
Menschen vor möglichen negativen Folgen geschützt.
Umweltinformationen
AufüberüssigeVerpackungwurdeverzichtet.DieVerpackungkann
leicht in drei Materialtypen getrennt werden: Pappe (Karton), Styropor
(Polsterung) und Polyethylen (Beutel, Schaumstoff-Schutzfolie).
Ihr Gerät besteht aus Werkstoffen, die wiederverwendet werden
können, wenn das Gerät von einem spezialisierten Fachbetrieb
demontiert wird. Bitte beachten Sie die örtlichen Vorschriften zur
Entsorgung von Verpackungsmaterial, verbrauchten Batterien und
Altgeräten.
Copyright
2013 © Koninklijke Philips Electronics N.V.
Technische Daten können ohne vorherige Ankündigung geändert
werden. Die Marken sind Eigentum von Koninklijke Philips Electronics
N.V. bzw. ihren jeweiligen Inhabern. Philips behält sich das Recht
vor,ProduktejederzeitohnedieVerpichtungzuändern,frühere
Lieferungen entsprechend nachzubessern.
All registered and unregistered trademarks are
property of their respective owners.
© 2013 Koninklijke Philips Electronics N.V.
All rights reserved.
OR9011_50_UM_V1.0
Loading...
