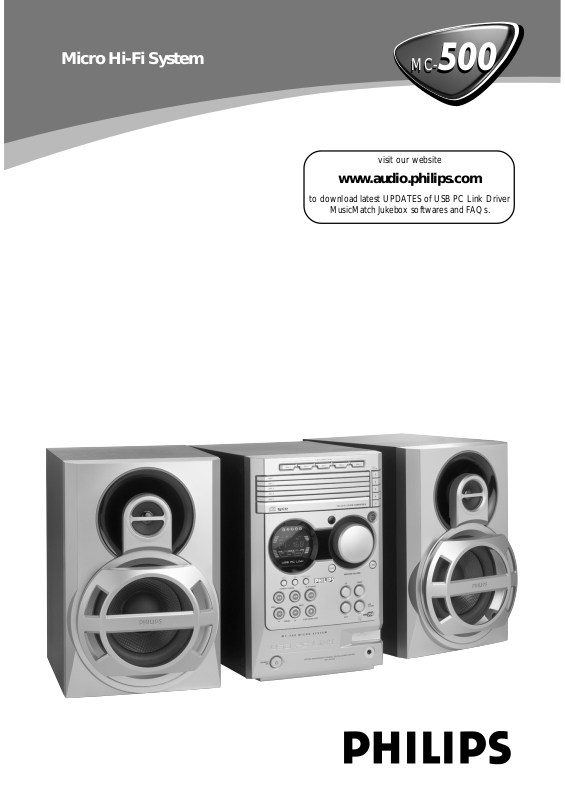

Page 1
Micro Hi-Fi System
MC-
MC-
500
500
visit our website
www.audio.philips.com
to download latest UPDATES of USB PC Link Driver
MusicMatch Jukebox softwares and FAQs.
Return
your W arranty
Registration Card
within 10 days
1
Page 2
Important notes for users in the
U.K.
Mains plug
This apparatus is fitted with an approved 13
Amp plug. To change a fuse in this type of plug
proceed as follows:
1 Remove fuse cover and fuse.
2 Fix new fuse which should be a BS1362 5
Amp, A.S.T.A. or BSI approved type.
3 Refit the fuse cover.
If the fitted plug is not suitable for your socket
outlets, it should be cut off and an appropriate
plug fitted in its place.
If the mains plug contains a fuse, this should
have a value of 5 Amp. If a plug without a fuse
is used, the fuse at the distribution board
should not be greater than 5 Amp.
Note: The severed plug must be disposed of to
avoid a possible shock hazard should it be
inserted into a 13 Amp socket elsewhere.
How to connect a plug
The wires in the mains lead are coloured with
the following code: blue = neutral (N),
brown = live (L).
¶ As these colours may not correspond with
the colour markings identifying the terminals
in your plug, proceed as follows:
– Connect the blue wire to the terminal
marked N or coloured black.
– Connect the brown wire to the terminal
marked L or coloured red.
– Do not connect either wire to the earth
terminal in the plug, marked E (or e) or
coloured green (or green and yellow).
Before replacing the plug cover, make certain
that the cord grip is clamped over the sheath
of the lead - not simply over the two wires.
Copyright in the U.K.
Recording and playback of material may
require consent. See Copyright Act 1956 and
The Performer’s Protection Acts 1958 to 1972.
Italia
DICHIARAZIONE DI CONFORMITA’
Si dichiara che l’apparecchio MC-500, Philips
risponde alle prescrizioni dell’art. 2 comma 1 del
D.M. 28 Agosto 1995 n. 548.
Fatto a Eindhoven
Philips Consumer Electronics
Philips, Glaslaan 2
5616 JB Eindhoven, The Netherlands
Norge
Typeskilt finnes på apparatens underside.
Observer: Nettbryteren er sekundert
innkoplet. Den innebygde netdelen er
derfor ikke frakoplet nettet så lenge
apparatet er tilsluttet nettkontakten.
For å redusere faren for brann eller elektrisk
støt, skal apparatet ikke utsettes for regn eller
fuktighet.
CAUTION
Use of controls or adjustments or
performance of procedures other than
herein may result in hazardous
radiation exposure or other unsafe
operation.
VAROITUS
Muiden kuin tässä esitettyjen
toimintojen säädön tai asetusten
muutto saattaa altistaa vaaralliselle
säteilylle tai muille vaarallisille
toiminnoille.
2
Page 3
P1
P2
P3
☞
P4
2
5 DISC DIRECT PLAY
DISC 1
5 DISC DIRECT PLAY
DISC 1
DISC 2 DISC 3 DISC 4 DISC 5
/
OPEN
CLOSE
DISC 1
1
DISC 2
2
DISC 3
DISC 4
3
DISC 5
4
5
CD/CD-R/CD-RW COMPATIBLE
iR
MAX
SOUND
12345
VEC
DSC
PROG CLOCKDIM
MASTER VOLUME
CD
TUNER
PLAY•PAUSE
SEARCH•TUNING
NEXTPREV
PRESET
STOP•DEMO STOP
AUX
USB
PC LINK
MC-M500 MICRO SYSTEM
HISPEED
-
C
EEDRTIIF
TM
STANDBY
VIRTUAL ENVIRONMENT CONTROL• DIGITAL SOUND CONTROL
ON
MAX SOUND
DISC 1
DISC 1
DISC 2
POWER
ON/OFF
DISC 2
DISC 3
DISC 3
DISC 4
DISC 4
DISC 5
DISC 5
DISC 2 DISC 3 DISC 4 DISC 5
CD/CD-R/CD-RW COMPATIBLE
/
OPEN
CLOSE
1
1 3
2
3
3
4
5
,
P5
12345
MASTER VOLUME
CD
AUX
• DIGITAL SOUND CONTROL
VEC
TUNER
USB
PC LINK
HIS PEED
-
C
E EDRTIIF
TM
3
PROG CLOCKDIM
SEARCH•TUNING
DSC
PLAY•PAUSE
MAX SOUND
3
Page 4
DK
Advarsel: Usynlig laserstråling ved åbning
når sikkerhedsafbrydere er ude af funktion.
Undgå utsættelse for stråling.
Bemærk: Netafbryderen er sekundært
indkoblet og ofbryder ikke strømmen fra
nettet. Den indbyggede netdel er derfor
tilsluttet til lysnettet så længe netstikket
sidder i stikkontakten.
S
Klass 1 laseraparat
Varning! Om apparaten används på annat
sätt än i denna bruksanvisning specificerats,
kan användaren utsättas för osynlig
laserstrålning, som överskrider gränsen för
laserklass 1.
Observera! Stömbrytaren är sekundärt
kopplad och bryter inte strömmen från
nätet. Den inbyggda nätdelen är därför
ansluten till elnätet så länge stickproppen
sitter i vägguttaget.
PHILIPS MC-500
SF
Luokan 1 laserlaite
Varoitus! Laitteen käyttäminen muulla
kuin tässä käyttöohjeessa mainitulla tavalla
saattaa altistaa käyttäjän
turvallisuusluokan 1 ylittävälle
näkymättömälle lasersäteilylle.
Oikeus muutoksiin varataan. Laite ei
saa olla alttiina tippu-ja roiskevedelle.
Huom. Toiminnanvalitsin on kytketty
toisiopuolelle, eikä se kytke laitetta irti
sähköverkosta. Sisäänrakennettu verkkoosa on kytkettynä sähköverkkoon aina
silloin, kun pistoke on pistorasiassa.
Tested To Comply
With FCC Standards
FOR HOME OR OFFICE USE
Energy Star
As an ENERGY STAR
Partner, Philips has
determined that this
product meets the ENERGY STAR
guidelines for energy efficiency.
4
R
R
Page 5
Index
English ------------------------------------------------6
Français -------------------------------------------- 26
Español --------------------------------------------- 46
Deutsch--------------------------------------------- 66
Nederlands ---------------------------------------- 86
Italiano-------------------------------------------- 106
Svenska ------------------------------------------- 126
English
Français
EspañolDeutschNederlandsItalianoSvenskaDanskSuomi
Dansk --------------------------------------------- 146
Suomi --------------------------------------------- 166
Português ---------------------------------------- 186
∂ППЛУИО¿ ----------------------------------------- 206
Português
∂ППЛУИО¿
5
Page 6
Innehåll
Svenska
Allmän information
Medföljande tillbehör ......................................127
Miljörelaterad information ............................. 127
Skötsel- och säkerhetsinformation............... 127
Funktionsöversikt
Huvudenhet och fjärrkontroll .............. 128–129
Kontrollknappar som bara finns på
fjärrkontrollen ............................................. 129
Anslutningar
Steg 1: Ansluta FM-/AM-antenner................ 130
Steg 2: Ansluta högtalarna ............................. 131
Steg 3: Ansluta till en PC ................................. 131
Steg 4: Ansluta nätkabeln ................................ 131
Steg 5: Sätta in batterier i fjärrkontrollen ... 131
Styra systemet med hjälp av
fjärrkontrollen ............................................. 131
USB PC Link
Kort installationsanvisning.............................. 132
Krav på PC-systemet ................................. 132
Installera programvaran MusicMatch ..... 132
Aktivera digital ljudåtergivning av CD.... 133
Ansluta till USB PC Link ................................. 133
Grundfunktioner
Slå på/stänga av ................................................. 134
Skifta till aktivt läge..................................... 134
Skifta till standby-läge Eco Power........... 134
Skifta till standby-läge (titta på klockan) 134
Demonstrationsläget ....................................... 134
Ställa in klockan ................................................ 134
Välja olika displaylägen .................................... 135
Dim-läge........................................................ 135
Klockvisningsläge ........................................ 135
Volymkontroll.................................................... 135
Ljudkontroll ....................................................... 135
MAX sound.................................................. 135
Digital Sound Control
(DSC, digital ljudkontroll) ......................... 135
Virtual Environment Control
(VEC, kontroll av virtuell omgivning) ..... 135
Skivhantering
Spelbara skivor.................................................. 136
Lägga in skivor................................................... 136
Grundläggande spelkontroller.............. 136–137
Upprepa och blanda (“shuffle”)..................... 137
Upprepa spelning ........................................ 137
Slumpmässig spelning (shuffle)................. 137
Programmera skivspåren................................ 138
Kontrollera programmet........................... 138
Spela en skiva utan att radera
programmet ................................................. 138
Nollställa programmet............................... 138
Radiofunktioner
Ställa in radiostationer .................................... 139
Förinställa radiostationer (snabbval)............ 139
Använda “Plug & Play” ............................... 139
Automatisk förinställning .......................... 139
Manuell förinställning ................................. 139
Välja en förinställd radiostation (snabbval). 140
Radera en förinställd radiostation .......... 140
RDS ..................................................................... 140
Skrolla (bläddra) genom RDS-information 140
Ställa in RDS-klockan................................. 140
NEWS (Nyheter) .............................................141
Slå på NEWS-funktionen .......................... 141
Timerfunktioner
Ställa in timern .................................................. 142
Aktivera/inaktivera timern........................ 142
Kontrollera timerinställningen................. 142
Inaktivera väckningstimern tillfälligt........ 143
Ställa in vilotimern (sleep timer)................... 143
Annan anslutning
Lyssna till en extern ljudkälla......................... 143
Tekniska data ......................................... 144
Felsökning ................................................. 145
126
Page 7
Allmän information
Denna produkt uppfyller EU: s krav
gällande radiostörningar.
För identifiering och uppgifter om
nätanslutning, se märkskylten på
utrustningens bak- eller undersida.
Medföljande tillbehör (sid. 3 – P1)
– CD-ROM för installation av programvaran
USB PC LINK
– USB-kabel
– Fjärrkontroll och två st. AA-batterier
– AM ramantenn
– FM trådantenn
– Nätkabel
Miljörelaterad information
Allt onödigt förpackningsmaterial har utelämnats.
Vi har försökt att göra det enkelt att separera
förpackningen i tre olika material: kartong
(boxen), skumplast, polystyren (dämpning) och
polyeten (påsar, skyddande skivor av skumplast).
Utrustningen består av material som kan
återanvändas om det demonteras av ett
återvinningsföretag. Var vänlig beakta de lokala
bestämmelserna gällande deponering av
förpackningsmaterial, förbrukade batterier och
uttjänad utrustning.
Skötsel- och
säkerhetsinformation (sid. 3 – P2)
Undvik höga temperaturer, fukt,
vatten och damm
– Utsätt inte systemet, batterierna eller skivorna
för fukt, regn, sand eller hög värme (orsakad av
uppvärmningsanordningar eller direkt solljus).
Se till att skivfacket alltid är stängt för att undvika
damm på linsen.
Undvik kondenseringsproblem
– Linsen kan bli immig om systemet plötsligt
flyttas från ett kallt till ett varmt utrymme, vilket
i sin tur gör det omöjligt att spela en skiva.
Låt systemet stå i det varma utrymmet tills
fukten har avdunstat.
Blockera inte ventilationsöppningarna
– Om utrustningen står i ett skåp eller på en
hylla, se till att det finns ett fritt utrymme på ca.
10 cm (4 tum) runt hela utrustningen så att
ventilationen blir tillräcklig.
Skötsel av skivor
– Rengör en CD genom att torka av den i en
rak linje från centrum ut mot kanten med en
mjuk, luddfri trasa. Ett rengöringsmedel kan
förstöra skivan!
– Skriv bara på etikettsidan av en CDR(W), och
bara med en mjuk filtpenna.
– Vidrör bara skivans kanter, ta inte på skivytan.
Skötsel av höljet
– Använd en mjuk trasa, lätt fuktad med ett milt
rengöringsmedel. Använd inte en lösning som
innehåller alkohol, sprit, ammoniak eller
slipmedel.
Hitta en lämplig placering
– Placera systemet på ett plant, hårt och stabilt
underlag.
Inbyggd säkerhetskrets
– Under extrema förhållanden kan detta system
automatiskt skifta över till standby. Om det
händer, låt då systemet svalna innan du använder
det igen.
Energibesparing
– Detta system är konstruerat så att det
förbrukar mindre än 1W elektrisk effekt när det
skiftats över till standby-läget Eco Power.
Svenska
127
Page 8
Funktionsöversikt
5 DISC DIRECT PLAY
DISC 1
DISC 2 DISC 3 DISC 4 DISC 5
12345
PROG
NEWS•RDS
CLOCK•TIMER
PLAY•PAUSE
SEARCH•TUNING
NEXTPREV
PRESET
STOP•DEMO STOP
MICRO SYSTEM
ECO
POWER
@
!
0
9
8
7
6
5
4
3
2
1
STANDBY
DISC 1
DISC 2
DISC 3
DISC 4
DISC 5
ON
CD/CD-R/CD-RW COMPATIBLE
iR
MASTER VOLUME
CD
AUX
TUNER
USB
PC LINK
OPEN
CLOSE
1
2
3
4
5
MAX
SOUND
$
%
(
#
^
¤
#
/
5
^
4
6
VECDSC
&
*
™
7
£
(
≤
∞
§
%
)
3
⁄
º
ª
•
&
*
≥
¡
Svenska
Huvudenhet och fjärrkontroll
1 ECO POWER-indikator
– Lyser när systemet är i standby-läget Eco Power.
2 STANDBY ON B
– Skiftar till standby-läget Eco Power eller slår på
systemet.
– *Skiftar till läge standby.
3 PLAY•PAUSE ÉÅ
– CD: startar/ avbryter spelning.
– USB PC LINK: startar / avbryter spelning.
(bara på huvudenheten)
– TUNER: *går till läge Plug & Play och/eller
startar lagring av förinställda radiostationer
(snabbvalsstationer).
4 STOP•DEMO STOP Ç
– Avbryter en aktivitet.
– CD: stoppar spelning eller raderar ett program.
– TUNER: *raderar en förinställd radiostation.
– USB PC LINK: stoppar spelning.
(bara på huvudenheten)
– *Slår på / stänger av demonstrationsläget.
* = Håll in knappen i mer än två sekunder.
128
5 PREV í / NEXT ë (4 PRESET 3)
– CD: väljer ett spår.
– TUNER: väljer en förinställd radiostation.
– CLOCK: ställer in minuterna.
– USB PC LINK: väljer ett spår från spellistan.
6 à SEARCH•TUNING á
– CD: *söker framåt / bakåt.
– TUNER: justerar radiofrekvensen uppåt/neråt.
– CLOCK: ställer in timmarna.
– USB PC LINK: *söker framåt / bakåt.
7 PROG (PROGRAM)
– CD: startar eller bekräftar spårprogrammering.
– TUNER: startar *automatisk / manuell
programmering av förinställda radiostationer
(snabbval).
– CLOCK: väljer 12- eller 24-timmarsvisning för
klockan.
8 NEWS•RDS
– In tunerläget, väljer RDS-information.
– I andra lägen, slår på/stänger av nyheter (news).
Page 9
Funktionsöversikt
9 CLOCK•TIMER
– *Skiftar till läget för inställning av klockan eller
timern.
– Skiftar till läget för visning av klockan.
0 Display
! iR
– Rikta fjärrkontrollen mot denna sensor.
@ Skivfack (1~5)
# 5 DISC DIRECT PLAY 1~5 (CD 1~5)
– För direktval av det skivfack som ska spelas.
$ OPEN/CLOSE 0 1~5
– Öppnar / stänger det valda skivfacket
% MAX SOUND (MAX ON/OFF)
– Slår på / stänger av den optimala blandningen av
olika ljudegenskaper.
^ MASTER VOLUME (VOL +-)
– För justering av ljudnivån.
& VEC
– Väljer olika typer av miljöbaserade equalizer-
inställningar (HALL, CINEMA, CONCERT eller
CYBER).
* DSC
– Väljer olika typer av förinställda inställningar för
ljud-equalizer (OPTIMAL, JAZZ, ROCK eller
POP).
( CD / TUNER / AUX / USB PC LINK
– Väljer önskat läge (ljudkälla).
– CD: skiftar mellan DISC 1~5.
– TUNER: skiftar mellan FM- och MW-banden.
– AUX: skiftar mellan lägena AUX och CDR.
) Anslut USB-kabeln mellan systemet och PC:s
USB-port.
¡ n
– Plugga in hörlurarnas jackpropp här. Ljudet från
högtalarna kommer att stängas av.
Kontrollknappar som bara finns på
fjärrkontrollen
™ REPEAT
– Repeterar ett spår/en skiva/alla skivor/alla
programmerade spår.
£ SLEEP
– För inställning av timern.
≤ CLOCK
– *Går till läget för inställning av klockan.
– Skiftar till läget för visning av klockan.
∞ SNOOZE
– Stänger av väckningstimern temporärt.
§ DIM
– Väljer olika belysningsnivåer för displaypanelen.
≥ MUTE
– Tystar (‘mute’) eller återställer ljudåtergivningen.
• TIMER
– *Går till läget för inställning av timern.
– Visar timerinställningen.
ª TIMER ON/OFF
– Slår på / stänger av timerfunktionen.
º SHUFFLE
– Slår på / stänger av slumpmässig spelordning.
⁄ DISPLAY
– Visar återstående speltid på skivan.
¤ B
– Skiftar till standby-läget Eco Power.
– *Skiftar till standby-läget.
Svenska
* = Håll in knappen i mer än två sekunder.
129
Page 10
Anslutningar
AM
ramantenn
FM trådantenn
Svenska
Högtalare
(höger)
Se sidan 3 – P5
VARNING!
– Använd bara de medföljande
högtalarna. Kombinationen av
huvudenheten och högtalarna ger det
bästa ljudet. Om andra högtalare
används kan enheten skadas och
ljudkvaliteten kan försämras.
– Gör aldrig några nya eller ändra några
befintliga anslutningar när utrustningen
är påslagen.
– Anslut nätkabeln till nätuttaget först
när du gjort alla erforderliga
anslutningar.
Högtalare
(vänster)
Nätsladd
Steg 1: Ansluta FM-/AM-
antenner
– Placera ramantennen för AM på en hylla eller
fäst den i ett stativ eller på väggen.
– Dra ut FM-antennen och fäst dess ändar på
väggen.
– Justera antennernas placering så att bästa
mottagning erhålls.
– Placera antennerna så långt bort som möjligt
från TV, VCR eller andra strålningskällor för att
undvika oönskat brus.
– För bättre mottagning av FM-stereo, anslut till
en yttre FM-antenn.
130
Page 11
Anslutningar
Steg 2: Ansluta högtalarna
Anslut högtalarkablarna till SPEAKERS
(höogtalarnas) kontakter, högra högtalaren till “R”
och vänstra högtalaren till “L”, den färgade
(märkta) kabeln till "+" och den svarta
(omärkta) kabeln till "-". Stick in den skalade
delen av högtalarkabeln helt
i kontakten enligt bilden.
Observera:
– Kontrollera att högtalarkablarna är korrekt
anslutna. Felaktig anslutning kan skada systemet på
grund av kortslutning.
– Anslut inte mer än en (1) högtalare till något par
av +/- högtalarkontakter.
Steg 3: Ansluta till en PC
(Sid. 3 – P5)
Använd den bifogade USB-kabeln till att ansluta
systemet till USB-porten på PC:n. När du har
installerat programvaran USB PC LINK på PC: n,
så kan du spela upp din musiksamling via
systemet (se avsnittet “USB PC Link”).
Steg 4: Ansluta nätkabeln
Texten "AUTO INSTALL – PRESS PLAY"
(automatisk installation – tryck på play) kan visas
på displaypanelen när nätkabeln för första
gången ansluts till nätuttaget. Tryck på ÉÅ på
huvudenheten för att lagra alla tillgängliga
radiostationer (Sid. 3 – P3) eller på Ç för att
avbryta (se avsnittet “Radiofunktioner”).
Steg 5: Sätta in batterier
i fjärrkontrollen
3
1
2
1 Öppna locket till batterifacket.
2 Sätt in två batterier av typen R06 eller AA,
enligt anvisningarna (+-) i facket.
3 Sätt tillbaka locket.
Styra systemet med hjälp av
fjärrkontrollen
1 Rikta fjärrkontrollen mot fjärrsensorn (iR) på
huvudenheten.
2 Välj den ljudkälla du vill kontrollera genom att
trycka på en av knapparna för val av källa på
fjärrkontrollen (till exempel CD, TUNER).
3 Välj sedan önskad funktion (till exempel
í,
ÉÅ,
FÖRSIKTIGHET!
– Ta ut batterierna om de är förbrukade
eller om fjärrkontrollen inte ska
användas under en längre tid.
– Använd inte gamla och nya batterier
eller olika typer av batterier tillsammans.
– Batterier innehåller kemiska ämnen,
varför de bör kasseras på rätt sätt.
ë).
Svenska
131
Page 12
USB PC Link
Kort installationsanvisning
Krav på PC-systemet
– Windows 98/ ME/2000/XP
– Intel Pentium MMXX200 eller högre
– CD-ROM-enhet
– USB-port
– Ledigt hårddiskutrymme: 15 MB för
programvaran.
Installera programvaran MusicMatch
4
USB
PC LINK
2
5
Svenska
1 Använd den bifogade USB-kabeln till att ansluta
1
audiosystemet till USB-porten på PC: n.
2 Tryck på USB PC LINK.
3 Starta PC:n och lägg in installationsskivan för
USB PC LINK (som följer med denna
produkt) i PC: s CD-ROM-enhet.
Denna programvara kan även laddas ner från
“http://www.audio.philips.com”.
VIKTIGT!
Var vänlig använd detta kundanpassade
MusicMatch-program till USB PC Linktillämpningen. Kom ihåg att först
avinstallera alla andra MusicMatch
jukeboxprogram i PC: n (om sådana
finns).
4 Installationsguiden visas automatiskt.
Om den inte gör det, öppna då CD-ROMenheten i Windows Explorer och dubbelklicka
på ikonen för “USBPCLINK.exe”. Utför sedan
följande steg:
– Välj först önskat språk från listan.
– Välj sedan “installer driver” följt av “installer
MusicMatch jukebox”.
– Välj andra alternativ (Tutorial (handledning),
Free goodies (fria ‘godsaker’), FAQ (ofta
förekommande frågor).
Observera:
– Vi rekommenderar att du läser igenom
handledningen för MusicMatch innan du använder
programmet första gången. Kontrollera att mutefunktionen på PC: n inte är aktiverad, detta för att
säkerställa ljudåtergivning från audiosystemet.
För bästa prestanda, bör equalizer-funktionen i
P
O
W
E
R
O
N
/
O
F
F
3
MusicMatch ställas in på en låg nivå.
5 Star ta “MUSICMATCH JUKEBOX” och välj
att göra något av följande:
Skapa en “Playlist” (spellista)
Klicka på knappen “Open” (öppna) på
MusicMatch Jukebox och drag/släpp sedan helt
enkelt musikspår från något ställe i PC: n in
i “Playlist”-fönstret. Kom ihåg att spara denna
“Playlist” spellista för senare bruk.
Skapa ett musikbibliotek
Du kan skapa ett musikbibliotek med alla
sparade musikfiler genom att bara välja “Add”funktionen i MusicMatch Jukebox. När biblioteket
väl är skapat, så kan du välja att dra / släppa
önskade musikspår från detta bibliotek till en
“Playlist” (spellista) och på så sätt spela av dem.
Observera:
– Det går inte att skapa en spellista från
systemets 5 CD-växlare. Om du råkar ut för ett
problem när du använder USB PC LINK, se då den
FAQ (Frequently Asked Questions, vanligt
förekommande frågor) som finns på
installationsskivan för USB PC LINK, eller besök
www.audio.philips.com så hittar du den senast
uppdaterade FAQ: n.
132
Page 13
2
3
4
5
1
USB PC Link
Aktivera digital ljudåtergivning av CD
Innan du spelar CD: n via PC: s CD-ROM-enhet,
måste du ställa in PC: s maskinvara på följande
sätt:
För Windows ME/2000/XP
1 Öppna systemets Kontrollpanel och välj i tur
och ordning:
“SYSTEM ™ HARDWARE
DEVICE MANAGER
CD-ROM DRIVES
ACTION–PROPERTIES
PROPERTIES”
ELLER
(egenskaper)
(maskinvara) ™
(enhetshanteraren) ™
(CD-ROM-enheter) ™
(åtgärd-egenskaper) ™
För Windows 98
Öppna systemets Kontrollpanel och välj:
“MULTIMEDIA” och “CD MUSIC”.
2 Kontrollera att inställningen “Enable digital
CD audio for this CD-ROM device”
(Aktivera digital CD-audio för denna CDROM-enhet) har valts (aktiverats).
Observera:
– Du kan behöva titta i PC:s handbok för att
kunna göra rätt inställning.
Ansluta till USB PC Link
Med hjälp av USB PC LINK kan du spela av den
musik du har lagrat i PC: n via den kraftfulla
förstärkaren och högtalarna i detta system.
VIKTIGT!
Kontr ollera att programvaran
MusicMatch är installerad. Se “Quick
Setup Guide” (kort installationsanvisning)
för USB PC Link.
1 Slå på datorn och starta “MUSICMATCH
JUKEBOX”.
➜ PC: s ljudvolym ska inte stå i läge mute
(tystnad).
2 Tryck på USB PC LINK.
➜ Om audio-streaming detekteras, så visas
texten “ CONNECTING” (ansluter) och USB-
indikatorn blinkar.
➜ Om texten “NO CONNECTION” (ingen
anslutning) visas, kontrollera då anslutningen
mellan PC: n och micro-systemet.
3 Tryck på í eller ë tills önskat spår
i spellistan markeras.
4 Tryck på ÉÅ för att starta avspelning.
➜ Spårinformationen visas på displayen.
Displayen kan bara visa engelska bokstäver.
Under spelning,
– Tryck på SHUFFLE för att spela av alla
spåren i spellistan i slumpmässig ordning.
– Tryck på REPEAT för att upprepa
spelningen av alla spåren i spellistan.
5 Avbryt genom att välja ett annat aktivt läge,
eller tryck på Ç.
Svenska
133
Page 14
(00:00 î 12:00AM)
(
00
:00 / 12:00AM)
(00:
00
/ 12:00AM)
4
3
2
1 5
,
Grundfunktioner
Slå på/stänga av
Skifta till aktivt läge
● Tryck på CD, TUNER, AUX eller
USB PC LINK.
Skifta till standby-läge Eco Power
● Tryck på B.
➜ Knappen ECO POWER tänds.
➜ Displayskärmen blir tom.
Skifta till standby-läge (titta på
klockan)
● Håll in B.
➜ Klockan visas.
➜ Om du är i standby-läget och trycker på
knappen CLOCK•TIMER så skiftar systemet över
till standby-läget Eco Power.
Observera:
– Innan du skiftar över till lägena Eco Power eller
standby, kontrollera att demonstrationsläget inte är
aktiverat.
Svenska
Demonstrationsläget
Om demonstrationsläget är aktivt, så kommer
systemet att börja visa vilka funktioner som finns
tillgängliga så snart du skiftar systemet till något
av lägena Eco Power eller standby.
Aktivera demonstration
● I standby-läget Eco Power eller standby, håll
in knappen Ç på huvudenheten tills texten
"DEMO ON" (demo på) visas.
Stänga av demonstration
● Håll in knappen Ç på huvudenheten tills
texten "DEMO OFF" (demo av) visas.
Ställa in klockan
Klockan kan ställas in för 12-eller 24timmarsvisning ("11:59 PM" eller "23:59" till
exempel).
1 Håll in knappen CLOCK på fjärrkontrollen
tills tiden på displayen börjar blinka.
ELLER
Håll in CLOCK•TIMER på huvudenheten
tills texten "SELECT CLOCK OR TIMER"
(välj klocka eller timer) visas. Tr yck sedan på
ë för att ändra visningen till “CLOCK ” och
tryck en gång till på CLOCK•TIMER för att
bekräfta.
2 Tryck upprepat på PROGRAM (PROG)
för att växla mellan 12- och 24-timmarsvisning.
3 Ställ in timmarna genom att trycka upprepat
på à eller á.
4 Ställ in minuterna genom att trycka upprepat
på í eller ë.
5 Tryck på CLOCK (eller CLOCK•TIMER)
för att spara inställningen.
➜ Klockan kommer att börja visa rätt tid.
Observera:
– Klockinställningen raderas om systemet kopplas
bort från nätuttaget.
– Systemet lämnar klockinställningsläget om ingen
knapptryckning sker inom 90 sekunder.
– Om du vill att klockan ska ställas in automatiskt
utifrån tidsinformationen i RDS-signalen, se avsnittet
“Radiofunktioner – ställa in RDS-klockan”.
134
Page 15
Grundfunktioner
Välja olika displaylägen
Dim-läge
Du kan välja önskad ljusstyrka för displaypanelen.
● I något av de aktiva lägena, tryck upprepat på
DIM och välj displayläge DIM 1, DIM 2,
DIM 3 eller DIM OFF.
➜ DIM visas, bortsett från läge DIM OFF.
DIM-läge Knappbelysning Displayens Spektral
DIM OFF på full på
DIM 1 på full av
DIM 2 på halv på
DIM 3 av halv av
Observera:
– Om du trycker på DIM-knappen i standby-läget
så sker växling mellan halv och full ljusstyrka.
Klockvisningsläge
Du kan välja att bara visa klockdisplayen.
● Tryck på CLOCK• TIMER (eller på
CLOCK på fjärrkontrollen).
➜ Om du i något av de aktiva lägena trycker på
knappen en gång till så sker återgång till normal
display.
Observera:
– Om du trycker på någon knapp i
klockvisningsläget, så visar displayen kortvarigt
information om det valda läget.
ljusstyrka -analysatorn
Volymkontroll
● Ställ in MASTER VOLUME (eller tryck på
VOL +/- på fjärrkontrollen) för att öka
eller minska ljudnivån.
➜ " VOL MUTE" är den lägsta ljudnivån och
“0 dB” är den högsta ljudnivån.
Stänga av ljudet tillfälligt
● Tryck på MUTE på fjärrkontrollen.
➜ Spelningen fortsätter utan ljud och texten
"MUTE" visas.
➜ Återställ ljudvolymen genom att trycka på
MUTE en gång till eller öka ljudvolymen.
Ljudkontroll
Du kan bara välja en av ljudkontrollerna
samtidigt: MAX sound, DSC eller VEC.
MAX sound
MAX sound ger den bästa blandningen av olika
ljudegenskaper (DSC, VEC till exampel).
● Tryck på MAX SOUND (eller
MAX ON/OFF på fjärrkontrollen).
➜ Om den är aktiverad, så visas MAX och
knappen MAX SOUND tänds. Alla andra
ljudeffekter (DSC eller VEC) stängs av
automatiskt.
Digital Sound Control (DSC, digital
ljudkontroll)
DSC tillhandahåller en annan typ av
förinställningar för sound-equalizer.
● Tryck upprepat på DSC och välj: OPTIMAL,
JAZZ, ROCK eller POP.
Svenska
Virtual Environment Control (VEC,
kontroll av virtuell omgivning)
VEC tillhandahåller en annan typ av
miljöbaserade equalizer-inställningar.
● Tryck upprepat på VEC och välj: HALL,
CINEMA, CONCERT eller CYBER.
135
Page 16
Skivhantering
VIKTIGT!
– Detta system är konstruerat för
normala skivor. Använd därför inte några
tillbehör som ringar för skivstabilisering
eller plattor för skivhantering, etc., som
finns på marknaden, eftersom de kan
blockera växlingsmekanismen.
– Lägg inte in mer än en skiva i varje
skivfack.
Spelbara skivor
Med detta system kan du spela :
– alla förinspelade audio-CD:er
– alla avslutade audio-CDR- och audio-CDRW-
skivor
Lägga in skivor (Sid. 3 – P4)
1 Tryck på knappen OPEN/CLOSE 0 1 för
Svenska
att öppna skivfack 1.
2 Lägg in en skiva med etiketten uppåt.
För dubbelsidiga skivor, vänd den sida du vill
spela uppåt.
3 Tryck igen på knappen OPEN/CLOSE 0 1
för att stänga skivfacket.
➜ Texten “READING“ (läser) visas. Det valda
skivfacket, totala antalet spår och speltiden visas
på displayen.
4 Upprepa stegen 1~3 för att lägga in skivor
i skivfacken 2~5.
Observera:
– För att säkerställa goda systemprestanda, vänta
tills skivfacken helt har läst skivorna innan du
fortsätter.
– Bara ett skivfack i taget kan vara öppet. Om du
öppnar det andra facket innan du stängt det första,
så kommer det första att stängas automatiskt
innan det andra öppnas.
Grundläggande spelkontroller
Lägga in skivor (sid. 3 – P4).
Spela alla skivorna i skivfacken
● Tryck på ÉÅ.
ELLER
I stoppläget, tryck på CD och välj det skivfack
du vill börja med, tryck sedan på ÉÅ.
➜ Alla tillgängliga skivor kommer att spelas en
gång, sedan avbryts spelningen.
Bara spela den utvalda skivan
● Tryck på någon av knapparna 5 DISC
DIRECT PLAY (DISC 1~5) (eller på
CD 1~5 på fjärrkontrollen).
➜ Den valda skivan kommer att spelas en gång,
sedan avbryts spelningen.
Välja önskat spår
● Tryck upprepat på í eller ë tills önskat
spår visas.
➜ För att hoppa till början på det aktuella
spåret under pågående spelning, tryck en gång
på í.
➜ Om du trycker på í under slumpvis
spelning (läge ’shuffle’), så kommer spelaren bara
att hoppa till början på det aktuella spåret.
Söka efter en viss passage (avsnitt)
under spelning
● Håll in à eller á och släpp upp den när
den önskade passagen har hittats.
➜ Under sökningen kommer ljudvolymen att
sänkas.
Byta skivor utan att avbryta
spelningen
● Tryck på knapparna OPEN/CLOSE 0 för
de oanvända skivfacken (se avsnittet “Lägga in
skivor”).
Om, till exempel, skivfack 1 håller på att spelas,
så kan du byta skivorna i skivfacken 2~5.
136
Page 17
Skivhantering
Kontrollera återstående speltid på
skivan
● Tryck på DISPLAY på fjärrkontrollen.
➜ Under slumpvis spelning eller spelning av
program, kommer återstående speltid inte att
visas.
➜ För att återställa displayen till använd speltid,
upprepa stegen ovan.
Avbryta spelning
● Tryck på ÉÅ.
➜ För att fortsätta normal spelning, upprepa
ovanstående.
Stoppa spelning
● Tryck på Ç.
➜ Om systemet blir kvar i stoppläget i 30
minuter, så kommer det att skiftas till standbyläge Eco Power.
Upprepa och blanda (“shuffle”)
Du kan välja och ändra de olika spelningslägena
före eller under pågående spelning.
Upprepa spelning
1 Tryck upprepat på REPEAT på fjärrkontrollen
och välj:
ABCD
A – för att upprepa spelningen av det aktuella
spåret.
B – för att upprepa spelningen av den aktuella
skivan.
C – för att upprepa spelningen av alla de
tillgängliga skivorna.
D – för att upprepa spelningen av det aktuella
programmerade spåret (bara om
programläget är aktiverat).
E – för att upprepa spelningen av alla de
programmerade spåren (bara om
programläget är aktiverat).
E
2 För att återuppta normal spelning, tryck på
REPEAT tills texten " OFF" visas.
Slumpmässig spelning (shuffle)
● Tryck på SHUFFLE på fjärrkontrollen för att
slå på/stänga av shuffle-läget.
➜ Om det är aktiverat, så visas texten SHUF och
repeteringsläget (om något är satt) stängs av.
➜ Alla tillgängliga skivor eller programmerade
spår (om program är aktivt) kommer att spelas i
slumpmässig ordning.
Svenska
Observera:
– Om du trycker på knappen OPEN/CLOSE så
avbryts all repetering och all slumpmässig spelning.
137
Page 18
Skivhantering
Programmera skivspåren
Programmering av spår är möjlig när
avspelningen är stoppad. Upp till 40 spår kan
lagras i minnet, i godtycklig ordning.
1
5 DISC DIRECT PLAY
DISC 1
POWER
DISC 1
DISC 1
DISC 2
ON/OFF
DISC 2
DISC 3
DISC 3
DISC 4
DISC 4
DISC 5
DISC 5
DISC 2 DISC 3 DISC 4 DISC 5
CD/CD-R/CD-RW COMPATIBLE
/
OPEN
CLOSE
1
2
3
3
4
5
1 Lägg in de önskade skivorna i skivfacken
(se “Lägga in skivor”).
2 Tryck på PROGRAM (PROG) för att
starta programmeringen.
➜ PROG börjar blinka.
3 Tryck på CD eller på någon av knapparna
Svenska
DISC 1~5 för att välja en skiva.
4 Tryck upprepat på í eller ëoch välj önskat
spår.
5 Tryck på PROGRAM (PROG) för att
spara.
● Upprepa stegen 3–5 för att välja andra skivor
och lagra spåren.
➜ Hoppa över steg 3 om du väljer spår från
samma skiva.
➜ Om du försöker programmera in fler än 40
spår, så visas texten "PROGRAM FULL"
(programmet är fullt).
6 För att starta spelning av programmet, tryck
på ÉÅ.
7 För att stoppa spelningen eller avbryta
programmeringen, tryck en gång på Ç.
➜ PROG blir kvar och programmeringsläget
förblir aktivt.
3
4
6
7
2 5
,
Observera:
– Om den totala speltiden uppnår 100 minuter
eller om ett av de programmerade spåren har ett
nummer större än 30, så visas tecknen "--:--"
i stället för den totala speltiden.
– Systemet kommer att lämna
programmeringsläget om ingen knapptryckning sker
inom 20 sekunder.
Kontrollera programmet
1 Stoppa spelningen och tryck upprepat på
í eller ë.
2 Tryck på Ç för att avbryta.
ELLER
Tryck på ÉÅ för att star ta spelning från det
aktuella programmerade spåret.
Spela en skiva utan att radera
programmet
● Tryck på någon av knapparna CD 1~5 på
fjärrkontrollen och välj den skiva som ska
spelas.
➜ När den valda skivan har spelats, så återgår
systemet till programläget.
Nollställa programmet
● Stoppa spelningen, och tryck sedan på Ç för
att nollställa programmet.
ELLER
Tryck på knappen OPEN/CLOSE 0 för
det programmerade skivfacket.
➜ Texten PROG försvinner och texten
"PROGRAM CLEARED" (program nollställt) visas.
Observera:
– Programmet kommer att raderas om systemet
kopplas bort från nätuttaget.
138
Page 19
Radiofunktioner
VIKTIGT!
Kontrollera att FM- och MW-antennerna
är anslutna.
Ställa in radiostationer
1 Tryck på TUNER för att skifta till radioläget.
För att välja ett annat våglängdsband (FM eller
MW), tryck en gång till på TUNER.
2 Håll in à eller á tills frekvensindikeringen
börjar ändras, släpp sedan upp knappen.
➜ Systemet ställer automatiskt in sig på nästa
radiostation med stark signal.
➜ tänds för mottagning av FM stereo.
➜ RDS tänds för RDS-station (bara på FM-band).
För inställning av svag radiostation
● Tryck kortvarigt och upprepat på à eller á
tills en optimal mottagning hittats.
Förinställa radiostationer
(snabbval)
Du kan lagra upp till 40 förinställda
radiostationer i minnet, med början i FM och följt
av MW-banden.
Observera:
– Systemet kommer att lämna läget
förinställningar om ingen knapptryckning skett inom
20 sekunder.
– Om ingen stereofrekvens detekteras under
“Plug & Play”, så visas texten "CHECK ANTENNA"
(kontrollera antennen).
Använda “Plug & Play” (Sid. 3 – P3)
“Plug & Play” möjliggör automatisk lagring av alla
tillgängliga radiostationer.
1 Anslut systemet till nätuttaget, texten "AUTO
INSTALL – PRESS PLAY" (automatisk
installering – tryck på play) visas.
ELLER
I lägena Eco Power standby eller standby,
håll in ÉÅ på huvudenheten tills texten "AUTO
INSTALL – PRESS PLAY" (automatisk
installering – tryck på play) visas.
2 Tryck på ÉÅ på huvudenheten för att starta
installationen.
➜ Texten "INSTALL TUNER" visas.
➜ Alla tidigare lagrade radiostationer kommer
att ersättas (skrivas över).
➜ När installationen är klar, kommer den senast
inställda radiostationen (eller den första
tillgängliga RDS-stationen) att spelas.
3 Om den första förinställningen är en RDS-
station, så kommer den att fortsätta med att
ställa in RDS-klockan.
➜ Texten "INSTALL" visas, åtföljd av texten
"TIME" (tid) och "SEARCH RDS TIME" (söker
RDS-tid).
➜ När RDS-tiden har lästs, så visas texten "RDS
TIME" och den aktuella tiden sparas.
➜ Om RDS-stationen inte sänder ut en RDS-tid
inom 90 sekunder, så visas texten “ NO RDS
TIME” (ingen RDS-tid) och programmet avslutas
automatiskt.
Automatisk förinställning
Du kan starta den automatiska förinställningen
från ett valt förinställningsnummer.
1 I tunerläget, tryck påí eller ë och välj ett
förinställningsnummer.
2 Håll in PROGRAM (PROG) tills texten
"AUTO" visas.
➜ Om en radiostation har lagrats i en av
förinställningarna, så kommer den inte att lagras
på nytt under ett annat nummer.
➜ Om inget förinställningsnummer väljs, så
kommer den automatiska förinställningen att
starta med förinställning (1) och alla de tidigare
förinställningarna kommer at skrivas över.
Manuell förinställning
Du kan välja att bara spara dina favoritstationer.
1 Ställ in din favoritstation (se avsnittet “Ställa in
radiostationer”).
2 Tryck på PROGRAM (PROG).
➜ Det förinställda numret börjar blinka. Om du
vill spara radiostationen i ett annat
förinställningsnummer, tryck på í eller ë.
3 Tryck på PROGRAM (PROG) igen för att
spara.
● Upprepa stegen 1~3 om du vill spara andra
radiostationer.
Svenska
139
Page 20
Radiofunktioner
Välja en förinställd radiostation
(snabbval)
● I tunerläget, tryck på í eller ë.
➜ Det förinställda numret, radiofrekvensen och
våglängdsbandet visas.
Radera en förinställd radiostation
● Håll in Çtills texten “PRESET DELETED”
(förinställning raderad) visas.
➜ Den aktuella förinställda radiostationen
raderas.
➜ Alla andra förinställda radiostationer med
högre nummer minskas med ett.
Svenska
RDS
RDS (Radio Data System) är en tjänst som
möjliggör för FM-stationer att visa
tilläggsinformation. Om du tar emot en RDSstation, så visas texten RDS och stationens namn.
Skrolla (bläddra) genom RDSinformation
● Ställ in en RDS radiostation på FM-bandet,
tryck sedan upprepat på NEWS•RDS och
välj följande information (om tillgänglig):
– Stationsnamn
– Programtyp (till exempel: News (nyheter),
Affairs (ekonomi), Sport, etc.)
– Radiotextmeddelanden
– Frekvens
Ställa in RDS-klockan
Vissa RDS radiostationer sänder ut en sann
klocktid en gång i minuten. Det är möjligt att
ställa in klockan med hjälp av denna tidssignal
som sänds ut tillsammans med RDS-signalen.
1 Ställ in en RDS-station på FM-bandet (se
“Ställa in radiostationer”).
2 Håll in CLOCK•TIMER på huvudenheten
tills texten "SELECT CLOCK OR TIMER"
(välj klocka eller timer) visas. Tr yck sedan på
ë för att ändra visningen till “CLOCK ” och
tryck en gång till på CLOCK•TIMER för att
bekräfta.
3 Tryck på NEWS•RDS.
➜ Texten "SEARCH RDS TIME" (söker RDS-
tid) visas.
➜ När RDS-tiden har lästs, så kommer den
aktuella tiden att sparas.
➜ Om RDS-stationen inte sänder ut en RDS-tid
inom 90 sekunder, så visas texten "NO RDS
TIME" (ingen RDS-tid).
140
Observera:
– Vissa RDS-stationer sänder ut en sann tid en
gång i minuten. Noggrannheten på den utsända
tiden beror på den sändande RDS-stationen.
Page 21
Radiofunktioner
NEWS (Nyheter)
Du kan ställa in radion på ett sådant sätt att
avlyssning av en CD eller extern ljudkälla avbryts
av NEWS från en RDS-station. Detta fungerar
bara om RDS-stationen sänder ut en NEWSsignal under den tid som den sänder ut
nyheterna.
VIKTIGT!
Du kan aktivera NEWS-funktionen från
vilken ljudkälla som helst, förutom
TUNER.
Slå på NEWS-funktionen
1 I valfritt aktivt läge, tryck på NEWS•RDS
tills texten "NEWS" visas.
➜ Texten NEWS visas.
➜ Systemet kommer att avsöka de
radiostationer som lagrats i de fem (5) första
förinställningarna och vänta på att data av typen
News Programme (nyhetsprogram) ska bli
tillgängliga från någon av dessa RDS-stationer.
➜ Medan sökningen av NEWS pågår, avbryts
inte det för tillfället aktiva läget.
2 När en NEWS-utsändning detekteras, kopplar
systemet om till Tuner-läget.
➜ Texten NEWS börjar blinka.
● Om ingen RDS-station detekteras bland de
fem första förinställningarna, så lämnar
systemet NEWS-funktionen.
➜ Texten "NO RDS NEWS" (inga RDS-nyheter)
visas.
Annullera NEWS-funktionen
● Tryck en gång till på NEWS•RDS eller skifta
systemet till tunerläget.
ELLER
Under ett nyhetsmeddelande, tryck på någon
annan tillgänglig knapp för ljudkälla för att
aktivera motsvarande källa.
Svenska
Observera:
– Du måste lämna tunerläget innan du väljer
NEWS-funktionen.
– Innan du aktiverar NEWS-funktionen, kontrollera
att de fem första förinställningarna har RDSstationer.
– NEWS fungerar bara en gång för varje
aktivering.
141
Page 22
Timerfunktioner
Ställa in timern
Systemet kan automatiskt skifta till lägena CD,
TUNER eller USB PC LINK vid en fördefinierad
tidpunkt, och på så sätt fungera som en
väckningssignal.
VIKTIGT!
– Innan du ställer in timern, kontrollera
att klockan är rätt inställd.
– Timerns ljudnivå kommer successivt
att öka till en lägsta nivå på (-29dB), eller
till den senast inställda ljudnivån.
(CD / TUNER / USB PC LINK)
2
(00:
00
3
3
1 Håll in knappen TIMER på fjärrkontrollen tills
Svenska
ikonen
ELLER
1 4
börjar blinka.
/ 12:00AM)
(00:00 / 12:00AM)
,
Håll in CLOCK•TIMER på huvudenheten
tills texten "SELECT CLOCK OR TIMER"
(välj klocka eller timer) visas. Tr yck sedan på
ë och ändra visningen till “TIMER” och
bekräfta sedan genom att trycka en gång till
på CLOCK•TIMER.
2 Tryck på CD eller TUNER eller
USB PC LINK för att välja ljudkälla för
väckningen.
CD ™ “CD XX:XX"
TUNER ™ “ TU XX:XX”
USB PC LINK ™ “ USB XX:XX”
3 Tryck upprepat på à eller á (för timmar)
och på í eller ë (för minuter) och ställ in
väckningstiden.
4 Tryck på TIMER (eller CLOCK•TIMER)
för att spara inställningen.
➜ Timern kommer alltid att vara påslagen efter
att den ställts in.
➜ Ikonen blir kvar på displayen. Den visar att
timern är aktiverad.
● Vid den förinställda tiden kommer den
valda ljudkällan att spelas i 30 minuter
innan den skiftar över till standby-läget
Eco Power (om ingen knapptryckning sker
inom denna tidsram).
➜ CD – se reproduce la primera pista del
último disco seleccionado o pista programada
(si el modo de programación está activado).
Si la bandeja del último disco seleccionado está
vacía, pasará al siguiente disco disponible. Si no
hay disponible ninguna bandeja de disco, pasará
al modo de sintonizador.
➜ TUNER – spelar den senast inställda
radiostationen.
➜ USB PC LINK – spelar den senast valda
spellistan. Om anslutningen misslyckas, sker
omkoppling till tunerläget. Se avsnittet
“USB PC Link” för korrekt anslutning och
inställning före användning.
Aktivera/inaktivera timern
● Tryck på TIMER ON/OFF på
fjärrkontrollen för att stänga av timern eller slå
på den med den senaste inställningen igen.
➜ Om timern är aktiverad, kommer
timerinformation att visas i några sekunder, varpå
systemet återgår till den igen senast aktiva
ljudkällan eller blir kvar i standby-läget.
➜ Om timern är inaktiverad, så visas texten
“OFF”.
Observera:
– Systemet kommer att lämna läget för
timerinställning om ingen knapptryckning skett
inom 90 sekunder.
Kontrollera timerinställningen
● Tryck på TIMER på fjärrkontrollen.
➜ Timerinformationen kommer att visas i några
sekunder, varefter systemet återgår till den senast
aktiva ljudkällan eller stannar kvar i standby-läget.
142
Page 23
L
R
AUDIO OUT
R
+
–
L
–
+
AM ANTENNA
L
R
AC
MAINS
SPEAKERS 6Ω
AUX/
CDR IN
FM ANTENNA
L
R
AUX/
CDR IN
PLAY
AUX
3
2
1
Timerfunktioner Annan anslutning
Inaktivera väckningstimern tillfälligt
Du kan bara aktivera Snooze-funktionen
(“tupplur”) inom 30 minuter efter att timern
väckts upp från standby-läget.
Temporarily deactivating the wake up timer
1 Efter timerns väckning, tryck på SNOOZE
på fjärrkontrollen.
➜ Systemet kommer att skifta till standby-läget
i fem minuter. Därefter återgår det till den
ljudkälla som senast valts för timern.
2 Stäng av snooze-funktionen genom att trycka
en gång till på SNOOZE.
Ställa in vilotimern (sleep timer)
Vilotimern skiftar systemet till standby-läget Eco
Power efter en förinställd tid.
1 Tryck upprepat på SLEEP tills du kommer till
önskad förinställd avstängningstid.
➜ Valalternativen är följande (tiden i minuter):
15 ™ 30 ™ 45 ™ 60 ™ 90 ™ 120 ™
OFF ™ 15 …
➜ Texten SLEEP visas, bortsett från "OFF" -läget.
➜ Ändra inställningen genom att upprepa
ovanstående förfarande.
2 Innan systemet skiftar till standby-läget Eco
Power, visas en nedräkning på 10 sekunder.
"SLEEP 10" ™ "SLEEP 9".... ™ "SLEEP 1"
™ "SLEEP"
Stänga av vilotimern
● Tryck upprepat på SLEEP tills texten "OFF"
visas, eller tryck på knappen
STANDBY ON B.
Lyssna till en extern ljudkälla
Du kan lyssna till ljudet från den anslutna externa
utrustningen genom systemets högtalare.
1 Använd de röd/vita audiokablarna till att
ansluta systemets AUX/CDR IN (R/L)
kontakter till AUDIO OUT-kontakterna på
den andra audio/visuella utrustningen (t.ex. en
TV, VCR, Laser Disc-spelare, DVD-spelare eller
CD-spelare).
➜ Om den anslutna utrustningen bara har en
enda audio out-kontakt, anslut den i så fall till
AUX/ CDR IN, vänstra kontakten. Alternativt kan
du använda en “enkel till dubbel” cinch-kabel,
men det återgivna ljudet förblir ändå mono.
2 Tryck upprepat på AUX.
➜ Välj “ AUX” om du ansluter till en TV, VCR eller
Laser Disc-spelare.
➜ Välj “ AUX/CDR” om du ansluter till en CD-
eller DVD-spelare.
3 Starta spelningen genom att trycka på PLAY
på den anslutna utrustningen.
Svenska
Observera:
– Alla funktionerna för ljudkontroll (DSC, VEC till
exempel) finns tillgängliga för val.
– Läs alltid bruksanvisningen för den andra
utrustningen för fullständiga beskrivningar av
anslutning och användning.
143
Page 24
Tekniska data
Svenska
FÖRSTÄRKARE
Uteffekt 2 x 100 W MPO
Signal-brus-förhållande ≥ 75 dBA (IEC)
Frekvensområde 50 – 20000 Hz, –3 dB
Insignalkänslighet
AUX/ CDR In 500 mV/1V
Utgångar
Högtalare ≥ 6 Ω
Hörlurar 32 Ω – 1000 Ω
(1) (6 Ω, 1 kHz, 10% THD)
SKIVSPELARE
Programmerbara spår 40
Frekvensområde 20 – 20000 Hz, –3 dB
Signal-brus-förhållande ≥ 76 dBA
Kanalseparation ≥ 60 dB (1 kHz)
USB
Frekvensområde 20 – 20000 Hz, –3 dB
Signal-brus-förhållande ≥ 75 dBA
Kanalseparation ≥ 40 dB (1 kHz)
Total harmonisk distortion < 0,3% (1 kHz)
RADIOMOTTAGNING
FM frekvensområde 87,5 – 108 MHz
MW frekvensområde 531 – 1602 kHz
Antal förinställningar (snabbval)40
Antenn
FM 75 Ω ledning
AM Ramantenn
HÖGTALARE
System 2-vägs, basreflex
Impedans 6 Ω
Woofer (bashögtalare) 1 x 5,25"
Tweeter (diskanthögtalare) 1 x 2" ferrofluid-kyld
Mått (b x h x d) 180 x 268 x 225 (mm)
Vikt 2,5 kg vardera
2 x 50 W RMS
(magnetisk olja)
(1)
ALLMÄNT
Material/yta Styrenplast/ metall
Nätanslutning 220 – 230 V / 50 Hz
Effektförbrukning
Activ 80 W
Standby < 15 W
Eco Power Standby < 0.5 W
Mått (b x h x d) 175 x 268 x 316 (mm)
Vikt (utanhögtalare) 4,7 kg
Tekniska data och externt utseende är föremål för
ändringar utan föregående meddelande.
144
Page 25
Felsökning
VARNING
Du bör inte under några omständigheter försöka reparera systemet på egen hand, eftersom
det kommer att göra garantin ogiltig. Öppna inte systemet eftersom det finns risk för
elektriska stötar.
Om ett fel inträffar, kontrollera då först nedanstående punkter innan du lämnar in systemet för
reparation. Om du inte lyckas åtgärda ett problem genom att följa dessa råd, kontakta i så fall
din återförsäljare eller Philips för att få hjälp.
Problem
I läget USB PC LINK, visas texten
“NO CONNECTION” (ingen anslutning).
Radiomottagningen är dålig.
Texten “NO DISC” (ingen skiva) visas eller
skivan kan inte spelas.
Texten “DISC NOT FINALIZED” visas
Systemet svarar inte vid tryck på knappar.
Ljudet hörs inte eller är av dålig kvalitet.
Fjärrkontrollen fungerar inte korrekt.
Lösning
✔ Kontrollera anslutningen mellan PC:n och systemet och
de initiala inställningarna som krävs, se avsnitten
“Anslutningar” och “USB PC Link”.
✔ Kontrollera att den anslutna PC:n är påslagen.
✔ Om signalen är för svag, justera antennen eller anslut en
extern antenn som ger bättre mottagning.
✔ Öka avståndet mellan systemet och TV: n eller VCR: en.
✔ Lägg in en skiva.
✔ Lägg in skivan med etiketten åt rätt håll.
✔ Byt ut eller rengör skivan, se “Skötsel- och
säkerhetsinformation”.
✔ Använd en avslutad CD-R(W) eller en korrekt
formaterad skiva.
✔ Dra ut och sätt tillbaka nätkontakten och slå på
systemet igen.
✔ Justera volymen.
✔ Koppla bort hörlurarna.
✔ Kontrollera att högtalarna är korrekt anslutna.
✔ Kontrollera att nätkabeln är korrekt ansluten.
✔ I USB PC LINK-läget, kontrollera att PC: s volymkontroll
inte är i mute-läget (tystad).
✔ Vid spelning av en CD från PC:s CD-enhet, se avsnittet
“USB PC Link – Aktivera digital ljudåtergivning av CD”.
✔ Välj ljudkälla (CD eller TUNER, till exempel) innan du
trycker på funktionsknappen (ÉÅ, S ,
✔ Minska avståndet mellan fjärrkontrollen och systemet.
✔ Byt ut batteriet.
✔ Rikta fjärrkontrollen direkt mot IR-sensorn.
T).
Svenska
Timern fungerar inte.
Systemet visar funktioner automatiskt och
knappar börjar blinka.
Se FAQ (Frequently Asked Questions, vanliga frågor) på den bifogade CD-ROM-skivan, eller besök vår hemsida
“www.audio.philips.com” för att få de senaste uppdateringarna av FAQ: n.
✔ Ställ in klockan korrekt.
✔ Tryck på TIMER ON/OFF för att slå på timern.
✔ Håll in DEMO STOP på huvudenheten för att stänga av
demonstrationsläget.
145
Loading...
