Philips mc145-c37_spl Datasheet

Philips Consumer Electronics

Technical Service Data

Service and Quality
Service Publications Dept.
One Philips Drive
P.O. Box 14810
Knoxville, TN 37914

Manual 1937

Model no.: MC145C37
First Publish: 01-27-00
Rev. Date: 02-09-2005
Print Date: 09-02-2005

Mechanical Diagrams

REFER TO SAFETY GUIDELINES

SAFETY NOTICE: ANY PERSON ATTEMPTING TO SERVICE THIS CHASSIS MUST FAMILIARIZE
HIMSELF WITH THE CHASSIS AND BE AWARE OF THE NECESSARY SAFETY PRECAUTIONS
TO BE USED WHEN SERVICING ELECTRONIC EQUIPMENT CONTAINING HIGH VOLTAGES.

CAUTION: USE A SEPARATE ISOLATION TRANSFORMER FOR THIS UNIT WHEN SERVICING

© Philips Electronics North America Corporation Visit our World Wide Web Site at http://www.forceonline.com

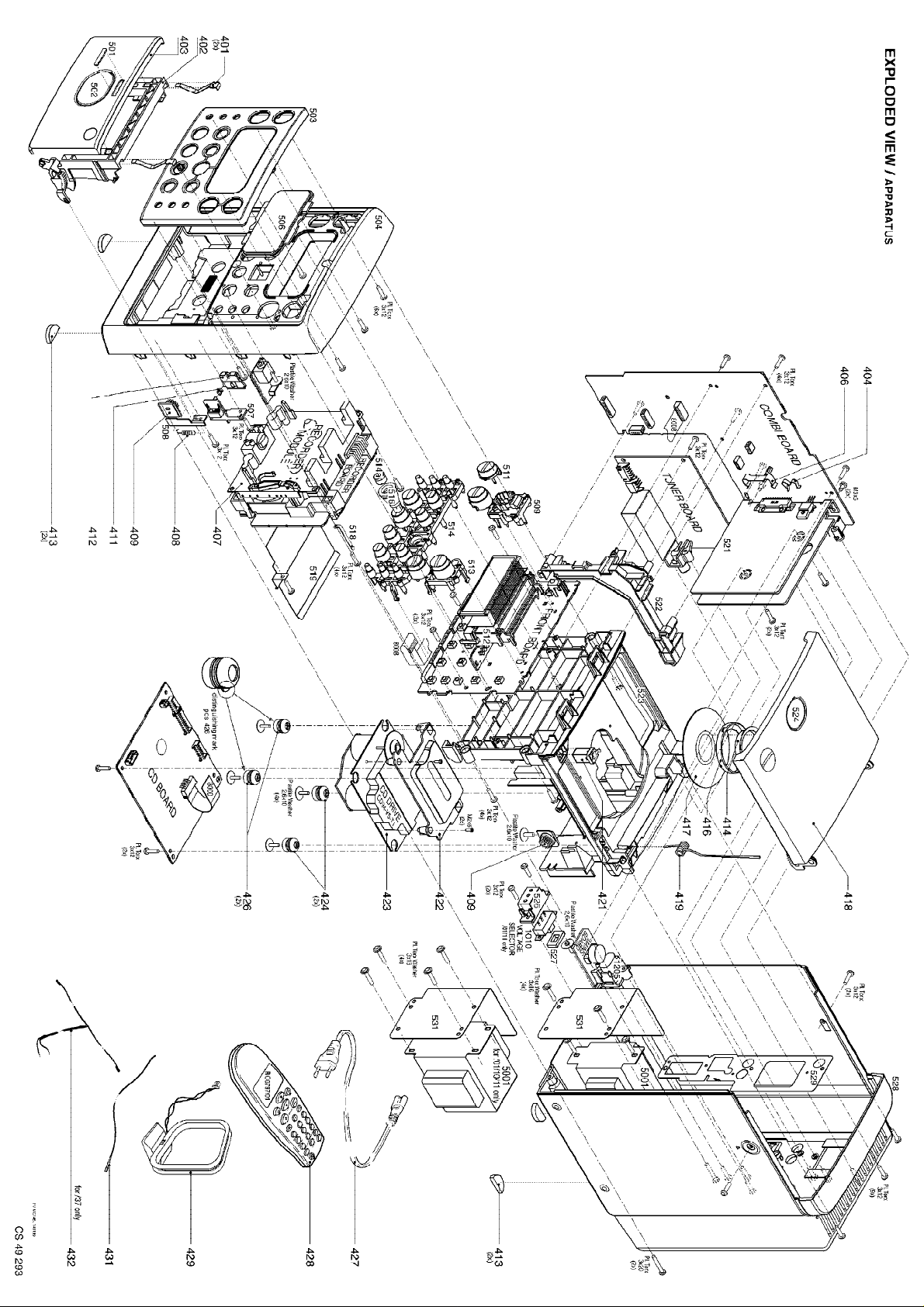

MAIN SYSTEM EXPLODED VIEW Page: 1 of 4

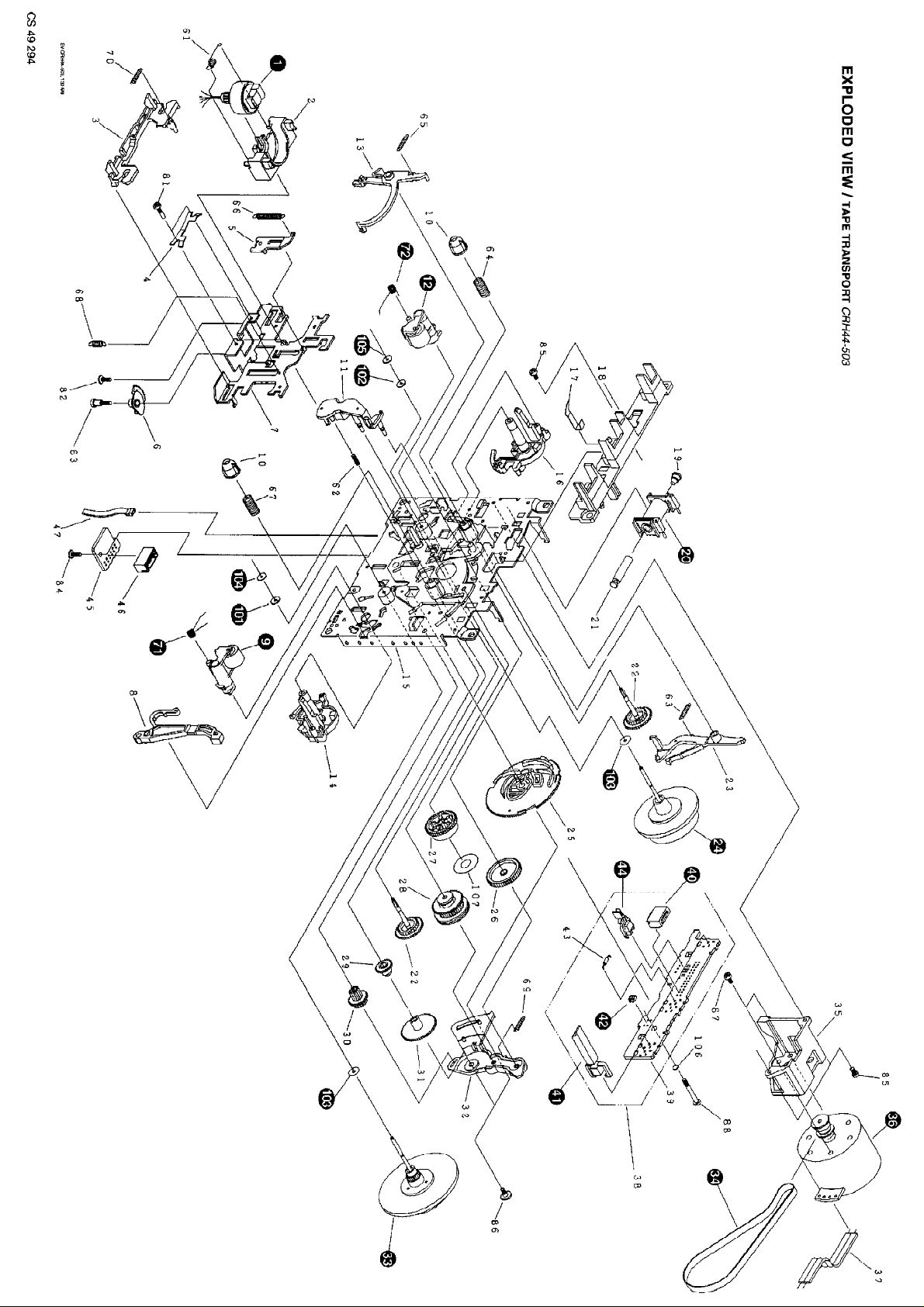

TAPE TRANSPORT EXPLODED VIEW - CRH44-503 Page: 2 of 4

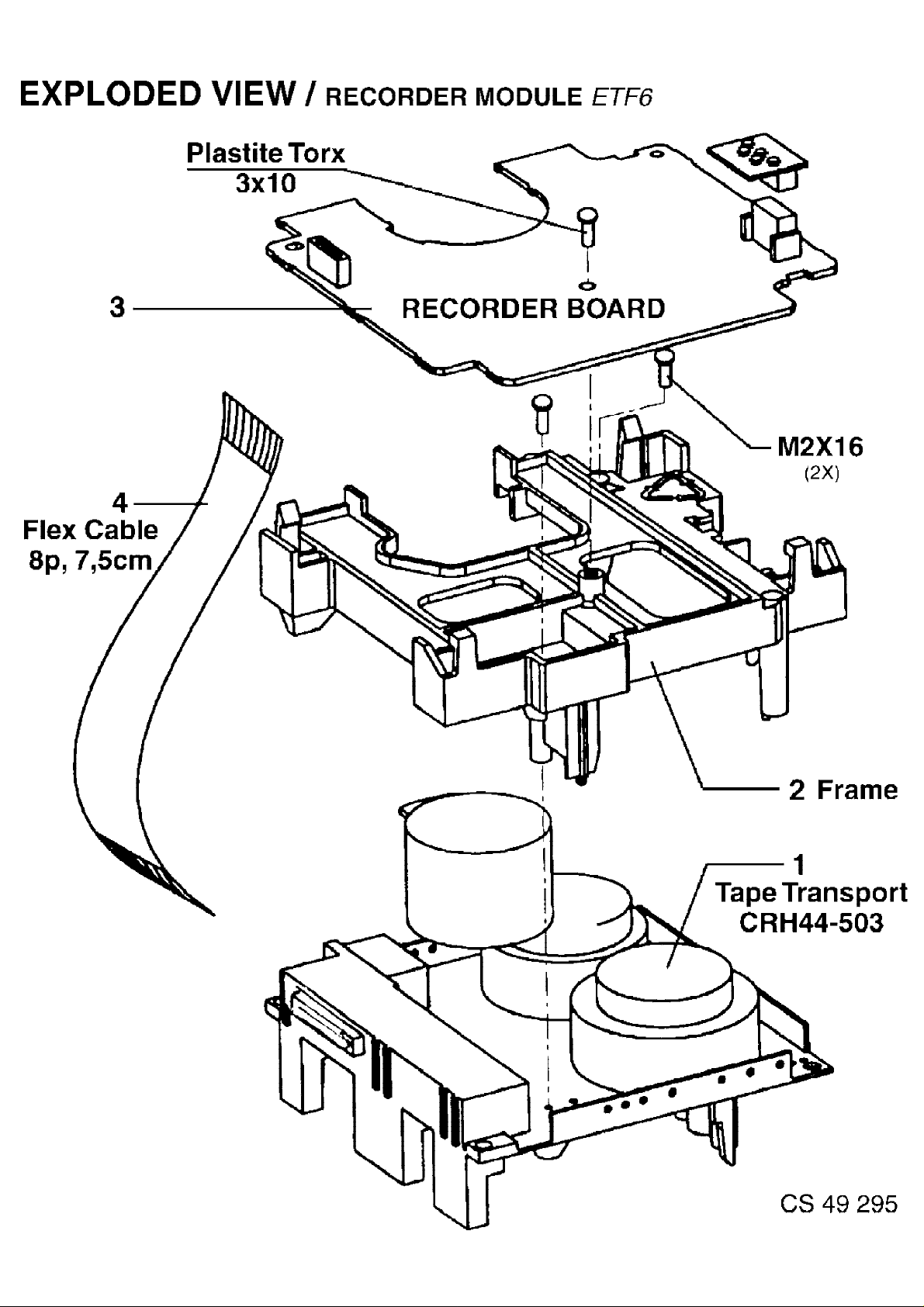

RECORDER MODULE EXPLODED VIEW - ETF6 Page: 3 of 4

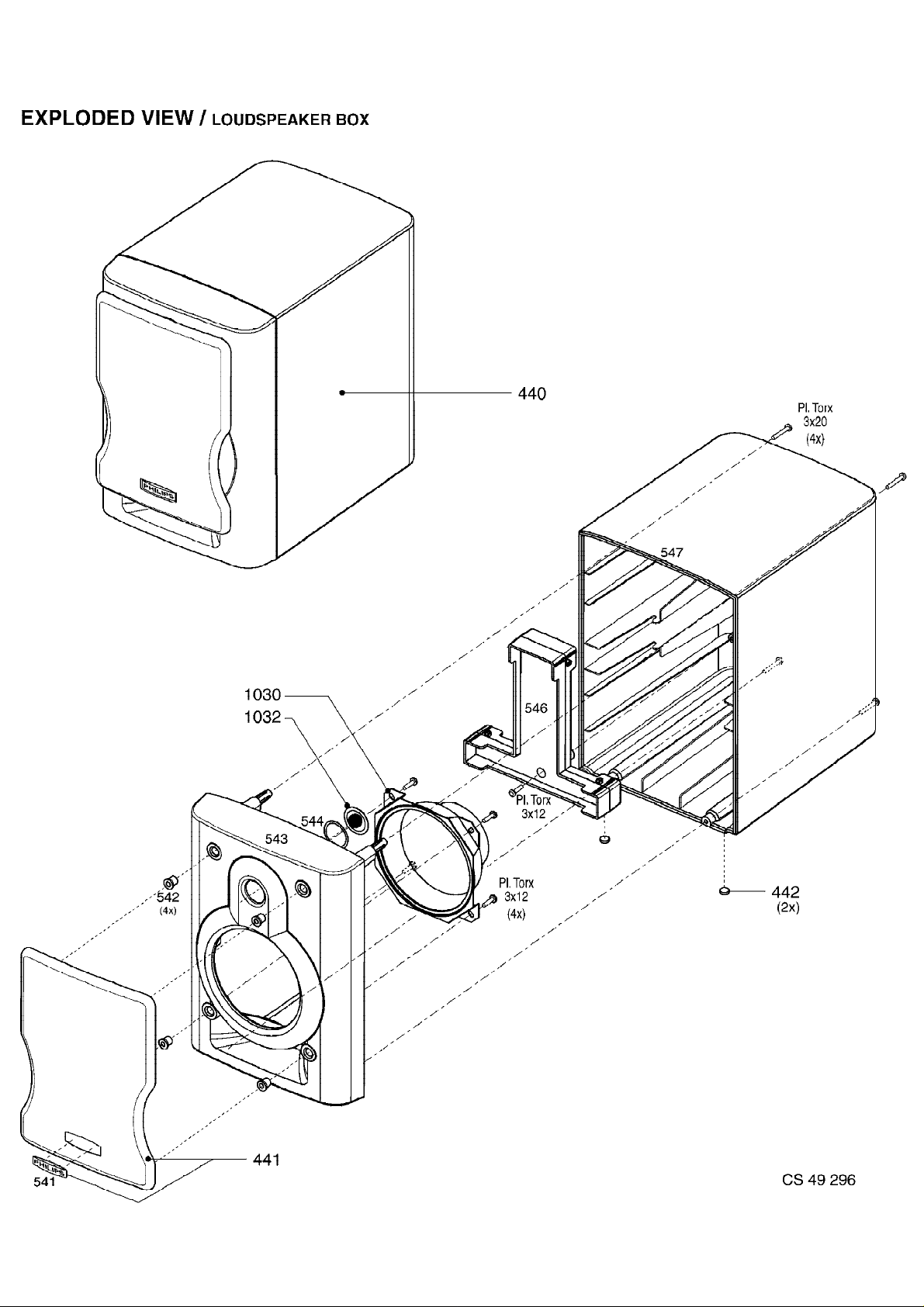

LOUDSPEAKER BOX EXPLODED VIEW Page: 4 of 4

Philips Consumer Electronics

Technical Service Data

Service and Quality
Service Publications Dept.
One Philips Drive
P.O. Box 14810
Knoxville, TN 37914

Manual 1937

Model no.: MC145C37
First Publish: 01-27-00
Rev. Date: 02-09-2005
Print Date: 09-02-2005

Parts List

REFER TO SAFETY GUIDELINES

SAFETY NOTICE: ANY PERSON ATTEMPTING TO SERVICE THIS CHASSIS MUST FAMILIARIZE
HIMSELF WITH THE CHASSIS AND BE AWARE OF THE NECESSARY SAFETY PRECAUTIONS
TO BE USED WHEN SERVICING ELECTRONIC EQUIPMENT CONTAINING HIGH VOLTAGES.

CAUTION: USE A SEPARATE ISOLATION TRANSFORMER FOR THIS UNIT WHEN SERVICING

© Philips Electronics North America Corporation Visit our World Wide Web Site at http://www.forceonline.com

MC145C37 - Manual no. 1937 Page: 1

MAIN SYSTEM REPLACEMENT PARTS

MAIN SYSTEM REPLACEMENT PARTS

401 SPRING CASSETTE PRESS. . . . . . . . 4822 492 42787

402 DOOR CASSETTE (TECHN.) . . . . . . . 4822 443 10488

403 ORNAMENTAL COVER,CASSETTE DOOR . . . 4822 442 01741

404 SPRING CLIP, TO220 . . . . . . . . . 4822 255 40179

406 SPRING CLIP IC . . . . . . . . . . . 4822 492 71733

407 TAPE TRANSPORT, CRH44-503. . . . . . 4822 691 10775

408 SPRING TENSION . . . . . . . . . . . 4822 492 11345

409 DAMPER, DOOR . . . . . . . . . . . . 4822 529 10322

411 SPRING COMPRESSION . . . . . . . . . 4822 492 11344

412 PUSH-CATCH . . . . . . . . . . . . . 4822 402 10621

413 FOOT RUBBER. . . . . . . . . . . . . 4822 462 40683

414 CD CLAMP . . . . . . . . . . . . . . 4822 532 12798

416 CLAMPING RING,"MAGNET" . . . . . . . 4822 532 12241

417 DAMPING DISC CD. . . . . . . . . . . 4822 535 60096

418 CD-DOOR ASSY . . . . . . . . . . . . 4822 443 11153

419 SPRING, CD-DOOR. . . . . . . . . . . 4822 492 11741

421 LOCKING MECHAN./SWITCH, CD DOOR. . . 4822 276 13963

422 ORNAMENTAL COVER CD-DRIVE. . . . . . 4822 442 01096

423 CD-DRIVE, CD94-V5-T1 . . . . . . . . 4822 691 10654

424 RUBBER DAMPER CD DRIVE, REAR . . . . 4822 529 10386

426 RUBBER DAMPER CD DRIVE, FRONT. . . . 4822 529 10387

S 427 MAINS CORD EUROPE. . . . . . . . . . 4822 321 10249

S 427 MAINS CORD GB. . . . . . . . . . . . 4822 321 10886

S 427 MAINS CORD AUSTRALIA . . . . . . . . 4822 321 10954

S 427 MAINS CORD USA . . . . . . . . . . . 4822 321 11466

428 REMOTE CONTROL, RC0797/01. . . . . . 4822 219 10483

429 AM FRAME AERIAL. . . . . . . . . . . 4822 303 50082

431 FM ANTENNA WIRE. . . . . . . . . . . 4822 303 50063

432 FW ANTENNA WIRE /37. . . . . . . . . 4822 320 11094

S 1010 SWITCH SLIDE (VOLTAGE SELECT.) . . . 4822 277 21794

S 1205 MAINS SOCKET IEC . . . . . . . . . . 4822 265 31015

S 1209 MAINS SOCKET USA . . . . . . . . . . 4822 265 31016

S 5001 TRANSFORMER MAINS, 120V (USA). . . . 4822 146 11125

S 5001 TRANSFORMER MAINS, 120/230V. . . . . 4822 146 11119

S 5001 TRANSFORMER MAINS, 230-240V. . . . . 4822 146 11117

8000 FLEX FOIL CABLE, 15P . . . . . . . . 4822 320 12178

8008 FLEX FOIL CABLE, 11P . . . . . . . . 4822 320 12638

TAPE TRANSPORT PARTS

TAPE TRANSPORT PARTS

1 REC/PB-HEAD ASSY . . . . . . . . . . 4822 249 10521

9 PINCH ROLLER-ARM ASSY RIGHT. . . . . 4822 528 10974

12 PINCH ROLLER-ARM ASSY LEFT . . . . . 4822 528 10975

20 SOLENOID . . . . . . . . . . . . . . 4822 281 11069

24 ASSY FLYWHEEL L. . . . . . . . . . . 4822 528 11304

33 ASSY FLYWHEEL R. . . . . . . . . . . 4822 528 11305

34 DRIVING BELT . . . . . . . . . . . . 4822 358 10271

36 MOTOR ASSEMBLY . . . . . . . . . . . 4822 361 10808

40 FFC SOCKET, 8P . . . . . . . . . . . 4822 265 11535

41 LEAF SWITCH. . . . . . . . . . . . . 4822 276 13704

42 PHOTO SENSOR . . . . . . . . . . . . 4822 130 10205

44 MODE SWITCH. . . . . . . . . . . . . 4822 277 11749

71 SPRING . . . . . . . . . . . . . . . 4822 492 11542

72 SPRING . . . . . . . . . . . . . . . 4822 492 11546

101 WASHER . . . . . . . . . . . . . . . 4822 532 12931

102 WASHER . . . . . . . . . . . . . . . 4822 532 12934

103 WASHER . . . . . . . . . . . . . . . 4822 532 12932

104 WASHER . . . . . . . . . . . . . . . 4822 532 12933

105 WASHER . . . . . . . . . . . . . . . 4822 532 12935

RECORDER MODULE ETF6 PARTS

RECORDER MODULE ETF6 PARTS

1 TAPE TRANSPORT, CRH44-503 . . . . . 4822 691 10775

4 FLEX CABLE, 8P, 7.5cm. . . . . . . . 4822 320 12605

LOUDSPEAKER BOX PARTS

LOUDSPEAKER BOX PARTS

440 LOUDSPEAKER BOX MC145. . . . . . . . 4822 445 10812

441 SPEAKER FRAME ASSY . . . . . . . . . 4822 458 10667

442 FOOT, RUBBER . . . . . . . . . . . . 4822 462 11162

1030 LOUDSPEAKER 4", 8 OHM. . . . . . . . 4822 240 10351

1032 PIEZO TWEETER. . . . . . . . . . . . 4822 240 10352

FRONT BOARD PARTS LIST

FRONT BOARD PARTS LIST
MISCELLANEOUS
1403 FFC-CONNECTOR, 11P., TOP ENTRY . . . 4822 267 11039

1450 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1451 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1452 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1453 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1454 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1455 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1456 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1457 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1458 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1459 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1460 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1461 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1462 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

S = Safety Part Be sure to use exact replacement part.

1463 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1464 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1465 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1466 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

1467 TACT SWITCH. . . . . . . . . . . . . 4822 276 13114

7420 LCDLP-6393-A, MC115/MC145. . . . . . 4822 135 00225

7430 GP1U28XP, IR EYE . . . . . . . . . . 4822 130 10165

CAPACITORS

2400 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2401 100uF, 20%, 10V. . . . . . . . . . . 4822 124 41584

2402 100uF, 20%, 10V. . . . . . . . . . . 4822 124 41584

2403 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2404 27pF, 1%, 63V. . . . . . . . . . . . 4822 126 13691

2405 27pF, 1%, 63V. . . . . . . . . . . . 4822 126 13691

2406 100nF, 20%, 50V. . . . . . . . . . . 4822 126 10002

2407 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2409 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2411 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2412 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2413 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2415 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2416 100nF, 20%, 50V. . . . . . . . . . . 4822 126 10002

2417 100nF, 20%, 50V. . . . . . . . . . . 4822 126 10002

2419 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2421 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2422 330pF, 10%, 50V. . . . . . . . . . . 4822 126 12787

2423 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2425 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2427 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2429 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2430 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2431 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2433 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2435 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2437 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2439 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2441 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2443 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2445 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2447 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2450 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2451 33pF, 5%, 50V. . . . . . . . . . . . 5322 122 32659

2459 1nF, 5%, 50V . . . . . . . . . . . . 5322 126 10511

2460 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2470 47uF, 20%, 25V . . . . . . . . . . . 4822 124 40433

2471 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2475 100nF, 20%, 50V. . . . . . . . . . . 4822 126 10002

2480 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2481 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2482 470pF, 10%, 50V. . . . . . . . . . . 5322 122 32268

2483 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2490 100nF, 20%, 50V, RDS only. . . . . . 4822 126 10002

2491 2,2uF, 20%, 50V, RDS only. . . . . . 4822 124 22652

2492 560pF, 5%, 63V, RDS only . . . . . . 5322 116 80853

2494 22pF, 5%, 50V, RDS only. . . . . . . 5322 122 32658

2495 33pF, 5%, 50V, RDS only. . . . . . . 5322 122 32659

2496 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2497 15pF, 2%, 63V. . . . . . . . . . . . 4822 126 13486

2498 15pF, 2%, 63V. . . . . . . . . . . . 4822 126 13486

2499 68pF, 1%, 63V. . . . . . . . . . . . 4822 126 13694

2500 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2501 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2502 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

RESISTORS

3400 4,7 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20478

3401 15 ohm, 5%, 0,5W . . . . . . . . . . 4822 116 52182

3402 100 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20101

3403 15k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20153

3404 330 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20331

3405 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3406 6,8k, 1%, 0,1W . . . . . . . . . . . 4822 117 11507

3407 1,8k, 5%, 0,1W . . . . . . . . . . . 4822 051 20182

3408 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3409 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3410 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3411 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3412 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3413 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3414 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3415 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3416 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3417 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3418 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3419 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3420 2,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52263

3421 470 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20471

3422 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3423 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3424 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3425 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3426 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3427 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

MC145C37 (continued) Page: 2

3428 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3429 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3431 100 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52175

3432 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3433 100 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52175

3434 330 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52219

3435 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3436 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3437 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3438 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3439 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3440 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3441 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3442 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3443 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3444 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3445 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3446 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3447 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3448 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3449 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3450 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3451 5,6k, 5%, 0,16W. . . . . . . . . . . 4822 116 52289

3452 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3453 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3454 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3455 1,5k, 5%, 0,16W. . . . . . . . . . . 4822 116 52243

3456 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3457 3,3k, 5%, 0,1W . . . . . . . . . . . 4822 051 20332

3458 5,6k, 5%, 0,16W. . . . . . . . . . . 4822 116 52289

3459 100 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20101

3460 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3461 5,6k, 5%, 0,16W. . . . . . . . . . . 4822 116 52289

3462 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3463 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3464 1,5k, 5%, 0,16W. . . . . . . . . . . 4822 116 52243

3465 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3466 3,3k, 5%, 0,1W . . . . . . . . . . . 4822 051 20332

3467 5,6k, 5%, 0,1W . . . . . . . . . . . 4822 051 20562

3468 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3469 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3470 100 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52175

3471 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3472 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3473 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3474 22k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20223

3475 220 ohm, 5%, 0,1W. . . . . . . . . . 4822 117 11503

3476 1,5k, 5%, 0,16W. . . . . . . . . . . 4822 116 52243

3477 1,5k, 5%, 0,16W. . . . . . . . . . . 4822 116 52243

3478 180 ohm, 10%, 0,1W . . . . . . . . . 4822 117 11448

3479 22k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52257

3480 4,7 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20478

3481 220k, 1%, 0.1W . . . . . . . . . . . 4822 117 13579

3482 220k, 1%, 0.1W . . . . . . . . . . . 4822 117 13579

3483 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3484 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3487 15k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20153

3488 15k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20153

3489 15k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20153

3490 100 ohm, 5%, 0,1W, RDS only. . . . . 4822 051 20101

3491 33k, 5%, 0,1W, RDS only. . . . . . . 4822 051 20333

3492 33k, 5%, 0,1W, not for RDS . . . . . 4822 051 20333

3493 33k, 5%, 0,1W, RDS only. . . . . . . 4822 051 20333

3494 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3495 220k, 1%, 0.1W, RDS only . . . . . . 4822 117 13579

3496 2,2k, 1%, 0,1W, RDS only . . . . . . 4822 117 11449

3497 1,5k, 5%, 0,16W, RDS only. . . . . . 4822 116 52243

3500 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3501 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3502 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3503 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3504 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3505 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3506 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3507 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3508 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3510 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3511 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3512 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3513 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3514 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3515 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3516 22k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20223

3520 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3521 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3522 220k, 1%, 0.1W . . . . . . . . . . . 4822 117 13579

3526 2,2 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20228

9456 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9459 CHIP JUMPER 0805, RDS only . . . . . 4822 051 20008

9460 CHIP JUMPER 0805, RDS only . . . . . 4822 051 20008

9461 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9462 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

S = Safety Part Be sure to use exact replacement part.

9478 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9481 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9482 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9483 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9486 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9487 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9490 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9491 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

COILS & TRANSFORMERS

5400 CERAMIC FILTER 8,0MHz. . . . . . . . 4822 242 72066

5401 CRYSTAL 32,768kHz. . . . . . . . . . 4822 242 70938

5403 Coil, 1,5uH, 5%. . . . . . . . . . . 4822 157 11643

5404 Coil, 1,5uH, 5%. . . . . . . . . . . 4822 157 11643

5490 XTAL 4,332MHz, RDS only. . . . . . 4822 242 72195

SEMICONDUCTORS

6400 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6401 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6402 BZX79-B3V9 . . . . . . . . . . . . . 4822 130 31981

6405 Diode, LTL16KGE. . . . . . . . . . . 4822 130 10418

6406 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6403 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6405 Diode, LTL16KGE. . . . . . . . . . . 4822 130 10418

7401 Transistor, BC847B . . . . . . . . . 4822 130 60511

7405 Transistor, BC847B . . . . . . . . . 4822 130 60511

7481 Transistor, BC857B, RDS only . . . . 5322 130 60508

7482 Transistor, BC847B . . . . . . . . . 4822 130 60511

7400 TMP87CP23F/145_V83910. . . . . . . . 4822 209 17364

7490 SAA6579T/V1, RDS DECODER, RDS only . 4822 209 31981

7491 ST24C01, EEPROM. . . . . . . . . . . 4822 209 31508

DISPLAY BACKLIGHT PARTS LIST

DISPLAY BACKLIGHT PARTS LIST
RESISTORS

3498 68 ohm, 5%, 0,16W. . . . . . . . . . 4822 116 52199

3499 68 ohm, 5%, 0,16W. . . . . . . . . . 4822 116 52199

3523 68 ohm, 5%, 0,16W. . . . . . . . . . 4822 116 52199

3524 68 ohm, 5%, 0,16W. . . . . . . . . . 4822 116 52199

3525 68 ohm, 5%, 0,16W. . . . . . . . . . 4822 116 52199

SEMICONDUCTORS

6450 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6451 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6452 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6453 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6454 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6455 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6456 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6457 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6458 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6459 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6460 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6461 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6462 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6463 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

6464 LED, TLHG4405. . . . . . . . . . . . 4822 130 83415

HEADPHONE BOARD PARTS LIST

HEADPHONE BOARD PARTS LIST
MISCELLANEOUS

1204 HEADPHONE SOCKET 3.5mm JACK. . . . . 4822 265 11317

CAPACITORS

2053 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2054 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2055 47uF, 20%, 25V . . . . . . . . . . . 4822 124 40433

2056 47uF, 20%, 25V . . . . . . . . . . . 4822 124 40433

RESISTORS

3330 560 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20561

3331 560 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20561

3332 120 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52206

3333 120 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52206

MAINS BOARD PARTS LIST

MAINS BOARD PARTS LIST
MISCELLANEOUS
S 1205 MAINS SOCKET, IEC, only for /02/05/14 4822 265 31015

S 1208 FUSE T500mA, only for /01/11 . . . . 4822 071 55001

S 1209 MAINS SOCKET, IEC, only for /10. . . 4822 265 31015
S 1209 MAINS SOCKET, UL, only for /37 . . . 4822 265 31016
COILS & TRANSFORMERS
S 5202 MAINS FILTER, only for /01/02/05/11/1 4822 157 11832

S 5203 MAINS FILTER, only for /10/37. . . . 4822 157 11832

COMBI BOARD PARTS LIST

COMBI BOARD PARTS LIST
MISCELLANEOUS
1000 FFC-CONNECTOR, 11P., TOP ENTRY . . . 4822 267 11039

1201 CINCH CONNECTOR, 1 POLE. . . . . . . 4822 267 31729

1202 CLICKFIT SOCKET, 4 POLE. . . . . . . 4822 265 10967

1203 CINCH SOCKET, 2 POLE . . . . . . . . 4822 265 20553

S 1211 FUSE RAD T 3.15A not for /37 . . . . 4822 071 53152

S 1211 FUSE T4A only for /37. . . . . . . . 4822 253 10126

S 1212 FUSE T1A not for /37 . . . . . . . . 4822 071 51002

S 1212 FUSE T1,25A only for /37 . . . . . . 4822 253 30334

MC145C37 (continued) Page: 3

CAPACITORS

2000 47pF, 1%, 63V. . . . . . . . . . . . 4822 126 13692

2001 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2002 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2003 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2004 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2005 22uF, 20%, 50V . . . . . . . . . . . 4822 124 81151

2006 22pF, 5%, 50V. . . . . . . . . . . . 5322 122 32658

2007 22pF, 5%, 50V. . . . . . . . . . . . 5322 122 32658

2008 2,2nF, 10%, 16V. . . . . . . . . . . 4822 126 12339

2009 2,2nF, 10%, 16V. . . . . . . . . . . 4822 126 12339

2013 1nF, 10%, 50V. . . . . . . . . . . . 4822 122 33197

2014 47pF, 1%, 63V. . . . . . . . . . . . 4822 126 13692

2016 680pF, 10%, 50V. . . . . . . . . . . 4822 126 14316

2017 1,5nF, 10%, 16V. . . . . . . . . . . 4822 126 12878

2018 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2019 33nF, 10%, 50V . . . . . . . . . . . 4822 121 43145

2020 47pF, 1%, 63V. . . . . . . . . . . . 4822 126 13692

2021 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2023 10nF, 20%, 16V . . . . . . . . . . . 4822 121 51387

2024 1,5nF, 10%, 63V. . . . . . . . . . . 5322 122 31865

2025 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2026 47pF, 1%, 63V. . . . . . . . . . . . 4822 126 13692

2027 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2028 1,5nF, 10%, 63V. . . . . . . . . . . 5322 122 31865

2029 10nF, 20%, 16V . . . . . . . . . . . 4822 121 51387

2030 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2031 680pF, 10%, 50V. . . . . . . . . . . 4822 126 14316

2032 1,5nF, 10%, 16V. . . . . . . . . . . 4822 126 12878

2033 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2034 33nF, 10%, 50V . . . . . . . . . . . 4822 121 43145

2039 220pF, 10%, 50V. . . . . . . . . . . 4822 122 10466

2040 220pF, 10%, 50V. . . . . . . . . . . 4822 122 10466

2041 220pF, 10%, 50V. . . . . . . . . . . 4822 122 10466

2042 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2043 100uF, 20%, 10V. . . . . . . . . . . 4822 124 41584

2044 220uF, 20%, 16V. . . . . . . . . . . 4822 124 40196

2045 10uF, 20%, 50V . . . . . . . . . . . 4822 124 41579

2046 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2047 2,2uF, 20%, 50V. . . . . . . . . . . 4822 124 41576

2048 2,2uF, 20%, 50V. . . . . . . . . . . 4822 124 41576

2049 220uF, 20%, 16V. . . . . . . . . . . 4822 124 40196

2050 0,47uF, 20%, 63V . . . . . . . . . . 4822 124 41407

2051 1uF, 20%, 63V. . . . . . . . . . . . 4822 124 40242

2052 0,47uF, 20%, 63V . . . . . . . . . . 4822 124 41407

2058 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2059 150nF, 10%, 50V. . . . . . . . . . . 4822 121 43943

2060 1uF, 20%, 63V. . . . . . . . . . . . 4822 124 40242

2061 2,2uF, 20%, 50V. . . . . . . . . . . 4822 124 22652

2069 150nF, 10%, 50V. . . . . . . . . . . 4822 121 43943

2070 22nF, 10%, 63V . . . . . . . . . . . 5322 122 32654

2071 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2072 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2073 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2074 33nF, 20%, 16V . . . . . . . . . . . 4822 126 13174

2075 33nF, 20%, 16V . . . . . . . . . . . 4822 126 13174

2325 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2326 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2331 220nF, 5%, 50V . . . . . . . . . . . 4822 121 42868

2332 220nF, 5%, 50V . . . . . . . . . . . 4822 121 42868

2333 220nF, 5%, 50V . . . . . . . . . . . 4822 121 42868

2334 220nF, 5%, 50V . . . . . . . . . . . 4822 121 42868

2335 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2336 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2337 4,7uF, 20%, 63V. . . . . . . . . . . 4822 124 40246

2338 4,7uF, 20%, 63V. . . . . . . . . . . 4822 124 40246

2339 4,7uF, 20%, 63V. . . . . . . . . . . 4822 124 40246

2340 22nF, 10%, 63V . . . . . . . . . . . 5322 122 32654

2341 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2343 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2344 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2345 47nF, 30%, 50V . . . . . . . . . . . 4822 122 33449

2346 3300uF, 20%, 16V . . . . . . . . . . 4822 124 40784

2347 22uF, 20%, 50V . . . . . . . . . . . 4822 124 81151

2348 10uF, 20%, 50V . . . . . . . . . . . 4822 124 41579

2349 4700uF, 20%, 25V . . . . . . . . . . 4822 124 12012

2350 4,7uF, 20%, 63V. . . . . . . . . . . 4822 124 40246

2351 4,7uF, 20%, 63V. . . . . . . . . . . 4822 124 40246

2352 47pF, 1%, 63V. . . . . . . . . . . . 4822 126 13692

2357 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2359 100uF, 20%, 10V. . . . . . . . . . . 4822 124 41584

2360 47uF, 20%, 25V . . . . . . . . . . . 4822 124 40433

2361 47uF, 20%, 25V . . . . . . . . . . . 4822 124 40433

2362 47pF, 1%, 63V. . . . . . . . . . . . 4822 126 13692

RESISTORS

3000 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3002 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3003 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3005 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3006 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3007 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3008 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

S = Safety Part Be sure to use exact replacement part.

3009 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3010 470 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20471

3011 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3012 15 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20159

3013 100 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52175

3015 2,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52263

3016 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3017 15k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52244

3018 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3019 6,8k, 5%, 0,16W. . . . . . . . . . . 4822 116 83961

3020 6,8k, 5%, 0,16W. . . . . . . . . . . 4822 116 83961

3023 2,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52263

3024 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3025 15k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52244

3026 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3028 8,2k, 5%, 0,5W . . . . . . . . . . . 4822 116 52303

3029 8,2k, 5%, 0,5W . . . . . . . . . . . 4822 116 52303

3030 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3031 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3032 15k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52244

3033 15k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52244

3034 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3035 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3036 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3039 8,2k, 5%, 0,5W . . . . . . . . . . . 4822 116 52303

3042 27k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20273

3043 220k, 5%, 0,5W . . . . . . . . . . . 4822 116 83874

3044 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3047 27k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20273

3048 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3050 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3053 82k, 1%, 0,1W. . . . . . . . . . . . 4822 117 11149

3055 150k, 5%, 0,16W. . . . . . . . . . . 4822 116 52245

3059 15k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20153

3060 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3061 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3062 220k, 5%, 0,5W . . . . . . . . . . . 4822 116 83874

3065 220k, 5%, 0,5W . . . . . . . . . . . 4822 116 83874

3066 3,9k, 5%, 0,1W . . . . . . . . . . . 4822 051 20392

3068 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3069 3,9k, 5%, 0,1W . . . . . . . . . . . 4822 051 20392

3071 3,3k, 5%, 0,5W . . . . . . . . . . . 4822 116 52269

3072 3,3k, 5%, 0,5W . . . . . . . . . . . 4822 116 52269

3073 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3074 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3075 15k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20153

3085 27k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20273

3086 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3087 220k, 5%, 0,5W . . . . . . . . . . . 4822 116 83874

3089 27k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20273

3090 220k, 5%, 0,5W . . . . . . . . . . . 4822 116 83874

3091 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3092 6,8k, 1%, 0,1W . . . . . . . . . . . 4822 117 11507

3093 150k, 5%, 0,16W. . . . . . . . . . . 4822 116 52245

S 3094 150k, 5%, 0,16W. . . . . . . . . . . 4822 116 52245

3095 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3096 8,2k, 5%, 0,5W . . . . . . . . . . . 4822 116 52303

3097 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3099 18k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52251

3100 82k, 1%, 0,1W. . . . . . . . . . . . 4822 117 11149

3101 150k, 5%, 0,16W. . . . . . . . . . . 4822 116 52245

3102 220k, 5%, 0,5W . . . . . . . . . . . 4822 116 83874

3103 220k, 5%, 0,5W . . . . . . . . . . . 4822 116 83874

3105 150k, 5%, 0,16W. . . . . . . . . . . 4822 116 52245

3109 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3118 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3122 3,3k, 5%, 0,5W . . . . . . . . . . . 4822 116 52269

3123 3,3k, 5%, 0,5W . . . . . . . . . . . 4822 116 52269

3124 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3127 10Meg, 5%, 0,5W. . . . . . . . . . . 4822 053 21106

3139 220k, 5%, 0,5W . . . . . . . . . . . 4822 116 83874

3154 150k, 5%, 0,16W. . . . . . . . . . . 4822 116 52245

3155 18k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52251

3301 2,2 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20228

3302 2,2 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20228

3303 2,2 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20228

3304 2,2 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20228

3305 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3306 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3307 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3309 22k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20223

3310 22k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20223

3311 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3312 47k, 5%, 0,16W . . . . . . . . . . . 4822 116 83884

3313 100 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20101

3314 100k, 5%, 0,5W . . . . . . . . . . . 4822 116 52234

3327 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3328 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3329 22k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52257

3334 4,7k, 5%, 0,1W . . . . . . . . . . . 4822 051 20472

3335 6,8k, 1%, 0,1W . . . . . . . . . . . 4822 117 11507

3336 6,8k, 1%, 0,1W . . . . . . . . . . . 4822 117 11507

MC145C37 (continued) Page: 4

3337 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3338 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3339 22k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52257

3340 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3341 22k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52257

3342 22k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52257

3343 27k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52264

3344 180 ohm, 10%, 0,1W . . . . . . . . . 4822 117 11448

3345 100 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52175

3346 100 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52175

3347 100 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52175

3351 680 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20681

3352 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3359 47 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20479

3360 680 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20681

3364 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3365 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3366 3,9k, 5%, 0,1W . . . . . . . . . . . 4822 051 20392

3367 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3368 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3369 47 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20479

3370 3,3k, 5%, 0,1W . . . . . . . . . . . 4822 051 20332

3371 1,5k, 5%, 0,16W. . . . . . . . . . . 4822 116 52243

3372 6,8k, 5%, 0,16W. . . . . . . . . . . 4822 116 83961

3373 220 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 83872

3375 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3376 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3377 5,6k, 5%, 0,1W . . . . . . . . . . . 4822 051 20562

3378 1,2k, 5%, 0,1W . . . . . . . . . . . 4822 051 20122

3385 4,7 ohm, 1%, 0,6W. . . . . . . . . . 4822 050 24708

3386 4,7 ohm, 1%, 0,6W. . . . . . . . . . 4822 050 24708

3387 4,7 ohm, 1%, 0,6W. . . . . . . . . . 4822 050 24708

3388 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3389 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3390 390 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20391

3391 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3392 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3393 47 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20479

S 3394 2,2 ohm, 5%, 0,33W . . . . . . . . . 4822 052 10228

3395 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3398 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3399 15 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20159

9002 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9012 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9048 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

9053 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

COILS & TRANSFORMERS

5300 Coil, 0,47uH, 10%, . . . . . . . . . 4822 157 10423

5301 Coil, 0,47uH, 10%, . . . . . . . . . 4822 157 10423

5302 Coil, 0,36uH, 10%, . . . . . . . . . 4822 157 11837

5303 Coil, 0,36uH, 10%, . . . . . . . . . 4822 157 11837

5304 Coil, 0,36uH, 10%, . . . . . . . . . 4822 157 11837

5305 Coil, 0,36uH, 10%, . . . . . . . . . 4822 157 11837

SEMICONDUCTORS

6003 Diode, BZX79-B3V3. . . . . . . . . . 5322 130 31504

6006 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6007 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6008 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6009 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6011 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6012 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6013 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6014 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6015 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6016 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6017 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6019 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6020 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6021 Diode, BZX79-C15 . . . . . . . . . . 4822 130 34281

6022 Diode, BZX79-B4V7. . . . . . . . . . 4822 130 34174

6023 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6024 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6025 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6026 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6027 Diode, BZX79-B3V3. . . . . . . . . . 5322 130 31504

6030 Diode, BZX79-B4V7. . . . . . . . . . 4822 130 34174

6033 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6034 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6035 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6036 Diode, BZX79-C8V2. . . . . . . . . . 4822 130 34382

6037 Diode, BZX79-C6V8. . . . . . . . . . 4822 130 34278

6038 Diode, BZX79-C18 . . . . . . . . . . 4822 130 31024

6039 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

7001 Transistor, BC547B . . . . . . . . . 4822 130 40959

7002 Transistor, BC547B . . . . . . . . . 4822 130 40959

7003 Transistor, BC547B . . . . . . . . . 4822 130 40959

7005 Transistor, BC327-40 . . . . . . . . 4822 130 41327

7007 Transistor, BC547B . . . . . . . . . 4822 130 40959

7008 Transistor, BC547B . . . . . . . . . 4822 130 40959

7009 Transistor, BC547B . . . . . . . . . 4822 130 40959

7013 Transistor, BC557B . . . . . . . . . 4822 130 44568

7014 Transistor, BC557B . . . . . . . . . 4822 130 44568

S = Safety Part Be sure to use exact replacement part.

7015 Transistor, BC557B . . . . . . . . . 4822 130 44568

7016 Transistor, BC557B . . . . . . . . . 4822 130 44568

7020 Transistor, BC547B . . . . . . . . . 4822 130 40959

7021 Transistor, BC547B . . . . . . . . . 4822 130 40959

7028 Transistor, BC547B . . . . . . . . . 4822 130 40959

7030 Transistor, BC547B . . . . . . . . . 4822 130 40959

7033 Transistor, BC547B . . . . . . . . . 4822 130 40959

7034 Transistor, BC547B . . . . . . . . . 4822 130 40959

7342 Transistor, BC327-40 . . . . . . . . 4822 130 41327

7343 Transistor, BC327-40 . . . . . . . . 4822 130 41327

7344 Transistor, BC327-40 . . . . . . . . 4822 130 41327

7345 Transistor, BC547B . . . . . . . . . 4822 130 40959

7347 Transistor, BC547B . . . . . . . . . 4822 130 40959

7348 Transistor, BC368. . . . . . . . . . 5322 130 44647

7349 Transistor, BC327-40 . . . . . . . . 4822 130 41327

7350 Transistor, BC547B . . . . . . . . . 4822 130 40959

7351 Transistor, BC547B . . . . . . . . . 4822 130 40959

7388 Transistor, BC547B . . . . . . . . . 4822 130 40959

7393 Transistor, BC557B . . . . . . . . . 4822 130 44568

7394 Transistor, BD135-16 . . . . . . . . 4822 130 41109

7395 Transistor, BC557B . . . . . . . . . 4822 130 44568

7396 Transistor, BDW94CFI . . . . . . . . 4822 130 11574

7503 Transistor, BC557B . . . . . . . . . 4822 130 44568

7019 IC, HEF4094BP. . . . . . . . . . . . 5322 209 10421

7022 IC, HEF4069UBP . . . . . . . . . . . 4822 209 10264

7391 IC, AN7125 . . . . . . . . . . . . . 4822 209 16224

7501 IC, HEF4052BP. . . . . . . . . . . . 4822 209 10263

RECORDER BOARD PARTS LIST

RECORDER BOARD PARTS LIST
MISCELLANEOUS

1760 FFC SOCKET, 8P . . . . . . . . . . . 4822 265 11515

CAPACITORS

2621 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2622 470pF, 10%, 63V. . . . . . . . . . . 5322 122 34099

2623 470pF, 10%, 63V. . . . . . . . . . . 5322 122 34099

2624 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2625 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2701 150pF, 5%, 63V . . . . . . . . . . . 5322 122 33538

2702 150pF, 5%, 63V . . . . . . . . . . . 5322 122 33538

2703 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2704 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2707 470pF, 10%, 63V. . . . . . . . . . . 5322 122 34099

2708 470pF, 10%, 63V. . . . . . . . . . . 5322 122 34099

2709 330pF, 5%, 50V . . . . . . . . . . . 5322 122 31863

2710 330pF, 5%, 50V . . . . . . . . . . . 5322 122 31863

2711 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2712 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2713 10uF, 20%, 50V . . . . . . . . . . . 4822 124 41579

2714 10uF, 20%, 50V . . . . . . . . . . . 4822 124 41579

2715 220uF, 20%, 16V. . . . . . . . . . . 4822 124 40196

2716 220uF, 20%, 16V. . . . . . . . . . . 4822 124 40196

2717 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2718 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2719 33nF, 5%, 63V. . . . . . . . . . . . 4822 126 12105

2720 33nF, 5%, 63V. . . . . . . . . . . . 4822 126 12105

2721 6,8nF, 10%, 63V. . . . . . . . . . . 5322 122 31866

2722 6,8nF, 10%, 63V. . . . . . . . . . . 5322 122 31866

2723 15nF, 5%, 63V. . . . . . . . . . . . 4822 126 13188

2724 15nF, 5%, 63V. . . . . . . . . . . . 4822 126 13188

2725 4,7nF, 10%, 63V. . . . . . . . . . . 5322 126 10223

2726 4,7nF, 10%, 63V. . . . . . . . . . . 5322 126 10223

2727 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2728 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2729 27nF, 10%, 63V . . . . . . . . . . . 4822 122 32541

2730 27nF, 10%, 63V . . . . . . . . . . . 4822 122 32541

2733 470pF, 10%, 63V. . . . . . . . . . . 5322 122 34099

2734 470pF, 10%, 63V. . . . . . . . . . . 5322 122 34099

2735 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2737 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2738 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2741 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2742 22nF, 10%, 63V . . . . . . . . . . . 5322 122 32654

2743 22nF, 10%, 63V . . . . . . . . . . . 5322 122 32654

2744 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2760 100nF, 10%, 25V. . . . . . . . . . . 4822 126 13196

2761 220uF, 20%, 25V. . . . . . . . . . . 4822 124 22263

2762 4,7uF, 20%, 63V. . . . . . . . . . . 4822 124 40246

2763 47uF, 20%, 25V . . . . . . . . . . . 4822 124 40433

2765 47uF, 20%, 25V . . . . . . . . . . . 4822 124 40433

2769 470pF, 10%, 63V. . . . . . . . . . . 5322 122 34099

2770 470pF, 10%, 63V. . . . . . . . . . . 5322 122 34099

2780 22uF, 20%, 50V . . . . . . . . . . . 4822 124 81151

2781 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2782 4,7nF, 10%, 63V. . . . . . . . . . . 5322 126 10223

2784 15nF, 10%, 50V . . . . . . . . . . . 4822 121 51305

2785 1uF, 20%, 63V. . . . . . . . . . . . 4822 124 40242

2786 100pF, 5%, 50V . . . . . . . . . . . 5322 122 32531

2787 33nF, 5%, 63V. . . . . . . . . . . . 4822 126 12105

RESISTORS

3601 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3602 27k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20273

MC145C37 (continued) Page: 5

3603 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3604 56k, 1%, 0,1W. . . . . . . . . . . . 4822 117 11148

3605 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3606 120k, 5%, 0,1W . . . . . . . . . . . 4822 051 20124

3607 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3608 27k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20273

3609 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3610 120k, 5%, 0,1W . . . . . . . . . . . 4822 051 20124

3611 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3612 56k, 1%, 0,1W. . . . . . . . . . . . 4822 117 11148

3613 27k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20273

3614 27k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20273

3624 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3626 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3628 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3630 470 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20471

3674 4,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52283

3676 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3678 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3680 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3685 100k, 5%, 0,5W . . . . . . . . . . . 4822 116 52234

3686 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3701 220 ohm, 5%, 0,1W. . . . . . . . . . 4822 117 11503

3702 220 ohm, 5%, 0,1W. . . . . . . . . . 4822 117 11503

3705 220 ohm, 5%, 0,1W. . . . . . . . . . 4822 117 11503

3706 220 ohm, 5%, 0,1W. . . . . . . . . . 4822 117 11503

3707 100 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20101

3708 100 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20101

3709 6,8 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20688

3710 6,8 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20688

3711 150k, 5%, 0,1W . . . . . . . . . . . 4822 051 20154

3712 150k, 5%, 0,1W . . . . . . . . . . . 4822 051 20154

3713 10 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20109

3714 10 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20109

3715 1,8k, 5%, 0,1W . . . . . . . . . . . 4822 051 20182

3716 1,8k, 5%, 0,1W . . . . . . . . . . . 4822 051 20182

3717 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3718 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3719 4,7k, 5%, 0,1W . . . . . . . . . . . 4822 051 20472

3720 4,7k, 5%, 0,1W . . . . . . . . . . . 4822 051 20472

3721 5,6k, 5%, 0,1W . . . . . . . . . . . 4822 051 20562

3722 5,6k, 5%, 0,1W . . . . . . . . . . . 4822 051 20562

3723 12k, 1%, 0,1W. . . . . . . . . . . . 4822 117 11383

3724 12k, 1%, 0,1W. . . . . . . . . . . . 4822 117 11383

3725 10 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20109

3726 10 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20109

3727 5,6k, 5%, 0,1W . . . . . . . . . . . 4822 051 20562

3728 5,6k, 5%, 0,1W . . . . . . . . . . . 4822 051 20562

3729 2,7k, 1%, 0,1W . . . . . . . . . . . 4822 117 12955

3730 2,7k, 1%, 0,1W . . . . . . . . . . . 4822 117 12955

3731 6,8k, 1%, 0,1W . . . . . . . . . . . 4822 117 11507

3732 6,8k, 1%, 0,1W . . . . . . . . . . . 4822 117 11507

3733 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3734 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3735 22k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20223

3736 22k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20223

3741 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3742 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3743 1,2k, 5%, 0,1W . . . . . . . . . . . 4822 051 20122

3744 1,2k, 5%, 0,1W . . . . . . . . . . . 4822 051 20122

3745 3,3k, 5%, 0,1W . . . . . . . . . . . 4822 051 20332

3746 3,3k, 5%, 0,1W . . . . . . . . . . . 4822 051 20332

3748 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3749 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

3751 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3752 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3753 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3754 1Meg, 5%, 0,1W . . . . . . . . . . . 4822 051 20105

3755 1Meg, 5%, 0,1W . . . . . . . . . . . 4822 051 20105

3756 220k, 1%, 0.1W . . . . . . . . . . . 4822 117 13579

3757 220k, 1%, 0.1W . . . . . . . . . . . 4822 117 13579

3758 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3759 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3760 120 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20121

3761 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3762 820 ohm, 1%. . . . . . . . . . . . . 4822 117 11454

3763 150k, 5%, 0,1W . . . . . . . . . . . 4822 051 20154

3764 220 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 83872

3765 39k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20393

3766 4,7Meg, 5%, 0,1W . . . . . . . . . . 4822 051 20475

3767 4,7Meg, 5%, 0,1W . . . . . . . . . . 4822 051 20475

3768 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3769 12k, 1%, 0,1W. . . . . . . . . . . . 4822 117 11383

3770 1,5k, 1%, 0,1W . . . . . . . . . . . 4822 117 11139

3771 1,2k, 5%, 0,1W . . . . . . . . . . . 4822 051 20122

3772 4,7k, 5%, 0,1W . . . . . . . . . . . 4822 051 20472

3773 4,7k, POTMETER LIN.. . . . . . . . . 5322 100 11542

3774 10k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10833

3775 4,7 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20478

3776 6,8k, 1%, 0,1W . . . . . . . . . . . 4822 117 11507

3777 150 ohm, 5%, 0,1W. . . . . . . . . . 4822 117 10353

S 3778 6,8 ohm, 5%, 0,33W . . . . . . . . . 4822 052 10688

S = Safety Part Be sure to use exact replacement part.

3779 330k, 5%, 0,1W . . . . . . . . . . . 4822 051 20334

3780 1Meg, 5%, 0,1W . . . . . . . . . . . 4822 051 20105

3781 4,7Meg, 5%, 0,1W . . . . . . . . . . 4822 051 20475

3784 1k, 2%, 0,25W. . . . . . . . . . . . 4822 051 10102

3786 22k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20223

3787 1Meg, 5%, 0,1W . . . . . . . . . . . 4822 051 20105

3788 1Meg, 5%, 0,1W . . . . . . . . . . . 4822 051 20105

3789 47k, 1%, 0,1W. . . . . . . . . . . . 4822 117 10834

4701 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4702 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4703 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4704 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4705 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4706 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4707 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4708 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4709 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4710 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4711 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4712 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4713 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4714 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4715 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4716 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4717 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4718 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4719 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4720 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4721 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4722 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4723 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4724 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4725 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4726 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4727 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4728 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4729 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4730 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4731 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4732 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4733 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4734 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4735 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4736 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4737 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4738 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4739 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4740 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4741 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4742 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4790 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4794 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

COILS & TRANSFORMERS

5701 Coil, 2,2uH. . . . . . . . . . . . . 4822 156 21721

5703 OSC.COIL 100kHz. . . . . . . . . . . 4822 156 20946

SEMICONDUCTORS

6612 Diode, 1N4003G . . . . . . . . . . . 4822 130 31878

6770 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6771 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6772 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6773 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6774 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6775 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6776 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6777 Diode, BZX79-B8V2. . . . . . . . . . 4822 130 34382

6778 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6782 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6785 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6786 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

7612 Transistor, BC807-25 . . . . . . . . 5322 130 60845

7614 Transistor, BC807-25 . . . . . . . . 5322 130 60845

7618 Transistor, BC847B . . . . . . . . . 4822 130 60511

7620 Transistor, BC847B . . . . . . . . . 4822 130 60511

7622 Transistor, BC847B . . . . . . . . . 4822 130 60511

7623 Transistor, BC847B . . . . . . . . . 4822 130 60511

7624 Transistor, BC847B . . . . . . . . . 4822 130 60511

7780 Transistor, BC847B . . . . . . . . . 4822 130 60511

7781 Transistor, BC817-25 . . . . . . . . 4822 130 42804

7782 Transistor, BC557B . . . . . . . . . 4822 130 44568

7783 Transistor, BC847B . . . . . . . . . 4822 130 60511

7784 Transistor, BC857B . . . . . . . . . 5322 130 60508

7786 Transistor, J111 . . . . . . . . . . 4822 130 63494

7787 Transistor, BC847B . . . . . . . . . 4822 130 60511

7791 Transistor, BC847B . . . . . . . . . 4822 130 60511

7792 Transistor, BC847B . . . . . . . . . 4822 130 60511

7610 IC, HEF4094BT. . . . . . . . . . . . 5322 209 11306

7710 IC, HEF4952BT. . . . . . . . . . . . 4822 209 32919

7720 IC, AN7318S, Rec/Pb-, AMPLIFIER IC . 4822 209 32918

7730 IC, HEF4952BT. . . . . . . . . . . . 4822 209 32919

7740 IC, HEF4952BT. . . . . . . . . . . . 4822 209 32919

ECO 5 TUNER BOARD PARTS LIST

ECO 5 TUNER BOARD PARTS LIST

MC145C37 (continued) Page: 6

MISCELLANEOUS
1101 FM ANT. CONNECTOR 300 ohm, only for /

37. . . . . . . . . . . . . . . . . . 4822 267 31505

1102 SOCKET COAX, IEC 75 ohm, not for /37 4822 267 10283
CAPACITORS

2101 100pF, 5%, 50V, not for /37. . . . . 5322 122 32531

2101 47pF, 5%, 50V, only for /37. . . . . 4822 126 13692

2102 10nF, 20%, 50V . . . . . . . . . . . 4822 122 33177

2103 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2104 100pF, 10%, 50V. . . . . . . . . . . 4822 122 33195

2106 3-11pF, TRIMCAP. . . . . . . . . . . 4822 125 60101

2107 1uF, 20%, 50V. . . . . . . . . . . . 4822 121 51319

2120 22pF, 5%, 50V. . . . . . . . . . . . 5322 122 32658

2125 560pF, 1%, 400V. . . . . . . . . . . 4822 121 51381

2126 330pF, 5%, 50V . . . . . . . . . . . 5322 122 31863

2127 220nF, 20%, 50V. . . . . . . . . . . 4822 126 13473

2128 10uF, 20%, 50V . . . . . . . . . . . 4822 124 41579

2129 100uF, 20%, 10V. . . . . . . . . . . 4822 124 41584

2130 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2131 470nF, 20%, 16V. . . . . . . . . . . 4822 126 13482

2132 470nF, 20%, 16V. . . . . . . . . . . 4822 126 13482

2133 1uF, 20%, 63V. . . . . . . . . . . . 4822 124 40242

2134 15nF, 5%, 63V, not for /37 . . . . . 4822 126 13188

2134 22nF, 10%, 63V, only for /37 . . . . 5322 122 32654

2135 0,22uF, 20%, 63V . . . . . . . . . . 4822 124 40746

2136 15nF, 5%, 63V, not for /37 . . . . . 4822 126 13188

2136 22nF, 10%, 63V, only for /37 . . . . 5322 122 32654

2137 0,22uF, 20%, 63V . . . . . . . . . . 4822 124 40746

2138 2,2uF, 20%, 50V. . . . . . . . . . . 4822 124 41576

2139 15pF, 5%, 50V. . . . . . . . . . . . 4822 126 14236

2141 100nF, 20%, 50V. . . . . . . . . . . 4822 126 10002

2142 100nF, 20%, 50V. . . . . . . . . . . 4822 126 10002

2143 220nF, 20%, 50V. . . . . . . . . . . 4822 126 13473

2144 1uF, 20%, 63V. . . . . . . . . . . . 4822 124 40242

2145 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2146 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2147 220pF, 5%, 50V . . . . . . . . . . . 4822 122 33575

2148 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2149 22nF, 10%, 63V . . . . . . . . . . . 5322 122 32654

2150 100nF, 20%, 50V. . . . . . . . . . . 4822 122 31947

2152 33nF, 5%, 63V. . . . . . . . . . . . 4822 126 12105

2153 15pF, 5%, 50V. . . . . . . . . . . . 4822 122 32504

2155 3-11pF, TRIMCAP. . . . . . . . . . . 4822 125 60101

2159 33pF, 5%, 50V. . . . . . . . . . . . 5322 122 32659

2160 22nF, 10%, 63V . . . . . . . . . . . 5322 122 32654

2164 470nF, 20%, 16V. . . . . . . . . . . 4822 126 13482

2165 100nF, 20%, 50V. . . . . . . . . . . 4822 126 10002

2166 1nF, 10%, 50V. . . . . . . . . . . . 5322 122 34123

2167 12pF, 5%, 63V. . . . . . . . . . . . 4822 122 32139

2168 82pF, 1%, 63V, only for //37 . . . . 4822 126 13695

RESISTORS

3101 33k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20333

3102 100k, 5%, 0,1W . . . . . . . . . . . 4822 051 20104

3103 18k, 2%, 0,1W. . . . . . . . . . . . 4822 117 10965

3104 180 ohm, 10%, 0,1W . . . . . . . . . 4822 117 11448

3105 220 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 83872

3110 47 ohm, 5%, 0,5W . . . . . . . . . . 4822 116 52195

3120 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

3132 47 ohm, 5%, 0,5W . . . . . . . . . . 4822 116 52195

3134 22k, 5%, 0,1W. . . . . . . . . . . . 4822 051 20223

3141 56k, 1% 0,1W . . . . . . . . . . . . 4822 117 11148

3142 100k, TRIMPOT LIN. . . . . . . . . . 4822 100 11163

3145 2,2k, 1%, 0,1W . . . . . . . . . . . 4822 117 11449

3146 22 ohm, 5%, 0,1W . . . . . . . . . . 4822 051 20229

3152 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3153 470 ohm, 5% 0,1W . . . . . . . . . . 4822 051 20471

3154 150 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 83868

3155 470 ohm, 5%, 0,1W. . . . . . . . . . 4822 051 20471

3156 100k, 5%, 0,1W, not for /37. . . . . 4822 051 20104

3158 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3159 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3160 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3161 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3167 220 ohm, 5%, 0,1W. . . . . . . . . . 4822 117 11503

3169 150k, 5%, 0,1W . . . . . . . . . . . 4822 051 20154

3170 100k, 5%, 0,5W . . . . . . . . . . . 4822 116 52234

3171 330 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52219

4101 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4102 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4103 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4104 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4105 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4106 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4108 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4111 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4120 CHIP JUMPER 0805 . . . . . . . . . . 4822 051 20008

4150 CHIP JUMPER 1206 . . . . . . . . . . 4822 051 10008

4152 CHIP JUMPER 1206 . . . . . . . . . . 4822 051 10008

4153 CHIP JUMPER 1206 . . . . . . . . . . 4822 051 10008

4154 CHIP JUMPER 1206 . . . . . . . . . . 4822 051 10008

4157 CHIP JUMPER 1206 . . . . . . . . . . 4822 051 10008

4158 CHIP JUMPER 1206 . . . . . . . . . . 4822 051 10008

S = Safety Part Be sure to use exact replacement part.

4159 CHIP JUMPER 1206 . . . . . . . . . . 4822 051 10008

COILS & TRANSFORMERS

5102 RF-COIL MW . . . . . . . . . . . . . 4822 157 71634

5109 FM-IF FILTER 10,7MHZ . . . . . . . . 4822 242 70665

5110 FM-IF FILTER 10,7MHZ . . . . . . . . 4822 242 70665

5111 AM-IF FILTER 450kHz. . . . . . . . . 4822 158 60511

5112 AM-IF FILTER 450kHz. . . . . . . . . 4822 157 70302

5114 AM-IF FILTER 450kHz. . . . . . . . . 4822 157 70302

5119 DISCRIMINATOR COIL . . . . . . . . . 4822 157 11443

5121 QUARTZ 75kHz . . . . . . . . . . . . 4822 242 10261

5123 RF-COIL AM . . . . . . . . . . . . . 4822 157 60517

5130 RF COIL 1,5 TURNS. . . . . . . . . . 4822 156 30947

5131 RF COIL 1,5 TURNS. . . . . . . . . . 4822 156 30947

SEMICONDUCTORS

6103 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6104 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6105 Diode, HN1V02H . . . . . . . . . . . 4822 130 83075

6106 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6107 Diode, BZX79-C11 . . . . . . . . . . 4822 130 34488

6120 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

6130 Diode, 1SV228. . . . . . . . . . . . 4822 130 82833

6131 Diode, 1SV228. . . . . . . . . . . . 4822 130 82833

7102 Transistor, 2SA838B. . . . . . . . . 4822 130 60093

7111 Transistor, BC848C . . . . . . . . . 5322 130 42136

7101 IC, TEA5757H/V1, Radio IC. . . . . . 4822 209 90924

CD97MK1 PANEL ELECTRICAL PARTS LIST

CD97MK1 PANEL ELECTRICAL PARTS LIST
MISCELLANEOUS
CD-DRIVE, CD94-V5-T1 (MABUCHI) . . . 4822 691 10654

1802 FLEX FOIL CONNECTOR, 15P . . . . . . 4822 265 10925

8000 FLEX FOIL CABLE, 15P . . . . . . . . 4822 320 12178

CAPACITORS

2802 47nF, 20%, 50V . . . . . . . . . . . 4822 126 12785

2803 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2804 1,5nF, 10%, 16V. . . . . . . . . . . 4822 126 12878

2805 560nF, 5%, 63V . . . . . . . . . . . 4822 121 51412

2806 470pF, 10%, 50V. . . . . . . . . . . 4822 122 33519

2807 22pF, 5%, 50V. . . . . . . . . . . . 4822 122 33191

2808 220uF, 20%, 25V. . . . . . . . . . . 4822 124 22263

2809 1uF, 20%, 63V. . . . . . . . . . . . 4822 124 40242

2810 1uF, 20%, 63V. . . . . . . . . . . . 4822 124 40242

2811 150pF, 10%, 50V. . . . . . . . . . . 4822 122 33849

2812 150pF, 10%, 50V. . . . . . . . . . . 4822 122 33849

2813 2,2nF, 10%, 16V. . . . . . . . . . . 4822 126 12339

2814 39pF, 5%, 50V. . . . . . . . . . . . 4822 126 13677

2815 100nF, 20%, 50V. . . . . . . . . . . 4822 126 12882

2816 0,47uF, 20%, 63V . . . . . . . . . . 4822 124 41407

2817 3,3nF, 10%, 63V. . . . . . . . . . . 4822 121 42687

2818 1uF, 20%, 63V. . . . . . . . . . . . 4822 124 40242

2819 100nF, 5%, 63V . . . . . . . . . . . 5322 121 42386

2820 47nF, 10%, 50V . . . . . . . . . . . 4822 121 51399

2821 10uF, 20%, 50V . . . . . . . . . . . 4822 124 41579

2822 22nF, 30%, 25V . . . . . . . . . . . 4822 122 10167

2823 4,7uF, 20%, 63V. . . . . . . . . . . 4822 124 40246

2824 0,47uF, 20%, 63V . . . . . . . . . . 4822 124 41407

2825 15pF, 5%, 50V. . . . . . . . . . . . 4822 122 10462

2826 0,47uF, 20%, 63V . . . . . . . . . . 4822 124 41407

2827 47uF, 20%, 16V . . . . . . . . . . . 4822 124 23178

2828 10uF, 20%, 50V . . . . . . . . . . . 4822 124 41579

2829 33nF, 5%, 100V . . . . . . . . . . . 5322 121 42489

2830 82pF, 5%, 50V. . . . . . . . . . . . 4822 122 10319

2831 22nF, 5%, 250V . . . . . . . . . . . 4822 121 41856

2832 2,2uF, 20%, 50V. . . . . . . . . . . 4822 124 41576

2833 47uF, 20%, 25V . . . . . . . . . . . 4822 124 40433

2834 100nF, 20%, 50V. . . . . . . . . . . 4822 126 12882

2835 100nF, 20%, 50V. . . . . . . . . . . 4822 126 12882

2836 470uF, 20%, 16V. . . . . . . . . . . 4822 124 80791

2837 22nF, 20%, 50V . . . . . . . . . . . 4822 126 11585

2838 100nF, 20%, 50V. . . . . . . . . . . 4822 126 12882

2839 100nF, 20%, 50V. . . . . . . . . . . 4822 126 12882

2841 100pF, 10%, 50V. . . . . . . . . . . 4822 122 33195

2842 470uF, 20%, 16V. . . . . . . . . . . 4822 124 80791

2843 5,6nF, 20%, 16V. . . . . . . . . . . 4822 126 13098

2844 220pF, 10%, 50V. . . . . . . . . . . 4822 122 10466

2846 470pF, 10%, 50V. . . . . . . . . . . 4822 122 33519

2848 470pF, 10%, 50V. . . . . . . . . . . 4822 122 33519

2849 220pF, 10%, 50V. . . . . . . . . . . 4822 122 10466

2860 47uF, 20%, 16V . . . . . . . . . . . 4822 124 23178

RESISTORS

S 3801 4,7 ohm, 5%, NFR . . . . . . . . . . 4822 052 10478

3802 180k, 5%, 0,5W . . . . . . . . . . . 4822 116 52252

3803 3,3Meg, 5%, 0,2W . . . . . . . . . . 4822 111 50499

3805 47k, 5%, 0,16W . . . . . . . . . . . 4822 116 83884

3806 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3807 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3808 2,7k, 5%, 0,5W . . . . . . . . . . . 4822 116 52263

3809 47k, 5%, 0,16W . . . . . . . . . . . 4822 116 83884

3810 22k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52257

3811 22k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52257

3812 22k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52257

3815 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

MC145C37 (continued) Page: 7

3816 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3817 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3818 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3819 1,5Meg, 5%, 0,4W . . . . . . . . . . 4822 117 11825

3820 180k, 5%, 0,5W . . . . . . . . . . . 4822 116 52252

3821 1,5k, 5%, 0,16W. . . . . . . . . . . 4822 116 52243

3822 27k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52264

3823 100k, 5%, 0,5W . . . . . . . . . . . 4822 116 52234

3824 150 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 83868

3826 6,8k, 5%, 0,16W. . . . . . . . . . . 4822 116 83961

3827 1,5k, 5%, 0,16W. . . . . . . . . . . 4822 116 52243

3828 12k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52238

3829 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3830 15k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52244

3831 18k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52251

3832 390 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 83881

3833 27k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52264

3835 18 ohm, 5%, 0,5W . . . . . . . . . . 4822 116 52184

3836 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3837 4,7Meg, 5%, 0,2W . . . . . . . . . . 4822 111 30893

3838 100k, 5%, 0,5W . . . . . . . . . . . 4822 116 52234

3839 1Meg, 5%, 0,5W . . . . . . . . . . . 4822 116 52235

3840 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3841 680k, 5%, 0,5W . . . . . . . . . . . 4822 116 52298

3842 68k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52297

3844 56k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52291

3845 680k, 5%, 0,5W . . . . . . . . . . . 4822 116 52298

3846 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3847 680k, 5%, 0,5W . . . . . . . . . . . 4822 116 52298

3848 18k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52251

S 3849 4,7 ohm, 5%, NFR . . . . . . . . . . 4822 052 10478

3850 18k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52251

3851 15k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52244

3852 470 ohm, 5%, 0,16W . . . . . . . . . 4822 116 83883

3853 15k, 5%, 0,5W. . . . . . . . . . . . 4822 116 52244

3854 1,5k, 5%, 0,16W. . . . . . . . . . . 4822 116 52243

3855 33k, 5%, 0,16W . . . . . . . . . . . 4822 116 52271

3856 8,2k, 5%, 0,5W . . . . . . . . . . . 4822 116 52303

3857 3,3k, 5%, 0,5W . . . . . . . . . . . 4822 116 52269

3858 1 ohm, 5%, 0,5W. . . . . . . . . . . 4822 116 80176

3859 10k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83864

3860 1,2k, 5%, 0,5W . . . . . . . . . . . 4822 116 52207

S 3870 4,7 ohm, 5%, NFR . . . . . . . . . . 4822 052 10478

3871 100 ohm, 5%, 0,5W. . . . . . . . . . 4822 116 52175

3880 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3881 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3882 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3883 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3884 39k, 5%, 0,5W. . . . . . . . . . . . 4822 116 83882

3886 1Meg, 5%, 0,5W . . . . . . . . . . . 4822 116 52235

3890 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3891 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3892 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3893 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3894 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3895 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

3896 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3897 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3898 2,2k, 5%, 0,16W. . . . . . . . . . . 4822 116 52256

3899 1k, 5%, 0,2W . . . . . . . . . . . . 4822 050 11002

COILS & TRANSFORMERS

5000 FERRITE BEAD . . . . . . . . . . . . 4822 526 10494

5010 FERRITE BEAD . . . . . . . . . . . . 4822 526 10494

5020 FERRITE BEAD . . . . . . . . . . . . 4822 526 10494

5030 FERRITE BEAD . . . . . . . . . . . . 4822 526 10494

5040 FERRITE BEAD . . . . . . . . . . . . 4822 526 10494

5050 FERRITE BEAD . . . . . . . . . . . . 4822 526 10494

5060 Coil, 100uH. . . . . . . . . . . . . 4822 157 50964

5803 CERAMIC RES. 8,46MHz . . . . . . . . 4822 242 73557

SEMICONDUCTORS

6001 Diode, 1N4148. . . . . . . . . . . . 4822 130 30621

7804 Transistor, BC558C . . . . . . . . . 5322 130 60068

7801 IC, M65821FP, DECODER IC . . . . . . 4822 209 13703

7802 IC, TDA1311A/N2, DAC . . . . . . . . 4822 209 32421

7803 IC, M62475FP, SERVO PROCESSOR IC . . 4822 209 90496

7805 IC, TDA7073A/N2. . . . . . . . . . . 4822 209 32852

7806 IC, TDA7073A/. . . . . . . . . . . . 4822 209 32852

S = Safety Part Be sure to use exact replacement part.
