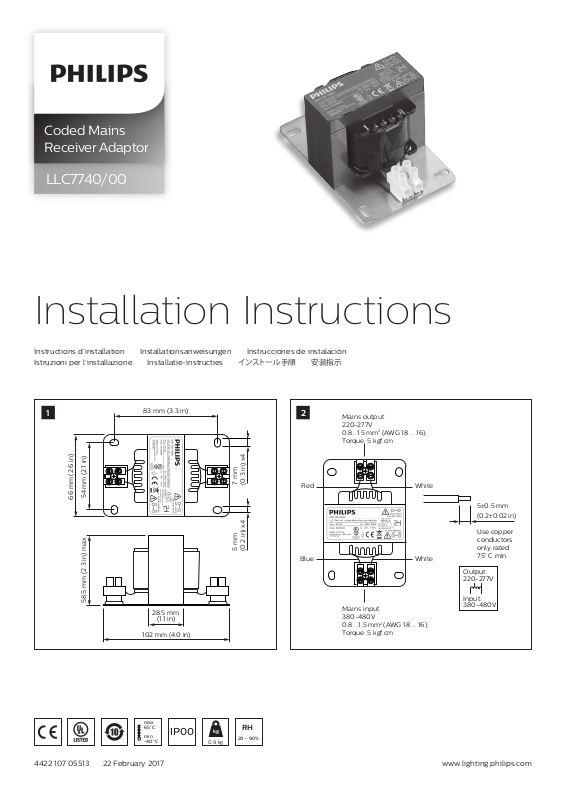

Philips LLC7740 User Manual
Coded Mains
0.9 kg
83 mm (3.3 in)
58.5 mm (2.3 in) max
66 mm (2.6 in)
Receiver Adaptor
LLC7740/00
Installation Instructions
Instructions d’installation Installationsanweisungen Instrucciones de instalación
Istruzioni per l’installazione Installatie-instructies インストール手順 安装指示
1
7 mm
(0.3 in) x4
54 mm (2.1 in)
5 mm
(0.2 in) x4
28.5 mm
(1.1 in)
102 mm (4.0 in)
2
Red White
Blue White
Mains output
220-277V
0.8...1.5 mm
Torque: 5 kgf.cm
Mains input
380-480V
0.8 ...1.5 mm
Torque: 5 kgf.cm
2
(AWG 18 ... 16);
2
(AWG 18 ... 16);
5±0.5 mm
(0.2±0.02 in)
Use copper
conductors
only rated
75˚ C min
Output:
220-277V
Input:
380-480V
4422 107 05513 22 February 2017
max
65° C
min
-40° C
IP00
kg
RH
20 - 90%
www.lighting.philips.com
3
4
LLC7730
DALI/1-10V
Disconnect
power
Not applicable
Driver
Mains
Neutral
(white)
Line
(black)
External
trigger
380-480V
50/60Hz
Design-in Guide
Ls
L
Mains
N
220-277V
50/60 Hz
B CAUTION
EN
Safety and High Voltage Warning
Ensure that the AC power mains are turned OFF before
handling the mains wiring, or connecting any power mains
cabling to the LLC7740/00 device.
FR
Restrictions haute tension et sécurité
Assurez-vous que les prises secteurs de courant CA sont
désactivées avant de manipuler les câblages secteurs
ou de connecter toute source d’alimentation à l’appareil
LLC7740/00.
ES
Advertencia sobre seguridad y alta tensión
Asegúrese de que la corriente de red CA esté apagada
antes de manipular los cables de red eléctrica o de conectar
cualquier cable de red eléctrica al dispositivo LLC7740/00.
IT
Avvertenza sulla sicurezza e sull’alta tensione
Assicurarsi che l’impianto elettrico CA sia spento prima di
maneggiare il cablaggio elettrico o di collegare eventuali cavi
elettrici al dispositivo LLC7740/00.
NL
Veiligheid en waarschuwing voor hoogspanning
Zorg dat de netspanning is afgesloten voordat u de
netspanningsdraden vastpakt of netspanningskabels op de
LLC7740/00 aansluit.
DE
Sicherheits- und Hochspannungswarnung
Stellen Sie sicher, dass die Stromversorgung
AUSGESCHALTET ist, bevor Sie Netzkabel berühren oder mit
dem LLC7740/00-Gerät verbinden
JA
安全および高電圧に関する警告
配電線を取り扱う前、または LLC7740/00 デバイスに送電する
電力線を接続する前に、必ず、 AC 電源を「オフ」にしてくだ
さい。
ZH
安全与高压电警告
请确保先关闭交流电路，然后再操作电源连线或者将任何电源线路
连接至 LLC7740/00 设备
L2
L3
L1
