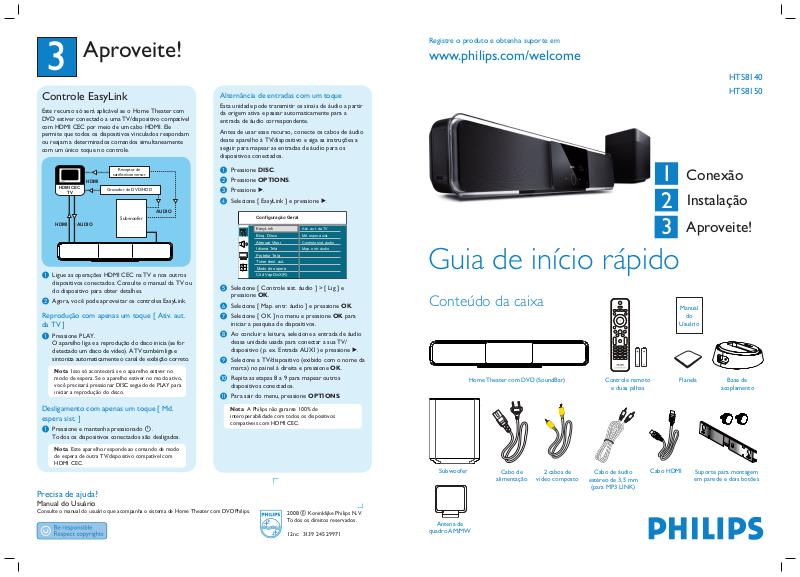

Page 1
3
Aproveite!
Precisa de ajuda?
Manual do Usuário
Consulte o manual do usuário que acompanha o sistema de Home Theater com DVD Philips.
Home Theater com DVD (SoundBar)
Controle remoto
e duas pilhas
Suporte para montagem
em parede e dois botões
Flanela
Subwoofer
Manual
do
Usuário
Registre o produto e obtenha suporte em
www.philips.com/welcome
Guia de início rápido
HTS8140
HTS8150

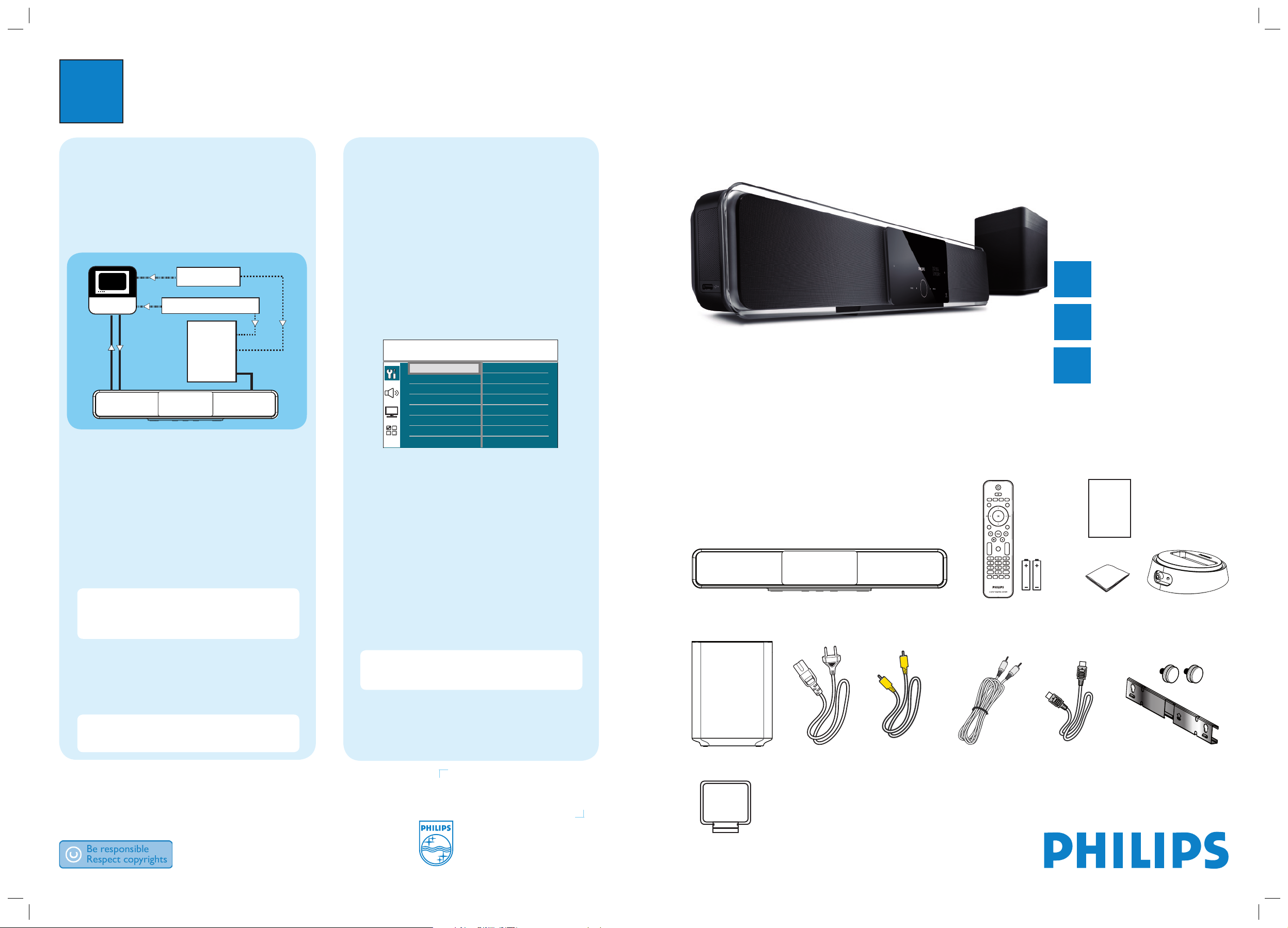

Conteúdo da caixa
Conexão
Instalação
Aproveite!
1
2
3
2008 C Koninklijke Philips N.V.
Todos os direitos reservados.
12nc: 3139 245 29971
Cabo de
alimentação
Controle EasyLink
Este recurso só será aplicável se o Home Theater com
DVD estiver conectado a uma TV/dispositivo compatível
com HDMI CEC por meio de um cabo HDMI. Ele
permite que todos os dispositivos vinculados respondam
ou reajam a determinados comandos simultaneamente
com um único toque no controle.
A Ligue as operações HDMI CEC na TV e nos outros
dispositivos conectados. Consulte o manual da TV ou
do dispositivo para obter detalhes.
B Agora, você pode aproveitar os controles EasyLink.
Reprodução com apenas um toque [ Ativ. aut.
da TV ]
A Pressione PLAY.
O aparelho liga e a reprodução do disco inicia (se for
detectado um disco de vídeo). A TV também liga e
sintoniza automaticamente o canal de exibição correto.
Nota Isso só acontecerá se o aparelho estiver no
modo de espera. Se o aparelho estiver no modo ativo,
você precisará pressionar DISC seguido de PLAY para
iniciar a reprodução do disco.
Desligamento com apenas um toque [ Md.
espera sist. ]
A Pressione e mantenha pressionado 2.
Todos os dispositivos conectados são desligados.
Nota Este aparelho responde ao comando de modo
de espera de outra TV/dispositivo compatível com
HDMI CEC.
Alternância de entradas com um toque
Esta unidade pode transmitir os sinais de áudio a partir
da origem ativa e passar automaticamente para a
entrada de áudio correspondente.
Antes de usar esse recurso, conecte os cabos de áudio
deste aparelho à TV/dispositivo e siga as instruções a
seguir para mapear as entradas de áudio para os
dispositivos conectados.
A Pressione DISC.
B Pressione OPTIONS.
C Pressione B.
D Selecione [ EasyLink ] e pressione B.
Protetor Tela
Cód Vap DivX(R)
Timer desl. aut.
Atenuar Visor
Bloq. Disco
Idioma Tela
EasyLink
Modo de espera
Configuração Geral
Ativ. aut. da TV
Md. espera sist.
Controle sist. áudio
Map. entr. áudio
E Selecione [ Controle sist. áudio ] > [ Lig ] e
pressione OK.
F Selecione [ Map. entr. áudio ] e pressione OK.
G Selecione [ OK ] no menu e pressione OK para
iniciar a pesquisa de dispositivos.
H Ao concluir a leitura, selecione a entrada de áudio
dessa unidade usada para conectar a sua TV/
dispositivo (p. ex. Entrada AUX1) e pressione B.
I Selecione a TV/dispositivo (exibido com o nome da
marca) no painel à direita e pressione OK.
J Repita as etapas 8 a 9 para mapear outros
dispositivos conectados.
K Para sair do menu, pressione OPTIONS.
Nota A Philips não garante 100% de
interoperabilidade com todos os dispositivos
compatíveis com HDMI CEC.
Cabo de áudio
estéreo de 3,5 mm
(para MP3 LINK)
Base de
acoplamento
Cabo HDMI
2 cabos de
vídeo composto
Antena de
quadro AM/MW
Subwoofer
Receptor de
satélite/conversor
Gravador de DVD/HDD
AUDIO
HDMI CEC
TV
HDMI
HDMI
AUDIO

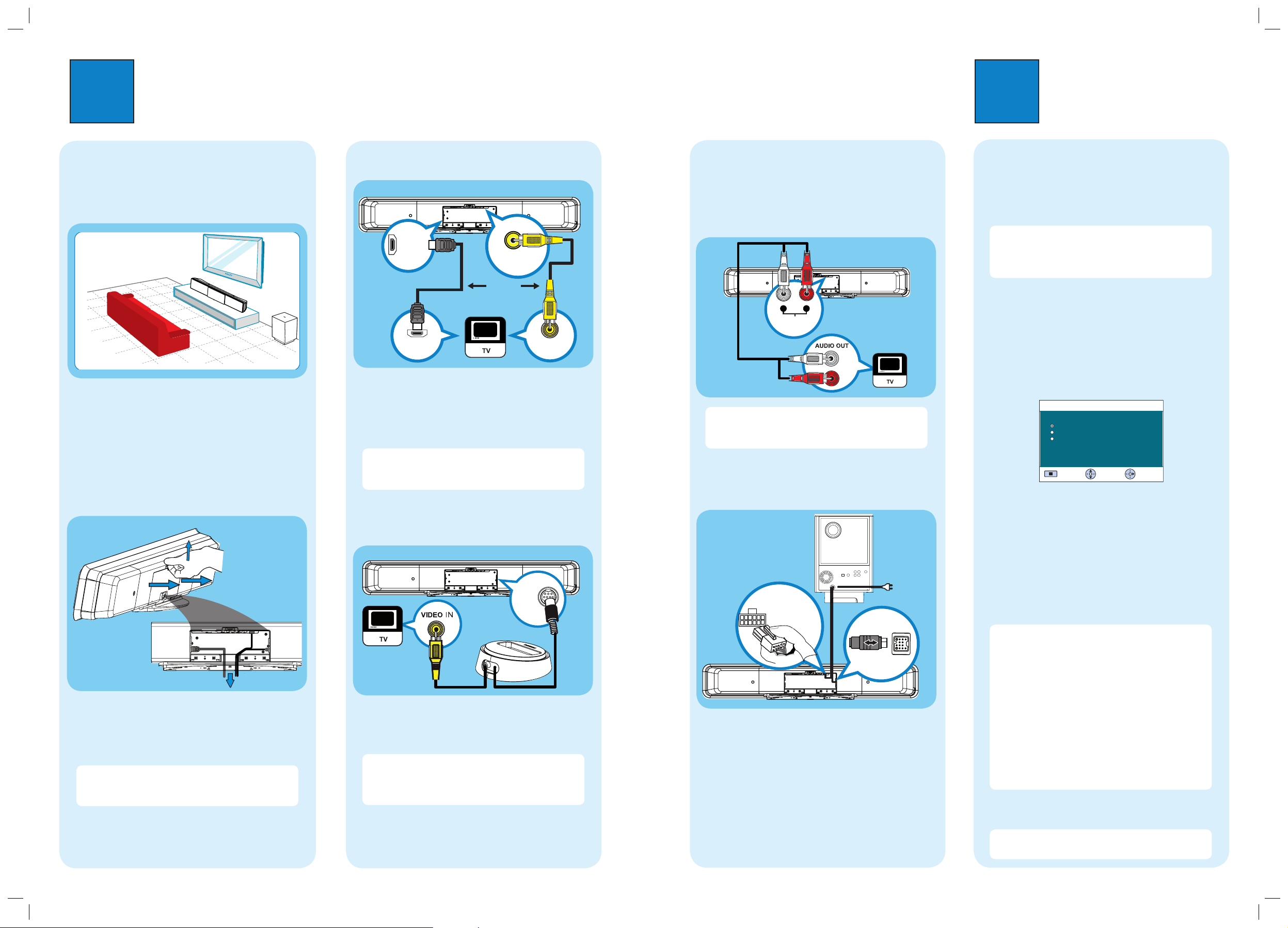

Page 2
1
Conexão
2
Instalação
A
Localizar o canal de exibição
A Pressione 2 para ligar o Home Theater com DVD.
B Ligue a TV. Use o controle remoto da TV para
selecionar o canal de exibição correto.
Nota Para pesquisar o canal de exibição correto,
pressione várias vezes o botão Channel Down no
controle remoto da TV (ou o botão AV, SELECT, °)
até o canal Video In ser exibido.
B
Iniciar a con guração do
Ambisound
Quando você ligar o Home Theater com DVD
(SoundBar) pela primeira vez, siga as instruções na TV
para fazer a con guração.
A Selecione um idioma para ser exibido na tela e
pressione B.
B A mensagem [ Bem-vindo ] é exibida. Pressione B
para continuar.
C A mensagem [ Orientação ] é exibida. Pressione B
para continuar.
D Selecione um ajuste predefinido ideal de acordo com
o cômodo e com a configuração, pressione B para
confirmar e vá para a próxima tela.
[ Acústica ]
Selecione o tipo de parede do cômodo. O ajuste
padrão é [ Rígidas (concret, madeir) ].
[ Posic. na sala ]
Selecione o posicionamento do Sound Bar no
cômodo. O ajuste padrão é [ Centro da sala ].
[ Altura ]
Selecione a altura correspondente ao posicionamento
do Sound Bar. O ajuste padrão é entre 80 cm e 1,2 m.
[ Posição de audição ]
Selecione a distância entre a posição de audição e o
Sound Bar. O ajuste padrão é entre 2 m e 3 m.
E Quando a tela [ Concluir ] for exibida, pressione B
para sair.
Nota Consulte o manual do usuário fornecido
para veri car outras opções de con guração.
A
Posicionamento
O posicionamento adequado do sistema de caixas
acústicas é importante para garantir o máximo
desempenho de som.
A Posicione o Home Theater com DVD (SoundBar) na
altura normal do ouvido ou pelo menos acima da
altura dos joelhos. Posicione-o voltado para a área
de audição.
B Posicione o subwoofer no chão, mantendo pelo
menos 1 m da TV.
B
Preparar conexões na parte de trás
A Puxe a lingüeta para remover a tampa traseira.
B Conecte os cabos necessários (consulte as seções a
seguir para obter detalhes) e direcione todos os
cabos para o ponto CABLE OUT.
Nota Todos os cabos devem ser colocados
apropriadamente no interior do painel traseiro para
que a tampa traseira seja fechada.
C
Conectar à TV
z
Se a sua TV suportar HDMI, conecte o cabo HDMI à
entrada HDMI OUT e à entrada HDMI IN na TV.
Ou
z
Conecte o cabo de vídeo composto à entrada
VIDEO OUT e à entrada VIDEO IN na TV.
Nota A conexão HDMI não suporta saída de áudio
da TV neste aparelho. Para isso, é necessária uma
conexão de áudio à parte.
D
Conectar a dock
A Conecte a dock para iPod à entrada DOCK.
B Conecte o cabo de vídeo composto à entrada
VIDEO IN na TV.
Nota Para ajustar o ‘suporte’ da dock de acordo
com o seu iPod, você precisa afrouxar o botão na parte
inferior do aparelho. Para ouvir a saída de áudio dessa
conexão, pressione DOCK.
Home Theater com DVD (parte traseira)
E
Conectar a saída de áudio da TV
(para controle EasyLink)
Para ouvir o áudio por este Home Theater com DVD,
conecte um cabo de áudio (não fornecido) às entradas
TV AUDIO IN-AUX1 e às entradas AUDIO OUT na TV.
Nota Para ouvir a saída de áudio dessa conexão,
pressione AUX/DI /MP3 LINK várias vezes até que
‘AUX1 INPUT’ seja exibido no display.
F
Conectar o subwoofer e o cabo de
alimentação
A
Desenrole os cabos em TO MAIN UNIT no
subwoofer e conecte o cabo com a extremidade
cinza à entrada TO SUBWOOFER e o cabo com
extremidade branca à entrada LOUDSPEAKERS no
Home Theater com DVD.
B Conecte o cabo de alimentação do subwoofer à
tomada de alimentação AC.
Ou
Subwoofer (parte traseira)
HDMI OUT
VIDEO OUT
HDMI IN
VIDEO IN
DOCK
LR
TV AUDIO IN
(AUX1)
B
LOUDSPEAKERS
A
OSD Language
Please choose your language:
English
Espanõl
Português
Stop: Exit
Change
Select
TO SUBWOOFER
