Philips HTS7140 Schematic

Page 1
1 - 1
Service
Service
HTS7140/12/98/93/51/78
Tfswjdf Tfswjdf
Service
Service Manual
TABLE OF CONTENTS
Location Of PCB Boards............................................ 1-2
Versions Variation ...................................................... 1-2
Specifications ............................................................ 1-3
Measurement Setup .................................................. 1-4
Service Aids .............................................................. 1-5
ESD & Safety Instruction .......................................... 1-6
Lead-free Soldering Information ................................ 1-7
Setting Procedure & Repair Instructions ...................... 2
Disassembly Instructions, Service Positions & Bly-ray
Loader Mechanism Handling ........................................ 3

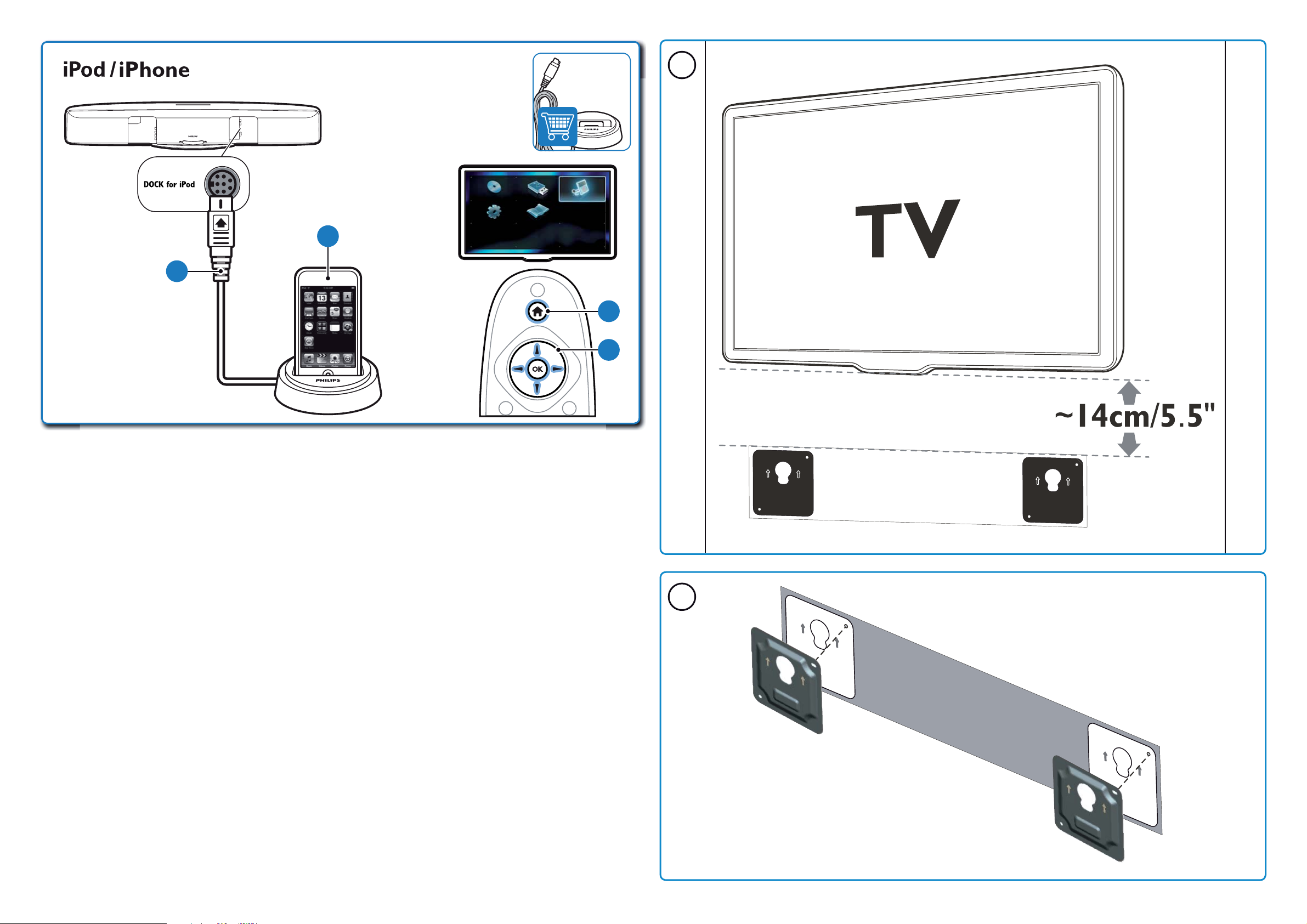

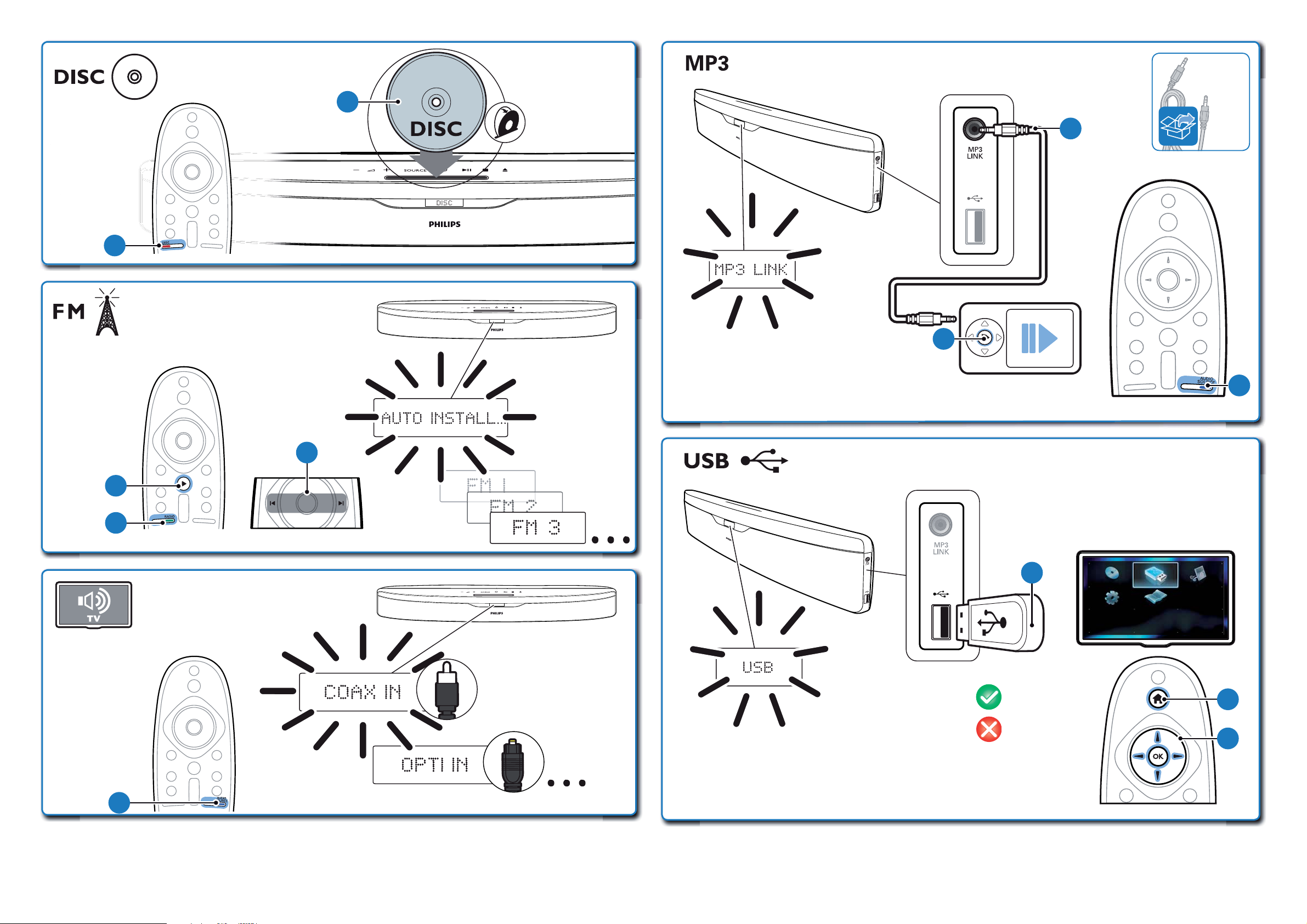

Quick Start Guide .......................................................... 4

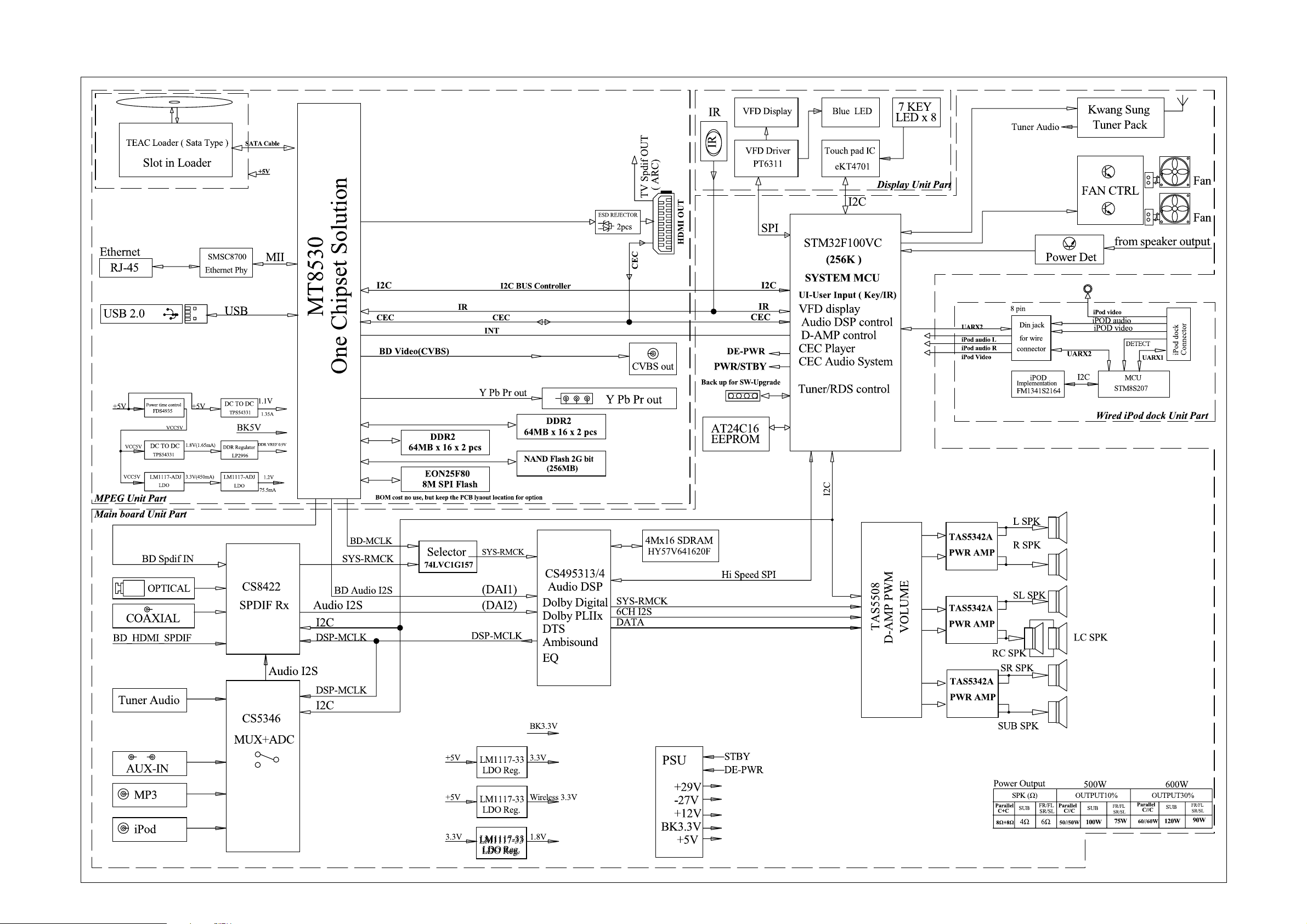

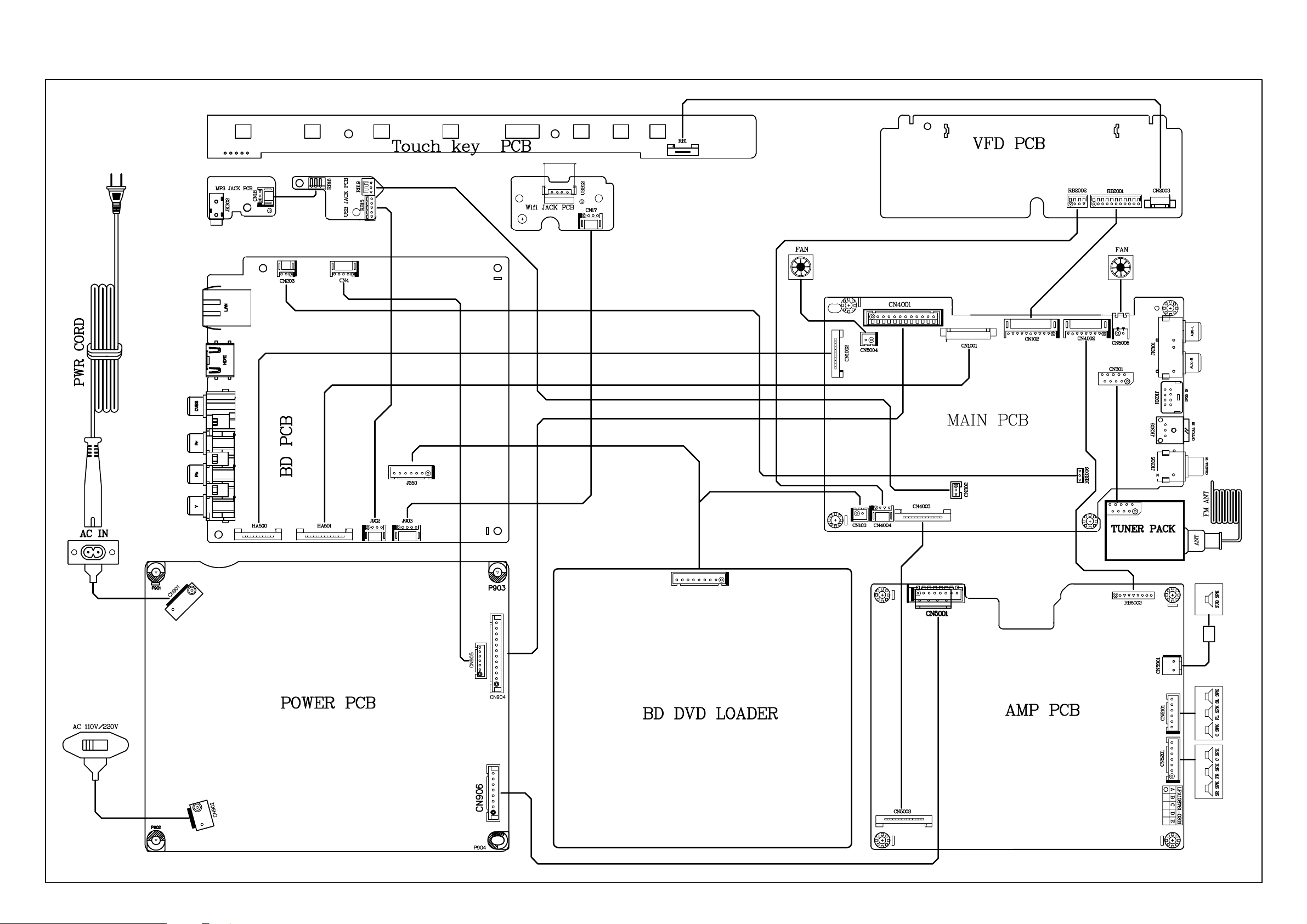

Block & Wiring Diagram ................................................ 5

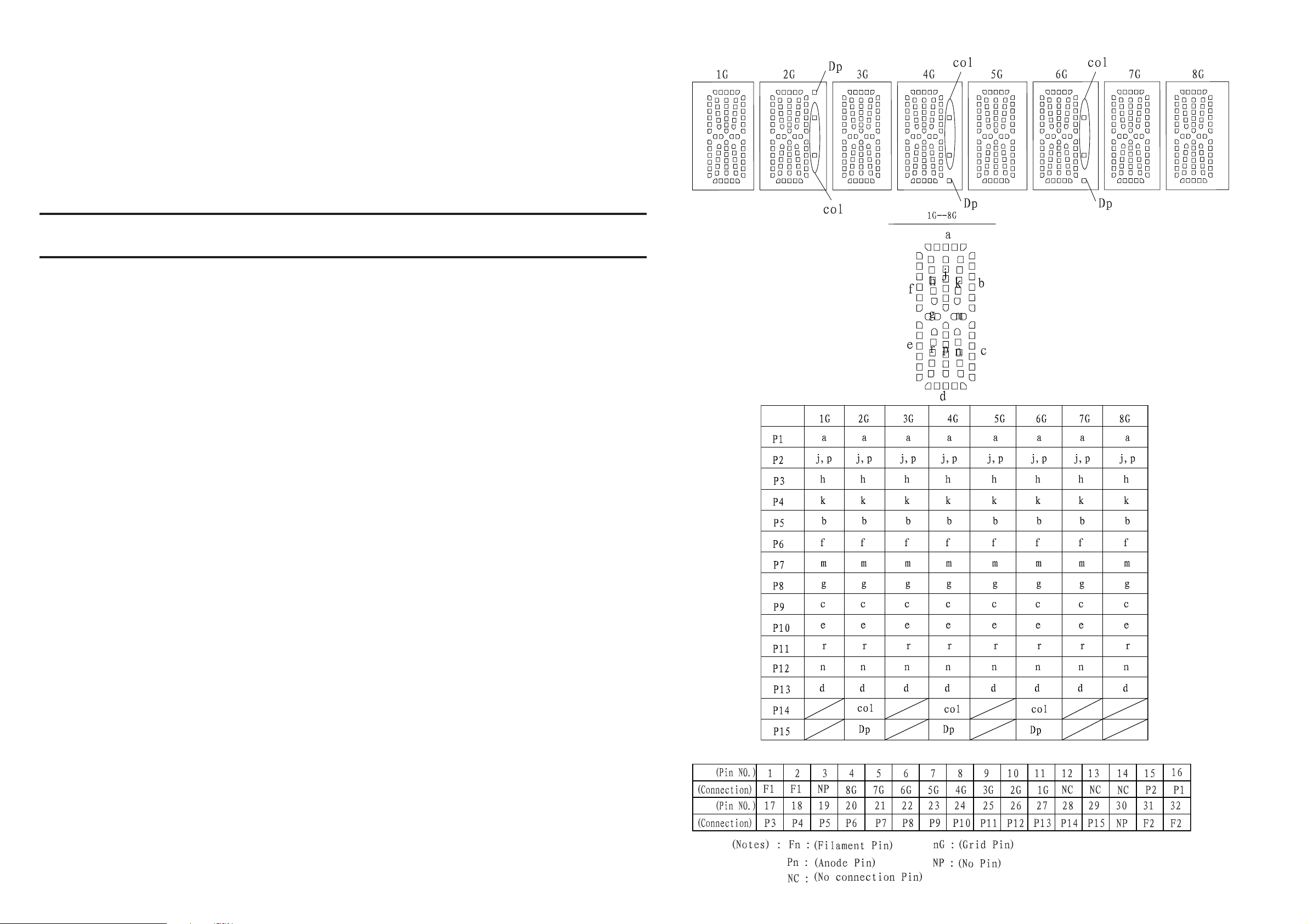

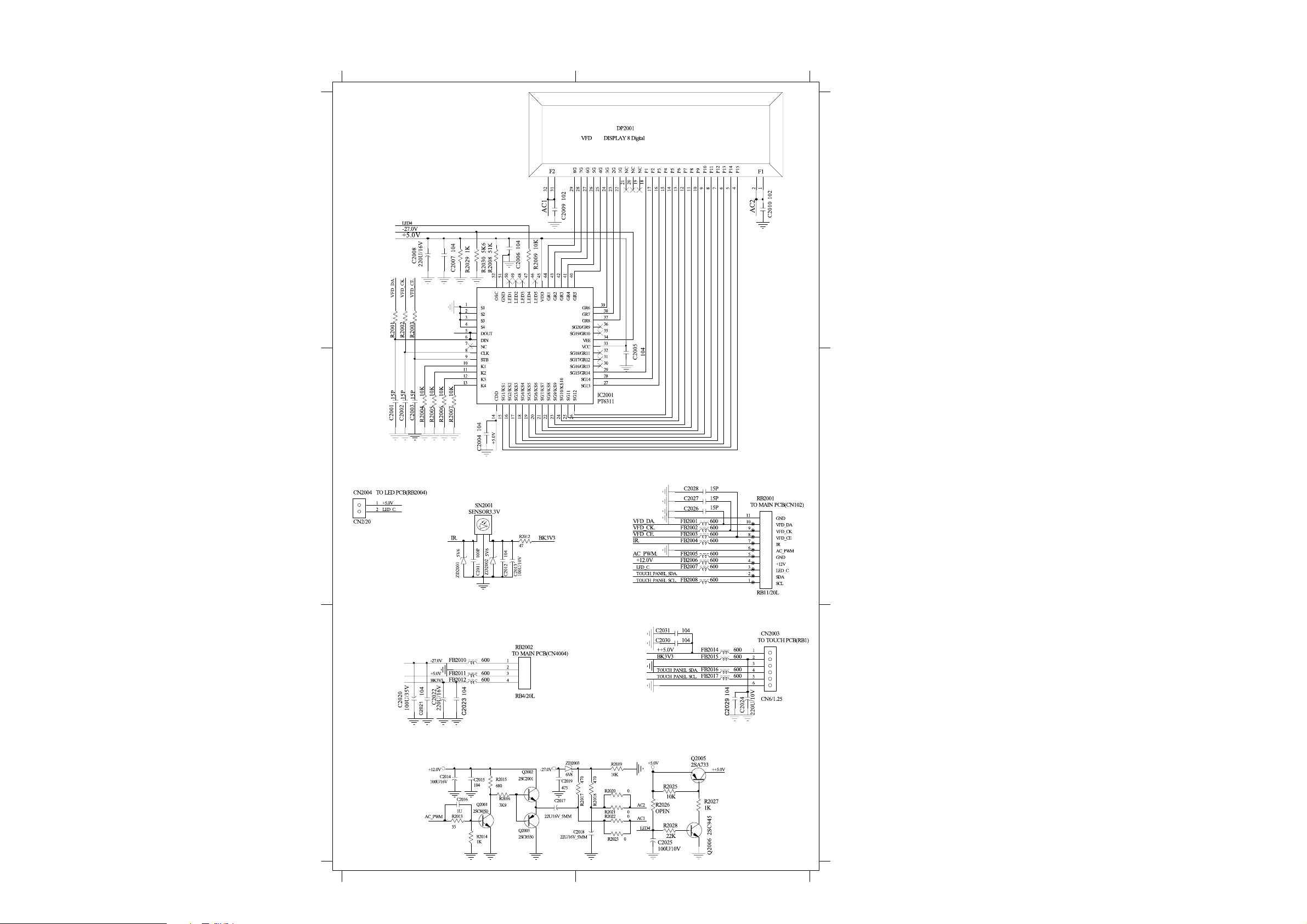

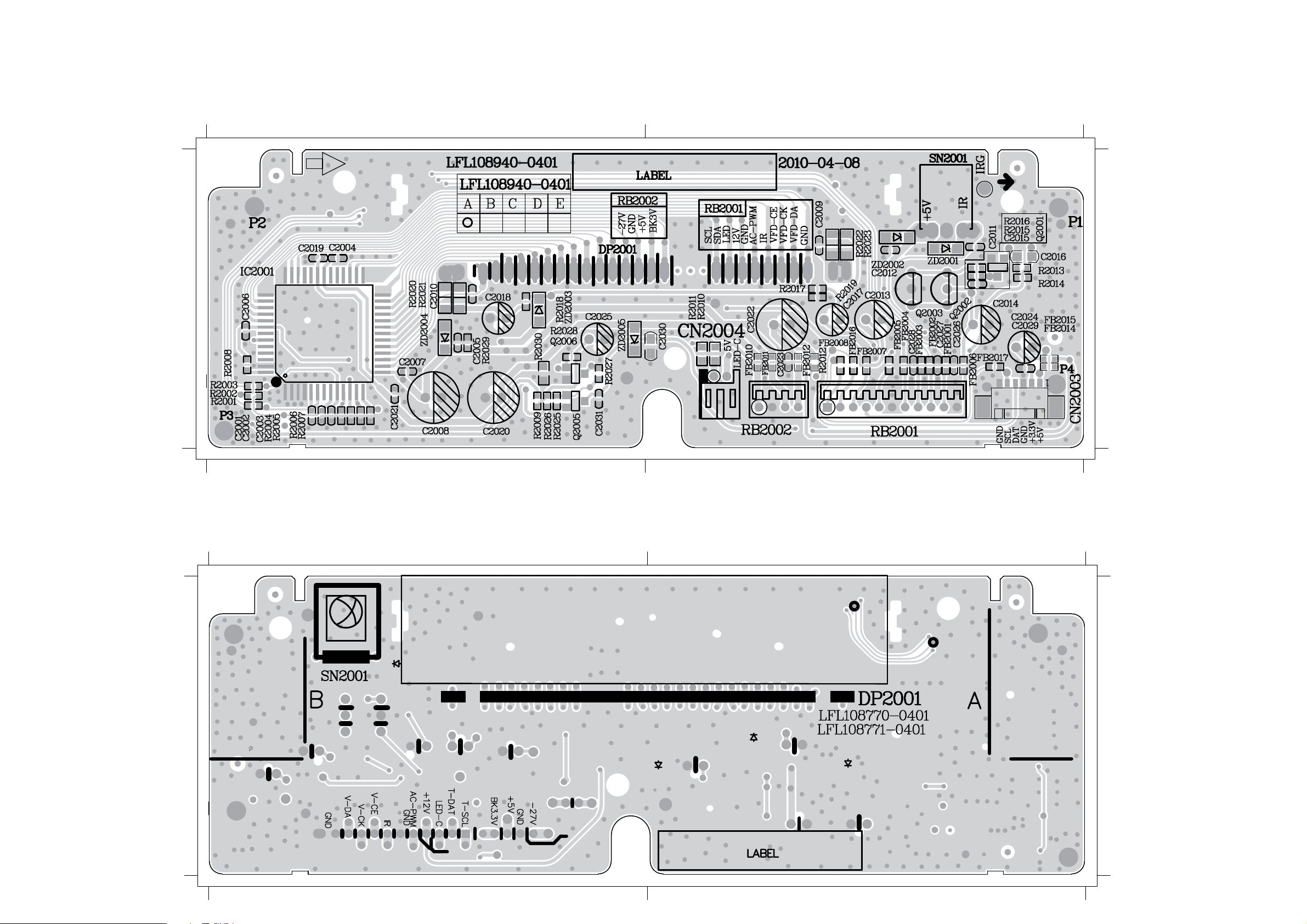

VFD Board .................................................................... 6

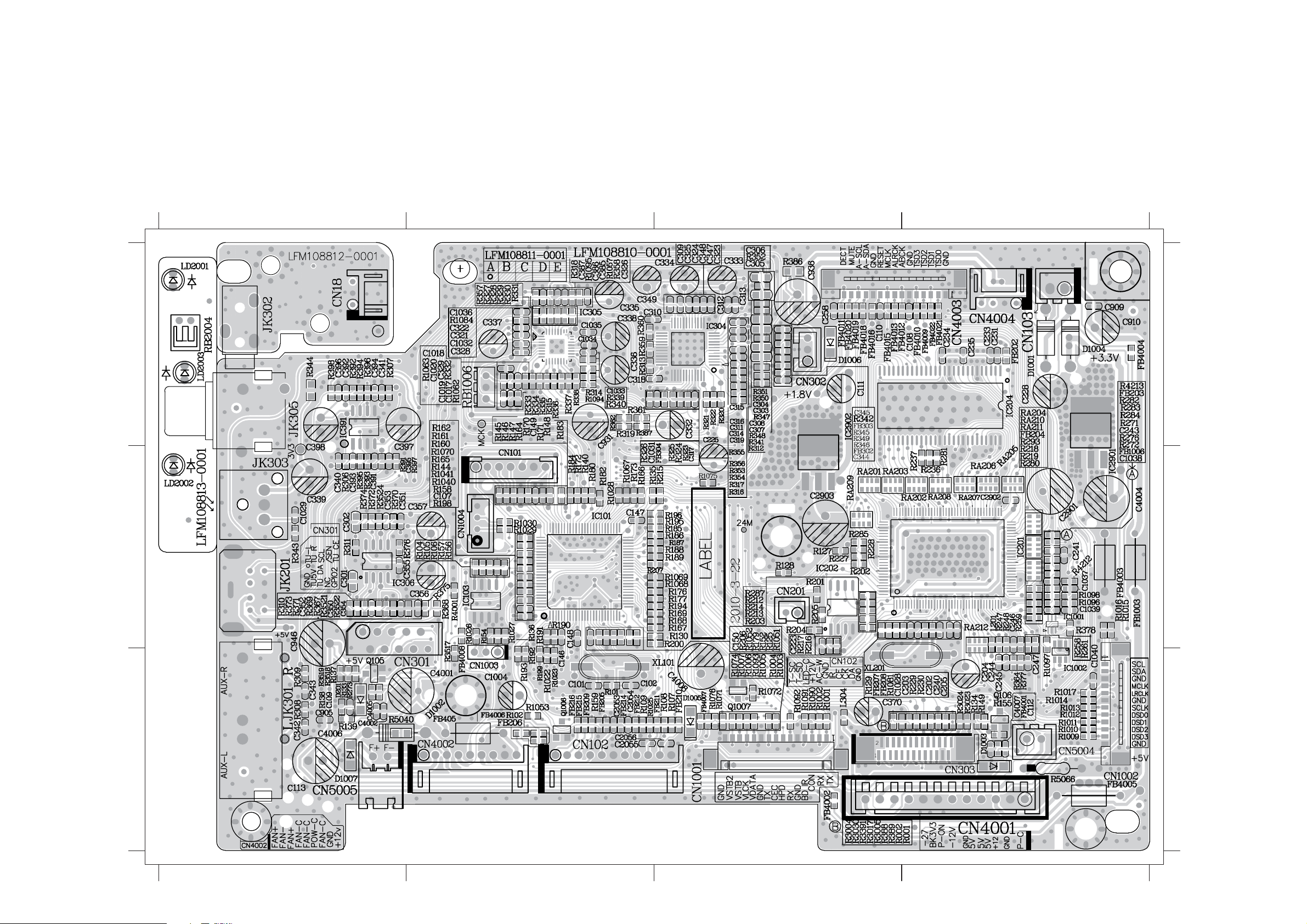

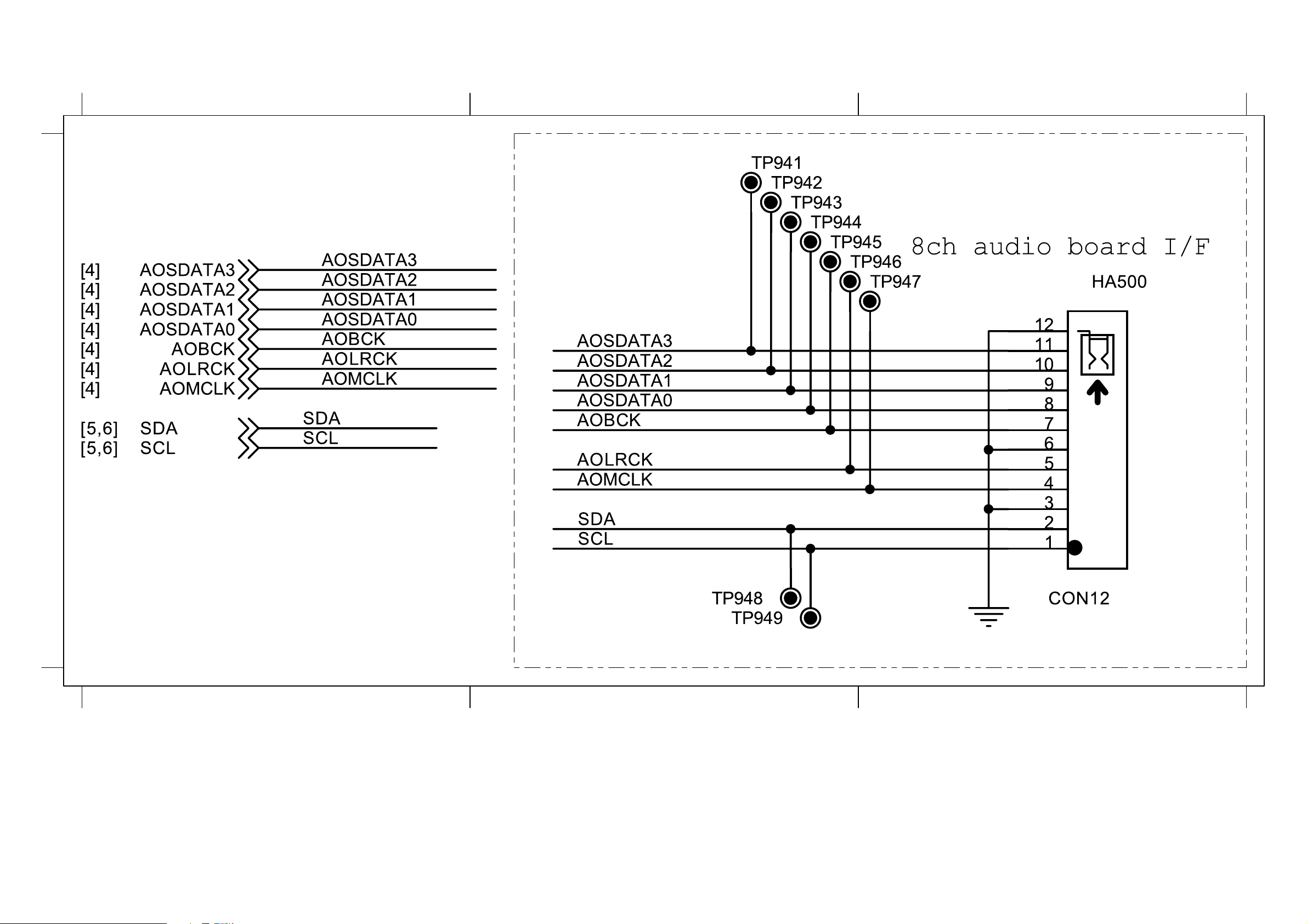

Main+MP3+Led+Support1+Support2 Board ................ 7

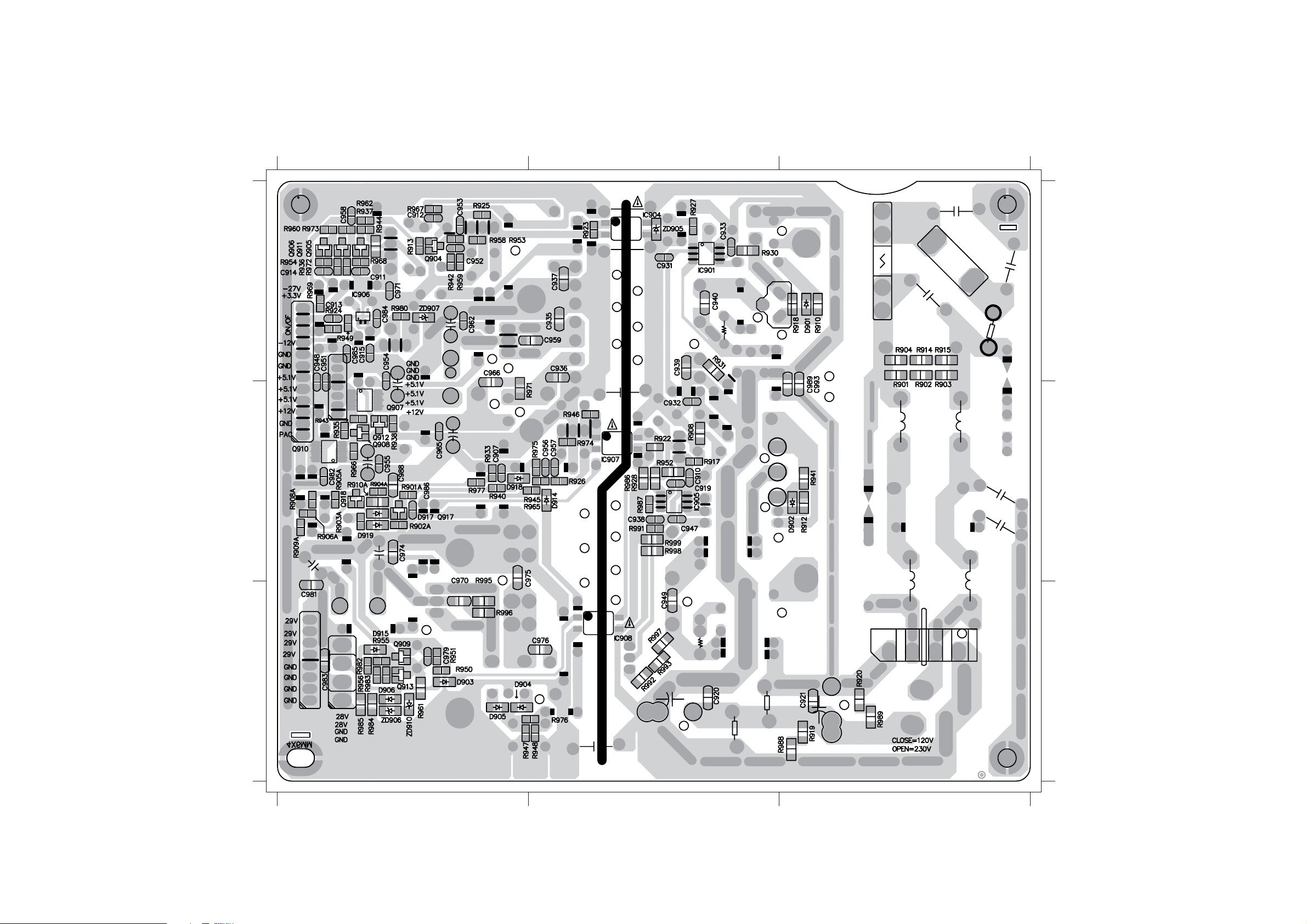

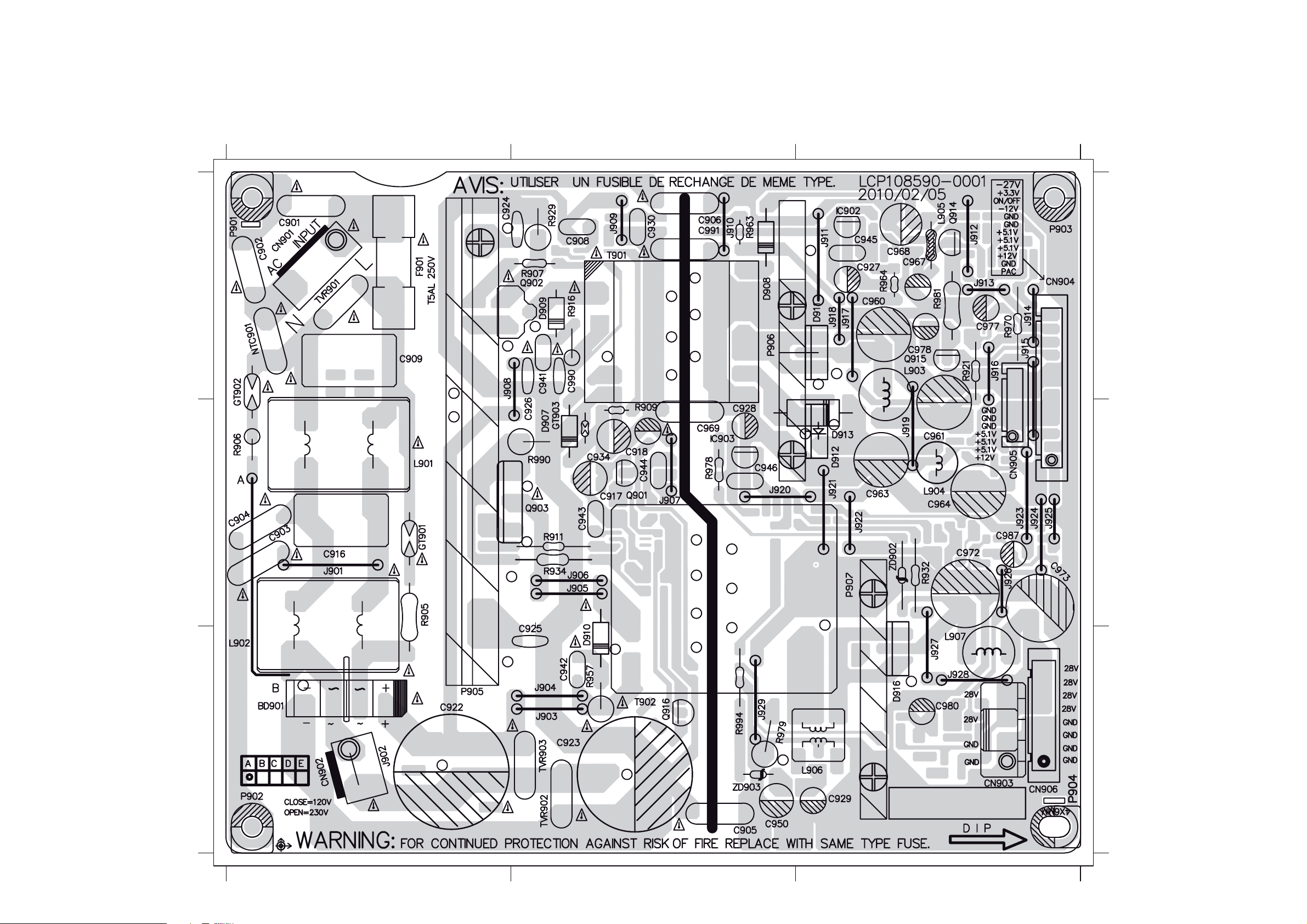

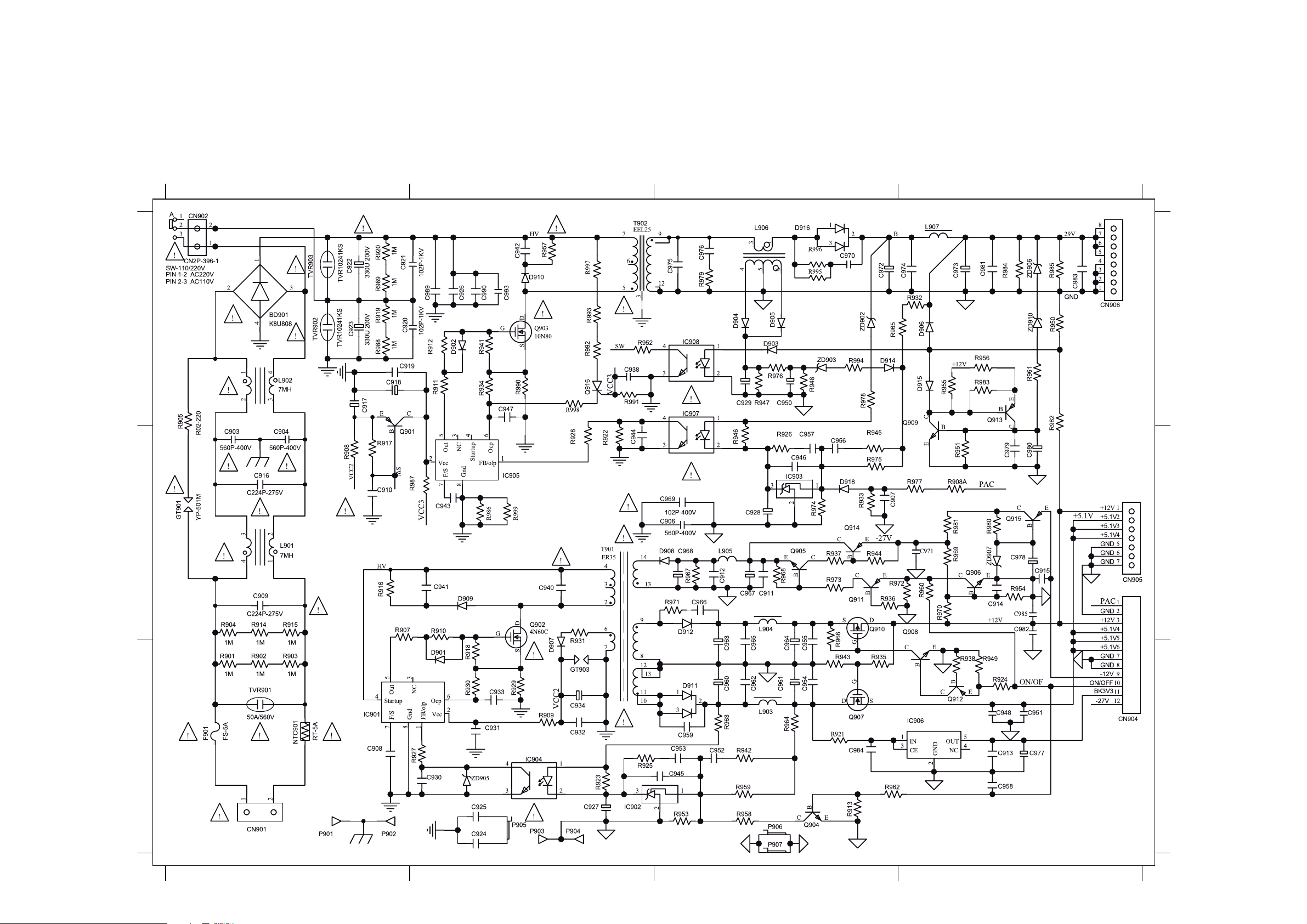

Power Board .................................................................. 8

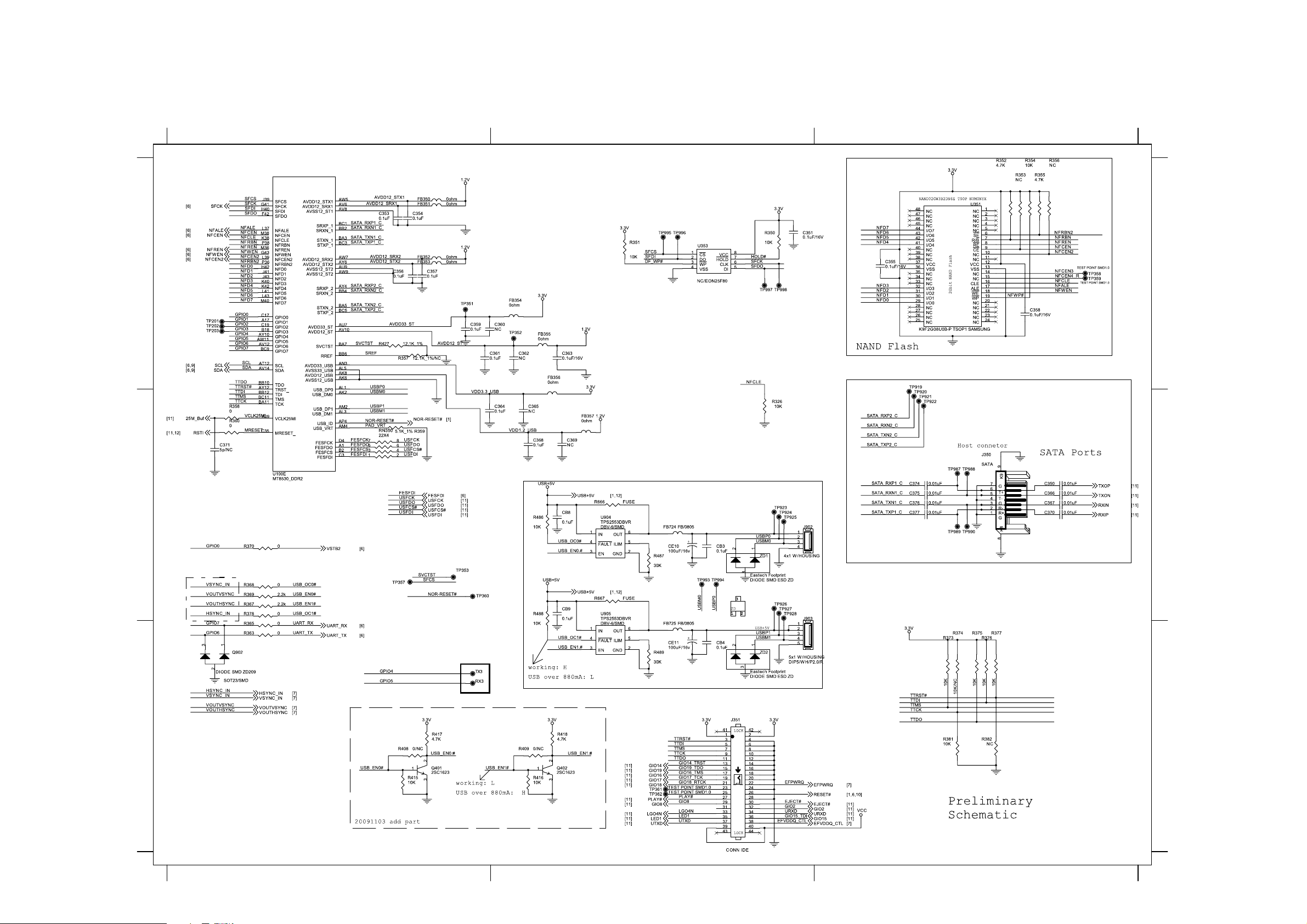

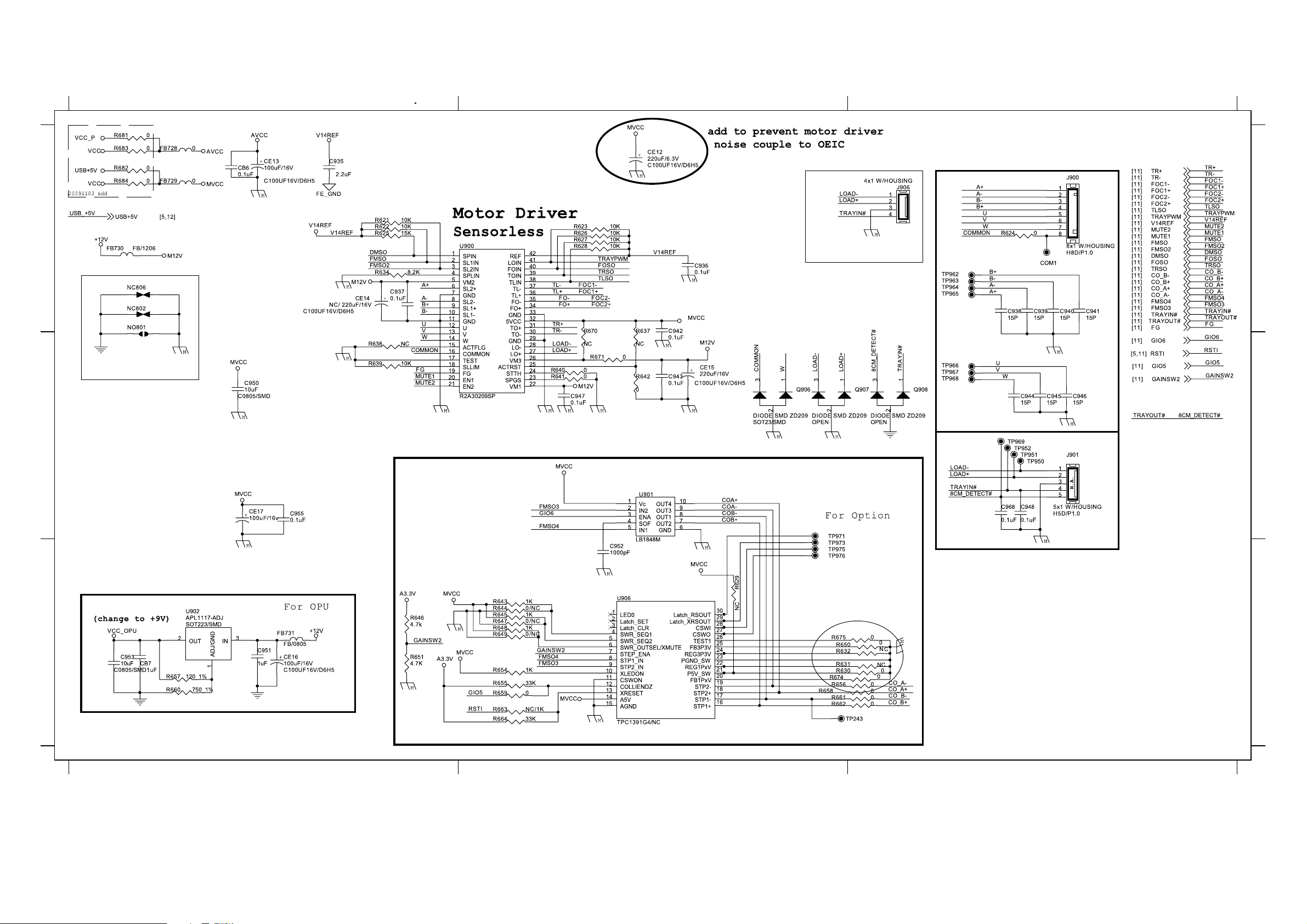

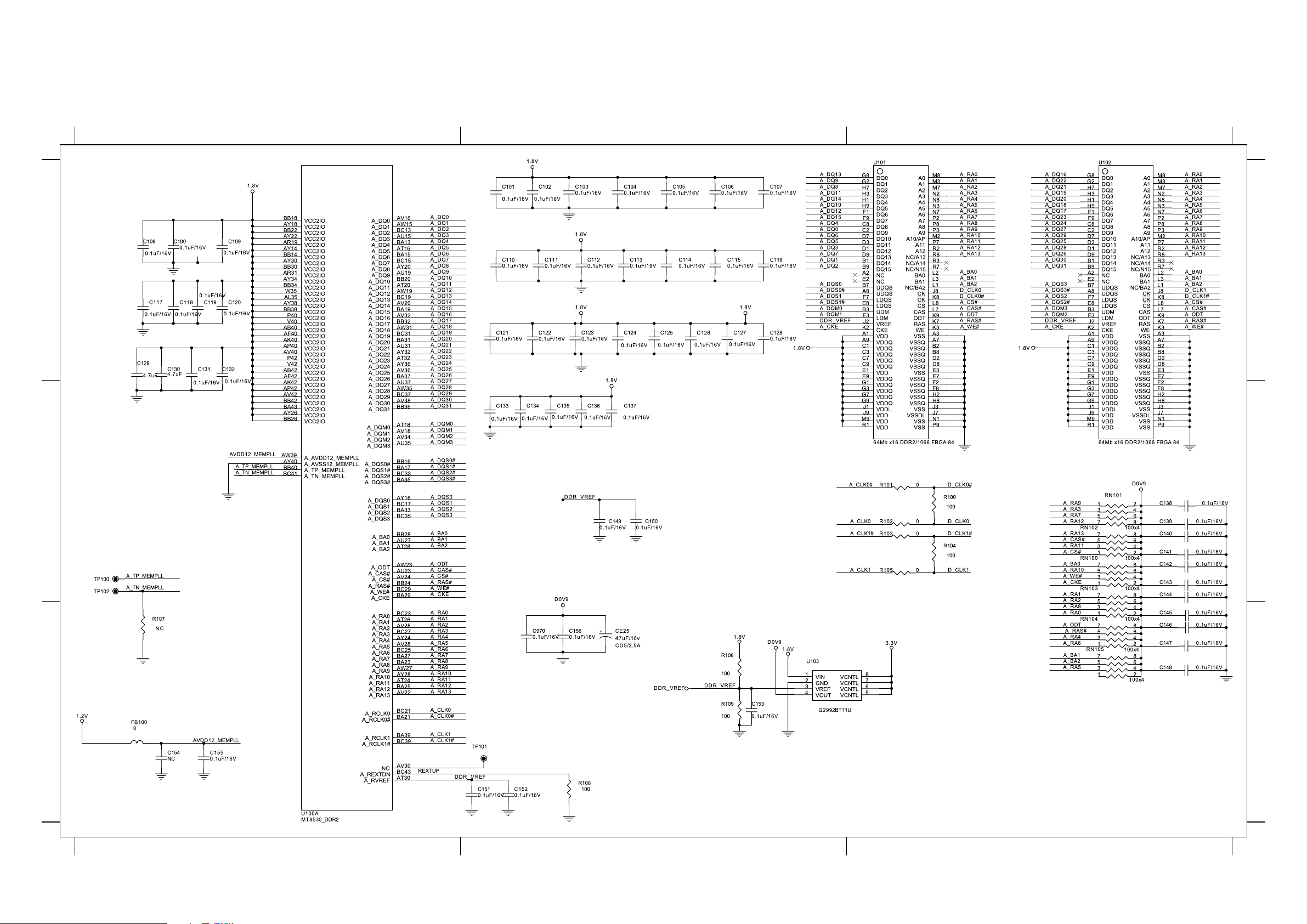

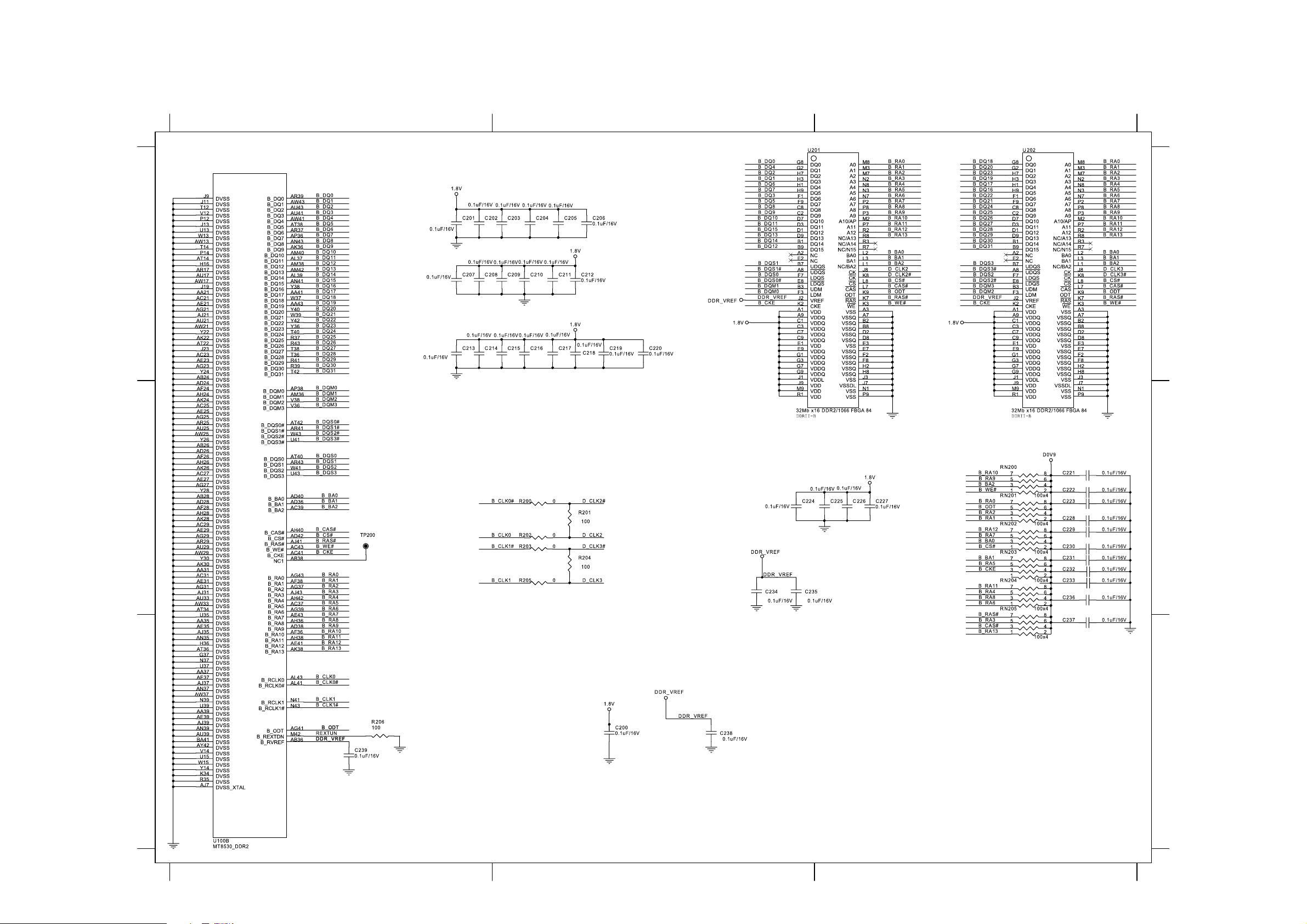

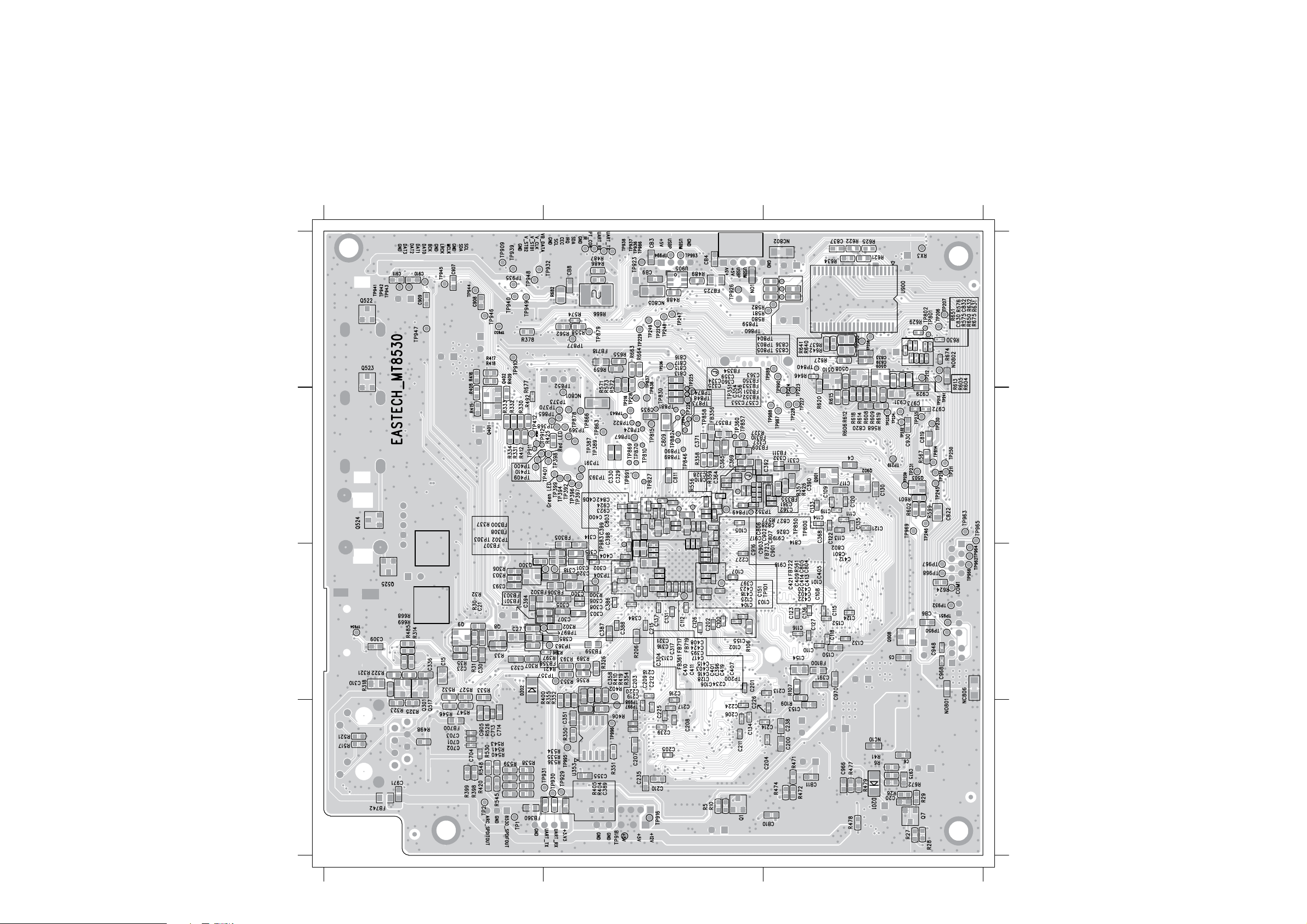

BD Board........................................................................ 9

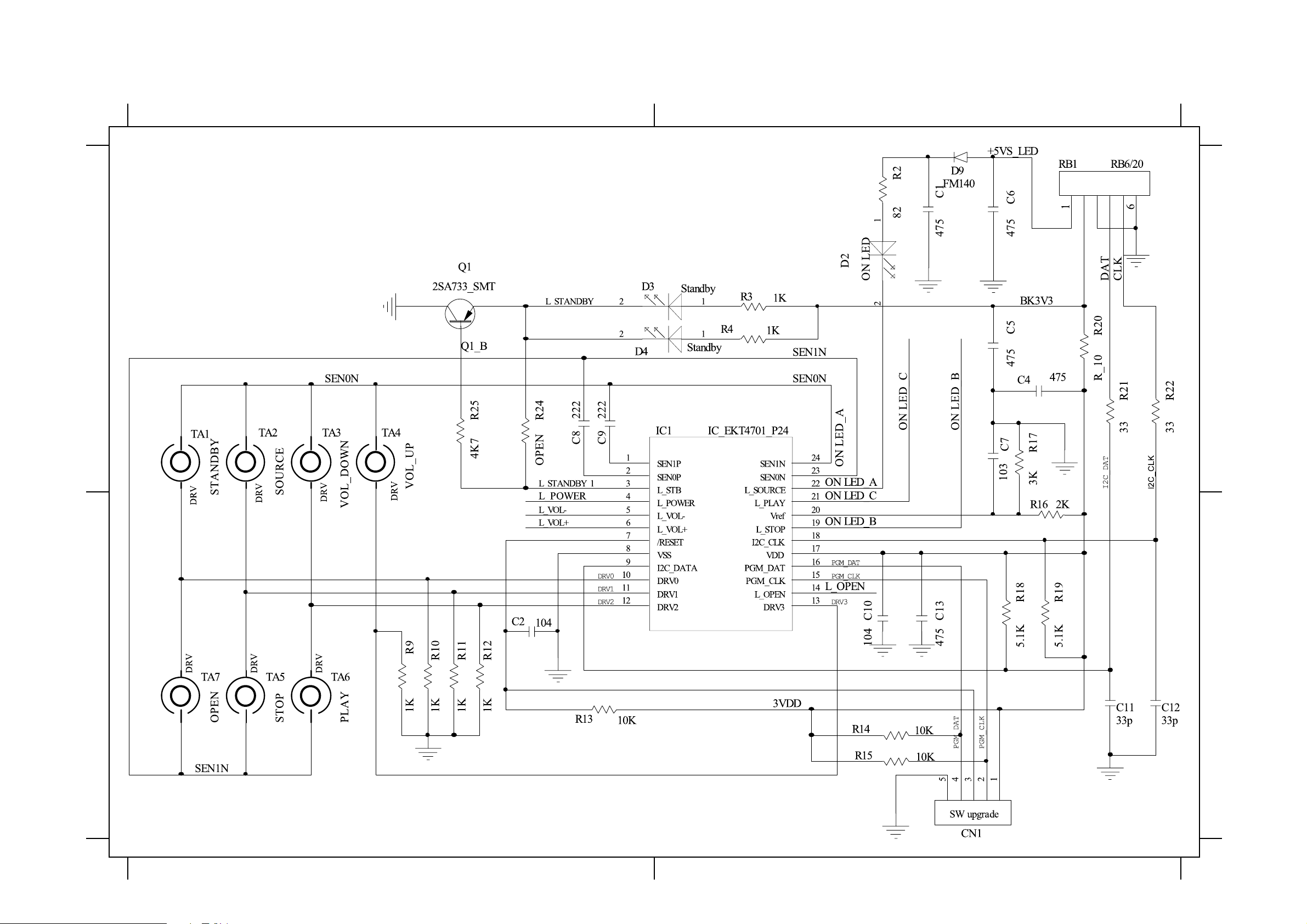

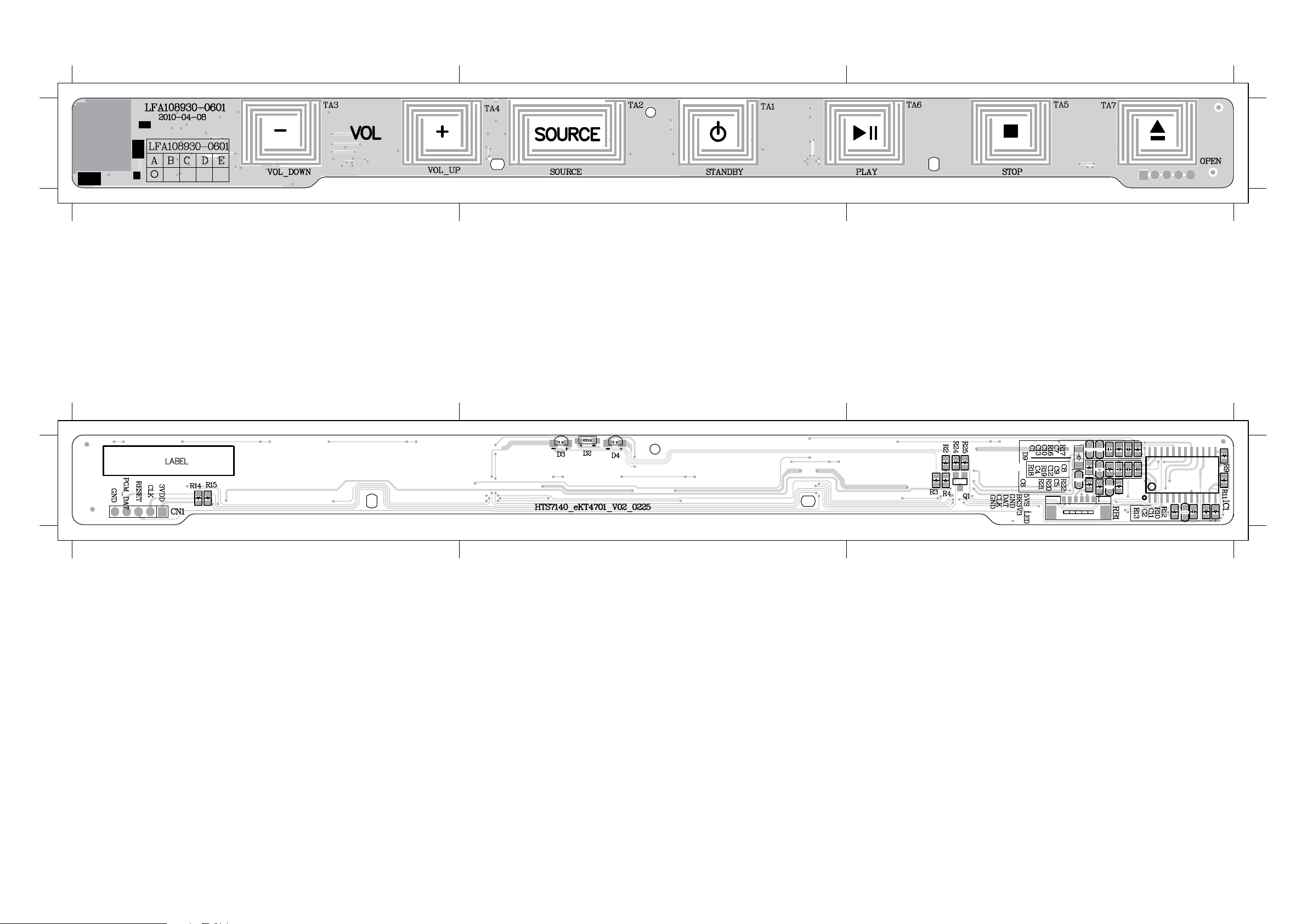

Touch Board ................................................................ 10
AMP+USB Board ........................................................ 11

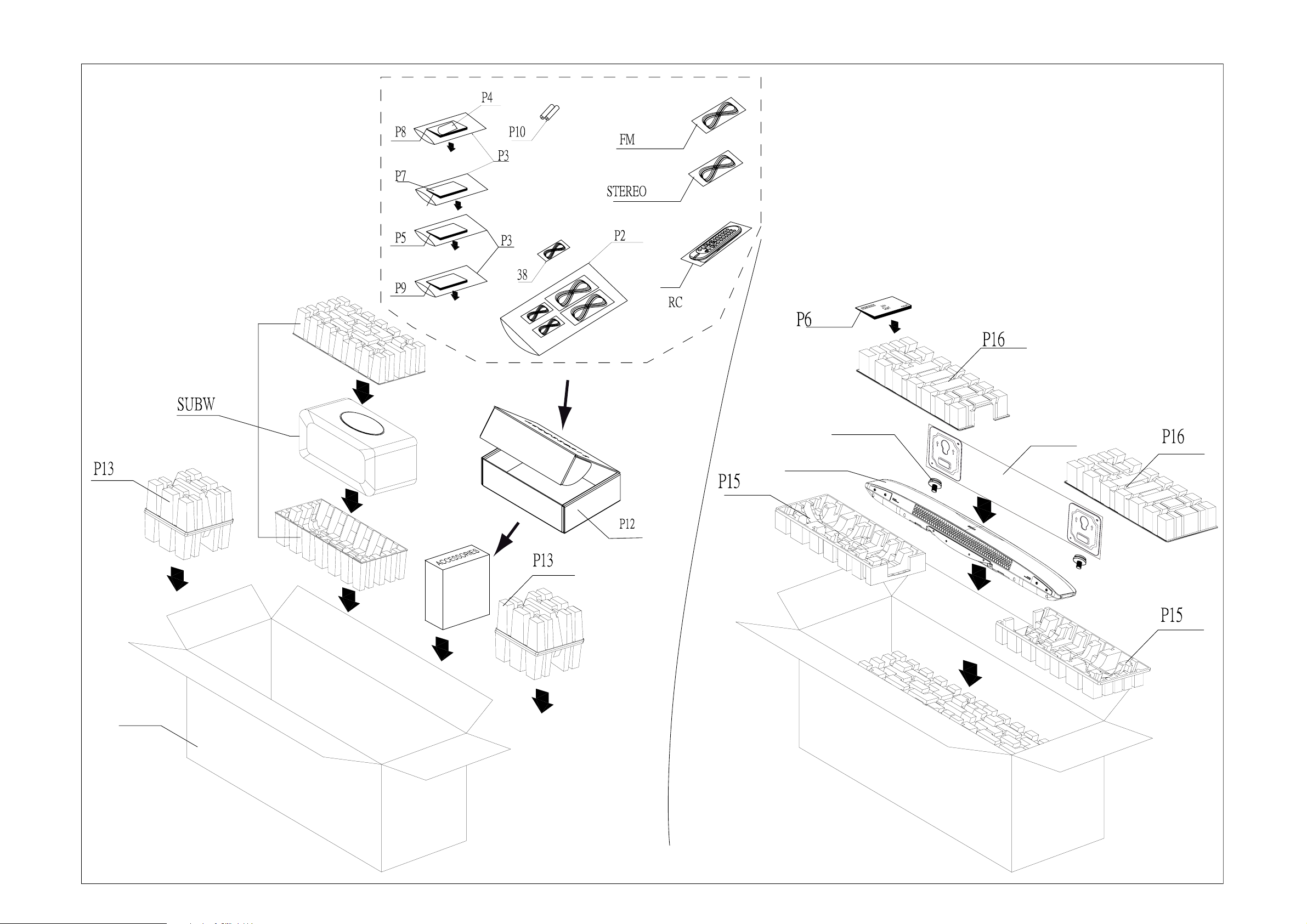

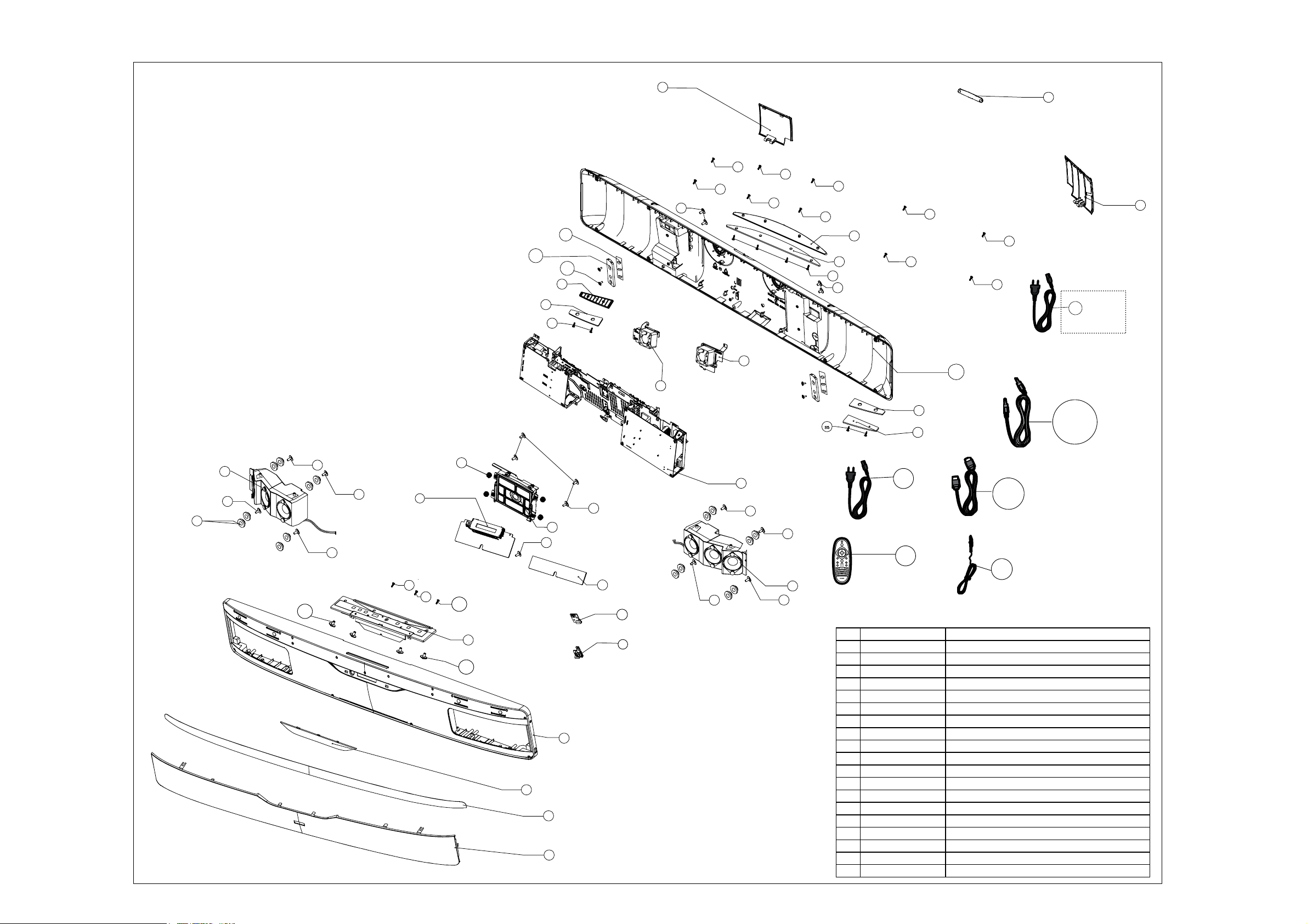

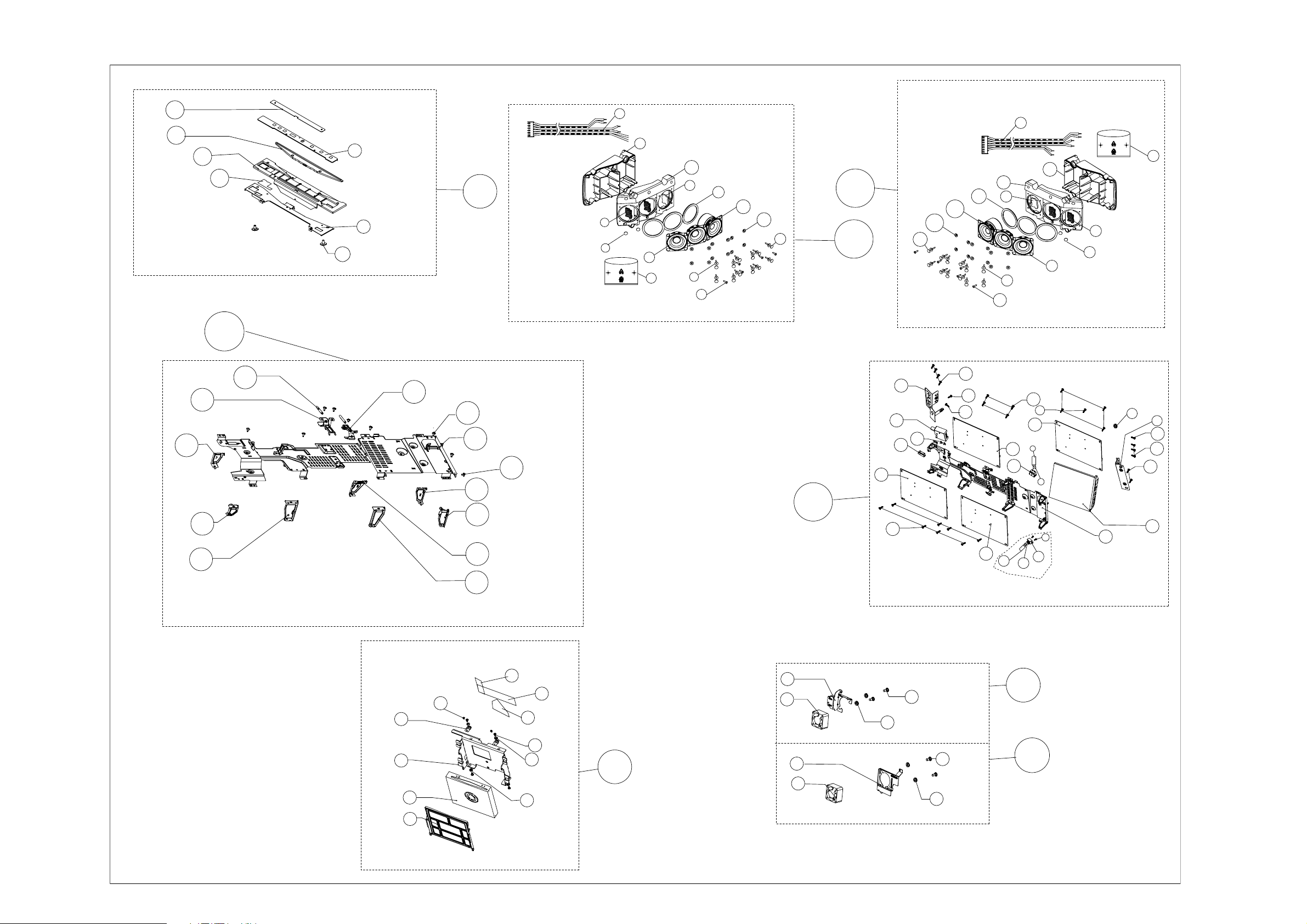

Mechanical Exploded &Packing View ........................ 12
Revision List ................................................................ 13
Chapter
©
Copyright 2010 Philips Consumer Electronics B.V. Eindhoven, The Netherlands
All rights reserved. No part of this publication may be reproduced, stored in a retrieval system or transmitted, in any form or by any means, electronic, mechanical, photocopying, or otherwise without the prior permission of Philips.
Published by KC-RL1047 AVM Service Audio Printed in The Netherlands Subject to modification
Version 1.3
3139 785 35403
GB
Page 2
LOCATION OF PCB BOARDS
MAIN
VERSION VARIATION:
1 - 2
POWER
Type/Versions
Features
Output Power - 500W
Voltage (110-127V
Voltage (220-240V)
MP3 LINK
)
REPAIR SCENARIO MATRIX:
Type/Versions
Board in used
Main+MP3+Led+Support1+Support2 Board
/12
x
x x
/12
C
/98
x x
x x
HTS7140
/98
C
/51
x
x x
HTS7140
/51
C
/93
x
x x
/93
C
/78
x x
x x
/78
C Power Board VFD Board BD Board
Touch Board AMP+USB Board
*Bd = Board Level Replacement *C = Component Level Repair
C C Bd C C
C C Bd C C
C C Bd C C
C C Bd C C
C C Bd C C
Page 3
SPECIFICATIONS
1 - 3
Playback media
AVCHD, BD-RE, BD-Video, DVD-Video, DVD+R/+RW, DVD-R/-RW, DVD+R/-R DL, CD-R/CD-RW, Audio CD, Video CD/SVCD, Picture CD, MP3-CD, WMA-CD, DivX (Ultra)-CD, USB storage device
File Format
Audio ............................................................ .mp3, .wma, .wav
Video ........................ .avi, .asf, .divx, .mkv, .mpg, .mpeg, .wmv
Picture ................................................................. .jpg, .gif, .png
Amplifier
Total output power ............................... 500 W RMS, 10% THD
Frequency response ................................ 40 Hz-20 kHz / ±3dB
Signal-to-noise ratio .................. > 65 dB (CCIR) / (A-weighted)
Input sensitivity ..........................................................................
AUX .......................................................................... 1500 mV
MP3 LINK ................................................................... 750 mV
Video
Signal system ........................................................ PAL / NTSC
Component video output: 480i/576i, 480p/576p, 720p, 1080i
HDMI output .......... 480i/576i, 480p/576p, 720p, 1080i, 1080p,
..................................................................................... 1080p24
Audio
S/PDIF Digital audio input .........................................................
Coaxial ................................................................ IEC 60958-3
Optical ..................................................................... TOSLINK
Sampling frequency ...................................................................
MP3 ................................................ 32 kHz, 44.1 kHz, 48 kHz
WMA ............................................................ 44.1 kHz, 48 kHz
Constant bit rate ........................................................................
MP3 ........................................................ 110 kbps - 320 kbps
WMA ......................................................... 48 kbps - 192 kbps
Radio
Tuning range .............................................................................
Europe/China ................................ FM 87.5-108 MHz (50 kHz)
Asia Paci c/Russia/Latin America ..........................................
................................................. FM 87.5-108 MHz (50/100 kHz)
Signal-to-noise ratio ................................................... FM 55 dB
Frequency respose ........................ FM 60 Hz-12.5 kHz / ±3dB
Main Unit
Power supply .............................................................................
Europe/China/Russia/India ... 220-240V, ~50 Hz; (for:/12/51/93)
Latin America/Asia Paci c ..................... 110-127V/220-240V,
............................................................... ~50-60Hz; (for:/98/78)
Power consumption ........................................................ 115 W
Standby power consumption ...................................... < 0.22 W
Center speaker ..........................................................................
Speaker impedance ...................................................... 4 ohm
Speaker driver .............................. 2 X 64 mm (2.5”) full range
Frequency response ........................................ 150 Hz-20 kHz
Front/Rear speakers ..................................................................
Speaker impedence ...................................................... 6 ohm
Speaker drivers ............................ 4 x 64 mm (2.5”) full range
Frequency response ........................................ 150 Hz-20 kHz
Dimensions (WxHxD) ................................. 955 x 155 x 96 mm
Weight ............................................................................. 6.4 kg
Subwoofer
Impedance ...................................................................... 4 ohm
Speaker drivers ...................................... 165 mm (6.5”) woofer
Frequency response ........................................... 20 Hz-150 Hz
Dimensions (WxHxD) ............................ 196 x 397 x 342 (mm)
Weight ........................................................................... 6.03 kg
Wall Mount
Dimensions (WxHxD) .............................. 682 x 108 x 17 (mm)
Weight ............................................................................. 1.3 kg
Laser specification
Laser Type (Diode) ....................................................................
.................... InGaN/AIGaN (BD),InGaAIP (DVD), AIGaAs (CD)
Typical W avelength ..................................................................
...............................405 mm (BD), 660 nm (DVD), 783 nm (CD)
Output power (Max. ratings) ......................................................
............................. 20mW (BD), 130 mW (DVD), 160 mW (CD)
Speci cations subject to change without prior notice.
USB
Compatibility .............................................. Hi-Speed USB (2.0)
Class support ........................ UMS (USB Mass Storage Class)
File system ........................................................ FAT16, FAT32
Maximum memory support ........................................ < 160GB.
Page 4
MEASUREMENT SETUP
Tuner FM
1 - 4
Bandpass
LF Voltmeter
e.g. PM2534
RF Generator
e.g. PM5326
DUT
250Hz-15kHz
e.g. 7122 707 48001
Ri=50
S/N and distortion meter
e.g. Sound Technology ST1700B
Use a bandpass filter to eliminate hum (50Hz, 100Hz) and disturbance from the pilottone (19kHz, 38kHz).
CD
Use Audio Signal Disc (replaces test disc 3)
DUT
SBC429 4822 397 30184
L
R
S/N and distortion meter
e.g. Sound Technology ST1700B
LEVEL METER
e.g. Sennheiser UPM550
with FF-filter
Page 5
SERVICE AIDS
Service Tools:
Universal Torx driver holder .................................4822 395 91019
Torx bit T10 150mm ...........................................4822 395 50456
Torx driver set T6-T20 .........................................4822 395 50145
Torx driver T10 extended .....................................4822 395 50423
Compact Disc:
SBC426/426A Test disc 5 + 5A ...........................4822 397 30096
SBC442 Audio Burn-in test disc 1kHz .................4822 397 30155
SBC429 Audio Signals disc .................................4822 397 30184
Dolby Pro-logic Test Disc ....................................4822 395 10216
HANDLING CHIP COMPONENTS
1 - 5
Page 6
GB
A
WARNING
1 - 6
ESD
WAARSCHUWING
NL
ll ICs and many other semi-conductors are susceptible to electrostatic discharges (ESD). Careless handling during repair can reduce life drastically. When repairing, make sure that you are connected with the same potential as the mass of the set via a wrist wrap with resistance. Keep components and tools also at this potential.
F
ATTENTION
Tous les IC et beaucoup d’autres semi-conducteurs sont sensibles aux décharges statiques (ESD). Leur longévité pourrait être considérablement écourtée par le fait qu’aucune précaution n’est prise à leur manipulation. Lors de réparations, s’assurer de bien être relié au même potentiel que la masse de l’appareil et enfiler le bracelet serti d’une résistance de sécurité. Veiller à ce que les composants ainsi que les outils que l’on utilise soient également à ce potentiel.
GB
Complete Kit ESD3 (small tablemat, wristband,
connection box, estention cable and earth cable ....... 4822 310 10671
Wristband tester ................................................................. 4822 344 13999
D
WARNUNG
Alle ICs und viele andere Halbleiter sind empfindlich gegenüber elektrostatischen Entladungen (ESD). Unsorgfältige Behandlung im Reparaturfall kan die Lebensdauer drastisch reduzieren. Veranlassen Sie, dass Sie im Reparaturfall über ein Pulsarmband mit Widerstand verbunden sind mit dem gleichen Potential wie die Masse des Gerätes. Bauteile und Hilfsmittel auch auf dieses gleiche Potential halten.
ESD PROTECTION EQUIPMENT
Alle IC’s en vele andere halfgeleiders zijn gevoelig voor electrostatische ontladingen (ESD). Onzorgvuldig behandelen tijdens reparatie kan de levensduur drastisch doen verminderen. Zorg ervoor dat u tijdens reparatie via een polsband met weerstand verbonden bent met hetzelfde potentiaal als de massa van het apparaat. Houd componenten en hulpmiddelen ook op ditzelfde potentiaal.
I
AVVERTIMENTO
Tutti IC e parecchi semi-conduttori sono sensibili alle scariche statiche (ESD). La loro longevità potrebbe essere fortemente ridatta in caso di non osservazione della più grande cauzione alla loro manipolazione. Durante le riparazioni occorre quindi essere collegato allo stesso potenziale che quello della massa dell’apparecchio tramite un braccialetto a resistenza. Assicurarsi che i componenti e anche gli utensili con quali si lavora siano anche a questo potenziale.
GB
Safety regulations require that the set be restored to its original condition and that parts which are identical with those specified, be used.
Safety components are marked by the symbol
!
.
CLASS 1
LASER PRODUCT
NL
Veiligheidsbepalingen vereisen, dat het apparaat bij reparatie in zijn oorspronkelijke toestand wordt teruggebracht en dat onderdelen, identiek aan de gespecificeerde, worden toegepast.
De Veiligheidsonderdelen zijn aangeduid met het symbol
!
.
3122 110 03420
F
Les normes de sécurité exigent que l’appareil soit remis à l’état d’origine et que soient utiliséés les piéces de rechange identiques à celles spécifiées.
Less composants de sécurité sont marqués
!
.
D
Bei jeder Reparatur sind die geltenden Sicherheitsvorschriften zu beachten. Der Original zustand des Geräts darf nicht verändert werden; für Reparaturen sind Original-Ersatzteile zu verwenden.
Sicherheitsbauteile sind durch das Symbol
!
markiert.
I
Le norme di sicurezza esigono che l’apparecchio venga rimesso nelle condizioni originali e che siano utilizzati i pezzi di ricambio identici a quelli specificati.
Componenty di sicurezza sono marcati con
!
.
GB
After servicing and before returning set to customer perform a leakage current measurement test from all exposed metal parts to earth ground to assure no shock hazard exist, The leakage current must not exceed 0.5mA.
GB
Warning !
Invisible laser radiation when open. Avoid direct exposure to beam.
S
Varning !
Osynlig laserstrålning när apparaten är öppnad och spärren är urkopplad. Betrakta ej strålen.
Varoitus !
SF
Avatussa laitteessa ja suojalukituksen ohitettaessa olet alttiina näkymättömälle laserisäteilylle. Älä katso säteeseen!
DK Advarse !
Usynlig laserstråling ved åbning når sikkerhedsafbrydere er ude af funktion. Undgå udsaettelse for stråling.
F
"Pour votre sécurité, ces documents doivent être utilisés par des spécialistes agréés, seuls habilités à réparer votre appareil en panne".
Page 7
Pb(Lead) Free Solder
When soldering , be sure to use the pb free solder.
INDENTIFICATION:
Regardless of special logo (not always indicated)
onemusttreatallsetsfrom1 Jan 2005 onwards,according next rules:
Important note: In fact also products of year 2004 must be treated in this way as long as you avoid mixing solder­alloys (leaded/ lead-free). So best to always use SAC305 and the higher temperatures belong to this.
Due to lead-free technology some rules have to be respected by the workshop during a repair:
Use only lead-free solder alloy Philips SAC305 with
order code 0622 149 00106. If lead-free solder-paste is required, please contact the manufacturer of your solder-equipment. In general use of solder-paste within workshops should be avoided because paste is not easy to store and to handle.
Use only adequate solder tools applicable for lead-
free solder alloy. The solder tool must be able – To reach at least a solder-temperature of 400@C, – To stabilize the adjusted temperature at the solder-
tip
– To exchange solder-tips for different applications.
Adjust your solder tool so that a temperature around
360@C – 380@C is reached and stabilized at the solder joint. Heating-time of the solder-joint should not exceed ~ 4 sec. Avoid temperatures above 400@C otherwise wear-out of tips will rise drastically and flux-fluid will be destroyed. To avoid wear-out of tips switch off un­used equipment, or reduce heat.
Mix of lead-free solder alloy / parts with leaded solder
alloy / parts is possible but PHILIPS recommends strongly to avoid mixed solder alloy types (leaded and lead-free). If one cannot avoid or does not know whether product is lead-free, clean carefully the solder-joint from old solder alloy and re-solder with new solder alloy (SAC305).
Use only original spare-parts listed in the Service-
Manuals. Not listed standard-material (commodities) has to be purchased at external companies.
Special information for BGA-ICs:Always use the 12nc-recognizable soldering
temperature profile of the specific BGA (for de­soldering always use the lead-free temperature profile, in case of doubt)
Lead free BGA-ICs will be delivered in so-called ‘dry-
packaging’ (sealed pack including a silica gel pack) to protect the IC against moisture. After opening,
1 - 7
dependent of MSL-level seen on indicator-label in the bag, the BGA-IC possibly still has to be baked dry. (MSL=Moisture Sensitivity Level). This will be communicated via AYS-website. Do not re-use BGAs at all.
For sets produced before 1.1.2005 (except products
of 2004), containing leaded solder-alloy and components, all needed spare-parts will be available till the end of the service-period. For repair of such sets nothing changes.
On our website www.atyourservice.ce.Philips.com
you find more information to:
• BGA-de-/soldering (+ baking instructions)
• Heating-profiles of BGAs and other ICs used in Philips-sets
You will find this and more technical information within the “magazine”, chapter “workshop news”.
For additional questions please contact your local repair-helpdesk.
Page 8
System , Region Code , etc. Setting Produre
1) Restore factory setting
a) Press “ ” <Home> button on R/C.
b) Select <SETUP>, then press “OK” button on R/C.
c) Select <Advanced setup> ,then press < OK > button on R/C.
d) Select <Restore default settings>,then press <OK> to con rm.
2) Password change
a) Press “
” <Home> button on R/C.
b) Select <SETUP>, then press “OK” button on R/C.
c) Select <preference setup>, then press <OK> button on R/C.
d) Select <Change Password> <Con rm>, then press <OK> button
on R/C.
“0000” is default password supplied.
3) Trade model
5) Upgrading new software
Note: After Update Blu-ray loader (see chapter 3-1), must upgrade
software.
Method 1: Update software from a USB storage device or CD-R
a) Create a folder named “UPG” in your CD-R or USB storage
device, and Copy the latest upgrading software into the folder.
b) Insert the CD-R program disc or connect the USB storage device
to the set.
c) Press “
d) Select <Advance Setup> <Software Update> <USB>.
e) TV will show message as follow:
Now searching for upgrade software! Please wait...!
” <Home> button on R/C, and select <Setup>.
f) Select <Start>, press <OK> button on R/C.
Software upgrade will take 5 minutes
Do not switch off!
Package version: 000022.0
Software BE 80%
Software FE Completed
Software MCU1:
Software Dock:
Software MCU3:
Software upgrade will take 5 minutes
2 - 12 - 1
Method 2: Update software from the network
Note: To check for new updates, compare the current software
version of your home theater with the latest software version (if
available) on the Philips web site, and for BD-Live application and
software update, make sure that the network router has access to
the Internet and the  rewall is disabled.
a) The “LAN” jack at the back panel of the set must be connected
to the network router via network cables, and with the HDMI cable
to connect to the set and TV. Prepare the internet connection as
shown follow:
a) Press <Open/Close> button on R/C.
b) Press “2” “5” “9” on R/C,VFD will display “TRA ON” or “TRA
OFF”.
4) Check software version
a) Press “
” <Home> button on R/C
b) Select <Setup>, then press <OK> button on R/C.
c) Select <Advanced Setup> <Version Info.>,then press <OK>
button on R/C.
d) TV will show message as follow:
Model:HTS7140/12/98/93/51/78
Versions
System SW:30.00 NetTV:10.82
Subsystem SW:22-00-00-00
Ethernet MAC:00-25-01-01-8F-52
Software updates for this player have been found. Do you want to upgrade?
Cancel
Start
Do not switch off!
Package version: 000022.0
Software BE Completed
Software FE Completed
Software MCU1: Not started
Software Dock: 2%
Software MCU3: Not started
Software upgrade will take 5 minutes
Do not switch off!
Package version: 000022.0
Software BE Completed
Software FE Completed
LAN
www
b) Press “ ” <Home> button on R/C, and select <Setup>.
c) Select <Advance Setup> <Software Update> <Network>.
d) TV will show message as follow:
Now searching for upgrade software! Please wait...!
http://www.philips.com/support
Close
Software MCU1: 1%
Software Dock: Failed
Software MCU3:
g) The set will shut down automatically when the software upgrade is completed.
Software updates for this player have been found. Do you want to upgrade?
Cancel
Start
Page 9
e) Select <Start>, press <OK> button on R/C.
Software upgrade will take 5 minutes
Do not switch off!
Package version: 000022.0
Software BE 80%
Software FE Completed
Software MCU1:
Software Dock:
6) OSD Language setup (only for 51 version)
a) Press “
” <Home> button on R/C.
b) Select <SETUP>, then press “OK” button on R/C.
c) Select <preference setup>, then press <OK> button on R/C.
d) Select <Menu language>, then press <OK> button on R/C.
C) Select <English>, then press <OK> button on R/C.
2 - 22 - 2
7) Produce to change Tuner grid (only for /98/51 version)
In some countries, you can switch the FM tuning grid between 50
kHz and 100 kHz. Changing the tuning grid erases all preset radio
stations.
a) Press<radio> button on R/C
b) Press <Stop> button on R/C.
c) Press and hold <Play> until (50 kHz) or (100 kHz) is displayed.
Note: repeaing the same action will toggle back to it previous
tunning grid setting.
8) DVD Region Code Change
a) In open mode, press “8” “6” “8” “9” “3” “1” on R/C,then input
Software MCU3:
Software upgrade will take 5 minutes
Do not switch off!
Package version: 000022.0
Software BE Completed
Software FE Completed
Software MCU1: Not started
Software Dock: 2%
Software MCU3: Not started
Software upgrade will take 5 minutes
Do not switch off!
desired number to change region code:
1 USA
2 EU
3 APAC
4 Australia ,NZ, Latam
5 Russia ,India
6 China
CAUTION! This information is confi dential and may not be
distributed.Only a qualifi ed service person should reprogram the Region Code.
Package version: 000022.0
Software BE Completed
Software FE Completed
Software MCU1: 1%
Software Dock: Failed
Software MCU3:
f) The set will shut down automatically when the software upgrade is completed.
Page 10
REPAIR INSTRUCTIONS (One)
2 - 32 - 3
Page 11
3 - 1 3 - 1
Disassembly Instructions, Service Positions and Blu-ray Loader Mechanism handling
Dismantling of the Front Assembly
1) According to  gure 1, the mark to remove wire cover left & right.
2) Loosen 4 screws “A” to remove the Foot Stand assembly as shown in  gure 2.
3) Loosen 14 screws “B” at the back cover as shown in  gure 3.
4) Loosen 7 screws “C” to remove the PCBA/Brackets assembly as shown in  gure 4.
Dismantling of the Blu-ray Loader
1) Loosen 4 screws “D” at the Blu-ray Loader as shown in  gure 5.
D
Figure 5
Dismantling of the Touch Board
1) Loosen 7 screws “E” to remove Touch Board as shown in  gure 6.
Figure 1
A
Figure 2
B
Figure 3
E
Figure 6
Dismantling of the USB+MP3 Board & Loudspeaker boxes
1) Loosen 4 screws “F” on the top of USB & MP3 Board as shown in  gure 7.
2) Loosen 8 screws “G” & “H” to remove the left & right Loudspeaker boxes as shown in  gure 8 & 9.
F
Figure 7
Dismantling of the VFD Board
1) Loosen 1 screw “J” on the top of VFD Board as shown in  gure 10.
2) Remove the VFD Board by lifting screw mounting side up and outwards from the 2 catches for the VFD Board as shown in Figure
11.
G
Figure 8
H
Figure 9
C
Figure 4
J
Figure 10
Figure 11
Page 12
3 - 2 3 - 2
Dismantling of the Bd Board
1) Loosen 4 screws “K” as shown in  gure 12.
2) Loosen 4 screws “L” on the top of BD Board as shown in  gure 13.
Dismantling of the AMP Board
1) Loosen 4 screws “O” on the bottom of AMP Bard as shown in  gure 16.
K
Figure 12
Dismantling of the Main Board
1) Loosen 4 screws “M” as shown in  gure 14.
2) Loosen 4 screws “N” on the top of Main Board as shown in  gure 15 to remove Main Board.
Figure 13
N
L
O
Figure 16
Dismantling of the Power Board
1) Loosen 4 screws “P” on the bottom of Power Bard as shown in  gure 17.
M
Figure 14
P
Figure 15
Figure 17
Page 13
Service Positions
Service Position A - PCBA Bracket_Vertical
3 - 3 3 - 3
Service Position C – VFD, AMP & Power Board
Service Position B - AMP & Power Board
Service Position D – All Boards
Note:In some service positions the components or copper patterns of one board may risk touching its neighbouring pc boards or
metallic parts. To prevent such short-circuit use a piece of hard paper or other insulating material between them.
Page 14
3 - 4 3 - 4
Blu-ray Loader mechanism handling
Note: This Manual describes how to handle TEAC BD-LN150 drives to prevent the unnecessary damages to the drives.
1) Loosen 4 screws “Q” & “R” to remove Blu-ray Loader bracket as show in  gure 19 & 20.
R
Q
> Hold by the top and bottom: this holding method may cause damage of chassis since aluminum chassis is used and not recommended. Note: Bottom chassis of BD-LN150 is steel.
2) How to hold BD-LN150.
> Hold by the front and rear: hold the drive as indicated by arrow marks.
Figure 19
Figure 20
> Do not touch any parts on the top and do not touch Spindle motor cover on the bottom.
> Hold by the sides with your both hands if your hand is small to grab it with one hand at the front and rear: hold the drive as indicated by arrow marks.
Top Bottom
3) How to insert a disc into BD-LN150.
> Do not touch any parts on the top while inserting / ejecting a disc. > Do not touch any parts on the top even after disc is loaded (while reading a disc).
Page 15
> The other example of bad handling while inserting / ejecting a disc.
4) How to mount BD-LN150.
> Utilize Self tap screw holes on the front and rear. > Do not use double side tape to  x it. It may cause frame deformation when it is removed.
3 - 5 3 - 5
5) Application notes and design recommendation in mounting.
> The drive frame is using 0.8t aluminum plate. Pay attention not to occur any distortion when mounting the drive. Any distortion may cause Load/Eject issue. > If the drive will be used in the dusty environment, cover the drive to avoid the dust. If the dust is stuck on the roller or OPU lens, it may cause Load/Eject issue or Read issue. > In case that drive is mounted with Disc opening up, pay caution not to insert foreign material such as coins. > Make sure that the drive is used in the speci ed temperature. (5 degree C to 50 degree C). > Make sure that the appropriate handling is applied to the drive as shown in Handling Manual. Applying to the parts may cause Load/Eject issue.
Page 16
4 - 1 4 - 1
QUICK START GUIDE
The following excerpt of the QSG/DFU serves as an introduction to the set. The complete Direction for Use can be download in the different languages from the internet site of Philips Consumer care Center: www.support.philips.com
1
User Manual
India only
Power Cord
Latin America
* Adaptador fornecido como acessório não deverá ser usado nas redes elétricas do Brasil, seu uso é destinado exclusivamente a outros países da América Latina.
only
Adapter
Power Cord
2 x
FM AntennaHDMI MP3 Link
2
Page 17
4 - 2 4 - 2
SUBWOOFER
110 - 127 V
220 - 240V
3
4
HDMI
FM
Antenna
6
Asia Pacic and
Latin America only
7
2
Latin America only
1
5
HDMI
Cable
Page 18
8
TV
HDMI
Qmfbtf!tfmfdu!zpvs! mbohvbhf!boe!qsftt!PL/
Fohmjti
Ftqbopm
Jubmjbop
Ofefsmboet
Efvutdi
Ebotl
Gsbodbjt
Lmjohpo
HOME THEATER
4 - 3 4 - 3
1
9
10
2
3
AAA x 2
Page 19
4 - 4 4 - 4
USB 2.0
Wi-Fi
MP3
Link
1
1
2
2
Cable
3
3
2
1
1
2
3
1
Page 20
4 - 5 4 - 5
DOCK
1
for iPod
Philips
DCK3060
2
1
3
4
2
Page 21

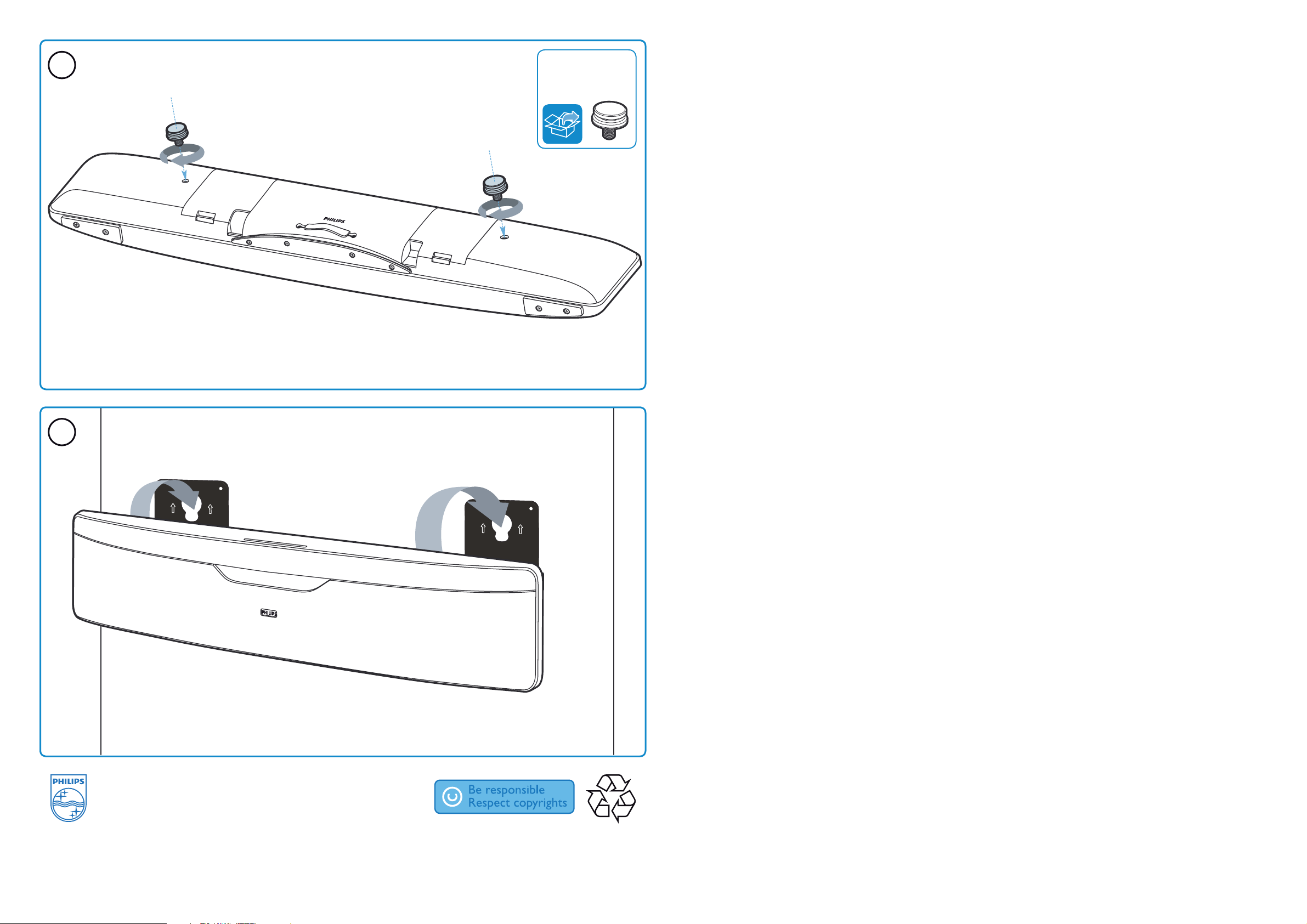

4 - 6 4 - 6
3
gnitnuoM
2 x ASEV
4
SpeciFI cations are subject to change without notice Trademarks are the property of Koninklijke Philips Electronics N.V. or their respective owners 2010 © Koninklijke Philips Electronics N.V. All rights reserved. sgythy_1018/12/98/51/93/78/v1
Page 22
BLOCK DIAGRAM
5 - 1 5 - 1
Page 23
WIRING DIAGRAM
5 - 2 5 - 2
V9
V10
V5
V4
V6
V2
V12
V8
V3
V11
V13
V7
V1
Page 24
6 - 1 6 - 1
VFD BOARD
FTD DISPLAY PIN ASSIGNMENT
TABLE OF CONTENTS
FTD Display Pin Assignment ............................................................. 6-1
Circuit Diagram ................................................................................. 6-2
PCB Layout Top & Bottom View ........................................................ 6-3
PIN CONNECTION
Page 25
CIRCUIT DIAGRAM
6 - 2 6 - 2
12
A
B
C2001 B1 C2002 B1 C2003 B1 C2004 B1 C2005 A2 C2006 A1 C2007 A1 C2008 A1 C2009 A1 C2010 A2 C2011 B1 C2012 B1 C2013 B1
A
C2014 C1 C2015 C1 C2016 C1 C2017 C1 C2018 C1 C2019 C1 C2020 C2 C2021 C2 C2022 C2 C2023 C2 C2025 C2 CN2003 C2 CN2004 B1 DP2001 A2 FB2001 B2 FB2002 B2 FB2003 B2 FB2004 B2 FB2005 B2 FB2006 B2 FB2007 B2
B
FB2008 B2 FB2010 C2 FB2011 C2 FB2012 C2 FB2014 C2 FB2015 C2
FB2016 C2 FB2017 C2 IC2001 B2 Q2001 C1 Q2002 C1 Q2003 C1 Q2005 C2 Q2006 C2 R2001 A1 R2002 A1 R2003 A1 R2004 B1 R2005 B1 R2006 B1 R2007 B1 R2008 A1 R2009 A1 R2010 B1 R2012 B1 R2013 C1 R2014 C1 R2015 C1 R2016 C1 R2017 C1 R2018 C1 R2019 C1 R2020 C1 R2021 C1 R2022 C1 R2023 C1 R2025 C2 R2027 C2 R2028 C2 RB2001 B2 RB2002 C2 SN2001 B1 ZD2001 B1 ZD2002 B1 ZD2003 C1
C
C
12
Page 26

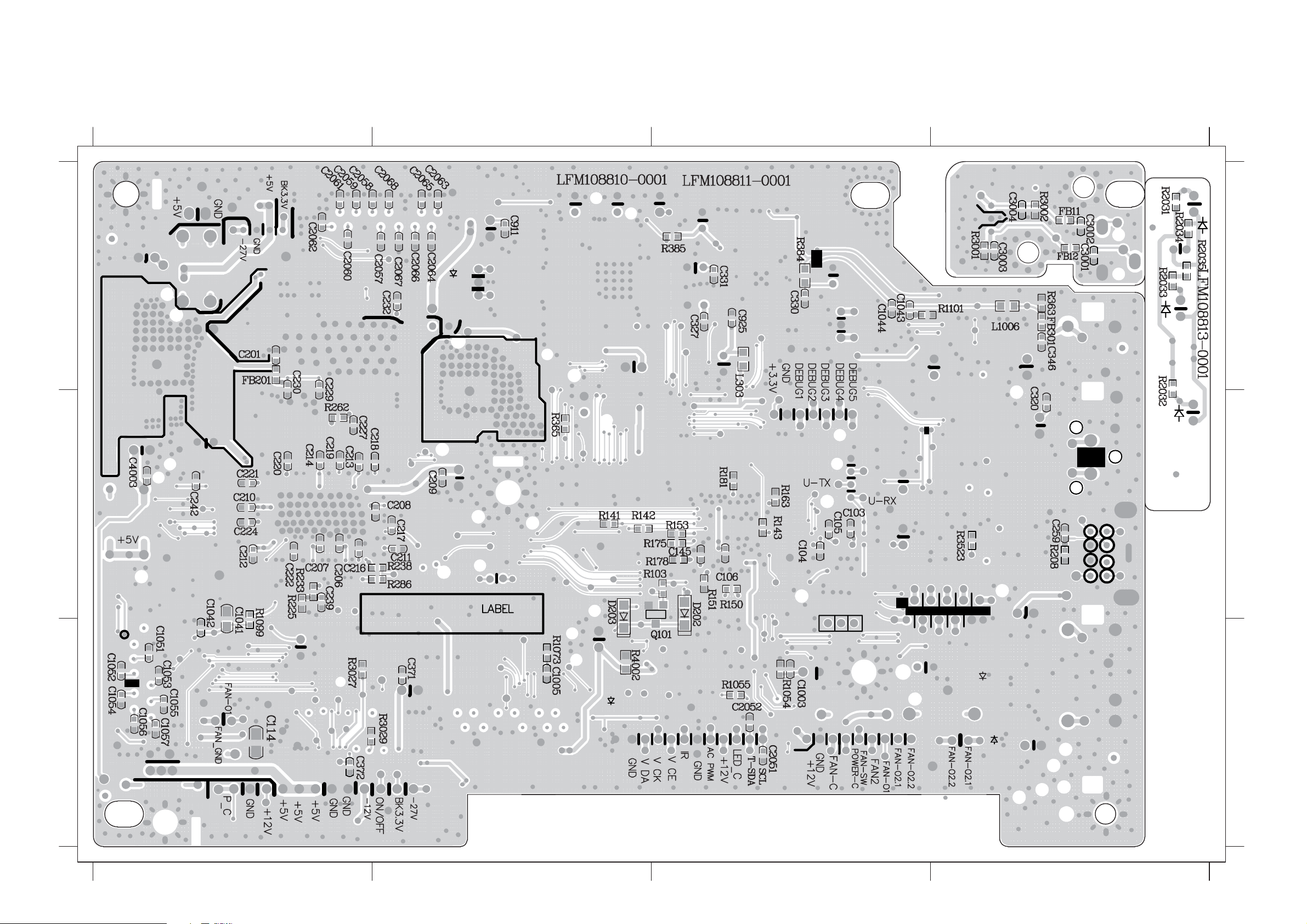

PCB LAYOUT - TOP VIEW
6 - 3 6 - 3
C2001 A1 C2002 A1 C2003 A1 C2004 A1
C2005 A1 C2006 A1 C2007 A1 C2008 A1
C2009 A2 C2010 A1 C2011 A2 C2012 A2
A A
C2013 A2 C2014 A2 C2015 A2 C2016 A2
C2017 A2 C2018 A1 C2019 A1 C2020 A1
C2021 A1 C2022 A2 C2023 A2 C2025 A2
CN2003 A2 CN2004 A2 DP2001 A2 FB2001 A2
FB2002 A2 FB2003 A2 FB2004 A2 FB2005 A2
FB2006 A2 FB2007 A2 FB2008 A2 FB2010 A2
FB2011 A2 FB2012 A2 FB2014 A2 FB2015 A2
FB2016 A2 FB2017 A2 IC2001 A1 Q2001 A2
Q2002 A2 Q2003 A2 Q2005 A1 Q2006 A1
R2001 A1 R2002 A1 R2003 A1 R2004 A1
R2005 A1 R2006 A1 R2007 A1 R2008 A1
R2009 A1 R2010 A2 R2012 A2 R2013 A2
R2014 A2 R2015 A2 R2016 A2 R2017 A2
1 2
R2018 A1 R2019 A2 R2020 A1 R2021 A1
R2022 A2 R2023 A2 R2025 A1 R2027 A1
R2028 A1 RB2001 A2 RB2002 A2 SN2001 A2
ZD2001 A2 ZD2002 A2 ZD2003 A1
PCB LAYOUT - BOTTOM VIEW
A A
1 2
12
12
Page 27
7 - 1 7 - 1
INTERNAL IC DIAGRAM - CS495313
MAIN+MP3+LED+SUPPORT1+SUPPORT2 BOARD
TABLE OF CONTENTS
Internal IC Diagram ...........................................................................7-1
Circuit Diagram ................................................................................. 7-2
PCB Layout Top View .......................................................................7-3
PCB Layout Bottom View .................................................................. 7-4
Serial Control 1
12Ch,Audio In/ 6Ch,SACD In
Serial Control 2
Paraliel Control
U ART
D M A
32-bit DSP B
P
XY
S/PDIF
S/PDIF
16Ch PCM
Audio Out
32-bit DSP A
PX Y
Ext. Memory Controller

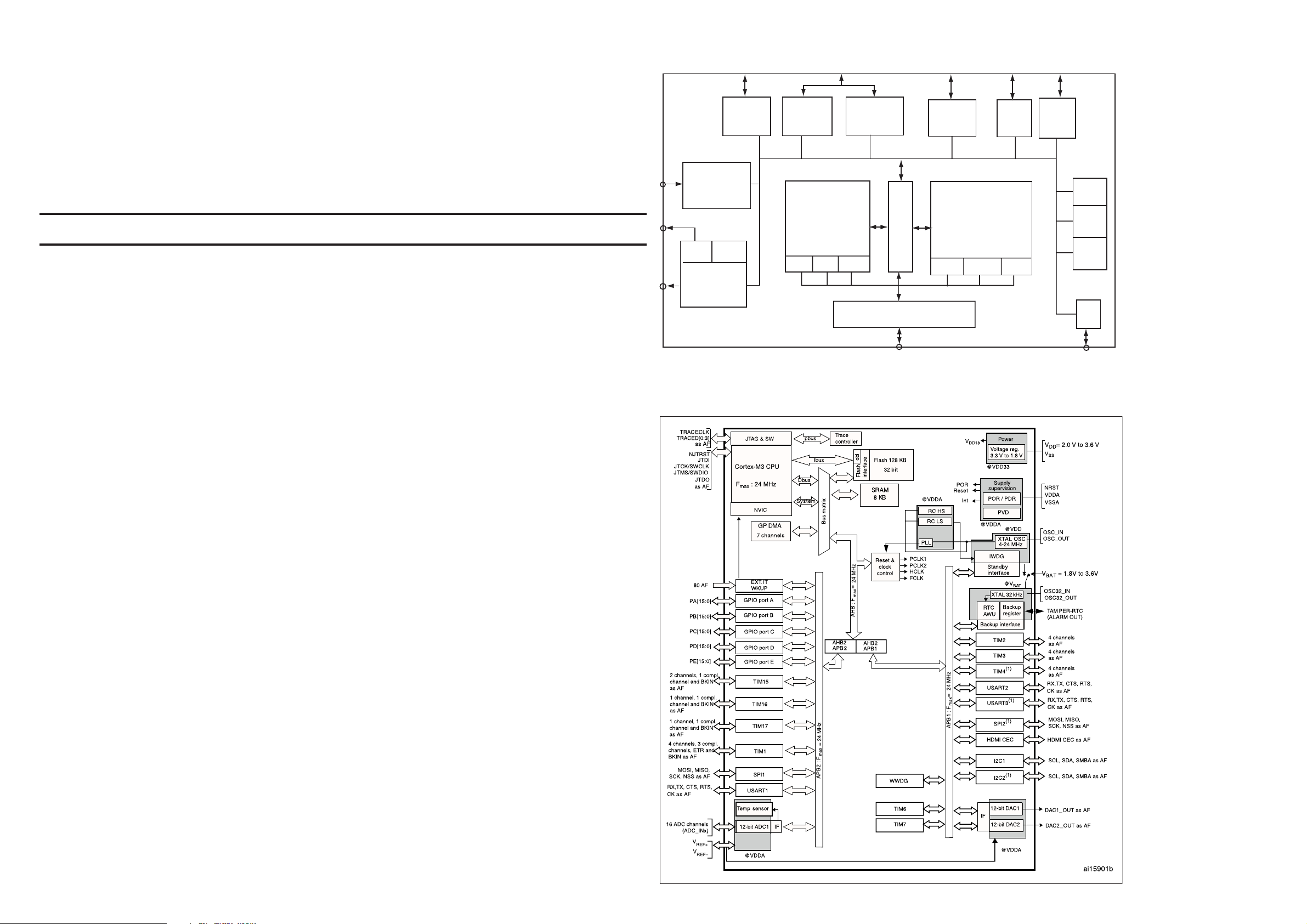

INTERNAL IC DIAGRAM - STM32F100VCT6
G PIO
D eoug
STC
TMR1
TMR2
PLL
Page 28

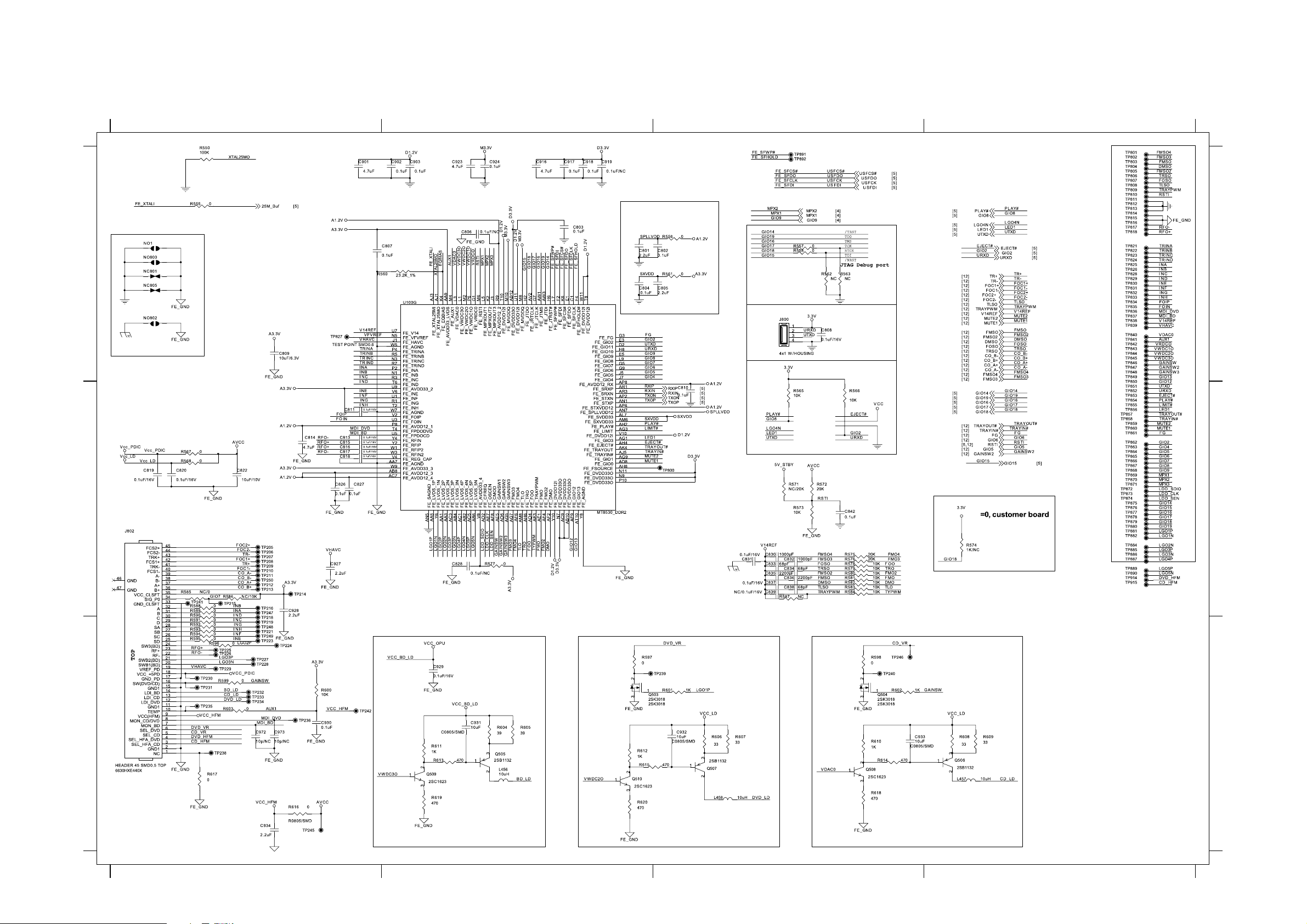

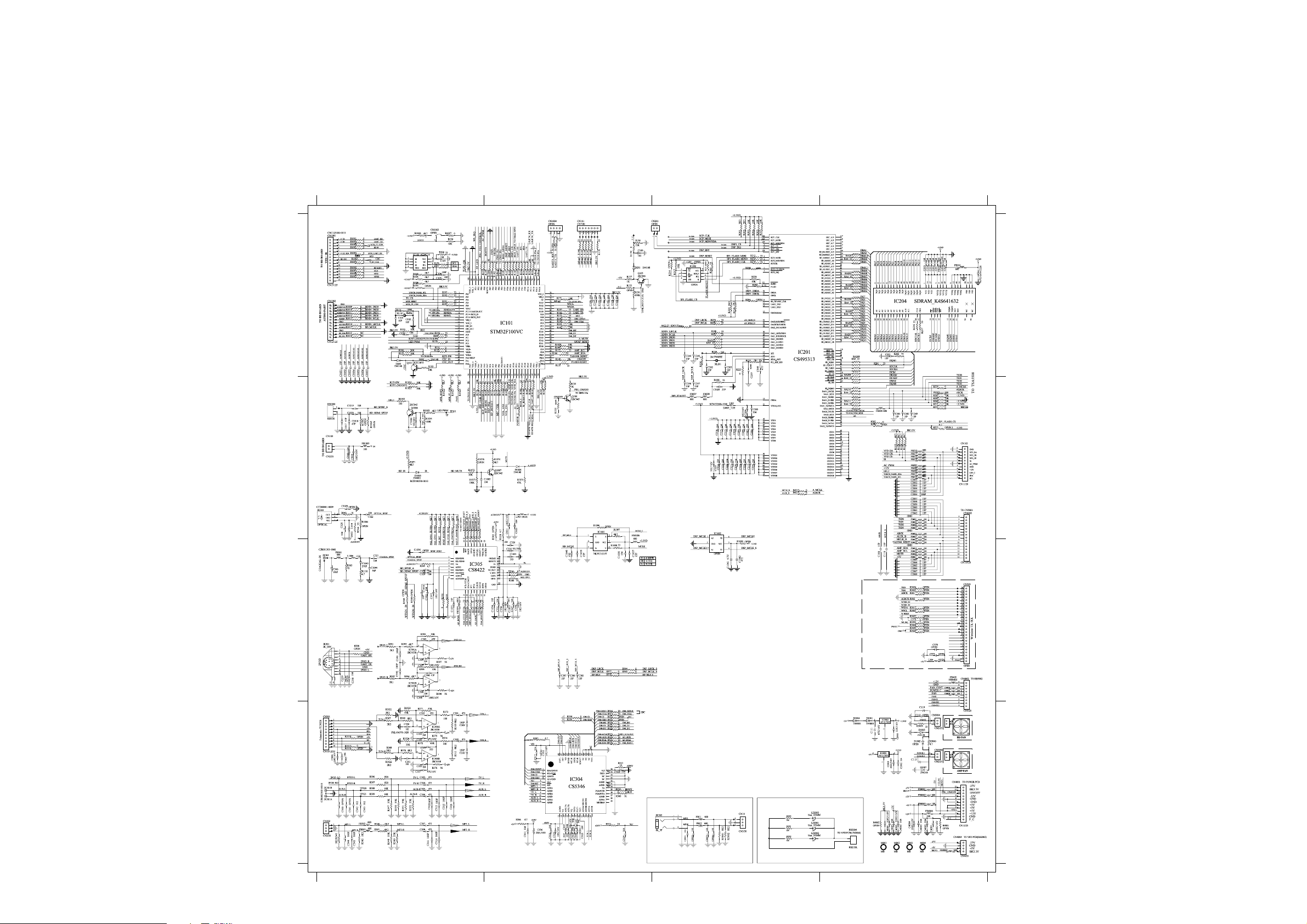

CIRCUIT DIAGRAM
C1003 B1 C1005 B2 C101 A1 C1017 B1 C1018 B1 C1019 B1 C102 A1 C1020 B1 C1028 B3 C103 A1 C1031 C1 C1032 C1 C1033 C2 C1034 C2 C1035 C2 C1037 C2
C1038 C2 C1039 C2 C104 A1 C1040 C2 C1043 C1 C105 A1 C1051 A1 C1052 A1 C1053 A1 C1054 A1 C1055 A1 C1056 A1 C1057 A1 C106 A2 C107 A2 C109 A2
C111 D4 C112 D4 C113 D4 C114 D4 C142 A2 C143 A2 C144 A2 C145 A2 C146 A2 C147 A2 C148 A2 C149 A2 C150 A1 C202 A3 C203 A3 C204 B3
C205 B3 C2051 B4 C2052 B4 C2053 B4 C2054 B4 C2055 B4 C2056 B4 C2057 B4 C2058 B4 C2059 B4 C206 B3 C2060 B4 C2061 B4 C2062 B4 C2063 C4 C2064 C4
C2065 C4 C2066 C4 C2067 C4 C2068 C4 C207 B3 C208 B3 C209 B3 C210 B3 C211 B3 C212 B3 C213 B3 C214 B3 C216 B3 C217 B3 C218 B3 C219 B3
C220 B3 C221 B3 C222 B3 C223 B3 C224 B3 C225 B3 C227 A4 C228 A4 C229 A4 C230 A4 C231 A4 C232 A4 C233 A4 C234 A4 C235 A4 C240 A3
C241 B4 C242 B4 C243 B4 C244 A3 C245 A3 C246 B3 C247 B3 C258 C1 C2901 D4 C2902 D4 C2903 D4 C3001 D3 C3002 D3 C3003 D3 C3004 D3 C301 D1
C302 D1 C303 D1 C304 D1 C305 D1 C306 D1 C307 D1 C308 D1 C309 D1 C310 D1 C311 D1 C312 D1 C313 D1 C314 D1 C315 D1 C316 D1 C317 D2
7 - 2 7 - 2
C318 D2 C319 D2 C320 B1 C321 C1 C322 B1 C323 D2 C324 D2 C325 D2 C326 C2 C327 C2 C328 C1 C329 C1 C330 C1 C331 C2 C332 D2 C333 D2
C334 D2 C335 C2 C336 C2 C337 C1 C338 C2 C339 B1 C342 D1 C343 D1 C344 D1 C345 D1 C346 C1 C347 D2 C348 D2 C349 D2 C350 D1 C351 D1
C352 D1 C353 D1 C354 D1 C355 D1 C356 D1 C357 D1 C385 C2 C386 C2 C387 C2 C391 C1 C392 C1 C393 C1 C394 C1 C395 C1 C396 C1 C397 C1
C398 C1 C4001 D4 C4002 D4 C4003 D4 C4004 D4 C4005 D4 C4006 D4 C4007 D4 C4008 D4 C905 D1 C909 B1 C910 B1 C911 D2 C925 B2 C931 B2 C936 D2
C946 D1 CN1001 A1 CN1002 A1 CN102 B4 CN103 B1 CN18 D3 CN301 D1 CN302 D1 CN4001 D4 CN4002 C4 CN4003 B4 CN4004 D4 CN5004 D4 CN5005 D4 D1001 D4 D1003 D4
D1004 D4 D1005 B1 D1006 B2 D1007 D4 D201 A2 D202 A1 D203 A1 D301 C1 D304 C1 D305 C1 D306 D1 D307 D1 FB1003 B1 FB1006 B2 FB11 D3 FB12 D3
FB201 A4 FB202 A4 FB203 B4 FB204 B4 FB205 B4 FB206 B4 FB207 B3 FB208 B3 FB209 B4 FB210 B4 FB211 B4 FB212 B4 FB214 B4 FB215 B4 FB216 B4 FB301 C1
FB302 D1 FB303 D1 FB304 C1 FB4001 D4 FB4002 D4 FB4003 D4 FB4004 D4 FB4005 D4 FB4006 C4 FB4007 C4 FB4008 C4 FB4009 B4 FB4010 B4 FB4011 C4 FB4012 B4 FB4013 B4
FB4015 C4 FB4016 C4 FB4018 C4 FB4019 C4 FB4020 C4 FB4021 B4 FB4022 B4 FB405 C4 IC1001 B2 IC101 A2 IC103 A1 IC201 A3 IC204 A4 IC2901 D4 IC2902 D4 IC304 D2
IC305 C1 IC306 D1 IC391 C1 JK201 C1 JK301 D1 JK302 D3 JK303 B1 JK305 C1 L1006 C1 L201 B3 L303 B2 LD2001 D3 LD2002 D3 LD2003 D3 Q1006 B1 Q1007 B2
Q101 A1 Q105 A2 Q106 B2 R1001 A1 R1002 A1 R1003 A1 R1004 A1 R1005 A1 R1006 A1 R1007 A1 R1009 A1 R101 A1 R1010 A1 R1011 A1 R1012 A1 R1013 A1
R1014 A1 R1017 A1 R102 A1 R1022 B1 R1023 B1 R1025 B1 R1028 A2 R103 A1 R104 A1 R1040 A2 R1041 A2 R105 A1 R1051 B1 R1052 B1 R1053 B1 R1055 B1
R106 A1 R1067 A2 R1068 B2 R1069 B2 R107 B4 R1070 A2 R1071 B1 R1072 B1 R1073 B1 R1074 B2 R1075 B2 R108 B4 R1081 B3 R109 B4 R1090 A1 R1091 A1
R1092 A1 R1093 A1 R1094 B1 R1095 B1 R1097 B2 R1098 C2 R1101 C1 R125 A1 R127 A2 R128 A2 R129 A2 R130 B4 R134 B2 R135 A2 R136 A2 R137 A2
R138 A2 R139 A2 R140 A2 R141 A1 R142 A2 R143 A2 R144 A2 R145 A2 R146 A2 R147 A2 R148 A2 R149 A2 R150 A1 R151 A1 R152 A1 R153 B2
R154 A1 R156 A1 R157 A1 R158 A1 R159 A2 R160 A2 R161 A2 R162 A2 R163 A2 R164 A2 R165 A2 R166 A2 R167 B1 R168 B1 R169 B2 R170 A2
R171 A2 R172 A2 R173 A2 R175 B2 R176 B2 R177 B2 R178 B1 R179 A1 R180 A2 R181 A2 R182 A2 R183 A2 R184 A2 R185 B2 R186 B2 R187 B2
R188 B2 R189 B2 R190 A1 R191 A1 R192 A1 R193 A1 R194 B2 R195 B2 R196 B2 R198 A1 R200 A1 R201 A3 R202 A3 R203 A3 R2031 D3 R2032 D3
1234
R2033 D3 R204 A3 R205 A3 R206 A1 R207 B2 R212 A3 R213 A3 R214 A3 R217 A3 R218 A3 R219 A3 R225 A3 R227 A3 R228 A3 R229 A3 R230 A3
R233 A3 R236 A4 R237 A4 R247 A3 R248 A3 R258 A3 R259 A3 R261 A3 R262 A4 R271 B4 R272 B4 R276 B4 R281 A4 R282 B4 R283 B4 R284 B4
R285 A3 R287 B4 R293 A3 R3001 D3 R3002 D3 R306 D1 R307 D1 R308 D1 R309 D1 R310 D1 R311 D1 R312 D2 R313 D2 R314 C2 R315 C1 R316 D2
R317 D2 R318 B1 R319 B1 R320 D2 R321 D2 R322 D2 R323 D2 R324 D2 R325 D2 R326 D2 R327 B1 R328 B1 R329 B1 R330 B1 R331 B1 R332 C1
R333 C1 R334 C1 R335 C1 R336 C1 R337 C1 R338 C1 R339 C2 R340 C2 R341 D1 R342 D1 R343 B1 R344 B1 R345 D1 R346 D1 R347 D1 R348 D1
R349 D1 R350 D1 R351 D1 R3517 D1 R352 D1 R3521 D1 R3522 D1 R3523 D1 R3524 D1 R354 D2 R356 D2 R357 B1 R358 B2 R361 B1 R362 B1 R363 C1
R364 C2 R365 C2 R367 D1 R368 D1 R369 D1 R370 D1 R371 D1 R372 D1 R373 D1 R374 D1 R375 D1 R376 D1 R377 C2 R378 C2 R384 C1 R386 D2
R387 D2 R391 C1 R392 C1 R393 C1 R394 C1 R395 C1 R396 C1 R397 C1 R398 C1 R4212 B3 R4213 B3 R5040 D4 R5066 D4 RA201 A4 RA202 A4 RA203 A4
RA204 A4 RA205 A4 RA206 A4 RA207 A4 RA208 A4 RA209 B4 RA210 B4 RA211 B4 RA212 A3 RB1006 B1 RB2004 D4 XL101 A1 XL201 A3
A
B
A
B
C
47U/16V
47U/16V
D
C
D
1234
Page 29

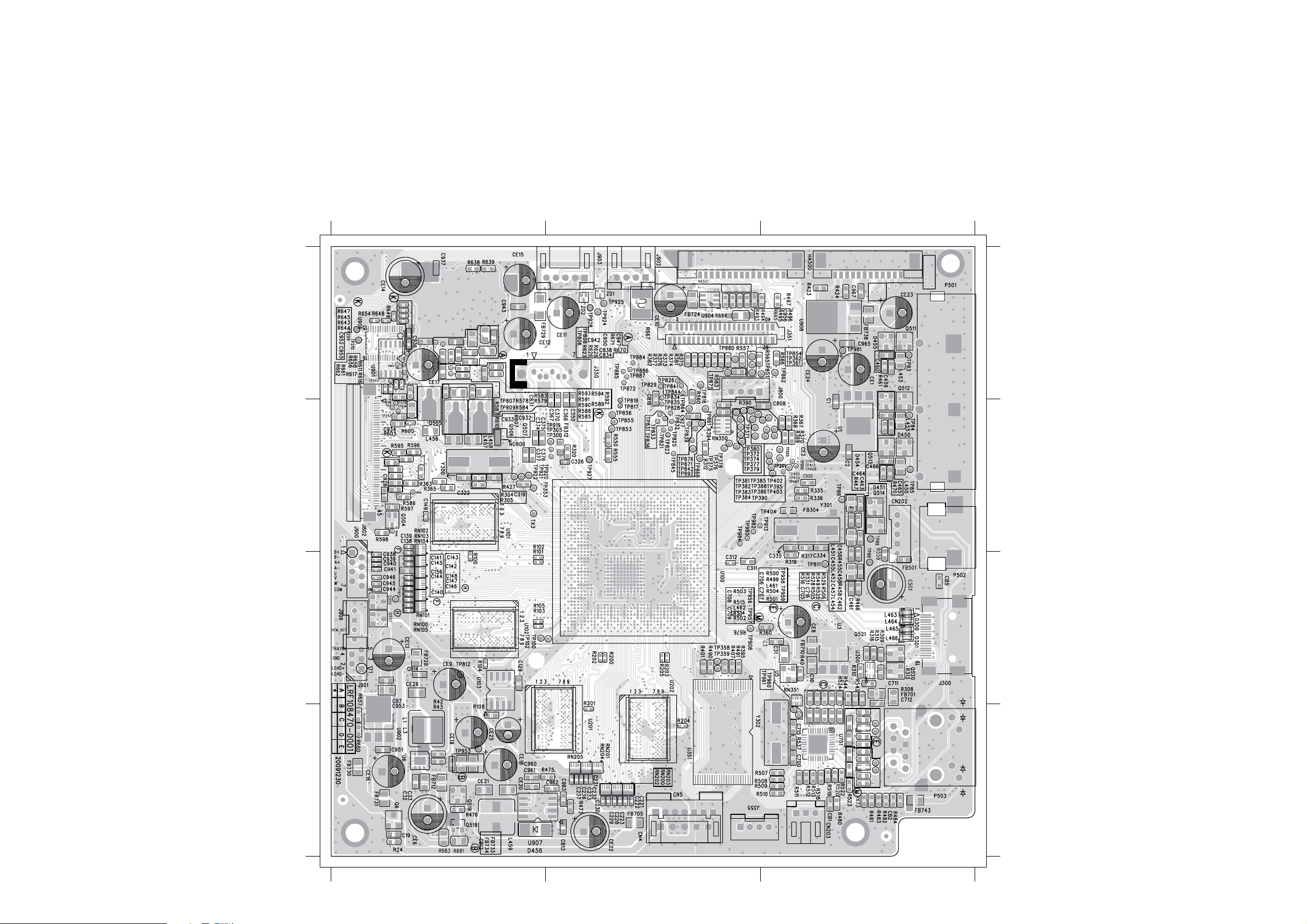

PCB LAYOUT - TOP VIEW
C101 C2 C1017 A2 C1018 A2 C1019 A2 C102 C2 C1020 A2 C1028 C3 C1031 B2 C1032 A2 C1033 A2 C1034 A2 C1035 A2 C1037 B4 C1038 B4 C1039 B4 C1040 C4
C107 B2 C109 C1 C111 A3 C112 C4 C113 C1 C146 C2 C147 B2 C148 B2 C149 A2 C150 B3 C202 C4 C203 C4 C204 C4 C205 C4 C2053 C2 C2054 C2
C2055 C2 C2056 C2 C223 B3 C225 A3 C228 A4 C231 A4 C233 A4 C234 A4 C235 A4 C240 C4 C241 B4 C243 A4 C244 C4 C245 C4 C246 B4 C247 C4
C258 A3 C2901 B4 C2902 B4 C2903 B3 C301 B1 C302 B1 C303 A3 C304 A3 C305 A3 C306 A3 C307 A3 C308 A3 C309 A3 C310 A2 C311 A3 C312 A3
C313 A3 C314 A3 C315 A3 C316 A3 C317 B3 C318 A2 C319 A3 C321 A2 C322 A2 C323 A3 C324 A3 C325 A3 C326 A2 C328 A2 C329 A2 C332 A3
7 - 3 7 - 3
C333 A3 C334 A3 C335 A2 C336 A2 C337 A2 C338 A2 C339 B1 C342 C1 C343 C1 C344 B3 C345 A3 C347 A3 C348 A3 C349 A2 C350 B1 C351 B1
C352 B1 C353 B1 C354 B1 C355 B1 C356 B2 C357 B2 C385 A2 C386 A2 C387 A2 C391 B1 C392 A1 C393 B1 C394 A1 C395 B2 C396 A1 C397 B1
C398 B1 C4001 C2 C4002 C1 C4004 B4 C4005 C1 C4006 C1 C4007 C4 C4008 C3 C905 C1 C909 A4 C910 A4 C931 A2 C936 A3 C946 B1 CN1001 C3 CN1002 C4
CN102 C2 CN103 A4 CN18 A1 CN301 B1 CN302 A3 CN4001 C4 CN4002 C1 CN4003 A4 CN4004 A4 CN5004 C4 CN5005 C1 D1001 A4 D1003 C4 D1004 A4 D1005 C3 D1006 A3
D1007 C1 D201 C1 FB1003 B4 FB1006 B4 FB202 A4 FB203 A4 FB204 A4 FB205 C2 FB206 C2 FB207 C3 FB208 C3 FB209 C2 FB210 C3 FB211 C3 FB212 C2 FB214 C2
FB215 C2 FB216 C2 FB302 B3 FB303 A3 FB304 B3 FB4001 C4 FB4002 C3 FB4003 B4 FB4004 A4 FB4005 C4 FB4006 C2 FB4007 C3 FB4008 C2 FB4009 A4 FB4010 A4 FB4011 A3
FB4012 A3 FB4013 A3 FB4015 A3 FB4016 A3 FB4018 A3 FB4019 A3 FB4020 A3 FB4021 A4 FB4022 A4 FB405 C2 IC1001 B4 IC101 B2 IC103 B2 IC201 B4 IC204 A4 IC2901 B4
IC2902 A3 IC304 A3 IC305 A2 IC306 B1 IC391 A1 JK201 B1 JK301 C1 JK302 A1 JK303 B1 JK305 A1 L201 B4 LD2001 A1 LD2002 B1 LD2003 A1 Q1006 C2 Q1007 C3
Q105 C1 Q106 C4 R1001 C3 R1002 C3 R1003 C3 R1004 C3 R1005 C3 R1006 C3 R1007 C3 R1009 C4 R101 C2 R1010 C4 R1011 C4 R1012 C4 R1013 C4 R1014 C4
R1017 A2 R102 C2 R1022 C2 R1023 C2 R1025 C2 R1028 B2 R104 B2 R1040 B2 R1041 B2 R105 B2 R1051 B3 R1052 B3 R1053 C2 R106 B2 R1067 B2 R1068 B3
R1069 B3 R107 C3 R1070 B2 R1071 C3 R1072 C3 R1074 C3 R1075 B3 R108 C3 R1081 C3 R109 C2 R1090 C3 R1091 C3 R1092 C3 R1093 C3 R1094 A2 R1095 A2
R1097 C4 R1098 B4 R125 B3 R127 B3 R128 B3 R129 C3 R130 B3 R134 C4 R135 B2 R136 B2 R137 C1 R138 C1 R139 C1 R140 B2 R144 B2 R145 A2
R146 A2 R147 A2 R148 A2 R149 C4 R152 B3 R154 B2 R156 B2 R157 B2 R158 B2 R159 C2 R160 B2 R161 A2 R162 A2 R164 A2 R165 B2 R166 B2
R167 B3 R168 B3 R169 B3 R170 A2 R171 A2 R172 B2 R173 B2 R176 B3 R177 B3 R179 B3 R180 B2 R182 B2 R183 A2 R184 B2 R185 B3 R186 B3
R187 B3 R188 B3 R189 B3 R190 B2 R191 B2 R192 C2 R193 C2 R194 B3 R195 B3 R196 B3 R198 B2 R200 B3 R201 B3 R202 B3 R203 B3 R204 B3
R205 B3 R206 B3 R207 B2 R212 B3 R213 B3 R214 B3 R217 B3 R218 B4 R219 B4 R227 B3 R228 B3 R229 C4 R230 C4 R236 B4 R237 B4 R247 B4
R248 B4 R258 C4 R259 B4 R261 C4 R271 A4 R272 B4 R276 A4 R281 B4 R282 A4 R283 A4 R284 A4 R285 B3 R287 B3 R293 A4 R306 B1 R307 A1
12344
R308 C1 R309 C1 R310 B1 R311 B1 R312 B3 R313 A2 R314 A2 R315 A2 R316 B3 R317 B3 R318 A2 R319 A2 R320 A3 R321 A3 R322 A3 R323 B3
R324 B3 R325 B3 R326 B2 R327 A2 R328 A2 R329 A2 R330 A2 R331 A2 R332 A2 R333 A2 R334 A2 R335 A2 R336 A2 R337 A2 R338 A2 R339 A2
R340 A2 R341 A3 R342 A3 R343 B1 R344 A1 R345 A3 R346 B3 R347 A3 R348 A3 R349 A3 R350 A3 R351 A3 R3517 C2 R352 A3 R3521 B1 R3522 B1
R3524 B1 R354 B3 R356 B3 R357 A2 R358 A2 R361 A2 R362 A2 R364 C4 R367 B1 R368 B2 R369 B1 R370 B1 R371 B1 R372 B1 R373 B1 R374 B1
R375 B2 R376 B1 R377 C4 R378 B4 R386 A3 R387 A2 R391 B1 R392 A1 R393 B1 R394 A1 R395 B1 R396 A1 R397 B2 R398 A1 R4212 B4 R4213 A4
R5040 C1 R5066 C4 RA201 B3 RA202 B4 RA203 B3 RA204 A4 RA205 B4 RA206 B4 RA207 B4 RA208 B4 RA209 B3 RA210 A4 RA211 A4 RA212 B4 RB1006 A2 RB2004 A1
XL101 C3 XL201 C3
A
B
A
B
C
C
123
Page 30
PCB LAYOUT - BOTTOM VIEW
C1003 C2 C1005 C3 C103 B3 C104 B3 C1043 A2
C105 B3 C1051 C4 C1052 C4 C1053 C4 C1054 C4
C1055 C4 C1056 C4 C1057 C4 C106 B3 C114 C4
C145 B3 C2051 C2 C2052 C2 C2057 A3 C2058 A4
C2059 A4 C206 B1 C2060 A4 C2061 A4 C2062 A4
C2063 A3 C2064 A3 C2065 A3 C2066 A3 C2067 A3
7 - 4 7 - 4
C2068 A3 C207 B1 C208 B2 C209 B2 C210 B1
C211 B2 C212 B1 C213 B1 C214 B1 C216 B1
C217 B2 C218 B2 C219 B1 C220 B1 C221 B1
C222 B1 C224 B1 C227 B1 C229 A4 C230 A4
C232 A3 C242 B1 C3001 A1 C3002 A1 C3003 A1
C3004 A1 C320 B4 C327 A2 C330 A2 C331 A2
C346 A1 C4003 B1 C911 A3 C925 A2 D202 B3
D203 B2 FB11 A1 FB12 A1 FB201 A4 FB301 A1
L1006 A1 L303 A2 Q101 C2 R103 B2 R1055 C2
R1073 C3 R1101 A1 R141 B2 R142 B2 R143 B3
R150 B3 R151 B3 R153 B3 R163 B3 R175 B2
R178 B2 R181 B3 R2031 A1 R2032 A1 R2033 A1
R225 B1 R233 B1 R262 B1 R3001 A1 R3002 A1
R3523 B4 R363 A1 R365 B2 R384 A2
A
4
123
A
B
C
B
C
4
123
Page 31
8 - 1 8 - 1
+
-
POWER BOARD

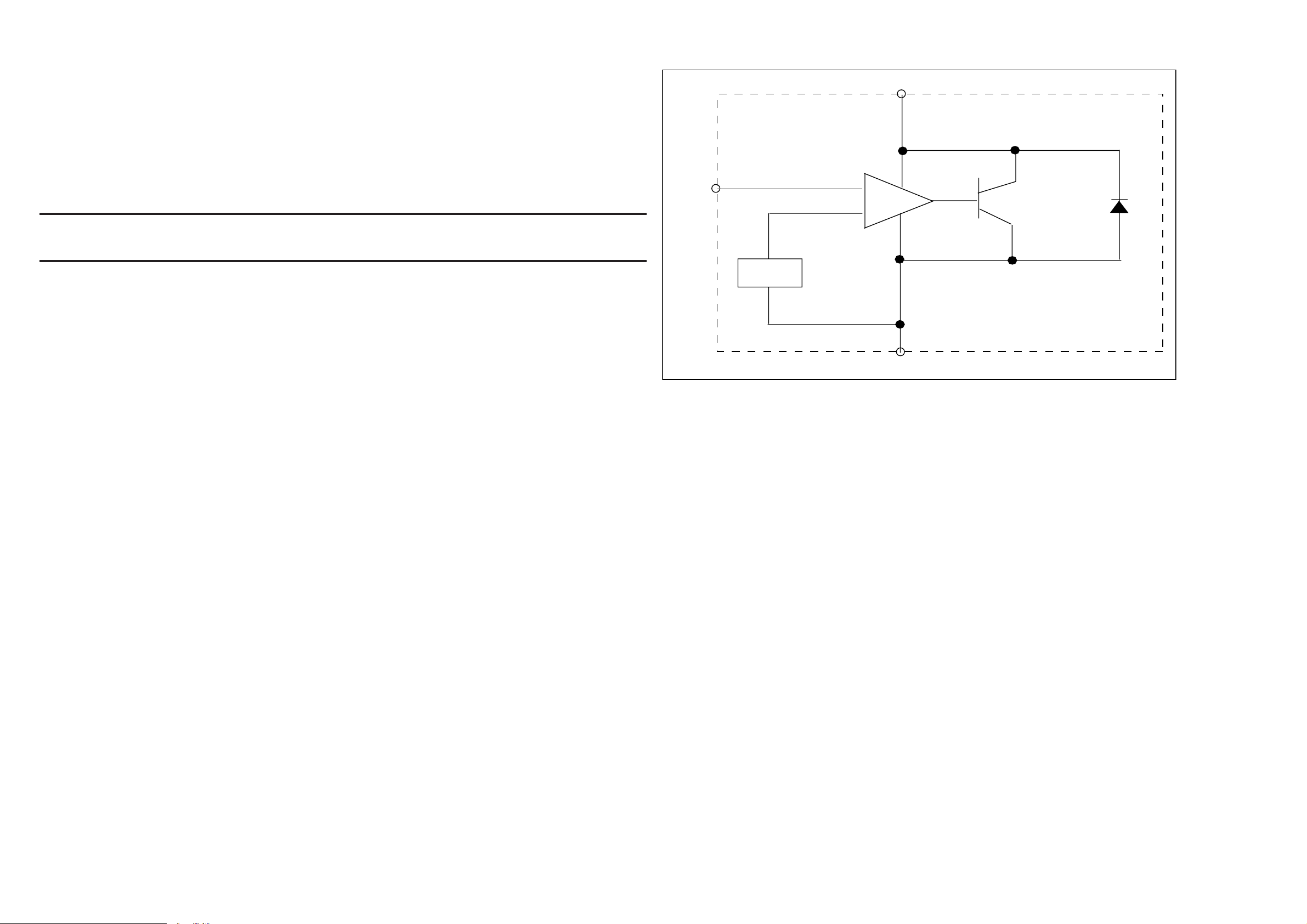

INTERNAL IC DIAGRAM - AZ431
CATHODE
REF
REF
V
TABLE OF CONTENTS
Internal IC Diagram ...........................................................................8-1
Circuit Diagram .................................................................................. 8-2
PCB Layout Top View .......................................................................8-3
PCB Layout Bottom View .................................................................. 8-4
ANODE
Page 32
CIRCUIT DIAGRAM
8 - 2 8 - 2
BD901 A1 C903 B1 C904 B1 C906 B3 C907 B3 C908 C1 C909 B1 C910 B1 C911 B3 C912 B3
C913 C4 C914 B4 C915 B4 C916 B1 C917 A1 C918 A1 C919 A1 C920 A1 C921 A1 C922 A1
C923 A1 C924 C2 C925 C2 C926 A2 C927 C2 C928 B3 C929 A3 C930 C2 C931 C2 C932 C2
A
C933 C2 C934 C2 C938 A2 C941 B2 C942 C3 C943 B2 C944 B2 C945 C3 C946 B3 C947 A2
C948 C4 C950 A3 C951 C4 C952 C3 C953 C3 C954 C3 C955 B3 C956 B3 C957 B3 C959 C3
C960 C3 C961 C3 C962 C3 C963 B3 C964 B3 C965 B3 C966 B3 C967 B3 C968 B3 C969 B3
C970 A3 C971 B4 C972 A3 C973 A4 C974 A3 C975 A3 C976 A3 C977 C4 C978 B4 C979 B4
C980 B4 C981 A4 C982 B4 C983 A4 C984 C3 C985 B4 C989 A2 C990 A2 C993 A2 CN901 C1
CN902 A1 CN904 C4 CN905 B4 CN906 A4 D901 C2 D902 A2 D903 A3 D904 A3 D905 A3 D906 A4
D907 C2 D908 B3 D909 B2 D910 A2 D911 C3 D912 B3 D914 A3 D915 A4 D916 A3 D918 B3
F901 C1 GT901 B1 GT903 C2 IC901 C1 IC902 C2 IC902 C2 IC903 B3 IC903 B3 IC904 C2 IC905 B2
IC906 C4 IC907 A3 IC908 A3 L901 B1 L902 A1 L903 C3 L904 B3 L905 B3 L906 A3 L907 A4
NTC901 C1 Q901 B1 Q902 B2 Q903 A2 Q904 C3 Q905 B3 Q906 B4 Q907 C3 Q908 B4 Q909 A4
Q910 B3 Q911 B3 Q912 C4 Q913 A4 Q914 B3 Q915 B4 Q916 A2 R901 C1 R902 C1 R903 C1
R904 B1 R905 A1 R907 B1 R908 B1 R908A B4 R909 C2 R910 B2 R911 A2 R912 A2 R913 C3
R914 B1 R915 B1 R916 B1 R917 B1 R918 C2 R919 A1 R920 A1 R921 C3 R923 C2 R924 C4
R925 C2 R926 B3 R927 C2 R928 B2 R929 C2 R930 C2 R931 C2 R932 A4 R933 B3 R934 A2
R935 C3 R936 B3 R937 B3 R938 C4 R941 A2 R942 A2 R943 C3 R944 B3 R945 B3 R946 B3
R947 A3 R948 A3 R949 C4 R950 A4 R951 B4 R952 A2 R953 C3 R954 B4 R955 A4 R956 A4
R957 A2 R958 C3 R959 C3 R960 B4 R961 A4 R962 C3 R963 C3 R964 C3 R965 A3 R966 B3
R967 B3 R968 B3 R969 B4 R970 B4 R971 B3 R972 B3 R973 B3 R974 B3 R975 B3 R976 A3
R977 B4 R978 A3 R979 A3 R980 B4 R981 B4 R982 B4 R983 A4 R984 A4 R985 A4 R987 B1
R988 A1 R989 A1 R990 A2 R991 A2 R992 A2 R993 A2 R994 A3 R995 A3 R996 A3 R997 A2
R998 A2 R999 B2 T901 B2 T901 B2 T902 A2 T902 A2 TVR901 C1 TVR902 A1 TVR903 A1 ZD902 A3
ZD903 A3 ZD905 C2 ZD906 A4 ZD907 B4 ZD907 B4 ZD910 A4
1234
A
B
C
B
C
1234
Page 33
PCB LAYOUT - TOP VIEW
8 - 3 8 - 3
BD901 C1 C903 B1 C904 B1 C906 A2 C908 A2 C909 A1
C916 B1 C917 B2 C918 B2 C922 C1 C923 C2 C924 A1
C925 C2 C926 B2 C927 A3 C928 B2 C929 C3 C930 A2
C934 B2 C941 A2 C942 C2 C943 B2 C944 B2 C945 A3
A
C946 B2 C950 C2 C960 A3 C961 B3 C963 B3 C964 B3
C967 A3 C968 A3 C969 B2 C972 B3 C973 B3 C977 A3
123
C978 A3 C980 C3 C990 A2 CN901 A1 CN902 C1 CN904 A3
CN905 B3 CN906 C3 D907 B2 D908 A2 D909 A2 D910 C2
D911 A3 D912 B3 D916 C3 F901 A1 GT901 B1 GT903 B2
IC902 A3 IC902 A3 IC903 B2 IC903 B2 J901 B1 J903 C2
J904 C2 J905 B2 J906 B2 J907 B2 J908 A1 J909 A2
J910 A2 J911 A3 J912 A3 J913 A3 J914 A3 J915 A3
J916 A3 J917 A3 J918 A3 J919 B3 J920 B2 J921 B3
J922 B3 J924 B3 J925 B3 J926 B3 J927 C3 J928 C3
J929 C2 L901 B1 L902 C1 L903 A3 L904 B3 L905 A3
L906 C3 L907 C3 NTC901 A1 Q901 B2 Q902 A2 Q903 B2
Q914 A3 Q915 A3 Q916 C2 R905 B1 R907 A2 R909 B2
R911 B2 R916 A2 R921 A3 R929 A2 R932 B3 R934 B2
R957 C2 R963 A2 R964 A3 R970 A3 R978 B2 R979 C2
A
R981 A3 R990 B2 R994 C2 T901 A2 T901 A2 T902 C2
T902 C2 TVR901 A1 TVR902 C2 TVR903 C2 ZD902 B3 ZD903 C2
B
C
B
C
123
Page 34
PCB LAYOUT - BOTTOM VIEW
C907 B3 C910 B2 C911 A3 C912 A3 C913 A3 C914 A3 C915 A3
C919 B2 C920 C2 C921 C1 C931 A2 C932 B2 C933 A2 C938 B2
C947 B2 C948 A3 C951 A3 C952 A3 C953 A3 C954 A3 C955 B3
C956 B3 C957 B2 C959 A2 C962 A3 C965 B3 C966 A3 C970 B3
C971 A3 C974 B3 C975 B3 C976 C2 C979 C3 C981 C3 C982 B3
8 - 4 8 - 4
C983 C3 C984 A3 C985 A3 C989 A1 C993 A1 D901 A1 D902 B1
D903 C3 D904 C3 D905 C3 D906 C3 D914 B2 D915 C3 D918 B3
IC901 A2 IC904 A2 IC905 B2 IC906 A3 IC907 B2 IC908 C2 Q904 A3
Q905 A3 Q906 A3 Q907 B3 Q908 B3 Q909 C3 Q910 B3 Q911 A3
Q912 B3 Q913 C3 R901 B1 R902 B1 R903 B1 R904 A1 R908 B2
R908A B3 R910 A1 R912 B1 R913 A3 R914 A1 R915 A1 R917 B2
R918 A1 R919 C1 R920 C1 R923 A2 R924 A3 R925 A3 R926 B2
R927 A2 R928 B2 R930 A2 R931 A2 R933 B3 R935 B3 R936 A3
R937 A3 R938 B3 R941 B1 R942 A3 R943 B3 R944 A3 R945 B2
R946 B2 R947 C3 R948 C2 R949 A3 R950 C3 R951 C3 R952 B2
R953 A3 R954 A3 R955 C3 R956 C3 R958 A3 R959 A3 R960 A3
R961 C3 R962 A3 R965 B2 R966 B3 R967 A3 R968 A3 R969 A3
123
R971 B3 R972 A3 R973 A3 R974 B2 R975 B2 R976 C2 R977 B3
R980 A3 R982 C3 R983 C3 R984 C3 R985 C3 R987 B2 R988 C1
R989 C1 R991 B2 R992 C2 R993 C2 R995 B3 R996 C3 R997 C2
R998 B2 R999 B2 ZD905 A2 ZD906 C3 ZD907 A3 ZD907 A3 ZD910 C3
A
B
A
B
C
C
123
Page 35
9 - 1 9 - 1
BD BOARD
TABLE OF CONTENTS
Circuit Diagram (one) ........................................................................9-2
Circuit Diagram (two) ........................................................................ 9-3
Circuit Diagram (three) ..................................................................... 9-4
Circuit Diagram (four) ....................................................................... 9-5
Circuit Diagram ( ve) ........................................................................ 9-6
Circuit Diagram (six) ......................................................................... 9-7
Circuit Diagram (seven) .................................................................... 9-8
Circuit Diagram (eight) ...................................................................... 9-9
Circuit Diagram (nine) ....................................................................... 9-10
Circuit Diagram (ten) ........................................................................9-11
Circuit Diagram (eleven) ................................................................... 9-12
Circuit Diagram (twelve) ................................................................... 9-13
PCB Layout Top View .......................................................................9-14
PCB Layout Bottom View .................................................................. 9-15
Page 36

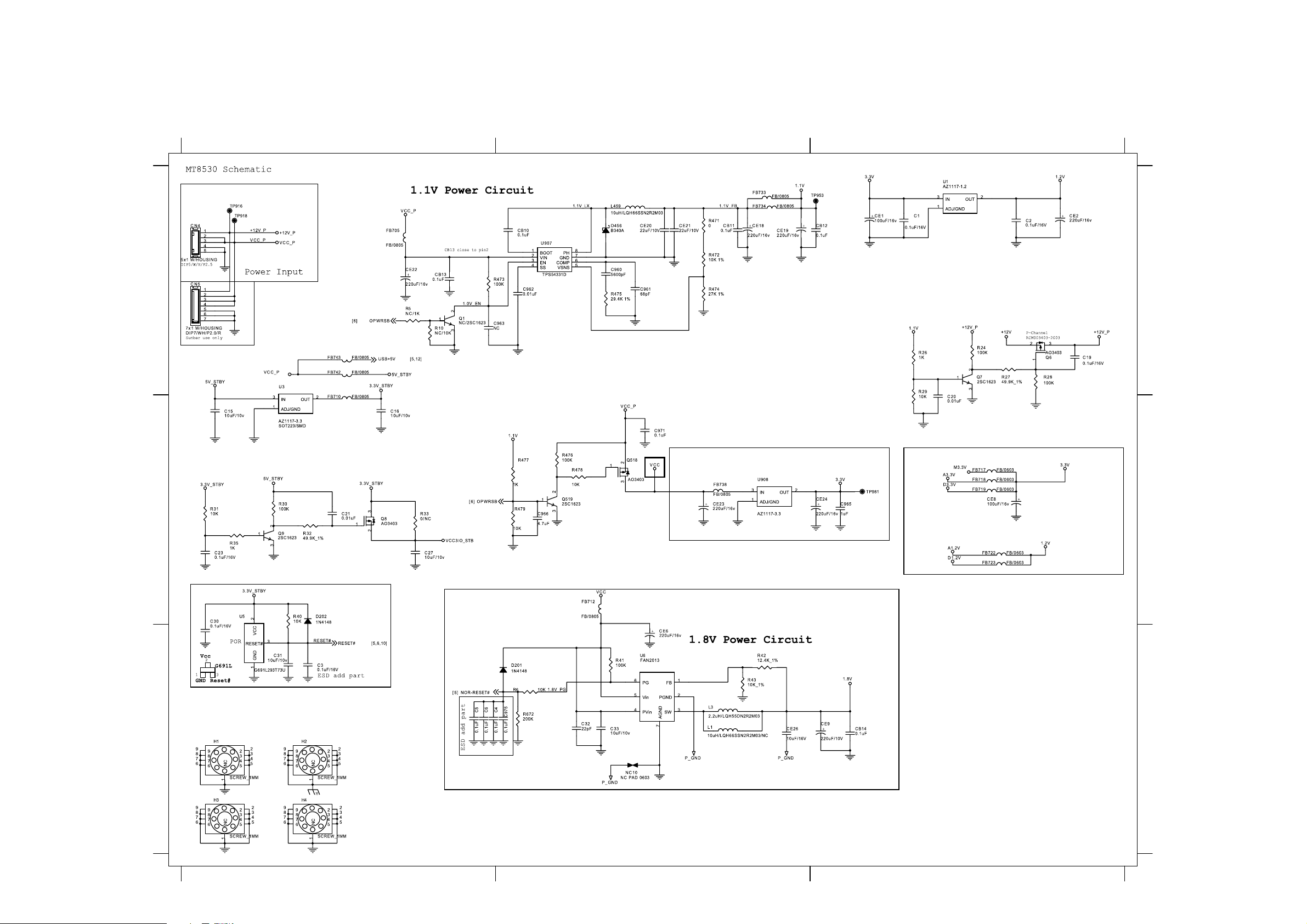

CIRCUIT DIAGRAM (one)
9 - 2 9 - 2
C1 A3 C15 B1 C16 B1 C19 A3 C2 A3
C20 B3 C23 B1 C27 B1 C3 C1 C30 B1
C31 C1 C32 C2 C33 C2 C4 C2 C5 C1
A
C6 C1 C960 A2 C961 A2 C962 A2 C965 B3
C966 B2 C971 B2 C975 C2 CB10 A2 CB11 A2
CB12 A3 CB13 A1 CB14 C3 CE1 A3 CE18 A2
CE19 A2 CE2 A3 CE20 A2 CE21 A2 CE22 A1
CE23 B2 CE24 B3 CE26 C2 CE6 C2 CE9 C3
CN5 A1 D201 C2 D202 B1 D456 A2 FB705 A1
FB710 B1 FB712 B2 FB717 B3 FB718 B3 FB719 B3
FB722 B3 FB723 B3 FB733 A2 FB734 A2 FB738 B2
FB742 A1 FB743 A1 L3 C2 L459 A2 Q518 B2
Q519 B2 Q6 A3 Q7 A3 Q8 B1 Q9 B1
R24 A3 R26 A3 R27 A3 R28 A3 R29 A3
R30 B1 R31 B1 R32 B1 R35 B1 R40 B1
R41 C2 R42 C2 R43 C2 R471 A2 R472 A2
R473 A2 R474 A2 R475 A2 R476 B2 R477 B2
R478 B2 R479 B2 R6 C2 R672 C2 U1 A3
U3 A1 U5 B1 U5 B1 U6 C2 U907 A2
U908 B2
123
A
B
C
B
C
123
Page 37
CIRCUIT DIAGRAM (two)
9 - 3 9 - 3
C100 A1 C101 A2 C102 A2 C103 A2
A
C104 A2 C105 A2 C106 A2 C107 A2
C108 A1 C109 A1 C110 A2 C111 A2
C112 A2 C113 A2 C114 A2 C115 A2
C116 A2 C117 A1 C118 A1 C119 A1
C120 A1 C121 A2 C122 A2 C123 A2
C124 A2 C125 A2 C126 A2 C127 A2
C128 A2 C129 A1 C130 A1 C131 A1
C132 A1 C133 B2 C134 B2 C135 B2
C136 B2 C137 B2 C138 B3 C139 B3
C140 B3 C141 B3 C142 B3 C143 B3
C144 B3 C145 C3 C146 C3 C147 C3
C148 C3 C149 B2 C150 B2 C151 C2
C152 C2 C153 C2 C155 C1 C156 C2
C970 C2 CE25 C2 FB100 C1 R100 B3
R101 B3 R102 B3 R103 B3 R104 B3
R105 B3 R106 C2 R108 C2 R109 C2
RN100 B3 RN101 B3 RN102 B3 RN103 B3
RN104 C3 RN105 C3 U100 C1 U101 A3
U102 A3 U102 A3 U103 C2
123
A
B
C
B
C
123
Page 38
CIRCUIT DIAGRAM (three)
9 - 4 9 - 4
C200 C2 C201 A1 C202 A1
C203 A2 C204 A2 C205 A2
C206 A2 C207 A1 C208 A1
A
C209 A2 C210 A2 C211 A2
C212 A2 C213 A1 C214 A1
C215 A2 C216 A2 C217 A2
C218 A2 C219 A2 C220 A2
C221 B3 C222 B3 C223 B3
C224 B2 C225 B3 C226 B3
C227 B3 C228 B3 C229 B3
C230 B3 C231 B3 C232 B3
C233 B3 C234 B2 C235 B2
C236 B3 C237 C3 C238 C2
C239 C1 R200 B2 R201 B2
R202 B2 R203 B2 R204 B2
R205 B2 R206 C1 RN200 B3
RN201 B3 RN202 B3 RN203 B3
RN204 B3 RN205 B3 U201 A2
U202 A3
123
A
B
C
B
C
123
Page 39

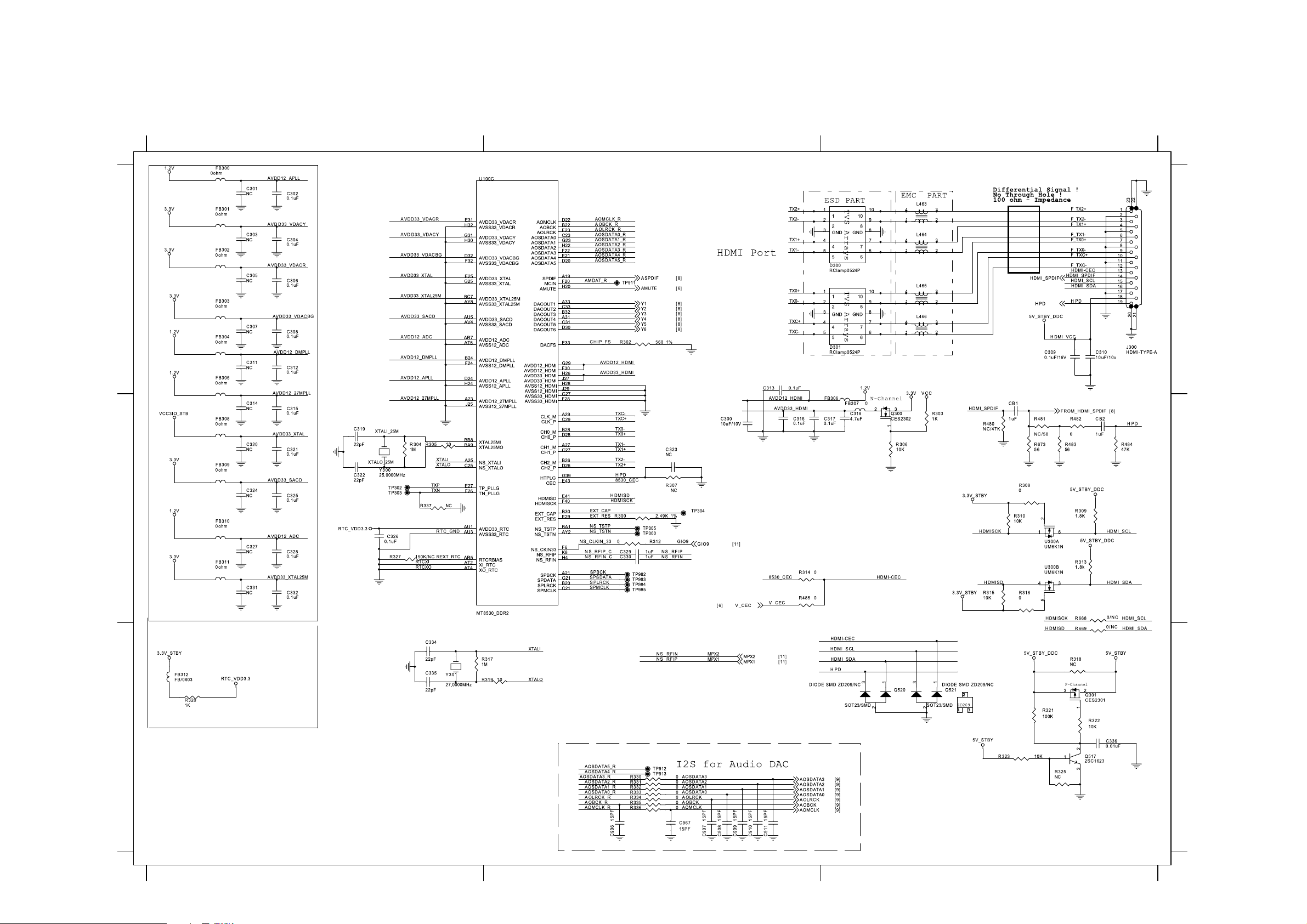

CIRCUIT DIAGRAM (four)
9 - 5 9 - 5
C300 B2 C302 A1 C304 A1 C306 A1 C308 A1
C309 A3 C310 A3 C312 A1 C313 A2 C315 B1
A
C316 B2 C317 B3 C318 B3 C319 B1 C321 B1
C322 B1 C325 B1 C326 B1 C328 B1 C329 B2
C330 B2 C332 B1 C334 C1 C335 C1 C336 C3
C906 C2 C907 C2 C908 C2 C909 C2 C910 C2
C911 C2 C967 C2 CB1 B3 CB2 B3 FB300 A1
FB301 A1 FB302 A1 FB303 A1 FB304 A1 FB305 A1
FB306 B3 FB307 B3 FB308 B1 FB309 B1 FB310 B1
FB311 B1 FB312 C1 J300 A3 Q300 B3 Q301 C3
Q517 C3 R300 B2 R302 A2 R303 B3 R304 B1
R305 B1 R306 B3 R308 B3 R309 B3 R310 B3
R312 B2 R313 B3 R314 B2 R315 B3 R316 B3
R317 C2 R319 C2 R320 C1 R321 C3 R322 C3
R323 C3 R330 C2 R331 C2 R332 C2 R333 C2
R334 C2 R335 C2 R336 C2 R482 B3 R483 B3
R484 B3 R485 B2 R673 B3 U300 B3 Y300 B1
Y301 C1
123
A
B
C
B
C
123
Page 40
CIRCUIT DIAGRAM ( ve)
9 - 6 9 - 6
C351 A2 C353 A1 C354 A1 C355 A3
C356 A1 C357 A1 C358 A3 C359 A1
A
C361 A2 C363 A2 C364 B2 C368 B2
C374 B3 C375 B3 C376 B3 C377 B3
CB3 B2 CB4 C2 CB8 B2 CB9 B2
123
CE10 B2 CE11 C2 FB350 A1 FB351 A1
FB352 A1 FB353 A1 FB354 A2 FB355 A2
FB356 A2 FB357 B2 FB724 B2 FB725 C2
J903 C2 Q401 C1 Q402 C2 R326 B2
R350 A2 R351 A2 R352 A3 R354 A3
R355 A3 R358 B1 R359 B1 R360 B1
R363 C1 R365 C1 R367 B1 R368 B1
R369 B1 R370 B1 R373 C3 R375 C3
R376 C3 R377 C3 R378 B1 R381 C3
R415 C1 R416 C2 R417 C1 R418 C2
R427 A1 R486 B2 R487 B2 R488 B2
R489 C2 RN350 B1 U351 A3 U904 B2
U905 B2 ZD1 B2 ZD2 C2
A
B
C
B
C
123
Page 41

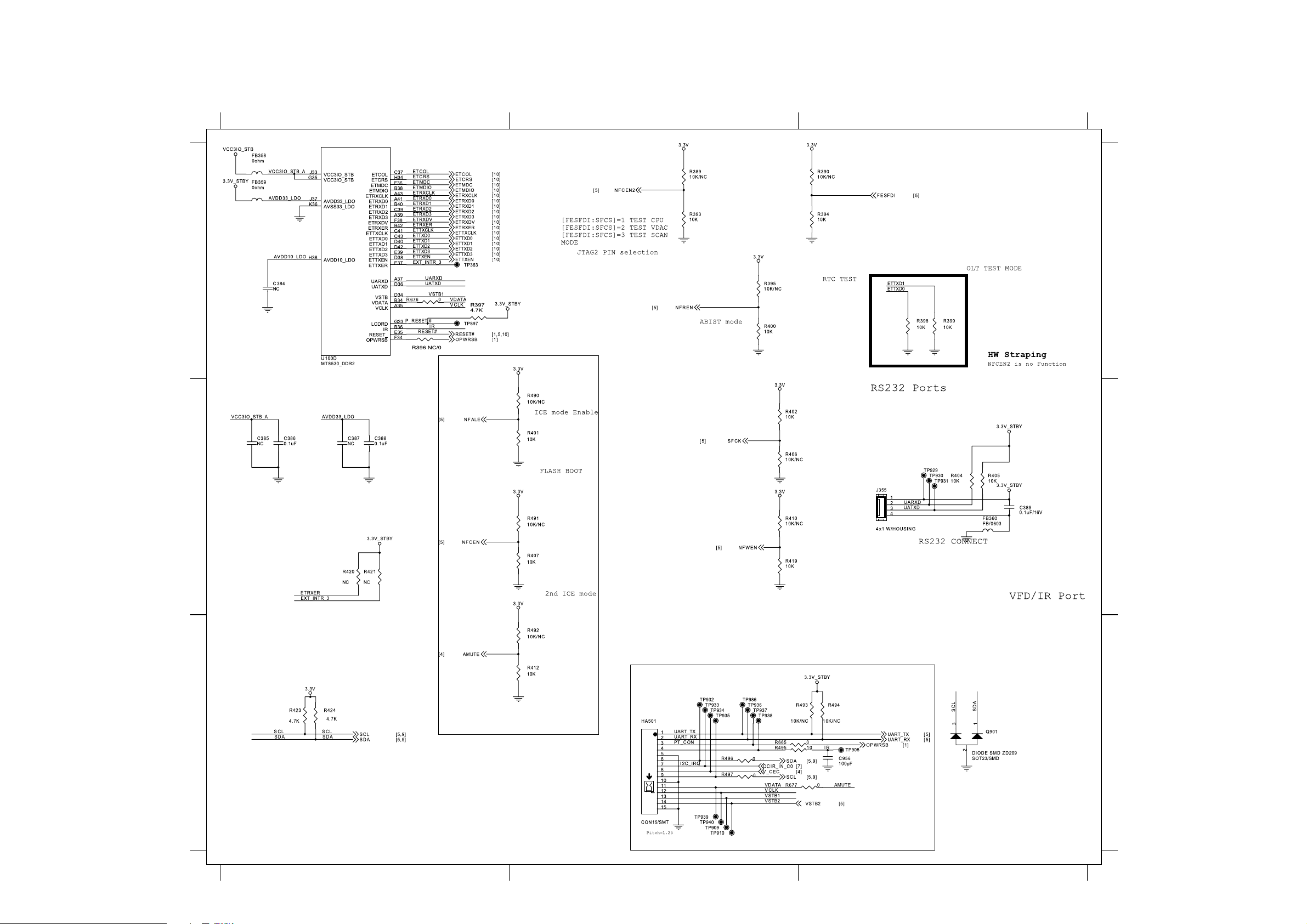

CIRCUIT DIAGRAM (six)
9 - 7 9 - 7
C386 B1 C388 B1 C389 B3
C956 C3 FB358 A1 FB359 A1
FB360 B3 HA501 C2 J355 B3
A
R393 A2 R394 A3 R397 A1
R398 A3 R399 A3 R400 A2
R401 B2 R402 B2 R404 B3
R405 B3 R407 B2 R412 C2
R419 B2 R423 C1 R424 C1
R495 C2 R496 C2 R497 C2
R677 C2
123
A
B
C
B
C
123
Page 42

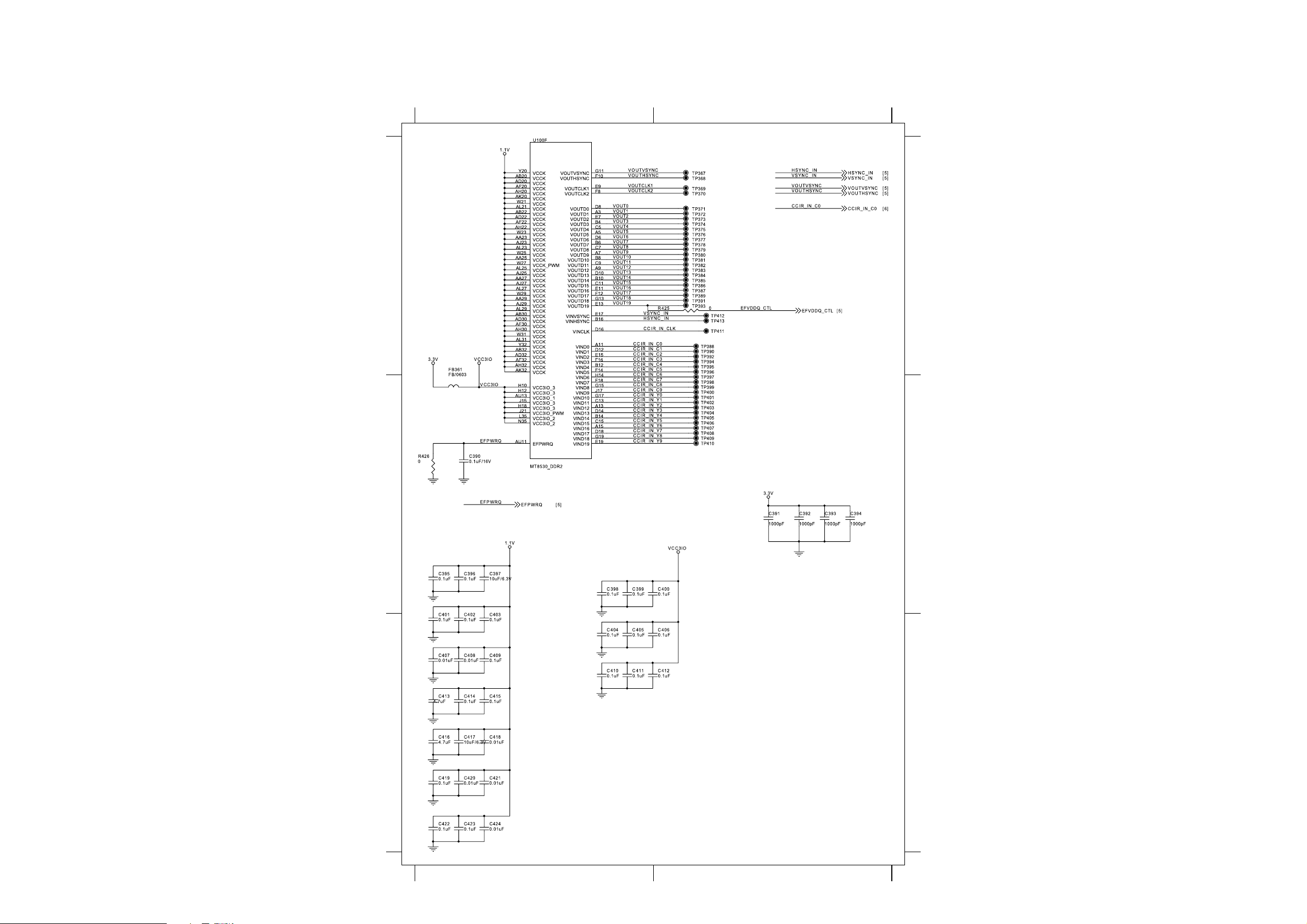

CIRCUIT DIAGRAM (seven)
9 - 8 9 - 8
C390 B1 C391 B2
C392 B2 C393 B2
C394 B2 C395 B1
C396 B1 C397 B1
C398 B1 C399 B1
C400 B2 C401 C1
C402 C1 C403 C1
A
C404 C1 C405 C1
C406 C2 C407 C1
C408 C1 C409 C1
C410 C1 C411 C1
C412 C2 C413 C1
C414 C1 C415 C1
C416 C1 C417 C1
C418 C1 C419 C1
C420 C1 C421 C1
12
A
C422 C1 C423 C1
C424 C1 FB361 A1
R425 A2 R426 B1
B
C
B
C
12
Page 43

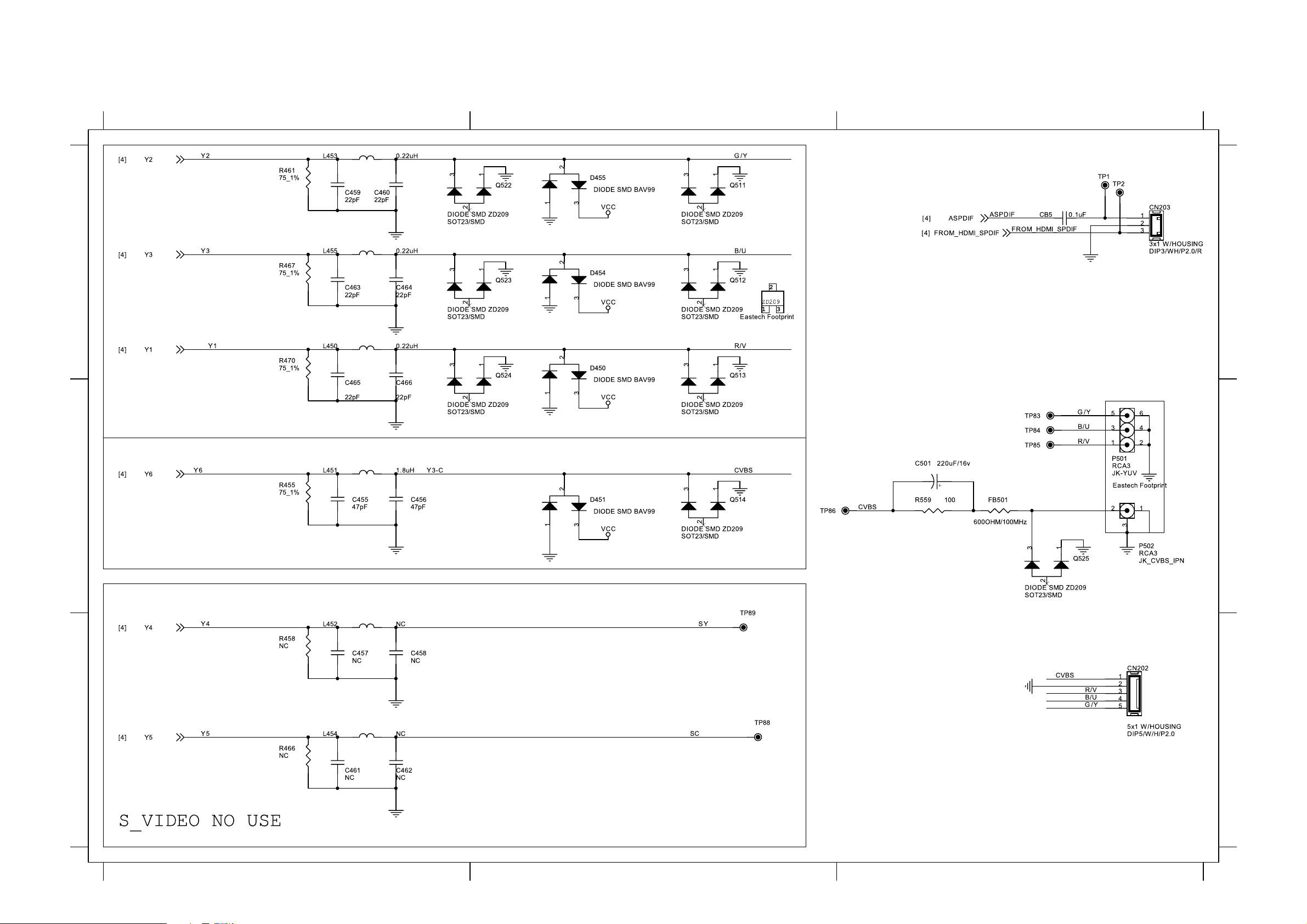

CIRCUIT DIAGRAM (eight)
9 - 9 9 - 9
C455 B1 C456 B1 C459 A1
A
C460 A1 C463 A1 C464 A1
C465 B1 C466 B1 C501 B3
CB5 A3 CN203 A3 D450 A2
D451 B2 D454 A2 D455 A2
FB501 B3 L450 A1 L451 B1
L453 A1 L455 A1 P501 B3
P502 B3 Q511 A2 Q512 A2
Q513 A2 Q514 B2 R455 B1
R461 A1 R467 A1 R470 A1
R559 B3
123
A
B
C
B
C
123
Page 44
CIRCUIT DIAGRAM (nine)
HA500 A3
9 - 10 9 - 10
123
A
123
Page 45

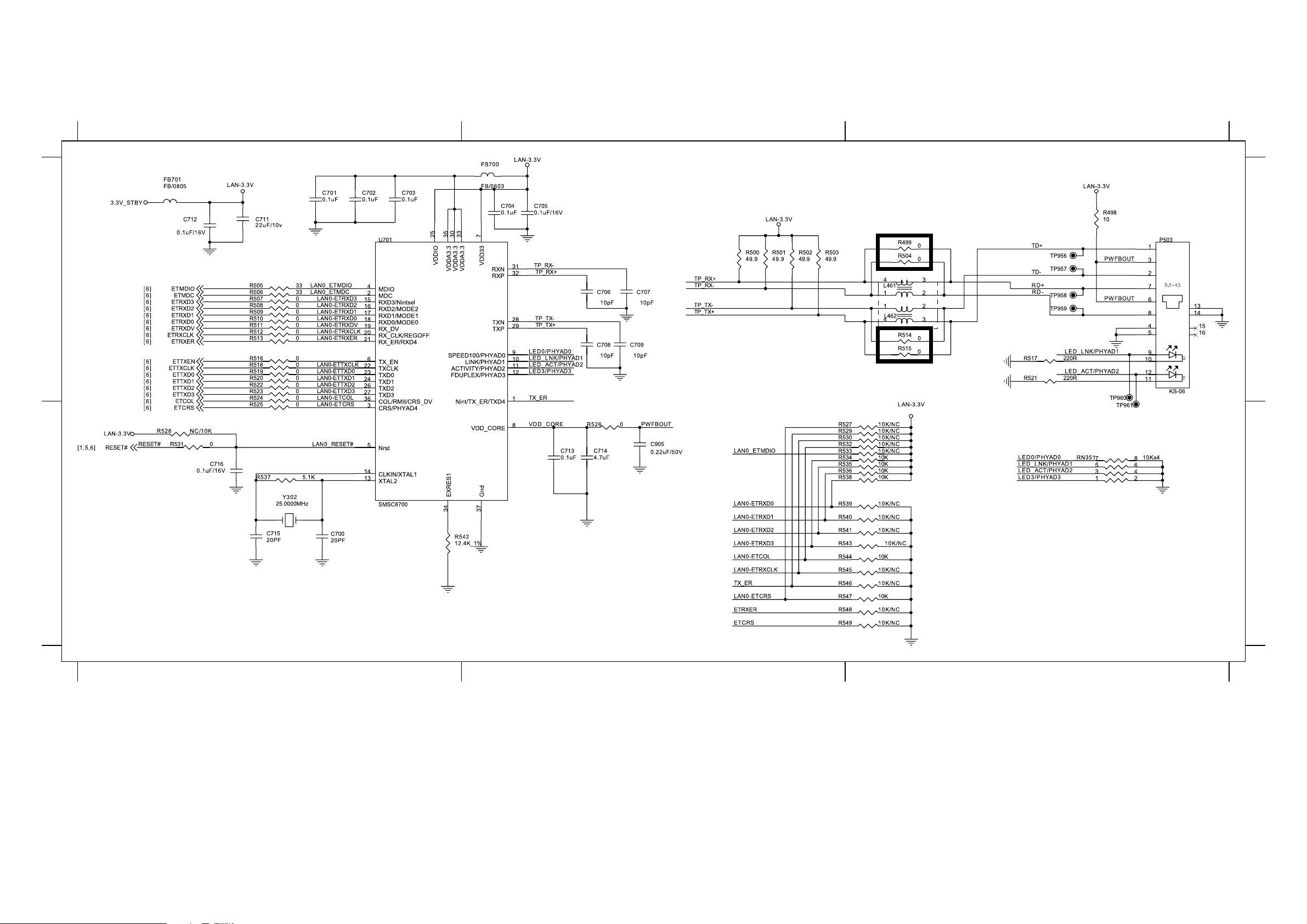

CIRCUIT DIAGRAM (ten)
9 - 11 9 - 11
C700 B1 C701 A1 C702 A1 C703 A1
A
C704 A2 C705 A2 C706 A2 C707 A2
C708 A2 C709 A2 C711 A1 C712 A1
C713 B2 C714 B2 C715 B1 C716 B1
C905 B2 FB700 A2 FB701 A1 P503 A3
R498 A3 R499 A3 R500 A2 R501 A2
R502 A2 R503 A2 R504 A3 R505 A1
R506 A1 R507 A1 R508 A1 R509 A1
R510 A1 R511 A1 R512 A1 R513 A1
R514 A3 R515 A3 R516 A1 R517 A3
R518 A1 R519 A1 R520 A1 R521 A3
R522 A1 R523 A2 R524 A1 R525 B1
R526 B2 R531 B1 R534 B3 R535 B3
R536 B3 R537 B1 R538 B3 R542 B2
R544 B3 R547 B3 RN351 B3 U701 A1
Y302 B1
123
A
B
B
123
Page 46
CIRCUIT DIAGRAM (eleven)
9 - 12 9 - 12
C801 A2 C802 A3 C803 A2
C804 A2 C805 A3 C807 A2
A
C808 A3 C809 A1 C810 B3
C811 B1 C813 B1 C814 B1
C815 B1 C816 B1 C817 B1
C818 B1 C819 B1 C820 B1
C822 B1 C826 B1 C827 B1
C830 B3 C831 B3 C832 B3
C833 B3 C834 B3 C835 B3
C836 B3 C837 B3 C838 B3
C842 B3 C901 A1 C902 A2
C903 A2 C916 A2 C917 A2
C918 A2 C923 A2 C924 A2
C927 B1 J800 A3 R550 A1
R555 A1 R556 A3 R557 A3
R558 A3 R560 A1 R561 A3
R565 B3 R566 B3 R567 B1
R568 B1 R572 B3 R575 B3
R576 B3 R577 B2 R578 B3
R579 B3 R580 B3 R581 B3
R582 B3 R583 B3 R584 B3
1234
A
B
C
B
C
1234
Page 47
CIRCUIT DIAGRAM (twelve)
R622 A1 R659 C2 R683 A1 R684 A1
123
9 - 13 9 - 13
A
B
A
B
C
C
123
Page 48

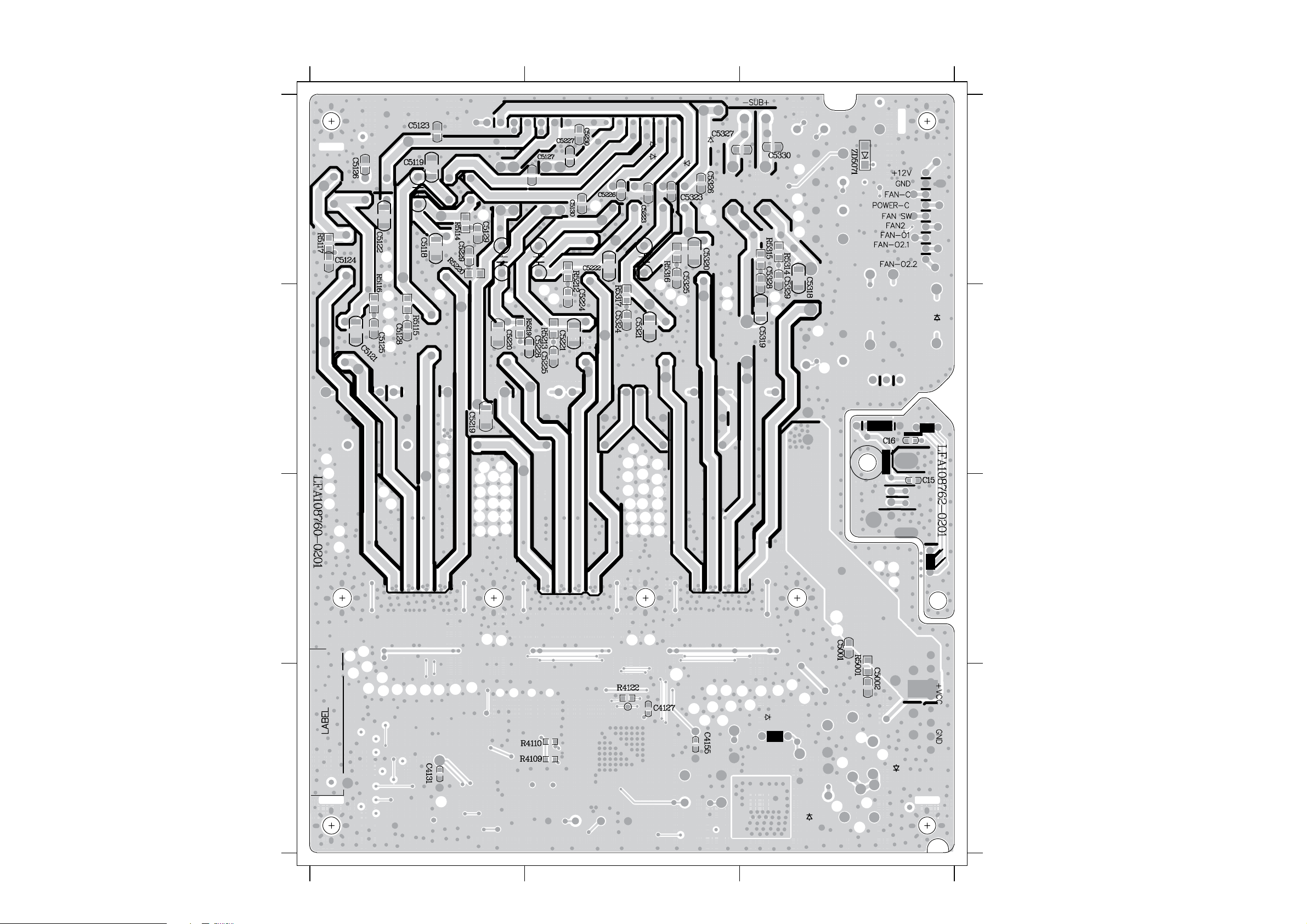

PCB LAYOUT - TOP VIEW
9 - 14 9 - 14
C1 A3 C129 C1 C138 B1 C139 B1 C140 C1 C141 C1 C142 C1 C143 C1 C144 C1 C145 C1 C146 C1 C147 C1
C148 C1 C149 B1 C156 C1 C16 C3 C19 D1 C2 B3 C221 D2 C222 D2 C223 D2 C228 D2 C229 D2 C230 D2
C231 D2 C232 D2 C233 D2 C236 D2 C237 D2 C3 C3 C31 C3 C312 C2 C319 B1 C32 D1 C322 B1 C326 B2
C33 D1 C334 C3 C335 C3 C374 B1 C375 B1 C376 B1 C377 B1 C455 C3 C456 B3 C459 A3 C460 A3 C463 B3
C464 B3 C465 B3 C466 B3 C501 C3 C700 D4 C705 C3 C706 C3 C707 C3 C708 C2 C709 C2 C711 C3 C712 C3
C715 D4 C716 C3 C808 B3 C818 B2 C831 A1 C834 A2 C838 A2 C906 B3 C927 B2 C956 A3 C960 D1 C961 D1
A
C962 D2 C965 A3 C967 A3 CB1 D4 CB12 D1 CB13 D2 CB14 C1 CB2 D3 CB5 C3 CE1 A3 CE10 A2 CE11 A2
CE18 D1 CE19 D1 CE2 B3 CE20 D1 CE21 D1 CE22 D2 CE23 A3 CE24 A3 CE25 D1 CE26 C1 CE6 D1 CE9 C1
CN203 D4 CN5 D2 D450 B3 D451 B3 D454 B3 D455 A3 D456 D1 FB304 B3 FB312 B2 FB501 C3 FB701 C3 FB705 D2
FB710 C3 FB712 D1 FB724 A2 FB733 D1 FB734 D1 FB738 A3 FB743 D4 HA500 A3 HA501 A2 J300 C3 J350 A2 J355 D2
J800 A3 J902 A2 J903 A2 L3 D1 L450 B3 L451 B3 L453 A3 L455 B3 L459 D1 P501 A3 P502 C3 P503 D3
Q511 A3 Q512 A3 Q513 B3 Q514 B3 Q518 D1 Q519 D1 Q6 D1 R100 C1 R101 B1 R102 B1 R103 C1 R104 C1
R105 C1 R108 D1 R200 D2 R201 D2 R202 D2 R203 C2 R204 D2 R205 C2 R24 D1 R304 B1 R305 B1 R308 C3
R309 C3 R310 C3 R312 B2 R313 C3 R315 C3 R316 C3 R317 C3 R319 C3 R320 B2 R335 B3 R336 B3 R360 C3
R363 B1 R365 B1 R367 B3 R368 B3 R369 B3 R370 B3 R373 A2 R375 A2 R376 A2 R377 A2 R381 A2 R394 B2
R40 C3 R401 C2 R407 C2 R42 C1 R423 A3 R424 A3 R427 B1 R43 D1 R455 C3 R461 A3 R467 B3 R470 B3
R473 D2 R475 D1 R476 D1 R482 D4 R483 D4 R484 D4 R495 A3 R496 A3 R497 A3 R499 C3 R500 C3 R501 C3
R502 C2 R503 C2 R504 C3 R505 C3 R506 C3 R507 D2 R508 D2 R509 D2 R510 D2 R511 D4 R512 D4 R513 D4
R514 C2 R515 C2 R516 C3 R518 D4 R519 D4 R520 D4 R522 D4 R523 D4 R524 C3 R525 C3 R531 C3 R537 D4
R542 C3 R544 C3 R550 B2 R555 B2 R557 A2 R559 B3 R560 B2 R565 A3 R566 A3 R578 A1 R579 A1 R583 A1
R584 B1 R673 D4 R683 D1 R684 A2 RN100 C1 RN101 C1 RN102 B1 RN103 B1 RN104 B1 RN105 C1 RN200 D2 RN201 D2
123
A
RN202 D2 RN203 D2 RN204 D2 RN205 D2 RN350 B2 RN351 C3 U1 B3 U100 C2 U101 B1 U102 C1 U102 C1 U103 C1
U201 D2 U202 C2 U3 C3 U300 C3 U351 D2 U5 C3 U5 C3 U6 D1 U701 D4 U904 A2 U907 D1 U908 A3
Y300 B1 Y301 B3 Y302 D2 ZD1 A2 ZD2 A2
B
C
D
B
C
D
123
Page 49
PCB LAYOUT - BOTTOM VIEW
9 - 15 9 - 15
C100 B2 C101 B3 C102 B2 C103 B3 C104 B2 C105 C2 C106 B2 C107 B2 C108 B3 C109 C3 C110 B3 C111 C3
C112 B2 C113 C3 C114 C3 C115 B3 C116 B3 C117 C3 C118 B3 C119 C3 C120 C3 C121 C3 C122 C3 C123 B3
C124 B3 C125 B2 C126 B2 C127 B3 C128 B2 C130 C3 C131 B2 C132 B3 C133 C3 C134 A2 C135 C3 C136 B3
C137 B2 C15 B1 C150 B3 C151 B2 C152 B3 C153 A3 C155 B2 C20 A3 C200 A3 C201 B2 C202 B2 C203 B2
C204 A3 C205 A2 C206 A2 C207 A2 C208 A2 C209 B2 C210 A2 C211 A2 C212 B2 C213 B3 C214 A3 C215 B2
C216 B2 C217 A2 C218 B2 C219 B2 C220 B2 C224 A2 C225 A2 C226 B2 C227 B2 C23 B1 C234 B2 C235 A2
C238 A3 C239 A2 C27 B1 C30 B1 C300 B2 C302 B2 C304 B2 C306 B2 C308 B2 C309 B1 C310 B1 C313 B2
A
C315 B2 C316 B2 C317 B2 C318 B2 C321 B2 C325 D2 C328 C2 C329 C2 C330 C2 C332 C3 C336 B1 C351 A2
C353 C2 C354 C2 C355 A2 C356 C2 C357 C2 C358 B2 C359 D2 C361 C3 C363 D2 C364 C2 C368 C3 C386 B2
C388 B2 C389 A2 C390 C3 C391 B3 C392 C3 C393 B1 C394 B1 C395 B2 C396 B2 C397 B2 C398 C2 C399 C2
C4 C3 C400 C2 C401 B2 C402 B3 C403 B2 C404 B2 C405 B3 C406 C2 C407 B2 C408 B2 C409 B3 C410 B2
C411 B2 C412 B3 C413 B3 C414 B3 C415 B2 C416 B2 C417 B2 C418 B2 C419 B2 C420 B3 C421 B3 C422 B3
C423 B2 C424 B2 C5 B3 C6 A3 C701 A1 C702 A1 C703 A1 C704 A1 C713 A1 C714 A1 C801 B3 C802 B3
C803 C2 C804 B3 C805 B3 C807 C3 C809 C2 C810 C2 C811 C2 C813 D2 C814 B3 C815 D2 C816 D2 C817 D2
C819 C3 C820 C3 C822 C3 C826 C3 C827 C3 C830 D3 C832 D3 C833 D3 C835 D3 C836 D3 C837 D3 C842 C2
C901 B3 C902 C3 C903 B2 C905 A1 C907 D1 C908 D1 C909 D1 C910 D1 C911 D1 C916 B2 C917 C2 C918 B3
C923 C2 C924 C2 C966 A3 C970 B3 C971 A1 C975 A3 CB10 A3 CB11 A3 CB3 D2 CB4 D2 CB8 D2 CB9 D2
D201 A3 D202 B1 FB100 B3 FB300 C3 FB301 B1 FB302 B2 FB303 B1 FB305 C2 FB306 B2 FB307 B1 FB308 C3 FB309 C3
FB310 C3 FB311 C3 FB350 D2 FB351 C2 FB352 C2 FB353 D2 FB354 D2 FB355 C3 FB356 C2 FB357 C2 FB358 B2 FB359 B2
FB360 A1 FB361 B2 FB700 A1 FB717 B2 FB718 D2 FB719 B2 FB722 B3 FB723 B3 FB725 D2 FB742 A1 Q300 B1 Q301 A1
123
Q401 C1 Q402 D1 Q517 A1 Q7 A3 Q8 B1 Q9 B1 R106 B2 R109 A3 R206 B2 R26 A3 R27 A3 R28 A3
R29 A3 R30 B1 R300 B2 R302 B2 R303 B1 R306 B1 R31 B1 R314 B1 R32 B1 R321 B1 R322 B1 R323 A1
R326 B2 R330 C1 R331 C1 R332 C1 R333 C1 R334 C1 R35 B1 R350 A2 R351 A2 R352 B2 R354 B2 R355 B2
A
R358 C2 R359 C2 R378 D1 R393 B2 R397 B2 R398 A1 R399 A1 R400 B2 R402 B2 R404 A2 R405 A2 R41 A3
R412 C1 R415 C1 R416 D1 R417 D1 R418 D1 R419 B2 R425 C2 R426 C3 R471 A3 R472 A3 R474 A3 R477 A3
R478 A3 R479 A3 R485 B1 R486 D2 R487 D2 R488 D2 R489 D2 R498 A1 R517 A1 R521 A1 R526 A1 R534 A2
R535 A2 R536 A2 R538 A1 R547 A1 R556 C2 R558 D2 R561 B3 R567 C3 R568 C3 R572 D2 R575 D3 R576 D3
R577 C3 R580 D2 R581 D2 R582 D2 R6 A3 R622 D3 R659 D2 R672 A3 R677 C1 U905 D2
B
C
D
B
C
D
123
Page 50
10 - 1 10 - 1
TOUCH BOARD
TABLE OF CONTENTS
Circuit Diagram .................................................................................. 10-2
PCB Layout Top & Bottom View ........................................................ 10-3
Page 51
CIRCUIT DIAGRAM
10 - 2 10 - 2
C1 A2 C10 B2
C11 B2 C12 B2
A
C13 B2 C2 B1
C4 A2 C5 A2
C6 A2 C7 A2
C8 A1 C9 A1
D2 A2 D3 A1
D4 A1 D9 A2
IC1 A2 R10 B1
R11 B1 R12 B1
R13 B1 R14 B2
R15 B2 R16 B2
R17 A2 R18 B2
R19 B2 R2 A2
R20 A2 R21 A2
R22 A2 R24 A1
R3 A2 R4 A2
R9 B1 RB1 A2
12
A
B
B
12
Page 52
PCB LAYOUT - TOP VIEW
123
123
PCB LAYOUT - BOTTOM VIEW
10 - 3 10 - 3
AA
C1 A1 C10 A1
C11 A1 C12 A1
C13 A1 C2 A1
C4 A1 C5 A1
C6 A1 C7 A1
C8 A1 C9 A1
D2 A2 D3 A2
D4 A2 D9 A1
IC1 A1 R10 A1
R11 A1 R12 A1
R13 A1 R14 A3
R15 A3 R16 A1
R17 A1 R18 A1
R19 A1 R2 A1
R20 A1 R21 A1
R22 A1 R24 A1
R3 A1 R4 A1
R9 A1 RB1 A1
123
AA
123
Page 53
11 - 1 11 - 1
A
d

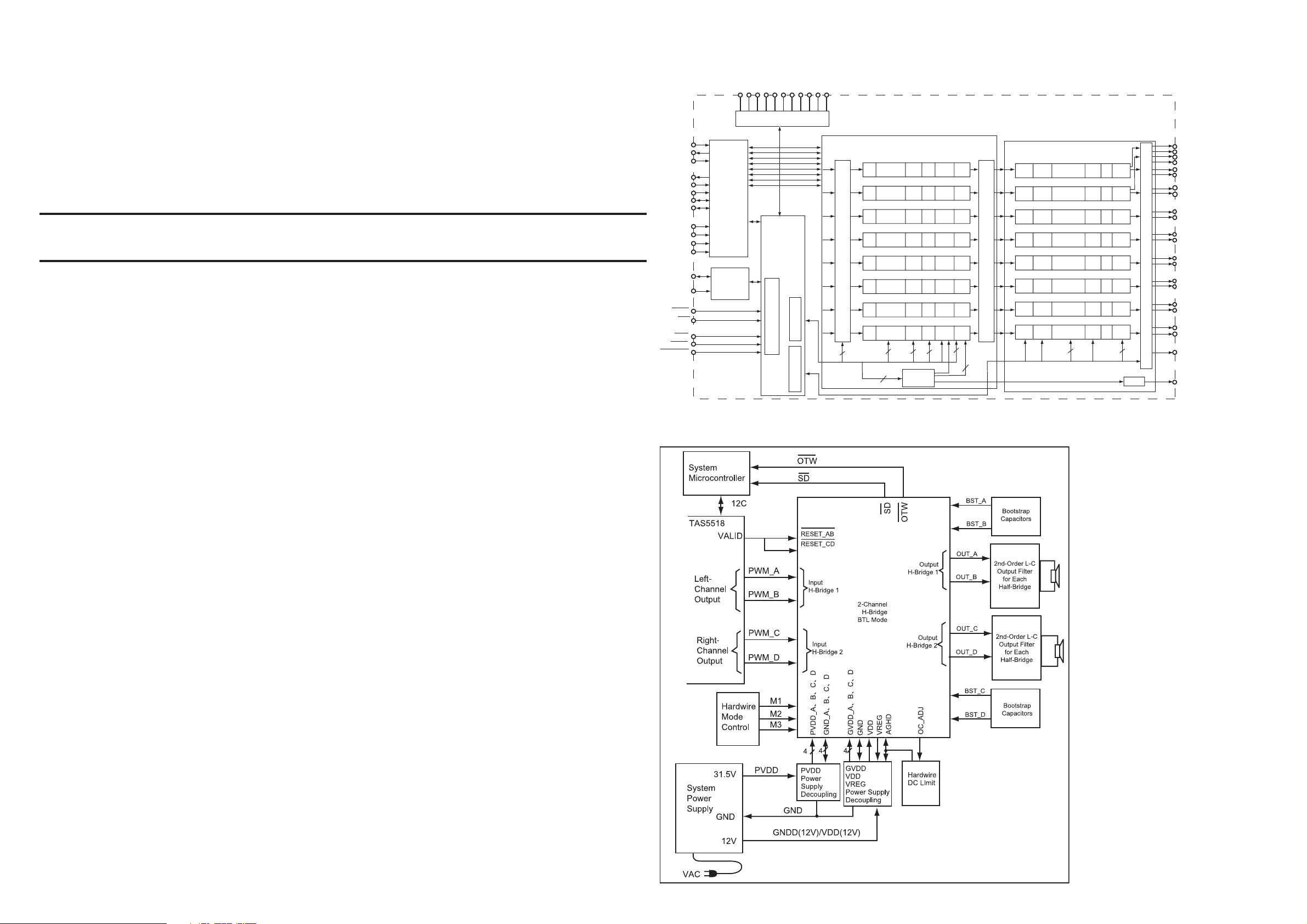

INTERNAL IC DIAGRAM - TAS5508BPAG
AVDD_ PLL
AV SS_PLL
VDD_REF
VRD_ PLL
VR_P LL
VRA_ PLL
VBGA P
Power Supply
DVDD
AVDD
DV SS
AV SS
AMP+USB BOARD
TABLE OF CONTENTS
Internal IC Diagram ...........................................................................11-1
Circuit Diagram .................................................................................. 11-2
PCB Layout Top View .......................................................................11-3
PCB Layout Bottom View .................................................................. 11-4
MCLK
XTL_OUT
XTL_IN
PLL_FLTM
PLL_FLTP
OSC CA P
SCLK
LRCLK
SDIN1
SDIN2
SDIN3
SDIN4
RE SET
PDN
MUTE
HP_SEL
BKND_ERR
SDA
SCL
Clock, PLL, and Serial Date I/F
12C
Serial
Control
I/F
D evice
Control
System Control
DA P Control
PWM Control
8x8 Crossber Mixer
8
0
Det7Blquads
0
Det7Blquads
0
Det7Blquads
0
Det7Blquads
0
Det7Blquads
0
Det7Blquads
0
Det7Blquads
0
Det7Blquads
8 4
9
Soft
Tone
Soft
Tone
Soft
Tone
Soft
Tone
Soft
Tone
Soft
Tone
Soft
Tone
Soft
Tone
Volume Control
Soft
Vol
Soft
Vol
Soft
Vol
Soft
Vol
Soft
Vol
Soft
Vol
Soft
Vol
Soft
Vol
Loud
Comp
Loud
Comp
Loud
Comp
Loud
Comp
Loud
Comp
Loud
Comp
Loud
Comp
Loud
Comp
8
DRC
DRC
DRC
DRC
DRC
DRC
DRC
DRC
2
INTERNAL IC DIAGRAM - TAS5342ADDV
PWM Section
DC
BlockDeEm ph
DC
BlockDeEm ph
DC
BlockDeEm ph
8x2 Crossber Mixer
2
DC
BlockDeEm ph
DC
BlockDeEm ph
DC
BlockDeEm ph
DC
BlockDeEm ph
DC
BlockDeEm ph
Interpolate SRC
Interpolate SRC
Interpolate SRC
Interpolate SRC
Interpolate SRC
Interpolate SRC
Interpolate SRC
erpolate SRC
Int
NS PWM
NS PWM
NS PWM
NS PWM
NS PWM
NS PWM
NS PWM
NS PWM
Output Control
88
PS VC
PWM_M PP and MR PWM_M PP and ML
PWM AP and AM1 L Front
PWM AP and AM2 R Front
PWM AP and AM3 L Rear
PWM AP and AM4 R Rear
PWM AP and AM 7 Center
PWM AP and AM8 Subwoofer
PWM AP and AM 5 L Surround PWM L Lineout
PWM AP and AM 5 R Surroun PWM R Lineout
VALID
PS VS
Page 54

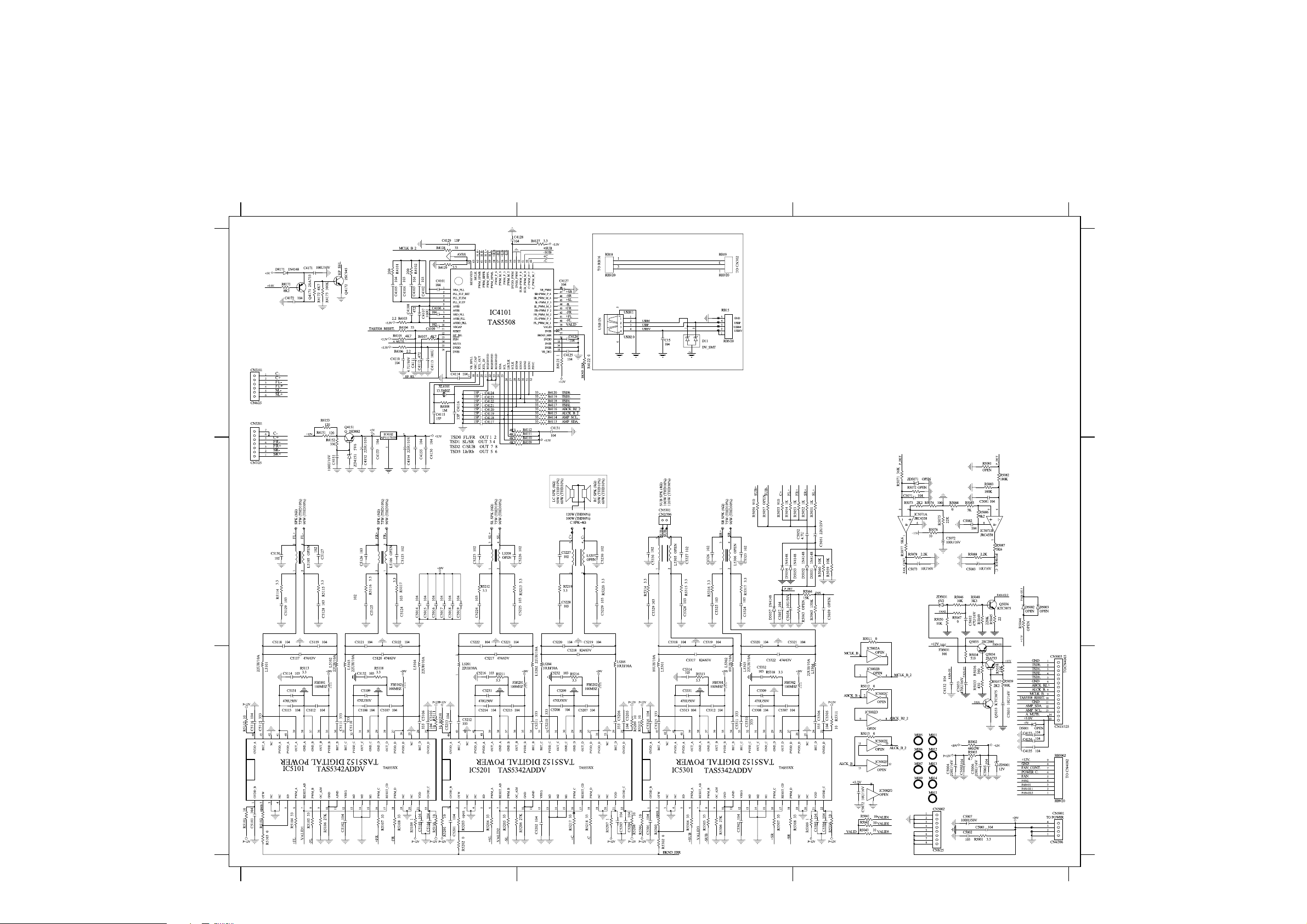

CIRCUIT DIAGRAM
C15 A2 C4101 A1 C4102 A1 C4103 A1 C4104 A1 C4105 A1 C4106 A1 C4107 A1 C4108 A1 C4109 A1 C4110 A1 C4111 A1 C4112 A1
C4113 A1 C4114 A1 C4115 A1 C4116 A1 C4117 A1 C4118 A1 C4119 A1 C4120 A1 C4121 A1 C4122 A1 C4123 A1 C4124 A1 C4125 A2
C4126 A2 C4127 A2 C4128 A2 C4129 A1 C4130 B1 C4131 A2 C4133 C3 C4135 C3 C4151 B1 C4152 B1 C4153 B1 C4154 B1 C4155 B1
C4171 A1 C4172 A1 C5001 C3 C5002 C3 C5003 C3 C5004 C3 C5005 C3 C5006 C3 C5007 C3 C5012 C3 C5014 B1 C5015 B1 C5016 B1
C5017 B1 C5018 B1 C5019 B1 C5031 C3 C5032 B3 C5033 C3 C5051 B3 C5052 B3 C5057 B2 C5058 B2 C5071 B3 C5072 B3 C5073 B3
C5081 B3 C5082 B3 C5083 B3 C5101 C1 C5102 C1 C5103 C1 C5104 C1 C5105 C1 C5106 C1 C5107 C1 C5108 C1 C5109 C1 C5110 C1
11 - 2 11 - 2
C5111 C1 C5112 C1 C5113 C1 C5114 C1 C5115 C1 C5116 C1 C5117 C1 C5118 B1 C5119 B1 C5120 C1 C5121 B1 C5122 B1 C5123 B1
C5124 B1 C5125 B1 C5126 B1 C5127 B1 C5128 B1 C5129 B1 C5130 B1 C5131 C1 C5132 C1 C5201 C1 C5202 C2 C5203 C2 C5204 C2
C5205 C2 C5206 C2 C5207 C2 C5208 C2 C5209 C2 C5210 C2 C5211 C2 C5212 C1 C5213 C1 C5214 C1 C5215 C1 C5216 C1 C5217 C1
C5218 C2 C5219 B2 C5220 B2 C5221 B1 C5222 B1 C5223 B1 C5224 B1 C5225 B2 C5226 B2 C5227 B2 C5228 B2 C5229 B2 C5230 B2
C5231 C1 C5232 C2 C5301 C2 C5302 C2 C5303 C3 C5304 C3 C5305 C3 C5306 C3 C5307 C2 C5308 C2 C5309 C2 C5310 C2 C5311 C2
C5312 C2 C5313 C2 C5314 C2 C5315 C2 C5316 C2 C5317 C2 C5318 B2 C5319 B2 C5320 B2 C5321 B2 C5322 C2 C5323 B2 C5324 B2
C5325 B2 C5326 B2 C5327 B2 C5328 B2 C5329 B2 C5330 B2 C5331 C2 C5332 C2 CN5001 A1 CN5003 C3 CN5101 A1 CN5201 A1 CN5301 B2
D11 A2 D4171 A1 D5051 B3 D5052 B3 D5053 B3 D5054 B2 FB5031 C3 FB5101 C1 FB5102 C1 FB5201 C1 FB5202 C2 FB5301 C2 FB5302 C2
IC4101 A1 IC4102 A1 IC4102 A1 IC5071 B3 IC5071 B3 IC5101 C1 IC5201 C1 IC5301 C2 L5101 C1 L5102 C1 L5103 C1 L5104 C1 L5105 B1
L5106 B1 L5201 C1 L5202 C2 L5204 C2 L5205 C2 L5207 B2 L5208 B1 L5301 C2 L5302 C2 L5303 C2 L5304 C3 L5305 B2 L5306 B2
Q4151 A1 Q4171 A1 Q4172 A1 Q4172 A1 Q5033 C3 Q5034 C3 Q5035 B3 Q5036 B3 R4101 A1 R4102 A1 R4103 A1 R4104 A1 R4105 A1
R4106 A1 R4107 A1 R4108 A1 R4109 B2 R4110 B2 R4 111 A2 R4112 A2 R4113 A2 R4114 A2 R4115 A2 R4116 A2 R4117 A2 R4118 A2
R4119 A2 R4120 A2 R4121 A2 R4127 A2 R4128 A1 R4129 A1 R4151 A1 R4152 B1 R4153 A1 R4171 A1 R4172 A1 R4173 A1 R5001 C3
R5002 C3 R5003 C3 R5011 B3 R5012 C3 R5013 C3 R5033 C3 R5034 C3 R5036 C3 R5037 C3 R5038 C3 R5039 C3 R5041 C3 R5042 C3
123
R5043 C3 R5045 B3 R5046 B3 R5047 B3 R5048 B3 R5049 B3 R5050 B3 R5051 B3 R5052 B3 R5053 B3 R5054 B2 R5055 B2 R5056 B2
R5059 B3 R5060 B3 R5063 B3 R5064 B3 R5065 B3 R5071 B3 R5073 B3 R5074 B3 R5075 B3 R5076 B3 R5077 B3 R5078 B3 R5082 B3
R5083 B3 R5084 B3 R5085 B3 R5086 B3 R5087 B3 R5088 B3 R5101 C1 R5103 C1 R5104 C1 R5105 C1 R5106 C1 R5107 C1 R5108 C1
R5109 C1 R5110 C1 R5111 C1 R5112 C1 R5113 C1 R5114 B1 R5115 B1 R5116 B1 R5117 B1 R5118 C1 R5201 C1 R5202 C1 R5204 C1
R5205 C1 R5206 C2 R5207 C2 R5208 C2 R5209 C2 R5210 C1 R5211 C1 R5212 B1 R5213 B2 R5216 C2 R5217 C2 R5218 C2 R5219 B2
R5220 B2 R5301 C2 R5302 C2 R5304 C2 R5305 C2 R5306 C2 R5307 C2 R5308 C3 R5309 C3 R5310 C3 R5311 C3 R5312 C2 R5313 C2
R5314 B2 R5315 B2 R5316 B2 R5317 B2 R5318 C2 RB15 A2 RB18 A2 RB19 A2 RB5002 C3 USB11 A2 XL4101 A1 ZD4151 B1 ZD5001 C3
ZD5001 C3 ZD5031 B3
A
B
A
B
C
C
123
Page 55

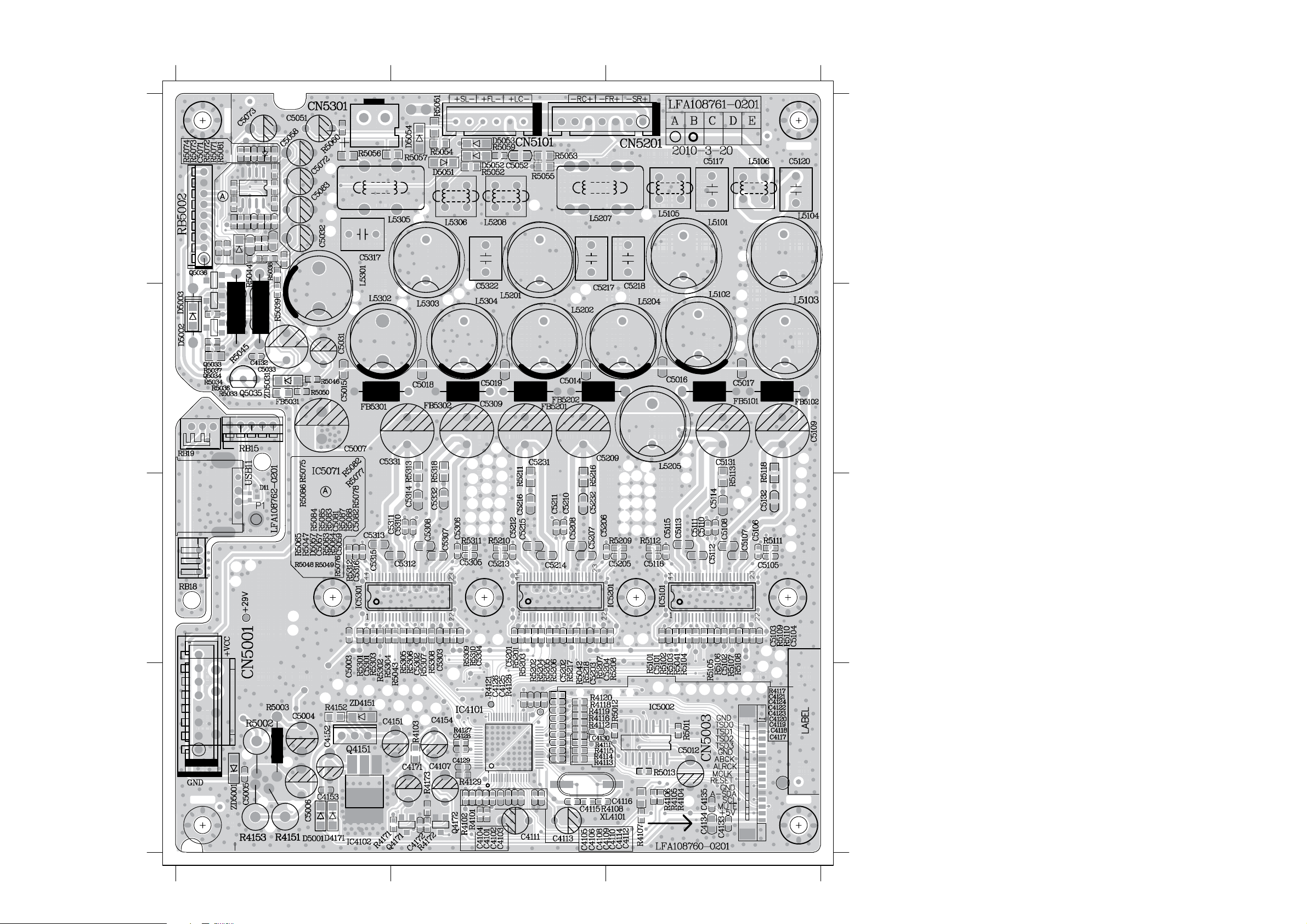

PCB LAYOUT - TOP VIEW
11 - 3 11 - 3
A
B
C
D
A
B
C
D
C4101 D2 C4102 D2 C4103 D2 C4104 D2 C4105 D2 C4106 D2 C4107 D2 C4108 D2 C4109 D2 C4110 D3 C4111 D2 C4112 D3 C4113 D2 C4114 D3 C4115 D2 C4116 D3 C4117 D3 C4118 D3 C4119 D3 C4120 D3 C4121 D3 C4122 D3 C4123 D3 C4124 D3 C4125 D2 C4126 D2 C4128 D2 C4129 D2 C4130 D2 C4133 D3 C4135 D3 C4151 D1 C4152 D1 C4153 D1 C4154 D2 C4171 D2 C4172 D2 C5003 D1 C5004 D1 C5005 D1 C5006 D1 C5007 B1 C5012 D3 C5014 B2 C5015 B1 C5016 B3 C5017 B3 C5018 B2 C5019 B2 C5031 B1 C5032 A1 C5033 B1 C5051 A1 C5052 A2 C5057 C1 C5058 A1 C5071 A1 C5072 A1 C5073 A1 C5081 C1
123
C5082 C1 C5083 A1 C5101 C3 C5102 C3 C5103 C3 C5104 C3 C5105 C3 C5106 C3 C5107 C3 C5108 C3 C5109 B3 C5110 C3 C5111 C3 C5112 C3 C5113 C3 C5114 C3 C5115 C3 C5116 C3 C5117 A3 C5120 A3 C5131 B3 C5132 C3 C5201 D2 C5202 D2 C5203 D2 C5204 D2 C5205 C3 C5206 C2 C5207 C2 C5208 C2 C5209 B2 C5210 C2 C5211 C2 C5212 C2 C5213 C2 C5214 C2 C5215 C2 C5216 C2 C5217 B2 C5218 B3 C5231 B2 C5232 C2 C5301 D1 C5302 D2 C5303 D2 C5304 D2 C5305 C2 C5306 C2 C5307 C2 C5308 C2 C5309 B2 C5310 C2 C5311 C2 C5312 C2 C5313 C1 C5314 C2 C5315 C1 C5316 C1 C5317 A1 C5322 B2
C5331 B1 C5332 C2 CN5001 C1 CN5003 D3 CN5101 A2 CN5201 A3 CN5301 A1 D11 C1 D4171 D1 D5051 A2 D5052 A2 D5053 A2 D5054 A2 FB5031 B1 FB5101 B3 FB5102 B3 FB5201 B2 FB5202 B2 FB5301 B1 FB5302 B2 IC4101 D2 IC4102 D1 IC4102 D1 IC5071 B1 IC5071 B1 IC5101 C3 IC5201 C3 IC5301 C1 L5101 A3 L5102 B3 L5103 B3 L5104 A3 L5105 A3 L5106 A3 L5201 B2 L5202 B2 L5204 B3 L5205 B3 L5207 A2 L5208 A2 L5301 A1 L5302 B1 L5303 B2 L5304 B2 L5305 A2 L5306 A2 Q4151 D1 Q4171 D2 Q4172 D2 Q4172 D2 Q5033 B1 Q5034 B1 Q5035 B1 Q5036 A1 R4101 D2 R4102 D2 R4103 D2 R4104 D3 R4105 D3 R4106 D3
R4107 D3 R4108 D2 R4111 D2 R4112 D2 R4113 D2 R4114 D2 R4115 D2 R4116 D2 R4117 D3 R4118 D2 R4119 D2 R4120 D2 R4121 D2 R4127 D2 R4128 D2 R4129 D2 R4151 D1 R4152 D1 R4153 D1 R4171 D1 R4172 D2 R4173 D2 R5002 D1 R5003 D1 R5011 D3 R5012 D3 R5013 D3 R5033 B1 R5034 B1 R5036 B1 R5037 B1 R5038 A1 R5039 B1 R5041 C3 R5042 D2 R5043 D2 R5045 B1 R5046 B1 R5047 C1 R5048 C1 R5049 C1 R5050 B1 R5051 A2 R5052 A2 R5053 A2 R5054 A2 R5055 A2 R5056 A1 R5059 A2 R5060 A1 R5063 C1 R5064 C1 R5065 C1 R5071 A1 R5073 A1 R5074 A1 R5075 B1 R5076 C1 R5077 C1 R5078 C1
R5082 B1 R5083 C1 R5084 C1 R5085 C1 R5086 C1 R5087 C1 R5088 C1 R5101 C3 R5103 C3 R5104 C3 R5105 D3 R5106 C3 R5107 C3 R5108 C3 R5109 C3 R5110 C3 R5111 C3 R5112 C3 R5113 B3 R5118 B3 R5201 D2 R5202 D2 R5204 D2 R5205 D2 R5206 D2 R5207 D2 R5208 C3 R5209 C3 R5210 C2 R5211 C2 R5216 C2 R5217 D2 R5218 D2 R5301 D1 R5302 D1 R5304 D1 R5305 D2 R5306 D2 R5307 D2 R5308 D2 R5309 D2 R5310 D2 R5311 C2 R5312 C1 R5313 C2 R5318 C2 RB15 B1 RB18 C1 RB19 B1 RB5002 A1 USB11 B1 XL4101 D2 ZD4151 D1 ZD5001 D1 ZD5001 D1 ZD5031 B1
123
Page 56
PCB LAYOUT - BOTTOM VIEW
11 - 4 11 - 4
A
B
A
B
C15 C1 C4127 D2 C4131 D3 C4155 D2 C5001 C1 C5002 D1 C5118 A3 C5119 A3 C5121 B3 C5122 A3 C5123 A3 C5124 A3 C5125 B3 C5126 A3 C5127 A2 C5128 B3 C5129 A3 C5130 A2 C5219 B3 C5220 B3 C5221 B2 C5222 A2 C5223 A2 C5224 B2 C5225 B2 C5226 A2 C5227 A2 C5228 B2 C5229 A3 C5230 A2 C5318 A1 C5319 B1 C5320 A2 C5321 B2 C5323 A2 C5324 B2 C5325 A2
123
C5326 A2 C5327 A2 C5328 A1 C5329 A1 C5330 A1 R4109 D2 R4110 D2 R5001 C1 R5114 A3 R5115 B3 R5116 A3 R5117 A3 R5212 A2 R5213 B2 R5219 B2 R5220 A3 R5314 A1 R5315 A1 R5316 A2 R5317 B2
C
C
D D
123
Page 57
Mechanical Exploded View - Whole
12 - 1
12 - 1
29
S10
S10
S7
D
6
3
C
6
3
S16
26
25
S5
22
21
S10
S9
S10
S10
28
27
S8
S6
S10
S10
S10
S10
36A
35
30
58
For /51 version only
23
24
10
S3
9
S3
S3
S3
43
57
20
38
HDMI
S3
14
S2
S3
S3
RC
STEREO
FM
S12
S1
S17
S1
6
S12
5
4
2
1
8
46
45
A1=48+46 A2=49+45
A4=1+2+4+5
11
S3S3
S1HSP140054-1080SCREWT3.0
HST1400
S10 S11HOT
2 HSW140044-
S1
3 HSD053184
S1
4 HOT008010-0001SC
S1
008001
S16 HSW0 S17 HSP140054-106 S18 HST
143084
310
54-
-000 104
-1040S
50273-
4100SCREWT
-106
0 SCR
EW
1SCREW T5
0
WASHE
CRE
REWM2.6xP0.7xL8.6mm NICKE
SCREW
0 0 S
CREW S2 HSW140054-1060 SCREW S2
0 HSP143084
-3060 SCREWM3.0x0.5Px S21 HSP140054-3080SCREWT3.0x S2
2 HST143084-3060 SCR
S3HSW
4
S
140054
HSF143084-
-1081SCREW T3.0x 108
0 SCREW M3.0x
EW M
x1.06Px
3.0xL10xP1
T
2
.12Px
.0x
RHEAD STEEL
W M2.6
x
P0.45xL4mm
.588Px
5x1 T3.0x M3.0 T
3.0
x
1.06P x
0.5P
x
x1.06PxL6mm NICKEL
1.06PxL8mm
3x0.5PxL6mm BLACKOXID
L8.0
xW
0.5P T S5 HST140054-3080 SCREWT3.0xP1.06x8 S6 HSF143084-3060 SCREW M3x0.5Px
6mm S7 HSF143084-3080 SCREW M3.0x0.5P L= S8 HSP140054-3120SC S9 HSP143084-3080SC
T3.0x1.06PxL12mm BLACK
REW
M3.0x
REW
P0.5xL8mm,1g
NICKE
L8mm
06mm
.
1.5
+3.9+
L5.6
T2.5x0.91
NICKEL
L10mmBLACK
NICKE
L6mm
L6mm NICKE
L6mm
L
BLACK
BLACK
@10.0m
/
m
YPETRIANGLE
m
m
8mmTY
PE TRIANGLE
L
NICKEL
xL4.0m
L
C
ZIN
L
OXID
OXID
E
OXID
m
E
E
E
Page 58
Mechanical Exploded View - Part
12 - 2 12 - 2
6B
6D
6F
6E
6=6B+6C+6D+6E+6F+6G
15
15K
15I
15H
15G
15F
15=15A+15B+15C+15D+15E+15F+15G+15H+15I+15J+15K
S12
6C
6G
15J
S18
15A
15B
15C
15D
15E
6
10N
10A
10B
10M
10C
10K
10J
10=10A+10B+10C+10D+10E+10F+10G+10H+10I+10J+10K+10L+10M+10N
10I
10L
10H
10G
S15
10D
10E
10F
20
11
10
11N
11A
11B
11M
11C
11D
11E
11F
11J
11I
11H
11G
11=11A+11B+11C+11D+11E+11F+11G+11H+11I+11J+11K+11L+11M+11N
S21
19
49
S18
18
53
S15
S17
S4
51
20=15+16+17+18+19+41+42+48+49+50+51+53+54+55
S18
S18
50
42
48
39
41
S23
41
only for /98
55
54
11K
15
11L
37
17
S20
S21
S15
16
14I
S13
14E
14C
14B
14A
14=14A+14B+14C+14E+14F+14G+14H+14I+14J+14M+S14
14J
14G
S14
14M
14H
14
21B
21A
22A
21A
S11
21C
21=21A+21B+21C
S11
21C
22=21A+22A+21C
21
22
Page 59
Packing View (only for /93)
12 - 3 12 - 3
P1
WLSCR
WLBRK
Main Unit
Page 60
13 - 1
REVISION LIST
Version 1.0 *Initial release
Version 1.1
*Updated to include /98 version.
Version 1.2 *Updated to include /93/51/78 version.
Version 1.3 *Updated chapter 2-1, and chapter 4-1, 4-5, 4-6, 12-3 for wall mounting bracket (item “WLBRK”).
Loading...
