English
To enable recycling, the plastics of the product have been coded.
The cardboard packaging has been made of recycled material and is entirely suitable for recycling.
Important
Before using for the first time, check if the dustbag is placed correctly.
Never suck up water (or any other liquid). Never pick up ashes until they are cold.
When picking up fine dust, the pores of the dustbag may become clogged. This will obstruct the air passage. Subsequently, the dustbag needs replacement, although the bag might be far from full.
Avoid damage. Never use the vacuum cleaner without the motor protection filter.
Only use Philips s-bagdouble-layer paper dustbags (FC 8021) or Philips Sydney+ double-layer paper dustbags (type HR 6999 Sydney+).
If the mains cord of this appliance is damaged, it must only be replaced by Philips or their service representative, as special tools and/or parts are required.
Please note that * in the illustration numbers (page 3) means: this illustration applies to special models only.
f
To remove the obstruction, let the air stream in opposite direction through the hose and/or tube.
Park
If you wish to interrupt vacuum cleaning, you can place the tube clip into the rest (fig. 9). You can slide the clip along the tube to change the height. In one movement the tube is parked in a convenient position (fig. 10).
Storage
- Hitch the lower tube onto the vacuum cleaner (fig. 11, 12). You can slide the clip along the tube to change the height.
Replacing the dustbag
The "dustbag full indicator" will indicate when the dustbag is full (fig. 13).
- Open the cover (fig. 14).
- Push the dustbag holder backwards (fig. 15).
- Remove the full dustbag by pulling the cardboard tag (fig. 16). This automatically closes the dustbag.
- Slide the cardboard front plate of the new dustbag into the two slots of the dustbag holder as far as possible (fig. 17).
- Push the dustbag holder forwards (Click!”) (fig. 18).
Note that it is not possible to close the cover when no dustbag has been placed.
How to use
- Connecting the hose: push in and rotate
clockwise (fig. 1a, 1b).
- To disconnect: rotate anti-clockwise (fig. 2).
- Connecting the tubes to the handgrip: fig. 3.
- Adjusting the combi nozzle: to carpets (fig. 4) or to hard floors (fig. 5).
- Adjusting the suction power: fig. 6, 7, 8.
Insufficient suction power?
Please check:
- if the dustbag is full;
- if the nozzle, tube or hose is blocked up.
Dustbags
Philips s-bagpaper dustbags are available under type number FC 8021. Please refer to the type number.
A new motor protection filter and an AFS Micro filter are provided free with each set of
dustbags.
4
The motor protection filter
Your appliance has been equipped with a greatly improved, triple permanent motor protection filter. This filter ensures an optimal protection of the motor. This filter does not need to be replaced.
This means that you can simply throw away the replacement filter that is supplied with the dustbags, since this filter is only required for older versions of this vacuum cleaner.
For U.K. only:
Obtaining dustbags / filters
In case you have any difficulties obtaining dustbags or accessories for this vacuum cleaner, please either phone 01480 493 000 or write to: MPP Marketing Ltd., P.O. Box 40, St. Ives, Huntingdon, Cambridgeshire. PE17 4XS.
Fitting a different plug
All you have to do is shake out the permanent filter and reinsert it into the vacuum cleaner every time you put in a new dustbag (fig. 19-21).
- Position the filter in the holder as it was previously placed and press it firmly.
- Push the holder with the clean filter into its place so that the filter fits correctly at the bottom.

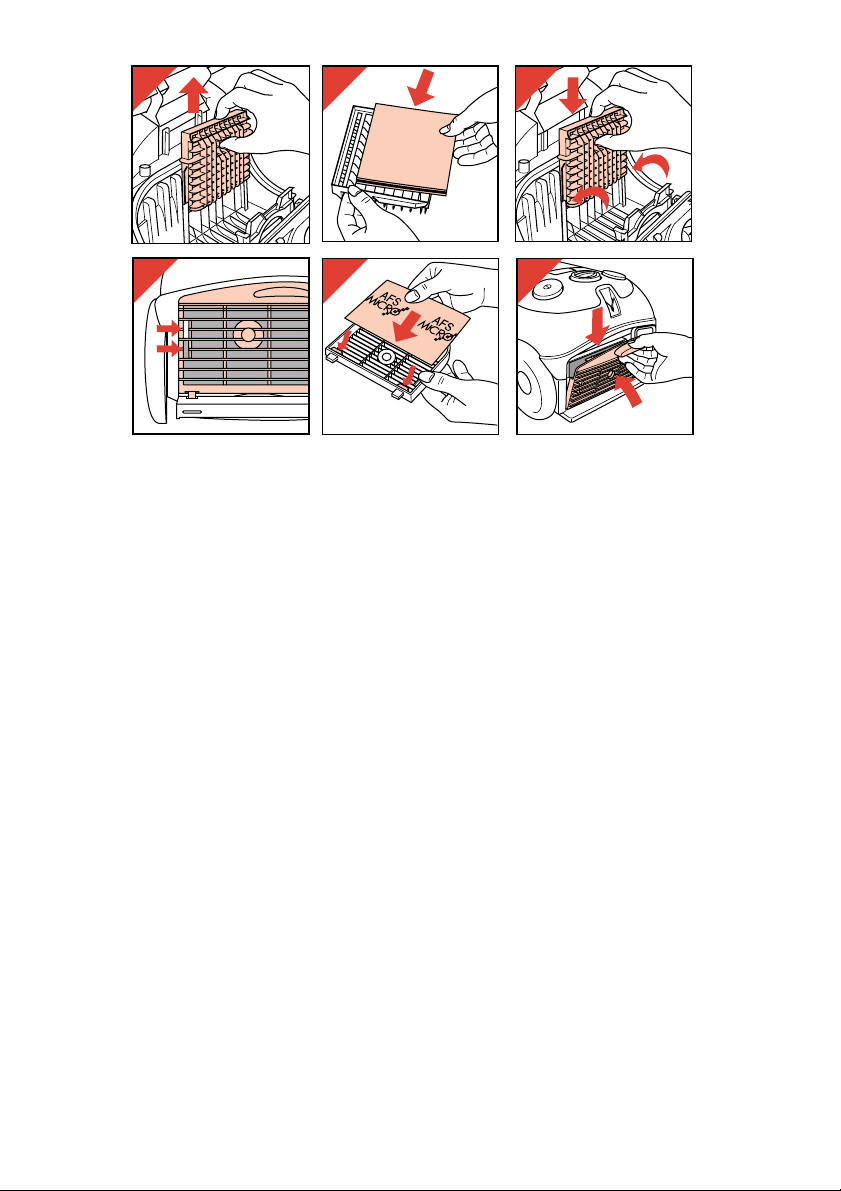

Replacing the AFS-Micro filter
The indicator will help you determine if the AFS­Micro filter needs replacing (fig. 22-24).
- Position the lower edge of the new filter
properly behind the ridges of the holder (fig. 23).
- When closing the holder, ensure that the filter
fits in completely (fig. 24).
This appliance is fitted with a BS 1363 13 Amp. plug. Should you need to replace the plug, connect the wires as follows:
Brown wire to the Live (L)terminal of the new plug. Blue wire to the Neutral (N) terminal of the new plug.
Always fit the same value of fuse as that originally supplied with your appliance. For your appliance this should be a 13 Amp. fuse (brown). Only use BS 1362 approved fuses.
When disposing of an old plug (particularly the moulded type which has been cut from the mains cord) always remove the fuse as the plug could be dangerous if ever inserted in a live socket.
If your vacuum cleaner is equipped with a cord winder:
Before cutting the plug off, temporarily tie a knot in the mains cord to prevent it being inadvertantly drown into the cordwinder. After fitting the new plug, untie this knot.
5
Français
Pour permettre leur recyclage, les éléments en plastique de l'appareil
comportent un code.
L'emballage carton est fabriqué à partir de matériaux recyclés et est entièrement recyclable.
f
Si l'appareil aspire mal.
Vérifiez :
- Si le sac est plein ;
- Si le suceur, le tube ou le tuyau sont bouchés; Si c'est le cas, faites circuler l'air en sens inverse à l'intérieur du tuyau et/ou du tube.
Arrêt momentané
Important
Avant d'utiliser l'appareil pour la première fois, vérifier si le sac à poussière est dans la bonne position.
N'aspirez jamais de l'eau (ni tout autre liquide). N'aspirez jamais de cendres si elles ne sont pas froides.
Si vous aspirez de la poussière fine, les pores du sac peuvent se boucher, ayant pour effet d'obstruer le passage de l'air. Vous devrez alors changer le filtre même s'il est loin d'être plein.
Pour éviter toute détérioration, n'utilisez jamais votre aspirateur sans le filtre de protection moteur.
Utilisez uniquement les sacs à papier double paroi Philips s-bag™ (type FC8021) ou les sacs papier double paroi Philips Sydney+ (type HR6999 Sydney+).
Si le cordon d'alimentation de cet appareil est endommagé, il ne doit être remplacé que par Philips ou un réparateur agréé Philips car cette opération nécessite des pièces et/ou un outillage spéciaux.
Le symbole * dans la numérotation des illustrations (page 3) signifie que l'illustration ne concerne que certains modèles.
Si vous souhaitez interrompre momentanément le nettoyage, vous pouvez placer le clip du tube sur son support (fig. 9). Vous pouvez faire coulisser le clip le long du tube pour changer la hauteur. En un geste, le tube est accroché dans la position voulue (fig. 10).
Rangement
- Accrochez le tube inférieur sur l'aspirateur (fig. 11 et 12). Vous pouvez faire coulisser le clip le long du tube pour changer la hauteur.
Remplacement du sac
Le "témoin de remplissage du sac" indique lorsque le sac est plein (fig. 13).
- Ouvrez le couvercle (fig. 14).
- Repoussez le porte-sac vers l'arrière (fig. 15).
- Retirez le sac plein en tirant sur la partie cartonnée (fig. 16). Le sac se ferme alors automatiquement.
- Faites glisser la partie cartonnée avant du nouveau sac dans les deux fentes du porte-sac en l'insérant aussi profondément que possible (fig. 17).
- Poussez le porte-sac vers l'avant jusqu'à encliquetage (fig. 18).
Mode d'emploi
- Pour brancher le tuyau, poussez et tournez dans le sens des aiguilles d'une montre (fig. 1a, 1b).
- Pour débrancher le tuyau, tournez dans le sens inverse des aiguilles d'une montre (fig. 2).
- Pour raccorder les tubes à la poignée voir fig. 3
- Pour régler le suceur combiné sur position moquette voir fig. 4 ou sur position sols durs voir fig. 5.
- Pour régler la puissance d'aspiration, voir fig. 6, 7 et 8.
Nota : Il est impossible de fermer le couvercle si un sac n'a pas été mis en place.
Sacs de rechange
Les sacs à poussière s-bagsont disponibles sous le type FC8021. Précisez bien le type de l'appareil ou le numéro de la pièce.
6
Dans chaque jeu de sacs de rechange sont inclus gratuitement un filtre de protection moteur ainsi qu'un filtre AFS-Micro.
Remplacement du filtre de protection moteur
Cet aspirateur est équipé d'un tout nouveau filtre moteur qu'il n'est pas nécessaire de remplacer régulièrement par un filtre neuf (sauf en cas de dommage). Vous ne devez pas utilisez le filtre neuf qui est livré avec le paquet de sacs d'origine : celui-ci est réservé aux modèles d'aspirateurs plus anciens.
Il vous suffit donc, simplement, de secouer ce filtre moteur chaque fois que vous changez de sac et de le remettre en place correctement (fig. 19-21).
- Positionnez le filtre dans son support, pressez fermement.
- Puis replacez le porte-filtre dans son emplacement d'origine en veillant à ce qu'il soit correctement positionné sur le fond.
Remplacement du filtre AFS-Micro
L'indicateur vous permettra de déterminer à quel moment le filtre AFS-Micro doit être remplacé (fig. 22-24).
- Positionnez correctement le bord inférieur du nouveau filtre derrière les stries du porte-filtre (fig. 23).
- Au moment de fermer le porte-filtre, assurez­vous que la totalité du filtre est bien en place (fig. 24).
7
Deutsch
Die Kunststoffe am Gerät sind gekennzeichnet worden, um ihre Wiederverwendung zu ermöglichen.
Die Verpackung besteht aus Altmaterial und ist vollständig wiederverwertbar.
f
Bei ungenügender Saugleistung
Prüfen Sie:
- Ist der Staubbeutel voll?
- Ist die Düse, das Rohr oder der Saugschlauch verstopft? Saugen Sie die Luft in umgekehrter Richtung durch Düse, Rohr und/oder Schlauch.
WICHTIG
Bevor Sie diese Anwendung zum ersten Mal nutzen, müssen Sie prüfen, ob sich der Staubbeutel in der richtigen Stellung befindet.
Saugen Sie niemals Wasser oder andere Flüssigkeiten mit dem Staubsauger auf. Wenn Sie Asche aufsaugen, so achten Sie darauf, daß sie völlig ausgekühlt ist.
Wenn Sie feinen Staub aufsaugen, können die Poren des Staubbeutels verstopft werden. Dadurch wird der Luftdurchgang behindert. Der Staubbeutel muß dann ausgewechselt werden, auch wenn er noch nicht voll ist.
Verwenden Sie den Staubsauger niemals ohne Motorschutzfilter.
Verwenden Sie in diesem Gerät ausschließlich den doppelwandigen Philips s-bagStaubbeutel Type FC 8021 oder den doppelwandigen Papierstaubbeutel Philips Sydney+, Type HR 6999 Sydney+.
Wenn das Netzkabel defekt oder beschädigt ist, muß es von einer durch Philips autorisierten Werkstatt ersetzt werden, da für die Reparatur Spezial­Werkzeug und/oder spezielle Teile benötigt werden.
Die mit * gekennzeichneten Teile in den Abbildungen auf Seite 3 betreffen nur spezielle Ausführungen des Staubsaugers.
Gebrauch des Geräts
Kurzzeitige Unterbrechung
Wenn Sie das Staubsaugen für kurze Zeit unterbrechen wollen, können Sie den Rohrhaken am Staubsauger einhaken (Abb. 9). Den Rohrhaken können Sie verstellen, indem Sie ihn verschieben. So ist das Rohr schnell und sicher handgerecht plaziert (Abb. 10).
Aufbewahrung
- Haken Sie das untere Rohrende am Staubsauger ein (Abb. 11 und 12).
- Verstellen Sie den Rohrhaken, indem Sie ihn bei Bedarf am Rohr verschieben.
Staubbeutel auswechseln
Die Staubfüllanzeige informiert Sie, wenn der Staubbeutel voll ist (Abb. 13).
- Öffnen Sie den Deckel (Abb. 14).
- Schieben Sie den Staubbeutelhalter zurück (Abb. 15).
- Ziehen Sie den vollen Staubbeutel an der Pappscheibe aus dem Staubbeutelhalter heraus (Abb. 16). Der Staubbeutel wird automatisch verschlossen.
-Führen Sie die Pappscheibe des neuen Staubbeutels genau in die beiden Schlitze des Staubbeutelhalters bis zum Anschlag ein (Abb. 17).
- Schieben Sie den Staubbeutelhalter nach vorn ("Klick", Abb. 18).
- Saugschlauch anschließen: Fest eindrücken und im Uhrzeigersinn drehen (Abb. 1a und 1b).
- Saugschlauch lösen: Gegen den Uhrzeigersinn drehen (Abb. 2).
- Teleskoprohr am Griff anbringen: s. Abb. 3
- Universaldüse verstellen: für Teppich (Abb. 4) oder Hartboden (Abb. 5).
- Saugleistung verstellen: s. Abb. 6, 7 und 8.
Ist kein Staubbeutel eingesetzt, läßt sich der Deckel nicht schließen.
Staubbeutel
s-bagPapier-Staubbeutel sind unter der Type FC 8021 bei Ihrem Philips Händler erhältlich.
8
Ein neuer Motorschutzfilter und ein AFS­Mikrofilter sind jedem Sechserpack Staubbeutel beigepackt.
Der Motorschutzfilter
Der Staubsauger ist mit einem erheblich verbesserten, dreifachen Motorschutzfilter ausgerüstet. Dieser Filter gewährleistet den besten Schutz für Ihr Gerät. Er braucht nicht ausgewechselt zu werden.
Die Packung mit den neuen Staubbeuteln enthält einen Motorschutzfilter für ältere Geräte; er wird für Ihr Gerät nicht benötigt. Sie können diesen Filter zum Müll geben.
Alles was Sie zu tun haben ist, den Filter auszuschütteln, wenn Sie einen neuen Staubbeutel einsetzen (Abb. 19 bis 21).
- Setzen Sie dann den Filter so in den Filterhalter, wie er vorher plaziert war, und drücken Sie ihn fest an.
- Setzen Sie den Filterhalter mit dem Filter so in das Gerät zurück, daß sein unterer Rand fest aufsitzt.
AFS-Micro-Filter auswechseln
Die Anzeige hilft Ihnen, zu entscheiden, ob der AFS-Micro-Filter ausgewechselt werden muß (Abb. 22 bis 24).
- Legen Sie das untere Ende des neuen Filters genau hinter das untere Ende der Filterhalters (Abb. 23).
- Achten Sie beim Schließen des Filterhalters darauf, daß der Filter genau sitzt (Abb. 24).
9
Nederlands
Voor recycling zijn op de kunststof
onderdelen materiaalmerktekens aangebracht.
De verpakking is volledig geschikt voor
recycling.
f
Onvoldoende zuigkracht?
Controleer:
- of de stofzak vol is;
- of er een verstopping is in het mondstuk, de buis of de slang. Als dit het geval is, laat de lucht dan in tegengestelde richting door slang en/of buis gaan.
Belangrijk
Controleer, vóór het eerste gebruik, of de stofzak op de juiste wijze is geplaatst.
Zuig nooit water (of andere vloeistof) op. Zuig as alleen op als deze geheel afgekoeld is.
Bij het opzuigen van fijn stof kan het voorkomen dat de poriën van de stofzak verstopt raken. Daardoor wordt dan de luchtdoorvoer belemmerd. De stofzak dient dan te worden vervangen, al is deze wellicht nog niet vol.
Voorkom schade. Gebruik de stofzuiger nooit zonder motorbeschermingsfilter.
Gebruik alleen Philips s-bag dubbelwandige papieren stofzakken (typenummer FC8021) of Philips Sydney+ dubbelwandige papieren stofzakken (typenummer HR 6999 Sydney+).
Indien het snoer van dit apparaat is beschadigd, dient het uitsluitend te worden vervangen door een door Philips daartoe aangewezen reparateur, omdat voor de reparatie speciale gereedschappen en/of onderdelen vereist zijn.
N.B.: * bij het illustratienummer (pagina 3) betekent dat de betreffende illustratie alleen betrekking heeft op speciale uitvoeringen.
"Parkeerstand"
Als u het stofzuigen wilt onderbreken, kunt u de buishaak in de speciale houder zetten (fig. 9). Desgewenst kunt u de buishaak langs de buis naar een andere hoogte verschuiven. In één beweging "parkeert" u de buis in een gemakkelijke stand (fig. 10).
Opbergen
- Haak de onderste buis vast (fig. 11, 12).
Desgewenst kunt u de buishaak langs de buis naar een andere hoogte verschuiven.
Stofzak vervangen
Als de stofzak vol is, wordt dit aangegeven door de "Stofzak vol" indicator (fig. 13).
- Zet de kap open (fig. 14).
- Duw de stofzakhouder naar achteren (fig. 15).
- Verwijder de volle stofzak door aan de kartonnen lip te trekken (fig. 16). De stofzak wordt hierbij automatisch gesloten.
- Schuif de kartonnen frontplaat van de nieuwe stofzak zo ver mogelijk in beide sleuven van de stofzakhouder (fig. 17).
- Duw de stofzakhouder naar voren (Klik!”) (fig. 18).
N.B.: Als er geen stofzak is geplaatst, kunt u de kap niet sluiten.
Gebruik
- Slang aansluiten: insteken en rechtsom draaien (fig. 1a, 1b).
- Losnemen: linksom draaien (fig. 2).
- De buizen aan de handgreep bevestigen: fig. 3.
- Combi-mondstuk omschakelen: voor tapijt (fig. 4) of voor harde vloeren (fig. 5).
- Zuigkracht regelen: fig. 6, 7, 8.
Stofzakken
Stofzakken type FC 8021 s-bagzijn verkrijgbaar bij uw leverancier. Vermeld het typenummer of het service­nummer.
Een nieuw motorbeschermingsfilter en een AFS Micro filter worden gratis meegeleverd bij elke set stofzakken.
10
Motorbeschermingsfilter
Uw apparaat is voorzien van een sterk verbeterd, permanent motorbeschermingsfilter. Dit filter voorziet in een optimale bescherming van de motor. Dit filter hoeft niet te worden vervangen.
Het bij de stofzuigerzak-verpakkingen geleverde filter (bedoeld voor oudere versies van deze stofzuiger) kunt u dan ook gewoon weggooien.
Telkens wanneer u de stofzak vervangt, kunt u dit filter gewoon uitschudden en opnieuw plaatsen (zie fig. 19-21)
- Plaats het filter in de houder, zoals het de vorige keer ook was en druk deze goed vast.
- Druk de filterhouder met het schone filter op zijn plaats, zodat het aan de onderzijde goed aansluit.
AFS-Micro filter vervangen
Met behulp van de indicator kunt u vaststellen of het AFS-Micro filter aan vervanging toe is (fig. 22-24).
- Zet de onderste zijde van het nieuwe filter goed
achter de randjes van de houder (fig. 23).
- Let erop dat het filter recht in de houder zit
wanneer u deze sluit (fig. 24).
11
Italiano
Per consentire il riciclaggio, le parti in plastica dell'apparecchio sono state codificate.
Il cartone dell'imballo è realizzato completamente con materiale riciclato e può essere ancora riciclato completamente.
f
Manca potenza aspirante
Controllate:
- se il sacchetto è pieno;
- se il flessibile, il tubo o la bocchetta sono ostruiti.
Per rimuovere l'ostruzione, fate fluire l'aria in senso contrario nel flessibile e/o nel tubo.
Importante
Prima di usare l'apparecchio per la prima volta, controllate che il sacco per la polvere si trovi nella posizione corretta.
Non aspirate mai acqua (o altro liquido). Non aspirate le ceneri finché non sono fredde.
Quando si aspira della polvere fine, i pori del sacchetto di carta si intasano e il passaggio dell'aria diventa difficoltoso. Occorre sostituire il sacchetto anche se non è completamente pieno.
Per evitare danni al motore non usate mai l'apparecchio senza il filtro di protezione del motore.
Utilizzate esclusivamente sacchetti raccoglipolvere di carta a doppio strato Philips s-bag(mod. FC8021) o i sacchetti di carta Philips Sydney a doppio strato (mod. HR6999 Sydney+).
Se il cavo di alimentazione è danneggiato, deve essere sostituito solo da un Centro Assistenza Autorizzato Philips perché occorrono attrezzi e/o ricambi speciali.
Nota: I numeri delle illustrazioni contrassegnati con * (pag.3) valgono solo per i modelli speciali.
Uso
- Per collegare il tubo flessibile spingere e ruotare in senso orario (fig. 1a, 1b)
- Per staccare il tubo flessibile ruotare in senso antiorario (fig. 2).
- Collegate il tubo telescopico all'impugnatura (fig. 3).
- Predisponete la spazzola aspirante per: tappeti o moquette (fig. 4) o per pavimenti di piastrelle (fig. 5).
- Regolate la potenza aspirante: fig. 6, 7, 8.
Interruzione momentanea
Se volete interrompere momentaneamente l'aspirazione, potete inserire il gancio del tubo nel suo alloggiamento (fig. 9). Il gancio può scorrere lungo il tubo per variare l'altezza da terra. In questo modo il tubo può essere appoggiato facilmente (fig. 10).
Come riporre l'aspirapolvere
- Fissate il tubo inferiore all'apparecchio (fig.11, 12). Il gancio può scorrere lungo il tubo per cambiare l'altezza da terra.
Sostituzione del sacchetto
L'indicatore di "sacchetto pieno" segnalerà quando il sacchetto è pieno (fig. 13).
- Aprite il coperchio (fig. 14).
- Spingete indietro il porta-sacchetto (fig. 15).
- Togliete il sacchetto pieno tirando la linguetta di cartone (fig. 16). In questo modo il sacchetto si chiude automaticamente.
- Inserite a fondo la piastra di cartone del nuovo sacchetto nelle due fessure del porta-sacchetto (fig. 17).
- Spingete avanti il porta-sacchetto (Click) (fig. 18).
Nota: Non è possibile chiudere il coperchio quando non c'è inserito il sacchetto.
Sacchetti per la polvere
I sacchetti raccoglipolvere s-bagsono disponibili con il codice FC8021. Per le vostre richieste fate riferimento al tipo o al numero di codice del Servizio Assistenza.
12
Loading...
+ 28 hidden pages
