Important

Read these instructions for use carefully before
using the appliance and save them for future
reference.

◗ Only use the powerplug supplied to charge

and use the appliance.

◗ The powerplug transforms 100-240 volts to a

safe low voltage of less than 24 volts. Only the
powerplug supplied guarantees safe
transformation.

◗ The powerplug contains a transformer. Do

not cut off the powerplug to replace it with
another plug, as this will cause a hazardous
situation.

◗ If the powerplug is damaged, always have it

replaced by one of the original type in order
to avoid a hazard.

◗ Charge, store and use the appliance at a

temperature between 5cC and 35cC.

◗ Do not recharge the shaver in a closed pouch.

C

◗ Make sure the powerplug and the cord do not

get wet.

C

◗ The appliance complies with the

internationally approved IEC safety regulations
and can be safely cleaned under the tap.

Be careful with hot water. Always check if the
water is not too hot, to prevent your hands from
getting burnt.

ENGLISH4

Charging

Make sure the appliance is switched off before
you start charging it.

When you charge the shaver for the first time or
after a long period of disuse, leave it to charge
continuously for 4 hours.

Charging normally takes approx. 1 hour.

Do not leave the appliance connected to the
mains for more than 24 hours.

You can also shave without charging by
connecting the shaver to the mains.

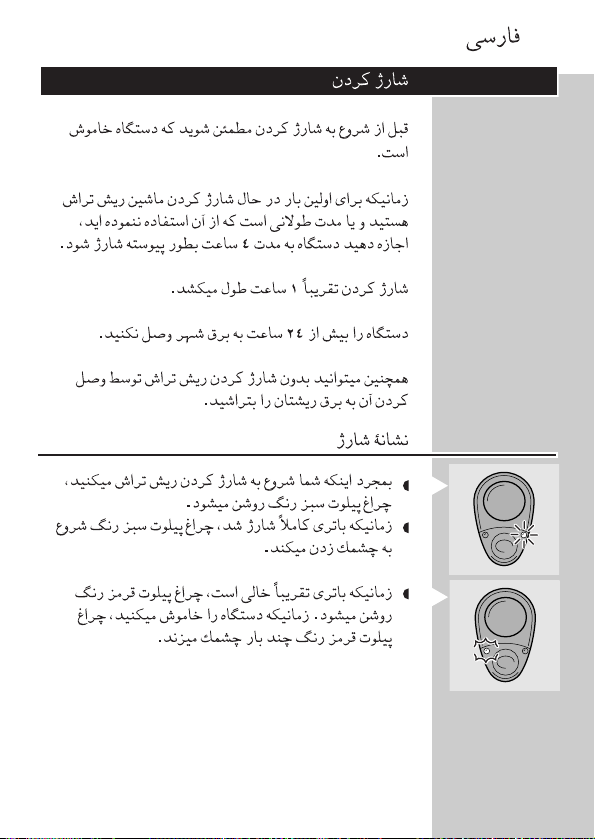

Charge indications

C

◗ As soon as you start charging the empty

shaver, the green pilot light goes on.

◗ When the battery has been fully charged, the

green pilot light starts blinking.

C

◗ The red pilot light goes on when the battery

is almost empty.When you switch the
appliance off, the red pilot light blinks a few
times.

ENGLISH 5

Charging the appliance

Do not recharge the shaver in a closed cassette.

C

1 Put the appliance plug in the shaver.

2 Put the powerplug in the wall socket.

3 Remove the powerplug from the wall

socket and pull the appliance plug out of
the shaver when the battery has been fully
charged.

Cordless shaving time

A fully charged shaver has a cordless shaving time
of up to 30 minutes.

Using the appliance

Shaving

1 Remove the appliance plug from the shaver

before you start shaving.

2 Switch the shaver on by pressing the on/off

button once.

C

3 Move the shaving heads quickly over your

skin, making both straight and circular
movements.

Shaving on a dry face gives the best results.

ENGLISH6

Your skin may need 2 or 3 weeks to get
accustomed to the Philishave system.

4 Switch the shaver off by pressing the on/off

button once.

C

5 Put the protection cap on the shaver every

time you have used it, to prevent damage.

Trimming

For grooming sideburns and moustache.

C

1 Open the trimmer by pushing the slide

upwards.

The trimmer can be activated while the motor is
running.

Cleaning and maintenance

Regular cleaning guarantees better shaving
performance.

The easiest and most hygienic way to clean the
appliance is to rinse the shaving unit and the hair
chamber with hot water every time you have
used the shaver.

Be careful with hot water. Always check if the
water is not too hot, to prevent your hands from
getting burnt.

C

◗ For easy and optimal cleaning, the Philishave

Action Clean (shaving-head cleaner, type

ENGLISH 7

HQ100) is available.Ask your Philishave dealer
for information.

B

The Philishave Action Clean may not be available
in all countries. Contact the Customer Care Centre
in your country about the availability of this
accessory.

Shaving unit

When you clean the appliance, it is not necessary
to take the shaving heads (cutters and guards)
apart. If you want to take them apart, be sure not
to mix up the cutters and guards, since grinding of
the cutters in the guards only guarantees optimal
performance for each matching set. If you
accidentally mix up the sets, it could take several
weeks before optimal shaving performance is
restored.

1 Switch the shaver off, remove the

powerplug from the wall socket and pull
the appliance plug out of the shaver.

C

2 Press the release button to open the

shaving unit.

C

3 Clean the shaving unit and the hair

chamber by rinsing them under a hot tap
for some time.

4 Close the shaving unit and shake off excess

water.

Never dry the shaving unit with a towel or tissue
as this may damage the shaving heads.

ENGLISH8

C

1 Open the shaving unit again and leave it

open to let the appliance dry completely.

◗ You can also clean the hair chamber without

water by using the brush supplied.

Trimmer

Clean the trimmer every time you have used it.

1 Switch the shaver off, remove the

powerplug from the wall socket and pull
the appliance plug out of the shaver.

C

2 Clean the trimmer with the brush.

C

3 Lubricate the trimmer teeth with a drop

of sewing machine oil every six months.

Storage

C

◗ Put the protection cap on the shaver to

prevent damage.

◗ Store the powerplug and the shaver in the

luxury pouch.

ENGLISH 9

OIL

Replacement

Replace the shaving heads every two years for
optimal shaving results.
Replace damaged or worn shaving heads with
Philishave HQ6 Quadra shaving heads only.

1 Switch the shaver off, remove the

powerplug from the wall socket and pull
the appliance plug out of the shaver.

C

2 Press the release button to open the

shaving unit.

C

3 Turn the wheel anticlockwise (1) and

remove the retaining frame (2).

C

4 Remove the shaving heads and place new

ones in the shaving unit in such a way that
the projections fit exactly into the
recesses in the shaving unit.

5 Put the retaining frame back into the

shaving unit, press the wheel and turn it
clockwise.

6 Close the shaving unit.

C

◗ If the shaving heads have been properly

inserted, the shiny parts are pointing inwards
and towards each other.

ENGLISH10

2

1

Accessories

The following accessories are available:

- HQ8000 powerplug.

- HQ6 Philishave Quadra shaving heads.

- HQ100 Philishave Action Clean (shaving head
cleaner).

- HQ101 Philishave Action Clean refill (shaving
head cleaning liquid).

- HQ110 Philishave shaving head cleaner (shaving
head cleaning spray).

Environment

The built-in rechargeable battery contains
substances that may pollute the environment.

Disposal of the battery

Remove the battery when you discard the
appliance. Do not throw the battery away with
the normal household waste, but hand it in at an
official collection point.You can also take the
appliance to a Philips service centre, which will
remove the battery for you and will dispose of it
in an environmentally safe way.

Only remove the battery if it is completely empty.

1 Remove the powerplug from the wall

socket and pull the appliance plug out of
the shaver.

ENGLISH 11

C

2 Let the shaver run until it stops, undo the

screws and open the shaver.

3 Remove the battery.

Do not connect the shaver to the mains again
after the battery has been removed.

Guarantee & service

If you need information or if you have a problem,
please visit the Philips Web site at
www.philips.com or contact the Philips Customer
Care Centre in your country (you will find its
phone number in the worldwide guarantee
leaflet). If there is no Customer Care Centre in
your country, turn to your local Philips dealer or
contact the Service Depar tment of Philips
Domestic Appliances and Personal Care BV.

Troubleshooting

1 Reduced shaving performance

B

Cause 1: the shaving heads are dirty.The shaver
has not been rinsed long enough or the water
used was not hot enough.

◗ Clean the shaver thoroughly before you

continue shaving (see chapter 'Cleaning and
maintenance').

ENGLISH12

B

Cause 2: long hairs are obstructing the shaving
heads.

C

◗ Remove the retaining frame from the shaving

unit by turning the wheel anticlockwise.

◗ Remove the shaving heads from the shaving

unit.

C

◗ Remove the hairs from the cutters and guards

with the brush supplied.

Do not clean more than one cutter and guard at
a time, since they are all matching sets. If you
accidentally mix up the cutters and guards, it may
take several weeks before optimal shaving
performance is restored.

◗ Put the shaving heads back into the shaving

unit. Put the retaining frame back into the
shaving unit, press the wheel and turn it
clockwise.

B

Cause 3: the shaving heads are damaged or worn.

◗ Remove the retaining frame.
◗ Remove the old shaving heads from the

shaving unit and replace them with new ones

Damaged or worn shaving heads (cutters and
guards) may only be replaced with original HQ6
Philishave Quadra shaving heads.

ENGLISH 13

2

◗ Put the retaining frame back into the shaving

unit, press the wheel and turn it clockwise.

2 The shaver does not work when the on/off

button is pressed.

B

Cause: the battery is empty.

◗ Recharge the battery. See chapter 'Charging'.

14 ENGLISH

Important

Avant d'utiliser l'appareil, lisez les instructions ci­dessous et conservez ce mode d'emploi pour un
usage ultérieur.

◗ Utilisez exclusivement le chargeur fourni pour

recharger l'appareil.

◗ Le chargeur transforme le 100-240 V en une

tension de sécurité de 24 V. Seul le chargeur
fourni garantit votre sécurité.

◗ Le chargeur est doté d'un transformateur.

N'essayez pas de remplacer la fiche du
chargeur pour éviter tout accident.

◗ Lorsque le chargeur est endommagé,

remplacez-le par un chargeur d'origine pour
éviter tout accident.

◗ Chargez, rangez et utilisez l'appareil à une

température comprise entre 5cC et 35cC.

◗ Ne chargez jamais l'appareil dans un étui

fermé.

C

◗ Veillez à ce que le chargeur et le cordon

d'alimentation ne soient pas exposé à
l'humidité.

C

◗ Ce rasoir est conforme aux normes

internationales IEC et il peut être nettoyé en
toute sécurité à l'eau.

Faites attention que l'eau ne soit pas trop chaude
pour ne pas vous brûler.

FRANÇAIS 15

Charge

Avant de charger l'appareil, arrêtez-le.

Lorsque vous chargez l'appareil pour la première
fois, ou si l'appareil n'a pas été utilisé pendant une
longue période: chargez-le pendant 4 heures.

La charge normale est de 1 heure environ.

Ne laissez pas l'appareil raccordé sur le secteur
pendant plus de 24 heures.

Vous pouvez également vous raser sans charger
préalablement l'appareil en raccordant
directement l'appareil à la tension du réseau.

Indications de charge

C

◗ Dès que vous commencez à charger le rasoir

vide, le témoin vert s'allume.

◗ Lorsque les accumulateurs sont entièrement

chargés, le témoin vert commence à clignoter.

C

◗ Lorsque les accumulateurs sont presque

déchargés, le témoin rouge s'allume. Lorsque
vous arrêtez l'appareil, le témoin rouge
clignote plusieurs fois.

FRANÇAIS16

Charger l'appareil

Ne chargez pas l'appareil dans l'étui fermé.

C

1 Enfoncez la fiche dans le rasoir.

2 Mettez le chargeur dans la prise de

courant.

3 Lorsque le rasoir est complètement

rechargé, retirez d'abord le chargeur de la
prise de courant puis la fiche du rasoir.

Autonomie de rasage sans fils

Un rasoir entièrement chargé offre une
autonomie de rasage de 30 minutes environ.

Utilisation de l'appareil

Rasage

1 Tirez la fiche hors du rasoir avant de

commencer le rasage.

2 Mettez le rasoir en marche en appuyant

sur le bouton marche/arrêt une fois.

C

3 Déplacez rapidement les têtes de rasage

sur la peau en effectuant des mouvements
rectilignes et circulaires.

FRANÇAIS 17

Les meilleurs résultats de rasage sont obtenus sur
une peau sèche.
Votre peau peut avoir besoin de 2-3 semaines
pour s'habituer au système Philishave.

4 Arrêtez le rasoir en appuyant sur le

bouton marche/arrêt une fois.

C

5 Remettez le capot protecteur sur le rasoir

après chaque utilisation pour éviter tout
dommage.

Tondeuse

Pour tailler les favoris et la moustache.

C

1 Dégagez la tondeuse en faisant glisser

l'interrupteur vers le haut.

La tondeuse peut être mise en service pendant
que le moteur fonctionne.

Nettoyage et entretien

Nettoyez régulièrement l'appareil pour obtenir de
meilleurs résultats de rasage.

Pour nettoyer l'appareil simplement et d'une
façon hygiénique, rincez l'unité de rasage et le
compartiment à poils sous l'eau la plus chaude
possible après chaque emploi.

Faites attention que l'eau ne soit pas trop chaude.

FRANÇAIS18

C

◗ Pour un nettoyage facile et rapide des têtes,

vous pouvez utiliser l'Action Clean de
Philishave (type HQ100), disponible auprès de
votre revendeur ou Centre Service Agréé
Philips.

B

Il est possible que l'Action Clean de Philishave ne
soit pas disponible dans tous les pays. Pour plus
d'informations, contactez le Service
Consommateurs Philips de votre pays.

Unité de rasage

Quand vous nettoyez l'appareil il n'est pas
nécessaire de démonter les têtes de rasage
(couteaux et grilles). Si vous désirez cependant le
faire, n'intervertissez pas les couteaux et les grilles
car elles sont affûtées par paires. Si vous les
interver tissez, plusieurs semaines peuvent être
nécessaires avant de retrouver une qualité de
rasage optimale.

1 Arrêtez l'appareil, enlevez le chargeur de la

prise de courant, et tirez la fiche hors du
rasoir.

C

2 Appuyez sur le bouton de blocage et ôtez

l'unité de rasage de l'appareil.

C

3 Rincez l'unité de rasage sous l'eau la plus

chaude possible.

4 Fermez l'unité de rasage et secouez l'eau

du rasoir.

FRANÇAIS 19

Ne séchez jamais l'unité de rasage à l'aide d'une
serviette, car cela pourrait endommager les têtes
de rasage.

C

1 Ouvrez l'unité de rasage à nouveau et

laissez-la ouverte pour sécher l'appareil
complètement.

◗ Vous pouvez également nettoyer le

compartiment à poils à l'aide de la brosse
fournie avec l'appareil.

Tondeuse

Nettoyez la tondeuse après chaque utilisation.

1 Arrêtez l'appareil, enlevez le chargeur de la

prise de courant, et tirez la fiche hors du
rasoir.

C

2 Nettoyez la tondeuse avec la brosse.

C

3 Tous les six mois, lubrifiez la tondeuse à

l'aide d'une gouttelette d'huile pour
machine à coudre.

FRANÇAIS20

OIL

Rangement

C

◗ Employez le capot de protection pour éviter

les détériorations.

◗ Rangez le chargeur et le rasoir dans l'étui.

Remplacement

Pour un résultat de rasage optimal, remplacez les
têtes de rasage tous les deux ans.

Remplacez les têtes de rasage endommagées ou
usées exclusivement par des têtes de rasage
Philishave HQ6 Quadra.

1 Arrêtez l'appareil, enlevez le chargeur de la

prise de courant, et tirez la fiche hors du
rasoir.

C

2 Appuyez sur le bouton de blocage et ôtez

l'unité de rasage de l'appareil.

C

3 Tournez la molette dans le sens inverse

des aiguilles d'une montre (1) et retirez la
plaque de fermeture (2).

C

4 Enlevez les têtes de rasage et placez les

nouvelles têtes de rasage de telle façon
que les petites ailettes qui dépassent des
têtes de rasage tombent exactement dans
les renfoncements.

FRANÇAIS 21

2

1

5 Remontez la plaque de fermeture sur

l'unité de rasage, pressez la molette et
tournez-la dans le sens des aiguilles d'une
montre.

6 Fermez l'unité de rasage.

C

◗ Si les têtes de rasage sont correctement

positionnées, un cercle brillant doit apparaître
sur le dessus.

Accessoires

Les accessoires suivants sont disponibles:

- Chargeur HQ8000.

- Têtes de rasage Philishave Quadra HQ6.

- Philishave Action Clean HQ100 (nettoyeur de
têtes de rasage)

- Philishave Action Clean Recharge HQ101
(produit liquide de nettoyage pour HQ100).

- Philishave Spray HQ110 (spray de nettoyage de
tête de rasage).

Environnement

Les accumulateurs rechargeables incorporés
contiennent des substances qui peuvent polluer
l'environnement.

Elimination des accumulateurs

Enlevez les accumulateurs lorsque vous mettez
l'appareil au rebut. Ne les jetez pas avec les

FRANÇAIS22

ordures ménagères, mais déposez-les à un endroit
prévu à cet effet par les pouvoirs publics.Vous
pouvez également porter l'appareil dans un
Centre Service Agréé Philips. Les accumulateurs y
seront traités dans le respect de l'environnement.

Eliminez les accumulateurs uniquement lorsqu'ils
sont entièrement vides.

1 Enlevez le chargeur de la prise de courant

et tirez la petite fiche hors de l'appareil.

C

2 Laissez l'appareil fonctionner jusqu'à l'arrêt

complet du moteur, ôtez les vis et ouvrez
l'appareil.

3 Enlevez les accumulateurs.

L'appareil ne doit plus être raccordé au secteur
une fois les accumulateurs retirés.

Garantie et service

Pour toute réparation/information, ou en cas de
problème, visitez notre website: www.philips.com.
Ou veuillez contacter le Service Consommateurs
Philips de votre pays (vous trouverez le numéro
de téléphone dans le dépliant sur la garantie
internationale). S'il n'y a aucun Service
Consommateurs Philips dans votre pays,
contactez votre distributeur ou le Service
Department de Philips Domestic Appliances and
Personal Care BV.

FRANÇAIS 23

Dépannage

1 Les résultats de rasage se dégradent

B

Cause 1: Les têtes de rasage sont sales. L'appareil
n'a pas été rincé suffisamment longtemps ou
l'eau n'était pas assez chaude.

◗ Nettoyez l'appareil à fond avant de continuer

le rasage (voir "Nettoyage et entretien").

B

Cause 2: Des poils longs sont emmêlés dans les
têtes de rasage.

C

◗ Enlevez la plaque de fermeture.
◗ Retirez les têtes de rasage de l'unité de

rasage.

C

◗ Enlevez les poils des couteaux et des grilles à

l'aide de la brosse fournie.

Ne nettoyez pas plus d'un couteau et une grille à
la fois, car ceux-ci sont affûtés par paires. Si vous
interver tissez par mégarde les couteaux et les
grilles, plusieurs semaines peuvent être
nécessaires avant que l'appareil rase à nouveau de
manière optimale.

◗ Remontez les têtes de rasage sur l'unité.

Replacez la plaque de fermeture sur l'unité de
rasage, pressez la molette et tournez-la dans
le sens des aiguilles d'une montre.

B

Cause 3: Les têtes de rasage sont abîmées ou
usagées.

◗ Enlevez la plaque de fermeture.

FRANÇAIS24

2

◗ Enlevez les têtes de rasage de l'unité de rasage

et remplacez-les par des têtes de rasage
neuves.

Les têtes de rasage abîmées ou usagées
(couteaux et grilles) doivent être remplacées
uniquement par des têtes de rasage d'origine
Philishave Quadra HQ6.

◗ Remontez la plaque de fermeture sur l'unité

de rasage, pressez la molette et tournez-la
dans le sens des aiguilles d'une montre.

2 Le rasoir ne fonctionne pas lorsque le

bouton marche/arrêt est pressé.

B

Cause: les accumulateurs sont vides.

◗ Rechargez le rasoir.Voir chapitre "Charge".

FRANÇAIS 25

Importante

Antes de usar el aparato, lea atentamente estas
instrucciones y consérvelas por si necesitara
consultarlas en el futuro.

◗ Use sólo la clavija adaptadora que se

suministra para cargar y utilizar el aparato.

◗ La clavija adaptadora transforma los 100-240

voltios a un voltaje menor a 24 voltios. Sólo la
clavija adaptadora que se suministra garantiza
una transformación segura.

◗ La clavija adaptadora incorpora un

transformador. No quite la clavija adaptadora
para sustituirla por otro enchufe, ya que
podría producirse una situación de peligro.

◗ Si la clavija adaptadora se daña, sustitúyala

siempre por otra del modelo original para
evitar una situación de peligro.

◗ Cargue, guarde y utilice el aparato a una

temperatura entre los 5cC y los 35cC.

◗ No recargue la afeitadora dentro de la funda

cerrada.

C

◗ Asegúrese de que la clavija adaptadora y el

cable de red no se mojen.

C

◗ El aparato cumple los requisitos de seguridad

IEC aprobados internacionalmente y se puede
limpiar bajo el grifo.

Tenga cuidado con el agua caliente. Compruebe
siempre que el agua no está demasiado caliente
para no quemarse las manos.

ESPAÑOL26

Carga

Asegúrese de que el aparato está desconectado
antes de comenzar a cargarlo.

Cuando cargue la afeitadora por primera vez o
después de mucho tiempo sin usarla, deje que se
cargue durante 4 horas seguidas.

La afeitadora suele tardar aproximadamente 1
hora en cargarse.

No deje el aparato conectado a la red durante
más de 24 horas.

También puede afeitarse sin recargar la afeitadora
enchufándola a la red eléctrica.

Indicaciones de carga

C

◗ En cuanto se empiece a cargar la afeitadora

descargada, el piloto verde se iluminará.

◗ Cuando la batería esté completamente

cargada, el piloto verde comenzará a
parpadear.

C

◗ El piloto rojo se ilumina cuando la batería está

casi vacía. Cuando desconecte la afeitadora, el
piloto rojo parpadeará unas cuantas veces.

ESPAÑOL 27

Cómo cargar el aparato

No recargue la afeitadora dentro del estuche
cerrado.

C

1 Ponga la clavija del aparato en la afeitadora

2 Enchufe la clavija adaptadora a la red.

3 Desenchufe el aparato y quite la clavija de

la afeitadora una vez que la batería se haya
cargado completamente.

Tiempo de afeitado sin cable.

Una afeitadora completamente cargada le
proporcionará un tiempo de afeitado sin cable de
hasta 30 minutos.

Cómo utilizar el aparato

Afeitado

1 Quite la clavija de la afeitadora antes de

empezar a afeitarse.

2 Ponga en marcha la afeitadora presionando

una vez el botón de marcha/parada.

C

3 Desplace los conjuntos cortantes

rápidamente sobre la piel con
movimientos rectos y circulares.

ESPAÑOL28

Los mejores resultados se obtienen afeitando
sobre la piel seca.
Puede que su piel necesite de 2 a 3 semanas para
acostumbrarse al sistema de afeitado Philishave.

4 Presionando una vez más el botón de

marcha/parada, desconecte la afeitadora.

C

5 Después de usar la afeitadora, póngale

siempre la funda de protección para evitar
daños.

Cortapatillas

Para arreglar las patillas y el bigote.

C

1 Abra el cortapatillas presionando el botón

deslizante hacia arriba.

El cortapatillas se puede activar con la afeitadora
en marcha.

Limpieza y mantenimiento

Una limpieza frecuente garantiza el mejor
resultado en el afeitado.

La forma más fácil e higiénica de limpiar el
aparato es enjuagar la unidad afeitadora y la
cámara del pelo con agua caliente siempre que
utilice la afeitadora.

Tenga cuidado con el agua caliente. Compruebe
siempre que el agua no está demasiado caliente
para no quemarse las manos.

ESPAÑOL 29

C

◗ Para una limpieza fácil y óptima está

disponible Philishave Action Clean (limpiador
de conjuntos cortantes, modelo HQ100). Para
más información, consulte con su vendedor o
distribuidor Philips.

B

Puede que Philishave Action Clean no esté
disponible en todos los países. Póngase en
contacto con el Centro de Atención al Cliente de
su país para saber si está disponible este
accesorio.

Unidad afeitadora

Cuando limpie el aparato no es necesario sacar
los conjuntos cortantes (cuchillas y protectores).
Si quiere sacarlos, asegúrese de no mezclar
protectores y cuchillas entre sí, ya que el afilado
de cada cuchilla en su protector garantiza el
funcionamiento óptimo sólo para cada conjunto
emparejado. Si accidentalmente mezcla los
conjuntos, pueden ser necesarias varias semanas
para que se restablezcan los resultados óptimos
en el afeitado.

1 Desconecte la afeitadora, desenchufe la

clavija adaptadora de la red y saque la
clavija de la afeitadora.

C

2 Presione el botón de liberación para abrir

la unidad afeitadora.

ESPAÑOL30

C

3 Limpie la unidad afeitadora y la cámara de

recogida del pelo enjuagándolas durante
algún tiempo bajo el agua caliente del grifo.

4 Cierre la unidad afeitadora y sacuda el

exceso de agua.

No seque nunca la unidad afeitadora con una
toalla o un paño, ya que podría dañar los
conjuntos cortantes.

C

1 Vuelva a abrir la unidad afeitadora y déjela

abierta para permitir que el aparato se
seque completamente.

◗ También puede limpiar la cámara de recogida

del pelo sin agua usando el cepillo que se
suministra.

Cortapatillas

Limpie el cortapatillas cada vez que lo use.

1 Desconecte la afeitadora, desenchufe la

clavija adaptadora de la red y saque la
clavija de la afeitadora.

C

2 Limpie el cortapatillas con el cepillo.

C

3 Cada seis meses lubrique los dientes del

cortapatillas con una gota de aceite de
máquina de coser.

ESPAÑOL 31

OIL

Cómo guardar el aparato

C

◗ Para evitar deterioros, ponga la tapa

protectora en la afeitadora.

◗ Guarde la clavija adaptadora y la afeitadora en

su funda.

Sustitución

Para lograr un resultado óptimo en el afeitado,
sustituya los conjuntos cortantes cada dos años.

Sustituya los conjuntos cortantes dañados o
gastados sólo por conjuntos cortantes Philishave
HQ6 Quadra.

1 Desconecte la afeitadora, desenchufe la

clavija adaptadora de la red y saque la
clavija de la afeitadora.

C

2 Presione el botón de liberación para abrir

la unidad afeitadora.

C

3 Gire la ruedecita en el sentido contrario a

las agujas del reloj (1) y quite el marco de
retención (2).

C

4 Saque los conjuntos cortantes y coloque

unos nuevos en la unidad afeitadora, de
modo que los salientes encajen
exactamente en las ranuras de la unidad
afeitadora.

ESPAÑOL32

2

1

5 Vuelva a colocar el marco de retención en

la unidad afeitadora. Presione la ruedecita
y gírela en el sentido de las agujas del reloj.

6 Cierre la unidad afeitadora.

C

◗ Si se han colocado los conjuntos cortantes

correctamente, las partes brillantes estarán
mirando hacia el interior y una hacia la otra.

Accesorios

Están disponibles los siguientes accesorios:

- Clavija adaptadora HQ8000.

- Conjuntos cortantes HQ6 Philishave Quadra

- Philishave Action Clean HQ100 (para limpiar
los conjuntos cortantes).

- Recambio Philishave Action Clean HQ101
(líquido limpiador de los conjuntos cortantes).

- Limpiador Philishave HQ110 (spray limpiador
de los conjuntos cortantes).

Medio ambiente

La batería recargable incorporada contiene
sustancias que pueden contaminar el medio
ambiente.

Cómo deshacerse de la batería

Quite la batería cuando vaya a deshacerse del
aparato. No la tire a la basura normal del hogar y
deposítela en un lugar de recogida oficial.También

ESPAÑOL 33

puede llevarla a un Servicio de Asistencia Técnica
de Philips, donde se desharán de ella sin dañar el
medio ambiente.

Quite la batería sólo cuando esté completamente
descargada.

1 Desenchufe la clavija adaptadora de la red

y saque la clavija de la afeitadora.

C

2 Deje que la afeitadora funcione hasta que

se pare. Luego afloje los tornillos y abra la
afeitadora.

3 Quite la batería.

La afeitadora no puede volver a enchufarse a la
red después de haber quitado la batería.

Garantía y servicio

Si necesita información o tiene algún problema,
visite la página web de Philips en
www.philips.com, o póngase en contacto con el
Servicio Philips de Atención al Cliente de su país
(hallará el número de teléfono en el folleto de la
Garantía Mundial). Si en su país no hay Servicio
Philips de Atención al Cliente, diríjase a su
distribuidor local Philips o póngase en contacto
con el Service Depar tment of Philips Domestic
Appliances and Personal Care BV.

ESPAÑOL34

Solución de problemas

1 Menor rendimiento en el afeitado

B

Causa 1: los conjuntos cortantes están sucios. La
afeitadora no se ha limpiado durante suficiente
tiempo y/o el agua utilizada para limpiarla no
estaba lo suficientemente caliente.

◗ Limpie a fondo la afeitadora antes de seguir

afeitando (véase el capítulo 'Limpieza y
mantenimiento').

B

Causa 2: hay pelos largos obstruyendo los
conjuntos cortantes.

C

◗ Saque el marco de retención.
◗ Saque los conjuntos cortantes de la unidad

afeitadora.

C

◗ Quite los pelos de las cuchillas y protectores

con el cepillo que se suministra.

No limpie más de una cuchilla y un protector al
mismo tiempo, ya que forman conjuntos entre sí.
Si, accidentalmente, se mezclan las cuchillas y los
protectores, pueden ser necesarias varias semanas
para que se restablezcan los resultados óptimos
en el afeitado.

◗ Vuelva a colocar los conjuntos cortantes en la

unidad afeitadora.Vuelva a poner el marco de
retención en la unidad afeitadora, presione la
ruedecita y gírela en el sentido de las agujas
del reloj.

ESPAÑOL 35

2

B

Causa 3: los conjuntos cortantes están gastados o
dañados

◗ Saque el marco de retención.
◗ Saque los conjuntos cortantes viejos de la

unidad afeitadora y sustitúyalos por unos
nuevos.

Los conjuntos cortantes (cuchillas y protectores)
gastados o dañados sólo deben ser sustituidos
por conjuntos cortantes originales Philishave
HQ6 Quadra.

◗ Vuelva a colocar el marco de retención en la

unidad afeitadora. Presione la ruedecita y
gírela en el sentido de las agujas del reloj.

2 La afeitadora no funciona cuando se

aprieta el botón de marcha/parada.

B

Causa: la batería está descargada.

◗ Recargue la batería.Véase el capítulo 'Carga'.

ESPAÑOL36

Importante

Antes de usar a máquina, leia estas instruções
com atenção e guarde-as para uma eventual
consulta futura.

◗ Utilize apenas a ficha fornecida para carregar

e usar a máquina.

◗ A ficha transforma 100-240 volts numa

voltagem baixa e segura inferior a 24 volts.
Apenas a ficha fornecida garante essa
transformação com total segurança.

◗ A ficha de ligação integra um transformador.

Não corte a ficha para a substituir por uma
outra, porque isso poderá provocar uma
situação grave.

◗ Se a ficha estiver estragada, só deverá ser

substituída por uma peça de origem para se
evitarem situações gravosas para o utilizador.

◗ Carregue, guarde e use a máquina numa

temperatura entre 5cC e 35cC.

◗ Não recarregue a máquina de barbear dentro

da bolsa fechada.

C

◗ Certifique-se que a ficha e o fio não se

molham.

C

◗ A máquina está conforme as regulamentações

de segurança IEC aprovadas
internacionalmente e pode ser lavada à
torneira com total segurança.

Tenha cuidado com a água quente.Verifique
sempre se a água não está demasiado quente
para evitar queimar as mãos.

PORTUGUÊS 37

Carga

Verifique se a máquina está desligada antes de a
pôr à carga.

Quando se carrega a máquina pela primeira vez
ou após um período prolongado de inactividade,
deverá deixá-la em carga contínua durante 4
horas.

A carga da máquina normalmente demora cerca
de 1 hora.

Não deixe a máquina ligada à corrente durante
mais de 24 horas seguidas.

Poderá igualmente barbear-se sem carregar a
máquina, bastando que a ligue à corrente.

Indicações de carga

C

◗ Logo que se começa a carregar a máquina

vazia, a lâmpada piloto verde acende-se.

◗ Quando a bateria atinge a carga total, a

lâmpada piloto verde começa a piscar.

C

◗ A lâmpada piloto encarnada acende-se

quando a bateria está quase vazia. Quando se
desliga a máquina, a lâmpada piloto encarnada
pisca algumas vezes.

PORTUGUÊS38

Carga da máquina

Não ponha a máquina em carga dentro da caixa
fechada.

C

1 Introduza a ficha de ligação do aparelho na

máquina de barbear.

2 Ligue a ficha à tomada de corrente.

3 Retire a ficha da tomada eléctrica e puxe a

ficha de ligação para fora da máquina
quando a bateria ficar totalmente
carregada.

Barbear sem fio

Uma máquina com carga total terá até 30
minutos de autonomia.

Utilização

Utilização da máquina

1 Retire a ficha da máquina antes de

começar a fazer a barba.

2 Ligue a máquina pressionando uma vez o

botão On/Off (ligar/desligar).

C

3 Passe as cabeças de corte rapidamente

sobre a pele, efectuando movimentos a
direito e em círculo.

PORTUGUÊS 39

Obterá melhores resultados se a pele estiver
seca.
A sua pele poderá demorar entre 2 a 3 semanas
a adaptar-se ao sistema de barbear Philishave.

4 Desligue a máquina premindo o botão

'on/off' uma vez.

C

5 Depois de usar a máquina, coloque-lhe

sempre a tampa de protecção para evitar
qualquer dano.

Aparador

Para aparar as patilhas e o bigode.

C

1 Liberte o aparador empurrando o

comutador para cima.

O aparador poderá ser activado com o motor
em funcionamento.

Limpeza e manutenção

Uma limpeza regular é garantia de melhores
resultados.

A maneira mais simples e mais higiénica de limpar
a máquina é passando a unidade de corte e a
câmara de recolha dos pêlos por água quente
após cada utilização.

PORTUGUÊS40

Tenha cuidado com a água quente.Verifique
sempre se a água não está demasiado quente
para evitar queimar as mãos.

C

◗ Para uma limpeza mais simples e eficaz,

adquira o Philishave Action Clean (líquido de
limpeza das cabeças, tipo HQ100). Informe-se
num agente ou num distribuidor Philishave.

B

O Philishave Action Clean poderá não se encontrar
disponível em todos os países. Contacte o Centro
de Informação ao Consumidor do seu país para
se informar sobre a disponibilidade deste
acessório.

Unidade de corte

Quando proceder à limpeza da máquina, não é
necessário retirar as cabeças de cor te (lâminas e
guardas). Se as quiser tirar, certifique-se que não
mistura as lâminas e as guardas umas com as
outras porque formam conjuntos e só funcionam
bem e dão bons resultados se estiverem em par.
Se, por acidente, misturar os pares, poderá levar
algumas semanas até voltar a obter o mesmo
rendimento e eficácia da sua máquina de barbear.

1 Desligue a máquina, retire o cabo de

alimentação da tomada eléctrica e puxe a
ficha de ligação para fora da máquina.

C

2 Prima o botão para abrir a unidade de

corte.

PORTUGUÊS 41

C

3 Lave a unidade de corte e a câmara de

recolha dos pêlos, mantendo-a sob um
jacto de água quente durante algum
tempo.

4 Feche a unidade de corte e sacuda o

excesso de água.

Nunca seque a unidade de corte com uma toalha
ou qualquer tecido porque poderá danificar as
cabeças.

C

1 Abra novamente a unidade de corte e

deixe-a aberta para permitir que a
máquina seque completamente.

◗ A câmara de recolha dos pêlos também pode

ser limpa a seco, utilizando para o efeito a
escova fornecida.

Aparador

Limpe o aparador sempre que o utilizar.

1 Desligue a máquina, retire o cabo de

alimentação da tomada eléctrica e puxe a
ficha de ligação para fora da máquina.

C

2 Limpe o aparador com a escova.

C

3 A cada seis meses, lubrifique os dentes do

aparador com uma gota de óleo para
máquinas de costura.

PORTUGUÊS42

OIL

Arrumação

C

◗ Coloque a tampa de protecção na máquina

para evitar danos.

◗ Guarde a ficha de ligação e a máquina dentro

da bolsa.

Substituição

As cabeças de corte devem ser substituídas de
dois em dois anos para manter a eficácia da
máquina de barbear.

Substitua as cabeças estragadas ou gastas apenas
por cabeças Philishave HQ6 Quadra.

1 Desligue a máquina, retire o cabo de

alimentação da tomada eléctrica e puxe a
ficha de ligação para fora da máquina.

C

2 Prima o botão para abrir a unidade de

corte.

C

3 Rode o anel para a esquerda (1) e retire a

armação de retenção (2).

C

4 Retire as cabeças e coloque as cabeças

novas na unidade de corte de maneira que
as projecções encaixem exactamente nas
reentrâncias da unidade de corte.

PORTUGUÊS 43

2

1

5 Volte a colocar a armação na unidade de

corte, faça pressão sobre o anel e rode-o
para a direita.

6 Feche a unidade de corte.

C

◗ Se as cabeças tiverem ficado bem colocadas,

as peças brilhantes estarão viradas para
dentro e voltadas umas para as outras.

Acessórios

Poderá adquirir os seguintes acessórios:

- Ficha de ligação HQ8000.

- HQ6 Cabeças Philishave Quadra.

- HQ100 Philishave Action Clean (líquido de
limpeza das cabeças)

- HQ101 Recarga Philishave Action Clean
(líquido de limpeza das cabeças)

- HQ110 Philishave Head Cleaner (spray para
limpeza das cabeças)

Meio ambiente

A bateria recarregável integrada contém
substâncias que podem poluir o meio ambiente.

Remoção da bateria

Retire a bateria quando se desfizer da máquina.
Não deite a bateria fora junto com o lixo
doméstico normal. Coloque-a nos ecopontos
próprios para esse tipo de resíduos.Também

PORTUGUÊS44

poderá levar a máquina a um concessionário
autorizado pela Philips que se encarregará de
retirar a bateria e de se desfazer dela de forma a
respeitar o meio ambiente.

A bateria só deve ser retirada se estiver
totalmente vazia.

1 Retire o cabo de alimentação da tomada

de corrente e puxe a ligação para fora da
máquina.

C

2 Deixe a máquina a trabalhar até parar,

desaperte os parafusos e abra a máquina
de barbear.

3 Retire a bateria.

A máquina de barbear não deverá ser ligada
novamente à corrente depois de lhe ser retirada
a bateria.

Garantia e assistência

Se necessitar de informações ou se tiver qualquer
problema, por favor visite o site da Philips:
www.philips.pt ou contacte o Centro de
Informação ao Consumidor Philips do seu país (o
número de telefone está indicado no folheto da
garantia mundial). Se não existir um Centro de
Informação ao Consumidor Philips no seu país,
dirija-se ao agente Philips local ou contacte o
Departamento de Service da Philips Domestic
Appliances and Personal Care BV.

PORTUGUÊS 45

Resolução de avarias

1 Eficácia reduzida no barbear

B

Causa 1: as cabeças estão sujas. A máquina não
foi enxaguada o tempo suficiente ou a água
utilizada não estava suficientemente quente.

◗ Lave cuidadosamente a máquina antes de

continuar a fazer a barba (vidé capítulo
'Limpeza e manutenção').

B

Causa 2: há pêlos compridos a obstruir as
cabeças.

C

◗ Retire a armação.
◗ Retire as cabeças para fora da unidade de

corte.

C

◗ Limpe os pêlos das lâminas e das guardas

servindo-se da escovinha fornecida.

Não limpe mais do que um conjunto
lâmina/guarda de cada vez já que constituem
pares. Se, por acaso, alterar os conjuntos
lâmina/guarda, a eficácia da máquina diminuirá e
só passadas algumas semanas voltará ao normal.

◗ Volte a colocar as cabeças na máquina.

Reponha a armação na unidade de corte, faça
pressão no anel e rode-o para a direita.

B

Causa 3: as cabeças estão estragadas ou gastas.

◗ Retire a armação.
◗ Retire as cabeças velhas da máquina e

substitua-as por novas.

PORTUGUÊS46

2

As cabeças estragadas ou gastas (lâminas e
guardas) só deverão ser substituídas por cabeças
de origem HQ6 Philishave Quadra.

◗ Volte a colocar a armação na unidade de

corte, faça pressão sobre o anel e rode-o para
a direita.

2 A máquina não funciona quando se prime

o interruptor.

B

Causa: a bateria está vazia.

◗ Recarregue a bateria.Vidé capítulo 'Carga'.

PORTUGUÊS 47

C

.áZQÉa äÉjQÉ£ÑdG :ÖÑ°ùdG

æ.&«FÉHô¡µdG øë°ûdÉ" Iô≤a ¤G ô¶fG .ájQÉ£ÑdG øë°T IOÉYÉH ºb

á«Hô©dG48

πcÉ°ûŸG πM

1.RÉ¡é∏d á°†Øîæe á«dÉ©a

C

Ióe òæe ábÓ◊G ádBG ∞«¶æJ ºàj ⁄ .áî°ùàe ábÓ◊G ¢ShDhQ :1 ÖÑ°ùdG

.±Éc πµ°ûH áæNÉ°S ∂J ⁄ Ωóîà°ùŸG AÉŸG hCG á∏jƒW

æIô≤a ¤G ô¶fG) ábÓ◊G á∏°UGƒe πÑb Gó«L ábÓ◊G ádBG ∞«¶æàH ºb

.(<áfÉ«°üdGh ∞«¶æàdÉ"

C

.ábÓ◊G ¢ShDhQ πbô©J á∏jƒW äGÒ©°T :ÊÉãdG ÖÑ°ùdG

B

æ.ßaÉ◊G QÉW’G ´õæH ºb
æ.ábÓ◊G IóMh øe ábÓ◊G ¢ShDhQ ´õfG

B

æ.IOhõŸG IÉ°TôØdG ᣰSGƒH äGQÉW’Gh äÉ°ü≤ŸG øe äGÒ©°ûdG ´õfG

ÚH âLõe GPG .óMGh ¿BG ‘ óMGh QÉWG h óMGh ¢ü≤e øe ÌcCG ∞¶æJ ’

∫ƒ°ü◊G IOÉY’ ™«HÉ°SCG IóY ôeC’G Ö∏£à«°S ,AÉ£ÿG ≥jô£H äÉYƒªÛG

.‹Éãe ábÓM AGOCG ≈∏Y

æÖ«cÎH ºb .ábÓ◊G IóMh πNGO GOó› ábÓ◊G ¢ShDhQ Ö«cÎH ºb

¬Ø∏H ºbh Ü’hódG ≈∏Y §¨°VG ºK ábÓ◊G IóMh πNGO âÑãŸG QÉW’G

.áYÉ°ùdG ÜQÉ≤Y √ÉŒÉH

C

.GóL áµ∏¡à°ùe hCG áØdÉJ ábÓ◊G ¢ShDhQ :ådÉãdG ÖÑ°ùdG

æ.ßaÉ◊G QÉW’G ´õæH ºb
æ¢ShDhôH º¡dóÑà°SGh ábÓ◊G IóMh øe áÁó≤dG ábÓ◊G ¢ShDhQ ´õfG

.IójóL ábÓM

§≤a (äGQÉW’Gh äÉ°ü≤ŸG ™e) áØdÉàdG ábÓ◊G ¢ShDhQ ∫GóÑà°SG Öéj
GQOGƒc ∞«°û«∏«a øe á«∏°UCG ábÓM ¢ShDhôH]@@@[.

æ√QOCG h Ü’hódG §¨°VG h ábÓ◊G IóMh ‘ GOó› âÑãŸG QÉW’G ™°V

.áYÉ°ùdG ÜQÉ≤Y √ÉŒÉH

2.±É≤j’G/𫨰ûàdG ìÉàØe §¨°V ºàj ÉeóæY πª©J ’ ábÓ◊G ádBG

á«Hô©dG 49

2

- Ú∏c ø°ûcCG ∞«°û«∏«a ábÓ◊G ¢ShDhQ ∞«¶æJ IGOCGHQ100.

- Ú∏c ø°ûcCG ∞«°û«∏«a ábÓ◊G ¢ShDhQ ∞«¶æJ πFÉ°SHQ101.

- ∞«°û«∏«a ábÓ◊G ¢ShDhQ ∞«¶æJ ñÉîHHQ110.

áÄ«ÑdG

.áÄ«ÑdG çƒ∏J ¿G øµÁ OGƒe ≈∏Y …ƒà– IOhõŸG äÉjQÉ£ÑdG ¿G

äÉjQÉ£ÑdG øe ¢ü∏îàdG

™e ájQÉ£ÑdG »eôH º≤J ’ .RÉ¡÷G øe ¢ü∏îàdG óæY ájQÉ£ÑdG ´õfG

∂æµÁ .᫪°SQ ΩÓà°SG á£≤f ¤G É¡ª«∏°ùàH ºb πH ájOÉ©dG ∫õæŸG äÉjÉØf

ÚØXƒŸG óMCG Ωƒ≤«°S å«M ¢ùÑ«∏«a áeóN õcôe ¤G RÉ¡÷G òNCG É°†jCG

.áÄ«Ñ∏d áæeBG á≤jô£H É¡æe ¢ü∏îàdG h ∂d ájQÉ£ÑdG ´õæH

.ÉeÉ“ áZQÉa âfÉc ∫ÉM ‘ §≤a ájQÉ£ÑdG ´õfG

1ádB’G ¢ùÑ≤e Öë°SG h §FÉ◊G ¢ùHÉb øe AÉHô¡µdG ¢ùÑ≤e ´õfG

.ábÓ◊G ádBG øe

B

2.ádB’G íàaG h »ZGÈdG ∂ØH ºb ,∞bƒàJ ¿CG ¤G πª©J ádB’G ´O

3.ájQÉ£ÑdG ´õfG

.ájQÉ£ÑdG ´õf ó©H ô°TÉÑŸG QÉ«àdÉH ádB’G π°UƒJ ’

áeóÿGh ¿Éª°†dG

¿GƒæY IQÉjR AÉLôdG ,á∏µ°ûe ∂jód âfÉc hCG äÉeƒ∏©e ájC’ âéàMG GPG

¢ùÑ«∏«a ácô°ûH ¢UÉÿG âfÎf’Gcomphilips.www.π°üJG hCG

¿hóe ∞JÉ¡dG ºbQ óŒ ±ƒ°S) ∑ó∏H ‘ AÓª©dG áeóÿ ¢ùÑ«∏«a õcôÃ

,∑ó∏H ‘ AÓª©dG áeóÿ õcôe óLGƒàj ⁄ GPG .(»ŸÉ©dG ¿Éª°†dG Iô°ûf ‘

ácô°ûd ™HÉàdG áeóÿG õcôà π°üJG hCG ¢ùÑ«∏«a π«ch á©LGôe AÉLôdG

.á«°üî°ûdG ájÉæ©dG h á«dõæŸG äGhOCÓd ¢ùÑ«∏«a

á«Hô©dG50

ábÓM ¢ShDhôH ájΡŸG hCG áØdÉàdG ábÓ◊G ¢ShDhQ ∫GóÑà°SÉH ºb

GQOGƒcHQ6.§≤a ¢ùÑ«∏«a øe

1øe h §FÉ◊G øe »FÉHô¡µdG ¢ùÑ≤ŸG ´õfG h ádB’G 𫨰ûJ ∞bhCG

.ádB’G

B

2.∑ôÙG IóMh íàaG h π°üØdG ìÉàØe ≈∏Y §¨°VG

B

3QÉW’G ´õfG h (1) áYÉ°ùdG ÜQÉ≤Y √ÉŒG ¢ùµ©H Ü’hódG QOCG

.(2) âÑãŸG

B

4IóMh πNGO IójóL ¢ShDhôH É¡dóÑà°SGh ábÓ◊G ¢ShDhQ ´õfG

IóMh πNGO ΩɵMÉH É¡Ñ«côJ ºàj å«M á≤jô£H ábÓ◊G

.ábÓ◊G

5h Ü’hódG §¨°VG h ábÓ◊G IóMh ‘ GOó› âÑãŸG QÉW’G ™°V

.áYÉ°ùdG ÜQÉ≤Y √ÉŒÉH √QOCG

6.ábÓ◊G IóMh ≥∏ZCG

B

æá¡Lƒe á©eÓdG ™£≤dG ¿ƒµJ ΩɵMÉH ábÓ◊G ¢ShDhQ ∫ÉNOG ” GPG

.iôNC’G ÉgGóM’ á∏HÉ≤eh πNGó∏d

äÉ≤ë∏ŸG

:á«dÉàdG äÉ≤ë∏ŸG ôaƒàJ

- AÉHô¡µdG ¢ùÑ≤eHQ8000.

- GQOGƒc ∞«°û«∏«a ábÓ◊G ¢ShDhQHQ6

á«Hô©dG 51

2

1

B

1RÉ¡÷G ∞éj ¿CG ¤G áMƒàØe É¡YO h GOó› ábÓ◊G IóMh íàaG

.ÉeÉ“

æ∫ÓN øe AÉŸG ΩGóîà°SG ¿hO ô©°ûdG ¿GõN ∞«¶æJ É°†jCG ∂æµÁ

.IOhõŸG IÉ°TôØdG ΩGóîà°SG

Üò°ûŸG

.É¡«a ¬eóîà°ùJ Iôe πc ó©H Üò°ûŸG ∞«¶æàH ºb

1øe h §FÉ◊G øe »FÉHô¡µdG ¢ùÑ≤ŸG ´õfG h ádB’G 𫨰ûJ ∞bhCG

.ádB’G

B

2.IÉ°Tôa ᣰSGƒH ô©°ûdG Üò°ûe ∞«¶æàH ºb

B

3πc áWÉ«ÿG ádBG âjR Iô£b ᣰSGƒH Üò°ûŸG ¿Éæ°SCG º«ë°ûàH ºb

.ô¡°TCG áà°S

øjõîàdG

B

æ.∞∏àdG Öæéàd ádB’G ≈∏Y »bGƒdG AÉ£¨dG ™°V
æá¶aÉ◊G áÑ«≤◊G ‘ ábÓ◊G ádBGh AÉHô¡µdG ¢ùÑ≤e øjõîàH ºb

.áªîØdG

∫GóÑà°S’G

.ábÓ◊G èFÉàf π°†aCG ≈∏Y ∫ƒ°üë∏d Úàæ°S πc ábÓ◊G ¢ShDhQ ∫óÑà°SG

á«Hô©dG52

OIL

áfÉ«°üdG h ∞«¶æàdG

.‹Éãe ábÓM AGOCG π°UGƒàŸG ∞«¶æàdG øª°†j

ábÓ◊G IóMh ∞£°T »g RÉ¡÷G ∞«¶æàd ájÉbh ÉgÌcCG h á≤jôW π¡°SCG

.∫ɪ©à°SG πc ó©H øNÉ°S AÉà ô©°ûdG ¿õfl h

ÉæNÉ°S ¢ù«d AÉŸG ¿CÉH ócCÉJ ÉehO .øNÉ°ùdG AÉŸG ΩGóîà°SG óæY GQòM øc

GóL

.∂jój ¥ôM Öæéàd

B

æ∞«¶æJ IGOCG) Ú∏c ø°ûcCG ∞«°û«∏«a ôaƒàJ ,∫É©ØdGh π¡°ùdG ∞«¶æà∏d

RGôW ,ábÓ◊G ¢ShDhQHQ100øY ∞«°û«∏«a π«ch øe ô°ùØà°SG .(

.äÉeƒ∏©ŸG

C

π°üJG .¿Gó∏ÑdG ™«ªL ‘ Gôaƒàe ¿ƒµj ’ ób Ú∏c ø°ûcCG ∞«°û«∏«a

.≥ë∏ŸG Gòg ôaƒJ øY ô°ùØà°SGh ∑ó∏H ‘ AÓª©dG áeóN õcôÃ

ábÓ◊G IóMh

øY ábÓ◊G ¢ShDhQ π°üØJ ¿CG IQhô°†dÉH ¢ù«d ,RÉ¡÷G ∞«¶æJ óæY

øe ócCÉJ ,∂dP äOQCG GPG .äGQÉW’Gh äÉ°ü≤ŸG É¡«a Éà ¢†©ÑdG É¡°†©H

¢UÉÿG √QÉWG ¬d ¢ü≤e πc ¿ƒc äGQÉW’G h äÉ°ü≤ŸG ÚH êõŸG ΩóY

IóY ¤G êÉà– ¿CG øµÁ º¡Lõà âªb GPG .ádBÓd ∫É©a AGOCG øª°†j ɇ

.ójóL øe ádÉ©a ábÓM ≈∏Y π°ü– ¿CG πÑb ™«HÉ°SCG

1øe h §FÉ◊G øe »FÉHô¡µdG ¢ùÑ≤ŸG ´õfG h ádB’G 𫨰ûJ ∞bhCG

.ádB’G

B

2.∑ôÙG IóMh íàaG h π°üØdG ìÉàØe ≈∏Y §¨°VG

B

3º¡Ø£°T ∫ÓN øe ô©°ûdG ¿õfl h ábÓ◊G IóMh ∞«¶æàH ºb

.QƒÑæ°üdG øe …QÉ÷G øNÉ°ùdG AÉŸÉH

4.óFGõdG AÉŸG É¡æY ÌfG h ábÓ◊G IóMh ≥∏ZCG

∫P ¿ƒc á«bQh ΩQÉfi hCG áØ°ûæe ᣰSGƒH ábÓ◊G IóMh GóHCG ∞ØŒ ’

.ábÓ◊G ¢ShDhôd ∞∏J ÖÑ°ùj ¿CG øµÁ

á«Hô©dG 53

á«Hô©dG

»µ∏«°SÓdG ábÓ◊G âbh

.á≤«bO 03 IóŸ ᫵∏°S’ ábÓ◊ »ØµJ πeɵdÉH áfƒë°ûŸG ábÓ◊G ádBG

RÉ¡÷G ΩGóîà°SG

ábÓ◊G

1.ábÓ◊G á«∏ª©H AóÑdG πÑb ádB’G øe RÉ¡÷G ¢ùÑ≤e ´õfG

2/ 𫨰ûàdG ìÉàØe ≈∏Y IóMGh IôŸ §¨°†dG ∫ÓN øe ádB’G π¨°T

.±É≤jG

B

3äÉcôM ´ÉÑJÉH ∂Jô°ûH ≈∏Y áYô°ùH ábÓ◊G ¢ShDhQ Qôe

.É°†jCG ájôFGO h ᪫≤à°ùe

.èFÉàædG π°†aCG ±ÉL ¬Lh ≈∏Y ábÓ◊G ôaƒJ

.∞«°û«∏«a Ωɶf ™e º∏bCÉààd áKÓK hCG ÚYƒÑ°SCG ¤G ∂Jô°ûH êÉà– ±ƒ°S

4ìÉàØe ≈∏Y §¨°†dG ∫ÓN øe ádB’G 𫨰ûJ ∞bhCG

.IóMGh Iôe ±É≤j’G/𫨰ûàdG

B

5.∞∏àdG Öæéàd ΩGóîà°SG πc ó©H ádB’G ≈∏Y »bGƒdG AÉ£¨dG ™°V

Öjò°ûàdG

.Öæ°ûdG h ∞dGƒ°ùdG Öjò°ûàd

B

1√ÉŒÉH »ÑfÉ÷G ìÉàØŸG ≈∏Y §¨°†dG ∫ÓN øe Üò°ûŸG íàaG

.≈∏YC’G

.ádB’G ∑ôfi 𫨰ûJ ∫ÉN Üò°ûŸG 𫨰ûJ øµÁ

54

42 øY ójõJ IóŸ ô°TÉÑŸG »FÉHô¡µdG QÉ«àdÉH ’ƒ°Uƒe RÉ¡÷G ∑ÎJ ’

.áYÉ°S

∫ÓN øe ∂dP h AÉHô¡µdÉH ádB’G øë°T ¿hO ábÓ◊G É°†jCG ∂æµÁ

.ô°TÉÑŸG QÉ«àdG ¤G ádB’G π«°UƒJ

»FÉHô¡µdG øë°ûdG äGOÉ°TQG

B

æ.áZQÉØdG ábÓ◊G ádBG øë°ûH CGóÑJ ÉŸÉM ô°†NC’G Aƒ°†dG A»°†j
æô°†NC’G »Fƒ°†dG ô°TDƒŸG CGóÑj ,πeɵdÉH ájQÉ£ÑdG øë°T ΩÉ“G óæY

.¢†«eƒdÉH

B

æ.áZQÉa ¬Ñ°T ájQÉ£ÑdG íÑ°üJ ÉeóæY ôªMC’G »Fƒ°†dG ô°TDƒŸG A»°†j

¢†«eƒdÉH ôªMC’G ô°TDƒŸG Aƒ°†dG Ωƒ≤j πª©dG øY RÉ¡÷G ±É≤jG óæY

.äGôe IóY

RÉ¡÷G øë°T

.á¶aÉ◊G áÑ∏©dG πNGO ÉgóLGƒJ ∫ÓN RÉ¡÷G øë°T IOÉYÉH º≤J ’

B

1.ádB’G ‘ RÉ¡÷G ¢ùÑ≤e ™°V

2.§FÉ◊G ¢ùHÉb ‘ AÉHô¡µdG ¢ùÑ≤e π°UhCG

3RÉ¡÷G ¢ùÑ≤e Öë°SGh §FÉ◊G ¢ùHÉb øe AÉHô¡µdG ¢ùÑ≤e ´õfG

.πeɵdÉH ájQÉ£ÑdG øë°T É“G óæY ádB’G øe

á«Hô©dG 55

á«Hô©dG

GóL º¡e

RÉ¡÷G ΩGóîà°SG πÑb Gó«L √òg ∫ɪ©à°S’G äGOÉ°TQG IAGôb AÉLôdG

.πÑ≤à°ùŸG ‘ ™Lôªc É¡H ®ÉØàM’Gh

æ∫ɪ©à°SG hCG øë°ûd RÉ¡÷G ™e OhõŸG AÉHô¡µdG ¢ùÑ≤e §≤a Ωóîà°SG

.RÉ¡÷G

æ»FÉHô¡c QÉ«J ¤G âdƒa 042-001 ∫ƒëj AÉHô¡µdG ¢ùÑ≤e ¿G

øª°†j OhõŸG AÉHô¡µdG ¢ùÑ≤e §≤a .âdƒa 42 øe πbCÉH øeBG ¢†Øîæe

.»FÉHô¡µdG QÉ«à∏d øeBG πjƒ–

æAÉHô¡µdG ¢ùÑ≤e ™£≤H º≤J ’ .∫qƒfi ≈∏Y AÉHô¡µdG ¢ùÑ≤e …ƒàëj

.GÒ£N ÉØbƒe ÖÑ°ùj ób Gòg ¿CG å«M ôNBÉH ¬dGóÑà°S’

æ√RGôW øe ∂∏°ùH ÉehO ¬dGóÑà°SÉH ºb ,»FÉHô¡µdG ∂∏°ùdG ∞∏J GPG

.áMOÉa çOGƒM ´ƒbƒd ÉÑæŒ »∏°UC’G

æÚH ìhGÎJ IQGôM áLQO ≈∏Y ¬eóîà°SGh ¬æjõîàH ºbh RÉ¡÷G øë°TG

.ájƒÄe áLQO 53h 5

æ.á¶aÉ◊G áÑ«≤◊G πNGO ¿ƒµJ ÉeóæY ádB’G øë°ûJ ’

B

æ.AÉŸÉH »FÉHô¡µdG ∂∏°ùdGh AÉHô¡µdG ¢ùÑ≤e πàÑj ’ ¿CÉH ócCÉJ

B

æøµÁ h áeÓ°ù∏d á«ŸÉ©dG ÚfGƒ≤dG h ÒjÉ©ŸG ™e RÉ¡÷G ≥HÉ£àj

.AÉŸG QƒÑæ°U â– ¬Ø«¶æJ

ÉæNÉ°S ¢ù«d AÉŸG ¿CÉH ócCÉJ ÉehO .øNÉ°ùdG AÉŸG ΩGóîà°SG óæY GQòM øc

.∂jój ¥ôM Öæéàd GóL

»FÉHô¡µdG øë°ûdG

.É«FÉHô¡c ¬æë°ûH AóÑdG πÑb πª©dG øY ∞bƒàe RÉ¡÷G ¿CÉH ócCÉJ

ºb ,∫ɪ©à°S’G ΩóY øe á∏jƒW IÎa ó©H hCG Iôe ∫hC’ RÉ¡÷G øë°T óæY

.á∏°UGƒàe äÉYÉ°S 4 IóŸ RÉ¡÷G øë°ûH

.IóMGh áYÉ°S Ióe IOÉY øë°ûdG á«∏ªY ¥ô¨à°ùJ

56

57

58

2

59

60

2

1

6162636465

OIL

66

4222 001 89803
