Máquina de café exprés superautomática
3100 series
05
INSTRUCCIONES DE USO
Leer atentamente antes de utilizar la máquina.
HD8826
HD8831
Español
ES
05
Registre su producto y obtenga asistencia en
www.philips.com/welcome
Page 2
2
ESPAÑOL
¡Felicidades por la compra de la máquina de café exprés
superautomática Philips Montador de leche Clásico!
Para obtener el máximo bene cio de la asistencia Philips,
registre su producto en www.philips.com/welcome.
Esta máquina está indicada para la preparación de café
exprés con granos enteros, así como para el suministro de
vapor y de agua caliente. En este manual encontrará toda
la información necesaria relativa a la instalación, el uso, la
limpieza y la descalci cación de la máquina.
ÍNDICE DE CONTENIDOS
IMPORTANTE ................................................................................................... 4
Indicaciones para la seguridad ................................................................................................... 4
Atención .................................................................................................................................... 4
Advertencias .............................................................................................................................. 6
Campos electromagnéticos ........................................................................................................ 7
Eliminación ................................................................................................................................ 7
INSTALACIÓN................................................................................................... 8
Presentación del producto ......................................................................................................... 8
Descripción general ................................................................................................................... 9
OPERACIONES PRELIMINARES .........................................................................10
Embalaje de la máquina .......................................................................................................... 10
Instalación de la máquina ........................................................................................................ 10
ANTES DE UTILIZAR POR PRIMERA VEZ .............................................................13
Carga del circuito ..................................................................................................................... 13
Ciclo automático de enjuague/autolimpieza ............................................................................ 14
Ciclo de enjuague manual ........................................................................................................ 14
MEDICIÓN Y PROGRAMACIÓN DE LA DUREZA DEL AGUA .....................................16
FILTRO DE AGUA “INTENZA+” ..........................................................................18
Instalación del ltro de agua “INTENZA+” ................................................................................ 18
Sustitución del ltro de agua “INTENZA+” ............................................................................... 20
AJUSTES .........................................................................................................21
Saeco Adapting System ............................................................................................................ 21
Regulación del molinillo de café de cerámica ........................................................................... 21
Page 3
ESPAÑOL
Ajuste del aroma (intensidad del café) ..................................................................................... 22
Ajuste de la salida de café ........................................................................................................23
Ajuste de la cantidad de café en taza ...................................................................................... 24
SUMINISTRO DE CAFÉ EXPRÉS Y CAFÉ EXPRÉS LARGO ........................................25
Suministro de un café exprés o de un café exprés largo con café en grano ............................... 25
Suministro de un café exprés o de un café exprés largo con café premolido ............................. 26
SUMINISTRO DE VAPOR / PREPARACIÓN DE CAPUCHINO ....................................27
SUMINISTRO DE AGUA CALIENTE ......................................................................28
LIMPIEZA Y MANTENIMIENTO ..........................................................................29
Limpieza diaria de la máquina .................................................................................................29
Limpieza del depósito de agua ................................................................................................. 30
Limpieza diaria del Montador de leche Clásico ......................................................................... 31
Limpieza semanal de la máquina ............................................................................................. 31
Limpieza semanal del Montador de leche Clásico .................................................................... 31
Limpieza semanal del grupo de café ........................................................................................32
Lubricación mensual del grupo de café .................................................................................... 36
Limpieza mensual del grupo de café con pastillas desengrasantes ..........................................37
Limpieza mensual del contenedor de café en grano ................................................................ 39
DESCALCIFICACIÓN .........................................................................................40
Fase de preparación .................................................................................................................40
Fase de descalci cación............................................................................................................ 42
Fase de enjuague .....................................................................................................................43
Interrupción del ciclo de descalci cación ................................................................................. 45
PROGRAMACIÓN .............................................................................................46
Parámetros que pueden ajustarse ............................................................................................ 46
Cómo programar la máquina ................................................................................................... 47
SIGNIFICADO DE LOS SÍMBOLOS DE LA PANTALLA..............................................49
RESOLUCIÓN DE PROBLEMAS ...........................................................................53
AHORRO ENERGÉTICO .....................................................................................56
Stand-by .................................................................................................................................. 56
CARACTERÍSTICAS TÉCNICAS ...........................................................................56
CONFIGURACIÓN DE FÁBRICA ..........................................................................57
GARANTÍA Y ASISTENCIA .................................................................................57
Garantía ................................................................................................................................... 57
Asistencia ................................................................................................................................. 57
PEDIDO DE PRODUCTOS PARA EL MANTENIMIENTO ...........................................58
3
Page 4
4
ESPAÑOL
IMPORTANTE
Indicaciones para la seguridad
La máquina está dotada de dispositivos de seguridad. No
obstante, es necesario leer y seguir atentamente las indicaciones para la seguridad que aquí se describen para evitar daños
accidentales a personas o cosas debidos a un uso incorrecto de
la máquina. Conservar este manual para posibles referencias
en el futuro.
El término ATENCIÓN y este símbolo advierten al usua-
rio de aquellas situaciones de riesgo que podrían provocar
lesiones personales graves, peligro de muerte y/o daños a la
máquina.
El término ADVERTENCIA y este símbolo advierten al
usuario de aquellas situaciones de riesgo que podrían provocar lesiones personales leves y/o daños a la máquina.
Atención
• Conectar la máquina a una toma de pared adecuada, cuya
tensión principal se corresponda con la indicada en los
datos técnicos del aparato.
• Conectar la máquina a una toma de pared provista de
puesta a tierra.
• Evitar que el cable de alimentación cuelgue de la mesa o la
super cie de trabajo o que toque super cies calientes.
• No sumergir la máquina, la toma de corriente o el cable de
alimentación en agua: ¡peligro de choque eléctrico!
• No verter líquidos en el conector del cable de alimentación.
• No dirigir el chorro de agua caliente hacia partes del cuer-
Page 5
ESPAÑOL
po: ¡riesgo de quemaduras!
• No tocar las super cies calientes. Usar los asideros y mandos correspondientes.
• Apagar la máquina por medio del interruptor general
situado en la parte trasera y desconectar el enchufe de la
toma:
- si se producen anomalías;
- si la máquina no va a utilizarse durante un largo período;
- antes de proceder a la limpieza de la máquina.
• Tirar del enchufe y no del cable de alimentación.
• No tocar el enchufe con las manos mojadas.
• No utilizar la máquina si el enchufe, el cable de alimentación o la propia máquina han sufrido daños.
• No alterar ni modi car de ninguna forma la máquina o
el cable de alimentación. Para evitar riesgos, todas las
reparaciones deberán ser efectuadas por un centro de
asistencia técnica autorizado por Philips.
5
5
• La máquina no está destinada a ser utilizada por niños de
edad inferior a 8 años.
• La máquina puede ser utilizada por niños de 8 años de edad
(y superior) siempre que previamente hayan sido instruidos
en el correcto uso de la máquina y sean conscientes de los peligros asociados o la utilicen bajo la supervisión de un adulto.
• La limpieza y el mantenimiento no deben ser llevados a
cabo por niños salvo que tengan más de 8 años y estén
supervisados por un adulto.
• Mantener la máquina y su cable de alimentación lejos del
alcance de los menores de 8 años.
• La máquina puede ser utilizada por personas con capaci-
Page 6
6
ESPAÑOL
dades físicas, mentales o sensoriales reducidas o que no
dispongan de una su ciente experiencia y/o competencias
siempre que previamente hayan sido instruidas en el correcto uso de la máquina y sean conscientes de los peligros
asociados o la utilicen bajo la supervisión de un adulto.
• Vigilar a los niños para asegurarse de que no jueguen con
el aparato.
• No introducir los dedos u otros objetos en el molinillo de
café.
Advertencias
• La máquina está exclusivamente destinada al uso doméstico y no está indicada para ser utilizada en sitios como
comedores o cocinas de tiendas, o cinas, fábricas u otros
lugares de trabajo.
• Colocar siempre la máquina sobre una super cie plana y
estable.
• No colocar la máquina sobre super cies calientes ni cerca
de hornos calientes, calefactores o fuentes de calor similares.
• Introducir en el contenedor exclusivamente café tostado
en grano. La máquina podría resultar dañada si se introdujese en el contenedor de café en grano café molido,
soluble, café crudo o cualquier otro producto.
• Dejar enfriar la máquina antes de instalar o quitar cualquier componente; las super cies sujetas a calentamiento
permanecen calientes tras el uso.
• No llenar el depósito con agua caliente o hirviendo. Utilizar
sólo agua fría potable sin gas.
• No utilizar para la limpieza polvos abrasivos o detergentes
agresivos. Es su ciente con utilizar un paño suave hume-
Page 7
ESPAÑOL
decido con agua.
• Efectuar la descalci cación de la máquina con regularidad.
Si dicha operación no se lleva a cabo, la máquina dejará
de funcionar correctamente. En ese caso, ¡la reparación no
estará cubierta por la garantía!
• No someter la máquina a una temperatura inferior a 0°C.
El agua residual del interior del sistema de calentamiento
puede congelarse y dañar la máquina.
• No dejar agua en el depósito si la máquina no va a utilizarse durante un largo período. El agua podría sufrir contaminaciones. Utilizar agua fresca cada vez que se utilice la
máquina.
Campos electromagnéticos
Este aparato cumple con todos los estándares y las normativas
aplicables en materia de exposición a los campos electromagnéticos.
7
7
Eliminación
Este símbolo, cuando aparece en un producto, indica que el
mismo está cubierto por la directiva europea 2012/19/UE.
Infórmese sobre el sistema de recogida selectiva en vigor para
productos eléctricos y electrónicos. Aténgase a las normas
locales y no deseche el producto junto con los residuos domésticos. La correcta eliminación de los aparatos viejos ayuda
a prevenir consecuencias negativas para el medio ambiente y
la salud humana.
Page 8
8
INSTALACIÓN
Presentación del producto
123
14
15
5
6
7
8
9
10
11 12 31 13
4
18
16
17
30
19
20
21
24 27
25 28
26 29
23
22
Page 9
ESPAÑOL
Descripción general
1. Mando de regulación del grado de molido
2. Contenedor de café en grano
3. Compartimento de café premolido
4. Depósito de agua + tapa
5. Tapa del contenedor de café en grano
6. Panel de mandos
7. Salida de café
8. Indicador de bandeja de goteo llena
9. Rejilla apoyatazas
10. Bandeja de goteo
11. Cajón de recogida de posos
12. Grupo de café
13. Puerta de servicio
14. Grasa para el grupo de café (opcional)
15. Cable de alimentación
16. Protección del tubo de suministro
17. Montador de leche Clásico (para agua caliente/vapor)
18. Llave de regulación del molinillo de café + Cucharada dosi cadora de
café premolido + Utensilio de limpieza del conducto de salida de café
19. Toma del cable de alimentación
20. Interruptor general
21. Tira de test de dureza del agua
22. Pincel de limpieza (opcional)
23. Botón ON/OFF
24. Botón de suministro de café exprés
25. Botón de suministro de café exprés largo
26. Botón “Aroma” - Café premolido
27. Botón de vapor
28. Botón de agua caliente
29. Botón de descalci cación
30. Solución descalci cante - de venta por separado
31. Cajón de recogida de café
9
9
Page 10
10
ESPAÑOL
OPERACIONES PRELIMINARES
Embalaje de la máquina
El embalaje original ha sido diseñado y fabricado para proteger a la máquina durante su transporte. Se aconseja guardarlo para posibles transportes
futuros.
Instalación de la máquina
Extraer la máquina del embalaje.
1
Para un uso óptimo se aconseja:
2
• elegir una super cie de apoyo segura y bien nivelada, donde nadie
pueda volcar la máquina o resultar herido;
• elegir un ambiente su cientemente iluminado e higiénico, y en el
que la toma de corriente sea de fácil acceso;
• dejar una distancia mínima entre la máquina y la pared, tal como
muestra la gura.
Levantar la tapa del depósito de agua.
3
Extraer el depósito de agua por el asidero.
4
Page 11
ESPAÑOL
Enjuagar el depósito de agua con agua fresca.
5
Llenar el depósito de agua con agua fresca hasta el nivel MAX y volver
6
a introducirlo en la máquina. Comprobar que quede introducido hasta
el fondo.
Advertencia:
No llenar el depósito con agua caliente, hirviendo, con gas u otros
líquidos ya que podrían dañar el depósito y la máquina.
Levantar la tapa del contenedor de café en grano.
7
Verter lentamente el café en grano en el contenedor de café en grano.
8
11
11
Nota:
No verter demasiados granos de café en el contenedor de café en grano, ya
que de lo contrario las prestaciones de molido de la máquina podrían verse
reducidas.
Advertencia:
Introducir siempre en el contenedor sólo café en grano. La máquina
podría resultar dañada si se introdujese en el contenedor de café en
grano café molido, soluble, café caramelizado, crudo o cualquier otro
producto.
Bajar la tapa del contenedor de café en grano.
9
Introducir la clavija en la toma de corriente ubicada en la parte trasera
10
1
de la máquina.
Conectar el enchufe del otro extremo del cable de alimentación a una
11
toma de corriente de pared de tensión adecuada.
2
Page 12
12
ESPAÑOL
Poner el interruptor general en “I”. El botón “ ” parpadea.
12
Pulsar el botón “ ” para encender la máquina.
13
Nota:
Si se mantuviese pulsado el botón “
máquina entraría en el modo demo. Para salir de la demo, apagar y volver a
encender la máquina mediante el interruptor general.
El panel de mandos indica que es necesario proceder a la carga del
14
circuito.
Amarillo
” durante más de ocho segundos la
Page 13
ESPAÑOL
ANTES DE UTILIZAR POR PRIMERA VEZ
Antes de utilizar la máquina por primera vez, debe tener lugar lo siguiente:
1) es necesario cargar el circuito;
2) la máquina realiza un ciclo automático de enjuague/autolimpieza;
3) es necesario realizar un ciclo de enjuague manual.
Carga del circuito
Durante este proceso el agua fresca uye por el circuito interno y la máquina se calienta. Esta operación requiere algunos minutos.
Colocar un recipiente bajo el Montador de leche Clásico.
1
Pulsar el botón “ ” para poner en marcha el ciclo de carga del circuito.
2
13
13
Amarillo
Amarillo
La barra situada bajo el símbolo indica el progreso de la operación.
3
Una vez nalizado el proceso, la máquina detiene automáticamente el
suministro.
El panel de mandos visualiza el símbolo de calentamiento de la máqui-
4
na.
Page 14
14
ESPAÑOL
Ciclo automático de enjuague/autolimpieza
Tras el calentamiento, la máquina realiza un ciclo automático de enjuague/
autolimpieza con agua fresca de los circuitos internos. La operación requiere menos de un minuto.
Colocar un recipiente bajo la salida de café para recoger la pequeña
5
cantidad de agua expulsada.
La máquina realiza un ciclo de enjuague automático. Esperar a que el
6
ciclo termine automáticamente.
AmarilloVerde
Nota:
Es posible detener el suministro pulsando el botón “
”.
Una vez nalizadas las operaciones anteriormente descritas, la má-
7
quina muestra la pantalla adyacente. Ya es posible realizar el ciclo de
enjuague manual.
Ciclo de enjuague manual
Este proceso activa un ciclo de suministro de café y hace correr agua fresca
por el circuito de vapor/agua caliente. Esta operación requiere algunos
minutos.
Colocar un recipiente bajo la salida de café.
1
Page 15
Comprobar que la máquina muestre la pantalla adyacente.
2
Verde
Para seleccionar la función de suministro de café premolido, pulsar el
3
botón “
Verde
Nota:
No añadir café premolido en el compartimento.
Pulsar el botón “ ”. La máquina comenzará a suministrar agua a través
4
de la salida de café.
Una vez terminado el suministro, vaciar el recipiente. Repetir dos veces
5
las operaciones del punto 1 al 4; a continuación, pasar al punto 6.
Colocar un recipiente bajo el Montador de leche Clásico.
6
” hasta que se visualice la pantalla adyacente.
ESPAÑOL
15
15
Pulsar el botón “ ” para poner en marcha el suministro de agua
7
caliente.
Suministrar agua hasta que se visualice el símbolo de falta de agua.
8
Rojo
Nota:
El ciclo de enjuague manual se puede interrumpir pulsando el botón “
”.
Page 16
16
ESPAÑOL
A continuación, volver a llenar el depósito de agua hasta el nivel MAX.
9
La máquina ya está lista para el suministro de café.
Se mostrará la pantalla indicada a la izquierda.
Verde
Nota:
El ciclo automático de enjuague/autolimpieza tiene lugar cuando la máquina ha permanecido en stand-by o bien ha estado apagada durante más
de 15 minutos.
Si la máquina ha permanecido sin utilizarse durante dos o más semanas, es
necesario realizar también un ciclo de enjuague manual.
Una vez nalizado el ciclo, es posible suministrar un café.
MEDICIÓN Y PROGRAMACIÓN DE LA DUREZA DEL AGUA
La medición de la dureza del agua es muy importante para determinar
la frecuencia de descalci cación de la máquina y para la instalación del
ltro de agua “INTENZA+” (para más detalles sobre el ltro de agua, ver el
capítulo siguiente).
Para la medición de la dureza del agua, seguir las siguientes instrucciones:
Sumergir en agua durante 1 segundo la tira de test de dureza del agua
1
(suministrada con la máquina).
Nota:
La tira de test puede utilizarse para una sola medición.
Esperar un minuto.
2
Page 17
Intenza Aroma System
ESPAÑOL
Comprobar la cantidad de cuadrados que se ponen rojos y, a continua-
3
C
B
A
23 4
1
Con guración de la dureza del agua en la máquina
Amarillo
ción, consultar la tabla.
Nota:
Los números de la tira de test corresponden a las con guraciones para el
ajuste de la dureza del agua.
Concretamente:
1 = 1 (agua muy blanda)
2 = 2 (agua blanda)
3 = 3 (agua dura)
4 = 4 (agua muy dura)
Las letras corresponden a las referencias que se encuentran en la base del
ltro de agua “INTENZA+” (ver capítulo siguiente).
Pulsar el botón “ ” y pasar las opciones pulsando el botón “ ” hasta
4
que se visualice el símbolo adyacente.
Nota:
La máquina se entrega con una con guración estándar de la dureza del
agua, compatible con gran parte de los tipos de agua.
17
17
Amarillo
Verde
Pulsar el botón “ ” para aumentar el valor o el botón “ ” para dismi-
5
nuirlo.
Pulsar el botón “ ” para con rmar la con guración.
6
Pulsar el botón “ ” para salir del MENÚ de programación. La máqui-
7
na visualiza la pantalla adyacente y está lista para el suministro.
Page 18
18
ESPAÑOL
FILTRO DE AGUA “INTENZA+”
Se aconseja instalar el ltro de agua “INTENZA+”, ya que limita la formación
de cal en el interior de la máquina y proporciona un aroma más intenso al
café.
El ltro de agua “INTENZA+” se vende por separado. Para más detalles,
consultar la página relativa a los productos para el mantenimiento en las
presentes instrucciones de uso.
El agua es un elemento fundamental en la preparación de un café, por lo
que es extremadamente importante ltrarla siempre de forma profesional.
El ltro de agua “INTENZA+” previene la formación de depósitos minerales,
mejorando la calidad del agua.
Instalación del ltro de agua “INTENZA+”
Quitar el ltro blanco presente en el depósito de agua y guardarlo en
1
un lugar seco.
Extraer el ltro de agua “INTENZA+” de su envase, sumergirlo en
2
posición vertical (con la abertura hacia arriba) en agua fría y apretar
suavemente en los lados para que salgan las burbujas de aire.
Con gurar el ltro de agua “INTENZA+” de acuerdo con las mediciones
3
efectuadas (ver capítulo anterior) y las referencias de la base del ltro:
A = agua blanda – corresponde a 1 o 2 en la tira de test
B = agua dura (estándar) – corresponde a 3 en la tira de test
C = agua muy dura – corresponde a 4 en la tira de test
Page 19
Amarillo
ESPAÑOL
Introducir el ltro de agua “INTENZA+” en el depósito de agua vacío.
4
Empujarlo hasta el punto más bajo posible.
Llenar el depósito de agua con agua fresca y volver a introducirlo en la
5
máquina.
Suministrar toda el agua contenida en el depósito mediante la función
6
de agua caliente (ver capítulo “Suministro de agua caliente”).
Volver a llenar el depósito de agua.
7
Pulsar el botón “ ” y pasar las opciones pulsando el botón “ ” hasta
8
que se visualice la pantalla adyacente.
19
19
Pulsar el botón “ ” para seleccionar “ON” y, a continuación, pulsar el
9
botón “
AmarilloVerde
Para salir, pulsar el botón “ ”. La máquina visualiza la pantalla adya-
10
cente y está lista para el suministro.
De esta forma, la máquina habrá quedado programada para informar al
usuario de la necesidad de sustituir el ltro de agua “INTENZA+”.
” para con rmar.
Page 20
20
ESPAÑOL
Sustitución del ltro de agua “INTENZA+”
Cuando sea necesario sustituir el ltro de agua “INTENZA+” se visualizará el
símbolo adyacente.
Sustituir el ltro de agua “INTENZA+” tal como se describe en el capítu-
1
lo anterior.
Amarillo
Pulsar el botón “ ” y pasar las opciones pulsando el botón “ ” hasta
2
que se visualice el símbolo adyacente.
AmarilloAmarilloVerde
Seleccionar la opción “RESET”. Pulsar el botón “ ” para con rmar.
3
Para salir, pulsar el botón “ ”. La máquina visualiza la pantalla adya-
4
cente y está lista para el suministro.
La máquina ya está programada para gestionar un nuevo ltro de agua
“INTENZA+”.
Nota:
Si el ltro de agua “INTENZA+” ya está instalado y se desea quitarlo sin
Amarillo
sustituirlo por otro, seleccionar la opción “OFF”.
En caso de que se vaya a prescindir del ltro de agua “INTENZA+”, introducir en el depósito el ltro blanco retirado con anterioridad.
Page 21
ESPAÑOL
AJUSTES
La máquina permite realizar algunos ajustes para potenciar toda la calidad
y el sabor del café.
Saeco Adapting System
El café es un producto natural y sus características pueden cambiar en
función de su origen, mezcla y tueste. Esta máquina está equipada con un
sistema de ajuste automático que permite usar todos los tipos de café en
grano a la venta, excepto los granos crudos, caramelizados o aromatizados.
La máquina se ajusta automáticamente tras el suministro de una serie de
cafés para optimizar su extracción.
Regulación del molinillo de café de cerámica
El molinillo de café de cerámica garantiza un grado de molido siempre
perfecto y una granulometría especí ca para cada especialidad de café.
Esta tecnología ofrece una completa conservación del aroma, garantizando el verdadero sabor italiano en cada taza.
21
21
Atención:
El molinillo de café de cerámica contiene piezas móviles que pueden
ser peligrosas. Por consiguiente, queda prohibido introducir en su
interior los dedos u otros objetos. Regular el molinillo de café de
cerámica utilizando exclusivamente la llave de regulación del grado
de molido.
Las muelas de cerámica pueden regularse, lo que permite adaptar el molido del café a los gustos personales.
Atención:
Sólo es posible ajustar la con guración del molinillo de café mientras
la máquina está moliendo el café en grano.
Colocar una taza bajo la salida de café.
1
Pulsar el botón “
” para suministrar un café exprés.
Page 22
22
ESPAÑOL
1
2
Mientras la máquina está moliendo, presionar y girar el mando de
2
regulación del grado de molido, ubicado en el interior del contenedor
de café en grano, un paso cada vez. Utilizar la llave de regulación del
molinillo de café suministrada con la máquina. La diferencia de sabor
será perceptible tras haber suministrado 2-3 cafés.
Las referencias presentes en el interior del contenedor de café en
3
grano indican el grado de molido con gurado. Es posible con gurar 5
grados de molido distintos, de la posición 1
y un sabor más suave, a la posición 2
más fuerte. Si el café está acuoso o sale con lentitud, modi car la con guración del molinillo de café.
( ),
para un molido grueso
( ),
para un molido no y un sabor
Ajuste del aroma (intensidad del café)
Elija su mezcla de café preferida y ajuste la cantidad de café a moler en función de sus gustos personales. También es posible seleccionar la función de
café premolido.
Nota:
El ajuste del aroma debe realizarse antes de seleccionar el café.
Pulsando el botón “
se pulsa el botón, el aroma cambia un grado, según la cantidad seleccionada:
VerdeVerde
= aroma extra suave
= aroma suave
= aroma medio
= aroma fuerte
= aroma extra fuerte
= café premolido
” se pueden realizar cinco selecciones. Cada vez que
Page 23
ESPAÑOL
Ajuste de la salida de café
Es posible ajustar la altura de la salida de café para adaptarla al tamaño de
las tazas que se desea utilizar.
Para realizar el ajuste, subir o bajar manualmente la salida de café con los
dedos tal como se muestra en la gura.
Las posiciones recomendadas son:
- para utilizar tazas pequeñas;
23
23
- para utilizar tazas grandes.
Bajo la salida de café se pueden colocar dos tazas para el suministro simultáneo de dos cafés exprés o cafés exprés largos.
Page 24
24
ESPAÑOL
Ajuste de la cantidad de café en taza
La máquina permite ajustar la cantidad de café suministrado en función de
los gustos y del tamaño de las tazas.
Cada vez que se pulsan los botones “
cantidad programada de café. Cada botón está asociado a un suministro;
éste se realiza de manera independiente.
” o “ ”, la máquina suministra una
El siguiente procedimiento ilustra cómo programar el botón “
Colocar una taza bajo la salida de café.
1
Para la programación del café exprés, mantener pulsado el botón “ ”
2
hasta que se muestre el símbolo “MEMO”; para la programación del
VerdeVerdeVerde
café exprés largo, hacer lo mismo con el botón “
máquina está en fase de programación y pone en marcha el suministro
del producto seleccionado.
Pulsar el botón “ ” una vez alcanzada la cantidad de café deseada.
3
El botón anteriormente seleccionado (“
do; cada vez que se pulse, la máquina suministrará la misma cantidad de
café exprés o de café programada.
” o “ ”) ha quedado programa-
”. Soltar el botón. La
”.
Page 25
ESPAÑOL
SUMINISTRO DE CAFÉ EXPRÉS Y CAFÉ EXPRÉS LARGO
Antes de suministrar café, comprobar la ausencia de avisos en el panel de
mandos y que el depósito de agua y el contenedor de café en grano estén
llenos.
Suministro de un café exprés o de un café exprés largo con café en
grano
Colocar 1 o 2 tazas bajo la salida de café.
1
Antes de suministrar un café exprés o un café exprés largo, pulsar el
2
botón “
Pulsar el botón “ ” para un café exprés o el botón “ ” para un café
3
exprés largo.
VerdeVerde
” para seleccionar el aroma deseado.
25
25
Para suministrar dos cafés exprés o dos cafés exprés largos, pulsar el
4
botón deseado dos veces seguidas. Se mostrará el símbolo adyacente.
Nota:
En este modo de funcionamiento, la máquina procede automáticamente a
moler y dosi car la cantidad adecuada de café. La preparación de dos cafés
exprés o de dos cafés exprés largos requiere dos ciclos de molido y dos
ciclos de suministro realizados de forma automática por la máquina.
Una vez efectuado el ciclo de preinfusión, el café comenzará a salir por
5
la salida de café.
El suministro de café se detiene automáticamente al alcanzarse el nivel
6
programado; no obstante, es posible interrumpirlo con antelación
pulsando el botón “
”.
Page 26
26
ESPAÑOL
Suministro de un café exprés o de un café exprés largo con café
premolido
Esta función permite usar café premolido.
Mediante la función de café premolido es posible suministrar un solo café
a la vez.
Pulsar el botón “ ” una o varias veces para seleccionar la función de
1
café premolido.
Verde
Levantar la tapa del compartimento correspondiente y añadir una
2
cucharada rasa de café premolido.
Utilizar únicamente la cuchara dosi cadora suministrada con la máqui-
na. A continuación, cerrar la tapa del compartimento de café premolido.
Atención:
Verter sólo café premolido en el compartimento de café premolido. La
introducción de otras sustancias u objetos puede causar graves daños
a la máquina. Dichos daños no estarán cubiertos por la garantía.
Pulsar el botón “ ” para un café exprés o el botón “ ” para un café
3
exprés largo. Se activará el ciclo de suministro.
Una vez efectuado el ciclo de preinfusión, el café comenzará a salir por
4
la salida de café.
El suministro de café se detiene automáticamente al alcanzarse el nivel
5
programado; no obstante, es posible interrumpirlo con antelación
pulsando el botón “
Una vez nalizado el suministro, la máquina vuelve al menú principal.
Para suministrar otros cafés con café premolido, repetir las operaciones
que se acaban de describir.
Nota:
En caso de no haber introducido café premolido en el compartimento de
café premolido, sólo se suministrará agua.
Si la dosis es excesiva o si se añaden dos o más cucharadas de café, la
máquina no suministrará el producto y el café molido se descargará en el
cajón de recogida de posos.
”.
Page 27
ESPAÑOL
27
27
SUMINISTRO DE VAPOR / PREPARACIÓN DE CAPUCHINO
Atención:
¡Riesgo de quemaduras! Al principio del suministro se pueden producir pequeñas salpicaduras de agua caliente. El Montador de leche
Clásico puede alcanzar temperaturas elevadas. No tocarlo directamente con las manos. Utilizar sólo la empuñadura de protección especí ca.
Llenar 1/3 de un recipiente con leche fría.
1
Nota:
Utilizar leche fría (~5 °C / 41 °F) con un contenido proteico de al menos el
3% para obtener un capuchino de buena calidad. Es posible utilizar tanto
leche entera como desnatada, en función de los gustos personales.
Nota:
Para suministrar vapor tras el encendido de la máquina o después del
suministro de un café, podría ser necesario descargar el agua aún presente
en el circuito. Para ello, pulsar el botón “
unos segundos. A continuación, pulsar el botón “
suministro. Pasar al punto 2.
” y suministrar vapor durante
” para interrumpir el
Sumergir el Montador de leche Clásico en la leche.
2
Pulsar el botón “ ” para poner en marcha el suministro de vapor.
3
Nota:
El suministro de vapor se interrumpe tras 3 minutos. Pulsar el botón “
para un nuevo suministro de vapor.
La máquina necesita un tiempo de precalentamiento; durante esta fase
4
se visualiza el símbolo adyacente.
Espumar la leche realizando ligeros movimientos circulares arriba y
5
abajo con el recipiente.
Verde Verde
Una vez que la crema de leche haya alcanzado la consistencia deseada,
6
pulsar el botón “
” para interrumpir el suministro de vapor.
”
Page 28
28
ESPAÑOL
Nota:
Tras haber pulsado el botón “
antes de que la máquina interrumpa por completo el suministro de vapor.
Advertencia:
Tras haber espumado leche, es necesario suministrar una pequeña
cantidad de agua caliente en un recipiente. Quitar la pieza exterior del
Montador de leche Clásico y lavarla con agua templada.
Nota:
Tras el suministro de vapor, se puede pasar inmediatamente al suministro
de un café exprés o de agua caliente.
”, es necesario esperar unos segundos
SUMINISTRO DE AGUA CALIENTE
Atención:
¡Riesgo de quemaduras! Al principio del suministro se pueden producir pequeñas salpicaduras de agua caliente. El Montador de leche Clásico puede alcanzar temperaturas elevadas: evitar el contacto directo
con las manos. Utilizar sólo la empuñadura de protección especí ca.
Antes de suministrar agua caliente, comprobar que la máquina esté lista
para ser utilizada y que el depósito de agua esté lleno.
Verde
Colocar un recipiente bajo el Montador de leche Clásico.
1
Pulsar el botón “ ” para poner en marcha el suministro de agua
2
caliente.
Page 29
ESPAÑOL
La máquina necesita un tiempo de precalentamiento; durante esta fase
3
se visualiza el símbolo adyacente.
Suministrar la cantidad de agua caliente deseada. Para interrumpir el
4
suministro de agua caliente, pulsar el botón “
Verde Verde
LIMPIEZA Y MANTENIMIENTO
Limpieza diaria de la máquina
Advertencia:
La limpieza y el mantenimiento puntuales de la máquina son fundamentales para prolongar su ciclo de vida. ¡La máquina está continuamente expuesta a humedad, café y cal!
En este capítulo se describen detalladamente las operaciones que han
de llevarse a cabo y con qué frecuencia. En caso contrario, la máquina
dejará de funcionar correctamente. Este tipo de reparación NO está
cubierto por la garantía.
”.
29
29
Nota:
- Limpiar la máquina usando un paño suave humedecido con agua.
- Sólo es posible lavar en lavavajillas la rejilla apoyatazas. El resto de
componentes deben lavarse con agua templada.
- No sumergir la máquina en agua.
- No utilizar alcohol, solventes y/u objetos abrasivos para limpiar la
máquina.
- No secar la máquina ni sus componentes usando un horno de microondas y/o un horno convencional.
Diariamente, con la máquina encendida, vaciar y limpiar el cajón de
1
2
3
1
recogida de posos y la bandeja de goteo.
Nota:
Si estas acciones se llevan a cabo con la máquina apagada, al volver a
encenderla seguirá apareciendo la alarma “vaciar el cajón de recogida de
posos”.
Page 30
30
ESPAÑOL
3
Sacar el cajón de recogida de posos y vaciarlo.
2
Vaciar y lavar la bandeja de goteo.
3
Volver a colocar el cajón de recogida de posos en la bandeja de goteo
1
4
e introducirla en la máquina.
2
Nota:
Vaciar la bandeja de goteo también cuando el indicador de bandeja de
goteo llena se eleve.
Nota:
El resto de operaciones de mantenimiento deberán efectuarse únicamente
con la máquina apagada y desconectada de la red eléctrica.
Limpieza del depósito de agua
Extraer el ltro blanco o el ltro de agua “INTENZA+” (en su caso) del
1
depósito y lavarlo con agua fresca.
Volver a colocar el ltro blanco o el ltro de agua “INTENZA+” (en su
2
caso) en su alojamiento ejerciendo una suave presión y girándolo
ligeramente.
Llenar el depósito con agua fresca.
3
Page 31
ESPAÑOL
31
31
Limpieza diaria del Montador de leche Clásico
Es importante limpiar el Montador de leche Clásico diariamente y tras cada
uso con el n de mantener la higiene y garantizar la preparación de una
crema de leche de consistencia perfecta.
Tras haber montado la leche, es necesario suministrar una pequeña cantidad de agua caliente en un recipiente.
Quitar la pieza exterior del Montador de leche Clásico y lavarla con agua
templada.
Limpieza semanal de la máquina
Limpiar el alojamiento de la bandeja de goteo.
1
Limpieza semanal del Montador de leche Clásico
La limpieza semanal, más en profundidad, requiere desmontar todos los
componentes del Montador de leche Clásico.
Es necesario realizar las siguientes operaciones de limpieza:
Retirar la pieza exterior del Montador de leche Clásico. Lavarla con
1
agua templada.
Page 32
32
ESPAÑOL
Sacar la pieza superior del Montador de leche Clásico del tubo de
2
vapor/agua caliente.
Lavar la pieza superior del Montador de leche Clásico con agua fresca.
3
Limpiar el tubo de vapor/agua caliente del Montador de leche Clásico
4
con un paño húmedo para eliminar los restos de leche.
Volver a colocar la pieza superior en el tubo de vapor/agua caliente
5
(asegurarse de que quede introducida hasta el fondo).
Volver a montar la pieza exterior del Montador de leche Clásico.
6
Limpieza semanal del grupo de café
El grupo de café se debe limpiar al menos una vez a la semana.
Apagar la máquina pulsando el botón “ ”.
1
Esperar a que el botón “
enchufe del cable de alimentación.
” comience a parpadear y desconectar el
Extraer la bandeja de goteo y el cajón de recogida de posos.
1
2
2
3
Page 33
ESPAÑOL
Abrir la puerta de servicio.
3
Para extraer el grupo de café, presionar el pulsador “PUSH” y tirar al
4
mismo tiempo de la empuñadura. Extraerlo horizontalmente sin girarlo.
33
33
Limpiar a fondo el conducto de salida de café con el utensilio de lim-
5
pieza suministrado con la máquina, o con el mango de una cucharilla.
Asegurarse de introducir el utensilio de limpieza tal como se muestra
en la gura.
Sacar el cajón de recogida de café y lavarlo con cuidado.
6
Page 34
34
ESPAÑOL
Lavar cuidadosamente el grupo de café con agua fresca; limpiar con
7
cuidado el ltro superior.
Advertencia:
No utilizar detergentes o jabón para limpiar el grupo de café.
Dejar secar completamente al aire el grupo de café.
8
Limpiar cuidadosamente el interior de la máquina utilizando un paño
9
suave humedecido con agua.
Asegurarse de que el grupo de café esté en posición de reposo; las
10
dos marcas de referencia deben coincidir. En caso contrario, seguir las
operaciones descritas en el punto 11.
Presionar delicadamente la palanca hacia abajo hasta que toque la
11
base del grupo de café y hasta que las dos marcas de referencia del
lateral del grupo de café coincidan.
Presionar con fuerza el pulsador “PUSH”.
12
Page 35
ESPAÑOL
Asegurarse de que el gancho para el bloqueo del grupo de café esté en
13
la posición correcta. Si aún se encuentra bajado, empujarlo hacia arriba
hasta que quede correctamente enganchado.
Introducir el cajón de recogida de café en el alojamiento correspon-
14
diente y asegurarse de que quede correctamente posicionado.
Nota:
Si el cajón de recogida de café no está correctamente posicionado, el grupo de café podría no encajar en la máquina.
35
35
Volver a introducir el grupo de café en su alojamiento hasta que quede
15
enganchado sin presionar el pulsador “PUSH”.
Volver a introducir el cajón de recogida de posos junto con la bandeja
16
de goteo en la máquina y cerrar la puerta de servicio.
Page 36
36
ESPAÑOL
Lubricación mensual del grupo de café
Lubricar el grupo de café cada 500 tazas aproximadamente o una vez al
mes.
La grasa para la lubricación del grupo de café se vende por separado. Para
más detalles, consultar la página relativa a los productos para el mantenimiento en las presentes instrucciones de uso.
Advertencia:
Antes de lubricar el grupo de café, lavarlo con agua fresca y dejarlo
secar tal como se explica en el capítulo “Limpieza semanal del grupo
de café”.
Aplicar la grasa de forma uniforme en ambas guías laterales.
1
Lubricar también el eje.
2
Page 37
ESPAÑOL
Introducir el grupo de café en su alojamiento hasta que quede engan-
3
chado (ver capítulo “Limpieza semanal del grupo de café”).
Cerrar la puerta de servicio e introducir la bandeja de goteo y el cajón
4
de recogida de posos.
37
37
Limpieza mensual del grupo de café con pastillas desengrasantes
Además de la limpieza semanal, se recomienda realizar este ciclo de limpieza con pastillas desengrasantes cada 500 tazas de café aprox. o una vez al
mes. Esta operación completa el proceso de mantenimiento del grupo de
café.

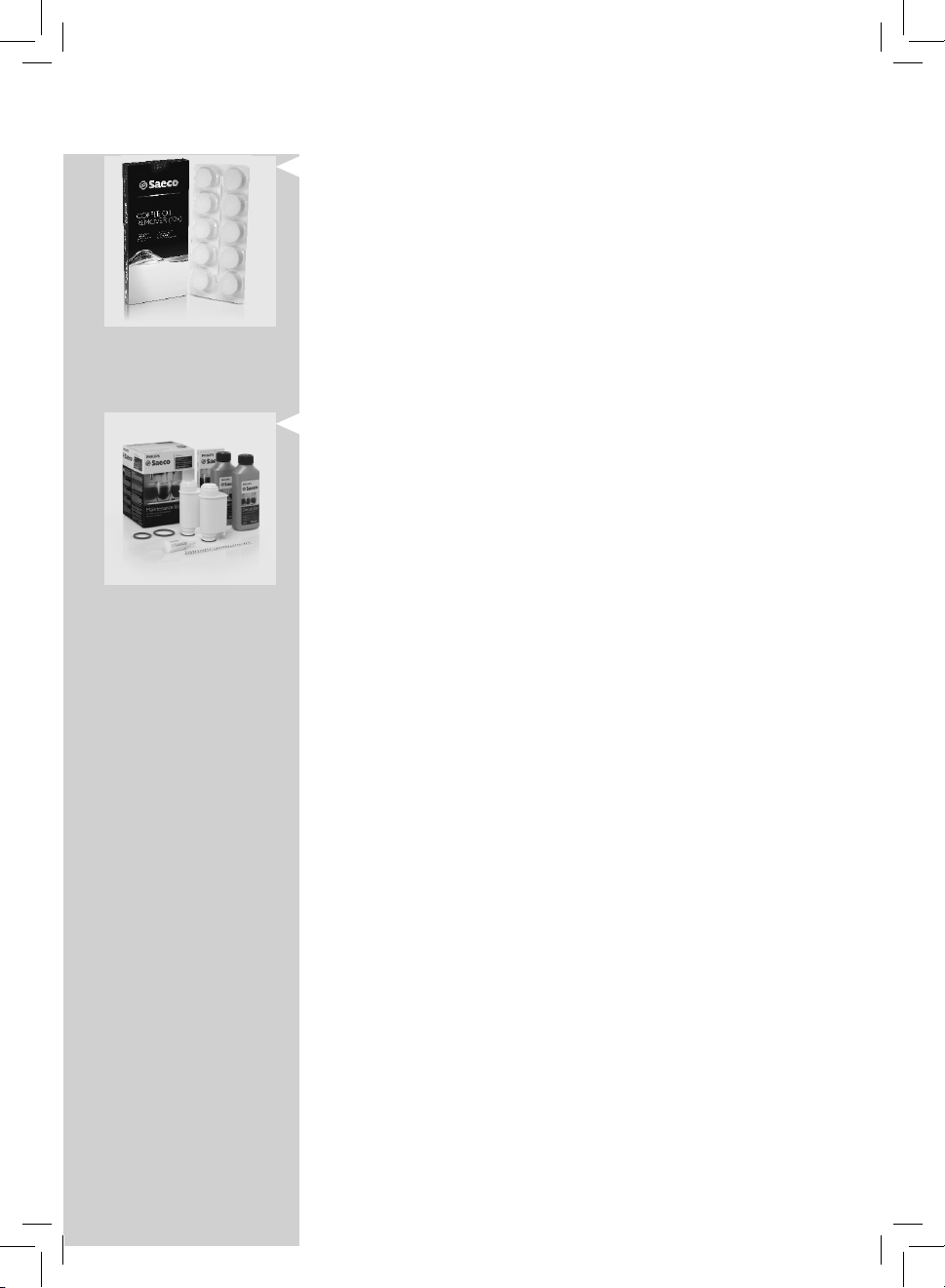

Las pastillas desengrasantes se venden por separado. Para más detalles,
consultar la página relativa a los productos para el mantenimiento en las
presentes instrucciones de uso.
Advertencia:
Las pastillas desengrasantes están indicadas exclusivamente para la
limpieza y no tienen ninguna función descalci cante. Para la descalci cación, utilizar el producto descalci cante Saeco siguiendo el
procedimiento descrito en el capítulo “Descalci cación”.
Colocar un recipiente bajo la salida de café.
1
Llenar el depósito de agua con agua fresca hasta el nivel “MAX”.
2
Page 38
38
ESPAÑOL
Introducir una pastilla desengrasante en el compartimento de café
3
premolido.
Pulsar el botón “ ” para seleccionar la función de café premolido sin
4
añadir café premolido en el compartimento.
Verde
Pulsar el botón “ ” para poner en marcha el ciclo de suministro de
5
café.
Esperar hasta que la máquina haya suministrado media taza de agua.
6
Poner el interruptor general, ubicado en la parte trasera de la máquina,
7
en “0”.
Dejar actuar la solución durante unos 15 minutos. Tirar el agua sumi-
8
nistrada.
Poner el interruptor general, ubicado en la parte trasera de la máquina,
9
en “I”. Para encender la máquina, pulsar el botón “
Esperar a que termine el ciclo de enjuague automático.
Extraer la bandeja de goteo y el cajón de recogida de posos y abrir la
10
puerta de servicio. Extraer el grupo de café.
”.
Page 39
ESPAÑOL
Lavar cuidadosamente el grupo de café con agua fresca.
11
Tras haber enjuagado el grupo de café, introducirlo de nuevo en su
12
alojamiento hasta que quede encajado (ver capítulo “Limpieza semanal del grupo de café”). Introducir la bandeja de goteo y el cajón de
recogida de posos. Cerrar la puerta de servicio.
Pulsar el botón “ ” para seleccionar la función de café premolido sin
13
añadir café premolido en el compartimento.
Verde
Pulsar el botón “ ” para poner en marcha el ciclo de suministro de
14
café.
39
39
Repetir dos veces las operaciones del punto 13 al punto 14. Tirar el
15
agua suministrada.
Para limpiar la bandeja de goteo, colocar en el interior de la bandeja
1
2
16
una pastilla desengrasante y llenar 2/3 de su capacidad con agua caliente. Dejar que la solución limpiadora actúe durante unos 30 minutos
y, a continuación, enjuagar con abundante agua.
3
Limpieza mensual del contenedor de café en grano
Limpiar el contenedor de café en grano una vez al mes, cuando esté vacío,
con un paño húmedo para eliminar las sustancias oleosas del café. A continuación, volver a llenarlo con café en grano.
Page 40
40
ESPAÑOL
DESCALCIFICACIÓN
El símbolo “CALC CLEAN” visualizado indica que es necesario proceder a la
descalci cación.
El ciclo de descalci cación requiere unos 30 minutos.
Amarillo
Advertencia:
Si esta operación no se lleva a cabo, la máquina dejará de funcionar
correctamente, en cuyo caso la reparación NO está cubierta por la
garantía.
Atención:
Utilizar exclusivamente la solución descalci cante Saeco,
especí camente formulada para optimizar las prestaciones de la
máquina. El uso de otros productos puede causar daños a la máquina
y dejar residuos en el agua.
La solución descalci cante Saeco se vende por separado. Para más detalles,
consultar la página relativa a los productos para el mantenimiento en las
presentes instrucciones de uso.
Atención:
No beber la solución descalci cante ni los productos suministrados
hasta que el ciclo se haya completado. No utilizar bajo ningún
concepto vinagre como producto descalci cante.
Nota:
No extraer el grupo de café durante el proceso de descalci cación.
Fase de preparación
Para realizar el ciclo de descalci cación, seguir las siguientes instrucciones:
Antes de proceder a la descalci cación:
1 - girar el Montador de leche Clásico;
1
2
1
2 - subir la salida de café;
3 - extraer y vaciar la bandeja de goteo y el cajón de recogida de posos
y volver a colocarlos en su sitio.
3
Page 41
ESPAÑOL
Sacar el Montador de leche Clásico del tubo de vapor/agua caliente.
2
Pulsar el botón “ ” hasta que se visualice la pantalla adyacente.
3
41
41
CALC
CLEAN
Amarillo
Amarillo
Pulsar el botón “ ” para poner en marcha el proceso de descalci ca-
4
ción.
Nota:
En caso de haber pulsado el botón “
salir.
Extraer el ltro de agua “INTENZA+” (en su caso) del depósito de agua y
5
sustituirlo por el ltro blanco original.
Verter toda la solución descalci cante en el depósito de agua. A
6
continuación, rellenar el depósito con agua fresca hasta el nivel CALC
CLEAN.
Volver a colocar el depósito de agua en la máquina.
7
” por error, pulsar el botón “ ” para
Colocar un recipiente grande (1,5l) bajo el tubo de vapor/agua caliente
8
y bajo la salida de café.
Page 42
42
ESPAÑOL
Fase de descalci cación
Pulsar el botón “ ” para poner en marcha el ciclo de descalci cación.
9
AmarilloAmarillo
La máquina comenzará a suministrar la solución descalci cante a
10
intervalos regulares. La barra mostrada en el panel de mandos indica el
progreso del ciclo. La operación requiere unos 20 minutos.
Nota:
El ciclo de descalci cación puede ponerse en pausa pulsando el botón “ ”;
para reanudar el ciclo, pulsar de nuevo el botón “
recipiente o ausentarse por un breve momento.
Amarillo
”. Esto permite vaciar el
Rojo
Cuando se muestre este símbolo signi ca que el depósito de agua está
11
vacío.
Extraer el depósito de agua, enjuagarlo y llenarlo con agua fresca hasta
12
el nivel CALC CLEAN. Volver a introducirlo en la máquina.
Vaciar la bandeja de goteo y volver a colocarla en su sitio.
13
Vaciar el recipiente y volver a colocarlo bajo el tubo de vapor/agua
14
caliente y la salida de café.
Page 43
Fase de enjuague
Pulsar el botón “ ” para poner en marcha el ciclo de enjuague.
15
Nota:
El ciclo de enjuague puede ponerse en pausa pulsando el botón
“ ”
reanudar el ciclo, pulsar de nuevo el botón
piente o ausentarse por un breve momento.
Una vez que se haya suministrado toda el agua requerida para el enjua-
16
gue, la máquina mostrará el símbolo adyacente. Pulsar el botón “
Verde Amarillo
para salir del ciclo de descalci cación.
Nota:
Si no se llena el depósito de agua hasta el nivel
puede requerir que se vuelva a llenar el depósito para terminar el ciclo de
enjuague. Llenar el depósito de agua y volver a introducirlo en la máquina.
Repetir desde el punto 15.
. Esto permite vaciar el reci-
CALC CLEAN
ESPAÑOL
“ ”
, la máquina
; para
”
43
43
La máquina realiza el calentamiento y el enjuague automático.
17
Amarillo
Retirar y vaciar el recipiente.
1
18
Vaciar la bandeja de goteo y volver a colocarla en su sitio.
19
2
3
Page 44
44
ESPAÑOL
Quitar el ltro blanco y volver a colocar el ltro de agua “INTENZA+” (en
20
su caso) en el depósito de agua; enjuagarlo y llenarlo con agua fresca
hasta el nivel MAX. Volver a introducirlo en la máquina.
Una vez que el ciclo de descalci cación haya concluido, lavar el grupo
21
de café según lo descrito en el capítulo “Limpieza semanal del grupo
de café”.
Volver a introducir el Montador de leche Clásico.
22
La máquina está lista para el suministro de café.
23
Verde
Page 45
ESPAÑOL
45
45
Interrupción del ciclo de descalci cación
Una vez iniciado el ciclo de descalci cación, se debe completar sin apagar
la máquina.
En caso de que la máquina se bloquee, es posible salir del ciclo pulsando el
botón ON/OFF.
Si esto sucediera o en caso de interrupción de la corriente eléctrica o de
desconexión accidental del cable de alimentación, vaciar y enjuagar cuidadosamente el depósito de agua y llenarlo hasta el nivel CALC CLEAN.
Seguir las instrucciones indicadas en el capítulo “Ciclo de enjuague manual” antes de proceder al suministro de bebidas.
Si el ciclo no se ha completado, la máquina seguirá solicitando que se realice un ciclo de descalci cación; es necesario llevarlo a cabo lo antes posible.
Page 46
46
ESPAÑOL
PROGRAMACIÓN
Es posible personalizar las funciones de la máquina accediendo al menú de
programación.
Parámetros que pueden ajustarse
Temperatura del café
Esta función permite ajustar la temperatura de suministro del café.
Temporizador (stand-by)
Esta función permite ajustar el tiempo que la máquina tarda en entrar en el
modo stand-by tras el último suministro.
Contraste
Esta función permite ajustar el contraste de la pantalla para una visualización óptima de los mensajes.
Dureza del agua
Esta función permite ajustar las con guraciones en función de la dureza
del agua de la zona del usuario.
AmarilloAmarilloAmarillo AmarilloAmarillo Amarillo
1 = agua muy blanda
2 = agua blanda
3 = agua dura
4 = agua muy dura
Para más detalles, ver el capítulo “Medición y programación de la dureza
del agua”.
Filtro de agua “INTENZA+”
Esta función permite gestionar el ltro de agua “INTENZA+”.
Para más detalles, ver el capítulo relativo al tratamiento del ltro.
Ciclo de descalci cación
Esta función permite realizar el ciclo de descalci cación.
Page 47
ESPAÑOL
Con guración de fábrica
Esta función permite restablecer los valores de fábrica.
AmarilloAmarillo
Cómo programar la máquina
En el ejemplo se muestra cómo realizar la programación del temporizador.
Actuar de forma análoga para la programación de otras funciones.
Para poder acceder al menú de programación, la máquina debe estar
encendida y mostrar la pantalla adyacente.
VerdeAmarillo
Pulsar el botón “ ” para acceder a la programación.
1
47
47
Se muestra la pantalla principal.
2
Pulsar el botón “ ” y pasar las opciones hasta que se visualice la fun-
3
ción del temporizador.
Page 48
48
ESPAÑOL
Pulsar los botones “ ” y “ ” para aumentar o disminuir el valor de la
4
función.
Amarillo
Al modi car el valor, aparece el mensaje “OK”. Pulsar el botón “ ” para
5
con rmar la modi cación.
Pulsar el botón “ ” para salir de la programación.
6
Nota:
La máquina sale automáticamente del modo de programación si
en el trascurso de 3 minutos no se pulsa ningún botón. Los valores modi cados pero no con rmados no serán memorizados.
Page 49
Señales de listo (verde)
ESPAÑOL
SIGNIFICADO DE LOS SÍMBOLOS DE LA PANTALLA
Esta máquina está equipada con un sistema de colores que simpli ca la
interpretación de las señales de la pantalla.
El código cromático de los símbolos está basado en el principio del semáforo.
La máquina está lista para el suministro de productos.
Máquina en fase de calentamiento para el suministro de bebidas o agua
caliente.
La máquina está lista para el suministro de café premolido.
Suministro de agua caliente.
49
49
Suministro de vapor.
Máquina en fase de suministro de un café exprés.
Máquina en fase de suministro de un café exprés largo.
Máquina en fase de suministro de dos cafés exprés.
Máquina en fase de suministro de dos cafés exprés largos.
Page 50
50
ESPAÑOL
Señales de listo (verde)
Máquina en fase de programación de la cantidad de café exprés a suministrar.
Máquina en fase de programación de la cantidad de café exprés largo a
suministrar.
Suministro de café exprés con café premolido en curso.
Suministro de café exprés largo con café premolido en curso.
Page 51
Señales de aviso (amarillo)
ESPAÑOL
Máquina en fase de calentamiento.
Máquina en fase de enjuague. Esperar a que la máquina haya terminado el
ciclo.
La máquina indica que el ltro de agua “INTENZA+” debe ser sustituido.
Grupo de café en fase de restablecimiento tras reinicio de la máquina.
Llenar el contenedor con café en grano y reanudar el ciclo.
Cargar el circuito.
51
51
La máquina debe ser descalci cada. Pulsar el botón “ ” para poner en
marcha el proceso de descalci cación. Realizar las operaciones descritas en el
capítulo “Descalci cación” del presente manual.
Para postergar la descalci cación y seguir utilizando la máquina, pulsar el
botón “
Nota: Si no se realiza la descalci cación, la máquina dejará de funcionar correctamente. En ese caso, la reparación NO estará cubierta por la garantía.
”.
Page 52
52
ESPAÑOL
Señales de alarma (rojo)
Exx
Introducir completamente la bandeja de goteo y el cajón de recogida de
posos en la máquina y cerrar la puerta de servicio.
Llenar el contenedor de café en grano.
El grupo de café debe estar introducido en la máquina.
Vaciar el cajón de recogida de posos. Esperar unos 5 segundos antes de
volver a introducirlo.
Llenar el depósito de agua.
La máquina no funciona. En la esquina inferior derecha de la pantalla se
visualiza el código de error. Apagar la máquina. Volver a encenderla tras 30
segundos. Realizar dos o tres intentos. Si el código de error es 1, 3, 4 o 5,
consultar también el capítulo “Resolución de problemas”.
Si la máquina no se pone en marcha, contactar con la línea de atención al
cliente de Philips del relativo país y comunicar el código de error indicado en
la pantalla. Los datos de contacto se indican en el libro de garantía suministrado por separado y en la dirección www.philips. com/support.
Page 53
RESOLUCIÓN DE PROBLEMAS
Este capítulo resume los problemas más recurrentes que podrían afectar a
su máquina.
Si la información incluida a continuación no le ayuda a resolver el problema, consulte la sección FAQ de la página www.philips.com/support o
bien contacte con la línea de atención al cliente de Philips de su país.
Los datos de contacto se indican en el libro de garantía suministrado por
separado y en la dirección www.philips.com/support.
Problemas Causas Soluciones
Código de error 1
Molinillo de café bloqueado.
Códigos de error 3 y 4
Grupo bloqueado, no se logra
extraerlo.
Código de error 5
Error en el circuito hídrico.
Conducto de salida de café
obstruido.
El grupo de café no está en la
posición correcta.
Presencia de aire en el circuito
hídrico.
Limpiar a fondo el conducto de
salida de café con arreglo a lo
indicado en el capítulo “Limpieza semanal del grupo de café”.
Cerrar la puerta de servicio.
Apagar y volver a encender
la máquina. El grupo de café
volverá automáticamente a la
posición inicial.
Extraer y volver a introducir
un par de veces el depósito de
agua asegurándose de colocarlo
correctamente. Comprobar que
el compartimento del depósito
de agua esté limpio.
Si la máquina cuenta con ltro
Intenza+, quitar el ltro. Apagar
y volver a encender la máquina.
Volver a colocar el ltro cuando
la máquina esté lista para ser
utilizada.
ESPAÑOL
53
53
Page 54
54
ESPAÑOL
Problemas Causas Soluciones
La máquina no se enciende. La máquina no está conectada a
la red eléctrica o bien el interruptor general está en “O”.
La máquina está en modo
demo.
La bandeja de goteo se llena
aunque no se descargue
agua.
Se ha pulsado el botón “ ” durante más de 8 segundos.
En ocasiones, la máquina descarga
agua de forma automática en la
bandeja de goteo para gestionar
Conectar la máquina a la red
eléctrica y posicionar el interruptor
general en “I”.
Apagar y volver a encender la máquina por medio del interruptor general.
Este comportamiento se considera
normal.
el enjuague de los circuitos y
garantizar un funcionamiento
óptimo.
La máquina muestra siempre
el símbolo rojo
.
Se ha vaciado el cajón de recogida
de posos con la máquina apagada.
El cajón de recogida de posos se
debe vaciar siempre con la máquina
encendida. Esperar a que se muestre
el símbolo
introducir el cajón.
Se ha vaciado el cajón de recogida
de posos con la máquina encendida pero sin haber esperado al
Esperar a que se muestre el símbolo
antes de volver a introducir el
cajón.
menos 5 seg antes de volver a
introducirlo.
Imposible extraer el grupo
de café.
El grupo de café no está en la
posición correcta.
Encender la máquina. Cerrar la
puerta de servicio. El grupo de
café volverá automáticamente a la
posición inicial.
Imposible introducir el grupo
de café.
El café no está lo su cientemente caliente.
El cajón de recogida de posos
está introducido.
El grupo de café no está en la posición de reposo.
El motorreductor no está en la posición correcta.
Las tazas están frías. Calentar las tazas con agua caliente.
La temperatura no está correcta-
mente ajustada.
Sacar el cajón de recogida de posos
antes de extraer el grupo de café.
Asegurarse de que el grupo de café
esté en la posición de reposo tal como
se indica en el capítulo “Limpieza sema-
nal del grupo de café”.
Introducir la bandeja de goteo y el
cajón de recogida de posos. Cerrar la
puerta de servicio. Encender la máqui-
na sin el grupo de café introducido.
El motorreductor vuelve a la posición
correcta. Apagar la máquina y volver
a introducir el grupo con arreglo a
lo indicado en el capítulo “Limpieza
semanal del grupo de café”.
Ajustar la temperatura con arreglo
a lo descrito en el capítulo “Programación”.
antes de volver a
Page 55
Problemas Causas Soluciones
El café está demasiado acuoso (ver nota).
El café tiene poca crema
nota).
El café no sale, sale con lentitud o a gotas (ver nota).
Sale café por fuera de la
salida de café.
No sale agua caliente/vapor. El ori cio del tubo de vapor/agua
No se logra terminar el ciclo
de descalci cación.
Esto puede suceder cuando la
máquina está ajustando automáticamente la dosis.
El molido del café es demasiado
grueso.
(ver
La mezcla no es adecuada, el
tueste del café no es reciente
o bien el molido es demasiado
grueso.
El café es demasiado no. Cambiar el tipo de mezcla de café
El circuito no está cargado. Cargar el circuito (capítulo “Antes de
El grupo de café está sucio. Limpiar el grupo de café (capítulo
La salida de café está sucia. Limpiar la salida de café y sus ori -
El circuito de la máquina está
obstruido por la cal.
La salida de café está obstruida. Limpiar la salida de café y sus ori -
caliente está obstruido.
El circuito no está cargado. Cargar el circuito (capítulo “Antes
El circuito de la máquina está
obstruido por la cal.
El Montador de leche Clásico está
sucio.
No se ha suministrado la su ciente
agua para el enjuague.
Suministrar algunos cafés tal como
se describe en el capítulo “Saeco
Adapting System”.
Cambiar el tipo de mezcla de café
o ajustar el molido tal como se describe en el capítulo “Regulación del
molinillo de café de cerámica”.
Cambiar el tipo de mezcla de café
o ajustar el grado de molido tal
como se describe en el capítulo
“Regulación del molinillo de café de
cerámica”.
o ajustar el molido tal como se describe en el capítulo “Regulación del
molinillo de café de cerámica”.
utilizar por primera vez”).
“Limpieza semanal del grupo de
café”).
cios de salida.
Descalci car la máquina.
cios de salida.
Limpiar el ori cio del tubo de vapor
con una aguja.
Antes de realizar esta operación,
asegurarse de que la máquina
esté apagada y fría.
de utilizar por primera vez”).
Descalci car la máquina.
Limpiar el Montador de leche
Clásico.
Pulsar el botón ON/OFF y seguir las
indicaciones descritas en el apartado
“Interrupción del ciclo de descalci -
cación”.
ESPAÑOL
55
55
Nota:
Estos problemas pueden ser normales si se ha modi cado la mezcla de
café o en caso de que se esté efectuando la instalación inicial; en ese caso,
esperar a que la máquina realice una regulación automática tal como se
describe en el capítulo “Saeco Adapting System”.
Page 56
56
ESPAÑOL
AHORRO ENERGÉTICO
Stand-by
La máquina de café exprés superautomática Philips ha sido diseñada para
ahorrar energía, tal como lo demuestra la etiqueta energética de Clase A.
Tras 15 minutos sin ser utilizada, la máquina se apaga automáticamente
(a menos que se haya programado otro tiempo de stand-by). En caso de
que se haya suministrado algún producto, la máquina efectúa un ciclo de
enjuague.
En modo stand-by, el consumo energético es inferior a 1 Wh.
Para encender la máquina, pulsar el botón “
ubicado en la parte posterior de la máquina, debe estar en “I”). Si la caldera
está fría, la máquina efectuará un ciclo de enjuague.
” (el interruptor general,
CARACTERÍSTICAS TÉCNICAS
El fabricante se reserva el derecho a modi car las características técnicas
del producto.
Tensión nominal - Potencia nominal - Alimentación
Estructura exterior Termoplástico
Dimensiones (l x a x p) 215 x 330 x 429 mm
Peso 6,7 kg
Longitud del cable 800 - 1200 mm
Panel de mandos Frontal
Montador de leche Clásico Especial para capuchino
Tamaño de las tazas Hasta 152 mm
Depósito de agua 1,8 litros - Extraíble
Capacidad del contenedor de café
en grano
Capacidad del cajón de recogida
de posos
Presión de la bomba 15 bar
Caldera Acero inoxidable
Dispositivos de seguridad Termofusible
Ver la placa ubicada en el interior
de la puerta de servicio
250 g
15
Page 57
ESPAÑOL
CONFIGURACIÓN DE FÁBRICA
Ajuste de las bebidas
Bebidas Cantidades prede -
nidas
Café exprés 40 ml 3 20 ml - 140 ml
Café exprés largo 120 ml 3 20 ml - 140 ml
Nota: Los valores indicados pueden sufrir oscilaciones.
Intensidad
Aroma
Rangos de ajuste
57
57
GARANTÍA Y ASISTENCIA
Garantía
Para obtener información detallada sobre la garantía y sus condiciones,
consulte el libro de garantía suministrado por separado.
Asistencia
Queremos garantizar su plena satisfacción con la máquina.
Si aún no lo ha hecho, registre el producto en la dirección www.philips.
com/welcome. De esta forma, podremos seguir en contacto con usted y
enviarle recordatorios relativos a las operaciones de limpieza y descalci cación.
Si necesita soporte o asistencia, visite la página web de Philips www.
philips.com/support o bien contacte con la línea de atención al cliente de
Philips de su país. El número de contacto se indica en el libro de garantía
suministrado por separado y en la dirección www.philips.com/support.
Page 58
58
ESPAÑOL
PEDIDO DE PRODUCTOS PARA EL MANTENIMIENTO
Para la limpieza y la descalci cación, utilice únicamente los productos para
el mantenimiento Philips.
línea de Philips en la dirección www.shop.philips.com/service, en su distri-
buidor de con anza o en los centros de asistencia técnica autorizados.
En caso de di cultad para encontrar los productos para el mantenimiento
de la máquina, contacte con la línea de atención al cliente de Philips de su
país.
Los datos de contacto se indican en el libro de garantía suministrado por
separado y en la dirección www.philips.com/support.
Lista de productos para el mantenimiento:
- Producto descalci cante CA6700
Puede adquirir estos productos en la tienda en
- Cartucho del ltro de agua INTENZA+ CA6702
- Grasa HD5061
Page 59
- Pastillas desengrasantes CA6704
- Kit de mantenimiento CA 6706
ESPAÑOL
59
59
Page 60
05
Rev.00 del 30-04-15
El fabricante se reserva el derecho a modifi car el producto sin previo aviso.
www.philips.com/welcome
ES
05
Loading...
