Page 1
НАСТАНОВА З ЕКСПЛУАТАЦІЇ
Type HD8760
Прочитайте уважно перш ніж користуватися машиною.
18
Українська
UA
18
Зареєструйте вашу покупку та отримайте підтримку на веб-сайті
www.philips.com/welcome
Page 2
2
УКРАЇНСЬКА
Вітаємо вас із покупкою повністю автоматичної кавомашини Saeco Minuto Pure!
Щоб максимально скористатися підтримкою Saeco,
зареєструйте вашу покупку на www.philips.com/
welcome.
Ця настанова з експлуатації є дійсною для моделі
HD8760.
Машина призначена для приготування кави еспресо з
цілих зерен кави.
У цій настанові ви знайдете всю необхідну інформацію щодо встановлення, застосування, очищення та
зняття накипу з вашої машини.
Page 3
УКРАЇНСЬКА
КОРОТКИЙ ОГЛЯД
ВАЖЛИВО ...................................................................................................... 4
Вказівки з техніки безпеки ...........................................................................................................4
Увага............................................................................................................................................... 4
Правила користування ................................................................................................................. 6
Відповідність нормативам .......................................................................................................... 7
ВСТАНОВЛЕННЯ .............................................................................................. 8
Загальний вигляд виробу ............................................................................................................. 8
Загальний опис .............................................................................................................................. 9
ПІДГОТОВЧІ ОПЕРАЦІЇ ...................................................................................10
Упаковка машини ....................................................................................................................... 10
Встановлення машини ............................................................................................................... 10
ПЕРШЕ УВІМКНЕННЯ .....................................................................................12
Заправка системи ....................................................................................................................... 12
Автоматичний цикл промивання/автоочищення..................................................................... 13
Встановлення водяного фільтру «INTENZA+» ........................................................................... 14
РЕГУЛЮВАННЯ ..............................................................................................15
Saeco Adapting System ................................................................................................................. 15
Регулювання кавомолки. ........................................................................................................... 16
Регулювання вузла видачі кави ................................................................................................. 17
Регулювання кількості кави в чашці ......................................................................................... 18
ВИДАЧА КАВИ Й ЕСПРЕСО ..............................................................................19
ЧИЩЕННЯ І ДОГЛЯД ......................................................................................20
Щоденне очищення машини ...................................................................................................... 20
Щоденне очищення водяного бачка.......................................................................................... 21
Щотижневе очищення машини ................................................................................................. 22
Щотижневе очищення заварного пристрою ............................................................................. 22
Щомісячне змащення заварного пристрою .............................................................................. 25
Щомісячне очищення бункера для кави в зернах .................................................................... 26
ЗНЯТТЯ НАКИПУ ............................................................................................27
СИГНАЛІЗАЦІЯ НА ПАНЕЛІ УПРАВЛІННЯ ........................................................32
ВИРІШЕННЯ ПРОБЛЕМ ..................................................................................35
ЕНЕРГОЗБЕРЕЖЕННЯ .....................................................................................37
Режим енергозбереження .......................................................................................................... 37
Утилізація .................................................................................................................................... 37
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ..........................................................................38
ГАРАНТІЯ І ТЕХНІЧНА ДОПОМОГА ...................................................................38
Гарантія ........................................................................................................................................ 38
Допомога ..................................................................................................................................... 38
ЗАМОВЛЕННЯ МАТЕРІАЛІВ ДЛЯ ОБСЛУГОВУВАННЯ .......................................39
3
Page 4
4
УКРАЇНСЬКА
ВАЖЛИВО
Вказівки з техніки безпеки
Машина обладнана запобіжними пристроями. Слід, тим
не менш, уважно прочитати вказівки з техніки безпеки,
наведені в цій настанові з експлуатації для того, щоб
уникнути випадкової шкоди та збитків людям або майну.
Зберігайте цю настанову для подальших консультацій.
Термін УВАГА і цей значок попереджають користувача щодо ризикованих ситуацій, які можуть спричинити
важкі пошкодження, небезпеку для життя та/або шкоду
для машини.
Термін ПОПЕРЕДЖЕННЯ і цей значок попереджають користувача щодо ризикованих ситуацій, які можуть
спричинити легкі пошкодження, небезпеку для життя та/
або шкоду для машини.
Цей значок вказує на необхідність уважно прочитати
настанову перед виконанням будь-якої операції з експлуатації або догляду.
Увага
• Підключіть машину до відповідної настінної розетки,
основна напруга якої відповідає технічним характеристикам машини.
• Уникайте того, щоб шнур живлення звисав зі стола або
з робочої стійки, або торкався гарячих поверхонь.
• Не занурюйте машину, електричну розетку або шнур
живлення у воду: небезпека ураження електричним
струмом!
Page 5
УКРАЇНСЬКА
• Не направляйте струмінь кип'ятку на частини тіла:
небезпека опіку!
• Не торкайтесь гарячих поверхонь. Користуйтесь ручками і рукоятками.
• Витягніть штепсельну вилку з розетки:
- якщо виявляться відхилення від норми;
- якщо машина залишиться без використання тривалий час;
- перш ніж розпочинати очищення машини.
Тягніть за вилку, а не за шнур живлення. Не торкайте-
ся вилки мокрими руками.
• Не користуйтеся машиною, якщо вилка, шнур живлення або сама машина виявляться пошкодженими.
• Не переробляйте і не модифікуйте жодним чином машину або шнур живлення. Всі ремонтні роботи повинні
виконуватись авторизованим сервісним центром,
що має відповідний дозвіл від Philips, для уникнення
будь-якої небезпеки.
5
5
• Ця машина не призначена для використання дітьми
віком до 8 років.
• Машина може використовуватись дітьми віком 8
років (або більше), якщо вони були попередньо проінструктовані щодо правильної експлуатації машини
і усвідомлюють всі небезпеки або знаходяться під
наглядом дорослих.
• Чищення і догляд не повинні виконуватись дітьми,
окрім випадків, якщо вони старше 8 років і знаходяться під наглядом дорослих.
• Тримайте машину і її шнур живлення подалі від дітей
віком до 8 років.
Page 6
6
УКРАЇНСЬКА
• Машина може використовуватись особами з обмеженими фізичними, психічними або сенсорними можливостями, а також (або) недостатньо обізнаними,
якщо вони були попередньо проінструктовані щодо
правильної експлуатації машини і усвідомлюють всі
небезпеки або знаходяться під наглядом дорослих.
• Діти повинні бути під наглядом для впевненості, що
вони не будуть грати з машиною.
• Не вставляйте пальці або інші предмети в кавомолку.
Правила користування
• Ця кавомашина призначена тільки для побутового
використання і не передбачена для застосування в
таких приміщеннях, наприклад, як їдальні або кухонних зонах магазинів, офісів, господарств або інших
робочих приміщеннях.
• Слід завжди ставити машину на рівній і стійкій поверхні.
• Не ставте машину на гарячі поверхні, поблизу від гарячих печей, нагрівачів або інших аналогічних джерел
тепла.
• Завжди засипайте в бункер лише каву в зернах. Мелена або розчинна кава, а також інші предмети у разі
потрапляння в бункер для кави в зернах пошкодять
машину.
• Слід залишати машину охолоджуватись перш, ніж
вставляти або знімати будь-які деталі.
• Не заповнюйте водяний бачок гарячою водою або
кип'ятком. Використовуйте лише холодну питну негазовану воду.
Page 7
УКРАЇНСЬКА
• Не користуйтесь для очищення абразивними порошками або агресивними миючими засобами. Достатньо
м'якої тканини, зволоженої водою.
• Регулярно виконуйте зняття накипу з машини. Машина сама вкаже вам, коли необхідно здійснити зняття
накипу. Якщо не виконати цю операцію, машина перестане працювати належним чином. У цьому випадку
ремонт не покривається гарантією!
• Не тримайте машину при температурі нижче 0°C.
Вода, що залишається всередині нагрівальної системи,
може замерзнути і пошкодити машину.
• Не залишайте воду в бачку, якщо машина не буде використовуватись впродовж тривалого часу. Вода може
забруднитись. Кожного разу при застосуванні машини
користуйтеся свіжою водою.
7
7
Відповідність нормативам
У відповідності до статті 13 законодавчого декрету італійського уряду від 25 липня 2005 р. № 151 «Виконання Директив 2005/95/ЄС, 2002/96/ЄС і 2003/108/ЄС стосовно зменшення використання небезпечних речовин в електричних і
електронних приладах, а також утилізації відходів».
Ця машина відповідає європейській директиві 2002/96/ЄС.
Цей апарат Philips відповідає всім діючим стандартам і
нормативам щодо впливу електромагнітних полів.
Page 8
8
ВСТАНОВЛЕННЯ

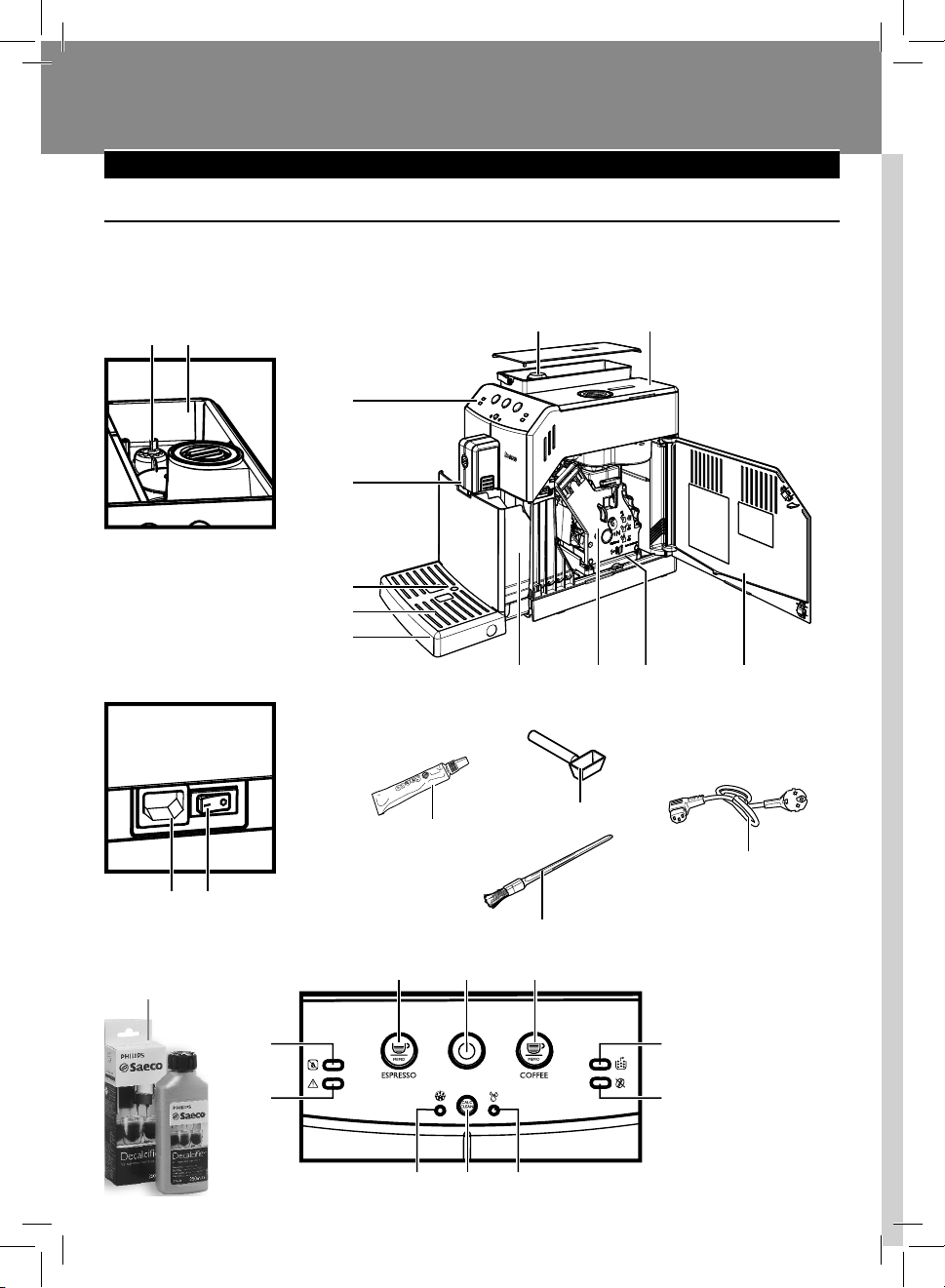

Загальний вигляд виробу
12
3
4
5
6
7
8
9
10 11 12 13
17
14
15
30
18
19
16
20 21 22
24 26
25 27
2328 29
Page 9
УКРАЇНСЬКА
Загальний опис
1. Ручка регулювання помелу
2. Бункер для кави в зернах
3. Водяний бачок + Кришка
4. Кришка бункера для кави в зернах
5. Панель управління
6. Вузол видачі кави
7. Покажчик заповнення лотка для крапель
8. Підставка для чашок
9. Піддон для крапель
10. Контейнер для кавової гущі
11. Заварний пристрій
12. Контейнер для кави
13. Дверцята для обслуговування
14. Мастило для заварного пристрою
15. Шнур живлення
16. Пензлик для чищення
17. Ключ регулювання кавомолки
18. Розетка для шнура живлення
19. Головний вимикач
20. Кнопка приготування еспресо
21. Кнопка ON/OFF
22. Кнопка приготування кави
23. Кнопка зняття накипу
24. Індикатор нестачі води
25. Індикатор загальної аварійної сигналізації
26. Індикатор спорожнення контейнера для кавової гущі
27. Індикатор нестачі кави
28. Індикатор циклу зняття накипу
29. Індикатор циклу промивання
30. Розчин для зняття накипу - продається окремо
9
9
Page 10
10
УКРАЇНСЬКА
ПІДГОТОВЧІ ОПЕРАЦІЇ
Упаковка машини
Заводська упаковка спроектована й вироблена для захисту машини під
час перевезення. Радимо зберегти її для можливого транспортування
в майбутньому.
Встановлення машини
Дістаньте машину з упаковки.
1
Для оптимальної роботи машини радимо:
2
• вибрати рівну і стійку поверхню, де ніхто не зможе перекинути
машину або травмуватися нею;
• вибрати добре освітлене й чисте місце, в якому легко дістатися
до електричної розетки;
• передбачити мінімальну відстань машини від стін, як показано
на малюнку.
Вийміть кришку водяного бачка.
3
Підніміть за ручку водяний бачок.
4
Page 11
УКРАЇНСЬКА
Сполосніть водяний бачок свіжою водою.
5
Наповніть водяний бачок свіжою водою до позначки МАХ та знову
6
вставте його в машину. Перевірте, чи він вставлений до кінця.
Попередження:
не заповнюйте водяний бачок гарячою, газованою водою, кип'ятком або іншими видами рідини, які можуть пошкодити бачок та
навіть машину.
Зніміть кришку з бункера для кави в зернах.
7
Повільно засипте каву в зернах у бункер.
8
11
11
Примітка:
Не засипайте дуже багато кавових зерен в бункер, щоб не погіршити
характеристики помелу машини.
Попередження:
завжди засипайте в бункер лише каву в зернах. Мелена, розчинна, зацукрована кава, а також інші предмети можуть пошкодити
машину.
Поставте на місце кришку на бункер для кави в зернах.
9
Вставте вилку в електричну розетку, що знаходиться позаду маши-
10
1
ни.
Вставте штепсельну вилку з іншого кінця шнура живлення в настін-
11
ну електричну розетку відповідної напруги.
2
Page 12
12
УКРАЇНСЬКА
Встановіть головний вимикач на «I», щоб увімкнути машину. Забли-
12
має кнопка «
Для увімкнення машини достатньо натиснути кнопку « ».
13
».
ПЕРШЕ УВІМКНЕННЯ
Перед першим використанням мають бути виконані наступні умови:
1) необхідно заправити систему;
2) машина здійснить автоматичний цикл промивання/автоочищення;
Заправка системи
Впродовж цього процесу свіжа вода тече по внутрішньому контуру і
машина нагрівається. Ця операція потребує кількох хвилин.
Підставте ємкість під вузол видачі кави.
1
Машина виконує заправлення системи, випускаючи невелику
2
кількість води з вузла видачі кави. Індикатор «
» блимають одночасно.
» та індикатор «
Page 13
УКРАЇНСЬКА
Машина виконує розігрівання і кнопка « » та кнопка « » блима-
3
ють одночасно.
Автоматичний цикл промивання/автоочищення
По закінченні розігрівання, машина виконає автоматичний цикл
промивання/автоочищення внутрішніх контурів свіжою водою. Ця
операція потребує менше однієї хвилини.
Підставте ємкість під вузол видачі кави для збирання кількості
1
води, що буде витікати.
13
13
Кнопка « » та кнопка « » блимають одночасно. Дочекайтеся
2
автоматичного завершення циклу.
Після завершення вищевказаних операцій кнопка « » та кнопка
3
» горять сталим світлом.
«
На цьому етапі машина готова до використання.
Примітка:
Якщо машина залишалася зупиненою впродовж двох або більше
тижнів, при увімкненні вона виконає автоматичний цикл промивання/автоочищення. Автоматичний цикл промивання/автоочищення
запускається також автоматично, якщо машина залишалася в режимі
енергозбереження або була вимкнена впродовж більше 15 хв.
Після закінчення циклу можна видавати каву
Page 14
14
УКРАЇНСЬКА
Встановлення водяного фільтру «INTENZA+»
Рекомендується встановити водяний фільтр «INTENZA+», який обмежує
утворення накипу в машині і надає більш інтенсивного аромату вашій
каві.
Водяний фільтр «INTENZA+» можна придбати окремо. Стосовно більш
детальної інформації див. сторінку, що стосується засобів для технічного обслуговування в цих інструкціях з експлуатації.
Вода — суттєвий елемент у приготуванні кави, тому надзвичайно
важливо завжди професійно фільтрувати її. Водяний фільтр «INTENZA+»
може запобігти утворенню мінеральних осадів, покращуючи якість
води.
Зніміть невеличкий білий фільтр, встановлений у водяному бачку, і
1
зберігайте його в сухому місці.
Розпакуйте водяний фільтр «INTENZA+», занурте його вертикально
2
(отвором вгору) в холодну воду і трохи стисніть з боків, щоб випустити бульбашки повітря.
Встановіть водяний фільтр «INTENZA+» залежно від жорсткості
3
води, яка використовується:
A = м'яка вода
B = жорстка вода (стандартне налаштування)
C = дуже жорстка вода
Page 15
УКРАЇНСЬКА
Вставте водяний фільтр «INTENZA +» в порожній водяний бачок.
4
Штовхніть його до найнижчої точки.
Наповніть водяний бачок свіжою водою та знову вставте в машину.
5
Видайте 2 порції кави для правильного заправлення системи.
6
Після завершення вищевказаних операцій кнопка « » та кнопка
7
» горять сталим світлом.
«
Примітка:
Водяний фільтр «INTENZA+» необхідно замінити після двох місяців
використання.
15
15
РЕГУЛЮВАННЯ
Машина дозволяє здійснювати певні регулювання для видачі як можна
кращої кави.
Saeco Adapting System
Кава — це натуральний продукт, і її характеристики можуть змінюватися залежно від походження, купажу та підсмажування. Кавомашина
обладнана системою автоматичного налаштування, що дозволяє
використовувати усі різновиди кави в зернах, що є у продажу, окрім
зацукрованих або ароматизованих зерен.
Машина налаштовується автоматично після видачі кількох порцій кави,
щоб оптимізувати її екстракцію.
Page 16
16
УКРАЇНСЬКА
Регулювання кавомолки.
Помел можна регулювати, аби досягти максимальної відповідності із
вашим смаком
Увага:
Кавомолка містить рухомі частини, що можуть бути небезпечними. Тому, забороняється вставляти в неї пальці або інші предмети.
Відрегулюйте кавомолку, користуючись лише ключем для регулювання помелу.
Увага:
Ручку регулювання помелу, розташовану всередині бункера для
кави в зернах, належить обертати, лише коли кавомолка працює.
Натискайте і повертайте ручку регулювання помелу, розташовану
1
усередині бункера для кави в зернах, щоразу на одну поділку. Використовуйте спеціальний ключ регулювання кавомолки, який йде
в комплекті з машиною. Різниця в смаку буде помітною після видачі
2-3 порцій кави.
1
2
Позначки, нанесені усередині бункеру для кави в зернах, визнача-
2
ють встановлену ступінь помелу. Можна налаштувати 5 різних ступенів помелу від положення 1 для грубого помелу й більш легкого
смаку до положення 2 для дрібного помелу й більш насиченого
смаку.
Page 17
УКРАЇНСЬКА
Регулювання вузла видачі кави
Вузол видачі кави можна відрегулювати за висотою, щоб краще пристосуватися до розмірів чашок, які бажаєте використовувати.
Для виконання регулювання підніміть або опустіть вузол видачі кави
вручну пальцями, як показано на малюнку.
Рекомендовані положення:
Для використання маленьких чашок;
Для використання великих чашок.
17
17
Під вузол видачі кави можна підставити дві чашки, щоб водночас отримати дві порції кави або еспресо.
Page 18
18
УКРАЇНСЬКА
Регулювання кількості кави в чашці
Машина дозволяє регулювати кількість отримуваної кави в залежності
від особистих смакових уподобань та розмірів чашок.
Після кожного натискання кнопки «
грамовану кількість кави. Кожна кнопка відповідає певному різновиду
кави; вона діє незалежно.
» або « » машина видає запро-
Наведена нижче процедура вказує, як програмувати кнопку «
Підставте чашку під вузол видачі.
1
Утримуйте натиснутою кнопку « », поки вона не почне швидко
2
блимати, а потім відпустіть кнопку. Це переведе машину в режим
програмування. Кнопка «
мування.
Машина почне видавати каву.
Натисніть кнопку « », як тільки буде отримана бажана кількість
3
кави.
Тепер кнопка «
видаватиме саме таку кількість еспресо, яка була щойно запрограмована.
» запрограмована; після кожного натискання машина
» блимає під час всього циклу програ-
».
Примітка:
Слід дотримуватись тієї ж процедури при програмуванні кнопки «
Скористайтеся кнопкою «
буде досягнута бажана її кількість.
», щоб перервати видачу кави, як тільки
».
Page 19
УКРАЇНСЬКА
ВИДАЧА КАВИ Й ЕСПРЕСО
Перш ніж готувати каву, перевірте відсутність значків на панелі управління і переконайтеся в тому, що водяний бачок і бункер для кави в
зернах наповнені.
Підставте 1 або 2 чашки під вузол видачі.
1
Натисніть кнопку « », щоб отримати еспресо; або кнопку « »,
2
щоб отримати каву.
Для приготування одного еспресо або кави натисніть необхідну
3
кнопку один раз. Натиснута кнопка повільно блимає.
19
19
Для приготування двох еспресо або двох чашок кави натисніть
4
необхідну кнопку два рази підряд. Натиснута кнопка швидко заблимає 2 рази.
Примітка:
У цьому режимі роботи машина автоматично почне молоти й дозувати
додаткову кількість кави. Приготування двох порцій еспресо або двох
порцій кави потребує двох циклів розмелювання й двох циклів видачі,
які машина виконає автоматично.
Після завершення циклу попереднього змочування, кава почне
5
витікати з вузла видачі кави.
Видача кави автоматично зупиняється після досягнення заданого
6
рівня; тим не менш, видачу кави можна в будь-яку мить зупинити,
натиснувши кнопку, що була натиснута раніше.
Page 20
20
УКРАЇНСЬКА
ЧИЩЕННЯ І ДОГЛЯД
Щоденне очищення машини
Попередження:
пунктуальне чищення і догляд машини дуже важливі для продовження терміну її експлуатації. Ваша машина постійно піддається
дії вологи, кави і накипу!
Цей розділ надає детальний опис операцій, які слід здійснювати
та частоти їх здійснення. В іншому випадку машина перестане
працювати правильно. На цей вид ремонтних робіт НЕ поширюється гарантія.
Примітка:
- Для очищення апарата використовуйте м'яку тканину, зволожену
водою.
- В посудомийній машині можна вимити тільки підставку для чашок.
Всі інші компоненти необхідно промивати теплою водою.
- Не занурюйте машину у воду.
- Не використовуйте спирт, розчинники і/або абразивні матеріали
для чищення машини.
- Не сушіть машину і (або) її складові частини в мікрохвильовій і (або)
звичайній печі.
Щоденно спорожнюйте і очищайте контейнер для кавової гущі та
1
піддон для крапель при увімкненій машині.
1
Інші операції з догляду можна виконувати, лише коли машина вимкнена та від'єднана від електричної мережі.
2
Вийміть контейнер для кавової гущі та спорожніть його.
2
Спорожніть і вимийте піддон для крапель.
3
Page 21
УКРАЇНСЬКА
Встановіть на місце контейнер для кавової гущі в піддон для крапе-
4
ль і вставте піддон в машину.
21
21
1
2
Примітка:
Спорожнюйте піддон для крапель і контейнер для кавової гущі навіть
коли покажчик заповнення піддона для крапель піднятий.
Щоденне очищення водяного бачка
Зніміть невеличкий білий фільтр або водяний фільтр «INTENZA+»
1
(якщо він присутній) з водяного бачка і вимийте його свіжою водою.
Встановіть невеличкий білий фільтр або водяний фільтр
2
«INTENZA+» (якщо він присутній) в гніздо, злегка притиснувши та
трохи повернувши його.
Заповніть бачок свіжою водою.
3
Page 22
22
УКРАЇНСЬКА
Щотижневе очищення машини
Очищуйте посадочне місце піддона для крапель.
1
Щотижневе очищення заварного пристрою
Заварний пристрій слід чистити кожного разу, коли наповнюється
контейнер для кави в зернах, або принаймні раз на тиждень.
Вимкніть машину, натиснувши кнопку « » і вийміть вилку шнура
1
живлення.
Витягніть контейнер для кавової гущі та піддон для крапель. Тільки
2
на цьому етапі відкрийте дверцята для обслуговування.
1
2
Щоб вийняти заварний пристрій, натисніть кнопку «PUSH», потяг-
3
нувши за ручку. Вийміть його горизонтально, не обертаючи.
Page 23
УКРАЇНСЬКА
Витягніть контейнер для кави та дбайливо його помийте.
4
Помийте заварний пристрій теплою свіжою водою; верхній фільтр
5
мийте обережно.
Попередження:
не використовуйте миючі засоби або мило для очищення заварного пристрою.
Дайте повністю висохнути на повітрі заварному пристрою.
6
Акуратно прочистіть внутрішню частину машини, користуючись
7
м'якою тканиною, зволоженою водою.
23
23
Переконайтеся, що заварний пристрій зупинений; обидві позначки
8
повинні збігатися. У протилежному випадку виконайте операцію,
описану в пункті (9).
Натисніть легко на важіль вниз, доки він не торкнеться основи
9
заварного пристрою, й поки не співпадуть дві позначки збоку пристрою.
Page 24
24
УКРАЇНСЬКА
Переконайтеся в тому, що гачок для блокування заварного при-
10
строю знаходиться у правильному положенні; щоб перевірити це,
сильно натисніть кнопку «PUSH», поки не відчуєте з'єднання, що
відбулося. Переконайтеся, що гачок знаходиться зверху до упору. У
протилежному випадку, спробуйте ще раз.
Вставте контейнер для кави на призначене для нього місце та пере-
11
конайтеся, що він вставлений правильно.
Примітка:
Якщо контейнер для кави розташований неправильно, заварний пристрій може не встановитись в машину.
Знову вставте заварний пристрій у відповідну порожнину і посадіть
12
на защіпки, не натискаючи кнопку «PUSH».
Встановіть на місце контейнер для кавової гущі з піддоном для кра-
13
пель всередину машини та закрийте дверцята для обслуговування.
Page 25
УКРАЇНСЬКА
Щомісячне змащення заварного пристрою
Змащуйте заварний пристрій приблизно після 500 чашок кави або ж
раз на місяць.
Мастило для змащування заварного пристрою, може бути придбане окремо. Стосовно більш детальної інформації див. сторінку, що
стосується засобів для технічного обслуговування в цих інструкціях з
експлуатації.
Попередження:
перед тим як змастити заварний пристрій, необхідно очистити
його свіжою водою і дати йому просохнути, як описано в розділі
«Щотижневе очищення заварного пристрою».
Нанесіть мастило рівномірно на обидві бокові направляючі.
1
25
25
Змастіть також вісь.
2
Page 26
26
УКРАЇНСЬКА
Вставте заварний пристрій на місце, поки не відчуєте з'єднання, що
3
відбулося (див. розділ «Щотижневе очищення заварного пристрою»).
Закрийте дверцята для обслуговування і вставте піддон для крапе-
4
ль й контейнер для кавової гущі.
Щомісячне очищення бункера для кави в зернах
Очищуйте бункер для кави в зернах раз на місяць, коли він порожній,
за допомогою вологої тканини, для видалення маслянистих речовин
кави. Потім знову наповніть бункер кавою в зернах.
Page 27
УКРАЇНСЬКА
27
27
ЗНЯТТЯ НАКИПУ
Процес зняття накипу триває приблизно 35 хвилин.
Під час використання, всередині машини утворюється накип, який слід
видаляти регулярно; в іншому разі водяна і кавова система машини може бути засмічена. Машина сама вкаже вам, коли необхідно
здійснити зняття накипу. Якщо кнопка CALC CLEAN горить, необхідно
здійснити зняття накипу.
Попередження:
Якщо ця операція не виконується, машина припинить працювати
належним чином; у цьому разі ремонт НЕ покривається гарантією.
Користуйтеся виключно розчином для зняття накипу, створеним спеціально для оптимізації експлуатаційних характеристик машини.
Розчин для зняття накипу продається окремо. Стосовно більш детальної інформації див. сторінку, що стосується засобів для технічного
обслуговування в цих інструкціях з експлуатації.
Увага:
Не пийте ані розчин для зняття накипу, ані те, що виливається з
машини до завершення циклу. У жодному разі не використовуйте
для зняття накипу оцет.
Примітка:
не вимикайте машину під час циклу зняття накипу. В протилежному
випадку перезапустіть цикл зняття накипу, який буде продовжено з
того моменту, в який він був перерваний.
Для виконання циклу зняття накипу дотримуйтесь нижченаведених
інструкцій:
Перш ніж здійснювати зняття накипу:
Спорожніть піддон для крапель та контейнер для кавової гущі.
1
1
2
Page 28
28
УКРАЇНСЬКА
Вийміть водяний бачок.
2
Витягніть водяний фільтр «INTENZA+» (якщо він присутній) з
3
водяного бачка і замініть його на оригінальний невеличкий білий
фільтр.
Вилийте увесь вміст розчину для зняття накипу у водяний бачок і
4
наповніть його свіжою водою до позначки calc clean.
Знову вставте водяний бачок в машину.
5
Спорожніть контейнер для кавової гущі та піддон для крапель і
встановіть їх на місце.
Поставте містку ємкість (1,5 л) під вузол видачі кави.
6
Натисніть і утримуйте кнопку « » принаймні впродовж 3 секунд
7
для запуску процесу зняття накипу.
Кнопка «
зняття накипу.
» почне блимати і перестане тільки після завершення
Page 29
УКРАЇНСЬКА
Машина почне видавати розчин для зняття накипу через інтервали
8
часу впродовж приблизно 25 хвилин. Під час цієї фази загоряється
індикатор
Примітка:
Цикл зняття накипу можна призупинити, натиснувши кнопку « ».
Щоб перезапустити цикл, знову натисніть кнопку «
пка «
світлом. Це дозволить спорожнити ємкість або зняти її на короткий період.
« »
.
». Під час паузи кно-
» блимає. Під час циклу зняття накипу кнопка « » горить сталим
29
29
Коли загоряється індикатор
9
Зніміть водяний бачок, промийте і наповніть його свіжою водою до
10
позначки МАХ. Знову вставте бачок в машину.
Спорожніть контейнер, який використовувався для збору розчину
11
для зняття накипу.
Спорожніть піддон для крапель і контейнер для кавової гущі й
12
встановіть їх на місце.
Підставте ємкість під вузол видачі кави.
1
13
« », водяний бачок порожній.
2
Page 30
30
УКРАЇНСЬКА
Знову вставте водяний бачок в машину. Загориться індикатор
14
Коли кнопка « » блимає, натисніть її для запуску промивання.
15
Примітка:
Цикл промивання можна призупинити, натиснувши кнопку « ».
Щоб перезапустити цикл, знову натисніть кнопку «
» блимає. Під час циклу зняття накипу кнопка « » горить сталим
пка «
світлом. Це дозволить спорожнити ємкість або зняти її на короткий період.
Коли загоряється індикатор
16
Повторіть операції від пункту 9 до пункту 15. Коли індикатор
загориться знову, перейдіть до пункту 17.
« », водяний бачок порожній.
». Під час паузи кно-
« »
« »
.
Коли водяний бачок порожній, зніміть його, промийте і наповніть
17
його свіжою водою до позначки МАХ. Знову вставте його в машину.
Коли кількість води, необхідна для промивання, буде повністю ви-
18
дана, індикатори
виконує заправлення системи. Після завершення кнопка «
гасне.
Кнопка « » та кнопка « » блимають одночасно; машина виконує
19
цикл нагрівання й автоматичного промивання для приготування
напоїв.
« »
і
« »
блимають, вказуючи на те, що машина
»
Page 31
УКРАЇНСЬКА
Заберіть і спорожніть ємкість.
20
Спорожніть піддон для крапель і знов вставте його в машину.
21
Цикл зняття накипу завершено.
22
1
2
Зніміть невеличкий білий фільтр і поставте на місце водяний фільтр
23
«INTENZA+» (якщо він присутній) у водяний бачок.
Примітка:
по закінченні циклу зняття накипу, вимийте заварний пристрій, як описано у розділі «Щотижневе очищення заварного пристрою».
Примітка:
Систему слід очищувати заданою кількістю води.
Якщо водяний бачок не заповнюється до позначки MAX, машина, для
промивання, може вимагати наповнення бачка три або більше разів.
31
31
Page 32
32
УКРАЇНСЬКА
Сигналізація
СИГНАЛІЗАЦІЯ НА ПАНЕЛІ УПРАВЛІННЯ
Машина зайнята і виконує одну з цих операцій:
- Нагрівання
- Автоматичне промивання.
Машина автоматично управляє етапами для завершення операцій.
Блимають
Машина виконує заправлення системи.
Блимають
Машина готова до видачі напоїв.
Горять сталим світлом
Повільно блимає
Повільно блимає
Подвійне швидке блимання
Машина на стадії видачі 1 порції еспресо.
Машина на стадії видачі 1 порції кави.
Машина на стадії видачі двох порцій еспресо.
Page 33
Сигналізація
Подвійне швидке блимання
Швидко блимає
Швидко блимає
УКРАЇНСЬКА
Машина на стадії видачі двох порцій кави.
Машина в режимі програмування кількості кави на
порцію.
Машина в режимі програмування кількості кави на
порцію.
Наповніть водяний бачок.
33
33
Горить сталим світлом
Горить сталим світлом
Швидко блимає
Повністю вставте піддон для крапель і контейнер для
кавової гущі в машину та закрийте дверцята для обслуговування.
Заварний пристрій на стадії відновлення внаслідок
перезапуску машини.
Page 34
34
УКРАЇНСЬКА
Сигналізація
Повільно блимає
Горить сталим світлом
Блимає
Вставте заварний пристрій.
Спорожніть контейнер для кавової гущі.
Контейнер для кавової гущі не вставлений в машину. Він
може бути вставлений лише після завершення перезапуску машини. Це відбувається, коли індикатор
гасне і загоряється сталим світлом індикатор
Наповніть бункер кавою в зернах і перезапустіть цикл.
Індикатор гасне лише при перезапуску циклу.
« »
« »
.
Горить сталим світлом
Горить сталим світлом
Блимають всі разом
Накип має бути знятий з машини. Слід виконувати операції, описані в розділі «Зняття накипу» цієї інструкції.
Примітка: в іншому випадку машина перестане працювати правильно. У цьому випадку ремонт НЕ покривається гарантією.
Вимкніть машину. Знову увімкніть її через 30 секунд.
Повторіть процедуру 2 або 3 рази.
Якщо машина не запускається, зв'яжіться з гарячою
лінією Philips SAECO у своїй країні (номери вказані в
гарантійний книжці)
Page 35
УКРАЇНСЬКА
ВИРІШЕННЯ ПРОБЛЕМ
Цей розділ резюмує проблеми, що найчастіше трапляються, та які
можуть статися з вашою машиною.
Якщо інформація, наведена нижче, не допоможе вам вирішити проблему, див. сторінку FAQ на сайті www.philips.com/support або зв'яжіться
по гарячій лінії з Philips Saeco у вашій країні.
Контакти вказані в гарантійній книжці, що надається окремо, або на
сайті www.philips.com/support.
Прояви Причина Способи усунення
35
35
Машина не вмикається. Машина не підключена до елек-
тричної мережі або головний
вимикач встановлено на «О».
Піддон для крапель заповнюється, навіть якщо не
зливається вода.
Машина відображає завжди
індикатор
Кава недостатньо гаряча. Холодні чашки. Підігрійте чашки кип'ятком.
У кави мало пінки
примітку).
Машина витрачає забагато
часу на підігрівання, або
кількість води, що виходить
з трубки, недостатня.
Неможливо вийняти заварний пристрій.
« »
.
(див.
Іноді вода автоматично зливається з машини в піддон для
крапель для промивання систем
і забезпечення оптимального
функціонування.
Був спорожнений контейнер
для кавової гущі при вимкненій
машині.
Невідповідний купаж, або смажені кавові зерна не дуже свіжі,
або дуже грубо змелені.
Водяна система машини засмічена вапняним накипом.
Заварний пристрій не на місці. Увімкніть машину. Закрийте
Підключіть машину до електричної мережі і встановіть головний
вимикач на «I».
Це вважається нормальним.
Контейнер для кавової гущі повинен завжди спорожнюватись, коли
машина увімкнена.
Змініть купаж кави або відрегулюйте ступінь помелу, як описано в
розділі «Регулювання кавомолки».
Зніміть накип в машині.
дверцята для обслуговування.
Заварний пристрій автоматично
повертається в початкове положення.
Машина меле кавові зерна,
але кава не витікає (див.
примітку).
Контейнер для кавової гущі
вставлений.
Заварний пристрій забруднений.
Це може статися, коли машина
автоматично регулює дозу.
Забруднився вузол видачі. Очистіть вузол видачі.
Витягніть контейнер для кавової
гущі; потім витягніть заварний
пристрій.
Очистіть заварний пристрій
(розділ «Щотижневе очищення
заварного пристрою»).
Приготуйте декілька порцій
кави, як описано в розділі «Saeco
Adapting System».
Page 36
36
УКРАЇНСЬКА
Прояви Причина Способи усунення
Кава дуже водяниста (див.
примітку).
Кава витікає повільно (див.
примітку).
Кава витікає ззовні вузла
видачі кави.
Це може статися, коли машина
автоматично регулює дозу.
Кава занадто тонко змелена. Змініть купаж кави або відрегулю-
Заварний пристрій забруднений.
Забруднений вузол видачі. Слід очистити вузол видачі кави та
Примітка:
ці проблеми можуть бути нормальним явищем після зміни купажу кави
або після першого встановлення; в такому разі почекайте, поки машина виконає автоматичне налаштування, як описано в розділі «Saeco
Adapting System».
Приготуйте декілька порцій
кави, як описано в розділі «Saeco
Adapting System».
йте помел, як описано в розділі
«Регулювання кавомолки».
Очистіть заварний пристрій
(розділ «Щотижневе очищення
заварного пристрою»).
його випускні отвори.
Page 37
УКРАЇНСЬКА
ЕНЕРГОЗБЕРЕЖЕННЯ
Режим енергозбереження
Повністю автоматична машина для кави еспресо Saeco дозволяє економити електроенергію, як демонструє енергетичний ярлик Класу A.
Через 30 хвилин після припинення роботи машина автоматично вимикається. Якщо був виданий напій, машина виконає цикл промивання.
37
37
В режимі енергозбереження енергоспоживання нижче 1 Вт на годину.
Щоб увімкнути машину, натисніть кнопку
« » (якщо головний
вимикач, що знаходиться позаду машини, встановлений на «I»). Якщо
бойлер холодний, машина виконає цикл промивання.
Утилізація
По закінченні терміну експлуатації з машиною не слід поводитися як зі
звичайним побутовим відходом, її слід здати у офіційний центр збору
відходів для утилізації. Це сприятиме збереженню навколишнього
середовища.
- Пакувальні матеріали можуть бути утилізовані і використані повторно.
- Машина: вийміть вилку з електричної розетки і від'єднайте шнур
живлення.
- Здайте апарат і шнур живлення в сервісний центр або в державну
структуру по утилізації відходів.
Цей виріб відповідає європейській директиві 2002/96/ЄС.
Наведений символ на продукті або на пакуванні означає, що продукт
не можна утилізувати як побутові відходи, а його потрібно здати до
спеціалізованого центру збору, який може утилізувати електричні та
електронні компоненти.
Здійснюючи правильну утилізацію виробу, ви сприяєте захисту навколишнього середовища і людей від можливих негативних наслідків,
які можуть походити від неправильного поводження з виробом на
кінцевому етапі його терміну експлуатації. Більш докладну інформацію
щодо порядку утилізації виробу ви можете отримати, зв'язавшись з
відповідним місцевим відділом, вашою службою утилізації побутових
відходів або з магазином, де ви придбали виріб.
Page 38
38
УКРАЇНСЬКА
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Виробник зберігає за собою право змінювати технічні характеристики
виробу.
Номінальна напруга - номінальна
потужність - живлення
Матеріал корпусу Термопластик
Габаритні розміри (д x в x г) 215 x 330 x 429 мм
Маса 7 кг
Довжина шнура 800 - 1200 мм
Панель управління Спереду
Розміри чашок До 152 мм
Водяний бачок 1,8 л - Знімний
Кришка бункера для кави в
зернах
Ємкість контейнера для кавової
гущі
Тиск помпи 15 бар
Бойлер Бойлер з нержавіючої сталі
Запобіжні пристрої Плавкі запобіжники
Див. паспортну табличку на внутрішній стороні дверцят
250 г
15
ГАРАНТІЯ І ТЕХНІЧНА ДОПОМОГА
Гарантія
Стосовно більш детальної інформації щодо гарантії та умов, пов'язаних
з нею, звертайтеся до гарантійної книжки, що надається окремо.
Допомога
Ми бажаємо запевнити вас, що ви будете задоволені своєю машиною.
Якщо ви цього ще не зробили, зареєструйте ваше придбання на сайті
www.philips.com/welcome. Таким чином ми зможемо залишатись у
контакті з вами та надсилати нагадування про операції щодо чищення
та зняття накипу.
Якщо вам необхідна підтримка або допомога, відвідайте веб-сайт
Philips www.philips.com/support або зв'яжіться з гарячою лінією
Philips Saeco у вашій країні. Контактний номер вказаний в гарантійній
книжці, що надається окремо, або на сайті www.philips.com/support.
Page 39
УКРАЇНСЬКА
39
39
ЗАМОВЛЕННЯ МАТЕРІАЛІВ ДЛЯ ОБСЛУГОВУВАННЯ
Для очищення та зняття накипу використовуйте тільки засоби обслуговування Saeco.
(якщо є в вашій країні) за адресою www.shop.philips.com/service, у свого
дилера або в уповноважених сервісних центрах.
Якщо ви зіткнетеся з труднощами при отриманні приладдя для догляду
за машиною, просимо вас зв'язатися по гарячій лінії з Philips Saeco у
вашій країні.
Контакти вказані в гарантійній книжці, що надається окремо, або на
сайті www.philips.com/support.
Загальний вигляд продукції для обслуговування
- Засіб для зняття накипу CA6700
Ці продукти можна придбати в інтернет-магазині Philips
- Картридж водяного фільтру INTENZA+ CA6702
- Мастило HD5061
- Набір для догляду CA 6706
Page 40
18
Виробник зберігає за собою право вносити будь-які зміни без попереднього повідомлення.
www.philips.com/welcome
Rev.00 del 15-05-13
UA
18
Loading...
