Page 1

DÚVIDAS?

LIGUE PARA NOSSO CIC

MANUAL DE INSTRUÇÕES

leia antes

de ouvir .

FW548C

MINI HI-FI SYSTEM

Page 2

English

Page 3

INFORMAÇÕES GERAIS INFORMAÇÕES DE SEGURANÇA

Prezado consumidor, PARABÉNS POR TER ADQUIRIDO ESTE

PRODUTO... E BEM-VINDO À FAMÍLIA PHILIPS. Agradecemos pela sua confiança na Philips e temos a certeza de que seu FW548C lhe trará muitos momentos agradáveis, pois ele é um produto de tecnologia moderna e com muitos recursos. Para usufruir de todo seu potencial, basta ler atentamente este manual e seguir as orientações dadas. Se após ler o manual ainda restar alguma dúvida, fale conosco através do nosso CIC (Centro de Informações ao Consumidor). CIC, tel.: 0800-123123 (discagem direta gratuita), de segunda a sexta, das 8:00 às 20:00 h. Aos sábados, das 8:00 às 13:00 h. Atenciosamente,

Philips da Amazônia

Indústria Eletrônica Ltda.

ATENÇÃO: NÃO TRANSPORTE NEM INCLINE O APARELHO COM DISCOS EM SEU INTERIOR.

Conteúdo

Informações Gerais............................ 3

Informações de Segurança .............. 3

Preparação .....................................4 - 5

Controles ......................................... 6 - 7

Utilizando o Sistema..................... 8 - 9

CD .................................................10 - 12

Rádio ............................................ 12 - 13

Tape deck....................................13 - 14

AUX/CDR ............................................ 14

Karaoke .............................................. 14

Gravações ................................... 15 - 16

Relógio ............................................... 16

Temporizador..................................... 17

Sleep Timer........................................ 17

Especificações ................................. 18

Manutenção ...................................... 18

Resolução de Problemas ................ 19

Garantia.............................................. 20

IMPORTANTE:

POR FAVOR NOTE QUE O

SELETOR DE VOLTAGEM

LOCALIZADO A TRÁS DESTE

APARELHO ESTÁ PREFIXADO

EM 220V DE FÁBRICA.

PARA PAÍSES QUE OPERAM EM 110V, POR FAVOR AJUSTE PARA 110V ANTES DE LIGAR

O AP ARELHO.

Informações Gerais

•

A etiqueta de identificação (que contém o número de série) está na traseira do aparelho.

•

As gravações são permitidas desde que não infrinjam direitos autorais e de terceiros.

Informação Ambiental

Embalagem: Todo material desnecessário foi omitido da embalagem do produto. Nós procuramos, a cada projeto, fazer embalagens com que facilite a separação das partes que as compõem, bem como de materiais recicláveis, sendo: Calço de isopor, Papelão e Sacos plásticos. Procure fazer o descarte da embalagem de maneira consciente, preferencialmente destinando a recicladores.

Produto: O produto adquirido consiste de materiais que podem ser reciclados e reusados se desmontado por companhias especializadas.

Baterias e pilhas: Estes elementos contém substâncias químicas, portanto devem ser descartados de maneira apropriada.

Descarte: Solicitamos observar as legislações existentes em sua região, com relação à destinação do produto no seu final de vida, disposição dos componentes da embalagem e das pilhas e baterias.

Em caso de dúvida ou consulta, favor ligar para o Centro de Informações ao Consumidor 0800 123123 (ligação gratuita) ou para a Linha Verde (092) 652-2525.

A Philips da Amazônia Ind. Elet. Ltda. e o Meio Ambiente agradecem sua colaboração.

Acessórios

– Controle remoto – Pilhas (2 tipo AA) para o controle remoto – Antena de quadro para AM – Fio de antena para FM – Cabo de força – Caixas acústicas Surround SS1

(Fornecidos)

Informações de Segurança

• Antes de ligar o aparelho certifique-se que ele está condizente com a voltagem da rede elétrica local. Se necessário ajuste o seletor que se encontra na parte traseira do aparelho (para que coincida com a rede elétrica). Faça este ajuste com o aparelho desligado da tomada.

• Não transporte o aparelho com ele ligado.

• Instale o aparelho numa base sólida (por ex. numa estante).

• Instale o aparelho num local que permita ventilação adequada, para remover o calor gerado internamente ao aparelho.

• O sistema possui incorporado um dispositivo de segurança que impede o sobreaquecimento.

• Não exponha o produto à chuva, poeira, e ao calor excessivo.

• Não abra o aparelho para acessar partes internas, pois há risco de choque elétrico bem como perda da garantia!

• Se o aparelho for levado de um local quente para um local frio, pode haver condensação de vapor na lente do leitor de CD. Neste caso o toca discos CD não funcionará. Se isto acontecer retire o CD do aparelho e aguarde cerca de uma hora para que o aparelho se adapte ao novo ambiente.

• Cargas eletrostáticas podem provocar problemas de funcionamento. Veja se o problema desaparece retirando o plugue da tomada e voltando a ligá-lo após alguns segundos.

• Para desligar completamente o

aparelho retire o cabo de força da tomada.

English

Page 4

PREPARAÇÃO

English

Conexões Traseiras

Page 5

PREPARAÇÃO

A Conexão da antena AM

Ligue a antena de quadro fornecida no terminal AM ANTENNA. Coloque esta antena longe do aparelho e posicione-a para a melhor recepção.

B Antena de fio para FM

Ligue a antena de fio FM fornecida ao terminal de antena de FM ANTENNA 75 Ω. Ajuste a posição deste fio para a melhor recepção. Em locais de sinal muito intenso, experimente reduzir o comprimento do fio.

Antena externa

Em regiões de sinal fraco, ligue uma antena de FM externa, com cabo coaxial de 75 Ω, ao terminal FM ANTENNA 75 Ω.

C Conexão das caixas

acústicas

• Ligue a caixa direita ao conector frontal R, sendo o fio vermelho ou marcado ao terminal + e o fio preto ou não marcado ao terminal -.

• Ligue a caixa esquerda ao conector frontal L, sendo o fio vermelho ou marcado ao terminal + e o fio preto ou não marcado ao terminal -.

• Ligue a parte desencapada do cabo na caixa acústica, conforme ilustrado.

12 mm

destravar travar

D Conexão das Caixas

Acústicas Traseiras

Conecte o fio preto (não marcado) ao terminal preto REAR SURROUND e o fio branco (marcado) ao terminal REAR SURROUND cinza.

E Ligação de um subwoofer

Pode-se ligar um subwoofer ativo à saída SUBWOOFER OUT. O subwoofer reproduz unicamente os efeitos de baixas frequências (por exemplo: explosões, o ruído das naves espaciais, etc.). Para ajustá-lo corretamente siga as instruções fornecidas com o subwoofer.

F Conexão da linha de saída

Pode-se ligar as conexões de áudio LINE OUT esquerda e direita a conexões opcionais ANALOGUE IN do gravador de CD. Isto lhe permite gravar em formato analógico.

G Conexão de Saída Digital

Pode-se gravar o som digital do CD em qualquer equipamento de áudio com um gravador de entrada digital (p. ex. Gravador de CD, Gravador de áudio digital (DAT), Conversor digital analógico e Processador de sinal digital). Ligue uma ponta do cabo óptico cinch (não fornecido) à tomada DIGITAL OUT e a outra ao equipamento de áudio com entrada digital. Quando ligar o cabo cinch, assegure-se de que está bem introduzido.

Como ligar outro equipamento ao seu aparelho de som

Pode-se ligar as conexões de saída de áudio OUT L (esquerda) e R (direita) de uma TV, de um videocassete, de um laser disc, de um DVD ou CD-Recorder às entradas AUX/CDR IN da parte de trás do aparelho.

I Seletor de voltagem

O aparelho sai de fábrica ajustado para 220V. Antes de ligar o cabo elétrico à tomada, certifique-se de que o seletor de voltagem, localizado na parte de trás do aparelho, está regulado para a voltagem da rede elétrica local. Se não estiver, ajuste o seletor antes de ligar o aparelho à tomada.

J Ligando o aparelho

Após todas as conexões terem sido feitas, ligue o cabo de força na tomada.

Como colocar as pilhas no Controle Remoto

• Coloque duas pilhas (tipo R06 ou AA) no controle remoto observando as indicações existentes no compartimento.

• Para evitar vazamento das pilhas, remova-as quando se esgotarem ou se não for utilizá-las por um longo período. Para substituição utilize sempre pilhas tipo R06 ou AA.

English

Page 6

CONTROLES

English

# @

DISC CHANGE

DISC 1 DISC 2 DISC 3

MINI HIFI SYSTEM

STANDBY

9 8

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

T.A.NEWS

CD1 • 2 • 3

SEARCH • TUNING

SOUND CONTROL

60Hz

INCREDIBLE SURROUND

250Hz

500Hz

1KHz

TAPE 1 • 2

BAND

TUNER AUX

SIDEA•B

PLAY

STOP•CLEAR

SOUND NAVIGATION

DIGITAL

∞

≤

STEREO

BACK FRONT

8KHz

4KHz

2KHz

CDR

TAPECD

▲

PRESET

PAUSE PREV NEXT

DYNAMIC BASS BOOST

OPEN•CLOSE

HSD

▲

CHANGER

DOLBY B

DNR

RDS

NEWS/TA

VOLUME

A. REV

MIC

LEVEL

MIC

(

)

™

)

DBB

REPEAT PROGRAM

CD DIRECT

SIDE

VOLUME

SHUFFLE

TUNERTAPE 1/2CD

SLEEP TIMERAUXIS / VEC

DSC

•

º )

≥

Page 7

CONTROLES

Controles no aparelho e no controle remoto

1 STANDBY ON

– para ligar o aparelho e colocá-lo no

modo standby (espera).

– para usar EASY SET (operação

simplificada).

2 DIGITAL SOUND CONTROL (DSC)

– para selecionar o efeito sonoro

desejado: OPTIMAL, CLASSIC, TECHNO, JAZZ, ROCK ou VOCAL.

3 INCREDIBLE SURROUND

– para ligar ou desligar o efeito de som

envolvente.

4 n

– para ligar o fone de ouvido.

5 REC (RECORD)

– para iniciar a gravação no tape deck 2.

(HIGH SPEED DUBBING [HSD])

6 DUB

– para copiar uma fita em velocidade

normal ou rápida.

7 JOG

– para selecionar o visor de equalização

desejado;

– para selecionar a definição DSC

desejada. Selecione primeiro a característica DSC.

– para selecionar o nível desejado de

som Incredible Surround. Selecione primeiro a característica de som Incredible Surround.

8 PROG (PROGRAM)

– para programar as faixas do CD no

modo CD ou programar emissoras de rádio no modo TUNER.

9 CLOCK/TIMER

– para visualizar o relógio, acertar o

relógio ou o temporizador.

0 VISOR

– para visualizar a programação atual do

sistema.

! CD CAROUSEL TRAY @ CD DIRECT PLAY

(DISC 1 / DISC 2 / DISC 3)

– para escolher um compartimento de CD

para reprodução.

# DISC CHANGE

– para trocar os CDs.

$ OPEN•CLOSE

– para abrir e fechar a gaveta dos CDs.

% SOURCE: para selecionar o seguinte.

CD / (CD 1•2•3)

– para selecionar o modo CD. Quando a

reprodução do CD parar, pressione para selecionar a gaveta do disco 1, 2 ou 3.

TUNER / (BAND)

– para selecionar o modo Rádio. Se

estiver no modo Rádio, seleciona a faixa: FM ou MW (ondas médias).

TAPE / (TAPE 1• 2)

– para selecionar o modo Tape. Quando a

reprodução da fita parar, pressione para selecionar o tape deck 1 ou 2.

AUX / (CDR)

– para selecionar a entrada externa

(onde foi ligado a TV, Vídeo, Disco Laser, DVD ou Gravador de CD). No modo AUX, seleciona AUX ou CDR.

^ A. REV (AUTO REVERSE)

– disponível só no tape deck 2. – para selecionar os modos de leitura

desejados ( å / ∂ / ∫ ).

& MODE SELECTION

SEARCH à á (TUNING à á)

no modo CD:

uma faixa.

no modo TUNER (RÁDIO):

sintonizar uma emissora.

no modo TAPE:

avançar rapidamente a fita, somente no tape deck 2.

STOP•CLEAR Ç

no modo CD:

apaga um programa.

no modo TUNER (RÁDIO):

interromper a programação.

no modo TAPE:

reprodução ou a gravação.

para avançar/retroceder

para

para retroceder ou

pára a reprodução ou

para

para interromper a

no modo DEMO (somente no

para iniciar ou parar o modo

aparelho):

de demonstração.

PLAY É / PAUSEÅ(SIDE A•B)

no modo CD:

reprodução.

no modo TAPE:

reprodução. SIDE: para mudar de lado, quando

estiver reproduzindo o Tape 2.

PREV í / NEXT ë (PRESET 4 3)

no modo CD:

corrente, retroceder ou avançar.

no modo TUNER (RÁDIO):

selecionar uma emissora memorizada.

* MIC LEVEL

– para ajustar o nível de mixagem para

karaoke ou gravação do microfone.

inicia ou interrompe a

para iniciar a

para ir ao início da faixa

para

( MIC

– para ligar o microfone.

) VOLUME

– para ajustar o volume.

¡ DYNAMIC BASS BOOST (DBB)

– para ligar e desligar o reforço dinâmico

de graves.

™ OPEN

– para abrir o tape deck 2.

£ TAPE DECK 2

TAPE DECK 1 OPEN

– para abrir o tape deck 1.

§ REPEAT

– para repetir uma faixa do CD, um disco

ou todos os discos disponíveis.

SHUFFLE

– para ler todos os discos disponíveis e

suas faixas em ordem aleatória.

SLEEPTIMER

– para mudar o sistema para modo

standby num período de tempo selecionado.

– para colocar o sistema no modo

standby (espera).

SIDE

– para mudar de lado, quando estiver

reproduzindo o Tape 2.

Observações relativas ao controle remoto: – Primeiro, selecione a fonte desejada

pressionando a tecla correspondente (Ex. CD, TUNER, TAPE 1/2 ou AUX).

– Depois, selecione a função desejada

(

É, í

, ë, etc.).

English

Page 8

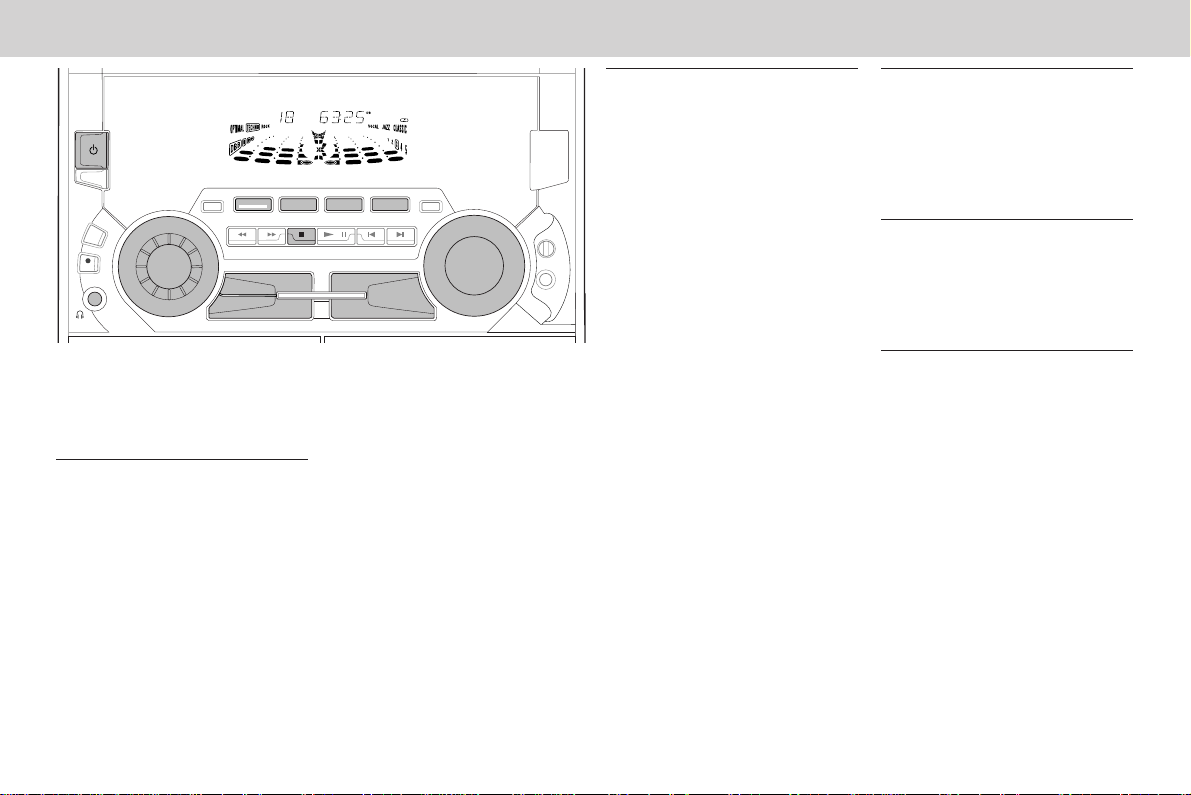

UTILIZANDO O SISTEMA

English

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

Atenção: Antes de começar a utilizar o sistema, conclua os procedimentos de preparação.

Modo de demonstração

O aparelho tem um modo de demonstração que apresenta suas várias características.

Sempre que o sistema é ligado pela primeira vez, o modo de demonstração inicia automaticamente.

Observações: – Durante o modo de demonstração,

pressionando-se qualquer tecla de fonte (ou a tecla standby-on), o sistema entra na função escolhida (ou em standby).

– Ao colocar o sistema no modo standby,

5 segundos depois ele entra no modo de demonstração.

PROGRAM

SHUFFLE

REPEAT

T.A.NEWS

CD1 • 2 • 3

SEARCH • TUNING

REC

60Hz

INCREDIBLE SURROUND

SOUND CONTROL

STEREO

BACK FRONT

HSD

2KHz

1KHz

TAPE 1 • 2

TAPECD

SIDEA•B

PAUSE PREV NEXT

PLAY

DYNAMIC BASS BOOST

8KHz

4KHz

CDR

▲

PRESET

▲

VOLUME

A. REV

250Hz

500Hz

BAND

TUNER AUX

STOP•CLEAR

SOUND NAVIGATION

DIGITAL

Para cancelar o modo de demonstração

• Pressione e retenha STOP•CLEAR Ç

(apenas no aparelho)

5 segundos

durante

quando o sistema estiver

em modo de demonstração.

™ A demonstração pára. ™ "DEMO OFF" aparece no visor. ™ O sistema muda para o modo standby.

Observação: – Embora o cabo de alimentação seja

retirado e volte a ser ligado à tomada, a demonstração permanece desligada até ser ligada novamente.

Para iniciar o modo de demonstração

• Pressione e retenha STOP•CLEAR Ç

(apenas no aparelho)

5 segundos

durante

quando o sistema estiver em modo de demonstração. ™ A demonstração começa.

DOLBY B

Easy Set (Operação simplificada)

EASY SET permite-lhe memorizar

automaticamente todas emissoras de rádio disponíveis.

1 Com o aparelho no modo standby ou no

modo de demonstração, pressione e segure STANDBY ON durante 5 segundos.

MIC

LEVEL

MIC

™ “EASY SET” aparece no visor,

seguido de “TUNER” e de “AUTO”.

™ EASY SET começa procurando todas

emissoras de rádio em FM e então

(no aparelho)

Ligar o sistema

• Pressione STANDBY ON

aparelho)

, CD, TUNER, TAPE ou AUX.

Pode-se ainda ligar o sistema pressionando-se qualquer uma das teclas CD DIRECT PLAY.

(apenas no

Mudar o sistema para o modo standby (espera)

• Pressione STANDBY ON novamente ou

B no controle remoto.

™ O sistema irá ao modo de espera.

seguirá através de emissoras em faixa de MW (ondas médias).

™ As emissoras de rádio com sinal forte

serão memorizadas, num total de 40 emissoras.

Observações: – EASY SET começa com a faixa de FM,

se há ainda houver emissoras disponíveis, o sistema continua memorizando a faixa de MW respectivamente.

– Quando se usa o EASY SET, todas as

emissoras memorizadas anteriormente

Selecionar a Fonte

• Pressione a tecla de seleção de fonte respectiva: CD, TUNER, TAPE ou AUX ™ O visor apresenta a fonte

selecionada.

Observação: – Para uma fonte externa, certifique-se de

que as tomadas de áudio esquerda e direita de saída (OUT) do equipamento externo (TV, Vídeo, Leitor de discos laser, DVD ou Gravador de CD) estão ligadas às tomadas AUX/CDR IN.

serão substituídas.

– Ao término da operação EASY SET a

última emissora programada aparece no visor.

Page 9

UTILIZANDO O SISTEMA

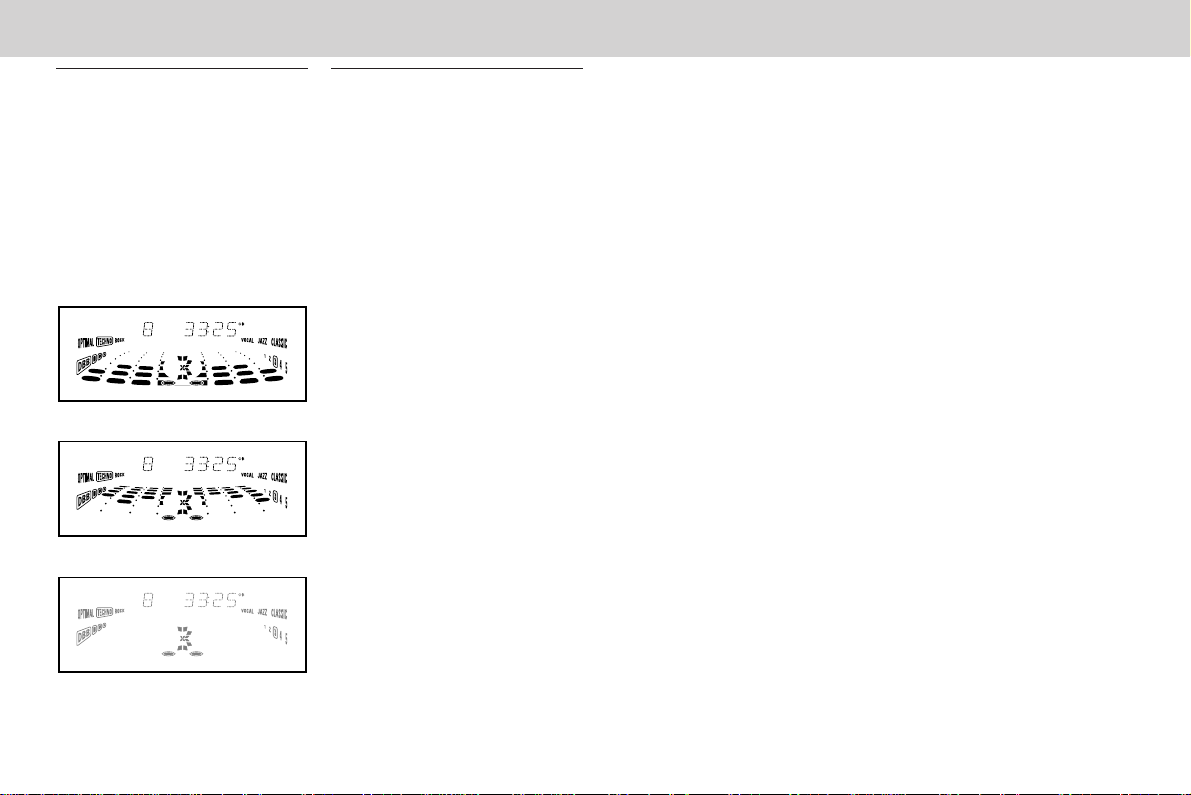

Seleção do visor de equalização

Pode selecionar o visor de equalização desejado. Não utilizar o JOG antes de pressionar a tecla DSC ou INCREDIBLE SURROUND.

• Rode o JOG para selecionar o visor de equalização desejado: NORMAL, TOP DOWN ou NITE MODE. ™ O visor selecionado aparece.

Visor NORMAL

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

T.A.NEWS

60Hz

250Hz

500Hz

1KHz

Visor TOP DOWN

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

T.A.NEWS

60Hz

250Hz

500Hz

1KHz

Visor NITE MODE

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

T.A.NEWS

60Hz

250Hz

500Hz

1KHz

Observação: – Em NITE MODE, serão apagadas todas

as luzes e o brilho do visor escurecido.

STEREO

BACK FRONT

HSD

8KHz

4KHz

2KHz

STEREO

BACK FRONT

HSD

8KHz

4KHz

2KHz

STEREO

BACK

FRONT

HSD

8KHz

4KHz

2KHz

Controle do Som

AJUSTE DO VOLUME

Ajuste o controle VOLUME para aumentar ou diminuir o nível do som.

Para Audição Pessoal Ligue o fone de ouvido à entrada ; na frente do aparelho. As caixas acústicas desligam-se.

INCREDIBLE SURROUND

O som estéreo normal é determinado pela distância entre as caixas acústicas frontais. Ao ligar o Incredible Surround, a distância virtual entre as caixas acústicas frontais é ampliada, criando uma sensação sonora de efeito envolvente. Há 12 níveis de Incredible Surround disponíveis para seleção.

• Pressione INCREDIBLE SURROUND para ligar.

™ A tecla INCREDIBLE SURROUND acende. ™ Aparece “IS XX” no visor.

Observação: –“XX” é o último nível de Incredible

Surround selecionado.

Pode-se mudar o nível de Incredible Surround com o JOG.

• Rode o JOG para selecionar o nível de som desejado, antes selecione Incredible Surround. ™ O nível de som envolvente aumenta

ou diminui entre os níveis 1 e 12.

Para desligar o Incredible Surround

• Pressione INCREDIBLE SURROUND novamente. ™ O visor

INCREDIBLE SURROUND apaga.

™ Aparece “IS OFF” no visor.

DIGITAL SOUND CONTROL (DSC)

A característica DSC permite-lhe regular o sistema para que se adapte ao seu tipo de música.

• Pressione DIGITAL SOUND CONTROL (DSC) para selecionar OPTIMAL, CLASSIC, TECHNO, JAZZ , ROCK ou VOCAL. ™ O som digital selecionado está

rodeado com um círculo.

™ Aparece no visor “OPTIMAL X,

CLASSIC, TECHNO X, JAZZ X, ROCK X ou VOCAL X”.

“X” está no nível pré-selecionado.

Com o JOG, pode-se mudar o nível de definição sonora digital de tudo, exceto CLASSIC.

• Selecione primeiro a característica DSC, depois rode o JOG até atingir o nível de definição sonora digital desejado. ™ O nível de definição sonora digital

aumenta ou diminui entre os níveis 1 e 5.

Observação: – Para uma regulagem neutra, selecione

CLASSIC e desligue DBB.

DYNAMIC BASS BOOST (DBB)

O modo DBB (Reforço Dinâmico de Graves) realça a resposta de graves.

• Pulse DBB para selecionar o nível de reforço de graves. ™ O nível DBB respectivo é assinalado

com um círculo e acende-se.

™ O visor apresenta “BEAT, PUNCH

ou BLAST”.

Para desligar o DBB (Reforço Dinâmico de Graves)

• Pulse DBB até aparecer “DBB OFF” no visor.

Observação: – Alguns CDs ou fitas são gravados em

nível muito alto, o que pode levar a distorções. Se isto acontecer, desative o DBB ou reduza o volume.

Seleção automática DSC-DBB

A melhor programação para o DBB é gerada automaticamente pela seleção DSC respectiva. Pode-se ainda selecionar manualmente a programação DBB que melhor se adapte às suas condições de audição.

English

Page 10

English

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

PROG

Aviso!

1)Este sistema destina-se a CDs convencionais. Não use acessórios como anéis estabilizadores de discos ou folhas de tratamento de CDs, etc., porque podem danificar o mecanismo.

2)Não coloque mais do que um disco em cada compartimento.

3)Quando a gaveta estiver com CDs em seu interior, não balance ou gire o aparelho pois isto pode travar o mecanismo.

Pode-se colocar um máximo de três discos no compartimento de CDs para leitura contínua.

DISC CHANGE

DISC 1 DISC 2 DISC 3

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

T.A.NEWS

60Hz

250Hz

500Hz

1KHz

CD1 • 2 • 3

SEARCH • TUNING

SOUND CONTROL

TAPE 1 • 2

BAND

TUNER AUX

SIDEA•B

PLAY

STOP•CLEAR

SOUND NAVIGATION

INCREDIBLE SURROUND

DIGITAL

OPEN•CLOSE

STEREO

BACK FRONT

HSD

8KHz

4KHz

2KHz

TAPECD

▲

PRESET

PAUSE PREV NEXT

DYNAMIC BASS BOOST

CDR

VOLUME

A. REV

▲

DOLBY B

NEWS/TA

RDS

MIC

LEVEL

MIC

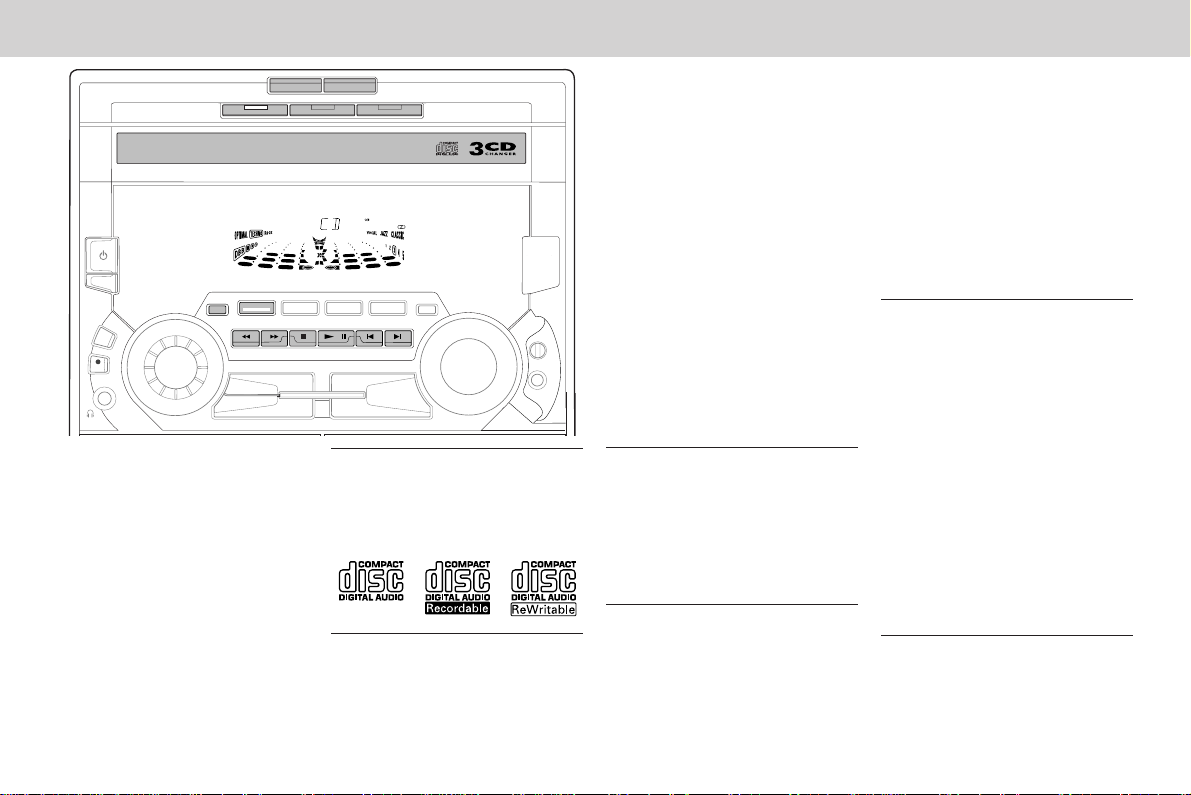

Discos para reprodução

O aparelho pode reproduzir todos os formatos de discos de áudio: CD, CD-Gravável finalizado e CD-Regravável finalizado.

Como colocar os CDs

1 Pressione CD para selecionar o modo

de CD.

2 Pressione OPEN•CLOSE.

™ O compartimento de CDs se abre.

3 Coloque um CD com o lado impresso

virado para cima no compartimento direito.

• Pode-se colocar outro disco no compartimento esquerdo.

• Para colocar o terceiro disco, pressione a tecla DISC CHANGE. ™ O carrossel do compartimento de CD

rodará até o compartimento vazio ficar pronto para receber o disco.

4 Pressione OPEN•CLOSE para fechar o

compartimento de CDs. ™ O visor exibe o número total de

faixas e a duração do último disco selecionado.

Observação: – Para assegurar um bom desempenho do

sistema, espere a leitura completa dos CDs antes de continuar.

CD Direct Play

Pode-se reproduzir um CD pressionando-se a tecla DISC 1, DISC 2 ou DISC 3. A reprodução pára ao final do disco selecionado.

– Quando a tecla estiver acesa é indicação

de que há disco no compartimento.

Como ouvir um CD

1 Pressione PLAY É para iniciar a

reprodução. ™ O compartimento escolhido, o número

da faixa e o tempo transcorrido de reprodução da faixa corrente aparecem no visor.

• Para interromper a reprodução pressione PAUSE Å. ™ A indicação do tempo de reprodução

pisca.

• Para voltar à reprodução pressione

PLAY É novamente.

2 Para parar a reprodução, pressione

STOP•CLEAR Ç.

Observação: – Todos os discos serão reproduzidos uma

vez e a reprodução cessa.

Mudança de Disco

É possível trocar os discos dos dois compartimentos externos enquanto o terceiro continua reproduzindo.

1 Pressione DISC CHANGE.

™ O compartimento dos CDs abre.

2 Troque os discos dos compartimentos

esquerdo e direito.

• Se pressionar DISC CHANGE novamente durante a reprodução, a reprodução pára. ™ O carrossel de CD gira até o

compartimento interno ficar pronto para receber o disco.

3 Pressione OPEN•CLOSE para fechar o

compartimento dos CDs.

Como selecionar uma faixa

Como selecionar uma faixa com o CD parado 1 Pressione PREV í ou NEXT ë até

que a faixa desejada apareça no visor.

Page 11

2 Pressione PLAY É para iniciar a

reprodução. ™ O número da faixa selecionada e o

tempo transcorrido de reprodução aparecem no visor.

Como selecionar uma faixa durante a reprodução 1 Pressione PREV í ou NEXT ë até

que a faixa desejada apareça no visor. ™ O número da faixa selecionada e o

tempo transcorrido aparecem no visor.

• Ao se pressionar PREV í uma vez, o aparelho volta à reprodução da faixa corrente.

Como alcançar um trecho da música durante a reprodução

• Pressione e segure a tecla à ou á até que a passagem da música seja localizada. ™ O volume será reduzido.

• A reprodução volta ao normal quando a tecla à ou á é liberada.

Como programar faixas

Com o CD parado é possível programar faixas. O visor indica o total de faixas programadas. Até 40 faixas podem ser memorizadas e em qualquer ordem. Ao se tentar programar mais que 40 faixas o visor indicará “FULL” (memória cheia).

1 Coloque na gaveta os discos desejados.

2 Pressione PROGRAM para iniciar a

programação.

™ A indicação ™ Cancela qualquer modo de repetição

anteriormente selecionado.

3 Pressione a tecla CD (CD 1•2•3) para

escolher o disco.

4 Pressione PREV í ou NEXT ë para

selecionar a faixa desejada.

5 Pressione PROGRAM para programar

a faixa.

• Repita os passos 3 a 5 para programar outras faixas de outros discos.

6 Pressione STOP•CLEAR Ç uma vez

para finalizar a programação. ™ O número total de faixas programadas

e o tempo total de reprodução são indicados no visor.

PROGRAM pisca.

Observações: –Se o tempo total exceder a “

99:59

” ou se o total de faixas exceder a 30, então o visor indicará “

--:--

”.

–Durante a programação, se nenhuma tecla

for pressionada dentro de 20 segundos, o aparelho sai do modo de programação.

Como rever uma programação

Só é possível rever uma programação com o CD parado.

• Pressione PREV í ou NEXT ë repetidamente para rever as faixas programadas.

• Pressione STOP•CLEAR Çpara deixar o modo de revisão.

Como ouvir um programa

1 Pressione PLAY É para iniciar a

reprodução do programa.

™ O visor indica “PLAY PROGRAM”. ™ O número da faixa e o tempo

transcorrido da faixa são indicados no visor.

• Pressionando-se REPEAT durante a reprodução do programa, a faixa corrente será lida repetidamente. ™ As indicações REPEAT e PROGRAM serão

visualizadas.

2 Pressione STOP•CLEAR Ç para parar

a reprodução.

Observações: – Se for pressionada qualquer uma das teclas

CD DIRECT PLAY, o aparelho irá reproduzir o disco ou faixa escolhida e a programação será temporariamente ignorada. A indicação PROGRAM desaparecerá temporariamente do visor e voltará quando a reprodução do disco escolhido parar.

–O modo REPEAT DISC será cancelado

quando começar a reprodução do programa.

Como apagar um programa

(com o CD parado)

• Pressione STOP•CLEAR Ç.

™ O visor indica “PROGRAM

CLEARED”.

Observação: – O Programa é também apagado se o

sistema for desligado da eletricidade ou aberto o compartimento de CD.

Se o compartimento de CD for aberto, as faixas pertencentes aos dois compartimentos externos são apagadas e o visor apresenta “

CLEARED

TRACKS

”.

Reprodução aleatória de faixas - Shuffle

(apenas no controle remoto)

Este modo reproduz os discos disponíveis e as suas faixas em ordem aleatória. Esta função pode ser utilizada também quando as faixas estão programadas.

Como aplicar esta função em todos os discos e faixas 1 Pressione SHUFFLE.

™ O visor indica “SHUFFLE”. ™ A indicação

escolhida aleatoriamente aparecem no visor.

• Os discos e as faixas são lidos por ordem aleatória até que se pressione STOP•CLEAR 9.

• Se pressionar REPEAT durante o shuffle, a faixa corrente ou todos os discos disponíveis serão lidos repetidamente.

™ O visor indica “TRACK” ou “ALL”. ™ As indicações REPEAT e SHUFFLE serão

visualizadas.

2 Pressione SHUFFLE novamente para

voltar à reprodução normal. ™ A indicação SHUFFLE desaparece do

visor.

SHUFFLE, o disco e a faixa

English

Page 12

CD RÁDIO

English

Observação: – O modo REPEAT DISC é cancelado

quando se seleciona SHUFFLE.

Repeat

Pode reproduzir uma faixa, um disco ou todos os discos disponíveis repetidamente.

1 Pressione REPEAT no controle remoto

• A faixa selecionada, os discos

2 Pressione REPEAT até o modo “OFF”

Observações: – O modo REPEAT DISC não está

– Pode também repetir a cópia de um

(apenas no controle remoto)

durante a reprodução do CD para selecionar os vários modos de repetição. ™ O visor indica “TRACK”, “DISC”,

“ALL” ou “OFF”.

™ A indicação

REPEAT aparece no visor.

selecionados ou todos os discos disponíveis são agora lidos repetidamente até que se pressione STOP•CLEAR 9.

aparecer para retomar a reprodução normal. ™ A indicação REPEAT desaparece do

visor.

disponível durante a reprodução do programa ou cópia.

programa.

™

O visor indica “

TRACK PROGRAM

™

As indicações REPEAT, PROGRAM e

SHUFFLE aparecem no visor.

“ ou “

REPEAT

”.

REC

DUB

(HSD)

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

PROG

PROGRAM REPEAT

NEWS

T.A.

CD1 • 2 • 3

SEARCH • TUNING

SHUFFLE

REC

TIMER

SOUND CONTROL

60Hz

250Hz

BAND

TUNER AUX

STOP•CLEAR

SOUND NAVIGATION

INCREDIBLE SURROUND

DIGITAL

Observação: – Para uma característica “EASY SET”,

consulte a página 8.

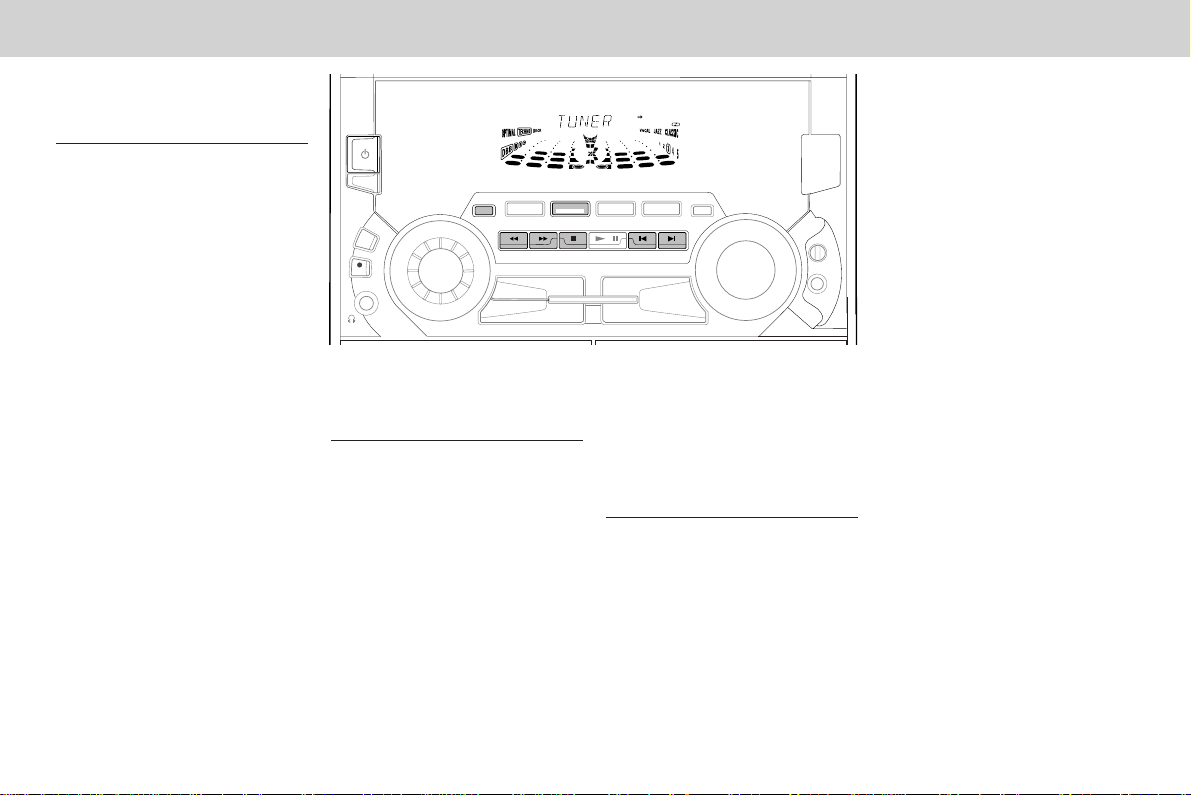

Como sintonizar o rádio

1 Pressione TUNER (Faixa de onda) para

selecionar o modo RÁDIO. ™ O visor indica “TUNER”.

Após alguns segundos o visor indicará a frequência.

2 Pressione novamente TUNER (Faixa de

onda) para selecionar a faixa de ondas desejada: FM ou MW (MW = Ondas Médias).

3 Pressione TUNING à ou á por mais

de um segundo. ™ O visor indica ‘SEARCH’ até que

uma emissora de sinal forte seja encontrada.

STEREO

BACK FRONT

HSD

8KHz

4KHz

500Hz

2KHz

1KHz

CDR

TAPE 1 • 2

TAPECD

SIDEA•B

PAUSE PREV NEXT

PLAY

DYNAMIC BASS BOOST

▲

PRESET

▲

VOLUME

A. REV

• Repita este procedimento até que a emissora desejada seja encontrada.

• Para sintonizar uma emissora de sinal fraco, pulse TUNING 5 ou 6 repetidamente até que o visor mostre a frequência desejada e/ou até que a melhor recepção seja obtida.

Como programar emissoras

Pode-se programar até 40 emissoras na memória. Quando uma emissora programada é sintonizada, o número da memória aparece junto à frequência no visor.

Programação automática 1 Pressione TUNER (Faixa de onda). 2 Pressione PROGRAM por mais de um

segundo. ™ A indicação

indica ‘AUTO’.

PROGRAM pisca e o visor

™ O sistema procura toda emissora

disponível, primeiro na faixa de FM, depois na faixa de MW.

™ Todas as emissoras de rádio

disponíveis são programadas automaticamente. A frequência e o número da memória aparecem por breves instantes.

™ O sistema pára a busca quando todas

MIC

LEVEL

MIC

as emissoras forem programadas ou se as 40 posições de memória forem preenchidas.

™ O sistema fica sintonizado na última

emissora programada.

Observações: – Para cancelar a programação

automática pressione PROGRAM ou STOP•CLEAR Ç (apenas no aparelho).

– Se você quiser reservar algumas

posições de memória, por exemplo as posições 1 a 9, selecione a posição 10 antes de iniciar o processo de programação automática: deste modo apenas as memórias 10 a 40 serão preenchidas.

Programação manual 1 Pressione TUNER. 2 Pressione TUNER (faixa de onda)

novamente para selecionar a faixa de onda desejada: FM ou MW.

3 Pressione PROGRAM por menos de um

segundo.

™ A indicação PROGRAM pisca. ™ O número da próxima memória

disponível aparece para seleção.

Page 13

RÁDIO TAPE DECK

4 Pressione TUNING à ou á para

sintonizar a frequência desejada.

• Se você quiser programar esta emissora em outra posição de memória, pulse PRESET 4 ou 3 para selecionar a memória desejada.

5 Pressione PROGRAM novamente.

™ A indicação PROGRAM desaparece e a

emissora é programada.

• Repita os

passos 3 a 5

para programar

outras emissoras.

Observações: – Quando 40 emissoras forem

programadas e você tentar programar mais uma, o visor indicará "

FULL

” . Para mudar uma posição de memória repita os passos 3 a 5.

– Pode-se cancelar o modo de

programação manual pressionando STOP•CLEAR Ç (apenas no aparelho).

– Se durante a programação nenhuma

tecla for pressionada num intervalo de 20 segundos, o sistema sai do modo de programação automaticamente.

Como sintonizar emissoras programadas

• Pressione PRESET 4 ou 3 para escolher o número da memória. ™ O visor indicará o número da

memória, a frequência e a faixa.

Como mudar o passo de sintonia de ondas médias (MW)

O passo de sintonia pode ser alterado se for necessário. No Brasil, o passo da freqüência entre emissoras na faixa de MW é de 10 kHz. Em outras partes do mundo, é de 9 kHz. Este passo vem predefinido na fábrica em 10 KHz.

Para a Banda de MW (ondas médias) Para mudar de 9 kHz para 10 kHz ou viceversa

A mudança do passo de sintonia apaga todas as emissoras anteriormente programadas.

1 Desligue o aparelho da eletricidade

(retire o cabo da tomada).

2 Mantenha pressionado TUNER e

TUNING á enquanto liga novamente

o aparelho à eletricidade. ™ O mostrador apresenta “GRID 9”

ou “GRID 10”.

Observações: – GRID 9 indica que a sintonia será feita

em passos de 9 kHz na faixa de MW. GRID 10 indica que a sintonia será feita em passos de 10 kHz na faixa de MW. Em nosso país este último é o passo correto.

– O passo de sintonia de FM é também

alterado de 50 kHz para 100 kHz ou viceversa. Todas as emissoras previamente programadas serão apagadas.

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

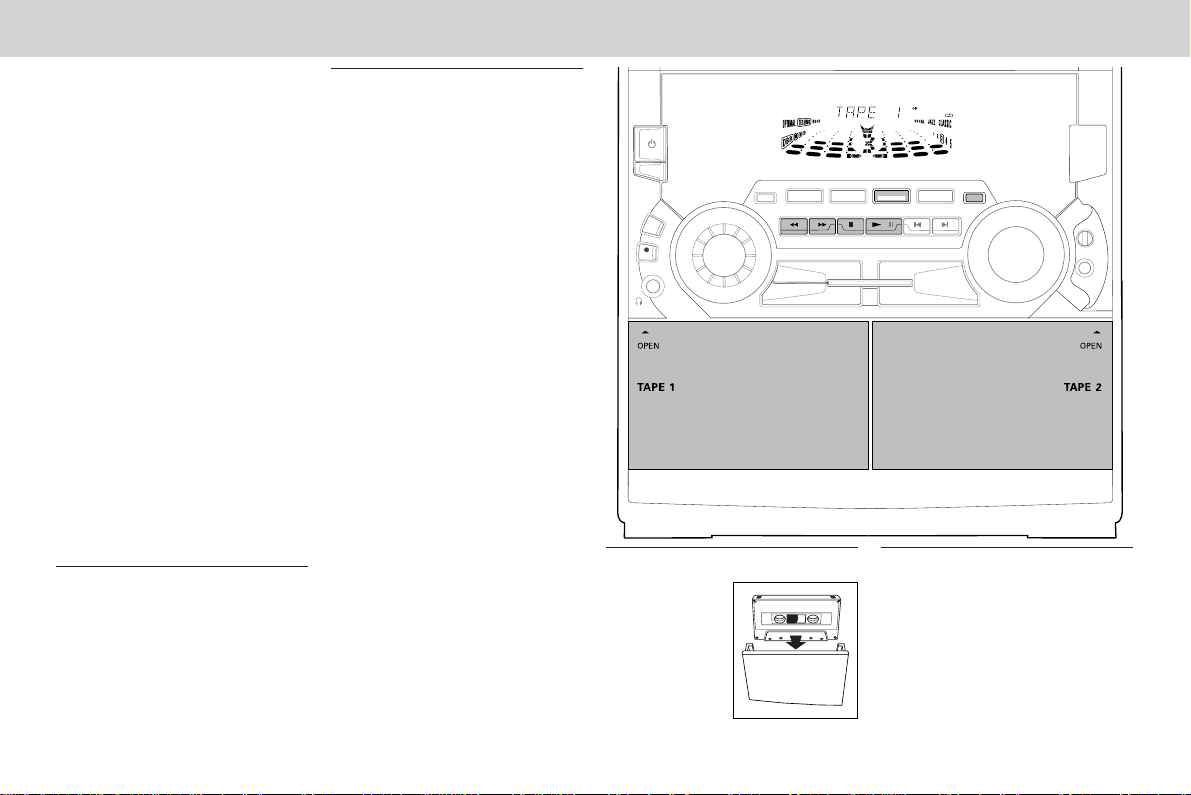

Como colocar a fita

• Pressione OPEN.

• O compartimento de fita se abre.

• Coloque a fita com o lado aberto para baixo e o carretel cheio do lado esquerdo.

• Feche o compartimento.

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

NEWS

T.A.

60Hz

250Hz

500Hz

CD1 • 2 • 3

BAND

SEARCH • TUNING

INCREDIBLE SURROUND

SOUND CONTROL

TUNER AUX

STOP•CLEAR

SOUND NAVIGATION

DIGITAL

PROG

4KHz

2KHz

1KHz

TAPE 1 • 2

TAPECD

SIDEA•B

PAUSE PREV NEXT

PLAY

DYNAMIC BASS BOOST

STEREO

BACK FRONT

HSD

8KHz

CDR

▲

PRESET

VOLUME

A. REV

▲

MIC

LEVEL

MIC

English

Reprodução de fitas

1 Pressione TAPE (TAPE 1•2) para

selecionar o modo de TAPE DECK. ™ Aparece “TAPE 1” ou “TAPE 2”.

• Pressione TAPE (TAPE 1•2) novamente para selecionar o tape deck 1 ou o tape deck 2.

2 Coloque a fita no tape deck desejado. 3 Pressione PLAY É para iniciar a

reprodução.

Page 14

TAPE DECK AUX/CDR KARAOKE

REC

SHUFFLE

TIMER

STEREO

BACK

HSD

REPEAT

PROGRAM

T.A.NEWS

FRONT

60Hz

500Hz

250Hz

1KHz

2KHz

4KHz

8KHz

TAPECD

SIDEA•B

TUNER AUX

PRESET

▲

STOP•CLEAR

SEARCH • TUNING

PLAY

PAUSE PREV NEXT

CD1 • 2 • 3

CDR

BAND

TAPE 1 • 2

A. REV

English

3a(Somente no Tape Deck 2)

Pressione 2 (SIDE A•B) novamente para trocar a reprodução entre o lado A e o lado B. ™ A indicação BACK ou FRONT aparece no

visor, dependendo do lado selecionado.

3b(Somente no Tape Deck 2)

Pressione A. REV para selecionar os diferentes tipos de reprodução

Reprodução Inversa Automática)

4 Pressione STOP Ç para parar a

reprodução.

Observação: – Para mudar de lado antes de iniciar a

reprodução, utilize a tecla SIDE no controle remoto.

Reprodução inversa automática

• Pressione A. REV para selecionar os diferentes modos de reprodução.

åå

å ....... para gravar ou reproduzir um

åå

∂∂

∂ ...... para gravar ou reproduzir em

∂∂

∫∫

∫ .... para reproduzir continuamente

∫∫

(apenas no tape deck 2)

lado da fita. A fita pára no final de um lado.

ambos os lados da fita. A fita pára então.

em ambos os lados da fita até um máximo de 10 vezes por lado, se for pressionado 9 a reprodução pára.

(Ver

Como avançar e retroceder a fita

(apenas no tape deck 2)

Com o tape deck parado 1 Pode-se retroceder ou avançar

rapidamente a fita pressionando à ou á respectivamente. ™ Aparece "<<<" ou ">>>"

dependendo da tecla que se pressiona.

™ A fita pára automaticamente no final

do retrocesso ou avanço rápido.

2 Pressione 9 para parar o retrocesso ou

avanço rápido.

Durante a reprodução

• Pressione e segure 5 ou 6 até que a passagem da música seja localizada. ™ Durante a pesquisa, o volume será

reduzido.

™ Depois de liberar à ou á, a

reprodução da fita continua.

Observações: – Durante o avanço ou retrocesso de uma

fita, é possível selecionar outra fonte (por exemplo, CD, TUNER ou AUX).

– Antes de colocar a fita, veja se ela está

esticada e, se necessário use um lápis ou similar para esticá-la. Fita solta pode se prender no mecanismo do deck.

– A fita de C-120 é extremamente fina,

sendo deformada e danificada facilmente. A sua utilização neste aparelho não é recomendável.

– Guarde as fitas à temperatura ambiente

e não as coloque próximo a campos magnéticos intensos (por exemplo, transformadores, televisores ou caixas acústicas).

Como ouvir o equipamento externo

Se você já fez as ligações do "audio out" do equipamento externo (TV, videocassete, Laser Disc, DVD ou CD Recorder) às entradas AUX/CDR IN do sistema, você poderá ouvir o som do equipamento externo amplificado.

• Pressione AUX para selecionar o modo AUX-CDR. ™ O visor indica "CDR".

• Pressione AUX novamente para selecionar o modo externo. ™ O visor indica “AUX”.

Observações: – Há dois modos AUX:

i. o modo normal AUX; ii. o modo CDR: quando se interrompe o

som (Muted) da LINE OUT deste sistema. Não se poderá gravar nem ouvir o som proveniente da LINE OUT.

– Aconselha-se a não escutar e gravar

simultaneamente a mesma fonte.

– Todos os recursos de som (por ex. DSC,

DBB, etc.) estarão disponíveis.

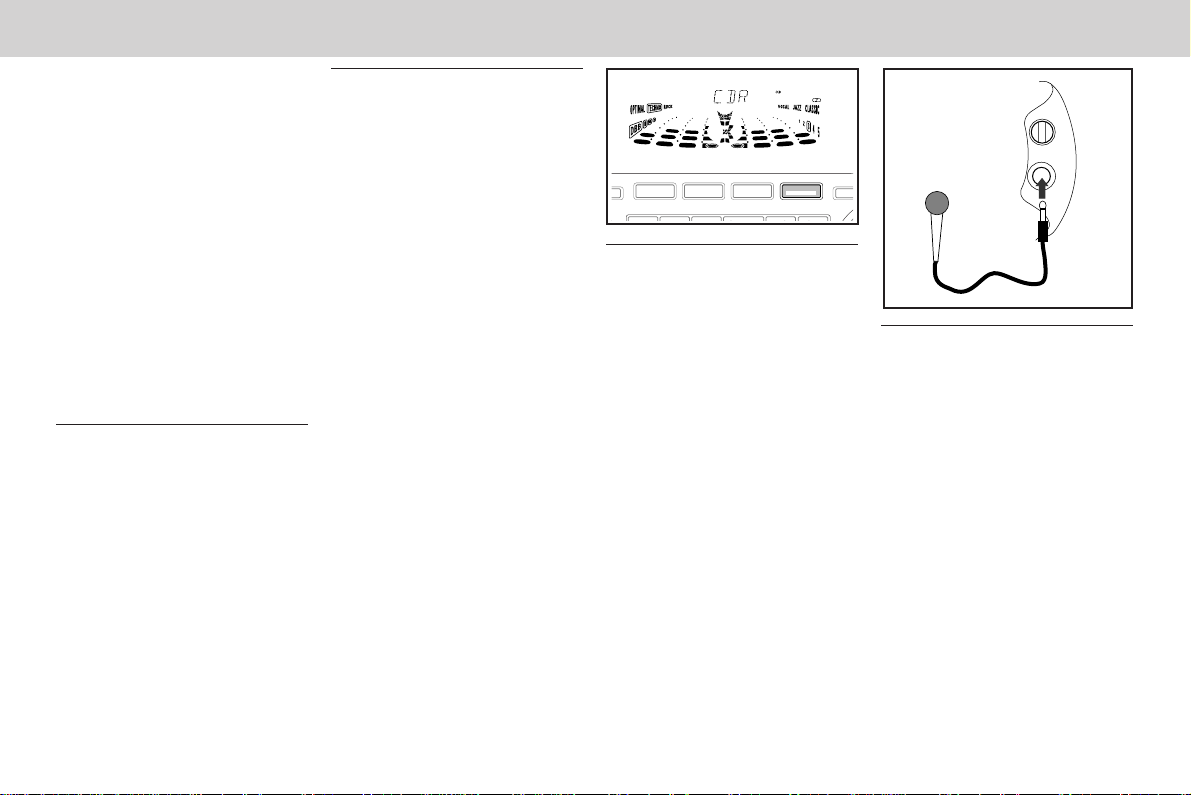

Mixagem com microfone

1 Regule o controle MIC LEVEL ao nível

2 Ligue o microfone à entrada MIC. 3 Pressione CD, TUNER, TAPE ou AUX. 4 Ligue a fonte selecionada. 5 Regule o nível do volume com o controle

6 Regule o controle MIC LEVEL para o 7 Comece a cantar ou a falar ao

Observação: – Mantenha o microfone longe dos alto

MIC

LEVEL

MIC

mínimo, antes de ligar o microfone, para impedir a ocorrência de microfonia (um som estridente muito alto).

de VOLUME. nível de mixagem adequado. microfone.

falantes para evitar som estridente.

Page 15

GRAVAÇÕES

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

DUB

(HSD)

REC

OPEN OPEN

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

T.A.NEWS

60Hz

250Hz

500Hz

CD1 • 2 • 3

BAND

SEARCH • TUNING

SOUND CONTROL

TUNER AUX

STOP•CLEAR

SOUND NAVIGATION

INCREDIBLE SURROUND

DIGITAL

PROG

2KHz

1KHz

TAPE 1 • 2

TAPECD

SIDEA•B

PAUSE PREV NEXT

PLAY

DYNAMIC BASS BOOST

STEREO

BACK FRONT

HSD

8KHz

4KHz

CDR

▲

PRESET

VOLUME

A. REV

▲

Observações: – Se não se pretende gravar através do

microfone, desligue-o para evitar ruídos na gravação.

– Para fazer gravações, utilize apenas fitas

de ferro ou IEC do tipo I (fitas normais).

– O início e o final da fita são presos por

uma fita transparente chamada leader

tape. Por este motivo não é possível gravar nos primeiros e nos últimos 6 ou 7 segundos da fita.

– O nível de gravação na fita é ajustado

automaticamente, não dependendo da posição dos controles de VOLUME, DBB, Incredible Surround ou DSC.

Observações:

åå

∂∂

∂

– Só o modo

åå

está disponível

∂∂

durante a gravação.

– Durante a gravação, não é possível ouvir

outra fonte.

English

DOLBY B

– Para impedir apagamentos acidentais

em uma fita gravada, quebre o lacre

esquerdo do lado que você quer proteger.

– Se aparecer “

CHECK TAPE

” (Verificar a Fita), o lacre de proteção foi rompido. Coloque uma fita adesiva sobre a abertura do lacre. Cuidado para

MIC

LEVEL

MIC

não fechar o orifício de detecção da fita ao tapar a abertura do lacre.

Gravação a partir de outras fontes

(somente no tape deck 2)

1 Pressione TAPE (TAPE 1•2) para

TAPE 2TAPE 1

selecionar o tape deck 2.

2 Coloque uma fita virgem no tape deck 2

com o lado aberto para baixo.

3 Pressione SIDE no controle remoto para

selecionar o lado de gravação. ™ A indicação

BACK ou FRONT aparece no

visor, dependendo do lado selecionado.

4 Pressione A. REV para selecionar o

åå

modo de gravação

å ou

åå

∂∂

∂.

∂∂

5 Pressione CD, TUNER ou AUX.

• Inicie a leitura da fonte selecionada. 6 Pressione REC para iniciar a gravação.

™ A indicação

REC fica intermitente.

7 Pressione 9 para parar a gravação.

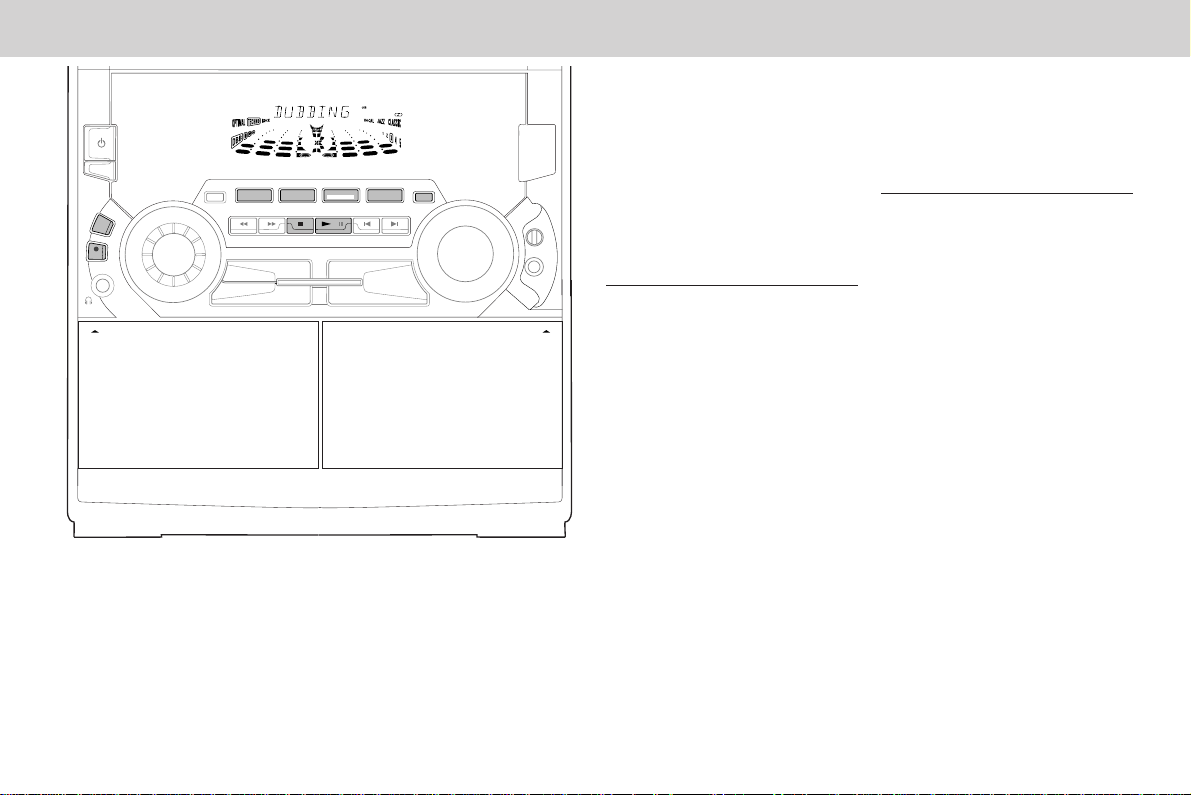

Copiar fitas

(do tape deck 1 para o 2)

1 Pressione TAPE ( TAPE 1•2 ) para

selecionar o tape deck 2.

2 Coloque a fita gravada no tape deck 1 e

uma fita virgem no tape deck 2. ™ Certifique-se de que a fita do tape

deck 1 tem a fita enrolada para o lado esquerdo.

(Somente no Tape Deck 2)

Pressione SIDE no controle remoto para selecionar o lado de gravação.

uma vez

4 Pressione DUB (HSD)

para

uma cópia de velocidade normal ou

duas vezes

no espaço de 2 segundos para cópia em velocidade rápida. ™ Aparece “NORMAL” (velocidade

normal) ou “FAST” (velocidade rápida) seguido de “DUBBING”.

™ A indicação

HSD aparece no visor

durante a cópia em alta velocidade.

• A cópia inicia-se imediatamente. ™ A indicação

REC fica intermitente.

5 Pressione STOP Ç para parar a cópia.

Page 16

GRAVAÇÕES RELÓGIO

English

Observações: – No final do lado A, mude as fitas para o

lado B e repita o procedimento.

– A cópia de fitas só é possível do tape

deck 1 para o tape deck 2.

– Para garantir uma boa cópia, utilize fitas

com a mesma duração.

– Durante a cópia em alta velocidade no

modo TAPE, o som diminui.

– Pode-se mudar para outra fonte de som

durante a cópia.

Gravação de CD com Início Sincronizado

1 Coloque uma fita virgem no tape deck 2

e um disco no respectivo compartimento.

2 Pressione CD para selecionar o modo

CD.

• Se desejar, programe antes as faixas que você quer gravar (consultar Programar Faixas). Caso contrário, a gravação seguirá a sequência do disco.

3 Pressione REC para iniciar a gravação.

™ A indicação

• O CD começa a tocar automaticamente.

4 Pressione Ç para interromper a

gravação.

REC fica intermitente.

Gravação de um Som Mixado/ Gravação de Um Toque

• Durante a mixagem com microfone, você pode registrar o som mixado em uma fita no tape deck 2 exceto em modo de cópia.

• Para Gravação de Um Toque, pressione REC, a fonte atual (CD, RÁDIO, AUX) será gravada no tape deck 2.

1 Coloque uma fita virgem no tape deck 2. 2 Pressione REC para iniciar a gravação.

™ A indicação

REC fica intermitente.

3 Pressione 9 para parar a gravação.

Observação: – Quando for pressionado RECORD no

modo TAPE, aparecerá a mensagem

SELECT SOURCE

“

”. A Gravação de Um Toque não é possível no modo TAPE.

Gravação digital através da Saída Digital

Para gravação digital de CD, consulte o Manual de Instruções do gravador de CD, o equipamento de áudio digital, etc.

REC

DUB

(HSD)

MINI HIFI SYSTEM

STANDBY ON

CLOCK/ TIMER

PROG

PROGRAM

SHUFFLE

REPEAT

TIMER

T.A.NEWS

CD1 • 2 • 3

SEARCH • TUNING

REC LW

60Hz

SOUND CONTROL

250Hz

BAND

TUNER AUX

STOP•CLEAR

SOUND NAVIGATION

INCREDIBLE SURROUND

DIGITAL

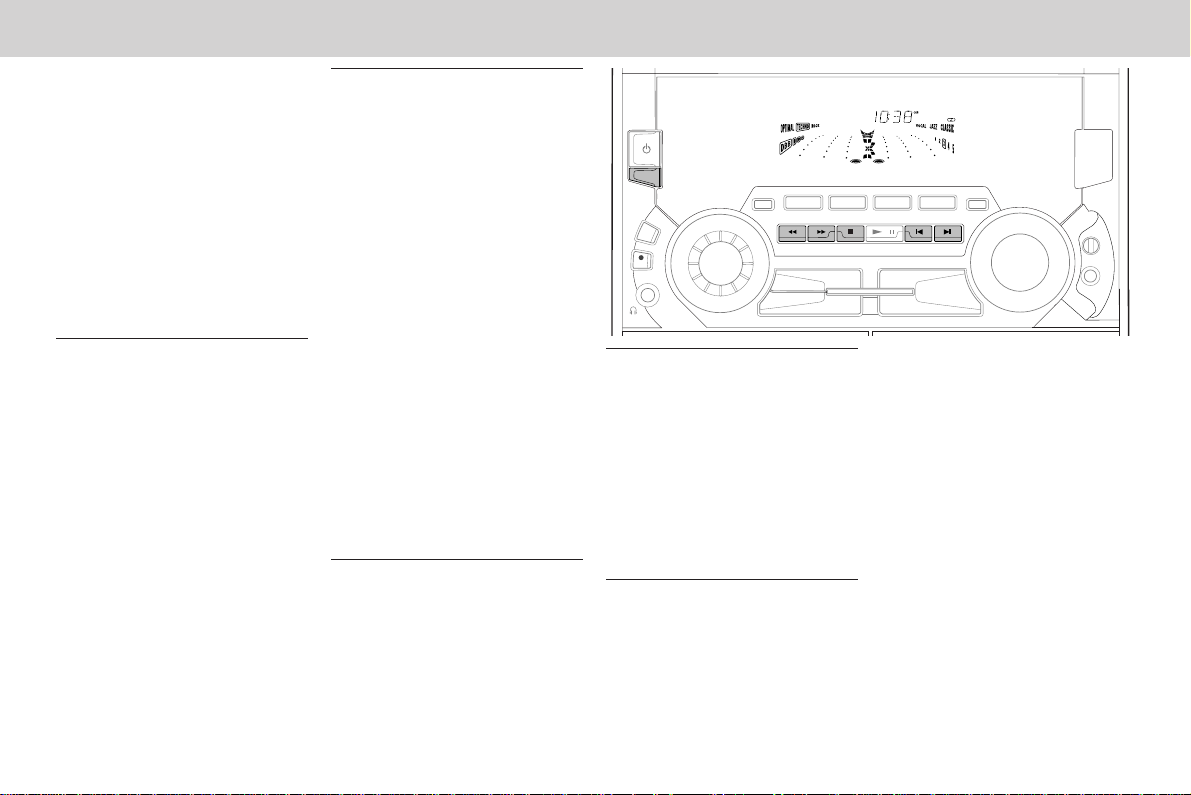

Visualizar o Relógio

O relógio (que deverá estar certo) pode ser visualizado no modo standby ou em qualquer outra fonte. Ele será mostrado por 7 segundos.

• Pressione CLOCK/TIMER por breves instantes

(somente no controle remoto)

™ “10:38” (a hora atual) aparece. ™ “--:--” aparece se o relógio não

estiver acertado.

Acertar o Relógio

O relógio é acertado no formato de 24 horas, ou seja, “00:00“ ou “23:59“. Antes de acertar o relógio, deve-se estar no modo de Visualizar Relógio.

1 Pressione CLOCK/TIMER para

selecionar o modo de relógio.

STEREO

BACK FRONT

HSD

8KHz

4KHz

500Hz

2KHz

1KHz

CDR

TAPE 1 • 2

TAPECD

SIDEA•B

PAUSE PREV NEXT

PLAY

DYNAMIC BASS BOOST

▲

PRESET

▲

VOLUME

A. REV

™ “00:00” ou a hora atual fica

intermitente.

2 Acerte as horas com à ou á. 3 Acerte os minutos com í ou ë. 4 Pressione CLOCK/TIMER novamente

para memorizar. ™ O relógio começa a funcionar.

• Para sair sem memorizar a hora, pressione 9 no aparelho.

Observações: – Durante o acerto do relógio, se não for

pressionada nenhuma tecla no espaço de 90 segundos, o sistema sai automaticamente do modo de acertar o relógio.

– Em caso de interrupção da energia

elétrica, a hora é apagada.

DOLBY B

MIC

LEVEL

MIC

Page 17

TEMPORIZADOR SLEEP TIMER

Regular o Temporizador

• Pode-se programar um horário para que o sistema se ligue automaticamente no modo CD, TUNER ou TAPE 2. Isto pode servir, por exemplo, como despertador.

• Antes de acertar o temporizador, certifique-se de que o relógio esteja certo.

• Toda vez que o temporizador entrar em funcionamento ele deve ser religado para atuar novamente no dia seguinte.

• O volume do temporizador aumenta

a partir do mínimo até o nível de volume em que se encontrava antes do aparelho ser colocado no modo standby.

1 Pressione e retenha CLOCK/TIMER

durante mais de 2 segundos para selecionar o modo de temporizador. ™ O visor indicará “00:00” ou a hora

para o qual ele foi ajustado da última vez. A indicação intermitente.

™ A última fonte selecionada

acende-se enquanto as outras fontes disponíveis ficam intermitentes.

2 Pressione CD, TUNER ou TAPE para

selecionar a fonte desejada.

TIMER fica

• Antes de selecionar CD ou TAPE, assegure-se de que há um CD no compartimento ou uma fita no deck 2.

3 Pressione à ou á para ajustar a hora

de funcionamento do temporizador.

4 Pressione í ou ë para ajustar os

minutos.

5 Pressione CLOCK/TIMER para

memorizar a hora de início.

™ O temporizador está programado. ™ A indicação

• À hora desejada, o temporizador é ativado. ™ A fonte selecionada começa a tocar.

TIMER fica no visor.

Observações: – Durante a programação do temporizador,

se não for pressionada nenhuma tecla no espaço de 90 segundos, o sistema sai automaticamente do modo de programação do temporizador.

– Se a fonte selecionada for TUNER,

liga-se a última frequência sintonizada.

– Se a fonte selecionada for CD, a leitura

começa com a primeira faixa do último disco. Se os compartimentos de CDs estiverem vazios, a seleção passa para TUNER.

– Se a fonte selecionada for TAPE, e se a

hora programada for atingida durante uma cópia a alta velocidade, a seleção passa para TUNER.

Para desligar o TEMPORIZADOR 1 Pressione CLOCK/TIMER durante mais

de 2 segundos.

2 Pressione 9 no aparelho para cancelar o

temporizador.

™ O temporizador já está desligado. ™ Aparece “OFF” no visor e

desaparece a indicação

Para iniciar novamente o TEMPORIZADOR

(para a mesma hora e

TIMER.

fonte programada)

1 Pressione CLOCK/TIMER por mais de

2 segundos.

2 Pressione CLOCK/TIMER novamente

para memorizar a hora de início.

™ O temporizador já está ligado. ™ A indicação

TIMER aparece no visor.

Sleep timer

(somente no controle remoto)

Esta característica permite-lhe selecionar um período de tempo após o qual o sistema muda automaticamente para o modo standby.

• Pressione SLEEP TIMER repetidamente no controle remoto para selecionar um período de tempo. ™ As seleções são como segue (tempo

em minutos):

60 ™ 45 ™ 30 ™ 15 ™

OFF ™ 60 ...

™ “SLEEP XX” ou “OFF” aparece

no visor. ‘XX” é o tempo em minutos.

• Quando atingir a duração desejada, deixe de pressionar a tecla SLEEP TIMER. ™ Depois de passado o tempo

selecionado, o sistema muda para o modo standby.

Para desligar o Sleep Timer

• Pressione SLEEP TIMER repetidamente até aparecer “OFF” no visor ou pressione a tecla STANDBY ON.

English

Page 18

ESPECIFICAÇÕES MANUTENÇÃO

English

Especificações

AMPLIFICADOR

Potência de saída

PMPO ............................................... 1500 W

RMS ...........2 x 50 W, 6 Ω, 1 kHz, 10% DHT

em rede de 127V

Canal Surround ................ 2 x 6 W RMS

Relação sinal-ruído............... ≥ 72 dBA (IEC)

Resposta de frequência.......60 – 12.500 Hz,

Sensibilidade de entrada

AUX/CDR In .................................500 mV

Microfone .....................................4,5 mV

Saída

Caixas acústicas ............................≥ 6 Ω

Caixas Acústicas Surround............ ≥ 6 Ω

Fone de ouvido................32 Ω – 1000 Ω

Saída Subwoofer .................. 1,5 V ±2dB,

Linha de saída................... 500 mV ±2dB,

Saída digital.................IEC 958, 44,1 kHz

TOCA DISCOS CDs

Capacidade de programação......... 40 faixas

Resposta de frequência........20 – 20.000 Hz

Relação sinal-ruído........................≥ 76 dBA

Separação de canais ........... ≥ 79 dB (1 kHz)

Distorção harmônica total .....< 0,02% (1 kHz)

± 3 dB

> 22.000 Ω

RÁDIO

Faixa de sintonia FM .......... 87,5 – 108 MHz

Faixa de sintonia

MW (9 kHz) ....................... 531 – 1602 kHz

Faixa de sintonia

MW (10 kHz) ..................... 530 – 1700 kHz

Passo de sintonia ondas médias.......9/10 kHz

Capacidade de programação ..... 40 emissoras

Antena

FM..............................................75 Ω/fio

AM .............................. antena de quadro

TAPE DECK

Resposta de frequência

Fita Cromo

(tipo II)............... 80 – 12.500 Hz (5 dB)

Fita Ferro

(tipo I)................ 80 – 12.500 Hz (5 dB)

Relação sinal-ruído

Fita Cromo (tipo II) ....................≥ 50 dBA

Fita Ferro (tipo I)........................≥ 47 dBA

Flutuação ....................................≤ 0,4% IEC

CAIXAS ACÚSTICAS

Sistema......... 2 vias, duplo duto bass reflex

Impedância ............................................ 6 Ω

Woofer............................................1 x 5,25"

Tweeter.............................................1 x 2,5"

Dimensões (l x a x p) ....... 240 x 320 x 310 mm

Peso .............................................. 4 kg cada

CAIXAS ACÚSTICAS SURROUND SS1

Sistema................................ closed satellite

Impedância ............................................ 6 Ω

Speaker Driver .................... 1 x 3” full range

Dimensões (l x a x p) ....... 180 x 100 x 180 mm

Peso ........................................ 0,65 kg/cada

DADOS GERAIS

Material/acabamento ..... Polistireno/Metal

Alimentação ......... 110 – 127 / 220 – 240 V;

50/60 Hz

Consumo

Ativo............................................... 75 W

Standby ........................................ < 15 W

Dimensões (l x a x p) ....... 265 x 310 x 390 mm

Peso (sem as caixas) .......................... 7,2 kg

Especificações sujeitas a modificações

Manutenção

Limpeza do gabinete

•Use um pano macio, ligeiramente umedecido. Não use agentes de limpeza ou soluções contendo álcool, amônia ou abrasivos.

Limpeza dos discos

•Para a limpeza dos discos use um pano macio e faça a limpeza passando o pano do centro para a borda.

•Não utilize solventes como benzina, thinner e produtos destinados a discos analógicos.

Limpeza da lente do leitor CD

•Após uso prolongado, pode acumular poeira na lente do leitor de CD. Para assegurar uma boa reprodução, utilize um limpador de lentes Philips (disponível nas Oficinas Autorizadas de Serviço Philips). Siga as instruções fornecidas com o limpador, este procedimento só deve ser feito caso haja alguma falha com a reprodução do disco.

Limpeza dos cabeçotes e mecanismo dos decks

•Para assegurar uma boa qualidade de gravação e reprodução, limpe os cabeçotes, o eixo e o rolete de borracha a cada 50 horas de uso ou em média uma vez por mês.

•Utilize um cotonete ligeiramente umedecido em álcool ou fluído especial para limpeza de cabeçotes.

•Pode-se também limpar os cabeçotes com uma fita de limpeza.

Desmagnetização dos cabeçotes

•Para este fim deve ser utilizada uma fita de desmagnetização.

Page 19

RESOLUÇÃO DE PROBLEMAS

Atenção! Não abra o produto para acessar as partes internas pois há risco de choque elétrico bem como perda da garantia.

• Se ocorrer alguma falha, cheque os pontos listados abaixo antes de levar o aparelho a uma oficina.

• Se após verificados os pontos abaixo a falha persistir, aí sim, leve o aparelho a uma oficina autorizada.

Operação do toca discos CD

Visor indica “NO DISC”.

• O disco está de ponta cabeça.

Coloque o CD com o lado impresso para

™

cima.

• Condensação de vapor na lente do

leitor óptico.

Aguarde o aparelho se aclimatar ao

™

ambiente.

• Não há CD na gaveta.

Coloque um CD.

™

• O CD está sujo, riscado ou danificado.

™

Limpe ou troque o CD.

• A lente do leitor óptico está suja.

Veja o item Manutenção.

™

Visor indica “DISC NOT FINALISED”.

• O CD-Regravável ou o CD-Gravável não

é próprio para uso num leitor de CD standard.

Leia o folheto de instruções do seu

™

CD-Regravável ou do CD-Gravável sobre a maneira de finalizar uma gravação.

• O CD está muito arranhado ou sujo.

™

Substitua ou limpe o CD.

Recepção de Rádio

Recepção pobre.

• O sinal da emissora é fraco. ™ Ajuste a antena.

Ligue uma antena externa para melhorar

™

a recepção.

• O sistema está muito perto de uma TV ou videocassete.

Distancie o aparelho da TV ou vídeo.

™

Não está sintonizando a estação.

• Faixa de sintonia errada.

Selecione a faixa de sintonia correta.

™

Operação do tape deck

Não é possível gravar ou reproduzir e o volume é baixo.

• O cabeçote, o rolete de borracha e o eixo podem estar sujos.

Veja no item Manutenção como limpar

™

estas partes.

• Os cabeçotes estão magnetizados.

™

Use uma fita de desmagnetização.

Geral

O sistema não responde quando se pressiona uma tecla.

• Descarga eletrostática.

Pressione STANDBY-ON para desligar o

™

aparelho. Retire-o da tomada e volte a ligá-lo novamente após alguns segundos.

Sem som ou som ruim.

• O volume está baixo.

™

Ajuste o VOLUME.

• O fone de ouvido está ligado.

™

Desligue o fone de ouvido.

• As caixas acústicas não estão ligadas ao aparelho ou a ligação não está certa.

™

Verifique a ligação das caixas acústicas.

™

Certifique-se de que o conector esteja travando os fios.

Som dos canais direito e esquerdo invertidos.

• As caixas acústicas estão ligadas incorretamente.

™

Verifique as ligações e o posicionamento das caixas.

Falta graves ou a localização dos instrumentos parece imprecisa.

• A ligação das caixas acústicas está incorreta.

™

Confira a ligação das caixas atentando para o detalhe de que os fios vermelhos ou marcados estejam nos terminais vermelhos.

Controle remoto não funciona.

• A fonte escolhida está errada.

™

Selecione antes a fonte (CD, TUNER, etc.) para depois escolher a função,

É, í

, ë, etc.).

(

• A distância entre o controle remoto e o aparelho é muito grande.

Reduza a distância.

™

• As pilhas do controle remoto estão colocadas incorretamente.

Coloque-as corretamente (veja a

™

polaridade +/–).

• As pilhas estão gastas.

™

Troque-as.

O temporizador não funciona.

• O relógio não está acertado.

Acerte o relógio.

™

• O temporizador está desligado.

Pressione CLOCK/TIMER para ligar o

™

temporizador.

• Uma gravação ou uma cópia de fita está em processo.

Pare a gravação/cópia.

™

A programação do relógio é apagada.

• Houve uma falha de corrente.

Volte a acertar o relógio.

™

O visor indica os recursos do aparelho e as teclas piscam continuamente.

• O modo de demonstração está ativado.

Pressione e retenha 9 (somente no

™

aparelho) durante 5 segundos para desligar o modo de demonstração.

Som estridente na fonte externa.

• Ouve-se um eco quando se escuta e grava simultaneamente da mesma fonte.

Pressione AUX para selecionar o modo

™

CDR.

Todos os botões que deveriam estar acesos não estão.

• O visor do equalizador está ligado em modo NITE.

Rode o JOG para outro visor de

™

equalização.

English

Page 20

CERTIFICADO DE GARANTIA INTERNACIONAL

English

ESTE APARELHO É GARANTIDO PELA PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA., POR UM PERÍODO SUPERIOR AO ESTABELECIDO POR LEI. PORÉM, PARA QUE A GARANTIA TENHA VALIDADE, É IMPRESCINDÍVEL QUE, ALÉM DESTE CERTIFICADO, SEJA APRESENTADA A NOTA FISCAL DE COMPRA DO PRODUTO.

1) A PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA. ASSEGURA AO PROPRIETÁRIO CONSUMIDOR DESTE APARELHO A GARANTIA DE 365 DIAS (90 DIAS LEGAL MAIS 275 ADICIONAL) CONTADOS A PARTIR DA DATA DE ENTREGA DO PRODUTO, CONFORME EXPRESSO NA NOTA FISCAL DE COMPRA, QUE PASSA A FAZER PARTE DESTE CERTIFICADO.

2) ESTA GARANTIA PERDERÁ SUA VALIDADE SE: A) O DEFEITO APRESENTADO FOR OCASIONADO POR USO INDEVIDO OU EM

DESACORDO COM O SEU MANUAL DE INSTRUÇÕES.

B) O PRODUTO FOR ALTERADO, VIOLADO OU CONSERTADO POR PESSOA NÃO

AUTORIZADA PELA PHILIPS.

C) O PRODUTO FOR LIGADO A FONTE DE ENERGIA (REDE ELÉTRICA, PILHAS,

BATERIA, ETC.) DE CARACTERÍSTICAS DIFERENTES DAS RECOMENDADAS NO MANUAL DE INSTRUÇÕES E/OU NO PRODUTO.

D) O NÚMERO DE SÉRIE QUE IDENTIFICA O PRODUTO ESTIVER DE ALGUMA

FORMA ADULTERADO OU RASURADO.

3) ESTÃO EXCLUÍDOS DESTA GARANTIA DEFEITOS DECORRENTES DO DESCUMPRIMENTO DO MANUAL DE INSTRUÇÕES DO PRODUTO, DE CASOS FORTUITOS OU DE FORÇA MAIOR, BEM COMO AQUELES CAUSADOS POR AGENTES DA NATUREZA E ACIDENTES.

4) EXCLUEM-SE IGUALMENTE DESTA GARANTIA OS DEFEITOS DECORRENTES DO USO DOS PRODUTOS EM SERVIÇOS NÃO DOMÉSTICO/RESIDENCIAL REGULAR OU EM DESACORDO COM O USO RECOMENDADO.

5) NOS MUNICÍPIOS ONDE NÃO EXISTA OFICINA AUTORIZADA DE SERVIÇO PHILIPS, AS DESPESAS DE TRANSPORTE DO APARELHO E/OU DO TÉCNICO AUTORIZADO CORREM POR CONTA DO SR. CONSUMIDOR REQUERENTE DO SERVIÇO.

6) ESTE PRODUTO TEM GARANTIA INTERNACIONAL. O SERVIÇO TÉCNICO (DURANTE OU APÓS A GARANTIA) É DISPONÍVEL EM TODOS OS PAÍSES ONDE ESTE PRODUTO É OFICIALMENTE DISTRIBUÍDO PELA PHILIPS. NOS PAÍSES ONDE A PHILIPS NÃO DISTRIBUI ESTE PRODUTO, O SERVIÇO TÉCNICO DA PHILIPS LOCAL PODERÁ PRESTAR TAL SERVIÇO, CONTUDO PODERÁ OCORRER ALGUM ATRASO NO PRAZO DE ATENDIMENTO SE A DEVIDA PEÇA DE REPOSIÇÃO E O MANUAL TÉCNICO NÃO FOREM PRONTAMENTE DISPONÍVEIS.

7) A GARANTIA NÃO SERÁ VÁLIDA SE O PRODUTO NECESSITAR DE MODIFICAÇÕES OU ADAPTAÇÕES PARA HABILITÁ-LO A OPERAR EM QUALQUER OUTRO PAÍS QUE NÃO AQUELE PARA O QUAL FOI DESIGNADO, FABRICADO, APROVADO E/OU AUTORIZADO, OU TER SOFRIDO QUALQUER DANO DECORRENTE DESTE TIPO DE MODIFICAÇÃO.

PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA.

DENTRO DO BRASIL, PARA INFORMAÇÕES ADICIONAIS SOBRE O PRODUTO OU PARA EVENTUAL NECESSIDADE DE UTILIZAÇÃO DA REDE DE OFICINAS AUTORIZADAS, LIGUE PARA O CENTRO DE INFORMAÇÕES AO CONSUMIDOR, TEL. 0800-123123 (DISCAGEM DIRETA GRATUITA) OU ESCREVA PARA A CAIXA POSTAL 65106 CEP 01390-970 - SÃO PAULO - SP.

HORÁRIO DE ATENDIMENTO: DE SEGUNDA A SEXTA-FEIRA, DAS 08:00 ÀS 20:00 H; AOS SÁBADOS DAS 08:00 ÀS 13:00 H.

PARA ATENDIMENTO FORA DO BRASIL CONTATE A PHILIPS LOCAL OU A:

PHILIPS CONSUMER SERVICE BEUKENLAAN 2 5651 CD EINDHOVEN THE NETHERLANDS

OS DADOS DESTE MANUAL ESTÃO SUJEITOS A ALTERAÇÕES.3106 205 20261 MAI 99
