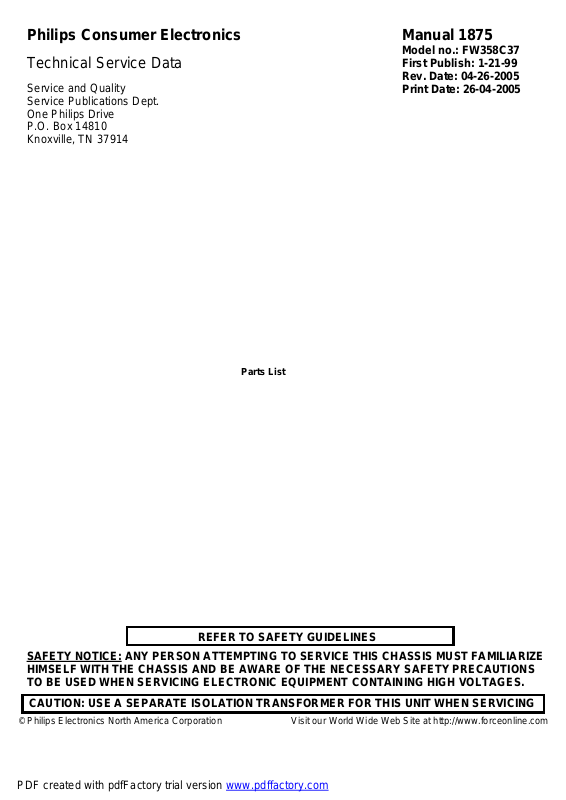

Philips Consumer Electronics

Technical Service Data

Service and Quality
Service Publications Dept.
One Philips Drive
P.O. Box 14810
Knoxville, TN 37914

Manual 1875

Model no.: FW358C37
First Publish: 1-21-99
Rev. Date: 04-26-2005
Print Date: 26-04-2005

Parts List

REFER TO SAFETY GUIDELINES

SAFETY NOTICE: ANY PERSON ATTEMPTING TO SERVICE THIS CHASSIS MUST FAMILIARIZE
HIMSELF WITH THE CHASSIS AND BE AWARE OF THE NECESSARY SAFETY PRECAUTIONS
TO BE USED WHEN SERVICING ELECTRONIC EQUIPMENT CONTAINING HIGH VOLTAGES.

CAUTION: USE A SEPARATE ISOLATION TRANSFORMER FOR THIS UNIT WHEN SERVICING

© Philips Electronics North America Corporation Visit our World Wide Web Site at http://www.forceonline.com

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 - Manual no. 1875 Page: 1

3429 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3430 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3431 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3433 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3434 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3435 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3436 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

3437 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3438 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3439 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3440 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3441 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3442 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3443 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3444 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3445 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3446 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3447 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3448 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3449 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3451 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3452 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3453 47k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83884

3454 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3455 47k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83884

3456 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3457 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3458 47k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83884

3459 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3460 47k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83884

3462 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3463 33k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52271

3464 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3465 10k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83864

3467 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3469 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3471 4R71% 0,6W . . . . . . . . . . . . . . . 4822 050 24708

3472 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3474 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3475 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3476 100R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20101

3477 100R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20101

3478 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

3479 100R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20101

3480 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3481 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3482 100R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20101

3483 4R71% 0,6W . . . . . . . . . . . . . . . 4822 050 24708

3484 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3485 100R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20101

3486 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3488 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3489 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3490 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3493 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3494 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3495 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3496 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3497 1k1%0,4W . . . . . . . . . . . . . . . . 4822 050 11002

3498 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3499 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3500 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3501 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3502 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3503 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3504 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3505 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3506 1k1%0,4W . . . . . . . . . . . . . . . . 4822 050 11002

3507 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3508 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3509 2k21%0,1W. . . . . . . . . . . . . . . . 4822 117 11449

3510 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3511 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3512 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3513 2k21%0,1W. . . . . . . . . . . . . . . . 4822 117 11449

3515 100k 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20104

3516 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3518 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3519 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3520 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3521 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3522 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3523 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3524 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3525 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3526 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3527 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3529 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3533 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3534 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3535 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3536 470k 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20474

Front Board

Front Board

1400 FTD Display. . . . . . . . . . . . . . . 4822 135 00171

1401 Flex Connector 13 pin. . . . . . . . . . 4822 267 10756

1406 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1407 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1408 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1409 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1410 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1411 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1412 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1413 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1414 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1415 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1416 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1417 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1418 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1419 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1420 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1421 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1423 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1426 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1427 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1428 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1429 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1430 Quartz 4,332MHz. . . . . . . . . . . . . 4822 242 72195

1436 Rotary Encoder 24P . . . . . . . . . . . 4822 101 21261

2408 33pF 5% 50V. . . . . . . . . . . . . . . 4822 122 32659

2409 33pF 5% 50V. . . . . . . . . . . . . . . 4822 122 32659

2410 47pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13692

2411 47pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13692

2412 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2414 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2415 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2416 100uF 20% 10V. . . . . . . . . . . . . . 4822 124 42446

2418 1 ,0uF 20% 50V . . . . . . . . . . . . . 4822 124 22651

2419 100uF 20% 10V. . . . . . . . . . . . . . 4822 124 42446

2420 1 ,0uF 20% 50V . . . . . . . . . . . . . 4822 124 22651

2421 2,2uF 20% 50V. . . . . . . . . . . . . . 4822 124 22652

2422 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2423 15pF 2% 63V. . . . . . . . . . . . . . . 4822 126 13486

2424 15pF 2% 63V. . . . . . . . . . . . . . . 4822 126 13486

2425 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2426 47nF 10% 63V . . . . . . . . . . . . . . 4822 126 13751

2427 2,2nF 20% 50V. . . . . . . . . . . . . . 4822 122 33175

2428 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2430 560pF 10% 50V. . . . . . . . . . . . . . 4822 122 33173

2432 100pF 5% 50V . . . . . . . . . . . . . . 4822 122 32531

2433 47pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13692

2434 47pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13692

2435 47pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13692

2436 47pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13692

2437 47pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13692

2439 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2440 2,2uF 20% 50V. . . . . . . . . . . . . . 4822 124 22652

2441 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2442 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2443 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2444 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2445 560pF 5% 63V . . . . . . . . . . . . . . 4822 116 80853

2448 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2449 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2452 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2453 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2454 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2455 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2456 1nF10%50V. . . . . . . . . . . . . . . . 4822 122 34123

3400 220k 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20224

3401 2k2 1% 0,1 W . . . . . . . . . . . . . . 4822 117 11449

3402 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3403 220R 1% 0.1 W. . . . . . . . . . . . . . 4822 117 11503

3405 220R 1% 0.1 W. . . . . . . . . . . . . . 4822 117 11503

3406 1k51%0,1W. . . . . . . . . . . . . . . . 4822 117 11139

3407 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3408 220R 1% 0.1 W. . . . . . . . . . . . . . 4822 117 11503

3409 220R 1% 0.1 W. . . . . . . . . . . . . . 4822 117 11503

3410 3k9 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20392

3411 220R 1% 0.1 W. . . . . . . . . . . . . . 4822 117 11503

3412 3k9 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20392

3413 220R 1% 0.1 W. . . . . . . . . . . . . . 4822 117 11503

3416 220R 1% 0.1 W. . . . . . . . . . . . . . 4822 117 11503

3417 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3419 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3420 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

3421 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3422 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3423 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3424 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

3425 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3426 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3427 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3428 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 2

6433 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6434 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6435 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6436 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6437 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6438 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6439 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6440 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

7400 SAA6579T . . . . . . . . . . . . . . . . 4822 209 31981

7401 TMP87CS71F "356S51641" . . . . . . . . . 4822 209 16429

7402 ST24C01 B1 . . . . . . . . . . . . . . . 4822 209 31508

7404 74HC4094D. . . . . . . . . . . . . . . . 4822 209 15449

7405 74HC4094D. . . . . . . . . . . . . . . . 4822 209 15449

7406 74HC4094D. . . . . . . . . . . . . . . . 4822 209 15449

7408 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7409 GP1U28XP . . . . . . . . . . . . . . . . 4822 130 10165

1 Autoreverse Mech. CWC44FR02. . . . . . . 4822 691 10673

1 Non- Autoreverse Mech. CWC44FR01 . . . . 4822 691 10672

7 Flex Cable 13 pin 7.5cm. . . . . . . . . 4822 320 12245

1 Motor Assembly . . . . . . . . . . . . . 4822 361 11055

69 Spring . . . . . . . . . . . . . . . . . 4822 492 11542

102 Washer . . . . . . . . . . . . . . . . . 4822 532 12931

103 Washer . . . . . . . . . . . . . . . . . 4822 532 12932

104 Washer . . . . . . . . . . . . . . . . . 4822 532 12933

12 Pinch Arm Assembly Righ. . . . . . . . . 4822 402 10972

23 Coil Assembly. . . . . . . . . . . . . . 4822 157 11498

32 Flywheel Assembly RV . . . . . . . . . . 4822 528 11244

42 Belt AF. . . . . . . . . . . . . . . . . 4822 358 10168

105 Washer . . . . . . . . . . . . . . . . . 4822 532 12935

1 Rec/Pb Head Assembly . . . . . . . . . . 4822 249 10552

10 Pinch Arm Assembly Left. . . . . . . . . 4822 402 10973

31 Flywheel Assembly LV . . . . . . . . . . 4822 528 11211

33 Connector Socket 13pin . . . . . . . . . 4822 267 10756

34 Photo Sensor . . . . . . . . . . . . . . 4822 130 10205

35 Mode Switch MSW-1722NCV. . . . . . . . . 4822 277 11531

39 Leaf Switch. . . . . . . . . . . . . . . 4822 278 90613

42 Belt . . . . . . . . . . . . . . . . . . 4822 358 10169

65 Spring . . . . . . . . . . . . . . . . . 4822 492 11546

101 Washer . . . . . . . . . . . . . . . . . 4822 532 12934

1 Rec/Pb Head Assembly-MS15RAA2N1. . . . . 4822 249 10397

2 Erase Head . . . . . . . . . . . . . . . 4822 249 40303

42 Belt BF. . . . . . . . . . . . . . . . . 4822 358 10235

45 680R 1% 0,4W . . . . . . . . . . . . . . 4822 050 16801

1770 Flex Cable Socket 13 Pin . . . . . . . . 4822 267 10738

2621 1nF 10% 50V. . . . . . . . . . . . . . . 5322 122 34123

2622 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2623 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2624 100nF 10% 16V. . . . . . . . . . . . . . 4822 126 13296

2625 100nF 10% 16V. . . . . . . . . . . . . . 4822 126 13296

2701 150pF 2% 63V . . . . . . . . . . . . . . 5322 122 33538

2702 150pF 2% 63V . . . . . . . . . . . . . . 5322 122 33538

2703 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2704 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2705 220pF 5% 50V . . . . . . . . . . . . . . 4822 122 33575

2706 220pF 5% 50V . . . . . . . . . . . . . . 4822 122 33575

2707 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2708 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2709 330pF 5% 50V . . . . . . . . . . . . . . 5322 122 31863

2710 330pF 5% 50V . . . . . . . . . . . . . . 5322 122 31863

2711 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2712 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2713 10uF 20% 50V . . . . . . . . . . . . . . 4822 124 41579

2714 10uF 20% 50V . . . . . . . . . . . . . . 4822 124 41579

2715 220uF 20% 16V. . . . . . . . . . . . . . 4822 124 40196

2716 220uF 20% 16V. . . . . . . . . . . . . . 4822 124 40196

2717 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2718 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2719 33nF 5% 63V. . . . . . . . . . . . . . . 4822 126 12105

2720 33nF 5% 63V. . . . . . . . . . . . . . . 4822 126 12105

2721 6,8nF 10% 63V. . . . . . . . . . . . . . 5322 122 31866

2722 6,8nF 10% 63V. . . . . . . . . . . . . . 5322 122 31866

2723 15nF 5% 63V. . . . . . . . . . . . . . . 4822 126 13188

2724 15nF 5% 63V. . . . . . . . . . . . . . . 4822 126 13188

2725 4,7nF 10% 63V. . . . . . . . . . . . . . 5322 126 10223

2726 4,7nF 10% 63V. . . . . . . . . . . . . . 5322 126 10223

2727 1 nF 10% 50V . . . . . . . . . . . . . . 5322 122 34123

3537 470k 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20474

3538 47R 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52195

3539 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3541 1 k 2% 0,25W . . . . . . . . . . . . . . 4822 051 10102

3543 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3544 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3545 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3546 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3547 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

3548 1k2%0,25W. . . . . . . . . . . . . . . . 4822 051 10102

3549 10k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83864

3553 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3554 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3555 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3556 560R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20561

3557 330R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20331

3558 10k1%0,1W. . . . . . . . . . . . . . . . 4822 117 10833

3559 1M5%0,1W . . . . . . . . . . . . . . . . 4822 051 20105

4400 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4401 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4402 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4403 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4405 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4406 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4407 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4408 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4411 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4413 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4414 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4415 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4417 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4418 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4419 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4420 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4421 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4423 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4424 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4425 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4426 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4427 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4428 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4429 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4430 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4431 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4435 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4436 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4437 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4438 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4440 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4441 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4442 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4443 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4444 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4445 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4446 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4447 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4448 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4449 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4450 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

5400 Ceram Resonator 8MHz . . . . . . . . . . 4822 242 72066

5401 X'tal Resonator 32,768kHz. . . . . . . . 4822 242 70938

5402 Coil 2,2uH 5%. . . . . . . . . . . . . . 4822 157 11477

6400 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6401 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6402 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6403 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6404 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6405 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6406 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6407 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6408 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6409 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6410 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6411 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6412 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6413 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6414 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6415 LTL-1CHGE. . . . . . . . . . . . . . . . 4822 130 10791

6416 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6417 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6418 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6420 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6421 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6422 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6423 1 N4003G . . . . . . . . . . . . . . . . 4822 130 31878

6424 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6425 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6426 1 N4003G . . . . . . . . . . . . . . . . 4822 130 31878

6428 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6429 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6431 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6432 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

ETF6 Tape Module

ETF6 Tape Module

3 Screw M2x16

9 Screw C3x10

Tape Mechanism Motor

Tape Mechanism Motor

4 Screw M2.6x4
5 Screw M2x3

Play Mechanism

Play Mechanism

ETF6 Non-Dolby Board

ETF6 Non-Dolby Board

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 3

3734 1k 2% 0.25W. . . . . . . . . . . . . . . 4822 051 10102

3735 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3736 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3741 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3742 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3743 1k2 5% 0,1 W For Autoreverse. . . . . . 4822 051 20122

3743 1k 2% 0,25W For Non-autoreverse. . . . . 4822 051 10102

3744 1k2 5% 0,1 W For Autoreverse . . . . . . 4822 051 20122

3744 1k 2% 0,25W For Non-autoreverse. . . . . 4822 051 10102

3745 3k3 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20332

3746 3k3 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20332

3748 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3749 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3751 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3752 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3753 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3754 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3755 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3756 220k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20224

3757 220k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20224

3758 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3759 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3760 120R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20121

3761 10k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83864

3762 820R 1% 0,1W . . . . . . . . . . . . . . 4822 117 11454

3763 150k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20154

3764 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3765 39k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20393

3766 4M7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20475

3767 4M7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20475

3768 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3769 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3769 8k2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20822

3770 1k5 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11139

3771 1k2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20122

3772 4k7 5% 0,1 W For Autoreverse . . . . . . 4822 051 20472

3772 5k6 5% 0,1 W For Non-autoreverse . . . . 4822 051 20562

3773 Trimmer 4k7 30% 0,1W . . . . . . . . . . 5322 100 11542

3774 10k 1% 0,1 W For Autoreverse . . . . . . 4822 117 10833

3774 8k2 5% 0,1 W For Non-autoreverse . . . . 4822 051 20822

3775 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3776 6k8 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11507

3777 150R 1% 0,1 W. . . . . . . . . . . . . . 4822 117 10353

S 3778 6R8 5% 0,33W . . . . . . . . . . . . . . 4822 052 10688

3779 330k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20334

3780 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3781 4M7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20475

3784 1k 2% 0.25W. . . . . . . . . . . . . . . 4822 051 10102

3786 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3787 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3788 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3789 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

4701 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4702 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4703 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4704 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4705 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4706 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4707 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4708 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4709 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4710 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4711 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4712 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4713 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4714 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4715 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4716 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4717 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4718 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4719 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4720 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4721 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4722 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4723 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4724 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4725 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4726 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4727 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

7624 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7710 HEF4952BT. . . . . . . . . . . . . . . . 4822 209 32919

7720 AN7318S. . . . . . . . . . . . . . . . . 4822 209 32918

7730 HEF4952BT. . . . . . . . . . . . . . . . 4822 209 32919

7740 HEF4952BT. . . . . . . . . . . . . . . . 4822 209 32919

7780 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7781 BC817-25 . . . . . . . . . . . . . . . . 4822 130 42804

7782 BC557B . . . . . . . . . . . . . . . . . 4822 130 44568

7783 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7784 BC857B . . . . . . . . . . . . . . . . . 5322 130 60508

7786 J111 . . . . . . . . . . . . . . . . . . 4822 130 63494

7787 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7791 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

2728 1nF10% 50V . . . . . . . . . . . . . . . 5322 122 34123

2729 27nF 10% 63V . . . . . . . . . . . . . . 4822 122 32541

2730 27nF 10% 63V . . . . . . . . . . . . . . 4822 122 32541

2733 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2734 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2735 100nF 10% 16V. . . . . . . . . . . . . . 4822 126 13296

2737 100nF 10% 16V. . . . . . . . . . . . . . 4822 126 13296

2738 10On F 10% 16V . . . . . . . . . . . . . 4822 126 13296

2741 22nF +80/-20% 25V. . . . . . . . . . . . 4822 126 11585

2742 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

2743 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

2744 100n F 10% 16V . . . . . . . . . . . . . 4822 126 13296

2760 100nF 10% 16V. . . . . . . . . . . . . . 4822 126 13296

2761 220uF 20% 25V. . . . . . . . . . . . . . 4822 124 22263

2762 4,7uF 20% 63V. . . . . . . . . . . . . . 4822 124 40246

2763 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2765 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2769 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2770 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2780 22uF 50V . . . . . . . . . . . . . . . . 4822 124 81151

2781 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2782 4,7nF 10% 63V. . . . . . . . . . . . . . 5322 126 10223

2784 15nF 10% 50V . . . . . . . . . . . . . . 4822 121 51305

2785 1 uF 20% 63V . . . . . . . . . . . . . . 4822 124 40242

2786 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2787 33nF 5% 63V. . . . . . . . . . . . . . . 4822 126 12105

3601 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3602 27k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20273

3603 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3604 56k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20563

3605 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3606 120k 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20124

3607 2k2 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52256

3608 27k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20273

3609 2k2 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52256

3610 120k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20124

3611 2k2 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52256

3612 56k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20563

3613 27k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20273

3614 27k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20273

3616 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3618 8k2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20822

3620 Trimmer 4k7 30% 0,1W . . . . . . . . . . 5322 100 11542

3623 100k 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20104

3624 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3625 1k 2% 0.25W. . . . . . . . . . . . . . . 4822 051 10102

3626 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

3628 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3630 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3672 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3674 4k7 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52283

3676 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3678 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3679 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3680 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3685 100k 5% 0,5W . . . . . . . . . . . . . . 4822 116 52234

3686 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3701 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3702 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3703 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3704 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3705 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3706 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3707 10OR 5% 0,1 W . . . . . . . . . . . . . 4822 051 20101

3708 100R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20101

3709 6R8 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20688

3710 6R8 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20688

3711 150k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20154

3712 150k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20154

3713 10R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20109

3714 10R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20109

3715 1k8 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20182

3716 1k8 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20182

3717 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3718 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3719 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3720 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3721 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3722 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3723 12k 1% 0,1W For Autoreverse. . . . . . . 4822 117 11383

3723 15k 5% 0,1 W For Non-autoreverse . . . . 4822 051 20153

3724 12k 1% 0,1W For Autoreverse. . . . . . . 4822 117 11383

3724 15k 5% 0,1 W For Non-autoreverse . . . . 4822 051 20153

3725 10R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20109

3726 10R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20109

3727 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3728 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3729 2k7 1% 0,1 W . . . . . . . . . . . . . . 4822 117 12955

3730 2k7 1% 0,1 W . . . . . . . . . . . . . . 4822 117 12955

3731 6k8 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11507

3732 6k8 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11507

3733 1k 2% 0.25W. . . . . . . . . . . . . . . 4822 051 10102

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 4

1800 Flex Foil connector 12 pin . . . . . . . 4822 267 51453

1805 Flex Foil connector 15 pin . . . . . . . 4822 265 10979

1805 Flex Foil connector 23 pin . . . . . . . 4822 265 11182

1805 Flex Foil connector 18 pin . . . . . . . 4822 265 11184

1806 Flex Foil connector 15 pin . . . . . . . 4822 265 10981

1806 Flex Foil connector 23 pin top entry . . 4822 267 10757

1806 Flex Foil connector 18 pin top entry . . 4822 265 11185

1860 Flex Foil connector 4 pin side entry . . 4822 265 11183

1880 Switch . . . . . . . . . . . . . . . . . 4822 276 13503

1881 Switch . . . . . . . . . . . . . . . . . 4822 276 13503

1882 Switch . . . . . . . . . . . . . . . . . 4822 276 13503

8002 Flex Foil 15pin length= 190mm. . . . . . 4822 320 11974

8002 Flex Foil 18pin length= 190mm. . . . . . 4822 320 12229

8002 Flex Foil 23pin length= 190mm. . . . . . 4822 320 12231

8002 Flex Foil 15pin length= 480mm. . . . . . 4822 320 12232

2800 180pF 10% 50V. . . . . . . . . . . . . . 4822 126 10053

2801 220pF 10% 50V. . . . . . . . . . . . . . 4822 122 10466

2802 180pF 10% 50V. . . . . . . . . . . . . . 4822 126 10053

2803 220pF 10% 50V. . . . . . . . . . . . . . 4822 122 10466

2804 330pF 10% 50V. . . . . . . . . . . . . . 4822 126 12787

2805 220pF 10% 50V. . . . . . . . . . . . . . 4822 122 10466

2806 220pF 10% 50V. . . . . . . . . . . . . . 4822 122 10466

2807 1,5nF 10% 16V. . . . . . . . . . . . . . 4822 126 12878

2808 220pF 10% 50V. . . . . . . . . . . . . . 4822 122 10466

2809 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2810 560pF 10% 50V. . . . . . . . . . . . . . 4822 122 10459

2811 220pF 10% 50V. . . . . . . . . . . . . . 4822 122 10466

2812 82pF 5% 50V. . . . . . . . . . . . . . . 4822 122 10319

2813 82pF 5% 50V. . . . . . . . . . . . . . . 4822 122 10319

2814 150pF 10% 50V. . . . . . . . . . . . . . 4822 122 33849

2815 27pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33192

2817 150pF 10% 50V. . . . . . . . . . . . . . 4822 122 33849

2819 47pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33848

2820 47pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33848

2821 15pF 5% 50V. . . . . . . . . . . . . . . 4822 122 10462

2822 2,2nF 10% 16V. . . . . . . . . . . . . . 4822 126 12339

2823 47pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33848

2824 22nF 20% 50V . . . . . . . . . . . . . . 4822 126 11585

2825 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2826 470uF 20% 16V. . . . . . . . . . . . . . 4822 124 23624

2827 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2828 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2829 10uF 20% 50V . . . . . . . . . . . . . . 4822 124 41579

2830 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2831 4,7uF 20% 50V. . . . . . . . . . . . . . 4822 124 12032

2832 4,7uF 20% 50V. . . . . . . . . . . . . . 4822 124 12032

2833 22pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33191

2834 22pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33191

2835 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2837 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2838 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2839 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2840 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2841 1,2nF 10% 16V. . . . . . . . . . . . . . 4822 122 10574

2842 10nF 20% 16V . . . . . . . . . . . . . . 4822 121 51387

2843 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2844 1,2nF 10% 16V. . . . . . . . . . . . . . 4822 122 10574

2845 10nF 20% 16V . . . . . . . . . . . . . . 4822 121 51387

2846 22nF 20% 50V . . . . . . . . . . . . . . 4822 126 11585

2847 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2849 22nF 20% 50V . . . . . . . . . . . . . . 4822 126 11585

2850 1nF 10% 50V. . . . . . . . . . . . . . . 4822 122 33197

2851 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2852 470uF 20% 16V. . . . . . . . . . . . . . 4822 124 80857

2853 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2856 47pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33848

2859 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2860 10uF 20% 50V . . . . . . . . . . . . . . 4822 124 41579

2861 10uF 20% 50V . . . . . . . . . . . . . . 4822 124 41579

2862 2,2nF 10% 16V. . . . . . . . . . . . . . 4822 126 12339

2863 2,2nF 10% 16V. . . . . . . . . . . . . . 4822 126 12339

2864 47pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33848

2866 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2867 47pF 5% 50V. . . . . . . . . . . . . . . 4822 122 33848

2868 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2869 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2870 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2871 22nF 20% 50V . . . . . . . . . . . . . . 4822 126 11585

2872 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2873 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2874 22nF 20% 50V . . . . . . . . . . . . . . 4822 126 11585

2875 22nF 20% 50V . . . . . . . . . . . . . . 4822 126 11585

2876 470uF 20% 16V. . . . . . . . . . . . . . 4822 124 80857

2877 82pF 5% 50V. . . . . . . . . . . . . . . 4822 122 10319

2878 220pF 10% 50V. . . . . . . . . . . . . . 4822 122 10466

2879 220pF 10% 50V. . . . . . . . . . . . . . 4822 122 10466

2880 10nF 20% 16V . . . . . . . . . . . . . . 4822 121 51387

2884 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2887 100nF 20% 50V. . . . . . . . . . . . . . 4822 126 12882

2890 470uF 20% 16V. . . . . . . . . . . . . . 4822 124 23624

2891 10uF 20% 16V . . . . . . . . . . . . . . 4822 124 12125

3700 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

7792 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

4728 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4729 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4730 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4731 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4732 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4733 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4734 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4735 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4736 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4737 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4738 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4739 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4740 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4741 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4742 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4781 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4790 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4794 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4795 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

5701 Coil 2,2uH 10% . . . . . . . . . . . . . 4822 156 21721

5703 Osc Coil 100kHz. . . . . . . . . . . . . 4822 156 20946

6611 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6612 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6614 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6770 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6771 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6772 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6773 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6774 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6775 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6776 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6777 BZX79-F8V2 . . . . . . . . . . . . . . . 4822 130 34382

6778 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6782 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6785 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6786 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

7610 HEF4094BT. . . . . . . . . . . . . . . . 5322 209 11306

7612 BC807-25 . . . . . . . . . . . . . . . . 5322 130 60845

7613 BC807-25 . . . . . . . . . . . . . . . . 5322 130 60845

7614 BC807-25 . . . . . . . . . . . . . . . . 5322 130 60845

7616 BC857B . . . . . . . . . . . . . . . . . 5322 130 60508

7618 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7619 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7620 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7622 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7623 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

MECHANICAL PARTS - 3DCD

MECHANICAL PARTS - 3DCD MODULE

POLYLUBGLY801 (GREASE) . . . . . . . . . 4822 390 10136

3 GUIDE LEFT . . . . . . . . . . . . . . . 4822 463 11008

4 GUIDE RIGHT. . . . . . . . . . . . . . . 4822 463 11009

21 DRAWER . . . . . . . . . . . . . . . . . 4822 441 11615

22 BRACKET TUMBLER. . . . . . . . . . . . . 4822 402 10088

38 SCREW M2,6X3,5 . . . . . . . . . . . . . 4822 502 12548

39 SCREW M2,6X3,5 . . . . . . . . . . . . . 4822 502 12548

40 SLIDE. . . . . . . . . . . . . . . . . . 4822 463 11011

41 CONTROL DISC . . . . . . . . . . . . . . 4822 522 10509

42 GEAR WREEL . . . . . . . . . . . . . . . 4822 522 10492

43 PULLEY . . . . . . . . . . . . . . . . . 4822 528 10937

44 IDLER WHEEL. . . . . . . . . . . . . . . 4822 522 10493

45 BELT . . . . . . . . . . . . . . . . . . 4822 358 10115

46 ECCENTRIC GEAR WHEEL . . . . . . . . . . 4822 466 10735

50 WASHER . . . . . . . . . . . . . . . . . 4822 532 12364

51 WASHER . . . . . . . . . . . . . . . . . 4822 532 12364

52 WASHER . . . . . . . . . . . . . . . . . 4822 532 12364

53 WASH ER. . . . . . . . . . . . . . . . . 4822 532 12364

35 CAROUSEL MOTOR . . . . . . . . . . . . . 4822 361 10753

70 CAROUSEL MOTOR . . . . . . . . . . . . . 4822 361 10753

73 SCREW M2,6X3,5 . . . . . . . . . . . . . 4822 502 12548

74 SCREW M2,6X3,5 . . . . . . . . . . . . . 4822 502 12548

80 PULLEY . . . . . . . . . . . . . . . . . 4822 528 10937

81 GEAR DRAWER. . . . . . . . . . . . . . . 4822 522 10494

82 BELT . . . . . . . . . . . . . . . . . . 4822 358 10115

83 WASHER . . . . . . . . . . . . . . . . . 4822 532 12364

84 WASHER . . . . . . . . . . . . . . . . . 4822 532 12364

95 SUPPORT. . . . . . . . . . . . . . . . . 4822 404 10894

96 SUSPENSION . . . . . . . . . . . . . . . 4822 325 50215

97 SUSPENSION . . . . . . . . . . . . . . . 4822 325 50215

98 SUSPENSION . . . . . . . . . . . . . . . 4822 325 50215

99 SUSPENSION . . . . . . . . . . . . . . . 4822 325 50215

100 CD DRIVE VAM1201 . . . . . . . . . . . . 4822 691 10615

115 CAROUSEL . . . . . . . . . . . . . . . . 4822 466 10736

117 BUSH DRAWER. . . . . . . . . . . . . . . 4822 532 12365

120 GROMMET. . . . . . . . . . . . . . . . . 4822 532 51756

121 GROMMET. . . . . . . . . . . . . . . . . 4822 532 51756

123 SWITCH BRACKET . . . . . . . . . . . . . 4822 402 10085

125 DISC CLAMP . . . . . . . . . . . . . . . 4822 401 11708

140 PLATE. . . . . . . . . . . . . . . . . . 4822 466 10734

Electrical Parts-3CDC Mo

Electrical Parts-3CDC Module

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 5

3843 8,2k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52303

3844 560 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52226

3844 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3845 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3846 8,2k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52303

3847 680 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52228

3847 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3848 8,2k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52303

3849 8,2k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52303

3850 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3851 3,3 ohm NFR25. . . . . . . . . . . . . . 4822 052 10338

3852 3,3 ohm NFR25. . . . . . . . . . . . . . 4822 052 10338

3853 3,3 ohm NFR25. . . . . . . . . . . . . . 4822 052 10338

3856 330 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52219

3856 1 ohm 5% 0,5W. . . . . . . . . . . . . . 4822 116 80176

3857 1k ohm 5% 0,2W . . . . . . . . . . . . . 4822 050 11002

3858 22k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52257

3859 22k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52257

3860 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3861 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3862 100 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52175

3863 100 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52175

3864 100 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52175

3865 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3866 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3867 100k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52234

3868 33 ohm 5% 0,5W . . . . . . . . . . . . . 4822 116 52191

3869 100 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52175

3870 560 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52226

3871 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3872 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3873 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3874 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3875 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3876 220k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 83874

3877 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3878 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

S 1201 Mains Socket . . . . . . . . . . . . . . 4822 265 31015

S 1201 Mains Socket /37 . . . . . . . . . . . . 4822 265 31016

S 1202 Voltage Selector /21/21M . . . . . . . . 4822 272 10269

S 1205 Fuse T2A 250V/21/21M . . . . . . . . . . 4822 071 52002

S 1206 Fuse T4A 250V. . . . . . . . . . . . . . 4822 071 54002

S 1206 Fuse T5A 250V/37 . . . . . . . . . . . . 4822 071 55002

S 1207 Fuse T5A 250V. . . . . . . . . . . . . . 4822 071 55002

S 1208 Fuse T315mA 250V . . . . . . . . . . . . 4822 071 53151

1322 Loudspeaker Socket FW356C. . . . . . . . 4822 267 31176

1323 Loudspeaker Socket FW358C. . . . . . . . 4822 265 10463

1324 Headphone Socket . . . . . . . . . . . . 4822 267 40898

1325 Cinch Socket - Sub-Woofer out. . . . . . 4822 267 31729

1431 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1432 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1433 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1434 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1435 Tact Switch. . . . . . . . . . . . . . . 4822 276 13114

1507 Aux Socket . . . . . . . . . . . . . . . 4822 265 20553

1508 Flex Socket 13 pins. . . . . . . . . . . 4822 267 10738

1509 Flex Socket 15 pins. . . . . . . . . . . 4822 265 10981

1642 Mic-in Socket. . . . . . . . . . . . . . 4822 267 40898

2220 100nF 5% 63V . . . . . . . . . . . . . . 5322 121 42386

2221 100nF 5% 63V . . . . . . . . . . . . . . 5322 121 42386

2222 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2223 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2224 47nF 5% 250V . . . . . . . . . . . . . . 4822 121 43526

2225 3300uF 20% 16V . . . . . . . . . . . . . 4822 124 40784

2226 220uF 20% 25V. . . . . . . . . . . . . . 4822 124 22263

2227 100uF 20% 63V. . . . . . . . . . . . . . 4822 124 40255

2228 47uF 20% 50V . . . . . . . . . . . . . . 4822 124 41751

2229 100nF 5% 63V . . . . . . . . . . . . . . 5322 121 42386

2230 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2243 4700uF 20% 35V . . . . . . . . . . . . . 4822 124 80563

2245 1000uF 20% 16V . . . . . . . . . . . . . 4822 123 14024

2321 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2322 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2323 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2324 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2327 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2328 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2331 33pF 5% 50V. . . . . . . . . . . . . . . 5322 122 32659

2332 33pF 5% 50V. . . . . . . . . . . . . . . 5322 122 32659

2333 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2334 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2335 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2336 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2337 4,7uF 20% 63V. . . . . . . . . . . . . . 4822 124 40246

2338 4,7uF 20% 63V. . . . . . . . . . . . . . 4822 124 40246

2339 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2340 4,7nF 10% 63V. . . . . . . . . . . . . . 5322 126 10223

2341 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2342 100uF 20% 25V. . . . . . . . . . . . . . 4822 124 81029

3701 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

3702 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

3703 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

3704 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

3705 47 ohm 5% 0.5W . . . . . . . . . . . . . 4822 116 52195

3706 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

3707 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

3708 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

3710 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3711 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3717 1 ohm 5% 0,5W. . . . . . . . . . . . . . 4822 116 80176

3720 10 ohm 5% 0,5W . . . . . . . . . . . . . 4822 116 52176

3721 470 ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83883

3725 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3726 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3800 120k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52239

3801 10k ohm 5% ,5W . . . . . . . . . . . . . 4822 116 83864

3802 120k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52239

3803 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3804 56k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52291

3805 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3806 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3807 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3808 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3809 100 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52175

3810 1k ohm 5% 0,2W . . . . . . . . . . . . . 4822 050 11002

3812 47k ohm 5% 0.16W . . . . . . . . . . . . 4822 116 83884

3813 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3816 3,3k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52269

3879 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3880 330 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52219

3881 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3882 47k ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83884

3883 100k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52234

3884 3,9k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52276

3885 100k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52234

3886 47k ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83884

3887 220 ohm 5% . . . . . . . . . . . . . . . 4822 052 10221

3888 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3889 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3890 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3891 330k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52272

3893 22k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52257

3894 33 ohm 5% 0,5W . . . . . . . . . . . . . 4822 116 52191

3895 10 ohm 5% 0,5W . . . . . . . . . . . . . 4822 116 52176

3896 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3897 560 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52226

3898 560 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52226

3899 180 ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52213

1810 CRYSTAL 8MHz . . . . . . . . . . . . . . 4822 242 10849

1810 CERAMIC RES. 8,46MHz . . . . . . . . . . 4822 242 73557

5801 4,7uH. . . . . . . . . . . . . . . . . . 4822 157 71249

6871 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6872 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6873 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6874 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6875 BZX79-B5V1 . . . . . . . . . . . . . . . 4822 130 34233

7808 BC337-40 . . . . . . . . . . . . . . . . 4822 130 41344

7874 BC547B . . . . . . . . . . . . . . . . . 4822 130 40959

7875 BC547B . . . . . . . . . . . . . . . . . 4822 130 40959

7800c SAA7378GP (Signal Processor) . . . . . . 4822 209 12752

7801c PC74HCU04T (HF Amplifier). . . . . . . . 5322 209 11517

7806 TDA7073A/N2 (Servo Driver) . . . . . . . 4822 209 32852

7807 TDA7073A/N2 (Motor Driver) . . . . . . . 4822 209 32852

7810 OPTICAL OUT UNIT . . . . . . . . . . . . 4822 130 10845

7851 TDA1311 A/N2(DAC). . . . . . . . . . . . 4822 209 32421

7871 TDA7073A/N2 (Motor Driver) . . . . . . . 4822 209 32852

7873 HEF4094BP (Shift Register) . . . . . . . 5322 209 10421

7876 LC89170M (CD Text) . . . . . . . . . . . 4822 209 16143

3817 6,8k ohm 5% 0,16W. . . . . . . . . . . . 4822 116 83961

3818 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3819 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3820 3,3k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52269

3821 3,3k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52269

3822 22k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52257

3823 3,3k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52269

3824 3,3k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52269

3825 1k ohm 5% 0.2W . . . . . . . . . . . . . 4822 050 11002

3826 22k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52257

3827 390k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52278

3828 22k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52257

3830 1M ohm 5% 0,5W . . . . . . . . . . . . . 4822 116 52235

3831 22k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 52257

3832 470 ohm 5% 0,16W . . . . . . . . . . . . 4822 116 83883

3833 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

3834 4,7k ohm 5% 0,5W . . . . . . . . . . . . 4822 116 52283

3837 1k ohm 5% 0.2W . . . . . . . . . . . . . 4822 050 11002

3838 1k ohm 5% 0,2W . . . . . . . . . . . . . 4822 050 11002

3839 150k ohm 5% 0,16W. . . . . . . . . . . . 4822 116 52245

3840 150k ohm 5% 0,16W. . . . . . . . . . . . 4822 116 52245

3841 6,8k ohm 5% 0,16W. . . . . . . . . . . . 4822 116 83961

3842 10k ohm 5% 0,5W. . . . . . . . . . . . . 4822 116 83864

S = Safety Part Be sure to use exact replacement part.

Combi Board

Combi Board

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 6

2565 330pF 10% 63V. . . . . . . . . . . . . . 4822 122 33805

2566 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2567 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2568 68pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13694

2569 68pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13694

2570 10uF 20% 50V . . . . . . . . . . . . . . 4822 124 41579

2572 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2573 4,7uF 20% 63V. . . . . . . . . . . . . . 4822 124 40246

2574 4,7uF 20% 63V. . . . . . . . . . . . . . 4822 124 40246

2575 47pF 1 % 63V . . . . . . . . . . . . . . 4822 126 13692

2576 47pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13692

2577 470uF 20% 10V. . . . . . . . . . . . . . 4822 124 80195

2578 100uF 20% 25V. . . . . . . . . . . . . . 4822 124 81029

2579 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2580 100uF 20% 10V. . . . . . . . . . . . . . 4822 124 41584

2581 100uF 20% 10V. . . . . . . . . . . . . . 4822 124 41584

2582 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2583 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2584 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2585 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2586 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2587 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2588 330pF 10% 63V. . . . . . . . . . . . . . 4822 122 33805

2589 330pF 10% 63V. . . . . . . . . . . . . . 4822 122 33805

2590 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2591 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2592 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2594 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2595 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2596 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2597 1,5nF 10% 63V. . . . . . . . . . . . . . 5322 122 31865

2641 4,7nF 10% 63V. . . . . . . . . . . . . . 5322 126 10223

2642 100nF 5% 63V . . . . . . . . . . . . . . 5322 121 42386

2643 1nF 10% 50V. . . . . . . . . . . . . . . 5322 122 34123

2644 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2645 0,47uF 20% 63V . . . . . . . . . . . . . 4822 124 41407

2647 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2648 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2649 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2650 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2651 0,47uF 20% 63V . . . . . . . . . . . . . 4822 124 41407

2652 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

2653 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

2654 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

3208 10M 5% 0,5W /37. . . . . . . . . . . . . 4822 053 21106

3209 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3210 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3211 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3212 10R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20109

3213 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

3214 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3215 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3242 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3243 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3244 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3245 4R7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20478

3246 33R 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52191

3247 33R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20339

3248 68R 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52199

3249 33R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20339

3250 68R 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52199

3251 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3252 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

3253 10R 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20109

3254 10R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20109

3255 120R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20121

3256 10k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83864

3257 10k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83864

3258 4k7 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52283

3259 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3260 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3261 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3263 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3264 5k6 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52289

3265 22k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52257

3266 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3268 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3269 2k2 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52256

3271 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

3272 120R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20121

3273 33R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20339

3321 3k3 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20332

3322 3k3 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20332

3325 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3326 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3328 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3329 3k3 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20332

3330 3k3 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20332

3331 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3332 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3333 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3334 4k7 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20472

2343 22pF 5% 50V. . . . . . . . . . . . . . . 5322 122 32658

2344 22pF 5% 50V. . . . . . . . . . . . . . . 5322 122 32658

2345 100nF +80/-20% 50V . . . . . . . . . . . 4822 126 14118

2346 100nF +80/-20% 50V . . . . . . . . . . . 4822 126 14118

2347 220nF 5% 63V . . . . . . . . . . . . . . 4822 121 42408

2348 220nF 5% 63V . . . . . . . . . . . . . . 4822 121 42408

2349 220nF 5% 63V . . . . . . . . . . . . . . 4822 121 42408

2350 220nF 5% 63V . . . . . . . . . . . . . . 4822 121 42408

2351 220uF 20% 25V. . . . . . . . . . . . . . 4822 124 22263

2352 220uF 20% 25V. . . . . . . . . . . . . . 4822 124 22263

2353 4,7uF 20% 63V. . . . . . . . . . . . . . 4822 124 40246

2354 4,7uF 20% 63V. . . . . . . . . . . . . . 4822 124 40246

2355 2,2nF 20% 50V. . . . . . . . . . . . . . 4822 122 33175

2356 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2357 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2358 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2359 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2360 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

2361 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

2362 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2363 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2364 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2365 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2366 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2367 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2400 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2401 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2402 1nF 10% 50V. . . . . . . . . . . . . . . 5322 122 34123

2403 100nF +80/-20% 50V . . . . . . . . . . . 4822 126 14118

2405 22uF 50V . . . . . . . . . . . . . . . . 4822 124 81151

2501 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2502 680pF 10% 63V. . . . . . . . . . . . . . 4822 122 32535

2503 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2504 100uF 20% 10V. . . . . . . . . . . . . . 4822 124 41584

2505 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2506 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2507 22uF 50V. . . . . . . . . . . . . . . . 4822 124 81151

2508 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2509 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2510 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2511 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2512 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2513 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2514 1uF16V . . . . . . . . . . . . . . . . . 4822 126 13836

2515 1uF16V . . . . . . . . . . . . . . . . . 4822 126 13836

2516 100nF 10% 16V. . . . . . . . . . . . . . 4822 126 13296

2517 100nF 10% 16V. . . . . . . . . . . . . . 4822 126 13296

2518 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2519 470pF 10% 63V. . . . . . . . . . . . . . 5322 122 34099

2520 1nF 10% 50V. . . . . . . . . . . . . . . 5322 122 34123

2521 1nF 10% 50V. . . . . . . . . . . . . . . 5322 122 34123

2522 4,7nF 10% 63V. . . . . . . . . . . . . . 5322 126 10223

2523 4,7nF 10% 63V. . . . . . . . . . . . . . 5322 126 10223

2524 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2525 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2526 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2527 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2528 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2529 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2530 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2531 180pF 5% 63V . . . . . . . . . . . . . . 4822 126 10326

2532 560pF5%63V . . . . . . . . . . . . . . . 5322 116 80853

2533 560pF5%63V . . . . . . . . . . . . . . . 5322 116 80853

2534 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2535 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2536 470uF 20% 10V. . . . . . . . . . . . . . 4822 124 80195

2537 47nF 10% 63V . . . . . . . . . . . . . . 4822 126 13751

2538 47nF 10% 63V . . . . . . . . . . . . . . 4822 126 13751

2539 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2540 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2541 47nF 10% 63V . . . . . . . . . . . . . . 4822 126 13751

2542 47nF 10% 63V . . . . . . . . . . . . . . 4822 126 13751

2543 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2544 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2545 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2546 100nF10%16V. . . . . . . . . . . . . . . 4822 126 13296

2547 470nF +80/-20% 16V . . . . . . . . . . . 4822 126 13869

2548 470nF +80/-20% 16V . . . . . . . . . . . 4822 126 13869

2549 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2550 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2551 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2552 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2553 330pF 10% 63V. . . . . . . . . . . . . . 4822 122 33805

2554 330pF 10% 63V. . . . . . . . . . . . . . 4822 122 33805

2555 330pF 10% 63V. . . . . . . . . . . . . . 4822 122 33805

2556 330pF 10% 63V. . . . . . . . . . . . . . 4822 122 33805

2559 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2560 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2561 47nF 10% 63V . . . . . . . . . . . . . . 4822 126 13751

2562 100nF +80/-20% 50V . . . . . . . . . . . 4822 126 14118

2563 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2564 330pF 10% 63V. . . . . . . . . . . . . . 4822 122 33805

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 7

3523 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3524 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3525 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3526 56k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11148

3527 56k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11148

3528 33k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20333

3529 33k 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20333

3530 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3531 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3532 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3533 22k 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20223

3534 150k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20154

3535 150k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20154

3536 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3537 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3538 220k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20224

3539 220k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20224

3540 470k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20474

3541 470k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20474

3542 10R 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52176

3543 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3544 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3545 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3546 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3547 330k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20334

3548 330k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20334

3549 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3550 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3551 2R2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20228

3552 2R2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20228

3553 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3554 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3556 6k8 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11507

3557 6k8 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11507

3558 2M2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20225

3559 2M2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20225

3560 470R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20471

3561 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3562 15k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20153

3563 15k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20153

3564 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3565 220R 1% 0.1W . . . . . . . . . . . . . . 4822 117 11503

3566 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3567 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3568 15k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20153

3569 15k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20153

3570 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3571 12k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11383

3574 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3575 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3576 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3577 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3579 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3580 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3581 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3582 820R 1% 0,1 W. . . . . . . . . . . . . . 4822 117 11454

3583 820R 1% 0,1W . . . . . . . . . . . . . . 4822 117 11454

3584 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

3585 47R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20479

3586 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3587 6k8 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11507

3588 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3589 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3590 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3591 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3592 27k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20273

3593 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

3594 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

3595 27k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20273

3596 68k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20683

3597 68k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20683

3598 1k 2% 0.25W. . . . . . . . . . . . . . . 4822 051 10102

3599 1k 2% 0.25W. . . . . . . . . . . . . . . 4822 051 10102

3601 47k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83884

3602 47k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83884

3603 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3604 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3605 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3606 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3607 470k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20474

3608 470k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20474

3614 10k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83864

3615 10k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83864

3616 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3617 1k5 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11139

3618 1k5 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11139

3630 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3631 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3632 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3633 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3634 8k2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20822

3635 8k2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20822

3335 82k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11149

3336 82k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11149

3337 47R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20479

3338 47R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20479

3339 68R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20689

3340 68R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20689

3341 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

3342 1 k 2% 0.25W . . . . . . . . . . . . . . 4822 051 10102

3343 150k 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20154

3344 150k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20154

3345 6k8 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11507

3346 6k8 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11507

3347 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3348 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3349 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3350 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3351 2R2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20228

3352 2R2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20228

3353 2R2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20228

3354 2R2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20228

3355 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3356 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3357 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3358 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3359 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3360 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3361 1k8 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52249

3362 1k8 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52249

3363 1k8 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52249

3364 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83883

3365 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3366 4k7 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52283

3367 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3368 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3369 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3370 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3371 1k5 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11139

3372 10R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20109

3373 330R 5% 0,5W . . . . . . . . . . . . . . 4822 116 52219

3378 4M7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20475

3379 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3380 3k9 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20392

3381 10OR 5% 0,5W . . . . . . . . . . . . . . 4822 116 52175

3382 15k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20153

3383 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3384 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3385 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3386 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3387 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3388 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3390 8k2 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20822

3391 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3392 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3400 2k2 1% 0,1 W . . . . . . . . . . . . . . 4822 117 11449

3401 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3402 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3403 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3404 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3405 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3406 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3407 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3409 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3410 5k6 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20562

3411 100R 5% 0,5W . . . . . . . . . . . . . . 4822 116 52175

3412 100R 5% 0,5W . . . . . . . . . . . . . . 4822 116 52175

3413 100R 5% 0,5W . . . . . . . . . . . . . . 4822 116 52175

3450 330R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20331

3451 330R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20331

3452 330R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20331

3500 J111 . . . . . . . . . . . . . . . . . . 4822 052 10339

3501 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3502 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3503 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3504 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3505 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3506 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3507 68k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20683

3508 68k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20683

3509 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3510 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3511 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3512 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3513 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3514 47k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10834

3515 68k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20683

3516 68k 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20683

3517 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3518 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3519 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3520 22k 5% 0,1 W . . . . . . . . . . . . . . 4822 051 20223

3521 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3522 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 8

4565 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4566 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4568 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4569 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4570 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4571 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4572 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4573 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4601 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4602 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

5202 Choke Coil 400uH 30% . . . . . . . . . . 4822 157 71285

5321 Coil 2,2uH 5%. . . . . . . . . . . . . . 4822 157 11477

5322 Coil 2,2uH 5%. . . . . . . . . . . . . . 4822 157 11477

5324 Coil 2,2uH 5%. . . . . . . . . . . . . . 4822 157 11477

5501 Coil 2,2uH 5%. . . . . . . . . . . . . . 4822 157 11477

5502 Coil 2,2uH 5%. . . . . . . . . . . . . . 4822 157 11477

5503 Coil 18,5 Turns. . . . . . . . . . . . . 4822 157 62255

5504 Coil 18,5 Turns. . . . . . . . . . . . . 4822 157 62255

5505 Coil 18,5 Turns. . . . . . . . . . . . . 4822 157 62255

5506 Coil 18,5 Turns. . . . . . . . . . . . . 4822 157 62255

5507 Coil 2,2uH 10% . . . . . . . . . . . . . 4822 156 21721

5508 Ind. Bead EMI 100MHz . . . . . . . . . . 4822 157 53447

5640 Coil 22uH 5% . . . . . . . . . . . . . . 4822 157 11526

6220 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6221 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6222 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6223 1 N4003G . . . . . . . . . . . . . . . . 4822 130 31878

6224 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6225 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6226 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6227 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6228 BZX79-B5V6 . . . . . . . . . . . . . . . 4822 130 34173

6229 BZX79-B27. . . . . . . . . . . . . . . . 4822 130 34379

6230 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6231 BZX79-B4V7 . . . . . . . . . . . . . . . 4822 130 34174

6232 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6233 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6235 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6236 BZX79-B5V1 . . . . . . . . . . . . . . . 4822 130 34233

6237 BZX79-B5V1 . . . . . . . . . . . . . . . 4822 130 34233

6240 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6241 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6242 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6243 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6244 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6245 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6248 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6249 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6250 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6251 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6255 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6321 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6322 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6323 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6324 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6325 BZX79-B15. . . . . . . . . . . . . . . . 4822 130 34281

6326 BZX79-B18. . . . . . . . . . . . . . . . 4822 130 31024

6327 BZX79-B3V3 . . . . . . . . . . . . . . . 5322 130 31504

6328 1N4003G. . . . . . . . . . . . . . . . . 4822 130 31878

6329 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6330 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6442 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6443 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6444 LTL-1CHPE. . . . . . . . . . . . . . . . 4822 130 10792

6502 BZX79-B5V6 . . . . . . . . . . . . . . . 4822 130 34173

6549 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6550 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6551 BZX79-B9V1 . . . . . . . . . . . . . . . 4822 130 30862

6552 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

7241 BC547B . . . . . . . . . . . . . . . . . 4822 130 40959

7242 BC369. . . . . . . . . . . . . . . . . . 5322 130 44593

7243 BC547B . . . . . . . . . . . . . . . . . 4822 130 40959

7244 BC547B . . . . . . . . . . . . . . . . . 4822 130 40959

7245 BC547B . . . . . . . . . . . . . . . . . 4822 130 40959

7246 BC337-25 . . . . . . . . . . . . . . . . 4822 130 40981

7247 BC337-25 . . . . . . . . . . . . . . . . 4822 130 40981

7248 BC337-25 . . . . . . . . . . . . . . . . 4822 130 40981

7249 BC327-25 . . . . . . . . . . . . . . . . 4822 130 41246

7250 L7812CP. . . . . . . . . . . . . . . . . 4822 209 33575

7320 BC817-40 . . . . . . . . . . . . . . . . 4822 130 42615

7321 BC817-40 . . . . . . . . . . . . . . . . 4822 130 42615

7322 BC817-40 . . . . . . . . . . . . . . . . 4822 130 42615

7323 BC817-40 . . . . . . . . . . . . . . . . 4822 130 42615

7329 BDW94C . . . . . . . . . . . . . . . . . 4822 130 10847

7330 BC547B . . . . . . . . . . . . . . . . . 4822 130 40959

7331 BC857B . . . . . . . . . . . . . . . . . 5322 130 60508

7332 BC857B . . . . . . . . . . . . . . . . . 5322 130 60508

7333 BC817-40 . . . . . . . . . . . . . . . . 4822 130 42615

7391 AN7125 . . . . . . . . . . . . . . . . . 4822 209 16224

7400 BC857B . . . . . . . . . . . . . . . . . 5322 130 60508

7401 BC337-25 . . . . . . . . . . . . . . . . 4822 130 40981

7402 HEF4094BT. . . . . . . . . . . . . . . . 5322 209 11306

3636 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3637 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3638 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3639 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3641 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3643 1M 5% 0,1W . . . . . . . . . . . . . . . 4822 051 20105

3644 680R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20681

3645 2k7 1% 0,1W. . . . . . . . . . . . . . . 4822 117 12955

3647 Potm Rotary 20kA . . . . . . . . . . . . 4822 101 21204

3648 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3650 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3651 100k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20104

3652 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3653 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3655 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3656 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3657 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4200 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4201 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4202 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4203 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4205 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4206 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4207 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4208 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4209 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4210 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4211 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4212 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4213 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4214 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4215 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4216 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4217 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4218 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4219 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4220 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4244 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4500 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4502 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4504 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4506 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4508 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4509 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4510 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4511 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4512 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4513 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4514 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4515 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4516 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4517 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4518 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4519 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4520 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4521 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4522 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4523 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4524 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4525 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4526 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4527 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4528 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4529 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4530 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4531 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4532 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4534 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4535 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4536 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4537 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4539 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4540 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4541 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4543 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4544 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4545 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4546 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4547 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4549 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4550 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4551 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4554 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4555 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4556 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4557 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4558 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4559 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4561 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4562 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4563 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4564 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 9

350 Loudspeaker Box FW358C/22. . . . . . . . 4822 445 10762

350 Loudspeaker Box FW358C/37. . . . . . . . 4822 240 10284

350 Loudspeaker Box FW356C . . . . . . . . . 4822 445 10765

351 FM Aerial. . . . . . . . . . . . . . . . 4822 303 50063

351 FM Aerial 300R /37 . . . . . . . . . . . 4822 320 11094

352 Surround Box FW358C/22 . . . . . . . . . 4822 445 10761

352 Surround Box FW358C/37 . . . . . . . . . 4822 445 10756

356 Remote Control RC07102/01 (Philips). . . 4822 219 10453

vox) . . . . . . . . . . . . . . . . . . 4822 219 10451

384 AM Frame . . . . . . . . . . . . . . . . 4822 303 50082

S 385 Mains Cord . . . . . . . . . . . . . . . 4822 321 10249

S 385 Mains Cord /37 . . . . . . . . . . . . . 4822 321 10882

S 385 Mains Cord /30 . . . . . . . . . . . . . 4822 321 10954

387 lnstr. For Use FW358C/22 . . . . . . . . 4822 736 16087

387 Instr. For Use Fw358C/37 . . . . . . . . 4822 736 16112

387 lnstr. For Use FW356C/21/21M/30 . . . . 4822 736 16142

387 Instr. For Use FW356C/22 . . . . . . . . 4822 736 16143

387 Instr. For Use FW356C/34 . . . . . . . . 4822 736 16228

1456 Flex Cable 13 pin. . . . . . . . . . . . 4822 320 12246

S 5001 Mains Transformer /37. . . . . . . . . . 4822 146 10957

S 5001 Transformer Mains /22/30/34. . . . . . . 4822 146 10949

S 5001 Transformer Mains /21/21M. . . . . . . . 4822 146 10951

Cloth Frame FW358C/37. . . . . . . . . . 4822 458 10642

Cloth Frame FW356C . . . . . . . . . . . 4822 458 10645

Cloth Frame FW358C/22. . . . . . . . . . 4822 458 10646

Woofer 6R 5,25". . . . . . . . . . . . . 4822 240 10307

Tweeter 6R 2,5". . . . . . . . . . . . . 4822 240 10306

1101 Antenna Socket 300R. . . . . . . . . . . 4822 267 31505

1102 Antenna Socket Coax IEC 75R. . . . . . . 4822 267 10283

2101 100pF 5% 50V . . . . . . . . . . . . . . 5322 122 32531

2101 47pF 1 % 63V for USA . . . . . . . . . . 4822 126 13692

2102 10nF 20% 50V . . . . . . . . . . . . . . 4822 122 33177

2103 1 nF 10% 50V . . . . . . . . . . . . . . 5322 122 34123

2104 100pF 10% 50V. . . . . . . . . . . . . . 4822 122 33195

2106 Trimmer 4-20pF for LW version. . . . . . 4822 125 50355

2106 Trimmer 3-11pF 100V. . . . . . . . . . . 4822 125 60101

2107 1uF 10% 63V. . . . . . . . . . . . . . . 4822 121 51319

2108 100pF 5% 50V for LW version. . . . . . . 5322 122 32531

2109 10pF 5% 50V for LW version . . . . . . . 5322 122 32448

2120 27pF 1% 63V for LW version . . . . . . . 4822 126 13691

2120 22pF 5% 50V. . . . . . . . . . . . . . . 5322 122 32658

2122 3.3nF 10% 63V for LW version . . . . . . 4822 122 33891

2125 560pF 5% 400V. . . . . . . . . . . . . . 4822 121 51331

2126 330pF 5% 50V . . . . . . . . . . . . . . 5322 122 31863

2127 220nF +80/-20% 50V . . . . . . . . . . . 4822 126 13473

2128 10uF 20% 50V . . . . . . . . . . . . . . 4822 124 41579

2129 100uF20% 10V . . . . . . . . . . . . . . 4822 124 41584

2130 22nF+80/- 20% 25V. . . . . . . . . . . . 4822 126 11585

2131 470nF 16V. . . . . . . . . . . . . . . . 4822 122 33325

2132 470nF 16V. . . . . . . . . . . . . . . . 4822 122 33325

2131 470nF +80/- 20% 16V. . . . . . . . . . . 4822 126 13482

2132 470nF+80/-20% 16V. . . . . . . . . . . . 4822 126 13482

2133 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2134 15nF 5% 63V. . . . . . . . . . . . . . . 4822 126 13188

2134 22nF 10% 63V for USA . . . . . . . . . . 5322 122 32654

2135 0,22uF 20% 63V . . . . . . . . . . . . . 4822 124 40746

2136 15nF 5% 63V. . . . . . . . . . . . . . . 4822 126 13188

2136 22nF 10% 63V for USA . . . . . . . . . . 5322 122 32654

2137 0,22uF 20% 63V . . . . . . . . . . . . . 4822 124 40746

2138 2,2uF 20% 50V. . . . . . . . . . . . . . 4822 124 41576

2139 50V 15pF5% . . . . . . . . . . . . . . . 4822 126 14236

2140 470nF 5% 63V . . . . . . . . . . . . . . 4822 121 51252

2141 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2142 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2143 220nF +80/-20% 50V . . . . . . . . . . . 4822 126 13473

2144 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2145 220pF 5% 50V . . . . . . . . . . . . . . 4822 122 33575

2146 220pF 5% 50V . . . . . . . . . . . . . . 4822 122 33575

2147 220pF 5% 50V . . . . . . . . . . . . . . 4822 122 33575

2148 22nF+80/- 20% 25V. . . . . . . . . . . . 4822 126 11585

2149 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

2150 100nF 20% 63V. . . . . . . . . . . . . . 4822 122 31947

2152 560pF 5% 63V lor East. Europe. . . . . . 5322 116 80853

2152 33nF 5% 63V. . . . . . . . . . . . . . . 4822 126 12105

2153 12pF2%63V lor East. Europe . . . . . . . 4822 122 32139

2153 15pF2%63V. . . . . . . . . . . . . . . . 4822 122 32504

2155 Trimmer 3-11pF 100V. . . . . . . . . . . 4822 125 60101

2158 10pF 5% 50V for LW version . . . . . . . 5322 122 32448

2159 33pF 5% 50V. . . . . . . . . . . . . . . 5322 122 32659

2160 22nF 10% 63V . . . . . . . . . . . . . . 5322 122 32654

2161 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2163 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2164 470nF +80/- 20% 16V. . . . . . . . . . . 4822 126 13482

2165 100nF 20% 25V. . . . . . . . . . . . . . 4822 126 10002

2166 1nF10%50V. . . . . . . . . . . . . . . . 5322 122 34123

7501 HEF4052BT. . . . . . . . . . . . . . . . 5322 209 11102

7503 BC550C . . . . . . . . . . . . . . . . . 4822 130 41096

7504 BC550C . . . . . . . . . . . . . . . . . 4822 130 41096

7505 ON4986 . . . . . . . . . . . . . . . . . 4822 130 44568

7506 ON4986 . . . . . . . . . . . . . . . . . 4822 130 44568

7507 ON4986 . . . . . . . . . . . . . . . . . 4822 130 44568

7508 ON4986 . . . . . . . . . . . . . . . . . 4822 130 44568

7530 HEF4069UBT . . . . . . . . . . . . . . . 5322 209 14482

7537 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7538 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7539 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7540 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7541 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7542 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7543 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7544 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7545 BC857B . . . . . . . . . . . . . . . . . 5322 130 60508

7546 BC857B . . . . . . . . . . . . . . . . . 5322 130 60508

7547 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7548 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7549 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7550 BC847B . . . . . . . . . . . . . . . . . 4822 130 60511

7554 NJM4556MB. . . . . . . . . . . . . . . . 4822 209 31378

7556 BC857B . . . . . . . . . . . . . . . . . 5322 130 60508

7641 BC550C . . . . . . . . . . . . . . . . . 4822 130 41096

7642 BC550C . . . . . . . . . . . . . . . . . 4822 130 41096

7643 BC550C . . . . . . . . . . . . . . . . . 4822 130 41096

203 M3 x 6
204 D3x12
207 D3x12
238 D3x12
240 D3x12
252 D3x12
260 D3 x 30
261 D3 x 30
262 D3x12
263 D3x12
264 D3x12
265 D3 x 30
282 D3x12
283 D3x12
286 D3x12
287 D3x16
289 M3x15
291 D3x16
292 D3x12
293 D3x12
294 D3x12
309 D3 x 30
313 D3x12
314 D3x12

200 Window CDC Control . . . . . . . . . . . 4822 450 10439

201 Button Open/Close. . . . . . . . . . . . 4822 410 11635

205 Cover Tray CDC . . . . . . . . . . . . . 4822 442 01299

205 Cover Tray CDC /37 . . . . . . . . . . . 4822 442 01271

206 Badge Philips. . . . . . . . . . . . . . 4822 454 13035

206 Badge Philips-Magnavox . . . . . . . . . 4822 454 13265

209 Cabinet Front. . . . . . . . . . . . . . 4822 459 04972

209 Cabinet Front /21/21M. . . . . . . . . . 4822 459 04989

210 Plate (Foot) . . . . . . . . . . . . . . 4822 462 40683

211 Button Set DSC/DBB . . . . . . . . . . . 4822 410 11636

215 Button Set CLK/RDS/News. . . . . . . . . 4822 410 11726

216 Window Display FW358C/22 . . . . . . . . 4822 450 10498

216 Window Display FW358C/37 . . . . . . . . 4822 450 10507

216 Window Display FW356C/21/21 M/30 . . . . 4822 450 10527

216 Window Display FW356C/22/34. . . . . . . 4822 450 10528

217 Button Set Power/HSD . . . . . . . . . . 4822 410 11638

218 Button Source Select . . . . . . . . . . 4822 410 11643

220 Cover Incredible Sound . . . . . . . . . 4822 442 01268

221 Knob Volume. . . . . . . . . . . . . . . 4822 410 11653

225 Button Set Controls. . . . . . . . . . . 4822 410 11729

232 Button Incredible Sound. . . . . . . . . 4822 410 11705

235 Button Set Replay/Rec. . . . . . . . . . 4822 410 11795

241 Knob Karaoke /21/21 M. . . . . . . . . . 4822 410 11728

245 Cover Cassette Left. . . . . . . . . . . 4822 442 01301

246 Cover Cassette Right . . . . . . . . . . 4822 442 01354

247 Lens Cassette Left . . . . . . . . . . . 4822 381 11941

248 Lens Cassette Right. . . . . . . . . . . 4822 381 11942

251 Damper Assy. . . . . . . . . . . . . . . 4822 529 10322

267 Door Cassette Right. . . . . . . . . . . 4822 443 10488

268 Door Cassette Left . . . . . . . . . . . 4822 443 10487

271 Spring Cassette. . . . . . . . . . . . . 4822 492 42787

272 Spring Compression . . . . . . . . . . . 4822 492 11344

273 Spring Tension . . . . . . . . . . . . . 4822 492 11345

275 Push-Catch . . . . . . . . . . . . . . . 4822 402 10621

280 Cabinet Rear FW358C/22 . . . . . . . . . 4822 426 10623

280 Cabinet Rear FW358C/37 . . . . . . . . . 4822 426 10609

280 Cabinet Rear FW356C/21/30. . . . . . . . 4822 426 10598

280 Cabinet Rear FW356C/21M/34 . . . . . . . 4822 426 10605

280 Cabinet Rear FW356C/22 . . . . . . . . . 4822 426 10636

284 Plate (Foot) . . . . . . . . . . . . . . 4822 462 40683

327 Spacer 5mm . . . . . . . . . . . . . . . 4822 466 93148

356 Remote Control RC07102/04 (Philips-Magna

LOUDSPEAKER BOX BREAKDOW

LOUDSPEAKER BOX BREAKDOWN

ECO5 Tuner Board

ECO5 Tuner Board

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 10

7124 BC848C for LW version. . . . . . . . . . 5322 130 42136

1102 Socket Coaxial IEC 75R . . . . . . . . . 4822 267 10283

1103 JST Connector 2 pin. . . . . . . . . . . 4822 265 31184

1110 Frontend Assembly FE415-G23. . . . . . . 4822 210 10739

2102 47uF 20% 25V . . . . . . . . . . . . . . 4822 124 40433

2106 Trimmer 5,2-30pF 100V. . . . . . . . . . 4822 125 60102

2107 470nF 5% 63V . . . . . . . . . . . . . . 4822 121 51252

2108 82pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13695

2109 27pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13691

2120 33pF 5% 50V. . . . . . . . . . . . . . . 5322 122 32659

2122 3,9nF 10% 63V. . . . . . . . . . . . . . 5322 126 10465

2125 560P 1% 630V . . . . . . . . . . . . . . 4822 121 10578

2127 220nF +80/-20% 50V . . . . . . . . . . . 4822 122 32927

2128 10uF 20% 50V . . . . . . . . . . . . . . 4822 124 41579

2129 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2130 22nF +80/-20% 25V. . . . . . . . . . . . 4822 126 11585

2131 470 nF 16V . . . . . . . . . . . . . . . 4822 122 33325

2132 470 nF 16V . . . . . . . . . . . . . . . 4822 122 33325

2133 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2134 15nF 5% 63V. . . . . . . . . . . . . . . 4822 126 13188

2135 220nF +80/-20% 50V . . . . . . . . . . . 4822 122 32927

2136 15nF 5% 63V. . . . . . . . . . . . . . . 4822 126 13188

2137 220nF +80/-20% 50V . . . . . . . . . . . 4822 122 32927

2138 2,2uF 20% 50V. . . . . . . . . . . . . . 4822 124 41576

2140 470nF 5% 63V . . . . . . . . . . . . . . 4822 121 51252

2141 100nF 20% 63V. . . . . . . . . . . . . . 4822 122 31947

2142 100nF 20% 63V. . . . . . . . . . . . . . 4822 122 31947

2143 220nF +80/-20% 50V . . . . . . . . . . . 4822 122 32927

2144 1uF 20% 63V. . . . . . . . . . . . . . . 4822 124 40242

2145 220pF 5% 50V . . . . . . . . . . . . . . 4822 122 33575

2147 220pF 5% 50V . . . . . . . . . . . . . . 4822 122 33575

2148 22nF 20% 50V . . . . . . . . . . . . . . 4822 122 33809

2150 100nF 20% 63V. . . . . . . . . . . . . . 4822 122 31947

2151 50V 15pF 5%. . . . . . . . . . . . . . . 4822 126 14236

2152 82pF 1% 63V. . . . . . . . . . . . . . . 4822 126 13695

2158 100nF 20% 63V. . . . . . . . . . . . . . 4822 122 31947

2160 12pF 2% 63V. . . . . . . . . . . . . . . 4822 122 32139

2161 1nF 10% 50V. . . . . . . . . . . . . . . 5322 122 34123

2162 22uF 50V . . . . . . . . . . . . . . . . 4822 124 81151

3103 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3104 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

3107 82R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20829

3108 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3109 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3123 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3124 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3125 10k 5% 0,5W. . . . . . . . . . . . . . . 4822 116 83864

3128 2k2 5% 0.5W. . . . . . . . . . . . . . . 4822 116 52256

3129 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3130 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3131 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3132 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3134 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3137 10k 1% 0,1W. . . . . . . . . . . . . . . 4822 117 10833

3138 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3139 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3140 330R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20331

3141 56k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20563

3142 Trimmer 100k 30% 0,1W. . . . . . . . . . 4822 100 11163

3143 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3144 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

3145 2k2 1% 0,1W. . . . . . . . . . . . . . . 4822 117 11449

3146 47R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20479

3150 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

3151 68k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20683

3152 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3153 470R 5% 0,1W . . . . . . . . . . . . . . 4822 051 20471

3154 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3155 330R 5% 0,5W . . . . . . . . . . . . . . 4822 116 52219

3158 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83883

3159 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83883

3160 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83883

3161 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83883

3162 220k 5% 0,1W . . . . . . . . . . . . . . 4822 051 20224

3163 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3164 A 4R7 5% 0,33W . . . . . . . . . . . . . 4822 052 10478

3165 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3167 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3169 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3171 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3172 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3173 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3176 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3177 22k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20223

3181 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3183 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3184 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3185 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3186 1k 2% 0,25W. . . . . . . . . . . . . . . 4822 051 10102

2167 12pF2%63V. . . . . . . . . . . . . . . . 4822 122 32139

2168 82pF 1 % 63V . . . . . . . . . . . . . . 4822 126 13695

3101 5k6 5% 0,1W for East. Europe . . . . . . 4822 051 20562

3101 33k 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20333

3102 100k5%0.1W . . . . . . . . . . . . . . . 4822 051 20104

3103 18k 1%0,1W . . . . . . . . . . . . . . . 4822 117 10965

3104 180R 1%0,1W. . . . . . . . . . . . . . . 4822 117 11446

3105 220R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83872

3108 2k2 1 % 0,1 W for LW version . . . . . . 4822 117 11449

3109 4k7 5% 0,1 W for LW version. . . . . . . 4822 051 20472

3110 47R 5% 0,5W. . . . . . . . . . . . . . . 4822 116 52195

3120 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3123 4k7 5% 0,1 W for LW version. . . . . . . 4822 051 20472

3125 10k1%0,1W for LW version . . . . . . . . 4822 117 10833

3128 2k2 1 % 0,1 W for LW version . . . . . . 4822 117 11449

3132 47R 5% 0.5W. . . . . . . . . . . . . . . 4822 116 52195

3134 220k 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20224

3137 22k 5% 0,1 W for LW version. . . . . . . 4822 051 20223

3140 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3140 150R 1%0,1W. . . . . . . . . . . . . . . 4822 117 10353

3141 56k5%0,1W. . . . . . . . . . . . . . . . 4822 051 20563

3142 Trimmer 100k 30% 0,1W. . . . . . . . . . 4822 100 11163

3143 22k 5% 0,1W lor RDS version. . . . . . . 4822 051 20223

3144 1 k 2% 0,25W for RDS version . . . . . . 4822 051 10102

3145 2k21%0,1W. . . . . . . . . . . . . . . . 4822 117 11449

3146 22R 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20229

3152 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83883

3153 470R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20471

3154 150R 5% 0.5W . . . . . . . . . . . . . . 4822 116 83868

3155 470R 5% 0,1 W. . . . . . . . . . . . . . 4822 051 20471

3156 100k5%0,1W for/21/30/33only. . . . . . . 4822 051 20104

3157 100k5%0,5W for East. Europe. . . . . . . 4822 116 52234

3158 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83883

3159 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 33883

3160 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 83883

3161 470R 5% 0,5W . . . . . . . . . . . . . . 4822 116 33883

3167 220R 1%0.1W. . . . . . . . . . . . . . . 4822 117 11503

3169 150k5%0,1W . . . . . . . . . . . . . . . 4822 051 20154

3170 100k5%0,5W . . . . . . . . . . . . . . . 4822 116 52234

3171 330R 5% 0,5W . . . . . . . . . . . . . . 4822 116 52219

3176 1 k 2% 0,25W for RDS version . . . . . . 4822 051 10102

4101 OR Jumper 0805 for 2-Band only . . . . . 4822 051 20008

4102 OR Jumper 0805 for 2-Band only . . . . . 4822 051 20008

4103 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4104 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4105 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4106 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4108 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4111 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4120 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4150 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

4151 OR Jumper 0605 . . . . . . . . . . . . . 4822 051 20008

4152 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

4153 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

4154 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

4155 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

4156 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

4157 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

4158 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

4159 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

4162 OR Jumper 1206 . . . . . . . . . . . . . 4822 051 10008

5102 MW RF Coil . . . . . . . . . . . . . . . 4822 157 71634

5103 LW RF Coil for LW version. . . . . . . . 4822 157 71635

5109 Ceram Filter 10,7MHz . . . . . . . . . . 4822 242 70665

5110 Ceram Filter10,7MHz. . . . . . . . . . . 4822 242 70665

5111 AM-IF Filter 450kHz. . . . . . . . . . . 4822 158 60511

5112 AM-IF Filter 450kHz. . . . . . . . . . . 4822 157 70302

5114 AM-IF Filter 450kHz. . . . . . . . . . . 4822 157 70302

5119 Discriminator 10,7MHz. . . . . . . . . . 4822 157 11443

5120 Cer. Disc. 10,7MG40K . . . . . . . . . . 4822 242 82065

5120 Cer. Disc.10,7MG61KA-TF21. . . . . . . . 4822 242 10251

5121 Quartz 75kHz . . . . . . . . . . . . . . 4822 242 10261

5122 Osc. Coil LW for LW version. . . . . . . 4822 157 60517

5123 Osc. Coil MW . . . . . . . . . . . . . . 4822 157 60517

5130 RF-Coil 1.5T . . . . . . . . . . . . . . 4822 156 30947

5131 RF-Coil 1.5T . . . . . . . . . . . . . . 4822 156 30947

6103 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6104 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6105 HN1V02H-B. . . . . . . . . . . . . . . . 4822 130 83075

6106 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

6107 BZX79-B11. . . . . . . . . . . . . . . . 4822 130 34488

6120 1N4148 not for /21/30/33 . . . . . . . . 4822 130 30621

6130 1SV228 . . . . . . . . . . . . . . . . . 4822 130 82833

6131 1SV228 . . . . . . . . . . . . . . . . . 4822 130 82833

7101 TEA5757H/V1. . . . . . . . . . . . . . . 4822 209 90924

7102 2SA638B. . . . . . . . . . . . . . . . . 4822 130 60093

7103 BC858C for RDS version . . . . . . . . . 4822 130 42513

7104 BC338-40 for LW version. . . . . . . . . 5322 130 44779

7105 BC338-40 for LW version. . . . . . . . . 5322 130 44779

7109 BC858B for LW version. . . . . . . . . . 5322 130 41983

7111 BC848C . . . . . . . . . . . . . . . . . 5322 130 42136

7122 BC848C for LW version. . . . . . . . . . 5322 130 42136

S = Safety Part Be sure to use exact replacement part.

TUNER 95 BOARD

TUNER 95 BOARD

PDF created with pdfFactory trial version www.pdffactory.com

FW358C37 (continued) Page: 11

3188 OR 5% 0,25W. . . . . . . . . . . . . . . 4822 051 10008

3192 OR Jumper 0805 . . . . . . . . . . . . . 4822 051 20008

3197 4k7 5% 0,1W. . . . . . . . . . . . . . . 4822 051 20472

5102 MW AERIAL. . . . . . . . . . . . . . . . 4822 157 71634

5103 LW AERIAL. . . . . . . . . . . . . . . . 4822 157 71635

5107 FM Discriminator 10,7MHz . . . . . . . . 4822 157 11443

5109 Ceram Filter 10,7MHz . . . . . . . . . . 4822 157 71639

5110 Ceram Filter 10,7MHz . . . . . . . . . . 4822 242 70665

5111 AM-IF Filter 450kHz. . . . . . . . . . . 4822 158 60511

5112 AM-IF Filter 450kHz. . . . . . . . . . . 4822 157 70302

5114 AM-IF Filter 450kHz. . . . . . . . . . . 4822 157 70302

5115 Anti-Birdy Filter. . . . . . . . . . . . 4822 157 71636

5121 X'tal Resonator 75kHz. . . . . . . . . . 4822 242 10261

5122 RF Coil AM . . . . . . . . . . . . . . . 4822 157 60517

5123 RF Coil AM . . . . . . . . . . . . . . . 4822 157 60517

6105 HN1V02H-B. . . . . . . . . . . . . . . . 4822 130 83075

6107 BZX79-B11. . . . . . . . . . . . . . . . 4822 130 34488

6120 1N4148 . . . . . . . . . . . . . . . . . 4822 130 30621

7101 TEA5762H/V1. . . . . . . . . . . . . . . 4822 209 90315

7103 BC858C . . . . . . . . . . . . . . . . . 4822 130 42513

7104 BC338-40 . . . . . . . . . . . . . . . . 5322 130 44779

7105 BC338-40 . . . . . . . . . . . . . . . . 5322 130 44779

7109 BC858B . . . . . . . . . . . . . . . . . 5322 130 41983

7110 BC858B . . . . . . . . . . . . . . . . . 5322 130 41983

7122 BC848C . . . . . . . . . . . . . . . . . 5322 130 42136

7124 BC848C . . . . . . . . . . . . . . . . . 5322 130 42136

S = Safety Part Be sure to use exact replacement part.

PDF created with pdfFactory trial version www.pdffactory.com
